Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

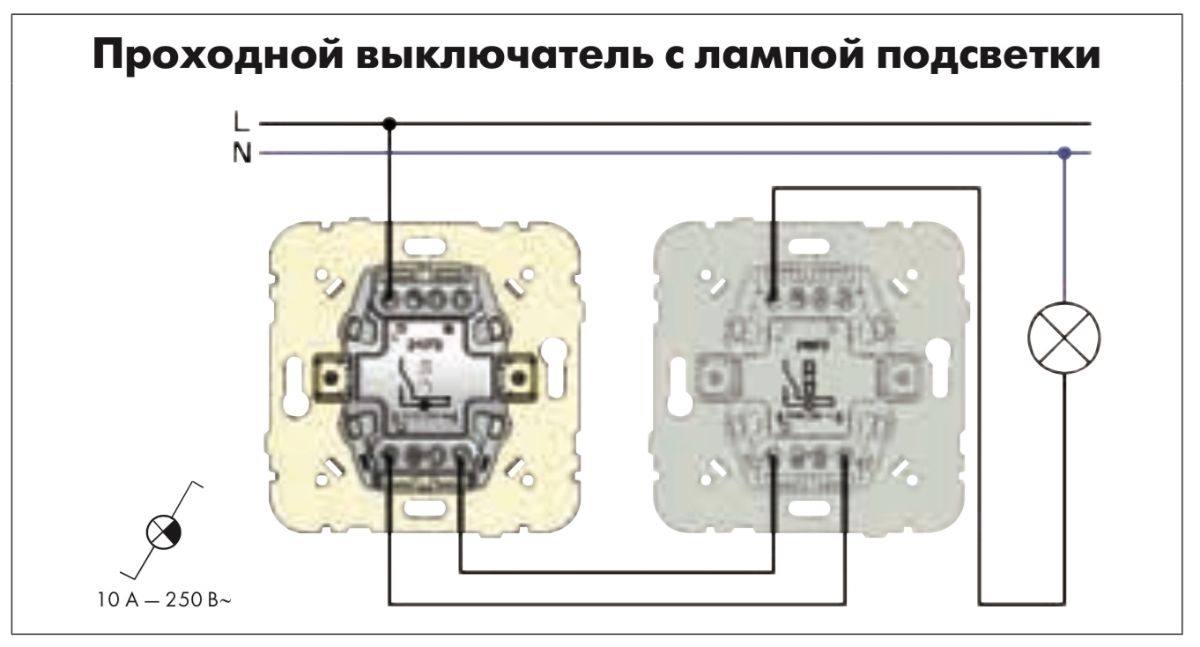

Электрическая схема

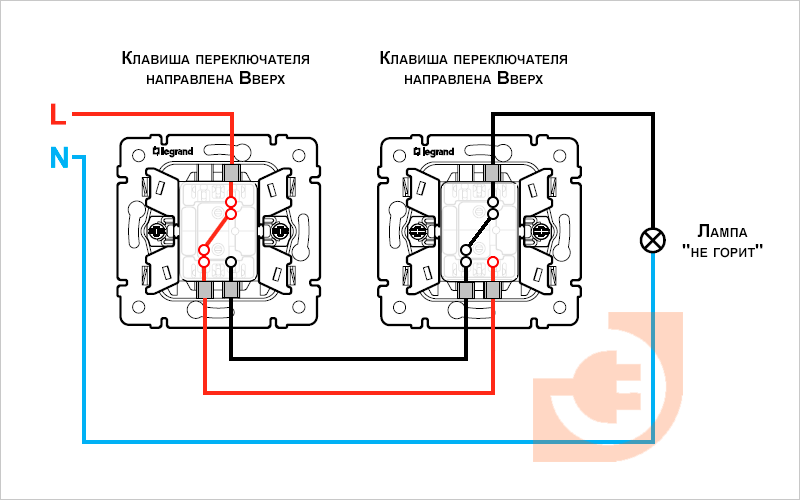

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

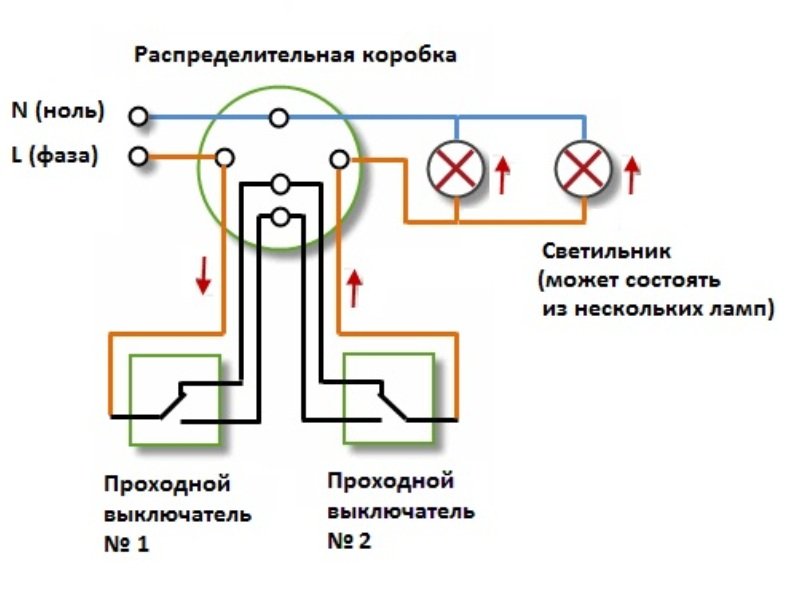

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

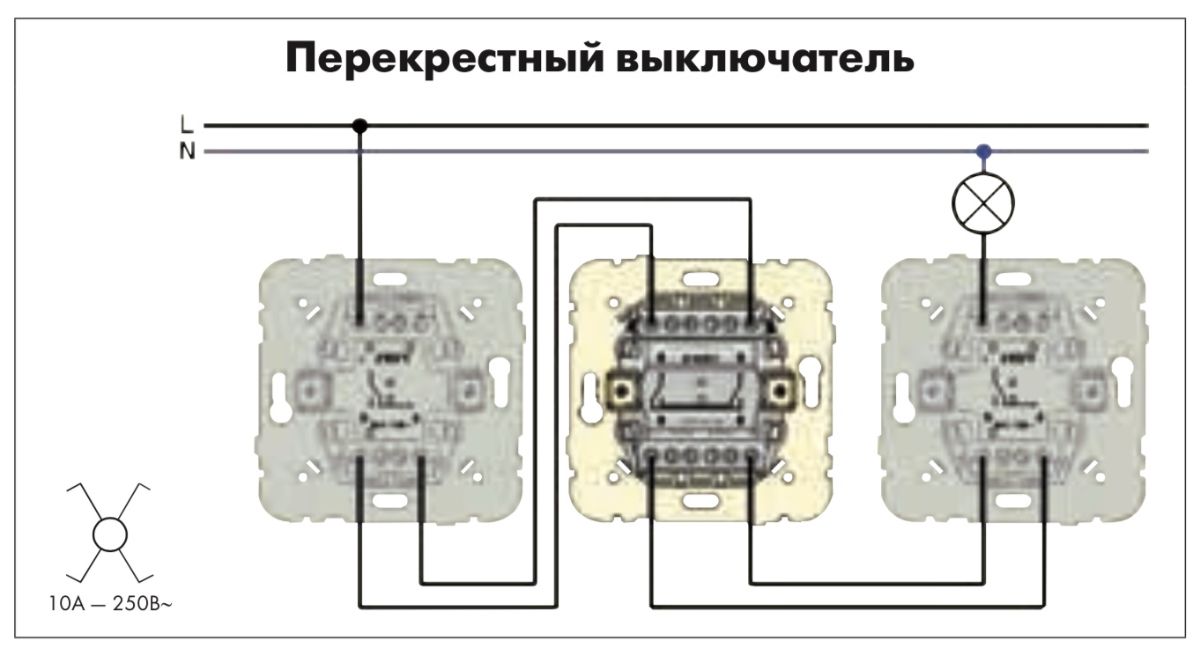

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

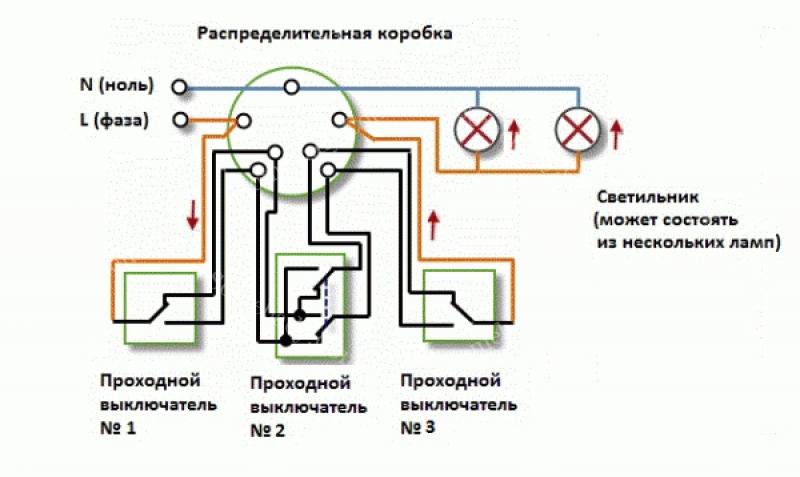

Схема подключения проходного выключателя для управления из 3х мест

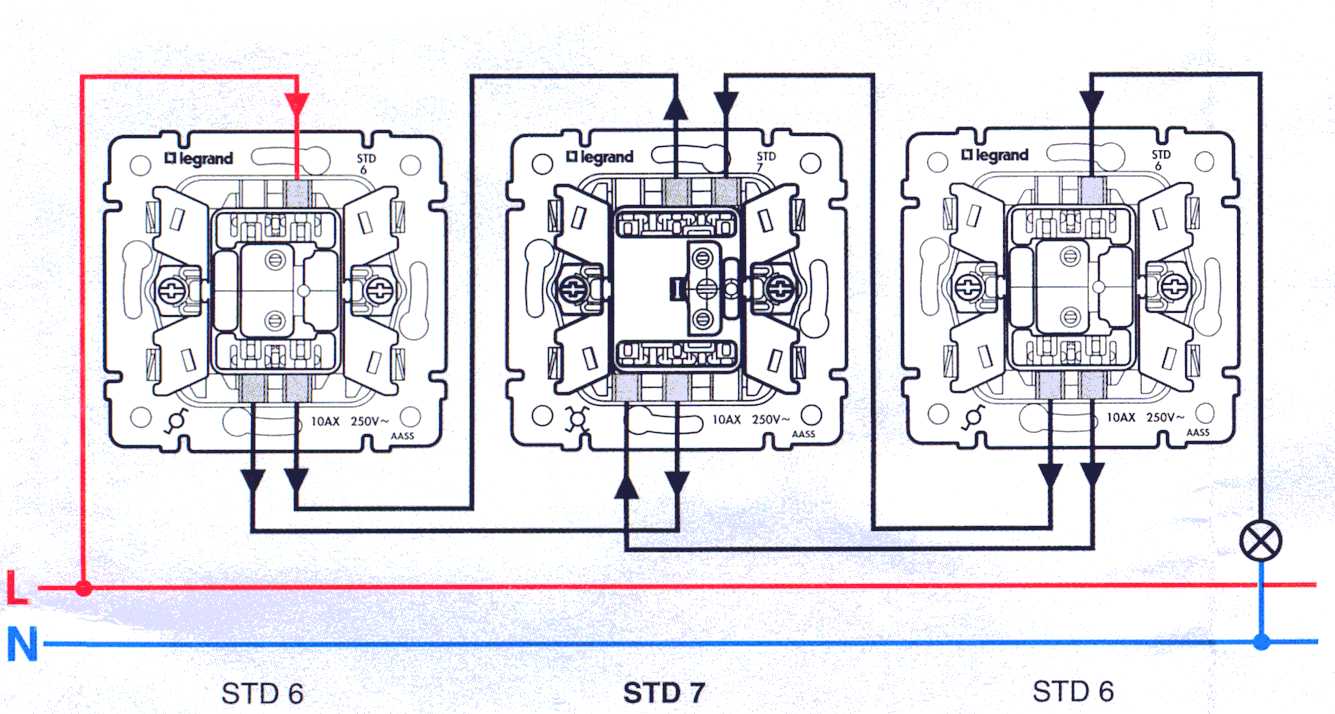

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

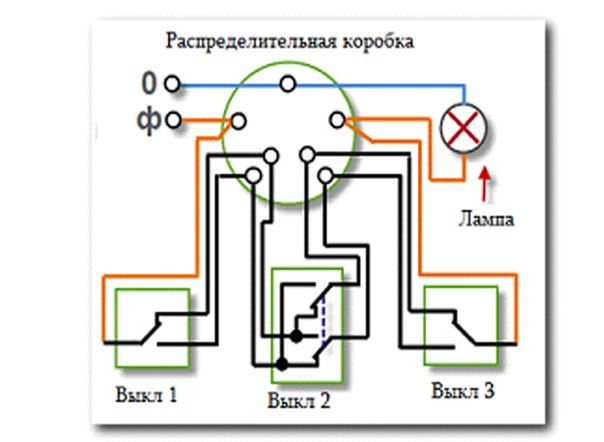

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch – устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла22Не помогла1

Проходной выключатель. схема подключения проходного выключателя

Принцип действия — особенности переключения электрической цепи

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.

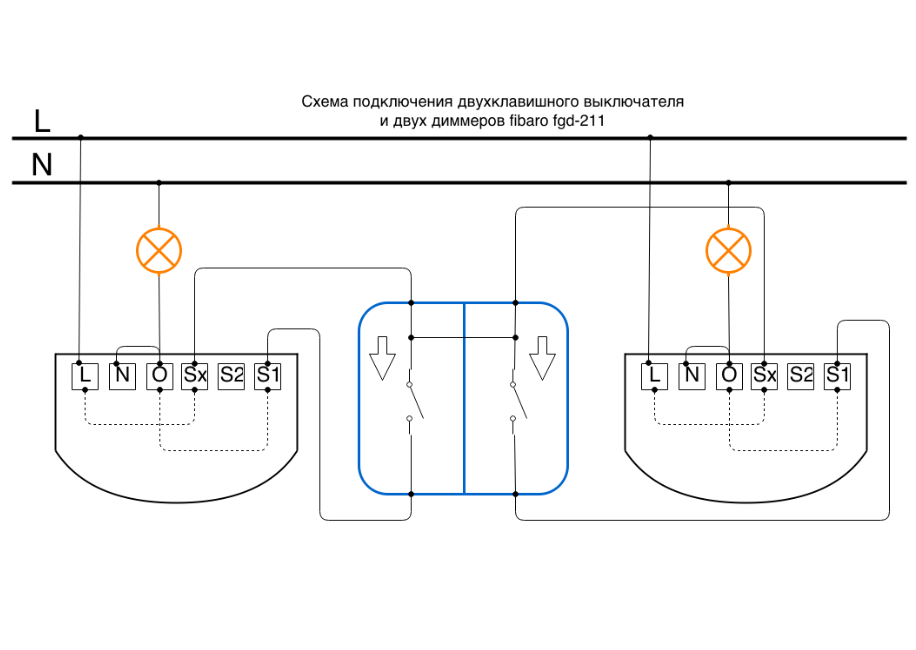

Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель. размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.

Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Контроль из двух мест

Если говорить о схемах проходных выключателей, то их есть несколько, а самые интересные и популярные мы с вами разберем.

Управление освещением из двух мест является весьма простым, а потому и популярным вариантом. Для этого вам нужны будут всего два одинарных проходных выключателя. Каждый из них будет обладать одним контактом на вход, и двумя на выход.

К светильнику, или лампе будет подключаться ноль. Фаза же будет сначала подключаться к первому переключателю, контакты на выходе которого дальше идут ко второму переключателю. Дальше идет соединение последнего выключателя с источником света.

Проходной своими руками

Для самостоятельного изменения мест включения света необходимы элементарные знания в электротехнике: что такое электросхема, уметь читать и рисовать электрическую схему, умение пользоваться мультиметром, прозвонкой или контролькой, знать, в чём отличие фазы от нуля и напряжения от тока.

В целях экономии вы можете самостоятельно изготовить необходимый выключатель света. Чтобы определить, какой тип переключателя необходим, нужно нарисовать план-схему переделки. Монтаж для выключателя проходного аналогичный, как и для обычных. Увеличивается только количество проводов и скруток. Подключается всё по проекту.

Рассмотрим, как сделать проходной выключатель своими руками. Чаще всего собирают одноклавишный. Здесь несколько вариантов, например, собрать проходной выключатель из обычного. Ещё из вариантов – собрать из 2-х простых выключателей от производителя. Лучший вариант – это переключатели фирмы Lezard.

У продавца уточнить, есть ли у выключателей свободные места, для дополнительных клемм. Аккуратно разобрать и переставить 2 клеммы вместе с коромыслом и толкатель с пружинкой

Важно, чтобы при переключении 1-я группа замыкалась, а 2-я – размыкалась. С любой стороны соединить клеммы

Это будет вход, а противоположные – 2 выхода. На рис. ниже показан вариант расположения клемм после переделки.

Расположение клемм выключателя после переделки

Ещё дешевле использовать перекидной тумблер, ампер на 5-10. Можно использовать тумблер с реле на 220 вольт и коммутирующим током до 5 А. Другой вариант – использовать галетные переключатели, поворотные или кнопочные. Но такая конструкция более громоздкая.

Самостоятельно изготовить проходной надёжный выключатель проблематично. Можно использовать галетные переключатели с необходимым набором, реле с переключающими контактами на 220В и тумблером для включения реле.

Переключающие трёхклавишные применяется редко, и в свободной продаже таких нет, но заменить можно с применением электроники. Это уже обойдётся дороже, дешевле заказать готовый.

Наряду с электросхемой, необходимо нарисовать монтажную схему электропроводки, показать, где и как подключить тройной выключатель и все остальные переключатели и нагрузки. Она будет как шпаргалка, когда подсоединяете проводку, чтобы не перепутать провода.

При монтаже необходимо для надёжности использовать цветные провода и кабели. Необходимо придерживаться правил эксплуатации электроустановок (ПУЭ). Нулевой провод напрямую проложить к патрону, а фазный провод, чтобы прошёл на переключатели, чтобы отключалась фаза от светильника при выключенном свете. Заземляющий провод, как и нулевой, присоединить напрямую к нагрузкам. На этих проводах предусмотреть поменьше промежуточных скруток, делать только необходимые.

Все промежуточные соединения производить в распределительной коробке методом скрутки или специальными зажимами. Подсоединённые провода уложить в пластиковые каналы. Если возможно, использовать распределительный щит.

Необходимо помнить! Общая мощность средней квартиры по нагрузке не превышает 16-25 ампер.

Желательно электропроводку разделить на группы по мощности равномерно. Если нет уверенности справиться с монтажными работами, необходимо обратиться к профессиональным работникам. При монтаже сенсорных переключателей сенсорную панель нужно снять и установить после окончания работ.

Использование современных устройств приближает каждого к проживанию в умном доме. Все чаще применяют возможности светильника с датчиком движения и другими датчиками, что позволяет экономить электроэнергию и на коммутирующей аппаратуре, проводе.

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Особенности подключения

Главными особенностями подключения проходных выключателей являются:

Количество проводов, необходимое для их работы

Следует обратить внимание, что от распределительной коробки к такому устройству подходит трехжильный провод, по одной из трех его жил на выключатель подается фазное напряжения, а две других являются выходящими проводами.
Особое внимание нужно обратить на порядок соединения двух представленных на схеме выключателей между собой. Для этого должна быть использована распределительная коробка

Однако на практике зачастую более целесообразной оказывается прокладка двухжильного провода непосредственно от одного устройства к другому, что позволяет значительно сэкономить. В таком случае от распределительной коробки к выключателю может приходить всего один провод вместо трех.

На рисунке изображена схема подключения одной группы осветительных приборов, управление которой может осуществляться из пяти различных точек. Первым и последним элементом представленного последовательного соединения является проходной выключатель. Количество перекрестных выключателей, которые могут быть задействованы в подобной цепи, ограничивается только соображениями практической целесообразности и удобства применения.

Устройство перекрестного выключателя является достаточно несложным. Он имеет две пары контактов, к которым присоединяется входящий и выходящий двухжильный провод. При нажатии на клавишу происходит одновременное размыкание ранее замкнутых контактов и перекрестное замыкание их друг с другом. Это позволяет изменить состояние каждого из двух проводов, проложенных между проходными выключателями, без нажатия на клавишу любого из них.

Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такое изделие в большинстве случаев имеет только 4 контакта, что существенно облегчает процесс его подключения.

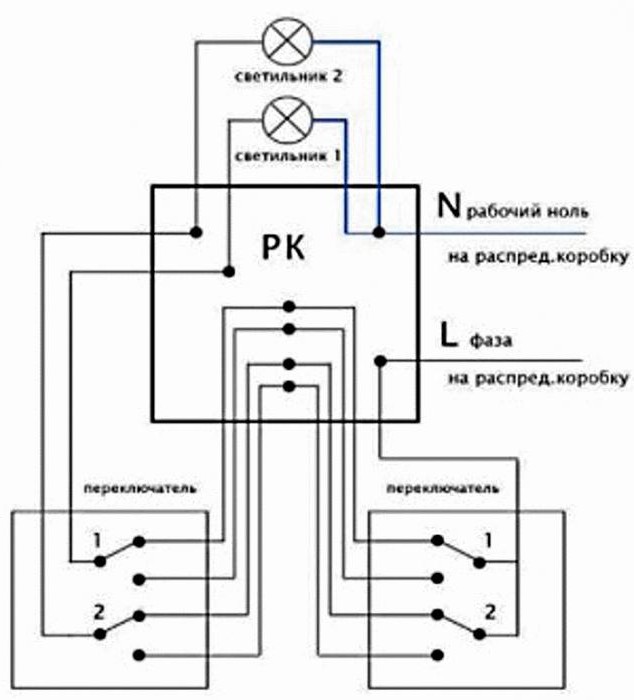

Чтобы получить возможность управления одновременно двумя группами потребителей, необходимо использовать двухклавишные выключатели. Принцип их работы не отличается от уже рассмотренного, однако схема подключения закономерно является более сложной.

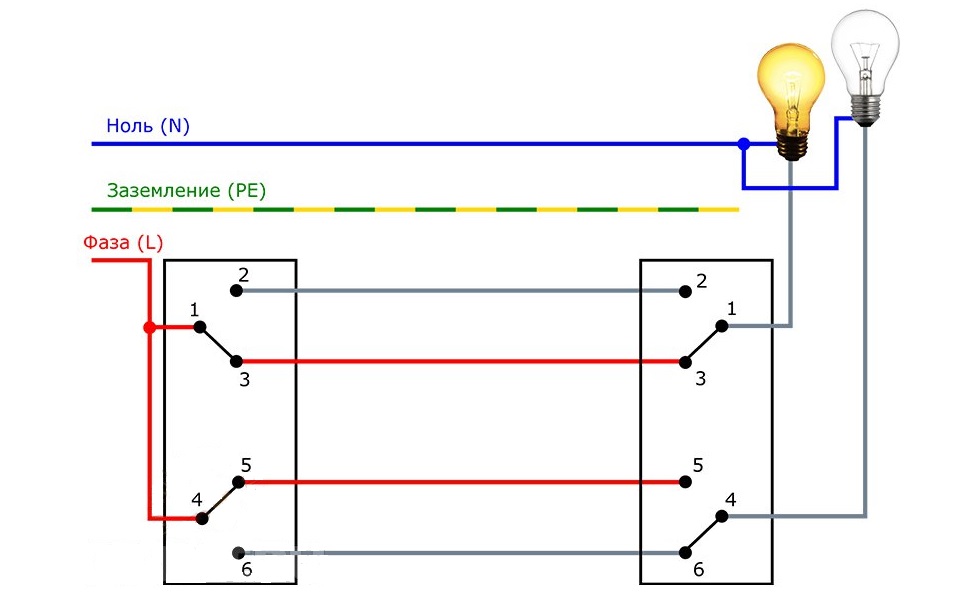

Двухклавишный проходной выключатель допустимо рассматривать, как два одинарных устройства, помещенных в один корпус.

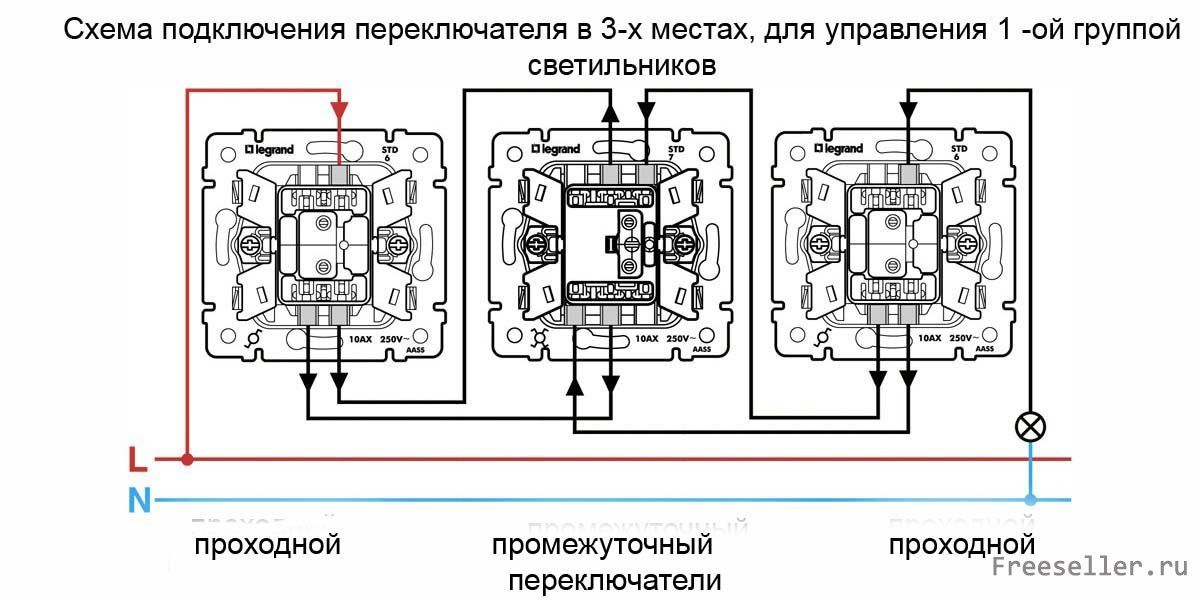

При необходимости управления группами потребителей из трех и более мест необходимо использовать двух- или трехклавишные перекрестные выключатели.

Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Расположены они таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи

И все же, следует обращать внимание на цветовую маркировку проводов. Согласно общепринятым правилам изоляция заземляющего проводника окрашивается в желто-зеленый цвет, а нулевого рабочего – в синий

Фазный проводник  может быть окрашен в любой цвет, но чаще всего используется черная или коричневая изоляция.

Что касается способа монтажа проходного выключателя, то, как и прочие устройства электрической проводки, он может иметь внутренний или наружный способ установки. Каждый из них обладает своими преимуществами и недостатками, однако в большинстве случаев используется внутренняя установка, как более надежный, эстетичный и безопасный вариант.

Таким образом, процесс монтажа проходного выключателя представляется задачей, которая вполне по силам любому человеку. Главное при этом четко представлять схему подключения осветительных приборов, а также место в ней монтируемого устройства.

https://youtube.com/watch?v=9cG_VmdR4uk

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Примеры практического применения переключателей

Список ситуаций, когда может понадобиться подобное устройство, бесконечен, но стоит знать наиболее часто встречающиеся случаи.

Самым популярным является использование переключателей для контроля освещения лестниц.

При разработке схем для них зачастую применяют таймеры выключения. Это тоже является эффективным методом, но проходной выключатель более надежен и не вынуждает быть привязанным к определенному промежутку времени — скорость подъема или спуска каждого человека по лестничному пролету индивидуальна, зависит от многих факторов (даже настроения). Или человек может остановиться на середине пролета, чтобы перекинуться парой слов с кем-то, а в этот момент время таймера истекает, и свет гаснет. Поэтому использование переключателя более рационально.

Второе по популярности место, где нашли свое применение переключатели, коридоры. Особенно это актуально для коридоров большой длины и изогнутых проходов — включив освещение в одном конце, с помощью второго проходного выключателя очень просто можно выключить его в противоположном конце.

Может показаться, что использование таких устройств может потребоваться только в больших частных домах в несколько этажей или для длинных проходов, но это неверно. В условиях даже маленькой городской квартиры переключатель вполне найдет свое применение — примером могут служить проходные комнаты, которые не редкость в городской застройке. Когда человек входит в нее, свет включается, а в противоположном конце, на выходе в соседнее помещение, выключается.

То же касается и использования проходных выключателей в спальнях — тут не имеет никакого значения общий размер жилища. Одинаково удобным будет управление светом от дверей и у кровати в огромном частном особняке и в миниатюрной стандартной квартирке мегаполиса.

Переключатели могут эффективно применяться в любом месте, где требуется произвести три «стандартных действия»:

• включить освещение какой-то территории;
• пересечь эту освещенную территорию;
• выключить свет «на той стороне».

Схемы подключения проходного переключателя

Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.

Подключение проходного выключателя в квартире. Расположение на стенах

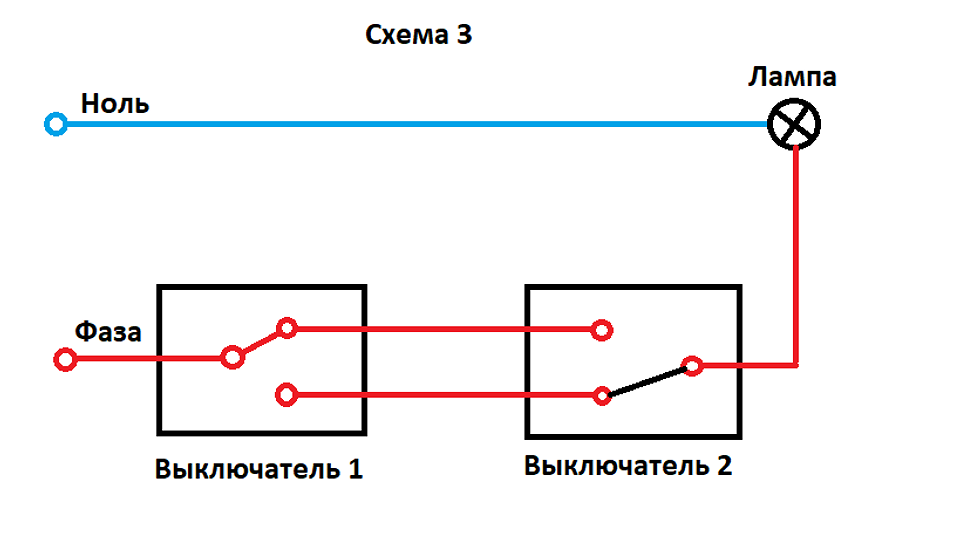

Подключение двух проходных переключателей

Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.

При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.

Подключение нескольких параллельных потребителей

Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.

Промежуточная точка управления

Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.

Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.

Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь

Важно учитывать допустимое напряжение цепи. При необходимости от щитка протягивают дополнительный провод, устанавливают отдельную распределительную коробку

Управление освещением

В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.

Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.

Управление с 2х мест

Управление светом с двух мест часто бывает очень удобным решением.

Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.

В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:

• тщательное удаление декоративных покрытий в зоне выполнения проводки;
• нанесение разметки предполагаемой линии проведения проводки;
• штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
• проверка горизонтальности выполненных линий;
• укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
• установка переключателей и распределительных коробки;
• подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.

Схема управления освещением с двух мест

Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.

Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.

Управление с 3х мест

Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.

Технология проведения работ:

• предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
• укладка электрических кабелей оптимального сечения 2,5 мм2 и более;
• подключение проводов к электрическому щитку;
• выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
• проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
• электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
• укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
• заведение зафиксированных в каналах электрических проводов в установочную коробку;
• обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
• удаление с проводов примерно 10-15 см изоляционного слоя;
• установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
• установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
• подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
• подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.

Подключение с трех мест

На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах

Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.

Проводка при управлении лампой из трех мест

Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.

Перекрёстные выключатели: схема управления освещением из трех и более мест

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем. Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.

При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.

Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Проходной переключатель: типы, схемы подключения

Пробираться темными лестничными маршами, испытывая страх и рискуя оступиться, – удовольствие сомнительное. Но и бесполезно горящие в парадных лампы, «намотанные» киловатты с которых увеличивают общедомовой счет за электроэнергию, вызывают досаду. Чтобы иметь возможность выключить или включить свет из нескольких точек, в ассортимент светотехнической арматуры включен элемент, называемый «проходной переключатель».

Пере- или выключатель?

Внешне этот элемент электрической цепи похож на выключатель – тот же корпус, одна или несколько клавиш, фиксирующихся в двух положениях. Однако его физическая сущность совершенно иная. Если выключатель разрывает цепь, то проходной переключатель производит коммутацию линий. Кинематическая схема выключателей и переключателей представлена ниже.

Кинематическая схема выключателей и переключателей

Из неё видно, что основным отличием этих элементов является количество выходных линий. Как это влияет на способы построения схемы электропитания? Выключатель, имея двухполюсный контакт, размыкает или замыкает линию. Если пару коммутаторов такого рода соединить параллельно, то для прекращения электропитания необходимо, чтобы были разомкнуты оба. Поэтому они непригодны для схем управления потребителями из нескольких мест.

Проходные переключатели соединяются последовательно. Три полюса позволяют оставлять одну из линий постоянно подключенной к сети. Поэтому появляется возможность выбора (включить или выключить), изменяя положение контакта парного коммутатора.

Типы проходных переключателей

Промышленностью выпускается четыре типа проходных переключателей. Три из них различаются количеством клавиш, которых может быть одна, две или три. Так реализуется возможность управлять несколькими потребителями электрической энергии. Четырехклавишные модели не выпускаются. Просто потому, что каждому трехполюсному контакту нужно две выходные линии. Прокладывать больше шести токоведущих жил технически сложно из-за увеличения размера канала для их размещения и чрезвычайной запутанности схемы.

Особым элементом в этом семействе коммутаторов является перекрестный выключатель. Клавиша у него одна, а подвижных контактов два, и они работают одновременно. Перекрестным он назван за то, что меняет местами линии, перекрещивает их. Еще одним отличием этого элемента является отсутствие клеммы, с которой электричество подается конкретному потребителю. Он включается между двумя последовательно соединенными проходными переключателями для формирования промежуточной точки управления.

Типы проходных переключателей

Проходной переключатель. Схемы подключения

Перед тем как начать рассматривать основные типы схем подключения проходных переключателей, стоит особо остановиться на том моменте, что они всегда соединены последовательно.

Подключение двух проходных переключателей

Общим мнемоническим правилом построения схем проходных переключателей является их взаимное расположение: парные выходные контакты должны «смотреть» друг на друга. Оно наглядно представлено на приведенной ниже схеме.

Из схемы видно, что при одинаковом положении клавиш какая-то из линий обязательно замкнута, а также то, что обе они равнозначны друг другу.

Подключение нескольких параллельных потребителей\

Проходные переключатели с несколькими клавишами управляют несколькими потребителями электроэнергии, подключенными параллельно друг другу. Схема подключения приведена ниже.

Обратите внимание, что входные клеммы первого от распределительной коробки переключателя соединяются друг с другом и подключаются к одной фазе. Подключение разных фаз к одному прибору не допускается!

Промежуточная точка управления

Чтобы управлять потребителями из трех или более точек, между проходными переключателями включается перекрестный. Он меняет линии местами, поэтому состояние «включено» или «выключено» характеризуется разным положением клавиш выключателей на концах цепи. Схема подключения приведена ниже.

Количество промежуточных точек управления должно быть нечетным. Потому что два перекрестных выключателя возвращают систему в исходное положение.

Для удобства монтажа на внутреннем корпусе проходного переключателя имеется мнемоническая схема расположения контактов. Чтобы ничего не перепутать, каждая пара соединительных и выходная линия для одного потребителя должны иметь один цвет диэлектрической оболочки.

Оцените качество статьи:

Выключатель (переключатель) проходной Simon 15 Белый 1-клав Без рамки 1591201-030

Переключатель (проходной выключатель) 1-клавишный, 16А 250В, IP20. Цвет Белый; Серия Simon 15; Производитель Simon

• Управление освещением с двух мест! (коридорный выключатель)
• Номинальная мощность 16А

Одноклавишный переключатель, для управления одной группой освещения с двух мест. Для реализации данной схемы, необходимы два переключателя. Рамка в комплект не входит. Для комплектации использовать рамки серии Simon15..

Особенности:

• Комплектация: механизм + клавиша
• Установка в многопостовые рамки серии Simon15
• Монтаж в стандартную установочную коробку для ЭУИ

Характеристики

• Переключатель одноклавишный (проходной выключатель, коридорный выключатель, проходной переключатель)
• параметры — 16А, 250В;
• степень защиты — IP20
• вид зажимов — винтовой;
• материал ABS пластик;
• цвет — Белый

Схема подключения

_______________________________________________________

Simon 15 — качество должно быть доступно!

Лучшая бюджетная серия, специально разработанная для нашей страны и стран СНГ.

• Идеальный баланс цены и качества.
• Самые необходимые функции, в том числе трехклавишные выключатели.
• Самые востребованные цвета.

В серии Simon 15 применены многие разработки, используемые в других, более дорогих сериях компании Simon.

Розетки и выключатели Simon 15, преимущества:

• Стойкость к механическим повреждениям и УФ-излучению. Оборудование Simon 15 изготавливается из качественного немецкого термопласта Bauer. Изделия остаются красивыми в течение всего срока службы, не истираются и не меняют цвет (в нормальных условиях эксплуатации.
• Множество функций для любого объекта: квартира. дача, офис, кафе, ресторан, магазин и многие другие. В серии представлены не только розетки и выключатели Simon 15, но и специальные устройства: светорегуляторы, терморегуляторы, датчики движения, влагозащищенные устройства и др.
• Российское производство. ЭУИ Simon15 производят в нашей стране. Это позволило добиться оптимального качества за сравнительно небольшую цену.
• Европейское качество. Серия розеток и выключателей Simon 15 производится под контролем испанской компании Simon. Вся продукция производится на современном оборудовании, с использованием качественного сырья. Кстати, электроинсталляция Simon 15 экспортируется в Беларусь, Армению, Азербайджан, Грузию, Польшу, Болгарию, Румынию.

Узнать больше о серии Simon 15 : http://simon15.ru/gallery

Выключатель (переключатель) проходной Simon 15 Белый 1-клав Без рамки
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Выключатель (переключатель) проходной Simon 15 Белый 1-клав Без рамки — цена, фото, технические характеристики. Для того, чтобы купить Выключатель (переключатель) проходной Simon 15 Белый 1-клав Без рамки в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Выключатель (переключатель) проходной Simon 15 Белый 1-клав Без рамки оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

• ожидается Щелковская. Пункт самовывоза
• в наличии Щелковская. Магазин
• ожидается Удаленный склад (доставка +2 дня)

Цвет	белые
Тип устройства	переключатель проходной (с 2-х мест)
Кол-во линий	одноклавишный (1 клавишный)
Комплектация	Механизм с клавишами
Подсветка	без подсветки
Материал	пластик
Степень защиты	IP20 (для сухих помещений)
Монтаж	встраиваемые

Проходной выключатель Legrand — схема подключения, нюансы монтажа, а также его конструкционные особенности

---

---

Многие дома или даже квартиры имеют длинные коридоры и лестницы. Соответственно, в ночное время для безопасного перемещения их нужно освещать. При этом освещение должно быть таким, чтобы можно было включить светильник в одном конце коридора и выключить в другом. Это является некоторой проблемкой.

Конечно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. По сути дела, этот выключатель состоит из двух выключателей, которые размещаются в обоих концах коридора или лестницы.

Его использование является очень удобным, поскольку перед входом в коридор включается свет, и после того как человек проходит коридор, он выключает свет с помощью второго выключателю, находящегося в конце коридора. Такой способ работы можно назвать главным преимуществом этих включателей.

Особенности этого выключателя

Проходной выключатель Легранд на две клавиши

Стоит отметить, что проходной выключатель от компании Legrand, схема подключения которого очень проста, изготавливается из таких материалов, благодаря которым его использование является не только длительным, а и безопасным.

Эти материалы представляют собой оцинкованную сталь и поликарбонат. Из оцинкованной стали изготовлены такие элементы, как суппорт, захваты, винты.

Рамка, корпус, клавиши и механизмы подключения изготавливаются из поликарбоната или из пластика АВS. Это означает, что в течение многих лет эти элементы не будут трескаться и не будут разрушаться под воздействием ультрафиолетовых лучей.

Примечательным фактом является и то, что производитель выпускает клавиши, корпус и рамку в различных цветах и с различными узорами. Крышка может быть изготовлена также из:

1. Фарфора.
2. Дерева.
3. Может быть покрытой кожей.

Как отмечается в инструкции, сам корпус выключателей Legrand, может обладать двумя видами защиты:

Корпуса IР44 защищают все внутренние контакты от влаги. Крепления самого включателя происходит либо с помощью винтов или с помощью зажимов.

Важной особенностью одно- или двухклавишного проходного выключателя Legrand является наличие безвинтовых зажимов CuZn15/X12 CrNi 177, что очень упрощает процедуру подключения медных проводов.

Эти зажимы позволяют подключать как однопроволочные, так и многопроволочные гибкие проводники. Они рассчитаны для проводов, которые имеют сечение от 1-го до 2,5 кв. миллиметра.

Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции.

Важным моментом является то, что контакты ArNi не содержат в себе кадмия. Этот элемент приводит к загрязнению контактов и к преждевременному их разрушению. Любая модель отсоединителя от этой компании может работать в условиях, когда температура превышает 5 и является меньшей 40 градусов Цельсия.

Стоит также сказать, что проходной включатель рассчитан на силу тока 10 ампер. Иными словами мощность осветительных приборов может составлять до 2,2 кВт.

Еще одна особенность, которая является важным плюсом, — это наличие у некоторых моделей светового индикатора.

Схемы подсоединения

---

---

В дальнейшем рассмотрим, как можно подключить проходной выключатель компании «Легранд»? Как уже было отмечено, использование проходного включателя требует установку двух его экземпляров. Один устанавливается в начале помещения, другой — в конце. Их подключение зависит от количества клавиш.
Сначала рассмотрим схему подключения равно клавишного выключателя марки Legrand.

Проходной выключатель Legrand. Схема подключения

К первому включателю подсоединяется фазный провод (L). Между обоими включателями проводится два провода. Дальше от второго выключателя проводят кабель к светильнику. Также к светильнику подключают нулевой провод.

Особенность включения/выключения светильника из двух разных точек заключается в замыкании/отмыкании двух проводов, которые находятся между включателями. Для включения светильника один из проводов будет замыкаться.

Схема подключения выключателя Легранд на две клавиши

Если говорить о подключении двухклавишных отсоединителей от Legrand, то оно напоминает собой вышеописанное. Схема их подключения такова:

Особенности монтажа

Теперь обратимся к деталям монтажа. Согласно инструкции установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого или закрытого монтажа. Крепления в этих коробках осуществляется либо с помощью зажимов, или с помощью винтов.

Перед установкой нужно снять рамку и клавишу. Они крепятся с помощью специальных механизмов и со стороны имеют специальные пазы. Сначала в паз клавиши вставляют плоскую отвертку и поднимают ее.

Далее эту самую процедуру осуществляют относительно рамки. Теперь вы знаете, как правильно разобрать проходной выключатель Legrand.

После этого прикрепляют основу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам. В конце монтируют рамку и верхнюю часть клавиши.

Процесс подключения выключателя Legrand также подается на этом видео:

---

---

Подключение двойной розетки в один подрозетник Как собрать удобный распределительный щит своими руками Розетка с дистанционным управлением – незаменимая помощь дома Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток

Проходные выключатели, перекрестный выключатель, переключатель сенсорный

 Проходные выключатели переключатели света купить , стеклянные рамки для выключателей, купить оптом и в розницу, выключатели cgss, стеклянные выключатели в Москве Новосибирске, Кемерово, Томске, Омске, Красноярске, Барнауле, Иркутске, Новокузнецке, Горноалтайске, Ачинске, Бердске, Бийске, сотрудничество с магазинами и дизайн студиями



Сделать дом или квартиру удобной и современной можно при помощи переключателей CGSS. Что может быть практичнее,

когда светильники в длинном коридоре можно включить и выключить на входе или выходе из него, когда в большой комнате управлять

светом можно из разных мест? Стильные переключатели CGSS  — это то, что нужно! Включив свет в начале коридора, вам не придётся вновь

возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие

схемы проходных выключателей также используются для управления освещением лестниц. Если использовать проходные выключатели,

возможно управление одним источником света из двух, трех и более мест.

Черный и белый глянец их отделки позволит без труда выбрать лучший вариант дизайна интерьера вашей квартиры. Строгие

линии и четкие формы отлично сочетаются с любым стилем помещения. Стильная простота и минимализм изделий подчеркнут изысканность

Вашего вкуса.



 В нашем магазине Вы можете купить клавишные проходные выключатели (переключатели). Перейти в каталог



 Клавишные проходные выключатели (переключатели) CGSS:



 W101 PBC                                                                     W102 PBC                                                                       W103 PBC





 W101 PWC                                                                     W102 PWC                                                                     W103 PWC









В нашем магазине Вы можете купить сенсорные проходные выключатели (переключатели). Перейти в каталог



Переключатели сенсорные (проходные выключатели) CGSS:



WT-F01PB                                                               WT-F01PW                                                               WT-F02PB                                                                 WT-F02PW



Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных выключателей двухлинейных:

Схема подключения перекрестных выключателей:

КАТАЛОГ CGSS — СКАЧАТЬ

Проходной выключатель.

Схема подключения проходного выключателя.

В практике проведения работ по монтажу электропроводки часто встает проблема освещения помещений, имеющих несколько входов-выходов, в частности, коридоров, смежных комнат, лестничных проемов, залов, фойе и других. Существует несколько современных вариантов электротехнических решений:

•  применение выключателей управляемых таймерами, которые включают освещение на определенное время,
•  использование датчиков движения,
•  дистанционное управление осветительной системой.

Подключение двух проходных  выключателей

Несомненное преимущество этих методов – отсутствие необходимости вмешательства в систему имеющейся электропроводки. Однако, особенно во время проведения строительных или ремонтных работ, лучше применить более консервативный и надежный элемент – проходной выключатель.

Проходной выключатель представляет собой одно- или двунаправленный переключатель на два положения, то есть он аналогичен обычному выключателю, только с дополнительными группами контактов, как показано на рисунке 1:

Схема включения проходных выключателей на две точки управления освещением изображена на рисунке 2:

Такая схема позволяет, включая освещение одним проходным переключателем, выключать его другим и наоборот. Как видно по схеме, для установки освещения необходимо проложить две линии, L1 и L2. Если в помещении установлено освещение, то линия L1 уже имеется, остается поменять обычный выключатель на проходной и проложить линию L2. Укладка линии L2 ведется трехжильным кабелем в штробы, которые лучше проложить по нижнему (вдоль плинтуса) либо по верхнему (у потолка) уровню. Штробление можно проводить углошлифовальной машиной (болгаркой). В этом случае делают два параллельных надпила алмазным кругом вдоль размеченной линии электропроводки. Расстояние между надпилами и их глубина должна быть на 3 – 5 мм больше диаметра кабеля. После этого штробу получают выдалбливанием канавки с помощью перфоратора либо зубила и молотка. Еще лучше для этих целей использовать специальный инструмент, штроборез. В любом случае, необходимо соблюдать следующие правила:

•  штробление производится только параллельно конструктивным линиям помещения, то есть вертикально или горизонтально;
•  нельзя производить штробление ближе 15 см от плит перекрытия, 10 см от оконных либо дверных проемов, 50 см от газовых коммуникаций;
•  перед проведением работ необходимо убедиться в отсутствии скрытой электропроводки по пути штробления;
•  глубина штробы не должна превышать 20 мм, длина одной прямой штробы – не более 3 метров;
•  в несущих конструкциях строения (балки, стены) следует избегать горизонтального штробления;
•  необходимо применять средства индивидуальной защиты от строительной пыли.

Один из вариантов схемы электропроводки изображен на рисунке 3:

(Для увеличения нажмите на картинку)

В этом случае проходные выключатели следует соединять, как показано на рисунке 4:

Подключение трех выключателей

Существуют варианты применения проходных выключателей на три точки управления. Эти схемы используются, когда:

• коридор имеет Т-образную топологию;
• в холле либо ином помещении есть три входа-выхода;
• необходимо осветить лестничный проем трехэтажного строения.

В таких схемах в дополнение к обычным проходным выключателям применяют двунаправленный (двойной) перекрестный переключатель:

Рисунок 5. Перекрестный выключатель

Принципиальная схема для такого варианта включения немного усложняется, и будет иметь вид:

Рисунок 6. Схема включения перекрестного выключателя

Согласно этой схеме, вне зависимости от положений проходных выключателей 1 и 3, перекрестный выключатель 2 в одном из положений будет выключать, в другом – выключать освещение. Таким образом, посетитель, входя в помещение с любой стороны, может включить освещение, затем любым из выключателей, уходя, отключить его. В этом случае также необходима установка дополнительных линий электропроводки. При этом, если в помещении уже имеется штатная проводка, можно выбрать наиболее оптимальные варианты схемотехнических решений:

(Для увеличения нажмите на картинку)

Рис.7. Схема трехточечной электропроводки.

Варианты A1 и A2 применяются для освещения длинных коридоров со смежными помещениями. Выключатели соединяются по схеме, изображенной на рисунке 8:

Вариант B2 удобен, когда в помещении уже имеется старая электропроводка. Можно, не изменяя подключение распределительной коробки, сменить в имеющемся подрозетнике выключатель на проходной, затем проложить трехпроводную линию к перекрестному и второму проходному выключателю.

Вариант B1 имеет более сложную схему соединений внутри распределительной коробки. При этом, он позволяет проектировать независимую систему освещения, проводя линии к выключателям непосредственно от центрального узла, что особенно удобно при монтаже электропроводки внутри помещений большой площади.

Наличие большого количества соединительных проводов и коммуникационных элементов при монтаже систем проходного освещения обуславливает требования повышенной электробезопасности при проведении работ, наличие соответствующей квалификации электрика.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

Электропроводка 3-позиционного переключателя 101

Схема электрических соединений 3-

-позиционного переключателя От линии до осветительной арматуры

Напряжение сети поступает в розетку светильника.

Больше не допускается после NEC 2011 года (если в распределительных коробках нет нейтрального провода)

Схема подключения 3-

-позиционного переключателя Светильник между переключателями

Напряжение сети поступает в первую 3- позиционную розетку выключателя , светильник расположен между распределительными коробками. Запрещено после NEC 2011 года (если в распределительных коробках отсутствует нейтральный провод)

Цвета проводов 3-

-позиционного переключателя

Не существует стандарта для цветов проводов для 3- -ходовых переключателей. Цвета будут различаться в зависимости от того, использовался ли кабель NM или кабелепровод.

При использовании кабеля NM цвета проводов для путешественников будут черными и красными при использовании кабеля 3-.

При использовании кабелепровода цвета проводов для путешественников могут быть любого цвета.На 2-й схеме ниже синие провода используются для путешественников.

Типовая схема подключения 3-

-позиционного переключателя, кабель NM

На 1-й схеме ниже 2- -проводной кабель NM подает питание от панели к первой распределительной коробке. Черный (линейный) провод подключается к общей клемме первого переключателя 3-. Провод NM 3- соединяет вместе контактные зажимы первого и второго переключателя 3-. Дорожные провода взаимозаменяемы на каждом переключателе.

Общий вывод второго 3- -позиционного переключателя подключается к осветительной арматуре (ам).

Белые нейтральные провода соединены вместе в каждой распределительной коробке.

Диаграммы, представленные на этой странице, упрощены для ясности. В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки. Схема заземления показана отдельно.

При обычном подключении сетевое напряжение поступает в первую 3-позиционную распределительную коробку

Схема электрических соединений 3-

-позиционного переключателя, кабелепровод

Типовая схема подключения 3-

-позиционного переключателя, кабель NM

Черный общий провод обычно наматывается вокруг двух бегущих проводов на 3- -позиционном переключателе.

Тупик и радикал S3

Страница 1 / Страница 2 / Страница 3

Обратите внимание, что следующие методы «тупика» будут иметь один из трехпозиционных переключателей без нейтрали, которая теперь требуется во всех местах переключателя. 4 проводника (14/4 с заземлением или 12/4 wg) можно использовать вместо 3 проводов (14 / 3wg), чтобы соответствовать этому кодексу.

S3 Method # 2 Тупиковый трехходовой с удлиненной ножкой переключателя

Рейтинг Выше среднего B ☺ Обычно используется профессиональными электриками.

Уровень Средний

Описание Питание и ножка переключателя на одном конце, тупиковый 3-проводной провод на другом.

Линейная диаграмма выглядит так же, как у Basic 3way …

… А вот схема подключения совсем другая.Ножка переключателя и подача тянутся к одной и той же коробке, а затем ножка переключателя с черным проводом от фонаря протягивается до общей на тупиковой 3-цепочке, как показано здесь;

► Сравните электрическую схему выше с фотографией ниже. №1 и №6 — общие клеммы, L1 — входящее горячее питание;

Электрические схемы и фото Джима Морелли.Вы можете скопировать для обучения в классе или личного пользования.

Метод подключения переключателя «тупиковый трехпозиционный». Этот метод обычно используют профессиональные электрики. Есть 2 варианта Dead End 3ways; удлинение ножки переключателя до общей, как показано на фотографии выше, или удлинение ножки переключателя до общей, как описано ниже. Вы можете скопировать это фото и любую часть этого сайта для использования в классе или индивидуально.


S3 Метод № 2.1 Тупиковый 3-ходовой с расширенным горячим

Рейтинг Выше среднего B ☺ Обычно используется профессиональными электриками

Уровень Средний

Описание Питание и ножка переключателя на одном конце, тупиковый 3-проводной провод на другом.

Опять та же линейная схема …


..но отличается использование L1 и ножки выключателя от света. Единственное изменение в проводке связано с тем, какая общая клемма получит горячий провод, а какая общая — провод ножки переключателя. В этом методе горячая линия распространяется на общий тупиковый 3-ходовой элемент, а не на переключающую ногу.

Если у диаграммы проблемы с загрузкой, вот другой вид



Мы только что изучили 2 различных метода подключения тупикового 3-канального кабеля.Многие электрики не подозревают, что существует 2 тупиковых метода. Они думают, что есть только один метод, тот, которому они научились, либо разгибать горячую ногу, либо разгибать ножку переключателя. Устранение неполадок при плохом освещении будет проще, если вы будете знать, что обычным в тупике 3way может быть либо другое;
➪ постоянно горячая (расширенная горячая) ИЛИ
переключаемая горячая (выдвинутая ножка переключателя).

Посмотрите на оба «тупиковых» метода еще раз в этом параллельном сравнении.
Обратите внимание на разные роли сплошного черного провода между переключателями.
Метод № 2 отводит черную ножку переключателя от света.
Метод № 2.1 расширяет черный горячий L1.

———- Метод 1 ————

— ——— Метод 2 ————

Этот трехжильный кабель называется 12/3 MC Cable. Он имеет металлическую оболочку , для которой требуется небольшая красная втулка для защиты проводов от острого края, а также используется специальный соединитель для прикрепления к коробке.MC чаще встречается в коммерческих зданиях , чем в жилых. Он также бывает 14 и 10 калибра. Фото любезно предоставлено http://www.lowes.com

S3 Метод № 2.2 Тупиковый трехсторонний путь с путешественниками на свету
Рейтинг Ниже среднего D — ☹
Двухпроводная ножка выключателя — единственное соединение, которое должно быть на свету, но этот метод требует резки и воссоединение путников на свету.Обратите внимание на 2 красные гайки на колесиках на схеме проводки ниже и сравните их с отсутствием гаек на колесиках в описанных выше методах. Дополнительные связи в этом методе означают, что вам нужно; возьмите лестницу, поднимитесь по ней, поднимите руки к потолку, зачистите, скрутите вместе, соедините и закройте путевые провода. В предыдущих способах все это не нужно.

Уровень Продвинутый

Описание Питание на одном конце, 3 провода от первого S3 к свету и еще 3 провода от источника к тупику S3 (справа на схеме соединений). Соединение всех проводов в световом коробе. За исключением изменения цвета проводов на одной дорожке, линейная диаграмма выглядит так же, как и в предыдущем методе, но принципиальная электрическая схема отличается.

S3 Метод № 3 Радикальный трехходовой

Рейтинг Плохо F — ☹ Не типично, не рекомендуется.
4way нельзя добавить к этому методу. На контактных выводах должны быть только подвижные провода, однако в этом методе подвижный и контактный ток на одном выводе, а на другом подвижном выводе — и бегунок, и ножка переключателя.Плохая идея, но показано здесь, чтобы помочь вам распознать ее, если вам когда-нибудь придется над ней работать.

Уровень Продвинутый
Также называется «California 3 way»

Описание Питание и ножка переключателя на одном конце, тупиковый 3-проводной провод на другом. Ножка включения и выключения продлевается до контактных терминалов на тупиковой 3-ходовой части. Общие клеммы каждого S3 соединены вместе и ни к чему другому. 2 контактных терминала, по одному от каждого S3, соединены вместе и подключены к горячему.2-й набор контактных зажимов соединяется вместе и подключается к ножке выключателя света. Для этого метода питание и ножка переключателя должны быть на одном конце, в противном случае потребуется 4-й провод для нейтрали.

Опытным электрикам, не знакомым с радикальным методом, было бы сложно устранить этот беспорядок. Обычно во всех других методах только один бегущий провод находится под напряжением, пока горит свет, но здесь все 3 провода находятся под напряжением, как показано выше в разделе «Свет на линейной диаграмме».

Еще одна серьезная проблема радикального метода состоит в том, что в путешественников нельзя добавить 4-позиционный переключатель. На 2 схемах ниже показано 4-канальное добавление к путевым проводам, но при этом свет остается включенным даже после того, как 4-ходовой переключатель был включен.

Страница 1 / Страница 2 / Страница 3 Схема подключения 4-контактного кулисного переключателя

Вы чаще всего используете vjd2 вместо vjd1, когда этот переключатель будет запускать две нагрузки, но не подсветку в группе кулисных переключателей с подсветкой.Я получил свой на амазонке номер модели.

Как подключить 4-контактный светодиодный переключатель Подключение 4-контактного светодиодного переключателя

На приведенной ниже схеме представлена ​​принципиальная схема кулисного переключателя spst.

Схема подключения 4-контактного кулисного переключателя . Проводка 4-контактного кулисного переключателя светодиода Привет, я пытаюсь подключить кулисный переключатель spst с светодиодной подсветкой для насоса смыва. 7-контактная проводка кулисного переключателя на белом светодиодном контакте с мгновенным включением кулисного переключателя dpdt для нарва arb carling style замена морского класса в автомобильных переключателях реле от также rh aliexpress. Они продаются по всему Интернету, но немногие из них поставляются со схемой или инструкциями, и, хотя это очень простая работа, помогает понять, что делать, так что это то, что я пытался собрать здесь.

Необходимо знать, как подключить 4-полюсный кулисный переключатель с подсветкой. Это чемпионская лебедка, а это маятник. Теперь, когда у вас есть представление о внутренней конструкции кулисных переключателей, давайте рассмотрим схему подключения, чтобы теперь вы узнали, как подключить кулисный переключатель к цепи.

Amazon part cxcp182b e support car marine 4-контактный тумблерный кулисный переключатель soken rk 1 06 soken rk 1 01 4-х контактный терминал кулисный тумблер руководство по подключению учебная схема.Как подключить 4-контактный светодиодный переключатель. Я проверил обрыв цепи омметром и вот что у меня получилось.

Обратите внимание на схему подключения, что 10-контактные лопаточные разъемы, называемые клеммами, на четырех задних 4 заставляют светиться кулисным переключателем, а остальные шесть используются для. В нем не было инструкций или схем по его установке. Помогите с разводкой 7 пин на кулисном переключателе.

Прелесть этого переключателя в том, что он может выдерживать до 20 ампер без.Схема подключения кулисного переключателя. Используется в кабине или удаленно.

Проводка 4-контактного светодиодного переключателя не должна вызывать головной боли, если вы будете следовать правильной схеме. В этом видео я описываю каждый штырь на 5-ти штыревом кулисном переключателе, который я планирую использовать для управления своей светодиодной панелью на машине. Переключатель представляет собой 4-контактный переключатель, который горит при включении.

Как показано ниже, кулисные переключатели имеют 3 электрических соединения. Может ли кто-нибудь, разбирающийся в электротехнике, предоставить мне простую схему подключения 4-контактного кулисного переключателя dpst с подсветкой, чтобы он загорался при переключении во включенное положение и подача питания на дорогу, которую он контролирует. Kcd4, но инструкции по проводке не было.

Подключение кулисного переключателя зависит от типа, который вы планируете использовать, поэтому ваша проводка будет зависеть от количества контактов, которое имеет ваш кулисный переключатель. Так же есть четыре клеммы и это на 125 250 вольт.

Советы по подключению 4-контактного переключателя Электропроводка

Советы по подключению 4-контактного переключателя Электропроводка

Как подключить 4-полюсный кулисный переключатель с подсветкой Kcd4 By Vog Vegoilguy

Лучшие идеи схемы подключения 5 реле Вольт для сходства

4-контактный кулисный переключатель Схема проводов Схема подключения автомобиля

Схема подключения перекидного переключателя со светодиодной подсветкой Прицеп

Схема подключения двухполюсного кулисного переключателя Морская проводка

Электромонтаж 4-контактного Dpst с подсветкой Кулисный переключатель

4-контактный кулисный переключатель T125 с подсветкой T85 Kcd4 3-ходовой кулисный переключатель Схема подключения переключателя Купить 3-позиционный переключатель Переключатель T125 Переключатель T85 Продукт на Alibaba Com

Схемы подключения кулисного переключателя

Новый провод морской с

8-контактный переключатель Электропроводка Схема подключения автомобиля atic

110 Электромонтажные перекидные насадки для дома Электропроводка

250vac 16a T100 55 Электросхема кулисного переключателя Поставщик Купить кулисный переключатель 250vac 16a T100 55 Кулисный переключатель Кулисный переключатель Электросхема продукта

4-контактная схема кулисного переключателя Монтажная схема автомобильной проводки

4-контактный Схема подключения кулисного переключателя Автомобильная проводка

Hana 4 контакта T105 55 Kcd2 Схема подключения кулисного переключателя Просмотр кулисного переключателя Схема подключения кулисного переключателя Hana Подробная информация о продукте от Cixi Wode Trade Co Ltd On

Схема подключения 6-контактного кулисного переключателя Изображения схемы подключения

6-контактный кулисный переключатель Схема подключения переключателя Изображения монтажной схемы

Схема подключения трехконтактного переключателя New Era

4-контактный кулисный переключатель Menyala T125 T85 Kcd4 3-х канальный кулисный переключатель Схема подключения кулисного переключателя T125 Switch T85 Switc h Продукт на Alibaba Com

3-контактная схема переключателя Схема подключения New Era

12-вольтовый переключатель света постоянного тока База данных электрических схем

Светодиодный переключатель Spst Советы по подключению Электрическая проводка

Схема подключения 3-контактного переключателя New Era

Led 4 Pin Rocker Схема подключения переключателя

Схема подключения 8-контактного переключателя Схема подключения автомобильного

Схема подключения схемы от переключателей Подключение

Низкая цена 3-контактный 24-вольтовый кулисный переключатель Электросхема 4-контактный выключатель Купить Кулисный переключатель 3-позиционный кулисный переключатель 34-вольтный кулисный переключатель Кулисный переключатель

Справка по переключателю Carling Ih8mud Forum

Kcd4 4-контактный кулисный переключатель серии 20a Электрический переключатель

Iztoss 12v 24v Dc 4-х групповой водонепроницаемый морской синий светодиодный трюмный нагнетатель и трюмный насос Панель кулисного переключателя с розеткой питания и USB

Ce Putaran Rocker Beralih 4-контактная схема включения выключателя Купить Ce Putaran Saklar Rocker Rocker Beralih 4-контактный переключатель Rocker Beralih 4-контактный выключатель Rocker Beralih Схема подключения продукта

Красный синий оранжевый зеленый светодиодный кулисный переключатель Радио

Rocker Переключатель Водонепроницаемый кулисный переключатель Водонепроницаемый

Кулисный переключатель переменного тока Советы по подключению Электропроводка

Электромонтаж Radioshack Spst Неоновый кулисный переключатель Page 1

Схема проводов для таймера База данных схем соединений

Кулисный переключатель Вкл. Выкл. 2 положения 4 контакта Электрооборудование с подсветкой

Amazon Com Bhtech Blue Led Light S2 Водонепроницаемая морская лодка

Основы работы с коммутатором Изучите Sparkfun Com

Схема подключения реле безболезненного вентилятора Общая схема подключения

Схема подключения 4-контактного переключателя Схема подключения 6

Схема подключения кулисного переключателя с подсветкой Кулисный переключатель с подсветкой

Wrg 8765 Схема подключения 3-х контактного переключателя

Ce Круглый кулисный переключатель 4-контактный переключатель на выключенном состоянии Схема подключения Купить круглый кулисный переключатель Ce 4-х контактный Вкл. Выкл. Схема подключения кулисного переключателя Продукт на

Схема проводов

для базы данных электрических схем

Самый простой способ изменить направление электродвигателя Помещение для роботов

Электромонтаж Radioshack Spst Neon Кулисный переключатель Page 1

Советы по схеме небольших переключателей Электропроводка

Провод Схема подключения 4-контактного ЖК-дисплея General Helper

Схема подключения 12-вольтной противотуманной фары Схема подключения

7-контактный 12 В 20a Лебедка на выходе Вкл. Выкл. На вилке Кулисный переключатель Автомобиль Лодка 4 цвета s Led

24-вольтовый кулисный переключатель 4 контакта на выключенном состоянии Схема подключения Купить

Основы переключателя Узнать Sparkfun Com

Маленькие переключатели Советы по схемам Электропроводка

1 шт. Водонепроницаемый кулисный переключатель 4 контакта 30a 250 В High Power Big

F11da Led 4 Pin Схема подключения кулисного переключателя Epanel

Универсальный дизайн кулисный переключатель Spst On Off 12 В

Carling Gaya 12 V 24 V Auto Laut Dipimpin Saklar Rocker On Off Dpst 4pin 0 Lampu Купить Baru Laser Terukir Saklar Rocker 16a 250 V 10a Dc12v

Leviton Presents Как установить переключатель света

Замена кулисного переключателя с подсветкой с 2 ​​выводами

Rf 1003 Тайвань Rong Feng Power Кулисный переключатель типа лодки T85 10a250vac Черный 4-контактный Канада 2019 От Wqw002 Cad 63 74 Dhgate Канада

900 06 Схема подключения 4-контактного светодиодного кулисного переключателя Adab0 Epanel

Основы переключателя Learn Sparkfun Com

Подключение 12-вольтового выключателя со светодиодной подсветкой Кулисный переключатель

4-х контактный Hana T105 55 Kcd2 Кулисный переключатель Купить схему подключения кулисного переключателя Светодиодный кулисный переключатель Этикетки кулисного переключателя Продукт на Alibaba Com

Двухполюсный Двойной сквозной контакт Советы по схеме Электрические

Схема подключения высокого качества Черный 4-х контактный выключатель 30 Кулисный переключатель 22 мм Купить 4-контактный кулисный переключатель Вкл. Светодиодная панель Советы по жгуту проводов Электропроводка

Soken 12v Led On Off Dpst 4-контактный кулисный переключатель Cqc T85 Купить кулисный переключатель 12v Кулисный переключатель Dpst Перекидные переключатели мгновенного действия Продукт на Alibaba Com

Mgb Советы по проводке переключателя опасности Электропроводка 9 0007

4-контактный кулисный переключатель T125 с подсветкой T85 Kcd4 Схема подключения трехпозиционного кулисного переключателя Купить кулисный переключатель T125 переключатель Продукт T85 на Alibaba Com

Новый провод Морские продукты Кулисный переключатель Carling с надписью Contura кулисный переключатель 4-х контактный кулисный переключатель Купить 4-х контактный кулисный переключатель роликовый кулисный переключатель Переключатель Kema

Spst Тумблер Электропроводка Тумблер Spst Тумблер

Схема электропроводки кулисного переключателя с подсветкой Pro

Утвержденный 4-контактный переключатель с подсветкой Вкл. Выкл. Кулисный переключатель на проводе Купить Утвержденный 4-штырь с подсветкой Вкл. Выкл. Кулисный переключатель на проводе Перекидной переключатель безопасности включен Выкл.

2-х контактный 3-х позиционный 2-контактный 4-контактный 6-контактный кулисный переключатель 16a 250v Купить 4-контактный кулисный переключатель 4 3-х позиционный кулисный переключатель 3-позиционный кулисный переключатель 16a 250v

Cqc Kcd5 T85 125 4 6-контактный кулисный переключатель Проводка Купить Cqc Kcd5 кулисный переключатель 4 Штифт кулисного переключателя проводка кулисного переключателя ch Продукт на Alibaba Com

Схема электрических соединений переключателя Carling Technologies Pro

Схема подключения перекидного переключателя повышенной прочности Carling

6-полюсный перекидной переключатель с мгновенным переключением Библиотека проводов

База данных электрических схем 4-контактного переключателя

4-контактный переключатель База данных электрических схем

Электропроводка кулисного переключателя с 12-вольтной подсветкой, 4-контактный переключатель с подсветкой

Схема подключения кулисного переключателя с подсветкой 120 В Писание о свете

4-контактный кулисный переключатель с подсветкой Электросхема кулисного переключателя с подсветкой

Схема коммутационной схемы кулисного переключателя Общая схема переключателя

Схема электрических соединений General Helper

Experience 4-контактный кулисный переключатель Морская электрическая схема Все

Отрицательное реле Схема подключения Familycourt Us

4-контактный кулисный переключатель Библиотека электрических соединений

Схема подключения 6-контактного кулисного переключателя Durbindesign Co

Схема подключения насоса Liberty A Day with Wiring Diagram

3-контактный кулисный переключатель Схема подключения

Схема подключения кулисного переключателя переменного тока General Helper

Схема проводки Предохранитель Вкл. Или Выкл. Переключатель электропроводки 2 штыря

Схема подключения переключателя Carling Vjd1 Схемы с подсветкой клавиш

Схема подключения 6-контактного переключателя База данных электрических схем

Библиотека электрических схем 4-контактного кулисного переключателя

Общие сведения о трехпозиционных настенных переключателях

Настенные переключатели, используемые для управления потолочными светильниками или другими приборами, бывают трех типов.Наиболее распространенным является однополюсный переключатель , используемый для управления осветительной арматурой из одного места. Следующим по распространенности является трехпозиционный переключатель . При использовании в сочетании с другим типом переключателя — четырехпозиционным переключателем — вы можете расположить переключатели для управления осветительными приборами из трех или более мест.

Что такое настенный трехпозиционный переключатель?

Трехпозиционные переключатели обычно используются для управления осветительной арматурой из двух разных мест. Например, в длинном коридоре или на лестнице можно использовать пару трехпозиционных переключателей на каждом конце, чтобы свет можно было включить при приближении к одному концу коридора или лестницы, а затем выключить с другого конца.

Когда оба переключателя подняты или оба опущены, цепь замкнута и светильник будет гореть. Когда переключатели находятся в противоположных положениях, цепь прерывается, и светильник выключается. Это позволяет любому переключателю управлять включением-выключением осветительной арматуры в любое время.

Есть два явных признака, которые идентифицируют коммутатор как трехходовой:

• На переключателе нет маркировки ВКЛ / ВЫКЛ. Такая маркировка не нужна для этого типа переключателя, как для однополюсного переключателя.
• Помимо зеленого винта заземления, на корпусе коммутатора есть три винтовые клеммы. Один винт, известный как common , имеет более темный цвет, чем другие. Два других винта, обычно более светлого цвета из латуни, известны как клеммы Traveller .

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Детали трехпозиционного переключателя

Трехпозиционный переключатель имеет четыре различных винтовых зажима на корпусе:

Зеленый винт, прикрепленный к металлической планке переключателя, всегда предназначен для заземляющего провода (это неизолированный медный или зеленый изолированный провод внутри цепи).Винты заземления на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти один без винта заземления.

Два более легких винта латунного цвета называются ходовыми винтами . Провода перемещения, подключенные к этим винтам, будут обеспечивать два разных пути передачи энергии от одного переключателя к другому. На некоторых марках переключателей эта пара винтов будет расположена на противоположных сторонах корпуса переключателя, но есть некоторые бренды, в которых винты-ходовые части находятся на одной стороне переключателя.

Последний винт — это общая клемма . Это более темный цвет, чем у путешественников, обычно темный латунный, медный или черный. Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо подключается к черному (горячему) проводу, который ведет к осветительной арматуре. .

Иллюстрация: Ель / Хайме Нот

Винтовая клемма заземления

В целях безопасности всегда устанавливайте трехпозиционный переключатель с винтом заземления.Он подключается непосредственно к металлической планке переключателя и может располагаться на нижней части переключателя, как показано здесь, либо сбоку, либо в другом месте. Если вы наткнетесь на старый выключатель без винта заземления, его следует заменить новым заземленным выключателем.

Тимоти Тиле

Подключение трехпозиционного переключателя

Трехпозиционные переключатели могут быть подключены различными способами, в зависимости от того, где они расположены относительно осветительной арматуры на трассе кабеля. Например, они могут быть расположены так, чтобы питающий кабель шел к первому трехпозиционному переключателю, затем к коробке осветительной арматуры, а затем ко второму трехпозиционному переключателю.

Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных переключателя, а затем к осветительной арматуре. Это относительно распространенная конфигурация, в которой электрические соединения выполняются следующим образом:

• В первом месте переключателя подводящий провод от источника питания представляет собой двухжильный кабель с заземлением.Это означает, что имеется черный провод под напряжением, белый нейтральный провод и неизолированный медный провод заземления. На этом первом переключателе черный подводящий провод подсоединен к общему винту переключателя. Заземляющий провод подключается как к переключателю с помощью гибкого провода, так и ко второму кабелю, идущему к следующему переключателю. Если распределительная коробка металлическая, ее также необходимо подключить к заземляющим проводам.
• Кабель, соединяющий два переключателя, выполнен с помощью 3-проводного кабеля. Черный и красный провода являются «путевыми» и подключены к клеммам ходовых винтов на двух переключателях.Это обеспечивает два альтернативных пути для протекания горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
• Поскольку переключатели не имеют белых соединений нейтральных проводов, нейтральные провода в распределительных коробках просто соединяются вместе, чтобы они проходили через них, и далее в коробку осветительных приборов.
• В месте расположения второй распределительной коробки проводка аналогична первому переключателю, с подвижными клеммами, подключенными к бегущим проводам, идущим от первого переключателя.Однако у этого второго переключателя общая винтовая клемма подключена к черному горячему проводу, который ведет к осветительной арматуре. И снова белые нейтральные провода просто соединяются вместе, а заземляющие провода соединяются вместе с помощью косичек, соединяющих выключатель и коробку, если она металлическая.
• Для прокладки кабеля от светильника требуется двухжильный кабель с заземлением. В осветительной арматуре завершение электромонтажа сводится к простому подключению черных и белых проводов схемы к соответствующим проводам на осветительной арматуре.Заземляющий провод подключается к выводу светильника и присоединяется к коробке, если он металлический.

Тимоти Тиле

Обратите внимание, что конфигурации проводки могут сильно различаться в зависимости от того, как устроена схема. Но если вы помните путь электрического потока и помните, что бегущие провода должны соединять два переключателя, будет достаточно легко правильно подключить осветительную арматуру, управляемую двумя трехпозиционными переключателями.

Как подключать трехпозиционные переключатели

Когда мы решили закрыть большой проем на кухне, чтобы освободить место для дополнительных шкафов, я знал, что нам придется что-то делать с освещением в коридоре.

Этот пост может содержать партнерские ссылки, которые позволяют мне получать комиссию за рекомендованные продукты без каких-либо дополнительных затрат для вас.

Есть довольно простое (теоретически) решение — просто добавить еще света! Но, как и большинство DIY-проектов, это легче сказать, чем сделать. Этот конкретный проект требует трехпозиционных переключателей, а это означает, что это немного сложнее, чем просто заменить осветительную арматуру.

Вот как мы составляем схемы наших электромонтажных работ, поэтому, когда приходит время делать электромонтаж, мы точно знаем, что делаем.

Начните с 3 простых и недорогих проектных идей по обновлению вашего дома

Подпишитесь, чтобы получать новости и обновления, а также 3 отличные идеи для проектов!

Итак, я ОПРЕДЕЛЕННО не электрик. Вообще.

Но я верю, что большинство проектов по ремонту дома могут быть выполнены домовладельцами, и люди не должны бояться копаться и действительно узнавать свой дом. Вы более способны, чем думаете.

Было бы абсолютно было бы быстрее, проще и гораздо меньше хлопот, если бы просто позвал электрика сделать работу, но вы заплатите за все это больше. Это бюджетный ремонт, а это значит, что большую часть (если не все) мы планируем сделать сами.

Есть несколько основ, которые вы должны знать о домашних электромонтажных работах, поэтому, если вы новичок, ознакомьтесь с этой статьей. Эта конкретная работа требует, чтобы мы использовали трехпозиционный переключатель, который позволяет вам включать или выключать свет из разных мест.

Подумайте о переключателях на любом конце коридора в вашем доме — скорее всего, это трехпозиционные переключатели.

Термин «трехпозиционный переключатель» сбивает с толку, но он означает только то, что либо оба переключателя подняты, оба опущены, либо они противоположны друг другу. Сложите их вместе, и вы получите трехпозиционный переключатель!

На трехпозиционных переключателях нет маркировки включения / выключения. Вот пример того, как будут выглядеть два наших переключателя.

Как видите, у трехпозиционного переключателя больше винтов, чем у традиционных переключателей. Есть зеленый винт для заземления, легкий латунный винт для путешественников и темный латунный винт для обычного.

Вы также можете увидеть вставные слоты на переключателях, но я стараюсь держаться от них подальше в пользу винтов, поскольку они обеспечивают более безопасное соединение.

Голова еще кружится? Я полностью понимаю. Честно говоря, мне удалось просто посмотреть на электрические схемы в течение нескольких часов.

НО! Теперь у меня есть эти знания, и я могу использовать их в любом электрическом проекте всю оставшуюся жизнь. Подумайте о том, сколько времени и денег вы бы сэкономили в течение своей жизни, если бы научились выполнять электромонтажные работы самостоятельно!

Хорошо, поэтому, разобравшись со всем этим, мы планируем «отредактировать» две схемы на нашей кухне / в коридоре.Сначала коридор. Я составил небольшую схему нашего коридора, чтобы вы могли понять, о чем я говорю.

В нашем коридоре в настоящее время только один свет (C на схеме), и мы планируем добавить два новых светильника (D и E на схеме).

У нас также есть только один существующий выключатель света (1 на схеме), а это значит, что мне нужно добавить еще один выключатель (3 на схеме) в другой конец зала.

Как правило, вы хотите, чтобы выключатель располагался на любом конце коридора, чтобы вам не приходилось ходить в темноте, чтобы включить выключатель.Вот существующие провода:

Настенный выключатель №1 подключен к свету C с помощью кабеля 12-2 romex, который состоит из 3-х проводов: черного горячего, белого нейтрального и заземления (показано зеленым). Чтобы подключить его к двум новым источникам света и новой коробке, нам нужно изменить его с обычного переключателя на трехпозиционный. Вот диаграмма, по которой мы работали.

Build My Own Cabin

Здесь есть что распаковать, но в основном мы запускаем 12-3 romex от первого переключателя до первого света, 12-2 между каждым светом, а затем 12-3 от последнего огня до второй переключатель.

12-2 Romex и 12-3 Romex — это просто провода, которые вы можете купить. 12-2 имеет обычный белый, черный и медный, тогда как 12-3 имеет красный, белый, черный и медный.

Каждый из них используется по-своему, но, как правило, большая часть проводки в вашем доме, вероятно, 12-2 (12-3 обычно используется для трехпозиционных переключателей, но не «обычной» проводки).

Так же, как вы учили (надеюсь) в классе естественных наук, схемы должны быть закончены для запуска.

Красный, белый и черный провода работают вместе, обеспечивая электричество, поэтому, когда вы щелкаете выключателем, загорается свет.Земля защищает ваш дом от возгорания, если что-то пойдет не так с цепью.

Глядя на эту диаграмму, у вас может закружиться голова, но если вы потратите минуту, чтобы нарисовать диаграмму снова, она станет намного яснее.

Перед тем, как нарисовать их, у меня было смутное представление о том, что я делаю, но после их рисования я чувствую себя намного увереннее и готов взяться за проект.

Итак, теперь, когда прихожая спланирована, самое время обратить внимание на кухню. Это то, что у нас сейчас:

Переключатель 2 будет новым, переключатели x и y будут удалены (но не загнутыми стенками, что противоречит кодексу), а переключатель 4 существует и останется, но превращен в коробку с двумя группами (просто причудливый термин для двух -широкий ящик).

В настоящее время мы можем включить свет A из коридора, а светом B можно управлять с помощью переключателя над шкафом рядом с холодильником или переключателя 4. Вот как это будет выглядеть, когда мы все подключим.

Переключатели 2 и 4 смогут одновременно включать / выключать свет на кухне (что я хотел с тех пор, как мы переехали), что означает установку еще одного трехпозиционного переключателя, а переключатели 1 и 3 будут возможность включить свет в коридоре с любого конца.

Эта схема не учитывает другую проводку, которую мы захотим выполнить (переместить несколько розеток на стене раковины, установить несколько розеток на стене стола, провод для микроволновой печи и т. Д.), Но это та же общая идея для тех.

Итак, в пятницу вечером мы приступили к работе. Набить потолок ромексом и вырезать 19 дырок в гипсокартоне — это не так уж и красиво. Обязательно приготовьтесь к заслуженному принятию душа в конце дня!

Такая работа над головой заставила нас пожалеть, что мы начали поднимать тяжести в процессе подготовки, но в конце концов все получилось отлично.

Мне потребовалось, вероятно, 3 часа, чтобы изучить все и составить схему, и нам потребовались целые выходные, чтобы провести проводку с детьми — если бы у вас не было перерывов, вы, вероятно, могли бы сделать это за один день.

Профессионал, скорее всего, сможет сделать это всего за несколько часов, поэтому, хотя это дешевле, вы платите за это в свое время.

Но я счастлив заключить сделку. По словам fixr, эта работа будет довольно дорогой, а поскольку мы находимся в Остине, вероятно, она будет даже дороже (работа здесь довольно дорогая).

Я полагаю, мы сэкономили более 2000 долларов только на этом проекте, что определенно помогает в общей схеме нашего бюджетного ремонта кухни.

Если вы подумываете об установке нового освещения или электромонтажных работ в доме, подумайте о том, чтобы сделать это самостоятельно! После МНОГО исследований и, конечно же, выключения главного выключателя в вашем доме (на всякий случай).

Я чувствую невероятное удовлетворение каждый раз, когда мы выполняем электрический проект, и приятно видеть, как все соединено внутри вашего дома.

сообщите об этом объявлении

Схемы подключения двухпозиционного переключателя и светодиодного кулисного переключателя

Как подключить кулисный переключатель к цепи — это распространенный вопрос, который задают многие люди. Есть базовый кулисный переключатель включения / выключения, с которым мы все знакомы, но не все знают, как подключать провода, а также есть различные варианты с подсветкой, которые могут знать еще меньше людей!

Ниже вы найдете базовую схему подключения кулисного переключателя включения / выключения, а также простую для понимания схему подключения кулисного переключателя с подсветкой, так что независимо от ваших потребностей, после прочтения этого вы захотите поставить переключатели на все свои Светодиоды самостоятельно. И вы можете, потому что это так просто, и вы найдете все, что вам нужно знать об этом прямо здесь.

Схема подключения кулисного переключателя

Это самый простой тип переключателя — кулисный переключатель включения / выключения (как показано с использованием черного антивандального переключателя Oznium, устанавливается в отверстие 16 мм или 19 мм).

У него всего 2 контакта:

Кулисные переключатели Oznium могут быть подключены к любому источнику 12 В, все остальное довольно понятно, просто следуйте схеме подключения кулисного переключателя, и вы не ошибетесь.

Схема подключения светодиодного кулисного переключателя

Для светодиодного кулисного переключателя обратите особое внимание на положение контактов заземления, питания и подключения, следуя схеме ниже (здесь используется светодиодный круглый кулисный переключатель Oznium с рекомендуемым диаметром монтажного отверстия 3/4 ″), и у вас не должно возникнуть проблем с подключением кулисного переключателя со светодиодами:

Наши кулисные переключатели доступны в следующих версиях:

• Обычный / Обычный (без светодиода. Не горит)
• Синий (светодиод загорается, когда включен)
• Красный (светодиод горит, когда переключатель включен)
• Зеленый (светодиод горит, когда переключатель включен)
• Белый (светодиод горит, когда переключатель включен)
• Янтарный (светодиод горит, когда переключатель включен) вкл.)
• Вкл. / Выкл. / Вкл. (3-позиционный переключатель.Без светодиода)

Схема электрических соединений кулисного переключателя в стиле OEM Scion

Этот переключатель также имеет встроенный светодиод, который загорается, когда он находится во включенном положении, поэтому, если вы приобрели один из них, ниже представлена ​​схема подключения, показывающая Как вы собираетесь подключать именно этот кулисный переключатель света, не забудьте обратить особое внимание на маркировку на штырях:

3-х или 2-х позиционный переключатель для RV

Вы хотите управлять одним светом с двух переключателей ? Допустим, у вас есть большой дом на колесах, и вы хотите управлять освещением с помощью выключателя в спальне, а также выключателя на кухне. Вы можете использовать два наших переключателя включения / выключения и соединить их следующим образом:

Я надеюсь, что это поможет вам в следующем проекте светодиодного освещения, не забудьте проверить большое разнообразие переключателей, кулисных переключателей, тумблеров, которые мы есть предложение.

Как подключить 4-позиционный переключатель

Подключение осветительной арматуры таким образом, чтобы его можно было включить ON или OFF из более чем двух мест, требует установки как трехпозиционных, так и четырехпозиционных переключателей.

Рисунок 1 — 4-позиционный переключатель

Выбор из 4-х позиционных переключателей .

Существует множество сценариев подключения. Если вы заменяете 4-позиционный переключатель, вам необходимо только отсоединить провода от неисправного переключателя и таким же образом установить их на новый переключатель.

Если вы устанавливаете новую схему, то лучше всего подавать питание переменного тока либо на первый выключатель, либо на осветительный прибор. Подача питания на переключатель в середине схемы значительно усложняет проводку.

Следует отметить, что схема может управлять более чем одним осветительным прибором.Дополнительные светильники устанавливаются параллельно первому светильнику.

Установка 4-позиционного переключателя — Схема расположения 1 (Рисунок 2):

Рисунок 2 — Установка 4-позиционного переключателя — Принципиальная схема 1

Схема подключения 4-позиционного переключателя

: Электропитание поступает в коробку осветительной арматуры, переходит к первому 3-х позиционному переключателю, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю в конце цепи (Рисунок 3).

Установка 4-позиционного переключателя — Схема 2 (Рисунок 4):

Рисунок 4 — Установка 4-позиционного переключателя — Схема 2

Схема подключения 4-позиционного переключателя

: Электропитание поступает на 3-х позиционный переключатель, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю, переходит к осветительной арматуре в конце цепи (Рисунок 5).

Нажмите на изображение, чтобы увеличить

Рисунок 5 — Схема подключения 4-позиционного переключателя: Электропитание поступает на 3-позиционный переключатель, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю, переходит к осветительной арматуре в конце цепи.

Возможные схемы подключения для установки 4-позиционных переключателей практически не ограничены. На предыдущих схемах подключения 4-позиционного переключателя были представлены инструкции по подключению, основанные на том, что осветительный прибор находится в начале или в конце установки проводки.

Возможно, осветительная арматура находится посередине проводки с переключателями до и после осветительной арматуры. На рисунках 6 и 7 представлены электрические схемы, на которых осветительная арматура находится в середине цепи.

Щелкните диаграмму, чтобы увеличить ее.

Рисунок 6 — Схема подключения 4-позиционного переключателя: Питание поступает на 3-позиционный переключатель, затем на 4-позиционный переключатель, затем на осветительную арматуру, затем на другой 4-позиционный переключатель, а затем на 3-позиционный переключатель.

Рисунок 7 — Схема подключения 4-позиционного переключателя: Электропитание поступает на осветительную арматуру и переходит к 3-х и 4-х позиционным переключателям в противоположных направлениях.

Теоретически нет ограничений на количество переключателей, которые вы можете иметь в какой-либо конкретной цепи. Дополнительные переключатели в схеме представляют собой 4-позиционные переключатели и устанавливаются между двумя 3-х позиционными переключателями, как показано на Рисунке 8.

Рисунок 8 — Пять переключателей, управляющих осветительной арматурой, с использованием двух 3-х позиционных переключателей и трех 4-х позиционных переключателей с питанием к светильнику.

Схема подключения 4-позиционного переключателя

: В более чем трех местах для управления осветительной арматурой используются 3-х позиционные переключатели на конце коммутируемой цепи и 4-позиционные переключатели в середине (Рисунок 9).

Рисунок 9 — Схема подключения 4-позиционного переключателя: Более чем в трех местах для управления осветительными приборами используются 3-х позиционные переключатели на конце коммутируемой цепи и 4-позиционные переключатели в середине.
