Дачный участок 4 сотки планировка в картинках

Аккуратно вымощенные тропинки, ароматные цветники и оригинальные конструкции ландшафтного дизайна, собранные в единую композицию на приусадебном участке, являются поводом для гордости. Организовать гармоничную композицию на просторной территории – легко, а вот продумать и воплотить в жизнь ландшафтный дизайн дачного участка 4 соток гораздо сложнее.

Многие мечтают проводить свое свободное время вдали от городской суеты в собственном загородном доме, вокруг которого разбит прекрасный сад.

Сад – это место, где можно отдохнуть и телом, и душой.

Но профессиональным дизайнерам даже эта задача под силу и каждому дачнику будут полезными советы специалистов, благодаря которым реально преобразовать небольшой клочок земли в шедевр садового искусства.

Несмотря на небольшую площадь, у такого участка большие перспективы и возможности.

Залог успеха облагораживания территории вокруг дома – выполнение работ по четко составленному плану.

Малый участок нужно разделить на зоны.

По желанию можно расположить на территории детскую площадку с качелями, песочницей. Важно распределить, на какой зоне будет акцентироваться внимание. Если владельцы дома – заядлые огородники, то на первый план выставить грядки. Или, например, когда в доме живут дети, их место для игр должно быть расположено поближе к жилому зданию – чтобы они всегда были на виду и не портили цветник, грядки по пути к своим качелям.

Немаловажным фактором считается и форма вашего участка.

Сад сегодня более актуален не как возможность выращивать полезные и вкусные овощи, а как вариант места для уютного отдыха.

Что предусмотреть в маленьком саду?

При обустройстве загородного мини-имения можно сделать все возможное, чтобы площадка казалось шире и светлее. Для этого надо выполнить три требования.

1. Не загромождать пространство массивными постройками – гаражом, сараем. Если они все-таки есть, необходимо закрыть их «зеленым занавесом» из кустарников.
2. Если предстоит выбор – глухой или открытый забор, стоит выбрать второй вариант. Лучший вариант – сетка Рабица, по которой можно пустить вьющиеся однолетние лианы – ипомеи, ампельные настурции.
3. Стоит забыть о высоких деревьях и пышных кустарниках.

Отдельно стоящий гостевой домик не удастся вместить в ваш уютный сад.

Выполнив эти простые условия, получиться интересный ландшафтный дизайн , которые будет радовать цветением не только владельцев дома, но и соседей, гостей и обычных прохожих.

Растения и клумбы на участке 4 соток. Идеи для декорирования участка на даче

Продумывая ландшафтный дизайн , важно подобрать растения не только по красоте и личным предпочтениям, но и чтобы им было комфортно на участке. Для этого стоит учесть, насколько кусты и саженцы любят свет, чтобы понять, как они будут друг друга затенять и что из этого получится.

Забор или ограду в вашем саду можно сделать «живыми», пользуясь советами опытных дизайнеров.

В ландшафтном дизайне существуют десятки идей для разных площадок, но для маленькой территории в 5 соток лучше всего подойдут варианты, перечисленные в таблице.

композиции

Подходящие растения	Особенности ухода	Недостатки
Альпинарий	Барбарис, кизильник, хеномелес, спирея, флокс шиловидный, иберис вечноз

Планировка дачного участка — как зонировать (+схемы)

Планировать и разбивать дачный участок – это большой творческий процесс, который потребует от вас не только определенных знаний, но и подключения собственного воображения. При этом знающие люди рекомендуют придерживаться советов специалистов, которые помогут выполнить всю работу, в результате каждый квадратный метр территории будет приносить пользу и день ото дня радовать красотой и уютом. Как проводится планировка дачного участка своими руками, мы рассмотрим подробно шаг за шагом.

Подготовительные работы

Перед тем как приступить к составлению будущего плана участка, необходимо определиться с самой местностью, характером рельефа, формами земельного участка, присутствием каких-либо построек, а также прочими особенностями местности. К примеру, в сельской местности большое количество ручьев и водоемов, если таковой присутствует на вашем участке, то можно правильно задействовать его.

Участок с ручьем

Обратите внимание на несколько особенностей размещения дачи:

• низина – возвышенность;
• наличие или отсутствие источника воды;
• лесистая местность – степь.

Довольно часто приходится подсыпать или снимать грунт, делать отмостки для стен, а также делать организованные водостоки. Только при грамотном размещении построек на участке можно по максимуму задействовать дачный участок и выделить все зоны.

Иногда требуется выравнивание участка

Чтобы все подготовительные работы были выполнены правильно, лучше всего провести оценку пространства и начать именно с земли.

1. Рельеф: холмистый, ровный, наличие оврагов или гор. Именно от этого показателя будут зависеть схемы прокладки инженерных коммуникаций.
2. Грунт: глинистый, гумусовый, песчаный. Если планируется оборудовать огород, то следует повысить плодородность почвы внесением удобрений. От показателя кислотности будет зависеть набор растений для сада и клумб.
3. Форма и размер территории: квадратная, прямоугольная и вытянутая.
4. Грунтовые воды: при достаточно высоком уровне следует подумать о дренаже и отводе воды.
5. Климатические условия.
6. Освещенность.

Рельеф можно эффектно обыграть

Все большие строения и деревья лучше сориентировать в северной стороне. Такой подход позволит снизить влияние тени, а вид из дома будет максимально освещенным на протяжении всего дня.

Зоны на территории дачи

Распланировка дачного участка зависит именно от зон, которые будут включены здесь. В каждом индивидуальном случае будет свой список, но можно рассмотреть самый большой пример и перечень зон:

• жилая;
• отдыха;
• хозяйственные постройки;
• сад;
• огород.

Зоны на территории

Каждая из них должна иметь свою площадь в зависимости от общей площади. Так, при правильном проведении зонирования жилая часть должна составить до 20%. Если планируется построить хозяйственные постройки, то этот процент не должен превышать 15%. В это же время самый большой участок отводится на огород и сад – 75%. Такой подход позволит разнообразить ландшафтный дизайн и наполнить его самыми разнообразными сортами цветов и видами растений.

1. Первым размещают дом. Чаще всего для него отводят центральную зону, а вот постройки чаще всего находятся где-то в глубине. Интересно и оригинально их можно замаскировать при помощи декоративных насаждений, которые не боятся тени.
2. Место для отдыха должно быть самым удобным и лучшим. При этом характер зоны может быть скомпонованным или разбросанным. Здесь не стоит забывать и о месте для детской площадки.
3. Огород должен быть хорошо освещен, поэтому ему отводится солнечная сторона. Тень от построек не должна заслонять территорию.

Баню и бассейн лучше всего разместить рядом с забором, так как при размещении в центральной части они займут драгоценные квадратные метры.

Формы участков

Участок прямоугольной формы

Варианты планировок дачного участка могут быть самыми разнообразными, но практически все будет зависеть именно от формы земельного участка. Самым распространенным типом участка является прямоугольная форма, на которой реально реализовать самые разнообразные решения и затеи. Есть еще Г-образный тип участка. Он достаточно сложен, поэтому здесь потребуется подумать и поразмыслить, где и как все разместить. Та часть, которая выступает, может быть задействована под место для отдыха или детскую площадку.

Треугольный участок

На участке треугольной формы можно продумать асимметричный подход при планировании и разбивке территории. Сделать акцент следует на круглых элементах:

Круглая клумба на треугольном участке

В отдаленных углах лучше всего разместить хозяйственные постройки.

Планирование – это творческое дело. Специалисты советуют рассмотреть самые разнообразные варианты, но не копировать их полностью, а вносить некоторые изменения.

План-схема

После того как были определены важные моменты и изучены различные варианты планировок, необходимо все зарисовать на листе бумаги. Можно обратиться за помощью к специалистам, дизайнерам ландшафтного проектирования, которые используют специальные программы для разработок проекта. Но для экономии средств достаточно будет обычного листа бумаги формата А4 и ручки (карандаша).

Зарисовка идей

Для зарисовки плана рассмотрим пример – дачный участок 10 соток. Лучше всего, если взять масштаб 1:100 и лист ватмана соответствующего размера – квадрат 50×50 см. Для удобства лучше вооружиться карандашом и линейкой, чтобы разлиновать весь лист в сетку с шагом в 1 см. Далее – полет фантазии: вооружиться цветными карандашами, вырезками из журналов и фломастерами, при помощи которых создастся настоящий коллаж.

Работая со схемой, необходимо обязательно учесть:

• расположение дома с учетом всех выходов;
• места, отведенные под хозяйственные и вспомогательные постройки;
• зона отдыха;
• игровая площадка;
• дорожки;
• забор;
• клумбы, альпинарии и палисадники;
• водоемы;
• инженерные коммуникации.

При предварительном размещении объектов следует подбирать оптимальное место, которое будет соответствовать назначению.

Советы и рекомендации

Итак, как уже было сказано, на участке в первую очередь должны разместиться основные элементы по таким категориям:

• основа – дом;
• дополнительные строения и хозяйственные постройки: летняя кухня, гараж, колодец, сарай, погреб и другие;
• постройки для отдыха: терраса, патио, беседка, детская площадка, бассейн и летний душ;
• сад и огород: клумбы, палисадники, грядки для овощей и корнеплодов, теплицы.

Важно уделить внимание не только их размещению и форме, но и определиться с материалами, которые будут использованы при строительстве. Только в этом случае на участке получится гармоничный садовый стиль. Не менее важна и детская площадка: подбирая место, следует остановить свой выбор на максимально просматриваемой местности, чтобы малыши были всегда под зрительным контролем родителей.

Детская площадка должна быть видна родителям

Учитываем и требования в законодательстве относительно норм расстояний:

• от дома до красной линии улицы – 5 м;
• от дома до забора соседа – 3 м;
• между домами из камня – 6 м, дерева – 15 м, смешанными – 10 м;
• от ограждения для садового дома – 3 м, строения для животных – 4 м, хозпостроек – 1 м, деревья – 4 м;
• от окон дома до хозчасти соседа – 6 м.

Нормы расположения построек на участке

В конце статьи приведены самые разные примеры готовых проектов планировки дачных участков. Ознакомьтесь с ними и сделайте для себя выводы.

Гараж лучше всего разместить на переднем дворе. К нему достаточно выделить небольшой заезд, который будет выполнен из прочного и долговечного материала.

Варианты планировок дачного участка

В зависимости от формы и площади участка существуют разные вариации и комбинации схем. Рассмотрим наиболее распространенные варианты.

Участок в 6 соток

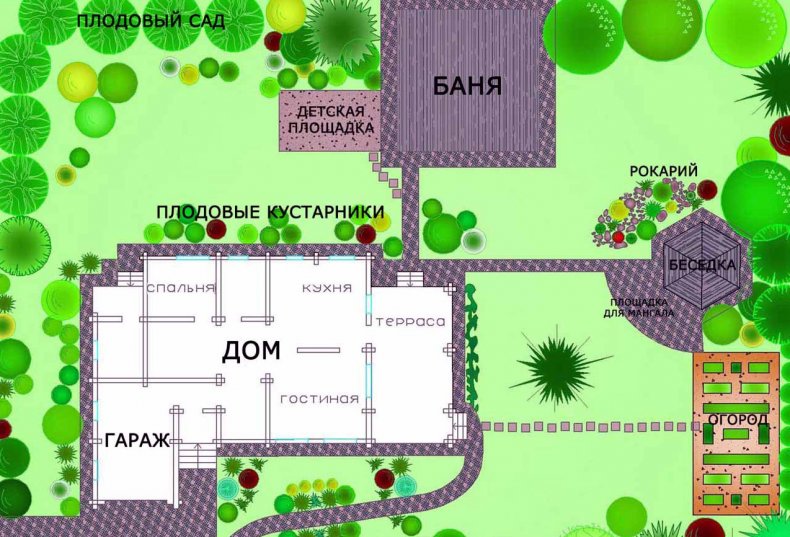

План на 6 соток

6 соток – очень распространенный вариант для небольшой дачи. Эта территория представлена в виде 600 м² земли, поэтому удобнее всего разместить на ней такие постройки:

1. Дом – до 20 м².
2. Хозяйственный блок (летний душ, туалет и сарай) – 15 м².
3. Место для автомобиля – 8 м² (идеальное размещение 4×2 м).
4. Зона для отдыха и детская площадка – 75 м².
5. Огород (включает теплицу, грядки с овощами и фруктами) – 120 м².
6. Дорожки и тропинки – 42 м².
7. Кустарники, деревья и клумбы – 320 м².

Описываемый участок размещается длиной стороной вдоль дороги. Место для дома отводится небольшое, так как это дача, в которой люди проживают только в летнее время или приезжают на выходные. При выборе фруктовых деревьев обратить внимание стоит на яблоню, абрикос, вишню, грушу, сливу. А среди кустарников фаворитами являются смородина, малина и крыжовник. Хозяйственная часть максимально прячется за домом, но и располагается на расстоянии от зоны отдыха.

Свободная территория засаживается газонной травой, на которой затем размещают малые архитектурные формы, например, фонтан.

Участок в 12 соток

12 соток

Садовая территория из 12 соток позволит поместить большее количество объектов и выделить дополнительное место для зон отдыха в сравнении с предыдущим вариантом. В этом случае планировка будет распределяться следующим образом:

Принцип размещения построек будет аналогичен варианту участка в 6 соток, но в этом случае появляется дополнительная возможность для реализации различных задумок по озеленению. Так, подключается большое количество не только фруктовых деревьев и кустарников, но и декоративных. Их можно высадить вокруг каждого объекта, а также вдоль дорожек.

Кроме того, дополнительные квадратные метры, выделенные на зону отдыха, позволят соорудить беседку, бассейн, барбекю. Очень важно продумать здесь декоративное освещение, которое сделают возможным времяпрепровождение вечернее время.

Участок в 15 соток

15 соток

Прежде всего, отмечаем, что 15 соток – это целых 1500 м² свободной территории, на которой можно воплотить самые разнообразные ландшафтные комбинации. Чаще всего участок имеет форму прямоугольника 30×50 м, либо 25×60 м. Места предостаточно, чтобы включить в проект все необходимое для комфортного и функционального проживания не только в летнее, но и в зимнее время.

1. Жилой дом с мансардой и верандой – 200 м².
2. Летняя кухня – 30 м².
3. Домик для гостей – 50 м².
4. Баня – 50 м².
5. Хозяйственные постройки – 70 м².
6. Гараж с подъездом для автомобиля — 30 м².
7. Зона отдыха включает беседку, детскую площадку, место для барбекю и пикника, а также лавочки по территории – 300 м².
8. Декоративные сооружения (фонтан, искусственный или природный водоем, садовый мостик, каменные скульптуры) – 100 м².
9. Огород – 200 м².
10. Клумбы и миксбордеры – 70 м².
11. Сад – 400 м².

Особых рекомендаций для такого участка нет, поэтому обратите внимание на первый и второй вариант. Каждый сможет реализовать здесь любую задумку и даже не одну – достаточно все рационально взвесить и разработать, чтобы все между собой очень хорошо сочеталось и гармонировало.

Загородный дом должен утопать в зелени, поэтому именно этому этапу отводится много времени и сил. Планируется и разбивается большое количество клумб, а перед домом обустраивается большой палисадник.

При самостоятельной разработке плана своего дачного участка необходимо учесть множество нюансов и моментов, которые помогут выполнить всю работу правильно и рационально. Примите к сведению приведенные в статье рекомендации и советы, а также ознакомьтесь с зарисовками планов участков. В результате получится создать дачный участок своей мечты, где будет комфортно проводить все сезоны независимо от погодных условий.

Видео

Много полезных советов дается в следующем видеоролике:

Схемы

Участок со всем необходимым

Обустройство участка нестандартной формы

План дачного участка 10 соток

Планировка большого участка с бассейном

План треугольного участка

Пример плана участка

Участок вытянутой формы

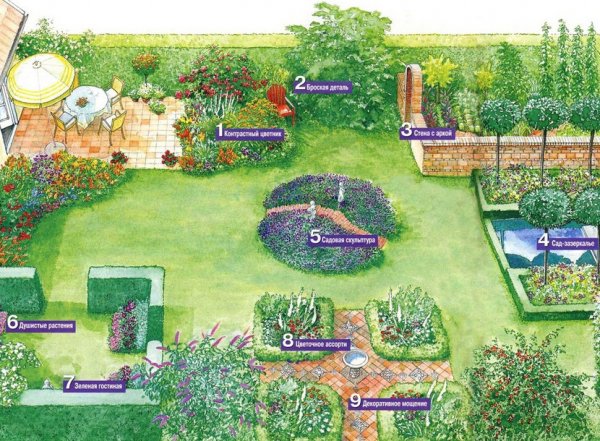

Проект ландшафтного дизайна

Схема благоустройства участка в 10 соток

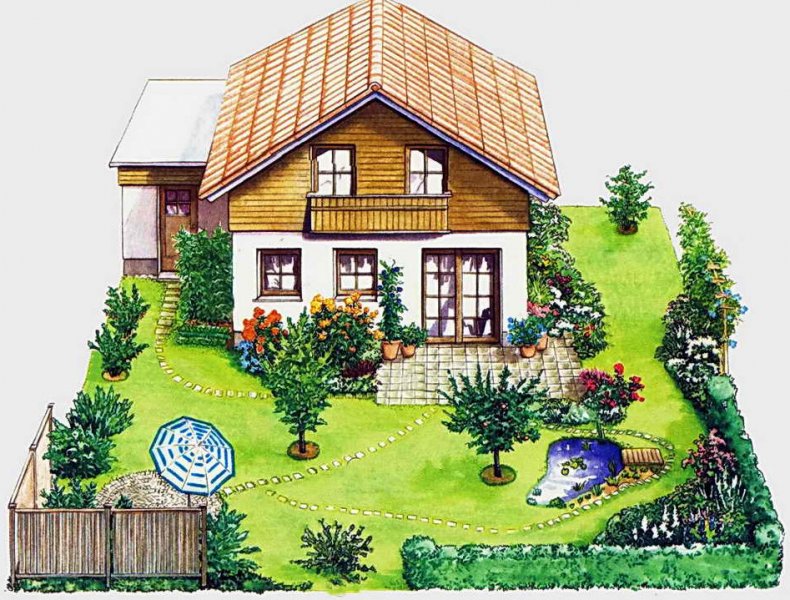

Дом на 4 сотках земли. Планировка участка 4 сотки: выбираем самое необходимое, нюансы функционального использования земли

Каждый хозяин желает организовать приятный, органичный сад, который сочетал бы красоту и комфорт. Чтобы сделать участок земли 4 сотки функциональным, следует основательно подойти к планировке своей территории. На маленьком участке ферму не разобьешь и не высадишь большой огород. Но можно подойти к этому творчески: обустроить дачный домик, посадить цветы и отдыхать от городской суеты. Для этого необходимы соответствующие знания и опыт.

Что важно знать перед началом планировки

Предварительная планировка поможет избежать трудностей в обустройстве участка в 4 сотки. Следует учитывать место расположения дома, огорода, места отдыха и хозяйственных построек.

На этапе планировки необходимо продумать:

•  где расположить дом и другие помещения;
•  найти выигрышное место для плодовых деревьев и кустарников;
•  выбрать место для небольшого пруда или водоема;
•  где лучше разбить клумбы;
•  найти территорию для детской площадки.

Дизайнеры предлагают выбрать точку обзора участка, сфотографировать все 4 сотки. Затем, глядя на фото, провести планировку, продумать расположение всех элементов.

Форма участка

Важным фактором в планировке дачного участка площадью в 4 сотки является его форма. Она может быть прямоугольной, Г-образной, вытянутой и другой неправильной конфигурацией. Грамотный подход к проектированию поможет все недостатки обратить в плюсы.

Если территория округлая, дом в центре лучше не строить, а подвинуть ближе к границе. При Г и Т – образном варианте – для постройки жилья лучше выделить самую короткую и широкую часть.

Нестандартная территория позволяет реализовать массу интересных и нестандартных идей.

Расположение объектов

Грамотная планировка поможет удобно расположить все объекты дачной структуры в 4 сотки. Необходимо учитывать ряд факторов:

•  рельеф местности;
•  наличие водных источников;
•  уровень земли;
•  учет сторон горизонта;
•  солнечное освещение.

Участок разбивается на функциональные зоны. Под маленький домик отводится десятая часть от всей площади. Садовая часть занимает самое большое место. Планировка зоны отдыха происходит за счет сокращения садовых или хозяйственных объектов.

Дом

Главным элементом застройки на территории 4 сотки является жилой дом. Поэтому проект дома на участке начинается с определением его места.

Расположение здания не должно давать тень, которая бы падала на солнцелюбивые растения, но должно гармонично дополнять дизайнерские идеи.

Если хозяева желают уютный тихий дворик, его следует разместить за домом или сбоку, оградив от въезда живой изгородью. При этом вход из помещения делают со стороны двора.

Окна в помещениях рекомендуется расположить с восточной или западной стороны.

Баня

Многие владельцы, несмотря на 4 сотки, мечтают построить баню. Располагать строение лучше поблизости водоема или речки, подальше от дороги. Планировать парилку можно совместно с летней кухней, теплицей, мастерской. Постройка должна отвечать нормативным актам:

•  санитарно-гигиеническим;
•  гидроизоляционным;
•  канализационным;
•  пожарным;
•  вентиляционным.

Любые отклонения от норм снижают пользу парильных процедур, делают нахождение в бане опасным.

Гараж

При планировке загородного дома на участке площадью в 4 сотки следует продумать расположение гаража. Объект может находиться отдельно, быть пристроенным к дому и на цокольном этаже.

Если постройка примыкает к жилому помещению, то понадобится меньше стройматериалов. К тому же такой гараж легче подключить к локальной отопительной системе.

Если на объект выделена небольшая площадь и направление склона позволяет, удобно построить гараж в цоколе. Для этого определяется уровень залегания грунтовых вод и соответственно проводится качественная гидроизоляция.

Парковку и въезд размещают в начале участка. Если соорудить красивый легкий навес, то въездная площадка сможет служить временной стоянкой для машин.

В грамотной планировке учитываются размеры территории, сооружений, коммуникации и другие системы объекта.

Дизайн ландшафта на участке в 4 сотки: оформляем небольшую дачу

Ландшафтный дизайн на небольших площадях просто невозможен без сноровки и опыта специалистов. Они могут предложить различные способы для своеобразного обыгрывания небольшой площади, что в итоге представится в виде прелестного дачного участка с красивыми цветами, расположенными в самых необычных местах.

Наверное, каждый обладатель небольшого дачного участка в размере 4 соток заинтересовался привлекательным и заманчивым предложением. Не стоит затягивать с разговорами, необходимо приступить к делу.

К сожалению, на 4 сотках грамотный ландшафтный встречается довольно редко, поскольку дачники не могут себе представить возможные варианты для создания красоты и привлекательности дачного участка. Все дело заключено в пространственной скованности, что не дает воплотить мечты.

Украшение дачного участка

Чтобы обладатели небольших участков не огорчались, необходимо их немного вдохновить различными хитростями.

Геопластика и ландшафтный дизайн на малых площадях

Геопластика в ландшафтном дизайне представляет собой искусственное и целенаправленное изменение рельефности. Возможно, не многие поймут истинное преимущество представленной техники, но те, кто уже задумывался над поиском дополнительной площади, поймут смысл и сноровку метода.

Ландшафтный дизайн дачи

У вас уже наверняка не раз складывались ситуации, когда дачного участка не хватило «ну прямо чуть-чуть». В таких случаях приходится утрамбовывать семена цветов и прочих растений в уже посаженные места. После всходов, конечно же, приходилось прореживать грядки или клумбы.

Чтобы таких ситуаций больше не возникало, дизайнеры рекомендуют воспользоваться геопластикой, а именно возвести на участке дополнительные холмы.

Так, у вас прибавится площадь для высадки, а если вы используете дополнительную землю для размещения клумбы, то сможете сохранить место для овощей и ягод, и привнесете красоту всему дачному участку. Все, что вам необходимо сделать, это привезти на участок дополнительную землю и аккуратно расположить ее в удобных для вас местах.

Украшаем участок цветами и растениями

Когда грядки все высажены, встает вопрос об украшении. Но, как правило, на 4 сотках не разгуляешься, и места едва хватает на посадку овощей и ягод. Но и тут горевать не стоит, поскольку дизайнеры предлагают два верных способа достижения красоты, сэкономив полезную площадь.

Декоративные кустарники

Стандартом является использование декоративных кустарников для придания участку красоты, привлекательности и ярких красок. Для их высадки много места не требуется, но необходимо тщательно продумать их расположение, чтобы они не мешали росту урожая.

Для предотвращения своеобразной опасности рекомендуется высаживать кустарники с тонкими стеблями и недлинными корнями. Отдавайте предпочтение низкорослым разновидностям, к которым относятся:

• Вейгелы;
• Гортензии;
• Керрия японская;
• Спиреи;
• Жасмин и другие.

Высадка может проводиться поодиночке и группой. Не следует высаживать более трех ростков кряду. Для экономии места сажайте саженцы треугольником. Удачные примеры вы видите на фото чуть ниже.

Используйте живые изгороди для украшения ландшафта

Чтобы сэкономить больше места и добиться определенной четкости на участке, можно воспользоваться расположением живых изгородей. Здесь в ход идут как одиночные цветы, высаженные вдоль грядок и дорожек, так и крупные широкие «стены» из хвойных пород деревьев, хотя на 4 сотках такое вряд ли получится.

Воспользуйтесь вьющимися растениями, которые можно «привязать» к предварительно подготовленному забору. Но необходимо учитывать, что созданная собственными руками стена никак не должна помешать росту урожая, то есть затенять его. Продумайте расположение ограждений в соответствии с высадкой грядок.

Вам будет интересно

Вредные насекомые сада и огорода и советы по борьбе с ними

Видовая точка в ландшафтном дизайне

Есть в дизайне садовых ландшафтов такое понятие, как видовая точка. Она обозначает место, откуда лучше всего любоваться красотой своего дачного участка. Из нее все высаженные культуры и декоративные растения видны «как на ладони».

Панорама может включать в себя все четыре ограждения садового участка. Поэтому в этой видовой точке рекомендуется расположить в дальнейшем беседку для отдыха или несколько скамеек.

Что же касается участка земли в 4 сотки, то здесь видовая точка служит не панорамой, а вынужденной необходимостью, поскольку только с ее помощью можно добиться правильного расположения грядок, клумб, кустарников декоративных и ягодных. Определите у себя на участке эту видовую точку.

Сфотографируйте дачу из выбранного ракурса. Составьте план дальнейших высадок. Приготовленные фотографии помогут в этом, поскольку иногда дачники отображают будущие посадки прямо на фотоснимках – достигают реальной панорамы будущего.

Построить дом на 3 и 4 сотках земли: можно ли

Построить дом на  4 сотках кажется совершенно невыполнимой миссией, но это не так. На такой территории очень важно проводить точные расчеты, а также определиться, сколько комнат вам нужно для комфортного проживания в помещении. Можно ли возвести здание для постоянного обитания жильцов? Это реальная задача, только очень важно правильно выбрать тип постройки. В нашей статье мы рассмотрим все нюансы проекта для такой площади участка.

Правила местоположения дома

Для того чтоб постройка максимально создавала комфортные условия нужно придерживаться определенных норм и правил

Для участка трех соток нужно правильно расположить здание. Для того чтоб постройка максимально создавала комфортные условия нужно придерживаться определенных норм и правил. А именно:

• Первый критерий – это особенности рельефа;
• Второй – характеристика ориентации площади участка.

Там, где солнца больше, лучше отвести место для посадки деревьев, возможно дизайна ландшафта. В более темных уголках местности можно разместить декоративные кустарники или барбекю. Существует старая русская привычка, по которой дом ставят фронтовой частью к дороге. Стоит отметить, что такая конструкция дает возможность создавать интимный и уютный дворик.

Рекомендуем к прочтению:

Параллельно с близостью улицы к зданию, есть возможность усилить защитную способность от пыли и шума, посадив с другой стороны деревья. Самую узкую часть постройки, необходимо разместить в такой же части участка. Стоит отметить, что такое планирование позволит рационально использовать земельный ресурс, так как расширяется территория перед зданием, и увеличивается вариативность размещения садового насаждения.

Внимание! Не забывайте, что в каждом регионе страны могут существовать определенные запреты и нормы к расположению построек на земельных плантациях.

СНиП о расположение домов

Строительство зданий на участке 3 или 4 сотки требует обязательного выполнения санитарных и строительных норм регламентируемых законодательством РФ. Данные требования касаются дистанций относительно других объектов:

• Расстояние между окнами жилого помещения и хозяйственной постройки должно быть не меньше 15 метров;
• От дома к сборникам мусора и уборных двора – не меньше 20 метра;
• Дача и уборная должны размещаться на дистанции больше 12 метров;
• Подвальное помещение и яма компоста – 7 метров;

Расположение дома на склоне

Склон здания на юге лучше всего расположить на высокой местности

Склон здания на юге лучше всего расположить на высокой местности. Если дом находится на востоке или западе, то строительные работы необходимо совершать у северной границы участка. Самым неудобным рельефом в такой ситуации считается северный уклон местности. Единственный вариант постройки при таких условиях – это расположение дома на западе. Стоит отметить, что при этом нужно создавать подсыпку, чтоб избежать съезжания конструкции.

Рекомендуем к прочтению:

Внимание! Не стоит забывать о пожарных нормах относительно расположению объектов на участке.

Традиции строительной отрасли считают оптимальным соотношением к частному проектированию 10 к 1. То есть если брать данную норму, то для участка 4 сотки, площадь дома должна составлять 40 кв. м. Если брать территории 3 сотки. То соответственно – 30 квадратов.

Практический опыт последних лет показывает технологический прогресс и в строительстве. Так, архитекторский проекты, современного мира дают возможность рационально использовать каждый метр. Именно по этой причине самым оптимальным вариантом есть пропорция 3 к 1.

Внимание! То есть для территории 3 соток реально построить здание 100 кв. м.

В нашей статье мы выяснили, что на участке 3 соток вполне реально возвести, необходимо только правильно и рационально распределять площадь.

Планировка дачного участка (60 фото): красивые примеры дизайна

Многие участки, которые приобретаются, представляет собой пустое пространство, наполненное сорняками и валунами. Или домом и участком, который хочется облагородить.

Каждый владелец хочет, чтобы его 10 или 20 соток были прекрасным и многофункциональным садом.

Принцип создания дизайна дачного участка

Строения и сооружения, которые могут находиться на участках от 10 соток до 30 соток:

• Сарай.
• Туалет.
• Летний душ.
• Зона барбекю.
• Беседка.
• Детская площадка.
• Водоемы.
• Место для парковки.
• Жилой дом.

На территории участка (даже самого небольшого до 10 соток) должно быть выделено место для застроек, клумб, плодовых растений и грядок. Все они должны гармонично дополнять друг друга.

Это все то, что может находиться на земельном участке, независимо от того занимает он 10, 12 соток или же свыше 20 соток.

Мало кто готов кардинально изменить ландшафт своего участка в несколько соток, снеся те или иные постройки, выровняв все неровности, установив теплицы, посадив плодовые деревья.

Отличный дизайн территории – это суметь совместить все в одно целое.

Пример планирования пространства на 15 сотках:

• Строение дома и подъезды к нему (занимает до 2 соток).
• Цветы (до 1 сотки) и газоны (около 1 сотки).
• Высаженные грядки с овощами (обычно отводят около 2-3 соток).
• Плодовые и ягодные насаждения (пару соток).
• Хозяйственные застройки (до трех соток).
• Место для семейного отдыха (2-3 сотки).

Планировка дачного участка: общий принцип

Прежде чем начать, составляется проект дизайна территории, даже на 10 соток — необходимо выяснить следующие моменты:

1. Рельеф местности. Ровный он или же ухабистый. Имеет ли он холмы, склоны и овраги.
2. Как располагаются на участке застройки, грядки и древесные посадки. Разбросаны они по всей территории или же компактно собраны в одном месте.
3. Какая форма у участка. Составлять проект для местности с ровными сторонами проще, чем если участок овальный или даже треугольной формы.
4. Наличие водоемов, а также глубина залегания грунтовых вод. В зависимости от этого будут формироваться зоны и высаживаться растения.
5. Освещение участка.
6. Тип и плодородность почвы.

Зонирование территории

Любой участок 10, 12 соток, 15, 20 или 30 соток начинается с его деления на зоны.

• Жилая зона. В ней располагаются жилые постройки. Рекомендуется, чтобы она занимала в общем пространстве в районе 10-20%.
• Зона хозяйственных построек. Она предназначена для сараев, гаражей, подсобки, которые должны занимать около 8-10% от общей площади.
• Овоще-плодовая зона. В ней располагаются плодовые и ягодные насаждения, а также разбиваются грядки под овощные культуры. Она занимает большую площадь участка – около 70-75%.
• Зона отдыха. Она предназначена для беседок, детских площадок и должна занимать примерно такую же часть, что и хозяйственные постройки.

Планировка дачного участка более 20 соток

Чаще всего такие садовые участки бывают длинными и узкими, на их территории могут встречаться различные небольшие склоны, углубления, большое количество камней в почве. С одной стороны, это огромный недостаток, но при правильном подходе к делу все можно обыграть таким образом, что неприглядный участок станет красивым садовым проектом.

Если попался узкий участок без застроек, это облегчит планировку участка в 20, а то и в 30 соток, а также его зонирование, так как он достаточно длинный.

Всю территорию в 20 соток можно поделить на три равные секции:

1. Жилая.
2. Зона отдыха.
3. Садово-огородная.

На последнюю из них стоит отвести больше места – примерно 10 соток. В жилой секции размещается дом, гараж, также можно построить небольшой навес для автомобиля, подъезды, дорожки и насаждения вдоль забора и за домом.

В средней секции, которая занимает оставшуюся территорию – около 7 соток, можно устроить отличную зону отдыха с беседкой, бассейном, барбекю, детской площадкой, газоном, дорожками и древесными насаждениями.

Третья секция делится на две части. В одной из них высаживаются садовые растения, а в другой разбиваются грядки, а также строится небольшой сарай для хранения инвентаря.

Такое размещение – это лишь одна из идей зонирования участка вытянутой формы с небольшими склонами.

Иногда в передней части располагается дом, площадка для транспорта, узкие дорожки для ходьбы. Тут же немного позади дома можно установить несколько лавочек.

Руководство по компоновке микроволнового офиса

AWR: Глава 4. Конфигурация компоновки

4.1. Настройка параметров макета

Перед тем, как начать работу с макетом, вы должны прочитать всю эту главу, чтобы потенциально сохранить время и проблемы в конце цикла проектирования.

4.1.1. Ортогональные и неортогональные стили дизайна

Прежде чем приступить к проектированию, вы должны решить, использовать ли ортогональную или неортогональный стиль дизайна. Благодаря ортогональному дизайну, все соединения места (называемые гранями) между различными элементами макета могут быть повернуты только на 0-, 90-, 180 или 270 градусов.Например, на следующем рисунке показан простой дизайн, который ортогонален.

Обратите внимание, что формы могут быть под любым углом, но грани ( места, выделенные красным) должны располагаться под ортогональными углами. Следующий рисунок показывает простой неортогональный дизайн.

Обратите внимание, что лицо, выделенное красным, находится под неортогональным углом.

Это важно, потому что, когда есть неортогональные вращения, это невозможно представить каждую вершину форм точно как значения 1 нм (минимальное разрешение в системе рисования). Например, этот прямоугольник размером 100 мкм вращается на 31-градус.

Верхние правые вершины имеют десятичные разряды, которые необходимо округлить до какой-то момент, и если все округления не совпадают, возможны пробелы в макете.

Большинство параметров для редактора представления макета и редактора ячеек обложек заданы. выбрав Параметры> Параметры макета (или дважды щелкнув Параметры макета в верхнем окне Диспетчера макетов). См. «Диалоговое окно« Параметры макета »: вкладка« Макет ». »Для получения подробной информации об этом диалоговом окне.

Перед тем, как начать проект с макетом, важно установить разрешение базы данных чертежей. После выбора сетки для изменения, нажмите кнопку Edit Grid, чтобы получить доступ к параметрам базы данных Размер и интервал сетки.

Размер базы данных устанавливает точность координат фигур в пределах система верстки. Наименьшее разрешение системы макета — один нанометр (1e-9 метров). Указанный размер единицы базы данных должен быть кратным нанометру.если ты используйте английские единицы (милы), наименьшее разрешение базы данных, которое вы можете указать: 0,005 мил (равно 127 нм), поэтому разрешение базы данных должно быть целым кратным 0,005 мил. Если вы используете единицы измерения меньше 0,005 мил, ошибки округления в сгенерированных формах.

AWR® рекомендует для процессов, не имеющих сетки вершин требование, установите размер блока базы данных на минимально возможный, 1e-9 метров (или эквивалент в единицах измерения вашего проекта при использовании um или mm) или 0. 005 мил. Обычно печатная плата и другие «крупномасштабные» производственные технологии не имеют вершинной сетки требования. Многие процессы изготовления ИС имеют требования к сетке вершин. Заметка что PDK, настроенные для программного обеспечения AWR Design Environment®, должны поставляться с блоком базы данных размер установлен в соответствии с требованиями к сетке вершин, которые требуются в процессе изготовления. Однако AWR рекомендует всегда дважды проверять это значение на своем производитель дизайна.

Интервал сетки указывает привязку сетки чертежа. Привязка сетки чертежа упрощает размещение и построение фигур в системе макета. Помимо того, что возможность указать шаг сетки из диалогового окна Layout Options, панель инструментов для редактор представления макета и редактор ячеек художественного произведения включают инструмент для настройки множитель привязки сетки, как показано на следующем рисунке. Множественные диапазоны от 0,5x до 10x. Например, если шаг сетки установлен на 1 мкм, а значение, кратное 4x, равно Если выбрано, точки привязки сетки расположены на расстоянии 4 мкм друг от друга.

Угол привязки поворота определяет количество дискретных углов разрешено во время поворота фигуры в системе макета. Допустимые значения диапазон от 0.От 1 до 90 градусов. Он также используется для некоторых ячеек рисования. Например, элемент MTRACE может иметь угловые секции, но углы этих секции должны соответствовать привязке вращения.

4.1.3. Параметры привязки ячеек макета

Опция Snap Together определяет, когда программное обеспечение AWR Design Environment соединяет макеты вместе. Автоматическая привязка к изменениям параметров автоматически привязывается, когда любой параметр элемента изменяется для этого уровня только иерархия. выбирать чтобы привязать всю иерархию. Эта опция полезна для простых макетов. Для большего сложные макеты, особенно с замкнутыми контурами, этот параметр может вызвать щелкайте чаще, чем хотите.

Ручная привязка только для выбранных объектов пытается только привязать вместе выбранные элементы, когда вы выбираете или нажимаете кнопку Snap Together на панель инструментов.Первый элемент, который вы выбираете, — это элемент, который не перемещается, если один из другие предметы закреплены. Для иерархии, если вы выбираете элементы, включая подсхемы, и выбрать, все элементы, включая иерархию, соединяются вместе.

Ручная привязка для всех объектов идентична ручной привязка только для выбранных объектов, за исключением того, что вам не нужно выбирать элементы и все элементы привязаны.

ПРИМЕЧАНИЕ: Вы можете установить параметры привязки по умолчанию в уровень параметров среды (см. «Диалоговое окно параметров среды: вкладка« Макет » ”) К примените настройку ко всем своим проектам или на уровне проекта (см. «Диалоговое окно« Параметры макета »: вкладка« Макет » ”), Чтобы применить настройки только к текущий проект.

Параметры вставки лиц выбираются из списка Автоматическая вставка лиц. в области Параметры привязки ячейки макета в параметрах макета диалоговое окно Вкладка «Макет». Доступны следующие варианты:

• Не вставлять грани: отключает автоматическое отображение граней. вставка, чтобы не создавать искусственного перекрытия ни для одного из макетов клетки.

• Вставка не ортогональна. X.X db units: это значение по умолчанию вариант (с X.X = 0,5). Эта опция вставляет любые грани, которые не ортогональные. По умолчанию угловая грань вставляется на 0,5 единицы базы данных в убедитесь, что все соединяющиеся фигуры все еще соединены после того, как фигура создается в сетке базы данных.

• Вставить все блоки X.X db: Вставить все грани (включая ортогональные грани) на величину, кратную единице базы данных. Это рекомендуемая настройка для неортогональных дизайнов.

Для неортогональных дизайнов эти настройки помогают избежать пропусков в макете.Хотя DRC (если он настроен для этого) может улавливать промежутки между ячейками, например описанных в разделе «Диагностика проблем макета», часто желательно иметь механизм, позволяющий избежать этих потенциальных пробелов. Предоставляемый механизм позволяет для выбора параметра, при котором соединительные грани вставляются автоматически, чтобы в точках подключения имеется некоторое перекрытие.

AWR рекомендует всегда использовать Сохранять исходную точку в сетке. Этот используется по умолчанию для новых проектов, и его нельзя отключить после включения. Эта опция существует, чтобы позволить клиентам с проектами до версии 9.0 внести это изменение и посмотреть, что влияет на их расположение. Макеты меняются при выборе этого параметра, поэтому вам следует сохранить резервную копию.

Вы должны выбрать Разрешить начало pCell плавать для неортогональные конструкции, позволяющие повернутым pCell правильно соединяться друг с другом.

4.1.4. Предотвращение проблем с макетом

В следующих разделах описаны потенциальные проблемы компоновки и их решения.

Подсхемы и графические элементы должны быть ортогональными

Подсхемы и любой элемент макета, использующий ячейку обложки в качестве макета никогда не поворачивайте не ортогонально, иначе в макете могут появиться пробелы и / или предметы, которые нельзя соединить вместе.Только pCells могут быть неортогональными. Например, на следующем рисунке макет использует один pCell (макет для Элемент MLIN) и одну графическую ячейку, и они поворачиваются на 45 градусов с помощью очень большой размер сетки базы данных (1 мкм), чтобы продемонстрировать, что может произойти.

pCell всегда округляет до 2x размера сетки базы данных, поэтому центры каждой грани все еще можно нарисовать в сетке базы данных.Например, с сеткой 1 мкм и 5 мкм широкая линия, центр 2,5 мкм, которую невозможно нарисовать на сетке, как показано на следующий рисунок.

Размер сетки базы данных — 1 мкм, левая фигура — 6 мкм в ширину, правая форма шириной 5 мкм. Линия шириной 5 мкм была округлена до 4 мкм. Этот пример использует нереально большой размер сетки базы данных, чтобы продемонстрировать эту проблему.

Пути — это объекты чертежа с указанными пользователем осевой линией, шириной и углом. тип митры. В качестве альтернативы, многие из pCell в пакете AWR Design Environment выводятся как пути, такие как элементы TRACE и индукторы. Это может привести к ситуациям, когда сохраненные вершины находятся в сетке, а контур формы — нет.Если твой вершины должны быть в сетке, вы можете заставить пути рисовать и экспортировать таким образом. Выберите и щелкните Вкладка Пути. В Draw как многоугольники вы можете настроить путь так, чтобы он всегда отображался как полигоны или только когда вершины выключены сетка. Преимущество в том, что у вас гарантированно будут формы на сетке. В недостатком является то, что форма больше не является путем, когда она экспортируется из Программное обеспечение AWR Design Environment, которое может облегчить редактирование экспортированного файла иллюстраций. трудно.Например, элемент MTRACE2 размером 40 мкм был маршрутизирован на неортогональном углы с размером сетки базы данных 1 мкм. На следующем рисунке увеличен один из вершины этого пути.

Обратите внимание, что вершина, обведенная красным, не находится на сетке, нарисованной на макет. Если для параметра «Рисовать как многоугольники» установлено значение Всегда или Когда вершины вне сети, этот макет выглядит как на следующем рисунке.

Теперь выделенная вершина находится точно на сетке.

Повернутые элементы с гранями разной длины вызывают пропуски в макете. Это связано с закруглением вершин. Например, следующий рисунок увеличивает линию 40 мкм, соединенную с линией 10 мкм с размером сетки базы данных 1 мкм.

Обратите внимание на довольно большой промежуток между формами, но без крысиной линии. Есть несколько вариантов решения этой проблемы. Первый — использовать ячейку между те, у которых одинаковая длина лица. Например, для двух элементов MLIN с Для этих размеров между двумя линиями следует использовать MSTEP. Это дает более точный результат моделирования и лучшая компоновка.С MSTEP включены макет отображается следующим образом.

Другой вариант — вставить неортогональные грани, как описано в следующие разделы. Если вы сделаете это, макет будет выглядеть следующим образом.

Ячейки произведений искусства с нечетными кратными сетке

Ячейки иллюстраций, которые рисуют лица, нечетно кратные размеру единицы базы данных могут возникнуть проблемы с соединением, поскольку центр лица находится вне сетки.Например, см. Следующий макет, где pCell подключен к произведению искусства. ячейка с длиной лица 5 мкм и разрешением базы данных 1 мкм.

Программное обеспечение не может привязать эти ячейки вместе по умолчанию настройки; красный кружок выделяет линию крыс. Решение — либо изменить размер изображения лица или изменить размер разрешения базы данных на половина текущего значения или ниже.

Вы также можете использовать Разрешить происхождение pCell для плавающий вариант.

В макете существует разница между перетаскиванием фигур вручную и соединяя их вместе. Это чаще встречается с неортогональными конструкциями или когда лица в ячейках иллюстраций кратны разрешению базы данных.При перемещении фигур они перемещаются только для выравнивания краев фигур, но не центр лиц. Привязка выравнивает центр лиц.

4. 1.5. Диагностика проблем макета

Поскольку макет должен быть нарисован в виде сетки с конечными целыми числами, часто бывает связанные вопросы, связанные с тем, как ячейки соединяются вместе.Эти связанные с округлением проблемы обычно связаны с неортогональной геометрией. Например, в на следующем рисунке, если точки сетки представляют размер единицы базы данных, это не можно вращать прямоугольник без искажения формы. Истинный повернутый фигура показана сплошной линией, а искаженная фигура с привязкой нарисована пунктир.

Есть и другие проблемы с угловой геометрией, связанные с тем, как объекты соединяются вместе своими гранями. На следующем рисунке два повернутые прямоугольники, которые нужно соединить вместе. Сплошная линия показывает, где прямоугольники должны рисовать, а пунктирная линия показывает, где должны рисовать прямоугольники когда они привязаны к сетке.Операция привязки к сетке фиксирует каждую точку вне сетки до ближайшей точки сетки. Как показано на следующем рисунке, привязанные версии форма больше не связана, и между ними есть небольшой зазор прямоугольники.

Есть параметры, которые вы можете установить в разделе Параметры чертежа диалогового окна «Параметры режима редактора макета», относящегося к граням ячейки макета. помогите диагностировать конкретные проблемы.См. «Диалоговое окно« Параметры режима редактора макета ». »Для описания этого диалогового окна. При рисовании маркеров исходной точки отображается символ «+» в начале каждый объект макета, а Рисование граней ячеек рисует линию вдоль длина каждой грани ячейки и меньшая перпендикулярная линия в центре грани.

Например, ячейки, которые не соединяются должным образом при перетаскивании вместо того, чтобы сфотографировать, легко диагностировать, просмотрев эти элементы.Следующий рисунок демонстрирует это; красный кружок показывает линию с крысами на схеме.

Если присмотреться, можно увидеть, что маркеры центра лица не выровнен. Однако, когда эта проблема будет устранена, вы увидите, что центры лица в том же месте.

В сложных проектах может быть трудно найти места, где не соединяться.Интегрированный инструмент проверки правил проектирования (DRC) в среде проектирования AWR программное обеспечение помогает найти ratlines. См. «Проверка правил проектирования (DRC)». »Для подробностей на инструменте AWR DRC. В частности, проверка линии крысы поможет вам найти любые линии крысы в вашем дизайне. Для использования этого инструмента у вас должна быть функция с включенным DRC. Чтобы выполните эту конкретную проверку:

1. Сделайте макет верхнего уровня активным окном и выберите .

2. В открывшемся диалоговом окне нажмите Снять отметку. Все кнопки.

3. Щелкните кнопку Run Rat Line Check.

4. Щелкните кнопку Run DRC.

5. Отображается окно нарушений правил проектирования, в котором отображаются оставшиеся линии крыс. в дизайне.

4.2. Настройка свойств режима макета

Вы можете установить различные режимы макета, каждый из которых имеет разные конфигурации вариантов макета для управлять свойствами, такими как отображение слоев, экземпляров, текста, iNets и иерархический просмотр; а также для макетных работ, таких как размещение, трассировка и нестандартная работа. Вы можете легко переключаться между режимами макета, щелкнув имя режима макета.

Например, при маршрутизации iNets вам может потребоваться затемнить цвета для иллюстраций. ячеек и подсхем, ограничить выбор всех элементов, кроме линий, показать только контуры форм макета и отображают только несколько уровней иерархии; но для размещения, может потребоваться отобразить всю иерархию, ограничить выбор линии, отображать всю деталь макета и не приглушать цвета.Вы легко можете настройте это с помощью свойств режима макета.

Чтобы определить режим, выберите Layout> Layout Mode Manager с окно макета активно.

В диалоговом окне «Свойства режима макета» нажмите «Добавить», чтобы создать новый Нормальный, Только просмотр или Режим макета трассировки.

Введите имя режима в диалоговом окне «Настройки режима редактора макета». и установите желаемые свойства.

Вы можете получить доступ ко всем режимам и их свойствам, выбрав Layout> Свойства режима макета. Все определенные режимы отображаются в отдельные вкладки. При работе с макетом вы можете выполнить свойства каждого режима, выбрав название режима из раскрывающегося списка на панели инструментов.

См. «Диалоговое окно« Параметры режима редактора макета ». » для описание каждого варианта.

ПРИМЕЧАНИЕ: Вам необходимо установить свойства режима макета. внимательно и выберите нужный режим, иначе работа в окне макета может быть сбивает с толку.

4.3. Слои чертежа и сопоставление слоев модели

Инструмент макета в программном обеспечении AWR® Microwave Office® имеет мощную систему для обработки многослойных схемы, которые обычно используются для физического проектирования ВЧ- и СВЧ-схем.В затем слои модели сопоставляются со слоями чертежа. Вы можете определить слои чертежа и как слои чертежа сопоставляются с каждым слоем модели. Обратите внимание, что каждый слой модели должен иметь один слой чертежа в сопоставлении, но любое количество слоев модели может быть сопоставлено тот же слой рисунка. Программа управляет двумя отдельными уникальными списками слоев. Это позволяет системе макета быть очень гибкой для объединения объектов макета. (например, параметризованные графические объекты и ячейки иллюстраций GDSII) из множества различных источники.Слои чертежа используются для отображения и экспорта макетов. Слои модели используются для хранения информации о параметризованных ячейках и ячейках иллюстраций. Вы также можете указать множество различных схем сопоставления слоев. При редактировании ячейки обложки слой ячейки отображается на слоях модели. Когда макет создается из схематично, слой показан на слоях чертежа.

Слои чертежа определяются в разделе «Общие» чертежа. Диалоговое окно «Параметры слоя», доступное при выборе «Параметры»> «Рисунок». Слои.Раздел «Слой чертежа 2d» определяет все слои чертежа, которые используются в схематическом виде компоновки и чертеже Раздел Layer 3D определяет 3D-свойства слоев чертежа, чтобы вы могли просмотреть макет в 3D. Если 3D-свойства не определены для слоя чертежа, слой не отображается в 3D виде компоновки.

Например, на следующем рисунке резисторы созданы на двух разных слоях в диэлектрическая стопка.Изображение резисторов импортируется в программное обеспечение AWR Microwave Office в Библиотека GDSII, а эскизы хранятся на слоях модели, которые соответствуют GDSII. слои в библиотеке GDSII. Для упрощения, если резистор находится в одном слое и изначально на слое 9 с типом объекта 0 в файле GDSII рисунок резистора хранится на слое модели «9_0.» Соглашение об именах модели обсуждается в «Соглашениях об уровне модели».Разработчик использует процесс, который имеет два уровня для схемы компоненты и настроил два слоя чертежа, «resistor_level_1» и «resistor_level_2» нарисовать резистор на разных слоях. Также настроены две таблицы сопоставления, одна называется «level1» со слоем модели «9_0», сопоставленным со слоем рисования «resistor_level_1», а второй называется «level2» со слоем модели «9_0», сопоставленным со слоем чертежа «resistor_level_2», как показано на следующих рисунках.Теперь дизайнер может создать схема с двумя резисторами, один для слоя 1 и один для слоя 2.

Вы должны изменить свойство компоновки для каждого резистора, чтобы оно было ячейкой иллюстрации, которая была импортировано в библиотеку GDSII. Это обсуждается в разделе «Назначение ячеек рисунка для макета элементов схемы». Далее вы создать макет из библиотеки из схематического вида и назначить соответствующий слой отображение на два типа резисторов.Для этого выберите объект резистора в макет и откройте диалоговое окно Параметры ячейки, затем выберите параметры ячейки и измените Layer Mapping to «level1» для резистора, который будет нарисован на уровне 1 и «level2» для резистора, отображаемого на уровне 2. Наконец, резисторы отображают в режиме макета на двух разных слоях чертежа, даже если они были перенесены в проект как единая художественная ячейка.

Слои модели и слои чертежа определяются именем, присвоенным слою (текст строка). Обычно слои модели сопоставляются с одноименными слоями чертежа (единство сопоставления) для простоты. Возможность отображать слои модели на произвольные слои чертежа полезна в некоторые ситуации.

Ячейки макета, используемые в макете, могут быть ячейками иллюстраций, которые хранятся как экземпляры. в библиотеке GDSII.Если ячейки макета из нескольких библиотек GDSII используются в проект, и слои, определенные в двух библиотеках, не согласованы, то слой отображение обеспечивает чистый механизм отображения слоев из разных библиотек (определения слоев в файле GDSII обрабатываются графическим изображением как слои модели. ячеек) к согласованному набору слоев рисования.

ячеек макета на основе GDSII рисуются для слоев модели, основанных на номере слоя GDSII и тип объекта GDSII.Например, фигура, нарисованная на слое 6 GDSII с объектом тип 0 будет рисоваться на уровне модели «6_0» (тип объекта обычно 0 для большинства GDSII библиотеки). Сопоставление слоев позволяет использовать менее описательный слой модели (например, «6_0») для рисования с использованием более описательного имени слоя чертежа (например, «Металл1»).

Вы можете запрограммировать параметризованные ячейки макета для использования «жестко заданных» имен слоев.За Например, вы можете закодировать параметризованную ячейку макета, которая рисует линию передачи к нарисуйте форму линии передачи на слое модели с именем «Metal1». А параметризованная ячейка макета, закодированная кем-то другим для элемента разрыва, может рисовать на слое модели с именем «Trace1». Если обе ячейки макета необходимы в рамках одного проекта (и они должны рисовать на том же слое чертежа с именем «Metal1»), отображение можно установить вверх так, чтобы слой модели «Металл1» был сопоставлен со слоем чертежа «Металл1» (отображение единства) и слой модели «Trace1» также отображается на слой чертежа «Metal1».»Когда вид макета схема с использованием обоих типов параметризованных ячеек открывается, обе ячейки нарисованы на одинаковые слои рисунка.

Для сложных многослойных плат (таких как модуль LTCC) вам может потребоваться данная ячейка макета рисовать на разных слоях чертежа. Например, ячейка макета для скрытый резистор может быть одинаковым для резисторов, зажатых между разными слои физической платы. Создавая дополнительные таблицы сопоставления, скрытый резистор всегда может рисовать на одних и тех же слоях модели, будучи сопоставленным с фактическим слоем чертежа что подходит для резистора с учетом его расположения в стеке физического уровня, как показано на следующем рисунке.

4.3.1. Сопоставление слоев ячеек макета

Сопоставление слоев модели со слоями чертежа для ячейки листа показано на следующий рисунок.

4.3.2. Условные обозначения слоев модели

Именование слоев модели, используемых ячейками листа, зависит от типа ячейка макета. Есть три разных типа ячеек макета, которые имеют разные механизмы именования слоев модели.

Для параметризованных ячеек, которые реализованы путем кодирования в параметризованных При рисовании ячейки листа существует два метода наименования слоя модели. Каждый метод имеет преимущества и недостатки, и может быть целесообразным использовать оба методы в данном определении ячейки макета.

Простейший способ присвоения имен слоям модели в ячейке листа — «жесткий code «имя слоя модели в определение ячейки.Например, линия MS может быть закодирован, чтобы всегда рисовать на слое модели «Толстый металл». Этот метод лучше всего работает, когда соглашение об именовании установлено таким образом, чтобы различные ячейки макета, которые необходимо рисовать одни и те же слои чертежа используют один и тот же набор слоев модели. Это не строго требуется, потому что всегда можно сопоставить несовместимые слои модели с любым набором рисования слоев.В общем, устанавливать разные сопоставления для большого количества различных ячеек макета, поэтому существует соглашение об именах упрощает использование ячеек макета.

Второй способ присвоения имен слоям модели в параметризованной ячейке определение заключается в использовании имен слоев модели, настроенных с помощью процесса Файл определения (файл LPF).Этот метод более гибкий, и это также метод используется большинством встроенных ячеек, включенных в программное обеспечение AWR Microwave Office. ФНЧ файл определяет типы линий, которые включают имена слоев модели, используемых для рисования типы линий. Ячейки макета, которые используют настроенные слои, можно легко перенести от одного процесса к другому путем чтения другого файла LPF, который настроен для процесса.Помимо имен слоев модели, тип линии Определения в файле LPF позволяют определять многослойные типы линий. См. «Тип линии. » для дополнительной информации. Обратите внимание, что имена слоев, определенные в файл LPF — это имена слоев модели, а не имена слоев чертежа, хотя он обычно использовать одинаковые имена для обоих с отображением единства от слоев модели к слои рисунка.

Другой метод наименования слоев модели применяется к ячейкам графического объекта на основе GDSII. Эти ячейки используют имена моделей, полученные из номера слоя GDSII и типа объекта. За Например, фигура GDSII, которая рисует на слое 4 с типом объекта 0, рисует модель слой «4_0». См. «Сопоставление уровней GDSII» для более подробного описания GDSII. соглашения об именах моделей.

4.3.3. Создание сопоставления слоев

Вы можете создавать или редактировать одну или несколько таблиц сопоставления слоев для проекта изнутри диалогового окна «Параметры слоя чертежа» или их можно инициализировать из файла * .LPF. На следующем рисунке показано окно сопоставлений слоев модели слоя чертежа. Диалоговое окно параметров.

Вы можете создать новую таблицу сопоставления, щелкнув правой кнопкой мыши слой модели. Сопоставления и выбор сопоставления слоев новой модели. Когда вы создаете новое сопоставление, вы должны указать имя для идентификации сопоставления. Вы также можно копировать или удалять таблицы сопоставления из диалогового окна «Параметры слоя чертежа». Нажмите Новый слой, чтобы добавить новый слой модели к сопоставлению. Таблица.Чтобы отредактировать слой модели, просто щелкните и отредактируйте. Нажмите Удалить, чтобы удалить слои модели из таблицы. Щелкните значок слой чертежа справа от слоя модели для просмотра раскрывающегося списка чертежей слои, на которые можно сопоставить слой модели.

Обратите внимание, что слои модели в проекте являются общими для всех сопоставлений слоев модели. Когда вы создаете новое сопоставление, все существующие слои модели автоматически включены.Если при редактировании одного сопоставления вы создаете новый слой модели или удаляете существующий слой модели, это изменение вносится во все сопоставления слоев модели. Вы можете однако создавать разные назначения слоев чертежа в каждом отображении, и это меняет не синхронизируется с другими сопоставлениями. Вот как вы создаете отдельные сопоставления из одних и тех же имен слоев модели в разные слои чертежа.Это полезно для Например, когда вы импортируете библиотеки ячеек из разных источников, чьи имена слоев или соглашения о нумерации противоречат друг другу.

Вы можете использовать ячейки GDSII для определения ячеек макета или добавить их в макет в виде фигур чертежей, которые не связаны с какими-либо компонентами схемы в схема.Экземпляры GDSII, которые используются для ячеек макета (или как несвязанные фигуры) могут содержать неограниченное количество уровней иерархии в пределах клетки. Например, ячейка GDSII полевого транзистора может содержать субячейки для затвора. пальцы. Когда используется иерархическая ячейка, все ячейки в иерархии нуждаются в быть загруженным в проект.

Полигоны в файле GDSII находятся на слоях, определенных слоем чертежа. номер и тип объекта.Номер слоя и тип объекта объединяются, чтобы определить уникальный номер слоя. Фактический номер слоя формируется с помощью Номер уровня GDSII для младшего байта и тип объекта для старшего порядок байт. В исходной спецификации GDSII только 64 уровня были разрешается. Размер данных, используемых для хранения номера слоя в файле GDSII. позволяет использовать до 256 слоев.Самое современное программное обеспечение, поддерживающее GDSII, позволяет полный диапазон из 256 используемых слоев. В сочетании с 256 возможными типов объектов, общее количество возможных уникальных слоев 65 536. В тип объекта обычно равен нулю для большинства библиотек GDSII, поэтому типичные файлы GDSII обычно имеют менее 256 уникальных слоев.

Программное обеспечение

AWR Microwave Office работает с именованными слоями (в отличие от пронумерованных слоев). слои, используемые GDSII). Когда файл GDSII считывается в программное обеспечение AWR Microwave Office, пронумерованные слои автоматически назначаются именованным слоям модели. Модель имена слоев имеют вид LayerNumber_ObjectType.Например, фигура на уровне 8 с типом объекта 0 связан с уровнем модели с именем «8_0». Сгенерированные слои модели GDSII обычно отображаются на более описательные имена слоев чертежа.

ячеек GDSII, используемых в качестве ячеек макета, необходимо добавить к ним «лица» определить, как они должны подключаться к другим ячейкам макета.Вы можете легко добавить «лицом» к любой ячейке GDSII путем рисования лица на ячейке в ячейке GDSII Редактор. Вы можете сохранить ячейки GDSII, в которые добавлены лица, как собственные GDSII файлы. Грани, нарисованные на ячейке, отображаются как путь GDSII. объекты с номером слоя 99 и типом объекта, равным узлу номер, которому соответствует лицо.Поскольку вся информация о лица хранятся как стандартные конструкции GDSII, ячейки макета GDSII могут быть читаются и изменяются любым инструментом, работающим с GDSII. Использование стандартных Конструкции GDSII также позволяют создавать ячейки макета на основе GDSII. (с гранями) в других инструментах, которые позволяют указывать номера слоев и типы объектов.

Импорт библиотек GDSII

При импорте библиотеки GDSII из Диспетчера макетов это очень важно, чтобы слои GDSII отображались на чертеже. слои.Это требует наличия модельного уровня для каждого слоя GDSII. За Например, если в файле GDSII всего два слоя (слой 2 и слой 8), тогда в таблице сопоставления должно быть два слоя модели для слоев. 2_0 и 8_0 (см. Предыдущее обсуждение соглашений об именах уровней GDSII). Затем вы должны сопоставить слои модели 2_0 и 8_0 с желаемым чертежом. слои.

Часто вы не знаете, какие слои GDSII находятся в библиотеке графических объектов GDSII. до того, как они будут импортированы. Это особенно верно при использовании XML-библиотек. для частей поставщика, поскольку продавцы обычно создают изображения представления, которые программа автоматически импортирует. Если нет Слой модели GDSII, определенный для импортируемого слоя GDSII, программа автоматически создает новый слой модели.На этом этапе программа выполняет не знаю, какой слой рисования использовать для нового слоя модели, поэтому он автоматически создает новый слой рисунка с тем же именем, что и рисунок слой и использует отображение единства (то же имя слоя чертежа и модели).

При компоновке рекомендуется иметь список слоев чертежа, определенных для процесс, который вы используете.Если вы видите какие-либо новые слои, добавленные к чертежу список слоев (наиболее очевидными являются слои в формате GDSII, например, «6_0»), вы должны сопоставить эти слои модели с одним из ваших предопределенных чертежей. слои. Для этого может потребоваться более одной таблицы сопоставления. однажды этот слой модели нанесен на карту, вы должны удалить ненужные слои чертежа из списка слоев чертежа.

4.4. Файл процесса макета (LPF)

Файл процесса макета (файл LPF) позволяет настроить проект для конкретного производственный процесс.

С модулями LPF программное обеспечение AWR Design Environment поддерживает собственные модули для каждой технологии процесса.Этот функция позволяет использовать разные конструкции (с использованием разных технологий процесса) в одном и том же проект, чтобы указать значения в единицах, наиболее подходящих для этого процесса проектирования. Вы указываете единицы для каждого процесса как часть файла процесса слоя (LPF). Например, чип в конструкции могут использоваться единицы измерения длины, в то время как плата, на которой установлен чип При установке используются единицы измерения длины в милах.

Вы можете импортировать файл LPF в проект в любое время, чтобы облегчить перемещение дизайнов. от одного процесса к другому. Чтобы импортировать файл LPF, выберите «Проект»> «Процесс». Библиотека> Импорт LPF или щелкните правой кнопкой мыши Настройка слоя в в верхнем окне Диспетчера макетов и выберите Процесс импорта. Определение. Вы также можете экспортировать файл LPF из существующего проекта, выбрав Проект> Библиотека процессов> Экспорт LPF или щелкнув правой кнопкой мыши объект определения процесса в верхнем окне Layout Manger и выбирая определение процесса экспорта.Команды, доступные на контекстное меню включает:

• — отображает диалоговое окно «Параметры слоя чертежа». коробка. Вы также можете дважды щелкнуть объект определения процесса узел, чтобы отобразить это диалоговое окно.

• — позволяет редактировать определение процесса в текстовом виде.Изменения вступают в силу, когда вы закрываете просмотра или сразу, если вы нажмете кнопку Parse на панель инструментов, которая активна, пока открыто окно редактирования текста.

• — удаляет процесс определение.

• — экспортирует процесс определение в указанный пользователем файл в текстовом формате.

• — переименовывает процесс определение.

• — производит указанные определение процесса в новый процесс по умолчанию.

• — отображает Обновить LPF из Диалоговое окно Stackup, позволяющее выбрать элемент STACKUP, расположенный в Документ Global Definitions и перенесите цвет, образец штриховки, толщину и положение по оси Z ЭМ-слоев в слои чертежа определение процесса.

Используется LPF-файл с именем default.lpf в каталоге программы. в качестве конфигурации по умолчанию для новых проектов. Содержание default.lpf Файл определяется единицей измерения по умолчанию вы выбираете при установке. Содержимое MMIC .lpf файл копируются в этот файл, если вы выбираете микроны, содержимое MIC_metric.lpf файл копируется, если вы выбираете миллиметры, и содержимое файла MIC_english.lpf копируется, если вы выбираете мил. Чтобы использовать другой файл LPF по умолчанию, вы должны переименовать этот файл LPF в default.lpf и поместите его в каталог программы.В качестве альтернативы вы можете использовать файл LPF, который уже существует в проекте, выбрав его на вкладке «Макет» диалогового окна «Параметры макета» в качестве Сетка, которую нужно изменить, чтобы сделать ее новым LPF по умолчанию. Вы также можете щелкните правой кнопкой мыши LPF не по умолчанию в Диспетчере проектов и выберите Make Default Определение процесса.

Файл LPF по умолчанию не используется для настройки сохраненных проектов, которые считываются обратно в Программное обеспечение AWR Microwave Office.Сохраненные проекты сохраняют настройки, указанные при их создании, и они также сохраняют любые изменения, сделанные после создания проекта. Вы можете «обновить» настройки в проекте, импортировав новый файл LPF обратно в проект. Этот файл сбрасывает все настройки и перезаписывает любые предыдущие изменения настроек (например, изменение таблица сопоставления слоев).

После импорта определений процессов через файлы процессов слоя (LPF) вы можете начать создавать проекты, в которых используются эти технологические процессы, и определять значения для структур в своих собственных технологических установках.

Записи в файле LPF заключены в скобки с использованием следующих обозначений:

 $ XXX_BEGIN
!Конкретная информация
$ XXX_END

Часть XXX заменена более подробным указанием того, какая информация используется для. Комментарии также можно включить в файл LPF, поставив перед комментарием а «!» персонаж. Файл LPF состоит из множества различных компонентов:

 $ PROCESS_SETUP_BEGIN
         :
$ PROCESS_SETUP_END

PROCESS_SETUP_BEGIN и PROCESS_SETUP_END заключают в скобки информацию в файле LPF, который устанавливает информацию о ячейках многослойного чертежа, значениях по умолчанию, единицах измерения и т. д.Этот раздел является одним из двух основных разделов файла LPF. Другой раздел заключены в скобки следующим:

 $ LAYER_SETUP_BEGIN
         :
$ LAYER_SETUP_END

LAYER_SETUP_BEGIN и LAYER_SETUP_END заключают в скобки информацию в файле LPF, который устанавливает информацию, отображаемую в диалоговом окне «Параметры слоя чертежа». Слой информация включает в себя всю информацию о свойствах слоя чертежа и все слои таблицы сопоставления и сопоставления файлов.

 $ EM_MAPPING_BEGIN
         :
$ EM_MAPPING_END

EM_SETUP_BEGIN и EM_SETUP_END заключают в скобки информацию в файле LPF, который устанавливает свойства по умолчанию новых ЭМ структур и свойства проводника доступные типы.

ПРИМЕЧАНИЯ:

• Все названия слоев, структур, типов линий, типов мостов, таблиц карт, и проводники ограничены максимум 32 символами.

• Вы можете настроить многие элементы, указанные в LPF, в диалоговом окне. поле в программном обеспечении AWR Design Environment. Для этих разделов правильное диалоговое окно упоминается в следующих разделах.

Для получения информации о мастере определения процесса см. «Мастер определения процесса».

4.4.1. Раздел $ PROCESS_SETUP_BEGIN / END

В этот раздел можно включить несколько подразделов:

Единицы измерения по умолчанию устанавливаются для каждого LPF путем выбора, а затем выбора желаемого LPF из Select LPF. диалоговое окно файла.Нажмите OK, чтобы отобразить параметры LPF. диалоговое окно, затем в папке Общие на левой панели, щелкните Единицы и укажите нужные единицы.

Ниже показан пример раздела для установки единиц измерения по умолчанию для всех перечисленные возможные типы единиц (длина, частота, емкость, индуктивность, сопротивление, проводимость, температура, угол, время, напряжение, ток и мощность).

 $ DEFAULT_UNITS_BEGIN
     LEN мил
     FREQ G
     CAP p
     IND n
     RES k
     КОНД м
     TEMP DegC
     ANG Deg
     ВРЕМЯ n
     ВОЛЬТ м
     CUR m
     PWR м
$ DEFAULT_UNITS_END

Возможные значения единиц:

 f femto
  p pico
  п нано
  ты микро
  м мили
  с сенти
  k килограмм
  М мега
  G гига
  Тера
  mil mil (только для длины)
  дюйм дюйм (только для длины)
  футы футы (только для длины)

Значения по умолчанию устанавливаются для каждого LPF путем выбора, а затем выбора желаемого LPF из Select LPF. диалоговое окно файла.Нажмите OK, чтобы отобразить параметры LPF. диалоговое окно, затем в папке Общие на левой панели, щелкните Значения по умолчанию и укажите желаемые значения.

Ниже приведен пример раздела для установки значений по умолчанию для новых элементы схемы, которые добавляются в проект, со всеми возможными единицами перечисленные типы.Модификаторы единиц измерения, которые можно применить к записи в LPF. файл такие же, как и модификаторы единиц измерения, использованные ранее для единиц измерения по умолчанию описано.

 $ DEFAULT_VALUES_BEGIN
     W 40 u
     L 100 u
     H 50 u
     T 2 u
     Er 12.9
     Ро 1
     C 1 п
     Li 1 n
     Рад 50 ед
     M 0,6
$ DEFAULT_VALUES_END

Настройки разрешения чертежа

Размер базы данных и настройки интервала сетки устанавливаются для каждого LPF, выбирая , затем выберите желаемый ФНЧ в диалоговом окне Выбрать файл LPF.Нажмите ОК, чтобы отобразить диалоговое окно Параметры LPF, затем в папке Общие на левой панели щелкните Сетки и укажите желаемый ценности.

Следующий раздел используется для указания разрешения базы данных и сетки. интервал, используемый для визуальной сетки. Система макета хранит фигуры в целочисленном нанометров, поэтому минимально возможное разрешение чертежа составляет 1 нанометр.Если чертеж в английских единицах, тогда разрешение чертежа должно быть представима четным числом нанометров. Для макетов, указанных с помощью mils, это означает, что минимально возможное разрешение чертежа составляет 0,005 мил (127 нанометров).

 $ DBASE_UNIT_BEGIN
    DRAW_RESOLUTION .01 u
    GRID_SPACING 1 u
$ DBASE_UNIT_END

Эти настройки должны быть указаны в файле LPF с помощью текстового редактора.Экспорт ваш LPF, отредактируйте LPF и затем импортируйте файл обратно в свой проект.

Тип линии описывает уровни, используемые для одной линии передачи. За Например, металлическая линия, для которой требуются два металлических слоя и слой травления. может быть настроен как тип линии в файле LPF. Ниже показан LPF запись для однострочного типа (такая запись есть для каждой строки тип).

 $ LINE_TYPE_BEGIN "PlatedLine"
            ! Имя идентифицирует строку, максимум 32 символа
            ! Layer Layer_offset флаги minWidth
            «Металл1» 0 2д-60 0
            «Виа2» -0,5э-6 3э-60 0
            «Металл2» 0,5э-6 2э-60 0
$ LINE_TYPE_END

Слой — это имя слоя модели. Layer_offset — это смещение, используемое для рисования слоя как показано ранее.Число minWidth используется для проверки нарушения правил проектирования. Флаги можно использовать для прохождения специализированных информация в ячейки макета.

Список типов линий набора для разработки процессов

Блок Process Development Kit Line Type List содержит список имена строк из файла LPF, которые использует PDK, в том порядке, в котором PDK ожидает появления типов линий.

Блок этого типа необходим для поддержания правильных переходов и мостов. соединения в макетах, если типы линий добавлены, удалены или переупорядочены без обновления комплекта PDK. Вы можете изменить типы линий, если есть PDK Блок типов линий, описывающий, какие типы линий использует PDK, и их порядок.

Этот блок обычно добавляется разработчиками PDK Kit для обозначения строки типы и порядок их использования комплектом на момент разработки.В блок должен обновляться только разработчиками PDK, когда они обновляют комплект до используйте другой набор или другой порядок типов линий. Этот блок нельзя менять если комплект PDK не будет соответствующим образом изменен.

Сам блок представляет собой простой список названий каждой линии типа комплекта. использует, между оператором начала и конца блока, как показано ниже.

 $ PDK_LINE_TYPES_BEGIN
        ! Типы линий в порядке, ожидаемом PDK, изменяйте только при обновлении PDK.
        «Толстая металлическая линия»
        «Линия плакированного металла»
        "Cap Bottom Line"
    $ PDK_LINE_TYPES_END

Каждая запись в таблице представляет собой имя, соответствующее имени строки введите после записи $ LINE_TYPE_BEGIN «Имя типа линии» в файле LPF, когда файл LPF создается изначально.Этот список соответствует набору типа линии следующим образом:

 $ LINE_TYPE_BEGIN "Линия толстого металла"
         ! -> Флаги minWidth смещения слоя
         «Толстый металл» 0 5e-06 0
     $ LINE_TYPE_END

     $ LINE_TYPE_BEGIN "Линия по металлу"
         ! -> Флаги minWidth смещения слоя
         "Крышка дна" 0 5e-06 0
         «Толстый металл» -3e-06 5e-06 0
         «Нитридный травитель» -5e-06 4e-06 0
     $ LINE_TYPE_END

     $ LINE_TYPE_BEGIN "Верхняя нижняя строка"
         ! -> Флаги minWidth смещения слоя
         "Крышка дна" 0 5e-06 0
     $ LINE_TYPE_END

Если вы хотите сделать «Cap Bottom Line» первым типом строки, вы можете измените типы линий как следует:

 $ LINE_TYPE_BEGIN "Верхняя нижняя строка"
         ! -> Флаги minWidth смещения слоя
         "Крышка дна" 0 5e-06 0
     $ LINE_TYPE_END

     $ LINE_TYPE_BEGIN "Толстая металлическая линия"
         ! -> Флаги minWidth смещения слоя
         «Толстый металл» 0 5e-06 0
     $ LINE_TYPE_END

     $ LINE_TYPE_BEGIN "Линия по металлу"
         ! -> Флаги minWidth смещения слоя
         "Крышка дна" 0 5e-06 0
         «Толстый металл» -3e-06 5e-06 0
         «Нитридный травитель» -5e-06 4e-06 0
     $ LINE_TYPE_END

Вы не можете изменять список типов линии PDK, потому что он должен отражать порядок, когда PDK был разработан:

 $ PDK_LINE_TYPES_BEGIN
        ! Типы линий в порядке, ожидаемом PDK, изменяйте только при обновлении PDK.«Толстая металлическая линия»
        «Линия плакированного металла»
        "Cap Bottom Line"
    $ PDK_LINE_TYPES_END

В этом примере список остается таким же, как и исходный, поэтому PDK знает исходный порядок типов лески, когда комплект был развит.

С помощью блока типов линий PDK, определенного в LPF, вы можете добавлять, удалять или изменить порядок записей типа линии и по-прежнему получать правильные соединения в существующих макетно-конструкторские документы.

Определения типов структуры

Эти настройки должны быть указаны в файле LPF с помощью текстового редактора. Экспорт ваш LPF, отредактируйте LPF и затем импортируйте файл обратно в свой проект.

Тип структуры описывает слои, используемые для структуры, которая может быть определена в ячейке параметризованного макета.Это позволяет получать тот же тип информации, что и используется для рисования типов линий, которые будут передаваться в определенные пользователем ячейки макета, чтобы разрешить создание настраиваемых пользователем ячеек. Имя, данное структурой, может использоваться для доступа к информации в структуре из чертежа ячейки компоновки код, и его длина не может превышать 32 символа.

 $ STRUCT_TYPE_BEGIN "Резистор"
    ! флаги минимальной ширины смещения слоя
    «Рес» -2д-6 4э-6 1
    «Толстый металл» 0 5д-6 0
    $ STRUCT_TYPE_END

Лишь небольшое количество элементов используют ячейки, которые ссылаются на структуры, включая:

Эти настройки должны быть указаны в файле LPF с помощью текстового редактора.Экспорт ваш LPF, отредактируйте LPF и затем импортируйте файл обратно в свой проект.

Определение конденсатора описывает слои, используемые для встроенной тонкой пленки. конденсаторные ячейки разводки. Первым слоем в определении должен быть нижний пластина конденсатора.

 $ CAP_DEFINE_BEGIN
    ! флаги минимальной ширины смещения слоя
    «Металл2» 2э-6 5э-6 0
    "Металл Топ" 0 4e-6 0
    «Толстый металл» -2э-6 4э-6 0
$ CAP_DEFINE_END

Эти настройки должны быть указаны в файле LPF с помощью текстового редактора.Экспорт ваш LPF, отредактируйте LPF и затем импортируйте файл обратно в свой проект.

Определение PAD конструирует PADS для определенных процессов (RPCB, MMIC, RPIC) по схеме наслоения.

 $ PAD_DEFINE_BEGIN
    ! Флаги minWidth смещения слоя
    «Исток слив» 0 e-06 0
    «Заглушка нижняя» -2э-06 5э-06 0
    «Толстый металл» -5э-06 5э-06 0
    «Нитридный травитель» -7e-06 4e-06 0
$ PAD_DEFINE_END

Эти настройки должны быть указаны в файле LPF с помощью текстового редактора.Экспорт ваш LPF, отредактируйте LPF и затем импортируйте файл обратно в свой проект.

Определение переходного отверстия описывает слои, используемые для встроенной ячейки компоновки переходного отверстия. На следующем рисунке показан пример ячейки компоновки переходных отверстий. Переходная ячейка размер из параметра элемента с именем «D» (диаметр).

Следующая запись файла LPF использовалась для создания макета, показанного в предыдущий рисунок.В записи есть три определенных уровня. Каждый из них Layers заставляет нарисовать форму на указанном слое для переходного отверстия. Смещение значение для каждого слоя определяет размер фигуры. Например, если круг На рисунке радиус круга равен D / 2 + смещение. Отрицательное смещение приводит к меньший круг. Значение flags определяет тип нарисованной фигуры.А нарисованная форма может быть квадратом (со скошенными углами или без них) или кругом. В флаги также используются, чтобы указать, где должна быть сторона перехода через соединение. расположен. По умолчанию соединительная грань расположена в центре переходного отверстия. (есть также альтернативные грани, которые позволяют подключаться к переходному отверстию от любого из четыре разных ортогональных направления).Есть четыре возможных значения для Флаги . Если значение равно 1 или 3 (установлен 1-й бит), то нарисованный форма — круг; если это 0 или 2 (1-й бит очищен), это квадрат. Значение 2 или 3 (второй набор бит) заставляет использовать внешний периметр нарисованной формы в качестве базовой плоскости для рисования соединительной поверхности. Только один (максимум) из

% PDF-1.3 % 1 0 obj > поток конечный поток endobj 2 0 obj > endobj 6 0 obj > / Rect [67.26 693,26 527,94 707,36] >> endobj 7 0 obj > / Rect [67,26 661,28 527,94 675,32] >> endobj 8 0 объект > / Rect [123,96 642,38 527,94 654,62] >> endobj 9 0 объект > / Rect [123,96 625,1 527,94 636,32] >> endobj 10 0 obj > / Rect [123,96 608,06 527,94 619,34] >> endobj 11 0 объект > / Rect [123,96 589,4 527,94 601,58] >> endobj 12 0 объект > / Rect [123,96 570,38 527,94 582,62] >> endobj 13 0 объект > / Rect [67,26 538,28 527,94 552,32] >> endobj 14 0 объект > / Rect [123,96 519.38 527,94 531,62] >> endobj 15 0 объект > / Rect [123,96 502,04 527,94 513,32] >> endobj 16 0 объект > / Rect [123,96 483,38 527,94 495,62] >> endobj 17 0 объект > / Rect [123,96 466,04 527,94 477,32] >> endobj 18 0 объект > / Rect [123,96 449,06 527,94 460,34] >> endobj 19 0 объект > / Rect [123,96 432,08 527,94 443,3] >> endobj 20 0 объект > / Rect [67,26 400,28 527,94 414,32] >> endobj 21 0 объект > / Rect [123,96 381,38 527,94 393,56] >> endobj 22 0 объект > / Rect [123,96 362.42 527,94 374,6] >> endobj 23 0 объект > / Rect [123,96 345,08 527,94 356,3] >> endobj 24 0 объект > / Rect [123,96 326,42 527,94 338,6] >> endobj 25 0 объект > / Rect [123,96 309,08 527,94 320,3] >> endobj 26 0 объект > / Rect [123,96 290,42 527,94 302,6] >> endobj 27 0 объект > / Rect [123,96 273,08 527,94 284,3] >> endobj 28 0 объект > / Rect [123,96 254,42 527,94 266,6] >> endobj 29 0 объект > / Rect [123,96 235,4 527,94 247,58] >> endobj 30 0 объект > / Rect [67,26 203,24 527.94 217,34] >> endobj 31 0 объект > / Rect [123,96 184,4 527,94 196,58] >> endobj 32 0 объект > / Rect [123,96 165,38 527,94 177,56] >> endobj 33 0 объект > / Rect [123,96 148,04 527,94 159,32] >> endobj 34 0 объект > / Rect [159,42 131,06 527,94 142,28] >> endobj 35 0 объект > / Прямоугольник [74,76 88,1 84,78 98,42] >> endobj 5 0 obj > / ProcSet [/ PDF / Text] / ColorSpace> / Font> / Свойства >>> endobj 4 0 obj > поток hY [9 ~ ϯk8 {4 ava 7 $ a; rCVQw ձ s | αkhLG ݪ Lfv \ ג mǃxldRr {# tk6n \ +6 ɯmfDɫd?% Wsi! G / Lfd «= LCL (]% Ɨe EzQ4 ‘\ EB @ lLB $ gCZȆX3WʄX 羯 BEˮQt T3iTat> þlJIFf,! Łf 䛟 n * + — Pl (F_ѫj \ | zv_m ׳) [cƱZzg + 6SҒYI2x6 {r \ k6eJ2Ti2 «O`)!% YA} z9l! 0I.UAVZ ‘_ $ e! 2-Vh9p4B> JGpX [b> I $ [e0I.t $ a0 = Wwv LE, IC’k20; — VV> Ɯ.uDD ~! D2DT — @ ׊ QJR [HL0-ac«7] ך n / ᡡ` v «G {A (

компонент React Grid — Material-UI

Адаптивная сетка макета Material Design адаптируется к размеру экрана и ориентации, обеспечивая согласованность между макетами)

Сетка создает визуальную согласованность между макетами, обеспечивая гибкость для самых разных дизайнов. Адаптивный пользовательский интерфейс Material Design основан на макете сетки из 12 столбцов.

⚠️ Компонент Grid не следует путать с сеткой данных; он ближе к сетке макета.Для сетки данных перейдите к компоненту DataGrid .

Как это работает

Сеточная система реализована с помощью компонента Grid :

• Он использует модуль CSS Flexible Box для высокой гибкости.
• Есть два типа раскладки: контейнеров и шт. .
• Ширина элементов задается в процентах, поэтому они всегда гибкие и имеют размер относительно родительского элемента.
• Элементы имеют отступы для создания промежутка между отдельными элементами.
• Имеется пять точек останова сетки: xs, sm, md, lg и xl.

Если вы впервые или не знакомы с flexbox , мы рекомендуем вам прочитать это руководство по CSS-Tricks для flexbox.

Интервал

Адаптивная сетка ориентирована на согласованную ширину интервалов, а не на ширину столбца. Поля и столбцы Material Design соответствуют квадратной базовой сетке размером 8 пикселей и пикселей. Свойство spacing представляет собой целое число от 0 до 10 включительно. По умолчанию интервал между двумя элементами сетки следует линейной функции: output (spacing) = spacing * 8px , e.грамм. spacing = {2} создает зазор шириной 16 пикселей.

Эту функцию преобразования вывода можно настроить с помощью темы.

Гибкие сетки

Гибкие сетки используют столбцы, которые масштабируют и изменяют размер содержимого. Макет гибкой сетки может использовать точки останова, чтобы определить, нужно ли кардинально изменить макет.

Базовая сетка

Ширина столбцов применяется ко всем точкам останова (например, xs и выше).

Сетка с точками останова

Некоторые столбцы имеют несколько значений ширины, что приводит к изменению макета в определенной точке останова.

Interactive

Ниже представлена ​​интерактивная демонстрация, которая позволяет вам исследовать визуальные результаты различных настроек:

  <Сетка
  контейнер
  direction = "row"
  justify = "center"
  alignItems = "центр"
>

Автоматическая компоновка

Автоматическая компоновка позволяет элементам равномерно распределять доступное пространство. Это также означает, что вы можете установить ширину одного элемента , а остальные будут автоматически изменять размер вокруг него.

Сложная сетка

Следующая демонстрация не соответствует спецификации Material Design, но показывает, как сетку можно использовать для создания сложных макетов.

Стандартная лицензия

Полное разрешение 1920×1080 • JPEG

ID: 1030114

$ 19,00

Вложенная сетка

Контейнер Свойства и элемента являются двумя независимыми логическими значениями. Их можно комбинировать.

Контейнер flex — это блок, созданный элементом с вычисленным отображением flex или inline-flex . Входящие в поток дочерние элементы гибкого контейнера называются элементами гибкости и размещаются с использованием модели гибкого макета.

https://www.w3.org/TR/css-flexbox-1/#box-model

  <Расстояние между ячейками сетки = {1}>
  <Элемент контейнера сетки xs = {12} интервал = {3}>


  <Элемент контейнера сетки xs = {12} интервал = {3}>


  <Элемент контейнера сетки xs = {12} интервал = {3}>




Ограничения

Отрицательная маржа

Существует одно ограничение с отрицательной маржей, которое мы используем для реализации интервала между элементами.Горизонтальная прокрутка появится, если отрицательное поле выходит за пределы . Есть 3 доступных обходных пути:

1. Не использовать функцию интервалов и реализовать ее в пространстве пользователя интервал = {0} (по умолчанию).
2. Применение отступов к родительскому элементу с применением к дочернему элементу не менее половины значения интервала:




      <Расстояние между контейнерами сетки = {5}>





3. Добавление overflow-x: hidden; к родителю.

белое пространство: nowrap;

Начальная настройка для гибких элементов — min-width: auto . Это вызывает конфликт позиционирования, когда дети используют white-space: nowrap; . Вы можете столкнуться с проблемой с:

  <Элемент сетки xs>
  <Типографика noWrap>

Для того, чтобы элемент оставался в контейнере, вам необходимо установить min-width: 0 . На практике вы можете установить свойство zeroMinWidth :

  <Элемент сетки xs zeroMinWidth>
  <Типографика noWrap>

К этой длинной строке текста условно должно применяться усечение. так как это гораздо более длинная строка, чем может поддерживать контейнер.

Усечение должно быть условно применимо к этой длинной строке текста так как это гораздо более длинная строка, чем может поддерживать контейнер.

Усечение должно быть условно применимо к этой длинной строке текста так как это гораздо более длинная строка, чем может поддерживать контейнер.

направление: колонна | column-reverse

Хотя компонент Grid имеет свойство direction , которое допускает значения row , row-reverse , column , и column-reverse , есть некоторые функции, которые не поддерживаются в контейнерах column и column-reverse .Свойства, определяющие количество сеток, которые компонент будет использовать для данной точки останова. ( xs , sm , md , lg и xl ) ориентированы на управление шириной и , а не , имеют аналогичные эффекты на высоту в пределах столбцов и контейнеров с перевернутыми столбцами. При использовании в контейнерах column или column-reverse эти свойства могут иметь нежелательные эффекты на ширину элементов Grid .

CSS Grid Layout

Material-UI не предоставляет никаких функциональных возможностей CSS Grid, но, как показано ниже, вы можете легко использовать CSS Grid для компоновки страниц.

Сетка Material-UI:

---

Макет сетки CSS:

---

% PDF-1.6 % 1738 0 объект > endobj xref 1738 67 0000000017 00000 н. 0000002280 00000 н. 0000002490 00000 н. 0000003047 00000 н. 0000003330 00000 н. 0000003481 00000 н. 0000003606 00000 н. 0000003732 00000 н. 0000003856 00000 н. 0000003981 00000 н. 0000004210 00000 н. 0000004610 00000 н. 0000005295 00000 н. 0000005918 00000 н. 0000006389 00000 п. 0000006433 00000 н. 0000006498 00000 н. 0000006758 00000 н. 0000007039 00000 п. 0000007306 00000 н. 0000007600 00000 н. 0000008415 00000 н. 0000009181 00000 п. 0000010004 00000 п. 0000010772 00000 п. 0000011555 00000 п. 0000011986 00000 п. 0000012259 00000 п. 0000013073 00000 п. 0000013653 00000 п. 0000014189 00000 п. 0000014237 00000 п. 0000014307 00000 п. 0000017015 00000 п. 0000035791 00000 п. 0000057217 00000 п. 0000081978 00000 п. 0000094517 00000 п. 0000108484 00000 н. 0000111644 00000 н. 0000112031 00000 н. 0000112156 00000 н. 0000112429 00000 н. 0000112614 00000 н. 0000112769 00000 н. 0000112954 00000 н. 0000113227 00000 н. 0000113561 00000 н. 0000114068 00000 н. 0000114301 00000 п. 0000114519 00000 н. 0000114777 00000 н. 0000115056 00000 н. 0000115226 00000 п. 0000115366 00000 н. 0000115723 00000 н. 0000115908 00000 н. 0000116131 00000 н. 0000116483 00000 н. 0000116618 00000 н. 0000116783 00000 н. 0000117031 00000 н. 0000117274 00000 н. 0000117522 00000 н. 0000117714 00000 н. 0000117927 00000 н. 0000118082 00000 н. трейлер ] / Инфо 1735 0 R / Назад 4061899 / Корень 1739 0 R / Размер 1805 / Источник (WeJXFxNO4fJduyUMetTcP9 + oaONfINN4 + d7HntXWJ2EW8Hu / LFHpfskPADhd4395B9khgm8VtCFmyd8gIrwOjQRAIjPsWhM4vgMCV \ 8KvVF / K8lf09sYVUcX9ega3dHshArpuXdxCp1ERGEg =) >> startxref 0 %% EOF 1739 0 объект > endobj 1740 0 объект > ручей х Ւ KHa GkL \ FtDAiF03 6 и qEQr + W ݄ \ c ۖ 3 w9t2Rm [o

Эргономичная раскладка клавиатуры

Автор Xah Lee.Дата: 30.08.2010 . Последнее обновление: 2020-09-22 .

Сегодня существует множество раскладок клавиатуры. Вот и ваша стандартная QWERTY, и есть более эффективный Дворжак. Достаточно хорошо, правда? Нет. Очевидно, много людей делают много макетов. Некоторые специализируются на конкретном язык (например, немецкий, испанский), некоторые стремятся облегчить переход из QWERTY, некоторые предназначены для программистов. На этой странице представлен их список.

1234567890anihdyujgcvpmlsrxo; kf., bt / weq \ [] ‘- = z`

QWERTY Дворжак Колемак Colemak DH Рабочий Актив Норман Capewell QFMLWY Минимак

QWERTY

Старая добрая QWERTY, знакомая каждому. Раскладка QWERTY пришла из пишущих машинок примерно в 1870-х годах. Увидеть Недостатки дизайна клавиатуры.

1234567890anihdyujgcvpmlsrxo; kf., Bt / weq \ [] ‘- = z`Qwerty Layout Тепловая карта макета QWERTY

Дворжак

Макет Дворжака, первый макет рассчитан на эффективность в 1936 году. Microsoft Windows поставляла Дворжака прямо из коробки в 1995 году.@ _- ⏎⇥ «‘Программа Дворжака Макет Программатор раскладки клавиатуры Дворжака Смотрите: Дворак против Программируемого Дворака

Колемак

Макет Колемак (домашняя страница https://colemak.com/) появился в 2005 году по проекту Шая Колемана. Это тот, который популяризировал увлечение дизайном раскладки клавиатуры, с его веб-хостингом дискуссионный форум. Colemak разработан для легкого перехода с QWERTY. 17 клавиш отличаются от QWERTY. Колемак продается агрессивно. Макет Colemak теперь доступен в Linux, а также в Mac OS X 10.7 (выпущена 20 июля 2011 г.).

До Colemak люди, которым нужна альтернатива QWERTY, без вопросов просто указывали на Дворжака. Но с Colemak он показывает, что компоновка, столь же эффективная, как Dvorak, все еще возможна. Подъем к славе Colemak заключается в том, что он легко переключается с QWERTY и сохраняет горячие клавиши QWERTY для отмены копирования и вставки, и утверждает, что он более эффективен, чем Dvorak. [см. Дворжак против Колемака]

1234567890akuhsjlndcv; mirpxyoet., Bg / wfq \ [] ‘- = z`⌫Colemak layout Тепловая карта макета Colemak

Colemak DH

Colemak DH (https: // colemakmods.github.io/mod-dh/) появился в 2014 году. Это улучшение Colemak, решающее проблему правильного указательный палец руки переместится в центр, чтобы нажать H.

1234567890amuksjlngcd; hirpxyoet., Vb / wfq \ [] ‘- = z`Colemak DH Layout Компоновка Colemak DH

Рабочий

Макет рабочего [https://workmanlayout.org/] является усовершенствованием Colemak. Появился в 2010 году. Создал OJ Bucao. Ему не нравился Дворжак, и жалобы на то, что их слишком много указательный палец перемещается в центр домашнего ряда в Colemak.См .: Раскладка клавиатуры Workman .

1234567890akuyhjfngmc; loswxpiet., Vb / drq \ [] ‘- = z`Workman Layout Тепловая карта макета Workman

QFMLWY

Carpalx — это сайт, изучающий эффективность раскладки клавиатуры. От его алгоритм, он предлагает макет Carpalx QFMLWY (http://mkweb.bcgsc.ca/carpalx/?full_optimization) , предполагается быть самым эффективным в зависимости от того, как он подсчитывает очки. Смотрите также Пороки запястья: Какая раскладка клавиатуры самая эффективная?

1234567890dpoityuargcjkhslvb; en., xw / fmq \ [] ‘- = z`QFMLWY Layout Тепловая карта макета QFMLWY Carpalx.

Актив

Asset разработан для легкого перехода с QWERTY. Разработан Дэвидом Пипграссом в 2006 году. Домашняя страница на http://millikeys.sourceforge.net/asset/

1234567890akuheypndcv; mosfxlrit., Bg / wjq \ [] ‘- = z` Макет объекта Тепловая карта макета актива. 15 клавиш отличаются от QWERTY.

Нормандская планировка

Нормандский макет очень новый, опубликован в 2013 году. Нормандский макет создан Дэвидом Норманом. У него хорошо продуманная домашняя страница по адресу http: // normanlayout.информация / о

Макет

Norman очень похож на Asset Layout. Нормандский макет опубликован в 2013 году и является результатом изучения всех существующие макеты. Его главное утверждение состоит в том, что он «сохраняет 22/26 букв при обычном использовании их QWERTY-пальца» и утверждает, что он так же эффективен, как Dvorak, Colemak, Workman и т. Д.

Кроме того, нормандская раскладка, как и многие другие, имеет критическое заблуждение, полагая, что клавиши { X C V } оптимальны для вырезания, копирования и вставки.Фактически, эти ярлыки помогут вам получить травму от повторяющегося напряжения. [см. Почему клавиши быстрого доступа для отмены действия плохие?]

1234567890apryejungcv; mosfxlhit., Bk / wdq \ [] ‘- = z`Norman Layout Нормандский макет. 15 клавиш отличаются от QWERTY.

Кейпвелл

Макет Кейпвелла разработан с использованием эволюционного алгоритма для создания наилучшего возможного макета. Кейпвелл разработан Майклом Кейпвеллом. Год выпуска ~ 2005 г. Домашняя страница в http://www.michaelcapewell.com/projects/keyboard/

1234567890aklbrjptgcvqwiedxuons, h; f’ym.\ /] — [= z`Capewell Layout План Кейпвелла

Минимак Макет

Минимак макет (http://www.minimak.org/) создан Тедом Лилли примерно в 2012 году. Minimak разработан так, чтобы быстрее всего освоить QWERTY-клавиатуру. Он меняет только 4 клавиши, так что 2 из наиболее часто используемых букв английского языка (e → 13%, t → 9%) теперь находятся в главном ряду и набираются сильными средними пальцами. У Minimak есть другие версии, то меняют 8 ключей, затем меняют 12 ключей. Идея состоит в том, что можно постепенно применять более эффективный макет.

1234567890anihtyujgcvpmlsrxo; ef., Bk / wdq \ [] ‘- = z`Minimak Layout «Раскладка Minimak дает 60% преимуществ Dvorak при замене всего 4 клавиш из QWERTY.»

квпр

qwpr — еще один, похожий на {Colemak, Workman}, но он меняет еще меньше ключей и позволяет вводить многие символы европейского языка. и символы Юникода.

макет qwpr. 11 клавиш отличаются от QWERTY. (красный для клавиш, которые меняют пальцы и фиолетовый для клавиш, которые двигаются, но говорят на тех же пальцах)

qwpr разработан Джеймсон Куинн.Он появился в 2013 году. Домашняя страница в http://sourceforge.net/p/qwpr/wiki/Home/

Планировка Аренсито

Раскладка клавиатуры Аренсито, Хокон Халлингстад, 2001 год. http://www.pvv.org/~hakonhal/main.cgi/keyboard

Макет Аренсито

Основные моменты по мнению автора:

• 8 наиболее часто используемых символов в домашнем ряду.
• Минимизирует повторение одного и того же пальца.
• Оптимизация диаграмм (обычная последовательность из двух букв) и триграфов.
• Минимизирует использование мизинцев.

Схема Maltron

Раскладка Maltron специально разработана для клавиатуры Maltron, дизайн скопирован с более известной контурной клавиатуры Kinesis. .

Раскладка клавиатуры Maltron США
