Почему часто срабатывает насосная станция: Что делать, если насосная станция часто включается и выключается? — Северный бастион

Содержание

Ремонт насосной станции своими руками — Насосная станция

Как известно, применяемый в насосных станциях гидроаккумулятор (мембранный бак) в комбинации с автоматикой включения-выключения насоса играет роль буфера, а также блока управления насосом. В момент включения насоса он берет избыточную нагрузку на себя. По достижении определенного уровня давления по мере наполнения насос отключается. Постепенно при расходе воды давление в системе начинает понижаться, что фиксируется включающей насос автоматикой.

Как правило, у насосных станций регулируется диапазон давления, в котором насос включается и отключается. Минимальный диапазон может отрицательно сказаться на работе насоса, потому что он будет включаться слишком часто.

В этом разобрались. Но что делать, если по истечении гарантийного срока службы станция перестала работать? Как найти причину неисправности насосной станции и самому ее устранить?

Основные причины неисправностей

Неполадки в работе станций могут быть самые разные:

Двигатель работает, но воды нет.
Станция часто включается, давление воды скачет.
Насос качает исправно, но подача воды идет с перебоями.
Насосная станция не выключается.
Насос вообще не включается.
Мотор гудит но не вращается.

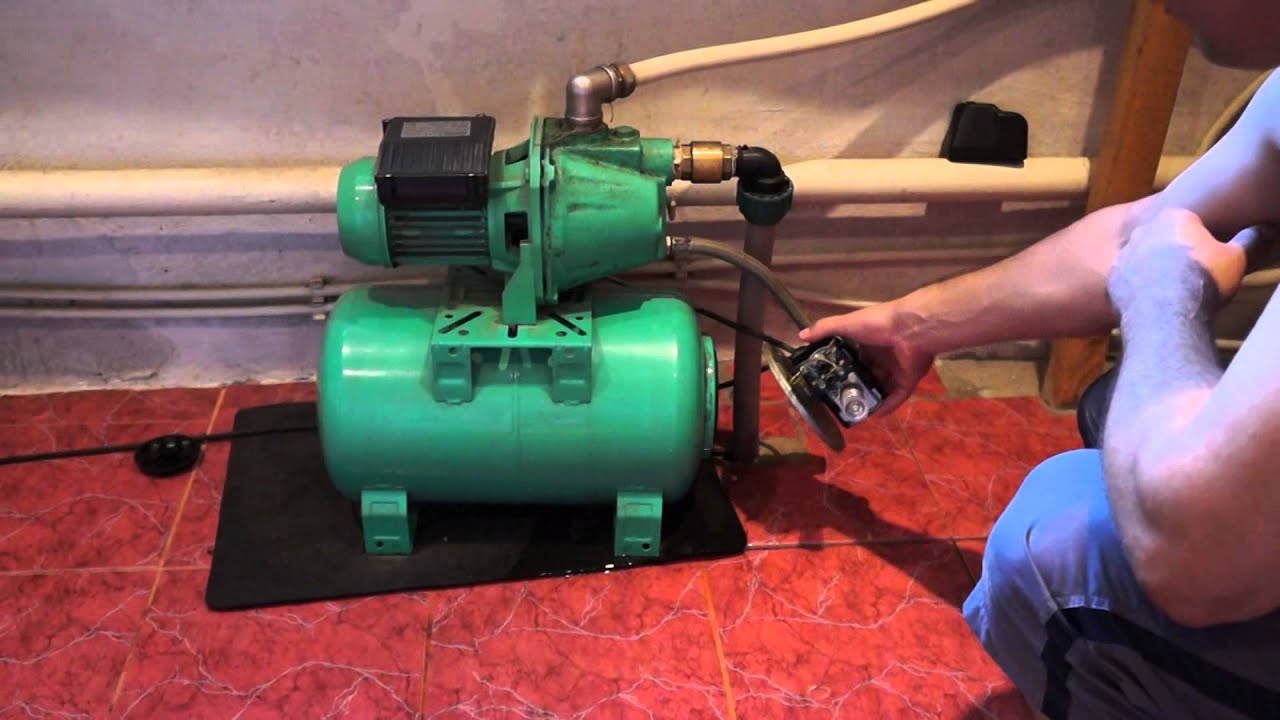

Настройка и ремонт насосных станций

Станция работает (вращается насос), но воду не качает

В первую очередь нужно проверить, не нарушена ли герметичность подходящих трубопроводов и держит ли обратный клапан, находящийся в воде в колодце или скважине. Необходимо тщательно проверить все стыки и обратный клапан (возможно, попали посторонние частицы, песок, заклинило, вышла из строя пружина и т. п.).

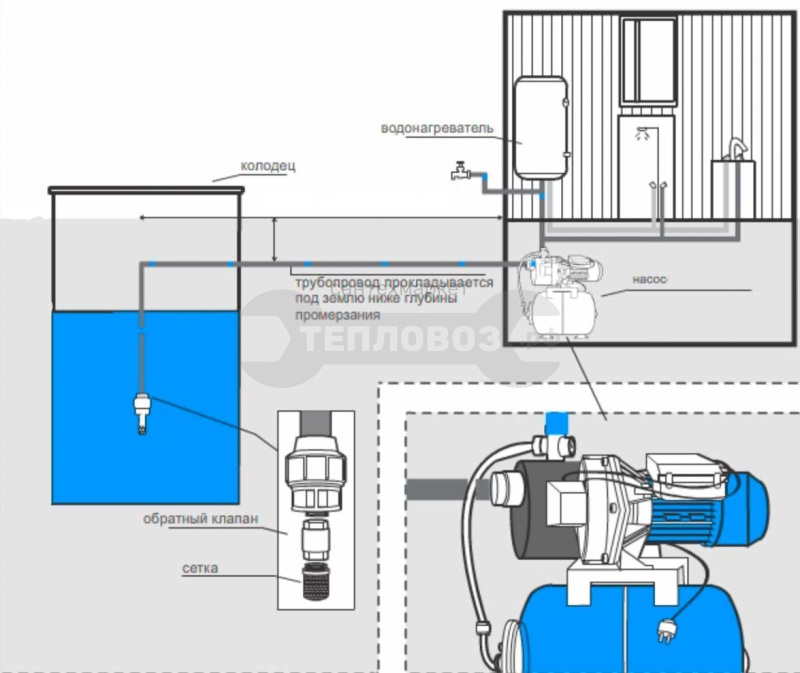

Проверьте также, чтобы в трубопроводе между насосом и колодцем была вода. Сам насос тоже должен быть наполнен водой. Если ее нет, то необходимо заполнить его через заливочное отверстие.

Возможно, что в колодце или скважине банально закончилась вода. В таком случае, можно попробовать глубже опустить всасывающий шланг или трубопровод. Не забывайте, что расстояние от насоса до уровня воды в колодце (скважине) не должно превышать максимально допустимого для данного насоса значения.
Есть также вероятность большой выработки между корпусом насоса и крыльчаткой, причиной чего может являться большое содержание абразивных веществ в воде (например, песка). В этом случае насос работает сам на себя. Тут стоит заменить крыльчатку и корпус, либо, если их нет в продаже, целиком насос (но не полностью насосную станцию).
Может быть еще одна причина — низкое напряжение в сети. При этом все будет работать, а воды не дождетесь, потому что электродвигатель не набирает обороты.

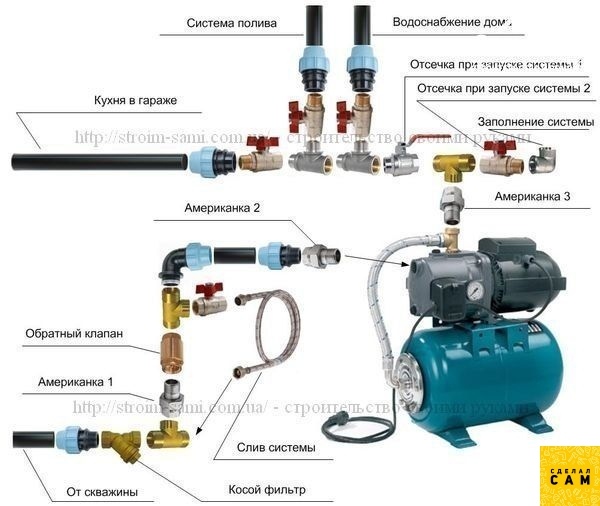

как подключить насосную станцию на даче

реле давления регулировка

ремонт станции водоснабжения своими руками

насосные станции ремонт

настройка реле давления насосной станции

Насос включается и выключается слишком часто

Водоснабжение частного дома включает в себя автоматику, которая управляет включением насоса для создания необходимого давления в системе. Без наличия автоматики необходимо вручную регулировать подачу воды и ее напор в магистрали водоснабжения. Это создает неудобство в пользовании и служит причиной сокращения срока службы насосного оборудования.

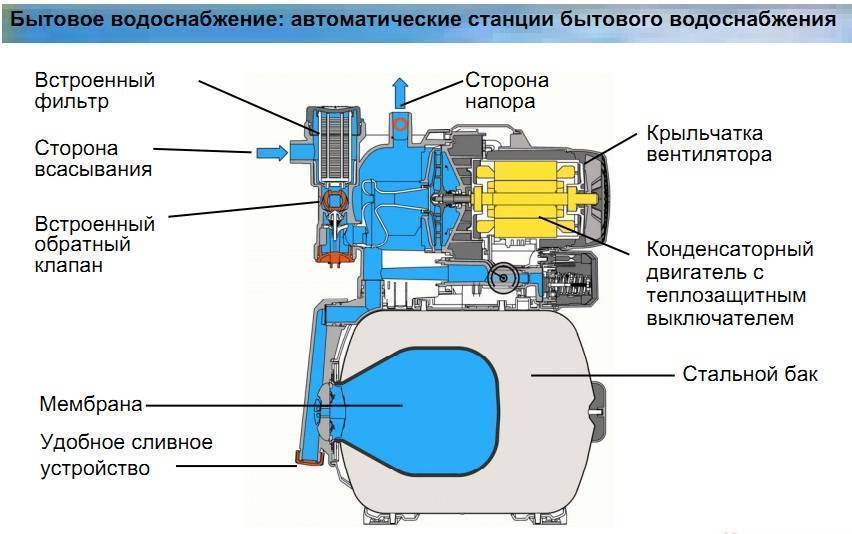

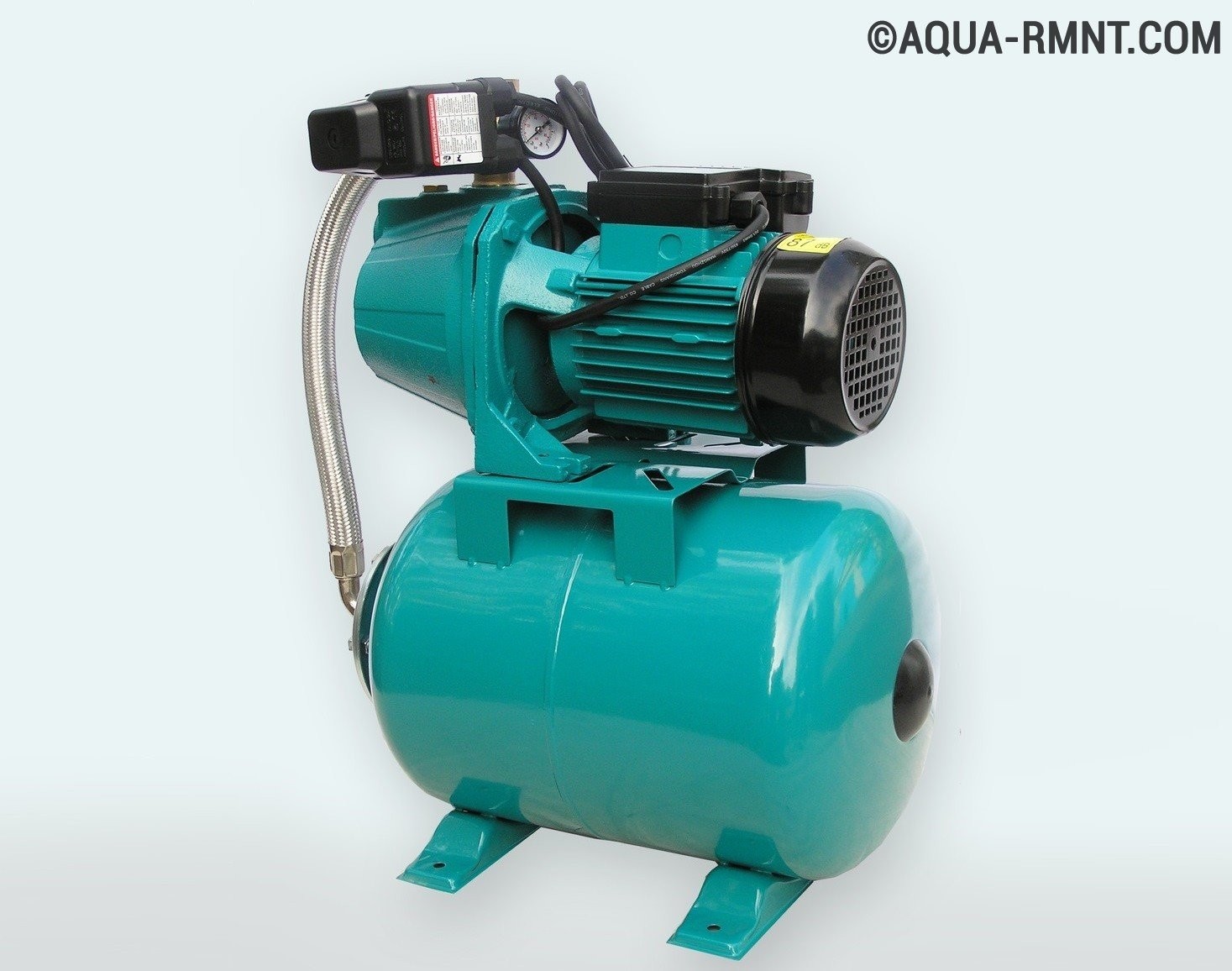

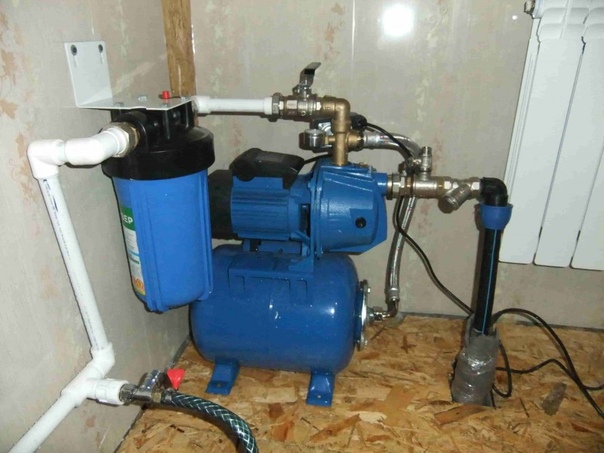

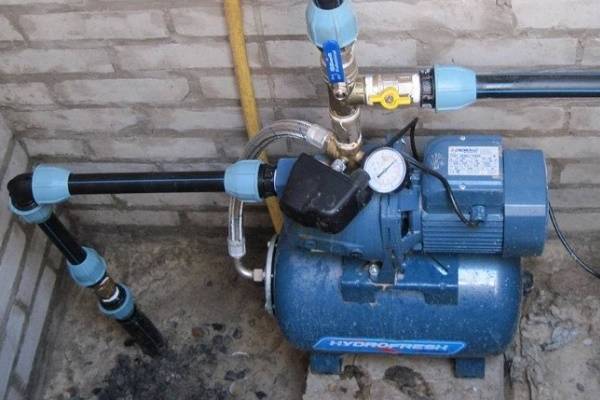

Конструкция оборудования

В состав насосной станции для водоснабжения входят следующие элементы:

насос;
гидроаккумулятор;
блок автоматического управления;

манометр;
соединительная арматура.

При помощи соединительной арматуры гидроаккумулятор подключается параллельно системе водоснабжения, т. е. вода, нагнетаемая насосом, поступает одновременно в трубы водоснабжения и гидроаккумулятор.

Манометр предназначен для визуального контроля величины напора в магистрали.

Принцип работы устройства

Блок автоматики предназначен для подачи напряжения в устройство подачи воды при снижении давления в системе ниже установленного предела. Включенный насос подает воду в систему водоснабжения и одновременно в гидроаккумулятор. При открытии крана или иного устройства водоразбора вода начинает поступать потребителю под действием мембраны гидроаккумулятора. Пока давление не снизится до установленного значения, контакты автоматики будут разомкнуты.

Падение напора вызывает срабатывание автоматики, контактная группа которой замыкается, подавая питание на насос.

Частые причины сбоев и способы устранения своими руками

При работе насосной автоматики часто наблюдаются сбои, часть из которых можно устранить своими силами. Наиболее частые причины неправильной работы:

неисправность насоса;
потеря герметичности в гидроаккумуляторе, из-за чего он не держит давление;
засорение патрубка, связывающего блок автоматики с водяной системой;
нарушение целостности мембраны автоматики;
подгорание контактной группы автоматики;
неправильно отрегулированный блок.

Скачки давления могут вызвать повреждение водонагревательной аппаратуры вследствие гидравлических ударов. Если насосная станция часто включается и выключается, что делать и как устранить неисправность своими силами, должен знать любой хозяин.

Сбой в работе регулятора давления

Неисправность автоматики проявляется в том, что она либо постоянно включена, несмотря на высокий напор в магистрали, либо не включается совсем. Мощные устройства, включенные через блок автоматики, могут вызвать подгорание или залипание контактов из-за высоких протекающих токов или искрения в моменты переключения. Неисправная контактная группа подлежит замене, но часто приходится менять блок автоматики в сборе.

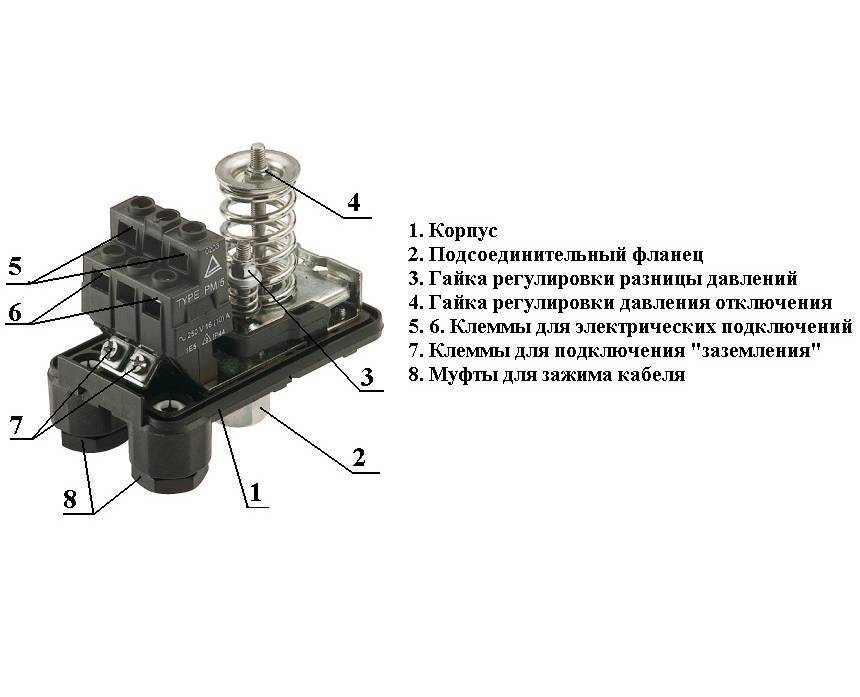

В состав регулятора входит гибкая мембрана, соединенная со штоком. Напор воды давит на мембрану, заставляя сжиматься регулировочную пружину высокого давления. При достижении необходимой величины пружина вызывает размыкание контактов. Пружина низкого давления давит на мембрану, заставляя ее отклониться в противоположную сторону. Пока напор в системе высокий, ничего не происходит, но при снижении мембрана со штоком отклоняется и контакты реле замыкаются.

При обрыве мембраны теряется связь между давлением в магистрали и штоком автоматики, который управляет работой контактов. При этом нарушается герметичность системы. Здесь также требуется замена блока.

Сбой в работе регулятора давления.

При высокой жесткости воды или большой загрязненности часто засоряется отверстие в патрубке автоматики. При этом вода перестает поступать к мембране, и автоматика “не видит” состояние системы. Для ремонта достаточно прочистить отверстие.

Часто по незнанию пользователи сбивают настройки блока автоматики. При неправильно выставленных параметрах он будет функционировать неверно. Для регулировки нужно снять крышку блока. Там находятся 2 пружины с регулировочными гайками.

Малая пружина отвечает за максимальный напор, при котором происходит отключение питания. Большая пружина регулирует включение при снижении давления. Порядок действий при регулировке следующий:

Отключить питание.
Открыть кран водоразбора.
Накачать воздух в гидроаккумулятор до необходимого значения.
Закрыть кран и подать питание.
Регулировкой гайки малой пружины добиться отключения насоса при достижении нужного давления.
Открыть кран и отрегулировать давление подключения большой пружиной.
Проверить разницу давлений включения и отключения и при необходимости повторить регулировку.

Контроль производят по показаниям встроенного манометра.

Неисправности нагнетающего модуля

Для повышения напора в существующей системе водоснабжения к насосной станции подключают нагнетающий насос, представляющий собой асинхронный двигатель. При неисправности обратного клапана давление в системе не будет поддерживаться на необходимом уровне, что вызовет частое включение.

Нарушение давления в аккумуляторе

Для того чтобы снизить нагрузку на оборудование, сделать реже частоту его подключений и поддерживать напор в системе постоянным, в гидроаккумулятор насосной станции закачивается воздух, отделенный резиновой мембраной.

При работе насоса вода поступает также и в аккумулятор, вызывая через мембрану сжатие находящегося там газа. При включенном водоразборе мембрана заставляет поступать запасенную жидкость в магистраль.

Нарушение давления в аккумуляторе.

При неисправном гидроаккумуляторе давление воды при открытых кранах падает почти моментально, заставляя включаться насос.

Повреждения могут быть следующими:

механическое повреждение мембраны;
утечка воздуха через неплотно затянутые соединения;
утечка газа через нагнетающий штуцер аккумулятора.

Другие причины

Среди других причин наиболее часто встречаются повреждения питающих трубопроводов и неисправность или засорение обратного клапана.

При повреждении шлангов подачи воды они не держат напор, который снижается тем сильнее, чем больше повреждение. При наборе давления показания манометра изменяются медленнее.

Консервация на время перерыва в эксплуатации

При длительных перерывах в эксплуатации водоснабжения в доме необходимо полностью удалить воду из системы, поскольку в холодное время возможно ее замерзание. Замерзшая вода, расширяясь, повреждает трубопроводы, мембраны, арматуру.

При консервации отключают питание насоса и открывают краны, чтобы вся вода вышла из системы. Необходимо учитывать то обстоятельство, что краны водоразбора часто находятся выше насосной автоматики, поэтому часть воды остается в системе. Для полного осушения нужно отсоединить гидроаккумулятор от водяной магистрали.

Автор: Нильс · Сентябрь 23, 2016

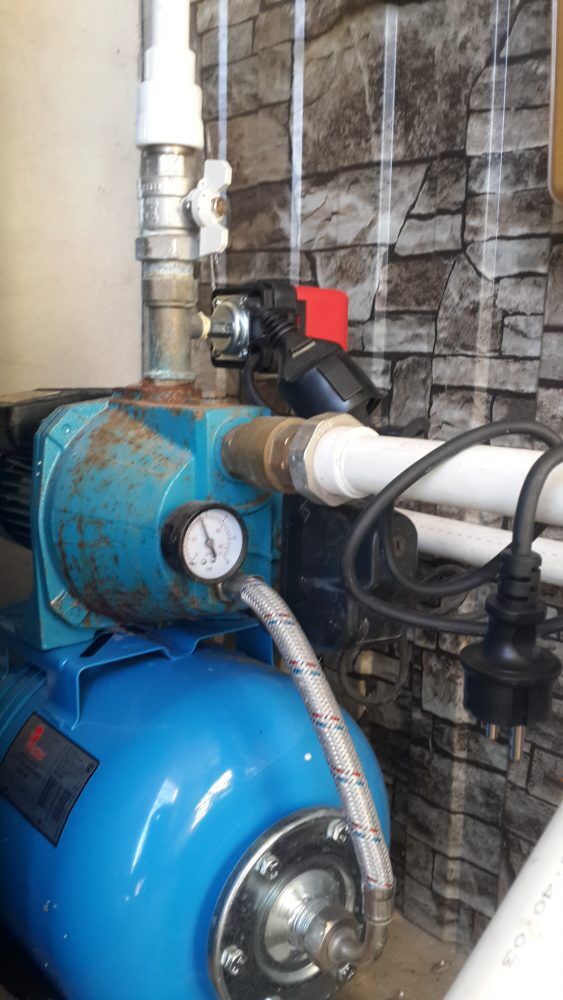

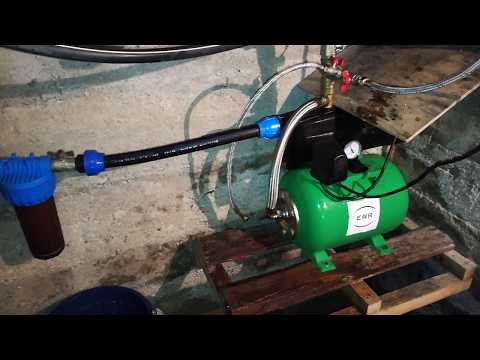

Моя насосная станция служит верой и правдой уже восьмой год. На корпусе, конечно, появились следы ржавчины из-за конденсата, на ее работу это никак не влияет, справляется со своей задачей. Как и любой механизм, насосная станция требует периодического обслуживания, дабы не доводить до серьезных поломок. Бывают и мелкие проблемы, которые легко устраняются. Например, часто включается насосная станция, почему это происходит и что делать в таком случае.

Причины частого включения насосной станции

На самом деле, причин появления такой неисправности, как частое включение, всего три. Выявить их достаточно просто, равно как и устранить.

Почему часто включается насосная станция:

малое давление воздуха в гидроаккумуляторе или его полное отсутствие;
разрыв мембраны (груши) гидроаккумулятора;
выход из строя обратного клапана.

Что делать и как устранить поломку

Естественно, для начала нужно выяснить, с чем связана данная проблема. Будем двигаться от простого.

1. Давление в гидроаккумуляторе. На задней стенке гидробака расположен пневмоклапан, который закрыт пластмассовой крышкой.

Снимаем крышку, для удобного откручивания есть специальные углубления для пальцев.

Проверим, есть ли вообще воздух в гидробаке. Нажимаем на ниппель спичкой, будет слышен характерный звук выходящего воздуха. Нет звука, значит бак пуст.

Можно пропустить данную процедуру, сразу использовать манометр. По правилам оно должно быть на 0,2 бар ниже значения минимального давления запуска. Подробнее об этом здесь. Если показатель меньше нужного уровня берем насос, я использую обычный ручной. Немного подкачав, проверяем давление.

Важный момент: предварительно отключите насосную станцию от сети, откройте кран (смеситель) и слейте воду.

Как определить нужное давление без манометра? Данную процедуру я делаю на глазок. Когда мы закачиваем воздух в бак, из крана начинает течь вода. Качать нужно до тех пор, пока напор не станет практически таким же, как если бы насосная станция была подключена к сети и поднимала воду.

Проверку давления рекомендуется проводить раз в месяц.

2. Целостность мембраны. Опять же нажимаем спичкой на пневмоклапан, если из него потекла вода, однозначно, груша порвалась и потребуется срочная замена.

Чтобы добраться до нее, мне потребовалось отсоединить насосную станцию от всасывающей магистрали, а также снять напорные шланги от находящегося сверху выходного отверстия.

Откручиваем болты, на которых крепиться крышка бачка, она же прижимает мембрану. Вытаскиваем порвавшуюся грушу, промываем и просушиваем бак. Собираем в обратной последовательности с уже новой мембраной.

Кстати сказать, разрыв может быть связан не только с тем, что мембрана потеряла свои качества, износилась. Это может произойти из-за недостаточного количества воздуха в бачке.

3. Обратный клапан. Для проверки отсоединяем насосную станцию от всасывающей магистрали, из клапана не должна вытекать вода.

Если клапан пропускает воду, не спешите покупать новый. Снимите его и внимательно осмотрите, возможно, что внутрь попал посторонний предмет и не дает клапану правильно работать.

Мы разобрали возможные причины, из-за которых часто включается насосная станция. Лучше вовсе не доводить до поломок, вовремя проводить обслуживание. Напомним, средний срок службы насосной станции составляет 5 лет.

Любое жилое помещение, будь то загородная дача или фешенебельный особняк, не будет полноценно функционировать без современной системы водообеспечения. Стабильное давление в трубопроводах обеспечивает специальный комплект оборудования, состоящий из насоса, резервуара и управляющего блока. К сожалению, в процессе эксплуатации без поломок не обойтись. Любому владельцу стоит изучить их причины и методы ремонта.

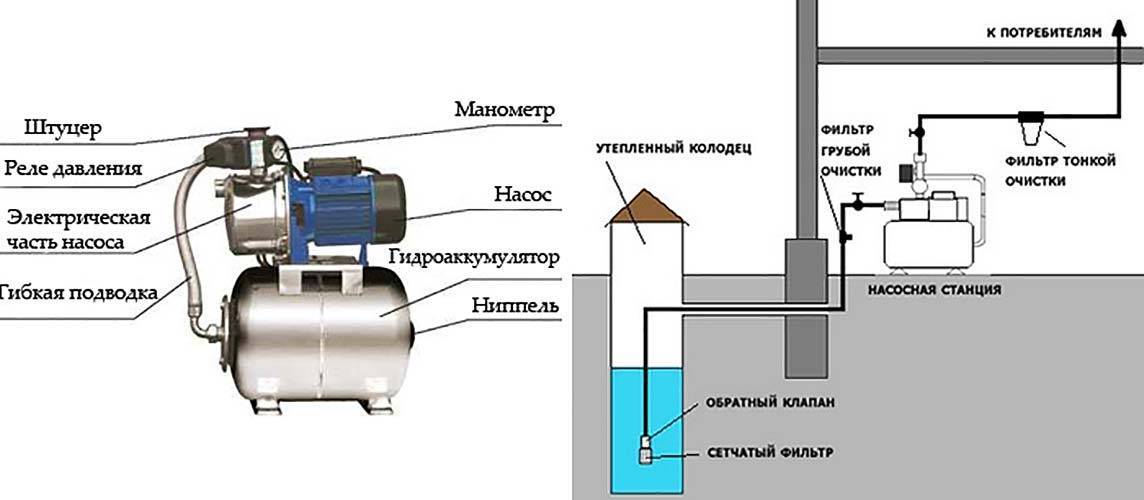

Комплектация водоснабжающей станции для дома

Понять, почему часто включается насосная станция при наборе воды, без знания ее конструкции и принципа работы непросто. Распространенные модели включают несколько узлов:

Помпа – классифицируется по типам (например, вихревая или центробежная), по месту расположения (поверхностная или погружная) и мощности. Для поддержания давления в системе используют дополнительные устройства.
Гидроаккумулятор – бак с прочными стенками и резиновой мембраной служит для стабилизации водяного давления. Принцип работы: поступающая в емкость вода, растягивает упругую мембрану, после чего она стремится возвратиться в исходное положение, и выдавливает жидкость в трубопровод.
Блок управления с механическим реле – отвечает за оптимальное функционирование гидроаккумулятора и помпы. Если насос стал чаще включаться, стоит уделить внимание регулировке пружин, чтобы задать уровень давления в автономном водопроводе.

Любой дисбаланс регулировок, и пожалуйте, – работа всего комплекса под вопросом. Здесь ситуация в корне отличается от той, когда радиаторы горячие, а в квартире холодно – преждевременный износ и выход агрегатов из строя неизбежен. Например, обстоятельство, когда насосная станция часто включается и выключается при открытых кранах, говорит о несоблюдении дельты давлений воздуха в баке и момента срабатывания реле включения насоса.

Как показывает опыт общения с домовладельцами, не все понимают разницу между гидроаккумулятором и емкостью для воды. Тут все просто – гидравлический аккумулятор уменьшает число пусков помпы, чем увеличивает ее срок службы, и защищает от гидроударов. Емкость же служит для накопления воды на случай отключения электроснабжения. Поэтому выбирать объем гидробака нужно в зависимости от норм потребления

Отчего часто включается домашняя насосная станция при наборе воды: устраняем неполадки

Суть работы водоснабжающего комплекса заключается в поддержании водяного давления в системе за счет его периодической работы. Достигая установленных на блоке управления показателей, помпа должна выключаться. Если она начинает работать непрерывно, то придется выключить оборудование и определить причину неисправности.

Регулятор давления

Нелады с регулятором – это когда часто срабатывает реле давления насосной станции или вообще не отключается. Чтобы убедиться в своих предположениях, достаточно выполнить ряд операций:

Проверить правильность показаний встроенного манометра. Для этого можно использовать автомобильный насос, заодно при необходимости восстановить рабочее давление через золотник.
Перед проверкой узла регулировки отключить оборудование от электросети, слить из бака гидроаккумулятора воду.
Демонтировать крышку блока управления.
Отверткой провернуть регулирующий винт, фиксирующий крупную пружину реле: почасовой стрелке порог давления воды увеличивается, а против часовой – снижается.v
Если насосная станция слишком часто включается при наборе воды, то видимо, предел завышен – повернуть винт большой спирали против часовой. Затем стравить и снова закачать воздух. Реле должно автоматически срабатывать в процессе стравливания воздуха, при достижении минимального уровня давления, зафиксированного в инструкции.
Частое самопроизвольное включение насоса может быть и по причине неверно выставленного рабочего диапазона. Пружина меньшего калибра ответственна за интервал между началом и окончанием работы помпы. После выставления нижнего уровня (большая спираль) нужно выставить верхний порог отключения оборудования, который составляет 95% от допустимого давления в системе.

Встречается ситуация, похожая на ту, когда плохо греют биметаллические радиаторы , то есть банальный засор. По причине грязной воды засоряется входное отверстие реле блока управления. Здесь достаточно поработать жесткой щеткой, чтобы избавиться от посторонних примесей.

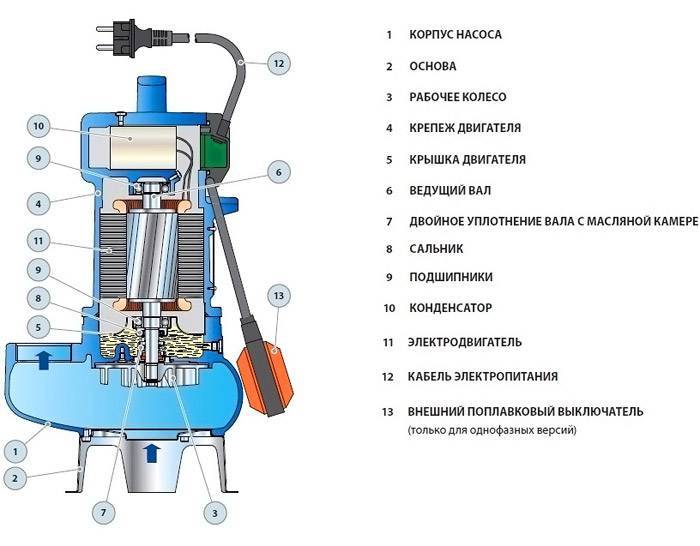

Нагнетающий насос

Бывает, что при открытых кранах даже новая насосная станция часто включается и выключается сама по себе вследствие недостаточного уровня электропитания. Крыльчатка помпы не в состоянии развить оптимальную мощность для наполнения водяной системы.

Проблема одинаково может скрываться как в электрической, так и в механической части насоса:

В процессе эксплуатации механика конструкции изнашивается, это сопровождается падением водяного давления, иными словами, насосная станция не держит давление в водопроводе. Проверить работоспособность насоса можно, отключив его от системы, после чего визуально оценить мощность струи воды. Основные узлы помп ремонту не подлежат, их меняют целиком.
Патрубки центробежного насоса со временем могут засориться. Здесь поможет механическая очистка и обработка чистящими составами.
Длительная эксплуатация способствует образованию окислов на контактах клеммной коробки, что затрудняет проходимость электротока. Насос перестает выдавать свою мощность. Устраняется неполадка просто: оборудование обесточивается, и контакты зачищаются.

Неустойчивая работа оборудования может быть следствием нестабильного напряжения в домашней сети. Проблема решается подключением стабилизатора.

Отчего часто включается и выключается домашняя насосная станция при открытых кранах: причина в гидроаккумуляторе

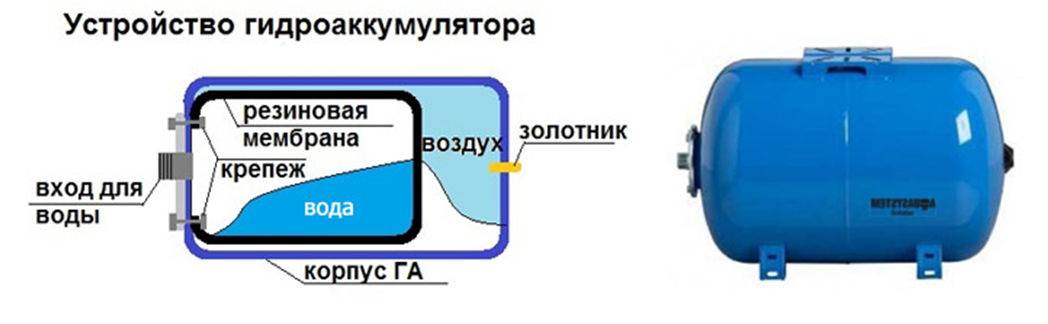

Один из главных узлов системы – аккумулятор давления, состоящий из металлической емкости и мембраны. В процессе работы резиновая мембрана существенно растягивается или вовсе приходит в негодность. То же касается и металлического бака, со временем он корродирует и не держит давление. Бывает, что емкость дефектна с самого начала, часто такое случается по сварному шву.

Когда насосная станция работает рывками или часто включается при наборе воды, есть смысл оценить целостность резиновой груши. Для этого не нужно разбирать аккумулятор, достаточно нажать на клапан-нипель – из него должна выходить струя воздуха. Если из отверстия идет вода, то мембрану придется менять.

Повреждение фальца, который крепит резиновую грушу, также влияет на работу комплекса. Любая деформация детали способна нарушить герметичность устройства. Замена как мембраны, так и фальца требует демонтажа гидроаккумулятора и его разборки.

Дополнительные факторы

Скрытые утечки в системе труб водоснабжения также могут стать причиной нестабильной работы комплекса. Ситуация сложная, поскольку повреждение трубы возможно и под землей. Обнаружить такую поломку довольно сложно.

Если возникает вопрос, как часто должна включаться насосная станция, то стоит обратить внимание на расчеты водопотребления. Возможно, что ваши запросы на воду увеличились, и нужно подумать о параллельной установке еще одной емкости или заменить более емким ресивером.

Не помешает принять во внимание еще несколько факторов:

Засорился обратный клапан – поток воды не перекрывается, она уходит из системы, давление снижается, а насос постоянно включается. Выхода два: снять и почистить клапан или заменить на новый.
Вышел из строя конденсатор в клеммной коробке – в этом случае помпа не будет запускаться вообще. Деталь проверяют тестером и меняют при необходимости.
Неисправен золотник – воздух из бака выходит в атмосферу и его давление падает, что приводит к учащенной работе помпы. Для устранения неисправности гидроаккумулятор нужно демонтировать, вынуть мембрану, и заменить ниппель.

причины неисправности и способы ее устранения

Насосные станции предназначены для улучшения системы водоснабжения и используются в частных домах и на дачах. Эти сооружения обеспечивают автоматическую подачу воды, что очень удобно. Но иногда случаются сбои в работе техники – станция попросту не отключается, и часто владельцы не имеют представления, по какой причине это происходит.

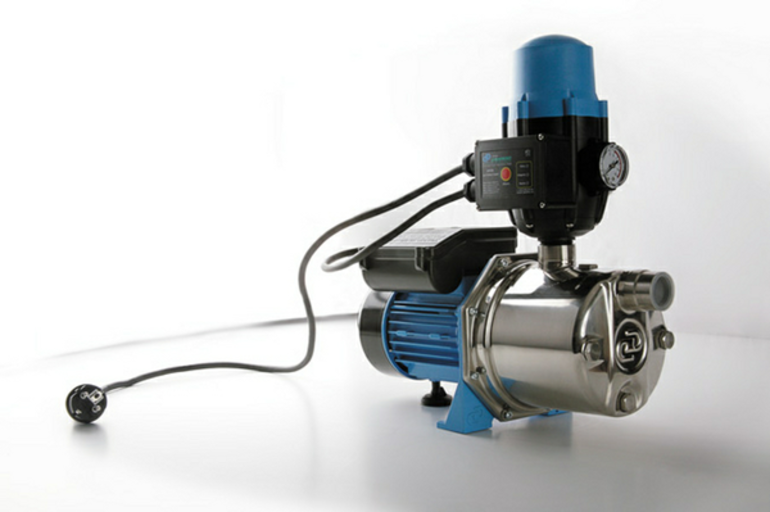

Особенности работы насоса

Чтобы ясно понимать, какие поломки могут влиять то, что станция не отключается, следует ещё раз рассмотреть устройство гидравлического приспособления.

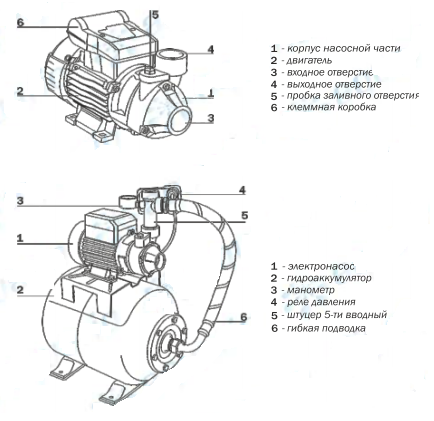

Насосная конструкция имеет несколько важных узлов, от которых зависит работа всего агрегата:

это насос, поднимающий воду с глубины и перегоняющий в отведённые резервуары для разных целей;
гидравлический аккумулятор, представляющий собой пластиковый или стальной бак, в котором находится резервный запас жидкости – во время работы насоса ёмкость заполняется водой, при его отключении возвращает жидкость в трубы для поддержания давления на одном уровне;
в состав станции также входит блок управления автоматическим включением и отключением её основного насосного оборудования.

Получается, что насос не всегда задействован в работе и периодически «отдыхает», что позволяет увеличивать срок его эксплуатации. Поэтому если насосная станция перестала отключаться, остановить её надо обязательно, таким образом предотвратив её преждевременный износ.

Правильная настройка

Две гайки в реле с помощью пружин способны регулировать минимальное и максимальное давление.

Большая пружина отвечает за нижний порог давления, а маленькая – за разницу между ним и верхним показателем. Порою к ошибкам в работе сооружения может привести неправильный монтаж, также причиной неисправности становится неграмотно отрегулированное реле давления.

Чтобы осуществить верную настройку, следует сделать следующее:

остановить станцию путём её отключения от источника электроэнергии;
далее освобождают гидробак от воды и посредством специального клапана спускают воздух;
к патрубку насоса подключают аналогичное приспособление с манометрическим устройством;
накачивают ёмкость гидроаккумулятора до рабочего давления по отметке на реле;
большую пружину с помощью гайки прокручивают по часовой стрелке или, наоборот, задавая минимальный уровень давления;
выставляют разницу между давлениями, поворачивая регулятор малой пружины.

При нужных параметрах работа насоса станет оптимальной – он будет включаться и отключаться автоматически. Важным условием для отключения является рабочее давление в 95%, это максимально допустимый параметр.

Если система перекачивает воду со значительными загрязнениями, следует иметь в виду, что работать постоянно и без остановок конструкция может из-за засора управляющего блока – в его корпусе есть отверстие, и оно подвержено загрязнению. Очистку лучше делать до регулировки давления.

Не стоит отбрасывать вариант, когда повреждение касается пружин, с помощью которых регулируется давление. Иногда они не работают из-за накопившейся на них ржавчины. В результате деталь перестаёт функционировать, а контакты смыкаются, что приводит к неисправности.

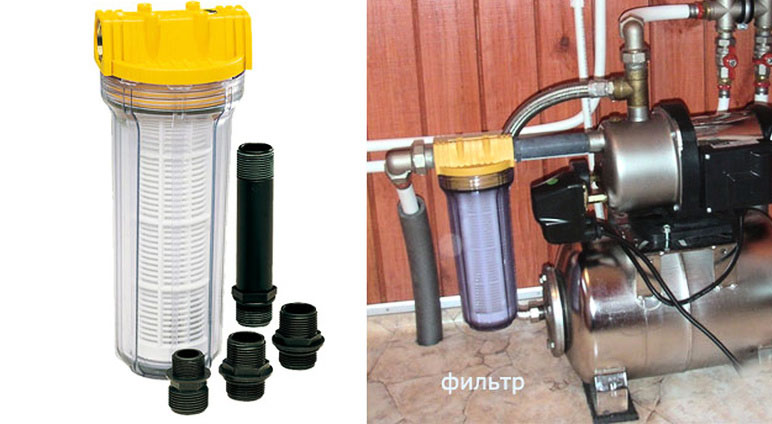

Засорение входного фильтра

Это ещё она из причин того, что насос долго работает без выключения. Вода, поднимаемая из колодца или скважины, бывает разного качества и часто содержит в своём составе мелкие частички глины, песка или ила, из-за чего фильтр, встроенный на входном патрубке, постепенно обрастает мусором. Эта деталь станции существенно увеличивает длительность эксплуатации системы водоснабжения.

Но когда подводящая труба повреждена, а фильтр забит, вода уже не может поступать в нужном количестве.

В этом случае проблема решается довольно просто:

необходимо почистить фильтр;
через специальную пробку добавить воды, и запустить оборудование.

За состоянием фильтра разумнее следить постоянно, чтобы не допускать таких сбоев.

Падение уровня воды

Если источник воды находится не слишком глубоко, снижение уровня почвенных вод может сказаться на работе насосной станции. Недостаток воды или её полное отсутствие приводит к тому, что в установку подаётся воздух. В основном это касается неглубоких скважин в 6-7 метров. От такого не застрахован никто, и вариант, как решить проблему только один – бурить более глубокую скважину.

Если же снижен порог воды в самом насосе, потребуется:

долить воды, открутив закрепляющий болт;
сделать запуск и подождать, когда жидкость наберётся;
отключить оборудование повторно и добавить ещё воды.

Такие действия необходимы, если нужно ускорить запуск водоснабжающего устройства.

Утечка воды также способна спровоцировать безостановочную работу агрегата, причём произойти она может в любом месте водопровода.

Понятно, что придётся осмотреть все участки системы, чтобы её выявить. Надо надёжно загерметизировать место утечки специальной клейкой лентой, чтобы в дальнейшем произвести замену повреждённой области.

Когда вода протекает из трещины на крепёжном фланце, то приходится его снимать и заваривать повреждение. При течи на резьбе заменяют прокладку или кольцо, также используют специальный герметик в виде нити, который надёжно заполняет дефекты.

Другие причины отсутствия выключения

Автоматика может не срабатывать на отключение и в ряде других распространенных причин.

Подсос воздуха – это связано с тем, что сброшены настройки на клапане, отвечающем за спускание скопившегося в системе воздуха. По этой причине рабочее давление может меняться, а результатом становится то, что насос безостановочно качает жидкость и не отключается. Единственное решение – восстановить корректные параметры настройки.
Скачки напряжения в сети, которые происходят не только из-за аварий на подстанциях, но и вследствие плохой проводки, возгорания контактов, включения дополнительного электрооборудования большой мощности. Такие перепады приводят к сбоям и поломкам в рабочем цикле станции. Чтобы избежать этой ситуации, можно задействовать стабилизаторы напряжения (трансформаторы или генераторы). Если этого не сделать, при постоянно меняющемся напряжении насос рано или поздно будет выведен из строя.

Окислившиеся контакты в датчике давления. К сожалению, возможен и такой вариант, и станция не работает нормально именно по этой причине. Исправление потребует обесточивания, разборки оборудования и осмотра всех контактов. Как правило, после зачистки и обратной сборки работа агрегата восстанавливается.
Износ крыльчатки, особенно, если она выполнена из пластика, напрямую влияет на непрерывную работу насоса. Эта часть станции, находящаяся в силовом блоке, со временем разрушается по причине постоянного потока мелких абразивных частиц, находящихся в воде. Возможно, изначально при бурении скважины размер сетки, улавливающей песок, был подобран неверно, поэтому внутрь станции попадают более крупные фракции, чем таковые допустимы. Деталь придётся поменять, а на будущее лучше приобретать металлическое рабочее колесо.
Одной из серьёзных неисправностей считается выход из строя эжектора, если станция снабжена такой деталью. Это связано с тем, что эта важная часть находится под поверхностью земли, и ремонт сопряжён с некоторыми трудностями. В некоторых случаях эжектор просто требует очистки, но иногда приходится заменять его полностью.

Если в реле давления присутствует аварийный спускной клапан, сбой в его настройках приводит к стравливанию воздуха при несущественных значениях. Исправить положение можно, отрегулировав его работу, при поломке клапана его заменяют на новый.

Вывод напрашивается следующий – существует много причин, серьёзных и не очень, которые могут осложнять эксплуатацию водоснабжающей установки. Для того чтобы насосная станция работала слаженно и не подвергалась износу из-за проблем с отключением, важно хотя бы раз в 2-3 недели производить проверку всех узлов конструкции и сразу устранять даже незначительные неполадки.

О причинах, почему не выключается насосная станция смотрите в следующем видео.

Автор: · Октябрь 17, 2017

Ранее я рассказывал о такой проблеме насосной станции, как частое включение даже при закрытом кране воды. Подробно прочитать можно в статье: «Часто включается насосная станция». Сегодня же рассмотрим иную неисправность, когда насосная станция не отключается вовсе при прерывании подачи воды. А также отключается при нормальной подаче воды. Основная причина, а чаще она и единственная, заключается в реле давления.

Коротко о том, что такое реле давления.

Такое устройство в насосной станции представляет собой выключатель, способный замыкать и размыкать цепь в соответствии с установленным давлением.

При падении давления воды до нижний границы электрическая цепь замыкается, насосная станция начинает работать и качать воду. При достижении верхнего предела цепь размыкается, насосная станция отключается.

Насосная станция не отключается. Причина в реле давления.

Для правильной работы насосной станции, чтобы она включалась и отключалась как положено, необходимо отрегулировать реле. На первый взгляд это может показаться довольно сложной задачей. Но настройка выключателя — это простая и быстрая работа, требующая минимальных навыков, которую мы можем делать самостоятельно. Как правило, существуют различные типы выключателей, но принцип действия у них одинаков, поэтому регулировка производится в соответствии с одинаковыми и простыми инструкциями.

Чтобы отрегулировать этот механизм, нужно подтянуть или ослабить регулирующие гайки (1 и 2 на картинке ниже).

Первая гайка называется «дифференциальной», поскольку она регулирует разность значения давления, при котором насосная станция будет запускаться и останавливаться. Как правило, она расположена на меньшей боковой пружине. Заводская настройка — это дифференциал в 20 psi или в 1,4 bar, является стандартным и рекомендуемым. Вы можете отрегулировать дифференциал под свои нужды, комфорт. Поворачивая малую регулировочную гайку на реле по часовой стрелке, чтобы увеличить, или против часовой стрелки, чтобы уменьшить дифференциал. Данное действие редко требуется.

Малая пружина также считается регулирующей показатель запуска станции. И это понятно, ведь она изменяет дифференциал. Закручивая ее, мы уменьшим значение запуска, а откручивая — увеличим.

Вторая гайка, расположенная на центральной пружине, определяет значение давления, при котором мы хотим, чтобы насос отключился. Поворачивая гайку по часовой стрелке, увеличиваем значение давления, при котором насосная станция отключится. Например, отключалась при 3,5 bar, повернув на четверть оборота, стала отключаться при 3,9.

Заключение

Таким образом приходим к выводу, что насосная станция не отключается по причине неверной настройки реле. Нам нужно отрегулировать большую пружину, уменьшив показатель, при котором насос отключится. Т.е. прокрутив гайку против часовой стрелки. Например, стрелка манометра достигает 4 бар, при этом насосная станция не отключается. Уменьшив показатель всего на 0,1 бар — до 3,9, насосная станция будет работать правильно.

Обратите внимание, что слишком малая разница в диапазоне приведет к тому, что насосная станция будет чаще включаться и отключаться. В свою очередь, это приведет к быстрому выходу из строя самого насоса. А слишком большая разница не удобна для пользования.

Стоит заметить, что вместе с наладкой реле, нужно под эти параметры и подстраивать гидроаккумулятор, проще говоря, накачать в бачок необходимое количество воздуха. Чтобы определить, сколько нам нужно накачать в мембранный бак, умножим показатель запуска насосной станции на 0,9. Например, станция запускается при 1,8 bar, умножаем 0,9, получаем приблизительно 1,6 bar.

Мы разобрали и выяснили причину, почему насосная станция не отключается после закрытия крана. Подробнее о том, как регулировать реле, рассмотрим в следующей статье.

<index>

Сбои в работе помпового оборудования приводят к перебоям водоснабжения частного дома с автономным источником. Вызов ремонтной бригады требует финансовых затрат. Если не отключается насосная станция, причины неисправности и способы решения проблемы можно найти самостоятельно.

По каким причинам не отключается насосная станция

Насосная станция представляет собой единую систему, состоящую из следующих элементов:

Состав насосной станции.

расширительного бака для накопления воды;
помпового агрегата;
перепускной мембраны, препятствующей оттоку жидкости;
реле давления, контролирующего запуск и остановку силового устройства;
электропитания.

Постоянно функционирующий насос вызывает необоснованный расход электроэнергии и уменьшение срока безотказной эксплуатации скважинного оснащения. Специалистами выявлены следующие причины неисправности:

критическое снижение уровня воды в системе;
засорение фильтрующего устройства на входе;
недостаточная герметичность магистрали;
неполадки эжектора;
выход из строя функциональных деталей помпового агрегата;
отказ реле давления или препятствия свободному доступу к входному отверстию прибора.

Упал уровень воды

Подземные источники истощаются в связи с падением уровня грунтовых вод. Недостаточное количество или полное отсутствие жидкости приводит к тому, что оборудование насосной станции эксплуатируется вхолостую, перегоняя сухой воздух.

Для решения задачи рекомендуется пробурить более глубокую шахту. В качестве альтернативного варианта допускается размещение всасывающего трубопровода на несколько метров ниже первоначального расположения.

Упал уровень воды.

Падение уровня воды внутри помпы компенсируется добавлением жидкости до номинального количества, указанного в инструкции к агрегату. Для долива предусмотрено специальное отверстие в корпусе устройства, закрытое болтом. Крепежный элемент необходимо открутить. Завершить манипуляции следует возобновлением работы насоса. Ускорение процесса запуска достигается повторным отключением станции и добавлением воды.

Забит фильтр на входе

Жидкость, поступающая в водопроводную систему собственного дома из автономной скважины, насыщена механическими примесями. Твердые частицы ила, глины, песка, свободно циркулирующие по магистральным трубам, способны повредить оборудование, вызывая преждевременный износ деталей. Для продления срока эксплуатации насосной станции на входной патрубок монтируют специальный фильтр, преграждающий путь мусору.

К непрекращающейся работе помповой системы приводит засорение отсеивающего устройства или излом подводящего трубопровода. В результате перестает поступать в агрегат достаточное количество воды. Для решения проблемы рекомендуется прочистить защитное приспособление или заменить поврежденный участок магистрали.

Завершающим этапом устранения неисправностей является добавление необходимого объема жидкости и запуск помповой установки.

Воздух в насосе или подсос воздуха

Нарушение герметичности трубопровода приводит к непрекращающемуся функционированию устройства водоснабжения. Для предотвращения сбоев в работе надлежит ликвидировать протечки. В качестве временной меры допускается использовать специальный скотч, закрывающий трещины на магистральных трубах. Окончательно неполадки устраняются в ходе ремонта при полной замене поврежденного участка.

Воздух в насосе.

При нарушениях герметичности резьбовых соединений после отключения помпы следует закрепить фиксацию паклей, по необходимости обновить прокладку или резиновое кольцо.

При появлении течи из поврежденного фланца, установленного на гидроаккумуляторе, неисправную деталь демонтируют, трещину заваривают, элемент возвращают в исходное положение.

Герметизацию резьбовых креплений рекомендуется выполнять нитью «Тангит Унилок». Технология применения доступна начинающим мастерам. При накручивании на резьбу небольшого излишка уплотняющего волокна деталь не разрушается.

Засорение обратного клапана на подающей магистрали препятствует эффективному удержанию воды. Жидкость начинает подтекать. Проблема решается прочисткой перепускной мембраны.

Неполадки эжектора или прокладки

Внешними эжекторами оснащаются насосные станции, предназначенные для водоснабжения частного строения из скважин глубиной до 45 м. В подобных случаях для обустройства индивидуального источника устанавливаются 2 помпы, увеличивающие общий КПД системы на 30-35%. Дополнительное оборудование монтируется внутри водяного шурфа.

Неполадки эжектора.

Для проведения ремонтных мероприятий эжектор извлекается из шахты. Пришедшие в негодность детали заменяют, прибор очищают от засорения твердыми частицами песка и прочих механических примесей, сопло освобождают от накопившейся грязи. Затем обновленное устройство погружают в скважину. Сложность процесса определяется глубинным расположением оборудования в автономном шурфе.

Износ рабочего колеса

Если на протяжении длительного времени насосная станция работает без остановки, происходит сокращение срока эксплуатации, вызванное преждевременным износом функциональных деталей. Специальная крыльчатка, размещенная внутри силового агрегата, подвергается механическим повреждениям под разрушительным воздействием твердых примесей, содержащихся в перекачиваемой воде.

Рабочие колеса дешевых моделей насосов выполняют из пластика. Дешевизна материала нивелируется сокращенным ресурсом оборудования, поэтому лучше устанавливать помпы с металлической крыльчаткой.

Абразивные частицы попадают в систему из-за неправильного выбора специальной сетки, улавливающей песок, на этапе бурения водяной шахты. Причиной является и отсутствие фильтрующего устройства на входном патрубке насосной станции.

Забился штуцер реле

Неправильная настройка управляющего блока является распространенной причиной неполадок в работе помповой системы. В контрольных узлах подающего воду устройства минимальный и максимальный порог давления регулируется 2 пружинами, составляющими основу конструкции реле:

Забился штуцер реле.

деталь большего размера выполняет функции определения нижней границы напора жидкости в магистрали;
меньший элемент несет ответственность за разницу предельных показаний между максимумом и минимумом.

Некоторое количество воздуха проникает в подающий трубопровод при падении уровня воды в колодце или автономной скважине, вызывая сбой первоначальных настроек блока управления. Для возобновления правильной регулировки рекомендуется опустить всасывающий патрубок немного глубже исходного положения, добавить жидкости в систему и произвести включение водяного насоса.

Настраивают контрольный узел вращением специальных гаек, расположенных на поверхности управляющего блока, в требуемую сторону. Значок на приборе «+» указывает направление для повышения напора, обозначение «-» предназначено для снижения показателя.

Причиной неисправности, принуждающей насосную станцию работать без остановки, могут являться перебои электроснабжения. Недостаточное напряжение, поступающее на блок управления, выявляется измерением соответствующих показателей на контактах прибора. Устройство тестируют при выключенном и работающем оборудовании по отдельности.

Повреждения конструкционных деталей реле давления приводят к нарушению нормального рабочего процесса помповой станции. Специалисты выявили проблемную зону в месте установки пружины, регулирующей функционирование групп контактов, предназначенных для запуска и остановки силового агрегата. Для предотвращения замыкания рекомендуется заменить заржавевший элемент кусочком шпильки.

Если продолжительное время не срабатывает реле на выключение, необходимо демонтировать устройство и обследовать входное отверстие. Помпа постоянно качает воду при засорении штуцера, вызванном работой в скважине, поставляющей загрязненную жидкость. Поэтому перед началом настройки контрольного узла рекомендуется осмотреть функциональные детали защитного реле. При необходимости входное отверстие прочищают.

Сработавшее включение аварийного спускного клапана при невысоких показателях давления в системе свидетельствует о сбившихся настройках. Для решения проблемы требуется восстановить правильную регулировку или заменить деталь.

</index>

Насосная станция рассчитана на работу только в режиме ожидания. То есть, как только поступает сигнал, что нужно подкачать воды, сразу включается двигатель и начинает нагнетать воду из источника, в остальное время станция бездействует. Этот сигнал на двигатель приходит из реле давления, управляющего элемента насосной станции, ответственного за запуск системы подачи воды в специальный накопительный бак для воды (гидробак) или гидроаккумулятор. Замыкание контактов внутри реле и запуск системы в работу происходит при падении в ней давления ниже показателя давления включения.

Содержание статьи:

Почему насосная станция включается?

Водоснабжение с использованием автоматической насосной станции организовано таким образом, что в ней всегда есть небольшой запас воды, который находится либо в накопительном баке, либо в гидроаккумуляторе. Станции с накопительными баками уже практически не используются, так как в них регулирующим инструментом был поплавок, работа которого нестабильна и менее эффективна, чем система из гидроаккумулятора и реле давления.

Гидроаккумулятор — это тот же бак, только со специальной мембраной и меньшего размера. Он разработан не для хранения большого количества воды, а для создания небольшого буферного запаса между потребителем (например, душем или краном на кухне) и источником подачи воды — гидронасосом. Этот буфер выполняет ряд важных функций, главная из которых — плавное изменение давления жидкости в системе. Данное условие имеет большое значение для сохранения целостности и поддержания максимально продолжительного срока работы всех узлов гидросистемы.

Вместо классического поплавка, используемого в устаревших насосах с подвесными баками для воды, функцию определения необходимого момента включения насоса выполняет специальный датчик давления. Этот датчик расположен в специальном устройстве под названием «реле давления», которое находится непосредственно на входе трубопровода в насос и гидроаккумулятор.

Prev<label>1of1</label>Next

Так вот, включение станции происходит в момент, когда давление в системе падает ниже, чем показатель «давления включения», на который настроено реле давления. Это происходит, когда где-то открывается кран и вода уходит из системы, а именно в первую очередь из гидроаккумулятора. Датчик в реле давления сразу фиксирует падение этого показателя и подает сигнал на насос, который включается и начинает закачивать воду в систему из источника.

Какие могут быть неисправности?

Зная общую схему работы насосной станции можно предположить, где именно возникла проблема. Наиболее частый случай — это выход из строя реле давления. Его не обязательно нужно в этом случае сразу заменять, бывает достаточно проведения небольшой регулировки. Технология настройки реле достаточно простая, но требует соблюдения следующей последовательности действий.

Дождаться момента, когда насос наберет показатель давления, при котором насос отключен.
Немного приоткрыть кран, чтобы пошла вода и давление в системе упало
Смотрим на шкалу манометра (измеритель давления), ждем достижения нужного давления
Закрываем кран, чтобы давление перестало падать
Затягиваем пружину включения давления (она больше по размеру) до момента, пока не произойдет запуск насоса (будет слышно щелчок контактов в реле)
Наблюдаем за манометром и фиксируем показатель давления в момент выключения насоса

Если насос при нужном давлении не выключается, настраиваем маленькую пружину: затягиваем, при отключении раньше нужного показателя давления или ослабляем, если насос не отключается в нужной точке на шкале манометра. Чтобы запустить насос, который отключился раньше, чем это необходимо, нужно нажать на пластину под пружинами.

Проверяем давления включения и выключения, открывая для этого кран только немного, не допуская сильного напора
Отключаем насос от питания и открываем кран, чтобы вода полностью ушла из системы
Выставляем давление в пустом гидроаккумуляторе (без воды) равное значению 90% от давления включения

Последовательность выполнения настройки на видео:

При невозможности выполнить вышеописанные инструкции проверьте, нет ли каких-либо повреждений в узлах системы, описанных ниже.

Кроме главной причины выхода из строя автоматического выключения и включения насосной станции — разрегулеровки реле — есть ещё ряд возможных неисправностей, приводящих к падению давления в гидросистеме, из-за чего насос постоянно продолжает качать воду. Среди них в порядке убывания чаще всего встречаются такие:

Падение уровня воды в источнике. Проверьте с помощью груза, привязанного к крепкой нитке, достаточно ли воды в месте её забора.
Выход из строя фильтра на входе. Обычно для защиты насосной системы в ней устанавливается фильтр, который мог забиться из-за попадания в него какого-то предмета из источника или вследствие накопления засора до критического уровня со временем.
Прорыв, разлом, падение или любой другой вид физической деформации трубопровода.
Недостаточное напряжение, приходящее на реле давления. С помощью вольтметра нужно измерить показания напряжения на контактах реле. Во время тестов проверяем насосную станцию во включенном и выключенном состоянии.
Попадание воздуха в насосную часть системы. Его там быть не должно, в насосе должна быть только вода.
Поломка эжектора. Для диагностики этой неисправности станцию нужно будет разобрать по технологии, показанной на фото далее, и при необходимости заменить вышедшую из строя деталь.
Возможен износ рабочего колеса. Чтобы узнать, в этом ли проблема, следует подключить насос к баку, стоящему в непосредственной близости и зафиксировать показатели наибольшего давления. Они должны совпадать с показателями, указанными в паспорте на оборудование. Если в документах есть габаритные размеры колеса, то можно просто его измерить и сравнить со стандартом.

Для проверки максимального давления, которое развивает насос его нужно установить в следующее положение.

Prev<label>1of1</label>Next

После чего насос включается на полную мощность и на манометре фиксируется показатель давления, которое он развивает. Для получения именно максимального значения, следует заблокировать реле давления в рабочем положении. При значительном отличии максимального давления, которое выдает насос, от указанного в паспорте, очевидно необходима замена каких-либо комплектующих внутри конструкции. Рассмотрим последовательность замены детали на примере установки нового эжектора.

Prev<label>1of1</label>Next

Возможна также неисправность, когда гидраккумулятор подкачивается при открытых кранах. Это может происходить в том случае, если в нём есть утечка воздуха. Проверка данного повреждения выполняется в пустом гидроаккумуляторе, в котором нет воды. Для этого нужно спустить всю воду из системы или отключить устройство и прокачать автокомпрессором.

Prev<label>1of1</label>Next

Чтобы увидеть утечку воздуха, нужно обработать подозрительные места обычной мыльной пеной или нанести на поверхность пену для бритья. В местах, где появятся пузырьки, очевидна разгерметизация.

Prev<label>1of1</label>Next

Кроме очевидных неисправностей, возможны также и скрытые. Например, при установке обратного клапана перед гидроаккумулятором. Прорыв трубопровода непосредственно в месте выхода из насоса в результате не приведет к падению давления в системе и понять причину наличия проблемы можно только по значительному увеличению продолжительности времени наполнения гидроаккумулятора.

Кроме того, не стоит забывать, что даже новые только купленные и правильно подключенные насосные станции могут иметь конструктивные недоработки, которые образовались ещё на стадии заводского производства, вследствие возникновения брака при изготовлении определенных деталей или соединений. Такая станция может выйти из строя уже на следующий день, либо проработать неопределенное количество времени и поломаться по неопределенным причинам.

31.01.2019 | Водопровод | | Статью прочитали: 1771 раз

Ремонт насосной станции своими руками

Зная самые распространенные и частые причины поломок насосной станции, можно попробовать выполнить её ремонт своими руками. В тех ситуациях, когда насосная станция гудит, а вода не поступает из крана, или, наоборот, когда насосная станция не запускается и не наполняет водой гидроаккумулятор.

В данной статье строительного журнала samastroyka.ru мы разберёмся с наиболее типичными проблемами насосных станций, а также рассмотрим, как их можно решить собственными усилиями.

Ремонт насосной станции — основные причины поломки

Конструкция насосной станции не слишком сложная, хотя и не лишена электроники. Именно она отвечает за давление воды в трубопроводе, нередко ломается или требует чёткой регулировки. Насосная станция состоит из таких узлов с механизмами: насоса с электродвигателем, реле давления, расширительного бака (он же гидроаккумулятор), манометра и фильтра с обратным клапаном.

Поэтому чаще всего, ремонт насосной станции связан именно с гидроаккумулятором и мембраной или с реле, которое отвечает за требуемый уровень давления воды в системе водоснабжения. Ниже будут приведены самые распространенные причины поломки насосных станций.

Выход из строя мембраны гидроаккумулятора

Возможно, вы нередко замечали, что вода из крана льётся вперемешку с воздухом, или такую ситуацию, когда насосная станция слишком часто включается. Так вот, проблемы в данном случае могут быть вызваны из-за повреждения резиновой мембраны внутри гидроаккумулятора.

Кроме того, иногда причинами поломки может стать и отсутствие требуемого давления в гидроаккумуляторе. Чтобы накачать гидроаккумулятор воздухом, следует взять обычный насос и довести объем воздушной массы в мембране до значения, которое бы превышало на 0,2 атм. нижний предел срабатывания насосной станции.

Из-за чего вода может не поступать из насосной станции

Если вода не идет из насосной станции, то прежде чем относить её в мастерскую, можно попробовать решить проблему самостоятельно. В данном случае, ремонт насосной станции своими руками, следует осуществлять последовательно:

1. Сначала потребуется проверить, поступает ли к насосной станции электричество, и не слишком ли занижено напряжение. Если проблема именно в низком напряжении, то потребуется осуществить его стабилизацию, осуществив подключение стабилизатора напряжения. 2. Если насосная станция гудит, а вода из неё не идет. Самая распространенная причина — это скопление большого количества воздуха в насосной станции (просто станция завоздушена). Чтобы стравить воздух, следует открутить болт сверху насосной установки, и дождаться пока из отверстия не начнёт поступать вода.

Также, проблемы могут наблюдаться и вследствие неправильного монтажа. О том, как подключить насосную станцию правильно, читайте в другой статье сайте.

3. Остальными причинами, являются: выход из строя насоса, заклинивание двигателя, вследствие поломки подшипников. Кроме того, нередко после длительного простоя, в насосной станции образуются слишком толстые солевые отложения, из-за чего не может нормально вращаться ротор или крыльчатка обдува.

Чтобы отремонтировать насосную станцию в данном случае, нужно попробовать повернуть её ротор вручную.

4. Если насосная станция включается и слышно как работает двигатель, но вода из неё все равно не поступает, нужно проверить, если требуемый объем воды в емкости или колодце. Также, возможно, сильно засорился фильтр тонкой и грубой очистки, возможен порыв подающего трубопровода.

Что делать, если насосная станция часто включается?

Причины, из-за которых насосная станция всё время включается, могут быть следующими:

1. В гидроаккумуляторе насосной станции нет давления из-за повреждения мембраны или по причине разгерметизации. Следует накачать гидроаккумулятор.

2. Мембрана гидроаккумулятора повреждена. Потребуется заменить резиновую мембрану. К сожалению, ремонту насосная станция в данном случае не подлежит, только замена мембраны.

3. Возможны утечки в системе водоснабжения. В первую очередь обязательно следует проверить исправность обратного клапана, который обязательно должен быть установлен перед насосной станцией. Возможно, именно из-за того, что обратный клапан «не держит», вода и уходит обратно в трубопровод.

4. Неправильно выставлено давление в насосной станции. Чтобы решить подобного рода проблему, следует проверить нижний и верхний порог давления, и при необходимости его подкорректировать. О том, как выполняется регулировка насосной станции, читайте здесь.

Важно — чем больше по значению будет разница между нижним и верхним порогом давления, тем реже по времени будет включаться насосная станция.

6. Гидроаккумулятор насосной станции слишком маленького объёма. К сожалению, это еще одна довольно распространенная причина, из-за которой насосная станция постоянно включается.

Почему насосная станция не включается

Насосная станция может не включаться по целому ряду причин. Самыми распространенными из них, являются:

1. Неправильно отрегулировано реле давления. Другими словами, выставлено слишком большое значение, из-за чего слабомощный насос просто не в силах набрать требуемое давление. Для решения данной проблемы, и ремонта насосной станции своими руками, нужно выставить меньшее давление или произвести замену насоса на более мощный агрегат.

2. Выход крыльчатки насосной станции из строя.

3. Слишком маленькое напряжение в сети 220 Вольт.

4. Обратный клапан или фильтр насосной станции засорились или вышли из строя. Также, причинами этому, может быть и поломка реле блока управления давлением насосной станции.

5. Не хватает мощности насосной станции для того, чтобы поднять воду на определенную высоту. Кроме того, причинами может быть и слишком зауженный трубопровод, вследствие чего, динамическое сопротивление в нём, превышает напор воды.

Регулировка регулятора давления воды насосной станции

Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в бак по заданным параметрам. Четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давлений, нет. Каждый потребитель решает это индивидуально в пределах допустимых норм и инструкций.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

Насос закачивает воду в бак.
Давление воды постоянно увеличивается, что можно отследить по манометру.
При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Основные параметры работы реле:

Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
Диапазон давлений – разность двух предыдущих показателей.
Значение максимально допустимого давления выключения.

↑ вернуться к содержанию

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Настройка уровней давления включения и выключения насоса

В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.

На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

Регулировка реле давления

Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки состоит в следующем:

Включить насос и закачивать воду в бак до значения давления на манометре 3 атмосферы.
Отключить насос.
Открыть крышку реле и медленно вращать малую гайку до тех пор, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Выставлен верхний уровень – 3 атмосферы.
Открыть кран и слить воду из бака до значения давления на манометре 1,7 атмосферы.
Закрыть кран.
Открыть крышку реле и медленно вращать большую гайку до срабатывания контактов. Выставлен нижний уровень – 1,7 атмосферы. Он должен быть несколько больше, чем давление воздуха в баке.

Если будет задано высокое давление для отключения и низкое – для включения, бак заполняется большим количеством воды, и нет необходимости часто включать насос. Неудобства возникают только из-за большого перепада давлений, когда бак полный или почти пустой. В других случаях, когда диапазон давлений небольшой, и насос часто приходится подкачивать, давление воды в системе равномерное и достаточно комфортное.

В следующей статье вы узнаете про подключение гидроаккумулятора к системе водоснабжения — самые распространенные схемы подключения.

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки насосной станции ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны гидроаккумулятора, трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и отрегулировать реле давления.

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует требующееся для работы давление. В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

С меньшей вероятностью, но может случиться, что открыт и заблокирован обратный клапан из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
Перегорел предохранитель. В таком случае нужно заменить элемент.
Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Использование реле для регулировки давления

За автоматизацию системы отвечает реле давления — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

#1: Принцип работы датчика давления

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

В процессе работы действующего устройства можно выделить несколько этапов:

При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае поломки насосной станции, по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
Разницы, между высотой самой верхней точки отбора воды и насосом;
Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Дальнейшие действия имеют следующую очередность:

Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.
Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше ее затягивать, тем большей будет разница между ними.

Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь личным опытом в установке и эксплуатации насосных станций, а также в выполнении их настройки. Задавайте вопросы, сообщайте о недочетах в тексте, размещайте фото по теме статьи.

Насосная станция – простейший, но очень надежный и эффективный способ сделать в частном доме городскую систему водопровода. Это дает возможность пользоваться всеми привычными бытовыми приборами, рассчитанными на постоянное наличие воды под давлением. Для того чтобы легче было разобраться с особенностями и алгоритмом регулировки, надо понять, что такое реле давления и как оно работает.

Устройство и принцип действия реле

Насосная станция достаточно компактна и отличается простым устройством. Само реле состоит из нескольких элементов.

Таблица. Составляющие реле давления.

Наименование элемента	Назначение и краткое описание
Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.
	Изготовлен из металла, используется для фиксации всех элементов реле.
	С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.
	К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.
	К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.
	Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

Заводские установки не всегда отвечают пожеланиям потребителей, в связи с этим очень часто надо делать самостоятельную установку параметров.

На какое давление надо регулировать насосную станцию

Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.

Практический совет. Не устанавливайте максимальное давление слишком высоким, это приводит к ускоренному выходу насоса из строя.

За счет увеличения давления потребители надеются решить две задачи.

Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже.

В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм., тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.

При повышении давления возрастает объем воды в гидроаккумуляторе. Но его увеличение обходится слишком дорого в прямом и переносном смысле слова. К сведению, в баллоне объемом 10 л за счет увеличения давления на одну атмосферу количество воды возрастает приблизительно на 1 л. Если исходное давление воздуха в баллоне 1 атм., то при давлении воды в резиновой камере 1 атм. ее объем составляет 4 л, если давление 2 атм., то объем увеличивается до 5 л, а при давлении 3 атм. объем воды составляет 5,5 л. Действительно, насос будет включаться реже. Но надо понимать, что каждое увеличение давления на одну атмосферу требует значительно больше затрат электрической энергии, кроме того, элементы насоса работают с повышенными нагрузками. В результате попытки добиться экономии оборачиваются прямыми убытками – придется чаще менять дорогостоящее оборудование.
Считается, если давление низкое, то не функционирует бытовая техника. Это неправда, все стиральные автоматы, посудомоечные машины и прочие приборы отлично работают при давлении воды в 1 атм.

Опытные сантехники настоятельно рекомендуют устанавливать насос на давление в пределах 1,2–1,7 атм. Такие параметры считаются золотой серединой, нагрузка на электрический двигатель и насос приемлема, а в доме все работает как надо.

Пошаговая инструкция по регулировке реле давления

Важно. Некоторые мастера нарушают технику безопасности и проводят регулировочные работы при включенном в сеть оборудовании. Мы настоятельно не советуем так поступать, несколько минут сэкономленного времени не стоят потерянного здоровья.

Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения. Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

Важно. Степень сжатия малой пружины устанавливает так называемую дельту – разницу между давлениями включения и выключения. Дельта может составлять различные величины, от десятых до нескольких атмосфер.

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.

Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.

Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.

Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.

Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.

Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.

Узнайте, как отрегулировать реле давления воды с гидроаккумулятором, а также ознакомьтесь со схемой, в специальной статье на нашем портале.

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Видео — Регулировка давления насосной станции, реле давления

После установки и подключения насосной станции проживание в частном доме становится в разы комфортнее. Но качество воды на участке далеко не всегда соответствует принятым нормам, из-за чего бытовые приборы быстро выходят из строя. О том, как подготовить воду из скважин и колодцев для хозяйственных нужд, можно прочитать на нашем сайте.

7 распространенных неисправностей центробежных насосов и способы их устранения | Водоконструкции

Практически каждый, кто принял решение купить центробежный насос с маркировкой проверенного бренда, отмечает, что это достаточно надежное оборудование. При соблюдении рекомендаций производителя по монтажу и эксплуатации, насосы редко нуждаются в ремонте.

В любом, даже самом надежном оборудовании иногда возникают неполадки. Их перечень довольно типичен и часто связан с неправильной эксплуатацией.

В этой статье мы систематизировали опыт ремонта центробежных насосов и сформулировали рекомендации, которые позволят вам устранить некоторые неисправности самостоятельно. Материал предназначен для широкого круга пользователей — для тех, кто уже успел купить центробежный насос для скважины и столкнулся с неполадками.

Частые причины поломки центробежных насосов и методы их устранения

1. Насос включается, издает звук работы, но вал не вращается

Причина такой поломки — окисление вала после длительного простоя. Чтобы разблокировать окислившийся насос, следует провернуть его отверткой, используя специальную насечку в торце вала. В мощных центробежных насосах вал проворачивается за его видимую часть или за рабочее колесо.

Другая частая причина блокировки вала — попадание в проточную часть постороннего предмета. Снимите корпус и удалите застрявший предмет. Чтобы исключить повторение проблемы, следует установить на насос сетчатый фильтр.

Нередко блокировка вала бывает вызвана нарушениями в электропитании. Это следует понимать каждому, кто планирует купить центробежный насос для скважины. Напряжение должно соответствовать паспортным данным оборудования. Если насос включается, гудит, но не работает, среди прочего стоит проверить все фазы и соединения в клеммной коробке.

2. Насос не включается и не гудит

Причина — отсутствие напряжения в сети питания или несоответствие ее параметров паспортным данным. Также возможно, что расплавился предохранитель либо сгорела обмотка двигателя. Такие неисправности не следует устранять самостоятельно.

3. Насос издает резкие звуки

Гул и шум от насоса указывает на то, что он завоздушен. Воздух нужно выпустить, а в верхнюю точку узла вмонтировать автоматический воздухоотводчик.

Резкий звук при работе насоса может быть вызван кавитацией. Чтобы ее ликвидировать, давление во всасывающем патрубке должно превысить кавитационный запас.

Сильный шум от насоса также может быть связан с тем, что жидкость находится ниже точки всасывания. В этом случае гул легко убрать, если поднять уровень жидкости или опустить насос.

4. Вибрация насоса

Самая частая причина вибрации — изношенный подшипник. Изношенный подшипник следует заменить.

Вторая причина: насос не закреплен. Закрепить в соответствии с инструкцией по монтажу завода изготовителя.

5. Насос не обеспечивает паспортных значений подачи и напора

Обратное направление вращения рабочего колеса. Проблема возникает у насосов с трехфазным подключением к электросети, когда подключение к сети выполнено неправильно.

6. Срабатывает внешняя защита двигателя

Эта проблема связана с неполадками в электрочасти. Для ее устранения нужно проверить наличие всех фаз в клеммной коробке и сопротивление фазы на заземление, а также исправить открытые или загрязненные контакты предохранителя.

7. Слишком часто срабатывает защита силового агрегата

Такое бывает при высокой температуре в помещении, в котором работает насос. Если температура превышает +40°C, охлаждение двигателя становится неэффективным.

Если вам не удается установить причину неполадок в циркуляционном насосе самостоятельно, обращайтесь к специалистам. Оставьте онлайн заявку на ремонт и записывайтесь на сервисное обслуживание насосного оборудования у официального представителя ТМ WILO SE — ООО «Водоконструкции».

Наиболее популярные центробежные насосы

Вопросы и ответы на них по насосному оборудованию

Вопрос-ответ

Почему насос слишком громко работает?

Существует множество причин, вот лишь некоторые из них:

• Неверное направление вращения насоса (только для 3-х фазных моторов)

• Повреждение рабочего колеса по причине его абразивного износа и коррозии.

• Забита подающая линия насоса или его рабочее колесо

• Забита вентиляционная труба

• Слишком низкий уровень жидкости в резервуаре

• Причина звуков — колебания трубопроводов

• Работу насоса в шахте слышно даже в здании. Возможно шахта не звукоизолирована от здания; установить звукоизоляционные перегородки в прямых жестких каналах, соединяющих дом и шахту

• Установку слышно по всему зданию. Установка не изолирована от пола/стены, необходимы изолирующие прокладки.

Почему шумит обратный клапан насоса?

Клапан слишком медленно закрывается и после выключения насоса ударяет по посадочному гнезду.

Замена на быстрозапорный клапан, использование клапана с резиновым уплотнением, с плавающим шаром, настройка быстродействия на приборе управления насоса.

Почему возникают гидравлические удары насоса?

• Перемещение большого объема жидкости через небольшое сечение трубы в момент запуска насоса

Проверить рабочую точку насоса и диаметр трубопровода на предмет их соответствия скорости жидкости

• Образование воздушных пробок в трубопроводе

Установка вентиляционных и воздухоспускных клапанов за обратным клапаном или в верхних точках трубопровода

• Быстрый выход насоса на режим

Заменить 2-х полюсный мотор на 4-х полюсный или использовать устройство плавного пуска/преобразователь частоты

• Запуск водяного насоса производится очень часто

Настроить быстродействие на приборе управления

• На некоторых участках трубопровода установлена быстрозапорная арматура

Заменить арматуру на обычную.

Почему насос и напорный трубопровод забиваются отложениями?

• Образование отложений происходит при пониженной подаче по причине снижения скорости жидкости

Проверить рабочую точку насоса и диаметр трубопровода на их соответствие скорости жидкости

• Слишком частое включение для перекачки небольших объемов

Произвести перерасчет высоты уровня жидкости для включения насоса (увеличить объем перекачки за один цикл работы насоса), при необходимости увеличить быстродействие на приборе управления.

Почему прибор управления насосом подает сигнал перегрузка?

• Падение напряжения в сети. Проверить напряжение в сети

• Слишком высокая вязкость перекачиваемой жидкости, что вызывает перегрузку мотора

Установить рабочее колесо меньшего диаметра или другой мотор

• Работа насоса в правой части характеристики. Ограничить производительность насоса с помощью запорной арматуры на напорном трубопроводе

• Слишком сильное повышение температуры мотора. Проверить количество запусков и остановок и при необходимости ограничить прибором управления через настройку частоты включений

• Неверное направление вращения насоса (только для 3-х фазных моторов).

Для установки правильного направления поменять местами две фазы (жилы кабеля питания насоса)

• Выпадение одной из фаз

Проверить контакты подключения кабеля, а при необходимости — заменить неисправные предохранители.

Почему насос не развивает необходимой мощности?

• Неверное направление вращения насоса (только для 3-х фазных насосов)

Для установки правильного направления поменять местами две фазы (жилы кабеля питания насоса)

• Повреждение рабочего колеса по причине его абразивного износа и коррозии

Заменить поврежденные детали (например ржавое рабочее колесо)

• Забита подающая линия насоса или рабочее колесо

Очистить их

• Забился или заклинил обратный клапан

Очистить клапан

• Не полностью открыта задвижка на напорном трубопроводе

Полностью открыть задвижку

• Частицы воздуха или газа в перекачиваемой жидкости

Обеспечить глубокое погружение насоса в воду или установить отбойные щитки с целью исключить попадания струи воды на участок вблизи насоса

• Забита вентиляционная труба

Проверить и при необходимости прочистить.

В каких случаях возникает кавитация насоса и каковы способы ее устранения?

• Забита вентиляционная труба (или ее диаметр слишком мал) при высокой температуре перекачиваемой жидкости

Прочистить или установить новую трубу большего диаметра

• Длинный всасывающий трубопровод для насосов при монтаже «Сухая установка»

Подобрать другой подходящий насос

• Частицы воздуха или газа в перекачиваемой жидкости

• Забит или зашлакован подводящий трубопровод

Очистить подводящий трубопровод насоса или шахту; очистить гидравлическую часть насоса

• Высокая температура перекачиваемой жидкости

Подобрать другой насос

• Насос работает в правой части характеристики

Подобрать другой насос; повысить сопротивление на напорном трубопроводе путем установки искусственных сопротивлений таких, как дополнительные колена, трубопровод малого диаметра.

Как самостоятельно обустроить канализационную насосную станцию на даче?

Лучше всего воспользоваться готовым решением, и приобрести модульную канализационную насосную станцию, которая представляет собой полностью герметичный пластиковый колодец, внутри которого расположена арматура для монтажа фекального насоса. Сам фекальный насос подбирается отдельно, в зависимости от необходимой производительности и напора. Также Вам потребуется купить шкаф управления для канализационной насосной станции, который обеспечивает автоматическое включение фекальных насосов в зависимости от уровня воды и работает от поплавковых или пневматических датчиков уровня воды. Обычно готовые колодцы для канализационной насосной станции имеют глубину порядка 2 метров и 1 метр диаметр. Для его установки потребуется соответствующий котлован, в который вы также должны вывести подающую канализационную магистраль от вашего дома и в последующем подключить ее к пластиковой емкости канализационной насосной станции. Обычно стоки подаются в накопительный колодец самотеком, но также возможен сброс стоков под напором, если в доме установлены канализационные насосные установки. Модульная схема позволяет легко смонтировать и демонтировать фекальные насосы внутри резервуара, вам останется только проложить напорный коллектор, который надежно фиксируется с пластиковой емкостью резьбовыми соединениями. За счет использования фекальных насосов с измельчителем, напорный канализационный коллектор может быть выполнен трубами малого диаметра. Остается только установить датчики уровня внутри канализационной насосной станции и подключить фекальные насосы к шкафу управления при помощи специальных разъемов. Шкаф управления модульной канализационной насосной станцией не требует никаких дополнительных настроек и лучше всего оставить заводские настройки. Осталось только плотно закрыть канализационный колодец специальной крышкой идущей в комплекте поставки и канализационная насосная станция для вашего дома готова.

Затопило подвал в доме, как откачать воду, если нет приямка для дренажного насоса?

Есть дренажные насосы, в которых охлаждение двигателя происходит за счет перекачиваемой жидкости проходящей внутри корпуса насоса. Для автоматической работы дренажного насоса вместо стандартного поплавкового датчика уровня лучше использовать сенсорный датчик, который срабатывает при минимальном уровне воды на поверхности пола. Посмотрите дренажный насос HOMA C237WF.

Как самостоятельно разобрать и почистить фекальный насос?

Фекальные насосы это сложные технические устройства и без специализированной подготовки лучше их не разбирать. Внутри фекального насоса для герметизации электродвигателя используется специальное масло, и при попытке вскрыть корпус насоса, это масло скорее всего вытечет, давая возможность находящейся в насосе влаге попасть на обмотку электродвигателя, что повлечет выход насоса из строя. Вам лучше всего обратиться в специализированный сервисный центр, где профессионалы прочистят и заменят неисправные детали вашего фекального насоса.

Через сколько времени необходимо проводить сервисное обслуживание фекального насоса?

Все зависит от количества времени, которое проработал насос. Обычно для промышленных фекальных насосов используют панели управления, которые самостоятельно отслеживают циклы включения и отключения насосов, выдавая сигнал для производства сервисного обслуживания. Для маломощных фекальных насосов лучше всего проводить сервисное обслуживание раз в год перед началом сезона, которое заключается в замене или доливе масла, а также чистке рабочей камеры. Также производиться осмотр рабочих колес, и в случае их износа они заменяются.

Для чего в системе управления канализационной насосной станции используются 4 датчика уровня?

Речь скорее всего идет о канализационной насосной станции с двумя фекальными насосами. Давайте рассмотрим работу датчиков уровня снизу вверх.

• Отвечает за отключение фекальных насосов в случае падения уровня жидкости ниже уровня установленных насосов, защита фекального насоса от работы в сухую.

• Включает фекальный насос на откачку.

• Подключает одновременно второй фекальный, так как происходит аварийный сброс, превышающий расчетную производительность фекального насоса.

• Переполнение накопительной емкости канализационной насосной станции, датчик включает аварийный сигнал в шкафу управления.

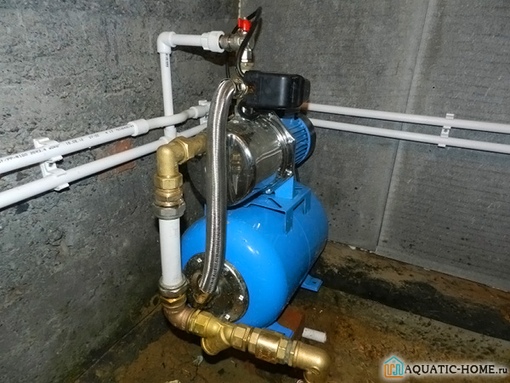

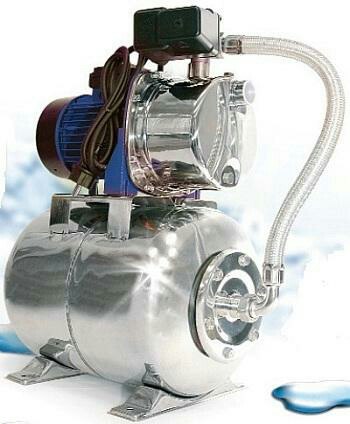

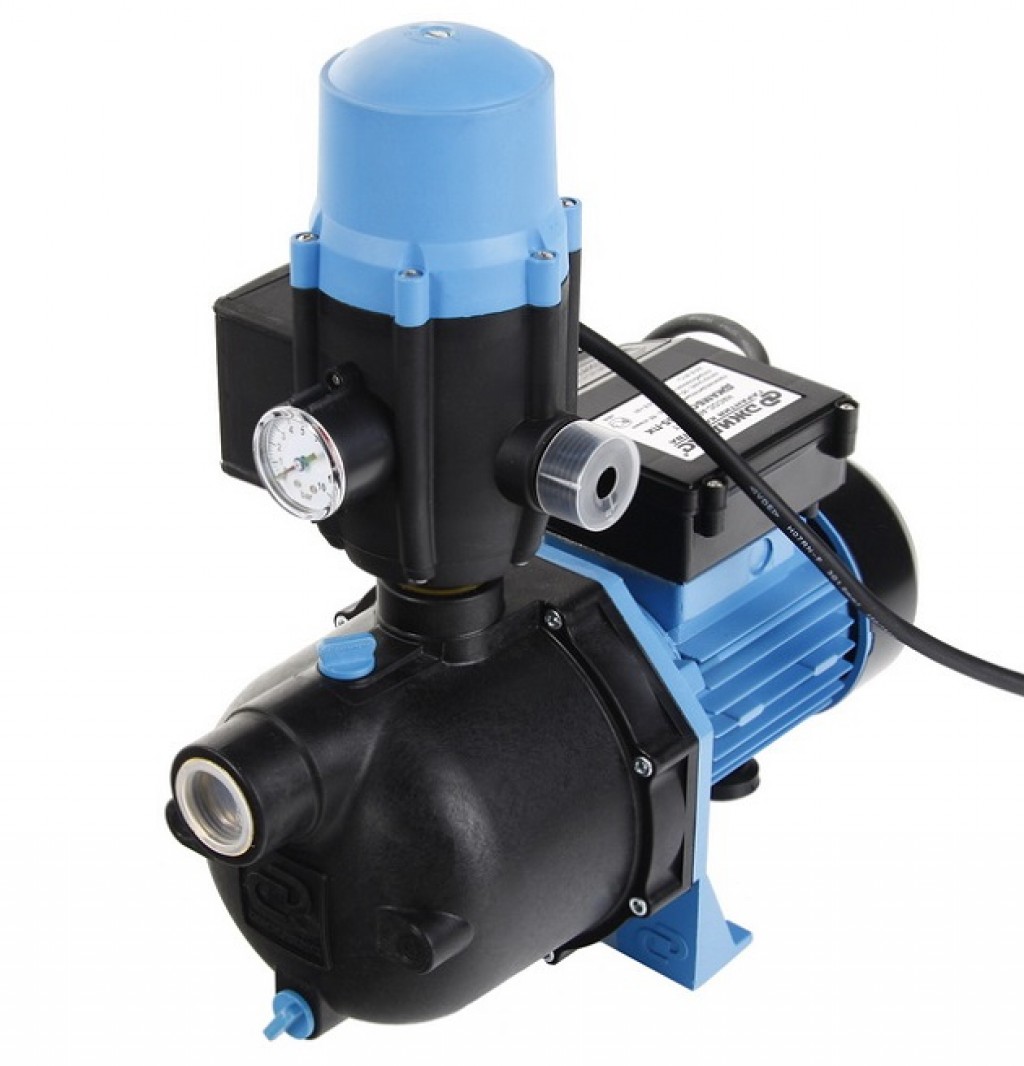

Какое давление воздуха нужно накачать в бак насосной станции?

В насосных станциях оснащенных гидробаком обычно используется давление воздуха между корпусом и мембранной равное 1,2 — 1,4 атмосферам. Чтобы проверить давление воздуха внутри насосной станции достаточно снять кожух с обычного ниппеля, установленного на корпусе баке, и в случае падения давления подкачать туда воздух при помощи обычного автомобильного насоса.

Как удлинить кабель для погружного скважинного насоса?

Погружные скважинные насосы поставляются с коротким кабелем выведенным из насоса, так как длина кабеля подбирается исходя из глубины скважины и отметки на которую будет погружен скважинный насос. Подключение водостойкого кабеля производят при помощи специальной термомуфты, состоящей из клейм и гидростойкой обмотки, которая после соединения концов кабеля от насоса при помощи клейм надевается сверху и заваривается тепловым феном, обеспечивая надежное и герметичное соединение.

Насос при включении страшно трещит, что делать?

Скорее всего в рабочую камеру насоса попал посторонний предмет, постарайтесь его извлечь. Также шум при включении насоса может быть связан с неисправностями ходовой части насоса (поломка рабочего колеса, смещение вала электродвигателя и т.п.) потребуется отсоединить насос и отправить его в сервисный центр для устранения неисправностей. В некоторых бытовых насосах и насосных станциях звуковой эффект служит для подачи сигнала тревоги при работе насоса в сухую, проверьте свободное поступление воды к всасывающему патрубку насоса.

Чем смазать подшипник у фекального насоса?

В современных моделях фекальных насосов используются подшипники не требующие смазки на весь период эксплуатации. Единственное, где используются смазочные материалы, это масляная камера для герметизации электродвигателя фекального насоса.

Как самостоятельно установить и настроить фекальный насос?

Обычно фекальные насосы устанавливаются внутри канализационного колодца при помощи специальной автосцепки, которая жестко крепиться к стенке колодца. К ней уже подводят напорный трубопровод, по которому и происходит откачка канализационных стоков, у ней же и крепятся направляющие, по которым фекальный насос как по рельсам можно поднимать и опускать для обслуживания. Более простой способ, это купить фекальный насос со встроенной подставкой. Для монтажа такого фекального насоса достаточно просто подключить в нему напорный коллектор и опустить на дно колодца. Обычно все фекальные насосы поставляются с системой автоматического управления канализационной насосной станцией, состоящей из шкафа управления и датчика уровня. После монтажа фекального насоса, необходимо зафиксировать в колодце поплавковый датчик уровня на необходимой глубине и при помощи специального разъема подсоединить фекальный насос к шкафу управления. Сложности в самостоятельной установке фекального насоса никакой нет, вся автоматика поставляется полностью готовой к эксплуатации, и не требующей дополнительных настроек.

Как отвести канализационные стоки из подвала?

Для откачки канализационных стоков из помещений расположенных ниже уровня канализационного коллектора применяются компактные канализационные насосные установки. Обычно такая канализационная насосная установка состоит из пластикового резервуара и встроенного в него фекального насоса, обеспечивающего измельчение и подачу под напором фекальных стоков в общий канализационный коллектор.

Что делать если затопило подвал?

Для откачки воды из подвала подойдет любой дренажный насос. Если у Вас есть приямок на полу подвала, то используйте для откачки воды дренажные насосы со встроенными поплавковыми датчиками уровня, а если приямка для насоса нет, тогда купите дренажный насос с сенсорным датчиком уровня. Помните, дренажный насос лишь временная мера, позволяющая откачать воду из подвала, после осушения подвала сделайте гидроизоляцию фундамента вашего дома, чтобы избежать повторных подтоплений подвала.

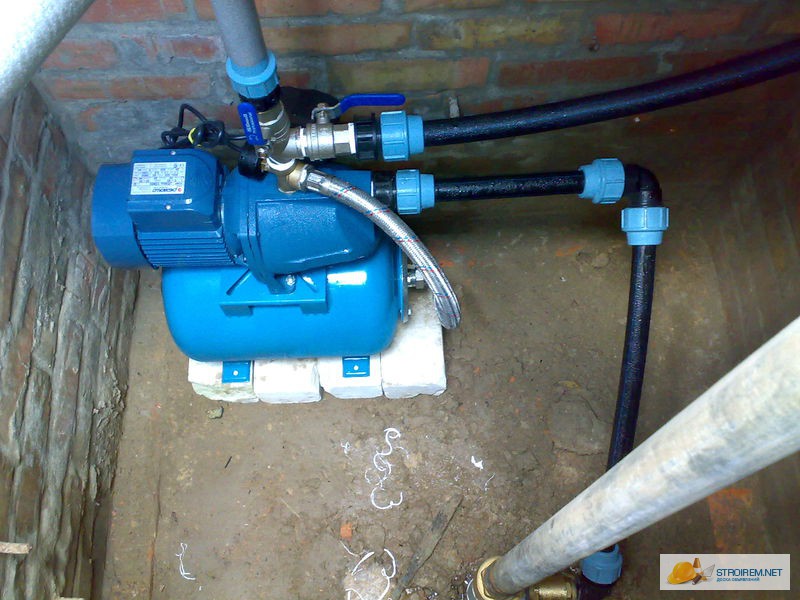

Почему насосная станция не всасывает воду из колодца?

Для того чтобы насосная станция всасывала воду из колодца необходимо, чтобы шланг опущенный в колодец и рабочая камера насосной станции были полностью заполнены водой. На всех насосных станциях сверху рабочей камеры, там где подключается всасывающий шланг или труба, находится винт, который служит для заполнения всасывающего трубопровода водой. Аккуратно отверните его и в отверстие заливайте воду пока она не будет изливаться наружу. Чтобы вода из насосной станции не уходила по всасывающему трубопроводу обратно в колодец, на конце трубопровода, опущенного в колодец, обязательно установите обратный клапан.

Как избавиться от вони из канализационной насосной станции?

Современные канализационные насосные станции и установки имеют полностью герметичные конструкции, которые исключают попадание неприятных запахов в окружающую среду. Вам следует заказать герметичную крышку для вашей канализационной насосной станции и позаботиться о маленьком вентиляционном отверстии (поступление воздуха в канализационную насосную станцию необходимо для нормальной работы фекальных насосов). После установки герметичной крышки на канализационную насосную станцию сделайте воздуховод из трубы маленького диаметра и отведите его к границе участка, где запах не будет никого раздражать.

Зачем нужен режущий механизм в фекальном насосе?

Режущий механизм или измельчитель используется в фекальных насосов для механического разрушения всех фракций попадающих в насос вместе с канализационными стоками. Обычно фекальные насосы с режущим механизмом используются в канализационных насосных станциях первого подъема, когда необходимо собрать канализационные стоки и подать их на большое расстояние в большой канализационный отстойник или канализационный коллектор. Обычно фекальные насосы с измельчителем создают большой напор и перекачивают канализационные стоки на сотни метров, а также способный продавливать канализационные коллекторы находящиеся под давлением. Еще одной важной особенностью фекальных насосов с режущим механизмом является применение в качестве напорного коллектора труб малого диаметра.

При включении автомата в шкафу управления насос не работает, что делать?

Нужно проверить подачу электропитания на насос. Если в шкафу управления насосом не горит световая индикация, то электрический ток не подается на шкаф управления, проверьте подключение шкафа управления насосом к электросети. Если в шкафу управления насосом горит световая индикация, а насос не работает, то скорее всего произошел обрыв кабеля между насосом и панелью управления или неисправно электрическое соединение термомуфты, при помощи которой обычно подключают насос. Также можно снять лицевую панель в шкафу управления и проверить соединение разъемов внутри, все разъемы должны быть жестко фиксированы.

Насос работает, но не качает воду, что делать?

Это может быть связано с завоздушиванием подающей магистрали к насосу, обычно происходит при неработающем обратном клапане для насосных станций и погружных скважинных насосов. Потребуется отсоединить насос и спустить воздух. Но скорее всего причина в падении уровня жидкости ниже насоса, особенно актуальная такая неисправность для погружных насосов. Потребуется опустить насос ниже уровня перекачиваемой жидкости. Также такое поведение насоса может быть связано с отсутствием подачи жидкости к насосу.

Мы планируем приобрести несколько шламовых насосов и понимаю, что эта служба считается тяжелой обязанностью. То, что руководящие принципы должны соблюдаться в отношении подбора насоса основан на хорошей износостойкостью?

Износ насоса зависит от конструкции насоса, абразивный характер суспензии, специфики применения или обязанность условиях, то, как насос, примененного или выбран для долга и реальных условий эксплуатации. Носите внутри насоса значительно варьируется в зависимости от скорости, концентрации и влияние угла частиц. Как правило, самые тяжелые в лице рабочего колеса печать площадь всасывания лайнер, а затем лопасти входе и выходе. Сумма износа корпуса и расположение также изменяются в зависимости от формы коллектора и в процентах от реальных условиях эксплуатации по сравнению с лучшими поток точка эффективности.

Только с текущего ремонта, во многих частях шламовых насосов износ может длиться годами. Услуг, таких, как транспорт высокой концентрации и очень абразивных или крупных твердых частиц, иногда может сократить срок часть на несколько месяцев. Большие насосы с более толстыми разделов, больше износ материала и медленнее скорость работы может улучшить жизнь во всех приложениях, хотя значительное связанное с этим увеличение себестоимости продукции не может быть оправдано в некоторых случаях.

Аналитические и численные модели доступны для изготовления качественных прогнозов износа. Их ограничения и изменчивости услуг суспензии таковы, что контактирующие прогноз срока службы компонентов до сих пор только хорошие оценки и не должны использоваться для гарантии. Эти оценки, как правило, на основе указанного рабочее состояние насоса и могут значительно варьироваться, если насос работает при существенно различных условиях. Использование такого анализа, стоимость жизненного цикла (LCC) оценки капитала, власть, износа и других расходов, связанных с насосом может быть использована для оценки оптимального баланса между различными конструкции насоса. Такой анализ в значительной степени теоретическим, однако, как одежда может быть непредсказуемой на действительную службу.

Ранжирование суспензии в свет (класс 1), средний (класс 2), тяжелые (класс 3) и очень тяжелый (класс 4) услуги, как показано на рисунке 12.3.4.2a, обеспечивает практический инструмент для подбора насоса и, в сочетании с таблицей 12.3.5a, средства рекомендовать предельный главы насоса.

Линии границы между классом обслуживания районов графика приблизительно пределы постоянного ношения модифицированы для практическими соображениями и опытом. Соображения капитальные и эксплуатационные затраты таковы, что различные (более высокой удельной скорости) конструкции могут быть использованы для более легкого класса обслуживания.

Рейтинг суспензии службы показано на рисунке 12.3.4.2a основан на водных растворов диоксида кремния на основе твердых накачки (Ss = 2,65). Она также может быть использована в качестве руководства для минеральных растворов, если эквивалентный удельный вес в минеральной суспензии используется для определения класса обслуживания.

Дополнительная информация о шламовые насосы могут быть найдены в ANSI / HI 12.1-12.6, центробежные (центробежные) шламовые насосы для номенклатуры, определения, приложения и операции.

Помимо очевидных финансовых выгод, получаемых от экономии энергии, то какие другие важные экономические выгоды от насоса для оптимизации системы, которые влияют на общую стоимость владения?

При проведении оптимизации насоса системного анализа, необходимо выйти за рамки экономии энергии, чтобы захватить менее очевидными экономическими факторами, которые могут оказать положительное влияние на прибыль. Завод и стимулов корпоративных менеджеров, как правило, чтобы свести к минимуму первоначальные затраты в качестве средства для увеличения прибыли компании при рассмотрении инвестиций в основные фонды.

Лица, принимающие решения исторически были более настроены на инвестирование в проекты, которые переводят непосредственно к нижней линии, такие как расширение мощностей по сравнению с снижением спроса на энергоносители. Большинство проектов в области энергоэффективности имеют дополнительные экономические выгоды, которые остаются без должного внимания, в том числе следующие:

· Повышение производительности и качества продукции

· Высокая надежность и низкое обслуживание

· Лучшее соблюдение экологических норм

· Снижение побочных отходов

· Повышенная емкость и пропускную способность

· Улучшение безопасности труда

Какие типы соединений могут быть использованы на насосы, и каковы их функции?

Основная функция насоса муфты является обеспечение гибкого механического соединения между двумя в линию концах вала. По сути, муфты соединения двух частей вращающегося оборудования. Их функция заключается в передаче власти, позволяя той или иной степени движение смещения, ни конца.

Три основных типа муфты: механический, эластомерных и металлических. Механические типов элементов вообще получить их гибкости от сочетания свободно облегающие частей и качения или скольжения сопряженных деталей. Как правило, они требуют смазки, если только одна движущаяся часть выполнена из материала, который обеспечивает собственную смазку.

Типы эластомерных элементов получить их гибкости растяжения или сжатия материала. Металлические типов элементов получить их способность выдерживать смещение и расширение от изгиба тонких металлических дисков или диафрагмы.

Тип насоса муфты, которые должны быть использованы связан с властью требуется насос. Небольшой насос можно считать насос до 100 лошадиных сил. Так как эти насосы требуют относительно низкой мощности, они могут использовать соединения, где гибкого элемента могут быть легко проверены и заменены в случае необходимости.

Если есть связи в связи с недостаточностью с высоким крутящим моментом нагрузки или чрезмерное смещение элемент гибкого соединительного обычно заменяется. Однако, как правило, не в ущерб другим компонентам. Типы муфт для небольших насосов включают гибкую сетку, диск и эластомеров. В некоторых небольших конструкций связи передач, смазка не нужна, потому что гильза изготовлена из нейлона или пластика.

Средняя мощность насосов использовать гибкие сетки передач, дисковые и эластомерных муфт. Эти соединения будут обладать хорошей долговечностью, с преждевременного выхода из строя происходит только тогда, когда неправильное применение или установка, отсутствие надлежащей смазки или чрезмерного смещения является одним из факторов. Эластичные соединения часто используется для приложений, в которых очень высокие пики циклического происходить, поскольку они снижают крутящие нагрузки на оборудование.

Высокой мощности насосов имеют важное значение для обеспечения непрерывной работы на большинстве объектов, и, следовательно, выбор и установка их соединения имеют решающее значение. Для высокой скоростью и высоким крутящим моментом, высокой производительности передачи, диск или мембранных муфт часто, указанные пользователем.

Муфты высокотехнологичных проектов, которые производятся и сбалансированы специально для приложений. Многие из этих соединений используются специальные сплавы и крепеж.

При покупке нового центробежные насосы, какой тип приемо-сдаточных испытаний рекомендуется?

Покупатели центробежные насосы следует указать приемо-сдаточных испытаний, которая будет проверять скорость течения, руководитель производства и необходимую мощность. Расходы, связанные с приемо-сдаточных испытаний и специальных испытаний должны быть четко прописаны в договоре. Задание более жесткие допуски принятие может привести к повышению тестирования расходы и повысить сроки. Когда NPSH тестирования указано, тест расходы будут выше, так как испытания насоса должен пройти другой, более трудоемкий тест, часто выступал с различными тест установка требует дополнительного монтажа и слез вниз время.

Для снижение толерантности пропускной способностью, более жесткие допуски изготовления требуется, что значительно увеличивает стоимость и увеличивает срок поставки. Песчано-литой формы являются самыми дорогими, но в наибольшей степени толерантности. Методы Литье обеспечит превосходное качество поверхности и наиболее последовательных измерений.

Формовочного оборудования затраты на литье может быть в два-четыре раза больше, чем литья песка. Высокий объем производства необходимо, чтобы оправдать дополнительные затраты на это оборудование. Много часов ручного труда может потребоваться для получения отливок песка в сжатые, повторяемые допусков.

Обработка частей меньшими допусками может увеличить затраты на рабочую силу на 50 процентов и увеличить время для изготовления части до необходимого допуска. Уменьшение допуска к росту издержек из-за необходимости дополнительного ухода в процессе производства и потенциал увеличения скорости лома. Рабочее колесо, возможно, потребуется ручной работы для получения требуемой производительности. Рабочие колеса должны быть аксиально позиционируется для оптимального согласования с корпусом для создания требуемого напора и высокой эффективностью.

Следует использовать в качестве ориентира. Для обычно изготавливаются насосы, пользователи могут рассматривать сертификат соответствия, а не фактического тестирования.

Что такое характеристики насоса?

Создание кривой насоса требуется измерение скорости потока, головы и власти. На основе этой информации, КПД насоса может быть вычислена. КПД насоса кривой, как правило, связана с властью входного вала. Опубликованные эффективность гидравлической мощности производства насосов, деленная на механическую мощность на валу насоса. Эффективность опубликованы только то, что в насосе. С точки зрения тестирования, наиболее точный способ получить власть данных путем прямого измерения крутящего момента и оборотов вала. Это делается с помощью преобразователя крутящего момента и тахометр. Эти значения используются при расчете мощности к насосу.

Менее точный метод, но он может быть указано, является строкой тест с использованием полной сборки двигателя, насоса и привода (например, коробка передач, ременным приводом и т.д.). Точность этого теста будет ниже, чем когда насос только тестируется. В этом случае мощность измеряется мощность двигателя. Мощность на валу насоса рассчитывается по опубликованным двигателя и привода эффективности. Так как эти эффективность точно не известны, этот метод является менее точным.

Когда VFD используется как часть строки, то становится трудно получить точное значение входной мощности на валу насоса. Ваттметра не может точно измерить мощность от VFD на двигатель из-за несинусоидального сигнала ПЧ. Ваттметр может измерять мощность в ПФО. Однако, когда потребляемая мощность в ПФО измеряется эффективность VFD должны быть известны для расчета ПЧ мощности двигателя. Эта информация может быть доступна, но это добавляет еще один уровень ошибку, так как КПД двигателя будет изменяться в зависимости от несинусоидального сигнала на выходной мощностью от ПФО. (Хотя многие VFD, обеспечивают измерение выходной мощности, значение этого измерения является лишь приблизительным и не достаточно точны для приемо-сдаточных испытаний. Это чтение не считает снижение КПД двигателя при работе на VFD власти.)

Строка тест с VFD может потребоваться, если заказчик указывает, что VFD быть использован для строк теста. Он также может быть необходимо, когда клиент хочет иметь кривые в ряде скорости. В обоих случаях предлагаемые процедуры проведения одного теста без VFD, запуск двигателя непосредственно через линию. Это позволяет полностью головы создания кривой эффективности будет производиться при номинальной скорости. VFD может быть подключен к двигателю, и голова кривые мощности могут быть произведены в необходимых скоростях без каких-либо измерений мощности.

Влияние факторов для расчета КПД насоса для различных конфигураций. Содержит факторы, необходимые для расчета КПД насоса для различных конфигураций. Строка тест не может измерить эффективность двигателя насоса. В этом случае, насос должны быть проверены отдельно, если точные измерения вала отбора мощности не требуется. Кривые насос производителя зачастую только обеспечить конечному пользователю необходимую мощность на валу насоса. Дальнейшее исследование может показать, что эта информация предоставлена с насосом быть опечатаны упаковки, а не механическое уплотнение, которое может поглотить дополнительную мощность. С точки зрения потребления энергии, эти данные не предоставляют пользователю реальную стоимость для работы насоса.

Провод-вода кривые эффективности и энергопотребления являются более полезными, но редко просили. Провод-вода производительность может быть измерена со всеми конфигурациями на рисунке 2, поставив ваттметра на входе в двигатель или VFD. Эти данные позволят конечному пользователю знать истинную потребляемая мощность насоса системы и оценить истинную стоимость эксплуатации.

Некоторые приложения включают раствор пены в жидкости, которая влияет на производительность насоса. Что нужно сделать при выборе центробежные насосы для таких приложений?

Пена представляет собой пористый средний жидкость (суспензия), которая встречается в природе или созданы с определенной целью. Природные появление может быть связано с характером переработки руды в добывающей промышленности, создания общей неприятностью во многих случаях.

Пена создается для разделения минералов, плавающие продукт из отходов, и наоборот. Он создан на аэрацию суспензии через нагнетания воздуха во время агитации с добавлением полимеров увеличить поверхностное натяжение. Это создает пузырьки которого продукт или отходы придерживается, который позволяет для разделения и сбора востребованных минеральные для дальнейшей переработки.

Передача пены с центробежных шламовых насосов является специальное приложение цели, часто встречающихся в желоба флотационных схем. Очень большая часть воздуха в пене обрабатывается нарушает нормальные отношения, которые используются для прогнозирования накачки производительность и требует уникального подхода при выборе и применении насосов для этой услуги.

В зависимости от процесса, типа суспензии или пенообразователей используются, определенное количество воздуха или газа будут отделяться от пены и может привести к проблемам с производительностью насоса. Изменения в работе из-за этого воздух или газ может быть определена количественно на основе различных факторов, таких как насос геометрии, определенной скорости и давления всасывания.

Тем не менее, определение с достаточной степенью точности, что количество свободного воздуха или газа будут отделяться от пены на входе рабочего колеса практически невозможно. Эта проблема требует выбора насоса, который может успешно справиться с пеной приложения.

Обычный подход к негабаритных насос для приложения с помощью «пены фактор». Пена фактором является множителем, что повышает производительность процесса проектирования, чтобы обеспечить увеличение объема проходящего вызвано газа в пену.

Пена фактор, как правило, указанный покупателем насоса и на основе предыдущего опыта завода. Факторы, как правило, в диапазоне от 1,5 до 4, но может быть выше, чем 8. Многие факторы влияют на размер пены фактор. Они могут включать вязкость жидкости, размер помола минеральных и химии, используемые в этом процессе. Тип насоса выбран также будет иметь влияние на пену фактор используется, и насос производитель должен провести консультации для определения размеров рекомендации. Некоторые типичные вертикальный насос пена факторов общих процессов приведены в таблице 12.3.3. Это лишь приблизительные значения. Самый надежный факторов будет исходить от конечных пользователей.

ANSI / HI 12.1-12.6 центробежные (центробежные) шламовых насосов, раздел 12.3.3 включает в себя дополнительную информацию о пене насосных которые будут отвечать и другие вопросы. Новая редакция этого стандарта, как ожидается, будет выпущен этим летом.

Есть ли стандартная процедура для измерения бортового звука, излучаемого из промышленных насосов?

Да. ANSI / HI 9.1-9.5 Общие рекомендации для насосов включает в себя раздел 9.4: Измерение воздушно-десантной звук. Целью настоящего стандарта является обеспечение единых процедур испытания для измерения в воздухе звук от насосного оборудования.

Настоящий стандарт распространяется на центробежные, роторные и поршневые насосы и насосное оборудование. Это указывает на приемлемых и целесообразных условий эксплуатации и процедуры для использования неспециалистами, а также акустических инженеров.

Настоящий стандарт не распространяется на вертикальные насосы погруженные мокрой яме. В этом стандарте, уровень звукового давления 20 мкПа (0,0002 μbar) используется в качестве ссылки.

Какой уровень шума насоса и какие параметры должны быть рассмотрены при выборе насоса или насосной станции?

Начнем с того, что выясним, отчего возникает шум. Причин несколько:

1.Имеющийся дисбаланс вращающихся частей насоса и электродвигателя.

2.Кавитация (схлопывания воздушных пузырьков в воде).

3.Гидроудары.

4.Движение воды по трубопроводам.

Как видим, уровень шума напрямую зависит от совершенства конструкции как самого скважинного насоса или насосной станции, так и от других элементов водоснабжения. Как правило, уровень шума от работающего насоса или насосной станции достигает 60 — 90 дБ, а иногда и более. Даже в таких совершенных насосах, как Grundfos SQ или SQE, а также насосных станциях Grundfos MQ уровень шума достигает 55 дБ. В итальянских насосных станциях Uni-Jet уже 70 дБ, а в отечественной технике эти показатели подбираются к отметке 80-90 дБ. И это притом, что согласно санитарным нормам, максимальный уровень шума не должен превышать 30 дБ!

Какие факторы вызывают вибрации насоса, и как причину вибраций можно определить?

Факторами, влияющими на колебания, являются:

Механические — дисбаланс вращающихся частей

Механические — дисбаланс с абразивными жидкостями

Насос и двигатель, собственная частота и резонанс

Разные механические проблемы

Гидравлические нарушения

Гидравлические — резонанс в трубопроводе

Что такое дожимные насосы для котлов и для чего эти насосы?

Служат для котельной для бесперебойного обеспечения оптимального напора сырой воды непосредственно перед химической водоочисткой и для подачи химически очищенной воды в емкость с горячей водой (бак горячей воды), а также — в деаэратор.

Этот насос способствует поддержанию необходимого уровня жидкости в баке горячей воды. Выбирать его нужно тоже с учетом реальных условий, в которых он должен работать. Способность перекачивания определенного объема жидкости за единицу времени — один из основных критериев.

Для чего применяется герметизация подшипников и как она устроена?

Важное условие надежной работы подшипников — обоснованный выбор уплотнений, которые защищают полость подшипника от проникновения в нее из окружающей среды пыли, влаги, абразивных частиц и препятствуют вытеканию смазочного материала. Конструкция выбранного уплотнения зависит от вида смазочного материала, условий и режима работы узла подшипника, а также степени его герметичности.

По принципу действия уплотнения разделяют на контактные, в которых герметизация осуществляется за счет плотного прилегания уплотняющих элементов к подвижной поверхности вала; бесконтактные — герметизация в которых осуществляется за счет малых зазоров сопряженных элементов; комбинированные, состоящие из комбинации контактных и бесконтактных уплотнений.

Основными типами контактных уплотнений являются сальниковые и манжетные.

Зачем контролировать давление в центробежных насосах?

Неполадки в центробежных насосах возникают в результате несоблюдения условий входа жидкости в насос. Если в отдельных областях насоса давление понизится до давления насыщенных паров, то в этих областях начнется вскипание жидкости с образованием в канале воздушных карманов, нарушающих плавность потока.

Это явление называется кавитацией, которая может возникнуть как в стационарной, так и в движущейся части насоса.

Кавитация сопровождается сильным шумом, треском, вибрацией насоса, вызывает разрушение металла, понижает напор, производительность и КПД насоса. Кроме механического разрушения металла, кавитация вызывает его коррозию. Особенно быстро разрушается чугун. Разрушаются и более стойкие металлы — бронза, нержавеющая сталь. Поэтому в работе насоса нельзя допускать кавитацию, а высота всасывания должна быть такой, при которой возникновение кавитации невозможно.

При эксплуатации центробежных насосов кавитация может возникнуть при понижении уровня жидкости во всасывающем резервуаре ниже расчетного, повышении температуры перекачиваемой жидкости, неправильной установке и неправильном монтаже насоса. С целью уменьшения потерь во всасывающем трубопроводе уменьшают, по возможности, его длину, делают его более прямым, устанавливают минимальное количество арматуры, избегают воздушных мешков.

Что такое сбалансированное механическое уплотнение и где оно используется?

Механическое уплотнение — это уплотнительное устройство, которое образует вращающееся уплотнение между подвижной и неподвижной частями. Они были разработаны для устранения недостатков сальниковой набивки. Утечка может быть снижена до уровня соблюдения экологических стандартов государственных

регулирующих органов и затраты на техническое обслуживание и ремонт также могут быть снижены.

Преимущества механического уплотнения по сравнению с обычной сальниковой набивкой:

1. Отсутствие или ограниченная утечка продукта (отвечает нормированию состава автотранспортных выбросов).

2. Уменьшение трения и потери мощности.

3. Элимирование вала или втулки износа.

4. Сокращение расходов на обслуживание.

5. Возможность использования при более высоких давлениях и более агрессивных средах.

6. Широкое разнообразие конструкций позволяет использовать механические уплотнения почти во всех насосах.

Сбалансированное механическое уплотнение включает в себя простое изменение конструкции, которое снижает гидравлические силы, пытающиеся закрыть торцевое уплотнение. Сбалансированные уплотнения имеют более высокий предел давления, низкую нагрузку на уплотнительные поверхности и выделяют меньше тепла. Это делает их наиболее подходящими при перекачивании жидкостей с низкой смазывающей способностью и высоким давлением насыщенных паров, таких как лёгкие углеводороды.

Какие требования предъявляются для всасывающих трубопроводов центробежного насоса?

Всасывающий трубопровод является одним из ответственных элементов насосной станции. К нему предъявляются следующие требования: он должен быть герметичным, возможно меньшей длины с наименьшим числом фасонных частей (колен, отводов, тройников, переходов и др.), не должен иметь мест для образования воздушных мешков. Герметичность всасывающего трубопровода достигается путем тщательного соединения труб и фасонных частей, устанавливаемых на трубопроводе. Материалом для всасывающего трубопровода могут служить стальные, а иногда и чугунные трубы. Деревянные, асбестоцементные и железобетонные трубы не обеспечивают полной герметичности, поэтому их применение не допускается.

Стальные трубы могут быть соединены при помощи сварки или фланцевого соединения. Сварка обеспечивает достаточную герметичность трубопровода. Применение фланцевого соединения возможно при условии, если всасывающий трубопровод не засыпается землей. Трубы, уложенные в землю, должны быть покрыты антикоррозийными материалами. В лессах и других просадочных грунтах трубы следует укладывать без засыпки. Только после окончания просадок траншею можно засыпать.

Смонтированный всасывающий трубопровод должен иметь постепенный подъем к насосу (уклон не менее 0,005), чтобы воздух, попавший во всасывающие трубы, мог свободно двигаться с водой к насосу. С целью уменьшения потерь напора всасывающий трубопровод должен быть возможно меньшей длины, не иметь резких поворотов, расширений, сужений и лишних фасонных частей.

Для обеспечения правильной работы всасывающего трубопровода необходимо избегать образования воздушных мешков. Эти мешки могут возникать в повышенных местах и резких поворотах трубопровода.

На всасывающих трубопроводах могут быть установлены всасывающие или приемные клапаны, всасывающие воронки, сетки, задвижки, колена, тройники и переходы.

Как рассчитать давление гидравлического удара и избежать его?

В зависимости от времени распространения ударной волны и времени перекрытия задвижки (или другой запорной арматуры) t, в результате которого возник гидроудар, можно выделить 2 вида ударов:

Полный (прямой) гидравлический удар, если t <

Неполный (непрямой) гидравлический удар, если t >

Прямой гидравлический удар бывает тогда когда время закрытия задвижки t3 меньше фазы удара T, определяемой по формуле:

Здесь — длина трубопровода от места удара до сечения, в котором поддерживается постоянное давление, — скорость распространения ударной волны в трубопроводе, определяется по формуле Н.Е. Жуковского, м/с:

де E — модуль объемной упругости жидкости,

ρ— плотность жидкости,

— скорость распространения звука в жидкости,

Etr — модуль упругости материала стенок трубы,

D — диаметр трубы,

h — толщина стенок трубы.

Для воды отношение зависит от материала труб и может быть принято: для стальных — 0,01; чугунных — 0,02; ж/б — 0,1-0,14; асбестоцементных — 0,11; полиэтиленовых — 1-1,45

Коэффициент k для тонкостенных трубопроводов применяется (стальные, чугунные, а/ц, полиэтиленовые) равным 1. Для ж/б

коэффициент армирования кольцевой арматурой (f — площадь сечения кольцевой арматуры на 1м длины стенки трубы). Обычно . Повышение давления при прямом гидравлическом ударе определяется по формуле:

где Vo — скорость движения воды в трубопроводе до закрытия задвижки.

Если время закрытия задвижки больше фазы удара (tз>Т), такой удар называется непрямым. В этом случае дополнительное давление может быть определено по формуле:

Результат действия удара выражают также величиной повышения напора H, которая равна:

при прямом ударе

при непрямом ударе

Способы предотвращения возникновения гидравлических ударов:

• Исходя из формулы Жуковского (определяющей увеличение давления при гидроударе) и величин, от которых зависит скорость распространения ударной волны, для ослабления силы этого явления или его полного предотвращения можно уменьшить скорость движения жидкости в трубопроводе, увеличив его диаметр.

• Для ослабления силы этого явления следует увеличивать время закрытия затвора

• Установка демпфирующих устройств

Как далеко от поверхности воды должен быть установлен насос в колодце?

Насос в колодце устанавливают на такой глубине, чтобы нижний край насоса находился от дна вверх на 25 — 30 см, такое расстояние необходимо чтобы насос при заборе воды не захватывал также песок со дна колодца.

Как влияет растворенный в жидкости газ на производительность центробежных насосов?

Растворенные в жидкости газы могут спровоцировать появление кавитации. Кавитация в центробежных насосах является гидродинамическим явлением и зависит от гидродинамических качеств рабочих органов машины и физических свойств жидкости. Кавитация в насосах обычно начинается при падении давления до значения, равного или меньшего давления упругости насыщенного пара и сопровождается нарушением сплошности потока с образованием полостей, насыщенных паром и растворенными в жидкости газами.

Явление кавитации в насосах сопровождается вскипанием жидкости и является термодинамическим процессом, определяемым свойствами жидкости: давлением, температурой, скрытой теплотой парообразования, теплоемкостью.

Последствия кавитации в насосах сопровождается признаками, отрицательно сказывающимися на работе насоса.

Шум и вибрация возникают при разрушении кавитационных пузырьков в зоне повышенного давления. Уровень шума зависит от размеров насоса. Кавитационный шум проявляется в виде характерного потрескивания в зоне выхода в рабочее колесо.

Снижение параметров насоса при наличии развитой кавитации по-разному сказывается для насосов с разными коэффициентами быстроходности и зависит от значения и влияния кавитационной зоны. При низкой быстроходности параметры снижаются резко. Для насосов с высоким коэффициентом быстроходности характерно постепенное снижение параметров. Если кавитационная зона занимает все сечение канала, то происходит срыв (прекращение) подачи насоса.

Кавитационное разрушение материалов (питтинг) происходит при длительной работе насоса в условиях кавитации в местах захлопывания пузырьков. Питтинг имеет место как при начальной, так и при развитой кавитации.

Что такое балансировка ротора насоса, и для чего ее производят?

Вал с посаженными на него деталями носит название ротора насоса. Роторы центробежных насосов балансируют, причем у мелких насосов производится статическая балансировка, а у крупных — статическая и динамическая.

В процессе круглосуточной эксплуатации происходит непрерывное изнашивание основных узлов центробежных насосов (валов, подшипников, сальников и торцовых уплотнений), увеличивается осевой разбег роторов, нарушается балансировка, изнашиваются соединительные элементы полумуфт.

Балансировке должны подвергаться все вращающиеся детали или узлы, неуравновешенность которых может вызвать нарушения в работе механизмов, вибрацию их, преждевременный износ и т. п. Статическая балансировка применяется для уравновешивания тел вращения с большим отношением диаметра к ширине — нешироких шкивов, зубчатых колес, отдельных дисков центробежных насосов и турбомашин и т. п Статическая балансировка длинных тел вращения (широких шкивов барабанов центрифуг, роторов электромашин, роторов многоколесные центробежных насосов и турбомашин, валов и т. п.) не дает удовлетворительных результатов, и для таких деталей необходима динамическая балансировка.

Что такое эффективность насосной системы и как ее повысить?

Насос всегда работает в системе, поэтому основным методом повышения энергоэффективности насосов является оптимизация всей системы на основе качественного обследования.

Насосное оборудование — наиболее энергопотребляющее из используемых в экономике.

Финский научно-исследовательский центр провел обследование 1690 насосов на 20 предприятиях Финляндии, результаты которого показали, что средний КПД насосов составил в среднем 40%, при этом 10% насосов работали с КПД ниже 10%!

Основными причинами неэффективного использования насосного оборудования были признаны: переразмеривание (выбор насосов с большей подачей и напором) и регулирование режимов работы насосов при помощи задвижек.

Мировой опыт основной причиной определяет неверный подбор насосов под требования системы. Так, по данным пяти ведущих компаний-производителей насосного оборудования США, более 60% проданных насосов эксплуатируются вне рабочего диапазона, и в 95% случаев в этом виноваты потребители, которые предоставили неверные исходные данные.

Основные причины работы насосного оборудования не в оптимальном режиме:

1. Проектировщики закладывают насосное оборудование с запасом, на случай непредвиденных обстоятельств или перспектив развития, что приводит впоследствии при эксплуатации к снижению напора, дросселированию и потере эффективности.

2. Изменение параметров гидравлической сети со временем (коррозия труб, замена трубопроводов и т. п.).

3. Износ арматуры, износ насосов.

4. Изменение водопотребления в связи с ростом или сокращением численности населения (перестают существовать предприятия, устанавливаются счетчики, и спроектированные в советские времена системы не соответствуют новой реальности).

5. Замена и установка новых элементов в системе с другими гидравлическими характеристиками.

6. Регулирование режимов работы насосов.

Методы снижения энергопотребления в насосных системах:

→ замена насосов на более эффективные — 2%;

→ замена электродвигателей — 1–3%;

→ подрезка рабочего колеса — до 20%, в среднем 10%;

→ каскадное регулирование при параллельной установке насосов — до 10–30%;

→ использование дополнительных резервуаров для работы во время пиковых нагрузок — 10–20%;

→ простое снижение частоты вращения насосов при неизменных параметрах сети — до 40%;

→ замена регулирования подачи задвижкой на регулирование частотным преобразователем позволяет снизить до 60% энергопотребления;

Мы хотим проверить технические характеристики насоса. Как это можно сделать?

Основной характеристикой считается зависимость подачи насоса от его напора, так называемую Q-H характеристику. Расход мощности и КПД являются уже следствием работы насоса по созданию подачи Q и напора H, которые и являются целью приобретения насоса.

Характеристика каждого насоса определяется только путем его испытания. Аналитические способы построения характеристик очень сложны и не дают достаточно надежных результатов.

Технические характеристики насоса получают при проведении испытаний.

При испытании насоса жидкость совершает замкнутый цикл. Забираемая насосом из резервуара, жидкость подается в напорную сеть, состоящую из участка трубопровода с расходомером и дроссельной задвижкой, а потом снова возвращается в резервуар.

При этом вся энергия, получаемая жидкостью в насосе, поглощается преимущественно в дроссельной задвижке. Закрывая и открывая задвижку, можно изменять подачу насоса с нуля от нуля до некоторого максимального значения. Число оборотов насоса в течение одного опыта сохраняется постоянным.

При разных открытиях дроссельной задвижки производят замеры: подачи, напора, давления нагнетания, давления всасывания, температуры жидкости и мощности, потребляемой насосом.

Как обеспечивается износостойкость шламового насоса?

Существует несколько вариантов для выбора защиты шламовых насосов от износа:

• Рабочее колесо и корпус из твердого металла с различными сплавами белого чугуна и стали.

• Рабочее колесо из эластомеров и корпус, защищенный эластомерными футеровками. Эластомерами являются обычно каучуки различного качества или полиуретан.

• Сочетание рабочего колеса из твердого металла и корпусов, футерованных эластомером.

Выбор материала износостойких частей — это баланс между стойкостью к износу и стоимостью изнашиваемых частей.

Существуют две стратегии в отношении защиты от износа:

1. Износостойкий материал должен быть достаточно твердым, чтобы выдерживать режущее действие ударяющих частиц!

2. Износостойкий материал должен быть эластичным и способнымгасить удары и отталкивать частицы!

Выбор износостойких частей обычно основывается на следующих параметрах:

• Размер твердой частицы (удельный вес твердых частиц, форма и твердость)

• Температура пульпы

• pH и химикаты

• Частота вращения рабочего колеса

Основными износостойкими материалами в шламовых насосах являются твердый металл и мягкие эластомеры.

Керамические материалы представлены как вариант для некоторых типов насосов.

Каковы требования к насосам для котлов, которые будут использоваться в котельных?

Питание котлов может быть групповым с общим для подключенных котлов питательным трубопроводом или индивидуальным — только для одного котла.

Включение котлов в одну группу по питанию допускается при условии, что разница рабочих давлений в разных котлах не превышает 15%.

Питательные насосы, присоединяемые к общей магистрали, должны иметь характеристики, допускающие параллельную работу насосов.

Для питания котлов водой допускается применение:

а) центробежных и поршневых насосов с электрическим приводом;

б) центробежных и поршневых насосов с паровым приводом;

в) паровых инжекторов;

г) насосов с ручным приводом;

д) водопроводной сети.

Использование водопровода допускается только в качестве резервного источника питания котлов при условии, что минимальное давление воды в водопроводе перед регулирующим органом питания котла превышает расчетное или разрешенное давление в котле не менее чем на 0,15 МПа (1,5 кгс/см2).

Пароструйный инжектор приравнивается к насосу с паровым приводом.

На корпусе каждого питательного насоса или инжектора должна быть прикреплена табличка, в которой указываются следующие данные:

а) наименование организации-изготовителя или ее товарный знак;

б) заводской номер;

в) номинальная подача при номинальной температуре воды;

г) число оборотов в минуту для центробежных насосов или число ходов в минуту для поршневых насосов;

д) номинальная температура воды перед насосом;

е) максимальный напор при номинальной подаче.

После каждого капитального ремонта насоса должно быть проведено его испытание для определения подачи и напора. Результаты испытаний должны быть оформлены актом.

Напор, создаваемый насосом, должен обеспечивать питание котла водой при рабочем давлении за котлом с учетом гидростатической высоты и потерь давления в тракте котла, регулирующем устройстве и в тракте питательной воды.

Характеристика насоса должна также обеспечивать отсутствие перерывов в питании котла при срабатывании предохранительных клапанов с учетом наибольшего повышения давления при их полном открытии.

При групповом питании котлов напор насоса должен выбираться с учетом указанных выше требований, а также исходя из условия обеспечения питания котла с наибольшим рабочим давлением или с наибольшей потерей напора в питательном трубопроводе.

Подача питательных устройств должна определяться по номинальной паропроизводительности котлов с учетом расхода воды на непрерывную или периодическую продувку, на пароохлаждение, на редукционно-охладительные и охладительные устройства и на возможность потери воды или пара.

Тип, характеристика, количество и схема включения питательных устройств должны выбираться специализированной организацией по проектированию котельных в целях обеспечения надежной и безопасной эксплуатации котла на всех режимах, включая аварийные остановки. Допускается работа котлов паропроизводительностью не более 1 т/ч с одним питательным насосом с электроприводом, если котлы снабжены автоматикой безопасности, исключающей возможность понижения уровня воды и повышения давления сверх допустимого.

На питательном трубопроводе между запорным органом и поршневым насосом, у которого нет предохранительного клапана и создаваемый напор превышает расчетное давление трубопровода, должен быть установлен предохранительный клапан.

Для перекачки суспензии мы заметили, что центробежные насосы, ограничены в своей производительности. Есть ли поршневые насосы, используемые для перекачки суспензии?

Центробежные насосы лучше приспособлены для перекачки суспензий и загрязненных жидкостей. В таких насосах допускаются большие зазоры и отсутствуют клапаны, в результате чего эти насосы менее подвержены износу от действия взвешенных частиц.

Какой самый эффективный способ снизить потребление энергии в существующих установках центробежного насоса?

Применение частотно-регулируемых приводов и ликвидации задвижки для управления потоком, как правило, наиболее эффективные способы уменьшить потребление энергии насосом. Даже тогда, когда задвижки широко открыты, это обычно приводит к значительному перерасходу электроэнергии.

Преобразователи частоты позволяют регулировать скорость вращения насоса, чтобы соответствовать напору, необходимому системе. Это снижение скорости сопровождается снижением мощности, которая способствует сокращению потребления электроэнергии.

Что такое атмосферное давление для насоса?

Это сила, которая оказывает давление на единицу площади весом атмосферного давления. На уровне моря и при температуре 15С стандартное атмосферное давление 14.7 p.s.i. или 750 мм ртутного столба или 1013 м бар.

Что такое манометрическое давление насоса?

Если брать атмосферное давление за отправную точку, манометрическое давление считается путем деления единицы силы на единицу площади, вызываемую жидкостью (-750 Нg).

Что такое абсолютное давление насоса?

Это общее давление, измеряемое путем деления единицы площади на единицу площади, вызываемой жидкостью. Оно равно сумме атмосферного и манометрического давления.

Что такое вакуумметрическое, или давление всасывания насоса?

Существуют общепринятые условия для определения давления внутри насоса, которое ниже атмосферного давления. Такое давление обычно измеряется путем вычитания из значения атмосферного давления значения измеряемого давления в насосе.

Что такое давление на выходе насоса или давление нагнетания насоса?

Это среднее давление на выходе насоса в ходе работы.

Что такое давление на входе насоса?

Это среднее давление, измеряемое около входного отверстия насоса в ходе его работы.

Что такое перепад давления в насосе?

Это разница в абсолютном давлении на входе и выходе насоса в ходе его работы.

Что такое плотность жидкости?

Плотность жидкости — это ее вес на единицу объема, часто выражается в фунтах на кубический фут или граммах на кубический сантиметр. (Плотность жидкости меняется с изменением температуры).

Что такое давление насыщенного пара?

Давление насыщенного пара жидкости равно абсолютному давлению (при определенной температуре), при котором жидкость превращается в пар. У каждого типа жидкости свое давление насыщенного пара. При этом учитывается температура.

Что такое коэффициент вязкости жидкости для насоса?

Коэффициент вязкости жидкости — это единица связанная с ее способностью выдерживать поперечную силу. Веществам с высоким коэффициентом вязкости требуется большая поперечная сила для сдвигания жидкостей, чем веществам с меньшим коэффициентом вязкости.

САНТИПУАЗ (cPo) наиболее удобная единица измерения коэффициента вязкости. Узнать абсолютную вязкость можно таким прибором, как вискозиметр. Им измеряется сила, необходимая для вращения микрометрического винта/ валика/ оси.

Другие единицы измерения вязкости, такие, как сантистокс (cs) Salbolt Second Universal (SSU) — единицы измерения кинематической вязкости, при которой определенная сила тяжести жидкости влияет на измеряемую вязкость. Кинематические вискозиметры обычно измеряют силу тяжести жидкости, стекающей по калиброванной трубке, учитывается время течения потока.

К сожалению, вязкость не является постоянным, фиксированным свойством жидкости. Эта характеристика, изменяющаяся в зависимости от плотности жидкости и типа насоса.

В работе насоса естественным считается снижение вязкости при увеличении температуры.

Что такое эффективная вязкость для насоса?

Эффективная вязкость — это наблюдение за поведением вязких жидкостей при влиянии поперечных сил. Существует несколько видов поведения вязких жидкостей:

Ньютоновая жидкость: вязкость остается постоянной при изменении скорости течения или атмосферного давления.

Ньютоновые жидкости это вода, минеральные масла, сиропы, углеводород, смолы.

Тиксотропные жидкости: вязкость уменьшается при увеличении скорости течения потока или изменения атмосферного давления.

Тиксотропными жидкостями являются мыло, асфальтовый битум, растительные масла, клей, чернильные пасты, смолы, лаки, и некоторые суспензии.

Что такое NPSH насоса?

Общепринятый термин, используемый для описания необходимого состояния на входе насоса в насос с принудительной подачей жидкости (несамовсасывающем).

Имеем NPSH=(P+ha*d) —tv-J

P: абсолютное давление в жидкости

ha: высота столба жидкости на входе насоса

ha < 0 если площадь, занимаемая жидкостью, ниже входного отверстия насоса

ha > 0 если площадь, занимаемая жидкостью, выше отверстия насоса

d: плотность жидкости

J: потери во входной системе

tv: давление насыщенного пара

Что такое необходимое NPSH для насоса?

Необходимое NPSH — это характеристика насоса, которая показывает, какое давление столба жидкости необходимо на входе, чтобы обеспечить работающий насос. Показатель варьируется в зависимости от изменения скорости работы насоса и вязкости жидкости. Для удовлетворительной работы при ряде условий необходимо чтобы существующее значение NPSH было больше или равно NPSH необходимого.Когда внутри насоса абсолютное давление жидкости становится ниже давления насыщенного пара, жидкость начнет превращаться в пар, так называемое явление кавитации. В насосе объемного действия кавитация происходит, когда скорость жидкости недостаточна для заполнения полости насоса.

Что такое кавитация насоса?

Результат неэффективной работы насоса, который может привести к выходу насоса из строя, сопровождается характерным шумом.

Чтобы избежать кавитации и гарантировать, что NPSH существующее выше NPSH необходимого, нужно принять следующие меры по обеспечению подачи жидкости в насос:

— снизить скорость работы насоса (снизить скорость потока)

— увеличить размер диаметр входного отверстия

— уменьшить длину входного трубопровода. Изменить количество фитингов

— увеличить размер насоса для данного потока, это снижает требуемый N.P.S.H.

Принятые меры, с учетом условий работы насоса, обеспечат подачу жидкости к насосу и его заполнение, предотвращая кавитацию.

Что такое гидростатический напор насоса?

Гидравлическое давление в том месте, где жидкость неподвижна.

Что такое фрикционный напор насоса?

Потери давления или энергии из-за потерь при трении веществ.

Что такое асинхронный электродвигатель насоса?

Обороты ротора зависят от нагрузки и не совпадают с частотой вращения магнитного поля статора. В результате обеспечивается, например, плавный пуск электродвигателя насоса.

Что такое вал насоса?

Вал насоса — деталь, передающая крутящий момент и поддерживающая вращение других деталей. В случае насоса это металлический цилиндр, на котором крепятся рабочие колеса насоса.

Что такое высота всасывания насоса?

Высота всасывания — разность высот между местом установки насоса и точкой водозабора.

Что такое гидроаккумулятор (мембранный или накопительный бак)?

Гидроаккумулятор (мембранный или накопительный бак) — герметичная емкость, перегороженная внутри специальной резиновой или каучуковой мембраной. В одной, отделенной таким способом части этого устройства находится воздух под определенным давлением, а другая в процессе работы насоса заполняется водой.

Что такое крыльчатка насоса?

Крыльчатка насоса — совокупность лопастей, расположенных по окружности рабочего колеса и представляющих собой пластины, изогнутые в противоположном водотоку направлении.

Что такое многоступенчатая система всасывания насоса?

Многоступенчатая система всасывания насоса — последовательное использование нескольких рабочих колес внутри насоса.

Что такое напор насоса?

Напор насоса — высота, на которую насос способен доставить перекачиваемую жидкость.

Для чего нужен обратный клапан в насосе?

Обратный клапан — клапан, предотвращающий отток воды из всасывающей магистрали (шланга, трубы и т.п.).

Что такое патрубок насоса?

Патрубок насоса — короткая труба на корпусе насоса, предназначенная для ввода или вывода перекачиваемой жидкости.

Что такое ротор насоса?

Ротор насоса — вращающаяся деталь, в данном случае электродвигателя насоса, расположенная внутри статора насоса.

Что такое статор насоса?

Статор насоса — часть электродвигателя, выполняющая функции магнитопровода и несущей конструкции. Состоит из сердечника с обмоткой и станины корпуса насоса.

Что такое термореле насоса?

Термореле насоса — устройство для автоматического управления электрической цепью насоса. Состоит из релейного элемента, имеющего два положения устойчивого равновесия, и нескольких электрических контактов. Последние замыкаются или размыкаются при изменении состояния релейного элемента (соответственно «нормальная температура» или «перегрев»).

Что такое объемный насос?

Объемный насос — насос, в котором жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся со входом и выходом насоса.

Что такое дозировочный насос?

Дозировочный насос — насос, обеспечивающий подачу с заданной точностью.

Что такое герметичный насос?

Герметичный насос — насос, у которого полностью исключен контакт подаваемой жидкой среды с окружающей атмосферой.

Что такое плунжерный насос?

Плунжерный насос — возвратно-поступательный насос, у которого рабочие органы выполнены в виде плунжеров.

Что такое насос одностороннего действия?

Насос одностороннего действия — возвратно-поступательный насос, у которого жидкая среда вытесняется из замкнутой камеры при движении рабочего органа в одну сторону.

Что такое насос двустороннего действия?

Насос двустороннего действия — возвратно-поступательный насос, у которого жидкая среда вытесняется из замкнутой камеры при движении рабочего органа в обе стороны.

Что такое электронасосный агрегат?

Электронасосный агрегат — насосный агрегат, в котором приводящем двигателем является электродвигатель.

Что такое объемная подача насоса?

Объемная подача насоса — отношение объема подаваемой жидкой среды ко времени

Что такое идеальная подача насоса?

Идеальная подача насоса — сумма подачи и объемных потерь насоса.

Что такое точность дозирования насоса?

Точность дозирования насоса — отношение разности подач фактической и установленной по шкале к подаче, установленной по шкале.

Что такое отклонение подачи насоса?

Отклонение подачи насоса — разность фактической подачи насоса и подачи, заданной для данного давления.

Что такое категория точности дозирования насоса?

Категория точности дозирования — разность между выраженными в процентах значениями коэффициентов подачи насоса, определёнными на номинальном режиме (при максимальной длине хода плунжера) и при заданном изменении номинального режима (при уменьшении длины хода на 10%).

Что такое коэффициент подачи насоса?

Коэффициент подачи насоса — отношение подачи насоса к его идеальной подачи.

Что такое допускаемая вакуумметрическая высота всасывания насоса?

Допускаемая вакуумметрическая высота всасывания — вакуумметрическая высота всасывания, при которой обеспечивается работа насоса без изменения основных технических показателей.

Что такое кавитация?

Кавитация — нарушение сплошности потока жидкости, обусловленное появлением в ней пузырьков или зон, заполненных газом или паром.

Что такое климатическое исполнение насоса?

Климатическое исполнение насоса — исполнение насоса в зависимости от макроклиматического района (одного или нескольких) в котором он эксплуатируется, хранится и транспортируется.

Что такое категория размещения насоса?

Категория размещения насоса — категория насоса в зависимости от места его размещения при эксплуатации в воздушной среде на высотах до 4300 м.

Что представляет из себя взрывозащита насоса?

Взрывозащита — меры, предотвращающие воздействие на людей опасных и вредных факторов взрыва и обеспечивающие сохранение материальных ценностей. Характеристика взрывозащиты насоса определяется степенью взрывозащиты электродвигателя насоса.

В некоторых инструкциях на насос упоминается ньютоновская жидкость. Что значит ньютоновская жидкость?

Ньютоновская жидкость (названная так в честь Исаака Ньютона) — вязкая жидкость, подчиняющаяся в своём течении закону вязкого трения Ньютона, то есть касательное напряжение и градиент скорости линейно зависимы. Коэффициент пропорциональности между этими величинами известен как вязкость.

Из определения, в частности, следует, что ньютоновская жидкость продолжает течь, даже если внешние силы очень малы, лишь бы они не были строго нулевыми. Например, вода является ньютоновской жидкостью, потому что она продолжает демонстрировать свойства жидкости вне зависимости от скорости перемешивания, в противоположность Неньютоновским жидкостям, вязкость которых изменяется в зависимости от скорости тока жидкости — к примеру, перемешивание может оставлять «дыру» позади (которая понемногу заполняется со временем — такое поведение наблюдается в таких веществах, как пудинг, суспензия крахмала в холодной воде и, в менее строгих рамках — песок), а при уменьшении толщины слоя жидкости происходит скачок вязкости из-за изменения скорости течения жидкости (это наблюдается у некоторых неподтекающих красок, которые легко наносятся, но становятся очень вязкими на поверхности сразу после нанесения и не стекают даже если поверхность вертикальная).

Для ньютоновской жидкости вязкость, по определению, зависит только от температуры и давления (а также от химического состава, если жидкость не является беспримесной) и не зависит от сил, действующих на неё.

Насос в скважине бесперебойно работал 3 года, и вдруг стал часто включаться и выключаться. Система работает рывками, и автоматика все время щелкает у гидробака.

Очевидно в гидроаккумуляторе (гидробаке) порвалась мембрана. Срок ее службы 3-5 лет (в зависимости от качества воды). Щелкает — реле давления, постоянно включая и отключая насос, т.к. нет запаса воды. Целостность мембраны легко проверить, надавив острым предметом на ниппель гидроаккумулятора (как в автомобильном колесе). Если из ниппеля идет вода — нужно заменить мембрану. Стоимость услуги по замене мембраны зависит от емкости и марки гидроаккумулятора.

Мне пробурили скважину 23 метра. Воды в ней всего 4 метра от дна. Обращался в разные фирмы с вопросом как подобрать оптимальный насос, предлагают разные варианты насосов: советуют на такую скважину насос малыш, советует водомет, советуют установить немецкий насос Grundfos. Как выбрать насос?

Чтобы выбрать насос необходимо учитывать следующее: если дебет (производительность) скважины очень мал, то воду нужно сначала накопить, а затем уже качать центробежным насосом в систему водоснабжения. Для накапливания воды подойдет насос малыш, накопительная емкость с поплавковым выключателем. А для автоматического водоснабжения — насосная станция с гидроаккумулятором и автоматикой.

Что такое вертикальная осевая нагрузка и как она возникает?

Вертикальная осевая нагрузка — это сила, действующая вертикально вниз на рабочее колесо с валом в сборе при работе насоса, воспринимаемая нижним упорным подшипником электродвигателя.

Большинство насосов и электродвигателей предназначены для эксплуатации в условиях постоянно действующей вертикальной нагрузки, однако тем не менее очень часто она может создавать трудности при работе насоса и электродвигателя. Осевая нагрузка возникает при работе насоса с очень низкой подачей, что обуславливает повышенные значения давления нагнетания. Непрерывная эксплуатация в этом диапазоне может вызвать повреждение упорного подшипника электродвигателя, к тому же могут возникнуть проблемы с перегревом электродвигателя и насоса из-за недостаточного охлаждения потоком жидкости. Чтобы свести к минимуму связанные с осевой нагрузкой трудности, насос должен эксплуатироваться в определенном диапазоне минимального и максимального значений подачи.

Поэтому на графиках рабочих характеристик скважинных насосов фирмы Grundfos допустимый диапазон значений подачи отмечен сплошной, а недопустимый диапазон эксплуатации — пунктирной линией.

Мне необходим насос погружной, глубина скважины 9 метров, насос 1куб/метр за час. Прошу помочь мне с выбором насоса.

Необходимо уточнить:

1. Дебет скважины.

2. Внутренний диаметр обсадной трубы.

3. Уровень зеркала воды.

В чем отличие насосов «Малыш» и «Водолей»?

«Малыш» — насос клапанного типа, а «Водолей» — роторного. «Малыш» рассчитан на производительность скважины до 500 л/час. «Водолей» — до 1000 л/час

В чем отличие насосов «GRUNDFOS» и «PEDROLLO»?

Насосы Grundfos имеют встроенные системы защиты, а Pedrollo — нет. Насосы Pedrollo 4-х дюймовые — подходят не для всех типов скважин. Насосы Grundfos 3-х дюймовые — подходят для всех типов скважин.

Где лучше устанавливать автоматику водоподъёмного оборудования?

Если в доме есть свободная площадь 1 м², то лучше в доме — более удобно для обслуживания.

Можно ли временно установить насос «Малыш» (например, для ремонтных работ), а потом уже более «серьёзное» водоподъёмное оборудование? Для скважин какой глубины это приемлемо?

Насос «Малыш» — до 30 метров

Какая разница между двухпроводным и трехпроводным погружным насосом?

Разница между «двухпроводным» и «трехпроводным» погружным насосом связана с типом применяемого однофазного электродвигателя. Трехпроводный однофазный электродвигатель требует наличия электрошкафа управления с пусковым конденсатором.

Пусковой конденсатор применяется для пуска электродвигателя и отключается после того, как электродвигатель закончит разгон. Из-за этого пускового устройства три подключенных к питанию провода (плюс один провод для подключения на землю), откуда и пошло название «трехпроводный насос». Для двухпроводного электродвигателя не требуется электрошкафа управления.

Вместо использования пускового конденсатора двухпроводный электродвигатель имеет встроенное в него электрическое устройство, которое используется для пуска электродвигателя. Из-за этого пускового устройства требуется только два подключенных к питанию провода (плюс один провод для подключения на землю), откуда и пошло название «двухпроводный насос».

Как правило, трехпроводный электродвигатель будет иметь несколько больший по сравнению с двухпроводным пусковой крутящий момент (несмотря на то, что в большинство областей применения дополнительный пусковой крутящий момент не нужен), однако двухпроводный электродвигатель, как правило, устанавливается и подключается несколько проще и с меньшими затратами.

Может ли насос работать всухую?

Работа насоса всухую может привести к выходу из строя механического уплотнения вала и электродвигателя. Установленные в Вашей гидросистеме поплавковые выключатели (датчики уровня) должны быть настроены таким образом, чтобы поддерживать минимальный уровень воды, необходимый для работы насоса.

Прежде чем приступать к эксплуатации насоса, обязательно проверьте соответствие выбранной области применения Вашего насоса нашим указаниям в проспекте с техническими данными и в «Руководстве по монтажу и эксплуатации» для данного насоса.

Каково максимально допустимое значение температуры перекачиваемой жидкости?

Максимально допустимое значение температуры эксплуатации водоотливного, канализационного или грязевого насоса определяет, может ли насос в полностью погруженном положении эксплуатироваться постоянно или он должен работать с перерывами. Для справки просим Вас обращаться к «Руководству по монтажу и эксплуатации» для Вашего насоса.

Мой напорный трубопровод продолжает забиваться, почему?

Закупорка может быть отнесена к одной из двух причин. Во-первых, правильно ли рассчитана скорость перекачивания через трубопровода? Если для перекачивания шлама с твердыми частицами неправильно выбрана скорость перекачивания, то частицы шлама могут оседать на дне трубопровода и со временем закупорить его. Во-вторых, достаточный ли размер трубопровода выбран для перекачиваемого шлама? В зависимости от количества перекачиваемых твердых частиц, для обеспечения прохождения всего количества шлама через трубу, необходимо выбирать размер трубы с запасом.

Можно ли использовать насос для перекачивания морской воды?

В мире погружные дренажные насосы уже долгое время используются для перекачивания морской воды. Тем не менее, если насосы выполнены из такого легкого материала как алюминий, их срок эксплуатации для перекачивания морской воды сильно ограничен. Продлить срок службы насосам помогут цинковые аноды (цинковые аноды защищают насос от электрохимической коррозии), но они должны быть регулярно проверены и заменены. Как альтернатива, компания Grindex предлагает линейку дренажных и шламовых насосов, выполненных из нержавеющей стали марки 316 SS, которая обладает стойкостью к негативному воздействию морской воды.

Действительно ли работает воздушный клапан?

Все насосы Grindex снабжены воздушным клапаном. Воздушный клапан необходим для того, чтобы в случае работы насоса «всухую», он не перегревался, охлаждаясь при помощи потока воздуха. Воздушный клапан это простое механическое устройство, которое остается закрытым посредством давления перекачиваемой жидкости. К примеру, когда опустошается отстойник, в котором находится насос, давление воды падает и пружина освобождается, открывая тем самым клапан. Это позволяет крыльчатке насоса работать так же, как вентилятор стандарта IP55 двигатель насоса обдувает воздух вокруг и выдувает через клапан наружу. Насосы могут работать в таком режиме несколько часов без вреда. Затем, когда вода начинает поступать в отстойник снова, давление воды, которое создается вокруг корпуса насоса, закрывает воздушный клапан и насос начинает работать в нормальном режиме. На одной из выставок была проведена демонстрация воздушного клапана. Насос Minex 220В включили работать на целый день под светом огней и насос не вышел из строя. Продолжая работать как демонстрационный экземпляр и по сей день.

Как часто следует проводить плановое сервисное обслуживание погружного насоса?

Производители всегда указывают рекомендованный интервал сервисного обслуживания. В случае с насосами Grindex, данный интервал составляет порядка 2000 часов работы, в то время как насосам японской марки Toyo производитель рекомендует не более 500 часов между предыдущим и следующим сервисным обслуживанием. Почему такая разница?

Ответ в том, что сервисный интервал должен быть связан с временем проведенным насосом в своем рабочем состоянии. Поэтому насос Grindex, например Major N, работающий в среде, где вода чистая и не вызывает коррозии, должен проработать не менее 2000 часов, не создавая никаких проблем для владельца. А насос Toya, работающий в своей обычной среде, например, в окалине, которая весьма абразивная и коррозийная, требует гораздо более частого сервисного обслуживания.

Сервисные интервалы для насосов сравнимы с с сервисными интервалами для автомобилей, если относится к ним пренебрежительно, то повышается риск серьезной поломки насоса.

Можно ли использовать погружные насосы Grindex тандемно?

Да, насосы Grindex можно использовать для последовательной работы. Нет никаких особых линеек насосов. Несколько обычных дренажных насосов могут быть подключены в так называемое «тандемное соединение». На дно насоса устанавливается специальный фланец для подключения напорного шланга предыдущего насоса. Это очень эффективно в ситуациях, когда необходимо значительно увеличить поток перекачиваемой жидкости при сохранении стандарта IP68 для используемого электрооборудования. Это особенно полезно в многих подземных работах, например на шахтах или строительстве тоннелей, где требуется перекачивание воды на большие расстояния и вероятность затопления очень высока. Переоборудование тандемного соединения в стандартную конфигурацию не представляет особых затруднений, так что, впоследствии, эти насосы можно будет использовать для их стандартной задачи.

Что подразумевается под шламом?

Шлам (от нем. Schlamm — грязь) — отходы при инженерной разработке горного продукта, составляющие пылевые и мельчайшие его части, получаемые в виде осадка при промывке какого-либо рудного материала.

Шламом также может быть:

• Порошкообразная субстанция, обычно содержащая благородные металлы, выпадающие в осадок при электролизе меди, цинка и других металлов.

• Нерастворимые отложения в паровых котлах в виде ила и твёрдого осадка. Для удаления шлама котёл продувают или проводят термосифонное удаление шлама.

• Илистый осадок каменного угля или руды при мокром обогащении.

• Осадок в виде мелких частиц, образующийся при отстаивании или фильтрации жидкости.

• Продукт мокрого помола кварцевого песка — песчаный шлам.

• Разбуренная порода, выносимая буровым раствором с забоя скважины на дневную поверхность.

• Отходы при шлифовании на металлообрабатывающих шлифовальных станках, состоящие из мелкой (до 1 мкм) стружки металла, абразивного материала шлифовального инструмента и эмульсии, если таковая используется в качестве СОЖ (смазывающе-охлаждающая жидкость). Обычно попадает в дренажную систему СОЖ станка и требует периодического удаления.

Перекачиваемый шлам в своей простейшей форме можно разделить на три типа; легкий, средний, и тяжелый. Ниже приведены грубые признаки этих типов.

Легкий:

Наличие твердых частиц в основном случайное

Размер твердых частиц обычно < 200 микронов

Тип шлама — неоседающий

Удельный вес взвеси < 1.05

Менее 5% твердых веществ в общей массе

Средний:

Размер твердых частиц от 200 микронов до 5 мм

Тип шлама — неоседающий и оседающий

Удельный вес взвеси < 1.15

От 5% до 20% твердых веществ в общей массе

Тяжелый:

Основной состав перекачиваемого шлама — это песок или гравий

Частицы > 5 мм

Тип шлама — неоседающий и оседающий

Удельный вес взвеси > 1.15

Более 20% твердых веществ в общей массе

Почему насосная станция не включается, какие бывают причины

Насосы водоснабжения, как и любое другое устройство не могут работать вечно. При постоянном использовании насосная станция периодически может выходить из строя. И для быстрого восстановления подачи воды, необходимо будет провести ремонт оборудования. Станете Вы вызывать мастера или делать это самостоятельно, решайте сами. Мы расскажем, почему насосная станция не включается, какие бывают причины неполадок и как их исправить в минимально короткие сроки.

Прежде, чем проводить ремонтные работы, Вы должны знать, какую конструкцию имеют водяные насосы.

Современные насосные станции состоят из:

гидроаккумулятора,
электропитания,
насоса,
обратного клапана,
реле давления.

Любое это оборудование собранно из одинаковых деталей, поэтом, поломки у них тоже однотипные. В независимости от того, какой марки станция стоит у вас дома или на предприятии, причины поломки всегда одни и те же. Если Вы хотите своими руками отремонтировать насос, стоит проконсультироваться у специалистов компании https://storgom.ua/nasosy.html. Мастера ответят на все вопросы, касающиеся ремонта данного типа оборудования. Получив необходимую информацию, сможете выявить неисправность перекачивающего агрегата самостоятельно.

Самые распространенные неисправности

Чтобы избежать частой починки данной конструкции в процессе эксплуатации, необходимо придерживаться советов мастеров на этапе ее монтажа. Также, не забывайте о правильной эксплуатации насосной станции.

Теперь о том, почему насосная станция не включается, какие бывают причины:

насос работает, но нет воды (возможно проблемы с обратным клапаном, нет воды в трубопроводе или закончилась вода в скважине),
насос работает с перерывами, часто включается/выключается (может отсутствует давление воздуха в гидробаке или разорвалась диафрагма),
станция качает воду с перебоями (неисправность трубопровода, возможно подсос воздуха),
оборудование работает, но не выключается (неисправно реле давления),
станция не включается (возможно подгорели контакты реле давления либо вышел из строя мотор, конденсатор пусковой, нарушена целостность обмотки),
станция не крутиться и гудит (склеилась крыльчатка насоса с корпусом из-за того, что оборудованием долгое время не пользовались, может сломался конденсатор или низкое напряжение в сети).

Некоторые из перечисленных неисправностей насосной станции можно легко исправить самому. Вы можете заняться чисткой фильтра или обратного клапана от песка и другого мелкого мусора. Но, когда нужно произвести замену груши в гидроаккумуляторе или мембраны, лучше доверить это дело мастерам.

Правила фиксации насоса

Эффективная и бесперебойная работа любого типа оборудования, в том числе устройств водоснабжения будет напрямую зависеть от монтажа и режима эксплуатации. Мы ответили на вопрос: почему водяной насос не запускается, какая причина может быть. Долговечность насосной станции будет зависеть от того кто и как устанавливал ее.

Решили сделать это самостоятельно, тогда вот несколько рекомендаций:

поставьте перекачивающий агрегат на ровную, прочную и твердую основу,
установите устройство максимально близко к воде,
насосное оборудование для перекачки воды должно находиться в месте с хорошей вентиляцией,
поставьте агрегат хотя бы за двадцать сантиметров от стен и других конструкций, это облегчит процесс сервиса и ремонтных работ,
нанесите на основу разметки для сверления отверстий под крепежи,
установите трубы с перекачивающей станцией так, чтобы они не попадали под дополнительную нагрузку от механического напряжения.

Если вам не удалось самому починить насосную станцию, тогда обращайтесь к мастерам Насос-Сервис их сайт http://remontnasosov.kiev.ua/remont-nasosov/ , здесь вам наддадут профессиональную помощь в ремонте.

водонасосных станций и как они работают?

Водонасосные станции — это машины, которые можно использовать для транспортировки воды с одного объекта на другой, без прямого участия человека или животных. Эти устройства могут подавать воду в каналы, обеспечивать циркуляцию воды в системах очистки и даже слить воду с низин.

Водные насосные станции, используемые при реконструкции земель

В стране много мест, где водонасосная станция может быть очень полезной.Например, в Болотах (Ист-Мидлендс), которые представляли собой массивный участок болот вокруг реки Уз, использовались водонасосные станции, чтобы очистить большую часть заболоченной почвы и вместо этого создать пахотные земли. Лучшее в этом типе переделки земли — это то, что она очень полезна для сельского хозяйства. По мере того, как заболоченная земля истощается, питательные вещества и частицы воды остаются в почве, что делает грязь особенно полезной для роста растений.

Водяные насосы обычно рассматриваются в таких случаях только в том случае, если дренаж под действием силы тяжести невозможен.Водонасосные станции редко используются для удаления воды с возвышенностей, поскольку во многих случаях гораздо проще просто вырыть канал и позволить воде естественным образом стекать вниз в желаемую зону сбора. С другой стороны, водные насосные станции часто подают воду на возвышенность. Например, для жителей, которые живут на склонах холмов, вода, которую они используют в своих домах, должна подниматься в гору, и в этом случае для этого будут необходимы водонасосные станции.

Как работают водонасосные станции?

Насосная станция должна обеспечивать давление, достаточное для преодоления силы тяжести на воде.При достижении этого уровня давления давление будет достаточным для перемещения жидкости с необходимой скоростью потока. Это простое математическое уравнение, а насосы можно программировать, чтобы можно было легко регулировать расход воды. Электронный контроллер, который либо непосредственно присоединен к самой насосной станции, либо управляется удаленно, используется для ввода требуемых данных. Уравнение рассчитывается с учетом всех труб (их размеров), дополнительных фитингов, перепадов высоты и любых других частей, которые могут влиять на давление в водяной системе.При расчете давления важно учитывать входные размеры трубы, любые изменения направления в трубопроводе (изгибы под 45 и 90 градусов), различные типы клапанов, а также размеры любых выходных отверстий в системе. необходимо преодолеть давление в системе и заставить воду двигаться. В этом расчете также важно учитывать различные свойства перекачиваемой жидкости. Таким образом, для воды крайне важно проверить коэффициент шероховатости, а также трение, которое жидкость оказывает на трубопровод.Жидкости, такие как вода, будут иметь очень небольшое трение, однако сточные воды и химические вещества могут быть вязкими, и поэтому для их перемещения по трубопроводу потребуется более сильное давление.

Правовые вопросы вокруг насосных станций

Многие люди в Англии и Уэльсе могут иметь старые водонасосные станции на своей земле или на земле рядом с ними. В прошлом эти устройства производились местными советами или частными владельцами. Однако в 2016 году в Англии и Уэльсе был принят закон, согласно которому право собственности на частные насосные станции было передано местным компаниям водоснабжения.Многие насосы старые и требуют значительного обслуживания. Многие из них были построены в викторианскую эпоху, а некоторые даже стали историческими достопримечательностями и охраняемыми объектами.

В любом случае, найти и отследить все насосные станции по всей Англии и Уэльсу — сложная задача, и геодезические работы продолжаются и сегодня. Если у вас есть насосная станция на вашей земле, возможно, стоит проверить, отвечает ли ваша местная компания водоснабжения за ее обслуживание.

Снижение рисков с помощью перекачки воды

Водяные насосы могут использоваться для снижения многих рисков для жилых, промышленных и коммерческих помещений.В канализационных системах без достаточной откачки застоявшаяся вода накапливается и может переносить бактерии и болезни. В такой ситуации могут накапливаться токсичные газы, такие как сероводород, что представляет серьезную опасность для населения при его вдыхании. Достаточная перекачка гарантирует, что неочищенные сточные воды движутся с постоянным потоком, поэтому нет шансов скопиться из-за застоя.

Неадекватная откачка в населенных пунктах также может привести к подтеканию воды из системы в подтопление подвалов и цокольных этажей зданий.

Водонасосные станции используются в Соединенном Королевстве для перекачки воды по каналам, для перекачки грунтовых вод, для гидроэлектростанций, а также для коммунального водоснабжения и канализации.

Для водяных насосов требуется источник питания

Всем водяным насосам требуется какое-то питание. Первые в Британии работали на угле напрямую или через пар, создаваемый при сжигании угля. Даже сегодня водяные насосы, как правило, потребляют электроэнергию, поэтому для их работы необходим надежный источник энергии.Возможно, вам потребуется связаться с местным советом и, возможно, даже получить разрешение на использование водяного насоса, поскольку им может потребоваться отдельное электроснабжение, такое как дизельный генератор.

Промышленные водонасосные станции обычно подключаются к электросети, но также могут иметь свои собственные решения по электроснабжению, чтобы они могли продолжать работать в случае аварии. Некоторые водонасосные станции работают на природном газе, который добывается с близлежащего участка. Хотя было непрактично снабжать насосную станцию солнечной энергией или ветряными турбинами, с постоянно увеличивающейся емкостью батарей это могло быть возможным для будущих поколений.

Надеюсь, эта статья помогла вам понять, что такое водонасосная станция. По любым вопросам, касающимся вашей промышленной водонасосной станции, пожалуйста, свяжитесь с командой Pumping Solutions. У нас есть многолетний опыт проектирования, установки и обслуживания всевозможных насосных систем.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Что такое канализационная насосная станция?

Как работают канализационные системы

Канализационная система состоит из сети труб, по которым сточные воды из дома и с предприятий попадают в основные коллекторы.Обычно сеть труб зависит от силы тяжести, чтобы отходы стекали в основной коллектор.

Однако в низинных районах, где основной канализационный коллектор находится на более высоком уровне, чем трубы бытовой канализации, сточные воды необходимо транспортировать в основную канализацию другим способом. Здесь и появляются канализационные насосные станции.

Что такое канализационная насосная станция и как она работает?

Насосная станция состоит из большого резервуара, известного как мокрый колодец, который действует как приемник сточных вод из здания или группы зданий.Сточные воды из индивидуальных домов попадают в колодец.

Сточные воды будут оставаться в колодце, пока не достигнут заданного уровня. Как только он достигнет этого уровня, включится насос, чтобы нагнетать сточные воды так, чтобы они вышли из мокрого колодца вверх по холму до точки, где он входит в основную канализацию, или чтобы затем он мог перемещаться в основную канализацию под действием силы тяжести. .

На рисунке показан дом с нормальной гравитационной системой сточных труб.

Когда нужна насосная станция?

Когда стоимость земляных работ по пропуску сточных вод самотеком превышает затраты на насосную станцию для сточных вод.
Когда канализационная линия проходит через гребень.
Если цокольные этажи слишком низкие, чтобы сточные воды могли стекать самотеком.
Где гравитационная система не построена.

Преимущества канализационной насосной станции

Насосная станция обеспечивает удобство при установке канализационной системы и может снизить стоимость строительства.
Насосные станции оснащены системами удаленного мониторинга, которые позволяют операторам оставаться в курсе.
Сточные воды откачиваются автоматически, без контакта с людьми, что исключает риск проблем со здоровьем.
Доступны насосы различных размеров для бытового и коммерческого применения.
Забор насосов часто бывает широким для предотвращения блокировки.
Канализационные насосные системы оснащены сигнализацией, предупреждающей вас о проблемах с системой. Это сводит к минимуму риск переполнения сточных вод, поскольку вас быстро предупреждают.

Недостатки канализационной насосной станции

Проектирование и установка должны выполняться профессионально, чтобы система была надежной и соответствовала своему назначению.Это требование опыта означает, что это может быть дорогостоящим.
Хотя насосные системы, как правило, не потребляют много энергии, все же приходится платить за электроэнергию из-за использования гравитационной системы.
Может быть сложно найти запасные части для вашего насоса. Этого можно избежать, заключив контракт на техническое обслуживание с Pumping Solutions.
Накопление жира и жира может снизить надежность.
Хотя насосы выбираются так, чтобы минимизировать риск засорения, все же существует вероятность возникновения засоров.

Дом с канализационной насосной станцией.

Большинство недостатков, таких как засорение, скопление жира и проблемы с деталями, можно устранить, обратившись в компанию, производящую насос. Когда вы имеете дело с нами в Pumping Solutions, мы уделяем время тому, чтобы понять принцип использования вашей насосной станции для сточных вод, прежде чем давать рекомендации. Это означает, что мы можем принять меры для борьбы с такими потенциальными проблемами, как накопление жира и закупорка.

Для получения дополнительной информации о насосных станциях для сточных вод или для организации опроса свяжитесь с командой Pumping Solutions.Мы воспользуемся нашим многолетним опытом, чтобы предоставить вам интуитивно понятные решения для решения ваших проблем с очисткой воды и сточных вод.

Свяжитесь с насосными решениями

Проблемы насосной станции | WaterWorld

Почему рабочие колеса выходят из строя и что с этим делать

Менеджеры по распределению воды сосредоточены на том, чтобы максимально эффективно использовать оборудование своих насосных станций.Одним из конкретных источников внимания является предотвращение износа крыльчатки или «пережевывания» насосных станций. Жевание может привести к снижению эффективности перекачивания и увеличению затрат на обслуживание, оборудование и эксплуатацию.

Хотя нормальный износ является обычным явлением, все насосные станции должны иметь план эксплуатации и технического обслуживания для оптимизации насосных операций. Традиционные планы операций и технического обслуживания содержат следующие элементы:

• Регулярный осмотр на предмет утечек и необычных звуков

• Смазка подшипников

• Замена уплотнения

• Замена упаковки

• Замена рабочего колеса при стандартном использовании для оптимизации гидравлики по мере износа рабочего колеса со временем

Однако даже самый хорошо продуманный план технического обслуживания может пойти не так, а другие факторы могут привести к более быстрому износу насоса, чем стандартный износ.

Некоторые общие проблемы износа рабочего колеса насоса, наблюдаемые на насосных станциях, включают:

• Абразивный износ, вызываемый твердыми частицами в воде. Этот тип износа обычно снижается на насосных станциях питьевой воды из-за более высокого уровня фильтрации, но иногда камни или другой мусор могут застревать внутри насоса и вызывать проблемы. Этот мусор гораздо чаще встречается на насосных станциях сырой воды. В более редких случаях гравий попадает в готовую систему водоснабжения, что, скорее всего, связано со строительным проектом.

• Химические реакции между раствором и материалом рабочего колеса, вызывающие коррозию, которая в конечном итоге разрушает рабочее колесо. Переменные в воде могут усугубить эти проблемы, например, конкретные химические вещества, используемые для обработки, кавитация и температура воды. Хлорирование воды операторами может повлиять на коррозионную активность воды на крыльчатку насоса. Например, гипохлорит натрия более агрессивен для оборудования систем водоснабжения, чем газообразный хлор, хотя он намного удобнее для операторов.

• Кавитация возникает при низком давлении. Низкое давление может создавать пузырьки пара, которые схлопываются под воздействием более высокого давления. Свернувшийся пузырек пара посылает мощную ударную волну в рабочее колесо, вызывая износ и преждевременный износ. Иногда возникают нерешенные гидравлические проблемы, которые могут создать эту проблему.

Некоторые из этих проблем требуют замены крыльчатки всего за два года. В некоторых случаях гидравлическая система насоса начинает ухудшаться при повышенных расходах и переключениях насосов, что может привести к проверке.Замена рабочего колеса является частью стандартного плана эксплуатации и технического обслуживания, но в этом сценарии частота замены намного превышала стандартное время замены.

Выявление уменьшающейся гидравлики может быть сложным процессом и может быть вызвано различными проблемами. Наблюдение за системой диспетчерского управления и сбора данных (SCADA) или за потоками данных в реальном времени и давлениями является отличной отправной точкой. Анализ данных о расходе и давлении может выявить следующее:

• Насос работает в крайнем левом углу своей характеристики насоса за пределами кривой минимального непрерывного стабильного потока.Операции ниже этой точки могут вызвать следующие проблемы в возрастающем порядке по мере того, как кривая насоса перемещается влево от кривой минимального непрерывного стабильного потока:

• Эффективность откачки снижается

• Потоки могут стать прерывистыми, вызывая кавитацию.

и сокращение срока службы рабочего колеса

• Потоки становятся все более прерывистыми и нестабильными, что приводит к:

• Более шумные операции

• Повышенная вибрация

• Уменьшение срока службы подшипников и уплотнений из-за различных скоростей и давлений вокруг улитки корпуса.

• Более частое возникновение кавитации, которая еще больше ухудшает рабочее колесо.

• Температура начинает расти, вызывая:

• Сильный износ рабочего колеса.

• Повышенная вероятность химических реакций с рабочим колесом (зависит от химического состава воды и материала рабочего колеса насоса)

• Насос работает в крайнем правом углу своей характеристики насоса за пределами максимально допустимого расхода.Действия за пределами этой точки вызывают следующее:

• Пониженная эффективность откачки

• Частое возникновение кавитации, что еще больше ухудшает рабочее колесо.

• Переключение между насосами не плавное. Это может произойти, если нет задержки для запуска следующего насоса в очереди, или если задержка слишком длинная или короткая. Эта проблема часто встречается в сочетании с одной из ранее обсуждавшихся проблем, касающихся минимального непрерывного стабильного потока или максимально допустимого потока.

• В системах с замкнутым контуром давление не поддерживается. Это также часто сочетается с проблемами минимального и максимального расхода.

Химические реакции между обрабатывающими растворами и материалом рабочего колеса могут вызвать коррозию, которая, в конечном итоге, повредит рабочее колесо.

Проблемы насосной станции с замкнутым контуром

На насосных станциях с замкнутым контуром насос поддерживает давление в зоне, а не в резервуары. Это может создавать интересные явления. Особенно это касается самого маленького насоса на станции.

Во многих случаях рабочее колесо самого маленького насоса часто требует замены. После тщательного анализа на нескольких насосных станциях мы обнаружили, что:

• Минимальные дневные потребности были слишком низкими в ночное время для адекватной циркуляции воды. Это вызывает кавитацию насосов. Во время минимальных дневных потребностей в некоторых зонах давления среднее значение в течение минимального дня составляло более 20 галлонов в минуту; однако в ночное время спрос был практически нулевым, только изредка использовался смыв унитаза или поздний душ.Как обсуждалось ранее, насос работает в крайнем левом углу кривой насоса в ночное время за пределами кривой минимального стабильного непрерывного потока. Это вызывает каскадный эффект снижения эффективности перекачивания, учащение кавитации и, в конечном итоге, повышение температуры. Более высокие температуры также увеличивают вероятность химических реакций. Эти проблемы усугубляются, когда насосные станции с замкнутым контуром «сбивают» воду из-за низкого спроса.

• Кривые насоса не соответствовали гидравлике системы.График работы насоса ниже минимальной стабильной кривой непрерывного потока или за пределами максимально допустимого расхода. Это заставляет насосы работать за пределами своего диапазона максимальной эффективности и ускоряет износ рабочих колес.

• Точка переключения между насосами была слишком длинной, что привело к тому, что насосы работали сверх максимально допустимого расхода в течение длительного периода перед запуском следующего насоса в линии. При переходе к меньшему насосу это может привести к тому, что насос будет работать в течение длительного периода времени ниже минимальной стабильной кривой непрерывного потока.

• Точка переключения между насосами была слишком короткой, что приводило к частым запускам / остановкам и нестабильным условиям потока.

Рис. 1: График оптимизации кривой насоса.

Продление срока службы рабочего колеса насосной станции с замкнутым контуром

Попытки минимизировать проблемы ускоренного износа могут возникать как во время проектирования, так и во время эксплуатации насосной станции.

На этапе проектирования:

• Выберите подходящие насосы с соответствующими характеристиками насосов для соответствия гидравлике системы.

• Оцените расчетные гидравлические условия при выборе материала рабочего колеса.

• Оцените ночные потоки при минимальных дневных потребностях, чтобы определить, являются ли потоки слишком низкими для самого маленького насоса (не проектируйте нижний предел самого маленького насоса с учетом средних минимальных дневных требований).

• Рассмотрите возможность добавления байпаса, который работает только при работе небольшого насоса, чтобы насос работал в точке с максимальной эффективностью.

• Оцените химический состав воды, чтобы убедиться, что химическая реакция не происходит в зависимости от других факторов (например,г., кавитация / кипение воды).

Чтобы продлить срок службы рабочего колеса, обслуживающий персонал может:

• Модернизируйте рабочие колеса до никель-алюминиево-бронзовой, которая намного более устойчива к кавитации, чем стандартные рабочие колеса из чугуна.

• Возьмите пробы воды, чтобы убедиться, что химическая реакция не происходит независимо от других факторов (например, кавитации / кипения воды). Замените крыльчатку на коррозионно-стойкий материал, например нержавеющую сталь.

• Замените насос наименьшего размера, если имеется насос с лучшей гидравлической подгонкой.

• Добавление байпаса от всасывания к заголовку разряда, который позволил бы достаточно потока, чтобы эффективно работать с небольшим насосом.

• Нанять инженера для оценки вашей насосной станции.

Принятие надлежащих мер по снижению и устранению преждевременного износа крыльчаток насоса позволит сэкономить деньги в будущем. Это также предотвратит дорогостоящую замену рабочих колес, решив проблему на любом этапе проектирования или эксплуатации. WW

Санитарные насосные станции: что и где они?

16 июня 2020

Категории: Новости MTE

Вы когда-нибудь задумывались, что происходит после промывки? Возможно, нет.Сточные воды — это не то, о чем большинство из нас думает, пока что-то не пойдет не так. Вот почему вы можете не замечать в наших общинах невзрачные здания, задача которых — перекачивать сточные воды вперед, когда гравитация больше не подходит. Эти здания, известные как канализационные насосные станции, окружают нас повсюду, знаете вы об этом или нет, и наша команда инженеров по очистке сточных вод умеет их проектировать.

Санитарные насосные станции вписываются в сложную систему водоотведения.Наши дома и предприятия соединены сетью труб, по которым сточные воды поступают на очистные сооружения, где их можно надлежащим образом очистить и снова ввести в окружающую среду. Обычно это происходит под действием силы тяжести, когда отходы стекают по трубам в основной канализационный коллектор и попадают на очистные сооружения. Однако, когда недвижимость находится на более низком уровне, сила тяжести не работает. Вот тут и появляется санитарная насосная станция.

Что происходит после промывки?

Как они работают?

Санитарные насосные станции состоят из больших резервуаров, известных как мокрые колодцы.В эти мокрые колодцы поступают сточные воды, которые самотеком течет по трубам от отдельного здания или группы зданий, например, от многоквартирных домов.

Мокрый колодец, по сути, действует как накопитель для сточных вод, пока они не достигнут заданного объема. Когда сточных вод достаточно, включается насос и с помощью силы давления направляет сточные воды из мокрого колодца по трубе, называемой форсункой.

Forcemains — это трубы под давлением, выходящие из насосной станции.Они заставляют сточные воды подниматься выше, чтобы они могли продолжить свой путь к водоочистным сооружениям, где может начаться процесс удаления загрязняющих веществ.

Слияние с сообществом

Хотя канализационные насосные станции являются жизненно важной частью нашей инфраструктуры сточных вод, большинство людей предпочло бы держать их вне поля зрения и из виду. Вот почему наши инженеры по очистке сточных вод используют несколько конструктивных элементов, которые делают именно это.

Хорошо спроектированная водопроводная насосная станция может иметь относительно низкий профиль, поскольку они часто похожи по размеру на дом и могут быть построены из кирпича и кровельных материалов того же типа и цвета, что и дома в обслуживаемом районе.Чтобы сделать их еще более утонченными, вокруг станции можно добавить ландшафтный дизайн и декоративные ограждения, чтобы улучшить ее эстетику и дополнить окрестности.

Вверху: Насосная станция Лимерик в Кембридже, Онтарио

Также принимаются дополнительные меры, чтобы запах не стал проблемой. Запах контролируется с помощью воздуходувок, которые постоянно удаляют воздух из насосной станции и подают свежий воздух. Это делается постоянно, чтобы запах не усиливался. Иногда воздух выходит на высоту 5 м и более над землей.Таким образом, запах смешивается со свежим воздухом, когда достигает человека, стоящего на земле. Когда насосная станция слишком велика для этого метода, они часто оснащены оборудованием для контроля запаха, которое поглощает и удаляет запах.

Для подавления шума насосные станции строятся из плотных материалов, таких как кирпич и бетонные блоки, а внутренняя часть облицована звукопоглощающими материалами, чтобы ограничить шум, исходящий из здания. Однако во всех зданиях есть открытые площадки, которые необходимы для вентиляции.Для подавления шума эти отверстия снабжены рамками, снижающими уровень шума.

Используя все эти меры, насосная станция и вся необходимая инфраструктура сточных вод внутри нее могут хорошо вписаться в сообщество и оставаться практически незаметными на первый взгляд.

Чтобы узнать больше о том, как наши инженеры по очистке сточных вод могут улучшить ваш следующий проект, свяжитесь с:

Назад ко всем новостям

Все, что нужно знать о канализационных насосных станциях

Покупка подходящей насосной станции может оказаться сложной задачей, особенно если у вас нет предварительных знаний или опыта в этой области.У вас обязательно возникнет много вопросов о доступных продуктах, и — здесь, в JT Pumps — мы обнаруживаем, что потенциальные клиенты снова и снова задают одно и то же.

В следующем блоге мы подробно рассмотрим каждый из этих вопросов, предлагая всю информацию, необходимую для покупки канализационной насосной станции и (надеюсь!) Немного устраняя путаницу.

Что такое комплектная насосная станция?

Насосная станция — это механическое устройство, сконструированное из ударопрочного полиэтилена и состоящее из большой камеры (или резервуара), внутренних трубопроводов, поплавкового выключателя и одного или двух насосов.

Нужно ли будет покупать насос и насосную станцию отдельно?

Короче говоря, нет. Если вы впервые собираетесь купить насосную систему, лучший вариант — выбрать одну из наших комплектных насосных станций. Они поставляются с предварительно установленными необходимыми трубопроводами и переключают и на один или два канализационных насоса (то есть одинарные и двойные модели).

У нас также есть широкий ассортимент насосов для сточных вод, измельчителей и погружных насосов, которые можно купить отдельно; возможно, например, если вам нужно заменить насос на существующей станции.

Как работает насосная станция?

По сути, компоненты насосной станции для сточных вод работают вместе, перемещая сточные воды из одного места в другое. Сточные воды постепенно собираются внутри камеры, и, как только они достигают заданного уровня, срабатывает поплавковый выключатель, и автоматически включается насос.

Затем этот насос создает давление, достаточное для вывода сточных вод из резервуара, заставляя их подниматься вверх и / или горизонтально по трубопроводу (против силы тяжести) к основной канализационной линии.

Нет необходимости включать и выключать насосную станцию вручную. Благодаря добавлению поплавкового выключателя он просто активируется, когда это необходимо, и выключается, как только работа будет выполнена.

Нужна ли насосная станция?

Как правило, канализационная насосная станция необходима, если нельзя полагаться на силу тяжести для перемещения сточных вод к основной канализационной линии. Обычно это происходит из-за того, что трубопровод идет вверх или горизонтально; например, от ванной комнаты в подвале до первого этажа дома.

Также может быть хорошей идеей инвестировать в насосную станцию, если ваша канализационная линия проходит через выступы и неровности, или если завершение фундамента будет слишком дорогостоящим. Вместо того, чтобы устанавливать совершенно новую канализационную систему с гравитационным потоком, обычно гораздо дешевле (но столь же эффективно) купить насосную станцию в корпусе , такую как те, что доступны в JT Pumps.

Где можно установить канализационную насосную станцию?

Канализационные насосные станции бывают различных размеров и спецификаций и, как таковые, подходят для использования в различных бытовых и коммерческих условиях.Это включает в себя все: от домов, квартир и пристроек до школ, больниц, жилых домов, многоквартирных домов и т. Д. Если ваша собственность не подключена к канализации или находится ниже основной канализационной линии, то здесь, в JT Pumps, будет соответствующая насосная система для очистки сточных вод.

Какая насосная станция мне подходит?

При выборе комплектной насосной станции для жилой или коммерческой недвижимости следует учитывать ряд важных факторов.К ним относятся:

Количество спален в собственности
вязкость отходов, с которыми вам нужно справиться
расстояние, которое должны пройти отходы, чтобы добраться до основной канализационной линии
тип подъемника, который вам нужен (т.е. нужно ли перекачивать сточные воды в гору и / или горизонтально)
объем жидкости, который необходимо переместить

В настоящее время компания JT Pumps предлагает широкий выбор различных насосных станций, подходящих для самых разных областей применения.После того, как вы определитесь со всем вышеперечисленным, наша команда экспертов поможет выбрать идеальную модель, соответствующую вашим конкретным потребностям и требованиям.

Мне понадобится один или два насоса?

Это зависит от объема сточных вод, которые необходимо удерживать и откачивать. Например, если ваша канализационная насосная станция предназначена для использования в частном доме с 3 спальнями, вероятно, будет достаточно одного насоса. Напротив, если насосная станция предназначена для использования в большом многоквартирном доме, коммерческом здании или более чем в одном доме, вместо этого вам потребуется двойная система.

Свяжитесь с JT Pumps сегодня для высококачественных насосных станций

При покупке готового продукта, будь то новая насосная станция или что-то совсем другое, важно сначала провести исследование. Вы должны быть уверены, что покупаете правильный продукт для себя, и поэтому мы всегда стремимся предоставить клиентам как можно больше информации.

Надеюсь, мы ответили на некоторые из ваших самых злободневных вопросов в этом блоге.Но если вы хотите подробнее обсудить наши комплектные насосные станции, пожалуйста, свяжитесь с нами. Позвоните нам сегодня по телефону 0844 414 5800 или отправьте электронное письмо по адресу [email protected].

Что оставить в своей работе Насосная станция — Kindred Bravely

Вернуться на работу после рождения ребенка может быть сложно. Вы можете беспокоиться о том, как вы и ваш ребенок справитесь с разлучением, и у вас могут возникнуть вопросы о том, как лучше всего подготовиться к этому переходу.Как вы можете, , поддерживать количество молока ? Как следует хранить грудное молоко ? Какие расходные материалы нужно держать на работе? Вам нужны дополнительные принадлежности? Чтобы вы чувствовали себя более подготовленными, мы составили обширный список предметов, которые могут понадобиться на вашей насосной станции на работе, а также этот удобный контрольный список для печати:

Щелкните здесь, чтобы загрузить этот контрольный список для печати:

Насосы Essentials

1.Двойной электрический молокоотсос

Двойные электрические насосы позволяют сцеживать молоко из обеих грудей одновременно, экономя ваше время в течение рабочего дня. Исследования показывают, что одновременное сцеживание удаляет больше общего объема молока , чем последовательное сцеживание.

2. Ручной насос

Отличная идея — оставить на насосной станции неэлектрический насос на случай чрезвычайной ситуации (оставленный дома насос, отключение электроэнергии, отказ кабеля и т. Д.). Ручной насос работает тихо, его легко хранить, просто использовать и он отлично удаляет молоко.

3. Дополнительные детали насоса

Если вы будете часто сцеживать молоко на работе, держите под рукой запасные расходные материалы. Дополнительные трубки, мембраны, баллоны для закачки и фланцы помогут вам заменить изношенные детали. Наличие нескольких наборов под рукой также помогает, если вы не можете помыть принадлежности сразу после сцеживания.

Принадлежности для сцеживания / хранения грудного молока

4. Пневматическая сумка или сумка

Если вы берете с собой домой молокоотсосы каждую ночь, мешок для сцеживания поможет вам хранить все необходимое и молоко в одном месте.При необходимости вы даже можете отнести свой двойной электрический насос домой. Нет необходимости приобретать сумку только для сцеживания; подойдет любая сумка (это одна из моих фаворитов ).

5. Тележка

Из подвижной тележки можно сделать отличную работу насосной станции. Вы можете упорядочить и хранить все детали насоса и расходные материалы из этого списка, легко перемещать их по рабочему месту или перевезти в насосную, если таковая имеется.

6. Емкости для сцеженного молока

После сцеживания вам потребуются емкости для хранения молока.Возможно, вы предпочтете хранить молоко в пластиковых бутылках, в которые вы накачиваете, до возвращения домой, или вы можете сразу же положить его в стеклянные банки или пакеты для хранения грудного молока.

7. Перманентный маркер

После сцеживания перманентным маркером напишите свое имя, дату, время и количество сцеженного молока на контейнере (ах) / этикетке (ах). Если вы сделаете это сразу после накачки, вы не забудете о маркировке позже, что поможет предотвратить трату драгоценного жидкого золота.

8. Место для хранения свежего грудного молока

Ни одна мама не хочет, чтобы ее с трудом заработанное молоко пропадало зря. Мини-холодильник, холодильник в комнате отдыха или сумка-холодильник с пакетами со льдом сохранят ваше молоко холодным и свежим, пока вы не сможете забрать его домой. Свежее сцеженное молоко можно оставить при комнатной температуре на пять часов, в холодильнике с пакетами со льдом на 24 часа или в холодильнике на пять дней. Узнайте больше о том, как правильно хранить грудное молоко .

9.Большая сумка для хранения деталей насоса

Если вы не можете мыть детали помпы на работе, сумка для хранения (многоразовая сумка для влажных вещей , Ziploc или даже сетчатая сумка для белья ) пригодится для транспортировки всех загрязненных деталей помпы домой. Просто положите использованные детали в сумку, а затем положите их в сумочку или насосную сумку, чтобы забрать домой в конце дня. Вы также можете иметь два отдельных пакета: один для чистых деталей, а другой — для грязных.

Чистящие средства

10.Влажные салфетки

Хотя мытье рук перед сцеживанием — идеальный вариант, это не всегда возможно. Держите влажных салфеток для дезинфекции рук в насосной станции, чтобы вымыть руки перед установкой деталей помпы. После сцеживания вы также можете использовать салфетки, чтобы протереть фланцы, помпу и любые капли молока.

11. Маленькая раковина и средство для мытья посуды

После сцеживания CDC рекомендует промыть все детали помпы, контактирующие с грудным или грудным молоком, чтобы предотвратить рост бактерий.По возможности держите в насосной станции небольшую раковину и удобное средство для мытья посуды; поместите фланцы, бутылки и мембраны в таз с небольшим количеством мыла и теплой воды. Вымойте и выложите на полотенце, чтобы высохнуть на воздухе.

Предметы комфорта

12. Бутылка для воды

Вы когда-нибудь садились кормить грудью или сцеживать молоко, а затем испытывали внезапное желание выпить галлон воды? Ты не одинок. Это связано с повышением содержания окситоцина плазмы в организме.Боритесь с жаждой, поставив на насосную станцию бутылку с водой.

13. Снеки

Обеспечение малыша молоком сжигает до 500 калорий в день. Перерыв на сцеживание — отличное время, чтобы перекусить фруктами, овощами, печеньем для кормления грудью или протеиновым батончиком . Вот один из наших любимых рецептов печенья без выпечки для кормления грудью:

Состав:

1 ¼ чашка овса
2 спелых банана
1/4 стакана семян льна
1 столовая ложка протеинового порошка (по желанию)
1 столовая ложка пивных дрожжей
1/4 стакана кленового сиропа
1/2 стакана ореховой пасты
1/2 стакана шоколадной стружки

Направление:

Разомните бананы в миске с овсом.
Добавьте лен, протеиновый порошок и пивные дрожжи; хорошо перемешать.
Добавьте кленовый сироп и ореховое масло; хорошо перемешать.
Добавьте шоколадную стружку.
Ложка на сковороду, застеленную пергаментной бумагой.
Заморозить 30-60 минут.
Храните в замороженном состоянии для достижения наилучших результатов.

14. Удобный стул и стол

Стол, на котором можно поставить помпу, и удобное кресло, на котором можно сидеть, могут стать отличным дополнением к вашей насосной станции.Некоторые мамы, работающие в офисе, держат насос на столе и накачивают его во время работы. Другие мамы обнаруживают, что их продуктивность выше, если они делают перерыв в работе, чтобы сцеживать молоко.

15. Одеяло или куртка

Никто не хочет замерзнуть во время сцеживания. Одеяло или свитер рядом с вами поможет вам оставаться в тепле и комфорте вместо холода и напряжения. Расслабление поможет увеличить производительность насоса.

16. Фото вашего малыша

Просмотр фотографий ребенка, просмотр видео или даже разговор с ним во время сцеживания — отличный способ расслабиться и повысить уровень окситоцина во время сцеживания.(Не забудьте зарядное устройство для телефона / ноутбука!)

17. Прокладки для груди

Держите прокладки для груди в насосной станции на случай, если вы забудете положить их в бюстгальтер перед выходом из дома или заметите, что те, что на вас, полны. Одноразовые и многоразовые прокладки для груди поглощают протечки , поэтому попробуйте их и выберите тот, который вам больше подходит.

18. Бальзам для сосков / ланолин

Бальзам для сосков или ланолин успокаивают воспаленные соски.Это также может создать больше всасывания вокруг груди и предотвратить трение. Если у вас нет бальзама для сосков или ланолина, немного грудного молока поможет. Некоторые мамы даже используют кокосовое масло.

19. Покрытие для кормящих

Хотя это и не обязательно, но если вы беспокоитесь о неожиданных перебоях в работе, вы можете иметь под рукой чехол для медсестры . Это даст вам некоторую конфиденциальность, если у вас нет отдельной насосной комнаты или личного кабинета.

20.Дверная вешалка / знак для уединения

Если ваше рабочее пространство дублирует пространство для откачивания или ваш перерыв для откачки часто прерывается, вы можете оценить дверную вешалку , которая просит коллег или студентов постучать или вернуться позже.

Нажмите здесь, чтобы загрузить наши дверные вешалки для печати:

Поскольку предварительное планирование может облегчить некоторые опасения по поводу возвращения к работе, мы надеемся, что этот список поможет вам в следующем шаге. Соберите все эти вещи и не забудьте надеть бюстгальтер для сцеживания и кормления без помощи рук !

Если вы чувствуете себя немного эмоционально из-за того, что бросаете ребенка в первый раз, попробуйте эти аффирмаций , чтобы улучшить ваше настроение и сохранить запасы.Есть ли другие необходимые вещи для вашей насосной станции? Нам бы очень хотелось их услышать. Прокомментируйте, пожалуйста, ниже!

Дренаж

Джефферсон — длинный узкий округ (графство) в Луизиане, примыкающий к городу Новый Орлеан, простирающийся от озера Пончартрейн на севере, примерно в 55 милях к югу до Гранд-Айла, на берегу Мексиканского залива. Северные 14 миль Джефферсона разделены извилистой рекой Миссисипи на Восточный и Западный берег, и эта часть округа считается урбанизированной и является частью столичного района Нового Орлеана.Кроме того, волость ограничена эстуариями Мексиканского залива на уровне прилива.

Большая часть населения Джефферсона (почти ½ миллиона) проживает в этом урбанизированном мегаполисе, который имеет относительно плоский рельеф с высотой поверхности от немного выше до примерно пяти (5) футов ниже уровня моря. Борьба с наводнениями обеспечивается системой дамб, защитных стенок, каналов и дренажных насосных станций. Весь ливневой сток переносится самотеком через систему подземных дренажных линий и каналов во всасывающие бухты различных насосных станций, а затем закачивается в окружающие водоемы за пределами системы защиты от наводнений.

Департамент дренажа отвечает за администрирование, руководство, координацию и реализацию основных программ дренажа и борьбы с наводнениями, а также за непосредственную эксплуатацию, строительство и техническое обслуживание:

340 миль дренажных каналов, дренажных канав, перекрестных водостоков, водопропускных труб и дамб
1465 миль уличных подземных дренажных систем
Эксплуатация и обслуживание 71 дренажной насосной станции

Отдел дренажа также планирует и контролирует операции по очистке экрана насосной станции, вывоз мусора из каналов и водных путей и стрижку травы.Управление планирует и координирует строительство объектов капитального ремонта и специальных проектов. Он обслуживает и управляет всей приходской Системой дренажа и контроля наводнений, диспетчерским управлением и сбором данных (SCADA), датчиками наводнения и соответствующими сооружениями.

Согласно недавнему опросу граждан, дренаж и наводнения по-прежнему являются основными проблемами жителей округа Джефферсон.Президент и Совет прихода отреагировали на этот опрос, ассигновав имеющиеся суммы налога с продаж для локальных капитальных проектов по улучшению дренажа и местные соответствующие фонды для федеральных проектов, таких как программы водоразделов Министерства сельского хозяйства США (USDA) по ремонту обрушенных берегов каналов и армейский корпус Инженеры Юго-Восточной Луизианы (SELA) Программы городского контроля над наводнениями и капитальных затрат.

Округ Джефферсон совместно с Инженерным корпусом работает над защитой от штормов дренажных насосных станций, чтобы повысить уровень защиты от штормов для всего округа Джефферсон.Кроме того, как часть фронтальной защиты насосной станции, COE построил новую защитную стену перед каждой насосной станцией на большей высоте, чтобы выдерживать 100-летние штормовые нагоны. В сочетании с этими защитными стенками они также проектируют постоянные средства предотвращения обратного потока, такие как большие шлюзовые затворы и / или дисковые затворы на выходе всех насосных станций.

Текущее обслуживание осуществляется Департаментом.Это включает в себя очистку дренажных каналов от препятствий в дополнение к удалению засоров из придорожных желобов, водосборных бассейнов, сливных отверстий, водной растительности и сорняков в дренажных каналах. В городах Кеннер, Харахан, Гретна, Вествего и Лафитт поддерживается внутренняя уличная дренажная система в пределах своих муниципальных границ. Город Гранд-Айл несет ответственность за эксплуатацию и техническое обслуживание всех своих дренажных сооружений.

Сливные линии проверяются визуально и с помощью видеокамер.В некоторых случаях сломанные трубы восстанавливаются путем облицовки на месте с использованием полиэфирного волокна или удаляются и ремонтируются обычными методами.

Отделение ремонтирует, укрепляет и стабилизирует повреждение нутрии и разрушение берегов канала при наличии финансирования. Он также выполняет проекты реконструкции, такие как модернизация малоразмерных дренажных систем и закрытие открытых канав трубопроводами для эффективного отвода ливневой воды.

Департамент дренажа также отвечает за эксплуатацию, техническое обслуживание и капитальное улучшение 71 дренажной насосной станции, содержащей 189 насосов, установленных по всей дренажной системе округа Джефферсон.Основная цель Департамента — обеспечить кадрами для эксплуатации и обслуживания всего насосного оборудования и сопутствующей техники. Все насосное оборудование приводится в движение либо электродвигателями, большая часть которых оснащена вспомогательной мощностью, либо дизельными двигателями. Насосные станции оснащены системой диспетчерского управления и сбора данных (SCADA), чтобы обеспечить более эффективное реагирование и лучший контроль работы во время штормов.

На Восточном берегу имеется 36 насосных станций: 9 передовых станций плюс 27 внутренних подъемных станций, содержащих в общей сложности 92 насоса с общей пропускной способностью бассейна 23 352 кубических футов в секунду (CFS).Новая насосная станция 1200 CFS Harahan была спроектирована в рамках SELA. На площади 31 535 акров (2456 акров из которых осушаются насосной станцией NOSWB № 6) и с населением около 260000 человек в настоящее время станции обеспечивают среднюю производительность перекачки 0,74 CFS на акр (0,74 дюйма дождя в час) после все проекты SELA.

На Западном берегу, за исключением Краун-Пойнт, Лафитт и Баратария, имеется 20 насосных станций, в которых в общей сложности находится 71 насос с общей пропускной способностью бассейна 25 782 кубических футов в секунду (CFS).Обслуживая территорию в 48 483 акра с населением 193 000, станции в настоящее время обеспечивают среднюю насосную мощность 0,53 CFS на акр (0,53 дюйма дождя в час). Краун-Пойнт, Лафит и Баратария обслуживаются системой из нескольких кольцевых дамб и 16 удаленных подъемных станций, содержащих 26 насосов общей производительностью 549 кубических футов в сутки.

Проектирование насосных дренажных систем начинается с ожидаемой повторяемости (или частоты) различных дождевых осадков. Степень защиты не может быть бесконечной, она должна быть связана с тем, что население готово поддерживать и за что платить, например, с очень дорогими насосными станциями, большими каналами с небольшими уклонами и т. Д.необходимы. В настоящее время Jefferson Parish проектирует свою основную дренажную систему, чтобы обеспечить защиту от повторяющейся продолжительности работы в течение 10 лет.

В отношении производительности насосов и насосных станций используется термин «CFS». CFS означает «кубические футы в секунду». CFS — это один из множества способов измерения объемного расхода, и это просто время, необходимое для того, чтобы измеренный объем прошел фиксированную точку. Например, насос 1000 CFS на насосной станции может перекачивать 1000 кубических футов воды каждую секунду из канала на другую сторону дамбы.

Для того, чтобы лучше оценить производительность насосной станции, лучше всего использовать понятную каждому меру объемного расхода. Таким образом, для измерения объемного расхода используется еще один более общепринятый термин — галлонов в минуту или галлонов в минуту. Чтобы сравнить GPM с CFS, важно знать, что примерно 7– ½ галлонов равны 1 кубическому футу. Поскольку в минуте 60 секунд, 1 CFS равняется примерно 7 ½ галлона, умноженным на 60, или почти 450 галлонов в минуту. Это будет означать, что насос 1000 CFS перекачивает примерно 450 000 галлонов воды каждую минуту! При полной мощности насосных станций Джефферсона после SELA и SWFC, они составляют 47 100 CFS, что означает перекачку более 21 миллиона галлонов воды каждую минуту!

Организационная структура отдела состоит из административного, операционного и технического отделов.Некоторые из основных насосных станций оборудованы жилым домом оператора; другие крупные станции работают в двух или трех восьми (8) часовых сменах, в зависимости от их местоположения.

В выходные и праздничные дни, а также в периоды отсутствия персонала операторы насосных станций переводятся в режим ожидания и остаются готовыми в любой момент активировать станции в случае необходимости. Однако, если ожидается дождь, станции будут укомплектованы.

Выносные лифтовые станции работают автоматически и ежедневно проверяются операционным отделом.

Округ Джефферсон спроектировал и построил безопасные помещения на четырнадцати (14) дренажных насосных станциях. Операторы насосных станций и персонал по очистке экранов будут занимать эти безопасные помещения во время прохождения урагана. Безопасные помещения спроектированы так, чтобы выдерживать ветровую нагрузку со скоростью 250 миль в час и водную волну, вызванную ураганом категории 5. Эти безопасные помещения оснащены возможностью дистанционного управления для управления всеми насосами на четырнадцати (14) насосных станциях, включая оригинальные восемь (8) безопасных помещений с возможностью дистанционного управления горизонтальными насосами.

Насосная станция

Parish Line будет дистанционно управляться из безопасной комнаты насосной станции Дункана, а Вестминстерская насосная станция будет дистанционно управляться из безопасной комнаты насосной станции Эймса.

Шлюзовые затворы и отсечные клапаны были добавлены во время проектов Инженерного корпуса по защите фронта для борьбы с любым возможным обратным потоком из озера.

Приход в настоящее время разрабатывает генеральный план подземного дренажа для всего прихода. Цель этого плана — помочь выявить недостаточные дренажные участки на всей территории округа, разработать предварительные решения проблемных областей, разделить проблемные области на отдельные проекты для целей торгов, разработать смету расходов и определить приоритетность необходимых работ.

Как я могу получить помощь и сообщить о проблемах с дренажем ?:

Позвоните в отдел жалоб Drainage Central по телефонам 736-6578 (Восточный берег), 437-4939 (Западный берег) или 736-6006 (выходные и нерабочее время). Почта: [email protected]

Часто задаваемые вопросы

Насосы включены?
На крупных насосных станциях операторы запускают насосы, когда уровень воды поднимается до установленной отметки, тогда как на более мелких станциях насосы запускаются автоматически.Оборудование диспетчерского управления и сбора данных (SCADA) предназначено для мониторинга уровня воды и работы насосов. В любой момент времени на экране SCADA отображается рабочее состояние всех насосов на станциях. Westwego № 2 на Западном берегу и насосные станции Элмвуд на Восточном берегу оборудованы системой мониторинга SCADA. Операторы SCADA круглосуточно следят за дождями и уровнями воды в канале во всех дренажных бассейнах округа и уведомляют находящихся в режиме ожидания суперинтендантов, чтобы те предприняли немедленные действия по возобновлению работы насосов в случае дождя или повышения уровня воды в канале.

Сколько выпало дождя?
Количество и интенсивность осадков также контролируется системой SCADA. Экран SCADA показывает приращение и общее количество осадков в любой момент времени.

Почему кажется, что вода не движется в каналах?
Поскольку скорость притока ливневой воды превышает отток на любом участке сети каналов, вода поднимается, занимает больше места для хранения и создает иллюзию отсутствия потока.

Почему насосы не включаются и не работают перед дождем?
Насосы нельзя включать, если во входном бассейне насосной станции нет достаточной глубины воды, в противном случае насосы могут быть повреждены.

Почему мы не слышим работу насосов?
Многие насосы имеют привод от электродвигателя и работают очень тихо. Насосы с приводом от двигателя размещены внутри рабочих зданий, и их можно услышать только вблизи станций.

Почему наводнение на улице и вода не сливается с улицы?
Многие существующие дренажные линии, особенно в старых районах до 1981 года, не были предназначены для обработки большого количества осадков за короткое время.В результате улицы будут затоплены при кратковременном сильном ливне. Многие существующие дренажные линии были спроектированы и построены в соответствии со старыми стандартами, что соответствует меньшим трубам. Иногда стоки забиваются листьями и мусором, что снижает их способность переносить ливневые стоки.

Когда собираются косить траву на каналах и канавах?
В Джефферсоне около 700 миль берегов каналов и канав, требующих стрижки травы.Стрижка травы на склонах каналов проводится в среднем от шести (6) до восьми (8) раз в год, а отводы каналов срезаются до восемнадцати (18) раз в год, если позволяет погода.

Почему проседает тротуар или подъездная дорожка?
Причин может быть несколько:

Естественные осадки и осадки;
Корни деревьев, вызывающие растрескивание и оседание тротуаров и проездов;
Утечки в дренажных, канализационных, водяных и т. Д.

Ремонт насосной станции своими руками — Насосная станция

Насос включается и выключается слишком часто

Конструкция оборудования

Принцип работы устройства

Частые причины сбоев и способы устранения своими руками

Сбой в работе регулятора давления

Неисправности нагнетающего модуля

Нарушение давления в аккумуляторе

Другие причины

Консервация на время перерыва в эксплуатации

Причины частого включения насосной станции

Что делать и как устранить поломку

Комплектация водоснабжающей станции для дома

Отчего часто включается домашняя насосная станция при наборе воды: устраняем неполадки

Регулятор давления

Нагнетающий насос

Отчего часто включается и выключается домашняя насосная станция при открытых кранах: причина в гидроаккумуляторе

Дополнительные факторы

причины неисправности и способы ее устранения

Особенности работы насоса

Правильная настройка

Засорение входного фильтра

Падение уровня воды

Другие причины отсутствия выключения

Коротко о том, что такое реле давления.

Насосная станция не отключается. Причина в реле давления.

Заключение

По каким причинам не отключается насосная станция

Упал уровень воды

Забит фильтр на входе

Воздух в насосе или подсос воздуха

Неполадки эжектора или прокладки

Износ рабочего колеса

Забился штуцер реле

Почему насосная станция включается?

Какие могут быть неисправности?

Ремонт насосной станции — основные причины поломки

Выход из строя мембраны гидроаккумулятора

Из-за чего вода может не поступать из насосной станции

Что делать, если насосная станция часто включается?

Почему насосная станция не включается

Рекомендации по обслуживанию насосной станции

Регулировка регулятора давления воды насосной станции

Устройство и принцип действия реле давления воды

Настройка реле давления

Настройка уровней давления включения и выключения насоса

Регулировка реле давления

Особенности устройства насосной станции

Причины неполадок оборудования

Исправление погрешности в работе

Нарушение правил эксплуатации

Неполадки в действии двигателя

Проблемы с напором воды в системе

Ревизия накопительного бака

Роль гидроаккумулятора в работе системы

Контроль давления воздуха

Использование реле для регулировки давления

#1: Принцип работы датчика давления

#2: Регулировка и расчет необходимого давления

#3: Настройка рекомендуемых параметров

#4: Выбор нестандартных значений давления

Выводы и полезное видео по теме

Устройство и принцип действия реле

На какое давление надо регулировать насосную станцию

Пошаговая инструкция по регулировке реле давления

Часто встречающиеся ситуации

Необходимость замены реле

Насос постоянно включается/выключается

Насос длительное время не выключается

Воды в системе нет, а насос не включается

Видео — Регулировка давления насосной станции, реле давления

7 распространенных неисправностей центробежных насосов и способы их устранения | Водоконструкции

Частые причины поломки центробежных насосов и методы их устранения

1. Насос включается, издает звук работы, но вал не вращается

2. Насос не включается и не гудит

3. Насос издает резкие звуки

4. Вибрация насоса

5. Насос не обеспечивает паспортных значений подачи и напора

6. Срабатывает внешняя защита двигателя

7. Слишком часто срабатывает защита силового агрегата

Нужно ли будет покупать насос и насосную станцию отдельно?
