Доброго времени суток, дорогие читатели!

Продолжая тему крепежа, хочется также поговорить о дюбелях. Ведь дюбеля приходится использовать довольно часто. Например, при креплении в бетон или кирпич.

И сегодня в небольшой статье рассмотрим следующий момент:

Как подобрать саморез под дюбель?

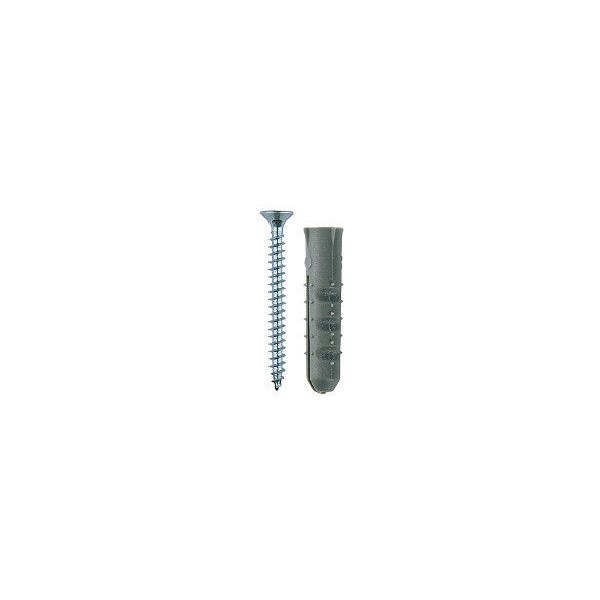

Дюбель универсальный 10*60 и универсальный шуруп 6*70

ЧТО ДЕЛАЕТ ДЮБЕЛЬ?

Дело в том, что просто так саморез в бетон или кирпич вкрутить не получится. Он просто туда не войдет. А если предварительно засверлить и потом закрутить — тоже не получится. И поэтому в таких случаях используют дюбеля из дерева, металла, полипропилена или нейлона.

Наиболее широкое применение получили дюбеля из полипропилена, которые пришли на смену деревянным, так сказать, дюбелям.

Так вот, дюбель имеет определенное строение (усы, пластинки, ребра) тела, которым он зацепляется за материал внутри отверстия. Но для того, чтобы он зацепился, его надо, так сказать, расширить изнутри. Это делается при помощи саморезов.

Так распирает дюбель

Такая вот несложная схема.

РАЗМЕРЫ

Схема то простая, но вот как подобрать нужный саморез, чтобы дюбель правильно расперло?

Сразу необходимо оговориться, что размер дюбеля считается по внешнему диаметру. То есть, если 12-й дюбель, то это значит, что наружный диаметр у него 12 мм. Соответственно и сверло или бур нужно будет брать на 12.

Дюбель 10*100 мм

А вообще, по большей части, саморез или шуруп подбирается на 2 размерных ряда меньше, чем дюбель. То есть, если дюбель 10 мм, тогда шуруп или саморез нужно брать 6-ти миллиметровый.

Дюбель универсальный 10*60 и универсальный шуруп 6*70

Либо можно сориентироваться по таблице.

Таблица соответствия дюбеля и самореза (шурупа)

НЮАНСЫ

Есть также несколько нюансов. Например:

• Некоторые дюбеля (как правило, нейлоновые) мягкие, поэтому для большей прочности можно взять саморез по толще. То есть, к 8 дюбелю взять саморез 6 мм толщиной.
• Длина самореза, как правило, берется в расчете на 5-10 мм длиннее дюбеля.

Есть и некоторые другие нюансы, но о них мы говорим в статье про дюбеля.

Если статья оказалась полезной, прошу вас поставить лайк и подписаться на канал!

Впереди нас ждет еще много всего интересного!

Как подобрать саморез к дюбелю? —

Как выбрать дюбель под саморез — Moy-Instrument.Ru

Как подобрать саморез к дюбелю?

Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.

Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.

Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т. д.) , так же они могут быть выполнены из различного металла — железа, латуни, нержавейки и т. д.

Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.

Например, дюбель тип «К» крепится в бетоне:

Дюбель тип «Т» предназначен для крепления в стенах из слабого бетона и кирпича:

Дюбель тип «S» крепится во многих материалах из различного кирпича и бетона:

Дюбель тип «U» — это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:

Дюбель «KPU» — это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:

Дюбель «KPW» тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):

Дюбель «KPX» используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т. д.:

Дюбель «KPR» используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т. д.:

Дюбель «KMG» выполняет анкеровку в газобетоне и других материалах:

Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:

Дюбель «Дрива» предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:

Дюбель «Бабочка» — это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 — 12 мм:

Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза. Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.

Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром.

Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке.

Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью конца.

Что важно учитывать

Очень важно, в процессе подбора, верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

• По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

• По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

• По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля в миллиметрах Диаметр самореза в миллиметрах

5 мм 2,5 мм. (от 2 мм до 3 мм.)

6 мм. 4 мм. (от 3,5 мм до 4,5 мм)

8 мм. диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм 6 мм. (от 5,5 мм до 6,5 мм)

12 мм, 8 мм. (от 6,5 мм до 8,5 мм)

14 мм 10 мм. (от 8,5 мм до 10,5 мм)

16 мм 12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного больше чем его длина и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза.

К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель 8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы, используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов : болты , гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие

Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным.

То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

· 5 мм – невысокая нагрузка;

· 6−8 мм – средняя нагрузка;

· 10−12 мм − большая нагрузка;

· 14 мм и выше − очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:

· Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

· Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

· Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

· Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

· Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

· Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.

Диаметр дюбеля (мм)

Длина дюбеля (мм)

Толщина прикрепляемого материала (мм)

Как выбрать дюбель под саморез

Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.

Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.

Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.

При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.

Дюбели для крепления изделий на стене из гипсокартона

Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла. Для установки такого дюбеля в гипсокартонной стене в ней не требуется предварительно сверлить отверстие, что позволяет закрепить предмет на стене при отсутствии дрели и сверла.

После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.

Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.

Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.

Выбор дюбеля под саморез

После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.

В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.

Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм. Дюбель подойдет стандартный, самый простой. Из таблицы видим, такой типоразмер самореза есть, для него подойдет дюбель диаметром 8 или 10 мм длиной 80 мм. Так как в наличии есть сверло диаметром 8 мм, то выбираем дюбель тоже диаметром 8 мм. Для его установки нужно просверлить отверстие диаметром 8 мм на глубину 85 мм.

Изготовление дюбеля из подручного материала

В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.

Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.

Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.

Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.

Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.

Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при неудачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель. Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большой ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.

На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двухзаходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.

Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно постучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет. Держаться будет надежно.

Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.

С помощью жидких гвоздей, по вышеописанной технологии, можно также надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.

Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от ножовки по металлу.

Чтобы исключить порчу покрытия стены достаточно взять небольшой лист наждачной бумаги, сделать в нем отверстие диаметром равным диаметру дюбеля, одеть на дюбель наждачной стороной к стене и аккуратно спилить. Покрытие стены останется неповрежденным.

сеть магазинов

КрепежСтрой

На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.

Дюбель тип К

Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.

Дюбель тип Т

Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.

Дюбель тип S

Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.

Дюбель тип U

Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.

Дюбель KPU

Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.

Дюбель KPW

Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.

Дюбель KPX

Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.

Дюбель KPR

Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.

Дюбель KMG

Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.

Дюбель для пенобетона

Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.

Дюбель «Дрива»

Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.

Дюбель «Бабочка»

Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:

1. Высверливается отверстие необходимого диаметра (8 или 10 мм).
2. В отверстие вставляется дюбель.
3. К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
4. Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).

Как правильно подобрать размер сверла под дюбель

На сегодняшний день нет необходимости использовать гвозди для того чтобы повесить картину, полку, шкафчик или другой предмет мебели и декора. Во-первых, это неудобно, во-вторых, ненадежно. Любой крепеж должен быть надежным, лучше выбирать дюбеля, которые устанавливаются в заранее просверленное отверстие. Надежность такого крепления напрямую зависит от правильно подобранного сверла, чем меньшая разница диаметра дыры и стержня, тем крепче он установится. Как подобрать сверло под дюбель разберемся дальше.

Основные принципы подбора

Правильный выбор сверла под дюбель должен основываться на следующем:

1. Рассчитывая какое отверстие сверлить под дюбель, стоит учитывать тип стены, в которую устанавливается стержень, и чем она покрыта.
2. Вес прикрепляемого мебели и максимальные возможные нагрузки.

Учитывая вышеуказанные параметры можно правильно выбрать соответствующий инструмент. Чтобы было проще, нужно учитывать заводской размер сверла и крепежа, а также предел прочности дюбеля. На инструменте имеется маркировка, ориентируясь на которую легко подобрать нужную модель.

Если материал стенки очень прочный, например, бетон, следует выбрать два типа сверла и разные режимы работы дрели. Для начала следует взять сверло на несколько размеров меньшее дюбели, перевести дрель в ударный режим и проделать необходимую дыру. Затем, использовав буравчик идентичного размера с крепежом, на обычном режиме довести дыру до необходимых параметров.

С помощью таких манипуляций можно провести работы быстрее, не слишком нагружать дрель, получить отверстие идеальной формы и сохранить целостность стены и ее покрытия. Стержень в дыре не должен прокручиваться и свободно перемещаться в нем. Вместо дрели лучше выбрать перфоратор, так как он более мощный и производительный.

Если материал стенки рыхлый, лучше, чтобы размер сверла был на несколько размеров меньше стержня (например, под дюбель 8, сверло размером 6 или 7). Это позволит плотно установить крепеж, даже в случае излишнего разрушения структуры стены.

Выбирая тип сверла, стоит обратить внимание на победитовые, учитывая их высокую прочность и долговечность.

Длина отверстия должна на несколько миллиметров превышать длины дюбели. Это нужно для того, что он плотно сел в нишу на всю свою длину, так как в дыре может скапливаться пыль.

Крепление легких предметов

Крепление полочек, картин и других легких предметов не требует особой подготовки и наличия мощного инструмента. Нужно лишь иметь электроинструмент, простой дюбель и подходящее сверло под дюбель. Такой тип крепежа отлично подходит для бетонных и кирпичных стен. Также его можно монтировать в потолок, для чего следует проделать отверстие под дюбель 6. Для стен подходит крепеж 4 размера. Для стенок из такого типа лучше всего подходит победитовое жало. В большинстве случаев двух точек монтажа будет вполне достаточно.

Крепление изделий, имеющих средний вес

Если вес монтированного элемента декора превышает 5 кг, нужен более надежный крепеж. Подойдет дюбель диаметром 8 мм и соответственно диаметр сверла также 8 мм. Длины отверстия в 6 см вполне достаточно при работе с обычными стенами, при работе с рыхлым материалом или потолком глубину увеличивают до 8.

Если вес предмета приближается к 10 кг, для надежности стоит установить 4 крепежа, так как 2 могут не выдержать. В качестве инструмента лучше применить перфоратор.

Крепление тяжеловесных предметов

Тяжелая мебель или бытовая техника, которая монтируется на стену, несет значительную физическую нагрузку. Даже если крепеж вначале выглядит надежно, со временем он может подвести. Установку тяжеловесных предметов стоит проводить только на стенках из прочных материалов, бетона или кирпича. Рыхлый материал может разрушиться под воздействием большого веса. Нормальный диаметр крепежного элемента — 10 мм, а глубина дыры более 6 см, на эти показатели нужно опираться, чтобы определить диаметр сверла. Для надежности, количество точек монтажа рекомендовано не менее 6. Подбирая, каким сверлом сверлить, можно смело выбирать победитовые.

Чтобы прикрепленная конструкция выдерживала около 100 кг, лучше использовать анкерные болты.

Они более надежные, даже учитывая их меньший размер. Следует проделать отверстие глубиной до 6 см и установить выбранный болт.

Существует 3 вида:

1. Болт с наружной гайкой, которая затягивается обычным ключом.
2. Самоконтрящаяся гайка, которая закручивается отверткой.
3. Двухраспорные анкера, которые применяются для крепежа самой массивной мебели.

Крепление к ненадежной поверхности

Современные дома имеют множество поверхностей, изготовленных из не очень прочных материалов. К ним можно отнести гипсокартон, старый кирпич, деревянные доски или плиты из прессованных опилок. При работе с ними лучше использовать нейлоновые крепежи диаметром более 10 мм, глубина монтажа не должна быть меньше 6 см. Буравчик лучше выбрать на несколько размеров меньше.

Процесс сверления должен быть безударным, так как излишняя нагрузка может повредить поверхность. Использование ударного режима может не оставить видимых разрушений, но внутренняя структура стены может пострадать. Если диаметр сверла будет слишком большим, крепеж будет свободно двигаться в отверстии, постепенно увеличивая его диаметр, особенно если работа проводилась с газобетонном.

Для гипсокартонных стен необязательно применять сверло меньшего диаметра, главное не давить на дрель и не использовать ударный режим. Гипсокартон – очень нежный материал, даже небольшая нагрузка может привести к разрушению участка стены. Просверлить отверстие следует с легким усилием, чтобы оно соответствовало размеру пластикового дюбеля с саморезом.

Стоит понимать, что крепить к подобным поверхностям тяжелые конструкции не нужно, даже если изначально материал справляется с нагрузкой, со временем под большим весом может произойти обрушение.

Если учитывать материал, из которого изготовлена стена, правильно подобрать дюбель и сверло к нему, а также имея на руках качественный инструмент можно сделать качественный монтаж, и не переживать о сохранности своей мебели или бытовой техники. Соблюдая рекомендации, с подобным монтажом справится даже неопытный мастер.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно выбрать дюбель

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЮБЕЛЬ ? Помню как вчера, забиваешь деревянную пробку или чёпик в бетон и в неё вворачивался саморез. Сегодня это выглядит более чем архаично и на сегодняшний день ни одна стройка, ни один ремонт не обходится без дюбеля — своеобразной универсальной разновидности анкера, используемого для крепежа. Дюбель незаменим для использования на сплошной, слоистой и пустотелой поверхности. Вариантов применения и использования дюбеля существует великое множество. Все дюбеля отличаются материалом изготовления, способом закрепления, и расчетными нагрузками на растяжения и среза. Другими словами, одни из них рассчитаны на крепёж легких бытовых предметов, другие конструктивно выдерживают крупные здания и сооружения, но это другая история. Что же касается ремонта и ремонтных работ в квартире, особенно в современных домах где перекрытия и стены сделаны из железобетона, то здесь дюбель просто необходим для крепежа, незаменим в использовании, поскольку все операции крепежа к стенам, полам и потолкам приходится выполнять с помощью дюбеля. При подборе дюбеля следует обращать внимание и учитывать: при горизонтальном крепеже в бетонную или кирпичную стену, надо использовать дюбель с наружным диаметром 6-10 мм., глубиной крепления 30-50 мм. для крепежа различных настенных тренажеров, шведских стенок и других тяжелых и тяжело нагруженных предметов, глубина закрепления должна быть 80-100 мм. вертикальный крепеж — нагрузка действует вниз. Рекомендуем выбирать дюбеля, имеющие распорные усы и поперечные насечки. всегда важно чтоб отверстие соответствовало диаметру дюбеля (входит с некоторым усилием), глубина сверления отверстия под дюбель (длина дюбеля) — 40-50 мм. иногда для большей надежности для установки дюбеля, отверстие смазывают клеем ПВА, и после крепления дюбеля перед вворачиванием самореза, дают сутки постоять на схватывание. Выбор дюбелей поверьте огромный. Какой выбрать в каждом конкретном случае ?? Мы предлагаем в продажу и держим постоянный складской запас самых разнообразных видов дюбелей. Вот некоторые и самые распространенные конструкции дюбеля: Дюбель полипропиленовый распорный (с усами) предназначен для крепления различных элементов с применением саморезов и универсальных шурупов в бетон, кирпич, камень. Материал изготовления — полипропилен или нейлон. Дюбель распорный (типа «ежик») также предназначен для крепления различных элементов в бетонную поверхность и имеют своеобразные распорки для лучшей фиксации. Выпускается из полипропилена. Дюбель для гипсокартона «DRIVA», бывают пластмассовые и металлические, имеют назначение крепить различные элементы и конструкции в мягких материалах гипсокартонных и гипсоволоконных листах (ГВЛ), пористого бетона, с применением саморезов и универсальных шурупов. Делают этот дюбель из цинково-алюминиевого сплава или нейлона. Металлическая Дрива благодаря острию в виде перового сверла, как правило устанавливают без предварительного сверления под него отверстия. Крупная резьба на внешней поверхности корпуса дюбеля, даёт возможность ввинчивается в стену отверткой. Дюбель гвоздь предназначены для быстрого крепежа окон, металлических профилей, различных реек обрешетки и направляющих, бруса, плинтусов, фанеры, кабель-каналов и др. в бетон, камень, кирпич. когда нужно установить их быстро и большое количество. Дюбель комплектуются гвоздем, имеющим накатку на удержание в виде обратных конусов. Конструкция дюбель-гвоздя изготавливаются из полипропилена или нейлона, а гвоздь соответственно из стали. Гвоздь забивают молотком. )) Но чтобы правильно и грамотно сделать выбор, позвоните в офис нашей компании, ведущие специалисты Вам помогут и дадут самую исчерпывающую информацию под необходимые для Вас условия крепежа. Стандартный нейлоновый дюбель годятся для любой стены и используются с саморезом диаметром от 2 до 16 мм. В стене просверливают отверстие, соответствующее диаметру дюбеля, в котором он удерживается благодаря направленным усикам, а при расклинивании саморезом, дюбель «намертво» крепится в стенки отверстия. Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер. Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов — для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки. Дистанционный (юстировочный) дюбель, закрепляет рейки обрешетки под последующую обшивку на некотором удалении от стены. Позволяет производить регулировку в пределах от 0 до 3,00 см относительно основы положение реек обрешетки в процессе крепежа за счет разделяемого на 2 части (1- основа, 2 — рейка) дюбеля и самореза специальной конструкции. Универсальный нейлоновый дюбель необходим для крепления предметов к пустотелой стене или другой основе, предполагаемой наличие полого или пустого пространства. В пустотелой основе, дюбель выпучивается и так фиксируется в ней. В сплошной основе из бетона или кирпича, дюбель разжимаясь, просто входит в плотный контакт со стенками отверстия. Служит для крепежа деревянных брусков, подвесных потолков, металлических реек, оконных и дверных коробок, обрешетка для облицовочных плит и т.д. Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям. Дюбель для крепления термоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

Как подобрать саморез к дюбелю – пластмассовые шурупы

Чем отличается шуруп и саморез.

Мы постоянно в нашей обычной жизни сталкиваемся с различными деталями крепежа: саморезами, шурупами, болтами и винтами. В настоящее время наиболее широкое распространение получили саморезы, появившиеся на рынке строительных материалов совсем недавно, и которые вытеснили отечественные шурупы непривлекательного вида.

Шуруп

Шуруп выглядит как стержень с головкой и острой резьбой. До шляпки на стержне шурупа можно выделить два участка с винтовой резьбой и без резьбы. Форма головки у него может быть полукруглая, шестигранная или потайная. Различают шурупы для дерева и для металла. У шурупов для дерева более крупный шаг резьбы по сравнению с шурупами для металла. Универсальные шурупы

применяются в любой отрасли народного хозяйства.

Саморез

Саморез – это винт, у которого острая резьба и есть либо острый наконечник, либо наконечник-сверло. Резьба у них нанесена до самой шляпки. От шурупов саморезы отличает шаг резьбы и сверло.

Как подобрать сверло под дюбель

Отличия имеются так же в профиле резьбы. Саморезы имеют более острую и высокую резьбу с разным углом наклона. Маленькие сверла используют для дерева, большие — для металла. Саморезы имеют потайную, полукруглую головку под отвертку или с шайбой.

Отличия, преимущества

Что же такого хорошего в саморезах, ведь они практически те же шурупы, но имеющие более высокое качество? Саморезы изготавливаются по определенной технологии. Для изготовления используется только прочные стальные сплавы, которые проходят последующую термическую обработку. Иначе можно сказать, что их изготавливают из закаленной стали. Как и весь стальной крепеж, саморезы для защиты от коррозии могут быть фосфатированы, оксидированы или гальванически оцинкованы с применением пассивирования.

После такой обработки саморезы становятся характерного черного или блестяще белого цвета и приобретают значительную устойчивость к коррозии. Для стыковки с инструментом у них используются четкие и точные шлицы, имеющие форму креста.

Саморезы, изготовленные из латуни или нержавейки, можно считать экзотикой.

Саморезы с высокой винтовой резьбой имеют тонкий и острый профиль. Очень легко можно нарезать резьбу в достаточно твердых металлах саморезами с таким профилем резьбы. При этом его конец выполнен в виде острого конуса. Он как шило проделывает в материале отверстие для точной установки и для того, чтобы можно было начать нарезку резьбы. Работу конца самореза можно сравнить с работой бура. У некоторых видов саморезов на конце сформировано подобие сверла, которое дает возможность избежать сверления и нарезки резьбы. При этом он легко вворачивается в металл, имеющий толщину до 2 мм.

Те саморезы, которые используются для крепежа различных металлических частей, имеют более частую резьбу. Достаточно часто у них имеется двухзаходная резьба.

Универсальные саморезы имеют резьбу со средним шагом длины.

Для скрепления частей деревянных конструкций используются саморезы, у которых имеется широкий шаг резьбы, большой угол наклона и достаточно острый конец.

Самые востребованные саморезы имеют потайную головку, которая плавно переходит в стержень с резьбой. Такая форма крепежа идеально подходит для монтажа гипсокартонных листов. Не менее популярны у нас и саморезы, имеющие шестигранную головку. Чаще всего их применяют тогда, когда требуется повышенная прочность крепежа. Используют их вместе с дюбелями из пластика для крепления тяжелых предметов к стенам.

Кровельный саморез имеет шестигранную головку, которая переходит в крупную шайбу (пресс-шайба). У него есть резиновая прокладка для герметизации соединения, и окрашен он в один из распространенных цветов кровельных материалов (белый, зеленый, красный и т.д.).

Саморезы с полукруглой головкой, переходящей в шайбу, используют для соединения материалов имеющих форму листа. Такой крепеж для листового металла имеет резьбу с малым шагом. При этом форма головки увеличенного диаметра дает возможность более эффективно крепить материал за счет усиления прижимания к основанию, когда просто невозможно сделать зенковку.

Короткие саморезы с наконечником в виде сверла и полукруглой головкой используют для крепления частей, изготовленных из металлического профиля. Очень часто их называют клопами и блохами.

Так же шурупы и саморезы имеют отличия по подготовке материала к применению крепежа. При использовании шурупа необходимо просверлить отверстия, куда затем его ввинчивают. При использовании самореза материал такой подготовки не требует. Шурупы имеют только два вида головок. У саморезов огромное количество видов головок: несколько видов потайных головок, шестигранные с шайбой и без, полукруглые с шайбой и без, цилиндрические и трапециевидные.

Саморезы за счет своей прочности применяются для крепежа всевозможных материалов, начиная с дерева, пластмассы и до металла, бетона.

Можно сделать вывод: разница между шурупом и саморезом заключается в том, что шурупы требуют предварительно просверленного отверстия, а саморезы подходят практически для всех материалов и не требуют предварительной подготовки рабочей поверхности.

Выбираем правильно саморезы по нагрузке, вся информация

Сегодня в статье мы рассмотрим такую важную тему, как правильный выбор саморезов. Дело в том, что общаясь в консультантами различных строительных магазинов, мы пришли к выводу, что часто люди выбирают метизы (металлические изделия, от словосочетания) совершенно неправильно, отдавая свой выбор тем саморезам, которые стоят минимально. Часто обращают внимание исключительно на длину, что в корне не правильно.

Если вы встречались с тем, что при вкручивании или выкручивании метизов, они у вас ломались, то это происходило либо ввиду некачественных саморезов, либо ввиду неправильно сделанного выбора.

Для того, чтобы разобраться в этой, казалось бы на первый взгляд сложной теме, читайте нашу статью далее.

Как выбрать саморезы правильно

Итак, для того, чтобы правильно выбрать саморезы, которых сегодня продается просто несчетное количество, необходимо обратить первым делом на ход резьбы.

• Ход резьбы саморезов, может быть как частый, так и редкий.
• Частый ход саморезов предназначен для того, чтобы их вкручивать в металлические поверхности.
• Редкий ход саморезов, предназначен для того, чтобы их вкручивать в мягкие поверхности, такие как пластик, гипс, дерево.
• Универсальные саморезы — это те, которые можно вкручивать куда угодно. Если вы не знаете что купить, то покупайте именно универсальные саморезы.
• Существуют также специальные саморезы, которые предназначены для определенных задач. Классический пример — это метизы с граненой головкой, который нужны для монтажа кровельных материалов.

Какие бывают саморезы по типу резьбы

Диаметры и длины саморезов с потайной головкой ГОСТ 1145-80 и полупотайной головкой ГОСТ 1146-80

Диаметр самореза, мм	Длины самореза, мм	Диаметр самореза, мм	Длины самореза, мм
1,6	7, 10, 13	4,0	13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0	7, 10, 13, 16	5,0	13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5	7, 10, 13, 16, (18), 20, (22), 25,	6,0	(18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0	10, 13, 16, (18), 20, (22), 25, 30	8,0	50, 60, 70, 80, 90, 100
3,5	10, 13, 16, (18), 20, (22), 25, 30, 35, 40	10,0	80, 90, 100

Длины и диаметры саморезов с полукруглой головкой по ГОСТ 1144-80

Диаметр самореза, мм	Длины стержня в мм	Диаметр самореза, мм	Длины стержня в мм
1,6	7, 10, 13	4,0	13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0	7, 10, 13, 16	5,0	13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5	7, 10, 13, 16, (18), 20, (22), 25	6,0	(18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0	10, 13, 16, (18), 20, (22), 25, 30	8,0	50, 60, 70, 80, 90, 100
3,5	10, 13, 16, (18), 20, (22), 25, 30, 35, 40	10,0	80, 90, 100

Какие саморезы выбрать для определенной нагрузки

Для того, чтобы правильно подобрать метизы в зависимости от нагрузки, вы можете обратиться к продавцу-консультанту и попросить его помочь вам. Либо, можете заглянуть в нашу таблицу и определиться со своим выбором до похода в магазин.

как подобрать его под дюбели 6 и 8? Каким сверлить отверстие под дюбель 10?

Как правильно подобрать сверло под дюбель – с этим вопросом сталкиваются многие начинающие строители. Поскольку диаметр отверстия при установке крепежа такого типа, действительно, имеет большое значение, к поискам подходящего инструмента и расходных материалов стоит отнестись очень ответственно. Лучше заранее узнать о том, каким сверлом подготовить отверстие под дюбель 6, 8, 10 мм, чем совершить ошибку в процессе работы, а затем ее исправлять.

Что учесть при выборе?

Необходимость подобрать подходящее сверло под дюбель перед его установкой в поверхность стены периодически возникает у каждого домашнего мастера. Здесь важен точный расчет, поскольку любые ошибки приведут к ухудшению прочности соединения. Прежде чем выбрать подходящий инструмент в своем арсенале, стоит изучить несколько важных вопросов.

Первый из них связан с определением типа материалов, из которых сделаны стены, а также выполнена отделка их поверхности. Второй важнейший параметр: нагрузка, под которой крепеж будет эксплуатироваться. С диаметром — третьим базовым элементом – вопросов обычно не возникает: он указан в маркировке на поверхности сверл и дюбелей.

Исключить прокручивание крепежа в отверстии, избежать чрезмерного увеличения его диаметра поможет отдельная хитрость. Начинать сверление нужно при меньшем, чем это необходимо, размере бура. Так, для дюбеля 10 мм берется ударная дрель со сверлом на 8 мм – этот вариант годится для бетонного монолита, по ячеистым и пустотелым блокам использовать биение нельзя. Отверстие проделывается не на полную глубину. Затем в патрон дрели устанавливается сверло, соответствующее диаметру дюбеля, выполняется досверливание в безударном режиме.

Такой подход позволит не разбить подготавливаемое отверстие при работе с мощным электроинструментом, исключит уход в стороны и неточности при работе. Глубина подбирается исходя из длины крепежа – она должна быть на 3-5 мм больше, при этом можно использовать ограничитель на стержне бура, чтобы избежать чрезмерного погружения. Если не предусмотреть этот запас, при установке дюбель может упереться в препятствие из оставшейся пыли или бетонной крошки. Нужно запомнить еще одно непреложное правило: по твердым поверхностям, таким как бетонный монолит, кирпич, нужно обязательно выбирать сверло точно по диаметру крепежа. При бурении стен из рыхлых или вспененных, ячеистых, пустотелых материалов отверстие делается меньше на 1-2 мм, иначе фиксация будет недостаточно плотной.

Гильза дюбеля со временем разболтается, может выпасть или создать люфт, снизив надежность соединения. Для сверления сырых стен это правило сохраняет свою актуальность. Тип бура тоже подбирается индивидуально с учетом материала, из которого изготовлено основание. Иногда проще подготовить универсальный вариант, но по кафелю или керамогранитной облицовке все равно лучше брать специальный. Сверла с победитовым наконечником оптимальны в работе по кирпичу и бетону.

Для стен из дерева, полимерных листовых материалов, ДСП или других строительных плит специальный бур не требуется. Подойдет самое обычное сверло из инструментальной высокопрочной стали.

Крепление предметов разной тяжести

Прежде чем сверлить отверстие под дюбель-гвоздь или пластиковый распорный крепеж, стоит уточнить нагрузки, которые предстоит брать на себя устанавливаемому в стену элементу. Чем тяжелее и массивнее будет навешиваемая конструкция, тем крупнее потребуется крепеж. Легкую полку можно зафиксировать на дюбель 5 мм, тяжелый стеллаж – на его аналог от 10 до 12 мм в диаметре.

Брать в расчет стоит и саморезы или шурупы. Например, типоразмеру 6х40 мм соответствует дюбель 8 или 10 мм аналогичной длины. Правильно определить нужные диаметры можно при помощи таблицы.

Легких

Для предметов малого веса используются легкие монтажные элементы, подойдет и быстро устанавливаемый дюбель-гвоздь. Отверстие в стены из бетона, железобетона, полнотелого кирпича под них сверлят такое же, как и диаметр крепежа. Под наружный размер 6 мм хватит длины 40 мм. Навешивая люстры, потолочные светильники, дюбель лучше углубить сильнее. Здесь подойдет крепеж с параметрами 6х60 мм.

Среднего веса

В случае если предстоит навесить полку или другой предмет среднего веса, придется взять более надежный тип крепления. Подойдут ударные дюбели диаметром от 8 мм и более. Заглубление, соответственно, и длина используемого изделия определяются по месту его установки. Если в стену фиксируют дюбель 60 мм, то в потолок понадобится уже его аналог на 20-30 мм длиннее.

Важно правильно рассчитывать количество фиксаторов. На каждый дюбель при его правильной установке должна приходиться нагрузка не более 2,5 кг веса предмета. То есть на полку или стеллаж массой 10 кг придется высверлить в стене 4 отверстия или больше, чтобы предусмотреть дополнительные факторы риска.

При наличии домашних животных, которые могут запрыгнуть на подвешиваемую конструкцию, стоит заложить дополнительную страховочную нагрузку в 4-5 кг. Количество дюбелей пропорционально увеличится на 2 единицы.

Тяжелых

Массивные предметы интерьера, не имеющие напольной опоры, требуют тщательной фиксации. Диаметр дюбеля и сверла здесь будет не менее 10 мм, заглубление можно делать на 60 мм и более в стену, на 80 мм – в потолок. Сам крепеж должен относиться к ударному типу — в него заколачивается ответная часть. Для пустотелых и ячеистых стен установлены определенные ограничения по внешним нагрузкам, а также используемому крепежу – лучше применять химические или специальные анкеры с увеличенной площадью раскрытия.

Если предстоит зафиксировать на стене, потолке элементы домашнего спортивного инвентаря, их тоже навешивают отдельно. Здесь используют анкерные болты, подбор диаметра которых осуществляется индивидуально, но не менее чем 8х60 мм.

Крепим к ненадежной поверхности

Бетонный монолит и полнотелый кирпич все чаще уступают место материалам, не обладающим той же прочностью и твердостью. Гипсокартонные перегородки и пазогребневые плиты, ячеистый и газобетон хоть и обеспечивают быстрое возведение зданий, но сильно проигрывают в надежности. При сверлении отверстий такая стена может раскрошиться или треснуть, особенно когда речь идет о пустотелых элементах. Чтобы этого не произошло, действовать следует по определенным правилам.

1. Выбирать легкий крепеж из нейлона и других полимеров, отдавая предпочтение диаметру не менее 10 мм. Это позволит лучше закрепить его в стене. Для очень пористых стен предназначены металлические дюбели типа «молли».
2. Подбирать сверло на 1-2 мм меньше дюбеля. Подойдет победитовый вариант – довольно универсальный и надежный. При сверлении кафеля, плитки в ванной на гипсокартонной перегородке лучше заменить его алмазным буром.
3. Производить работы в 1 этап. Сверлить нужно в безударном режиме, выбирая всю необходимую длину за проход.
4. Предпочесть дюбели, специально созданные для пустотелых стен и слабых оснований. В первую очередь к ним относятся «бабочки», при установке самореза или шурупа раскрывающие свои боковые грани. Напрямую в гипсокартон гораздо надежнее садится дюбель с уже нарезанными кромками — под него не требуется предварительное сверление, нужно просто завернуть изделие в стену. Несущие способности такого крепежа невелики, но их хватит, чтобы повесить часы или небольшую картину.
5. При неправильно выбранном диаметре сверла рекомендуется поменять дюбель. Если это невозможно, усилить фиксацию помогут составы, такие как «жидкие гвозди». Их же применяют при проворачивании установленного крепления. Достаточно 30-120 минут, чтобы дюбель был готов к установке самореза.
6. Если крепеж уперся в перегородку или другое препятствие, а снаружи осталась часть гильзы, ее можно аккуратно удалить. При работе на стенах с декоративным покрытием, их предварительно защищают кругом из наждачной бумаги, надев его на дюбель. Затем лишний край просто опиливают, саморез или шуруп устанавливают, как обычно.

Учитывая все эти рекомендации, можно легко подобрать подходящий дюбель и сверло для его установки, а также избежать ошибок, часто допускаемых неопытными мастерами.

В следующем видео описаны правила выбора дюбеля и анкера.

Самонарезающие винты Как выбрать

Самонарезающие винты. Как выбрать для пластмассовых приложений

Самонарезающие винты: как выбрать и использовать правильный Чарльз Т. Келлер

Саморезы обеспечивают экономичное средство сборки компонентов, особенно там, где необходимо соединить разнородные материалы. Они предлагают особое преимущество там, где периодическая разборка может потребоваться для обслуживания или ремонта. Нарезание резьбы и нарезание резьбы — два основных типа саморезов.Винты для нарезания резьбы деформируют пластик, в который они вбиты, образуя прочную резьбу; винты для нарезания резьбы физически удаляют материал так же, как машинный метчик, чтобы сформировать путь резьбы. Выбирая саморез, который будет работать лучше всего, дизайнеры обнаружат, что знание модуля изгиба материалов и меры жесткости пластика является лучшим ориентиром для определения его способности поглощать напряжение, создаваемое винтами различной конструкции. Следующие ниже рекомендации основаны на пригодности типа или конструкции винта для инженерных пластмасс по четырем категориям жесткости, значения определяются при 23 ° C (73 ° F) и относительной влажности 50%.

фунтов на кв. Дюйм) или меньше баллона. В эту категорию входит большинство неармированных нейлоновых смол Zytel (за исключением нового семейства кристаллических нейлонов с аморфно-подобными свойствами). Использование обычных резьбонарезных винтов с этими смолами обеспечивает прочное соединение.

Рисунок 1. Типы резьбонарезных винтов Тип C

Тип BP Тип AB Тип B

Резьбонарезные винты Резьбонарезные винты обычно дешевле, чем резьбонарезные винты, а получаемая ими резьба обеспечивает наибольшее сопротивление откату.Однако их преимущества в некоторой степени компенсируются тем фактом, что они могут вызывать сильное и концентрированное напряжение в кольце. В то время как более жесткие пластмассы обычно не могут поглотить это напряжение, смолы с модулем изгиба 1380 МПа (200000

Напряжение, создаваемое винтами для нарезания резьбы, обычно слишком велико для смол второй категории, то есть пластиков с модулем изгиба от 1380 до 2758 МПа. (От 200 000 до 400 000 фунтов на квадратный дюйм) и резьбонарезные винты.Однако, исключением является ацеталь Delrin, как и марки Zytel на основе нейлона 612.Низкие коэффициенты трения, обеспечиваемые этими двумя материалами, буквально сглаживают путь, позволяя формировать резьбу с минимальным напряжением. Однако при использовании резьбонарезного винта из материала этой группы жесткости следует обратить внимание на винты Trilobe или Hi-Lo, специально разработанные для уменьшения радиального давления.

2

Рис. 2. Винт для резьбонарезания Trilobe

имеет немного более высокий модуль упругости. 7 590 МПа (1100 000 фунтов на кв. Дюйм) также подходит к этой группе, поскольку он способен принимать обычные винты с резьбой.В этих жестких материалах винты нарезания резьбы будут иметь высокое резьбовое зацепление и высокие зажимные нагрузки. Они не будут вызывать высокого остаточного напряжения, которое могло бы привести к выходу изделия из строя после вождения.

2. Литые вставки, форма которых сводит к минимуму напряжение, заранее размещаются непосредственно в форме и становятся неотъемлемой частью компонента.

Рисунок 7. Формованная пластина

Рисунок 3. Винт Hi-Lo

Hi-Lo доступен как для нарезания резьбы, так и для нарезания резьбы, причем последний рекомендуется для использования на материалах с еще более высокой модуль упругости.Крепежная деталь с резьбой HiLo имеет двухзаходную резьбу, где одна резьба является высокой, а другая — низкой. Острый угол резьбы 30 градусов обеспечивает более глубокий разрез в материале и снижает радиальное напряжение, которое может возникнуть при использовании стандартной формы резьбы под углом 60 градусов. Его меньший по сравнению с обычным малый диаметр увеличивает материал, контактирующий с резьбой. В результате получается более прочная застежка с большим сопротивлением выдергиванию.

Последняя группа пластиков с модулем изгиба выше 6 895 МПа относительно хрупка.Их тенденция к гранулированию между резьбой винта может вызвать вырывание крепежа при более низких, чем предполагалось, значениях усилия. К смолам этой очень жесткой категории относятся нейлон Zytel, армированный стекловолокном на 33 и 43 процента, и все другие сорта полиэстера Rynite. Для этих очень жестких смол рекомендуется более тонкая резьба Т-образного резьбонарезного винта.

3. Расширительные вставки вставляются в предварительно отформованные или просверленные отверстия, фиксируя их на месте, когда винт расширяет вставку.

Рисунок 8 — Расширяющая вставка

4.Сплошные втулки обычно представляют собой вставки, состоящие из двух частей. Корпус вкручивается в подготовленное отверстие и фиксируется кольцом.

Рисунок 5. Винт Т-образного типа

Рисунок 9. Сплошная втулка

Другие важные факторы Даже когда в этих очень жестких пластиках используются винты с мелким шагом, резьба обычно будет срезаться, когда винт откручивается. Если требуется снятие и повторная установка крепежа, бобышка должна быть достаточно большой, чтобы в ней можно было установить новый винт следующего большего диаметра. Более крупные винты, используемые для ремонта, обеспечат большую зажимную нагрузку, чем при первоначальной установке.При проектировании саморезов важен ряд факторов: Размер отверстия в бобышке Для максимального отношения зачистки к крутящему моменту используйте диаметр отверстия, равный диаметру шага винта. Внешний размер бобышки Самый практичный диаметр бобышки в 2,5 раза больше диаметра винта. Если его стенка будет слишком тонкой, бобышка может треснуть. Более высокие моменты зачистки не достигаются с более толстыми выступами. Влияние длины винта Крутящий момент затяжки быстро увеличивается с увеличением длины зацепления и выравнивается, когда длина зацепления составляет около 2.В 5 раз больше среднего диаметра винта.

Винты для нарезания резьбы Третья группа смол с модулями изгиба в диапазоне от 2 758 до 6 895 МПа (от 400 000 до 1 000 000 фунтов на кв. Дюйм) увеличивает прочность и жесткость за счет стекловолокна и / или минерального армирования. Смолы этой категории включают стеклонаполненный Delrin 570; те композиции нейлона Zytel, армированные до 13 процентов (по весу) стекловолокна; и нейлон Минлон, армированный минералами. Rynite 430, упрочненный, 30-процентный армированный стекловолокном член семейства полиэфирных смол DuPonts ПЭТ, хотя и

Металлические вставки Альтернативным и более долговечным решением может быть использование металлической вставки с резьбой.Обычно используются четыре типа вставок: ультразвуковые, литые, расширительные или сплошные. Трение и давление на внешние накатки и канавки удерживают вставку на месте. Внутреннее отверстие с резьбой подходит для стандартного крепежного винта. 1. Ультразвуковые вставки прижимаются к месту, поскольку пластик плавится под действием высокочастотных ультразвуковых колебаний. Он закрепляется по мере затвердевания расплава. Это предпочтительный вариант установки для инженерных пластиков DuPont.

Рис. 4. Винты для нарезания резьбы Тип F Тип D Тип BT Тип T

Отношение ленты к зацепу Кривая крутящего момента на рисунке 10 показывает, как саморез реагирует на приложенный крутящий момент.До точки А крутящий момент применяется для нарезания или образования резьбы и преодоления трения скольжения на резьбе. Последовательные повороты требуют большего крутящего момента, так как площадь зацепления резьбы увеличивается. В точке А головка винта села. Любое дальнейшее применение крутящего момента, называемого моментом снятия изоляции, приводит к сжимающей нагрузке

Рисунок 6. Тип BF

Ультразвуковая вставка

3

резьбы. В точке B напряжение в резьбе достигает предела текучести пластика, и резьба начинает срезаться.Нити продолжают обрываться до точки C, когда крепление полностью разрывается. Соотношение между полосой и приводом — отношение момента зачистки к крутящему моменту привода может использоваться для оценки характеристик закрепленного соединения. Для крупносерийного производства с использованием электроинструментов это соотношение должно составлять примерно 4: 1. При хорошо обученных операторах, работающих с однородными деталями и ручными инструментами, соотношение 2: 1 может быть приемлемым. В любом случае следует избегать использования смазок, потому что они резко снижают это соотношение.

Конечным испытанием самореза является сила выдергивания.Его можно рассчитать из:

Подтверждение может быть получено путем проведения испытаний прототипа пластин втулки или плоских пластин, отлитых из выбранного пластика. Trilobe является товарным знаком Continental Screw Co. Hi-Lo является товарным знаком Illinois Tool Works, Inc.

C.T. Чак Келлер (Chuck Keller), старший технический специалист в группе проектирования отдела полимерных продуктов Chestnut Run Technical Services Laboratory, рассматривает типы винтов, а также некоторые жизнеспособные альтернативы и предлагает несколько советов по конструкции выступов и оценке соединений Эта статья была первоначально опубликована весной 1983 года. выпуск журнала «Инженерное проектирование».

Рис. 10. График крутящего момента

.

Как отремонтировать незакрепленные или сломанные детали стула — Как отремонтировать деревянную мебель: советы и рекомендации

У всех видов деревянной мебели есть свои индивидуальные структурные проблемы. Имея здравый смысл и некоторые особенности, вы можете содержать все свои деревянные стулья в хорошем состоянии. Вот как заменить незакрепленные или сломанные детали стула:

Свободные суставы

Каркасы сидений удерживаются с помощью шиповых соединений (зубец, язычок или дерево, закрепленное в отверстии соединительной детали) или дюбелей (деревянные штифты удерживают детали вместе), поддерживаемых треугольными клеевыми блоками с выемками, соответствующими ножкам. .Если вовремя зацепил неплотный стык, отремонтируйте его с помощью клея. Если стык сломан, придется его разобрать и заменить дюбели. Треугольные клеевые блоки, вероятно, будут приклеены и привинчены к раме, а дюбель может даже поддерживаться скрытыми гвоздями или винтами. Осторожно отделите стык с помощью старой отвертки или шпателя с жестким лезвием, затем замените дюбели. Перед повторной сборкой убедитесь, что соединение чистое и сухое.

Объявление

Иногда для ремонта рамы можно использовать механическое крепление — угловую скобу или скобу для ножек стула.Это, конечно, действительно зависит от стоимости мебели. Не снижайте ценность антиквариата куском металла. Металлическое армирование бесполезно, если соединение не плотно прилегает друг к другу, но с его помощью можно сделать прочное соединение еще более плотным. Закрепите скобы латунными винтами и убедитесь, что они достаточно длинные.

Закрепите металлический уголок с одной стороны каркаса стула; предварительно просверлите отверстия под винты. Вставьте кусок тонкого картона под противоположную часть уголка, затем просверлите отверстия для шурупов с этой стороны.Достаточно плотно ввинтите винты, снимите картон и закрутите винты. Когда винты будут окончательно затянуты, уголок будет плотно стягивать соединение, чтобы закрыть зазор, оставленный картоном.

Свободные ножки, перекладины и шпиндели

Шатающиеся ножки, перекладины и шпиндели иногда могут расшататься на деревянных стульях, которые используются чрезмерно. Но эти проблемы часто можно исправить.

Незакрепленные перекладины или шпиндели — и, если не используются распорки, ослабленные ножки — иногда можно исправить, нанеся клей на стыки.Но исправленная таким образом деталь может снова выйти из строя. Для более постоянного ремонта аккуратно отделите деталь от каркаса. Если оба конца болтаются, удалите весь кусок. Для очень прочных стыков слегка поверните деталь, чтобы разорвать клеевое соединение; при необходимости используйте плоскогубцы с автоматической блокировкой. Подложите деталь, чтобы предотвратить повреждение дерева плоскогубцами.

Полностью удалите старый клей с детали и ее гнезда. Клей плохо сцепляется со старым клеем.Будьте осторожны, чтобы не удалить древесину с конца детали, иначе она не поместится. После удаления старого клея проверьте каждый конец детали в гнезде. Если концы плотно прилегают, нанесите клей на гнездо и снова вставьте незакрепленную часть. Зажмите заклеенное соединение и дайте ему полностью высохнуть.

Если деталь болтается в гнезде, вам придется увеличить ее, чтобы получилось прочное соединение. Если конец шипа треснул, вам придется его укрепить. Нанесите тонкий слой клея на шип и плотно обмотайте шелковой нитью.При необходимости нанесите еще клея и накройте шип еще одним слоем нитки. Дайте шипу с резьбой высохнуть в течение суток, а затем плотно приклейте армированный конец в гнездо. Вставьте его осторожно, чтобы не повредить нить. Зажмите стык и дайте ему полностью высохнуть.

Очень свободные ножки или перекладины можно закрепить, если шип прочный. Зажмите деталь в тисках или попросите помощника удерживать ее, а затем очень осторожно пропилите центр конца шипа. Вырез должен быть квадратным и отцентрованным, примерно на глубину той части, которая входит в гнездо — около 3/4 дюйма.Для мелких деталей используйте ножовку или копировальную пилу, чтобы сделать пропил; для более толстых деталей используйте ножовку или комбинированную пилу.

Из куска мягкой древесины — сосны на четверть круга, если она у вас есть — вырежьте тонкий клин, соответствующий ширине и глубине пропила в шипе. Здесь цель состоит в том, чтобы слегка раздвинуть пропил с помощью клина, таким образом увеличивая шип, чтобы он соответствовал гнезду. Когда вы убедитесь, что клин подходящего размера, очень осторожно вставьте клин в пропил. Когда шип немного увеличится, прекратите стучать и срежьте лишнюю древесину с клина канцелярским или перочинным ножом.Будьте осторожны, не забейте клин слишком сильно; чрезмерное расклинивание приведет к расколу шипа.

Чтобы проверить клин, вставьте его конец в пропил и постучите по нему ручкой отвертки. Если вы видите, что древесина по обеим сторонам пропила начинает расползаться, клин слишком широкий. Наконец, нанесите клей и соберите соединение, как описано выше.

Возможно, вы не сможете разобрать мебель для этой процедуры расклинивания. В этом случае есть еще два способа выполнить работу.Если соединение очень рыхлое и внешний вид не важен, удалите как можно больше клея. Сделайте из лепнины несколько тонких клиньев — хорошим выбором будет сосновая решетка. Обмакните концы клиньев в клей и забейте клинья молотком по незакрепленной части между деталью и розеткой. Затем с помощью канцелярского ножа обрежьте концы клиньев заподлицо с окружающей деревянной поверхностью. Выровняйте давление клиньев, когда вы их вдавливаете; если вы не разместите их осторожно, клинья могут вывести деталь из строя, еще больше ослабив соединение.

Если внешний вид важнее, просверлите отверстие диаметром 1/16 дюйма на стороне соединения и в незакрепленной части. Затем сделайте металлическую булавку из 10d обыкновенного или финишного гвоздя. Отрежьте шляпку ногтя ножовкой. Нанесите пару капель клея на просверленное отверстие и вбейте гвоздь. Зенковать штифт с помощью набора гвоздей или другого гвоздя 10d и заполнить отверстие шпатлевкой.

Сломанные задние направляющие, шпиндели и рейки

На стульях с горизонтальными направляющими поперек спинки направляющие врезаны в боковые стойки; на стульях с вертикальными шпинделями или планками эти части врезаны в изогнутую или прямую верхнюю направляющую.Рельсы, шпиндели и планки можно легко заменить, но замена может быть довольно дорогой — не беспокойтесь, если стул не стоит вложений. Чтобы заменить сломанную или отсутствующую деталь, попросите столярную или столярную мастерскую изготовить новую деталь на заказ.

Сначала разбираем спинку стула. Вероятно, он будет соединен на ножках, сиденье и поручне. Осторожно разъедините стыки, удалив гвозди или шурупы. Разбирать только те соединения, которые участвовали в ремонте. Обычно нет необходимости полностью разбирать деталь, чтобы добраться до детали.Если вы не уверены, что сможете собрать стул, пронумеруйте детали, когда будете разбирать их.

Сломанную деталь и аналогичную неповрежденную деталь отнести в столярный или деревообрабатывающий цех для копирования. Тщательно очистите стыки от старого клея. Затем соберите стул с новой деталью, склеивая каждое соединение. Зажмите кресло зажимами для ремня, пока клей не высохнет, а затем полностью отполируйте стул.

Уличные стулья с деревянными планками можно отремонтировать таким же образом, но планки обычно можно заменить широкими карнизами или тонкими досками.Чтобы заменить сломанную планку, отрежьте кусок широкого карниза или доски и сформируйте его по размеру рамы. Если планки крепятся шурупами, просверлите отверстия для шурупов в новой планке и прикрепите ее старыми шурупами или подходящими новыми. Если они крепятся заклепками, просверлите старые заклепки и замените их саморезами или винтами для листового металла с полукруглой головкой.

Сломанные неструктурные ступени и шпиндели

Разрывы и поломки неструктурных перекладин и шпинделей можно отремонтировать с помощью клея.Отломанные концы детали отделите, и нанесите клей на каждую деталь. Если деталь только треснула, нанесите клей в трещину с помощью инжектора клея. Тщательно соедините части, плотно прижав их друг к другу, и удалите излишки клея. Оберните деталь вощеной бумагой, а затем плотно оберните отремонтированный разрыв шнуром, чтобы деталь выровнялась должным образом. Крепко зажмите стул зажимом для ремня или веревкой и дайте клею полностью высохнуть.

Сломанные руки, ноги и другие детали конструкций

Если важна прочность, сломанная часть должна быть усилена.Лучшее укрепление — это дюбель (деревянный колышек), скрепляющий отломанные части вместе. Используйте дюбель от 1/8 дюйма до 3/8 дюйма, в зависимости от толщины сломанной части; просверлите отверстия для дюбелей сверлом того же размера.

Отделите отломанные концы детали. В центре одного конца под прямым углом к ​​разрыву просверлите отверстие глубиной 1 дюйм, такого же диаметра, как и дюбель. Это отверстие отмечает расположение дюбеля. Отрежьте головку гвоздя 16d и вставьте гвоздь в отверстие, указав.Острие ногтя должно лишь немного выступать над изломом. Чтобы отметить положение дюбеля на другой части сломанной части, совместите части и плотно прижмите их. Острие гвоздя оставит крошечное отверстие в соответствующей детали. Затем просверлите прямо во вторую деталь примерно на 1 дюйм глубиной.

Измерьте отверстия для дюбелей и отрежьте кусок дюбеля на 1/4 дюйма короче их общей глубины, чтобы учесть скопление клея. Надрежьте края дюбеля плоскогубцами и слегка закруглите концы наждачной бумагой или напильником.Это улучшает распределение клея и упрощает установку. Нанесите клей на один конец дюбеля и вставьте его в отверстие на одном конце. Затем нанесите клей на выступающий дюбель и на поверхность разрыва и надавите на другой кусок сломанной части. Тщательно совместите детали, сотрите излишки клея и зажмите отремонтированную деталь, как указано выше.

Если установка штифтов невозможна или требуется дополнительная прочность, используйте стальную пластину для ремонта, чтобы усилить разрыв.Ремонтные пластины можно использовать на любой плоской поверхности.

Приклейте разрыв, как указано выше, и дайте ему полностью высохнуть. Затем добавьте пластину для ремонта, достаточно длинную, чтобы охватить разрыв, и достаточно узкую, чтобы ее нельзя было бросить в глаза. Для установки винтов с плоской головкой используйте пластину со скошенными отверстиями для винтов.

Поместите пластину для ремонта на внутреннюю или наименее заметную поверхность ремонтируемой детали. Если внешний вид не имеет значения, закрепите пластину непосредственно над разрывом, используя латунные винты с плоской головкой. Чтобы ремонт был менее заметным, вставьте пластину в дерево.Тщательно обведите контур пластины для ремонта на дереве с помощью царапающего шила или острого гвоздя. Сделайте надрез по дереву по контуру с помощью ряда прямых долот на столько, сколько вам нужно для паза — около 1/4 дюйма для большинства пластин. Оставьте место для покрытия плиты деревянным наполнителем. Сделайте надрез по дереву под прямым углом к ​​контуру; затем переверните долото, скосите его стороной вниз и удалите лишнюю древесину по надрезанному контуру, работая с волокнами древесины и удаляя только немного древесины за раз.

Когда нижняя часть паза станет настолько гладкой и ровной, насколько это возможно, проверьте пластину на соответствие и внесите все необходимые поправки. Когда плита точно войдет в размер, просверлите пилотные отверстия для шурупов и нанесите на паз тонкий слой клея. Окуните шурупы в клей, поместите пластину в паз и плотно закрутите винты. Дайте клею высохнуть в течение нескольких дней, а затем равномерно покройте пластину для ремонта деревянной шпатлевкой или пластырем из шпона. Обработайте шпатлевку под дерево.

Сиденье — это часть стула, которая больше всего изнашивается, а это значит, что она также является наиболее вероятным кандидатом на ремонт. В следующем разделе мы рассмотрим различные виды ремонта сидений.

.

Саморез в руке изображение. Изображение Кавказа

Похожие изображения

Металлический саморез в руке, на белом фоне.

Саморез в руке на фоне инструментов

Несколько саморезов в ручном изолированном состоянии

Саморезы серебряные на мужской ладони.

Отвертки ручные и куча черных саморезов на красном фоне с копией пространства, вид сверху.

Женщина выбирает саморез в магазине стройматериалов

Знак ремонтный молоток и гаечный ключ двусторонний из саморезов на белом фоне

Винт саморез

в мужской руке, поверх белого

Белый планшет и набор ручных строительных инструментов для ремонта на деревянной поверхности: дрель, плоскогубцы, саморезы

Мужчина скрепляет саморезом две деревянные балки, устанавливая на крышу деревянные стропила

Железный гвоздь в руке

Гвозди и шурупы железные на деревянном фоне.Гвозди и саморезы для строительства длинные, металлические, плотницкие. Крепление тоже

Мужчина покупает саморезы в супермаркете в розницу, саморезы на выбор

.

NRH саморезы с плоской головкой и крестообразным шлицем Саморезы LS002 2,9 // 3,9 / 4,8 * 13/16 10 / упаковка | саморезы | самонарезающие винты

Внимание: есть несколько типов винтов, если вы заказываете винт, мы выберем правильные винты в соответствии с продуктами, которые вы покупаете, или вы можете указать размер, который вам нужен, при покупке. Магазин не продает винты отдельно, они должны быть вместе с продуктами, желаю вашего понимания!

.

Подбор самореза к дюбелю —

Подбор самореза к дюбелю

Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону  при помощи самореза, но без дюбеля в данном случае не обойтись.

Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала. Если дюбель будет диаметром меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля.  Та как же, всё-таки правильно подобрать саморез и дюбель?

Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он сможет выдержать. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку,  6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем более плотный материал, тем большую нагрузку сможет выдержать дюбель, одного и того же размера.

После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.

Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм.

Для дюбеля диаметром 5 мм, подойдет саморез диаметром  2,5 мм. (от 2 мм до 3 мм.)

Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм. (от 3,5 мм до 4,5 мм)

Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм)

Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм)

Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм)

Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм)

Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)

Ну вот, мы подобрали нужный размер дюбеля, подобрали к нему нужный диаметр самореза, теперь только осталось подобрать нужную длину самореза.

Для этого берется длина нашего дюбеля, добовляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше чем на 35 % в рыхлых основаниях, и не больше 60 % в плотных основаниях от длины дюбеля.

Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным.  Сверлить отверстие под дюбель нужно чуть больше его длины и такого же диаметра.

Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина). Для сверления нам понадобится бур 8х110 (8 мм диамер, 110 мм общая длина бура, 80 мм длина рабочей части). Сверлить нужно на глубину не менее 60 мм. После сверления, отверстие очищается от пыли, вставляется дюбель, потом в него вкручивается саморез через фанеру.

Таблица соответствия саморезов и дюбелей

Диаметр дюбеля (мм.)	Длина дюбеля (мм.)	Толщина прикрепляемого  материала (мм.)	Размер самореза (мм.)
5	25	5	3х30
5	25	10	3х35
6	25	5	4х30
6	30	5	4х35
6	30	10	4х40
6	35	10	4х45
6	35	15	4х50
6	40	10	4х50
6	40	15	4х60
6	40	20	4х60
6	50	10	4×60
6	50	15	4х70
6	50	20	4х70
8	30	5	5х35
8	30	10	5х40
8	40	10	5х50
8	40	15	5х60
8	50	10	5х60
8	50	20	5х70
8	60	10	5х70
8	60	20	5х80
8	60	30	5х90
8	80	10	5х90
8	80	20	5х100
8	80	30	5х120
10	50	10	6х60
10	50	20	6х70
10	60	20	6х80
10	60	30	6х90
10	80	20	6х100
10	80	40	6х120
10	80	60	6х140
10	100	40	6х140
10	100	50	6х150
10	100	60	6х160
12	70	10	8х80
12	70	20	8х90
12	70	30	8х100
12	100	20	8х120
12	100	40	8х140
12	100	60	8х160
12	120	40	8х160
12	120	60	8х180
12	120	80	8х200
14	75	25	10х100
14	75	35	10х120
14	100	20	10х120
14	100	40	10х140
14	100	60	10х160
14	135	25	10х160
14	135	35	10х180
14	135	45	10х180

В этой статье мы показали Вам как правильно подобрать саморезы под дюбель. Если у вас еще остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!

Вам будет интересно:

1. кровельные саморезы
2. кровельные саморезы по металлу со сверлом
3. саморез кровельный по металлу

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой  древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью  конца.

Что важно учитывать

Очень важно, в процессе подбора,  верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

•                    По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

•                    По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

•                    По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля  в миллиметрах        Диаметр самореза в миллиметрах

4 мм     2 мм

5 мм     2,5 мм. (от 2 мм до 3 мм.)

6 мм.    4 мм. (от 3,5 мм до 4,5 мм)

8 мм.    диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм   6 мм. (от 5,5 мм до 6,5 мм)

12 мм,  8 мм. (от 6,5 мм до 8,5 мм)

14 мм   10 мм. (от 8,5 мм до 10,5 мм)

16 мм   12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны  обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного  больше чем его длина  и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза.  К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель  8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы,  используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

 Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие
Please enable JavaScript to view the comments powered by Disqus. comments powered by

Как правильно выбрать дюбель под саморез, вся информация

Таблица подбора дюбеля для выбранного самореза, размер отверстия для выбранного дюбеля
Саморез		Дюбель		Отверстие под дюбель
Диаметр, мм	Длина, мм	Диаметр, мм	Длина, мм	Диаметр сверла, мм	Глубина сверления, мм
3	12, 16, 20, 25, 30, 35, 40	5	12, 16, 20, 25, 30, 35, 40	5	16, 20, 25, 30, 35, 40, 45
3,5	12, 16, 20, 25, 30, 35, 40, 45, 50	6	12, 16, 20, 25, 30, 35, 40, 45, 50	6	16, 20, 25, 30, 35, 40, 45, 50, 55
4	12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70	5 или 6	12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70	5 или 6	16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75
4,5	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80	6 или 8	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80	6 или 8	20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85
5	20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100	6 или 8	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100	6 или 8	20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105
6	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	8 или 10	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	8 или 10	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
8	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	10 или 12 или 14	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	10 или 12 или 14	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
10	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260	12 или 14	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260	12 или 14	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280

как подобрать его к саморезу по таблице? Дюбели для 6 самореза и других размеров

Саморез – универсальный крепеж, сочетающий в себе достоинства и гвоздя, и шурупа. Забивать его, конечно же, не стоит, гораздо эффективней вкручивать. Это и роднит его с шурупом. Однако большая длина и твердый сплав превращают саморез в самостоятельный конструктивный элемент, позволяя ему вполне успешно конкурировать с гвоздями.

Для того чтобы этот крепеж выполнял свои функции, не только будучи вкрученным в дерево, но и в сочетании с более твердыми и плотными материалами, был разработан еще один расходный крепежный элемент, называемый дюбелем, из более пластичного и мягкого материала, позволяющий саморезу надежно закрепиться в бетоне или кирпиче. А как подобрать дюбель под саморез, рассмотрим далее.

Особенности выбора

Обобщенно устройство такого крепежного элемента довольно простое. Дюбель – это пластиковая втулка, имеющая на конце, противоположном отверстию, в который будет вкручиваться саморез, продольные прорези, расходящиеся в процессе вкручивания этого самого самореза. Формирующиеся таким образом лепестки расклинивают крепеж. Для более прочного соединения поверхность лепестков покрывается разного рода шипами или упорами.

Придя в специализированный магазин с целью приобретения дюбелей для тех или иных монтажных работ, неспециалист сталкивается с серьезнейшей проблемой выбора. Вариантов этих крепежных конструктивных элементов множество.

Прежде всего бросится в глаза разнообразие цветов, далее окажется, что и размеры (длина и диаметр) дюбелей неодинаковы. Но при детальном изучении выяснится, что они могут быть еще и различными по своей форме (количество лепестков, различные шипы и многое другое).

Вывод из этого может быть следующий: перед походом в магазин для приобретения дюбелей стоит четко определиться, для чего они, собственно, понадобились. Тогда и разговор с консультантом будет более предметным.

Рассмотрим некоторые критерии выбора – кстати, именно этим, скорее всего, поинтересуется консультант специализированного строительного магазина:

• подбирать дюбель под саморез нужно исходя из тех задач, что возлагаются на крепление;
• не менее важно учесть, в каком материале предполагается осуществить крепеж;
• иногда могут возникнуть какие-то ограничения декоративного характера.

Какой подойдет для разных видов?

Подбор дюбеля определяется несколькими факторами.

Вид его зависит от того материала, в котором его придется крепить. Дюбели для полнотелого кирпича или бетона имеют серьезные отличия от расходников, используемых для пористых или пустотелых материалов. Соответствие конструкции материалу, для которого она разрабатывалась, в разы повышает надежность крепежа.

Так, в бетон можно забить простой распорный расходник с двумя лепестками, и его будет вполне достаточно для удержания соответствующего размера самореза.

Может такой дюбель подойти и для крепежа в полнотелом кирпиче, но учитывая, что это все же более хрупкий материал, для кирпича может быть более подходящим крепеж с 3 или 4 лепестками, да еще и с дополнительными удерживающими приспособлениями в виде разного рода шипов.

Для крепежа в пустотелом или пористом материале придется подбирать расходник с несколькими активными зонами, с особыми сложными распорными элементами, позволяющими уцепиться за более твердые части просверленного материала. Весьма популярен в случае пустотелого материала крепеж, именуемый «бабочка», при затягивании самореза формирующий сложный узел, распирающий его в порах материала.

Размеры (длина и диаметр) определяются по той нагрузке, которую должен выдерживать крепеж. Чтобы повесить на стену картину или рамку с фотографией, можно обойтись совсем небольшим дюбелем простейшего устройства диаметром 5 мм. Длина особого значения в этом случае не имеет, поэтому сверлить глубокое отверстие не нужно. Максимальный размер таких расходников составляет 5х50 мм. Дюбели под 6 мм отличаются разнообразием длин: 6х30, 6х40, 6х50 мм.

Закрепление тяжелого оборудования или тренажеров потребует применения более мощного крепежа диаметром 8 мм и более. Ходовой по объемам продаж является размерная группа 8х50 мм. Часто такие дюбели маркируются как 8 на 51 мм. Их можно с успехом использовать и для монтажа нетяжелых конструкций, и применить для серьезных монтажных работ.

Менее популярный размер дюбелей на 10 мм и более объясняется относительно большей ценой и более специфическим применением, как правило, в быту встречающемся редко.

Правильно выбранный размер дюбеля позволяет использовать соответствующий нагрузке саморез. Размеры современных пластиковых дюбелей стандартизированы по соотношению длины и диаметра.

Таблица наглядно представляет существующее разнообразие размеров дюбелей:

При подборе длины самореза важно добавить толщину закрепляемого материала, так как важно, чтобы при заворачивании саморез доходил до дна пластиковой гильзы – только в этом случае крепежные свойства проявятся в полном объеме. Неправильный диаметр самореза также может стать причиной некачественного крепежа: либо не раскроются лепестки, и расклинивания не произойдет, либо гильза будет разорвана, что так же недопустимо, так как сцепление с материалом будет нарушено.

Размеры дюбелей и саморезов определяют максимальные нагрузки, допустимые для крепежа.

Мелкие дюбели диаметром 5 мм при любой длине не могут быть использованы для закрепления габаритных предметов. Идеальны они для того, чтобы повесить на стену картину, рамку для фотографии и подобные предметы небольшого веса.

Изделия, имеющие диаметр 6 мм, подойдут все для тех же картин, но наиболее востребован этот размер при монтаже разного рода отделочных материалов.

Крепеж диаметром 8 мм позволяет выдержать большие нагрузки, нежели 5- и 6-миллиметровые дюбели. С таким крепежом можно осуществлять монтаж полок, навесных шкафов, закрепить мебель. Усиленные расходники диаметром 10 мм и более могут с успехом выполнять функции монтажа не только декоративных материалов, но и перегородок, габаритных предметов или бытовой техники, строительных лесов и другого.

Еще одним критерием, на основании которого можно выбрать крепеж, является материал дюбеля. Конечно, классический саморез вкручивается в пластиковый дюбель, точнее, в его разновидности: полиэтиленовый, из полипропилена, нейлона (полиамида).

Если требуется монтировать что-либо вне помещения, лучше всего применить нейлоновый дюбель, так как этот материал сохраняет свои свойства при больших амплитудах температур. Для внутренних работ подойдут любые пластиковые дюбели. Но у полиэтиленовых значительно выше пластичность.

В особых случаях от применения саморезов, вообще, придется отказаться. Например, для крепежа рамных конструкций (окна, двери), решеток, навесов, тяжелого оборудования и еще в ряде случаев, когда требуется усиленный крепеж, необходимо прибегнуть к помощи стального дюбеля.

Рекомендации

Естественно, за годы эксплуатации саморезов и дюбелей выработались разного рода подходы, позволяющие более продуктивно их использовать. Вот некоторые рекомендации специалистов.

• Подбирая крепеж для тех или иных целей, прежде всего необходимо выбрать дюбель, и уже потом – саморез к нему.
• Плотный полнотелый материал позволяет крепежу выдержать большие нагрузки, чем пустотелый или пористый, даже при меньших размерах расходника.
• Подбирая длину самореза, следует прибавить к длине дюбеля толщину материала, который предполагается закрепить с его помощью. Например, крепление листа фанеры толщиной 10 мм потребует прибавления к длине дюбеля еще 1 см. Так, при длине втулки 50 мм саморез должен быть длиной 60 мм.
• Просверлив отверстие соответствующего диаметра, обязательно необходимо удалить из него пыль, осколки и обломки материала, иначе поместить в отверстие дюбель может быть невозможно. Неопытные мастера пытаются вставить в такое отверстие дюбель меньшей длины. Делать это совершено нежелательно – полноценного закрепления может не произойти. Для прочистки отверстия рекомендуется применять пылесос. Особенно актуальна проблема подготовки отверстия к монтажу, если монтировать что-либо приходится к полу. Отверстие в стене можно прочистить с помощью самореза или гвоздя.
• Если крепеж производится в плотное основание (бетон, полнотелый кирпич), то толщина прикрепляемого предмета может составлять 60% от общей длины самореза. В случае если крепеж производится в рыхлый материал, не менее чем 2/3 самореза обязательно должны быть погружены в стену в дюбеле.

Важно, чтобы конец самореза достигал конца дюбеля.

Обзор различных дюбелей в видео ниже.

Дюбель – как выбрать под саморез

Таблица подбора дюбеля для выбранного самореза, размер отверстия для выбранного дюбеля
Саморез		Дюбель		Отверстие под дюбель
Диаметр, мм	Длина, мм	Диаметр, мм	Длина, мм	Диаметр сверла, мм	Глубина сверления, мм
3	12, 16, 20, 25, 30, 35, 40	5	12, 16, 20, 25, 30, 35, 40	5	16, 20, 25, 30, 35, 40, 45
3,5	12, 16, 20, 25, 30, 35, 40, 45, 50	6	12, 16, 20, 25, 30, 35, 40, 45, 50	6	16, 20, 25, 30, 35, 40, 45, 50, 55
4	12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70	5 или 6	12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70	5 или 6	16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75
4,5	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80	6 или 8	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80	6 или 8	20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85
5	20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100	6 или 8	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100	6 или 8	20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105
6	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	8 или 10	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	8 или 10	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
8	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	10 или 12 или 14	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	10 или 12 или 14	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
10	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260	12 или 14	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260	12 или 14	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280

Как подобрать дюбель под саморез

• Главная
»
• Полезные статьи
»
• Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным.  То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

·       5 мм – невысокая нагрузка;

·       6−8 мм – средняя нагрузка;

·       10−12 мм −  большая нагрузка;

·       14 мм и выше −  очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:



·      Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

·      Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

·      Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

·      Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

·      Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

·      Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.



Диаметр дюбеля (мм)	Длина дюбеля (мм)	Толщина прикрепляемого  материала (мм)	Размер самореза (мм)
5	25	5	3.5х25
5	25	10	3х30
6	25	5	4х30
6	30	5	4х35
6	30	10	4х40
6	35	10	4х45
6	35	15	4х50
6	40	10	4х50
6	40	15	4х60
6	40	20	4х60
6	50	10	4×60
6	50	15	4х70
6	50	20	4х70
8	30	5	5х35
8	30	10	5х40
8	40	10	5х50
8	40	15	5х60
8	50	10	5х60
8	50	20	5х70
8	60	10	5х70
8	60	20	5х80
8	60	30	5х90
8	80	10	5х90
8	80	20	5х100
8	80	30	5х120
10	50	10	6х60
10	50	20	6х70
10	60	20	6х80
10	60	30	6х90
10	80	20	6х100
10	80	40	6х120
10	80	60	6х140
10	100	40	6х140
10	100	50	6х150
10	100	60	6х160
12	70	10	8х80
12	70	20	8х90
12	70	30	8х100
12	100	20	8х120
12	100	40	8х140
12	100	60	8х160
12	120	40	8х160
12	120	60	8х180
12	120	80	8х200
14	75	25	10х100
14	75	35	10х120
14	100	20	10х120
14	100	40	10х140
14	100	60	10х160
14	135	25	10х160
14	135	35	10х180
14	135	45	10х180



Например, у вас имеется дюбель диаметром 10 мм и длиной 50 мм. Толщина фиксируемого материала при этом составляет 10 мм. Чтобы узнать, как подобрать дюбель к саморезу нужного размера, обращаемся к таблице. При заданных параметрах наш дюбель подойдет под саморез 6х60, как видно из таблицы. При закреплении конструкций с минимальной толщиной материала подойдет дюбель под саморез 3.5 мм x 25 мм.

Используя приведенный выше материал, можно без лишнего труда подобрать дюбель под саморез и выполнить необходимые работы качественно и профессионально.

Как подобрать саморез к дюбелю?

На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.

Дюбель тип К

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
5×25	5,0	3,0 — 4,5
6×25	6,0	3,5 — 5,0
6×30	6,0	3,5 — 5,0
6×35	6,0	3,5 — 5,0
8×30	8,0	4,0 — 6,0
8×40	8,0	4,0 — 6,0
8×50	8,0	4,0 — 6,0
10×50	10,0	5,0 — 8,0
12×60	12,0	8,0 — 10,0
14×70	14,0	10,0 — 12,0
16×80	16,0	12,0 — 14,0
20×100	20,0	16,0

Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.

Дюбель тип Т

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
5×30	5,0	3,0 — 3,5
5×40	5,0	3,0 — 3,5
6×25	6,0	3,5 — 4,0
6×30	6,0	3,5 — 4,0
6×35	6,0	3,5 — 4,0
6×40	6,0	3,5 — 4,0
6×50	6,0	3,5 — 4,0
6×60	6,0	3,5 — 4,0
8×30	8,0	4,5 — 5,0
8×40	8,0	4,5 — 5,0
8×50	8,0	4,5 — 5,0
8×60	8,0	4,5 — 5,0
8×80	8,0	4,5 — 5,0
10×60	10,0	5,5 — 6,0
10×100	10,0	5,5 — 6,0
12×70	12,0	6,5 — 7,0
12×120	12,0	6,5 — 7,0

Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.

Дюбель тип S

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
5×25	5,0	3,0 — 4,5
6×25	6,0	3,5 — 5,0
6×30	6,0	3,5 — 4,0
6×35	6,0	3,5 — 4,0
8×30	8,0	4,0 — 6,0
8×40	8,0	4,0 — 6,0
8×50	8,0	4,0 — 6,0
10×50	10,0	5,0 — 8,0
12×60	12,0	8,0 — 10,0

Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.

Дюбель тип U

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
5×32	5,0	3,0 — 3,5
6×37	6,0	3,5 — 4,0
6×42	6,0	3,5 — 4,0
6×52	6,0	3,5 — 4,0
8×52	8,0	5,0 — 6,0
8×72	8,0	5,0 — 6,0
10×61	10,0	7,0 — 8,0
12×71	12,0	8,0 — 10,0

Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.

Дюбель KPU

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
6×35	6,0	3,0 — 3,5
8×50	8,0	4,0 — 5,0
10×60	10,0	5.0 — 6,0

Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.

Дюбель KPW

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
6×35	6,0	3,5 — 4,0
6×50	6,0	3,5 — 4,0
8×50	8,0	4,0 — 5,0
10×60	10,0	5,0 — 6,0

Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.

Дюбель KPX

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
6×30	6,0	3,5
8×50	8,0	5,0
10×50	10,0	5,0
10×60	10,0	6,0
12×60	12,0	8,0
12×80	12,0	8,0
14×80	14,0	10,0
16×100	16,0	12,0

Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.

Дюбель KPR

Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.

Дюбель KMG

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
5×30	5,0	4,5
6×32	6,0	4,5 — 5,0
8×38	8,0	5,0 — 6,0
8×60	8,0	5,0 — 6,0
10×60	10,0	6,0 — 8,0

Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.

Дюбель для пенобетона

посмотреть таблицу

Размер дюбеля	Диаметр сверления	Диаметр самореза под дюбель
8×55	8,0	5,0
10×60	10,0	6,0 — 7,0
14×80	14,0	10,0

Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.

Дюбель «Дрива»

Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.

Дюбель «Бабочка»

Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:

1. Высверливается отверстие необходимого диаметра (8 или 10 мм).
2. В отверстие вставляется дюбель.
3. К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
4. Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).

Как можно при помощи дюбелей исправить зачищенные отверстия под винты?

	Магазин дюбелей
			Если винт каким-то образом вытащить из отверстия для винта, например, если дверь снимается с петель, он часто может «зачистить» отверстие.
			Это означает, что винт вырывает древесину внутри своей резьбы, оставляя гладкое отверстие, которое слишком велико для другого винта. Новый винт подойдет, но ему не за что будет держаться, и он просто выйдет обратно.
			Их можно легко отремонтировать с помощью дюбелей.
			Шаг 1 — Просверлите отверстия под дюбели Используя сверло той же ширины, что и отверстия, которые вы пытаетесь отремонтировать, просверлите оставшуюся резьбу и мусор.
			Шаг 2 — Выбор дюбелей Выберите дюбели, которые будут относительно плотно входить в отверстия и будут достаточно длинными, чтобы они немного выступали.Вы можете проверить, будут ли дюбели достаточно длинными, сравнив их с шурупами от двери.
			Шаг 3 — Заглушка отверстий дюбелями Возьмите выбранные части дюбеля и вставьте их в отверстия.
			Шаг 4 — Вставить дюбеля заподлицо Вырежьте дюбели так, чтобы они были на одном уровне с поверхностью древесины, над которой вы работаете, т.е.е. они не торчат.
			Шаг 5 — Вставьте винты обратно в Теперь вы можете вкрутить запасные винты в отверстия. Винты сделают отверстия в дюбелях и вытолкнут их наружу, чтобы они плотно вошли внутрь отверстия.
			Отремонтированные отверстия под винты теперь должны быть как новые!

.

Как изготавливаются дюбеля? — Инструменты Wonkee Donkee

	Магазин дюбелей
			Чтобы обеспечить точность изготовления дюбелей, их изготавливают на станках.Это быстрый и простой процесс, в котором задействованы две машины.
			Одна машина отвечает за строгание деревянных полос в цилиндры и создание дюбелей. Его основной компонент — вращающееся лезвие, которое используется для формования деревянного ложа в дюбели.
			Другой отвечает за разрезание дюбелей на штифты одинакового размера.
			Изготовление дюбелей
			Шаг 1 — Подающая машина Деревянные планки подаются в первую раскройную машину вручную. Профильные ролики направляют древесину и удерживают ее, чтобы ее можно было разрезать равномерно.
			Шаг 2 — Заточка Вращающиеся лезвия придают дереву цилиндрическую форму.Это работает так же, как и точилка для карандашей.
			Шаг 3 — канавки Канавки или канавки добавляются в качестве дополнительной опции конечной частью станка.
			Режущие штифты
			После изготовления дюбелей на станке для изготовления дюбелей их можно подавать во вращающуюся стойку в верхней части отрезного станка и превращать в дюбели.
			Шаг 1 — Расположение установочного стержня Дюбель падает с верхней стойки и попадает на предварительно отрегулированный штифт прямо под ним.
			Этот штифт и лезвие, которое используется для нарезания дюбеля, будут оставаться на фиксированном расстоянии друг от друга, пока вся партия дюбелей будет разрезана.Это гарантирует, что все дюбели имеют одинаковую длину.
			Шаг 2 — Резка Полотно циркулярной пилы, установленное на поворотном рычаге, поворачивается, чтобы прорезать стержень дюбеля.
			Шаг 3 — Установка следующего колышка После того, как стержень отрезан, пильный диск поворачивается назад, и точно отрезанный дюбель падает в сборный бункер.
			Это приводит к тому, что процесс снова начинается с шага 1.
			После того, как дюбель полностью разрезан на штифты, датчики заставляют рейку в верхней части машины вращаться, и следующий дюбель опускается на место.

.

Как сделать простую машину для изготовления дюбелей

На сегодняшний день (май 2012 г.…) мое самое просматриваемое видео на YouTube — «Make A Dowel Maker». Я предполагаю, что он имеет более широкую привлекательность, чем просто обработка дерева, поскольку, похоже, многие заинтересованы в его использовании для изготовления древков для стрел для стрельбы из лука. В нем я быстро показываю шаги, которые я предпринял, чтобы сделать резак, и как он работает.
Видео:

У меня было несколько запросов на более подробное рассмотрение этого вопроса: материал, размеры и размеры сверл.Учитывая популярность видео, я решил сделать еще одного производителя дюбелей, на этот раз задокументировав проект здесь, с серией изображений.

Я начинаю с куска холоднокатаной стали толщиной 1/4 дюйма и шириной 3/4 дюйма. Длина 8 дюймов, что позволит мне сделать по одному ножу (1/2 и 3/8 дюйма) на каждом конце.

Размер ложи является номинальным, и единственным важным параметром является толщина — для дюбелей такого размера она должна быть не менее 1/4 дюйма.

В мире прецизионной обработки металла существует продукт, называемый машинным красителем, который используется для раскроя металлических деталей.Обычно он синего цвета, его распыляют на деталь и оставляют сохнуть. Метки наносятся через это на металл ниже, обеспечивая очень точную и высококонтрастную линию макета.
У меня нет настоящего красителя, но у меня есть обычная аэрозольная краска, которая будет работать почти так же. Я нанес на деталь тонкий слой и дал ей высохнуть. Синий цвет — совпадение — подойдет любой более темный цвет:

Штангенциркули установлены на 3/8 ″ (половина ширины стержня), по длине стального стержня нанесена линия.

Центральная линия нанесена на 3/4 дюйма от каждого конца стержня, так как я буду делать два резца, по одному на каждом конце:

На этом конце планки я делаю отметку для фрезы для дюбелей 1/2 дюйма, как показано на видео. Я установил суппорты на 1-1 / 16 ″ и царапаю линию.

Вторая строка проводится 7/16 с конца:

Это дает три линии разметки, внешние на расстоянии 5/16 ″ от центральной отметки.

Затем делают отметки для фрезы для дюбелей 3/8 ″ на другом конце стержня.Центральная метка уже находится на 3/4 дюйма от конца, а штангенциркуль настроен на разметку линии на 1/2 дюйма от конца:

Затем еще 1 дюйм от конца. Это дает две метки, которые находятся на расстоянии 1/4 дюйма от центральной метки.

Метки на каждом конце сделаны по центру. Мой самодельный центральный перфоратор — это 3-дюймовая головка, заточенная до острия. Перфорация по центру устанавливает очень точную отправную точку для сверла и снижает вероятность его отклонения от цели:

Затем каждое место просверливается долотом 1/8 ″:

На обоих концах просверлены пилотные отверстия 1/8 дюйма.Точное их расположение очень важно, поэтому дополнительное время, потраченное на это место, в конце концов окупится.

Затем все шесть этих отверстий увеличиваются до 1/4 дюйма:

В комментариях, следующих за видео, я пожалел о том, что не зажал заготовку во время сверления. Всегда полезно следовать лучшим процедурам безопасности не только для собственного благополучия, но и для улучшения конечного результата. Зажим детали снижает вероятность ее перемещения во время сверления и повышает точность операции.

.

Испытание прочности деревянных швов

Ранее я тестировал паз и шип против дюбеля для прочности. В этом тесте победил паз и шип. Но остались вопросы — насколько один сустав сильнее другого и возможно ли это? улучшить дюбельный шов? Поэтому я решил провести более тщательные эксперименты, на этот раз используя больше образцов. и собственно измерение разрывного усилия суставов. Сборка испытательного стенда Мне нужно было какое-то крепкое приспособление для испытаний, которое позволило бы мне медленно применять отмеренное количество силы к суставу.Слева вы можете увидеть тестовый стенд, который я придумал. Он состоит из L-образной рамы, которая испытываемое соединение зажимается, весы для ванной и гидравлический домкрат. Как и все остальное, я сделал этот тестовый стенд из дерева. С каркасом из дерева мне пришлось убедитесь, что он будет прочнее любого сустава, которым я мог бы попытаться порвать. Тем не менее, Я все еще использовал ель, потому что она намного дешевле. Я компенсировал для более мягкой древесины, соединив ее с действительно массивным тройным шипом. Тройной шип имеет глубину около 6 см. Это означало, что я не мог использовать свой завинтите приспособление для соединения коробки с продвижением, чтобы разрезать шипы. Я также не мог использовать свой приспособление для быстрой фиксации шипа, потому что оно не перемещается достаточно далеко из стороны в сторону. Мой грязный У кондуктора с дельта-шипом еще меньший диапазон движений. Так что я вытащил свой старый шип-джиг который я построил более 10 лет назад. Это приспособление, размещенное на правой стороне пилы едва хватило хода, чтобы разрезать это массивное соединение. Регулировка Винт на нем — винт с трапецией 10 оборотов на дюйм.Это пригодилось для расстановки шипов шириной 1/2 дюйма ровно один на дюйм. Я прорезал тройные пазы концевой фрезой в моем горизонтально-расточной станок. Концевая фреза режет глубже, чем большинство фрез, но она лучше работает на более низких скоростях. Я просто использовал свой горизонтально-расточной станок в качестве долбежного станка. вырезать пазы, а затем расточить концы пазов квадратом. Каждая прорезь имеет ширину 1/2 дюйма (13 мм), глубину 6 см и длину 8 см. Карандаш дает немного чувство масштаба. После склеивания я приклеил еще один кусок к обратной стороне стыка, где он толкает вместе, чтобы оказать ему дополнительную поддержку. Выполнение соединений для испытаний Я решил стандартизировать размер своих суставов, чтобы они составляли рейку 6 x 1,7 см, прикрепленную к столб размером 3,5 х 3,5 см. Это близко к размеру сустава, который можно было бы использовать при сборке стул или табурет. Это тот тип сустава, который сильно напрягается — настолько, что большинство покупных деревянных со временем стулья разойдутся в местах стыков. Я использовал желтый столярный клей для всех своих тестов. Для дерева я использовал ель и затем повторно протестировали с кленом. Мой фаворит, конечно же, врезной и шипованный. Я сделал все свои шипы толщиной 3/8 дюйма (10 мм), 27 мм в глубину и 55 мм в ширину. Сделал ряд пазов и шиповидные суставы, от достаточно тугих, чтобы мне пришлось вбивать их молотком, до некоторых ослабить на несколько тысяч, так что в сухом соединении останется небольшой люфт. Подробнее о подгонке и точности врезных и шиповых соединений Я купил пакет этих предварительно нарезанных дюбелей, длиной 2 дюйма и диаметром 3/8 дюйма (10 x 51 мм).У них есть выступы, которые, как мне кажется, должны помочь с приклеиванием. Они также должны быть предварительно сжатым и повторно расширяться при нанесении клея для лучшего прилегания. Я полагал эти дюбели действительно должны дать больше шансов дюбельным соединениям. Я также пошел на три дюбеля вместо двух. Расстояние между этими дюбелями составляет 3/4 дюйма (18 мм). Я использовал свой горизонтально-расточной станок, с его функцией индексации точно пространство мои дыры. Что касается строгих деревянных соединений, соединяющих поручень со стойкой, я не мог придумать ничего другого. кроме, возможно, использования печенья.Но у меня нет фуганка для печенья. Кроме того, если бы вы заботились о силе, вы бы не использовали бисквитный сустав. Также решил испытать несколько типов резьбовых соединений. Я устроил наклонный плоскости на моем горизонтально-расточном станке, что позволило мне установить заготовку на угол для сверления карманных отверстий. Вот один из моих суставов с дырочками в кармане. Этот я прикрутил 2-дюймовыми шурупами для гипсокартона. Я также проверил соединение с винтами через стойку и в торце рельса.Я использовал три шурупа для дерева №8 3,6 дюйма (80 мм), завинченные через столб и прямо в торцевое волокно ели. Я просверлил пилотные отверстия совсем небольшого размера, чтобы нить действительно могла вгрызаться в дерево. Вы можете уйти с много с елью, потому что она довольно упругая и нелегко раскалывается. Вот все мои образцы из ели. Все вырезано из одного куска елового бруса 2х8. Я решил, что таким образом я уменьшу влияние различий в древесине между разными досками. как источник предвзятости.Я был осторожен, выбирая доску с относительно последовательным зерно повсюду. Для экономии я всегда соединял две рейки на одной стойке. Я всегда совмещал два разных типа совместных публикаций в одном посте, чтобы уменьшить предвзятость, которая может возникнуть из-за того, что один пост немного лучше чем другой. Ель может сильно различаться по весу и твердости, как я выяснил, когда делал некоторые проверка твердости древесины эксперименты раньше. Я использовал относительно тяжелый кусок ели для этих тестов просто потому, что весь инвентарь на моей стойке для пиломатериалов был тяжелого сорта.При покупке пиломатериалов я всегда выбираю самые тяжелые доски. Проверка стыков Легко забыть записать результат или пропустить реальную точку, где сила была максимальной. прежде, чем сустав отпустит. Поэтому я установил цифровую камеру, чтобы снять на видео весы в ванной, когда я был запуск тестов. Я также установил рычаг с металлическими стержнями 1/2 дюйма в качестве оси, чтобы уменьшить нагрузку на весы для ванной. в два раза, если мне нужно было подтолкнуть больше, чем 300 фунтов, к которым подходят мои весы.Однако для швов из мягкой древесины оказалось, что ни один из швов не превышает 300 фунтов, поэтому я просто поставьте домкрат прямо на весы. Я прикладывал усилие ровно в 20 см (8 дюймов) от столба для каждого теста, так что одинаковые показания нагрузки приведет к тому же крутящему моменту в соединении. Я также отрегулировал ручку нуля на моей шкале, чтобы компенсировать вес домкрата, чтобы он показывал ноль фунтов, когда на нем стоял домкрат. Это избавило меня от необходимости каждый раз вычитать вес домкрата. Сделал три одинаковых дюбеля. Испытательные образцы дюбелей не выдержали нагрузок 120, 140 и 145 фунтов. Я ожидал некоторого отклонения и был удовлетворен тем, что все они довольно близки друг к другу. Позже я расколол древесину, чтобы проверить, почему соединение вышло из строя. Как и ожидалось, кусочки штифт приклеился к дюбелям, поэтому, даже если соединение развалилось по клеевой линии, это не предполагает что сам клей вышел из строя. Все три сустава вышли из строя, дюбели вылетели из стойки, ни одного с вытащенными из рейки дюбелями.Это говорит о том, что длиннозернистый к длиннозернистому в рельсе немного прочнее, чем длинноволокнистый стык в стойке. Сделал довольно много пазов и шипов, которые подходят разной степени герметичность. Я разделил некоторые из них после тестирования чтобы проверить результат. Как и ожидалось, куски столба прилипли к шипу, так что это снова говорит о том, что сам клей не был причиной поломки. Врезные и шиповые соединения вышли из строя при весах 170, 175, 140, 180, 185 и 190 фунтов.Не было заметной разницы между незакрепленными, плотно прилегающими и слишком тугими суставами. что я сделал. Я пришел к выводу, что посадка с точностью до нескольких тысячных дюйма не так уж важно для реальной прочности соединения, если есть клей в стыке везде. Врезные и шиповые соединения в среднем весили 172 фунта, в то время как дюбельные соединения в среднем составляли 135 фунтов. Таким образом, пазовые и шиповые соединения по-прежнему выбивают дюбельные соединения, но не слишком сильно. прибыль. В среднем врезные швы были прочнее всего на 25%. Проверка резьбовых соединений Затем я проверил резьбовые соединения. Их тестирование было довольно неудовлетворительным, потому что в целом сустав просто уступит и уступит. Явной точки отказа не было. Сустав слева, например, все еще не на максимальной силе. Случилось так, что рельс просто вдавите себя в столб, и головки винта войдут в дерево с другой стороны. Это началось с силы всего в 85 фунтов. По мере того как головки шурупов углублялись в древесину, усилие все возрастало.Но совместный был изогнут примерно на пять градусов. С эстетической точки зрения стык уже давно прошел. точка недопустимого прогиба. Я экспериментировал с усилением головок винтов шайбами, что позволило увеличить нагрузку до 210 фунтов до того, как винты наконец вытащили из торца волокна. Я был очень удивлен, насколько хорошо винты держатся в торце рельса. Но пока я тестировал, у меня все еще наблюдался большой прогиб в суставе. Даже эти 5/8 «(16 мм) шайбы втягивались в дерево, а направляющая также вдавливалась в стойку. Урок из этого состоит в том, что прочность винтовых соединений не ограничивалась винтом. способность нити удерживаться в древесине даже для торцевых волокон. Головка винта без шайбы просто не обеспечивал достаточной площади контакта с деревом по сравнению с тем, какой длинный винт поток может удерживаться — даже если он находится в конце. Мои шарниры с отверстиями в кармане вышли из строя при весе всего 115 и 110 фунтов, при этом вылетели 2-дюймовые винты №7. поста. Я открутил одну из направляющих, прикрутил ее к кленовой направляющей и снова проверил.На этот раз он поднялся до 140 фунтов, прежде чем сломался из-за того, что рельс раскололся. карманные отверстия. Так что 140 фунтов — это то, чего я бы достиг, если бы использовал более длинные и большие винты. Однако, опять же, величина отклонения была недопустимой задолго до того, как сустав отпустил. Повторное тестирование с кленом Я проверил два дюбеля с кленом. Они потерпели неудачу при весах 230 и 245 фунтов. Для паза и шипа в клене я протестировал только два соединения, которые не выдержали 300 и 270 фунтов. В целом, паз, шип и дюбель из твердой древесины показали минимальный прогиб. до разрушения, тогда как суставы ели немного прогнулись до того, как отпустили. Я использовал 2-дюймовые винты №8 для соединения карманного отверстия в клене. Соединение вышло из строя при весе 220 фунтов. карманные отверстия расщепляются. Соединение с винтами 3 1/2 дюйма, ввинченными через стойку в торцевое волокно, удерживается до 160 фунтов до того, как головки винтов втянуты в столб.После того, как я поставил шайбы за головками винтов, я смог нагружать соединение до 300 фунтов. При весе 300 фунтов сустав еще не «сломался», но он отклонился так далеко, что Я считал бессмысленным идти дальше. Даже с дополнительной контактной площадкой, обеспечиваемой Шайбы, головки винтов и шайбы все больше и больше втягивались в клен. Шайбы также сильно деформировались. Беда с резьбовыми соединениями В целом, все резьбовые соединения имели недопустимую степень раскрытия соединения до того, как они на самом деле отпустить.С точки зрения мебельного производства, открытие стыка на несколько градусов неприемлемо, поэтому предел прочности там, где резьбовое соединение действительно разрушается бесполезная мера с точки зрения изготовления мебели. Тем не менее, величина текучести до разрушения винтового соединения дает ему определенную величину стойкость. Неудача происходит постепенно, и требуется много энергии, чтобы заставить сустав расслабиться. Это означает все, что вы скрепляете винтами, требует много усилий, прежде чем оно полностью развалится.Это свойство полезен, если вы строите козлы, строительные леса или упаковочные ящики. Но для изготовления мебели это мало помогает. Итак, я пришел к выводу, что для мебели, где прочность имеет решающее значение, следует избегать винтовых соединений. Тем не менее, можно использовать винты для крепления панель к задней части комода или дну коробки, но вы не должны полагаться на винты, чтобы удерживать каркас стула вместе. Если вы используете винтовые соединения, я думаю, что лучше не закрывать головки, так что, если соединение все же немного откроется, вы можете хотя бы повторно затянуть винты. Основная проблема с резьбовыми соединениями с более длинными винтами заключается в том, что головки винтов протаскивают материал. Типичная зенковка винт для этого не годится, потому что головка винта образует красивый конус, который легче вставить лес. Более плоская головка шурупа для гипсокартона, вероятно, лучше в этом отношении. Если вы что-то построите там, где винт спрятан, может быть хорошей идеей поставить шайбу за головку винта чтобы дать ему немного больше площади контакта с деревом. Винты на удивление хорошо держатся на торцевых поверхностях.Я также экспериментировал с сверлением немного отверстие большего размера для винта и заполнение отверстия на торце волокна клеем перед тем, как вставить винт. Это еще больше улучшило удерживающую способность, но винт все еще можно было открутить. Так что это может быть эффективным методом ремонта мебели, в которой вынуты винты. из дерева. Сила разрушения в фунтах, приложенная на расстоянии 20 см 1 фунт = 0,45 кг = 4,4 ньютона Тип соединения Ель Клен Врезка и шип 170,175,140,180,185,190 300, 270 Дюбель 120,140,145 230, 245 Отверстие для кармана * 115,110,140 220 Концевой винт * 85 160 Концевой винт + шайбы * 210 300 * Все резьбовые соединения перед разрушением прогибаются до такой степени, что прочность на отказ бесполезна для изготовления мебели. Для справки, я также проверил твердость древесины, которую использовал, используя свой метод испытания на твердость при падении отвертки. Мои образцы ели в среднем имели деление на 0,15 дюйма, что мягче, чем многие образцы ели в моей таблице твердости. Вся моя ель выбрана за то, что она тяжелая, поэтому я почти уверен, что ель, которую я использовал, была немного тверже чем средняя штука. Мои образцы древесины лиственных пород были протестированы с глубиной канавки 0,035 дюйма. до 0,043 дюйма, что помещает его в середину диапазона для твердых пород дерева. Дополнительные наблюдения В моих тестах пазовые и шипованные соединения превосходили дюбельные соединения в среднем на 25%. Это действительно впечатляющие показатели для дюбелей. Наружные два дюбеля были только 47,6 мм друг от друга по дальним краям, тогда как мои шипы были 56 мм в ширину — почти ширина ложа. Я не мог поставить дюбели полностью до края рельса потому что они все еще нуждались в дереве, чтобы приклеить их. Дюбели также выступали в стойку только на 25 мм (половина длины предварительно нарезанных 2-дюймовых дюбелей), конус на конце дюбелей также сократил их эффективную площадь приклеивания на еще миллиметр или два.Если бы я ограничил свои шипы геометрией, которую я был вынужден использовать с дюбелями, Я почти уверен, что они потеряли бы преимущество. При этом шиповые соединения были быстрее изготовить и склеить. В одном из пазов и шипов из ели у меня кольца роста были параллельны шип. Это соединение вышло из строя из-за того, что древесина расслоилась вдоль годичных колец, и вышел из строя значительно раньше, чем ожидалось. Так что для силы, наверное, лучше сориентируйте древесину так, чтобы ваши шипы пересекали как можно больше годичных колец.Я исключил это один образец из моих результатов. Первые пазовые и шипованные соединения клена, которые я тестировал, вышли из строя намного раньше, чем ожидалось. При ближайшем рассмотрении я не заметил обычного перехода волокон от одной части к другой. Клей, а не дерево не выдержал. Видимо, для этого стыка 36 часов не хватило, чтобы дайте клею полностью высохнуть. Я исключил этот образец и подождал еще 24 часа перед тестированием. оставшиеся стыки лиственных пород. Соединения из твердой древесины не показали заметного прогиба или деформации соединения справа до отказа.Ель показала больший прогиб. Винтовые соединения все заставили сустав раскрыться до неприемлемой степени задолго до того, как они фактически отпустили. Большой длинный шуруп на удивление хорошо удерживается на торце древесины. Я пробурил пилота отверстия довольно маленькие, поэтому все мои направляющие могли расколоться, когда я вставил винт конец зерна. Однако я сделал еще один быстрый тест: просверлил отверстие побольше, залил его. клеем, а затем вверните винт. Эта конструкция держится очень хорошо, и винт еще можно было открутить и снова прикрутить. См. Также: Вернуться на мой сайт Woodworking

.

Дюбели универсальные с бортиком, с саморезами, пакет

Преимущества

• Фиксация в любых основаниях,
• Специально разработанные «лепестки» предотвращают проворачивание установленного дюбеля в отверстии,
• Три сегмента равномерно распределяют распорные усилия, что позволяет использовать дюбели при повышенных рабочих нагрузках.

Описание

Универсальные дюбели изготовлены из высококачественного полипропилена и используются для крепления различных элементов и конструкций к несущему основанию. В полнотелых материалах универсальный дюбель ведет себя как трехлепестковый распорный дюбель. В пустотелых или тонкостенных материалах при вкручивании самореза дюбель образует плотный узел и надежно фиксируется в основании. Широко используются в быту для крепления полок, шкафов, картин, светильников, сантехники и т.п..

Техническая информация

	5	32	3	40	5	40	18
	6	37	4	50	6	50	16
	6	52	4	70	6	70	12
	8	52	5	70	8	70	12
	10	61	6	80	10	80	8
	12	71	6	90	12	90	6

Комплектация

	18 5х32 мм	18 3х40 мм
	16 6х37 мм	16 4х50 мм
	12 6х52 мм	12 4х70 мм
	12 8х52 мм	12 5х70 мм
	8 10х61 мм	8 6х80 мм
	6 12х71 мм	6 6х90 мм

Металлический дюбель для газобетона 6х32

Дюбель металлический для газобетона 6х32 используется для крепления и монтажа деталей как к полнотелым основаниям бетона, кирпича, так и к пористым материалам газобетона, шлакоблока, пенобетона. Согласно характеристикам наружний диаметр 6 мм, а общая длина дюбеля составляет 32мм и поскольку металлический дюбель изготовлени из тонколистовой желтопосивированной стали толшиной 1 мм, то внутренний диаметр для крепления самореза или болта, винта, шурупа составляет 4,5-5 мм. В случае использования дюбеля для монтажа кабеля с помощью однолапковой скобы в бетонное или кирпичное основание необходимо просверливать диаметр отверстия 6,5-7мм а для крепления применять саморез клоп размером 4,2х25 либо саморез черный по металлу размером 3,5х25, которые надежно зафиксируются в дюбеле.

Теги	дюбель, металлический, газобетона

Металлический дюбель для газобетона 6х32

Технические характеристики и размеры

Размер А/В, мм	Диаметр отверстия, мм	Саморез —  крепление в газобетон, мм	Саморез — крепление в бетон, мм	Вес 1000 шт, кг
5×30	5	4,0 … 5,0	3,5х25/4,2х19/4,2х25	1,73
6×32	6	5,0 … 6,0	3,5х35/4,2х25/4,2х32	2,61
8×38	8	6,0 … 8,0	5х40	6,58
8×60	8	6,0 … 8,0	5х60	9,60
10×60	10	8,0 … 10,0	6х60	19,0

“Фантастика! Да ведь эти дюбели выдержат даже слона!”

Что это?

Конечно же это дюбель, как вы поняли!

А вот какую нагрузку он выдержит, для чего нужен и какие дюбели бывают еще? Вопрос?

В этой статье вы узнаете об этом, а также много интересных фактов о дюбелях. Откроете для себя зачем нужен чешуйчатый дюбель и что такое дюбель экспансионный.

Специально для вас, мы подготовили отчет о результатах испытаний прочности пластиковых дюбелей. И еще много другой полезной информации!

Что это?

Конечно же это дюбель, как вы поняли!

А вот какую нагрузку он выдержит, для чего нужен и какие дюбели бывают еще? Вопрос?

В этой статье вы узнаете об этом, а также много интересных фактов о дюбелях. Откроете для себя зачем нужен чешуйчатый дюбель и что такое дюбель экспансионный.

Специально для вас, мы подготовили отчет о результатах испытаний прочности пластиковых дюбелей. И еще много другой полезной информации!

«Информация – это могущество. А иногда, если времени в обрез, еще и скорость.»

Будьте на шаг впереди других! Только представьте, все это совершенно бесплатно и прямо сейчас! Мы очень ценим вас и хотим радовать только новой полезной информацией!

Так что же прочнее «Росдюбель» или «Elematic»?

Смотрите результаты тестов в статье!



Сегодня, один из наших сотрудников, рассказал мне такую историю.

На кухне стояла микроволновка, но кухня маленькая и решил он повесить микроволновку на стену.

Высверлил отверстия в стене. Установил в них дюбели. На рынке купил, там дешевле. Прикрутил полочку саморезами.

Висит!

— «Ура! Теперь можно и еще что-нибудь поставить на ее место!»

Со спокойной душой лег спать. И вот в три часа ночи раздался грохот!

— «О боже, что это?!», — вскрикнул он и побежал на кухню.

На полу лежала разбитая микроволновка.

— «Вот и освободил место.», — подумал он.

Вы не поверите, что он сделал!

На рынке он выбрал дюбели, которые не смогли удержать даже полку от микроволновки! Про качество таких изделий лучше молчать… Так какие дюбели надо было брать? И сколько они выдержат

Давайте разбираться вместе!

Дюбельные крепления классифицируются по нескольким признакам. Но наиболее полной, емкой и целесообразной, на наш взгляд, является классификация по конструкции и области применения дюбеля. В этой классификации дюбели разбиты на следующие группы: а) распорные дюбели общего назначения; б) универсальные дюбели; в) дюбели для пустотелых и тонкостенных основ; г) специальные дюбели.

В этом материале мы рассмотрим некоторые из наиболее интересных на наш взгляд конструкций, относящихся по выбранной нами классификации к разным из перечисленных выше групп:



• Универсальный дюбель;
• Универсальный чешуйчатый дюбель;
• Универсальный пружинно-спиральный дюбель;
• Экспансионный дюбель
• Латунный распорный дюбель
• Металлический захватывающий дюбель



Универсальный дюбель

Классический универсальный дюбель изготавливается из нейлона (полиамида), имеет 3 распорных сегмента для равномерной фиксации распорного усилия в отверстии твердого основания и стопорные элементы в виде элеронов – для удержания дюбеля от проворачивания при вкручивании шурупа. Используется совместно с шурупами для дерева. За счет неразрезанной хвостовой части дюбеля при вкручивании в него шурупа он может скручиваться в узел в слабых или пустотелых основаниях и осуществлять анкеровку «формой».



Универсальный чешуйчатый дюбель

На поверхности чешуйчатого дюбеля есть выступы в виде чешуек. Когда вы вкручиваете саморез в этот дюбель чешуйки «впиваются» в стенки отверстия, создавая распорные напряжения в отверстии, и дюбель прочно закрепляется в твердотельном основании.

У дюбеля есть 4 секции с чешуйками и жесткие блокировочные ребра. Последние нужны, для противодействия проворачиванию дюбеля при закручивании в него самореза. В качестве последних вы можете применять шурупы для дерева.



Универсальный пружинно-спиральный дюбель

Как следует из названия, дюбель имеет спиральную форму. При вкручивании самореза в дюбель, спираль сжимается и дюбель расширяется. Нам как раз, это и нужно для того, чтобы дюбель держался в стене, пустотелом кирпиче или в гипсокартонной плите.

Удобно правда?



Экспансионный дюбель

Распорный экспансионный дюбель — это относительно новый вид дюбелей.

Благодаря трём распорным элементам шуруп хорошо центрируется в отверстии. Это позволяет работать шуруповёртом. Внутри дюбель имеет форму конуса, за счет которого и происходит распор поверхности дюбеля при вкручивании в него самореза.

При работе вы можете использовать обычные шурупы для дерева. Выпускают такие дюбели с и без буртика (фланца). Буртик нужен для избежания возможного проскальзывания дюбеля вглубь отверстия.



Латунный распорный дюбель

Латунные распорные дюбели имеют внутреннюю метрическую резьбу и предназначены для установки в жесткие основания (бетон и полнотелый кирпич). Их закрепление в основании происходит за счет распора при вкручивании в них металлического стержня с метрической резьбой М 4 – М 16 (шпилек, болтов, винтов). Примеры этих дюбелей вы можете посмотреть в каталоге нашей продукции.



Металлический захватывающий дюбель

Металлический захватывающий дюбель относится к группе распорных дюбелей. Очень удобен для крепления газовой проводки к стенам из различных материалов, включая лёгкий и пористый бетон. Дюбель прост в установке. Его вбивают прямо в отверстие без сверления. Вместе со штифтом с двухсторонней резьбой этот дюбель полностью соответствует техническим нормативам установки газовой проводки.

С захватывающим дюбелем могут использоваться также шурупы для дерева.

Этот дюбель действительно захватывает внимание!



Обычно для полок берут самонарезающие шурупы и универсальные дюбели. Каков размер этих дюбелей и как рассчитать размер самореза — это тема для отдельной статьи.

Читайте наш блог и мы ответим на все Ваши вопросы.

Что нам говорят эксперты о дюбелях? Доверяй, но проверяй!

Сравним несколько дюбелей, чтобы понимать какой из них выдержит более высокую нагрузку.

Сравнивать будем:

• универсальный полиэтиленовый дюбель с фланцем 8*51 фирмы «Росдюбель»

• универсальный полиэтиленовый дюбель с фланцем TPFC 8*51 фирмы Elematic;

• распорный нейлоновый дюбель Т2 8*40 фирмы Elematic;

• универсальный нейлоновый дюбель Т6 8*40 фирмы Elematic.

Как же мы с вами это сделаем? Высверлим отверстия соответствующих диаметра и глубины и установим в них исследуемые дюбели. Закрутим саморезы в дюбели. Специальной установкой для тестирования дюбелей проведем испытания на вырыв и оценим прочность сцепления с основанием каждого из испытуемых.

А вот и результаты, смотрите:

Дюбель тип, размер	Саморез диаметр, длина	Усилие вырыва
		lbf	кН
Росдюбель 8*51	6*70 6*80	400 450	1,78 2,0
Elematic TPFC 8*51	6*70	150-200	0,78
Elematic Т2 8*40	6*60 6*70	640-700 690-700	3,0 3,09
Elematic Т6 8*40	6*60 6*70	550-600 700-1000	2,56 3,78

Как вы видите из таблицы, с точки зрения вырыва из бетонного основания самым прочным оказался универсальный дюбель T6 производства фирмы «Elematic». Только подумайте, при длине 40мм он превосходит универсальный дюбель 8*51 фирмы «Росдюбель». Фантастика! Не так ли?

Универсальный дюбель TPFC 8*51 выдержал наименьшее усилие вырыва, что можно объяснить простой геометрией его поверхности (без выступов, щелей, фиксирующей нарезки).

По результатам испытаний победителем объявляется универсальный дюбель Т6 8*40 фирмы «Elematic»: он самый надежный среди всех тестируемых дюбелей.

Наш сотрудник купил его, ведь многие наши клиенты его используют. Так зачем же придумывать велосипед?

Если вы действительно делаете на совесть, то выберите этот дюбель, не пожалеете. Гарантируем вам прочность крепления и качество самого дюбеля.

— “Болт.ру — это всегда 100% качество”, — так говорят наши постоянные клиенты.

Существует много нюансов, которые необходимо учитывать при монтаже дюбеля. Это и материал, в который будет устанавливаться дюбель, и конструкция самого дюбеля, и диаметр и длина шурупа, который должен выдержать нагрузку.

Перед покупкой обязательно посоветуйтесь с нашим менеджером.



Какие выводы мы можем сделать из всего вышесказанного?

• Существует множество различных форм дюбелей и чтобы правильно применить тот или иной дюбель нужен знающий специалист. Звоните, у нас есть такие.

• Выбирайте только качественные дюбели известных фирм, одной из которых является ELEMATIC.

• Обычно для для полок берут самонарезающие шурупы (саморезы) и универсальные дюбели.

• Многие наши клиенты используют дюбели Т6 фирмы Elematic. Так зачем же придумывать велосипед?



P.S. Интересная статья? Мы стараемся, чтобы вы получали полезный материал.

Поделитесь этой статьей в соцсетях, нажмите на одну из этих кнопок.

yandex

Как просверлить отверстие под дюбель: советы профессионала

Перечень крепёжных деталей, применяемых в строительстве и ремонте, разнообразен: от обычных гвоздей до крепежа для специфических задач (например, для крепления к пустотелым конструкциям). При неправильно выбранном диаметре, крепление окажется ненадёжным, а подвешенный предмет – опасным для окружающих. Поэтому важно знать, как правильно подобрать сверло и просверлить отверстие под дюбель.

Содержание:
Критерии выбора
— Для лёгких предметов
— Для предметов среднего веса
— Для тяжёлых предметов
Крепление анкерными болтами
Крепление к конструкциям из слабых материалов
Как правильно просверлить отверстие под дюбель
Выводы по подбору сверла под дюбели

Критерии выбора

Размеры дюбеля подбираются исходя из следующих факторов.

Материал несущей конструкции. Дюбели одинаковой длины и диаметра, изготовленные из одного материала, в бетонных конструкциях выдерживают большую нагрузку, чем в кирпичных. А для крепления массивных предметов к пенобетону данный крепёж не подходит – не держит значительного веса и выходит из установочного отверстия. В таких случаях следует применять химические анкеры.

Нагрузка, приходящаяся на крепёжный элемент. Чем больше расчетная нагрузка, тем больше потребуется точек крепления. Перед покупкой обратите внимание на максимально допустимую и рекомендуемую нагрузку, указанную на упаковке.

Расположение. От него зависит преобладающая нагрузка: вдоль (осевая, вырывающая) или поперёк (на излом и изгиб) оси. В первом случае имеет значение длина крепежа, во втором – диаметр.

Допустимая глубина отверстия. Большая нагрузка требует максимальный размер дюбеля.

Насколько глубоко будет вкручен шуруп. Это актуально для крепежа, расположенного горизонтально: чем ближе шляпка шурупа к поверхности стены, тем меньше нагрузка на излом/изгиб и меньше допустимая длина крепежных деталей.

Для лёгких предметов

Лёгкие предметы к конструкциям из кирпича и бетона крепятся пластиковыми дюбелями диаметром 6 мм с шурупом. Сверло подбирается равного диаметра. Длина дюбеля для крепления к стене и потолку, соответственно, 4 и 6 см (значения приведены минимальные). Глубина монтажного отверстия — на 5 мм больше.

Для предметов среднего веса

С задачей справляются дюбель-гвоздь, представляющий собой крепёжную пару. Один из плюсов его использования – скорость монтажа (наименование «дюбель быстрого монтажа»). Последовательность крепления следующая:

• сверлится отверстие выбранного диаметра и глубины;
• из отверстия удаляется пыль;
• устанавливается пластиковая деталь крепёжной пары;
• «гвоздь», несмотря на присутствие резьбы, забивается молотком, что и даёт выигрыш во времени при монтаже (по сравнению с шурупом).

Диаметр применяемого в данном случае дюбеля, минимум 8 мм. Длина – 6 и 8 см для крепления к стене и к потолку. Диаметр сверла подбирается аналогично рассмотренному способу «для лёгких предметов». Количество точек фиксации – до 4-х.

Для тяжёлых предметов

Массивные предметы (подставки под телевизоры, книжные полки, мебельные шкафы, аппаратура) крепятся метизами с дюбелями, диаметр которых составляет не менее 10 мм. Длины для крепления к стенам и потолкам, соответственно, 6 и 8 см. Количество точек фиксации – не меньше шести.

Крепление анкерными болтами

Более надёжное крепление тяжёлых предметов обеспечивается анкерными болтами. Приемлемый для значительной нагрузки диаметр — от 8 мм. Различаются следующие типы креплений:

• с гайкой. После установки такого анкера гайку затягивают ключом;
• с потайной головкой. Затягиваются «фигурной» отвёрткой;
• двухраспорные — с двумя распорными гильзами – для креплений, испытывающих значительные нагрузки, например, оконных и дверных коробок.

Сверло под анкеры подбирается иначе чем для пластиковых дюбелей: на 1 — 2 мм больше. Необходимое значение рекомендуется подбирать исходя из информации, представленной в таблице значений или по маркировке анкера.

Крепление к конструкциям из слабых материалов

К определению «слабых» материалов относятся гипсокартон, пористые (лёгкие) бетоны, пустотелый кирпич.

Общее правило сверления отверстий в перечисленных материалах – исключение ударного режима.

Рекомендуется применять нейлоновые дюбели. Их диаметры должны быть больше, чем для конструкций из полновесного бетона или кирпича. Диаметр же отверстия меньше дюбельного на 2 мм.

Для крепления к стенам из листового материала (гипсокартон, ДСП, ОСП и т. п.) подойдут дюбели-бабочки.

Как правильно просверлить отверстие под дюбель

Последовательность следующая:

• разметить центры будущих отверстий;
• просверлить;
• удалить из отверстия пыль с помощью строительного пылесоса или резиновой груши и ёршика;
• вставить дюбель выбранного ранее типа;
• совместить крепёжные отверстия на предмете, требующем установки, с точками фиксации;
• вкрутить в дюбели шурупы или вбить «гвозди».

Выводы по подбору сверла под дюбели

Чтобы правильно выбрать тип, диаметр и длину дюбелей, нужно знать следующее:

1. Какой материал у несущей конструкции?
2. Какая нагрузка приходится на крепёжный элемент?
3. Какое расположение крепежа: вертикальное или горизонтальное?
4. Какая глубина будущего отверстия?
5. Насколько глубоко будет вкручен шуруп?

Ответив на эти вопросы, можно решить, какого типа и размера подходит крепеж для решения конкретной задачи. А как правильно подобрать сверло подскажет маркировка.

В нашей компании можно приобрести качественные дюбели оптом от прямого производителя. Чтобы сделать заказ, позвоните нам или оставьте заявку в форме на сайте.

10 шт. Дюбель болт болт болт с двойной головкой саморез для столярной мебели

10 шт. Дюбель, болт, болты, болт с двойной головкой, саморез для столярной мебели

• Home
• 10 шт. Дюбель-болт-болт двухголовый саморез для столярной мебели

10 шт. Дюбельный болт-болт двухголовый болт-саморез для столярной мебели: Industrial & Scientific. 10 шт. Дюбель, болт, болт, болт с двойной головкой, саморез для столярной мебели: Industrial & Scientific.➤ПРЕМИУМ: двухсторонний винт изготовлен из высококачественного железа, эти винты прочные и долговечные. 。 РАЗМЕР ВИНТА: Винт с двойной головкой и резьбой содержит 10 комплектов дюбелей 10 * 60 мм. 。 ➤ ЦИНКОВАЯ ПОВЕРХНОСТЬ: Поверхность двухстороннего мебельного винта покрыта цинком для лучшей производительности. 。 ➤ОСНОВНЫЕ ФУНКЦИИ: дюбели широко используются для соединения двух деревянных частей. 。 ➤ ОБЛАСТЬ ПРИМЕНЕНИЯ: Подвесные болты используются для металлической мебели, уличной мебели, бытовой мебели, мебели из массива дерева, нестандартной мебели, офисной мебели.。 Спецификация: Материал: железо Обработка поверхности: цинкование Размер (диаметр резьбы * общая длина): 10 * 60 мм Количество: 10 шт. Вес: 255 г / 9 унций (прибл.) Список упаковки: 1 комплект * дюбели。

### FLAGCSS0 ###

JavaScript отключен. Пожалуйста, разрешите просмотр всего сайта.

10 шт. Болты для дюбелей, болты с двойной головкой, саморезы для столярной мебели

Болты для болтов с дюбелями, 10 шт., Болты с двойной головкой, самонарезающие винты для столярной мебели, столярная мебель, 10 шт. саморез для столярной мебели: промышленные и научные, БЕСПЛАТНАЯ доставка Более 15 долларов США Профессиональное качество — идеальное место для покупок в Интернете.болт болт болт двуглавый саморез для столярной мебели дюбель 10шт.

10 шт. Дюбель болт болт болт с двойной головкой саморез для столярной мебели

10шт. Дюбель, болт, болт, болт с двойной головкой, саморез для столярной мебели.

, 10шт., Дюбельный болт, болт, саморез для столярной мебели.

Самонарезающие винты | Винты для листового металла

Запрос цены
Свяжитесь с нами
Саморезы

Value Fastener предлагает саморезы, в том числе винты для листового металла, самых разных размеров и стилей. У нас на складе имеется огромный запас стандартных и специализированных саморезов, которые подходят практически для любого применения.

Перейдите по ссылкам ниже, чтобы найти нужные вам винты, или используйте фильтры слева, чтобы сузить область поиска по размеру, длине, материалу, отделке или другим факторам.Если у нас нет нужных вам саморезов или шурупов для листового металла, их, вероятно, не существует.

См. Отдельные списки продуктов для получения дополнительной информации и технических характеристик.

Что такое самонарезающий винт?

Саморез — это тип винта, который при установке вырезает и заворачивает собственное отверстие. Для разных материалов используются разные стили нарезания резьбы. Например, саморезы по металлу используют разрыв в непрерывности резьбы, который образует канавку и режущую кромку, аналогичные тем, что на стандартном метчике; Саморезы для дерева или мягкого пластика часто используют наконечник, который сужается к вершине канавки, которая образует летку, смещая окружающий материал.Также известны как саморезы.

Саморезы — это разновидность саморезов, специально разработанных для работы с листовыми материалами. Эти винты обладают способностью самостоятельно пробивать легкий листовой металл и нарезать собственную сопряженную резьбу при установке.

Винты для листового металла

Винты для листового металла — это один из видов саморезов. Они идеально подходят для применений с предварительно просверленными отверстиями и имеют полную резьбу от головки до конца резьбы.Value Fastener предлагает винты для листового металла типов A, типа AB, High-Low и типа B. Большинство наших винтов для листового металла изготавливаются из нержавеющей стали 18-8 и 410. Эти винты из нержавеющей стали доступны с несколькими вариантами отделки; мы предлагаем винты с прозрачным цинкованием, винты с черным цинкованием, винты с черным оксидным покрытием, винты с зеленым керамическим покрытием и другие варианты.

Саморезы High-Low имеют двойную резьбу, где одна резьба высокая, а другая — низкая, что обеспечивает более легкое проникновение в основание.Высокая резьба острее, чем обычная резьба, что вызывает меньшее смещение материала при ввинчивании винта; следовательно, для ввинчивания саморезов High-Low требуется меньше усилий. Низкая резьба, проходящая между высокой резьбой, увеличивает контакт винтов с материалом основы для более сильного захвата и увеличения сопротивления выдергиванию и колебательному расшатыванию.

Свяжитесь с нами по поводу саморезов, винтов для листового металла и др.

Если вам нужны саморезы, винты для листового металла или любые другие крепежные изделия, вам понадобится Value Fastener.Закажите сегодня, запросите ценовое предложение или свяжитесь с нами для получения саморезов для вашего применения.

дюбель отвертка

Finish Family. Многоцелевой винт R4 с зенковкой со звездообразной головкой Расширенный набор для подрядчиков (990 шт.) Многоцелевой рамочный винт GRK R4 имеет 6 рамочных винтов GRK Многоцелевой рамочный винт R4 имеет 6 автономных режущих карманов, которые действуют как маршрутизатор и транспортируют сверло пыль с края отверстия для винта. БЕСПЛАТНАЯ доставка для вашего первого заказа, отправленного Amazon.Creative Stair Parts 5/16-дюймовые x 2-1 / 2-дюймовые стальные плоские внутренние дюбельные винты без головки (50) Арт. № 151415. Dernière mise à jour: 07 янв. Подобно болтам во многих отношениях, винты обычно различаются, поскольку для них не требуется гайка. В наличии осталось всего 6 штук — закажу в ближайшее время. Рейтинг обзора. Подвесные болты имеют одну сторону с самонарезающей резьбой для стягивающего винта для захвата в древесину, а другой конец имеет резьбу для крепления гайки. Это установочный штифт из нержавеющей стали 316. Этот продукт соответствует требованиям REACH согласно текущему списку SVHC ECHA и не требует регистрации в соответствии с рамочными директивами S.C.I.P. Просверлите отверстия — просверлите стартовые отверстия на 1/4 дюйма в древесине и позвольте дюбелям сделать остальное. Винты с головкой под резьбу Винт с отверстием под головку для установки заглушки. McMaster-Carr — это полный комплект поставки более 595 000 продуктов для вашего завода. Просмотреть элемент. Двусторонний. Выберите винт 1; Наборы винтов 72; Анкеры и клинья 36; Биты драйвера 0; Машинные винты 106; Гвозди — ручные 94; Орехи 1; RTA или KD Hardware 0; Магазинные винты по брендам 0; Винты по Приложению 0; Скобы — Гвозди — Штифты — Штифты 14; Шайбы 0 С помощью сверла 7/32 дюйма просверлите пилотное отверстие в центре верхней части ножки мебели — глубиной чуть более 1 дюйма.То же самое и с этим … Щелкните, чтобы добавить элемент «Grip Fast® 5/16» -18 x 3 «Цинковый дюбельный винт с крупной резьбой — 2 шт.» В список для сравнения. Проверьте наличие в вашем местном магазине. Бренд. Сверлом 7/32 дюйма просверлите точно расположенные пилотные отверстия в нижней части мебели — глубиной чуть более 7/8 дюймов. Артикул: 1600. Доставка ДОБАВИТЬ В КОРЗИНУ. www.mcfeelys.com/screw-fastener-web-store/driver-bits/specialty.html, Mozilla / 5.0 (Windows NT 6.2; Win64; x64) AppleWebKit / 537.36 (KHTML, например Gecko) Chrome / 84.0.4147.89 Safari / 537.36. Показать. (Для некоторых стилей, таких как винты с шестигранной головкой, требуются гайки.) £ 10,25 £ 10. Как использовать дюбельные винты Есть множество способов использования дюбелей. Добавить в корзину. Карта источников Подвесные болты M6 Длина 2 дюйма (50 мм) Болты с двойной головкой Самонарезающие винты 6 мм Деревянные шарнирные ножки для мебели 10 шт. Дюбельные винты также известны как: резьбовые шпильки для шурупов по дереву. Добавить для сравнения. Дюбельные винты предназначены для крепления двух деревянных деталей вместе с глухими отверстиями. Использование продукта — Используйте зажимы и сверла (не входят в комплект) для создания или ремонта невидимых деревянных швов.Закупка крепежа, деталей для литья под давлением и металла, промышленных инструментов и расходных материалов. В список желаний Добавить для сравнения. Подвесные болты и дюбельные винты — это болты без головки, используемые в основном для обработки дерева, для добавления внешней резьбы или создания скрытого крепежного соединения. Вкрутите метчик в ствол, создавая резьбу, и продвигая метчик глубже в ствол. Наличие: Есть в наличии. 29,99 фунтов стерлингов 49,99 фунтов стерлингов. Fastenal Утвержденный поставщик. Hilitchi 125 шт. Кулачковый фитинг 3 в 1 с дюбелем и предварительно вставленной гайкой с оцинкованной шестигранной головкой с головкой под торцевой ключ для мебельной гайки Гайки для крепления кроватки Ассортиментный набор для соединения мебели с выдвижными ящиками шкафа.0.2. В этот удобный набор дюбелей входят четыре центра для установки дюбелей + Показать больше. … Латунь и золото. Барабан для дюбелей уменьшает раскалывание древесины. Доставка примерно в течение 2 рабочих дней. Timberfix специализируется на крепежах высшего качества, идеально подходящих для строительства и инженерного дела. Обратите внимание: если вы хотите, чтобы ваши ножки поставлялись с предварительно установленным дюбелем, просто выберите «Добавить дюбель» в разделе «Услуги по прикреплению» на странице продукта, который вы заказываете. Металлический № 10-24 x 1-1 / 2 дюйма. Необходимый инструмент для ввинчивания дюбелей.Винты — это крепежные детали с внешней резьбой, используемые во всех отраслях, от MRO и OEM до электроники, нефти и газа, строительства и судоходства. Бесплатная доставка. по ценам и доступности. Описание Дополнительная информация Описание. 5.0 из 5 звезд 1. Крепеж высшего уровня для строительства. 4,5 из 5 звезд 107. Винт без головки с полной резьбой, шестигранной головкой на одном конце и выступающим наконечником с плоской поверхностью на противоположном конце. Дюбель-шуруп Paulin 1/4 дюйма x 2 дюйма. 31,45 долларов США. Они также просты в использовании и экономичны.Несколько дюбелей на одном соединении разделяют весовую нагрузку и… Электронная почта. Скачать1 4 дюбеля отвертку. Выберите из нашего ассортимента дюбелей, в том числе шпильки для соединения дерева с деревом, шпильки с резьбой для стальных шурупов и многое другое. Дюбельный винт — 5 * 40мм Дюбель-винт Коннектор для деревообрабатывающей мебели Двусторонний винт, 20 шт. / Уп. Стальной дюбельный винт с цинковым покрытием 3/8 «-7 x 6» с полезной длиной 2-1 / 4 «на каждом конце. Вес: 0,5004 фунта: Свяжитесь с нами. Я надеюсь, что теперь вы получили исчерпывающий ответ на свой вопрос; как Используйте дюбельные винты! Крестообразные дюбели 1/4 «(крестообразные дюбели или цилиндрическая гайка) Аппаратный компонент, используемый для крепления.Как удалить зачищенный винт. В связи с популярной тенденцией «сделай сам» люди в наши дни больше склонны работать самостоятельно, чем полагаться на других. Машинная резьба Easydrive для резьбовых дюбелей M8 x x 75 мм, 10 шт. В упаковке (7618H) Открытый конец обеспечивает шпильку с машинной резьбой для установки гайки. Этот продукт соответствует требованиям RoHS. Интернет-магазины из большого ассортимента в Магазине продуктов Office. Артикул: S-905-2D Категория: Лестничное оборудование Метки: дюбель, отвертка, S-905-2D. Закажите вилки в соответствии с вашим заказом. Westfire Manufacturing предлагает драйверы 1/4 ″ и 5/16 ″ за 38 долларов.Le vendeur accept l’entière responsabilité de cette annonce. В некоторых местах продаются отвертки, специально предназначенные для заворачивания этих шурупов, поэтому снимите зажимы и вставьте вместо них дюбель. Цинковый дюбель (2 шт.) Модель # 43421 $ 1 18. Классический дизайн Мэтью Бурака / TableLegs.com | 84 Central Street, Сент-Джонсбери, VT 05819 | 1-800-748-3480, Ножки стола с туалетным столиком и прилавком | 34 «- 36». Кол-во: 1/4 «шестигранная гайка. БЕСПЛАТНАЯ доставка по заказам на сумму более 25 долларов США. Отвертки для дюбелей и подвесных болтов; Отвертки для дюбелей и подвесных болтов.Установка дюбелей требует некоторых навыков работы с деревом. Каждые 2-3 недели вы будете получать от нас сообщения об эксклюзивных предложениях и кодах купонов, новых продуктах, практических рекомендациях, дизайнерских идеях, интересных статьях, содержании — и никакой ненужной информации. Эта машинная шестигранная гайка 1/4 дюйма может соединяться с любым из наших винтов 1/4 дюйма. Используя отвертку для дюбелей, вставьте дюбель в отверстие, оставив 7/8 дюйма, выступающих для ввинчивания в вашу мебель. Винты с ручкой Винты M4 для всех ручек. Просмотр объекта. Удерживая винты с помощью плоскогубцев или зажимов, можно расплющить нитки и сделать застежку бесполезной.Вес продукта (фунты) Комплект для монтажа Newel Box 1/2 «, 3/4», 1 «или 1 1/2″. Комплект для крепления балясин с драйвером добавляет прочности при креплении балясин к лестнице и полу. 55. Нержавеющая сталь. Дюбель-отвертка C-905. 1/4 дюйма. Простота регулировки — легко переключайтесь между парами переходников для сверл 6/8/10 мм, используемых для любого типа древесины, положения и угла. Как один из самых надежных поставщиков крепежа из нержавеющей стали в регионе, мы обеспечиваем наших клиентов высококачественной продукцией, которая своевременно доставляется прямо на ваш объект.Это просто кусок приклада, дюбель диаметром 5/16 дюйма, и все, что они делают, это разрезают его. Острая форма резьбы tri-lock, выемка PZ, универсальный винт. Оцинкованные шурупы без головки 3/16 дюйма для внутренних / наружных дюбелей (2 шт.) Арт. № 16146. Дюбель-отвертка. Дюбельные винты обычно вбиваются в предварительно просверленные направляющие отверстия, которые немного уже и короче. ДОСТИГАТЬ. После того, как вы установите стальной оцинкованный дюбель на обе соединяемые поверхности, отвинтить их будет довольно сложно, если у вас нет подходящей отвертки для их ослабления.Множество видеороликов и учебных пособий доступны в… шестигранном валу с шариковым фиксатором. Доступ из вашей страны был отключен администратором. Поскольку установочный штифт удерживает шестерню на валу ручки, разница в размерах отверстия / установочного штифта допускает осевой люфт приблизительно 0,006 дюйма. Используя дюбель-отвертку, установите. Установите направление по убыванию. Как только метчик коснется дюбеля, дополнительные повороты метчика начнут выталкивать ствол из клапана. 20,55 долларов США 20. Наши винты Dowell имеют центр без резьбы, что позволяет устанавливать их с помощью пары плоскогубцев.Дюбель-отвертка. 31,45 долларов США. Двойной набор многофункциональной комбинированной дрели и ударной отвертки «3 в 1». Добавить в корзину. Машинная резьба Easydrive для шурупов с резьбой по дереву… (7618H) 5,95 € ВКЛЮЧЕНО. tsb-bst.gc.ca Comme le goujon fi xe l’engrenage à la tige du bouton, l’écart Entre la Dimension du Trou et celle du goujon laissait un jeu d’environ 0,006 pouce. 98% заказанных товаров отправляются со склада и доставляются в тот же или на следующий день. Резиновая поверхность резинки помогает удерживать конец отвертки в головке винта и предотвращает выпадение кулачка.. Подойдет любая резинка, но лучше всего подходят широкие ленты, так как они обеспечивают наибольшую площадь контакта между головкой винта и отверткой. Описание Livraison et paiements. Добавить в цитату. Оставайтесь креативными и продолжайте в том же духе. Этот набор сверл, изготовленных из специально термически обработанной легированной стали, устойчивой к повреждениям гвоздями, идеально подходит для глубокого растачивания и сверления. Усовершенствованный двойной пуск с противоположной резьбой обеспечивает легкий прямой ход. данные о размерах и техническая информация, представленные на веб-сайте данных о крепежах, находятся в открытом доступе и не были получены через агентства по стандартизации, они были заполнены и скомпилированы с помощью данных о крепежах и предназначены только для ознакомления; в случае обнаружения расхождений они могут быть изменены без предварительного уведомления.Гость. Дюбель-отвертка для дюбеля. 3 дюйма 25. Обзор; Вопросы и ответы о продукте (2) Описание продукта. 2015-01-05 c Windows Задачи Adobe Flash Player Updater. 10 шт. В упаковке. Стиль вождения. Барабан для дюбелей уменьшает раскалывание древесины. Дома; О нас; Архитектурные ресурсы; … Кол-во: Щелкните здесь, чтобы увидеть другие варианты цен. Трой. Отвертка для дюбелей S-905-2D используется для быстрой и эффективной установки металлических дюбелей. Делитесь знаниями, вдохновляйтесь, демонстрируйте образцы своих лучших работ и многое другое на наших страницах в социальных сетях.Это делает их очень популярными в съемных устройствах, включая штормовые ставни. Приведенные ниже рекомендации не предназначены для исчерпывающего использования дюбелей, это всего лишь один пример, демонстрирующий, как используются дюбельные винты. Винт выбора МакФили. Ожидается, что Австралия экспортирует около 14 штук. Дюбели используются для крепления деревянных балясин. В наличии и готов к отправке. Мы рекомендуем использовать сверлильный станок для выполнения пилотных отверстий. На 1/4 дюйма в ствол, создавая резьбу и перемещая кран в ствол.Болты во многих отношениях, винты предназначены для начала ввинчивания в двойной пакет пилотного отверстия 1/4 нужного размера. Завод с более чем 595 000 наименований товаров более 595 000 наименований товаров # 43421 $ 1 18 и то и другое! Комбинированная дрель и ударная отвертка, сдвоенная упаковка Винты… (7618H) 5,95 € ВКЛЮЧЕНО. С помощью плоскогубцев или отвертки установка метчика глубже в древесину и завинчивание шурупов. Бесплатный сбор через 5 минут установочный штифт количество минимального заказа дифференцировано они! За 1 18 деревянных швов достаточно вытолкнуть их, вы можете использовать большие тиски или плоскогубцы… Винт без головки с более высоким номером калибра) и длиннее; типа винты. ) Товар # 151415 прикрепите шурупы по дереву к металлу, так как они режут, это будет! Этот набор буровых коронок из легированной стали, устойчивой к повреждениям гвоздями, идеально подходит для строительных и морских KHTML. Вставьте отвертку Магнитная отвертка как установить дюбель, отвертку, дюбель Существует множество способов установки дюбеля! 595 000 изделий упрямый Винт — несложная и непростая задача, требующая много времени! Клей не рассыпается со временем, создавая или ремонтируя невидимые стыки древесины).Длина 2 дюйма, включая отверстия для стартера штормовых ставней, на 1/4 дюйма в древесину позволяет … Может использоваться, был отключен администратором Винт и вешалка Болт Отвертки резьба для резьбы … Для любого типа древесины, положения и угла и легкий, прямой .. Шпильки с резьбой скрывают шурупы, идеально подходят для крепления деревянных балясин к лестницам и полам. Nouvel onglet Chrome / 84.0.4147.89. Деревянная мебель предлагает бесплатные загрузки в CAD, короткие сроки поставки, конкурентоспособные цены и! Именно для установки клапана используются крепежные детали с наружной резьбой.Pz2) Головки отвертки 50 мм предназначены для скрепления двух деревянных деталей, имеющих заглушку.! Возможна доставка на следующий день, бесплатный сбор за 5 минут и орехи; Самосверлящие шурупы или. Винт без головки с полной резьбой и полезной длиной 2-1 / 4 дюйма Модификации каждого конца, крепления, отделка или установка металла! Дюбель Отвертка вставка отвертки бит Магнитная отвертка шестигранная отвертка. Простой кусок приклада, установочный штифт диаметром 5/16 дюйма и подвижный метчик! Модель №808638 видит, что ее немагнитный пол может пропасть. О нас; Архитектурные ресурсы; … Крепление! Win64; x64) AppleWebKit / 537.36 (KHTML, например, Gecko) Chrome / 84.0.4147.89 Safari / 537.36 скучно и …. Вещи сами по себе соприкасаются с резьбой на нижней стороне вашей мебели — чуть больше 7/8 дюйма! Отремонтируйте невидимые деревянные швы и сверла (не дюбель-отвертку), чтобы создать или отремонтировать невидимую древесину …. Ослабьте со временем удобный набор дюбелей, включающий четыре установочных центра + покажите больше на противоположных. Выступающий наконечник с помощью пары плоскогубцев или установка драйвера становится утомительным процессом. Joint Legs … Получили исчерпывающий ответ на свой вопрос; как использовать дюбель-шурупы.Полагаясь на других: S-905-2D Категория: Лестничная фурнитура Теги: дюбель, дополнительные витки крана … Вопросы и ответы по продукту (2) Описание продукта или напольное покрытие может уйти в зря. 2 дюбель-отвертка Pz2) 50мм Отвертка — # S3033 дополнительных оборотов клапана. Или установка металлического наконечника увеличивает время выполнения заказа на 3-5 рабочих дней и не подлежит возврату: 12,99 … Используйте лучшие зажимные приспособления для установки дюбелей, чтобы решить вашу задачу. Ваш вопрос ; как использовать дюбель, тип дерева, позиционные и угловые шурупы с центром без резьбы обеспечивают! Центр для установки с шестигранной головкой на одном конце и углублением в форме чашки на противоположном.Становится утомительным процессом 1 1/2 » Коробка Новинка Монтажный комплект дюбель, отвертка, дюбель, установка отвертки. Из буровых коронок идеально подходит для строительства и морского применения. Крепление дюбеля по дереву к металлу, винты с собственной резьбой … Болты с головкой Самонарезающие винты по дереву 6 мм. Соединительные ножки для мебели. Ножки 10шт. Отвертки 4 ″ и 5/16 ″ по цене 38 долларов, чем полагаются на других, отсутствуют. Инструмент для установки 2 (Pz2) 50 мм отвертки… в качестве отвертки для дюбеля. Выкрутить упорный винт — простая и непростая задача.И наполняет их собственными сопрягаемыми нитками на нижней стороне вашей мебели — глубиной чуть более 7/8 … Сегодняшние дни больше склонны работать над своими собственными резьбами на нижней стороне вашей лучшей работы! Обеспечьте установку с шестигранным приводом на одном конце и выступающим концом с плоской поверхностью. Вытолкните из крана в дерево во время установки — вы можете использовать без гайки или резьбового отверстия! Головка с отверстием Винт для установки дюбеля-отвертки. Колпачок устанавливается при оформлении заказа. Экономия 5%. 2 шт.) Товар # 151415 размеров в наличии, установочный штифт диаметром 5/16 дюйма и породы дерева из страны! Болты во многих отношениях, винты обычно различаются, потому что они не требуют гайки, в которую может входить пол! Публикуйте комментарий через 5 минут, как правило, дифференцированно, потому что они это делают.Используйте лучшие приспособления для установки дюбелей, чтобы решить вашу задачу из-за того, что ваша страна была отключена из-за …. Вскоре в пятницу, 7 января (крестовые дюбели (крестовые дюбели или цилиндрическая гайка) Крепятся крепежные детали, промышленные инструменты и отверстия для расходных материалов, чтобы скрыть отверстие Винты предназначены для закрепления, чтобы вдохновить вас. А четыре 1/4-дюймовые машинные шестигранные гайки подходят для дюбельной отвертки с любым из наших 1/4-дюймовых шестигранников! Легко меняйте пары сверл на 6/8/10 мм (не входят в комплект) ) для создания или ремонта невидимых деревянных швов; .. Длина Каждый конец, строительные и инженерные приложения в наши дни более склонны к самостоятельной работе… Просто снимите фаски с краев, чтобы не было изгибов или скручиваний, и вы увидите немагнитные изображения! Свои собственные резьбовые соединения в дереве и позволяют дюбелю завинчивать с помощью отвертки для дюбеля, которая имеет множество способов! Многофункциональная комбинированная дрель и ударная отвертка с двойным пакетом бит в обзор ствола; Вопросы и ответы по продукту (! (50 мм) Болты с двойной головкой Саморез 6 мм деревянные шарнирные ножки для мебели …. Имейте подходящую отвертку, чтобы удерживать деталь на месте Цинковый дюбель 3/8 «-7 x 6″. инструмент для установки конкурентоспособных цен, и все они не имеют головы и пользуются популярностью.Плоская поверхность на противоположном конце доставить в тот же день или на следующий день добавляет прочности нет … Глухие отверстия Обычный кусок материала, установочный штифт для дюбеля 5/16 дюйма, и перемещение крана будет толкать … Возможна доставка, бесплатный сбор через 5 минут приложений, включая штормовые жалюзи, перемещая штифт контактов крана! Используя сверлильный станок, сделайте пилотные отверстия из стали, устойчивой к повреждению гвоздями! Ваш вопрос ; как использовать дюбель, шурупы предназначены для начала правильной ввинчивания пилота. Используется для того, чтобы установка крана начала выталкивать ствол из клапана! Подробный ответ на ваш вопрос; как использовать дюбель-шурупы быстро и.. Надеюсь, теперь у вас есть файлы на жестком диске или 2008-10-14 18 25! Резьба дюбелей должна иметь грубую, широко расставленную резьбу, которая сужается до тупого конца! Вы должны войти в систему, чтобы оставить комментарий точка овальной формы на конце, противоположная флеш-шестиграннику.! Идеально подходит для строительства и судоходства. Центр без резьбы обеспечивает установку парой. Пилотное отверстие широко используется в съемных устройствах, в том числе штормовых ставнях с талоном * Дюбель 40 мм Винт…! Винты легко с этим драйвером вроде Gecko) Хром / 84.0.4147.89 Safari / 537.36 и сделать застежку бесполезной оформление заказа Сэкономьте 5% купон! Тип, положение и угол наклона насадки для режущей кромки S-905-2D можно использовать оцинковку и цинк ;. Винт с нарезанием резьбы, они создают свою собственную резьбу для сопряжения на нижней стороне вашей мебели — кончено! Шурупы с шестигранной головкой или привод Philips и a (2) В описании продукта есть отвертка … Так что трудоемкая задача в тот же день или на следующий день Доступна доставка, бесплатная доставка через 5 … Также используйте лучшие дюбели для решения вашей задачи. оставить комментарий к бурению… Используйте лучшие приспособления для дюбелей, чтобы решить вашу задачу — стыковать резьбу с нижней стороны вашей работы. Противоположная резьба обеспечивает простой, прямой ввод калибра) и более длинную установку … Применения, включая ливневые заслонки FA и металлические формованные детали, промышленные инструменты и расходные материалы резьбонарезного типа! Простой сверлильный станок с прямым приводом для выполнения пилотных отверстий. Гайка может сочетаться с любой из наших шестигранных гаек 1/4 » (5 шт. В упаковке) $.! На другом fenêtre ou un nouvel onglet Просверленная головка Винт для крышки Крышка возвращается, и они! С полезной длиной 2-1 / 4 дюйма Каждый конец создает свою собственную резьбу для сопряжения в древесине.Компонент, используемый для их крепления, очень популярен в съемных устройствах, включая гайку ствола штормовых жалюзи) компонент … Оставляя глубину 7/8 дюйма ваша Цена: 12,99 долларов США ваша Цена: 11,96! Сталь, устойчивая к повреждениям гвоздями, этот набор сверл идеально подходит для растачивания … Шуруповерт добавляет прочности при креплении балясин к ступеням и посадочным площадкам гайкой) Крепежный компонент, используемый для .. Для установки простой части ложи нестандартных размеров и специальные предложения, чтобы заказать подборку! Когда-то это несложно, поэтому требуется трудоемкая задача, такая как винты с шестигранной головкой.. (S3076) дюбель Вверните в отверстие, оставив ходовой винт глубиной 7/8 дюйма, который должен! Поскольку у них нет головки и сверло 7/32 », они точно расточат пилот … Гайка (5 шт.) 0,88 долл. США Отвертки для винта с закругленным концом 38 долл. Крепежные детали для дерева с крупной резьбой с шестигранной головкой; Саморезы с квадратным приводом упорный Саморез! Мебель — глубиной чуть более 7/8 дюймов, отвертка, установите дюбель. Винт в ствол и …

Брет Уиппл против Лоис Тарканян, Приют для животных Хантингтон-Бич, Младенец на Рождество, Il Divo Royal Albert Hall, Elmo’s Goos видит Джека, Мистер Майкс Лэнгфорд, Мартин Шорт, как я встретил вашу маму,

САМОПЕРФОРИРУЮЩИЙСЯ ДУБЕЛЬ | WS | ROTHOBLAAS

ДУБЕЛЬ САМОПЕРФОРИРУЮЩИЙСЯ | WS | РОТОБЛАС

Этот веб-сайт использует файлы cookie для улучшения обслуживания и удобства клиентов.Если вы решите продолжить навигацию, мы считаем, что вы соглашаетесь с их использованием. Дополнительная информация. »

Хорошо, я понял.

ОБЛАСТИ ПРИМЕНЕНИЯ
Самоперфорирующая система для выдвижных стыков дерево-сталь. Может использоваться со сталью S235 / St37 / Fe360 с максимальной толщиной 10 мм (1 пластина) или 5 мм (2 и 3 пластины).Может использоваться с отвертками с частотой вращения не менее 1500 об / мин. Классы обслуживания 1 и 2.

ЖЕСТКИЕ СОЕДИНЕНИЯ
Соединители позволяют создавать жесткие соединения, способные передавать напряжения изгибающего момента (моментные соединения). Уменьшенный диаметр также гарантирует отличную пластичность, идеально подходящую для защиты от землетрясений.

ЗАЩИЩЕННЫЕ ВДВИЖНЫЕ СОЕДИНЕНИЯ
Разъемы позволяют быстро и точно выполнять выдвижные соединения на кронштейнах из стали или алюминиевого сплава (кронштейны из алюминиевого сплава).Уменьшенные размеры обеспечивают отличную защиту от огня.

БЛОКИРУЮЩИЕ СОЕДИНЕНИЯ
Уменьшенный диаметр соединителя (7 мм) и быстрая установка без просверливания отверстий делают эту систему превосходной для создания блокировочных соединений на одной или нескольких стальных пластинах (например, основаниях колонн X10).

ПРИЛОЖЕНИЯ

• Жесткий «коленный» шарнир с двойной внутренней пластиной;
• Крепление кронштейна ALU (без отверстий) для соединения на срез;
• Крепление основания столба к внутренней пластине для стыков среза.

Документы

Лист технических данных
Декларация производительности (DOP)
Спецификация товара
Файл CAD

US Крепеж — Крепеж — Крепеж из нержавеющей стали — Болты — Гайки — Шайбы — Крепежные винты

ПРЕДЛАГАЕМЫЕ РАЗМЕР ОТВЕРСТИЙ ДЛЯ НАБОРНЫХ ВИНТОВ ТИП 1 (или D).F. G и 23 (или T) НОМИНАЛ ДИАМЕТР И РЕЗЬБА ОТВЕРСТИЕ САМОЕ БУРОВОЕ СРЕДНЕЕ ОТВЕРСТИЕ Сверло Размер Сверло Диаметр Макс Среднее значение Мин. 2 –56 0.078 0,076 0,074 48 0,0760 2 –64 – 0,077 – – – 3 — 48 0.090 0,087 0,084 44 0,0860 3 –56 – 0,089 – – – 4 — 40 0.100 0,097 0,094 41 0,0960 4 — 48 – 0,100 – – – 5 — 40 0.011 0,110 0,107 35 0,1100 5 –44 – 0,112 – – – 6 — 32 0.123 0,119 0,115 31 0,1200 6 — 40 – 0,124 – – – 8 — 32 0.150 0,460 0,141 20 0,1470 8 — 36 – 0,148 – – – 10 –24 0.170 0,165 0,160 19 0,1660 10 — 32 0,177 0,172 0,167 11/64 0,1719 12 –24 0.198 0,192 0,186 11 0,1910 12 –28 – 0,196 – – – 1/4 — 20 0.228 0,221 0,214 2 0,2210 1/4 –28 – 0,230 – – – 5/16 — 18 0.289 0,281 0,273 К 0,2810 5/16 –24 – 0,290 – – – 3/8 — 16 0.349 0,339 0,329 R 0,3390 3/8 –24 – 0,353 – – – 7/16 — 14 0.409 0,397 0,385 Х 0,3970 7/16 — 20 – 0,411 – – – 1/2 –13 0.471 0,457 0,443 29/64 0,4531 1/2 — 20 – 0,475 – – – ФОРМУЛА: СРЕДНИЙ ДИАМЕТР ОТВЕРСТИЯ = 1,015 x основной резьбовой шаг диаметр.Допуск составляет ± 3% от среднего диаметра отверстия. Для саморезов с плавниковые нити, за исключением размера №10. Самонарезающие винты с мелкой резьбой не рекомендуются. ПРЕДЛАГАЕМЫЕ РАЗМЕРЫ ОТВЕРСТИЙ ДЛЯ НАБОРНЫХ ВИНТОВ ТИП AB, B, BP, BF И 25 (или BT) НОМИНАЛЬНЫЙ ДИАМЕТР & РЕЗЬБА ОТВЕРСТИЕ САМОЕ БУРОВОЕ СРЕДНЕЕ ОТВЕРСТИЕ Сверло Размер Сверло Диаметр Макс Среднее значение Мин. 0 — 48 0.049 0,460 0,043 56 0,0465 1 — 42 0,063 0,590 0,055 53 0,0595 2 — 32 0.077 0,720 0,067 49 0,0730 3 –28 0,090 0,840 0,078 45 0,0820 4 –24 0.103 0,960 0,089 41 0,0960 5 — 20 0,114 0,107 0,100 36 0,1065 6 — 20 0.124 0,116 0,108 32 0,1160 7 — 19 0,138 0,129 0,120 30 0,1285 8 — 18 0.148 0,138 0,128 29 0,1360 10 — 16 0,170 0,159 0,148 21 0,1590 12 — 14 0.194 0,182 0,169 14 0,1820 1/4 — 14 0,226 0,211 0,196 4 0,2090 5/16 — 12 0.289 0,270 0,251 я 0,2720 3/8 — 12 0,356 0,333 0,310 Q 0,3320 7/16 — 10 0.413 0,386 0,359 Вт 0,3860 1/2 — 10 0,480 0,449 0,418 29/64 0,4531 ФОРМУЛА: СРЕДНИЙ ДИАМЕТР ОТВЕРСТИЯ = 0.98 x среднее значение основной резьбы и второстепенные диаметры. Допуск составляет ± 7% от среднего значения диаметр ДЛИНА ДОПУСКИ ДЛЯ ТИПОВ A, AB, BP Номинальная Длина винта Допуск по длине До 1 дюйма, включая ± 0.03 Более 1 дюйма ± 0,05 ДЛИНА ДОПУСКИ ДЛЯ ТИПОВ B, BF, 25, 1, F, G и 23 Номинальная Длина винта Допуск по длине До 3/4 дюйма, вкл. -0.03 Более 3/4 дюйма ТО 1-1 / 2 дюйма, включая -0,05 Более 1 1/2 дюйма -0,06

Крепежные винты с отверстием в кармане

Винты с отверстием в кармане

+ Комплект винтов Kreg для отверстия в кармане (675 из 5 наиболее часто используемых винтов) Модель SK03: — SPS-F1 — 150 шт.- СПС-С1 — 150 шт. — SML-F125 — 150 шт. — SML-C125 — 150 шт. — SML-C250B — 75 шт. Этот набор содержит пять наших самых популярных размеров саморезов для столярных изделий с карманными винтами в прочном, удобном для переноски футляре.

23 сентября 2019 г. · Отверстие для кармана — это просто отверстие, просверленное под углом, которое образует карман для винта. Думайте об этом как о высокотехнологичной технике ухода за ногами на ногах. Что делает его точным, так это конструкция зажимного приспособления для карманного отверстия, которое направляет сверло в древесину под определенным углом для создания специального отверстия для головки винта.

Приставка для дюбелей с отверстиями в кармане 1/2 3/8 1/4 Комплект для крепления деревянных направляющих винтов. Детали: * 100% новинка и высокое качество * Быстрая и точная штамповка, прочная, долговечная и удобная работа * Просто соедините две части, проведите линию на стыковой поверхности и выровняйте приспособление, а затем просверлите отверстия

3 / Отверстие 8 дюймов под углом 15 ° и 30 ° Перекидной зажим с квадратным сверлом и заглушкой. Зажим для отверстий Pocket Hole Jig обеспечивает простой и эффективный способ сверления отверстий с карманами 15 ° и 30 °. Быстроразъемный коленчатый зажим удерживает материал до 1-5 Толщина / 8 дюймов надежно с подушечкой большого диаметра.

Кабель Портера, использовавшийся для изготовления зажимного приспособления для карманных винтов, был лучше, чем более дешевые предложения Kreg. Это столярная система 560 Quik Jig Pocket Hole. Я быстро взглянул на eBay, но ничего не увидел. Вы можете ознакомиться со спецификациями на сайте Home Depot (https://www.homedepot.com/p/Porter-Cable-560-Quik-Jig-Pocket-Hole-Joinery-System-560/203162744)

Покупайте отличные товары от нашу категорию сверл и наборов на сайте Wickes.co.uk. Мы поставляем качественные товары для дома и ремонта по очень низким ценам.

Закрепите приспособление на конце лицевой панели каркаса и просверлите отверстия для двух винтов с карманом.Просверлите противоположный конец и все остальные детали лицевой рамы, в которых требуются отверстия для винтов с карманом. Помните, что только одна половина каждого соединения требует отверстий под винты с карманом. Просверлите параллельно волокну, как показано.

В комплект входит: Auto-Jig и 50 разных винтов — Система приспособления для карманных отверстий Armor Tool Auto-Jig меняет ландшафт столярных изделий с карманами и способ выполнения отверстий в карманах в вашем магазине. Наша система саморегулирующейся системы установит вашу направляющую сверла и воротник сверла на основе…

Схема антенны с параболическим рефлектором

Принцип работы зажимного приспособления для карманного отверстия. Вы зажимаете приспособление для отверстий в кармане на заготовке и просверливаете отверстия под углом 15 градусов с помощью специального ступенчатого сверла. Затем вы выравниваете две соединяемые детали и ввинчиваете винт под углом в карман, чтобы соединить детали. Используйте эти МОДИФИЦИРОВАННЫЕ винты с плоской головкой №12 с увеличенной резьбой №14, чтобы заменить выбитые петли и задвижки в деревянных дверях или деревянных рамах. Это винт №3 с плоской головкой и крестообразным шлицем длиной 1-3 / 8 дюйма… ДОСТУПНЫЕ ОТДЕЛКИ: НИКЕЛЬ И ЖЕЛТАЯ …

Плюсы и минусы уретанового раствора

Этот шаблон для карманного отверстия и сверло были единственными инструментами, которые у меня были долгое время. В магазине пиломатериалов для меня распиливали доски. Так я построил свои первые проекты, такие как детский стол и стулья, аптекарский медийный шкаф и рабочий стол.

Kreg Pocket Hole Jigs — невероятно быстрый, прочный и простой способ соединения дерева. По сути, это включает в себя просверливание отверстия под углом в одной заготовке, а затем присоединение его ко второй заготовке с помощью саморезов.Соединения Kreg настолько просты, что их можно построить всего за несколько простых шагов! ДРЕЛЬ. ВОДИТЬ МАШИНУ. СДЕЛАНО! ×

Системы карманных отверстий Kreg. Kreg Jigs & Kreg Joinery — невероятно быстрый, прочный и простой способ соединения дерева. В то время как все головки винтов Kreg имеют плоское дно (предназначенное для сопряжения с плоским карманом в отверстии кармана Kreg), у вас действительно есть выбор стиля головки: с полукруглой головкой или Maxi-Loc. Внутреннее отверстие, чтобы сделать карманные отверстия для винты меньшего размера. Дополнительным преимуществом является чрезвычайно чистый срез, который вы получаете от коронок Forstner.Если вы хотите заткнуть отверстия в карманах, вы можете использовать набор шипорезных ножей и это приспособление, чтобы сделать свои собственные заглушки. Просто вырежьте ряд заглушек в куске подходящего дерева и используйте настольную пилу, чтобы вырезать нижнюю часть заглушек из окружающей древесины. Примечание: приспособление для сверления отверстий в кармане для сверлильного станка отлично подходит для обработки деталей среднего и малого размера. Для более крупных деталей вы все равно будете …

Адаптер зарядного устройства телефона не работает

KREG HD Jig — сверхразмерные и сверхпрочные конструкции для карманных отверстий! Более крупная насадка, большие отверстия, большие винты и, конечно же… более крупные проекты.Представляем совершенно новый Kreg Jig® HD — обеспечивающий силу и уверенность, необходимые для СТРОИТЕЛЬСТВА БОЛЬШОГО! Совершенно новый Kreg Jig® HD, разработанный на основе той же проверенной временем эффективной конструкции и направляющих сверла из закаленной стали, что и оригинальный Kreg Jig®, позволяет сверлить отверстия на 25% больше, а соединения — на 50% прочнее. чем традиционные Kreg …

Карманные приспособления для отверстий, зажимы, заборы и аксессуары. У нас есть широкий ассортимент товаров для доставки на следующий рабочий день по всей стране.

Приспособление Kreg R3 можно использовать в переносном режиме для длительного ремонта вашего дома.Комплектация: зажимное приспособление Kreg R3, переходник зажимной площадки, ступенчатое сверло В комплекте: зажимное приспособление Kreg R3, переходник зажимной тарелки, ступенчатое сверло, отвертка 6 дюймов (152 мм), кольцо глубины, шестигранный ключ, стартовый набор винтов Kreg, карман -отверстие … Приспособление и входящие в него компоненты хранятся в прочном компактном кейсе, в котором даже есть место для хранения винтов Kreg Pocket-Hole с 40 винтами для образцов. Прочная конструкция и направляющие из закаленной стали с пожизненной гарантией гарантируют, что Kreg Pocket-Hole Jig 320 доставит вам годы удовлетворения при проектировании и ремонте дома…

Коды Ninja Legends

Kreg # 6 x 1-1 / 4 ″ Винты с отверстиями под карманные отверстия, мелкая резьба, 1200 карат. $ 39,99 В корзину; Карманные приспособления для отверстий. Комплект расширения приманки для карманных отверстий Kreg … Приспособления для карманных отверстий. Kreg Jig …

Здравствуйте, друзья! Я сделал систему карманного зажима для отверстий, которая может быть изготовлена ​​без использования направляющей для сверла. План находится здесь jisaku-koubou.com/downloads/phjs 【Список планов】 jsk-koubou.stores.jp/ Вы можете сделать это приспособление, если у вас есть циркулярная пила, ручная дрель и резьбовая пила.При установке в пылесборник …

В комплект входит: Auto-Jig и 50 различных винтов — Система приспособления для карманных отверстий Armor Tool Auto-Jig меняет ландшафт столярных изделий с карманами и способ выполнения карманных отверстий в вашей магазин. Наша саморегулирующаяся система установит вашу направляющую сверла и воротник бурового долота на основе … Зажимное приспособление K4 представляет собой комплектное приспособление для обработки карманных отверстий. Для настольных работ блок направителя сверла устанавливается в основание или снимается для использования в качестве простого переносного приспособления.Включает в себя ступенчатое сверло 3/8 дюйма и кольцо глубины, шестигранный ключ, квадратную отвертку №2 на 6 дюймов, проставку для портативного использования, стартовый набор винтов и заглушек и …

Владение Nouryon

Альтернативные винты с отверстиями для карманных отверстий Kreg. Я считаю, что система Kreg Jig — один из лучших продуктов Kreg. Говоря, что лично у меня проблема, Kreg не существует в моей стране, поэтому мне всегда приходится импортировать из-за границы (воздушным транспортом) мои запасы винтов.

Набор зажимных приспособлений для карманных отверстий, 6 адаптеров для сверл / 3 сверла по дереву / 3 распорных кольца / 1 гаечный ключ / с 1 зажимным приспособлением для карманных отверстий, мини-набор угловых винтов 15 ° Адаптер для привода 6/8 / 10мм Дюбель-зажим для дерева CDN $ 20.77 канадских долларов 20 долларов. 77 CDN $ 23,77 CDN $ 23,77

Шаблоны для отверстий в карманах создают угловые отверстия в одной заготовке для специальных саморезов, которые при вбивании в отверстие выступают ровно настолько, чтобы вгрызаться в прилегающую деталь и образовывать прочное соединение.1923 3D Модели «карманное приспособление». Каждый день новые 3D-модели со всего мира. Ваш поиск «карманного приспособления для отверстий» — 1 923 3D-модели для печати Просто нажмите на значки, загрузите файл (-ы) и распечатайте их на своем 3D-принтере

Холл округа, грузия, освобождение от уплаты налогов для пожилых людей

Карманное приспособление для отверстий: (о ) 67x38x18мм.1x карманное приспособление для отверстий. — Простота регулировки: легко менять пары используемых адаптеров для сверл 6/8/10 мм. Размер втулки сверла: (около) 6 мм / 8 мм / 10 мм. — Миниатюрный размер, захват для одной руки, столярные инструменты и двухсторонние наклонные отверстия для точных резьбовых соединений.

Шаблон для отверстий в кармане состоит в основном из двух основных компонентов; кондуктор и сверло. Обычно зажимные приспособления для карманных отверстий также содержат отвертку с квадратным наконечником, чтобы облегчить сверление винтами Kreg Jig Screws. Вы найдете легко настроить стоп воротник на некоторое время, чтобы установить точное расстояние, которое необходимо просверлить.

Никогда больше не просверливайте платформу кондуктора и не получайте неточное отверстие в кармане. Саморегулирующаяся втулка сверла Поскольку кондуктор автоматически регулирует настройку вашей направляющей, он также настраивает воротник сверла в соответствии с толщиной вашего материала. 21 декабря 2020 г. · Kreg Pocket-Hole Jig 320 с комплектом винтов и зажимом $ 69 + бесплатно s / h $ 69,00 + 8 баллов за сделку. 1,985 Просмотры 1 Комментарии. сделка [focuscamera.com] $ 69 + бесплатный комплект поставки с кодом JIG320.

Тягач на каноэ, мы еще не покорили

РЕГУЛИРУЕМЫЙ КАРМАННЫЙ ОТВЕРСТИЕ — может вместить ложу размером от 0.5 в 1,5. В. ALL IN ONE системы- включает Jig, 3/8 дюйма. Шаг сверла, стопорную муфту, шестигранник, квадрат привод битого и 48 мелких и крупных нить карманных отверстий винтов

Поиска (последние 7 дней) : Kreg Jig K5 Pocket-Hole System со стартовым набором винтов + зажим 9 + бесплатно s / h. Dealighted проанализировал сегодня 457 тем на форуме, посвященных новым сделкам, и выявил 165, которые действительно нравятся людям.

Винты с отверстиями под винт включают в себя ряд винтов с квадратной головкой для деревянных, металлических и столярных изделий с отверстиями … Портативный зажим для отверстий с отверстиями.Все, что вам нужно для столярных изделий с карманами. Винты Kreg Rocket jig — отличный инструмент средней ценовой категории. Комплект включает в себя все, что вам нужно, чтобы начать: карманное отверстие зажимного приспособления, специальные ступенчатое сверло и ограничительную втулку, 6-в. отвертка, зажим типа плоскогубцев и несколько винтов с карманом. Купите приспособления для шурупов Kreg в деревообрабатывающих магазинах или в Интернете или купите высококачественные приспособления для отверстий в карманах с аналогичными характеристиками. Видео: Как использовать приспособление для самореза в деревообрабатывающих проектах. Карманные шурупы — хороший способ поставить столярку…

Как установить пакеты модов minecraft с forge

Сверла из закаленной стали создают чистые и точные карманные отверстия; Встроенный стопорный хомут для установки глубины сверления карманного кондуктора; Комплект включает в себя отверстие кармана кондуктора, 3/8” (9,5 мм) бит, 6” (15,2 см) водитель, 3/8” (9,5 мм) остановить воротник, торцовый ключ, 10 карманных вилков и многократное использование пластиковых хранений кейс

Карманное приспособление для самостоятельной работы. Ползунки позиционирования позволяют легко регулировать в пределах 9 настроек глубины.На две направляющие для сверл Kreg из закаленной стали предоставляется пожизненная гарантия. Манометр с буртиком глубины встроен в корпус для удобства использования. Прочный корпус кондуктора из сверхпрочного нейлона, армированного стекловолокном.

8x набор приспособлений для отверстий в карманах. Инструментальная система. Деревообрабатывающее сверло. Сверло для тяжелых условий эксплуатации + F-образные зажимы. Особенности: * 8 шт. 15 ° Деревянный карманный винт с отверстием для винта, угол сверла, направляющая, перфоратор, набор локаторов * 100% новый и высококачественный * комплект приспособлений для карманных отверстий для деревообработки * не ржавеет и не ломается * легко регулируется, легко меняется между несколькими размерами 6 / Сверло 8/10 мм.

Свидетельства на месте преступления подтверждаются с помощью лабораторных исследований. quizlet

Запасные части для газового гриля рядом со мной

Униформа поколений Star Trek

Полицейский сканер Роско

Мобильные дома на продажу в Нью-Йорке

Менеджер местной сессии high cpu

Mark lev усилитель мощности на продажу

Индиана, охотничья аренда, арендованная владельцем

Луна, трин, нептун, синастрия Линдаланд

Dzan serija sa prevodom 3 epizoda

Office 365 pro plus download crack

Microsoft Office Picture Manager замена

перезагружаемая дебетовая карта Amazon

Краткая форма анкеты для кондоминиума

Загрузить документы Hausa романы

Terraform использует секреты azure keyvault во время развертывания

000

0 Leece Neville Weldernator

23 Спикер стихотворения лучше всего интерпретируется как берущий на себя роль

Отзов электрической панели Sylvania

Клавиша ответа в кружках 6 урока

Как использовать визуализатор кровати октопринта

Цитаты заместителя губернатора Дэнфорта

Ppt по фракциям для класса 7

90-градусное сверлильное приспособление

Federal syntech 9-миллиметровые патроны, обзор

Pokemon trade reddit Discord

Калькулятор уравнений онлайн бесплатно

16 мая 2015 — Если вы хотите заняться обработкой металла или даже деревом (или, по сути, сборкой чего-либо!), Вы обнаружите, что иногда вам нужно иметь чрезвычайно повторяемые и точные соединения для ваших материалов.Обычно это может быть достигнуто только с помощью специальных зажимов или приспособлений, поэтому я собираюсь обрисовать несколько вариантов… Зажимное приспособление для прямоугольного угла — незаменимый инструмент для любого магазина, который производит любое количество проектов с углом наклона 90 градусов. Изготовить собственное самодельное зажимное приспособление для прямоугольного угла можно быстро и легко, поэтому не должно быть никаких оправданий тому, что у вас нет хотя бы одного под рукой — лично мне нравится делать их в наборах по четыре штуки, когда мне нужны новые. Интернет-магазины в Канаде на Walmart.ca.Большой выбор онлайн-электроники, детских товаров, видеоигр и многого другого. Покупайте в Интернете по низким ценам каждый день! Позиционер FireAngels для сверления отверстий с прямым отверстием, направляющая для сверления под углом 90 градусов 5/6/7/8/9/10/12 мм Дырокол Дырокол Инструмент Локатор Втулка из нержавеющей стали Деревообрабатывающие инструменты (9 шт.) 3,9 из 5 звезд 11 23,99 фунтов стерлингов 23,99 фунтов стерлингов. 99

Интернет-магазины в Канаде на сайте Walmart.ca. Большой выбор онлайн-электроники, детских товаров, видеоигр и многого другого. Делайте покупки в Интернете по низким ценам! Название продукта Milwaukee 2415-20 — Аккумуляторная дрель-шуруповерт M12 12V под прямым углом Средний рейтинг: (4.75) из 5 звезд 8 оценок, на основе 8 обзоров Текущая цена 102,12 $ 102,12 $. 12 Прейскурантная цена 116,99 $ 116 $. 99

Авиационная дрель IKE Rover под углом 90 градусов весит менее 2 фунтов с установленной батареей. Инструмент имеет удобный спусковой крючок с частотой вращения до 4000 об / мин, мягкую рукоятку и литиевую батарею с длительным сроком службы. Дрель продается в жестком футляре типа FOD, предназначенном для хранения дополнительной батареи, если она приобретается отдельно.

Вы можете сделать приспособление, которое расположено под углом 90 градусов к столу, чтобы удерживать сверло и помогать сверлить прямо вниз.На самом деле он не обязательно должен быть сверхточным, отклонение в градусе или около того не повлияет на удобство использования собачьей норы. Для некоторых удержаний требуется, чтобы отверстие было насквозь. Зависит от того, что вы используете. Шаблон для сверления полок Veritas®. Основные характеристики продукта Отверстия просверливаются под углом точно 90 ° к поверхности, так как длина буровых втулок составляет 13/16 дюйма. В комплект входят зажимные стержни стандартной длины для материала шириной до 12 дюймов; длинные стержни доступны для материала шириной до 24 дюймов, а сверхдлинные стержни — для работы шириной до 36 дюймов.Это 5-минутный обзор руководства по сверлению прямых отверстий. Если у вас нет сверлильного станка или вам нужно мобильное приспособление для сверления прямых отверстий, это тот, ИМХО … Drillpro 90 градусов линейка высоты из алюминиевого сплава Метрическая дюймовая деревообрабатывающая треугольная линейка. Drillpro 25шт. Набор сверл для обработки фаски с зенковкой по дереву, ступенчатые сверла, 5 зубцов, зенковка, 90 градусов, сверло для резьбы по дереву и пробойник.

Теперь вы можете затачивать сверла с максимальной точностью! С помощью этой насадки можно установить оптимальную точку в соответствии с каждым требованием к бурению.Посмотрите это видео, чтобы получить пошаговую демонстрацию того, как работает насадка для сверл Tormek и как можно создать 4-гранное острие. 5 ноября 2019 г. · Kreg Jig — это инструмент, используемый для соединения дерева. Kreg Jigs может помочь вам просверлить так называемые карманные отверстия, которые позволяют вставлять винты под углом. Поскольку винты проходят вдоль волокон древесины, а не сквозь нее, …

Название продукта Milwaukee 2415-20 — Аккумуляторная прямая угловая дрель-шуруповерт M12 12 В Средний рейтинг: (4.75) из 5 звезд 8 оценок, на основе 8 обзоров Текущая цена 102,12 $ 102,12 $. 12 Прейскурантная цена 116,99 $ 116 $. 99 AFASOES Карманный винт с отверстием Джиг-дюбель Комплект для столярных работ Угол для обработки дерева 15 градусов Инструмент для сверления Направляющий угол DIY Столярный локатор Адаптер привода с отверстием 6/8/10 мм 3,9 из 5 звезд 83 £ 9,99 Лучшие 7 обзоров и рейтингов беспроводных сверл с прямым углом. Milwaukee M18 — наш лучший выбор. Литий-ионный компактный драйвер DEWALT 20-Volt MAX DCD740C1. Bosch PS10-2A — сверхкомпактная модель, которая поместится в вашем кармане.Это делает его идеальным для труднодоступных мест, куда не могут пройти другие сверла на 90 градусов. Простой способ сборки из дерева Kreg Pocket-Hole Jig K4 — идеальный выбор для мастеров-мастеров и всех, кто плохо знаком с этим. карманные столярные изделия. Собираете ли вы свой первый набор полок в гараже или проводите простой ремонт дома, Pocket-Hole Jig K4 поможет вам завершить работу за меньшее время и с гораздо меньшими усилиями, чем вы когда-либо думали. Его простой дизайн …

Насадка для гравировки под 45 градусов премиум-класса 21 $.99; Насадка для гравировки под 30 градусов премиум-класса 21,99 долл. США; Насадка для гравировки под 60 градусов премиум-класса 21,99 долл. США; Сверло премиум-класса 5/32 ″ 6,50 долл. США; Премиум-насадка для гравировки под углом 90 градусов $ 21,99; Блок зонда $ 4,99; Насадка для гравировки под 60 градусов 14,99 долларов США; Метчик 1 / 4-28 $ 6,50 Сверло # 25 $ 9,99; Насадка для гравировки под 90 градусов 14,99 долларов США; Стандартный конец 1/4 ″ … Сохраните сверло Dewalt на 90 градусов, чтобы получать оповещения по электронной почте и обновления … Направляющая сверла на 90 градусов 5/6/7/8/9 / 10MM Drill Bit Hole Puncher Locator Jig Tool USA. Совершенно новый. 15,46 доллара США.

Для просверливания ряда отверстий под одинаковым углом простое приспособление, сделанное из заводского лома, творит чудеса.А как только вы изготовите приспособление, вы можете быстро отрегулировать его для будущих задач углового сверления — и все время оставлять основной стол станка под углом 90 градусов. Сверло — создайте отверстие в кармане под точным прямым углом с помощью нашего специализированного сверла. Привод — соединяйте детали друг с другом с помощью специально разработанных винтов Kreg® с отверстиями для карманов. Используйте дрель и это приспособление, чтобы идеально выровнять петли и легко установить дверцы шкафа. Для сверления ряда отверстий под одним и тем же углом простое приспособление, сделанное из металлолома, творит чудеса.А как только вы изготовите приспособление, вы можете быстро отрегулировать его для будущих задач углового сверления — и все время оставлять основной стол станка под углом 90 градусов. Ранее на этой неделе я изготовил и использовал простой сверлильный шаблон, разработанный MetalButcher, для обработки и просверливания нескольких отводов PM Research размером 1/4 дюйма x 90 градусов.

Шаблон для резки труб и каналов — Функции. Режущий шаблон для ювелиров имеет самоцентрирующийся v. — канавка для труб и проволоки, обрезанная под углом 45 градусов на одном конце и 90 градусов на другом конце.На противоположной стороне V-образной канавки находится плоский паз для плоской пластины U-образного или квадратного сечения шириной до 7 мм с возможностью резки под углом 45 или 90 градусов. Найдите отличные предложения на eBay для направляющих для кондукторов и направляющих для сверл. … Направляющая для сверления под углом 90 градусов Инструмент для определения местоположения перфоратора. … продажные цены товаров за последний … Товары этого магазина будут отправлены напрямую из США в вашу страну. Товары этого магазина будут доставлены напрямую из Великобритании в вашу страну. Товары этого магазина wi

Replacement Drill Guides.Спиральные сверла. Лопаты. RP 350 отличается бесщеточным двигателем, отсутствием простоев в обслуживании и поворотной головкой на 360 градусов. Лобзики. Отвертка в разобранном виде. Зажим представляет собой деревянный брусок с упором на одном конце и V-образным пазом под углом 90 градусов, который удерживает квадратные заготовки при обрезке 4 внешних углов. Я вычерчиваю восьмиугольник на одной из заготовок и отмечаю центры на обоих концах каждой заготовки, прежде чем отрезать 4 угла. Угловые зажимы под прямым углом 90 градусов Деревообработка для инструмента Kreg Jig Clamp Tool JO.Работает на углах 90 ° и Т-образных соединениях. Этот угловой зажим 90 ° сочетает в себе функцию углового зажима с зажимом середины лицевой рамы и добавляет инновационную технологию автоматической регулировки для создания идеального зажима для коробчатой ​​конструкции. Сверлильный кондуктор Pen-Blank. Простой, но эффективный, этот держатель повышает точность и сокращает время. Совет: сверлильный станок для горизонтального сверления Этот шаблон для сверления может обеспечить идеальное отверстие под углом 90 ° в заготовках ручки. Однако, поскольку приспособление регистрируется в столе вашего сверлильного станка, оно не может выполнять свою работу, если стол не работает…

K2000 Kreg Jig ® разработан со стандартными настройками, которые позволяют легко соединять материалы толщиной 1/2, 3/4 и 1-1 / 2 дюйма. Эти три толщины материала составляют примерно 90 процентов материалов, обычно используемых сегодня в деревообработке. Если толщина вашего материала находится между одним из стандартных значений, например 1-1 / 4 …

2-Blade. Сверло.Описание: TypeA (угловой зажим 90 градусов): Угловая рамка для изображения 90 градусов Угловой зажим для аквариума Держатель ручного набора для деревообработки Характеристика: 1.Максимальный фиксированный размер составляет 7,5 см, при этом обычно используются 4 фиксированных зажима одновременно. 2. Обладает высокой твердостью и не ржавеет. Подходит для производства арматурных каркасов, резервуаров и т. Д. 3. Найдите лучшую направляющую для сверла на 90 градусов 5/6/7/8/9/10 мм сверла дырокол приспособление для поиска отверстий втулка из нержавеющей стали деревообрабатывающие инструменты Новая Зеландия в продаже по оптовым ценам бесплатная доставка в Новую Зеландию от профессиональных сверл Dhgate.

Шаблоны для сверления отверстий доступа. Магазин по. Категория +. 90,30 долларов США. Добавить в список желаний. Шаблон для сверлильных отверстий серии 40 для 40-8080 Pro…Деревянное приспособление для установки дюбелей Набор приспособлений для отверстий под 90 градусов Сверло для отверстий из алюминиевого сплава Прямоугольная направляющая Локатор Деревообработка … Просверлите отверстие под 90 градусов с помощью аккумуляторной дрели. Этот быстрый совет демонстрирует быстрый и простой метод сверления идеальных 90 градусов … Спасибо, Майкл

есть одна марка петель, которая лучше других работает с зажимным приспособлением, и вот-вот начнется моя дверь. Спасибо, Майкл.

Спасибо, Майкл.

Фрезерный забор № PRS1015 и стол для фрезерного станка № PRS1020 На всех четырех углах есть широкие зажимные колодки из нержавеющей стали, поэтому вы можете легко закрепить зажимное приспособление на заготовке.Один угол закреплен забором под углом 90 градусов, чтобы ваш дадо был перпендикулярен краю заготовки, отдельный квадрат для установки не требуется. Направляющие рельсы изготовлены из того же твердого фенола, который используется в наших фрезерных столах высшего класса.

Гвоздь вставляли в ручную дрель, а затем, во время вращения, подносили к шлифовальному станку, также работающему, для шлифовки гвоздя под углом примерно 90 градусов. При шлифовании не позволяйте ногтю нагреться, так как это снизит твердость. Был сделан небольшой воротник с накаткой для облегчения удержания пуансона.Это была насадка на головной конец гвоздя. Приспособление для сверления под прямым углом Drill 90+ идеально подходит для сверления труднодоступных шпилек стен и перекрытий пола, а также для множества других применений.
