Подробная схема подключения люминесцентной лампы, устройство

Люминесцентные лампы обычно используют для освещения супермаркетов, учебных аудиторий, промышленных объектов, общественных закрытых помещений и прочего. С появлением более современных видов, которые выпускаются со стандартным цоколем E27, их начали использовать и в домашних условиях.

По истечении времени они набирают всё большей популярности. Но схема включения люминесцентных ламп достаточно сложная и требует особых познаний в этой области. Обычно подключают двумя схемами, о которых мы и поговорим дальше. Но сначала следует разобраться в принципе работы и строении такого светильника.

Принцип работы

Давайте разберём, что такое люминесцентная лампа, и как она работает. Представляет из себя стеклянную трубку, которая начинает работать за счёт разряда, который зажигает газы внутри её оболочки. На обоих концах установлен катод и анод, именно между ними и происходит разряд, который вызывает пусковое загорание.

Пары ртути, которые помещают в стеклянный футляр, при разряде начинаю излучать особый невидимый свет, который активизирует работу люминофора и других дополнительных элементов. Именно они и начинают излучать тот свет, который нам необходим.

Принцип работы лампы

Благодаря разным свойствам люминофора, такой светильник излучать большой спектр разнообразных цветов.

Подключаем, используя электромагнитный балласт

Электромагнитный Пускорегулирующий аппарат, сокращённой аббревиатурой для него является ЭмПРА. Также часто называют дросселем. Мощность такого устройства должна быть равной той мощности, которую потребляют лампы при работе. Довольно старая схема, с помощью которой раньше подключали люминесцентные лампы.

Схема с электромагнитным балластом

Принцип работы такого устройства состоит в следующем. После начала подачи тока, он попадает на стартер, после чего на небольшой период времени биметаллические электроды замыкаются.

Благодаря этому, весь ток, который появляется в цепи, замыкается между электродами и ограничивается только сопротивлением дросселя.

Таким образом, он возрастает примерно в три-четыре раза, и электроды начинают практически моментально разогреваться.

Таким образом, именно дроссель образует сильный разряд в среде газов, и они начинают выделять свой свет. После включения, напряжение в схеме будет равно примерно половине от входящего с сети.

Такого показателя мало для создания повторного импульса, из-за чего лампа начинает стабильно работать.

Какими недостатками она обладает:

1. Сравнивая со схемой, где применяется электронный балласт, расход электроэнергии выше на десять-пятнадцать процентов.
2. В зависимости от того, сколько лампа уже проработала времени, период запуска будет увеличиваться и может дойти до трёх-четырёх секунд.
3. Такая схема подключения люминесцентных ламп со временем способствует появлению гудения. Такой звук будет исходить от пластин дросселя.
4. В процессе работы светильника будет довольно высокий коэффициент пульсации света. Такое явление негативно сказывается на зрении человека, а при продолжительном нахождение действие таких мерцающих лучей может стать причиной ухудшения зрения.
5. Неспособны работать при низкой температуре. Таким образом, отпадает возможность использовать такие лампы на улице или в неотапливаемых помещениях.

Подключаем лампу, используя электронный балласт

Главным отличием такой системы от электромагнитной то, что напряжение, которое доходит до самой лампы имеет повышенную частоту начиная от 25 и доходит до 140 кГц. Благодаря повышению частоты тока, значительно уменьшается показатель мерцания, и он находит на таком уровне, который уже не является слишком вредным для человеческого глаза.

Подключение с ЭПРА

Система ЭПРА используется специальный автогенератор в своей схеме, такое дополнение включает трансформатор и выходной каскад на всех транзисторах. Зачастую производители указывают схему прямо на задней части блока светильника. Таким образом, у вас сразу есть наглядный пример, как правильно подключить и установить устройство для работы от сети.

Преимуществами стартерной схемы подключения

• Стартерная система продлевает период работы светильника.
• Особый принцип работы также продлевает период службы примерно на десять процентов.
• Благодаря принципу действия, устройство экономит около двадцати-тридцати процентов потребляемой электроэнергии.
• Облегчённая установка, так как производитель указывает схему, по которой должна происходить установка взятого вами светильника.
• Во время работы практически полностью отсутствует мерцание и шум от светильника. Такие явления присутствуют, но они незаметны для человека и никак не влияют на здоровье.

Существуют модели, которые поддерживают установку диммера в качестве регулятора. Установка таких приборов несколько отличается от стандартной установки.

Подведём итог

Мы постарались раскрыть вопрос как подключить люминесцентную лампу, показали схемы, с помощью которых происходит подключение люминесцентных ламп. Разобравшись со схемой электромагнитного и электронного балласта, вы можете решить какую лучше использовать именно в вашем случае. Но так как первая имеет ряд значительных недостатков, то скорей всего выбор ляжет именно на электронный балласт.

Причины неисправностей — решение проблем

Схема электронного дросселя была придумана позже, и разрабатывалась специально для того, чтобы убрать все недостатки электромагнитного аналога, с целью максимального повышения качества освещения с помощью люминесцентных ламп.

Установка таких устройств уже не составляет особого труда, как это было раньше. Производители начали указывать схему, по которой производится установка на тыльной стороне прибора что значительно облегчает работу монтажника.

Инструкция по замене люминесцентных ламп Т8 G13 на светодиодные – База знаний Novolampa

Благодаря экономичному электропотреблению, безопасности и высокому сроку службы, в настоящее время светодиоды уверенно вытесняют многие традиционные источники света. В частности, на светодиодные аналоги повсеместно стали заменяться люминесцентные лампы типа T8.

Часто требуется не замена всего светильника целиком, а простая установка светодиодных ламп в уже существующие. И чтобы сделать этот процесс максимально простым, производители светодиодных ламп изготавливают их с таким же цоколем (G13), а размеры полностью повторяют размеры люминесцентных ламп (D=26мм L=600 мм / 900мм / 1200мм / 1500мм / 2400 мм). Остается только немного модернизировать электрическую схему и можно устанавливать светодиодные трубки.

Весь ассортимент этой продукции можете посмотреть в разделе светодиодные лампы g13.

Рассмотрим подробнее особенности установки светодиодных трубок (ламп) Т8 в светильники для люминесцентных ламп.

В зависимости от типа светодиодной лампы существует два варианта установки ламп:

• С подключением ламп на AC 220V (подходит для любой исходной ПРА).
• С подключением ламп на AC 110V (подходит только для светильников с ЭмПРА).

Обратите внимание!

1. При установке нескольких ламп в один светильник используйте параллельное подключение. Не допускается последовательное подключение, т.к. это приводит к перепадам напряжения и повреждению драйвера лампы.
2. Работы по замене должны выполняться квалифицированным персоналом в соответствии с нормами и требованиями безопасности.

1. Подключение ламп на AC 220V:
Первый вариант требует непосредственного питания ламп от электросети 50 Гц 220 В. В этом случае нужно предварительно удалить все элементы пускорегулирующей аппаратуры: электронный блок или элементы электромагнитной ПРА (стартер, дроссель и прочее).

Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп.
Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите старую электронную схему: а) удалите электронный блок ПРА; б) удалите стартеры и извлеките балласт из электрической цепи, отключите конденсатор, если есть.
4. Вставьте светодиодные лампы.
5. Включите электропитание.

Схема подключения светодиодной лампы прямого включения 220В

После удаления ПРА светильники должны выглядеть примерно как на фото ниже (переделан светильник на две лампы длиной 1200 мм). Для соединения контактов используйте клеммы.

Светильник люминесцентный типо Арктика 2х36 1200мм в разобранном виде с обратной стороны после удаления всех элементов ПРА для подключения светодиодных ламп на 220В.

2. Подключением ламп на AC 110V:

Второй вариант подразумевает, что в схеме остается электромагнитный балласт, удаляется только стартер, такие светодиодные лампы рассчитаны на подачу напряжения 110 В. При таком подключении потребляемая мощность светильника складывается из суммарной мощности светодиодных ламп и мощности, потребляемой оставшейся ПРА. В этом варианте электроэнергии будет потребляться больше, чем в первом, а значит эффект экономии будет меньше. Кроме того, необходимо предварительно точно определить, какой тип ПРА установлен в светильниках.

Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите стартеры, оставьте балласт (или замените стартеры на специальные для светодиодных ламп).
4. Вставьте светодиодные лампы
5. Включите электропитание.

Поворотный цоколь. На что еще следует обратить внимание:

В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом. Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон. Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок. Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам.

Цоколи светодиодных ламп: а) не поворотный б) поворотный.

Надеемся, что наша инструкция помогла Вам правильно выбрать и подключить светодиодные лампы, и сейчас Вы в полной мере используете все преимущества современного светодиодного освещения.

Как подключить лампу дневного света

Лампы дневного света давно и прочно вошли в нашу жизнь, а сейчас приобретают наибольшую популярность, так как электроэнергия постоянно дорожает и использование обычных ламп накаливания становится довольно дорогим удовольствием. А энергосберегающие компактные лампы не всем могут быть по карману, да и современные люстры требуют большого их количества, что ставит под сомнение экономию средств. Именно поэтому в современных квартирах устанавливается все больше люминесцентных ламп.

Содержание

1. Устройство люминесцентных ламп
2. Принцип работы лампы дневного света
3. Как подключить лампу дневного света?
4. Как проверить лампу дневного света?



Устройство люминесцентных ламп

Чтобы понять, как работает лампа дневного света, следует немного изучить ее устройство. Лампа состоит из тонкой стеклянной цилиндрической колбы, которая может иметь различный диаметр и форму.

Лампы могут быть:

• прямые;
• кольцевые;
• U-образные;
• компактные (с цоколем Е14 и Е27).



Хоть они все отличаются по внешнему виду объединяет их одно: все они имеют внутри электроды, люминесцентное покрытие и закачанный инертный газ, в котором находятся пары ртути. Электроды представляют собой небольшие спирали, которые раскаляются на короткий промежуток времени и зажигают газ, благодаря которому люминофор, нанесенный на стенки лампы, начинает светиться. Так как спирали для розжига имеют маленький размер, то стандартное напряжение, имеющееся в домашней электросети, для них не подходит. Для этого применяют специальные приборы – дроссели, которые ограничивают силу тока до номинального значения, благодаря индуктивному сопротивлению. Также, чтобы спираль разогревалась кратковременно и не перегорела, используют еще один элемент – стартер, который после зажигания газа в трубках лампы, отключает накал электродов.

Дроссель

Стартер

Принцип работы лампы дневного света

На клеммы собранной схемы подается напряжение 220В, которое проходит через дроссель на первую спираль лампы, далее переходит на стартер, который срабатывает и пропускает ток на вторую спираль, подключенную к сетевой клемме. Наглядно это видно на схеме, представленной ниже:

Зачастую на входных клеммах устанавливают конденсатор, играющий роль сетевого фильтра. Именно его работе часть реактивной мощности, вырабатываемой дросселем, гасится, и лампа потребляет меньше электроэнергии.

Как подключить лампу дневного света?

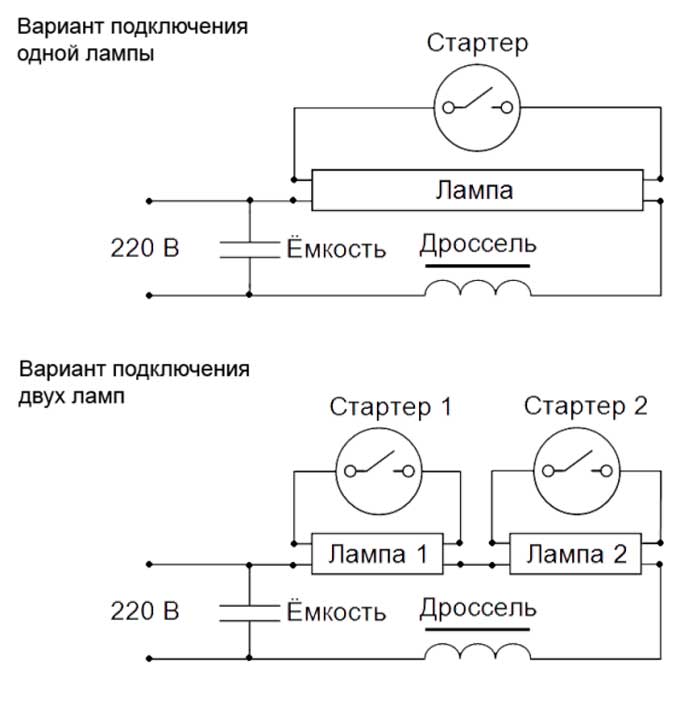

Схема подключения люминесцентных ламп, приведенная выше, является простейшей и предназначена для розжига одной лампы. Для того, чтобы выполнить подключение двух ламп дневного света, необходимо немного изменить схему, действуя по тому же принципу последовательного соединения всех элементов, так, как показано ниже:

В данном случае используется два стартера, по одному на каждую лампу. При подключении двух ламп к одному дросселю следует учитывать его номинальную мощность, которая указана на его корпусе. Например, если он имеет мощность 40 Вт, то к нему можно подключить две одинаковые лампы, имеющие нагрузку не более 20 Вт.

Существуют также и схема подключения лампы дневного света без использования стартеров. Благодаря использованию электронных балластных устройств розжиг ламп происходит мгновенно, без характерного «моргания» со стартерными схемами управления.

Электронные балласты

Подключить лампу к таким устройствам очень просто: на их корпусе расписана детальная информация и схематически показано, какие контакты лампы необходимо соединить с соответствующими клеммами. Но чтобы было совсем понятно, как выполнить подключение лампы дневного света к электронному балласту, нужно взглянуть на простую схему:

Преимуществом данного подключения является отсутствие дополнительных элементов, необходимых для стартерных схем управления лампами. К тому же, с упрощением схемы увеличивается надежность работы светильника, так как исключаются дополнительные соединения проводов со стартерами, которые являются еще и довольно ненадежными устройствами.

Ниже приведена схема подключения к электронному балласту двух люминесцентных ламп.

Как правило, в комплекте с электронным балластным устройством уже имеются все необходимые провода для сборки схемы, поэтому нет необходимости что-то придумывать и нести дополнительные расходы для покупки недостающих элементов.

Как проверить лампу дневного света?

Если лампа перестала зажигаться, то вероятной причиной ее неисправности может быть обрыв вольфрамовой нити, которая разогревает газ, заставляя светиться люминофор. В процессе работы вольфрам постепенно испаряется, оседая на стенках лампы. При этом на краях стеклянной колбы появляется темный налет, предупреждающий о том, что скоро лампа может выйти из строя.

Как проверить целостность вольфрамовой нити? Очень просто, необходимо взять обычный тестер, которым можно измерить сопротивление проводника и прикоснуться к выводным концам лампы щупами.

Прибор показывает сопротивление 9,9 Ом, что красноречиво говорит нам, что нить цела.

Проверяя вторую пару электродов, тестер показывает полный ноль, эта сторона имеет обрыв нити и поэтому лампа не хочет зажигаться.

Обрыв спирали происходит от того, что со временем нить истончается и постепенно возрастает напряжение, проходящее через нее. Благодаря повышению напряжения выходит из строя стартер – это видно по характерному «морганию» ламп. После замены сгоревших ламп и стартеров схема должна работать без наладки.

Если включение ламп дневного света сопровождается посторонними звуками или слышен запах гари, следует немедленно обесточить светильник и проверить работоспособность всех его элементов. Имеется вероятность того, что на клеммных соединениях образовалась слабина и греется подключение проводов. Кроме этого, дроссель, если изготовлен некачественно, может иметь витковое замыкание обмоток и, как следствие, выход из строя ламп дневного света.



Основные схемы подключения ламп | Полезные статьи

О том, как подключать к электросети обыкновенные лампочки, знают практически все, но вот подключение низковольтных галогенных или люминесцентных ламп часто становится проблемой. В большинстве случаев используется иная схема подключения лампы — сложная, но более экономичная.

Подключение галогенных ламп

Рисунок 1. Схема подключения галогенной лампы через трансформатор В целях повышения безопасности эксплуатации и экономии электроэнергии все чаще применяется схема подключения лампы освещения, предполагающая использование пониженного напряжения. Низковольтные галогенные лампы такие же яркие, как и обычные, но при этом потребление энергии существенно сокращается.

Подключение галогенных ламп осуществляется при помощи специальных источников питания (трансформаторов) на 6 В, 12 В или 24 В. Кроме того, использование такой схемы подключения с применением понижающего трансформатора продлевает жизнь лампочек.

Сама схема подключения довольно проста: галогенные лампы соединяются между собой параллельно и подсоединяются к трансформатору, при этом общая мощность всех ламп не должна превышать мощности используемого трансформатора. Управление освещением осуществляется простым выключателем, подключаемым к трансформатору на стороне 220 В.



Единственное, чем такая схема подключения галогенных ламп неудобна — нужно где-то поместить трансформатор, что не всегда удобно, несмотря на небольшие размеры устройства.

Подключение люминесцентных ламп

Рисунок 2. Схема подключения одной люминесцентной лампы через стартер Рисунок 3. Схема подключения двух люминесцентных ламп через стартер Люминесцентные лампы проще всего включать в электрическую сеть по распространенной стартерной схеме. Такая схема подключения дневной лампы не только проста, но и эффективна. По подобной схеме можно подключать и несколько ламп (тандемная схема).

Здесь применяется специальный «пускатель» — стартер, который представляет собой биметаллический контакт. Есть два распространенных типа стартеров, на которых может базироваться схема подключения люминесцентных ламп: рассчитанных на сетевое напряжение в 127 В и 220 В.



Способы подключения ламп

Рисунок 4. Последовательное подключение ламп Галогенные, люминесцентные и прочие энергосберегающие лампы можно подключать двумя способами: последовательно и параллельно.

Последовательное подключение. Подразумевает подключение нуля и фазы к первой лампе, подключение к ней следующей и т. д. Эта схема применяется довольно редко, так как имеет ряд недостатков: уменьшение яркости ламп, а также тот факт, что если одна лампа в цепи перегорит, все последующие за ней тоже перестают работать.

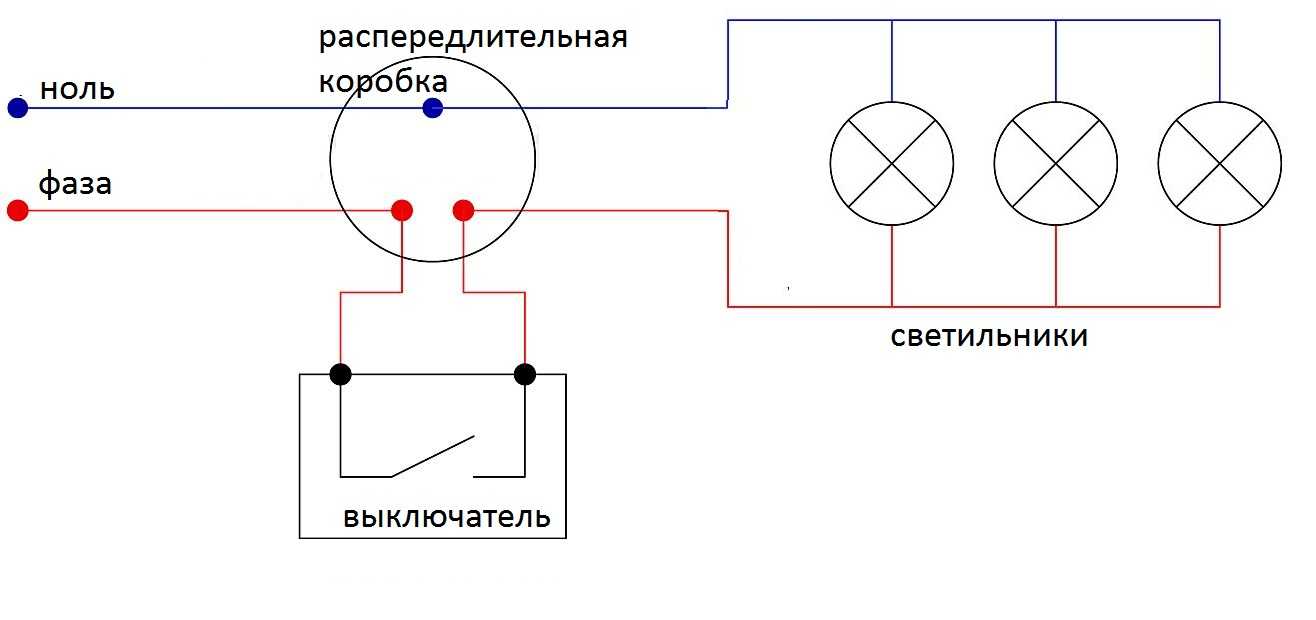

Рисунок 5. Параллельное подключение ламп Параллельное соединение. Подразумевает, что все элементы электрической цепи будут своими контактами подключены к фазе и нулю. Если в такой схеме перегорит одна лампа, остальные будут и дальше гореть.



Кабельно-проводниковая продукция для подключения ламп

Как правило, для подключения большинства типов ламп вполне достаточно использование медного многожильного провода с сечением жил 0,5–1,5 мм (например, ПВС 2х1,5 или ПВС 3х1,5).

Подключение люминесцентных ламп — схема и варианты монтажа

Отличительный принцип схемы подключения люминесцентных светильников заключается в необходимости включения в нее приборов пускового типа, от них зависит длительность эксплуатации.

Для того чтобы разбираться в схемах необходимо понимать принцип работы данных светильников.

Технические характеристики люминесцентных ламп

Устройство светильника люминесцентного типа – это герметичный сосуд, наполненный особой консистенцией из газа. Расчёт смеси производился с целью растрачивания меньшей энергии ионизации газов в сравнении с обычными лампами, за счет этого можно хорошо сэкономить на освещении дома или квартиры.

Для постоянного освещения необходимо удержание тлеющего разряда. Этот процесс обеспечивается с помощью подачи нужного напряжения. Проблема заключается лишь в следующей ситуации — такой разряд появляется от подающего напряжения, которое выше рабочего. Но и эта задача была решена производителями.

На двух сторонах лампы устанавливаются электроды, которые принимают напряжение, и поддерживают разряд. Каждый электрод имеет два контакта, с которыми происходит соединение источника тока. За счет этого происходит нагревание зоны, которая окружает электроды.

Светильник загорается впоследствии нагрева каждого электрода. Происходит это за счет воздействия на них высоковольтных импульсов и последующей работы напряжения.

При воздействии разряда газы находящиеся в емкости лампы активизируют излучение ультрафиолетового света, который не воспринимается глазом человека. Для того чтобы зрение человека различало это свечение колба внутри покрыта люминофорным веществом, которое смещает частотный интервал освещения в видимый интервал.

Изменяя структуру данного вещества происходит изменение гаммы цветовых температур.

Важно! Нельзя попросту включить светильник в сеть. Дуга появится после обеспечения прогревания электродов и импульсного напряжения.

Специальные балласты помогают обеспечить такие условия.

Подключение через электромагнитный балласт

Нюансы схемы подключения

Цепь данного вида должна включать в себя наличие дросселя и стартера.

Стартер выглядит как небольшой по мощности источник неонового освещения. Для его питания необходима электросеть с переменным значением тока, также он оснащен некоторым количеством биметаллических контактов.

Подключение дросселя, стартерных контактов и электродных нитей происходит последовательно.

Другой вариант возможен при замещении стартера на кнопку от входного звонка.

Напряжение будет осуществляться удержанием кнопки в состоянии нажатия. Когда светильник зажжётся ее необходимо отпустить.

1-й способ подключения люминесцентных ламп

• подключенный дроссель сохраняет электромагнитную энергию;
• с помощью стартерных контактов поступает электричество;
• перемещение тока осуществляется с помощью вольфрамовых нитей нагревания электродов;
• нагрев электродов и стартера;
• затем размыкаются контакты стартера;
• энергия, которая аккумулируется с помощью дросселя освобождается;
• светильник включается.

Для того чтобы увеличить показатель полезного действия, уменьшить помехи в модель схемы вводятся два конденсатора.

Плюсы данной схемы:

— простота;

— демократичная цена;

— она надежна;

Недостатки схемы:

— большая масса устройства;

— шумная работа;

— лампа мерцает, что не хорошо сказывается на зрении;

— потребляет большое количество электроэнергии;

— включается устройство около трех секунд;

— плохое функционировании при минусовых температурах.

Очередность подключения

Подключение с помощью вышеописанной схемы происходит со стартерами. Рассматриваемый ниже вариант имеет модель стартера S10 мощностью 4-65Вт., лампу на 40Вт и такую же мощность у дросселя.

Этап 1. Подключение стартера к штыревым контактам лампы, которые имеют вид нитей накаливания.

Этап 2. Остальные контакты подключается к дросселю.

Этап 3. Конденсатор подключается к контактам питания параллельным образом. За счет конденсатора компенсируется уровень реактивной мощностью, и происходит уменьшение количества помех.

Подключение люминесцентных ламп через электронный балласт

Особенности схемы подключения

За счет электронного балласта лампе обеспечивается долгий период функционирования и экономия затрат электроэнергии. При работе с напряжением до 133 кГц свет распространяется без мерцания.

Микросхемами обеспечивается питание светильников, подогрев электродов, тем самым повышается их продуктивность и увеличиваются сроки эксплуатации. Имеется возможность совместно с лампами данной схемы подключения использовать диммеры – это устройства, которые плавно регулируют яркость свечения.

Электронный балласт преобразует напряжение. Действие постоянного тока трансформируется в ток высокочастотного и переменного вида, который переходит на нагреватели электродов.

Повышается частота за счет этого происходит уменьшение интенсивности нагревания электродов. Использование электронного балласта в схеме подключения позволяет подстроиться под свойства светильника.

Плюсы схемы данного вида:

• большая экономия;
• лампочка плавно включается;
• отсутствует мерцание;
• бережно прогреваются электроды лампы;
• допустимая эксплуатация при низких температурах;
• компактность и маленькая масса;
• долговременный срок действия.

Минусы схемы данного вида:

• усложненность схемы подключения;
• большая требовательность к установке.

Порядок подключения ламп

Светильник подключается в три этапа:

— происходит прогревание электродов, за счет чего аккуратно и размеренно запускается устройство;

— создается мощный импульс, который требуется для поджигания;

— рабочее напряжение балансируется и подается на лампу.

Подключение люминесцентных ламп последовательно

Очередность подключения

Этап 1. Параллельное подсоединение стартера к каждой лампе.

Этап 2. Последовательное подсоединение с помощью дросселя свободных контактов к сети.

Этап 3. Параллельное подсоединение конденсаторов к контактам лампы. За счет этого происходит снижение помех, а также компенсирование реактивной мощности.

Видео — Подключение люминесцентных ламп

Поделитесь если вам понравилось:

Похожие материалы

Схемы подключения светодиодов к 220В и 12В

Рассмотрим способы включения лед диодов средней мощности к наиболее популярным номиналам 5В, 12 вольт, 220В. Затем их можно использовать при изготовлении цветомузыкальных устройств, индикаторов уровня сигнала, плавное включение и выключение. Давно собираюсь сделать плавный искусственный рассвет , чтобы соблюдать распорядок дня. К тому же эмуляция рассвета позволяет просыпаться гораздо лучше и легче.

Про подключение светодиодов к 12 и 220В читайте в предыдущей статье, рассмотрены все способы от сложных до простых, от дорогих до дешёвых.

Содержание

• 1. Типы схем
• 2. Обозначение на схеме
• 3. Подключение светодиода к сети 220в, схема
• 4. Подключение к постоянному напряжению
• 5. Самый простой низковольтный драйвер
• 6. Драйвера с питанием от 5В до 30В
• 7. Включение 1 диода
• 8. Параллельное подключение
• 9. Последовательное подключение
• 10. Подключение RGB LED
• 11. Включение COB диодов
• 12. Подключение SMD5050 на 3 кристалла
• 13. Светодиодная лента 12В SMD5630
• 14. Светодиодная лента RGB 12В SMD5050

Типы схем

Схема подключения светодиодов бывает двух типов, которые зависят от источника питания:

1. светодиодный драйвер со стабилизированным током;
2. блок питания со стабилизированным напряжением.

В первом варианте применяется специализированный  источник, который имеет определенный стабилизированный ток, например 300мА. Количество подключаемых LED диодов ограничено только его мощностью. Резистор (сопротивление) не требуется.

Во втором варианте стабильно только напряжение. Диод имеет очень малое внутреннее сопротивление, если его включить без ограничения Ампер, то он сгорит. Для включения  необходимо использовать токоограничивающий резистор.
Расчет резистора для светодиода можно сделать на специальном калькуляторе.

Калькулятор учитывает 4 параметра:

• снижение напряжения на одном LED;
• номинальный рабочий ток;
• количество LED в цепи;
• количество вольт на выходе блока питания.

Разница кристаллов

Если вы используете недорогие LED элементы китайского производства, то скорее всего у них будет большой разброс параметров. Поэтому реальное значение Ампер цепи будет отличатся и потребуется корректировка установленного сопротивления. Чтобы проверить насколько велик разброс параметров, необходимо включить все последовательно. Подключаем питание светодиодов и  затем понижаем напряжение до тех пор, когда они будут едва светиться. Если характеристики отличаются сильно, то часть LED будет работать ярко, часть тускло.

Это приводит к тому, что на некоторых элементах электрической цепи мощность будет выше, из-за этого они будут сильнее нагружены.  Так же будет повышенный нагрев, усиленная деградация, ниже надежность.

Обозначение на схеме

Для обозначения на схеме используется две вышеуказанные пиктограммы. Две параллельные стрелочки указывают, что светит очень сильно, количество зайчиков в глазах не сосчитать.

Подключение светодиода к сети 220в, схема

Для подключения к сети 220 вольт используется драйвер, который является источником стабилизированного тока.

Схема драйвера для светодиодов бывает двух видов:

1. простая на гасящем конденсаторе;
2. полноценная с использованием микросхем стабилизатора;

Собрать драйвер на конденсаторе очень просто, требуется минимум деталей и времени. Напряжение 220В снижается за счёт высоковольтного конденсатора, которое затем выпрямляется и немного стабилизируется. Она используется в дешевых светодиодных лампах. Основным недостатком является высокой уровень пульсаций света, который плохо действует на здоровье. Но это индивидуально, некоторые этого вообще не замечают. Так же схему сложно рассчитывать из-за разброса характеристик электронных компонентов.

Полноценная схема с использованием специализированных микросхем обеспечивает лучшую стабильность на выходе драйвера. Если драйвер хорошо справляется с нагрузкой, то коэффициент пульсаций будет не выше 10%, а  в идеале 0%. Чтобы не делать драйвер своими руками, можно взять из неисправной лампочки или светильника, если проблема у них была  не с питанием.

Если у вас есть более менее подходящий стабилизатор, но сила тока меньше или больше, то её можно подкорректировать с минимум усилий. Найдите технические характеристики на микросхему из драйвера. Чаще всего количество Ампер на выходе задаётся резистором или несколькими резисторами, находящимися рядом с микросхемой. Добавив к ним еще сопротивление или убрав один из них можно получить необходимую силу тока. Единственное нельзя превышать указанную  мощность.

Подключение к постоянному напряжению

..

Далее будут рассмотрены  схемы подключения светодиодов к постоянному напряжению. Наверняка у вас дома найдутся блоки питания со стабилизированный  полярным напряжением на выходе. Несколько примеров:

1. 3,7В – аккумуляторы от телефонов;
2. 5В – зарядные устройства с USB;
3. 12В – автомобиль, прикуриватель, бытовая электроника, компьютер;
4. 19В – блоки от ноутбуков, нетбуков, моноблоков.

Самый простой низковольтный драйвер

Простейшая схема стабилизатора тока для светодиодов состоит из линейной микросхемы LM317 или его аналогов. На выходе таких стабилизаторов может быть от 0,1А до 5А. Основные недостатки это невысокий КПД и сильный нагрев. Но это компенсируется максимальной простотой изготовления.

Входное до 37В, до 1,5 Ампера для корпуса указанного на картинке.

Для рассчёта сопротивления, задающего рабочий ток используйте калькулятор стабилизатор тока на LM317 для светодиодов.

Драйвера с питанием от 5В до 30В

Если у вас есть подходящий источник питания от какой либо бытовой техники, то для включения лучше использовать низковольтный драйвер. Они бывают повышающие и понижающие.  Повышающий даже из 1,5В сделает 5В, чтобы светодиодная цепь работала. Понижающий из 10В-30В сделает более низкое, например 15В.

В большом ассортименте они продаются у китайцев, низковольтный драйвер отличается двумя регуляторами от простого стабилизатора Вольт.

Реальная мощность такого стабилизатора будет ниже, чем указал китаец. У параметрах модуля пишут характеристику микросхемы и не всей конструкции. Если стоит большой радиатор, то такой модуль потянет 70% — 80% от обещанного. Если радиатора нет, то 25% — 35%.

Особенно популярны модели на LM2596, которые уже прилично устарели из-за низкого КПД. Еще они сильно греются, поэтому без системы охлаждения не держат более 1 Ампера.

Более эффективны XL4015, XL4005, КПД гораздо выше. Без радиатора охлаждения выдерживают до 2,5А. Есть совсем миниатюрные модели на MP1584 размером 22мм на 17мм.

Включение 1 диода

Чаще всего используются 12 вольт, 220 вольт и 5В. Таким образом делается маломощная светодиодная подсветка настенных выключателей на 220В. В заводских стандартных выключателях чаще всего ставится неоновая лампа.

Параллельное подключение

При параллельном соединении  желательно на каждую последовательную цепь диодов использовать отдельный резистор, чтобы получить максимальную надежность. Другой вариант, это ставить одно мощное сопротивление на несколько LED. Но при выходе одного LED из строя увеличится ток на других оставшихся. На целых будет выше номинального или заданного, что значительно сократит ресурс и увеличит нагрев.

Рациональность применений каждого способа  рассчитывают исходя из требований к изделию.

Последовательное подключение

Последовательное подключение при питании от 220в используют в филаментных диодах и светодиодных лентах на 220 вольт.  В длинной цепочке из 60-70 LED на каждом  падает 3В, что и позволяет подсоединять напрямую  к высокому напряжению. Дополнительно используется только выпрямитель тока, для получения плюса и минуса.

Такое соединение применяют в любой светотехнике:

1. светодиодные лампах для дома;
2. led светильники;
3. новогодние гирлянды на 220В;
4. светодиодные ленты на 220.

В лампах для дома обычно используется до 20 LED включенных последовательно, напряжение на них получается около 60В. Максимальное количество используется в китайских лампочках кукурузах, от 30 до 120 штук LED. Кукурузы не имеют защитной колбы, поэтому электрические контакты на которых до 180В полностью открыты.

Соблюдайте осторожность, если видите длинную последовательную цепочку, к тому же на них не всегда есть заземление.  Мой сосед схватил кукурузу голыми руками и потом рассказывал увлекательные стихи из нехороших слов.

Подключение RGB LED

Маломощные трёхцветные RGB светодиоды состоят из трёх независимых кристаллов, находящихся в одном корпусе. Если 3 кристалла (красный, зеленый, синий) включить одновременно, то получим белый свет.

Управление каждым цветом происходит независимо от других при помощи RGB контроллера. В блоке управления есть готовые программы и ручные режимы.

Включение COB диодов

Схемы подключения такие же, как у однокристальных и трехцветных светодиодов SMD5050, SMD 5630, SMD 5730. Единственное отличие, вместо 1 диода включена последовательная цепь из нескольких кристаллов.

Мощные светодиодные матрицы имеют в своём составе множество кристаллов включенных последовательно и параллельно. Поэтому питание требуется от 9 до 40 вольт, зависит от мощности.

Подключение SMD5050 на 3 кристалла

От обычных диодов SMD5050 отличается тем, что состоит из 3 кристаллов  белого света, поэтому имеет 6 ножек.  То есть он равен трём SMD2835, сделанным на этих же кристаллах.

При параллельном включении с использованием одного резистора надежность будет ниже. Если один их кристаллов выходит из строя, то увеличивается сила тока через оставшиеся 2. Это приводит к ускоренному выгоранию оставшихся.

При использовании отдельного сопротивления для каждого кристалла, выше указанный недостаток устраняется. Но при этом в 3 раза возрастает количество используемых резисторов и схема подключения светодиода становится сложней. Поэтому оно не используется в светодиодных лентах и лампах.

Светодиодная лента 12В SMD5630

Наглядным примером подключения светодиода к 12 вольтам является светодиодная лента. Она состоит из секций по 3 диода и 1 резистора, включенных последовательно. Поэтому разрезать её можно только в указанных местах между этими секциями.



Светодиодная лента RGB 12В SMD5050

В RGB ленте используется три цвета, каждый управляется отдельно, для каждого цвета ставится резистор. Разрезать можно только по указанному месту, чтобы в каждой секции было по 3 SMD5050 и она могла подключатся к 12 вольт.

Подключение люминесцентных ламп: 75 фото вариантов подсоединения

Люминесцентные лампы чаще всего используются в производственных условиях, в магазинах, теплицах  и на складах. Для дома их стали покупать только с появлением образцов, имеющих цоколь Е27. При всей экономичности создать оптимальный режим их эксплуатации без дополнительных устройств достаточно сложно, например, когда речь идет о параллельном подключении люминесцентных ламп. В особенностях этого процесса мы и попытаемся разобраться.

Принцип работы

Лампа представляет собой колбу, в которую закачан инертный газ аргон с парами ртути. В конструкции имеется анод и катод. Между ними возникает разряд, вследствие чего происходит загорание в момент пуска.

Разогретые пары ртути начинают излучать инфракрасное свечение, которое не доступно глазу человека. Чтобы перевести свечение в необходимый диапазон, стенки колбы покрывают специальным люминофором. Он активизируется и начинает излучать подходящий глазу свет.

Однако испарение ртутных паров требует иного напряжения, нежели имеется в обычной сети. Способы подключения люминесцентных ламп более сложные.

Дополнительно к электродам запускаются установленные дополнительно электронные и электромагнитные ПРА. Они стимулируют появление нужного скачка напряжения и гарантируют отсутствие неконтролируемого его роста в процессе работы.

Использование стартеров

Для эксплуатации ламп с электромагнитным типом ПРА требуется стартер. Он обеспечивает замыкание в цепи. В результате электроды разогреваются, и происходит зажигание. После нагрева до требуемого уровня цепь размыкается, аргоновый промежуток пробивается.

А вот дроссель в момент замыкания электродов ограничивает ток до нужного уровня, способствует генерированию импульса напряжения для пробоя, а также является важным фактором стабильности горения разряда.

Чтобы подключить лампу надо к ее входу параллельно законтачить стартер. Для этого используют только один штырь на каждой стороне колбы. К оставшимся контактам лампы присоединяется дроссель. Параллельно надо подключить и конденсатор, который компенсирует реактивную мощность и уменьшит помехи.

На фото подключения люминесцентных ламп можно увидеть схему с электромагнитным балластом. У нее существует множество недостатков:

• долгое зажигание;
• пульсирование;
• наличие шумов;
• отсутствие пуска при низких температурах.

Поэтому использование моделей с электромагнитными ПРА сейчас ограничено. Рекомендуется использовать более эффективные устройства.

Работа без стартера

Подключение люминесцентных ламп без стартера производится при помощи пускорегулирующей аппаратуры электронного типа. Поскольку такая лампа является источником освещения с отрицательным показателем сопротивления, то ЭПРА играет роль преобразователя. Высокие токи могут испортить светильник, поэтому пускорегулирующее устройство ограничивает напряжение и сохраняет его в требуемом диапазоне.

Данная схема имеет достоинства. Во-первых, лампочка не мерцает. Во-вторых, шум в процессе работы отсутствует. В-третьих, осветительный прибор остается в рабочем состоянии намного дольше. В-четвертых, ЭПРА более компактна по сравнению с дросселем.

Электронный балласт – это блок с клеммами. Внутри корпуса есть плата. Компактность прибора позволяет его применять в любых по размеру светильниках. При выборе ЭПРА можно подобрать устройство под нужное число ламп и их мощность.

Первый и второй контакты балласта надо подсоединить паре выходов лампы, а третий и четвертый – ко второй паре. Затем на вход надо подать напряжение, лампа будет функционировать.

Подключение на две лампы

Чтобы произвести подключение двух люминесцентных ламп, необходимо ко всем линейным светильникам подсоединить параллельно устройство стартера.

Контакт происходит на два штыря, каждый из которых находится на разных сторонах колбы. Остальные контакты используются для присоединения индукционного дросселя. На них будет подаваться электропитание.

Параллельное подключение конденсатора относительно контактов запитывающего действия позволяет влиять на реактивную мощность и снижать уровень помех.

Использование пускорегулирующих приспособлений позволяет эффективно эксплуатировать люминесцентные светильники в помещениях разного типа. При этом обеспечивается надежность и долговечность работы, компенсируются скачки напряжения.

Современное оборудование позволяет облегчить подключение люминесцентной лампы к выключателю, однако работы связанные с этой задачей требуют от исполнителей электротехнических навыков.

Фото подключения люминесцентных ламп

Также рекомендуем посетить:

Руководство по установке

— Лампы Friendship

Руководство по установке лампы Friendship

Спасибо за покупку лампы Дружбы! В кратчайшие сроки вы сможете общаться со своими новенькими лампами!

Если вам нужен groupID, вы можете сгенерировать его здесь.

На этой странице:

• Руководство по настройке видео
• Руководство по быстрой установке
• Как пользоваться лампой дружбы
• Расшифровка цветового кода

Как настроить лампу дружбы?

Посмотрите это видео, чтобы узнать, как настроить лампу для дружбы на большие расстояния!

Руководство по установке

Руководство по быстрой установке
Включите! Подключите лампу к зарядному устройству USB или ноутбуку с помощью прилагаемого USB-кабеля.Лампа станет синей, а через несколько секунд станет красной.
Найдите лампу дружбы Wifi Когда индикатор горит красным, подключитесь к новой сети Wi-Fi с именем «FriendLamp_xxxxx». Вы можете сделать это с помощью мобильного телефона или ПК / MacBook.
Нажмите Настроить Wi-Fi После подключения к Wi-Fi появится всплывающее окно с просьбой войти в систему Wi-Fi, нажать всплывающее окно, и вы перейдете на страницу входа. Если всплывающее окно не появляется, перейдите в веб-браузер и введите следующее в адресное поле «192. 168.4.1», после чего вы попадете на ту же страницу.
Подключите лампу к дому Wifi На следующей странице должны быть перечислены все сети Wi-Fi в вашем районе. Если ваша сеть не отображается, нажмите ссылку сканирования внизу страницы. Когда вы увидите свою сеть Wi-Fi, нажмите ее и введите пароль Wi-Fi. Наконец, что наиболее важно, введите выделенный вам GroupID , который вы получили по электронной почте. В качестве альтернативы вы можете создать новый GroupID здесь. Тот же самый GroupID должен использоваться для всех ламп в вашей сети.

Как пользоваться лампой дружбы

Лампа дружбы имеет несколько функций, и все они управляются с помощью всего одной чувствительной сенсорной кнопки !

Функции лампы Friendship	Пояснение
Другие лампы контактные	С помощью однократного касания вы можете связаться со всеми другими лампами на вашем GroupID.
Изменить цвет	У нас есть много цветов на выбор с нашей лампой Friendship. Когда вы, , держите палец на сенсорной кнопке , варианты цвета начнут циклически переключаться. Просто удерживайте, пока не увидите нужный цвет. Лампа будет гореть еще 5 секунд, а затем погаснет.
Выключить лампу	Если по какой-либо причине вы хотите, чтобы лампа перестала светиться, вы можете просто удерживать кнопку в течение 2 секунд, и отпустить, и вы выключите лампу.Обратите внимание, что если вы или ваш друг прикоснетесь к лампе дружбы, она снова включится, поэтому вам не нужно беспокоиться о том, что вы отключите друга.
Изменить настройки WiFi	Хотя вам, скорее всего, этого делать не нужно, но вы можете войти в режим настройки Wi-Fi, нажав кнопку примерно на 30 секунд . Вы заметите, что лампа переключает все цвета несколько раз, но в конце концов она станет тускло-красной и останется такой же. На этом этапе вы можете подключиться к Wi-Fi лампы Friendship Lamp и изменить настройки WiFi для GroupID. Это может быть полезно, если вы хотите убедиться, что лампы находятся в одной сети, если они не работают должным образом.

Цветовые коды

Лампа показывает вам, что она делает, показывая вам любой из следующих цветов:

Тускло-синий — я просто включаю и подключаю
Тусклый красный — я не могу подключиться к Wi-Fi, и я хочу, чтобы его установили
Тускло-фиолетовый — я загружаю и устанавливаю обновление, просто подождите, пока я не стану зеленым и не буду готов к работе!
Вихревой зеленый цвет — я подключен и готов к работе!

Часто задаваемые вопросы — Лампы Дружбы

Вопросы о Лампы Дружбы

Для кого предназначены лампы «Дружба»?

Лампа «Дружба» идеальна для тех, кто ищет уникальный способ поддерживать связь со своими близкими. Независимо от того, есть ли у вас члены семьи из разных уголков земного шара, в настоящее время вы находитесь в отношениях на расстоянии или у вас есть особенный друг, с которым вы хотели бы общаться, наши Лампы Дружбы созданы именно для вас.

На самом деле, это даже отличный предмет, который можно разместить в своем офисе и общаться с семьей и друзьями в любое время дня. Независимо от того, где вы находитесь или они находятся, лампа дружбы — лучший способ передать свою любовь через мили.

Можно ли использовать лампу дружбы за границей?

Совершенно верно! Наши лампы дружбы — это один из самых простых и лучших способов сообщить членам вашей семьи, друзьям или партнеру, находящимся за границей, о том, что они у вас на уме, и наоборот.

Есть ли максимальное расстояние, которое проходят эти лампы?

Эти лампы соединяются по всему миру! Все, что вам нужно, это подключение к Интернету, и вы можете подключить две или более лампы дружбы к одному идентификатору группы.

Лампа Дружбы трудна в эксплуатации?

Вовсе нет! Наши лампы Friendship были разработаны после значительного количества исследований и разработок. Они чрезвычайно удобны в использовании, и все, что вам нужно сделать, это подключить USB, найти свою сеть Wi-Fi и использовать свой идентификатор группы, чтобы начать работу.

После того, как вы завершите эту базовую настройку, все, что вам нужно, — это нажать кнопку, чтобы начать использовать лампу отношений. Даже если вы измените местоположение устройства или выключите его, это не проблема. Сенсорный индикатор Wi-Fi имеет встроенную память и запоминает последнюю использованную точку доступа Wi-Fi.

Каждый заказ включает подробное руководство с инструкциями по использованию функций, а также по изменению вашего личного цвета. И не волнуйтесь, мы всегда готовы помочь вам с любой необходимой технической поддержкой.Если вам понадобится помощь с лампой дружбы, напишите нам по адресу support@friendlamps. com.

Сколько ламп можно соединить вместе? Есть ли предел?

Вы можете подключить к своей группе столько дальних фонарей, сколько захотите; нет ограничений на количество ламп, которые могут подключаться к одному идентификатору группы. У нас есть целые семьи с десятками членов, разбросанных по всему миру, которые используют эти лампы.

Будет ли эта лампа работать в моем колледже или школе?

Колледж или школьные сети могут быть немного сложными и могут потребовать дополнительной настройки, с которой мы будем рады помочь.Мы бы посоветовали вам узнать в вашей школе, разрешают ли они таким устройствам подключаться к своей сети Wi-Fi.

Сколько цветовых вариантов у лампы Дружбы?

Есть до 10 вариантов цвета, из которых вы можете выбрать — все, просто удерживая нажатой кнопку касания и прокручивая цвета, чтобы сделать свой выбор.

Можно ли использовать эту лампу в качестве настольной лампы, ночника или для общего освещения?

Вы можете использовать лампу как хотите! Но не забывайте: каждый раз, когда вы нажимаете на нее, загораются все остальные лампы, подключенные к тому же идентификатору группы.

Есть ли в лампе аккумулятор?

Лампы не поставляются с батареями, поэтому вам необходимо всегда быть подключенными к источнику питания USB.

Загорается ли другая лампа, как только я касаюсь своей? Есть задержка?

Да, другая лампа или лампы загораются, как только вы нажимаете на лампу. Задержки нет, если нет проблем с подключением Wi-Fi на обоих концах.

Вопросы о доставке

Предлагаете ли вы международную доставку?

Да, делаем! Пожалуйста, введите свой адрес на странице оформления заказа, чтобы узнать стоимость доставки для выбранного пункта назначения.Доставка по США бесплатная.

Когда я могу получить лампу Дружбы?

Мы пользуемся услугами быстрых курьеров и стараемся доставить вам лампы в кратчайшие сроки. Обычно наши сроки доставки следующие:

• Доставка в США 2-5 рабочих дней
• Международная доставка осуществляется в течение 5-15 рабочих дней

Пожалуйста, просмотрите нашу страницу продукта для получения последней информации о доставке.

Могу ли я отправить товар на несколько адресов?

Ага, конечно можете! Лучший способ сделать это — дважды пройти процесс оформления заказа и каждый раз покупать по одной лампе. Затем просто сообщите нам разные адреса доставки, и мы отправим вам и вашему другу! Вы можете делать это сколько угодно раз, если у вас много друзей или членов семьи, живущих в разных местах.

Надежно ли упаковано для международной доставки?

Совершенно верно! Мы осуществляем доставку по всему миру, и наша задача — обеспечить доставку ламп в идеальном состоянии.

Могу ли я отследить свою посылку?

Как только ваши лампы будут отправлены, мы свяжемся с вами и сообщим номер для отслеживания, чтобы вы могли отслеживать свою посылку по мере ее поступления!

Вопросы о настройке

Что делать, если у меня возникнут проблемы с настройкой лампы?

Не волнуйтесь! Мы предоставляем полное руководство, а также онлайн-руководство, которое вы можете использовать для настройки. Если вам все еще сложно, не стесняйтесь обращаться в нашу службу поддержки по адресу support @ friendlamps.com.

Нужны ли мне адаптеры питания для разных стран?

Нет, не понимаешь. Все наши лампы подключаются через USB, поэтому все, что вам нужно, это уникальный адаптер питания с USB-портом, и вы будете настроены на эти лампы.

Поставляется со стеновым кирпичом / стеновым блоком?

В коробке мы предоставим вам USB-кабель, чтобы вы могли легко подключиться к любым настенным USB-адаптерам, которые у вас могут быть.

Вопросы о гарантии и возмещении

Предлагается ли гарантия?

Да.Мы уверены в качестве предлагаемой продукции, и все наши лампы имеют 12-месячную гарантию производителя. Если ваша лампа не работает должным образом или перестает работать, мы организуем ремонт / замену без дополнительных затрат для вас.

Могу ли я вернуть свою покупку, если она меня не устраивает? (Если нет дефектов или повреждений)

Да, можно! Мы предлагаем 30-дневную гарантию возврата денег. Если по какой-либо причине возникнут проблемы с лампами, на вас распространяется 12-месячная гарантия.Так что не о чем беспокоиться!

Детали лампы

и проводка Введение: 11 шагов

Я не собираюсь углубляться в ноу-хау в области электричества, но есть несколько важных лакомых кусочков, которыми я хочу поделиться, прежде чем мы начнем; например, основы того, что такое цепь (комбинация шнура лампы, розетки, вилки и переключателя создает ее), электрический ток (поток топлива, который зажигает лампу), почему переносные лампы не заземлены и какие материалы будут проводить электрический ток.

ЦЕПЬ — это замкнутый контур, по которому могут непрерывно перемещаться заряды (ток).

В нашем случае схема состоит из источника питания (блок выключателя> розетка), двух проводов (шнур лампы) и небольшой лампы, к которой присоединены свободные концы проводов, идущих от источника питания (розетка и лампочка). Когда соединения выполнены правильно, цепь «замкнется» (управляется переключателем), и ток будет течь по цепи и зажигать лампу.

ТОК — это поток электрического заряда в цепи, питающей лампу.

Ток протекает в шнур лампы по проводу H от провода и возвращается к источнику через провод «Нейтраль» . В результате шнур лампы (или молнии) состоит из двух проводов. Некоторые шнуры, которые используются в основном для подвешивания подвесок, имеют три провода, а третий — так называемый «заземляющий».

A ЗАЗЕМЛЕНИЕ — это дополнительный провод, резервный путь, который обеспечивает байпас, через который может проходить электричество в случае короткого замыкания в системе (т.е.д .: провод под напряжением касается металла, который касается кожи). Вместо того, чтобы проходить на землю через человека, он будет проходить через заземляющий провод. Это будет круглый контакт на трехконтактной вилке или зеленый провод в некоторых шнурах лампы (желтый в Европе).

Благодаря усовершенствованной конструкции деталей современной лампы , существует такой низкий риск попадания электрического тока в детали лампы, к которым можно прикоснуться, и в результате большинство современных портативных ламп для интерьера не заземлены. (Портативная = любая лампа, которая не прикреплена к стене или потолку.) Если оба провода шнура (горячий и нейтральный) изолированы от открытых металлических частей и изолированы от контакта с открытыми металлическими частями лампа, заземление не требуется.

ЭЛЕКТРОПРОВОДНИКИ — это типы материалов, которые позволяют протекать электрическому току в одном или нескольких направлениях. Металл — это тот металл, который мы используем для этого класса в виде провода шнура лампы и штырей вилки / розетки, резьбы и клемм.Важно, чтобы никакой другой проводящий материал не контактировал с «находящимся под напряжением» металлом, поэтому, даже если детали предназначены для предотвращения этого, важно знать, какие материалы представляют собой потенциальный риск.

Вот краткий список всех материалов, которые должны НЕ вступать в контакт с любым находящимся под напряжением металлом на лампе:

• Другой металл (например, корпус лампы, арфа или металлический абажур)
• графит * (т. Е. : карандаш led)
• электронные схемы (они из проводящего полимера)
• вода
• наши тела (вся эта вода…)

* Интересный факт: графит, хотя его не следует подключать к проводам под напряжением, является отличной смазкой для жесткой резьбы гнезда! Если у вас возникли проблемы с ввинчиванием лампочки в розетку, отключите лампу и натрите графитом внутреннюю резьбу патрона. И да, да! Проблема решена без прерывания проводки.

Общее 1 — Лампа Дружбы

В: Что такое Лампа Дружбы?

A: Лампа дружбы связывает семью, друзей и других близких, синхронно загораясь для отправки специальных сообщений, таких как «Я люблю тебя», «позвони мне» или просто настраивая лампу на включение любимый цвет вашего любимого человека.Всего одно касание, и лампа загорится, чтобы ваши близкие знали, что вы думаете о них!

В: Сколько ламп Дружбы можно добавить в одну сеть?

A: От 2 до 10 ламп можно подключить к одной сети.

В: Как долго лампы продолжают гореть?

A: Лампы Дружбы включаются и выключаются, меняют цвета и меняют настройки по своему усмотрению. Используйте кнопки на лампе или приложение FriendSync Lamp для изменения настроек.

В: Что можно делать с лампой дружбы?

A: Вы можете изменять цвета, световые узоры и яркость с помощью лампы Friendship Lamp. Вы также можете включать и выключать другие подключенные лампы дружбы.

Q: Сколько ламп Friendship входит в комплект?

A: Лампа Дружбы доступна в одной упаковке и в упаковке из двух штук. Вторая лампа в упаковке из двух штук поставляется предварительно упакованной и готовой к отправке.

В: Я в Калифорнии, а мой друг в Нью-Йорке.Можем ли мы общаться друг с другом?

A: Расстояние не является проблемой — лампы Дружбы будут соединяться друг с другом, пока вы находитесь на территории США и / или Канады.

Часто задаваемые вопросы по устранению неполадок

В: Я пытался несколько раз, но не смог подключить лампу.

A: Посмотрите наше видео с инструкциями здесь .

Если лампа не подключается, проверьте следующие настройки:

• Убедитесь, что лампа подключена и включена.

• Убедитесь, что вы успешно создали учетную запись в приложении FriendSync Lamp.

• Еще раз проверьте, что ваше интеллектуальное устройство с установленным приложением подключено к беспроводной сети с частотой 2,4 ГГц.

Если все настройки верны, попробуйте выключить и снова включить лампу, отключив ее на 30 секунд, а затем снова подключив. Если это не помогло, попробуйте удалить и переустановить приложение.

Если у вас по-прежнему возникают проблемы с настройкой лампы, мы будем рады помочь вам в этом.Напишите в нашу службу поддержки клиентов по адресу [email protected].

В: У меня нет мобильного телефона для установки приложения, но у меня есть компьютер. Это сработает?

A: Приложение FriendSync Lamp работает только при загрузке на смартфон. Требуется Android 4.1 и выше или iOS 9 и выше.

В: Всегда ли мне нужно быть подключенным к Wi-Fi, чтобы лампа дружбы работала?

A: Да, лампа должна быть подключена к Wi-Fi для работы.

В: Я не хочу, чтобы меня беспокоили прямо сейчас. Как отключить лампу дружбы?

A: Лампа дружбы должна быть отключена от сети, чтобы полностью выключить ее. Другие подключенные лампы все еще могут включать вашу лампу, если она выключена.

В: Я хотел бы подарить две лампы, которые я использовал, новым людям. Мне нужно сбросить лампы, или они могут создать свою учетную запись и повторно подключиться?

A: Вам не нужно сбрасывать лампы, но лампы могут запоминать только одно соединение Wi-Fi за раз.Если обнаружена новая сеть Wi-Fi, новому владельцу (-ам) придется заново настраивать лампу.

В: Могу ли я настроить лампу дружбы, используя мобильную сеть моего смартфона или данные?

A: Для настройки и использования лампы дружбы необходима сеть Wi-Fi.

Q: В руководстве пользователя написано, что это будет работать только в сети Wi-Fi 2,4 ГГц. Будет ли это подключаться к сети Wi-Fi 5 ГГц?

A: Нет, лампа Friendship в настоящее время не поддерживает соединение с частотой 5 ГГц.

В: Могу ли я использовать точку доступа своего смартфона для настройки лампы?

A: Телефон должен быть подключен к выделенной сети Wi-Fi. Точка доступа работать не будет.

В: Как создать группу ламп в приложении FriendSync Lamp?

A: Когда ваша лампа включена и настроена с помощью приложения FriendSync Lamp, вы можете подключиться к другой лампе. Процесс синхронизации требует, чтобы один пользователь был хостом, а второстепенные пользователи совместно использовали свои лампы с хостом.

ПЕРВЫЙ, ПОДЕЛИТЬСЯ вторичной лампой с лампой HOST:

1.Откройте приложение FriendSync Lamp и выберите свою лампу на главной странице.

2. Коснитесь символа устройства в правом верхнем углу экрана, чтобы войти в меню настроек устройства.

3. Выберите «Совместное использование устройства» и введите данные учетной записи, связанные с пользователем лампы Host.

Примечание : лампа хоста должна быть подключена и включена, а пользователь лампы хоста должен иметь учетную запись, созданную в приложении.

После того, как вторичная лампа будет использована совместно с лампой хоста, пользователь хоста должен завершить синхронизацию на своем устройстве.Пользователь Host должен выполнить следующие действия:

1. Откройте приложение FriendSync Lamp и выберите свою лампу на главной странице.

2. Коснитесь символа устройства в правом верхнем углу экрана, чтобы войти в меню настроек устройства.

3. Выберите «Синхронизация работы на стороне устройства» и выберите на странице название лампы вторичного пользователя.

Примечание: Лампа другого пользователя должна быть подключена и настроена в приложении для синхронизации ламп.

Чтобы создать группу в приложении, выполните действия, описанные в разделе «Синхронизация ламп», и выберите несколько ламп вместо одной. Любой пользователь может покинуть группу в любое время, выбрав «Настройки устройства»> «Синхронизация работы на стороне устройства» и отменив выбор группы.

Примечание : лампы Friendship могут подключаться друг к другу только в Соединенных Штатах и ​​Канаде

Q: Если я являюсь основным организатором группы, смогут ли другие участники включить мой свет?

A: Если кто-нибудь в группе дотронется до своей лампы, она загорится другим. Чтобы другие участники группы не беспокоили вас, у вас есть возможность покинуть группу.

В: Если я начну с двумя лампами, можно ли добавить другие лампы в группу позже?

A: Да, вы можете добавить больше ламп (всего до 10) в свою группу после первоначальной настройки.

В: Могу ли я управлять лампой дружбы с помощью смартфона?

A: Лампы дружбы управляются физическим прикосновением или с помощью приложения FriendSync Lamp.

В: Несколько ламп будут работать под одним Wi-Fi подключением?

A: Да, каждая лампа имеет уникальный идентификатор. Даже если вы подключили несколько ламп к одной сети Wi-Fi, вы могли бы управлять ими по отдельности.

В: Можно ли использовать эти лампы на улице?

A: Лампа «Дружба» не является водонепроницаемой, и ее нельзя подвергать воздействию внешних условий. Мы настоятельно не рекомендуем использовать этот товар на открытом воздухе.

В: Как я узнаю, видел ли этот человек мою попытку связаться?

A: Лампа дружбы не сохраняет постоянное уведомление, если сообщение пропущено, поэтому, если вы пропустите, кто-то отправит вам сообщение, ему нужно будет отправить его снова.

В: Мне он для себя не нужен, но я бы хотел подарить его. Если я куплю одну для своей подруги, есть ли способ зажечь ее лампу, не имея собственной?

A: Вам понадобится собственная лампа дружбы, чтобы можно было зажечь лампу вашего друга.

В: Я бы хотел иметь что-то подобное для моей бабушки, но она не очень разбирается в технологиях и не имеет подключения к Интернету. Есть ли способ сработать?

А: Да! Более технически подкованный человек в группе может быть выбранным «хостом», который настраивает и управляет всей сетью.После завершения настройки все, что нужно будет сделать бабушке (или кому-либо еще!), — это прикоснуться к лампе, чтобы она заработала.

Docker Compose LAMP Ошибка подключения к базе данных

Итак, после запуска docker-compose up я получаю сообщение Ошибка установления соединения с базой данных при посещении http: // localhost: 8000/

Вывод docker ps -a :

  ➜ ~ docker ps -a
КОНТЕЙНЕР ИДЕНТИФИКАЦИЯ ИЗОБРАЖЕНИЕ КОМАНДА СОЗДАНО СОСТОЯНИЕ ИМЯ ПОРТОВ
5a3c015efeec dockercompose_wordpress "docker-php-entryp... "17 минут назад Наверх 16 минут 0.0.0.0:8000->80/tcp dockercompose_wordpress_1
4e46c85345d5 dockercompose_db "docker-entrypoint ..." 17 минут назад Вверх 16 минут 0.0.0.0:3306->3306/tcp dockercompose_db_1


Это правильно? Или он должен отображать только один контейнер, так как wordpress depends_on db ?

Итак, я ожидаю увидеть свой сайт WordPress по адресу localhost: 8000 .
Импортировал базу данных, убедившись, что я sed изменил весь URL-адрес на http: // localhost .
Также смонтировал ./html , содержащий мои исходные файлы, в контейнер / var / www / html .

Я что-нибудь пропустил?

Структура папки :

  Папка
|
| -db
| | -Dockerfile
| | -db.sql
|
| -html
| | - (файлы WordPress)
|
| -php
| | -Dockerfile
|
| -docker-composer.yml


docker-composer.yml :

  версия: '3'

Сервисы:
  db:
    строить:
      контекст: ./db
      аргументы:
        MYSQL_DATABASE: coown
        MYSQL_ROOT_PASSWORD: корень
    порты:
      - «3306: 3306»
    среда:
      MYSQL_DATABASE: coown
      MYSQL_ROOT_PASSWORD: корень

  wordpress:
    строить:
      контекст:./ php
    зависит от:
      - дб
    порты:
      - «8000: 80»
    объемы:
      - ./html:/var/www/html


дБ / Dockerfile :

  ИЗ mysql: 5. 7
ЗАПУСТИТЬ chown -R mysql: root / var / lib / mysql /

ARG MYSQL_DATABASE
ARG MYSQL_ROOT_PASSWORD

ENV MYSQL_DATABASE = $ MYSQL_DATABASE
ENV MYSQL_ROOT_PASSWORD = $ MYSQL_ROOT_PASSWORD

ДОБАВИТЬ db.sql /etc/mysql/db.sql
ЗАПУСТИТЬ cp /etc/mysql/db.sql /docker-entrypoint-initdb.d

EXPOSE 3306


php / файл Docker :

  С php: 7.0-apache
ЗАПУСТИТЬ docker-php-ext-install mysqli


Некоторый вывод docker-compose up :

  db_1 | 2017-06-12T19: 21: 33.873957Z 0 [Предупреждение] CA сертификат ca.pem самоподписан.
db_1 | 2017-06-12T19: 21: 33.875841Z 0 [Примечание] Имя хоста сервера (адрес привязки): '*'; порт: 3306
db_1 | 2017-06-12T19: 21: 33.876030Z 0 [Примечание] IPv6 доступен.
db_1 | 2017-06-12T19: 21: 33.876088Z 0 [Примечание] - '::' преобразуется в '::';
db_1 | 2017-06-12T19: 21: 33.876195Z 0 [Примечание] Серверный сокет создан на IP: '::'.
db_1 | 2017-06-12T19: 21: 33. 885002Z 0 [Примечание] InnoDB: загрузка пулов буферов завершена в 170612 19:21:33
db_1 | 2017-06-12T19: 21: 33.6Z 0 [Предупреждение] 'пользовательская' запись 'root @ localhost' игнорируется в режиме --skip-name-resolve.
db_1 | 2017-06-12T19: 21: 33.2Z 0 [Предупреждение] 'пользовательская' запись 'mysql.sys@localhost' игнорируется в режиме --skip-name-resolve.
db_1 | 2017-06-12T19: 21: 33.
4Z 0 [Предупреждение] запись 'db' 'sys mysql.sys@localhost' игнорируется в режиме --skip-name-resolve.db_1 | 2017-06-12T19: 21: 33.
6Z 0 [Предупреждение] 'proxies_priv' запись '@ root @ localhost' игнорируется в режиме --skip-name-resolve.
db_1 | 2017-06-12T19: 21: 33.
7Z 0 [Предупреждение] 'table_priv' запись 'sys_config mysql.sys@localhost' игнорируется в режиме --skip-name-resolve.
db_1 | 2017-06-12T19: 21: 33.910940Z 0 [Примечание] Планировщик событий: загружено 0 событий
db_1 | 2017-06-12T19: 21: 33.911310Z 0 [Примечание] mysqld: готов для подключений.
db_1 | Версия: '5.7.18' сокет: '/ var / run / mysqld / mysqld. sock 'порт: 3306 Сервер сообщества MySQL (GPL)
db_1 | 2017-06-12T19: 21: 33.911365Z 0 [Примечание] Выполнение 'SELECT * FROM INFORMATION_SCHEMA.TABLES;' чтобы получить список таблиц с использованием устаревшего механизма разделов. Вы можете использовать параметр запуска --disable-partition-engine-check, чтобы пропустить эту проверку.
db_1 | 2017-06-12T19: 21: 33.911387Z 0 [Примечание] Начало списка таблиц, не секционированных в собственном коде
db_1 | 2017-06-12T19: 21: 33.926384Z 0 [Примечание] Конец списка таблиц, не секционированных в собственном коде
wordpress_1 | 172.18.0.1 - - [12 / июн / 2017: 19: 28: 39 +0000] "GET / HTTP / 1.1" 500 557 "-" "Mozilla / 5.0 (Macintosh; Intel Mac OS X 10_12_5) AppleWebKit / 537.36 (KHTML , как и Gecko) Chrome / 58.0.3029.110 Safari / 537.36 "


Защитные функции — AmTek, Inc.

Отключение открытой лампы:

В случае поломки лампы или извлечения лампы на ее соединениях может присутствовать опасно высокое и потенциально смертельное напряжение. Балласты освещения Amtek с функцией отключения лампы при открытии отключаются при обнаружении этих условий, тем самым устраняя присутствие высокого напряжения и защищая обслуживающий персонал от опасности.ПРА будет оставаться в режиме выключения до тех пор, пока он не будет сброшен путем выключения входного питания на несколько секунд, а затем его включения снова.

Выключение лампы по истечении срока службы:

По истечении срока службы люминесцентных ламп требования к мощности лампы могут резко возрасти. Это увеличение мощности локализовано на конце лампы, что приводит к перегреву патрона лампы или патрона. Если оставить это в покое, это может привести к ухудшению характеристик и повреждению патронов или патронов ламп, а также к условиям перегрузки балласта освещения.Это состояние перегрузки может вызвать повреждение балласта освещения или отказ балласта. Осветительные балласты Amtek с функцией отключения по истечении срока службы лампы отключаются при обнаружении неисправной или неисправной лампы, тем самым защищая осветительный балласт, а также патроны или патроны ламп от повреждений. ПРА будет оставаться в режиме выключения до тех пор, пока он не будет сброшен путем выключения входного питания на несколько секунд, а затем его включения снова.

Примечание. Эта функция исключительно важна для компактных люминесцентных ламп, поскольку локальный перегрев на концах лампы может достигать достаточно высоких температур, чтобы вызвать оплавление патронов лампы, появление дыма или возгорание.

Плохое электрическое соединение Выключение:

Электрическая дуга, вызванная незакрепленным патроном лампы или другим неисправным электрическим соединением в проводах лампы, создает опасность возгорания. Балласты для освещения Amtek с отключением из-за плохого электрического соединения отключаются при возникновении дуги или плохого соединения, таким образом защищая от дыма, пожара и паники. ПРА будет оставаться в режиме выключения до тех пор, пока он не будет сброшен путем выключения входного питания на несколько секунд, а затем его включения снова.

Отключение от дуги:

Эта функция представляет собой расширенную версию функции отключения при плохом электрическом соединении. По сравнению с отключением из-за плохого электрического соединения эта функция имеет более высокую чувствительность и действует очень быстро — отключение обычно происходит в течение 50 миллисекунд после начальной дуги. Как и в случае отключения из-за плохого электрического соединения, балласт будет оставаться в режиме отключения до тех пор, пока он не будет сброшен путем выключения входного питания на несколько секунд, а затем его повторного включения.

Отключение при перегреве / термозащита:

ПРА

Amtek с функцией отключения при перегреве защищены от повреждений, вызванных чрезмерными температурами.Эта функция также предотвращает перегрев осветительного балласта и его возгорание или опасность дыма. Отключение при перегреве можно настроить в любой из двух форм:

а. Автоматический сброс: после достаточного охлаждения осветительный балласт автоматически перезапустит лампы.

г. Блокировка: осветительный балласт будет оставаться в отключенном состоянии до

.

— достаточно остыл, а
— сбрасывается путем кратковременного выключения и включения входного питания.

Защита от переходных процессов:

Переходные напряжения встречаются практически в любой рабочей среде, и отказ от них может привести к сбоям балласта. Добавление защиты от переходных напряжений к балласту освещения является очень экономичным способом повышения надежности балласта, особенно в жестких электрических условиях эксплуатации.

Наиболее распространенным типом переходных напряжений являются напряжения, которые встречаются на входных соединениях питания балласта.

Обычно эти переходные напряжения могут возникать в двух разных режимах: а) между фазой и б) фазой на землю.

Функция защиты от переходных процессов на входе

Amtek защитит балласт от переходных напряжений линейного типа.

Функция зажима на землю

Amtek защитит балласт от переходных напряжений типа «линия-земля».

Каждая из этих функций доступна по отдельности или их можно комбинировать для соответствия требованиям таких стандартов, как IEC 61000-4-5.

Защита от обратной полярности:

Эта функция защищает балласт инвертора постоянного тока от повреждения из-за приложения входного напряжения, полярность которого противоположна нормальной.

Эта функция применима только к балластам инвертора постоянного тока, балласты переменного тока не нуждаются в защите от обратной полярности.

Отключение при повышении напряжения:

Световые балласты

Amtek с функцией отключения при повышенном напряжении отключатся при обнаружении входного напряжения, превышающего указанный максимальный уровень в течение длительного времени.

Защищает осветительный балласт от напряжения и повреждений, вызванных чрезмерным входным напряжением.

ПРА будет оставаться в режиме выключения до тех пор, пока он не будет сброшен путем выключения и включения входного питания на несколько секунд, а затем снова включения.

Блокировка низкого напряжения:

Эта функция предотвращает попытки пускорегулирующего устройства включать или работать с лампами, если напряжение питания слишком низкое.

Если лампы не запускаются должным образом, это может привести к значительной деградации люминесцентных и УФ-ламп.Одним из факторов, которые могут повлиять на запуск лампы, является напряжение питания балласта. Попытка запустить лампы при слишком низком питающем напряжении может привести к плохому запуску лампы, что, в свою очередь, ухудшает качество ламп и сокращает срок их службы. Функция блокировки низкого напряжения Amtek предотвращает это, ожидая, пока напряжение питания не станет удовлетворительным, прежде чем пытаться запустить лампы.

Существенная деградация люминесцентных и УФ-ламп также может произойти, если балласт работает при напряжении питания ниже указанного минимума.Функция блокировки низкого напряжения Amtek предотвращает это, выключая лампы, если напряжение питания падает слишком низко. Лампы перезапустятся, как только входное напряжение вернется в норму.

Защита от перегорания:

Электрическая изоляция:

Осветительные балласты, оснащенные этой функцией, сконструированы таким образом, что выходные провода лампы электрически изолированы от линейного входа.

Защищает обслуживающий персонал от серьезных травм, которые могут возникнуть в результате замыкания на землю.Например, если бы обслуживающий персонал связался с неизолированным проводом на выходной стороне балласта, не было бы прямого подключения обратно к входу главной линии.

Эта функция также обеспечивает дополнительную безопасность, предотвращая прямое короткое замыкание между линией и землей, если выходная цепь станет заземленной из-за неисправности, такой как повреждение изоляции.

Лампа Дружбы часто теряет соединение — Филимин

Бывают ли случаи, когда лампа Дружбы перестает реагировать на прикосновения, выключается до истечения установленного времени затухания или начинает мигать без видимой причины? Лампа дружбы может часто терять соединение с Wi-Fi и отключаться.

Обычно, когда ваша лампа дружбы теряет соединение, она автоматически пытается восстановить соединение самостоятельно. Однако, если ваша лампа часто отключается, у нее могут возникнуть проблемы с подключением к сети из-за слабого сигнала Wi-Fi. Вот несколько советов по предотвращению частого отключения лампы:

1. Переместите лампу дружбы ближе к маршрутизатору Wi-Fi (или мосту Филимина, если вы его используете).
2. Расположите лампу Friendship так, чтобы между лампой и маршрутизатором (или мостом Филимина, если вы его используете) было меньше физических препятствий.
3. Известно, что некоторые интеллектуальные потоковые устройства, такие как Roku, Google Chromecast и другие Smart TV, вызывают помехи, из-за которых лампа Friendship Lamp часто отключается от Wi-Fi. Попробуйте на время отключить потоковое устройство и посмотрите, улучшится ли поведение лампы дружбы. Если это так, повторно подключите потоковое устройство и посмотрите, не начнет ли ваша лампа дружбы снова плохо себя вести. Если проблемы с подключением лампы возвращаются, когда ваше потоковое устройство снова подключено к сети, попробуйте отодвинуть лампу от устройства или, если возможно, подключите потоковое устройство к проводному Интернету или другой сети Wi-Fi, отличной от сети, которую использует лампа.
4. Если вы используете мост, попробуйте переключиться на нашу прямую на Wi-Fi / расширенную настройку (без моста). Это может помочь усилить сигнал лампы и уменьшить помехи от нескольких сетей.
5. Сетевые технологии меняются быстро. Возможно, пора обновить лампу дружбы, чтобы она не отставала! См. «Обновление лампы дружбы» для получения дополнительной информации.
6. Убедитесь, что ваша лампа дружбы, мост Филимина (если вы его используете) и маршрутизатор имеют стабильное питание. Если используемая вами розетка ненадежна, попробуйте подключить эти устройства к сетевому фильтру или более надежной розетке.Проверьте шнуры питания ваших устройств на предмет повреждений.
7. Нестабильное подключение к Интернету через маршрутизатор / модем также может привести к частому отключению лампы.

   No related posts.
