Как в Щитке Подключить Автомат: Поэтапная Инструкция

Перфекционизм для электриков важен не меньше, чем для эстетов

Распределительный щит содержит в себе целый набор модульных устройств, отвечающих за защиту всей электрической сети дома. В состав такой сборной входят всевозможные реле, автоматические выключатели, автоматы защиты и многое другое.

Для установки всего этого мы приглашаем электриков, на которых надеемся, как на профессионалов, однако далеко не все мастера производят установку правильно. На практике встречается множество ошибок.

Сегодня мы с вами обсудим, как подключить автомат в щитке. Эта информация пригодится не столько для того, чтобы делать работу своими руками (для этого нужен доступ), а для контроля над деятельностью нанимаемых специалистов.

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Как поменять автомат в щитке — работа с электричеством всегда требует ответственного отношения к делу

Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Выдержка из ПУЭ – всегда при возникновении вопросов нужно обращаться за помощью к технической документации

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

Перед вами однополюсной автомат в разрезе

• Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Как подключить автоматы в щитке — схематическое обозначение разных типов контактов на автомате

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

• Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
• Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

Как подключаются автоматы в щитке: ABB – однополюсной автомат

• Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
• В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
• Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Параллельная схема подключения автомата в щитке

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

• Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

Зачищенный от изоляции провод – используйте специальный инструмент, чтобы не повредить металлическую жилу

1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев.
   При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

• Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Неразрывная перемычка заводского производства – плоские выводы фиксируются очень надежно

Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.

Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

Электрик установил провода разного сечения – заметно оплавление изоляции на черных проводах

В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.

Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.

Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.

На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

Из-за локального перегрева изоляция провода и корпус автомата оплавились – цена неправильной установки пожар и все вытекающие последствия

По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.

• Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.

1. Большинство электриков при создании контакта действую следующим образом. С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
2. Для этого зачистите не 1, а 2  см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.

Как присоединить к автомату многожильный провод

Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Выводы многожильных проводов стоит оконцевать – наконечника разных размеров

Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.

Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.

Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.

Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.

Допускается ли пайка проводов при подключении автомата

Подключение автомата в щитке – запаянное соединение под высокой нагрузкой будет ненадежным

Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?

Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.

При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фото	Описание
Шаг 1 – установка DIN рейки	Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.
Шаг 2 – установка шин	На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края. Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.
Шаг 3 – установка автоматов	Далее на рейку крепятся автоматы. Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.
Шаг 4 – подключения нуля	Установив на рейку все устройства, начинаем их запитывать. Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза. Совет! Нередко плохие электрики пренебрегают цветовой маркировкой, так что перед подключением обязательно проверьте все выводы. Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.
Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)	Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.
Шаг 6 – подключение диф автомата	Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении? На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.
Шаг 7 – подключение проводов, идущих от комнат	Далее  автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам,  розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом. Совет! Будьте внимательны и смотрите, чтобы оголенные концов проводов, пропущенные через шины никак не могли коснуться DIN рейки и прочих металлических деталей, находящихся внутри щитка. Перед тестом работоспособности схемы, обязательно перепроверь правильность всех соединений.

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.

Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.

Видео в этой статье помогут в изучении темы.

Подключение СИП к автомату — как сделать ввод правильно

Все чаще самонесущий изолированный провод, вместо привычного нам кабеля, стал применяться при вводе в дом от воздушной линии электропередач. И тут многие сталкиваются с проблемой, а как правильно СИП подключить к автомату.

Для ввода в дом в 90% случаев используется СИП сечением 16мм2. Казалось бы что проще, взять соответствующий алюминиевый наконечник на 16мм2 (так как СИП это алюминиевый провод), опрессовать и подключить. Однако на вводе в дом практически всегда используется модульная аппаратура. И для ее контактов такие вот наконечники на 16мм2 просто не подходят по габаритным размерам.

Есть другие марки наконечников, которые с первого взгляда идеально могли бы подойти под эти нужды, но и с ними одна проблема — они все рассчитаны для медных проводников.

Самым идеальным и правильным решением здесь будет сделать переход на медь на фасаде дома, еще до ввода в распредщиток.

Как это сделать подробно можно узнать в статье Соединение проводов СИП с медным кабелем.

Никогда самонесущий провод не заводите непосредственно в дом. СИП, если он не марки Нг — горючий материал. Поэтому обязательно вне дома нужно делать переход с алюминия на медь. И уже затем медным кабелем тянуть провода до распредкоробок или щитка.

А что же делать, если подключение на фасаде через прокалывающие зажимы вас по каким либо причинам не устраивает, или энергоснабжающая организация в обязательно порядке требует цельный ввод непосредственно от опоры до шкафа учета.

В этом случае есть несколько вариантов для подключения. Рассмотрим их в отдельности.

• ⚡непосредственное подключение СИП в обычный автомат без каких либо работ с проводом и наконечниками
• ⚡подключение СИП к автомату с изменением контактной поверхности оголенной жилы
• ⚡подключение СИП к выключателю нагрузки или автомату с полукруглой прижимной планкой
• ⚡подключение с помощью гильз
• ⚡подключение СИП через контактные клеммы

Непосредственное подключение в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников. Вот например официальный ответ от компании АВВ на возможность подключения алюминиевых проводов к их оборудованию, а конкретно к модульным автоматам. Правда стоит отметить, что речь идет не именно про СИП, а просто алюминиевый провод (взято отсюда).

Многие уже выполнили такое подключение и в дальнейшем столкнулись со следующим (отзывы с forumhouse.ru):





Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия).

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Так энергоснабжающие организации заставляют пломбировать либо весь шкаф учета с автоматом и счетчиком, либо на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.



Изменение контактной поверхности жилы

Еще один вариант — зачистить жилу СИП с небольшим запасом. Затем пассатижами еще больше скрутить конец оголенной жилы, создав как бы одно целое из многих жил. Таким образом получается ровный более скрученный участок жил. И уже его подключать непосредственно к контакту модульного автомата.

В автомате такая скрутка не разъезжается на отдельные жилы и контакт вроде бы улучшается. Но опять же по полезной площади обжатия этот способ не самый лучший. А если вы используете нагрузку по максимуму, то через определенное время, правда уже большее чем в первом варианте, контакты все равно придется подтягивать.

Можно по простому не заморачиваясь накрутить отдельной жилой в 2,5мм2 отдельный бандаж на оголенный участок и завести его в автомат.

Но тем самым вы минимум в два раза увеличите переходное сопротивление, ослабите контактное усилие оказываемое непосредственно на провод, и не обеспечите его герметизацию.



Подключение к выключателю нагрузки

Этот способ применим еще на первоначальном этапе монтажных работ при закупке материалов. Вместо вводного автомата стоит приобрести выключатель нагрузки. Чем они лучше автоматических выключателей можно ознакомиться в статье Модульный выключатель нагрузки — отличия от автомата.

Дело в том, что большинство модульных выключателей нагрузки имеют специальные контакты, у которых прижимная планка не плоская, а полукруглая. Именно такая форма контактной поверхности отлично обхватывает СИП, не раздавливая его, и обеспечивая достаточную полезную площадь соприкосновения. Есть и автоматы с подобной формой зажимных клемм (как правило дорогих и известных брендов), поэтому обращайте на это внимание еще в магазине.



Еще больше повысить надежность алюминиевого контакта в клемме автомата позволит применение смазки суперконт. Смазав ею жилу СИП один раз и затянув контакт, переходное сопротивление по заявлениям производителей останется неизменным в течение нескольких лет. А это означает отсутствие нагрева и необходимости периодической подтяжки контакта. Достигается это за счет того, что в состав смазки входит до 70 процентов меди.



Подключение автомата к СИП с помощью гильз

Как уже говорилось ранее стандартных алюминиевых наконечников со штырьковым контактом не выпускается. У разных фирм производителей есть только рассчитанные на медные провода. Зато есть большой выбор алюминиевых гильз. И при определенной сноровке и некоторых переделках можно легко получить нужную нам форму контактной поверхности.

Берется обыкновенная стандартная соединительная гильза на 16мм2.

Гильза распиливается пополам. Трех сантиметров вполне достаточно чтобы сделать хороший контакт. Затем она зажимается в тисках и сплющивается один из ее концов. Делается конструкция наподобие плоского наконечника.

Далее этот сплюснутый конец в виде лопатки нужно сточить. Можно это сделать на наждаке, можно шлифовальным диском болгарки, либо просто напильником. Создается поверхность максимально приближенная к штыревому контакту под автоматический выключатель.

Желательно сделать его таким, чтобы он влазил в автоматы разных типов.

После всех подготовительных работ наконечник вставляется в СИП и обжимается гидравлическим прессом.  Для обеспечения герметичности СИП в месте контакта, вся эта конструкция защищается термоизолирующей трубкой диаметром 10мм. Изолировать трубкой обязательно, иначе между гильзами, еще и оголенными на вводе в автомат, получается слишком маленький зазор. Такой штыревой контакт можно крепить под любой тип автоматических выключателей. Даже в места подключения гребенчатых шин.

Ну а чтобы один раз подключить СИП к автомату и забыть про этот контакт, лучше купить специальную переходную гильзу с алюминия на медь. Запрессовать СИП в алюминиевой части, а с медной стороной проделать все то же самое как описано выше.

Тогда зажиматься в автомате будет медный штыревой контакт и никакая текучесть материала с последующим ослабление контактной поверхности, вам не будут страшны. При этом в медной части гильзы лучше предварительно вставить моножилу соответствующего сечения и все это зажать прессом.

Затем опять же отрезать лишнее, обточить в тисках и переходной контакт готов.



Когда гильзы перетачивать вы не хотите, можно использовать их по прямому назначению. Просто непосредственно в шкафу сделать соединение медной моножилы и алюминиевого СИП. Естественно с последующей изоляцией всей конструкции трубкой ТУТ.



Подключение СИП к автомату через клеммы

А что делать если все автоматы и СИП уже закуплены, а заниматься кустарными переделками соединительных гильз нет ни времени, ни желания? При этом хочется добиться нормального контакта с использованием заводских материалов.

В этом случае возможен вариант с использованием специальных переходных контактных клемм. Приобрести их можно в тех же местах, где закупался СИП. Вот одна из подобных клемм от фирмы Ensto. Называется она — клемма для оборудования KE 12. 12.

На контактных поверхностях клеммы есть кромки, которые проникают через оксидный слой, способный образоваться на проводнике при длительной эксплуатации.

Есть еще КЕ 12.20.

Последняя цифра — это длина штырькового контакта в миллиметрах 12мм и 20мм соответственно. Последние, удлиненного размера, можно использовать в автоматах или УЗО с глубоким посадочным местом под жилу провода.

Плюсы применения подобных клемм:

• ⚡заводское исполнение
• ⚡надежный переход с алюминия на медь
• ⚡может применяться как с алюминиевым вводным проводом так и с медным
• ⚡моножильный штыревой контакт
• ⚡изолирование контакта чехлом из негорючего полиамида

Минусы:

• ⚡трудно достать в магазинах, в основном под заказ
• ⚡в любом случае это еще один дополнительный переходной контакт до автомата
• ⚡затяжка многожильного провода происходит торцом винта

Еще один положительный момент использования данных клемм заключается в усилии затяжки контакта. Так например в обычном контакте автомата, согласно рекомендаций прописанных в документации, или указанном непосредственного на корпусе, максимальный момент затяжки должен быть в пределах 3,5Нм.

Если это медь, то данного усилия вполне будет достаточно. А если это алюминий? Уверенности на 100% уже быть не может. Захотите затянуть потуже, можете сорвать винты или деформировать сам автомат. В общем ничего хорошего.

А в клеммах ENSTO KE 12.12 максимальный момент затяжки в месте подключения алюминиевого проводника составляет 10Нм! Почти в три раза больший. Достигается это за счет использования винтов под шестигранник, вместо обычных под отвертку. Ну а штыревой луженный контакт, уже спокойно можно затягивать в автомате.

Подводя итог можно сделать вывод, что выбор способа подключения СИП к автомату зависит в основном от двух факторов:

• ⚡на каком этапе монтажных работ вы находитесь
• ⚡доступности тех или иных комплектующих в близлежащих магазинах

Ну а ежили хотите чтобы все было по фэншую и по ГОСТам

ГОСТ 10434-82 2. 1.11. Разборные контактные соединения многопроволочных жил проводов и кабелей с плоскими или штыревыми выводами должны выполняться:
для жил сечением 16 мм2 и более — после оконцевания наконечникам
с гнездовыми выводами — с помощью штифтовых наконечников медно-алюминиевых или из твердого алюминиевого сплава

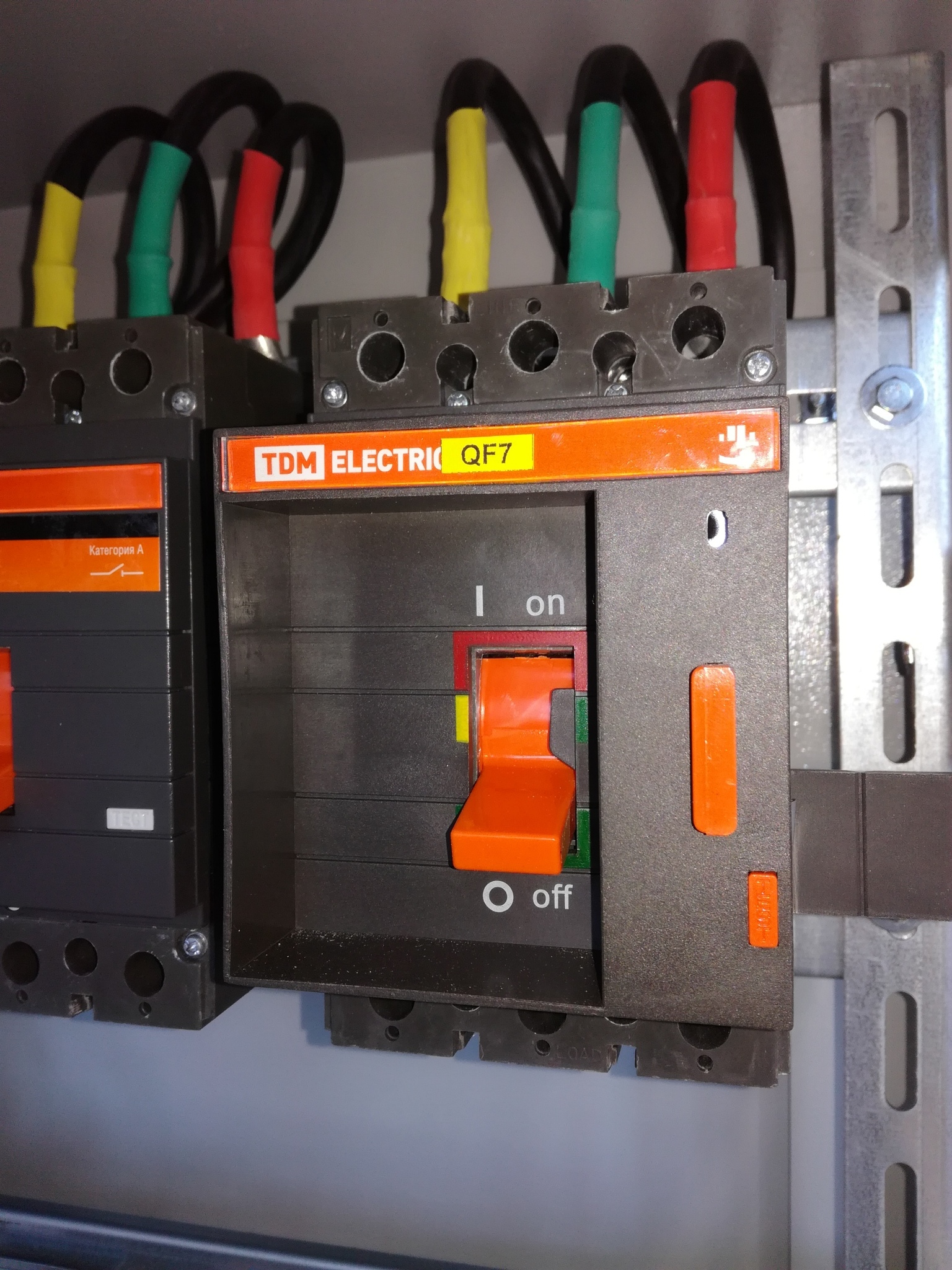

то придется не скупиться и изначально закупить вместо модульного, автоматический выключатель в литом корпусе

После чего опрессовывайте СИП заводскими алюмомедными наконечниками и затягивайте со спокойной совестью на долгие года.

Статьи по теме

Как подключить автоматический выключатель | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Подключить автоматический выключатель может практически каждый, но зачастую выполняют это не совсем правильно.

Дело в том, что между электриками идут постоянные споры: кто-то питание подключает на неподвижные контакты, а кто-то на подвижные. Спорить не нужно, открываем ПУЭ и читаем п.3.1.6:

Почти во всех автоматических выключателях, УЗО и дифавтоматах неподвижный контакт располагается сверху.

Вот пример однополюсного автомата ВА47-29 С16:

Аналогично, у дифавтомата АВДТ 32, С16, 30 (мА):

Из  пункта 3.1.6. можно сделать вывод, что словосочетание «должно выполняться, как правило» носит скорее всего рекомендательный характер, т.е. не запрещает. Вот поэтому этим пунктом многие электрики и пренебрегают. В принципе это на работу автомата никак не влияет, он все равно отключится при коротком замыкании или перегрузе — неоднократно проверял сам лично.

Рассмотрим вкратце устройство модульного однополюсного автомата ВА47-29. Дело в том, что поверхность неподвижного и подвижного контактов имеют разнородные сплавы. Согласно заводским испытаниям IEK, при коммутации переменного тока выгорание обоих контактов идет равномерно, поэтому здесь не критично с какой стороны подключать питание. А вот при коммутации постоянного тока значительной величины периодически наблюдается перенос металла с одного контакта на другой, поэтому в этом случае питание нужно подавать только на неподвижные контакты.

Лично я сторонник того, чтобы питание всегда подавалось на неподвижные контакты с целью привести к однообразию (везде одинаково) все схемы подключения автоматических выключателей, особенно, в жилом секторе.

При этом повысится электробезопасность при обслуживании и эксплуатации электрических сетей, уменьшатся ошибки персонала при выводе в ремонт электрооборудования и т.д.

Перейдем к практике.

Подключение однополюсных и двухполюсных автоматических выключателей

Как правило, в однофазных сетях 220 (В) применяют однополюсные или двухполюсные автоматы. Если ввод в квартиру выполнен двумя проводами (фаза L — красный цвет, ноль PEN — синий цвет), т.е. у Вас система TN-C (читайте про нее более подробно), то схема будет следующей:

Питающая фаза подключается на клемму (1) вводного однополюсного автомата 40 (А), а далее с клеммы (2) проходит через однофазный счетчик и распределяется по групповым автоматам 16 (А). Питающий ноль проходит через счетчик и подключается к нулевой шине PEN.

Если ввод в квартиру выполнен тремя проводами (фаза L — красный цвет, ноль N — синий цвет, земля PE — желто-зеленый цвет), т.е. у Вас система TN-C-S или TN-S, то схема будет такой:

В этом случае питающая фаза подключается к вводному двухполюсному автомату 40 (А) на клемму (1), а ноль на клемму (3). С выходной клеммы (2) фаза проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и распределяется по групповым автоматическим выключателям 16 (А). С выходной клеммы (4) ноль проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и подключается на нулевую шину N.

Схема подключения трехполюсных и четырехполюсных автоматов защиты

Для подключения трехфазных двигателей применяются трехполюсные автоматы, например, ВАМУ-10.

На неподвижные контакты (1,3,5) подключается трехфазное питающее напряжение (А,В,С), а к подвижным контактам (2,4,6) подключается обмотка двигателя.

В трехфазных сетях с системой заземления TN-C, TN-C-S или TN-S также можно применять трехполюсные автоматические выключатели.

В трехфазных сетях с системой заземления TN-C-S или TN-S допускается устанавливать четырехполюсные автоматы. Они подключаются аналогично, только там добавлен еще один полюс «N».



Присоединение жил проводов и кабелей к автомату

У каждого автомата свои требования по подключению проводников: сечение, длина зачищаемой изоляции, тип соединения. Читайте паспорт — там все написано.

Например, для подключения автомата ВА47-29 С10 требуется зачистить жилу провода примерно на 0,7-1 (см).

Затем необходимо вставить ее в контактный зажим и зафиксировать с помощью винта.

После затягивания проверьте фиксацию провода путем легких подергиваний в разные стороны.

Если у Вас гибкий провод, то лучше применять наконечники соответствующего сечения.

Следите за тем, чтобы под контактный зажим не попала изоляция провода.

Не нужно сильно затягивать винт, т.к. это может привести к деформации корпуса автоматического выключателя. При деформации корпуса меняется положение внутренних токоведущих частей, что приводит к быстрому выходу его из строя или повышенному нагреву.

Как подключить несколько автоматических выключателей в одном ряду?

Если в одном ряду в щитке установлено несколько автоматов, то целесообразно соединить их между собой не перемычками из провода, а специальной медной соединительной шинкой (ШС) — «гребенкой». Она отрезается по нужной длине и подключает фазы ко всем автоматам в ряду в необходимой последовательности.

Более подробно о ней читайте в этой статье.

P.S. На этом я завершаю свою статью. Все имеющиеся у Вас вопросы задавайте в комментариях. Буду рад Вам помочь.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить автомат к проводке в распределительном щитке

Каждый дом или квартира требует подключения к электроснабжению, осуществляемого посредством установки распределительных коробок. С целью безопасности и учета электроэнергии в щитках устанавливаются различные модули — приборы контроля, автоматы и другие средства защитного отключения. Существует множество различных вариантов, как можно подключить автоматический выключатель в цепь электрощита.

Как подключить автомат в щитке без ошибок

Современные распределительные электрощиты оснащаются различными модулями учета и защиты. Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Часто происходит их ошибочное подключение, вследствие чего нарушается работоспособность целого устройства.

При техобслуживании щитов неоднократно замечались нарушения монтажа сторонних модулей, приводивших к нестабильности работы системы. Подсоединение автоматических устройств не подразумевает особых знаний, тем более многие оснащены инструкцией или схемой подключения. Теоретически электрики знают, как правильно подключить автомат в электрическом щите, но в практике по невнимательности либо в спешке часто допускают ошибки.

Подключение автоматов в щитке вход сверху или снизу

Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Автоматические модули отключения имеют одну или несколько пар соединительных контактов. Одни являются фиксированными, другие подвижными, что часто приводит к заблуждению. Согласно пункту 3.1.6 правил установки электрооборудования, при одностороннем включении, подводка цепи на распределительную коробку должна осуществляться к неподвижным контактам.

Данное условие распространяется как на подключение автоматов, так и сторонние модули защиты. Иногда встречаются исключения, зависящие от марки, даты изготовления и других технических факторов. Чтобы верно смонтировать автомат в щиткесвоими руками, нужно разобраться, где находиться подвижный и неподвижный контакты.

На примере АВ серии ВА47-29, изготавливаемых фирмой Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Это определяется по маркировке на самом тумблере. Идентичное расположение клемм имеют многие изготовители. На них устанавливают условное обозначение, подтверждающее назначение и расположение соединительных клемм. Аналогичными изготовителями являются компании Schneider Electric и Hager.

Средства УЗО предназначены для предотвращения коротких замыканий или перегрузок цепи. При возникновении угрозы скачков напряжения, срабатывает специальный разъединитель, локализующийся внутри блока. Его действие основано на тепловой или электромагнитной индукции. При этом неважно, к какой клемме будет подключена фаза. Поэтому включение автомата сверху или снизу не имеет существенной разницы, и в обоих случаях произойдет его отключение.

Почему не рекомендуется подключать АВ снизу

Некоторые модели современных изготовителей допускают подключение автоматов в распределительных щитах к нижним клеммам. Они оснащены специальными фиксирующими рейкамиили шинами.

Такое подключение к автоматам в щитке перечит правилам ПУЭ, но не запрещает осуществлять соединение на нижний контакт. Данное правило работает как общепринятый порядок, благодаря которому, опытный электрик понимает, что перед обслуживанием электрощита необходимо обесточить его. Первое, что он сделает — отключит автомат, предполагая, что фаза находитсясверху. Следовательно, после отключения на нижних контактах и отходящих цепях, напряжение отключится.

Если представить ситуацию, когда нижняя клемма используются для подключения фазных проводов, электриком, который не счел нужным соблюдать правила подключения согласно ПУЭ. Когда пришло время заменить автомат, другой специалист по привычке отключает питание верхнего контакта и пытается отсоединить автомат, касаясь нижних контактов голыми руками. В результате получает поражение электрическим током. Вот почему принято соблюдать правила, установленные в ПУЭ.

При Союзе все автоматические выключатели имели один стандарт, который предполагал расположение неподвижных клемм сверху. Теперь, учитывая разнообразие и широкий ассортимент АВ импортных производителей, трудно сказать, где какой расположен контакт. Одни компании придерживаются общепринятых правил, другие наоборот пытаются разнообразить свою продукцию, внося свои новшества.

На промышленных предприятиях вместо обычных автоматов защиты ставят рубильники, питание которых подключается по всем правилам ПУЭ. Если же сделать наоборот и перевернуть РБ, то его положение будет выглядеть непривычным и даже быть неудобным. Если посмотреть опытным глазом сразу видно правильность подключения. Если рубильник выставлен правильно, то, отключив его, можно быть уверенным, что нижние контакты остались без напряжения.

Подключаем провода к автомату кабель с монолитной жилой

При установке предохранительных устройств, нередко совершаются идентичные ошибки при подключении автомата. Чтобы не повторить их в будущем, стоит рассмотреть конкретныепримеры, которые совершаются намного чаще других.

Попадание изоляции под контакт — ошибка?

Самой частой ошибкой при установке автомата в электрощитке является наличие изоляции, попавшей под крепление контакта. Часто случается так, что при установке автоматических выключателей либо смены коробки, спустя время, внутри него происходит выгорание проводки. Это случается, когда концы проводов плохо зачищены и частицы изоляции попадают под фиксатор, тем самым ухудшая плотность соединения. В связи с этим и происходит плавление изолирующего слоя электропроводкии изоляции автомата, что может вызвать возгорание.

Чтобы не сделать подобных ошибок, необходимо тщательно очистить концы проводов подсоединяемых к автоматической защите, после чего убедиться, что на зачищенных концах не осталось изолирующих частиц. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом.

Почему нельзя подключать несколько жил разных сечений на одну клемму?

Иногда возникает потребность установки нескольких автоматов, питаемых одной жилой и для этого целесообразно употреблять специальные рейки или гребенчатые шины. Однако они редкооказываются в наличии, поэтому приходится воспользоваться обычными перемычками — кусочками проводов, соединяющих питание с АВ.

Такое соединение можно осуществить в щитке своими руками. Для этого потребуются перемычки из электропровода идентичной площади поперечного сечения. Чтобы изготовить перемычку необязательно обрезать, очищать и соединять каждый кусочекмежду собой. Достаточно отмерить необходимую длину, чтобы хватило объединить все контакты АВ, а затем, придав необходимую форму, зачистить провод на изгибах, вставляющихся в зажимы автоматов. Таким образом, выходит целостная, непрерывная перемычка.

Не рекомендуется соединять автоматы посредством жил различного сечения. Когда концы будут фиксироваться в клеммах, толстые жилы затянутся хорошо, а жилы меньшего сечения, расположенные рядом окажутся ослабленными. Впоследствии, на этом месте начнет плавиться оболочка проводов и контактов АВ, что может спровоцировать возгорание.

При установке АВ в квартире или частном доме, применяют проводку сечением 2.5 мм2. Это обуславливается нагрузкой, объемом затрачиваемой энергии, а также указывает, на сколько ампер нужно ставить автомат.

Монтаж

Перед монтажом защитных устройств необходимо заранее определить, сколько проводов можно подключить к автомату, как будут соединяться питательные жилы, только после этого думать о подсоединении АВ к электроцепи. Если есть какие-то сомнения, то лучше обратится к основам установки электрооборудования. В них подробно описано, как правильно подключать автоматы в электрическом щите, подготавливать провода и осуществлять обслуживание электрощитов.

Для установки автомата в электрощит потребуются некоторые инструменты и материалы:

1. Кабели одного сечения для основной цепи и перемычек при монтаже нескольких АВ.
2. Изоляционная лента.
3. Нож для очистки концов от изоляции.
4. Отвертки различных типов — крестовая или шлицевая.
5. Приборы для определения фазы — индикатор или мультиметр.
6. Пассатижи или обычные кусачки.

Для того чтобы понять какие действия необходимо выполнять в разных ситуациях, нужно рассмотреть разные способы подключения — однополюсный и двухполюсный.

Однополюсный

При однополюсном подключении, необходимо наличие минусового и силового проводника. Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Нулевой проводник также запитывается посредством подключения через счетчик.

Иногда допускается монтаж АВ на нулевой проводник, хотя это перечит правилам, указанным в ПУЭ, где сказано, что расцепители ставятся тогда, когда при срабатывании будут обесточиваться всепроводники относящиеся к данной цепи. Многие устанавливают два автомата, один на плюс, второй на минус. Поэтому стоит задуматься, нужно ли ставить автоматы на ноль, когда существуетугроза несработки оборудования согласно описанию ПУЭ.

Двухполюсный

При таком подключении АВ в однофазных сетях, применяют три типа проводника — заземление, питание и нейтраль. Входные контакты, расположенные на верхней части АВ, маркированы нечетными числами, а выход — четными.

Питающая жила соединяется с входом 1, после чего плотно зажимается в клемме. Идентичным способом подсоединяется нейтраль, подходящая к клемме 3. Затем силовая жила проводится через прибор учета и равномерно разводится по всем группам включателей. С контакта 4, желто-зеленый провод присоединяется к заземляющей шине, посредством прохождения через трехфазные считывающие и защитные блоки.

Особенности схем подключения

Для подключения домов к электросети обычно используют самонесущие изолированные провода, отходящие от воздушных линий электропередач. Несмотря на преимущественные характеристики СИП, не рекомендуется их подключение и установка автоматов напрямую. Это объясняется тем, что в процессе длительной эксплуатации алюминиевые жилы начинают перегреваться. При этом происходит плавление изолирующего слоя, приводящее к возгоранию или неисправности АВ.

Во избежание подобных случаев используют специальные переходники, соединяющие медный и алюминиевый провода. Такая схема подключения автоматов обезопасит дальнейшее обслуживание электрощита и увеличит эксплуатационный период УЗО.

Исходя из вышеописанного, можно сказать, что монтаж автоматов не имеет особой сложности, поэтому его вполне можно осуществить самостоятельно. Главное не забывать основные правила подключения АВ: использовать проводники одинакового сечения, не ставить автомат на нулевую жилу и осуществлять подключение согласно ПУЭ. Также стоит учесть распространенные ошибки и соблюдать меры безопасности при работе с электрическим током.

Как подключить автомат? Инструкция по подключению автоматического выключателя напряжения

Автоматический выключатель обеспечивает безопасность электросети в квартире, доме, на предприятии или на производстве. С таким устройством ваше электрооборудование всегда будет в безопасности.

Автоматический выключатель обеспечивает безопасность электросети в квартире, доме, на предприятии или на производстве. С таким устройством ваше электрооборудование всегда будет в безопасности. В случае перепада напряжения, автоматический выключатель срабатывает и тем самым устраняет возможное короткое замыкание и последующее повреждение сети и оборудования. Подключение автоматического выключателя напряжения не несет в себе ничего заумного и с этой задачей сможет справиться даже непрофессиональный электрик, если следовать схеме подключения автомата.

Подключение автомата осуществляется в щитке, на специальной DIN-рейке, которая позволяет удобно и надежно зафиксировать устройство.

• Прежде, чем начать подключение, нужно отключить напряжение. Чтобы убедиться, что на проводе, который вы подключаете, нет напряжения, воспользуйтесь указателем напряжения.

• Подготавливаем провода для установки автомата в щитке. Для этого, как правило, используется трехжильный провод ВВГнгП с сечением 2,5мм. Определяемся с цветовым обозначением: синий цвет – N (ноль), зеленый или желтый – заземление, черный или другой оставшийся цвет – фаза.

• Далее нужно снять слой изоляции с проводов на определенной длине. Теперь подключаем на клеммы устройства ноль и фазу. Заземляющий провод подключается на проходной клемме. Для подключения оголенный провод помещаем в контакты автомата и фиксируем внутри при помощи зажима. Будьте внимательны, не допускайте, чтобы под зажим попадала изоляция. Тогда медный провод не будет прикасаться к контактам как надо, что приведет к перегреванию и поломке прибора. Убедитесь, что провода надежно закреплены винтами. Для этого аккуратно подергайте провод в разные стороны.

• Тем же способом подключаем отходящие провода, то есть те, которые относятся непосредственно к освещению или электрооборудованию. На этом схема автомата заканчивается. Когда все провода подключены можно включать напряжение.

Как подключить 3-х полюсной автомат? Инструкция по подключению трехполюсного автоматического выключателя напряжения

Автоматический выключатель напряжения устанавливается на входе цепи.

Автоматический выключатель напряжения устанавливается на входе цепи для:

• Автоматического отключения электроснабжения участка цепи при коротких замыканиях на нем;
• Ограничения тока во избежание перегрева проводки и выхода из строя приборов, имеющих такие ограничения.
• Ручного отключения/включения подачи электроэнергии на подконтрольный участок цепи.

Устанавливается в силовом щитке при входе токоведущей линии в дом и ее последующей разводке по потребителям.

Трехполюсной автомат рассчитан на работу в трехфазной цепи и только в ней.

Трехфазной автоматический выключатель представляет собой электрический привод отключения, роль которого выполняет расцепитель. Наиболее распространены электромагнитные и термобимиталлические отсечки (расцепители).

Как подключить трехполюсной автоматический выключатель: пошаговая инструкция

Обязательным условием работы является обесточивание линии. Нельзя устанавливать и подключать оборудование к линии под напряжением!

Установка вводного автоматического выключателя осуществляется в три шага:

Закрепление DIN-рейки. Рейка – отрезок специального металлического профиля. Прикручивается на необходимое место двумя винтами.

Фиксация корпуса автомата. С тыльной (задней) стороны выключатель имеет выступ (сверху), которым необходимо зацепиться за DIN-рейку. Затем нужно надавить на нижнюю часть корпуса выключателя, чтобы сработала защелка, расположенная внизу корпуса.

Подключение проводов. Провода очистить от внешней изоляции на 5-7 см. Зачистить внутреннюю изоляцию на 2-2.5 см. Вставить их в соответствующие разъемы: подающие в 3 верхних, потребляющие – в 3 нижних, закручивая винты зажимов.
Лучше делать это поочередно, сразу закручивая винт замкнутой клеммы. Затем переходить к следующему проводу.

Схема подключения 3-полюсного автомата

К автоматам подключают 3 фазы источника к соответствующим зажимам. Маркируются как L1, L2, L3 или 1, 3, 5 – для входа, 2, 4 ,6 – для выхода к нагрузке.

Важно обратить внимание на расположение контактов: выключатель устанавливается таким образом, чтобы вход находился сверху, а выход (потребитель) снизу.

Чаще всего трехполюсный вводный автоматический выключатель располагают после счетчика. Но, чтобы включить счетчик в защищенную автоматом цепь, выключатель возможно установить и до счетчика. Однако в таком случае потребуется его опломбирование представителем соответствующей организации.

Как правильно подключать автомат — Морской флот

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте « Электрик в доме ». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху .

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты ( верхние )? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка – 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения . Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2. 5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата – ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Распределительный щит содержит в себе целый набор модульных устройств, отвечающих за защиту всей электрической сети дома. В состав такой сборной входят всевозможные реле, автоматические выключатели, автоматы защиты и многое другое.

Для установки всего этого мы приглашаем электриков, на которых надеемся, как на профессионалов, однако далеко не все мастера производят установку правильно. На практике встречается множество ошибок.

Сегодня мы с вами обсудим, как подключить автомат в щитке. Эта информация пригодится не столько для того, чтобы делать работу своими руками (для этого нужен доступ), а для контроля над деятельностью нанимаемых специалистов.

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

• Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

• Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
• Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

• Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
• В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
• Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

• Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

• Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.

Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.

Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.

Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.

На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.

• Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.

1. Большинство электриков при создании контакта действую следующим образом. С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
2. Для этого зачистите не 1, а 2 см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.

Как присоединить к автомату многожильный провод

Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.

Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.

Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.

Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.

Допускается ли пайка проводов при подключении автомата

Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?

Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.

При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.

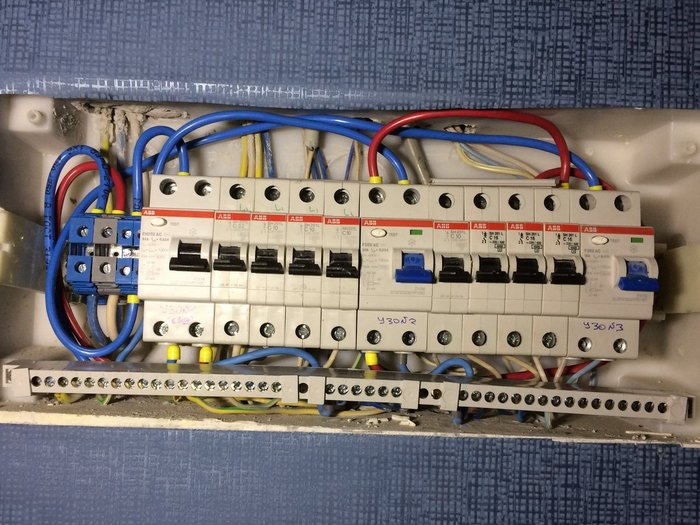

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фото	Описание
Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.
	На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края. Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.
Далее на рейку крепятся автоматы. Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.
	Установив на рейку все устройства, начинаем их запитывать. Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза. Совет! Нередко плохие электрики пренебрегают цветовой маркировкой, так что перед подключением обязательно проверьте все выводы. Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.
Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.
	Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении? На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.
Далее автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам, розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяютразъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом. Совет! Будьте внимательны и смотрите, чтобы оголенные концов проводов, пропущенные через шины никак не могли коснуться DIN рейки и прочих металлических деталей, находящихся внутри щитка. Перед тестом работоспособности схемы, обязательно перепроверь правильность всех соединений. Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении. Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше. Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен. Видео в этой статье помогут в изучении темы. Типичные ошибки при монтаже Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки: Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже). Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше. Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире. Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи. Основной процесс Итак, в исходном положении у нас есть электрический щит, в котором будет устанавливаться изделия, а также все провода (вводные и исходящие к потребителям). Рассмотрим инструкцию для чайников на примере подключения двухполюсного автоматического выключателя в щитке: Первым делом необходимо отключить электроэнергию и проверить ее наличие с помощью мультиметра либо индикаторной отвертки. Инструкцию по использованию мультиметра мы предоставляли читателям! Автомат устанавливается на специальную посадочную DIN-рейку и защелкивается фиксатором. Можно обойтись и без дин рейки, но это менее удобно. Жилы водных и исходящих проводников зачищаются на 8-10 мм. В два верхних зажима нужно подключить вводной ноль и фазу (не забываем про рекомендации, указанные выше). Соответственно в два нижних отверстия фиксируются исходящие ноль и фаза (те, которые идут к электроприборам, розетками и выключателям). После этого место соединения проводов необходимо проверить вручную на надежность. Для этого нужно аккуратно взять проводник и пошевелить в разные стороны. Если жила останется на месте, значит подключение надежное, в противном случае обязательно подтяните винтик еще. После всех электромонтажных робот подается напряжение в сеть и проверяется работоспособность изделия. Вот и вся инструкция по подключению автоматического выключателя в однофазной цепи. Как Вы видите, ничего сложного нет, просто необходимо быть внимательным. Также рекомендуем ознакомиться с видео уроком, в котором процесс подсоединения рассмотрен более подробно: Схемы подключения Также рекомендуем ознакомиться со схемами монтажа автоматического выключателя: На видео более подробно рассмотрены схемы подключения однополюсного, двухполюсного, трехполюсного и четырехполюсного автомата: Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что теперь вы полностью узнали, как самому выполнить подключение автоматического выключателя к сети и каких ошибок не следует допускать. Похожие материалы:

Как подключить трехфазный двигатель

Я пытаюсь починить старую трехфазную дрель.

Из двигателя выходят 3 провода, которые подключаются к трем фазам.

Подключение его к источнику питания ничего не дает, поэтому я проверил его с помощью мультиметра и увидел, что два провода, идущие от двигателя, закорочены вместе, но не с хорошим соединением (~ 25 Ом).

Я не разбираюсь в электричестве, кроме ваших обычных знаний непрофессионала, и определенно не знаю, зачем нужны три фазы или как они используются (или, действительно, что этот термин даже означает, помимо очевидных трех проводов)

Поэтому сначала я предположил, что это короткое замыкание — неисправность где-то внутри двигателя.

Затем, пересмотрев, я понял, что если три фазы полностью разделены, и нет 0 / заземления, идущего к двигателю, то как можно замкнуть цепь?

Действительно ли это короткое замыкание является неисправностью? как возникает замкнутая цепь, когда единственные линии, идущие в двигатель, — это линии питания?

Спасибо 🙂

/ Редактировать

Учитывая полезные ответы и комментарии, я могу только предположить, что внутри двигателя что-то не так. Это потому, что 1) Ничего не произошло, когда он был подключен к электричеству, даже ничего плохого.2) Мультиметр показывает, что существует только физическое соединение между одной из трех пар. Я надеюсь, что смогу протестировать это дальше и завтра предоставлю фотографии. Спасибо!

/ После дополнительных испытаний

Похоже, я был введен в заблуждение, и к трехфазной розетке в стене даже не подавалось питание. Ой!

При реальной подаче мощности на двигатель он как бы пытается вращаться с ОЧЕНЬ сильным сопротивлением, и в конечном итоге через несколько секунд ему удается вращаться очень медленно. Становится очень жарко.

Поскольку существует только физическое соединение между одной из трех пар, я предполагаю, что это означает, что только одна из фаз действительно работает.

Я, возможно, попытаюсь полностью открыть его, хотя не думаю, что у меня есть подходящие инструменты для работы.

Большое спасибо за ответы и пояснения, по крайней мере, у меня есть базовая информация по этому вопросу, о которой я совершенно ничего не знал два дня назад 🙂

/ Заключение

Двигатель отправили на ремонт, и действительно, обмотки испортились, и их пришлось переделывать.

Большое спасибо вам всем за то, что вы меня обучили 🙂

Что подразумевается под однофазным или трехфазным подключением? — Энергид

Переменный электрический ток, которым питается ваш дом, может подаваться через различные типы подключения:

• 2-проводное: однофазное подключение
• 3- или 4-проводное соединение: трехфазное подключение

У каждого типа подключения есть свои преимущества. С однофазной системой легче сбалансировать электрические нагрузки сети. Трехфазное соединение , с другой стороны, больше подходит для потребления здания, которое включает мощные машины (например, помещения самозанятого подрядчика) или лифт, для которого требуется трехфазная система. . Фактически, он может передавать в три раза больше мощности .

Как узнать, подключен ли мой дом однофазным или трехфазным способом?

Достаточно взглянуть на свою сервисную электрическую панель .Вы увидите 2, 3 или 4 провода.

2-проводное: однофазное подключение

Если это однофазное соединение, в вашу электрическую сервисную панель входят два провода:

• черный или красный провод под напряжением
• синий «нейтральный» провод

Эти два провода разделяет разность напряжений 230 В.

3- или 4-проводное: трехфазное подключение

Если это трехфазное соединение, в вашу электрическую сервисную панель входят 3 или 4 провода, в зависимости от того, что ваш электрик смог установить с имеющейся электросетью.

• три провода под напряжением: черный, красный, коричневый или серый
• синий «нейтральный» провод

Это позволит ему правильно распределить силовые кабели вашего дома в зависимости от типа подключения, чтобы сохранить баланс электрической сети.

В большинстве случаев разница напряжений 230 В, отделяет каждый провод под напряжением от нейтрали, а между двумя проводами под напряжением существует разница напряжений 400 В .Это позволяет питать как бытовые кабели напряжением 230 В, так и устройства, требующие 400 В (например, автомобильное зарядное устройство).

Обратите внимание, что некоторые дома снабжены трехфазным питанием 3 x 230 В, . Напряжение 230 В разделяет каждый провод под напряжением, нейтральный провод отсутствует.

Нужны ли мне специальные розетки, если мое здание подключено по трехфазной схеме?

Да, но только для устройств , которые работают в трехфазном режиме , таких как двигатель лифта или коммерческая печь. Это круглые 4-контактные разъемы + заземление, подключенные к 5 проводам : 3 провода под напряжением + нейтраль + земля.

Для остальных розеток подходит стандартная модель 2 пин + земля. Эти розетки имеют 2 провода и заземление : 2 провода под напряжением (трехфазное напряжение 400 В) или 1 провод под напряжением + нейтраль (трехфазное напряжение 230 В).

Нейтральный и заземляющий провода: не путать!

Если ваша электрическая система была установлена ​​правильно, нейтральный провод будет синего цвета .Это дает возможность получить необходимое напряжение между двумя выводами.

Его не следует путать с желтым кабелем и заземлением зеленого . Это позволяет передавать электрический ток от неисправного устройства или кабеля на землю, защищая вас от поражения электрическим током.

Можно ли увеличить мощность однофазного подключения или поменять на трехфазное?

При необходимости мощность вашего однофазного подключения может быть увеличена максимум до 63 А. В некоторых особых случаях вам действительно может потребоваться переключиться на трехфазный, например, если вы хотите, чтобы ваш электромобиль заряжался быстрее.

Выключатели и заземляющие провода

Термин «земля» относится к заземлению, которое действует как резервуар заряда. Заземляющий провод обеспечивает проводящий путь к земле, который не зависит от нормального пути прохождения тока в электрическом приборе. На практике в бытовых электрических цепях он подключается к электрической нейтрали на сервисной панели, чтобы гарантировать достаточно низкое сопротивление для отключения автоматического выключателя в случае электрического сбоя (см. Рисунок ниже).Прикрепленный к корпусу прибора, он удерживает напряжение корпуса при потенциале земли (обычно принимаемом за ноль напряжения). Это защищает от поражения электрическим током. Провод заземления и предохранитель или прерыватель являются стандартными устройствами безопасности, используемыми в стандартных электрических цепях. Нужен ли заземляющий провод? Прибор будет нормально работать без заземляющего провода, поскольку он не является частью токопроводящей дорожки, по которой к прибору подается электричество.Фактически, если заземляющий провод оборван или удален, вы обычно не заметите разницы. Но если на корпус попадет высокое напряжение, может возникнуть опасность поражения электрическим током. При отсутствии заземляющего провода условия опасности поражения электрическим током часто не приводят к срабатыванию выключателя, если в цепи нет прерывателя замыкания на землю. Частично роль заземляющего провода состоит в том, чтобы заставить выключатель сработать, обеспечивая путь к земле, если «горячий» провод соприкасается с металлическим корпусом устройства. В случае электрической неисправности, которая приводит к опасному высокому напряжению в корпусе устройства, необходимо немедленно сработать автоматический выключатель, чтобы устранить опасность. Если корпус заземлен, в заземляющем проводе прибора должен протекать большой ток и отключать прерыватель. Это не так просто, как кажется — привязки заземляющего провода к заземляющему электроду, вбитому в землю, обычно недостаточно для срабатывания прерывателя, что меня удивило. U.S. Статья 250 Национального электротехнического кодекса требует, чтобы заземляющие провода были привязаны к электрической нейтрали на сервисной панели. Таким образом, при межфазном замыкании ток короткого замыкания протекает через заземляющий провод устройства к сервисной панели, где он присоединяется к нейтральному тракту, протекая через главную нейтраль обратно к центральному отводу сервисного трансформатора. Затем он становится частью общего потока, приводимый в действие служебным трансформатором в качестве электрического «насоса», который производит достаточно высокий ток повреждения для отключения выключателя.В электротехнической промышленности этот процесс привязки заземляющего провода к нейтрали трансформатора называется «соединением», и суть в том, что для обеспечения электробезопасности вы должны быть одновременно заземлены и соединены. Это лишь верхушка айсберга, важная для правильного заземления и соединения электрических систем. См. Сайт Майка Холта для получения дополнительной информации.

Индекс Практические концепции схем Майк Холт

Безопасность заземления и дуговой сварки

Какое отношение имеет заземление к безопасности дуговой сварки?

Заземление электрических цепей — это мера безопасности, которая задокументирована в различных нормах и стандартах.Типовая установка для дуговой сварки может состоять из нескольких электрических цепей. Применение и соблюдение надлежащих методов заземления в зоне сварки важно для обеспечения электробезопасности на рабочем месте. Сопутствующие процессы, такие как плазменная резка, также выиграют от надлежащего заземления. Обсуждаются важные вопросы заземления в типичной сварочной среде.

Заземление сварочного аппарата
Сварочные аппараты, в которых используется гибкий шнур и вилка, или те, которые постоянно подключены к системе электроснабжения, содержат заземляющий провод. Заземляющий провод соединяет металлический корпус сварочного аппарата с землей. Если бы мы могли проследить заземляющий провод обратно через систему распределения электроэнергии, мы бы обнаружили, что он подключен к земле и обычно через металлический стержень, вбитый в землю.

Цель подключения корпуса оборудования к заземлению — обеспечить одинаковый потенциал металлического корпуса сварочного аппарата и заземления. Когда они имеют одинаковый потенциал, человек не испытает поражения электрическим током при прикосновении к двум точкам.Заземление корпуса также ограничивает напряжение на корпусе в случае выхода из строя изоляции внутри оборудования.

Допустимая нагрузка заземляющего проводника по току согласована с устройством максимального тока системы электроснабжения. Согласование допустимой токовой нагрузки позволяет заземляющему проводнику оставаться неповрежденным даже в случае электрического повреждения сварочного аппарата.

Некоторые сварочные аппараты могут иметь конструкцию с двойной изоляцией. В этом случае подключение заземляющего провода не требуется.Этот тип сварочного аппарата использует дополнительную изоляцию для защиты пользователя от ударов. Наличие двойной изоляции обозначается символом «квадрат в рамке» на паспортной табличке.

Для небольших сварочных аппаратов, в которых используется вилка на конце шнура питания, подключение заземляющего провода выполняется автоматически, когда сварочный аппарат подключается к розетке.Штырь заземления вилки обеспечивает соединение внутри розетки. Не рекомендуется использовать адаптеры, эффективно удаляющие заземляющий штырь на вилке. Кроме того, не отрезайте и не вынимайте заземляющий штифт из вилки. Без подключения все преимущества безопасности заземляющего проводника теряются.

Тестеры цепей розеток легко проверит целостность заземляющего проводника.Тестеры розеточных цепей для цепей на 120 В можно приобрести в магазинах электроснабжения или хозяйственных магазинах; эти недорогие тестовые устройства подключаются к электрической розетке. Световые индикаторы показывают наличие цепи заземления в розетке, а также другие проверки цепи. Если тестовое устройство показывает отсутствие заземления или другие проблемы с цепью, вызовите квалифицированного электрика для помощи. Это простой тест, который следует проводить периодически. Проконсультируйтесь с квалифицированным электриком для проверки цепей с напряжением более 120 В.

Заготовка Заземление
Сварочная цепь состоит из всего проводящего материала, через который должен проходить сварочный ток. Сварочный ток протекает через клеммы сварочного аппарата, сварочные кабели, соединение деталей, пистолет, горелку, электрододержатель и деталь. Сварочная цепь не заземлена внутри сварочного аппарата, а изолирована от земли. Как заземлить сварочную цепь?

Согласно ANSI Z49.1, «Безопасность при сварке, резке и связанных с ними процессах», заготовка или металлический стол, на который она опирается, должны быть заземлены. Мы должны подключить заготовку или рабочий стол к подходящему заземлению, например, к металлическому каркасу здания. Заземление должно быть независимым или отдельным от соединения сварочной цепи.

Заземление заготовки имеет те же преимущества, что и заземление корпуса сварочного аппарата.Когда деталь заземлена, она имеет такой же потенциал, как и другие заземленные объекты в этой области. В случае нарушения изоляции в аппарате для дуговой сварки или другом оборудовании напряжение между заготовкой и землей будет ограничено. Обратите внимание, что возможно получение незаземленной детали, но для этого требуется разрешение квалифицированного специалиста.

Соединение детали не является зажимом заземления
«Зажим заземления» и «провод заземления» — общие термины, используемые многими сварщиками.Заготовка соединяется со сварочным кабелем обычно с помощью подпружиненного зажима или винтового зажима. К сожалению, многие сварщики часто ошибочно называют соединение заготовки «заземляющим зажимом», а кабель массы неправильно называют «заземляющим проводом». Сварочный кабель не обеспечивает заземления к изделию. Заземление осуществляется отдельно от соединения с заготовкой.

Высокочастотное заземление
В некоторых сварочных аппаратах используются цепи запуска и стабилизации, содержащие высокочастотное напряжение.Это обычное явление для аппаратов для сварки вольфрамовым электродом в среде инертного газа (TIG). Высокочастотное напряжение может иметь частотные составляющие, которые простираются до мегагерцовой области. Напротив, сварочное напряжение может составлять всего 60 Гц.

Высокочастотные сигналы имеют тенденцию выходить за пределы зоны сварки. Эти сигналы могут создавать помехи ближайшему радио и телевизионному приему или другому электрическому оборудованию. Один из способов минимизировать излучение высокочастотных сигналов — заземлить сварочную цепь.В руководстве по эксплуатации сварочного аппарата будут конкретные инструкции о том, как заземлить сварочную цепь и компоненты в окружающей среде, чтобы минимизировать радиационное воздействие.

Заземление переносных и устанавливаемых на автомобиле сварочных генераторов
Переносные и устанавливаемые на транспортных средствах генераторы дуговой сварки часто имеют возможность подачи вспомогательного питания напряжением 120 и 240 вольт. Эти генераторы используются в удаленных местах вдали от системы распределения электроэнергии. Удобное заземление обычно недоступно для подключения.Следует ли заземлить корпус генератора?

Правила заземления зависят от конкретного использования и конструкции вспомогательного генератора энергии. Большинство приложений попадают в одну из двух категорий, перечисленных ниже:

1. Если все эти требования соблюдены, то заземлять корпус генератора не требуется:

• Генератор устанавливается на грузовик или прицеп
• Вспомогательная энергия берется из розеток на генераторе с помощью шнура и вилки
• Розетки имеют заземляющий штырь
• Рама генератора прикреплена или электрически соединена с рамой грузовика или прицепа

2.Если выполняется одно из этих условий, корпус генератора необходимо заземлить:

• Генератор подключен к внутренней электропроводке. Например, для подачи электроэнергии в дом во время отключения электроэнергии.
• Вспомогательный источник питания жестко подключен к генератору без использования шнуров и вилок.

Приведенное выше резюме не содержит подробностей, и читателю рекомендуется ознакомиться со своими местными электротехническими нормами и ANSI / NFPA 70, «Национальными электротехническими правилами» для уточнения деталей.

Заземление удлинительного шнура
Удлинители следует периодически проверять на целостность заземления. Удлинители ведут тяжелую жизнь, лежа на земле; они находятся под ногами и подвержены повреждениям. Использование тестера цепей розетки подтвердит, что все соединения внутри шнура, вилки и розетки исправны.

Опасности поражения электрическим током в сварочной цепи
Использование надлежащего заземления в сварочной среде является хорошей практикой, но это не исключает возможности поражения электрическим током.Сварочный контур запитывается сварочным напряжением. Человек получит электрошок, если он станет электрическим путем в сварочной цепи. Необходимо принять меры для изоляции сварщика от сварочной цепи. Используйте сухие изоляционные перчатки и другие изоляционные средства. Также сохраняйте изоляцию на сварочных кабелях, держателях электродов, горелках и горелках для обеспечения защиты.

Точно так же можно предотвратить поражение электрическим током от системы электроснабжения. Правильный уход за электрооборудованием и удлинителями изолирует сварщика от источников электрического тока.

Источники информации

• Американское общество сварки, ANSI Z49.1: 2005 «Безопасность при сварке, резке и смежных процессах».
• Национальная ассоциация противопожарной защиты, NFPA 70, «Национальный электротехнический кодекс», 2005 г.
• Американское общество сварщиков, Информационный бюллетень по безопасности и здоровью № 29, «Заземление переносных и устанавливаемых на автомобиле сварочных генераторов», июль 2004 г.
• Американское сварочное общество, AWS A3.0-2001, «Стандартные термины и определения в области сварки».«

Подключение кабелей

Когда устройство будет надежно закреплено в стойке, определите, какие порты следует использовать. После этого вы готовы подключить кабели. Сначала подключаются кабели Ethernet и дополнительный консольный кабель. Подключайте шнур питания в последнюю очередь.

Предупреждение. Перед установкой или ремонтом устройства удалите все украшения и другие металлические предметы, которые могут соприкасаться с источниками питания или проводами.При прикосновении к источнику питания или проводу и заземлению любые металлические предметы могут быстро нагреться и вызвать ожоги, поджечь одежду или соединить металлический предмет с оголенным контактом.

Порты

Типичная установка с одним ускоренным мостом использует четыре порта Ethernet (основной порт и apA) и шесть IP-адресов (четыре в подсети основного порта и два в подсети apA).

Устройство имеет два порта материнской платы и два (SD-WAN 400/800 и SD-WAN 1000/2000) или три (SD-WAN 3000) ускоренных моста.

• Порты материнской платы помечены как порты MGMT (управление) и AUX1 (вспомогательные) в устройстве SD-WAN1000 с Windows Server и PRI (основной) и AUX (вспомогательный) в устройстве SD-WAN 2000 с Windows Server.
• Вы используете порт MGMT устройства SD-WAN 1000 с Windows Server и порт PRI устройства SD-WAN 2000 с Windows Server для начальной настройки.
• Каждое устройство SD-WAN 400/800/1000 и 2000 имеет по две пары портов ускоренного моста.Устройство 3000 имеет три пары портов ускоренного моста. На устройстве порты 1/1 и 1/2 — это порты моста ускоренной пары A (apA), порты 1/3 и 1/4 — порты apB, а порты 1/5 и 1/6 — порты моста apC. .
Порты ускоренного моста
• apA и apB доступны на задней панели устройства SD-WAN 1000 с Windows Server и на передней панели устройства SD-WAN 2000 с Windows Server. На устройстве SD-WAN 1000WS с Windows Server эти порты обозначены как LAN1 и WAN1, а также LAN2 и WAN2 соответственно.Однако на устройстве SD-WAN 2000WS с Windows Server эти порты обозначены как 1/1 и 1/2 и 1/3 и 1/4 соответственно.

Подключите кабели Ethernet

Кабели Ethernet

подключают ваше устройство к сети. Тип необходимого кабеля зависит от типа порта, используемого для подключения к сети. Используйте кабель Ethernet категории 5e или 6 со стандартным разъемом RJ-45 на порте 10/100 / 1000BASE-T.

Для подключения кабеля Ethernet к порту 10/100 / 1000BASE-T:

1. Вставьте разъем RJ-45 на одном конце кабеля Ethernet в соответствующий порт устройства.
2. Вставьте разъем RJ-45 на другом конце в целевое устройство, например маршрутизатор или коммутатор.
3. Убедитесь, что светодиодный индикатор светится желтым, когда соединение установлено.

Подключение консольного кабеля

Консольный кабель можно использовать для подключения устройства к компьютеру или терминалу, с которого можно настроить устройство. Перед подключением консольного кабеля настройте компьютер или терминал на поддержку эмуляции терминала VT100, 9600 бод, 8 бит данных, 1 стоповый бит, контроль четности и управление потоком, установленное на НЕТ.Затем подключите один конец консольного кабеля к последовательному порту RS232 на устройстве, а другой конец — к компьютеру или терминалу.

Для подключения консольного кабеля к компьютеру или терминалу:

1. Вставьте разъем DB-9 на конце кабеля в консольный порт. На устройстве SD-WAN 1000 с Windows Server порт расположен на задней панели. На устройстве SD-WAN 2000 с Windows Server порт расположен на передней панели.

   Примечание : Чтобы использовать кабель с преобразователем RJ-45, вставьте дополнительный преобразователь из комплекта поставки в консольный порт и подсоедините к нему кабель.

2. Вставьте разъем RJ-45 на другом конце кабеля в последовательный порт компьютера или терминала.

Подключите шнур питания

Устройство SD-WAN имеет один блок питания, если вы не установили второй.Отдельный кабель заземления не требуется, потому что трехконтактная вилка обеспечивает заземление. Подайте питание на устройство, вставив шнур питания. Подключите другой конец кабеля питания к стандартной розетке 110/220 В.

1. Подключите один конец кабеля питания к розетке на задней панели устройства рядом с источником питания.
2. Подключите другой конец кабеля питания к стандартной розетке 110/220 В.

Устройство SD-WAN 4000/5000 имеет два источника питания, один из которых является резервным.Отдельный кабель заземления не требуется, потому что трехконтактная вилка обеспечивает заземление. Включите устройство, установив один или оба шнура питания.

Примечание

Устройство издает высокий сигнал тревоги при выходе из строя одного источника питания или при подключении к устройству только одного кабеля питания. Чтобы отключить сигнал будильника, вы можете нажать маленькую красную кнопку на задней панели устройства.

Официальная версия этого контента на английском языке. Некоторая часть документации Citrix переведена на компьютер только для вашего удобства. Citrix не контролирует контент, переведенный с помощью машин, который может содержать ошибки, неточности или неподходящий язык. Не дается никаких гарантий, явных или подразумеваемых, в отношении точности, надежности, пригодности или правильности любых переводов, сделанных с английского оригинала на любой другой язык, или того, что ваш продукт или услуга Citrix соответствует любому содержимому, переведенному с помощью машин. , и любая гарантия, предоставленная в соответствии с применимым лицензионным соглашением с конечным пользователем или условиями обслуживания, или любым другим соглашением с Citrix, что продукт или услуга соответствует какой-либо документации, не применяется в той степени, в которой такая документация была переведена на компьютер.Citrix не несет ответственности за любой ущерб или проблемы, которые могут возникнуть в результате использования переведенного машинным способом содержимого.

DIESER DIENST KANN ÜBERSETZUNGEN ENTHALTEN, DIE VON GOOGLE BEREITGESTELLT WERDEN. GOOGLE LEHNT Jede AUSDRÜCKLICHE ОДЕР STILLSCHWEIGENDE GEWÄHRLEISTUNG В BEZUG АУФ DIE Übersetzungen AB, EINSCHLIESSLICH JEGLICHER GEWÄHRLEISTUNG МЭД GENAUIGKEIT, Zuverlässigkeit UND JEGLICHER STILLSCHWEIGENDEN GEWÄHRLEISTUNG МЭД MARKTGÄNGIGKEIT, МЭД EIGNUNG FÜR Einen BESTIMMTEN Zweck UND DER NICHTVERLETZUNG VON RECHTEN DRITTER.

CE SERVICE PEUT CONTENIR DES TRADUCTIONS FOURNIES PAR GOOGLE. GOOGLE EXCLUT TOUTE GARANTIE RELATIVE AUX TRADUCTIONS, EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE D’EXACTITUDE, DE FIABILITÉ ET TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE, D’ADÉQUATION D’REULER UN US.

ESTE SERVICIO PUEDE CONTENER TRADUCCIONES CON TECNOLOGA DE GOOGLE. GOOGLE RENUNCIA A TODAS LAS GARANTÍAS RELACIONADAS CON LAS TRADUCCIONES, TANTO IMPLÍCITAS COMO EXPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE EXACTITUDONE, FIABILIDAD Y OTRAS GARANTÍAS PARTUS INPLCITAS DEERADIC UNDERCIABIL EN

本 服务 可能 包含 Google 提供 技术 支持 的 翻译 。Google 对 这些 翻译 内容 不做 明示 或 暗示 的 保证 ， 包括 对 准确性 、 可靠性 的 任何 以及 适销 性 和 非 性的 任何 暗示 保证。

こ の サ ー ビ ス に は, Google が 提供 す る 翻 訳 が 含 ま れ て い る 可能性 が あ り ま す . Google は 翻 訳 に つ い て, 明示 的 か 黙 示 的 か を 問 わ ず, 精度 と 信 頼 性 に 関 す る あ ら ゆ る 保証, お よ び 商品性, 特定 目的 への 適合 性 、 第三者 の 権 利 を 侵害 な い こ と に 関 す る る 的 保証 を 含 め 、 ま せ ん。

ESTE SERVIO PODE CONTER TRADUÇÕES FORNECIDAS PELO GOOGLE. О GOOGLE SE EXIME DE TODAS AS GARANTIAS RELACIONADAS COM AS TRADUES, EXPRESSAS OU IMPLÍCITAS, INCLUINDO QUALQUER GARANTIA DE PRECISÃO, CONFIABILIDADE E QUALQUER GARANTIA IMPLÍCITA DE COMERCIALIZAO, ADERAITA DE COMERCIALIZAO.

соединительный провод для медицинской машины, соединительный провод для медицинской машины Поставщики и производители на Alibaba.com

Использование. соединительный провод медицинского аппарата в организации нескольких проводов во многих современных устройствах увеличился. Чтобы удовлетворить высокий спрос на недорогие устройства для организации и потоковой передачи многопроводных систем, Alibaba.com предлагает премиум. соединительный провод медицинского аппарата из прочной изоленты, резины или винила. Файл. соединительный провод для медицинского оборудования , предлагаемый на нашем сайте, эффективно защищает ваши провода от воздействия истирания и вибрации, сохраняя при этом оборудование в максимально рабочем состоянии.

Наши качественные и доступные. Соединительный провод для медицинского оборудования , доступный для продажи, включает в себя высококачественные материалы и такие элементы, как провода, разъемы и терминаторы. Разные типы и размеры. Соединительный провод для медицинской машины используют различные типы клемм и соединителей, поэтому возможности и надежность жгутов проводов варьируются от продукта к продукту.У нас есть большой ассортимент товаров высшего качества. соединительный провод для медицинского оборудования для множества различных приложений, включая электронику, автомобили, шасси, двигатели, электрические устройства и многое другое.

Наш. соединительный провод для медицинского оборудования доступны в термоусадочной упаковке, с тканой внешней оболочкой или простой застежкой-молнией, и представлены в дизайне и стилях, которые вам понравятся. Качественные и долговечные покрытия на нашем сайте. соединительный провод медицинского оборудования делает их достаточно прочными, чтобы выдерживать влажность, резкие температуры, ультрафиолетовые лучи и сильную грязь.Покупатели могут выбирать из широкого спектра. соединительный провод медицинского аппарата , который является гибким, легким и небольшим по размеру, и устанавливается в зонах с ограниченным расстоянием.

Посетите Alibaba.com, чтобы найти лучшее. соединительный провод для медицинской машины , соответствующий вашему бюджету и целям. Наша продукция должна быть качественной и доступной по цене, чтобы соответствовать бюджетным потребностям оптовых и розничных торговцев.

4 способа соединения провода без пайки

В этом руководстве я научу вас четырем способам соединения провода без пайки.Пайка может быть сложной и нагревает комнату, так почему бы просто не пропустить ее полностью, если можно? Еще одна неприятная вещь в пайке — это то, что нужно время, чтобы нагреться, спаять соединение, а затем, надеюсь, не обжечься, снова повесить утюг на подставку или крючок. Если вы хотите сэкономить время и иметь возможность выполнять быстрые и простые соединения, прочтите это руководство и изучите различные методы соединения провода без пайки.
В описанных методах используются различные материалы и инструменты, поэтому, если у вас нет всех материалов для одного метода, вы можете просто изучить другой метод.Если у вас возникли проблемы с поиском расходных материалов и инструментов, остановитесь в вашем местном магазине оборудования или электроники, чтобы предоставить необходимые инструменты. В этом руководстве я оценил силу различных методов по шкале низкой, средней и высокой прочности. Если вы делаете временную схему или проект, вероятно, лучше всего будет использовать методы низкой категории, поскольку они позволяют легко отключать после того, как вы сделали соединение. Однако, если вы создаете постоянный кругооборот или проект, который много движется, средняя или высокая сила, вероятно, будут лучшими, чтобы у вас не было суставов, разваливающихся в середине эксперимента.
Перед тем, как начать, вам необходимо изучить некоторые основы подключения проводов. Большинство проводов покрыто пластиковым изолятором. Изолятор — это то, что защищает провод от тепла и предотвращает соприкосновение с другими проводами. При соединении проводов необходимо иметь оголенный конец без изоляции. Термин для снятия изоляции с провода называется «зачистка провода». Вам понадобятся кусачки / ножницы для зачистки проводов, плоскогубцы и катушка с многожильным проводом. Во-первых, посмотрите на инструменты для зачистки проводов и найдите отверстия, рядом с которыми указан номер.Число представляет размер или ширину отверстия. Чем меньше номер калибра, тем шире провод. Посмотрите на катушку с проволокой и узнайте, какого калибра она у вас. Затем отрежьте небольшой кусок проволоки от катушки (начните с 4 дюймов, эта проволока будет просто для практики). Вставьте 3/4 дюйма проволоки в отверстие в приспособлениях для зачистки проводов подходящего калибра. Возьмитесь за другой конец провода плоскогубцами или очень сильными пальцами и потяните приспособления для зачистки проводов к ближайшему концу. После небольшого давления пластиковая изоляция должна соскользнуть, обнажив многожильный провод под ней.
Еще одна вещь, которую вам нужно знать, прежде чем мы начнем, — это то, как скручивать два провода вместе. Во всех описанных методах, за исключением «метода обжима» и «метода зажима крокодила», вам нужно будет начать со скрученных вместе проводов. Чтобы скрутить два провода вместе, сначала нужно снять изоляцию с проводов. Затем возьмите провода рядом и скрутите их большим и указательным пальцами. Полученное соединение должно быть достаточно прочным и удерживаться вместе при небольшом рывке.Теперь, когда вы изучили эти навыки, вы готовы изучить четыре способа подключения провода без пайки.

Зажим «крокодил» Метод / прочность: Низкий — Зажим «крокодил» — самый слабый метод, описанный в данном Руководстве, но он идеально подходит для быстрых и временных соединений. Способность зажимов «крокодил» защелкиваться практически в любом месте очень удобна не только для подключения проводов, но и для закрепления предметов и удержания предметов. Что вам потребуется: пакет зажимов типа «крокодил» (доступен на RadioShack, не тот, который уже подключен к проводам), два провода с зачищенными концами.
Удерживайте два зачищенных конца проводов параллельно друг другу. Наденьте на них зажим типа «крокодил», убедившись, что «зубцы» касаются обоих проводов. Разве это не было просто? Вы также можете купить зажимы из кожи аллигатора, которые соединяются с проводами, или сделать свои собственные.

Электрическая лента Метод / прочность: Средняя — Метод изоленты довольно надежен и требует минимального количества расходных материалов и усилий. Этот метод может быть полезен для постоянных соединений, требующих изолированных стыков. Что вам потребуется: рулон изоленты и два провода, концы которых скручены.
Сначала наложите скрученную часть проводов на полоску изоленты. Плотно оберните ленту вокруг проводов 5-6 раз, следя за тем, чтобы закрыть все провода. Потяните за соединение, чтобы убедиться, что оно прочное.

Метод горячего клея / прочность: Высокая — Метод горячего клея — это прочное соединение, которое не только соединяет провода, но и изолирует их. Клей быстро остывает, поэтому не нужно зажимать провода. Что вам понадобится: пистолет для горячего клея и палочки (можно купить в местном магазине для хобби), набор проводов со скрученными концами.
Сначала нагрейте клеевой пистолет. После нагрева держите клеевой пистолет перпендикулярно скрученным проводам и выдавите на них каплю клея. Затем с помощью насадки клеевого пистолета или карандаша оберните клей вокруг проводов. Вращение клея обеспечивает лучшую связь, чем просто оставлять комок клея таким, какой он есть. Убедитесь, что вся часть зачищенной проволоки покрыта горячим клеем, а затем дайте ему остыть.

Метод обжима / прочность: Высокая — Метод обжима, безусловно, является самым сильным из описанных методов и требует самых специализированных инструментов, но, если немного потренироваться, можно использовать мастерски. Инструменты доступны в вашем местном магазине оборудования или электроники или в Интернете. Что вам понадобится: обжим (иногда называемый обжимом шнура) или тонкий кусок металлической трубки длиной 3/4 дюйма (трубка должна быть способна проводить электричество), обжимной инструмент и пара зачищенных проводов.
Сначала вставьте зачищенную часть одного из проводов в обжим, полностью до изоляции. Повторите этот процесс с другим проводом. Затем поместите обжим в прорезь обжимного инструмента. Сжимайте инструмент до тех пор, пока обжимной элемент не раздавится и не загнется в форме буквы «U». Продолжайте проделывать это с остальной частью обжима, пока не получите борозду, идущую по длине обжима. Сильно потяните за провода, чтобы убедиться, что они правильно подключены. Обжимка требует практики, поэтому не расстраивайтесь, если она не сработает с первого раза.

В этом руководстве мы рассмотрели четыре различных способа подключения провода без пайки. Надеюсь, вы сможете использовать эти методы в своих схемах и проектах.

No related posts.
