Как подключить блок розетка выключатель или блок розеток

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются  блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете, что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

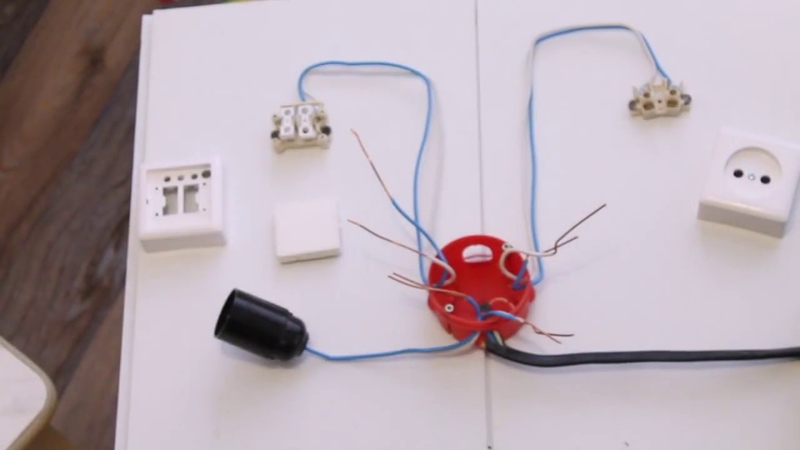

Как подключить блок розетка выключатель

Чаще всего блок, состоящий из двойного выключателя и розетки устанавливается в квартирах на перегородке между дверями санузла и ванной комнаты. Один цельный блок используется для включения света в двух этих помещениях, а так же для подключения в розетку электроприборов, используемых в ванной комнате- электробритва, фен и т.

п. Почему электрическую розетку выносят из ванной комнаты- Я уже рассказывал в статье под названием «Установка электрических розеток и выключателей в ванной комнате«.

В схеме подключения блока розетки и двухклавишного выключателя используется 5 проводов от распределительной коробки до блока.

Если Вы не знаете, что такое фаза, ноль и заземление в электропроводке, тогда прочитайте обязательно эту статью.

Заземляющий проводник (на схеме светло-зеленного цвета) и ноль (синего цвета) от ответвительной коробки  подключаются напрямую только к розетке в блоке. Фаза (красного цвета) подключается к розетке и далее перемычкой подключается на общий контакт входящей фазы выключателя.

Оставшиеся два провода подключаются на два коммутируемых контакта, через которые фазы подключаются к 2 светильникам при нажатии клавиш, находящихся в туалете и ванной комнате. Т.е. получается, что на розетке всегда будет фаза, ноль и заземление, а так же фаза будет на нижнем контакте выключателя.

А на верхних контактах она будет появляться только при нажатии клавиш.

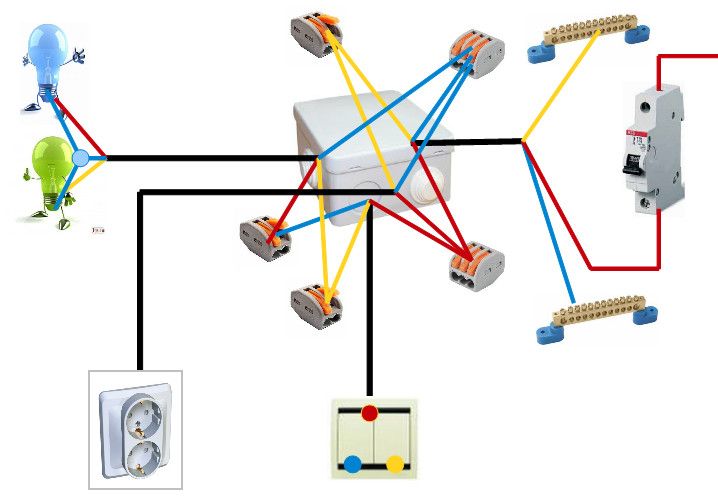

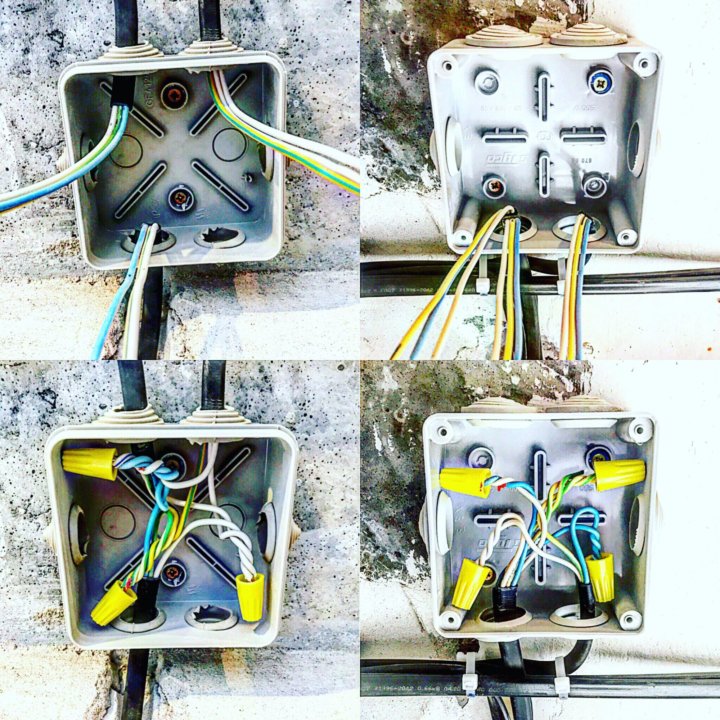

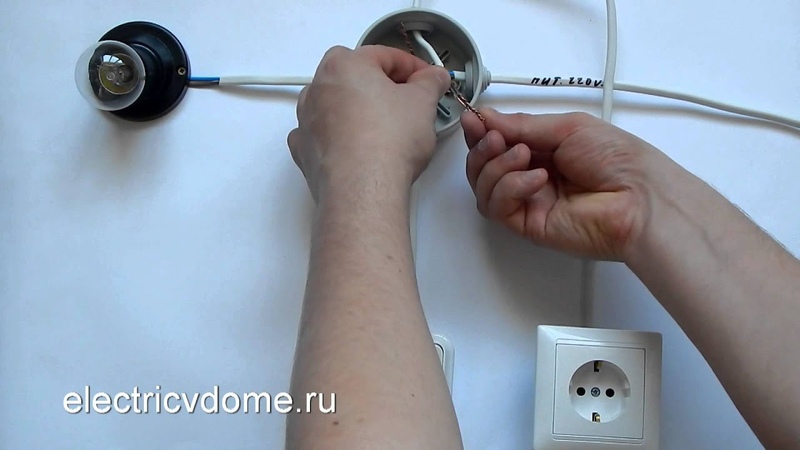

В распределительной коробке электропроводки делаются 2 скрутки из двух проводов (на схеме желтого и бежевого цветов). Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники.

Необходимые для работы светильников ноль и заземляющие проводники берутся с ответвительной коробки с тех же самых соединений, от которых подключается розетка из блока.

Для того что бы поменять включение клавиш на блоке, необходимо желтый и бежевый провод поменять местами на выключателе.

Схема подключения блока, состоящего из розетки и одноклавишного выключателя полностью аналогична, с той лишь разницей, что выпадает из схемы один провод бежевый или желтый.

Для подключения трех клавишного выключателя понадобится шестой провод или 6 жила кабеля, которая будет подключаться на третий коммутируемый контакт сверху рядом с желтым и бежевым проводом.

Как подключить 3 или 4 розетки в одном блоке

Если в одном месте необходимо установить больше 2 розеток для подключения электроприборов, бытовой техники или телефона, компьютерной сети, тогда используется блок розеток, т. е. все розетки будут под одной крышкой.

Электрические розетки в блоке все подключаются параллельно. Перед началом подключения необходимо сделать и завести перемычки из 3 проводов в каждое посадочное место. Не делайте перемычки очень длинными, потому что потом провода будут мешать и не позволять плотно сесть розетке в монтажной коробке.

Блок розеток устанавливается и подключается в следующем порядке:

1. Разбираются все розетки.
2. Зачищаем провода или кабель электропитания и все перемычки между коробками. Кабель от распределительной коробки электропроводки всегда оставляйте с запасом, что бы потом при необходимости возможно было бы зачистить провода заново и сделать повторное подключение.
3. Подключаем первую розетку с приходящим кабелем электропитания по этой инструкции.
4. Устанавливаем электрическую розетку по уровню в монтажной коробке.
5. Подключаем по цветам параллельно провода и устанавливаем вторую, и аналогично последующие розетки в монтажных коробках. На последней будет подключаться только 3 провода.
6. Ставим крышку и закручиваем крышки с прорезями под вилку на каждой розетке.

Рекомендую дополнительно более подробно прочитать нашу инструкцию по установке внутренних блоков розеток.

Как правильно подключить розетку?

Установка розеток

Способ установки розетки зависит от типа проводки, которых существует всего два:

1. Открытый

2. Скрытый

В случае установки розетки для скрытой проводки, в стене продалбливается отверстие, устанавливается подрозетник, в которую затем устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится гораздо проще, так как розетка устанавливается непосредственно на стену. Для старых моделей розеток может понадобиться деревянная накладка для увеличения безопасности их эксплуатации, а современные розетки не нуждаются и в этом.

Как правильно установить и подключить розетку?

Первое, что нужно сделать перед установкой, это правильно выбрать месторасположение будущей электрической точки.

В зависимости от того, в каких помещениях устраиваются розетки, должны быть выдержаны определенные расстояния:

• В жилых комнатах — на расстоянии 20-30 см от пола

• В квартирах, в которых присутствуют дети — выше их роста или же следует использовать специальные накладки

• В кухнях — на расстоянии 1.3 метра от пола

• От газовых труб и электроприборов — на расстоянии не менее 50 см

• В ванных и душевых — 1 м от пола

• Еще некоторые правила вы найдете на картинке ниже

Разобравшись с местом установки, можно начинать подготавливать место в стене для монтажа розетки.

Подготовка отверстия под розетку

Для того чтобы устроить розетку в бетонной стене понадобится:

• Перфоратор

• Алмазная коронка

• Молоток

• Зубило

• Установочная коробка

• Штукатурный раствор

В случае если розетка будет устанавливаться в гипсокартонную перегородку, то можно вместо перфоратора использовать обычную дрель и коронку, приспособленную специально для гипсокартона.

В данном случае будет рассмотрена установка розетки в бетонную стену. Для того чтобы устроить в такой стене отверстие, нужно сначала сделать разметку. Для этого берется подрозетник, карандашом обводятся его контуры, и к нему уже прикладывается коронка.

После этого отверстие прорезается на необходимую глубину, равную размерам подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления.

Затем от готового отверстия продалбливается штроба под проводку.

В подрозетнике может быть предусмотрено отверстие для ввода кабеля, а может и нет, и тогда его придется выломать самостоятельно.

После подготовки штробы, можно прокладывать в нее кабель и устанавливать подрозетник, для этого отверстие обязательно очищается от мусора, мелких камушков и пыли. Затем наносится грунтовка и укладывается штукатурный раствор, который позволит надежно закрепить установочный короб.

Когда коробка будет установлена в отверстие, по краю ее также нужно будет обмазать штукатуркой.

Подключение розетки

После того как штукатурный раствор высохнет и будет отшлифован, можно подключать провода к розетке. Для того чтобы сделать это правильно, нужно разобраться в ее устройстве.

На колодке розетки можно увидеть 3 контакта: 2 из них предназначены для подключения фазы и ноля, а третий — для заземления.

Подключаются они вот по такой схеме:

Важно! Перед тем, как начинать подключать провода, нужно обязательно обесточить квартиру. Проверить отсутствие напряжения в розетке можно при помощи специального прибора — мультиметра.

Разобравшись с тем, куда какой провод будет подключаться, нужно зачистить концы проводов и подсоединить их к контактам розетки. Подключение производится при помощи пружинного или винтового зажима. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.

Завершающий этап

После подключения остается только прикрепить колодку к стене и завершить процесс. Колодка крепится либо при помощи винтов, либо при помощи шурупов. А после прикрепления розетки, нужно установить пластиковую накладку, все — установка розетки завершена.

Установка розетки с выключателем

Розетка, совмещенная в выключателем в одном блоке — это довольно распространенная конструкция.

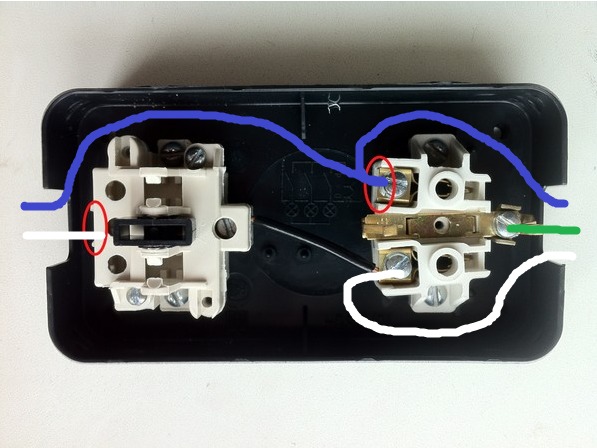

Вот так она выглядит:

Такое устройство чаще всего устраивается около ванной комнаты или туалета, что делает более удобным управление источниками света в этих двух помещениях .

Для подключения розетки с выключателем нужно 5 проводов: фаза, ноль, заземление и 2 провода, которые подключаются к 2-м лампочкам.

Схема подключения такова:

Заземление и нулевой проводник подключаются к розетке, а вот фаза перемычкой подключается и к розетке, и к выключателю.

Остаются еще 2 провода, которые соединяются с двумя источниками света в комнатах.

В итоге получается, что в розетке находится все три проводника, а на выключателе (на нижнем контакте) — фаза. При нажатии клавиш, фаза перейдет на верхний контакт, и, соответственно, лампа загорится.

Нулевой и заземляющий проводник, необходимые для нормальной работы светильников, проводятся из распределительной коробки точно так же, как и при подключении розетки.

Если блок состоит из розетки и одноклавишного выключателя, то схема подключения отличается только отсутствием одного из верхних контактов.

Следуя инструкциям, подключить розетку одинарную или розетку с выключателем, будет достаточно просто. Однако важно соблюдать все правила безопасности при устройстве электрических точек. При отсутствии необходимых навыков и понимания вопроса, лучше воспользоваться услугами электрика.

Для выяснения деталей процесса и визуализации всего сказанного, можно посмотреть видео по правильной установке розеток:

Больше информации

Задать вопрос

как подключить розетку с заземлением своими руками

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

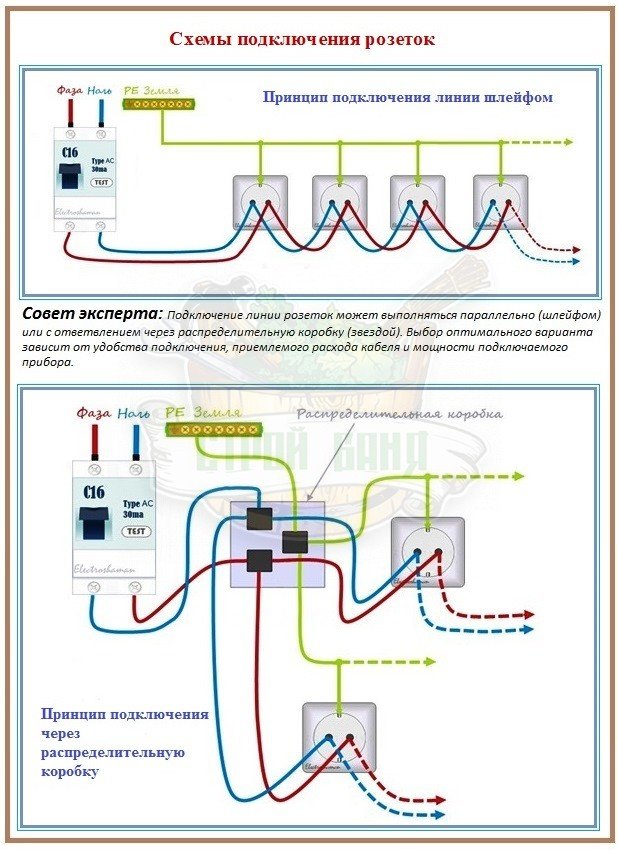

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

[vc_row][vc_column width=”1/1″] [vc_toggle title=”Почему так редко используется последовательное подключение?” open=”true”]

Если вы задумались о том, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

• Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
• Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

[/vc_toggle] [vc_toggle title=”Чем лучше параллельное подключение?” open=”false”]

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

[/vc_toggle] [vc_toggle title=”Как подключить выключатель и розетку?” open=”false”]

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
2. Далее от розетки фазу зажимаем в клеммы выключателя.
3. От выключателя фазу тянем до светильника и так их подключаем.
4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

1. От розетки фаза проводится через выключатель и подключается к светильникам.
2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

[/vc_toggle] [vc_toggle title=”Розетка с заземлением: что делать, если проводка двухжильная?” open=”false”]

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

• На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
• Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

[/vc_toggle] [vc_toggle title=”Как соединить розетку с проводами?” open=”false”]

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

[/vc_toggle] [vc_toggle title=”Как подсоединить тройной выключатель?” open=”false”]

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

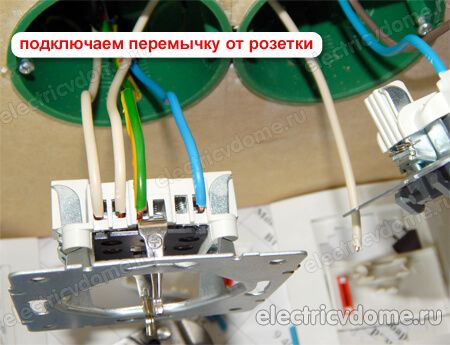

[/vc_toggle] [vc_toggle title=”Как подключить двойную розетку, если разводка сделана для одинарной?” open=”false”]

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

• В левое гнездо подрозетника вытягиваем провода.
• Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
• Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
• В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

[/vc_toggle] [/vc_column][/vc_row]

Подключение розетки от розетки: за и против

Как бы нам ни хотелось всегда производить электромонтажные работы правильно и продуманно, иногда возникает острая необходимость в новой стационарной розетке, располагающейся довольно далеко от всех других. В таких ситуациях ничем не помогут тройники, а удлинители, хоть и будут эффективны, но станут постоянной помехой у нас под ногами. Выход из сложившейся ситуации только один: произвести монтаж новой отдельной розетки, которая будет идти не по выделенной линии от распределительной коробки, а от другой ближайшей розетки.

С точки зрения безопасности специалисты по электрике не одобряют подобные решения, однако признают, что, если подобное ответвление делается для какого-либо маломощного прибора, существенной опасности подобная схема не представляет. Наиболее распространён монтаж отводных розеток в подсобных помещениях и на кухне: здесь может понадобиться подключение электроподжига плитки или подсветки для духовки, отдельная розетка для питания радиоприёмника, точка включения светодиодной ленты. Как видим, подобные приборы не нагружают сеть настолько, чтобы пришлось бояться за сохранность проводки из-за перегрева.







Технические нюансы

Справедливости ради отметим, что говорить о большом наборе положительных и отрицательных сторон такого способа подключения не приходится. Преимущество здесь всего одно – появление розетки в том месте, где её раньше не было, но потребность в ней имеется. Все остальные плюсы можно считать сопряжёнными: отсутствие громоздких тройников, переносок и удлинителей, экономия кабеля и пр. Сюда же можно отнести сохранность контактов в ближайшей розетке, поскольку пользователям не придётся всё время подключать-отключать приборы – то есть, и гнёзда остаются целее, и сам электроузел не расшатывается в подрозетнике.

Если анализировать возможность такого способа монтажа розетки с сугубо технической стороны, то всегда следует начинать с параметров существующей электропроводки. Зачастую мастера используют кабель или провод с площадью сечения жил 1,5 или 2,5 кв. мм. Это стандартные для жилых помещений величины, которые без труда выдерживают нагрузку до 2 кВт. Если принять во внимание, что нестационарные бытовые электроприборы с подобным уровнем мощности можно пересчитать по пальцам, то опасаться нечего. Люди крайне редко одновременно включают мощные устройства в сдвоенные или сопряжённые друг с другом розетки прежде всего из-за большой разницы в назначении таких приборов. Среди современной техники, имеющей энергопотребление порядка 1,6-2 кВт можно выделить электрочайник, пылесос, утюг и обогреватель. Вероятность одновременной работы более двух из них в пределах одного помещения минимальна, а области применения не пересекаются. Тем не менее, любой прибор всё же лучше включать в розетки, которые имеют прямое подключение к магистрали, а не ответвляются от других электроточек.

Если даже обывателю довольно ясно, что уровень фактической опасности при рассматриваемом способе монтажа можно с натяжкой назвать лишь средним, то почему же пожарные службы так настаивают на некорректности таких действий? На самом деле, вопрос состоит не столько в перегрузке участков цепи, сколько в увеличивающемся количестве соединений. Каждая новая электроточка – это разрыв, а потому и место коммутации, которое выступает эпицентром нагрева и источником электроаварий при других неблагоприятных обстоятельствах. Если одна от другой подключены сразу несколько розеток, то подобная «гирлянда» концентрирует на себе максимально возможное количество негативных факторов. Даже в том случае, когда единственный мощный прибор включён лишь в последнюю розетку такой цепочки, перегрев соединений может случиться на любом месте контакта, если используются не качественные клеммники, а скрутка или неудачный зажим. При прохождении тока проводка подвергается постоянной микровибрации, что со временем приводит к ослаблению контактов. Побороть это явление полностью невозможно, поскольку оно заложено в самой природе тока, однако минимизация числа прямых соединений позволяет более эффективно контролировать качество подключения и при необходимости быстро производить ревизию.

Подводя промежуточные итоги можно смело сказать следующее: хотя официальным нормативам подключение одной электроточки через другую и не соответствует, в подавляющем большинстве случаев оно всё же не является аварийно опасным. Для жилых помещений подобный способ вполне подходит безотносительно других факторов, и только на кухнях с подобным нужно быть осторожнее. В современном мире именно здесь, а не в гостиной концентрируется максимальное число одновременно работающих приборов и устройств. Давайте кратко рассмотрим, что сопряжено с каждым из них.

• Холодильник потребляет очень мало энергии, однако является весьма дорогим и важным для повседневности бытовым прибором – то есть, его поломка из-за подключения розетки шлейфом внесёт немалый дискомфорт в домохозяйство. При этом работает прибор круглосуточно, одновременно с любыми другими устройствами в доме.
• Когда на кухне готовит хозяйка, постоянно используется плита – газовая с электроподжигом или полностью электрическая. Нередко вместе с ними также работает духовка любого типа, нуждающаяся в подсветке. Если устройство потребляет газ, то нагрузка вспомогательных систем на сеть будет почти нулевой, однако в случае электрической плитки часто требуется вообще отдельная линия. Она не должна пересекаться ни с другими бытовыми приборами, ни с кухонной люстрой, даже если последняя рассчитана всего на полтора десятка ватт.
• В процессе готовки важно хорошее освещение, что вынуждает хозяйку параллельно включать подсветку на вытяжке и LED-ленту над рабочими поверхностями. Сами по себе эти системы не очень сильно нагружают сеть, однако работая одновременно с другими, всё же увеличивают фактор риска. Особенно на этапе, когда возникает необходимость включить саму вытяжку и в помещении появляется систематическая вибрация.
• Пока одни блюда готовятся на плите, нередко параллельно что-нибудь может размораживаться в микроволновке, средняя мощность которой составляет 700 Вт. Это довольно существенно, если прибавить значение к энергопотреблению других систем. При других обстоятельствах ответвлённая розетка без труда бы выдержала подобную нагрузку, однако сейчас всё уже не так однозначно.
• Вспомогательные приборы, о влиянии которых хозяйки вообще почти не задумываются, чаще всего и становятся последней каплей в деле перегруза розеток, соединённых по цепочке. Сюда входят любые устройства с нагревательными элементами – небольшие по размерам и оттого не выглядящие опасными. Например, если одновременно со всеми вышеупомянутыми приборами включить ещё электрочайник с тостером, то вместо поедания вкусных поджаренных бутербродов человек скорее всего будет нюхать запах таких же поджаренных проводов, сидя в темноте. Подобное иногда случается даже при правильном подключении техники, просто от совокупного перегруза линии и несвоевременного срабатывания защитной автоматики, так что без крайней необходимости лучше не готовить все виды яств одновременно, а немного переждать и включать одну технику только после окончания цикла работы другой.







Как смонтировать ответвлённую розетку?

Общие принципы монтажа практически идентичны тем, которые актуальны для установки розеток и выключателей ещё на этапе капитального ремонта. Зачастую разница состоит лишь в том, что дополнительные электроточки, выполняющиеся много позже, предполагают накладной, а не встраиваемый монтаж. Прокладывать провод в толще стен будет довольно накладно и трудоёмко, так что жильцы обычно останавливаются на том, чтобы данный участок проводки оставался открытым. В редких случаях из-за нехватки места саму розетку утапливают в стену, подготавливая для неё соответствующее отверстие, а проводку оставляют снаружи. Выглядит последнее не очень эстетично, однако на такие жертвы приходится идти, если других вариантов попросту нет.

Перед покупкой отрезка кабеля для ответвлённой розетки вскройте «донорскую» розетку и запомните диаметр жил. К дочерней электроточке не должны идти более тонкие провода, иначе при включении в неё мощной техники вероятность скорейшего перегрева проводов и мест их соединения повышается многократно. Понижать сечение жил допустимо только в случае, если линия отводится не под розетку, а для подключения небольшого светодиодного светильника в кладовой или на балконе. В таких случаях мощность потребителя обычно не превышает 40 Вт, что приемлемо даже для проводников сечением 0,75 кв. мм, считающихся минимальными в быту.

Следующий фактор подбора – визуальный. Для одних людей крайне важно грамотное сочетание новой розетки с уже имеющейся в квартире электрофурнитурой, а для других достаточно, чтобы изделие обеспечивало необходимый функционал. Сугубо технические предпосылки сводятся к тому, чтобы применять изделия, которые рассчитаны на требуемый номинал. Зная мощность подключаемых устройств, можно заранее определить для себя, какой ток должна выдерживать электрофурнитура.

Для какой бы техники не устанавливалась дополнительная розетка, никогда не следует игнорировать количество жил в проводнике. Если в Вашем доме есть заземление и к родительской розетке оно подключено, дочернюю также следует коммутировать трёхжильным кабелем. В редких случаях, когда новая электроточка устанавливается исключительно для одного прибора, у которого на штепселе присутствует всего два контакта, данным правилом можно пренебречь.

Порой встречаются ситуации, когда ответвление розеток требуется только из-за необходимости увеличить количество доступных гнёзд, а не по причине нехватки длины шнуров у электроприборов. Кроме того, что тройники выглядят недостаточно эстетично, чтобы решить описанную проблему, порой их использование невозможно из-за нехватки места: розетка расположена за мебелью, которая стоит почти впритык к стене, и ничего габаритнее обычной вилки туда не поместить. В таких случаях проще всего увеличить число разъёмов, смонтировав блок розеток, объединённых под одной рамкой. Если у Вас было одно гнездо, а требуется два, можно просто приобрести спаренную модель розетки и установить её всё в том же подрозетнике. Такое действие не потребует ни ответвления, ни удлинения проводов, ни увеличения отверстия. Если же нужно более двух разъёмов, придётся немного повредить отделку и заготовить при помощи коронки требуемое количество посадочных мест под подрозетники.

В гипсокартонных перегородках есть шанс сделать новую розетку максимально эстетично, а порой даже технически правильно. Нужно сначала высверлить отверстие под подрозетник, а затем при помощи жёсткой проволоки попробовать добраться в простенке до одной из имеющихся розеток. При должных навыках это сделать вполне реально за 5-10 минут.

Более того, такие перегородки часто позволяют дотянуть кабель не только от одной розетки к другой, но и проложить его из ближайшей распределительной коробки. Делается это следующим образом: поскольку распредкоробки расположены прямо над розетками, можно без труда пропустить по уже имеющейся гофре сверху вниз ещё один кабель. Если первичный монтаж выполнялся по правилам, места в кабель-канале будет достаточно, а сила тяжести станет надёжным помощником, благодаря чему мастеру не пригодится даже проволока-кондуктор. Добравшись кабелем до уровня уже стоящей розетки, её подрозетник извлекается и к проволоке, протянутой из гнезда для будущей электроточки цепляется новая гофра. Аккуратно вытягивая их вместе со стороны новой электроточки, можно проложить полноценный канал, не вскрывая стены. Затем проволока опять загоняется в гофру, зацепляется за свободный конец провода и протягивается до нужного места. Это идеальный вариант, одновременно технологичный, предельно аккуратный и полностью отвечающий требованиям безопасности. Некоторые люди хотят упростить его, пытаясь продолжить трассу от монтажной коробки до новой розетки напрямую, поскольку это позволяет сэкономить несколько метров провода, однако на практике такой подход в несколько раз хуже. Во-первых, значительно усложняется сам процесс протяжки проволоки и гофры, поскольку угадать путь проволоки под углом гораздо труднее, чем по прямой, во-вторых, само расстояние в таком случае будет больше, чем между двумя отверстиями под подрозетники, а в-третьих, место заложения кабеля будет непредсказуемым, то есть начнёт противоречить принципам безопасного электромонтажа с соблюдением прямых углов между ключевыми точками.

Как подключить электрическую розетку с переключателем | Руководства по дому

Розетка с переключателем — отличный способ управлять лампами в кабинете, гостиной или спальне. Фактически, Национальный электротехнический кодекс, или NEC, требует наличия коммутируемой розетки в жилом помещении без верхнего света. Существует несколько способов подключения управляемых розеток, и новое требование NEC 2011 требует наличия заземленного провода (нейтрали) в каждом месте переключателя, независимо от того, есть в этом необходимость или нет.Показанные примеры соответствуют новым требованиям NEC.

Выходная силовая ветвь с управляемым переключателем на розетке

Установите розеточную коробку для одной группы и распределительную коробку для одной группы в желаемых местах. Протяните кабель Romex 12/2 или 14/2 с заземлением от блока выключателя или другой розеточной коробки в новую розеточную коробку с переключателем. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Протяните 12/3 или 14/3 Romex с заземляющим кабелем от розеточной коробки с переключателем к распределительной коробке. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Снимите все внешние оболочки в каждой коробке с помощью приспособления для снятия оболочки. На распределительной коробке снимите примерно 1/2 дюйма изоляции с красного и черного проводов с помощью приспособлений для зачистки проводов. Сделайте петли на черном, красном и заземляющем проводе. Подключите заземляющий провод к заземляющему винту выключателя и затяните отверткой.Подсоедините черный провод к нижнему выступу переключателя, а красный провод к верхнему выступу переключателя и затяните винты. Наденьте оранжевую гайку на белый провод и аккуратно уложите в коробку. Заправьте оставшийся провод в коробку и закрепите выключатель прилагаемыми винтами.

Снимите изоляцию примерно на 1/2 дюйма со всех проводов в коробке розеток. Скрутите два провода заземления внутри коробки и закрепите зажимом заземления. Отрежьте один хвостик земли и сделайте петлю на другом хвосте земли.Подключите провод заземления к клемме заземления розетки и закрепите. Сделайте петли на оставшихся черных, красных и белых проводах. Подключите белые провода к нейтральной стороне (серебряные винты) розетки и затяните клеммы.

С помощью острогубцев сломайте язычок между двумя винтами гнезда на горячей стороне (латунные винты) для одной розетки с переключателем и одной розетки с постоянным включением. Оставьте язычок нетронутым для двух розеток с переключателем. Для двух розеток с переключателем скрутите черные провода вместе и закрепите проволочной гайкой.Сделайте петлю на красном проводе и подсоедините к одному из латунных винтов. Для одной розетки с переключателем и одной розетки с постоянным включением сделайте 6-дюймовый хвост из куска черного провода. Скрутите два черных провода и кусок лома вместе и закрепите красной гайкой. Сделайте петлю на другом конце куска скрапа и прикрепите к одному из латунных крепежных винтов. Сделайте петлю в красном проводе и прикрепите к другим латунным винтам гнезда.

Аккуратно уложите все провода в розеточную коробку и закрепите розетку прилагаемыми винтами.Включите питание и проверьте работу розеток. Установите крышки розетки и переключателя.

Выключатель мощности розетки на распределительной коробке

Установите одноканальную розеточную коробку и одинарную распределительную коробку в желаемых местах. Протяните проводку 12/2 или 14/2 с кабелем заземления от блока выключателя или другой розеточной коробки в новую распределительную коробку. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Протяните кабель 12/3 или 14/3 с заземлением от распределительной коробки, управляемой переключателем, к распределительной коробке. Пропустите провод через одно из входных отверстий. Оставьте примерно 6-дюймовый хвост и закрепите кабель на расстоянии 8 дюймов от коробки с помощью скоб для кабеля.

Снимите все внешние оболочки в каждой коробке с помощью приспособления для снятия оболочки. В распределительной коробке скрутите два провода заземления внутри коробки и закрепите зажимом заземления. Отрежьте один хвостик земли и сделайте петлю на другом хвосте земли.Подключите заземляющий провод к клемме заземления переключателя и закрепите. Снимите примерно 1/2 дюйма изоляции с красного, черного и белого проводов с помощью приспособлений для зачистки проводов. Скрутите белые провода линейными плоскогубцами и закрепите гайкой для желтых проводов.

Сделайте 6-дюймовый хвост из куска обрезка черного провода, сняв примерно 1/2 дюйма изоляции. Скрутите два черных провода и кусок лома вместе и закрепите красной гайкой. Сделайте петли на другом конце хвоста и красной проволоке.Присоедините черный хвостовик к нижнему выступу переключателя, а красный провод — к верхнему выступу переключателя. Аккуратно уложите все провода в коробку и закрепите переключатель двумя прилагаемыми крепежными винтами.

Снимите изоляцию примерно на 1/2 дюйма со всех проводов в коробке розеток. Сделайте петли из черного, красного, белого и заземляющего проводов. Подключите заземляющий провод к винту заземления розетки и затяните отверткой. Подключите белый провод к нейтральной стороне (серебряный винт) розетки и затяните винт.

С помощью острогубцев сломайте язычок между двумя винтами гнезда на горячей стороне (латунные винты) для одной розетки с переключателем и одной розетки с постоянным включением. Оставьте язычок нетронутым для двух розеток с переключателем. Для двух розеток, управляемых переключателем, наденьте оранжевую гайку на черный провод и аккуратно заправьте ее в коробку. Сделайте петлю на красной проволоке и прикрепите ее к одному из латунных шурупов. Для одной розетки с переключателем и одной розетки с постоянным включением сделайте петли в черном и красном проводах.Присоедините красный провод к одному латунному винту, а черный провод к другому латунному винту. Затяните винты и аккуратно заправьте провода в коробку. Установите розетку с помощью двух прикрепленных крепежных винтов.

Включите питание и проверьте работу розеток. Установите крышки розетки и переключателя.

Ссылки

• «Полное руководство по домашней электропроводке»; Black & Decker; Creative Publishing International, Inc.; 2001.

Ресурсы

Советы

• Используйте кабель 12/3 или 12/2 с заземляющим проводом для цепей на 20 ампер.
• Используйте кабель 14/3 или 14/2 с заземляющим проводом для цепей 15 А.
• Для 12/2 розеток с заземлением используйте дуплексные розетки на 20 ампер.
• В качестве альтернативы вы можете использовать вариант с нажимным проводом для розетки, но многие предпочитают старые петли и винтовые соединения.
• Сохраняйте постоянный рисунок с помощью трехжильных кабелей. Всегда используйте черный для питания или обычных ситуаций, а красный — для переключения или путешествий.

Предупреждения

• Всегда надевайте защитные очки или защитные очки.
• Всегда проверяйте, отключено ли питание выключателя. Используйте контрольную лампу или вольтметр, чтобы убедиться, что питание отключено.
• Не заменяйте двухжильный кабель трехжильным, а заземляющий провод используйте как горячий провод или заземленный провод (нейтраль).

Писатель Биография

Доктор Марвин Филлипс, известный как доктор Фил, ушел из педиатрической практики в 1999 году. В настоящее время он является генеральным директором новой службы скорой помощи и пишет еще со времен колледжа.Он опубликовал работы в журналах «Circulation Research» и «The Anatomical Record». Он имеет профессиональный опыт в строительстве, электрике, сантехнике, деревообработке, ремонте краснодеревщиков и автомобилей.

Как подключить коммутируемую розетку. Это пост 3 из 3 в нашей серии… | by Rising Barn

Это публикация 3 из 3 в нашей серии «Электрические компоненты Rising Barn», в которой мы объясняем, как подключить розетку до конца. Вот часть 1 и часть 2 серии.

При постройке собственного дома Rising Barn вы можете преобразовать розетку, чтобы она управлялась переключателем. Это может быть полезно, например, если вы хотите осветить свою комнату торшером. Но как подключены эти переключатели?

Прежде чем мы начнем, мы хотим подчеркнуть, что вы должны принять все меры предосторожности, необходимые для безопасности при работе с электрическим оборудованием. Ошибки здесь могут быть СМЕРТЕЛЬНЫМИ. НИКОГДА не пытайтесь сделать это с проводами под напряжением и всегда проверяйте надежность соединений.Если вы не чувствуете себя в безопасности при установке этого устройства, не стесняйтесь вызывать электрика и после этого убедитесь, что работа проверена. А теперь самое интересное:

Поговорим о розетках и проводах. Существует три типа соединений: Hot (+) , Neutral (-) и Ground . Провод, который вы должны использовать для этого (внутренний жилой провод), имеет три цвета изоляции для трех типов соединений:

• черный (горячий)
• белый (нейтральный)
• коричневый, зеленый или просто голый провод (заземление)

И розетка, и выключатель, с другой стороны, поставляются с винтами, которые служат точками крепления. Они соответствуют одному формату: горячий, нейтральный и заземленный, но имеют другой цветовой код:

• Бронзовый (горячий)
• Серебристый (нейтральный)
• Зеленый (Земля)

Обычно вы подключаете провода к розетке / выключателю, обернув их по часовой стрелке вокруг винта перед его затяжкой.

Приступим к электромонтажу! Убедитесь, что у вас есть провод в оболочке, идущий от выключателя к розетке, а другой — от выключателя к розетке. Зачистите концы всех проводов и скрутите их в половину петли.

(1) Сначала посмотрим на розетку. Подключите нейтральный провод белого цвета, идущий от прерывателя, к нейтральной стороне переключателя серебристого цвета. Оберните нейтральный провод белого цвета по часовой стрелке вокруг винта нейтрали серебряного цвета розетки.

(2) Затем, отсоединив провода заземления от прерывателя и выключателя, скрутите их вместе и закрутите два провода по часовой стрелке вокруг зеленой гайки заземления на розетке. Если вам нужна помощь, обратитесь к диаграмме ниже.

(3) Затем возьмите черные провода под напряжением от обоих источников и соедините их с помощью гайки.

(4) Наконец, возьмите провод, идущий в розетку от выключателя, и подсоедините белый нейтральный провод к латунному винту на горячей стороне розетки.

Обычно белые нейтральные провода должны быть прикреплены только к серебристым винтам на нейтральной стороне розетки, в то время как черные «горячие» провода должны быть подключены к винтам цвета латуни. .Так что пока, чтобы убедиться, что вы не запутались в том, почему позже белый провод внезапно наматывается на латунный винт, оберните конец белой изоляции на этом проводе небольшим количеством черной ленты или термоусадочной пленки.

(5) Теперь, после всего этого, вы с облегчением услышите, что подключение переключателя далеко не так сложно. Просто возьмите коричневый провод заземления и оберните его по часовой стрелке вокруг зеленого винта заземления на переключателе.

(6) Затем возьмите черный провод под напряжением и оберните его по часовой стрелке вокруг горячего латунного винта на переключателе.

(7) Наконец, оберните нейтральный провод белого цвета вокруг винта нейтрального серебряного цвета. Поскольку вы обернули этот провод в розетке небольшим количеством черной ленты, сделайте то же самое с этим проводом — это поможет вам понять, какой провод какой.

(8) Завершите это, дважды проверив все соединения, чтобы убедиться, что они надежны и не соприкасаются оголенные провода с каким-либо металлическим предметом, которым они не должны быть. Затем аккуратно сложите запасные провода в розеточные коробки и прикрепите приспособления к их коробкам с помощью соответствующего оборудования, включая лицевую панель для коробок.Когда ваш выключатель включен, а коробки находятся под напряжением, осторожно включите лампу, чтобы проверить коммутируемую розетку.

Схемы подключения переключаемых розеток

Уважаемый г-н электрик: Где найти электрические схемы коммутируемой розетки?

Ответ: Схемы подключения коммутируемой розетки приведены ниже. Существует несколько способов подключения розеток с переключателем и половинным переключением. Вообще говоря, розетка должна быть подключена так же, как если бы это был светильник.ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к соответствующим продуктам на Ebay и Amazon.

В качестве альтернативы можно использовать раздельную розетку, при которой одна половина розетки переключается, а другая половина всегда находится под напряжением. Ниже приведены две схемы подключения переключаемых розеток, на которых показана проводка раздельных розеток.

Если вы хотите преобразовать коммутируемую розетку в розетку, которая постоянно нагревается, вам следует посмотреть мой пост об этом .

На схеме коммутируемой розетки изображена электрическая мощность от панели автоматического выключателя, поступающая в коммутируемую розетку розетки, где двухжильный кабель идет к выключателю, а другой двухжильный кабель подает питание на другую розетку, которая постоянно находится под напряжением.

На схеме выше показано, как часто подключаются коммутируемые розетки. Хотя статья 404.2 (C) Национального электротехнического кодекса (NFPA 70) требует, чтобы настенный выключатель, управляющий осветительной арматурой, также имел нейтральный провод, выключатели, управляющие розетками, не подпадают под это требование. Нейтральный проводник необходим для освещения в случае замены стандартного настенного выключателя на устройство умного дома или другой тип управления, например таймер.

Я думаю, что было бы неплохо включить нейтраль для настенного переключателя, управляющего розеткой, в любом случае, потому что обычный настенный переключатель все еще можно заменить на устройство для умного дома , которому обычно требуется нейтральный провод для работы.

Среди неосведомленных людей было обычной практикой использовать заземляющий провод в качестве нейтрали, если нейтраль недоступна. Это небезопасная практика и может привести к поражению электрическим током.

При использовании белого провода в качестве горячего или ЛИНИИ требуется, чтобы белый провод был повторно идентифицирован другим цветом. При работе со старыми домами я убедился, что белый горячий провод почти никогда не менял цвета. Следовательно, нет ничего необычного в том, что белый провод в распределительной коробке является ЛИНИЕЙ, а не нейтральным проводом.

Любая розетка, доступная для детей, , включая розетки на кухонной столешнице, должна быть розеткой с защитой от несанкционированного доступа . Они предотвращают попадание каких-либо предметов в розетки, как это делают дети. В статье 406.12 подробно описаны требования этого кодекса.

Схема подключения коммутируемой розеточной розетки и некоммутируемой розетки с питанием, поступающим в электрическую коробку коммутируемой розетки с панели автоматического выключателя.Однополюсный переключатель имеет нейтральный провод для будущих электронных устройств управления, таких как таймер или переключатель WiFi.

На схеме ниже показано питание от панели автоматического выключателя. Можно использовать ту же схему подключения, если питание вместо этого идет от другой розетки и подключено к одной из изображенных розеток на конце.

Схема коммутируемой розетки с горячим и нейтральным входом в распределительную коробку.

На схеме выше горячая и нейтраль введите однополюсную коробку переключения .Оттуда 3-жильный кабель подключается к электрической розетке с переключателем. От коммутируемой розетки подключается двухжильный кабель для питания розетки, которая всегда находится под напряжением. Двухжильный кабель проходит от распределительной коробки к другой дуплексной розетке, которая также всегда находится под напряжением.

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ПОЛОВИННОГО ВЫКЛЮЧАТЕЛЯ

На следующих двух схемах подключения переключаемых розеток показано, как можно подключить раздельные или половинные розетки. Первый показывает метод с нейтральным проводом в распределительной коробке. На нижнем рисунке показано, как это обычно делается.

Разделенные розетки — это стандартные дуплексные розетки, у которых выступы вырезаны по для разделения верхней и нижней частей. На приведенных ниже рисунках вырезан только язычок со стороны ЛИНИИ выпускного отверстия, потому что сверху и снизу используется одна и та же нейтраль.

Схема подключения полуавтоматической розетки, изображающая электрическую мощность, подаваемую в электрическую розеточную коробку, а затем идущую на выключатель и на другую розетку.

Розетки разделены проводкой, так что верхняя половина розетки все время находится под напряжением, а нижняя часть розетки управляется настенным выключателем. На рисунке выше изображен нейтральный проводник в распределительной коробке, а также место выреза на розетке.

Дуплексная электрическая розетка на боку с вырезом.

В розетке выше со стороны провода под напряжением вырезан язычок, чтобы сделать розетку разъемной. Теперь к одному винту можно прикрепить постоянную горячую проволоку, а переключаемую горячую проволоку — под другой винт.

Нет необходимости разрезать язычок на нейтральной стороне, если верх и низ розетки находятся в одной цепи. Если будет две отдельные цепи, то могут потребоваться две нейтрали, и необходимо перерезать вывод нейтрали.

Дуплексная электрическая розетка, у которой боковой язычок отломан плоскогубцами.

В зависимости от марки розетки вы можете сломать язычок между верхней и нижней частями розетки, используя игольчатые плоскогубцы , чтобы согнуть язычок вперед и назад, или маленькие диагональные плоскогубцы, чтобы разрезать его.

Три разных дуплексных розетки на их стороне с отломными язычками для создания раздельной розетки.

На схеме ниже белый провод, идущий к выключателю, используется как проводник под напряжением , а не как нейтраль. При использовании белого провода в качестве горячего провода или ЛИНИИ его необходимо повторно идентифицировать другим цветом, кроме белого, серого или зеленого.

Ножка переключателя контролирует нижнюю половину каждой раздельной розетки. Трехжильный кабель используется для подвода горячего провода, ножки переключателя и нейтрального провода к розетке справа.

Требуемый заземляющий провод не показан для упрощения схем. Однако каждая розетка и выключатель должны иметь зеленый винт, соединенный с заземляющим проводом.

Схема подключения переключаемых раздельных розеток для управления половиной из двух дуплексных электрических розеток с помощью настенного выключателя без нейтрального провода. Также показана половина розетки, которая постоянно находится под напряжением, и язычок, который необходимо разрезать, чтобы разъединить розетки.

Пример приведенной выше электрической схемы раздельной розетки можно увидеть в верхней части этого сообщения. На фотографии нет следующей розетки, которая не контролировалась настенным выключателем. Все розетки после изображенной всегда были горячими.

Схема подключения выключателя света My может быть вам полезна.

Для получения информации и схем подключения трех- и двухпозиционных переключателей щелкните здесь .

См. Мой пост про Схемы подключения четырехпозиционного переключателя .

Трассировка 3-проводных цепей | JLC Онлайн

Q. Во многих домах, в которых мы работаем, нас просят оценить электрическую систему. Иногда мы находим провод 10/3, используемый в цепях на 110 вольт с 15- и 20-амперными выключателями в панели. Установщик использовал красный и черный провода для отдельных цепей. Это приемлемая установка или ее нужно вытащить и изменить?

A. Рекс Колдуэлл отвечает: Приемлемость такой схемы подключения зависит от того, куда ведет провод.

Частично переключаемая розетка. Трехжильный провод имеет две точки — черный и красный — и белую нейтраль. Хотя обычно трехпроводной провод используется для трехстороннего переключения, он также обычно используется для дуплексной проводки розеток. Например, для частично переключаемой розетки отломайте язычок на латунной стороне розетки. Затем черный и красный провода подключаются к теперь независимым латунным винтам, по одному проводу к каждому; не имеет значения, какой провод на каком винте.Нейтральная сторона емкости остается нетронутой. Это делает верхнюю часть дуплексной розетки независимой от нижней, в то время как они оба имеют одинаковую нейтраль (см. Иллюстрацию ниже). Черный или красный могут перейти на постоянно горячее питание, а другой — на настенный выключатель, создавая переключаемую розетку. Эта схема хорошо подходит для включения настольной лампы в комнате без верхнего освещения, но для нее не требуется толстый провод 10-го калибра.

Чтобы подключить частично переключаемую розетку (вверху), отломите язычок на латунной (горячей) стороне розетки.Затем подключите черный и красный провода входящего питания к теперь независимым латунным винтам. Оставьте язычок на нейтральной стороне нетронутым. Верхняя часть дуплексной розетки теперь постоянно горячая, а нижняя — переключена. И верхняя, и нижняя части имеют одинаковую нейтраль.

Если вы обнаружите, что красный провод и черный провод от одного и того же трехжильного кабеля входят в панель, а затем идут к отдельным однополюсным выключателям, вам необходимо проверить установку. Этот сценарий не является автоматически неправильным, но на всякий случай я предполагал, что это было так, пока я не отследил проводку от панели.Это может быть один из нескольких вариантов, но обычно это многопроволочная схема или схема на 220 В.

Многопроволочные схемы. Трехжильный провод можно использовать для питания одной цепи, для которой в противном случае потребовались бы две двухпроводные цепи. Например, черный цвет может питать линию розеток, а красный — линию утопленных светильников в той же области. Белый цвет является общим для обоих (см. Иллюстрацию ниже). Если нагрузки на каждом проводе почти сбалансированы, нейтральный провод пропускает только несимметричный ток, что приводит к меньшему падению напряжения и потерям мощности, чем у двух 2-проводных цепей. В этой ситуации черный и красный должны быть подключены к противоположным фазам на панели , чтобы предотвратить перегрузку нейтрального (белого) провода.

Трехпроводный Romex может использоваться для питания двух отдельных цепей с общей нейтралью. Например, здесь черный провод питает цепь розетки, а красный — цепь освещения. Хотя в некоторых случаях многопроводные ответвленные цепи разрешены правилами, автор не рекомендует их для домашней проводки.

Такой тип разводки называется многопроволочной ответвленной цепью. Хотя это распространено во многих областях, я не рекомендую его. Эта система регулируется определенными правилами кодекса. Многопроволочная ответвленная цепь должна иметь возможность отключать обе фазы (то есть обе ветви) за один переход выключателя. Следовательно, эти цепи должны быть объединены вместе. Если кто-то из разделит ветви на части, и они обе ведут к одной и той же фазе на панели, токи нейтрали будут сложены.Такая перегрузка могла иметь плачевные результаты. Кроме того, розетки, переключатели и другие устройства в многопроводных ответвленных цепях всегда должны быть соединены косичками, как показано на рисунке выше. Это сделано для того, чтобы нейтраль не была прервана из-за плохого механического соединения на устройстве (проволочная гайка — гораздо более надежное соединение). Из-за этих требований и проблем, связанных с многопроволочными цепями, я советую не использовать их для проводки в жилых помещениях, где домашние мастера могут с ними возиться.

Цепи 220 вольт. Похожая схема (красный и черный к противоположным фазам панели) часто используется самоделками для питания электрических нагревателей плинтуса или какой-либо другой цепи на 220 вольт. Но люди, которые делают это своими руками, часто не знают, как использовать двухполюсный выключатель, или не забывают соединять контакты между ручками выключателя. Это также может объяснить проволоку 10-го калибра: кто-то ошибочно предположил, что нагревателям нужен более тяжелый провод. Самоделы часто не знают, что прерыватель защищает проводку.

Было бы невозможно перечислить все мыслимые ситуации, правильные или неправильные, которые вы могли обнаружить. Суть в следующем: проследите провода. Посмотрите, куда они идут и с чем связаны. Или бросьте выключатели и посмотрите, что не работает. Затем проследите его.

Замена неисправных выключателей света и настенных розеток

---

Гил Джонсон

Инструменты, которые могут вам понадобиться
Детали, которые могут вам понадобиться
Выключатели: основные сведения
Розетки: основные сведения или совсем нет.Помимо того, что это делает свет или прибор ненадежным, это может быть небезопасно. Многие люди боятся браться за электрические проекты, опасаясь, что они будут поражены электрическим током или травмированы. Любой человек со зрением или без него может безопасно и успешно заменить электрические выключатели и розетки, (а) убедившись, что электричество к определенному выключателю или розетке отключено, и (б) выполнив пять шагов, описанных ниже.

Если у вас недостаточно зрения, чтобы определить цвета электрических проводов и цвет клемм, вам, скорее всего, потребуется помощь зрячего человека, чтобы определить цвет проводов и убедиться, что вы знаете, какие клеммы латунные и никелевые, чтобы их можно было безопасно установить.

Гил Джонсон: главный плотник и эксперт по ремонту домов

Гил Джонсон, который в молодом возрасте ослеп от глаукомы, является мастером-плотником и постоянным гуру по ремонту домов VisionAware. Он является автором Руководства Гила по ремонту дома, Руководства Гила по деревообработке и воспитанию детей или бабушкам и дедушкам с потерей зрения на VisionAware.org.

Гил говорит: «Моя настоящая любовь — это работа с деревом, особенно с твердой древесиной. После разговоров по телефону, написания писем и отчетов на работе я всегда находил для меня бодростью работать руками в магазине по вечерам.Это верно даже сейчас, когда я на пенсии ».

Узнайте больше о способах ремонта дома и адаптации домашней обстановки, используя принципы, изложенные в Руководствах Гила:

Инструменты, которые могут вам понадобиться

• Прямые отвертки или отвертки Philips
• Плоскогубцы с кусачками, иногда называемые линейными плоскогубцы
• Плоскогубцы
• Инструмент для зачистки проводов или острый нож для снятия изоляции с электрического провода

Детали, которые могут вам понадобиться

• Запасной выключатель или розетка той же мощности и цвета, что и тот, который вы заменяете
• Запасной выключатель или крышки розеток, если тот, который вы снимаете, поцарапан, загрязнен или треснул
• Лента электрика
• Набор соединителей проводов, также называемых проволочными гайками, используемых для соединения двух или более электрических проводов вместе или для заглушки неиспользованный провод

Переключатели: основные сведения

• Переключатели устанавливаются или должны быть установлены в пластиковая или металлическая распределительная коробка внутри стены.
• Чаще всего световые приборы управляются только одним переключателем, иногда его называют однополюсным переключателем. У него есть рычаг, который при перемещении в положение «включено» позволяет электричеству течь к фарам или другому устройству; при переводе в положение «выключено» рычаг размыкает цепь, тем самым останавливая подачу электричества.
• Обычно переключатель устанавливают так, что когда рычаг поднят, свет горит, а когда рычаг опущен, свет не горит. Иногда два переключателя устанавливаются в одной распределительной коробке с двумя отдельными переключателями, расположенными рядом, или двумя переключателями, встроенными в один корпус.Эти переключатели имеют два винта или клеммы, обычно расположенные на одной стороне переключателя, где соединяются входящий и исходящий черный провод питания.
• Третья клемма расположена на конце переключателя, к которому подключен «заземляющий» провод. Заземляющий провод, который может быть красного или другого цвета, кроме черного или белого, должен быть заземлен на водопровод или заземляющий стержень где-нибудь рядом с местом, где электрические провода входят в здание.
• Диммерный переключатель работает аналогичным образом.Он будет иметь скользящий рычаг, который при перемещении вверх или вниз увеличивает или уменьшает количество тока, тем самым увеличивая или уменьшая освещение. Некоторые осветительные приборы, такие как люминесцентные лампы, не могут работать от регулятора яркости.
• Диммерный переключатель может иметь три провода для подключения питания и заземления, а не клеммные винты. Их можно соединить с проводами в распределительной коробке, скрутив неизолированный конец провода от переключателя к входящему и выходящему проводу с помощью гаек.
• Осветительные приборы также могут управляться из нескольких мест с помощью двухпозиционного (двухполюсного) или трехпозиционного (трехполюсного) переключателя. Трехпозиционный переключатель будет иметь три контакта, а четырехпозиционный переключатель — четыре контакта.
• Наименее сложным в установке является выключатель света, который работает только из одного места, хотя несколько выключателей заменить не намного сложнее.
• Замена переключателей, которые управляют освещением из двух или трех мест, аналогична следующим шагам, за исключением того, что нужно подключить больше проводов.При удалении двухстороннего или трехпозиционного переключателя обратите внимание на то, какой цвет провода подсоединен к какому выводу на переключателе, и попробуйте установить новый переключатель, следуя этой схеме.

Розетки: основы

• Настенные электрические розетки также следует монтировать в пластиковой или металлической распределительной коробке внутри стены. Иногда розетки подключаются к выключателю в другом месте. Обычно это делается для того, чтобы лампы можно было включить возле входа в комнату.
• Электрические розетки, питающие электроприборы с напряжением 120 вольт, имеют по два винта или клеммы с каждой стороны, один из которых выполнен из латуни, а другой — из блестящего никеля.Входящий черный провод питания подключается к одной из латунных клемм, а выходной белый провод должен быть подключен к одной из клемм никелевого цвета.
• Если другая розетка подключена через розетку, исходящий черный провод может быть подключен ко второй латунной клемме, а белый исходящий провод должен быть подключен к другой клемме никелевого цвета. Возможно, вы не сможете определить, какие провода питают розетку, а какие идут в другую розетку, но на самом деле это не имеет значения, если черный и белый провода подключены, как описано выше.
• Совет: Полезно наклеить небольшой кусок электротехнической ленты на черный провод, чтобы тактильно идентифицировать его. Вы также можете использовать ориентацию выключателя света или розетки, чтобы запомнить, где расположены латунные клеммы.
• Почти во всех розетках есть два места, куда можно подключить прибор. В более старых установках розетка будет иметь два разъема, в которые можно вставить вилку. У более новых розеток есть третье отверстие, куда может войти третий штырь вилки.Как и в случае с выключателем света, на конце розетки находится клемма заземления, которая соединяет третий контакт вилки с цепью заземления.
• Розетки, которые устанавливаются в ванной комнате, над кухонными столешницами или снаружи, должны быть оборудованы цепью прерывателя замыкания на землю (GFI). Розетка имеет автоматический выключатель, встроенный в розетку, который срабатывает, если потребляется слишком большой ток или короткое замыкание из-за влаги. Выходы GFI подключаются так же, как описано выше.
• Для таких приборов, как кухонные плиты и сушилки для белья, которые работают от электричества 220 вольт, есть только одно место для подключения прибора вместо двух, как у розеток 110. Обычно он управляется одним автоматическим выключателем, который отличается от автоматических выключателей 110, поскольку он намного больше и расположен в отдельной коробке автоматического выключателя. Розетка 220 заменяется почти так же, как розетка 110, но подключается к трем проводам гораздо более тяжелого калибра внутри распределительной коробки.

Действия по замене электрических выключателей или розеток

Шаг первый: Выключите автоматический выключатель

• Сначала необходимо выключить автоматический выключатель или удалить предохранитель цепи, к которой подключен выключатель или розетка. В старых домах и квартирах часто есть один или несколько блоков предохранителей с от двух до восьми предохранителей.
• Блок предохранителей металлический и может располагаться на лестничной клетке, в кладовке, подвале или гараже. Поверхность коробки может быть на одном уровне с окружающей стеной или выступать на пару дюймов.Коробка будет иметь металлическую дверцу, которую необходимо открыть, чтобы обнажить предохранители.
• Предохранители лежат на обращенной наружу поверхности. Они круглые, вкручиваются в патрон в коробке, очень похожи на патрон для лампочки. Предохранитель можно открутить, повернув его против часовой стрелки.
• Автоматические выключатели входят в стандартную комплектацию всех вновь построенных и реконструированных домов. Они выполняют ту же функцию, что и блоки предохранителей более старых моделей, и обычно находятся в тех же помещениях дома. Автоматические выключатели выглядят как маленькие выключатели света и обычно расположены рядами от двух до восьми или более, которые могут работать горизонтально или вертикально. Для срабатывания прерывателя кнопка в форме переключателя перемещается вниз, вверх или из стороны в сторону в зависимости от положения, в котором он был установлен.
• При установке электрических цепей установщик должен был предоставить список, в котором указано, какие розетки и источники света есть в каждой цепи. Если с момента установки не было добавлено никаких дополнительных розеток или светильников, вы можете быстро определить из этого списка, какой предохранитель или прерыватель управляет выключателем или розеткой, которую вам необходимо заменить. Если список цепей недоступен или не обновлялся, может быть сложно определить, какой предохранитель или прерыватель управляет этим конкретным выключателем или розеткой.
• Вы можете задаться вопросом, как узнать, какой предохранитель или прерыватель управляет неработающим светом или розеткой. Если вы не уверены, что нашли правильный предохранитель или прерыватель, вы можете отключить питание всего дома или получить тестер цепей, чтобы определить, есть ли электрический ток в проводе у выключателя или розетки.
• Совет: Если в распределительной коробке установлены два переключателя бок о бок или два переключателя на одном устройстве, убедитесь, что цепь, управляющая обоими переключателями, выключена.

Шаг второй: Снимите крышку выключателя или розетки.

• Убедившись, что в этой цепи отключено электричество, снимите пластину, закрывающую выключатель. Обычно пластину удерживают два винта. Крышки настенных розеток крепятся одним винтом посередине крышки между двумя электрическими розетками.
• Совет: Если пластина была закрашена, паз в винте может быть покрыт краской. Вы можете открыть паз для винта, соскоблив краску отверткой или острием ножа.Если стены и крышка розетки были окрашены или покрыты обоями, вы можете аккуратно разрезать обои ножом по краю крышки, прежде чем снимать ее. Это поможет не повредить отделку окружающей стены. Вы можете получить крышку пластины немного большего размера, чем та, которую вы сняли, которая будет закрывать края.

Шаг третий: Снимите выключатель или розетку

• Выключатель или розетка закрепляются на месте винтами с обоих концов. Эти винты также могут иметь краску в отверстии для винта, которое следует удалить, как описано выше.
• После того, как эти винты будут вывернуты, вы сможете взять выключатель или розетку и вытащить их из распределительной коробки.

Шаг четвертый: Отсоедините старый выключатель или розетку и подключите новый

• В старых установках коммутатор можно подключать только двумя проводами, входящим и исходящим черным проводом питания, и провисание провода может быть незначительным. в распределительной коробке. Белый провод может быть подключен где-то в схеме или находится на задней стороне распределительной коробки.В старых установках заземляющий провод мог не быть установлен.
• Чтобы удалить неисправный выключатель, отсоедините два провода от клемм, ослабив винты против часовой стрелки. Винты можно удалить полностью, но для последнего поворота или двух может потребоваться немного усилия из-за способа изготовления резьбы, удерживающей клемму.
• Если вы не удалите винт, вы обнаружите, что провод намотан на винтовые клеммы в том же направлении, что и винт.Используя острие ножа, вы можете выпрямить проволоку настолько, чтобы она снялась с винта.
• Если провод не подсоединен к винтовым клеммам, его можно подсоединить, вставив в подпружиненный паз на задней стороне выключателя или розетки. Вы можете отпустить пружину и вытащить проволоку, используя прямую отвертку или острие ножа в предусмотренной прорези для доступа. Если пружина не отпускает, возможно, вам придется перерезать проволоку кусачками. Если вы это сделаете, сделайте разрез как можно ближе к переключателю, оставив как можно больше провисшего провода в распределительной коробке.
• Совет: Если по какой-то причине вы не можете завершить подключение выключателя или розетки и должны выполнить это в другое время, вы можете надеть гайки на концы неподключенных проводов и снова включить электричество, пока у вас не будет времени. чтобы закончить работу. Если проволочные гайки плотно прилегают к концам проводов, опасности не должно быть до тех пор, пока никто не перемещает провода и не ослабляет проволочные гайки.
• Подключите новый выключатель или розетку, подсоединив провода к винтовым клеммам, как описано выше.Обязательно сделайте петлю с помощью плоскогубцев и поместите ее за головку клеммного винта. Убедитесь, что петля изгибается в том направлении, в котором затягивается винт.
• Вы можете закрыть петлю перед затягиванием винта с помощью острогубцев, чтобы проволока не выскользнула из-под головки винта при ее затягивании. Затяните винт, повернув его по часовой стрелке, пока он не будет плотно затянут. Будьте осторожны, чтобы не затянуть винт слишком сильно.
• Если вам пришлось разрезать провод, чтобы снять выключатель, удалите от ½ до ¾ дюйма изоляции с провода с помощью приспособления для зачистки проводов или осторожно отрезав его ножом.Будьте осторожны, чтобы не порезать и не поцарапать провод, если вы его зачистите, что ослабит провод и может привести к его поломке, когда вы сгибаете его, чтобы пройти под клеммой. При желании вы можете вставить конец провода со снятой изоляцией в подпружиненный разъем.
• Если заземляющий провод отсутствует, с его заземлением мало что можно сделать, если только вы не хотите установить цепь заземления, что может быть затруднено из-за доступа к распределительной коробке розетки внутри стены. Выключатель или розетка будут работать без заземляющего провода, но электрический код обычно требует, чтобы выключатель или розетка были подключены к заземляющему проводу.
• Совет: Хорошей идеей будет обернуть полоску изоленты поверх клемм, чтобы гарантировать, что клеммы не будут соприкасаться с распределительной коробкой.

Шаг пятый: Завершение работы

• Закрепите выключатель или розетку обратно в распределительной коробке с помощью новых винтов, которые входят в комплект.
• Совет: Если распределительная коробка утоплена немного ниже поверхности стены, вы можете поставить пластиковые распорки, похожие на толстые шайбы, на крепежные винты между розеткой или выключателем и коробкой. Это позволит установить выключатель или розетку заподлицо со стеной, что упростит использование.
• Совет: Согните соединительные провода перед тем, как вставить выключатель или розетку в распределительную коробку, чтобы они загнулись за выключатель или розетку, а затем вставьте монтажные винты, чтобы закрепить их на месте. Это значительно упрощает работу и помогает устранить чрезмерное усилие на соединении на клеммных винтах.
• Совет: Не забудьте ориентировать рычаг на выключателе света так, чтобы, когда он находится в нижнем положении, свет выключался.Если свет управляется из двух или трех мест, рычаг может быть вверх или вниз в зависимости от того, какой переключатель был активирован последним.
• Наконец, замените крышку. Включите электричество снова, и если это был выключатель или розетка, которые были неисправны, ваш свет и розетка должны работать правильно.

Если у вас есть какие-либо вопросы, комментарии или советы по ремонту дома, не стесняйтесь размещать их на нашей доске сообщений о ремонте дома.

Как работают сосуды (США / Канада) — Инженерное мышление

Узнайте, как работают розетки, различные части, как они подключены, а также назначение заземляющего провода.Все мы каждый день используем розетки для питания наших электронных устройств. Но как они работают?

Прокрутите вниз, чтобы посмотреть руководство YouTube.

Помните, что электричество опасно и может привести к летальному исходу. Вы должны быть квалифицированными и компетентными для выполнения электромонтажных работ.

В этой статье используется цветовое кодирование и терминология для Северной Америки. Если вы не из этого региона, вы все равно можете следить за ними, чтобы узнать, как они работают, или ознакомиться с другими нашими статьями. НАЖМИТЕ ЗДЕСЬ

Основы розетки

Если мы возьмем типичную розетку, мы найдем две нейтральные клеммы слева, которые серебристого цвета, а затем две горячие клеммы латунного цвета справа, тогда мы также найдите клемму заземления, которая также зеленая.

Между этими соответствующими наборами клемм есть перемычка, но мы вернемся к этому немного позже.

Основные сведения о розетке

Внутри розетки мы найдем несколько путей, по которым проходит электричество.Две нейтральные и две горячие клеммы в настоящее время соединены перемычкой, поэтому обе горячие клеммы будут находиться под напряжением, если одна из двух подключена к цепи.

Направляющие для розеток

Мы можем удалить перемычки, используя плоскогубцы, чтобы отломать их. Однако их нельзя заменить. Отключив их, мы можем изолировать клеммы и подключить их к разным цепям.

Подключение розетки к электрической системе

Мы можем подключить эту розетку к электрической системе, сначала подведя наш горячий провод и подключив его к горячей клемме.Затем вводим нейтральный провод и подключаем его к нейтральному выводу на противоположной стороне. Чтобы цепь была безопасной, мы также подключаем заземляющий провод.

Электропроводка розетки

Если мы теперь включим питание, электричество будет течь по горячему проводу и по обеим дорожкам для горячих клемм. Электроэнергия хочет достичь нейтральных клемм, чтобы вернуться к сервисной панели, но в данный момент не может, потому что нет пути для замыкания цепи.

Как уже упоминалось, с установленной перемычкой обе горячие клеммы теперь горячие.Однако, если мы удалим перемычку между этими двумя, тогда будет запитана только клемма, подключенная к горячему проводу, в данном случае это верхний выход.

Чтобы замкнуть схему, нам нужно что-то вставить в розетку. Например, мы можем подключить простой светильник. Когда лампа подключена к розетке, электричество теперь может течь через горячий терминал и в вилку, а затем течь по кабелю в лампу. Оттуда он вернется к нейтральному выводу розетки, а затем вернется к сервисной панели и отключится от трансформатора снаружи, где его цепь завершится.

via GIPHY

Когда перемычка установлена, лампа также загорится, если мы вставим ее в нижнюю розетку. Но когда мы убираем эту перемычку, цепь разрывается, и нижняя горячая клемма, в этом примере, перестает быть горячей и не будет питать лампу. Не снимая перемычки, мы все еще можем подключить лампу к верхней цепи, чтобы замкнуть цепь и запитать лампу.

Зачем снимать перемычку?

через GIPHY

Одно из применений — использование переключаемых розеток, подобных этой схеме выше, которая позволяет одной половине розетки оставаться горячей, в то время как другая половина управляется переключателем.

Для этого мы вводим горячий провод и соединяем его с гайкой провода, затем пропускаем еще один горячий провод оттуда и через верхний горячий вывод. Затем мы можем пропустить нейтральный провод обратно к сервисной панели. Конечно, нам нужно также включить наши заземляющие провода.

Если бы мы запитали эту цепь, только верхняя половина цепи была бы горячей, а нижняя половина не имела бы питания. Чтобы подключить нижнюю половину к переключателю, мы протягиваем белый провод от гайки с горячим проводом и переносим его на нижнюю клемму переключателя.Нам нужно обмотать этот провод лентой, чтобы предупредить, что он горячий.

Затем от верхнего вывода переключателя протягиваем черный провод к нижнему выводу розетки. Теперь, когда мы запитываем эту схему, мы снова получаем электричество на верхний вывод, и мы дали ему второй путь, который ведет к переключателю. Выключатель сейчас выключен, поэтому через него не проходит электричество.

Коммутируемая розетка

Когда мы щелкаем выключателем, цепь замыкается, и электричество также может течь в нижнюю половину.Если что-то было подключено к любому; тогда электричество может проходить через нейтраль и возвращаться к сервисной панели. Если мы выключим выключатель, то питание снова отключается на нижнюю половину, но верхняя половина остается горячей.

Подключение к разным проводам под напряжением

Другое применение — подключение к разным проводам под напряжением. Если мы удалим перемычку, а затем подключим наш раскаленный красный провод, а также черный горячий провод, мы сможем подключить верхнюю и нижнюю половины к разным выключателям. Это приведет к распределению потребности в электроэнергии между двумя выключателями вместо одного, что снизит вероятность перегрузки и отключения выключателя.

Разъем с разделенной цепью

Пока что анимация детализирует поток электричества, использующий постоянный или постоянный ток, который течет в одном направлении, как поток воды в реке. Этот метод используется потому, что его легко визуализировать и понять. Однако электричество в вашем доме на самом деле течет вперед и назад, потому что это переменный или переменный ток. Он течет, как морской прилив, постоянно взад и вперед.Переменный ток меняет направление 60 раз в секунду. Не беспокойтесь об этом сейчас. Если вы хотите узнать, как работает электричество, ознакомьтесь с нашим упрощенным учебником ЗДЕСЬ.

Кроме того, мы также подробно рассмотрели вопросы электроснабжения в вашем доме с разделенной фазой, проверьте это в ЗДЕСЬ .

Назначение провода заземления

Этот провод заземления в цепи является аварийным путем, чтобы спасти вас от поражения электрическим током. В идеале заземляющий провод в цепи никогда не будет использоваться, но в случае замыкания на землю, провод находится в режиме ожидания и готов к работе.

via GIPHY

В нормальных условиях эксплуатации электричество будет поступать в наш дом через сервисную панель и автоматический выключатель, а затем в горячий вывод розетки. Если мы что-то подключим, то он может пройти через нейтральный провод, а затем через нейтральный ввод на трансформатор. Опять же, для простоты анимация детализирует поток электронов в одном направлении.

В случае замыкания на землю, когда электричество неожиданно вернулось к источнику вместо того, чтобы проходить через электрическое устройство, например, горячий провод вступил в прямой контакт с металлическим корпусом переключателя, а затем Электричество будет проходить через металлический корпус и в подключенный провод заземления, где оно перейдет либо к нейтрали, либо к отдельной шине заземления, а затем вверх по нейтральному проводу в трансформатор.

Когда это произойдет, ток в цепи будет резко и почти мгновенно увеличиваться. В большинстве случаев это внезапное и сильное повышение тока обнаруживается автоматическим выключателем, который срабатывает, чтобы отключить питание отдельной цепи. Электричество будет продолжать поступать в здание и в другие цепи на сервисной панели. Неисправность необходимо устранить и снова включить автоматический выключатель.

В предыдущей статье мы подробно рассмотрели заземляющие, горячие и нейтральные провода, а также неисправности.Вы можете прочитать его ЗДЕСЬ .

---

Что такого особенного в обратной полярности?

Когда я осматриваю дома, в которых электротехник занимается любителями, есть большая вероятность, что я найду розетки с обратной полярностью. Это происходит, когда горячий и нейтральный провод перекидываются в розетке или перед ней. Обратная полярность создает потенциальную опасность поражения электрическим током, но обычно это несложный ремонт.

Краткое определение проводов под напряжением и нейтрали: В стандартной розетке, которая технически называется «дуплексной розеткой», есть два провода, по которым проходит электричество.Один из этих проводов подключен к земле или «заземлен», поэтому этот провод называется заземленным проводом. Этот провод обычно называют нейтральным проводом , и он всегда должен быть белым. Другой провод не соединяется с землей, и он называется незаземленным проводом или горячим проводом . Этот провод может быть любого цвета, кроме белого или зеленого, но обычно он черный или красный. Поскольку горячий провод замыкает цепь, соприкасаясь с землей, если вы коснетесь горячего провода и вы соприкоснетесь с землей (что почти всегда), вы станете частью цепи. Другими словами, вы будете шокированы.

Сценарий опасности поражения электрическим током № 1: Я поджариваю английский кекс, и он застревает в моем тостере. Я смотрю в тостер и вижу, что нагревательные элементы выключены, поэтому я полагаю, что можно воткнуть нож в тостер, чтобы получить маффин. I должен быть безопасным для , потому что переключатель, который контролирует поток электричества к нагревательным элементам в тостере, отключает подачу горячего провода. К сожалению, мой тостер подключен к розетке с обратной полярностью, поэтому переключатель на моем тостере отключает нейтральный провод вместо hot .Это означает, что на нагревательных элементах всегда есть электричество, которое просто ждет, пока какой-нибудь бедный сок воткнет нож, и это электричество будет проходить вверх по ножу, через мое тело и обратно на землю. Завтрак испорчен. Твоя мама была права, когда сказала тебе никогда этого не делать.

Сценарий опасности поражения электрическим током № 2: Я использую старую аварийную лампу, и мой палец случайно касается внешней стороны металлического патрубка, который удерживает лампочку на месте.Розетка всегда подключается к нейтральному проводу , так что ничего страшного … если только индикатор неисправности не подключен к розетке с обратной полярностью. В этом случае я получу шок. Если это произойдет, когда я лежу на полу гаража и работаю над своей машиной, есть большая вероятность, что это будет последний шок, который я когда-либо испытывал. Это также может случиться со старыми настольными лампами с открытыми металлическими патронами.

Как исправить: Обратиться к электрику.Электрик проверит цвет проводов, идущих в розетку. Если белый провод подключен к меньшему разъему на розетке, значит, розетка подключена в обратном направлении. Исправить это так же просто, как поменять местами провода на розетке. Если проводка кажется правильной на выходе, это означает, что белый провод теперь горячий, и проблема существует где-то выше по потоку от розетки. Это потребует дополнительных исследований, чтобы точно определить, где произошла поломка проводки. Просто поменять местами провода на розетке не получится.

Суть в том, что неправильная полярность на розетках может привести к поражению электрическим током. Электронное оборудование, подключенное к розетке с обратной полярностью, по-прежнему будет работать, но это не значит, что оно безопасно. Вы можете проверить наличие обратной полярности в розетках с помощью недорогого тестера розеток — они стоят около 5 долларов в любом магазине товаров для дома. Если у вас есть розетки с обратной полярностью, ремонт проводки должен выполнить электрик.

Рубен Зальцман, Structure Tech Home Inspections — электронная почта — инспектор дома Maple Grove

Предыдущее сообщение

Вытяжной вентилятор в ванной издает шум.
