Схема подключения выключателя света | Как подключить люстру к выключателю или лампочке

Для большинства людей вопрос о монтаже переключателя света кажется слишком банальным, однако есть определенное количество, которые с этим не согласятся. В первую очередь это касается новичков, которые только начинают осваивать азы домашних дел, при обустройстве своего жилища. Им хочется не только выполнить все самостоятельно, но и сделать это качественно. Тем более в процессе работы вариант столкновения с рядом проблем, особенно при возможных модификациях присоединения, которые бывают как простыми, так и довольно сложными.

Подключение выключателя освещения

Сегодня на рынке представлен широкий выбор подобных приспособлений. Выключатели по внешним параметрам сильно отличаются друг от друга, также изделия различаются и с технической стороны. Однако весь ассортимент, который производят известные производители, имеют схожий набор по принципу соединения контактов. В статье будут подробно рассмотрены разные типы коммутаторов: как подключить выключатель, где и когда.

Виды устройств

Перед тем как приступить к рассмотрению чертежей подсоединения к электросети, рекомендуется усвоить основные вопросы касательно непосредственно электроприборов переключения освещения.

Что представляют собой выключатели и где устанавливаются

Переключатель света – это электротехническое коммутационное приспособление, отвечающее за управление замыкания и размыкания цепи питания, которое идет на светильники и люстры. Помимо прочего с его помощью подключаются и другие электроприборы, используемые в быту, к примеру, вентилятор.

Существует одно главное правило подключения выключателя, которое гласит о том, что он всегда монтируется на месте разрыва фазы. Цепью питания также управляют и через разрыв на нулевом проводнике. Целый ряд группы «мастеров», которые не придерживаются этим правилом, считая, что разницы здесь нет никакой. Только вот они сильно ошибаются. Такая оплошность является грубейшим нарушением требований безопасности эксплуатации.

Дело в том, что во время разрыва цепи на коммутаторе, на приборе, который был подключен через него, не должно быть фазного напряжения, ведь это опасно для жизни человека. К примеру, во время замены перегоревшей лампочки можно получить удар током и не слабый. Таким образом, если пренебрегать простым правилам монтажа электрических приспособлений, высок риск получения серьезных повреждений.

Каков шанс быть пораженным электрическим током?

В этой ситуации ответ очевиден – вероятность велика. Сеть, проложенная в жилых зданиях, в 220 вольт, может нанести электротравмы тяжелой степени, даже такие которые приводят к смертельному исходу. В том случае если вы это не осознаете, тогда не стоит браться за это дело. Если присутствует понимание серьезности возможных последствий, тогда для начала внимательно познакомьтесь с информацией, изложенной в этой статье.



Классификация выключателей по степени исполнения

На время не будем обращать внимание на внешние данные. Просто каждый производитель находит собственные ухищрения, чтобы привлечь к своей продукции внимание покупателей. И это, конечно же, хорошо, так как каждый пользователь получает шанс подобрать для себя то, что ему нужно. Рассмотрим лучше более основательно принципиальные вопросы.

Встраиваемые и накладные виды выключателей

Сегодня в современных квартирах часто встречаются именно эти модели. Особенность их применения заключается в том, что проводка у них целиком скрыта. Установка выключателя осуществляется в предварительно подготовленное углубление, в которое вставлен каркас диаметром в шестьдесят восемь миллиметров. К нему уже заложена проводка, которая предварительно была скрыта в стене.

Ясно одно, что установка такой разновидности источников света требует дополнительной подготовки. Стоит отметить, что о прокладке электропровода необходимо задумываться заранее, еще на начальном этапе строительства или ремонта.

Правильно выполненная закладка кабеля намного безопасней во время эксплуатации, нежели открытая, да и мешать она не будет в дальнейшем на этапе отделки стен.

Планируем электропроводку и выполняем электромонтаж

Планировка является важной и первоочередной задачей, к которой следует отнестись серьезно. Во время этих масштабных работ следует строго придерживаться правил и технологических рекомендаций.

Накладные выключателеи крепятся непосредственно на саму поверхность стены. Такая установка, конечно же, проводиться намного легче, да и использовать их можно как с открытой, так и закрытой проводкой. Однако изделия не всегда будут смотреться уместно в дизайне интерьера, так как они будут сильно выступать от стены. На это можно будет закрыть глаза в тех случаях, где это маловажно.

Чаще всего такой тип механизмов встречается в подсобных или хозяйственных помещениях. Также данный вид имеет повышенный класс защиты корпуса. И именно поэтому они устанавливаются как на улице, так и в зданиях, где наблюдается высокий уровень влажности.

Однако некоторые  устанавливают переключатели в комнатах, так как они прекрасно вписываются под стиль интерьера, к примеру, в ретро-стиле. Для подобного направления специально выпускается отдельная линейка.

Подключение клавишного выключателя

Это отличие заметно сразу же. Кнопок может быть одна, две, три, а иногда и больше. Ясно, что они используются для управления не одним источником света, либо же в люстре находится несколько групп лампочек.

Чаще всего используются двухклавишные переключатели, которые монтируются при входе в ванную и туалет. Если же здесь нужно еще подключить коридор, тогда в этой ситуации используется трехклавишный образец. Кроме этого коммутатор применяется в осветительном приборе с большим количеством лампочек при раздельном переключении.

Помимо этого они повышают удобство манипуляций со светильником и упрощают непосредственно их монтаж. Ведь тогда не надо будет устанавливать два подрозетника в углубления, можно ограничиться всего одним.

Кроме этого функционал выключателей не останавливается на количестве кнопок, так как существуют еще и проходные или перекрестные приспособления. Они также имеют либо одну, либо две, либо три клавиши. Об этом пойдет речь чуть позже.

Уровень защиты корпуса устройства

Также их можно разделить по степени защиты от попадания на внутренние детали не только пыли и других твердых предметов, но и влаги. На это уделяют особое внимание при выборе, так как все зависит от условий, в которых изделия будут эксплуатироваться.

Различить их можно благодаря буквенному обозначению IP за которым идет двузначное число. Первая цифра здесь обозначает степень защищенности от твердых веществ. Для этого применяются числа от ноля до шести, вторая же указывает на защиту от влаги и здесь их больше – от ноля до девяти. Чем больше будет цифра, тем выше защищенность на данном виде коммутатора.

В тех зданиях, где низкий уровень влажности, да и пыли по минимуму можно использовать механизмы с классом защищенности IP20. Конечно, здесь используются и переключатели с более высокой защитой, но зачем переплачивать.

Для кухни лучше использовать продукцию с обозначением IP44, так как в подобном помещении уровень влажности выше, да и капли влаги могут также на них попасть. Накладной подвид с классом IP55 прикрепляется не только в комнатах, но и на улице или в сыром подвале.

Однако он должен быть еще выше, если выключатель будет устанавливаться в бане, душе или сыром помещении без отопления. Здесь лучше использовать устройство с классом как минимум IP45. Для уличных моделей класс защищенности должен быть – IP55, 56 или 66.

Отличия по типу клемм

Чаще всего это винтовые зажимы. В такой ситуации один зачищенный провод вводится в отверстие, после чего его прикручивают винтом с помощью отвертки. Это создает надежный прижим в гнезде. Помимо этого электропровода с большим числом жил можно затягивать в них напрямую. Только перед этим они зачищаются. Хотя можно и вовсе надеть на них клеммный наконечник и обжать.

Сегодня при подключение выключателя освещения больше стали использовать пружинные зажимы. На них нет винтов, здесь все происходит автоматически, как только шнур вводится в электроклемму до упора, она зажимается. Такое присоединение выполнять удобно и быстро. Однако есть ряд электриков, которые скептически относятся к такому соединению, так как не считают его долговечным и надежным.

Наличие световой индикации

Такая функция полезна, так как позволяет быстро найти панель в темноте. Стоимость таких изделий не сильно высока, по отношению с обычными подвидами. Именно поэтому сегодня они стали все больше и больше устанавливаться в квартирах.

Также индикатор на некоторых образцах светится в тот момент, когда цепь замкнута. Это обстоятельство удобно на удаленном размещении люстры или светильника, так как вы сможете издалека увидеть выключено ли освещение или нет.

Классификация по управлению

В этой группе есть также большое количество разнообразных изделий. Каждый сможет выбрать для себя именно то, что ему нравится и подходит.

1. Клавишные. Данная подгруппа наиболее распространена среди потребителей. В ней имеется качающийся механизм с фиксацией на одном из двух положений (верхний, нижний). По конструкции подключение клавишного выключателя разнообразно:

   с шариком и коромыслом;
   с пружинами – плоскими или круглыми;
   с другой разновидностью деталей, которые обеспечивают заданное положение клавиш.
   Они очень удобны тем, что привычны во время эксплуатации. Ценовой диапазон не очень высокий. Да и отличаются они надежностью и долговечностью.
2. Кнопочные. Они крепятся в утопленном состоянии. Этот подвид механизма не имеет высокой популярности среди пользователей. По долговечности уступают предыдущему, так как при длительной эксплуатации они очень быстро изнашиваются. Они бывают как с фиксацией, так и без нее. Только вот в таком случае в систему подключается еще и реле, отвечающее за процесс замыкания цепи. Их довольно трудно установить самостоятельно.

3. Поворотные . В свое время они занимали лидирующее положение на рынке. Только вот в скорее их сменили клавишные, так как считаются наиболее удобными и надежными. Несмотря на это они все же пользуются популярностью у определенного круга людей, тех, кто любит ретро-стиль. Эти накладные переключатели хоть и имеют «устаревший» вид, по начинке ничем не отличаются от современных моделей. Функционал подобных приспособлений довольно разнообразен. У них бывает несколько положений, они бывают аналоговой продукцией двухклавишных, проходных, перекрестных и других.

4. Со шнурком. У этой категории есть своя категория почитателей. Они чаще всего размещаются в местах отдыха или же в спальной комнате над кроватью. То, что у данного изделия всего лишь один шнурок не значит, что их функционал ограничен. К примеру, совершенно по-разному реагируют на силу натяжения шнура. Таким образом, они являются аналогом обычных изделий.



5. Сенсорные. Такая разновидность механизмов – это ноу-хау, чтобы переключать освещение, достаточно простого прикосновения пальца. При тактильном контакте идет восприятие электронной схемой, которая расположена непосредственно в приспособлении. Это удобно, так как не надо прилагать никаких усилий. Да и привыкаешь к таким устройствам достаточно быстро. После того как раз попробовал больше не захочешь переходить на предыдущую версию конструкции. Однако у них есть свои минусы и главный из них это цена, она довольно высока. Хоть ввиду того, что наблюдается тенденция удешевления, возможно в скором времени они станут широко популярны среди потребителей.



6.
   С дистанционным управлением. Очень удобно включать и выключать свет, не вставая с места. Скорей всего за этим видом, будущее светотехники. Они, так же как и предыдущие примеры довольно дороги.





Помимо перечисленных моделей есть и другие, которые реже всего применяются в быту, а также у них более узконаправленное предназначение. К ним можно отнести:

• с электромеханическим регулятором свечения;
• с электронным диммером;
• с встроенным датчиком освещения/движения;
• с таймером и так далее.

Напомним, что, несмотря на разные подвиды, схема подключения выключателей схожа. Рассмотрим их чертежи более подробно.

Для начала стоит рассмотреть простые схемы подключения выключателя, а позже перейти к более сложным.

Подключаем коммутатор с одной клавишей

Самый простой ответ на вопрос о том как подключить выключатель к лампочке при подсоединение одноклавишного механизма, считается одним из самых распостраненных чертежей, который в ответе за один осветительный прибор. Здесь находится всего лишь два контакта при входе и при выходе. Следовательно, здесь всего две позиции – замкнутая и разомкнутая.

Схема подключения выключателя к электросети

Такой вариант является незамысловатым. Однако все же хочется кое-что пояснить, и это будет касаться не только данной электросхемы, но и последующих в ходе рассмотрения.

1. линия питания, которая идет от распределительного щитка. Чаще всего у силового кабеля три провода, где – синий это ноль, зеленовато-желтый – это заземление, а фаза же может быть различного цвета, только не таким, как заземление и ноль, чтобы их можно было не перепутать. На этом чертеже фаза изображена в коричневом цвете.
2. распределительная коробка. В ней осуществляется присоединение всех электрокабелей и проводков.
3. места скрепления электропроводов. Они бывают различными. Стандартный вид скрутка, пайка, изолирование. Также они бывают и без пайки, так как после скрутки надеваются колпачки. Помимо этого широко применяются зажимы разных разновидностей, к примеру, широко используются электриками ваговские клеммы. Они помогают при необходимости разъединять их без возможного облома. Каждый мастер сам выбирает соединение, которое для него приемлемо. Стоит лишь помнить, что ни в коем случае нельзя использовать скрутку медь с алюминием.
4. одноклавишное изделие.
5. место для люстры.
6. металлический корпус светильника. Здесь рекомендуется использовать заземление, чтобы минимизировать возможные травмы при пробое фазного кабеля. Из схемы видно, что данное заземление не играет никакой роли на цепь управления, а также питание осветительного прибора, как в прочем и на его работоспособность. Кроме этого он не задействуется, если корпус электросветильника выполнен из диэлектрических материалов.

Напоминаем, что он устанавливается только на разрыв фазы. Ноль из распределительной коробки идет непосредственно на источник электопотока.

Как именно работает такое подключение можно посмотреть на чертеже, приведенном ниже.

Все элементарно, когда они переключаются, происходит замыкание цепи – ноль в осветительном приборе, через коммутатор пришла фаза, и лампочка загорелась.

Рассмотрим, как подключить люстру к выключателю через скрытую проводку. Алгоритм будет следующим:

1. Вешается распределительный щиток с автоматами (поз. 1).
2. Проводятся штрабы, где прокладывается силовой электрокабель (поз.2).
3. От монтажного ящика вниз идет провод0 (поз.3) к подрозетнику. Здесь будет установлен переключатель (поз.4).
4. Вверх от монтажной коробки к ней идет канавка, от которой пойдет кабель к светильнику (поз.5).
5. От шкафа распределения прокладываем трехжильный электропровод. Это может быть ВВГПнг 3х1,5 мм2. Он заводится в него с некоторым запасом (около 10-20 см). Это нужно для проведения дальнейшего присоединения.
6. Фазный же (на рисунке он серого цвета) подключается к автомату, который отвечает за линию освещения. В этом ситуации автомат должен быть десятиамперным.
7. Синий – подключается к шине нуля, а зеленовато-желтый – к заземлению.
8. С них снимается изоляция (около одного сантиметра). Стоит уже на этом этапе сделать маркировку на кусочках пластыря, где будет указано буквенное обозначение.
9. В штрабе, идущей вертикально от коробки к подрозетнику, закладывается двухжильный кабель – ВВГ 2х1,5. Здесь также рекомендуется оставить запас шнура. После этого концы провода также зачищаются и маркируются.
10. По аналогии выполняются действия на другом конце электропровода, который был заведен в подрозетник.
11. Перед штукатурными работами он заклеивается бумажным скотчем, чтобы в него не попала штукатурка.
12. После этого прокладываем проводку от монтажного ящика до люстры. Здесь можно взять ВВГ 3х1,5, в том случае если необходимо заземление.
13. Осуществляем монтаж люстры. В корпус заводится электрокабель, после чего он зачищается и маркируется.
14. Концы проводки с помощью зажимов подключаются к электроприбору.
15. Провод, который был заведен в монтажную коробку, также зачищается и маркируется.
16. Теперь можно распределить их по группам согласно маркировке. Первая – фаза силового кабеля и электропровода (оба под маркировкой L). Вторая – два синих нулевых. Третья – зеленовато-желтые провода. Четвертая – кабеля под маркировкой L1, которые идут от коммутатора до светильника.
17. После этого пары можно соединить скруткой, но в нашей ситуации оно осуществляется при помощи ваговских клемм.
18. После того как соединения сделаны закрываем крышку.
19. Теперь можно приступать к отделке помещения.
20. Как только отделка будет закончена, приступаем к монтированию устройства. На входе и выходе они монтируются электроклеммами.
21. После установки в подрозетник он закрывается крышкой и устанавливается клавиша.
22. Вкручиваются лампы, устанавливается плафон.
23. В распределительном шкафу записывается линия на автомате, и проверяется работоспособность системы включением и выключением кнопок.

Монтаж панели переключения имеющей два положения

При подключении клавишного выключателя с двумя кнопками можно будет управлять группой осветительных приборов, либо выполнять раздельное включение ламп, к примеру, в люстре с несколькими рожками.

Двухклавишные выключатели имеют ряд различий. Чаще всего используется модель, где имеется один вход фазы и два отдельных для выхода. Чертеж выглядит следующим образом.

Понятно, что каждая из них отвечает за свою собственную часть, управляет определенной группой светильников. Например, их установка осуществляется непосредственно перед туалетом и ванной комнатой. С помощью него происходит включение света в каждой комнате по отдельности, либо в обеих одновременно. Также он может устанавливаться и в зале, где висит многорожковая люстра. Одна будет отвечать за 1 или 2 лампочки, другая за остальные. Здесь также можно включать каждую по отдельности, но если необходимо более яркое освещение, тогда будут включаться обе кнопки.

В предложенной ниже схеме становится понятно, как происходит непосредственно само подключение.

Из распределительной коробки идут нулевые провода. Фаза подсоединяется к входу, из каждого выхода идет отдельный проводник. Где каждый будет идти на свой электроприбор.

Ясно, что из нее на коммутатор должен идти трехжильный кабель. Не стоит забывать про их маркировку, чтобы не получилась путаница. Ведь изоляция электропроводов в некоторых ситуациях совпадает и у новичка произойдет путаница.

Аналогичным способом происходит подключение трехклавишной панели. В данной ситуации просто будет увеличено число отводящих проводов.

Стоит быть внимательным при приобретении двухклавишного подвида, так как изредка можно встретить устройство, где имеется раздельный вход фаз. Это видно на рисунке предложенном ниже.

В том случае если все-таки случилась такая оплошность не стоит расстраиваться, так как решить эту проблему можно при помощи перемычки, которая замыкает оба контакта на входе.

Помимо прочего его можно применить в усложненных схемах управления светильником. Например, нужно выполнить соединение таким образом, чтобы включение одной группы ламп зависело от того, включена ли в этот момент другая группа. Здесь рекомендуется установить перемычку, которая будет располагаться межу выходами одного и другого канала. На фото она располагается между L1 и L2. Из чертежа видно, что этим можно достичь.

Работа правой кнопки зависит от того в каком положении находится левая. Перемычка здесь показана зеленым цветом. Она соединяет выход левой со входом правой. Именно к ней подведена фаза, которая полностью независима. Таким образом, в это время как раз и происходит включение приборов, которые соединены именно этой линией. При ее нажатии вторая кнопка не работает, так как цепь разомкнута. Но если будет включена первая, тогда вторая может работать.

Монтаж проходного изделия

Владелец квартиры, вернувшись домой включает свет, раздевается и ему необходимо его погасить, перед тем как идти дальше. Только вот так неудобно двигаться на ощупь до очередного источника освещения. Было бы не плохо, если бы погасить его можно было бы в конце коридора.

Схожих примеров довольно много и решить их можно как раз при помощи проходного включателя. Хотя их можно назвать просто переключателями. На первый взгляд они напоминают обычные одноклавишные устройства. На них довольно часто имеется маркировка, которая позволяет догадаться о том, что это проходной подвид. Этим знаком являются стрелки, которые направлены в разные стороны.

Только вот схема подключения выключателя освещения в подобной ситуации будет другой по сравнению с описанной выше. Выглядеть она будет уже следующим образом. Обе клавиши будут соответствовать двум вариантам присоединения – на оба выхода. В системе они всегда применяются в паре. Рисунок будет таковым.

Итак, давайте разберемся. Ноль остается неизменным, а вот фаза из коробки идет на вход из коммутатора. Из второго протянут провод, который отправляется на люстру. В нашем случае оба кабеля коричневые.

Второй выход из первого приспособления соединяется через распределительный ящик при помощи провода из второго. На рисунке это место выделено фиолетовым фломастером. Следовательно, третий из первого гнезда со вторым в другом переключателе. Значит, что для каждого такого проходного механизма должен использоваться трехжильный электрокабель.

Из электросхемы, предложенной ниже, видно, что осветительный прибор не работает. Однако будет достаточно щелкнуть одной кнопкой, как он заработает, так как цепь замкнется и соответственно наоборот, чтобы ее снова разомкнуть, нужно снова нажать на любой на осветительной панели.

Помимо этого такое соединение выходных электропроводов не является единственным. Просто благодаря этому чертежу если клавиши будут находиться в одном положении, то цепочка будет разорвана. Если они будут находиться в разном положении, тогда она будет сомкнута. Можно, конечно же, выполнить его между собой одноименных контактов, тогда включение и выключение будет осуществляться от другого положения кнопок. Все сугубо индивидуально.

Проходной может быть как с двумя, так и с тремя кнопками, а это означает, что благодаря подобному устройству можно будет управлять как 2-мя, так и 3-мя светильниками. Схема здесь ничем не отличается от предыдущей, так что ее рассматривать не будем.

Монтаж перекрестного переключателя

В том случае если есть желание иметь три или больше точек управления, то в этой ситуации придет на помощь перекрестный или промежуточный механизм. Например, у изголовья кровати и при входе в помещении.

Такой коммутатор бывает как с одно-, так и двухклавишным. Здесь чаще всего применяется маркировка из стрелок, которые направлены в разные горизонтальные стороны или решетка.

Рассмотрим, как подключить выключатель света на примере одноклавишного приспособления. Электросхема соединения будет следующей.

Так как в нем имеются четыре зажима, то к нему идут такое же количество проводов из монтажной коробки, которые являются проводниками, соединяющие выходные клеммы проходных механизмов. Таким образом, промежуточный устанавливается на разрыве этой пары электропроводов. На предложенном образце это хорошо показано.

Вариантов монтажа довольно много, но можно сказать главное, что как бы ни располагалась клавиша во время неработающей системы, при смене ее положения сразу же произойдет включение света и соответственно наоборот. Таким образом, управление электропотоком происходит из любой точки.

Таким образом, мы рассмотрели основные случаи подключения, которые чаще всего используются в наше время. Изучив внимательно предложенный материал, станет понятно, как осуществляется монтаж выключателя. Самое главное, что нельзя забывать – это необходимость соблюдения правил безопасности. Ведь от правильно и грамотно проделанной работы будет зависеть не только, какой срок прослужат выключатели, но и ваша безопасность.

Мы постарались раскрыть основные моменты электромонтажных работ, которые должны знать все домашние мастера, в помощь вам помимо советов будут иллюстрации каждого этапа работ. А подсказкой к приобретению технологичных электроустановончых изделий для подключения выключателя света будет каталог выключателей света.

как управлять освещением из нескольких мест? — Новости — EKF

Выключатели освещения

Одним из самых распространенных видов выключателей освещения является механический клавишный выключатель с одной, двумя или тремя клавишами, или кулисами (качающимися рычагами).

Выключатель просто включает и выключает свет, а переключатели на два направления — «проходные выключатели» (внешне выглядят как обычные выключатели) монтируются парами, с тем чтобы освещением можно было управлять из двух мест, обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трех мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа (если таковая предусмотрена в конкретной серии выключателей).

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки. Кроме простого включения и выключения, выключатель-регулятор (диммер, или светорегулятор) будет менять по вашему желанию интенсивность освещения.

У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша является выключателем, а другая регулирует световой поток.

Выбор выключателя

Выключатели обычно изготавливают из белого или светлого пластика, но можно приобрести модели и другого цвета, которые подойдут к вашему интерьеру. Выключатели яркой окраски могут замечательно выглядеть в современном интерьере, а латунный корпус под старину будет прекрасно смотреться в традиционной обстановке.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Во избежание мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии применять их с такими выключателями обычно не рекомендуется.

Тем не менее существуют способы устранить такое мерцание.

Простой выключатель

Осмотрите выключатель. К нему подходят два изолированных провода.

Простой выключатель имеет только клеммы L и 1 (устройство клемм выключателей аналогично устройству розеточных клемм). Фазный провод (проверьте с помощью индикаторной отвертки) подключается к клемме L («Вход», часто дублируется стрелкой, направленной к центру выключателя). Провод, идущий к нагрузке (светильнику), подключается к клемме 1 («Выход», часто дублируется стрелкой, направленной от центра выключателя).

На механизме или суппорте выключателя обычно обозначен верх (top), чтобы при сборке клавиша заняла правильное положение. Выключатель будет работать и в перевернутом состоянии, но правильное положение клавиши позволяет узнать, включен выключатель или нет, даже если лампочка освещения перегорела.

Иногда можно встретить выключатель освещения, к которому подсоединены два провода и который работает как одинарный выключатель, но имеет при этом три клеммы. Это переключатель на два направления, который подключен для однолинейного использования, т. е. используется на одно направление, что совершенно безопасно.

Проходной выключатель (переключатель на два направления)

Переключатель на два направления будет иметь, по крайней мере, по одному проводнику в каждой из своих трех клемм.

В зависимости от положения клавиши клемма L соединяется либо с клеммой (1), либо с клеммой (2). Не вдаваясь пока в тонкости подключения на два направления, отметим, что для правильного подключения нового механизма следует просто записать соответствие проводников на старом выключателе перед его отсоединением.

Другой простой способ заключается в отсоединении по одной жиле и подсоединении ее к соответствующей клемме нового выключателя до отсоединения следующей жилы.

Двухклавишные выключатели

Двухклавишный, или двойной, выключатель используется для управления двумя светильниками или двумя группами светильников.

Возможны два варианта исполнения двойного выключателя.

Обычно электрические элементы объединены в одном механизме. В некоторых сериях двухклавишный выключатель представляет собой комбинацию двух независимых друг от друга механизмов. В этом случае необходимо соединить между собой дополнительной перемычкой клеммы для подключения фазного провода.

Двухклавишные выключатели можно использовать в частном доме или квартире (для включения света в прихожей и при входе в дом), в квартире с лоджией или балконом (для возможности освещения комнаты и лоджии по отдельности), в санузлах (для подключения вытяжки и освещения).

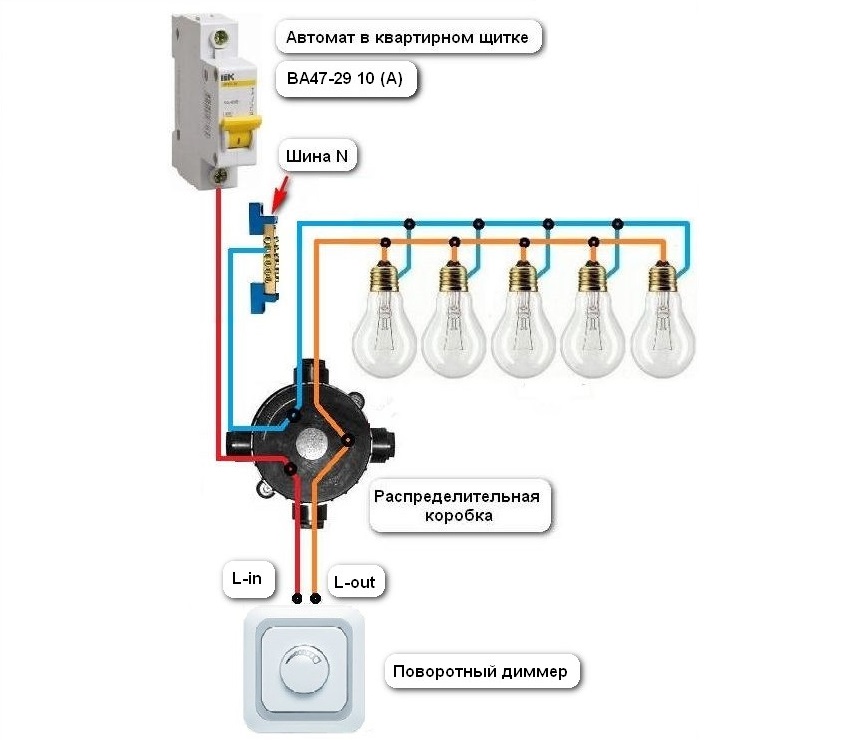

Диммер вместо клавишного выключателя

Осмотрите клавишный выключатель для определения типа его подключения, затем купите выключатель-регулятор (диммер), соответствующий этому подключению.

Изготовители прилагают к диммерам инструкции, но подключаются они в основном так же, как и клавишные выключатели.

Будьте внимательны при выборе диммера!

Проверьте его соответствие вашему светильнику (мощность и типы нагрузки: лампы накаливания, галогенные лампы с электронным или ферромагнитным трансформатором, диммируемые светодиодные или люминесцентные лампы). При выборе мощности диммера нужно помнить, что паспортное значение указывается для случая одиночной установки в бетонную или кирпичную стену. Когда диммер устанавливается в тонкостенные перегородки из гипсокартона и т. п., его мощность снижается примерно на 15% из-за ухудшения теплоотвода.

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

Выключатели с подсветкой в системе освещения с энергосберегающими лампами

С появлением компактных люминесцентных, а впоследствии и светодиодных ламп освещения многие домовладельцы столкнулись с проблемой их мерцания в выключенном состоянии при использовании выключателей с подсветкой.

Дело в том, что при разомкнутых контактах выключателя через элемент подсветки (светодиод или неоновую лампу) продолжает протекать очень маленький ток (0,15–0,3 мА). Он вызывает свечение элемента подсветки, а также постепенно заряжает конденсатор, который является неотъемлемой частью схемы любой энергосберегающей люминесцентной или светодиодной лампы. При заряде конденсатора напряжение на нем растет и в определенный момент достигает уровня, достаточного для запуска основной схемы лампы. Энергии, запасенной в конденсаторе, хватает только на короткую вспышку. Он разряжается, и процесс повторяется вновь.

Это в значительной степени снижает ресурс лампы, ну и, конечно, находиться в помещении с такой лампой крайне некомфортно. Для кардинального решения этой проблемы необходимо исключить заряд конденсатора лампы при свечении элемента подсветки. Это можно сделать двумя способами: подключить светильник через промежуточное реле или заменить такой выключатель переключателем с подсветкой, подключив его элемент подсветки нестандартным образом.

Использование промежуточного реле

Электромагнитное реле на ток 10–16 А надо подключить так, чтобы выключатель с подсветкой управлял катушкой реле (выводы А1, А2), а силовые контакты реле подавали питание на лампу освещения при включении выключателя.

Современные реле достаточно компактны, их легко разместить в корпусе светильника или в люстре под декоративным колпаком, который закрывает узел крепления к потолку и монтажные клеммы.

Замена выключателя переключателем на два направления

При наличии в установочной коробке нулевого рабочего проводника (нейтрали) в качестве выключателя с подсветкой можно использовать переключатель на два направления с подсветкой.

Обычно элемент подсветки подключается параллельно контактам выключателя. Для того чтобы исключить заряд конденсатора энергосберегающей лампы, необходимо подключить элемент подсветки нестандартным образом. Это возможно, только если элемент подсветки переключателя подсоединен гибкими проводниками.

Один провод элемента подсветки подключается к одной выходной клемме переключателя, а другой, с помощью подходящей монтажной клеммы, — к нейтрали. Саму монтажную клемму разместите в установочной коробке, за механизмом переключателя. Теперь при выключенном освещении питание подается только на элемент подсветки. При включении освещения подсветка гаснет, и питание подается на лампу.

Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса.

Правила электромонтажных работ запрещают установку выключателей в пределах доступа от раковины, ванны или душа.

Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.

Основные схемы управления освещением

На рисунке показана тыльная сторона выключателя с пружинными клеммами. Зелено-желтую жилу подсоедините к клемме заземления светильника (люстры). Если такая клемма отсутствует, то просто заизолируйте конец провода в светильнике.

Замена выключателей

Замена неисправного выключателя сводится в основном к подсоединению имеющихся жил к новому выключателю. При этом необходимо проследить, чтобы все было сделано точно так же, как в старом выключателе.

К лампам накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки. При монтаже или подсоединении проводов к выключателю может понадобиться снять клавишу. Для этого аккуратно подденьте ее отверткой сбоку. У многих выключателей имеются специальные пазы, которые облегчают эту операцию.

Проверьте, совместим ли новый выключатель со старой монтажной коробкой. В противном случае вам придется заменить и коробку. Если можно воспользоваться старой коробкой, крепите выключатель старыми крепежными винтами. Если вы хотите поменять накладной выключатель на встраиваемый, снимите старый выключатель, приложите монтажную коробку к месту расположения и обведите ее по контуру. Вырубите стену на глубину новой коробки и закрепите ее на кладке.

Будьте очень осторожны — не повредите имеющуюся проводку!

При использовании ламп накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки.

Отключение электроэнергии

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель.

Управление освещением из нескольких мест

Бывают ситуации, когда удобно иметь возможность включать и выключать свет из двух мест, например в начале и в конце прохождения по длинному коридору или лестнице.

Освещение с двухсторонним управлением

Единственным отличием установки светильника с двухсторонним управлением от обычного является схема подключения выключателей (переключателей).

Установите светильник и оба переключателя на два направления, затем проложите кабель с жилами сечением 1,5 мм? от источника электроэнергии к светильнику и от него до ближайшего переключателя. Не подключайте новую проводку к осветительной цепи до завершения работ. Проложите между переключателями кабель с жилами сечением 1,5 мм?. К клемме L первого переключателя (левый на схеме) подсоединяется фазная жила от источника (распределительной коробки или щитка), а к клеммам 1 и 2 — две жилы, соединяющие его с другим переключателем. Во втором переключателе подсоедините две жилы, идущие от первого переключателя, к клеммам 1 и 2, а клемму L соедините с фазной клеммой светильника. Подключите также желто-зеленую жилу к заземляющей клемме светильника (если ее нет, то заизолируйте ее конец), а голубую жилу — к клемме нейтрали. Удостоверьтесь, что напряжение отключено, и подсоедините всю новую проводку к щитку либо к сети в распределительной коробке.

Проверьте новую проводку!

Освещение с трехсторонним управлением

Добавив промежуточный переключатель к описанной выше цепи, можно управлять светильником из трех мест.

Этот переключатель ставится в разрыв соединительных проводов между двумя другими переключателями. В одном положении клавиши промежуточного переключателя клемма L1 замыкается с клеммой 3, клемма L2 — с клеммой 4, в другом положении клавиши: L1 — с клеммой 4, а L2 — с клеммой 3. Фазные клеммы L1 и L2 соединяются с клеммами 1 и 2 первого переключателя на два направления, а выходные клеммы — с клеммами 1 и 2 второго переключателя на два направления. При необходимости можно увеличить количество точек управления, добавляя в схему промежуточные переключатели.

Схема управления освещением из трех мест

1. Цепь питания светильника разомкнута. Нажатие на клавишу любого переключателя включит светильник.

2. Нажата клавиша промежуточного (среднего) переключателя, цепь замкнута, светильник включен. Красной штриховой линией показано протекание электрического тока. Нажатие на клавишу любого переключателя выключит светильник.

пошаговые инструкции для подключения типовых выключателей Установка выключателя одноклавишного своими рукам

У становить выключатель света в квартире не настолько серьезная проблема, что бы оплачивать дорогостоящие услуги приглашенного электрика. Как правильно установить выключатель , будь то двухклавишный выключатель или выключатель с подсветкой вы узнаете здесь.

Содержание
1.
2.
3.
4.
5.
6.
7.

Если необходима простая замена вышедшего из строя прибора, то монтаж выключателя своими руками занимает считанные минуты. Если же вопрос, как установить выключатель, возник при устройстве новой цепи, то времени потребуется гораздо больше. В таком случае, необходимо сначала определиться, на какой высоте устанавливать выключатели и тип .

Небольшое отступление — только в русском языке прибор, замыкающий электрическую цепь, называется выключатель. В других языках существует, казалось бы, более логичное — «включатель», что дает повод хихикать над «этими русскими недотепами». Но не все так просто. Многие модели работают как раз как двойной выключатель, т.е. замыкают одну группу контактов, одновременно размыкая другую. Кроме того, сверхзадача любого электроприбора — безопасность цепи, которой он управляет. С этой точки зрения как раз слово «выключатель» более правильное , ведь включить лампочку можно и просто, ввинтив ее, что, кстати, раньше и практиковалось.

На какой высоте устанавливать выключатели

Высота установки выключателя над полом, абсолютно никак не связана с требованиями к мощности или иным характеристикам цепи освещения и диктуется только удобством пользования. Раньше, выключатели устанавливались приблизительно на уровне глаз человека среднего роста, в последние годы популярным стало размещение на высоте около метра от пола, так что бы включить свет можно было, не поднимая руки.

Точно так же и место размещения не имеет особого значения, лишь бы было удобно выключателем пользоваться.

Наружные и встроенные выключатели

Теперь тип проводки. Существует открытая и закрытая проводка , То есть, проложенная на поверхности конструкции (открыто, либо в специальном коробе), или закрытая . Подробнее о , Вы можете узнать в соответствующем материале сайта. Соответственно и выключатели бывают наружные и встроенные. Первые размещаются на поверхности, вторые в коробке вмурованной в стену.

Рассмотрим сначала, как установить выключатель при скрытой проводке, поскольку это более сложный вариант.

После сборки и подключения входного щитка с защитными автоматами, монтажа проводки с распределительными коробками, наступает время установки выключателей света. Правильный монтаж этих коммутационных устройств позволит не только рационально осветить любую зону в помещении, но и сэкономить электроэнергию.

Установка любого выключателя может производиться своими руками. Никаких ограничений по этому поводу в законодательстве не предусмотрено. Однако существуют «Правила устройства электроустановок» (ПУЭ). Их соблюдение внутри квартиры надзорными органами не проверяется, но для общей безопасности рекомендуется их выполнять.

Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

1. В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий. Это особенно важно при замене световой точки на более «продвинутую».

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

1. Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

• прочный корпус
• надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
• качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Важно! На размыкающий контакт (группу контактов, если у вас двух-трех клавишник) подается только фазный провод.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Геометрия коммутационных устройств в помещении

Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.

Нужна ли подсветка выключателей

Это удобная функция, в темноте не придется нащупывать клавиши. Однако есть и побочные явления. Вне зависимости от того, как реализована подсветка (светодиод с резистором или неоновая лампа), возникает небольшая гальваническая связь между фазным и нулевым проводом. Это не влияет на безопасность, но некоторые типы ламп могут слегка светиться в состоянии «выключено».

Подключение двух или трехклавишных выключателей

Если у вас не реализована система регулировки яркости освещения, есть смысл подключать многорожковый люстру комбинированным способом. Например, двухклавишник дает возможность выбрать 3 уровня освещения (на светильнике с 6 лампами):

1. первая клавиша — 2 лампы
2. вторая клавиша — 4 лампы
3. обе клавиши — 6 ламп

Схема подключения не зависит от способа установки выключателя (смотреть раздел «Общие принципы монтажа выключателей»). На общий контакт подается фазный провод, а к выходным контактам подключаются необходимые группы потребителей (2 лампы или 4 лампы на люстре).

При подключении различных источников света, принцип подключения тот же, за исключением объединенного нулевого провода. Он должен быть разведен на обе светоточки.

Например, с помощью одного трехклавишного блока, можно включать люстру с тремя степенями яркости (смотреть описание выше), и ночник. На практике обычно применяются выключатели не более чем с двумя клавишами в одном корпусе. Исключение лишь в случае с тотальной экономией места.

Бесконтактные выключатели

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

• сенсорные срабатывают на поднесенную руку;

• акустические включают (выключают) свет по хлопку или голосовой команде;
• выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Итог

Как видно из описания, установка домашних выключателей не представляет сложности. Для сравнения, монтаж вакуумного выключателя на производстве требует сложного оборудования, и квалифицированного персонала. Применяются специальные сплавы, высокопрочные болтовые стяжки.

А контактные группы бытовых электроприборов рассчитаны на прямое подключение проводов, без использования специальных клемм.

Видео по теме

Как подключить свет самостоятельно в квартире, если он отключен по умолчанию?

Это зависит от того, где они отключены. Панель управления обычно отключается, когда доступ к ней могут получить только электрики из VES.
И все же я бы рекомендовал оплачивать счета за электричество и мирную жизнь.

Укрытие для жилья в большинстве домов расположено на лесной ячейке, а также есть метр для потребляемой электроэнергии.

Чтобы подключиться к фазе и рабочей нулевой шине, вы должны найти провода, идущие от счетчика, и подключить их, хотя трудно найти фазовый провод, потому что 1) счетчик питается и запечатывается
2) Соединение мимо счетчика — преступление
3) Если у вас нет соответствующей квалификации и обучения, вы можете получить травму от удара электрическим током и даже даже потерять свою жизнь. Из этого вывода — оплатить долг за электричество, вызвать эксперта и установить связь.

Итак, тогда взберитесь на свой щит и нарушите закон, но на самом деле вы украдете электричество , Я категорически не советую вам и расскажу, как это сделать — я не буду!

Но из ситуации вы можете избежать другого метода, сначала не нарушая закон, а во-вторых, не подвергаясь риску нарушения в распределении коммутатора.

Они могут вести переговоры со своими соседями и иметь переносимость в моей квартире, конечно, компенсировать расходы своих спасателей, если установка и исключена из линии поставщика электропитания, в конце концов, передача может быть отнесена к разъему и штепсельной вилке, вставить его в гнездо, подать его на электричество полностью в вся домашняя сеть (квартира).

Во-первых, вы можете использовать батареи, которые уже заряжены, например, в соседнем гараже.

Из них с помощью адаптера вы можете получить стандартное напряжение двести двадцать вольт.

Если используется бензиновый генератор, он будет шумным и дымным, поэтому генератор должен быть помещен вдали от дома, например, в соседнем доме.

Есть также ветряные электростанции, которые являются генераторами с лопастями и управляются ветроэнергетикой.

И, наконец, солнечные элементы.

Если он отключен за неуплату электричества, подключите его непосредственно к квартире.

Я вошел в эту ситуацию.

Он рассказал мне, как выйти из комнаты вместе с ней.

Он разрешил ему подключиться к своей домашней электрической сети, в то время как я решил проблему оплаты долга и увязки.

Мы взаимно решили, насколько я обязан им в течение периода потребления электроэнергии.

Когда я приобрел необходимую длину и часть электрического кабеля, выход и вилку и подключение к соседней сети, я легко потреблял электричество.

Это кажется незаконным, но через счетчик.

Если вы хотите подключить электричество к квартире, вы можете, если вы прервите электропитание, сможете заполнить соседа (конечно, когда вы его предупредили, когда вы поговорили с ним), вы можете вытащить провод из подъездной дорожки, как говорят электрики «Я дышу» , но незаконно, если вас поймают, чтобы лететь все это, подключитесь к входу, вы получите электричество и всегда будете в опасности.

Как установить выключатель света: схема подключения и правила подключения

Будьте осторожны при работе с текущим, вы не знаете, как — лучше не лезть.

Вы можете связаться с соседом в большом панельном доме, чтобы он не знал об этом (или нашел его вовремя). Есть распределительные коробки, КОН, (на стене, у людей, которых они называют»полмесяца») Включите соединительные провода. Работу нужно будет подчеркнуть и иметь в виду, что ваш сосед, вероятно, не будет благодарен.

Больше вопросов по теме:

Оставить комментарий

Словарь строителя:: Ремонт:: Калькуляторы:: Специальное оборудование:: Разное

2006 — 2017 © Пользовательское соглашение:: Связь с администрацией города [email protected]

Типы выключателей освещения

В настоящее время существует много различных типов выключателей.

Как подключить переключатель кроссовера?

Они отличаются дизайном, уровнем безопасности и производительности. Типы: диммеры, таймеры, пульт, клавиатура, переключатели датчика движения и наличие.

Диммер позволяет вам контролировать мощность света. С этим типом переключателя вы можете экономить электроэнергию.

Таймер очень удобен в использовании.

Свет автоматически отключается, когда активируется сигнал времени.

Пульт дистанционного управления позволяет дистанционно управлять переключателем с помощью пульта дистанционного управления.

Клавиатура — это обычный переключатель, к которому все используются и знакомы со всем.

Ключи с ключами одно- и двухместные.

Переключатели с датчиками движения и присутствия реагируют на присутствие человека в комнате. Они сияют, когда кто-то находится в комнате.

Если вас интересует датчик переключения, то подробная информация о них находится на нашем веб-сайте.

Как установить переключатель

Прежде всего, выключите переключатель! Используйте тестер, чтобы проверить, есть ли больше электроэнергии.

Чтобы изменить переключатель освещения, вы должны сначала разобрать старый переключатель.

Для демонтажа выключателя света достаточно просто снять кнопки и отвинтить винты. Удалите оставшиеся цвета и другие остатки.

Длина проводов, начиная со стены, должна составлять приблизительно 15 см. Эта длина наиболее оптимальна для переключения коммутатора. Если вы делаете меньше, это не подходит для работы, дольше — провода могут не находиться в коммутационной коробке.

После этого на проволоке должно быть удалено примерно 2,5 см изоляции.

Каждый цвет проводов имеет другое значение.

Белый или коричневый имеет значение фазы. Синий или черный ничего. Зеленый, желто-зеленый или желтый означает почву.

Как только вы найдете провода, вы должны подключить их.

С плоскогубцами, которые изолированы без края проводов, согните их в форме L и закрепите их в нужном месте. Не забудьте прикрепить винты, крепящие провода. Убедитесь, что все провода правильно ввинчены.

После этого установите переключатель в стену и немного затяните его.

Отрегулируйте положение переключателя и, наконец, затяните винты.

Не нужно ничего осложнять, чтобы прикрепить кнопки к переключателю. Возьмите ключ, подключите переключатель и немного нажмите его. Это должен быть маленький щелчок. Это означает, что ключ присоединен.

Последнее, что вам нужно сделать, это проверить, включен ли свет.

Включите переключатель и нажмите выключатель. Если лампа застряла без помех, установка выключателя освещения была выполнена правильно. Процедура описана более подробно в статье «Как подключить выключатель освещения», прочитайте статью о переключателях.

Посмотрите видео: как установить переключатель самостоятельно

Существует 4 варианта решения этой проблемы:

1 вариант — Вставить в старый подрозетник новый подрозетник.

Это возможно, когда задняя стенка старого подрозетника находится на глубине более 4 см или, если вы будете выравнивать стену, будет на глубине более 4 см.

Технология выполнения работ:

• Купите новый подрозетник с креплениями (шурупами) для выключателей (розеток).

  Подрозетники бывают для капитальных стен или для гипсокартона. Вам нужен для капитальных стен, простой цилиндрической формы. Если простой формы нет, берите с «ушами», а «уши» потом обрежете ножовкой или ножницами по металлу.

• Отключите электропитание в квартире (выкрутите пробку или выключите автомат). Но если вы считаете, что вам давно пора лечиться электричеством, то можете пропустить этот и похожие пункты.
• Снимите клавиши и крышку выключателя (открутите крышку розетки).

  Как выглядит выключатель можно посмотреть здесь

• Открутите сначала один провод и произолируйте его изолентой.

  Для надежности намотайте 3-4 слоя изоленты. Сделайте то же со вторым проводом.

• Ослабьте крепления корпуса, раскрутив винты.
• Отогните ушки, если они есть
• Вытащите корпус выключателя (розетки).
• Теперь, когда вы видите откуда у вас в подрозетник заходят провода, можно с достаточной точностью определить место, где делать отверстие под провода в новой коробке. Тут есть одна маленькая деталь, если у вас подрозетник был с «ушами», то устанавливать его надо так, чтобы отверстия для крепления выключателя (розетки) были сверху и снизу.
• Выкрутите шурупы из подрозетника и положите так, чтобы их можно было найти.
• Вырежьте или просверлите отверстие в новой коробке под провода.

  Отверстие можно делать побольше, чтобы был люфт при установке.

• Просуньте провода в новое отверстие, провода загните в любую удобную сторону, чтобы они вам не мешали.
• Включите электропитание в квартире.
• Перфоратором просверлите отверстие в подрозетниках и в стене.

  Если ничего не бабахнуло и сверло у вас не обуглилось, поздравляю, в проводку вы не попали.

• Забейте дюбель в стену.
• Отключите электропитание в квартире.
• Если подрозетник утапливается глубже чем надо, разведите алебастр и намажьте алебастром снаружи заднюю стенку и боковые стенки подрозетника.

  Схема подключения проходного выключателя

  Если вы никуда не спешите, вместо алебастра можно использовать финишную шпатлевку.

• Заведите провода в подрозетник и вставьте новый подрозетник в старый. Снимите шпателем излишки алебастра (шпатлевки).
• Прикрутите подрозетник шурупом.
• Оставшиеся щели между стеной и новым подрозетником зашпаклюйте алебастром (шпатлевкой) заподлицо со стеной.
• После того как алебастр (шпатлевка) высохнет, возьмите корпус выключателя (розетки) и прикрутите провода.
• Вставьте корпус выключателя (розетки).
• Закрутите винты крепления корпуса.
• Закрутите шурупы, крепления корпуса.
• Поставьте крышку и клавиши выключателя (прикрутите крышку розетки).

Если у вас нет перфоратора, или вы не хотите рисковать, можете просто поставить коробку на алебастр.

2 вариант — Прикрутить корпус новой розетки (выключателя) к стене.

Передняя панель корпуса евровыключателя (евророзетки) представляет собой квадрат с четырьмя отверстиями по углам.

Диаметр отверстий — 3-4 мм. Для крепления в эти отверстия нужно использовать шурупы с маленькой шляпкой, в противном случае крышка выключателя (розетки) не станет на место.

Снимите старый выключатель (розетку), вставьте новый и отметьте карандашом места, где нужно просверлить дырки.

Если метки попали на алебастр, можно прикрутить корпус нового выключателя (розетки) к алебастру, на который был установлен подрозетник, для этого в алебастре нужно просверлить дырки диаметром не больше 2 мм.

Если старый подрозетник пластмассовый можно попробовать прикрутить корпус нового выключателя (розетки) к подрозетнику, для этого отверстия нужно сверлить под углом, чтобы попасть в подрозетник.

Тут есть 2 недостатка: если между подрозетником и стеной пустота, незаполненная алебастром, то сверло пройдет по касательной и не просверлит подрозетник, если отверстие просверлить под большим наклоном, то шляпки шурупов будут торчать и крышка выключателя (розетки) не станет на место.

Во всех остальных случаях просверлить перфоратором 4 отверстия диаметром 5 мм, забить дюбеля, прикрутить корпус выключателя (розетки) к стене.

Тут тоже есть недостаток: стена возле коробки часто не очень плотная и глубина отверстия может оказаться достаточно большой, больше 6 см, тогда возникнут трудности с подбором шурупов.

3 вариант — Уменьшить диаметр подрозетника в местах крепления корпуса выключателя (розетки).

Этот вариант я использую чаще всего из-за простоты и минимума инструментов и материалов, особенно когда зайдешь в гости попить чайку, а вместо печенья получаешь болтающуюся розетку.

Для этого вам потребуются молоток, отвертка, нож, 2 деревянных клинышка длиной около 3 см, если вы не сможете сделать клинышки, можно использовать деревянный карандаш. Вкратце технология работ следующая:

• Снять старый выключатель (розетку).
• Справа и слева (если крепления новой розетки (выключателя) расположены справа и слева) отогнуть края подрозетника от стены с помощью отвертки или старой стамески.
• Между подрозетником и стеной вбить клинышки (куски карандаша, карандаш предварительно заострить как клин, желательно вбивать по 2 куска карандаша с каждой стороны).

Таким образом размер подрозетника в необходимом вам месте крепления корпуса розетки (выключателя) уменьшится и когда вы вставите корпус нового выключателя (розетки) и зажмете крепления, то выключатель будет держаться крепко.

4 вариант — зажать корпус выключателя (розетки) ушками.

Этот вариант возможен, только для металлических подрозетников с ушками.

Иногда удается снять старую розетку или выключатель, а на их место поставить новый, не поломав ушки (на рисунке обозначены оранжевым цветом):

Для выключателя такой зажим будет достаточно надежным, да и для розетки, в которую будет вставлена переноска — тоже.

Чтобы снять старый выключатель или розетку, ушки нужно немного отогнуть с помощью простой отвертки, а после установки нового выключателя или розетки ушки подогнуть назад молотком.

Часто бывает, что владелец, после ремонта, должен сам делать домашнее хозяйство. Наиболее распространенным примером является установка переключающих ламп. Многие в этой ситуации испуганы и считают, что ничего не может быть сделано без электрика. Но на самом деле это не так сложно. В этой статье мы расскажем вам и покажем вам, как подключать коммутаторы самостоятельно.

Таким образом, существует только несколько типов коммутаторов:

• Одиночный ключ;
• Две клавиши;
• Три ключа;
• сенсорное;
• Remote.

Мы говорим о каждом из них.

ТЕОРИЯ.

Одноконтактные переключатели — проще всего, формируя внешний вид коммутатора.

На переключателе есть два контакта: свинец, который служит для подключения провода к фазе и к исходящему, через который он контактирует с лампой.

Сначала сделайте отверстие в стене, где конец провода и переключатель установлены.

Затем в него вставляется крышка. Чем больше они уходят в стену, тем лучше.

Два ключа — по существу так же, как и предыдущий совет, но, как вы уже догадались, у него уже есть две кнопки. Обычно используется для управления огнями на люстре. С помощью двух клавиш вы можете управлять только двумя группами. Это означает, что один ключ управляется одной группой ламп, другой — другой.

Переключатель выключателя света работает так же, как и предыдущие переключатели, только датчики датчика включены в устройство.

Внешний вид — стандартная сенсорная панель с надписями.

ПОДГОТОВКА.

Если вы все еще решите провести проводку самостоятельно, вы должны действовать в соответствии с этим планом:

• первый Подумайте, где вы хотели бы видеть свои световые устройства и какие места были бы более подходящими для вас, чтобы контролировать этот свет.
• второй Сделайте схему подключения, аналогичную приведенной ниже, — это необходимо, чтобы они не путались в проводах.
• третий Наряду с огнями (лампами, люстрами) вы можете купить все необходимое оборудование в магазине.

Метод подключения обоих типов коммутаторов не отличается.

В дополнение к самому переключателю, лампочке и, возможно, отвертке, вам больше не нужно ничего запускать. Все дополнительные кронштейны обычно оснащены переключателем, но чаще всего этого нет.

Провода обычно подключаются в распределительной коробке

Также нельзя забывать одно важное правило: подключение фазного проводника к лампе должно выполняться через переключатель. это означает, что фаза всегда должна быть связана со смещением.

Это даст вам дополнительную безопасность. Если вы подключите коммутатор одной кнопкой к нескольким лампам, они должны быть подключены параллельно.

Если вы закончили подготовку, вы можете перейти непосредственно к ссылке.

LINK. Одиночные кнопки.

Для подключения к клеммной коробке необходим однофазный и одножильный кабель.

Кроме того, кабель с лампой и кабель от коммутатора подключены к клеммной коробке. Фазовый провод от деци. экран подключается к фазовому проводу, который входит в выключатель.

Другой (нулевой) провод коммутатора должен быть подключен к этому фазовому проводу, который подключен к источнику света (лампа, лампа). Когда вы нажимаете кнопку (ключ) переключателя, цепь замыкается, фаза от электрической панели подается в лампу, чтобы свет загорелся.

Чтобы понять это, посмотрите на рисунок ниже.

LINK.

Закрытие выключателя

ДВЕ КЛЮЧЕВЫЕ ПУНКТЫ.

Как уже упоминалось, подключение коммутатора с двумя кнопками не совсем иное. Для устройств освещения подключите трехжильный кабель с фазой и рабочим нулем. Иногда используется другой кабель — заземляющий переключатель.

Как и в предыдущем абзаце, вы можете увидеть диаграмму ниже, чтобы получить представление о ссылке.

LINK.

Пассивная.

Таким образом, переходный переключатель является своего рода переключателем, который позволяет контролировать свет из разных мест. Это особенно удобно в больших комнатах. Переходные переключатели могут быть одно- или двухпозиционными.

И снова нижняя часть диаграммы является визуальной ссылкой.

РЕЗУЛЬТАТЫ.

Здесь мы захватили все основные типы переключателей и способы их подключения. Мы надеемся, что эта информация поможет вам внимательно рассмотреть освещение в вашем доме.

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

1. Электротехническая отвёртка.
2. Бытовой индикатор напряжения.
3. Плоскогубцы.

Из материалов под рукой должны быть:

1. Провода нужной длины.
2. Клеммники или электромонтажная изолента.
3. Патрон для лампы (и сама лампа).

Обратите внимание на нашу статью, где подробно описано, как правильно выбрать выключатели: .

Фотогалерея: материалы для монтажа выключателя

Длина кабеля предварительно измеряется рулеткой на месте проведения работ
В зависимости от типа проводки нужно использовать наружные или встраиваемые (внутренние) распределительные коробки
Патрон крепится к потолку саморезами
Цоколь «правильного» выключателя может быть керамическим либо из качественной пластмассы

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

• подключение контактов переключателя и лампочки;
• коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Вам также может быть полезен материал с инструкцией по подключению проходного выключателя: .

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Хотите, чтобы лампы включались плавно? Смотрите схемы подключения такой системы в нашем следующем материале: .

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Цугунов Антон Валерьевич

Время на чтение: 4 минуты

При монтаже или ремонте домашней неизбежно возникает необходимость в установке или замене выключателей света. Такие работы не представляют особенной сложности и вполне могут быть выполнены неспециалистом, имеющим понятие о том, что представляет собой схема подключения светильника и каких правил электробезопасности следует придерживаться при ее монтаже. Именно поэтому перед тем как приступать к выполнению подобных работ следует предварительно разобраться, как подключить выключатель света.

Применение одноклавишных устройств целесообразно в тех случаях, когда необходимо организовать коммутацию провода, через который получает питание одна лампочка или светильник. Если нужно подключить люстру, имеющую в своем составе большое количество светильников, то лучше использовать многоклавишное устройство. Другим случаем, в котором предпочтительнее использовать двух- или трехклавишные выключатели является ситуация, когда с помощью такого устройства необходимо обеспечить включение лампочек в разных помещениях, например, в коридоре, ванной и туалете.

Необходимые инструменты и материалы

Перед тем, как приступить к работам по установке одноклавишного выключателя, необходимо позаботиться о наличии таких инструментов и расходных материалов:

1. Выключатель.
2. Светильник с лампой.
3. Изолента.
4. Нож для зачистки изоляции.
5. Индикаторная отвертка.

В том случае, если до установки коммутационного устройства не сделана разводка проводов и не выполнен монтаж подрозетника, придется запастись такими дополнительными инструментами и материалами:

1. Алебастр.
2. Распределительная коробка. Эта деталь нужна только тогда, когда необходимо смонтировать новую проводку в помещении. В противном случае нужно просто найти ближайшую установленную коробку и через нее подключить светильник и выключатель.
3. Перфоратор.
4. Емкость для размешивания шпаклевки.
5. Болгарка с кругом по бетону.
6. Стремянка.
7. Шпатель.
8. Провода.

По способу установки различают два вида таких устройств: внутренний и накладной. Их принцип действия не имеет различий и заключается в том, что при нажатии на клавишу происходит замыкание или размыкание электрической цепи.

Изделие накладного типа используется главным образом в помещениях с деревянными стенами. Его главное достоинство – это предельная простота установки. Такое устройство легко может быть применено в качестве временного выключателя, который устанавливается с целью избежания масштабных ремонтных работ, чреватых большими финансовыми затратами.

Встроенная модель, несомненно, выглядит более компактной и эстетически привлекательной, чем ее предыдущий аналог. Однако для ее установки необходимо обеспечить скрытую проводку. Такие работы предусматривают необходимость штробления стен для прокладки электрических проводов, что чревато большим количеством пыли и повреждением облицовки стен. Именно поэтому установку встроенных розеток и выключателей стараются совместить с выполнением ремонтных работ в квартире.

• Пластиковая клавиша. Служит для удобства включения и отключения контактов устройства.
• Декоративная рамка. Этот элемент изготавливается из диэлектрического материала и выполняет также функцию защиты от поражения электрическим током. Рамка может крепиться к основной части с помощью пластиковых защелок или металлических болтов.

Несколько более сложным является устройство выключателя с подсветкой, который обладает неоспоримым преимуществом – его отлично видно в темноте. Такая функция не только избавляет человека от необходимости шарить в потемках в поисках выключателя, а и дает возможность использовать это устройство в качестве своеобразного ночника.

Различают также модульные и влагозащищенные выключатели. Модульные устройства предназначены для установки в кабель-канал и применяются главным образом для подключения светильников в офисных помещениях. Что касается влагозащищенных моделей, то их использование целесообразно в помещениях с повышенной влажностью воздуха, например, в санузлах, ванных комнатах или на улице при подключении наружных светильников.

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

Если выключатель подключен правильно, то при его отключении можно безо всякого риска менять перегоревшие лампочки и выполнять работы по техническому обслуживанию светильника.

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Порядок выполнения работ по установке

Перед установкой выключателя необходимо сделать прокладку электрических проводов, соединяющих светильник, распределительную коробку и сам выключатель.

Если монтируется устройство встроенного типа, то нужно предварительно установить подрозетник, выпустив из него примерно 10 см провода. Это должно быть сделано для удобства подсоединения провода к контактам выключателя.

Установка подрозетника (коробки) осуществляется таким же образом, как и в случае с подключением электрической розетки. После высверливания углубления в стене подрозетник закрепляется в нем при помощи алебастра.

Если все подготовительные работы уже сделаны, то можно приступать к установке выключателя.

Пошаговая инструкция по правильной установке одноклавишного выключателя выглядит следующим образом:

1. Обесточить электрическую сеть. Сделать это можно при помощи автомата или пробок, расположенных на вводном щитке.
2. Снять клавишу. Она крепится к элементам рабочей части с помощью пластиковых пазов. Поэтому этот элемент может быть снят пальцами без особенных усилий.
3. Снять защитную рамку, которая в большинстве случаев крепится к рабочему механизму двумя винтами.
4. Очистить концы провода, предназначенные для подсоединения к клеммам выключателя, от изоляции. Если в рабочей части устройства предусмотрено подключение проводов с помощью болтового соединения, то нужно освободить от изоляции примерно 1 см каждого провода. В том случае, если используются самозажимные контакты, достаточно будет 0,5 см.
5. Подсоединить концы провода к контактам выключателя. При этом следует обратить внимание на их правильное соединение в соответствии с маркировкой контактов. Во многих моделях этих устройств используется обозначение L или 1 для входящего и 3 или стрелка для выходящего провода. При затягивании болтов нужно рассчитывать усилие таким образом, чтобы не повредить контакты. Особенно это актуально для дешевых моделей выключателей. Следует также обратить внимание на то, что под болтами не должно оказаться изоляции проводов, поскольку это может привести к перегреву и даже разрушению мест соединения.
6. Установить рабочий механизм в подрозетник. Для этого применяются раздвижные лапки или специальные винты. При монтаже такого устройства важно не перепутать местами его верхнюю и нижнюю часть. Правильно установленный выключатель находится во включенном положении при нажатии на верхнюю часть клавиши. Чтобы определить, при каком из состояний рабочего механизма замыкается цепь, достаточно сделать несколько пробных включений и отключений. Для включения механизма нужно приложить некоторое усилие, а при отключении достаточно слегка коснуться клавиши – специальная пружина помогает быстрее разорвать электрическое соединение.
7. Установить защитную рамку. Чтобы добиться правильного расположения рамки можно воспользоваться строительным уровнем.
8. Установить клавишу.

Как подключить выключатель света

Подключение однополюсного выключателя

---

Вопрос: В вашем примере показан 2-проводный Romex, но большинство Romex, которые я видел, имеют три провода: один белый, один черный и незащищенный медный заземляющий провод. Как правильно подключить этот заземляющий провод?
Джерри,

Ответ: Как объяснено на этой странице выше: Эти кабели типа NM содержат заземляющий проводник, который также требуется для всех приложений. Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления.
Дэйв

Подробнее о проводных переключателях

Вопросы о проводных переключателях

---

Вопрос от Джона из Лексингтона, Кентукки:
Как проводка для нового выключателя света и светильника добавляется к существующему выключателю?

У меня есть существующий выключатель света, и я хочу добавить второй выключатель для нового света, который будет работать отдельно. Питание поступает на выключатель, который управляет одним светом в конце цепи.Я знаю, что мне нужно заменить монтажную коробку, и я в порядке с прокладкой кабеля и установкой пластин, но я не знаю, как лучше всего добавить проводку. Есть ли простой способ сделать это или я должен вызвать электрика?

Ответ Дэйва:
Добавление выключателя света и светильника к существующему выключателю

Задача по установке дополнительной проводки для выключателя света и нового светильника будет зависеть от наличия доступа к предлагаемому месту. Наем квалифицированного электрика гарантирует, что установка будет выполнена правильно, где будут идентифицированы существующие провода цепи, а новая проводка цепи будет продлена до нового выключателя света, а затем до нового светильника.Метод, используемый для установки новой проводки, будет зависеть от конструкции стены и местоположения в доме. Особое внимание будет уделено емкости существующей цепи, типу и размеру проводов, а также обеспечению защиты и установки дополнительной проводки в соответствии со всеми применимыми электрическими нормами.

---

Вопрос от Денни, разнорабочего из Садбери, Онтарио, Канада, Канада:
Как закрыть существующий свет и добавить два новых светильника к существующему выключателю?

У меня на потолке на кухне один выключатель на одном выключателе. Я хочу отключить существующий свет и запустить два новых источника света из существующего светового короба. Это недалеко от существующего источника света, поэтому мне нужно будет провести провод от существующей коробки к двум новым коробкам. Как мне подключить его, учитывая, что мне не нужен светильник в текущем месте. Как закрыть?

Ответ Дэйва:
Добавление новых светильников к существующему выключателю

Самый простой способ добавить новые светильники — это проложить новую проводку к существующему светильнику, соединить провода вместе, как был подключен старый светильник, а затем накрыть коробку светильника декоративной заглушкой.Arlington производит белую пустую крышку коробки для приспособлений, которая очень хорошо подходит для этого типа приложений.
Если вы хотите снять коробку светильника и есть доступ на чердак, то коробку светильника можно снять, а проводку установить в новую распределительную коробку, расположенную в доступном месте, где новая проводка для дополнительного света светильники могут быть подключены. Новая распределительная коробка должна быть надежно закреплена, а после завершения всех соединений проводки необходимо установить заглушку.

---

Вопрос от Роба, домовладельца в Оттаве, Канада:
У меня есть простой вопрос, но я хочу быть уверенным, поскольку новые выключатели света, которые я хочу установить, являются дорогими цифровыми переключателями.

Очевидно, что новые переключатели должны быть трехпозиционными, так как они имеют красный провод в дополнение к черному, белому и зеленому. Однако старые выключатели не трехпозиционные, а в электрической коробке, в которой они находятся, нет даже КРАСНЫХ проводов. Один старый переключатель — это единственный переключатель, управляющий одним светом, а другой старый переключатель — единственный переключатель, управляющий тремя другими источниками света.

Итак, когда я положил новые выключатели с красными проводами в коробку, что мне делать с красными проводами?

Думаю, я просто заглушил красные провода от новых выключателей, так как они не нужны, но я хочу быть уверенным.

Ответ Дэйва:
Запасной провод переключателя

Вы правы, когда новый переключатель не будет использоваться в качестве 3-позиционного переключателя, красный провод закрыт небольшим разъемом или изолентой.

---

Вопрос:
Может ли один однополюсный выключатель управлять другим однополюсным выключателем?

Деннис из Денвера, штат Колорадо, спрашивает:
В соответствии с Международным электротехническим кодексом разрешается ли одному однополюсному выключателю управлять другим однополюсным выключателем? Первоначальное намерение состояло в том, чтобы иметь трехстороннее переключение, чего не произошло.

Ответ:
Два однополюсных выключателя, управляющих друг другом, и осветительная арматура не будут работать правильно, поэтому технически это не будет соответствовать электрическим нормам. В такой ситуации вам следует рассмотреть вариант установки пары согласованных переключателей Master и Slave, которые будут действовать так же, как два трехпозиционных переключателя. Этот тип переключателя можно найти в большинстве хозяйственных магазинов или у дистрибьюторов электроснабжения.

Схемы подключения выключателя света

Уважаемый г-н.Электрик:   Какие схемы подключения выключателя света можно выбрать для подключения выключателя к потолочному светильнику?

Ответ:  Схемы подключения выключателя света приведены ниже. Выбор материалов и схем проводки обычно определяется электриком, устанавливающим проводку, а также действующими на момент строительства электрическими и строительными нормами. ПРИМЕЧАНИЕ. Некоторые приведенные ниже текстовые ссылки ведут на соответствующие продукты на Amazon. Как партнер Amazon я зарабатываю на соответствующих покупках.

Если вы планируете установить потолочный вентилятор, , посетите мой пост «Схемы подключения потолочного вентилятора», нажав здесь .

В коммерческом и промышленном строительстве методы и материалы электропроводки иногда определяются архитекторами и инженерами, разработавшими проект. Схемы подключения выключателя света иногда предоставляются подрядчикам, выполняющим установку.

Для интеллектуальных коммутаторов WiFi необходимо соблюдать инструкции производителя по подключению.

Недавнее обновление Национального электротехнического кодекса (NFPA 70, 2020 г.) в статье 314.27 (C) теперь требует, чтобы все электрические коробки потолочного освещения в жилых комнатах в вероятных местах расположения потолочных вентиляторов были рассчитаны на поддержку потолочных вентиляторов.

ВЫБОР СХЕМ ЭЛЕКТРОМОНТАЖА ВЫКЛЮЧАТЕЛЯ

Схема подключения двухпроводного переключателя в верхней части этого поста взята из старых домов и, вероятно, больше не используется в зависимости от того, какая кодовая книга действует в каждой юрисдикции.Двухжильный кабель от потолочной коробки к выключателю света должен иметь белый проводник, переидентифицированный другим цветом, потому что он используется не как нейтральный, а как горячий провод.

Повторная идентификация провода выполняется с помощью цветной изоленты . Некоторые электрики используют перманентный маркер.

Хотя повторная идентификация провода является требованием кода, на практике оно не применялось в должной мере. Следовательно, довольно часто можно найти белый провод в распределительной коробке, который является горячей ЛИНИЕЙ, а черный провод — ножкой переключателя, подключенной к НАГРУЗКЕ.

Вы не можете подключить розетку к этому типу проводки выключателя , потому что в распределительной коробке нет нейтрального провода, но вы можете подключить ее к потолочной распределительной коробке, при условии, что есть достаточно места для дополнительных проводов.

В соответствии с Национальным электротехническим кодексом (NFPA 70) требуется наличие нейтрального проводника в каждой электрической коробке выключателя освещения. См. статью 404.2(С).

Нейтраль нужна для использования электронных диммеров , таймеров и устройств умного дома WiFi, которые можно установить вместо обычного выключателя света. Вот почему приведенная выше схема подключения больше не используется. Вся статья 404 относится к установке выключателей.

Очень важно соблюдать электротехнические и другие строительные нормы и правила для обеспечения безопасности и защиты вашего дома и семьи.

Схема подключения выключателя света от потолочного светильника к выключателю света с использованием трехжильного кабеля к выключателю. Питание поступает в электрическую коробку потолочного освещения и разветвляется на однополюсный настенный выключатель с помощью трехжильного кабеля.

На фотографии выше показана схема подключения потолочного светильника и выключателя освещения с питанием от панели выключателя, поступающим в потолочную электрическую коробку. С потолка по трехжильному кабелю с заземляющим проводом подается питание на выключатель света. Заземляющий проводник не показан для упрощения схемы подключения.

Схема подключения выключателя света, изображающая электроэнергию от панели автоматического выключателя, поступающую в электрическую коробку настенного выключателя, а затем идущую к двум потолочным светильникам по двухжильному кабелю. Заземляющая жила в кабеле не показана для упрощения схемы.

Как показано на приведенной выше схеме подключения, можно легко подавать питание на несколько светильников . Вы просто устанавливаете кабель или кабелепровод от потолочной коробки к следующей потолочной коробке.

Главное, на что следует обратить внимание, это наличие слишком большого количества проводов в одной электрической коробке. Существуют ограничения, установленные кодексом, в отношении количества проводов, которые могут находиться в электрической коробке, а также физические ограничения.См. статью 314.16 Национального электротехнического кодекса (NFPA 70) .

Вообще говоря, для каждого отдельного провода #14 требуется два кубических дюйма пространства внутри электрической коробки. Для провода №12 требуется 2,25 кубических дюйма. Выключатель считается за два провода. Кроме того, необходимо сделать вычеты для разъемов, зажимов и шпилек внутри электрической коробки. Прочтите статью 314 Национального электротехнического кодекса (NFPA 70).

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть подборку выключателей света на Amazon

Если вы хотите управлять двумя светильниками отдельно от двух разных выключателей в одной коробке, к первому светильнику необходимо подключить трехжильный кабель с заземлением вместо двухжильного кабеля.При первом свете вы соединяете черный и белый провода. Красный провод будет продолжаться до следующего светофора вместе с белым проводом с использованием двухжильного кабеля.

Конечно, вы также можете подключить два отдельных двухжильных кабеля к каждому светильнику от выключателей.

Схема подключения однополюсного выключателя освещения с подключенными электрическими розетками

На приведенной выше схеме подключения выключателя освещения показано, как питание от панели автоматического выключателя поступает к электрической розетке, а затем продолжается к следующей розетке, затем к однополюсному настенному выключателю, а затем к другому. торговая точка.

Несколько розеток могут быть подключены к розеткам освещения, как показано на приведенной выше схеме подключения выключателя света. Дуплексные розетки предназначены для передачи питания от одной розетки к другой. Приведенная выше схема проводки была выполнена с использованием только двухжильного кабеля с заземлением. Заземляющий проводник не показан для упрощения схемы.

Если вместо осветительного прибора планируется установить потолочный вентилятор , необходимо установить электрическую коробку потолочного вентилятора .Кроме того, я бы проложил трехжильный кабель с заземлением от выключателя к потолочной коробке.

Это позволяет использовать два переключателя: один для вентилятора, а другой для комплекта подсветки на вентиляторе. Вы можете прочитать мой пост об установке старой рабочей коробки потолочного вентилятора .

Как правило, заземляющие проводники соединяются вместе в каждой коробке выключателя и розетки, а также подсоединяется косичка для обеспечения заземления на зеленом винте каждой дуплексной розетки и однополюсного выключателя.

Если электрические коробки металлические, то они также должны быть заземлены с помощью дополнительного заземляющего вывода , который присоединяется с помощью крепежного винта 10/32 к резьбовому отверстию в задней части металлической электрической коробки.

Листовой металл, Шурупы Tek и шурупы для дерева не допускаются для заземления. См. часть VII, начинающуюся со статьи 250.130 Национального электротехнического кодекса (NFPA 70).

Схема подключения выключателя света, изображенная здесь, показывает, что питание от панели автоматического выключателя идет к настенному выключателю, а затем продолжается к потолочному светильнику с помощью трехжильного кабеля.Из потолочной коробки в электрическую розетку подается питание.

На приведенной выше схеме показан двухжильный кабель от панели автоматического выключателя, идущий к настенному выключателю. От выключателя идет трехжильный кабель к потолочному светильнику. От потолочного электрощита в розетку подается питание по двухжильному кабелю с заземлением. Заземляющий проводник не показан для упрощения схемы.

Когда я делаю черновую проводку для потолочных светильников, я обычно подключаю питание от панели автоматического выключателя к настенному выключателю и подключаю только один кабель к электрической коробке потолочного освещения или коробке потолочного вентилятора.Я стараюсь не подавать другие вещи из потолочного ящика, чтобы ящик можно было легче перемещать, если домовладелец решит переместить место освещения до завершения строительства или спустя много лет после завершения строительных работ.

Схема подключения выключателя света с подачей питания в потолке и подключенной электрической розеткой

На приведенной выше схеме подключения выключателя света показано, как электроэнергия поступает в электрическую коробку потолочного освещения, а затем идет к настенному выключателю с использованием трехжильного кабеля. От настенного выключателя двухжильный кабель используется для подачи питания к двум электрическим розеткам.

Наличие нейтрального проводника в распределительной коробке позволяет удобно подавать питание на другие устройства, такие как розетки, как показано на схеме выше. Его также можно использовать для питания другого выключателя, который управляет освещением в другой части дома. От светильника до выключателя необходимо использовать трехжильный кабель.

Несмотря на то, что разрешается подключать светильники и розетки к одной и той же цепи, я обычно избегаю этого в интересах людей, живущих в доме.Если случайно кто-то подключит электрический нагреватель или что-то еще к розетке, и это приведет к перегрузке цепи, автоматический выключатель сработает. В этом случае, когда светильники и розетки соединены вместе, в комнате не будет света, пока проблема не будет решена.

Если фонари подключены отдельно от розеток, они останутся включенными, пока проблема не будет устранена. Если светильники и розетки подключены к многопроводной цепи, это не имеет значения, так как обе цепи, если они правильно подключены к двухполюсным автоматическим выключателям, в любом случае отключатся.

ИНТЕЛЛЕКТУАЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ WIFI ДЛЯ ALEXA, GOOGLE DOT И APPLE HOMEKIT

Электронные интеллектуальные выключатели подключаются немного иначе, чем стандартные настенные выключатели.   Во-первых, соединение LINE и LOAD должно быть выполнено правильно. С помощью стандартного однополюсного настенного выключателя LINE и LOAD могут переключать клеммы. Для работы интеллектуальных переключателей также требуется нейтральный проводник.

Если в распределительной коробке нет нейтрального провода, как показано на схеме в верхней части этой страницы, вы, скорее всего, не сможете использовать интеллектуальный переключатель.Хотя может быть доступно несколько типов интеллектуальных коммутаторов , предназначенных для работы без нейтрального соединения , тип предлагаемых ими функций может быть ограничен. Прежде чем покупать умный выключатель или диммер, изучите информацию.

Требование наличия нейтрали в распределительной коробке было введено в Национальный электротехнический кодекс всего несколько лет назад. До этого электрик, который изначально устанавливал проводку в вашем доме, устанавливал проводку так, как ему или ей было удобно.

Нельзя использовать заземляющий провод для подключения нейтрального провода интеллектуального переключателя. Это может создать небезопасные условия во всем доме и вызвать проблемы с электрическими приборами. Это запрещено статьей 404.22 Национального электротехнического кодекса.

Перед покупкой интеллектуального выключателя или регулятора освещенности ознакомьтесь с инструкциями и спецификациями производителя по установке. В Соединенных Штатах стандартные цепи бытового освещения составляют 120 вольт при частоте 60 герц (Гц).Переключатель должен быть совместим с этим. Некоторые из смарт-выключателей, которые я видел, имеют диапазон напряжения от 120 вольт для жилых помещений до 277 вольт для коммерческого освещения.

Чтобы заменить настенный выключатель интеллектуальным выключателем , сначала отключите питание с помощью автоматического выключателя этой цепи. Снимите настенную пластину, закрывающую существующий выключатель, отвинтив два винта. Снимите переключатель, открутив винт в верхней и нижней части.Аккуратно потяните выключатель от стены. Иногда провода слишком короткие, чтобы далеко тянуть выключатель.

Если вы видите белый провод на существующем выключателе, это не нейтраль. Это либо ЛИНИЯ, либо НАГРУЗОЧНЫЙ провод. Общепринятой практикой является использование только двухжильного кабеля, когда белый используется в качестве ЛИНИИ, а черный — в качестве НАГРУЗКИ. Как я объяснял выше, предполагается, что белый отождествляется с другим цветом, но этим часто пренебрегают.

ПЕРЕД РАБОТОЙ С ПРОВОДКОЙ ВЫКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ

Перед установкой интеллектуального переключателя необходимо идентифицировать провода LINE и LOAD внутри существующей распределительной коробки.Вы не можете определить по цветовому коду, какой провод является ЛИНЕЙНЫМ, а какой НАГРУЗОЧНЫМ. Проверьте отсутствие питания с помощью бесконтактного детектора напряжения .

Убедитесь, что питание отключено, используя вольтметр категории III (CAT III) или категории IV (CAT IV) , или вы можете использовать розетку с косичкой для лампочки.

Отсоедините два провода от винтовых клемм сбоку или от вставных разъемов сзади существующего однополюсного переключателя. Вы можете использовать крошечную отвертку или скрепку для бумаг, чтобы удалить вставленные провода.Не обрезайте провода. Провода в распределительной коробке — это все, с чем вам придется работать.

Теперь вытащите белые провода внутри распределительной коробки, но не разбирайте их. Снимите разъем с белых проводов так, чтобы оголенный провод был виден. Держите соединенные белые провода отдельно от проводов выключателя.

Снова включите питание и наденьте электроизолирующие перчатки с защитными перчатками и лицевой щиток ОСТОРОЖНО (вы можете получить удар током или удар электрическим током) проверьте с помощью вольтметра или лампочки с косичкой, какой провод является ЛИНИЕЙ.

Подсоедините один из проводов вольтметра (или лампочку с косичкой) к белым проводам и прикоснитесь другим проводом к одному из проводов, снятых с выключателя. Затем проверьте другой провод, снятый с переключателя. Провод переключателя, который показывает приблизительно 120 вольт с белыми проводами, является ЛИНИЕЙ. Другой провод без напряжения — НАГРУЗКА. Не обращайте внимания на показания напряжения, которые намного ниже 120 вольт. Снова выключите питание.

После того, как вы идентифицировали ЛИНЕЙНЫЙ, НАГРУЗОЧНЫЙ и НЕЙТРАЛЬНЫЙ провода внутри электрической коробки существующего настенного выключателя и отключили питание, вы можете приступить к подключению интеллектуального выключателя, следуя инструкциям производителя.

Я заметил, что на некоторых схемах подключения интеллектуальных переключателей от производителя заземляющий провод оборудования окрашен в желтый цвет. Стандартные правила электропроводки в Соединенных Штатах требуют, чтобы заземляющий провод был зеленым или неизолированным оголенным проводом. В других странах заземляющий провод может быть желтым с зеленой полосой или зеленым с желтой полосой.

Схема подключения переключателя WEMO WiFi с красным для нагрузки, черным для линии, белым для нейтрали и зеленым заземляющим проводом

В вашей распределительной коробке у вас должен быть один или несколько заземляющих проводников, соединенных вместе с помощью соединителя или обжимки.К нему необходимо подключить заземляющий провод от интеллектуального переключателя.

Если провода обжаты и нет пигтейла для подключения, вам нужно будет снять обжим. Я делаю это, аккуратно обрезая обжим параллельно проводам с помощью диагональных плоскогубцев Knipex с высоким рычагом. Старайтесь не перерезать провода.

Теперь, когда заземляющие провода отделены от обжима, плотно скрутите их концы плоскогубцами. Плотно скрутите заземляющий провод от интеллектуального переключателя на эту группу заземляющих проводов.Скрутите соединитель провода соответствующего размера на конце.

В некоторых случаях заземляющий тракт прокладывается через металлическую броню кабеля или металлическую трубу. В этих случаях металлическая коробка будет заземлена, и вы можете подключить заземляющий пигтейл к задней части металлической распределительной коробки с помощью крепежного винта 10/32. В некоторых очень старых коробках переключателей из металла с черной эмалью используются крепежные винты 10/24. Удалите все неиспользуемые зажимы из коробки.

Интеллектуальные выключатели, как правило, совместимы с настенными панелями, подходящими для выключателей Decora, хотя цвета могут не совпадать.

Схемы подключения трехпозиционного переключателя см. в моем блоге.

Мой пост в блоге с Схемы подключения четырехпозиционного переключателя очень полезны.

Схемы подключения к коммутируемым и полукоммутируемым розеткам см. в моем блоге здесь .

Нажмите здесь , чтобы увидеть мою запись в блоге о заземляющих выключателях и розетках.

Подключение двустороннего переключателя света и применение

В этой статье мы собираемся показать вам двухпозиционный выключатель света. Двустороннее переключение означает, что вы можете управлять работающими приборами, такими как водяной насос с колбой и т. д., с помощью двух переключателей в разных местах, обычно используемых для управления водяным насосом с разных этажей дома. 2-позиционный переключатель может быть включен/выключен независимо от любого из обоих переключателей. Супруга, ваш водяной насос включен с первого этажа, вы можете выключить его со второго этажа и наоборот.

В этой статье мы покажем вам двухпозиционный выключатель света. Двустороннее переключение означает, что вы можете управлять работающими приборами, такими как водяной насос с колбой и т. д., с помощью двух переключателей в разных местах, обычно используемых для управления водяным насосом с разных этажей дома.2-позиционный переключатель может быть включен/выключен независимо от любого из обоих переключателей. Супруга, ваш водяной насос включен с первого этажа, вы можете выключить его со второго этажа и наоборот.





В этой статье мы покажем вам двухпозиционный выключатель света. Двустороннее переключение означает, что вы можете управлять работающими приборами, такими как водяной насос с колбой и т. д., с помощью двух переключателей в разных местах, обычно используемых для управления водяным насосом с разных этажей дома. 2-позиционный переключатель может быть включен/выключен независимо от любого из обоих переключателей.Супруга, ваш водяной насос включен с первого этажа, вы можете выключить его со второго этажа и наоборот.

Конструкция двустороннего выключателя света

Обычно существует два различных метода изготовления двухпозиционного выключателя света. Первый — 2-проводное управление , а второй — 3-проводное управление . Мы собираемся объяснить оба метода в уроке с фотографиями, а также с помощью видео.

Необходимые компоненты для проекта

• Соединительные провода
• Двусторонние переключатели
• Оборудование переменного тока
• Источник питания переменного тока 110 В/220 В

двухпозиционный выключатель света с двухпроводным управлением

В этом методе два провода соединяются между обоими переключателями, это старый метод. Соединения показаны на схеме, приведенной ниже.

Как вы видите на схеме схемы 2-ходового переключателя выше, вы видите, что фаза подключена к общему проводу 1-го переключателя. PIN №1 и PIN №2 первого двустороннего переключателя соединены с PIN1 и PIN2 второго переключателя. Лампа подключена к общему контакту 2-го переключателя, а другой конец заставки подключен к нейтральной линии. Работа по двустороннему переключению приведена в таблице, приведенной ниже.Эта конфигурация этой схемы аналогична вентилю EX-NOR в цифровой электронике.

Переключатель 1	Переключатель 2	Состояние лампы
0	0	1 (Вкл.)
0	1	0 (ВЫКЛ.)
1	0	0 (ВЫКЛ.)
1	1	1 (Вкл. )

2-позиционный переключатель Подключение с использованием трехпроводного управления

Этот метод широко используется в настоящее время, так как он более эффективен, чем двухпроводная система управления.Это также современный метод  для создания двухстороннего коммутационного соединения , поскольку он немного отличается от двухпроводного метода управления.

В соответствии со схемой схемы 2-позиционного переключателя , приведенной выше, общие контакты переключателя 2 и переключателя 3 соединены друг с другом. PIN-1 обоих выключателей соединен с фазой, а PIN2 обоих выключателей соединен с pin2, а лампа соединена последовательно.

Условия выхода объясняются в таблице ниже

С1	S2	Состояние лампы (вкл/выкл)
0	0	0 ВЫКЛ
0	1	1 НА
1	0	1 ВЫКЛ
1	1	0 ВКЛ

Применение двустороннего переключения:

• Используется в основном на лестнице.
• Средства защиты цепей.
• В большом здании с двумя входными и выходными воротами.
• Используется для управления устройствами переменного тока, такими как вентиляторы, вентилятор.
• Общий водяной насос многоэтажного дома.

Руководство пользователя интеллектуального выключателя освещения gosund

Руководство пользователя интеллектуального выключателя света gosund

►Обзор продукта

!►Параметры

Вход: 100–240 В~, макс. 1800 Вт/120 В
Wi-Fi Частота: 2.Режим питания 4 ГГц: нейтральный + провод под напряжением

IM3ПРЕЖДЕ ЧЕМ УСТАНОВИТЬ

ВНИМАНИЕ!

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. Неправильная установка может быть опасной или незаконной, для безопасной установки может потребоваться обесточить несколько автоматических выключателей. Пожалуйста, вызовите профессионального электрика, если вы не знакомы с электромонтажными работами или чувствуете себя некомфортно.

Убедитесь, что ваша проводка совместима. Выключатель света Gosund заменяет только однополюсные выключатели. Если ваш свет можно включить от двух разных настенных выключателей
, это трехпозиционный переключатель, а выключатель света Gosund несовместим.

► Установите выключатель освещения Gosund

Шаг 1

Отключите питание выключателя, который вы заменяете. Возможно, вам потребуется отключить несколько автоматических выключателей/переключателей, чтобы убедиться, что выключатель, с которым вы работаете, выключен.
ВАЖНО: ИСПОЛЬЗУЙТЕ БЕСКОНТАКТНЫЙ ДАТЧИК НАПРЯЖЕНИЯ ИЛИ НЕСКОЛЬКО РАЗ ПЕРЕКЛЮЧИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ, ЧТОБЫ УБЕДИТЬСЯ, ЧТО ПИТАНИЕ ВЫКЛЮЧЕНО.

Шаг 2:

Отвинтите и отсоедините провода от старого выключателя с помощью отвертки.

Шаг 3

Найдите провода на выключателе света Gosund. Провода переключателя (фаза/нагрузка) — на этом индикаторе провода переключателя — это один красный провод и один черный провод.
Нейтральный провод — Для выключателя света Gosund требуется этот провод, но он не всегда присутствует в вашей домашней электропроводке. Если имеется, нулевой провод
обычно находится внутри настенной коробки с проволочной гайкой сверху.
Провод заземления — обычно зеленого или медного цвета.

Шаг 4:

Установите выключатель света Gosund.Подсоедините один красный провод и один черный провод от выключателя света Gosund к доступным проводам выключателя (фаза/нагрузка). Если вы нашли более одного провода, просто поместите их в выходной провод.
ПРИМЕЧАНИЕ: Накидная гайка представляет собой колпачок, соединяющий провода.

Шаг 5:

Если у вас есть провод заземления (дополнительно), отсоедините его от старого выключателя и подключите к зеленому проводу выключателя освещения Госунда.

Шаг 6:

Отвинтите гайку, которая скрепляет существующие нейтральные провода. Подключите белый провод от выключателя света Gosund к оголенным нейтральным проводам розетки. Надежно закрутите их вместе внутри проволочной гайки.

!► Установите Gosund Ap

1. Найдите приложение Gosund в App Store/Google Play Store или просто отсканируйте QR-код ниже для загрузки. (Для iPhone вы можете использовать встроенную камеру для сканирования QR-кода
   . Для Android вам может понадобиться сканер штрих-кода, чтобы сделать это. Пожалуйста, подтвердите значок приложения перед загрузкой.)
2. Зарегистрируйте учетную запись и запомните пароль, введите ваш адрес электронной почты или номер телефона, затем получите проверочный код для завершения регистрации.


!►Подключение к мобильному телефону

Требования: Wi-Fi на частоте 2,4 ГГц дома

A: Для подключения в простом режиме — зеленый индикатор быстро мигает
—> Убедитесь, что интеллектуальный коммутатор правильно установлен
—> Откройте приложение Gosund —> выберите символ «+»,
—> «переключатель»

—> подтвердите состояние индикатора на своем переключателе и следуйте инструкциям в приложении. (Если вы не видите, что зеленый индикатор быстро мигает, нажмите кнопку включения/выключения для сброса)
—> Установите уникальное имя для этого интеллектуального переключателя, выберите местоположение в комнате

B:APMode
—> Переключитесь на « Режим AP», если соединение не установлено в «Легком режиме»;
—> Сначала вернитесь к интерфейсу «Добавить устройство» +, выберите «Режим точки доступа» в правом верхнем углу.

-> Нажмите и удерживайте кнопку включения/выключения, пока индикатор не начнет медленно мигать;
-> Убедитесь, что индикатор медленно мигает, и подтвердите это в приложении;
-> Выберите свой 2.4G Wi-Fi, введите пароль и подтвердите его в приложении;
-> Нажмите «Подключиться сейчас» и выберите точку доступа Wi-Fi с именем «Smartlife-xxx», затем вернитесь в приложение Gosund;
-> Дождитесь успешной настройки, а затем нажмите «Завершено».

Примечание: , если не удается установить соединение в «режиме точки доступа», проверьте, поддерживает ли ваш маршрутизатор двухдиапазонный Wi-Fi. Если это двухдиапазонный Wi-Fi

, войдите в интерфейс управления маршрутизатором, чтобы разделить Wi-Fi 2,4G и 5G, а затем подключите Wi-Fi 2,4G.

!►Знакомство с приложением Gosund

Установка таймера/расписания
Установка имен устройств
Установка обратного отсчета

Примечание. Измените имена по умолчанию в этом интерфейсе для лучшего управления.

l► Создание сцен/групп

Вы можете создавать определенные сцены и группы в приложении Gosund, это позволяет вам одновременно управлять разными интеллектуальными устройствами в разных комнатах.

►Общий доступ к устройству

Если вы хотите предоставить другим пользователям разрешение на управление вашим Smart Switch, вы можете разрешить это с помощью функции общего доступа к устройству. Перейдите в приложение Gosund -> выберите
устройство, которым вы хотите поделиться -> нажмите кнопку «Редактировать»
-> выберите общие устройства -> Добавить общий доступ -> введите его / ее учетную запись Gosund -> Найдите и завершите.

►Как подключиться к Amazon Alexa Требования:

1. Устройство Amazon Alexa и приложение Alexa
2. Интеллектуальный коммутатор, подключенный к приложению Gosund
3. Идентификатор пользователя и пароль приложения Gosund

Добавить Gosund в качестве «навыка»24 907 для Alexa

Откройте приложение Alexa и выберите «Навыки и игры» -> «Найти Gosund» -> «ВКЛЮЧИТЬ ИСПОЛЬЗОВАНИЕ» -> «Войти в учетную запись Gosund» -> «Разрешить использование» -> «Выбрать Gosund».Затем добавленные вами устройства будут синхронизироваться с приложением Alexa. Вы также можете попросить Alexa открыть для вас новые устройства в данный момент.

Как попросить Alexa включить/выключить Smart Switch Сначала вам нужно установить точное имя для переключателя в приложении Gosund. В противном случае Alexa может сказать вам: «Извините,
, я не могу найти устройство с именем xxx .. . Вы можете сказать Алексе: «Алекса, включи/выключи переключатель в ванной», эта команда поможет вам выполнить работу.

Что можно делать с Alexa

• Голосовое управление интеллектуальным переключателем
• Дистанционное управление интеллектуальным переключателем через приложение Alexa
• Добавление интеллектуального переключателя в определенные группы в приложении Alexa
  По другим вопросам об Alexa см. на странице поддержки Amazon Alexa или свяжитесь с нами для получения помощи напрямую по электронной почте.

Советы по использованию голосового управления Alexa Убедитесь, что имя устройства, которое вы задали для интеллектуального переключателя, является уникальным и узнаваемым для голосового помощника Alexa.
Вы должны убедиться, что все имена смарт-устройств в вашем доме не повторяются и узнаваемы для Alexa. Системе голосового помощника требуется точная команда

l►Как подключиться к Google Home

Вы можете сделать это, связав приложение Gosund с приложением Google Home, перейдите в приложение Google Home и найдите «Работает с Google» -> Поиск Gosund -> Войдите в свою учетную запись
Gosund -> Разрешить использование. А затем приложение Google Home проведет вас через .

l►Как подключиться к Google Home

Вы можете сделать это, связав приложение Gosund с приложением Google Home, перейдите в приложение Google Home и найдите «Работает с Google» -> Поиск Gosund -> Войдите в свою учетную запись
Gosund -> Разрешите использовать. А затем приложение Google Home проведет вас через .

!►Устранение неполадок

В: Почему не удалось подключиться к телефону?
A:* Вы должны попробовать как простой режим, так и режим AP, прочитайте страницу 2-страницу 8, обязательно следуйте инструкциям и повторите попытку.

• Подтвердите, что ваш домашний Wi-Fi работает на частоте 2,4 ГГц и вы ввели правильный пароль во время подключения.
• Снимите и установите интеллектуальный переключатель, чтобы начать заново, посмотрите, что произойдет. Обратитесь в службу послепродажного обслуживания для получения дополнительной помощи, если у вас по-прежнему возникают проблемы с подключением после выполнения описанных выше действий.

В: Почему я не могу управлять им с помощью Alexa/Google?
A:* Убедитесь, что вы успешно настроили интеллектуальный коммутатор в приложении Gosund, и что они работают нормально.

• Убедитесь, что вы указали правильную учетную запись, когда связываете Gosund в качестве навыка в приложении Alexa/Google, и вы можете найти его в своих навыках.
• Убедитесь, что ваше устройство Alexa/Google работает нормально.
•  Проверьте имена устройств, которые вы установили для этого интеллектуального переключателя, они должны быть неповторяющимися и узнаваемыми для голосового помощника. Кроме того, убедитесь, что ваш родной язык доступен для Alexa.

Если у вас по-прежнему возникают проблемы с голосовым управлением нашим интеллектуальным переключателем после выполнения всех инструкций, не стесняйтесь обращаться к нам за помощью.
В: Нужно ли заново настраивать устройство, если я сменил маршрутизатор?
А: Да! вы должны снова настроить интеллектуальный коммутатор, если есть какие-либо изменения в текущем состоянии Wi-Fi, либо вы сменили маршрутизатор, либо переместили устройство
в новый дом. Однако вам не нужно беспокоиться, если вы просто перемещаете его в своей комнате с тем же Wi-Fi.
В: Почему он неожиданно включается/выключается или отключается?
О:Проверьте состояние Wi-Fi и убедитесь, что с электричеством все в порядке. Проверьте, установили ли вы для этого таймер. Если все в порядке, просто снова сбросьте интеллектуальный переключатель в приложении и посмотрите, что произойдет. Электронная почта в службу послепродажного обслуживания, если эта проблема все еще существует.

►Информация о безопасности

Это устройство предназначено только для использования в помещении и в сухих условиях.Убедитесь, что переключатель электричества подходит для приборов, которые вы пытаетесь использовать.
Не пытайтесь разобрать это устройство самостоятельно, помните о повреждении продукта и рисках для безопасности. Беречь от жары, влажности и других экстремальных условий.
Это устройство соответствует стандарту воспламеняемости UL94 V-0. Ограниченная гарантия 24 месяца:

• Устройство использовалось в надлежащем техническом рабочем состоянии.
• Покрывает искусственные сбои и дефекты устройства. Риск повреждения:
  Не подходит для приборов с силой тока более 15 А, будьте осторожны.
  Не накрывать, если устройство было обнаружено искусственно разобранным.

Свяжитесь с нами

По любым вопросам или комментариям относительно наших продуктов, пожалуйста, отправьте электронное письмо по адресу: [email protected] Ваш совет очень ценится. Производитель: Shenzhen Gosund Technology Co., Ltd Веб-сайт: www.gosund.com
Поддержка по электронной почте: [email protected]

Узнайте больше об этом руководстве и загрузите PDF:

Документы/ресурсы

Связанные руководства/ресурсы

Как установить новую цепь от выключателя до выключателя на 3 светильника | На главную Руководства

Всякий раз, когда вы хотите управлять более чем одним прибором с помощью переключателя, у вас есть два варианта подключения.Один из них заключается в последовательном соединении приборов и подключении к выключателю только одного из них — обычно ближайшего. Другой вариант — протянуть провода от всех светильников обратно к выключателю. Последний вариант позволяет отключить прибор, просто работая в распределительной коробке, но также создает потенциальные проблемы с подключением, поскольку вам приходится скручивать вместе столько проводов в коробке. В большинстве случаев первый вариант является лучшим.

Установите электрические коробки для трех осветительных приборов и для выключателя.Вы можете выбрать черновые коробки, которые прикрепите к стене или потолку, или коробки для реконструкции, которые крепятся непосредственно к гипсокартону. Избегайте переделки коробок для потолочных светильников весом более пяти фунтов.

Протяните электрические кабели калибра 12 между коробками и проложите один от распределительной коробки к панели автоматического выключателя. Пропустите провода через заднюю часть коробок и протяните около восьми дюймов провисания через переднюю часть. У вас должно быть два кабеля, идущих в каждую коробку, за исключением коробки для последнего прибора в серии. Прикрепите кабели к стойкам или стропилам с помощью проволочных скоб и молотка.

Снимите оболочку с концов кабелей во всех коробках с помощью универсального ножа и разделите провода. Скрутите плоскогубцами пару белых и оголенных проводов в каждой из коробок. Скрутите черную пару вместе во всем, кроме распределительной коробки.

Подсоедините все осветительные приборы, соединив черный, белый и заземляющий провода каждого с парой в коробке. Перед установкой приспособления прикрутите соединитель провода к каждому набору проводов.

Далее подключите переключатель. Подсоедините каждый из черных проводов к одной из латунных клемм переключателя и затяните клемму отверткой. Накрутите колпачок на пару белых проводов и подключите скрученные вместе заземляющие провода к зеленой клемме заземления на переключателе. Вставьте провода в коробку и прикрутите переключатель к коробке. Установите накладку.

Откройте дверцу главной панели, отвинтите и снимите крышку панели. Выключите главный выключатель.

Пропустите кабель цепи через выбивное отверстие сбоку или снизу коробки.Вероятно, в одном из существующих отверстий есть место для еще одного кабеля. Протяните достаточно кабеля, чтобы выполнить соединения.

Зачистите конец кабеля и оголите ножом концы белого и черного проводов. Вставьте конец белого провода в свободное отверстие в серебряной шине и затяните наконечник изолированной отверткой. Держите инструменты подальше от латунной шины. Он все еще находится под напряжением, хотя главный выключатель выключен. Таким же образом подключите заземляющий провод к шине заземления.

Вставьте конец черного провода в автоматический выключатель на 15 А и затяните наконечник. Вставьте прерыватель в свободный слот горячей шины, включите его и пометьте цепь. Завинтите крышку панели и включите главный выключатель.

Нет нейтрального провода? Топ-3 решения для интеллектуального освещения

Обновлено 27 сентября 2020 г. 22:38 В общем, Smart

В умных домах часто возникает путаница с нейтральным проводом. Это связано с тем, что многим устройствам, особенно умным выключателям света, для правильной работы требуется нейтральный провод.Однако, когда домовладельцы убирают выключатель света, в коробке нет нулевого провода! Что дает? Есть ли способ установить смарт-свитч, несмотря на это? Да, но это требует некоторого планирования и тщательного рассмотрения.

Отказ от ответственности: этот пост содержит партнерские ссылки. Как партнер Amazon, я зарабатываю на соответствующих покупках.



Внимание! Электромонтажные работы могут быть опасны, а их неправильное выполнение может привести к фатальным последствиям. Не пытайтесь делать то, чему вы не обучены, и всегда консультируйтесь с лицензированным электриком перед любой работой.

Для чего нужен нулевой провод?

Нейтральный провод — это обратный путь электричества после того, как он попал в нагрузку, что является причудливым способом назвать любое устройство, потребляющее энергию. Электрическая цепь всегда будет иметь два провода, идущих к и от оборудования, которое необходимо запитать. Вот почему у вилок есть два основных контакта, третий из которых представляет собой защитный механизм, называемый заземлением, который не совпадает с нейтральным проводом.

Для питания лампы два провода будут выходить из стены в приспособление, которое соединит эти провода с лампочкой через розетку.Цвет обычно белый или серый в Северной Америке, но в зависимости от вашего региона действует множество различных правил, поэтому обязательно ознакомьтесь с местными законами. Нейтральный провод так же важен, как и горячий провод, они функционируют вместе как пара для питания устройств, и оба необходимы для включения света. У всех электрических цепей есть обратный путь
Это очень просто

Почему у моего переключателя отсутствует нейтральный провод?

Хотя это будет сильно различаться в зависимости от того, где вы живете, электрические нормы в Северной Америке, как правило, были изменены в недавней истории, чтобы требовать нейтрального провода в распределительных коробках освещения. Причина является прямым результатом растущей популярности «устройств управления», также известных как интеллектуальные переключатели. В результате того, что это правило было введено относительно недавно, многие старые дома будут иметь более простую проводку, не включающую нейтральный провод.

Как и в случае с цветом провода, конкретные электрические коды везде разные, поэтому лучше узнать местные правила или поговорить с лицензированным электриком. Причина, по которой нейтральный провод иногда отсутствует, заключается в том, что механические выключатели нужно размещать только между горячим и светлым.Когда переключатель включен, ток может течь через горячий провод к свету и выходить из нейтрали. После выключения в цепи не будет протекать ток, и ничего не будет включено. Та же схема, что и раньше. Обратите внимание, что только переключатель
имеет доступ к горячему проводу.
Провод заземления опущен для простоты.

Можно ли использовать землю в качестве нейтрали для интеллектуальных коммутаторов?

Заземляющий провод часто зеленого цвета и подключается к металлическому корпусу выключателя света. Почти в каждой конфигурации провод заземления подключен к металлическому корпусу коммутатора. Хотя подключение нейтрали интеллектуального переключателя к земле может сработать, никогда не делайте этого ! Причина, по которой это будет работать, заключается в том, что земля часто подключается к нейтрали в электрической панели, а это означает, что она будет иметь очень похожее напряжение, позволяющее току течь от горячего к земле.

Как уже упоминалось, это приведет к включению интеллектуального коммутатора, но может быть очень опасным, и не следует пытаться. Нейтраль — это спроектированный обратный путь для протекания тока, и использование для этой цели заземляющего провода устранит критический механизм безопасности.Фактически, через заземляющий провод никогда не должен протекать ток, за исключением случаев неисправности, таких как повреждение проводки или попадание воды в какое-либо оборудование. Заземляющий провод существует, чтобы обеспечить безопасное возвращение электричества на «землю».

При отсутствии заземляющего провода неосведомленный человек, который прикоснется к неисправной цепи, может соединить горячее с землей через свое тело, что приведет к серьезным травмам и даже смерти. Другая проблема с этим подходом заключается в том, что прерыватели цепи замыкания на землю (GFCI) и устройства защитного отключения (RCD) сработают, как только выключатель потребляет более нескольких миллиампер, поскольку этот ток будет обнаружен как неисправность.

Что может быть хуже? Если что-то случится с вашей заземляющей проводкой, так что кабель каким-то образом отсоединится от заземляющего соединения на сервисной панели, все, что заземлено, теперь станет «горячим». Любое оборудование с заземленным корпусом теперь станет шоком, ожидающим своего часа. Когда кто-то прикасается к металлическому корпусу, путь через землю в горячее через переключатель теперь закрывается, что может привести к неприятному удару током.

Короткий ответ: никогда не заморачивайтесь с заземлением электроприборов. Может показаться удобным использовать заземляющий провод вместо того, чтобы возиться с установкой нейтрали или придумывать другие решения, но этот короткий путь может оказаться фатальным. В случае сомнений проконсультируйтесь с лицензированным электриком.

Зачем умным переключателям нужна нейтраль?

Интеллектуальные выключатели отличаются от механических тем, что ими обычно можно управлять с помощью кнопки на стене или команды, отправляемой по беспроводной связи с контроллера. Требование постоянной связи с контроллером — это то, что вводит необходимость в нейтральном проводе, поскольку переключатель должен постоянно оставаться под напряжением, чтобы поддерживать связь.Без нейтрали устройство немедленно выключится, как только вы выключите свет, поскольку у него больше не будет энергии для связи.

Какие варианты без нулевого провода?

Когда дело доходит до установки интеллектуального выключателя без нейтрального провода, есть несколько вариантов с различной стоимостью и сложностью. Большинство более дешевых вариантов также имеют некоторые существенные недостатки, которые следует учитывать, прежде чем остановиться на каком-либо из них.

Добавление нейтрального провода к распределительной коробке

Одно из наиболее очевидных решений оказывается также и одним из наиболее сложных в реализации.В зависимости от точной проводки вашего выключателя добавить нейтральный провод может быть так же просто, как вытащить его из-за коробки, или так же сложно, как подключить новую трассу от лампы к выключателю.

Главное, что нужно проверить с помощью этого метода, это то, что у вас действительно есть конфигурация «контур переключения», которая подключает нейтраль только к прибору. Довольно часто весь комплект проводов проходит через распределительную коробку, прежде чем выйти на свет. При таком подключении нейтраль могла быть далеко в стороне, чтобы уменьшить беспорядок, поскольку обычные переключатели в ней не нуждаются.

Однако, если вам повезет меньше и провода идут к свету первыми, а комплект проводов идет к выключателю, потребуется внести некоторые изменения в проводку. В то время как замена выключателя может быть выполнена достаточно легко, переподключение света гораздо сложнее и должно выполняться профессионалом, чтобы убедиться, что все сделано правильно. Очень легко совершить ошибку, и цена за это может быть пожаром в доме или поражением электрическим током. Проводку лучше доверить профессионалам.

Используйте интеллектуальный переключатель, не требующий нейтрального провода.

Некоторые переключатели могут работать без нейтрального провода.Обычно они используют некоторые специальные методы, чтобы получить необходимую мощность, когда свет выключен. Важным соображением является то, что переключатель использует цепь, в которую включена лампа, для питания, а это означает, что существуют некоторые требования к нагрузке. Как правило, они лучше всего работают с лампами накаливания, но могут работать и некоторые светодиодные лампы.

Одним из возможных эффектов использования светодиодных ламп является то, что крошечного количества энергии, потребляемой выключателем, когда свет выключен, может быть достаточно, чтобы светодиоды тускло освещались. Лампы накаливания требуют относительно большого количества энергии для освещения, поэтому они будут работать хорошо.Lutron Caseta — это бренд, который предлагает интеллектуальный диммер, не требующий нейтрального провода. Проверьте это на Amazon здесь! Имейте в виду, что бренду Caseta требуется интеллектуальный мост для связи с такими системами, как HomeKit, Alexa и Google Home.

Вместо этого используйте умные лампочки

Умные выключатели хороши по многим причинам, одна из которых заключается в том, что вы можете продолжать использовать лампочки, которые вы всегда использовали, а также управлять ими удаленно. Однако в некоторых ситуациях гораздо проще использовать умную лампочку.Если два других варианта кажутся сложными или дорогими, то этот одновременно прост и дешев. Имея так много различных видов смарт-ламп, нет недостатка в выборе.

Одной из ламп, которую можно использовать в большинстве ситуаций, является умная лампочка Meross Edison, которая выглядит как обычная лампочка. Излучаемый свет довольно равномерен с точки зрения спектрального выхода, хотя и не сравнится с лампой накаливания. Его внешний вид также выглядит знакомо и может сойти за обычную лампочку, но при этом он основан на светодиодах, что означает гораздо меньшее потребление энергии.Проверьте это на Amazon здесь!

Единственным недостатком этого подхода является то, что отключение питания с помощью выключателя света может привести к сбоям в работе контроллера, поскольку он не сможет обмениваться данными, пока питание отключено. Один из способов решить эту проблему — зафиксировать переключатель во включенном положении или пометить его как «Не использовать». Если сеть пропадет, светом можно будет управлять с помощью обычного выключателя — только не забудьте потом его снова включить!

Лучшие интеллектуальные выключатели и розетки Wi-Fi, которые вам нужны (обзор 2021 г.)Ожидается, что выручка в сегменте «Домашняя автоматизация» составит 3,6 млн долларов США только в 2016 году, что почти на 50% больше, чем в 2015 году.

То, что когда-то было «крутым» или «выдающимся» дополнением к вашему дому, теперь становится почти необходимым. Особенно, когда дело доходит до таких устройств, как интеллектуальные выключатели света и розетки Wi-Fi, которые я люблю, вам будет интересно, что вы когда-либо делали без них, как только они были установлены.

Недавно я установил интеллектуальный выключатель света и вилку в своем доме, и, позвольте мне сказать вам, теперь он стал необходимостью в любой комнате или доме в моем будущем.



Управляйте своим освещением из любого места.



Что такое умный выключатель света или умная розетка?

Интеллектуальный выключатель похож на обычный выключатель, который монтируется на стене для управления освещением, вентилятором или розеткой. Однако вы также получаете возможность управлять переключателем со своего смартфона через приложение. Умные розетки имеют аналогичный функционал. Это позволяет вам включать питание с телефона, устанавливать расписание и связывать свет с другими интеллектуальными устройствами в вашем доме. Это может быть полезно, если вы подключаете умный дверной звонок к выключателю или подключаетесь через IFTTT, чтобы, когда кто-то звонит в ваш дверной звонок, он автоматически включал свет.



Зачем мне умный выключатель или вилка?

 Эти устройства не только обеспечивают безопасность и защиту, пока вас нет, они могут помочь вам контролировать энергопотребление и сократить расходы на счета за освещение. Подключив продукты к своему мобильному приложению, вы можете управлять своим освещением (или подключенными устройствами) с мобильного устройства с помощью нескольких простых нажатий.Он действительно обеспечивает душевное спокойствие, одновременно защищая ваш дом. Посмотреть наши идеи по использованию умной розетки можно здесь.



Почему стоит доверять Идеи?

С 2013 года наша команда в Ideaing обладает обширным опытом работы в области технологий, от электротехники до менеджеров по продуктам в компаниях из списка Fortune 500. Мы гордимся тем, что предоставляем действительно объективную информацию о наших обзорах и рекомендациях. Наша экспертная группа экспертов по продуктам тратит тысячи часов на исследование, анализ и тестирование продуктов.После нашего обширного исследования более 45 лучших смарт-выключателей и вилок Wi-Fi на рынке, вот наши 12 лучших вариантов для большинства людей.



Лучшие интеллектуальные выключатели и розетки Wi-Fi на 2021 год



Основываясь на нашем исследовании, вот лучшие умные выключатели и вилки Wi-Fi на рынке.







Переключатель света Wemo, работает с Alexa и Google Assistant.



Вы когда-нибудь возвращались домой с работы и обнаруживали, что ваш дом практически представляет собой теплицу? Вы экономили энергию (и деньги) в течение дня, потому что выключили вентилятор перед выходом из дома, но теперь вам приходится ждать 30, а то и 60 минут, пока ваш дом не остынет.

Вот тут-то и приходит на помощь WeMo Wi-Fi Light Switch. Это устройство можно запрограммировать на включение вашего вентилятора непосредственно перед тем, как вы вернетесь домой, чтобы вы попали на свежий, циркулирующий воздух, а не на головную боль от горячего ящика с подогревом.



Почему вы должны получить это

Нам нравится рецепт погоды IFTTT, который может создать это устройство. По сути, вы можете запрограммировать устройство, чтобы оно знало, что если идет дождь, делайте X, или если температура достигает определенной температуры, делайте Y. Это действительно интеллектуальная, подключенная функциональность. Несмотря на то, что в приложение нужно внести некоторые изменения, мы выбрали WeMo на первое место, потому что, похоже, оно предлагает гораздо больше, чем другие устройства на рынке, такие как IFTTT и расширенные функции планирования.



Плюсы:

• Запрограммируйте своих поклонников и т. д. пока тебя нет дома
• Программа зависит от таких факторов, как погода и т. д.
• Расширенные функции вне конкуренции



Минусы:







Диммер Wemo WiFi Light Switch, работает с Alexa и Google Assistant



Второй Wemo в списке занимает второе место в списке, что явно выделяет этот бренд как один из лучших в отрасли.Wemo Dimmer Light Switch — это отличный, легкодоступный продукт, который позволяет вам управлять подключенными к сети устройствами из любого места — буквально. Управляйте им со стены по-старому, через приложение Wemo и даже голосом через Alexa. Wemo хорош тем, что может синхронизироваться с вашим расписанием, или вы можете управлять устройствами и оптимизировать их на лету.



Почему вы должны получить это

Существует два основных различия между этим переключателем с регулируемой яркостью и вышеупомянутым переключателем Wemo как частью умных выключателей и вилок Wi-Fi; во-первых, этот переключатель предлагает ночной режим, который идеально подходит для тех, у кого дома есть дети или пожилые члены семьи. Во-вторых, как вы уже догадались, это устройство диммируется!



Плюсы:

• Для этих умных выключателей освещения Wi-Fi концентратор не требуется
• Регулировка яркости и ночной режим включены
• Встраиваемый в стену выключатель, идеально подходящий для современного дома



Минусы:





Управляйте существующими лампочками с помощью Alexa, Google и т. д.



Слишком зависимы от Alexa в эти дни? Что ж, теперь вы можете попросить ее включить и выключить свет, даже если ваши лампочки не умные.Да, даже если это обычные лампы накаливания, диммируемые светодиоды или галогенные лампочки. Просто используйте интеллектуальный переключатель Lutron Caseta для управления ими и подключения к Alexa.

Вы также можете контролировать яркость лампочки. Создайте сцену, достаточно уютную для вечера кино и достаточно яркую для серьезной работы. Вы даже можете добавить расписание восхода/захода солнца, чтобы автоматизировать освещение.



Почему вы должны получить это

Вам следует приобрести это устройство, если вы хотите сохранить старые, не умные света и автоматизировать их.Вам не нужна умная лампочка, чтобы иметь работающую автоматизацию освещения. Этот интеллектуальный переключатель позволит вам управлять освещением через Alexa, Google, Nest и многие другие интеллектуальные устройства.



Плюсы:

• Превращает обычные лампочки в умные
• Работает с Alexa, Google, Nest, HomeKit, Ecobee, Carrier Cor, Honeywell, Logitech и другими
• Подключает до 50 устройств Lutron
• простая установка за 15 минут



Минусы:

• Мост имеет радиус действия 30 футов







Интеллектуальный выключатель света ecobee Switch+, Amazon Alexa со встроенным.



Мне так много всего нравится в этом выключателе света, и дело даже не в том, чтобы включать свет! У экоби есть множество решений для громкой связи, в том числе возможность запрашивать у Alexa такие вещи, как свет, новости, музыка и многое другое. Вы можете заставить устройство выключать свет, когда комната пуста, включаться на закате и выключаться, когда вы выберете. Это сверхинтеллектуальное устройство, которое делает вашу жизнь умнее, чем когда-либо.



Почему вы должны получить это

Вам следует приобрести это устройство, если вы похожи на меня и постоянно держите что-то в руках, будь то мой телефон, собаки, дети, компьютеры, сумки с продуктами и многое другое.



Плюсы:

• Управляйте освещением из любого места
• Усовершенствуйте наружное освещение
• Ночник для работы в нерабочее время



Минусы:

• Пользователи говорят, что прошивка может быть обновлена ​​







Интеллектуальный диммер Philips Hue с дистанционным управлением.

Диммерный переключатель Philips Hue заменяет ваш обычный выключатель света и может обеспечить интеллектуальную функциональность для традиционно тупых источников света.Просто замените существующие выключатели на эти, и вы сможете управлять освещением с помощью прилагаемого пульта дистанционного управления.

Если у вас также есть мост Philips Hue Bridge, вы можете подключиться к коммутатору через Wi-Fi и управлять освещением из любой точки мира.



Почему вы должны получить это

Этот переключатель стоимостью 24,99 долл. США с восторженными отзывами идеально подходит для тех, кто хочет добавить в свой дом несколько простых интеллектуальных функций без лишней суеты и хлопот.Кроме того, как только вы привыкнете управлять освещением с помощью прилагаемого пульта дистанционного управления и будете готовы к действительно интеллектуальным функциям, вы можете просто добавить мост Philips Hue Bridge, чтобы добавить возможности глобального управления.



Плюсы:

• Управляйте своим умным освещением от спальни до заднего двора
• Индивидуальная настройка с помощью Philips Hue
• Алекса включена



Минусы:

• Некоторые пользователи сообщают о слабом соединении







Управление освещением из любого места, концентратор не требуется, работает с Alexa и Google Assistant.



Интеллектуальный коммутатор TP-Link — отличный интеллектуальный продукт для начинающих, поэтому мы включили его в этот список. Если вы часто забываете выключить свет (или задаетесь вопросом, действительно ли вы его выключили), TP-Link — это удобное и надежное решение. С прилагаемым приложением Kasa вы можете использовать этот продукт для удаленного управления практически любой функцией, будь то домашнее освещение или потолочный вентилятор. Бонус — он работает в паре с Amazon Echo, поэтому вы можете использовать голосовое управление для управления коммутатором. Спасибо, Алекса!



Почему вы должны получить это

Это отличный продукт для начинающих, так как он прост в установке и использовании. Он предлагает основные функции и функциональные возможности, которые вы ожидаете от интеллектуального выключателя света, и, поскольку его цена составляет 39,99 долларов США, это не является значительным вложением в рынок интеллектуальных выключателей.



Плюсы:

• Легко проверить, включили ли вы свет или выключили
• Дистанционное управление любой функцией
• пар с Amazon Echo



Минусы:

• Ограничено базовыми функциями







Выключатель света Eve, подключаемый настенный выключатель с технологией Apple HomeKit.



Выключатель света Elgato Eve HomeKit позволяет преобразить любую комнату в вашем доме с помощью настенного выключателя. Это простое дополнение к вашему текущему выключателю света, поскольку он заменяет ваш текущий выключатель света и совместим с КЛЛ, светодиодами, лампами накаливания, люминесцентными лампами, ксеноновыми и галогенными лампами. Как и другие интеллектуальные выключатели света, этот продукт прост в установке и использовании и не требует ремонта. В отличие от некоторых других выключателей света, этот совместим с Apple HomeKit, что упрощает интеграцию с вашим iPhone или iPad.



Почему вы должны получить это

Нам нравится совместимость этого устройства с HomeKit, поскольку оно позволяет осуществлять беспроводное управление с устройств Apple. Конечно, это работает и с устройствами Android, поэтому вам никогда не придется беспокоиться об ответе на вопрос «Android или iPhone?»



Плюсы:

• Совместим с рядом вариантов освещения
• Простота установки
• Работает с HomeKit



Минусы:

• Некоторые пользователи говорят, что приложению нужно немного поработать









Односекундная установка Switchmate Smart Lighting.



По цене 29,99 долларов США на момент написания этой статьи Switchmate Smart Lighting Toggle Switchmate с голосовой активацией представляет собой простой выключатель света, который подключается к существующему светильнику. С магнитной силой в качестве приложения вам не нужно будет использовать какие-либо инструменты, чтобы перейти от «тупой» розетки к умному варианту. Switchmate подключается через Bluetooth; вы можете использовать соответствующее приложение, чтобы включать свет и планировать освещение на лету. Он также может управляться с помощью вашего голоса.Если у вас есть Goole Assistant или Wink Hub 2, он без проблем подойдет для расширенной автоматизации освещения.



Почему вы должны получить это

Если вы ищете простое решение для самостоятельной сборки, этот продукт для вас. Для переключения не требуются инструменты, этот продукт прост в установке и использовании.



Плюсы:

• Bluetooth для надежного соединения
• Простота установки
• Простая эстетика этого выключателя света



Минусы:







Пришло время заменить ваши традиционные 3-позиционные переключатели и сделать их умнее!



Перед умными вещами в моде 3-позиционные переключатели. Они позволяют вам лучше контролировать освещение дома. Забыли выключить свет в коридоре, когда вы уже наверху? Без проблем. Прямо за пределами вашей спальни есть второй переключатель.

Как насчет того, чтобы сделать эти трехпозиционные переключатели умными? WeMo Light дает вам это. Наслаждайтесь функциональностью вашего 3-позиционного переключателя в дополнение к голосовому управлению, автоматизации и удаленному мониторингу. Он также без проблем работает с Amazon Alexa, Google Assistant и Apple HomeKit, поэтому вы можете просто сказать: «Алекса, включи свет на крыльце» или «Окей, Google, включи все», когда вернетесь домой ночью.Не нужно искать ключи в темноте.

Вы можете сгруппировать устройства по комнатам для еще более удобного образа жизни. Для работы этого коммутатора не требуется концентратор.



Почему вы должны получить это

Если вам просто нравится гибкость 3-позиционных переключателей и вы хотите вывести их на новый уровень, приобретите этот светильник. Он также является хорошей заменой вашим старым 3-ходовым фонарям!



Плюсы:

• Однополюсное управление, трехпозиционный переключатель
• Управление со стены, приложения или голосом
• Случайное включение света, чтобы оно выглядело как чей-то дом



Минусы:

• Требуется ноу-хау по проводным соединениям







Leviton Smart Wi-Fi Switch, концентратор не требуется, работает с Alexa, Google Assistant и Nest.



Еще один переключатель освещения с голосовым управлением — это умный переключатель Leviton Decora. Он без проблем работает как с Amazon Alexa, так и с Google Assistant, поэтому вы можете просто сказать: «Alexa, включи свет на крыльце» или «Окей, Google, включи все», когда вернетесь домой ночью. Не нужно искать ключи в темноте.

Для более простой и легкой работы вы можете настроить расписание переключения на основе времени или времени заката или восхода солнца. Создавайте индивидуальные сценарии освещения для каждой комнаты и всегда возвращайтесь домой в расслабляющей атмосфере.Вы можете сгруппировать устройства по комнатам для еще более удобного образа жизни. Для работы этого коммутатора не требуется концентратор.



Почему вы должны получить это

Если вы уже являетесь сторонником Alexa или Google Assistant, переключатель Leviton Switch станет отличным дополнением к вашей системе автоматизации умного дома в качестве одного из интеллектуальных переключателей света Wi-Fi. Голосовое управление упрощает работу, и вам не нужен дополнительный концентратор, чтобы заставить его работать.



Плюсы:

• Создание индивидуального освещения для каждой комнаты
• Графики настройки в зависимости от вашего образа жизни
• Алекса включена



Минусы:

• Сообщается о некоторых проблемах при установке







Wemo Mini Smart Plug, WiFi включен, работает с Alexa, Google Assistant.



С Wemo вы можете управлять своим домом из любого места. Лежите ли вы на пляже в Мексике или проводите еще одну ночь в офисе, вы можете управлять своим светом и бытовой техникой с помощью бесплатного связанного приложения — все, что вам нужно, это Wi-Fi. Нет необходимости в концентраторе или подписке, что является дополнительным бонусом. Кроме того, вы можете автоматически планировать свои подключенные устройства, поэтому, если вы знаете, что будете вдали от дома, вы все равно можете воспользоваться этими дополнительными функциями безопасности.



Почему вы должны получить это

Это обязательное устройство для тех, у кого есть продукты для домашней автоматизации и искусственного интеллекта, такие как Alexa и Nest. В сочетании с этими устройствами вы можете управлять освещением, температурой и техникой с помощью системы домашней автоматизации. Так хорошо.



Плюсы:

• Быстрое и простое определение графиков
• Wi-Fi включен
• Концентратор или подписка не требуются



Минусы:

• Некоторые пользователи сообщают о проблемах с подключением.



Одновременное управление двумя устройствами из любого места или по отдельности



Как насчет того, чтобы дважды порадоваться?

Вот что предлагает вам умная розетка Kasa. Это позволяет вам управлять 2 устройствами из любого места вместе или по отдельности. Подумайте об управлении лампами в спальне… или утюжком для волос и электрической зубной щеткой в ​​ванной. На каждом конце есть штекер. Еще одним плюсом этого плагина является то, что вы можете использовать свой голос для управления ими.Он работает с Alexa, Google Assistant и Microsoft Cortana.



Почему вы должны получить это

Это must-have для людей, которым нужна практичность и у которых есть ограничения по количеству розеток. Превращает одну розетку в две, и не просто две розетки, а 2 умные.



Плюсы:

• Управление двумя устройствами одновременно
• Можно управлять вместе или по отдельности
• Голосовое управление через Alexa, Google Assistant или Microsoft Cortana
• Набор сцен



Минусы:





Управляйте своим домом даже на улице с розеткой Kasa Smart Wifi Outdoor Plug.Гордитесь возможностью управлять своими электрическими устройствами из любого места с помощью всего нескольких прикосновений к бесплатному приложению Kasa Smart, подключенному к вашему смартфону. Умная розетка может достигать диапазона Wi-Fi до 300 футов, что позволяет легко управлять наружным освещением или бытовой техникой. Не стесняйтесь размещать его где угодно, так как он абсолютно защищен от атмосферных воздействий, пыли и брызг воды.

Но это еще не все, наружная розетка настолько умна, что совместима с голосовыми командами Google или Alexa. Управляйте розеткой вместе или по отдельности и планируйте работу подключенных приборов в нужное время.Попробуйте наружную розетку прямо сейчас и убедитесь в ее простоте настройки, но высокой производительности.

Почему вы должны получить это

Контроль еще никогда не был таким полезным, особенно во всем, что касается нашего участка. Используйте наружную розетку Kasa Smart Wifi с 2 розетками в одной умной розетке. Включайте и выключайте свои устройства из любого места и пользуйтесь преимуществами их совместимости с Alexa, Google Assistant или Microsoft Cortana.



Плюсы

• 2 розетки в 1 умной розетке, которой можно управлять вместе или по отдельности
• Всепогодный
• Дальнее (до 300 футов) подключение к Wi-Fi
• Можно подключить к смартфону и управлять розетками с помощью приложения Kasa Smart
• Простота установки



Минусы

• Может перегреться при прямом попадании на солнце





Нет, это не обычный удлинитель.Это намного умнее. Kasa Smart Wi-Fi Power Strip имеет 6 интеллектуальных розеток, которыми вы можете управлять по отдельности, и 3 встроенных USB-порта для зарядки, которые вы можете использовать напрямую. Вы можете управлять ими где угодно, используя приложение Kasa Smart на своем телефоне. Легко контролируйте энергопотребление подключенных устройств и отключайте их от удлинителя, если хотите. Вы также можете установить время включения/выключения каждой розетки в зависимости от вашего распорядка дня.

И когда мы говорим «умный», вы знаете, что мы имеем в виду, поскольку его можно подключить к устройствам голосового управления, будь то Alexa, Google Assistant или Microsoft Cortana.Сохраняйте спокойствие во время возможных скачков напряжения, потому что удлинитель также сертифицирован ETL, поэтому, пока у вас есть смартфон и подключение к Wi-Fi, вы можете с комфортом управлять остальными подключенными устройствами.

Почему вы должны получить это

С легкостью управляйте электрическими устройствами, подключенными к удлинителю Kasa Smart Wi-Fi Power Strip. Это устройство питания с 6 розетками и 3 портами USB, которое позволяет вам контролировать и контролировать подключенные устройства с помощью смартфона. Чувствуете себя более умным? Используйте устройства голосового управления.



Плюсы

• Имеет 6 розеток и 3 встроенных порта USB
• Простота использования
• ETL сертифицирован для защиты от скачков напряжения
• Совместимость с Alexa, Google Assistant или Microsoft Cortana
• Использует приложение Kasa Smart через телефоны для управления



Минусы

• У некоторых проблемы с подключением к WiFi





Две распространенные современные проблемы? Это затемнение света и случайное выключение приборов, которые, кстати, подключены к Alexa.К счастью, теперь у нас есть умный диммер Lutron Aurora Smart Bulb Dimmer, который подходит для обеих лампочек. Это уникальное нововведение, заключающееся в интеллектуальном управлении умными лампочками Philips Hue, делает свет ярче или тусклее с помощью простой вращающейся ручки. Вы можете подключить его к Alexa и другим устройствам для включения/выключения света без помощи рук.

Не беспокойтесь также о том, что кто-то может непреднамеренно выключать переключатель, поскольку Lutron Aurora безопасно блокирует переключатель во включенном состоянии. Вы можете установить его очень просто — даже без руководств, это так просто.Просто коснитесь для включения/выключения питания и управления яркостью через приложение Hue или вручную.

Почему вы должны получить это

Lutron Aurora Smart Bulb Dimmer на помощь для интеллектуального затемнения с помощью современной ручки, которая может управлять интеллектуальными лампочками Philips Hue. Совместимость с Alexa и умное управление. Также есть приложение Hue для управления всем через телефон. Лучшая часть? Так легко установить и использовать!

Плюсы

• Простота установки и использования
• Совместимость с Alexa или Google Assistant
• Управление приложением Hue с помощью смартфона и Wi-Fi или ручное управление при отсутствии сигнала
• Тумблер блокировки



Минусы

• Ограничено умными лампочками Philips Hue





Сравнение лучших смарт-выключателей и вилок Wi-Fi



Вот сравнение лучших умных выключателей и вилок Wi-Fi.



1. Переключатель света Wi-Fi WeMo

• Программируйте своих поклонников и т. д., находясь вдали от дома
• Программируйте в зависимости от таких факторов, как погода и т. д.
• Расширенные функции вне конкуренции

75

2. Регулятор яркости WeMo F7C059

• Концентратор не требуется
• Регулировка яркости и ночной режим

45

3. Lutron Caseta Wireless Smart Lighting Dimmer Starter Kit для HomeKit

• Работает на iOS и Android
• Работает с Alexa, Nest, Google и др.

нет данных

4.ecobee Switch Plus Интеллектуальный выключатель света

• Управляйте освещением из любого места
• Усовершенствуйте наружное освещение

• Прошивка может быть обновлена ​​

70

5. Интеллектуальный диммер Philips Hue с дистанционным управлением

• Управляйте своим умным освещением вокруг дома
• Alexa включена

• Некоторые пользователи сообщают о слабом соединении

85

6.TP-Link Kasa HS200 Smart Wi-Fi выключатель света

• Легко проверить, выключили ли вы свет
• Пары с Amazon Echo
• Удаленное управление

• Ограничено базовыми функциями

80

7. Выключатель света Elgato Eve (10027805)

• Совместимость с другими вариантами освещения
• Простота установки
• Работает с HomeKit

• Некоторые пользователи говорят, что приложению нужно немного поработать

90

8.Switchmate: Интеллектуальное освещение за одну секунду, переключатель, слоновая кость

• Поддержка Bluetooth
• Простота установки

70

9. Трехпозиционный переключатель света Wemo Wi-Fi

• 3-позиционный переключатель
• Работает с Alexa, Google, HomeKit
• заменяет традиционные 3-позиционные переключатели

• Сложное подключение проводки

70

10. Интеллектуальный Wi-Fi-коммутатор Leviton DW15S-1BZ Decora

• Создание индивидуального освещения для каждой комнаты
• Графики настройки в зависимости от вашего образа жизни

• Некоторые проблемы установки

80

11.Умная мини-вилка Wemo

• Быстрое и простое определение расписания
• Концентратор или подписка не требуются

• Некоторые пользователи сообщают о проблемах с подключением

45

12.TP-Link (HS107) Умная розетка Kasa на 2 розетки

• управляет двумя устройствами вместе или по отдельности
• голосовое управление

• подходит только для вертикальных розеток

90

13. Уличная розетка TP-Link Kasa Smart WiFi (KP400)

• простота установки
• водонепроницаемость

• может перегреться при попадании на солнце

90

14.Удлинитель TP-Link Kasa HS300 Smart WiFi с 6 розетками

• имеет 6 розеток и 3 встроенных USB-порта
• etl сертифицирован для защиты от скачков напряжения

• подходит только для вертикальных розеток

90

15. Интеллектуальный диммер для ламп Lutron Aurora

• тумблер блокировки
• совместимость с Alexa или Google Assistant

• только умные лампы Philips Hue

90





— «Умные выключатели и вилки освещения Wi-Fi. Руководство для покупателей и часто задаваемые вопросы» —



На что обратить внимание при покупке умных выключателей и вилок Wi-Fi



Многие бренды предлагают инновационные идеи по этому продукту.У каждого есть своя функция, которая может соответствовать вашим потребностям. Вот некоторые вещи, которые могут помочь вам в выборе собственного умного выключателя света:



Эргономика

Обязательно найдите тот, который может эффективно работать на вас. Некоторые из них могут иметь громоздкие функции, которые мешают вам использовать их свободно. Вы можете время от времени передвигать мебель или сбивать ее. Некоторые бренды имеют розетки и выключатели по бокам.



Связь

Для подключения некоторые работают с Wi-Fi, а другие работают только с подключением через Bluetooth.Есть также некоторые, которые работают с обоими.

Те, у кого есть Wi-Fi, обеспечивают высокоскоростной доступ в Интернет. Вы можете использовать его, даже не находясь рядом с другим устройством.

Для тех, у кого есть возможность подключения Bluetooth, они в основном используются для подключения устройств без использования кабелей и на коротких расстояниях. Поэтому, если вы находитесь рядом со своим устройством, вы можете использовать соединение Bluetooth и Wi-Fi вдали от него.





Размер

Умные выключатели и вилки бывают разных форм и размеров.Большинство из представленных на рынке немного громоздки, но вмещают до нескольких устройств. Но если вам нужна компактная модель, вам может понадобиться модель меньшего размера, которая соответствует вашим потребностям.



Вместимость

Всегда проверяйте мощность выключателя или вилки. Некоторым обычно разрешено от 1 до 2 для подключения. Но есть некоторые продукты, которые позволяют подключить к нему 4 и более устройств.



Дополнительные функции

Перед покупкой проверьте, есть ли у выбранного вами продукта дополнительные функции.Таким образом, вы не только сэкономите деньги, но и получите максимальную эффективность. Некоторые продукты имеют дополнительные функции, включая мониторинг энергопотребления, энергосбережение, настраиваемость, распознавание голоса и многое другое!



Как установить интеллектуальные выключатели света и интеллектуальные розетки Умные розетки

очень просты в том, что вы буквально просто подключаете их к существующим розеткам и настраиваете приложение на своем телефоне. Некоторые интеллектуальные выключатели могут работать вместо существующих выключателей, но большинство из них необходимо установить на стене, как обычный выключатель света.Это довольно просто, но если вы чувствуете себя некомфортно, вам, возможно, придется вызвать квалифицированного электрика.



Сколько стоят умные выключатели и умные розетки?

Большинство выключателей стоят от 30 до 50 долларов, вилки стоят немного меньше. Некоторые из них можно купить всего за 20 долларов, если вы покупаете 2 упаковки.



Smart Wi-Fi Lights and Plugs Часто задаваемые вопросы

Умные выключатели и вилки различных марок предлагают несколько продуктов, которые соответствуют вашему стилю и целям.Поиск хороших инвестиций может быть довольно дорогим. Итак, здесь мы собрали самые распространенные вопросы, которые мы получаем при покупке умного выключателя или вилки:



В: Можно ли использовать снаружи?

A: Некоторые бренды разрабатывают свою продукцию так, чтобы она выдерживала любые погодные условия. Дождь или солнце, ваше смарт-устройство готово!



В: Может ли это снизить стоимость электроэнергии?

A: Да, это может снизить стоимость электроэнергии.Поскольку ваши устройства теперь превратились в интеллектуальные устройства, вы можете управлять ими удаленно в любое время и в любом месте.



В: Безопасны ли они в использовании?

A: Да, все они имеют те же функции безопасности, что и другие устройства, подключенные к стене. Только не забудьте купить у сертифицированного поставщика!



В: Могу ли я управлять своими устройствами с нескольких телефонов?

A: Большинство устройств позволяют управлять устройствами с помощью нескольких телефонов и планшетов.Им просто нужно подключиться к приложению. Перед покупкой проверьте, совместимо оно или нет. Но чтобы избежать путаницы, вы можете выбрать только один.





В: Совместимо ли это с любым телефоном?

A: Прочтите описание перед покупкой, так как некоторые продукты работают только с Apple, но не с Android. Чтобы быть уверенным, купите тот, который работает с обоими.



В: Можно ли вручную отключить смарт-устройства?

О: Да, вы можете вручную отключить устройства, подключенные к интеллектуальному коммутатору и розетке, поскольку эти устройства предназначены для повышения эффективности вашей работы.



---



Благодаря тому, что устройства для умного дома проникают в дома США быстрее, чем когда-либо (ожидается, что проникновение в домохозяйства достигнет 18,62% в 2020 году по сравнению с 5,82% в 2016 году), интеллектуальные выключатели и розетки, пожалуй, самые простые в использовании и установке. Когда я искал интеллектуальные выключатели и розетки для освещения, их было так много на выбор — так много, что мне нужно было составить список моих самых любимых. Нужны лампочки? Проверьте наши лучшие умные лампочки Wi-Fi.Кроме того, я покажу вам, как превратить ваши существующие светильники и выключатели в интеллектуальные решения.

Использовали ли вы интеллектуальный выключатель света или вилку Wi-Fi? Поделитесь своим мнением с нами на Twitter.

No related posts.
