Печь с водяным отоплением порядовка

Каждый знает, что топливо для производства тепла перманентно дорожает. В каждой части РФ необходимо зимой отапливать коттедж. Каждый здравый хозяин дома хочет узнать: как улучшить отопительный комплекс коттеджа. Трудно представить себе существование жителя в нашей стране без обогревающей системы квартиры. На данном интернет портале размещенно множество разнообразных систем обогрева коттеджа, использующих совершенно уникальные способы производства обогрева. Опубликованные системы получения тепла можно использовать по отдельности или гибридно.

Среди отопительных щитков, которые используются в быту, самыми популярными считаются щитки со стенками в 1\2 кирпича с однооборотной системой и несколькими каналами. Необходимо, чтобы количество каналов и размер щитка соответствовали размерам топливника кухонной плиты, тогда тепло от дымовых газов кухонной плиты будут утилизироваться. Система дымооборотов отопительного щитка может поглощать все тепло дымовых газов.

Температура их на выходе из дымовой трубы должна быть не менее 110-120° С. При более низкой температуре в дымовой трубе снизится тяга, может выпадать конденсат.

Кладка отопительных щитков значительно проще кладки любой печи. Толстостенные отопительные щитки (в 1/2 кирпича) делаются с насадной трубой.

Для дачи и небольшого помещения отопительный щиток с чугунной печью заводского изготовления дает значительные преимущества по сравнению с другими отопительными устройствами. Чугунная печь быстро нагревает помещение и пригодна для приготовления пищи. В отличии от неё, отопительный щиток сохраняет тепло.

Источник: http://dvors.ru/pages/pechi.htm

Здравствуйте, дорогие, друзья.

В этом году нужно строить печь в доме, но опыта нет совсем. Вопросов очень много, т.к. это дело не простое.

Исправлено Tashyno Пн 18 Апр 2011, 7:32

Источник: http://forum.anastasia.ru/post_843611.html

Содержание

Каждый, кто интересовался вопросами обогрева загородного дома, наверняка слышал про печи Кузнецова – высокоэффективные конструкции, использующие различные виды топлива. И.В.Кузнецов начал заниматься строительством, конструированием и совершенствованием кирпичных печей в 1962 года. В своих работах мастер применял уникальную авторскую технологию, основой которой является система «свободного движения газов». Циркуляция нагретых газов при такой системе осуществляется под действием их же силы тяжести. Это принципиально отличает кузнецовские конструкции от традиционных устройств, где движение газов происходит принудительно. В канальных печках они перемещаются благодаря тяге дымовой трубы.

Особенности и достоинства колпаковых печей Игоря Кузнецова

Принцип устройства печи довольно прост: нижний ярус и топливник (его еще называют очагом) объединены в единое пространство – колпак, внутри которого и происходит свободное движение горячих газов.

Самые горячие, более легкие, газы перемещаются к верхней части колпака, а «тяжелые» холодные – находятся в нижней. А между ними циркулируют газы, имеющие промежуточную температуру.

Нагретый воздух долго удерживается в печи, передавая жар стенам колпака, а остывший по специальному проходу отводится в дымоход. В колпаке температура горения очень высока. Коэффициент полезного действия подобной печи в три раза выше, чем у традиционной русской. Кроме высокого КПД у нее есть еще ряд преимуществ:

•  экономичность;
• длительное сохранение тепла;
• малое образование сажи;
•  отсутствие необходимости частых чисток;
• форма и дизайн печей могут варьироваться в зависимости от назначения.

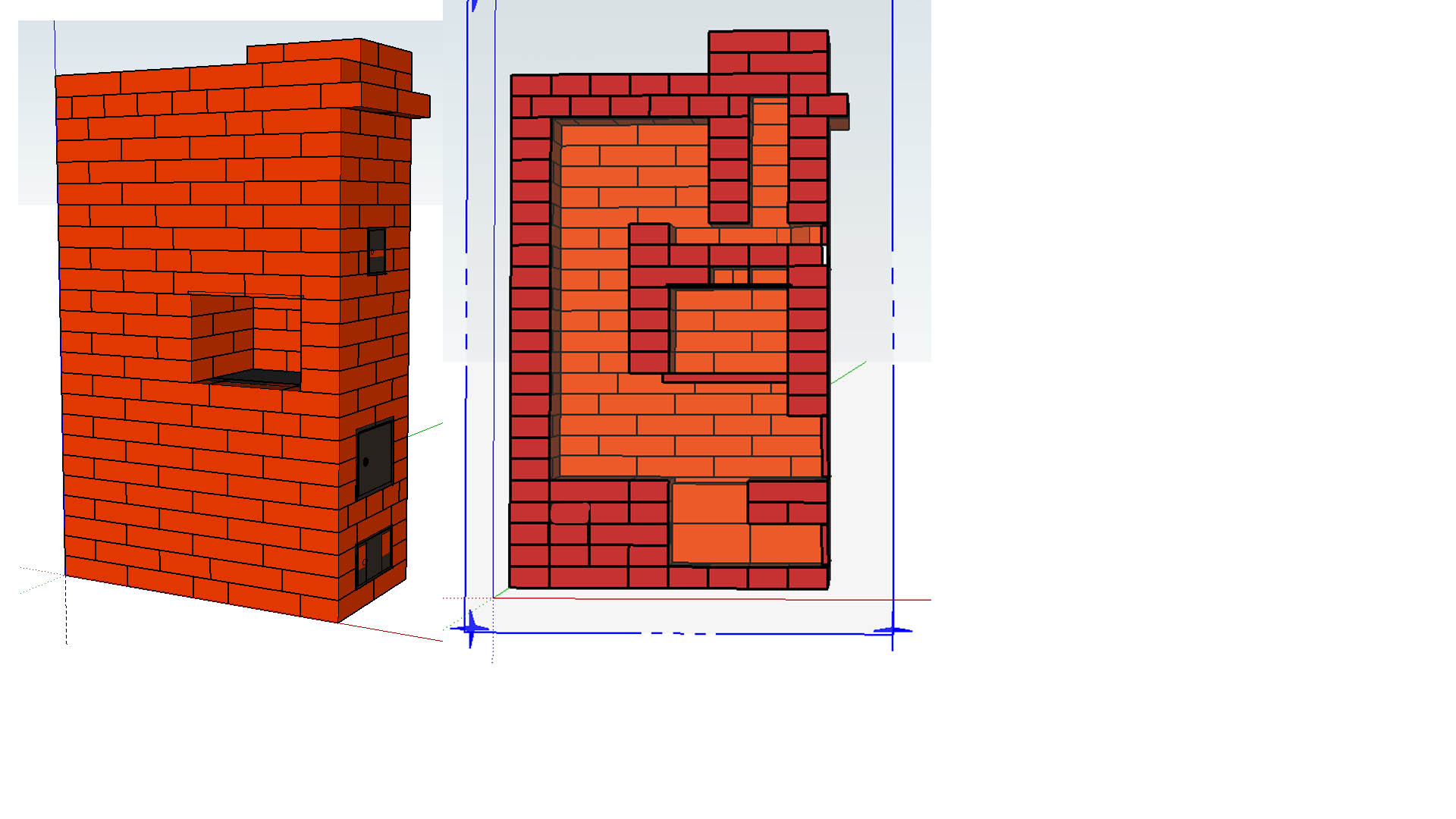

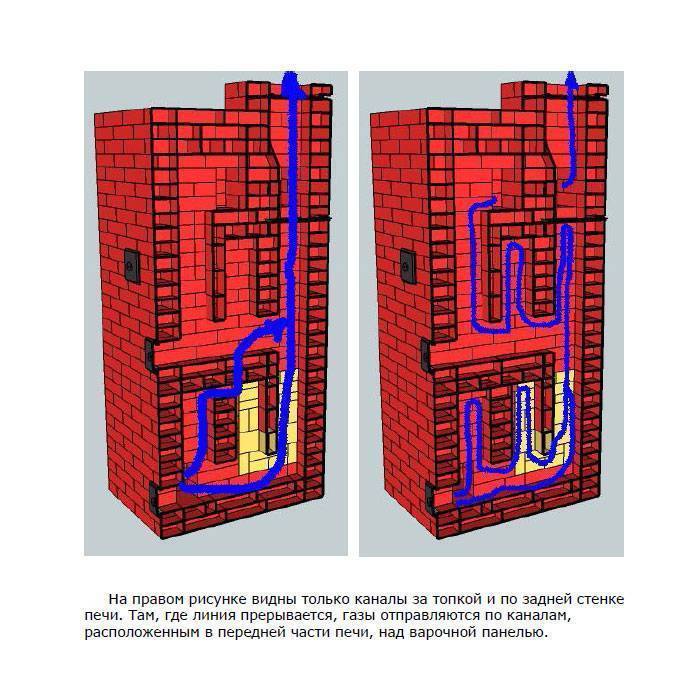

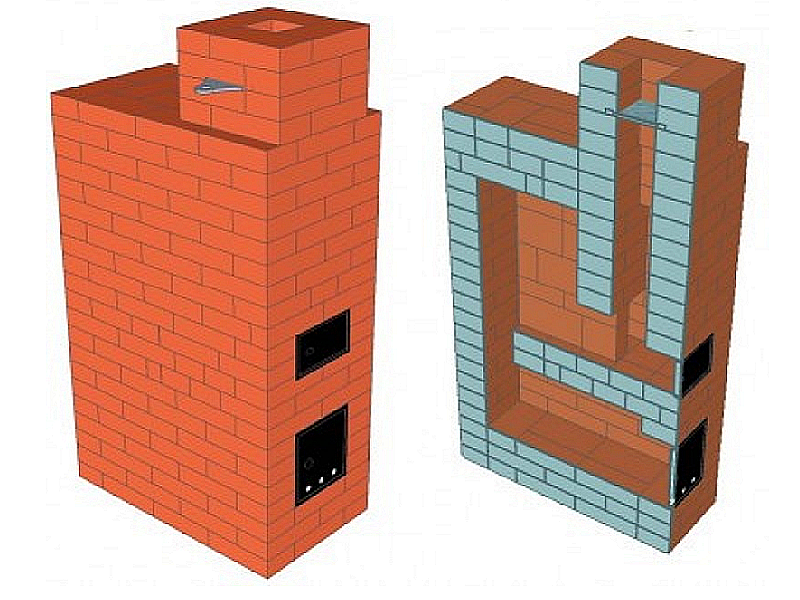

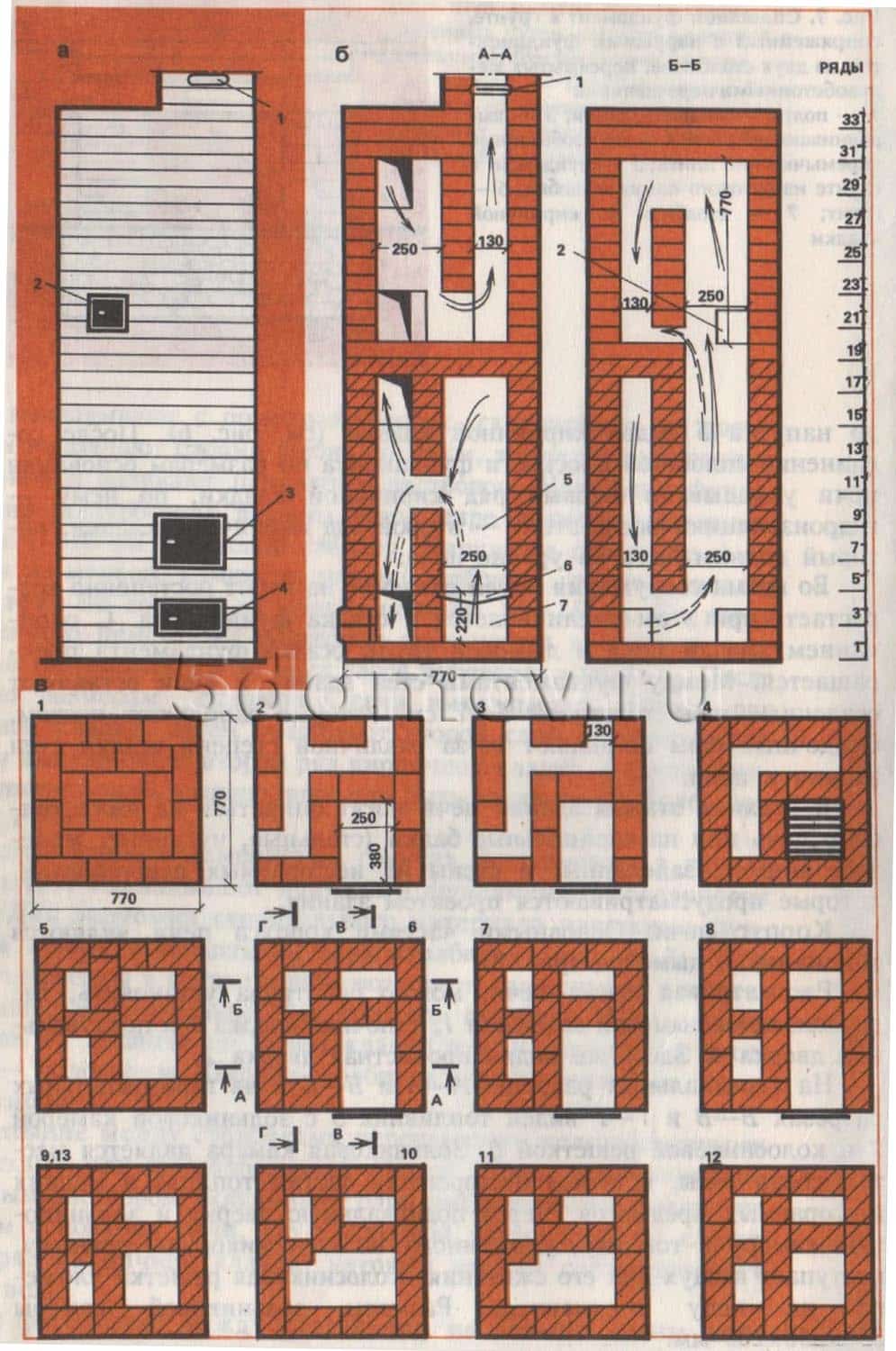

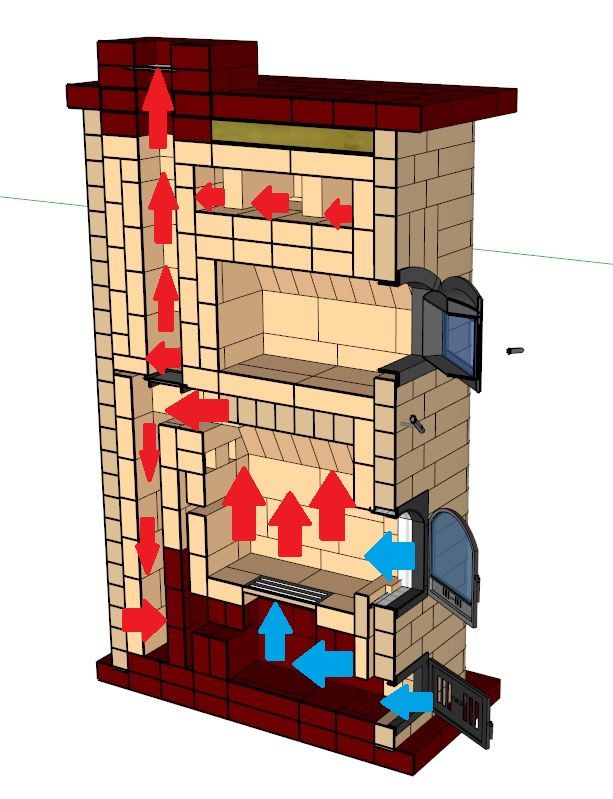

Схема устройства колпаковой печи Кузнецова

Типы и дополнительные конструктивные возможности печей

По выполняемым функциям кирпичные печи Кузнецова можно разделить на несколько основных групп:

• Отопительные. Их основная задача – обогрев помещений.
• Варочные. Они используются для приготовления пищи. К этой же группе можно отнести хлебные печи и плиты, приспособленные под казан.
• Банные.
• Камины.
• Грили и барбекю.
• Комбинированные конструкции, комплексы.

Пожалуй, наиболее востребованными являются отопительно-варочные печи Кузнецова. Они и дом согреют, и голодными не оставят.

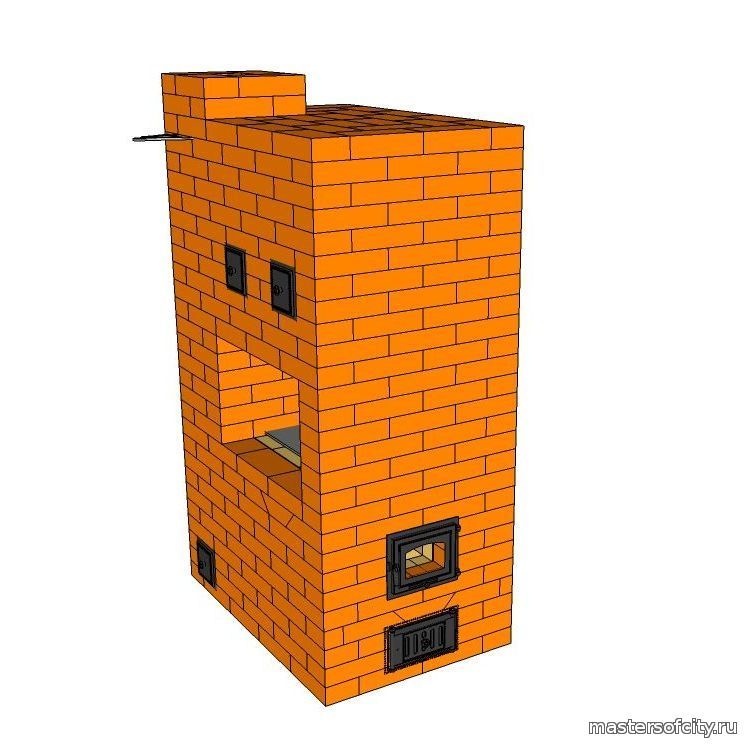

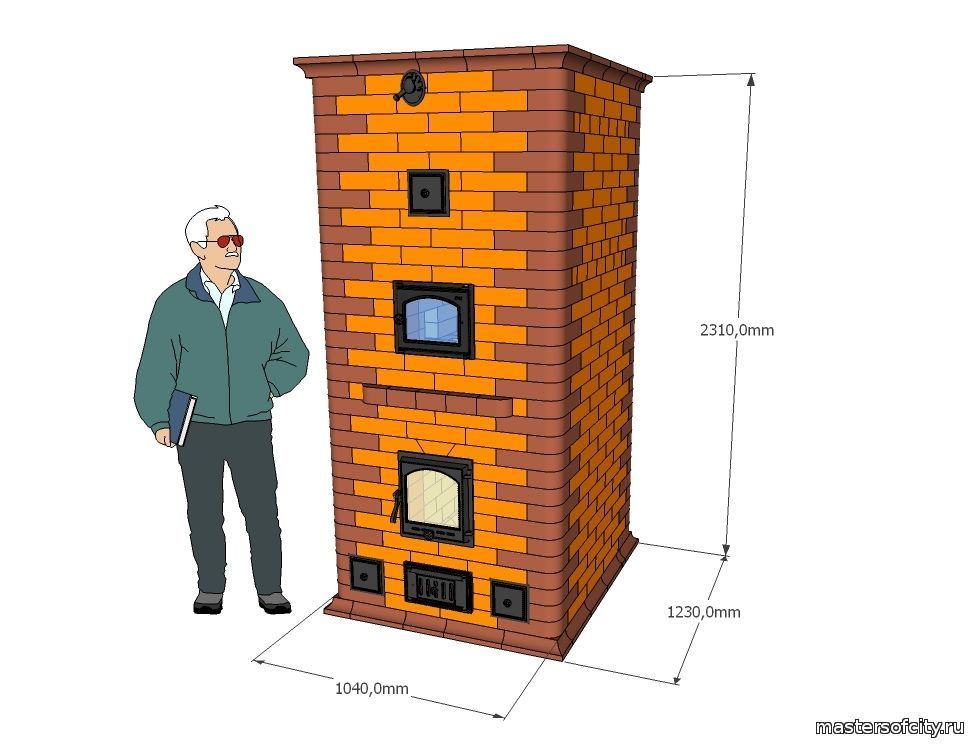

Отопительно-варочная печь Игоря Кузнецова – одна из самых популярных конструкций

Опытные специалисты способны создавать многофункциональные конструкции различных объемов и форм, а также строить многоэтажные печки. В колпаке могут монтироваться дополнительные полезные устройства: электронагреватели, емкости для подогрева воды, парогенератор, плита или духовка, теплоаккумулирующий массив.

Например, хорошо спланированная и правильно сложенная печь Кузнецова для бани отапливает сразу несколько помещений: парилку, моечное отделение и предбанник. Она же приготавливает пар, греет воду и обеспечивает вентиляцию.

Как самостоятельно сложить печь Кузнецова

Тем, кто хочет класть печь Кузнецова своими руками, будут полезны следующие сведения о свойствах системы свободного перемещения газов:

• Газ заполняет любой предоставленный объем. Следовательно, колпак можно делать произвольной формы и любого размера.
• Стенки колпака в каждом горизонтальном сечении нагреваются до одинаковой температуры. Самая горячая – верхняя часть резервуара.
• Источник тепловой энергии можно размещать произвольно в нижнем ярусе колпака.
• Можно использовать несколько источников тепла.

Если вы беретесь за кладку печи впервые, создавать свой проект не стоит. Это сложно, да и велика вероятность ошибок. Воспользуйтесь готовыми чертежами, их можно найти в интернете. Не выбирайте сложные проекты, начните с простых конструкций.

Что нужно учесть при закладке фундамента

Чтобы печь не покосилась и не треснула, она должна стоять на твердой основе. Вес готового сооружения весьма солиден, поэтому к строительству фундамента надо подойти со всей серьезностью.

Надежный фундамент – залог прочности и долговечности любой печи

Бетонный фундамент под печь лучше закладывать при постройке дома. Его ширина должна на 10 см превышать размер отопительной конструкции. Самостоятельно встраивать печку в готовый дом сложно. Лучше обратиться к профессионалам.

Обратите внимание: фундамент для печи не следует связывать с основным, чтобы в будущем конструкцию не повело в сторону или не разорвало.

Обязательно проконсультируйтесь у специалистов или поручите профессиональным строителям этот важный этап работ.

Что потребуется для возведения печи

Если вы твердо решили класть печь самостоятельно, прежде всего, запаситесь подробными чертежами и схемами. Игорь Кузнецов разработал более 150 вариантов печей с инструкциями по их возведению.

Вам нужна порядовка – пошаговая инструкция, наглядно показывающая выкладку каждого кирпичного ряда в отдельности и последовательность рядов. Начинающим печникам настоятельно не рекомендуется что-то изменять в конструкции. Наберитесь терпения и четко следуйте рекомендациям опытных специалистов.

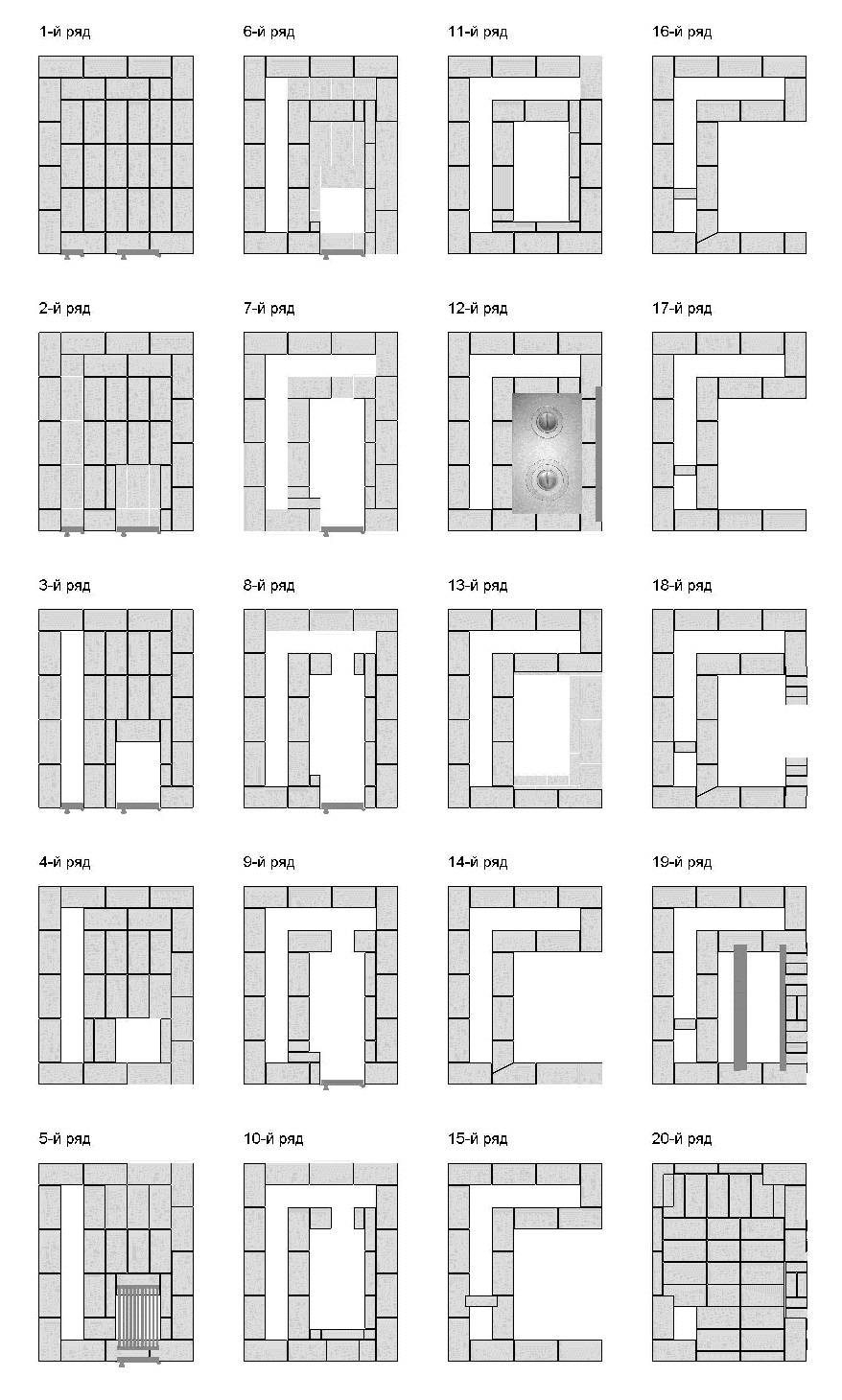

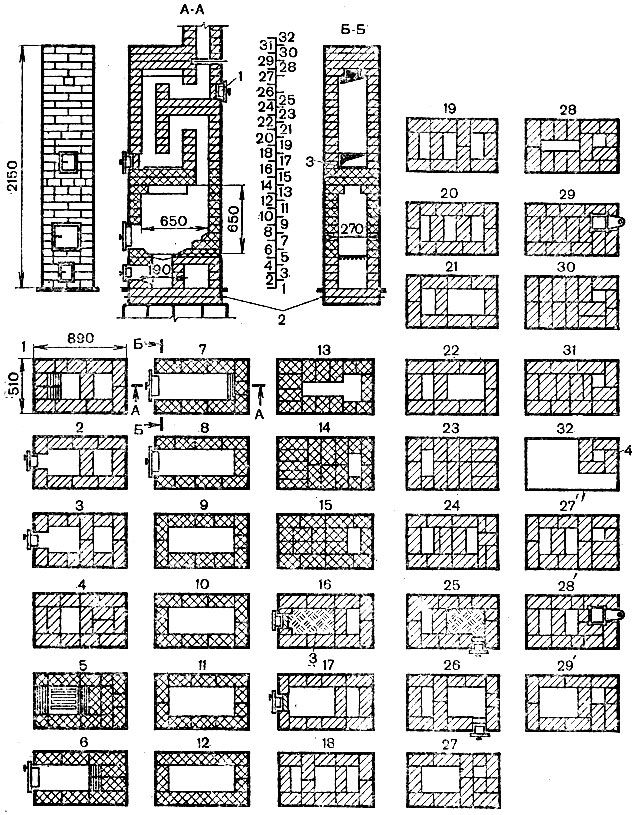

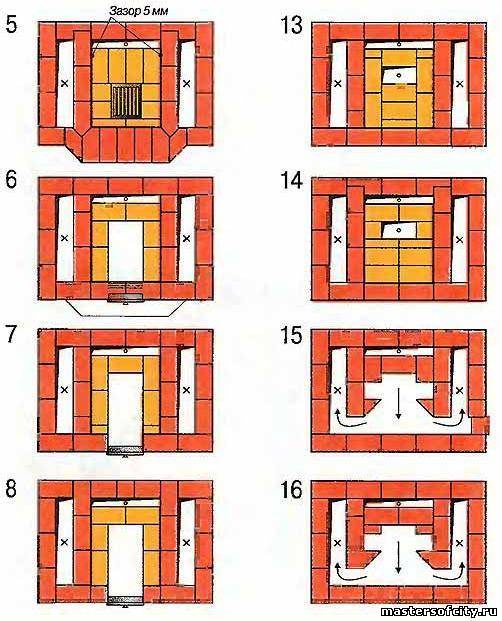

Так выглядит порядовка печи Кузнецова: ряд 1-16

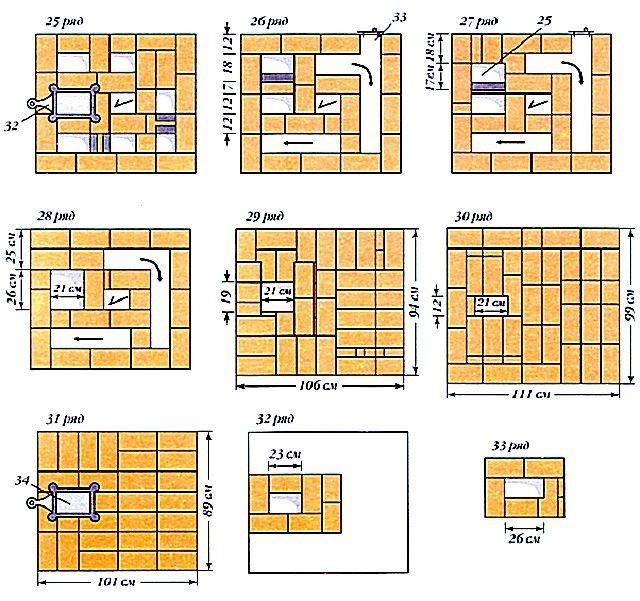

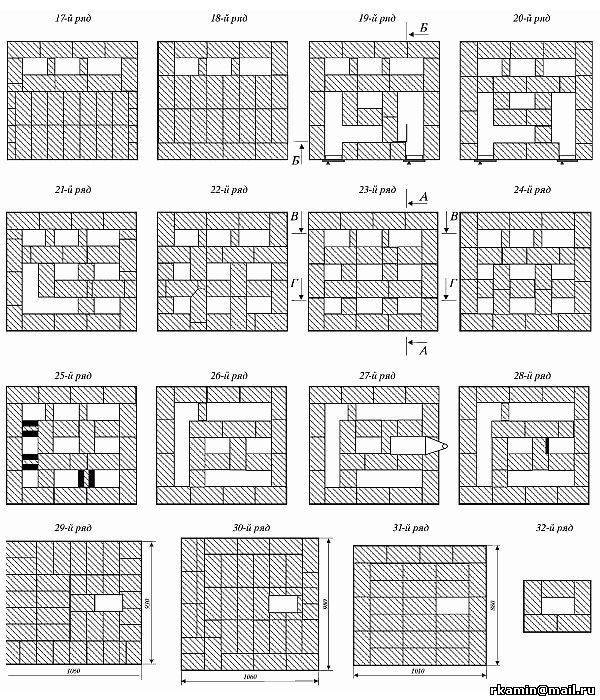

Порядовка: ряд 17-32

Список материалов:

• Огнеупорный кирпич для топливника.
• Кирпич для наружной кладки.
• Огнеупорная глина.
• Очищенный песок. Его требуется в два раза больше, чем глины. Перед замесом раствора песок просеивают через сито с размером ячеек 1,5 мм. Наилучшим образом для работы подходит горный песок, содержащий минимальное количество примесей.
• Металлическая проволока.
• Стальной уголок.
• Печное литье: колосниковая решетка, задвижка, дверки: топочная и поддувальная, очажная плита.

Обратите внимание! Песок и глину легко заменить готовым печным раствором, который продается в строительных магазинах. В покупной смеси уже соблюдены все необходимые пропорции.

Печной кирпич марки М-150

Учтите, что каждая из печей Кузнецова имеет свои тонкости кладки, поэтому не только внимательно изучайте порядовку, но и обращайте внимание на комментарии к схеме.

Тонкости кладки печи Кузнецова

Технология укладки кирпича не вызовет сложностей у тех, кто уже сталкивался с подобными работами. Тем, кто впервые берется за это дело, придется овладевать навыками каменщика.

Как гласит народная мудрость: дело мастера боится. Все знаменитые печники когда-то были новичками. Не тушуйтесь, а спокойно, в удобном для себя темпе выкладывайте кирпич ряд за рядом, как указано в схеме-порядовке.

Печь Кузнецова можно сложить самостоятельно

Есть несколько основополагающих постулатов, которым необходимо следовать при кладке колпаковой печи:

1. Кирпич расширяется при нагреве. Поэтому внутренняя огнеупорная оболочка должна быть «подвешена в воздухе», то есть иметь со всех сторон пустое пространство.
2.  Каждый третий ряд кирпичной кладки необходимо прокладывать металлической проволокой, чтобы усилить связку.
3. Дверцы и остальные элементы из металла надо устанавливать, учитывая их расширение при высоких температурах. Кирпич и металл разделяют специальной прокладкой.
4. По окончании работ кирпич рекомендуется обработать огнеупорным составом.
5. Обжиг печи начинают с минимального нагрева, постепенно увеличивая его интенсивность.

Рекомендации начинающим печникам

Вот еще несколько полезных советов новичкам от профессионалов:

1. Канал между первым и вторым ярусом прокладывается в четверть кирпича, чтобы увеличить длину топки.
2.  На 17-18 ряду делается верхнее перекрытие колпаков.
3. На 21 ярусе оставьте два прохода вдоль боковых внутренних стенок.

На чертежах все это показано и во время работы обычно не вызывает затруднений.

Закончив кладку, проведите первую растопку. Используйте минимум топлива, чтобы нагрев проходил медленно и постепенно. Во время этой топки проходит обжиг печи, проверяется ее работа, герметичность швов в местах установки дверей и задвижек. Обнаружив недостатки, устраните их.

Как видите, простейшую отопительную или банную печь Кузнецова реально сложить самостоятельно. Если же работа кажется вам очень трудоемкой и сложной, или вы хотите установить многофункциональную печь, – обращайтесь к профессиональным печникам. Они выполнят работу быстро, с учетом всех нюансов, а готовая печь будет качественной и красивой.

Видео: Постройка печи Кузнецова с водяным котлом

Источник: http://teploguru.ru/pechi/pech-kuznecova-svoimi-rukami.html

Содержание

Отопительная печь — порядовка

Существует множество печей и каминов. Одни предназначены для обогрева жилья, другие для приготовления пищи, третьи выполняют декоративные функции. Существуют печи, выполняющие одновременно несколько функций, это отопительно-варочные печи.

Голландка, шведка – кто есть кто

Отличия

Подобного типа печи с давних времен именуются «шведка». В отдельных районах можно встретить отопительные варочные печи, которые называют «голландкой». Это не совсем верно.

Голландка обычно использовалась в избах как дополнение к русской печи и предназначалась для обогрева помещения.

Конечно, существовали отдельные варианты, на которые устанавливались чугунные варочные поверхности, но они в основном предназначались скорее для подогрева, чем для основного приготовления пищи. Голландки, как правило, украшались изразцами, это своего рода «модница» русской избы.

Да и порядовка у них отличается: отопительная печь не предполагает установки варочной панели.

Рабочая кухонная «лошадка»

«Шведка» — это, можно сказать, рабочая лошадка, выполняющая сразу несколько функций. На ней можно с успехом готовить пищу, она хорошо обогревает жилье, а отдельные варианты позволяют использовать ее как духовой шкаф, печь хлеб и не только.

Сегодня мы постараемся рассмотреть как раз такой вариант.

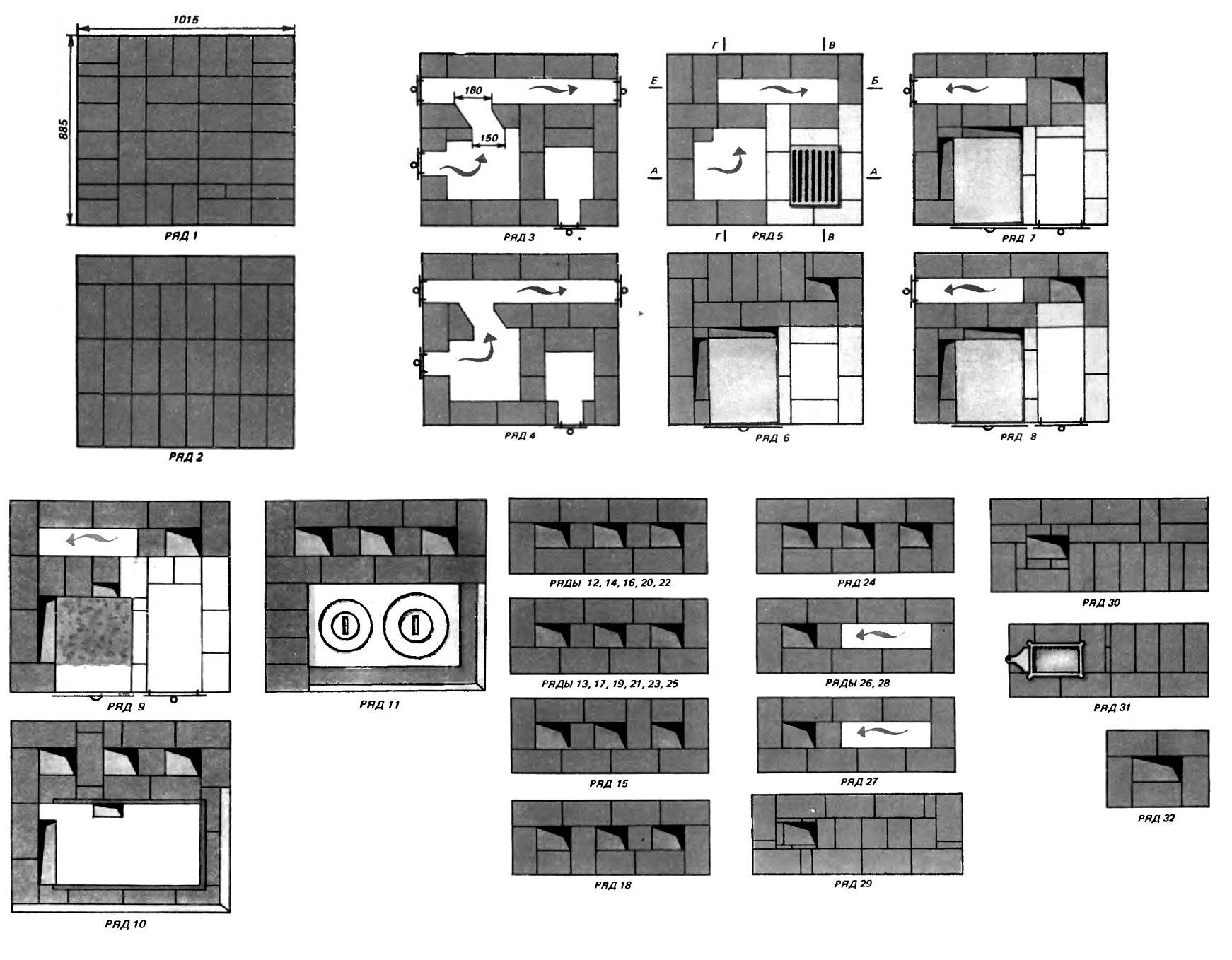

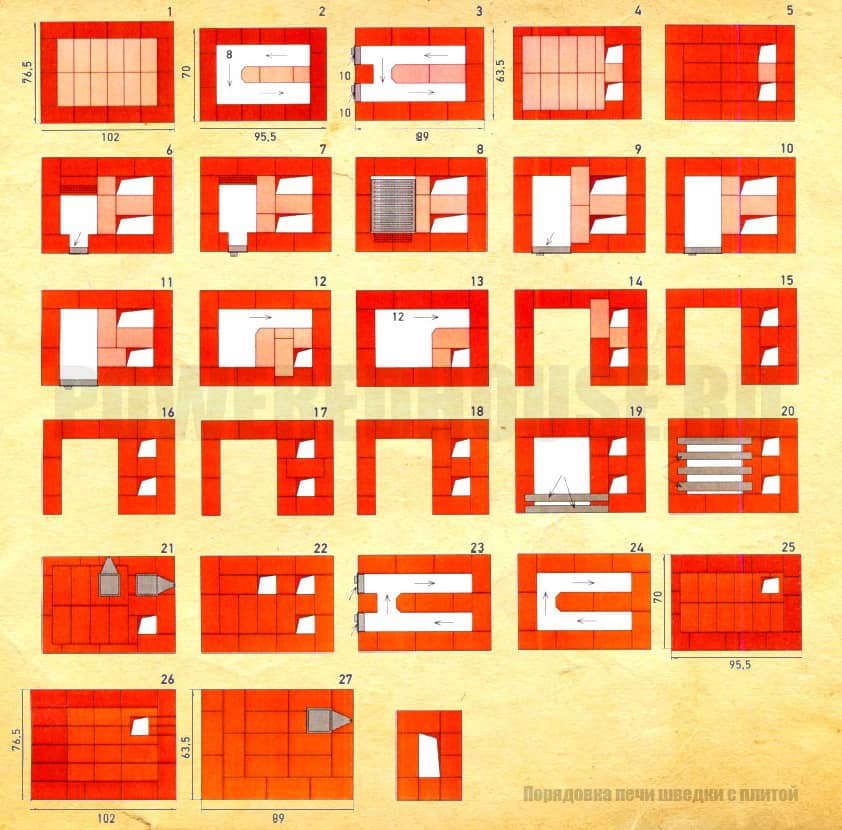

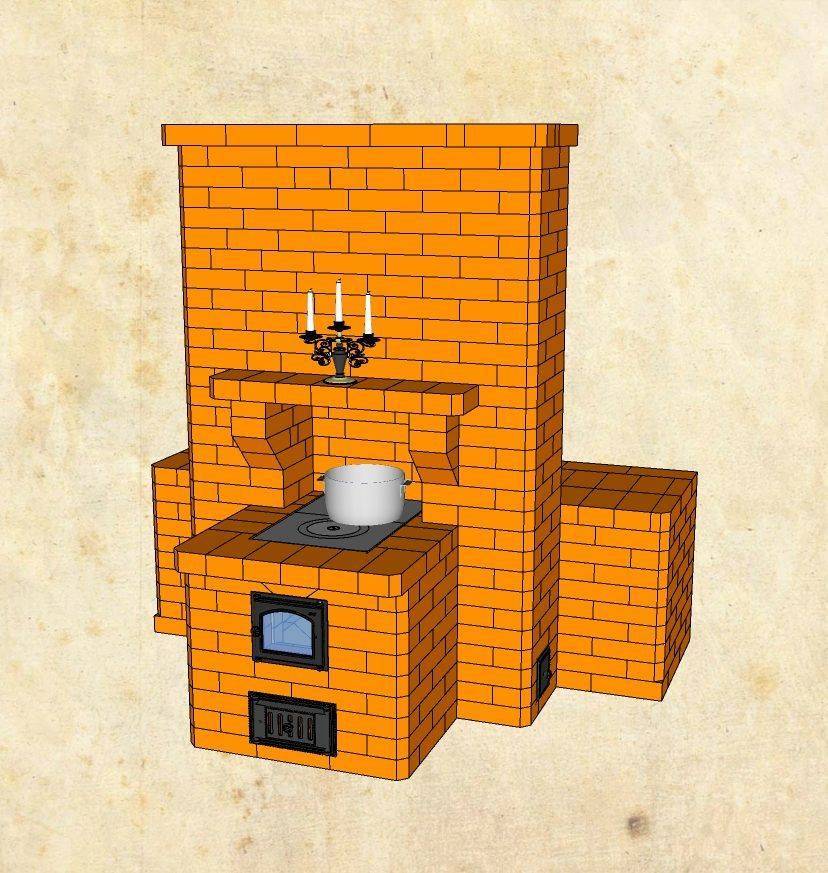

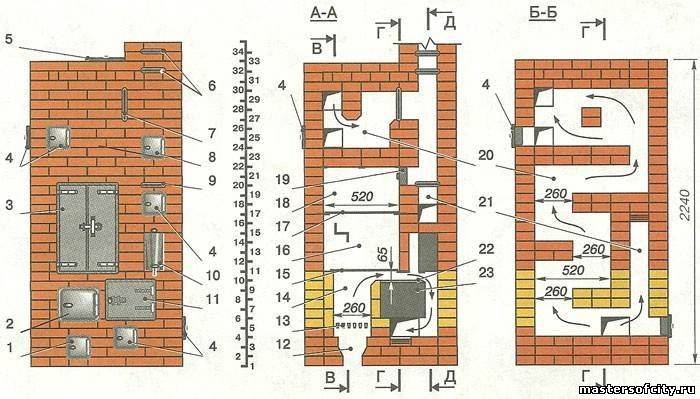

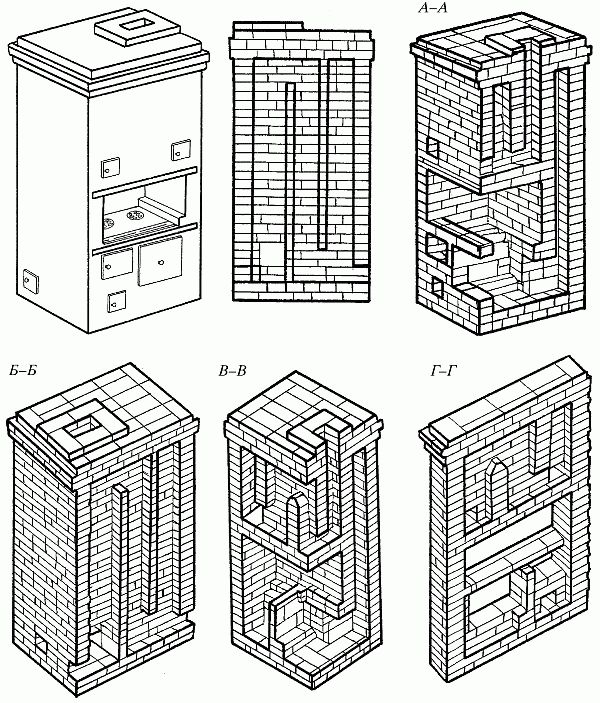

Перед нами чертежи и порядовка отопительно-варочной печи.

Корни одни – ростки другие

Рассматривая отопительно-варочные печи, замечаем, что порядовка их напоминает русскую печь с отдельными элементами камина. Это и неудивительно, ведь используемые в нашей стране печи только название имеют западное — «шведка», а приспособлены они в первую очередь для использования в наших домах.

Возведение отопительно-варочной печи «шведка»

Ряд -1й – самый важный. Кирпичи укладываются строго по уровню, контроль углов измеряется с помощью строительного угольника. Наша отопительно-варочная печь имеет расположенное поддувало, порядовка показывает, что напротив него, в передней части печи, применяется трехчетвертной кирпич. Для удобного удаления золы внутренние стороны кирпича стесываются под конус в сторону направления камеры.

Источник: http://sdelaikamin.ru/pech-dlya-doma/poryadovka-otopitelnoj-pechi-132

Смотрите также:

15 февраля 2022 года

Отопительная печь Голландка своими руками, порядовка

Впервые Голландская печь была построена в XV веке. Если говорить о ее классическом виде, нужно представить прямоугольник, украшенный изразцами. Такая декоративная отделка впервые появилась на голландке. Жилище голландцев в то время было очень маленьким и тесным. Поэтому была придумана миниатюрная конструкция, которая прекрасно отапливала дом.

Ее основной функцией всегда было отопление. Но прошли годы, и эта простая схема получила массу усовершенствований и изменений, соответствующих XXI веку.

Мы не зря начали с исторического факта, т. к. многие не знают откуда пошло название и ошибочно называют данную печь Галанка. Конечно, такое написание более легкое для написания, но следует вещи называть своими именами.

Преимущества голландки, выложенной из кирпича

Те, кто постоянно использует кирпичную печь Голландку, могут очень легко назвать большое число положительных качеств, отличающих эту конструкцию от аналогичных устройств:

• Небольшие размеры, очень компактный вид. Для желающих, специально делается порядовка отопительной голландки, выдерживая габариты 0,5х0,5 метра;
• Строительство не требует большого количества материала. Чтобы выложить печь большого размера, понадобится 650 кирпичей. Это намного меньше, чем требуется для создания небольшой русской печи. Такая экономичность позволяет не вкладывать большие деньги в строительство;
• Топка выкладывается шамотным кирпичом. Другие элементы изготавливаются из красного кирпича. Небольшая масса, не требует строительство мощного фундамента;
• Печь Голландка может свободно отапливать два этажа. Существуют профессионалы, которые создают такие печи, обогревающие сразу четыре этажа;
• Обладает великолепной теплоотдачей, причем нагрев стенок не достигает 70 градусов;
• Очень простая кладка. Ее может выложить даже новичок в печном деле;
• Не требуется регулярная топка. Она легко растапливается даже после долго простоя.
• Идеально подходит для отопления дачного домика.

Отрицательные свойства

Одним из главных недостатков такой конструкции считается топливо. Она очень требовательна к его виду. Чтобы пользоваться такой печкой, необходимо иметь топливо, которое будет медленно тлеть и не образовывать большое количество золы.

КПД печи отличается низким показателем. Чтобы в доме всегда было тепло, печь нужно топить минимум 2 раза в день.

Как устроена «Голландка»

Главными деталями такой конструкции считаются:

• Топливник;
• Канальный дымоход;
• Дымовая труба.

Чтобы глубже понять работу такой печки, необходимо более подробно ознакомиться с каждым элементом.

Топливник. Для любого размера печи, топливная камера выкладывается прямоугольной и очень просторной. Благодаря простоте такой конструкции, достигается высокая теплоотдача. Для создания водяного отопления можно подключиться к топке.

Канальный дымоход. Обычно отопительная печь типа Голландка оборудуется шести канальным дымоходом:

• Восходящих – 3;
• Нисходящих – 3.

Сильно нагретый дым, начинает двигаться по системе восходящих каналов. В результате нагреваются печные стены. После остывания, дым начинает опускаться и попадает в топливник. Здесь он вновь нагревается, снова начинает свое движение вверх. Попадая в последний канал, он через трубу уходит в атмосферу.

Благодаря подобной дымоходной системе, происходит равномерный прогрев печи. Она не боится резкого скачка температуры. При некачественном изготовлении возможно появление трещин, вызванных температурными перепадами. Углекислый газ начнет попадать внутрь помещения.

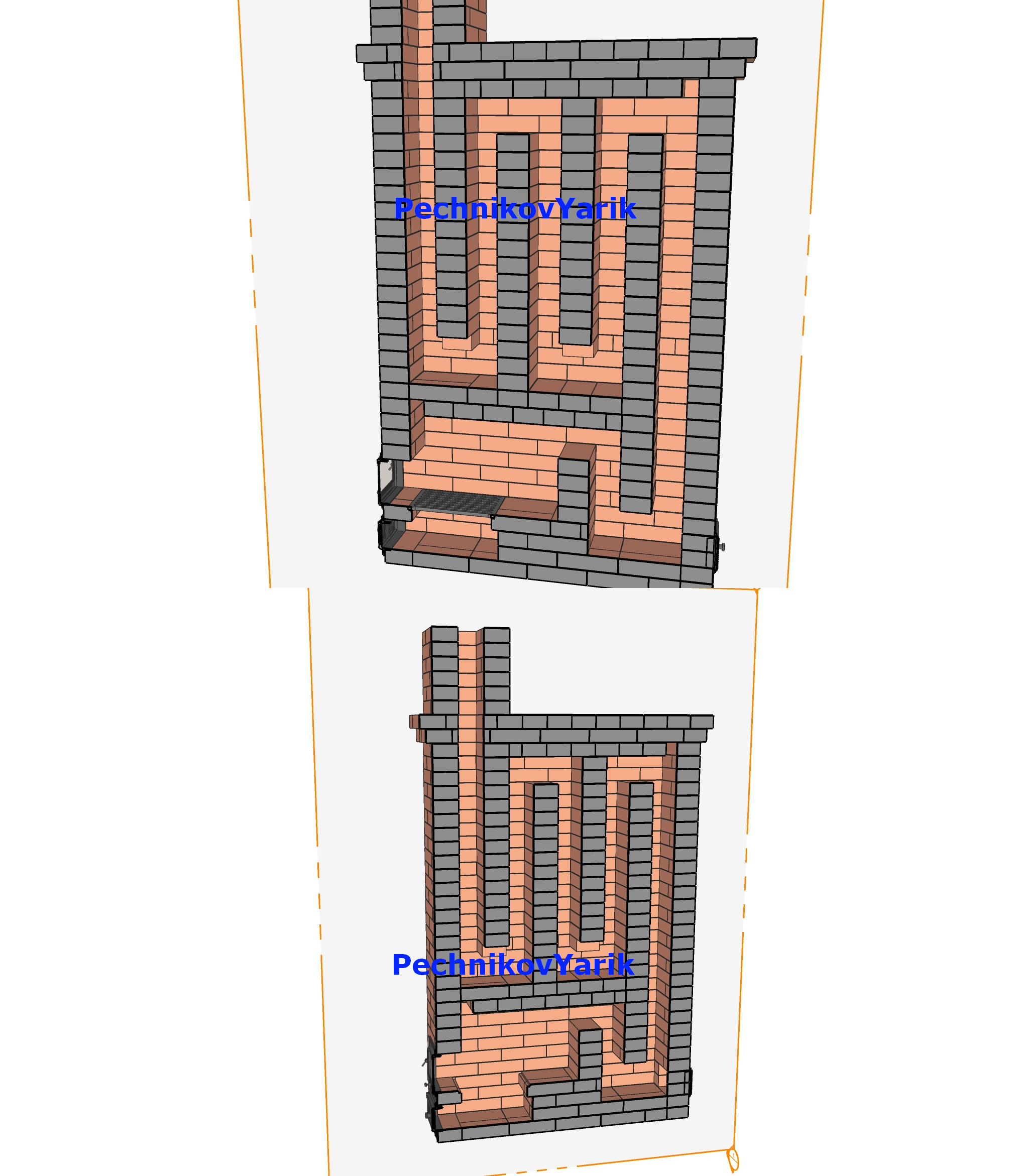

Ниже рассмотрим разные схемы отопительной печи голландки.

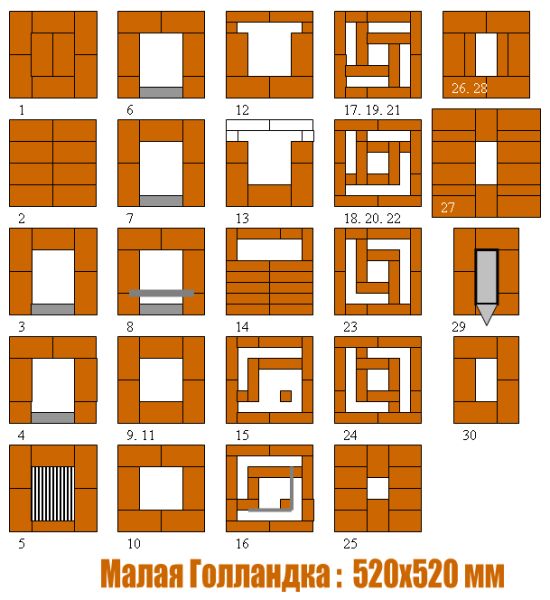

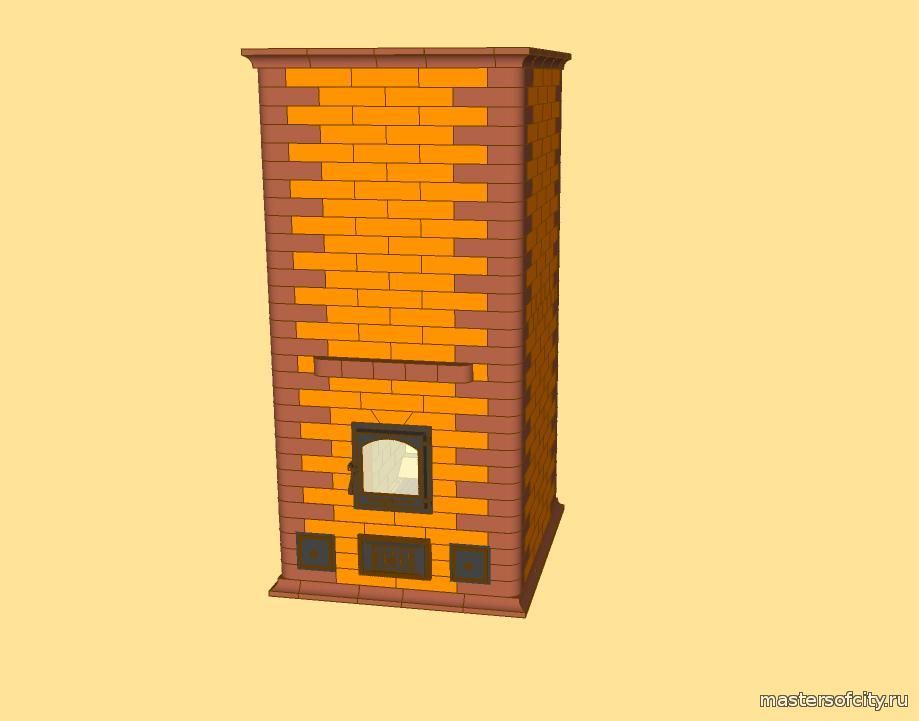

«Голландка» для дачи малая

Такая компактная конструкция может отапливаться углем с дровами, и прогревать помещение площадью 16–20 кв. метров. Как выглядит порядовка можно посмотреть на ниже приведенном рисунке.

Повторяя пояс 17,19, 21 и 18, 20, 22 ряда, размер печки может наращивать по высоте.

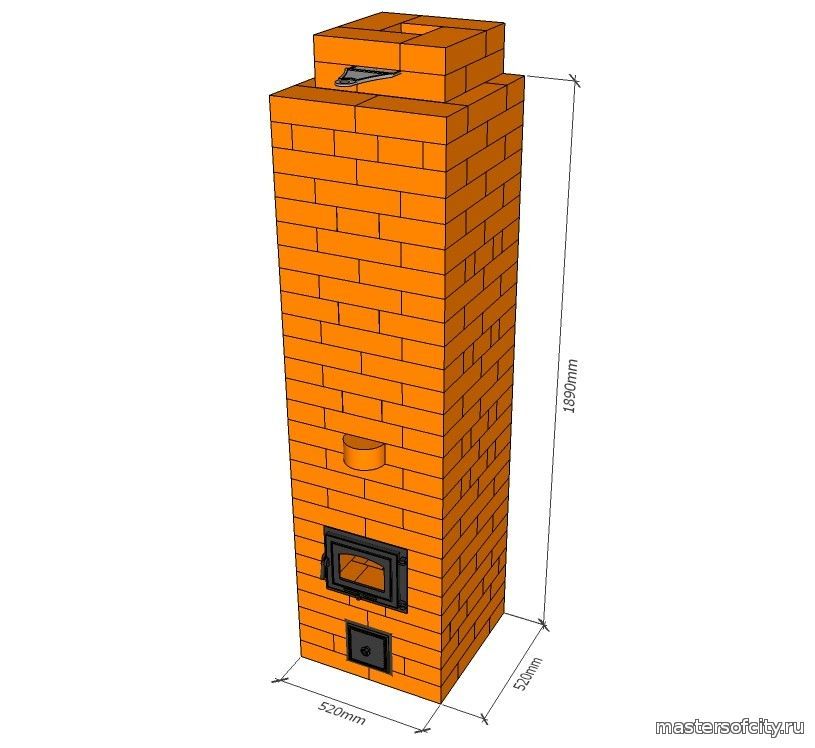

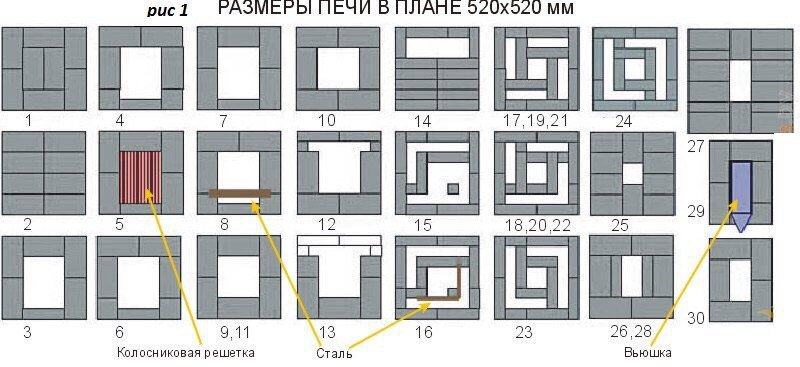

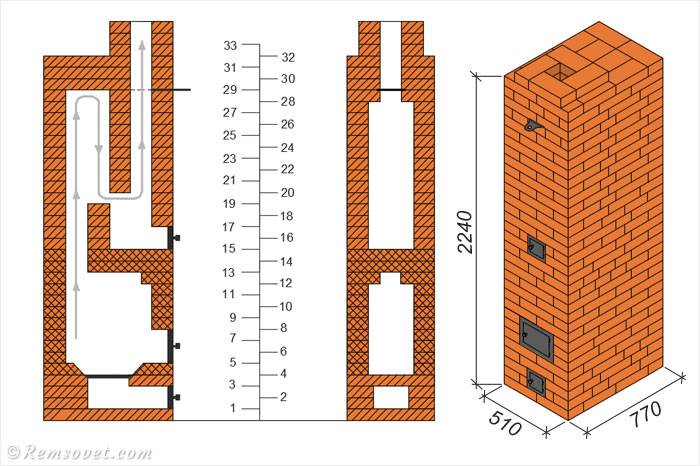

Небольшая дачная печь Голландка изготавливается с габаритами 520х520 миллиметров.

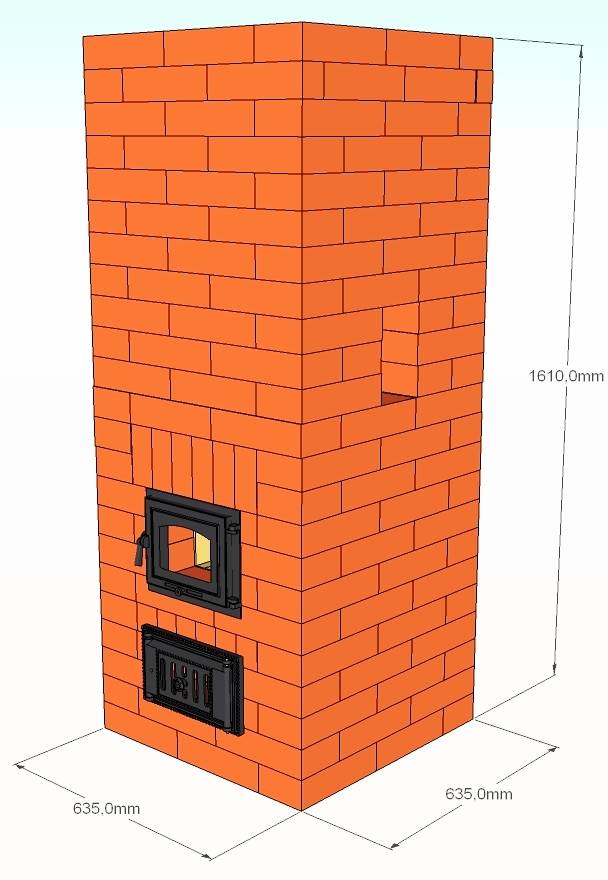

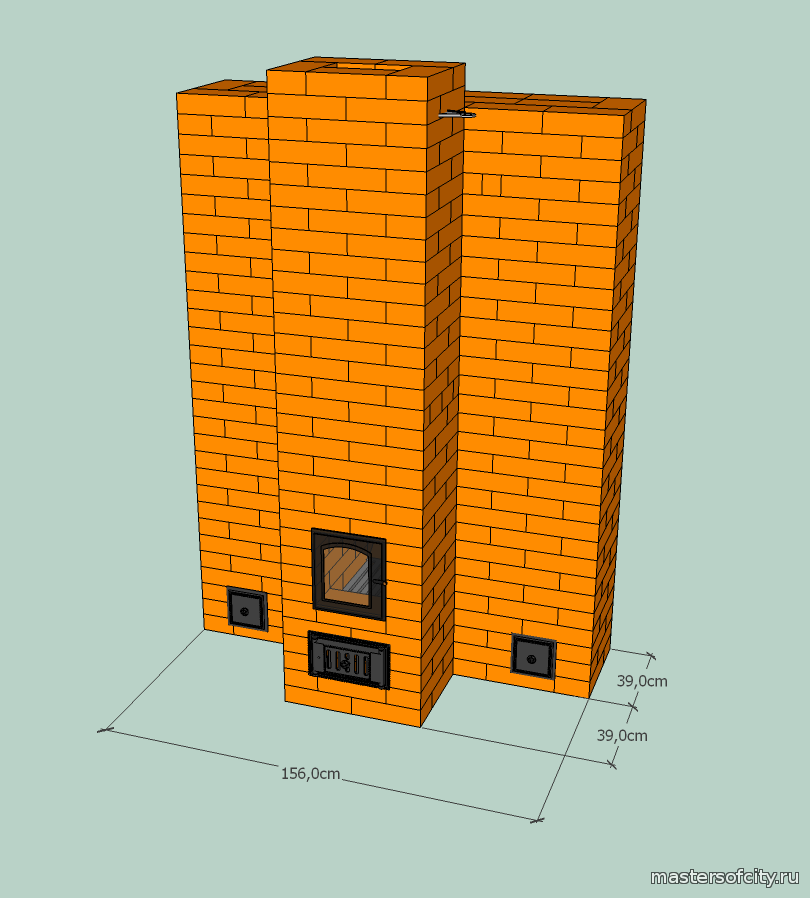

«Голландка» больших размеров

Такая конструкция способна обогревать помещение, площадью около 50 кв. метров. Это большое сложное сооружение. Выглядит печка очень массивной, поэтому ее устанавливают только в больших просторных комнатах. Для придания красивого и декоративного вида, ее поверхность оформляется изразцами. Ниже представлена схема, как сложить большую печь Голландку своими руками.

2 варианта порядовок:

Круглая печь, созданная Грум-Гржимайло

Принцип работы основан на свободном передвижении потоков газа. В самом низу печи устанавливают топливник. Из него дымовые газы, проходя сквозь хайло, смонтированное в центре перекрытия, попадают в колпак. Стенки камеры и перекрыше нагреваются. Поступившие газы начинают охлаждаться. Они становятся тяжелее, и начинают опускаться по свободному пространству, попадая в дымовой канал, горизонтального подковообразного вида, совмещенного с дымовой трубой.

Ниже приведена схема. Те, кто уже работал с кирпичом, без труда сложит круглую печь Голландку своими руками.

Где можно устанавливать печку

Очень важно, прежде чем начать заниматься кладкой, определить место ее расположения. От этого зависит будущая эффективность всей конструкции.
Многие считают, что такую систему лучше всего устанавливать в центре помещения. Прокладку дымовых каналов делать вдоль стен, чтобы улучшить тягу, получить уменьшение оголовок.

Существует один недостаток такого расположения. Воздух начнет постоянно двигаться и охлаждаться около наружной стены. После возвращения в печь, он станет причиной появления печного сквозняка.

Движение холодного потока воздуха, перемещающегося к печке, вызывает дискомфорт у людей, находящихся в комнате. Их самочувствие ухудшается.

Из вышесказанного становится понятно, что расположение в центре помещения, не является идеальным. Печку нужно устанавливать около наружной стены.

Однако при этом могут возникнуть некоторые проблемы. Внутренние стенки дымовых каналов могут покрываться конденсатом. В результате уменьшится сила тяги, в комнате придется убираться намного чаще, из-за быстрого загрязнения.

Компромиссным решением считается установка печки в центре дома. Отапливающие поверхности должны быть направлены в сторону жилых комнат. Быстро загрязняющиеся детали (топка, плита), должны выходить на кухню.

Похожие статьи:

Кладка печи своими руками (схема и порядовка) | Баня | От А до Я

Самым популярным отопительным прибором в частном строительстве является традиционная твердотопливная печь из огнеупорного кирпича. Правильно сложенный агрегат будет теплоемким и экономичным, а такие виды топлива, как уголь, торф или дрова доступны практически в каждом регионе. Как возвести печь своими руками с соблюдением технологии – далее.

Конструкция печи

Кирпичная печь имеет несколько видов, в зависимости от назначения: варочная, отопительная и сушильная. Каждый вид имеет свои конструктивные особенности. В бане используется отопительная печь с каменкой.

Конструкция классической универсальной печи состоит из:

• Фундамента. Это основание, на котором держится вся конструкция. Оно должно быть устойчивым, жестким и прочным. Делается основа из кирпича с цементным раствором. Выступать основание от основной конструкции должно минимум на 5 см с каждой стороны. Глубина кладки зависит от размеров печи и ее веса. В среднем , фундамент для комбинированной печи углубляется на 50-100 см (в зависимости от этажности строения).
• Массива печи, который в свою очередь складывается из корпуса, топливной камеры, зольника и варочной панели. Внутри топливная камера выкладывается огнеупорным тугоплавким кирпичом. Он хорошо удерживает тепло и не разрушается от высоких температур. Самым главным условием в кладке печи является минимальная толщина швов.
• Дымохода. Дымовые трубы выкладываются из красного кирпича с известковым раствором и располагаются строго над отопительным агрегатом. В месте перекрытия труба изолируется от деревянных балок мягким асбестом, на крыше конструкция защищена манжетой, предотвращающей попадание конденсата и осадков в чердачное помещение. На чердаке трубу штукатурят и белят. Делается это не, сколько из эстетических соображений, сколько для практичности: на белой поверхности лучше просматривается возможная утечка. Чтобы в трубу не попадала вода, на ее верхушку надевают дефлектор.

В отделке кирпичная печь, как правило, не нуждается – если материал уложен аккуратно и дефектов нет.

В случае если кирпич имеет повреждения и при укладке рядов не соблюдался уровень, печь штукатурят и белят.

Кладка универсальной печи пошагово

Рассмотрим пошаговую инструкцию на примере комбинированной отопительно-варочной печи.

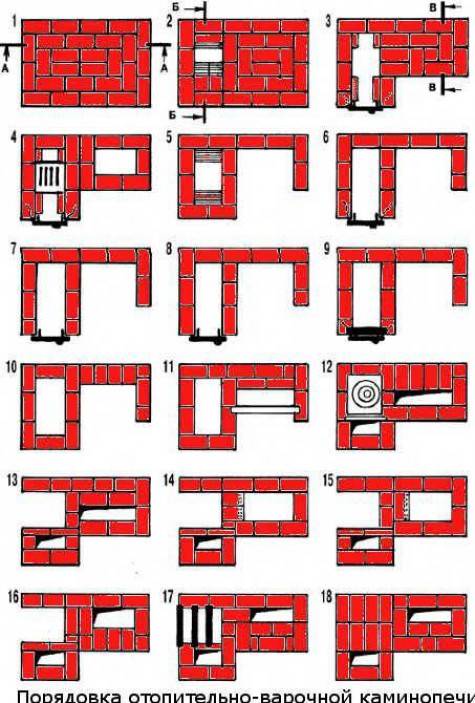

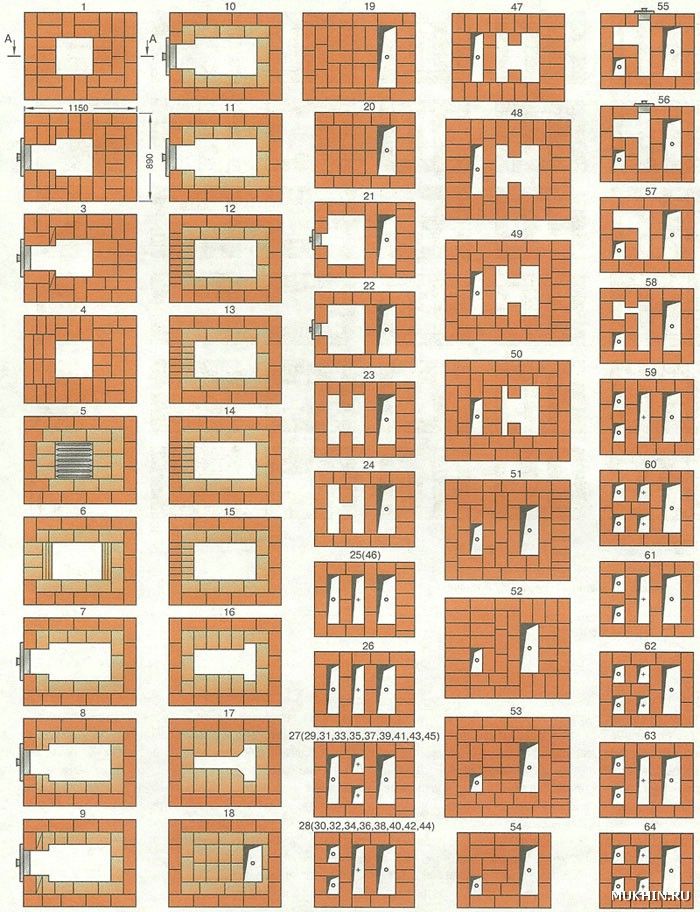

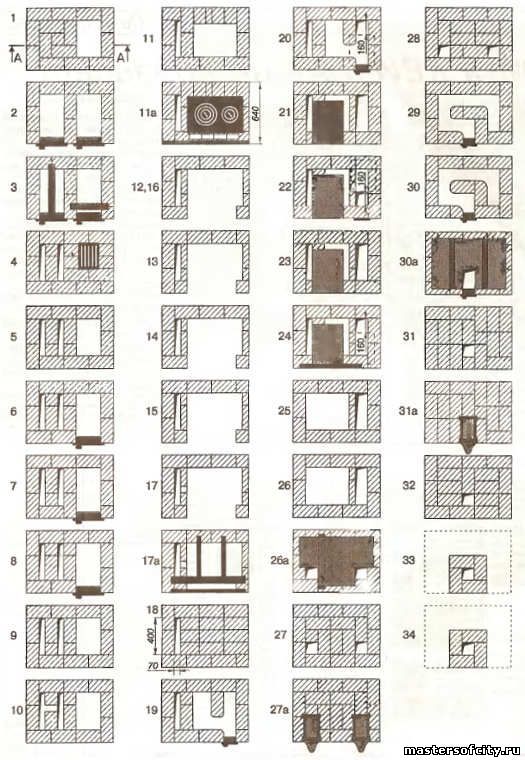

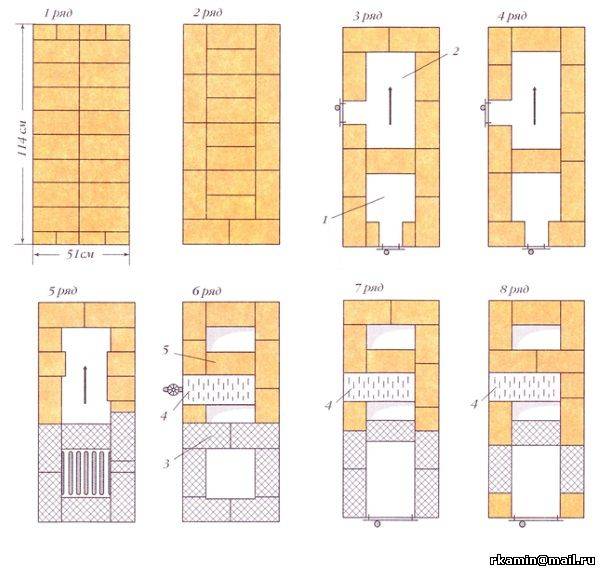

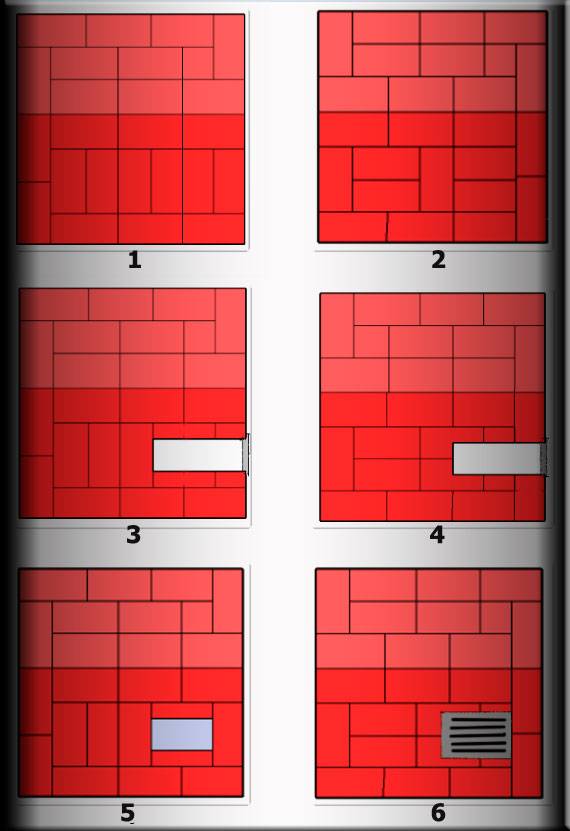

Пример порядовки печи

Пример порядовки печи

Шаг 1 – монтаж основания. На месте, где будет смонтирована печь, выкапываем яму соответствующей глубины (от 0,5 до 1 м.), дно засыпаем песком и гравием, устанавливаем опалубку арматуру и заливаем основание цементом. Когда цемент застынет, укладываем рубероид и два сплошных ряда кирпича.

Шаг 2. Кладка массива. Согласно схеме, содержащейся в проекте дома, выкладываем конструкцию, контролируя работу уровнем. Во время установки дверок сразу же проверяйте возможность их открывания.

Шаг 3 – монтаж дымохода. Камин («теплая стена») начинает выкладываться одновременно с печной конструкцией. Чтобы тепло задерживалось в доме, дымоход должен быть не прямым, а имеющим несколько поворотов. Когда труба достигает чердака, элемент выкладывается с поворотом или вертикально и выводится наружу.

На завершающем этапе остается дождаться, когда полностью застынет раствор, проверить работу печи и завершить отделку при ее необходимости.

Другие статьи канала:

7 нерушимых заповедей в бане

Баня для суставов — польза и вред?

Полезная информация? Не забудь поставить лайк и подписаться на канал «Баня — от А до Я«!

Печи голландки отопительные. Рабочие проекты. — Своими руками — Статьи по печному делу

Обогрев загородного дома при помощи голландской печи. Намечая приобретение либо постройку своего загородного дома, почти все начинают думать о том, как же обогревать будущий дом в зимний период. В случае если для отопления частного дома будет использоваться печь, тогда для ее возведения, безусловно, следует прибегнуть к помощи высококлассного эксперта – печника. Возвести печь собственными силами, будет довольно сложно.   Содержание:   Наши печи голландки        Способ обогрева голландкой Печь из кирпича — голландка. Зачастую печь применяться для обогрева частного дома в пригороде либо в сельской местности, где не получится применить другие методы обогрева. Обогрев дома таким способом в большинстве случаев считается самым подходящим вариантом для отопления загородного дома, как при непрерывном нахождении людей в помещении, так и в период редких посещений. В качестве носителя тепла данной методике отопления считается горячий воздух. Почти все эти печи отапливают дом собственными стенками, существуют проекты, где воздух идет по стенкам изнутри, в процессе его перемещения он становится горячим и выходит наружу. И если воздух нагревается лишь от поверхности очага, в таком случае площади теплогенератора должно хватить, чтобы прогреть комнату.  Проекты печей голландок Голландка 001 Печь голландка рассчитана на помещение площадью от 20 до 40 квадратных метров.Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Голландская печь 002 Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: Топка, дымоходная система, регулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. ОП- Голландка 003 Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев Голландка печь 004 Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: топка, дымоходная система, регулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. Печь голландка 005 Рассчитана на помещение площадью от 20 до 40 квадратных метров. Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Голландка для дома 006 Рассчитана на помещение площадью от 30 до 60 квадратных метров. Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича.  Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. Отопительная Голландка 007 Основным предназначением печи исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: топка, дымоходная система, дегулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. Печь голландка 008 Предназначена для помещения площадью от 20 до 40 квадратных метров. Классическое исполнение такой печи – прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным назначением прибора исключительно отопительная функция. Такая конструкция характеризуется высоким КПД. Печка Голландка 009 Основным предназначением этой конструкции исключительно отопительная функция. Испытания печки характеризуется высоким КПД. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: Топливник, поддувало, заслонка. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. Печь отопительная голландка 010 Малая конструкция на помещение площадью от 18 до 24 кв.м. Внешний вид – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Имеет сужение над топкой. Размеры 750х750 см.. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. Бесспорный положительный момент работы самих печей заключается в том, что в данной ситуации проводником тепла является воздух, имеющий огромную проникающую способность и весьма непродолжительный период нагревания. Безусловно, обогреватели применяются человечеством с незапамятных времен и со временем в них постепенно вносили определенные изменения. Абсолютно все системы печного отопления подразделяются на теплоемкие и не теплоемкие. Теплоемкие представляют собой накопители, которые в состоянии удерживать определенную температуру на протяжении 3-12 часов. Это еще смотря, какой тип конструкции имеет теплонакопитель. Как правило, с целью повышения КПД к печам подключают водяное отопление. Подобная методика со временем становится все более распространенной. Помимо того она отлично подходит по дизайну, прекрасно украшая помещение. Голландка (01) 4х3 кирпича Для отопления жилого помещение площадью до 60 кв.м. Установка как межкомнатное так и островное. Расположение дверок с любой стороны конструкции.  Есть возможность установки парового котла отопления. Предназначена для круглогодичной эксплуатации.       Минусы и плюсы Главные минусы отопления при помощи голландской печи: —    требуют немало места в помещении; —    показатель отдачи тепла у воздуха меньше, чем у воды, и поэтому его необходимо больше; —    имеются проблемы с распределением нагретого воздуха по комнатам; —    это весьма дорогостоящее удовольствие.  Важно отметить, что печи отопления намного труднее в уходе, чем паровое отопление, для которого необходимо просто выполнить правильную отладку, после чего надо просто осуществлять контроль над правильностью функционирования системы. Во время использования печи необходимо постоянно заботиться о топливе и ухаживать за конструкцией, а также помещение, в котором она находиться, необходимо периодически очищать, поскольку оно быстро загрязняется. Важно отметить, что печь занимает довольно много места, поэтому для нее необходимо подобрать подходящее место, а также за ней нужно постоянно ухаживать и проверять правильность ее функционирования, поскольку без этих работ может возникнуть пожар или произойти отравление угарным газом. Однако, несмотря на все вышеперечисленные недостатки печей, они имеют высокий КПД, быстро нагревают комнаты, дешевы в установке и эксплуатации, а также многофункциональны, поскольку с их помощью можно готовить еду, которая обладает приятным и необычным вкусом и насыщенным ароматом.  Голландка (02) 0,75м на 1м Отопительная. 3 Квт.       Место для печи До непосредственной установки конструкции важно определиться с местом расположения печи, поскольку данный вопрос считается крайне важным и актуальным. Многие люди думают, что самым лучшим решением является размещение конструкции посередине комнаты, а дымовые каналы следует в этом случае прокладывать вдоль стены, уменьшая, таким образом, оголовки и улучшая тягу. Однако при таком расположении образуется постоянная циркуляция воздуха, при которой он охлаждается возле наружных стен и возвращается к печи, образуя печной сквозняк. Холодный воздух над полом, который двигается от стен к печке, создается дискомфорт для людей, которые проживают или просто находятся в помещении, поэтому хорошего самочувствия таким образом добиться нельзя.  Поэтому лучшим решением является расположение голландки возле наружных стен, однако и в этом случае есть определенные недостатки. С дымовыми каналами возникает проблема, поскольку появляется конденсат на внутренних стенках и ухудшается тяга, поэтому комната будет загрязняться очень быстро.  Компромиссным и наиболее оптимальным вариантом является расположение печи посередине дома, а поверхности отдающие тепло должны выходить в жилые комнаты, а части, которые подвергаются большому загрязнению, такие как топка и плита должны быть на кухне. Эта печка хорошо подходит для дачи   Видео — Печь Голландка   Порядовки Размеры печи: Длина – 90 см Ширина – 70 см Высота – 225 см Скачать порядовку Голландской печи Фото голландских печей   Материалы Для кладки таковой печи нужно: Кирпич керамический М200         –  600 шт Глина красная             —  100  кг Кирпич огнеупорный –   80  шт Глина огнеупорная      –    10 кг Песок – 225 кг Дверка топочная (25х21) – 1 шт Дверка поддувальная (25х14) – 1 шт Дверка прочистная (14х14) – 4 шт Колосник (20х25) – 1 шт Заслонка (14х25) — 2 шт   Примечание В соответствии со СНиПом 1991 года, печи в бревенчатых строениях, допустимы лишь тогда, когда этажность здания не превосходит двух этажей. Учитывая это, температура стенок голландки должна быть не более 60 градусов. Эти агрегаты предназначены для обогрева, как правило, одного-двух помещений. Их размеры варьируются в зависимости от обогреваемой площади. Например, для комнаты площадью 20 м2 вполне достаточно печи размерами 750 х 750 х 2000 мм при условии, что дом хорошо утеплён . Такая печь, сложенная в углу комнаты, занимает очень мало места, а облицованная керамической плиткой, да ещё и со стеклянной топочной дверкой , может стать настоящим украшением интерьера. Для двух помещений нагреваемая поверхность печи удваивается. Такую печь ставят на границе смежных комнат, и в данном случае есть смысл подумать, не сделать ли её отопительно-варочной. Это так называемые «шведки». Являясь многофункциональными, они идеально подходят для дачников -любителей делать заготовки, сушить грибы-ягоды и пр. Некоторые печи имеют два режима работы: летний и зимний . Летний режим позволяет пользоваться варочной плитой, не нагревая всю печь целиком. Зачастую это выручает при длительных отключениях электричества. А теперь мы переходим к самому интересному. Это комбинированные печи-камины универсальные отопительные устройства, сочетающие в себе практичность печей и эстетику каминов. Включение камина в конструкцию печи почти всегда связано с необходимостью разработки проекта. Увеличенное сечение дымохода трубы печи- камина позволяет подключить к нему дополнительные отопительные устройства на верхнем этаже дома (металлические печи и камины заводского изготовления). Ещё статьи про печи:   Отопительно-варочная печь Шведка  Кладка русской печи Как построить русскую печь своими руками

выбор оптимального варианта и процесс изготовления

Печь приносит уют и комфорт, поэтому редко какой частный дом обходится без нее. Услуги профессиональных печников стоят достаточно дорого и не всем по карману. Мы расскажем, как правильно выстроить кирпичную печку.

Виды печей – классификация в зависимости от параметров

Кладка печей – непростое дело, но справиться с ней может каждый, обладающий знаниями и терпением. Выбирая печь, учитывают параметры, по которым они классифицируются. Первым делом обращают внимание на ее назначение. Отопительные печи предназначены только для отопления, могут аккумулировать тепло и отдавать его длительное время. Для этого внешние стены выкладывают в полкирпича, а то и целый. Они медленно прогреваются и медленно остывают, нагреваются несильно, массивные, большой расход кирпича. Устраивают также отопительные печи быстрого прогрева, которые менее массивны, хорошо отдают тепло, но быстро остывают.

Самый распространенный в России вид – отопительно-варочные печи. Они не только обогреют помещение, но и приготовят пищу. Кроме чугунной плиты, почти всегда имеют духовой шкаф. Кроме того, в них могут быть встроены: котел водяного отопления, емкость для нагрева воды, ниши для сушки, лежанки. Русская печь из этого вида имеет камеру для выпечки хлеба, пирогов. Отличаются от обычных кухонных плит большим КПД, высокой теплоемкостью, долго держат тепло, тяга стабильная.

Для большей теплоотдачи к обычным кухонным плитам подсоединяют отопительный щиток. Это самое дешевое строительство относительно материальных затрат и труда: понадобится до 200 кирпичей, обогреет небольшую комнату. Очень хороший вариант для маленьких дач. Плита, кроме отопительного щитка, может быть оборудована духовкой, котлом водяного отопления, емкостью для подогрева воды.

Топливник – теплоотдача и топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟ 2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Дымообороты – достоинства и недостатки разных систем

Дымооборотная система повышает КПД – газы при движении из топливника по каналам и камерам отдают тепло стенкам. Важно соблюдать соотношение между объемом топливника и внутренней поверхностью дымооборотов. При излишке площади газовых каналов, температура настолько понижается, что появляется конденсат. Малая внутренняя площадь понижает КПД – горячие газы улетают в трубу.

Наилучшим образом тепло усваивается при соотношении площадей наружных стен печки, отдающих тепло, и внутренней части дымооборотов 1:3.

Сечение, число и расположениедымооборотов определяют их внутреннюю площадь. Каналы лучше сложить кратными по размерам кирпичу, они должны обеспечить свободный проход газов. Сечение должно соответствовать тепловой производительности печи: она дымит при недостаточном сечении и плохо разогревается при чрезмерном. Сечение 170–250 см 2 применяют при теплоотдаче печей 3 тыс. ккал и меньше, от 3 до 5 тыс. ккал – до 300 см 2 .

Дымообороты могут иметь каналы (один и больше) и быть бесканальными.

Различные виды дымооборотов: а – многооборотный вертикальный; б – многооборотный горизонтальный; в – однооборотный вертикальный; г – многоканальный однооборотный; д – бесканальный.

В составе однооборотной системы один канал подъемный и столько же или несколько параллельных опускных. Параллельные каналы обладают низким сопротивлением газам, массив печи прогревается более равномерно. Однооборотная система имеет недостаток, который проявляется в значительно большем прогреве верхней части, чем нижней. В небольших печах он компенсируется значительным прогревом топливниковых стенок. Для больших печей применяют схему, по которой горячие газы идут по каналам снизу, таким образом, обеспечивается нормальный прогрев помещения.

Многооборотная система состоит из последовательно расположенных вертикальных или горизонтальных каналов. Первый недостаток подобной системы том, что газам приходится в многочисленных поворотах испытывать немалое сопротивление. Второй недостаток в разительно неодинаковом прогреве стенок первого и последнего канала, что часто вызывает растрескивание кладки. Вертикальные каналы обеспечивают хорошую теплоотдачу, горизонтальные – тягу, что выручает при трубе недостаточной высоты.

Противопожарная безопасность требует, чтобы верх перекрытия печи находился от потолка из горючих материалов в 40 см. Отрезок дымовой трубы от печи до разделки в потолке называют шейкой, ее наименьшая высота – три ряда кирпичей. Шейка – место для установки задвижек или вьюшек, которые закрывают по окончанию горения. Если установить такие приборы ниже, теряется много тепла. Газы выбрасываются наружу по дымовой трубе, об устройстве которой будет рассказано ниже.

Выбор печи – экономия, теплоотдача, простота и дизайн

Определяясь с конструкцией печи, учитывают ее способность удовлетворять определенные требования. Важную роль играет экономичность, когда малый расход топлива обеспечивает приемлемую температуру в помещении. Мало кто хочет топить печку даже дважды в сутки, поэтому предпочтение отдается конструкциям, которые равномерно отдают тепло на протяжении 24 часов. К таким относятся печи, хорошо прогревающиеся в нижней части.

Максимальная температура поверхности не должна превышать 95°, иначе будет чувствоваться запах гари. Простота конструкции, соответствие противопожарным требованиям также играют немаловажную роль. И, наконец, дизайн печи должен соответствовать общему эстетическому виду помещения.

Но самое важное требование, предъявляемое к любой печи – возможность прогревать все помещения. Для этого определяют теплопотери, исходя из объема, размера окон и дверей, особенностей материала, из которого построен дом. Расчеты показывают, что каждый м 3 помещения с кирпичными стенами при средней зимней температуре -25° теряет 60 ккал/ч. Один квадратный метр печи способен отдать 500 ккал/ч.

При расчетах сначала определяем теплопотери дома. Предположим, у вас обычная кирпичная дача 7×9 с высотой потолков 2,5 м. Всего 4 отдельных комнаты, которые планируется обогревать одной печью, установленной посреди помещения. Сначала определяем кубатуру: 7×9×2,5=157,5. Умножаем на теплопотери одного куб. метра: 157,5×60=9450. Значит, необходима печь с теплоотдачей 1000 ккал/ч, некоторый запас всегда нужно делать. Более простой расчет исходит из того, что один квадратный метр площади пола, которую занимает печка, обогревает 30–35 м 2 помещения.

Размещение – как определить наилучшее место

Расположение печи выбирается каждым по своему усмотрению, но, все-таки, следует учитывать общие рекомендации. В первую очередь, печка в доме должна отдавать максимум тепла. Если планируется обогрев одной комнаты, печь устанавливают на небольшом удалении от стены, минимум 15 см, но можно расположить и вплотную к стенам. Тогда энергию тепла отдадут две стороны из четырех. На схемах а,б видны варианты расположения с воздушным зазором у стены, который еще называется отступкой.

Если печная конструкция будет обогревать две смежных комнаты, то наиболее эффективный вариант, когда ее построить в перегородке (тот же рисунок, в). Возможен обогрев и трех смежных комнат, как на рисунке г. Печь расположена также во , общей для всех трех комнат. В одной комнате находится одна сторона печи, на остальные – по две. На рисунках д,е показаны варианты, когда топка расположена на веранде или в подсобке. Это хороший вариант для небольших домов.

В жилище из четырех комнат печь рекомендуется установить в месте соединения двух внутренних перегородок, чтобы в каждую из комнат выходила одна стенка отопительного устройства. Такой вариант предоставляет возможность топить с кухни, гостиной, веранды, не занося мусор в спальню. Груба с лежанкой отлично подходит для дачи с несколькими комнатами. Лежанку выводят в любое помещение, которое предпочитает владелец.

Устройство фундамента– надежного основания для печи

После определения с конструкцией и выбора места, можно начинать воплощение проекта в жизнь. Начинаем с фундамента, который лучше делать одновременно с фундаментом здания. В случае постройки печи в уже возведенном доме, разбираем пол и делаем заливку. Ставить, даже самую маленькую и легкую печь на деревянном полу, не имеет смысла. Всего через несколько лет даже самые толстые доски и лаги начинают портиться, проседать, печь придется перестраивать.

Размер фундамента делают больше габаритов печи на 30 см во все стороны.

Делать фундамент под кирпичную печь обязательно. Он не должен контактировать с фундаментом стен, между ними обеспечиваем зазор не меньше 5 см. Пространство между двумя фундаментами заполняем теплоизоляционным материалом. Раздельные фундаменты обеспечат независимое осаживание стен здания и печи. Если соединить оба фундамента, это часто приводит к перекосу.

Чтобы меньше тепла от печи уходило в землю, на бетон сверху укладываем теплоизоляцию. Она может быть следующей: сначала плита минволокна или базальтового утеплителя, затем на выбор фольга, жесть. Сверху опять утеплитель, на него – листовой металл. Войлок вымачиваем в глиняном молоке и венчаем им слой утепления. Когда он высохнет, начинаем кладку. Такая надежная теплоизоляция предохранит от теплопотерь даже в самых суровых условиях.

Глиняный раствор для кладки – секреты приготовления

Печи из кирпича выкладывают на глиняно-песчаном раствор. Глина обладает уникальными свойствами, превращаясь в камень после воздействия огня, отлично сцепляется с кирпичом. Чтобы добиться от нее достижения максимальных качеств, раствор следует готовить из предварительно подготовленных ингредиентов с оптимальным соотношением.

Вначале удаляем из глины примеси. Измельчаем и помещаем в продолговатую емкость, сосредоточив только в одном конце. Ту часть емкости, где находится глина, немного приподнимаем, снизу наливаем немного воды. Понемногу берем лопаткой глину и перемешиваем с водой до образования однородного пастоподобного вещества. Его перекладываем в другую посуду, пока не наберется необходимый объем раствора.

Купленную сухую глину замачиваем в широкой и глубокой посуде. Засыпаем 10–20 см, покрываем полностью водой. Через сутки размешиваем, при необходимости добавляем воду и снова оставляем на сутки. Когда получится пастоподобная смесь, печной раствор считается готовым. Для прочности в раствор добавляем немного соли: до 250 г на ведро. Масса должна сползать с мастерка без следов. На поверхности раствора не должна появляться вода, если такое случается, в раствор добавляем промытый песок.

На 50 штук уложенного плашмя кирпича понадобится ведро раствора при толщине швов 3–5 мм.

Раствор должен быть необходимой пластичности и жирности. Чтобы определить качество раствора, берем глину в пяти одинаковых порциях. В четыре добавляем разное количество песка: 0,25, 0,5, 1, 1,5, а пятую оставляем без добавления песка. Замешиваем из каждой части раствор, делаем из них блинчики и высушиваем. Определяем качество на ощупь и по внешнему виду. Если блинчик крошится, в нем излишек песка, в растрескавшемся его мало. Если образец не трескается и однородный, в нем оптимальное соотношение составляющих частей. Именно в такой пропорции готовим раствор.

В кладке кирпичных печей своими руками есть много секретов, которые знают только опытные мастера, и неизвестные новичкам. Прежде всего это касается выбора кирпича. Используется керамический кирпич марки не ниже М-250, который более дорогой обычного М-100, М-150, но более однородный, способен выдержать постоянное нагревание и охлаждение. Из него можно делать декоративные элементы, обычный кирпич для этого малопригоден.

Внутренние стенки топливника выкладываются огнеупорным кирпичом, который выдерживает 1200°. Но за ним находится керамический кирпич, способный выдержать только 650°. При сильном нагреве топливника температура передается на него, сокращая срок службы. Чтобы продлить жизнь красного кирпича в топливнике, его изолируют от огнеупорного базальт картоном 5 мм.

Много времени занимает контроль раствора на облицовочном ряду. Чтобы работа шла быстрее, на лицевую часть кирпича наклеивают малярный скотч, который затем снимают. Облицовочный ряд выходит красивым и аккуратным. Опытные печники советуют не заморачиваться с приготовлением глиняно-песчаного раствора, а покупать готовую песчаную смесь для печей. Она фасуется по 5, 10 и 25 кг.

Любую перемычку, надпечье и другие элементы удобнее выкладывать, если использовать металлический уголок. Его выкладывают изнутри, прижимая кирпич с двух сторон. Длина уголка не должна превышать 0,8 м, иначе он может провиснуть от нагрева. Избегайте применения уголков с лицевой стороны. Кроме того, что это некрасиво, существует большая вероятность получить ожог при случайном касании к нему. Вместо уголков с лицевой стороны применяют шпильки 16 мм с резьбой, которыми фиксируют лицевую отделку.

Продлить срок службы печи можно, если упрятать всю фурнитуру в пазы с глубиной, равной толщине изделий.

Каждый печник стремится выложить ряд с идеально ровным швом, но не у всех это получается. Существует простой прием: на каждый ряд укладывают металлические пруты 8 мм, лучше прямоугольные. Между двумя прутками укладывают раствор, затем кирпичи. Когда последний кирпич уложен, пруты снимают. Кирпичи нельзя осаживать, иначе кладка пойдет волнами. Прутки перед употреблением смазывают машинным маслом, чтобы легче вынуть из кладки. Их длина не должна превышать 1 м, иначе повредится кладка, когда их вытягивать.

Дымовая труба – как обеспечить безопасность и хорошую тягу

На печи в доме обычно устанавливают насадную трубу, которая состоит из шейки, распушки у потолка, стояка на чердаке, выдры у крыши и оголовка. Распушка предохраняет деревянные изделия потолка и крыши от нагрева и возможного загорания при топке. В этих местах трубу делают утолщенной, постепенно напуская кирпичи. Можно использовать металл для поддержки кирпичных рядов, но они не должны перекрывать внутреннюю часть дымохода.

В месте прохода стояка через крышу делают выдру, которая не даст дождю и снегу проникнуть на чердак сквозь щели. Их закрывают кровельной сталью – воротником, концы которого запускают под выступы выдры. Венчает дымовую трубу оголовок. Его высота определяется местом расположения на крыше. Посредине конька и при удалении от него не более 1,5 м, он должен выступатьнад коньком на 0,5 м. На расстоянии от конька до 3 м верх оголовка ровняют с коньком. При большем удалении следует обеспечить высоту под углом не более 10° по отношению к коньку.

Дымовая труба призвана обеспечить хорошую тягу. Она повышается при увеличении температуры выходящих газов, но так поступать экономически нецелесообразно, поэтому трубу выгоняют на необходимую высоту, которая должна составлять 5–6 м от колосника до верха оголовка. Повышает тягу также оштукатуренная внутренняя поверхность, отсутствие щелей в кирпичной кладке. Чтобы устранить влияние ветра, способного помешать тяге, на оголовок устанавливают дефлектор.

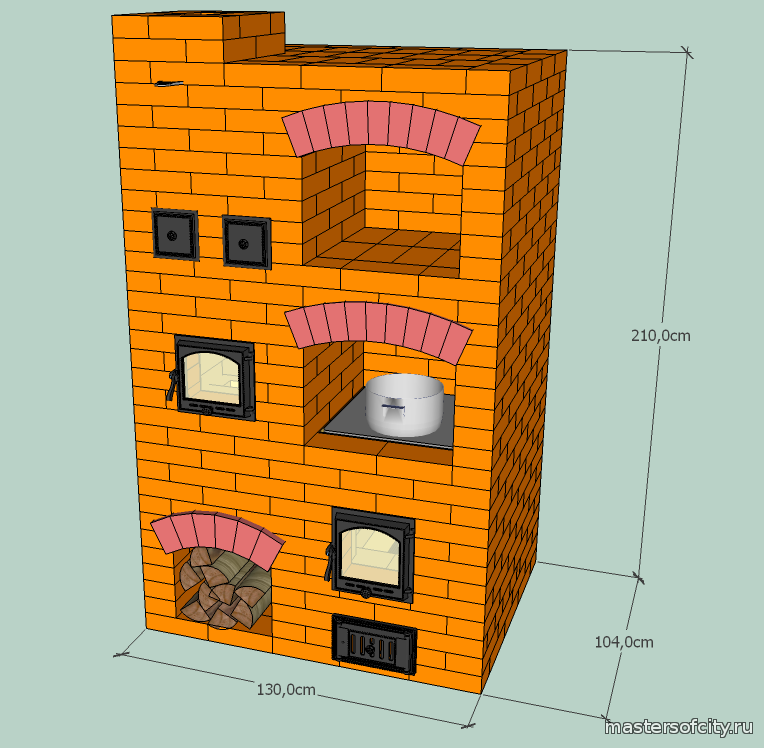

Шведка – оптимальный вариант отопительно-варочной печи

Конструкция проверена веками, малогабаритная и экономная. При размерах 880×1010 мм и высоте 2170 мм способна обогреть более 30 м 2 . Обычно топку с плитой располагают на кухне, а задняя стенка печи выходит в жилое помещение. Она прекрасно работает на дровах, угле и брикетах. Летом рекомендуется топить небольшими порциями крупного угля или пеллетами, дрова в жаркую погоду горят слишком быстро. Расход угля в отопительный сезон 1,5 тонны.

Для постройки запасаемся:

• кирпичом М-150 – 570 штук;
• 200 кг сухого раствора;
• 1,7 м стального уголка 40×40;
• 0,65 м стальной полосы 5×50;
• кровельным железом дляустановки перед топкой;
• плоским шифером, чтобы перекрыть варочную камеру.

Понадобятся стандартные приборы для печи: колосник, дверца для топливника, поддувальная, чугунная плита с конфорками, задвижки – 2, прочистки – 3. Порядовка шведской печи с варочной плитой представлена ниже.

Важным конструктивным элементом является духовка, которая играет роль автоматического переключателя между летним и зимним ходом. Она работает в качестве аэродинамической преграды для газов, отходящих из топливника. Газы задерживаются в нем, полностью сгорая под варочной поверхностью. В каналы дымооборота выходят горячими, хорошо прогревают печь. По этой причине самую удаленную от топки стенку иногда делают двойной и размещают в ней теплообменник с баком для горячей воды.

Чрезмерный прогрев варочной поверхности не наблюдается, горячий воздух из ниши уходит в помещение. Летом кухня при правильной топке нагревается не больше, чем от газовой плиты. Топливо в небольших количествах летом хорошо прогревает варочную поверхность, так как газы задерживаются духовкой. Конфорка слева нагревается больше, справа – меньше, но достаточно для варки.

Голландка – малогабаритное печное устройство с высокой теплоотдачей

Это уникальное простое сооружение колоссальной эффективности. По сравнению с классической русской печью у нее более скромные габариты и меньшая толщина стенок, что способствует быстрому прогреву. Даже владельцев стильных современных коттеджей она привлекает своим изяществом и эффективностью. При кладке голландской печи возможны любые вариации, что не окажет негативного влияния на ее эффективность.

Это чисто отопительная печь, но, при желании, ее можно оснастить варочной плитой. Самая маленькая конструкция 0,5×0,5 м, для самой массивной понадобится всего 650 кирпичей, в том числе 200 огнеупорного. Основной материал – кирпич любого качества, что не отражается на ее устойчивости и функциональности. Но для топливника обязательно применять огнеупорный кирпич. Прогревается быстро, остывает медленно, топливо расходуется экономно. Голландка способна обогреть до 70 м 2 .

Как видно из схемы, печь голландка не имеет колосника, топливо загружается в топку, интенсивность горения низкая. Эффективность достигается за счет особого устройства дымооборотов. Газы из топливника поднимаются по первому каналу и через второй канал возвращаются обратно. Там опять нагреваются и уходят в третий канал. В четвертом и пятом канале повторяется такой же принцип, и только по шестому каналу газы уходят в дымоход.

Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.

Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.

При большом желании, не трудно выложить мини печь из кирпича своими руками.

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Необходимые инструменты

Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:

Перечень инструментов:

Кроме того, в процессе работы понадобятся:

2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

• 20 литров раствора;
• 60 штук печного красного кирпича;
• 38-40 штук шамотного кирпича;
• дверка топки;
• дверка поддувальная;
• колосниковая решётка;
• варочная панель;
• задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками , необходимо просто придерживаться рекомендаций.

Местоположение и подготовка основания

Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты — в центре. В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.

Фундамент для конструкции такого размера не нужен. Однако в основание необходимо положить толстую прочную доску, закреплённую лагами, сверху — противопожарную прослойку. Это может быть обычный асбестоцементный лист.

Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см. Насыпают тонкий слой песка.

Порядок кладки печи из кирпича своими руками

Следующий этап — сооружение самой печки:

1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят проволокой.
2. Затем делают кладку второго ряда.
3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
4. Кирпичи в четвёртом ряду идут на ребро.
5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
6. Пятый ряд выкладывают плашмя, подобно четвёртому.
7. Кирпичи шестого ряда идут на ребро.
8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция — как сложить печку своими руками , которая поможет не запутаться в деталях.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Рисунок 1. Простая кирпичная печь

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует . Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.

Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

• кирпич:
• *шамотный – 37 шт.;
• *красный – 60 шт.;
• дверца поддувала;
• дверца топливника;
• решётка;
• задвижка;
• варочная панель из чугуна.

В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.

Также будет интересно: — виды и характеристики.

Подготовка

Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

Рисунок 2. Порядовка печной кладки

Печная порядовка следующая:

1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
6. Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.

Рисунок 3. Функционирующая печь

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную . Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».

Это интересно: ? Обзор 10 вариантов.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.
Рисунок 6. Процесс кладки Рисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал. Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Печь своими руками, чертежи, видео, которые вы посмотрите, помогут вам получить представление о том, как делается трехканальная отопительная кухонная кирпичная печь.

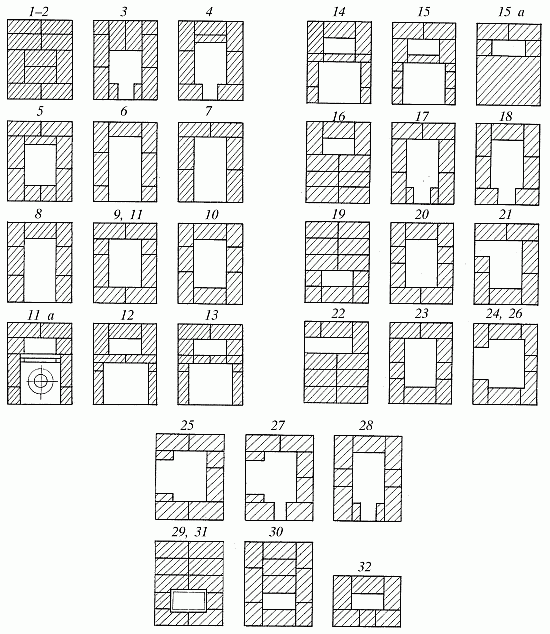

Рассмотрим порядовку печи, которую будем делать своими руками:
Первый

Второй

Устанавливаем дверку поддувала размером 130х140 (мм)

Третий

Четвертый

Вместо чугунных дверок для чистки каналов, установим на ребро две половинки кирпича.

Пятый

Шестой

Укладываем колосниковую решетку размером 370х240 (мм). Для его установки спиливаем нишу в кирпичах, чтобы оставался зазор по периметру колосника размером в один сантиметр.

Седьмой

Спилим два кирпича под углом сорок пять градусов в сторону колосниковой решетки, для скатывания углей в топку.
Устанавливаем первую дымовую задвижку, которая в открытом состоянии, обеспечивает летний режим печи.
Установим топочную дверцу размером 250х180 (мм).

Восьмой

Девятый

Десятый

Сточим грани кирпича в форме овала, для лучшего прохождения газов с наименьшим сопротивлением.

Для чистки каналов, установим на ребро половинку кирпича.

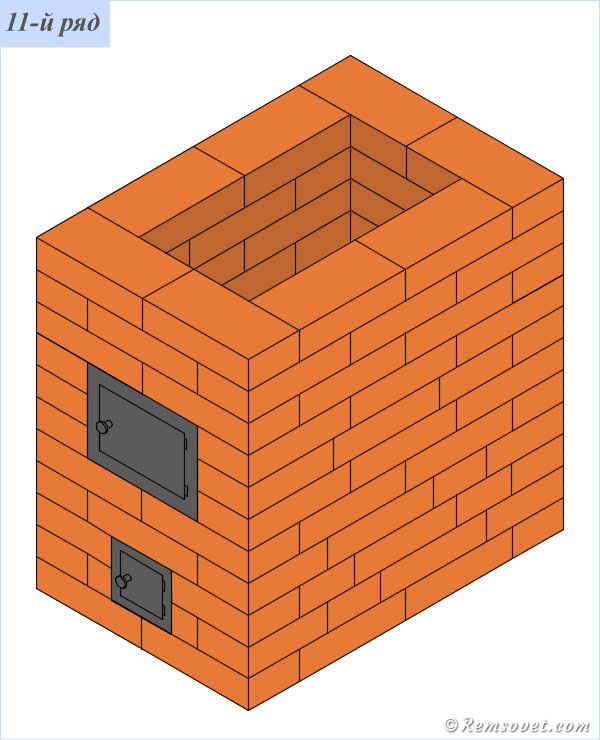

Одиннадцатый

Выпилим пазы в кирпичах для установки кухонной плиты размером 300х720 (мм).

Двенадцатый

Тринадцатый

Четырнадцатый

Аналогично, двенадцатому.

Пятнадцатый

Сточим грани кирпича в форме овала.

Шестнадцатый

Семнадцатый

Восемнадцатый

Девятнадцатый

Устанавливаем вторую дымовую задвижку.
Двадцатый , порядовка как у восемнадцатого.

Двадцать первый

В дополнение, можно посмотреть видео, для полного восприятия процесса кладки

Вот так, можно собрать недорогую печь своими руками.

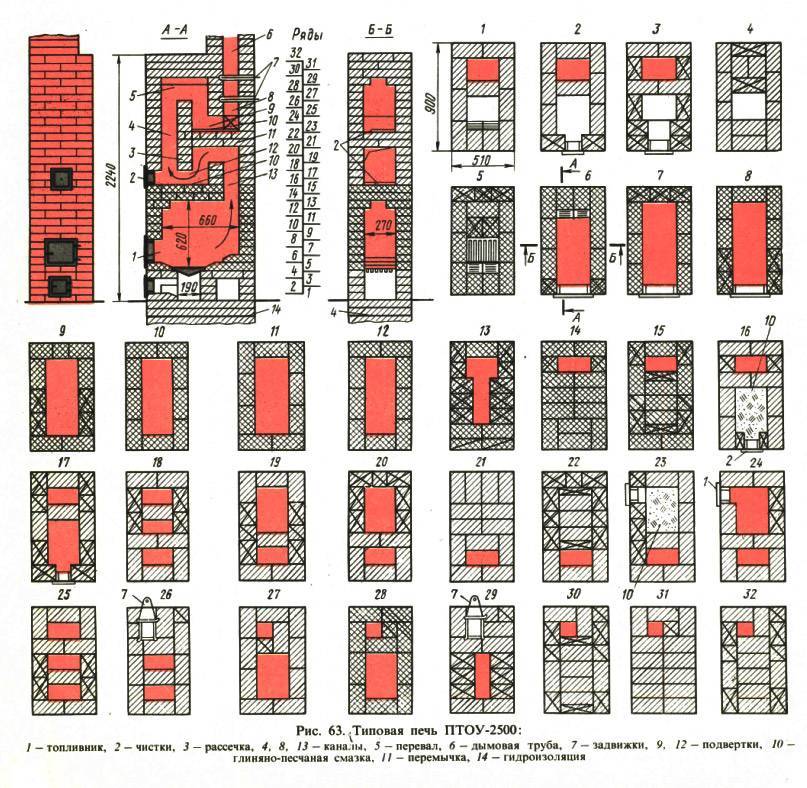

Устройство и схемы печей для дома

1.Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом

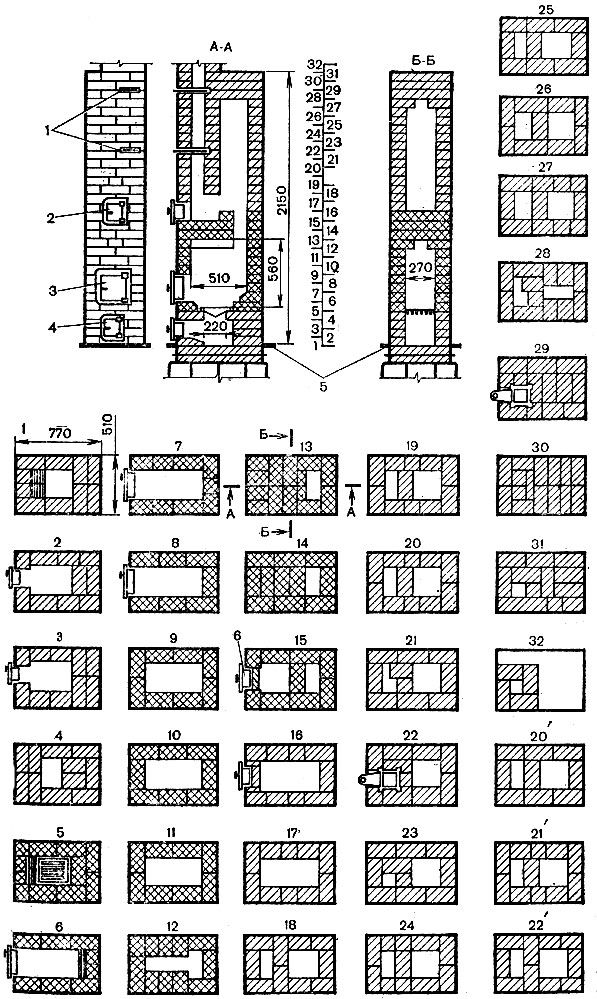

4. Кладка печи, разработанная В.

Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов.

Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать.

В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов

Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой.

Параметры каждой из них — 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.

В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство.

В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.
У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше.

У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: «Отопительные печи для дома — кладка своими руками»).

Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: «Как сделать ремонт кирпичной печи своими руками»).

Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.
Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива.

Кладка печей своими руками схемы

Кладка квадратной печки с нижним прогревом

Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

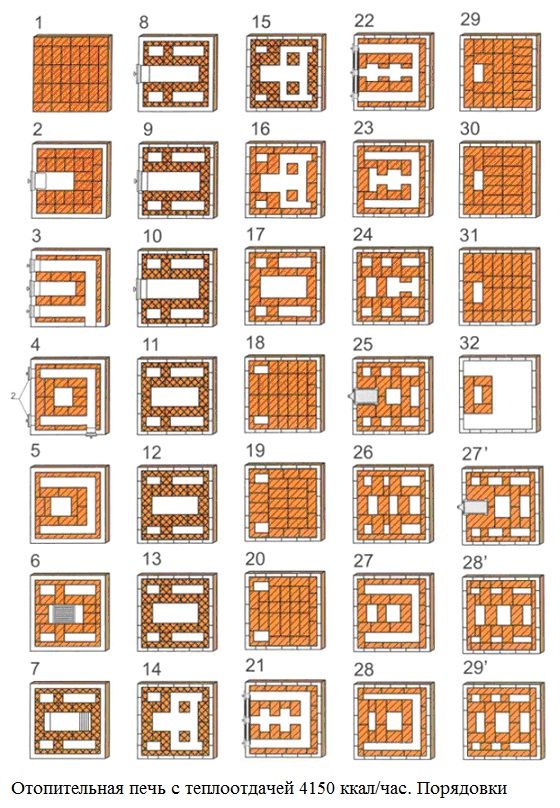

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту.

Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции.

Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх.

Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: «Отопительные печки на отработке».

Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака — верхний колпак и 2 большого размера камеры.

В такой отопительной конструкции можно использовать любой вид твердого топлива.
Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом

Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час.

В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: «Отопительные печи Кузнецова: чертежи и порядовка своими руками»).

Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.

Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.
Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает.

Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор.

Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло

Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В.

Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.

Состоит данное устройство печи для дома из двух частей — в нижней располагается топливник.

В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота.
Она похожа на опрокинутый колпак, по форме напоминающий стакан.

Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания.

Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов.

Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро. Читайте также: «Какая кирпичная печь для дома лучше – виды, преимущества и недостатки».

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

— в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник.

Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки.

Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы.

Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: «Кирпичный щиток для металлической печи».

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров.

В них применяется топливник шахтного типа, предназначенный для использования каменного угля.

По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.
Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов.

Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой.

КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: «Газовая печка для дома — удобное отопление»).

Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции.

Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:

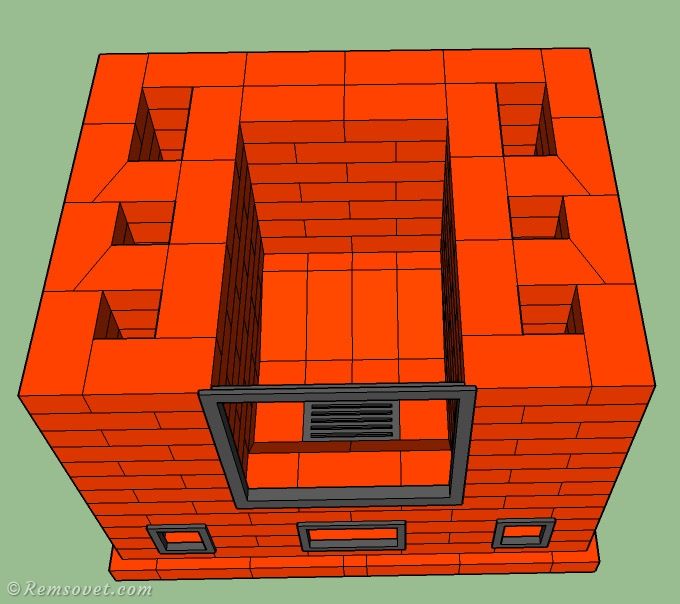

Кладка печи

Кирпичи первого ряда сначала выкладываем без раствора с учетом шва согласно порядовке. Определив положение угловых кирпичей, кладем их на раствор, при помощи уровня проверяя горизонтальность. Легкими ударами киянки осаживаем выступающие кирпичи. Добившись горизонтальности, заполняем периметр первого ряда кирпичом на растворе, контролируя кладку уровнем.

Рулеткой проверяем размеры печи в плане и диагонали. Диагонали в прямоугольнике должны быть равны. Если диагонали не равны, то подбиваем угловые кирпичи, пока не добьемся их равенства, тем самым получив параллельность сторон периметра. После этого закладываем кирпичом на растворе середину первого ряда.

Уложив первый ряд, кладем угловые кирпичи второго ряда, контролируя вертикальность углов при помощи уровня или отвеса. Аналогично первому ряду выкладываем сначала периметр, а потом середину второго ряда согласно порядовке.

Выложив второй ряд, забиваем в углы в шов между первым и вторым рядом гвозди длиной 80-100мм.

Затем опускаем отвес поочередно на все углы второго ряда и отмечаем на потолке точки, из которых опущен отвес.

Затем в эти точки забиваем такие же гвозди, привязываем капроновый шнур к соответствующим гвоздям и натягиваем его.

Проверяем отвесом вертикальность шнуров. Если есть отклонения, то их устраняем подгибанием верхних гвоздей. Таким образом, получается контур печи в пространстве. Кладку последующих рядов ведем, контролируя вертикальность углов по шнурам, что значительно сокращает время, необходимое для контроля.

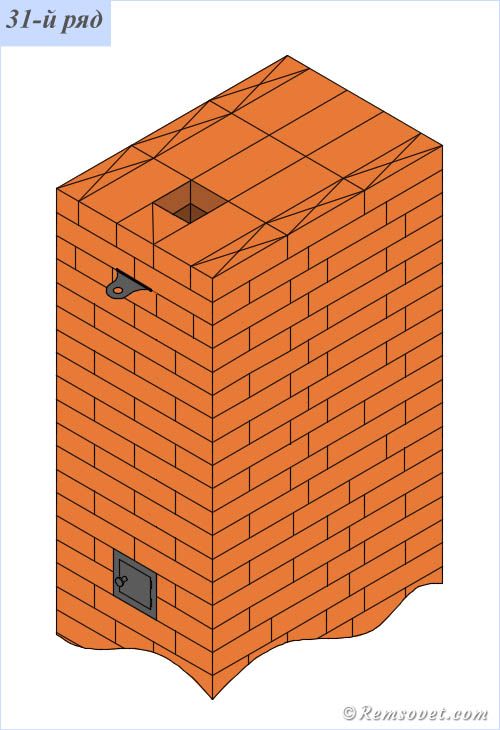

Последующие ряды кладем аналогично первым двум, каждый ряд сверяя с порядовкой.

По ходу кладки внутренние и наружные поверхности очищаем от излишков выдавленного раствора мастерком. После выкладывания каждых 4-5 рядов протираем мокрой тряпкой стенки дымоходов.

Толщина шва печной кладки должна быть как можно тоньше.

Как сложить печь из кирпича своими руками

В толстых швах раствор выкрашивается и кладка становится непрочной. Раствор должен плотно заполнять шов, выдавливаясь из него. Во время кладки соблюдаем правило перевязки кирпичей. Каждый вертикальный шов должен перекрываться кирпичом следующего верхнего ряда.

Обычно такой шов проходит по середине лежащего выше кирпича. Этого, однако, не всегда удается достигнуть. В некоторых местах приходится класть кирпич так, что перекрытие получается меньше половины длины кирпича. В любом случае оно должно быть не меньше четверти длины кирпича.

Топку печи лучше выкладывать из шамотного кирпича, т.к.

он выдерживает более высокую температуру. Перевязка швов кладки из шамотного и печного кирпича не желательна из-за разного коэффициента линейного расширения.

Поэтому из шамотного кирпича выкладывают или целиком ряд, или делают футеровку топки на ребро. Между футеровкой и шамотным кирпичом оставляем зазор не менее 5 мм.

Установка прочистных и поддувальной дверок

Перед установкой дверки проверяем на плотность прилегания полотна к рамке, свободное вращение полотна в шарнирах, отсутствие перекосов, возможность фиксации закрытия их и наличие отверстий для крепления в кладке.

Обнаруженные дефекты устраняем до установки или заменяем дверку.

В отверстия дверок вставляем вязальную проволоку длиной 50-60 см, сворачиваем ее вдвое и скручиваем.

На кирпичную кладку в месте установки дверки наносим раствор. Устанавливаем дверку, проверяем вертикальность и горизонтальность и фиксируем ее при помощи кирпичей.

Затем закладываем концы проволоки в швы кладки.

Установка колосника

При установке печных приборов надо помнить, что чугун и кирпич при нагревании расширяются не одинаково.

Особенно это сказывается на поведении приборов, установленных в зоне высоких температур. Если их плотно замуровать в печную кладку, то при нагревании чугун порвет кладку. Поэтому колосник, топочную дверку и плиту следует устанавливать с зазорами. Колосниковую решетку укладываем без раствора с зазором не менее 5 мм со всех сторон. Она должна свободно выниматься для замены в случае прогорания или поломки.

Установка топочной дверки

Топочная дверца устанавливается, так же как и поддувальная, только оборачивается асбестом для заполнения температурного зазора.

Проверяем вертикальность и горизонтальность дверки и фиксируем при помощи кирпичей и доски.

При интенсивной эксплуатации печи проволока может отгореть. Чтобы предотвратить это, верхнюю часть дверки можно закрепить при помощи кляммера. Кляммер делают из полосовой стали сечением 25х2.0 мм. Ушки должны выступать за рамку дверки на 100-120 мм.

Крепится кляммер к дверке при помощи заклепок или болтов с гайками.

Перекрывается дверка навешиванием по полкирпича с каждой стороны

или кирпичом в замок.

Для проема больше 250 мм перекрытие выполняется клиновой перемычкой.

Установка плиты

Ряд, на который будет устанавливаться, плита выкладываем сначала без раствора.

Кладем сверху плиту и очерчиваем ее расположение. Затем выбираем паз в кирпиче с учетом температурного зазора 5 мм во все стороны от плиты. Выкладываем кирпич на раствор. Заполняем паз раствором, кладем в него асбестовый шнур по периметру плиты, опускаем плиту на место и осаживаем ее киянкой, добиваясь ее горизонтальности по уровню.

Установка духовки

Духовку тоже оборачивают асбестом по периметру и шириной в полкирпича.

Сторона духовки, выходящая к топке, выкладывается кирпичом на ребро, а сверху ее замазывают слоем раствора 25-30 мм для предотвращения прогорания стенок духовки.

Кладка арок и сводов

При кладке печей часто приходится перекрывать различные топочные отверстия, топливники и всевозможные камеры, применяя перемычки простой и сложной формы. Перекрытие в стене называют аркой, а перекрытие, устраиваемое между стенами — сводом.

Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич – замковый.

Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется.

Нельзя применять одну форму пяты для всех арок и сводов.

На этих фотографиях показана установка кружала и кладка арочного перекрытия топки барбекю.

А на следующих фотографиях показана кладка свода для перекрытия ниши для дров.

Говорят, что лучше один раз увидеть, чем 100 раз прочитать, поэтому специально для Вас я подготовил видео-руководство «Печи своими руками», где показаны все нюансы кладки кирпичной печи в видеоформате.

Я определяю основные правила укладки плиты, которые, возможно, даже не известны печному журналисту или человеку, который решил включить печь:

Вес печи с трубой, установленной без основания, не должен превышать 750 кг.

Это около 0,5 м стен или 200 кирпичей.
Если вы положите основание плиты, вы должны проверить возможность переключения дымохода между несущими балками на чердаке и черепицей.
Основание печи не должно быть привязано к основанию дома, и конструкция печи не должна быть покрыта несущими конструкциями здания.

Вы можете позволить им находиться в местах вырезания и отека. Это делается для того, чтобы избежать повреждения плиты в случае неравного расселения дома.
Деревянные элементы дома и дыма должны быть не менее четверти метра.
Если печь не должна быть закрыта, вода для настенного раствора должна быть питьевой или дождевой воды без соли, иначе вся соль на поверхности кирпича появится в виде белого покрытия.
Песок для раствора должен использоваться карьером (а не рекой), потому что частицы песка реки имеют округлую поверхность, что делает раствор хрупким.
Плита и камин — кирпичная колонна на глиняном растворе.

И даже самые маленькие пятки или боковые удары со стороны несущих конструкций домашних трещин образуются, что может вызвать пожар.

Что нужно искать при изготовлении кирпичного кирпича

Защитите себя и убедитесь, что печь длится как можно дольше — это основная задача, состоящая в построении надежного основания, горизонтальной стены и вертикальности самого массажа.

Поэтому, после закладки фундамента, верхняя платформа должна быть тщательно спланирована. На него накладывается слой кровельного войлока, 1-2 см песка заливают сверху и выравнивают, а первый бесцветный кирпич кладется. Восстановите прокладку и нажмите молоток на выступающие кирпичи. Горизонтальность каждой строки проверяется с использованием уровня, указанного в правиле. Прямоугольность первой строки проверяется путем сравнения длины диагонали.

Когда вы размещаете каждую строку, проверьте ее плоскостность, используя правило, на стене. После установки двух типов, чтобы обеспечить вертикальность коробки печи, вам нужно вытянуть струны толщиной 1-3 мм в углах стены.

Точки крепления к потолку определяются линией буксировки. Выше, линия воды опускается таким образом, что вес падает до верхней части наружного угла печи. На полу на потолке, с которого паз опускается, гвоздь наклоняется, к нему прикрепляется веревка. На нижнем конце второй гвоздь связан и тянет веревку, вставляем гвоздь под угловой кирпич первого ряда, чтобы кабель был строго растянут вдоль угла.

Затем вертикаль веревки подвергается воздействию лотка, который в нужном направлении сгибает верхний гвоздь. Поэтому повторите все четыре угла.
Швы должны быть толщиной 5 мм. Для этого поместите полосы для укладки по краям шва, распределите раствор, поместите кирпич и поместите его на место с ударом рукоятки. После высушивания раствора удалите прокладки.
Наружные стены не должны иметь более двух видов без сшивания, иначе могут возникнуть трещины.
Доля кирпичей может быть получена с помощью болгарской, и стена должна быть сведена к минимуму, так как кирпич более подвержен разрушению.
Части сигарет расположены рядом в швах.
В области, изменяющей направление потока дымчатого дна, всегда дверь определяется как отверстие для очистки, или лучше «выталкивание кирпича», которое простирается на 5-10 мм от стены, легче понять, чем необходимая очистка дымохода.
Прокладка должна быть спланирована таким образом, чтобы кирпич не полагался исключительно на дверную раму или в духовку, и закрывался над ними или был сделан клиновидным замком или сводчатым сводом.

Это делается для упрощения замены неуспешного печного оборудования.
Зажимы (узкие металлические профили), а также другие стальные детали следует использовать меньше, поскольку металл нагревается дольше, чем глина, и больше не может разрушаться от этой муфты. Чтобы этого избежать, поместите стальные ленты свободно, без раствора или обернутых в слой асбеста.

Дверь духовки, включая печь, расположена так, что ее можно нагревать, не затрагивая стену. Если вы хотите это сделать, вы можете использовать асбест со слоем 5 мм, с которым вы соприкасаетесь с виноградником.
Решетку и чугунную пластину укладывают с минимальным шагом 5 мм со всех сторон, чтобы их можно было легко удалить для замены.

Поместите их без раствора (вы можете поместить пластину на асбест или асбестовый слой) и заполнить слоты песком.
Решетки должны быть помещены в топку под дымом дыма до 70-150 мм, чтобы не выпасть при открытии угольной двери и укладывались вдоль выемок топки, а пепел будет трудно очистить покер при приготовлении печи для последующего зажигания.
Двери и углы должны быть закреплены в стене, которая ввинчивается в отверстия и стальную проволоку с двухжильными проводами.

На других концах скручивания мимо гвоздя и потяните провод, держите его в ближайшем вертикальном шве.
Пространство между духовкой и боковой стенкой духовки должно быть покрыто кирпичами.
Длина дымохода независимо от рамы трубы не должна превышать 7 м, в противном случае осадка будет недостаточной, и дым будет происходить в дымоходе.
Стены дымоходов должны быть ровными и ровными.

К раствору в курице вертикальные каналы не попадают внутрь печи, а заглушка пены обернута в влажную ткань и подвешена внутри дымохода на проводе.

Периодически удаляйте и очищайте его, сделайте навес из канала влажной тканью.
Для пожарной безопасности расстояние от потолка духовки до потолка должно быть не менее 35 см.
Для этой же цели перекрытие должно состоять как минимум из трех типов непрерывных блоков.
Чтобы защитить пол под камином печи, поместите металлический нагревательный лист.
Приблизительное отношение размера входного отверстия камина к поверхности нагретой области составляет 1:70.
Отношение площади поперечного сечения прямоугольной трубки на высоте 5 м к площади входа в камин должно составлять примерно 13%, высота дымохода 10 м — около 10%.
В случае преобладающего ветра должен быть установлен огонь (или, как вы его называете, дымовая камера, зонтик на трубе, колпачок на трубе).

Защищает духовку от курения в ветреную погоду и защищает ее, когда идет дождь. Метки:

Знания, Домострой

Печи отопительные из кирпича

Еще с давних времен для постройки печи применялся кирпич. Благодаря современным технологиям стало возможно использовать для этих целей иные строительные материалы.

Несмотря на это, кирпич остался на лидирующей позиции среди всех кладочных материалов, апечи отопительные из кирпича пользуются большой востребованностью.

Многие возводят печи для дома самостоятельно, так как данный процесс достаточно простой.

Для строительства печи из кирпича своими руками необходимо иметь небольшое представление о строительстве. Поставить такую печь не составит особого труда, так как она не требует дальнейшей облицовки. (См. также: Печь для бани из кирпича)

Для такой работы необходимо небольшое количество инструментов, а именно:

• Емкость для приготовления раствора.
• Наждачный инструмент.
• Строительный карандаш.
• Пассатижи.

Виды печей из кирпича

В настоящее время существуют отдельные виды отопительных печей кирпича, одни из которых предназначаются для обогрева жилья, другие для приготовления вкусной и здоровой домашней пищи, третьи выполняют только декоративные функции.

Известны также модели, выполняющие сразу несколько функций, к ним относится отопительно-варочная печь из кирпича. Подобный вид печи еще называют «шведка», а в некоторых районах их называют «голландкой».

Не меньшей известностью пользуются печи-камины.

В этом случае, мнения разных людей разделяются. Некоторые считают, что камин должен стоять отдельно, других вполне устраивает встроенный в печь.

Второй вариант наиболее экономичен в плане места и использования расходных материалов. Такая печь достаточно быстро прогревает помещение. К тому же кирпичная мини-печь своими руками не требует больших знаний и умений в строительстве.

А значит, она может стать украшением абсолютно любого дома.

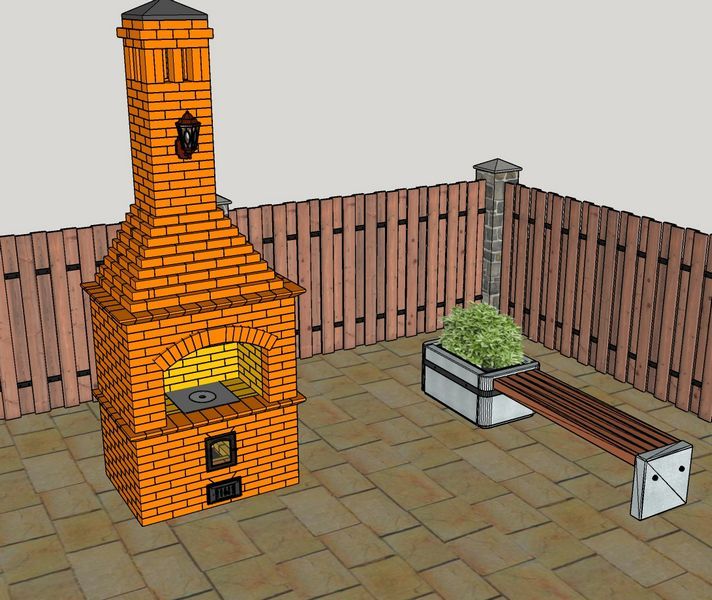

Печь-мангал из кирпича представляет собой простое устройство, хотя и выглядит достаточно сложно. Данную печь можно использовать в качестве альтернативы обыкновенного мангала.

Поэтому ее строительство во дворе собственного дома не составит особого труда. (См. также: Печи из кирпича для дачи)

Важно помнить: порядовки кирпичных печей, относящихся к определенному виду, разительно отличаются друг от друга.

Требования, предъявляемые к печам

Большинство сайтов, которые посвящены данной тематике, ставят перед собой задачу продать уже готовый проект печи. А что же делать людям, которые решили возвести самостоятельно печь, но у них не хватает опыта и знаний, чтобы создатьпроекты отопительных печей из кирпича.

Чтобы значительно облегчить себе работу, необходимо понять какие требования предъявляются к современным кирпичным печам.

Стоит отметить, что эти параметры используют профессиональные архитекторы при составлении проектов абсолютно всех видов кирпичных печей. В список требований входит: (См. также: Строительство печи своими руками)

1. Экономичность.
2. Возможность удерживать тепло продолжительное время.
3. Соответствие нормам пожарной безопасности.
4. Хорошее прогревание всего объема печи.
5. Простота в эксплуатации.
6. Удобство технического обслуживания.
7. Долговечность.
8. Красивый дизайн.

Подготовка к строительству печи: определение места

Кладка отопительных печей из кирпича начинается с определения ее месторасположения, исходя из их предназначения.

Отопительную печь лучше всего разместить в центре дома, так как если она хотя бы одной стороной будет примыкать к стене, выходящей на улицу, потеряется ее эффективность. Помимо этого могут возникнуть нежелательные перепады температур, которые негативно влияют на срок службы домашнего очага. А также на эффективность работы дымохода.

Комбинированная печь должна располагаться так же, как и отопительная.

Единственное условие заключается в том, чтобы кирпичные топки смотрели на кухню. А печь-камин должна располагаться камином в гостиную.

Приготовление раствора

Далее необходимо сделать цементный раствор. Для его приготовления глина заливается водой. При этом она должна быть заранее просеянной, без камней. Это позволит сделать кладку более прочной. (См. также: Печь из кирпича для дачи)

Важно: правильно приготовленный глиняный раствор является гарантией долговечности печки.

Вымоченная глина смешивается с одинаковым количеством песка.

После чего в емкость наливается вода, объем которой равен ¼ от объема глины. Раствор необходимо тщательно перемешать, чтобы не было не единого комочка. Раствор должен иметь жидкую консистенцию, чтобы при надавливании на кирпич он выдавливался со шва.

Сухая кладка

Прежде чем начать класть кирпич на раствор, рекомендуется произвести сухую кладку.

ВНИМАНИЕ: ни в коем случае не допускается, делать замеры на глаз, так как это может привести к плачевному результату.

Чтобы держать правильное направление при кладке, необходимо проверить ее вертикальность, перевязку швов, внутреннее устройство, правильность швов и горизонтальность укладки. (См. также: Как класть печь)

Возведение печи

Прежде чем начать использовать кирпич, его окунают в воду на несколько секунд. В результате он не будет впитывать влагу, которую выделяет глина.

Укладывая кирпич, необходимо как можно сильней его прижать, чтобы раствор сильно выдавился.

Таким образом, можно достигнуть более прочной постройки.Малогабаритные отопительные печи из кирпича требуют соблюдения толщины раствора из-за своих конструктивных особенностей. Она должна составлять не менее 3 и не более 5 миллиметров.

Лишний раствор убирается кельмой, это позволит его сэкономить.

Дверца печи закрепляется проволокой.

Если этим пренебречь, может образоваться люфт, что приведет к выпадению дверки. Для более надежного закрепления, проволоку вставляют в коробку и скручивают вдвое. После этого требуется сделать прорез в верхней кромке кирпичного бруска, в который будет вставляться проволока.

Важно: разъемы должны совпадать с коробкой дверцы.

Нельзя допускать образование промежутка даже в один миллиметр.

По окончанию кладки требуется просушить печь. Для этого нужно открыть все окна и двери. Печь полностью просохнет лишь по истечению 15 суток. О том, что печка готова к использованию, свидетельствует исчезновение всех сырых следов.

Подробная инструкция кладки кирпичной печки

После определения места кладется первый ряд, на который укладывается в дальнейшем лист толстой полиэтиленовой пленки, рубероида или гидроизола.

Это необходимо для устройства гидроизоляции. Размер площадки должен составлять 780 на 350 миллиметров. После этого просеивается песок, который потом насыпается слоем в один сантиметр. Чтобы избежать образования выступов, площадка тщательно выравнивается. Проверка осуществляется строительным уровнем.

Чтобы не ошибиться с построенной конструкцией, сухая кладка проверяется также строительным уровнем. На этом самый главный ряд можно считать готовым.

После этого вся поверхность заливается раствором тонким слоем и ставится поддувальная дверка, которую требуется обмотать асбестовым картоном и шнурами, изготовленными из того же материала.

Дверца закрепляется посредством отожженной проволоки, после чего можно готовиться к формированию следующего ряда.

Третий ряд необходимо выкладывать из шамотного кирпича, который окрашен желтым цветом.

На этот же ряд укладывается колосниковая решетка. Четвертый ряд укладывается на ребро. Также на этом этапе необходимо сделать специальные подставки внутри дымохода. Стоит обратить внимание, что кирпичи задней стенки кладутся без использования раствора.

За счет того, что данное пространство изготавливается под колодцы, которыми называют участки для очищения печи от сажи, их называют вышибными.

Чуть позже осуществляется установка топочной дверцы.

Чтобы она смогла открываться снизу-вверх, ее обматывают асбестовым шнуром, после чего закрепляют проволокой. Некоторое время ее подпирают кирпичами. Чтобы она установилась строго вертикально.

Изготовление задней стенки осуществляется с помощью двух кирпичей, которые кладутся на ребро.

И уже с последующего ряда слой выкладывается, начиная с трех четверок.

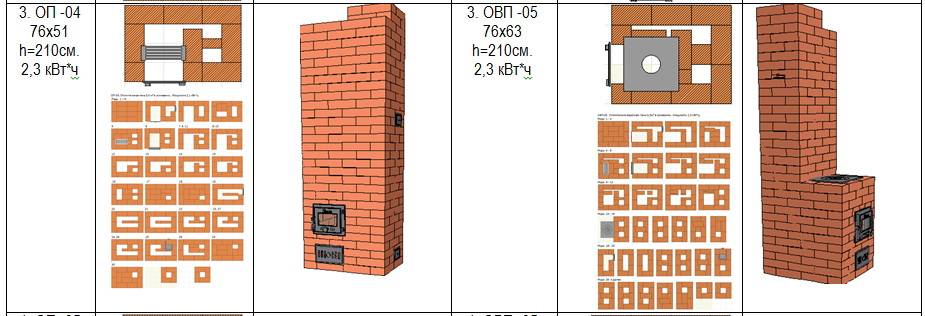

Схема и кладка кирпичных печей

Это позволит выполнить более прочную перевязку швов.

На восьмом ряду производится монтаж скошенного кирпича, который выступает в качестве дымового зуба. Девятый ряд необходимо сместить немного назад, чтобы обеспечить поддержку во время открывания дверцы. Перед установкой варочной панели, устанавливается асбестовый шнур, который заранее вымачивается в воде. С этого же ряда формируется дымовая труба, которая должна расширяться внутрь топливной камеры.

Это делается для того, чтобы не допустить прохода дыма внутрь помещения. В самом конце монтируется дымовая труба, которую необходимо состыковать с металлической трубой. Если она смещается в сторону, требуется выполнить перекрытие из трех рядов кирпичей.

По окончании работ через вышибной кирпич прочищается внутренняя часть печки от глины и воды.

На варочную плиту кладется кусок, вырезанный из полиэтиленового материала. Это делается для того чтобы в дальнейшем избежать появления желтизны. На этомкирпичная печь с плитой готова. Нельзя забывать о том, что пользоваться ею можно будет только после того, как она полностью просохнет.

На главнуюКарта сайта

Чертежи печи для бани из кирпича

Чертежи печи для бани из кирпича простой и компактной конструкции, которая применяется для получения пара и нагрева воды.

На рисунке показана конструкция печи из кирпича, в разрезе по двум сечениям.

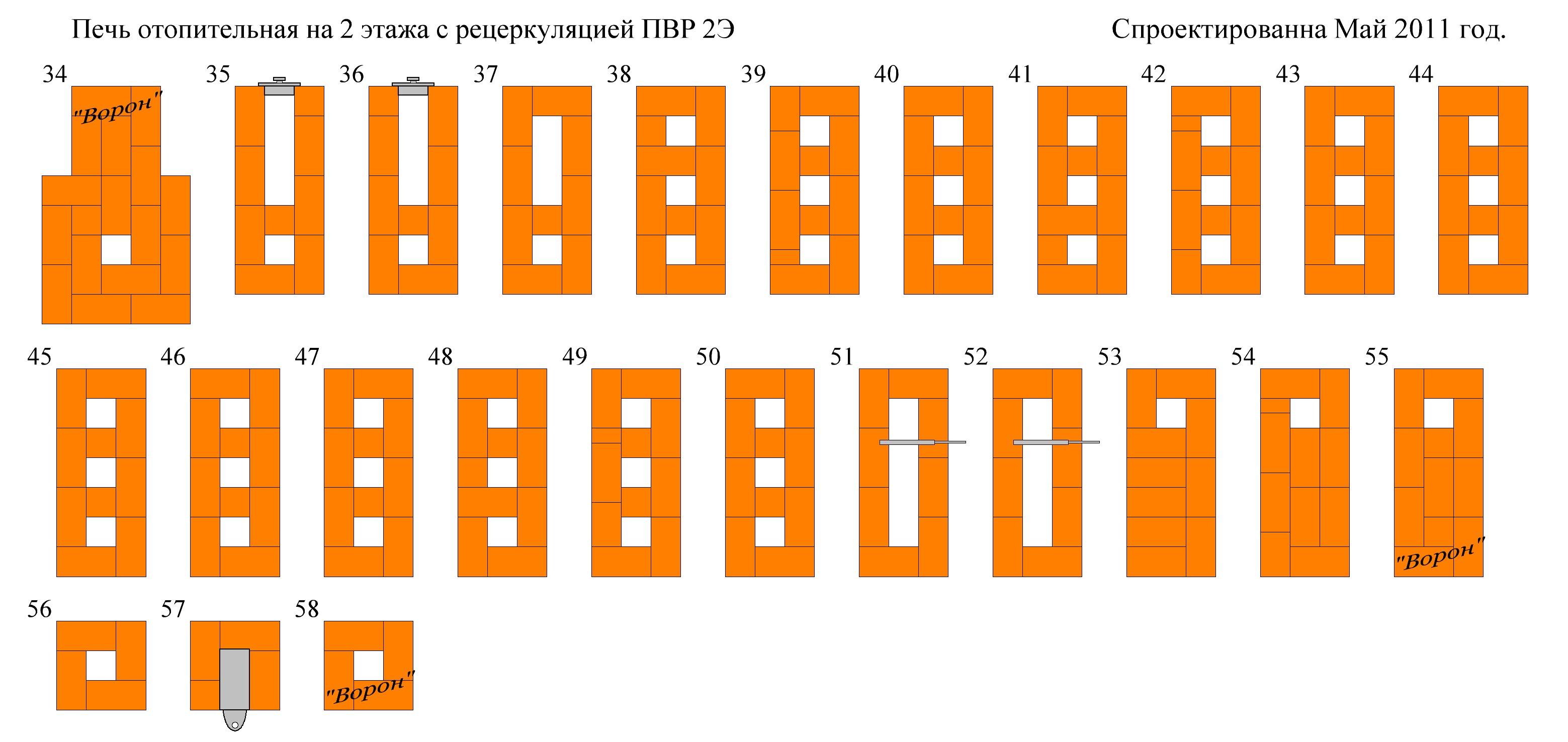

Как чертежи с порядовками помогают выложить кирпичные печи для дома

1. Кладка красного печного кирпича.
2. Кладка огнеупорного (шамотного) кирпича.
3. Топочная дверца.
4. Поддувальная дверца.
5. Колосниковая решетка.
6. Металлический бак для горячей воды.
7. Металлический бункер для банных камней.
8. Дымовая задвижка.

Чертеж печи, где указаны ее габаритные размеры.

Топка внутри печи кладется из огнеупорного жаропрочного кирпича. Зазор между красными и огнеупорными кирпичами составляет 15…20 (мм). Сзади топки, на уровне колосниковой решетки, устанавливается металлический бак для воды.

Сверху топки устанавливается металлический бункер, в который укладываются камни с горкой. Представленная конструкция с открытой каменкой, быстро нагревает парильное помещение, и в случае если камни остыли, можно сжигать топливо во время приема банных процедур.

Спецификация материалов:

• кирпич красный, 65 х120 х 250 (мм) – 181 (шт. )
• кирпич огнеупорный тугоплавкий, 65 х 114 х 230 (мм) – 72 (шт.)
• глина – 60 (кг)
• глина тугоплавкая – 35 (кг)
• песок – 32 (кг)
• задвижка дымовая – 140 х 270 (мм)
• дверка топочная – 250 х 205 (мм)
• дверка поддувальная – 250 х 135 (мм)
• чугунная колосниковая решетка – 250 х 252 (мм)
• бак для воды – 250 х 555 х 760 (мм), лист из нержавеющей стали толщиной 3 (мм)
• бункер для камней – 260 х 320 х 350 (мм), лист из нержавеющей стали толщиной 3 (мм)
• квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)

Кладка печи каменки для бани конструкции Е.Я.

Коломакина.

1-й ряд. Кладка из цельного кирпича выводится на уровень пола или выше его.
2-й ряд. Устанавливают дверцу поддувала, начинают кладку из огнеупорного кирпича, при этом строго соблюдают правила перевязки кирпичей.
3-й ряд. Согласно порядовке.
4-й ряд. Закладывают дверцу поддувала тремя кирпичами, грани у которых срезаны под углом, как показано на рисунке.

5-й ряд. В огнеупорных кирпичах вырезают пазы и устанавливают в них колосниковую решетку.
6-й ряд. Ставят дверцу топки и устанавливают металлический бак для горячей воды.

Справка:
Нечетные ряды кладки красного кирпича, перевязываются полосой из сварной квадратной металлической сетки.
На углах, полоса из сетки сгибается под углом 90°.

Ширина паза под колосниковую решетку, должна быть на 5…8 (мм) больше наружных размеров решетки.

7-й и 8-й ряд. Согласно порядовке.
9-й ряд. Закладывают дверцу топки тремя кирпичами, грани у которых срезаны под углом.
10, 11, 12-й ряд. Согласно порядовке.

13-й ряд. Согласно порядовке.
14-й ряд. Закладывают металлический бак для горячей воды и устанавливают металлический бункер для камней.

Чертеж металлического бункера для камней.

15, 16 ряд. Согласно порядовке.
17 ряд. В кирпичах вырезают пазы и устанавливают в них задвижку.
18 ряд. Закрывает дымовую задвижку.

Чертежи печи для бани из кирпича конструкции Е.Я.

Коломакина и схема порядовки рассмотрены в представленном материале.

Справка:
Время нагрева воды и камней составляет 150…180 (мин.)

В следующей статье, можно ознакомиться с устройством банной печи с теплообменником.

В этой статье — понятная, очень подробная фотоинструкция кладки кирпичной печи своими руками, советы о том, как не ошибиться при выборе необходимых материалов и как правильно разместить печку в частном доме для оптимального обогрева большей площади.

Варианты установки печи в доме

Размещение печи полностью зависит от того, что именно от неё ждут хозяева. Если она устанавливается в доме небольшой площади и будет использоваться в виде камина для дружеских посиделок, можно использовать первую схему. Такая печка — неплохой вариант для приготовления барбекю на решётке или шашлыков.

Варианты размещения кирпичной печи

Вторая схема — для дома солидной квадратуры. В данном случае фронтальная сторона печи-камина выходит в гостиную, печные стены обогревают обе спальни, а тепло в остальных комнатах поддерживается при помощи теплообмена.

Третья схема с печью для отопления и приготовления пищи — бюджетный вариант жилья для холостяка либо небольшой семьи. Плюсы — тёплая лежанка и возможность размещения в прихожей сушилки.

Важно: стоит заранее позаботиться о внешнем утеплении дома, ведь оно многократно повышает эффективность печного отопления.

Подбор кирпича, песка, раствора

Чтобы печь служила долго, нужно грамотно подобрать все материалы. Кирпичи бывают трёх видов:

1. Керамические — могут использоваться для возведения печи.
2. Силикатные — вообще не годятся в данном случае, даже двойные М150.
3. Огнеупорные — идеально подходят, но ими чаще обкладывают только топку и камины, разновидности: шамотные, тугоплавкие кирпичи и др.

Совет: выбирая кирпич для печки, нужно полностью отказаться от пустотелых его видов.

Раствор производится из глины. Красная глина подойдёт, если печь кладут из красного кирпича, при использовании шамотного требуется специальная шамотная глина. Отдельные печники до сих пор по старинке самостоятельно делают раствор из речного песка с зерном 1-1,5 мм, глины (в соотношении 2,5:1) и воды. Желательно при этом использовать угловатый карьерный песок без посторонних включений и так называемую жирную глину. Однако проще и надёжнее купить в магазине готовую печную смесь, приготовив её согласно инструкции.

Из фурнитуры нужно приобрести колосниковые решётки, поддувальные и топочные дверцы, сажечистки, задвижки или заслонки.

Подготовка, список инструментов

Прежде чем приступать к работе, нужно определить и разметить место, которое займёт новая печка.

Труба дымохода должна находиться от стропильных перекрытий крыши не ближе, чем в 15 см.

Если кладка производится вами в первый раз, печники-профессионалы советуют заранее потренироваться, сделав из подготовленного кирпича макет будущей печи. Естественно, без раствора. Это минимизирует возможные риски при реальной кладке, позволив научиться на своих ошибках, которые в макете ещё можно исправить.

Печной фундамент требует предварительной гидроизоляции, по площади он должен превышать площадь печки.

Во время кладки нового ряда нужно контролировать абсолютную вертикальность стен.

Для строительства кирпичной печи необходимы такие инструменты:

• отвес;
• кельма;
• рулетка;
• шпатель;
• болгарка;
• вязальная проволока;
• строительный уровень;
• металлические полосы, уголки;
• ёмкости для цементного и глиняного раствора.

Пошаговая инструкция с фото по кладке печки

У разных печников свои технологии кладки и собственные секреты, пришедшие с годами опыта. Здесь собрана информация о достаточно простом способе создания печи-камина для обогрева двухэтажного дома, процесс не покажется чрезвычайно сложным даже начинающим печникам.

Кладка фундамента

Базовый ряд кирпичной кладки будет служить фундаментом. Он выполняется любым кирпичом, некоторые печники даже засыпают данный уровень щебнем.

При укладке базового ряда используется цементный раствор.

Фундамент полностью заливается раствором, слой выравнивается.

Возведение тела печи

Размечается первый печной ряд. Горизонталью, от которой отталкиваются при разметке, является стена комнаты.

Там, где планируется размещение камина, кладётся решётка. С этого ряда кирпичи уже укладываются на печной раствор.

Важный этап работы — скрупулёзное выравнивание каждого нового ряда по уровню.

Укладка второго ряда. Печная стенка, находящаяся ближе всего к стене комнаты, усиливается дополнительным кирпичом для увеличения пожарной безопасности.

Место, где будет расположен , во 2-ом ряду остаётся пустым, остальная часть печи закладывается полностью. Монтируется дверца, через которую хозяева будут вычищать золу.

Дверца устанавливается на раствор, выравнивается по уровню. Для более надёжной фиксации она закрепляется проволокой, которую нужно заложить между кирпичами.

Решётка укладывается не на простой, а на огнеупорный кирпич. Чтобы она легла на одинаковый с кирпичами уровень, в шамотных кирпичах вырезаются отверстия.

Размер кирпича легко корректируется — лишнее отмеряется и аккуратно отрезается.

Большая дверца монтируется рядом с установленной решёткой.

Большая печная дверца аналогично фиксируется при помощи проволочного крепежа.

Точно над камином кладётся первый топочный ряд, он усиливается металлическими уголками и полоской или толстой жестью. Чтобы кладка могла на них лечь, её прорезают при помощи болгарки , затем прорези доводятся вручную до нужного размера.

Кладётся следующий кирпичный ряд.

На огнеупорный кирпич наравне с кирпичным рядом укладывается каминная решётка.

Фиксируется дверца, кирпич строго подгоняется под неё.

Топка новой печки с камином готова.

Над печной топкой кладутся огнестойкие шамотные кирпичи.

Тело печки построено.

Создание дымохода

Место, оставленное под дымоход, разделяется на колодцы. Конструкция требует усиления металлическими пластинами.

Укладываются кирпичные колодцы дымоотвода.

Над крышей топки монтируются сажечистки.

Колодцы опять разделяют, первые ряды стенок стоит усилить полосками из металла.

После усиления возводится потолок тела печи. Пространство, относящееся к дымоходу, остаётся пустым.

Выкладывается карниз тела, затем кладутся дымоотводы.

Завершающая стадия работ на первом этаже. Печка расположена слева внизу, дым внутри дымоходов движется по спирали и выходит слева вверху. Итоговое разделение колодцев закрывается жестяным листом. С целью компенсации давления внутри печи-камина на жесть укладываются 2 кирпичных ряда.

Ко второму этажу дома тянутся два дымохода — от камина и самой печи, они разделены между собой. Для каждого дымохода требуется установка отдельной задвижки.

Уровень перекрытия второго этажа. Здесь монтируется гидроизоляция, дымоход снова усиливается уголками из металла. Чтобы сэкономить и не строить на втором этаже печь для отопления, дымоход строящейся печки снова разделяют. Дым будет идти по нему змейкой, успевая прогревать помещение. Чтобы дымоотвод прогревался намного быстрее, его в районе второго этажа кладут толщиной в 1/4 или в 1/2 кирпича.

В кровле аккуратно выпиливается отверстие для печного дымохода.

Прежде чем выводить дымоотвод на крышу, его укрепляют металлическими уголками.

Если дымоход находится в непосредственной близости от кровельного конька, его нужно выкладывать выше конька как минимум на 0,5 метра. Если дальше, то допускается высота дымоотвода, равная высоте конька, но не ниже. В таком случае ветер усиливает печную тягу, поднимая дым вверх.

Даже небольшая печь в доме — это уют и комфорт. Печки большего размера требуют повышенной сноровки и дополнительных материалов, однако принцип их строительства схож с вышеописанным способом.

достоинства и недостатки. Варочные модификации для кухни

Несмотря на современное изобилие разнообразных отопительных приборов и систем, кирпичные печи не спешат «сдавать позиции». Многие хозяева строящихся загородных домов, планируя систему отопления, предусматривают место и для этого традиционного отопительного сооружения, которое при любом раскладе сможет и обогреть, и помочь с приготовлением пищи.

Мало того, в этой сфере идет постоянное развитие, поиск интересных решений, разработка новых моделей, отличающихся повышенными эксплуатационными характеристиками. Ярким примером тому служат так называемые колпаковые печи. А самыми популярными из колпаковых печей являются конструкции российского инженера И.В. Кузнецова. Он с далекого 1962 года занимается усовершенствованием уже существующих конструкций и разработкой новых их вариантов. В итоге появилось порядка 150 моделей, которые имеют разные габариты и рассчитаны на обогрев различных площадей.

Печи Кузнецова пользуются широкой популярностью. Поэтому , для удовлетворения запросов заинтересованных читателей, темой настоящей публикации станет колпаковая печь своими руками — видео инструкция + порядовка. Будет представлен один из многофункциональных вариантов таких печей, который имеет вполне доступную для самостоятельного возведения конструкцию.

Колпаковые печи Кузнецова

Общие принципы колпаковых печей

Печи, разработанные И.В. Кузнецовым, отличаются высокой эффективностью своей работы. А кроме того , им присущ весьма эстетичный внешний вид, который способен дополнить и гармонично вписаться в дизайн интерьера, выполненного в любом стиле.

В просторечье конструкции этого инженера часто называют «колпаковки » или «кузнецовки ». Их заслуженная популярность объясняется тем, что они выгодно отличаются от других печей своей экономичностью и повышенной теплоотдачей. Практически все печи Кузнецова имеют КПД, приближающийся к 80÷85 % , в то время, как этот показатель традиционной русской печи не превышает 60%, несмотря на ее большую массу и внушительные линейные размеры.

Такая высокая производительность была достигнута благодаря удачно расположенным внутренним каналам печи , по которым осуществляется движение нагретых газовых потоков. Практически все ранее используемые схемы печей имеют канальную систему отвода нагретых газов, которая, в принципе, представляет собой длинный лабиринт. Горячий воздух, двигаясь по такому лабиринту, отдает тепло кирпичу и быстро остывает. Без хорошо организованной тяги в таких конструкциях замедляется или прекращается отток продуктов сгорания из топочной камеры, поэтому дым нередко начинает поступать в помещения (например, при сильном ветре на улице).

В конструкциях Кузнецова действуют принципы свободного движения газов, поэтому теплообмен в них осуществляется другим способом. Колпаки-своды, которые обустроены внутри печи, ступенчато осуществляют забор тепла из горячих потоков. Остывшие же газы не уходят сразу в трубу, а медленно опускаются вниз колпака и только оттуда устремляются в трубу дымохода, а их место в верхней части колпака занимают новые потоки горячего воздуха. Так происходит до тех пор, пока в топке печи присутствует жар.

Данный процесс можно проследить наглядно, проведя эксперимент с горячим дымом, запущенным в перевернутый стакан — он сначала поднимается вверх , касается дна емкости , нагревает его, а затем, распределяясь по стенкам, опускается в его нижнюю часть, таким образом, охватывая теплом все пространство стакана.

Конечно же, печи Кузнецова имеют более сложную конструкцию, но главное , что процессы движения газов происходят естественным образом. Благодаря этому и удается добиться высокой теплоотдачи и нешуточной экономии твердого топлива.

Отдельно нужно сказать о тяге, создаваемой в подобной печи. Она образуется не только благодаря дымоходу, но и по той причине, что высокая температура газов, которые поднимаются под свод колпака, способствует созданию разрежения воздуха. В связи с такими явлениями, тяга в колпаковых печах также образуется естественным образом, не требуя возведения высокой дымоходной трубы, без которых, например, никак не обойтись при постройке и .

Цены на печи

колпаковая печь

Необходимо отметить, что колпаковые печи разделяются на различные типы по своей функциональности, как и обычные канальные сооружения. Так, они подразделяются на следующие «классы»:

• Отопительные. Предназначены только для отопления помещений. Этот вариант, кстати, выбирается реже всего, так как обычно собственники частных домов предпочитают многофункциональные конструкции, потому что они более практичны.
• , имеющие одно— или двухкомфорочную варочную плиту. Такая конструкция будет работать как для отопления, так и для нагрева воды, приготовления или разогрева пищи. Одним словом, она выручит владельцев дома в любой ситуации.
• , предназначение которых понятно уже из названия.
• Многофункциональные конструкции, включающие в себя не только варочную плиту, но и духовой шкаф, сушильную камеру, водогрейный бак или контур, а также подогреваемую лежанку.

Причем , если выбрать печь с широким входом в топку и установить в него остекленную дверку, то печь может быть использована и в роли камина

Как можно видеть, ассортимент колпаковых печей достаточно велик. Существует возможность выбрать тот вариант, который идеально подойдет и по функциональности, и по своим габаритам, и по показателям тепловой мощности для конкретной площади дома.

Явные достоинства колпаковых печей

К преимуществам колпаковых конструкций печей можно отнести следующие моменты:

• При строительстве колпаковых сооружений требуется намного меньше кирпича и, как следствие, раствора для его кладки. Да и саму кладку выполнять значительно проще, так как не придется выводить длинные лабиринты каналов для перемещения газовых потоков.
• Благодаря меньшему количеству используемого материала, печь получается более легкой , а это, в свою очередь, значит, что фундамент под нее может быть не столь массивным, как под канальные печи.
• Горение в данной конструкции происходит более интенсивно, поэтому в продуктах сгорания практически не остается твердых частиц. Как положительное следствие — налета на стенках дымохода будет гораздо меньше, и поэтому чистить его можно будет реже.
• Как уже упоминалось выше, часть дымохода, возвышающаяся над крышей, может быть меньше, чем у канальных конструкций, где труба должна иметь высоту не менее пяти метров.
• Неприхотливость колпаковой конструкции в обслуживании. Наличие узких каналов в канальных печах требует их частой прочистки, так как они быстро зарастают сажей. Их сужение значительно снижает тягу, что может привести к обратному ходу продуктов горения, которые начинают поступать в помещения.
• В колпаке этой конструкции образуется достаточное пространство для установки водяных теплообменников. Нагретая вода может быть использована для хозяйственных нужд или же пущена в отопительный контур, который принесет тепло в другие комнаты дома.
• Отмечается быстрый нагрев конструкции, а значит и отапливаемых помещений.
• Для таких печей свойственны равномерный прогрев всех стенок и их высокая теплоотдача.

Конструкция и принцип функционирования колпаковой печи

Печи Кузнецова могут быть одно— или двухколпаковыми. Второй вариант более распространён, так как эффективность его — существенно выше. Самая простая схема такой печи представлена на рисунке-схеме.

• Топка расположена в передней части печи. На схеме показан выход из нее нагретого воздуха — ровной красной стрелкой, направленной вверх.
• Далее, нагретый воздух из топки поступает в нижний колпак, отделенный от топливника несплошной перегородкой. Поступая в нижний колпак, горячий воздух поднимается к его потолку. Затем, остывая, постепенно опускается к его дну, где внизу, в задней стенке колпака расположено отверстие, ведущее в канал, соединяющий нижний колпак с верхним.
• Проходя по соединительному каналу, еще теплый воздух вновь поднимается к потолку, но уже верхнего колпака. Там горячие газы остывают и начинают опускаться к перекрытию, разделяющему нижний и верхний колпаки. Опускаясь вниз и проходя вдоль пола, горячий воздух попадает в отверстие, направляющее уже весьма сильно остывшие газы в дымоход.
• В верхней передней части топливной камеры устанавливается задвижка, называемая «зима-лето ». Она предназначена для направления горячего воздуха из топки напрямую в дымоходную трубу — это необходимо в летний период, когда должна работать только варочная плита. Если эта, а также расположенная выше (перекрывающая дымоход) задвижки находятся в открытом состоянии, продукты сгорания, найдя легкий путь выхода, не пойдут в трубу через колпаки, а отправится в нее напрямую. В зимний же период, нижняя задвижка закрывается, а верхняя открывается наполовину, и горячий воздух, проходя всю конструкцию печи, нагревает ее стенки и, уже остывший, отдавший тепло, уходит в трубу.

Если в колпаковую конструкцию планируется смонтировать , то его лучше всего установить в верхней части нижнего колпака. Такое место размещения никак не повлияет на режим горения топлива, а также на тепловое равновесие печи.

Расчет колпаковой печи

Чтобы печь оправдала возлагаемые на нее надежды, ее параметры должны соответствовать реальным показателям помещения (или нескольких помещений), подлежащего обогреву. Для правильного подбора конструкции печи, первое, что необходимо сделать, это определить объем помещения, которое планируется отапливать, а также просчитать возможные теплопотери. В расчет принимаются и размеры стенок печи, участвующие в прямом теплообмене, также с учетом целого ряда важных нюансов.

Эти расчеты – достаточно громоздки, и требуют для проведения определённого опыта и некоторых познаний. Поэтому часто исходят из распространённых «констант»: для хорошо утепленного дома при обычной топке можно исходить из показателя 0,5 кВт на квадратный метр площади комнаты. Но на случай сильных морозов лучше заложить еще и эксплуатационный запас – ориентироваться на величину 0,76 кВт /м².

Если нет опыта в подобных расчетах , то рекомендовано воспользоваться готовыми проектами, в которых разработчиками уже указана мощность прибора и площадь, на которую данная печь рассчитана. Тем более что сегодня предлагается большое количество моделей, имеющих различные линейные размеры и предназначенные для отопления любых разумных площадей.

А для пытливых читателей, которые все же желают провести самостоятельный расчет необходимой печи, на нашем портале будет опубликована специальная статья с подробным изложением алгоритма проведения вычислений и необходимыми справочными и табличными данными.

Возведение колпаковой печи

Подготовительные работы перед кладкой печи

В перечень подготовительных работ можно включить все те действия, которые будут перечислены и описаны в этом разделе.

Выбор модели и места для установки печи в доме

Перед тем как выбрать конструкцию и размер печи, нужно определить место ее установки в доме и примерную площадь, которая может быть выделена под нее .

При этом нужно учитывать расположение дымоходной трубы, так как она должна проходить через чердачное перекрытие между его балками, на расстоянии от них, как минимум 150 мм. Принимается во внимание, безусловно, и расположение стропильных ног крыши – там требования такие же.

Цены на кирпич

Фундамент под установку печи

Далее, для возведения печи потребуется подготовить надежный фундамент. Если печь строится вместе с домом, то необходимо помнить, что фундамент здания должен быть отделен от основы печного сооружения. Иначе, вследствие возможной усадки, перекос одного фундамента может потянуть за собой и конструкцию другого.

В том случае, когда печь решено возвести в уже построенном доме с деревянным полом, часть дощатого покрытия придется демонтировать. Фундамент должен быть шире и длиннее основания печи на 50÷80 мм в каждую из сторон. Если же дом построен на плитном бетонном фундаменте, а конструкция печи — относительно небольшая, то ее можно установить на общую основу дома. Но это обычно оговаривается разработчиками отопительного сооружения.

Для обустройства фундамента необходимо будет вырыть котлован, глубина которого будет зависеть от расстояния от пола до грунта. В общей сложности высота фундамента (с учетом всех слоем конструкции) должна составлять 500÷700 мм. Если пол поднять высоко над грунтом, то на высоту этого расстояния необходимо построить опалубку, так как фундамент должен выходить на высоту чистого пола.

На стенки опалубки необходимо будет закрепить гидроизоляционный материал, так как ее полностью придется заполнить бетонным раствором. Представленная выше схема слоев подходит для фундамента полностью, кроме верхнего бетонного слоя, находящегося в грунте, который и будет служить для него естественной опалубкой.

Если фундамент практически полностью будет утоплен в грунт, то после установки гидроизоляции по его стенкам, на дно котлована засыпается песчаная подушка в 150 мм, который нужно хорошо уплотнить. Сверху песка укладывается битый кирпич, крупный щебень и камни — их нужно тоже по мере возможности утрамбовать. Этот слой должен составлять 150÷200 мм.

Цены на щебень

Сверху камня засыпается щебень средней фракции. После этого вокруг котлована поднимается опалубка для заливки в нее бетонного слоя, который рекомендовано армировать, уложив в раствор металлическую сетку с ячейками 50×50 мм. Динамических нагрузок не предполагается, так что можно вполне применить бетон с марочной прочностью М 200 (примерные пропорции составляющих: цемент ПЦ 400 – 1 часть, песок строительный – 1,9 части, гравий или мелкий щебень – 3,6 части).

Для определения точного количества ингредиентов, необходимых для приготовления требуемого количества бетона под заливку печного фундамента, можете воспользоваться предлагаемым ниже калькулятором.

Среди всего многообразия существующих видов печей модели И. В. Кузнецова выделяются особо. Этот вариант печного отопления для бани, частного дома, обустройства зоны барбекю заслуживает вашего внимания благодаря неоспоримым преимуществам. Поговорим об особенностях «кузнецовок» подробнее.

Мы кратко касались особенностей печей Кузнецова, когда писали о разновидностях каминов, русских печек и открытых очагов . Теперь уделим больше внимания данному варианту печей, ведь «кузнецовки» обогревают многие российские дома и вызывают неподдельный интерес. Сам Игорь Викторович указывал, что развил основы правильной конструкции бытовых печей, которые были разработаны И. С. Подгородниковым на базе трудов профессора В. Е. Грум-Гржимайло, русского учёного-металлурга.

Как работают обычные канальные печи? Движение газов у них происходит под принудительным действием тяги. Газ отдаёт своё тепло в кирпичную кладку, раскаляет её изнутри, проходя по узким печным каналам. Приходится строить высокий узкий дымоход, печь прогревается неравномерно, кирпичная кладка может трескаться. Колпаковые печи Кузнецова работают иначе — на принципе естественного, свободного движения газов.

Название «колпаковые» данные печи получили не зря: внутри у них имеются большие полости, боровы, перевёрнутые колпаки, которые могут располагаться как горизонтально, так и вертикально, друг над другом.

В итоге нагретый дым поднимается, ударяется о колпак, купол, задерживается там, а затем постепенно остывает и опускается. Таким образом, тепло задерживается внутри печи и время контакта горячего газа с кирпичной кладкой заметно увеличивается.

Пояснить такой принцип действия можно на примере резиновой перчатки, которая заполняется газами полностью, во всех полостях. В колпаке, который в целом может иметь различную форму, происходит конвекция, конвективное движение газов естественным путём, согласно законам природы.

Чаще всего встречаются двухколпаковые «кузнецовки». В нижней части печи имеется камера, в которой поддерживается высокая температура, обеспечивающая окончание реакции горения газов, которые разделяются на тёплые и холодные. Горячие газы при этом задерживаются в печи, а холодные постепенно отводятся в трубу, не охлаждая сам теплообменник.

Преимущества печей Кузнецова:

• КПД достигает 93%. Для сравнения — у традиционных русских печей этот показатель не превышает 70-80%;
• сажа в «кузнецовках» сгорает, поэтому печь и дымоход можно не чистить годами, что существенно облегчает уход за ними;
• колпаки внутри печи представляют собой пустоты, это позволяет сэкономить на кирпичной кладке, которую пришлось бы делать, обустраивая обычные каналы тяги;
• печь можно расположить где угодно — в углу, по центру комнаты, у стены. Зачастую «кузнецовки» обогревают несколько этажей дома, работая на одной топке;
• в печах Кузнецова можно использовать любые виды топлива;
• дымоход можно сделать коротким, что также приводит к экономии материалов;
• равномерная теплоотдача, температура в доме, отапливаемом «кузнецовкой», колеблется заметно меньше;
• печь может быть легко совмещена с варочной поверхностью, камином, лежанкой — есть большое количество модификаций;
• есть возможность встроить контур снабжения горячей водой и водяного отопления;
• высокая эффективность происходящего пиролиза позволяет экономить на использующемся топливе;
• кладка служит дольше, меньше риск появления трещин;
• не вовремя закрытая задвижка практически не окажет влияния на остывание печи, ведь колпак всегда заполнен горячим воздухом, а холодный прижимается к низу.

Минусов у печей Кузнецова немного. Во-первых, пока сложно найти мастера, готового заняться таким проектом, работа печника будет стоить немало, имеются свои особенности и правила строительства. Во-вторых, у «кузнецовок» немаленькие размеры, они достаточно массивные. Впрочем, русские печи тоже нельзя назвать компактными.

За время своей деятельности Кузнецов разработал множество вариантов печей, работающих по принципу свободного движения газов. Есть банные, для отопления дома, уличные (с барбекю), каминные, хлебные, варочные, смешанного типа.

На чудаках, как известно, держится весь прогресс. Кто знает, как бы мы жили сегодня, если бы не чудак Леонардо, если бы Тесла не был бы таким настойчивым в своих чудачествах. Примеров есть масса, но сегодня нас интересуют разработки одного человека, который посвятил жизнь печам, их глубокому изучению и разработке новых, принципиально ни на что не похожих конструкций. И.В. Кузнецов начал свою деятельность еще с 1962 года, идо сих пор его разработки не теряют актуальности.

Печь Кузнецова и ее особенности

Кузнецов стремился к одному — добиться максимальной производительности, эффективности и экономичности в работе своей печи. Каждое устройство, которое было им внедрено, отличалось улучшенными возможностями — теплосбережением, продуктивностью, оборудованием и конструктивными особенностями. Причем в изготовлении таких печей нет ничего сверхъестественного. Все гениальное — просто, поэтому вполне возможно соорудить печь Кузнецова чертежи, устройство и основные правила должны быть изучены досконально.

Все печи Кузнецова отличаются повышенным КПД. Этого удалось добиться благодаря абсолютно новой и уникальной разработке. В печи очень точно продумано движения газов, горячий воздух не расходуется понапрасну и не греет улицу, а холодный через специальную систему уходит в дымоход. Такие печи принято называть колпаковыми из-за особенностей конструкции, которые мы вкратце рассмотрим.

Колпаковая печь Кузнецова

Колпаковыми из называют оттого, что внутри печи, согласно проекту, сооружается своего рода колпак, который объединяет очаг непосредственно и нижнюю часть печи. Колпак служит разделителем газов, и сортирует их на горячие и холодные, что позволяет выводить холодные газы, а горячие оставлять в печи как можно дольше. Горячие газы попросту поднимаются под колпак и остаются там долгое время, не вылетая в трубу, как в обычной русской печи, а наоборот аккумулируя тепло.

Естественно, в печи за счет этого поднимается температура горения, как следствие, вырастает КПД до 80-90%. Кроме этого, система свободного движения газов помогает сделать нагрев печи гораздо равномернее, а образование сажи не такое интенсивное. Как результат применения всех этих конструктивных тонкостей выплывают такие преимущества кузнецовок:

• огромный КПД;
• экономичность;
• высокая стойкость печи к образованию трещин;
• свободное отношение к форме и дизайну печи;
• очень равномерный прогрев;
• минимальное дымление;
• нетребовательность конструкции к обслуживанию.

Виды печей Кузнецова

Огромная ценность получила конструкция благодаря удивительной универсальности. Печь Кузнецова чертежи которой представлены более чем в 150 вариантах, может быть использована в любом помещении максимально эффективно. Каждый из чертежей учитывает особенности помещения конкретного предназначения, именно поэтому печь и работает с таким высоким КПД для определенного вида зданий.

Все печи Кузнецова перечислять нет смысла, вот только некоторые варианты, которые наиболее востребованы:

• хлебные печи, для приготовления пищи, совмещенные с варочными поверхностями;
• банные печи;
• каминные печи;
• отопительные печи.

Это не полный список специализированных печей Кузнецова. Есть возможность создавать комбинированные виды, что очень удобно, если применять их в быту на небольших площадях.

Порядовки печей Кузнецова

Возведение печи Кузнецова не предполагает наличия специальных знаний и умений. Если руки заточены под самый простой инструмент, достаточно соблюдать порядовку и несколько простых правил, чтобы успешно соорудить конструкцию. Порядовка — это просто система чертежей и инструкций, описывающие процесс выкладки печи шаг за шагом, вплоть до каждого ряда кирпича в отдельности. К чему такая точность? Дело в ом, что Кузнецовым потрачены десятки лет на то, чтобы конструкция работала идеально, и если упустить любую мелочь, печь работать правильно не будет. Вот образец порядовки:

Печи Кузнецова для бани

Существует довольно много кузнецовок и для бани. Одних только обычных банных печей есть целых 17 видов. Все они могут быть разными по размерам, по расположению топки, местом для камней, наличием камина, варочной поверхности, и под каждый из видов существует своя порядовка. Даже из готовых печей можно выбрать без труда самую подходящую именно под конкретную планировку бани, практически не внося никаких изменений. Вот только несколько примеров:

Применение печей Кузнецова в бане дает целую серию преимуществ:

Никакой фантастики. Просто тщательно изучив порядовку можно своими руками выложить прекрасную печь как для бани, так и для отопления или печь-барбекю.

Игорь Викторович Кузнецов – широко известный российский инженер-изобретатель, который занимается разработкой новых моделей печей и их постоянным усовершенствованием с 1962 года. За это немалое время появилось более 150 различных моделей, всесторонне опробованных практически и заслуживших широчайший спрос у собственников частных домов. Конструкции этого изобретателя отличаются не только своей эффективной работой по обогреву жилых строений, но и возможностью придать интерьеру помещений уют и оригинальность.

Возвести печи Кузнецова своими руками порядовка которых, надо сказать, достаточно сложна, не так-то и просто. Однако, при желании сэкономить приличную сумму, а также при наличии определенных навыков и умения читать соответствующие схемы, это вполне возможно. Поэтому, если решено выполнить эти работы самостоятельно, нужно не только выбрать подходящую конструкцию, но и очень внимательно изучить ее порядовку и рекомендации по кладке.

Особенности конструкций И.В. Кузнецова

Судя по конструктивным особенностям отопительных приборов, инженер при проведении своих разработок ставил перед собой две цели – это эффективность и продуктивность печей. Именно поэтому большое внимание изобретатель уделяет расположению внутренних каналов печи, по которым идет интенсивное движение продуктов горения вместе с нагретым в топке воздухом. Работая над конструкциями, мастер в каждой из своих моделей пытается добиться более длительной задержки нагретой газовой массы внутри конструкции печи, что способствует экономии топлива при сохранении тепла на долгое время.

Таким характеристикам соответствуют печи, имеющие название «колпаковые», то есть имеющие специальные камеры для задержки тепла. Обычно конструкции Кузнецова имеют два «колпака» — нижний, объединенный с топочной камерой, и находящийся в верхней части печи. Принцип работы нижнего «колпака» заключается в разделении, выработанных газов на горячие и холодные. Так, продукты горения, поднимаясь к потолку колпака, задерживаются и аккумулируют тепло, в то время, как во многих конструкциях нагретый воздух не встречает особых препятствий для выхода в дымоход.

Принцип действия двух «колпаков»

В верхнем «колпаке» газы также задерживаются, потому что выход из нее находится у его основания. Таким образом, прежде чем попасть в дымоход, горячие газовые потоки поднимаются к потолку, нагревая всю камеру.

Благодаря такой системе, внутренняя температура печи значительно повышается и удерживается длительное время, что дает высокий КПД отопительного прибора, доходящий до 95%. Разницу можно увидеть, если сравнить этот параметр, например, с КПД русской традиционной печи, который, увы, составляет всего 45÷50%.

Кроме рационального движения воздуха, сохранению тепловой энергии способствуют и установленные в нужных местах задвижки, которые также могут по мере необходимости задерживать или перенаправлять движение газов. Эти элементы также способны регулировать циркуляцию тепла. Так, при открытии задвижки «летнего» хода, печь будет настроена только на приготовление пищи, потому что нагретый воздух будет уходить в дымоход по пути наименьшего сопротивления, нагревая только топку и варочную плиту, не попадая в верхнюю колпаковую часть конструкции.

Такая печь может работать в двух режимах: «летнем» и «зимнем»

Благодаря такой рабочей системе печей, можно выделить ряд преимуществ конструкций, разработанных И. В. Кузнецовым:

• Прогревание печи и отдача тепла происходит естественно и равномерно.
• Появляется возможность выделения большего места для установки нагревательного элемента – варочной панели.
• Горение осуществляется без образования сажи и дыма, так как происходит почти полное уничтожение продуктов горения.
• Тепловые потери сводятся к минимуму.
• Благодаря равномерности прогрева конструкции, практически полностью отсутствует деформация кладки и образование трещин в швах.
• Такая внутренняя конструкция позволяет создавать различные формы печей и с разнообразным дизайнерским оформлением.
• Кроме этого, печи, разработанные И.В. Кузнецовым, могут быть оснащены водяным контуром или встроенным нагревательным баком, что позволит обеспечить в доме горячее водоснабжение или даже водяное отопление других комнат.

При использовании принципа работы подобной печной конструкции, появляется возможность создавать различные бытовые печи, в зависимости от их назначения:

• Отопительный тип печи, рассчитанный только на эффективное отопление жилого одноэтажного или двухэтажного строения.
• Варочные печи, предназначенные, в основном, для качественного и быстрого приготовления пищи.
• Банные варианты печей – для эффективного нагрева банных помещений.
• Уличные печные комплексы-барбекю, с грилем и коптильнями.
• Печи-камины, которые предназначаются не только для основного отопления, но и для создания уютной обстановки и эстетически привлекательного интерьера в доме.
• При желании, можно создавать многофункциональные варианты печей, включающие отопительные, варочные и эстетические функции.

Как сложить печь И.В. Кузнецова

Возведение настоящей кирпичной печи — это всегда достаточно трудоемкий и сложный процесс, требующих определенных знаний, технологических навыков, владения определенными секретами мастерства. Поэтому, чтобы получить качественный отопительный прибор, нужно заранее получить определенный опыт в этой работе. Мастера, занимающиеся этим, без преувеличения, искусством длительное время, советуют начинающим печникам перед капитальной кладкой производить предварительную – без раствора, то есть насухо.

Возведение любой кирпичной печи — достаточно сложный и трудоемкий процесс

Кроме этого, если выкладывается первая печь, не стоит экспериментировать, стараясь добавить к уже составленной порядовке свои новшества. В этом случае рекомендуется четко придерживаться выбранной схемы и выполнять ее без каких бы то ни было отступлений. Поэтому следует сразу определиться с функциями, которые должна выполнять печь. Так как, И.В. Кузнецовым было разработано и составлено более 150 порядовок конструкций, из них всегда можно выбрать подходящий вариант.

Если возведение печи планируется на этапе постройки дома, то ее установку следует проектировать таким образом, чтобы она обогревала сразу два или даже три помещения.

Сложнее встраивать печи в уже построенный дом, так как придется произвести точные расчеты по удалению части стены. В этом случае обычно выбираются пристенные варианты, но они способны качественно обогреть только лишь одну комнату. Однако, при желании, возможно решить любую проблему, безусловно, приняв в расчет расположение балок перекрытия и несущих стен.

Немаловажно обезопасить горючие поверхности от перегревания, поэтому, если печь устанавливается в деревянном строении, то на стыках стен дома и печи необходимо сделать прокладки из негорючего материала, например, асбеста.

Кроме этого, на стыках конструкций зазоры, заполненные таким материалом, необходимы и для свободного расширения кирпичной кладки при ее нагревании, иначе раствор в швах может покрыться трещинами, а само строение печи претерпеть деформацию.

Очень важно устроить качественную основу-фундамент под конструкцию печи. Его обычно изготавливают из бетона с применением гидроизоляции. Фундамент печи не должен быть соединен с фундаментом основного строения, так как усадку они будут давать разную, и не должны «тянуть» друг друга за собой.

Линейные размеры бетонного фундамента должны быть больше габаритов основания печи, как минимум на 100 мм с каждой стороны сооружения. Заглубление фундамента рассчитывается в зависимости от массивности конструкции печи и состава грунта, на котором производится постройка. В среднем, глубина отрываемого котлована для фундамента варьируется от 400 до 600 мм, и на дне обязательно выкладывается гидроизоляционная песчаная подушка и упрочняющий слой из щебня. Ну а боковые стенки формируются с помощью установки деревянной опалубки.

Процесс обустройства фундамента достаточно трудоемок, однако, он должен быть проведен в полном объеме и с высоким качеством, так как от его надежности и ровной поверхности будет зависеть аккуратность и долговечность всей конструкции печи. Никогда не следует спешить с постройкой – залитому бетонному основанию необходимо дать не менее месяца на полное созревание и упрочнение.

Переходя к дальнейшим работам, при кладке печи нужно учесть следующие моменты:

• Перед началом кладки первого ряда на фундамент настилаются один-два слоя гидроизоляционного материала – рубероида, который далее рекомендовано разметить с помощью мела по размеру основания печи. Так будет проще выполнять кладку первого ряда.

• Если по кладке планируются из красного кирпича, то рекомендовано топочную камеру обложить огнеупорным шамотным материалом. Он дольше держит тепло и устойчив к высоким температурам.
• Очень важно соблюдать тепловые зазоры в 5 мм между шамотным и красным кирпичом – коэффициент линейного расширения у них существенно различается, и материалу необходимо предоставить возможность свободного расширения при нагревании.
• Рекомендовано, после поднятия каждых очередных двух рядов, усиливать стенку печи проволокой, которая укладывается в шов по всей длине ряда.
• Чугунные и стальные элементы, которые будут соприкасаться с открытым огнем, по периметру обматываются асбестовой веревкой или фрагментами, вырезанными из цельного листа. Этот материал не только защитит металл от прогорания, но и создаст нужный зазор для теплового расширения.
• Сложенную печь перед началом эксплуатации подвергают длительной просушке. Для этого открываются все дверцы и задвижки для свободной циркуляции воздуха по всем отделам сооружения. Просушку часто производят, установив в топку обычную лампочку накаливания мощностью 200÷400 Вт. Тепло, отдаваемое лампочкой и создаваемый от этого сквозное движение воздуха поспособствуют более быстрому просыханию конструкции.
• Просохшую печь сначала протапливают небольшим количеством топлива, пламя от которого закалит огнем стенки топочной камеры.
• Если планируется проводить внешнюю отделку строения, то ее стоит делать после хотя бы одного сезона эксплуатации отопительного прибора, когда сложенная печка даст практически полную усадку.

Возможно, вас заинтересует информация о том, что собой представляет

Порядовая схема и материалы для строительства

Порядовкой называют схему, которую разрабатывается для каждой печи. Этот графический план подробно показывает конфигурацию и количество материалов для каждого ряда. Прежде чем приступать к работе, необходимо тщательно разобраться в порядовой схеме, и если она непонятна, то стоит обратиться за разъяснениями к специалисту. Как правило, понять чертежи порядовки для «подкованного» технически человека бывает достаточно просто, тем более что к ним, обычно прилагается еще и подробное описание.

Порядовая схема должна выглядеть примерно следующим образом. Оптимальный вариант, если в схеме порядовки будет присутствовать еще несколько вариантов разрезов печи — это поможет увидеть внутреннюю конструкцию сооружения и значительно облегчит работу.

В разных отделах печей могут использоваться как целые кирпичи, так и обтесанные или колотые на несколько равных частей. В некоторых случаях кирпич даже может быть разделен на 8 частей, и для формирования некоторых отделов печи используются ⅛, ⅜, ¼ кирпича и т.п. Применение этих частей всегда обозначено на порядовой схеме.

Кроме этого, нужно знать, что в некоторых кирпичах необходимо будет сделать вырезы для установки металлических элементов, например, варочной панели или задвижки. В некоторых случаях придется стесывать или срезать кирпич под определенным углом, что также показано в порядовке.

Для каждой конкретной модели требуется определенное количество материала, которое может быть рассчитано самостоятельно на основе порядовки, или же перечень прикладывается к ней в уже готовом виде.

Для возведения любой печи нужно будет приобрести следующие материалы:

• Для внутренней кладки топки рекомендовано подготовить шамотный кирпич (ША-8). Если же он недоступен, то можно заменить его другим огнеупорным кирпичом.
• Для основной кладки строения потребуется обычный керамический кирпич, имеющий марку прочности не менее, чем М150.
• Для раствора потребуется один или два вида глины, один из которых должен отличаться тугоплавкостью и пластичностью. Этого материала потребуется 100÷150 килограмм, в зависимости от массивности строения.
• Кроме глины, для раствора потребуется просеянный песок. Его объем должен превышать количество глины в 2÷2,5 раза. В общей сложности для кладки, состоящей из 500 кирпичей, необходимо подготовить 0,2 куб. м. глиняно-песчаной смеси. Впрочем, многие современные печники уже успели оценить и готовые кладочные смеси для печей, которые можно приобрести в специализированном магазине.
• Металлические и чугунные элементы строения подбираются для каждой модели индивидуально. Количество проволоки для армирования рядов будет зависеть также от выбора модели печи и ее периметра.

Цены на керамический кирпич марки прочности М150

керамический кирпич м150

Подробная порядовка отопительно варочной печи Кузнецова ОВИК-9

Отопительно-варочная печь, представленная ниже, сконструирована на основе модели ОВИК-9, разработанной инженером В.И. Кузнецовым. Единственным отличием этих сооружений является взаимное расположение топочной и поддувальной дверцы, а в остальном конструкции совершенно идентичны.

Этот вариант печи предназначен как для отопления дома, так и для приготовления пищи, поэтому вполне подходит для установки в любых загородных частных домах.

Для приготовления пищи в модели предусмотрена варочная камера с двухкомфорочной плитой и закрывающимися металлическими дверцами. Она оснащена собственным вытяжным каналом с задвижкой, с помощью которой можно регулировать температуру внутри закрытой ниши. Благодаря тому, что камера может быть полностью закрыта, она может послужить духовкой, поэтому в ее стенки часто вмуровывают кронштейны для установки противней.

При необходимости быстрейшего обогрева помещений, дверцы шкафа оставляют открытыми, но и в этом случае, можно производить приготовление пищи на самой варочной панели.

Печь имеет двухколпаковую конструкцию, поэтому может работать в двух режимах – «летнем» и «зимнем», то есть ее можно затопить только для приготовления пищи летом или обогрева дома и готовки зимой.

Глубина топливной камеры составляет 450÷470 мм и имеет «сухой» шов для свободного расширения материала при нагревании. При желании, размеры топочной камеры может быть увеличены до 510÷530 мм – для этого заднюю стенку топки нужно будет выложить не в полкирпича, как указано в порядовке, а в четверть кирпича. Однако, в этом случае, не рекомендовано использовать «сухой» шов, так как стенка будет неустойчива, и кирпичи в ней могут быть смещены при закладке дров.

Такая печка имеет размеры 1015×630×2100 мм, обладает теплоотдачей в 3600 Вт, при условии двухразовой протопки. Она вполне способна обогреть комнату или смежные помещения площадью в 30÷35 м².

Необходимые материалы

Для возведения этого отопительного сооружения потребуются следующие материалы (без учета возведения трубы и обустройства фундамента):

• красный кирпич – 430 шт.;
• шамотный огнеупорный кирпич (ША-8) для топки – 22 шт.;
• топочная дверца (ДТ-3) 210×250 мм – 1 шт.;
• поддувальная дверца (ДПК) 140×250 мм – 1 шт.;
• колосниковая решетка 250×252 мм – 1 шт.;
• двухконфорочная чугунная варочная плита 586×336 мм – 1 шт.;
• дверцы варочной камеры 510×340 мм – 2 шт.;
• задвижка для варочной камеры 130×130 мм – 1 шт.;
• задвижка «летнего» режима работы 130×130 мм – 1 шт.;
• задвижка дымохода 130×250 мм – 1 шт.;
• стальной уголок 36×36×4×600 мм – 4 шт.;
• стальная полоса 40×4×600 мм – 1 шт. ;
• стальной лист 600×550×3 мм – 1 шт.;
• стальной предтопочный лист 500×700×3 мм — 1 шт. Он может быть заменен другим жаростойким материалом, например, керамической плиткой.

Цены на шамотный огнеупорный кирпич (ША-8)

Шамотный огнеупорный кирпич ша-8

Процесс возведения печи

Иллюстрация с порядовкой кладки печи	Краткое описание выполнения кладочных операций
	Первый ряд – полностью сплошной, так как является основой всей остальной порядовки, поэтому он должен быть выложен с точным соблюдением горизонтальности кладки и с идеально выведенными прямыми углами. На схеме даны стандартные размеры, и они могут быть немного изменены, так как параметры кирпича и толщины швов между ними могут несколько разниться. Как правило, толщину швов обычно принимают в 5 мм, но следует учесть, что углы кладки остальных рядов должны идеально совпадать с основой. Поэтому их необходимо промерить с помощью строительного уголка, а затем сравнить размеры диагоналей получающегося прямоугольника — они должен быть равны между собой. Для этого ряда потребуется 20 красных кирпичей.
	На втором ряду начинается формирование поддувальной камеры и нижнего колпака печи. Так как основание колпака после завершения кладки необходимо будет очистить, устанавливаются две половины кирпича, которые выступают из общего ряда наружу. Во время прочистки эти элементы достаются из стены, что позволяет без проблем провести этот процесс. При кладке второго ряда эти кирпичи не закрепляются на раствор — это будет сделано после того, как печь будет полностью возведена и очищена от упавшего раствора и другого строительного мусора. На этом же ряду устанавливается поддувальная дверца, которую временно, для устойчивости, можно подпереть стопками кирпичей. На этот ряд используется 14 красных кирпичей.
	Третий ряд выкладывается согласно схеме. В процессе его укладки на нем плотно закрепляется дверца поддувала.
	Четвертый ряд частично выкладывается из шамотного огнеупорного кирпича – из него формируются боковые и задняя стенки топливной камеры. Дверца поддувальной камеры перекрывается двумя красными кирпичами, которые выпускаются над ней и стесываются наискосок. Точно так же с задней стороны поддувальной дверцы укладываются два стесанных огнеупорных кирпича. Между красным и шамотным кирпичом оставляется тепловой зазор, составляющий 5 мм. Чтобы выполнить это условие, мастера используют маленькую хитрость, и вместо раствора укладывают между этими видами кирпичей обычный упаковочный гофрированный картон, который имеет нужную толщину. После его выгорания остается идеально ровный тепловой зазор. Такие зазоры должны быть предусмотрены и в последующих рядах, где стыкуется красный и шамотный кирпичи. Для этого ряда необходимо подготовить 11½ красных и 3½ шамотных кирпичей.
	Продолжается четвертый ряд. После кладки боковых кирпичей над дверцей поддувала, перекрывается середина дверцы шамотным и керамическим кирпичами, стесанными по бокам с двух сторон, такая система кладки называется в «замок». Для этого потребуется 1 красный и 1 шамотный кирпич.
	На пятом ряду формируется топливная камера. Шамотный кирпич, устанавливаемый на переднюю стенку топки, срезается наискосок. Пространство внутри топки между шамотными кирпичами должно соответствовать размеру колосниковой решетки, так как она должна свободно встать в сформированный кирпичами прямоугольник, на выступающие на 10÷15 мм кирпичи нижнего 4 ряда. При этом, между боковыми стенками из огнеупорного кирпича и решеткой необходимо оставить тепловой зазор в 5 мм, который позволит без проблем расширяться металлу при нагревании. В пространстве за топкой, где находится нижний колпак печи, формируется отдельный вертикальный канал, имеющий размер в полкирпича. Этот канал соединит нижний и верхний колпаки печи. Количество используемых кирпичей в этом ряду составляет 12 ½ красных и 4 шамотных.
	На пятом же ряду, без раствора, на выступающие кирпичи 4 ряда укладывается колосниковая решетка. Пятимиллиметровые зазоры между кирпичом и решеткой засыпаются песком.
	Шестой ряд. На этом этапе устанавливается топливная дверка. Между стенками ее рамки и примыкающими к ней кирпичами должен оставаться зазор в 5 мм, который заполняется негорючим материалом. Для этого чаще всего рамку обматывают веревкой или отрезками из асбеста. Для кладки этого ряда необходимо подготовить 12 красных и 3 шамотных кирпича.
	Седьмой ряд. При кладке задней стенки топливной камеры в этом ряду с левого края кирпича оставляется зазор в 20÷30 мм — это и будет «сухой» шов. Он необходим для отвода из топки несгорающих газов и создания условий для более интенсивного горения пламени. Для этого ряда потребуется 12 красных и 3 шамотных кирпичей.
	Восьмой ряд. Кладка производится строго по схеме с использованием 12 красных и 3 шамотных кирпичей.
	Девятый ряд. Выводятся стенки топочной камеры, а между ней и нижним колпаком формируется проход для отвода продуктов горения. Боковые шамотные стенки топки должны быть ниже остального ряда на 10 мм, (на схеме эти стенки выделены сиреневым цветом). Шамотные и красные кирпичи, укладываемые над топочной дверцей, несколько сдвигаются, чтобы перекрыть часть ее рамки. Предварительно эти кирпичи стесываются наискосок и таки образом формируют своеобразную «чашу», в которую будет укладываться центральный кирпич. Для ряда используются 12 красных и 2½ шамотных кирпича.
	На девятом же ряду между передними боковыми кирпичами над дверцей укладывается центральный перекрывающий рамку топочной дверцы кирпич, предварительно стесанный с двух сторон наискосок под тем же углом, что и боковые, образующие «чашу». Левая боковая стенка топки из шамотного кирпича накрывается асбестовой полоской толщиной в 10 мм, которая сравняет эту сторону с высотой всего ряда.
	Десятый ряд. На этом ряду на шамотные кирпичи, накрытые асбестом, насухо, то есть без раствора, укладывается красный кирпич. В красном кирпиче, обрамляющим топку, устраивается небольшой вырез размером, примерно, в 10 мм, на который будет уложена варочная панель. Причем, между плитой и стенками кирпича со всех сторон должен обязательно оставаться зазор для расширения металла при его нагревании, размером в 5 мм. Огнеупорные кирпичи, устанавливаемые с передней и правой стороны топливной камеры, стесываются наискосок — на схеме они показаны оранжевым цветом. При этом, нужно обязательно обеспечить, чтобы между шамотными кирпичами и варочной плитой оставался зазор в 10 мм. Для этого ряда потребуется 14½ красных и 1½ шамотных кирпича.
	После завершения предыдущих работ по выкладке 10 ряда, на вырезы в уложенных кирпичах распределяется асбестовая веревка, пропитанная глиняным раствором. Сверху асбестового слоя укладывается варочная панель. Зазоры между плитой и кирпичами засыпаются песком. Если приобретена панель, имеющая на обратной стороне ребра жесткости, то под них делаются дополнительные вырезы. Варочная панель должна лежать только на своих краях, но не на ребрах жесткости, и быть «утоплена» относительно поверхности всего ряда на 5 мм.
	11-й ряд. С этого ряда начинают формироваться стенки варочной камеры и устанавливаются рама с дверцами. Причем, нужно учитывать, что между металлической рамой и кирпичами должен соблюдаться пятимиллиметровый зазор. Чтобы было проще его формировать, раму рекомендовано обмотать асбестовой веревкой. Для 11-ого ряда потребуется 11 красных кирпичей.
	12-й ряд выкладывается по схеме, и для него используется 11 красных кирпичей.
	13-й ряд. Продолжается формирование варочной камеры и вертикальных боковых каналов.
	14-й ряд – работа идет строго по данной схеме.
	15-й ряд кладется в два этапа. Первым шагом стенки варочной камеры и вертикальных каналов поднимаются на уровень металлической рамы дверец.
	Далее, необходимо устроить перекрытие варочной камеры. Для этого на кладку 15 ряда укладывается стальной лист 600×550 мм, в котором делается вырез под канал вытяжки. Металлический лист необходим, чтобы потолок варочной камеры был более чистым, и во время приготовления пищи на продукты сверху не сыпался различный мусор в виде раствора из кладочных швов. Для жесткости сверху листа устанавливаются четыре металлических уголка и стальная полоса.
	16-й ряд. На металлические уголки и полосу укладывается красный кирпич – порядок показан на схеме. Оставляются открытыми только отверстия вертикальных каналов. Перед кладкой, на кирпичах, обрамляющих ближний вертикальный и вытяжной каналы, делаются вырезы для установки дымоходных задвижек. Задвижки будут обеспечивать «летний» ход печи и, при необходимости, герметичность варочной камеры. Вырезы делаются таким образом, чтобы между кирпичной кладкой и задвижкой оставался зазор в 5 мм. В этом ряду кладка состоит из 20 красных кирпичей.
	На 16-ом же ряду на подготовленные площадки с вырезами устанавливаются две задвижки.
	На 17-ом ряду варочная камера и установленные задвижки перекрываются красным кирпичом, так, чтобы остались открытыми дымоотводные каналы. Для кладки нужно подготовить 19 красных кирпичей.
	На 18-ом ряду идет формирование верхнего колпака конструкции. Для этого насухо устанавливаются два полкирпича, которые поднимаются выше основной кладки – они необходимы для прочистки основания колпака. Эти кирпичи закрепляются на раствор после завершения кладки печи и очистки основания от раствора и мусора. Для ряда используется 13½ красных кирпичей.
	19-й ряд кладется по схеме с использованием 12½ красных кирпичей.
	20-й ряд также выкладывается по схеме и для него потребуется 13½ красных кирпичей
	21-й ряд. Кладка ведется по представленной схеме, и для нее используется 14 кирпичей.
	Далее довольно таки длительный участок постройки выкладывается по единой схеме, только с чередованием четных и нечетных рядов. 22-й, 24-й и 26-й ряды. Работа ведется по одинаковой схеме, ряды состоят из 14 кирпичей.
	23-й и 25-й ряды выкладываются также по общей схеме и состоят тоже из 14 кирпичей.
	27-й ряд. В данном случае также используется 14 кирпичей, но конфигурация их расположения несколько отличается от предыдущих рядов, так как подготавливают основу для последующих почти сплошных рядов.
	На 28-ом ряду в кирпичах, обрамляющих канал дымохода, делаются вырезы для установки основной дымоходной задвижки. На схеме места вырезов, на глубину в 10 мм, выделены сиреневым цветом. Делая вырезы, нужно периодически примерять саму задвижку, так как она должна находиться на расстоянии в 5 мм от кирпичных стенок, то есть должна свободно входить в вырезанный зазор.
	На этом же ряду в вырез на раствор устанавливается и сама задвижка.
	Для 29-го ряда потребуется 19 красных кирпичей, так как выполняется почти полное перекрытие поверхности сооружения. Открытым остается только дымоходное отверстие с уже установленной задвижкой.
	30-й ряд вторично перекрывает практически всю поверхность. Для него также необходимо 19 кирпичей.
	31-й ряд — закладывается основание насадной трубы с сечением дымоходного отверстия, размеров в один кирпич. Состоит ряд из 5 кирпичей.
	Далее, формируется сама дымоходная труба. Для каждого из рядов при ее выкладке потребуется также по 5 красных кирпичей.

Подробная инструкция и данные схемы помогут поднять самостоятельно эту достаточно компактную модель печи. Чтобы она выглядела более изящно и аккуратно, рекомендовано для кладки углов купить скругленные фигурные кирпичи или же обработать их самостоятельно. Так, кроме аккуратности, печь приобретет и большую безопасность. Особенно это важно предусмотреть в тех случаях, когда в доме есть маленькие дети.

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Печи Кузнецова хорошо известны не только печникам – они обогревают множество домов в России и за ее пределами. И. В. Кузнецов работает над усовершенствованием печей с 1962 г. и собрал вокруг себя крепкий коллектив единомышленников. В активе команды – более полутораста разработок, охватывающих едва ли не весь диапазон бытовых печей, см. рис.

Многие хотели бы сложить какую-то из печей Кузнецова своими руками, и эта статья – им в помощь. Но мы не собираемся раскрывать некие потаённые секреты «кузнецовок» – их просто нет. На сайте Игоря Викторовича stove.ru желающие бесплатно найдут огромный массив печной информации: от сведений по конструированию и строительству печей до подробных чертежей и рекомендаций по установке печи в доме и устройстве отмостки вокруг здания с печным отоплением. Не намерены мы также что-то в этой домашне-печной энциклопедии критиковать или поправлять: нам до И. В. Кузнецова по печному делу, мягко говоря, далековато.

Цель настоящей статьи – дать к своду сведений Кузнецова своего рода введение, позволяющее свободнее ориентироваться в исходном материале. Поясним на примере, зачем это нужно.

Допустим, я автомеханик-универсал с большим опытом и хочу передать его другим интересующимся. Автомобиль – штука сложная. Если я начну по ходу изложения отвлекаться, подробно объясняя, что как обкат и кастер (положим, читатели не совсем уж чайники, ездят-то теперь все) влияют на управляемость и путевую устойчивость машины, а диаграмма газораспределения – на расход топлива в зависимости от дорожных условий, и прочее в том же духе, я в конце концов запутаюсь до того, что сам перестану понимать, как работает автомобиль, на котором я езжу. Волей-неволей мне придется излагать материал пусть и «на пальцах», но по-профессиональному бегло.

Однако читать его будет тяжеловато даже таким же, как и я, специалистам, а у дилетанта вообще голова кругом пойдет. Поэтому мне в помощь понадобится некто, кого можно условно назвать «получайником». На самом деле он вовсе не чайник, может сам и подвеску отрегулировать, и толкатели клапанов выставить. Но в данном случае его задача – описать, как вся начинка машины собирается в одно целое, управляемое по принципу: «Рулем рулить, газом газовать, тормозом тормозить».

В автомобилестроении СССР подобная ситуация возникла в конце 50-х – начале 60-х, когда промышленность начала выпуск автомобилей для широкой продажи населению. Тогда вышел в свет супербстселлер того времени – «Как работает автомобиль». Под редакцией не кого иного, как самого главного конструктора легендарной «Победы» А. А. Липгарта.

Информация «от получайника» еще не позволит приступить к работе: она не дает глубоких знаний, которые позволят хотя бы интуитивно прикидывать по ходу дела нужные значения численных параметров. Но она по сути своей фундаментальна: владея ею, профессиональный текст читается уже с пониманием и быстрее. И, если где-то что-то в нем непонятно еще, это уже не вызывает потерянности и метаний, а просто отметку в уме: вот об этом нужно разузнать подробнее.

О печах и печном отоплении правительство пока никаких эпохальных постановлений не принимало. Но их роль в бытовой теплоэнергетике во времена дефицита энергоресурсов несомненна: уже отопительная печь с КПД 70% при массовом использовании даст экономию топлива в масштабе государства, т.к. в проекты новеньких теплоцентралей закладываются потери тепла в магистралях в 35%, и уменьшить их пока нет возможности. Так что с популяризацией печных знаний приходится выкручиваться самому, не будучи ни Липгартом, ни Кузнецовым. Что ж, попробуем.

Почему – кузнецовки?

Но стоит ли останавливаться особо на печах именно Кузнецова? Стоит, потому что они того стоят. Игорь Викторович с самого начала рассматривал не как охраняемый реликт прошлого или дорогой предмет роскоши, но как непременный атрибут экономичной энергетики будущего, которое ныне – настоящее. Остальные спохватились, что называется, когда жареный петух клюнул.

В результате – кузнецовка на 4 кВт обогревает дом в 100 кв. м. так же, как фирменная «оттуда» топка на 12 кВт. Что, кстати, говорит не об изобретении вечного двигателя, а о том, что фирменные рекламисты свои проспекты творят, пожалуй, вынюхав «дорожку счастья». Во всяком случае, факт, что Кузнецову постоянно поступают заказы из США, Канады, Швеции, Финляндии, которые по печам сами не в хвосте плетутся. Конкретно же преимущества кузнецовок заключаются в следующем:

• Высокий КПД – 80% для печей Кузнецова не диво.
• Высокая температура сгорания топлива без использования технологий и материалов, требующих промышленного производства.
• Как первое следствие из предыдущего – всеядность. В кузнецовках до золы сгорает любое топливо, а осаждение сажи минимально.
• Второе следствие – несложный уход: т.к. сгорает и сажа, печи Кузнецова можно не чистить годами.
• Меньшая материалоемкость в сочетании с равномерной теплоотдачей между топками: в городской квартире с центральным отоплением температура в течение суток колеблется больше, чем в доме, отапливаемом кузнецовкой при 2-х топках в сутки.
• Широкие возможности встраивания водогрейного контура без ухудшения технических параметров печи.
• Хорошая тяга при коротком дымоходе, что удешевляет и упрощает строительно-монтажные работы при ее постройке.
• Пластичность конструкции и внешнего вида как следствие двухколпаковой схемы (см. далее): не ухудшая печи, ее можно сконструировать практически под любое помещение и требования дизайна.
• Автоматическое перераспределение тяги по каналам при переходе от протопки к остыванию, что гарантирует от угара: вьюшку почти никогда не требуется закрывать, она предусмотрена более для нештатных режимов работы.

Примечание: изобретенный И. В. Кузнецовым способ перераспределения тяги в корне отличается от известной газовой вьюшки. По нему поток, создаваемый тягой, пропускается мимо нагретых частей тела печи специальными низовыми каналами, а когда в топке горит пламя, конвекция от него оттягивает поток воздуха на себя. В результате не требуется отдельная система вентиляции помещения. Кроме того, газовую вьюшку может выдуть обратной тягой при задувании в трубу, или, наоборот, вытянуть при сильном ветре, а в кузнецовке любой поток воздуха пройдет мимо всего, что он мог бы выстудить.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов. Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную . В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же . И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Первое: колпак на колпаке

Принцип построения печи, позволяющий реализовать преимущества свободного хода газов, известен давно. Это – двухколпаковая печь, схема устройства которой показана на рис. Начнем разбор с левой его поз.

Наружный воздух поступает через поддувало 1 в топку 2. Топка может быть снабжена сужающимся соплом – хайлом – в котором в одноколпаковой печи образуется газовая вьюшка: легкие нагретые газы под колпаком своим давлением не пускают «на продув» тяжелый наружный холодный воздух, как воду в опрокинутый стакан. Но в двухколпаковых печах газовая вьюшка из-за тяги со стороны второго колпака часто оказывается неустойчивой. Поэтому двухколпаковые печи до Кузнецова строили редко.

Сразу после растопки, когда горят самые легкие и энергичные фракции топлива, горение происходит в режиме, близком к наиболее эффективному пиролизному. В печах Кузнецова – в пиролизном режиме, они специально так и сконструированы. Пиролизные газы догорают под сводом 4 первого колпака 3. Подсводное пространство первого колпака аналогично дожигателю чисто .

Пиролизное горение под колпаком получается саморегулирующимся: если топливо очень уж разгорелось, «подушка» догорающих газов расширяется вниз; вверх не дает свод колпака. Из-за этого затрудняется отток дымовых газов, он ведь идет вниз. Соответственно, слабеет и тяга, горение немного утихает. Если же горение ослабевает, все происходит наоборот.

При переходе горения в малоактивный режим или дотлевание углей оба колпака работают уже просто как теплоприемники канальных печей, добирая остаточное тепло топлива. Но в голландках и оно большей частью «просвистывает» в трубу: согласно всем известному гидродинамическому закону Бернулли, в узком канале скорость потока будет больше. А под колпаками остаточные газы будут неторопливо ворочаться, пока их тепло не уйдет в кирпич.

Примечание: в канальных печах при сильном ветре снаружи часто приходится выгребать из топки еще тлеющие уголья и закрывать вьюшку, иначе все тепло «высвистит», пока топливо догорит до золы. В колпаковых печах этого вредного эффекта нет – резкое расширение от дымохода в колпак не позволяет ветру разгуляться в печи, и можно спокойно ждать, пока топливо не отдаст свой запас энергии до последней калории.

Идеальная двухколпаковая печь – круглая в плане. Тогда ее тело 5 является одновременно и вторым колпаком. В нем также есть невидимая зона термохимических реакций 6 под сводом. В ней нейтрализуются остатки моноокиси углерода (угарного газа) и окислов азота, образующихся в топке вследствие значительно более высокой, чем в пламенной печи, температуры сгорания. В дымоход 7 уходят только углекислый газ и пары воды.

Хотя круглую обычного типа сложить можно, но, если она двухколпаковая, устроить в ней прочистные дверцы сложно, а чистить ее (когда-то же, да придется) трудно. Поэтому на практике двухколпаковые печи выполняют, если привлечь аналогию с электроникой, не по параллельной, а по каскадной последовательной схеме: второй колпак водружают на первый и соединяют колпаки между собой дымоходами (или одной сплошной широкой щелью) с тыла печи, правая поз. на рис. КПД кирпичной печи при этом падает всего на 1-2 процентных пункта.

Примечание: чтобы в круглой двухколпаковке газовая вьюшка была устойчивой, кроме ураганных ветров, кольцевой зазор L2 между первым и вторым колпаками должен быть шире такого же L1 между топкой и первым колпаком.

В том и другом случае во второй колпак можно безо всяких опасений встраивать водогрейный регистр любого типа. Основное тепло телу печи передается под сводом первого колпака. Это, кстати, тоже одна из причин, почему раньше двухколпаковки не были в употреблении: при дешевом топливе небольшое повышение КПД не окупало сложности работы, а мыться на кухне в корыте тогда было делом обычным.

И в то же время газы под второй колпак подходят, с одной стороны, достаточно остывшие и прореагировавшие, чтобы теплообменник можно было выполнять из обычных конструкционных материалов, не опасаясь его прогорания и осаждения сажи на нем. С другой – температура во втором колпаке при КПД печи в 80% будет в пределах 200-400 градусов, что дает как раз достаточный температурный градиент для эффективной передачи тепла воде.

О многоколпаковках

В принципе возможно круглую колпаковую печь выполнить многокаскадной; каждый каскад – 2 колпака, с отверстием в своде и глухой сверху, как показано на рис. При трех каскадах (6 колпаков), конструкцию, которую можно условно назвать печью со свободным ходом газов (левая поз. на рис.) возможно сделать самонастраивающейся под любое топливо, от мазута до кизяка, с КПД до 97-98% в любом режиме топки. Однако точному аналитическому расчету она не поддается, а компьютерное моделирование требует достаточно мощной аппаратной и программной платформы.

Печь с четными (с отверстием в своде) колпаками, доведенными до ее пода (правая поз. на рис.), способна, в принципе, показать КПД в 85-90%, в зависимости от режима горения и вида топлива. Но и ту, и другую, во-первых, очень сложно чистить. Во-вторых, первый колпак получается очень маленьким, и температура под ним будет вполне пиролизной, около 1500 градусов. Никакой металл ее не выдержит, разве что платина. Вольфрам и тот сгорит, как нитка лампочки с разбитой колбой. А будет ли держаться на весу футеровка для пиролизных печей, на опыте пока никто не определял.

Примечание: черные пунктирные линии на рисунках – не металлоконструкции. Это образующие (параболы и прямые) соответствующих размеров: диаметров дымовых отверстий и расстояний нижних обрезов колпаков от пода.

Видео: пример проекта двухколпаковой отопительно-варочной печи

Второе: тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: , двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

С одной стороны, это хорошо, кирпич-то с денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

Примечание: И. В. Кузнецов позволяет свободно копировать свои материалы для себя, для постройки, но возражает против переизданий. Однако картинки на рис. маленькие. Дилетант по ним ничего не соорудит, а мастер знает, где можно взять полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам это небольшое заимствование ради пользы дела.

Третье: шаг вправо, шаг влево…

Высокие нагрузки на материал в печах Кузнецова требуют не просто тщательной разработки конструкции, но и соблюдения при этом некоторых основополагающих уже конструкторских принципов. Главный из них – плавающая топка из шамотного марки ШБ-8 или Ш-5. Тело печи выкладывается из керамического кирпича марки не ниже М150.

Что значит плавающая топка? Во-первых, вокруг нее целиком, или в точно рассчитанных автором местах, должен быть сухой шов. Сделать его не так-то просто: по выкладке последнего ряда шамота (если иное не оговорено в спецификации на печь) глиняный раствор из швов между шамотным и обычным кирпичом выковыривается, а вместо него вставляются прокладки из минерального картона – базальтового, каолинового и т.п.

Во-вторых, нужно неукоснительно соблюдать принцип несвязности модулей. Что это такое, показывает рис. Никакие выступы шамота не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», и топка, связанная с телом печи, порвет кладку при растопке. Топка «кузнецовки» должна представлять собой компактный модуль, установленный в гнездо из обычного кирпича. Как при этом устроить ее выход в дымоход, автор подробно объясняет на сайте.

Также неукоснительно нужно следовать его рекомендациям касательно выбора и подготовки материалов. «Кузнецовки» хоть и кирпичные, но высокотехнологичные, и терпят замену на эрзацы и небрежность не более, чем ракета или подлодка – замену титана и композитов жестянкой. Последствия, правда, не будут столь катастрофическими, но и видеть их придется дома, а не вычитывать в новостях. И платить из своего кармана.

В целом по технологии: печь Кузнецова может соорудить старательный, внимательный и аккуратный новичок. Но действительно опытный печник, с полупьяна, но бездумно выкладывающий действительно очень хорошую плиту или голландку, на печи Кузнецова обязательно осечется.

О последователях

Тем не менее, «кузнецовки» не есть некое чудо несказанное. Уже нашлось немало любителей и мастеров-профи, не только повторяющих оригинальные конструкции Игоря Викторовича, но и создающие свои самостоятельно. На рис. справа – чертеж, а на рис. в разделе – порядовка одной из них.

У нее две особенности. Первая – растопочные ходы на 21-м ряду. Они вполне аналогичны холостым воздушным ходам Кузнецова, но включаются в работу при растопке, ускоряя и облегчая ее. На пламени или тлении их пропускная способность не позволяет обеспечить выход газов, и канальчики эти заглушаются газовыми пробками.

Вторая – пиленые вдоль, да еще и на угол, кирпичи в 17-м, 28-м и некоторых других рядах. Вообще-то и печники, и просто строители знают, что кирпичи вдоль не пилят. Но это убеждение сложилось во времена, когда и понятия «угловая дрель», она же болгарка, не было. Об алмазном инструменте тогда только слыхали, что, мол, применяется такой где-то в секретных цехах военных заводов.

Но пилить кирпич вдоль болгаркой на весу все равно нельзя, его прочность упадет ниже предельно малой из-за биений инструмента в руках. Тут два варианта, первый: установить инструмент в станину с ходящим в вертикальной плоскости рычагом, чтобы получится отрезной станок. Такую можно сделать самому, есть и готовые в продаже.

Другой способ годится, если на хозяйстве имеется циркулярка хотя бы на 1500 обмин, а лучше – на 2500-3000. Тогда алмазный круг по камню заправляют в нее вместо штатного пильного зубчатого. Этот вариант предпочтительнее: опорная доска с уголковым упором обеспечивают рез гораздо более чистый и точный. И при необходимости можно допилить с другой стороны, не рискуя получить на спиле высокую ступеньку.

Видео: процесс кладки печи 3 х 3,5 кирпича

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать . Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

Продажа газовых печей | Лучшие цены, лучшие бренды и бесплатная доставка!

Посмотрите краткое видео о 7 ночах курортного проживания в более чем 3500 популярных направлениях. (Бесплатно при заказе от 2000$).

Посмотрите краткое видео о 7 ночах курортного проживания в более чем 3500 популярных направлениях. (Бесплатно при заказе от 2000$).

Если вам нужна печь с принудительной подачей воздуха на природном газе или пропане для дома, вы обратились по адресу. Получите лучшие оптовые онлайн-цены на печи и заплатите столько же, сколько платит ваш местный подрядчик по ОВК за печь, прежде чем наценить ее для вас.

Нужна помощь в выборе правильного размера печи для вашей жилой установки? Воспользуйтесь нашим бесплатным калькулятором расчета BTU печи. Выбирайте из стандартных газовых печей с КПД 80% до высокоэффективных 96% газовых печей.

Посмотрите наш выбор комбинированных вариантов газовой печи и центрального кондиционера.

Гарантия на печь

Выберите один из лидеров отопительной отрасли Goodman, Rheem и Direct Comfort. На все эти газовые печи распространяется твердая 10-летняя заводская гарантия с пожизненной гарантией на теплообменник.Эти газовые печи с принудительной подачей воздуха предназначены как для жилых, так и для коммерческих установок.

Нужна помощь в выборе правильного размера печи для вашей жилой установки? Воспользуйтесь нашим бесплатным калькулятором расчета BTU печи.

Надежность печи

По нашему скромному мнению, это лучшие газовые печи на продажу по любой цене. Выберите одноступенчатую, двухступенчатую или регулируемую скорость воздуходувки. Двухступенчатые печи с регулируемой скоростью автоматически адаптируются к вашим потребностям в климате и комфорте, обеспечивая при этом значительную экономию затрат на топливо и коммунальные услуги.

Узнайте больше о двухступенчатых печах и печах с регулируемой скоростью.

Энергоэффективность печи

Имейте в виду, что если у вас есть центральное кондиционирование воздуха, ваша печь играет главную роль в функционировании и эксплуатационных расходах вашей системы кондиционирования воздуха, поскольку печь действует как вентилятор, доставляющий холодный воздух по всему дому.

---

Это означает, что воздуходувки с более высокой эффективностью в 2-ступенчатых печах и печах с регулируемой скоростью сэкономят вам деньги круглый год, обеспечивая при этом значительно повышенный комфорт как при обогреве, так и при охлаждении.

---

Если вы живете в более холодном северном климате, вам лучше всего подойдут печи с высоким КПД 96%. Печь с коэффициентом полезного действия 96 % гораздо более экологична и расходует на 80 % меньше топлива в процессе горения, чем печь с КПД 80 %, при этом снижая расход топлива и коммунальные расходы на 30 %.

Кроме того, имейте в виду, что при выборе размера вашей печи необходимо учитывать фактическую мощность печи в БТЕ. Если вы видите в Интернете рекламу печи мощностью 100 000 БТЕ и эффективность печи составляет 80 %, ее фактическая тепловая мощность составляет 100 000 X .80 = 80 000 БТЕ.

Если та же печь на 100 000 БТЕ имеет КПД 96%, то 100 000 X 0,96 = 96 000 БТЕ фактической тепловой мощности. Просто умножьте заявленную мощность BTU на рейтинг эффективности, и вы получите фактическую доступную тепловую мощность печи.

Приложения

Эти печи доступны для широкого спектра применений, например, с восходящим, нисходящим или горизонтальным потоком. Узнайте больше об этих различных конфигурациях печей. Если вам нужен комплект для переоборудования на пропан (LP), просто выберите этот вариант комплекта для переоборудования на пропан при оформлении заказа, и ваша печь сможет работать на пропане, также известном как сжиженный нефтяной газ.

Посетите наш информационный центр по выбору печей.

Вы можете добавить свой заказ в корзину или, если у вас есть вопросы или сделать заказ по телефону, позвоните нам:

Эксперты на связи

855-634-5588

видов и цен – Forbes Advisor

Примечание редакции. Мы получаем комиссию за партнерские ссылки в Forbes Advisor. Комиссии не влияют на мнения или оценки наших редакторов.

Покупка новой системы отопления, вентиляции и кондиционирования воздуха — одна из самых важных покупок, которую вы можете сделать для своего дома.Consumer Reports указывает, что более 75% домов в США используют кондиционеры, а 90% новых домов оборудованы системами кондиционирования. Эффективная система вентиляции и кондиционирования обеспечивает комфортную среду для работы, отдыха и развлечений в вашем доме.

Рекомендуемый партнер

Плата за оценку

Нет, бесплатные оценки

Сбор всей достоверной информации о системах HVAC может быть пугающим. С объемом информации, доступной в Интернете, естественно чувствовать себя подавленным и сбитым с толку системами HVAC.

Чтобы помочь вам, мы создали руководство по покупке систем HVAC, чтобы вы сделали осознанный выбор при покупке.

Что такое система HVAC?

HVAC относится к технологии, позволяющей регулировать атмосферу в доме. HVAC — это аббревиатура от «Отопление, вентиляция и кондиционирование воздуха». Системы HVAC позволяют жильцам правильно контролировать температуру нагрева и охлаждения помещения. Они также широко известны по названиям некоторых общих компонентов: блоки переменного тока без воздуховодов, бойлеры, центральные кондиционеры, тепловые насосы или печи.

Типы систем вентиляции и кондиционирования

Существует четыре основных типа систем ОВКВ: сплит-системы, гибридные системы, бесканальные системы и блочные системы отопления и вентиляции. Вы должны выбрать то, что наиболее подходит для вашего дома и бюджета.

• Сплит-система: «Сплит-система» между двумя основными блоками или системами (одна для охлаждения и одна для обогрева), наиболее распространена среди систем HVAC
• Гибридная система: Усовершенствованная версия сплит-системы, основное отличие которой в улучшенной энергоэффективности, так как она оснащена гибридной системой электронагревателя
• Система без воздуховодов: состоит из внешнего кондиционера для охлаждения и теплового насоса для охлаждения и обогрева, подходит для домов, где нельзя использовать обычные системы воздуховодов
• Комплексная система: предлагает высококачественное отопление и охлаждение в одном блоке, обычно используется в домах без подвала и обычно устанавливается на улице

Факторы системы HVAC, которые следует учитывать

Домашний комфорт: температура и качество воздуха

Вы всегда должны учитывать, как различные нагревательные и охлаждающие устройства будут влиять на температуру в помещении, потребление энергии и качество воздуха.Например, знаете ли вы, что выбор таких элементов, как УФ-излучение, в вашей системе отопления, вентиляции и кондиционирования воздуха может повысить оценку качества воздуха в помещении по шкале EPA? Небольшой запрос поможет вам решить проблему содержания частиц в воздухе и определить лучшую установку ОВКВ для снижения влажности.

Эффективность

Системы ОВКВ

совершенствовались с годами. В результате существуют рейтинговые системы, определяющие их эффективность. Взгляните на системные рейтинги, такие как сезонный коэффициент энергоэффективности (SEER), HSPF, AFUE и EER.Например, рейтинг SEER должен быть не ниже 15.

Емкость

Ваша новая система HVAC должна эффективно обогревать и охлаждать помещение в вашем доме. Мощность системы HVAC измеряется в БТЕ (британских тепловых единицах). Как правило, чем выше рейтинг BTU, тем больше емкость.

Совместимость с программируемым термостатом

Убедитесь, что приобретаемая вами система совместима с современным программируемым термостатом. Это позволяет управлять обогревом и охлаждением практически из любого места.Кроме того, вы сможете сэкономить деньги на счетах за электроэнергию, включив или выключив системы, когда вы их не используете. Это также продлит срок службы вашей системы вентиляции и кондиционирования. Некоторыми устройствами можно управлять по проводу с другими частями дома, а самыми современными можно управлять через смартфон из любого места, где есть телефон.

Требования к техническому обслуживанию

Системы ОВКВ

нуждаются в регулярном обслуживании для оптимальной работы, поэтому купите экономичную систему, не требующую особого ухода.Когда вы договариваетесь о своей установке, вы также должны согласовать план обслуживания, который сочетает в себе регулярные осмотры со скидками на ремонт и гарантию на работу в общей цене.

Звук

В зависимости от типа и места установки система HVAC может быть довольно шумной. Проконсультируйтесь с вашим подрядчиком по HVAC, чтобы убедиться, что выбранное вами устройство подходит для вашего дома и вашего уровня допустимого шума.

Цена

При выборе правильной системы вентиляции и кондиционирования вашей целью должно быть обеспечение комфортной температуры в вашем доме, даже если она дороже, чем другие.В то время как вы должны купить блок HVAC в соответствии с вашим бюджетом, учитывайте и другие факторы, такие как энергоэффективность и долговечность.

Самый дешевый вариант не всегда является лучшим качеством и редко будет самым эффективным — помните также, что деньги, сэкономленные на энергии и затратах на ремонт, при покупке устройства правильного размера и лучшего качества должны учитываться при принятии любого решения о покупке.

Сравните предложения от лучших местных подрядчиков по ОВКВ

Выберите штат, чтобы начать работу с бесплатной оценкой без обязательств

Найти подрядчика по ОВиК

Стоимость системы ОВКВ по типу

Средняя стоимость зависит от приобретенной марки, размера дома и стоимости установки HVAC, взимаемой подрядчиком.HVAC — это сложная система, состоящая из множества различных частей. Возможно, вы делаете полную замену или просто получаете новую деталь для вашего существующего устройства. В любом случае полезно знать стоимость системы на несколько частей.

Центральный кондиционер поддерживает прохладу во всем доме за счет циркуляции воздуха по охлаждающим змеевикам. Стоимость установки кондиционера составляет примерно от 3350 до 5950 долларов. С другой стороны, тепловой насос перекачивает воздух из более прохладной области в более теплую, используя тепловую энергию.Обычный тепловой насос обойдется вам примерно в от 4000 до 8000 долларов , в то время как геотермальный насос может стоить примерно в пять раз дороже, примерно от 15000 до 35000 долларов .

Печь — это система отопления, которая использует какое-то топливо для обогрева всего здания. Газовая печь будет стоить в среднем от 1800 до 4000 долларов , масляная печь — от 4200 до 6900 долларов, а электрическая печь — от 1600 до 2500 долларов . С другой стороны, котел работает для обогрева дома с помощью горячей воды, проходящей через трубы.Это стоит в среднем от 1500 до 3500 долларов .

Как правильно выбрать систему ОВКВ

Система размеров

Обязательно приобретите систему подходящего размера для вашего дома. В старых домах может не быть правильной системы размеров. Крупногабаритное оборудование работает слишком часто, что сокращает срок его службы. Кроме того, она не обеспечит такого же уровня комфорта и качества воздуха в помещении, как система правильного размера.

Ваш подрядчик или техник по HVAC должен сказать вам, какой размер системы нужен вашему дому, поскольку требуемые расчеты часто включают множество факторов, включая покрытие деревьями, воздействие солнца и изоляцию в дополнение к площади и высоте потолка.

Высокоэффективный

Купите самое эффективное оборудование HVAC, которое вы можете себе позволить, которое будет работать в вашем доме. Несмотря на то, что система стандартной эффективности и система высокой эффективности могут иметь один и тот же компонент рабочей силы, высокая эффективность окажется более рентабельной в долгосрочной перспективе.

Подрядчик

Выбор лучшего подрядчика по ОВК является очень важным фактором, влияющим на качество системы. Система HVAC должна быть спроектирована, настроена и изготовлена ​​для каждого дома.Хороший подрядчик HVAC оценит всю вашу систему, включая воздуховоды и требования к качеству воздуха в помещении. Они учтут ваши индивидуальные потребности и дадут рекомендации, которые лучше всего подойдут вам, вашему дому и вашему образу жизни.

Убедитесь, что ваш подрядчик имеет соответствующую лицензию в своей области. Убедитесь, что вы подписали потребительский договор на улучшение дома. В вашем соглашении должны быть указаны даты начала и завершения, а также соглашение о том, кто за что платит, если в контракте будет превышена ставка.

Компоненты качества воздуха в помещении (IAQ)

Компоненты

IAQ, такие как увлажнители и высокоэффективные системы фильтрации воздуха, являются обычными дополнениями к системам HVAC. Большинство подрядчиков будут делать скидку на эти дополнительные элементы при установке новой системы. Спросите о дополнениях у вашего подрядчика.

Гарантии

Потратьте некоторое время на сравнение гарантий производителей и подрядчиков. Гарантия может сэкономить вам много времени и нервов, когда что-то ломается. Часто по крайней мере на некоторые детали и ремонт распространяется гарантия по умолчанию при покупке новых.Если вы продаете дом или планируете продать дом или помещение, обязательно приобретите гарантии, которые можно передавать другим лицам.

Рекомендуемый партнер

Плата за оценку

Нет, бесплатные оценки

Часто задаваемые вопросы (FAQ)

Стоит ли покупать новую систему HVAC?

Новый HVAC может стоить инвестиций, если ваша текущая система неэффективна. Если вы найдете систему HVAC с эффективностью выше 80%, это сэкономит вам деньги и затраты на техническое обслуживание в будущем.Это также сократит ваши счета за электроэнергию на 20%.

Как долго работает система HVAC?

Стандартная система HVAC должна прослужить от 15 до 25 лет при условии правильной установки и обслуживания. Если вы хотите, чтобы ваша система отопления, вентиляции и кондиционирования воздуха прослужила как можно дольше, выполняйте общее техническое обслуживание два раза в год.

Что входит в новую систему HVAC?

Вся система состоит из трех основных частей.Во-первых, нагревательный элемент, который обычно относится к печи или котлу. Он состоит из системы труб для теплоносителя или воздуховодов, если вы работаете с системой принудительной вентиляции. Во-вторых, элемент вентиляции либо естественный, либо принудительный. Когда он принудительный, его чаще всего используют для очистки воздуха. Последний элемент – кондиционер.

Как мне получить лучшее предложение на новую систему HVAC?

Начните с выяснения того, что вам нужно.Затем получить по крайней мере три цитаты, если это возможно. Это позволит вам судить о том, что является справедливой ценой. Помните, что лучшее предложение не может быть тем, у которого самая низкая цена.

Пропановые печи | Печь низкого давления

Во многих случаях при покупке печи выбор в пользу пропановой печи с принудительной подачей воздуха был предопределен доступными источниками топлива для отопления, существующей системой в вашем доме и, в некоторой степени, климатом. Самым важным фактором обычно является доступность. Если вы когда-либо ездили по сельской местности, вы, вероятно, видели дом с баллоном с пропаном во дворе.Газ пропан более распространен в этих районах, потому что размеры участков больше, дома более разбросаны, и просто нет инфраструктуры линий природного газа, как в более густонаселенных районах.

Зачем использовать пропан?

Пропан обладает теми же качествами, что и природный газ: он считается полностью горящим, на самом деле имеет большую теплотворную способность в БТЕ (британских тепловых единицах) на кубический фут, чем природный газ, а при профессиональной службе доставки он обеспечивает надежная подача топлива.Другие варианты в этих областях включают электрическое отопление через систему теплового насоса или электрическую печь. Эти решения более распространены в южных частях США, где зимы мягче, а отопительные сезоны короче или менее суровы. И многие люди просто предпочитают ощущение и комфорт газового отопления из-за более теплой тепловой мощности, выходящей из регистров.

Стоимость пропановых печей

Как и в случае с любой другой системой нагрева и охлаждения, стоимость печи НД может широко варьироваться в зависимости от ряда переменных.Это касается как первоначальной установки, так и текущих расходов, связанных с эксплуатацией печи.

Стоимость пропановой печи с принудительной подачей воздуха

Лучший способ получить точную смету расходов на новую систему отопления на пропановой печи — это связаться с опытным специалистом по ОВиК, который может точно оценить потребности в отоплении, включая размеры / теплопроизводительность, предпочтения домовладельца по комфорту и эффективности, а также затраты на установку. Более подробную информацию о стоимости новой печи можно найти на нашей специальной странице стоимости печи.Как правило, цены на пропановые печи немного выше, чем на модели, работающие на природном газе, из-за затрат, связанных с необходимыми комплектами для переоборудования и рабочей силой. Для получения дополнительной информации о переходе на пропан перейдите к разделу о переходе с природного газа на пропан.

Стоимость топлива для печи низкого давления

Расходы на топливо играют постоянную роль в сроке службы печи. Стоимость газа пропан может колебаться от региона к региону и в зависимости от спроса и предложения. То же самое касается как природного газа, так и мазута.Системы с пропановым газом также требуют баллона с пропаном на вашей территории и несут дополнительные расходы на регулярную доставку газа. Технически пропан может превзойти природный газ по теплопроизводительности на единицу потребляемой мощности ³ . Однако стоимость пропанового газа обычно выше, чем природного газа и мазута, поэтому, если вам нужна пропановая печь, ожидайте, что ваши счета за топливо для отопления потенциально увеличатся. Выбор высокоэффективной пропановой печи с вентиляторами с регулируемой скоростью и двумя или более ступенями нагрева может помочь снизить эти затраты за счет более эффективной работы.Информацию о стоимости топлива в вашем регионе можно получить в местных коммунальных службах или службах доставки топлива.

Эффективность пропановой печи с принудительной подачей воздуха

Поскольку все печи Carrier ^® , работающие на природном газе, могут быть переоборудованы для работы на пропане, пропановые печи обладают тем же диапазоном энергоэффективности. Минимальная эффективность, требуемая Министерством энергетики, составляет 80% AFUE (годовая эффективность использования топлива). Эти модели довольно просты и не включают в себя стоячий запальник, вместо этого используется беспилотный воспламенитель для экономии топлива.Чтобы считаться высокоэффективной установкой, пропановая или газовая печь обычно достигает не менее 90% AFUE и обычно включает первичный и вторичный (или конденсационный) теплообменник. Для достижения среднего и высокого КПД 90% печь обычно имеет двигатель вентилятора с регулируемой скоростью и две или более ступени нагрева, чтобы обеспечить соответствие тепловой мощности потребности при изменении условий. Высокоэффективные печи Carrier могут быть оценены как 98% эффективности AFUE и включают в себя интеллектуальную коммуникационную технологию, разработанную для повышения вашего комфорта.Помимо энергоэффективности, общие затраты на топливо, вероятно, будут выше при использовании пропановой печи. Это больше связано с расходами, связанными с самим баллоном с пропаном, услугами по доставке жидкого пропана и стоимостью единицы пропана.

Срок службы

Как и в случае с большинством оборудования, срок службы печи НД зависит от ряда факторов, в том числе правильного выбора размеров, качества установки, общих моделей использования, регулярной замены фильтров печи, технического обслуживания и многого другого.Имея это в виду, высококачественная пропановая печь от известного производителя может прослужить от 15 до 30 лет, прежде чем ее нужно будет заменить. Больше ответов на вопрос «сколько служит печь?» и способы, помогающие продлить срок службы печи, можно найти, перейдя по ссылке на нашу специальную страницу по этой теме.

Переход с природного газа на пропан

Перевод печи, работающей на природном газе, на использование пропана является общепринятой отраслевой практикой. Преобразование выполняется квалифицированным специалистом по ОВКВ с использованием комплекта для переоборудования.Преобразование включает в себя замену отверстий горелки для природного газа отверстиями, откалиброванными для пропана, установку «спойлерных винтов» в горелку и добавление реле низкого давления газа. Это не работа для случайного DIYer. Все печи Carrier, работающие на природном газе, могут быть переоборудованы для использования с пропаном, включая высокоэффективные установки с эффективностью газа AFUE до 98%.

Обслуживание и техническое обслуживание печи низкого давления

Лучший способ продлить срок службы пропановых печей — это регулярно проводить техническое обслуживание печей.Одной из простых задач является проверка фильтра печи, а затем его очистка или замена по мере необходимости. Заброшенный фильтр печи с достаточным количеством пыли и мусора может ограничить поток воздуха, что может привести к ряду проблем. Плохой поток воздуха может привести к снижению комфорта и вызвать ненужный износ двигателя вентилятора, заставляя его работать тяжелее, чтобы поддерживать движение воздуха. В более крайних случаях забитый фильтр может привести к перегреву и отключению печи. Точно так же, как ваш автомобиль выигрывает от регулярных тюнингов, не забудьте запланировать регулярную чистку и встречи с местным специалистом по HVAC.Ваш техник очистит, проверит и отрегулирует все критически важные компоненты системы, чтобы поддерживать печь в наилучшем рабочем состоянии и эффективности. Ваш подрядчик также может порекомендовать или заблаговременно выполнить мелкий ремонт, чтобы избежать более серьезных, неудобных и потенциально дорогостоящих обращений в службу поддержки в будущем.

Покупка высокоэффективной печи

Нужна помощь с печью СЕЙЧАС? Получите локальное отопление Pro быстро!

Какую печь с принудительной подачей воздуха лучше купить? Это экспертное, беспристрастное руководство по покупке печей поможет вам сделать выбор между основными брендами, чтобы найти подходящий обогреватель для вашего дома и бюджета.

Не пора ли вам купить новую высокоэффективную печь с принудительной подачей воздуха? Невероятно высокие счета за электроэнергию, сокращающиеся ресурсы и экологические проблемы в последние годы привлекли большое внимание к теме энергоэффективности дома, особенно когда речь идет об отоплении. Домовладельцы изо всех сил пытаются меньше тратить, меньше использовать и меньше загрязнять окружающую среду, не отказываясь от тепла и комфорта, которыми они привыкли дорожить.

Если ваша старая печь полностью перестала работать, определенно пришло время для новой высокоэффективной печи.Но даже если кажется, что ваша старая печь работает нормально, возможно, пришло время подумать о замене ее на более эффективную модель, чтобы сэкономить деньги в долгосрочной перспективе и наслаждаться большим комфортом и тишиной.

Эффективность вашей печи может существенно повлиять на ваши счета за электроэнергию.

По данным Министерства энергетики США (DOE), на отопление и охлаждение приходится примерно 56 процентов энергии, используемой в типичном американском доме (доля на отопление составляет около 30 процентов).

Очевидно, что если вы сможете выжать больше эффективности из своего нагревательного и охлаждающего оборудования, вы сможете серьезно сократить свои ежемесячные счета за электроэнергию.Если вы намерены остаться в своем доме на несколько лет, замена старой неэффективной печи на новую высокоэффективную модель может окупиться и повысить ваш комфорт.

Устаревшая печь может стоить очень дорого

Если ваша печь была установлена ​​до 1992 года, она, вероятно, устарела.

Стремясь сократить потери энергии и загрязнение окружающей среды, Министерство энергетики США (DOE) в начале 1992 года ввело стандарты для производителей, требующие, чтобы каждая новая печь превращала не менее 78 процентов своего топлива в тепло.1 мая 2013 года эти минимумы выросли до 80 процентов. Все новые продаваемые модели должны соответствовать этому или превосходить его; КПД лучших моделей достигает 98,5%.

Итак, если ваша газовая или жидкотопливная печь была установлена ​​до 1992 года, вы, вероятно, отправляете 30 или более процентов своих энергетических долларов в дымоход печи и, кстати, перекачиваете до 4 тонн углекислого газа, «парникового газа» в атмосферу каждый год.

На самом деле, если у вас есть старая печь с принудительной подачей воздуха, работающая с очень низкой эффективностью, она, вероятно, производит примерно половину тепла, которое могла бы производить на том же количестве топлива.Высокоэффективная печь может окупить себя за счет экономии энергии. Перевозчик



Определение возраста вашей печи

Попытайтесь определить, сколько лет вашей печи. Откройте шкаф и найдите даты. Запишите номер модели и попробуйте найти его в Интернете. Если вы не можете найти примерную дату изготовления, вы, вероятно, ответили на вопрос звучным «пора заменить».

Если в вашей печи вместо электронного розжига имеется стационарная запальная лампа, считайте это еще одним признаком того, что она потребляет энергию.

Принятие решения о покупке печи

Большинство печей, продаваемых в Соединенных Штатах, производятся несколькими крупными производителями, включая Lennox, Trane и Carrier (которая также производит Day and Night и Bryant). В следующих статьях мы поможем вам разобраться в брендах, моделях, функциях, жаргоне, гарантиях, стоимости и т. д., чтобы упростить принятие решений.

Самые большие различия между самыми дорогими и самыми дешевыми моделями сводятся к энергоэффективности, комфорту и гарантиям.Теперь мы подробнее рассмотрим эти факторы. Для получения информации об определении правильного размера печи см. Как определить размер печи.

Как измеряется эффективность печи

Печь использует энергию для производства и доставки тепла. Чем больше тепла он может доставить с заданным количеством энергии, тем лучше: в этом суть «эффективности». Производители печей стремятся производить устройства, которые эффективно сжигают топливо и требуют минимальной энергии (обычно электричества) для работы вентиляторов, которые распространяют тепло по дому.

Рейтинг эффективности использования топлива в печи

Измерение эффективности использования топлива в печи называется годовой эффективностью использования топлива (AFUE). Все новые печи публикуются с этим рейтингом, как правило, в виде желтой этикетки «EnergyGuide», которая требуется Федеральной торговой комиссией (FTC). На желтых этикетках EnergyGuide указаны предполагаемые годовые эксплуатационные расходы печей при определенных условиях; они предназначены только для сравнения покупок. Желтая этикетка EnergyGuide для печей с указанием рейтинга эффективности и разрешенных штатов США.

Рейтинги AFUE варьируются от минимума 80 процентов до 98,5 процента. Смысл этого процента очень прост: это соотношение годового ископаемого топлива печи, которое преобразуется в полезное тепло. Другими словами, самая производительная модель преобразует 98,5% топлива в тепло. Эта печь имеет КПД более 98%. Lennox

+

Найдите ближайшего к вам установщика центрального отопления



Экономия долларов за электроэнергию

Еще один способ подумать об этом — принять во внимание, что 98.2 цента из каждого доллара, потраченного на энергию для обогрева вашего дома, преобразуется в тепло. При использовании модели с более низкими характеристиками 20 центов и более с каждого доллара тратятся впустую.

Эти доллары могут быстро вырасти при сегодняшних ценах на энергоносители. (Оценка AFUE не учитывает потери тепла, происходящие в системе подачи воздуховодов; эти потери могут достигать 35 процентов при работе с чердачными воздуховодами.)

Высокая эффективность или нет?

Хотя большинство производителей называют свои печи «высокоэффективными», Министерство энергетики называет «высокоэффективными» только блоки с AFUE выше 90%, а модели с AFUE от 80 до 83% — «среднеэффективными».»

По мере увеличения минимума эти описания становятся еще менее значимыми. Только обратите внимание на процент. И имейте в виду, что, в зависимости от того, где вы живете, может быть нецелесообразно тратить большие деньги на доступную единицу с наивысшей эффективностью. Хотя эти единицы обычно имеют смысл в холодном климате, экономия может не проявиться, если вы живете в мягком зимнем климате.

Будущие минимальные требования AFUE к печам будут еще более жесткими, и они будут адаптированы к типу используемого топлива, а также к тому, является ли блок «атмосферостойким» (предназначен для наружной установки) или «неатмосферостойким» (предназначен только для установка в помещении).

Печи, разработанные специально для использования в мобильных домах, имеют несколько более низкие минимальные требования. Место их установки также повлияет на правила: все незащищенные от атмосферных воздействий печи, установленные на севере Соединенных Штатов, должны иметь не менее 90 процентов AFUE.

Эффективность электрической печи с принудительной вентиляцией

Электрическая печь или котел не теряет тепло в дымоходе, потому что у него нет дымохода. По этой причине он обычно будет иметь AFUE в диапазоне от 95 до 100 процентов.

Это здорово, однако проблема с электрической печью заключается в том, что электричество является гораздо более дорогим источником топлива, чем ископаемое топливо, поэтому электрическая печь редко имеет экономический смысл.

Если вы хотите использовать электричество в качестве источника топлива для отопления, гораздо лучшей альтернативой является тепловой насос (см. Руководство по покупке тепловых насосов).

Характеристики энергосберегающих печей

На стороне сгорания печей — смешивании воздуха для горения с топливом — область, в которой технологические достижения позволили повысить энергоэффективность.

Высокоэффективные печи обеспечивают строгий контроль количества воздуха, смешанного с газом, и изменяют скорость вентилятора в зависимости от потребностей дома. «Закрытое сгорание», означающее, что весь воздух для горения подается снаружи и смешивается с топливом с контролируемой скоростью, максимизирует выделение тепла от топлива.

Газовые горелки дуют в теплообменник, быстро нагревая топку. © Каролина К. Смит, доктор медицины | Dreamstime.com



Двухступенчатые газовые клапаны и двигатели для печей

Газовые клапаны также стали более сложными.Двухступенчатый газовый клапан быстро прогревает печь, а затем возвращается к более экономичному потоку.

Многие газовые высокоэффективные печи также экономят электроэнергию, необходимую для питания двигателя вентилятора, хотя эта экономия не учитывается в рейтинге AFUE. Они делают это, соединяя сложный программируемый термостат с двигателем с регулируемой скоростью.

В отличие от обычной системы, в которой печь работает, дует горячий воздух в дом с полной силой в течение нескольких минут, а затем отключается, система с переменной скоростью или «переменной производительностью» работает дольше периоды на более низких скоростях.Он обеспечивает более тихое и равномерное и комфортное тепло и не потребляет электроэнергию без необходимости.

Электронные пилотные и конденсационные газовые печи

За последние несколько лет производители использовали несколько инноваций для повышения эффективности.

Одним из первых достижений был переход от стационарной запальной горелки, которая сжигает газ, даже когда печь находится в состоянии покоя, к электронному искровому зажиганию, которое зажигает печь по требованию.

Модели с более высоким КПД называются «конденсационные газовые печи».«Они пропускают выхлопные газы через второй теплообменник, чтобы извлекать и использовать имеющееся тепло, которое в противном случае выбрасывалось бы.

Эти модели отводят почти все тепло, выпуская холодный выхлоп и оставляя после себя конденсат. Этот конденсат, от 5 до 6 галлонов в день, сливается или откачивается насосом для конденсата, подключенным к устройству.

Ключевым моментом при покупке конденсационной газовой печи является долгосрочная гарантия на теплообменник; лучшие типы построены так, чтобы противостоять коррозионному воздействию влаги и накоплению химических веществ в течение всего срока службы дома.

Поскольку они извлекают так много тепла из выхлопных газов печи, одним из преимуществ конденсационных печей является то, что их можно отводить через стену с помощью недорогой трубы из ПВХ, что является важной особенностью, которая экономит деньги и избавляет от хлопот, связанных с прокладкой дымохода через крышу. .

Комбинированные функции эффективности

Модели печей с наивысшим рейтингом эффективности, с AFUE более 90 процентов, объединяют несколько улучшений в одном пакете.

Например, Lennox SLP98V, у которого до 98.2 процента AFUE, автоматически регулирует скорость в соответствии с требованиями к нагреву, улавливает максимальное количество тепла с помощью вторичного теплообменника из нержавеющей стали и может интеллектуально взаимодействовать с термостатом для достижения оптимальной эффективности.

Carrier Infinity ICS имеет до 95 процентов AFUE; он имеет конденсационную газовую печь с микропроцессорной платой управления, которая автоматически регулирует мощность печи и скорость вентилятора для достижения оптимальной эффективности на основе информации от термостата. Оба являются высококачественными продуктами, достойными внимания.

Сколько стоит печь?

Покупка печи не похожа на покупку новой посудомоечной машины. Оценить конкурирующие бренды в Интернете или в магазинах сложно, потому что

1) многие печи не продаются через Интернет или через розничных продавцов (они продаются через дилеров HVAC или оптовиков), а

2) цены обычно не включают установку.

Новые печи почти всегда устанавливаются подрядчиками HVAC, поэтому лучший способ выяснить, сколько будет стоить система, — это запросить бесплатные предложения.Вы можете получить бесплатные оценки с помощью этого бесплатного онлайн-сервиса: Найдите предварительно проверенного специалиста по местной печи и отоплению.

+

Найдите ближайшего к вам специалиста по установке центрального отопления



Обстоятельства будут определять фактическую стоимость замены старой печи на новую, высокоэффективную модель. Если новый блок можно подключить к существующему воздуховоду и вытяжному дымоходу, его установка может стоить от 3000 до 4500 долларов США, в зависимости от выбранного вами оборудования.

Конечно, чем выше КПД, тем выше стоимость агрегата.Если вы живете в мягком климате, приобретение самой эффективной модели может оказаться излишним — дополнительные расходы, вероятно, не будут компенсированы экономией на счетах за электроэнергию (но окружающая среда вас полюбит).

Если вы живете в условиях холодного зимнего климата, часто бывает разумнее купить двигатель с максимальной эффективностью, который вы можете себе позволить. При покупке системы вы должны попросить своего дилера помочь вам рассчитать окупаемость с точки зрения экономии энергии.

СЛЕДУЮЩАЯ ПОСМОТРЕТЬ: Как купить печь

Рекомендуемый ресурс: найдите предварительно отобранного местного подрядчика по отоплению

Позвоните, чтобы получить бесплатную оценку от местных профессионалов сейчас:
6 32-86615 32-86615

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Don Vandervort

Печи для вашего дома — Компания-производитель Рима

Печи для вашего дома — Компания-производитель Рима

Ближний Восток, Азия и Океания

Выберите страну

СШАСША Канада Мексика Боливия Бразилия Чили Колумбия Аргентина Азия Китай Индонезия Сингапур Филиппины Вьетнам Малайзия Ближний Восток и Африка Австралия Новая Зеландия

Закрыть

Имея почти 100-летний опыт работы, Rheem ^® использовала силу газа для достижения значительных успехов в энергоэффективном домашнем отоплении, что делает домашнюю газовую печь Rheem одним из самых разумных решений, которые вы можете сделать.С нашим широким ассортиментом моделей печей на пропане или природном газе, доступных с множеством передовых функций и новейших технологий, мы уверены, что вы найдете подходящую печь для дома, чтобы создать идеальное решение для отопления дома для вашей семьи.

R95TC0701317MSA, R95TC0601317MSA, R95TC0401317MSA, R95TC1151524MSA, R95TC0851521MSA, R95TC1001521MSA, R98VB085M521USA, R98VB085M521USA, R98VB070M317USA, R98VB100M521USA, R98VB060M317USA, R98VB115M524USA, R802VA075317MSA, R802VA075317MXA, R802VA100521MXA, R802VA125524MSA, R802VA050317MSA, R802VA050317MXA, R802VA100521MSA, R802VA075421MXA, R802VA125524MXA, R802VA075421MSA, R801SA100417MXA, R801SA125524MXA, R801SA075317MXA, R801SA125524MSA, R801SA075317MSA, R801SA075417MSA, R801SA100521MSA, R801SA100417MSA, R801SA050314MSA, R801SA150524MXA, R801SA075417MXA, R801SA150524MSA, R801SA100521MXA, R801SA050314MXA, R96TA0702317MSA, R96TA1152524MSA, R96TA0852521MSA, R96TA0402317MSA, R96TA0602317MSA, R96TA1002521MSA, R802TA050314MXA, R802TA100521MSA, R802TA150524MXA, R802TA125524MSA, R802TA100521MXA, R802TA125524MXA, R802TA050314MSA, R802TA075317MSA, R802TA075417MXA, R802TA150524MSA, R802TA075417MSA, R802TA075317MXA, R802TA100417MXA, R92TA0701317MSA, R92TA0601317MSA, R92TA1151524MSA, R92TA1001521MSA, R92TA0851521MSA, R92TA0401317MSA, R801SA100421ZXB, R801SA05 0314ЗСБ, Р801СА150524ЗСБ,

Руководство по покупке газовой печи

Существует множество факторов, которые следует учитывать при выборе печи на природном газе или пропане для вашего дома, включая размер, эффективность, рейтинг BTU и многое другое.Лучшая печь для вашего соседа может не подходить по размеру для вашего дома. Для вашего идеального комфорта важно проконсультироваться с квалифицированным специалистом, чтобы убедиться, что ваша система HVAC обеспечивает ожидаемую эффективность и долговечность. Чтобы начать работу с кем-то рядом с вами, найдите профессионала.

Тепловые насосы, тепловые полосы или печи?

Итак, вы ищете новую систему отопления. В наши дни у вас есть три законных варианта, когда речь идет о домашних системах отопления .Тепловые насосы, обогреватели или печи. Так что же это будет для вас?

Как и все остальное, тепловые насосы, обогреватели и печи имеют свои плюсы и минусы. Сегодня мы более подробно рассмотрим, что могут предложить эти типов систем отопления , чтобы помочь вам решить, какой из них подходит именно вам.

Способ нагрева

Печь работает на сжиженном нефтяном газе или природном газе, а затем отдает выделяемое тепло в дом. КПД печи в БТЕ является важным фактором.Печь с КПД 80% означает, что 80 центов с каждого доллара обогревает дом, а 20% теряется. С другой стороны, тепловой насос ничего не сжигает, а использует хладагент для перемещения тепла из одного места в другое.

Тепловой насос, как правило, более экономичен, и его можно дополнить комплектом нагревательных полос при низких температурах для полностью электрического дома. Комплекты нагревательных полос, как правило, являются наименее эффективным вариантом отопления, но единственным другим вариантом для домов, у которых нет доступа к источнику газового топлива.

Источник питания
Тепловой насос обычно питается от электричества, хотя существуют тепловые насосы, работающие на природном газе, пропане или даже на воде, нагретой солнечными или геотермальными источниками, но они не используются в жилых помещениях. Печи работают от электричества, но в качестве источника топлива они по-прежнему используют природный газ.

Функция
Печи предназначены исключительно для отопления. Тем временем тепловые насосы можно использовать в качестве блока переменного тока в жаркие месяцы. Тепловые насосы также называют «обратными кондиционерами».”

Срок службы
Тепловые насосы служат в среднем от 10 до 15 лет, а печи служат дольше – 20–30 лет. Причина этого проста: печи используются только в холодное время года, а тепловые насосы выполняют двойную функцию обогревателя зимой и кондиционера летом.

Эффективность
Тепловые насосы обычно более энергоэффективны, чем газовые печи. Однако цена на электроэнергию, как правило, выше, чем на пропан или природный газ.В конце концов, тепловой насос по-прежнему получает больше БТЕ в час, чем газовая печь, и в долгосрочной перспективе все еще более эффективен с точки зрения затрат.

Безопасность
Тот факт, что печи работают на ископаемом топливе, означает, что существует опасность отравления угарным газом или пожара каждый раз, когда вы их запускаете. Между тем, тепловые насосы не сжигают газ, поэтому они относительно безопаснее.

Стоимость установки
Печь дешевле теплового насоса, но она является отдельным компонентом системы, отвечающей за отопление, где тепловой насос можно использовать круглый год как для обогрева, так и для охлаждения.Однако для печей может потребоваться довольно обширная система вентиляции, установка которой может увеличить ее общую стоимость.

Эффективность
Печи превосходят тепловые насосы, когда речь идет об эффективности в экстремально холодную погоду. Температура может упасть на несколько градусов ниже нуля, а печь согреет вас, несмотря ни на что. Так как тепловой насос не генерирует тепло, а просто переносит его из одного места в другое, он лучше подходит для регионов с более мягкой зимой.

Хотя у обеих систем отопления есть свои плюсы и минусы, самым важным фактором при выборе между тепловым насосом и печью является климат в регионе, где вы живете. Если температура в вашем районе регулярно падает ниже нуля, единственным приемлемым вариантом является печь. Однако, если зимы, в которых вы живете, не такие холодные, лучшим выбором может быть тепловой насос, хотя печь тоже подойдет.

Множество различных типов тепловых насосов

Если вы решили использовать тепловой насос в качестве основной системы отопления дома, вам необходимо знать, что тепловые насосы бывают разных типов.Каждый тип может похвастаться различными функциями, а также преимуществами, и вам нужно выбрать тот, который идеально подходит для ваших конкретных требований и приложений.

Основные типы тепловых насосов
Существует три типа тепловых насосов: воздушные, водяные и грунтовые или геотермальные. Давайте рассмотрим каждый тип по отдельности, чтобы увидеть, что лучше всего удовлетворит ваши потребности.

Воздушные тепловые насосы
Воздушные тепловые насосы или тепловые насосы типа «воздух-воздух» сегодня являются наиболее популярным типом тепловых насосов.Воздушные тепловые насосы, обычно устанавливаемые сбоку здания, поглощают тепло из наружного воздуха и подают его в ваш дом с помощью вентиляторов. Они недороги в установке и сегодня стали настолько эффективнее, что вы можете рассчитывать на значительно меньшие счета за коммунальные услуги.

Воздушные тепловые насосы хорошо работают в умеренном климате, но не так широко используются в более холодных регионах. Это, однако, начинает меняться с развитием технологии тепловых насосов с воздушным источником, что делает их жизнеспособными даже в районах с отрицательными температурами.

Водяные тепловые насосы
Хотя водяные тепловые насосы работают так же, как воздушные, они отличаются тем, что извлекают и рассеивают тепло не из воздуха, а из водоема, такого как озеро, пруд , река, родник или колодец. Каждый водяной тепловой насос имеет систему труб, проложенных на дне данного водоема. Тепловой насос перекачивает воду по этим трубам, собирая тепло по пути, прежде чем доставить его обратно в ваш дом.

Учитывая, что для этого необходимо жить рядом с водоемом, тепловой насос с источником воды не так распространен, как тепловой насос с источником воздуха.Однако тепловые насосы с водяным источником лучше подходят для более холодного климата, чем тепловые насосы с воздушным источником.

Геотермальные тепловые насосы
Как следует из названия, геотермальные тепловые насосы извлекают тепло из земли и передают его так же, как воздушные тепловые насосы. Они считаются более эффективными, потому что температура земли обычно более постоянна. Однако его установка является более дорогостоящим и сложным процессом, поскольку требует определенного объема земляных работ и прокладки труб под землей.

Подтипы тепловых насосов
Помимо трех основных типов тепловых насосов, упомянутых выше, существует несколько подтипов со специфическими характеристиками и областями применения.

Гибридные тепловые насосы
Гибридные тепловые насосы отличаются своей способностью использовать более одного источника энергии. Этот подтип теплового насоса идеально подходит для регионов, где летом довольно тепло, а зимой холодно.

Существует две распространенные гибридные конфигурации. Один из них представляет собой комбинацию наземных и воздушных тепловых насосов.В этой установке система с воздушным источником используется, когда воздух снаружи достаточно теплый, а система с наземным источником вступает в действие, когда становится невыносимо холодно. Другой вариант — это комбинация теплового насоса и газового/мазутного котла, которую, конечно же, можно использовать в домах с установленными котельными системами.

Солнечные тепловые насосы
Солнечные тепловые насосы включают в себя солнечные панели в качестве источника питания и обычно используются вместе с тепловыми насосами, работающими на воздухе или на земле.

Абсорбционные тепловые насосы
Абсорбционные тепловые насосы уникальны в том смысле, что они работают не от электричества, а от источников тепла, таких как пропан, природный газ, вода, нагретая геотермальной или солнечной энергией.Этот тип теплового насоса также обычно называют газовым тепловым насосом , поскольку природный газ является наиболее распространенным источником тепла.

Канальные тепловые насосы
Канальные тепловые насосы имеют наружный блок, соединенный с внутренним блоком. Внешний блок извлекает тепло из воздуха. Затем тепло перерабатывается во внутренний блок, а затем распределяется по воздуховодам или вентиляционным отверстиям по всему дому. Канальные тепловые насосы идеально подходят для домов с уже существующими системами принудительной вентиляции, а также для недавно построенных домов.

Тепловые насосы без воздуховодов
Тепловые насосы без воздуховодов, также известные как мини-сплит-системы, являются очень популярным типом тепловых насосов. Системы автономного отопления  обычно имеют один внешний блок, но их можно настроить так, чтобы один или несколько блоков находились внутри помещения. Поскольку они не используют воздуховоды для распределения тепла, они сводят потери энергии к минимуму по сравнению с тем, что обычно происходит с воздуховодами центральных систем принудительной вентиляции. Вы можете установить их в любой части дома в соответствии с вашими предпочтениями в дизайне интерьера.

Сколько стоят тепловые насосы?

Многие факторы влияют на общую стоимость установки системы теплового насоса. Цены на тепловые насосы  могут варьироваться, и на них влияют такие факторы, как тип насоса, марка и мощность. Даже коэффициент сезонной эффективности отопления (HSPF), сезонный рейтинг энергоэффективности (SEER) и уровень шума влияют на общую стоимость этого типа электрического тепловентилятора .

В стоимость установки входят затраты на оплату труда, планирование, используемое оборудование, подготовку места для установки, материалы и расходные материалы, а в некоторых случаях – оплату специального оборудования.

Система теплового насоса среднего класса может стоить от 700 до 2800 долларов. После того, как вы учтете марку, модель, мощность и аспекты установки, такие как материалы, бурение или земляные работы, вы получите общую стоимость теплового насоса в размере 9000 долларов.

Различные типы печей

Для тех, кто живет в регионах, где минусовые температуры являются нормой в зимнее время, печь — лучший вариант отопления. Если вы покупаете один, есть несколько доступных типов. Однако наиболее распространенными являются газ, нефть и электричество.

Газовые печи
Самый распространенный тип домашней печи — газовая. Основным топливом для газовых печей является природный газ, который можно получить из сети трубопроводов, которые обычно проходят в городских районах. Вы также можете использовать пропан или бутан, особенно если вы живете в районе, где нет газопровода.

Газовая печь производит теплый воздух, получая холодный воздух из определенной части дома и пропуская его через теплообменник. Как только воздух нагревается, этот теплый воздух выталкивается через воздуховоды в разные комнаты вашего дома.Затем горелка выключается, как только достигается желаемая температура.

Масляные печи
Масляная печь работает путем преобразования масла в туман, распыления его в камеру сгорания под высоким давлением и воспламенения от искры. В результате получается эффективное, мощное пламя, похожее на паяльную лампу, которое нагревает теплообменник. Масляные печи обычно изготавливаются из гораздо более тяжелой и толстой стали, предназначенной для работы с этим типом пламени.

Электрические печи
Электрическая печь работает так же, как газовая печь с принудительной подачей воздуха, но вместо газовой горелки в ней для производства тепла используются электрические нагревательные элементы.Воздуходувка втягивает воздух в топочный шкаф, затем проталкивает его через теплообменник в жилые помещения, нуждающиеся в обогреве.

Сколько стоят печи?

Как и в случае с тепловыми насосами, на окончательную стоимость печи в качестве системы отопления дома влияют различные факторы. Как и все остальное, марки печей имеют разную цену и разный уровень качества. Размер печи также имеет значение. Чем больше печь, тем дороже она, как правило, стоит, поэтому крайне важно всегда покупать печь нужного размера.

Особенности, предлагаемые конкретной маркой или моделью печи, также влияют на общую стоимость. Базовые модели, как правило, дешевле, в то время как печи с более продвинутыми функциями и более высокой эффективностью обычно стоят дороже. Говоря об эффективности печи, которая измеряется годовой эффективностью использования топлива (AFUE) для тех, кто сжигает ископаемое топливо, и сезонным рейтингом энергоэффективности (SEER) для электрических печей, — устройства с более высоким рейтингом также имеют более высокую цену. Однако более высокая эффективность означает более низкие затраты на энергию в будущем.

Последним важным фактором, влияющим на общую стоимость печи, является ее установка. Труд, используемое оборудование, материалы и расходные материалы, место, где будет установлена ​​печь, а также степень сложности ее установки — все это влияет на стоимость установки.

Если вы покупаете печь по разумной цене, вы, вероятно, потратите около 2500 долларов. Однако более дорогие бренды могут увеличить стоимость установки печи примерно до 5000 долларов.

15 советов, которые необходимо прочитать перед покупкой новой печи

---

Если вы с беспокойством смотрите на свои счета за электроэнергию и задаетесь вопросом, откуда взялись все эти расходы, вероятно, пришло время подумать о замене печи.В наши дни домовладельцы хотят более теплые дома по дешевке, и это немаловажно: энергия, необходимая для обогрева вашего дома, может составлять около 50% вашего ежемесячного счета за коммунальные услуги! Важное значение имеют высокоэффективные печи.

Вот почему высокоэффективные печи стали столь важными для современного канадского домовладельца: они тихие, надежные, мощные, доступные по цене, эффективно поддерживают постоянную комфортную температуру в доме и могут сократить расходы на электроэнергию до 45 %. при замене старой системы.

Вот  15 самых важных вещей, которые следует учитывать при покупке новой высокоэффективной печи на пропане или природном газе в Канаде .

1. Высокая эффективность — ключ к успеху

Всегда добивайтесь большей эффективности! В конце концов, самая большая причина, по которой вы модернизируете свою печь, — это снизить счет за газ.

Новейшие высокоэффективные печи могут сэкономить до 45 % расходов на топливо по сравнению с более старыми и менее эффективными системами отопления. Высокоэффективные печи помогут вам сэкономить в долгосрочной перспективе; они работают тише и делают ваш дом уютнее.

Старые печи? Не так много. Стремитесь к печи с рейтингом эффективности не менее 95% и предпочтительно к печи, сертифицированной EnerGuide и ENERGY STAR®.

Обратите внимание, что для того, чтобы претендовать на большинство государственных скидок, вы должны установить печь с КПД не менее 96%.

2. Старше не лучше. Высокая эффективность важна.

Сколько лет печи в вашем доме сейчас? Это не конкурс красоты, но возраст действительно имеет значение для систем отопления — если вашей печи больше 20 лет, вы можете платить за электроэнергию почти на 45% больше, чем вам нужно.Кроме того, вы, вероятно, выбрасываете гораздо больше загрязнений в мир, который в них не нуждается.

Видите ли, после 1992 года были приняты новые законы, требующие от печей более эффективного использования топлива.

Печи

были (и есть) оценены в соответствии с так называемым рейтингом AFUE: рейтинг «Годовая эффективность использования топлива» , и это важно учитывать при рассмотрении вопроса о замене вашей старой печи.

3.

«Подождите, Ежегодный что?»

AFUE — это приблизительный процент топлива (или энергии), который ваша печь может преобразовать в тепло в течение года.Старые печи, как правило, имеют AFUE всего около 65 процентов (!), а это означает, что почти половина энергии, используемой вашей печью, тратится впустую… что равносильно ОЧЕНЬ выброшенным деньгам!

Вот сравнение: сегодняшние высокоэффективные печи имеют AFUE, который может достигать 98,5% , что означает, что почти 100% сжигаемого пропана или природного газа фактически используется для обогрева вашего дома. Это огромная разница.

4. Когда следует заменять печь?

Когда речь идет о максимизации ваших сбережений в течение длительного периода времени, вы захотите как можно скорее перейти на высокоэффективную печь.Если зима не за горами, может быть разумно заменить стареющий агрегат на более энергоемкий и удобный для кошелька.

Вы также можете поискать подрядчиков, которые предлагают выгодные предложения по  «объединению» , что поможет вам получить более выгодное предложение на комплексную систему отопления, вентиляции и кондиционирования воздуха (HVAC).

Обычно это такие вещи, как новый центральный кондиционер, увлажнитель, вентилятор с рекуперацией тепла (HRV) и система фильтрации воздуха, которые могут значительно сэкономить ваши первоначальные затраты и значительно упростить установку.

И, очевидно, если ваша печь вышла из строя и нуждается в ремонте, возможно, самое время произвести модернизацию, особенно если стоимость ремонта относительно высока, а ваша текущая система старше 8 лет.

Замена вашей печи в ближайшее время также означает, что вы можете воспользоваться государственными скидками и субсидиями до истечения срока их действия, что позволит вам вернуть еще больше своих денег.

Как ты это делаешь? Ну…

5. Выберите подрядчика, зарегистрированного для участия в государственных программах скидок

Например, в Онтарио замена старой системы на высокоэффективную печь и кондиционер может принести вам до 650 долларов США от Управления энергетики Онтарио .В других провинциях могут быть и другие скидки. См. здесь наш путеводитель по текущим государственным скидкам.

Не все компании, занимающиеся отоплением и охлаждением, действительно зарегистрированы для подачи заявок на эти скидки от вашего имени. Обязательно проверьте!

6. Ищите варианты финансирования

Благодаря финансированию вы можете оплачивать новую печь или кондиционер по удобному для вас графику. Подумайте, хотите ли вы платить авансом, то есть платить полностью после установки или распределить платежи в течение года или более.

Существует несколько различных вариантов финансирования. Во-первых, есть обычное финансирование, которое позволяет вам погасить его в течение от 1 до 15 лет и имеет гибкие суммы ежемесячных платежей на ваш выбор.

Существуют также варианты арендной платы, которые отличаются тем, что они, как правило, не требуют одобрения кредита, а во-вторых, они также, как правило, предлагают «полное покрытие», что означает, что вам никогда не придется беспокоиться об оплате ремонта на любой срок (обычно 10 годов). годы).

7.Но даже если это доступно, как выбрать лучшую печь?

Итак, вы знаете, что вам нужна новая высокоэффективная печь, но какую выбрать? Какая марка печи лучше? Вам нужно самое лучшее?

Существует ли объективная мера качества и надежности. Ответ не совсем. И, кроме того, обычно нет 90 613 огромной разницы между брендами.

Правда не обязательно то, что вы думаете.Несмотря на то, что торговая марка может быть в какой-то степени важна, гораздо важнее, чтобы установка была выполнена должным образом лицензированным и опытным специалистом.

Правда:

8. Надежность печи и цена: 60 % – установка, 40 % – бренд

Существует множество замечательных и известных брендов: American Standard, Carrier, Lennox, Goodman, но все это ничего не значит, если ваш технический специалист не соответствует требованиям.

Некачественная установка, выполненная ненадежным подрядчиком, с большей вероятностью приведет к проблемам в будущем и может даже привести к тому, что газовая компания поставит вашу печь под красную метку, а это означает, что они перекроют вам газ, если ваша печь не будет приведена в соответствие с нормами в течение 7 дней (УРА!).

Самой большой переменной как в начальной стоимости, так и во многих случаях в долгосрочной надежности вашей печи является ее установка.

Убедитесь, что вы используете сертифицированного TSSA (или эквивалентного, в зависимости от вашей провинции) подрядчика, чтобы вы могли быть спокойны, зная, что ваша новая газовая печь установлена ​​правильно.

Вы также должны выбрать подрядчика, который предлагает 1 год гарантии на работу. Зачем доверять компании, которая не будет стоять на своем?

Стоит повторить: качество вашей установки значит гораздо больше, чем имя на наклейке на вашей печи.

Большинство современных печей сопоставимы по качеству и надежности, поэтому иногда лучше искать марку, которая обеспечивает хорошую общую стоимость, например, Goodman. Некоторые бренды, такие как Lennox и Carrier, как правило, стоят немного дороже, и хотя они, безусловно, являются хорошими продуктами, вы часто переплачиваете только за название.

9. Остерегайтесь онлайн-отзывов клиентов

Благодаря Интернету, прежде чем купить продукт, мы можем выйти в Интернет и посмотреть, что другие говорят о нем, прежде чем доставать наши кошельки.

Тем не менее, беглый просмотр многих сайтов с отзывами о бытовых печах, вероятно, приведет вас к выводу, что почти каждая марка печей является универсально плохой и склонной к постоянным неисправностям.

Однако есть две большие проблемы с онлайн-обзорами печей:

1. В отличие, скажем, от обзоров Amazon, обзоры печей часто размещаются на сторонних веб-сайтах, которые не принимали участия в фактической покупке, а это означает, что у них нет возможности проверить, кто выполнял установку (что является важным фактором надежности), а также являются ли отзывы действительно законными.
2. Во-вторых, эти веб-сайты часто привлекают непропорционально большое количество недовольных домовладельцев, у которых проблемы с печью, а затем они натыкаются на эти сайты и делятся своим мнением, проводя поиск в Интернете. Потому что, давайте будем честными, кто обычно удосужился выйти в интернет однажды ни с того ни с сего, чтобы поделиться тем, как его печь работает гладко, как и ожидалось.

Печи, как правило, относятся к типу продуктов, о которых вы не задумываетесь, пока они не перестанут работать или не устареют, а ваши счета за газ не станут слишком большими.

Это не означает, что вы должны полностью игнорировать все, что вы читаете в Интернете о различных марках печей, но важно держать вещи в контексте.

Большинство крупных производителей продают десятки тысяч устройств каждый год, поэтому было бы нереалистично ожидать, что ни один из них никогда не столкнется с какими-либо проблемами, особенно когда существует так много разных подрядчиков, которые выполняют фактическую установку. Так что проведите свое исследование, но относитесь к тому, что вы читаете, с недоверием.

Современная печь, правильно  установленная, в целом должна быть достаточно надежной, эффективной и экономичной.

10. Поговорите с экспертами

Не волнуйтесь; Вы не должны идти на это в одиночку! Используйте нашу форму запроса расценок, чтобы поговорить с экспертами по HVAC в вашем регионе. Они проведут вас через весь процесс и ответят на любые ваши вопросы или проблемы.

Каждый дом уникален, и при выборе правильной печи важно учитывать такие факторы, как размер, планировка, уровень изоляции, местный климат и другие факторы.

Квалифицированные местные специалисты по отоплению и охлаждению помогут вам выбрать правильный размер, мощность BTU (британская тепловая единица) и рейтинг эффективности печи для вашего дома (слишком большая, и она будет включаться и выключаться слишком часто, что приводит к трате энергии и может повредить печь; слишком маленькая, и она будет работать без остановок и никогда не нагреет ваш дом достаточно).

Ваш специалист также проведет вас через процесс установки, стоимость, обсудит системы и термостаты и убедится, что вы знаете, как эксплуатировать и ухаживать за вашей новой печью.Это имеет большое значение для того, чтобы дать вам душевное спокойствие.

В конце концов, одна из причин обновить печь — это душевное спокойствие: получить более удобный, эффективный и экономичный дом.

11. Получите бесплатные оценки

Стоимость покупки и установки новой печи может сильно различаться в зависимости от местоположения вашего дома, внутренней установки и расположения вашей существующей печи и системы воздуховодов. Имея это в виду, вы захотите выбрать подрядчика, который предлагает бесплатные оценки и консультации на дому.

Воспользуйтесь нашей страницей бесплатного запроса расценок , чтобы получить расценки на печь от авторитетного подрядчика в вашем регионе.

12. Помощь окружающей среде

Есть ли более благородное дело, чем помощь планете? Сколько других действий по сокращению расходов мы предпринимаем в нашей жизни, которые также помогают окружающей среде и уменьшают наш углеродный след?

Переход на высокоэффективную печь — отличный способ снизить расходы на электроэнергию и сделать мир лучше.

Старые печи с этим не справляются.Эксплуатация старой, менее эффективной печи означает, что вы выбрасываете больше загрязняющих веществ в атмосферу. Они работают усерднее (что сжигает больше топлива и больше энергии) и производят меньше тепла.

Высокоэффективные печи работают лучше: они производят больше тепла, стабильнее и потребляют меньше энергии. Сочетание модернизированной печи с другими тактиками сокращения счетов за электроэнергию может значительно сократить ваши счета за электроэнергию.

13. Комбинируйте свою новую печь, работающую на пропане или природном газе, с другими энергосберегающими вариантами

Есть так много способов снизить счет за электроэнергию, например, просто снизить температуру на термостате.Даже всего на несколько градусов прохладнее вы сэкономите деньги и сократите выбросы до 6 процентов.

Хороший способ сделать это — приобрести программируемый термостат или «умный» термостат, который может снижать температуру, когда вас нет дома или когда вы спите ночью.

Ночное время — не единственное время для экономии энергии: днем ​​вы можете закрыть окна теплоизолирующей прозрачной пластиковой изоляцией, чтобы удерживать солнечный свет внутри и сохранять тепло в вашем доме.

Между тем, вы также можете быть лучшим другом своей печи, герметизируя утечки вокруг тепловых каналов, чтобы уменьшить потери воздуха.Помните: изоляция, изоляция, изоляция! Утепление стен и чердака может оказать большую помощь, как и установка новых окон и дверей.

После того, как ваша печь произвела это тепло, вы уже заплатили за него. Так что делайте все возможное, чтобы он не просочился наружу, где он не принесет вам пользы!

14. Регулярное техническое обслуживание абсолютно необходимо

Регулярная проверка воздушного фильтра вашей печи имеет большое значение для поддержания ее эффективной работы.Если фильтр засорится, поток воздуха быстро ухудшится, и вашей печи придется работать усерднее, чтобы получить худшие результаты.

Ежегодный осмотр и техническое обслуживание могут принести огромные дивиденды, продлив срок службы вашей печи и обеспечив ее постоянную работу с максимальной эффективностью. Хорошее эмпирическое правило — делать это каждую осень. Регулярная очистка воздуховодов также не является плохой идеей.

15. Что насчет гарантии?

Большинство производителей печей предлагают 10-летнюю гарантию на детали. Кроме того, вы должны уточнить у своего местного подрядчика гарантию на работу и установку (1 год является нормой), и, как упоминалось выше, мы рекомендуем вам ничего не покупать у любого подрядчика, который не дает гарантии на свою работу.

Кроме того, существуют программы аренды для собственных нужд или аренды печей, как их еще называют (нажмите на эту ссылку, чтобы просмотреть наше полное руководство по аренде), которые предлагают «Полное покрытие» на все детали и работы на весь срок. Как правило, это означает, что вы получаете неограниченное количество обращений в службу поддержки и не платите за ремонт или даже полную замену системы, если это необходимо. Как правило, никаких авансовых платежей не требуется, и вы просто платите фиксированную ежемесячную ставку.

В конце концов, вы заплатите за свою печь больше, чем если бы вы заплатили авансом, но некоторые люди (особенно домовладельцы) предпочитают дополнительное спокойствие и предсказуемую стоимость — никаких сотен долларов на непредвиденные расходы на ремонт в середине февраля!

Вкратце

Подводя итог всему, что мы здесь рассмотрели:

• Установка так же важна, как марка или производитель печи
• Ключевым фактором является высокая эффективность (не беспокойтесь о печах «средней эффективности».Если вы даже можете их найти, они не намного дешевле и гораздо более расточительны)
• Выбирайте качество И ценность. Получите массивную печь по разумным ценам: см. Лучшие печи здесь
• Заручитесь помощью местного эксперта (запросите бесплатную консультацию и оценку!)
• Выберите вариант оплаты, который подходит именно вам (покупка или финансирование или аренда иметь в собственности и т. д.)
• Ежегодное техническое обслуживание имеет важное значение (вы бы стали владеть автомобилем в течение десяти лет без регулярной замены масла? Ваша печь ничем не отличается!) Печь, находящаяся в хорошем состоянии, служит дольше и экономит ваши деньги, работая более эффективно.

  No related posts.
