Кладка печи своими руками «всухую» — без раствора

Любой настоящий мастер, впервые столкнувшись с незнакомой конструкцией печи, сначала построит печь своими руками насухо, без использования раствора. Этот метод позволяет аккуратно и безопасно выложить печку, попутно разобравшись в расположении дымоходных каналов, и, следовательно, не допустить ошибок в процессе окончательной кладки на раствор.

Насухо строится вся печка, до самого потолка. Каждый ряд укладывается строго в соответствии с инструкцией-порядовкой. При этом необходимо соблюдать толщину швов между кирпичами, как при кладке на раствор. Для этого можно использовать деревянные рейки толщиной 0.5 см. С вертикальными швами будет сложнее, но в горизонтальные швы рейки подкладывать необходимо, так как это позволяет увидеть настоящую высоту конструкции.

В процессе сухой кладки печи из кирпича очень важно правильно разобраться в расположении дымоходного канала, через который дым будет поступать из топки в дымоход. Если проход построить неправильно, придется демонтировать и переделывать часть печи, а может и всю конструкцию целиком. Неправильно устроенный дымоходный канал может стать причиной обратной тяги, когда дым тянет не в дымоход, а в помещение.

После того как печь полностью построена всухую, до дымоотводной трубы, ее можно разбирать. Если для кладки использовался не только целый кирпич, но и кусочки, имеет смысл каждый ряд уложить отдельной стопкой, и пронумеровать их. Так можно сильно упростить и ускорить работу – весь материал уже подобран и разложен по порядку. Останется только поочередно замачивать и укладывать кирпичи.

Раствор для кладки печи своими руками

Песчано-глиняный раствор

Для кладки топки, а часто и для стен печи используется песчано-глиняный раствор. Это простейшая строительная смесь, для приготовления которой не понадобится много времени. Нужны только глина, песок и чистая вода. Песок перед приготовлением раствора нужно просеять. Глину для раствора замачивают за сутки до начала работ. Готовая глина по своей консистенции должна напоминать густую сметану. Песок добавляют, постоянно размешивая раствор, пока он не станет достаточно густым для кладки.

По правилам печного дела, глиняный раствор не используют для кладки первого ряда и для строительства дымохода, так как в этих местах накапливается влага. Глина очень неустойчива к воздействию влаги, раствор может набухать, трескаться и разрушаться. Поэтому для  кладки печи в таких местах используют известковый раствор.

Известковый раствор

Готовят его следующим образом:

• Необходимее материалы: негашеная известь, песок и вода. Известь разбавляют водой в соотношении 3:1. Воду в порошок добавляют постепенно, постоянно помешивая раствор. При этом нужно защитить дыхательные пути респиратором или маской, а руки перчатками.
• Как только известь загустеет и станет напоминать по консистенции тесто, ее следует раскрошить и хорошенько просеять, чтобы удалить крупные фрагменты. В просеянный раствор добавляют песок в соотношении 1 часть извести 3 части песка, после чего раствор замешивают с водой. Иногда для крепости мастера добавляют немного цемента, на свое усмотрение.

Более качественная и дорогая альтернатива известковому и глиняному раствору – цементный раствор. Его желательно использовать для кладки стенок печи из кирпича отопительного типа, духовок и дымоходов.

Цементный раствор

Для приготовления цементного раствора нужен, собственно, цемент, песок и вода. Соотношение песка к цементу – 3:1. Сначала перемешивают цемент с песком насухо, воду добавляют до достижения нужной консистенции. После этого можно приступать к кладке печи своими руками. Единственный недостаток цементного раствора – он быстро схватывается, смесь нужно полностью использовать в течение часа. Такой раствор не подходит для новичков, так как работать нужно быстро.

Кирпичная печь своими руками — простейший вариант

У новичка строительство печи может занять несколько дней, опытный мастер вполне может управиться за один день.

Первый ряд кладки – самый важный, он сплошной, без полостей и отверстий. Для проверки горизонтали, вертикали и углов нужно использовать уровень и угольник. После того как первый ряд готов, его проверяют отвесом, конец которого крепят на потолок.

Второй ряд выполняют из огнеупорного шамотного кирпича. Это перевязочный ряд печи из кирпича, нужен для укрепления конструкции. Главное – не делать в этом ряду швы толще 8 мм.

На третьем и четвертом ряду кирпичей формируется поддувало. Четвертый ряд – начало топки. Эти два ряда кладут с учетом размера дверцы поддувала.

Пятый ряд и шестой ряды должны перекрыть дверцу поддувала. Кладку печи делают соответственно порядовке.

Начиная с седьмого ряда, используют только огнеупорный кирпич. Кирпич кладут на глиняный раствор. На этом ряду делают дверцу в топку.

Восьмой и девятый ряды кирпичной печи кладут просто, проверяя уровень и углы кладки. Поверхность должна быть ровной, так как на десятый ряд укладывается варочная поверхность. При этом между варочной поверхностью и кирпичом должен соблюдаться  зазор не менее 2 см.

Следующие ряды кладут просто, один за другим, вплоть до 33 ряда, на котором частично перекрывают тепловую камеру. Оставшееся место используется для установки задвижки плиты. Три ряда – 31, 32, 33 кладут с небольшим смещением относительно шамотного кирпича, для предотвращения пожара.

Последний этап строительства печи своими руками – возведение дымохода. Строгих правил здесь нет, достаточно соблюдать вертикаль и следить за углами. Размеры свободные, подбираются соответственно конструкции печи.

Читать дальше — пошаговая инструкция кладки печи Проскурина (отопительно-варочная печь с сушильной камерой).

Учебно-методическое пособие «Руководство по кладке кухонной печи с отопительным щитком»

Федеральное казенное профессиональное образовательное

учреждение № 259

Бахарев В.В.

«Руководство по кладке кухонной печи с

отопительным щитком»

Учебно-методическое пособие для обучающихся

Улан-Удэ 2017

Утверждено методическим советом

ФКПОУ №259

Бахарев В.В.

Учебно-методическое пособие

«Руководство по кладке кухонной печи с отопительным щитком»

В данном методическом пособии описаны характеристики, основные моменты правильной работы печи. Правила по которым осуществляется кладка любой печи, использование инструментов печника. Приготовление раствора для кладки, а также материалы и изделия необходимые для кладки печи. Методическое пособие предназначено для обучающихся по специальности «Печник»

Оглавление

1. Предисловие…………………………………………….2

2. Чтение рабочих чертежей печей…………………….3

3. Материалы для печных работ………………………..5

4. Расход печных приборов и материалов…………….7

5. Приготовление раствора………………………………..7

6. Устройство фундамента под печь……………………9

7. Способы нанесения раствора…………………………9

8. Технология кладки печи………………………………10

9. Конструкции дымовых труб…………………………..15

10. Кладка дымовой трубы………………………………..16

11. Ситуационные задачи…………………………………17

12. Заключение………………………………………………18

13. Приложение……………………………………………. .19

14. Литература……………………………………………….22

Предисловие

Если вы решили построить печь, то нельзя руководствоваться только размерами помещения, его теплопотерями и климатическими условиями. Прежде всего надо думать о запросах семьи, проживающей в этом доме. На выбор домашнего очага влияют его практическое назначение, уклад жизни семьи, вкусы и, не в последнюю очередь, материальные возможности, наличие того или иного вида топлива. При всем этом, конечно, надо учитывать размер и тип помещения, чтобы обеспечить экономичную работу того или иного очага.

Среди отопительных щитков, которые используются в быту, самыми популярными считаются щитки со стенками в 1\2 кирпича с тремя каналами. Необходимо, чтобы количество каналов и размер щитка соответствовали размерам топливника кухонной плиты. Температура дымовых газов на выходе из дымовой трубы должна быть не менее 110-120° С. При более низкой температуре в дымовой трубе снизится тяга, может выпадать конденсат.

Кладка отопительных щитков значительно проще кладки любой печи. Толстостенные отопительные щитки (в 1/2 кирпича) делаются с насадной трубой.

Чтение рабочих чертежей печей

Прежде, чем приступить к выкладыванию печи, необходимо ознакомиться с рабочими чертежами данной печи, научиться их читать; все ли нужные размеры там указаны, есть ли порядовка.

Рабочие чертежи печей представляют собой весь необходимый комплекс информации для точного выкладывания рабочего варианта печи. Эти печи уже прошли проверку временем, в них были внесены необходимые изменения и доработки, чтобы наилучшим образом проявлялись все ее положительные качества. Обычно дается общий вид печи в двух или трех положениях, то есть вид печи с фасада, вид сбоку. На этих чертежах печей указывают расположение печных приборов, конфигурацию дымоходов и самые необходимые размеры. Давайте рассмотрим на примере этой печи.

Здесь мы расскажем о том, какие обозначения на чертежах печей используются и как их правильно понимать. На первом чертеже печи — фасаде, видно, какие размеры имеет печь в высоту и ширину. Если нет длины печи, как на этом рисунке, то смотрите на чертеж порядовки. Размер должен быть обязательно. Также на первом рисунке мы видим общий вид печи и месторасположение печных приборов, то есть дверок и задвижек.

Обычно следующий рисунок показывает печь в разрезе, где видно в каких рядах нужно устанавливать поддувальную и топочную дверки и задвижки. А также само устройство дымооборота печи, выкладывание перемычек, прочистных каналов и прочего.

Штриховкой обычно показывают, из какого кирпича сделана печь. Обратите внимание, что на рисунке ряды печи заштрихованы по разному. Штриховка наклонными линиями рядов кирпичей показывает, что эти ряды выложены из красного керамического кирпича. Двойная наклонная штриховка в разные стороны показывает.что эти ряды печи выложены из огнеупорного кирпича. Причем сами ряды кладки разделены горизонтальными линиями и имеют цифровое указание на каждый ряд печи.

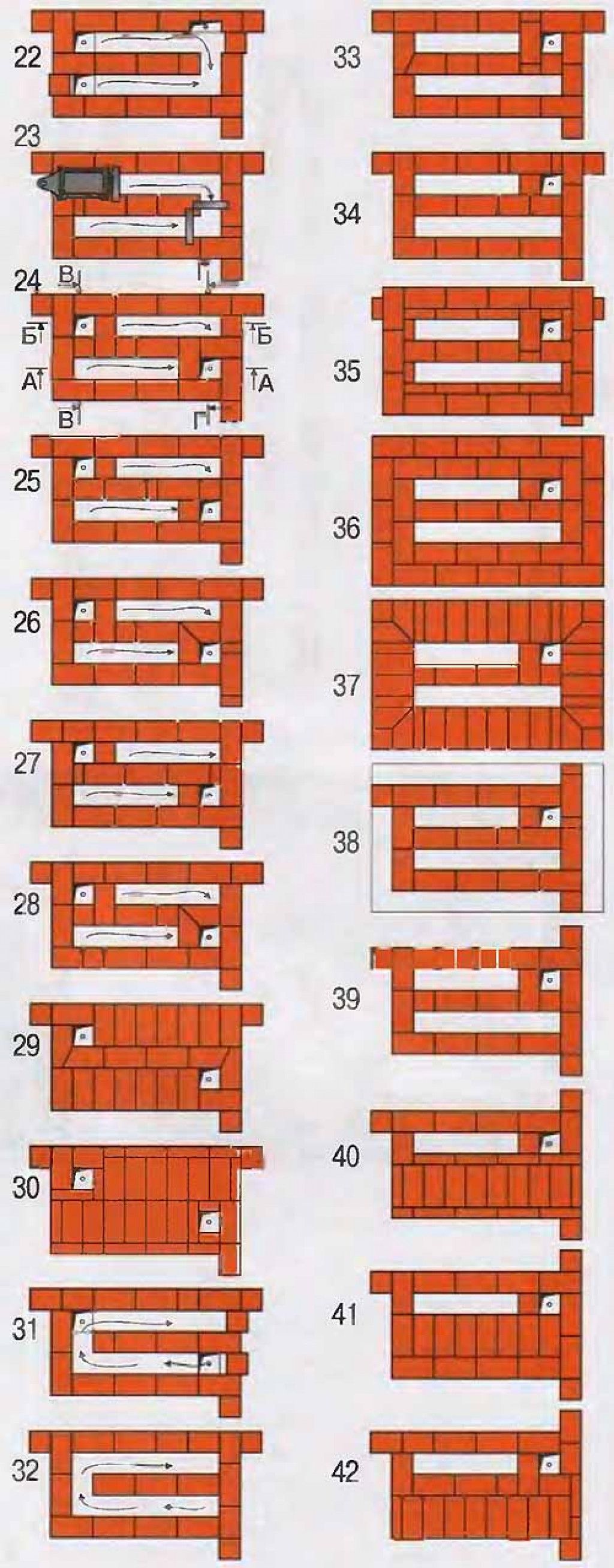

Вот таким образом, как на рисунке ниже, показывается порядовка печей. На порядовках тоже указываются некоторые размеры и даются пояснения.

Как и в общем чертеже печи, в порядовках материал для печи тоже обозначается штриховкой, показаны местоположение каждого кирпича или его доли, что позволяет очень точно следовать порядку и размерам кладки печи. Если в кладке используются наклонные поверхности, для создания которых необходимо обтесывать кирпич, то это указывается на порядовках горизонтальными или вертикальными тонкими линиями. Если используется неполный кирпич, а только его часть, то долю кирпича показывают диагональной линией.

Таким образом, зная местоположение каждого кирпича, можно с большой точностью выложить саму печь. Не следует делать каких либо изменений при кладке печи, так как расположение каждого кирпича выверено с учетом не только перевязки швов, но и расположением дымовых и прочистных каналов. Обычно, порядовки даются с уже рабочих вариантов печей, прошедших испытание временем и изменив что либо в кладке, можно испортить правильную работу печи.

Материалы для печных работ

Применение качественных материалов удлиняет срок службы печей.

Красный кирпич должен быть нормально обожжённым, правильной формы, с плоской постелью и боковыми гранями, прямыми кромками и острыми углами. Недожженный кирпич с дефектами и неправильной формы для кладки печей не пригоден.

Огнеупорный кирпич применяют для кладки топливников.

Глина является основным вяжущим материалом для кладки печей. В чистом виде глина встречается редко. То, что мы обычно называем глиной, состоит из смеси глины и песка. В так называемой жирной глине содержится 2-3% песка, в тощей – до 30%.

Песок в растворе является заполнителем. В печных работах применяется песок с зернами 1-1,5 мм, не имеющий посторонних включений. Желательно применять карьерный песок с угловатыми зернами.

Цемент применяется для изготовления фундаментов печей и в качестве добавки в глинопесчаный раствор для кладки дымоходов выше кровли.

Термостойкий клей – это специальная кладочная смесь для печей на цементной основе. В продаже имеются «Strong» и «Геркулес». Этими же смесями можно облицевать печь плиткой.

Известьдобавляется вглиняный раствор для оштукатуривания печи. Придает раствору однородность и пластичность.

Гипс применяют в растворах для оштукатуривания печей. В глиняном или известковом растворах гипс схватывается несколько быстрее. При добавлении гипса в раствор, есть возможность высококачественного оштукатуривания печи.

Сталь — Используют в виде уголков, для обрамления печной плиты.

Рубероид — Предназначен для гидроизоляции фундаментов печей, предохранения их от грунтовой воды.

Печное литье

1. Дверка поддувальная 140х260

2. Дверка топочная 230х260

3. Дверка прочистная140х130 , 90х130

4. Задвижка печная 190х340

5.Круги

6. Чугунная плита 710х410

7.Колосниковая решетка260х260

Расход печных приборов и материалов

Наименование

Размер,мм

Количество

1

Кирпич керамический

250х120х65

436 шт.

2

Глина

—

0,1 м3

3

Песок

—

0,1 м3

4

Чугунная плита

710х410

1 шт.

5

Дверка топочная

230х260

1 шт.

6

Дверка поддувальная

140х260

1 шт.

7

Дверка прочистная

140х130

3 шт.

8

Колосниковая решетка

260х260

9

Задвижка печная

190х340

2 шт.

10

Уголок стальной

32х32х4

2,1 м.

11

Проволока стальная

Д 1,8-2,0

7,6 м.

12

Асбест листовой

—

1 кг.

13

Железо кровельное

700х500

1 шт.

14

Рубероид

—

1,8 м2

Приготовление раствора

Глиняный раствор-должен иметь хорошую пластичность и прочность при высыхании, не трескаться и не давать большой усадки. Приготавливают небольшое количество раствора из которого делают по два-три шарика диаметром 50 мм и две-три лепешки из таких же шариков толщиной 20. ..30 мм. Шарики и лепешки сушат 3—5 суток в теплом помещении без сквозняков. Раствор считается годным в том случае, если высохшие шарики и лепешки не растрескиваются, а шарик при падении с высоты 750… 1000 мм не рассыпается. Из «жирного» раствора лепешки и шарик растрескиваются по краям, из «тощего» шарик при падении рассыпается, на лепешках нет трещины, но от небольшого нажатия они также рассыпаются.

Глиняные растворы имеют низкую марку: в сухом состоянии —4…8 кгс/см2, во влажном — до 2 кгс/см2.

Для повышения прочности печной кладки в глиняный раствор добавляют 100…250 г поваренной (пищевой) соли (на одно 10-литровое ведро) или не более 750 г портландцемента (без соли) марки не ниже 400. Соль предварительно растворяют в небольшом количестве воды, вливают в приготовленный раствор и тщательно перемешивают. Цемент вначале затворяют водой до жидкой сметанообразной массы, которую вливают в глиняный раствор и тщательно перемешивают до полной однородности. Раствор с солью можно употреблять в любое время, а с цементом в течение 45…60 мин с момента приготовления. Растворы с добавлением соли или цемента лучше всего наносить кельмой или лопаткой.

Цементно-известковые состоят из двух вяжущих и одного заполнителя. На первом месте стоит цемент, на втором известковое тесто, на третьем песок, например, 1:1:5. Такой раствор применяется для кладки фундамента печи, выше грунта и для кладки и оштукатуривания печной трубы выше кровли.

Известково-гипсовые растворы приготавливают из известкового раствора,1 часть извести, 4-5 частей песка, гипс добавляется из расчета 1 часть гипса на 5-7 частей известкового раствора.

Приготовление:
В воду понемногу высыпают гипс непрерывно перемешивая смесь до получения однородного, сметанообразного состояния. Затем в смешанный с водой гипс добавляют известковый раствор и снова тщательно перемешивают. Полученный раствор твердеет через 5-15 минут после приготовления, скорость твердения зависит от количества гипса в растворе. Поэтому рекомендуется использовать его сразу же и готовить небольшими порциями, не более 3-4 литров.

В известково-гипсовом растворе для оштукатуривания печи,вместо песка лучше использовать глину в качестве заполнителя.

Устройство фундамента под печь

Фундаменты под печи в одноэтажных домах закладывают из кирпича или бетона на глубину от 0,5 до 1 м в зависимости от состава грунта и массы печи вместе с трубой. Размер фундамента по длине и ширине должен быть на 10 см больше размеров печи.

Технология выполнения работ:

1.Котлован для фундамента отрывают в грунте по всему периметру основания печи.

2.Устанавливают опалубку.

3.Готовят бетонную смесь в пропорции 1: 5-6 Цемент: ПГС

4.Укладывается бетонная смесь, если есть крупныекамни, то они утапливаются в бетон.

5.Верхнюю поверхность фундамента выравнивают строго горизонтально и укладывают гидроизоляцию из рубероида или гидроизола.

Фундамент печи нежелательно перевязывать с фундаментом дома, так как они имеют разную осадку.

Кладку печи можно начинать не ранее, чем через 5 дней, после заливки фундамента.

Способы нанесения раствора

Первый способ
Раствор наносят на место укладки и разравнивают рукой до получения ровного слоя. Смоченный в воде кирпич берут левой рукой и наносят достаточное количество раствора на тычковую часть. После этого кирпич кладут на место укладки и прижимают к соседним кирпичам скользящими возвратно-поступательными движениями, добиваясь тонкого и ровного шва.

Второй способ
Раствор наносят на укладываемый кирпич, на две грани, которые будут соприкасаться с нижележащими кирпичами, затем укладывают его на место и прижимают, движениями назад и вперед добиваясь ровного и тонкого шва.

Третий способ
Этот способ основан на выжимании раствора из горизонтального в вертикальный шов. Раствор накладывают на место укладки. Кирпич в несколько наклонном положении с небольшим усилием двигают по раствору к месту соединения с соседним кирпичом. При этом раствор выжимается на тычок и образует вертикальный шов. Излишки раствора убирают, причем делают это одновременно двумя руками, чтобы не сдвинуть кирпич с места.

При любом способе кирпич перед укладкой смачивается водой, а раствор расстилается рукой или кельмой. При печной кладке швы должны быть заполнены раствором полностью, чтобы не было трещин и пустот, через которые в печь может попасть ненужный воздух и нарушить ее правильное функционирование, или же дым из дымоходов и дымовой трубы будет попадать в помещение.

Для того чтобы внутренние поверхности печи были гладкими, кирпичи, имеющие дефекты или неровные поверхности, кладут так, чтобы все неровности и шероховатости были снаружи. С этой же целью через каждые несколько рядов кладки необходимо делать затирку швов. Это делается мокрой тряпкой или мочальной кистью, смоченной в глиняном растворе. Таким образом устраняются мелкие неровности. В процессе работы не забывайте проверять горизонтальность каждого выложенного ряда, прямоугольность углов и вертикальность стенок печи. Следует помнить, что углы выкладывают строго по отвесу. И не забудьте, что существует такое приспособление, как опалубка, которое поможет вам быстро и качественно возвести печные стенки.

Технология кладки печи

После того как фундамент выведен на уровень пола, можно начинать кладку печи. Первый ряд выкладывают насухо с учетом швов и еще раз проверяют правильность расположения печи. Затем начинают кладку на раствор сначала угловых кирпичей, потом выкладывают стенки и в последнюю очередь — середину. При этом выверяют углы и горизонтальность рядов с помощью угольника, правила и уровня. При выкладывании печи кирпичи можно класть «на постель», то есть плашмя; «на ложок» — на ребро; «на тычок» — стоймя. Толщина стен печи зависит от способа кладки кирпича: в 1, 1/2, 3/4, 1/4 кирпича. Кладка в один кирпич получается, когда в первом ряду кирпичи кладутся поперек стены (соприкасаются ложковыми гранями), а во втором — вдоль (они соприкасаются тычковыми и ложковыми гранями).
Кладка в полкирпича заключается в том, что кирпич кладут «на постель» и каждый последующий ряд смещается на полкирпича или четверть — так называемая перевязка швов.

Перевязка швов — непременное условие качественной кладки. Ее необходимо делать в каждом ряду, желательно со смещением на половину кирпича. В крайнем случае допускается смещение на четверть кирпича, но не меньше. Иногда для того, чтобы соблюсти размеры элементов печи или придать им нужную форму, требуется кирпич расколоть, отесать или отрезать болгаркой с диском по камню. Чтобы расколоть кирпич, на нем делают насечку глубиной 5 мм в том месте, где намечена линия раскола. Кирпич держат левой рукой и сильно ударяют молотком по насечке. Если с первого раза кирпич не раскололся — попробуйте еще. Удары должны быть перпендикулярны к поверхности кирпича, иначе кирпич может расколоться неровно.

Пользуясь профессиональной терминологией, сколотый до размеров 3/4 от полного кирпич называется трехчетвертка, до 1/2 — половинка, до 1/4 — четвертка. Для отесывания кирпича применяется кирочка. Сначала острым концом молотка-кирочкикирпич отесывается грубо, затем частыми несильными ударами довершают отеску. Окончательно кирпич шлифуется наждаком или поверхностью другого кирпича. Процесс кладки состоит из нескольких операций. Прежде всего кирпич смачивается водой. Если кирпич не огнеупорный, его нужно подержать в воде некоторое время, чтобы увлажнить его, иначе он будет забирать воду из глинистого раствора. Если пузырьки воздуха перестали выделяться из кирпича, значит, он готов к укладке. Теперь на него можно наносить раствор. Нанесение и расстилание раствора делают разными способами.

Кухонная печь простого типа иотопительным щитком с тремя каналами и одним оборотом, имеющий преимущественно нижний обогрев, с размером в плане 890х890 миллиметров, с высотой при тридцати двух рядах кладки и примерной толщиной швов 5 миллиметров – 224 сантиметра. Мощность этой печи с отопительным щитком составляет около 2500вт/час.при двух топка в сутки. Площадь обогрева этой печью около 35 м2.

Конструкции дымовых труб

Не следует делать дымовые трубы большого внутреннего сечения, так как такую печь будет затруднительно растапливать. Объясняется это тем, что дымовым газам придется продавить больший объем холодного воздуха, чем при меньшем сечении.

Причем при большем сечении дымовой трубы скорость движения горячих газов будет замедляться и тем самым на стенках трубы будет осаждаться большее количество сажи.

Сечение дымового канала нужно выбирать в соответствии с теплоотдачей печи. Более мощная печь, например с теплоотдачей больше 3000 ватт в час, должна иметь сечение 130 миллиметров на 260 миллиметров. Если мощность меньше, то сечение дымовой трубы, соответственно, будет меньше 180 на 130 миллиметров. Для дымовых труб каминов закладывают сечение не менее 130 на 260 миллиметров.
Дымовая труба печи обычно возвышается над крышей.

Но максимальное возвышение не должно превышать определенных размеров. Величина возвышения трубы напрямую зависит от расстояния от трубы до конька крыши.

Если труба выходит рядом с коньком, то величина возвышения не должна превышать полметра от уровня конька. Если труба будет выше, то за счет ветрового подпора у печи может нарушиться тяга.

На рисунке 3 показаны основные размеры расположения дымовой трубы по отношению к коньку крыши.

Кладка дымовой трубы

место — это прохождение чердачного перекрытия. Здесь нужно соблюсти противопожарное расстояние от внутренней стенки трубы до деревянных конструкций — оно равно не менее 380 мм.

Наружная стенка трубы должна

постепенно расширяться, а внутренний канал оставаться постоянного сечения, что достигается напуском кладки в каждом ряду на 1/4 кирпича (рис. 4).Это называетсяразделкой.

На дымовые трубы идет целый кирпич. Наименьшее сечение дымохода 1/2Х1/2 кирпича, а наружный размер 38X38 см. Высота, считая от уровня колосниковой решетки, должна быть не менее 5 м.

Наружную часть (выше кровли) выкладывают на цементно-песчаном растворе. Это самая сложная и ответственная работа.Но можно ее облегчить, заменив кирпичный участок металлической трубой с внутренним диаметром не менее 120 мм. В таком случае кирпичную кладку выводят на 1 — 1,5 м выше уровня чердачного перекрытия, затем на нее ставят металлическую пластину толщиной 5мм и с отверстием диаметром, равным диаметру трубы.

Потом насаживают трубу (строго вертикально!). Место стыка армируют металлической сеткой и заливают цементным раствором в опалубке высотой 20—25 см.

Проход трубы через кровлю уплотняют фартуком из кровельной стали и промазывают щели  асбестоцементным раствором.

Ситуационные задачи

Для формирования самостоятельного мышления будущего печника, творческого отношения к решению задач, возникающих в реальных условиях кладки печи, умения логически и убедительно излагать свои мысли обучающимся предлагается решить ряд ситуационных задач. При их выполнении изучаются недостатки и преимущества предлагаемых решений.

1.Кирпич применяемый для кладки печи, имеет неровные плоскости. Каким образом можно достичь качественной кладки печи из этого кирпича?

2.Глиняный раствор для кладки печи является очень жирным, при перемешивании мастерком налипает на него. Какие действия должен выполнить печник, для того чтобы привести раствор в нормальное состояние?

3.При установке печных приборов, рядом лежащие кирпичи имеют толщину швов превышающую 5 мм. Что нужно выполнить, для образования швов стандартного размера?

4.Кирпич для кладки печи, не является однородным, сквозь него проходит множество сквозных трещин, при ударе по нему молотком-кирочкойот издает глухой звук. Каким образом можно применять такой кирпич?

5.При выполнении ряда кладки, швы вновь уложенного ряда, совпадают со швами нижнего ряда. Правильно ли это? Если нет, то как можно этого избежать?

6.Печные приборы установлены в печь, плотно к кирпичу без зазоров. Нужна ли еще дополнительная работа по креплению их в печи? Если да, то какая именно?

7.Прикладки разделки печи используется неполномерный, колотый кирпич, но с достаточно ровными гранями. Насколько возможна кладка разделки, с использованием такого кирпича?

Заключение

Вы собираетесь сложить печь своими руками? Это смелое решение.

Возникает вопрос, почему не пригласить специалиста-печника.

Ответ может быть разным, как и квалификация того или иного печника. Очень много специалистов, являются самоучками и некоторые из них, вполне профессионально справляются с поставленной целью. Соответственно и берут за свою работу немалые деньги.

Есть еще один момент, безусловно для себя вы будете делать все качественно, тщательно соблюдая в точности все процессы, выдерживая между ними определенное время, подбирая необходимые материалы. И соответственно повышать свой уровень.

Который в дальнейшем можно использовать для осуществления профессиональной деятельности.

Надеюсь, это методическое пособие будет для вас хорошим помощником в таком непростом деле, как кладка печи.

Если же Вы хотите воплотить в жизнь свою конструкцию печи, то для начинающих печников я бы посоветовал сначала изготовить уменьшенный макет. Печники-профессионалы, сделав макеты своих конструкций, смогут легко показать их потенциальным заказчикам. И это наглядней любой фотографии.

Кирпичики можно изготовить из дерева или из плотного пено-полистирола, используемого для упаковки бытовых приборов. Кирпичи делают в масштабе 1:5, то есть размерами 13х24х50.

Приложение 1

Приложение 2

Приложение 3

Литература

А.М. Шепелев «Кладка печей своими руками» 1998 г.

Я.Г. Перфирьев «Печные работы» 1995 г.

П.И. Воропай «Как сложить печь» 2003 г.

В.В. Литавар,Г.Л. Кайданов «Как построить печь, камин, баню» 2010 г.

А.Л. Бартенев «Пуд тепла-от фунта дров» 1999 г.

Как сложить печь, камин. Электронные книги про печи и камины

Обучение печному делу и кладке кирпича с помощью макета

Строительных работ ссср инструкция по кладке и футеровке промышленных печей всн 367-76 ммсс ссср — Инструкция

МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ
СТРОИТЕЛЬНЫХ РАБОТ СССР

УТВЕРЖДАЮ:

Заместитель министра

монтажных и специальных

строительных работ СССР

К.С. Кочанов

27 сентября 1976 г.

ИНСТРУКЦИЯ
ПО КЛАДКЕ И ФУТЕРОВКЕ
ПРОМЫШЛЕННЫХ ПЕЧЕЙ

ВСН 367-76

ММСС СССР

ЦЕНТРАЛЬНОЕ БЮРО НАУЧНО-ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ

Москва — 1977

СОДЕРЖАНИЕ

Инструкция разработана в развитие главы СНиП III-24-75 «Промышленные печи и кирпичные трубы. Правила производства и приемки работ» ВНИПИ Теплопроект Минмонтажспецстрой СССР с участием Гипростекло и Гипроцемент Минстройматериалов СССР и Гипроцветмет Минцветмета СССР и согласована с Отделом технического нормирования и стандартизации Госстроя СССР 26 августа 1976 г.

Инструкция предназначена для строительно-монтажных организаций всех министерств и ведомств, занимающихся кладкой и футеровкой промышленных печей.

1. ОБЩИЕ УКАЗАНИЯ

1.1. Требования настоящей инструкции должны соблюдаться при производстве и приемке (работ по кладке, монтажу из блоков и футеровке промышленных печей при их возведении, реконструкции и капитальном ремонте.

1.2. При производстве и приемке работ по кладке, монтажу из блоков и футеровке всех видов промышленных печей, указанных в настоящей инструкции, должны соблюдаться также правила производства и приемки таких работ, установленные в главе СНиП III-24-75 «Промышленные печи и кирпичные трубы».

2. КЛАДКА ДОМЕННЫХ ПЕЧЕЙ И ИХ ВСПОМОГАТЕЛЬНЫХ УСТРОЙСТВ

Общие указания

2.1. В огнеупорной кладке доменных печей и их вспомогательных устройств должна соблюдаться толщина швов (кроме кольцевых), указанная в табл. 1.

2.2. Кольцевые швы огнеупорной кладки доменных печей и их вспомогательных устройств должны быть выполнены следующей толщины, мм: горн до 1, распар до 1,5, шахта и фурменные рукава до 2,5, камера горения воздухонагревателей и воздухопровод горячего дутья до 3, вертикальные кольцевые швы (зазоры) между алюмосиликатной и углеродистой кладкой лещади — не менее 40 мм.

2. 3. Кладку нижней (ниже маратора) и верхней частей доменной печи следует выполнять после окончания монтажа соответствующей части периферийных плитовых холодильников и забивки чугунной замазкой зазора между ними, а также зазоров между плитовыми холодильниками и рамами чугунных лоток, амбразурами шлаковых и фурменных приборов.

Таблица 1

Примечание. Для кладки со швами толщиной 1 мм и меньше графитированные, углеродистые и огнеупорные изделия необходимо поставлять с механически обработанными поверхностями (отшлифованными) таким образом, чтобы при контрольной сборке швы были на 0,2 мм тоньше, чем предусмотренные табл. 1.

Книги по печному делу

Александр Михайлович Шепелев — автор более трех десятков о   книг по различным видам строительных работ.   Их   тираж  только на   русском   языке  превысил  8 миллионов экземпляров.

Но,   наверное,  самую   большую   известность принесли   A.M. Шепелеву   книги про индивидуальное строительство.

Книги его написаны простым, доступным для  неспециалиста языком.  О его популярности   говорит  тот факт, что книга  «Ремонт квартиры своими силами» издавалась семь раз, «Как  построить сельский  дом»  — четыре  раза и  при этом   тиражи буквально сметались с полок книжных магазинов.

За свой 60-летний строительный стаж он освоил более 10 строительных профессий, прошёл путь от простого рабочего до начальника строительства, принимал участие в сооружении и реконструкции таких объектов, как гостиница «Москва», школа ВЦИК в Кремле, библиотека им. Ленина, Концертный зал им. Чайковского, в восстановлении Манежа   и   Останкинского  дворца-музея.

Предлагаем вашему вниманию одну из самых известных его книг «Как построить сельский дом». Нашей теме печного дела посвящена одна глава в этой книге, но написала она настолько обстоятельно и подробно, что даже новичок, прочтя её сумеет вдохновиться на самостоятельную кладку печи. Именно так было в своё время и со мной. Александр Михайлович помог мне в своё время стать печником. За что ему особая благодарность.

Скачать в удобном формате:

_______________________________________________________________________

Г. Я. Федотов. Русская печь.

Подробное руководство, описывающее все грани этого уникального печного прибора, изобретённого на Руси и прослужившего столетия, если не сказать тысячелетия нашим предкам, населявшим самые суровые уголки необъятной страны. И всюду русская печь была основой дома и быта — сердцем и очагом, вокруг которого строилась повседневная жизнь. Именно от неё «плясали», выстраивая жилое пространство  наполняя его делами и смыслами повседневной жизни.

Автор, замечательный знаток старины, подробнейшим образом описывает как устройство и принцип работы русской печи, так и, углубляясь в детали, показывает универсальность этой конструкции, в которой и щи варили, и горшки обжигали, и даже рыбу вялили в дымоходе.

Я просто не знаю другой такой обстоятельной монографии на тему русской печи. Очень рекомендую почитать — столько подробностей старинной забытой теперь уже жизни всплывает.

Скачать в удобном формате:

_______________________________________________________________________

 Л. К. Гинзбург. Фундаменты  печей  и  каминов  в  малоэтажных  домах
Затевая печь, мы должны серьёзно проработать вопрос о её основании — фундаменте. В статье кандидата технических наук Л.К. Гинзбурга обстоятельно излагаются правила устройства разных типов фундаментов на разных грунтах.

«При  устройстве  фундаментов  печей  и  каминов  (в  дальнейшем  изложении  для  краткости – фундаментов  печей)  основная  задача  сводится  к  тому,  чтобы  их  деформации  осадок  или  пучения,  или  того  и  другого  вместе,  были  того  же  порядка,  что  и  допустимые  деформации  фундаментов  дома.  При  этом  предполагается,  что  надёжность  фундаментов  дома  обеспечена  соответствующими  расчётами  на  стадии  их  проектирования»…

Скачать :

_______________________________________________________________________

На его сайте http://stove.ru/ размещены статьи посвящённые теории cвободного движения газов (СДГ), теплотехнике колпаковых печей и практике их кладки. То есть основная база знаний по печам Кузнецова.

Все материалы в открытом доступе, и каждый может с ними ознакомиться. Однако читать их с сайта затруднительно.

Здесь они представлены в виде единого вордовского файла, скачать который вы можете, нажав на иконку ниже.

Скачать:

_______________________________________________________________________

Как построить печь — Техническая литература

Подборка книг по печным работам.

Шесть книг из которых вы узнаете, как построить печь, они помогут ознакомиться с основами и технологией печного дела (растворы, материалы, инструмент, технические приемы) для разных типов исполнения: печи-каменки, варочные печи, отопительные, открытые уличные — барбекю, мангалы, тандыры, коптильни, камины. Каждая книга имеет небольшой объем и охватывает только определенный вид печи, но в целом соединив их и сохранив для своей электронной технической библиотеки можно всегда иметь под рукой краткое рецептурное руководство по основным вопросам печного дела.

Материалы. Технология кладки.

В. В. Селиван, В. И. Рыженко «Кирпичные печи-каменки» Оникс, 2007 год, 32 стр. (1,5 мб. pdf)

Если вы задумали самостоятельно построить баню или сауну, то можете ознакомиться с книгой об устройстве печи-каменки, проекты которых представлены в руководстве. Приводятся несколько конструкций с описанием технологии их устройства, спецификации необходимого материала, схемами порядовой кладки. Все проекты представленных печей были выполнены на практике и показали свою эффективность. ISBN 978-5-488-01135-9

Оглавление книги

Как построить печь
Кирпичные печи-каменки 3
Печь-каменка № 1 для бани и сауны 4
Банная печь-каменка №2 с отопительным щитком 11
Печь-каменка №3 для бани и сауны 20
Печь-каменка №4 для бани и сауны 26

Поэтапная технология ведения работ.

1. В. В. Селиван, В. И. Рыженко «Отопительные печи для коттеджей» Оникс, 2007 год, 32 стр. (2,0 мб. pdf)

В этих двух книгах представлены проекты печей для коттеджей и загородных домов (дач). Всего вы найдете девять конструкций отопительных печей (вторая книга, является продолжением первой). Приведены все технические данные, порядовые схемы кладки, краткие описания технологии ведения работ, рекомендация по расположения печи в плане помещения. Используя эти данные, вы можете самостоятельно сложить печь по выбранному проекту. ISBN 978-5-488-01127-4; ISBN 978-5-488-01126-7

Оглавление книг

Отопительные печи для коттеджей-содержание.

Как построить печь
Печь отопительная № 1 3
Печь отопительная № 1А 17
Печь отопительная № 2 21
Печь отопительная № 2А 26

Отопительные печи для загородного дома-содержание.

Печь отопительная № 3 3
Печь отопительная № 3 А 13
Печь отопительная с лежанкой № 4 14
Печь отопительная № 4 А с лежанкой 16
Печь отопительная треугольная № 5 21

Материалы. Растворы. Кладка.

В. В. Селиван, В. И. Рыженко «Технология печных работ» Оникс, 2007 год, 48 стр. (1,5 мб. pdf)

В книге приводится описание базовой технологии ведения печных работ: типы и свойства материалов — кирпич, раствор. Виды и назначение печных приборов — их виды, характеристики и методы установки. Виды печей. Назначение и способы кладки отдельных частей печи: топливники, дымоходы, отопительные щитки, борова, дымовые трубы. Техника безопасности печных работ. ISBN 978-5-488-01129-8

Оглавление книги

Технология печных работ-содержание.

Как построить печь
Технология производства печных работ 3
Как проверить качество раствора 6
«Теплые и холодные» растворы 7
Физические и теплотехнические свойства кирпича 10
Технология кладки 21
Способы кладки отдельных частей очагов 24
Кладка перемычек, перекрытий дымоходов и топливников, сводов 24
Способы перекрытия дымовых каналов 27
Способы кладки топливников отопительных и отопительно-варочных печей 28
Способы кладки перемычек топочных дверок, духовок чугунных либо стальных 30
Установка печных приборов 31
Кладка уличных очагов 33
Способы кладки дымовых труб, распушек оголовков труб, горизонтальных боровов 34
Способы кладки отопительных щитков для отопительных или отопительно-варочных печей 39
Способ кладки топливника (горнила) русской печи 40
Способы кладки дымосборников русских печей и каминов 44
Техника безопасности при производстве печных работ 45

1,5 мб. pdf

Барбекю. Азиатские печи. Коптильни.

Селиван В.В. «Уличные очаги» Оникс, 2007 год, 48 стр. (2,0 мб. pdf)

В книге показана технология устройства уличных очагов и специальных печей. Используя представленные в книге сведения вы сможете самостоятельно сложить любой из показанных конструкций очагов: барбекю, азиатские печи(тандыры), коптильни, уличную русскую печь и др.
ISBN 978-5-488-01230-1

Оглавление книги

Как построить печь
Уличный очаг—барбекю европейской конструкции 3
Духовая печь—мангал 7
Печь-топливник для установки азиатских казанов 11
Усовершенствованная азиатская печь—тандыр №1 18
Усовершенствованная азиатская печь—тандыр №2 26
Коптильня двухкамерная 29
Уличная русская печь 39
Уличный камин 44

Проекты каминов. Материалы. Технологии.

В.

Данная книга поможет домашнему мастеру и всем, кто хочет самостоятельно соорудить своими руками камин разобраться в его устройстве, предназначении основных частей и правильном ведении строительных работ при возведении камина. В ней показаны некоторые типовые проекты каминов, а также приводятся пошаговые инструкции по их устройству. ISBN 978-5-488-01147-2

Оглавление книги

Как построить печь
Часть I. Характеристика каминного отопления 3
Часть II. Кладка каминов 7
Простой камин 7
Камин,облицованный кирпичом 12
Печь «Шведка» с камином 16
Камин с колосниковой решеткой-корзиной 21
Камин,облицованный деревянными рейками 2 2
Печь-камин 23
Печь-камин с плитой и духовкой 28

Как построить печь — 6 книг. Скачать одним архивом.

Похожая литература

706

Планирование установки дымохода и печной трубы

Следующие рекомендации предназначены для общего рекомендации, помогающие в планировке и выборе компонентов дымохода необходимо для вашей установки. Всегда читайте и следуйте инструкциям по установке перед установкой дымоходной системы. Следуйте местным строительным нормам и Ваш дымоход осмотрен.

Загрузите наше руководство по установке дымохода или соберите дымоход с помощью нашего автоматизированного конструктора дымоходов

Для начала

Определите (внутренний) диаметр вашего дымохода. Обычно он имеет тот же размер, что и воротник дымохода на вашем приборе. (Видеть Фигура 1). Следуйте рекомендациям производителя, когда это применимо. Никогда используйте дымоход меньшего диаметра, чем размер дымохода прибора к нему подключается. Неправильный размер дымохода приводит к плохой тяге чрезмерное образование креозота.

Планирование дымохода, шаг 1

Выберите тип установки, определив где будет проходить ваш дымоход. Установки могут различаться. Определять если установка осуществляется через крышу или через стену. У вас есть второй этаж или соборный потолок? Установка через стену требуются дополнительные компоненты (настенный наперсток, тройник с крышкой, опора тройника и Настенные ремни). Установить трубу дымохода внутри конструкции как только возможно. Холодный наружный дымоход создает меньшую тягу и производить больше креозота. Если возможно, избегайте смещений, которые ограничивают естественная тяга.Прямая вертикальная установка более эффективна. Если требуется смещение, чтобы избежать стропил или других препятствий, обратите внимание что локти больше 30 градусов не разрешены в Соединенных Штатах, допускается не более двух смещений в одной установке. В для каждого смещения требуется по крайней мере один локтевой ремень.

Планирование дымохода, шаг 2

Определить количество длин дымохода требуется .Дымоход должен выступать не менее чем на 3 фута над самым высоким точка, где он проходит через крышу, и быть по крайней мере на 2 фута выше, чем любая часть здания в пределах горизонтального расстояния 10 футов (рис. 2). Заглушка устанавливается над этой точкой. Если труба дымохода выдвигается более чем на 5 футов над крышей, необходимо установить удлиненный кронштейн на крыше. устанавливается для обеспечения устойчивости против ветра и снега. При расчете установленную длину дымохода необходимо вычесть для каждого соединения (см. приведенную ниже таблицу) и укажите требования к высоте, как описано.Это позволяет для перекрытия стыков с плотной посадкой. Загрузите наше руководство по установке дымохода прямо сейчас.

Минимальная высота дымовой трубы на уровне моря прямой или вертикальный дымоход находится на высоте от 10 до 15 футов над выходом прибора. Выше возвышения, или использование колена или тройника, потребует приблизительно От 30% до 60% больше высоты, чтобы обеспечить достаточную тягу.

Комбинированная китайская комбинированная настенная духовка Руководство по эксплуатации

Главная »Кухня» Комбинированная настенная настенная настенная настенная печь

комбинированная настенная духовка Установка

Часть 1 Безопасность

Перед началом
Удалить все ленты и упаковочные материалы до с помощью духовки. Утилизируйте все пластиковые пакеты
после распаковки печи. Никогда не позволяйте детям играть с упаковочными материалами.
Руководство по установке можно загрузить с веб-сайта http://www.lg.com.

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
Прочтите и соблюдайте все инструкции перед использованием печи, чтобы предотвратить риск возгорания, поражения электрическим током, травмирования людей или повреждения при использовании печи. Это руководство не охватывает все возможные условия, которые могут возникнуть. Для получения дополнительной помощи обратитесь к агенту по обслуживанию или производителю.

Это символ предупреждения об опасности. Этот символ предупреждает вас о потенциальных опасностях, которые могут убить вас или других людей или причинить им вред. Все сообщения о безопасности будут следовать за символом предупреждения об опасности и словом «ПРЕДУПРЕЖДЕНИЕ» или «ВНИМАНИЕ». Эти слова означают:

ПРЕДУПРЕЖДЕНИЕ
Этот символ предупреждает вас об опасностях или небезопасных действиях, которые могут привести к серьезным телесным повреждениям или смерти.

ВНИМАНИЕ
Этот символ предупреждает вас об опасностях или небезопасных действиях, которые могут привести к телесным повреждениям или повреждению имущества.

ПРЕДУПРЕЖДЕНИЕ

• Необходимо точно соблюдать информацию, содержащуюся в данном руководстве.
  — Несоблюдение этого требования может привести к возгоранию или поражению электрическим током, повреждению имущества, травмам или смерти.
• ЗАПРЕЩАЕТСЯ давить на дверцу духовки. Никогда не позволяйте никому забираться, сидеть, стоять или висеть на дверце печи.
  – Печь может опрокинуться, что может привести к травме в результате контакта с горячей пищей или самой печью.
• Электропитание должно быть отключено во время выполнения электрических подключений.
  — Несоблюдение этого требования может привести к серьезным травмам, смерти или поражению электрическим током.
• Новые ответвленные установки (NEC 1996), мобильные дома, транспортные средства для отдыха или установки, где местные правила запрещают заземление через нейтральный проводник, требуют 4-проводного ответвленного соединения.
• Неправильное подключение алюминиевой проводки дома к медным проводам может привести к поражению электрическим током или пожару. Используйте только соединители, предназначенные для соединения меди с алюминием, и строго следуйте рекомендациям производителя.
• Необходимо использовать крепежные винты.
  – Невыполнение этого требования может привести к падению духовки из корпуса и серьезной травме.

ВНИМАНИЕ

• Убедитесь, что шкафы и настенные покрытия вокруг духовки могут выдерживать температуру (до 194˚F [90˚C]), создаваемую духовкой.
  – Возможно изменение цвета, расслоение или плавление.
• НЕ СНИМАЙТЕ распорки на боковых стенках встроенной духовки.
  – Эти распорки центрируют печь в предусмотренном для этого месте.Духовка должна быть отцентрирована, чтобы предотвратить избыточное накопление тепла, которое может привести к тепловым повреждениям или возгоранию.
• НЕ перекрывайте выпускное отверстие для воздуха, расположенное в нижней части печи.
  — Блокировка выхлопа может привести к повреждению корпуса и неправильной работе изделия.

ВАЖНОЕ ПРИМЕЧАНИЕ
Эта установка должна выполняться квалифицированным монтажником или техническим специалистом.
Ответственность за правильную установку лежит на установщике, а отказ продукта из-за неправильной установки НЕ покрывается гарантией.

• Установщик: Пожалуйста, сохраните эти инструкции для справки местному инспектору, а затем оставьте их потребителю.
• Потребитель: прочтите и сохраните эти инструкции для использования в будущем, а также обязательно прочитайте РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ перед использованием.
• При установке продукта не используйте другие детали, кроме предоставленных компонентов.

Часть 2 ТРЕБОВАНИЯ К УСТАНОВКЕ

Измерьте текущие размеры выреза и сравните их с размерами выреза, показанными ниже.Может потребоваться небольшая работа в кабинете или ее отсутствие.

ВАЖНОЕ ПРИМЕЧАНИЕ

• Нижняя платформа шкафа должна выдерживать нагрузку 202 фунта (91,65 кг) для настенной комбинированной микроволновой печи. Если у шкафа нет сплошного дна, необходимо установить две распорки или направляющие на уровне дна выреза, чтобы выдержать вес духовки. Убедитесь, что основание ровное, а передняя часть шкафа ровная. Если дно шкафа неровное, решетки духового шкафа будут выдвигаться при открытии дверцы.
• Если над установленной печью видны метки, дефекты или вырезанное отверстие, возможно, потребуется добавить деревянные прокладки под направляющие и переднюю панель до тех пор, пока метки или отверстие не будут закрыты.
• Если у шкафа нет передней рамы, а толщина боковых сторон менее 3/4 дюйма (1,9 см), подравняйте обе стороны одинаково, чтобы установить ширину выреза.
• Распределительная коробка должна быть на одном уровне с задней стенкой шкафа, как показано ниже.
• Оставьте зазор не менее 23 дюймов для глубины двери, когда она открыта.
• Кухонные шкафы, соприкасающиеся с духовкой, должны быть термостойкими до 194°F (90°C), а фасады близлежащих приборов — до 158°F (70°C).

Установка рисунков (на 30 дюймов микроволновая сочетание стены духовки)

Размеры вырез 56 Ширина шкафа 30 «(762 мм) Рекомендуемые минимальные вырезывания Местоположение от пола 12 ” (304,8 мм) Глубина выреза 23 1/2” Мин.(596,9 мм) Ширина выреза 28 1/2” мин. (723,9 мм) 28 5/8” Макс. (727 мм) Высота выреза 43 7/16” Мин. (1103 мм) 43 1/2” Макс. (1106 мм)

Размеры продукта

ПОДГОТОВКА К ПЕРЕМЕЩЕНИЮ ПЕЧИ

Удалите все упаковочные материалы из духовки

1.  Удалите всю ленту вокруг печи.
2.  Откройте дверцу духовки и удалите упаковочные материалы и решетки внутри духовки.
3. Снятие дверцы не обязательно для установки духовки, но является дополнительным удобством. Чтобы снять дверь, выполните следующие действия.
   Шаг. 1
   Полностью откройте дверцу.
   Шаг. 2
   Потяните замки петель вверх по направлению к дверной раме, в открытое положение.
   Шаг. 3
   Крепко возьмитесь за обе стороны дверцы вверху.
   Шаг.4
   Закройте дверь в положение снятия двери, что составляет примерно 5 градусов.
   Шаг. 5
   Поднимите дверцу вверх и наружу, пока рычаг петли не выйдет из паза.

4. Поместите печь на стол или подставку так, чтобы было вырезано отверстие. (Стол или платформа должны выдерживать нагрузку 202 фунта [91,65 кг] для настенной комбинированной микроволновой печи.)
5.  Снимите с духовки металлическую нижнюю обшивку. Он будет установлен в конце процесса установки. Отделка оборачивается отдельно и приклеивается к верхней части устройства.

ВАЖНОЕ ПРИМЕЧАНИЕ

• Не поднимайте дверь за ручку. Дверца духовки очень тяжелая. Крепко возьмитесь за боковые стороны двери, прежде чем снять ее с петель.
• Не кладите дверцу духовки на ручку. Это может привести к появлению вмятин или царапин.
• Для подъема или перемещения печи в отверстие шкафа используйте двух или более человек. Соблюдайте осторожность при подъеме печи и надевайте перчатки, чтобы защитить руки от острых краев. Несоблюдение этих инструкций может привести к травме.

Часть 3 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

ТРЕБОВАНИЯ К ЭЛЕКТРИЧЕСКИМ СОЕДИНЕНИЯМ
Соблюдайте приведенные ниже требования к электрическим соединениям. Убедитесь, что выделенная защита цепи подготовлена ​​в соответствии с рекомендациями, а печь правильно заземлена.

ВАЖНОЕ ПРИМЕЧАНИЕ
Убедитесь, что настенная печь установлена ​​и заземлена должным образом квалифицированным установщиком или специалистом по обслуживанию.

• Эта настенная печь должна быть электрически заземлена в соответствии с местными нормами или, при их отсутствии, Национальными электротехническими нормами ANSI/NFPA No. 70 — последняя редакция в США или стандарт CSA C22.1-1982 и C22.2 № 01982 (или последняя редакция), Электротехнические правила Канады, часть 1, а также все местные нормы и правила.
• Эта настенная печь должна быть снабжена надлежащим напряжением и частотой и должна быть подключена к отдельной, должным образом заземленной ответвленной цепи, защищенной автоматическим выключателем или предохранителем. Чтобы узнать, какой автоматический выключатель или предохранитель требуется для этой модели, см. табличку с техническими данными, чтобы узнать потребляемую мощность, и обратитесь к таблице ниже, чтобы узнать силу тока автоматического выключателя или предохранителя.
• Настенная комбинированная микроволновая печь может потреблять до 7800 Вт при 240 В переменного тока. Должен использоваться автоматический выключатель на 50 А с сечением проводов #8 AWG.
• Не заземлять на газовую трубу.
• Не устанавливайте плавкий предохранитель в цепи нейтрали или заземления.
• В распределительной коробке должен быть установлен кабельный соединитель, внесенный в список UL.

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
Подготовьте электрическое соединение следующим образом:

1. Выключите автоматический выключатель или извлеките предохранители из ответвленной цепи печи.
2.  Расположив печь прямо перед отверстием шкафа, подсоедините гибкий кабелепровод к электрической распределительной коробке, как показано ниже. Расположите кабелепровод таким образом, чтобы он лежал на верхней части печи в виде естественной петли, когда печь установлена.
3. Если местные правила разрешают подключение заземляющего провода корпуса к нейтральному (белому) проводу, следуйте инструкциям по подключению 3-проводной цепи.
4. При использовании в домах на колесах или в новостройках, в транспортных средствах для отдыха или местными нормами не допускается подключение заземляющего проводника рамы к нейтральному (белому) проводу, следуйте инструкциям по подключению 4-проводной цепи.

ВАЖНОЕ ПРИМЕЧАНИЕ

• Настенные духовые шкафы должны быть подключены жестко (прямо) к одобренной распределительной коробке. Использование вилки и розетки на этих изделиях не допускается.
• НЕ укорачивайте гибкий канал. Соединитель кабелепровода должен быть надежно прикреплен к распределительной коробке, а гибкий кабелепровод должен быть надежно прикреплен к соединителю кабелепровода. Если гибкий кабелепровод не подходит к соединителю, не устанавливайте печь до тех пор, пока не будет получен соединитель надлежащего размера.
• Вам потребуется приобрести соответствующий разъем для кабелепровода, чтобы завершить соединение кабелепровода с распределительной коробкой.

ПРИМЕЧАНИЕ ДЛЯ ЭЛЕКТРИКА
Шнур питания, поставляемый с устройством, одобрен UL, CSA для подключения к бытовой электропроводке большего сечения. Изоляция этих проводов рассчитана на температуры, намного превышающие номинальные температуры бытовой проводки. Допустимая нагрузка по току проводника зависит от сечения провода и температурного режима изоляции вокруг провода.

Подключение проводной цепи
Для подключения к трехпроводной цепи выполните следующие действия:

1. Подсоедините заземляющий (зеленый) и нейтральный (белый) провод духовки к нейтральному (белому или серому) проводу ответвленной цепи, с помощью проволочной гайки.
2. Подсоедините красный провод духовки к красному проводу ответвленной цепи (L2) в соответствии с местными нормами с помощью гайки.
3.  Подсоедините черный провод духовки к черному проводу ответвленной цепи (L1) в соответствии с местными нормами с помощью гайки.Если в доме красный, черный или белый провода являются алюминиевыми проводами, см. ПРЕДУПРЕЖДЕНИЕ.
4. Установите крышку распределительной коробки.

Подключение проводной цепи
Для подключения к четырехпроводной цепи выполните следующие действия:

1. При необходимости разделите заземляющий и белый провода печи.
2.  Подсоедините заземляющий (зеленый) провод печи к заземляющему (зеленому) проводу ответвленной цепи в соответствии с местными нормами с помощью гайки. Если в доме красный, черный или белый провода являются алюминиевыми проводами, см. ПРЕДУПРЕЖДЕНИЕ.
3.  Подсоедините белый провод печи к нейтральному (белому или серому) проводу ответвленной цепи в соответствии с местными нормами и правилами с помощью гайки.
4.  Подсоедините красный провод духовки к красному проводу ответвленной цепи (L2) в соответствии с местными нормами с помощью гайки.
5.  Подсоедините черный провод духовки к черному проводу ответвленной цепи (L1) в соответствии с местными нормами с помощью гайки. Если в доме красный, черный или белый провода являются алюминиевыми проводами, см. ПРЕДУПРЕЖДЕНИЕ.
6. Установите крышку распределительной коробки.

Часть 4 УСТАНОВКА ПЕЧИ

УСТАНОВКА В ШКАФ

Установите печь в шкаф следующим образом:

1. Вдвиньте печь в отверстие.
   а. Оберните (не завязывайте) веревку длиной 36 дюймов (91 см) вокруг кабелепровода, прежде чем печь будет установлена ​​на место. Положите веревку поверх духовки и используйте ее, чтобы труба не упала за духовку.
   б. Поднимите духовку в вырез шкафа, используя отверстие духовки в качестве захвата. Осторожно нажмите на переднюю раму духовки.Не надавливайте на внешние края.
   в. Сдвинув духовку назад, потяните за веревку так, чтобы труба легла на верхнюю часть духовки в виде естественной петли.
   д. Убедившись, что кабель не мешает, задвиньте духовку на 3/4 назад в отверстие. Снимите нить, потянув за один конец петли.
2. Закрепить печь.
   а. Используя монтажные отверстия на боковой панели печи в качестве ориентира, просверлите направляющие отверстия для прилагаемых винтов. (Для крепления пароконвектомата используйте как минимум 4 винта, по одному с каждой стороны как в верхней, так и в нижней части духовки.)
   б. Прикрепите печь к шкафу с помощью прилагаемых винтов. Если шкаф изготовлен из ДСП, необходимо использовать винты для ДСП
   3/4 дюйма. Их можно приобрести в любом хозяйственном магазине.
3. Установите металлическую нижнюю облицовку.
   а. Поместите металлическую нижнюю накладку по центру предварительно просверленных монтажных отверстий на нижнем основании.
   б. Используя 3 прилагаемых винта, прикрепите нижнюю накладку к нижнему краю шкафа.
4. Установите на место дверцу духовки.

Шаг.1
Крепко возьмитесь за обе стороны дверцы вверху.

Шаг. 2
Поверните дверь под тем же углом, что и в положении снятия, совместите выемку рычага петли с нижним краем паза петли. Выемка в рычаге шарнира должна полностью сесть на дно паза.

Шаг. 3
Полностью откройте дверцу. Если дверца не открывается полностью, значит, выемка неправильно совмещена с нижним краем прорези.

Шаг.4
Придвиньте фиксаторы петель к передней раме камеры духовки, чтобы они зафиксировались.
Шаг. 5
Закройте дверцу духовки.

Часть 5 КОНТРОЛЬНЫЙ СПИСОК ЭКСПЛУАТАЦИИ

ПРОВЕРКА РАБОТЫ
Каждая из функций была проверена на заводе перед отправкой. Тем не менее, рекомендуется еще раз проверить работу печи. См. руководство пользователя. Следуйте инструкциям для базовой проверки.
– Включить блок питания.Раздастся начальный звуковой сигнал, и на дисплее появится сегмент часов.

Общий

1. Проверить работу режима жарки. Когда духовка настроена на жарку, верхний элемент духовки должен стать красным. Через несколько минут приоткройте дверцу духовки. Вы должны почувствовать тепло от духовки. Нажмите ОЧИСТИТЬ/ВЫКЛ.
2. Проверить работу режима конвекционного выпекания. После настройки духовки на 350 °F / 177 °C для выпекания с конвекцией вентилятор внутри духовки должен включаться при закрытой дверце.Нажмите ОЧИСТИТЬ/ВЫКЛ.
3.  Включите и выключите освещение в духовке, чтобы убедиться, что освещение находится в нормальном состоянии.

Верхняя духовка

1. Проверьте работу микроволновой печи. Поместите стеклянную миску, наполненную водой, в верхнюю духовку. Включите микроволновку на 1 минуту. Вода должна быть горячей. Нажмите ОЧИСТИТЬ/ВЫКЛ.

Нижняя духовка

1. Проверить работу режима выпекания. Установите духовку на выпекание при температуре 350 ° F / 177 ° C. Через несколько минут температура на дисплее должна увеличиться.Нажмите ОЧИСТИТЬ/ВЫКЛ.
2.  Проверить работу горелки для каждого режима конвекции. После настройки духовки на 350 °F / 177 °C
   для каждого режима конвекции задний элемент должен загореться, а вентилятор внутри духовки должен включиться
   при закрытой дверце.

ВАЖНОЕ ПРИМЕЧАНИЕ

• Небольшое количество дыма и запаха могут быть заметны в течение начального периода обкатки. Если печь не работает должным образом или на дисплее появляется символ F-, за которым следует цифра, см. в руководстве пользователя список устранения неполадок.Список включает в себя распространенные случаи, которые не являются результатом дефектов изготовления или материалов в этом изделии. Если проблема возникает постоянно, обратитесь к дилеру.
• Обратитесь к гарантии в Руководстве пользователя, чтобы узнать номер и адрес бесплатной службы LG.

Документы / Ресурсы

Ссылки

Связанные Руководства / Ресурсы

• AEG Одиночная установка печи Руководство

  AEG 60см духовой шкаф 60см духовой шкаф BPK94733PT, BSK99733PT, BSK774320M, BPK742320M, BPK556320M, BEK455310M, BSK97733PT BPK94733PT , BSK99733PT, BSK774320M,…

Пост-навигация

Установка электрической духовки и установка встроенной духовки

В следующем документе приведены рекомендации по установке духовых шкафов и указаны распространенные ошибки, допускаемые монтажниками, которые могут привести к тому, что как заказчик, так и монтажники понесут дополнительные и ненужные расходы.

Рекомендации и руководство по установке одинарных духовых шкафов

Одинарные печи должны быть установлены в соответствующем шкафу с достаточной вентиляцией для обеспечения правильной работы прибора. Законодательные требования диктуют, что любой шкаф должен выдерживать температуру 90С. На практике качество шкафов и мебельных дверей сильно различается у разных производителей, и это не может быть гарантировано из-за различий в технологиях производства.

Обычно для встраиваемой духовки в конструкции шкафа предусмотрена вентиляция, хотя может потребоваться прорезать дополнительные вентиляционные отверстия в зависимости от рекомендаций в прилагаемой инструкции. Во всех установках с одинарной печью необходимо снять верхнюю направляющую корпуса, чтобы обеспечить свободный поток воздуха вокруг продукта. Требования к типичной печи приведены ниже: —

Обеспечьте свободный поток воздуха вокруг устройства и попадание воздуха в шкаф.(Как указано на схеме стрелками)

Приборы нередко отключаются во время использования, когда не обеспечивается надлежащая вентиляция.

Советы и руководство по установке встраиваемых двойных духовых шкафов

Эти изделия предназначены для установки в пространстве между двумя блоками в промежутке шириной 600 мм и высотой 715-720 мм. Рекомендуемый способ установки – без корпуса, так как изделия поставляются со всеми необходимыми креплениями и опорами

Эти изделия также можно установить в стандартный корпус духового шкафа со снятой полкой.В этих обстоятельствах важно помнить, что печь должна быть обеспечена достаточным свободным потоком воздуха, чтобы обеспечить правильную работу системы охлаждения.

Важно!

Всегда учитывайте варочную панель, которая должна быть установлена, прежде чем принимать решение об этих продуктах, поскольку существуют некоторые проблемы совместимости с любой варочной панелью, глубина которой ниже уровня рабочей поверхности превышает 40 мм (как правило, проблемы чаще всего связаны с газом на стекле, керамике и индукционной плите). конфорки).

Двойные духовые шкафы и встроенные одинарные духовые шкафы Рекомендации и руководство по установке

Как и в любой духовке, предусмотренная вентиляция поддерживает температуру прилегающей мебели и позволяет системе охлаждения работать правильно. При использовании встроенных продуктов основное внимание уделяется свободному потоку воздуха вверх по открытому каналу в задней части корпуса. Кроме того, необходимо предусмотреть вентиляционное отверстие на пути установки для доступа воздуха. На приведенной ниже диаграмме показаны типичные требования к установке двойной печи, хотя для одинарной печи они точно такие же: —

Хорошо виден открытый канал сзади.Для правильной работы прибора важно, чтобы верхняя часть корпуса не была заблокирована. Глубина канала 40-50 мм является нормальной для большинства устройств.

Обратите внимание, что при недостаточной вентиляции прибору может потребоваться гораздо больше времени для охлаждения после приготовления, что может привести к образованию конденсата.

Установка газовых духовок и руководство

Газовые печи должны быть установлены в соответствии с теми же рекомендациями, что и электрические одинарные печи, но необходимо учитывать дополнительные факторы. Это:

• Гибкий газовый шланг, используемый для подключения прибора к источнику газа, после установки прибора должен свободно свисать.
• Байонетное соединение шланга должно быть доступно после установки, чтобы клиент мог отключить прибор от источника питания.
• Во многих случаях может потребоваться настройка печи, особенно после перевода на сжиженный газ. Установщик несет ответственность за правильный ввод прибора в эксплуатацию с соблюдением всех требований, изложенных в руководстве по эксплуатации (низкий расход газа, аэрация и т. д.).

Неправильная установка любого газового прибора может привести к тому, что об установке будет сообщено в RIDDOR в соответствии с требованиями законодательства.

Дополнительная информация доступна в документе HSC «Безопасность при установке и использовании газовых систем и устройств», ISBN: 0-7176-1635-5. Этот документ является практическим советом по установке приборов в соответствии с «Правилами газовой безопасности (установка и использование)».

Консультации по электроснабжению

Большинство духовых шкафов предназначены для подключения к постоянной стационарной электропроводке либо через ответвление с предохранителем на 13 А, либо через специальную розетку для плиты.Во всех случаях инструкции, прилагаемые к изделию, содержат подробные требования, которым следует следовать.

Разъединитель всегда должен быть доступен после установки.

Квалифицированный электрик должен подключать любой прибор к сети с помощью соответствующего кабеля (информация о номинальной мощности указана на табличке с техническими данными и в инструкциях), а установка должна соответствовать действующим строительным нормам и правилам техники безопасности.Если к одной цепи питания должно быть подключено более одного прибора, то каждый прибор должен быть защищен соответствующим предохранителем.

Другие соображения

Прибор должен быть надежно прикреплен к шкафу с помощью соответствующих винтов; в противном случае прибор может сдвинуться во время использования, что может привести к повреждению соседней мебели и повышенному шуму или вибрации при использовании. Если прибор не закреплен, существует риск опрокидывания прибора вперед при открытии дверцы.

Всегда устанавливайте изделия по центру корпуса и следите за тем, чтобы между краями духовки и дверцами смежной мебели оставался зазор 4 мм. Обратите внимание, что отслоение соседних дверец, скорее всего, является результатом неправильного использования продукта или некачественного производственного процесса и не указывает на неисправность духового шкафа, если нет жалоб на общие характеристики приготовления.

При обращении с печами следует следить за тем, чтобы нижняя отделка не была повреждена, прежде чем вставлять ее в шкаф.Все печи должны иметь опоры для защиты нижней обшивки, как показано на рисунке: —

Повреждение обшивки может помешать правильной работе дверцы и привести к тому, что стекло дверцы разобьется при открытии дверцы. Гарантия не распространяется на повреждения прибора, вызванные небрежным обращением.

Важно!

Никогда не поднимайте печь за ручку или ручки, так как это может привести к повреждению дверцы или элементов управления.

Безопасность горелки плиты, несчастный случай при приготовлении пищи без присмотра

В: Работает ли CookStop с газовыми плитами?
О: Не сейчас.

В: Как работает CookStop?
A: CookStop использует датчик движения для отслеживания движения в зоне приготовления пищи. Отсутствие движения (когда человек, готовящий еду, выходит из кухни) запускает обратный отсчет, который называется АВТОМАТИЧЕСКОЕ время. Время AUTO отключает питание диапазона, если никто не возвращается. Он установлен на заводе на 5 минут, но его можно запрограммировать (как и многие другие настройки) с помощью ключа безопасности.

В: Что делать, если я хочу испечь хлеб в духовке или долго тушить? Я не хочу возвращаться на кухню каждые 5 минут.
A: Функцию под названием HOLD можно активировать, чтобы позволить длительное время находиться вне диапазона во время выпекания или приготовления пищи. Время HOLD может быть установлено с любым шагом в минутах. Однако настоятельно рекомендуется, чтобы это время не превышало 30 минут в целях безопасности. По истечении времени HOLD CookStop автоматически возвращается к запрограммированному времени AUTO. Ознакомьтесь с нашими общими задачами по настройке, чтобы узнать, как запрограммировать время HOLD и AUTO на нашем защитном устройстве горелки.

В: После настройки параметров мать/отец/арендатор/ребенок могут вернуть их обратно?
A: CookStop разработан таким образом, что настройки можно заблокировать и защитить от несанкционированного доступа.Настройки выполняются с помощью секретного ключа и не могут быть изменены без самого ключа. Ситуация, в которой может использоваться заблокированная настройка, возникает, когда пожилой взрослый не может вспомнить, как выключить плиту. Кроме того, CookStop можно запрограммировать таким образом, чтобы пользователь мог вносить изменения в определенные настройки без ключа, но не во все настройки. Это полезно, если пользователю необходимо контролировать время ВЫДЕРЖКИ во время приготовления.

В: Я не хочу, чтобы меня ограничивали заводскими настройками по умолчанию, когда я готовлю только 5 минут вдали от плиты.
О: CookStop имеет функцию АВТОМАТИЧЕСКОГО времени, которое можно увеличивать или уменьшать. Однако в целях безопасности настоятельно рекомендуется не устанавливать время АВТО больше 8 или 10 минут. На самом деле, многие лица, осуществляющие уход, предпочитают сократить время, проведенное вдали от плиты, до 1–3 минут.

Предупреждение: если кто-то готовит на масле или жире, и они очень горячие или близки к точке воспламенения, пожар может начаться в течение нескольких секунд. Единственный способ предотвратить возгорание масла — это присутствовать и уделять внимание на протяжении всего процесса приготовления.

В: Можно ли управлять горелками плиты и духовкой отдельно?
A: Нет. В настоящее время CookStop управляет горелками и духовкой по одному и тому же таймеру.

В: Легко ли установить CookStop?
О: Да, два наиболее распространенных комплекта — это штекеры. «Из коробки» в CookStop запрограммированы основные настройки, и дополнительная настройка не требуется.

В: Нужен ли мне электрик?
A: Установка CookStop не требует участия электрика для подключаемых комплектов, которые являются наиболее распространенными комплектами.Эти комплекты используются с большинством вставных диапазонов. CookStop также поддерживает установки со встроенной бытовой техникой, такой как отдельные варочные панели и духовка. Для этих различных устройств CookStop должен устанавливаться электриком или обученным установщиком устройств.

В: Каков размер ящика, который идет за печкой?
A: Блок питания с вилкой размером примерно 4,5″ x 5,5″ x 2,5″ подключается непосредственно к настенной розетке на 220 В за плитой. Электрический кабель плиты подключается к передней части устройства. Вилка блока питания обычно вставляется в углубление в задней части печи, когда печь прижимается к стене во время установки. Часто допустимо иметь расстояние в дюйм или 2 между плитой и стеной. Однако, если настенная розетка установлена ​​высоко на стене, это может помешать печи приблизиться к стене достаточно близко. В этом случае может потребоваться либо перемещение розетки ниже (как правило, работа электрика), либо использование альтернативного блока питания CookStop, такого как блок питания с прямым или проводным питанием.

В: Есть ли батарейки?
A: CookStop не использует батарейки. В случае отключения электроэнергии ваши запрограммированные настройки восстанавливаются вместе с питанием. Часы будут показывать время и дату в течение примерно 5 дней без подачи питания на устройство. Ознакомьтесь с нашими общими задачами по настройке, чтобы установить время и дату.

В: Я обеспокоен тем, что мои арендаторы будут сопротивляться тому, чтобы администрация наложила какие-либо ограничения на их кулинарную деятельность.
О: Мы поняли. Важно помнить, что оставленная без присмотра кухонная утварь является причиной номер один домашних пожаров.CookStop был разработан для безопасности ваших близких, ваших соседей и ваших арендаторов. Мы находим несколько стратегий, полезных для определения времени установки CookStop:

1. У кого-то из близких или жильцов возникают проблемы во время приготовления пищи (возле огня, пожара или задымления), и им срочно нужна программа CookStop. Установка CookStop может предотвратить необходимость их перемещения на более высокий и дорогой уровень обслуживания.
2. Некоторые владельцы многоквартирных домов устанавливают CookStop при выезде жильцов, и он остается на месте при въезде нового жильца.
3. Помня о серьезной опасности разведения огня без присмотра, многие организации требуют, чтобы у всех жильцов была установлена ​​система CookStop — так же, как, например, детекторы дыма.
4. После недавнего серьезного пожара организации хотят предотвратить его повторение и успокоить обеспокоенных жильцов. Помимо потенциальной гибели людей и имущества, пожар вызовет глубокую тревогу у жителей соседних районов, особенно у пожилых людей. CookStop — это не роскошный таймер, это устройство пожарной безопасности.Многие видят, что помощь в спасении жизней и имущества перевешивает небольшой уровень неудобств, пока люди привыкают к его присутствию.

В: Мы установили системы пожаротушения/дымовые извещатели/спринклеры на всех наших кухнях. Зачем нам нужен CookStop?
О: Во-первых, очень хорошо, что они у вас уже есть. Отличие нашей системы от других заключается в том, что CookStop — это упреждающая система, которая в первую очередь может предотвратить возникновение пожара без присмотра.Реактивные системы предназначены для реагирования только после того, как потенциально опасное событие (дым или пламя) уже произошло. Мы рекомендуем использовать оба типа систем, которые обеспечивают преимущества безопасности за счет нескольких уровней защиты. Устройства безопасности, такие как дымовые извещатели, спринклеры и огнетушители, полезны для предотвращения ущерба имуществу и жизни.

В: Какая очистка или техническое обслуживание необходимы для обеспечения правильной работы CookStop?
A: CookStop практически не требует обслуживания, за исключением, возможно, периодического протирания его мягкой влажной тканью и проверки того, что детектор движения активируется при движении, а затем гаснет при отсутствии движения (синий индикатор системы).Если питание отсутствует более одной недели (например, при хранении устройства перед установкой), возможно, потребуется переустановить часы с помощью прилагаемого ключа безопасности.

— Rangecookers.ru

Трудно дать конкретный совет по размещению кухонных плит, так как это всегда будет варьироваться в зависимости от продукта и производителя. Есть несколько основных правил (близость к стенам и окнам, расположение выключателей и т.), в отношении которых мы можем дать общие рекомендации, но лучше всего заранее получить копию руководства по эксплуатации вашего продукта, которое часто можно загрузить с собственного веб-сайта бренда.

Кроме того, вы можете использовать эти номера телефонов, чтобы связаться с производителем, или просто позвонить в нашу команду для получения консультации.

Один вопрос, который мы часто слышим, касается зазора, который следует оставлять с обеих сторон плиты. Первое, что нужно знать, это точный размер плиты, и обычно он примерно на 5 мм меньше номинальной ширины, поэтому, если ваше пространство на самом деле имеет ширину 1000 мм, ваш диапазон 995 мм, очевидно, будет красиво и аккуратно входить, и это все пространство. тебе нужно.Современные плиты очень хорошо изолированы, поэтому вам не нужен большой боковой зазор, если только вы не ставите их рядом с холодильником или винным шкафом.

Однако для некоторых кухонных плит (например, Stoves Sterling) требуется больший зазор из-за других факторов, таких как зазор ручки, поэтому всегда лучше проконсультироваться с нами или в руководстве по продукту, чтобы быть уверенным.

Мы часто слышим от клиентов, которые заменяют старую плиту, которая имеет очень определенную ширину (102 см, 98 см и т. д.), для которой нет прямой современной замены.Оставляя в стороне раздражение, которое производители должны создавать для этой особой ширины, нет простого решения этой проблемы, кроме замены на следующий размер меньше, хотя это, конечно, приведет к неприглядному зазору с обеих сторон вашей плиты. Эти необычные размеры встречаются редко, но мы рекомендуем вам помнить об этом перед покупкой, так как, хотя перспектива замены может показаться отдаленной, она произойдет однажды, и в тот момент, когда вы, возможно, не захотите переделывать всю кухню или переделывать. Размер ваших гранитных столешниц!

Если вам необходимо заменить электропроводку или установить совершенно новую кухню, мы рекомендуем вам установить цепь плиты на 45 ампер, даже если вам в настоящее время требуется только 32 ампера.Это гарантирует, что если вы или будущий жилец захотите установить полностью электрическую плиту (все более популярный формат), тогда все будет готово.

Englander Дровяная печь площадью 2200 кв.

Установка дровяной печи | Руководство по установке дровяных печей

Важно, чтобы печь можно было установить там, где вы хотите. Вы должны быть уверены, что размещение соответствует законодательству текущей страны. Обратите особое внимание на размер печи и расстояние до легковоспламеняющихся материалов.Конвекционные печи, подобные тем, которые продает Aduro, обычно можно размещать ближе к легковоспламеняющимся материалам, чем печи с лучистым теплом.

Расстояние до горючих материалов

Если печь расположена рядом с кирпичной стеной или другими легковоспламеняющимися материалами, требования к минимальному расстоянию отсутствуют. Чтобы упростить уборку и максимально эффективно использовать конвекционный воздух, мы рекомендуем расстояние до стены 5-10 см.

Если печь стоит рядом с горючими материалами, необходимо заполнить минимальное расстояние до горючих материалов.Если вы посмотрите на этом сайте в разделе продуктов, вы можете найти расстояние для печей Aduro. Если вы не уверены в измерении, вы можете обратиться к своему дилеру, в местные органы власти или к трубочисту. Вы и тот, кто может помочь вам установить печь, несете полную ответственность за соблюдение существующих правил. Трубочист должен одобрить печь перед использованием.

Примечание: Чтобы установить печь на легковоспламеняющиеся материалы, такие как деревянный пол или ковер, необходимо поместить легковоспламеняющуюся пластину между печью и полом. Размер тарелки зависит от размера плиты. Тарелка должна быть на 30 см больше спереди и на 15 см с каждой стороны.

Подключение к кирпичному дымоходу

Если печь необходимо монтировать к кирпичному дымоходу, необходимо использовать коленчатый закругленный дымоход диаметром 150 мм. Когда вы проделали отверстие в дымоходе, вы вставляете в дымоход настенную втулку и герметизируете ее раствором. Затем ставите печь и монтируете трубу. Вы можете поместить тонкий пакет между трубой и стеной как рукав.Труба должна входить в стенной патрубок на 5-10 см, но имейте в виду, что она не закрывает отверстие в дымоходе.

Размещение дымохода

Подробнее о размещении дымохода и его важности, а также о важности правильной тяги дымохода можно прочитать здесь.

Знаете ли вы…

о том, что можно увеличить КПД вашей печи на 5-7%, если выбрать верхний выход и удлинить метражом неизолированного дымохода. Делая это, вы сохраняете тепло в помещении, а не уводите его в дымоход.
