Установка розеток и выключателей. Правила и порядок монтажа

Домашнему мастеру довольно часто приходится заниматься таким делом, как установка розеток и выключателей. На первый взгляд в этой работе нет ничего сложного. Но на практике часто возникает много вопросов и проблем.

Чтобы установленная вами розетка не оказалась в дальнейшем проблемой или опасностью, о ее конструкции и методах установки необходимо владеть элементарными знаниями. Если розетка или выключатель установлены и подключены правильно, то нет необходимости в установке дополнительных фильтров, защит.

Правила

Розетка, а также выключатель, являются распределительными электроустройствами, при их монтаже требуют соблюдения мер безопасности по ПТБ. Рядом с установщиком во время работы должен находиться помощник, который наблюдает за работой. Он должен быть обучен методам оказания первой помощи при ударе током.

Если решили сами установить электрическое устройство, то необходимо выполнять определенные правила:

• Проводить монтаж электроустановок в квартире разрешается только при отключенном питании электричеством. Перед началом работы проводятся подготовительные операции: стены штробят, делают отверстия и лунки, прокладывают проводку, не производя подключения.
• Каждый провод перед подключением проверяется на наличие напряжения. По положениям ПТБ нужно знать, что при электромонтажных работах на отключенных токоведущих деталях в любое время может возникнуть напряжение.
• Установка розеток и выключателей должна выполняться без касания тела человека с оголенными контактами проводов.
• В случае удара электрическим током нужно знать, что скорость реакции наблюдающего является очень важным фактором.

При действии тока величиной 10 мА 0,2 секунды вызывает у человека неприятные эмоции и ощущения. Если электроток действовал около 1 секунды, то может возникнуть дрожь, озноб, ощущения болезненного типа, которые могут увеличиться в дальнейшем, тогда потребуется стационарное лечение. При воздействии электричества 10 секунд и более, возникает обморочное состояние, остановка сердца, требующая экстренной медицинской помощи. Для этого есть 15 минут, в противном случае может наступить смерть.

Если объяснить проще, то при ударе током электрика, нужно немедленно оттащить его за одежду от токоведущих частей, а не идти выключать питание, иначе будет поздно оказывать помощь.

Варианты исполнений

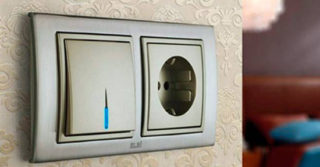

Выключатели и розетки могут иметь как одинарное, так и соединенное в общий корпус исполнение, с одной крышкой. Это называется розеточным модулем. Если на поверхности стены установлен ряд розеток, то это розеточная группа. Установка производится в стандартный подрозетник как в модуле, так и в одиночном варианте.

В розеточный модуль иногда входят розетки различного назначения: для телевидения, телефона, интернета и т.д. Модули розеток более сложной конструкции выполняются в виде электромонтажного короба. На рисунке он показан справа.

По правилам в таком коробе по требованиям электробезопасности провода сигнального вида и силовые не должны касаться друг друга, а также пересекаться. Поэтому короба изготавливают с секциями. В каждой секции имеются свои клеммы подключения. При раскладке проводов в коробе надо обратить внимание на обозначения секций, чтобы не перепутать расположение проводов.

Встроенная розетка

Это простое исполнение обычной современной розетки. Она имеет следующие особенности:

• Заменить розетку можно даже при неисправном подрозетнике, при этом не повреждая поверхности стены, так как крышка закрывает место ее крепления.
• Есть возможность поставить розетку на обшивке стены, при этом нет необходимости определять расстояние до основной стены.
• При монтаже накладной розетки на гипсокартон, применяется специальный подрозетник с повышенной надежностью.
• С таким же подрозетником накладная розетка устанавливается на деревянные поверхности. При коротком замыкании, дуга замыкается на металлической обойме, и не идет дальше на провода.

Выдвижная розетка

Этот вид розетки прямо противоположен по конструкции накладной розетке. Выдвижной модуль розеток стала наиболее популярной в последнее время. Ее дизайн в сложенном виде не портит интерьер. Одним из недостатков такой конструкции можно отметить, что в выдвинутом виде розетка создает некую опасность получения травм. Есть много случаев о происшествиях из-за выдвинутых модулей розеток. Однако, несмотря на это, такой вариант продолжает продвигаться на рынке.

Материалы и инструменты

Установка розеток и выключателей требует следующего оборудования и материалов:

• Индикатор тока.
• Две отвертки (прямая и фигурная).
• Плоскогубцы с изолированными ручками.
• Кусачки.
• Нож для монтажа.
• Изоляционная лента.
• Изолирующие колпачки и электропроводная паста.
• Силиконовый герметик (маленький тюбик).
• Электрическая дрель.
• Коронка диаметром 67 мм (для выполнения отверстия в гипсокартоне).
• Коронка для бетона, высота 45 мм, диаметр 70 мм.
• Несколько мелких сверл, дюбель-гвозди.
• Съемник изоляции.

Снятие изоляции

Профессиональные монтажники производят снятие изоляции на автоматизме, бокорезами надкусывают изоляцию и резко дергают. Но это делается при большом опыте работы. Для новичка лучше пользоваться определенными правилами. Оптимальным способом является приобретение специального съемника, тем более, что он пригодится для дальнейшей жизни. С его помощью можно снимать оболочку изоляции аккуратно, без надрезов жил провода.

Чаще применяются съемники в виде щипцов или клещей. Их требуется отрегулировать для диаметра провода:

• Диаметр жилы провода и толщина изоляции разных марок проводов отличаются. На щипцах есть регулировочный винт, которым производится точная регулировка снятия изоляции без закусов жил.
• Щипцы дергают вдоль провода, а клещи боковым движением. На практике щипцы оказались удобнее в применении, особенно при коротких концах провода.
• Отрезать кабель можно щипцами, если регулировочный винт вывернуть до конца.
• Стоимость щипцов несколько ниже, чем клещей.

Соединение проводов

Часто установка розеток и выключателей сопровождается соединением проводов. По правилам не рекомендуется производить соединения проводов в электропроводке квартиры. Но иногда приходится это делать, чтобы не портить облицовку стены и не делать ремонт поверхности.

Порядок сращивания проводов:

• На концах проводов очищают изоляцию на 5 см.
• Два провода держат в левой руке за изоляцию.
• Расположение проводов в руке должно быть параллельным, плотно друг к другу.
• Обрезанные края изоляции должны быть на одном уровне.
• В правую руку берут плоскогубцы и скручивают жилы проводов по направлению хода часовой стрелки.
• Плоскогубцами сдавливают скрутку небольшим усилием.
• Плоской отверткой берут немного холодного припоя и наносят на скрутку.
• Быстро надевают колпачок для изоляции (СИЗ) и проворачивают его по часовой стрелке.
• После того, как припой затвердеет, в колпачок вдавливают герметик.

Замена, перенос выключателя или розетки

При замене сгоревшего выключателя лучшим вариантом будет установить накладной вариант, так как отдельно колодки для выключателей не продают, а старый корпус подрозетника от обгорания покороблен. Также поступают и с розеткой.

Чтобы перенести на новое место выключатель или розетку во время облицовки стен, достаточно нарастить провода по описанной выше методике. Провода укладывают параллельно полу на такой же высоте, как старая розетка. Новый выключатель устанавливают на основную стену, либо на обшивку. Важным моментом является достаточная длина конца провода для подключения.

Если вы не хотите портить отделку стены, но необходимо перенести розетку и увеличить число гнезд, то оптимальным вариантом является применение модульного блока. Он фиксируется в любом месте на стене и соединяется вилкой со старой розеткой.

Перед этим лучше разобрать старую розетку и убедиться в хороших контактах соединений. При необходимости ее скрутки и контакты нужно зачистить и обработать холодным припоем.

Установка розеток и выключателей на бетонной поверхности

При монтаже на бетоне необходимо знать толщину отделки поверхности стены, так как край подрозетника должен находиться на уровне поверхности стены. Подрозетник фиксируется обычно на дюбелях с саморезами. Если в подрозетнике нет отверстий для крепления, то их предварительно сверлят, располагая центры отверстий перпендикулярно оси контактов розетки.

При установке на отделанную стену коронкой выбирают лунку для подрозетника с небольшим запасом по глубине и диаметру. Лунку заполняют раствором алебастра, протягивают провода в отверстие подрозетника и устанавливают его в лунку. Затем выравнивают подрозетник по шаблону из доски или фанеры по толщине отделки, пока раствор не затвердел.

Установка розеток и выключателей на гипсокартон

Для этого существуют специальные подрозетники со скользящими упорами.

Порядок монтажа:

• Сверлить отверстие 70 мм коронкой.
• Вывести кабель в подрозетник.
• Установить подрозетник с проводом.
• При скользящих упорах потянуть до упора за фиксирующую ленту, оставшиеся края откусить кусачками.
• При поворотных упорах завинтить саморезы до упора.
• Зачистить изоляцию проводов, завести в клеммы, установить колодку в подрозетник до упора, затянуть винты лапок.
• Установить крышку, проверить ее плотное прилегание к стене.

При таком способе установка розеток и выключателей в гипсокартон позволяет облегчить заделку кабеля и его дальнейшее сращивание, так как под обоймой колодки имеется достаточное пространство.

Если соблюдать элементарные правила монтажа собственными руками, то можно легко и просто заменить или установить новые выключатели и розетки.

Похожие темы:

Электроустановочные устройства / ПУЭ 7 / Библиотека / Элек.ру

6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии. Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника. При этом конструкция розетки должна исключать возможность использования токоведуших контактов в качестве контактов, предназначенных для защитного заземления.

Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным. Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

6.6.29. В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

3. В школах и детских учреждениях (в помещениях для пребывания детей) нa высоте 1,8 м.

6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Правила установки розеток и выключателей

Подбор и установка электрооборудования, а также различных электрических устройств в квартире, в том числе проводов, розеток и выключателей, осуществляются по двум основным критериям. В сегодняшней статье мы рассмотрим правила установки розеток и выключателей, а так же приведем несколько полезных советов по выбору наиболее  оптимального места.

Первый из них – это функциональность и эстетичность, т.е. учет всех вкусов и пожеланий владельца.

Второй – это правильное соблюдение норм электробезопасности при установке электрического оборудования. Далее подробно остановимся на всех правилах безопасной установки розеток и выключателей в Вашем жилище.

Поскольку выключатели и розетки наиболее часто подвержены поломкам и заменам, их следует располагать в наиболее доступных местах.

Нормативы установки розеток и выключателей

Согласно правилам установки розеток и выключателей не допускается их размещение внутри туалета или ванной комнаты, поскольку электричество наиболее опасно во влажной среде. Лучше устанавливать электроприборы на внешних стенах этих комнат. Разрешена лишь установка розеток для эксплуатации электробритв внутри ванной, при соблюдении всех норм электробезопасности. Теперь остановимся на каждом из них подробнее:

Требования к установке розеток

Установку следует производить не ниже, чем в 50-80 см от пола. В отдельных случаях можно размещать практически над плинтусом. Такой способ считается безопасным для маленьких детей, они не будут обращать на них внимание. Установленные таким способом розетки следует снабдить специальной защитой, для предотвращения попадания каких-либо предметов внутрь;

— Саму розетку лучше выбрать с прижимной пружиной. Такая технология самая безопасная и надежная;

— запрещается установка розеток менее чем в 50-ти см от металлических устройств с заземлением: батареи и трубы;

— в случае установки розеток по обе стороны одной стены, желательно сделать сквозное отверстие в стене, и розетки расположить зеркально друг к другу;

— для каждого помещения сначала лучше продумать, какое количество электротехники в нем будет эксплуатироваться, а уже после заниматься монтажом. Если предполагается большое количество, то розеток следует сделать несколько, для предотвращения перенапряжения и чтобы не создавать сложную систему с использованием удлинителей и тройников.

Требования к установке выключателей

Место под выключатель следует выбрать так, чтобы он не был впоследствии загорожен дверью, даже если таковой пока не имеется;

— как правило выключатели устанавливаются на высоте примерно в 150 см от пола, ближе ко входу в саму комнату. Но для комфорта маленьких детей в семьях иногда монтируют выключатель на высоте около 80 см от пола, учитывая потребности других, младших членов семьи;

— для эстетичности, вокруг выключателя оформляется пространство из тонкой пластины оргстекла, либо пластика или металла, она послужит еще и защитой обоев от загрязнения.

Требования к прокладке электропроводки

При прокладке проводов наиболее важно – это вести их или строго по горизонтальной прямой или строго по вертикальной. Вертикально расположенные провода тянуться на расстоянии не менее чем в 10 см от дверей, оконных проемов и углов комнаты. Расположенные горизонтально – не ниже 15 см от плинтуса или потолка, а от карниза в 5-10 см;

— четко запоминайте расположение проводов, чтобы случайно  не повредить их во время ремонта;

— проложенную электропроводку необходимо защитить от воздействия высоких температур;

— следует помнить, что в местах разветвления или соединения проводов нужно установить специальный короб.

Установка защитных выключателей

Чтобы обеспечить высокий уровень электрической безопасности, нужно использовать специальный дифференциальный выключатель нагрузки (УЗО), который реагирует на перепады напряжения и при необходимости отключает электричество для предотвращения замыкания. Также хорошим вариантом будет установка защитных выключателей автоматического действия.

Правила установки розеток и выключателей видео:

Требования по установке розеток и выключателей.

При строительстве нового жилья или проведения капитального ремонта в Вашем доме или квартире, как правило, встает вопрос о необходимости проведения большого количества электромонтажных работ. Это и ввод линии электропитания, создание контура заземления и выравнивание потенциалов, монтаж распределительного щита и установка прибора учета потребления энергии, прокладка электрических сетей внутри дома и монтаж распределительных коробок, а так же подключение и установка осветительных приборов, и, наконец, монтаж установочного электрооборудования — розеток и выключателей.

На самом деле, это работа для высококвалифицированных электриков, но, если Вы имеете хотя бы основные навыки строительных и электромонтажных работ, то вполне можете, например, установить розетки и выключатели самостоятельно. И вот тут, помимо базовых знаний по строительству и электромонтажу, Вам необходимы знания о том, где и на какой высоте можно устанавливать розетки и выключатели. Есть официальные документы, регламентирующие расположение и подключение электротехнических устройств внутри помещений (ПУЭ) и неофициальные рекомендации. Сразу оговоримся, что единых точных стандартов по установке розеток и выключателей не существует. Те же правила устройств электроустановок (ПУЭ), представляют собой общие требования по установке электрооборудования и направлены на соблюдение противопожарной и электрической безопасности.

На сегодняшний день, многие пользуются так называемыми «европейскими стандартами». Хотя это не совсем стандарты, а, скорее, европейские традиции по установке. Носят, они, неофициальный рекомендательный характер, при этом, не выходя за рамки требований ПУЭ.

Расположение розеток и выключателей в комнатах

Рекомендации по расположению и высоте установки розеток и выключателей в жилых помещениях

Розетки устанавливаются на высоте +/- 0.3м (но не выше 1 метра согласно ПУЭ) от поверхности пола. Так же возможна установка особых типов розеток в специальных плинтусах с кабель-каналами из несгораемых материалов. Если в семье есть дети, желательно устанавливать розетки с защитными шторками. Шторки закрывают контакты розетки и открываются только при вставлении вилки в розетку. Такое устройство розетки защитит детей от удара электрическим током.

Выключатели устанавливаются на 0.8-0.9 м от высоты пола и на расстоянии 10 см от дверного проема со стороны дверной ручки, что позволяет без проблем включить или выключить свет свободно опущенной вниз рукой.

В жилых комнатах должно быть установлено не меньше одной розетки на каждые полные и не полные 4 метра периметра комнаты. Допускается установка сдвоенных розеток, но при этом она считается одной розеткой.

В коридорах квартиры устанавливается не меньше одной розетки на каждые полные и неполные 10 м

2 площади.

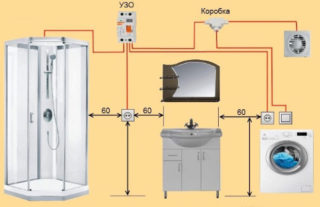

Расположение розеток и выключателей в ванной комнате

В ванной комнате возможна установка только специальных розеток, для влажных помещений, с уровнем защиты не ниже IP44. Устанавливается такая розетка на расстоянии не меньше 0.6 м от ванны или двери душевой кабины. Для удобства пользования, не стоит монтировать розетки очень близко к полу. Для подключения фена, электробритвы и других приборов, лучше всего устанавливать розетки на высоте 1-1.5м от уровня пола. Установка розетки непосредственно в душевой кабине запрещена!

Установка выключателей в ванной комнате не рекомендуется. Однако, если Вы все-таки решили поставить выключатель в ванной, то устанавливать его необходимо, согласно ПУЭ, на расстоянии не менее 0.6 м от дверного проема душевой кабины. Поскольку электричество во влажной среде наиболее опасно, лучше всего устанавливать выключатели на внешней стене ванной комнаты.

Расположение розеток и выключателей на кухне

Современная кухня — особое помещение. Помимо достаточно большой влажности, она представляет собой максимальную концентрацию всевозможной бытовой техники, которая, как правило, используется одновременно. А это существенно увеличивает суммарную нагрузку на линии электропитания. Поэтому на кухне необходимо устанавливать гораздо большее количество розеток, чем в комнате. Так же будет не лишним предусмотреть отдельные выключатели, например, для дополнительного освещения рабочего пространства над разделочным столом, мойкой или плитой.

Высота установленных розеток на кухне зависит исключительно от удобства пользования, максимальной безопасности и защищенности от влаги. Вариантов размещения розеток и выключателей бесконечное множество и обуславливается Вашим кухонным гарнитуром и количеством, находящийся на кухне бытовой техники. План прокладки электропроводки и размещения бытовой техники на кухне всегда составляется индивидуально, и обязательно учитывает общие требования по электробезопасности.

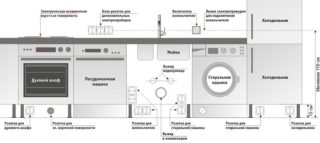

Пример размещения розеток и выключателей на кухне

• для электроплиты (варочной поверхности) и духовки устанавливают специальные силовые розетки (штепсельные), которые рассчитаны на максимальный ток 32-40 А и подсоединяются непосредственно к щиту на отдельный автоматический выключатель;
• минимальное расстояние от розеток до газопровода должно составлять не менее 50 см;
• розетки для подключения кухонной бытовой техники располагают в 10 см от столешницы (это примерно в 1,15 м от пола, но можно установить их на высоту до 1,4 м). В то же время, розетки и блоки из розеток не устанавливаются над варочной поверхностью или мойкой. Их необходимо отнести в сторону на 25-30см;
• розетки не размещают непосредственно за установленным прибором, а выносят их в сторону, вверх или вниз. При этом, расстояние от установленного прибора до питающей его розетки должно быть не более 100 см;
• на кухне должно быть установлено не менее четырех розеток, а установленная на кухне сдвоенная розетка считается двумя розетками.

Сейчас очень большую популярность приобрели специальные раскладные или раздвижные модули розеточных блоков — в виде выдвигающихся вверх «колонн» или открывающихся «книжек» с розетками. При применении таких розеточных блоков и стена остается «чистая», а розетки «достаются» только по мере необходимости.

Поскольку все официальные документы устанавливают лишь некоторые ограничения, то, учитывая все выше описанные требования, в своем доме Вы можете устанавливать розетки и выключатели по своему собственному «стандарту», который будет соответствовать всем Вашим требованиям. Максимальное удобство, эргономичность и безопасность — вот самые главные «стандарты».

Компания «Электромонтаж-ST» быстро, качественно и с гарантией произведет установку розеток и выключателей в Вашей квартире или доме.

Материалы, близкие по теме:

схема, количество, гостиная и детская

Содержание статьи:

Для безопасного и удобного использования электроприборов и управления источниками света в квартире устанавливают стационарные точки питания. Расположение розеток и выключателей в квартире выбирается с точки зрения комфортности эксплуатации, но необходимо учитывать и технические правила монтажа.

Правила размещение выключателей

Одним из самых надежных вариантов размещения розеток и выключателей является евростандарт

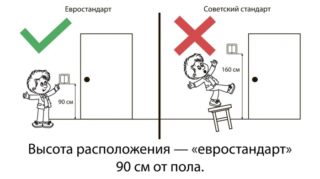

Существует два стандарта размещения выключателей и каждый из них имеет свои преимущества:

• Советский. Розетки устанавливают на высоте 90 см от пола, выключатели – 1,5-1,6 м. В этом случае маленькие дети не дотягиваются руками до прибора, поэтому находятся в безопасности. В то же время взрослым не приходится нагибаться, чтобы включить технику в розетку.
• Евростандарт. Розетки – на уровне 30 см от пола, выключатели – на высоте 90 см от покрытия. Электрические точки не бросаются в глаза, зачастую скрыты мебелью. Выключатели доступны даже детям, а взрослым не нужно поднимать руку, чтобы включить свет.

Выбирая выключатели, следует знать, что электроприборы подобного рода имеют разную степень влагозащиты. Для влажных помещений нужно приобретать прибор с защитой от проникновения и попадания влаги либо выносить его за пределы комнаты.

Планирование размещения розеток

Чтобы подробно разобраться с размещением розеток в квартире, перед непосредственным монтажом электроустройств необходимо составить план с учетом количества техники. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических приборов. Причем количество электророзеток увеличивают на одну или две единицы, предусматривая возможное расширение арсенала используемой бытовой техники.

Помимо технических требований, учитывают, насколько удобно будет пользоваться разъемом, незаметен ли он или бросается в глаза и портит интерьер.

Электроприборы размещают со стороны дверной ручки, а не петель, так как в последнем случае придется обходить полотно для их использования.

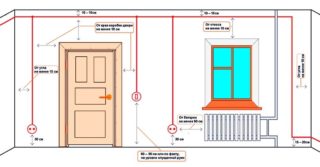

Схема размещения

Если план розеток и выключателей составляется для строителей, в обязательном порядке делают его в масштабе на миллиметровой бумаге с привязкой к общей планировке. Обозначаются места расположения и высота установки устройств в соответствии с нормативами.

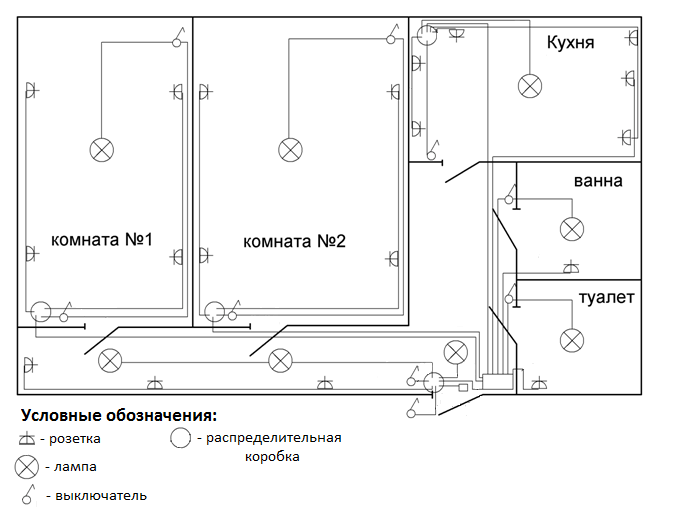

План размещения розеток и выключателей в квартире

Проект расположения элементов электрической разводки должен быть согласован с дизайнером.

Как определить необходимое количество

Правильная схема подключения и расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

Сколько розеток должно быть в квартире, зависит от ее оснащенности бытовой техникой. Эксперты советуют предусмотреть для каждого электрического прибора свой разъем, расположенный в месте, удобном для его использования. Причем в каждом помещении следует еще добавить пару электророзеток с расчетом на будущее. Хорошее подспорье в определении количества электроприборов – подробный план.

Особенности размещения розеток

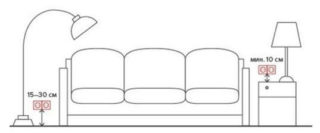

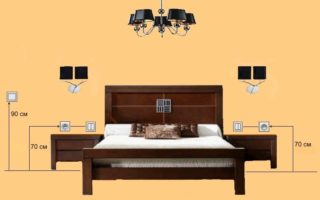

Высота установки розеток и выключателей

Детализируя план установки, следует уточнить, что к размещению розеток в квартире предъявляются особые правила, имеющие рекомендательный характер, отраженные в «Своде нормативов по строительству и проектированию», а также в СНиП 31–110–2003:

• Высота расположения выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог пользоваться им, не поднимая руки. В среднем этот показатель равен 80-90 см от поверхности пола.
• Выключатель должен размещаться со стороны дверной ручки, в непосредственной близости от дверного проема, около 10-15 см от него.
• Электроразъемы не должны закрываться предметами мебели, что ухудшает доступ к ним и отток тепла.
• Выключатели для ванной комнаты и туалета выносят в коридор.

Принимают во внимание рекомендации дизайнера и нюансы дизайнерского проекта.

Правила размещения в различных жилых зонах

Каждая комната оборудуется разными по назначению электроприборами, варьируется и их количество. Составляя план расположения электрических точек, важно учесть особенности помещения. Положения о правильном расположении розеток и выключателей в квартире зафиксированы в нормативных документах: СНиП, ПУЭ, ГОСТ.

Кухня

Схема расположения розеток на кухне

Чтобы правильно определить расположение всех электрических точек, необходимо распланировать, где именно будут располагаться бытовые приборы. Так как в кухне устанавливают мелкую и крупногабаритную бытовую технику, важно, чтобы розеток было столько же, сколько и устройств, а лучше с запасом. Они должны быть расположены удобно, чтобы не пришлось использовать удлинители или тройники.

В первую очередь, продумывают расположение розеток и выключателей для стационарной бытовой техники:

• холодильника;
• стиральной машины;
• вытяжки;
• измельчителя отходов;
• посудомойки;
• встроенной микроволновки;
• электрического духового шкафа и варочной панели;
• датчика протечки воды;
• потолочных и встраиваемых в мебель светильников.

Разъем под варочную панель удобно расположить сбоку, в шкафу с распашной дверкой, или в плинтусе. Причем некоторые модели подключаются напрямую к проводу, а не к розетке. Поэтому отдельный разъем может и не потребоваться.

Розетку для холодильника рекомендуется устанавливать под холодильником, но это может быть неудобно, если приходится часто его размораживать. Лучше установить разъем справа, слева от него, или сверху.

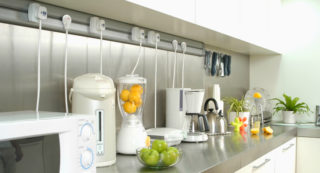

Для подключения нестационарных приборов необходимы розетки на фартуке, по две розетки на левой и правой части кухни. Удобно, когда одна или две розетки располагаются рядом с обеденным столом. Важно предусмотреть, что мелкая бытовая техника может подключаться к сети одновременно.

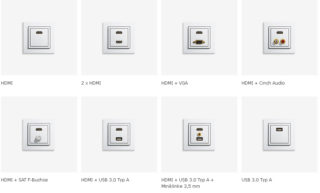

Розетки Gira – HDMI, VGA, USB

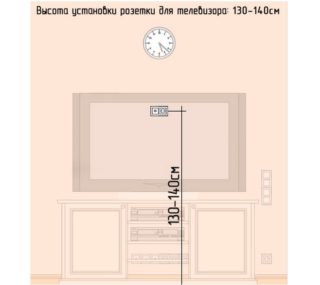

Потребуется организовать доступ к электросети для телевизора, если это модель с функцией SMART, нужна интернет-розетка. Разъем для пылесоса рекомендуется установить на уровне 30-40 см от пола, рядом с входом на кухню. Оптимальное место для установки выключателя кухонного освещения – 75-90 см от пола и 10-15 см от дверного проема.

При этом придерживаются некоторых требований:

• Запрещено размещать розетку за бытовой техникой. Следует установить ее рядом, за стенкой соседнего шкафа или в плинтусе.
• Разъемы для вытяжки и телевизора монтируют на высоте 2-2,5 см от пола, то есть над вытяжкой и за панелью ТВ.
• Розетки для мелкой техники должны находиться на высоте 10-30 см от столешницы, причем нижний край – не менее 5 см от нее.
• Для варочной панели и духового шкафа делают две отдельных розетки, так как двойная розетка не выдержит нагрузку.

Розетки, расположенные в непосредственной близости от источника воды, должны быть с высокой степенью влагозащиты. Это касается разъемов для измельчителя, стиральной и посудомоечной машин.

Гостиная

Расположение розеток в гостиной

В гостиной выключатель следует расположить у двери на высоте 75-90 см, чтобы он был доступен всем членам семьи. Там же располагают розетку, например, она может использоваться для подключения пылесоса. От дверного проема отступают порядка 10 см, а от пола – 30 см. Если комната большая, для пылесоса потребуется еще одна розетка – в дальнем конце зала.

В зоне размещения телевизора также необходимо установить несколько розеток. Потребуются разъемы для подключения ТВ, DVD-плеера, аудиосистемы, интернет-розетка. Высота размещения – 130 см. Они будут закрыты панелью телевизора, но к ним будет организован свободный доступ.

У дивана следует сделать розетки под настенные светильники, торшер, ноутбук, телефон. Кроме того, в зависимости от расположения, следует запланировать электрические точки под кондиционер и дополнительную технику. Желательно сделать электророзетки рядом с креслами.

Если в гостиной установлен рабочий стол, нужны разъемы под настольную лампу, компьютер, монитор, колонки, принтер, сканер. Их лучше разместить над столом, чтобы удобно было включать/отключать приборы.

Если в гостиной будет аквариум, необходимы разъемы под фильтр и освещение.

Спальня

Рекомендуемая высота розеток в спальне

В спальне потребуется блок розеток рядом с прикроватными тумбочками, чтобы поставить телефон на зарядку, подключить ноутбук, планшет, электронную книгу. Дальнейшие рекомендации зависят от того, какая техника установлена в спальне или какие зоны дополняют пространство. Это может быть рабочая зона или телевизор. У двери стандартно размещают выключатель и розетку для пылесоса. Также могут потребоваться электророзетки под дополнительные источники освещения.

Ванная комната

Схема электропроводки в ванной комнате

Расположение и количество розеток в ванной комнате определяется подключаемыми к ним электроприборами. Практически всегда здесь нужны электрические точки для стиральной машины, фена, электробритвы. Кроме того, могут потребоваться разъемы под водонагреватель, полотенцесушитель, сушилку.

Правильное расположение розеток в ванной комнате – не менее 60 см от пола и источника воды. Причем это должны быть специальные приборы, с высокой степенью влагозащиты.

Прихожая

В прихожей розетку и выключатель удобно разместить рядом с входом, чтобы не проходить в грязной обуви через все помещение ради выключения или включения света. Розетка может быть установлена под выключателем – для пылесоса, к примеру, или обувной сушилки, дверного звонка.

Детская

В детской комнате у двери, со стороны дверной ручки размещают выключатель. Под ним на высоте 30 см от пола розетку для пылесоса, обогревателя, увлажнителя. Если ребенок только начал ходить, следует закрыть их заглушками или установить приборы с крышками. Если ребенок школьного возраста, для него нужно оборудовать рабочее место. Требования такие же, как и к рабочему месту в гостиной. У спального места потребуются розетки для ночника. Пригодятся электрические разъемы напротив кровати, для подключения телевизора.

Кабинет

Домашний кабинет должен быть оснащен достаточным количеством розеток для рабочей техники

Домашний кабинет также должен быть оборудован достаточным количеством электророзеток и выключателей. В обязательном порядке потребуется блок розеток у рабочего стола. Их можно установить на 15-20 см выше столешницы или спрятать за столом, на уровне 20-30 см от пола. В кабинете могут быть установлены:

• настольный источник света;
• стационарный компьютер;
• монитор;
• колонки;
• принтер;
• сканер;
• копир;
• ноутбук;
• зарядка для телефона;
• аквариум;
• телевизор.

Для всех этих устройств нужна собственная розетка, так как они могут использоваться одновременно. Рекомендуется также предусмотреть разъем под пылесос.

Если в новостройке расположение розеток и выключателей более или менее соответствует современным требованиям, то в многоквартирных домах, построенных 25 и более лет назад, количество электрических точек сильно ограничено. В любом случае при планировании рекомендуется отталкиваться от индивидуальных пожеланий и учитывать нормативы.

Установка розеток и выключателей – как не допустить ошибок?

Давайте попробуем представить современную жизнь без электричества.
Что, сложно? Практически невозможно вообразить, что можно отказаться от
привычной стиралки родного компьютера, музыкального центра или утюга. И если
электрочайник или микроволновку, еще можно заменить на газовые или кирпичные
печи для частного дома, холодильник
– на ледник или погреб, вместо
тепловентилятора оборудовать интерьер
зала с настоящим камином, то равноценной замены телевизору в отсутствие
электрики, увы, пока нет. Электричество – это наше все! Сегодня мы узнаем, как
правильно произвести установку
розеток и выключателей, и определим подходящую высоту установки розеток и выключателей в
жилом помещении.

Размещение розеток и
выключателей будет зависеть от нескольких факторов:

• назначение самого помещения;
• дизайна интерьера;
• удобства подключения электроприборов;
• комфорт и личные предпочтения для проживающих.

Основное правило установки электроприборов и оборудования –
это полное согласование с требованиями по технике безопасности и соблюдение
норм электробезопасности.

Для нашей страны
характерно размещение розеток на
высоте от 50 до 100 см от пола. В последнее время стало модным производить
планировку розеток в соответствии с Евростандартами и устанавливать розетки на
высоте 30 см от пола. Такие надплинтусные розетки имеют поворотные пластинки,
которые под действием пружинного механизма тут же закрывают отверстие розетки,
как только из нее вынут вилку.

Собственно, при
проводке электрики основное правило – практичность и удобство при
включении-выключении электрооборудования, установка розеток и выключателей, их количество и
высота – дело вкуса собственников жилья, но все-таки есть пара нюансов.

Например, возле
компьютерного или письменного стола
электрическую розетку лучше разместить чуть выше столешницы, на уровне 80 см от
уровня пола. В рабочей зоне кухни оптимальная высота монтажа розетки немного
выше метра – от 110 до 140 см. Для ванной комнаты, в целях безопасности, высота установки розеток и выключателей может быть не ниже, чем 180 см от пола. Следует сказать, что правила
электробезопасности не рекомендуют устанавливать розетки в помещениях с
повышенной влажностью – ванных и туалетных комнатах, душевых. Розетку для
стиральной машинки целесообразно вынести в коридор.

При размещении выключателей тоже можно
руководствоваться двумя стандартами – российским,
с высотой в 150 см от уровня пола, и европейским, с высотой от 50 до 80
см.

Для выключателей тоже
есть свои требования. Наиболее удобным считается расположение выключателя на
уровне кисти опущенной руки взрослого человека, это где-то 70-80 см от пола. Но
если в доме есть маленькие дети, то правила электробезопасности предполагают,
чтобы установка розеток и
выключателей была на максимально безопасной высоте – для выключателей не
ниже 180 см, а для розеток требуются специальные заглушки или розетки с поворотными
пластинками. Опытные мастера советуют на кухне установить выключатель на уровне
плеча. В спальне выключатели можно продублировать и расположить их возле кровати
на высоте 75 см.

В соответствии со
строительными нормами, на каждые 6 — 10 м жилой площади следует устанавливать
не менее одной розетки. Эти нормы распространяются и на пространства коридоров.Высота установки розеток и выключателей в коридорах не регламентирована: здесь главный принцип – удобство.

Для щитка с
электросчетчиком существуют свои нормативы.В большинстве случаев, его располагают недалеко от входной двери, на
высоте 150 –170 см от уровня пола.

Кухня

На современной кухне,
независимо от ее размеров, должно быть не менее двух розеток. Так записано в
строительных документах. На самом деле, даже этих двух будет явно маловато.
Поэтому сразу же устанавливайте отдельную розетку для каждого бытового прибора:
холодильника, морозильной камеры, посудомоечной машины, плиты, микроволновки,
чайника. Можно сделать несколько доступных розеток для миксера, кофемолки,
чайника на кухонном фартуке.

Категорически не
рекомендуется установка
розеток и выключателей в зоне повышенной влажности – в районе мойки и
плиты, а также за встраиваемой бытовой техникой и выдвижными ящиками, т.е. там,
где к ним затруднен доступ. Следует учесть, что монтаж розетки производится на
расстоянии не меньше 50 см от газовой трубы, системы водопроводных труб,
батарей центрального отопления, электрической плиты, раковины.

В соответствии с Правилами
устройства электроустановок высота
установки розеток и выключателей должна быть удобной и для подключаемых
к ним бытовых электроприборов. Можно установить несколько штепсельных розеток
на специальные негорючие плинтусы. Количество розеток берется из расчета
свободной площади, которая находится перед розеткой. В случае если перед
розеткой свободной площади меньше 75 см, то расположить розетку рекомендуется
на высоте от 40 до 125 см. Если площадь свободного пространства составляет 120 см,
то можно установить розетки на уровне 22,5 — 135 см от пола. Резюмируя все выше сказанное, делаем вывод,
что средняя цифра для установки розетки в комнате общего назначения – 30-40 см,
а наиболее приемлемая высота размещения выключателей – 80-90 см.

Когда возникает
необходимость замены или переноса розетки, то установка розеток и выключателей требует работы специалиста.
Самовольный ремонт возможен лишь при наличии соответствующих знаний в области
электробезопасности.

Розетки и переключатели | Традиционные, современные и индивидуальные розетки и выключатели для вашего дома, офиса или гостиницы

	Совместимость с лампами Lightwave LED Подробнее >>
	Установка Lightwave Подробнее >>
	Как установить промежуточный коммутатор Подробнее >>
	Как установить двухсторонний выключатель света Подробнее >>
	Как установить односторонний выключатель света Подробнее >>
	Как установить розетку Flex Подробнее >>
	Как установить выключатель для плиты Подробнее >>
	Как установить коаксиальное (антенное) гнездо Подробнее >>
	Как установить спутниковую розетку Подробнее >>
	Как установить двухполюсный переключатель Подробнее >>
	Как установить выключатель изолятора вентилятора Подробнее >>
	Как установить ответвитель с предохранителем Подробнее >>
	Как установить розетку Подробнее >>
	Как установить телефонную розетку Подробнее >>
	Как установить выключатель света под покраску Подробнее >>
	Как установить переключатель кристально чистого света поверх обоев Подробнее >>

.

Введение в TCP / IP (Часть 1) — Маршрутизаторы, коммутаторы и адресация

Переключить навигацию

• Инструменты разработки
  • Какие инструменты мне нужны?
  • Программные средства
    • Начни здесь
    • MPLAB® X IDE
      • Начни здесь
      • Установка
      • Введение в среду разработки MPLAB X
      • Переход на MPLAB X IDE
        • Переход с MPLAB IDE v8
        • Переход с Atmel Studio
      • Конфигурация
      • Плагины
      • Пользовательский интерфейс
      • Проектов
      • файлов
      • Редактор
        • Редактор
        • Интерфейс и ярлыки
        • Основные задачи
        • Внешний вид
        • Динамическая обратная связь
        • Навигация
        • Поиск, замена и рефакторинг
        • Инструменты повышения производительности
          • Инструменты повышения производительности
          • Автоматическое форматирование кода
          • Список задач
          • Сравнение файлов (разница)
          • Создать документацию
      • Управление окнами
      • Сочетания клавиш
      • Отладка
      • Контроль версий
      • Автоматизация
        • Язык управления стимулами (SCL)
        • Отладчик командной строки (MDB)
        • Создание сценариев IDE с помощью Groovy
      • Поиск и устранение неисправностей
      • Работа вне MPLAB X IDE
      • Прочие ресурсы
    • Улучшенная версия MPLAB Xpress
    • MPLAB Xpress
    • MPLAB IPE
    • Программирование на C
    • Компиляторы MPLAB® XC
      • Начни здесь
      • Компилятор MPLAB® XC8
      • Компилятор MPLAB XC16
      • Компилятор MPLAB XC32
      • Компилятор MPLAB XC32 ++
      Охват кода
      • MPLAB
    • Компилятор IAR C / C ++
    • Конфигуратор кода MPLAB (MCC)
    • Гармония MPLAB v2
    • Гармония MPLAB v3
    • среда разработки Atmel® Studio
    • Atmel START (ASF4)
    • Advanced Software Framework v3 (ASF3)
      • Начни здесь
      • ASF3 Учебники
        • ASF Audio Sine Tone Учебное пособие
        • Интерфейс ЖК-дисплея с SAM L22 MCU Учебное пособие
    • Блоки устройств MPLAB® для Simulink®
    • Утилиты
    Инструменты проектирования
    • FPGA
    • Аналоговый симулятор MPLAB® Mindi ™
  • Аппаратные средства
    • Начни здесь
    • Сравнение аппаратных средств
    • Средства отладки и память устройства
    • Исполнительный отладчик
    • Демо-платы и стартовые наборы
    • Внутрисхемный эмулятор MPLAB® REAL ICE ™
    • Эмулятор SAM-ICE JTAG
    Внутрисхемный эмулятор
    • Atmel® ICE
    • Power Debugger
    • Внутрисхемный отладчик MPLAB® ICD 3
    • Внутрисхемный отладчик MPLAB® ICD 4
    Внутрисхемный отладчик
    • PICkit ™ 3
    • Внутрисхемный отладчик MPLAB® PICkit ™ 4
    • MPLAB® Snap
    • MPLAB PM3 Универсальный программатор устройств
    • Принадлежности
      • Заголовки эмуляции и пакеты расширения эмуляции
      • Пакеты расширения процессора и отладочные заголовки
        • Начни здесь
        Обзор
        • PEP и отладочных заголовков
        • Требуемый список заголовков отладки
          • Таблица обязательных отладочных заголовков
          • AC162050, AC162058
          • AC162052, AC162055, AC162056, AC162057
          • AC162053, AC162054
          • AC162059, AC162070, AC162096
          • AC162060
          • AC162061
          • AC162066
          • AC162083
          • AC244023, AC244024
          • AC244028
          • AC244045
          • AC244051, AC244052, AC244061
          • AC244062
        • Необязательный список заголовков отладки
          • Список необязательных отладочных заголовков — устройства PIC12 / 16
          • Необязательный список заголовков отладки — устройства PIC18
          • Дополнительный список заголовков отладки — Устройства PIC24
        • Целевые следы заголовка отладки
        • Отладочные подключения заголовков
    • SEGGER J-Link
    • K2L Сетевые инструментальные решения
    • Рекомендации по проектированию средств разработки
    • Ограничения отладки — микроконтроллеры PIC
    • Инженерно-технические примечания (ETN) [[li]] Встраиваемые платформы chipKIT ™

• Проектов
  • Начни здесь
  • Преобразование мощности
    • AN2039 Четырехканальный секвенсор питания PIC16F1XXX
  • 8-битные микроконтроллеры PIC®
  • 8-битные микроконтроллеры AVR®
  • 16-битные микроконтроллеры PIC®
  • 32-битные микроконтроллеры SAM
  • 32-разрядные микропроцессоры SAM
    • Разработка приложений SAM MPU с MPLAB X IDE
    Примеры пакетов программного обеспечения
    • SAM MPU
  • Запланировано дополнительное содержание…

• Продукты
  • 8-битные микроконтроллеры PIC
  • 8-битные микроконтроллеры AVR

.

Windows Server 2016: объединение сетевых адаптеров с коммутатором Cisco — статьи TechNet — США (английский)

---

---

Network Teaming — одна из важных частей инфраструктуры, когда нам нужна высокая доступность в сети. NIC Teaming позволяет группировать от 1 до 32 физических сетевых адаптеров Ethernet в один или несколько программных виртуальных сетевые адаптеры. Эти виртуальные сетевые адаптеры обеспечивают высокую производительность и отказоустойчивость в случае отказа сетевого адаптера.Все сетевые адаптеры, входящие в группу NIC, должны быть установлены на одном физическом хост-компьютере, чтобы объединить их в группу. В Cisco На языке это называется Port-Channel, на языке Linux это называется Network Bonding, а на языке Microsoft мы называем это объединением NIC.

Большинство администраторов сталкиваются с проблемой настройки объединения сетевых карт на другой стороне, которая является коммутатором Cisco. В этой статье мы рассмотрим конфигурацию обеих сторон, участвующих в настройке объединения сетевых карт.

Во-первых, нам нужно взглянуть на NIC виртуальной машины или физического сервера, если это физический сервер.

У нас есть две сетевые карты на Windows Server 2016. Вы можете переименовывать их по своему усмотрению.

Перейдите в Диспетчер серверов, щелкните «Локальный сервер» и щелкните «Отключено». По умолчанию объединение сетевых адаптеров отключено при установке операционной системы.

Щелкните ЗАДАЧИ и щелкните Новая команда

Здесь нам нужно указать любое имя группы в соответствии с вашей средой и выбрать обе карты NIC.

Режим объединения будет LACP, потому что мы также настроим LACP на стороне коммутатора Cisco, поэтому обе стороны должны иметь одинаковый режим объединения.

LACP расшифровывается как Link Aggregation Control Protocol, и, по сути, это более динамичная версия объединения, зависящего от коммутатора, что означает, что при настройке коммутатора, а не отдельных портов. Как только коммутатор настроен он узнает о вашей сетевой команде и обрабатывает динамическое согласование портов. Этот режим, также называемый динамическим объединением и основанный на IEEE 802.1ax, поддерживается большинством коммутаторов корпоративного класса и позволяет автоматически создавать команду с использованием Link Aggregation. Протокол управления (LACP), который динамически определяет связи между сервером и определенным коммутатором.Чтобы использовать этот режим, вам обычно необходимо вручную включить LACP на порту коммутатора.

Он использует атрибуты сетевого трафика (IP-адрес, порт и MAC-адрес), чтобы определить, на какой конкретный сетевой адаптер следует отправлять.

Вы можете видеть состояние группы сетевых адаптеров в рабочем состоянии, для этой конфигурации у нас есть оба сетевых адаптера в активном / активном режиме. Вы можете добавить больше сетевых карт в команду в соответствии с вашими потребностями и требованиями сценария.

Мы можем анализировать статистику отправленных / полученных пакетов NIC Team.

В свойствах сети мы можем увидеть значок NIC Team и его скорость, показанную как 2,0 Гбит / с, поскольку мы объединили обе NIC, имеющие 1 ГБ каждая, через NIC Teaming.

На этом этапе мы завершили настройку, используемую в объединении сетевых адаптеров, пришло время настроить сторону коммутатора Cisco, чтобы обе стороны могли быть синхронизированы. Если у вас есть доступ к Switch, вы должны знать о подключенных портах. вашего Сервера, чтобы вы могли настроить тот же порт-канал LACP на стороне коммутатора.

Эта сетевая карта сервера 0 подключена к порту коммутатора 1/0/18, а сетевая карта 1 подключена к порту коммутатора 2/0/18. В этой среде у нас есть два коммутатора, настроенные как стек, поэтому мы должны использовать по одному порту из каждого переключатель, чтобы сделать канал порта. Эта конструкция также обеспечит нам резервирование на уровне коммутатора.

После входа в коммутатор просто вставьте эти команды в коммутатор и сохраните конфигурацию. Вы можете проверить статус через некоторое время на стороне сервера, он будет синхронизирован.


  Core-SW # conf t

  Core-SW (config) #interface port-channel   18

  Core-SW (config) #interface gigabitEthernet   1  /  0  /  18

  Core-SW (config-if) # channel-group   18   mode passive

  Core-SW (config) #interface gigabitEthernet   2  /  0  /  18

  Core-SW (config-if) # группа каналов   18   пассивный режим


Сохраните конфигурацию и выйдите.

Поскольку мы настроили объединение сетевых адаптеров в Windows Server 2016 и другую конфигурацию коммутатора, необходимую для порта-канала. Мы объединили порты, так как оба порта активны, вы можете настроить активный / резервный, как хотите переключение между портами.

---

.
