Сферы применения профильных труб — теплицы, заборы, беседки из профильной трубы

Профильная труба — разновидность металлопроката, представляющая собой длинное полое изделие с прямоугольным, квадратным или овальным сечением. Изготавливают такую продукцию методом горячего или холодного проката. Профильные трубы отличаются повышенной прочностью и стойкостью к деформациям, небольшим весом, высокой прочностью и надежностью. Благодаря этим характеристикам изделие нашло широкое применение во многих областях.

Как и для чего используется профильная труба

Профильная труба нашла широкое применение в следующих областях:

1. Строительство. Наиболее востребован данный вид металлопроката для возведения всевозможных сооружений. Каркас из профильной трубы служит надежной опорой, выполняет функции поддерживающей балки. Наиболее часто для этих целей используют изделия прямоугольного сечения, которые в отличие от швеллеров и двутаврового бруса отличается значительно меньшим весом при равной выносливости. Наиболее популярные конструкции:
   • Теплицы из профильной трубы . Лучше всего для этой цели использовать прокат с прямоугольным или квадратным сечением — наличие четырех ребер жесткости увеличивает прочность готовой конструкции. Оптимальным вариантом станет труба с толщиной стенок 2 мм, обработанная специальными защитными составами. Длина изделия зависит от параметров будущей теплицы.
   • Заборы из профильной трубы. Такой металлопрокат может использоваться только в качестве опорных столбов или для устройства всего заграждения. Подойдет труба с любым типом сечения, дополнительно оцинкованная или покрытая специальным полимерным составом для улучшения эксплуатационных характеристик. Разнообразие форм и диаметров данного материала позволяет воплощать в жизнь любые дизайнерские решения. Читать подробнее про возведение заборов из профильной трубы и профнастила.
   • Ворота из профильной трубы. Как и для заборов, для таких конструкций применяют металлические изделия любого диаметра и сечения. Для закрытых ворот труба используется только в качестве опоры, для открытых — в качестве основного элемента.
2. Прокладка инженерных коммуникаций. В этой области трубы с квадратным и прямоугольным сечением применяются только для создания системы «теплый пол» и прокладки специализированных теплопроводных конструкций с малой нагрузкой. Это объясняется тем, что такие изделия обладают небольшой пропускной способностью в отличие от традиционных круглых. Овальные трубы служат для создания проводов в химическом и пищевом производстве. Также благодаря особенностям конструкции такие изделия востребованы для создания охлаждающих систем.

Профильные трубы бывают матовыми и глянцевыми. Второй тип востребован для создания самых разнообразных предметов интерьера и экстерьера. Из этого материала делают каркасы для мебели, всевозможные декоративные элементы. Их используют для возведения беседок, навесов и козырьков, лестниц, ограждений балконов и перил.

Матовые трубы чаще применяют в промышленных целях: они идут на создание проводящих конструкций, а также в качестве несущих элементов временных и малогабаритных сооружений.

По телефону (4852) 719-880 вы можете получить полную информацию об ассортименте и технических характеристиках профильных труб, а также сделать заказ на оптовую и розничную партию любого металлопроката.

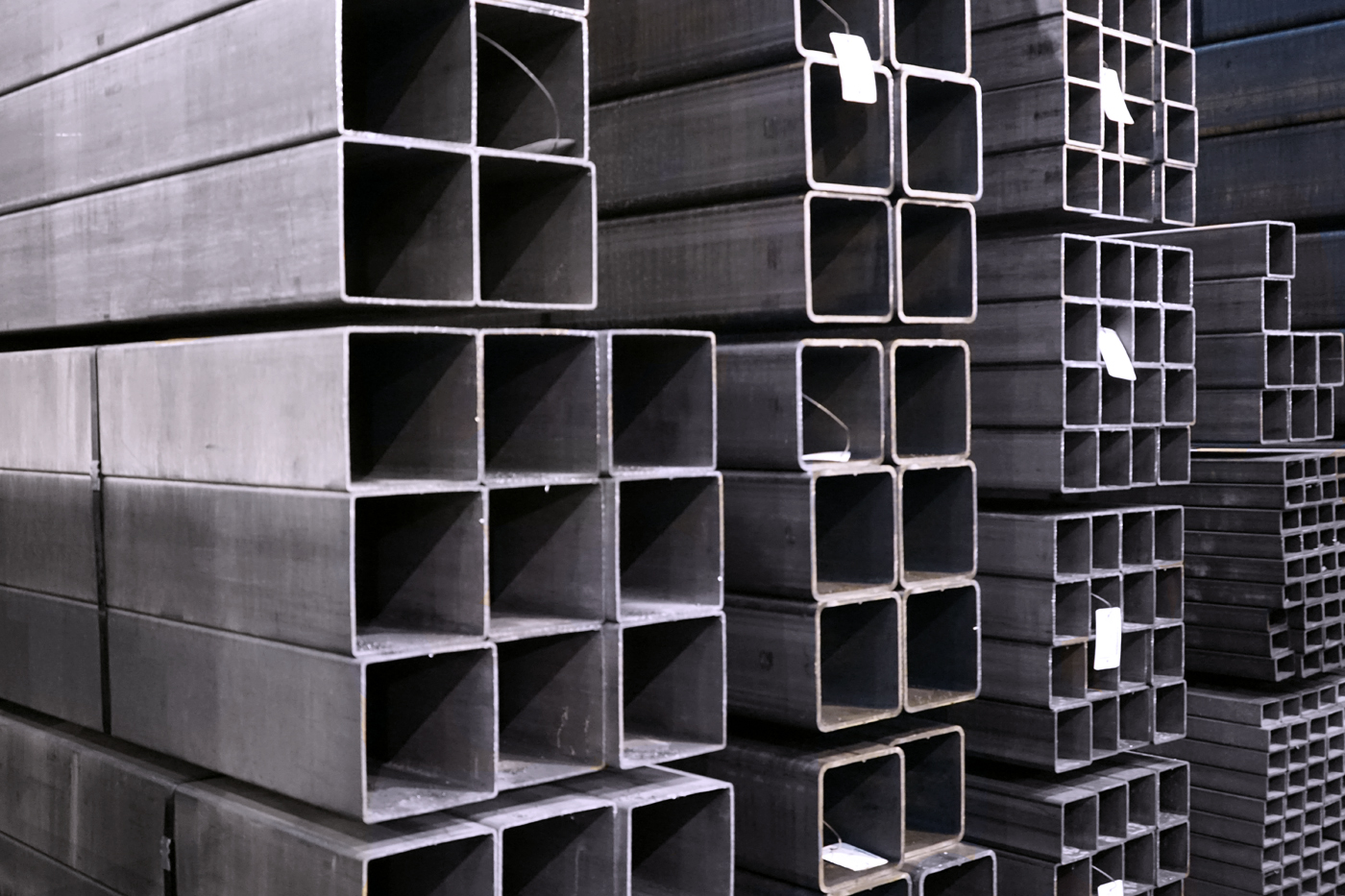

Труба профильная стальная – квадратная и прямоугольная

[huge_it_slider id=»3″]

Производство и технологические возможности

Труба профильная производства ООО «УМК» изготавливается  на трубоэлектросварочном стане «48-140» южно-корейской фирмы «JUNGWOO EMC CO», Ltd, годовой производительностью до 130 000 тонн в год. На заводе проводится обязательный контроль сварного шва.

Трубная продукция производства УМК может поставляться в виде прямоугольной или квадратной профильной трубы.

Цена на профильную трубу зависит от объема поставок, цены на горячекатаный штрипс и заказываемого типоразмера.

Стандарты, сертификаты и качество

На УМК, потребитель может купить трубы произведенные в соответствии со следующими ГОСТами:

• по сортаменту ГОСТ 8639-82 — квадратная труба;
• по сортаменту ГОСТ 8645-68 — прямоугольная трубы;
• по техническим требованиям ГОСТ 13663-86 — профильные.

Материалы

Трубы изготовляют:

— из углеродистой стали марок Ст1сп, Ст1пс, Ст1кп, Ст2сп, Ст2пс, Ст2кп, Ст3сп, Ст3пс, Ст3кп, Ст4сп, Ст4пс, Ст4кп по ГОСТ 380, марок 08, 08пс, 08кп, 10, 10пс, 10кп, 15, 15пс, 15кп, 20, 20пс, 20кп, 35, 45 по ГОСТ 1050, марки 08Ю по ГОСТ 9045;

— из легированной стали марок 09Г2, 09Г2С, 10ХСНД по ГОСТ 19281, марок 10Г2 и 30ХГСА по ГОСТ 4543.

Механические свойства труб стальных профильных квадратных по ГОСТ 8639-82 и прямоугольных по ГОСТ 8645-68,- производимых УМК, соответствуют техническим требованиям ГОСТ 13663-86 для нетермообработанных труб:

Механические свойства профильных труб

Марка стали	Временное сопротивление разрыву σв, Н/мм2 (кгс/мм2), не менее	Относительное удлинение δ5, %, не менее
08Ю	294 (30)	14
08, 08пс, 08кп	314 (32)	13
ст1сп, ст1пс, ст1кп	333 (34)	11
ст1сп, ст1пс, ст1кп	353 (36)	10
ст1сп, ст1пс, ст1кп	363 (37)	10
ст1сп, ст1пс, ст1кп	372 (38)	10
10, 10пс, 10кп	353 (36)	10
15, 15пс, 15кп	372 (38)	10
20, 20пс, 20кп	372 (38)	10

Размеры

На сегодняшний день профильная труба на УМК производится, квадратного сечения: 40, 50, 60, 80 и 100 мм (подробнее «Труба прямоугольная ГОСТ 8645«) и прямоугольного сечения: от 25х50 до 140х60 мм (подробнее «Труба квадратная ГОСТ 8639«).

Описание

Профильные стальные трубы – один из видов металлопродукции, используемый в качестве конструкционного материала. Сортамент производимых труб включает профиля различных форм, однако наиболее популярной является труба квадратная и труба прямоугольная. Пластичные свойства стали, используемые при их производстве, позволяют производить гнутые профильные трубы. Для гибки используются специальные станки и приспособления – трубогибы. Оцинкованная профильная металлическая труба представляет собой изделие изготовленное из холоднокатаной оцинкованной стали.

Область применения

Основное назначение профильных труб изготовление металлоконструкций. Из профильной трубы делается каркас различных сооружений: фермы, ворота, теплица, навес и т.п. Кроме того из нее могут изготавливаться такие изделия такие как: скамейка, лестница, беседка, калитка, забор и многие другие.

Преимущества

Основное назначение профильных труб связано с устойчивым сопротивлением поперечным нагрузкам. Плоскости находящиеся перпендикулярно направлению давления способны обеспечить более высокое сопротивление давлению. Это свойство делает профильные трубы более привлекательными по сравнению с гибкими круглыми. В случае же если направление давление известно заранее прочностные характеристики конструкции можно заранее усилить используя вместо квадратных прямоугольные. В целом получается что использование в строительных конструкциях данных видов труб можно снизить удельный расход стальных материалов, а значит и снизить их стоимость. Еще одним преимуществом является более устойчивое крепление различных строительных материалов к ровной плоскости.

Труба профильная – разновидности форм и размеров, области применения

Профильными трубами в общем случае называют прокат, полое сечение которого отличается от круглого. Оно может быть прямоугольным (частный случай – квадратным), овальным, плоскоовальным, трёх-, шести-, восьмигранным, каплевидным, ребристым. Наиболее распространён прямоугольный профиль. Основным материалом для их производства является углеродистая (Ст3 сп) или низколегированная (09Г2С) сталь. Изделия ответственного назначения изготавливают из коррозионностойких сталей.

Классификация профильных труб по технологии изготовления

Технологические варианты производства продукции:

• Для получения бесшовных горячедеформированных труб используют стальную болванку круглого или прямоугольного сечения. В зависимости от дальнейшего целевого назначения продукции используют заготовки различного типа – непрерывно литые, кованые, слитки, катаные. Исходное изделие нагревают и обрабатывают на продольных прессах для создания полой гильзы. Технологический процесс предусматривает производство немерной бесшовной трубы. Путём дальнейшей обработки вальцами получают профильный прокат запланированного сечения. Финишная операция – термическая обработка, обеспечивающая необходимые характеристики поверхностной структуры продукции. С помощью этого способа получают толстостенные изделия с большими размерами сечения. Продукции характерна высокая прочность.
• Процесс производства холоднокатаных бесшовных труб на первых этапах повторяет выше описанную технологию. Но после изготовления круглой гильзы поверхность охлаждают, и только после этого вальцами формируют профиль. Такая технология позволяет получать изделие с более тонкими стенками. При соблюдении правил калибровочного процесса отклонение от толщины не превышает 0,5% от нормированной величины. Такая продукция предназначена для применения в областях, в которых важны точные геометрические параметры – в машиностроении, автомобиле- и судостроении.
• Для труб небольшого сечения часто используют сварной метод, в котором в качестве исходного материала используются стальные листы. Первый этап заключается в подготовке на гильотине штрипса – трубной заготовки. Штрипс на вальцах деформируется в соответствии с заданными параметрами. Стык формируется дуговой или точечной сваркой. Такой способ позволяет получать тонкостенную профильную продукцию, использовать в качестве исходного материала оцинкованный лист, изготавливать изделия нестандартной конфигурации.

Профильные трубы – формы и их основные характеристики

Наиболее распространёнными являются профильные изделия следующей конфигурации:

• Трубный прокат квадратного сечения наиболее часто применяется в строительстве, может изготавливаться любым из трёх методов – горячей или холодной прокаткой, сваркой. Наружный размер квадрата варьируется от 10 до 180 мм, нестандартные размеры – 32, 36, 40, 65 мм. Толщина стенки – 1–14 мм, у сварных изделий толщина стенки, как правило, небольшая. Площадь сечения данных изделий имеет иное значение, чем у круглых аналогов, и служит для расчётов жёсткости конструкции, а не для вычислений проходимости внутренней полости. При расчёте площади сечения квадратного трубного проката используются наружные параметры.
• Ассортимент прямоугольных профильных труб более разнообразен, благодаря возможности различных вариаций сторон. Интервал значений ширины – 15–230 мм, высоты – 10–100 мм. Толщина стенки может достигать 20 мм. Основную группу составляют трубы общего назначения, изготовленные из горячекатаной ленты толщиной 1,5–5,0 мм. Эти изделия соответствуют повышенным требованиям по прочности. Другие условия в данном случае не актуальны.
• Изделия овального и плоскоовального профиля имеют небольшую область применения. Чаще всего их используют в производстве мебели или элементов декора. Поэтому для изготовления этой продукции, как правило, применяют оцинкованный лист или листовую коррозионностойкую сталь. При формировании сортамента используют такие параметры, как ширина – 6–90 мм, высота – 3–50 мм, больший и меньший радиусы кривизны. Меньший радиус находится в интервале 0,98–18,45 мм, больший – 5,42–114,56 мм.

Длина профильных труб определяется технологией их производства. Мерные длины – 3, 6, 12,5 м. Немерные длины – 1–13 м. Изделия могут изготавливаться по стандартным размерным характеристикам или по величинам, заявленным заказчиком.

Производство прямоугольных труб регламентируется ГОСТ 8645, квадратных – ГОСТ 8639, овальных – ГОСТ 8642.

Области применения профильного трубного проката

Сферы использования этого вида проката зависят от его сортамента, способа производства и материала, применённого при изготовлении:

• Прочные, чаще толстостенные, профильные трубы используют в металлоконструкциях различных типов. Это каркасы зданий, опоры, мачты, сложные перекрытия, габаритные пролёты. Этот вид металлопроката способен не только выполнять несущие функции, но и эффективно работать в условиях вибрационных нагрузок. Прямоугольные изделия удобны для устройства конструкций, предназначенных для укладки на ровную поверхность.
• В мебельном производстве, как правило, востребованы трубы, изготовленные из стального холоднокатаного штрипса толщиной 0,8–1,5 мм. Изделия используются для изготовления элементов мебели, лёгких и не несущих особых нагрузок. Могут применяться оцинкованные или нержавеющие профильные трубы.
• Другие области применения профильного трубного проката – сооружение заборов, перегородок, остановок городского транспорта, детских площадок, скамеек, сельское хозяйство, судо- и автомобилестроение.

Преимущества использования профильных труб

Профильный трубный прокат популярен благодаря особым достоинствам:

• Даже при значительных нагрузках трубы с сечением, отличным от круглого, устойчивы к деформациям. Особой прочностью и однородностью свойств по периметру отличаются бесшовные трубы. Но производство этой продукции более дорогое из-за больших затрат энергоносителей и высокой стоимости оборудования.
• Профильные трубы, имея прочностные характеристики, мало уступающие качествам неполых материалов, требуют расхода меньшего количества металла, чем при производстве полнотелых балок.
• Профильные изделия дают возможность изготавливать сложные по конфигурации конструкции, удобны в работе.
• Облегчённые строительные конструкции, изготовленные с использованием профильных труб, снижают нагрузки на фундамент, что позволяет сэкономить цемент и заполнители для бетонных смесей.

Профильная нержавеющая труба

Особое место, благодаря уникальным эксплуатационным характеристикам, занимает профильный трубный прокат, изготовленный из коррозионностойких сталей, устойчивых к разрушающему воздействию воды и некоторых агрессивных сред. Наиболее популярны хромоникелевые и хромистые стали, возможны добавки марганца и титана. Примерно 80% от общего объёма занимают аустенитные стали марок AISI 304 и AISI 316. В последнее время получают распространение профильные тонкостенные изделия из спецсталей, жаростойких и жаропрочных сталей. По способу обработки различают матовую, шлифованную, полированную поверхности.

Профильный трубный прокат сочетает в себе прекрасные механические характеристики, сопротивляемость коррозионным процессам, эстетически привлекательный внешний вид. Применяется в архитектурных композициях, для изготовления элементов интерьерного и ландшафтного дизайна, в транспортной, медицинской, пищевой, целлюлозной, химической и иных отраслях.

ограждение, опоры из профильной трубы

---

Профильная продукция из металла является наиболее востребованной. Очевидно, что она встречается в  разнообразных строительных и промышленных  отраслях. Довольно часто такие товары применяют как основные каркасы для рекламных стоек. Иногда подобную продукцию приобретают для создания украшений для быта или же изготовления  деталей мебели. В машиностроении трубы с рисунком квадрата или прямоугольника в сечении монтируются как основные детали разнообразных аппаратов.

---

На важный вопрос особенностей трубы профильной и ее применения можно ответить, если знать все ее параметры. Решение выбрать тот или иной вариант принимается исходя из габаритов продукции.

Из этой статьи вы узнаете, какие типы труб в каких случаях лучше использовать. Область применения профильных труб определяется по толщине, длине и прочим характеристикам.

---

Чаще всего такая продукция используется в строительстве

Если вам нужно сделать перекрытие из профильной трубы, то вариантов можно выбрать огромное множество. Наиболее распространено следующее решение: квадратный профиль  размерами 80 на 80 или 1 00 на 1 00 мм, для изделия длиной 3-4 м. Расчёт балок перекрытия из профильной трубы может выполнить и профессионал нашей компании. Или же вы можете выбрать параметры изделия сами.  Вам необходимо будет посчитать возможную нагрузку на балку,  которая будет зависеть от особенностей климата, шага прогонов и их длины, веса кровельного материала.

Вам необходимо создать несущий каркас из профильной трубы для объекта с малыми габаритами? Тогда выберите квадратную трубу размером 60 на 60 или 80 на 80, созданные из низколегированной или углеродистой стали, со стандартной толщиной стенок. Последний параметр поможет конструкции переносить даже сильные внешние нагрузки.

---

Кстати, профильные трубы для металлических ограждений и прочих построек можно защитить от коррозии с помощью грунтового покрытия и покраски.  Так изделия будут выглядеть более привлекательными, а металл будет защищен от атмосферных воздействий.

Также часто к нам обращаются клиенты, желающие изготовить ограждение из профильной трубы. Изделия являются не только основной забора, но и опорой для закрепления основного и декоративного материала.

Можно также создавать фасадные элементы, стойки  и  опоры из профильной трубы, выбирая для их изготовления продукцию размерами 100 x 100 или 50 X 50, с соответствующей толщиной стенок. Они подойдут для объектов с незначительной квадратурой.

Размеры, вес и технические характеристики профильной трубы

Когда мы были детьми, то строили из песка или кубиков, но теперь мы уже большие дядьки и профильная труба стала нашим конструктором. Изумительная вещь! На этот элемент строительного металлопроката мы обратили внимание, когда понадобился материал для возведения теплицы и столбов для забора из сетки рабицы.

В процессе выбора профтрубы необходимого количества и качества мы проконсультировались у специалистов, ознакомились с прайсами фирм, заглянули в специальную литературу и обобщили полученную  информацию в данной статье. Все оказалось довольно просто — сейчас сами все увидите.

Профильный прокат различают по типу профиля

• Трубы профильные стальные прямоугольного сечения (ГОСТ 8645-68)

• Трубы профильные квадратного сечения (ГОСТ 8639-82)

• Трубы стальные овального сечени (ГОСТ 8642-68)

Маркировка — условные обозначения. ГОСТ

b — ширина, h — высота, t — толщина стенки, R — радиус наружного закругления.

Условное обозначение гнутого сварного прямоугольного профиля высотой 180мм, шириной 100мм, толщиной стенки 5мм из стали для строительных конструкций С245 по ГОСТ 27772 будет выглядеть следующим образом:

Профиль 180х100х5 ГОСТ 30245 — 2003/С245 ГОСТ27772-88

Но поставщики как правило пользуется упрощенной маркировкой, которая включает: наименование, размер поперечного сечения и толщину стенки. Таким образом, если вы увидите на сайте Петровича позицию: труба профильная 60x40x2 это будет означать, что строительная сеть предлагает трубу прямоугольного сечения с шириной профиля 60х40мм и толщиной стенки 2мм .

Профиль изготавливают длиной от 6 до 12м и иногда можно встретить его длину в конце маркировки:

Профильная труба 60x40x2 6м

 Толщина стенки чем больше тем лучше. Здесь решайте от вашего бюджета. Ориентиром может служить информация о том, что на открытом воздухе коррозия съедает сталь примерно на 0.1 мм в год.

А знаете ли вы?

Что если в полость профильной трубы качественно (без пустот) залить бетон ,то получим так называемый композитный трубобетонный элемент. Его вертикальная несущая способность будет выше в разы!

Профильная труба. Размеры. Вес 1 метра. Таблицы

Труба квадратного сечения ГОСТ 8639-82

	Толщина стенки, t, мм		Метров в 1 тонне
Труба квадратная 10х10
Труба квадратная 15х15
Труба квадратная 20х20
Труба квадратная 25х25
Труба квадратная 30х30
Труба квадратная 35х35
Труба квадратная 40х40
Труба квадратная 42х42
Труба квадратная 45х45
Труба квадратная 50х50
Труба квадратная 60х60
Труба квадратная 70х70
Труба квадратная 80х80
Труба квадратная 90х90
Труба квадратная 100х100
Труба квадратная 110х110
Труба квадратная 120х120
Труба квадратная 140х140
Труба квадратная 150х150
Труба квадратная 180х180

 Труба прямоугольного сечения (ГОСТ 8645-68)

	Толщина стенки, S, мм		Метров в 1 тонне
Труба прямоугольная 15х10
Труба прямоугольная 20х10
Труба прямоугольная 20х15
Труба прямоугольная 25х10
Труба прямоугольная 25х15
Труба прямоугольная 30х10
Труба прямоугольная 30х15
Труба прямоугольная 30х20
Труба прямоугольная 35х15
Труба прямоугольная 35х20
Труба прямоугольная 35х25
Труба прямоугольная 40х15
Труба прямоугольная 40х20
Труба прямоугольная 40х25
Труба прямоугольная 40х30
Труба прямоугольная (42)х20
Труба прямоугольная 45х20
Труба прямоугольная 45х30
Труба прямоугольная 50х25
Труба прямоугольная 50х30
Труба прямоугольная 50х35
Труба прямоугольная 50х40
Труба прямоугольная 60х25
Труба прямоугольная 60х30
Труба прямоугольная 60х40
Труба прямоугольная 70х30
Труба прямоугольная 70х40
Труба прямоугольная 70х50
Труба прямоугольная 80х40
Труба прямоугольная 80х50
Труба прямоугольная 80х60
Труба прямоугольная 90х40
Труба прямоугольная 90х60
Труба прямоугольная 100х40
Труба прямоугольная 100х50
Труба прямоугольная 100х70
Труба прямоугольная 110х40
Труба прямоугольная 110х50
Труба прямоугольная 110х60
Труба прямоугольная 120х40
Труба прямоугольная 120х60
Труба прямоугольная 120х80
Труба прямоугольная 140х60
Труба прямоугольная 140х80
Труба прямоугольная 140х120
Труба прямоугольная 150х80
Труба прямоугольная 150х100
Труба прямоугольная 180х80
Труба прямоугольная 180х100
Труба прямоугольная 180х150

Предельные отклонения и допуски

Предельные отклонения по толщине стенки профилей должны соответствовать предельным отклонениям по толщине исходной заготовки шириной 1250 мм нормальной точности прокатки Б по ГОСТ 19903. Предельные отклонения по толщине не распространяются на места изгиба.

Предельные отклонения по высоте и ширине профиля должны соответствовать:

• при высоте (ширине) профиля до 100 мм … ±1,0, но не менее

• при высоте (ширине) профиля свыше 100 мм … ± 0,8.

Допуски на радиусы наружного закругления должны соответствовать:

• при t ≤ 6,0 мм …………….от 1,6t до 2,4t

• при 6,0 < t ≤ 10,0 мм ……..от 2,0t до 3,0t

• при t ≥ 10,0 мм ……………от 2,4t до 3,6t.

В поперечном сечении профиля отклонения от угла 90^о не должны превышать ± 1^о30′.

Как лучше перевезти профтрубу от металбазы до вашего участка

Итак, прокат выпускается длиной от 6 до 12м метров.

8-12 метров

Только грузовой или спецтранспорт. Обойдется в копеечку.

6 метров (самый распространенный вариант)

Доставка такого длинномера возможна так называемой газелью-катюшей (один конец укладывается на горизонтальную перекладину, второй по диагонали в кузов). Аренда Газели обойдется дешевле грузового автотранспорта примерно в 2 раза.

Любая организация, которая торгует металлопрокатом имеет базу частников — шабашников. Попросите менеджера связаться с ними или возьмите телефон и пообщайтесь самостоятельно.

В нашем случае обошлось без личного присутствия при погрузке. Водитель самостоятельно загрузился на базе, проконтролировал количество материала и доставил груз в течении 1 часа. Очень удобно.

3 метра

За небольшую доплату можно заказать распил пополам стандартного 6-ти метрового профиля. Трехметровые отрезки профильной трубы в таком случае помещаются в любой легковой автомобиль с кузовом хетчбек или универсал. Задняя 5-я дверь остается открытой, на конец трубы помещаем знак габаритный груз.

Организация у которой вы будете закупаться может предложить допуслуги:

• Резка в размер

• Сверление отверстий

• Гибка в радиус

Очень соблазнительно получить сразу нужные заготовки, но обязательно будет погрешность. В нашем случае на каждой трубе размер играл в плюс на 15-20мм и все равно пришлось подрезать болгаркой самостоятельно.

Как мы прошлым летом гнули профтрубу, чтобы затем соорудить теплицу

С задачей гибки мы справились с помощью самодельно трубогиба. Читайте подробнее >>>

С помощью трубогиба и профтрубы мы собрали теплицу своими руками. Чтобы посмотреть на ход работ в деталях нажмите здесь >>>

Посмотрите какие классные вещи делают из профтрубы

цена за метр и тонну, вес метра, прайс-лист на профильную трубу

Профиль трубы имеет важное значение

Заказчикам, которым нужны профильные трубы, мы предлагаем широкий ассортимент с разной геометрией сечения, разных размеров и с различными свойствами, способный удовлетворить потребности каждого клиента. На складе в Москве всегда в наличии у нас:

с толщиной стенок от 1,5мм до 12мм.

Также у нас вы можете сразу купить заглушки для труб соответствующего сечения, которые увеличивают долговечность элементов и конструкций, создают эстетичный вид, законченность создаваемых изделий и объектов.

Приобретая у нас металлопрокат указанного сортамента от ведущих производителей, вы можете быть уверены, что актуальные цены, приведенные в прайс-листе на сайте, мы держим на низком уровне. В розницу вы всегда можете купить профильную трубу метрами (указана цена за метр погонный), а для оптовых покупателей для каждой позиции указана цена за тонну.

Преимущества наших профильных труб, назначение

Профильные трубы изготовлены из качественной прочной стали общего назначения. Они предназначены для применения в самых различных сферах – как в сооружении газопроводов и трубопроводов с незначительной нагрузкой, в строительстве разного масштаба объектов, так и для бытовых нужд, ограждений, отделки помещений.

Они универсальны – хорошо и удобно свариваются разными видами сварки, без изменения структуры металла и утраты ценных прочностных свойств. Надежно крепятся с помощью крабов для профильных труб, гнутся на специальных станках, при помощи трубогибов (некоторые позиции профильной трубы можно сгибать при помощи ручных трубогибов).

• Их легкий монтаж в конструкциях самых разных видов.
• Они вполне заменяют элементы профильной арматуры, но дешевле их на порядок.
• Квадратная и прямоугольная геометрия формы и облегчают погрузку труб, складирование, транспортировку и хранение.
• Стойкость к довольно серьезным статическим нагрузкам, высокие прочностные показатели на изгиб, устойчивость к коррозии (у оцинкованных труб), деформациям и изменениям температур.
• Экономное использование металла при любом строительстве;
• Возможность воплощать в жизнь нестандартные и неординарные архитектурные решения.

Ценным преимуществом труб с предлагаемыми профилями является равномерное распределение металла по всему их периметру. Любой профиль отличается высоким показателем радиуса инерции по отношению к площади сечения, что дает возможность использовать их для сжато-изогнутых стержней и сжатых стержней (эффективность использования труб можно усиливать, если заполнять внутреннее пространство трубы бетоном, что вдобавок, значительно повышает огнестойкость любой создаваемой конструкции).

Оформляя заказ, вы можете рассчитать вес и другие параметры приобретаемой партии металлопроката на металлокалькуляторе на нашем сайте. А также в любой момент воспользоваться консультацией наших опытных специалистов-профессионалов. Доставку выполняем оперативно по всей Москве и МО (возможна доставка день в день).

Трубы профильные: квадратные и прямоугольные

Реализуем оптом и в розницу качественные ВГП трубные изделия из прочных стальных сплавов от надежных производителей по ГОСТ 3262-75. При поставке полный комплект документов, включая сертификаты качества на металлоизделия. Можно купить любой объем металлопроката круглого сечения мерной и немерной длины (до 12 м). На складах металлобазы нашей компании в Москве и области в наличии полный сортамент водогазопроводных труб любого диаметра: d 15, 20, 25, 32, 35, 40, 50, 65, 80, 100 мм.

Наши склады на карте

---

Преимущества оптового сотрудничества

Нет требований минимального заказа

Вы можете купить любой объем продукции

Скидки до 15%

Экономьте до трети от стоимости заказа

Гарантия качества

Получайте товар сертифицированный по ГОСТу

Подготовка металлопродукции в течении одного часа

Заказывайте и получайте товар в срок от 1 часа

Компания ООО ГЕФЕСТ занимается оптоворозничной продажей металлопроката высокого качества, обеспечивая полный сортамент изделий из металла для различных сфер использования, с бесплатной доставкой при заказе оптом от 20 тонн во все регионы России. Продукция компании сертифицирована и соответствует требованиям ГОСТ. Транспортировка и хранение товара осуществляется согласно правилам и нормам, которые гарантируют хорошее качество реализуемой металлопродукции.

---

h4>Как и где заказать прокат для водо- и газопроводов с доставкой по Москве и области

Быстро выполним заказ — ВГП разного диаметра и толщины стенки всегда в наличии на наших складах с удобным подъездом. Доставка проката круглого сечения повышенной устойчивости для отопительных, водопроводных и газопроводных систем по Москве и области возможна в любой день недели. Осуществляем доставку в регионы России.

Полный комплекс услуг по резке, гибке и сварке металла.

Телефон для связи: +7 (499) 450-28-81

Электронная почта: [email protected]

Звоните! Менеджеры на связи с понедельника по пятницу. Склады работают ежедневно.

Преимущества профильной трубы

Трубы изготавливаются на современном автоматизированном оборудовании, соблюдая точность размеров. Они проходят проверку на соответствие условиям ГОСТ, что исключает реализацию товаров низкого качества или партий, имеющих бракованных изделия. Продукция устойчива к действию влаги, а также перепадам температуры.

Нормативные документы на профильные квадратные трубы:

• ГОСТ 8639
• ГОСТ 380

Нормативные документы на профильные прямоугольные трубы:

Почему покупать в нашей компании выгодно

Необходимо указать, что реализации всех товаров происходит от непосредственного изготовителя. Это дает покупателям ряд важных преимуществ:

• Цена является прямой и не включает накрутки посреднических фирм;
• Поставки осуществляются с собственного склада. Для доставки по Москве и области используются машины из автопарка компании, что также снижает конечную стоимость товаров;
• Оптовая продажа —  компания способна обеспечить любые объемы продукции.

На все товары имеются сертификаты и предоставляется гарантия.

Оформите заявку на доставку металлопроката

Отправьте контактные данные и мы рассчитаем стоимость Вашего заказа и его доставки в любой регион России.

Оставить заявку

Спиральная профильная труба HDPE | Hebeish Group

Спиральная профильная труба HDPE представляет собой последние достижения в области материалов и технологий производства. Свойства сырья и технологии производства были объединены, чтобы обеспечить легкую конструкцию трубы для различных применений без давления в муниципальных, промышленных, дорожных, ремонтных и морских трубопроводных системах.

Преимущества:

• Облегченный
• Ударопрочность
• Коррозионная и химическая стойкость
• Герметичность
• Длительный срок службы
• Экологически чистый

Гибкая труба, такая как спиральная труба Hebeish, по определению является трубой, которая отклоняется от внешних нагрузок (движение транспорта, изменения грунтовых вод, морозы, оседание почвы и т. Д.)) — в отличие от жесткой трубы, которая сама несет все внешние нагрузки. Степень прогиба гибкой трубы будет зависеть от жесткости трубы, поддержки со стороны окружающей почвы и внешних нагрузок.

Свойства материала

Недвижимость	Объект	Метод испытаний	Типичное значение
Плотность	г / см3	DIN 53479	0.953 + 0,960
Индекс расплава 190/5	г / 10мин 1	DIN 53735	0,3-0,7
Предел текучести	Н / мм2	DIN 53455	24
Относительное удлинение при пределе текучести	%	ISO / R 527	15
Относительное удлинение при разрыве	%	125 мм / мин	> 800
Напряжение изгиба при заданном прогибе	Н / мм2	DIN 53452	28
Модуль упругости	МПа	900
Твердость по Шору D	DIN 53505	60
Ударная вязкость с надрезом	DIN 53453	без сбоев
Коэффициент линейного расширения	К-1	ASTM 696	1,7.104
Теплопроводность при 20oC	Вт / (м.к.)	DIN 52612	0,43

Трубы HDPE используются для транспортировки жидкостей по естественному уклону, например:

• Система самотечной канализации
• Промышленная система
• Люки
• Септик
• Силор

Ассортимент труб

• Материалы труб были изготовлены и испытаны в соответствии с: DIN 16961 — 16566 .
• Соответствие египетским нормам по проектированию и установке труб для питьевой воды и канализации.
• Длина труб: 12 метров.

Внутренний диаметр (мм)	Толщина (мм)
400	27
500	27
600	27
800	31
1000	37
1200	37
1500	37
2500	70

Соединение

Соответствие египетским нормам при проектировании и установке труб для питьевой воды и канализации.
Соединение стыковой сваркой путем нагрева обоих концов труб гидравлическим прессованием с помощью сварочного аппарата.

Жесткость трубы выбирается в зависимости от типа грунта, материала подстилки и засыпки, глубины установки, а также внешней временной и статической нагрузки (грунтовые воды, движение и т. Д.) На трубопровод. Пожалуйста, обратитесь к национальным нормам и правилам для установки пластика, где это применимо.

ТРУБОПРОВОД

Грунт в подстилке не должен содержать камней в пределах ширины траншеи для труб.На дне траншеи подготавливается и хорошо уплотняется подстилка толщиной 10-15 см. Основание должно быть как минимум на 20 см шире наружного диаметра трубы. При установке в мягкой / влажной почве под подстилку кладут геотекстиль.

ПЕРВИЧНАЯ ЗАПОЛНЕНИЕ

Основным материалом засыпки должен быть фрикционный грунт или щебень. Засыпку следует производить по всей ширине траншеи. Уплотнение засыпного материала производить слоем 15-30 см. Последний слой или основная засыпка должен выходить на 30 см над венцом трубы.Примечание. Запрещается выполнять уплотнение непосредственно над трубой до тех пор, пока засыпка не достигнет 30 см над концом трубы.

ОКОНЧАТЕЛЬНАЯ ЗАПОЛНЕНИЕ

Окончательная засыпка выполняется с учетом исходного грунта и внешних нагрузок (движения). При необходимости уплотнение выполняется в несколько слоев. Материал окончательной засыпки может быть совместим с выкопанными материалами. Однако в материале не должно быть камней.

ГЛУБИНА УСТАНОВКИ

Рекомендуемая глубина установки — 0.6–6 м в зависимости от внешних нагрузок (грунтовые воды, транспорт и т. Д.). Для труб диаметром более 1200 мм обычно необходимы подробные статические расчеты для определения

.

Как резать трубу с помощью ножа для резки профиля трубы СИЗ

В этой видео-демонстрации показан станок для резки (или сварки) профилей труб PPE, режущий трубу до 600 мм (24 дюйма), при этом можно использовать различную толщину стенки трубы ниже этого.

Станок в основном используется производителями труб для нарезания седел под углом 90 градусов на трубу для использования в нефтегазовой промышленности, энергетическом секторе, пищевой и бытовой промышленности в качестве нескольких примеров изготовления труб и труб.

Труборез можно использовать со сварочными вращателями / поворотными роликами (добавление дополнительных наборов в зависимости от длины резервуара), чтобы помочь труборезу поворачивать резервуар. Затем это позволяет стационарной режущей / сварочной головке изготавливать трубу с использованием газа или плазмы, что предпочтительно. При необходимости также можно использовать подготовку к сварке.

Существуют различные типы оборудования для резки труб и сварочных манипуляторов, используемых для оказания помощи при изготовлении трубопроводов, от сварочных аппаратов для колонн и стрел до сварочных позиционеров и ротаторов, все используемые при изготовлении сосудов и трубок от самых мелких поставщиков продуктов питания и напитков до крупнейших компаний. в энергетике.

Если ваша компания занимается производством труб и вы используете станки для резки труб и позиционное сварочное оборудование, то мы можем предложить решение для ваших нужд по дуговой сварке под флюсом и резке труб.

Посетите наш веб-сайт, чтобы просмотреть наши текущие запасы, или, в качестве альтернативы, если у вас есть указанное выше оборудование, которое теперь является избыточным для ваших потребностей, мы всегда ищем подержанные сварочные и режущие машины, поэтому посетите нашу страницу поиска, чтобы отправить свои данные и наших покупателей будем на связи.

Эта запись была размещена в Вестермансе. Добавьте в закладки постоянную ссылку.

Взгляд на лазерное профилирование труб

Десять лет назад профилирование труб в норме было трудоемким и не позволяло операторам точно знать, в чем заключаются проблемы с трубами.

По крайней мере, два оператора протянули оправку через трубу, чтобы найти прогиб трубы, отложения или мусор. Когда операторы не могли протянуть оправку, направляющие тросы были помечены, оправка снята, направляющие измерены, а оправка переустановлена.Процесс был долгим, утомительным и часто приводил к откапыванию труб для устранения мелких проблем. Операторы не знали наверняка, в чем причина остановки оправки: прогиб, трещины в трубе, обломки или наросты или просто человеческая ошибка.

С появлением камер и профилирования родился более точный, менее физический и более быстрый метод измерения. Проще говоря, лазерное профилирование труб — это использование лазеров с видеокамерой для точного наблюдения и измерения прогиба трубы, трещин и стыков.

С тех пор, как подрядчики в США начали использовать лазерное профилирование труб, многие штаты признали его ценность. Состояние труб можно довольно легко проверить до завершения проектов и на существующих трубах. В отдельных штатах начали требовать, чтобы новые трубы под дорогами сканировались перед открытием дорог, чтобы избежать обрушения дороги в будущем. Флорида была первой, за ней последовали несколько других штатов, включая Кентукки. В моей компании мое основное внимание сосредоточено в Кентукки, поэтому большая часть моего бизнеса была связана с новыми требованиями к предварительному профилированию труб.Я также выполняю лазерное профилирование труб и ремонт без копания в соседних штатах, но я ездил в Мичиган и Калифорнию, чтобы завершить профилирование, помочь новым клиентам Rausch Electronics и профилирование с точечным ремонтом.

Профилирование трубы перед приемкой включает сканирование и измерение новой трубы (часто, но не всегда) под проезжей частью на предмет надлежащего наклона и прогиба. Подрядчики могут иметь собственное оборудование для лазерного профилирования или нанять субподрядчика для завершения профиля на новой трубе перед укладкой асфальта.Государственные органы устанавливают приемлемые стандарты, подрядчики укладывают трубы, а лазерные профилировщики труб проверяют работу, сообщая подрядчикам и государству — это система контроля и балансировки, которая обеспечивает большую достоверность результатов и безопасную, готовую дорогу. .

В настоящее время существует два типа лазерного профилирования труб: прямое измерение и лазерное кольцо. При прямом измерении камера и лазер измеряют окружность трубы, давая визуальное представление, которое автоматически передается пользователю с немедленными результатами сканирования, когда камера перемещается по трубе.Камера, лазер и программное обеспечение делают основную работу, сокращая человеческий фактор. Лазерное световое кольцо требует ввода человеческих данных перед выполнением любых измерений. Прямое измерение позволяет добиться большей достоверности результатов, так как нет места для пользовательской настройки или оператор может корректировать полученные данные. Система прямого измерения Rausch Electronics упрощает вмешательство оператора в данные, калибровку в полевых условиях, вмешательство оператора или ошибку оператора. Кольцо с лазерным лучом может только усреднить то, что оно сканирует.Он может показывать отклонение, но не измерение, тогда как прямое измерение показывает и то, и другое.

Прямое измерение

Что такое прямое измерение? Для прямого измерения используется сложная трубчатая камера, оснащенная лазерными диодами вокруг объектива камеры — один слева и один справа. После того, как оператор поместил камеру в трубу, он или она может управлять камерой, измеряя расстояние от люка, а также окружность трубы. Оператор может визуализировать наклон трубы (в то время как программное обеспечение и система камеры измеряют его) и может видеть, когда окружность изменяется в соответствии с заданными требованиями заказчика (прогиб 5, 7 ½ или 10 процентов).Он или она также может увидеть, что вызывает отклонение: мусор (нужно ли им чистить трубу?), Трещины (нужен ли ремонт?), Проблемы с предыдущим ремонтом (есть ли осложнения?) Или сжатие трубы.

Программное обеспечение может обеспечить максимальную точность, так что точечный ремонт может быть выполнен по мере необходимости. При необходимости копать можно только на определенной территории, но с помощью системы одностороннего ремонта трещотки Quick Lock (похожей на сердечную недостаточность у людей) я могу предоставить многим клиентам решение, не требующее копания. Посредством использования прямого измерения можно получить точный размер трубы, чтобы можно было установить идеальную втулку для точечного ремонта, тем самым устраняя необходимость в дорогостоящих выемках и замене.Не всегда легко вручную измерить внутреннюю часть трубы (т.е. размер трубы и / или положение точки ремонта), и прямое измерение позволяет именно это. Оператору камеры не нужно повторно калибровать или корректировать данные. Также нет необходимости в независимой проверке отчетов для повторной проверки измерений.

Кольцо с лазерным лучом

Что такое кольцо с лазерным лучом? Кольцо с лазерным светом похоже на прямое измерение в том, что в нем используется система камер с лазерами. К передней части камеры прикреплен фиксированный стержень с лазером на конце.Лазер проецирует «кольцо» света на внутреннюю стенку трубы в поле зрения камеры. Камера и программное обеспечение работают вместе, чтобы измерить средние значения внутренней части трубы. Оператор снова может визуализировать причину отклонения. Измерения труб вводятся оператором, а лазерное кольцо рассчитывает средние значения, полученные оператором. Камеры должны быть откалиброваны в полевых условиях, и операторы должны вводить данные, чтобы средние измерения были правильными. Операторы должны выбирать длину стержня для каждого вида работ, чтобы обеспечить полную видимость камеры проецируемым лазером.Третья сторона может участвовать в рассмотрении и интерпретации данных, полученных в ходе сеансов лазерного профилирования.

Для своего бизнеса я предпочитаю оборудование для прямого измерения, потому что я могу измерять точечный ремонт, трещины и стыки, а также не имею внешних устройств. Большая часть работы, которую я выполняю, — это предварительная приемка, которая требует более быстрого выполнения работ. Таким образом, прямое измерение обеспечивает более быстрый вывод отчетов для моих клиентов, которые работают над сроками выполнения проекта. Прямое измерение также важно для меня, чтобы получить точное измерение для использования при ремонте точки Quick-Lock.

Я определенно не хотел бы отступать от использования оправок сейчас, когда я нашел проверенный продукт и метод, который намного превосходит их. 21 век профилирования труб очевиден. Мои фотографии дают моим клиентам более тысячи слов: «Увидеть проблему, увидеть решение».

Брайан Гипсон является владельцем компании PipeCheck, расположенной в Боулинг-Грин, штат Кентукки.

Этикетки профиля трубопроводной сети

Из этого видео вы узнаете, как маркировать части трубопроводной сети в профиле по отдельности или для всей сети.

Выпущено

09.08.2019 Ничто так не говорит о профессионализме BIM, как сертификация AutoCAD. Получите статус официального сертифицированного специалиста по Civil 3D с этим подготовительным курсом от инструктора Тони Каркамо. Тони проверяет конкретные навыки, охватываемые экзаменом, включая стили, линии, кривые, точки, поверхности, трассы, профили, коридоры и многое другое. Осветите такие темы, как создание и редактирование поверхностей, проектирование компоновок участков, создание разрезов и проектирование трубопроводной сети.Этот курс не научит вас всему о Civil 3D, но он освежит ваши навыки и подготовит вас к темам и формату экзамена. Когда вы закончите, вы можете уверенно сдать экзамен AutoCAD Civil 3D Certified Professional. Темы включают:

• Импорт и экспорт стилей
• Использование команд линии и кривой
• Создание и анализ поверхностей
• Создание трасс
• Проектирование профилей и видов профиля
• Создание коридоров
• Строительство трубопроводных сетей
• Создание разрезов
• Управление данными и обмен данными
• Создание подшивок
• Экспорт окончательных изменений проекта в InfraWorks

Уровень квалификации

Средний

3ч 37м

Продолжительность

12 392

Просмотры

Показать больше Показывай меньше

Продолжить оценку

Вы начали эту оценку ранее, но не завершили ее.Вы можете продолжить с того места, где остановились, или начать заново.

Продолжить Начать сначала

продуктов | Труба Hobas USA

NC-FRP

Описание

Многие города США начали строительство современных канализационных систем в конце 19 века. Большие канализационные трубы с особой формой поперечного сечения, все еще находящиеся в эксплуатации, являются результатом великих инженерных достижений и дальновидности, проявленной отцами города в то время. Однако после такого длительного использования восстановление часто становится неизбежным, несмотря на регулярное техническое обслуживание.Профили HOBAS NC с некруглым поперечным сечением идеально подходят для восстановления старых канализационных сетей или строительства новых. HOBAS также может предложить решения по ремонту колодцев и перебазировать старые трубы.

Трубы HOBAS NC производства HOBAS имеют внутренний слой, особенно богатый смолой. Трубы проектируются с учетом конкретных нагрузок и требований проекта, а также с учетом конструктивных размеров, технических требований заказчика и нормативных требований, касающихся химической стойкости. Во время установки трубы проталкиваются или втягиваются в существующий трубопровод, а оставшееся кольцевое пространство между основной и футеровочной трубами заполняется раствором.Это фиксирует вставленную трубу на месте, создавая трубопровод такой же целостности, как и новый.

Соединения и муфты

Формы / Профили

• Воздушный змей
• Яйцо
• Яйцо продолговатое
• Крест челюстной
• Зубчатая с каналом для сухой погоды

Диапазон доступных поперечных сечений HOBAS NC столь же разнообразен, как и сама история водоотведения.В дополнение к классическим поперечным сечениям, таким как трубы круглого, яичного, челюстного или воздушного змеевика, мы производим дополнительные комбинации форм по запросу клиента. Освоив необходимые производственные технологии, HOBAS считается специалистом в решении сложных реабилитационных проблем. В нашем ассортименте также есть валы и люки. HOBAS может поставлять клиентам полную систему, включая трубы с особым поперечным сечением, боковые соединения и люки.

Станок для резки нескольких профилей | MPC 450

Стальная конструкция

Типы материалов и объемы сильно различаются от проекта к проекту. Решением проблемы простоя станков в цехе является установка одной многоцелевой машины плазменной резки для резки труб и коробов. Традиционные методы резки позволяют производителю резать только 10-20 тонн стали в день, в то время как с помощью машины для резки труб и коробок MPC можно резать более 40 тонн стали в день.

Промышленное применение : резка труб и коробов для стадионов, мостов, тематических парков, выставочных центров, сооружений аэропортов, торговых центров, кранов, ферм.

Процесс

Станок для резки труб MPC автоматизирует и упрощает обслуживание сварочных кабин производителями.Это также помогает производителям поддерживать достаточное количество катушек, обрезанных до допусков, не позволяя их опытным сварщикам тратить дополнительное время на установку. С помощью машины плазменной резки MPC для резки труб и коробов типичный заголовок с 82 скошенными отверстиями на нем, изготовление которого обычно занимает около 26 часов, может быть изготовлен всего за 2 часа.

Промышленное применение : резка труб и коробок для салазок, рам, катушек, коллекторов, трубопроводов, коллекторов, котлов, форсунок.

Морские работы

Замена ручной работы на автоматическую резку труб и коробов становится все более популярным решением для жестких сроков выполнения проектов на море.Используя машину для резки труб и коробок MPC, вертолетная палуба из 95 труб, изготовление которой обычно занимает около 240 часов, может быть изготовлена ​​менее чем за 40 часов.

Промышленное применение : резка труб и коробов для курток, самоподъемников, вертолетных площадок, опорных конструкций, эстакад для труб, защитных рам для подводных коллекторов, пристаней для лодок.

На суше

Обычно для изготовления всей нефтяной вышки требуется в среднем 8 сварщиков, работающих по 10 часов в день в течение 6 дней в неделю.С помощью машины для резки труб MPC и квадратных труб один оператор может успешно заменить работу всех восьми сварщиков. Таким образом, опытные сварщики могут сосредоточиться на том, что у них получается лучше всего — на монтаже и сварке.

Промышленное применение : резка труб и коробов для нефтяных вышек, рамы, опорные конструкции, эстакады, салазки.

Разметка трубопроводной сети в Civil 3D

Без каких-либо автоматизированных инструментов для создания файла точек разметки для сетей Civil 3D Pipe это более чем разочаровывает.Однако, проявив творческий подход и воспользовавшись другими базовыми функциями Civil 3D, мы можем создавать точки трубопроводной сети для экспорта без особых дополнительных усилий.

Но сначала несколько вариантов

Если все, что вы хотите сделать, это создать и указать точки Civil 3D COGO, структурирующие местоположения и возвышения обода, эта статья не для вас. Расставлять точки вручную на конструкциях быстрее и проще, чем описано здесь.

Это будет пост из двух частей.В этом первом посте я расскажу, как генерировать точки COGO вдоль трубопроводных сетей для разбивки трасс трубопроводов, местоположений конструкций и глубины инвертирования / отстойника. Во втором посте я расскажу об альтернативном методе с использованием Панорамы и электронной таблицы.

Начало работы

Нарисуйте трубопроводную сеть в проекте, если вы еще этого не сделали.

Создав трубопроводную сеть, используйте инструменты выравнивания Civil 3D, чтобы «Создать трассу из частей сети».«

Выберите первую и последнюю конструкции в вашей трубопроводной сети (или любые конструкции, ограничивающие сеть) и нажмите Enter, чтобы создать трассу. Определите выравнивание, как хотите, и нажмите «ОК», когда закончите. После этого вы перейдете в диалоговое окно «Создать профиль», в котором вы будете пробовать трассу и поверхность для создания профиля для трубопроводной сети. Когда закончите, выберите «Рисовать в виде профиля».

Выберите параметры в диалоговом окне создания вида профиля в соответствии со стандартами вашей компании / клиента.Когда закончите, выберите место для просмотра профиля, и вы получите что-то похожее на изображение ниже.

Воспользуйтесь преимуществами функциональных линий

Сначала создайте характерную линию вдоль вашей трубопроводной сети. Самый простой способ сделать это — «Создать характерные линии из трассы».

Определите стили и настройки характерных линий, убрав флажки «Точки сорняков» и «Создать динамическую ссылку на трассу» (установка этих флажков — еще не конец света, но после характерная линия была создана для удаления ненужных вершин и ручного удаления ссылки на трассу).По завершении выберите «ОК».

Теперь, когда характерная линия создана, выберите вид профиля, содержащий трубопроводную сеть. Выберите «Проецировать объекты в вид профиля» на контекстной вкладке ленты и выберите характерную линию на своем чертеже.

Подтвердите стиль проекции для характерной линии (в основном это не имеет значения, поскольку мы просто используем его для построения наших точек COGO) и выберите «ОК». Если вы не удалили динамическую связь между характерной линией и трассой, сейчас самое время сделать это, а также удалить любые посторонние PI из характерной линии, которые были результатом прополки.

Поместив характерную линию на вид профиля, вы должны увидеть, что каждая вершина идеально совмещена с центром каждой конструкции.

Это будет то, что нам нужно, если для разбивки потребуется только высота отстойника наших сооружений. Однако, если вам также нужно перевернуть отметки, добавьте к характерной линии все необходимые PI, чтобы учесть количество перевернутых отметок для каждой конструкции. В этом примере будут показаны только отметки зумпфа, но процесс создания инвертированных точек разбивки точно такой же, но с большим количеством вершин (что также означает больше точек).

Отрегулируйте ручки вертикальной регулировки характерной линии, чтобы они соответствовали глубине отстойника ваших конструкций.

No related posts.
