Содержание

Особенности профильных труб для теплиц — Металлопрокат и стройматериалы в ассортименте

Теплицы из поликарбоната являются популярной конструкцией на современных дачных участках и в частных владениях. При желании каждый домашний умелец может самостоятельно возвести строение, если четко спланирует свои работы. Практичной, недорогой и долговечной основой каркаса служат, как правило, профильные трубы в Хабаровске и других городах страны.

Как правильно подобрать трубу для каркаса?

В условиях сурового климата на каркас для теплицы ложится двойная нагрузка. Он должен выдержать сильные снегопады и минусовые температуры, а также особый внутренний микроклимат помещения, создаваемый благодаря постоянному поливу и обогреву. Надежность – основное требование к строительному материалу в Хабаровске, поэтому тонкие алюминиевые и обычные оцинкованные металлические трубы – не вариант для тепличной конструкции.

Чаще всего теплицы из поликарбоната возводятся как стационарные строения, рассчитанные на круглогодичное выращивание культур – овощей, ягод, зелени, цветов.

Профильные трубы – лучший выбор для каркаса. Они должны иметь такие параметры – толщину стенок от 2 мм и сечение от 25 мм.

Немного о фундаменте

Из-за внушительного веса профильных труб необходимо позаботиться о надежном фундаменте, поскольку изделия, устанавливаемые вертикально, погружаются в него не менее, чем на 20 см. Практичным вариантом станет ленточное основание. Его дополнительно утепляют – как вариант, пенопластом с прокладкой гидроизоляционного слоя. Он не только хорошо выдерживает нагрузку, но и создает дополнительное утепление почве. Во время обустройства фундамента важно также продумать отвод осадков и грунтовых вод.

Преимущества профильной трубы для каркаса

Если вы захотите построить теплицу в Хабаровске и примете решение купить трубу профильного вида для каркаса, вы по достоинству оцените преимущества вашего выбора:

отсутствие специального ухода за изделиями;
устойчивость к влажности, ветровым нагрузкам, перепадам температур;

долговечность, обусловленную прочностью и надежностью металлопроката;
большой выбор вариантов труб в зависимости от типов подбираемых листов поликарбоната;
устойчивость к деформациям.

Монтаж каркаса из профильной трубы осуществляется с помощью точечной сварки. При наличии автоматического оборудования с ним справится даже новичок или любой домашний мастер.

Данный вид металлопроката также широко применяется в создании различных металлоконструкций – несущих и поддерживающих. Он сложно изгибается, поэтому устойчив к различным механическим повреждениям.

Заказывайте профильные трубы, цена которых вас непременно устроит, в нашем интернет-магазине «Металлоптторг» в Хабаровске. Наши менеджеры помогут выбрать оптимальный вариант и рассчитают необходимое количество материала для возведения ваших конструкций. У нас вы также можете недорого купить теплицу из поликарбоната с металлическим каркасом. Готовое решение – это экономия вашего времени на создание уютного «домика» для растений. Обращайтесь!

Оцинкованная профильная труба для теплиц: строительство

Возможность выращивать ранние овощи и зелень своими руками привлекает многих дачников, потому совсем неудивительно, что каждый рано или поздно задумывается о том, чтобы поставить на своем участке хотя бы небольшой парник. Как сделать оцинкованные теплицы своими руками, читайте далее.

Виды парников и теплиц

Перво-наперво стоит усвоить, что парник и теплица, по сути, различные конструкции. Парник — это значительно упрощенный вариант. Обычно это сооружение небольшой высоты, и работать в нем можно, только сняв пленку или поликарбонат, которым накрыт парник. Кроме того, прогрев почвы в этом случае осуществляется за счет разложения биотоплива, внесенного под грядку, а также — солнечного света.

Теплица всегда имеет такую высоту, чтобы взрослый человек мог спокойно выпрямиться в ней в полный рост. Это означает больший объем внутреннего пространства, который не так-то легко прогреть, и потому даже в личных теплицах, построенных своими руками (не говоря уже о промышленных), встречается газовое, электрическое или дровяное отопление. Также теплицы можно классифицировать по форме: полукруглые (арочные), с двухскатной крышей (домики), с многоугольной крышей. Выбор формы зависит от различных факторов — материала, который использован для постройки, сезонности использования, интенсивности осадков и ветра в данной местности.

Ну и наконец, существует классификация по типу материалов, использованных для постройки. Каркас может быть собран из дерева, металлической арматуры, металлопластика, оцинкованного профиля. Парник, как более легкое сооружение, может быть собран на каркасе из пластиковой трубы. Для укрытия используют плотную пленку, поликарбонат, и, крайне редко, стекло. Специализированные магазины и сайты предлагают широкий выбор тепличных конструкций, но ее также всегда можно собрать своими руками.

Видео «Подробная видео-инструкция изготовления теплицы»

В данной видео-инструкции можно увидеть подробное описание алгоритма действий во время создания теплицы.

Преимущества оцинкованных профильных труб

Мы рекомендуем обратить внимание на оцинкованные парники, которые несложно смонтировать своими руками. Каркас таких теплиц собирают из оцинкованной профильной (квадратной или прямоугольной в сечении) трубы. Подобный подход имеет ряд преимуществ. Оцинкованный профиль практически не подвержен коррозии, что автоматически означает долгий срок службы теплицы. Такая труба выдерживает серьезные весовые нагрузки, значит, можно будет настелить на каркас теплицы нелегкую пленку, а более плотный поликарбонат. При этом профильная труба имеет небольшой собственный вес, значит, каркас из нее можно легко и быстро собрать или разобрать своими руками, перевезти с места на место, оставить на хранение на зиму.

Чертеж и расчет количества материалов

Для примера возьмем обычную теплицу-домик, размерами 3 на 6 метров. Понадобится профиль 40*20 для горизонтальных и вертикальных угловых частей каркаса и 20*20 – для вертикальных. Общее количество профиля 40*20—18 (нижний периметр) + 18 (верхний периметр) + 6 (коньковая балка) + 6 (при высоте стен по 1,5 метра) метров — итого 48 метров профильной трубы. Вертикальные стойки нужно закрепить как минимум через каждый метр, то есть 16 отрезов по полтора метра — на стенной каркас. Для каркаса крыши потребуется еще 14 отрезов по два метра, итого 52 метра профиля 20*20. Это минимум, по желанию каркас можно укрепить дополнительными диагональными стяжками и горизонтальными направляющими — количество материала нужно рассчитывать дополнительно.

Для крепления профиля понадобятся крабы соответствующего сечения: 8 угловых, 52 Т-образных. Там, где трубы соединяются не под прямым углом, понадобятся болты. Другие необходимые материалы: песок, цемент и арматура для фундамента, поликарбонат для обшивки. Также можно использовать полиэтиленовую пленку толщиной не менее 1 мм.

Монтаж

Постройка теплицы осуществляется на ровном грунте, на хорошо освещенном участке, ориентируя сооружение с севера на юг по длине — это позволит максимально использовать световой день. Первый шаг в постройке теплицы своими руками — разметка фундамента. По периметру будущей теплицы нужно выкопать узкую траншею глубиной 20-30 сантиметров. Этот объем заполняется бетоном. Перед заливкой бетона в землю вбивается арматура.
После того как бетон застыл, нужно приварить к арматуре профиль для основания под каркас — прямоугольник 3 на 6 метров. К нему при помощи угловых и Т-образных крабов монтируют вертикальные стойки.

Каркас крыши собирают частично с помощью крабов, частично — с помощью болтов. В случае если планируется круглогодичная теплица, все места соединений профильной трубы лучше сварить. Следующий важный этап — обшивка поликарбонатом. Прикрепить листы поликарбоната к профилям своими руками можно при помощи саморезов по металлу. Специалисты рекомендуют при этом использовать термошайбы в качестве прокладочного элемента – из-за разной степени температурного расширения самореза и поликарбоната.

Хотя более распространенный и дешевый способ — обычные резиновые шайбы. Пленку на такой каркас можно прикрепить с помощью шнура. Но, учитывая ее недолговечность, более логично выбирать все-таки поликарбонат. Пленку придется снимать на зиму, а то и менять каждый сезон.

Фронтон, дверь и форточка

Для обшивки фронтона в теплице-домике понадобится нарезка поликарбоната треугольником. В домашних условиях своими руками это можно сделать обычным ножом или лобзиком. Дверь теплицы целесообразно монтировать в торцевой стене и размер двери должен быть не менее 90 на 180 сантиметров. Крепить дверь к каркасу целесообразно с помощью выносных петель. Для проветривания нужно предусмотреть форточку в крыше, через нее из теплицы жарким летом будет выходить самый горячий воздух. Для притока свежего воздуха можно открывать дверь либо при монтаже предусмотреть дополнительную форточку в стене.

Видео «Создание теплицы своими руками»

В этом видео показано, как быстро сделать теплицу из оцинкованной трубы своими руками.

Теплица из профильной трубы — Статья

Профильная труба — это полое трубное изделие сечения прямоугольник или овал, изготавливаемое из колегированной или углеродистой стали. Обычно профильные трубы производят из уже готового материала круглого сечения с помощью холодной или горячей катки. Их форма, размер и характеристики строго регламентированы частью 8639-82 и 8645-68 ГОСТ. После катки труба приобретает особую прочность за возникновения ребер жесткости. Эта характеристика весьма важна для изготовления различных конструкций, в том числе и каркаса для теплицы из профильной трубы.

Профильная труба как основной элемент устойчивой теплицы.

Теплицы давно перестали быть перестройкой всего бесполезного, что имеется в хозяйстве. Окна, старые двери или ненужные доски: все это заменила устойчивая конструкция из профильной трубы, которая накрывается поликарбонатом. Такая теплица может выдержать практические любые природные катаклизмы и температурные перепады, тем самым защищая будущий урожай от любых неблагоприятных погодных условий.

Каркас теплицы из профильной трубы — это основа, от качества которой зависит износоустойчивость и прочность теплицы. За счет применения профильных труб пропадает необходимость постоянно исправлять перекосы строения: каркас, даже спустя многие годы, остается в неизменном виде, не поддается воздействию перепадов температур и коррозии. Из-за этого существенно увеличиваются эксплуатационные характеристики парника, что позволяет выращивать в нем богатый урожай, без отвлечения на постоянный ремонт теплицы. Достаточно лишь однажды заказать профильную трубу для теплицы, чтобы долгие годы получать удовольствие и свежие овощи собственного выращивания.

Помимо теплиц, профильная труба ГОСТ 8645-68 может использоваться для изготовления:

несущих стальных конструкций каркасных домов;
заборов, навесов и козырьков;
каркасов рекламных конструкций;
детских развлекательных площадок;
строительных лесов и лестниц.

СтройМеталлСервис: качество, долговечность, надежность

СтройМеталлСервис — это не просто торговое марка. За этим словом стоят годы непрерывного развития, направленные на укрепление устойчивости не только собственного имени, но и реализуемых стройматериалов. Мы сделаем все возможное, чтобы наши заказчики получили качественную и надежную продукцию различного предназначения. Для этого мы:

сотрудничаем только с проверенными поставщиками, продукция которых имеет стандарты ГОСТ;

предлагаем своим покупателям широкий ассортимент товаров;
предлагаем низкие цены, отличающиеся от конкурентных фирм на 10-15%. Кроме этого у нас существует гибкая система скидок постоянным клиентам;
изготавливаем каркасы для теплиц из профильной трубы по индивидуальным чертежам;
производим точный расчет материалов, необходимых нашим заказчикам для работы. Благодаря этому монтаж производится практически без остатков, что приводит к существенной экономии денежных средств;
реализуем качественные товары по низким ценам на территории города Чебоксары.

Теплица из профильной трубы — это долговечная, прочная и современная конструкция, которая должна быть у любого дачника. Каркас парника достаточно быстро собирается, благодаря чему любой человек может запросто справиться с этой задачей. Существенный вес стали в трубах не станет препятствием: за счет этого увеличивается устойчивость к короблению и деформации готового парника. Давно мечтаете об идеальной теплице, но не знаете где заказать профильные трубы? Обратитесь к нам, и мы найдем для вас товар самого лучшего качества по самым приятным ценам!

На что обратить внимание при покупке теплицы?

На рынке в настоящее время предлагается множество теплиц, отличающихся как по конструкции и комплектации, так и по материалу из которого они изготовлены. И далеко не каждый сможет определить качество предлагаемого товара. Здесь же вы сможете прочитать на что нужно обращать внимание при выборе теплицы.

Металл каркаса теплицы

Если рассматривать каркасы теплиц,то может показаться что металл из которого они изготовлены внешне одинаков у всех теплиц (это проф. труба 40/20 мм. и 20/20 мм.).И исходя из того что труба 40/20 мм. неискушённому садоводу кажется более крепкой, то он сделает вывод что теплица из такого профиля лучше.Но это не всегда так! Кроме ширины (например 40 мм.) и высоты (например 20 мм.),самый главный параметр профильной трубы от которого зависит прочность и что немаловажно,долговечность(тонкая стенка быстро проржавеет насквозь)-это толщина металла. Многие производители, желая сэкономить на затратах используют трубу с тонкой стенкой-0,7-0,8 мм. При этом в характеристике металла упоминают только высоту и ширину профиля (пример-40/20) или же просто обманывают, называя завышенную толщину.

Поэтому при сравнении двух одинаковых внешне изделий разных производителей, может оказаться что по качеству они сильно отличаются.

Также на прочность влияет правильность ориентации «полки» профиля. Например дуги из профиля 40/20/стенка 1,5 мм будут слабее чем из профиля 25/25/1,5 мм. Почему? Потому что 40/20 загнут по «полке» 20 мм и соответственно нагрузка идёт на 20 мм ,в отличии от 25 мм у второй трубы. Если те же самые трубы использовать в качестве основания то будет обратное-40/20 окажется прочнее, так как труба ставиться на «ребро»-40 мм вертикально, 20 мм горизонтально (нагрузка идёт на 40 мм).

В наших теплицах в «несущих» элементах применяется металл со стенкой 2 или 1,5 мм. На второстепенных — не менее 1,2 мм. А на основании профильная труба 40/20/стенка 2 мм! Более чем достаточно.

Покрытие каркаса теплицы

От того как и чем окрашен металл каркаса также зависит срок службы и внешний вид вашей теплицы.

Полимерно-порошковая

В настоящее время такая технология получила широкое распространение. Это современный, прогрессивный способ окрашивания. Но у него есть свои особенности.

Так как среда в теплице крайне неблагоприятна, окрашивание требует строгого соблюдения технологии и дорогих материалов. Всё это делает «полимерно порошковую» окраску невыгодной и дорогой для производителя.

И как следствие, изготовитель экономит на качестве, а теплица сохраняет покрытие только первые 1-2 года.

Краска отслаивается, и её уже не подкрасить,так как порошок наносится при температуре +250 градусов!
Металл проржавеет насквозь так как он не дышит, под таким покрытием!
«грунт-эмаль»
Оптимальный вид покрытия по соотношению цена-качество.
Металл под такой краской «дышит», конденсат испаряется не позволяя каркасу ржаветь!
Всегда можно подкрасить.

Оцинкованное покрытие

Оцинкованный металл наиболее защищён от коррозии. Существует несколько видов цинкования, одни из них-«горячее» и «термодиффузионное».

«горячее цинкование»- более дешёвое и скорее декоративное покрытие. хотя и продержится не менее 5-7 лет.
«термодиффузионное»-специальное антикоррозийное напыление. В этом случае, в отличии от «горячего», частицы цинка проникают в глубь металла, обеспечивая более эффективную и долгосрочную защиту.

Наши теплицы покрываются только «грунт-эмалью» и качественным «термодиффузионным» цинкованием.

Основание теплицы

Существует несколько видов оснований для теплиц.

Основание из кирпича и бетона

дорого, трудоёмко.
плохая теплоизоляция (бетон холодный)
проблематично перенести теплицу в другое место.

Основание из дерева

гниёт (даже лиственницу нужно выдержать в воде несколько лет чтобы не гнила)
сносит ветром (может перевернуть и тогда-восстановлению не подлежит)
плохая теплоизоляция-брус стоит на грунте.

Металлическое основание

не сдует! (надёжно крепится на вбитую арматуру диаметром 16мм. длинной 1000мм. в 8-20 точках в зависимости от длинны).
не ржавеет! (т.к. не касается земли, а стоит на сваях-арматуре)
теплоизоляция ниже уровня земли! ( поликарбонат углубляется в землю, что даёт защиту от утренних поверхностных заморозков)
Мы применяем металлическое основание- профильная труба 40/20/стенка 2мм. ! (ставится на «ребро»)

Сотовый поликорбонат (СПК)

Не всякий СПК является тепличным. Качественный поликарбонат должен иметь:

плотность не менее 0,48-0,7 кг/м.кв
толщину 3,5-4 мм.
двойную защиту от УФ излучения.
положительно зарекомендовавшегося производителя.

Многие начинающие садоводы думают что самый главный параметр СПК это толщина и плотность. Но это не так. Главный параметр, это качественная защита от УФ излучения. Причём о наличии защиты написано на всех наименованиях СПК! Но дело в том что все поликарбонаты имеют защиту лишь в «МАССЕ», а основной слой «НАРУЖНЫЙ» имеют только тепличные СПК! (самый распространённый пример не тепличного СПК, без наружного защитного слоя-это «СОТОЛАЙТ» на нём как раз и написано 4 мм., 10 лет гарантии, защита от УФ излучения! Будьте внимательны!)

Также часто ошибаются с соотношением ТОЛЩИНА-ПЛОТНОСТЬ. Например большинство пугает толщина 3,5мм и они делают выбор в пользу более дорогого 4 мм. , не зная что 4 мм. СПК это тот же 3,5мм.,НО РАЗДУТЫЙ до 4 мм.!

Вобщем интересуйтесь в первую очередь наличием двойной защиты от УФ излучения и плотностью, а также спрашивайте название! Отказывайтесь от «сотолайта»-защита только в массе, «ЭКОПОЛА» (приставка ЭКО говорит о том что он изготовлен из отходов!) и других непроверенных СПК!

Особенности наших теплиц

Наши теплицы имеют усиленный несущий стальной каркас, который собирается на металлическом основании, способом «труба в трубу» плюс болт.
Основание в свою очередь поднято чуть выше земли (чтобы не ржавело) и закреплено на вбитой мощной арматуре (система свай).
Поликарбонат (СПК) опускается ниже уровня земли (не разлагается). Таким образом теплицу не сдует, каркас не ржавеет, растения защищены от утренних поверхностных заморозков.
Все дуги имеют усиления.
Прогоны монтируются между дугами (труба в трубу)-то есть СПК не провисает меж дугами (как на большинстве теплиц где прогоны крепятся под дугами), а прикручивается к прогонам!
СПК крепиться на специальные «термоусадочные шайбы»-это увеличивает срок службы сотового поликарбоната (СПК). Многие же в целях экономии применяют кровельные шайбы-СПК в этом случае прорывается при малейшей нагрузке.
Каркас окрашен «грунт-эмалью» или защищён «термодиффузионным» цинкованием!
СПК применяем только тепличный, с двойной защитой от ультрафиолета!

Правила и нюансы изготовления теплицы из профильной трубы

Теплицы на приусадебном участке всегда были их неотъемлемой частью. Собирали конструкции из деревянных реек, стальной арматуры, труб круглого сечения и прочих материалов, которые можно было достать по дешевке. Сегодня к сооружению относятся более ответственно, потому что внешний вид постройки ставится не на последнее место. Теплицы отделывают листами поликарбоната, который не только лучше полиэтиленовой пленки по прочности, светопроницаемости и тепловым характеристикам, но и смотрится презентабельнее. А под поликарбонат сегодня в качестве каркаса используют профильную трубу. Итак, тема статьи – теплица из профильной трубы и поликарбонатных листов: как сделать, какие размеры, какая форма лучше.

Парник арочного типа из поликарбоната и профильных труб

Формы теплицы

Чисто конструктивно тепличные строения не отличаются большим разнообразием форм. В основном используют три разновидности:

арочные;
в виде домика с односкатной крышей;
с двускатной крышей.

Если стоит задача сделать теплицу из профильной трубы своими руками, то оптимальный вариант – первый, в виде арки. Для этого используется небольшое количество материалов, меньше стыков и соединений элементов. Такая модель позволяет интенсивно сбрасывать атмосферные осадки, что для легкого строения немаловажный фактор. Если размеры теплицы значительные, то потребуется провести расчет нагрузки на профильную трубу.

Теплица в виде домика с двускатной крышей

Определяемся с материалом

Так как каркас теплицы решено собирать из профильной трубы, то в первую очередь надо понимать, что сооружение должно быть прочным. Поэтому в качестве основных несущих элементов используют профиль сечением 40х20 или 40х40 мм с толщиною стенки 2 мм. Крепежные элементы – продольные профили, основная работа которых удерживать несущие конструкции в одном положении, можно изготавливать из профильной трубы меньшего сечения или такого же, с толщиною стенки 1,0-1,5 мм.

Варьируя параметрами трубы, можно неплохо сэкономить, особенно, если конструкция теплицы большая. Но учитывается фактор снеговой нагрузки. Если данный параметр в регионе строительства теплицы значительный, то не стоит экономить на материале.

О длине трубы, равной 6,05 м. Если точно провести расчеты строения, для этого нужны чертежи, набросанные своими руками, то можно снизить объем отходов профильного металла. Особенно это важно, когда сооружается теплица арочной формы. Можно рассчитать конструкцию таким образом, чтобы из одной трубы сделать цельную ферму без подрезов и добавлений. Важный момент, потому что от него зависят размеры теплицы, именно ширина и высота. Здесь соответствие обратно пропорциональное: увеличивается высота – уменьшается ширина, и наоборот.

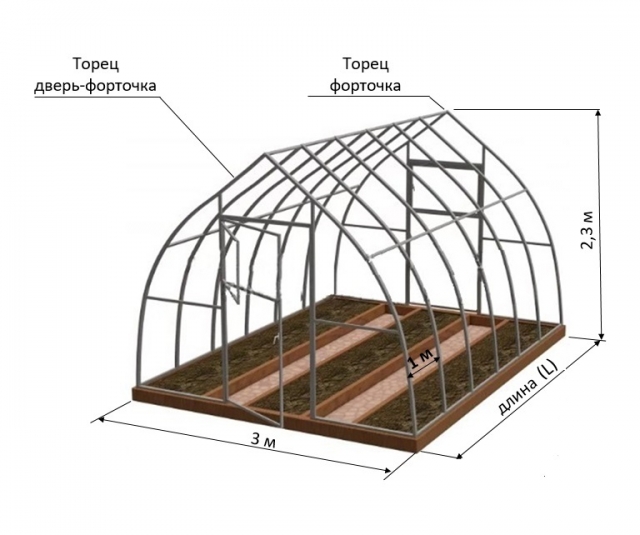

Соответствие ширины и высоты теплицы арочного типа

Следующий момент, касающийся листов поликарбоната, точнее, их длины, равной 6 или 12 м. Арка каркаса – полукруг, соответственно длина должна равняться длине поликарбонатных листов или быть чуть меньше. Увеличивать не стоит, потому что из цельного листа вырезать кусок – значит, испортить лист.

К примеру, теплица высотою 2 м. Длина арки – половина длины окружности, у которой радиус равен 2 м. Рассчитываем длину окружности: L=2πR=2х3,14х2=12,56 м. Делим полученный размер пополам, получаем – 6,28 м. Одного листа длиною 6 м не хватит, чтобы закрыть собой проем. Остается зазор, равный 28 см. Его придется закрывать дополнительным куском, что плохо в плане уменьшения отходов, плюс – появляется стык, которого лучше в тепличной конструкции избегать.

Поэтому ведем расчеты дальше, к примеру, высота – 1,9 м. Проводим те же выкладки: 1,9х3,14=5,966 м, почти 6 м с небольшим подрезом и минимумом отходов. Ширина такой теплицы – 3,8 м, поместиться 4 полноценные грядки.

Касаемо длины теплицы, то здесь ограничений нет. Все зависит от участка под постройку. Количество ферм, именно данный показатель определяет длину, выбирается из расчета 1 м между арками. Размер определяется шириною поликарбонатного листа, равного 2,1 м. Под него надо установить три фермы: две по краям, одну посередине. Соседние листы должны стыковаться внахлест на арке из профильной трубы. Размер нахлеста – по 5-10 см с каждого листа. То есть, ширина листа – 1 м между арками (между тремя – 2 м), плюс нахлест.

Оптимальное расстояние между фермами – 1 м

Обязательно посмотрите видео:

Этапы возведения теплицы

Чертеж теплицы, набросанный своими руками, должен стать основной строительства. На нем должны быть точно отображены размеры конструкции и количество элементов. Сам процесс сооружения делится на две части: подготовка и сборка.

Подготовительный этап

Что необходимо учесть до начала строительных работ.

Тип грунта. Предпочтение надо отдать сухим почвам с примесью песка. Глинистые грунты – большая вероятность их заболачивания. От них в парнике будет повышенная влажность, что нежелательно.
Продольная сторона теплицы должна быть направлена к югу. Таким образом решается задача увеличения солнечных лучей, соответственно и освещения с теплом.
Вход должен располагаться в торце строения. Высота определяется высотою теплицы, ширины достаточно в пределах 70-80 см.

Внимание! Если теплицы из профильной трубы сооружаются как долгосрочные строения, то рекомендуется перед входной дверью сделать тамбур. В нем хранят садовый инвентарь, плюс пространство защищает основное помещение от проникновения холодного воздуха, когда открывается входная дверь.

Схема парника с тамбуром

Сооружение фундамента

К подготовительному этапу относится и возведение фундамента под каркас теплицы из профильной трубы. Тип фундамента может быть ленточным или столбчатым, здесь решает хозяин. Чаще выбирают второй вариант на основе труб (пластиковых, асбоцементных или стальных).

Садовым буром под трубы своими руками делаются скважины строго по предварительно нанесенной разметке. В этом случае как раз поможет чертеж теплицы. Глубина скважины – 0,5 м.
В них устанавливаются куски труб, которые с внешней стороны обсыпаются грунтом с трамбовкой.
Внутрь заливается бетонный раствор в пропорции цемент-песок-щебень – 1:2:3.
В жидкий бетон (в фундамент) вставляется закладная деталь, чаще металлическая пластина с приваренной к ней арматурой (2-3 штуки). Именно к закладной впоследствии будут крепиться фермы теплицы из профильной трубы.

Виды закладных деталей

Гибка труб

Операция, входящая в подготовительный этап, когда сооружается теплица арочной формы. Существует несколько вариантов, как согнуть трубы в арку:

воспользоваться услугами цеха, где изготавливают металлоконструкции;
приобрести трубогиб, и на нем согнуть профили;
использовать другие технологии: по-холодному, по-горячему.

Простой вариант – шаблонный. На ровной площадке точно по чертежам теплицы, точнее арки, устанавливается два ряда штырей, между которыми надо уложить профильную трубу. Расстояние между рядами чуть больше ширины профиля. К примеру, высота арочной конструкции 1,9 м, то первый ряд штырей устанавливается по радиусу 1,85, второй по 1,9 м.

Внимание! Обычно любые полые изделия сгибаются с наполнением полости (водой, песком и прочим). В случае с профильными трубными изделиями с толщиною стенки до 10 мм этого делать нет надобности.
Данный вариант холодной гибки считается простым. Есть один минус – качество конечного результата зависит от физических усилий, приложенных в процессе данной операции.

Гибка трубы на трубогибе

Горячая гибка трубного прямоугольного профиля не так проста, как по-холодному. Потому что проводится с наполнением, для чего используется просеянный песок. Здесь применяется шаблонный вариант, только труба в местах изгиба предварительно нагревается газовой горелкой. Последняя операция не только усложняет процесс, но увеличивает стоимость постройки. Не каждый хозяин дачи или загородного коттеджа умеет пользоваться газосварочным оборудованием, которое редкость сегодня в арсенале домашних мастеров. Хотя надо отдать должное – качество гибки горячим способом выше.

Первый опыт сгибания профильной трубы обычно приводит к небольшим огрехам. Это в основном касается неточностей элементов между собой. Если перекосы, перепады небольшие, то беспокоиться нет причин. Все закроет поликарбонат.

Подготовка дополнительных элементов

Теплицы из профильной трубы – это не только арки. Это продольные профили, которые между собой скрепляют арочные элементы. Это торцевые стенки в виде нескольких труб, вставленных в первую и последнюю арку, чтобы на них было устанавливать и закреплять поликарбонатные листы.

Количество продольных элементов каркаса определяется радиусом скругления арки. Чаще их пять штук: две по нижним концам арок, одна в самой верхней части парника и две промежуточные.

Пять продольных элементов парниковой конструкции

Касаемо торцовых стенок, то здесь нет стандартного количества элементов. В основе конструкции лежит требование – прочность. К примеру, теплица небольших размеров, то задняя стенка – арка с одним вертикальным элементом посередине. Если сооружение больших размеров, то придется усиливать стенки дополнительными стойками и поперечинами. На фото выше это хорошо видно.

С входной дверью проблем возникнуть не должно. Ее надо изготавливать из трубного профиля отдельно от арочной конструкции, после установки всех деталей и узлов присоединить к первой арке на петли. Необходимо учесть место установки. Обычно это середина проема, поэтому на стадии сборки стенки необходимо установить две вертикальные трубы, оставив между ними расстояние, равное дверному проему. Уже после на одну из них привариваются две петли.

Размеры дверного проема

Сборка каркаса

Сборка теплицы из профильной стальной трубы – процесс, который производится по-разному в зависимости от выбранной технологии крепления. Оптимально и надежно – электросварка профильных труб. Есть вариант сборки, в основе которого лежат специальные соединительные детали в виде тройников и уголков. В них трубы вставляются концами и закрепляются болтами. На фото ниже крепежи этого типа показаны.

Крепление труб профильного типа специальными соединительными элементами

Есть другие крепежные конструкции, в которых соединение производится не болтами по принципу зажима, а кровельными саморезами. Упрощенный вариант, не менее надежный.

Соединение профильных труб между собой специальными приспособлениями и кровельными саморезами

Соединение профильных труб между собой специальными приспособлениями и кровельными саморезами
Специалисты уверяют, электросварка – лучший вариант в плане прочности стыкуемых элементов и в плане надежности конструкции теплицы из профильной трубы. Но сборка парника соединительными приспособлениями делает сооружение разборным.

Итак, сборка каркаса начинается с установки арок и крепления их к закладным деталям, установленным в фундамент. Арки выставляются точно по вертикали с помощью отвесов. Производится сварка их концов к закладным. Обычно устанавливают две крайние фермы. Между ними по верхнему краю натягивают нить, выставляя ее по горизонту уровнем. Одну из ферм придется или приподнимать, или опускать. Поэтому ее приваривают к закладным фундамента точечно, чтобы было легче демонтировать.

По натянутой нити выставляются промежуточные арки, после чего фермы скрепляются продольными элементами. Последние укладываются внутри пространства между фермами. Соединение производится по боковым плоскостям арок.

Продольные элементы соединяются с фермами по боковым плоскостям последних

Установка поликарбоната

Металлическая основа теплицы из профильной трубы готова. Она прочно прикреплена к фундаменту. Остается лишь закрыть ее поликарбонатными листами. Как правильно провести покрытие:

Обязательно верхние поверхности ферм закрывают самоклеящейся уплотнительной лентой. Она дает возможность поликарбонату легко двигаться по каркасу в процессе температурного расширения. Плюс – лента защищает пластик от повреждений о металл.
Начинают укладку с любого края теплицы из профильной трубы. Лист закрывает три фермы. К крайней и соседней его крепят саморезами по металлу с пресс-шайбой длиною 19 мм. Расстояние между крепежами – 40-50 см.
Далее укладывают соседний лист с перехлестом на уложенный. В местах перехлеста используют саморезы длиною 25 мм.
После покрытия конструкции закрываются боковые стенки и дверь. Для чего из поликарбонатных листов вырезаются куски под форму и размеры участков. Для крепления применяют саморезы длиною 19 мм.

Внимание! Для лучшего крепления поликарбоната к каркасу рекомендуется использовать с саморезами специальные шайбы, увеличенного диаметра с уплотнительными кольцами.

Обязательно посмотрите видео:

Заключение

Сегодня трубный прямоугольный профиль и поликарбонат – востребованные материалы для сооружения теплиц на загородных участках. Оба материала в своем сегменте являются изделиями недорогими, работать с ними не сложно. Если учесть нюансы, описанные в статье, точно соблюдать последовательность проводимых операций, можно гарантировать высокое качество конечного результата.

Фотогалерея теплиц из профильной трубы:

Труба для теплицы EN 10219 S235JRH testet

В настоящее время мы работаем над нашим веб-порталом. Приносим свои извинения за доставленные неудобства. Пожалуйста, свяжитесь с нашим отделом продаж.

На данный момент цена этого товара не может отображаться. Повторите попытку позже или свяжитесь с нашим отделом продаж +31 (0) 40 20 88 582 или отправьте электронное письмо по адресу [email protected]

. Этот продукт в настоящее время недоступен.

Артикульный номер # {{productData.selectedProduct.productCode}}

Номер вашего артикула #

В настоящее время этот продукт недоступен в Интернете, пожалуйста, свяжитесь с нашим отделом продаж.

Уточните свой выбор или выберите продукт из прайс-листа бруттоВыберите продукт из прайс-листа брутто

Допуск длины {{operation.minTolerance}} {{operation.toleranceUnit.name}} / {{operation.maxTolerance}} {{operation.toleranceUnit.name}}

Общее количество строк основано на использовании полной длины. Остальные части не включены. Если у вас есть вопросы, обращайтесь в наш отдел продаж.

Желаете еще одного толерантности? Положите продукт в корзину и запросите коммерческое предложение в нашем отделе продаж

Пожалуйста, войдите в систему, прежде чем выбрать другой размер.

Четкая форма

Заказ с вашими артикульными номерами
Расчет с текущими ценами на MCB
Следуйте за вашим заказом через Track & Trace

Прейскурант брутто: Тепличная труба EN 10219 S235JRH testet

Цена за Евро за: 100 метров

Артикульный номер

Описание

Вес штуки в кг

Цена брутто

Описание продукта

Особые размеры (сочетание диаметра и толщины) и длина делают эти трубы идеальными для систем отопления в тепличных хозяйствах. Однако они также подходят для использования в качестве строительной трубы.

100% проверено на целостность с использованием вихретокового метода.
Полный ассортимент коллекторных труб на складе
Размер стандартной пачки

Чтобы обслуживать вас лучше, заполните поля ниже, чтобы начать чат.

MCB работает с 8:00 до 20:00 вечера. Кровля и сайдинг из стекловолокна

На складе ePlastics

В ePlastics мы предлагаем широкий ассортимент пластиковых листов, предназначенных для кровли и сайдинга теплиц, в том числе:
Гофрированные панели из стекловолокна

ePlastics предлагает сверхпрочные листы из стекловолокна коммерческого класса, которые доступны как в плоском, так и в гофрированном исполнении. У нас самый большой запас стеклопластика на западе США, который включает гофрированный стеклопластик, более толстый и долговечный, чем тот, который вы найдете в большинстве магазинов товаров для дома, таких как Lowe’s и Home Depot.

FRP более стабильны по размерам, чем конкурирующие материалы, такие как ПВХ или поликарбонат. Их можно использовать в гораздо более широком диапазоне температур, не беспокоясь о короблении, чрезмерном расширении и сжатии, растрескивании и хрупкости, которые обычно связаны с конкурирующими материалами.

Листы гофрированного поликарбоната Greca

Поликарбонат идеально подходит для покрытия теплиц. Эти листы способствуют равномерному росту за счет рассеивания рассеянного света на кронах растений и устраняют все тени. Эти листы можно формовать в холодном состоянии над дугами, нарушающими внешнюю поверхность, подвергнутую совместной экструзии под воздействием УФ-излучения. Кроме того, эти поликарбонатные листы в 250 раз более устойчивы к ударам, чем стекло, и в 30 раз более устойчивы к ударам, чем акрил, что создает отличную защиту от града и устраняет риск поломки при установке и транспортировке.

Поликарбонат Greca используется в качестве пластикового кровельного материала из-за его легкости, уникальной гофрированной формы и невероятной прочности. Гофрированные панели Greca подлежат вторичной переработке, поэтому в процессе производства не образуются отходы.

Многослойные листы поликарбоната

Наши многослойные поликарбонатные листы обеспечивают высокую степень светопропускания, блокируя вредные ультрафиолетовые лучи в своей структурированной форме листа. Кроме того, он предлагает отличные теплоизоляционные свойства.Покрытие с защитой от капель и запотевания гарантирует, что конденсат теплицы отводится от кровли, так что капли не повредят ваш питомник. Структурированный лист экономичен и легок, но при этом в 10 раз прочнее акрила и в 200 раз прочнее стекла.

Система трубок Plantra SunFlex для выращивания в теплицах для деревьев

Как SunFlex работает для ваших саженцев

Система SunFlex сочетает в себе передовые технологии теплиц с опорой для строительства ствола в единственном в своем роде методе посадки саженцев, который работает каждый время. Обеспечение защиты саженцев и деревьев с момента посадки, обеспечение быстрого и устойчивого роста, а также создание прочной основы для долгосрочного успеха — это непросто, но только SunFlex справится с этой задачей. Давайте копнем глубже, чтобы увидеть, как SunFlex преуспевает там, где он вам нужен больше всего… в полевых условиях.

Все начинается с Солнца …

Название SunFlex лучше всего говорит об этом, потому что, как и в теплице, все начинается с СОЛНЦА! Все, что мы встроили в SunFlex, уважает самое важное для выращивания ваших растений здоровыми, безопасными и быстрыми.

Изображение справа представляет собой общий обзор фотосинтеза в его отношении к SunFlex. Критически важными факторами являются солнечный свет, CO2 и вода, и каждый из них влияет на то, как и почему SunFlex является единственной настоящей «трубкой для выращивания в теплице» для деревьев и лучшим выбором для ваших саженцев.

SunFlex выращивает ваши саженцы быстро и здорово . …. Естественно!

На изображении слева показано, как SunFlex работает в вашем поле, обеспечивая беспрецедентный рост в безопасной, удобной для рассады конструкции трубок для выращивания.

Запатентованная тепличная технология фильтрует и рассеивает солнечный свет для более легкого использования фоторецепторами листьев для достижения эффективного и превосходного роста растений. Такое управление солнечным светом также помогает предотвратить слишком высокую температуру внутри трубки.

Эксклюзивная система вентиляции Cross-Flow ™ компании Plantra позволяет достичь двух важных целей. Во-первых, он увеличивает количество CO2 для оптимального роста. CO2 легко ограничивается внутри невентилируемых, традиционных или более старых «трубок для деревьев» и «укрытий для деревьев». Ограничение выбросов CO2 создает узкое место для роста.Перекрестная вентиляция также способствует движению холодного воздуха внутри трубки во время падения, что способствует надлежащему состоянию покоя. Невентилируемые трубы могут препятствовать нормальному состоянию покоя и вызывать то, что обычно называют зимним «угасанием».

Зона защиты от ударов SunFlex (справа) блокирует 100% засыхающих ветров, которые могут убить сеянцы еще до того, как они начнут развиваться.

Двухслойная конструкция SunFlex и запатентованная пигментная система также фильтруют и рассеивают солнечный свет, чтобы уменьшить стресс листьев и повысить эффективность фотосинтеза.Рассеянный свет сквозь стенки трубки покрывает лист под всеми углами. Исследования показывают, что рассеянный свет увеличивает фотосинтез на 20% по сравнению с прямым светом.

Красноватые стенки трубок стимулируют фитохромные пигменты растения, вызывая рост адаптированных к солнцу побегов с сильными корнями. Вместе эти преимущества теплицы помогают саженцам пережить переход от питомника к полному укоренению.

Зона акклиматизации SunFlex (слева) мягко подготавливает растение к условиям за пределами трубы с помощью комбинации пятнистой тени, ограниченного прямого солнечного света и контролируемого движения воздуха для стимулирования утолщения листьев и стеблей.

Эксклюзивная система вентиляции Cross-Flow ™ от Plantra увеличивает рост, восполняя жизненно важный CO2, потребляемый в процессе фотосинтеза, и предотвращает накопление избыточной влаги, чтобы избежать развития грибков и стимулировать нормальный покой осенью.

Переходная зона SunFlex (справа) помогает решить две задачи. Во-первых, естественный фототропизм вашего дерева реагирует на комбинацию наших запатентованных цветных пигментов в боковых стенках пробирки и на синий свет, проникающий через верхнюю часть пробирки. Эта реакция направляет рост стержня вверх и наружу из трубы, подавляя при этом большие нежелательные боковые ответвления вниз внутри трубы.

Во-вторых, эта зона обеспечивает безопасную опору для ствола, в которой саженец должен вырасти в прямое и сильное дерево. Ключ к выращиванию самых прочных стволов начинается с опорных стоек SunFlex Trunk-Builder, которые естественным образом изгибаются на ветру. Это движение запускает реакции тигмоморфогенеза, которые способствуют утолщению стебля и более сильному росту корней. Результат — более прочные и ветрозащитные стволы и стволы в рекордно короткие сроки.

Технологии и преимущества, описанные выше, делают SunFlex Grow Tubes «выбором теплицы», когда речь идет о быстром приращении рассады, в первый раз и каждый раз.Чтобы оптимизировать преимущество SunFlex, которое начинается в трубке для выращивания, вам понадобятся опорные стойки Trunk Builder для завершения работы.

Стойки Trunk Builder ™ являются основой системы SunFlex

Мы уже говорили об этом раньше, но стоит повторить ……. «Ваш проект по установке труб для выращивания или обучению деревьям хорош настолько, насколько хорош выбранный вами кол. для работы!» Вот почему мы разработали колья Trunk Builder, чтобы они могли стоять прямо на самых сложных участках, от диких земель и коммерческих сельскохозяйственных полей до бульваров с интенсивным движением и серьезных приусадебных участков.

Trunk Builder кардинально меняет правила игры, когда дело доходит до выращивания более сильных, здоровых стволов деревьев с превосходной прочностью, и с долей, действующей до тех пор, пока ваши деревья не вырастут сами по себе. Но Trunk Builder на этом не останавливается. Его прочная конструкция очень проста в использовании, независимо от того, работают ли ваши бригады по посадке профессионалов или воинов на выходных. Разработанный прочный, но легкий и с единственной наземной линией, предлагаемой для кольев для выращивания, Trunk Builder сокращает время и затраты на рабочую силу, поэтому вы выполняете работу быстро, правильно и в рамках бюджета.А когда ваши деревья растут сами по себе, Trunk Builder можно использовать снова и снова.

Все еще не уверены? Давайте «копнем глубже», чтобы понять, почему SunFlex Trunk Builder стоит выше остальных.

Правило №1 — Гибкость ставки + память = более прочные стволы и стволы!

Биологи растений давно поняли роль, которую движение ствола вносит в силу и толщину ствола. Движение стебля, вызванное механическими воздействиями ветра или толчками и ударами животных или людей, вызывает химические реакции в растении, включая «тигмоморфогенез».«Тигмоморфогенез» («тигма» означает «прикоснуться») изменяет структуру роста, чтобы реагировать на ветер и механические воздействия, которые заставляют растущее дерево двигаться вперед и назад. Результатом является рост, ведущий к более коренастым и сильным стволам.

Чтобы стать более коренастыми, сильными и естественный рост ствола вам нужен опорный столб, который движется вместе с деревом. Вот где Trunk Builder стоит особняком в лесу жестких кольев из дерева, бамбука и металла, которые когда-то были единственными вариантами для поддержки трубок для выращивания, трубок для деревьев и укрытий .На изображении справа показано, как Trunk Builder «изгибается» над землей, чтобы двигаться вместе с вашими деревьями по мере их роста и создавать более сильные стебли… естественно! И в отличие от полой пластиковой водопроводной трубы, которая может сгибаться и оставаться изогнутой, конструкция Trunk Builder, армированная волокном, изгибается, когда дует ветер, и резко возвращается в исходное положение, когда останавливается.

Правило № 2 — Жесткие деревянные и бамбуковые колья не гнутся и не служат долго.

Дерево и бамбук — прочные строительные материалы, важные для строительства. Однако, когда они вбиваются в землю и подвергаются ветру или влажности почвы, эти колья — плохой выбор для поддержки трубок для выращивания, стволов деревьев и укрытий для деревьев или для тренировки деревьев с самыми сильными стволами. Ни для кого не секрет, что эти материалы не изгибаются, что, как мы уже обсуждали, препятствует оптимальному росту, необходимому для сильных стеблей и стволов. Что может быть неизвестно, так это то, насколько недолговечны древесина и бамбук в этой области. Природные материалы, такие как бамбук, разлагаются под воздействием дождя, микробной активности и температур, способствующих замерзанию и растрескиванию, или условий, способствующих гниению и гниению.

В прошлом использовалось много материалов из дерева и бамбука, но результаты оказались неутешительными. Одним из наиболее часто используемых материалов из-за невысокой стоимости является сосновая рейка. К сожалению, рейки (часто используемые геодезистами для временной разметки) — один из самых плохих вариантов, потому что они часто гниют в первые 12 месяцев (см. Изображение сгнившей и сломанной рейки ниже). Даже могучие дубовые колья гниют, ломаются или деформируются (см. Изображение справа) в первые несколько сезонов, часто всего за два года.А с бамбуком хуже. Даже толстые бамбуковые осколки диаметром в 1 дюйм при попадании в землю часто не хранятся во втором сезоне, прежде чем сгниют и отламываются. Учитывая, что трубки для выращивания необходимо оставаться на месте в течение 7 лет (а во многих случаях даже дольше), древесина или бамбук явно не подходят для работы.

Последовательность изображений ниже показывает, что может произойти, когда деревянные и бамбуковые колья подвергаются воздействию влажности почвы, ветра или контакта с животными. Поскольку дерево и бамбук жесткие, наиболее распространенными являются два исхода.Первый, показанный на изображении слева, предназначен для того, чтобы кол «гребешком» «гребешками» грунт под землей, когда кол перемещается взад и вперед. Этот результат характерен для мягких почв и часто приводит к тому, что основание кола создает яму, которая растет. Со временем перемещенная почва больше не может закрепить кол, и в конечном итоге (часто очень быстро) кол выходит из строя, и труба и дерево часто оказываются на земле, где дерево умирает. Во втором случае, показанном на изображении справа, кол просто гниет и полностью отламывается, в результате чего труба и дерево оказываются на земле.

Жесткая ставка «гребешок» в грунте Разрушение жесткой ставки

Правило № 3 — Конструирование специально, цель — лучший способ!

Если ваши деревья достойны посадки, их стоит сажать так, как вы это имеете в виду, а это означает использование инструментов, предназначенных для выполнения этой работы. Попрощайтесь с материалами, которые не работают или никогда не предназначались для использования в вашем насаждении. SunFlex Trunk Builder разработан и «специально создан» для поддержки трубок для выращивания и тренировки стволов деревьев.Конструкция Trunk Builder рассчитана на 110% прочности круглого стержня из стекловолокна диаметром 1/2 дюйма. Это новый эталон полевых характеристик. В отличие от Trunk Builder, жесткие материалы, такие как дерево, бамбук, металлическая арматура, тройники и электрические кабели, были разработаны для самых разных целей, ни одно из которых не связано с поддержкой трубок для выращивания и выращиванием здоровых, более толстых стеблей и стволов … естественно. То же самое и с тонкими полыми пластиковыми трубками и трубами из ПВХ. Эти пластиковые материалы были разработаны для самых разных целей, и, хотя они могут сгибаться, у них мало или совсем нет «памяти изгиба», и они могут оставаться согнутыми.

В основе SunFlex Trunk Builder лежит геометрия, усиленная сверхпрочными волокнами из электронного стекла. Трехсторонний дельта-профиль (см. Изображение выше и слева) был разработан для обеспечения огромного соотношения прочности и веса с быстрой «гибкой памятью», которая изгибается вместе с ветром и возвращается в прямое положение, когда ветер прекращается. Trunk Builder не гниет и практически не ломается. Устали от всего, от ветра до животных, которые ломаются от ваших дубовых и бамбуковых кольев на уровне земли? Мы тоже.Вот почему мы разработали Trunk Builder, достаточно прочный, чтобы противостоять самым суровым ветрам и даже покрывать замшелую спину, когда сезон протирания оленьих оленьих рогов в самом разгаре. И в отличие от стержня для карандашей или хлипких полых пластиковых кольев, которые могут сгибаться под нагрузкой и оставаться согнутыми, Trunk Builder возвращается в вертикальное положение, чтобы продолжать выращивать ваши деревья прямо и крепко.

Правило №4 — Простота использования имеет значение!

Установка колышек для трубок для выращивания должна быть быстрой, простой и точной. Вот почему мы разработали Trunk Builder с учетом интересов садоводов.Trunk Builder был разработан с собственным драйвером для колышков, чтобы помочь узкому профилю прорезать твердую почву, что может остановить дерево и полые пластиковые колышки на их гусеницах. Сажаете ли вы 5 или 5 000 деревьев, колья Trunk Builder работают как мечта, экономя ваше время и деньги, быстро погружая ставку в землю. Trunk Builder также соответствует высоте SunFlex Grow Tube и поставляется в комплекте с единственным на рынке индикатором линии земли, который означает, что больше не нужно гадать, на какую глубину забить ставку (см. Изображение ниже).

Как видите, SunFlex — это больше, чем просто «труба для дерева» или «укрытие для деревьев» с колом. SunFlex — это «система» с современной технологией тепличных трубок для выращивания растений с опорой ствола. Используйте SunFlex при посадке следующего саженца деревьев и начинайте расти так, как это делают профессионалы.

Строим двухвинтовую теплицу из профильной трубы по чертежу.Как сделать теплицу из профильной трубы? Теплица из профильной трубы своими руками

Если вы счастливый обладатель дачного участка, то грех потратить деньги на покупку покупных овощей и зелени. Ускорьте сроки доходности и.

Чтобы сделать каркас теплицы из профильной трубы своими руками, придется потратить определенное количество времени, денежных средств и физических усилий, но в итоге все старания окупятся сторицей при эксплуатации этот уникальный дизайн.

Почему именно профильная труба?

При выборе материала для строительства — профильная труба станет наиболее оптимальным решением.

Естественно, мы можем использовать деревянные перила, но для этого нужно будет использовать максимальные меры защиты, так как этот материал подвержен гниению, высыханию и деформации.

Последний вид не имеет особого преимущества, это просто чашка всего и сегодня используется как привычка, так как раньше было сложно прикрыть конструкцию стрелки, чтобы закрыть теплицу, чтобы закрыть теплицу.

Инновационный и эластичный материал — поликарбонат позволяет перекрывать теплицы любого типа.

Для опорных каркасов будущей теплицы рекомендуется брать размер размером 4х2 см. Для горизонтальных соединительных элементов можно использовать профиль размером 2х2 см.

Если вы хотите сделать качественный каркас такой конструкции, как теплица из профильной трубы, своими руками — чертежи должны быть выполнены в обязательном порядке. Такой ход позволит правильно выбрать размер и тем самым исключить большие потери металла при распиловке деталей.

Изготовление каркаса из металлопрофиля своими руками — не самое дешевое удовольствие, поэтому расчет рекомендуется проводить таким образом, чтобы не более одного стандартного размера трубы составляло 6,05м.

Оптимальный размер рассчитывается следующим образом, когда шумная структура рассчитывается следующим образом. Если высоту принять в 1,7 м, то для двух рам потребуется 3.4 м трубы, после чего еще 2, 65 м профиля.

С учетом конька на крыше ширина одной рамы должна составлять 2,25 м. Главное следить за тем, чтобы после нахлеста рамы на боковые лыжи оставалось по 10 см материала с каждой стороны.

При желании можно приступить к изготовлению теплицы с использованием полукруглых каркасов. Здесь габариты конструкции будут большие по сравнению с двухстяжной, что увеличивает общую полезную внутреннюю площадь.

Но стоит учесть, что самостоятельное изготовление арочной теплицы из трубы квадратного сечения предполагает использование такого приспособления, как трубогиб.

Благодаря ему профиль будет лучше качественно гнуть, раз уж он вам нужен.

Стоит задуматься, ведь ценовая политика у такого устройства очень высока, а изготовление гибки труб первичным способом не для всех.

Существует несколько способов гибки профиля без использования специального оборудования, но такие методы не дадут идеального изгиба и могут привести к деформации дорогостоящего материала.

Поэтому во избежание подобных сложностей желательно остановить свой выбор на двухъярусной форме домашних теплиц.

Выбор фундамента и закладка

Здесь вы можете выбрать несколько вариантов фундамента из деревянных шпал, до пренебрежения винтовой сваей.

Наиболее оптимальным вариантом является выбор небольшого монолитного фундамента, который закладывается своими руками не глубоко на одной «шпильке» лопатки.

Перед изготовлением фундамента со всех сторон устанавливают анкер для крепления элементов профиля. При промерзании бетономешалкой анкеров сваривают профили 4х2 см, которые станут надежным основанием для установки будущего каркаса теплицы.

Для конструкции можно использовать и обычный ленточный фундамент, это повысит надежность конструкции и ее долговечность.

Видео — Установка фундамента

Процесс бронирования фундамента своими руками предполагает большой вклад физического труда, наличие свободного времени и аккуратность, которую необходимо соблюдать в каждом действии.

Поэтому перед началом строительства рекомендуется произвести изготовление чертежа будущей конструкции с указанием всех размеров, от которых нельзя отказываться во избежание неприятных последствий при последующей эксплуатации.

Тепличные дома в процессе строительства не требуют использования отводов. Во избежание образования возможных неровностей желательно все собирать на прямой асфальтовой площадке.

Установка каркаса своими руками

Теплицы из поликарбоната и балок закрывать только домкратом. Следует внимательно проследить, чтобы лицевая сторона материала просматривалась наружу конструкции.

Лицевые части листов поликарбоната обязательно обрабатываются герметиком на основе силикона, который их защищает. Подсчитайте, что длина покрытия должна быть больше 10 см на высоту профиля, чтобы получился конек.

Это не верхний стык крыши металлической теплицы от выступов профиля, который крепится саморезами на продольных связях.

Монтаж поликарбоната на дверь и окно осуществляется по самому принципу, главное, чтобы его размер не мешал при эксплуатации этих предметов.

На современном строительном рынке представлен большой выбор различных средств, которые смогут продлить срок службы металлического каркаса и ускорить процесс его возведения.

Обращаясь к теме и нюансам процесса строительства конструкций из профильных труб, становится понятно, что качественный чертеж, изготовление каждого элемента и технология покрытия каркаса имеют одинаковое значение.

При изготовлении каркаса теплицы из профильной трубы своими руками необходимо иметь минимальные знания в архитектуре и работе с металлическими элементами.

Один неверный шаг или расчет может перечеркнуть все работы, а правильное решение приведет к отличному конечному результату.

Если на участке есть теплица — значит, будут свежие овощи, от воскрешения снега и до первых заморозков. Его можно купить, но лучше сделать самодельный в соответствии с вашими предпочтениями. Как сваривается теплица, на видео показано без подробностей. А новичкам в этом деле они важны для понимания нюансов процесса.

При одинаковой прочности они на 25% легче швеллеров и двухсторонних балок. Конструкции профильных труб имеют следующие преимущества:

за счет квадратного сечения элементов каркас имеет высокую устойчивость к деформации во всех направлениях;
теплицу или теплицу можно изготовить самостоятельно, так как для установки не требуются профессиональные навыки;
собранная конструкция способна выдерживать значительные нагрузки;
материал не гниет, не поражается плесенью и грибком;
при одинаковом весе, их сопротивление изгибу за счет повышенной жесткости более 30%, чем у аналогов круглого сечения;
конструкция профиля устойчива к перепадам температур;
надежнее собранных на болтах.

За много лет эксплуатации недостатков не обнаружил. Однако в северных регионах были случаи, когда крепеж кровли не удерживался под тяжестью сырого снега. Если регулярная чистка кровли невозможна, рекомендуется уменьшить расстояние между фермами.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, окрашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше.Однако в сварных конструкциях в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдется дешевле, а покрасить его можно будет самостоятельно, выполнив каркас каркаса.

Если размер теплицы не превышает 6 × 2 × 2 м, достаточно трубы с кромкой 25 мм и стенкой 2 мм. При больших габаритах выбирается профиль 40 × 20 × 2 или 40 × 40 × 2 мм.Для горизонтальных стяжек подойдет труба 20 × 20 × 1-1,5 мм.

Выбор дизайна формы

Перед тем, как приступить к проекту, необходимо определиться с внешним видом теплицы.

Есть много разных форм, но чаще выбирают следующие варианты:

Теплицы с коробчатой крышей позволяют использовать всю территорию. За счет изменения угла наклона кровли легко решается вопрос очистки снега. Однако из-за сложности конструкции увеличивается расход материалов.
Арочная теплица — самый популярный вариант. Не боится сильного ветра, едет легко и быстро. Но необходимо регулярно рассматривать это с нее, а для гибки профильных труб потребуется специальный инструмент.
А-образные конструкции аналогичны снятой двускатной крыше. Сбор порой — два, а про проблемы со снегом можно забыть. Но в такой теплице неудобно работать, да и часть земли от стен не получится.
У односторонних теплиц крыша делается с уклоном в одну сторону.Обычно прикрепляются к дому и используются для выращивания рассады. Достоинства и недостатки такие же, как у дускального варианта.

Помимо перечисленных форм, любители экзотики строят палатки, купола и прочие раны. Скорость созревания урожая и его качество в этих хорах не увеличиваются, а сложность монтажа и стоимость материалов увеличиваются.

Размеры и расчет количества материала

Чтобы правильно сварить теплицу из профильной трубы, при составлении проекта необходимо оттолкнуться от ее длины и количества основных элементов.Поскольку дуги следует устанавливать через 1 метр, то, например, для 6-метровой конструкции их потребуется семь штук. Стандартная длина Профильная труба 6010 мм. Несложно подсчитать, что из нее можно согнуть полукруг радиусом 1,9 метра. Чтобы не превратить дорогостоящий материал в отходы, высоту арочной конструкции следует выбирать 1,85 — 1,9 м при ширине по низу 3,7 — 3,8 м. При таких размерах необязательно резать поликарбонат с поликарбонатом, величина которого составляет 6 × 2.1 мес.

Для того, чтобы использовать трубы с максимальной высотой его стены при максимальной высоте его стены при угле наклона кровли 30 — 45⁰, выбирают равным 1,7 — 2 м, а ширину 4. м. Длина конька составит 2,25 — 2,45 м. Перемычки устанавливаются в верхней точке дуги и в средней части коньков. С каждой стороны по 2 шт. Задняя стенка усилена двумя перемычками. На фасаде имеется выступ (ящик, фраумуга) для двери.Исходя из его размеров, рассчитывается количество вспомогательного профиля.

Фундамент под теплицу

В зависимости от массивности строительного основания теплицы делают из дерева, кирпича, бетона. Фундамент нужен, чтобы теплица не переворачивала ветер и защищала от проникновения грызунов и других вредителей. Для небольших конструкций его делают из деревянных брусков.

Последовательность:

С выделенной территории убраны камни, мусор, растительность.
Маркировка осуществляется выбиванием присоединенной резьбы.
Если фундамент закладывается без минета. В противном случае придется рыть траншею на глубину штыковой лопаты.
Она протоптана, треть высоты засыпана песком или гравием.
Brux срезает в соответствии с размерами теплицы и пропитывается антисептиком. Можно использовать битум, медный купорос, машинное масло.
Для сборки коробки используются металлические уголки или длинные винты.
После укладки в траншею выравнивают по горизонтали песчаной подушкой, высаживают.
По углам ящика просверливаются отверстия, в которые вставляются металлические стержни счетчика и забиваются в землю.
Зазоры между стенками траншеи и фундаментом засыпают, бруски закрывают каучукоидом или другим гидроизоляционным материалом.

Для массивных конструкций закладывается упрощенный вариант ленточного фундамента.После очистки и разметки места установки теплицу неглубоко копают, на штыковую лопату, траншею. Дно засыпается песком, в грунт кладут зазубрины из сегментов профиля для крепления стоек. Арматурный каркас делать не имеет смысла, ведь даже очень большая теплица не настолько тяжелая, чтобы укрепить фундамент. Опалубка изготавливается из стволов, досок, листового пластика. После засыпки траншей, пока бетон не схватился, нужно проверить горизонтальность поверхности фундамента и при необходимости выровнять ее.

Изготовление каркасной теплицы

Чтобы сварить теплицу арочной формы из профильных труб, нужно уметь их гнуть. Данная услуга может быть оказана по металлу. Вариант с приобретением дорогостоящего специального станка рассматривать нельзя. Для изготовления арочных стоек своими руками потребуется выкройка нужного радиуса. Согнуть трубу без деформации можно тремя способами:

Отрезок нужной длины заглушаем с одной стороны деревянной заглушкой.После еще одного конца осторожно тонущий песок засыпает до полного заполнения. После установки заглушки труба готова к сгибанию по шаблону.
Если операция производится зимой, вместо песка наливают воду. Когда мороз обрабатывает его во льду, профиль может погнуться.
На трубе при равных зазорах болгарки делаются пропилы на 2/3 глубины от ее толщины. Чем меньше радиус — тем больше пропилов. После сгибания завариваются все швы.

Стеллажи для бантальных конструкций можно собрать из нарезки по размеру отрезков, но лучше сделать их из цельнотянутых труб.Сначала посередине плеча делается угловой вырез горловины и загибается профиль под углом 60 °. На расстоянии 1700 мм от концов те же пропилы позволяют изгибать трубу до 30⁰. Если зазоры оказались большими, при сварке укладывают отрезки проволоки.

В первую очередь устанавливаются фасадные и задние стойки с приварными перекладинами, окна, двери. Их следует размещать на грабеже строго перпендикулярно, иначе это возможно по всей конструкции. На бетонном фундаменте их приваривают к закладным, а к деревянному основанию крепят металлическими уголками.После установки промежуточных стоек изготавливается каркас каркаса стяжек.

Обшивка стен и крыша

Для покрытия теплицы используется сотовый поликарбонат толщиной от 4 до 10 мм. Материалом 4 и 6 мм являются обрезки сезонных теплиц, а также 8 и 10 мм зимние варианты. Чтобы листы не бомбили под тяжестью снега, точки крепления поликарбоната толщиной 4 мм расположены с интервалом от 40 до 50 см, от 6 до 70 см. Для более толстых листов допускается расстояние до 1 м.

Последовательность обрезки:

Листы без упаковки, нужно определить, на какой из сторон есть защитное покрытие.
После разрезания листа на торец, который будет внизу, наклеивается перфорированная лента, не препятствующая конденсации конденсата на каналах. Герметизация верхнего торца, чтобы дождевая вода не попадала в ячейку, осуществляется скотчем.
Подготовленный лист поликарбоната крепится к фасаду кровельного покрытия самотеком.При использовании варианта с пластмассовыми термочехлами необходимо предварительно просверлить отверстия на 2 мм больше диаметра. Это предотвратит сшивание обшивки от теплового расширения поликарбоната при изменении температуры.
Прорези для форточок и дверей.
Обшивка задней стенки выполняется аналогично.
Поликарбонат на крыше и сбоку теплицы уложен защитным слоем вверх и закреплен кровельными самозатяжками. Соседние листы кладутся на заготовку.

С окантовкой полиэтиленовой пленкой Крепится к доскам винтами или специальными обручами для арочных конструкций.

Двери и пьедесталы

Для эффективной вентиляции в теплице размером 3 × 6 м необходимо установить от 3 до 4 окон 40 × 120 см. Схема их расположения должна быть предусмотрена еще на этапе проектирования, чтобы не подстраиваться под пролеты готового каркаса. Метражи лучше устанавливать вверху теплицы на боковые стены.

Подготовка начинается с вырезания из корпуса прямоугольного куска поликарбоната. Желательно попасть в проем между элементами каркаса, но достаточно и близко расположенной горизонтальной перекладины.В размер листа делается рама для автомобиля из уголка или профиля. Поликарбонат крепится самотеком, а к верхним углам прикручиваются петли. Снизу приваривается отрезок цепи, который фиксируется в разомкнутом состоянии.

Для эффективной вентиляции в теплице размером 3 × 6 м необходимо установить 3-4 форвардера 40 × 120 см

После снятия задира края поликарбоната кромка покрывается скотчем.Затем нужно вставить окно на место и убедиться, что ничего не мешает его движению. После проверки к крестовине прикрепляют свободные части петель.

Сборка двери производится по той же технологии, но рама усилена одним или двумя перемычками. Вставляется в подготовленный при сварке каркас. Если вы планируете использовать садовую тележку, ширину делают в 1 м, если нет — достаточно 0,6 м.

Заключение

Самостоятельная сварка теплицы из профильной трубы не так сложна, как кажется на первый взгляд.Для производства работы достаточно иметь инвертор, болгарку, электродрель и уметь ими пользоваться. Другие мелкие инструменты можно найти у любого владельца склада. При составлении проекта следует учитывать, что использование прямоугольных труб вместо квадратных снизит расход материала на 10-20%.

Видео как сделать теплицу своими руками

Выращивание овощей и других культур в теплице позволяет защитить их от морозов и непогоды, а также обеспечить оптимальные условия по температуре и влажности.А в итоге все время и силы, затраченные на обустройство конструкции и уход за растениями, с оценкой окупятся обильным урожаем высокого качества. Любишь все делать самому? Вы «мастер на все руки»? Тогда попробуйте сделать теплицу из профиля своими руками.

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция лучше теплицы из дерева или покупной конструкции, которую нужно просто привезти и собрать на месте? Прежде чем приступить к делу, следует понимать, что преимущества теплицы из профиля построены сами по себе.

свобода выбора — Вы сами решаете, каких размеров и какой формы будет ваша будущая теплица. Ваша фантазия может ограничиться только требованиями к прочности каркаса и бюджету, выделенному на сельское хозяйство теплицы.
Экономия — Металлический профиль дешево, вагонка из поликарбоната или пленки тоже не дорого. Кроме того, стоимость здания не добавляется к стоимости строительства теплицы, которая может быть значительной.В результате постройка по площади и качеству может обойтись вам на 30-50% дешевле покупной.

Долговечность — Металлические оцинкованные профили не требуют дополнительной защиты от коррозии. Они не боятся сырости, влаги и воздуха, не ржавеют. При правильном строительстве и уходе за теплицей конструкция прослужит вам очень долго.

Mobility — каркас из металлического оцинкованного профиля и обшивка из пленки или поликарбоната имеют крайне малую массу.Такую теплицу можно перенести на новое место, даже не разбирая конструкцию. Если это необходимо, то демонтаж и обратный монтаж не отнимут у вас много времени.

Простота конструкции — Для самостоятельного строительства теплицы из металлопрофиля не нужно иметь каких-то специальных знаний и навыков, нужны лишь базовые навыки работы с набором инструментов, который можно найти в любом доме.

А тем, кто до этого занимался ремонтом и установкой потолков из гипсокартона, пойдет еще проще и быстрее.

Цены на оцинкованный профиль

оцинкованный профиль

Помимо плюсов, перед началом строительных работ следует также ознакомиться с отсутствием теплицы из металлопрофиля. На самом деле он один, но довольно значительный — зимой под воздействием больших снежных масс каркас и крепеж могут не выдержать и теплица получится. Есть два способа решить эту проблему.

Недостаточное увеличение каркаса и нерегулярная очистка кровли теплицы от снега может привести к такому печальному результату.

Первый — усиление каркаса теплицы. Для этого вводится расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные приводы и стойки-колонны, поддерживающие крышу теплицы. Придется потратить больше материалов, но со временем эти затраты окупятся.

Второй способ решения проблемы со снеговой нагрузкой — устройство съемной кровли. Он подходит для тех теплиц, которые эксплуатируются только в загородный сезон.По его окончании в теплице снимается кровля на зиму. В итоге каркас ничему не грозит, а весной нужно только удалить остатки снега и смонтировать все обратно.

Важно! Если вы живете в южных широтах и зимой у вас мало снега, то о снеговой нагрузке можно не беспокоиться. Достаточно регулярно снимать его с крыши теплицы после выпадения очередных осадков.

Виды профилей

Собственно говоря, теплица из профиля — собирательное понятие.Он обозначает конструкции, заметно отличающиеся друг от друга и построенные из различных типов металлических (и не только) профилей. Некоторые профили изначально изготавливались для других целей, а другие создавались специально для строительства теплиц. Самые популярные из них представлены в таблице ниже.

Таблица. Виды профилей, подходящие для строительства теплиц.

ФИО, фото	Описание
	Многие подвиды профилей П-образного сечения различаются шириной, высотой стенок и толщиной металла. Используется для строительства различных сооружений, в том числе теплиц. Для борьбы с коррозией, в зависимости от материала, цинкование (для стали) или анодирование (для алюминия).
	Металлический профиль V-образного сечения с «полочками» для крепления внизу и по краям. Недорогое и простое в эксплуатации изделие, но по прочности уступающее некоторым вариантам П-профилей. Создан специально для строительства теплиц. Усиленные варианты можно назвать W-профилями.
	Труба стальная оцинкованная прямоугольного или квадратного сечения.Высокая прочность и надежность. Для борьбы с коррозией покрывают цинком или порошковой краской.
	Несущий потолочный профиль (ПП) для гипсокартона. Имеет П-образное сечение, загибается на концах. Оборудован гофрами, увеличивающими прочность изделия.
	Направляющий профиль для гипсокартона. Имеет П-образный профиль, используемый для формирования плоскости каркаса из CD-профиля и крепления последнего к стене, полу или потолку.
	Профили из поливинилхлорида П-образного, квадратного и другого сечения. Металлические аналоги отличаются большей гибкостью и невысокой стоимостью при меньшей устойчивости к нагрузкам.

Есть несколько способов скрепления элементов из профиля между собой.

Болты и гайки с шайбами  — Хорошо подходят для профильных труб, V-образных и P-образных конструкций. Обеспечить простоту последующего демонтажа и обратного монтажа теплицы, но при этом потребовать предварительного сверления отверстий в профиле и тщательного контроля надежности соединений.
Selfless — Используется для работы со всеми видами металлических профилей, особенно с CD и UD. Для теплицы не рекомендуется использовать «жучки», а саморезы с прессом — тонкая шляпка не помешает установке ножен. Некоторые шурупы снабжены сверлами на концах, чтобы облегчить проникновение в металл.
Сварка — Надежное и прочное точечное крепление. Используйте только в том случае, если не планируется последующий демонтаж теплицы.Сварочные швы требуют дополнительной защиты от коррозии.
Соединители — Многие конструкции используются для соединения ПВХ-профилей между собой.

Совет! Выбирая профиль для теплицы, обратите внимание на качество антикоррозионного покрытия, особенно на углах и изгибах — там на нем не должно быть потертостей, пятен, посторонних включений и других дефектов. В противном случае срок службы каркаса может значительно снизиться из-за постепенного разрушения элементов, пораженных коррозией.

Выбор формы теплицы

Перед тем, как приступить к созданию чертежей и планов, нужно определиться с общей формой каркаса будущей теплицы. Есть несколько основных вариантов, которые имеют свои достоинства и недостатки. Мы рассмотрим их отдельно.

Теплица с двумя резервуарами . Классическая форма, которая существовала, существует и будет существовать десятки лет. По сути, это уменьшенный и упрощенный дом с двойной крышей.

Достоинства дизайна следующие:

повышенной жесткости;
Углы наклона крыши — решение проблем со снегом;
отсутствие необходимости в гибком профиле;
Подходит для использования 100% тепличный квадрат.

Недостатки двухъярусной теплицы следующие:

относительно высокий расход материалов;
структурная сложность;
неудобства с крышкой.

Арочная теплица. Самая распространенная форма каркаса для теплицы. Представляет собой набор дуг из профиля, соединенных между собой горизонтальными стяжками.

Преимущества:

простота конструкции;
малый расход материала;
устойчивость к сильным ветрам;
Скорость сборки каркаса и укладки обшивки.

Но есть арочная теплица и ее недостатки, и заметные:

необходимость исправно относиться к снегу;
нужен гибкий профиль или инструменты для его сгибания;
узкие участки прямо у стены использовать нельзя.

А-образный. Представьте, что от обычной теплицы с двускатной крышей осталась только крыша, а высота большая. Так выглядит теплица с А-образным каркасом.

Довольно необычный дизайн встречается редко, но со своими достоинствами:

отсутствие снежных проблем;
легко собрать;
необычный внешний вид.

Редкость теплицы А-образной формы объясняется ее недостатками:

проблемы с полезной площадью;
более трудоемкая строчка;
в работе с грядкой.

Это обычная теплица, но крыша наклонена только в одну сторону.Достоинства и недостатки не отличаются от двухъярусной теплицы. Хорошо подойдет как пристройка к жилому дому и теплице для выращивания рассады для «большой» теплицы.

Существуют и другие, более сложные конструкции — палатка и т. Д. Однако необходимо учитывать, что теплица изготавливается самостоятельно и из относительно легкого каркаса, поэтому такие теплицы можно строить, но только с большим опыта, а также времени и сил, которые не жалко потратить.

Важно! Есть подвид теплицы с двускатной крышей -. От оригинала он отличается тем, что вершины стержней располагаются друг на друге, а в получившейся вертикальной стене устанавливаются. В результате теплица Митлидер является лучшей с точки зрения эффективности вентиляции и циркуляции воздуха.

Конструкция теплицы из профиля

Выбрав форму будущей теплицы, нужно взять несколько листов бумаги (желательно миллиметровых или в клетку), карандаш, ластик и приступить к рисованию чертежа конструкции.При наличии навыков работы с компьютером чертеж может быть составлен в программах для 3D моделирования и конструирования. Из них самым простым в разработке является Google Sketcup.

Для начала нужно выбрать размер конструкции. При этом исходите из габаритов стандартного листа — 6 на 2,1 м. Рассмотрим способ соединения отдельных элементов объекта между собой — с помощью соединительных профилей или вспышек. Чаще всего дакеты выбирают шириной теплицы, равной 2-3 м. Длина может составлять 4, 6, 8 и 10 м, с некоторыми поправками к стандартным размерам листа SEC. Высоту арочной теплицы редко делают более 2,1 м, особых ограничений на двуплотную конструкцию нет, главное соблюдать угол наклона коньков 25-30 °.

Цены на сотовый поликарбонат

сотовый поликарбонат

Не забывайте и о дверном проеме, продумайте, какие размеры вам будут удобны.Обращаем внимание на расположение Форм и Фрамуга, особенно в теплицах большой площади, так как растения в них особенно нуждаются в вентиляции.

Продумывается завершающий этап проектирования и прорисовка профильных соединений в единую раму. Не забудьте рассчитать количество желаемого материала и крепежа для последующей закупки с учетом запаса 10-15%.

Устройство фундамента

У некоторых читателей могут возникнуть сомнения, а нужен ли фундамент под теплицу в целом.С одной стороны, это не тяжелая постройка, и под собственным весом теплицу увидеть вряд ли получится. Но для теплицы без фундамента всегда есть риск, что его унесет ветром. Кроме того, основание, заложенное под теплицу, защищает растения от сквозняков, заморозков, грызунов, насекомых и других вредителей.

Перед тем, как приступить к возведению фундамента, нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатый почвой, отсутствие шейдеров от построек и какое-то укрытие от северных ветров в виде забора или живой изгороди.

Важно! Не стоит размещать теплицу между двумя домами или рядом с таким местом — здесь создается эффект «аэродинамической трубы», то есть постоянных и сильных сквозняков.

Самым простым и доступным видом фундамента является строительство бруса. Возможна аранжировка любых других видов, но чрезмерно. Для вашего удобства ниже представлена пошаговая инструкция.

Шаг 1. Очистите территорию под теплиц от мусора, камней и высокой растительности.

Шаг 2. Сделайте разметку. Для этого можно использовать колышки или отрезки фурнитуры и натянуть между ними.

Шаг 3. Определите состояние почвы. Если он достаточно прочный, то фундамент из бруса можно не заглублять. В противном случае возникает необходимость устройства траншеи.

Шаг 4. Если грунтовка мягкая, то по периметру теплицы вырывают траншею шириной в брус и глубиной в одну штыревую лопату.

Шаг 5. Провалить дно траншеи, насыпать туда слой песка или гравия. Толщина слоя должна составлять 25-30% от глубины котлована.

Шаг 6. Выдавите и распилите брус по длине и ширине теплицы.

Совет! В качестве материала для фундамента желательно использовать пиломатериал из лиственницы — он устойчив к гниению и плесени.

Баран из лиственницы цена

брус из лиственницы

Шаг 7. Обработайте древесину антисептиком. В качестве альтернативы можно использовать медь Кунера, битум или отработанное машинное масло.

Шаг 8. Соберите брус в прямоугольный ящик. Соединить можно при помощи латунных или длинных саморезов «по Полтереву» или с помощью металлических оцинкованных уголков.

Шаг 9. Перенести коробку из бруса в траншею, положить туда и выровнять по горизонтали. Для этого можно использовать песчаную пробку, землю или тонкую доску.

Шаг 10. Просверлите в углах коробки от стержня сквозные отверстия и вставьте арматурные штифты длиной 1 м. Разбуди их в землю. Это необходимо для надежного крепления фундамента теплицы — чтобы он не унес его ветром.

Шаг 11. Выпадите из щелей между траншеей и основанием из песка, гравия или земли.

Шаг 12. Для дополнительной защиты бруса фундамент можно покрыть слоем каучукоида или другой рулонной гидроизоляции.

Сборка каркаса

Рассмотрим процесс изготовления двух вариантов обоев для теплицы — двухъярусной конструкции из профилей под гипсокартон и арочных из V-образных металлических изделий.

Первый вариант состоит из следующих элементов, собранных отдельно:

первичный и вторичный лобовой;
;
крыша.

Один из фасадов теплицы (а в случае длинного здания — оба) должен иметь отдельно собранный проем для двери.Сами фасады собирались из цоколя, вертикальных стоек, верхней горизонтальной балки, кровли и стриминга.

Шаг 1. Сожмите профиль для основания и обрежьте его нужной длины. Для этого используют либо направляющую UD-профиля, либо потолочную, но с загнутыми на концах загибами в полях вертикальных стоек.

Шаг 2. Просверлите в базовом профиле отверстие для крепления к фундаменту теплицы. Интервал между ними равен 0.75-1,5 мес.

Шаг 3. Вставьте крайние вертикальные стойки «полку» слева и справа соответственно. Закрепите снизу четырьмя винтами на каждое соединение — по два на UD-профиль «лапа».

Шаг 4. Таким же образом вставьте внутренние вертикальные стойки. Используйте горизонтальную перемычку, чтобы сформировать дверную коробку. Его можно закрепить двумя способами — либо с помощью Т-образного соединителя, либо путем обрезки боковой части профиля перемычки и фиксации получившегося «лепестка».

Шаг 5. Установите верхнюю горизонтальную балку из того же профиля, из которого сделано основание.

Шаг 6. Профили стропил скрепите со стеной фасада и между собой с помощью обрезки боковин и формирования «лепестков».

Шаг 7. Предположим, что стропила терминала по схваткам и телам образуют более прочную конструкцию.

По той же схеме построить вторую фасадную теплицу.После этого можно переходить к созданию боковых стен.

Шаг 1. Выдавить и вырезать базовый профиль, просверлить отверстия под крепеж к фундаменту. Оставьте от краев «лепестки», чтобы соединить боковые стенки теплицы с фасадными.

Шаг 2. Подготовьте вертикальные стойки нужной высоты, вставьте их в основание и соедините саморезами (по два или три с каждой стороны профиля). Интервал между стойками в зависимости от плана может быть 0.5-1 мес. Чем меньше его стоимость, тем прочнее конструкция, но и тем больше материалов для нее потребуется.

Шаг 3. Установите сверху на стеллаж еще один горизонтальный профиль, соедините все самодельные ящики.

Совет! Для дополнительной прочности конструкции снабдите боковые стенки горизонтальной балкой посередине. Соединить его со стойками можно как с помощью крестообразного соединителя «краб», так и обрезав боковую часть профиля.

Шаг 4. Установите оба фасада и обе боковые стены на фундамент, закрепите длинными винтами или анкерными болтами.

Последний этап формирования каркаса — обустройство кровли. Он собирается по тому же принципу, что и только фасадный, только на верхние горизонтальные балки с помощью «лепестков» крепятся стропила. Для дополнительной прочности конструкции многие мастера дополняют каркас досы, соединяя стропила и вертикальные стойки напрямую.

С помощью таких наклонных элементов можно значительно увеличить каркас и защитить его от нечастых

Совет! Повысить прочность соединений профилей между собой можно с помощью специализированных стоек и соединителей, как на изображениях ниже.

Сегодня многие конструкции из V-образного профиля продаются на тепличном рынке. Но при наличии должных навыков и инструментов воспроизвести самостоятельно, в домашних условиях, не составит труда. Начнем процесс строительства с фронтонов.

Шаг 1. Вырежьте отдельные части профиля, из которых будет составляться арка теплицы. Оптимальное количество составных элементов — 5 шт. Для придания округлости используйте трубогиб.

Шаг 2. Просверлить отверстия под крепеж по чертежу. Для защиты от коррозии обработайте их холодным цинкованием.

Шаг 3. Соедините арочные элементы в единую полукруглую конструкцию с помощью гаек и болтов.

Шаг 4. Прикрепите доску и перекладину к арке.

Шаг 5. С помощью уголков и пластин-треугольников закрепите вертикальные стойки, рамку под дверью и косые перекладины спереди. Также заранее скрепите уголки для горизонтальной стяжки теплицы.

Выбирая материал для каркаса теплицы, исходя из расчетов и чертежей, стоит остановиться на профильной трубе. Видео о его характеристиках свидетельствуют о том, что для изготовления теплицы это идеальное решение. Тем более, что его легко выполним своими руками.

Преимущества использования профильной трубы

Сравнивая профильную трубу с другими возможными материалами для изготовления каркаса, можно выделить ее особенности и преимущества:

долговечность. Как известно, деревянный брус. От влажности, присущей теплице, быстро вращается. Даже если его обработать антисептиком, это не продлит его срок службы. Не забывайте о нежной, естественной деформации дерева, из-за которой каркас «переливается».Алюминиевую трубу можно дополнительно обработать антикоррозийным составом или просто покрасить.
другие варианты покрытия. Допустимо использование поликарбоната, пленки, стекла. При этом первое будет оптимальным сочетанием, так как оба обладают надежностью и длительным сроком службы.
легкое крепление. Детали легко сваривать, причем под любым углом. И такие сложности возможны, если остановиться на металлопластиковой трубе. Если для покрытия выбран поликарбонат, использовать дополнительную вагонку не нужно.
легко накопить самому. Профильную трубу можно согнуть, разрезать на нужный размер детали и закрепить под любым углом.
Возможность выполнить теплицу любой формы.

Решив воспользоваться профилем, необходимо определиться с местом для теплицы на участке, чтобы понять, каким оно должно быть. После этого его следует эксплуатировать по алгоритму:

Выберите форму и тип теплицы.
Нарисуйте схему или рисунок.
Рассчитайте количество и тип материала.
Достаем сборку.

Чертеж — что учитывать

Чертеж чертежа нужно иметь в виду, что профильная труба обычно реализуется типоразмеров: 3, 4, 6, 12 м. Указав текущий момент продавца, необходимо от него отказаться. Это сэкономит на материале. Точнее уменьшить количество урожая и излишков. Например, можно сделать теплицу длиной 6 м, а шириной — 4 м.Выбрав высоту в 2 м, труба получится отрезанной без лишнего и для вертикальных стоек.

Внимание! Толщина металла и внутренний диаметр играют важную роль. Для стоек и основных деталей лучше выбирать 20 * 40 мм, а для соединительных — 20 * 20 мм.

Чертеж будет формироваться из таких компонентов каркаса:

основание;
стойки вертикальные;
обвязка верхняя;
крыша;
дверь, окна;
дополнительных укреплений (подкосов).

На чертеже необходимо учесть, на каком расстоянии нужно поставить вертикальные стойки. По нормам рекомендуется выбирать параметр 1 м. Если планируется накрыть пленкой, допустимо обрезать до 60 см. Это снизит нагрузку на материал и продлит срок его службы.

Если есть необходимость оставить большее расстояние, например, при прорисовке лицевой части, потребуется дополнительно укрепить трубы.Это можно сделать с помощью диагонально вставленной трубы между вертикальными стойками.

Каркас крыши формируется по стандартной строительной технологии, т.к. на чертеже необходимо будет отразить:

две равные балки от каждой стены на расстоянии, равном зазору между стойками;
балки на каждой лебедке нужно будет соединить друг с другом в наклонной плоскости;
противоположные балки для соединения. Получается своеобразная «ферма».

При нанесении чертежа необходимо учитывать будущие места домкратов из поликарбоната.

Несколько отличным будет подход, если теплица арочная. Ввиду необходимости изгибать трубу под прямым углом, необходимо четко понимать, какая высота получится в самом высоком месте, чтобы зря не расходовать пространство или чтобы этого хватило для ухода за растениями. Например, чтобы попасть в центр теплицы высотой около 2 м, профиль составляет 12 м (или два по 6 м, соединенные по центру). Устанавливать их нужно на расстоянии около 4 м (ширина теплицы).Количество дуг следует рисовать в зависимости от варианта оболочки и ожидаемой нагрузки. В среднем будет достаточно расстояния 0,6 — 1 м.

Каждая пара дуг будет соединена друг с другом, и профиль необходим для каждой стороны для закрепления конструкции. На лобах с учетом двери и окон также нужно нарисовать дополнительные подкосы.

Не стоит забывать, что профильную трубу можно отрезать по любым деталям и сложить нужную конструкцию.При желании, например, можно сделать теплицу треугольной, односторонней, даже сферической формы.

Инструкция по работе

Перед сбором теплицы нужно подготовить фундамент — фундамент. По своему усмотрению можно залить бетоном, выложить кирпич, использовать рейку или другой вариант. Поскольку конструкция не тяжелая, фундамент пролета достаточно выполнить на 20-30 см. В бетон можно сразу закладывать в нескольких местах анкерные или закладные детали, которые впоследствии приветствуют каркас.Это создаст прочный фундамент.

Отрежьте профиль нужной длины по вертикальным стойкам.
Прорубите все вертикальные столбы в соответствии с размерами, указанными на чертеже, выставив их на уровне вертикально.
Установите и закрепите верхнюю штангу (труба в верхней части всех стоек).
Отмерьте и отрежьте соединительные детали между стояками.
Соедините стойки в указанных поперечных поперечинах.
Навор «балки» на крышу, совмещают их перекладины.
Дверь собрать отдельно, укрепить в нужном месте.

Это не единственный возможный вариант исполнения. Иногда проще собрать детали по частям на ровной горизонтальной поверхности и установить на постоянное место в крупные детали. Например, каждую сторону можно сварить на Земле. Для этого потребуется выполнить большой четырехугольник, внутрь которого вкрутить перекладины и продеть их в них. Для упрощения работы детали лучше варить небольшими «порциями», участками в 2-3 м.

Внимание! Собирая на Земле, нужно выбрать ровную поверхность, чтобы в предметах не было перекосов. Периодически стоит примерить будущее на будущее.

Аналогично с крышей. «Коньки» можно выполнить в виде прямоугольников и закрепить их только в момент установки. Выбор метода в этой ситуации зависит от количества людей, выполняющих монтаж. Двери и подкладки можно заказать сразу по нужным деталям.

Совет. Если длинная труба с одной стороны влезет в нескольких местах, можно согнуть профиль так, чтобы из него получилась конструкция багажников (пятиугольная часть). Это позволит немного сэкономить материал и время.

Арочная теплица — характеристики

Для изготовления арочной теплицы из профиля потребуется трубогиб. Это специальный инструмент, с помощью которого металл можно гнуть под любым углом, получая плавный переход.Если его нет в наличии, нужно немного поработать:

Отрежьте трубу нужной длины.
С одной стороны, чтобы корчить рожи.
Согнуть профиль до нужного радиуса.

Совет. Чем чаще выполнять материал, тем легче будет изгибаться труба и плавный изгиб.

Кроме того, существуют народные методы сгибания. Один подразумевает прокаливание трубы трубы. Кальцинированный песок должен засыпать внутрь, плотно разорвать, перекрывая оба выхода измельчения.Как утверждают специалисты, гнуть трубу с такой начинкой можно руками, без дополнительных приспособлений.

Дуги из профильной трубы можно сделать из колена

Готовые дуги нужно будет закрепить по инструкции:

Установить лицевую дугу на основание, установить уровень вертикально, до привари.
Установите и прикрепите две вертикальные стойки спереди, которые будут воздуховодом для установки двери.
Аналогичным образом монтируем следующую арку.
Дуги закрепить стороной нужного размера со стороны сторон.
Аналогично устанавливаем все дуги.
Вверху проложите трубу, добро пожаловать в каждую дугу.
Если конструкция недостаточно надежна, выполнить дополнительные крепления по бокам.

Внимание! Сборку лучше начинать с двух противоположных сторон, чтобы конструкция была прочнее.

Двери и окна собираются по схеме и привариваются к фасаду.

Последним этапом сборки будет крепеж из поликарбоната. Если изначально учесть его размер при черчении схемы, то количество лишнего может быть значительно уменьшено. При установке нужно опираться на главный совет.

Сегодня практически каждый дачник хочет обустроить свое помещение в стационарной теплице или иметь разборную теплицу, так как без этой конструкции уже не обойтись. Дает возможность выращивать круглый год и получать урожай. Часто для каркаса стационарной теплицы используют профильную трубу.Такой выбор обусловлен высокой прочностью, долговечностью и надежностью материала на фоне других альтернатив.

Разнообразие исполнений теплицы с каркасом из профильных труб

Теплица с каркасом из профильных труб может быть построена в одном из самых популярных исполнений:

Прямоугольного типа с разлетной крышей.
Голландского типа.
Прямоугольного типа с плоской крышей.
Арочного типа.
Пирамидального типа.

Преимущества прямоугольного типа с разветвленной крышей

Конструкции с наклонной крышей имеют главное преимущество: большой внутренний объем, позволяющий выращивать высокие растения на всей территории теплицы. Недостатком такой конструкции является большой расход достаточно дорогостоящего материала для каркаса каркаса и выполнения обшивки.

Голландский тип

Теплицы, выполненные в голландском стиле, имеют те же качества, что и прямоугольные двухуровневые теплицы, но характерной особенностью является удлинение элементов каркаса стены по отношению к основанию.Такое решение гарантирует повышенную устойчивость конструкции теплицы.

Прямоугольный тип с плоской крышей

Положительным моментом этого типа теплицы является экономия на дорогой профильной трубе, а отрицательным — конструкция с отсутствием уклона конька подвержена большим временным нагрузкам и прочим. негативные последствия от естественных осадков. Например, на горизонтальной поверхности может скапливаться снег, в результате его таяния лед создает нагрузку, способную разрушить поликарбонат.

Тип арки

Этот вариант является оптимальным с экономической точки зрения, но для изготовления арочных теплиц необходимы специальные устройства для гибки труб, за счет которых трубы с профильным сечением приобретают форму дуги.

Пирамидального типа

Достоинством такого конструктивного решения является минимизация расхода материала на каркас и обшивку. Кроме того, благодаря пирамидальным характеристикам теплица более освещена Солнцем и менее восприимчива к негативным воздействиям естественных осадков, т.е.е., возможные динамические нагрузки сведены к минимуму. Недостаток — небольшое внутреннее пространство.

Основные конструктивные элементы для изготовления теплицы из профильных труб

Каждая теплица может отличаться формой, габаритами, мобильностью и подходами, используемыми для ее устройства, но конструктивные элементы, из которых состоит теплица, как правило, схожи по материал. Все теплицы состоят из следующих конструктивных элементов:

Фундамент.
Рама.
Полупрозрачная оболочка.
Крепежная фурнитура.

Необходимость фундамента и каркаса теплицы

Фундамент — самая важная часть любого объекта, выполняющая вспомогательную функцию. Обеспечивает устойчивость теплицы. В соответствии с этим материал должен быть качественным, но решение о его использовании должно быть рациональным, т. Е. Свайный фундамент будет подходить для легкой и мобильной конструкции, а большая, тяжелая и стационарная конструкция должна стоять на монолитном основании ленточного типа. .

Рама — элемент, с помощью которого создается основная форма помещений. Он состоит из материала, способного обеспечить желаемую жесткость всей конструкции теплицы. Металлопрофильные трубы отлично подходят для изготовления каркаса, так как ассортимент этого материала позволяет реализовать любое инженерное решение.

Подбор светопрозрачной оболочки и аксессуаров

Светопрозрачная оболочка — защитное покрытие тепличных растений от негативных воздействий окружающей среды.В качестве материала обшивки может применяться: пленка

;
стекло или поликарбонат.

Поликарбонат — оптимальный вариант для покрытия теплицы. Это оправдано тем, что его пустая конструкция, помимо пропускания солнечных лучей, служит отличным препятствием на пути холодного воздуха. Этот материал отличается солидным видом, относительно длительным сроком службы и невысокой стоимостью.

Застежки — материал, который нужен для качественного крепления кожи.Выбор фурнитуры зависит от типа конструкции конструкции и материала покрытия. Для поликарбоната необходимо:

шайбы термостойкие;
доски соединительные;
специальные винты.

Для скрепления листов поликарбоната используется специальный алюминиевый профиль, так как он идеально подходит для этого материала. Профиль снабжен резиновым уплотнением для обеспечения необходимого уровня.

Подготовительный этап изготовления теплицы

Перед тем, как приступить к созданию теплицы из профильной трубы, необходимо выбрать место, где будет располагаться конструкция.Критерии выбора:

Почва и рельеф.
Подсветка.
Сохранение тепла.

Почвы и рельеф. От типа грунта зависит, какой фундамент нужен под теплицу. Отличный вариант — возвышенное и сухое место с песчаным грунтом. В маловлажных с глинистыми типами почв накапливается излишняя влага, что способствует вытиранию, что может отрицательно сказаться на несущей конструкции теплицы.

Подсветка. Ключ к размещению теплицы из профильной трубы — с какой стороны ее лучше расположить южнее. Оптимальным решением станет выбор длинной стороны теплицы. Такое размещение конструкции сводит к минимуму отражение солнечного света от и способствует большему проникновению внутрь их.

Сохранение тепла. Входную дверь в теплицу нужно поставить ее торцом. Ширину двери лучше подбирать по стандарту 700-800 мм, а высоту — в соответствии с размерами самой теплицы.Если вы планируете возвести из профильной трубы капитальное сооружение, то лучше предусмотреть тамбур, в котором можно хранить инструмент. Такое решение даст возможность сохранить тепло при открывании двери в теплицу.

Расчистка и разметка местности, устройство фундамента

Перед выполнением работ по устройству подвала место на участке под теплицей необходимо очистить от мусора и удалить верхний слой почвы.Затем для разметки контура будущей теплицы нужно вбить по углам деревянные колышки и натянуть разметочную веревку.

Порядок устройства фундамента:

для фундамента свайного типа необходимы точечные отверстия в земле, а для ленты — траншеи по всему контуру будущей теплицы;
глубина ям или траншей должна быть меньше разметки грунтовки грунта;
в качестве опалубки, для свайного варианта можно применить асбестовые трубы; №
зазоры между опалубкой и почвой необходимо засыпать щебнем и трамбовкой;
Внутрь полученной формы заливается бетон и укладываются металлические детали рамы сцепления с фундаментом.

Сбор и установка теплицы из профильных труб

Для сборки конструкции необходимо изготовить силовые элементы ее корпуса по чертежу теплицы. Количество таких элементов должно соответствовать количеству створок в каркасе.

Сборка, как правило, начинается с торцевых клапанов корпуса. Нарезанные профильные трубы можно сварить между собой или соединить болтами с помощью уголка, тройника и муфты. Однако сварка дает более надежный результат.Все створки каркаса соединяются с закладными частями фундамента.

После того, как корпус теплицы был полностью смонтирован, можно начинать его листами поликарбоната:

покрытие покрытия осуществляется каруселями с термочехлами;
все стыки между листами покрытия необходимо обернуть силиконом;
В зазор между обшивкой и фундаментом необходимо залить цементно-песчаный раствор.

При установке обшивки необходимо учесть следующий момент: поликарбонат очень плохо выдерживает динамические нагрузки, поэтому горизонтальное размещение этого материала не рекомендуется.

Самостоятельное выполнение холодной гибки профильных труб

Арочные теплицы из профильных труб для приусадебных участков более устойчивы к сильным порывам ветра и за счет обтекаемости исключают накопление снега. Создание арочных конструкций сопровождается изготовлением каркасов теплиц из гнутых по дуге профильных труб. Для этого можно обратиться к профессионалам со специальным оборудованием или изготовить гибкую трубу самостоятельно с помощью отвертки.Для улучшения качества гибки нужно использовать специальные листы или заранее подготовленный дуговый узор. Перед тем как приступить к деформации профильной трубы с толщиной стенки более 10 мм, ее необходимо засыпать песком, чтобы не изменить размер сечения заготовки в местах загибов.

Для гибкой трубки необходимо использовать гибочную пластину с отверстиями для создания упора. Заготовка располагается между двумя стержнями, установленными в печи на расстоянии, равном радиусу планируемой деформации. Гибка выполняется от центральной части трубы к ее краям. Метод ручной гибки трубы довольно трудоемок, а результат напрямую зависит от приложенных усилий.

Типы каркасов теплиц | Hortitech Теплица

Где вы живете

Географическое положение является наиболее важным фактором при выборе каркаса теплицы. Изучение и понимание среды, в которой вы планируете расти, — это первый шаг в процессе выбора рамы, которая наилучшим образом соответствует вашим потребностям в вашем регионе.

Если вы живете в районе, где ежегодно выпадает снег, выбор каркаса с крутым уклоном поможет избавиться от снега в зимние месяцы и упростит удаление после сильного шторма. Выбор наружного диаметра (OD) стальных труб для теплицы является следующим важным фактором, который следует учитывать. Мы предлагаем каркасы теплиц в двух вариантах. Сталь OD 1 ⅞, достаточно прочная для условий, в которых зимой бывают снегопады, или OD 2 ⅜ для регионов с суровыми зимами.

Расстояние между стенками

Расстояние между боковыми стенками также является важным фактором, который следует учитывать по отношению к окружающей среде. 4-футовый интервал будет самым сильным вариантом для теплиц, 5-футовый — средним и наиболее распространенным вариантом, а 6-футовый — самым слабым и обычно используется только в мягких условиях с минимальной погодой. Дополнительные пакеты V-образной фермы доступны для всех стилей рамы и укрепят теплицу, а также предохранят сталь теплицы от деформации в ветреную и снежную погоду, сводя к минимуму нагрузку на сталь.

Что вы выращиваете

Для более крупных операций вам, вероятно, понадобится либо готическая рама, поскольку это самая прочная отдельно стоящая рама, либо полуфабрикат, поскольку у нее самый большой внутренний объем на квадратный фут, что соответствует наиболее полезному пространству для выращивания.

Для небольших операций рама Quonset может быть отличным вариантом, особенно в начале. Quonset экономичен и быстро собирается.

Долговечность конструкции

Готический каркас является конструктивно наиболее цельным каркасом и выдерживает самые сильные порывы ветра и самые большие снеговые нагрузки. Форма конструкции позволяет ветру перекатываться по ней, в то время как крутой уклон позволяет снегу соскальзывать, прежде чем нарастать и вызывать нагрузку на конструкцию.

Рама Quonset для культиватора и комбайна

Также известный как высокий туннельный парник, тип каркаса quonset имеет меньшую высоту пика, что делает его более эффективным и экономичным для обогрева. Типы кадров quonset являются наименее визуально навязчивыми типами кадров, поскольку максимальная высота начинается всего с 13 футов. Hortitech предлагает высокие туннели как для 20-футовых комбайнов, так и для 26-футовых культиваторов.Комбайн — отличная теплица, если вы новичок в выращивании в помещении, так как он экономичен, требует мало материалов и быстро собирается.

Штормовая полуфабрикатная рама

Полу-двускатная рама имеет более высокие боковины и достигает более высокого пика, чем рама quonset. Покрытие крутое для лучшего снега. Тип теплицы Storm Semi-Gable вмещает передовые системы освещения, так как она имеет самый большой внутренний объем на квадратный фут. Высота козырька и большой объем обеспечивают наиболее удобное пространство для выращивания и удобство доступа.

Готическая рамка Night Hawk

Готический тип каркаса может выдерживать большую снеговую нагрузку благодаря своей высокой высоте пика и крутой структурной форме. Эта конструкция также является наиболее аэродинамичной и рекомендуется для районов с умеренным и сильным ветром. Крутой непрерывный изгиб резко поднимается, чтобы максимально увеличить пространство по вертикали.

Здесь, в Hortitech, мы сосредоточились на создании наиболее эффективных и устойчивых теплиц по наиболее конкурентоспособным ценам. Мы используем высококачественную сталь, чтобы наши модели могли выдерживать сильный ветер и сильный снегопад, а также помогать всем нашим клиентам отдыхать, зная, что их растения безопасны.Не стесняйтесь, позвоните нам по телефону (541) 480-9392 или отправьте нам сообщение здесь, если у вас есть какие-либо вопросы.

Прочтите, чтобы получить дополнительную информацию о каркасах теплиц, контроле микроклимата, пластмассе, орошении теплиц и многом другом.

Микротоннели — это длинные пластиковые покрытия в форме полуцилиндра небольшого размера (7). Эти туннели слишком малы для работы людей изнутри, около метра в высоту и один метр в ширину. Они подходят для выращивания на открытом воздухе культур, высаженных в контейнерах или в земле, и удаляются, когда растения готовы к росту, превышающему высоту туннеля.

Макротоннели — это большие и более высокие версии микротоннелей (7). Они имеют ширину 4-5 метров и высоту 2-3 метра. Их легко построить, как микротоннели, но из-за меньшего объема они не сохраняют столько тепла, как теплицы.

Теневые дома — это высокие (3-5 метров) сетчатые покрытия, которые защищают большие площади товарных культур, выращиваемых в земле или в гидропонных системах (7). Затененные дома помогают защитить растения в сухом климате с потенциально чрезмерным солнечным излучением, но пропускают дождь.

Теплицы построены из металлических каркасов и покрыты полупрозрачной пластиковой пленкой, которая обеспечивает полное ограждение и может быть оборудована вентиляционными отверстиями, шторами, системами орошения и освещением (7). Теплицы могут обеспечить строго контролируемые оптимальные условия роста для растений и защитить их от вредных воздействий окружающей среды или неблагоприятных внешних условий. Тепличные культуры можно выращивать в контейнерах, скамейках или в почве, если нет фундамента (5).

Теплицы — это старые и очень долговечные версии теплиц, которые были задуманы в 1824 году, когда Жан Батист Жозеф Фурье наблюдал парниковый эффект7.Он заметил, что поверхность растений перегревалась при выращивании на открытом воздухе, но росла хорошо и была защищена при выращивании в старых стеклянных зданиях. Растения продолжали расти, даже когда они находились вне своего естественного вегетационного периода, и при выращивании на открытом воздухе погибали от чрезмерного холода или жары.

Теплицы бывают разных форм и размеров. Форма и ориентация теплицы являются важными характеристиками, которые влияют на урожайность и эффективность работы (3). Теплицы, форма которых повторяет наклон окружающей территории, также имеют меньшие потребности в отоплении. Асимметричные и скатные формы крыши позволяют теплицам имитировать окружающую географию. Теплицы, ориентированные с востока на запад, требуют меньшего обогрева, чем теплицы с ориентацией с севера на юг. Широта влияет на степень снижения энергопотребления. В высоких широтах влияние ориентации меньше, чем в низких. Освещение и распределение света, а также зависит от географической широты и ориентации, поэтому важно тщательно исследовать участок теплицы.

Теплицы с треугольной крышей

Теплицы с остроконечной крышей имеют прямые стены и треугольную остроконечную крышу (9).Они просты в управлении и имеют хорошую конструкцию и планировку общего пространства. Крыши с несколькими треугольными фронтонами, перекрывающими всю длину крыши, называются коньковыми и бороздчатыми теплицами. Крыши типа «пилообразный» похожи, но пики расположены под углом с одной стороны, а с другой — прямо. Прямая сторона построена с ориентацией на наиболее распространенное направление ветра. Поток воздуха от ветра обеспечивает пассивную вентиляцию. Крыша в стиле скиллион имеет форму одной большой пилы. Это обеспечивает пассивную вентиляцию и пропускает минимум света утром и вечером.Неровные крыши теплиц похожи на многоэтажную крышу с двумя неравномерно наклонными сторонами. Неровные крыши идеальны, если место находится на большой широте или на неровной земле.

Теплицы с изогнутыми и остроконечными крышами

Плоские арочные крыши теплиц имеют прямые стены и небольшую перекрывающуюся арочную крышу (9). Плоские арочные теплицы требуют активной вентиляции, но в них поддерживается более стабильная температура, чем в остроконечных теплицах. Куполообразные крыши — это более высокие арочные крыши, которые могут противостоять сильным ветрам, они обеспечивают очень стабильную среду, но очень дороги в строительстве и обогреве.Туннели — это отдельные язвы, обеспечивающие базовую временную защиту.

Оранжерея в готическом стиле — это гибрид треугольной и изогнутой крыш теплиц. Стены готической оранжереи скошены, а крыша скошена. Теплица quonset — это более короткая и менее остроконечная версия готической теплицы (3). Было обнаружено, что готические теплицы потребляют меньше энергии, чем теплицы с фронтоном и квадратной формы. Высокая вершина готического дизайна также лучше всего подходит для климата, где наблюдается скопление снега.

Несколько теплиц

Коммерческие теплицы могут быть отдельно стоящими, с водосточным желобом или раздвижными (5). Отдельно стоящие теплицы представляют собой одиночные конструкции. Теплицы, соединенные с желобом, связаны на уровне желоба серией ферм.

Теплицы с водосточным желобом более рентабельны на очень больших площадях более 20 000 квадратных футов, могут снизить затраты на отопление и вентиляцию и использовать меньше земли. В теплицах с водосточным желобом могут возникнуть проблемы с вентиляцией и равномерным распределением температуры (9).В отдельно стоящих теплицах легче поддерживать индивидуально контролируемую среду. Они лучше выдерживают снег и лучше подходят для неровной земли. Отдельно стоящие теплицы также можно отключать на периоды, когда они не используются.

Решения для сельского хозяйства

Теплицы — это решение многих проблем, стоящих перед традиционным сельским хозяйством на открытом воздухе (7). Успех посевов трудно предсказать ввиду ограниченных площадей земли, способных поддерживать посевы, непредсказуемой погоды в результате изменения климата и растущей потребности в сельскохозяйственной продукции.Некоторые растения трудно выращивать или им требуется строго контролируемая среда для обеспечения качества медицинских продуктов. Теплицы предлагают множество вариантов дизайна и функций, которые могут удовлетворить эти потребности.

Теплицы особенно популярны для выращивания каннабиса. Качество и жизненный цикл каннабиса можно строго контролировать в теплицах, что увеличивает урожайность. Высокая степень безопасности и контроля, достижимая при выращивании в теплицах, особенно важна для индустрии лекарственного каннабиса, которая подчиняется высоким стандартам качества и нормам.

Солнечное излучение проходит через пластиковую пленку, покрывающую теплицу, делая возможным теплообмен (7). Пленка защищает растения от дождя и ветра. Теплицы могут быть простыми небольшими вольерами или большими автоматизированными производственными объектами. Растениям необходимо обеспечить орошение, вентиляцию и дополнительное освещение в периоды короткого светового дня.

Обрамление и покрытие теплицы

Теплицы можно обрамлять из различных материалов, таких как алюминий, сталь, ПВХ / пластик, или из комбинации материалов (9).Сталь обычно является самым прочным и долговечным материалом. Полы могут быть грунтовыми, гравийными, бетонными или комбинированными (5).

Остекление натягивается на раму и бывает из различных материалов (9). Освещение и температура внутри теплицы зависят от типа используемого материала. Солнечное излучение проходит через покрытие теплицы, передавая тепло и свет растениям (6). Покрытие теплицы, называемое остеклением, тепличной тканью, пластиком или поли, пропускает короткие волны света и блокирует длинные волны, которые могут быть опасными.

Прозрачные покрытия не обеспечивают фильтрацию света в такой степени, как непрозрачные пластмассы; количество рассеиваемого света сильно зависит от используемого материала. На всех широтах теплицы, ориентированные с востока на запад, обеспечивают наилучшую освещенность круглый год. Стекло из полиэтилена или поликарбоната может со временем обесцвечиваться под воздействием ультрафиолета, и в конечном итоге его необходимо будет заменить, но, как правило, оно устойчиво к потенциальному экологическому ущербу от погодных условий (9). Остекление с более высоким значением R имеет лучшую изоляцию.

Общий обзор остекления

Остекление	R-значение	Рассеивание света	Срок службы
Стекло	0,95 (одинарное стекло)	Без распространения	Устойчивость к ударам и царапинам, срок службы 30 и более лет
Стекловолокно	0,85	Умеренная	Устойчив к коррозии и химическим воздействиям, деформации, тепловому расширению, может пожелтеть под воздействием ультрафиолета в течение нескольких лет
Пленка полиэтиленовая	0. 85 (одинарное стекло)	Полудиффузный	Недорогой, легко заменяемый, подходит для больших теплиц, требует замены каждые несколько лет
Полиэтиленовая пленка	2,1–2,3	диффузное	Легкий, жестче, чем пленка, с лучшей изоляцией, устойчивостью к ультрафиолетовому излучению
Поликарбонат	1,43-1,89 (2 слоя) 2,0-2,1 (3 слоя)	диффузное	Легкий, но прочный, светопропускание ухудшается из-за обесцвечивания под воздействием УФ-излучения, срок службы 15+ лет, трудно использовать с изогнутыми конструкциями

Современные варианты тканей для теплиц бесконечны и настраиваются.Обычно используются мягкие полиэтиленовые или жесткие поликарбонатные остекления, которые предлагают множество функций, таких как различные типы световой фильтрации и рассеивания, а также огнестойкость. Строительные нормы, климат и предполагаемая культура будут играть большую роль в определении того, какой поли использовать.

Вентиляция теплицы

В теплице естественная вентиляция может быть обеспечена за счет свернутых штор по бокам и на крыше. Поток воздуха через занавески увеличивается, когда конструкции становятся выше. Вытяжные вентиляторы, жалюзи и циркуляторы воздуха могут быть установлены для обеспечения принудительной вентиляции.Жалюзи важны, когда используются вентиляторы, и они должны соответствовать размеру вентилятора, открываться, когда он работает, и закрываться, когда он выключен. Жалюзи и вентиляторы можно автоматизировать. Скрубберы — это тип вентиляции, которая может быть установлена для рассеивания запахов. Вентиляция и шторы предохраняют помещения от перегрева и регулируют влажность и температуру. Вентиляция имеет решающее значение, если из-за дыма используется источник света, выделяющий тепло.

Тепличное тепло и свет

Если вы живете в географическом месте, где есть сезонные сезоны, и хотите расти круглый год, необходимо учитывать отопление.Тепловые насосы и конвекционные трубы — это два метода обогрева теплицы. Обогреватели, работающие на пропане, имеют дополнительное преимущество в виде увеличения выбросов CO2 в теплице, что стимулирует рост растений. Использование ночных занавесей и теплоизоляции на северной стене теплицы может значительно снизить потребность в отоплении днем и ночью (3). Для получения дополнительной информации об отоплении теплиц посетите нашу страницу по отоплению. В случае выращивания каннабиса, как правило, он не переносит холода, поэтому важно поддерживать теплую среду (10).

Тепличное освещение можно повесить внутри, чтобы растения получали постоянный уровень в течение года. Освещение также может использоваться для контроля циклов роста растений, и его особенно важно контролировать при выращивании каннабиса (8). Если естественный свет слишком интенсивен, можно использовать тени и экраны для дополнительной защиты. Затемняющие шторы или ставни гарантируют, что световое загрязнение не повредит растениям, таким как каннабис, которые очень чувствительны к времени воздействия света.

Виды освещения (9)

Тип лампы	Цвет света	Использовать	Срок службы
Металлогалогенид	Синий, 450-470 нм	Основное освещение, лиственные растения	~ 10 000 часов
Натрий высокого давления	Оранжево-красный, 590-650 нм Доступен полный спектр	Вторичное освещение, бутоны и цветение	~ 18 000 часов
Флуоресцентный (CFL или T5)	2700k-3000k: высокий красный 5000k: полный спектр 6500k: синий	Вегетативный или цветущий (в зависимости от сорта), при низкой температуре	~ 20,000 часов
Лампа накаливания	Белый свет / дневной свет, немного красного	Неэффективное дополнительное освещение	~ 750-2500 часов
светодиод	Настраиваемый	Основное освещение, высокоэффективное, низкотемпературное, с регулируемой яркостью	~ 50 000 часов

Подробнее о выращивании каннабиса

Каннабис — растение короткого дня, которое хорошо растет при большом количестве света и начинает цвести при освещении пороговым уровнем красного света (2). Естественно, это сигнал о том, что дни сокращаются, а сумерки наступают раньше, что говорит растению, что пора цвести (1). Минимум 70 Вт на метр PAR (фотосинтетически активное излучение) необходимо поддерживать 18-24 часа в день, чтобы растения каннабиса оставались в вегетативном состоянии (2). Уменьшение воздействия света до 12 часов света и 12 часов темноты вызовет бутонирование, поэтому контроль освещения жизненно важен для успешного выращивания каннабиса в теплицах.

Влажность и температура

Влажные стены и маты используются для сохранения влажности в теплице (7).Влажность помогает растениям охладиться, в отличие от человеческого потоотделения (8). Для выращивания каннабиса идеальной является относительная влажность 75% на ювенильной стадии и 55-60% во время активного вегетативного и цветочного роста (2). 25-30 ° C — идеальная температура для роста. Влажность зависит от температуры, поэтому рекомендации по влажности обычно предполагают, что температура будет около 25 ° C. Даже небольшое повышение температуры, например, на 28 ° C, может увеличить вероятность появления вредителей и патогенов8. Хотя каннабис процветает при температурах до 35 ° C, такие высокие температуры опасны для рабочих и способствуют росту вредителей и патогенов (2).

Вода и орошение

Гидропонные системы выращивания на водной основе могут использоваться в теплицах (7). Капельное орошение — распространенный метод подачи воды. Также широко используются паводковые столы или заливные полы (5).

Типы орошения (9)

Ирригационная система	использует	Льготы
Капельная лента	Доставляет воду небольшими порциями непосредственно к корням через плоский полиэтиленовый шланг с перфорацией	Удобен для стационарных растений и подачи удобрений
Капельницы	Аналогично капельной ленте, но лента заглублена, прямая подача воды к корням	Удобен для стационарных растений и подачи удобрений
Распылители и господа	Шланги подсоединяются к форсункам, которые создают мелкий водяной туман над растениями, образуя значительные сточные воды	Для многозонированных теплиц и полуавтоматики
Ручной полив	Вода подается вручную по шлангам или лейкам, трудоемко	Позволяет осуществлять прямой надзор
Капиллярные маты	Маты, которые наполняются водой, вода втягивается в почву до корней	Низкие отходы и предотвращение чрезмерного полива
Гидропонные системы	Растения выращивают в непочвенной среде, которая обеспечивает закрепление растения на месте в контейнере, в котором циркулирует вода и питательный раствор	Дополнительный полив не требуется

Двуокись углерода в теплицах

Инжекторы или обогреватели могут использоваться для повышения уровня CO2 внутри теплицы (7). Многие растения очень хорошо реагируют на повышенное содержание СО2 и дают более высокие урожаи (4). Каннабис особенно хорошо реагирует на обогащение CO2. ~ 750 ppm углекислого газа, что вдвое выше нормальной концентрации, может увеличить скорость фотосинтеза каннабиса на 38-48% (2).

Автоматизация теплиц

Автоматическое управление и компьютеризация позволяют устанавливать пределы для условий и необходимые средства управления для активации или деактивации при достижении пределов (7). Эти системы могут собирать данные об использовании, которые можно анализировать для оптимизации систем экологического контроля и оптимизации урожайности и эффективности.Теплицы с частично или полностью автоматизированным управлением дороги, но дают много преимуществ.

Преимущества автоматизированных теплиц (7)

Качество продукции обеспечивается на высоком уровне при правильном использовании технологий.
Урожайность сельскохозяйственных культур значительно повышается, особенно в автоматизированных гидропонных теплицах, и сельскохозяйственные культуры можно выращивать на землях, которые в противном случае не поддерживали бы сельское хозяйство. Социальные проблемы, связанные с нехваткой земли и продовольствия, можно смягчить путем выращивания в закрытых помещениях с высоким урожаем.
легче поддерживать, а отклонения можно отслеживать, что упрощает соблюдение нормативных требований.
Производственные календари можно контролировать и изменять независимо от сезона в автоматизированных средах.
Автоматизированное управление оптимизировано для сокращения отходов и энергопотребления, а также снижения эксплуатационных расходов.
Низкоквалифицированная рабочая сила в настоящее время более дефицитна, чем квалифицированная, поэтому наличие меньшего количества квалифицированных рабочих может иметь больше смысла, чем наличие нескольких низкоквалифицированных рабочих, работающих на традиционных полях на открытом воздухе.

Соображения при строительстве теплиц

Выбор надежного поставщика теплиц с опытом и знаниями гарантирует, что ваша теплица построена правильно. Производители должны искать компании, которые предлагают хорошее обслуживание клиентов и могут помочь им в долгосрочной перспективе, если возникнут проблемы. Теплицы можно использовать для выращивания большого разнообразия культур, поэтому, если производитель выращивает конкретное растение, разумно искать поставщика теплиц, имеющего опыт работы с этой культурой. Это особенно важно для таких растений, как каннабис, которые очень зависят от надлежащих условий окружающей среды.

Производители, планирующие построить теплицу, должны внимательно изучить и изучить следующие факторы:

Выбор площадки
Инженерные планы
Климат-контроль
Контроль окружающей среды
Управление водными ресурсами и орошение
Управление питательными веществами
Использование пестицидов
Борьба с насекомыми, клещами и болезнями
Управление отходами
Энергосбережение
Строительный кодекс и местные постановления

Для получения дополнительной информации Национальная ассоциация производителей теплиц (https: // www. ngma.com/), чтобы узнать о конкретных строительных стандартах (9).

Цитированных источников:

Хамовиц Д. 2012. Что видит растение. В Что знает растение (9-26). Ne7w York, NY: Scientific American / Farrar, Straus and Giroux.
Чандра, С., Лата, Х., ЭльСохли, М.А., Уокер, Л.А., и Поттер, Д. (2017). Выращивание каннабиса: методологические вопросы получения продукта медицинского назначения. Эпилепсия и поведение, 70, 302-312. DOI: 10.1016 / j.yebeh.2016.11.029. Получено с http: // www.epilepsybehavior.com/article/S1525-5050(16)30588-1/abstract
Гупта, М. Дж., И Чандра, П. (2002). Влияние проектных параметров теплицы на энергосбережение для экологического контроля теплиц. Энергия, 27 (8), 777-794. Получено с https://www.sciencedirect.com/science/article/pii/S0360544202000300
Кимбалл, Б.А. (1983). Углекислый газ и урожайность сельскохозяйственных культур: совокупность и анализ 430 предыдущих наблюдений. 1. Agronomy Journal, 75 (5), 779-788. DOI: 10.2134 / agronj1983.00021962007500050014x. Получено с https://pubag.nal.usda.gov/pubag/downloadPDF.xhtml?id=53689&content=PDF
Лопес П. и Смит Т. (ред.). (2010). Руководство по лучшим практикам управления тепличной промышленностью штата Массачусетс. Амхерст, Массачусетс: Расширение штата Массачусетс и Департамент природных ресурсов Массачусетса. Получено с https://ag.umass.edu/sites/ag.umass.edu/files/book/pdf/greenhousebmpfb.pdf
Odesola, I.F., & Ezekwem, C. (2012). Влияние формы и ориентации на теплицу: обзор.AFRREV STECH: Международный журнал науки и технологий, 1 (1), 122-130. Получено с https://www.ajol.info/index.php/stech/article/view/108059
Ponce, P., Molina, A., Cepeda, P., Lugo, E., & MacCleery, B. (2014). Глава 1 Введение. В Проектировании и управлении теплиц (1-28). Лейден, Нидерланды: CRC Press. Получено с https://books.google.com/books?hl=en&lr=&id=IuisBAAAQBAJ&oi=fnd&pg=PP1&dq=greenhouse+design+and+control&ots=WnnqS9j2sn&sig=azOkuIlqVWjq%ROSGSHPHPGS&hl=ru 20control & f = ложь
Поттер, Д. J. Глава 4: Садоводство. (2016) В Pertwee, G (ed.) Handbook of Cannabis. Oxfored, Великобритания: Oxford University Press, 65-88. Получить с https://books.google.com/books?id=hPVwBAAAQBAJ&lpg=PP1&dq=cannabis&pg=PR13#v=onepage&q=cannabis&f=false
Информация о научных и коммерческих теплицах. (нет данных). Engineering 360, IEEE Global Spec. Получено с https://www.globalspec.com/learnmore/building_construction_under_construction/building_systems/commercial_research_greenhouses Смолл, Э.(2017). Каннабис: полное руководство. Бока-Ратон, Флорида: CRC Press. Получено с [https://books.google.com/books?id=oo2KDQAAQBAJ&printsec=frontcover&dq=cannabis&hl=en&sa=X&ved=0ahUKEwibjLSNsdXZAhXm7YMKHYHPCgkQ6AEILjAB#v=onepage

Исследование возможности использования неглубокой геотермальной энергии для отопления и охлаждения, применяемой в сельскохозяйственных теплицах города Шоугуан: профили температуры почвы и геотермальный потенциал

Доступно онлайн 16 июня 2020 г.

Основные моменты

•: Измерение температуры предложена модель мелководной зоны.
•: Получены профили температуры грунта на глубинах 0,1–3,6 м.
•: Геотермальный потенциал для обогрева и охлаждения относительно высок.
•: Модель измерения дала хорошие результаты стабильности и может использоваться в сочетании с другими исследованиями.

Реферат

Использование электроэнергии в системах отопления и охлаждения для регулирования температуры в теплицах приведет к высокой стоимости производства и стоимости продукции.Чтобы решить эту проблему, можно использовать неглубокую геотермальную энергию в качестве местного источника энергии. В этом исследовании были представлены модель измерения, профили распределения температуры и предварительная оценка геотермального потенциала в мелководной зоне на глубинах от 0,1 м до 3,6 м в городе Шоугуан, провинция Шаньдун, восточный Китай. Результаты измерений показали, что среднегодовая температура на глубине 0,1–3,6 м находится в диапазоне от 13,1 ° C до 17,6 ° C. Предварительные результаты оценки геотермального потенциала показали, что среднесуточная разница температур между воздухом и на глубине 1.5–3,6 м было в основном от 10 ° C до 25 ° C в зимние месяцы и от –15 ° C до –5 ° C в летние месяцы. Таким образом, системы отопления могут работать в январе, феврале, ноябре и декабре. В мае, июне и июле могут быть применены системы охлаждения. Более того, модель измерения дала хорошие результаты стабильности, и ее можно было использовать в сочетании с мониторингом уровня грунтовых вод, исследованием теплопроводности почвы, исследованиями изменения климата, что помогает сократить ненужное время и затраты.

Ключевые слова

Профиль температуры грунта

Геотермальная энергия

Наземный теплообменник

Модель измерения

Shouguang

Рекомендуемые статьиЦитирующие статьи (0)

Просмотреть аннотацию

Цитирующие статьи

Испаритель продувки для теплиц — Radleys

Испаритель продувки для теплиц

Откажитесь от обработки образцов по одному, оптимизируя выпаривание после очистки с помощью продувки для теплиц.Выполняйте параллельное упаривание образцов в 8 или 24 флаконах, пробирках или микротитровальных планшетах.

Эта компактная система испарения позволяет модернизировать существующий параллельный синтезатор GreenHouse Plus для выполнения параллельного испарения или приобрести его в качестве отдельного настольного испарителя.

GreenHouse Blowdown Evaporator

Экологически безопасное параллельное испарение химических образцов и фракций ВЭЖХ

Будьте продуктивными
Выполняйте параллельное упаривание нескольких образцов одновременно.Испарение происходит прямо из вашего флакона с образцом.
Будьте зеленым
Улавливайте растворитель и не допускайте попадания в атмосферу.
Будьте точны
Цифровой контроль температуры обеспечивает точное управление скоростью испарения и температурой; защита чувствительных образцов.
Будьте совместимы
Площадь основания микротитровальной пластины подходит для вашего автоматизированного процесса или роботизированной платформы.

Точный контроль потока инертного газа в сочетании с цифровым контролем нагрева тщательно испаряет ваши образцы
Сменные штифтовые пластины с 8 или 24 полыми продувочными штифтами подают равный поток газа в каждую пробирку, флакон или лунку
отсутствие вакуума позволяет избежать ударов, защищая образец во время испарения
Никелированный алюминий обеспечивает отличную химическую стойкость
Легкий просмотр образцов во время испарения
Дополнительный расходомер точно контролирует поток инертного осушающего газа

Вмещает пробирки, флаконы и микротитр GreenHouse планшеты

Реакционные пробирки GreenHouse могут быть испарены непосредственно в стандартном реакционном блоке GreenHouse без необходимости загружать или повторно загружать блок
Доступен набор штативов для виал, вмещающих самые популярные размеры виал 6 x 4 и 4 x 2 массивы

Совместим с:

0. Пробирки GreenHouse от 5 мл до 7 мл
8- или 24-позиционные стойки для виал
Виалы диаметром 13 мм, 13,8 мм, 15 мм, 24,3 мм и 27,8 мм
8- или 24-луночные планшеты для микротитрования

Системы продувки GreenHouse

Вставка адаптер продувки в основание теплицы для установки штативов для виал или титровальных пластин.

Системы продувки GreenHouse

Или вы можете использовать специальную низкопрофильную базу продувки.

Закрытая конструкция содержит испаряющийся растворитель, позволяющий улавливать и собирать растворитель через высокоэффективный стеклянный конденсатор.

Точный контроль нагрева и отсутствие вакуума защищает ваш образец и предотвращает удары.

Предохранительный клапан на входе предотвращает избыточное давление во время работы.

Съемная головка оснащена быстросъемными ручками для легкой замены пластин со штифтами продувки.

Выберите соответствующую пластину штифта продувки. Сменные пластины с 8 или 24 полыми штырями подают равный поток газа в каждую пробирку, флакон или лунку.

Нагревание с помощью горячей пластины с цифровым управлением мягко добавляет энергии к образцу, чтобы ускорить процесс испарения.

Типичное время испарения

56 2256 24

Растворитель	Образцы	Объем (мл)	Емкость	Испаритель. Время (мин)
Метанол	24	2	Флакон 3,5 мл	20
Метанол	8	5	20 мл Флакон	2	3. Флакон 5 мл	20
Ацетонитрил	24	2	Флакон 7 мл	35
Вода	8	5	4 9050 950	DMF	4 9050 956 DMF4	24	2	Флакон 3,5 мл	138
DMF	24	2	Флакон 7 мл	145
40 ºC Базовая температура. Расход 10 л / мин (8 лунок), 20 л / мин (24 лунки)

Системы продувки GreenHouse

Модернизируйте свой GreenHouse Plus до системы продувки

Система 16 — Базовая модернизация системы продувки теплиц

RR99657 Система 16 — Базовая модернизация продувки для теплиц

Состоит из:
RR99670 — Продувочная головка для теплиц
RR99672 — Длинная пластина с пальцами для продувки 6 x 4 (для трубок для теплиц)
RR99677 — Адаптер основания продувки для теплиц
RR99684 — Конденсатор продувки Продувка Резервуар 150 мл

Система 17 — Полное обновление продувки теплицы

RR99658 Система 17 — Полное обновление продувки теплицы

Состоит из:
RR99670 — Продувочная головка теплицы
RR99672 — Длинная пластина для продувки 6 x Трубки)
RR99673 — Пластина пальца продувки 6 x 4
RR99674 — Пластина пальца продувки 4 x 2
RR99677 — Выдувание теплицы вниз базовый адаптер
RR99680 — Расходомер от 2 до 27 л / мин с подставкой
RR99681 — Трубка для подключения газа — длина 5 м
RR99684 — Конденсатор продувки
RR99688 — Резервуар продувки 150 мл
RR99691 — Стойка для флаконов AT01 4 x 2 (для 27. 8 мм OD)
RR99692 — AT02 Стойка для флаконов 6 x 4 (для флаконов OD 13 мм)
RR99693 — AT03 Стойка для флаконов 6 x 4 (для флаконов OD 13,8 мм)
RR99695 — AT05 Стойка для флаконов 4 x 2 (для флаконов OD 24,3 мм) )
RR99696 — Стойка для флаконов AT06 6 x 4 (для флаконов с внешним диаметром 15 мм)

Выделенные автономные системы продувки

Система 18 — продувка теплиц, базовая автономная

RR99659 Система 18 — продувка теплиц, базовая автономная

Состоит из:
RR99670 — Продувочная головка для теплиц
RR99672 — Длинная пластина с пальцами для продувки 6 x 4 (для трубок для теплиц)
RR99673 — Пластина с пальцами для продувки 6 x 4
RR99692 — Стойка для флаконов AT02 6 x 4 (для флаконов с внешним диаметром 13 мм) )
RR99679 — Отдельное основание для продувки
RR99604 — Стеклянный цилиндр для теплиц
RR99684 — Конденсатор продувки
RR99688 — Резервуар для продувки 150 мл

Система 19 — Базовая продувка для теплиц автономная + мешалка

RR99660 Базовая система для теплиц 19 tand-alone + мешалка

Состоит из:
RR99670 — Продувочная головка для теплиц
RR99672 — Длинная пластина с пальцами для продувки 6 x 4 (для трубок для теплиц)
RR99673 — Пластина для продувки 6 x 4
RR99692 — Стойка для флаконов AT02 x 4 (для флаконов с внешним диаметром 13 мм)
RR99679 — Отдельное основание для продувки
RR99604 — Стеклянный цилиндр GreenHouse
RR99684 — Конденсатор продувки
RR99688 — Резервуар для продувки 150 мл
RR

— Нагревательная плита для перемешивания Carousel Tech 20 + Pt10003 230H26 Система заглушки 9 GreenHouse 9 Полная автономная продувка

RR99661 Система 20 — Полная продувка теплицы Автономная

Состоит из:
RR99670 — Продувочная головка для теплиц
RR99672 — Длинная пластина с пальцами для продувки 6 x 4 (для труб для теплиц)
RR99673 Пластина штифта продувки 6 x 4
RR99674 — Пластина штифта продувки 4 x 2
RR99677 — Адаптер основания продувки GreenHouse
RR99679 — Отдельная база продувки
RR99680 — Расходомер от 2 до 27 л / мин с подставкой
RR99681 — Трубка для подключения газа — длина 5 м
RR99604 — Стеклянный цилиндр GreenHouse
RR99684 — Конденсатор продувки
RR99688 — Резервуар продувки 150 мл
RR99691 — Стойка для флаконов AT01 4 x 2 (для 27. 8 мм OD)
RR99692 — AT02 Стойка для флаконов 6 x 4 (для флаконов OD 13 мм)
RR99693 — AT03 Стойка для флаконов 6 x 4 (для флаконов OD 13,8 мм)
RR99695 — AT05 Стойка для флаконов 4 x 2 (для флаконов OD 24,3 мм) )
RR99696 — Штатив для флаконов AT06 6 x 4 (для флаконов с наружным диаметром 15 мм)

Система 21 — Полная автономная продувка теплиц + мешалка

RR99662 Система 21 — Полная продувка теплиц Автономная + мешалка

Состоит из :
RR99670 — Продувочная головка для теплиц
RR99672 — Длинная пластина для продувки 6 x 4 (для трубок для теплиц)
RR99673 — Пластина для пальца для продувки 6 x 4
RR99674 — Пластина для продувки 4 x 2
RR99677 — Адаптер основания для продувки для теплицы
RR99679 — Отдельная подставка для продувки
RR99680 — Расходомер от 2 до 27 л / мин с подставкой
RR99681 — Трубка для подключения газа — длина 5 м
RR99604 — Стеклянный цилиндр для теплиц
RR99684 — Конденсатор для продувки
RR99688 — Резервуар для продувки 150 мл
RR99691 — AT01 Vial 4 x 2 (для 27. 8 мм OD)
RR99692 — AT02 Стойка для флаконов 6 x 4 (для флаконов OD 13 мм)
RR99693 — AT03 Стойка для флаконов 6 x 4 (для флаконов OD 13,8 мм)
RR99695 — AT05 Стойка для флаконов 4 x 2 (для флаконов OD 24,3 мм) )
RR99696 — Стойка для флаконов AT06 6 x 4 (для флаконов с внешним диаметром 15 мм)
RR

— Конфорка для перемешивания Carousel Tech + Pt1000 230 В UK Plug

Принадлежности, запасные части и запасные части

Компоненты продувки

RR99670 Длинная продувочная головка RR99670 GreenHouse99 Пластина с пальцами 6 x 4 (для трубок GreenHouse)
RR99673 Пластина с пальцами для продувки 6 x 4
RR99674 Пластина с пальцами для продувки 4 x 2
RR99677 Адаптер основания для продувки GreenHouse
RR99679 Отдельное основание для продувки

Расходомер

RR99680 Расходомер от 2 до 27 литров / мин с подставкой
RR99681 Трубка для подключения газа — длина 5 м

Стеклянная посуда

RR99684 Стеклянный конденсатор для продувки
RR99688 Резервуар для продувки 150 мл

Стойки для флаконов и пробирок

RR99691 AT01 Стойка для флаконов 4 x 2 (для 27.

Особенности профильных труб для теплиц — Металлопрокат и стройматериалы в ассортименте

Как правильно подобрать трубу для каркаса?

Немного о фундаменте

Преимущества профильной трубы для каркаса

Оцинкованная профильная труба для теплиц: строительство

Виды парников и теплиц

Видео «Подробная видео-инструкция изготовления теплицы»

Преимущества оцинкованных профильных труб

Чертеж и расчет количества материалов

Монтаж

Фронтон, дверь и форточка

Видео «Создание теплицы своими руками»

Теплица из профильной трубы — Статья

Профильная труба как основной элемент устойчивой теплицы.

СтройМеталлСервис: качество, долговечность, надежность

На что обратить внимание при покупке теплицы?

Правила и нюансы изготовления теплицы из профильной трубы

Формы теплицы

Определяемся с материалом

Этапы возведения теплицы

Подготовительный этап

Сооружение фундамента

Гибка труб

Подготовка дополнительных элементов

Сборка каркаса

Установка поликарбоната

Заключение

Фотогалерея теплиц из профильной трубы:

Труба для теплицы EN 10219 S235JRH testet

{{dictionary [‘variantattributetitlesingleoption’] [вариация]}} {{variantDataMap [вариация] [0] .name}}

Прейскурант брутто: Тепличная труба EN 10219 S235JRH testet

Описание продукта

На складе ePlastics

Система трубок Plantra SunFlex для выращивания в теплицах для деревьев

Строим двухвинтовую теплицу из профильной трубы по чертежу.Как сделать теплицу из профильной трубы? Теплица из профильной трубы своими руками

Почему именно профильная труба?

Выбор фундамента и закладка

Установка каркаса своими руками

Выбор профильной трубы

Выбор дизайна формы

Размеры и расчет количества материала

Фундамент под теплицу

Изготовление каркасной теплицы

Обшивка стен и крыша

Двери и пьедесталы

Заключение

Видео как сделать теплицу своими руками

Цены на оцинкованный профиль

Виды профилей

Выбор формы теплицы

Конструкция теплицы из профиля

Цены на сотовый поликарбонат

Устройство фундамента

Баран из лиственницы цена

Сборка каркаса

Преимущества использования профильной трубы

Чертеж — что учитывать

Инструкция по работе

Арочная теплица — характеристики

Разнообразие исполнений теплицы с каркасом из профильных труб

Преимущества прямоугольного типа с разветвленной крышей

Голландский тип

Прямоугольный тип с плоской крышей

Тип арки

Пирамидального типа

Основные конструктивные элементы для изготовления теплицы из профильных труб

Необходимость фундамента и каркаса теплицы

Подбор светопрозрачной оболочки и аксессуаров

Подготовительный этап изготовления теплицы

Расчистка и разметка местности, устройство фундамента

Сбор и установка теплицы из профильных труб

Самостоятельное выполнение холодной гибки профильных труб

Типы каркасов теплиц | Hortitech Теплица

Где вы живете

Расстояние между стенками

Что вы выращиваете

Долговечность конструкции

Рама Quonset для культиватора и комбайна

Штормовая полуфабрикатная рама

Готическая рамка Night Hawk
