размеры (вес, длина, ширина, толщина) и другие технические характеристики кровельного покрытия для крыши
Профлист — это строительный материал, который изготавливается в виде отдельных металлических листов, что специально предназначены для покрытия каких-либо помещений с целью защиты их от осадков, ветра и других внешних факторов.
Этот материал производят из оцинкованной стали, используя метод холодного профилирования, после чего поверхность листов обретает волнистую форму.
Профлист является одним из самых качественных и долговечных материалов и поэтому спрос на его приобретение и применение в процессе возведения сооружений постепенно растет.
Содержание статьи
В чем отличие кровельного профлиста и профнастила?
Профлист по сравнению с профнастилом более жесткий, прочный и его ассортимент значительно больше.
Профнастил характеризуется высокой степенью шумопоглощения, а вот при отделке крыши профлистом нужно дополнительно применять шумоизоляционные материалы. Также за счет того, что профнастил являет собой жесткую конструкцию со сложным рельефом — это позволяет применять его во время монтажа на любой высоте, и он может противостоять сильным нагрузкам.
По факту, профнастил и профлист это один и тот же материал, только профлист чаще всего называют кровельный материал, а профнастил- универсальное покрытие.
Достоинства и недостатки
Достоинства материала на лицо:
- Профлист обладает значительной устойчивостью при воздействии коррозии, ультрафиолета и попадании на него осадков.
- Благодаря наличию скользящих свойств, снег или грязь на крыше не остаются, а сразу же стекают с нее.
- Долгий срок пригодности материала — около 50 лет.
- Можно легко и без проблем произвести монтаж покрытия, не имея большого опыта в строительстве.
- Универсальность в применении.
- Приятный внешний вид.
- Экологичность и безопасность профлиста. При высоких температурах токсические соединения не выделяются.
- Незначительный вес упрощает процесс транспортировки профлиста на место строительных работ.
- Доступная цена на покупку профлиста позволяет приобрести его при средних затратах.
- Обеспечивает надежность и защиту от протекания.
Недостатки профлиста:
- Материал в солнечную погоду сильно нагревается.
- Плохая шумоизоляция — выраженный звук от попадания осадков на крышу.
- Если монтаж строительных работ будет проведен непрофессионально, тогда может нарушиться герметичность кровли.
Как видите, недостатком меньшинство, и это позволяет говорить об универсальности, высокой практичности и функциональности материала.
Виды профлиста для кровли и выбор лучшего
Несущий тип предназначен для создания перегородок и отделки стен. Его можно купить за небольшую цену, а также оформить индивидуальный заказ, когда нужны листы определенного размера.
С его помощью можно не только соорудить некоторые элементы здания, но и без труда отремонтировать крышу, сделать отделку фасада, его стен, потолка и даже соорудить прочные ограждения.
При расчете на метр квадратный у этого материала небольшой вес и хорошая прочность.
Стеновой профлист имеет прямоугольный либо трапециевидный профиль с полимерным покрытием либо же может быть оцинкованным. Если из него делать стены, то они по своей массе будут намного легче, чем строения из железобетона. Стеновой профлист удобно и легко резать, если нужно сделать обшивочные фасадные или облицовочные работы, монтаж несущих элементов, а также изготовить декоративные металлоконструкции.
ВАЖНО!
Какой профлист лучше для крыши дома? Кровельный профлист (серия Н) применяют для постройки крыш и любых ограждений
, что смогут противостоять непогоде.
Он может выдержать большие нагрузки.Виды профлиста
Технические характеристики покрытия
Прежде чем приобрести материалы из профлиста, рекомендуется узнать некоторые детали об особенностях его применения в строительстве по нескольким причинам:
- Чтобы выбрать для себя лучший и подходящий вид из всех профлистов для облицовки фасада или для построения забора, а также знать какие есть требования относительно размеров применяемых листов, поскольку от них зависят возможности применения материала.
- Если вы знаете размеры материала, тогда вы можете рассчитать нужное количество для покупки и благодаря этому сэкономить свое время при выборе.
- Вы сможете приобрести тот профлист, что соответствует всем требованиям, которые установлены ГОСТом 24045-94.
Профлист для кровли: размеры и вес
Профлисты имеют большой спектр размеров длины и толщины. В соответствии с правилами ГОСТ 24045-94,
Стандартная толщина профлиста для кровли составляет 0.5 и 0.55 мм.
Вес профлиста вы можете посмотреть в таблице:
| Арт. профнастила | Толщина, мм | Вес длины, кг/м | Вес, кг/м2 |
| Профнастил несущий | |||
| Н57-750 | 0,7 | 6,5 | 8,67 |
| Н57-750 | 0,8 | 7,4 | 9,87 |
| Н60-845 | 0,7 | 7,4 | 8,76 |
| Н60-845 | 0,8 | 8,4 | 9,94 |
| Н60-845 | 0,9 | 9,3 | 11,01 |
| Н75-750 | 0,7 | 7,4 | 9,87 |
| Н75-750 | 0,8 | 8,4 | 11,2 |
| Н75-750 | 0,9 | 9,3 | 12,4 |
| Н114-600 | 0,8 | 8,4 | 14,0 |
| Н114-600 | 0,9 | 9,3 | 15,5 |
| Н114-600 | 1 | 10,3 | 17,17 |
| Профлист типа НС (кровельный универсальный) | |||
| НС35-1000 | 0,5 | 5,4 | 5,4 |
| НС35-1000 | 0,55 | 5,9 | 5,9 |
| НС35-1000 | 0,7 | 7,4 | 7,4 |
| НС44-1000 | 0,5 | 5,4 | 5,4 |
| НС44-1000 | 0,55 | 5,9 | 5,9 |
| НС44-1000 | 0,7 | 7,4 | 7,4 |
Еще довольно часто делают листы толщиной около 0.
75, 0.8, 1 м. Размеры профлиста для крыши зависит от площади, на которую они планируются устанавливаться, предназначения, нагрузок и климата.
Ширина профлиста зависит от его марки так, например, у марки НС35 ширина профлиста составляет 1060 мм, а высота — 35 мм. Соответственно высота будет от 0,5 до 0.8 мм. Если вы выбрали марку листа Н75, то ширина листа будет 800 мм, высота профиля — 75 мм и толщина металла — 0,7-0.8 мм.
Размеры листа
Особенности покрытия
Профлисты специально маркируют для того, чтобы обозначить их отличия между друг другом включая их предназначение и их типы. Они обозначаются латинскими буквами (С – стеновой, Н – несущий).
ОБРАТИТЕ ВНИМАНИЕ!
Долговечность и прочность всей конструкции обеспечивается тем, что профлисты имеют 8 защитных слоев.
За счет того, что качественные профлисты во время их изготовления покрываются лаковым покрытием (полиэстер, поливинилхлорид), они эстетично выглядят. Также увеличивается их срок пригодности.
Материал имеет много положительных свойств:
- флуоресцирующие;
- термостойкие;
- антикоррозийные;
Материл без проблем переносит любые внешние воздействия и является экологически чистым.
Маркировка
Где можно применять профлист?
- При строительстве ограждений как постоянных, так и временных с целью проведения ремонтных работ.
- Для создания паркингов и стоянок для автомобиля или навесов в местах продажи продукции.
- Когда делается несъемная опалубка в процессе строительства.
- Чтобы сделать сэндвич-панели по специальной европейской технологии обустройства стеновых покрытий.
Профлист используется в качестве утеплителя для фасадов разного вида помещений:
- промышленных;
- жилых;
- коммерческих;
- для проделывания кровли крыш разных построек.
Если нужно сделать перекрытия в зданиях из профлиста создаются потолочные и стеновые перегородки.
Фото крыши из профлиста
Самые популярные маркировки
На сегодняшний день существует большое количество материалов из профлистов и как правило наиболее активно применяют только некоторые из них, что являются намного лучшими и легкими в использовании.
- С8. Такая маркировка профлистов чаще всего применяется для декоративного покрытия стен. Эксплуатационные характеристики этой марки имеют много общего с листами С10 которые идеально подходят для того чтобы строить высокие ограждения размеры которых достигают больше 250 см.
- Н57. Профлисты отличаются жесткостью и подходят для того чтобы возводить различные ограждения и имеют привлекательный внешний вид.
- Н75. Профлисты этой марки подходят абсолютно для любого вида строительных работ и являются устойчивыми, если из них делают ограждения в виде стен.

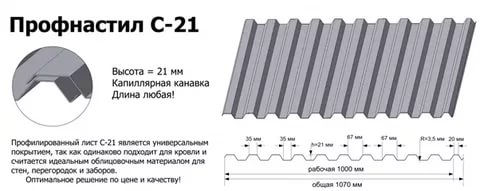

- С21. Материалы из профлиста могут использоваться для кровельных работ, постройки ограждений и обшивки стен.
- С18. Профлисты изготавливают в виде обычных оцинкованных изделий и покрывают их всякими полимерными материалами. Они предназначены для монтажа кровель на крышах именно скатного типа и щитовых оград.
- НС44. Эту марку можно применять для любых строительных и монтажных работ.
Кровля из профлиста: расчет количества листов
Чтобы сделать расчет материала на крышу обязательно будут нужны сведенья о размерах применяемого материала и крыши. Для начала рекомендуется начать с расчета стропильной системы.
Также обязательно нужна информация о предполагаемом весе уже готовой конструкции, и значения сечения балок учитывая материал покрытия.
Главными составляющими стропильной системы являются бревна и брусья, что предназначены для возведения каркаса крыши.
Расчет шага укладки брусьев делают после проведения расчетов нагрузки на кровлю, которая учитывает вес крыши, ее покрытия и свой вес.
Это делается, чтобы предусмотреть все возможные нагрузки на крышу. Кроме того, в расчет нагрузки включается вес рабочих, что будут заниматься ее монтажом и сильные порывы ветра.
Внимание!
Для расчета покрытия и стропильной системы воспользуйтесь нашим онлайн-калькулятором! После проведения расчета общей нагрузки делается расчет количества деревянных балок, что распределяют в определенном направлении под углами.Расчеты:
- Для того чтобы определить какая нагрузка будет оптимальной для погонного метра частей стропильной системы, нужно воспользоваться таблицами с детальными расчетами, что находятся в специальной литературе по строительству.
- Проводиться расчет суммарного метража.
- Просчитывается общее количество балок, измеряя длину одного из них.
Кровельный пирог
Кровельный пирог — это конструкция, состоящая из нескольких слоев, которая делается для создания крыши. Она состоит: из обрешетки и контробрешетки, пароизоляции, гидроизоляции и кровельного покрытия. Единственное, что в нее не входит — это стропильная система.
Монтаж кровельного пирога делается таким образом:
- Берут контробрешетку и устанавливают на поверхность стропильной системы. Между брусьями можно прикрепить плитный утеплитель, если крыша из профлиста двухскатная, вальмовая или многощипцовая.
- На утеплителе располагают гидроизолирующие материалы.
- Для профильного листа нужно установить обрешетку с учетом промежутков для вентиляции.
- Раскладываются кровельные профилированные листы.
Кровельный пирог
Применение профлистов достаточно многообразное и обеспечивает долгий срок службы. Благодаря этому материалу можно сделать как отдельные сооружения в виде ограждений, так и провести монтаж кровельного пирога крыши.
В отличии от профнастила он имеет много достоинств которые делают его незаменимым в процессе строительства.
Полезное видео
Как правильно резать профлист? Смотрите видео:
Вконтакте
Google+
Одноклассники
Технические характеристики профнастила — материалы и способы изготовления
Одним из самых часто используемых и многофункциональных строительных материалов современности является профнастил. Но его основная функция – это, конечно, кровельное покрытие. Лист профиля бывает различных размеров, широт и высот, разнообразных показателей прочности, жесткости и антикоррозийной устойчивости.
Основной материал, из которого изготавливается профнастил – это оцинкованная сталь, обладающая полимерным покрытием. Процесс изготовления представляет собою холодный прокат. Рисунок напоминает шифер.
Профнастил разделяется на несколько видов, в зависимости от целей эксплуатации.
Главные технические характеристики профнастила могут отличаться исходя из возможных целей эксплуатации:
Основные технические характеристики профнастила
Основные технические характеристики профлиста могут существенно отличаться от технических характеристик остальных материалов. Например, толщина кровельного профнастила должна быть такой, чтобы он не оказался слишком тяжелым при использовании в качестве кровли. Да и высота волны обычно в этих случаях выбирается не особенно большая – от С21 до Н60. Такие листы легко фиксируются на поверхности сооружения с помощью гнутых профилей.
Листы после проката
Профнастил определенно отличают удобство в процессе монтажа на кровлю, долговечность и высокая надежность. К тому же он гораздо дешевле той же металлочерепицы. Однако приобретение профильного листа требует одновременного приобретения различных комплектующих для монтажа этого листа.
В качестве забора подходят практически все доступные марки профильного листа. Но желательно все же приобретать листы с небольшой высотой волны и средней толщиной — во-первых, так будет более эстетично. Во-вторых, так будет значительно дешевле и оптимально.
В целях использования профлиста в роли несъемной опалубки, конечно, предпочтительнее использовать профильные листы с высокой волной, большой толщиной и трапециевидным изгибом гофра.
Полезно: Выбор расцветки профнастила может быть также достаточно разнообразен – всего предоставляется около тридцати оттенков в палитре RAL.
Стеновой профлист используется для осуществления облицовки фасадов сооружений и даже внутренних стен.
Несущий профлист может использоваться для разнообразных межэтажных покрытий – у такого профильного покрытия должна быть самая большая толщина. Он также может использоваться в качестве облицовки потолка и в качестве несущей поверхности в целях теплоизоляции потолка и пола.
Видео: частая ошибка при монтаже профнастила
технические характеристики профильного листа для крыши, кровельный профилированный настил
Содержание:
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.
Технические характеристики профлиста для кровли определяют его эксплуатационные качества, такие как долговечность, прочность, достаточная устойчивость к внешним нагрузкам. До проведения монтажа нужно собрать обрешетку в соответствии со всеми требованиями, предъявляемыми к ней.
Изготавливают профнастил из высококачественной листовой стали с использованием специального оборудования.
Для придания листам конфигурации задействуют метод холодной прессовки. В результате на материале может быть рельеф прямоугольной, волнистой или трапециевидной формы, за счет которого он способен выдерживать значительные нагрузки.
Профилированные листы относятся к востребованной продукции, их задействуют в промышленности и строительной сфере. Данный материал приобретают для обшивки разных конструкций, сборки несъемной опалубки и укладки на кровельной поверхности.
Определяющими параметрами профлистов являются:
- длина;
- ширина;
- толщина;
- шаг, высота и конфигурация волн.
Параметры профлиста для крыши
В РФ действует ГОСТ 24045-94 – стандарт, который регламентирует размеры, а также другие характеристики кровельного профлиста из стали, к примеру, толщину слоя оцинковки. Материал, выпущенный в полном соответствии с нормативами, способен без проблем отслужить свой эксплуатационный срок, который указывает производитель в сопроводительной документации.
Длина листов
Прокатные станки, на которых изготавливают профнастил, могут производить листы, имеющие длину не больше 14 метров. В торговой сети представлена продукция стандартных параметров, у которой размеры небольшие, благодаря чему изделия легко транспортировать и укладывать.
Профнастил для крыш изготавливают не только крупные компании, но и небольшие промпредприятия. Если запланировано приобретение продукции у местного производителя, специалисты советуют подбирать листы в соответствии с длиной скатов.
Преимущества такого решения очевидны:
- Кровельное покрытие получается более надежным. Это объясняется тем, что у него выше герметичность, а значит и долговечность, так как между листами нет горизонтальных стыков.
- Сокращаются затраты на монтаж кровли, поскольку отсутствует нахлест элементов, работа выполняется быстрее, количество отходов получается минимальным.
При выборе профнастила нужно учитывать, что, когда длина листов превышает 6 метров, их доставка обойдется гораздо дороже, так как для этого приходится брать в аренду специальную технику. Изделия большой длины намного сложнее поднимать на кровлю по причине наличия значительных габаритов и веса – потребуется задействовать грузоподъемные механизмы.
Когда кровельный профлист изготавливают под заказ, спецоборудование настраивают так, чтобы резка материала требуемого размера производилась автоматически. Система настройки станков позволяет изменять длину изделий в пределах от 500 до 14000 миллиметров с шагом реза, равным 500 миллиметрам.
Ширина профилированного настила
У материала изготовления металлического листа, которым является рулонная тонколистовая сталь, стандартная ширина 1250 миллиметров. Правда, после завершения обработки металлическая продукция меняет свои размеры за счет формирования на ее поверхности гофры.
На такой параметр как ширина влияет высота волн и форма профиля. Например, у стенового профлиста марки С8, имеющего небольшое рифление, она равна 1200 миллиметров. А вот у несущего настила Н75 ширина составляет всего лишь 800 миллиметров, несмотря на то, что в обоих случаях для изготовления используют рулонную сталь стандартных размеров.
Каждый профильный лист для крыши характеризуется двумя параметрами ширины:
- общей геометрической величиной, которая равна расстоянию между кромками изделия – ее можно узнать при помощи строительной рулетки;
- рабочим размером, указывающим на то, какая часть кровельного ската в ширину будет накрыта с учетом поперечных и боковых нахлестов.
Например, полезная ширина продукции марки С8 составляет 1150 миллиметров при геометрической величине, равной 1200 миллиметров.
Как правило, боковой нахлест не превышает одной — две волны, что зависит от нагрузок, оказываемых на кровлю и особенности устройства стропильной конструкции.
Нахлест из двух волн используют при обустройстве крыш с минимальным наклоном скатов, что способствует повышению герметичности и прочности покрытия.
При выполнении расчета требуемого количества листового материала для создания крыши нужно учитывать рабочую ширину, поскольку в процессе монтажа его может быть недостаточно.
Толщина профлиста
Когда приобретается металлический материал для укладки на крышу, следует уделить внимание такому параметру как толщина. Для производства профлиста задействуют рулонную сталь, у которой данный размер составляет 0,45 -1,2 миллиметра. От толщины металла зависит продолжительность эксплуатации настилаемого покрытия, поскольку, чем он толще, тем прочнее и лучше противостоит коррозийным процессам.
При выборе оптимального варианта нужно помнить, что профилированный материал, имеющий толщину максимум 0,5 миллиметров, плохо переносит оказываемые на него воздействия, поэтому при его монтаже сооружают частую или сплошную основу.
Когда у кровельной продукции толщина превышает 0,7 миллиметра, она отличается прочностью и долговечностью, но ее вес гораздо больше. В результате монтаж листов усложняется с одновременным усилением нагрузки на систему стропил. По этой причине при обустройстве кровли из профнастила такой толщины необходимо усиливать опорную конструкцию, которая усилит и так большую нагрузку на фундамент дома и его стены. Увеличение данного параметра приводит к повышению стоимости строительства.
По мнению специалистов, оптимальной толщиной кровельного профилированного настила из стали, является 0,5-0,6 миллиметров. Покрытие, смонтированное из таких листов, превосходно противостоит ветровым и снеговым нагрузкам и имеет незначительный вес. Стоимость данного материала доступна для многих потребителей.
При этом долговечность кровли зависит от качества оцинкованного слоя, внешнего защитного покрытия.
Когда продукция соответствует стандарту, она прослужит не один десяток лет.
Технические характеристики профильного листа
Качественные профильные листы должны без проблем выдерживать разнообразные нагрузки, эффективно отводить осадки, оседающие на поверхности кровли. Эти свойства зависят от высоты и рельефа профиля. Чем волны выше, тем значительней нагрузки способен выдерживать металлический материал.
Оценивая конфигурацию, нужно обратить внимание на присутствие продольных дополнительных ребер жесткости, поскольку такие листы более прочные. Ребра жесткости на изделиях с трапециевидным профилем находятся на гранях трапеций или между их основаниями. Увеличенная продольная жесткость позволяет монтировать профлисты на плоские крыши, а при обустройстве скатных конструкций можно увеличивать шаг обрешетки.
При строительстве крыши применяют либо универсальный (НС), либо несущий (Н) профлист. При создании легких навесов выбирают стеновые (С) изделия.
Наличие на краю специализированных кровельных стальных листов капиллярной канавки позволяет отводить влагу, которая попала под покрытие.
Если изделие произведено из стали, толщина которой 0,5 миллиметра, тогда край этой канавки может быть легко деформирован в процессе транспортировки и монтажа и не сможет выполнять предназначенную функцию. В результате влага начнет проникать внутрь «пирога».
Перед приобретением требуемого количества материала для кровли следует произвести соответствующие расчеты, для которых нужно знать площадь поверхности скатов, конструкционные особенности крыши, тип профиля и размеры профлиста.
Порядок расчета длины листов для кровли
Если в качестве материала для покрытия выбран профильный лист для кровли, его размеры и стоимость указывают в проектно-сметной документации одновременно с его маркой.
Идеальным решением считается лист, у которого длина будет соответствовать параметрам ската, чтобы не укладывать каждую полосу на нем из нескольких отрезков. Кровельное покрытие с наименьшим количеством стыков обладает большей устойчивостью к протечкам и высоким нагрузкам. Но нужно не забывать, что лист, имеющий длину свыше 6 метров, непросто поднимать на крышу и фиксировать не повредив.
Когда для обустройства кровли выбрана продукция стандартного формата, необходимо вычислить, сколько листов потребуется для укладки одной полосы.
Для этого пользуются формулой:
N=(A+B):D, где
А – длина ската;
В – длина края профлиста, выступающего на 5-10 сантиметровза обрез карниза;
D – длина металлического листа;
N – искомое число листов.
Затем используют формулу:
N1=N+N×C:D, где
С – величина нахлеста (ее можно узнать в инструкции производителя, обычно это 15 –20 сантиметров).
В завершение расчета значения N и N1 нужно суммировать и округлить до целого числа.
Расчет ширины профнастила
Чтобы узнать количество листов, которые нужно уложить по ширине ската, следует разделить длину по горизонтали на полезную ширину изделия. К полученному значению добавляют 50 миллиметров на выступы карниза. Когда возводится крыша сложной формы, расчеты выполняют отдельно для каждого из скатов.
Если остаются большие обрезки, их можно задействовать на других обустраиваемых участках крыши. При этом профлисты на каждом из скатов располагают в процессе монтажа только в одну сторону.
Таким образом, можно сделать вывод: без учета параметров листа профнастила невозможно правильно спроектировать кровлю.
» src=»//www.youtube.com/embed/4AdfLhk-OLU?feature=oembed» frameborder=»0″ gesture=»media» allowfullscreen=»»>
Профнастил (профлист) кровельный: технические характеристики
Профильный настил – один из самых популярных строительных материалов и в промышленном, и в частном строительстве. Но если в промышленном производстве характеристики профнастила учитываются проектировщиками и архитекторами, то при строительстве своего дома, дачи, гаража или сарая человеку приходится все вопросы решать самостоятельно. Выбор расцветки – не самый сложный из них. А вот выдержит ли понравившийся кровельный профлист нагрузку от нападавшего снега зимой – надо подумать…Применение профлиста
По своему назначению профнастил делится на три группы, обозначаемые в маркировке буквами: «С» — для применения в вертикальном положении (стены и заборы), «НС» — универсальный и «Н» — для устройства кровель и перекрытий. Числа в маркировке обозначают высоту профиля, а если их два, то – высоту и видимую ширину. Например: НС57 или НС57-750 — универсальный профлист с высотой профиля 57 мм и видимой шириной 750 мм. Деление весьма условное, поэтому перед покупкой нужно изучить технические характеристики и правила монтажа каждого вида, чтобы не ошибиться с выбором. Стоит отметить два важных момента в отношении применения профлиста:- Деление на группы обусловлено предполагаемой эксплуатацией каждого типа профлиста «как есть», без усиления и других вспомогательных ухищрений.
- Его можно использовать многократно. После грамотного, аккуратного демонтажа он не теряет своих свойств, его технические характеристики не ухудшаются.
Сортамент
Существует более двух десятков типов профлиста, включая зарубежные аналоги. Вот некоторые из них: Очевидно, что чем больше высота профиля, тем выше жёсткость профнастила в продольном направлении. Это значит, что снижается количество необходимых точек опоры. К примеру, расстояния между стропилами или балками перекрытия можно делать больше. Кроме формы сечения на прочность профнастила влияет марка стали, из которой он произведён и толщина листа. Для производства применяется стальной лист толщиной от 0,5 до 1,5 мм. Если профлист планируется использовать в качестве ответственной несущей конструкции, он обязательно должен быть выполнен из углеродистой стали для холодного профилирования (класс ХП). В остальных случаях возможно применение профилей, изготовленных из стали общего назначения (ОН) или проката марки О1.Общие характеристики
Растущая популярность профнастила обусловлена следующими факторами:- Универсальность. Один и тот же профиль можно использовать в самых разных конструкциях: забор, стены, перегородки, кровли, перекрытия…
- Лёгкость материала. Вес одного квадратного метра не превышает обычно составляет 5–10 кг.
- Широкая цветовая гамма. Большой выбор расцветок позволяет удовлетворить любые эстетические предпочтения заказчика.
- Экологическая безопасность.
- Долговечность. При соблюдении простых условий обработки и монтажа срок службы профнастила может превысить 45 лет. И даже после этого его можно использовать вторично в менее ответственных конструкциях.
- Удобство обработки и монтажа даже для не подготовленного человека. Лист легко режется и сверлится. При работе не требует больших физических усилий и специальных подъёмных механизмов.
- Не требует никакого специального ухода в период эксплуатации.
- Незначительные финансовые затраты на приобретение и хранение.
- Механическая прочность в продольном направлении. Наряду с малым весом позволяет упростить, облегчить и удешевить конструкции, к которым крепится стеновое или кровельное покрытие из профнастила.
Его нельзя резать и крепить газо- и электросваркой, это повредит лакокрасочное покрытие, и стальное основание быстро начнёт ржаветь. Декоративный слой боится также резки с помощью «болгарки». Искры от неё тоже вредят покрытию с теми же последствиями. Линии разреза обязательно нужно обрабатывать специальными красками, чтобы защитить сталь от коррозии.
Сферы применения профнастила
Универсальность этого строительного материала даёт возможность применять его в качестве любых конструкций зданий и сооружений как самостоятельный элемент. Это могут быть:- Перегородки и стены.
- Облицовка стен и колонн.
- Перекрытия.
- Кровля.
- Ограждения и заборы.
- Навесы и стеллажи.
- Несущее основание для устройства деревянных полов на этажах промышленных зданий и складских помещений.
- Несъёмную опалубку при бетонировании перекрытий и стен.
В этих условиях запрещается применение профнастила даже с защитно-декоративным покрытием, если при этом могут пострадать жизнь и здоровье людей, животных и растений, имущество граждан и юридических лиц, муниципальное и государственное имущество. Атмосфера городских улиц и территорий, прилегающих к магистральным трассам, на берегах морей и крупных озёр относится к слабоагрессивным средам. В этих условиях разрешается применение профнастила только с защитно-декоративным покрытием. Сельская местность и пригороды, внутриквартальные территории городов, удалённые от промышленных производств, считаются неагрессивными средами. Здесь допускается использование простого оцинкованного профнастила без покрытия.Механические характеристики и выбор профиля
Описание методик расчёта нагрузок и подбора конкретного сечения для тех или иных задач может занять много места, но ничего не даст при строительстве крупных объектов, потому что в проекте ещё на стадии технического задания заложены необходимые данные и предложены все конструктивные решения. А в частном строительстве рекомендуется знать виды нагрузок, которые будет нести профнастил:- Его собственный вес.
- Вес людей, животных, мебели.
- Снеговая нагрузка на кровлю зимой.
- Ветровая нагрузка.
Во втором случае будет принято стандартное для просчитанного типа профнастила конструктивное решение опор. Останется только определиться с его цветом. На всех этапах расчёта и выбора нужно исходить из своих финансовых возможностей. Профнастил марки МП-20 — размеры, технические характеристики и цены (фото)
Профнастилом называют профилированные листы из оцинкованной стали, которые имеют универсальное назначение. Он может использоваться в качестве обшивки стен, для изготовления заборов или различных ограждений, а также для перекрытия плоских и скатных кровель. Профнастил марки МП 20 один из самых востребованных, популярных марок этого материла, в основном применяемый при производстве кровельных работ. В этой статье мы расскажем о его технических характеристиках, разновидностях, возможностях применения в строительстве.
Содержание статьи
Разновидности
Профнастил марки МП-20 называют универсальным, так как он может использоваться как для обшивки стен, изготовления заборов, зашивки потолков, производства сэндвич-панелей, так и для гидроизоляции скатных крыш. В отличии от остальных марок профилированного листа, он производится в нескольких модификациях, обозначающихся в маркировке буквами A, B, R, которые отличаются по форме профиля:
- Модификации А и В предназначаются для строительства заборов или различных ограждений, поэтому их профиль имеет вид трапеции, вершина которой шире ее основания. Благодаря такой форме, они имеют высокую устойчивость к динамичным ветровым нагрузкам. Помимо этого, у этих модификаций существует опция выбора стороны, которая будет покрываться лакокрасочным или полимерным слоем.
- Модификация R используется для перекрытия скатных кровель малоэтажных гражданских, коммерческих или производственных сооружений. Ее профиль представляет собой трапецию, основание которой шире вершины. Из-за такой формы кровельный профнастил марки МП-20 лучше переносит статические весовые нагрузки, а потому имеет большую несущую способность.
Из-за такой формы кровельный профнастил марки МП-20 лучше переносит статические весовые нагрузки, а потому имеет большую несущую способность.Различные модификации марки
Важно! Кровельные модификации марки покрываются защитно-декоративным покрытием только с одной стороны, а стеновой профнастил подвида В может иметь двухстороннее полимерное покрытие, что намного повышает его декоративный потенциал при строительстве заборов и ограждений.
Стандарты качества
Профнастил МП20 изготавливается из листовой холоднокатаной оцинкованной стали с полимерным или цинковым покрытием, требования к его размерам и качеству регламентируется ТУ 5285-002-78099614-2008. Визуально он представляет собой лист с одной или двух сторон покрытые защитно-декоративным покрытием с трапециевидным профилем. В первую очередь, эта марка профилированного листа ценится, благодаря своим эксплуатационным характеристикам:
- Толщина профнастила может варьироваться от 0,4 до 0,8 мм в зависимости от исходной толщины листовой стали и величины слоя защитно-декоративного покрытия.
- Вес материала составляет 3,87-7,3 кг в зависимости от толщины профилированного листа.
- Размеры листа профнастила марки МП-20 могут отличаться. Его ширина является стандартной, она зависит от размера стальной заготовки и составляет 1150 мм. А длина листа составляет 1,3-6 м или нарезается в пользовательский размер.
Обратите внимание, что профнастил кровельный МП 20 оцинкованный – универсальный материал для обустройства кровель практически во всех климатических зонах, так как за счет дополнительных ребер жесткости он имеет высокую несущую способность и хорошо переносит интенсивную снеговую нагрузку.
Применение
В частном малоэтажном домостроении во многих строительных операциях используется профнастил МП-20, так как технические характеристики этого материала позволяют применять его для производства следующих работ:
- Сооружения заборов и заграждений. Возможность двухстороннего покрытия профилированного листа защитно-декоративным покрытием увеличивает декоративный потенциал материала, поэтому изделие эффектнее выглядит.
- Обшивки стен и зашивки потолков. Высокая несущая способность и жесткость профилированного стального листа позволяет использовать этот недорогой и практичный материал для сооружения стен и зашивки потолков. Он используется для строительства быстровозводимых конструкций в составе сэндвич-панелей (торговых павильонов, ангаров, гаражей).
Изготовление заборов из профнастила
- Перекрытия кровли. Достаточно легкий, но прочный МП 20 профнастил хорошо подходит для перекрытия скатных крыш. Большим плюсом является то, что листы нарезаются под размер ската, поэтому при монтаже не образуется горизонтальных стыков, благодаря чему кровля становится более герметичной.
Перекрытие профнастилом крыши
Возможность двухстороннего покрытия профилированного листа защитно-декоративным покрытием увеличивает декоративный потенциал материала, поэтому изделие эффектнее выглядит.Помните, что профнастил марки МП 20 с высотой профиля 2 см может быть с полимерным или лакокрасочным покрытием. По отзывам опытных кровельных мастеров, полимерная защита намного надежнее краски, она лучше защищает от коррозии.
Видео-инструкция
Профнастил С21 — технические характеристики и размеры (фото, видео)
Со времени появления на строительном рынке профнастил стал очень популярным материалом, с помощью которого быстро и легко возводятся каркасные конструкции, обшиваются стены, а также настилается кровельное покрытие. Технические характеристики, малый вес и доступная цена выделяют профилированный лист среди аналогов. Ассортимент продукции такого типа включает около сотни разнообразных марок, имеющих различные размеры, форму профиля и несущую способность. В этой статье мы расскажем про профнастил С21, об эксплуатационных качествах этого многофункционального материала, а также, как он может использоваться в строительстве.
Содержание статьи
Состав и виды
Профнастил С21 производится из прокатной оцинкованной стали, которой в процессе изготовления придается трапециевидный профиль с высотой волны 21 мм. Этот материал относится к стеновому типу, однако, технические характеристики, размеры, и достаточная несущая способность профлиста позволяют использовать его как кровельный. Сочетание небольшой цены, качества и длительного срока эксплуатации делают этот материал одним из самых приобретаемых видов профнастила. Он выпускается в следующих формах:
- Неокрашенный профнастил марки С21. Он изготовляется из стальной заготовки с цинковым покрытием, которое увеличивает антикоррозийные характеристики материала. Как правило, металлический профилированный лист такого типа стоит дешевле аналогов с полимерным покрытием на 10-100%, но служит гораздо меньше.
- Окрашенный профнастил С21. На одну или две стороны этого вида профилированного стального листа в процессе производства наносят защитное полимерное покрытие, которое защищает металл от механических повреждений или коррозии. Улучшенные технические характеристики и эстетичный внешний вид сделали этот материал лидером по использованию в кровельном деле.
Строение листа профнастила
Внешний вид листа
Важно! Качество и размеры профилированного стального листа строго регламентируется нормативными документами. Оцинкованный профнастил марки С21 выпускают согласно ГОСТ 24045-94 или ТУ 1122-079-02494680-01. Окрашенный профлист с полимерным покрытием должен отвечать требованиям ГОСТ Р 52146-2003.
Стандартные размеры
Технические характеристики, внешний вид и размеры профнастила марки С21 регламентируются государственным стандартом на данный вид продукции. Качественный материал имеет актуальный сертификат соответствия и маркировку, она указывает на вид, высоту профиля, полезную ширину, а также толщину стальной заготовки, из которой производился материал. Он имеет следующие технические характеристики:
- Профнастил С21 имеет полезную ширину 1000 мм, хотя он производится из прокатной оцинкованной стали шириной 1250 мм. Геометрическая ширина материала составляет 1051 мм.
- Благодаря техническим особенностям производства, профилированный лист этой марки может иметь длину от 1 до 12 м. Нарезка выполняется произвольно или по согласию с заказчиком. Чаще материал нарезают на листы длиной до 6 м, так как транспортировка габаритного груза обходится дешевле.
- Профиль этой марки имеет трапециевидную форму с высотой 21 мм, которая обеспечивает высокую несущую способность.
- Толщина прокатной стали, из которой производят профнастил этой марки, составляет 0,4-0,8 мм.
- Вес 1 квадратного метра материала, исходя из толщины стальной заготовки, составляет 4,45-8,4 кг, что позволяет создавать легкие конструкции.
Обратите внимание! Для возведения крыши удобнее приобретать профлист марки С21, размеры листа которого составляют 1051х3000 мм или больше. А для сооружения заборов и ограждения больше подходит материал с размером 1051х2400 мм. Возможность нарезки листов по заказу клиента значительно сокращает расходы за счет снижения количества остатков при монтаже.
Стандартные размеры
Технические характеристики
Применение
Хотя профнастил С21 относится к стеновому типу, на что ясно указывает маркировка этого материала, он имеет универсальное назначение. Хорошие эксплуатационные характеристики, доступная цена, легкость и высокая несущая способность позволяют применять металлический профилированный лист такого типа для решения множества строительный задач. Профнастил марки С-21 применяют:
- Для настила кровельного покрытия на плоских или скатных крышах с любым углом наклона производственных, коммерческих и жилых сооружениях.
- Для изготовления сборных утепленных сэндвич панелей, используемых для строительства каркасных домов.
- Для реконструкции построек путем обшивки стен.
- Для возведения заборов и оград дач, промышленных объектов, стройки.
- Для строительства легких каркасных сооружений (складов, торговых павильонов, бытовок).
- Для обшивки и утепления стен.
Профессиональные кровельный мастера утверждают, что при условии организации правильной обрешетки и стропильного каркаса, покрытие крыши из профнастила этой марки прослужит до 35-40 лет, особенно если не забывать про регулярное обслуживание конструкции.
Видео-инструкция
Технические характеристики профлист. Виды кровельного профнастила
Технические характеристики профлист. Виды кровельного профнастила
Сортамент профлиста кровельного включает в себя не только марки металлопрофиля ПК с канавкой для отведения влаги, но и ряд несущих, стеновых, несуще-стеновых профилей с подходящей для перекрытия крыши высотой волны. Основные из этих марок с техническими характеристиками приведены в таблице ниже.
| Марка | Внешний вид | Вес 1 м², (0,5 мм), кг | Профнастил кровельный: размеры листа | Описание | |
| Полезная ширина, мм | Полная ширина, мм | ||||
| С-20 | 4,9 | 1100 | 1140 | Формально относится к стеновому типу, но применяют его для всех видов работ, кроме изготовления бетонных перекрытий. Один из немногих типов металлопрофиля, маркировка которого не соответствует реальной высоте профиля (18 мм, а не 20 мм). Подходит для перекрытия крутых крыш в регионах с небольшой снеговой нагрузкой. Если нужен кровельный профнастил, маркировка должна включать букву R — если она есть, значит, лист снабжен капиллярной канавкой. | |
| Читать подробнее | |||||
| С-21 | 5,4 | 1000 | 1065 | Как и из профнастила С-20, из металлопрофиля С-21 делают облицовку зданий, заборы и крыши. За счет большей высоты волны — 21 мм — при толщине 0,6 мм выдерживает до 253 кг веса на 1 м², но все равно укладывается только на сравнительно крутые скаты кровель в регионах с небольшой снеговой нагрузкой. | |
| Читать подробнее | |||||
| ПК-20 | 5 | 1100 | 1140 | Профлист кровельный, технические характеристики которого соответствуют марке С-20. Главное отличие в том, что профилированный лист С-20 выпускается как с капиллярными канавками, так и без них, а у ПК-20 канавка есть всегда. | |
| Читать подробнее | |||||
| ПК-35 | 4,5 | 1070 | 1120 | Кровельный профнастил для крыши с небольшим и средним уклоном. Подходит не только для кровель частных домов, но и для промышленных зданий. Высокая несущая способность позволяет применять его в регионах с большой снеговой нагрузкой. Не требует для монтажа частой обрешетки и идеален в случае, если на крышу частного дома будут устанавливаться солнечные батареи. | |
| Читать подробнее | |||||
| НС-35 | 5,4 | 1000 | 1060 | Несуще-стеновой профлист с дополнительным профилированием по центру плеча. Для промышленных зданий часто используется как кровельный профнастил: марка НС-35 выдерживает до 550 кг на 1 м² (зависит от схемы и частоты расположения опор), чего более чем достаточно для обслуживаемой плоской крыши в регионах с низкой и средней снеговой нагрузкой. |
Размер профлиста для крыши. Выбираем профлист для кровли: полный гайд по подбору “правильных” стройматериалов
Кровельный профнастил уже много лет занимает самые лидирующие позиции на рынке стройматериалов. Уникальные свойства и практичность позволяют его использовать в самых разных условиях, а цена радует своей доступностью.
Вот только как подобрать подходящий профлист для кровли с определенным углом наклона и эксплуатационными особенностями? Какой должна быть высота гофры, нужны ли специальные канавки и какому покрытию отдать предпочтение? Вот на эти вопросы мы сейчас вам и ответим.
Сначала ответим на вопрос, почему профнастил так популярен среди других кровельных материалов. Все из-за таких ценных качеств:
- Долговечность.
- Цена.
- Небольшой вес.
- Универсальность применения – и как кровельного покрытия, и как основы под утепление плоской кровли.
- Легкий монтаж.
- Жесткий и фиксированный стык с кровельной обрешеткой.
- Стойкость против атмосферного и механического воздействия.
- Богатая цветовая гамма.
Современным профлистом покрывают как промышленные и производственные здания огромной площади, так и жилых домов с самым разным типом крыши – плоской, полукруглой, ступенчатой и сложной формы.
А изготавливается профлист из стали, с покрытием – и без него. Для дополнительной прочности профлисты подвергают холодной гибке с формированием определенного профиля. И вот в зависимости от того, как были выполнены ребра, какой они высоты, частоты и формы, и зависит то, подходит тот или иной вид профнастила.
Так какой же профлист подходит для кровли больше? В этом вопросе мы предлагаем вам разобраться подробнее, т.к. опытные строители, к примеру, уверены что и самый обычный профлист при правильном монтаже будет служить верой и правдой достаточно долго. Но ведь вам нужна долговечность и простота обслуживания, не так ли?
Известный факт – чем выше волна, тем лист прочнее, и тем меньше вероятность перелива воды через волну. Что это дает? Дело в том, что такие «волны о скалы», когда воду переливается в другой изгиб, значительно усиливают водяное давление на отверстия от саморезов. Естественно, что риск протечек в этом случае куда больше.
Меньше всего подходят для кровли листы с небольшой высотой профиля как недостаточно жесткие. Чтобы выдержать нагрузку снегом зимой и тяжесть ног человека в процессе ремонта, профлист для кровли должен иметь ребро, не ниже 20 мм. Конечно, если вы строите дом в южной стране, где снега и нет почти, вам подходит почти любой вид профнастила. Поэтому не доверяйте эффектным фотографиям домов с почти плоским профнастилом – в таких краях снега не бывает, иначе бы он прогнул крышу в первый же снегопад. И это не для российских широт в любом случае.
Итак, чем выше ребра профлиста и чем больше их количество на каждый метр, тем жестче профиль, и тем больше он может взять на себя дополнительную нагрузку. Наиболее надежными в этом плане можно назвать профнастил марки Н-60, Н-75, Н-114 и европрофили Н-153, Н-158.
Профлист с8 цвета. Цена c НДС
Технические требования к профнастилу С8
Профилированные листы ( профлисты или профнастил ) С8 без лакокрасочных покрытий должны изготавливаться из тонколистового холоднокатаного проката с оцинкованым покрытием по государственным стандартам ГОСТ 14918 . Профилированные листы с лакокрасочным покрытием априори изготавливаются из проката с защитно-декоративой лакокрасочной эмалью (покрытием) для возводимых конструкций и сооружений по единым государственным стандартам ГОСТ 30246 .
Требования к геометрической точности
На наружной поверхности профилированных листов С8, с лакокрасочной стороны покрытий, допускаются незначительные потертости и мелкие повреждения, не нарушающие целостность покрытия. Допустимые отклонения от этой нормы размеров полученных профилированных листов не должны превышать:по высоте, мм ± 1,0;по ширине, мм ± 8,0;по длине, мм ±10,0;
Величина шага, ширины, радиусов кривизны и глубины гофр ( волны ), толщины металла в местах кривизны на изготовленных листах не контролируются. Серповидный узор профлиста не должен превышать: 1 мм на 1 м длины при длине профиля до 6 м; 1,5 мм на 1 м длины – при длине профилей более 6 м. На плоских участках листа его волнистость не должна превосходить допустимого размера 1,5 мм, а на отгибах 3 мм крайних полок (замках). Диагональный рез профилированных листов не должен выводить длину профлиста за его номинальный размер и дозволенное отклонение по всей длине.
Таблица нагрузок по деформации.
Основные цвета покрытий по RAL
RAL 8017 Шоколадно-коричневый цвет (одностороннее или двухстороннее покрытие) RAL 6005 Темно-зеленый цвет (одностороннее или двухстороннее покрытие) RAL 5005 Сигнально-синий цвет (одностороннее покрытие) RAL 9003 Сигнально-белый цвет (одностороннее или двухстороннее покрытие)Основной материал полимерного покрытия:,, пластизол / Pl/PVC
Пример цветов профнастила С8
Сфера применения профилированного листа С8
Сфера применения профнастила С8 крайне широка: это изготовление стен, перегородок, ограждений и т.п., зданий и сооружений, а также строительство арочных элементов зданий различного назначения. С8 — один из экономичных профилированных листовых профилей, успешно используется как стеновой, облицовочный материал для забора, стен, перегородок, подвесных потолков, ограждений, а также как кровельный материал для крыш коттеджей, домов, мансард при достаточно больших углах наклона скатов кровли. Выбор конкретного типа профлиста определяется условиями предполагаемой эксплуатации.
Изготовление профлиста С8 осуществляется непосредственно под конкретный объект. Поэтому еще на этапе заказа есть возможность скорректировать технические характеристики с универсальных на более приемлемые для конкретных условий (при соблюдении рамок ГОСТа, разумеется).
Производство профнастила С8
Профилированные листы С8 — это материал, полученный в ходе холодной прокатки оцинкованных листов стали. Специализированные прокатные линии, которые задействуются в производстве, предназначены для изготовления листов именно этой марки. При изготовлении материала используется сталь высшего качества, которая обладает превосходными техническими показателями. Профильные листы производятся из холоднокатаной стали, толщина которой может варьироваться от 0,5 до 0,7 мм. Оборудование для производства профнастила С8 обладает длительной износоустойчивостью и оптимальной жесткостью конструкции. Для производства качественного материала используется оборудование с высокими мощностями.
Весь процесс производства профилированных листов С8 полностью автоматизирован. Как правило, на одной линии находятся два человека, которые осуществляют контроль производства на всех стадиях.
Линия по производству профильных листов С8 состоит из следующих составных элементов:
* разматыватель – устройство, необходимое для размотки стальной ленты и ее подачи в прокатный стан;* прокатный стан – служит для профилирования материала посредством рамы, которая имеет набор рабочих клетей;* гильотинные ножницы – режущий инструмент, полностью повторяющий геометрию самого материала;* приемное устройство – укладывает полученный материал в пачки.
Ширина гофра – 51,5 мм, расстояние между гофрами – 52,5 мм. Это наиболее эргономичная и удобная ширина, которая придает изделию превосходный внешний вид и прочность. Ширина листа – 1250 мм, как правило, она вмещает минимум 9-10 «волн». В поперечном сечении профиль имеет вид трапеции. Объемы производства профнастила С8 в значительной степени превышают объемы других марок.
Профлист размеры вес. Профнастил: вес и размеры, таблица
Профнастил является наиболее применяемым в строительстве материалом. По сути профилированный настил это лист оцинкованного металла, покрытый полимерной плёнкой и имеющий рельефный профиль. По своей сути профилированный лист это тонкий лист металла с выдавленными продольными углублениями. Благодаря профилю, лист приобретает жёсткость, что позволяет ему не вибрировать, не провисать и не прогибаться. Эти свойства делают возможным использование данного строительного материала для придания пространственной прочности без использования дополнительного каркаса. Профлист или как его ещё иногда называют, гофролист изготавливается в заводских условиях. Приведённое
- прочность;
- простота монтажа;
- низкий вес;
- удобство при хранении и транспортировке;
- дизайн;
- экологичность.
Разновидности профнастила
Различают данный стройматериал по типу применения и по полимерному материалу которым покрывается лист. В маркировке используют буквенные обозначения, указывающие основную область применения: «С» — стеновой, «Н» — несущий, и «НС» — несуще-стеновой. Стеновой профилированный лист используется для облицовки фасадов зданий и строений, возведения заборов и как кровельное покрытие. Небольшая толщина металла облегчает и ускоряет монтаж. Несущий профнастил применяют в качестве облицовки пола и потолка и межэтажного покрытия и при устройстве перекрытий. Этот лист часто применяют в строительстве гаражей, ангаров, быстровозводимых производственных помещений. Несуще-стеновой можно назвать универсальным материалом, он выдерживает нагрузки выше чем настил других марок и его применяют во всех перечисленных случаях.
Примеры использования
Основные параметры профлиста
Толщина листа в зависимости от марки может быть от 0,4 до 1,5 мм. Вес цинкового покрытия на 1 кв. м. составляет 275 грамм, а толщина полимерного покрытия 25-200 мкм. Профлисты могут изготовить и по индивидуальным размерам исходя из особенностей строящегося объекта. Нужно всё таки заметить, что применение листов стандартного размера упрощает монтаж и расчёт и имеет стандартные технические характеристики. Приведём маркировку наиболее распространённого профлиста: С8 1150/1200, здесь «С» означает область применения – стеновой, «8» -высота профиля, а 1150 полезная ширина листа. Марка С8 является лидером по продажам. Особенностью данного профлиста является низкая толщина и ширина профильных полок, превосходящая высоту профиля.
Лист профилированный С8 1150
Вес профлиста, таблицы
Немаловажным параметром при выборе строительного материала является его вес. Вес зависит от сплава, высоты профиля, толщины листа . Профнастил марки «С» является самым лёгким, один погонный метр его весит в диапазоне 4,46-8,38 килограмм. У несуще-стенового профлиста вес также начинается с 4,46 кг. за погонный метр и может достигать 9,5 килограмма у листов с высокой гофрой. Несущий профлист изготовлен из более толстого металлопроката, следовательно имеет самый большой вес. Начиная от 5,63 килограмма для листов Н57 и достигает 18,09 килограмма марки Н153. Узнать вес профнастила без труда можно в интернете. В качестве примера приведём несколько таблиц наиболее распространённого материала разных марок.
Таблица 1
Таблица 2
Таблица 3
Для определения веса квадратного метра профилированного листа масса одного погонного метра умножается на общую длину.
Полезные советы и заключение
При покупке профилированного материала необходимо учитывать, что монтаж листов производится внахлёст. Обязательно нужно проверять качество листов, они должны быть с ровными краями и одной толщины. Для кровли следует использовать профлист, вес которого составляет 5-6 кг. за кв.м. Использование профнастила в строительстве даёт возможность самостоятельно выполнять большой объём строительных работ к примеру на приусадебном участке или в частном жилом доме. Знание основных параметров листа, таких как толщина, вес, длина позволяет выбрать оптимальный вариант из предлагающихся на рынке.
Профнастил виды. Что такое профнастил и его виды: профлист описание
Классификация и виды профнастила для стройки
Существует несколько признаков, по которым происходит дробление на виды профнастила, востребованного в среде частных застройщиков и крупных компаний листового проката. Знание особенностей формирования классов гофролистов поможет потенциальным приобретателям правильно выбрать именно такой профнастил, который в наибольшей степени будет соответствовать условиям использования.
Области применения
Изготавливают гофролисты из рулонной стали методом холодного прессования. Сегодня уже невозможно представить себе ни одной стройплощадки, где не использовались бы лёгкие и прочные профилированные изделия для покрытия или ограждения самых разнообразных объектов. Первичная классификация гофрированной стали из плоского проката производится в зависимости от области применения в строительстве того или иного вида профнастила.
Таких групп выделяют три, и маркируются они по первой букве целевого применения:
- Стеновой лист узнаётся по обозначению начальной литерой С, используется, как правило, для возведения оград, заборов и стен (внешних и внутренних), но иногда его укладывают на крышу в качестве кровельного материала. Волны у этого вида изделий невысокие, прямоугольного или трапециевидного профиля, а сам лист оцинкованный, но бывает и с полимерным напылением. Покрытие обеспечивает качественную защиту от коррозии, да и стоит изделие сравнительно недорого. Материал податлив к обработке: легко сверлить отверстия и резать электроинструментом. Монтаж этого вида профлиста затруднений не вызывает, поскольку вес небольшой.
- Несущий профнастил. Вид профиля обозначается символом Н и является самой прочной конструкцией в силу увеличенной толщины металла и высоты волны. Эти факторы и определяют сферу использования: изготовление несъёмной опалубки и большегрузных контейнеров, сооружение прочных перекрытий и внешних стен складов, гаражей и ангаров, обустройство кровель в условиях значительной снеговой нагрузки. Для повышения жёсткости на профиль наносят специальные бороздки — по ним и высоким волнам отличают несущий лист от стенового вида. Долговечность составляет 40―60 лет.
- Универсальный или кровельный профнастил распознают по буквенному соединению НС. Он был получен в стремлении получить изделие, сочетающее достоинства несущего и стенового профлиста. Соответственно, и сфера применения охватывает все ранее перечисленные направления, но преимущественное использование — это строительство лёгких, прочных и долговечных крыш.
Профлист размеры ширина длина. Размеры профлиста
Размеры необходимы для определения необходимого количества материала для проведения монтажных работ. Помимо этого, необходимо знать и вес профилированных листов — таким образом высчитывается предельная нагрузка и определяется тип обрешетки, который должен использоваться для установки профнастила.
Длина и ширина профилированных листов
Рассмотрим стандартные размеры листа профнастила наиболее распространенных видов:
- Несущий и кровельный профнастил. Длина листов может быть любой, поскольку данный строительный материал выпускается прокатом. Профнастил кровельный имеет размеры листа с маркировкой Н57 — ширина 750 мм, Н60 — 845 мм, Н75 — 750 мм
- Универсальные листы. Самые распространенные размеры листа профнастила для крыши (НС35 или НС44) имеют одинаковую ширину в 1000 мм
- Стеновой профнастил. Размер ширины листа профнастила для забора С10 варьируется в пределах 900-1000 мм, С18, С21 и С44 — 1000 мм
Для определения длины профлиста необходимо смотреть на последние цифры в маркировке на товаре. Длина одного листа может быть как 2.5 метра, так и 11 метров и больше.
Толщина листа и высота волны
Высота волны напрямую зависит от вида профлиста. Так, несущие и кровельные листы могут иметь большую гофру, высота которой находится в пределах 35-44 мм. Стеновые листы, используемые для отделки, могут иметь ширину от 13 мм. Соответственно, высота волны каждого следующего вида будет больше на 3-3.5 мм.
Источник: https://dekor-i-interer.ru-land.com/novosti/profnastila-harakteristiki-vybiraem-proflist-dlya-krovli-polnyy-gayd-po-podboru-pravilnyh
| 1 | Толщина (мм) | 0,35, 0,40, 0,45, 0,50, 0,60 |
| 2 | Допуск толщины | + 0 / -0,030 мм |
| 3 | Профиль полной ширины | 1150 мм |
| 4 | Ширина покрытого профиля | 1090 мм |
| 5 | Допуск ширины | ± 10 мм |
| 6 | Длина (метр) | 2.4384, 3,048, 3,6576, 4,2672, 4,8768, 5,4864, 6,096, 6,7056, 7,3152 |
| 7 | Субстрат | Высококачественное алюминиево-цинковое покрытие |
| 8 | Тип краски — Верх | SDP |
| 9 | Тип краски — низ | RMP |
| 10 | Устойчивость к растворителям Верхнее покрытие | 100 DR Пройдено |
| 11 | Устойчивость к царапинам | «2.0 кг мин. Для Top Coat Не менее 1,5 кг для Back Coat ” |
| 12 | Глянец | Глянцевый |
| 13 | Защитная пленка | Защитная пленка JSW Everglow |
| 14 | Испытание в солевом тумане | Пропуск на 1000 часов |
Металлический профиль кровли производства Euroclad®
COLORCOAT HPS200 ULTRA®
Предназначенная для работы даже в самых сложных и агрессивных средах, предварительно обработанная сталь Colorcoat HPS200 Ultra® обеспечивает сверхпрочность и устойчивость к коррозии.Независимо от типа вашего здания, от складов до жилых домов, от торговых точек до перерабатывающих предприятий, Colorcoat HPS200 Ultra® демонстрирует проверенную производительность и надежность. Предварительно обработанная сталь Colorcoat HPS200 Ultra® обеспечивает исключительные характеристики и коррозионную стойкость при использовании в качестве ограждающих конструкций. Гарантия составляет до 40 лет, что подтверждено еще более экстремальными испытаниями и глобальными данными из реального мира, чтобы продемонстрировать наилучшее сочетание превосходной стабильности цвета, сохранения блеска и исключительной долговечности.Confidex Sustain® доступен с Colorcoat HPS200 Ultra®, если он указан как часть оцененной системы облицовки Colorcoat®, обеспечивающей оболочку здания CarbonNeutral®. Colorcoat HPS200 Ultra® использует уникальное и проверенное металлическое покрытие Galvalloy® от Tata Steel. Galvalloy® изготовлен из специальной смеси 95% цинка (Zn) и 5% алюминия (Al), что соответствует стандарту EN 10346: 2015. Тщательно разработанные пропорции цинка и алюминия в Galvalloy® обеспечивают сочетание повышенного барьера и защиты от повреждений по сравнению с обычными покрытиями Hot Dip Galv (HDG) и обеспечивают непревзойденную защиту от коррозии даже на кромках среза.
Гарантия Confidex® предоставляется с Colorcoat HPS200 Ultra® на срок до 40 лет для погодных условий в промышленных и коммерческих зданиях без осмотра или обслуживания для сохранения срока ее действия после регистрации, за исключением случаев, когда Colorcoat HPS200 Ultra® используется на крыше, имеющей Фотоэлектрические (PV) установки. Colorcoat HPS200 Ultra® можно использовать под фотоэлектрическими каркасными модулями без уменьшения гарантийной длины, обеспечивая покрытие всех частей крыши в течение того же срока гарантии Confidex®.
COLORCOAT PRISMA®
Использует передовую технологию трехслойного производства для создания оптимизированного, прочного и не содержащего хрома предварительно обработанного стального продукта. Разработанная, чтобы выдерживать суровые условия внешней среды, универсальная, легкая и прочная, предварительно обработанная сталь Colorcoat Prisma® — идеальный выбор для ограждающих конструкций вашего здания благодаря исключительным характеристикам УФ-излучения и стойкости цвета. Современная цветовая гамма включает в себя выбор натуральных металлических цветов, а также широкий выбор вдохновленных матовых оттенков, таких как Matt Metallics, идеально подходящих для фасадов.Гарантия на Confidex® составляет до 40 лет для погодных условий в промышленных и коммерческих зданиях без проверки или обслуживания для сохранения срока годности после регистрации. Независимо от типа вашего здания, от складов до офисов или от школ до домов, Colorcoat Prisma® предлагает вам ряд атрибутов, которые позволяют создавать красивые, современные и долговечные крыши и стены. Colorcoat Prisma® использует уникальное и проверенное металлическое покрытие Galvalloy® от Tata Steel. Galvalloy® изготовлен из специальной смеси 95% цинка (Zn) и 5% алюминия (Al), что соответствует стандарту EN 10346: 2015.Тщательно разработанные пропорции цинка и алюминия в Galvalloy® обеспечивают сочетание повышенного барьера и защиты от повреждений по сравнению с обычными покрытиями Hot Dip Galv (HDG) и обеспечивают непревзойденную защиту от коррозии даже на кромках среза. Confidex Sustain® доступен с Colorcoat Prisma®, если он указан как часть оцененной системы облицовки Colorcoat®, обеспечивающей оболочку здания CarbonNeutral®.
COLORCOAT® LG
Пластизоль под кожу, подходящий для облицовки крыш и стен, где требуются хорошие характеристики по конкурентоспособной цене.Доступен с гарантией производительности до 25 лет. В соответствии с рекомендациями поставщиков полуфабрикатов и для минимизации риска различий во внешнем виде, ВСЕ требования к материалам должны исходить из одной и той же производственной партии. Поэтому в идеале все требования к материалам следует заказывать одновременно.
АЛЮМИНИЙ С ПОКРЫТИЕМ PVDF
Для алюминиевого материала доступны различные цветные покрытия. Мы предпочитаем PVDF. Покрытия PVDF (поливинилиденфторид) были разработаны более 30 лет назад, поверхность гладкая, а ожидаемый срок службы декоративной отделки составляет 25 лет.Он содержит минимум 70% смолы PVF2 и максимум 30% акрила. Он очень прочный, обеспечивает отличную гибкость и химическую стойкость в сочетании с максимально возможными характеристиками в отношении сохранения блеска, мелования и изменения цвета. При заказе красок «Окрашенный алюминий» у Euroclad вам необходимо будет подписать заказанный цвет как приемлемый. Мы предоставим образец цвета до того, как будет нанесено покрытие на материал. Материальную гарантию может предоставить производитель материала; после установки вы должны зарегистрировать свой проект у производителя материала.Обратите внимание, что минимальный объем заказа для всех окрашенных алюминиевых материалов составляет 300 м². Цвета — Доступны цвета из диапазона цветов BS RAL
.Для получения информации о наличии и опциях в полном цвете обращайтесь в отдел продаж
ОРГАНИЧЕСКАЯ ПАТИНА АЛЮМИНИЯ
Ограничения при планировании иногда требуют «матовой» отделки алюминия после заводской отделки из-за отражательной способности нового алюминия с лепным тиснением. В этих случаях доступна отделка Organic Patina с использованием матового лака с низким глянцем — испытания показали, что покрытие может снизить отражательную способность до 35%.Более дорогая отделка, которая имитирует внешний вид состаренного алюминия с лепным тиснением Plain Mill. Обратите внимание, что оклады по периметру должны быть выполнены из того же материала. Обратите внимание, что минимальный объем заказа для всего окрашенного алюминия составляет 300 м².
Угловой трапециевидный профильный лист, Trimflute и универсальная металлическая кровельная система, Мумбаи, Индия
Comax 1000 — это угловой трапециевидный рифленый кровельный лист.Его смелый внешний вид делает его одновременно привлекательным и практичным. Он стал самым популярным листовым покрытием, используемым при строительстве коммерческих и промышленных зданий. Число «1000» означает эффективную ширину обложки листов. Общая форма и внешний вид трапециевидных канавок делают Comax 1000 полностью пригодным для использования в качестве облицовки крыш и стен. Глубокие и широкие канавки листового материала типа Comax 1000 обеспечивают отличные дренажные характеристики. Comax 1000 разработан для обеспечения наиболее выгодных характеристик нагрузки / пролета.Comax 1000 предлагает конечному пользователю ребра жесткости в листе, которые помогают удалить масляные консервы с широкой канавки. Comax 1000 может иметь заводской коленчатый, изогнутый и с выпуклым носиком широкий диапазон радиусов. Для получения более подробной информации свяжитесь с нашим техническим отделом.
Образец спецификации и установка
Защитное покрытие должно быть профилем типа Comax 1000, произведенным Safintra Roofing. Профиль
должен быть гнутым с 6 трапециевидными ребрами на расстоянии 200 мм, центры с сеткой покрытия 1000 мм.Высота выступа
должна составлять 35 мм и фиксироваться в соответствии с рекомендациями производителя.
Safintra толщиной 0,50 мм, AZ 150 или Z 120, PPGI / PPGL Comax 1000 Профильная кровельная пленка, прикрепленная к промежуточным стальным прогонам
с шагом 1900 мм и к прогонам конька и карниза с шагом 1650 центров, с
длиной 12 x 65 мм, класс 3 металлические саморезы на каждом втором гребне промежуточных прогонов и
на каждом гребне прогонов карниза боковые нахлёстки, которые должны быть прошиты с центрами 500 мм между прогонами, все в
в соответствии с рекомендациями производителя.
При использовании пленки Comax 1000 рекомендуемый минимальный уклон для уклонов крыши свыше
15 м составляет 7,5 °, а для уклонов менее 15 м — 5 °, пленку Comax 1000 можно заказать любой длины,
с учетом транспортных ограничений, до до 13,2 м. Для большей длины требуются специальные транспортные средства
.
«Свойства изгиба гофрированной металлической кровли» Говарда Л. Уэйкленда
Абстрактные
Введение Кровельные материалы, сочетающие в себе укрытие, пожарную безопасность, долговечность и прочность, в значительной степени вытеснили такие исторические типы кровельных покрытий, как солома, листья, черепица, кора и различные деревянные покрытия.Таким образом, у нас есть такие современные кровельные покрытия, как асфальтобетонный, цементно-асбестовый, металлический. Из них металлическая кровля чаще всего используется в хозяйственных постройках. Примерно 40 процентов современных хозяйственных построек в Соединенных Штатах имеют металлическую крышу. Эта доля продолжает увеличиваться по мере того, как для сельского строительства становится доступным все больше и больше металлических кровельных материалов. Широкое применение металлической кровли обусловлено прежде всего ее многочисленными преимуществами. Плоские листы из меди, цинка, алюминия и оцинкованного железа использовались в качестве кровли более полувека, обеспечивая не только укрытие, но и повышенную огнестойкость и устойчивость к атмосферным воздействиям.Даже алюминий, который считается современным строительным материалом, использовался еще в 1895 году для крыши здания в Сиднее, Австралия. Большинство крыш сельскохозяйственных зданий из стали или алюминия имеют различные формы и формы гофров, которые обеспечивают прочность конструкции за счет формы. Для гофрированных металлических кровельных материалов требуются только кровельные системы типа «открытая рейка» или «скип-дека» для поддержки. В более прочных гофрах требуется только подкладка типа «прогон». Металлическая кровля при такой конструкции обеспечивает прочность и экономичность.Для формования металлических листов, таких как обжим 3V, обжим 5V и стоячий шов, требуется либо сплошная основа, либо подкладка «skip deck», поскольку они не используют гофры для обеспечения прочности конструкции. Металлические листы давно используются для формования гофрированных листов с целью получения желаемых свойств для конкретных целей. Одно из первых применений гофрированных профилей было для внутренних подразделений в морском строительстве, чтобы противостоять боковому гидравлическому давлению. В последние годы авиационная промышленность разработала гофры многих размеров и форм для изготовления самолетов.Обычной практикой в многоэтажных домах является использование профилей перекрытий для поддержки каменных полов. Это лишь некоторые из областей использования; в каждом можно найти много специальных размеров и форм. Обычно лист гофрированный и предназначен для обеспечения большей жесткости и жесткости на фунт используемого материала по сравнению с плоскими листами. Гофрированные листы более устойчивы, чем плоские листы, к нагрузкам, которые имеют тенденцию сгибать лист поперек гофры. Нагрузки, вызывающие эту изгибающую силу, представлены на примере ветровых и снеговых нагрузок на гофрированные металлические крыши с опорными балками.Нагрузка этого типа обычно называется «изгибной нагрузкой». Большинство используемых в настоящее время гофрированных профилей были созданы в основном благодаря практическому опыту и тенденциям к стандартизации дизайна. Использовано сравнительно мало данных исследований и теоретических оценок. Учитывая всеобщее признание гофрированных листов и широкий диапазон доступных рисунков, желательно иметь общую основу для сравнения прочности на изгиб в целях проектирования. При изготовлении или проектировании было бы желательно сравнить эффективность использования данных гофрированных форм; то есть, какая часть будет выдерживать наибольшую изгибную нагрузку на фунт используемого материала.В настоящее время такие сравнения недоступны. Делаются коммерческие заявления, не основанные на контролируемых условиях испытаний. Стандартная процедура испытаний, которую могли бы использовать все производители, была бы полезной, поскольку заявления основывались бы на испытаниях, проведенных в сопоставимых условиях. Настоящие формулы, используемые для оценки свойств изгиба гофрированных металлических листов, неадекватны. Гофры проектируются преимущественно методом «на попадание и промах». Правильная оценка прочности на изгиб позволит получить более точные и экономичные конструкции гофры.Изгибная нагрузка, которую может выдержать гофрированный лист, зависит от (1) размера и формы гофра, (2) ширины гофрированного листа и (3) материала, из которого он изготовлен. Эти характеристики представляют собой свойства листа при изгибе. Они определяют сравнительную прочность и эффективность одного листа по сравнению с другим. Прочность на изгиб, которой уделяется большое внимание в этом отчете, конечно, является лишь одним из нескольких качеств, которые могут быть желательны для крыши здания фермы.
Рекомендуемое цитирование
Уэйкленд, Говард Л., «Свойства изгиба гофрированной металлической кровли» (1954). Библиотека CCFSS (1939 — настоящее время) . 127.
https://scholarsmine.mst.edu/ccfss-library/127
Tek 28 — Профиль Alubel 28 с высоким сопротивлением
Профиль TEK28 — поперечное сечение
TEK 28 — инновационный кровельный элемент, созданный путем соединения тонкого металлического листа с покрытием из вспененного полиуретана высокой плотности. Изоляционное покрытие, которое симметрично проходит вдоль гофры, позволяет получить теплоизолированный продукт, который можно одновременно интегрировать в систему Alubel 28, наиболее надежную и широко используемую на сегодняшний день кровельную систему.Возможные работы на изоляционном листе ТЕК 28:
насечкаКонтролируемая деформация Минимальный уклон
7% (Этот уклон зависит от длины листов. В любом случае соблюдайте местные правила.)
A) Металлический профиль Alubel 28
B) пенополиуретан высокой плотности
C) полиуретановая пленка или сотенный алюминий
Изолированный профиль TEK 28, доступный в:
алюминий натуральный
окрашенный алюминий
Сталь с лакокрасочным покрытием
алюцинк
медь
Боковое перекрытие одной гофры с половиной
Крепление к дереву
Крепление к металлу
Крепление к стене
Стандартные цвета
Алюминий с лакокрасочным покрытием
- Simil RAL 3009 Красный оксид
- Simil RAL 9002 Серо-белый
Сталь с лакокрасочным покрытием
- Simil RAL 3009 Красный оксид
- Simil RAL 9002 Серо-белый
Специальные цвета
окрашенный алюминий
- Simil RAL 5010 Голубая горечавка
- Simil RAL 8017 Шоколадно-коричневый
- Simil RAL 6005 Зеленый мох
- Simil RAL 9006 Серебристый
- Simil RAL 7016 Серый антрацит
Сталь с лакокрасочным покрытием
- Simil RAL 5010 горечавка синяя
- Simil RAL 8017 Шоколадно-коричневый
- Simil RAL 6005 зеленый мох
- Simil RAL 9006 Серебристый
Работы по профилю ТЭК 28
Стандартный надрез
A = мин. 175 мм — B = мин. 50 мм
| S максимальная длина листов | ||
| Ri | Алюминий | Другие материалы |
| 1 м | макс. 3 м | макс. 3 м |
| 2–3 м | макс. 3 м | макс. 3 м |
| 3–4 м | макс. 5 м | макс. 5 м |
| 4–6 м | макс. 6 м | макс. 6 м |
| 6–7 м | макс 8 м | макс 8 м * |
| * нестандартные выработки |
Частичная выемка
| Символика | ||
| А | Начальная часть | мин. 175 макс. 2000 мм |
| B | Заключительная часть | мин. 175 макс. 2000 мм |
| S | криволинейное развитие | мин. 100 мм |
| A + B + S | Полная разработка (алюминий) | макс 5000 мм * |
| A + B + S | Тотальная разработка (другие материалы) | макс 5000 мм * |
| Ri | Внутренний радиус | мин. 400 мм |
| п. | Расстояние отпечатка | мин. 35 мм |
| Угол отклонения | мин. 1 ° — макс. 3 ° (сталь) мин. 1 ° — макс. 4 ° (алюминий) | |
| * переменная общего развития в зависимости от внутреннего радиуса |
Вырез посередине
Лист изогнут только в центральной части для образования гребня и соединения 2-х шагов (получается последовательностью отпечатков на середине листа).
Прямые части A и B имеют длину от минимум 175 мм до максимум 4000 мм.
| ю. максимальная длина листов | ||
| п. | Алюминий | Другие материалы |
| 6% — 12% | макс 10 м | макс. 6 м |
| 12% — 15% | макс 10 м | макс. 6 м |
| 15% — 20% | макс 8 м | макс. 6 м |
| 20% — 25% | макс 8 м | макс. 4 м |
Контролируемое напряжение
Рабочие размеры
| минимум | максимум | |
| А | 200 мм | 4000 мм |
| B | 200 мм | 4000 мм |
| А + В | – | 6000 мм |
| К | 100 ° | 160 ° |
| Y | Листы со сглаженной частью |
Коньковая насадка с изгибом
Ширина 500 мм
Уплотнение плоское коньковое
Ширина 625 мм
Максимальная длина 6000 мм
Стандартный двухэлементный ригель с зубчатым профилем
ширина 834 мм
стандартная длина: 2765 мм
Облицовка двойного гребня с запрессованным элементом профиля
ширина 750 мм
стандартная длина 1000 мм
Балясин коньковый односторонний с штампованным профилем
Доступная развертка мм: 416-500-625-750
Переходник для проплавления
Запорная часть с зубчатым профилем
ширина 100 мм
Стойка коньковая моно коньковая с зубчатым профилем
ширина 416 мм
Макс.рекомендуемая длина 2765 мм
Профилированный пенопласт для гребня / пещер
Тепловой элемент для люка / купола
Алюминиевая дорожка для решетки
Алюминий
Прутки 3600 мм
Рамка светового люка
инструкция
Рамка светового люка
электрический
Профильный кровельный лист, кровельный профильный лист, प्रोफाइल в Газиабаде, Омская область Торговцы асбестом
С помощью наших профессионалов мы заняты предложением нашим клиентам широкого ассортимента профильных кровельных листов .Под руководством ловких профессионалов предлагаемые листы точно производятся с использованием оптимального качественного сырья и современных технологий со стороны продавца. Предоставляемые нами листы используются в промышленных зданиях, электростанциях, высотных зданиях, антресолях, коммерческих учреждениях и других областях. Кроме того, эти листы доступны в различных технических требованиях для наших уважаемых покровителей по разумным ценам.Описание:
Мы являемся одним из выдающихся оптовых продавцов и дистрибьюторов широкого спектра металлических кровельных листов, которые находят широкое применение в промышленных зданиях, электростанциях, высотных зданиях, антресолях, коммерческих учреждениях и других областях.Эти легко устанавливаемые и высокопроизводительные металлические листы доступны в различных спецификациях.
Характеристики:
- Защита от несанкционированного доступа
- упаковка
- Доступны в различных размерах
- Своевременная доставка
Спецификация:
| Комбинация | Покрытие | Тип покрытия | Масса покрытия | Основной металл | Толщина | Ysd | Лакокрасочное покрытие | |||||||
| 99.5% Zn | IS: 14246/ | RMP / SMP | 120 г / м2 | High Tensile / CR | 047 мм до 0,8 мм | 245– | Верхнее покрытие: 20–30 микрон | |||||||
| J 3312 | 345 МПа | Нижнее покрытие: от 5 до 10 | ||||||||||||
| мкм | ||||||||||||||
| Al 55% Zn 43,4% Si 1,6% | As 1397-93 | RMP / SMP | 150 г Сталь с высоким пределом текучести | 0 от 47 мм до 0.5 мм | 550 МПа | |||||||||
| Al 55% Zn 43,4% Si 1,6% | As 1397-93 | RMP / SMP | 150 г / м2 | Сталь с высоким пределом текучести | 0 от 47 мм до 0,5 мм | 908 550 МПаВерхнее покрытие: от 20 до 30 мкм | ||||||||
| Нижнее покрытие: от 5 до 10 | ||||||||||||||
| мкм | ||||||||||||||
