Профнастил технические характеристики: Кровельный профнастил: типы, размеры, цены — Северный бастион

Содержание

Виды и марки профнастила для кровли крыши. Тех. характеристики

Кровельные материалы представлены в широком ассортименте, существует даже своеобразный топ покрытий, которые наиболее часто используются для крыши. Одним из таких лидеров является кровельный профнастил, используемый в строительстве зданий различного назначения, этажности.

Материал представляет собой обработанные особым образом стальные листы, прошедшие профилирование. Существует отдельные виды полотен, назначение которых варьируется от возведения забора, до формирования опалубки. Для покрытий крыши выпускается листы с определенной аббревиатурой, характерными свойствами и такая разновидность объединяется в классификацию кровельного профнастила.

Преимущества выбора профнастила для кровли крыши

Если сравнивать профнастил с другими кровельными материалами, то очевидными будут следующие преимущества:

Доступная цена. Это немаловажно при строительстве, когда возможности бюджета ограничены;
Легкость. Дополнительный вес крыши усиливает нагрузки на всю конструкцию здания, что отрицательно влияет на дальнейшие эксплуатационные качества стен, фундамента. Небольшой вес удобен при транспортировке, во время монтажа для поднятия к крыше;
Защитная способность. При правильном монтаже профилированных листов исключается вероятность попадания атмосферных осадков, появление сквозняков;
Пожаробезопасность. Отсутствие способности к горению будет полезно для частных домов, находящихся в коттеджных или дачных поселках;
Простота монтажа. Отделка крыши может проводиться самостоятельно, если есть опыт подобных работ или с привлечением специалистов. На рынке представлены различные размеры. Монтаж можно проводить в любое время года;
Дизайн. Различная цветовая гамма, отличающиеся размеры позволяют провести покрытие крыши любой формы и назначения;
Легкий ремонт. Если по каким-либо причинам крыша требует ремонта, то можно устранить поврежденный участок путем замены листа или его фрагмента;

Продолжительный срок службы. Средняя продолжительность использования профнастила несколько десятков лет, но при условии качественного монтажа, правильно подобранного вида материала.

Чтобы используемый профнастил действительно отвечал вышеперечисленным требованиям, следует правильно выбирать назначение и марку листа.

Марки профнастила и их характеристики

Так как материал имеет широкую сферу применения, то для правильного выбора следует обращать внимание на маркировку изделий. Полезно знать следующие обозначения:

«Н» — несущие профилированные листы. Наилучшим образом подходит для обустройства кровли, так как имеет высокие показатели относительно прочности, коррозийной стойкости, средняя толщина 1-1,2 мм;

«С» — стеновой. Рекомендуемая сфера применения включает обшивку стен, возведение ограждений, подойдет для некоторых видов опалубки. Не желателен для использования в кровельных работах, так как не обладает высокими прочностными и износостойкими характеристиками. Несмотря на это, в некоторых строительных работах профнастил маркированный «С» все же используется, но для этого нужна обрешетка с малым шагом, надежная плотная основа, а сам материал выбираться максимальной толщины 0,8 мм;
«СН» — несуще-стеновой. Считается универсальной маркой, так как совмещает в себе технические и эксплуатационные характеристики сразу нескольких марок профнастила. Толщина материала варьируется от 0,8-1мм.

После аббревиатуры идут цифры, обозначающие высоту волны, толщину листа, ширину полотна и максимальную длину соответственно. Если изделие имеет дополнительное покрытие, например, противокоррозийное, то это может быть отмечено еще одним буквенным обозначением.

Важно! Кровельный и другой профнастил производят согласно техническим условиям и ГОСТу. Последний вариант считается предпочтительным, так как в этом случае изделия соответствуют заявленным несущим способностям и техническим характеристикам. Именно согласно ГОСТу 24045 94 классифицируют профнастил по маркировкам «Н», «С», «СН».

Если на материале присутствует другая маркировка, то расшифровку можно запросить у продавца. Вероятней всего листы выполнены по определенным техническим условиям. Есть отличия при обозначении профнастила, изготовленного по европейским стандартам, что отражается в соответствующей маркировке.

Какой профнастил лучше для крыши?

Для подбора надежного кровельного профнастила следует обращать внимание на маркировку, рекомендации ГОСТа, технические характеристики, а не только на стоимость и советы знакомых. Подобрать оптимальный вид профилированного листа можно с помощью консультанта или придерживаясь следующих правил:

Для кровельных работ лучший материал с маркировкой «Н» и «СН». Выбор категории изделий под символом «С» может обойдется дешевле, но не гарантирует высоких показателей практичности в условиях использования покрытия;
Покрытия выполняют не только декоративную, но и защитную функцию. На этот показатель нужно обращать внимание, так как от него будет зависеть стойкость покрытия к влажной среде, перепадам температур, механическим воздействиям. Чем функциональней покрытие, например, полимерный состав, тем больше это отражается на стоимости, практичности и долговечности кровли;
Несущая способность. Показатель показывает возможную нагрузку материала на м2. Это важно учитывать особенно в климатических зонах, где зимы снежные и достаточно долгие;

Оптимальная толщина профлиста должна быть не менее 0,8 мм, в других случаях формируется дополнительное основание;
При выборе формы и габаритов профнастила нужно руководствоваться наименьшим формированием швов.

В целях экономии некоторые упрощают требования к профнастилу, выбирают более дешевые варианты, иногда стеновые изделия. Такие действия могут привести к дальнейшим дополнительным затратам, так как кровля быстро износиться, начнут появляться дефекты и потребуется ремонт или полная замена покрытия.

Рекомендуем при выборе обратить внимание на профнастил марки Н 57, НС35, Н60, Н114.

Несущая способность и предельная нагрузка

Параметры несущей способности и предельной нагрузки учитывать нужно обязательно, так как от них зависит будущая надежность крыши, способность ее удерживать скопившиеся осадки, механические воздействия.

Нагрузка, которая будет оказываться на профлист, высчитывается по специальной формуле. Учитывается удельный вес изделия, сила воздействия ветра, которая предварительно определяется в зависимости от наклона крыши, ориентировочный вес снега. Вычисления не сложные, но в случае затруднений можно обратиться к опытным специалистам, которые проведут расчет и измерения в кратчайшие сроки.

Полученное значение несущей способности необходимо сравнить с табличными данными предельной нагрузки на существующие марки профнастила. Выбирается профнастил, показатели которого чуть завышены полученных результатов. Параметры существующих марок профнастила в открытом доступе представлены в виде таблицы, где обозначены виды профиля и нагрузки, относительно схем опирания по принципу однопролетной, -двух, -трех и четырехпролетной.

Правилами подбора профнастила для кровли пренебрегать не нужно, так как от этого будет зависеть будущая практичность и безопасность строения. Если затруднения все же возникли, следует привлечь специалиста, а не ориентироваться только на привлекательный дизайн и цену материала.

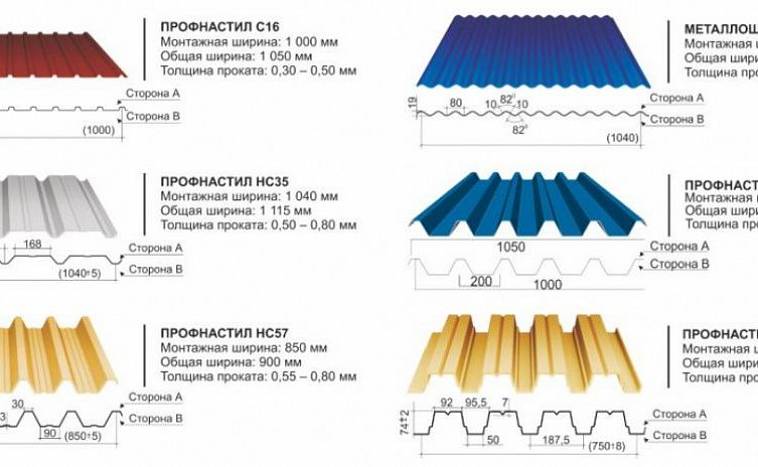

Что такое профнастил – виды и технические характеристики.

Тип (ширина профиля и высота гофры в мм.)	Область применения
Профнастил С08 (1150 8)	Облицовка стен, строительство стен и перегородок – заборы, бытовки, гаражи. Не исключается применение в качестве кровли для жилых домов при условии сплошной обрешетки.
Профнастил С13 (1150 13)	Стены и перегородки (павильоны заборы, бытовки, гаражи). Кровля. Интервал между брусками обрешетки до 0,3 метра при наклоне крыши более 15 градусов.
Профнастил С18 (1150 18)	Финский экономичный профиль. Интервал между брусками обрешетки до 0,3 метра при наклоне крыши более 15 градусов. По всей длине листа, с одной его стороны (в месте перекрытия листов) имеется желобок, который служит для стока влаги, а также создает жесткость соединению. Стены и перегородки, наружные ограждения (павильоны, заборы, бытовки, гаражи).
Профнастил С21 1000 21	В качестве кровли. Интервал между брусками обрешетки до 0,8 метра. Универсальный материал. Используется для облицовки стен, а также в качестве ограждений (павильоны, временные сооружения, гаражи, заборы).
Профнастил НС35 (1000 35)	В качестве кровли. Интервал между брусками обрешетки до 1,5 метра. Применяется как материал для стен в промышленном и сельскохозяйственном строительстве.
Профнастил НС44 (1000 44)	Кровля. Интервал между брусками обрешетки до 2,0 метра. Применяется как материал для стен в промышленном и сельскохозяйственном строительстве.
Профнастил Н57 (750 57)	Кровля. Интервал между брусками обрешетки до 3,0 метров. Выдерживает большие нагрузки. Может применяться как неснимаемая опалубка.
Профнастил Н60 (845 60)	Кровля. Интервал между брусками обрешетки до 3,0 метров. Выдерживает значительные нагрузки. Применяться как неснимаемая опалубка в промышленном и гражданском строительстве.
Профнастил Н75 (0750 75)	Кровля. Интервал между брусками обрешетки до 4,5 метров. Выдерживает значительные нагрузки. Применяться также как неснимаемая опалубка в промышленном и гражданском строительстве.
Профнастил Н114 (600 114)	Кровля. Интервал между брусками обрешетки до 6,0 метров. Применяется для строительства кровли в районах с экстремальными условиями при больших снеговых и ветровых нагрузках.
Профнастил Н153 (840 153)	В качестве кровли. Применяется для пролетов от 5,5 до 9,0 метра.
Профнастил Н158 (750 158)	В качестве кровли. Применяется для пролетов от 5,5 до 9,0 метра.

марки площадь вес маркировка + фото

Из профлиста делают кровли, сараи, заборы. Что это за материал, почему он имеет такую широкую сферу применения. Какие есть его марки и виды, какие размеры. И как влияют размеры профлиста на его применение.

Что такое профлист

Профлист — это строительный листовой материал, который изготавливается из тонколистовой стали. На заготовке методом холодной штамповки формируется рельеф, а затем наносится защитное покрытие. Рельеф называется профилем. Отсюда и название материала — профлист. То есть лист с профилем. Также можно встретить такое название, как профнастил. Некоторые думают, что профнастил и профнастил — это разные материалы и между ними есть разница. И здесь, и там. Нет разницы. В Госте описаны две марки как «для настила». Отсюда, видимо, и произошло название профнастил.

«Профили стальные гнутые с трапециевидным рифлением для строительства» — наименование по ГОСТ 24045-2016. Можно сказать, что если нужно покрыть крышу, выбираем кровельные профили (профнастил), а при необходимости обшиваем стены — стеновые профили (профлист).

Вообще у этого материала очень много названий. Можно найти «листовой профиль», металлический профиль. Реже встречается «профильный лист». Еще есть название из каталогов — стальной профлист. Это все примерно одно и то же.

Основные размеры профлиста

Профлист — это стальной лист со сформированным рельефом. На него нанесено защитное многослойное покрытие. Количество слоев и типы покрытий различаются и влияют на характеристики конечного продукта. На прочность, устойчивость к выцветанию, к высоким или низким температурам, химическим и механическим воздействиям. Вообще, от покрытия и качества его нанесения зависят многие важные свойства.

Что такое профлист. Это листовой металл с защитным покрытием и профилем особой формы

Профлист есть разный по назначению и отличается он рельефом. В том смысле, что отличается высота и ширина волны, расстояние между вершинами, а форма всегда трапеция. Это прописано в ГОСТе 24045-94. Только в некоторых видах (с повышенной несущей способностью) на боковых гранях добавлены выступы — полочки, а в гребне и выемке сформированы дополнительные канавки. Тем не менее, форма профиля — трапеция.

Марки профнастила

Обычно профнастил изготавливается из листовой стали с цинковым и алюминиево-цинковым покрытием. Если используется алюминиево-цинковое покрытие, ставят АЦ в маркировку, если цинковое — ничего не ставьте. Если цинк наносится электролитическим способом, то ставьте EOCP. Лист также может быть покрыт слоем алюминия (буквы AЛ в маркировке) или алюминия-кремния (АК). Эти покрытия обеспечивают лучшую защиту, но они дороги.

Стальной профилированный лист с защитным покрытием — это и есть профнастил

Кроме различных «первичных» покрытий, стальной листовой прокат используют различной толщины. В комбинации с различным профилем он имеет разную несущую способность, соответственно, он имеет разное назначение и область применения. По назначению профили подразделяют на типы (ГОСТ 24045-2016):

Н — для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий;
НС — для настилов и стеновых ограждений;
С — для стеновых ограждений, выполняющих несущую и ограждающую функции.

Иногда встречается такая расшифровка обозначений профнастила, где тип Н — это несущий (для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий). Он самый тяжелый, самый жесткий. Из этого профнастила делают кровли при высокой снеговой и ветровой нагрузке.

Марки профнастила и его назначение

НС — несущий стеновой. Другое название — универсальный. Менее «выносливый», но может применяться на кровле при невысоких нагрузках на нее. Из него же можно строить несущие стены (при достаточной толщине и глубине рельефа). Его же часто «пускают» на заборы, у которых нет поперечин между столбами.

С — стеновой профлист. Используется для обшивки каркасных стен. Его применяют при строительстве гаражей из профнастила, подсобных помещений. Этот же тип, но достаточной толщины, можно крепить к забору, если между столбами есть поперечины. Для кровли такой материал не рекомендован. Разве что там, где почти нет снега и ветра. И то, обрешетка должна быть частой, с небольшими зазорами.

Маркировка профлиста и ее расшифровка

Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.

Как расшифровать маркировку профлиста и где тут указаны его размеры

На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.

Размеры профлиста и материал

Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.

Такой профлист рекомендован для забора

На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:

Если сталь оцинкованная, не стоит ничего.
Электролитическая оцинковка — ЭОЦП.
Алюмоцинковое покрытие — АЦ.
Алюминиевое покрытие — АЛ.
Алюмокерамическое — АК.

Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.

Лакокрасочное покрытие

В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.

Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.

Покрытие не определить по внешнему виду. Отличить можно только оцинкованный от окрашенного

Вот такие еще покрытия могут быть:

Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.

В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.

Размеры профлиста и вес

Вообще, предприятия выпускают профлист не только по ГОСТу, но и по ТУ. ТУ — это технические условия, в которых производитель проставляет свои размеры и требования к качеству. Их регистрировать не так уж и сложно. Но это не ГОСТ и там может быть все, что угодно. Если вы видите в маркировке или в сопроводительных документах ТУ, лучше прочтите его, чтобы не было неожиданностей. А в стандарте не так много профилей и размеров профлиста, именно поэтому и применяют ТУ. Потребители требуют другие размеры и профили. В таблице приведены марки и размеры профлиста по ГОСТу, а на рисунке добавлены еще чертежи и внешний вид. Кстати, толщина листа с * — это не стандарт.

Чертеж профлиста и внешний вид, ширина листа и его толщина

В таблице, вроде все ясно. Размеры профлиста указаны также, как прописано в нормативе: высота профиля, ширина листа и толщина металла. Длина — по договоренности или по возможностям производителя. Вопросы могут быть там, где ширина указана через дробь. Например, 1022/1000. Первая цифра — полная ширина при обшивке стен, вторая — рабочая ширина при монтаже на кровлю. Как понимаете, это материал двойного назначения. Может применяться как на кровле, так и для обшивки стен.

Для сравнения посмотрите какие размеры профлиста могут предлагать, и сравните с тем, что прописывает ГОСТ

Стоит сказать, что если параметры профлиста не соответствуют ГОСТу, это не значит, что материал плох. Надо смотреть на качество нанесения покрытия, на жесткость листа. В любом случае стоит найти отзывы по продукции конкретного производителя. Потому что и стандартные могут быть сделаны не ахти как. Все дело в качестве стали и покрытий.

Как определить качество

Прежде всего — наружный осмотр. Качество нанесения краски, полимера или оцинковки — первый показатель. Не должно быть наплывов, потеков и проплешин. ГОСТ допускает наличие потертостей и небольших царапин, которые не повреждают целостность защитного слоя. То есть, если царапина не добралась до металла — это нормально. При транспортировке такое случается сплошь и рядом. Главное, чтобы покрытие было целым.

Одним из косвенных показателей качества профлиста является его вес. Справочные значения указаны в ГОСТе (есть в таблице). Если вес значительно отличается в меньшую сторону, это значит, что использован более тонкий лист или менее плотный (и более дешевый) металл.

Прямое свидетельство надежности производителя — толщина листа. Если заявленная толщина соответствует реальной, это хороший знак. А как измерить толщину профлиста? При помощи электронного штангенциркуля. Не такой дорогой инструмент, а пользоваться им проще. Если есть у вас обычный, можете провести измерения с его помощью. Но учтите, что реальная толщина — со слоем краски или полимера — должна быть хоть немного (на несколько микрометров) больше заявленной. Вот эту разницу покажет электронный прибор. Механический с такой задачей не справится.

технические характеристики (размеры, вес), гост

Для создания разнообразных стеновых конструкций или кровельного покрытия часто используются разные марки профнастила. Они могут быть представлены в разных размерах, цветах и особенностях, что позволяет для каждой определенной цели выбирать оптимальный материал. Интересным выбором считается профлист С10, обладающий многими преимуществами и оптимальной стоимостью.

Особенности материала

Профнастил С10 представляет собой популярный материал, обладающий широким спектром применения в промышленности или частном строительстве. Он представлен оцинкованными листами, с помощью которых допускается формировать покрытие на крыше или использовать его для создания заборов или иных конструкций.

Важно! Именно у этой марки материала имеется доступная стоимость, за счет которой он считается востребованным среди застройщиков и частных лиц, предпочитающих самостоятельно заниматься строительными работами.

Он сочетает в себе долговечность, прочность, доступность и привлекательность.

Сферы применения материала

Профнастил данной марки может применяться в разных сферах строительства, поэтому считается универсальным. Наиболее часто он используется для целей:

создание качественного, долговечного и красивого кровельного покрытия, которое может иметь различные расцветки, причем для правильной работы требуется, чтобы шаг элементов обрешетки для профлиста не превышал 0,5 м, если угон наклона крыши считается большим;
формирование временных строений, небольших торговых павильонов или маленьких построек на любом участке;
изготовление каркасных конструкций, обшиваемых листами профнастила;
создание щитовых элементов, которые гарантируют формирование надежных ограждений на любой территории;
применение листов для обшивки стен, причем производить эту работу можно с одновременным утеплением строения;
создание заборов, причем они могут использоваться на частных участках или для промышленных территорий;
производство сэндвич-панелей;
создание подвесных потолочных конструкций;
облицовка стен строений в процессе их реконструкции или утепления.

Важно! В процессе создания данного материала непременно используется специальный ГОСТ Р 52246-2004, поэтому гарантируется его высокое качество и соответствие многочисленным требованиям.

Для изготовления материала применяется оцинкованная сталь, которая подвергается холодной прокатке. Цинковое покрытие наносится в горячем виде, причем наиболее востребованным считается профнастил, обладающий полимерным покрытием. Это обусловлено тем, что на нем имеется надежное защитное покрытие из полимеров. Оно не только хорошо защищает сталь от коррозии и иных негативных воздействий, но и придает листам необычную расцветку, поэтому из них формируются привлекательные покрытия и конструкции.

Наноситься полимеры могут как с одной стороны листа, так и с двух его сторон. Двустороннее покрытие актуально, если планируется пользоваться листами для создания заборов, поэтому с любого участка территории конструкция будет привлекательной.

Важно! Листы, покрытые полимерными составами, намного лучше выдерживают разные механические или химические воздействия по сравнению со стандартным оцинкованным профнастилом.

Некоторые производители предлагают покупателям фигурные листы, специально используемые для возведения заборов, так как они отличаются действительно неповторимым внешним видом.

Основные параметры материала

Перед покупкой рекомендуется изучить технические характеристики профнастила С10. Узнать их довольно просто, для чего надо потребовать от продавца предоставления сопроводительной документации к материалу. Данные параметры могут значительно отличаться в зависимости от того, какая компания занималась созданием листов.

Стандартными характеристиками данного материала являются:

ширина профлиста С10 общая равна 1150 см;
полезная или рабочая ширина приравнивается к 1100 см;
вес профнастила С10 на 1 кв. м. равен 5 кг;
листы обладают длиной в 8 м;
гофра отличается высотой в пределах 1 см;
толщина листов варьируется от 0,4 до 0,7 мм, причем она полностью зависит от цинкового или полимерного слоя, поэтому, чем больше данный показатель, тем наиболее качественным, прочным и надежным считается материал.

Размеры профнастила С10 могут немного отличаться от вышеуказанных параметров, так как производители могут изменять их по своему усмотрению.

Основные преимущества профнастила С10

Использование данного материала считается достаточно востребованным, а обусловлено это наличием у него многочисленных плюсов. К ним относится:

универсальность материала позволяет пользоваться им для разных целей, например, возведение ограждений, небольших сооружений, создание стенового покрытия или формирование качественного кровельного покрытия;
небольшой вес, позволяющий делать работы даже на небольших и на не слишком прочных и стойких конструкциях;
качественные профилированные листы обладают действительно высоким качеством, поэтому гарантированно служат долгое время;
во время изготовления элементов примеряются качественные стальные листы, которые далее отправляются на холодную прокатку, поэтому гарантируется получение идеально ровных и идентичных друг другу листов;
они обладают прекрасной стойкостью перед многочисленными воздействиями и сложными климатическими условиями;
для грунтования и покраски применяются только качественные составы, благодаря которым обеспечивается формирование стойкого перед ржавчиной и иными воздействиями покрытия;
при грамотном выборе материала обеспечивается срок службы профнастила, достигающий 30 лет, причем не требуется в это время осуществлять многочисленные ремонтные работы или вовсе заменять листы;
размеры профлиста С10 могут выбираться самими покупателями, поэтому если требуются какие-либо уникальные параметры листов, то они могут создаваться по индивидуальным запросам покупателей;
за счет небольшого веса элементов дается возможность быстро и достаточно легко выполнять монтаж, поэтому нередко владельцы частных домов самостоятельно справляются с этой задачей;
на поверхности листов не скапливается большое количество пыли;
не изменяется уникальная и яркая раскраска элементов в течение всего срока эксплуатации;
стоимость материала считается приемлемой и доступной для каждого покупателя;
выбирать допускается листы, как с цинковым покрытием, так и с полимерным.

Важно! Для многих людей наиболее важным плюсом профлиста С10 считается то, что его можно применять многократно для разных целей, поэтому при аккуратном демонтаже листов, они могут использоваться длительное время в других конструкциях.

Таким образом, профнастил С10 считается востребованным и универсальным материалом, используемым для разных сфер деятельности. Он обладает многими плюсами, легок в использовании и отличается доступной стоимостью. Выпускается в многочисленных размерах и оттенках, что всегда дает возможность выбрать действительно подходящий для работы материал.

Посмотрите еще статьи:

Профлист – общие характеристики, преимущества и недостатки, сферы применения

Несмотря на то, что история применения профлиста в строительном бизнесе насчитывает почти две сотни лет, от этого он не стал менее популярным и востребованным материалом. И если в начале 19 века производство первых профилированных листов было трудоемким и экономически нецелесообразным процессом, поскольку изделия изготавливались вручную из кованого железа, то в современных условиях профлист производится легко и быстро на прокатных станах из стальных листов или стали в рулонах.

Содержание

Что такое профлист — его основные характеристики, какими свойствами обладает?

Профлист представляет собой лист металла с гофрированной поверхностью (ребрами жесткости). Получается она путем холодного прессования на специальных станках. Ребра жесткости (гофры) располагаются продольно, что позволяет профлисту выдерживать большие нагрузки. При этом, чем больше высота профиля, тем жестче сам лист. Форма ребер может быть круглой, треугольной, трапециевидной, толщина металла также отличается. Для различных видов строительных работ выбирают разные марки этого универсального материала.

Профлист НС 35

В целом профилированный лист широко применяется в индивидуальном и промышленном строительстве для возведения заборов, покрытия кровли, несущих конструкций, опалубки, при отделке фасадов и стен изнутри. Легкость и прочность материала способствует сокращению времени проведения монтажных работ.

Основные характеристики профлиста:

Технические характеристики	Параметры, мм
Толщина листа	0,4-1,0
Высота волны (профиля)	8-114
Длина листа	2400-12000
Ширина листа	1080-1150
Покрытие	Оцинковка, лак, полимеры

Примечание. Следует учитывать, что рабочая ширина профнастила, ввиду особенностей его конструкции, меньше, чем общая. Поэтому при предварительных расчетах всегда от общей ширины листа вычитают длину одной волны (профиля), которая уходит на нахлест.

В чем преимущества и недостатки профлиста?

Преимущества:

Сравнительно невысокая цена делает материал доступным для разных категорий потребителей.
Устойчивость к перепадам температур позволяет использовать профлист в регионах с суровыми климатическими условиями. Главное, соблюдение правил его эксплуатации.
Значительная длина листов (до 12 м) способствует выполнению минимального количества стыков при обустройстве крыши.
Небольшой по весу профлист поднимается на высоту без применения строительной техники.
Даже по прошествии десятка лет, поврежденный материал легко заменяется на аналогичный.
Широкий выбор цветовой гаммы покрытия позволяет подобрать любой оттенок профлиста для создания единого архитектурного ансамбля всего здания и прилегающей территории.

Недостатки:

Низкая шумоизоляция материала и его способность усиливать звук создают эффект «барабанной дроби» во время дождя. Этот недостаток легко убирается, если при монтаже «кровельного пирога» использовать в качестве изоляционной защиты минеральную вату.
При повреждении защитного слоя профнастила, его коррозионная устойчивость, и соответственно, срок службы значительно снижаются.

Виды профлиста — какой лучше?

В зависимости от назначения, профилированный лист делят на 3 группы:

Маркируется литерой «С». Применяется для возведения ограждений и внутренних стен, облицовки стен. Высота гофры (профиля) у него минимальна и составляет 8-35 мм, толщина листа 4-8 мм.

Кровельный профлист обозначается буквами «НС». Этот материал считается универсальным. Применяется при обустройстве кровли, заборов и для других целей. Толщина листа 5-8мм, высота профиля – 35-44 мм.

Маркируется литерой «Н». Имеет самую большую толщину (8-10 мм) и высоту профиля (57-114 мм). Его прочность усилена дополнительными бороздками. Материал довольно дорогой для кровли, его применяют на более ответственных участках. Например, в качестве несущих конструкций и межэтажных перекрытий при строительстве ангаров. Срок службы изделий составляет 40-60 лет.

Для сведения. При выборе профлиста можно легко узнавать характеристики материала по маркировке:

Первая цифра, стоящая после литеры С, Н или НС обозначает высоту гофры.
Вторая цифра – толщину листа.
Третья и четвертая, соответственно, ширину и возможную длину листа в мм.

Пример. Маркировка С10-0,5-750-12000 означает стеновой профлист с высотой профиля 10 мм, толщина листа составляет 0,5 мм, ширина листа – 750 мм, максимальная длина 12 000 мм.

Марки профлиста:

Марка профлиста	Толщина листа, мм	Высота профиля, мм	Область применения
С 8	0,5	8	Обшивка стен, внутренняя отделка
С 21	0,4-0,8	21	Кровля, обшивка зданий
НС 44	0,5-0.7	44	Кровля, гаражи, ангары
НС 35	0,8	35	Опалубка, заборы, кровля
Н 57	0,7-0,8	67	Кровля, опалубка, перекрытия
Н 60	0,9	60	Кровля с пролетами до 2 метров, перкрытия. Несущие элементы
Н 75	0,7-0,9	75	Кровля, опалубка, межэтажные перекрытия
Н 114	0,9-1,0	114	Кровля с обрешеткой в 6 м, несущие конструкции

Как правильно выбирать профлист?

Еще хотелось бы дать несколько советов по выбору профлиста:

Для монтажа заборов и ограждений подойдет профилированный лист с высотой волны (гофры) 8-21 мм. К такому материалу относятся марки С8-С 21. Желательно, чтобы у изделий было прочное покрытие, например, полимерное, иначе под воздействием атмосферных осадков изначально элегантная конструкция довольно быстро потеряет внешний вид.
Для кровли лучше использовать материал с высотой профиля 18-35 мм. Подойдут марки С 18, С 20, С 21, НС 35. Профлист этих марок имеет достаточную несущую способность.
Про несущий профлист высоких марок нет смысла говорить, поскольку в индивидуальном строительстве он обычно не применяется.

Совет. При выборе профлиста для кровли следует учесть, что листы небольшой длины лучше не использовать. Большое количество стыков обязательно скажется на качестве покрытия. К тому же, увеличивается расход материала из-за нахлестов и креплений, а это уж финансовая составляющая.

Сферы применения: для каких целей его рекомендовано применять?

Профнастил оцинкованный имеет довольно широкий спектр применения.

Обычно конструкции из него устанавливают в качестве:

Несъемной опалубки при заливке фундамента.
Несущих конструкций и межэтажных перекрытий.
Временных или постоянных ограждений для промышленных зданий.
Для покрытия кровель в зданиях с большими пролетами и повышенными требованиями к удельным нагрузкам.

В общем, оцинкованный профлист применяют везде, где важен не внешний вид материала, а его более низкая стоимость.

Профлист с покрытием из полимеров или лака применяют при монтаже:

Торговых павильонов, киосков, контейнеров.
Производственных помещений, АЗС, складов.
Обшивке фасадов зданий.
В дачном и коттеджном строительстве.
Для внутренних работ по отделке.
Для калиток, заборов и ворот.
Для покрытия кровель в зданиях с большими пролетами и повышенными требованиями к удельным нагрузкам.

Для каких целей лучше не использовать профлист?

Казалось бы, что такой универсальный материал, как профлист может применяться во всех сферах строительства при различных условиях.

Тем не менее, некоторые ограничения по установке имеются и для него:

В агрессивной и влажной среде лучше не использовать конструкции из профлиста, ведь это не инертный пластик, нейтральный к воде. Металлические листы с торцов очень даже подвержены коррозии, которая значительно укорачивает срок их службы. Поэтому, если есть желание огородить навозную кучу или поставить нижнюю часть забора близко к земле, обработайте хотя бы краской края листов.
Нежелательно также применять профлист для сборки конструкций, ориентированных на хранение пищевых продуктов. Поскольку листы покрываются цинком (даже под полимерным покрытием), он при взаимодействии с кислотами образует токсичные соли.
Не рекомендуется использование профлиста для покрытия крыши без обрешетки. Хотя народные умельцы, экономя силы и время, умудряются прибивать листы поверх старого покрытия. Для верности еще и подстилая целлофан. Однако никто при этом не думает, что при перепаде температур образуется конденсат, который не удаляется, а задерживается под профлистами. Как результат, значительно уменьшается срок службы крыши.
Как показывает практический опыт и СНИПы, покрывать крышу профлистом при угле наклона кровли менее 100 не стоит. Во время сильных дождей или при таянии снега вода будет затекать в подкровельное пространство.
Неудобно работать с профлистом и при монтаже сложной кровли.

Профлист — ГОСТ на материал

Как и любой другой строительный материал, профлист должен соответствовать государственным стандартам (ГОСТ), содержащим набор определенных характеристик и требований:

Так, например, одним из документов для производства профилированных изделий служит ГОСТ 24045-2010 «Листовые гнутые профили из стали с трапециевидными гофрами для применения в строительстве».
Толщину, цвет и качество полимерного или лакокрасочного покрытия регулирует ГОСТ 30246.
Отклонения по толщине металла рассматриваются ГОСТ 19904-90.

Важно. Согласно последнему документу, допускается отклонение по толщине на 0,06 мм. Это говорит о том, что при указанной толщине 0,45 мм, реальная толщина листа может составлять 0,39 мм. Этим довольно часто пользуются недобросовестные производители, выпуская изделия из китайской стали толщиной 0,33-0,37 мм.

Подводя итоги. С учетом всего вышеизложенного, к покупке профлиста следует отнестись серьезно. Обязательно нужно проверить у поставщика сертификаты соответствия на товар и материал, из которого он изготовлен.

Видео сюжет расскажет, как сделать кровлю из профлиста

Автор:

Равиль Салихов

КОММЕНТАРИИ: (0)

технические характеристики, размеры листа и цены за м2

Профнастил – это строительный материал, изготовленный из стали. Оцинкованные листы пропускаются через специальное оборудование, где им придается волнообразная или трапециевидная форма. От высоты волн зависит назначение и марка, например, НС35 означает, что это универсальный вариант, который можно использовать как для отделки несущих конструкций, так и стеновых. Число 35 – это высота ребер.

Оглавление:

Технические параметры
Сфера применения
Советы покупателям и нюансы монтажа
Цены за м2

Свойства и характеристики

Для защиты от внешних воздействий изделия покрываются специальными слоями – это цинк и полимерное покрытие. Краска снижает риск повреждения металла и улучшает внешний вид. Для окрашивания используются такие вещества как полиэстер (глянцевый, матовый), Пурал, Пластизол, Призма, Экостил и многие другие.

Положительные качества:

Широкий ассортимент расцветок.
Простой монтаж.
Не горит и не поддерживает распространение огня.
Привлекательный внешний вид (может быть окрашен не только в один тон, но и имитировать камень, древесину или кирпичную кладку).
Длительный срок эксплуатации (при условии правильного монтажа и качественного защитного покрытия).
Экологически чистый и безопасный.
Разнообразная сфера применения.

Оцинкованный профлист имеет небольшой вес, благодаря чему не создает сильной нагрузки на основание здания и стропильную систему кровли. Поэтому для его установки достаточно делать обычную обрешетку, а не сплошную. К недостаткам относят высокий уровень шума во время дождя, но этот минус можно устранить – между стропилами укладывается тепло- или звукоизоляция.

Технические характеристики НС35:

Длина бывает разной. Этот параметр зависит от производителя и пожеланий покупателя. Минимальная – 500 см, максимальная – 16 м.
Для производства профнастила НС-35 используется сталь разной толщины, ее величина указывается в маркировке. Обозначается следующим образом: НС35-1000-0,5 или НС35-1000-0,8. Числа 0,5 и 0,8 – толщина оцинкованной стали в миллиметрах. Минимальный ее размер – 0,4 мм, максимальный – 0,8 мм. Это влияет на срок эксплуатации стройматериала, его стоимость и прочность.
Ширина составляет 1060,75 мм. Но так как укладывается внахлест, то полезная ширина равна одному метру. Именно от этого числа отталкиваются при расчетах количества.
Вес зависит от толщины стали. 1 м2 толщиной 0,4 весит 4,45 кг, 0,5 – 5,4 кг, 0,6 – 6,4 кг, 0,7 – 7,4 кг, 0,8 – 8,4 кг. Вес одного погонного и квадратного метров у них один и то же, так как ширина листа – 1000 см. То есть 1 м2 стали 0,4 равен 1 пог.м. такого же металла.
Ширина волны – 7 см. Для лучшей жесткости каждое ребро и впадина дополнительно оснащены маленьким продольным ребром. Это позволяет значительно повысить прочность и величину выдерживаемой нагрузки.

Область применения

Профнастил марки НС35-1000-0,7 мм является универсальным материалом, на что указывает двойная буквенная маркировка НС. Если указана только буква С – стеновой, то подбирать его для укрытия кровли ни в коем случае нельзя, так как он не выдержит нагрузки от осадков (снега, наледи).

Сфера использования:

Для укрытия кровель. Профлисты с полимерным покрытием подходят для плоских и скатных крыш. Их применяют и в таких климатических зонах, в которых часто бывают сильные ветра.
Для строительства каркасных конструкций. Благодаря отличной жесткости можно возводить временные здания, ограды, склады и другие аналогичные постройки.
НС-35 подходит для отделки стен внутри и снаружи, в том числе с утеплителем.
Для изготовления сендвич-панелей.

Советы перед покупкой и рекомендации по монтажу

Приобретать профлисты любой марки нужно только у проверенных временем компаний. Наилучшим качеством отличается продукция крупных европейских заводов, так как они изготавливают материал, который соответствует всем нормам и требованиям. Если профнастил произведен по ТУ или ГОСТу, значит, он имеет стандартные размеры.

Выбирая изделия с полимерным покрытием, следует внимательно изучить их поверхность. Волны должны быть ровными, без вмятин и царапин.

Монтаж:

Подготавливается основание. Укладывают НС35 на обрешетку. Сколачивают ее из реек или брусков, которые прибивают к стропилам крыши или крепят к стенам. Делать сплошной ее не нужно, так как листы обладает достаточной прочностью, чтобы выдержать нагрузку от снега или человека.
Устанавливают профнастил поверх гидроизоляции, закрепляя саморезами. Пленка необходима для предотвращения попадания воды и конденсата от металла на деревянные детали.
Разрезают ножницами по металлу, так меньше вероятность повреждения защитного слоя.

Стоимость

Цена зависит от технических характеристик (размер, толщина, тип покрытия) и производителя. Европейская продукция стоит больше, чем, например китайская. Стройматериал последних чаще всего не соответствует стандартам и нормам. Для снижения себестоимости они используют сталь очень маленькой толщины, а также слабо оцинкованную – не более 150-175 г/м2 цинка. Такой профнастил прослужит недолго, особенно в суровых климатических условиях, где часто бывают осадки.

На расценки влияет толщина: чем она больше, тем дороже. Самый дешевый тип – это оцинкованный. Цена за листы с полимерной поверхностью будет выше. Наименьшую стоимость среди них имеет вариант, окрашенный полиэстером, наибольшую – полиуретановой краской (Пурал, Призма). Дорогие изделия прослужат намного дольше дешевых, при этом сохранят свой первоначальный цвет на протяжении десятилетий.

Тип покрытия	Толщина, мм	Цена за м2, рубли
Оцинкованный	0,5	240
	0,5	280
	0,55	310
	0,7	400
	0,8	440
Полимерное
Полиэстер	0,45	350
Полиэстер двусторонний		370
Викинг MP		400
Puretan	0,5	530
Экостил		590
Purman		660
Granite Cloudy		690
Пластизол		690
Призма		710
Агнета		720
Экостил двусторонний		740

Следует обратить внимание на маркировку оцинкованного профнастила. По ней можно определить страну изготовителя и другие характеристики (толщину стали, размеры, количество цинка).

Провести монтаж выйдет и своими руками. Главное – правильно сделать обрешетку, чтобы она была ровной как по горизонтали, так и по вертикали. Крепится профлист НС35 оцинкованными саморезами с резиновыми подкладками. Если металлическими листами укрывается кровля, то дополнительно нужно приобрести доборные элементы того же производителя. Только тогда их оттенок будет полностью совпадать с основным материалом.

Производство гофрокартона | Fefco

Большинство коробок напечатаны одним или несколькими цветами, чтобы идентифицировать продукт, который они собираются содержать, производителя продукта, производителя коробки и другую информацию о распространяемых товарах. Различные операции по переработке производятся в соответствии с требованиями заказчика и типом упаковки. Две основные категории — это обычная коробка с прорезями и коробка для высечки. Последнее касается упаковки, которая требует очень точной резки и может иметь сложную конструкцию.

Стандартные коробки с прорезями обычно производятся на встроенном флексографическом принтере / слоттере / фолдере / склеивающем устройстве, которое за одну операцию печатает, разрезает, сгибает и склеивает картон в окончательной форме.
Ящики для высечки изготавливаются на высекальном прессе (ротационном или планшетном), который отрезает и гофрирует доску.
После преобразования гофроупаковка укладывается на поддон и доставляется заказчику.

B = ширина коробки
L = длина коробки
H = высота коробки

Фиг.1e Коробка пустая

Рис. 1f Переделанная коробка

На рисунке 1e показан пример заготовки коробки, а на рисунке 1f показан результат, когда эта заготовка возводится в виде переделанной коробки.
Состав гофрированного картона зависит от функции, которую он должен выполнять.
Расход лайнера и канавки можно рассчитать исходя из размеров ящика, веса вкладышей и канавок, типа канавки i.е. тип волны и вес листа перед высечкой. Различные типы волн приводят к разной высоте гофрированного слоя и разному расходу бумаги (из-за фактора намотки). В таблице 1 в качестве примера приведены ориентировочные цифры для различных типов канавок.

Таблица 1 Типы канавок

* без облицовки

Флейта	Высота канавки * мм	Количество канавок на 1 м длины профнастила	Коэффициент приема	Расход клея г / м2, клеевой слой
А	4,8	110	1,50–1,55	4,5-5,0
B	2,4	150	1,30–1,35	5,5-6,0
С	3,6	130	1,40–1,45	5,0-5,5
E	1,2	290	1,15–1,25	6,0-6,5
F, G, N	0,5-0,8	400-550	1,15–1,25	9,0-11,0

Коэффициент натяжения определяет количество гофрированного материала, необходимого для производства гофрированного картона. Это учитывает тот факт, что при раскладке перед преобразованием площадь гофрированного материала, необходимая для производства гофрированного картона определенной площади, больше, чем поверхность самого преобразованного картона.
Например, типичный коэффициент натяжения для C-образной канавки составляет 1,43, что означает, что для производства 1 м2 преобразованного гофрированного картона требуется 1,43 м 2 гофрированного картона, как показано в примере ниже:

Рисунок 1g, иллюстрирующий коэффициент натяжения

Пример:	Код FEFCO 0201
Вес коробки:	650 г
Размеры:	575 x 385 x 225 мм (Д x Ш x В) гофрированный картон C канавки
Облицовка:	Крафтлайнер 175 г / м2, Тестлайнер 175 г / м2
Гофрирование
Средний:	Вторичный флютинг 140 г / м2
Состав профнастила тогда:
	г / м2
Крафтлайнер	175
Вторичный флютинг	1,43 х 140 = 200
Тест-лайнер	175
Клей	2 х 5 = 10
Граммаж	560

Производитель гофрокартона может указать вес листа перед высечкой. Для конструкции стандартного типа вес также может быть рассчитан с использованием Международного кодекса случаев применения волокнистых плит, опубликованного FEFCO. В этом коде показана форма заготовки коробки, и, используя размеры коробки, можно рассчитать общую длину и ширину заготовки. Добавление полосы шириной 20 мм к краям заготовки дает точную оценку площади листа перед высечкой.

В примере L tot = 1,95 м и W tot = 0,61 м. Размеры листа:
Asheet = (1,95 + 0,04) x (0,61 + 0,04) = 1,2935 m2
и вес:
Msheet = 1,2935 x 560 = 724 г

Принимая 3% в виде обрезков гофроагрегатов (т.е. h _corrugator = 0,97, обычное значение для современных гофроагрегатов) расход футеровки и гофрировки можно рассчитать следующим образом:

		г / коробка
Крафтлайнер	175 * 1,2935 / 0,97 =	233
Вторичный флютинг	200 * 1,2935 / 0,97 =	267
Тест-лайнер	175 * 1,2935 / 0,97 =	233
Клей	10 * 1,2935 / 0,97 =	13
		746

Итого (стружки) = 746 — 650 = 96 г / ящик = 12,9% от расхода.

Обратите внимание, что это только пример конкретного ящика определенной типовой конструкции.

Ящики из гофрированного картона далеки от стандартизации. Они очень разнообразны по составу, дизайну и внешнему виду. Коробки изготавливаются по индивидуальному заказу в соответствии с потребностями и требованиями пользователя коробки, которые определяются упаковываемым продуктом. Процент обрезков / стружек зависит от дизайна упаковки.

Поскольку стандартных ящиков не существует, база данных настраивается гибко, что дает пользователю возможность производить расчеты для любого необходимого состава и с использованием допущений конкретного проекта в отношении расстояния транспортировки, сценариев управления отходами и т. Д.

Стандарты и директивы, относящиеся к гофрированной промышленности

Технические спецификации FEFCO для переоборудования оборудования

Производство гофрированного картона работает в среде, где требования клиентов становятся все более строгими и требовательными. Преобразователи играют важную роль в достижении необходимого уровня качества готовой продукции. Технические спецификации FEFCO для преобразовательного оборудования_V1.2 предназначен для поддержки всех тех в отрасли, кто участвует в выборе преобразовательных машин, определении спецификаций машин, вводе машин в эксплуатацию и их использовании после установки.

Документ был обновлен в 2019 году, основным изменением стал новый TS 702 по варианту Fishtailing & Gap. Шаблон тестирования Excel доступен в качестве инструмента для поддержки статистической оценки результатов тестирования и связи с поставщиками / клиентами. Члены FEFCO могут загрузить документ здесь ИЛИ, пожалуйста, свяжитесь с FEFCO по адресу [email protected]

Измерительные приборы можно получить у поставщиков:
• Механическое измерительное устройство: Bobst, BW Papersystems and Technology Coaching
• Оптические / лазерные измерительное устройство: Bahmüller
Если другие поставщики могут предоставить измерительные устройства, сообщите об этом в FEFCO.

Идентификация катушек и руководство по окончательной обработке

Руководство по идентификации и отделке барабана, опубликованное в декабре 2017 года, было разработано FEFCO совместно с Cepi ContainerBoard (CCB) и содержит принципы маркировки барабанов, а также основные требования.

Стандарт надлежащей производственной практики (GMP) FEFCO

FEFCO обновила документ GMP (Надлежащая производственная практика) в марте 2020 года.Обновленный документ теперь доступен здесь.

НОВИНКА: Аудиторам необходимо обновлять сертификационные документы каждые 5 лет.

Фон

Стандарт

FEFCO GMP разработан для производства упаковки из гофрированного картона, чтобы помочь компаниям выполнить юридические требования согласно Постановлению ЕС 1935/2004 / EG для материалов, контактирующих с пищевыми продуктами, и Постановлению ЕС 2023/2006 о надлежащей производственной практике (см. документ ниже).

Все участники цепочки поставок (например, производители, упаковщики или поставщики) несут ответственность за обеспечение качества, безопасности и гигиены не только пищевых продуктов, но и упаковки.

Гофроиндустрия производит транспортную упаковку №1 в мире. Стандарт FEFCO GMP был введен в действие в конце 2003 года и обновлен в 2006 году, чтобы гарантировать, что гофроящики соответствуют всем требованиям качества, безопасности и гигиены. Кроме того, такой прозрачный стандарт, адаптированный к материалу, также учитывает все его специфические качества (универсальность, легкость, прочность, пригодность для вторичного использования).

Внедрение этого GMP означает наличие системы полного контроля на каждом производственном предприятии. Цель состоит в том, чтобы гарантировать, что от закупки сырья до доставки готовой продукции до помещения заказчика контролируются все параметры качества, гигиены и отслеживаемости.

Когда завод получает сертификат GMP:

этот завод может гарантировать, что продукт, доставленный клиенту, соответствует всем требованиям качества, , безопасности , и гигиены, ,
может изготовить сертификат по желанию заказчика,
может предложить лучшее качество продукции за счет лучшего контроля и прослеживаемости , является неотъемлемой частью стандарта,
может гарантировать постоянные гигиенические условия в рамках контролируемого производственного процесса,
означает, что соблюдаются все известные требования других стандартов (например,грамм. BRC / IOP, MCAS) и поэтому мультиаудиты излишни,
, он соответствует требованиям Регламента ЕС 1935/2004 / EG и Регламента ЕС 2023/2006 относительно внедрения GMP при производстве упаковки для пищевых продуктов из гофрированного картона.

Документы

Стандарт FEFCO GMP
Условия и порядок приема для сертифицирующих органов

Таблица сравнения мировых стандартов
Мировые стандарты — Методы сравнительных испытаний FEFCO / EN / ISO / TAPPI
Обзор национальных стандартов
Сравнительная таблица национальных стандартов

Гофрокартон

19 ноября 2018 Меган Бакман

С бумажной фабрики рулоны бумаги транспортируются на гофрированный (конвертерный) завод. На заводе слои бумаги гофрируются и склеиваются в гофрированный картон, который затем разрезается, печатается, складывается и склеивается для изготовления демонстрационных или транспортировочных коробок для большинства товаров в местном супермаркете.

Что такое профнастил?

Гофрированный картон состоит из трех слоев бумаги, которые включают внутреннюю подложку, внешнюю подложку и текучую среду (которая представляет собой гофрированную форму между ними). Гофрированный картон имеет множество преимуществ для упаковки, в том числе:

прочный
Легкий с высокой удельной массой
Защита продукта
Рентабельность
Экологичность

Различные типы стен

Одностенная

Один кусок плавленого материала, приклеенный между двумя кусками лайнера.

Двойная стенка

Два куска плавленого материала, приклеенные между тремя кусками лайнера. Эта плита устойчива к разрушению при штабелировании и обычно используется для больших промышленных контейнеров.

Тройная стенка

Гофрированный картон с тройными стенками состоит из трех кусков плавленого материала, склеенных между четырьмя кусками футеровки. Эта доска обычно используется как более легкий заменитель деревянных транспортных ящиков для больших или тяжелых грузов.

Общий вид

В зависимости от того, какая бумага используется, гофрокартон может иметь различный внешний вид. Все наши продукты сделаны из экологически чистых волокон и на 100% пригодны для вторичной переработки.

Вторичный картон

Качественная экологически чистая плита из бытовых отходов. Обычно менее насыщенный по цвету, чем крафт-картон.

Крафт-лайнер из вторичного сырья, средний и внутренний

Комбинированная плата с экологически безопасными компонентами в качестве замены без ущерба для производительности.

Крафт-картон

Изготовлен из 100% натурального волокна. Часто имеет ярко-коричневый цвет.

Белый внешний слой Kraft Medium & Inside Liner

Ключевой выбор для решений для печатной упаковки.

Двойная белая доска

Ключевой выбор для решений для печатной упаковки.

Различные типы канавок

Существует распространенное заблуждение, что чем толще картон, тем прочнее коробка.Однако существует множество различных типов гофрированного картона с различными техническими характеристиками, основанными на бумаге, составляющей этот сорт картона.

R Флейта

Обеспечивает высочайшее сопротивление раздавливанию и превосходную поверхность для печати, что делает его отличным выбором для изготовления коробок, высеченных на заказ.

B Флейта

Обеспечивает хорошую прочность при штабелировании и сопротивление раздавливанию. Идеально подходит для консервов и дисплеев.

C Канавка

Обеспечивает хорошую амортизацию, укладку и печать. Идеально подходит для стекла, мебели и молочных продуктов.

A Флейта

Обеспечивает наилучшие амортизационные свойства для хрупких или тяжелых изделий и предлагает отличные характеристики жесткости. Он находит применение в широком диапазоне экспортных целей.

Различные флеш-профили могут быть объединены в один кусок комбинированной платы.Профили смешанных флюидов позволяют конструкторам регулировать прочность на сжатие, амортизационную силу и общую толщину комбинированной плиты.

РБ Флейта

Используется для более тяжелых приложений, где продукт может выдерживать некоторый вес, требующий более высокой степени защиты, при этом обеспечивая превосходную поверхность для печати.

BC Флейта

Используется там, где изделия тяжелее и крупнее, или где требуется более высокая степень защиты.Обладает исключительной прочностью при штабелировании и устойчивостью к проколам.

Флейта переменного тока

Часто используется для контейнеров для поддонов и других промышленных приложений, работающих в тяжелых условиях.

Флейта AAC

Обычно используется в качестве легкого заменителя деревянных транспортных ящиков для больших или тяжелых грузов и широко используется на рынке продуктов для перевозки навалочных поддонов с фруктами и овощами.

Нажмите, чтобы загрузить это руководство в формате PDF

Оборудование для испытаний гофрированного картона на коробке, картон на раздавливание кромок, жесткость на изгиб и т. Д.

Оборудование для испытаний гофрированного картона

Щелкните любую категорию, чтобы найти продукты

Testing Machines Inc. предлагает очень широкий спектр оборудования для испытаний гофрированного картона с более чем 35 тестерами и 6 надстройками, охватывающими практически все диапазоны испытаний, включая два новых типа оборудования для гофрированного картона, как описано здесь:

Абсорбция

Прочность сцепления

Взрыв / прокол

Сжатие / раздавливание

	Описание продукта	Свойство / Функция	Каталожный №

Измерители размеров Cobb

Водопоглощение (значение Cobb) — это масса воды, поглощенная за определенное время на 1 кв.метр образца бумаги, картона или гофрированного картона в условиях, указанных в стандартах, таких как TAPPI T 441. Измерительные приборы Cobb предоставляют простой стандартизованный метод для быстрого определения количества воды, поглощенной бумагой или картоном за заданное время.

61-04

	Описание продукта	Свойство / Функция	Каталожный №

Тестер внутреннего связывания и станция подготовки

Тестер внутреннего сцепления разработан для определения прочности внутреннего сцепления различных бумажных и картонных материалов в соответствии с TAPPI T 569 и ISO 16260.В основе конструкции прибора лежит падающий маятник, который с большой скоростью воздействует на бумажный образец. Образец бумаги зажат между двумя лентами с двойным покрытием. Удар маятника измеряет общую энергию, необходимую для расслоения внутренних волокон образца в направлении типа Z на два слоя.

Имеется автоматическая станция пробоподготовки
(модель 80-30) , которая позволяет одновременно точно прессовать и разрезать пять образцов. Станция подготовки включает защитный кожух над режущими лезвиями, что исключает использование коробчатых режущих ножей для разделения отдельных образцов для испытаний.

80-20

	Описание продукта	Свойство / Функция	Каталожный №

Тестер сопротивления разрыву и распространению проколов

Тестер сопротивления разрыву при распространении проколов позволяет производителям и пользователям определять потенциальную прочность / слабость и сопротивление зацеплению или проколу пленок, фольги и ткани.

83-05

Тестер на разрыв для гофрированного картона

Тестеры на разрыв используются в качестве многонаправленных испытаний на растяжение для выявления разрушения в направлении наименьшего сопротивления для оценки прочности на разрыв и сцепления волокон. Доступны модели для тестирования различных материалов. Эти модели также могут быть оснащены устройством для измерения отклонения образца до разрыва.

Тестер на разрыв разработан в соответствии с международными стандартами для испытаний бумаги, фольги, картона, гофрированного картона, текстиля и т. Д.

От Messmer Buchel BV, бренда группы компаний TMI.

13-61

	Описание продукта	Свойство / Функция	Каталожный №

	Коробка для испытания на сжатие 25 кН CT Box Compression Tester — это четырехколонный тестер для тяжелых условий эксплуатации, предназначенный для определения сжимающих сил, которым подвергается транспортный чемодан при транспортировке или штабелировании на складе.Ящики из гофрированного картона могут быть испытаны на полное разрушение или автоматически удерживаться при заданной нагрузке в течение заданного периода для оценки нагрузок при штабелировании.		17-40
	Тестер сжатия Разработанный в тесном сотрудничестве с промышленностью, тестер сжатия 17-76 достаточно прочен для любой производственной среды тестирования. Используя интуитивно понятные аппаратные функции и программное обеспечение с меню, 17-76 разработан для обеспечения высокоточного измерения прочности на сжатие для различных материалов.		17-76
	Тестер сжатия при вертикальной нагрузке Тестер сжатия с вертикальной нагрузкой модели 17-77 соответствует международным стандартам и корпоративным методам испытаний на соответствие требованиям прочности на сжатие для различных материалов и продуктов. Новая усовершенствованная конструкция микропроцессора с серводвигателем обеспечивает точное управление усилием и положением для воспроизводимой работы прибора.		17-77
	Тестер на раздавливание Тест на раздавливание разработан как надежный и простой в использовании инструмент. Именно то, что вам нужно при проведении краш-тестов. Тестер Crush Tester подходит для самых разных образцов, включая гофрированный картон, трубы, бумагу и пластмассу. Специальные держатели образцов расширяют возможности прибора. Точность достигается с помощью прецизионного датчика веса, который работает даже при малых значениях силы. От Messmer Buchel BV, бренда группы компаний TMI.		17-56
	Приспособление для раздавливания кромок (образец максимальной толщины 1/2 дюйма) Удерживающее приспособление Edge Crush Tester (ECT) используется для измерения прочности на сжатие на ребро параллельно канавкам. Максимальная толщина образца 1/2 дюйма.		17-11-49
	17-36 Испытание на сжатие с коротким интервалом (STFI) Тестер сжатия 17-36 Short Span Compression Tester измеряет прочность на сжатие бумаги и картона.Расстояние или зазор устанавливается в пределах 0,3-0,7 мм. При выполнении испытания на сжатие на таком коротком расстоянии устойчивость зажимов и инструмента имеет решающее значение. Тестер сжатия 17-36 Short Span имеет прецизионную механическую конструкцию для уменьшения ошибок трения, обеспечивая непревзойденную точность и повторяемость.		17-36

Симулятор гофрирования

Рвать

Шероховатость

.
No related posts.
