Как же правильно менять или устанавливать розетки. Электрическая розетка — основной источник энергии в доме, через который мы пользуемся благами электроэнергии. Рассмотрим самую обычную розетку с заземляющим контактом.
Выглядит она так
Вы можете купить проходные розетки Legrande Valena по 92р за шт. — обращайтесь к менеджерам
У каждой розетки имеется два входа: фаза и ноль. Для бытовых приборов полярность не имеет значение, то есть как вставлять вилку в розетку — неважно. Третий контакт – заземляющий, он предназначен для чрезвычайных ситуаций, например при пробое фазы на корпус электроприбора, ток должен будет стечь по заземляющему проводнику.
Все стандартные розетки (не стандартные розетки мы не рассматриваем), рассчитаны на ток не более 16 ампер, то есть в них можно вставлять приборы мощностью не более 3,3 Киловатт. Все что потребляет больше энергии – требует специальных, силовых розеток.
Силовые розетки
Как правильно установить розетку?
Прежде чем начать какие-то работы, по замене или установке розеток, отключите питание в щите, — выключите автомат или выкрутите пробки, или что там у вас? Не забудьте прилепить на автомат скотч или изоленту, или просто предупредите, чтобы их случайно не включили. Обязательно проверьте индикатором отсутствие фазы на проводах.
Хороший индикатор от ИЕК
Плохой индикатор — не покупайте такой
Если взять, и посмотреть на снятую розетку с обратной стороны, то мы увидим болтовые зажимы (бывают еще и пружинные зажимы), в которые должен вставляется провод. Болтовые — затягиваются при помощи отвертки, пружинные — зажимаются пальцами рук. Определенно можно сказать, что болтовые зажимы намного надежнее пружинных. Также на розетке с заземлением, должен присутствовать третий зажим, он обычно отличается от двух других, и обычно находиться по середине. Главное не перепутать и не вставить в него фазный провод.
Зажимы в розетках
Электрики по привычке, начинают с желто-зеленого провода заземления и заканчивают фазным. В нашем случае, с какого провода начинать не имеет никакого значения, главное правило, — зажим должен крепко держать провод. Одна из основных причин возгорания электропроводки, — это плохой контакт. В лучшем случае, плохо зажатый провод приведет к треску в розетке. В зажим заземляющего контакта вставляется желто-зеленый провод. Фазный провод (любой цвет) и нулевой (синий) вставляются в любой из 2х оставшихся зажимов. Важно не перепутать, и не вставить фазный провод в зажим заземляющего контакта. Тщательно зажимаем провода, закручивая болтик отверткой, после — проверяем, с небольшим усилием потянув провод от зажима себя.
Важно помнить! Что запас кабеля, выходящего из подрозетника, должен составлять не менее 10 сантиметров! Никогда не жалейте кабель, и оставляйте запас побольше. Практикующие электрики, обычно оставляют сантиметров 20 запаса, чтобы наверняка. Для того чтобы розетка легко встала в подрозетник, и провода внутри подрозетника не мешались, 10 см — это оптимально.
Запас кабеля
Расплетаем кабель и зачищаем провода (как зачищать провода). Обрезаем оголенный провод, чтобы он выступал из изоляции на 1 см, не больше! Внешнюю изоляцию кабеля отрезаем, лучше ее убрать как можно больше, чтобы она также не мешала встать розетке ровно.
Когда розетка установлена в гнездо, остается закрепить ее саморезами к подрозетнику, при этом выровняв розетку по уровню, и закрутить распорки если они есть. Именно в такой последовательности! Сначала саморезы, потом распорки, после этого (если подрозетник установлен правильно), можно быть уверенным, что розетка установлена правильно!
Иногда корректно поставить розетку не получается, из-за плохого посадочного места (подрозетника), или розетки без распорок. В таких случаях, все бывалые электрики начинают импровизировать: подкладывать что-то под распорку, сверлить отверстия возле подрозетника, или вкручивать длинные саморезы, — кто во что горазд.

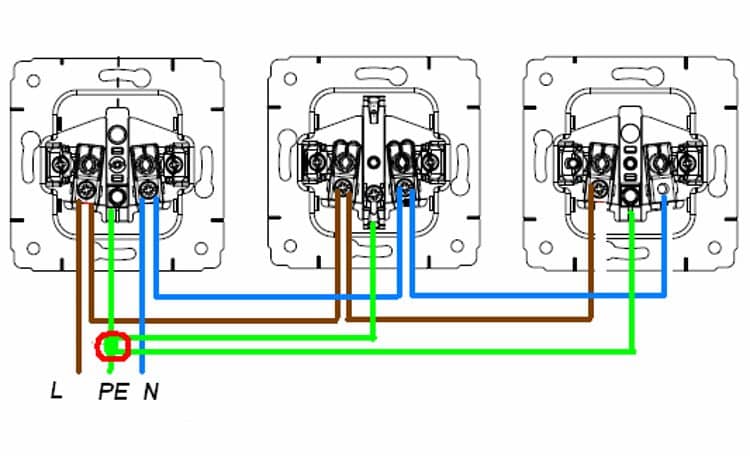

Установка проходных розеток
В большинстве случаев розетки являются проходными, то есть. в один зажим такой розетки можно вставить 2 провода. Один провод подает напряжение, второй отдает его дальше. В проходные розетки можно вставлять провода разных металлов, но обязательно одинаковым сечением и чтобы они не соприкасались между собой (вставлять через болт), чтобы зажим нормально прижал два провода.
Количество проходных розеток на одной линии, не может и не должно быть бесконечным. При замене проводки, профессиональные электрики, для расчета количества проходных розеток на линию (при отсутствии проектной документации), руководствуются в первую очередь здравым смыслом. Если розеточная группа будет достаточно загруженной (например кухня), то нужно учитывать максимально возможный потенциал каждой розетки, а это 16 Ампер или 3,3 КВатт на точку. В этом случае, рекомендуется ставить
Проходные розетки
Монтаж наружной розетки
Наружная (накладная) розетка отличается только тем, что она наружная — факт! По сути, процесс монтажа наружной розетки одинаков с внутренней, просто накладную розетку необходимо прикрутить к стене. Неважно как Вы это сделаете, просто нужно чтобы она там держалась… хорошо держалась. В остальном подсоединение проводов к зажимам аналогично.

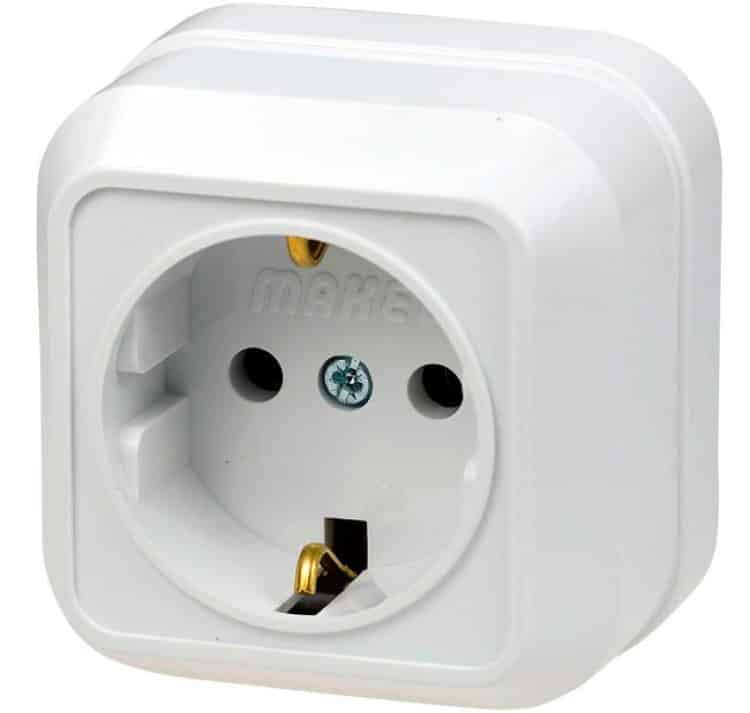

Накладная розетка
Демонтаж розеток
Дело в том, что не каждый умеет правильно снять старую розетку. Так как они бывают разные, то и снимаются по-разному, описать все способы невозможно, подойдет любой, вплоть до выдалбливания перфоратором. В основном чтобы снять внутреннюю розетку, нужно открутить болтик посередине пятачка (как у поросенка), если его нет (болта, не пятачка), то накладка может стоять на защелках, для этого необходимо снять рамку, аккуратно потянув её за угол, после чего станут видны защелки пятачка. Когда все декоративные накладки сняты, можно извлечь внутреннюю часть розетки, ослабив распорку или открутив саморезы по краям (если она прикручена или стоит на распорке).
Если не получается что-то сделать своими силами, то вызов электрика круглосуточно здесь!
Проходная телевизионная розетка: особенности и подключение

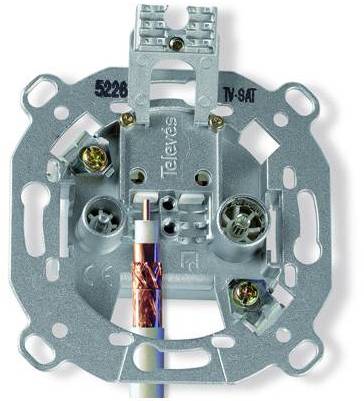

Проходная ТВ розетка
На данный момент на рынке достаточно широко представлены одиночные, оконечные и проходные телевизионные розетки. Каждый из этих видов розеток имеет свои особенности, связанные не только со способом установки, но и с применяемой схемой.
Неправильный выбор розетки для каждой конкретной схемы ведет к снижению качества телевизионного сигнала, из-за чего часто можно слышать нелестные отзывы о этих электроустановочных изделиях. Поэтому дабы не ошибиться с выбором советуем ознакомится с нашей статьей.
Особенности проходной ТВ розетки
Прежде всего давайте остановимся на особенностях проходных розеток для подключения телевизионного кабеля. Ведь именно они определяют ее сферу применения, а также качество самой розетки.
Итак:
- Розетка проходная телевизионная получила свое название за возможность подключения сразу двух кабелей. Один из этих кабелей – питающий, обеспечивает подключение нашей розетки к антенне или другому источнику телевизионного сигнала. Второй кабель – отходящий, обеспечивает передачу телевизионного сигнала от данной розетки к другим приемникам сигнала.
- Зачем создавать столько сложностей, если можно просто скрутить питающий и отходящий кабель и тем самым обеспечить прием и передачу сигнала спросите вы? Но здесь не все так просто.

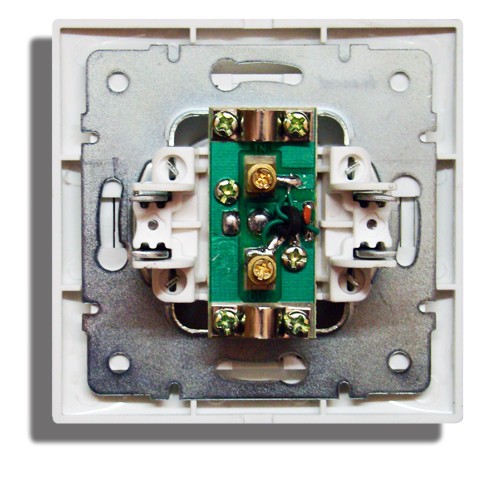

Фильтр на проходной ТВ розетке
- Дело в том, что каждый приемник телевизионного сигнала, в нашем случае телевизор, не только потребляет, но и генерирует сигналы. В связи с этим в телевизионной сети появляются шумы, которые проявляются в виде двойного изображения или помех на экране.
- Дабы исключить эти сигналы от телевизора применяется специальный фильтр. Этот фильтр реализуется при помощи разных схем. Но главная его цель — это подавление шумов в телевизионном сигнале.
- Если вы посмотрите паспорт изделия, то увидите, что любая телевизионная проходная розетка имеет не один как обычная одиночная розетка, а два параметра снижения уровня сигнала. Один из них отражает падение уровня сигнала на прием и обычно не превышает 1 – 3дБ. Это связано с обычными потерями на контактных соединениях.
- Второй же параметр, обычно указывается как потери на проход, значительно выше и составляет от 10 до 15дБ. Это снижение качества сигнала как раз и обусловлено работой фильтра.
- Наличие фильтра, а также возможность подключения отходящего кабеля и являются главными особенностями проходных ТВ розеток. И если такой фильтр еще можно встретить у оконечных ТВ розеток, то функционал не только приема, но и передачи телевизионного сигнала имеет только розетка телевизионная проходная.
Схемы подключения телевизионных розеток
Прежде чем разбирать способы подключения проходных ТВ розеток следует разобраться с вообще существующими вариантами схем подключения телевизионных розеток. Тем более что их не так уж и много, а если быть точным всего два.

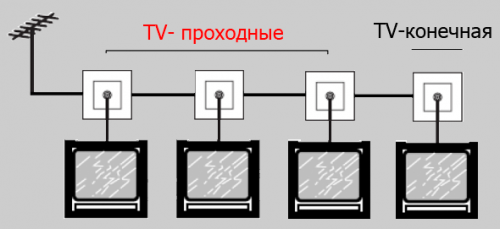

Проходная схема подключения телевизионных розеток
Прежде всего давайте рассмотрим более дешевую в плане монтажа проходную схему. Кстати именно эта схема дала название проходным розеткам. Ведь именно для ее реализации они и нужны.

Проходная схема подключения телевизионных розеток
- Суть проходной схемы сводится к следующему. От антенны или другого источника сигнала кабелем подключается телевизионная розетка проходная, от нее подключается еще одна и еще по мере необходимости. И последней в этом шлейфе устанавливается оконечная розетка.
Обратите внимание! Согласно ГОСТ 28324-89 уровень телевизионного сигнала должен составлять 57 – 83дБ. Если же у вас установлен зарубежный источник сигнала, то согласно CENELEC EN 50083-7 для них применяется норма 57 – 74дБ. В итоге получается, что за счет затухания на фильтре проходной и оконечной розетки без дополнительных усилителей можно установить не более трех точек. В противном случае уровень сигнала на последних розетках шлейфа будет заметно хуже.
- Главным преимуществом такой схемы является низкий расход телевизионного кабеля и отсутствие необходимости в приобретении дополнительных устройств.
- Что же касается недостатков, то одним из наиболее весомых является ухудшение качества сигнала по мере удаления от источника сигнала. Дабы исключить эту проблему некоторые доводят уровень сигнала до 90 и 100дБ. Но как следует из практики зачастую это приводит лишь к ухудшению качества изображения. Поэтому единственным выходом может стать установка дополнительных усилителей.
- Еще одним недостатком такой схемы является суммарная большая длина кабеля. Ведь обычно телевизионный кабель прокладывают рядом с силовым. Из-за этого на телевизионном кабеле появляются помехи частотой 50Гц. Современные телевизоры отстроены от помех данной частоты, но отстройки от частот больших гармоник они не имеют. В связи с этим при большом количестве компьютерной техники или преобразователей частоты, которые выдают в сеть помехи больших гармоник, могут возникать достаточно значительные помехи из-за чего ваше видео будет иметь значительные помехи.
Обратите внимание! Прокладывать телевизионный кабель и силовой в одной штробе или коробе запрещено. Это связано с тем, что при повреждении силового кабеля на телевизионном может появится напряжение в 220В и выше. Это приведет к поломке всех телевизоров и экранов в данном шлейфе.
Подключение телевизионных розеток по схеме «звезда»
Вторым возможным вариантом подключения телевизионных розеток является так называемая схема «звезда». Для нее следует применять только одиночные розетки.

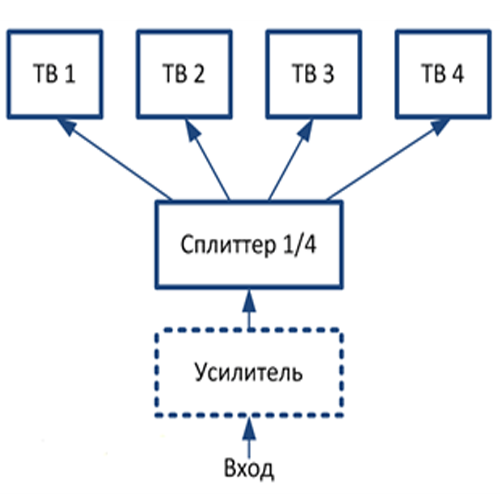

Подключение телевизионных розеток по схеме «звезда»
- Одним из основных узлов данной схемы является сплиттер или как его еще называют множитель сигнала. Сплиттер имеет один вход для подключения к источнику сигнала и 2, 3 и большее число выходов. Перед входом в сплиттер может быть установлен усилитель из-за чего цена схемы еще больше возрастает.
- От выходов сплиттера подключаются розетки. Здесь должны использоваться именно одиночные розетки, которые не имеют никаких фильтров. Ведь сплиттер уже имеет встроенный фильтр.
Обратите внимание! Кабель питания сплиттера и отходящие кабели не должны иметь совместной прокладки на сколь-нибудь значимом участке. В противном случае возможна наводка сигналов и снижение качества изображения.
- Одним из основных достоинств данной схемы является одинаково высокий уровень сигнала на всех розетках. Кстати для подключения цифрового или спутникового телевиденья можно использовать только схему «звезда».
- К недостаткам данной схемы кроме ее стоимости относят еще и более высокую сложность работ. Хотя смонтировать такую схему своими руками вполне реально.

Смешанная схема подключения телевизионных розеток
- Дабы снизить стоимость и сложность работ достаточно часто применяют так называемую смешанную схему, которая тоже имеет право на существование. В этом случае от сплиттера подключают часть розеток по проходной схеме, а часть по схеме «звезда». Но такая схема используется очень редко и лишь для большого количества ТВ розеток.
Подключение проходной розетки
Имея представление в какой схеме применяются проходные розетки телевизионные можно говорить о их подключении. Тем более что в этом нет нечего сложного. Главное не перепутать питающий и отходящий кабель.
Итак:
- На первом этапе нам необходимо установить закладные коробки, в которые будет устанавливаться наша розетка. Для этого потребуется отверстие в стене того же диаметра, как и для установки обычной силовой розетки. Кстати закладные коробки так же используются обычные.
- Для создания отверстий наша инструкция советует использовать специальные насадки на перфоратор. В противном случае моно и «дедовским» способом используя молоток и зубило.
- После того как закладная коробка установлена и закреплена с помощью алебастра или саморезов зачищаем оба кабеля. Сначала зачищается основная жила, а затем оплетка, как это продемонстрировано на фото.

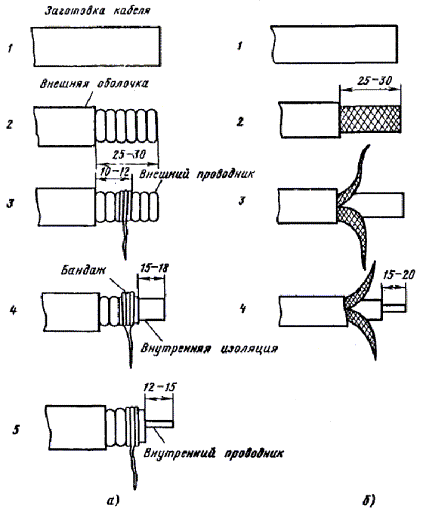

Разделка телевизионного кабеля
- Теперь вскрываем крышку розетки дабы добраться до ее контактов. В некоторых моделях этого делать не надо. Ведь в них контакты расположены с обратной стороны розетки.
- Контактная часть розетки может быть выполнена винтовыми или пружинными зажимами. Это не принципиально, хотя лично я отдаю предпочтение винтовым зажимам. Для нас важно правильно закрепить кабель. Для этого запускаем кабель в зажим таким образом дабы центральная жила села в первый контакт, а оплетка кабеля хорошо села во второй контакт.
- Проверяем что оплетка и центральная жила негде не соприкасаются. Это особенно важно ведь такое закорачивание очень сильно снижает качество сигнала. После этого зажимаем контакты. Такую же процедуру выполняем и со вторым кабелем.
- После этого розетка готова к установке. Но перед этим следует в закладной коробке аккуратно уложить запас кабеля. Этот запас должен быть достаточным для повторного подключения.

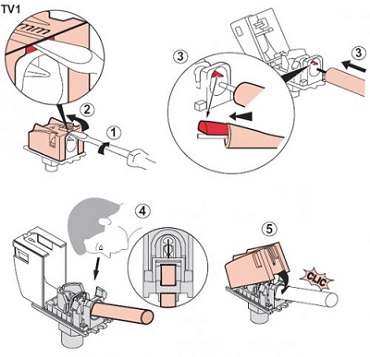

Монтаж телевизионной розетки с пружинными зажимами
- После этого при помощи специальных зажимов закрепляем розетку в закладной коробке. Все наша розетка готова к использованию.
Вывод
Как видите монтаж проходной или любой другой телевизионной розетки дело достаточно простое. Здесь главное правильно определиться со схемой подключения и уже в соответствии с ней выбрать розетки. И тогда у вас не будет никаких нареканий на их работу и вы всегда будете смотреть телевизор в отменном качестве.
Проходная розетка ТВ – устройство, особенности, монтаж

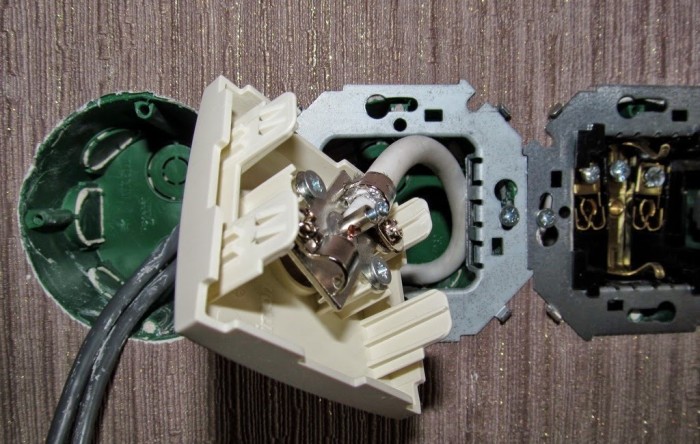

Монтаж и устройство проходной розетки TV
На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.
По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.
Типы ТВ розеток и схемы их применения
Для того чтобы правильно разобраться в особенностях монтажа TV розеток, а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.
Устройство разных видов ТВ розеток
Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.
Итак:
- Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
- Оконечная розетка в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.
Что это за схема и зачем она нужна?
Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

Проходная TV розетка
Итак:
- Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
- В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.
Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.
- А вот устройство проходной розетки еще сложнее. Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.
Схемы подключения ТВ розеток
Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

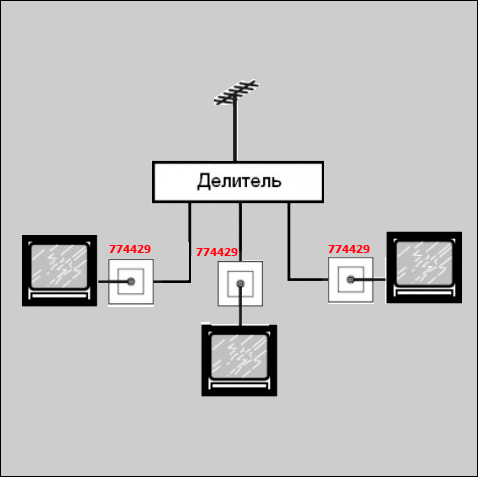

На фото представлена схема «звезда»
Итак:
- Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.
- Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
- В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
- Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.
Обратите внимание! Для подключения цифрового и спутникового телевиденья может применяться только схема «звезда». Использование других схем приведет к значительному падению уровня сигнала, а то и вовсе не работоспособности.
- Вторым возможным вариантом является так называемая проходная схема. Из-за нее ТВ розетка проходная и получила свое название. Суть данной схемы сводится к следующему. Вводной сигнал подключается к первой проходной розетки, от нее запитывается вторая и так далее.

Проходная схема подключения ТВ розеток
- В конце этой схемы обязательно устанавливается оконечная розетка. Как мы уже выяснили она отличается от проходной только наличием всего одного входа. А ее фильтр вполне справляется с отраженным сигналом.
- Главным недостатком такого способа подключения является постепенное ухудшение сигнала в каждой последующей розетке. В то же время цена реализации такой схемы значительно ниже из-за отсутствия необходимости покупки слиттера.

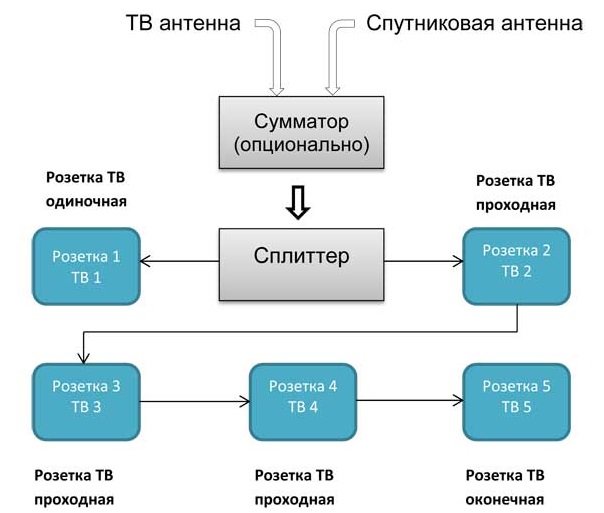

- Вполне удачно применяется и так называемая смешанная схема. Ее суть сводится к подключению части розеток по схеме «звезда», а части по проходной схеме. Это позволяет сэкономить при значительном удалении розеток от сплиттера.
Монтаж проходных розеток
Зная в каких случаях может применяться проходная розетка, можно перейти к вопросу ее подключения. Сделать это вполне возможно своими руками и для этого не потребуется специальных инструментов или навыков.
- Прежде всего устанавливаем закладную коробку для установки розетки. Для ТВ розеток используют такие же закладные, как и для силовых розеток и выключателей. Для этого нам необходимо сделать отверстие в стене соответствующего диаметра. Сделать это можно при помощи перфоратора и соответствующей насадки.
- После этого устанавливаем закладную коробку. Ее можно закрепить саморезами, а можно просто посадить на гипсовые шпаклевки.
- Теперь необходимо проложить телевизионный кабель к розетке и от нее на следующую розетку. Обычно кабель скрывают от посторонних глаз, поэтому без штробления стен вам не обойтись (см. Выполняем штробление стен под проводку своими руками). В противном случае кабель монтируется в специальном пластиковом коробе по стене.

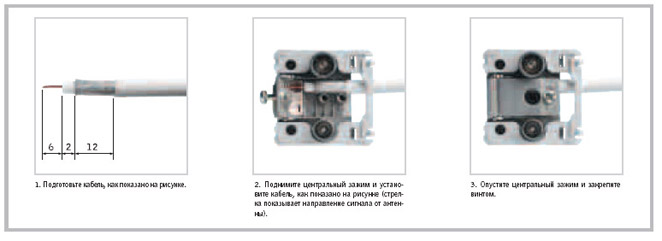

Разделка и подключения кабеля к ТВ розетке
Обратите внимание! Монтировать телевизионный кабель совместно с силовыми проводами запрещено. Ведь повреждение силовой проводки может привести к появлению высокого напряжения на телевизионном кабеле. Это в свою очередь приведет к поломке всех телевизоров. Кроме того, силовой кабель может давать помехи.
- Теперь переходим непосредственно к подключению. Прежде всего зачищаем оба подключаемых кабеля. Как это сделать правильно вы можете увидеть на нашем видео.
- Затем подключаем приходящий кабель. Соответствующее место для подключения на розетке может быть обозначено стрелками, либо цифрами. Для этого откручиваем винты крепления центральной жилы и оплетки и заводим кабель. Перед зажимом кабеля необходимо убедиться, что оплетка и центральная жила не где не соприкасаются.
- После этого по аналогии подключаем кабель, питающий следующую розетку. Здесь достаточно важно не перепутать подходящий и отходящий кабель. В остальном же все точно так. Контролируем что не соприкасается оплетка и центральная жила, а также что кабели не соприкасаются между собой.
- После этого укладывается в закладной коробке запас кабеля и закрепляется наша розетка ТВ проходная. После этого переходим к подключению следующей розетки.

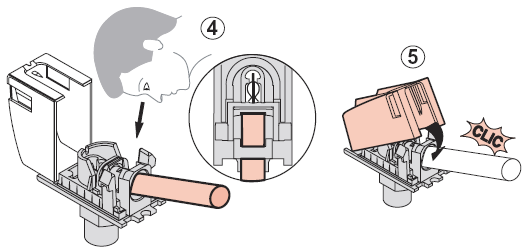

Подключение ТВ розеток с самозажимными контактами
- Нельзя не упомянуть, что многие производители стараясь облегчить и ускорить процесс монтажа используются разнообразные пружинные зажимы или откидывающиеся замки. Процесс монтажа от этого практически не изменяется. Единственное что вам не потребуется пользоваться отверткой.
Вывод
Как видите процесс монтажа проходной, оконечной или одинарной ТВ розетки не так уж сложен. В этом вопросе главное правильно выбрать саму розетку, а также схему ее подключения. Но мы надеемся, что наша статья помогла вам в этом вопросе и теперь вы без трудна выберете и подключите именно ту ТВ розетку, которая соответствует вашей схеме.
Как установить и подключить розетку своими руками: от теории до практики
Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта. В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах. Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.
Классификация розеток по типу установки
Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:
- Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).

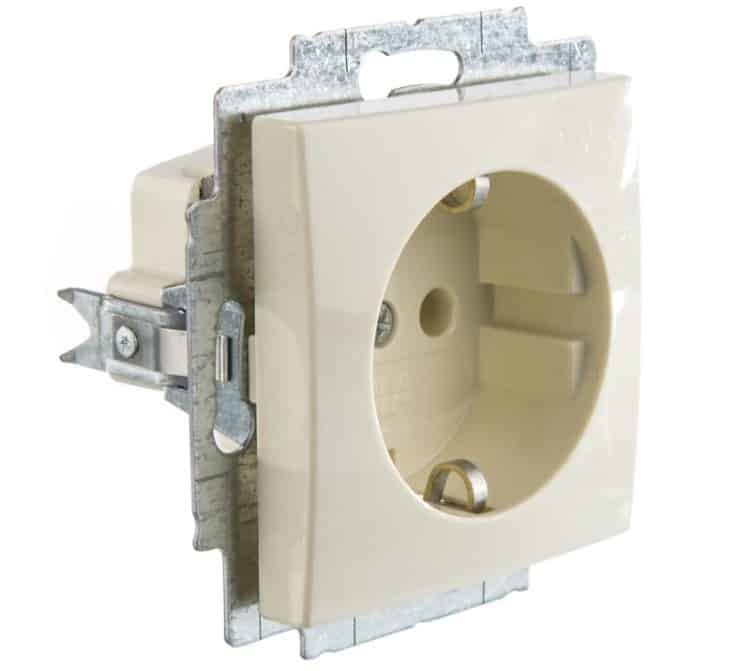

- Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.
Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.
Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.
Классификация, особенности и размеры подрозетников

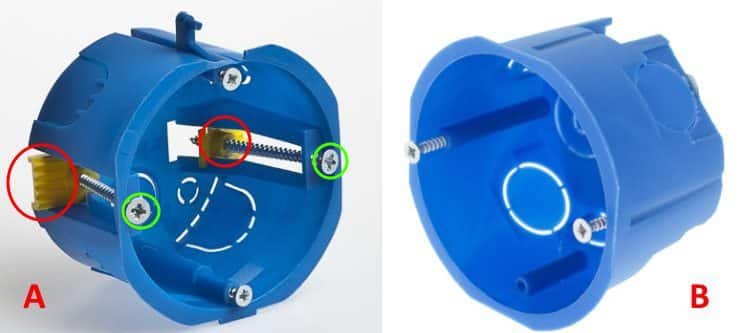

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:
- Под гипсокартон.
- Для бетона и кирпича.

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

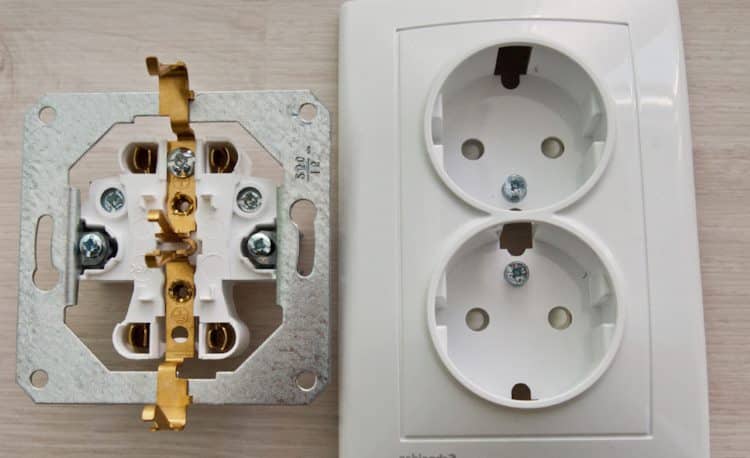

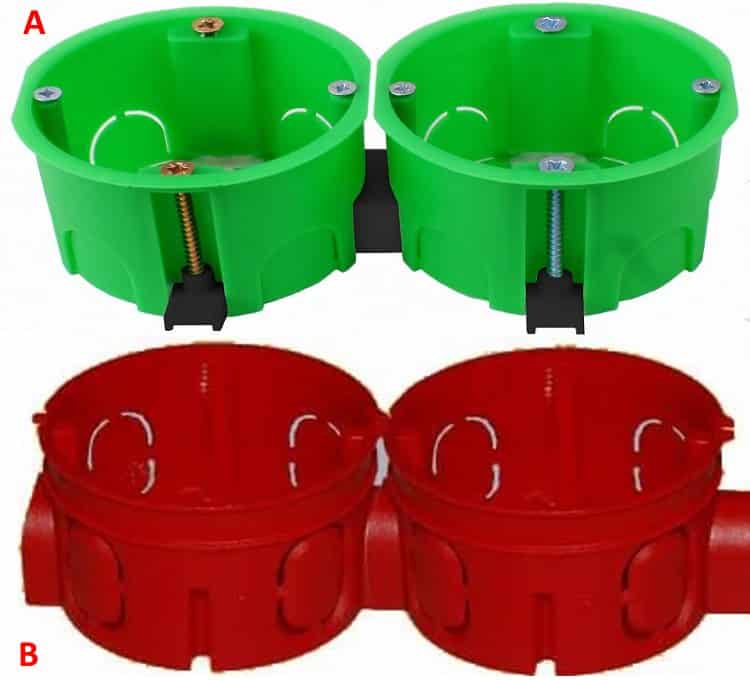

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

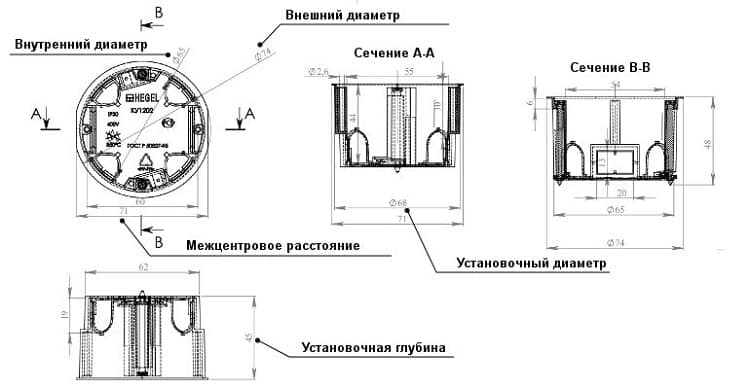

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.
Монтаж накладных розеток
Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:
- Подготавливаем инструмент и необходимые материалы. Нам понадобятся:
- дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
- крепеж, он также подбирается в зависимости от материала стены;
- металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
- отвертка и сама розетка.
- Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели).

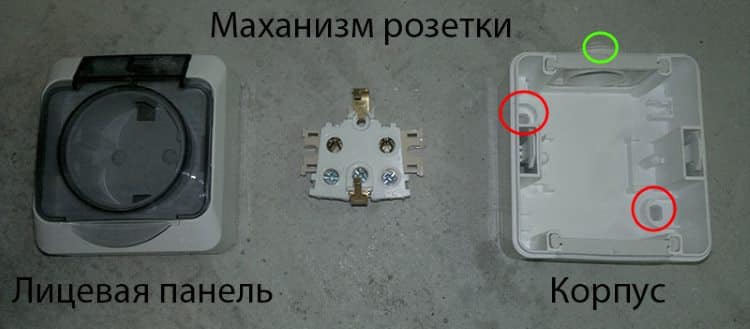

Пример разобранной наружной розетки
- Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
- Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
- Устанавливаем механизм на основание.
- Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
- Прикручиваем внешнюю панель.
Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.
Монтаж в гипсокартон
Для данного процесса нам потребуются следующие инструменты:
- Дрель или шуруповерт.

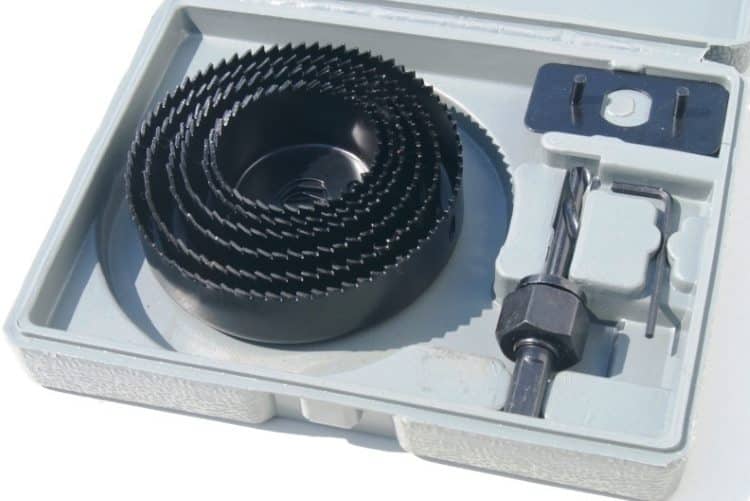

- Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.
- Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).
В первую очередь нам следует установить подрозетник, делается это следующим образом:
- Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
- Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
- Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).
Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:
- Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
- Подключаем к клеммам провода.
- Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем.

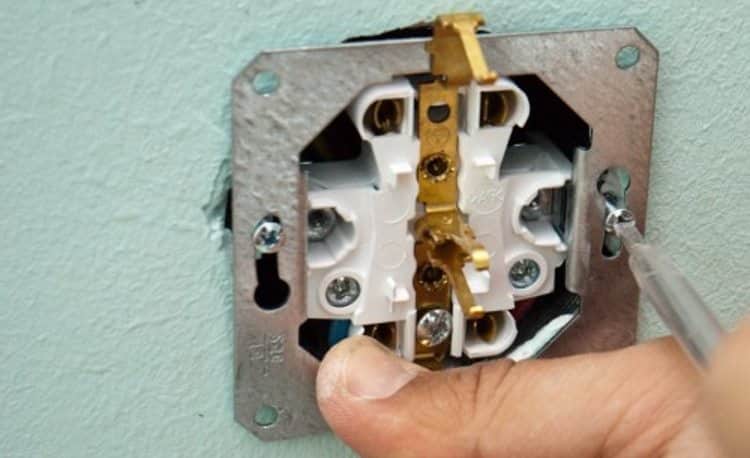

Фиксация розетки
- Прикручиваем лицевую панель.
Монтаж в бетон или кирпич
Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:
- Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
- Отвертка.

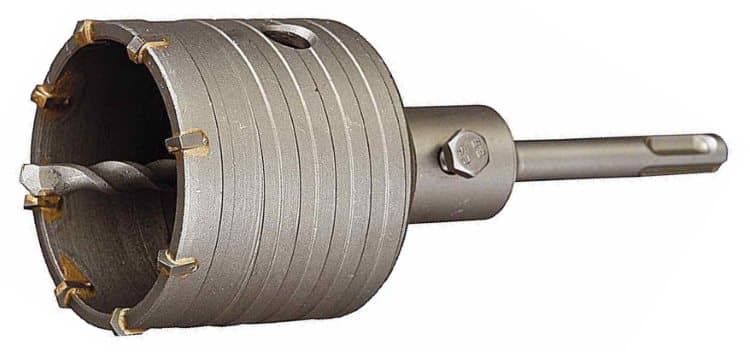

- Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.
Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

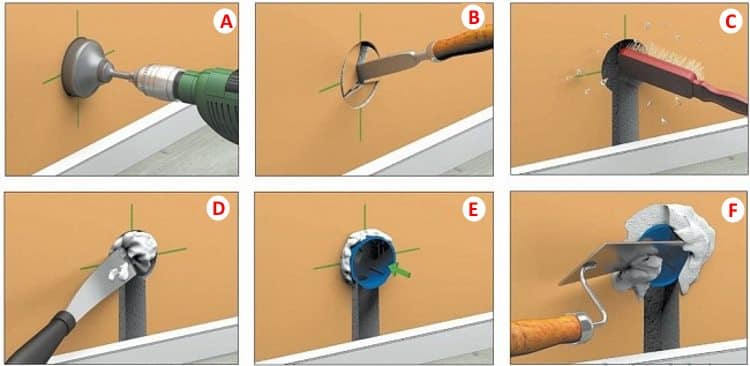

Алгоритм действий для установки подрозетника для бетона:
- Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
- Выбиваем бетон (В), чистим от пыли отверстие (С).
- Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
- Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.
Особенности подключения (электрическая часть)
Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.
После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.
Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.
Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

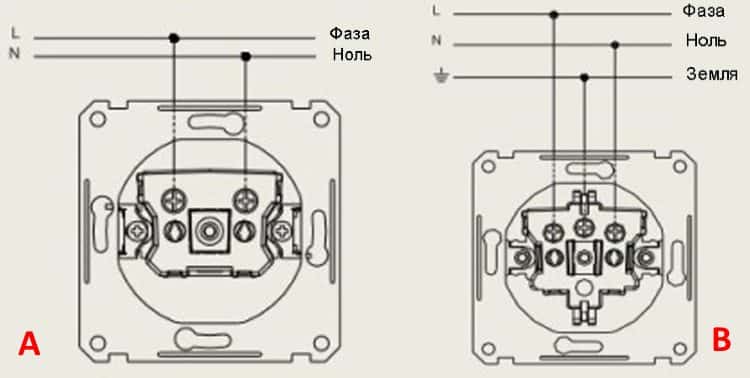

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.
Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.
Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.
Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.

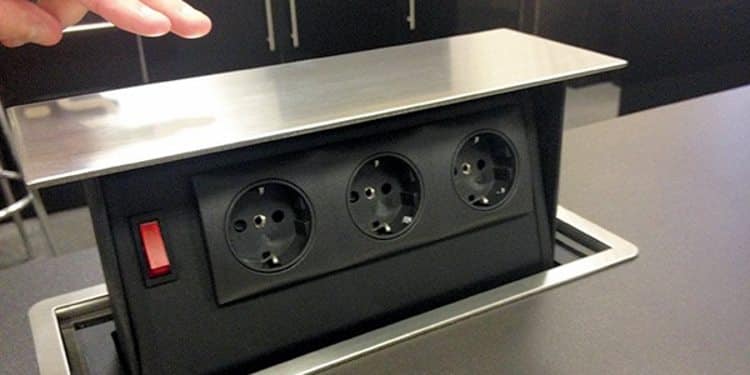

Кратко о выдвижных розетках
В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.

Конструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.
Подключение интернет розетки — 3 ошибки. Схема подключения по цветам для розеток RJ 45.
Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:
- обычная 220 Вольт
- интернет-розетка
- телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.
Пошагово рассмотрим весь цикл подключение интернет розетки.
Интернет кабель
Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.
Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.
Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:
Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.
На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.
Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.
Монтаж интернет розетки
С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.
Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.
Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.
Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.
Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.
Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.
Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.
Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.
Инструкция к интернет розетке Schneider Electric Unica – скачать
Инструкция к Legrand – скачать
Стандарты и схема подключения
Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:
- по стандарту “A”
- по стандарту “B”
В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.
Например на Unica:
- протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
- “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:
- бело-оранжевый
На другой стороне:
- бело-коричневый
Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.
Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.
Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.
Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.
Далее вставляете в контактные пазы по цветам все провода.
После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.


Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.
Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.
Далее устанавливаете лицевую панель и декоративную рамку.
Подключение к роутеру и обжим коннектора
После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.
Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».
Расположение цветов считается слева-направо:
- бело-оранжевый
- бело-коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.
Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.
После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.


Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.
Проверка интернет-подключения
После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.
В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.
После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.
Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.
В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.
Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).


Как подключить 4-х жильный телефонный кабель
А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?
Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.
Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.
С одной стороны две жилы заводите на контакты 1-2:- бело-оранжевый контакт = бело-оранжевая жила
- оранжевый = оранжевая жила

а с другой, на контакты 3-6:
- бело-зеленый контакт = бело-синяя жила на кабеле
- зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.
Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.
Ошибки при подключении интернет розетки
1Неправильное подключение жил согласно протокола.Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.
Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.
При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.
То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.
А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.
Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.
По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.
Источники — //cable.ru, Кабель.РФ
Статьи по теме
Как подключить интернет розетку: схемы установки, инструкция
Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.
Обжим коннектора RJ-45
Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».
Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.
Схема подключения интернет кабеля по цветам
Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.
Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.
Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).
Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе
Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.
Клещи для обжима коннекторов (один из вариантов)
Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».
Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.
Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.
Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.
При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.
Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».
Видео-урок: обжим коннектора RJ-45 клещами и отверткой
Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.
Как подключить интернет кабель к розетке
Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:
- Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
Компьютерная розетка RJ45 внутренняя - Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.
Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.
Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.
Как подключить настенную компьютерную розетку
Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».
Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:
- Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
- На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.
Подключение настенной розетки с 4-мя проводами - На корпусе вы видите контакты-микроножи. К ним подводите провод нужного цвета и вставляете его, стараясь дотянуть его до самого низа контактной группы. Когда проводник проходит ножи, слышится щелчок. Это значит, что он стал на место и изоляция прорезана. Если добиться щелчка не удалось, после того как все согласно цветам разведено по контактам, берете обычную прямую отвертку с тонким лезвием и принудительно опускаете провода вниз. Это же можно сделать тыльной (неострой) стороной ножа.
Восемь проводников подключают по схеме «В» - После того как все проводники достигли своего места лишнее (торчащие кусочки) обрезают.
- Надевают крышку.
Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.
Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.
Как подключить внутреннюю интернет-розетку
Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.
Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.
Как разобрать интернет розетку RJ-45 «Legrand»

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.
Для наглядности, посмотрите видео.
Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.
Как разобрать интернет-розетку «Lezard»

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).
И снова, для закрепления материала советуем посмотреть видео.
Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).
подключение телевизионной розетки своими руками
Как подключить телевизионную розетку: рекомендации по самостоятельной установке
Сейчас сложно представить дом или квартиру, в которой не было бы телевизора. Все чаще их даже не один, а два или три. При этом провода антенны или кабельного телевидения могут путаться под ногами или просто эстетически не радовать глаз. Устранить эти проблемы поможет подключение телевизионной розетки. Если установить ТВ розетку, то появится возможность скрыть провода и обезопасить их от случайных разрывов и других повреждений.
Как подключить телевизионную розетку
Перед тем, как самостоятельно телевизионный кабель к розетке нужно решить какой тип крепления предпочтительнее. ТВ розетки по способу установки бывают трех видов:
— внешняя накладная телевизионная розетка
— розетка скрытого подключения (вмонтированная в стену)
— проходная телевизионная розетка
По выполняемым функциям все розетки следует разделить на:
- Оконечные – чаще всего используются, если необходимо подключить один телевизор. Как и проходные телевизионные розетки, оконечные могут быть использованы для подключения нескольких телевизоров, однако, такой тип может создавать помехи.
- Проходная розетка, которая служит разветвителем сигнала. К каждой такой розетке подключается один кабель по которому сигнал поступает и один по которому сигнал идет дальше. Используются для двух и более телевизоров. Проходная розетка создает меньше помех при большом количестве телевизоров.
Если принято решение о самостоятельной установке розетки под телевизор, то нужно обзавестись следующими инструментами:
- Собственно, сама телевизионная розетка.
- Инструмент для снятия изоляции.
- Отвертки.
- Ударная дрель или перфоратор.
- Крепежные детали.
Схема подключения тв розетки скрытой установки.
- На первом этапе необходимо сделать округлое отверстие в стене под размер будущей розетки. Для этого можно использовать перфоратор или дрель.
- Вторым этапом следует расположить коробку в отверстие и закрепить ее при помощи саморезов и дюбелей.
- На третьем этапе нужно снять изоляцию с кабеля. Для этого можно использовать канцелярский или кухонный нож. При снятии изоляции важно, чтобы не оставалось царапин на центральной металлической жиле, иначе кабель может переломиться в этом месте.
- На четвертом этапе нужно закрепить центральную жилу в розетке винтом.
- На пятом и последнем этапе следует закрепить корпус в стене и закрыть внешней крышкой. ТВ розетка установлена
Схема подключения накладной розетки.
Подключить розетку телевизионную накладного типа в значительной степени проще. Для того, чтобы установить розетку под тв кабель накладного типа нужно:
- Снять изоляцию с кабеля.
- Открыть корпус. Для этого следует либо раскрутить винт, либо с силой потянуть верхний край розетки.
- Закрепить центральную жилу внутри корпуса.
- Собрать корпус и установить его на место.
Для большей наглядности и упрощения процесса установки розеток следует посмотреть видео подключения тв розетки. На видео четко показано, подключение розетки для телевизионного кабеля своими руками.
Телевизор к розетке подключайте коротким кабелем RG-6 или подобным. Для этого один конец кабеля следует подключить к телевизору, а другой утопить в розетку.
Альтернативный вариант установки.
Если же у вас нет сил, средств или желания чтобы телевизионный коаксиальный кабель самому, то специалисты платформы Юду смогут помочь в этом вопросе.
Описание электрических розеток| Домостроение
Замена розетки и добавление новой в схему — это две из немногих задач, которые может выполнять домашний мастер по электрике, поэтому взгляните на ее ключевые компоненты с помощью этой подробной схемы внутренней работы скромной электрической розетки.
1. Клеммные винты: Обеспечивают защиту НАПРЯЖЕНИЯ, ЗАЗЕМЛЕНИЯ и НЕЙТРАЛИ внутри своих КЛЕММ. Не должно быть оголенных проводов; если это так, отрежьте его или загните конец.
2. Земля: Предохранительный трос, проводящий то же электричество, что и ЖИВОЙ, если что-то пойдет не так, заземляя его.Земля внутри КАБЕЛЯ оголена и при фиксации на конец надевается желто-зеленая оболочка. Обратите внимание на то, как мост соединяет его с винтами ПЛАСТИНЫ ЛИЦА для безопасности.
Примечание: это одноканальная коммутируемая розетка на 13 ампер. Самый распространенный тип внутренней схемы в Великобритании — это кольцевая схема. Домашний мастер может добавить новую розетку, обычно беря ответвление от существующей точки (по одной на каждую розетку). Послушайте совет, прежде чем делать это, и всегда сначала отключайте сеть. (Изображение предоставлено Дэвидом Стивенсом)3.Нейтраль: После подачи питания в розетку через LIVE, электричество проходит по нейтрали и возвращается в домашний потребительский блок, замыкая цепь. Нейтраль обшита синим, но до 2004 года была черной (см. LIVE).
4. Монтажная коробка, также известная как задняя коробка: Защищает ТЕРМИНАЛЫ и КАБЕЛЬ, который проходит через отверстие, обычно внизу. Эта сливная коробка изготовлена из оцинкованной стали и может быть установлена внутри твердой штукатурки или гипсокартона, но коробки для открытого монтажа обычно бывают пластиковыми.Они доступны разной глубины, поэтому при замене ЛИЦЕВОЙ ПЛАСТИНЫ измерьте ее, чтобы купить достаточно глубокую коробку.
5. Мягкая втулка: Доступна как открытая, так и «глухая» (без отверстия, поэтому вы можете вырезать ее по размеру), обычно из ПВХ или резины, это защищает КАБЕЛЬ от МОНТАЖНОЙ КОРОБКИ. КАБЕЛЬ должен проходить через отверстие только для того, чтобы предотвратить распространение огня.
6. Кабель: Оболочка из ПВХ покрывает ЭЛЕКТРИЧЕСКИЙ, ЗАЗЕМЛЯЮЩИЙ и НЕЙТРАЛЬНЫЙ провода. Это «трехжильный кабель с круглой оболочкой сечением 2,5 мм2».В старых схемах оболочки могут быть резиновыми. Эту проводку должен обновить электрик.
7. Под напряжением: Электроэнергия течет по этому проводу от потребителя к розетке по мере необходимости. Этот проводник «переключается», поэтому вы можете остановить электрический ток. Провод под напряжением в настоящее время коричневого цвета, хотя до внесения изменений в правила в 2004 году (для помощи дальтоникам) он был красным, поэтому, если вы меняете ЛИЦЕВОЙ ПЛАСТИН или добавляете новую розетку в старом доме, это то, что вам нужно. найду.
8. Лицевая панель: Доступный в различных материалах и конструкциях, на лицевой панели розетки находятся ТЕРМИНАЛЫ и она привинчивается к МОНТАЖНОЙ КОРОБКЕ. Разъемы LIVE и NEUTRAL находятся на расстоянии 22 мм друг от друга и снабжены заглушками, предотвращающими вставку чего-либо, кроме вилки.
9. Клемма: Они соединяют провода ПОД НАПРЯЖЕНИЕМ, ЗАЗЕМЛЕНИЕМ и НЕЙТРАЛЬНОМ с проводниками на ЛИЦЕВОЙ ПЛАСТИНЕ, которая в конечном итоге передает электричество на вилку. Они закрепляются на месте затягиванием КЛЕММНЫХ ВИНТОВ с помощью отвертки с плоским жалом.
.Интерактивная схема подключениядля автофургонов, школ, домов на колесах и т. Д.
перейти к содержанию
Поиск
.Схема электрических соединений и подключения автоматического ИБП / инвертора к дому
Схема электрических соединений автоматической системы ИБП (один провод под напряжением и обычная проводка)
Автоматические подключения ИБП / инвертора
В случае аварийного сбоя при подаче электроэнергии недоступен на электростанции, мы можем использовать автоматический инвертор / ИБП и батареи для бесперебойного подключения питания.
Мы покажем два основных ИБП / инвертора с подключением батарей к домашнему распределительному щиту.
- Автоматический ИБП / инвертор с двумя проводами
- Автоматическая разводка USP / инвертора с одним проводом под напряжением
Примечание. Для работы в безопасном режиме используйте 6 AWG ( 7/064 ″ или 16 мм 2 ) и сечение провода к для подключения ИБП к главной панели управления .
Автоматическая двухпроводная разводка ИБП / инвертора.

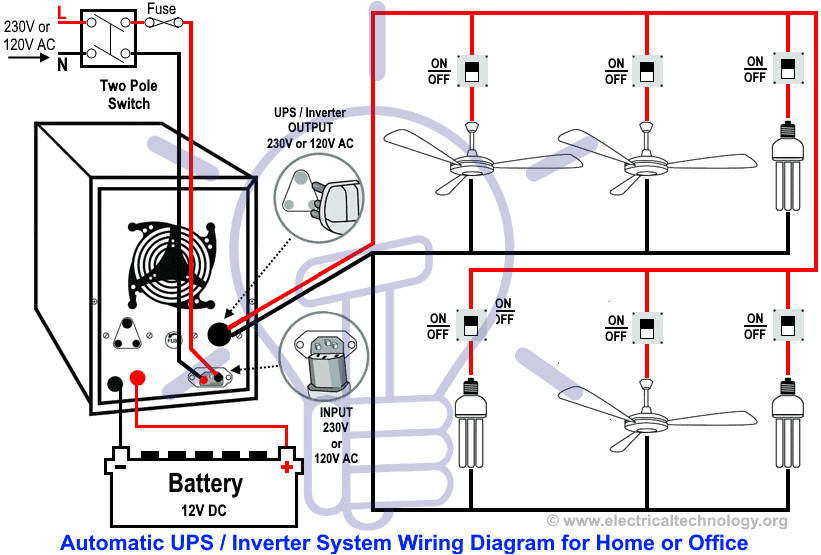

Здесь нет ракетостроения. Просто подключите исходящие провода нейтрали и напряжения к ИБП. Теперь подключите два исходящих провода нейтрали и фазы от ИБП / инвертора (в качестве выхода) к приборам, как показано на рис.1.
Проводка ИБП / инвертора с одним дополнительным проводом под напряжением
Как правило, мы знаем, что каждая точка нагрузки должна быть подключена через провод под напряжением (фаза) и нейтраль для нормальной работы. В приведенном ниже примере мы уже подключили фазу и нейтраль (от электростанции к полюсу электросети и распределительному щиту) к каждому электроприбору, то есть к вентиляторам, точкам освещения и т. Д. Это то, что мы делаем в нашем распределительном щите для домашней электропроводки.

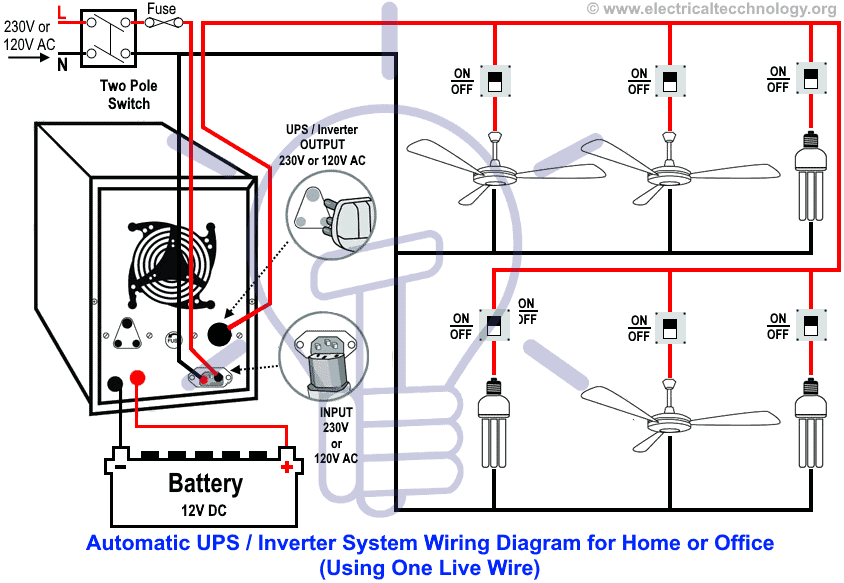

Теперь, в соответствии со схемой подключения ИБП ниже, подключите дополнительный провод (фазу) к тем приборам, к которым мы уже подключили фазный и нейтральный провода от (Power house и DB) (i.е., два провода в качестве фазы (под напряжением), как показано на рисунке ниже). И нет необходимости подключать дополнительный нейтральный провод от ИБП, поскольку он уже установлен и подключен ранее. Проще говоря, вам нужен только провод под напряжением для подключения к приборам, как показано на рис. 2. Теперь возникает вопрос: «Почему дополнительный фазный провод, а не нейтраль? … Да .. Прочтите следующую работу и работу схемы, чтобы получить представление.
Вы также можете прочитать:
Щелкните изображение, чтобы увеличить


Работа и эксплуатация подключения ИБП
(1) При отсутствии электроснабжения от электросети от электростанции
В этом случае электропитание будет продолжаться через фазный провод (выход ИБП), который подключен к батареям и ИБП, а затем к электрическим приборам (обратите внимание, что нейтраль уже подключена).Таким образом, первый однофазный провод, который уже был подключен перед установкой ИБП (т. Е. Провод под напряжением от главной платы к ИБП), будет неактивным, потому что источник питания недоступен из электростанции. В этом случае электрические приборы, подключенные через провод под напряжением от ИБП / инвертора, непрерывно потребляют накопленную электрическую энергию в батареях.
Связанные руководства:
(2) При восстановлении питания от электросети
Затем подача питания будет продолжаться через фазный провод (обратите внимание, что нейтраль уже подключена), который подключен к ИБП от главной платы (это будет заряжать вашу батарею), а затем от ИБП к подключенным электроприборам.Таким образом, второй провод (фаза или провод под напряжением), который подключается после установки ИБП (т. Е. Один провод под напряжением от ИБП), будет неактивным, потому что источник питания недоступен от ИБП и батарей (поскольку это автоматическая система ИБП).
Как подключить ИБП / инвертор к распределительной плате?

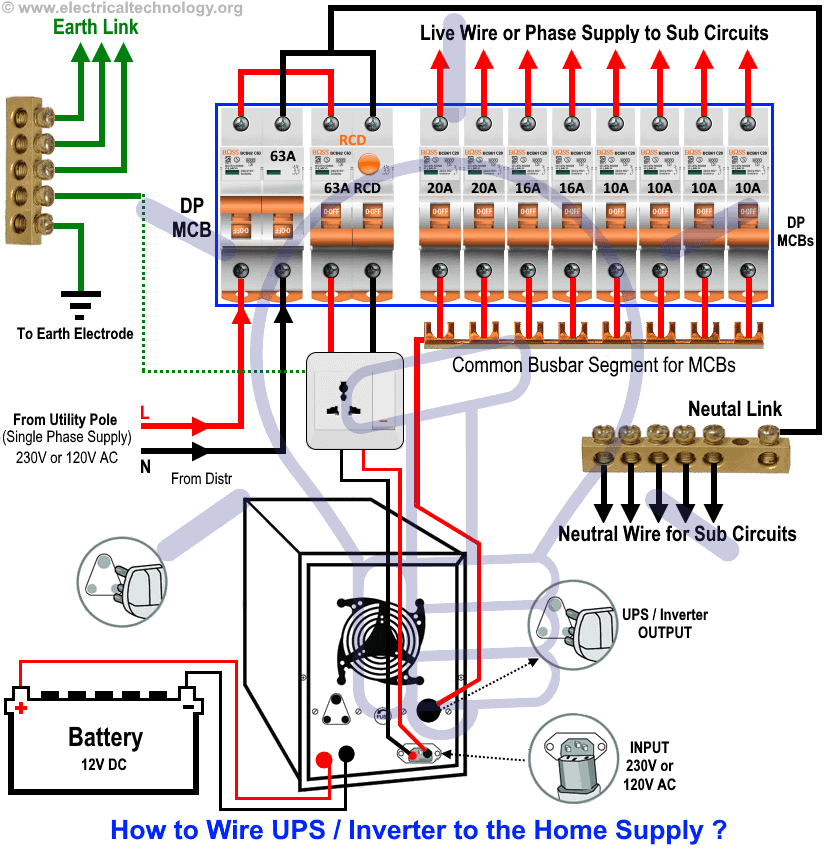

На рисунке 3 ниже показано, как подключить ИБП / инвертор с батареями к главному распределительному устройству для непрерывного электроснабжения в случае сбоя в электросети.
Дополнительная проводка подключения к подключенной нагрузке и технике на две комнаты в доме. Как подключить автоматический ИБП / инвертор к домашней системе электроснабжения?
Щелкните изображение, чтобы увеличить


Цветовой код проводки:
Мы использовали Red для Live или Phase , Black для Neutral и Green для заземляющего провода в одной фазе.Вы можете использовать коды конкретных регионов, например, IEC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:
NEC:
Однофазный 120 В переменного тока :
Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод
МЭК:
AC:
Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = заземляющий провод.
Общие меры предосторожности при игре с электричеством.
- Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
- Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа)
- Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
- Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, умеющих обращаться с электричеством.
- Прочтите все инструкции, руководства пользователя, предупреждения и строго следуйте им.
- Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
- Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Связанные сообщения:
Теперь, если вы все еще сталкиваетесь с трудностями или не понимаете схему подключения, не стесняйтесь оставлять комментарий или просто просмотрите другие соответствующие пошаговые руководства по схемам подключения ИБП / инвертора и подключению с помощью описание и работа.
Вы также можете прочитать другие Руководства по установке электропроводки.
.Электропроводка распределительного щита с УЗО (однофазное домашнее питание)
Электропроводка Монтаж распределительного щита с УЗО (однофазное домашнее электроснабжение от опоры электросети и счетчика энергии до потребителя)
Что такое распределительный щит ?
Распределительный щит — это безопасная система, разработанная для дома или здания, которая включает в себя защитных устройств , разъединитель переключатели , автоматический выключатель и предохранители для безопасного подключения кабелей и проводов к вспомогательным цепям и конечные подсхемы, включая связанные с ними провода нейтрали под напряжением (фазы) и заземления. Распределительная плата также известна как «Fuse Board », «Panel Board» или «Consumer Unit ». Ниже приведены типы распределительных щитов.
Типы распределительных щитов
- Главный распределительный щит (MDB)
- Дополнительный распределительный щит (SDB)
- Последний распределительный щит (FDB)
MDB = Главный распределительный щит
Блок распределительного щита, установленный в зданиях, которые в первую очередь получают входящее однофазное электроснабжение (низкое напряжение переменного тока (LV) ( 230 В переменного тока или 120 В переменного тока в США ) от вторичной обмотки трансформатора через электрический столб и счетчик энергии или электрические сети распределительной компании Торговые точки поставщика услуг известны как Main Distribution Board .
Главный распределительный щит (MDB) также известен как плата предохранителей или потребительский блок , в котором установлены основные защитные и изолирующие устройства для обеспечения электричеством в безопасном диапазоне подключенных электроприборов.
Связанные руководства по электромонтажу:
SDB = Sub Distribution Board
Распределительный щит, который используется для распределения электропроводки и цепей в выбранной области в здании или доме, то есть на этаже в многоэтажном здании.Вспомогательный распределительный щит подключается и получает питание от главного распределительного щита через различные провода и кабели, рассчитанные в соответствии с требованиями к нагрузке.
FDB = Final Distribution Board
Распределительный совет, обеспечивающий электроснабжение заключительных и вспомогательных цепей, известен как Final Distribution Board . FDB (Final Distribution Board) напрямую подключается через SDB (Sub Distribution Board), а конечные переключатели используются для управления подключенными электрическими устройствами и приборами, такими как свет, кондиционер, вентилятор и т. Д.
Электромонтажные аксессуары для однофазного распределительного щита
Главный распределительный щит или платы предохранителей (потребительский блок) обычно содержит следующие три основных блока для управления и распределения электропитания между различными подключенными приборами и устройствами через электрические кабели и провода. .
- DP = двухполюсный автоматический выключатель (главный выключатель или главный выключатель).
- УЗО (также DP) Устройства остаточного тока для безопасности.
- SP = Однополюсные автоматические выключатели (автоматические выключатели и предохранители).
- MCB и CB = миниатюрный автоматический выключатель и автоматический выключатель.
Вышеупомянутые аксессуары для электропроводки и защитные устройства используются для управления и распределения электроэнергии (безопасно для подключенных электроприборов) по всему дому. На следующей схеме показано однофазное домашнее электроснабжение и подключение распределительного щита с УЗО.
Связанное руководство по электрическому подключению: Как подключить трехфазный счетчик электроэнергии кВтч?
Как подключить УЗО (устройство остаточного тока)?

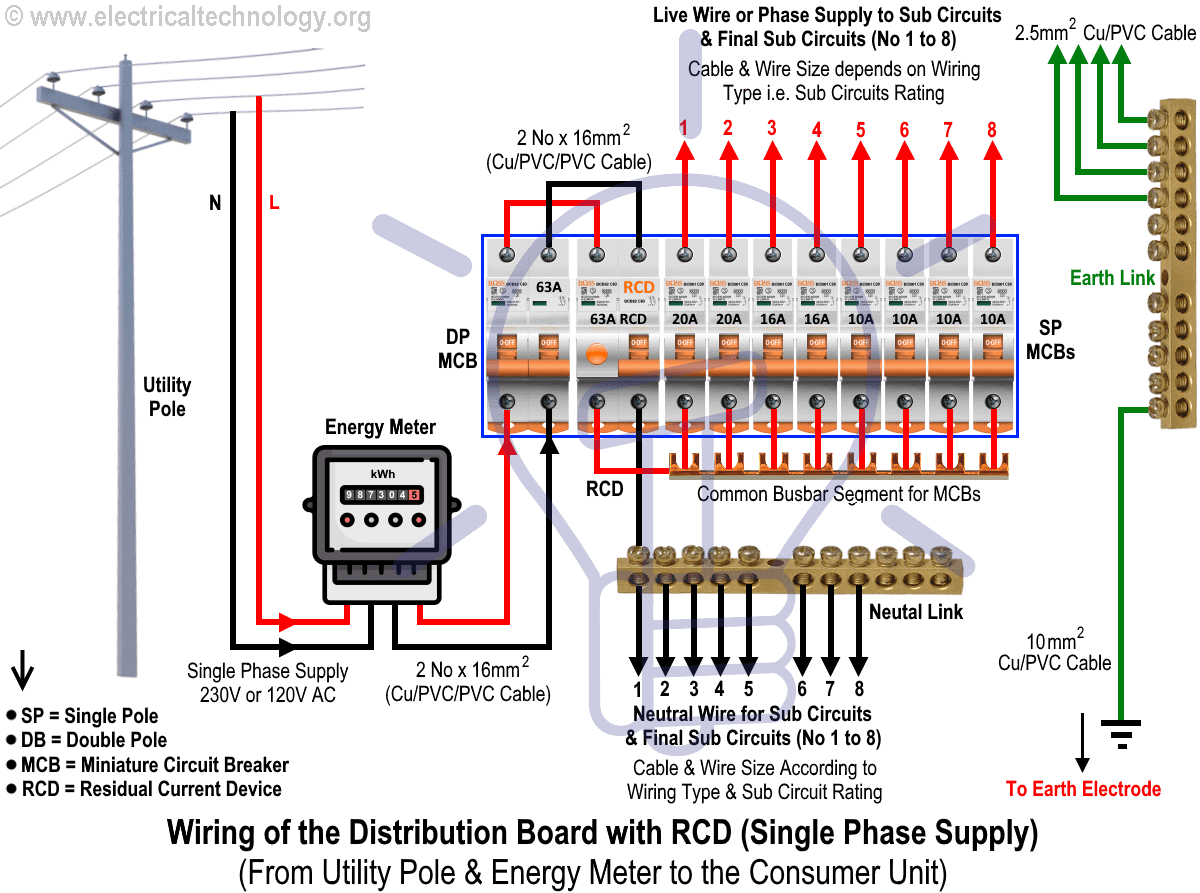

На этой электрической схеме однофазного домашнего источника питания основное питание (однофазное напряжение (красный провод) и нейтраль (черный провод) идет от вторичной обмотки трансформатора (3-фазная 4-проводная (звезда) система) к однофазной счетчик энергии ( Обратите внимание, что однофазное питание — 230 В переменного тока и 120 В переменного тока в US ). Эти две линии (линия и нейтраль) от счетчика энергии подключены к двухполюсному разъединителю выключателя MCB.Их провод под напряжением подключается к УЗО, а затем к сегменту общей шины однополюсных автоматических выключателей. Исходящие линии от MCBS (SP) подключаются к конечным цепям и вспомогательной конечной цепи, а также к электрическим устройствам, таким как вентилятор, освещение, переключатели и т. Д.
Нейтраль подключается через счетчик энергии, MCB (DP), УЗО, а затем к нейтрали. Ссылка. Все подсхемы, подсхемы могут быть подключены к нейтрали. Имейте в виду, что все электрические устройства и приборы должны быть подключены к заземляющей перемычке для безопасности, которая напрямую подключается к заземляющему электроду и заземляющей пластине для надлежащего заземления.

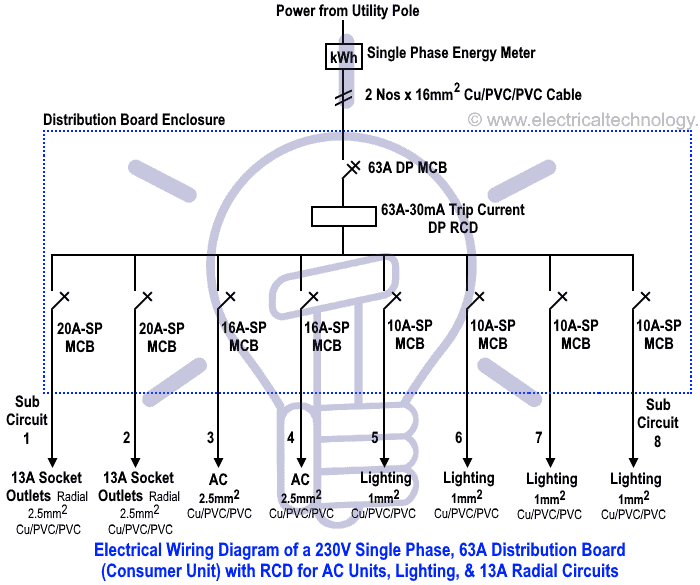

В следующей однофазной электропроводке для домашнего электроснабжения мы использовали MCB 63A (DP), 63A RCD (DP) и разные номиналы для MCB (SP), такие как 20A, 16A, 10A и т. Д., В соответствии с вашими потребностями.
Подробная информация о каждом разделе приведена под рис.
Щелкните изображение, чтобы увеличить


Цветовой код проводки:
Мы использовали Red для Live или Phase , Black для Neutral и Green для заземляющего провода.Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:
NEC:
Однофазный 120 В переменного тока:
Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод
Трехфазный 208 AC: Черный = Фаза 1 или Линия 1 , Красный = Линия 2, Синий = Линия 3, Белый / Серый = Нейтраль и Зеленый / Желтый = Заземляющий провод
IEC:
Однофазный 230 В переменного тока:
Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = заземляющий провод
трехфазный 208 переменного тока:
серый = фаза 1 или линия 1 , черный = линия 2, коричневый = линия 3, синий = нейтраль и зеленый = Заземляющий провод

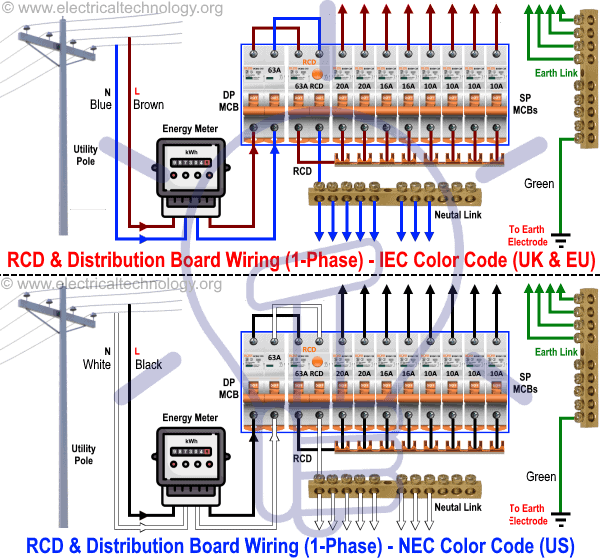

Ниже приведена электрическая схема однофазного распределительного щита с УЗО в цветовых кодах электропроводки NEC и IEC.Можно использовать то же описание и детали, что и для приведенного выше рис. 1.


Двойной Полюсный MCB (DP) = изолятор или главный выключатель)
Это главный рабочий выключатель, который используется для управления подачей электроэнергии в здании (ах). Главный выключатель может использоваться для немедленного включения или выключения основного источника питания подключенных устройств в случае возникновения чрезвычайной ситуации, например, короткого замыкания, поражения электрическим током, возгорания, или во время работы с основной платой, вспомогательной схемой или конечными вспомогательными цепями для устранения неисправностей и для технического обслуживания.Если в системе установлено несколько блоков питания, то есть накопительный нагреватель и т. Д., Можно использовать несколько или отдельные блоки сетевого выключателя или плату с предохранителями.
RCD (DP) = Устройства остаточного тока для безопасности
A ( RCD ) Остаточный ток -Токовое устройство , или ( RCCB ) Автоматический выключатель остаточного тока , представляет собой устройство электропроводки или выключатель, который отключает или отключает цепь всякий раз, когда обнаруживает, что электрический ток не сбалансирован между проводником под напряжением (L) и обратный нейтральный провод (N).А затем мгновенно отключите поток электричества в подключенных цепях, автоматически работая в безопасном режиме, чтобы избежать поражения электрическим током.
CB (SP) = однополюсные автоматические выключатели
Автоматический выключатель — это устройство, подобное предохранителю, которое замыкает и размыкает цепь . Другими словами, выключатель — это устройство, которое включает и выключает электропитание в нормальном и ненормальном состоянии соответственно . Это устройства автоматической защиты на главной распределительной плате или в блоке предохранителей, которые отключают цепь при обнаружении неисправности.Автоматический выключатель может быть однополюсным ( SP ), DP-двойным полюсом ( DP ) и трехполюсным ( TP ). Размер предохранителя и автоматического выключателя аналогичен используемому, но автоматический выключатель более безопасен в использовании по сравнению с предохранителями благодаря автоматическому срабатыванию, поскольку вы можете снова сбросить его, если он когда-либо сработает.


Вы также можете проверить соответствующие Учебные пособия по установке электропроводки, приведенные ниже.
