Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла27Не помогла1

Подключение проходного выключателя: как это делать правильно?

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

• Два проходных выключателя.

• Трехжильный провод типа ВВГнг 3*1,5 мм² или NYM 3*1,5 мм²
• Светильник.
• Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке.

Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

Теги выключатели электропроводка

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.

Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.

Предыдущий пункт относится и к межэтажным лестничным пролетам.

В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

• Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
• После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.

Два других взаимно соединяются жилами аналогичных цветов.

В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

• Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
• Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

• Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
• Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
• Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

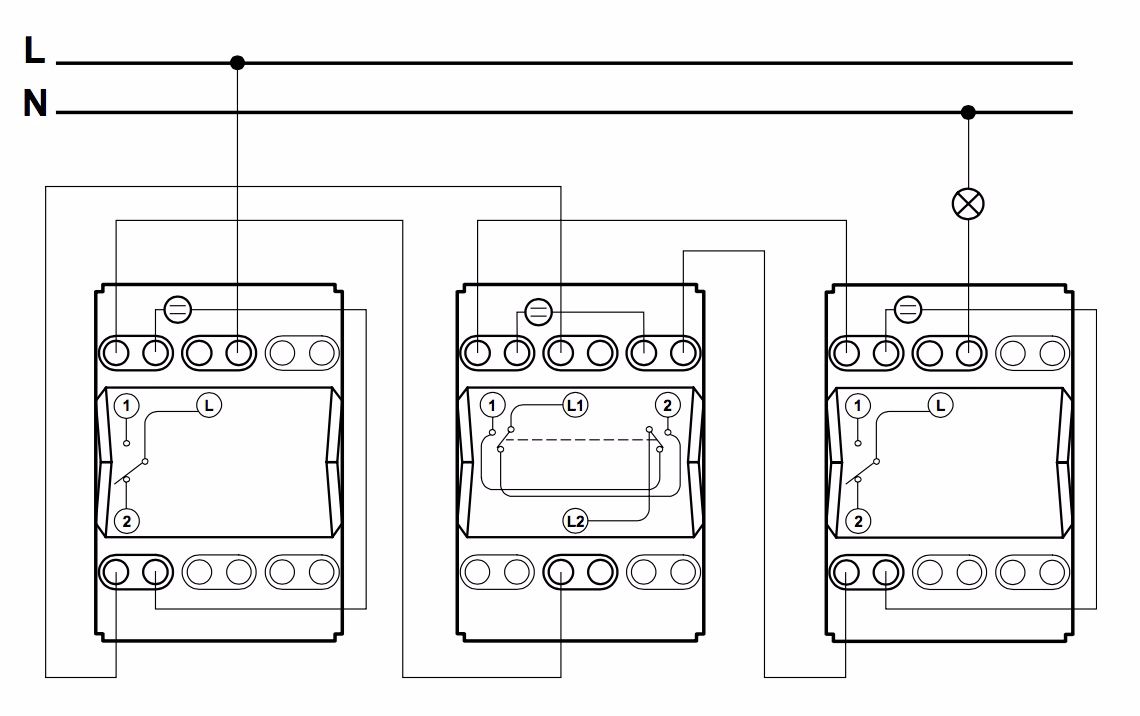

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Проходной выключатель: принцип работы и подключение

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Виды

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

• одноклавишные;
• двухклавишные;
• трехклавишные.

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели, как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

Схема строения одно-, двух-, и трехклавишного выключателей

• одноклавишный выключатель имеет одну вводную клемму и две выходных;
• двухклавишный выключатель – две входных клеммы и четыре выходных;
• трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

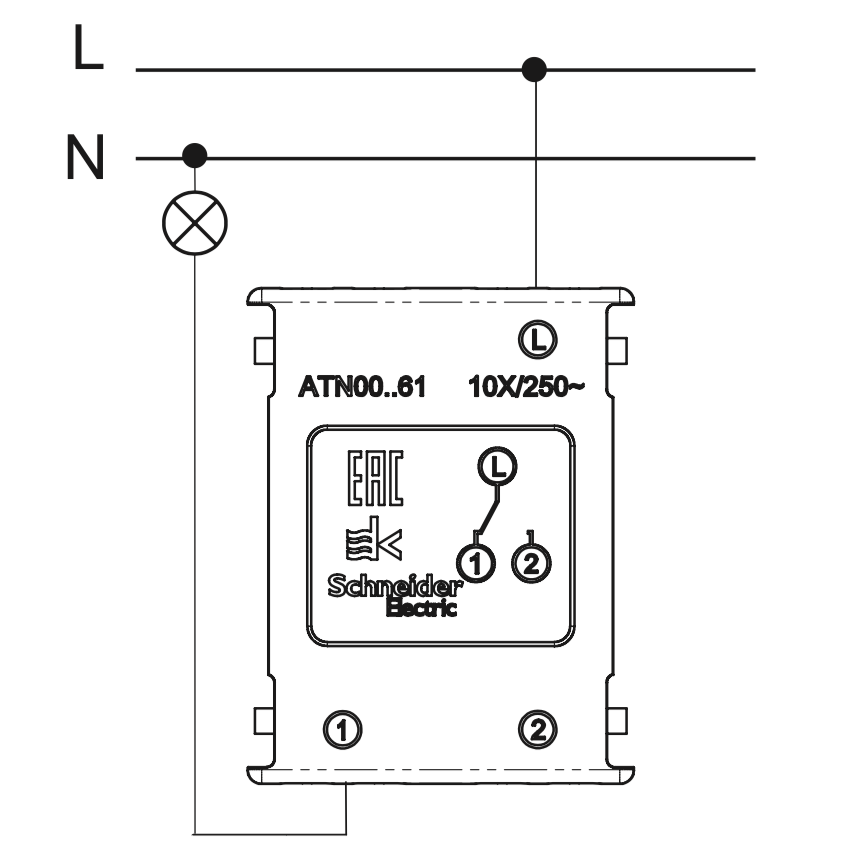

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

• красный – фаза;
• синий – 0;
• желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

1. кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
2. кабель от одного проходного выключателя до расключающей коробки;
3. кабель от другого проходного выключателя до коробки расключения;
4. кабель от осветительного прибора до распределительной коробки.

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Управление освещением из 3х мест

Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.

В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

Схема управления освещением из 3х мест

На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

Варианты подключения перекрестного выключателя

В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

Схема подключения четырех переключателей

Пример использования

К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключить. Видео

Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

Оцените статью:

Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.  При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

Схема проходного выключателя выглядит следующим образом:

• проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
• другой проводок (он называется фазный) соединяет общий контакт выключателей
• контакты выключателей соединяют между собой (тут используется коробка)
• фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

• проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
• когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

• модели и типа устройства
• опыта мастера, который устанавливает проходной выключатель
• особенности мест, где будет расположено устройство
• сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Схема подключения проходного выключателя | КилоВатт

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

   Подключение двухклавишного проходного выключателя

2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

   Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Как безопасно отключить питание на электрической панели

Во всех домах есть электрическая сервисная панель, известная как блок выключателя или блок предохранителей. Панель получает входящую мощность от электросети и распределяет ее по различным цепям дома. Отключение питания на электрической панели обслуживания — самый безопасный способ выключить цепь перед тем, как с ней работать. Сервисная панель также позволяет отключать питание всех цепей одновременно с помощью главного выключателя или главного предохранителя .

После отключения питания цепи всегда проверяйте на наличие питания в проводах и устройствах, с которыми вы будете работать или рядом, используя бесконтактный тестер напряжения, прежде чем прикасаться к любым проводам или устройствам.

Предупреждение

Главный выключатель или главный предохранитель не , а отключает питание входящих линий обслуживания от электросети или соединений, где эти линии встречаются с главным выключателем или предохранителем внутри сервисной панели. Линии остаются под напряжением — по ним идет смертельно опасный электрический ток, — если коммунальная компания их не отключит.

Основные сведения об автоматическом выключателе

В большинстве домов есть сервисная панель, в которой используются автоматические выключатели для защиты от перегрузки. Выключатель автоматически отключается, если в цепи возникает проблема, например, короткое замыкание, или если цепь перегружена и потребляет слишком много энергии, с которой цепь не может справиться. Выключатели и цепи, которые они защищают, также можно отключить вручную, переведя их в положение ВЫКЛ.

Если вы откроете дверь сервисной панели своего дома, вы увидите «главный» автоматический выключатель, рассчитанный на 100, 150 или 200 ампер или, возможно, больше, в очень большом современном доме.Число, напечатанное на тумблере выключателя, представляет собой номинальную силу тока и указывает, с какой мощностью цепь может безопасно выдержать.

Под главным выключателем вы увидите несколько прерывателей цепи ответвления, каждый из которых управляет питанием отдельной цепи в вашем доме. Эти автоматические выключатели обычно рассчитаны на 15 или 20 ампер, если это цепи на 120 вольт. Если это цепи на 240 В, каждая из них будет управляться двухполюсным автоматическим выключателем, который обычно занимает то же место, что и два выключателя на 120 В.

Смотрите сейчас: все, что вам нужно знать о вашем выключателе

Отключение главного выключателя

Чтобы отключить питание всех ответвленных цепей, переведите тумблер главного выключателя в положение ВЫКЛ. Это отключит всю электроэнергию в доме. Отключение главного прерывателя необходимо, когда вы заменяете или добавляете прерыватель на 120 или 240 вольт или выполняете какие-либо работы внутри панели. (Это работа только для лицензированного электрика или очень опытного домашнего мастера со знаниями в области электропроводки.)

Если вам нужно работать с отдельной цепью — например, при замене розетки или осветительной арматуры — и вы не можете определить правильный прерыватель цепи ответвления, чтобы отключить питание, вы можете отключить все бытовые цепи, используя главную выключатель. (Просто будьте готовы сбросить все свои часы!)

Ель / Кевин Норрис

Отключение прерывателя цепи ответвления

Перед тем, как приступить к работе с какой-либо цепью, например, при замене выключателя или модернизации старой розетки до розетки GFCI, вы должны отключить питание цепи — и это предназначение прерывателей цепи ответвления.Определите правильный выключатель для цепи, используя справочник (обычно прикрепленный к задней части дверцы сервисной панели) или надпись рядом с каждым выключателем.

Как только вы найдете автоматический выключатель, просто переведите тумблер выключателя в положение ВЫКЛ. Если вы не можете определить правильный автоматический выключатель для цепи, над которой будете работать, или если выключатели не имеют маркировки, вы можете использовать электронный искатель автоматических выключателей для точной идентификации каждой цепи.

Использование главного выключателя в панели предохранителей

В старых домах вместо выключателей могут быть сервисные панели с предохранителями.Панели предохранителей обычно включают в себя один или несколько блоков, содержащих патронные предохранители. Один из этих блоков служит главным предохранителем или главным выключателем для сервисной панели. Каждый из других блоков обычно обслуживает прибор на 240 вольт, такой как электрическая плита или сушилка для белья. Блок предохранителей также содержит несколько ввинчиваемых предохранителей, обслуживающих отдельные цепи.

Чтобы отключить питание всех ответвленных цепей, возьмитесь за ручку на основном блоке отключения — одной рукой — и потяните прямо, чтобы полностью снять блок с панели.Использование одной руки является мерой предосторожности, чтобы предотвратить беспрепятственное прохождение электрического тока через ваше тело в случае короткого замыкания.

Снятие предохранителей параллельной цепи

Ответвительные цепи управляются предохранителями с резьбовыми концами, которые ввинчиваются в гнезда на панели предохранителей. Чтобы отключить питание отдельной ответвленной цепи, открутите предохранитель, касаясь только обода или поверхности предохранителя. Полностью открутите и выньте полностью из розетки.Не касайтесь металлической резьбовой основы предохранителя при извлечении предохранителя из гнезда.

Ввинчиваемые предохранители бывают двух основных типов: Предохранители Edison имеют большие резьбовые гнезда, которые выглядят так же, как патроны для лампочек. Предохранители типа S , или «отклонение», аналогичны предохранителям Эдисона, но имеют меньшие резьбовые основания. В старой панели предохранителей могут быть розетки типа Эдисона с переходниками, которые принимают предохранители типа S. Это не позволяет пользователям установить предохранитель неправильного типа и создать потенциальную опасность возгорания.

Подключение розетки в середине цепи

Когда розетка попадает в середину участка цепи, а не в конец, обычно в розетке есть два кабеля. Один кабель — это входящий источник питания, входящий в коробку с одной стороны, в то время как второй кабель выходит из коробки, чтобы продолжить движение к «нижним» точкам цепи. (Также может быть третий кабель, если в этой точке цепь разветвляется в двух направлениях.)

Существует два основных варианта подключения розетки к двум кабелям, проходящим через коробку.

Во-первых, цепь может быть подключена напрямую через розетку, то есть входной кабель может быть присоединен к одной паре винтовых клемм под напряжением и нейтралью на розетке, а выходной кабель может быть прикреплен к другому набору винтов. . В этой конфигурации контур протекает через розетку все время, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Второй метод подключения промежуточной розетки заключается в подключении розетки к проводам схемы с помощью гибких выводов , которые входят в провода схемы, проходящие через коробку.В этом случае нагрузка контура течет как к розетке, так и к любым «находящимся ниже по потоку» розеткам, не зависимо от прохождения через соединительный язычок розетки. Оба метода приемлемы для Кодекса, но использование пигтейлов предпочтительнее по нескольким причинам.

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямое подключение через розетку

С двумя кабелями в электрической коробке, один — это входящий силовой кабель или «линейный» кабель, а другой — исходящий силовой или «нагрузочный» кабель.Нагрузочный кабель питает любые розетки или другие устройства, находящиеся ниже по цепи.

В стандартной розетке на 120 В имеется три типа винтовых клемм: винты латунного цвета для подключения черных проводов цепи под напряжением, винтовые клеммы серебристого цвета для подключения белых нейтральных проводов и зеленая винтовая клемма для подключения неизолированных медных заземляющих проводов. .

Предупреждение

Имейте в виду, что в старой проводке вы можете не увидеть знакомые черные и белые оболочки на проводах схемы — важно помнить, что латунные винты принимают провода под напряжением, а серебряные винты принимают белые провода, которые являются нейтральными. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Чтобы пропустить провод через розетку, подключите один из черных проводов цепи под напряжением к одной из клемм цвета латуни, а другой черный провод — к другой клемме из латуни. Точно так же каждый белый нейтральный провод подключается к серебряному нейтральному выводу. Остались два заземляющих провода — обычно неизолированные медные провода или иногда зеленые изолированные провода.Их нужно скрутить вместе с помощью одного или двух жгутов, соединенных с помощью соединителя.

Один вывод заземления подключается к зеленой винтовой клемме заземления на розетке. Если электрическая коробка металлическая, вам также понадобится второй провод для подключения к клемме заземления на самой коробке. Обычно эта клемма заземления представляет собой зеленый винт, ввинченный в заднюю часть металлической коробки, но кодекс также допускает выполнение этого соединения с помощью зеленого зажима, который крепится к боковой стороне коробки.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для «обратной проводки». Используйте их только в том случае, если они относятся к типу, который можно закрепить винтом. Вставной разъем ненадежен и может привести к ослаблению проводов и другим опасностям. Профессионалы почти никогда не используют вставные разъемы на устройствах.

Электропроводка с косичками

Чтобы соединить розетку с помощью косичек, каждый из черного, белого и заземляющего проводов в двух кабелях в коробке соединяется вместе с помощью короткого провода, называемого гибким кабелем .Обычно пигтейл представляет собой провод с той же цветовой кодировкой, что и провода схемы: черный пигтейл горячий, белый пигтейл нейтральный, а зеленый или неизолированный медный пигтейл является заземлением.

Другой конец горячего пигтейла подключается к одной из горячих латунных клемм на розетке. Нейтральный провод подключается к нейтральному выводу, а заземляющий провод подключается к зеленой клемме заземления на розетке. Опять же, если коробка металлическая, вам понадобится дополнительный провод заземления, подключенный к клемме коробки.При использовании этого метода к розетке подключаются только три провода, в отличие от пяти проводов при прямом подключении.

Ель

Почему предпочтительнее использовать косички

Одним из недостатков прямой проводки через розетку является то, что розетка находится в середине цепи, и любая неисправность в розетке создает проблемы для любых устройств ниже по потоку. Любая проблема с розеткой или даже ослабленный провод под одной из винтовых клемм также может привести к потере питания розеток нижерасположенной цепи.Даже диагностировать проблему может быть сложно, потому что, если все розетки теряют мощность, трудно определить, какая из них вызывает проблему.

Прямая проводка также усложняет ремонт или замену, потому что, если вам нужно вынуть одну розетку из цепи, вы прервете работу оставшихся нижестоящих розеток. Розетка должна быть повторно подключена, прежде чем цепь, расположенная ниже по потоку, сможет снова заработать, тем временем оставив цепь из строя.

При разводке с помощью пигтейла эти недостатки устраняются.Проблема или неплотное соединение с одной розеткой не повлияет на расположенные ниже емкости. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Одна ситуация, в которой можно не рекомендовать использование пигтейлов, — это если настенная коробка очень мелкая или по другим причинам недостаточно велика, чтобы выдержать объем дополнительных гаек и пигтейлов. Если коробка слишком мала, чтобы можно было удобно обрабатывать все косички и разъемы, то решением может быть установка настенной коробки большего размера или обойтись прямой проводкой через розетку.

Более двух кабелей в коробке

Иногда вы можете открыть коробку розеток и обнаружить, что есть три кабеля, а не один или два. В этом случае один кабель — это линия (входящая мощность), а два других — кабели нагрузки (питающие устройства ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда. Подключайте более одного провода под одной винтовой клеммой. Также не рекомендуется напрямую подключать все три кабеля к розетке, используя как винтовые клеммы, так и вставные клеммы на задней панели устройства.

3-ходовые переключатели и 4-ходовые переключатели

Управление освещением с помощью двух или более выключателей

На этой странице описывается, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест. Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.

Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в жилищном строительстве стоит использовать 3-х позиционные переключатели.«3-х ходовой» — это электрик обозначение однополюсного двухпозиционного переключателя (SPDT).

Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях:

Выключатели должны создавать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда оба переключателя опущены, цепь замкнута (внизу справа).Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально окраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.

• Красный указывает на наличие горячего провода (120 вольт переменного тока).
• Зеленый указывает на нейтральный провод с потенциалом земли.
• Синий указывает провод, который плывет.«Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.

Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

Управление освещением с помощью трех или более выключателей

Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели. Четырехпозиционный переключатель имеет два положения. В первой позиции контакты подключены напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X».Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают — анимация. Этот одноминутный анимационный Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя. (Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)

Ниже приведен один пример световой цепи с четырьмя выключателями.Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.

Обратите внимание, что светильник можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара блоков переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка. Вы можете использовать столько 4-х позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. В Национальных правилах электроснабжения.Вот попробую чтобы немного рассказать о том, что такое цветовое кодирование, и как должны быть провода раскрашены в схемах освещения (и почему).

Обычной практикой при подключении мультикоммутационной схемы является использование двухпроводных (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей. Белый обозначает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли.На предыдущем рисунке показана схема, соответствующая этому соглашению.

NEC допускает определенные исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель. В таких случаях удобно и допустимо подавать 120 вольт. к переключателю через белый провод .

Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, ведущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер. чтобы отметить любой «горячий» белый провод, питающий переключатель. Такая цветовая кодировка есть показано в следующем примере:

Другие варианты

Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.

Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее. Два белых провода Следует отметить черным цветом там, где подаются переключатели.

Пометив провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель.Это позволит рабочему правильно подключить сменные выключатели. (Для схем только с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями ..

<Страница основных переключателей | Следующий урок: 4-х позиционные переключатели - анимация>

Связанные страницы:

---

Цифровая логика

— Как улучшить эту схему включения / выключения питания?

Я не пробовал и не моделировал это, но это кажется правильным.
Обеспечивает короткое нажатие и долгое отталкивание.
Еще один взгляд после того, как я разместил его, предполагает, что, возможно, резистор очень высокого номинала (например, диапазон 1–10 МОм) от C1 + до V + может помочь установить начальные условия, но, вероятно, в этом нет необходимости.

На нем не показано управление процессором, но его можно легко добавить, нажав в соответствующих точках по мере необходимости.

Q1 / Q2 и R1 / R2 образуют классическую защелку SCR.
Первоначально Q1 и Q2 выключены.
Закрытие PB1 на мгновение включает Q1 через R2, который включает Q2 через R1, что включает защелку Q1 / Q2.
При отпускании PB1 Q1 / Q2 остается заблокированным.

C1 начинает предполагаемый заряд либо через Q1-be R2 D1, либо через R4, как показано выше.

Когда PB1 на короткое время замыкается, C1 начинает разряжаться через R3, но пока постоянная времени R3.C1 является большой по сравнению с PB1, C1 остается заряженным.

Длительное нажатие PB1 разряжает C1 через R3, выключая Q2 через Shottky D2.
R3 должен быть намного меньше R1, чтобы база Q2 была должным образом заземлена через D1. Это вполне выполнимо, если известны и разработаны требования к схеме.

При выключенном Q2 отпускание PB1 перезаряжает C1. Ток перезарядки должен быть достаточно малым, чтобы не запускать Q1 через R2.

В целом, потребуется некоторая осторожность, чтобы спроектировать, чтобы удовлетворить различные высокие или низкие требования к приводу, но это должно быть выполнимо. Добавление еще одного транзистора в схему синхронизации, вероятно, упростило бы конструкторские работы.

---

Ага !! 🙂

Просто подумал об этом.
Немного загадочно. Диаграмма может быть позже.

Два биполяра NPN.
Оба имеют резисторы коллектора на V +.У
Bothe есть базовые резисторы от их собственной базы до противоположного коллектора.
= классический крестообразный фиксатор.

А теперь экстра — наверное, изобрели лет 50 назад :-).
Назовите один транзистор Q1. Конденсатор С1 — вывод на массу. Резистор R1 от коллектора Q1 к C1 + PB1 от C1 + до базы Q1.

Операция:
Короткие нажатия на PB1 переключают защелку.
Операцию можно сделать асимметричной по времени с помощью мысли. Обратите внимание, что, как описано выше, долгое нажатие может привести систему в колебательное состояние.Резистор R1, включенный последовательно с PB1, может потребоваться для увеличения времени разряда в Q1_b.

Когда Q1 находится на низком уровне коллектора, C1 заряжается до низкого уровня. База
Q1 высокая (как есть).
Нажатие PB1 подключает низкий уровень к базе Q1, поэтому Q1 выключается.
Защелка переключателя.

Когда Q1 выключен, его коллектор высокий.
База Q1 низкая.
C1 заряжается на коллектор Q1 = высокий.
Нажатие PB1 подключает высокий уровень к базе Q1, включая его.
Переключатели с защелкой

QED

Время прессования PB1 должно быть меньше R1.Постоянная времени C1.
Следующее переключение не произойдет, пока постоянная времени не будет> R1.C1.

3 правила работы схемы | ОРЕЛ

Приветствую новых инженеров. Это прекрасное место для начала, с простой схемы, которая является строительным блоком для каждого элемента электроники в нашем мире. После того, как вы полностью поймете, вы будете готовы начать собственное путешествие по их проектированию и устранению неисправностей.

Строительные блоки схемы

Перед тем, как погрузиться в полную схему, разумно сначала поразмыслить над отдельными частями, составляющими единое целое: потоком, нагрузкой и проводимостью.Мы разбили эти принципы на три основных правила:

• Правило 1. Электричество всегда будет течь от более высокого напряжения к более низкому.
• Правило 2 — Электричество всегда требует работы.
• Правило 3 — Электричеству всегда нужен путь.

Правило 1. Все дело в потоке

Каждой электронной схеме нужен источник питания, будь то батарея AA, которую можно вставить в контроллер Xbox One, или что-то с большей силой, например настенная розетка, которая может питать большое количество устройств.Электроэнергия, выходящая из этих источников, измеряется напряжением или вольтами, или просто В.

Да, мы говорим о таком напряжении! Когда он достаточно высок, он может нанести серьезный ущерб.

Независимо от того, откуда течет эта энергия, ее цель всегда одна — переходить из одной области в другую и в процессе выполнять некоторую работу, например, заряжать компьютер или включать свет.

Фундаментальный компонент этого потока энергии состоит в том, что электричество всегда хочет течь от более высокого напряжения к более низкому напряжению.Всегда. Это называется потенциалом . Можно сказать, что это потенциальное электричество, которое должно перемещаться из одного района в другой.

Поток высокого (положительного) напряжения в низкое (отрицательное) напряжение.

Как это соотносится с нашим реальным миром? Возьмем для примера простую батарею:

• Батарея имеет две стороны, отрицательная сторона — это низкое напряжение, измеряемое при 0 В, положительная сторона — высокое напряжение, при измерении при 1,5 В.
• Энергия всегда будет вытекать из положительной стороны батареи, чтобы перейти к отрицательной стороне, чтобы найти баланс.
• Для этого он должен протекать по чему-то, обычно по медному проводу, и выполнять при этом некоторую работу, например включать свет или вращать двигатель.

В конце концов, все электричество хочет найти равновесие на земле (0 В). Единственный способ сделать это в батарее — сместить положительный полюс на отрицательный. Мы извлекаем выгоду из этого естественного стремления к энергии, размещая некоторые объекты так, чтобы они проходили через них, что позволяет нам включать свет, двигатели, а также включать и выключать транзисторы в компьютере.

Все это составляет Правило 1 — Электричество всегда будет хотеть течь от более высокого напряжения к более низкому напряжению. Запомните это; это никогда не изменится.

Правило 2 — Начало работы

Итак, у вас может быть электричество, которое хочет перетекать с более высокого напряжения на более низкое, но какой в ​​этом смысл? Единственная причина заставить электричество течь — это немного поработать. Этот процесс, когда электричество выполняет работу в цепи, называется нагрузкой .Без нагрузки или работы с электричеством нет смысла иметь электрическую цепь. Нагрузка может быть чем угодно, например:

• Spinning Двигатель, вращающий пропеллеры дрона.
• Включение светодиода на кабеле для зарядки, чтобы указать, что ваш ноутбук подключен к сети.
• Подключение гарнитуры по беспроводной сети к ноутбуку для прослушивания музыки.

В это время года электрическая нагрузка бывает разных форм, одна из которых питает эти светодиоды.(Источник изображения)

Обратите внимание, что все эти нагрузки являются действиями. Электричество всегда заставляет происходить что-то физическое, даже если мы не можем увидеть это собственными глазами. Но почему это называется нагрузкой? Вы можете думать об этом как об обузе для всего, что питает вашу схему. Для вращения двигателя требуется электричество, а это забирает у вашего источника питания энергию, которая у него когда-то была.

Помните Правило 2 — У электричества всегда есть работы, которые необходимо выполнить . Без работы схема бесполезна.

Правило 3 — Следование по пути

Третье и последнее правило — вот что делает возможными первые два правила — электричеству нужен путь для передвижения. Этот путь действует как своего рода посредник. Допустим, вы подключаете зарядное устройство ноутбука к розетке, а затем к ноутбуку. Разумеется, он заряжается, но без этого шнура между компьютером и розеткой ничего бы не произошло.

Это связано с тем, что электричеству нужен путь, по которому можно добраться из одного пункта назначения в другой.И путь всегда один и тот же:

• Электроэнергия — Электричество всегда исходит от источника, такого как батарея или розетка.
• Journey — Затем он путешествует по тропе, выполняя свою работу по пути.
• Пункт назначения — Затем он прибывает в конечный пункт назначения, находя покой в ​​точке с самым низким напряжением.

Этот путь, по которому проходит электричество, состоит из так называемого проводящего материала, который состоит из обычных металлов, таких как медь, серебро, золото или алюминий.Электроэнергетика любит ездить на этой фигне. Электричество также очень избирательно, и оно не мешает путешествовать по дорожкам, сделанным из индуктивных материалов. Сюда входят такие вещи, как резина, стекло и даже воздух.

Видите все эти медные провода? Электричество любит путешествовать по этому проводящему материалу.

Помните Правило 3 — Электричеству всегда нужен путь, чтобы пройти по . Без пути он никуда не денется.

Собираем все вместе — полная схема

Давайте теперь объединим все эти правила в полное определение схемы.

Цепь — это просто путь, по которому может течь электричество.

И с этой простой концепцией мужчины и женщины продолжили строить безумно сложные цепи, которые отправили человечество в космос и в глубины наших глубочайших океанов. А пока постараемся упростить задачу и составим нашу первую схему. Вот что вам понадобится, если вы хотите продолжить:

• (1) 9-вольтовая аккумуляторная батарея
• (1) Резистор 470 Ом
• (1) Стандартный светодиод
• (3) Измерительные провода с зажимами типа «крокодил»

Шаг 1 — Добавление источника питания

Возвращаясь к нашему правилу трех, первое гласит, что электричество всегда будет течь от более высокого напряжения к более низкому.Итак, это означает, что нам нужен какой-то источник питания в этой цепи, мы добавим нашу батарею на 9 В.

Начало нашей схемы начинается с 9-вольтовой батареи.

Правило 1 теперь выполнено. У нас есть какой-то источник питания, у которого высокое напряжение на положительном конце (+) и 0 В на отрицательном конце (-). Но все это электричество будет потрачено зря, если мы не будем с ним что-то делать, так что давайте дадим ему немного работы (нагрузку).

Шаг 2 — Добавление работы

Теперь мы хотим, чтобы электричество поработало за нас, прежде чем оно успокоится, поэтому давайте включим простой светодиодный индикатор.Скорее всего, вы видели их повсюду: на своей рождественской елке, в фонариках, лампочках и т. Д. Итак, мы возьмем этот светодиод и поместим его с другой стороны нашей батареи.

Единственное, что следует упомянуть о светодиодах, — это то, что они очень чувствительны и не могут пропускать слишком много энергии, поэтому нам нужно добавить так называемый резистор. Мы не будем сейчас вдаваться в подробности, но просто знаем, что резистор будет действовать, как сказано в его названии, — сопротивляться потоку электричества, достаточному для того, чтобы наш светодиод справился с ним. Разместим резистор слева от светодиода.

Добавляем немного работы в нашу схему с помощью светодиода и резистора.

Отлично, Правило 2 выполнено, и у нашего электричества есть над чем поработать. Но у него нет возможности завершить свою работу без пути, давайте добавим это сейчас.

Шаг 3 — Предоставление пути

Эта деталь проста, нам просто нужно соединить наши зажимы типа «крокодил» между всеми компонентами нашей схемы. Если вы все сделаете правильно, то ваш светодиод будет ярко светить! Помните, что при подключении проводов к батарее всегда подключайте сначала положительный конец, а затем отрицательный.Посмотрите на картинку ниже, чтобы увидеть, как все это должно быть связано вместе.

Теперь у нашего электричества есть проход с добавленными зажимами из крокодиловой кожи

Типы цепей

Теперь, прежде чем вы убежите в дикую природу и создадите свои собственные схемы, вам нужно знать о двух способах описания схемы, один из которых может испортить жизнь вашей схемы, они включают:

Замкнутый или открытый контур

Цепь считается замкнутой цепью , когда есть полный путь, по которому может проходить электричество.Это также называется полной схемой. Теперь, если ваша цепь не работает должным образом, это означает, что это разомкнутая цепь . Это может быть вызвано несколькими причинами, включая неплотное соединение или обрыв провода.

Вот простой и наглядный способ понять разницу между замкнутой и разомкнутой цепями. Взгляните на схему ниже и обратите внимание, что это та же самая цепь, которую мы создали выше, только теперь в ней есть переключатель.

Вот схема цепи, которую мы сделали выше.Обратите внимание на добавление переключателя.

Прямо сейчас переключатель поднят, и вы увидите, что электричество не имеет плавного пути, поскольку переключатель разрывает соединение. Это разомкнутая цепь. Но что произойдет, если щелкнуть выключателем?

Теперь наш выключатель срабатывает, замыкая цепь, позволяя электричеству течь к нашему светодиоду!

Ага! Теперь вы только что проложили полный путь для вашего электричества, и ваш светодиод загорится! Это замкнутая схема.

Короткое замыкание

Затем короткое замыкание . Если вы не даете своей схеме никакой работы, но все же обеспечиваете некоторую мощность, приготовьтесь к некоторым проблемам. Посмотрите на нашу схему ниже, мы вынули светодиод, резистор и переключатель, оставив только медный провод и батарею.

Вот цепь, которая скоро станет коротким замыканием! Без выполнения каких-либо действий эта батарея скоро сгорит.

Если мы соединим эту штуку вместе в ее физической форме, тогда аккумулятор и провод сильно нагреются, и в конечном итоге батарея разрядится.Почему это происходит? Когда вы даете электричеству некоторую работу в цепи, такую ​​как зажигание светодиода или вращение двигателя, это ограничивает количество электричества, которое будет проходить через вашу цепь.

Но в ту минуту, когда вы убираете из своей цепи какую-либо работу, электричество сходит с ума и бежит по своему пути на полной скорости, и ничто его не сдерживает. Если вы позволите этому случиться в течение длительного периода времени, то обнаружите, что у вас поврежден блок питания, разряженная батарея или, может быть, что-то еще хуже, например, пожар!

Ух ты! Не пытайтесь повторить это дома.Вот здоровенная батарея фонаря на 12 В, замкнутая во имя науки. (Источник изображения)

Итак, если вы когда-либо работали с цепью, и ваш провод или батарея сильно нагреваются, тогда немедленно выключите все, и ищите любые короткие замыкания.

Ты сейчас опасен

Итак, молодой мастер электроники, теперь у вас есть вся информация, необходимая для управления скромной схемой. Понимая, как работает схема, вы скоро сможете выполнять проекты любых форм и размеров.Но прежде чем начать собственное путешествие, запомните Руководящее правило троек:

.

• Правило 1. Электричество всегда будет течь от более высокого напряжения к более низкому.
• Правило 2 — Электричество всегда требует работы.
• Правило 3 — Электричество всегда требует дороги.

И если ваша схема когда-нибудь станет очень горячей, выключите ее! У вас короткое замыкание.

Готовы построить свою первую схему сегодня? Попробуйте Autodesk EAGLE бесплатно.

Как определить неисправность автоматического выключателя

Автоматический выключатель контролирует все в цепи внутри электрической панели в доме. От приборов до ламп, осветительных приборов и т. Д. Однако, как и все, автоматические выключатели могут выйти из строя. Если вы поймаете это раньше, это может быть не так дорого.

Как узнать, что выключатель неисправен? Что ж, выключатель не остается в режиме «сброса», из коробки электрического щита пахнет гари, он горячий на ощупь, есть физические повреждения, он часто срабатывает или просто старый, чтобы назвать его неисправным. немного.

Давайте посмотрим, почему это важно, ключевые индикаторы, перечисленные выше, чтобы увидеть, что может вызвать это, другие области, вызывающие беспокойство, отзывы, важность немедленного решения этой проблемы, а также когда вызывать профессионала для помощь.

Почему это важно

Как упоминалось выше, автоматический выключатель находится внутри электрического щитка, который контролирует все в доме. Это включает в себя бытовую технику, лампы, фонари, маршрутизатор для компьютера, гаражные ворота и т. Д.Прерыватели должны всегда работать исправно и безопасно.

Ключевые индикаторы, указывающие на неисправный автоматический выключатель

1.

Выключатель не остается в режиме «Сброс»

Возможно, в выключателе произошло короткое замыкание, но вызовите специалиста-электрика, чтобы проверить это. Важно отметить, что вы хотите, чтобы они более внимательно осмотрели внутреннюю часть устройства и стены, чтобы убедиться, что нет других опасных проблем.

2. Запах гари

Если вы чувствуете запах гари, исходящий из коробки электрического щита, значит, что-то неисправно.Немедленно отключите основное питание в доме и сразу же вызовите специалиста для оказания экстренной помощи. Это могло привести к возгоранию дома.

3. Горячий на ощупь

Если вы обнаружите, что автоматический выключатель (или распределительная коробка) горячий на ощупь, отключите питание в доме и сразу же вызовите специалиста для оказания экстренной помощи.

Кроме того, может нагреваться не только электрическая панель, но и диммер в доме.Если вы обнаружите, что это тоже происходит, вам нужно будет выяснить, сколько мощности можно удерживать, и какая мощность подключена к розетке.

4. Видимые повреждения коробки или розеток

Вы замечаете подпалины возле розеток, приборов или монтажной коробки? Если да, отключите электричество в доме и вызовите специалиста-электрика для оказания экстренной помощи. Это означает, что проволока расплавилась, и вскоре дом может загореться.

Тепловизор также может найти источник тепла.Камера FLIR может показать, где в доме уходит тепло. С помощью инфракрасной камеры можно найти источник тепла и помочь инспекторам узнать, в чем проблема. Поскольку мы не можем видеть за стенами, это добавляет необходимые виды.

5. Частое срабатывание выключателя

Если вы обнаружите, что каждый раз, когда вы включаете выключатель в определенной области, выключатель выключается, это может быть неисправным выключателем или вам нужно добавить дополнительную цепь. Обратиться к электрику — это разумная идея, чтобы он смог диагностировать проблему.

6. Старость

В зависимости от возраста дома или автоматических выключателей может потребоваться их замена или модернизация. Они рассчитаны на работу десятилетиями, но иногда изнашиваются быстрее. Вызов профессионала для диагностики проблемы и возраста — хорошая идея.

Пример панели FPE

Другие проблемы, вызывающие озабоченность

Панели FPE

Панели

Federal Pacific, или панели FPE, были установлены во многих домах в период с 1950-х по 1980-е годы. Стаб-Лок — еще одно их название.Материалы, которые использовались для их изготовления, были неподходящими и могли привести к пожару.

Если у вас есть дом, построенный в это время, или вы хотите его купить, имейте в виду, что страховые компании не будут страховать эти панели. Вы можете идентифицировать комиссию Federal Pacific по следующему: выключатели с красными наконечниками, надпись «FPE», слова «Federal Pacific Electric Company» или слова «Stab-Lok».

Как определить, неисправен ли автоматический выключатель

1. Сначала определите выключатель.
2. Подойдите к распределительной коробке и найдите этикетку, указывающую на неисправный выключатель.
3. Убедитесь, что это правильный ярлык, соответствующий правильной цепи.
4. Затем переведите выключатель в выключенное положение.
5. Отключите и отключите все в вашем доме, связанное с этим выключателем.
6. Переустановите прерыватель, переместив его в положение «включено», и посмотрите, что он делает.
7. Срабатывает ли выключатель, когда вы снова подключаете все приборы в этой комнате? Тогда это означает, что в цепи короткое замыкание или электрическая перегрузка.

Проверьте, отозвали ли ваш выключатель

Пример панели Challenger GFCI

Отзыв выключателей Challenger GFCI

Дома, построенные после 1988 года, могут иметь выключателей GFCI, и они были отозваны. Эти выключатели обычно находятся рядом с источниками воды в доме, такими как прачечные, кухни и ванные комнаты. Они помогают предотвратить поражение электрическим током. Однако в домах в 1988 г. и позже может быть выключателей Challenger GFCI , и они могут не «отключиться» при перегрузке по мощности.К сожалению, они могут вызвать электрическую перегрузку.

Убедитесь, что в доме, который вы собираетесь купить, этого нет. Кроме того, если вы обнаружите, что это слишком громоздко или не работает, обратитесь к профессионалу.

Важность немедленного ухода за неисправным автоматическим выключателем и устранения неисправности

Никогда не знаешь, есть ли у тебя потенциальная опасность пожара, скрывающаяся в стенах или в электрическом щите, где ты не видишь, что происходит.Мало того, что важно уделять приоритетное внимание любым вопросам, которые вы считаете приоритетными, но и возиться с электричеством — это не шутка.

Цифровой мультиметр
Источник: Amazon

Цифровой мультиметр для проверки напряжения и тока

Другой способ — использовать цифровой мультиметр . Это портативная машина, которая может проверять напряжение и ток через электрические компоненты. Вы можете купить это на Amazon или в местном хозяйственном магазине.

Для использования цифрового мультиметра

1. Выключите и отсоедините все, что подключается к выключателю, который вы хотите проверить.
2. Снимите панель с электрической коробки, открутив винты с помощью отвертки Philips или плоской головки. Положите винты в надежное место, так как они вам понадобятся позже.
3. Затем включите цифровой мультиметр, убедившись, что черный провод подключен к точке с надписью COM или Common. Красный провод нужно вставить в тот, который имеет букву «V» и символ подковы. Примечание. В зависимости от типа приобретаемого вами цифрового мультиметра направления могут незначительно отличаться.
4. Подключив их таким образом, вы сможете проверить напряжение выключателя.
5. Удерживайте красный зонд на винте прерывателя. Убедитесь, что вы не прикасаетесь к оголенному металлу, а именно металл касается винта.
6. Черный щуп к белой нейтральной полосе — проверьте, где подсоединены выходящие провода, и поместите черный щуп на нейтральную полосу.
7. Двухполюсный выключатель — показывает диапазон 220-250. Если он показывает напряжение 120 В, значит, это только половина мощности и требует ремонта.
8. Однополюсный выключатель — должен показывать 120 В. Если 0, то его необходимо заменить.

Как определить, неисправен ли у вас двухполюсный автоматический выключатель или однополюсный выключатель

Двухполюсный выключатель

Этот выключатель вдвое больше по размеру, занимает два слота в распределительной коробке и имеет напряжение 240 В.

Однополюсный выключатель

Этот выключатель меньше по размеру, имеет только одно гнездо в коробке электрического щита и напряжение 120 В.

Замена автоматического выключателя, которая, как вы можете сказать, плохая

Теперь, когда вы нашли автоматический выключатель, который необходимо заменить, вы можете сделать это самостоятельно или вызвать электрика.

Если решите сделать самостоятельно:

1. Запишите марку электрической панели или утвержденную (ые) марку (ы), так как вы хотите получить панель той же марки. Проверьте внутреннюю этикетку электрической панели на наличие утвержденных автоматических выключателей. Это очень важно.
2. Затем зайдите в хозяйственный магазин (или закажите через Интернет) и найдите выключатель на необходимое вам напряжение.Хорошо, что они довольно дешевые, по 5-10 долларов за штуку.
3. Затем выключите прерыватель, чтобы отключить электрический ток.
4. Используйте остроносые плоскогубцы с резиновой рукояткой, это поможет избежать поражения электрическим током. Вы ослабите винт клеммы и вытащите провода. Клещи вытащат провода из клеммы.
5. Найдите прерыватель, который необходимо заменить, и пальцами потяните его вверх, чтобы вынуть из заблокированного места.
6. Вставьте фиксаторы нового выключателя и убедитесь, что выключатель находится в выключенном положении.
7. Удерживая плоскогубцы, используйте плоскогубцы для удержания проводов, чтобы можно было затянуть винт клеммы.
8. Наконец, включите выключатель и снова прикрепите панель.

Когда обращаться к специалисту, чтобы узнать, неисправен ли у вас автоматический выключатель

Особенно важно обратиться к профессионалу, если у вас возникли какие-либо из вышеперечисленных проблем или предупреждающие знаки, если вы не хотите решать их самостоятельно. Несомненно, электричество опасно, и вы рискуете поражением электрическим током, травмой или смертью.Сертифицированные и обученные специалисты являются экспертами в этих областях и всегда готовы помочь.

Заключение

Наконец, срабатывание выключателей раздражает, но важно выяснить причину. Однако, если вы посмотрите на области, упомянутые выше, вы сможете найти виновника и не тратить много денег.

Однако, если электрическая панель управления старая или неисправная, вероятно, потребуется ее замена. У вас есть вопросы о распределительной коробке или автоматических выключателях? Оставьте нам сообщение ниже, чтобы мы, , могли помочь!

Прямой и перекрестный кабель

В этом руководстве подробно объясняется, как сделать перекрестный кабель и прямой кабель с примерами изображений.Узнайте, как кабель UTP передает данные между двумя узлами или конечными устройствами.

Прежде чем мы узнаем, как сделать прямой или кросс-кабель, давайте разберемся, как кабель UTP передает данные.

Как работает кабель UTP?

В кабеле UTP для передачи и приема данных используются электронные сигналы. Кабель UTP соединяет два узла. При передаче данных один узел отправляет данные, а другой узел получает эти данные. Сетевая карта узла-отправителя преобразует поток данных в электронные сигналы и помещает их в медный провод кабеля UTP.Сетевая карта узла-получателя считывает эти сигналы из провода и преобразует их обратно в поток данных.

Давайте разберемся с этим процессом немного подробнее.

Электронные сигналы или электрические токи протекают в цепи. В электрической цепи используются два провода. Первое провод используется для переноса электронов или тока от источника к нагрузке. Второй провод используется для замыкания цепи между нагрузкой и источником. Когда электроны или ток проходят через нагрузку, нагрузка выполняет свои функции.

Рассмотрим простой пример. Допустим, у нас есть светодиодная лампочка, два провода и аккумулятор. Чтобы зажечь эту лампочку, подключаем ее от аккумулятор с помощью проводов. Подключаем положительную и отрицательную стороны аккумулятора к лампочке по отдельности. На следующем изображении показан этот пример.

Такой же механизм используется в кабеле UTP для передачи данных. Два провода кабеля UTP образуют электрическую цепь между узлами.

В этой цепи: —

• Сетевая карта узла, который отправляет данные, работает как источник.
• Сетевая карта узла, который получает данные, работает как нагрузка.
• Первый провод передает ток от узла-отправителя к узлу-получателю.
• Второй провод замыкает электрическую цепь.

На следующем изображении показано, как строится электрическая цепь между узлами отправителя и получателя.

Когда электрическая цепь построена, как передающий, так и принимающий узлы используют эту электрическую цепь для передачи данных.

Конечные устройства, обычно ПК или сервер, хранят и обрабатывают данные в цифровом или двоичном формате. Для передачи двоичных данных через электрическую цепь сетевые адаптеры узлов отправителя и получателя используют схему кодирования.

Схема кодирования — это язык, который понимают обе сетевые карты. В схеме кодирования Узел-отправитель изменяет электрический сигнал с течением времени, а узел-получатель интерпретирует эти изменения как двоичные данные.

Например, чтобы передать двоичную цифру 0, сетевая карта узла-отправителя понижает напряжение до более низкое напряжение в середине интервала 1/10 000 000 секунды.Сетевая карта приемного узла обнаруживает это изменение и интерпретирует его как двоичную цифру 0. Точно так же, чтобы передать двоичную цифру 1, сетевая карта узел-отправитель повышает напряжение до более высокого напряжения.

Ток в электрической цепи всегда течет в одном направлении; от источника до нагрузки. По этой причине, только узел-отправитель (источник) может отправлять свои данные узлу-получателю (загрузка). Если узел-получатель хочет отправить свои данные, он должен создать свою собственную схему.

На следующем изображении показано, как оба узла создают и используют свои цепи для передачи данных.

Таким образом, для двусторонней передачи данных требуются две электрические цепи. Чтобы создать две электрические цепи, требуется четыре провода. В следующем разделе мы поймем, какие провода кабеля UTP используются в электрической цепи между узлами.

Кабель UTP

Кабель UTP состоит из 8 проводов. Эти провода сгруппированы в четыре пары. Каждая пара состоит из двух скрученных проводов. Первый провод имеет одно пластиковое покрытие с цветовой кодировкой, а другой провод имеет пластиковое покрытие того же цвета с белыми полосами.Например, для пары коричневых проводов покрытие одного провода полностью коричневое, а покрытие другого провода — коричнево-белые полосы.

На следующем изображении показан кабель UTP.

Почему провода скручены?

Когда электрический ток проходит по медному проводу, он создает электромагнитные помехи (EMI). EMI мешает электрическим сигналам в соседних проводах, включая провода в том же кабеле. Это известно как перекрестный разговор.Скручивание проводов попарно устраняет эффект перекрестных помех.

Разъем RJ-45 (кабель UTP)

И сетевой адаптер, и порт коммутатора имеют восьмиконтактный слот. Чтобы соединить эти контакты с проводами кабеля UTP, используется разъем, известный как разъем RJ-45. Разъем RJ-45 имеет восемь физических положений, известных как положения контактов или просто контакты, в который можно вставить восемь проводов кабеля UTP. Эти контакты создают место, где концы медных проводов могут касаться контактов. сетевого адаптера или порта коммутатора.

На следующем изображении показан разъем RJ-45.

Изготовление кабеля UTP

Сетевая карта использует контакты 1 и 2 для передачи данных. Для приема данных он использует контакты 3 и 6. Переключатель работает наоборот. Он принимает данные на контакты 1 и 2 и передает данные с контактов 3 и 6. В зависимости от типа конечных устройств, кабель UTP может быть изготовлен двумя способами. Первый тип кабеля, известный как прямой кабель, соединяет два разных типа оконечных устройств; например ПК для переключения.Второй тип кабеля, известный как перекрестный кабель, подключает два конечных устройства одного типа, например ПК к ПК или Switch to Switch.

Давайте подробно разберемся, как сделать оба типа кабеля.

Прямой кабель Ethernet

В этом кабеле провода расположены в одинаковом положении на обоих концах. Провод на контакте 1 на одном конце кабеля соединяет к контакту 1 на другом конце кабеля. Провод на контакте 2 подключается к контакту 2 на другом конце кабеля; и так далее.

В следующей таблице перечислены положения проводов прямого кабеля с обеих сторон.

Сторона A	Сторона B
Зеленый Белый	Зеленый Белый
Зеленый	Зеленый
Оранжевый Белый	Оранжевый Белый
Синий Белый
Синий Белый	Синий Белый
Оранжевый	Оранжевый
Коричневый Белый	Коричневый Белый
Коричневый	Коричневый

На следующем изображении показан прямой кабель.

Прямой кабель используется для подключения следующих устройств.

• ПК к коммутатору
• ПК к концентратору
• Маршрутизатор на коммутатор
• Переключиться на сервер
• От концентратора к серверу

Перекрестный кабель Ethernet

В этом кабеле передающие контакты одной стороны соединяются с приемными контактами другой стороны.

Провод на контакте 1 на одном конце кабеля подключается к контакту 3 на другом конце кабеля.Провод на выводе 2 соединяет к контакту 6 на другом конце кабеля. Остальные провода подключаются в одинаковых положениях на обоих концах.

В следующей таблице перечислены положения проводов перекрестного кабеля с обеих сторон.

Сторона A	Сторона B
Зеленый Белый	Оранжевый Белый
Зеленый	Оранжевый
Оранжевый Белый	Зеленый Белый
Синий Белый
Синий Белый	Синий Белый
Оранжевый	Зеленый
Коричневый Белый	Коричневый Белый
Коричневый	Коричневый

На следующем изображении показан перекрестный кабель.

Перекрестный кабель используется для подключения следующих устройств.
