Как подключить проходной выключатель света?

Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В некоторых ситуациях это является не просто дополнительным удобством, но и насущной необходимостью.

Применение перекрестного выключателя

Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

выходных контактных клемм для подключения проводов;
механизма крепежа к стене;
токопроводящих перемычек, находящихся внутри корпуса;
группы контактов;
механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
Маркировки пары — вход и выход.
Невозможности использоваться отдельно, а только с парой проходных выключателей.

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

Правила подключения промежуточного выключателя

Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и короткого замыкания в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

Для того, чтобы установить перекрестный выключатель понадобится:

Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил — от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.

Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.

Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

Схема управления с четырех мест

Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Проходной выключатель. Инструкция. Схема подключения

Сенсорные проходные выключатели Livolo возможно установить на заложенную проводку для клавишных выключателей без внесения изменений в проводку! Распред коробки вскрывать не нужно.

Сенсорный проходной выключатель Livolo универсальный, он же перекрестный или маршевый используется для управления освещением из двух и более мест. Работает в режиме вкл/выкл.

Подключения проходных выключателей Livolo проще чем у клавишных. Коммутацию выполняет Главный (Master) выключатель, Второстепенные (Slave) выключатели передают команду вкл/выкл Главному выключателю.

Для подключения Главного (Master) выключателя используются клеммы: Lin — фаза, L1 и L2 — выход на линии нагрузки, COM — информационный.
Для подключения Второстепенного (Slave) выключателя используются две клеммы: Lin — фаза, COM — информационный.

Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из двух мест

Односенсорные модели VL-C701S, VL-C701SR, VL-C701SZ.

Двухсенсорные модели VL-C702S, VL-C702SR, VL-C702SZ.

Схема подключения сенсорных проходных выключателей Ливоло для управление освещением из трех мест

Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из четырех мест

Внимание! Функция проходного переключателя начинает работать только после программирования. Без программирования свет будет включать только Главный Master выключатель.

Программирование:
Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.

Шаг 2: Прикоснитесь к сенсору Второстепенного переключателя на пол секунды.

Сброс программирования:
Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Программирование будет сброшено.

Схема подключения проходных выключателей Livolo на разводку выполненную для клавишных выключателей

Заложенных проводов достаточно. Распределительные коробки вскрывать не нужно. Необходимо подать фазу на два выключателя и соединить их информационным COM проводом.

Как подключить проходной сенсорный выключатель Livolo на проводку для клавишных выключателей

Пример реализации схемы управления двумя источниками свети из двух мест. Необходимо подать фазу на два выключателя и соединить их информационным COM проводом. После подключения останется два свободных провода.

Пример реализации освещения в спальной комнате с применением проходных выключателей LIVOLO.

ЗАДАЧА!

Реализовать управление общим освещением комнаты с трех мест: слева от кровати, справа от кровати, при входе в комнату.
Реализовать управление отдельными бра по обе стороны кровати.

Выключатель №1 управляет лампой №1.
Выключатель №2 управляет лампой №1, вторая линия используется для подключения бра №2.
Выключатель №3 управляет лампой №1, вторая линия используется для подключения бра №3.

Обзорное видео о подключении проходных выключателей Livolo

Если у Вас остались вопросы по подключению проходных выключателей Livolo мы с радостью Вам поможем. Наши контакты https://livolo.in.ua/pages/contacts/

Установка проходных выключателей (схема работы)

Схема работы проходного выключателя

Мы заходим в помещение и включаем свет. С этой задачей отлично справляются выключатели. Что может быть проще. Однако, выключатели сильно отличаются друг от друга, как по дизайну, так по функциональности и способу установки. Устройство изготавливают из высококачественного ударопрочного пластика c гладкими поверхностями. Устанавливаются выключатели в легкодоступных местах и работают в цепях открытой и скрытой электропроводки. Дизайн устройств отличается разнообразием. Есть классические изделия не подверженные веяниям моды. Встречаются модели, придающие интерьеру черты индивидуальности. Цветовая палитра выключателей способна удовлетворить самый изыскательный вкус. Строгие (белые или черные), разнообразных цветов и оттенков.

Поэтому добиться сочетания с обоями, деревянными панелями обшивки или мебелью — задача вполне решаемая. Многие компании выпускают изделия с декоративными сменными панелями. После установки выключателя, на смонтированный механизм легко можно установить различные накладки. Теперь поговорим о функциональности и рассмотрим схемы подключения обычных и проходных выключателей (переключателей). Выключатели бывают одиночными, двойными или тройными. Могут устанавливаться в блоки для решения сложных светотехнических задач и расширенного управления освещением. Если по техническому заданию требуется включать одну световую группу с двух и более мест- устанавливаются проходные выключатели (переключатели). Схемы подключения приведем ниже.

Одиночный выключатель

Устанавливается при входе в небольшие помещения. Управляет одним светильником или группой светильников небольшой мощности. На картинке справа приведена схема подключения одиночного выключателя и внешний вид. Одиночные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты.

Двойной выключатель

Как и одиночный выключатель устанавливается при входе в небольшие помещения. Управляет двумя группами светильников. Например, люстра + бра или люстра с двойным включением. Двойные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты. На картинке справа приведена схема подключения двойного выключателя и внешний вид.

Тройной выключатель.

Управляет тремя группами светильников. Применяется в случае, когда необходимо с одного места включать разные световые зоны. Это квартиры, офисы, производственные помещения. Тройные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты. На картинке справа приведена схема подключения тройного выключателя и внешний вид

Блок выключателей.

Выключатели, установленные в блоках, могут управлять любым количеством светильников, ограничиваются лишь «полетом фантазии» дизайнера и пожеланиями заказчика. Однако, на практике обычно применяются блок, состоящие из двух или трех выключателей.

Проходной выключатель (переключатель).

Устанавливается в местах, где необходимо включать одну группу светильников с одного, двух, трех и более мест. Длинные коридоры, лестницы, различные входы в здание и т. д. Что же представляет из себя проходной выключатель (переключатель). Рассмотрим несколько схем.

Включение в двух местах, с применением обычных переключателей.

Делаем разметку, подготавливаем места для установки.
Выполняем отверстия под установочные коробки и устанавливаем их.
Прорезаем штробу от выкл.1 до выкл.2 и от выкл.2 до распределительной коробки.
Прокладываем трехжильный кабель, например NYM 3×1,5.
Собираем схему, коричневую(черную) жилу пускаем транзитом на контакт линия «L» первого выключателя, а синим и желто-зеленым соединяем отходящие контакты наших переключателей.

Контакт линия «L» второго выключателя соединяем через распределительную коробку с люстрой, а коричневую(черную) жилу идущую транзитом от контакта линия «L» первого выключателя в распредкоробке присоединяем к фазе. Все, наш проходной выключатель (переключатель) готов. Можно пользоваться.

Монтаж проходного выключателя (переключателя) с возможностью включения с трех и более мест.

Схема реализуется с применением двух обычных переключателей и одного двойного спаренного.

Делаем разметку, подготавливаем места для установки.
Выполняем отверстия под установочные коробки и устанавливаем их.
Прорезаем штробу от выкл.1 до выкл.2, от выкл.2 до выкл.3 и от выкл.3 до распределительной коробки.
Прокладываем трехжильный кабель, например NYM 3×1,5.

Собираем схему, коричневую(черную) жилу пускаем транзитом на контакт линия «L» первого выключателя, а синим и желто-зеленым соединяем отходящие контакты переключателя(выкл.1) с «L» спаренного переключателя(выкл.2).
Устанавливаем перемычки, как показано на схеме и идем на отходящие контакты последнего переключателя.
Контакт линия «L» последнего выключателя соединяем через распределительную коробку с люстрой, а коричневую(черную) жилу идущую транзитом от контакта линия «L» первого выключателя в распредкоробке присоединяем к фазе. Для получения четвертой, пятой и т.д. точки включения надо всего лишь добавлять спаренные переключатели, это хорошо видно на картинке.

Проходной переключатель — анимация

На самом деле все эти сложные схемы с монтажом переключателей, спаренных двойных переключателей, перемычек, заменяют один единственный выключатель. Мы предлагаем Вашему внимания, самую простую монтажную схему установки проходного выключателя (переключателя). Все просто и понятно, в распределительной коробке все это подключается как простой выключатель. На анимации это хорошо видно.

Выключатели с классом защиты IP.

Показатель защиты электроприборов IP состоит из двух цифр. Первая — показывает защиту от проникновения твердых частиц внутрь конструкции розетки:

0 – защиты нет;
1 – размером от 50 мм;
2 – размером от 12 мм;
3 – размером от 2,5 мм;
4 – размером от 1 мм;
5 – защита от пыли;
6 – полная защита от пыли.

Вторая — показывает защищенность от влаги:

0 – защиты нет;
1 – от вертикально падающих капель;
2 – от капель воды, падающих под углом 15°;
3 – от наклонно падающих брызг, угол наклона до 60°;
4 – от брызг;
5 – от водяных струй;
6 – от мощных водяных струй;
7 – от временного погружения в воду;

8 – от продолжительного погружения в воду.

Таким образом, если в инструкции указан показатель IP65, это означает, что электрический выключатель защищен полностью от пыли, а так же от водяных струй. Устанавливаются выключатели IP65 На улице, в мойках гаражах. Изготавливаются из прочного морозостойкого пластика, декоративная панель крепиться к коробке через уплотнитель. На входе электрического кабеля так же стоит резиновая манжета. Однако, любуясь стильным дизайном современных выключателей, восхищаясь их функциональностью, не следует забывать, что работают эти устройства в электрических сетях с опасным для жизни напряжением. Поэтому, первое требование к ним — полная безопасность в эксплуатации, которая достигается путем применения качественных комплектующих и высокой квалификацией электромонтажников, которые устанавливают это оборудование. У исправного и правильно установленного выключателя, все неизолированные токоведущие части недоступны для прикосновения. Так же следует помнить, что максимально допустимые величины тока и напряжения, на которые рассчитан конкретный выключатель, указаны на его корпусе. Превышение их ведет к перегреву и выходу из строя, а в некоторых случаях — к пожару. Избежать столь неприятного исхода весьма просто — надо лишь правильно подобрать выключатель и поручить его установку профессионалам. Специалисты ООО Ск «Элит- Сервис» помогут подобрать Вам оборудование, дадут необходимые консультации и выполнят монтаж и сопутствующие электромонтажные работы.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

характеристики, виды и схема устройства

проходного выключателя» data-essbishovercontainer=»»>

Вам предлагается ознакомиться с особенностями работы проходных выключателей, основными вариантами их подключения и непосредственно инструкцией по монтажу.

Чаще всего такие переключатели используются в следующих местах:

на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Схемы установки выключателей

Существует несколько вариантов подключения рассматриваемых устройств. Вашему вниманию предлагаются наиболее популярные и удачные из них.

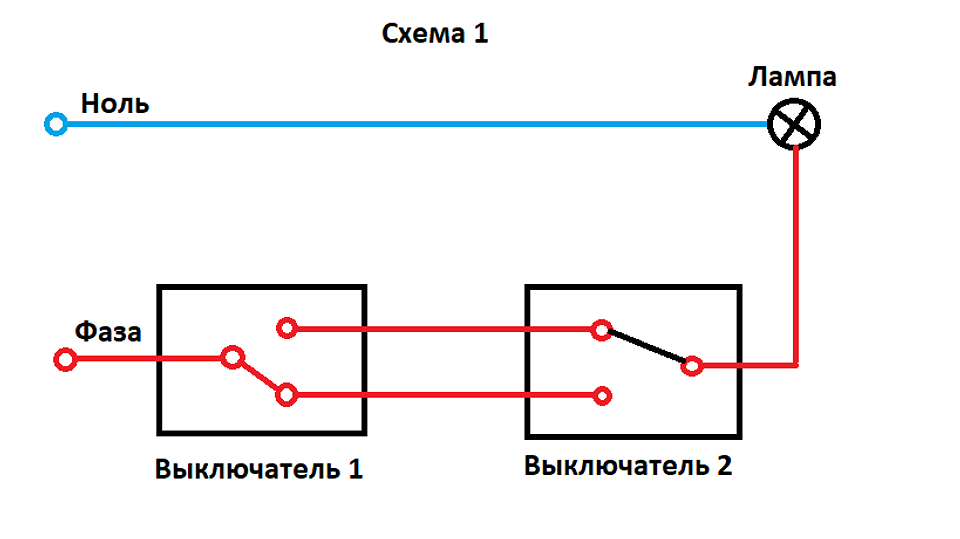

Система собирается из двух проходных переключателей одинарного типа.

У каждого из таких приборов есть один контакт в месте входа и пара контактов на выходе.

От источника электроэнергии через коробку распределения к осветительному прибору подключается провод «ноля». Кабель фазы, также проходя через коробку, подключается на общий контакт первого переключателя. Выходные же контакты этого переключателя посредством коробки подсоединяются к выходным контактам следующего прибора.

В завершение провод от общего контакта 2-го выключателя посредством распределительной коробки подключается к осветительному прибору.

Существует вариант, позволяющий управлять из двух мест разными группами осветительных приборов. К примеру, нам нужно организовать возможность управления освещением в помещении непосредственно из самой комнаты и из примыкающего коридора. В наличии люстра на 5 лампочек. Мы можем установить систему проходных переключателей для включения и выключения двух групп лампочек в нашей люстре.

На схеме показан вариант разделения лампочек на 2 группы. В одной их 3, во второй – 2. Количество осветительных приборов в группах может меняться на усмотрение владельца.

Для обустройства такой системы также используем 2 проходных переключателя, но они должны быть двойного типа, а не одинарного, как в предыдущем варианте.

Конструкция двойного переключателя имеет 2 контакта в месте входа и 4 на выходе. В остальном порядок подсоединения остается аналогичным предыдущему способу, меняется лишь количество кабелей и контролируемых осветительных приборов.

От предыдущих вариантов этот метод подключения отличается лишь тем, что в состав схемы добавляется перекрестный переключатель. У этого прибора 2 контакта в месте входа и аналогичное количество контактов на выходе.

Вы ознакомились с наиболее популярными схемами установки проходных выключателей. Однако количество таких приборов вовсе необязательно должно ограничиваться двумя либо тремя. При необходимости схему можно расширять, включая в нее необходимое число приборов. Принцип действий остается одинаковым для всех случаев: в начале и в конце цепи устанавливается по одинарному проходному переключателю с тремя контактами, а в качестве промежуточных элементов используются перекрестные приборы с четырьмя контактами.

Устанавливаем выключатели для контроля освещения из трех разных мест

Если с обустройством системы для контроля освещения из двух разных мест обычно не возникает никаких проблем, т.к. схема имеет простейший вид, то монтаж трех выключателей может вызвать определенные затруднения у неподготовленного монтажника.

Мы рассмотрим порядок установки системы из двух проходных и одного перекрестного переключателя. По аналогии вы сможете собрать цепь из большего количества приборов.

Прежде чем приступать к выполнению каких-либо дальнейших работ, отключите подачу электричества.

Для этого найдите во внутридомовом электрощите либо же в щите на площадке (для владельцев квартир) соответствующий выключатель. Дополнительно убедитесь в отсутствии напряжения в проводах выключателя при помощи специальной индикаторной отвертки. Также выполните аналогичную проверку в местах монтажа приборов.

Набор для работы

Плоская и крестовая отвертки.
Инструмент для снятия изоляции с проводов. Можно заменить обычным ножом.
Бокорезы либо пассатижи.
Уровень.
Индикаторная отвертка.
Перфоратор.
Рулетка.

Подготовка штроб и ниш

Чтобы установить выключатели, мы должны предварительно подготовить в стене штробы для прокладки электрокабелей, запитать провода и дотянуть их до мест размещения устанавливаемых приборов.

Для штробления бетонных стен удобнее всего использовать перфоратор. Если перегородки изготовлены из известняка, углубления лучше делать при помощи долота, т.к. в подобном материале от перфоратора останется слишком широкая и глубокая штроба, что сделает фиксацию провода затруднительной и потребует большего расхода цемента либо штукатурки в дальнейшем.

Для штробления стен из кирпича перфоратор использовать не рекомендуется – можно расколоть кладку. В подобной ситуации единственным безопасным решением является укладка кабелей в предварительно приспособленные для этого швы между элементами кладки.

Деревянные стены не штробятся – провода прокладываются в специальных защитных коробах. Чаще всего кабель протягивается под плинтусом и выводится прямо под местом установки выключателя.

Первый ша

bookelectric.ru

Двойной перекрестный переключатель. Разновидности выключателей и схемы их подключения

Выключатель и переключатель – сегодня важная функциональная деталь в каждом доме, без которой трудно представить себе любое помещение. Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов). Не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели.

Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно.

Переключатель — устройство, имеющее три контакта (или более). Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом. Отсюда и название «Переключатель» — переключает с одного контакта на другой.Если у переключателя задействовать только два контакта, он будет работать как выключатель.Одно из самых популярных применений переключателя – это управление освещением с двух мест. Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения промежуточных (перекрестных) переключателей.

Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами). Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей.

Обычно применяют для управления освещением с трех и более мест. Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии. А «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».

Технические характеристики переключателей Legrand Valena

Распорные подпружиненные лапки механизмов оснащены универсальными винтами и надежно спрятаны, что упрощает установку и предотвращает повреждение рук об острые края при монтаже.
Проходной выключатель имеет глубину механизма всего 21 мм, что облегчает установку в монтажную коробку и подвод к нему проводников.
Механизм проходного выключателя надежно закреплен на металлическом суппорте в четырех точках.
На тыльной стороне механизма проходного выключателя расположен специальный маркер для замера длинны снятия изоляции с кабеля.
Четкая маркировка и схема подключения, нанесенные на механизмах розеток и выключателей, делают процесс правильного подключения простым и понятным.
имеет мощные клеммы, способные надежно держать как алюминиевый, так и медный кабель.
Быстрое и безопасное подключение кабеля с помощью автоматических клемм — автоматические клеммы для подключения выключателей и переключателей, расположены под углом 35º для упрощения фиксации кабеля и обеспечения надежности контакта.
Легкая центровка нескольких механизмов в ряд — оцинкованный металлический суппорт с технологическими пазами и отверстиями, позволяет точно установить все механизмы в многопостовой рамке.
Возможность замены индикатора подсветки без демонтажа механизмов.
Ресурс выключателей и переключателей соответствует требованиям европейских стандартов и составляет 40 000 коммутаций.
Проходной выключатель гарантированно коммутирует 10 А при 230/250 В~.

Проходной выключатель представляет собой устройство нескольких мест в помещение, удаленных друг от друга, из которых можно производить включение и отключение светильников.

Порой подключения проходных выключателей просто необходимо. Это могут быть случаи, при которых возникают следующие ситуации.

При освещении длинных коридоров или больших актовых или концертных залов, очень неудобно осуществлять включение или отключение световых приборов из одного места. Гораздо удобнее вместо того, чтобы бегать по всему пространству создать несколько точек отключения.
В спальнях, где отдыхают несколько человек, гораздо удобнее сделать несколько мест для отключения, к примеру, рядом с каждым спальным местом. Это позволит каждому управлять приборами освещение и при этом не покидать кровати.
Если в доме есть несколько этажей. И они связанны между собой межэтажной лестницей находящейся в общем холле. И будет не совсем удобно производить включение или отключение, и при этом спускаться или подниматься по лестнице.

И поэтому у многих возникает вопрос — как сделать выключатели проходными?

Как работает такое устройство?

Главный принцип организации работы данного устройства заключается в соединение проводников (реверсных).

Все соединения происходит в коробке распределения. Переключатель входит в соединение с проводником (питания и освещения). При использовании еще одного приспособления, проводники будут соединяться. Оба этих они имеют определенный фазный принцип работы. Так что для их монтажа используется только кабель с тремя жилами.

Важно знать! Описываемый метод соединения проводников и их устройства подходит исключительно для создания двух точек.

При необходимости установить выключатель с тремя местами для управления приборами освещения, следует увеличивать количественные характеристики приведенные выше на один.

Типы устройства

Есть три понятия при помощи, которых производиться разделение проходного выключателя

Количество точек создаваемых для управления освещением. Точки управления могут создаваться в одно, двух, трех или более местах. Все это зависит от необходимости наиболее удобного осуществления работы.
Количество управлений используемых во включателях для осуществления освещения из одной точки управления. Устройства бывают – клавишными, сенсорными или, к примеру, управляемые при помощи пульта управления. Хотя современные устройства на пульте управления сами по себе нивелируют необходимость создания нескольких точек выключения.
Способ, при котором происходит управление освещения.

Принцип управления из двух мест и установка

На первоначальном этапе нужно отыскать переключатель. У них есть по 3 контакта. Каждый из контактов имеет два состояния, в каждом из которых находиться попеременно. Но один из контактов такого переключателя станет общим для двух оставшихся контактов. И от его положения будет зависеть, с кем из контактов он будет в тот момент замыкаться.

Далее при помощи нулевого провода происходит соединение электроснабжения и коробки для распределния. Затем этот же провод соединит распределительную коробку с осветительным устройством. Провод на фазу, соединяясь с коробкой, идет на устройство освещения. Такая система подключения выполняется для обоих переключателей.

Внутри самой коробки осуществляется соединения обоих переключаемых контактов переключателя номер один с переключателем номер два.

Затем схема проходного выключателя с двух мест — монтируется. Для устройства происходит выбор наиболее предпочтительного места. От каждого из установленных переключателей делается отвод трехжильного кабеля. Непосредственно на необходимых местах производиться монтаж осветительных приборов. Делается параллельное соединение друг с другом. От светильников производиться отвод двухжильного кабеля.

Самым главным на следующем этапе будет четко и правильно произвести монтирование распределительной коробки. В нее заводятся кабели от светильников, от источника электроснабжения и соответственно от самих переключателей (рис.1).

Важно! Необходимо очень правильно подойти к выбору места для расположения распределительной коробки. Лучше всего если она будет располагаться не далеко от проходного переключателя, но не быть помехой.

В принципе основная работа по созданию проходного переключателя из двух мест практически готово. Теперь важно убедиться, что все сделано правильно, и не возникнет не каких непредвиденных ситуаций. Для этого нужно проверить все соединения и еще раз убедиться в точности и надежности подключений. Затем произвести запитывание системы и пробные включения. Ни должно возникать, ни каких искр или опозданий с включением.

Устройство выключателя в трех местах

В общем-то, схема включения, при котором происходит монтаж устройства в трех местах, не многим отличается от способа для двух точек. Зачастую подобный переключатель носит название перекрестного. Данное устройство служит для выполнении следующих функций:

служить в качестве транзисторного аппарата, при этом не взаимодействовать с двумя остальными включателями освещения;
действовать как самостоятельное устройство – размыкать схему и служить для обеспечения работы приборов освещения, без применения оставшихся.

Как стало известно выше – проходной выключатель для двух точек имеет кабель с тремя жилами. А вот для третьей точки необходимо пять контактов. Так из них два контакта пойдут на соединение с одним из маршевых переключателей, еще две для подвода ко второму. Оставшийся третий будет использован для транзита (рис. 2).

Важно! Этот транзитный контакт будет играть особо важную роль. Именно благодаря нему станет возможным включить в цепь третью точку подключения. И наладить ее работу.

Пример монтажа проходного переключателя из двух клавиш

Такой выключатель нужен для того, чтобы обеспечить включение сразу нескольких ламп или в порядке очередности. По внутреннему наполнению двухклавишный механизм – это соединение в одном корпусе двух одноклавишных.

И так порядок монтажа таков.

выбирается место для распределительной коробки и осуществляется ее монтаж;
на следующем этапе устанавливается подразетник;
далее производиться монтаж провода состоящего из трех жил;

Помните! Начиная работу связанную с монтажом кабеля или созданием соединений – нужно убедиться в отсутствии в сети напряжения.

в зависимости от способа – прокладывается кабель до коробки распрделения, а от нее до подрозетника;

На заметку! Для удобства подводимые концы проводов до распределительной коробки нужно делаться больше примерно пятнадцать сантиметров.

провода подводятся к первому источнику освещения, далее ко второму;
согласно схеме указанной на выключателе делаем подключение его в схему.

Таким образом, проходной выключатель двух двухклавишного типа считается завершенным. И теперь каждый сможет сам подключить и знает как расключить проходной выключатель. Но нужно помнить, что такую работу лучше доверять специалистам своего дела.

Содержание:

Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест. В случае необходимости возможно задействовать и большее количество точек.

Использование схем с тремя выключателями

Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.

В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения. То есть, в начале коридора свет можно включить, а в середине или в конце — выключить. Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с .

Классическая схема подключения проходного выключателя с трех мест требует использования двух и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим — промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным — выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно . Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Как подключить проходной выключатель из 3 х мест

Проходные были созданы для удобного управления освещением в длинных коридорах, на лестницах, в проходных комнатах и в других местах. Их устанавливают между этажами, при спуске в подвал, около дверей помещений, у которых несколько входов. Находясь в своем доме, удобно переключать подсобных помещениях. Или управлять фонарями на крыльце и приусадебном участке. Переключатель проходной дает возможность контролировать освещение из разных мест, избавляя людей от неудобств. При этом также экономится электричество.

Обычный выключатель содержит клавишу на два положения и пару контактов. К ним подведены провода. В отличие от него, встроенный переключатель проходного выключателя состоит из трех контактов: одного общего и двух перекидных. К каждому из них также подведено по проводу. Чтобы производить управление освещением из нескольких мест, например из двух, требуется переключающее устройство на 4 контакта. Кроме того, должны быть подводы к каждому по одному проводу. Так, можно управлять не только освещением, но и любыми другими электроприборами, хотя монтаж схемы усложняется.

Как работает одноклавишный переключатель?

Принцип действия состоит в том, что перекидным контактом размыкается одна цепь, и при этом замыкается другая. Схема подключения проходного переключателя всегда есть на его обратной стороне. Один из контактов является общим (1), а два других — перекидными (2, 3). Из двух таких устройств, расположенных в разных местах, можно собрать простейшую и наиболее распространенную схему управления светильником с двух разных точек.

Совпадающие по номерам клеммы 2 и 3 переключателей ПВ1 и ПВ2 соединяются между собой проводкой. Входная часть 1 от ПВ1 подключается к фазе, а ПВ2 — к светильнику. Другим концом лампа соединяется с нулевым проводом питания. Как работает схема проходного переключателя, проверяется путем его включения. Для начала подается напряжение. При этом лампа последовательно загорается или гаснет при независимом переключении любого из выключателей. Если разрывается цепь одного из них, схема перестает работать. Но в то же время другая линия подготавливается к включению.

Как подключить простейший проходной выключатель?

Перед монтажом следует начертить схему всех соединений.

Сначала устанавливается (РК). В ней будут собраны и соединены все провода. Питание сюда подается из Для этого прокладывается трехжильный кабель 3 х 1,5 мм. Он наиболее распространен для всех схем подключений. Здесь две жилы являются питающими, а третья — для заземления электроприборов. Кроме того, устанавливаются 2 подрозетника, в которые будут помещены переключатели. От каждого стакана и от светильника прокладываются трехжильные кабели к РК.

После того как все провода и кабели находятся на своих местах, выполняются соединения. Сначала подключается провод фазы L между выходом автомата и входом ПВ1 (№1). Затем между собой соединяются соответствующие выходные контакты (2-2, 3-3) переключателей. Далее производится их установка в подрозетник. Две клеммы патрона светильника подключаются к входу ПВ2 (№1) и к синей жиле нейтрали из щитка управления. Если автомат двухполюсный, она подводится с его выходного контакта, если однополюсный — с нулевой шины. Конец заземляющей жилы изолируется. Или подсоединяется к корпусу светильника, если он металлический.

Когда все подключения закончены, в патрон вворачивается лампочка. Затем проверяется схема проходного переключателя включением автомата в щитке. Лампа может загореться сразу. Или после включения ПВ1 или ПВ2. Погасить ее можно, если нажать на клавишу любого из переключателей. Важно! В переключателях нет фиксированных положений «включено» и «выключено».

Перекрестный переключатель

Подключение проходных переключателей в трех местах требует дополнительной установки устройства с перекрестной коммутацией контактов. Он представляет собой 2 одноклавишных устройства с внутренними перемычками, собранными в одном корпусе.

Перекрестный переключатель (ПП) устанавливается между двумя обычными. Он применяется только с ними. Его отличительной особенностью является наличие четырех клемм (2 входа и 2 выхода). Для управления из четырех точек нужно добавить в схему еще одно такое устройство. Подключать ПП к перекидным контактам проходных выключателей следует так, чтобы создавалась рабочая цепь питания светильника.

Сложные контактные группы требуют большого количества проводов и подключений. Предпочтительней собирать несколько простых схем. Они надежно работают и удобны в эксплуатации. Обратите внимание! Все основные подключения производят в распределительных коробках. Никаких скруток на подводящих проводах делать нельзя.

Какую модель выбрать?

Какой применить переключатель проходной, прежде всего зависит от типа проводки. Для открытой подбираются накладные модели. Под скрытую потребуются подрозетники. Следует выбирать подходящие размеры, чтобы их можно было соединить между собой. Важно установить обычный и перекрестный переключатели с одинаковым внешним видом. Устройства бывают поворотными, клавишными, рычажными, сенсорными. Контакты подбираются под соответствующую нагрузку. Переключения должны производиться легко. Устройства при этом обязаны надежно крепиться.

Монтаж системы переключения из трех точек

Для этого необходимо совершить следующие действия:

Начертить схему соединений.
Разметить и продолбить штробы и выемки под проводку и коробки.
Установить распределительные части. Они выбираются больших размеров, чтобы можно было сделать внутри 12 соединений.
Установить подрозетники.
Проложить кабель из щитка к местам подключений.
Подключить жилы к переключателям и клеммам в коробках. Провода промаркировать. Схему собирать последовательно, с проверкой правильности подключений.
Установить переключатели на свои места.

Подключение проходных двухклавишных переключателей

Устройство представляет собой 2 одноклавишных независимых переключателя. Они собраны в одном корпусе. Работают по тому же принципу перекидывания контактов. Но при этом количество входов составляет 2, а выходов — 4. Отличие заключается в том, что 2 выключателя располагаются в разных точках. Их клавиши работают на разные светильники.

Монтаж двухклавишных переключателей для управления с двух мест

Последовательность действий должна быть такая:

Составляется схема, без которой сложно сделать подключения.
Устанавливаются распределительные коробки и подрозетники.
Монтируются 2 группы освещения.
Прокладываются трехжильные кабели из расчета подключения к 6 контактам каждого переключателя и к светильникам.
По составленной схеме производится подключение жил кабелей в распределительной коробке, к патронам ламп и к переключателям.

Переключатель проходной двухклавишный можно заменить схемой из четырех одноклавишных. Но она будет нерациональной. Поскольку потребуется больше распределительных коробок и увеличится расход кабеля.

Управление двумя с трех мест

Двухклавишный переключатель проходной бывает перекрестным. Он устанавливается в комплекте. То есть в него входят еще и два двухклавишных концевых выключателя, если требуется управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

Монтаж производится следующим образом:

Для монтажа схемы стандартной коробки диаметром 60 мм не хватит. Поэтому ее размер должен быть больше. Или нужно последовательно установить 2-3 шт. обычных.
Для подключения выполняется 12 подсоединений проводов. Для этого понадобится прокладка 4 трехжильных кабелей. Здесь следует правильно выполнять маркировку жил. К двум подходит по 6 контактов, а к перекрестному — 8.
К ПВ1 подключается фаза. После нужно сделать необходимые соединения. На тыльной стороне устройства изображена схема проходного переключателя двухклавишного. Она должна правильно сочетаться с внешними подключениями.
ПВ2 подключается от светильников.
Четыре выхода ПВ1 подключаются к входам перекрестного выключателя, а затем его выходы соединяются с 4 входами ПВ2.

Заключение

Переключатель проходной удобен. Не требуется лишняя ходьба по лестницам и длинным коридорам, чтобы включить или выключить лампочку. Иногда он просто необходим. Кроме того, экономится электроэнергия за счет быстрых переключений. Важно правильно выбрать устройства и грамотно смонтировать электрические соединения.

Очень часто в новых квартирах нас встречают длинные коридоры или лестничные пролеты, и тогда сразу встает вопрос с их освещением. Многие ставят один выключатель, и когда темно и есть необходимость погасить свет возвращаться по темноте. Но есть решение, которое поможет. Решение старое и достаточно простое – перекрестный или проходной выключатель.

Что такое проходной выключатель

В обычном выключателе у нас 2 контакта, т.е. выключая или включая свет клавишей мы просто прерываем цепь. В перекрестном выключателе таких контакта три, т.е при выключении или включении выключатель переключается не на воздух, а на другой контакт. Соответственно если в разных конца коридора поставить такие выключатели, можно выключать и выключать свет с обоих концов! Это потребует конечно не только наличие 2 специальных выключателей, но и немного другую проводку, поэтому наличие таких переключателей необходимо предусмотреть еще на этапе ремонта помещения. Бывают и 2 клавишные перекрестные выключатели, они позволяют реализовать более сложные и нетрадиционные задачи освещения.

Схема подключения

На анимации ниже представлена схема подключения проходных выключателей, данная схема подойдет для лестничных пролетов, длинных коридоров, тропинок и др. По краям установлены проходные выключатели, т.е. с какой бы мы стороны не заходили мы можем включить и выключить свет с любой стороны коридора.

Что такое перекрестный выключатель

Перекрестный выключатель устройство более сложное, чем проходной. В нем не 3, а 4 контакта, а сам выключатель может замкнуть любую из двух линий. Такой выключатель используется для включения например сложной группы светильников.

Схема подключения

Ниже на анимации представлена схема подключения 2 проходных и 1 перекрестного выключателя. Внимательно посмотрите анимацию и принцип работы вам сразу станет ясен.

Видео о подключении

sroyte.ru

Переключатель с четырех мест схема. Проходные и перекрестные выключатели (переключатели)

Представьте себе, длинный коридор или темную лестницу. Вы щелкаете клавишей выключателя, для того, чтобы осветить себе путь, проходите его до конца, и… Теперь нужно выключить за собой свет. И что же теперь, возвращаться к исходной точке? Чтобы эта проблема больше не доставляла дискомфорта, рациональные умы создали проходной выключатель. Принцип действия и схема подключения этого полезного устройства сегодня будут в центре нашего внимания.

Как работает проходной выключатель

Главная прелесть проходного выключателя состоит в том, что он позволяет включить и выключить любое количество осветительных приборов не из одной точки, как обычный выключатель, а из нескольких. Можно зажечь свет в холе, войдя в дом, а выключить его из спальни на втором этаже. Можно осветить лестницу, только начав по ней подниматься, а потушить свет из мансарды.

Обычный выключатель осуществляет простое прерывание электрической цепи, размыкает ее. Проходной одиночный выключатель имеет три контакта и возможность переключать их. Он представляет собой систему из двух выключателей, которые устанавливаются в удобных для вас точках. Зажигаете свет в одном месте, выключаете в другом.
Проходные выключатели могут быть многоклавишными, тогда количество их контактов и схем переключения кратно увеличиваются. Такие выключатели позволяют управлять освещением не из двух, а, например, из трех точек, а в сферу их действия попадают не одна группа светильников, а две и более.
В основе действия любого проходного выключатели лежит принцип коммутации реверсных проводников. В распределительной коробке они соединяются клеммами. На один выключатель подается питающий проводник, а с помощью второго выключателя он соединяется с проводником освещения. Так как оба проводника – фазные, то для монтажа системы выключения используются только трехжильный провод. Причем, если возникнет необходимость в том, чтобы установить систему освещением с тремя точками управления, то на один из выключателей придется подать четыре контакта, соответственно, потребуется проводка из четырех жил.

Где целесообразно использовать прохо

strpo.ru

Схема подключения проходного выключателя

Проходные выключатели предназначены для комфорта и удобства управления освещением с нескольких мест Вашей квартиры, коттеджа или дачи. Предположим, Вы вечером вернулись домой, при входе в коридор включили свет, спокойно, не торопясь разделись и прошли в свою уютную спальню. И что же? Необходимо возвращаться в коридор и отключать свет. Так вот я Вам скажу, что нет. Для этого и существует проходные переключатели, чтобы Вам было комфортно и удобно управлять освещением, т.е. освещение, которое Вы включили в коридоре, можно с легкостью отключить из спальни.

Мест для использование проходных выключателей может быть множество. Я привел Вам лишь один пример.

Альтернативой переходным выключателям могут быть импульсные бистабильные реле или датчики движения для управлением светом.

А теперь рассмотрим, как правильно подключить проходной выключатель.

Схема подключения проходного выключателя.

Данная схема предназначена для управления освещением из двух мест. В ней используются 2 проходных выключателя одинарного типа. Каждый одинарный проходной выключатель имеет 3 контакта (1 вход и 2 выхода). Нулевой провод от источника питания проходит через распределительную коробку на светильник. Фазный провод приходит в распределительную коробку, с нее уходит на общий контакт проходного выключателя № 1. Два выходных контакта проходного выключателя № 1 соединяются через распределительную коробку с двумя выходными контактами проходного выключателя № 2. А далее с общего контакта проходного выключателя № 2 уходит опять же через распределительную коробку на светильник.

Двойной проходной переключатель.

Иногда необходимо управлять освещением в двух разных помещениях с одного места, как в предыдущем примере, но только разными группами светильников или лампочек. Например, мы хотим включать освещение в комнате или в коридоре при входе в квартиру, и соответственно выключать его там где он был включен. Для этого и служит двойной проходной переключатель.

Принципиально двойной проходной переключатель ничем не отличается от одинарного, но содержит две группы контактов, так что и рассматривать отдельно схему его подключения мы не будем.

Схема подключения перекрёстного переключателя

(схема управления освещением с трёх и более мест)

Допустим, что нам необходимо включить освещение в проходных коридорах квартиры у входной двери, а выключить его или в спальне или где нибудь на кухне, для этого к уже имеющейся паре проходных переключателей нам необходим дополнительный перключатель с двумя группами контактов (это и есть — перекрёстный переключатель).

По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй. Схема предназначена для управления освещением из трех мест. Она принципиально отличается от предыдущий схемы. Разница заключается в том, что в нее включен еще и перекрестный переключатель, который отличается от проходного переключателя. Перекрёстный переключатель имет 4 контакта (2 входа и 2 выхода).При нажатии на двойной спаренный выключатель, сразу же переключаются 2 независимых контакта.

P.S. Количество мест управления освещением не ограничивается двумя или тремя, а может достигать до шести и более. Это осуществляется аналогичным способом, т.е. первый и последний проходной выключатель используется одинарный (3 контакта), а между ними — двойные спаренные (4 контакта).

premiumsk.narod.ru

Как сделать управление освещением из нескольких мест с помощью изделий «Avanti»

В больших квартирах или частных домах не всегда бывает удобно управлять освещением из одной точки. Намного удобнее организовать освещение так, чтобы управлять одним осветительным прибором было возможно с двух мест и более. Для этого не подходят обычные выключатели – потребуется установка либо проходных выключателей (переключателей), либо импульсных реле.

Отличие обычного выключателя от проходного изображено на схеме:

Разумеется, возможность установки переключателей или импульсных реле нужно предусмотреть еще на этапе прокладки проводки. Для этого необходима прокладка трехжильного кабеля (ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²). Если схема управления освещением строится на основе переключателя, принцип действия системы такой: вы включаете свет нажатием кнопки одного из переключателей системы и выключаете его следующим нажатием на кнопку любого из переключателей системы.

Если планируется управлять светом только из двух точек – достаточно установки двух проходных выключателей с тремя контактами, если же точек управления необходимо больше – между ними встраивается один или несколько перекрестных переключателей, имеющих четыре контакта.

При построении схемы управления освещением на основе импульсного реле принцип действия системы немного другой. В систему встраивается кнопка, нажатие которой подает в систему электрический импульс. Под воздействием этого импульса контакты смыкаются или размыкаются – и, соответственно, осветительный прибор включается или гаснет. Кроме того, использование импульсного реле дает возможность модифицировать систему. Например, добавить возможность регулировать яркость освещения несколькими нажатиями или же установить «мастер-кнопку», нажатие которой будет выключать освещение или электропитание (кроме необходимых электроприборов) во всем доме.

Что выбрать – переключатели или импульсные реле

Схема с установкой переключателей считается классической – чаще всего для решения задачи управления освещением из нескольких точек применяется именно она. Переключатели легко подключить самостоятельно, а сама схема отличается надежностью работы, т.к. она не включает никаких сложных элементов автоматики и устройств.

Схема с импульсном реле – более сложная, т.к. она требует установки самого реле в распределительный щиток. Затем к реле можно подключить любое количество кнопок. Такая схема особенно актуальна для систем освещения, в которую входит много светильников – это может вызвать перегрузку при организации освещения с помощью переключателей. Установка импульсного реле и кнопок решает проблему, т.к. управление освещением осуществляется за счет подачи кратковременного импульса малой мощности. Электрический ток не проходит через кнопку постоянно, и нагрузка на систему снижается. При этом система управления с помощью кнопок может находиться от реле на расстоянии до нескольких сотен метров.

Как организовать управление освещением из двух точек с помощью переключателей

Проще всего управлять освещением из двух точек. Для организации этой схемы вам потребуются два переключателя. В нашем случае использовались ЭУИ «Avanti» от компании ДКС – это дизайнерская серия электроустановочных изделий. Материалы для производства продукции компании проходят строгий контроль на соответствие качества международным стандартам.

Почему мы выбираем ЭУИ «Avanti»:

Универсальность установки.
Механизмы могут быть установлены в стену, кабель-канал, лючок, башенку, а также как пыле- и влагозащищенное решение со степенью защиты до IP 55.
Модульность изделий.
TV-, RJ-, USB-, HDMI-выходы и другие механизмы занимают ½ поста, что позволяет формировать индивидуальные комбинации изделий.
Простое и надежное соединение постов.
Посты легко соединить в единый блок через две точки фиксации методом «ласточкин хвост».
Прочный каркас для установки изделий в стену.
Каркас изготовлен из двух материалов. Металлическая часть обеспечивает жесткость конструкции, а сам механизм изделия защелкивается в пластиковую часть каркаса. Это обеспечивает дополнительную изоляцию изделия.
Длительный срок эксплуатации.
Достигается за счет применения качественной контактной группы.
Широкий ассортимент изделий.
В серию «Avanti» входят USB-зарядки, диммеры, термостаты и т.д. Большой выбор декоративных рамок как в пластиковом исполнении, так и изготовленных из натуральных материалов.
Дизайн от Студии Артемия Лебедева.
Дизайн рамок из пластика создан в студии известного российского дизайнера Артемия Лебедева.

Изделия «Avanti» прекрасно впишутся в любой интерьер

Оценят поклонники стильных и оригинальных дизайнерских решений

Узнать больше о серии «Avanti» можно здесь.

Купить электроустановочные изделия «Avanti» можно здесь.

У каждого переключателя три клеммы. Среди них нужно найти общую клемму (например, тестером в режиме прозвонки цепи – на нужном контакте тестер будет пищать или показывать 0 при любом положении клавиши). На общую клемму подключается фаза, на две другие – два оставшихся провода. После этого переключатель собирается и закрепляется в подрозеточной коробке. Эти действия необходимо проделать с каждым из переключателей.

Затем схема собирается в подрозеточной коробке – сначала соединяются нулевые проводники, затем – жилы заземления, потом – провода фазы. Для соединения удобно использовать клеммные зажимы.

Порядок подключения обозначен цифрами:

Как организовать управление освещением из трех и более точек с помощью переключателей

Для этого потребуется видоизменить прошлую схему, добавив в нее перекрестные переключатели (их также называют инверторами), которые необходимо будет установить между обычными переключателями. У такого переключателя – целых четыре контакта. В данном случае мы используем перекрестный переключатель производства ДКС серии «Avanti» – он отличается высокой надежностью и длительным ресурсом, что позволяет активно эксплуатировать изделия в течение долгих лет.

Чтобы подключить инвертор, необходимо взять две жилы, идущие от силовых контактов первого переключателя и подключить их к первому и второму контактам (клеммам) инвертора. От 3 и 4 контактов необходимо провести две силовые жилы либо к проходному переключателю, установленному в конце схемы (если планируется управлять светом из трех точек), либо к следующему перекрестному переключателю, если таких точек больше (в этом случае провод монтируется к его первой и второй клемме).

Схема подключения с применением переключателей:

Сама по себе эта схема не слишком сложна – но чем больше переключателей устанавливается, тем более сложным становится сборка в распределительной коробке.

Управление освещением из нескольких точек с помощью импульсного реле

В распределительном щитке цепь освещения, питающая группу светильников, подключается к силовым контактам реле. Кнопки подключаются параллельно к контактам управления реле. В схеме их может быть любое количество – т.к. через них проходит только кратковременный импульс, это не приводит к перегрузке системы. Можно использовать любые удобные кнопки – при желании это могут быть даже кнопки звонка.

Схема подключения с применением импульсного реле:

Если схема освещения предусматривает питание двух независимых групп ламп с одной кнопки, то используется не обычное импульсное реле, а секционное. Оно предназначено для включения по очереди с одной кнопки разных групп ламп или всех группы одновременно. Таким образом вы сможете управлять многорожковой люстрой по двум проводам, и вам не придется прокладывать к ней дополнительную проводку от выключателя. При этом использовании этого типа реле, одно нажатие кнопки будет замыкать первую пару силовых контактов, второе нажатие – вторую пару, третье – обе пары, четвертое – размыкать обе пары контактов. Схема подключения кнопки в таком случае не меняется, но от импульсного реле будет идти на один провод больше (один на одну группу ламп, второй на другую).

Схема подключения с применением секционного реле:

У схемы с импульсными реле есть свои преимущества – например, ее проще модернизировать. Она лучше подойдет для больших домов, общественных и социально значимых заведений, где может одновременно включаться несколько групп ламп, создавая высокую нагрузку на систему. Но схему управления освещения с помощью переключателей чаще применяют для средних квартир – она проста, надежна, не требует установки дополнительного оборудования и легко реализуется даже без привлечения электрика.

Как включать выключать люстру в 2 разных местах помещения или подключение проходного выключателя (видео)

Бывает так, что включать или выключать люстру, торшер или другую нагрузку в помещении удобно в разных его местах. В случае если применить последовательную или параллельную схему включения, то включить, а потом выключить нагрузку можно будет только в одном месте. Это не решит проблемы.
На самом деле решение этой задачи несложное и о нем мы сегодня и расскажем. Итак, надо начать с того, что выключатели обеспечивающие включение выключение нагрузки в разных местах помещения называются проходными или дублирующими. Именно их нам и необходимо будет применить в нашей схеме подключения.

Особенности проходного выключателя

Обычный двухконтактный выключатель в котором происходит обычное прерывание электрической цепи отличается лишь количеством контактов и организацией их переключения между собой, все остальные его характеристики схожи. В проходном выключателе встроено три контакта и переключающий механизм находится между ними. Главным их преимуществом относительно обычного выключателя является возможность включения или выключения люстры и т.д. из двух, трёх или более точек помещения. Также за проходными переключателями закрепилось народное название — перекидной или дублирующий.

Двухклавишный проходной по своей конструкции представляет собой два независимых друг от друга одноклавишных проходных выключателя и имеет соответственно шесть контактов. Визуально обычный и проходной выключатель не различить по маркировке на нем.

Применение проходных или дублирующих выключателей на территории и в помещении

1. Лестницы—на них выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
2. Спальни—один выключатель устанавливается у входа в комнату, а второй и третий по разные стороны кровати. Вошли в комнату—включили свет, захотели лечь отдыхать—выключили. Для включения освещения из трёх мест используется схема, представленная на (рис.2), с перекрестным выключателем.
3. Коридоры—допустим Вы в начале коридора включили свет, потом прошли по коридору и на другом конце выключили.
4. На территории частных домов или дач—для освещения дорожек.

Схемы подключения проходных выключателей для управления освещением от двух, трех и более местоположений

Управление нагрузкой (лампой) из двух местоположений (мест)

Для этой схемы управления необходимо всего лишь два переключателя на два направления (два одноклавишных проходных выключателя).

Рис.1 Схема включения выключения нагрузки из двух разных мест. (на схеме положения выключателей — лампа горит)

При этом подключении возможно два варианта, когда выключатели подключены к одной линии, то есть цепь замкнута через нее и нагрузка питается. Когда выключатели подключены к разным линиям, при этом цепь разомкнута и нагрузка обесточена.
Если взглянуть на тоже самое, но уже не на принципиальную схему, а на то как это будет выглядеть в жизни, то получится следующее…

Соединения проводов производится в распределительной коробке.

Управление нагрузкой (лампой) из трёх местоположений (мест)

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели—это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (или группы светильников) из трех и более точек. Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.
Схема подключения проходных и перекрестных выключателей для трёх точек управления выглядит так:

Рис. 2 Схема включения выключения нагрузки (лампы) из трех разных мест. (на схеме положения выключателей — лампа не горит)

При этом подключении возможно три варианта развития ситуации, когда выключатели подключены к одной линии через средний сдвоенный проходной выключатель, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средний сдвоенный выключатель, при этом цепь разомкнута и нагрузка обесточена. Третий вариант когда средний выключатель фактически меняет местами линии, тем самым подавая или отключая напряжения на нагрузку через боковые выключатели.
Если привести пример того как это будет выглядеть в жизни, то получится следующее…

Все соединения осуществляются в распределительной коробке. Можно представить как установка и подключение проходных выключателей будет выглядеть в помещении.

Теперь разберем еще более сложный вариант.

Управление нагрузкой (лампой) из 4 и более мест

Принцип действия данной схемы мало чем отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. То есть, подобным образом желаемое количество проходных выключателей может увеличиваться хоть до бесконечности.

Рис.3 Схема включения выключения нагрузки из четырех и более мест. (на схеме положения выключателей — лампа не горит)

При этом подключении возможно четыре варианта развития ситуации, когда выключатели подключены к одной линии через средние сдвоенные проходные выключатели, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средние сдвоенные (проходные) выключатели, при этом цепь разомкнута и нагрузка обесточена. Третий и четвертый вариант, когда средние выключатель фактически выполняют одну и ту же функцию. Независимо от того какой из них включить. Они просто меняют местами линии, тем самым подавая или отключая напряжения на нагрузку через «боковые» выключатели.
Здесь важно понять, что между крайними (боковыми) выключателями можно вставлять и вставлять другие проходные выключатели. Тем самым довести количество мест включения лампами до бесконечности. Все будет зависеть от ваших потребностей.

Итак, вы поняли, что управление одним источником света из двух различных мест вполне возможно. Скажем больше, это может не только 2 места, но и 3 и 4 и столько, сколько вам надо. Достаточно лишь вставлять проходные выключатели между двумя крайними по схеме…
Однако мы здесь не рассмотрели еще один вариант, когда у нас имеется несколько групп ламп, то есть две, как в некоторых люстрах. В этом случае необходимо будет использовать сдвоенный проходной выключатель. А вот о его монтаже и схеме подключения вы можете узнать из другой нашей статьи «Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп».

Видео о подключении проходного выключателя

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

Для правильной работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться определённой последовательности действий для обеспечения личной безопасности и безопасности окружающих. Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Возможные ошибки и пути их решения

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Поэтапная инструкция по монтажу

Теоретически, процесс подключения коммутационного устройства можно поделить на несколько основных этапов. Начинать монтаж необходимо с кабелей. Так, если же проводка достаточно старая, то она обязательно должна быть заменена на новую. После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе. С целью монтажа светильника или люстры необходимо использовать инструкцию от производителя, специально разработанную для того или иного источника света.

Первый этап – подготовка стен

Этап штробления стен является очень важным, и его необходимо пропускать только в случае проложения новой проводки с медными жилами подходящего сечения. Если же имеются какие-либо сомнения, то лучше проконсультироваться со специалистом. Если же проводка старая, обязательно меняем ее на новую.

С целью освещения подойдет самый обыкновенный провод ВВГнг, сечение которого составляет 1,5 мм² в квадрате. Если же наряду с освещением будет производиться подключение розеток, то лучше отдать предпочтение тому же проводу, но уже с сечением в 2,5 мм².

На этапе подготовки стен должно быть произведено штробление и обустройство, подготовка мест, на которых будет производиться монтаж распределительных коробок и подрозетников. На данном этапе специалисты рекомендуют устанавливать также и дополнительный автоматический выключатель в электрощиток. Это отдельное устройство будет не лишним, особенно в ситуациях, когда на линии освещения необходим будет ремонт. С помощью такого простого защитного устройства можно будет осуществить отключение только одного контура, при этом остальные будут продолжать работу в стандартном режиме.

Стоит отметить, что в случае деревянных домов значительно отличается тип проводки, поэтому скрытый способ монтажа не используется, поскольку это дополнительное повышение уровня пожарной опасности. В связи с этим кабеля должны быть максимально изолированы.

Монтаж проводов осуществляется с наружной стороны с помощью специальных изоляторов. При этом производится установка не внутренних, а накладных выключателей, однако основной принцип подключения жил к клеммам остается таким же.

После того, как штробление стен разных материалов завершено (это может быть и бетон, и кирпичь, и пенобетон), канавки для укладки проводов необходимо заделать с помощью строительной смеси или алебастра. Далее можно переходить уже к штукатурке, производить декоративную отделку стен. Рекомендуется сохранить месторасположение проводов на схеме, чертеже, чтобы в будущем ремонт и замена проводки не вызвали проблем.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.

Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Конструкция и принцип действия двухклавишного выключателя

По типу выключатели делятся на устройства для открытой и скрытой проводки. Вне зависимости от типа проводки схема устройства двухклавишного выключателя включает в себя несколько деталей:

Две качающиеся клавиши, изготовленные из пластика.
Декоративная пластиковая рамка, которая монтируется вокруг клавиш. При открытой проводке вместо рамки используется пластиковый корпус, прилегающий к стене.
Крепежные винты для рамки.
Неразборный корпус, в котором установлена монтажная стальная рама и сердечник из диэлектрического материала.

В корпусе расположены клеммы для зажима проводов и сами механизмы переключения. Для фиксации может использоваться пластиковая защелка или винт. Также в нем имеются распорные клинья, при помощи которых устройство фиксируется в монтажной коробке. На наружной части стальной рамки имеются отверстия для крепления выключателя к коробке при помощи саморезов. Внутренний корпус выключателя для открытой проводки имеет отверстия для саморезов крепления к поверхности стены.

В состав механизма переключения входят 3 контакта, каждый из которых подключается к проводке. Под контактами имеются поджимные пружины, которые удерживают деталь во включенном или выключенном состоянии. Переключение режимов выполняется пластиковыми качалками, установленными на одной оси. Сверху на качалки надеты декоративные клавиши. Прибор обеспечивает 3 режима работы:

Первая зона минимального освещения, расположенная на одной клавише.
Вторая зона более яркой подсветки, подключаемая нажатием второй клавиши.
При одновременном включении клавиш активируются обе зоны подсветки.

Опционально в схеме выключателя может присутствовать светодиод подсветки. Эта деталь позволяет найти клавиши в темноте. После замыкания фазы свечение диода прекращается.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно. Для понимания того, как подключить тройной двухклавишный выключатель достаточно поставить перемычки на клеммы обычного перекрестного переключателя.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю
Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Какие инструменты и материалы понадобятся для монтажа и подсоединения

Перед тем, как подключить двойной выключатель на две лампочки, необходимо приготовить инструменты. Для проведения монтажных работ потребуется:

электродрель;
сверло;
отвертки;
индикаторная отвертка;
нож или прибор для зачистки изоляции;
пассатижи;
дюбели;
маркеры.

Важно! Все инструменты должны иметь заизолированные рукоятки, чтобы избежать поражения током.

Нужные материалы для подключения:

сам выключатель;
электропровода с сечением 1,5 кв.мм.;
монтажная коробка;
клеммники;
изолента.

Для подключения к скрытой электропроводке дополнительно потребуется коронка для сверления и строительная смесь для закрепления корпуса.

Сведения для новичков

Пример расположения
Чем отличается от обычного проходной выключатель, так это наличием трех контактов вместо стандартных двух. Итак, если в стене проложена всего пара жил, а желания переделать кабель с двух- на трехжильный почему-то не появилось, то ничего с монтажом выключателя такого типа не получится. Почему? Сейчас разберемся.

Если всё же возобладал здравый разум, и решено сделать монтаж трехжильного кабеля, то кроме него понадобится купить (или достать из ящика, если есть) кое-что ещё:

пару описываемых проходных выключателя;
инструмент для монтажа, в том числе и электроинструмент.

Прокладывая провод, люди привыкли к двум вариантам: либо в стене делается штроба, либо на неё крепится короб, в который будет уложен провод.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — https://cable.ru, Кабель.РФ

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

для управления светом в ванной и туалете с одного элемента;
регулирования яркости лампы на люстре;
включения/выключения светодиодной ленты натяжного потолка;
активации и отключения ночников;
создания освещения в комнате с несколькими лампами;
группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

Важно! Для отключения тока достаточно выключить автоматический переключатель, стоящий в начале ветки.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Действия при большом количестве проводов

Для работы двойного выключателя необходимы фаза и два провода, идущие на потребители. А что делать, если их больше? Алгоритм действий следующий:

При помощи отвертки-индикатора найти и отметить фазу. Мультиметром в режиме прозвонки находят идущие к потребителям два провода.

Оставшийся провод – скорее всего, заземление. Его можно либо скрутить с фазой и подсоединить, либо просто заизолировать и не подсоединять, если на потребителе не предусмотрено заземление.

Не стоит спешить скручивать провода. Мультиметром проверяют, заземление данный провод или ноль. Для этого измеряют напряжение между фазой и непонятным проводом с помощью щупов. При значении 220 В это ноль, если меньше 220 В – тогда заземление.

Внимание! Если перепутать между собой при подключении ноль с фазой, выключатель будет работать, но даже в выключенном состоянии будет под нагрузкой. Пользование им создает угрозу для жизни, даже при замене лампочки можно получить удар током.

Достоинства двойных выключателей

Устройства с двумя клавишами обладают следующими преимуществами:

один прибор может контролировать работу нескольких ламп или осветительных приборов;
обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
возможность регулировать освещение сразу в двух помещениях;
экономное расходование электроэнергии;
рациональное использование кабелей и проводов;
допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;

удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.

Важно! Для создания равномерного освещения возможно использовать диммер, который позволяет регулировать свет.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Основные выводы

Двухклавишный выключатель – это приспособление, делающее жизнь пользователя проще. С его помощью можно управлять двумя светильниками или группами, регулируя уровень освещенности в помещении. Также подобная схема применима для раздельных санузлов. Главное преимущество двухклавишного выключателя – он занимает мало места и для его установки требуется меньше материалов.

Перед монтажом нужно убедиться, что проводка подходит для подобных работ. Установка выключателя проводятся профессиональным инструментом. Также важно соблюдать технику безопасности при работе с электропроводкой.

ОсвещениеКак нужно правильно подключать лампочку к электросети через выключатель

ОсвещениеКак соединить выключатель с розеткой при подключении светильника

Особенности распайки двухклавишного ПВ

Соединительные клеммы WAGO

При выполнении схемы двухклавишного проходного выключателя необходимо продумать способ фиксации проводов. К популярным технологиям относятся скрутка с последующей пропайкой или сваркой концов.

Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
Зажимы Werkel. Находятся на концах контактов. По нажатию кнопки на клемме открывается отверстие. В него вставляется конец провода без изоляции.

Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

Особенности двухклавишного коммутатора

2-х клавишный проходной выключатель с подсветкой

Двухклавишный переключатель подсоединяется к схеме освещения через второй перекидной контакт каждого коммутатора с двумя кабелями между ними. Фактически прибор является сдвоенной одноклавишной моделью с четырьмя проводами. Электроцепь каждой жилы – автономный элемент осветительной линии, обеспечивающий запитку конкретной лампы без взаимодействия с остальными частями.

В зависимости от бренда на входах и выходах прибора присутствует от 2 до 4 клемм. К примеру, выпускаются выключатели с 1-й фазной клеммой, 1 выводной клеммой на лампочку, 4 клеммами для промежуточных кабелей.

Удобство двухклавишных моделей заключается в возможности активации света с разных углов комнаты.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существует две разновидности:

Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

Используйте наружные модели для временной проводки.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Винтовые зажимы требуется периодически подтягивать.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен

Преимущественно ДПВ устанавливаются в таких местах:

В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
На лестничных маршах.
На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

Процесс подключения пошагово

Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

Как работает 4-позиционный переключатель

В вашем доме используется множество переключателей. Некоторые используются для освещения, а другие — для отключения электроэнергии для обслуживания, как в случае с мусоропроводом. Помимо типичных переключателей, которые включают и выключают, есть специальные переключатели, которые приглушают освещение и регулируются для управления такими вещами, как скорость вентилятора.

Вероятно, наиболее широко используемые переключатели — это однополюсные переключатели. Они управляют освещением из одного места, а также используются для таких вещей, как разъединители печей, мусороуборочные машины и отсоединения небольших двигателей, например, насосы для тако, используемые в уличных дровяных котлах.Они также используются в виде регулируемых переключателей, которые можно включать и выключать, а также переключать с яркого на тусклое. Как упоминалось выше, однополюсные переключатели также используются для управления вентиляторами, и при правильном переключателе скорость регулируется этим переключателем.

Переключатели для управления освещением

Еще один широко используемый переключатель — это трехпозиционный переключатель. Они используются в комбинации двух переключателей для управления освещением из двух мест в большинстве случаев. Их можно использовать в коридорах, на лестницах, в любом количестве комнат, например, в гостиных или гаражах.В последнем случае освещение может быть для самого гаража или наружного освещения, связанного с освещением гаража и входной двери, которое включается как в входных дверях дома, так и в гараже.

Четырехпозиционный переключатель используется не сам по себе, а в дополнение к комбинации переключателей. Трехпозиционный переключатель соединяет бегущие провода от этого переключателя с одной стороной четырехпозиционного переключателя, в то время как другая сторона подключается к другому трехпозиционному переключателю, а трехпозиционный переключатель затем подключается к свету.При правильном подключении простой щелчок любого из переключателей включит свет.

Что такое дорожные провода?

Дорожные провода проходят между коммутаторами, предлагая несколько способов замкнуть цепь. Другими словами, они позволяют подавать питание на свет от более чем одного переключателя.

4-позиционные переключатели

Четырехпозиционные переключатели используются для управления освещением из трех или более мест. Четырехпозиционные переключатели используются в сочетании с трехпозиционными переключателями.Есть четыре клеммы, которые обеспечивают два набора положений переключения на четырехпозиционном переключателе. Каждый набор клемм — это одно из положений переключения. Когда переключатель находится в верхнем положении, ток может течь через две клеммы. В нижнем положении ток течет через два других вывода. Часто четырехпозиционные переключатели поставляются с двумя клеммными винтами латунного цвета и двумя клеммными винтами более темного цвета. Зеленая клемма заземления также находится на четырехпозиционном переключателе.

Омметр

Чтобы узнать, какие клеммы соединяются вместе, вы можете использовать омметр для проверки клемм и положений переключателя. Каждый набор клемм подключается к бегущим проводам от каждого из трехпозиционных переключателей. При правильном подключении вы сможете включать свет с помощью трехпозиционного или четырехпозиционного переключателя. Если вам нужно переключить освещение более чем из трех мест, просто добавьте дополнительные четырехпозиционные переключатели между двумя трехпозиционными переключателями.

Четырехпозиционные переключатели могут пригодиться в больших помещениях, в которых много дверных проемов или выходов. У каждого проема, через который вы можете войти или выйти из комнаты, должен быть переключатель, который управляет освещением в этой комнате.Например, если у вас есть гостиная с тремя проемами, вам понадобится четырехпозиционный переключатель, чтобы управлять освещением в комнате. Скажем, коридор имеет форму буквы «Т», и для этого также необходимо использовать четырехпозиционный переключатель — поместив трехпозиционный переключатель в двух разных местах и четырехпозиционный переключатель в третьем месте, можно переключить освещение Поэтому для управления освещением в трех и более точках лучше всего подходят четырехпозиционные переключатели.

Общие сведения о тумблерах

Тумблеры — это простой способ активировать аксессуары в Ваш автомобиль.Их можно использовать и подключать разными способами. Вот мы пойдем через некоторые базовые приложения и типы переключателей. Обратите внимание на прилагаемые диаграммы только для справки. Всегда проверяйте, используете ли вы выключатель и провод достаточно, чтобы справиться с силой, которую вы несете. В приложениях с более высокой степенью вытяжки реле может быть использовано.

Статьи по теме:

Подключение кулисного переключателя с подсветкой

Если у вас есть какие-либо сомнения, обратитесь к профессионалу.Неправильная проводка может повредить электрическую систему вашего автомобиля или вызвать пожар.

1. Тумблер SPST (одиночное положение, одинарный ход)

Переключатель SPST представляет собой простой двухпозиционный переключатель. Обычно у них два терминалы. Один для ввода, другой для вывода.

В одном положении переключатель находится в положении «Разомкнут» и нет соединение установлено, и на аксессуар не может подаваться питание.В другой позиции два терминала подключены, и питание может течь через них.

Вот пример того, как SPST может быть подключен к источнику света.

=============================================== ======================================

2. Переключатель SPDT (одиночный Position, Dual Throw)

SPDT немного сложнее. Это одно из двух соединений. Вот это схема тумблера SPDT.

Клемма 1 подключена к одной нагрузке или аксессуар, клемма 3 подключена к другой нагрузке или аксессуару. Терминал 2 подключен к источнику питания. Коммутатор всегда выполняет одно из двух подключений и переключается между ними. Пока к коммутатору подключено питание, он всегда включен.

В приведенном ниже примере красный свет горит в одном положении, а синий свет горит в другом положении.

=============================================== ======================================

3.Тумблер DPDT (двухпозиционный, двухпозиционный)

Переключатель DPDT может немного сбивать с толку. Проще всего было бы считать это два переключателя SPDT в одном. Они могут подключать два разных источника питания к двум разные нагрузки или аксессуары одновременно. Вот диаграмма.

Переключатель DPDT имеет шесть выводов. № 3 и № 4 подключите к источнику питания. № 1, 2, 5 и 6 предназначены для нагрузок / принадлежностей. В одно положение питание от клеммы 3 подключается к клемме 1, И питание от клемма 4 подключена к клемме 2.В другой позиции власть от клемма 3 подключена к клемме 5 И питание от клеммы 4 подключено к клемма 6.

Предположим, у вас есть небольшой охлаждающий вентилятор. хотели работать в прохладные дни, а охлаждающий вентилятор большего размера вы хотели запускать в горячую дней. Вы хотели, чтобы индикатор сигнализировал, что используется — синий свет для маленький вентилятор и красный свет для большого вентилятора. Вот как вы могли бы сделать это с помощью переключателя DPDT. Обратите внимание, что либо один, либо другой работает, нет возможности отключить вентиляторы и освещение, пока бежим к выключателю.( Вентиляторы радиатора могут потребляют много тока, это тот случай, когда реле может быть оправдано — это всего лишь пример того, как можно использовать DPDT-переключатель)

СМОТРЕТЬ ДРУГИЕ СТАТЬИ ТЕХНИЧЕСКОЙ ПОДКЛЮЧЕНИЯ

ПРОВЕРИТЬ ЭТИ ВИДЕО ТЕХНИЧЕСКОЙ ПОДГОТОВКИ ПОДКЛЮЧЕНИЯ

Эта запись не была размещена ни в одной категории.

Устранение неисправностей 4-позиционных коммутаторов

Найдите неисправный 4- позиционный переключатель

Обычно, когда выходит из строя 3- -позиционный или 4- -позиционный переключатель, свет можно включать и выключать на всех переключателях, кроме одного. Любой выключатель, который включает и выключает свет, вероятно, работает правильно. Выполните следующие действия, чтобы определить, какой 3- или 4-позиционный переключатель неисправен.
1. Переключайте каждый переключатель, пока не загорится свет. Переключите первый переключатель, чтобы увидеть, включает ли он и выключает свет. Если да, то это хороший переключатель. Оставьте свет включенным.
2. Переключите следующий переключатель, чтобы увидеть, включается и выключается свет. Если да, то это хороший переключатель. Оставьте свет включенным.
Повторите процесс для остальных переключателей.
Один из этих переключателей не включает и не выключает свет (пока он горит), и это неисправный переключатель.
Переключатели
подпружинены, чтобы минимизировать изгиб и продлить срок их службы. Однако при переключении переключателя возникает очень небольшое искрение. Плохой переключатель может не выйти из строя полностью, сгоревшие контакты могут вызвать периодический отказ. Помните об этом при устранении неисправностей переключателей. Периодическая неисправность может затруднить поиск и устранение неисправностей, особенно с 3- и 4-позиционными переключателями .
Переключение 4-
Переключатели на 8 позиций
Проверьте 4- позиционный переключатель

Выключите питание переключателей на автоматическом выключателе и с помощью тестера убедитесь, что питание отключено. Снимите все переключатели, чтобы получить доступ к клеммам переключателя. Соединения проводов удалять не нужно.
С помощью прибора для проверки целостности цепи проверьте целостность цепи между клеммами, как показано.Фактическое положение переключателя может варьироваться в зависимости от марки и модели.
Если переключатель находится в одном положении, вы должны получить непрерывность на той же стороне
Переключите переключатель и проверьте целостность цепи между черными и латунными клеммами на противоположных сторонах
The Anatomy 4-
-позиционный переключатель
Поскольку у 4- -позиционного переключателя нет положения включения или выключения, его можно установить с черными клеммами вверху и латунными клеммами внизу или наоборот.
Когда переключатель находится в одном положении, левая черная клемма соединяется с левой латунной клеммой. Правая черная клемма подключается к правой латунной клемме.
Когда переключатель находится в другом положении, левая черная клемма подключается к правой латунной клемме. Правая черная клемма подключается к левой латунной клемме.
Фактическое положение переключателя может варьироваться в зависимости от марки и модели
Типы промышленных коммутаторов
| Тумблер, кнопка, селекторный переключатель и т. Д.- TW Controls
Внезапное повышение напряжения на переключающем контакте, вызванное размыканием контактов, будет сдерживаться действием заряда конденсатора (конденсатор противодействует увеличению напряжения за счет потребления тока). Резистор ограничивает количество тока, который конденсатор разряжает через контакт, когда он снова замыкается. Если бы резистора не было, конденсатор мог бы фактически сделать искрение во время замыкания контактов хуже, чем искрение во время размыкания контактов без конденсатора! Хотя это дополнение к схеме помогает уменьшить контактную дугу, оно не лишено недостатков: основным соображением является возможность неисправной (закороченной) комбинации конденсатор / резистор, обеспечивающей постоянный путь для электронов, проходящих через цепь, даже когда контакт открыт и ток не желателен. Необходимо учитывать риск этого отказа и серьезность возникающих последствий с учетом повышенного износа контактов (и неизбежного выхода из строя контактов) без демпферной цепи.
Использование демпферов в цепях переключателя постоянного тока не является чем-то новым: производители автомобилей уже много лет применяют это в системах зажигания двигателей, сводя к минимуму искрение в «точках» контактов переключателя в распределителе с помощью небольшого конденсатора, называемого конденсатором . Как вам скажет любой механик, срок службы «точек» дистрибьютора напрямую зависит от того, насколько хорошо работает конденсатор.
При всем этом обсуждении уменьшения дугового разряда контактов переключателя можно было бы подумать, что меньший ток всегда лучше для механического переключателя. Однако это не обязательно так. Было обнаружено, что небольшое периодическое искрение может быть полезно для контактов переключателя, поскольку оно защищает контактные поверхности от небольшого количества грязи и коррозии. Если механический переключающий контакт работает со слишком малым током, контакты будут иметь тенденцию к накоплению чрезмерного сопротивления и могут преждевременно выйти из строя! Это минимальное количество электрического тока, необходимого для поддержания контакта механического переключателя в хорошем состоянии, называется током смачивания .
Обычно номинальный ток смачивания переключателя намного ниже его максимального номинального тока и намного ниже его нормальной нагрузки рабочего тока в правильно спроектированной системе. Однако есть приложения, в которых может потребоваться механический переключающий контакт для регулярной обработки токов ниже нормальных пределов тока смачивания (например, если механический селекторный переключатель должен размыкать или замыкать цифровую логическую или аналоговую электронную схему, где значение тока чрезвычайно мало. ). В таких случаях настоятельно рекомендуется использовать позолоченные переключающие контакты.Золото — это «благородный» металл и не подвержен коррозии, как другие металлы. В результате такие контакты имеют чрезвычайно низкие требования к току смачивания. Обычные контакты из серебра или медного сплава не будут обеспечивать надежную работу при использовании в такой слаботочной среде!
ОБЗОР:
Части переключателя, отвечающие за включение и отключение непрерывности электрического тока, называются «контактами». Обычно они изготавливаются из коррозионно-стойкого металлического сплава, контакты соприкасаются друг с другом с помощью механизма, который помогает поддерживать правильное выравнивание и расстояние.
В ртутных выключателях в качестве подвижного контакта используется кусок жидкой металлической ртути. Запечатанный в стеклянной трубке искра ртутного контакта изолирована от внешней среды, что делает этот тип переключателя идеально подходящим для атмосфер, потенциально содержащих взрывоопасные пары.
Герконы — это еще один тип устройства с герметичным контактом, контакт осуществляется двумя тонкими металлическими «язычками» внутри стеклянной трубки, соединенными друг с другом под действием внешнего магнитного поля.
Контакты переключателя подвергаются большему давлению при переключении постоянного тока, чем переменного тока. Это в первую очередь связано с самозатуханием дуги переменного тока.
Сеть резистор-конденсатор, называемая «демпфер», может быть подключена параллельно переключающему контакту, чтобы уменьшить искрение контакта.
Ток смачивания — это минимальная величина электрического тока, необходимая для прохождения переключающего контакта для его самоочистки. Обычно это значение намного ниже максимального номинального тока переключателя.
Любой вид переключающего контакта может быть спроектирован так, чтобы контакты «замыкались» (устанавливали непрерывность) при срабатывании или «размыкались» (прерывание непрерывности) при срабатывании. Для переключателей, в которых есть механизм с пружинным возвратом, направление, в которое пружина возвращает его без приложения силы, называется нормальным положением . Поэтому контакты, которые разомкнуты в этом положении, называются нормально разомкнутыми , а контакты, которые замкнуты в этом положении, называются нормально замкнутыми .
Для переключателей процесса нормальное положение или состояние — это то, в котором переключатель находится, когда на него нет влияния процесса. Самый простой способ определить нормальное состояние технологического коммутатора — это рассмотреть состояние коммутатора, когда он находится на полке хранения без установки. Вот несколько примеров «нормального» состояния переключателя процесса:
Реле скорости : Вал не вращается
Реле давления : Нулевое давление
Реле температуры : Температура окружающей (комнатной) температуры
Реле уровня : пустой резервуар или бункер
Реле потока : нулевой поток жидкости
Важно различать «нормальное» состояние реле и его «нормальное» использование в процессе эксплуатации. процесс.Рассмотрим пример реле расхода жидкости, которое служит сигналом низкого расхода в системе охлаждающей воды. Нормальное или исправное состояние системы охлаждающей воды должно иметь относительно постоянный поток охлаждающей жидкости, проходящий через эту трубу. Если мы хотим, чтобы контакт реле потока замыкал в случае потери потока охлаждающей жидкости (например, для замыкания электрической цепи, которая активирует сирену аварийной сигнализации), мы хотели бы использовать реле потока с нормально закрытым а не нормально разомкнутые контакты.Когда поток через трубу достаточен, контакты переключателя размыкаются принудительно; когда расход падает до аномально низкого уровня, контакты возвращаются в нормальное (закрытое) состояние. Это сбивает с толку, если вы думаете о «нормальном» как о регулярном состоянии процесса, поэтому всегда думайте о «нормальном» состоянии переключателя как о том, в котором он находится, когда находится на полке.
Схема условных обозначений переключателей различается в зависимости от назначения и срабатывания переключателя. Нормально разомкнутый контакт переключателя нарисован таким образом, чтобы обозначать открытое соединение, готовое замкнуться при срабатывании.И наоборот, нормально замкнутый переключатель изображен как замкнутое соединение, которое будет разомкнуто при нажатии. Обратите внимание на следующие символы:
Типы переключателей
Переключатель — это устройство, которое предназначено для прерывания тока в цепи, другими словами, он может включать или отключать электрическую цепь. Каждое электрическое и электронное приложение использует как минимум один переключатель для включения и выключения устройства.
Таким образом, переключатели являются частью системы управления, и без нее управление невозможно.Переключатель может выполнять две функции, а именно полностью ВКЛ (замыкание контактов) или полностью ВЫКЛ (размыкание контактов).
Когда контакты переключателя замкнуты, переключатель создает замкнутый путь для прохождения тока и, следовательно, нагрузка потребляет мощность от источника. Когда контакты переключателя разомкнуты, нагрузка не будет потреблять мощность, как показано на рисунке ниже.
Существует множество применений переключателей в самых разных областях, таких как дом, автомобили, промышленность, военная промышленность, аэрокосмическая промышленность и так далее.В некоторых приложениях используется многосторонняя коммутация (например, проводка в здании), в таких случаях два или более переключателя соединяются между собой для управления электрической нагрузкой из более чем одного места.
Переключатели бывают механические или электронные,
Механические переключатели должны активироваться физически, перемещая, нажимая, отпуская или касаясь их контактов.
Электронные переключатели не требуют физического контакта для управления цепью.Они активируются действием полупроводника.
Механические переключатели
Механические переключатели
можно разделить на различные типы на основе нескольких факторов, таких как метод срабатывания (ручные, концевые и технологические переключатели), количество контактов (одноконтактные и многоконтактные переключатели), количество полюсов и ходов (SPST, DPDT, SPDT и т. д.), принцип действия и конструкция (кнопка, тумблер, поворотный, джойстик и т. д.), в зависимости от состояния (мгновенные и заблокированные переключатели) и т. д.
По количеству полюсов и ходов выключатели подразделяются на следующие типы.Полюс представляет количество отдельных силовых цепей, которые можно переключать. Большинство переключателей имеют один, два или три полюса и обозначаются как однополюсные, двухполюсные и трехполюсные.
Количество бросков представляет количество состояний, в которые ток может проходить через переключатель. Большинство переключателей имеют одно- или двухходовые переключатели, которые обозначаются как одно- и двухходовые переключатели.
Однополюсный однопозиционный переключатель (SPST)
Это основной выключатель, состоящий из одного входного контакта и одного выходного контакта.
Он переключает одну цепь и может включать (ВКЛ) или отключать (ВЫКЛ) нагрузку.
Контакты SPST могут быть нормально разомкнутыми или нормально замкнутыми.
Однополюсный переключатель двойного хода (SPDT)
Этот переключатель имеет три клеммы, одна из которых является входным контактом, а остальные две — выходными контактами.
Это означает, что он состоит из двух положений ВКЛ и одного положения ВЫКЛ.
В большинстве схем эти переключатели используются в качестве переключателей для подключения входа между двумя вариантами выходов.
Контакт, который подключен к входу по умолчанию, называется нормально закрытым контактом, а контакт, который будет подключен во время работы ВКЛ, является нормально открытым контактом.
Двухполюсный однопозиционный переключатель (DPST)
Этот переключатель состоит из четырех клемм, двух входных контактов и двух выходных контактов.
Он ведет себя как две отдельные конфигурации SPST, работающие одновременно.
Он имеет только одно положение ВКЛ, но он может активировать два контакта одновременно, так что каждый входной контакт будет подключен к соответствующему выходному контакту.
В положении OFF оба переключателя находятся в разомкнутом состоянии.
Этот тип переключателей используется для одновременного управления двумя разными цепями.
Кроме того, контакты этого переключателя могут быть нормально разомкнутыми или нормально замкнутыми.
Двухполюсный двухпозиционный переключатель (DPDT)
Это двойной переключатель ВКЛ / ВЫКЛ, состоящий из двух положений ВКЛ.
Он имеет шесть клемм, две из которых являются входными, а остальные четыре — выходными.
Он ведет себя как две отдельные конфигурации SPDT, работающие одновременно.
Два входных контакта подключены к одному набору выходных контактов в одном положении и в другом положении, входные контакты подключены к другому набору выходных контактов.
Кнопочный переключатель
Это контактный выключатель мгновенного действия, который замыкает или разрывает соединение до тех пор, пока прилагается давление (или когда кнопка нажата).
Как правило, это давление обеспечивается кнопкой, нажатой чьим-то пальцем.
Эта кнопка возвращается в нормальное положение после снятия давления.
Внутренний пружинный механизм управляет этими двумя состояниями (нажатым и отпущенным) кнопки.
Он состоит из неподвижных и подвижных контактов, из которых неподвижные контакты соединены последовательно со схемой, подлежащей переключению, а подвижные контакты прикреплены с помощью кнопки.
Кнопки
в основном подразделяются на нормально открытые, нормально закрытые и кнопки двойного действия, как показано на рисунке выше.
Кнопки двойного действия обычно используются для управления двумя электрическими цепями.
Тумблер
Тумблер приводится в действие вручную (или толкается вверх или вниз) с помощью механической ручки, рычага или качающегося механизма. Они обычно используются в качестве переключателей управления освещением.
Большинство этих переключателей имеют два или более положения рычага, которые находятся в версиях переключателей SPDT, SPST, DPST и DPDT. Они используются для коммутации больших токов (до 10 А), а также могут использоваться для коммутации малых токов.
Они доступны в различных номиналах, размерах и стилях и используются для различных типов приложений. Состояние ON может быть любым из их горизонтальных положений, однако, по соглашению, нижнее положение является закрытым или включенным положением.
Концевой выключатель
Схемы управления концевыми выключателями показаны на рисунке выше, на котором представлены четыре разновидности концевых выключателей.
Некоторые переключатели приводятся в действие присутствием объекта или отсутствием объектов, или движением машины, а не рукой человека.Эти выключатели называются концевыми выключателями.
Эти переключатели состоят из бампера с рычагом, приводимым в действие каким-либо предметом. Когда этот рычаг бампера приводится в действие, это приводит к изменению положения контактов переключателя.
Поплавковые выключатели
Поплавковые выключатели в основном используются для управления насосами электродвигателей постоянного и переменного тока в зависимости от жидкости или воды в резервуаре или отстойнике.
Этот переключатель срабатывает, когда поплавок (или плавающий объект) движется вниз или вверх в зависимости от уровня воды в резервуаре.
Это плавающее движение узла тяги или цепи и противовеса вызывает размыкание или замыкание электрических контактов. Другой вид поплавкового выключателя — это выключатель с ртутной лампой, который не состоит из поплавкового стержня или цепной конструкции.
Эта лампа состоит из ртутных контактов, поэтому при повышении или понижении уровня жидкости состояние контактов также изменяется.
Обозначение шарового поплавкового выключателя показано на рисунке выше. Эти поплавковые выключатели могут быть нормально открытого или нормально закрытого типа.
Реле потока
Они в основном используются для обнаружения движения потока жидкости или воздуха по трубе или воздуховоду. Переключатель воздушного потока (или микровыключатель) сконструирован мгновенно.
Этот микровыключатель прикреплен к металлическому рычагу. К этому металлическому рычагу подсоединяется тонкий пластиковый или металлический элемент.
Когда большое количество воздуха проходит через металлическую или пластиковую деталь, это вызывает движение металлического рычага и, таким образом, приводит в действие контакты переключателя.
Реле потока жидкости сконструированы с лопастью, которая вставляется поперек потока жидкости в трубе. Когда жидкость течет по трубе, сила, приложенная к лопасти, изменяет положение контактов.
На рисунке выше показан символ переключателя, используемый как для потока воздуха, так и для потока жидкости. Символ флажка на переключателе указывает на лопасть, которая определяет поток или движение жидкости.
Эти переключатели снова нормально разомкнутые или нормально замкнутые конфигурации.
Реле давления
Эти переключатели обычно используются в промышленных приложениях для определения давления в гидравлических системах и пневматических устройствах.
В зависимости от диапазона измеряемого давления эти реле давления подразделяются на реле давления с диафрагменным приводом, реле давления с металлическим сильфоном и реле давления поршневого типа.
Во всех этих типах элемент определения давления управляет набором контактов (которые могут быть как двухполюсными, так и однополюсными).
Этот символ переключателя представляет собой полукруг, соединенный с линией, плоская часть которой указывает на диафрагму. Эти переключатели могут быть нормально разомкнутыми или нормально замкнутыми.
Реле температуры
Самым распространенным термочувствительным элементом является биметаллическая полоса, работающая по принципу теплового расширения.
Биметаллические ленты изготовлены из двух разнородных металлов (которые имеют разную степень теплового расширения) и связаны друг с другом.
Контакты переключателя срабатывают, когда из-за температуры полоса изгибается или наматывается. Другой способ работы с термореле — использование стеклянной ртутной трубки.
Когда колба нагревается, ртуть в трубке расширяется и затем создает давление для срабатывания контактов.
Джойстик-переключатель
Джойстик-переключатели — это управляющие устройства с ручным управлением, используемые в основном в переносном контрольном оборудовании.
Он состоит из рычага, который свободно перемещается по более чем одной оси движения.
В зависимости от движения нажатого рычага срабатывают один или несколько переключающих контактов.
Они идеально подходят для опускания, подъема и запуска движений влево и вправо.
Они используются для строительной техники, тросиков и кранов. Символ джойстика показан ниже.
Поворотные переключатели
Они используются для подключения одной линии к одной из многих линий.
Примерами этих переключателей являются переключатели диапазонов в измерительном оборудовании, переключатели каналов в устройствах связи и переключатели диапазонов в многодиапазонных радиоприемниках.
Он состоит из одного или нескольких подвижных контактов (ручки) и нескольких неподвижных контактов.
Эти переключатели бывают с различным расположением контактов, такими как однополюсные 12-контактные, 3-полюсные 4-контактные, 2-полюсные 6-контактные и 4-полюсные 3-контактные.
Электронные переключатели
Электронные переключатели обычно называются твердотельными переключателями, потому что в них нет физических движущихся частей и, следовательно, отсутствуют физические контакты. Большинство устройств управляется полупроводниковыми переключателями, такими как моторные приводы и оборудование HVAC.
На сегодняшний день на рынке доступны твердотельные переключатели различных типов с различными размерами и номиналами. Некоторые из этих твердотельных переключателей включают в себя транзисторы, тиристоры, полевые МОП-транзисторы, симметричные транзисторы и IGBT.
Биполярные транзисторы
Транзистор либо пропускает ток, либо блокирует его, как и нормальный переключатель.
В коммутационных схемах транзистор работает в режиме отсечки для состояния выключения или блокировки тока и в режиме насыщения для состояния включения.Активная область транзистора не используется для коммутации.
Транзисторы NPN и PNP работают или включаются, когда на них подается достаточный базовый ток. Когда небольшой ток протекает через клемму базы, питаемую цепью возбуждения (подключенной между базой и эмиттером), это вызывает включение пути коллектор-эмиттер.
И он выключается, когда базовый ток снимается, а базовое напряжение снижается до небольшого отрицательного значения.Несмотря на то, что он использует небольшой базовый ток, он способен пропускать гораздо более высокие токи по пути коллектор-эмиттер.
Силовой диод
Диод может выполнять операции переключения между своим высоким и низким состояниями импеданса. Полупроводниковые материалы, такие как кремний и германий, используются для изготовления диодов.
Обычно силовые диоды изготавливаются из кремния, чтобы устройство работало при более высоких токах и температурах перехода. Они созданы путем соединения полупроводниковых материалов p- и n-типа вместе с образованием PN-перехода.Он имеет два вывода: анод и катод.
Когда анод становится положительным по отношению к катоду и приложением напряжения, превышающего пороговый уровень, PN переход смещается в прямом направлении и начинает проводить (как переключатель ON). Когда катодный вывод становится положительным по отношению к аноду, PN-переход смещается в обратном направлении и блокирует прохождение тока (как выключатель).
МОП-транзистор
Металлооксидный полупроводниковый полевой транзистор (MOSFET) — это униполярное высокочастотное переключающее устройство.Это наиболее часто используемое коммутационное устройство в силовых электронных устройствах. Он имеет три клеммы, а именно сток (выход), исток (общий) и затвор (вход).
Это устройство, управляемое напряжением, т. Е. Путем управления входным напряжением (от затвора к истоку) регулируется сопротивление между стоком и истоком, что дополнительно определяет состояние ВКЛ и ВЫКЛ устройства.
MOSFET могут быть P-канальными или N-канальными устройствами. N-канальный МОП-транзистор включается путем подачи положительного напряжения VGS по отношению к источнику (при условии, что напряжение VGS должно быть больше порогового напряжения).
P-канальный MOSFET работает аналогично N-канальному MOSFET, но использует обратную полярность напряжений. И VGS, и VDD отрицательны по отношению к источнику для включения P-канального MOSFET.
IGBT
IGBT (биполярный транзистор с изолированным затвором) сочетает в себе несколько преимуществ силового транзистора с биполярным переходом и силового MOSFET. Как и полевой МОП-транзистор, это устройство, управляемое напряжением, и имеет более низкое падение напряжения в открытом состоянии (меньше, чем у полевого МОП-транзистора и ближе к силовому транзистору).
Это трехконтактное полупроводниковое высокоскоростное коммутационное устройство. Эти терминалы являются эмиттером, коллектором и затвором.
Подобно MOSFET, IGBT можно включить, приложив положительное напряжение (больше порогового напряжения) между затвором и эмиттером. IGBT можно включить, снизив напряжение на затвор-эмиттер до нуля. В большинстве случаев требуется отрицательное напряжение для уменьшения потерь при отключении и безопасного отключения IGBT.
SCR
Кремниевый управляемый выпрямитель (SCR), наиболее широко используемый высокоскоростное переключающее устройство для приложений управления мощностью.Это однонаправленное устройство в виде диода, состоящее из трех выводов, а именно анода, катода и затвора.
SCR включается и выключается путем управления входом затвора и условиями смещения анодных и катодных выводов. SCR состоит из четырех слоев чередующихся слоев P и N, так что границы каждого слоя образуют соединения J1, J2 и J3.
TRIAC
Переключатель
Triac (или TRIode AC) — это двунаправленное коммутационное устройство, которое представляет собой эквивалентную схему соединения двух тиристоров с одним контактом затвора.
Его способность управлять мощностью переменного тока как с положительными, так и с отрицательными пиками формы волны напряжения часто позволяет использовать эти устройства в контроллерах скорости электродвигателей, светорегуляторах, системах контроля давления, приводах электродвигателей и другом оборудовании управления переменным током.
DIAC
DIAC (или переключатель DIode AC) является устройством двунаправленной коммутации и состоит из двух выводов, которые не называются анодом и катодом. Это означает, что DIAC может работать в любом направлении независимо от идентификации терминала.Это означает, что DIAC можно использовать в любом направлении.
Когда напряжение подается на DIAC, он работает либо в режиме прямой блокировки, либо в режиме обратной блокировки, если приложенное напряжение не меньше напряжения отключения. Как только напряжение увеличивается больше, чем напряжение отключения, происходит лавинное отключение и устройство начинает проводить ток.
Тиристор выключения ворот
GTO (Тиристор выключения затвора) представляет собой биполярное полупроводниковое переключающее устройство.Он имеет три вывода: анод, катод и затвор. Как следует из названия, это коммутационное устройство может отключаться через терминал ворот.
GTO включается подачей небольшого положительного тока затвора, запускает режим проводимости и выключается отрицательным импульсом на затвор. Символ GTO состоит из двойных стрелок на выводе затвора, который представляет двунаправленный поток тока через вывод затвора.
4-позиционная коммутация для Telecaster — простое руководство
Нас часто спрашивают о 4-стороннем переключении.Это простой мод, который при добавлении к Telecaster помещает ваши звукосниматели последовательно, а не параллельно. Вы можете получить довольно мощный звук с обоими звукоснимателями, подобными этому, и это добавит новое измерение вашей любимой гитаре.
В чем разница между параллельной работой и последовательностью?
На стандартной гитаре, такой как Strat или Tele, звукосниматели установлены параллельно. Это означает, что у каждого датчика есть свой путь вывода. Например, белые (горячие) выводы подключаются к переключателю, а черные выводы подключаются к земле.Последовательное подключение соединяет выходы вашего звукоснимателя с другими звукоснимателями. Чтобы проиллюстрировать это, мы сделали иллюстрацию:
Parallel Wiring дает датчику минимально возможное расстояние до выходного разъема. Последовательная проводка дает сигналу гораздо большее расстояние. Сигнал испытывает большее сопротивление, в результате становится больше и мощнее.
Вы могли заметить падение громкости при переключении между звукоснимателями в средних положениях. При параллельном подключении воспринимаемый звук уменьшается при сочетании с другим датчиком.
Например, если вы выбрали только звукосниматель Bridge, его выход будет 100%. В сочетании с другим звукоснимателем, скажем, средним звукоснимателем, его выход, кажется, падает примерно на 25%. Комбинация Моста и Среднего может привести к общему объему выпуска, скажем, 50%.
Проводка серии комбинирует сигналы звукоснимателей таким образом, чтобы громкость и гуще. Когда ваши звукосниматели соединены последовательно, объединенные сигналы будут равны 200%.
Примечание: указанные выше проценты используются только для объяснения и не являются точными.
КАК ПРОВОДИТЬ 4-Х ХОДОВОЙ ПЕРЕКЛЮЧАТЕЛЬ :
Благодаря 4-позиционному переключателю вы получаете следующие возможности коммутации:
Мостовидный протез
Мостовидный протез и шея параллельно
Мостовидный протез и шея последовательно
Шейка
Чтобы подключить его, взгляните на следующую схему:
Примечание: Если у вашего шейного звукоснимателя есть крышка, вам необходимо отделить перемычку, соединяющую крышку с землей, и вывести отдельный провод от крышки, который будет заземлен отдельно.Ознакомьтесь с нашим руководством здесь.
Как это работает:
Позиция 1: только мост
Шейка Белый = Подключен к выходу
Шейка Черный = Ни к чему не подключен *
* (Поскольку это провод катушки, звукосниматель шейки не имеет непрерывности)
Мостик Белый = Подключен к выходу
Мост Черный = твердое основание для горшка
Положение 2: мостик и шейка параллельно:
Шейка Белый = Подключен к выходу
Шейка Черный = Заземление
Мостик Белый = Подключен к выходу
Мостик Черный = Жесткое заземление к горшку
Позиция 3: Мостик и шея Серия:
Белая шейка = подключена к выходу
Черная шейка = Мостовая белая
Мостовая белая = Черная шейка
Мостиковая черная = Твердое заземление к горшку
Позиция 4: только шейка
Горловина Белый = Подключен к выходу
Горловина Черный = Земля
Мостик Белый = Ни к чему не подключен
Перемычка Черный = Твердое заземление к горшку
Если вы знаете, что это именно тот мод, который вам нужен, вы можете заказать наши звукосниматели с « 3-Wire Neck ».Что мы сделаем, так это дадим вам зацепку, которая выскочит из укрытия. Если у вас уже есть телескопическая шея и вы хотите преобразовать ее в 4-позиционный переключатель, вам нужно будет припаять провод к крышке, и удалить заземление с катушки . По сути, закрепите перемычку, соединяющую крышку, с черным проводом. Чтобы увидеть, как работает этот мод, ознакомьтесь с нашим руководством здесь: Преобразуйте тележку в трехпроводную шейку
Надеемся, эта статья оказалась для вас полезной! Позвоните нам или напишите нам по электронной почте с любыми вопросами.
Fish Tuning CSP5 5-позиционный переключатель EFI Live Tuning для 06-19 5.9L и 6.7L Cummins
Fish Tuning CSP5 5-позиционный переключатель EFI Live Tuning для 2006-2019 Dodge Ram 5.9L и 6.7L Cummins
Добавив переключатель CSP5 к вашему настроенному EFI Live Cummins, вы можете менять мелодии на лету. Это означает, что больше не нужно ждать, пока программист загрузит изменения путем перепрошивки компьютера через порт OBD2. С установкой этого переключателя изменить мелодию так же просто, как потянуться и повернуть ручку!
Примечания:
Настройка в PCM должна быть настроена для карт CSP.Если у вас есть мелодии от другого тюнера, вам нужно будет связаться с ним, чтобы правильно настроить мелодию.
Это ОБНОВЛЕННЫЕ переключатели, которые работают со ВСЕМИ 2006-2007 гг. 5.9 и 2007.5-2019 6.7.
Информация:
Теперь работает с грузовиками Dodge 5.9L и 6.7L Cummins 2006-2019
Мелодия должна быть настроена для переключателя
Этот переключатель подключается к порту OBDII и обеспечивает сквозное соединение для подключения дополнительных устройств
Светодиодный индикатор для проверки правильности установки
Крепится где угодно
Меняет мелодии на лету (требуются пользовательские карты EFI Live CSP)
В комплект входит:
Съемный выключатель с проводом и проходным разъемом OBDII
Черная алюминиевая ручка с накаткой
Декаль с номерами 1-5
CSP5 Установка:
Коммутатор CSP5 снабжен гайкой и двумя шайбами.
No related posts.
