Какую тв розетку выбрать и чем отличаются простые, проходные и оконечные

Монтаж телевизионных розеток в последнее время стал общепринятым правилом при ремонте жилища и прокладке различных коммуникаций. В самом деле, это намного эстетичнее, чем кабель, тянущийся по всему плинтусу. Кроме того, такое техническое решение позволяет установить телевизоры в любой комнате. Однако розетки для их подключения имеют коренные отличия от тех, по которым подается электрическое питание. Если не учитывать эти особенности, качество изображения на экранах будет низким. Сегодня мы расскажем о том, как избежать подобного казуса.

Немного теории

Радиосигнал, посредством которого на экране телевизионного приемника появляется изображение, имеет ту же природу, что и бытовое электричество. Ему свойственны напряженность магнитного поля, сила тока и другие параметры. Он в той же степени имеет волновой характер, но вот частота изменения направления тока у него в тысячи раз выше. По этой причине он не может передаваться по металлическим жилам из алюминия или меди – высокочастотное магнитное поле вытесняет ток на поверхность проводника, в результате чего уменьшается его эффективное сечение и растет электрическое сопротивление.

В радиотехнике этот феномен получил название скин-эффекта. Для примера: на частоте 50 Гц (бытовое электропитание) толщина скин-слоя достигает 8,5 мм. А на частоте 50 МГц (первый телевизионный канал) она равна 0,001 мм.

От антенны или другого источника радиосигнал передается по так называемому коаксиальному кабелю. Он состоит из внешней металлической оплетки, наполнителя из полиэтилена и центральной медной жилы. Проводящим слоем в нем является полиэтилен, а металлические части отражают волну. Основным параметром коаксиального кабеля является волновое сопротивление, характеризующее степень затухания сигнала. В первую очередь оно зависит от диаметра кабеля и толщины слоя полиэтилена между оплеткой и центральной жилой. Традиционно оно равно 50 или 75 Ом. Однако, в отличие от электрического сопротивления, меньшим затуханием обладает кабель с большим значением сопротивления.

И источник радиосигнала (антенна, роутер), и его приемник должны быть согласованы по волновому сопротивлению с коаксиальным кабелем. Если это условие не соблюдено, то волна отразится от препятствия и погаснет – если вы и увидите на экране какое-либо изображение, то с очень большими искажениями.

Виды телевизионных розеток

Телевизионные розетки являются коммутационным устройством, к которому по коаксиальному кабелю подводится радиосигнал на частотах свыше 10 кГц. От электрических штепселей внешне они отличаются разъемом – он такой же, как и входной кабельный разъем на телевизоре. Для подключения к нему используется так называемая фишка. Эти розетки бывают трех типов:

Простая одинарная.
Проходная.

Оконечная.

Простая одинарная розетка – это всего лишь оформленное место закрепления коаксиального кабеля и телевизионного разъема. Она не имеет никаких согласующих устройств, поэтому сигнал, дойдя до нее, частично отражается и ослабляется. Этот эффект усиливается, если к розетке не подключен приемник. Но обычно ослабление не превышает 2 дБ – примерно 1,6 раза. Одинарной ее называют именно из-за эффекта отражения сигнала обратно в кабель, в результате чего в нем возникает стоячая волна, которая повлияет на качество изображения, если между антенной и одинарной розеткой будет включен еще один телевизионный приемник. Помеха будет выглядеть как полоса по левой или правой стороне экрана. Изображение может и двоиться.

Оконечная розетка отличается от одинарной наличием в ней согласующего устройства. Обычно это ферритовое кольцо с двумя-тремя витками провода, соединяющего точку зажима центральной жилы кабеля и центральный штырь разъема. Он гасит отраженный сигнал, в результате чего затухание полезного достигает 10 дБ – в десять раз! Этот эффект так же следует учитывать. Особенно в том случае, если вы находитесь в зоне неуверенного приема или получаете «картинку» со спутника – сигнал от конвертера идет на высокой частоте (9750 МГц) и склонен к затуханию. На рисунке ниже представлено устройство оконечной TV розетки. Синяя горошина конденсатора – согласующее устройство.

Проходная розетка – это, по сути, кабельный тройник. Сигнал подводится к ней, поступает на разъем и переправляется дальше, к такой же или оконечной розетке. Она так же оснащается согласующим устройством. Но вот уровень затухания сигнала в ней еще выше – до 20 дБ, а это в сто раз! На рисунке представлено устройство проходной розетки. Видны пара зажимов для центральной жилы и оплетки, а также согласующее устройство, подключенное к кабельному разъему.

Способы подключения телевизионных розеток

Теперь, зная об основных свойствах коаксиального кабеля и розеток, вы можете осознанно строить схему подключения телевизионных приемников.

В зоне уверенного приема сигнала можно использовать так называемую проходную схему, представленную на рисунке ниже. Она состоит из набора проходных розеток и одной оконечной. Обратите внимание, что последняя в цепи должна иметь согласующее устройство, чтобы не вызывать помех на первых. Основной недостаток этой схемы – значительное ослабление сигнала по мере движения от антенны. Если проходных розеток более двух, необходимо использовать высокочастотный усилитель. Его ставят перед первой розеткой, чтобы не повышать уровень шумов в кабельном тракте. Если вы хотите обойтись без дополнительного устройства, используйте кабель не 50, а 75 Ом.

Если сигнал слабый, то для подключения группы приемников к одному источнику радиосигнала (антенне, роутеру) используется сплиттер – антенный разветвитель. Его неиспользуемые выходы глушатся так, чтобы их волновое сопротивление было равно 50 или 75 Ом. В противном случае отраженный сигнал может полностью заглушить полезный. Такая схема называется «звезда». Она представлена на рисунке ниже. Каждый шлейф звезды можно сформировать как по линейной схеме – с несколькими проходными розетками, так и по смешанной. Если к шлейфу будет подключаться только один приемник, лучше всего завершить его простой одинарной розеткой, которая в наименьшей степени ослабляет сигнал.

Розетка тв проходная чем отличается от оконечной

В современной квартире или частном доме, как правило, уже давно пользуются двумя или более телевизорами.

Старый отечественный телевизионный антенный кабель, марки РК-75 (черный кабель, идущий от распределительного щитка в большинстве старых квартир) если ещё и используется, то давно утратил свои заявленные технические характеристики. Качество сигнала в нем значительно ухудшается, отсюда появляется «снег на экране», изображение в телевизоре будет реагировать на помехи (наводки) от различных бытовых электроприборов. Подключаться к старому телевизионному кабелю на входе в квартиру, например, кабелем RG-6 кабельного телевидения не советую (зачастую при монтаже кабельного телевидения монтажники, чтобы сэкономить время любят подключаться к старому советскому кабелю, уже проложенному по квартире), по причине большого затухания. Правильным и целесообразным решением будет прокладка по дому или квартире нового телевизионного антенного кабеля, с разводкой по комнатам в местах возможной установки телевизора в будущем.

Так как в большинстве случаев ремонт делается с расчетом от нескольких лет до «на всю жизнь», то лучше приобрести качественный ТВ кабель, например SAT 703 или аналогичный кабель, применяемый в спутниковом телевидении. При покупке кабеля будьте осторожны, в продаже встречается очень много китайских подделок!

При монтаже сигнального антенного кабеля вдоль стены следует избегать близкого соприкосновения с силовыми линиями электропроводки. Лучше всего расположить кабель параллельно на расстоянии друг от друга не менее 10 см. Правда, современные телевизоры имеют фильтры от наводок в бытовой электрической сети, и все меньше становится «излучающих» приборов в быту, то от данного требования можно отступить, выполнив монтаж более плотным.

Схемы подключения ТВ розеток

Схема подключения телевизионных розеток, приведенная в каталоге продукции компании Schneider Electric

Ввод антенного кабеля в квартиру или частный дом один, а телевизоров в современной семье 2-3 и более. Поэтому для разводки ТВ сигнала используют специальное разветвительное устройство, которое называется — сплиттер, у которого один вход и может быть 2-3-4 выхода.

Если в квартире или частном доме всего одна антенна и несколько телевизоров, то чтобы не устанавливать персональную комнатную антенну под каждый телевизор, применяют так называемый телевизионный разветвитель сигналов — сплиттер .

Подключение ТВ розеток по схеме «звезда»

Схема подключения телевизоров звездой. с помощью ТВ сплиттера

Сплиттер (разветвитель, антенный делитель или телевизионный краб) — делит сигнал на равные части и передает его на входы устройств (оконечных ТВ розеток, телевизоров), обеспечивая одинаково качественное изображение на всех подключенных устройствах. Такое оборудование особенно необходимо в многокомнатных квартирах и домах с несколькими телевизорами.

Если сигнал в антенне или в кабельной сети вашего провайдера достаточно сильный, то можно обойтись без специального усилителя ТВ сигналов и развести сигнал на несколько ТВ розеток. В противном случае нужно позаботится о приобретении дополнительного антенного усилителя, предварительно зарезервировав место под усилитель с блоком питания в сигнальной распределительной коробке. Антенный усилитель, если в нем есть необходимость, подключается к антенне входом, а выходом далее на телевизор, сплиттер или сумматор. В нашем случае (см. схему) он ставился бы до сумматора.

Подключение нескольких телевизоров через сплиттер по схеме «звезда» наиболее широко применяется из-за ряда преимуществ :

антенные кабели выходят из одного места, что удобно при монтаже сигнальной распределительной коробки;
минимальное затухание сигнала;
при неисправности одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.

Пожалуй, из минусов построения домашней телевизионной сети по схеме «звезда», является лишь большой расход антенного кабеля, но так как ремонт, как правило, делается на несколько лет без возможности что-то исправить в дальнейшем, лучше не экономить на длине антенного кабеля и его качестве, а тщательно все спланировать заранее.

Вообще подключение электронных устройств «звездой» много где применяется и к примеру является базовой топологией подключения компьютерных сетей (ЛВС), а также широко применяется при проектировании современной электросети.

Подключение ТВ розеток по проходной схеме

Проходная схема подключения TV розеток

Проходная схема подключения ТВ розеток подразумевает их последовательное соединение в группу.

Чем отличается оконечная тв розетка от проходной?

Для ТВ розеток Шнайдер серии Unica количество проходных розеток в схеме должно быть не более трех, так как в каждой проходной розетке вносится определенное затухание сигнала. Последняя розетка, подключенная последовательно по проходной схеме должна быть оконечной. На рисунке выше представлена комбинированная схема (одиночное и проходное подключение вместе) подключения телевизионных розеток, поскольку слева от выхода сплиттера подключена обычная одиночная ТВ розетка (ТВ1), а справа три проходных розетки (ТВ2,ТВ3,ТВ4) плюс оконечная в конце (ТВ5).

В каталоге электротехнической продукции фирмы Schneider Electric (Шнайдер Электрик) приведена схема подключения ТВ розеток где максимально можно развести 10 телевизионных розеток, при условии что сигнал в ТВ линии довольно сильный. При проектировании схемы распределения ТВ розеток данным способом вы можете сэкономить в деньгах на антенном кабеле. У данного способа монтажа TV розеток есть и свои минусы: обрыв или некачественный контакт в первой проходной TV розетке, лишит сигнала всех последующих розеток; по крайней мере у фирмы Шнайдер Электрик проходные и оконечные TV розетки стоят дороже обычных одиночных.

Типы встречающихся ТВ розеток

Существует три типа телевизионных розеток :

оконечные — применяются при проходной разводке ТВ розеток в качестве последней розетки в «шлейфе», то есть в конце;
проходные — рассчитаны на схему разводки по типу — «шлейф», устанавливаются в начале и в середине «шлейфа»;
одиночные — или как их ещё называют простые ТВ розетки, подключаются (через антенный кабель) напрямую к сплиттеру по схеме «звезда».

Установка, монтаж и подключение ТВ розетки

Далее на фото показан монтаж на примере ТВ розетки Schneider Electric MGU5. 462.18ZD, это одиночная (простая) TV розетка.

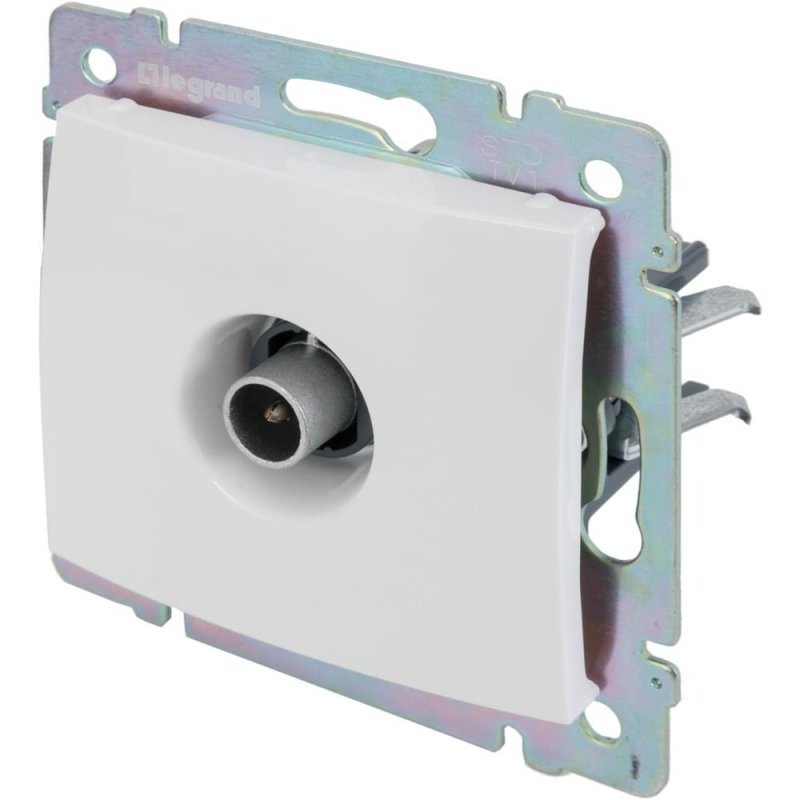

Внешний вид одиночной ТВ розетки

Согласно инструкции по установке ТВ розетки, нам рекомендуется оставить 15 сантиметров антенного кабеля, выступающего из монтажной коробки.

Удалим часть внешней изоляции кабеля, оставив только экранирующую оплетку и центральную жилу, как показано на фото.

Снимем лицевую панель и ослабим прижимной винт, обеспечив свободный проход кабеля в отверстие для ввода кабеля (см. фото ниже).

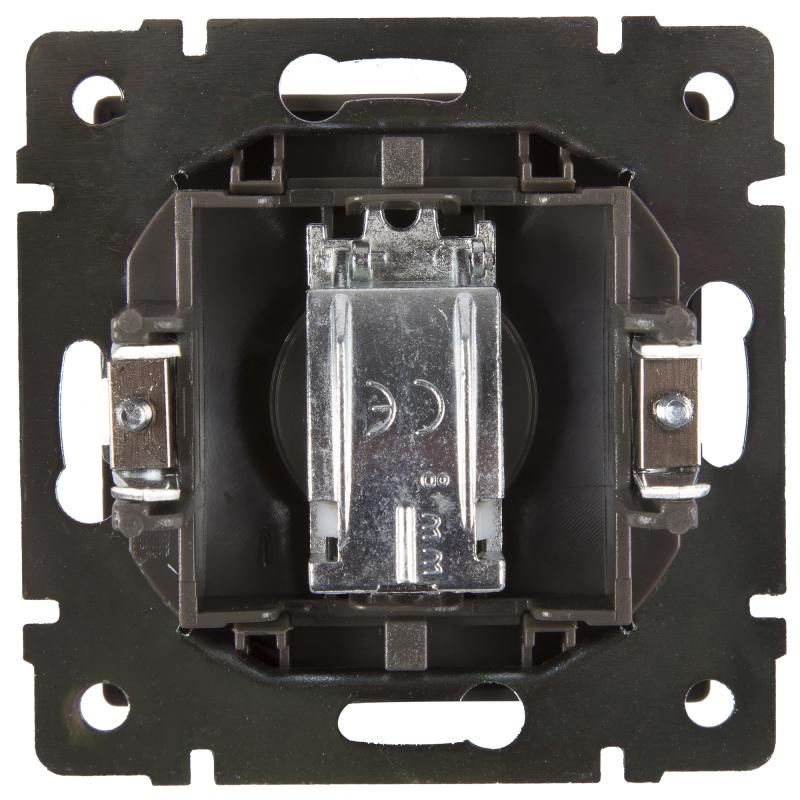

ТВ розетка, вид снизу (со стороны ввода кабеля).

Специальное отверстие, для визуального контроля соединения центральной жилы кабеля.

Далее, вставляем наш кабель в отверстие по стрелке до упора и зажимаем его прижимным механизмом с помощью поворота винта, без лишних усилий, но так, чтобы кабель не болтался.

Теперь, до установки ТВ розетки в монтажную коробку, для надежности, неплохо было бы с помощью тестера прозвонить розетку на отсутствие короткого замыкания «экрана» (оплетки) с центральной жилой. Это делать не обязательно, но лишний раз лучше проверить.

Аккуратно, не перегибая кабель, вставляем ТВ розетку в монтажную коробку и фиксируем ее винтами. Одеваем и защелкиваем лицевую панель розетки. Теперь до того, как окончательно зафиксировать винты и надеть рамку на розетку, неплохо было бы ее выронить горизонтально с помощью строительного мини уровня.

После закрепления декоративной рамки, установка ТВ розетки завершена.

Телевизионная розетка — простой и удобный способ подключения кабеля от антенны.

Телевизионная розетка предназначена для подключения кабелей передачи сигнала с целью минимизации потери качества. ТВ розетки подразделяются на два вида — проходные и оконечные. Проходные ТВ розетки предполагают возможность вывода сигнала на разъемы на передней панели и одновременную передачу сигнала далее, на соседние устройства коммутации. ТВ розетка оконечная оборудована только выходом на штекер кабеля и является финишной точкой кабельной сети.

Также есть третья разновидность — розетка одиночная. Если первые два вида предназначены для монтажа сетей передачи телевизионного сигнала по типу «шлейф», или «звезда». То одиночная ТВ розетка представляет собой устройство, подсоединяемое к антенному кабелю и предназначенное для подключения одного телевизора. По ряду параметров оконечные и одиночные разновидности коммутационных устройств отличаются, поэтому устанавливать одну вместо другой нельзя.

Также нельзя использовать проходную вместо оконечной или одиночной. Она предназначена для разветвления сигнала, обладая более сильным сопротивлением, заглушающим сигнал. Если поставить ее на место одиночной, то сигнал будет ощутимо хуже.

Устройство ТВ-розетки

Конструкция накладной розетки достаточно простая — это пластиковая коробка, внутри которой находится одна из трех схем:

Одиночная — система контактов для подключения стандартного телевизионного кабеля. Уровень падения сигнала при этом всего 1 – 2 дБ, что при хорошей антенне практически не влияет на качество изображения;
Оконечная — та же схема, что и в одиночной, плюс схема погашения отраженного сигнала, поступающего в сеть от приемников, подключенных к проходной розетке. Если вместо оконечной поставить одиночную, качество сигнала будет невысоким. Такая модификация снижает уровень сигнала до 15 дБ.
Проходная розетка ТВ антенны оснащена самой сложной схемой, которая должна нейтрализовать отраженный сигнал и передать дальше полученный с антенны. Внутренняя схема приводит к падению сигнала до 20 дБ.

Любая накладная ТВ розетка по функционалу не уступает встраиваемой, поэтому выбирать тип устройства коммутации по уровню падения сигнала не стоит — он одинаковый. Просто накладные модели монтируются в случае, если при строительстве или ремонте не предусмотрено внутренних кабельных линий и их приходится прокладывать наружным способом. В этом случае кабели скрыты во внутренних полостях плинтусов, или специальных кабельных каналах и коробах. Часто телевизионная розетка комбинируется с силовой.

Такая розетка под ТВ устанавливается при появлении нового телевизора, который устанавливается в другой комнате. Для его подключения не обязательно долбить стены — достаточно проложить кабель под плинтусом, подключив к существующей внутренней сети, и установить оконечную модель.

Все розетки с ТВ выходом производятся по определенному стандарту и рассчитаны на конкретный телевизионный сигнал дециметровый диапазон передается на частотах 30 – 300 МГц, а метровый — 300 – 1000 МГц. Частоты не пересекаются, поэтому устройства для дециметрового диапазона не подходят для метрового, и наоборот.

В продаже есть устройства, изготовленные по стандарту EN500837, работающие в дециметровом и метровом диапазоне 30 – 2150 МГц, стандарту DOCSIS v.2.0 для 47 — 862МГц и ГОСТ Р 52023 для 40 – 1000 МГц. Узнав, какой частоты сигнал в вашей сети, можно выбирать оптимальную по возможностям ТВ розетку. Также необходимо учитывать падение сигнала на каждом приборе. По стандарту CENELEC EN 50083-7 оптимальный уровень — 57 – 74 дБ, а по ГОСТ 28324-89— 57 – 83 дБ. Если на каждой проходной розетке уровень падает на 15 – 20 дБ, а на оконечной — до 15 дБ, то легко рассчитать, сколько устройств могут работать в требуемом режиме.

ТВ розетки: одиночные, проходные и оконечные, разбираемся вместе | Электрика для всех

При разводке антенного кабеля по современному дому или квартире мы неизбежно столкнёмся с проблемой соединения телевизионных проводов. Телевизоры в наше время ставятся не только в гостиной и на кухне, но и буквально в каждом помещении, иногда включая нежилые. Для удобного подключения телевизоров нужно спроектировать систему разводки ТВ кабеля. Существует два подхода к решению этой задачи.

1) Разводка типа «звезда» — на входе ставится разветвитель и далее к каждому телевизору тянется свой отдельный провод.

2) Разводка типа «шлейф» — ТВ провод тянется от розетки к розетке, последовательно.

При разводке «звездой» (этот способ считается оптимальным), расход провода увеличивается, но потери сигнала и сложность монтажа наименьшие. Достаточно установить разветвитель и одиночные розетки на конце каждого «луча», отходящего к телевизорам.

Если же ваш выбор остановится на шлейфовой проводке, при которой все телевизоры подключаются к одной и той же линии, нужно правильно выбрать антенные розетки. Нюанс этого выбора состоит в том, что если поставить стандартные розетки, уровень сигнала будет распределён неравномерно. На первую розетку придётся максимум сигнала, на вторую — меньше, и так далее.

Поэтому в качестве промежуточных нужно взять специальные, «проходные» розетки, внутрь которых установлен гаситель сигнала, а в конце линии — «оконечные», также имеющие гаситель, но с меньшим значением затухания. Так весь сигнал, поступающий от антенны, будет распределён по розеткам равномерно.

Разумеется, стоимость специальных розеток выше, чем обычных, «одиночных». Кроме этого, нужно учитывать, что в бюджетных сериях розеток, например турецких, специальных розеток может вовсе не оказаться, а то, что у них называется «проходными» ТВ розетками — это обычные оконечные розетки, на которые напаяны выводные клеммы, для подключения отходящего провода. Подключать их «шлейфом» не рекомендуется.

Удачного ремонта и надёжного телесигнала!

Монтаж, установка и подключение ТВ розетки

В современной квартире или частном доме, как правило, уже давно пользуются двумя или более телевизорами. Старый отечественный телевизионный антенный кабель, марки РК-75 (черный кабель, идущий от распределительного щитка в большинстве старых квартир) если ещё и используется, то давно утратил свои заявленные технические характеристики. Качество сигнала в нем значительно ухудшается, отсюда появляется «снег на экране», изображение в телевизоре будет реагировать на помехи (наводки) от различных бытовых электроприборов. Подключаться к старому телевизионному кабелю на входе в квартиру, например, кабелем RG-6 кабельного телевидения не советую (зачастую при монтаже кабельного телевидения монтажники, чтобы сэкономить время любят подключаться к старому советскому кабелю, уже проложенному по квартире), по причине большого затухания. Правильным и целесообразным решением будет прокладка по дому или квартире нового телевизионного антенного кабеля, с разводкой по комнатам в местах возможной установки телевизора в будущем.

Схемы подключения ТВ розеток

Схема подключения телевизионных розеток, приведенная в каталоге продукции компании Schneider Electric

Подключение ТВ розеток по схеме «звезда»

Схема подключения телевизоров звездой, с помощью ТВ сплиттера

Сплиттер (разветвитель, антенный делитель или телевизионный краб) — делит сигнал на равные части и передает его на входы устройств (оконечных ТВ розеток, телевизоров), обеспечивая одинаково качественное изображение на всех подключенных устройствах. Такое оборудование особенно необходимо в многокомнатных квартирах и домах с несколькими телевизорами.

антенные кабели выходят из одного места, что удобно при монтаже сигнальной распределительной коробки;
минимальное затухание сигнала;
при неисправности одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.

Подключение ТВ розеток по проходной схеме

Проходная схема подключения TV розеток

Проходная схема подключения ТВ розеток подразумевает их последовательное соединение в группу. Для ТВ розеток Шнайдер серии Unica количество проходных розеток в схеме должно быть не более трех, так как в каждой проходной розетке вносится определенное затухание сигнала. Последняя розетка, подключенная последовательно по проходной схеме должна быть оконечной. На рисунке выше представлена комбинированная схема (одиночное и проходное подключение вместе) подключения телевизионных розеток, поскольку слева от выхода сплиттера подключена обычная одиночная ТВ розетка (ТВ1), а справа три проходных розетки (ТВ2,ТВ3,ТВ4) плюс оконечная в конце (ТВ5).

Типы встречающихся ТВ розеток

Существует три типа телевизионных розеток:

оконечные — применяются при проходной разводке ТВ розеток в качестве последней розетки в «шлейфе», то есть в конце;
проходные — рассчитаны на схему разводки по типу — «шлейф», устанавливаются в начале и в середине «шлейфа»;
одиночные — или как их ещё называют простые ТВ розетки, подключаются (через антенный кабель) напрямую к сплиттеру по схеме «звезда».

Установка, монтаж и подключение ТВ розетки

Далее на фото показан монтаж на примере ТВ розетки Schneider Electric MGU5. 462.18ZD, это одиночная (простая) TV розетка.

Внешний вид одиночной ТВ розетки

ТВ розетка, вид снизу (со стороны ввода кабеля).

Специальное отверстие, для визуального контроля соединения центральной жилы кабеля.

После закрепления декоративной рамки, установка ТВ розетки завершена.

Добавить комментарий

Проходные телевизионные розетки legrand. Оконечная телевизионная розетка: как установить

На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.

По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.

Типы ТВ розеток и схемы их применения

Для того чтобы правильно разобраться в , а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.

А вот устройство проходной розетки еще сложнее . Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

Итак:

Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.

Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

Обратите внимание! Для подключения цифрового и спутникового телевиденья может применяться только схема «звезда». Использование других схем приведет к значительному падению уровня сигнала, а то и вовсе не работоспособности.

Вторым возможным вариантом является так называемая проходная схема . Из-за нее ТВ розетка проходная и получила свое название. Суть данной схемы сводится к следующему. Вводной сигнал подключается к первой проходной розетки, от нее запитывается вторая и так далее.

В конце этой схемы обязательно устанавливается оконечная розетка. Как мы уже выяснили она отличается от проходной только наличием всего одного входа. А ее фильтр вполне справляется с отраженным сигналом.
Главным недостатком такого способа подключения является постепенное ухудшение сигнала в каждой последующей розетке. В то же время цена реализации такой схемы значительно ниже из-за отсутствия необходимости покупки слиттера.

Вполне удачно применяется и так называемая смешанная схема. Ее суть сводится к подключению части розеток по схеме «звезда», а части по проходной схеме. Это позволяет сэкономить при значительном удалении розеток от сплиттера.

Монтаж проходных розеток

Зная в каких случаях может применяться проходная розетка, можно перейти к вопросу ее подключения. Сделать это вполне возможно своими руками и для этого не потребуется специальных инструментов или навыков.

Прежде всего устанавливаем закладную коробку для установки розетки. Для ТВ розеток используют такие же закладные, как и для силовых розеток и выключателей. Для этого нам необходимо сделать отверстие в стене соответствующего диаметра. Сделать это можно при помощи перфоратора и соответствующей насадки.
После этого устанавливаем закладную коробку. Ее можно закрепить саморезами, а можно просто посадить на гипсовые шпаклевки.
Теперь необходимо проложить телевизионный кабель к розетке и от нее на следующую розетку. Обычно кабель скрывают от посторонних глаз, поэтому без штробления стен вам не обойтись (см. ). В противном случае кабель монтируется в специальном пластиковом коробе по стене.

Обратите внимание! Монтировать телевизионный кабель совместно с силовыми проводами запрещено. Ведь повреждение силовой проводки может привести к появлению высокого напряжения на телевизионном кабеле. Это в свою очередь приведет к поломке всех телевизоров. Кроме того, силовой кабель может давать помехи.

Теперь переходим непосредственно к подключению. Прежде всего зачищаем оба подключаемых кабеля. Как это сделать правильно вы можете увидеть на нашем видео.
Затем подключаем приходящий кабель. Соответствующее место для подключения на розетке может быть обозначено стрелками, либо цифрами. Для этого откручиваем винты крепления центральной жилы и оплетки и заводим кабель. Перед зажимом кабеля необходимо убедиться, что оплетка и центральная жила не где не соприкасаются.
После этого по аналогии подключаем кабель, питающий следующую розетку. Здесь достаточно важно не перепутать подходящий и отходящий кабель. В остальном же все точно так. Контролируем что не соприкасается оплетка и центральная жила, а также что кабели не соприкасаются между собой.
После этого укладывается в закладной коробке запас кабеля и закрепляется наша розетка ТВ проходная. После этого переходим к подключению следующей розетки.

Нельзя не упомянуть, что многие производители стараясь облегчить и ускорить процесс монтажа используются разнообразные пружинные зажимы или откидывающиеся замки. Процесс монтажа от этого практически не изменяется. Единственное что вам не потребуется пользоваться отверткой.

Вывод

Как видите процесс монтажа проходной, оконечной или одинарной ТВ розетки не так уж сложен. В этом вопросе главное правильно выбрать саму розетку, а также схему ее подключения. Но мы надеемся, что наша статья помогла вам в этом вопросе и теперь вы без трудна выберете и подключите именно ту ТВ розетку, которая соответствует вашей схеме.

На данный момент розетки телевизионные достаточно широко представлены на рынке и находят все более широкое применение. В то же время достаточно часто можно встретить нарекания на их работу и качество телевизионного сигнала, передаваемое такими розетками.

Но в большинстве случаев эти нарекания безосновательны, а низкое качество сигнала связано с неправильным выбором самих розеток. Поэтому дабы самим не разочароваться в этом электроустановочном оборудовании и не выкинуть деньги на ветер давайте разберемся в этом вопросе.

Схемы подключения ТВ розеток

Прежде всего давайте рассмотрим возможные варианты схемы подключения телевизионных розеток. Ведь от этого напрямую зависит последующий выбор типа ТВ розеток для монтажа. На данный момент активно используются схемы подключения – проходного типа и по схеме звезда.

Проходная схема

Начнем с реже применяемой, но зато более дешевой и простой в плане монтажа проходной схемы. Суть данной схемы заключается в последовательном соединении всех ТВ розеток с последующим подключением к первой из них антенны.

Итак:

Главной особенностью данной схемы является то, что для каждой последующей розетки предыдущая является источником сигнала. В связи с этим возникают определенные проблемы, связанные как с уровнем падения сигнала, так и с необходимостью снижения уровня отраженного сигнала.
Дабы выполнить эти требования применяется розетка телевизионная оконечная и проходная розетка. Оконечная розетка устанавливается в конце этого шлейфа, а все остальные ТВ розетки в шлейфе должны быть проходными.
Главным недостатком такого типа подключения является снижение уровня сигнала на каждой последующей розетке. Так обычно падение уровня сигнала на каждой последующей розетке составляет не менее 13 — 15 дБ.

Обратите внимание! Согласно ГОСТ 28324-89 уровень сигнала должен быть 57 – 83 дБ. То есть даже при максимальном уровне получаемого сигнала установка более двух проходных розеток снизит его уровень ниже предельно допустимых значений. В связи с этим вполне вероятно снижение качества изображения.

Розетка tv оконечная не является исключением и падение уровня сигнала на ней нечем не меньше. Дело в том, что для снижения уровня отраженного сигнала применяется специальная схема, которая и подавляет этот сигнал. Побочным действием такого подавления является снижение уровня сигнала. Если же ее «выкусить», как предлагают некоторые умельцы, то вполне вероятен эффект наложения изображений разных телевизоров в шлейфе.
Не недостатком, но весомым ограничением, является невозможность применения проходной схемы для создания цифровой телевизионной сети. В связи с этим tv розетка оконечная и проходная с выходом SAT, предназначенным для спутникового цифрового телевиденья, не будет эффективна. В то же время оконечные розетки активно применяются в цифровом телевиденье, если это единственная розетка, подключенная к ресиверу.

Схема «звезда»

Для реализации так называемой схемы «звезда» кроме непосредственно розеток вам понадобится сплиттер или как его еще называют размножитель сигнала. Цена данного устройства не так уж высока, но зато уровень сигнала во всех розетках будет одинаковым.

Кроме того, в большинстве случаев он поставляется со встроенным усилителем, что позволяет добиться идеального уровня сигнала.

Итак:

Для схемы «звезда» наша инструкция рекомендует применять только одиночные розетки. Тем более что их стоимость несколько ниже, чем на другие типы ТВ розеток. Это связано с тем, что в них нет никаких дополнительных схем. Ведь гашение помех происходит в сплиттере и непосредственно в розетке они не нужны.
Уровень падения сигнала в таких розетках обычно не превышает 1 – 3дБ. И по большому счету это падение связано только с коммутационными процессами. Поэтому если соединение выполнить качественным, то такими потерями можно вообще пренебречь.
Главным недостатком схемы «звезда» является ее более высокая стоимость и сложность монтажа. Она связана с установкой дополнительной аппаратуры и необходимостью прокладки большего количества телевизионного кабеля. Но как говориться качество требует жертв.

Обратите внимание! При монтаже телевизионной сети по схеме «звезда» не рекомендуется прокладывать телевизионные кабели в одной штробе. Кроме того, желательно телевизионные кабели отделить от силового оборудования. Ведь силовые провода могут не только давать помехи, но и при своем повреждении испортить всю телевизионную сеть, а в самом плохом случае и все подключенные телевизоры.

Выбор и подключение оконечных розеток

Как видите, просто разобравшись в схемах подключения ТВ розеток мы определились где и когда применяется розетка оконечная телевизионная и в чем ее отличие от ТВ розеток других типов. Теперь осталось определиться на что обратить внимание при выборе и как выполняется подключение таких электроустановочных устройств.

Выбор ТВ розеток

Прежде всего давайте определимся с теми параметрами на которые следует обратить внимание при выборе оконечной ТВ розетки. О некоторых из них мы уже говорили выше, но теперь остановимся на них подробнее.

Итак:

Каждая розетка имеет определенный уровень падения сигнала на входе. Это обусловлено как коммутационными процессами, так и способом крепления провода к розетке. На данный момент применяются винтовой и зажимной способ и какой из них лучше определённо сказать нельзя. А вот на уровень потерь обратить внимание можно обычно падение уровня сигнала составляет порядка 1 – 3дБ.
Но как мы уже упоминали оконечная розетка содержит так называемый фильтр. На нем падение уровня сигнала значительно выше и обычно колеблется в пределах 10 – 15дБ. Если это значение ниже, то качество данного фильтра должно вызвать у вас вопросы.
Как известно видео и аудио сигналы могут передаваться в большом спектре частот, который ограничен стандартами. Так наиболее распространенным является EN500837. Он регулирует параметры в диапазоне частот 30 – 2150МГц. Наш ГОСТ Р 52023 определяет параметры в пределах от 40 до 1000МГц. А вот стандарт DOCSIS v.2.0 распространяется на частоты от 47 до 862МГц. Обычно диапазон частот ТВ розетки отвечают одному из этих стандартов.
Ну и последним параметром на который стоит обратить внимание это надежность креплений и внешний вид розетки. Использованием некачественного пластика часто грешат малоизвестные производители. Кроме того, обратите внимание на понятность для вас способа крепления кабеля. Ведь многие известные производители выпускают розетки с облегченным, но «замудренными» способами монтажа.

Подключение оконечной розетки

Ну и наконец подойдет к вопросу подключения оконечных ТВ розеток. Выполнить это действие вполне возможно своими руками и особых познаний для этого не потребуется. Да и специальный инструмент тоже.

Итак:

Для подключения прежде всего зачищаем кабель . Как это правильно делать вы можете увидеть на фото.
Теперь непосредственно на розетке откручиваем зажимные винты. Вставляем кабель и проверяем что оплетка не соприкасается с центральной жилой. После этого зажимаем кабель. На этом подключение окончено.
Некоторые производители постарались максимально облегчить монтаж розетки. Для этого существуют разнообразные зажимные крепления. Так производитель Legrand предлагает ТВ розетки с зажимом на основе откидывающегося замка, некоторые предлагают пружинные зажимы и так далее. Описать каждый из них практически не реально. Но все они основываются на надежном закреплении отдельно оплетки кабеля и отдельно центральной жилы.

Вывод

Оконечные ТВ розетки достаточно просты в монтаже и не требуют специфических знаний. Но для достижения высокого качества картинки крайне важно правильно выбрать саму розетку.

В традиционном представлении подключение телевизора к сети вещания представляет собой антенный кабель, торчащий из стены или топорно выглядывающий из-за тумбочки в комнате. И, ведь, частенько передвигаясь по квартире, он так и норовит запутаться в ногах. Заглянув за шкаф, можно увидеть смотанную пыльную кабельную бухту. И, начиная уборку, либо попросту передвигаясь по комнате, довольно просто нечаянно задеть его, что повлечет за собой падение качества сигнала, либо вообще его потерю. Избавиться от данной проблемы позволяет подключение телевизора к телевизионной розетке. Благо сейчас аккуратно спрятать антенный кабель довольно легко. Справиться с этим помогают плинтуса с . Далее, уже в нужных местах требуется произвести установку специальной электрической точки. В этой статье мы рассмотрим, как производится подключение ТВ розетки своими руками

Схемы подключения

Телевизионную розетку возможно подключить одним из двух способов:

шлейфом;
используя схему подключения «звезда», которая также требует установку специального прибора – сплиттера

Обе схемы обладают преимуществами и недостатками, разберем их ниже.

Шлейфом

Давайте сперва для наглядности представим схему подключения ТВ розетки шлейфом:

Видно, что такой способ установки подразумевает наличие проходных и одной оконечной розетки. Кроме этого, глядя на схему сразу же виден главный минус такого соединения. Очевидно, что при обрыве контакта на одной из точек, кроме оконечной, он не будет распространяться далее по схеме. Также входящий телевизионный сигнал стабильнее и сильнее на первых розетках. Далее же он будет ослабевать. Однако этот недостаток полностью убирается современным высоким уровнем входящего сигнала.

К основному достоинству данного способа нужно отнести экономию средств и времени на прокладке антенного кабеля по жилому помещению.

Схема «звезда»

Как говорилось ранее, для данного способа подключения ТВ розетки необходимо использовать сплиттер. Этот прибор представляет собой условно делитель. Он позволяет разделить и усилить приходящий сигнал на несколько равных усиленных сигналов для дальнейшего подсоединения к телевизионным одиночным розеткам. Одним из плюсов такого способа монтажа является то, что стоимость одиночных моделей чаще всего меньшая, чем проходных и окончательных.

Рассмотрим, как правильно подключить ТВ розетки звездой:

Из рисунка видно, что, даже если на одном из приемников пропадет сигнал, допустим, по причине обрыва или плохого контакта, то на всех остальных телевизорах это никак не отразится. Таким образом, можно говорить о некоторой повышенной степени надежности. И это, несомненно, является плюсом схемы, пускай даже тв кабеля потребуется несколько больше.

Инструкция по монтажу

Теперь расскажем, как производится установка тв розетки. Она устанавливается в заранее смонтированную в стену коробку с выведенным из нее антенным кабелем. Установка как одинарной, так и двойной телевизионной розетки особо ничем не отличается.

На фото из правой коробки виден выходящий телевизионный кабель. После монтажа он обычно остается большей длины, чем необходимо. Отрезаем проводник так, чтобы остался небольшой запас, и можно было удобно произвести подключение.

Затем необходимо зачистить ТВ кабель, чтобы подключить его непосредственно к розетке. Тут имеет смысл чуть подробней остановиться на нем. На фото четко видна структура проводник. Внутри у него находиться основная жила, которая, собственно, и проводит телевизионный сигнал. Далее идет слой внутренней изоляции, который разделяет проводящую жилу от экрана.

Экран состоит из слоя алюминиевой или медной оплетки и фольги. Он защищает основную жилу от разнообразных наводок и помогает избавиться от нежелательных помех, таким образом, избавляя нас от искажений картинки в процессе просмотра. И, наконец, поверх этого находится защитный слой изоляции, предохраняющий проводник от физических воздействий.

Так вот для подключения нам необходимо аккуратно снять наружный слой изоляции, скрутить экранирующий слой, подрезать внутреннюю изоляцию так, чтобы оголенной осталось примерно 5-7 мм центральной жилы. Именно ее, а также экранирующую оплетку нужно будет подключить к ТВ розетке.

Берем розетку и слегка откручиваем винты в месте подключения кабеля – это винт, крепящий основную жилу и винты, которые затягивают оплетку. Вставляем жилу в специальный разъем и постепенно закручиваем винты так, чтобы она плотно сидела в зажимах.

Далее, нужно внимательно уложить кабель в коробку, при этом поправлять его так, чтобы он не оказался передавленным корпусом розетки. Вставляем корпус в коробку и начинаем закручивать распорные винты до тех пор, пока он крепко не будет держаться в стене. Затем сверху защелкиваем декоративную накладку и наблюдаем результат проделанной работы.

На видео наглядно продемонстрированы все этапы монтажа на примере продукции Легранд:

Теперь вы знаете, как выполнить установку и подключение ТВ розетки своими руками. Как видно, сложностей в такой работе нет, главное определиться со схемой монтажа и провести кабель к нужному месту!

Нравится(0 ) Не нравится(0 )

Розетки для ТВ антенны в последнее время приобретают все большую популярность. Ведь они позволяют скрыть инженерные сети и значительно упростить подключение к ней видео аппаратуры.

При этом такие розетки имеют достаточно привлекательный внешний вид, позволяют создавать собственную локальную сеть для телевиденья, а также снижают уровень помех в такой сети.

Подключение ТВ розеток

Прежде чем подходить к вопросам выбора и подключения ТВ розеток следует разобраться с возможными схемами их подключения. Ведь последующий выбор будет во многом завесить от схемы подключения, а также от типа сигнала для которого предназначена розетка.

На данный момент установка розетки ТВ может быть выполнена двумя способами. Это проходная схема и схема звезды.

Подключение ТВ розеток по проходной схеме

Подключение ТВ розеток по проходной схеме не требует дополнительного оборудования и вообще менее затратно. Ведь в нем каждая последующая розетка подключается от предыдущей, что позволяет неплохо сэкономить на кабеле.

Итак:

Специально для такой схемы практически все производители выпускают проходные розетки. Которые позволяют подключать подходящий и отходящий кабель в одной коробке розетки.
Такая розетка для ТВ антенны вполне подходящее решение, а вот для современных кабельных и спутниковых сетей проходная схема практически не применяется. Этому есть сразу несколько причин.
Одной из основных является достаточно сильное падение сигнала на таких проходных розетках. У разных производителей оно колеблется от 10 до 15дБ. Понятное дело, чем ниже этот показатель, тем лучше.

Обратите внимание! Согласно европейских стандартов CENELEC EN 50083-7 уровень сигнала должен находиться в пределах 57 – 74дБ. Наш ГОСТ 28324-89 требует уровень сигнала в пределах 57 – 83дБ. Поэтому падение уровня сигнала на 10 – 15дБ на одной проходной розетке может иметь крайне негативное влияние на качество изображения последующих телевизоров.

Еще одним весомым аргументом является практически полная невозможность применения проходных схем при подключении спутникового – SAT телевиденья.

Подключение ТВ розеток по схеме звезда

Розетка ТВ подключенная по схеме звезда обязательно должна быть не оконечной и не проходной. Если у вас предусмотрен один выход на ТВ сигнал, то такие розетки называются одиночные или простые. Если же у вас предусмотрены разъёмы под радио и (или) под спутниковой телевиденье, то производители их называют – по топологии звезда.

Итак:

Схема звезда предполагает наличие сплиттера или как его еще называют размоножителя сигнала. Он устанавливается на подходящий кабель от антенны, спутникового или кабельного телевиденья. Некоторые сплиттеры имеют возможность подключения двух, а то и трех подходящих кабелей.

Обратите внимание! Сплиттер (телевизионный краб, антенный делитель, делитель ТВ) обеспечивает передачу сигнала от одного подходящего кабеля, на все выходные каналы. При этом падение уровня сигнала у разных производителей составляет от 10 до 15дБ. Имеет экранирование от внешних и внутренних помех, благодаря чему обеспечивает высокое качество сигнала на каждом из отходящих каналов.

При необходимости перед сплиттером может быть установлен усилитель. Он будет повышать уровень сигнала на всех отходящих от размножителя каналах. При необходимости может быть установлен усилитель на каждом подходящем кабеле.
Разветвитель для розетки может иметь практически не ограниченное число выходов. Каждый из них должен оканчиваться одиночной ТВ розеткой.
Такая схема подключения обеспечивает ровный уровень сигнала для каждого телевизора. При повреждении одной линии остальные работают в нормальном режиме.
Из недостатков схемы подключения звезда может быть отмечена только цена. Ведь применение дополнительного оборудования и большего количества кабеля существенно увеличивает затраты.

Виды розеток

Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.

Одиночная розетка или розетка по типологии звезда

Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.

Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.

Итак:

Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.

Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

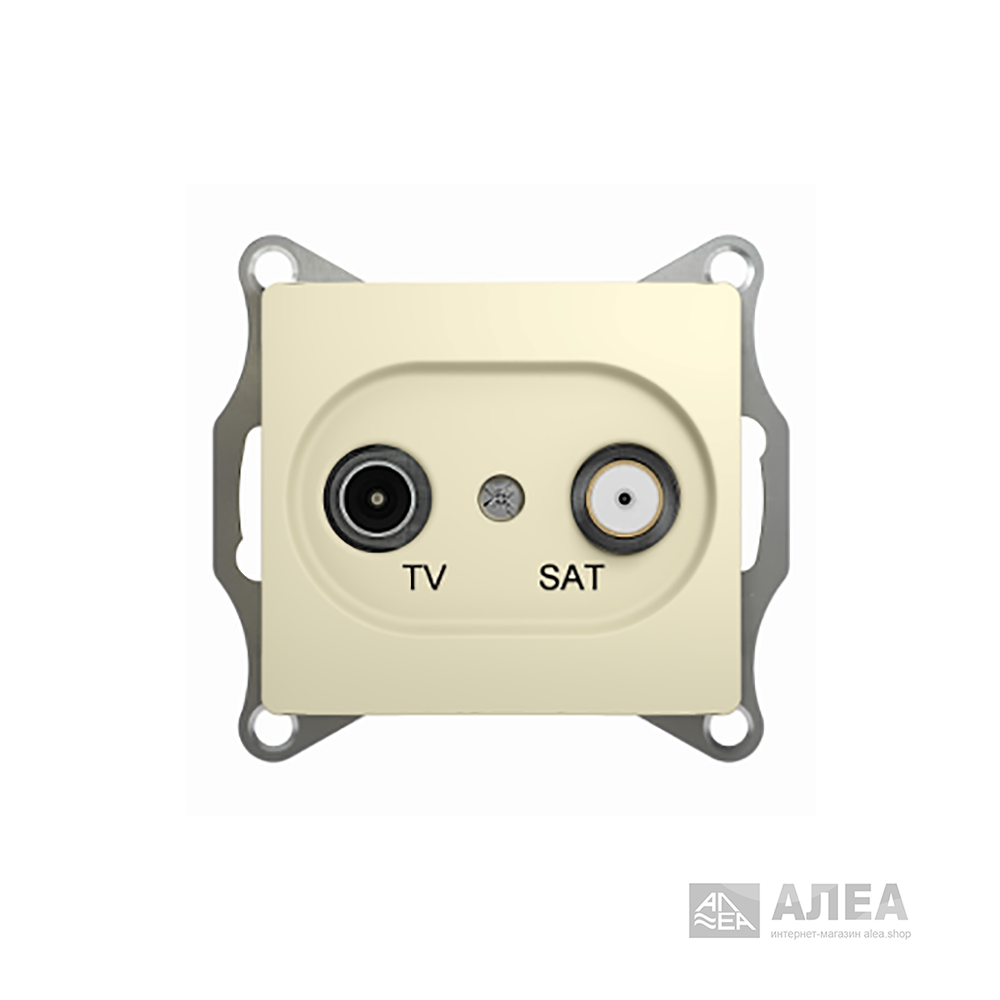

Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 - 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.

Вывод

Как видите для создания собственной телевизионной сети в квартире главное все правильно продумать и организовать.

Ведь процесс подключения ТВ розеток не так уж сложен и достаточно подробно описан в наших предыдущих статьях. Главное правильно выбрать розетки и схему подключения и тогда у вас не будет никаких проблем с качеством ТВ сигнала на телевизоре.

Схемы подключения ТВ розеток

Схема подключения телевизионных розеток, приведенная в каталоге продукции компании Schneider Electric

Подключение ТВ розеток по схеме «звезда»

Схема подключения телевизоров звездой , с помощью ТВ сплиттера

антенные кабели выходят из одного места, что удобно при монтаже сигнальной распределительной коробки;
минимальное затухание сигнала;
при неисправности одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.

Проходная схема подключения TV розеток

В каталоге электротехнической продукции фирмы Schneider Electric (Шнайдер Электрик) приведена подключения ТВ розеток где максимально можно развести 10 телевизионных розеток, при условии что сигнал в ТВ линии довольно сильный. При проектировании схемы распределения ТВ розеток данным способом вы можете сэкономить в деньгах на антенном кабеле. У данного способа монтажа TV розеток есть и свои минусы: обрыв или некачественный контакт в первой проходной TV розетке, лишит сигнала всех последующих розеток; по крайней мере у фирмы Шнайдер Электрик проходные и оконечные TV розетки стоят дороже обычных одиночных.

Типы встречающихся ТВ розеток

Существует три типа телевизионных розеток :

оконечные — применяются при проходной разводке ТВ розеток в качестве последней розетки в «шлейфе», то есть в конце;
проходные — рассчитаны на схему разводки по типу — «шлейф», устанавливаются в начале и в середине «шлейфа»;
одиночные — или как их ещё называют простые ТВ розетки, подключаются (через антенный кабель) напрямую к сплиттеру по схеме «звезда».

Установка, монтаж и подключение ТВ розетки

Внешний вид одиночной ТВ розетки

ТВ розетка, вид снизу (со стороны ввода кабеля).

Специальное отверстие, для визуального контроля соединения центральной жилы кабеля.

После закрепления декоративной рамки, установка ТВ розетки завершена.

Тв розетка одиночная или оконечная. Как подключить антенный кабель к тв розетке

Перед тем, как приступать к выполнению ремонтных работ в квартире, необходимо спланировать дизайн будущих помещений. Немаловажным аспектом этого вопроса является планирование размещения мебели, предметов интерьера, а также бытовой техники. В первую очередь, это связано с необходимостью оптимально развести электрическую проводку и установить в нужных местах , в том числе и телевизионные. Чтобы правильно подключить розетку для телевизора достаточно знать ее устройство, общий принцип работы и порядок монтажа.

Устройство коаксиального кабеля

Главным отличием, которое обуславливает разницу между электрической и телевизионной розетками, является строение кабеля, подключаемого в каждую из них. Если стандартный электрический провод представляет собой две или три отдельные жилы, покрытые изоляцией, которые подключаются к соответствующим контактам розетки при помощи болтовых соединений, то конструкция антенного кабеля несколько иная.

Телевизионный коаксиальный кабель очень легко опознать по внешнему виду. Он представляет собой достаточно толстый провод круглого сечения, имеющий внутри одну цельную токопроводящую жилу, выполненную из меди. Этот центральный проводник покрыт плотным слоем изоляции, поверх которой расположен экран из алюминиевой фольги и тонкой стальной проволоки. В качестве наружного защитного покрытия кабеля в большинстве случаев используется ПВХ изоляция.

Некачественное изготовление или повреждение любого из элементов антенного провода приводит к существенному ухудшению качества сигнала, поэтому к прокладке таких линий следует относиться с максимальной ответственностью.

Рассмотрим более подробно устройство и назначение составных частей tv кабеля:

Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.

Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.

Следует также обратить внимание, что при прокладке антенного кабеля не следует располагать его в непосредственной близости от электрических проводов.

При подключении потребителей электроэнергии возникают достаточно сильные магнитные поля вокруг токоведущих жил элементов силовой электропроводки. Такие поля способны в значительной степени исказить передаваемый высокочастотный TV/SAT сигнал. Кроме того, некоторые бытовые приборы обладают способностью к излучению электромагнитных волн, также влияющих на качество tv сигнала. И хотя в настоящее время таких приборов становиться все меньше, а почти все модели современных телевизоров оборудованы специальными фильтрами, в той или иной степени устраняющими такое влияние, все же возможность возникновения помех стоит учитывать. Например, компания Legrand не рекомендует размещать силовые кабели ближе, чем в 2 см от антенного.

Что касается производителей оборудования, применяемого для монтажа электрических сетей и систем передачи информации, то, безусловно, одним из лидеров на этом рынке является французская компания Legrand. На сегодняшний день она имеет представительства более чем в 60 странах мира, а на территорию нашей страны Legrand поставляет продукцию с 1980 года.

На сегодняшний день в магазинах электротоваров представлен широкий ассортимент электрических и телевизионных розеток Legrand, выключателей, разветвителей, сумматоров, усилителей и прочей электротехнической продукции. Высокое качество всех устройств Legrand обеспечило им повсеместное признание, однако при покупке такого оборудования следует остерегаться подделок.

Виды телевизионных розеток

В зависимости от назначения и использования в схеме разводки tv кабеля в квартире, розетки делятся на три основные группы:

Одиночные. Наиболее простые по конструкции и распространенные устройства. Применяются для подключения одного телевизора к разветвителю или антенне.
Оконечные. Используются для установки на конце – последовательного соединения розеток. Нельзя путать это устройство с одиночными розетками. Для стабильной работы любой из tv розеток Legrand в шлейфе должно быть определенное волновое сопротивление линии, которое создает оконечная ТВ розетка.
Проходные. Они предназначены для установки в середине шлейфа. Конструкцией таких устройств предусмотрено подключение к ним антенного провода с двух сторон. Один из этих проводов является приходящим, он идет от предыдущего устройства, соединенного со сплиттером, а другой – исходящим (используется для передачи сигнала на следующую розетку).

Устройство телевизионной розетки

Основными частями, входящими в конструкцию любой тв розетки, являются:

Корпус tv розетки (или печатная плата), который предназначен для подключения к нему антенного кабеля. В одиночной розетке эта часть не имеет никаких электронных схем и служит только для обеспечения надежного контакта между ее элементами.

Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Подключение телевизионной розетки

Чтобы подключить такую розетку, необходимо придерживаться несложного алгоритма:

Подготовить и установить . Для монтажа устройств встроенного типа, которые наиболее распространены в настоящее время, приходится высверливать в стене отверстие для коробки. Кроме того, для прокладки антенного кабеля, подходящего к такой розетке, придется штробить стену. Эти работы связаны с появлением большого количества пыли, поэтому их стараются приурочить к проведению ремонта в квартире.
Подготовить кабель. Для этого необходимо снять слой защитной оболочки примерно на 3 см от его окончания. Далее нужно аккуратно освободить центральный проводник от изоляции на расстояние 1 см от края.
Отделить корпус от лицевой панели и суппорта.
Присоединить центральный проводник к соответствующей клемме корпуса с помощью винтового соединения.
Экран кабеля зафиксировать специальным зажимом, обеспечив при этом их надежный электрический контакт.
Присоединить плату к суппорту и закрепить всю конструкцию в подготовленной заранее монтажной коробке.
Установить лицевую часть tv розетки.
Подключить антенный провод, идущий от телевизора к соответствующему разъему розетки (TV-R-SAT)

Необходимо заметить, что существуют конструкции телевизионных розеток, способ крепления антенного провода к которым может несколько отличаться. Например, в розетках Legrand могут использоваться откидные или пружинные крепления. В любом случае, основной принцип подключения остается неизменным.

Подключение группы телевизионных розеток

Уже давно стало нормальным явлением наличие в одной квартире двух и более телевизоров, которые могут получать сигнал от провайдера кабельного телевидения (TV) или от спутниковой антенны (SAT). Для того чтобы правильно подключить ТВ розетки Legrand, можно воспользоваться следующей схемой.

Изображенная на рисунке схема подключения телевизионных розеток носит название «соединение звездой» и обладает рядом преимуществ:

Незначительное затухание сигнала.
Поскольку все провода выходят из одного места, то в нем удобно расположить входную коробку.
Нет необходимости использовать излишнее количество проходных розеток, что положительно сказывается на качестве сигнала.
Неисправность одного устройства никак не сказывается на качестве работы всех остальных.

На этой схеме телевизионные розетки подключены через специальное устройство, которое называется сплиттер. Он предназначен для разделения tv или SAT сигнала на равные части, передаваемые на отдельные устройства без потери его качества. Это не единственный тип разветвителей, используемый для прокладки антенных кабелей. Другим распространенным видом этих устройств является TAP. Основное их отличие состоит в том, что сплиттер делит сигнал на равные части по количеству абонентов и может использоваться как сумматор сигнала. Что касается разветвителя типа TAP, то он производит отделение некоторой части tv (SAT) сигнала и передачу его на предусмотренное конструкцией количество выводов.

При выборе разветвителя стоит обратить внимание на его частотные характеристики. Существует две основных разновидности этих устройств:

Разветвители, предназначенные для установки в сетях цифрового телевидения. Они имеют рабочие частоты, не превышающие 1 ГГц.
Разветвители для спутниковых антенн (SAT). И рабочие частоты лежат в диапазоне до 2,5 ГГц.

Другим важным критерием выбора этих устройств является затухание сигнала. По возможности нужно устанавливать разветвитель, имеющий этот параметр минимальным в используемом диапазоне частот.

Если сигнал, поступающий от провайдера или tv антенны, слишком слабый или телевизоров, на которые планируется его передача, слишком много, то нужно позаботиться об установке усилителя (например, усилителя SAT Legrand).

Другим способом подключения является использование последовательной схемы, непременным элементом которой является проходная розетка.

Эта схема предусматривает последовательное соединение проходных розеток, последняя из которых должна быть оконечной. Необходимо отметить, что при таком соединении присутствует некоторое затухание сигнала, поэтому в ней нежелательно использовать большое количество элементов. Достоинством такой схемы можно назвать существенную экономию кабеля.

В данной статье вы узнаете о том, как установить и подключить телевизионную розетку фирмы Legrand, а также о том, как соединить ТВ-розетку с телевизором. Чтобы не тратить ваше время, я не буду рассказывать об установке подрозетника, так как этому моменту посвящена целая статья. Мы обусловимся, что подрозетник уже установлен и к нему подведён ТВ-кабель.

Для понимания самого процесса подключения ТВ-розетки нужно немного рассказать об устройстве коаксиального ТВ-кабеля. Я использовал кабель с маркировкой RG-6U CCA (75 Ом).

ПВХ оболочка
Внешний проводник (экран), состоящий из металлической оплётки и фольги, покрытой слоем алюминия
Диэлектрик — изоляция из полиэтилена или полувоздушного диэлектрического заполнения
Внутренний проводник, представленный одиночной медной жилой

Хочется отметить, что ТВ-кабель может быть представлен и в другом исполнении, например, экран может состоять из медных проволок, а внутренний проводник может быть многожильным, но мы остановимся на данном исполнении.

2. Подготовка ТВ-кабеля для подключения

Для подключения к телевизионной розетке нам нужно подготовить кабель, подведённый к подрозетнику. Для этого:

1 – Снимаем изоляцию ПВХ

2 – Из металлической оплётки («экрана») делаем скрутку, а фольгу срезаем. Как говорилось выше, я использую кабель RG-6U и у него довольно «жидкая» оплётка (мало проволочных элементов), поэтому я и делаю скрутку. Есть кабели с более массивной оплёткой, в таких случаях её просто сдвигают, чтобы срезать диэлектрик и оголить медную жилу. Кстати, фольгу можно не срезать, иногда её оставляют, и в сети довольно много примеров и схем, где фольга остаётся. Но как я понимаю, фольга выступает в качестве дополнительного экрана, который защищает сигнал от помех (например, когда ТВ-кабель проложен рядом с силовым) и на качество соединения не влияет.

3 – Оголяем медную жилу, аккуратно снимая изоляцию (диэлектрик).

Поэтапный процесс подготовки коаксиального кабеля для ТВ-розетки представлен на фото ниже:

Кабель подготовлен, теперь непосредственно можно перейти к самой розетке.

3. Подключение телевизионной розетки

Телевизионная розетка фирмы Legrand представлена на фото ниже:

Вид с обратной стороны:

1. Для подключения кабеля к розетке необходимо выкрутить болт и открыть металлическую крышку:

Пластиковый корпус ТВ-розетки необходимо снять до монтажа, потому что он перекрывает отверстия для болтов. На некоторых фото ниже розетка в корпусе, т. к. там целью является показать, что и куда подключаем

2. Затем ослабляем болт, который необходим для фиксации внутреннего проводника (медной жилы)

3. Медный стержень ТВ-кабеля нужно вставить в отверстие слева, а проволочная обмотка (экран) должна соприкасаться с корпусом, я обмотал её вокруг изоляции кабеля (см. фото ниже):

Теперь, когда телевизионная розетка установлена, нужно подготовить кабель для её соединения с телевизором.

4. Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой

Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)

Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)

Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

одиночные;
оконечные;
проходные.

Одиночная или простая телевизионная розетка


ТВ розетка одиночная Legrand Etika	TV розетка одиночная Legrand Valena	ТВ розетка простая Schneider Electric Glossa	TV розетка простая Schneider Electric Unica

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка


TV розетка проходная Legrand Etika	ТВ розетка проходная Legrand Valena	TV розетка проходная Schneider Electric Glossa	ТВ розетка проходная Schneider Electric Unica

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка


TV розетка оконечная Legrand Etika	TV розетка оконечная Legrand Valena	ТВ розетка оконечная Schneider Electric Sedna	ТВ розетка оконечная Schneider Electric Unica

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин сайт предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Legrand: Valena , Etika , Celian , Galea Life ;
GIRA: SYSTEM 55 , Е 22 , F100 ;
Schneider Electric: Sedna , Glossa , Odace , Unica ;

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

TV розетка настенного монтажа Legrand Quteo , но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Полезный совет! Если от электрики вы далеки, то и телевизионные кабели самим лучше не укладывать. Доверьте спецам работу, они знают все хитрости-тонкости. Например, они не забудут, что между антенными кабелями и питающими надо соблюдать дистанции. Укладывать с промежутком не менее 3 сантиметра. А то будут помехи, особенно на кабелях типа RG-6 и аналогичных.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.


Розетка Legrand Galea Life TV-RD-SAT проходная	Розетка Legrand Galea Life TV-RD-SAT оконечная

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетка TV + RJ 45 Legrand Celiane

Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.

Подведём итоги

Интернет-магазин сайт предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

Схемы подключения ТВ розеток

Схема подключения телевизионных розеток, приведенная в каталоге продукции компании Schneider Electric

Подключение ТВ розеток по схеме «звезда»

Схема подключения телевизоров звездой , с помощью ТВ сплиттера

антенные кабели выходят из одного места, что удобно при монтаже сигнальной распределительной коробки;
минимальное затухание сигнала;
при неисправности одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.

Проходная схема подключения TV розеток

Типы встречающихся ТВ розеток

Существует три типа телевизионных розеток :

оконечные — применяются при проходной разводке ТВ розеток в качестве последней розетки в «шлейфе», то есть в конце;
проходные — рассчитаны на схему разводки по типу — «шлейф», устанавливаются в начале и в середине «шлейфа»;
одиночные — или как их ещё называют простые ТВ розетки, подключаются (через антенный кабель) напрямую к сплиттеру по схеме «звезда».

Установка, монтаж и подключение ТВ розетки

Внешний вид одиночной ТВ розетки

ТВ розетка, вид снизу (со стороны ввода кабеля).

Специальное отверстие, для визуального контроля соединения центральной жилы кабеля.

После закрепления декоративной рамки, установка ТВ розетки завершена.

Современный и качественный ремонт в доме планируется тщательно и поэтапно. Определяется общий стиль в интерьере, составляются схемы расположения мебели и техники. Телевизионная розетка помогает создать уют в доме, избавляет от вороха проводов, путающихся на полу, обеспечивает комфортное подключение телевизора к сети. Все коммуникации, в том числе розетки для телевиденья, проводятся с учетом будущего места расположения девайсов, так, чтобы было удобно ими пользоваться.

Для придания эстетического вида жилым помещениям, все кабели и провода принято скрывать за гипсокартонными перекрытиями или укладывать в штробы, которые заблаговременно проделывают в бетонной стене.

Каждой схеме подключения соответствует определенная розетка тв. Различают несколько основных видов, каждая из которых имеет свое назначение. Правильно выбранное оборудование способно повысить качество сигнала.

Одиночная

Самой простой конструкцией отличается одиночная розетка под телевизор. Из названия следует, что к ней можно подключить лишь один питающий кабель. Использование зажимных или винтовых типов клемм, делает монтаж несложным и понятным. Степень сигнала в конструкциях этого типа может падать незначительно, в пределах от 1 до 3 дБ.

Проходная

Проходная тв розетка имеет конструкцию существенно сложнее, чем одиночная. Это сопряжено с тем, что такой вид приспособления создан для решения целого ряда технических проблем связи. Правильно установленная проходная розетка, гарантирует хороший сигнал для себя, обеспечивая минимальное снижение сигнала для всех последующих устройств.

В своей системе проходная розетка оснащена двумя разъемами: для подходящих и отступающих кабелей. Контактные детали фиксируются с помощью винтообразных, зажимных или гибридных клемм. Монтаж такой конструкции также не сложный и достаточно понятный.

Что касается падения степени сигнала, то в таком типе он остается в тех же пределах, что и у одиночной розетки, однако на отступающих кабелях этот показатель может быть значительно выше. Для того, чтобы сигнал оставался на довольно высоком уровне во всех местах схемы, следует обеспечить фильтрацию отраженных сигналов. Уменьшению степени помех в значительной мере способствует установка специализированных сопротивлений, имеющих емкостной или же резисторный тип.

Оконечная

В соответствии с указаниями, оконечная розетка должна устанавливаться только лишь в проходных схемах и быть ее конечной точкой. Своей конструкцией контактной части оконечная форма розетки напоминает одиночный тип. Если к такой розетке подключен телевизор, то он дает отраженные сигналы, которые помехами или наложенными изображениями проявляются на других устройствах, подключенных к схеме. По этой же причине, монтаж производят с учетом фильтров несогласованного сигнала, что существенно снижает потерю сигнала.

Итак, если сетью планируется пользоваться для подсоединения нескольких телевизоров, тогда необходимы проходные и оконечные типы розеток. Например, нужно обеспечить сигналом 3 телевизора: значит необходимо приобрести 2 проходные и одну оконечную тв розетки.

Из чего состоит телевизионная розетка

Принцип устройства тв розетки любого типа аналогичен. В его состав входят следующие детали:

Корпус. Иногда его еще именуют печатной платой. Он нужен для объединения с кабелем антенны.
Лицевая панель. Эта деталь выполняет скорее эстетическую и защищающую функцию. Панель розетки для спутникового тв может быть выполнена в различной цветовой гамме, что дает возможность гармонично вписаться в общий интерьер комнат.
Сумматор. Деталь, с помощью которой дополнительно подключают радио- и спутниковую антенну.
Суппорт. Этот элемент нужен для прочной фиксации всей системы розетки в монтажной коробке.

Главные отличия антенных кабелей

Для качественной установки и подсоединения мало приобрести подходящие телевизионные розетки. Здесь не обойтись без антенного коаксиального кабеля, имеющего особенное строение. Он состоит из:

Одной жилы, которая передает телевизионный сигнал.
Защитного экрана, который служит в качестве барьера и глушит окружающие электромагнитные поля.

Обычно это белый или черный провод круглого сечения с изоляцией из ПВХ. Название этого кабеля РК-75. Кабель имеет волновое сопротивление 75 Ом. При скрытой схеме монтажа, цвет изоляции никакой роли не играет. Не смотря на то, что сам провод толстый и упругий, он имеет достаточно тонкий слой изоляции. Двойная роль экрана заключается в защите от электромагнитных помех и в предотвращении излучения чувствительных высокочастотных сигналов.

Если любая составляющая кабеля выйдет из строя – это приведет к тому, что сигнал нарушится. Поэтому покупая кабель, стоит проверить целостность и прочность оболочки, а во время упаковки и транспортировки следует проследить, чтобы кабель не перегибался, тем самым уберечь от повреждения медную жилу и экранную оплетку.

Для укладки под штукатуркой или другими отделочными материалами, подойдут такие марки кабеля, как SAT 50, RG 6 и RG 11.

Обзор коаксиальных кабелей для телевизора видео смотрите ниже:

Как определить высоту расположения

Как правило, розетка телевизионная накладная монтируется приблизительно на той же высоте, где и телевизор. Если телевизор будет размещен прямо на стене, то розетку целесообразно скрыть за ним. Этим решается и эстетический вопрос: на виду не окажутся разъемы и провода. А также будут соблюдены меры безопасности: розетка не станет предметом игры детей, провода не смогут погрызть домашние животные. Как установить розетки за телевизором видео обязательно посмотрите:

Такую технику принято размещать, ориентируясь на уровень глаз сидящего на стуле человека. В среднем, это высота 130 см от пола и до розетки. В некоторых помещениях, например кухнях, этот показатель немного выше, это связано с тем, что телевизор здесь размещают в свободном месте, экономя при этом рабочее пространство.

Если потребовалось купить телевизионную розетку, то стоит обратить внимание на качественный товар, выпускаемый известными производителями. Не стоит покупать тв и аудио розетки по более привлекательной, заниженной цене. Такое оборудование не сможет обеспечить подачу хорошего сигнала. Кроме того, для чтобы розетки вписались гармонично в интерьер, они все должны быть из одной коллекции определенного производителя.

объектов и услуг в международном аэропорту Маккаррана

Почтовые службы аэропорта
Отправляйте домашние предметы по почте, которые нельзя пропускать через контрольно-пропускной пункт.

Находится на всех контрольно-пропускных пунктах

Музей авиации
Изучите историю авиации в Южной Неваде в отеле Howard W. Пушечный музей авиации. Главный экспонат расположен в Терминале 1 на Уровне 2 над зоной выдачи багажа. Дополнительные дисплеи расположены по всему аэропорту.

Зарядные станции
Легкодоступные электрические розетки расположены на обоих терминалах. В зонах ворот есть сиденья со встроенными розетками и зоны подзарядки, которые предоставляют рабочие станции с местом для зарядки ноутбука.

Служба таможенного и пограничного контроля
Посетите веб-сайт Службы таможенного и пограничного контроля США для получения дополнительной информации.

Commercial Airlines Часы работы:
7 дней в неделю с 10:00 до 19:30.

General Aviation Часы работы:
Понедельник — Пятница с 8:00 до 19:30.
Суббота и воскресенье 10 а.м.-19:30

Грузовая служба Часы работы:
Понедельник — пятница с 8:00 до 14:00
Суббота и воскресенье закрыто

Время работы административного офиса:
7 дней в неделю, с 8:00 до 10:00 (все офисы FISF)

Время обработки заявки на участие в международном форуме: Временно закрыто

Игры
Путешественники от 21 года и старше могут попытать счастья в одном из почти 1400 игровых автоматов, удобно расположенных по всему аэропорту.

Global Entry
Таможенно-пограничная служба: дверь 47 и следуйте указателям к офису.

Часы работы по всему миру: Временно закрыто
Понедельник — пятница с 8.00 до 14.00
Выходной: суббота и воскресенье

Расположение:
Карта | E Gates

Информационная будка
Персонал информационной будки предоставляет общую информацию и помощь путешественникам.В нерабочее время наберите 0 с любого белого бесплатного телефона, чтобы связаться с координатором служб аэропорта.

Детская игровая площадка Временно закрыто
Детская игровая площадка без присмотра дает неугомонным детям возможность размять мышцы и развить воображение. В зоне, посвященной авиации, есть интерактивная мини-башня управления и имитация реактивного двигателя.Работы учащихся добавляют яркости.

Расположение:
Карта | D Gates

Lost & Found
The Lost & Found обрабатывает предметы, найденные в общих помещениях аэропорта. Для получения информации о предметах, оставленных в самолете или потерянном багаже, обратитесь в свою авиакомпанию.

Больше информации

Почтовые ящики
Почтовые ящики для U.S. Почтовая служба.

Находится во всех общественных местах.

Метро полиции
Подстанции столичного аэропорта Лас-Вегаса в Терминале 1 и Терминале 3 обеспечивают безопасность 24 часа в сутки. Команда обученного персонала тесно сотрудничает с другими местными, федеральными службами безопасности и службами безопасности аэропортов.

В экстренных случаях звоните 5-9-1-1 на любой белый бесплатный телефон.

Зона помощи домашним животным
В аэропорту предусмотрены закрытые и открытые зоны, куда путешественники, летящие с домашними животными, могут взять своих животных, чтобы облегчить себе задачу.

Больше информации

Почтовые службы
Полнофункциональный U.Почтовое отделение S. Post на уровне 2 в Терминале 1 открыто с понедельника по пятницу с 10:00 до 16:00. Закрыто с 13:30 до 13:30.

Расположение:
Карта | T1 Эспланада

Самостоятельная регистрация
Если вы не проверяете багаж, воспользуйтесь киосками самообслуживания SpeedCheck, чтобы зарегистрироваться в участвующих авиакомпаниях и распечатать собственный посадочный талон.

Чистка обуви
Завершите свой образ с помощью профессиональных услуг по чистке обуви.

Локации

Умные карты
Smarte Cartes помогают путешественникам перевозить багаж.Стоимость составляет 5 долларов за тележку с возвратом 0,25 доллара по возвращении на стенд. Наличные и кредитные карты принимаются в автоматах самообслуживания.

Тележки не допускаются за пределы контрольно-пропускных пунктов.

Курение
В соответствии с законом штата Невада, курение (включая вейпинг) запрещено, за исключением специально отведенных мест:

Barney’s Lounge (C Gates) Временно закрыто
Bud Track Lounge (Esplanade) Временно закрыт
Закрытые игровые залы (выходы B, C и D)
На улице рядом с билетной кассой и местом выдачи багажа

TDD В обоих терминалах есть телефоны
TDD для пассажиров с нарушением слуха. Для получения информации о TDD позвоните по номеру 702.261.3111.

Зал Centurion
Зал для путешествий исключительно для American Express ® Карты участников. Centurion Lounge поднимает планку на уровень обслуживания мирового класса, предлагая изысканные блюда, фирменные коктейли и изысканные вина без каких-либо дополнительных затрат при входе в лаундж.Прием подлежит ограничению по вместимости.

Расположение:
Карта | D Gates | Часы

Клуб в LAS
Клуб в LAS — это VIP-зал, в который могут попасть все пассажиры при покупке дневного пропуска. Наслаждайтесь такими удобствами, как бесплатные закуски и напитки, включая пиво, вино и ликеры. Также к вашим услугам душ, газеты, журналы, телевизор и бесплатный доступ в Интернет.

Расположение:
Карта | D Gates | Часы
Карта | E Gates | Часы Временно закрыто

Перевод
Персонал информационных киосков аэропорта предоставляет услуги языкового перевода.Когда на месте нет переводчиков, можно воспользоваться услугами телефонной службы перевода на иностранные языки за дополнительную плату. Если вам нужна помощь в нерабочее время, наберите 0 на любом белом бесплатном телефоне.

United Club Временно закрыто К услугам гостей
United Club бесплатные услуги бара, легкие закуски, бесплатный Wi-Fi и многое другое.

Расположение:
Карта | D Gates

USO Лас-Вегас
Открыт для военнослужащих, национальных гвардейцев, резервистов и их гостей. Удобства включают снек-бар, компьютерные и игровые станции, кинотеатр и зоны отдыха.

Больше информации

Уэллс Фарго Банк
Позвоните по номеру 702. 765.1551, чтобы договориться о встрече с банкиром.
Банк Wells Fargo с полным спектром услуг предлагает клиентам широкий спектр традиционных финансовых услуг, включая обмен валюты.

Расположение:
Карта | Т1 Эспланада | Часы

ZEROlevel Fitness
ZEROlevel Fitness & Wellness — это эксклюзивный фитнес-центр международного аэропорта Маккаран. Доступны дневные абонементы, которые включают доступ к кардиотренажерам, свободным весам, шкафчикам, душевым и саунам.

Дополнительная информация.

Расположение:
Карта | Т1 Эспланада | Часы

различных типов электрических розеток и принцип их работы

Включение лампы, включение микроволновой печи или включение телевизора — такие повседневные задачи, что вы даже не задумываетесь о том, что должно происходить в стенах вашего дома, чтобы эти предметы Работа.Электричество — важная часть систем в вашем доме, и способность понимать, как оно работает, жизненно важна для выполнения простых вещей, таких как сброс автоматического выключателя или проверка розетки.

В этой статье вы узнаете, как работает обычная электрическая розетка, а также несколько различных типов розеток, которые могут быть у вас дома.

Как работает электрическая розетка

Для того, чтобы электричество работало, необходимо создать цепь. Электрическая розетка — это источник электроэнергии, который вы используете для подключения многих своих приборов, именно так вы создаете эту цепь в своем доме. Вот как работает электрическая розетка:

Во-первых, электричество в ваш дом подается от электростанции и линий электропередач. Эта энергия подается в ваш дом и распределяется автоматическим выключателем.

Автоматический выключатель подключается к каждой вашей розетке с помощью проводки.

Выпускное отверстие имеет три отверстия. Первая лунка или левая лунка называется «нейтральной». Вторая лунка, или правая, называется «горячей».Третья яма — это земляная яма. Горячее отверстие подключается к проводу, по которому подается электрический ток. Отверстие нейтрали подключается к проводу, по которому электрический ток возвращается в коробку выключателя. Когда вы подключаете лампу и включаете ее, горячая часть розетки пропускает электричество в лампу, включая лампочку. Цепь замыкается, когда ток возвращается в розетку через паз нейтрали и обратно в автоматический выключатель. Когда вы вынимаете лампу из розетки, цепь разрывается, и лампа не работает.

Автоматический выключатель — это один из уровней защиты в доме. Он называется автоматическим выключателем, потому что он «отключит» или «разорвет» цепь (остановит прохождение электрического тока), если электрический ток будет слишком высоким. Еще один уровень безопасности для электрической системы вашего дома — наличие заземленного провода и заземленных розеток.

В чем разница между двухконтактной и трехконтактной / заземленной розеткой?

Если вы живете в старом доме, у вас могут быть розетки без третьей или «заземленной» дыры.Эти розетки не имеют заземляющего провода в электрической системе. Поскольку наличие заземляющего провода и заземленных (трехконтактных) розеток добавляет дополнительный уровень безопасности, в новых домах и зданиях требуются трехконтактные розетки с заземляющими проводами. Провод заземления подключается отдельно к каждой розетке, а затем подключается к нижней части коробки выключателя. Этот заземляющий провод нейтрализует любой опасный электрический ток в земле.

Линия заземления используется для защиты ваших приборов от скачков напряжения или перенапряжения.Он также стабилизирует напряжение и защищает людей, имущество и оборудование от поражения электрическим током.

Например, что-то случилось с горячим проводом в вилке. Когда вы что-то подключили к двухконтактной розетке, вы, скорее всего, испытаете шок. Устройство, которое вы пытались подключить к розетке, также могло получить большой электрический ток, потенциально разрушив его.

Если то же самое произойдет с трехконтактной розеткой, и вы подключите что-нибудь (с тремя контактами) к розетке, заземляющий провод поглотит удар и уведет ток в землю, где его можно будет безопасно нейтрализовать.Конечно, вилка все равно не будет работать, но она также не испортит вашу технику… или вас.

Если у вас есть двухконтактная розетка и трехконтактные приборы (как многие люди), что вы будете делать? Что ж, вы можете использовать так называемую «читерскую» вилку. Вилка вставляется в двухконтактную розетку, но имеет три контакта. Однако это не защитит вашу электрическую розетку, стены, изоляцию или ваши приборы от поражения электрическим током. Для вашей безопасности вам понадобится заземляющий провод в вашей электрической системе.

Если в вашем доме нет заземленных вилок или заземленного провода, вы можете поговорить с квалифицированным электриком, чтобы подключить заземленный провод к электрической системе вашего дома.

Что такое розетка GFCI?

Другой тип вилки, которая может быть у вас дома, — это розетка GFCI или розетка прерывателя цепи замыкания на землю. Этот тип розетки обычно находится в любом месте вашего дома, где розетка (или вещи, подключенные к розетке) потенциально могут контактировать с водой.Он защищает вас от поражения электрическим током и является отличным средством безопасности для кухни или ванной комнаты.

Розетка GFCI — это чрезвычайно чувствительная розетка, которая контролирует ток, проходящий через нее. Если есть небольшое изменение в токе, возвращающемся от оборудования, подключенного к розетке, GFCI автоматически отключит цепь, и электрический ток больше не будет течь.

Например, если вы используете радио или фен, и он упадет в ванну или раковину, полную воды, электричество пропустит нейтральный провод и уйдет в воду … а затем в вас, давая вам потенциально жизнь — окончание шока.С розеткой GFCI розетка автоматически отключает электрический ток в момент, когда электрический ток не возвращается через нейтральный провод, что спасает вашу жизнь.

Розетки GFCI также легко проверяются, чтобы убедиться, что они работают должным образом. У них есть кнопки «тестирования» и «сброса», которые могут отключать розетку, чтобы гарантировать, что, если розетка действительно покажет отклонение тока, она отключит питание.

Розетки

GFCI следует устанавливать в любом месте, где есть вероятность попадания воды на розетку или то, что вставлено в розетку.Это означает, что такие места, как ваша кухня, ванная комната, водонагреватель, печь и за пределами вашего дома, должны иметь выходы GFCI. Если в вашем доме нет розеток GFCI в этих местах, попросите электрика заменить их или сделайте это самостоятельно.

Landmark Home Warranty защищает электрическую систему в вашем доме даже с нашими самыми простыми планами, потому что мы знаем, насколько электричество является неотъемлемой частью жизни нашего домовладельца. Если у вас есть неработающие торговые точки, позвоните нам и предъявите претензию.Мы ремонтируем или заменяем все вышедшие из строя розетки за небольшую плату за обращение в сервисную службу! Вы можете отремонтировать или заменить вышедшие из строя электрические розетки квалифицированным электриком, позвонив нам.

Если вы заинтересованы в том, чтобы ваша электрическая система (или ряд других домашних систем и приборов) была защищена гарантией для дома, ознакомьтесь с нашими планами и ценами и получите бесплатное индивидуальное предложение по гарантии для вашего дома здесь, сегодня !

Проводка

— Как правильно провести коаксиальный кабель через внешнюю стену?

После ответа Tester101 вот подробное пошаговое описание того, как я подавал кабель.

Список покупок

Промежуточный итог 27,99 $

Также может понадобиться:

Кабель RG6 (если у вас его нет, то в Home Depot стоит 0,29 доллара за фут)
Разветвитель на 3 кабеля $ 6.97

Необходимые инструменты

Сверло
Универсальный инструмент для зачистки оболочки кабеля $ 4,88
Пила для гипсокартона (или что-то для проделывания дыр в гипсокартоне)

Подготовительные работы

Я использовал коричневую упаковочную бумагу, вырезал кусок для угла и заклеил малярным скотчем область, над которой будет работать

Снаружи кабель войдет в кабельную коробку, которая удобно расположена на расстоянии около 2 футов.

Шаг 1

Я выбрал место между дверной коробкой и противоположной стеной, чтобы начать бурение, примерно в футе над землей.

Чистый снаружи. Вы захотите оставить бит торчащим, чтобы вы могли подключить коаксиальный кабель обратно внутрь.

Шаг 2

Я взял существующий кабель и отрезал один из концов, обнажив внутреннюю часть провода, чтобы было удобнее протянуть его через стену.

Шаг 3

Я пропустил через оголенный конец коаксиального кабеля изнутри кабельной коробки, так что конец с разъемом можно добавить к разветвителю.

На этом этапе вам может потребоваться добавить 3-полосный разветвитель, если вы не хотите заменять существующее соединение.

Шаг 4

Перед тем как протянуть коаксиальный кабель обратно внутрь, наденьте пластиковую втулку на коаксиальный кабель.

Пришло время прикрепить кабель к биту, чтобы вернуть его внутрь.

Шаг 5

Прикрепите коаксиальный кабель к биту с помощью изоленты.

Потяните сверло назад, протянув кабель через стену.

Шаг 6

Вдавите пластиковую втулку в наружную стену. Возможно, вам придется немного увеличить отверстие, чтобы протолкнуть втулку.

Шаг 7

Разрежьте гипсокартон и закрепите низковольтный кронштейн.

Шаг 8

Зачистите коаксиальный кабель и загните экран провода против внешней изоляции.

Наденьте разъем на коаксиальный кабель и скручивайте разъем до тех пор, пока разъем не будет надежно запломбирован, и центральный проводник будет выступать из разъема примерно на 1/8 дюйма.

Шаг 9

Подключите коаксиальный кабель к задней части настенной панели.

Шаг 10

Прикрепите настенную пластину к кронштейну.

Шаг 11

С помощью отвертки я согнул коаксиальный кабель, чтобы убедиться, что он изгибается вниз при входе в пластиковую втулку. Используйте минимальный радиус изгиба производителя кабеля, чтобы согнуть кабель, чтобы не повредить его. Затем я использовал силикон вокруг втулки, а также вокруг коаксиального кабеля.

Полное руководство по аудиоподключениям

Аудио нетрудно понять, и у нас есть много статей, объясняющих все, от того, как работает активное шумоподавление, до того, что такое кодек Bluetooth.Так почему, черт возьми, аудиоподключения такие сложные? Если вы когда-нибудь просматривали входы на своем телевизоре или ресивере, пытаясь понять, почему не было звука, сопровождающего изображение, это для вас.

Мы разбиваем его раз и навсегда и объясняем каждое аудиосоединение, а также то, для чего они используются. Так же, как предупреждение, чтобы вы не тратили свое время на чтение того, что вас не волнует, мы собираемся использовать разъем для наушников, USB-C, MMCX, Bluetooth, XLR, зажимы-бананы, кабели для динамиков, RCA, оптические кабели и HDMI ARC именно в таком порядке.

Примечание редактора: эта статья была обновлена 12 марта 2020 г., чтобы уточнить формулировку разъема для наушников.

Что такое разъем для наушников?

Проводное прослушивание доступно, если на устройстве-источнике есть разъем для наушников.

Единственное аудиоразъем, с которым, вероятно, знакомо большинство людей, — это разъем для наушников. Он бывает нескольких разных вариантов в зависимости от варианта использования. Есть ¼-дюймовый разъем, который является самым большим, и его можно легко узнать, если вы какое-то время пользовались аудиооборудованием, высококачественными наушниками или коммутаторами конца 1800-х годов.Затем идет разъем 3,5 мм, который является наиболее распространенным и о чем вы, вероятно, думаете, когда слышите фразу «разъем для наушников». Он широко используется на портативных устройствах из-за своего размера. Наконец, есть 2,5-миллиметровый разъем, который является самым маленьким и наименее распространенным, но все же используется в то время, когда пространство ограничено. Например, наушники Monoprice Monolith M1060 имеют 2,5-миллиметровые входы в нижней части каждого наушника для подключения провода.

Разъем для наушников 3,5 мм позолочен, но для него можно использовать более мощное средство для снятия стресса, такое как MA750i.

Но это еще не все, что вам нужно знать, потому что эти разъемы используются не только для передачи музыки. Иногда, как и в случае с большинством наушников, их также необходимо использовать для передачи голоса, пока вы разговариваете по телефону. В некоторых случаях их также необходимо использовать для разделения звука на один или два канала (моно или стерео). Здесь вступают в игру термины TS, TRS и TRRS. Это может показаться сложным, но, как и все остальное в аудио, на самом деле это не так.

Штекерные сборки разъемов для наушников разделены на три основные части: наконечник, кольца и гильзу.Когда вы видите «TRS» или «TRRS» в спецификации, буква «T» обозначает наконечник, «R» обозначает кольцо, а «S» обозначает гильзу. Чаще всего гильза (самая длинная часть) будет служить заземлением для электрического соединения, а кольца и наконечник будут использоваться для передачи сигнала. Интересный факт: Apple использует немного другой разъем TRRS, в котором переключаются секции заземления и микрофона, поэтому гарнитуры «Сделано для iPhone» — это вещь. Скучно, я знаю, но очень просто!

Открыв вилку, вы увидите, что земля находится вдали от сигнального штыря (не обращайте внимания на «провод» плечиков).

Если вы покупаете кабели с этим типом разъема, обратите особое внимание на то, что вам может понадобиться для терминирования. Если вы выберете неправильный вариант, вы не сможете получить все необходимые функции.

Преимущество этого типа подключения заключается в том, что оно не только дешево, но и при правильной реализации может обеспечить гораздо более высокую производительность, чем любой режим Bluetooth на рынке. Конечно, люди не любят провода; но их преимущества сложно переоценить.

Что такое USB-C?

Возможно, вы слышали о совершенно новом типе вилки под названием USB-C, и это должна быть последняя и лучшая вилка, которая решит все наши проблемы.Инженеры из некоторых ведущих компаний собрались вместе, чтобы создать этот новый стандартный разъем, который должен делать все, от передачи огромных объемов цифровых данных до зарядки ваших устройств. В это множество вариантов использования входит передача аудиоданных. Мы настоятельно рекомендуем прочитать полное объяснение того, как работает USB-C и почему он отличается от аналогового разъема 3,5 мм, но, вкратце, вам нужно знать, что цель передачи звука USB-C — сохранить данные в его цифровым как можно дольше, так что к тому времени, когда он преобразуется в аналоговые звуковые волны, которые вы можете слышать, качество не сильно ухудшается.

Вкладыши Libratone Q-Adapt отлично работают с Pixel 2XL

В теории это звучит великолепно, но проблема в том, что, хотя стандарт должен быть универсальным, было немало проблем с совместимостью между устройствами. Некоторые наушники USB-C работают на определенных устройствах, а другие — нет. Не говоря уже о том, что если у вас есть устройство только с одним портом USB-C (например, смартфон), вам понадобится еще один ключ, чтобы заряжать устройство и одновременно слушать музыку, что просто неудобно.Будем надеяться, что рынок USB-C вырастет в нечто достойное разъема для наушников, но в настоящее время он не является подходящей заменой только потому, что технически может передавать звук.

Что такое разъем MMCX?

Когда вы покидаете царство дешевых наушников и начинаете искать что-то, что повысит качество звука, вы можете встретить несколько пар с разъемами MMCX. Но что это значит? MMCX означает микроминиатюрный коаксиальный кабель, и, как следует из названия, они миниатюрны.Достаточно маленький, чтобы легко поместиться в пару наушников-вкладышей. Эта насадка используется в основном в наушниках-вкладышах, потому что обычно такие наушники не из дешевых. Это инженерные достижения, которые сложно реализовать, и нет смысла выбрасывать их каждый раз, когда аудиокабель повреждается или изнашивается со временем.

Разъемы MMCX позолочены и плотно входят в гнездовой вход SE215.

Использование разъема MMCX позволяет пользователю просто заменить кабель в тех случаях, когда он будет поврежден, вместо того, чтобы покупать новую пару наушников.Кроме того, само соединение фиксируется на месте и допускает вращение на 360 градусов, поэтому не только упрощает замену провода, но и затрудняет его поломку. Тогда есть дополнительное преимущество универсальности. Если вы покупаете пару качественных наушников-вкладышей для своего телефона, вам может потребоваться только стандартный кабель длиной 1,2 м. Но если вы и группа добьетесь успеха и будете выступать на Good Morning America на следующей неделе, вы можете получить более длинный кабель, подходящий для выступления на сцене, без необходимости покупать новую пару наушников.Хотя в этот момент вы, вероятно, можете позволить себе купить все, что захотите, но я отвлекся.

Очевидно, тогда есть Bluetooth

Вы можете подключиться через Bluetooth или использовать прилагаемый кабель 3,5 мм для проводного прослушивания и оптимального качества звука.

Если вы не хотите, чтобы в наушниках были какие-либо провода, то лучше всего использовать Bluetooth. Аудио Bluetooth стало бешено популярным, и тот факт, что рынок динамиков и наушников Bluetooth растет, является причиной того, что у всех нас есть рабочие места в SoundGuys.Но это не мешает нам сказать, что Bluetooth — это довольно ужасно, по крайней мере, когда дело касается качества звука. Хотя с момента создания он определенно улучшился, и большинство людей не заметят разницы, наше тестирование показывает, что проводное соединение по-прежнему является лидером, когда дело касается качества.

Bluetooth будет полезен, когда вы хотите отказаться от проводов, и он популярен в потребительских наушниках и портативных колонках. Вы редко встретите Bluetooth в любом профессиональном оборудовании из-за качества звука, но по мере его улучшения я не удивлюсь, увидев его то тут, то там.Самая большая проблема с Bluetooth заключается в том, что если вы хотите использовать его для подключения пары наушников или динамиков для просмотра фильмов, он требует кодека с низкой задержкой, чтобы синхронизировать звук и изображение. В противном случае, если вы используете стандартный кодек SBC, губы актера на экране будут шевелиться, прежде чем вы услышите, что они говорят, что, разумеется, может действительно раздражать. Поэтому, если вы собираетесь использовать наушники или динамики Bluetooth, убедитесь, что в них используется кодек с низкой задержкой.

Почему вам следует использовать кабель XLR?

Похоже, сейчас самое время вспомнить еще один важный тип аудиоподключения: XLR. Большинству людей, вероятно, никогда не понадобится что-либо знать о кабелях XLR, но если вы планируете проводить какое-то время с профессиональным звуковым оборудованием, вам следует ознакомиться, поскольку XLR в значительной степени является стандартом для профессиональных микрофонов. Кабели XLR имеют разъемы «мама» и «папа» и обычно имеют внутри несколько контактов, которые совпадают при подключении к оборудованию.

Самый распространенный кабель XLR для микрофонов с 3 контактами

Самый распространенный, который вы, вероятно, встретите, имеет три контакта и называется XLR3, но есть и другие, у которых может быть больше. Опять же, наиболее распространенным вариантом использования кабелей XLR являются профессиональные микрофоны, но если вы только начинаете заниматься звуком и все еще не хотите иметь дело со всем оборудованием, используемым в микрофонах XLR, не волнуйтесь. Вы все еще можете выбрать довольно приличный микрофон, который подключается напрямую через USB, чтобы вы могли подключить его непосредственно к компьютеру.

Что такое зажим для банана?

Когда вы начинаете разбираться в настройке домашних аудиоколонок, банановые зажимы — это еще один вид соединения, с которым вам, вероятно, следует ознакомиться. Я не понимаю, почему это называется зажимом для банана, но я полагаю, что некоторым людям он должен быть похож на банан? Уникальная форма достигается благодаря крошечной пружине внутри, которая толкается наружу, обеспечивая хороший контакт металла при подключении. Обычно они используются в динамиках и громкоговорителях, когда вам нужно подключить провода для их питания или подключения к другому оборудованию. .Размещение их на конце кабеля динамика позволяет обеспечить более стабильное и эффективное соединение. Кроме того, это означает, что вы можете обрезать провода динамиков точно до необходимой длины, избегая ненужного беспорядка кабелей динамиков за приемником.

Давайте поговорим о проводах для колонок

Кто выиграет: вешалка или хорошо спроектированные кабели для потребителей?

Самый простой метод подключения пары динамиков или усилителя — это просто подключить все самостоятельно с помощью кабелей для динамиков.Это довольно просто, и для этого будут использоваться те же стержни привязки, что и для бананового зажима, о котором мы упоминали ранее. Единственное отличие состоит в том, что вместо того, чтобы вставлять кусок металла, как в случае с банановыми зажимами, вы собираетесь откручивать стержни для крепления. Не до конца, но ровно настолько, чтобы вы могли видеть отверстия, в которые нужно воткнуть кабели динамиков. Теперь вам нужно обнажить часть проволоки и скрутить ее так, чтобы ее легче было продеть в отверстие. Как только вы это сделаете, вы можете снова прикрутить стержень для привязки. Красный столб будет положительным полюсом, а черный — отрицательным.

Что такое разъем RCA?

Помимо Ai40, в комплект поставки входят пульт дистанционного управления, провод для динамика 18-го калибра и трехфутовый кабель RCA.

Если вы были живы до появления изогнутых 4K-телевизоров сверхвысокой четкости, то в какой-то момент своей жизни вы, вероятно, обнаружили, что держали в руках три разноцветных кабеля. Эти кабели представляют собой штекер RCA, что означает оригинального производителя кабелей, Radio Corporation of America. Кабель RCA разделяется на три штекера на конце.Обычно один красный, один белый и один желтый. В наше время они используются, когда аудио и видео необходимо передавать одновременно между устройствами. Красный кабель — это правый аудиоканал, белый — для левого аудиоканала, а желтый — за передачу композитного видео. Мои первые воспоминания об этой связи были в начале 90-х, когда подключение видеомагнитофонов и игровых систем, таких как Nintendo 64, к телевизору, было чем-то особенным. К счастью, соответствующие штекеры на задней панели телевизора также имеют цветовую маркировку, что упростило настройку.

Что такое оптический кабель?

Оптический кабель — это еще один способ одновременной передачи аудио- и визуальных данных. Они используются по тем же причинам, что и разъем RCA, который предназначен для подключения любого устройства, имеющего визуальный компонент, например DVD-плееров или даже игровых систем. Самая большая разница в том, что там, где в кабелях RCA для передачи сигналов используются медные провода, в оптических кабелях используется сверхтонкий пластик, способный передавать свет.

Оптический кабель может передавать сигналы с меньшим ухудшением качества, поскольку он использует свет вместо электричества.

Это значительно улучшило качество сигнала на больших расстояниях по сравнению с кабелями RCA, поскольку кабели RCA передают электричество, которое может ухудшаться с расстоянием. Это не проблема со светом, поэтому конечный сигнал оптического кабеля оказывается намного ближе к исходной информации. Вот почему оптический кабель в значительной степени заменил RCA в новых устройствах. Как мы уже упоминали, вы, скорее всего, найдете оптический порт на всем, что требует одновременного использования видео и звука, например на игровой консоли, DVD-плеере или звуковой панели.

Еще один отличный вариант — HDMI ARC

Пока мы говорим о соединениях, которые передают как аудио, так и видео, есть еще одно, о котором мы должны поговорить, и это HDMI ARC. Вы, наверное, уже знакомы с HDMI как с основной формой соединения между экранами, но что означает ARC? HDMI ARC означает «возвратный аудиоканал мультимедийного интерфейса высокой четкости». Это звучит как много, но если подумать, это название удачно. Все, что на самом деле делает HDMI ARC, это позволяет аудио проходить через тот же кабель HDMI, который используется для передачи видео.

Вы получите входы для аудиокабеля 3,5 мм, HDMI ARC и USB-Type C на задней панели. Наряду с выходом 3,5 мм для последовательного подключения.

Вместо того, чтобы подключать кабель HDMI вместе с любыми аудиокабелями, которые необходимы для получения звука, вы можете сделать все это с помощью всего одного. Самая большая проблема заключается в том, что не все устройства совместимы, и даже телевизор с HDMI ARC может иметь только один совместимый порт. Так что вам просто нужно следить за тем, какой из них, чтобы вы могли воспользоваться.Как и в случае с оптическим кабелем, вы, скорее всего, столкнетесь с HDMI ARC в ситуациях, когда вы хотите, чтобы видео совпадало со звуком. Так что снова будьте начеку, когда покупаете следующую игровую консоль или звуковую панель.

Если вы хотите передавать звук между устройствами, это основные способы, которыми вы собираетесь этого добиться. Самые большие различия сводятся к типу оборудования, которое вы хотите подключить, и его предназначению. Надеюсь, это помогло, и теперь, независимо от того, хотите ли вы слушать музыку по беспроводной сети или подключить современную звуковую панель, вы будете знать, что делать.

Далее: Кабельные мифы: возрождение испытания плечиками

% PDF-1.3 % 6807 0 объект > endobj xref 6807 86 0000000016 00000 н. 0000010437 00000 п. 0000010506 00000 п. 0000011010 00000 п. 0000011179 00000 п. 0000011353 00000 п. 0000011405 00000 п. 0000011637 00000 п. 0000011661 00000 п. 0000011887 00000 п. 0000011926 00000 п. 0000011965 00000 п. 0000012139 00000 п. 0000013002 00000 п. 0000013176 00000 п. 0000013350 00000 п. 0000013524 00000 п. 0000013698 00000 п. 0000013873 00000 п. 0000014105 00000 п. 0000014279 00000 п. 0000014453 00000 п. 0000014629 00000 п. 0000014805 00000 п. 0000014980 00000 п. 0000015154 00000 п. 0000015328 00000 п. 0000015503 00000 п. 0000015677 00000 п. 0000015852 00000 п. 0000016027 00000 п. 0000016202 00000 п. 0000018910 00000 п. 0000021106 00000 п. 0000023024 00000 п. 0000024858 00000 п. 0000411212 00000 н. 0000411236 00000 н. 0000413206 00000 н. 0000413438 00000 н. 0000413462 00000 п. 0000416937 00000 н. 0000417169 00000 н. 0000417379 00000 н. 0000419604 00000 н. 0000419836 00000 н. 0000419876 00000 н. 0000421839 00000 н. 0000422071 00000 н. 0000422095 00000 н. 0000425051 00000 н. 0000425283 00000 н. 0000425477 00000 н. 0000427477 00000 н. 0000427709 00000 н. 0000427733 00000 н. 0000430954 00000 п. 0000431186 00000 н. 0000431394 00000 н. 0000434286 00000 п. 0000434518 00000 н. 0000434630 00000 н. 0000438246 00000 н. 0000438478 00000 п. 0000438690 00000 н. 0000440830 00000 н. 0000441062 00000 н. 0000441126 00000 н. 0000443656 00000 н. 0000443888 00000 н. 0000443932 00000 н. 0000445905 00000 н. 0000446137 00000 н. 0000446185 00000 н. 0000446249 00000 н. 0000446293 00000 н. 0000450082 00000 н. 0000450314 00000 н. 0000450528 00000 н. 0000452507 00000 н. 0000452739 00000 н. 0000452763 00000 н. 0000454887 00000 н. 0000455119 00000 п. 0000455143 00000 п. 0000002016 00000 н. трейлер ] / Назад 6684684 >> startxref 0 %% EOF 6892 0 объект > поток hzgXT> `iM: (82EP}`

] ƛQ0) & `IrH5wΙP̽ {yz ^] zZ {

Справочное руководство | Подключение проигрывателя Blu-ray или DVD

Подключите проигрыватель Blu-ray / DVD к телевизору.

Используйте способ подключения, указанный ниже, в зависимости от разъемов, имеющихся на вашем телевизоре.

Примечание

Доступные терминалы зависят от вашей модели / региона / страны.

Совет

Вы также можете подключить телеприставку (кабельную / спутниковую приставку) таким же образом, как проигрыватель Blu-ray / DVD.

Подключение HDMI

Для обеспечения оптимального качества изображения мы рекомендуем подключить проигрыватель к телевизору с помощью кабеля HDMI. Если ваш проигрыватель Blu-ray / DVD имеет разъем (гнездо) HDMI, подключите его с помощью кабеля HDMI.

Проигрыватель Blu-ray / DVD (аналогично подключению приставки)
Кабель HDMI (не входит в комплект) ^*

^* Обязательно используйте авторизованный HIGH SPEED HDMI-кабель с логотипом HDMI .

Если устройство имеет гнездо (гнездо) DVI, подключите его к порту HDMI (с AUDIO IN) через интерфейс адаптера DVI — HDMI (не входит в комплект) и подключите гнезда аудиовыхода (гнезда) устройства к HDMI 3 АУДИОВХОД / HDMI 1 АУДИОВХОД.
Доступность зависит от вашей модели / региона / страны.Обратитесь к Справочному руководству, чтобы проверить, поддерживает ли ваш телевизор вход HDMI 3 AUDIO IN / HDMI 1 AUDIO IN.

Подключение компонентного видео

Если ваш проигрыватель Blu-ray / DVD имеет разъемы компонентного видео (разъемы), подключите их к телевизору с помощью компонентного видеокабеля и аудиокабеля.

Проигрыватель Blu-ray / DVD (аналогично подключению приставки)
Компонентный видеокабель (не входит в комплект)
Аудиокабель (не входит в комплект)

Для моделей, снабженных компонентным адаптером с мини-штекером

Используйте прилагаемый компонентный адаптер с мини-штекером для подключения к телевизору следующим образом.

Проигрыватель Blu-ray / DVD (аналогично подключению приставки)
Компонентный адаптер с мини-штекером (прилагается)
Компонентный видеокабель (не входит в комплект)
Аудиокабель (не входит в комплект)

Примечание

Когда к телевизору подключен компонентный адаптер с мини-штекером (прилагается), желтый композитный разъем (разъем) распознается как компонентный разъем (разъем). При подключении с помощью композитного кабеля обязательно удалите компонентный адаптер мини-штекера.

Композитное соединение

Если ваш проигрыватель Blu-ray / DVD имеет композитные гнезда (гнезда), подключите их с помощью композитного видео / аудиокабеля.

Проигрыватель Blu-ray / DVD (аналогично подключению приставки)
Композитный видео / аудиокабель (не входит в комплект)

При использовании аналогового удлинительного кабеля

Проигрыватель Blu-ray / DVD (такой же как подключение приставки)
Аналоговый удлинительный кабель (прилагается) ^*
RCA-кабель (не входит в комплект)

^* Наличие аналогового удлинительного кабеля зависит от вашей модели / региона / страны.

Разъемы для печатных плат: Руководство для любителей | EAGLE

Добро пожаловать, любители, в дикую саванну разъемов для печатных плат! У нас есть USB, RCA, цилиндрические разъемы и многое другое, которые бродят по дикой природе, предлагая способы передачи энергии, ввода данных в качестве ввода и отправки нового вывода. Хотя вы, возможно, видели, как многие из этих разъемов бродят в дикой природе в вашей собственной электронике, знаете ли вы их по имени и для чего они нужны? К концу этого сообщения в блоге вы это сделаете, но подождите, Крики, посмотрите, вот она! Наконец-то мы заметили загадочный разъем USB-C, какая красота.Посмотрим, что еще мы можем узнать сегодня в дикой природе!

The Lingo Down Under

Если вы планируете выслеживать коннекторы в дикой природе, тогда вам нужно знать, как говорить и действовать как единое целое, чтобы вы могли сливаться с миром! Во-первых, каждый разъем бывает двух полов: штекер или штекер . Эти штекерные и розеточные соединители имеют то, что называется определенных циклов сопряжения , что означает, что их можно подключать и отключать только определенное количество раз, пока они не сломаются! Например, разъемы USB рассчитаны на то, чтобы их можно было подключать тысячи раз, тогда как что-то вроде разъема питания Molex может подключаться только несколько раз, прежде чем перестанет работать.

USB-штекер (слева) и розетка (справа) в дикой природе, готовые к подключению. (Источник изображения)

Как соединяются эти штекеры и розетки? Через процесс под названием contact. На каждом соединителе есть набор металлических деталей, которые сжимаются и образуют соединение. Конечно, разъемы не могут просто соприкасаться с любым разъемом. Каждый из них имеет свою уникальную полярность , что означает, что он может быть подключен только в одной ориентации с определенным типом разъема.Вы также можете услышать, что это называется разъемом с ключом .

Превосходный пример полярности показан на изображении ниже. Вы заметите, что у этого разъема XLR имеется выемка, которая позволяет его ориентировать только в одном направлении. Вы найдете эту выемку или другую подобную маркировку почти на каждом разъеме в дикой природе.

Видите выемку на верхней части этого XLR-кабеля с гнездом? Он принимает соединение только в одной ориентации. (Источник изображения)

Вы не можете просто подойти к любому разъему в дикой природе и поймать его.У каждого разъема есть собственный способ защиты, который называется для снятия натяжения . Это помогает предохранить все чувствительные металлические контактные детали внутри от поломки при ударах руками человека и других механических вибрациях.

Теперь предположим, что вам удалось поймать и убить один из тех опасных соединителей в дикой природе. Что теперь? Вы захотите вернуться домой со своим призом и прикрепить его к своей стене с трофеями! В электронике, установка относится к способу присоединения разъема к панели или печатной плате, который может быть прикреплен через поверхностный монтаж (SMT) или через сквозное отверстие.Монтаж также определяет угол наклона разъема относительно его крепления, которое может быть прямым или прямым.

Разъемы
Roaming the Wild
Вы найдете повсюду в дикой природе разъемы, которые используются для соединения частей схем на печатных платах и других устройствах. Каждый разъем имеет свой собственный набор уникальных характеристик, включая различные физические размеры, формы, устойчивость к вибрации и многое другое. Но это не все; вы также можете сгруппировать разъемы в несколько отдельных семейств, что позволит легко отслеживать их в голове.К ним относятся:
Клеммные колодки. Это семейство разъемов появилось, когда инженерам понадобился простой способ соединения электрических проводов без необходимости физического соединения механических частей. Вы обнаружите, что клеммные колодки используются на некоторых печатных платах, где часть клеммной колодки прикреплена к плате, а другая часть, содержащая провода, может быть удалена по желанию для упрощения процесса замены.

Посты. Это семейство разъемов похоже на клеммные колодки в том, что оно позволяет подключать провода к цепи без необходимости соединения механических частей.Вы обнаружите, что они используются в электронном испытательном оборудовании и аудиоустройствах, и они удерживают провода, прикрепленные с помощью винтов и зажимов, которые прикрепляются к металлической стойке.

Вилки и розетки. Наконец, это семейство разъемов является наиболее популярным типом, и на нем мы в основном сосредоточимся сегодня. Эти разъемы состоят из вилки и розетки и включают несколько наборов контактов, которые можно вставить в розетку для передачи данных, питания, дисплеев и т. Д.
Понимание того, к какому семейству принадлежит соединитель, поможет вам легко понять общие характеристики, которые являются общей основой этого семейства. Например, USB является частью семейства вилок и розеток, у которых есть мужская и женская части. И хотя существует множество разновидностей USB, они по-прежнему разделяют их семейную основу и просто выглядят и действуют немного иначе!
USB-коннекторы
Разъемы USB
бродят по диким равнинам в множестве различных приложений, включая подключение мыши и клавиатуры к компьютеру, зарядку смартфона и даже использование в качестве порта дисплея в их последней эволюции.
Как и многие другие типы разъемов, USB имеет особую поляризацию, за исключением нового и загадочного USB-C (подробнее об этом позже!). Они также имеют как минимум 4 контакта: один для питания, один для заземления и оставшиеся два, которые могут передавать и принимать данные.
Вы также заметите, что USB-разъемы имеют металлический экран, который помогает защитить данные, что может пригодиться, когда вокруг много шумной электроники. Некоторые из типов USB, которые вы встретите в дикой природе, включают:
Все варианты USB, наконец, вместе! Типы от A до C (источник изображения)
USB-A. В наши дни вы найдете женскую версию почти на каждом компьютере, и для ее подключения требуется штекер USB-A. Что касается мужчин, их можно найти в картах памяти, клавиатурах, мышах и многом другом.
USB-B. Этот вариант в семействе USB немного сложнее и громоздче, чем его аналог USB-A, и используется в приложениях, где размер не является проблемой. Но с их большим размером также повышается надежность и долговечность.
USB-Micro. Этот тип USB является одним из новейших представителей семейства USB и заменил USB-Mini для использования в электронных книгах, смартфонах, внешних жестких дисках, цифровых камерах и т. Д.Как и другие варианты USB, вы обнаружите, что вилка USB-Micro подключается к гнезду USB-Micro.
USB-C. Последняя разработка в семействе USB, USB-C обладает некоторыми супер-улучшенными достоинствами, включая возможность одновременной передачи данных, видео и питания. Это как хамелеон! Кроме того, UCB-C — единственный тип USB, который не имеет полярности и может быть подключен в любой ориентации.
Разъемы RCA
Тип разъема RCA постепенно входит в список исчезающих видов, все чаще его заменяет HDMI.Но поскольку разъемы RCA существуют с 1940-х годов, их широкое и долгое использование сделало их предпочтительным выбором для систем домашнего кинотеатра, и никто не говорит, когда или даже исчезнут ли они когда-нибудь. Разъемы RCA могут обрабатывать один из четырех типов сигналов — компонентное видео, композитное видео, стереозвук и аудио S / PDIF.
Знакомо? Кабели RCA существуют уже более 50 лет и до сих пор широко используются в системах домашних кинотеатров. (Источник изображения)
Аудиоразъемы
Если вы не являетесь пользователем iPhone 7, то, скорее всего, вы уже с первого взгляда знаете, как выглядит аудиоразъем! Как и USB, аудиоразъемы различаются по размеру, который также определяет, в каких приложениях они используются. К этим типам относятся:
¼ ”(6.35 мм) , который очень популярен среди производителей музыки и аудио для использования в электрогитарах и усилителях.
⅛ ”(3,5 мм) , который лучше подходит для наушников, подключаемых к смартфонам, MP3-плеерам и ноутбукам.

Аудиоразъем 2,5 мм и позволяет подключить наушники и микрофон к одному разъему, что стало возможным благодаря гильзе типа «наконечник-кольцо-кольцо» (TRRS).
Разъемы питания
Разъемы питания
— это неуклюжие гиганты дикого мира электрических разъемов, несущие огромную ответственность за обеспечение питания всех наших устройств! В дикой природе вы найдете несколько типов разъемов питания, в том числе цилиндрические разъемы, разъемы Molex, разъемы IEC, разъемы с штыревыми разъемами и разъемы JST.
Соединители цилиндрического типа
Вы найдете цилиндрические соединители, которые используются в более недорогой электронике, и вы можете легко обнаружить их, ища одну из тех громоздких переходных коробок преобразователя переменного / постоянного тока. Самое замечательное в этих разъемах — их способность адаптироваться к различным номинальным мощностям и напряжениям, что делает их предпочтительными разъемами питания во всем мире! Приобретая цилиндрический соединитель, будучи любителем электроники, вы должны обратить внимание на три вещи:
Рукав. Это внешнее пластиковое или резиновое покрытие, оно будет иметь размеры 5,5 мм или 3,55 мм.
Штифт. Это фактический металлический контакт разъема, размер которого зависит от размера гильзы. Например, втулка 5,55 мм будет иметь штифт 2,5 или 2,1 мм.
Полярность. Наконец, эти цилиндрические соединители также будут иметь полярность, которая определяется штифтом и втулкой. Гильза обеспечивает ваше 0 В, а наконечник обеспечивает положительное напряжение относительно гильзы.Не забудьте проверить техническое описание устройства, чтобы определить, какое напряжение и полярность требуется вашему устройству.
Вот как выглядит цилиндрический разъем питания постоянного тока до того, как он будет припаян к печатной плате. (Источник изображения)
Соединители Molex
В отличие от своих тонких соседей, разъемы Molex имеют немного большую форму, и вы обнаружите, что они обычно используются для питания жестких дисков, оптических приводов и других внутренних устройств в компьютере. Самое замечательное в разъемах Molex — это их способность пропускать тонны тока, до 11 ампер на контакт!
Однако, в отличие от других штекерных и гнездовых разъемов, семейство Molex немного запуталось в ориентации штекер / гнездо.Вы найдете гнездовой разъем на конце кабеля Molex, который обычно является вилкой, которую вы затем вставляете в оболочку, содержащую набор штыревых контактов.
Знакомо? Этот штекерный разъем Molex можно найти во многих современных компьютерах для питания жестких дисков, оптических приводов и т. Д. (Источник изображения)
Разъемы IEC
Вы найдете повсюду разъемы IEC, которые используются для прямого переменного тока. Вы знаете, что большой черный кабель питания выходит из настольного компьютера или даже телевизора? Ага, это разъем IEC.Этим ребятам не нужен преобразователь переменного тока в постоянный, поскольку внутренний блок питания в вашем компьютере может справиться со всем преобразованием.
Разъемы IEC можно найти повсюду, от задней панели компьютера до телевизора и Xbox. (Источник изображения)
Разъемы для штырей
Если вы когда-либо создавали свой собственный настольный ПК, то вы будете чувствовать себя как дома с штыревыми разъемами. Это небольшие группы контактов, направленные вверх по всей материнской плате.Сами штыри могут иметь множество конфигураций, наиболее распространенной из которых является одинарный или двойной ряд разъемов с шагом 0,1 дюйма.
Разъемы
с штыревыми контактами могут быть двух видов: отдельные провода, которые необходимо подключать отдельно, или группа ленточных кабелей, которые можно подключить сразу. На настольном ПК эти разъемы заголовка могут управлять множеством вещей, такими как индикаторы питания, вентиляторы процессора, питание жесткого диска и многое другое.
Штекерные и розеточные контактные разъемы на этой коммутационной плате RasPIO GPIO.(Источник изображения)
Соединители JST
Последний и последний силовой разъем, о котором следует упомянуть, — это разъем JST, сделанный японской компанией, также называемой JST. Этот разъем питания очень надежен и компактен, но из-за его небольшого размера его также бывает сложно отсоединить. Он идеально подходит, если вам нужно надежное соединение, но когда вам нужно заменить подключенное устройство или аккумулятор, вам потребуется немного терпения и подходящие инструменты!
Эти плотно прилегающие соединители JST известны своей надежностью и компактными размерами, но удачи в их снятии! (Источник изображения)
Соединители для прототипирования и тестирования
Скорее всего, вы создадите прототип или протестируете схемы и не захотите иметь дело с хлопотами с пайкой тех причудливых постоянных разъемов, о которых мы говорили выше.В этих случаях создание прототипов и тестирование разъемов являются отличной заменой, позволяя вносить изменения на лету без необходимости перепаивать компоненты на печатной плате. К этим типам разъемов относятся:
Банановые разъемы. Вы обнаружите, что они используются в электронном испытательном оборудовании, таком как мультиметры, и будут иметь один или несколько банановых разъемов. Штекерный разъем типа «банан» подключается к «банановому» штекеру с внутренней резьбой, образуя единое соединение с питанием.
Зажимы типа «аллигатор». Этот тип разъема идеален, когда вы работаете с тестовыми схемами и вам нужно поэкспериментировать с различными подключениями. Единственная проблема в том, что эти парни созданы для временного использования, и вы можете столкнуться с проблемой их скользких захватов и создания непреднамеренных коротких замыканий при прикосновении к другим близлежащим металлам.

Зажимы IC. Если вам нужен более изящный соединитель, то зажим IC — ваш лучший инструмент. Эти зажимы можно прикрепить непосредственно к контактам интегральной схемы, не касаясь соседних контактов, что делает их идеальными для поиска и устранения неисправностей.
Прочие соединительные звери, бродящие по дикой природе
Вы могли заметить, что мы не учли довольно много типов разъемов, например, разъемы RJ и D-Sub . Разъемы D-Sub (D-сверхминиатюрные) являются классическими разъемами в мире компьютеров и бывают нескольких разновидностей, все в зависимости от количества выводов, которые они содержат, и размера корпуса, который удерживает контакты вместе. Вы по-прежнему найдете разъемы D-sub для последовательного порта DE-9 и параллельного порта DB-25, которые все еще используются на современных настольных компьютерах, которые отлично подходят для обеспечения питания и коммуникационных возможностей между двумя устройствами.
Разъемы
RJ, или Registered Jack, являются предпочтительными разъемами для телекоммуникационной отрасли и были первоначально изобретены Bell System в 1976 году. Эти разъемы RJ объединяют несколько проводников в гибкой и недорогой упаковке, которая может передавать как данные, так и 100- 200 миллиампер тока от одного устройства к другому. Вот почему вы часто видите, что офисные телефоны получают питание через Power over Ethernet или PoE, что позволяет телефону получать как данные, так и питание от одного простого кабеля Ethernet.
Наше путешествие завершается
Уф! Мы надеемся, что вам понравился этот грандиозный тур по электрическим разъемам в дикой природе. Мы увидели несколько удивительных вещей, в том числе множество вариантов роуминг-семейства USB, таких как USB-A, USB-B, USB-Micro и новый USB-C! Мы также видели, как сновало множество временных разъемов, таких как скользкий зажим из крокодиловой кожи или банановый разъем, который отлично подходит для создания прототипов и тестирования. И последнее, но не менее важное: неуклюжие гиганты семейства разъемов, разъемов питания, пробираются через ландшафт в поисках новых устройств для питания.
No related posts.

Какую тв розетку выбрать и чем отличаются простые, проходные и оконечные

Немного теории

Виды телевизионных розеток

Способы подключения телевизионных розеток

Розетка тв проходная чем отличается от оконечной

Чем отличается оконечная тв розетка от проходной?

Комментарии

Телевизионная розетка — простой и удобный способ подключения кабеля от антенны.

Устройство ТВ-розетки

ТВ розетки: одиночные, проходные и оконечные, разбираемся вместе | Электрика для всех

Монтаж, установка и подключение ТВ розетки

Добавить комментарий

Проходные телевизионные розетки legrand. Оконечная телевизионная розетка: как установить

Типы ТВ розеток и схемы их применения

Устройство разных видов ТВ розеток

Схемы подключения ТВ розеток

Монтаж проходных розеток

Вывод

Схемы подключения ТВ розеток

Проходная схема

Схема «звезда»

Выбор и подключение оконечных розеток

Выбор ТВ розеток

Подключение оконечной розетки

Вывод

Схемы подключения

Шлейфом

Схема «звезда»

Инструкция по монтажу

Подключение ТВ розеток

Подключение ТВ розеток по проходной схеме

Подключение ТВ розеток по схеме звезда

Виды розеток

Одиночная розетка или розетка по типологии звезда

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Вывод

Тв розетка одиночная или оконечная. Как подключить антенный кабель к тв розетке

Устройство коаксиального кабеля

Виды телевизионных розеток

Устройство телевизионной розетки

Подключение телевизионной розетки

Подключение группы телевизионных розеток

2. Подготовка ТВ-кабеля для подключения

3. Подключение телевизионной розетки

4. Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой

Основные типы ТВ розеток

Одиночная или простая телевизионная розетка

Проходная ТВ розетка

Оконечная ТВ розетка

Интернет-магазин сайт предлагает большой выбор телевизионных розеток всех типов

Схемы подключения TV розеток

Подключение розеток для тв по схеме «звезда»

Плюсы «звёздного» подключения

Подключение по проходной схеме

Как установить телевизионную розетку

Как выбрать ТВ розетку по типу монтажа

Как подсоединить телевизионный кабель к розетке

Загадочная розетка TV RD SAT и её собратья

Розетки TV-RD-SAT

Розетки TV-FM-SAT

Какие TV розетки нужны для спутниковой тарелки

Подведём итоги

Одиночная

Проходная

Оконечная

Из чего состоит телевизионная розетка

Главные отличия антенных кабелей

Как определить высоту расположения

объектов и услуг в международном аэропорту Маккаррана

различных типов электрических розеток и принцип их работы

Как работает электрическая розетка

В чем разница между двухконтактной и трехконтактной / заземленной розеткой?

Что такое розетка GFCI?

— Как правильно провести коаксиальный кабель через внешнюю стену?

Полное руководство по аудиоподключениям

Что такое разъем для наушников?

Что такое USB-C?

Что такое разъем MMCX?

Очевидно, тогда есть Bluetooth

Почему вам следует использовать кабель XLR?
