Схема соединения проходного выключателя

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее.

Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.



Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.

Фаза подключается ко входу одного из проходных выключателей (с тремя входами).

Вход второго подается на свободный провод лампы.

Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).

Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек.

Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

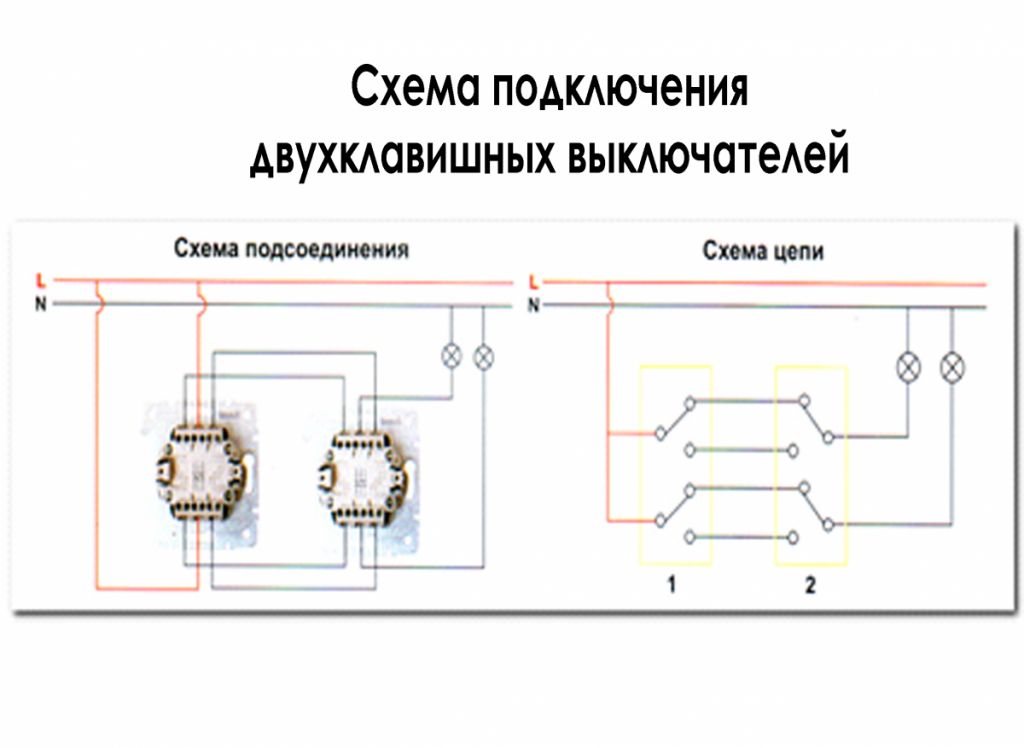

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Эффективная схема подключения проходного выключателя из двух мест

Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.

Общая информация

Когда может быть неудобна классическая схема:

На лестничных площадках. когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.

В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.

Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.

В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.

У изголовья кровати. чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещен

Схема подключения проходного выключателя с одной клавишей

Основное назначение проходного выключателя заключается в возможности управления светильником из разных точек. Актуальнее всего использовать такой вид электрофурнитуры в длинном коридоре, просторном коттедже и даже спальне (если первый установить возле кровати, а второй на входе в комнату). Далее мы рассмотрим несложную схему подключения проходного выключателя с одной клавишей, а также предоставим к Вашему вниманию наглядный видео урок по правильному подсоединению проводов в распределительной коробке.

Итак, сразу же следует отметить, что переключатель (его еще так могут называть) не используется в одиночку, для управления минимум должно присутствовать два изделия. Что касается подсоединения проводов, принцип не отличается от обычного варианта подключения выключателя света – ноль идет напрямую к светильнику, фаза идет на разрыв. Отличие лишь в том, что в схеме подключения одноклавишного проходного выключателя на выходе подсоединяются не одна фаза (как в классическом варианте), а две. Выведенные 2 контакта соединяются со следующим переключателем, у которого на выходе имеется один провод для подсоединения к люстре.

Фото на котором можно увидеть реальную картину коммутации жил на 2 лампы:

На выходе второго переключателя 2 контакта, т.к. в данном примере используются две лампочки

На словах немного сложно воспринять информацию, поэтому предоставляем электрическую схему подключения проходного выключателя с одной клавишей:

Как вы видите, два одноклавишных устройства подключаются трехжильным кабелем, который в свою очередь должен иметь подходящий диаметр жил. О том, как выбрать сечение кабеля по мощности, читайте в соответствующей статье!

Наглядный видео пример покажет Вам сущность подключения:

Инструкция по соединению проводов

Также хотелось бы упомянуть о том, что нередким случаем является такой вариант схемы, в котором присутствуют 3, а то и 4 одинарных проходных выключателя. В этом случае можно включать/выключать свет с 2х, 3х и даже 4х мест, что очень удобно при нахождении в длинном коридоре. Чтобы сделать такую цепочку контроля, нужно использовать еще один вид изделий – перекрестные, которые являются промежуточными элементами схемы.

Что касается схемы, по которой Вы будете осуществлять монтаж, она выглядит следующим образом:

Этот вариант дает возможность управлять светильником из трех мест. В том случае, если Вы желаете производить выключение с четырех мест, в схему добавляется еще один перекрестный выключатель.

Вот и вся схема подключения проходного выключателя с одной клавишей. Как Вы видите, ничего сложного нет, главное действовать внимательно и соблюдать коммутацию согласно цветовой маркировке проводов! Напоследок рекомендуем Вам уделить должное внимание выбору производителя изделий. Чтобы такая система управления освещением прослужила Вам долго, покупайте продукцию от известных производителей: ABB, Schneider (шнайдер), Legrand (легранд). Из недорогих фирм можем Вам посоветовать Viko (вико), чья продукция имеет оптимальное соотношение по стоимости и качеству!

Также читают:

Схема подключения проходного одноклавишного выключателя + фото

Главная » Схемы » Схема подключения проходного одноклавишного выключателя

Благодаря этому устройству вы легко сможете управлять своими светильниками из двух разных мест. Если вы планируете использовать этот выключатель, тогда лучше всего провести его установку в коридоре или просторном коттедже. Схема подключения проходного одноклавишного выключателя поможет качественно выполнить этот процесс.

Теперь мы рассмотрим схему подключения проходного выключателя с одной клавишей. Также в этой статье вы сможете увидеть видео урок, который позволит выполнить правильное подключение проводов.

Схема подключения проходного одноклавишного выключателя

Этот переключатель нельзя использовать в одиночку. В вашем доме должно присутствовать как минимум два изделия. Подключение проводов не занимает много времени и практически не отличается от подключения одноклавишного выключателя.

Ноль будет идти к светильнику, а фаза будет поступать на разрыв. Отличие будет заключаться только в том, что схема подключения будет иметь на выходе не одну фазу, а две. Выведенные контакты необходимо будет подключить с переключателем, который на выходе может иметь один провод для подключения к люстре. Ниже мы поместили картину, на которой вы сможете увидеть коммутацию жил на две лампы.

Мы уверенны, что вам сложно понять эту информацию и поэтому решили поместить схему подключения проходного выключателя с одной клавишей. При необходимости можете прочесть про схему электропроводки в однокомнатной квартире.

Как видите, на схеме два одноклавишных устройства должны подключаться к одной лампе. Кабель обязательно должен иметь подходящий диаметр. О том, как выбрать сечение кабеля вы сможете узнать в нашей статье.

Если вам сложно понять, как выполнить подключение, тогда мы рекомендуем вам посмотреть обучающее видео, которое расположено ниже. После его просмотра все встанет на свои места.

Также вам следует помнить, что к одному светильнику можно будет подключить 3 или даже 4 выключателя. После выполнения подобного подключения вы легко сможете включать свет из 3-х или 4-х точек. Чтобы выполнить подобное подключение вам необходимо использовать перекрестные изделия, которые являются промежуточными элементами схемы. Ниже вы сможете увидеть фото, на котором этот процесс описан детально.

Благодаря подобному подключения вы легко сможете управлять одним светильником из трех мест. Если вы желаете выполнить управление светильником из 4-х мест, тогда вам необходимо воспользоваться схемой, которая размещена ниже.

Это вся информация, которую мы хотели сообщить о схемах подключения проходных одноклавишных выключателей. Мы надеемся, что эта информация станет полезной. Во время выполнения этой работы вам необходимо соблюдать коммутацию и цветовую маркировку проводов. Также мы рекомендуем вам ответственно отнестись к выбору производителя этого изделия. Чтобы эта система прослужила длительное время вам необходимо выбирать качественную компанию.

Рекомендуем вашему вниманию: схема распределительного щитка.

Подключение 3-позиционного переключателя

Подключение 3-позиционного переключателя

---

Как подключить трехпозиционный переключатель. Подключение 3-позиционного переключателя немного сложнее, чем подключение 2-х позиционного переключателя . Прежде всего, нам нужно пройти немного по базовой терминологии, касающейся коммутаторов.

Перейти на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.

При подключении цепи трехпозиционного переключателя мы просто контролировали поток мощности (выключение / включение) к нагрузке (свет, лампа, розетка, потолочный вентилятор и т. Д.) Из 2 разных мест. пара примеров:

В каждом конце коридора.

Наверху и внизу лестницы

Каждый трехпозиционный переключатель в этих примерах управляет источником питания для одной и той же нагрузки.

При подключении схемы 3-позиционного переключателя мы будем использовать 3-проводной кабель , известный как romex, идущий от источника (например, коробки выключателя). Затем 4-проводный кабель проходит между двумя трехпозиционными переключателями, а затем 3-проводный кабель, идущий от переключателей к нагрузке. Трехжильный кабель состоит из черного, белого и голого медного провода, а четырехжильный кабель имеет дополнительный красный провод, который также является горячим. См. Ниже ..

3-проводной кабель

Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

4-проводной кабель

Красный провод = питание или горячий провод
Черный провод = питание или провод под напряжением
Белый провод = нейтраль
Голая медь = заземление

При подключении схемы трехпозиционного переключателя все, что мы хотим сделать, это управлять черным проводом (провод под напряжением) для включения и выключения загрузка из 2-х разных мест.Приведенная ниже диаграмма поможет вам лучше понять, как устроена эта схема.

Обратите внимание на то, что в первую коробку входит трехжильный кабель, затем четырехжильный кабель, идущий от левой коробки к правой, а затем трехжильный кабель, идущий от правой коробки к нагрузке.
Теперь что касается проводки, предположим, что вы смотрите на переключатель так, как он показывает.

Левая коробка:
Нижний левый винт является общим и принимает черный провод от источника (3-проводный).К верхнему левому винту подключается черный провод от правой коробки (4-х проводной). Верхний правый винт получает красный провод от правой коробки (4-х проводной). Белые провода соединить проволочной гайкой. Оголенные медные провода стянуть проволочной гайкой. Обязательно прикрепите к зеленому винту переключателя неизолированный медный провод.

Правая коробка:
Нижний левый винт является общим и подключает черный провод от нагрузки (3-проводной). Верхний левый винт получает красный провод от левой коробки (4-х проводный).Правый верхний винт получает черный провод от левого ящика (4-х проводный). Белые провода соединить проволочной гайкой. Оголенные медные провода стянуть проволочной гайкой. Обязательно прикрепите к зеленому винту переключателя неизолированный медный провод.

Схема ниже даст вам хорошее представление о том, что выполняет эта схема.

Следуйте за указателем мыши, когда мы проходим через это. Источник питания (черный провод) идет слева. Он соединяется с общим на левом переключателе.Когда левый переключатель включен, он подключается к верхней цепи, и теперь цепь разомкнута на правом переключателе, который выключает свет. Переключите правый переключатель, и он подключается к верхней цепи и теперь закрывает путь, снова включает свет и так далее. Поздравляю! по разводке 3-х ходовой цепи.

На мой взгляд, электромонтаж — это одно, но посмотреть на схему, подобную приведенной выше, и понять ее принцип, является ключом к самостоятельной домашней проводке.

Если вы просто заменяете трехпозиционный переключатель, на приведенных ниже схемах будут показаны различные сценарии возможного подключения вашей цепи.

Ваша ситуация похожа на любую из следующих диаграмм?
Выключатель питания-Светильник

---

Power-Light-Switch-Switch Выключатель освещения

---

Выключатель света / выключатель питания

---

Что общего в схемах выше и с любой схемой 3-ходового переключателя, так это то, что горячий провод, входящий в цепь, всегда будет идти к общей клемме первого переключателя. Горячий провод от света всегда идет к общей клемме второго переключателя.Провода бегунка идут от переключателя к переключателю, подключенному к разъему бегунка, неважно какой. Пока вы помните об этом, трехходовая схема становится действительно упрощенной. И, конечно же, нейтраль всегда будет идти прямо на нагрузку.

Разрешите Тиму Картеру с сайта AskTheBuilder.com показать вам несколько отличных советов по установке и подключению 3-позиционного переключателя
.

Cisco SRW224 24-портовый 10/100 + 2-портовый гигабитный коммутатор с руководством пользователя WebView

% PDF-1.5 % 1 0 obj > endobj 11 0 объект > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > endobj 9 0 объект > endobj 10 0 obj > ручей application / pdf Cisco SRW224 24 порта 10/100 + 2-портовый гигабитный коммутатор с WebView Руководство пользователя iText 1.4.1 (by lowagie.com) конечный поток endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект 2577 endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 объект > endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > endobj 46 0 объект > endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект > endobj 50 0 объект > endobj 51 0 объект > endobj 52 0 объект > endobj 53 0 объект > endobj 54 0 объект > endobj 55 0 объект > endobj 56 0 объект > endobj 57 0 объект > endobj 58 0 объект > endobj 59 0 объект > endobj 60 0 obj > endobj 61 0 объект > endobj 62 0 объект > endobj 63 0 объект > endobj 64 0 объект > endobj 65 0 объект > endobj 66 0 объект > endobj 67 0 объект > endobj 68 0 объект > endobj 69 0 объект > endobj 70 0 объект > endobj 71 0 объект > endobj 72 0 объект > endobj 73 0 объект > endobj 74 0 объект > endobj 75 0 объект > endobj 76 0 объект > endobj 77 0 объект > endobj 78 0 объект > endobj 79 0 объект > endobj 80 0 объект > endobj 81 0 объект > endobj 82 0 объект > endobj 83 0 объект > endobj 84 0 объект > endobj 85 0 объект > endobj 86 0 объект

Добавление серийного переключения к вашему Strat

В этом месяце мы снова погружаемся в параллельный / последовательный прием переключение для вашего Stratocaster.Как вы помните из прошлого столбец месяца [«Stratocaster Параллельное / последовательное переключение » Декабрь 2011 г.], физ. одиночный звукосниматель Strat не может быть подключенными параллельно или последовательно сам по себе — вам понадобится минимум два пикапа для этого. Чтобы принести пользу из серийного варианта вам понадобится использовать двойной пикап вашего Strat настройки — мост + средний или шея + середина.

На рис.1 показано, как подключить два звукоснимателя параллельно с возможность запуска их последовательно. Здесь оба звукоснимателя подключен к обычному DPDT (он же 2PDT) переключатель.Внизу положение, оба звукоснимателя подключены параллельно — стандарт Конфигурация Stratocaster. Этот настройка дает максимальный сигнал и треп. С переключателем в верхнее положение, пикап № 2 земля поднята и больше не подключен к земле. Вместо, теперь он подключен к горячему выход пикапа №1, с красная перемычка на тумблере переключатель, устанавливающий соединение.

Примечание: с обычным Strat пикапы, это работает прямо с начало, но будьте осторожны, когда используя хамбакеры только с два провода (экран + ток) или один провод пикапы, в которых пикап и экранирующие провода не разделены.Если вы работаете с хамбакерами, обязательно используйте единицу с 4-жильным проводом, который имеет отдельную площадку для пикапа от защитного провода, или пусть кто-то, кто знает, кто он конвертирую ваш стандарт хамбакер. Демонтаж металлический корпус и работа с сверхтонкий внутренний звукосниматель провода требует правильных инструментов и некоторый опыт, чтобы избежать разрушения пикап. Незаземливание щит будет работать, но ты будешь слышишь жужжание при прикосновении к металлический корпус пикапа, потому что металлический корпус будет включен в цепи пикапа.Такой же справедливо для одиночных катушек с металлический кожух, который соединяется на площадку пикапа — и это включает все стандартные Telecaster звукосниматели шеи! Мы обсудим это подробнее в будущих рубриках.

Итак, как мы можем добавить серии переходить на страт? Есть много способов сделать это, и если вы выполните поиск в Google, вы будете найти несколько подходов к сериям переключение. К сожалению, некоторые из них просто неправы. Наиболее используйте два дополнительных переключателя или сложное поворотное переключение, или дикие комбинации этих элементы — иногда даже в сочетании с 5-ходовым супер-переключатель.

Да, нам нужно двигаться дальше провода для этого мода, чем у нас сделано раньше, но после большего чем три года модов Strat, ты больше не новичок, верно? Последовательная проводка является одним из высшие вызовы в Страт моддинг, но вы можете это сделать!

Мой любимый коммутатор серии Strat схема использует только один обычный переключатель DPDT и только влияет на положения двойного захвата.

Рис. 2 показывает схему во всех его слава. (Чтобы увидеть увеличенную версию этой схемы подключения просто перейдите в онлайн-версию этого колонка на премьер-гитаре.com.)

Как всегда, вы можете использовать дополнительный мини-тумблер DPDT переключатель для этого мода. Или, если вы Добавление последовательного переключения в ваш Strat ОТ DIRK Wacker не хочу менять акции внешний вид вашего страта, вы может использовать толкать / тянуть или толкать / толкать горшок по вашему выбору. Наиболее горшки push / pull и push / push включить переключатель DPDT, так что это не должно быть проблемой.

Работа этой схемы очень легко: с переключателем в нижнее положение, оба звукоснимателя подключены параллельно — стандарт настройка — при выборе позиции 2 или 4 (мост + средний или шея + середина).

Но переверните переключатель в позиции 2 или 4, и соответствующие затем подключаются два датчика последовательно, чтобы выбить дьявола вашего лампового усилителя. В другом позиции одиночного захвата (1, 3, и 5) переключатель DPDT имеет нет эффекта. Это достаточно просто, не так ли?

Еще одно преимущество этого особый подход к сериалам переключение в том, что он движется только минимум проводов, необходимых для сделать работу. Просто и чисто. (Единственный недостаток этого мод возникает, если вы также используете «Семизвучный мод» на вашем Strat.В этом случае это не будет соединить мост и шею собирать вместе последовательно как Что ж. Если вам нужны оба мода, нет способа обойтись установить второй дополнительный переключатель или поворотный переключатель с достаточно полюсов для размещения все позиции.)

Схема также включает индивидуальные заглушки для звукосниматели средние и шейные, то, что я очень рекомендую для последовательной проводки. Вам следует немного снизить стандартные значения немного, чтобы ваш тон не запутаться в сериале настройки.Попробуйте 0,015 мкФ для средний и 0,01 мкФ для подборщик шеи.

Как видите, я выбрал подключить средний пикап к переключателю DPDT. Потому что средний звукосниматель участвует как в двойном пикапе позиции, вам нужен только один переключиться, чтобы дать вам два новых тонов. (Это также объясняет, почему эта проводка не будет работать для комбинация семизвучного мода бриджа + гриф звукоснимателя. В средний подборщик не активен в этот параметр.)

На этой заметке мы закроем из нашей серии модов Stratocaster и переключитесь на Telecaster и Моды от Esquire в следующем месяце.Начнем с краткого осмотра ваших гитар и посмотрите в некоторых крутых модах для улучшения их основной тон. До тех пор, продолжай моддинг!

---

Дирк Вакер живет в Германия и очарована всем, что связано со старым Гитары и усилители Fender. Он играет кантри, рокабилли, и музыку для серфинга пополам группы, регулярно работает как сессионный музыкант для местной студии и пишет для нескольких гитарных журналов. Он также хардкор гитара и усилитель DIY-er, который имеет обширную сайт — singlecoil.com — по теме. Описание 5-позиционных переключателей

— ALLOUTPUT.com

Два распространенных типа 5-позиционных переключателей…

Вопросы, которые мне задают люди, читающие мои статьи о гитарной проводке, часто касаются 5-позиционного переключателя звукоснимателей, поэтому я подумал, что напишу краткое объяснение того, как он работает. Понимание того, как работает 5-позиционный переключатель на вашей гитаре, является ключом к успешному подключению гитары. Знание того, что происходит внутри переключателя, может показаться простой, может быть, тривиальной деталью, но это то, что нам всем нужно понять, и это не так просто, как кажется на первый взгляд.

5-позиционный переключатель Fender…

… и типа «импорт».

В гитарном мире есть два распространенных типа 5-позиционных селекторных переключателей — тип Fender и тип «импорт». Оба типа функционально идентичны, но отличаются физическим расположением. Легко понять, с каким типом вы имеете дело. Переключатели типа Fender, если смотреть снизу, имеют два ряда по 4 контакта с каждой стороны круглого корпуса переключателя. Переключатели импортного типа имеют один ряд из 8 контактов в линию.

Переключатели

типа Fender, очевидно, можно найти в гитарах Fender, но они легко доступны, поэтому могут найти свое место в любой гитаре, скорее всего, гитарах типа Strat. Переключатели импортного типа часто встречаются у других производителей, таких как Ibanez, и на сменных сборках накладок. Если вы посмотрите на мою страницу подключения HSH и прокрутите вниз, вы увидите, что у меня есть переключатель импорта в моем Godin SD.

Основы коммутатора

Хорошо, некоторые люди это уже знают, но давайте разберемся с терминологией коммутатора.Переключатель, как вы его видите на скамейке перед собой, часто представляет собой набор переключателей, механически соединенных в единую сборку. Википедия объясняет. Важно помнить, что количество «полюсов» — это количество переключателей, которые вы соединили вместе с одним рычагом в компоненте, а «ход» или «путь» описывает, как эти переключатели работают.

Схематическое изображение обычного гитарного переключателя

Когда я впервые взглянул на гитарную проводку, вот что мне было трудно понять:

Наш обычный 5-позиционный переключатель для гитары — это не 5-позиционный переключатель, это 3-позиционный переключатель!

В частности, это двухполюсный трехпозиционный переключатель.

Немного истории…

Немного истории прояснит это… Первоначальные переключатели Fender Stratocaster были 2-полюсными 3-позиционными переключателями (на самом деле это то, что у меня есть на моей схеме, я думаю, вы вскоре поймете почему) и предназначались только для выберите гриф, мидл или бридж. Однако это были переключатели, работающие перед размыканием, где при перемещении переключателя из одного положения в другое следующий контакт замыкается до того, как разомкнется предыдущий. Люди обнаружили, что если бы вы могли установить переключатель в положение между этими тремя положениями, у вас фактически были бы одновременно подключены и гитарный, и средний, или средний, и бриджевый звукосниматели, и, что наиболее важно, это звучало хорошо! Стало обычным делом ставить трехпозиционный переключатель между положениями, настолько распространенным, что в 60-е люди делали выемки в механизме разрядки трехпозиционного переключателя.Это стали «ступенчатые» позиции. В 70-х годах Fender включил этот популярный мод в свой штатный переключатель, превратив его в то, что мы сейчас используем и называем 5-позиционным переключателем, но на самом деле это 3-позиционный переключатель с 5 положениями.

Хммм, а как мне его подключить?

Хорошо, помните, что тип Fender и тип импорта функционально идентичны, они различаются только физическим расположением контактов — это означает, что схема одинакова для обоих переключателей.

На схемах я пометил переключаемые контакты 1, 3 и 5, чтобы они соответствовали тому, что пользователи Strat знали бы как позиции 1, 3 и 5 (или мост, средний и шейный).В положении 2 стеклоочиститель находится на позициях 1 и 3. Аналогично, в положении 4 стеклоочиститель опирается на 3 и 5.

Лучший способ определить, какой контакт — это использовать мультиметр и самому убедиться, какие контакты соединены друг с другом в 5 положениях переключателя. Что касается переключателей типа Fender и некоторых переключателей импортного типа, вам дается хорошая подсказка, потому что вы действительно можете видеть механизм или видеть сквозь корпус переключателя. Наблюдайте за этим, перемещая переключатель через 5 положений — вы можете видеть, какой контакт всегда в цепи (стеклоочиститель), а какие в цепи в каждом положении (1, 2, 3, 4 и 5).Этот метод визуализации переключателя также помогает, когда дело доходит до установки переключателя на накладку и правильной установки! Куда же опять денется провод от бриджевого датчика…

Надеюсь, теперь все это имеет смысл! Я нарисовал диаграмму ниже, показывающую, как контакты соотносятся между схематическим представлением и переключателями Fender и импортного типа. Я закрасил две части (полюса) переключателя красным и синим цветом:

Чтобы напомнить, вот таблица соединений переключателей, которые выполняются в каждом из пяти положений переключателя:

	Общий (0) подключен к…
Положение переключателя	Красный	Синий
1	1	1
2	1 и 3	1 и 3
3	3	3
4	3 и 5	3 и 5
5	5	5

Если вы нашли это полезным или у вас есть какие-либо комментарии о том, как эту статью можно улучшить, не стесняйтесь написать мне пару строк (спасибо ChrisK из GuitarNuts 2, который рассказал мне историю перехода).
