Особую группу кабельных изделий составляют автотракторные провода высокого напряжения — провода магнето , применяющиеся в системе зажигания, и низкого напряже-  [c.267]

Нарушено муфтовое соединение провода магнето. Магнето не работает  [c.225]

Устранить неполадки в проводе магнето, произвести установку магнето  [c.225]

У генератора АГ-УД-2 готовят к длительному хранению двигатель УД-2 согласно заводской инструкции кроме того, сливают воду из резервуара, снимают воздушные фильтры, промывают их бензином, высушивают и ставят на место заменяют смазку в картерах подшипников нагнетателя бензобак и топливопроводы освобождают от бензина и просушивают распылитель рабочей жидкости прочищают, промывают в бензине, смазывают маслом и ставят на место провод магнето и шланг снимают, шланг промывают бензином, высушивают и хранят вместе с проводом.   [c.202]

ООО В в цепи зажигания (см. рис. 84, а) каждого моторного цилиндра устанавливается индукционная катушка 7 с распределителем 6. Раздельная установка индукционной катушки и магнето — основное отличие данной системы зажигания. Это позволяет длинную проводку от магнето к цилиндрам двигателя выполнять низковольтными проводами, что снижает возможность образования искрового разряда от провода на массу двигателя и повышает взрывобезопасность системы зажигания.  [c.196]

Электрохимическая очистка сточных вод проводится за счет электролиза с использованием растворимых и нерастворимых электродов. В качестве растворимых электродов применяют железные и алюминиевые электроды, ионы которых обладают хорошими коагулирующими свойствами. В качестве нерастворимых—электроды из материала мало или не взаимодействующего с обрабатываемой жидкостью (графит, магнетит и на основе оксидов металлов).  [c.158]

На тракторах С-80 первого выпуска также применялся электро-факельный подогрев воздуха но так как на тракторе С-80 аккумуляторной батареи нет, то вместо индукционной катушки высокое напряжение подводилось к свече подогревателя от двух свободных зажимов распределителя магнето пускового двигателя. Магнето М-10 имеет на распределителе четыре зажима, а так как пусковой двигатель — двухцилиндровый, то два зажима объединены одним проводом, который подводит ток высокого напряжения к запальной свече факельного подогревателя, а два других зажима соединены с запальными свечами двигателя.  [c.95]

В связи с тем, что внешние размеры индукционной катушки магнето крайне ограничены, возникает затруднение в хорошей изоляции от массы последних слоев вторичной обмотки, поэтому в магнето устанавливается искровой предохранитель. Он вступает в работу, когда вторичная э. д. с. превысит нормальную величину, необходимую для работы свечи, в 1,5 раза. Это может иметь место в случае обрыва одного из проводов запальных свечей или при чрезмерной величине зазора между электродами.  

[c.103]

Все виды испытания магнето проводятся на стенде. Магнето получает привод от электродвигателя. Провода высокого напряжения соединяют с трехэлектродными разрядниками (рис. 81).  [c.123]

Основными элементами рабочих систем зажигания являются магнето, провода высокого напряжения, экранирующие устройства и переключатели магнето.  [c.339]

В карбюраторных пусковых двигателях ПД-ЮУ и П-23М рабочая смесь в цилиндрах двигателя воспламеняется от электрической искры, возникающей в нужный момент между электродами свечи зажигания, которая ввернута в головку цилиндра. В систему зажигания пускового двигателя входит магнето, провода высокого напряжения с наконечником и свечи зажигания.  [c.67]

Аппаратура зажигания состоит из двух магнето высокого напряжения, двух свечей зажигания на каждый цилиндр и проводов высокого напряжения.  

[c.181]

Система зажигания от магнето отличается от батарейной системы зажигания тем, что все приборы, кроме проводов высокого напряжения и свечей зажигания, скомпонованы в одном агрегате — магнето. Ток в первичной цепи создается переменным магнитным потоком, возникающим в сердечнике катушки зажигания. Размыкание контактов первичной цепи происходит в тот момент, когда сила тока в этой цепи достигает максимума.  [c.166]

Конструкции магнето различаются в основном по магнитной схеме. Возможны три принципиально раз—личные схемы с вращающимся якорем, с вращающимся ротором и с вращающимся магнитом. Более широко распространена последняя схема, основными элементами котор ой являются многополюсный магнит и магнито-провод, соединенный с-сердечником индукционной катушки. В двигателях малой мощности (например, лодочных, мотоциклетных) магнит размещают в маховике, а все остальные узлы магнето — в полости маховика (так называемое маховичное магнето).  

[c.166]

Далее соединяют привод магнето с приводным валом двигателя, не нарушая положения магнето и коленчатого вала двигателя. После этого соединяют провода высокого напряжения магнето со свечами соглас но порядку работы цилиндров двигателя.  [c.245]

Вторичная обмотка трансформатора (фиг. 359) соединена одним концом с первичной обмоткой и через нее с массой, а другим концом через скользящий контакт — с раздаточными электродами ротора распределителя высокого напряжения, вращаемого посредством шестеренчатой передачи от вала магнето. В магнето с вращающимся магнитом применяется распределитель высокого напряжения (фиг. 354, б) сегментного типа. Вместо крышки он имеет два бакелитовых сегмента с размещенными па них в два ряда неподвижными электродами. К электродам присоединяются провода, идущие к свечам цилиндров двигателя. Ротор распределителя изготовлен в виде барабана, снабжен двумя раздаточными электродами. Каждый электрод расположен в плоскости одного из рядов неподвижных электродов. По отношению один к другому раздаточные электроды расположены под углом, обеспечивающим при вращении ротора подход к неподвижным электродам сегментов, через равные интервалы. Передача от вала магнето к ротору распределителя подбирается и устанавливается с таким расчетом, чтобы раздаточный электрод ротора подходил к одному из неподвижных электродов сегментов в момент размыкания прерывателя при полном опережении зажигания. Размер раздаточных электродов в плоскости вращения выбирают, исходя из того, чтобы при установке момента зажигания на самое позднее раздаточный электрод ротора в момент размыкания прерывателя еще находился перед неподвижным электродом.  

[c.407]

Для защиты вторичной обмотки магнето (фиг. 359) от перенапряжения и от пробоя изоляции обмотки (в случае обрыва свечного провода) в цепь высокого напряжения параллельно распределителю включается искровой предохранительный разрядник. Искровой промежуток разрядника должен быть рассчитан на пробой напряжением, которое несколько превышает наибольшее пробивное напряжение в рабочих условиях в свече, но меньше напряжения, опасного для пробоя изоляции обмотки.  

[c.407]

Испытание катушек зажигания и трансформаторов магнето на стандартном трехэлектродном разряднике проводят в рабочей схеме или же в искусственной схеме при питании первичной обмотки через механический или электронный прерыватель с частотой 100 Гц. При использовании электронного прерывателя силу первичного тока устанавливают такой, чтобы обеспечить искрообразование на разряднике. При испытании не должно быть пробоя изоляции и поверхностного разряда. Допускаются единичные перебои в искрообразовании.  [c.395]

Испытания магнето на открытую цепь проводят по следующей методике.  [c.395]

Магнето имеет частоту вращения, равную максимальной частоте вращения, указанной в стандартах или технических условиях лля данного магнето, высоковольтный провод вынут из магнето.  [c.395]

При вращении вокруг неподвижной оси А кулачков / происходит размыкание прерывателей тока 2, вследствие чего в первичных 3 и вторичных 4 обмотках якоря магнето (не показанного на чертеже) индуцируется электродвижущая сила, причем интенсивность индукции повышается наличием конденсаторов 5. Полученная таким образом электродвижущая сила при помощи распределителей тока б передается на электроды свечей 7, образуя искровые разряды, служащие для зажигания смеси в цилиндрах. Для включения и выключения обоих магнето или каждого в отдельности служит переключатель 3, к которому подведены провода от концов первичных обмоток магнето. Рукоятка 9 переключателя, вращающаяся вокруг неподвижной оси 5, фиксируемая при помощи пружины в четырех положениях, осуществляет различные комбинации соединения концов первичных обмоток с массой.  

[c.834]

Стенд для обкатки пусковых двигателей должен иметь приспособление для заземления провода высокого напряжения магнето н время крепления и осмотра двигателя.  [c.326]

В электрическую схему магнето включают предохранительный разрядник, назначение которого — предохранить изоляцию деталей магнето от пробоя в режиме разомкнутой цепи (когда в эксплуатации провод высокого напряжения по той или иной причине отсоединяется от свечи зажигания),  [c.145]

Основными вилами этих проводов являются высоковольтные провода зажигания ( провода магнето ) и провода для освещения и электроаппаратуры в автомобилях и прокладки бортовой сети самолетов. Кроме того, в автотракторных устройствах применяются стартерные низковольтные провода сечением 35, 43 и 73 лш с пропитанной оплеткой (марка A O) и бронированные (марка АСОБ).  [c.139]

Неисправное состояние проводов магнето дШгателя может вызвать искру и воспламенение взрывчатой смеси, образуемой при неисправности (течи) бензомагистрали. Для предотвращения скопления взрывчатой смеси в воздушной прослойке корпуса дирижабля обеспечивается надежная вентиляция. На дирижаблях мягкого и полужесткого типов между гондолой и газовым пространством находится воздушная прослойка в виде баллонета, препятствующего попаданию водорода в гондолу, где не исключена возможность искрообразования. Воздух в баллонетах должен время от времени освежаться.  

[c.204]

В аналогичных исследованиях, проводившихся в растворах КОН и ион, установлено, что первая стадия анодного процесса — образова-«.ие двухслойной магнетитовой пленки — наблюдается во всех щелочах, но вторая стадия — образование а — Рв20з — протекает только в растворах КОН. Феррит лития образуется только при высоких потенциалах при этом плотность коррозионного тока уменьшается. В растворах Ш4ОН происходит лишь твердофазное окисление железа в магнетит и гематит.  

[c.158]

При наличии зажигания от магнето без дополнительных приспособлений, облегчающих зажигание при запуске, уменьшают искровой промежуток до 0,4—0,5 мм. Минимальный искровой промежуток—0,3 — применяют в авиасвечах, в которых большая ёмкостная нагрузка, созданная экранировкой длинных высоковольтных проводов, сильно повышает износ (эрозию) электродов свечей, из-за чего искровой промежуток свечи в процессе эксплоатации быстро увеличивается.  [c.308]

На фиг. 42 изображено новое тракторное магнето серии М-6 отечественного производства послевоенного выпуска оно имеет уменьшенные габариты и вес при хороших электрических характеристиках, вращающийся магнит из никельалюминиевой стали и крепление высоковольтных проводов по типу распределителей в батарейном зажигании.  [c.320]

Однако после первых успешных испытаний автомобилей с двигателями внутреннего сгорания они все более и более привлекали внимание не только конструкторов, но и предпринимателей. В результате автомобили быстро совершенствовались. Первые карбюраторы, сконструированные в 70-х годах, заменялись более прогрессивными карбюраторами поплавкового типа, в конце 80-х годов было создано магнето, в 1910 г. Ч. Кеттеринг создал электрический стартер и т. д. Первоначально работы проводили отдельные изобретатели, которые очень мало или ничего не знали о других, работавших в этой же области. Так, Даймлер и Бенц не обменивались никакой технической информацией, хотя жили вблизи друг от друга. Точно так же ничего не знали друг о друге жившие неподалеку Дьюреа и Максим, Поуп и Винтон и т. д.  [c.244]

Весьма обстоятельно исследовалось влияние отложений продуктов коррозии на кризис теплоотдачи в работе [3.105]. Опыты проводились в кольцевом канале (6=2 мм) с внутренней обогреваемой трубкой из сплава циркония с добавкой 1 % ниобия. Исследовалось влияние химического состава и концентрации продуктов коррозии л елеза, меди, кальция, значения pH, структуры и толщины слоя отложений на критический тепловой ноток. Режимные параметры менялись в следующих пределах давление р = 7,0 МПа, массовая скорость pw = 1250—5000 кГ/м -с, относительная энтальпия X изменялась от —0,309 до 0,168. Образование отложений происходило в контуре при значениях pH = 4—9. Для этого в контур вводились дозированные окислы железа и меди, а также раствор сульфата кальция. Исследовались в основном два тина отложений в нервом основу составлял магнетит (до 80%), во втором — кальций и магний (до 42%), содержание меди составляло до 18%. Было установлено, что отложения значительно уменьшают д р. Так, например, разница в значениях критической нагрузки для ботл = 9—15 мкм по сравнению с данными по кр на чистой поверхности при х = О составляет 79%. В случае ботл = = 48—90 мкм разница в кр достигает даже 146%. Наиболее резкое изменение q p происходит с увеличением толщины отложений до 5—15 мкм. С дальнейшим увеличением ботл критическая тепловая нагрузка меняется незначительно.  [c.142]

На фиг. 12 показан газовый двигатель марки 2-4ГЧ 18/26, четырёхтактный, стационарный, простого действия, мощностью 22,5 л. с. в цилиндре, с числом оборотов в минуту 750. В этом типе двигателя всасываюш,ий коллектор с газосмесителем крепится к цилиндровой крышке, запальная свеча проводами высокого напряжения соединяется с магнето.  [c.364]

Меднографитовые контакты содержат 8-75 % графита, обладают хорошими электрофизическими свойствами и дешевы, работают надежно в тяжелых эксплуатационных условиях (щетки электродвигателей и динамомашин, магнето, электролизеры и др.). Бронзографитовые контакты содержат 2 — 5 % графита, 70 — 80 % меди, остальное -олово, железо, никель такие контакты используют в качестве коллекторных пластин пантографов для питания током двигателей электропоездов при скоростях до 1500 м/мин и воздействии сравнительно высоких давлений и ударов, причем токонесущий провод истирается минимально. Серебрянографитовые контакты содержат 2-50% графита и работают в точных измерительных приборах либо сухими, либо полностью погруженными в масло при скоростях до 20 м/мин и нагрузке 0,05 — 0,07 МПа.  [c.197]

Заменить свечу. Если искра опять не проходит, проверить исправность провода и контактов. Если провод и и01нтакты исправны, то неисправно магнето. В этом случае снять магнето для ремонта Установить правильный угол опережения Заменить компрессионные кольца  [c.108]

Установить правильный угол опережения (проверить изоляцию провода, наличие контакта в местах присоединения, целостность и чистоту изолятора, очистить электрод свечи и отрегу- лировать зазор между электродом и корпусом свечи) Проверить работу магнето обнаруженные неисправности устранить  [c.108]

Токораспределитель высокого напряжения состоит из крышки, изготовленной из карболитовой пластмассы. В крышке имеются три контакта один в центре, соединенный с концом вторичной обмотки индукционной катушки магнето, а два контакта расположены под углом 180° и снабжены клеммами. К последним присоединяют провода высокого напряжения от запальных свечей.  [c.106]

Автотракторные механики нередко сталкиваются с вопросом необходимости применения магнето на автомобиле ЗИС-5. При наличии магнето G6, т. е. предназначенного для шестицилиндрового двигателя, это не встречает затруднений. По часто имеется тракторное магнето СС4 или М18. В таком случае распределитель тока магнето непригоден для обслуживания шестицилиндрового двигателя. Задача решается так магнето GG4 устанавливают на двигатель и соединяют с валиком водяного насоса. Все четыре провода токораспределителя магнето объединяют в один, который соединяют с цедтральным электродом крышки токораспределителя батарейного зажигания, после чего замечают положение ротора распределителя относительно крышки, соединяют с первой свечой, а остальные электроды крышки соединяют с запальными  [c.135]

Система зажиганиия от магнето состоит из двух магнето, 28 свечей зажигания и экранированных проводов высокого напряжения. Установка на двигателе двух магнето и двух свечей в каждом цилиндре обеспечивает максимальную надежность двигателя. Две свечи в каждом цилиндре уменьшают также склонность двигателя к детонации.  [c.285]

В первичной «эбмотке ток возрастает до максимального, а затем снижается до нуля. Поэтому для получения максимальной э. д. с. во вторичной обмотке следует разорвать первичную цепь в момент достижения в ней нанбольшего тока. Для этого необходимо правильно установить угол от вертикали, определяющий положение ротора магнето в момент размыкания цепи первичной обмотки и называемый абрисом , наивыгоднейшая величина которого составляет 8—10°. С целью получения максимальной э. д. с. во вторичной обмотке разрыв первичной обмотки производят в момент поворота ротора на указанный угол. Для ускорения убывания тока в первичной цепи параллельно контактам прерывателя подключают конденсатор. При раз-мыкаипи контактов большая часть тока идет для зарядки конденсатора, который потом разряжается через первичную обмотку катушки. Электрическая цепь магнето сделана но однопроводной схеме, при которой общим проводом служит масса — корпус и крышка магнето.  [c.243]

При техническом обслуживании магнето проверяют затяжку болтов, крепящих магнето на двигателе, надежность соед1[нения проводов высокого напряжения с магнето и свечами зажигания, зазор ежду контактами прерывателя. Проверяют параллельность и соосность контактов прерывателя. При необходимости производят их выправление, при этом допускается править стойку неподвижного контакта.  [c.244]

В двухискровых магнето, предназначенных для двухцилиндровых двигателей, устанавливают распределительное устройство крышку распределителя с электродами т гнездами для проводов высокого на гряжения и распределительный ротор, который крепят на валу ротора магнето.  [c.143]

---

Зажигание от магнето. Устройство и принцип работы

Видео: Что такое Магнето? Принцип работы системы зажигания? Как работает система зажигания?

Магнето — это магнитоэлектрическая машина, преобразующая механическую энергию в электрическую. В настоящее время иногда применяется в системах зажигания двигателей внутреннего сгорания.

Магнето объединяет в себе магнитоэлектрический генератор, прерыватель и катушку зажигания. Оно вырабатывает ток низкого напряжения и преобразует его в ток высокого напряжения. На тракторах применяют одноискровые и двухискровые магнето левого и правого вращения. У магнето правого вращения ротор, если смотреть со стороны привода, вращается по часовой стрелке.

Магнитная система магнето состоит из двухполюс­ного или четырех полюсного магнита 9, двух стоек 2 и сердечника 3 индукционной катушки. Стойки и сердечник изготовлены из пластин электротехнической стали.

Электрическую цепь составляют первичная 4 и вторичная 5 обмотки трансформатора, подвижной и неподвижный контакты прерывателя, закрепленные соответственно на изолированном рычажке 11 и стойке 10, соединенной с «массой». Параллельно контактам прерывателя подключен конденсатор 18.

Одноискровое магнето М-124Б:
а — схема; 1 — жесткая полумуфта; 2 — стойка; 3 — сердечник; 4 — первичная обмотка; 5 — вторичная обмотка; 6 — свеча зажигания; 7 — провод высокого напряжения; 8 — вывод высокого напряжения; 9 — магнит; 10 — стойка неподвижного контакта; 11 — рычажок подвижного контакта; 12 — кулачок; 13 — эксцентрик; 14 — провода; 15 — кнопка выключателя; 16 — вал; 17 — клемма дистанционного выключателя зажигания; 18 — конденсатор; 19 — выключатель;
б — наконечник свечи; 20 — наконечник; 21 — резистор подавления радиопомех;
в — зависимость результирующего магнитного потока Фрез (Фрез-суммарный магнитный поток постоянного магнита и тока первичной обмотки) ЭДС Е1 н тока в первичной обмотке от угла поворота магнита при замкнутой первичной цепи

Контакты прерывателя размыкаются кулачком 12, установленным на конце вала магнита. На втором конце вала закреплена жесткая приводная полумуфта 1 (или центробежный автомат опережения зажигания). Один конец первичной обмотки соединен с сердечником («массой»), второй с рычажком подвижного контакта прерывателя. Концы вторичной обмотки подключены: один — к концу первичной обмотки, второй — к выводу 8 высокого напряжения. Далее ток высокого напряжения подводится по высоковольтному проводу 7 к свече непосредственно или через распределитель.

При вращении магнита его полюсные наконечники поочередно проходят мимо стоек, при этом магнитный поток замыкается через сердечник трансформатора. Когда магнит устанавливается парал­лельно стойкам (в нейтральном положении), магнитный поток замыкается через башмаки стоек. Таким образом, за один оборот двух­полюсного магнита в сердечнике трансформатора магнитный поток меняется дважды. Изменяющийся как по величине, так и по направлению магнитный поток пересекает витки первичной и вторичной обмоток. В первичной обмотке наводится переменный ток низкого напряжения (12…20 В), который течет по цепи: первичная обмотка — замкнутые контакты прерывателя — «масса» магнето — первичная обмотка. Во вторичной обмотке создается ЭДС порядка 1,0…1,5 кВ, которая не пробивает искровой промежуток свечи. При отклонении магнита от нейтрального положения в сторону вращения на 8…10° в первичной обмотке течет наибольший по величине ток, создающий максимальный магнитный поток вокруг катушки. В этот момент кулачок прерывателя должен размыкать контакты. Ток и магнитный поток первичной обмотки исчезают. Исчезающий магнитный поток пересекает вторичную обмотку и индуктирует в ней ток высокого напряжения (11…24 кВ), который подводится по проводу высокого напряжения 7 к свече 6, где пробивает искровой промежуток, воспламеняет смесь, а затем по «массе» и первичной обмотке возвращается во вторичную.

Одновременно со вторичной обмоткой исчезающий магнитный поток пересекает первичную обмотку, в которой наводит ЭДС само­индукции, достигающую 300 В. ЭДС самоиндукции, стремясь поддержать прежнее направление тока, заряжает конденсатор, который сразу разряжается через первичную обмотку в обратном направлении, создавая магнитный поток противоположного направления, что способствует более резкому пересечению вторичной обмотки магнит­ными силовыми линиями и повышению вторичного напряжения. При отсутствии или пробое конденсатора резкого пересечения витков вторичной обмотки не происходит, так как ЭДС самоиндукции под­держивает прежнее направление тока через конденсатор или зазор 0,25…0,35 мм между контактами прерывателя. Вторичное напряжение не достигает требуемого значения и искра в зазоре свечи 0,6… 0,7 мм исчезает или очень слабая (имеет недостаточную энергию).

Магнето:
а — М-48Б1:1 — крышка; 2 — бегунок; 3 — электрод вывода; 4 — электрод бе­гунка; 5 — контакт; 6 — проводник; 7 — винт; 8 — электрод; 9 — вывод катуш­ки; 10 — электрод дополнительного разрядника; 11—корпус муфты опереже­ния зажигания; 12 — грузики; 13 — пружины; 14 — штифты; 15 — пластины; 16, 19 — ведущий_и ведомый фланцы; 17 — гайка; 18 — втулка; б — прерыватель магнето М-124Б1: 1 — винт; 2 — контакт неподвижный; 3 — рычажок подвижного контакта; 4 — стойка; 5 — пружина подвижного контак­та; 6 — эксцентрик; 7 — конденсатор; 8 — фильц для смазки; 9 — кулачок пре­рывателя; 10 — кнопка ручного выключателя зажигания

Магнето двух- и четырехцилиндровых двигателей имеет распре­делитель тока .высокого напряжения. Распределитель магнето М-48Б1 двухцилиндрового двигателя П-23 состоит из пласт­массового бегунка 2, закрепленного на роторе винтом 7, и крышки 1. Ток высокого напряжения снимается электродом 8 с вывода 9 ин­дукционной катушки и подводится соединительным стальным про­водником 6 через латунный подпружинный контакт 5 к электроду бегунка. С бегунка ток поочередно подается через зазор 0,5…0,8 мм к боковым клеммовым электродам 3, а от них по проводам высокого напряжения к электродам свеч.

Магнето М-48Б1, М-24Б и некоторые другие снабжены муфтой опережения зажигания, служащей для автоматического изменения угла опережения зажигания в зависимости от частоты вращения коленчатого вала.

Видео: Кратко о магнето

Магнето. Устройство и работа. Виды и применение. Особенности

Еще в 19 веке немецкий изобретатель Бош, который владел своей компанией, разработал на основе магнето первую схему системы зажигания. Со временем в конструкции выявлялись недостатки и производились доработки устройства. В итоге компания Бош в 1890 году уже выполняла большие заказы по изготовлению систем зажигания, основанных на этом принципе. Заказы поступали в большом количестве. В 1902 году ученик Боша – Хоннольд модернизировал эту конструкцию и сделал ее универсальной.

Магнето является устройством, служащим для преобразования вращательной энергии ротора в электрический ток, а именно, в разряд высокого напряжения на свечах зажигания в бензиновом моторе внутреннего сгорания. В настоящее время это устройство практически не используется, однако его еще можно увидеть на старых конструкциях автомобильных двигателей, или на пусковых двигателях тракторов.

Если сравнивать это устройство с генератором, то отличие состоит в том, что возбуждение происходит от постоянных магнитов. В зависимости от устройства, магнето может обеспечивать электричеством бортовую сеть транспортного средства, а не только запуск двигателя. Но обычно устройства такого вида используются только для воспламенения топливной смеси, так как их энергии недостаточно для других нужд.

Устройство и работа

Такая конструкция является генератором переменного тока. В нем в качестве индуктора выступает постоянный магнит, который приводится во вращение двигателем. Этот магнитный ротор при вращательном движении образует изменяемый магнитный поток, наводящий электродвижущую силу в катушке статора.

На автомобиле это устройство имеет две обмотки: высокого и низкого напряжения. Низковольтная обмотка соединена с конденсатором и контактным прерывателем, а высоковольтная обмотка соединяется одним концом на массу, а другим со свечей зажигания.

Катушки расположены на общем магнитопроводе П-образной формы, в котором происходит возбуждение переменного магнитного поля путем вращательного движения постоянного магнита. Обычно низковольтная обмотка является частью высоковольтной обмотки, по аналогии устройства автотрансформатора.

Работа магнето происходит следующим образом. При вращении постоянного магнита, в низковольтной обмотке образуется электродвижущая сила. Эта обмотка замкнута контактами прерывателя, вследствие чего в ней появляется индукционный ток, образованный переменным магнитным потоком в магнитопроводе, так как постоянный магнит пересекает его силовыми линиями. Магнитный поток изменяется в течение нескольких долей секунды, в результате в замкнутой катушке протекает большой ток.

В определенный момент прерыватель размыкает свои контакты, и ток обмотки устремляется в конденсатор, в результате чего образуются гармонические колебания низкого напряжения. Так как контакты размыкаются с большой скоростью, то между ними не происходит пробоя. Только после их размыкания электродвижущая сила в контуре достигает своей амплитуды.

В это мгновение на свече зажигания, которая подключена к высоковольтной обмотке, возникает пробой искры, энергия конденсатора переходит в переменный ток высокого напряжения, потому что в низковольтной цепи колебания продолжаются, и топливная смесь в двигателе успевает воспламениться.

Длительность колебаний составляет не больше одной миллисекунды, что обуславливается величиной емкости и индуктивности устройства. Далее прерыватель вновь замыкает свои контакты, и весь цикл повторяется.

В результате можно сказать, что магнето является магнитоэлектрической машиной, которая преобразует вращательное движение постоянного магнита в электрический ток. Некоторые исполнения этого устройства оснащены дополнительной обмоткой, находящейся на магнитопроводе. Эта обмотка служит для выработки электрического тока для бортовой сети мотоцикла или другого средства передвижения. Постоянные магниты, расположенные на маховике, могут исполнять две задачи – возбуждение высокого напряжения для искры на свече зажигания, и возбуждение генератора. Это комбинированное устройство называют «магдино».

Разновидности

Устройства делятся по нескольким факторам.

По направлению вращения:

• Левого.
• Правого.

По количеству искр за оборот ротора:

• 1-искровые.
• 2-искровые.

По габаритным размерам:

• Малогабаритные. Применяются в мототехнике, мопедах, лодочных моторах, гидроциклах.
• Нормальные. Используются в тракторных четырехцилиндровых моторах.

Где используется магнето

Чаще всего на лодочных моторах, мотоциклах, мопедах встречаются магдино, функционирующие вместе с регуляторами напряжения и выпрямительными мостами. Их мощность небольшая и может достигать всего 100 Вт, однако для работы габаритных фонарей или зарядки аккумуляторной батареи этого хватает. Достоинством магдино являются малый вес и небольшие габаритные размеры.

В бензиновых моторах магнето обычно использовались с давних времен, создавая искру в свече зажигания, в то время, когда аккумуляторы еще не были так распространены. В настоящее время такие конструкции до сих пор встречаются. Во время войны в немецких танках были установлены карбюраторные моторы, в которых использовали такую систему зажигания.

Самолетные поршневые моторы имеют две свечи на каждом цилиндре. Отдельная группа свечей работает от отдельного магнето – правая и левая группа подсоединены отдельно. Это дает возможность наиболее эффективно работать двигателю, а также повышает надежность работы системы зажигания.

Похожие темы:

Свет от магнето – реально! Часть 1: Диагностика, ремонт и настройка магнето

Более года я собирал информацию с разных источников на эту тему. Что только не слышал. И бред это, и вовсе не реально. Другие же отвечали тем же бредом (типа итак светит) – школота! Пока сам не наткнулся на одного человека в интернете, у которого руки поистине золотые. Переписывались мы с ним достаточно долго ввиду того, что опыта как у автоэлектрика у меня практически нет, и для того, чтобы информацию предоставить для вас, я должен был ей сам обладать на все 100%.

Итак, приступим. Для переделки магнето нужно будет настроить и оттестировать имеющуюся (об этом часть 1 статьи), затем ее немного модернизировать (об этом часть 2 статьи) и только потом приступить к электронике, позволяющей добыть свет от данного узла (об этом часть 3 статьи). Эта переделка не будет стоить вам практически ничего. Результат – будет лупить искра как в электрошокере! И плюс к этому – свет! Прежде чем ваять что-то из имеющегося у вас магнето, давайте попробуем понять принцип ее работы.

Схема зажигания от магнето: 1 – магнит; 2 – якорь; 3 – индукционная катушка; 4 – выключатель зажигания; 5 – свеча зажигания; 6 – конденсатор; 7 – прерыватель

Магнето устроено просто и состоит из источника электрического тока, представляющего собой небольшой магнитоэлектрический генератор, вырабатывающий ток низкого напряжения, который при помощи индукционной катушки трансформатора преобразуется в ток высокого напряжения. Магнитное силовое поле у магнето образуется постоянным магнитом. Устанавливаемые на мотоциклах магнето имеют вращающийся магнит и неподвижную индукционную катушку — трансформатор. При вращении магнита его полюса вращаются между стоек трансформатора, благодаря чему магнитные силовые линии, меняясь по силе и по направлению, проходят через стойки и сердечник индукционной катушки и то исчезают, то вновь появляются. За счет этого в первичной обмотке индуцируется ток низкого напряжения. В момент размыкания контактов прерывателя первичная цепь разрывается и во вторичной обмотке индуцируется ток высокого напряжения.

Сооружение испытательного стенда

Проверим имеющуюся магнето на работопригодность и как следует отрегулируем. Для обеспечения эффективности выполняемой работы для магнето нужно будет сконструировать привод. Будем делать настольный испытательный стенд. Для проведения данной операции нам потребуется:

• Реверсивная дрель со специальным кронштейном для установки ее на поверхность стола (верстака)
• Ключ- трубка или головка на 11мм (Одиннадцать!)
• Отвертка крестовая
• Отвертка плоская

Прикрутите специальный кронштейн к поверхности стола. В него вставьте реверсивную дрель и закрепите ее. Если кронштейна не имеется, то понадобится помощник, чтоб пускать дрель в движение. И то этой помощи может не хватить. Так что лучше вооружитесь данным кронштейном. При помощи рычага направления вращения дрели установите ее вращение по часовой стрелке (если мы держим дрель за рукоятку, патрон должен вращаться по часовой). Выставьте на дрели минимальные обороты.

Снимите магнето с корпуса двигателя вместе с бронепроводом и свечой. Снимите с магнето бабочку (лопасть, при помощи которой она приводится в движение двигателем). Для этого воспользуйтесь ключом на 11мм в виде трубки или воспользуйтесь головкой на 11. Открутите крепежную гайку бабочки магнето и, не потеряв шпонку, снимите бабочку. Далее магнето зажмите в патрон дрели за ее конический вал (откуда вы сняли только что бабочку). Под корпус магнето при необходимости нужно подложить брусок, чтобы предотвратить ее проворачивание относительно оси вращения. Уточните, что вращаться магнето будет в нужном направлении, если вы включите дрель (указатель направления хода движения высечен на корпусе магнето).

И помните! Не допускайте высоких оборотов и не относите бронепровод от корпуса магнето более чем на 10мм – это грозит выходу из строя высоковольтной обмотки катушки! И подолгу не крутите! Только кратковременно!

При включении дрели вал магнето начинает вращаться и приводить конструкцию в рабочее состояние. Прислоните свечу к корпусу магнето и посмотрите, насколько качественная искра образуется на электродах свечи. Если искра слабая, попробуйте отсоединить свечу, снимите с бронепровода наконечник. Зачистите конец бронепровода на 2мм. При включенной дрели смотрите, поднося к корпусу магнето, насколько эффективна искра. Пробуйте поменять обороты на более высокие (приближенные к оборотам двигателя мото). На моем магнето без усовершенствований искра прошивает 7-10 мм! Искра должна быть бело-голубой, без проскоков. Вырабатывается с характерным потрескивающим звуком. Если с этим у вас все в порядке, можете сразу переходить к Части 2 статьи.

Если вас не устраивает работа магнето (искра слабая, искра проскакивает, искра через раз, при повышении оборотов искра вообще пропадает), будем настраивать магнето.

Диагностика и настройка магнето

Для проведения данной процедуры вам потребуется:

• Наждачная бумага (нулевка) и плоский надфиль
• Солидол
• Отвертка крестовая
• Отвертка плоская
• Электрический зажим типа «Крокодил» мини
• При необходимости – новый бронепровод (авто, силикон) и новая свеча А17В
• При необходимости — лак для ногтей, изолента
• При необходимости — новый конденсатор 0,17-0,25мкФ

Итак, если вас не устроила работа магнето, детали, на которые следует обратить внимание: провода, свеча, конденсатор, контакты и катушка. Можете периодически извлекать магнето из стенда. Первое, с чего начните – это осмотр конструкции магнето. Снимите крышку. Нет ли случайно поврежденных проводов и их изоляции, излишней грязи или замасленности в корпусе, следов дробления металла устройства? Ровно ли прилегают контакты в процессе вращения друг к другу, и образуется ли между ними зазор равный 0,7-1,0мм? Можете воспользоваться подсветкой и лупой.

Свеча и бронепровод

Первое – колпачок бронепровода. Советую от таких (см. фото) вообще отказаться. Поставьте электрический зажим «крокодил» мини. Он отражен на фото в заголовке статьи.

Второе, с чего обычно начинают проверку магнето, это бронепровод: его крепление в посадочном гнезде магнето и цоколь под свечу. Простым способом проверить провод является зачистка с обоих концов любого автомобильного провода зажигания, подходящего по своей длине, примерно на 2 мм с каждого конца. Я использую силиконовый от неоновых ВВ трансформаторов (с неоновой рекламы). Вставьте такой провод вместо существующего, закрепите один его конец в гнезде магнето, второй поднесите к корпусу (массе) примерно на 5 мм. Если от второго зачищенного конца бронепровода или от крокодила высекается искра на массу с расстояния 5 мм – это удовлетворительно.

Если неполадка устранена, замените бронепровод на другой, рабочий. Еще раз проверьте запуск со свечой. Свечу на массу. Присоедините к ней бронепровод. Установите зазор свечи между электродами 0,4-0,6 мм. Запускайте стенд. Без перебоев должна быть искра сильная, светлая, голубого цвета от бокового электрода на центральный. Искра не должна бить на изолятор, вбок, высекаться «через раз». Если у вас все в порядке, переходите к Части 2. Если нет, то…

…проверяем свечу зажигания

Неисправности зажигательных свечей проявляются в виде ослабления или полного исчезновения искрообразования.

Неисправности зажигательной свечи могут быть обнаружены при наружном осмотре:

1. красновато-коричневый налет образуется обычно на юбках свечей, которые длительное время находятся в работе. Этот налет не следует путать с нагаром, он не мешает нормальной работе свечи, поэтому его очищать не следует;
2. белый налет образуется на юбках слишком «горячих» свечей, работавших без уплотнительных прокладок под корпусом свечи, а также при неплотном их завертывании в головку, большом зазоре между электродами и работе двигателя на бедной горючей смеси и слишком позднем зажигании;
3. сухой темный нагар (копоть) образуется при работе двигателя на переобогащенной горючей смеси, особенно на холостом ходу продолжительное время. Надо отрегулировать карбюратор, применить более «горячие» свечи, а перед длительной стоянкой с целью самоочищения свечей от нагара дать двигателю поработать 1—2 минуты на повышенных оборотах;
4. масляный липкий нагар образуется при чрезмерной смазке, повышенном проценте масла в топливе (на двухтактных двигателях), изношенных поршневых кольцах (на четырехтактных двигателях), перебоях в системе зажигания, а также в результате неоднократных попыток запустить двигатель. При замасленных свечах сильно затрудняется пуск двигателя;
5. отложение свинца на изоляторе свечи происходит при пользовании этилированным бензином. Отложение свинца прекращает искрообразования свечи;
6. трещина в изоляторе свечи приводит к короткому замыканию в свече и полному прекращению искрообразования, она возникает в результате удара изолятора, а также перегрева свечи.

Исправность свечи проверяется на искру. Для этого надо свечу подсоединить к проводу высокого напряжения и положить ее корпусом на массу так, чтобы был надежный контакт. Запустить механизм вращения. Если искры не будет, то это при исправной системе зажигания указывает на неисправность свечи. Неисправную свечу необходимо заменить.

Конденсатор

Конденсатор предохраняет контакты прерывателя от быстрого обгорания, а также повышает напряжение во вторичной обмотке индукционной катушки. Конденсатор состоит из двух обкладок (полос алюминиевой фольги) и изоляции в виде двух полос тонкой парафинированной бумаги. Все это скатано в виде рулончика и помещено в цилиндрический металлический корпус. Одна обкладка соединена с корпусом конденсатора, другая — с его изолированным выводом. Таким образом, конденсатор прост по устройству, но зачастую малейшая его неисправность приносит много хлопот водителю.

Неисправности конденсатора:

• повреждение изоляции обкладок;
• обрыв соединений обкладок с корпусом или изолированным выводом;
• утечка электрического тока.

Повреждение изоляции обкладок приводит к прекращению работы зажигания, а обрыв соединений обкладок с корпусом или выводом ведет к потере емкости. При неисправном конденсаторе возникает сильное искрение на контактах прерывателя. Искра между электродами зажигательной свечи ослабевает.

Утечка электрического тока приводит к ослаблению искры, двигатель работает с перебоями.

Если при работающей магнето на контактах наблюдается искра (а ее не должно быть), то замените конденсатор на другой, заведомо рабочий. Если тяжело его купить в магазине, воспользуйтесь обычным автомобильным. Емкость его должна быть в пределах 0,17-0,25мкФ. Ненужный крепеж автомобильного конденсатора легко отламывается плоскогубцами. Иногда, приходится корпус конденсатора подровнять на наждаке. Не перегревайте его в данном процессе. Иногда мне приходилось даже ставить и второй конденсатор. Так контакты не подгорают, искры между ними нет.  Подключаю оба параллельно. Корпус автомобильного конденсатора крепил к корпусу магнето (это уже кто как сможет), а провод от конденсатора подсоединял на общую клемму, туда же, где подсоединен и основной конденсатор. Единственный минус этого – выступающий наружу конденсатор, который в процессе эксплуатации легко задеть, сломать. Пробуйте бронепроводом на массу. Выдает ток? Все хорошо? Переходите к части 2 статьи. Если нет, идем далее.

Контакты прерывателя

Неисправности прерывателя:

• замаслены или пригорели контакты прерывателя;
• отпаялась одна из вольфрамовых пластинок контактов;
• отсутствует или нарушен установленный зазор между контактами;
• повреждена или касается масса шинки, подводящая ток низкого напряжения к прерывателю;
• неправильно установлен кулачок прерывателя или втулка (но об этом позже).

Пригоревшие контакты необходимо зачистить плоской абразивной пластинкой или плоским напильником с мелкой (бархатной) насечкой. Не рекомендуется зачищать контакты наждачной или стеклянной бумагой, так как от них не получается гладкой поверхности, а контакты с неровной поверхностью быстро изнашиваются вследствие усиленного их подгорания. Отпаявшуюся вольфрамовую пластинку молоточка надо припаять, зазор между контактами проверить и отрегулировать, поврежденную шинку исправить или заменить.

Опытные владельцы старых ВАЗов знают, что первая причина отказа системы зажигания – контакты. С них всегда начинался осмотр. Потом уже все остальное. Так и в данном случае. Контакты должны плотно прилегать друг к другу, когда выступ эксцентрика их не толкает. Поверхности контактов не должны быть выпуклыми, подгоревшими. А когда эксцентрик их размыкает, максимальный зазор должен составлять 1-1,5 мм.

Подрегулировать этот зазор можно, слегка ослабив верхний винт их крепления вращением нижнего регулировочного винта. Не забудьте закрепить заново верхним. Снимите контакты, при этом не потеряв стопорное кольцо с вала, на котором они стоят. Зачистите контакты от налета. Если есть выемки на поверхности контактов – это следствие их подгорания в процессе работы. Обточить всю поверхность до исчезновения выемок. Если зачищать придется много, можно воспользоваться сначала боковой поверхностью наждака, затем «заполировать» поверхность более тонкими абразивами.

Лучше контакты, конечно, заменить на новые. Но я их в магазинах не встречал (для магнето). Зачищать контакты можно ровно столько, сколько еще существует на них вольфрамовая напайка. Пока ее не сточите – пользуйтесь. Установите контакты на место, зафиксируйте их на валу стопорным кольцом. Установите нужный зазор.

Бывает, на низких и средних оборотах магнето работает хорошо, а на высоких оборотах искра идет в разнос, выдает перебои. Тут верное средство – смотреть пружину контактов (металлическая узкая полоска, загнутая полумесяцем). Выправьте ее слегка в обратную сторону. Пружина в таких случаях не дает должного отпора на высоких оборотах и кулачки не всегда или вообще не успевают размыкаться. Вращайте на стенде магнето и подносите конец бронепровода массе. Как искра? Если все отлично, переходите к части 2 статьи. Если не помогло, идем далее. Осмотрите провода. Оголенные можно обмазать лаком для ногтей или заизолировать. Осмотрите пайки. Если требуется, подпаяйте.

Катушка (трансформатор)

Как правило, катушка не ремонтируется. И она, как правило, реже всего выходит из строя и нуждается в замене. Но все же катушка катушке рознь! Бывает, что от одной ток как молния, с другой нет.

И никогда не выкидывайте заведомо нерабочую катушку! С нее еще много чего можно сделать для вашего мотоцикла! Например, освещение! Но об этом — Часть 3.

В самом начале данной части статьи мы ознакомились с устройством катушки. Она имеет две обмотки: низковольтную (намотана первичной на сердечник и имеет около 400 витков) и высоковольтную (вторичная, намотана поверх первичной и имеет около 18000 витков). Основная беда такой катушки – образование КЗ (короткозамкнутых витков) в высоковольтной обмотке. Это и приводит катушку в негодность. Замените катушку. Или давайте будем усовершенствовать магнето, чтоб никогда больше не сталкиваться с проблемой данной катушки! ( Об этом часть 2).

Пока рассмотрим версию, что вы заменили катушку на другую. Зачистите медный контакт катушки нулевкой. Осмотрите провод и места пайки. Если требуется – подпаяйте. Собирайте магнето и опять на стенд! Установите все нужные зазоры, о которых мы говорили. Запускайте! Искра должна быть! Меняйте обороты вращения! Сейчас все должно быть отлично, но может быть еще один вариант…

… ротор (вращающийся магнит)

Осмотрите ротор магнето. Он не должен быть раскрошен, разбит в процессе эксплуатации. Еще говорят о том, что он может время от времени размагнититься. И о том, что его можно заново намагнитить. Но об этом я не знаю, если честно. Замените ротор, если так все плохо. Удалите осколки металла в корпусе магнето, осмотрите и смажьте подшипники. Люфт подшипников (тем более их нерабочесть) может приводить к разрушению механики магнето и, естественно, к выдаче недостаточного тока.

Внимание! Это важно!

Регулировка эксцентрика

Для настройки искрообразования (силы тока) магнето нужно вращать ослабленный эксцентрик (кулачок) относительно его вала и добиваться наибольшей мощности тока.

Стенд: дрель вращается, конец зачищенного бронепровода при этом подносим к корпусу магнето на расстояние 5мм. Если ток недостаточный или его вообще нет – сейчас приступим к настройке кулачка (он же эксцентрик). Останавливаем дрель. Кулачок крепится на валу одним винтом с шайбой в центре вала.

Ослабляем винт. Вставив отвертку в пазы кулачка, поворачиваем кулачок относительно его оси на валу примерно на 1мм по часовой стрелке. Закрепляем кулачок винтом. Включаем дрель. Смотрим на искру. Она должна быть на расстоянии 5-7 мм до корпуса. Выключаем дрель.

Данную процедуру нужно повторять до тех пор, пока вы не получите наилучший результат. На полную настройку эксцентрика у меня уходит от 20 мин до часа. Но это стоит того! При достижении наилучшего результата, на этом смонтированном стенде можно еще подрегулировать силу тока путем подстройки размера зазора контактов, подбора конденсатора. При условии, что контакты не сгорели, ровные и гладкие, а конденсатор и катушка рабочие, искра будет как молния!

Автор:   Алексей Перевалов

Группа ВКонтакте: http://vk.com/tmz_engine

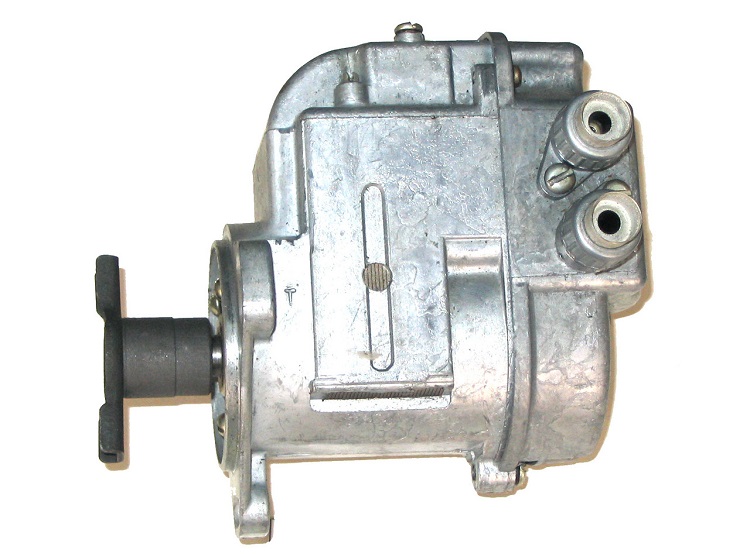

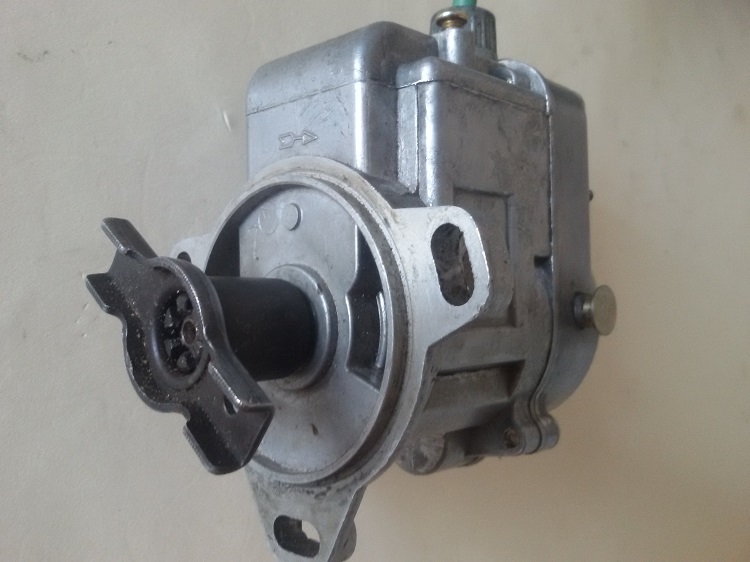

Тракторное магнето: характеристики, настройки, ремонт

Источник и распределитель тока – вот как можно назвать магнето. Соответствующие разновидности тока применяются внутри карбюраторных двигателей, чтобы горючая смесь получала зажигание. Фактически благодаря данному механизму механическая энергия преобразовывается в электрическую. Тракторное магнето часто идёт в комплекте с ДВС.

Как работает магнето

Схема устройства будет иметь следующее описание:

1. Напротив башмаков магнитопроводов располагаются полюсные наконечники от ротора.
2. Трансформаторный сердечник способствует тому, что силовые линии из магнитов начинают замыкаться.
3. Когда во время вращения магнит находится в 90-градусном положении – главным элементом становится зазор между наконечниками, башмаками.
4. Обязательно пересечений линий магнита с витками обмоток у трансформатора. Электродвижущая сила благодаря этому приобретает индукцию. Зажигание в процессах тоже используется.

Магнето распределяет ток

ЭДС воздействует на устройство так, что при использовании замкнутых контактов у трансформаторного сердечника появляется магнитный поток. В результате размыкания цепи из первичной её разновидности ток исчезает. Из-за этого магнитное поле резко сокращается.

Индукция ЭДС до 25 000 Вольт происходит при использовании вторичной обмотки. Самоиндукция у ЭДС до 300 В появится, только если размыкать контакты от первичной обмотки. Цепь первичного типа пускает самоиндукционный тон, из-за которого магнитный ток исчезает медленнее. Для таких ситуаций характерно снижение ЭДС для вторичной цепи.

Детали часто начинают обгорать при появлении искр у контактов. Подключение конденсатора к конструкции проводится с целью избежать подобных последствий. Тогда между контактами искра отсутствует у магнето, что это – описано выше.

Ротор легко повернуть в положение на 90 градусов. После первичную цепь размыкают прерывателем. Такой момент получил название абриса магнето.

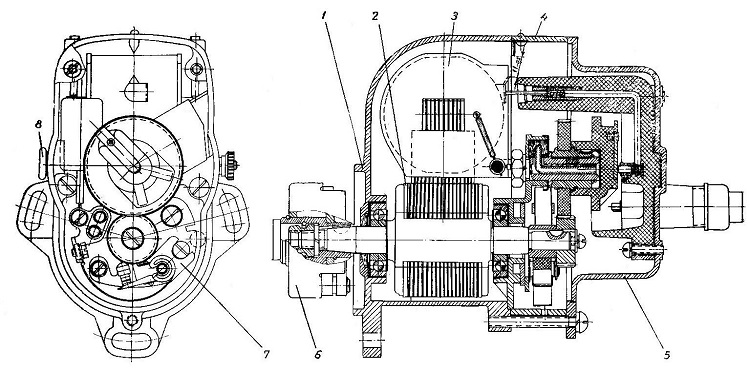

Схема устройства

Характерно расположение трансформаторной части внутри магнето на трактор. Деталь напрессовывается на валу, способствует созданию тока с высоким напряжением. Ещё одна важная часть конструкции – ротор, постоянно выполняющий функцию постоянного магнита с вращением на двух подшипниках. Кулачок закрепляется спереди на роторном вале. На задней части располагается так называемый поводок. Как работает каждая часть, понять просто.

Когда устройство магнето монтируется на двигателе, предполагается вхождение провода в паз шестерни. Корпус закрывается соответствующей крышкой, которую используют в качестве базы для установки контактов от прерывателя, выводов у обмоток трансфоратора. Легкосъёмной крышкой закрывается и сам прерыватель.

Первичную обмотку обязательно присоединять к подвижному контакту, у которого присутствует изоляция от корпуса. Другой конец присоединяется к контакту, который остаётся неподвижным. Вторичная обмотка тоже должна соединяться со вторичной, одним из концов. Зажигательная свеча работает на центральном электроде, который соединяется с другим концом. С корпусом магнето и пускача также соединён боковой электрод свечи.

Настройка магнето

У каждого устройства свои особенности работы. Их требуется учитывать, когда настраивается механизм.

Для мотоблоков

Когда мотоблоки должны работать бесперебойно, применение тракторных магнето станет оптимальным решением. М-151 либо М-137А – допустимые варианты устройств, которые можно устанавливать в любых условиях. Монтаж производится на двигателе, с помощью фланцевых соединений. Достаточно использовать три маленькие шпильки.

М-151 – это двухдисковая разновидность, в которой присутствуют следующие компоненты:

1. Ускоритель пуска.
2. Кожух, снабжаемый распределителем.
3. Пластина прерывателя.
4. Трансформаторная часть.
5. Крыша.
6. Часть с ротором.
7. Корпус.

Достаточная скорость передаётся к ротору благодаря пусковому ускорителю. Для этого применяются отдельные импульсы. Пуск и постоянное вращение двигателя приводят к появлению сильной искры.

Подобное устройство позволяет решить проблему, связанную с недолговечностью аккумуляторной части, которой снабжаются мотоблоки. Если заранее купить специальные переходники – воплотить идею в реальность будет проще. Конструкцию создают самостоятельно либо заказывают, обратившись в специализированные мастерские. Переходник создаётся при помощи автогена. Используется стальной лист с диаметром до 230 мм. Принцип работы из-за этого не меняется.

В случае с тракторами МТЗ

М 124-Б1 – разновидность устройств, которая обычно дополняет именно трактора. Магнето вращается вправо, 27 градусам при этом равен угол, при котором зажигание опережается. Полумуфта пускача ПД-10 приводит механизм в движение.

Двухконтактное магнето вместе с любыми разновидностями включает следующие узлы:

1. Трансформаторный.
2. Прерывательный.
3. Роторный.

Роторная часть участвует при создании переменного тока. После энергия направляется к трансформатору, чтобы напряжение повысилось до максимального уровня. Один из последних этапов представляет собой передача тока прерывателю. Из-за этого снижается сила. Происходит уменьшение магнитного тока. Разряд-искра создаётся в электродах свечей, горячая смесь снабжается соответствующим зажиганием. Легко разобраться в том, как отрегулировать устройство.



Диагностика технического состояния

Диагностика проводится при выполнении следующего порядка действий:

1. Первый этап – подведение высоковольтного кабеля к выводу с напряжением.
2. На расстоянии около 0,5-0,7 сантиметров от корпуса устройства постоянно удерживается второй конец кабеля.
3. Сохранение положения у провода. Далее идёт резкий поворот ротора по ходу вращения. Искра должна проскакивать в результате такого движения, если всё в порядке, магнето отрегулирован правильно. Если же искра отсутствует либо слишком слабая – велика вероятность того, что установка требует проведения проверки по неисправностям. При необходимости – проводится регулировка.

Часто встречающиеся неисправности, их ремонт

Вот лишь некоторые проблемы, с которыми владельцы магнето могут встречаться чаще всего:

1. Сбои при искрообразовании. У такой ситуации несколько причин, способов устранения неполадки. К возможным проблемам относят: контакты подгорают, окисляются; регулировка по зазору нарушается; износилась рычажная подушка у прерывателя; конденсаторный элемент оказался пробитым. Если элемент вышел из строя, то проводится его полная замена. Когда проблема в зазорах – проводят их дополнительную регулировку. Контакты также меняются либо зачищаются полностью. Как настроить магнето, рассказывается и дальше.
2. Полное отсутствие искры. Часто это происходит из-за того, что оборвалась трансформаторная проводка, произошло замыкание на массу либо пробился изоляционный слой, которым снабжается высоковольтный кабель. При появлении проблем с трансформатором узел подлежит обязательной замене. Можно устранить само замыкание либо поменять кабель, когда возникает пробой у изоляции.
3. Пробитый конденсатор – наиболее вероятная причина появления слишком слабой искры. В этом случае деталь тоже подлежит обязательной замене.

Свеча и бронепровод

Рекомендуется отказаться от колпачков, применяемых для бронепроводов. Лучше использовать зажим типа «крокодил».

Сам бронепровод тоже требует дополнительной проверки. Это касается двух элементов:

• Крепление в посадочном гнезде.
• Цоколь под свечу.

Полная зачистка провода с каждого из концов на 2 миллиметра – отличный повод проведения проверки и ремонта. Можно проверить, используя другой бронепровод вместо того, что установлен изначально.
Если свеча неисправна – её тоже меняют, ремонт детали не проводится.

Схема детали

Конденсатор

Он нужен, чтобы контакты не обгорали слишком сильно. Состоит из двух обкладок и изоляции, роль которой обычно играет фольга. Всё скатывается в один рулончик, размещается внутри корпуса. В некоторых случаях при повреждении корпус конденсаторы можно отрегулировать на наждаке. Важно, чтобы конструктивные части не перегревались в процессе работы. Настройка магнето после этого не поможет.

Иногда рекомендуется ставить сразу два конденсатора, тогда работа механизмов будет надёжнее и стабильнее.

О контактах прерывателя

Если они стали неисправными, первая рекомендация – зачистка поверхности при помощи специальной плоской абразивной пластины. Работа без проблем выполняется и плоским напильником, у которого мелкая насечка. Зачистка наждачной, стеклянной бумагой не даст необходимого результата. Контакты слишком быстро изнашиваются, ровную поверхность в этом случае не получить.

Контакты время от времени тоже требуют зачистки от налёта, регулирования зазоров между деталями. Главное – не потерять ни одну часть при разборке. Пружина контактов подлежит при неисправности либо выправляется в обратную сторону.

Катушка или трансформатор

Легко проводить ремонт магнето трактора для таких деталей. Эта же часть двигателя редко выходит из строя, она может бесперебойно проработать на протяжении длительного срока. Если же деталь пришла в негодность – то надо её заменить, на точно такую же, но рабочую модель.

Ротор

Главное – чтобы он не крошился, не разбивался в процессе эксплуатации. Время от времени ротор способен размагничиваться. Если деталь действительно оказалась испорченной, то её меняют. Главное – не забыть удалить осколки металла, иногда они остаются внутри корпуса магнето. Отдельного осмотра и смазки требуют подшипники.

Заключение

В работе каждого механизма время от времени происходят сбои. Но ничего страшного не произойдёт, если вовремя справиться с проблемой. Первые шаги – снятие крышки, проверка на наличие повреждённых проводов, изоляции с дефектами. Загрязнения корпуса, его замасленность – популярные причины сбоев в работе. Достаточно потратить некоторое время, чтобы разобраться с проблемами.

Facebook

Twitter

Вконтакте

Google+

Тракторное магнето

Тракторное магнето можно назвать источником и распределителем электроэнергии в двигателе. Этими устройствами комплектовали многие карбюраторные двигатели. Магнето обеспечивали подачу тока и воспламенение горючей смеси. С выходом этого устройства из строя связаны многие неполадки в работе трактора, поэтому его необходимо правильно обслуживать и своевременно заменять.

Принцип работы тракторного магнето

Основные элементы устройства:

• генератор;
• трансформатор;
• магниты.

Также в состав входит сердечник, ротор, кулачок, выключатель зажигания, конденсатор и высоковольтный кабель. Все детали заключены в оцинкованный корпус.

В основе принципа работы лежит эффект электромагнитной индукции:

1. Сердечник трансформатора обеспечивает замыкание силовых линий магнитов.
2. Появляется магнитный поток.
3. Когда линии вращающегося магнита пересекаются с витками обмоток трансформатора, электродвижущая сила приобретает индукцию.

Функции магнето — в распределении электроэнергии

Настройка устройства

Существует много разновидностей устройства, различающихся по мощности, способу настройки и другим параметрам. Рассмотрим, как производится настройка магнето на тракторе МТЗ. Эти трактора обычно комплектовались устройством М 124-Б1.

При появлении неполадок в первую очередь следует проверить зазор между контактами прерывателя. Это производится посредством особого щупа, входящего в комплект инструментов. Механик медленно проворачивает коленвал за маховик, следя за интервалом между контактами. В тот момент, когда расстояние оказывается наибольшим, нужно проверить зазор, вставив между контактами щуп. Затем следует сверить результат с цифрами, указанными в руководстве по эксплуатации (для каждой модели они свои). Если есть расхождение, нужно отпустить винт крепления контактной стойки и осторожно повернуть саму стойку, вставленную в прорезь эксцентрика.

Владельцев старых тракторов часто заботит вопрос, как настроить магнето на пускаче, точнее, установить угол опережения зажигания. На новых тракторах этот параметр устанавливается на заводе и не нуждается в дальнейшей регулировке. Однако в ходе эксплуатации часто возникает необходимость поставить новое тракторное магнето, купить которое не составляет труда. Или снять его, например, при ремонте двигателя. После этого устройство нужно настроить.

Этапы настройки магнето:

• снять свечу с двигателя;
• через образовавшееся отверстие провернуть коленвал по часовой стрелке до попадания поршня в верхнюю мертвую точку;
• осторожно поворачивая вал обратно, установить поршень на 5-6 мм ниже этой точки;
• снять крышку магнето и поворачивать валик, пока контакты прерывателя не окажутся разомкнутыми;
• обеспечить вход выступов полумуфты точно в пазы шестерни привода;
• закрепить устройство болтами, закрыть крышку;
• ввернуть свечу на место.

Диагностика состояния

После того как регулировка закончена, устройство должно работать нормально. Перед установкой на трактор рекомендуется испытать его на стенде. Если этот способ не подходит, можно попробовать другой способ. Понадобится высоковольтный провод. Один конец нужно подсоединить к выходу высокого напряжения, а другой — зафиксировать на расстоянии около 0,5 см от корпуса магнето. После чего нужно резко повернуть ручку ротора по часовой стрелке. Если магнето правильно отрегулировано, появится искровой разряд.

Схема магнето

Основные неисправности и ремонт тракторного магнето

Как правило, ремонт магнето трактора сводится к замене или настройке отдельных деталей. Кроме того, важно соблюдать рекомендации по обслуживанию. Например, каждые два года следует менять смазку в подшипниках. Для этого потребуется разобрать устройство, полностью стереть имеющуюся смазку и тщательно промыть детали в бензине. После этого детали протирают чистой ветошью и наносят свежую смазку.

Свеча и бронепровод

Колпачок бронепровода — первое, с чего следует начинать диагностику. Опытные механики рекомендуют сразу удалять их и заменять на обычные электрозажимы типа «крокодил». Они надежнее. После колпачка обращают внимание на провод. Часто неполадки кроются в креплении в посадочном гнезде или, как вариант, могут быть проблемы с цоколем. Для проверки подойдет любой провод зажигания. Его нужно зачистить с обеих сторон и проверить на искру. Искра должна высекаться на массу на расстоянии не менее 5 мм. Но в идеале стоит проверить провод на стенде.

Конденсатор

Конденсатор — небольшая, но важная деталь. Он «отвечает» за защиту контактов от обгорания, а ещё повышает напряжение в катушке. Изготавливают этот узел из двух тонких лент алюминиевой фольги и еще двух — из парафинированной бумаги. Как видно, конструкция крайне проста, однако имеет повышенную уязвимость для повреждений. В идеале ленты свернуты и защищены металлическим корпусом. Однако при повреждении изоляции узел быстро выходит из строя, что может привести к ослаблению искры и сбоям в работе двигателя.

Итак, в первую очередь необходимо проверить:

• целостность корпуса;
• целостность изоляции обкладок;
• наличие обрывов соединений;
• утечку тока;
• искрение на контактах прерывателя.

Устройство конденсатора не располагает к ремонту, поэтому его проще всего заменить. В крайнем случае, если новые запчасти недоступны, подойдет автомобильный вариант. Перед установкой потребуется только удалить ненужный крепеж. Недостаток такого варианта — габариты: автомобильный конденсатор больше по размеру, чем нужно, и легко поддается механическим повреждениям. Но как временных вариант эта мера вполне хороша.

Контакт прерывателя

Следующий этап диагностики — проверка контактов прерывателя.В первую очередь, их поверхность должна быть чистой от нагара. Пригоревшие контакты зачищают инструментом непременно с тонкой (так называемой бархатной) насечкой. Если использовать обычную наждачную бумагу, это приведет к обратному результату: поверхности контактов останутся неровными, что вызовет повышенное подгорание и быстрый выход из строя. Зачищать контакты можно до тех пор, пока не нарушена целостность вольфрамового слоя. После этого нужно заменить их на новые.

Далее, контакты должны плотно прилегать друг к другу. Максимальный зазор при размыкании не должен превышать 1,5 мм.

Ещё одна частая проблема — вольфрамовые пластинки со временем отпаиваются. Здесь все просто — взять и припаять обратно. Также необходимо уделить внимание шинке и при необходимости исправить ее или заменить. Заключительный этап — осмотрит изоляции проводов.

Если под рукой нет нормальной изоляции, можно покрыть их лаком для ногтей — звучит странно, но как временная мера очень эффективно.

Катушка или трансформатор

Катушка — один из немногих неремонтопригодных узлов магнето. Зато и ломается она редко. Проблемы обычно кроются в высоковольтной обмотке. Всего обмоток у катушки две: низко- и уже упомянутая высоковольтная. В ней могут начать образовываться короткозамкнутые витки, после чего катушка выходит из строя. Ремонтировать ее бесполезно, проще заменить. После этого нужно зачистить контакты, если нужно, то подпаять места пайки, установить зазоры, и проблема должна быть решена.

Ротор

Ротор — это вращающийся магнит. В процессе эксплуатации он нередко подвергается механическим повреждениям. Они видны сразу. Разбитый ротор нужно заменить, предварительно вычистив корпус от его осколков. Заодно осматривают другие детали: смазывают подшипники и устраняют их люфт.

Важный этап — регулировка эксцентрика (кулачка). Она позволяет добиться оптимального искрообразования и, следовательно, обеспечить нужную силу тока. магнето нужно вращать ослабленный эксцентрик (кулачок) относительно его вала и добиваться наибольшей мощности тока. Процедура проводится на стенде с вращающейся дрелью.

Основные этапы:

• остановить дрель;
• ослабить винт;
• вставить отвертку в пазы кулачка и осторожно повернуть его примерно на 1мм по часовой стрелке;
• затянуть винт;
• включить дрель и проверить искру.

Если искра появляется на расстоянии 5-7 мм до корпуса, все правильно, регулировка магнето закончена. Если нет — все этапы повторяют заново. Полная настройка может занять до часа, однако результатом станет сильная и устойчивая искра.

Заключение

Существуют разные виды устройства, например, магнето МБ 1, ремонт которых производится по общему алгоритму. Это простые и надежные устройства, как правило, не доставляющие хлопот в обслуживании и ремонте. Неполадки с магнето могут привести к перебоям в работе двигателя, зато если поддерживать этот узел в порядке, надежный запуск и устойчивая работа мотора гарантированы.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Свет от магнето – реально! Часть 3

За травмы, несчастные случаи при повторении, за «косяки» и дефекты, полученные при попытке повтора содержимого этой статьи — автор ответственности не несет.

Для получения тока от магнето требуется дополнительная обмотка. Но многократно проведенные мною тесты не принесли победоносного результата. Над этим я еще серьезно поработаю. Для тех, кто мучительно долго наряду со мной искал трансформаторный провод, советую найденный не выкидывать. Он нам еще пригодится для получения высококачественного тока, используемого на мотоциклах (14V/65W).

Представленная мною ниже статья как раз подойдет для большинства пользователей мототехники ввиду простоты в организации, монтажа и эксплуатации данной конструкции.

Итак, рассмотрим схему, представленную в Части 2 данной статьи.

Для усовершенствования магнето и защиты высоковольтной (ВВ) обмотки от преждевременного выхода из строя мы сняли ВВ обмотку с катушки и использовали вместо нее автомобильную бобину.

Данная конструкция позволит не только долго и качественно вырабатываться искре в отличие от родной ВВ обмотки, но и станет неотъемлемой частью механизма, который еще разрабатывается и тестится.

Предлагаемая мною ниже схема намного проще. Она не потребует глобального вмешательства в данный конструктив. Но если все же переделать под бобину, результат только улучшится. Не поленитесь, пройдите эту процедуру, описанную в Части 2.

Поехали!

Для обеспечения света от магнето вам понадобятся:

• Дроссель от лампы дневного света 40W (СССР)
• Диод не менее 0,5А
• Конденсатор не менее 1000мкФ
• Фонарь (или несколько) в совокупности не превышающем 28 светодиодов
• Магнето (можно без усовершенствования под бобину)
• Выключатель
• Паяльник, провода

От кулачка в магнето (на той клемме еще вывод от конденсатора) ведем провод к выключателю. А уже от выключателя к кожуху фары. Внутри кожуха монтируем дроссель, диод и конденсатор. Конденсатор нужен для того, чтобы на малых оборотах двигателя свет на прожекторе не мерцал. От положительного вывода конденсатора ведем провод на фонарь.

Параллельно этому фонарю (если он на 7 светодиодов) можно запитать Стоп-Сигналы, переоборудовав их тоже под светодиодные прожекторы.

Дроссель полярности не имеет. Отрицательный вывод конденсатора на массу мотоцикла и отрицательный вывод фонаря тоже на вывод.

От купленного вами фонаря нам потребуется только прожектор со светодиодами, который при желании можно вмонтировать в родную фару и направить световой пучок в нужное русло.

Данный узел позволяет получить качественный свет, но лишенный возможности переключения с ближнего на дальний. Хотя, если параллельно данному фонарю сделать еще линейку… Рассуждайте уже сами. Главное – свет добыт.



Желающим получить высококачественный переменный ток (14V/65W) просьба подождать, материал готовится.



Автор:   Алексей Перевалов

Группа ВКонтакте: http://vk.com/tmz_engine

Купить провод магнето онлайн — Купить провод магнето со скидкой на AliExpress

Отличные новости! Вы находитесь в нужном месте для магнето. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний магнитопровод станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели магнитопровод на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в проводе магнето и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести магнитный провод по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

Дешевые провода для магнето, найдите специальные предложения на провода для магнето онлайн на Alibaba.com

Предыдущий следующий 1 /34

Связанные ключевые слова:

p бас проводка

каролина проволока

правильная проводка

проводка предусилителя

колеровская проводка

Ключевые слова, связанные с Китаем:

Китайская проволока

Проволока алюминиевая Китай

Проволока кабеля Китая

Китайская проволока безопасности

Эмалированный медный провод из Китая

.
