Крепление кабеля к потолку: варианты и способы

Содержание статьи:

Все чаще выбор потребителей падает на конструкции подвесного типа, которые удобны при монтировке, а также обеспечивают ровную и красивую поверхность, формы которой могут быть самыми разнообразными, как и цвета. Однако проложить провода под подобными объектами – нелегкая задача.

Так как крепить кабель к потолку, если грядет монтирование подвесной конструкции? На этот вопрос будут даны инструкции и ответы по ходу данной статьи.

Подготовительные работы

Для того, чтобы грамотно проложить провода под потолком, следует знать некоторые моменты:

• Где находится главный распределительный щит
• Какая марка и какое сечение у кабеля
• Где располагается оборудование
• Какой применить метод прокладывания проводки, исходя из специфики помещения

Выполнив первый пункт, можно начать подбор необходимого кабеля и инструментария. Руководствуясь рекомендуемыми нормами, следует остановить свой выбор на кабеле ВВГнг, который может применяться в качестве как утопленной, так и внешней системы электропроводов.

Возможность прокладывания электропроводов зависит от того, в каком месте располагается электрооборудование. Так, если не получается проложить скрытую электропроводку, то стоит спланировать маршрут, по которому пройдут внешние кабели.

Крепление кабеля к потолку снаружи

В настоящее время имеется несколько видов внешнего крепления проводов:

• Проведение их в специальном металлизированном, либо гофрированном рукаве
• Прокладка в стальной трубе
• Использование электротехнических труб из пластика
• Применение кабель-каналов
• Крепление кабеля к потолку изоляторами и скобами

Любой из приведенных вариантов внешней монтировки электрокабеля может подойти к жилищу, однако все зависит от ситуации. Какие-то виды лучше монтировать на один вид поверхности, а какие-то для этой же поверхности использовать нежелательно.

Какие бывают поверхности и способы прокладки электрических проводов для них

Потолок древесного типа

Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.

В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.

Процесс монтажа кабеля к дереву:

• Сначала проводится разметка маршрутка прокладывания проводки.
• Далее следует разметить расположение и установить распределительные и проходные коробы.
• Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
• Все вихляния проводки требуется выполнять под углом в девяносто градусов.
• При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
• Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
• Потом нужно провести заземление.
• Наконец, последним этапом происходит проверка целостности получившейся проводки.

Как крепить кабель к потолку, сделанному из металла

Металлическая поверхность потолка является хорошим проводником тока, так что необходимо максимально ответственно подойти к монтажу кабеля, чтобы избежать неприятных инцидентов. Таким образом, лучше всего прокладывать кабель в пластиковых электротехнических трубках.

Данный материал отлично подойдет для распределительного короба. Однако, если помещение не располагает к установке данной материи, можно провести кабели в стальных трубках.

Особенности монтажа:

• Проводится разметка того маршрута, по которому пройдет кабель.
• Необходимо определить места расположения проходных и распределительных коробов.
• Следует отрезать излишки трубок, затем закрепить на потолке, после чего склеить, соединив конструкцию.
• Необходимо применять гофрированную трубку при поворотах трассы кабеля, которые должны производиться под прямым углом.
• Применять протяжку при прокладывании кабеля от коробки к коробке, оставляя на концах выводы, длина которых составит 20-25см.
• Производится сцепление кабельных жил в коробах при помощи сварки, либо пайки. Затем их необходимо заизолировать.
• После данных этапов следует проверить конструкцию на цельность.

Прокладка кабеля по железобетонной плите

Данные плиты имеются в старых домах, потому их конструкция несколько отличается от той, которая используется при сооружении современных зданий.

В настоящее время перекрытия подготавливаются при стройке. Заранее прокладываются электротехнические трубки из пластика, закладываются установочные и проходные коробки в будущий потолок. Далее происходит заливка перекрытий. Однако это характерно для современных образцов, но не для старых домов.

Использование железобетонных плит вынуждает осуществлять проводку кабеля через каналы, но, зачастую, на краях плит, либо внутри имеются затрудняющие прокладку проводки бетонные грудки.

По железобетонной плите можно проложить открытый кабель следующими способами:

• Крепление проводки к потолку скобами.
• Крепление гофрированной трубы с кабелем клипсами.
• Крепление металлизированной трубки с кабелем клипсами, либо скобами.
• Крепление в стальной трубке, зафиксированной скобами, либо хомутами.
• Крепление электротехнической трубки из пластика с кабелем клипсами.
  Разобравшись со способами прокладки, можно рассмотреть особенности наружного монтажа кабеля:


• Вначале производится разметка маршрута прокладывания проводки.
• Отмечаются места, где будут расположены распределительные и проходные короба.
• Производится нарезка имеющихся трубок, чтобы привести их к необходимой длине. Далее они крепятся к потолку и соединяются.
• Перед креплением к потолку трубок производится их затяжка при помощи протяжки с оставлением на концах выводов, длиной от 20 до 25см (читайте также: «Крепление телевизора к потолку: современное решение»).
• Повороты и вихляния маршрута кабеля производятся под углом в девяносто градусов.
• При помощи протяжки кабель, помещенный в стальную или пластиковую трубу, прокладывается от короба к коробу интервалами.
• Производится сцепление кабельных жил спайкой или сваркой, после чего происходит изоляция.
• Следующим этапом необходимо заземлить проводку.
• Наконец, потребуется проверить проводку на целостность.

  Безусловно, открытая проводка проще скрытой, но если предоставляется возможность исполнить второй вариант, то нужно помнить о следующих условиях монтажа в железобетонной плите:



• Прокладка должна производиться вдоль каналов.
• Штробить потолок необходимо вдоль плиты. Поперечное штробление может нарушить единство конструкции.

  Некоторые особенности монтажа скрытой проводки:


• Необходимо отступить от стены на 5-7см и поставить отметину.
• Далее проделывается углубление на 2см в длину вдоль стены и на 10см вдоль плиты.
• В месте расположения светильника необходимо выполнить ту же операцию.
• Кабель, прикрепленный к протяжке, продевается по каналу.
• После протяжки кабель обрезается, образуя отрезок в 40 см.
• После этого производится сцепление кабельных жил в распределительном коробе при помощи пайки. Далее место сцепления изолируется.
• В конце работ следует проверить проводку на цельность.

Особенности проведения кабеля в гипсокартонной конструкции

Отличительной чертой подобного фальш-потолка является ограниченный доступ к электропроводам, так что необходимо заранее спланировать места обслуживания проводки. Крепление кабеля к потолку будет осуществляться тем методом, который подходит для имеющейся потолочной основы, будь то металл, бетон или дерево. Подобные методики упоминаются выше по статье.

Гипсокартон позволяет легко спрятать провода, так что надобности в скрытом проведении кабелей нет. Однако потребуется вынести распределительные и проходные коробы за пределы потолка, чтобы облегчить доступ к ним.

Крепление кабеля под гипсокартонную конструкцию, смотрите на видео:

Особенности монтажа проводки в условиях реечного потолка

Данный потолок является подшивным, как и предыдущий экземпляр, так что многие особенности гипсокартонной конструкции подходят и к рейкам. Таким образом, следует вынести распределительные коробки за пределы потолка, чтобы обеспечить легкий доступ к ним.

Реечный потолок часто устанавливается в ванных помещениях, потому проводка под потолком должна производиться:

• В электротрубках из пластика или гофрированных аналогах при условии, что потолок сделан из железобетона.
• В стальных трубках при условии, что основой потолка является дерево.

Особенности монтажа проводки для кассетных потолков

Прокладка кабеля за подвесным потолком подобного типа имеет ряд любопытных свойств, например, легкий и постоянный доступ к основе потолка, к которой крепится проводка и распределительные коробки (прочитайте также: «Крепление подвесного потолка — способы монтажа»).

Проводка под кассетным потолком может быть как в открытом, так и скрытом варианте, если это позволяют нормы пожарной и электрической безопасности. При первом варианте кабеля будут крепиться скобами или хомутами к потолочной основе.

Для безопасной прокладки проводки в закрытом варианте следует применять следующие методики:

• В случае, если потолок сделан из железобетона или металлоконструкции, необходимо пользоваться гофрированными или пластиковыми электротехническими трубками.
• Если поверхность потолка сделана из дерева, то необходимо применять стальные трубки.

Монтаж проводки под натяжным потолком

Прокладка кабеля под натяжным потолком является скрытой проводкой, потому следует быть особенно внимательными при монтаже. Кроме того, материал, который применяется в данном потолке, не является стойким к высоким температурам, потому провода необходимо размещать в гофрированных трубках. Более того, распределительный и проходные короба следует расположить вне потолка.

Монтаж кабеля в условиях электропроводящей панели

Данные потолки представляют собой модули, наполненные пенополиуретаном. В данные плиты вмонтированы токопроводящие пластины. Модули можно присоединять до 5 штук к одному коннектору. Проводка прокладывается исходя из особенностей помещения, будь потолок составлен из железобетона, дерева или металла. Кроме того, следует выносить коробки распределения проводов за пределы потолка.

Электропроводящие панели отлично выглядят ночью, когда все огни потушены, кроме потолочных. Сделав фото данного потолка в темное время суток, можно насладиться необычным контрастом света и тьмы.

Предложенные варианты размещения проводки на потолке и под оным являются базовыми и, относительно, нетрудными в воспроизведении их самостоятельно. Если внимательно исполнять инструкции по монтажу и соблюдать все нормы безопасности, то проблем с электрическими проводами возникнуть не должно, а установка осветительных приборов превратится в настоящее удовольствие.

Крепление кабеля к стене и потолку. Делаем монтаж самостоятельно

Занимаясь в квартире или доме электромонтажными работами, нужно всегда помнить про крепление кабеля и не забыть купить кабельный крепеж. Это специальные электромонтажные изделия для крепления на кирпичных или бетонных стенах и перекрытиях без защитных коробов (кабельных каналов) и труб (пластиковых гофр или металлорукавов).

В настоящее время существует множество способов крепления кабелей и проводов к стенам и потолку. Остановимся подробнее на некоторых из них:

Крепление строительной смесью

В качестве смеси, можно выбрать гипсовый раствор. Такой способ еще называют «приморозкой». Здесь нет ничего сложного – делается замес и кабель прихватывается к стене через определенное расстояние. Однако этот способ требует сноровки – гипс (алебастр) схватывается очень быстро, поэтому много кабеля за один раз не закрепишь.

«Примораживание» гипсом хорошо подходит для крепления одиночного кабеля в штробе, но чаще всего — как дополнительный способ при креплении пучков проводов и кабелей, например, с помощью скоб, дюбель-хомутов и др.

При больших объемах прокладки возня с частым замешиванием раствора и фиксацией кабеля значительно снижает скорость работы.

Крепление дюбель-хомутом (UW, увешка)

При креплении кабеля или провода к стене (кирпич, бетон) дюбель-хомуты являются весьма эффективными. Размер дюбель-хомута необходимо выбирать, исходя из номинального сечения кабеля. Чтобы прикрепить кабель или провод к стене, необходимо проделать в ней перфоратором отверстие под дюбель-хомут, затем захватить кабель (провод) хомутом, и поместить дюбель в отверстие до упора. При этом пластиковые усики хомута расклинятся в отверстии, и провод будет закреплен.

Это хороший способ для крепления одиночного кабеля. Если же по стене проходит трасса, состоящая из нескольких кабелей (групп), то для каждого отдельного кабеля потребуется сверлить свое отверстие для дюбель-хомута. К сожалению, крепление хомутами весьма ненадежно — при укладке (натяжке) кабеля увешки часто выскакивают из своего места, к тому же хомуты очень слабо прижимают кабель к поверхности.

Крепление кабеля к стене скобами

Традиционный способ крепления проводки, при котором фиксация кабеля (провода) к поверхностям происходит при помощи предварительно подготовленных крепежных конструкций.

У данного способа есть два достоинства, которые недостижимы для других способов крепления:

• Надежный прихват (фиксация) — благодаря этому провода и кабели можно очень плотно пригладить к поверхности
• Возможность фиксации нескольких параллельно идущих кабелей. Это очень удобно — не нужно сверлить кучу отверстий, длинная скоба-крепеж может захватить и зафиксировать сразу 3-4 (и более) кабеля

В качестве скоб обычно используется нарезанная двухжильная алюминиевая лапша или более жесткий провод – ПТПЖ. Крепление самой скобы к стене выполняется с помощью «быстрого монтажа» (6 х 40 или 6 х 60), либо при помощи строительных гвоздей – в случае, если стены выложены, например, из газосиликата.

   Крепление кабеля к стене скобами



   Крепление кабеля к стене жестью

Готовится такой крепеж элементарно

Провод шинкуется бокорезами на отрезки, их длина примерно 6 — 7 см. В середине отрезка прокалывается отверстие под шуруп «быстрого монтажа». Далее в стене сверлится перфоратором отверстие и в него забивается «быстрый монтаж» со скобой. Фиксация провода выполняется простым загибанием усиков скобы и несильным пристукиванием молотком.

В качестве материала для скоб иногда используют тонкую (0,5 мм) оцинкованную сталь. Скобы нарезаются ножницами по металлу на пластинки шириной 10 – 12 мм, и длиной 6 – 7 см. По центру делается отверстие пробойником (или сверлом) для установки «быстрого монтажа». Отверстие пробивается на деревянной поверхности (доска, брус). Если будут использоваться гвозди, то пластинки оцинковки пробиваются этими гвоздями. При этом гвозди остаются зафиксированными в пластинке, и делать больше ничего не требуется.

Данный крепеж на стройке почему-то называют «петушками». У этой конструкции есть существенные минусы:

• Требуется много времени для подготовки такого крепежа
• Существует высокая вероятность пробить изоляцию кабеля острыми кромками (заусенцами) пластинки
• После оштукатуривания стен возможна коррозия пластинок. Это может проявиться после оклейки обоев – на них появляются рыжие (ржавчина) пятна

Кратко о других способах крепления

Эти способы больше относятся к открытой электропроводке:

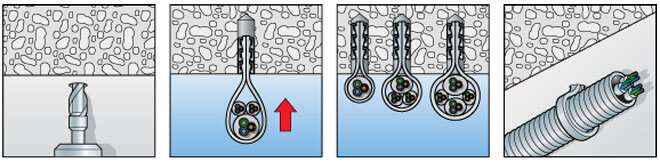

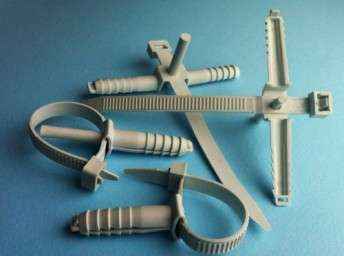

• Крепление кабеля с помощью дюбелей-стяжек

Ими можно крепить кабель любого сечения: и круглого, и плоского. Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

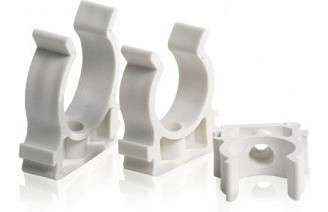

• Крепление с помощью клипс

Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

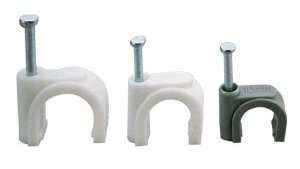

• Крепление кабеля с помощью гвоздевых скоб

Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки. Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неудобно.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Прекратите скручивать — 2. О способах крепления кабеля / Хабр

По заявкам слушателей, так сказать. Правильно соединить кабель — половина дела, но если он будет свободно болтаться, то долго он не проживет — или заденут, или порвут, или откусят(необязательно со злыми намерениями). А может просто под своим весом выскользнуть из соединения. А может не выскользнуть, что еще хуже — поди-ка найди место пропадания контакта. Так что эта статья расскажет о том, какими способами можно закрепить кабель так, чтоб он никуда не делся.
Да и вот такие крепления некрасивы, неудобны, и выдают непрофессионала:


Что, в сущности, представляет собой процесс крепления проводов? Это действия, направленные на соединение(оно может быть жестким или нет, разъемным, или неразъемным и т.д.) одного объекта(кабеля), который не способен самостоятельно удерживать свое положение в пространстве, к другому объекту(стене, балкам, мачтам и другой экзотике), который, как правило, гораздо более твердый, и не нуждается в дополнительных подпорках.

---

Стены бывают разные, это факт. Но в большинстве случаев их классификацию можно свести к трем видам:

Плотные

Брус, шпалы, мазанка, дсп, дерево, штукатурка и мягкие растворы, в том числе и гипсовые. В общем-то, куда можно закрутить шуруп без всяких проблем.
Проблем обычно не возникает, нужны только шуруп и отвертка. Ну и кто-нибудь, кто будет крутить, конечно. Закручивается легко, держится крепко, вешайте что угодно. После выкручивания оставляет минимальную дырку.

Твердые

Твердые растворы, бетоны, кирпич, цементы, стяжки. То, куда шуруп не крутится.
Делаем дырку перфоратором, дрелью(для одиночных, делать хотя бы 20 штук ударной дрелью — себя не ценить), отбойником(для мазохистов, или ссср-филов), вставляем туда пластиковый дюбель(чопик, как говорят таджики), или ссср-стайл: вручную выточенный кусочек деревяшки, и в него уже закручиваем шуруп. При правильном выборе размера дюбеля и отверстия — держится отлично. После демонтажа оставляет уже дырку больше.

Тонкие

Пластик, гипсокартон, ГВЛ, и прочие тонкие материалы, за которыми — пустота. Соответственно, шуруп туда лучше не крутить — большая часть его просто будет висеть в воздухе.
А вот тут традиционно возникают вопросы — при попытке закрутить туда шуруп, он проваливается, бесполезно крутится, не желая держаться. Если же его удается туда завернуть, ничего тяжелее картины уже не повесить — при сколько-нибудь ощутимой нагрузке он просто выгнется и вырвется из стены, оставив за собой дырку.

Для таких случаев существует много решений, которые так и называются — крепежи для пустотелых конструкций. Вот 3 самых распространенных вида:

Молли(MOLLY, «зонтик»), частный случай анкерных болтов.

Серьезная металлическая конструкция, которая раскрывается(иногда даже специальным инструментом) по ту сторону стены, и уже никуда не девается. И делать с ней можно что угодно — хоть люстру вешать(некоторые модели уже идут с крючком и крепежной планкой под светильники), хоть подвесное оборудование.
Выглядит вот так:

Из минусов — надо сверлить отверстие предварительно, и не маленькое.

---

Дрива(дюбель со сверлом DRIVA(металл) или TT22(пластик)), устрашающего вида сверло, как будто специально созданное для лоботомии

Выглядит вот так:

Вставляется в шуроповерт(хотя можно обойтись и дрелью, и даже отверткой), и закручивается в стену, как обычный шуруп:

Получается вот такая блямба, в которую уже закручивается шуруп:

После чего уже на этот шуруп можно прикручивать все что вам надо. Я выше показывал металлическую, а бывают еще и пластиковые:

---

Бабочки(дюбеля-бабочки, TNF, TNF-W)

Смысл прост. В стене делается дырка, дюбель выпрямляется и засовывается в стену. Начинаете закручивать шуруп — он цепляет дальнюю часть дюбеля и тянет к стене, сжимая его таким образом, что он оказывается прижатым к стене с другой стороны.
Недостатки — он обязательно должен что-то держать с «вашей» стороны, иначе тонкий ободок проминается, и дюбель вместе с шурупом исчезает в глубинах стены. Картину на веревочке просто так на такой дюбель не повесишь.

Все вышеперечисленные крепежи используются только для пустотелых конструкций — стен из ГВЛ, ГКЛ.

---

В результате вышеозначенных мероприятий у нас появилась стена, готовая к вкручиванию шурупов. Но провод шурупами прикрутить не получится, такое срабатывает только с советской телефонной «лапшой». Один из принципов организации кабелей — средства организации не должны повреждать кабель.

Вариант первый: провода в трубе.
А точнее в гофре. Называется «Труба гофрированная ПВФ с протяжкой«

Протяжка — это та проволока, что торчит с обоих концов.

Один конец закрепляется на проводе:

А за второй надо аккуратно потянуть, и кабель окажется в гофре.

Штуки в середине — крепления.

Они прикручиваются к стене шурупами:

И в них защелкивается гофра:

Получается вот так:

Для большего удобства крепления могут защелкиваться друг в друга, для ровного монтажа сразу нескольких гофр.
Главное достоинство гофры — она герметична. Поэтому ее можно использовать на улице:

Правда, надо учитывать что в этом случае на ней не должно быть порезов и дырок, а если есть — они должны быть снизу. В дырки, расположенные вверху, легко может залиться пара литров воды, и вырвать гофру из креплений под своим весом. Для таких случаев есть специальные крепления, которые еще дополнительно защелкиваются поверх, но я их почему-то давно не видел в магазинах. Конечно, все соединения для эксплуатации на улице надо по возможности герметизировать. Хотя бы простым герметиком, если нет уплотнителей.

Еще ПВХ гофра не любит частого засовывания-вынимания из креплений, идеально — закрепил и все. Иначе она мнется и трескается:

Кстати, тут крепления защелкнуты друг в друга.
А еще она не поддерживает горение, не дает загореться проводам, ограничивая к ним поток воздуха, спасает от раздавливания провода при замуровке в расширяющиеся смеси. Правда, такой рукав не следует класть там, где есть риск затопления, или погрызания грызунами. В этих случаях лучше использовать такую же гофру, но металлическую. Называется металлорукав, обычно с длинным кодом, в котором зашифрованы размер, толщина, оболочка и тд. Но я его обычно покупаю, тыкая в витрину, «и вот этого 10 метров». 🙂

А еще гофра спасает провода от любопытных взглядов, а чувство прекрасного — от вида проводов. Но, допустим, у нас есть пучок проводов, который никак не оскорбит наши чувства прекрасного, потому что он будет проложен за подвесным потолком или закроется перегородкой.
Для начала, его надо собрать, чтоб визуально отличить его от других таких же пучков, и предотвратить запутывание.
Думаю, объяснять что такое нейлоновая стяжка, тут никому не надо? Все видели ее хоть раз.

На одном из кончиков есть головка с защелкой-храповиком:

А по всей остальной длинне стяжки — наклонная рифленая поверхность. Защелка пропускает только в одну сторону, а в другую — стопорится.

Оборачиваем провода, защелкиваем, затягиваем до предела. По желанию — обрезаем кончик.

Само-собой, одноразовая. Что-то надо вытащить или добавить — режем, и защелкиваем новую.

Не подходит для отрицательных температур и яркого солнца — на морозе становится хрупкой, после чего первый порыв ветра эффектно срывает стяжки по всей длине кабеля. Рассыпается после пребывания на солнце(от месяца до года-двух, зависит от производителя). Не любят излишнего натяжения и нагрузок — рвутся. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям. Не стоит вешать кабель на стяжки, по крайней мере полностью. Закрепите еще на что-нибудь.
Например на металлическую стяжку:

Так и называются — стяжка из нержавеющей стали.

Принцип понятен, заправляем и затягиваем. Очень прочная, держит, емнип до 30кг одна минимум. Кусается только кусачками, не пробуйте «выкрутить» на разрыв пассатижами — легко прорезает оболочку кабеля, но так и не рвется.

Принцип работы:

Внутри — шероховатый шарик внутри сужающейся полости. Когда вы проталкиваете ленту в «правильном» направлении — он выкатывается в широкую сторону(полностью ему выпасть не дает маленький металлический язычок, его видно на фотке), а когда пытаетесь вытащить обратно — шарик катится обратно, попадает в узкую щель, и прижимается к ленте тем сильнее, чем сильнее вы тянете.

Но стяжки к шурупам крепить неудобно. Для устранения этого недостатка есть площадки для кабельных хомутов

Есть виды с клеевой площадкой или без нее. Конечно, рассчитывать на клеевую площадку можно разве что при прокладке телефонной проводки, проложенной по полу в очень тихом месте, где никто не ходит. ИМХО, единственное применение площадки — приклеить сразу в нужное место, перед прикручиванием шурупом(для этого есть специальное отверстие в центре).

После чего продеваем в узкие дырочки стяжку и закрепляем ее на кабеле

Вот, кстати, три вида — на клей, на шуруп, и на шуруп в металлический дюбель.
Дергаем:

Прочно держится только нормальный шуруп с широкой головкой, закрученный в DRIVA-дюбель.

Одна из моих самых любимых штук — дюбель-хомут.

Великолепное решение. Думаю, что все уже догадались, что с ним делать, но я все же поясню. Сверлим дырку:

Оборачиваем кабель хомутом:

И запихиваем его в дырку!

Все. Кабель надежно закреплен.Хомут гораздо толще стяжки, и при правильном отверстии легко несет вес даже пучка силовых кабелей.

Хит всех времен и народов, любимый крепеж монтажников провайдера. Скоба крепежная пластиковая.

Дешевая, продается во всех магазинах. На этом ее достоинства заканчиваются. Не знаю, может есть какая хитрость, но я за 10 с лишним лет так и не смог научиться ее забивать с первого раза и без ругани. Гвоздик маленький, держать неудобно. Хорошо держится лишь в деревянных поверхностях, что вкупе с любовью монтажников крепить ее на ГВЛ обеспечивает отрыв кабеля через неделю. А еще иногда их пытаются вбить в пластиковые плинтуса и штукатурку бетонных стен. Или в раствор между кирпичами, да. В общем так делать не надо, за такое монтажники в аду горят, над коптящим костром из кабельной изоляции.

Пластиковые серьги для кабеля(да-да, так и называются) и металлические скобы для кабеля(против них, в отличие от их пластиковых тезок я ничего не имею).

Первые хороши тем, что крепятся всего одним шурупом, но в отличие от дюбель-хомутов ее можно использовать несколько раз — шуруп выкрутить, кабель добавить-убрать, и закрутить опять. А металлические скобы отлично держат любой тяжелый кабель, и обладают отличным усилием на разрыв, успешно справляясь с атаками уборщиц, ногами и руками посетителей и любителями прикрепить свой кабель к чужому.

Наверняка, как и в прошлый раз я забыл о некоторых очевидных способах, но о них наверняка вспомнят в комментариях.
И если вы не хотите пропустить обсуждение, поставьте галочку .
А если не хотите пропустить еще какую-нибудь полезную статью, то, подписаться на меня можно в моем профиле(кнопка «подписаться»)

прокладка кабеля, проводка в квартире под натяжным потолком, разводка света в гофре, крепление проводов, чем и как крепить электропроводку к потолку

Содержание:

Укладка электрики по потолку имеет несколько преимуществ, среди которых можно выделить экономию довольно дорогого кабеля. Это объясняется тем, что коммуникации укладываются по самому короткому пути. Также расположение электрики на поверхности потолка позволяет защитить провода от различных механических повреждений, тем самым продлевая срок эксплуатации. Помимо этого потолок является местом расположения приборов освещения, питание которых обеспечивается наличием электрического кабеля.

 Для эффективного и безопасного размещения проводки на потолке знать способы укладки электрики, а также правила, по которым определяется качество выполненных работ.

Как правильно выбрать способ укладки коммуникаций

Способ разводки электрики по потолку определяется по следующим параметрам:

• Тип строения. Здесь речь идет об эксплуатационном назначении объекта, специфике используемых материалов для строительства и других параметров.
• Место, где располагается главный распределительный щит или распределительный ящик.
• Расположение оборудования, к которому требуется провести проводку.
• Используемый кабель, в частности его марка и проектное сечение.

Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:

• Железобетонные плиты перекрытия.
• Открытые перекрытия из дерева.
• Оштукатуренная деревянная поверхность.

Для каждой разновидности потолка характерно наличие своих особенностей.

Многих мастеров интересует вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ. К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола. Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар.

Перечисленные моменты позволяют сделать вывод: при острой необходимости прокладки кабеля по полу нужно использовать трубки, устойчивые к деформации и повреждениям.

Устройство разводки

Различают два типа расположения электрики:

• Скрытая проводка в квартире по потолку предполагает заведение кабеля в полость перекрытия или его закладка в защитные конструкции. Другими словами при монтаже таким способом необходимо использовать специальные трубы, гибкие металлические рукава, короба. Кроме того провода и кабель заливать в бетонных строительных конструкциях в процессе их изготовления, а также размещать в замкнутых каналах и пустотах плит перекрытия.
• Наружная проводка предусматривает крепление коммуникаций на внешней поверхности перекрытия. Другими словами при открытом способе провода можно закреплять на стенах, потолках и других элементах конструкции. Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использование струн, тросов или свободной подвеской.

Монтаж скрытой проводки выполняется следующими способами:

• Применение монтажных скоб или изоляторов.
• Использование пластиковых или металлизированных гибких рукавов.
• Заведение в тонкостенные стальные трубы.
• Укладка электротехнические пластиковые трубы.
• Использование специальных коробов.

Монтаж скрытой проводки электрики под натяжной потолок может выполнять только квалифицированный специалист, который обладает знаниями и навыком проведения проводов по пустотам внутри плит перекрытия.

При самостоятельной укладке кабеля внутри плиты можно воспользоваться несколькими способами.

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

• Перфоратор с буром, соответствующим диаметру крепежей.
• Молоток.
• Шнур или веревка для разметки.
• Крепежные элементы для осветительных приборов.
• Шурупы с пластиковыми уплотнителями.
• Электрический кабель.
• Тонкая и жесткая проволока.

Монтажные работы выполняются по такой инструкции:

• Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
• В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
• Отверстие расширяют до диаметра около 3 см.
• Далее находим точку пересечения уровня распределительной коробки и продольной лини от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.
• К кабелю прикрепляют перевязку из жесткой стальной проволоки.
• Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
• Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
• В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
• После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.

Разводка электрического кабеля по этой схеме, включая проводку под натяжным потолком, соответствует строительным нормам и правилам, но иногда не совпадает с потребностями собственников квартир. По этой причине можно воспользоваться дополнительной схемой разводки кабеля, который необходимо проложить для нестандартно расположенных светильников и люстр. В этом случае под каждый прибор делают отверстие с помощью перфоратора и протягивают к ним кабель электропитания. Читайте также: «Проводка по потолку – как правильно провести проводку своими руками».

Разводка проводов открытого типа

Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны. Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке  подвесными потолочными системами.

Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:

• Делают разметку расположения электрического кабеля на потолке.
• Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
• Кабель тщательно выпрямляют, стараясь удалить все волны.
• Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
• Проделывают подобные действия по всей длине кабеля.

При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:

• По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
• Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
• После установки дюбелей по всей длине кабель подвязывают стяжками.
• Концы стяжки можно в дальнейшем обрезать.

Укладка проводов в штробы

Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.

Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:

• На стенах и потолке делают отметки расположения электропроводки.
• С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
• Кабель выпрямляют и укладывают в полученные углубления.
• Крепление провода к потолку осуществляют с помощью скоб по бетону.
• В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.

Следует помнить, что при таком способе отсутствует возможность извлечения провода в случае повреждения. Однако есть и положительная сторона, если правильно выполнить укладку кабеля в штробы и выбрать верное решение вопроса, как закрепить провода на потолке, то необходимость ремонта не возникнет достаточно долгое время.

Монтаж кабеля в гибкие рукава

Очень часто при разводке электрики используются гибкие гофрированные рукава. Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля. Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают  фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.

Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения. Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам. Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями. Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.

Некоторые особенности прокладки электрического кабеля по потолку

Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:

• В бытовых условиях можно не использовать защитный гофрированный рукав, но в этом случае необходимо использовать кабель марки ВВГнг с медной жилой. В случае замыкания такая проводка не будет гореть или тлеть, что особенно важно при маскировке кабеля потолочными конструкциями.
• Осуществляя разводку электрики под натяжным потолком винилового типа, важно выдержать определенное расстояние от лотка электрики до самой конструкции, которое в большинстве случаев приравнивается к 15 см. Установка гипсокартонной подвесной конструкции в этом случае ограничений не имеет.
• Прокладку электрического кабеля по деревянным перекрытиям необходимо проводить только с использованием защитного гофрированного рукава или специального лотка. В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
• Прокладывая проводку по металлической обрешетке, можно не использовать защитную трубку, достаточно привязать кабель к профилю с помощью пластиковых стяжек. Однако в этом случае важно проверить провода на предмет отсутствия участков с поврежденной изоляцией. Аналогичная ситуация возникает при фиксации электрического кабеля к черновому потолку.

Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет. Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.

можно ли положить в гофре или без нее, варианты разводки электропроводки в квартире по схеме, дальнейший монтаж

Применение потолочного света остаётся необходимостью, несмотря на то, что появилось множество источников освещения для стен. Кондиционеры и вентиляторы тоже относятся к устройствам, размещающимся под потолком. Для правильной работы необходимо обеспечить бесперебойное питание.

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

2. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

3. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

1. Лёгкая разводка компонентов по помещению.
2. Беспроблемное обслуживание, замена деталей в случае необходимости.
3. Безопасность. Не потребуется даже запоминать особенности расположения.
4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

1. Определяют место, откуда электричество подаётся к локальному участку.
2. Выделяют точки, где потребляется электричество.
3. Выбирают место установки для компонентов защиты.
4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

1. Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
2. Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.
3. Только фазовый провод разрывают все выключатели. Иначе даже процедура замены лампочек заканчивается ударом током.
4. Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
5. Важно правильно выбрать не только основной вид проводов, но и сечение.
6. Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
7. Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации. Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
2. Далее устанавливаются распределительные коробки.
3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
4. Отдельные части труб соединяются, стандартный вариант – сварка.
5. Кабеля прокладываются по трубам при помощи протяжки.
6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

Другие советы:

1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
2. Укладка кабелей – свободная. Натяжение отсутствует.
3. По приложенному к стене шпателю легко проверить показатель углубления.
4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала. Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка.

При подвесном потолке из гипсокартона реечные системы удачно скрываются внутри. Потому допускается монтаж открытого типа. Главное – чтобы все провода в этом случае находились за пределами конструкции.

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Как провести проводку электропроводку под кассетной конструкцией самостоятельно

Беспрепятственный доступ к черновой части – главное преимущество, которым этот вариант отличается от остальных. Потому нет необходимости коробки выносить за конструкцию. Часто используют декоративную отделку, чтобы все спрятать.

Трубы фиксируются к основанию на скобах или хомутах, если выбран открытый вариант.

Важно придерживаться следующих правил, когда речь – о закрытом варианте.

1. При металлических или железобетонных базовых основаниях предпочтение отдают металлическим, гофрированным трубам.
2. Если перекрытие – из дерева, то больше подходят деревянные изделия.

Электропроводящие панели

Такие потолки состоят из плит с пенополиуретановой начинкой. В неё монтируются сами пластины, проводящие ток. На один коннектор допускается устанавливать до 5 плит, итоговая мощность в этом случае составит до 1,5 кВт.

Следующие параметры выбираются владельцем в зависимости от характеристик помещения:

1. Место установки трансформатора. Определяется техническими характеристиками прибора.
2. Сечение кабеля.
3. Способ, метод прокладки.

Советы и рекомендации

Важно при составлении схемы учитывать, где установлены главные элементы, включая распределительные коробки и розетки, выключатели.

Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг.

Подходит даже для тех, кто проводит работу своими руками даже в деревянных домах.

На что рекомендуется обратить внимание?

Использование натяжных потолков позволит решить множество проблем одновременно.

1. Не потребуется выравнивать поверхность.
2. Сохранение привлекательного внешнего вида.
3. Лёгкое разведение компонентов отдельным способом.

Но часто возникают проблемы. Особенно – когда проводка требует обслуживания, изначально выполнена неправильно.

С какими проблемами сталкиваются чаще?

Часто сталкиваются с неправильным расположением монтажного багета. Установщики не обращают внимание на то, что распределительная коробка пересекается с монтажным профилем. Такие ошибки относятся к грубым нарушением стандартных правил.

Монтажники выполняют работу, хотя в запасе нет всего оборудования. Например – отсутствует детектор. Велик риск повредить скрытую проводку, если заранее не провести проверку на предмет не видимых элементов внутри конструкции.

Бывают варианты, когда укладка ведётся без использования стандартных гофрированных труб. Такой вариант допустим только при установке низковольтных систем, к которым подключают понижающий трансформатор. Где напряжение до 24 Вольт. В других ситуациях без гофры во время монтажа не обойтись.

Светильники – основные потребители электричества, которые связаны с потолком, для них и организуют монтаж проводки. ПВХ покрытия требуют менее мощных приборов. Плёнка расплавится, если показатель не будет соответствовать нормативам.

Светодиодные светильники – оптимальный выбор для владельцев натяжных потолков. Не требуют специальных навыков во время установки, не способны расплавить полотно. Но напряжение остаётся таким же, что и в других ситуациях.

Универсального ответа на вопрос, какой вариант укладки лучше, нет. Не стоит изначально концентрироваться только на одном варианте, и игнорировать другие. Выбор делается в зависимости от материала потолочного основания. У каждого варианта есть отрицательные и положительные стороны, надо понять, какие характеристики предпочтительны для конкретного потребителя.

Если нет уверенности в своих силах – к работам привлекают только профессионалов. Ведь повышенное напряжение представляет опасность для здоровья, способно навредить при неправильном обращении.

Главное – соблюдать требования и технологию, от первого до последнего этапа. В этом случае результат будет безопасным. И конструкция прослужит долгое время без необходимости открывать доступ к конкретным элементам внутри системы.

Полезное видео

три провода для люстры, 2 провода как крепить, электропроводка по полу, прокладка электрики, монтаж кабеля в доме

Надежная электропроводка в квартире – залог безопасности ее жильцов

Если вы затеяли капитальный ремонт в квартире, вам нужно перед началом отделочных работ провести проводку. После установки крупных витков на определенном расстоянии вам нужно спрятать электропровода. Для этого можно использовать различные крепежные материалы. Перед проведением работ желательно обзавестись индикаторной отверткой, указателем напряжения и мультиметром.

Люстра и три провода из потолка

Установить люстру с тремя проводами на потолок достаточно просто. Для начала вам нужно определить назначение каждого провода. Делаем это при помощи электрической схемы прибора. Обычно белый провод – это фаза, синий – ноль, а зеленый – заземление. Если у вас нет электрической схемы, можно воспользоваться мультиметром.

Делаем это в следующем порядке:

1. Сначала устанавливаем мультиметр в режим «прозвонка».
2. Затем закорачиваем щуп.
3. Выкрутите из люстры лампочку. Определите расположение фазного и пружинящего контакта.
4. Найдите нулевой провод. Для этого нужно установить щуп мультиметра на боковой контакт патрона. Вторым щупом прикасайтесь к зачищенным проводам. Во время касания к одному из проводов вы услышите звуковой сигнал. Именно этот провод будет нулевым.
5. Определите фазный провод и количество контуров при помощи мультиметра.



Если у люстры только один контур, то третий провод будет заземленным. Для того, чтобы убедиться в этом, нужно приложить один щуп к металлической детали люстры, а другой к 3 проводу.

Установка люстры проводится в такой последовательности:

• Для начала нужно включить обе клавиши, расположенные на выключателе.
• Прикоснитесь к концам провода указателем напряжения. При соприкосновении с фазным проводом, светильник на указателе должен загореться.
• Пометьте фазные провода. Для этого воспользуйтесь маркером.
• Обесточьте выключатель и проверьте каждый провод по отдельности.
• Подключите фазные кабеля люстры к фазным кабелям электропроводки. Не забудьте соедините нулевые провода. Для этого лучше всего использовать клеммную колодку.
• Убедитесь, что люстра работает. На этом установка заканчивается.

Люстра 2 провода: схема установки

Если из люстры торчат 2 кабеля, то её можно прикрепить к потолку несколькими способами. Всё будет зависеть от того, сколько шнуров торчит непосредственно из потолка. Перед тем, как начать монтаж, проверьте, не повредили ли вы провода.

Если из потолка и люстры торчат 2 шнура, установка производится в следующем порядке:

1. Соедините кабели при помощи клеммной колодки. Не забудьте предварительно выявить, где фаза и ноль.
2. Определите, где находится распределительная коробка.
3. Подключите нулевой кабель, который расположен непосредственно в распределительной коробке, к нулевому проводу, который выходит из осветительного прибора.
4. Кабель с фазой подключите к люстре и выключателю.

Помните, что фазный провод должен размыкаться при помощи выключателя. Кроме того, фаза должна быть присоединена непосредственно к центральному контакту, который расположен в электрическом патроне.

Если на люстре два шнура, а на потолке три, то вам нужно сначала определить тип каждого провода. Как правило, 2 из них являются фазными. Третий провод должен быть проводником. Если у вас на люстре 3 или 4 шнура, то сначала нужно закрепить все нулевые провода, после чего их надо провести непосредственно к потолочному кабелю.

Как осуществляется крепление кабеля к потолку

Чаще всего электропроводка закрепляется на потолке при помощи лотка, установленного на кронштейне. Такое крепление является надежным и простым в монтаже. Если проводка прикрепляется при помощи данного способа, то вам необходимо разместить несколько полок параллельно по отношению друг к другу. Кронштейн нужно закрепить на перекрытие. Для этого следует воспользоваться болтами, которые необходимо предварительно вкрутить в анкеры.

Если вы хотите использовать наиболее простой вариант, вы можете прикрепить кабеля при помощи шпильки. Это крепеж нужно установить строго посередине потолка. Данный метод крепления целесообразно применять для создания нескольких ярусов.

Если прокладывается магистральная проводка, то она закрепляется при помощи кабельного лотка. Обычно такие изделия изготавливаются из сталей. Однако, в некоторых случаях кабельный лоток изготавливают из оцинкованной проволоки.

Также крепить кабель к потолку можно при помощи:

• Гофрированной трубы. Эксперты рекомендуют отдавать предпочтение гофре, если у вас установлены подвесные потолки с оцинкованной системой.
• Подвесов С-образной конфигурации.
• Перфоленты.

Проводка по полу или потолку: какая лучше

Прокладка проводки по полу более трудоемкая, чем прокладка по потолку. Однако, такая конструкция обладает рядом преимуществ. Прежде всего, кабеля будут надежно спрятаны и защищены от воздействия коррозии. Кроме того, исключается риск повреждения проводки во время монтажных работ.

Алгоритм скрытого монтажа электропроводки:

1. Сначала производится разводка проводов от электрического щита.
2. Проделайте в стенах штробы.
3. Установите лаги на бетонное основание.
4. Протяните провода в специальном защитном канале.
5. Заземлите кабель-канал.
6. Подведите провода к распределительной коробке.
7. Зафиксируйте кабель-каналы в штробе.

Помните, что укладывать проводники без использования кабель-канала можно лишь в том случае, если вы заделываете кабель при помощи специального раствора. После завершения работы не забудьте проверить электротехнические характеристики каждой цепи.

Прокладка проводи по потолку в квартире: пошаговая инструкция

Для того, чтобы подключить проводку, вам необязательно вызывать электрика. Произвести монтаж электропроводки в доме можно самостоятельно. Прежде всего, вы должны определиться на каком расстоянии от потолка будет подвешена система. Считается, что оптимальное расстояние от проводки до потолочного перекрытия – 10-20 сантиметров.

Если мягкая пружина из нескольких крупных витков подвешена к потолку, то она будет являться катушкой индуктивности. Под воздействием силы тока она будет либо растягиваться, либо сжиматься. Все будет зависеть от направления, в котором движется ток.

Для того, чтобы подключить проводку к потолку, придерживайтесь следующей инструкции:

• Нанесите разметку на стену.
• Определите места установки распределительных коробов.
• Прикрепите трубки к потолку.
• Протяните кабель.
• Сцепите кабельные жилки при помощи пайки.
• Изолируйте провода.
• Заземлите проводку.
• Проверьте целостность и работоспособность конструкции.

Способы крепления электропроводки к потолку (видео)

Для установки проводки к потолку вам нужно подобрать подходящие крепежные материалы. При установке кабелей примите во внимание материал обшивки потолка. Например, если потолок изготовлен из бетона, то используйте гофрированные трубки. В случае, когда потолок деревянный, целесообразно применять стальные трубки. При желании провести проводку по полу. Такой способ прокладки является наиболее трудоёмким и долговечным.

Оцените статью: Поделитесь с друзьями!

Крепление кабеля к стенам, потолку, в штробе, к столбу

При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

Содержание статьи

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

• Оптимальное расстояние между двумя элементами 40-50 см.
• В местах поворота крепеж располагать в 5-10 см от места сгиба.
• Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
• Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

  Установка фиксаторов для кабеля

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

• 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
• 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

  Несколько видов кабельных скоб для степлера

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

• Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

  Дюбель-стяжка — быстрый монтаж

• Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

  Дюбель клипсы бывают двух видов — для плоских и круглых кабелей

• Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

  Дюбеля с площадками под стяжку

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

• Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

  Гипсовый раствор хорошо удерживает кабели в штробе

• Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

  Стяжка или дюбель-стяжка позволяет закрепить провод в штробе

• Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

  Самодельные держатели для кабелей

• Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.



Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

• Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

  Разбить на пучки

• Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

  Использовать алюминиевую перфорированную ленту

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Крепление к столбам и стенам при воздушном способе монтажа

При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

Крепление троса к столбам

Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

Как подвесить кабель к тросу

Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

Несколько вариантов крепления кабеля к столбу

Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

• ответвительные — для установке на столбах и опорах в местах поворотов трассы;
• промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
• фасадные — для установки на наружных стенах.

К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

Переведите обращая внимание на фразы черным цветом — Мегаобучалка

type:

1. На прошлой неделе он вылетел в Нью-Йорк. Это было раннее

утро рейс . Самолет должен был взлетать в 6 утра и приземляться в 7 утра. по местному времени . Он был , застрял в аэропорту в ночное время.

Самолет задержал из-за тумана. Авиапассажиры часто

страдают от таких задержек.

2. Поезда всегда ходят вовремя здесь. Вы должны

пересадки поезда в Крю.

3. Мы плывем на по QE2. Он в полдень ставит паруса . Это

пристыкуется к в Нью-Йорке в 18:00. и мы будем

высадитесь как можно скорее.

4. Корабль потерпел крушение . Пассажиров было

высадили на необитаемый остров.

5. Наша машина делает 10 км на литре. Это идет довольно быстро .

Мы обычно можем обогнать других автомобилей.

6. Автомобиль свернул с на середину дороги на

.

избегайте велосипедиста .

7. Он поддержал автомобиль в привод и припарковал в

фасад дома.

59. Заполните пробелы правильными словами:

1.Не забывайте ___ свой __ ремень, когда ___ машину.

2. Сегодня утром произошел несчастный случай. Один водитель

погибло, другой водитель был в плохом состоянии __ и обе машины были

плохо __.

3. Утром __ начинается примерно в 7 часов

идет минимум до 9.30. Затем он снова начинается с

.

около 4.30 дня.

4. Шел дождь, поэтому когда я __ машина не остановилась

достаточно быстро, а я __ в заднюю часть машины

перед.

5. Велосипед ударил меня, когда я сошел с __ на

.

перейти дорогу.

6. Машина __, поэтому я позвонил в гараж, и они прислали

кто-то ремонтирует.

7. Был ужасный __, и поэтому мне потребовалось

два часа до дома на машине.

8. Я разгонялся со скоростью 65 миль в час внутри __

.

автострада, и вдруг машина __ меня делает около 90

миль / ч.

60. Отметьте правильное слово в этих предложениях:

1.Вы не должны ездить / водить мотоцикл без аварии

шлем.

2. Она сказала ему сесть в машину и пристегнуть его

ремень безопасности.

3. Автобус цены / билеты все больше и больше

дорого.

4. Поезда до аэропорта ходят / ходят каждые полчаса.

5. Пилот не мог вести / летать самолет в таком плохом состоянии

погода.

6.Посмотрите расписание поезда / расписание , чтобы найти

.

уходит, когда прибывает следующий.

7. Мы опоздали, поэтому нам пришлось взять / поймать такси.

8. Я вышел из дома немного поздно и пропустил / пропустил автобуса.

Запишите два разных слова, которые можно объединить

С каждым из следующих слов.

автобус

e. г. пропустить

поезд

____ ____

1.____ тариф 4. ____ водитель

____ ____

2. войти ____ 5. попасть ____

____ ____

3. ____ станция 6. ____ проезд

62. Эти утверждения верны или ложны ?

1. Поезда надежнее автобусов.

2. Проезд в поезде дороже, чем в автобусе.

3. Поездки на поезде интереснее, чем на автобусе

.

поездок.

4.Железнодорожные вокзалы — более приятное место, чем автобусные.

5. Вы быстрее доберетесь до места на такси

, чем на машине.

Прочтите следующее. Обратите внимание на словосочетания.

Автомобиль — общее слово для всех видов автомобильного транспорта.

Иногда автобусы не очень пунктуальны (= они не прибывают вовремя). Где я живу, автобусы ходят

(= приходят) каждые десять минут, но иногда я жду на автобусной остановке полчаса с длинной очередью (Am Eng = линия) людей, а затем три автобуса съезжают вместе, и все они заполнено (= полно людей, и люди больше не могут жить).В других случаях автобус приходит рано, и я скучаю по нему

(= не улавливаю)

A. Вы должны уступить дорогу на знаке уступки . При круговом движении трафика, идущего справа от вас. имеет преимущественное право (разрешено движение перед остальным трафиком).

Звуки / гудки / гудки Ваш гудок запрещен, за исключением экстренных случаев.

Прыжки (без остановки) красный свет — серьезное нарушение. Безрассудное вождение (очень опасное вождение без заботы о других) также является очень серьезным правонарушением.

Вождение в нетрезвом виде может повлечь за собой большой штраф или тюремное заключение. Вас могут попросить пройти тест на алкотестер (прибор, которым вы дышите для измерения уровня алкоголя).

Наезд и наезд (наезд или на кого-то без остановки) ДТП чрезвычайно серьезны и могут привести к запрету (лишение водительских прав) на несколько лет и / или тюремному заключению.Менее серьезные нарушения могут привести к штрафным баллам (отрицательные баллы в вашей лицензии, которые складываются с течением времени).

Штрафы на месте (наложенные на месте совершения преступления) могут быть наложены за неосторожное вождение и другие правонарушения.

Выбросы выхлопных газов (отходящие газы, производимые автомобилем) должны соответствовать государственным стандартам, и автомобиль должен быть пригодным для эксплуатации (при условии, что им можно безопасно управлять), что включает минимальную глубину протектора шины ( глубина канавок в резине шины).

B. Проблемы дорожного движения

1. А теперь отчет по трафику WXYZ. Сейчас ситуация — это плохо на всех основных магистралях . Трафик движется медленно из-за праздничных выходных. Поездка на работу , которая обычно занимает двадцать минут, занимает около 30 минут. Многие люди, которые обычно пользуются общественным транспортом , едут вместо . Этот добавляет к перегрузке трафика . Если вам не нужно ехать на машине, полиция порекомендует общественный транспорт . Следите за обновлениями трафика , следите за обновлениями.

2. Это был час пик, и на автомагистрали был длинный задний ход (линия с медленным или остановленным движением). Из-за тумана произошло скопление (столкновение между несколькими или многими автомобилями) с участием десяти автомобилей, поэтому дорога была закрыта, и нас отвлекли (направлено в сторону от нашей дороги) на узкую проселочную дорогу .Я глупо припарковался в зоне эвакуации и, вернувшись, обнаружил, что моя машина уехала! (место, где вашу машину могут отобрать, если вы припаркуетесь незаконно). Я просто припарковался на несколько минут перед станцией, но когда я вышел, моя машина была зажата (оснащена металлическим устройством на колесе, чтобы она не двигалась). Я видел, как двое мужчин дерутся возле своих машин. Думаю, это был случай дорожной ярости (гнев или насилие между водителями из-за тяжелых условий вождения).Дорога была мокрой, я занес на повороте и чуть не разбился (потерял контроль над рулем). Прошлой ночью произошло лобовое столкновение (две машины столкнулись друг с другом прямо впереди) на главной дороге между этим местом и следующей деревней. К счастью, на обеих машинах было подушек безопасности и водители выжили.

.

. Именное строительство с абсолютным участием

. Номинативная конструкция с абсолютным участием ← • • →

, 1-:
[374] [375] [376] [377] [378] [379] [380] [381]

, 2- : [382] [383] [384] [385] [386] [387] [388]

, 3- (именное абсолютное долевое строительство) [389] [390] [391] [392] [393] [394] [395]

(Номинальное строительство с абсолютным участием)

День был пронизывающий холод, у него не было желания слоняться.

, .

389 ,.

1. Можете успокоиться, все в порядке . 2. Не было шанса на побег , вор был задержан на месте. 3. Оливер слабо постучал в дверь и, изо всех сил не давая ему , рухнул возле двери. 4. Мост смыло наводнением. поезд опоздал.5. У оставалось мало времени, поэтому наняли такси, чтобы успеть в театр. 6. Было холодно и сыро , и разожгли костер, чтобы утомленные путники могли согреться. 7. Уже довольно поздно, , они решили отложить визит. 8. . Час опоздал в , она поспешила домой. 9. Солнце, зашедшее на час раньше , начало темнеть. 10. Погода стояла холодная , надел пальто. 11. Погода изменилась , мы решили остаться на месте.12. Погода стояла очень теплая. Окно туалета осталось открытым. 13. И когда ветер утих, они двинулись в путь. 14. Судно находилось довольно глубоко в воде и погода была штилем , движение было незначительным. 15. Сопротивление очень высокое , ток в цепи был очень низким. 16. Этот материал представляет собой диэлектрик , поэтому через него не может протекать ток. 17. На следующее утро, в 9:30, воскресенье 9:00 31, все пошли в церковь.18. На данный момент магазин был пуст, механик скрылся в задней комнате. 19. На столе больше ничего не было, и Оливер ответил, что не голоден. 20. Миссис Мэйли устала , они медленнее возвращались домой. 21. Их поиск ничего не дал. , Клайд и она пошли в угол. 22. Ветер попутный , наша яхта в кратчайшие сроки прибудет на остров. 23. У меня каждый день были длинные дела с мистером.Мел, но я их сделал, здесь нет мистера и мисс Мэрдстон . 24. Было уже поздно, , мы взяли свечи и поднялись наверх. 25. Он больше не слышал о , поэтому было естественно все забыть. 26. Он начал около пяти, Риггс сообщил ему , что путь займет у него три часа. 27. Наши лошади устали , было решено, что мы должны остановиться. 28. было решено не выходить на улицу из-за погоды, члены отряда были заняты записью.29. Ветер шевелил среди деревьев и кустов , мы ничего не слышали.

Его история рассказана, он откинулся назад и вздохнул.

, г.

390 ,.

1. Договор был подписан , торговля сразу же возобновилась. 2. Около одиннадцати часов, 900.30, снег оттаял, и день был более мягким и немного теплее, чем предыдущий , он снова вышел. 3. Обед закончился , мы собрались в гостиной. 4. Прибытие пятого июня, отбытие. 5. Его указания носильщику закончились, он подошел к племяннице. 6. Когда поняли, конференция закончилась. 7. Скованность, вызванная присутствием старика, немного поутихла, разговор стал более живым. 8. Это сделано, и Сайкс, удовлетворив свой аппетит, двое мужчин легли на стулья, чтобы немного вздремнуть.9. Концерт закончился, разыгралась лотерея. 10. По окончании ужина старушка попросила Барбару подойти и сесть на диван рядом с ней. 11. Затем, обыск дома доказал, что ее там не было, Аса вышла на улицу, чтобы осмотреть улицу. 12. После всех необходимых приготовлений в строжайшей секретности армия начала атаку. 13. Катод нагрет, электроны покидают поверхность и переходят к аноду.14. Электронов, движущихся по проводу, вырабатывается электрическая энергия.

Сэр Генри погрузился в свои бумаги, его длинные белые руки нервно двигались.

, () .

391 ,.

1. Затем они услышали шум самолета, его тень прошла над открытой поляной. 2. Она вспомнила, как он разговаривал, его очки увеличивали его круглые голубые глаза. 3. Она сидела и смотрела в огонь, забыв о носке на колене.4. Он слышал купальщиков, идущих по песчаной дороге, их голоса звенели в тишине. 5. Они продолжили свой путь, мальчик тихо рыдал, мужчине было стыдно. 6. Они вместе спустились по лестнице, Эйлин немного задержалась позади. 7. Он поднял крышку и держал ее в руке, пока она пила, обе стояли. 8. Она танцевала легкая, как перышко, глаза сияли, ноги летели, тело немного наклонилось вперед. 9. Мы очень медленно пошли домой, Агнес и я любуясь лунным светом, а мистер Уикфилд почти не поднимал глаз с земли.10. Они быстро прошли улицу за улицей, Доджер шел впереди, а Оливер следовал за ним. 11. Он стоял молча, горькая улыбка скривила его губы. 12. Пес сидел близко к столу, его хвост то и дело стучал по полу, его глаза выжидающе смотрели на своего хозяина. 13. Электроны движутся с разными скоростями, их скорость зависит от температуры и природы материала. 14. Любой движущийся объект может совершать работу, количество кинетической энергии которой зависит от его массы и скорости.15. Радио было изобретено в России, его изобретателем был русский ученый А.С. Попов.

Она стояла молча, сжав губы.

,.

392 ,.

1. Она вяло стояла, уронив голову на грудь. 2. Она встала с кровати, сняла пальто и стояла неподвижно, склонив голову и сложив руки перед собой. 3. Бледногубый, с учащенно бьющимся сердцем Эндрю последовал за секретарем.4. Джек сидел молча, вытянув длинные ноги. 5. Оратор повернулся к аудитории, подняв руку, призывая к тишине. 6. Быстро сел, закрыв лицо руками. 7. Клайд сел, глядя не на что-нибудь здесь, а на далекую сцену у озера. 8. Она поспешила, ее каблуки хрустели в утрамбованном снегу.

Затем она прыгнула и побежала вокруг парт и скамеек, а Том бежал за ней.

,.

393 ,.

1. Маленький Пол сидел, подперев подбородок рукой. 2. Он стоял, скрестив руки на груди. 3. Лэнни стоял и смотрел на откатывающийся грузовик, его щека горела, и его кулаки были сжаты. 4. Она стояла там, нахмурив брови, глядя перед собой голубыми глазами. 5. Он немного наклонился вперед над столом, опираясь на него запястьями. 6. И вот наступил последний момент, за ним подошли охранники. 7. Он медленно и осторожно расстелил бумагу на столе под пристальным вниманием Лоуэлла.8. Она стояла на скале, готовая нырнуть, зеленая вода внизу ее приглашала. 9. Через двадцать минут он вышел из номера семь, бледный, с плотно сжатыми губами и странным выражением лица. 10. Маленький Оливер Твист лежал на земле с расстегнутой рубашкой и запрокинутой головой. 11. Девушка убежала прочь, по ее щекам катились слезы. 12. Залитая лунным светом дорога была пуста, им в лицо дул прохладный ветер. 13. Она села на ступеньки, скрестив руки на коленях.14. Затем, с бешено колотящимся сердцем, она подошла и позвонила в звонок.

394 ,.

1. Закончив работу, мы пошли домой. 2. Если письмо отправлено сегодня, новость до них дойдет завтра. 3. Если мама разрешит, пойдем в театр. 4. По окончании рабочего дня она сразу пошла домой. 5. Когда разразился шторм, корабль вошел в гавань. 6. Когда упаковка была закончена, девушки отправились на вокзал. 7. Поскольку остановка была длинной, девушки вышли из поезда.8. Поскольку погода стояла прекрасная, Лидия каждый день играла в теннис. 9. Поскольку последний месяц был очень загруженным, она не могла ответить на письмо подруги. 10. Если позволит время, приедем на несколько дней раньше. 11. Когда прозвучал третий звонок, занавес медленно поднялся. 12. Так как метро было недалеко, мы пошли туда пешком. 13. Билл не мог спать всю ночь, у него что-то не так с глазом. 14. Поскольку правила были очень строгими, привратник не разрешил Биллу войти. 15. Поскольку входная дверь была открыта, она могла видеть сквозь дом.16. У Рипа не было никакого желания работать на своей ферме, потому что это был худший участок земли в округе. 17. Они стояли там; ночной ветер тряс засыхающие шепчущие листья. 18. Поскольку ситуация была неотложной, нам пришлось действовать. 19. Когда приветствия закончились, Старый Джолион сел в плетеный стул. 20. Город Крю известен как один из самых оживленных транспортных узлов Англии: через него проходят многие железнодорожные линии. 21. Мы двинулись в путь; дождь все еще лил. 22. После того, как была занята отдельная гостиная, осмотрены спальни и заказан ужин, группа вышла, чтобы осмотреть город.23. Ужин подавали на террасе, так как это было очень близко к комнате. 24. Вдумчивый, Эндрю доел омлет; его глаза все время были прикованы к микроскопу. 25. Ждать было действительно нечего, и мы взялись за работу. 26. Сразу ответить на вопрос было довольно сложно, и я попросил разрешения подумать. 27. Он стоял, прислонившись к стене, скрестив руки на груди. 28. Оставалось очень мало времени; надо было спешить. 29. О вечере он читал вслух; его маленький сын сидел рядом с ним.30. Новые двигатели доставлены благополучно, все в исправном состоянии. 31. Наши попытки завести машину не увенчались успехом, и мы переночевали в соседней деревне.

:

Если позволит время, пойдем гулять.

, г.

395 ,.

1.,. 2.,. 3.:,. 4.,. 5.,. 6.,. 7.; . 8.,. 9.,.10., . 11.,. 12.,. 13.,. 14.,. 15.,. 16.,. 17.,. 18.,.

---

Партицип Я (инг-)	Причастие II (III)
принимая -,	принято —
делаю -,	выполнено —

	Активный	Пассивный
Настоящее время	письмо	будучи написано
Совершенный	имея написано	имея написано
Прошлое	–	письменный

---

:;

Верх

---

.

No related posts.
