Пускозащитная аппаратура | Электрооборудование сельского хозяйства | Архивы

Страница 4 из 11

К пускозащитной аппаратуре обычно относят рубильники, автоматические выключатели, магнитные пускатели, реле управления и защиты, предохранители, кнопки управления и кнопочные станции, кулачковые и пакетные выключатели и переключатели, сигнальные лампы. Эта аппаратура может устанавливаться как отдельно, так и в комплектных станциях, щитах и пультах управления как обособленными машинами и агрегатами, так и целыми технологическими линиями и цехами. Станции, щиты и пульты могут также изготавливаться и по месту самостоятельно, для чего составляются необходимые силовые схемы и схемы управления.
В процессе технического обслуживания, проводимого, как правило, после снятия напряжения с обслуживаемого аппарата, очищают пыль и проверяют надежность крепления. У подвижных частей проверяют свободный ход и регулируют одновременность включения контактов, с которых предварительно снимают нагар.

Кроме того, необходимо убедиться в надежности контактного присоединения проводников и отсутствии признаков их перегрева. То же самое относится и к контактам. Нагрев контактов во время работы не должен превышать 70-80°С, что можно проверить на ощупь после снятия напряжения — температуру около 70°С пальцы выдерживают с трудом. Чрезмерный нагрев приводит к потемнению поверхностей контактов, появлению цветов побежалости металла, к затвердеванию изоляции проводов. Перегрев контактов обычно вызывается их загрязнением, недостаточной степенью контактного сжатия контактными пружинами и контактными болтами, малым сечением присоединенных проводов, несоответствием аппарата действительному рабочему току. Очень часто наблюдается перегрев мест присоединения алюминиевых проводов из-за текучести алюминия, что приводит, даже при достаточной силе зажатия контактных  болтов, к ослаблению контакта. Алюминий со временем как бы «вытекает» из-под контактного болта.
Перегревающиеся контакты разбирают, зачищают и удаляют   с них абразивные частицы, а затем промывают бензином. После протирки контакты собирают.
Наплавы и брызги металла на медных контактах снимают надфилем, который, однако, не следует использовать на металло-керамических и серебряных контактах.
Для зачистки контактов используют стеклянную бумагу, пемзу, обыкновенную карандашную резинку. Иногда допускается использование мелкой наждачной бумаги. Напильники применять нельзя, поскольку они повреждают поверхности контактов, снимают слишком много металла и способствуют усиленному износу контактов.
Обнаруженные неисправности аппаратов устраняют в процессе ремонта. Так, повреждения ножей рубильников в виде изгибов исправляют рихтовкой на верстаке молотком с медным бойком. После рихтовки изгиб не должен быть больше 0,2 мм по всей длине ножа. Изгиб проверяют щупом между плоскостью ножа и стальной линейкой, приложенной ребром. Следы копоти удаляют ветошью и стеклянной бумагой. Далее проверяют целостность пружин, вала, привода и рукояток. Оси ножей смазывают смазкой ЦИАТИМ-201. После сборки рубильника проверяют одновременность вхождения всех ножей в губки. Такую проверку осуществляют для аппаратов, имеющих два контакта и более. Плотность сжатия контактов проверяют с помощью щупа толщиной 0,05 мм, который должен проходить не более чем на 1/3 контактной поверхности, в противном случае контакты подтягивают и подгибают до достижения нужной плотности. Изолирующие плиты очищают от пыли и грязи и проверяют сопротивление изоляции. Рубильники используются в качестве простейшего аппарата для включения и отключения электрических цепей с токами не более номинального.
Из автоматических выключателей наиболее часто применяют выключатели серии АП50 двух- и трехполюсные, с тепловыми, магнитными и комбинированными расцепителями, а также выключатели АЕ А3700 и АЗ1110.
Полная разборка выключателя АП50 требуется в случае повреждения контактов, когда требуется их замена. В большинстве случаев для устранения дефектов контактов, дугогасительной решетки, для очистки копоти на внутренней поверхности и деталях выключателя или замены возвратной пружины достаточно частичной разборки. Для этого вывертывают винты крепления крышки к основанию 1 и крышку снимают (рис. 3). Снимают дугогасительную камеру, расцепляют рычаг 3 (если выключатель взведен), нажав для этого кнопку «отключить» 2 или рейку траверсы выводных проводов. Для дальнейшей разборки выворачивают винты 7 и снимают неподвижный 5 и подвижный 6 контакты. При обрыве или ослаблении возвратную пружину 9 снимают с держателя с помощью плоскогубцев.
По окончании ремонта выключатель собирают в следующей последовательности: устанавливают дугогасительную камеру 10 в гнездо, смазывают приборным маслом шарнирные соединения, при этом вращение траверсы на оси должно быть без заеданий. После этого устанавливают неподвижные и подвижные контакты и закрепляют их винтами, устанавливают возвратную пружину и ввертывают винты 8 для присоединения выводных проводов. Крышку с дугогасительными камерами надевают на основание и плотно закрепляют без перекосов и неплотностей.
Выключатели серии АЕ и А рассчитаны для работы без замены деталей и зачистки контактов. Лишь при наличии соответствующего опыта производится ремонт и регулировка выключателей. Например, разборку выключателя АЕ-1031 производят в такой последовательности: вывертывают винты и снимают механизм выключателя в сборе с подвижными контактами и контактным рычагом, а затем вывертывают крепежные винты и снимают неподвижный контакт. Для устранения повреждений и дефектов осматривают контакты, дугогасительные камеры и деионные решетки, очищают и смазывают механизм выключателя.
Периодически, не реже 1 раза в год, а также после отключений в результате короткого замыкания выполняют частичную разборку выключателя и ревизию его конструктивных элементов, регулировок расцепителей. Провал контактов не должен превышать 0,5 мм. Вспомогательные контакты должны замыкаться (или размыкаться) раньше основных.
Магнитные пускатели являются коммутационными электрическими аппаратами, предназначенными для пуска, остановки и защиты электродвигателей и других силовых нагрузок. Наиболее часто используются пускатели серий ПМЕ, ПАЕ, ПМА и ПМЛ на номинальные токи 10,25,40 и 60 А.

Рис. 3. Автоматический выключатель АП50-ЗМГ:
1 — основание; 2 — кнопка «Отключить»; 3 — рычаг; 4, 7, 8 — винты; 5 — неподвижный контакт; 6 — подвижный контакт; 9 — возвратная пружина; 10 — дугогасительная камера; 11 — крышка; 12 — выводы; 13 — стальные пластины; 14 — гибкое соединение; 15 — траверса; 16 к 17 — тепловой и электромагнитный расцепители

При осмотре пускателя проверяют состояние всех его элементов, надежность крепления, размеры провала и раствора контактов. Если в процессе работы пускатель слишком сильно гудит или слышно дребезжание, то причиной может быть значительное снижение напряжения (ниже 85% номинального), чрезмерное нажатие контактных или возвратных пружин, загрязнение и повреждение шлифованных поверхностей магнитной системы или ее перекос, ослабление крепления сердечника или повреждение короткозамкнутого витка (рамки) на нем, повреждение катушки.

Рис. 4. Магнитный пускатель ПМЕ-211
В процессе текущего ремонта производят очистку от грязи и пыли, проверяют состояние магнитной системы: зазоры, заедание подвижных частей, исправность и регулировку механической и электрической блокировки, крепление и исправность катушек.

Проверяют систему: состояние контактов и их ремонт, исправность дугогасительных камер и др. Далее проверяют внутреннюю коммутацию аппарата, ее физическое состояние, прочность соединений и креплений. В самом корпусе исправляют дефекты поверхности, вмятины, проверяют исправность заземления.
Разборку пускателей выполняют в необходимом объеме в зависимости от вида неисправности. Рассмотрим, например, разборку пускателя ПМЕ-211 (рис. 4). При повреждении катушки электромагнита 8 необходима частичная разборка пускателя. Для этого вывертывают винты 15 крепления крышки и снимают ее. Затем вывертывают винты 11 и снимают дугогасительную камеру 14, вывертывают винты крепления корпуса пускателя к основанию 9 и корпус с траверсой в сборе снимают с основания. Катушку снимают с сердечника для ремонта. Сердечник 7 вынимают из основания и снимают амортизационную пружину и
скобу. Для ремонта контактов 2 и 3 пинцетом с осторожностью приподнимают контактный мостик 17 и поворачивают его на 45-60° вдоль продольной оси, после чего вынимают его из контактодержателя вместе с плоской пружиной 1. При ремонте магнитопровода дополнительно вывертывают винты крепления пускателя к кожуху или монтажной плате и снимают пускатель, отделяют ярмо 6 с траверсой 4 от корпуса, вынимают ось 5 и снимают ярмо и пружину 18 с траверсы. Для полной разборки пускателя еще необходимо снять с основания 9 вспомогательные контакты 10 в сборе с мостиками и две пружины 18, после чего вывернуть винты 13 крепления неподвижных контактов и снять их. Вспомогательные контакты 10 снимают после вывертывания винтов крепления.
После ремонта и замены поврежденных деталей пускатель собирают после полной разборки в следующей последовательности: устанавливают и закрепляют винтами неподвижные 3 и вспомогательные 10 контакты, устанавливают в гнездо основания 9 скобу и накладывают амортизационную пружину изгибом вверх, устанавливают сердечник 7. Катушку 8 на сердечник надевают так, чтобы выводные контакты совпали с токоподводящими зажимами; устанавливают в основание возвратные пружины 18 и толкатель 16 в сборе с мостиком 17. Укладывают в гнездо траверсу на основание 12, продевают в поводки подвижных контактов 2 мостики с пружинами 1. Основание 12 с траверсой в сборе устанавливают и закрепляют винтами. Затем пускатель винтами закрепляют на монтажной плите или в кожухе и производят монтаж цепей управления.
Способы и методика ремонта основных элементов реле управления и защиты такие же, как пускателей. Как более точный аппарат, реле нуждается в более тонкой регулировке. Реле защиты, например, а также тепловые реле, встроенные в пускатели и представляющие собой вторичные аппараты прямого действия косвенного измерения протекающего тока путем преобразования его в нагрев теплового элемента, нуждаются в проверке и регулировке с помощью специальной схемы (рис. 5).
Разборка теплового реле ТРП производится так. Вывинчивают винты 3 (рис. 5, б), снимают шайбы, крышку 4 и нагреватель 9, из корпуса вынимают две планки. Снять пружину 10, ушко 11 и кнопку 5. Далее нужно снять пружину 15 и венец 13, 14, вынуть ось 16, вывернуть винт и снять скобу и контактный мостик 17. Вывинчивают четыре винта 18, снимают шайбы 19, 20, планку 22

Рис. 5. Тепловое реле ТРП:
а — термоэлемент; б — общий вид; в — схема проверки реле; Q1 и Q2 — выключатели; F1 и F2 — предохранители; Т1 — автотрансформатор; Т2 — трансформатор 220/36 (12 ) В; КК — термоэлементы; ТА — трансформатор тока; РА — амперметр и контактные пластины 21, 23. Вывинчивают винты, снимают упор 12 и вынимают ось 6, снимают термоэлемент в сборе 8 и охладитель 7.
Детали теплового реле очищают от загрязнения, проверяют износ контактного мостика, который не должен превышать 0,5 мм (при большем износе он бракуется). При износе контактных поверхностей пластин более 50% их заменяют. Брызги металла и незначительное обгорание зачищают. Термоэлемент (рис. 5, а) заменяют новым в случае деформации или выгорания термобиметалла 1 и обрыва провода 2 в местах присоединений.
После устранения неисправностей и сборки реле проверяют сопротивление изоляции между входом и выходом каждого
полюса при разомкнутых контактах, которое не должно превышать 10 МОм, а затем электрическую прочность изоляции в течение 1 мин при напряжении 2500 В без пробоя или перекрытия по поверхности. Время срабатывания не должно превышать 20 мин при токе, составляющем 120% номинального значения. Испытания и регулировка выполняются с помощью схемы на рис. 5, е. Раствор контактов должен быть не менее 1±0,2 мм, а усилие нажатия на контактный мостик — не менее 1,8 Н.
Предохранители предназначены для защиты электрооборудования и сетей от токов короткого замыкания. В основном используются предохранители типов ПН2, ПР2, НПН60, ПРС (рис. 6). Наиболее частыми повреждениями являются оплавление болтов и зажимов из-за их перегрева, разрушение, трещины или нагар изоляционной плиты, перегорание плавкой вставки.
Перегрев может произойти вследствие окисления, загрязнения, ослабления пружин и контактного сжатия. Контактные ножи могут иметь следы расплавления, копоти, подгары, неплотное прилегание.
Устранение перечисленных дефектов производится так же, как в описанных выше аппаратах. При перегорании плавкой вставки, при появлении трещин в корпусах и значительном разрушении других конструктивных элементов предохранители подлежат замене.
Аппаратуру управления, к которой относят кнопки управления (ПКЕ, КУ), кнопочные станции (ПКУ15 и др.), кулачковые (ПКП, ПКУЗ) и пакетные (УП-5000) переключатели, а также различные концевые и путевые выключатели (ВК-200, ВПК-3000, БКВ и др.) ремонтируют при повреждении корпуса и несрабатывании, при котором производят полную разборку аппарата, проверку и ремонт контактов, пружин, креплений, фиксаторов, зажимов для подключения проводов.
В шкафах, щитах и на станциях управления осуществляют обслуживание и ремонт содержащихся в них электрических аппаратов, как было описано выше, контролируют целостность оболочек, плотность запирания дверок, исправность замков и сигнальных ламп, проверяют электрические и механические блокировки. Поскольку аппараты в шкафах управления соединены между собой по определенной принципиальной схеме, то, как правило, требует квалифицированного подхода сам процесс поиска неисправностей.

Рис. 6. Предохранители:
а — типа ПР2; б — типа ПН2; в — типа ПРС; 1 — присоединительный зажим; 2 — пружина; 3 — контактные стойки; 4 — контактный нож; 5 — патрон; 6 — плавкая вставка; 7 — Т-образный выступ для рукоятки; 8 — съемная рукоятка; 9 — корпус; 10 — головка

Поиск неисправностей | Электрооборудование сельского хозяйства | Архивы

Страница 5 из 11

Поиск неисправностей всегда считался уделом опытных специалистов. Подчас трудно было различить, чего здесь больше — опыта и мастерства или искусства. Однако нет в этом деле ничего необычного и непостижимого. Просто нужно знать методологию поиска. Она заключается в том, что он должен быть не случайным и хаотичным, а целенаправленным и последовательным. Для этого необходимо детально изучить конструкцию и работу неисправного агрегата, его схему электроснабжения и управления. Далее следует четко установить собственно технологическую неисправность. Например, если не работает насос, то причиной может быть закрытый клапан, либо повреждение турбинки насоса при вращающемся электродвигателе, либо пониженная частота вращения, либо отсутствие вращения по различным причинам — заклинивание насоса, вала насоса, неисправность муфты, заклинивание ротора, отсутствие напряжения и т.д. Если отсутствует напряжение, то следует пройти по цепи электроснабжения и проверить исправность всех коммутационных и защитных аппаратов. Иными словами, поиск должен идти по цепям электроснабжения и управления коммутационными и защитными аппаратами в направлении, обратном прохождению тока и сигналов управления. По мере движения в каждом направлении производится конкретизация причины несрабатывания.
Например, изображенный на рис. 2 электрический водонагреватель ВЭП-600 имеет схему управления, типичную для многих машин и агрегатов, используемых в сельском хозяйстве (рис. 7). Размеры таких систем и количество входящих в них аппаратов зависят от числа электроприводов в машине или агрегате.
На схеме изображены цепи электропитания нагревателя ЕК и насоса М. Например, насос получает питание через контакты пускателя КМ1 и тепловое реле КК1. На вводе шкафа имеется автоматический выключатель QF1. Обмотка пускателя получает питание через тиристор VD1, управляемый термоконтактором SK1 и напряжением управляющего тока от трансформатора TV, выпрямленного выпрямителем VD3.

Рис. 7. Принципиальная электрическая схема водонагревателя ВЭП-600
Кроме того, в схеме имеются предохранитель защиты схемы FU1, переключатель рода работ SA1 и резистор смещения R1. В процессе работы цепь включения электродвигателя насоса выглядит так: SK1 -» VD1 * SA1 КМ1 — М, а подача напряжения на электродвигатель: QF1 — силовые контакты КМ1 — КК1 * М. Зная все это, можно на чертеже схемы наметить направления проверки аппаратов и поиска неисправности, начиная от неработающего насоса М:

Осмотр, проверки и ремонт неисправных аппаратов выполняют, как было описано ранее. На рис. 7 позиции проверяемых аппаратов для удобства заключают в кружки, а сами пути и переходы поиска неисправности изображают стрелками. Для указанного выше случая пути были изображены цельной утолщенной линией. Для случая же неисправности нагревателя ЕК пути изображены штриховой линией. В качестве неисправности здесь принимается технологическая неисправность — отсутствие нагрева, тепла. Причина может быть заключена как в самом нагревателе ЕК, с которого и начинается поиск, так и в других аппаратах и цепях, проверяемых в логической последовательности.
При этом проверке подлежат не только шкаф управления, но и аппаратура на самом водонагревателе, а также все электропроводки. Если будет выяснено, что отсутствует напряжение питания, то проверкам подвергаются питающий кабель и источник электроснабжения, например силовой щит. Техническое обслуживание и текущий ремонт внутренних электропроводок и щитов кратко описаны ниже.

Внутренние электропроводки и щиты.

К внутренним относят силовые и осветительные электропроводки. Их обслуживание заключается в соблюдении чистоты по трассе прокладки, периодической очистке от пыли и грязи, проверке крепления проводников и механической защиты от повреждений, состояния присоединений и разветвлений в коробках, выключателях и розетках. В отношении обслуживания контактов используются соответствующие сведения, изложенные ранее. Обязательно проверяется состояние заземления металлических защитных конструкций, соответствие сечений проводников фактической токовой нагрузке. В процессе ремонта выполняются все операции обслуживания, заменяются дефектные участки электропроводок, усиливается изоляция, например с помощью изоленты, производится ремонт или замена коробок, выключателей и т.п. Если заменяется более 50% электропроводки, то такой ремонт относится к капитальному.
К щитам относятся силовые для распределения электроэнергии и осветительные для электроснабжения осветительных установок. Их обслуживание соответствует ранее изложенным способам в отношении отдельных аппаратов, содержащихся в щитах, например рубильников, автоматических выключателей, предохранителей. Именно эти аппараты установлены в силовых и осветительных щитах, наиболее широко используемых в сельском хозяйстве, например серий ШР11, ПР11,ПР24, ЯОУ-8500, ЯР11 и др. Кроме того, в щитах обслуживанию и ремонту подлежат шины, изоляторы, запирающие устройства, корпуса. Очень строго необходимо следить за соответствием токов плавких вставок предохранителей и уставок срабатывания автоматических выключателей расчетным значениям.
С конкретными типами электрических аппаратов, шкафов и щитов, их назначением и характеристикой можно ознакомиться на сайте.

назначение, виды, классификация, технические характеристики, установка, особенности эксплуатации, настройки и ремонта

Аппараты защиты — это устройства, которые предназначены для защиты электрических цепей, электрооборудования, машин и других агрегатов от любых угроз, мешающих нормальной работе этих устройств, а также для их защиты от перегрузок. Здесь важно отметить, что они должны быть правильно установлены, а эксплуатация должна проводиться точно в соответствии с инструкцией, иначе аппараты защиты сами могут стать причиной выхода оборудования из строя, взрыва, пожара и прочего.

Основные требования к приспособлениям

Для того чтобы прибор мог успешно эксплуатироваться, он должен удовлетворять следующим требованиям:

• Аппараты защиты ни в коем случае не должны иметь температуру сверх допустимой для них под нормальной нагрузкой электрической сети или электрического оборудования.
• Прибор не должен отключать оборудование от питания во время кратковременных перегрузок, к которым часто относится пусковой ток, ток при самозапуске и т. д.

При выборе плавких вставок для предохранителей необходимо основываться на номинальном токе в участке цепи, который и будет защищать данное устройство. Это правило выбора аппаратов защиты актуально в любом случае при выборе любого приспособления для защиты. Также важно понимать, что при длительном перегреве защитные качества значительно снижаются. Это негативно сказывается на приборах, так как в момент критической нагрузки они могут, к примеру, просто не отключиться, что приведет к аварии.

Аппараты защиты должны обязательно отключать сеть при возникновении длительных перегрузок внутри этой цепи. При этом должна обязательно соблюдаться обратная зависимость от тока по времени выдержки.

В любом случае устройство защиты должно отключать цепь в конце при возникновении короткого замыкания (КЗ). Если КЗ происходит в однофазной цепи, то отключение должно происходить в сети с глухозаземленной нейтралью. Если короткое замыкание происходит в двухфазной цепи, то в сети с изолированной нейтралью.

У аппаратов защиты электрических цепей имеется отключающая способность I _пр. Значение этого параметра должно соответствовать току короткого замыкания, который может возникнуть в начале защищаемого участка. Если же это значение будет ниже, чем максимально возможный ток КЗ, то процесс отключения участка цепи может не произойти вовсе или же произойти, но с задержкой. Из-за этого могут быть повреждены не только приборы, подключенные к этой сети, но и сам аппарат защиты электрической цепи. По этой причине коэффициент отключающей способности должен быть больше или же равен максимальному току короткого замыкания.

Предохранители плавкого типа

На сегодняшний день имеется несколько приборов для защиты электрических сетей, которые наиболее распространены. Одно из таких приспособлений — это плавкий предохранитель. Назначение аппарата защиты такого типа заключается в том, что он защищает сеть от перегрузок токового типа и от коротких замыканий.

На сегодняшний день существуют приборы разового применения, а также со сменными вставками. Эксплуатировать такие приспособления можно как в промышленных нуждах, так и в быту. Для этого есть приборы, которые используются в линиях до 1 кВ.

Кроме них есть высоковольтные устройства, применяющиеся на подстанциях, напряжение которых более 1000 В. Примером такого устройства может стать плавкий предохранитель на трансформаторах собственных нужд подстанций с 6/0,4 кВ.

Так как назначение этих аппаратов защиты — это защиты от КЗ и от токовых перегрузок, то они получили довольно широкое применение. Кроме того они очень просты и удобны в эксплуатации, их замена проводится также быстро и легко, а сами по себе они очень надежны. Все это привело к тому, что такие предохранители используются очень часто.

Для рассмотрения технических характеристик можно взять прибор ПР-2. В зависимости от номинального тока данный прибор выпускается с шестью видами патронов, которые отличаются по своему диаметру. В патроне каждого из них может устанавливаться вставка с расчетом на различный номинальный ток. К примеру, патрон, рассчитанный на ток 15 А, может быть снабжен вставкой и на 6 А, и на 10 А.

Кроме этой характеристики имеется также понятие нижнего и верхнего испытательного тока. Что касается нижнего значения испытательного тока, то это максимальное значение тока, при протекании которого в цепи на протяжении 1 часа не произойдет отключение участка цепи. Что касается верхнего значения, то это минимальный коэффициент тока, который при протекании в течение 1 часа в цепи расплавит вставку в аппарате защиты и управления.

Автоматические выключатели

Автоматические выключатели играют ту же роль, что и плавкие предохранители, но при этом их конструкция более сложная. Однако это компенсируется тем, что использовать выключатели гораздо удобнее, чем предохранители. К примеру, если в сети появится короткое замыкание по причине старения изоляции, то выключатель способен отключить от питания поврежденный участок электрической цепи. При этом же аппарат управления и защиты сам по себе достаточно легко восстанавливается, после срабатывания он не требует замены на новый, а после проведения ремонтных работ способен снова надежно защищать подконтрольный ему участок цепи. Использовать такого рода выключатели очень удобно, если необходимо провести какие-либо регламентные ремонтные работы.

Что касается производства данных приборов, то основной показатель — это номинальный ток, на который рассчитан прибор. В этом плане наблюдается огромный выбор, что позволяет подобрать под каждую цепь наиболее подходящее устройство. Если говорить о рабочем напряжении, то они, как и предохранители, делятся на два вида: с напряжением до 1 кВ и высоковольтные с рабочим напряжением выше 1 кВ. Здесь важно добавить, что высоковольтные аппараты защиты электрооборудования и электрических цепей производятся вакуумными, с инертным газом или маслонаполненными. Такое исполнение позволяет на более высоком уровне осуществлять расцепление цепи при возникновении такой необходимости. Еще одно существенное отличие автоматических выключателей от предохранителей состоит в том, что они изготавливаются для эксплуатации не только в однофазных, но и в трехфазных цепях.

К примеру, при возникновении короткого замыкания на землю одной из жил электрического двигателя автоматический выключатель отключит все три фазы, а не одну поврежденную. Это существенное и ключевое отличие, так как, если отключить лишь одну фазу, то двигатель будет продолжать функционировать на двух фазах. Такой режим работы является аварийным и сильно снижает срок эксплуатации прибора, а может и вовсе привести к аварийному выходу из строя оборудования. Кроме того, выключатели автоматического типа производятся для работы как с переменным, так и с постоянным напряжением.

Тепловое и токовое реле

На сегодняшний день среди аппаратов защиты электрических сетей имеется и множество разнообразных видов реле.

Тепловое реле — это одно из наиболее распространенных устройств, которое способно защищать электрические двигатели, нагреватели, любые силовые приборы от такой проблемы, как ток перегрузки. Принцип действия данного прибора очень прост, и основан он на том, что электрический ток способен нагревать проводник, по которому он протекает. Основная рабочая деталь любого теплового реле — это биметаллическая пластина. При нагреве до определенной температуры эта пластина изгибается, чем и разрывает электрический контакт в цепи. Естественно, что нагрев пластины будет происходить до тех пор, пока не достигнет критической точки.

Кроме тепловых, имеются и другие типы аппаратов защиты, к примеру токовое реле, которое контролирует величину тока в сети. Есть также реле напряжения, которое будет реагировать на изменение напряжения в сети и реле дифференциального тока. Последний прибор — это аппарат защиты от токов утечки. Здесь важно отметить, что автоматические выключатели, как и плавкие предохранители, не могут среагировать на возникновение утечки тока, так как это значение достаточно мало. Но при этом данного значения вполне хватит, чтобы убить человека при соприкосновении с корпусом прибора, подверженного такой неисправности.

Если наблюдается большое количество электрических приборов, которые нуждаются в подключении реле дифференциального тока, то часто используются комбинированные автоматы, чтобы уменьшить габариты силового щита. Такими устройствами стали приспособления, сочетающие в себе автоматический выключатель и реле дифференциального тока — автоматы дифференциальной защиты, или же дифавтоматы. При использовании таких устройств не только снижается размер силового щита, но и сильно облегчается процесс установки аппарата защиты, что, в свою очередь, делает их более экономичными.

Характеристики теплового реле

Основная характеристика для тепловых реле — это время срабатывания, которое зависит от тока нагрузки. Другими словами, данная характеристика называется время-токовой. Если рассматривать общий случай, то до подачи нагрузки через реле будет протекать ток I₀. В таком случае нагрев биметаллической пластины будет составлять q₀. Во время проверки данной характеристики очень важно учитывать, из какого состояния (перегретого или холодного) осуществляется срабатывание прибора. Кроме того, при проверке данных устройств очень важно помнить, что пластина не является термически устойчивой при возникновении тока короткого замыкания.

Выбор тепловых реле осуществляется следующим образом. Номинальный ток такого защитного устройства выбирается исходя из номинальной нагрузки электрического двигателя. Выбранный ток реле должен составлять 1,2-1,3 от номинального тока электродвигателя (тока нагрузки). Другими словами, такое устройство сработает в том случае, если в течение 20 минут нагрузка будет составлять от 20 до 30 %.

Очень важно понимать, что на работу теплового реле значительное влияние оказывает окружающая температура воздуха. Из-за роста температуры окружающей среды будет уменьшаться ток срабатывания данного приспособления. Если данный показатель будет слишком сильно отличаться от номинального, то нужно будет либо провести дополнительную плавную регулировку реле, либо же покупать новый прибор, но с учетом реальной температуры окружающей среды в рабочей зоне этого агрегата.

Чтобы уменьшить влияние окружающей температуры на величину срабатывания тока, необходимо приобретать реле с большим номинальным значением нагрузки. Для того чтобы добиться правильного функционирования теплого устройства, устанавливать его стоит в том же помещении, в котором находится и контролируемый объект. Однако нужно помнить, что реле реагирует на температуру, а потому располагать его вблизи концентрированных источников тепла запрещается. Таким источниками считаются котлы, источники отопления и прочие похожие системы и приборы.

Выбор устройств

При выборе оборудования для защиты электроприемников и электрических сетей необходимо основываться на номинальных токах, на которые рассчитаны эти приспособления, а также на ток, питающий сеть, где будут установлены такие агрегаты.

Во время выбора аппарата защиты очень важно иметь в виду возникновение таких ненормальных режимов работы, как:

• короткие замыкания междуфазного типа;
• замыкание фазы на корпус;
• сильное увеличение тока, которое может быть вызвано неполным коротким замыканием или же перегрузкой технологического оборудования;
• полное исчезновение или слишком сильное снижение напряжения.

Что касается защиты от короткого замыкания, то она должна выполняться для всех электрических приемников. Основное требование заключается в том, что отключение прибора от сети при возникновении КЗ должно быть минимальным из возможных. При выборе аппаратов защиты также важно знать, что должна быть предусмотрена полная защита от тока перегрузки, за исключением нескольких следующих случаев:

• когда перегрузка электрических приемников по технологическим причинам просто невозможна или же маловероятна;
• если мощность электрического двигателя меньше 1 кВт.

Кроме того, аппарат защиты электроустановок может не иметь функции защиты от перегрузки, если он устанавливается для слежения за электрическим двигателем, который эксплуатируется в кратковременном или же повторно-кратковременном режиме. Исключением является установка любых электрических приборов в комнатах с повышенной пожароопасностью. В таких помещениях защита от перегрузки должна устанавливаться на все приборы без исключения.

Защита минимального напряжения должна быть установлена в ряде следующих случаев:

• для электрических двигателей, которые не допускают включения в сеть при полном напряжении;
• для электрических двигателей, у которых самопуск не допускается по ряду технологических причин, или же он является опасным для сотрудников;
• для любых других электрических двигателей, отключение питания которых необходимо для того, чтобы снизить до допустимой величины суммарную мощность всех подключенных электрических приемников в этой сети.

Разновидности токов и подбор защитного устройства

Наиболее опасным является ток короткого замыкания. Основная опасность заключается в том, что он намного больше, чем нормальный пусковой ток, а также его значение может сильно отличаться в зависимости от участка цепи, где он возникает. Таким образом, при проверке аппарата защиты, который предохраняет цепь от КЗ, он должен максимально быстро производить разъединение цепи при возникновении такой проблемы. При этом он ни в коем случае не должен срабатывать при возникновении в цепи нормального значения пускового тока любого электрического прибора.

Что касается тока перегрузки, то здесь все довольно понятно. Таким током считается любое значение характеристики, которое превышает номинальное значение тока электрического двигателя. Но здесь очень важно понимать, что не при каждом возникновении тока перегрузки защитное устройство должно осуществлять отключение контактов цепи. Это важно еще и потому, что кратковременная перегрузка как электродвигателя, так и электрической сети в некоторых случаях допустима. Здесь стоит добавить, что чем более кратковременна нагрузка, тем больших значений она может достигать. Исходя из этого становится понятно, в чем заключается основное преимущество некоторых приборов. Степень защиты аппаратов с «зависимой характеристикой» в данном случае является максимальной, так как время их срабатывания будет уменьшаться с увеличением кратности нагрузки в этот момент. Таким образом, такие приборы является идеальными для защиты от тока перегрузки.

Если подвести небольшой итог, то можно сказать следующее. Для защиты от короткого замыкания должен быть выбран безынерционный аппарат, который будет настроен на срабатывание тока, который значительно выше пускового значения. Для защиты от перегрузки, наоборот, коммутационный аппарат защиты должен обладать инерцией, а также зависимой характеристикой. Он должен быть подобран таким образом, чтобы он не срабатывал за то время, пока происходит нормальный пуск электрического устройства.

Недостатки разных видов защитных устройств

Плавкие предохранители, которые ранее широко применялись в качестве аппаратов защиты распределительных устройств, обладают следующим рядом недостатков:

• довольно ограниченная возможность для применения в качестве защиты от тока перегрузки, так как отстройка от пусковых токов достаточно сложна;
• электродвигатель продолжит работу на двух фазах, даже если третью отключит предохранитель, из-за чего двигатель часто выходит из строя;
• в определенных случаях отключаемая предельная мощность является недостаточной;
• отсутствует возможность быстро восстановить подачу питания после отключения.

Что касается воздушных типов автоматов, то они более совершенны, чем плавкие предохранители, но и они не лишены недостатков. Основная проблема использования электрических аппаратов защиты заключается в том, что они не избирательны в плане действия. Особенно это заметно, если возникает нерегулируемый ток отсечки у установочного автомата.

Есть установочные автоматы, в которых защита от перегрузки осуществляется при помощи тепловых расцепителей. Чувствительность и задержка у них хуже, чем у тепловых реле, но при этом они действую на все три фазы сразу. Что касается универсальных автоматов для защиты, то здесь она еще хуже. Это обосновано тем, что в наличии имеются только электромагнитные расцепители.

Часто используются магнитные пускатели, в которые встроены реле теплового типа. Такие защитные средства способны защитить электрическую цепь от тока перегрузки в двух фазах. Но так как тепловые реле обладают большой инерционностью, они не способны обеспечить защиту от короткого замыкания. Если установить в пускатель удерживающую катушку, то можно обеспечить защиту от минимального напряжения.

Качественную защиту и от тока перегрузки, и от короткого замыкания могут обеспечить лишь индукционные реле или же электромагнитные реле. Однако они способны работать лишь через отключающий аппарат, из-за чего схема с их подключением получается более сложной.

Если подвести краткий итог вышесказанному, то можно сделать два следующих вывода:

1. Для защиты электрических двигателей, чья мощность не превышает 55 кВт, от тока перегрузки чаще всего используются именно магнитные пускатели с плавкими предохранителями или же с воздушными аппаратами.
2. Если мощность электрического двигателя более 55 кВт, то для их защиты используются электромагнитные контакторы с воздушными аппаратами или защитными реле. Здесь очень важно помнить о том, что контактор не допустит разрыва цепи при возникновении короткого замыкания.

При подборе нужного устройства очень важно проводить расчет аппаратов защиты. Наиболее важная формула — это расчет номинального тока двигателя, которая позволит подобрать средство защиты с подходящими показателями. Формула имеет следующий вид:

I_н=Р_дв ÷(√3*U_н*cos ц*n), где:

I_н — это номинальный ток двигателя, который будет иметь размерность в А;

Р_дв — это мощность двигателя, которая представляется в кВт;

U_н — это номинальное напряжение в В;

cos ц — это коэффициент активной мощности;

n — это коэффициент поле

Монтаж пусковой и защитной аппаратуры.

ных, торговых и т. п. помещениях плавкими предохранителями и автоматическими выключателями; при защите этих же проводников в невзрыво- и непожароопасных помещениях /Сз = 1,0.

Осветительные проводки дополнительно рассчитывают на потерю напряжения.

А Допустимые длительные токовые нагрузки на провода и кабели, а также выбор пусковой и защитной аппаратуры, проводов и кабелей для отдельно устанавливаемых электродвигателей находят по справочникам.

32

Монтаж пусковой и защитной аппаратуры

Пускозащитные аппараты перед установкой осматривают, проверяют наличие комплектующих деталей и отсутствие повреждений. Подвижные части аппаратов должны легко, без заеданий перемещаться, а цепи внутренних электрических соединений не иметь обрывов и повреждений. С магнитопроводов аппаратов снимают технический вазелин и вытирают их насухо. А Для дистанционного управления группой электродвигателей, обеспечивающих один технологический процесс, целесообразно применять пульты управления, изготовляемые Харьковским электромеханическим заводом, типов 2, 3 и 4 в уплотненном исполнении (ПУ). Установку пусковой и защитной аппаратуры в этих шкафах производят на специальных рейках с учетом конструктивных расстояний, приведенных в табл. 21. А При установке аппаратов* управления для отдельных электродвигателей руководствуются Правилами устройства электроустановок (ПУЭ) и располагают их ближе к электродвигателям в местах, удобных для обслуживания. Иногда аппараты управления устанавливают на рабочей машине. Кнопку или выключатель обязательно располагают возле механизма, если электродвигатель и приводимый им во вращение рабочий механизм размещены в разных помещениях или в одном помещении на расстоянии друг от друга более 5 м.

При установке аппаратуры на рабочей машине все рукоятки располагают на высоте около 1 м над уровнем пола, а при установке на стене — на высоте 1,25-1,5 м над полом. Расстояние от аппарата до стены должно составлять 60 мм.







презентация на тему «Защитная аппаратура для сетей напряжением до 1 кВ» | Презентация к уроку:

Слайд 1

Защитная аппаратура для сетей напряжением до 1 кВ

Слайд 2

Классификация пуско-регулирующей и защитной аппаратуры Главными функциями аппаратов управления и защиты являются: -включение и отключение электроустановок и сетей; -защита электроустановок от перегрузок и токов короткого замыкания; -регулирование числа оборотов электродвигателей; -электрическое торможение электродвигателей; В состав пуско-регулирующей и защитной аппаратуры входят: -плавкие предохранители; -кнопки управления; -концевые и путевые выключатели; -контакторы ; -магнитные пускатели; -автоматические выключатели;

Слайд 3

Плавкие предохранители. Плавкие предохранители применяются для защиты электроустановок от перегрузок и токов короткого замыкания. Предохранители ПР Предохранители СПО Предохранитель ПН-2 Номинальный ток предохранителя , указанный на нем, равен наибольшему из номинальных токов плавких вставок, предназначенных для данной конструкции предохранителя. Ток, на который рассчитана плавкая вставка для длительной работы, называют номинальным током плавкой вставки . Он может быть отличным от номинального тока самого предохранителя.

Слайд 4

Основным элементом предохранителя является плавкая вставка, которая сгорает (плавится) при значительном повышении тока в сети. Вставку выполняют в виде пластинки с вырезами , уменьшающими ее сечение на отдельных участках. На этих суженных участках выделяется больше теплоты, чем на широких. При номинальном токе избыточная теплота вследствие теплопроводности материала вставки успевает распространиться к более широким частям, и вся вставка имеет практически одну температуру. При перегрузках ( I≈I∞max ) нагрев суженных участков идет быстрее; так как только часть теплоты успевает отводиться к широким участкам. Плавкая вставка плавится в одном самом горячем месте . При коротком замыкании (I>>I∞) нагрев суженных участков идет настолько интенсивно, что практически отводом теплоты от них можно пренебречь. Плавкая вставка перегорает одновременно во всех или в нескольких суженных местах .

Слайд 5

1.контактный нож 2.фарфоровый корпус 3.крышка 4.болты контактной шайбы 5.болты крышки Наиболее распространенными в сетях до 1000 В являются: ПР -2 — предохранитель разборный ; НПН – насыпной предохранитель неразборный; ПН – 2 — предохранитель насыпной разборный . Основные типы предохранителей имеют номинальные токи от 15 до 1000 А. По своему конструктивному выполнению делятся на две группы: — с наполнителем (ПН – 2 , НПН ) – наполнены мелкозернистым кварцевым песком; без наполнителя ( ПР -2).

Слайд 6

Плавкие вставки делят на: Инерционные (способны выдерживать значительные кратковременные перегрузки током). К ним относятся все установочные предохранители с винтовой резьбой и свинцовым токопроводящим мостиком. Номинальный ток плавкой вставки определяется только по величине длительно расчетного тока линии : I вс. ≥ I дл. расч . Безынерционные (с ограниченной способностью к перегрузкам). К ним относятся трубчатые с медным токопроводящим мостиком. Номинальный ток плавкой вставки определяется: по величине длительно расчетного тока линии : I вс. ≥ I дл. расч . по величине пускового тока ЭП: а) при защите ответвления, идущего к одиночному двигателю с нечастыми пусками и с длительностью пускового периода не более 2 – 2,5 ч (ЭД металлообрабатывающих станков, вентиляторов, насосов) I вс. ≥ I пуск. / 2,5 ἀ = 2,5 – легкий пуск ἀ = 1,6 – тяжелый пуск б) при защите ответвления, идущего к двигателю с частыми пусками или большой длительностью пускового периода (ЭД кранов, дробилок) I вс. ≥ I пуск. /

Слайд 7

в) при защите магистрали, питающей силовую или смешанную нагрузку I вс. ≥ I кр . / 2,5 I кр . –максимальный кратковременный ток линии г) при защите ЭД ответственных механизмов независимо от условий пуска I вс. ≥ I пуск. / 1,6 В формулах I пуск. – пусковой ток электродвигателя, А I кр . – максимальный кратковременный ток линии. А пусковой ток электроприемника или группы одновременно включаемых электроприемников , при пуске которых кратковременный ток линии достигает наибольшей величины; длительный расчетный ток, определяемый без учета рабочего тока пускаемых электроприемников .

Слайд 8

Номинальный ток плавкой вставки предохранителя, защищающего ответвление к сварочному аппарату , выбирается из соотношения: I н – номинальный ток сварочного аппарата при паспортной продолжительности включения (ПВ). Пример. Рассчитать ток и выбрать плавкий предохранитель для защиты линии, по которой питается электроприемник (электродвигатель) со следующими данными:

Слайд 9

Решение. Определяем длительный расчетный ток линии: Пусковой ток: По длительному току

Слайд 10

По кратковременному току с учетом условий пуска I вс. ≥ I пуск. / 2,5 Выбираем предохранитель ПН2-250 с I н.вст =120 А.

Слайд 11

Общими элементами кнопок управления различных типов являются 1-колодка; 2-неподвижный контакт; 3-толкатель; 4-штифт; 5-контактная пружина; 6-мостик с контактами; 7-возвратная пружина; Кнопки управления. Кнопки управления предназначены для замыкания и размыкания цепей дистанционного управления электродвигателями. Комплект из нескольких кнопок «ПУСК» и «СТОП», объединенных в одном корпусе называется кнопочной станцией.

Слайд 12

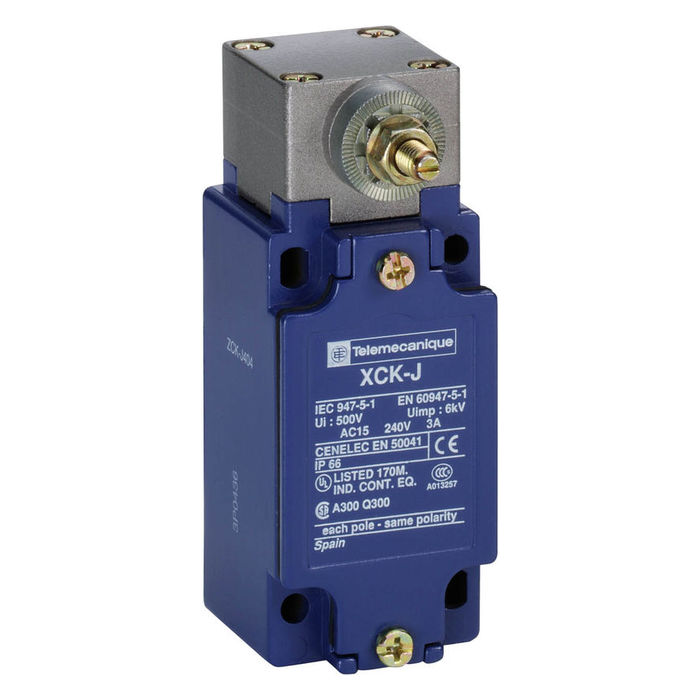

Концевые и путевые выключатели. Концевые и путевые выключатели применяются для переключения цепей управления по мере передвижения элементов механизмов и для автоматического отключения механизма в конце его рабочего пути.

Слайд 13

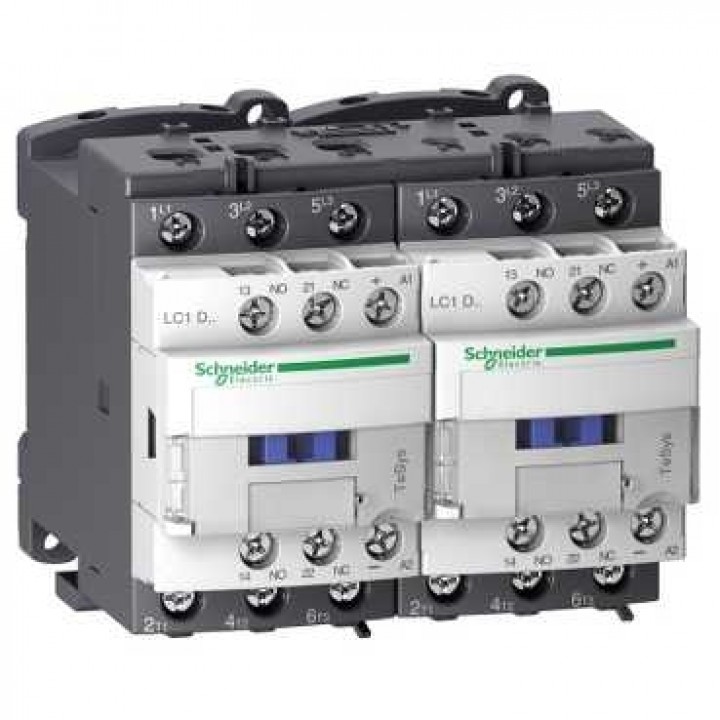

Контакторы. Контактор представляет собой аппарат электромагнитного действия для дистанционного управления электромашинами и аппаратами. Конструкция. Состоит из следующих основных узлов: 1-Главные контакты осуществляют замыкание и размыкание силовой цепи. 2-Дугогасительная система обеспечивает гашение электрической дуги, которая возникает при размыкании главных контактов. 5 –металлическая изолированная рейка Контакторы КТ, КТП, КПВ, КТПВ, МК, КПД, КТК.

Слайд 14

3-Электромагнитная система обеспечивает дистанционное управление контактором, т. е. включение и отключение. 4-Вспомогательные контакты п роизводят переключения в цепях управления контактора, а также в цепях блокировки и сигнализации.

Слайд 15

КТ-6033Б У3 220В.

Слайд 16

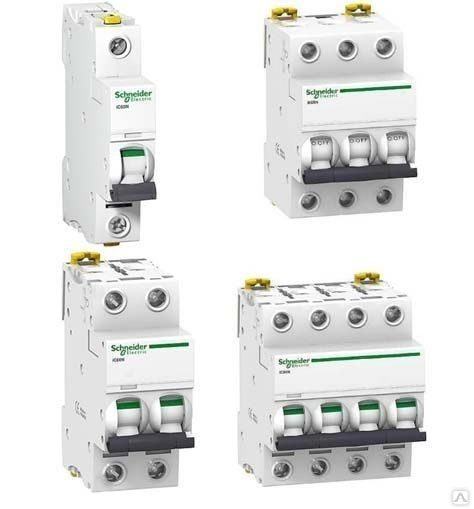

Автоматические выключатели. Это механический коммутационный аппарат, предназначенный для включения и отключения ЭЦ и многократной защиты электроустановок от перегрузок, короткого замыкания и снижения напряжения (не все). АП-50 АП 50Б

Слайд 17

АП 50Б Открываем верхнюю крышку автоматического выключателя, смотрим, что в нутрии: — две кнопки управления, красная кнопка отключение, белая кнопка включение. — контактный механизм, состоящий из подвижных и неподвижных контактов.

Слайд 18

Верхние подвижные контакты состоят из медного сплава. На нижние не подвижные контакты для хорошего и надежного контакта установлены напайки из серебреного сплава в форме плоской шайбочки .

Слайд 19

Функция расцепителя : при коротком замыкании в цепи, защищаемом автоматическим выключателем происходит гигантский скачок тока. Ток, проходя через катушку магнитного расцепителя , в витках создает сильное магнитное поле, которое притягивает сердечник катушки. Сердечник втягивается в катушку и нажимает на спусковой механизм, который мгновенно отключает автоматический выключатель, тем самым предотвращает развитее короткого замыкания и последствий КЗ. токовые катушки электромагнитного расцепителя .

Слайд 20

Можно проверить электромагнитную защиту автоматического выключателя, эмитировать короткое замыкание, нажатием на сердечник. При нажатии на сердечник автомат должен, мгновенно отключится при условии, что он включен.

Слайд 21

Спусковой механизм Это механическое устройство, которое приводит в действие подвижные контакты автомата на отключение. При включении автомата взводятся пружины, фиксируется в заряженном состоянии, ожидая отключающего сигнала при не нормальном режиме питающей линии. Регулировка чувствительности защиты осуществляется маленьким рычагом. Перемещаем рычаг вверх, чувствительность защиты ухудшается, защите потребуется более сильный сигнал для отключения автомата, а перемещение рычага в низ защита становится чувствительна, автомат отключится при малейшем сигнале.

Слайд 22

Тепловая защита устанавливается в нижней части автомата. Чтобы рассмотреть тепловую защиту необходимо аккуратно снять заднюю крышку, подцепив ее отверткой, она спокойно снимется, освободившись из металлических шляпок.

Слайд 23

На рисунке изображено: три биметаллических пластинки на каждую фазу и отключающая планка “ОП”, которая приводит в действие спусковой механизм. Биметаллическая пластина рассчитана на определенный ток. Если ток на биметаллической пластине превышает установленное значение, то проходящий ток будет разогревать ее, при этом пластина начнет деформироваться, выгибаться и надавит на отключающую планку, тем самым отключит автомат.

Слайд 24

В верхней крышке автоматического выключателя стоит не менее важное устройство, это дугогасящая камера, на каждой фазе. При возникновении короткого замыкания автомату придется отключать гигантский ток. При разрыве контактов за контактами потянется дуга, соизмерима, что при сварке. Чтобы дуга не перешла на соседние контакты, и не образовалось междуфазное короткое замыкание внутри автомата, дугогасящие камеры разрывают дугу на своих набранных пластинках.

Слайд 25

Крупным планом дугогасящая камера.

Слайд 26

Вид сверху, здесь хорошо видно расположение пластинок, они повторяют траекторию отключающего контакта при отключении автомата. Дугогасящая камера — это набор металлических пластинок изолированных друг от друга, закрепленные на двух токонепроводящих пластинах.

Слайд 27

Расчет и выбор расцепителей автоматических выключателей Номинальные токи расцепителей выбирают по длительному расчетному току линии: Ток срабатывания (отсечки) электромагнитного или комбинированного расцепителя ( I ср.о ) проверяется по пиковому току линии ( I кр ): где k н — коэффициент надежности отстройки отсечки от пикового тока, учитывающий: возможный разброс тока срабатывания отсечки относительно уставки ; некоторый запас по току. Значения k н принимаются в зависимости от типа автомата. При отсутствии таких данных можно принять: k н = 1,25…1,5.

Слайд 28

Пример. Рассчитать ток и выбрать автоматический выключатель для защиты от перегрузки и токов короткого замыкания линии, по которой питается асинхронный двигатель мощностью 11 кВт, Решение. Определяем длительный расчетный ток:

Слайд 29

Выберем номинальный ток расцепителя из условия: Выбираем автоматический выключатель серии АП-50 с номинальным током (Ток выставляется механизмом уставки ) I н.р. = 25 А

Слайд 30

Устанавливаем невозможность срабатывания автоматического выключателя при пуске: принимаем К н = 1,25 На электромагнитном расцепителе ток трогания установлен на 10 I нр , значит I ср.эл = 250 А. Максимальный кратковременный ток:

Слайд 31

Магнитный пускатель. Магнитный пускатель — электромагнитный аппарат для дистанционного и местного управления электродвигателями и другими установками, а также защиты их от перегрузок и токов короткого замыкания. нереверсивный реверсивный

Слайд 32

Электромагнитные пускатели серии ПМ12 на токи 10, 25, 40, 63 А Пускатели серии ПМ12 предназначены для применения в схемах управления электроприводами на напряжение до 660 В переменного тока с частотой 50 и 60 Гц в категориях применения АСC1, АСC3 и АСC4. Пускатели ПМ12 применяются, главным образом, в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором

Слайд 33

Электромагнитные пускатели серии ПМУ Электромагнитные пускатели серии ПМЕ ПМА-3000 магнитный пускатель

Слайд 34

контактная пружина контактный мостик неподвижные контакты траверса якорь катушка сердечник блок-контакты Основные узлы магнитного пускателя

Слайд 35

Тепловые реле РТТ, РТЛ, ТРП, ТРН, применяемые в магнитных пускателях, служат для защиты электрических цепей от токов перегрузки. Тепловое реле 1- биметаллическая пластинка 2 – нагреватель 3 – контактная стойка 4 – рычаг 5 — фигурная скобка 6 — стойка 7 — контакты

Слайд 36

Тепловое реле, РТЛ (рис. ), работает следующим образом. Рабочий ток проходит через нагреватель 2 (сменные пластины из сплава с высоким удельным сопротивлением). Рядом расположена биметаллическая пластинка 1, нижний конец которой закреплен, а верхний свободный.

Слайд 37

Подвижные контакты 7 теплового реле закреплены на пластмассовой стойке 6, которая упирается в пружину. Эта пружина старается разомкнуть контакты, но с помощью рычага 4, который упирается в выступ на корпусе реле, контакты удерживаются в замкнутом состоянии.

Слайд 38

В случае, когда ток, проходящий по нагревателю, небольшой (выделяется небольшое количество теплоты, биметаллическая пластинка почти не сгибается, подвижные части реле занимают положение, показанное на рисунке), контакты реле замкнуты. Если же ток через нагреватель превышает номинальную величину (режим- перегрузки), количество выделяемой в нагревателе теплоты увеличивается, биметаллическая пластинка сгибается (в направлении стрелки) и поворачивает фигурную скобку 5, которая действует на рычаг 4 контактной стойки

Слайд 39

В результате контакты реле под действием пружины размыкаются. После охлаждения биметаллической пластинки подвижные части не могут самостоятельно занять первоначальное положение, поэтому необходимо нажать на верхнюю часть 3 контактной стойки.

Слайд 40

Расчет и выбор тепловых реле магнитных пускателей Тепловая защита отключает электродвигатель от электрической сети, если вследствие протекания в электрической цепи повышенных токов имеет место более высокий нагрев его обмоток. Такая перегрузка возникает при увеличении нагрузки на валу электродвигателя или при обрыве одной из фаз трехфазного электродвигателя. Номинальные токи тепловых элементов реле выбирают по длительному расчетному току ( Ip ) или номинальному току электродвигателя ( I н ) :

Слайд 41

Пример. Рассчитать ток и выбрать уставку теплового реле серии РТЛ магнитного пускателя ПМЛ, защищающего от перегрузки электродвигатель Решение. Определяем длительный расчетный ток электродвигателя Выбираем магнитный пускатель серии ПМЛ200004 второй величины с РТЛ-101604, I нт = 12А.

Слайд 42

Технические характеристики тепловых реле типа РТЛ Iном пускателя. А Среднее значение тока теплового реле, А Пределы регулирования тока срабатывания, А 10 0,14 0,1 -0,17 0,21 0,16-0,26 0,32 0,24 — 0,4 0,52 0,38 — 0,65 0,8 0,61 — 1,0 1,3 0,95- 1,6 2,0 1,5-2,6 3,2 2,4 — 4,0 5,0 3,8 — 60 6,8 5,5 — 8,0 8,5 7,0- 10,0 25 8,5 7,0 — 10,0 12,0 9,5 — 14,0 16,0 13,0- 19,0 21,5 18,0-25,0 40 21,5 18,0-25,0 27,5 23,0 — 32,0 35,0 30,0 — 40,0 63 35,0 30,0 — 40,0 44,0 38,0 — 50,0 52,0 47,0 — 57,0

Пускозащитная аппаратура малой мощности на токи от 0,1А до 63А

• Главная
• Услуги
• Новости
• Фотогалерея
  • Водоотливные установки
  • Дробильные комплексы
  • ФОТО ОБОРУДОВАНИЯ
  • ФОТО ПРЕДПРИЯТИЯ
  • ВЫСТАВОЧНЫЕ ЗАЛЫ
  • КУЛЬТУРА и СПОРТ
• Документы
  • Печатная версия каталога
  • Каталог продукции
  • Краткий каталог
  • Буклет оборудования РН
  • Техническое обслуживание
  • Буклет электрощитовое
• Прайс
• Контакты
  • О компании
  • Сервис

• Рудничное электрооборудование для шахт, разрезов и рудников
  • Рудничное электрооборудование до 1000 В
    • Оборудование серии EL
      • ПУСКАТЕЛИ ПР-10…630-EL
      • Выключатели рудничные ВР- 40…1000-EL
      • АППАРАТЫ ОСВЕТИТЕЛЬНЫЕ ШАХТНЫЕ АОШ- 1,6…5,0-EL
      • ПУСКАТЕЛИ С РУЧНЫМ УПРАВЛЕНИЕМ ШАХТНЫЕ ПРШ-10…630-EL
    • Пускатели рудничные
      • Пускатель рудничный прямого пуска типа ПР-0,4М…ПР-800М
      • Пускатель реверсивный рудничный типа ПРР-0.4…ПРР-630М
      • Пускатель рудничный с мягким (плавным) пуском типа ПРМ-10М…ПРМ-630М
      • Пускатель рудничный автоматизации приводов типа ПРА-0.4М…ПРА-63М
      • Пускатель рудничный с частотным регулированием типа ПРЧ-10М…ПРЧ-630М
      • Пускатель ручной шахтный типа ПРШ-10М…ПРШ-250М
    • Пускозащитная аппаратура малой мощности на токи от 0,1А до 63А

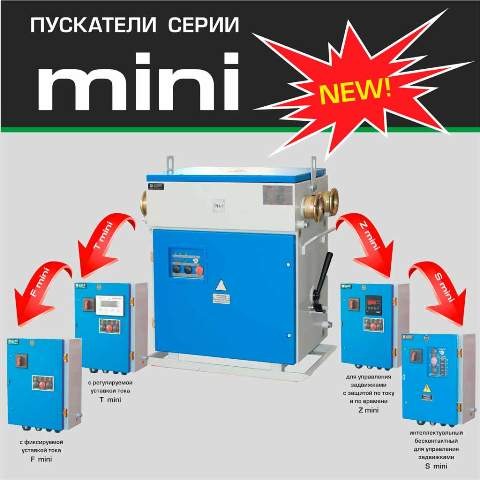

      • Пускатель рудничный ПР-0,16…63-Fmini-(П)-УХЛ5
      • Пускатель рудничный ПР-6,3…63-Tmini-(П)-УХЛ5
    • Выключатели рудничные типа ВР-100…ВР-1000
    • Аппарат осветительный шахтный типа АОШ 0,25…5кВА
    • Аппарат пусковой рудничный шахтный типа АПР 2,5…5,0кВА
    • Шкаф автоматического включения резерва АВР-2×40А…2×1600А
    • Шкаф оперативного тока ШОТ
    • Сигнализатор светозвуковой рудничный типа СР-104 (204)
    • Коробка соединительная рудничная типа КСР 63÷630А
    • Клеммный ящик КЯ
    • Рудничное электрооборудование с использованием быстроразъемных промышленных соединителей

% PDF-1.3 % 768 0 объект > endobj xref 768 131 0000000016 00000 н. 0000002972 00000 н. 0000003112 00000 н. 0000005204 00000 н. 0000005422 00000 н. 0000005506 00000 н. 0000005595 00000 н. 0000005742 00000 н. 0000005858 00000 п. 0000005914 00000 н. 0000006074 00000 н. 0000006130 00000 н. 0000006318 00000 н. 0000006374 00000 н. 0000006564 00000 н. 0000006620 00000 н. 0000006721 00000 н. 0000006822 00000 н. 0000006878 00000 н. 0000006934 00000 п. 0000007119 00000 н. 0000007175 00000 н. 0000007278 00000 н. 0000007379 00000 н. 0000007435 00000 н. 0000007491 00000 п. 0000007678 00000 н. 0000007734 00000 н. 0000007839 00000 п. 0000007940 00000 п. 0000007996 00000 н. 0000008052 00000 н. 0000008214 00000 н. 0000008270 00000 п. 0000008394 00000 н. 0000008487 00000 н. 0000008543 00000 н. 0000008663 00000 н. 0000008719 00000 п. 0000008845 00000 н. 0000008901 00000 н. 0000009009 00000 н. 0000009065 00000 н. 0000009178 00000 н. 0000009234 00000 п. 0000009366 00000 п. 0000009422 00000 н. 0000009534 00000 п. 0000009590 00000 н. 0000009712 00000 н. 0000009768 00000 н. 0000009888 00000 н. 0000009944 00000 н. 0000010088 00000 п. 0000010144 00000 п. 0000010285 00000 п. 0000010341 00000 п. 0000010397 00000 п. 0000010578 00000 п. 0000010634 00000 п. 0000010754 00000 п. 0000010873 00000 п. 0000010929 00000 п. 0000011039 00000 п. 0000011095 00000 п. 0000011221 00000 п. 0000011277 00000 п. 0000011333 00000 п. 0000011564 00000 п. 0000011620 00000 п. 0000011728 00000 п. 0000011823 00000 п. 0000011879 00000 п. 0000012009 00000 п. 0000012065 00000 п. 0000012121 00000 п. 0000012289 00000 п. 0000012344 00000 п. 0000012450 00000 п. 0000012550 00000 п. 0000012606 00000 п. 0000012739 00000 п. 0000012794 00000 п. 0000012849 00000 п. 0000012958 00000 п. 0000013013 00000 п. 0000013148 00000 п. 0000013251 00000 п. 0000013306 00000 п. 0000013447 00000 п. 0000013502 00000 п. 0000013557 00000 п. 0000013667 00000 п. 0000013722 00000 п. 0000013824 00000 п. 0000013879 00000 п. 0000013981 00000 п. 0000014036 00000 п. 0000014091 00000 п. 0000014145 00000 п. 0000014395 00000 п. 0000014453 00000 п. 0000014476 00000 п. 0000017365 00000 п. 0000017388 00000 п. 0000020215 00000 н. 0000020238 00000 п. 0000023027 00000 н. 0000023050 00000 п. 0000025813 00000 п. 0000025836 00000 п. 0000028691 00000 п. 0000028714 00000 п. 0000031569 00000 п. 0000031790 00000 п. 0000032330 00000 п. 0000032858 00000 п. 0000032965 00000 п. 0000033181 00000 п. 0000033289 00000 п. 0000033470 00000 п. 0000033578 00000 п. 0000033601 00000 п. 0000036429 00000 н. 0000036452 00000 п. 0000039608 00000 п. 0000039687 00000 п. 0000040629 00000 п. 0000051655 00000 п. 0000003168 00000 п. 0000005181 00000 п. трейлер ] >> startxref 0 %% EOF 769 0 объект > endobj 770 0 объект > endobj 897 0 объект > ручей HWkPT ~ 9 쪡 x: $) ˌGX j6I’dV2LH69 ޸ jYv1t $ V% 4jX3I; f ᏾ vcg ~ | /

Таблица рейтингов IP | DSMT.com

IP00	Не защищен от твердых частиц.	Не защищен от жидкостей.
IP01	Не защищен от твердых частиц.	Защищено от конденсата.
IP02	Не защищен от твердых частиц.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP03	Не защищен от твердых частиц.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP04	Не защищен от твердых частиц.	Защищено от водяных брызг с любого направления.
IP05	Не защищен от твердых частиц.	Защищено от струй воды под низким давлением с любого направления.
IP06	Не защищен от твердых частиц.	Защищено от струй воды под высоким давлением с любого направления.
IP07	Не защищен от твердых частиц.	Защищено от погружения на глубину от 15 сантиметров до 1 метра.
IP08	Не защищен от твердых частиц.	Защищено от длительного погружения в воду до определенного давления.
IP10	Защищено от прикосновения руками более 50 миллиметров.	Не защищен от жидкостей.
IP11	Защищено от прикосновения руками более 50 миллиметров.	Защищено от конденсата.
IP12	Защищено от прикосновения руками более 50 миллиметров.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP13	Защищено от прикосновения руками более 50 миллиметров.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP14	Защищено от прикосновения руками более 50 миллиметров.	Защищено от водяных брызг с любого направления.
IP15	Защищено от прикосновения руками более 50 миллиметров.	Защищено от струй воды под низким давлением с любого направления.
IP16	Защищено от прикосновения руками более 50 миллиметров.	Защищено от струй воды под высоким давлением с любого направления.
IP17	Защищено от прикосновения руками более 50 миллиметров.	Защищено от погружения на глубину от 15 сантиметров до 1 метра.
IP18	Защищено от прикосновения руками более 50 миллиметров.	Защищено от длительного погружения в воду до определенного давления.
IP20	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Не защищен от жидкостей.
IP21	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от конденсата.
IP22	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP23	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP24	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от водяных брызг с любого направления.
IP25	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от струй воды под низким давлением с любого направления.
IP26	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от струй воды под высоким давлением с любого направления.
IP27	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от погружения на глубину от 15 сантиметров до 1 метра.
IP28	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от длительного погружения в воду до определенного давления.
IP30	Защищено от инструментов и проводов диаметром более 2,5 мм.	Не защищен от жидкостей.
IP31	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от конденсата.
IP32	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP33	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP34	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от водяных брызг с любого направления.
IP35	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от струй воды под низким давлением с любого направления.
IP36	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от струй воды под высоким давлением с любого направления.
IP37	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от погружения на глубину от 15 сантиметров до 1 метра.
IP38	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от длительного погружения в воду до определенного давления.
IP40	Защищено от инструментов и небольших проводов более 1 миллиметра.	Не защищен от жидкостей.
IP41	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от конденсата.
IP42	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP43	Защищено от инструментов и тонких проводов диаметром более 1 миллиметра.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP44	Защищено от инструментов и тонких проводов диаметром более 1 миллиметра.	Защищено от водяных брызг с любого направления.
IP45	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от струй воды под низким давлением с любого направления.
IP46	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от струй воды под высоким давлением с любого направления.
IP47	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от погружения на глубину от 15 сантиметров до 1 метра.
IP48	Защищено от инструментов и тонких проводов диаметром более 1 миллиметра.	Защищено от длительного погружения в воду до определенного давления.
IP50	Защищено от ограниченного проникновения пыли.	Не защищен от жидкостей.
IP51	Защищено от ограниченного проникновения пыли.	Защищено от конденсата.
IP52	Защищено от ограниченного проникновения пыли.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP53	Защищено от ограниченного проникновения пыли.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP54	Защищено от ограниченного проникновения пыли.	Защищено от водяных брызг с любого направления.
IP55	Защищено от ограниченного проникновения пыли.	Защищено от струй воды под низким давлением с любого направления.
IP56	Защищено от ограниченного проникновения пыли.	Защищено от струй воды под высоким давлением с любого направления.
IP57	Защищено от ограниченного проникновения пыли.	Защищено от погружения на глубину от 15 сантиметров до 1 метра.
IP58	Защищено от ограниченного проникновения пыли.	Защищено от длительного погружения в воду до определенного давления.
IP60	Защищено от полного проникновения пыли.	Не защищен от жидкостей.
IP61	Защищено от полного проникновения пыли.	Защищено от конденсата.
IP62	Защищено от полного проникновения пыли.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP63	Защищено от полного проникновения пыли.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP64	Защищено от полного проникновения пыли.	Защищено от водяных брызг с любого направления.
IP65	Защищено от полного проникновения пыли.	Защищено от струй воды под низким давлением с любого направления.
IP66	Защищено от полного проникновения пыли.	Защищено от струй воды под высоким давлением с любого направления.
IP67	Защищено от полного проникновения пыли.	Защищено от погружения на глубину от 15 сантиметров до 1 метра.
IP68	Защищено от полного проникновения пыли.	Защищено от длительного погружения в воду до определенного давления.
IP69K	Защищено от полного проникновения пыли.	Защищено от пароструйной очистки.

TechCrunch — Новости стартапов и технологий

Railsbank, платформа Banking-as-a-Service со штаб-квартирой в Лондоне, привлекла 37 миллионов долларов в качестве нового финансирования для роста. Возглавляют раунд MiddleGame Ventures и Ventura Capital, которые уже существуют в

.

PUBG Mobile вернется в Индию в новом аватаре, сообщила в четверг материнская компания PUBG Corporation. На прошлой неделе TechCrunch сообщил, что южнокорейская игровая компания планирует вернуться к

.

Китайские гиганты электронной коммерции — Alibaba и JD.com снова заявил, что установил рекорды во время крупнейшего в мире торгового события — Дня холостяков. Фигуры часто можно раскрасить, чтобы нарисовать r

.

Избранный президент Джозеф Байден назначил Рона Клейна, давнего коллегу и доверенное лицо, а также нынешнего исполнительного вице-президента венчурной компании Revolution, своим руководителем персонала в Белом доме

.

Rivian открывает предварительные заказы на три версии своего будущего электрического пикапа и внедорожника, которые начинаются от 67 500 долларов и с запасом хода от аккумулятора более 300 миль.Тем не менее, больше вариантов будет

Новое исследование показало, что Сан-Франциско и Лондон стали двумя ведущими мировыми центрами венчурных инвестиций в технологические решения, которые касаются одного или нескольких из 17 проектов ООН по устойчивому развитию

.

Производитель электромобилей Rivian сделает свою систему помощи водителю без помощи рук стандартом для каждого автомобиля, который он строит, включая первые два автомобиля — пикап RT1 и внедорожник R1S — com

.

Google меняет свою политику хранения, Facebook продлевает политический запрет на рекламу и отзываются о звонках.Это ваш Daily Crunch на 11 ноября 2020 года. Большая история: Google Фото закончится бесплатно, u

Google Music мертв, а вместе с тем — одна из немногих оставшихся связей, которые у меня остались с компанией, которые не кажутся мне пистолетом в голове. Сервис, теперь случайно объединенный с YouTube Music, reca

Собственная версия рассказов Twitter, которую он называет «Флотилии», прибыла в Японию. Новая функция позволяет пользователям публиковать временный контент, который автоматически исчезает через 24 часа.

Устройства Ring, принадлежащие Amazon, уже давно находятся под пристальным вниманием защитников конфиденциальности. Теперь бренд занимается совсем другим вопросом.

На следующей неделе состоится серия Extra Crunch Live, а на следующей неделе Джордан Крук и Алекс Вильгельм будут приглашать в беседу Байрона Дитера из Bessemer Venture Partners. Дитер —

Snapchat — типичное потребительское приложение: с множеством забавных фильтров, оно побуждает людей отправлять забавные, исчезающие сообщения друзьям и имеет большую базу молодых пользователей.Но мог ли родитель co

Аджай Ваши, проработавший последние восемь лет в Dropbox, пройдя путь от финансового директора до финансового директора и помогший вывести компанию на биржу в 2018 году, присоединяется к Silicon Vall

.

Niantic продолжает делать большие ставки на идею о том, что знает, куда движутся потребительские вычисления, а именно в сторону дополненной реальности. У стартапа по разработке игр Pokémon GO есть хорошая компания

Софи Алкорн Соавтор Поделиться в Твиттере Софи Алкорн — основательница Закона об иммиграции Алкорна в Кремниевой долине и награды Global Law Experts Awards 2019 в категории «Юридическая фирма года в Калифорнии» за Entr

1 июня 2021 года Google изменит свою политику хранения для бесплатных учетных записей — и не в лучшую сторону.
