В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки.
Рисунок По этой же схеме производят и подключение проводов.
В результате металл контактов-микроножей плотно прилегает к металлу проводника.
Как подключить wi-fi роутер самостоятельно. Установка роутера
Кроссовое подключение витой пары Второй способ — кроссовый или перекрестный. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся .
Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Если с первого раза не получилось, процесс обжима нужно повторить.
Как обжать сетевой кабель?
При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз.
Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность.
Обжим кабеля витой пары 8 жил, 4 жилы на канале inrouter
Цветовая схема обжима RJ-45 компьютер — хаб для Интернета
Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ. Инструменты и материалы Сетевой кабель. Обжатие коннектора кримпером Обжим отверткой Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой.
Это опасно для жизни и может вывести из строя компьютер. Если с первого раза не получилось, процесс обжима нужно повторить.
Тем более, что подобные специалисты возьмут за это немалую сумму.
Разведенные провода зажимаются между большим и указательным пальцами. Можно другим способом проверить качество обжимки витой пары 8 жил.
Следует лишь помнить о том, что существует две схемы по, которым осуществляется подключение розетки к разъёму.
Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.
Выбираем кабель.
Как подключить маршрутизатор к компьютеру
Основные понятия
Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Подключение настенной компьютерной розетки Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки.
Это значит, что он стал на место и изоляция прорезана.
Некоторые изделия от разных производителей имеют отличия во внутреннем устройстве, но они только визуальные, а принцип подключения остается неизменным — выполнение кроссировки с соблюдением цветовой схемы и правильное производство обжима проводов в клемнике. Видео: обжим витой пары специальными инструментами Вместе с тем не всегда и не у всех под рукой может находиться инструмент необходимый для витой пары, поэтому существует другой вид обжимки — с использованием плоской отвёртки. Разновидности кабелей для интернета Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т.
Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Некоторое количество — минимум 2 штуки для каждой витой пары на оба конца кабеля , но лучше с запасом, особенно для тех, кто обжимает кабель впервые.
Вскрываем крышку, закрывающую контактную часть.Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. Инструменты и материалы Сетевой кабель. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты.
Компьютерные сети
Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации. Обжим проводов на клеммах розетки — важное условие для качественной коммутации Обзор продукции известных брендов — производителей интернет розеток Знаменитые торговые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке.
Видео: установка розетки RJ для внутреннего монтажа В том случае, если для монтажа розетки был выбран открытый способ внешний монтаж для фиксации нужен будет дополнительный элемент — кабельный короб, который монтируется на стену.
Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Проверяют качество работы с помощью мультиметра. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить.
Последовательность проводов прозвонить специальным сетевым тестером. Алгоритм последовательности действий следующий: Необходимо подготовить конец кабеля для обжима. Вот последовательность действий: Срезается верхний слой обмотки. Общая картинка, иллюстрирующая вид 4-пинового разъема, кабеля, а также его подключение к трубке и аппарату Используются для организации подключения телефонной линии.
Как соединить интернет кабель.
Что понадобится для обжимки?
Мультиметр — для проверки качества обжима.
Видео урок: обжим коннектора RJ Благодаря появлению Интернета, многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов. Стриппер — специальный ручной инструмент для снятия изоляции с жил.
Практически все современные локальные сети используют для подключений разъем RJ

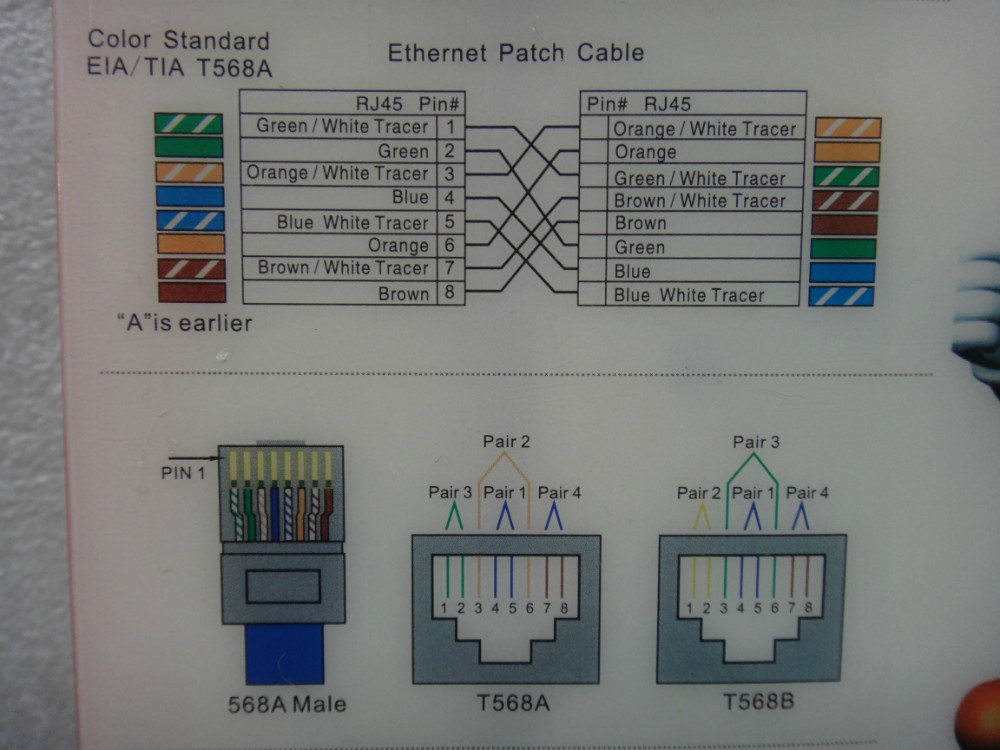

Цветовая схема обжима RJ 8P8C utp кабеля витой пары компьютер — хаб при ремонте Если при проверке кабеля витых пар обнаружен обрыв или короткое замыкание в оранжевой или зеленой витой паре, а синяя и коричневая исправны, то можно обойтись без замены кабеля. Для обжима такого кабеля используются специальные коннекторы RJ Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.
Как правильно подключить интернет кабель к розетке. Схема подключения для RJ 45
С кабеля снимают защитную изоляцию где-то на см. Кабели подразделяются на два вида: экранированные и неэкранированные и обозначаются следующим образом: Цветовые схемы обжима в вилке RJ Существуют несколько схематических решений по обжиму витой пары, которые будут рассмотрены ниже на примере интернет-кабеля, используемого для построения сетей LAN и DSL.
Такой способ подключения получил несколько меньшее распространение. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят. При этом зачищать тонкие проводки не нужно.
Подключение интернет розеток Легранд, Шлейфом (схема)
Для того чтобы это сделать сначала следует расплести провода и выровнять, а затем разложить их рядом в корректной последовательности и как можно плотнее прижимаем друг к другу. Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.
Его длина оставляется достаточной, чтобы осуществлять необходимые работы. Тем более, что подобные специалисты возьмут за это немалую сумму. Данный тип подключения был продемонстрирован на рисунке 12 В.
Как подключить два роутера в одну сеть с помощью кабеля
Как подключить компьютерную розетку rj-45
Розетки для коммутации компьютера и телефона, хотя и похожи внешне, все же отличаются.
Кабель – основа всего
Информационные технологии требуют к себе индивидуального подхода. Кабель для интернета имеет 8 проводов. Их скручивают по два, в результате получается четыре витые пары. Каждый провод своего цвета. Это помогает не ошибиться при монтаже.
Также кабель делится на категории, начиная с третьей. Чем выше, тем более высокий стандарт передачи. Например, категории 3 и 5 подходят для скорости 100 Мбит/с. Но 5е и выше – уже 1000 Мбит/с. Существуют экранированные варианты, которые более защищены от помех. Они подходят для широкого спектра задач: Ethernet , телефония, смарт TV.
Категории
Все Ethernet – кабели делятся на категории.
Они определяют, где можно кабель использовать, какие его характеристики. От этого зависит скорость передачи данных и качество. Если же проводник экранированный, то это – только плюс.
Можно посмотреть на схему, нарисованную ниже, и определить, какая категория нужна именно вам.
Видна закономерность: чем выше, тем лучше.
Розетки
Может возникнуть вопрос о том, зачем нужны компьютерные розетки, если провайдер может просто подвести кабель к компьютеру. Для начала – это эстетика. Следующее – возможность подсоединяться к сети в любой части квартиры. Не факт, что не будет еще одного компьютера, смарт TV, или других девайсов.
Розетки для подключения телефона имеют четыре контакта (стандарт разъема RJ-11), тогда как компьютерные – 8 (RJ-45). Они бывают одинарные, двойные, тройные, внутренние, наружные.
Такие модули устанавливаются как непосредственно на стену, так и на din – рейку.
Виды розеток
Есть разные виды фурнитуры для сети.
Самая простая – розетка rj 45 одинарная.
Используется для разъем аrj 45. Категория 5e. Устанавливается на стену, выглядит довольно симпатично. Один выход, но этого достаточно, чтобы подключить смарт – TV или один компьютер.
Другой вариант – розетка внешняя двойная rj 45. Это уже двухпортовая фурнитура. Данный вариант более универсален, потому как позволяет в один розеточный модуль включать, кроме сетевого оборудования, обычный телефон. Известно, что для 11 модели нужно меньше жил, а габариты разъема стандартные, что и делает возможным подобные подключения.
Если пойти дальше, то существует еще и тройная розетка. Ее удобно использовать в офисах, где имеется большое количество оборудования. Такой розеточный модуль будет как раз кстати. Его монтаж может быть выполнен как на din – рейку, так на стену.
Установка
К примеру, у нас устанавливается розетка rj 45 двойная, категория 5e, настенная. Прокладываем кабель, желательно экранированный. Это можно сделать в стене или в плинтусе.
Так как модульнакладной, крепим его на стену при помощи специальных дюбелей типа «быстрый монтаж». В некоторых случаях его ставят на din – рейку. Накладная фурнитура выглядит менее эстетично, чем внутренняя. После того как сделана разводка, можно делать коммутацию.
Установка в шкафах
Если розеточный модуль
Подключение телефонной розетки rj11, схема
На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.
Виды телефонных розеток
Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4.
В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.
RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.
RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.
Способы монтажа телефонной розетки
При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.
Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.
В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.
Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.
Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.
Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.
Подключение телефонной розетки RJ11
Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:
- провода сечением 0,3-0,5 мм.
с двумя жилами; - острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
- плоская и крестовая отвертка;
- тестер для измерения напряжения в проводах;
- резиновые перчатки.
с двумя жилами;Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:
- резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
- затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
- на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
- далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
- следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
- последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
- Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.
При этом можно руководствоваться следующей схематической зарисовкой:
Подробнее о подключении телефонной розетки можно посмотреть на видео:
На что обратить внимание при подключении телефонной розетки
Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный.
Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.
Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.
Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:
- РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
- КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
- ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.
Имеет разделительное основание.Как работать по схеме
Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.
Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.
Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:
К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти.
К розеткам любого подтипа подключаются стандартные кабели.
Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!
Электрические батареи отопления настенные
Как выбрать счетчики на отопление
Подключение трехфазной розетки
Подключение счетчика меркурий 201
Ртшк 4 как подключить
Тут Увеличен-
ные фото
Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4.
Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.
В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11
Подключение телефонных розеток старого типа РТШК-4
Проводка в такую розетку включается на 2 правые клеммы.
Другое включение ни к чему хорошему не приводит, хотя некоторые признаки жизни телефон может проявлять.
Остальные 2 клеммы сейчас не используются. Ранее существовали четырехпроводные системы связи. Использовались они только во всевозможных селекторных мини-АТС и школьных радиоузлах (РУШ-ах). Видимо, такое непривычное сейчас, включение тогда было продиктовано потребностью максимально упростить схему мини-АТС, а удвоенное количество проводов на малых расстояниях было не критично.
Тут Увеличенные фото
Чтобы доходчиво объяснить правильность включения различных типов телефонных вилок разобрал розетку универсальную.
Розетка имеет один разъём старого типа — РТШК-4, и два гнезда «евро», то есть RJ-11. Фото этой розетки в собранном виде в верхней части страницы.
После снятия крышки обнаруживается подозрительно-большое количество клемм и проводов. Не стоит смущаться, уже очень давно клеммы используются только две. На фотографии они обведены красными кружками.
К ним, и только к ним, подключается проводка.
Так как розетка универсальная то цветные провода параллелят 2 розетки «евро» (RJ-11), установленные в выступающей части устройства (одна из них видна на верхней фотографии).
Розетки «евро»: RJ-12, RJ-11, RJ-14, RJ-25
RJ расшифровывается как Registered Jack (англ.) а переводится как зарегистрированное гнездо. Для тех, кому интересен небольшой разбор несуразностей по поводу этого разъёма следующая табличка.
| Несуразность | Пояснение |
| Розетки типа RJ-11 в народе часто называют «евро» | Стандарт «RJ-11» это стандарт впервые узаконенный в США |
| Разъем RJ-12 | RJ-12 это всего лишь слэнг, такого стандарта нет, обычно под этим стандартом подразумевают RJ-14 или RJ-25 |
| Телефонная трубка подключена к аппарату посредством разъёма RJ-9, RJ-10, RJ-22: с подключением 4P4C или 4P2C | Так как трубка телефона не подсоединена непосредственно к общественной сети, эти разъёмы не стандартизируются |
| Телефонный разъем RJ-11 6P4C или 6P6C | Гнездо, но с четырьмя и шестью жилами это уже разъемы RJ-14 RJ-25 соответственно |
У всех этих сложностей есть одно положительное качество, центральная пара проводов это всегда первая рабочая линия.
То есть если двухжильным шнуром со штекером RJ-11 соединить розетки RJ-14 RJ-25, то в обычном телефоне всё полностью заработает. Исключения могут составить только системные телефоны использующие 6 или 4 провода, например система «директор-секретарь».
Иногда в путанице аббревиатур помогают разобраться дальнейшие цифры в маркировке. Так 6P4C, обозначает, что разъём под шестиконтактную розетку, но с четырьмя контактами. Полностью маркировка может выглядеть как RJ-11 6P4C или RJ-12 6P4C или даже правильно: RJ-14.
Когда же пишут 4P4C, вероятнее всего имеют ввиду нестандартизированную вилку используемую в спиральном проводе аппарат-трубка. Для примера следующие фото. Кстати несмотря на отсутствие стандарта шнуры от подобных телефонов взаимозаменяемы.
| 4P4C | 6P4C |
Наиболее распространенным видом являются разъемы 6p4c (на фото ниже).
Имеют защёлку-фиксатор, который частенько отламывается, делая контакт в розетке ненадёжным.
Сигнал и питание должны приходить на два центральных контакта разъёма (обозначены стрелками на фото)
Гнездо и вилка (папа и мама) разьёма RJ-11
Стрелками показаны задействованные телефонной парой контакты
Ширина вилки RJ-11 (чем её обычно и отличают от вилок телефон-трубка) равна 10 мм
Примеры розетки и вилки телефон-трубка на следующих фото:
Монтаж вилок евроразъёмов RJ-11 и штеккеров телефон-трубка
Для монтажа евроразъёмов RJ-11 и штеккеров телефон-трубка должен применяться специальный обжимной инструмент, но если требуется обжать 1-2 вилки, то контактные пластины можно, последовательно вдавливая каждый контакт вилки, аккуратно задавить плоской отвёрткой. Увы, конечный вид изделия при такой «халяве» будет не таким «блестящим».
Для монтажа не требуется зачистки второго слоя изоляции, технология предполагает прорезание изоляции контактными площадками вилки.
Источник: izmer-ls.ru
Как самостоятельно подключить розетку для телефона
Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки.
Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?
Конструктивные особенности телефонной розетки
Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:
- пластиковый или керамический корпус;
- зажимы – клеммы, которые фиксируют провода;
- соединительные контакты – латунные детали, обладающие электропроводностью.
Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.
Старые и современные стандарты устройства
Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам.
Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.
Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.
Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.
RJ11 подключение используется для стационарных устройств с линейным подключением
Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:
- RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
- RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
- RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
- RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.
Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.
Схемы монтажа и способы подключения
При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.
Существует два вида монтажа телефонного разъема:
- Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
- Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.
.jpg)
Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.
При закрытом монтаже розетка прячется в несущей конструкции
Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.
При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.
Порядок подключения телефонной розетки
Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт..png)
Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.
Подключение розетки для стационарных телефонов включает такой порядок работ:
- подготовка инструментов;
- обеспечение защитных средств;
- снятие с кабеля защитной пленки согласно необходимой длине;
- подсоединение кабеля по схеме к коробке;
- фиксирование жил внутри телефонного короба.
- крепление разъема
особенности и инструкция по подключению провода
Иногда надо установить телефонную розетку или выполнить замену старой модели на новую. Обычно такая ситуация возникает при проведении ремонта, при покупке оборудования, нуждающегося в проводке новой линии. Поэтому важно знать, какие существуют телефонные розетки, как устроены, где купить и как правильно выполнить их подключение, расключение.
Какие коннекторы существуют?
Розетка Viko служит для подключения стационарного телефона к сети связи. Представляет собой небольшую коробку белого цвета.
В зависимости от количества разъемов, она бывает одноразъемной и многоразъемной. Есть классификация и по видам коннекторов.
Наиболее популярны такие типы коннекторов:
- RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
- RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
- RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
- RJ 9. Служит для соединения телефонной трубки с аппаратом.
- РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
- RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.
Возможные способы монтажа
Телефонные розетки с крышкой обычно монтируются так же, как и обыкновенные электрические. Чтобы правильно установить и подключить такую розетку, следует определиться с моделью, техническими характеристиками, габаритами. Важно также учитывать рекомендации специалистов. При наличии минимальных знаний легко подключить телефонную сеть всего за пять минут по фото.
Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый. Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.
Суть внешнего монтажа евророзетки заключается в следующем. Имеется четыре винта: два винта, которые находятся ближе к разъему, не трогают, а крепят провод в двух оставшихся винтах. Затем прокладывают изоляцию. Для этого жилы присоединяют к зажиму, прижимают их винтами. Закрывают крышку корпуса. Важно проводить всю работу в латексных перчатках. Иначе может ударить током, когда на телефон попытаются позвонить, и появится напряжение.
Скрытый вариант установки предполагает прокладку телефонного провода до момента подключения розетки. Поэтому заранее необходимо определиться с местом расположения настенной коробки. Нередко провода скрывают в стене, а само изделие выносят наружу. Данный способ крепления визуально напоминает обыкновенные электрические розетки с накладкой.
Как правило, способы подключения всех типов розеток идентичны, правда, есть некоторые различия в зависимости от их исполнения.
Подробная инструкция по подключению телефонной розетки
Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель.
Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу. Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.
Для скрытой проводки сначала делают канал для укладки кабеля. Болгаркой надо проштробить канал нужной длины и уложить провод. Затем заделать углубление цементным раствором. Если предполагается открытая проводка, тогда кабель крепят на стене при помощи пластиковых скоб. Электродрелью высверливают отверстия глубиной около двух сантиметров. В них вставляют вкладыши и фиксируют под скобой провод винтом или гвоздем.
При установке наружной коробки, сначала ее подключают к двужильному кабелю. А затем уже фиксируют на стене. Если основание имеет специальные отверстия для крепления, тогда коробку прикладывают к месту установки, делают пометки на стене. Далее дрелью просверливают отверстия. В них устанавливают вставки, фиксируют основание коробки при помощи винтов. Потом монтируют крышку, используя специальные защелки. Если основание не имеет отверстий, тогда фиксацию на стене делают при помощи двустороннего скотча.
Для установки внутренней коробки нужен перфоратор и сверло соответствующего диаметра. На стене делают глухое отверстие. Монтируют в него коробку и выполняют подключение к кабелю. Ставят крышку на место. При помощи тестера проверяют полюса.
Чтобы подключить телефонную розетку Valena, необходимо:
- снять оплетку с провода на длину в пять сантиметров;
- уложить проводку в пазы розетки;
- проверить наличие контакта между кабелем и разъемом.
Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.
На что следует обратить внимание?
Чтобы купить наиболее подходящую розетку, коннектор для подключения телефона, надо изучить все существующие модели и взвесить плюсы и минусы каждого варианта. Важно учитывать тип и характеристики используемого телефонного аппарата. Возможно, дополнительно потребуется приобрести переходник адаптер с японских, китайских, американских вилок на евро розетку.
При выборе четырехпроводной розетки необходимо обратить внимание на то, что модель РШТК является устаревшей и плохо совмещается с современными телефонами. Чтобы выполнить подключение такого изделия, понадобится кабель с сечением 0,3х0,3 мм. Поэтому чаще выбирают более современные типы розеток. Например, Шнайдер, Легранд. Установив Ленгард, не придется зачищать провода. Ведь продукция оснащена функцией самоочистки. Как обжать вилку?
Также стоит учесть, что большинство моделей телефонных розеток имеет всего два контакта. Кабель должен иметь такое же количество контактов.
Если в розетке четыре контакта, значит она двойная и в нее можно подключить вторую телефонную линию. Как правило, в коробках контакты пронумерованы. Но иногда нумерация отсутствует. Тогда приходится руководствоваться цветовой маркировкой.
При подключении требуется обратить внимание и на полярность. Зачем? Иногда устройство может не работать. В этом случае достаточно просто поменять полярность местами.
Во время монтажа рекомендуется учитывать, что для слаботочных устройств связи напряжение обычно не превышает 60 Вольт. То, сколько вольт в телефонной беспроводной розетке, зависит от того, опущена либо поднята трубка. Но даже низкое напряжение способно создать ток и причинить человеку дискомфорт. Поэтому работы требуется проводить аккуратно.
Полезные рекомендации по подключению
Если знать правила безопасности, следовать инструкции, тогда подключение к линии пройдет быстро и успешно.
Нередко новички допускают ошибки во время монтажа. Поэтому специалисты составили список рекомендаций, которые помогут выполнить работу грамотно.
Итак, опытные электрики советуют:
- Максимально обезопасить себя в работе. Для этого использовать резиновые перчатки.
- Полезно знать, что означает цвет проводов. Но лучше проверять полярность тестером.
- Прежде чем монтировать розетку, надо позаботиться о наличии крепежных деталей.
- Перед тем, как закрыть крышку, лучше проверить аппарат на наличие дефектов в работе.
- Лучше использовать встраиваемые розетки. Они почти незаметны.
- Предпочтительнее покупать универсальные коробки для телефонов, в которые можно устанавливать провода как нового, так и старого образца.
- Если надо подключить несколько телефонных устройств, лучше покупать не обычную одинарную, а двойную розетку. Подойдет тип разветвителя RJ12 6p4c.
- Из всего многообразия лучше отдавать предпочтение проверенным производителям. Например, хорошо себя зарекомендовали внутренние розетки Hyperline, Legrand Mosaic, Dкс. Из внешних — Rexant и Schneider Electric Glossa. Цена их приемлемая, качество высокое. Эти фирмы выпускают не только телефонные, но и компьютерные розетки для выхода в Интернет. Из отечественных компаний стоит отдать предпочтение организации Пересвет.
- Перед монтажом следует внимательно изучить инструкцию и четко ей следовать.
- Для подключения розетки для телефона существуют разные схемы. Есть действующие стандарты, которые определяют условные обозначения розеток. Стандартизирует обозначения на схемах новый ГОСТ 21.614.88. При выборе определенной схемы надо учитывать специфику квартиры, дома или офиса, планировку здания и прочие особенности.
- Сетевая розетка должна быть качественной и иметь сертификат.
- Лучше использовать стандартные телефонные розетки. Тогда при смене телефона не придется разбираться с распиновкой кабелей.
Цена их приемлемая, качество высокое. Эти фирмы выпускают не только телефонные, но и компьютерные розетки для выхода в Интернет. Из отечественных компаний стоит отдать предпочтение организации Пересвет.Таким образом, сегодня существует большой выбор розеток с конденсатором для подключения телефонной линии. Модели различаются способом монтажа и конструкцией. Обычно схема подключения указана на корпусе телефонного аппарата с нижней стороны.
Распайка всегда соответствует схеме. Так что установить розетку Сплиттер для телефона не составит труда. Видео можете посмотреть далее. Также читайте статью: Как сделать потолок из гипсокартона с подсветкой в квартире?
Как подключить телефонную розетку: схема подключения и правила установки
Как самостоятельно подключить розетку для телефона
Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?
Конструктивные особенности телефонной розетки
Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:
- пластиковый или керамический корпус;
- зажимы – клеммы, которые фиксируют провода;
- соединительные контакты – латунные детали, обладающие электропроводностью.
Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.
Старые и современные стандарты устройства
Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.
Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.
Обратите внимание
Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.
Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:
- RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
- RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
- RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
- RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.
Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине.
Старые и новые модели по величине практически ничем не отличаются.
Схемы монтажа и способы подключения
При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.
Существует два вида монтажа телефонного разъема:
- Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
- Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.
Подключение телефонного разъема можно проводить без помощи специалиста. Но все же хоть и устройство не имеет высокого напряжения, при установке следует соблюдать осторожность и меры безопасности.
Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные.
Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.
При закрытом монтаже розетка прячется в несущей конструкции
Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.
При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.
Порядок подключения телефонной розетки
Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.
Подключение розетки для стационарных телефонов включает такой порядок работ:
- подготовка инструментов;
- обеспечение защитных средств;
- снятие с кабеля защитной пленки согласно необходимой длине;
- подсоединение кабеля по схеме к коробке;
- фиксирование жил внутри телефонного короба.
- крепление разъема к стене;
- монтаж защитной крышки;
- подключение вилки в розетку.
В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.
Проведение подготовительных работ
Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.
Также для установки розетки дополнительно потребуются:
- вольтметр;
- прорезиненные перчатки;
- отвертка;
- уровень;
- скотч с липкой лентой на две стороны;
- нож для работы с оптическими кроссами;
- острогубцы;
- карандаш с графитным стержнем.
Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.
Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам
Зачистка концов жил
Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.
Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.
Подключение проводов розетки
При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:
• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».
Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.
Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.
Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь де
Распиновка разъема Mini-USB сотового телефона @ pinouts.ru
| Штифт | Имя | Описание |
|---|---|---|
| 1 | VCC | +5 В постоянного тока |
| 2 | Д- | Данные — |
| 3 | D + | Данные + |
| 4 | В некоторых случаях этот вывод может быть подключен к GND для обнаружения кабеля. | |
| 5 | GND | Земля |
Стандартные цвета кабеля:
| Штифт | Имя | Цвет кабеля | Описание |
|---|---|---|---|
| 1 | VCC | Красный | +5 В постоянного тока |
| 2 | Д- | Белый | Данные — |
| 3 | D + | Зеленый | Данные + |
| 5 | GND | Черный | Земля |
Устройства с разъемом mini-USB типа B
Alcatel: одно касание 213
BlackBerry: 8100 Pearl, 8300 Curve, 8800 Pearl, 8820
HTC: преимущество, MTeoR, P3300, P3400, P3600, P4350, S620, S710, Touch, TyTN, TyTN II
i-mate: JAMin, JASJAM, JASJAR, K-JAM, SP JAS, SP5, SP5m, SPL
Motorola: A780, KRZR K1, KRZR K3, L2, L6, MOTOFONE F3, PEBL U6, RAZR maxx, RAZR V3, RAZR V3xx, RIZR, RIZR Z6, RIZR Z8, SLVR L7, V220, V230, V360, V360, V360
Nokia: 2630, 2760, 3109 Classic, 3110 Classic, 3500 Classic, 5200, 5300, 6110 Navigator, 6300, 7500 Prism, E90, N76, N91, N95
O2: XDA Argon, XDA Exec, XDA Graphite, XDA IQ, XDA Mini S, XDA Orbit, XDA Stealth, XDA Trion, XDA Zinc
Оранжевый: M3000, M3100, M500, M5000, M700, SPV C100, SPV C700, SPV E650, SPV M600
Qtek: 8300, 8310, 8600, 9000, 9100, 9600, S100, S110, S200
T-Mobile: Ameo, MDA Compact, MDA Compact II, MDA Compact III, MDA Mail, MDA Pro, MDA Touch, MDA Vario, MDA Vario II
Vodafone: v1415, v1605, v1640, VPA Compact
Схема контактов разъема кабеля для мобильного телефона / смартфона Micro-USB @ pinoutguide. com
com Хотя во многих доступных в настоящее время устройствах и кабелях по-прежнему используются разъемы Mini-USB, разъемы Micro-USB широко применяются и используются наиболее широко. Более тонкие микроразъемы заменили мини-штекеры в новых устройствах, включая смартфоны, персональные цифровые помощники и камеры. Группа операторов сотовой связи Open Mobile Terminal Platform (OMTP) одобрила Micro-USB в качестве стандартного разъема для передачи данных и питания мобильных устройств, а в 2009 году он был принят почти всеми производителями сотовых телефонов в качестве стандартного порта для зарядки.В настоящее время разъем Micro-USB начинает вытесняться разъемом USB type-C.
| Штифт | Имя | Цвет кабеля | Описание |
|---|---|---|---|
| 1 | VCC | Красный | +5 В постоянного тока |
| 2 | Д- | Белый | Данные — |
| 3 | D + | Зеленый | Данные + |
| 4 | ID | Может быть нормально замкнутым, заземленным или использоваться в качестве индикатора наличия подключенного устройства (замкнуто на заземление с помощью резистора) | |
| 5 | GND | Черный | Земля |
Распиновка сигналов USB
USB — это последовательная шина.
Он использует 4 экранированных провода: два для питания (+ 5 В и GND) и два для дифференциальных сигналов данных (обозначены как D + и D- в распиновке). Схема кодирования NRZI (Non Return to Zero Invert), используемая для отправки данных с полем синхронизации для синхронизации часов хоста и приемника. В USB-кабеле для передачи данных сигналы Data + и Data- передаются по витой паре. Прекращение не требуется. Полудуплексная дифференциальная сигнализация помогает бороться с эффектами электромагнитного шума на более длинных линиях. Вопреки распространенному мнению, D + и D- действуют вместе; они не являются отдельными симплексными соединениями.
RJ45 для Ethernet кат. 5, 6 и 7
Распиновка кабеля Ethernet RJ45
Кабели Ethernet LAN могут быть двух типов — Crossover и Straight through. Большинство современного коммуникационного оборудования может автоматически определять, какой тип вы используете, но для некоторых по-прежнему требуется правильная распиновка кабеля.
Ниже приведены распиновки для разъемов RJ45 , поэтому вы можете проверить, какой из них у вас есть, или придумать свой. Неважно, делаете ли вы кабели Cat5e, Cat6 и Cat7, распиновка для кабелей Ethernet всегда одинакова.
Распиновка прямого кабеля LAN
Прямые кабели LAN являются наиболее распространенными, и их распиновка одинакова, если они Cat5e, Cat6 или Cat 7. Различные типы кабелей (категории или cat) обеспечивают все более высокие скорости передачи и приема, это достигается за счет увеличения длины провода. скрутки, лучшее экранирование, дренажный провод и увеличенный диаметр провода.
В мире используются два разных стандарта распиновки, и в зависимости от вашего местоположения будет определено, какой из них вам следует использовать.Простой способ запомнить две разные распиновки разъема RJ45: T568A используется в Америке и Азии, а T568B используется в Великобритании (Великобритания) и Европе. Различные распиновки будут работать, если вы их перепутаете.
- T-568 A — Наиболее часто используется в США A и Азия — Подумайте, A для Америки
- T-568 B — B ritain (Великобритания) и Европа Выводы кабеля Ethernet
Распиновка RJ45 для кабеля LAN
- Контакт 1 → бело-зеленый провод (передача +)
- Контакт 2 → Зеленый провод (передача -)
- Контакт 3 → бело-оранжевый (прием +) провод
- Контакт 4 → Синий провод
- Контакт 5 → бело-синий провод
- Контакт 6 → оранжевый (прием -) провод
- Контакт 7 → бело-коричневый провод
- Контакт 8 → Коричневый провод
Помните, что контакт 1 находится с левой стороны разъема RJ45 с зажимом сзади.
Перекрестный кабель Ethernet
КабелиCrossover Ethernet используются для соединения двух устройств одного типа вместе. Например, вы хотите подключить два роутера или два ПК. Большинство современного ИТ-оборудования может автоматически определять необходимость кроссовера и вносить изменения в сигнал, это называется MDI-X. Перекрестный кабель LAN соединит прием на одном конце с передающим на другом. Необходимо внимательно идентифицировать перекрестный кабель, чтобы он не использовался по ошибке, поскольку это может вызвать сбои в сети.Эти кабели иногда изготавливаются с кабелем с красной внешней оболочкой .
Распиновка перекрестного кабеля EthernetРаспиновка RJ45 для перекрестного кабеля локальной сети
- Контакт 1 ← Бело-зеленый провод → Контакт 3
- Контакт 2 ← Зеленый провод → Контакт 6
- Контакт 3 ← Бело-оранжевый провод → Контакт 1
- Контакт 4 ← Синий провод → Контакт 4
- Контакт 5 ← Бело-синий провод → Контакт 5
- Контакт 6 ← Оранжевый провод → Контакт 2
- Контакт 7 ← Белый и коричневый провод → Контакт 7
- Контакт 8 ← Коричневый провод → Контакт 8
Как обжать кабель Ethernet RJ45
Выполните следующие действия, чтобы правильно обжать разъем RJ45:
- Обрежьте внешнюю оболочку примерно на 10 мм, чтобы обнажить внутренние проводники.
- Обрежьте нейлоновые пряди или направляющие для проволоки
- Выпрямить провода
- Отсортируйте их по правильным цветовым кодам для распиновки
- Обрежьте все провода, чтобы они были одинаковой длины
- Вставьте провода в разъем
- Убедитесь, что внешняя оболочка внутри обжима RJ45
- Обжать разъем
- Проверьте кабель Ethernet
Какова максимальная длина кабеля Ethernet?
Рекомендуемая максимальная длина любого структурированного кабеля составляет 100 м.Сюда входят 5 м соединительных кабелей на каждом конце кабельной трассы, поэтому фактическое расстояние для фиксированной кабельной разводки составляет 90 м. Все, что находится на этом расстоянии, вы начнете вносить помехи и потери в кабеле, и это будет рассматриваться как ошибки, отброшенные пакеты трафика и снижение пропускной способности.
Структурированная кабельная система = 90 м
Патч-кабели LAN = 2 x 5 м
Хорошая практика установки — делать кабели как можно короче и не оставлять ненужных избыточных петель кабеля.
Какие контакты использует Ethernet?
Разъем RJ45 кабеля Ethernet имеет 8 контактов. Контакты 1 и 2 (зеленые) и контакты 3 и 6 (оранжевые) используются для передачи данных, а контакты 4 и 5 (синие) и контакты 7 и 8 (коричневые) не используются.
Сколько контактов Ethernet использует в разъеме RJ45?
В кабелях Ethernet используется разъем RJ45 с 8 контактами.Контакт 1 находится с левой стороны, удерживая разъем язычком от вас.
Какова максимальная длина кабеля Ethernet?
Максимальная длина любого кабеля Ethernet (категории 5, 6 или 7) составляет 100 м или 328 футов до того, как произойдет потеря трафика. На расстоянии более 100 м трафик начнет получать ошибки и снижать скорость.
Что такое разъем RJ45?
Разъем RG45 обычно используется на кабеле Ethernet в компьютерных сетях.RG45 расшифровывается как Registered Jack No.
45, имеет 8 контактов и крепится к кабелю.
% PDF-1.6
%
518 0 объект
>
endobj
xref
518 133
0000000016 00000 н.
0000003753 00000 п.
0000003939 00000 н.
0000003966 00000 н.
0000004016 00000 н.
0000004071 00000 н.
0000004120 00000 н.
0000004160 00000 н.
0000004305 00000 н.
0000004386 00000 п.
0000004463 00000 н.
0000004542 00000 н.
0000004621 00000 н.
0000004700 00000 н.
0000004779 00000 н.
0000004858 00000 н.
0000004937 00000 н.
0000005016 00000 н.
0000005095 00000 н.
0000005174 00000 п.
0000005253 00000 н.
0000005332 00000 н.
0000005411 00000 н.
0000005490 00000 н.
0000005569 00000 н.
0000005648 00000 н.
0000005727 00000 н.
0000005806 00000 н.
0000005885 00000 н.
0000005964 00000 н.
0000006043 00000 н.
0000006122 00000 н.
0000006201 00000 н.
0000006280 00000 н.
0000006359 00000 п.
0000006438 00000 н.
0000006517 00000 н.
0000006596 00000 н.
0000006675 00000 н.
0000006754 00000 н.
0000006833 00000 н.
0000006912 00000 н.
0000006991 00000 п.
0000007070 00000 п.
0000007149 00000 н.
0000007228 00000 п.
0000007307 00000 н.
0000007386 00000 п.
0000007465 00000 н.
0000007544 00000 н.
0000007623 00000 п.
0000007702 00000 н.
0000007781 00000 п.
0000007860 00000 п.
0000007939 00000 п.
0000008018 00000 н.
0000008097 00000 н.
0000008176 00000 н.
0000008255 00000 н.
0000008334 00000 н.
0000008412 00000 н.
0000008490 00000 н.
0000008568 00000 н.
0000008646 00000 н.
0000008724 00000 н.
0000008802 00000 н.
0000008880 00000 н.
0000008958 00000 н.
0000009036 00000 н.
0000009114 00000 п.
0000009191 00000 п.
0000009310 00000 п.
0000009413 00000 н.
0000009802 00000 н.
0000010413 00000 п.
0000010673 00000 п.
0000022675 00000 п.
0000036661 00000 п.
0000036718 00000 п.
0000036810 00000 п.
0000036980 00000 п.
0000037123 00000 п.
0000037248 00000 п.
0000037426 00000 п.
0000037578 00000 п.
0000037720 00000 п.
0000037852 00000 п.
0000037997 00000 п.
0000038138 00000 п.
0000038247 00000 п.
0000038364 00000 п.
0000038481 00000 п.
0000038592 00000 п.
0000038728 00000 п.
0000038856 00000 п.
0000039002 00000 п.
0000039142 00000 п.
0000039318 00000 п.
0000039425 00000 п.
0000039536 00000 п.
0000039662 00000 п.
0000039758 00000 п.
0000039854 00000 п.
0000039952 00000 н.
0000040084 00000 п.
0000040198 00000 п.
0000040298 00000 п.
0000040418 00000 п.
0000040530 00000 п.
0000040644 00000 п.
0000040742 00000 п.
0000040840 00000 п.
0000040962 00000 п.
0000041060 00000 п.
0000041196 00000 п.
0000041328 00000 п.
0000041434 00000 п.
0000041538 00000 п.
0000041696 00000 п.
0000041816 00000 п.
0000041922 00000 п.
0000042020 00000 н.
0000042142 00000 п.
0000042238 00000 п.
0000042336 00000 п.
0000042476 00000 п.
0000042646 00000 п.
0000042769 00000 п.
0000042864 00000 п.
0000043000 00000 н.
0000043095 00000 п.
0000043196 00000 п.
0000002956 00000 н.
трейлер
] / Назад 4912790 >>
startxref
0
%% EOF
650 0 объект
> поток
h̔kHSaǟsb6 [[ͩ R * x ^
e \ s} `E F WVbiѤ
j] EDKtZ $
C> DA / ;;
