Высота розеток в ванной комнате

Подключение электрических приборов в ванной комнате – процесс, который требует максимум внимания, определенных знаний и навыков. Слишком большая влажность, брызги воды – все это усложняет условия в ванной комнате. В такой комнате ни в коем случае не разрешается прямой контакт приборов с водой. Розетку в ванной надо монтировать, придерживаясь конкретного порядка и инструкции. И, как правило, розеток не должно быть много. Пары штук хватит, так как в основном одну из них используют для стиральной машины, а вторую можно использовать для мелких бытовых приборов.

Можно ли монтировать розетки в ванной?

В прошлые годы розетки в ванной комнате не разрешались при проектировании, это считалось слишком опасным. Со временем розетка стала просто необходимостью. Появилось множество электроприборов, которые используются в ванной комнате – бойлеры, стиральная машина, душевые кабины, которые требуют подключения к сети. Чтобы обеспечить полную безопасность, необходимо придерживаться следующих правил:

• правильно выбрать вид электропроводки
• делать монтаж розеток с защитой от влажности
• обеспечить наличие систем автоматического отключения напряжения
• следовать правилам по размещению и установке розеток, делать все согласно инструкции
• обязательно обеспечить заземление

Всем известно, что ток очень опасен и несет угрозу здоровью и жизни всех проживающих. При проведении ремонта в квартире стоит проверить состояние электропроводки. Если дом, в котором вы живете, был построен много лет назад, и проводка ни разу не менялась, наверняка ее надо срочно заменить. Старые кабели из алюминия не предназначены для повышенных нагрузок.

Профессионалы рекомендуют монтировать во внутриквартирном щитке систему защитного отключения для линии, которая ведет в ванную. Такое устройство будет надежно защищать от замыкания, сбоя работы электрических приборов и образования пожара. Все коммуникации ванной комнаты должны прокладываться скрытым методом. Места соединения проводов должны быть хорошо изолированы. Если же скрытый метод никак нельзя применить, то надо делать прокладывание проводки открытым способом. В данном случае все надо хорошо изолировать и не использовать рукава из металла.

Для установки надо использовать розетку, которая защищена от влажности. Данный вид имеет плотные резиновые кольца внутри, что уменьшает риск замыкания. Влага не попадает внутрь устройства и не попадает на контактные разъемы и остальные части из металла.

Где монтировать розетку?

Расположение электрических приборов в ванной комнате должно быть выполнено в соответствии c определенной инструкцией, нарушать которую не стоит, иначе вы будете подвергнуты опасности. Розетка устанавливается следующим образом:

• комната разделяется на зоны, что указывается в схеме
• высота от пола должна равняться 60 см
• расположение от самого близкого источника воды – не меньше 60 см

Чистая вода без различных примесей – не очень хороший проводник электричества. Но вода, которая есть в водопроводе, содержит всевозможные соли, химические вещества, хлор, что изменяет особенности воды и увеличивает проводимость тока. Поэтому прямого контакта воды с электричеством ни в коем случае нельзя допускать.

Чтобы узнать, в каких местах надо устанавливать розетки от пола, надо учитывать в расчете такие нюансы:

• монтаж сантехники
• наличие перегородки между зоной купания и другими участками
• места установки стиральной машины и различных электрических приборов

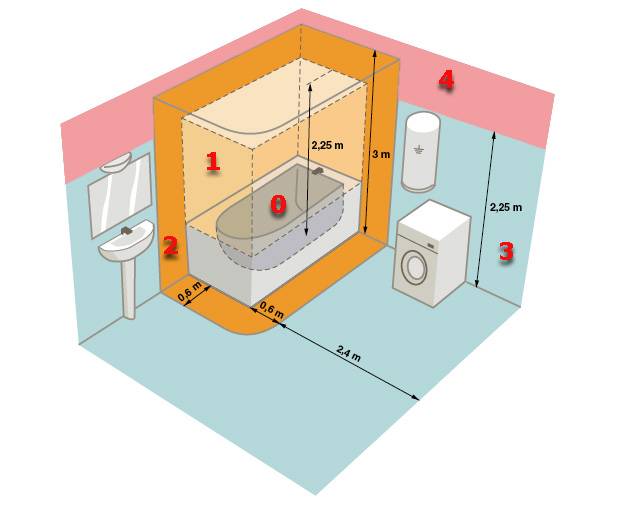

Ванная комната разделяется на четыре зоны – 0, 1, 2, 3.

К предметам нулевой зоны относятся те, которые создают множество брызг. Здесь можно монтировать приборы мощностью до 12 Вт. В первой зоне можно монтировать предметы, которые нагревают воду. В вторую зону можно смело помещать бойлеры, светильники, вентиляции. И, наконец, в третью зону устанавливают розетки на высоте 60 см от пола, соблюдая все правила техники безопасности.

Точной высоты от пола, на которой устанавливают розетки, не существует. Некоторые профессионалы придерживаются мнения – чем выше, тем безопаснее, поэтому советуют устанавливать розетку на высоте 180 см от пола. Но если длина провода электрического прибора, который используется, не слишком большая, то ее может не хватить до розетки. Оптимальная высота розетки от пола – 60 см. Если вдруг ванную затопит, до розетки вода не достанет.

Какое количество розеток в ванной комнате оптимально?

Размещение розеток и их количество каждый хозяин определяет сам.

Все зависит от того, какой электрический прибор будет использоваться в том или ином месте. Как правило, розетки устанавливаются для мелких бытовых приборов – фен, электрическая бритва, и, конечно же, стиральная машина. Если ванная или душевая кабина требуют подключения к сети, то для них устанавливается отдельная розетка. Двойную розетку с общей рамой стоит устанавливать только для мелких бытовых приборов.

Как правило, розетки монтируют компактно, все размещают рядышком. Уместно будет образование блока по подключению приборов в ванной комнате. К этому блоку можно провести датчики и систему управления теплым полом, если таковая имеется. Также можно монтировать дополнительную защитную систему – выключатель для розетки. Он обесточивает систему.

Монтировать розетку для стиральной машины и других приборов на определенном расстоянии от пола можно и самому, но только в том случае, если у вас есть знания и навыки в данной сфере. Незнание законов физики и основных нюансов установки розетки может привести к плохим последствиям, которые могут нести угрозу жизни проживающих в квартире.

Что делать, если специальных знаний и инструментов нет? В таком случае стоит обращаться к специалистам, которые профессионально и быстро выполнят всю работу.

Установка розеток

Есть два способа монтажа розеток:

• установка новой, где надо первым делом заменить старую проводку на новую
• установка дополнительной розетки, когда проводка новая, и заменять ее нет смысла

Для установки розетки для стиральной машины и других электрических приборов, надо иметь соответствующие инструменты – крестовая отвертка, отвертка-индикатор, круглогубцы, дрель, строительный уровень.

Основное правило – перед монтажом розетки надо обесточить провод. Первым делом надо подготовить отверстие для розетки. После этого приступаем к установке самой розетки, монтируем изоляционную трубу, подготавливаем провода, их надо хорошо зачистить. После того, как провода подсоединены, розетку надо поместить в подрозетник. Провода укладываются таким образом, чтобы они не являлись помехой.

Чтобы розетка имела длительный срок эксплуатации, ею надо правильно пользоваться. Чтобы она не расшатывалась, при отключении электрического прибора розетку надо придерживать рукой.

расположение и требования ПУЭ к установке

Для электрических приборов ванная комната – это место с повышенной опасностью поражения электрическим током. Поэтому к вопросам установки розеток в ней нужно подходить особо ответственно. Чтобы исключить поражение электрическим током либо используют защищенные изделия, либо питание пониженным напряжением, например, до 12В. О том, как и где установить розетки в ванной комнате по ГОСТам, мы поговорим в этой статье.

Какое оборудование и как подключать

Розетки в ванной комнате обычно используют:

Мощные потребители, такие как проточные водонагреватели мощностью свыше 3,5 кВт, следует подключать к сети напрямую от отдельного автомата и через устройство защитного отключения (УЗО). Или через дифавтомат с током срабатывания не больше 30 мА. Это нормированная величина и откуда она взята мы расскажем ниже.

На рисунке ниже вы видите пример схемы подключения электронагревателя:

Подключение полотенцесушителя в розетку не всегда уместно и эстетично, поэтому имеет смысл подключить его также к автоматическому выключателю напрямую, хоть и его мощность обычно не столь велика как у проточных нагревателей.

Сколько должно быть розеток? Если стиральная машинка находится в другом помещении, обычно более 1-2 штук не устанавливают, а если машинка в этом же помещении и кроме неё есть бойлер – 3-4 штуки.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

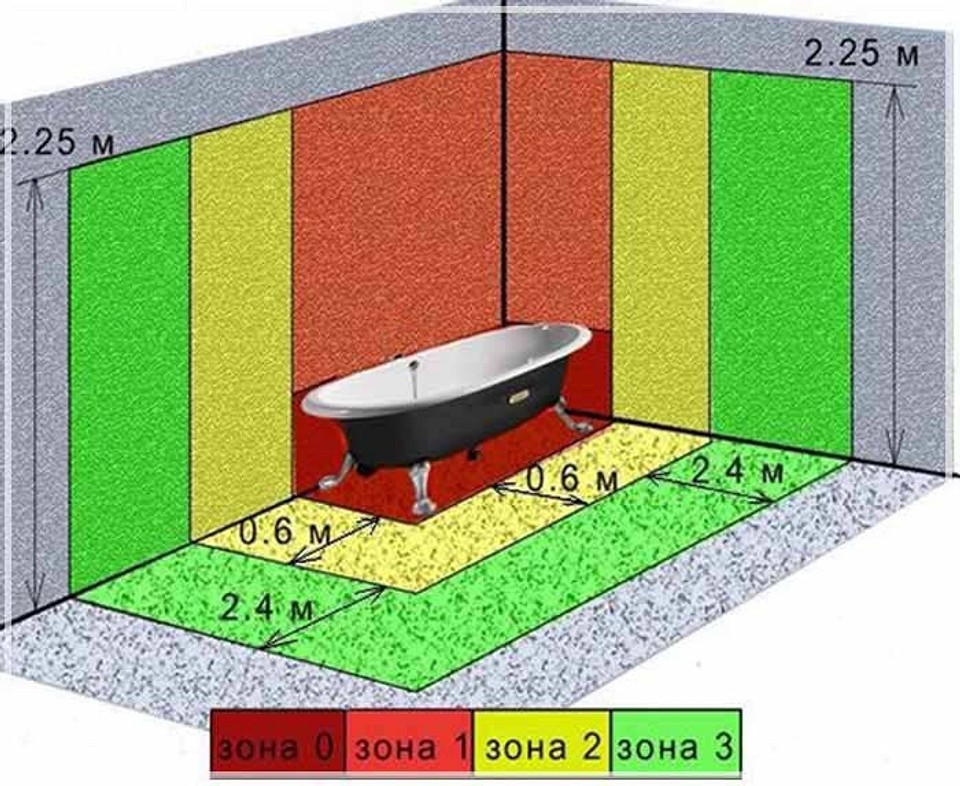

Зоны ванной комнаты по электробезопасности:

• 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
• 1 – окружает предыдущую область, обычно это прилегающие стены.
• 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
• 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1. 47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Зона	Класс защищенности	Что может использоваться
0	IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571. 11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Схема подключения и монтаж

Как было сказано, электрооборудование в этом помещении подключают через УЗО. В идеальном случае будет хорошо, если все розетки и приборы будут подключены через отдельный автомат, но это не всегда возможно сделать без капитальных вложений и без штробления. Схема подключения изображена ниже.

В зависимости от того, как вы можете расположить розетки, или до кладки плитки или после неё, вам понадобится модернизировать электрическую схему санузла. Вы можете использовать накладные или встраиваемые электроустановочные изделия. В приведенных цитатах ПУЭ не указывается, есть ли разница в их установке. Поэтому наружную проводку допустимо прокладывать в ванной комнате также, как и во всех остальных, например, в кабель-каналах.

Встроенные модели обязательно устанавливайте в подрозетники внутрь стены. Особых отличий в монтаже нет, разве что делать отверстие в плитке нужно с повышенной осторожностью, чтобы её не сколоть.

Для этого, если нет алмазной коронки, с помощью специальных перьевых сверел для плитки делают по кругу ряд отверстий, после чего скалывают круглый кусок плитки и выдалбливают отверстие в основном материале стены.



На видео ниже наглядно показывается, как установить розетку в ванной:

Чтобы снизить риск поражения электрическим током, все токоведущие части (металлические) должны быть соединены в единый контур для уравнивания потенциалов и заземлены.

Заключение

Подведем итоги и кратко ответим на вопрос «где расположить и какие выбрать розетки для ванной комнаты». Устанавливайте их на расстоянии не ближе чем 60 сантиметров к раковине, душевой кабине и прочему. В этом случае можно использовать изделия с классом защиты IPx1, а если вам нужно установить ближе – выбирайте такое место, чтобы не было вероятности забрызгать токоведущие части под напряжением. При этом розетка должна быть с защитной крышкой и иметь класс влагозащиты не ниже чем IPx4.

Кроме этого вы можете устанавливать розетки в шкафу, как это показано на фотографии ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, где и как установить розетки в ванной комнате согласно требованиям ПУЭ. Надеемся, предоставленные рекомендации были для вас полезными!

Материалы по теме:

СОВЕТЫ, ИДЕИ, СТАТЬИ ОТ НАШИХ ЭКСПЕРТОВ

Правила расположения розеток

Лучше всего если монтаж электропроводки и установку розеток в ванной комнате будут проводить профессионалы. Связано это с повышенным риском их эксплуатации во влажном помещении, где возможен прямой контакт с водой. Но наметить точки их размещения можно и самостоятельно, но перед этим следует ответить на такие вопросы:

• Сколько требуется основных и дополнительных розеток;

• Какова длина кабелей электроприборов;

• Каков рост у членов семьи;

• Нужны ли будут розетки для подзарядки приборов.


Итак, определиться с количеством розеток проще простого. Нужно лишь подсчитать, сколько требующих энергопотребления приборов будет установлено в ванной комнате и какие из них будут эксплуатироваться одновременно. Не следует забывать о дополнительных розетках. Ведь их монтаж производится на много лет, а прогресс не стоит на месте и, возможно, через некоторое время ваша ванная пополнится еще одним бытовым прибором.

После этого, следует определить, в какой зоне будет проходить пользование тем или иным прибором и хватит ли длины его кабеля для этого. К примеру, фен должен доставать до зеркала, а стиральная машинка включаться в сеть без использования удлинителя. Кроме того, электропроводка ни в коем случае не должна проходить над ванной, раковиной или умывальником.

Многие современные бытовые приборы, такие как депиляторы, зубные щетки, бритвы и т.д. работают от аккумулятора. А это значит, что их требуется регулярно подзаряжать. Для этих целей рекомендуется установить розетки не на виду, а внутри шкафчика. Таким образом, можно будет и замаскировать саму розетку, и скрыть свисающие от зарядного устройства провода.

Ну и, конечно же, расположение розетки на стене ванной комнаты должно хорошо подходить под рост членов семьи. Приборы должны удобно подключаться, не требуя ползания на коленях или приподнимания на носочках, что может быть просто небезопасным на скользком кафельном полу.

Эстетическая составляющая установки розеток в ванной комнате

Дизайн современных ванных комнат предполагает учет мельчайших деталей в его оформлении. Это касается и электророзеток, которые могут быть:

• Скрытыми;

• Замаскированными;

• Выделяющимися.


В одной ванной можно использовать и все три вида их оформления, и тот, который наиболее предпочтительнее для выбранного дизайнерского решения.

Скрытые розетки размещаются чаще всего в шкафчиках, в которых хранятся бытовые приборы или же скрываются под навесными полками и зеркалами.

Замаскированные розетки своим цветом подходят под тон оформления комнаты. При отделке ее стен кафельной плиткой, их располагают на стыках так, чтобы их границы совпадали с расшивкой покрытия. Использовать для этого лучше всего низкопрофильные их панели.

И, наконец, выделяющиеся розетки – они вносят своего рода «изюминку» в интерьер ванной комнаты, оживляют и освежают ее. Цвет их, обычно, яркий и контрастный, ведь они призваны играть роль своеобразного акцента в оформлении ванной.

Требования, предъявляемые к розеткам, установленным в ванных комнатах

Еще несколько лет назад установка розеток в ванной комнате была запрещена санитарными нормами и правилами техники безопасности. Но в наши дни, когда появилось огромное количество требующих подключения в сеть бытовых приборов, этот запрет был отменен, но при условии того, что розетка в ванной будет установлена по всем правилам.

Она, во-первых, должна быть с заземлением, во-вторых, электропроводка должна быть скрытой, а места соединения электропроводников тщательно заизолированы. Розетки ни в коем случае не должны быть установлены на тех стенах, где выступает конденсат и они должны находиться на расстоянии не менее полуметра от раковины или ванны.

Современный рынок предлагает специальные влагозащищенные розетки, предназначенные для монтажа в помещениях с повышенной влажностью, к которым относятся и ванные комнаты. От обычных они отличаются наличием крышки и специального  уплотнителя, который препятствует проникновению влаги вовнутрь.

Что касается розеток, предназначенных для подключения мощных электробытовых приборов, которыми являются стиральная машинка или бойлер, то они должны быть трехконтактными, а ведущий к ним провод – трехжильным. Желательно использование УЗО.

Правильно установленная и грамотно оформленная розетка в ванной комнате будет служить вам верой и правдой и не подведет вас в самый ненужный момент.

как установить, расположение и установка, монтаж

Еще совсем недавно, всего несколько десятилетий тому назад, электрическое оснащение ванных комнат было весьма скудным. Чаще всего оно ограничивалось одинокой лампой накаливания под потолком. Чуть позже появились первые стиральные машины, которые чаще всего подключались к розеткам, расположенным за пределами ванной. В XXI веке наши ванные комнаты начали массово заполняться электроприборами, которым требовались источники питания, расположенные непосредственно в санузле. Появление ванн с гидромассажем, душевых кабин, бойлеров и другого подобного оборудования привело к необходимости розеток в ванной комнате.

Электропроводка

Раньше считалась, что розетка, расположенная поблизости от источников воды, обязательно приведет к короткому замыканию, поэтому электроприборами в ванной старались не пользоваться. Теперь это стало неизбежным и нам уже трудно представить ванную комнату без фена, вентилятора, электробритвы и других полезных приборов.

Конечно, электропроводка в ванной комнате должна отличаться от электропроводки в других помещениях. Розетки должны иметь соответствующий класс защиты от влаги, а монтаж рекомендуется проводить скрытым способом и без использования металлических рукавов.

Правила установки и монтажа

Существует несколько нормативных документов, в которых можно найти требования, касающиеся обустройства электропроводки в различных типах помещений. Наиболее авторитетные источники – это «Правила устройства электрических установок» (сокращенно ПУЭ) и ГОСТ Р-50571.11.

Самые важные рекомендации, которые необходимо соблюдать, следующие:

• Если вы живете в старом доме, в котором не предусмотрено заземление для розеток, то следует позаботиться о нем самостоятельно. Устройства с небольшой мощностью могут питаться от трансформаторов безопасности.
• Так как в ванной комнате всегда повышена влажность воздуха, то электропроводку следует делать скрытой. Правда, это утверждение носит лишь рекомендательный характер. Главное – это обеспечить хорошую изоляцию.
• Для установки розеток нужно тщательно выбирать место: запрещается делать это на стенах, склонных к образованию конденсата и на расстоянии ближе 0,6 метров от ванны.
• В ванную нужно выбирать электрические розетки, обладающие определенным классом защиты от влаги и пыли. Он обозначается аббревиатурой IP и двумя цифрами. Эти розетки оснащены крышечками и прорезиненными элементами. Минимально допустимая в ванной степень защиты – IP 44.
• Если вы планируете подключать много мощных электроприборов, то обязательно установите на проводку устройство защитного отключения, которое способно защитить членов вашей семьи и бытовую технику от воздействия электрического тока.
• Требования к установке мощных электроприборов обычно прописаны в инструкции по эксплуатации. Обязательно соблюдайте их! Используйте трехконтактные розетки с трехжильным кабелем и автоматический выключатель.
• Если вы не обладаете достаточными знаниями в области электрики, доверьте все работы по устройству электропроводки профессиональному электрику.

Основы безопасности

Близкий контакт электричества с водой априори не может быть безопасным, поэтому нормы не рекомендуют устанавливать розетки в ванной комнате площадью меньше восьми квадратных метров. Однако, в наших квартирах, где даже кухни часто едва дотягивают до шести «квадратов», выполнить это требование практически невозможно.

Безопасность использования электрических розеток в ванных комнатах напрямую зависит от используемого оборудования. Поговорим о нем подробнее:

1. Заземление. Если вы живете в новостройке, то о нем, скорее всего, позаботились за вас строители. Владельцам же «хрущевок» и «сталинок» повезло меньше. Но расстраиваться не стоит: заземлить электропроводку в ванной комнате вполне можно самостоятельно. Контур заземления обычно расположен в щитке, рядом со счетчиком. К нему нужно подключить одножильный кабель и подвести к индивидуальному щитку, который находится в квартире, или к распределительной коробке с проводами в ванной комнате.
2. Автоматический выключатель, или как его называют в народе — «автомат», необходим только в том случае, если в ванной комнате будет находиться стиральная машинка или бойлер. Для этих целей подойдет автомат мощностью 16 ампер. Если же мощные бытовые приборы в ванной не предусмотрены, можно обойтись и без него.
3. Устройство защитного отключения также рекомендуется устанавливать только на высоко нагруженную электропроводку. Впрочем, можно установить его и просто так, чтобы чувствовать себя в полной безопасности. Если в розетку попадет вода, или какой-нибудь предмет, способный привести к перепаду напряжения, устройство отключит подачу тока, и никто и ничто не пострадает.
4. В ванной комнате нельзя соединять провода при помощи скруток, клеммных колодок и других подобных изделий. Все соединения и подключения следует выполнять вне ванной комнаты, даже если вы монтируете скрытую проводку.

Места установки

Как правило, в ванной комнате есть не так много места для того, чтобы установить электрическую розетку. Сложности вызваны еще и тем, что не каждый свободный кусочек пространства для этого годится. Если зрительно разделить комнату на зоны, то можно определить, какое место более всего подходит для монтажа розетки.

Всего таких зон будет четыре:

• Зона 0 – это сантехническое оборудование: ванна, раковина, унитаз, биде, душевая кабина. Другими словами, все то, что связано с водой. В данной зоне установка розеток и другого оборудования, напряжение которого превышает 12 В, за исключением тех, которые необходимы для работы сантехнических приборов, запрещается.
• Зона 1 – это участки, расположенные над и под зоной 0. Розетки здесь монтировать нельзя, но можно устанавливать водонагревательное оборудование, обладающее заземленным корпусом и классом защиты IP N5.
• Зона 2 – это те самые 0,6 м, которые должны отделять источники воды от мест подключения электрооборудования. На этом участке можно устанавливать розетки с классом защиты от влаги и не ниже IP N4.
• Зона 3 – эта территория, которая начинается там, где заканчивается предыдущая зона. Ширина этой зоны составляет 2.4 м. Здесь уже можно устанавливать электрические розетки с классом защиты IP N1.

Выбор

Определившись с местом, куда будет устанавливаться розетка, можно отправляться за покупкой. Выбрать электрическую розетку для ванной комнаты не так уж сложно, так как из всего разнообразия, представленного в магазинах, нам подходят лишь немногие.

В этой статье мы уже не раз упоминали о том, что розетка, установленная в помещении с повышенной влажностью, обязательно должна быть защищена от попадания капель воды.

Определить степень защиты поможет маркировка вида IP NN, где первая цифра демонстрирует класс защиты от пыли, а вторая – от влаги.

У розеток класса IP N0 защита отсутствует в принципе, а розетки класса IP N8 выдерживают длительное погружение под воду на глубину более 1 м.

Нам понадобится золотая середина — IP N4 или IP N5.

Влагозащищенные розетки должны быть оборудованы крышкой и резиновой гидроизоляцией. Также обязательно наличие заземления, то есть наличие третьего контакта.

Помимо всего прочего, розетки различаются по количеству подключаемых электроприборов. Самые популярные варианты – это одинарные или двойные розетки. Мы советуем покупать двойные розетки, так как они помогают сэкономить пространство и одновременно использовать два электроприбора.

Кроме того, обращайте внимание на мощность, на которую рассчитана электрическая розетка. Для подключения, например, стиральной машинки, необходима мощность не менее 16 ампер, а для более мелкой бытовой техники будет достаточно 8 ампер.

Процесс установки

Сначала рассмотрим вариант, когда розетки устанавливаются в ванной комнате на первом этапе ремонта, соотвественно, все отделочные материалы демонтированы и мы имеем дело с черновой поверхностью стен.

Порядок работ:

• Установка розетки начинается с грязных работ. Для начала отмечаем на стене место, куда будет монтироваться розетка. Затем, при помощи перфоратора со специальной насадкой для работы по бетону, пробиваем на этом месте отверстие для подрозетника. Далее, штробим стену от отверстия до потолка. Под потолком пробиваем в стене сквозное отверстие, через которое мы потом будем тянуть провода.
• Более простой вариант – это сразу продолбить стену насквозь, в месте, где будет располагаться розетка. Но в этом случае проделанные монтажные работы придется тщательно замаскировать.
• Укладываем подрозетник на место и фиксируем его раствором алебастра. Цепляем к нему трехжильный кабель и по штробе выводим его за пределы ванной комнаты, закрепляя при помощи алебастра.
• Устанавливаем розетку на подрозетник и подключаем кабель к основной электропроводке – щитку или распределительной коробке, в зависимости от мощности используемого оборудования.

Установка дополнительной розетки

Бывает и так, что ремонт в ванной комнате давно закончен: электричество проведено, розетки установлены, но вам внезапно понадобилось подключить еще один прибор, для которого требуется отдельная розетка. Как быть, ведь использование удлинителей и переходников в ванной комнате категорически не рекомендуется? В этом случае можно установить дополнительную розетку, не сбивая полностью отделочное покрытие со стен. Правда, розетка будет располагаться очень низко, практически на уровне пола.

Для этого необходимо:

• обесточиваем распределительный щиток;
• от распределительного щитка запитываем новый провод и протягиваем его под плинтусом;
• снимаем отделочное покрытие с места, где будет устанавливаться розетка и до пола;
• в снятом настенном покрытии (например, в кафельной плитке) просверливаем дырку для подрозетника;
• монтируем подразетник;
• просверливаем в стене канал до пола и проделываем отверстие под плинтусом;
• протягиваем через него кабель до подрозетника;
• возвращаем отделочное покрытие на место и собираем розетку.

Высота установки розеток в ванной, гостиной, спальне и на кухне согласно ПУЭ

Источниками электропитания в жилом помещении являются розетки. К ним подключаются электроприборы, от их расположения зависит удобство пользования предметами бытовой техники. Как расположить точки подачи электричества, чтобы сделать доступ к ним наиболее комфортным и существуют ли нормативные акты, регламентирующие допустимую высоту установки розеток в доме? Ответы на эти и другие вопросы можно найти в данной публикации. Читайте также статью ⇒ Установка розеток и выключателей: стандарты.

Требования ПУЭ относительно удаления розеток от пола

Основным документом, определяющим нормы и порядок безопасной эксплуатации электрических сетей и потребителей электрической энергии, является ПУЭ – правила устройства электроустановок. Однако этот норматив не содержит конкретных указаний или запретов относительно монтажа штепсельных разъемов в жилых помещениях, за исключением нескольких рекомендаций:

Фрагмент документа ПУЭ касательно безопасной установки точек электропитания в быту

Таким образом, главным правилом при монтаже розеток должно стать безопасное расположение относительно водяных и газовых коммуникаций, а также исключение их повреждения от взаимодействия с влагой или предметами мебели.

Не содержит ограничений по данному вопросу и «Свод правил СП 31-110-2003», регламентирующий монтаж электроустановок в различных зданиях:

Фрагмент контекста из СП 31-110-2003 относительно высоты монтажа розеток

Можно убедиться, что законодательные акты не посягают на комфорт и внешнюю привлекательность жилищ граждан.

Особенности установки розеток в разных комнатах

В советское время точки электропитания располагались на расстоянии 0,9 м от поверхности пола, и это было обязательным условием для всех комнат в квартире, не зависимо от их специфики. С развитием технического прогресса резко увеличилось количество бытовой техники в каждом доме, а соответственно возросла потребность в дополнительных источниках электроэнергии, и возникла необходимость изменения их установки в соответствии с условиями эксплуатации.

По этой причине, многие пользователи, начиная ремонт в своих жилищах, задаются вопросом переоборудования электропроводки и размещения штепсельных разъемов в соответствии с будущей планировкой. Приведенные в данной статье рекомендации помогут спроектировать и смонтировать энергообеспечение квартиры с учетом всех нюансов современных интерьеров.

Расположение розеток на кухне

По количеству используемых электроприборов, кухня является лидером среди всех комнат в доме. Подключения к электроснабжению требует каждый из них от маломощного тостера до варочной панели в несколько киловатт. Подключить все розетки для такого числа техники на одну линию будет крайне неразумно и недальновидно – проводка может не выдержать.

Практический совет: Чтобы снизить нагрузку на электропроводку, рекомендуется организовать подачу электроэнергии на кухню по трем линиям, каждую из которой «нагружать» своими потребителями.

Все линии должны проходить на разных уровнях от пола:

• верхняя линия – на высоте примерно 2 м, провод с жилами сечением 1,5 мм², для подключения вытяжки и декоративных элементов подсветки;
• центральная линия –1,0-1,1 м, провод с сечением жил 2-2,5 мм², для обеспечения электричеством приборов, находящихся на столешнице: кофеварка/электрочайник, блендер, кухонный комбайн, хлебопечка и прочее;
• нижняя линия – 0,1-0,15 м, площадь поперечного сечения провода 4-6 мм², для запитывания самых мощных потребителей: электроплиты, посудомоечной машины, холодильника.

Центральный уровень может послужить и для установки розеток на соседних стенах, где будут подключаться другие электроприборы.

Схема размещения розеток на кухне в три уровня

Для разводки розеток верхнего уровня можно воспользоваться ближайшей из распределительных коробок, которые располагаются под потолком. Центральный ряд коммутируется на имеющейся линии, а для нижнего уровня нужно провести отдельную силовую линию из квартирного электрического щита.

Разъемы нижней линии должны располагаться в непосредственной близости к подключаемой бытовой технике, но не сзади нее во избежание повреждений от вибрации.

При монтаже центральных розеток, помимо удаления от пола, нужно предусмотреть и расстояние от столешницы, которое должно исключать контакт с водой при случайном пролитии.

Монтаж розеток в ванной комнате

Потребители электроэнергии в ванной отличаются значительной мощностью. Это водонагреватель, стиральная машина, полотенцесушитель. Поэтому их подключение рекомендуется производить по отдельной линии, на которой устанавливаются розетки. Их удаление от пола в данном случае не имеет значения, оно может быть от 0,15 до 1 м, на усмотрение пользователя. Но учитывая вероятность подключения дополнительных приборов (фен, электробритва), не стоит располагать розетки низко. Единственным условием является соблюдение безопасного расстояния от системы водоснабжения, в частности от смесителя, от душевой кабины/ванны, которое должно быть не менее 60 см, и исключение прямого попадания воды.

Схема безопасного расположения розеток в ванной комнате

Важным условием подключения штепсельных разъемов в ванной комнате является обязательное использование устройств защитного отключения УЗО, рассчитанных на ток утечки не более 30 мА.

Высота розеток в гостиной

При обустройстве электропроводки и монтаже точек электропитания в зале (гостиной комнате) нет необходимости проведения отдельной силовой линии ввиду отсутствия мощных электроприборов. Однако вместо них, это помещение изобилует аудио-, видеотехникой, электронными гаджетами, различными системами декоративной подсветки. Это подразумевает, что кроме обычных разъемов, понадобится установка ТВ, телефонных и интернет розеток. Лучше сделать это, придерживаясь следующих принципов:

1. Хорошей практикой стало применение блоков, совмещающих все перечисленные виды в одном устройстве. Но для установки такого блока, нужно выбрать идеальную высоту, которая обеспечила бы комфортное подключение нескольких потребителей одновременно. Поэтому лучше разместить универсальную точку электропитания над ТВ тумбой, на высоте 10-15 см от ее поверхности. Таким образом, ее удаление от пола составит 90-100 см
2. Помимо блока розеток в зале необходима точка для подключения торшера, а также для запитывания пылесоса во время уборки. Расположение указанных разъемов посреди стены не придаст интерьеру привлекательности, поэтому будет правильным разместить их не выше 30 см от пола и не в самом открытом месте
3. Еще одним правилом является размещение электропроводки не ближе 40 см от оконного или дверного блока. Это расстояние также необходимо учесть при составлении проекта.

Рекомендуемое размещение штепсельных и иных разъемов в гостиной комнате

Полезный совет: Рекомендуется устанавливать в зале большее количество розеток, чем нужно в настоящее время. Это обусловлено возможностью приобретения новых видов электроприборов, которые также будут нуждаться в подключении к электросети.

Оборудование точками электропитания спальной

В отличие от других комнат, спальня не нуждается в большом количестве разъемов. Достаточно установить по обе стороны кровати два блока розеток и при необходимости один на противоположной стене, возле трюмо.

Блоки должны располагаться над прикроватными тумбочками, для удобства подключения светильника, ноутбука, а также зарядки телефона. Тумбочки не бывают высокими, поэтому высота от пола до розетки должно составлять примерно 70 см.

Внешний вид спальни с розетками над прикроватными тумбами

Планирование подключения точек электропитания в разных комнатах

Для удобства проектирования электропроводки в доме, рекомендуется составить схему расположения розеток и свести полученные данные в таблицу:

Помещение	Количество уровней проводки	Наличие дополнительной силовой линии	Количество обычных разъемов, шт.	Количество блоков розеток, шт.
Зал (гостиная)	один	—	min 3	2
Кухня	три	+	min 5	2
Спальня	один	—	—	3
Ванная	два	+	min 2	—
Прихожая	один	—	min 1	—
Туалет	один	—	min 1	—

На схеме нужно указать место расположения разъемов и их расстояние от различных объектов и от пола.

Размещение розеток согласно приведенным рекомендациям создаст комфортные условия для подключения бытовых электроприборов и избавит от необходимости наблюдать растянутые по квартире провода или использовать для коммутации потребителей неудобных переносок. Читайте также статью ⇒ Схема и инструкция подключения блока розеток своими руками.

Оцените качество статьи:

Расположение розеток > План розеток и выключателей в квартире (доме)

И вот вы уже присматриваете ламинат, советуетесь с дизайнером по поводу плитки в ванную комнату и думаете, а не поменять ли всю электрическую начинку.  Давайте пока оставим кафель и ламинат в покое и пойдем по порядку — начнем с электрической составляющей жилища.

15 лет назад: что нужно знать об электрической проводке

Если вы живёте в относительно новом доме, можно особо не заморачиваться: проводка здесь спланирована и разведена с учетом потребностей современного человека. В новостройках даже на этапе проектирования часто учитывается, что в кухне будет установлена мощная бытовая техника, и одной розетки маловато.

Жильё, которому более 10 — 15 лет, строилось еще по старым, сохранившимся с советских времен проектам. По этим стандартам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такого мощного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телевизор да холодильник. Соответственно, вся электропроводка в тех квартирах была рассчитана лишь на освещение и бытовую технику невысокой мощности.

В девяностые и двухтысячные годы ситуация в корне изменилась — техника оказалась доступна каждому. И именно в это время резко увеличилось число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки. Поэтому, если вы уж затеяли перепланировку или ремонт, не поленитесь и поменяйте старые кабели на новые, большего сечения, или вообще на медные — они лучше и выдерживают большие нагрузки, хоть и дороже.

Розетки: куда ставить и сколько брать?

Сначала сядьте и вместе с дизайнером подумайте, сколько розеток вам нужно для счастья. Как правило, такие вопросы как-то выпадают, теряются в общем списке того, что нужно сделать. А после ремонта квартира внезапно обрастает электрическими удлинителями, и даже удлинителями, воткнутыми в удлинители с разветвителями.

Нарисуйте план квартиры вместе с расставленной мебелью и бытовой техникой. Подумайте, где бы вам было удобно подключать тот или иной электроприбор.  Определите высоту розеток и их расстояние от стен и окон. Но обо всем по порядку: давайте пробежимся по комнатам, от прихожей до туалета, и вместе подумаем, как лучше разместить розетки.

Коридор и прихожая

В коридоре или прихожей будет достаточно двух-трех штук. Чаще всего их используют для того, чтобы включить термосушилку для обуви. Поэтому не поднимайте разъемы слишком высоко. Конечно, не надо прятать их за вешалку или за дверь, лучше всего расположить по углам. Настенные светильники лучше включать напрямую, через отдельный выключатель, подсоединенный к электросети.

Гостиная

Эта комната, в которой семья проводит большую часть времени, когда находится дома. Здесь, как правило, стоит телевизор, приставка кабельного или спутникового телевидения, медиацентр или еще какая-то аудио-видео аппаратура, вроде игровых приставок для детей. Часто в гостиной находится база для трубки городского телефона, wi-fi роутер. Уже пять-шесть точек. Плюс, к этому нужно оставить пару свободных разъемов на всякий случай: зарядить мобильник, включить ноутбук. Да мало ли!

1. Зона дивана

Чтобы правильно разместить розетки, вместе с планированием электросети нужно сразу продумать расстановку мебели в комнате. Иначе окажется, что они расположены за диваном или шкафом. Большая часть электроприборов в гостиной всегда включена, например, кондиционер, телевизор, приставки, роутер, телефон. Розетки для них могут быть заслонены креслом или, например, декоративным вазоном. Свободные точки должны быть легкодоступны.

2. ТВ-зона

Если розетки для всех электронных гаджетов гостиной можно оставить на уровне 30 см от пола, то к разъему для телевизора, висящего на стене, или кондиционера нужен отдельный подход. В этом случае предусмотрите место прямо за экраном телеприемника или возле кондиционера, чтобы свисающие провода не портили картину.

Спальня

Что делать в спальне? Спать? Конечно.  Но и тут есть техника, поэтому стоит заранее прикинуть, где разместить розекти в комнате.

1. Спальное место

Если ваша спальня имеет классический формат с двуспальной кроватью и тумбочками по краям, возле каждой из них неплохо бы иметь по две точки: подключить лампу-ночник и поставить на зарядку мобильник или планшет. Такое же количество разъемов нужно и для двух отдельных кроватей. Если в спальне есть еще и туалетный столик, то возле него непременно должны быть розетки, лучше две или три. Фен включить, например.

2. ТВ-зона

Телевизор в спальне — обычное явление. Чаще всего он вешается на стену так, чтобы было удобно смотреть его, лёжа на кровати. Поэтому и для него нужна точка. Принцип ее установки — тот же, что и для подвесного телевизора в гостиной — за экраном. Кондиционер в спальне требует еще одну розетку, которая должна быть установлена вверху, рядом с местом монтажа кондиционера. Помните про свисающие некрасивые провода? Как раз тот самый случай.

Детская

1. Спальное место

Детская комната — та же спальня, только для младших членов семьи. Пока они совсем малы, им не нужно много электроприборов: ночника у кроватки вполне достаточно.

2. Игровая зона

Но позднее вашим отпрыскам будут нужны дополнительные места для зарядки: для игровых гаджетов, персонального компьютера и компьютерной периферии, игровой приставки. Двух положенных по строительным нормам явно не хватит, особенно, если ребенок не один.

Разъемы в детской часто делают «безопасными», то есть со специальными крышками и заглушками, которые малыш не может вытащить самостоятельно. Если ребенок маленький, имеет смысл устанавливать именно такие. И никаких свисающих проводов, за которые ребенок может потянуть!

3. Рабочее место

Необходимо также продумать количество розеток в месте, которое вы планируете отвести под рабочий стол. Вся компьютерная техника и настольное освещение требует по одной точке на каждую единицу техники. И, как всегда, еще одна про запас.

Кухня

По количеству электрических приборов на единицу площади кухня даст фору любому помещению. Давайте просто посчитаем: холодильник, электроплита или плита газовая, но с электроподжигом, духовой шкаф, вытяжка над плитой, микроволновка, электрочайник. И это только те приборы, которые включены в сеть постоянно. Плюс, на кухне могут поселиться стиральная и посудомоечная машины.

Кроме них есть еще миксер, блендер, кофемолка и кофеварка, электромясорубка и соковыжималка, блинница, сендвичница и куча всяких приборов, которые достаются и включаются регулярно. Считаем еще раз: для включенных постоянно — восемь, и минимум пять надо «на всякий случай». Поэтому у вопроса, как правильно разместить розекти на кухне, есть свои технические нюансы.

1. Бытовая техника

Разъемы для холодильника и плиты могут располагаться прямо за ними: часто ли мы делаем перестановки в кухне? Включили и забыли. Если микроволновка у вас стоит на холодильнике, а такое часто бывает, ее точка там же — за холодильником. То же касается стиралки и посудомойки: разъемы для них, как правило, прячутся за кухонным гарнитуром.

Многие не знают, где разместить розетку для постоянно включенной вытяжки. На наш взгляд, самое подходящее место — под потолком. Если вы собираетесь использовать электрическую плиту и электрический духовой шкаф, для них нужна отдельная проводка, более толстого сечения.

2. Дополнительная техника

Мелкую и нечасто используемую технику удобно включать в разъемы, которые расположены над рабочей столешницей. Удобно использовать две группы по три штуки: многие дизайнеры предлагают своим клиентам именно такое расположение. Еще один вариант — встроить их в столешницу.

Ванная и туалет

В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще.  Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.

Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.

Важно:

• Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
• Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
• Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
• Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
• Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

И еще…

Всё это, конечно, на первый взгляд понятно и вроде бы выглядит несложно. Кажется, что можно справиться самому. И правда: купить отвертку, пассатижи, пару мотков кабеля, и готов новый самодельный электрик.

Можно погуглить еще пару статей на тему «как правильно втыкать розетки». Нарисовать схему и воткнуть все розетки, сэкономив некоторое количество денег на дизайнере, проектировщике и профессиональной бригаде. Но вы наверняка уже представляете себе, что из этого выйдет. Кстати, телефон пожарной службы 101.

Реконструкция 101: Где найти электрические розетки, издание для ванны

Ванные комнаты могут быть маленькими, но их потребность в электроэнергии не так велика. Ограничения по пространству, объем работ и сырость — все это требует осторожности при планировании места установки электрических розеток (и их количества). Вот ключ к нахождению идеального баланса между полезностью и эстетикой при включении вашей ванны.

У вас есть оригинальное решение для электрической розетки? Пожалуйста, поделитесь в комментариях ниже.

Вверху: в ванной комнате Cape Cod, спроектированной архитектором Шейлой Нарусавой, электрические розетки расположены по обеим сторонам стойки, что устраняет проблему шнуров, змеящихся над раковиной, и позволяет двум пользователям небольшой бытовой техники делить пространство.Посмотрите весь дом в книге Remodelista . Фотография Мэтью Уильямса.

1. Знать правила и ограничения электротехнических норм.

В первую очередь необходимо ознакомиться с требованиями и ограничениями, установленными Международным жилищным кодексом, Национальным электротехническим кодексом (NEC) и любыми местными нормами. Хорошей новостью является то, что правила в первую очередь сосредоточены на минимальных требованиях к размещению розеток (по количеству футов между розетками и углами и т. д.). Эти минимумы могут быть превышены, поэтому вы обычно можете добавлять розетки там, где это необходимо и желательно.

Поскольку ванные комнаты влажные, к ним предъявляются особые требования к электропитанию, включая, помимо прочего, следующие.

• Все розетки должны быть оборудованы GFCI (прерывателями цепи замыкания на землю) для защиты от поражения электрическим током. Розетки GFCI предотвращают поражение электрическим током, отключая и отключая питание цепи, если они обнаруживают дисбаланс в протекании тока, что может быть вызвано, среди прочего, наличием воды.
• Розетка должна быть расположена в пределах 36 дюймов от края раковины.
• Установка розеток лицевой стороной вверх на столешницу невозможна.
• Розетки должны быть по крайней мере в одной выделенной цепи, не включающей свет, чтобы мощные электроприборы не отключали всю электрическую систему ванной комнаты и не оставляли вас в темноте.
• Розетки не должны располагаться выше или ближе 36 дюймов к ванне.

Вверху: Единственная розетка Bocci 22, встроенная в стену ванной комнаты. Фотография реконструкции 101: удивительная привлекательность электрических розеток заподлицо.

2. Оцените потребности вашей ванной комнаты в электроэнергии.

Какими электроприборами вы пользуетесь в ванной?

Расположение и количество розеток являются важными факторами. Легко недооценить свои потребности. Ручные инструменты для ухода и уборки заменяются высокотехнологичными электрическими устройствами, поэтому постарайтесь проанализировать сантехнику в настоящем и будущем.

Также подумайте, будут ли одновременно работать электрические устройства; если это так, можно добавить больше цепей и розеток, чтобы справиться с нагрузкой.Например, есть ли у вас два подростка, которые одновременно включают фен? Нужны ли им также щипцы для завивки или выпрямитель для волос, подключенные к сети и нагревающиеся, пока они сушат волосы? Посадите свои розетки соответственно.

Куда должны доставать устройства со шнурами?

Меня больше всего раздражают отели, которые размещают розетки там, где фен не достает до зеркала. Не совершайте ту же ошибку в своей ванной. Подумайте, как и где вы используете каждое устройство, зависящее от шнура, и разместите розетки в месте их использования.Для некоторых это будет сосредоточено вокруг зеркала. Для других ключевым является расположение раковины. Также важно расположить источник питания так, чтобы шнуры не нависали опасно над источниками воды.

У вас общая ванная? Располагайте торговые точки рядом с каждым пользователем, чтобы свести к минимуму сражения за торговую недвижимость.

Вверху: удачный выход в Дневнике реабилитации: свободная спальня, превращенная в гламурную главную ванную комнату; фотография Сары Шерман Сэмюэл.

розеток для ванных комнат: количество и оптимальная высота

* Этот пост может содержать партнерские ссылки, что означает, что я могу получать комиссионные, если вы решите совершить покупку по предоставленным мной ссылкам (без дополнительной оплаты для вас). Как партнер Amazon я зарабатываю на соответствующих покупках. Пожалуйста, прочтите мой отказ от ответственности для получения дополнительной информации.

Когда вы думаете о строительстве дома или реконструкции существующего, одной из последних вещей, о которых вы думаете, может быть высота электрических розеток. При проведении исследования для моего проекта фермерского дома мне нужно знать не только количество розеток, которые я хочу в каждой комнате, но и их высоту. Я еще не на том этапе, когда я готов нанять электрика, поэтому я хотел кое-что понять.

Какова правильная высота выхода в ванную комнату? В большинстве домашних ванных комнат розетка расположена на 2–4″ выше задней стенки умывальника. NEC не устанавливает требования к высоте, а только то, что одна розетка должна быть размещена в пределах 3 футов от внешнего края каждой умывальника [210.52(D)].

Высота – это только один из факторов, который следует учитывать при выборе розеток для ванных комнат. Также следует учитывать количество розеток для ванной комнаты.

Сколько розеток нужно добавить в ванную?

Код NEC указывает только минимальное количество розеток в зависимости от количества умывальников, которые вы будете устанавливать.Если у вас одна раковина, вам нужна как минимум одна розетка. Если у вас две раковины, они могут иметь один выход, если он находится в пределах 36° от внешнего края обоих умывальников.

А как же дополнительные розетки? Должны ли вы добавить больше? Сколько нужно добавить?

Я не электрик, так что это определенно вопрос, над которым я думал во время своих поисков. Что такое стандарт? Что такое за бортом? Для того, чтобы ответить на эти вопросы, вам нужно подумать о том, что вы делаете в своей ванной и какие у вас планы на это в будущем.

случаев, когда вам понадобится больше, чем просто розетка для умывальника

Представьте, что вы лежите в ванне с пузырьками. Парень или девушка, это может быть очень расслабляющим. Даже лучше? Возможность слушать музыку или даже смотреть телевизор.

Добавление утопленной розетки к потолку может быть хорошим вариантом, если вы когда-нибудь планируете добавить телевизор в свою ванную комнату. Если вы хотите оставить свои варианты открытыми на будущее, поместите его где-нибудь, где его можно легко скрыть с помощью произведений искусства или стеллажей.

Звук — еще одно соображение. Не знаю, как вы, а я люблю слушать музыку в ванной. Вы можете добавить звук, подключив водонепроницаемые динамики в соответствующих местах в ванной комнате. Это, безусловно, было бы наиболее интегрированным приложением.

Обычно я использую Amazon Echo, подключенный к розетке туалетного столика. В моей нынешней ванной розетка для умывальника находится далеко от ванны. Для своей будущей ванной я обязательно рассмотрю хотя бы одну розетку поближе. Это устройство может питаться от USB или использовать стандартную розетку, что заставило меня задуматься о том, сколько времени некоторые люди проводят в ванной.

Соображения относительно USB-розеток в ванной комнате

Розетки в ванных комнатах нередко используются для зарядки мобильных телефонов. Помещаете ли вы их туда на ночь перед сном или используете днем, когда собираетесь, иногда бывает удобно зарядить телефон в ванной.

Если вы находитесь в процессе добавления или замены розеток в ванной комнате, вы можете серьезно подумать об одной вещи, а именно о добавлении возможности зарядки через USB к розеткам на туалетном столике.Розетки GFCI недоступны с портами USB.

Это означает, что если вы хотите добавить настенную розетку USB в ванную комнату, лучше всего установить ее после розетки с защитой GFCI. Ваш электрик должен помочь вам провести мозговой штурм, а также убедиться, что ваша ванная комната соответствует местным нормам.

Сколько выключателей должно быть в ванной?

Мы подошли к тому моменту, когда рассмотрели все возможные варианты размещения и высоты розеток в нашей ванной комнате. А выключатели в ванной?

В моем первом доме было всего пять выключателей в ванной. Они были выложены следующим образом:

• Один в коридоре, ведущем в ванную.
• Два на стене у раковины, контролирующие свет над туалетным столиком и свет над ванной.
• Один возле душа.
• Один в туалете.

До покупки этого дома у меня в ванной было только два выключателя. Один на свет и один на вентилятор.Увеличение до пяти было определенно большим изменением, но абсолютно удобным. Я не использовал все огни все время, но было приятно, что они были.

В моем конкретном случае лампа для ванны использовалась реже всего. Кто хочет расслабиться в ванне, глядя на вас сверху вниз? В чем он был хорош, так это в обеспечении дополнительного света для очистки ванны. Может быть, слишком много, чтобы положить его только для этого.

Какой высоты должны быть выключатели для ванной комнаты?

При размещении на глухой стене выключатели в ванной должны быть такой же высоты, как и все остальные выключатели в вашем доме. При размещении над туалетным столиком высота на ваше усмотрение. NEC не регулирует высоту переключателя. В моем случае выключатели были на одном уровне с розетками туалетного столика, и это отлично сработало.

Связанные вопросы

Где расположены розетки GFCI в ванной? В соответствии со стандартом NEC [210.8(A)(1)] все розетки для ванных комнат должны иметь защиту от замыканий на землю. (источник)

Существует ли минимальная высота розеток в ванной? Код NEC не указывает минимальную высоту, но указывает, что указывает, что сливы умывальника не могут быть размещены более чем на 12 дюймов ниже стойки, если у вас нет другого выхода, который соответствует правилу 3 футов для каждого умывальника.

Можно ли установить розетки в ванной на уровне пола? В ванной можно установить стандартные выпускные отверстия на уровне пола, если они являются дополнением к требуемому выпускному отверстию на умывальнике. Настенные розетки обычно располагаются на высоте от 12 до 16 дюймов. Эти розетки все еще должны быть защищены GFCI.

7 улучшенных розеток для ванной комнаты

Собираясь утром, вы устали от хлопот и спутанных волос, связанных с феном и электробритвой? Эта электроника полезна, но потеря пространства на ней — нет.Команда Fusion Electric собрала коллекцию розеток для ванной комнаты, которая даст вам пространство и свободу для подготовки к новому дню без головной боли. Читайте дальше, чтобы узнать об этих умных и креативных местах для розеток в ванной.

Розетки в ящике

Ага! Вы можете положить розетки в ящик. Переместите существующую розетку в ящик или просто добавьте в ящик еще одну розетку. Помещаете ли вы его сзади или прижимаете в углу, это открытый и закрытый корпус для большего количества розеток!

Выдвижные розетки

Эти розетки не только выглядят изящнее, но и безопаснее для детей, потому что розетки не существует, пока вы не вытолкнете ее из стены одним быстрым нажатием. Эти всплывающие розетки выглядят так круто, что их почти можно назвать поп-артом!









Электрические розетки под прилавком

Розетки больше не обязательно должны быть на стене. Спрячьте некоторые под прилавок для дополнительного легкого доступа.

Аптечка

Ваша электрическая зубная щетка всегда стоит на прилавке, потому что вам приходится оставлять ее подключенной к сети? Уберите его в аптечку с помощью этой удобной скрытой розетки.Поддерживайте порядок в ванной и держите зубную щетку под рукой!





Скрытая розетка внутри шкафа

Как низко ты можешь пасть? Розетки не должны располагаться высоко на стене. Нет никаких правил относительно того, где они принадлежат. Электрик может добавить розетки там, где вы хотите. Размещение их внутри шкафа защищает ваши стены от разрушения, и именно там вы в любом случае храните свои электроприборы, такие как фены и бритвы.





Розетка, встроенная в пол

Не можете найти розетку для нового автономного полотенцесушителя? Хотите прямо рядом с душем, но поблизости нет розетки? Не бойся.Просто положите одну на пол. Да, напольные розетки работают и в ванных комнатах! Мы знаем… вы поражены этой новостью. 😉





Поворотный выпускной патрубок в полу

Вы можете не только установить розетку в полу, но и добавить несколько розеток, которые выдвигаются, когда они вам нужны, и лежат горизонтально, когда они вам не нужны, чтобы не мешать пешеходному движению.

Связанное Чтение: 5 электрических обновлений, которые сделают ваш дом в Канзас-Сити безопаснее

Дополнительные идеи освещения ванной комнаты

Крышки ночника

Нужен свет ночью для тех ночных посещений туалета? Эти лампы безопасности можно быстро установить на любую стандартную розетку без дополнительной проводки и автоматически включать и выключать. Кроме того, он не подключается к розетке, поэтому он свободен для других вилок.



USB-розетки

Вы заряжаете свой телефон ночью в ванной? Этот выход идеально подходит для вас. Нет необходимости в кубе адаптера, просто подключите телефон к USB-разъему, расположенному на крышке! Да, даже торговые точки меняются со временем!



Светильник для унитаза

Больше не нужно спотыкаться в темноте. GlowBowl активируется движением, поэтому он включается, когда вы входите в комнату, и выключается, когда вы выходите.Он чувствителен к свету, поэтому активируется только ночью, чтобы батарея работала дольше.

Если вам нужна помощь в установке каких-либо розеток в вашем доме, просто позвоните нам по телефону (913) 563-7975 или свяжитесь с нами онлайн, и мы будем рады помочь!

Можно ли поставить розетку для бритвы в ванной?

В отличие от других комнат в доме, электрические изделия и освещение в ванной комнате имеют особые правила, которые необходимо соблюдать для вашей безопасности. Выключатели света никогда не должны устанавливаться в ванной комнате, если они не управляются шнуром.Хотя освещение должно иметь соответствующую степень защиты IP, есть одна электрическая розетка, на которую не распространяются те же правила.

Розетки для бритвы регулярно можно увидеть в ванных комнатах, и вы, вероятно, в какой-то момент задавались вопросом, безопасно ли это вообще? И как получается, что этот сокет разрешен, а другие нет? Мы исследуем это исключение из правила и рекомендуемое расположение розеток для бритвы в ванной комнате.

Можно ли поставить розетку для бритвы в ванной?

Розетки для электробритвы можно разместить в ванной комнате.Но они должны следовать определенным правилам, чтобы соответствовать правилам. Вообще говоря, единственный тип розетки для бритвы, разрешенный в ванной комнате, — это тип с трансформатором. Но есть определенные исключения из этого.

При выборе розетки для бритвы всегда обращайте внимание на знак Британского стандарта BS3535, чтобы убедиться, что розетка подходит для использования в ванной комнате. Это спецификация для промышленных и бытовых изолирующих трансформаторов).

Низковольтные розетки для бритв следует использовать только в ванной комнате.В соответствии с обновленной редакцией 17 ^th Правил электропроводки IEE безопасно устанавливать розетки для электробритв в ванной комнате при условии, что розетка рассчитана на 110 В и установлена ​​в зоне 2 или выше. Никогда не используйте розетку с напряжением выше 240 В где-либо в вашей ванной комнате, более высокое напряжение подвергает вас риску поражения электрическим током.

Рекомендуемые места в ванной для розетки для бритвы

Розетки электробритвы всегда должны находиться на безопасном расстоянии от раковины, ванны или душа, чтобы избежать брызг.Они должны располагаться на расстоянии более 3 м от края ванны или душа. Популярное место для розетки для бритвы — рядом с раковиной, подоконником или полкой, где ее можно легко зарядить между использованиями.

За некоторыми исключениями блок питания бритвы, соответствующий стандарту BS EN 61558-2-5, может быть установлен в зоне 2 помещения, в котором находится ванна или душ (см. Постановление 701.512.3). Но их все равно нельзя устанавливать ближе 600 мм от ванны или душа.

Может ли розетка для бритвы заряжать зубную щетку?

Если розетка бритвы представляет собой 2-контактную двустороннюю вилку, вы можете заряжать зубную щетку непосредственно от розетки.Если это 3-контактная розетка для бритвы, вам понадобится соответствующий адаптер для розетки.

Розетки для бритвы уже не так распространены в ванных комнатах, как раньше. Но по легкости и удобству они все же могут занять место в ванной комнате. Просто убедитесь, что вы проверяете всю производственную информацию перед покупкой, чтобы убедиться, что они соответствуют современным правилам безопасности.

Почему перестают работать розетки в ванной

Почему перестали работать освещение и розетка в ванной? Как устройства GFCI защищают цепи и розетки в ванной комнате

Розетки GFCI защищают цепи в ванной комнате
[ad#block] Электрика Вопрос: Почему в моей ванной перестали работать освещение и розетка?

• Свет и розетка в двух ванных комнатах наверху перестали работать прошлой ночью.
• Работают потолочные вентиляторы и все остальные бытовые выключатели и вилки, выключатели не сработали.
• В чем может быть проблема?

Этот вопрос по электричеству поступил от: Марка, домовладельца из Окотокс, Канада.
Подробнее о Домашняя электропроводка для Канады

Ответ Дэйва:
Спасибо за вопрос по электрике, Марк.

Розетки и автоматические выключатели GFCI для ванных комнат

Ниже описаны возможные причины, по которым розетка в ванной перестает работать:
Сработала розетка GFCI

• Когда розетка в ванной перестает работать, вполне возможно, что сработала розетка GFCI, что привело к отключению цепи.
• Обычно розетка GFCI располагается в одной из ванных комнат рядом с раковиной.
• Когда розетка GFCI обнаружена, просто нажмите кнопку RESET, чтобы восстановить питание цепи.

Сработал автоматический выключатель в ванной

• Найдите электрический щит и автоматический выключатель в ванной. Автоматический выключатель обычно представляет собой одиночный выключатель на 15 или 20 ампер.
• Много раз автоматический выключатель отключается, но все еще кажется, что он находится во включенном положении.
• ПЕРЕЗАГРУЗКА ВЫКЛЮЧАТЕЛЯ: Найдите автоматический выключатель в ванной комнате, полностью выключите его, а затем снова включите.
• ПРИМЕЧАНИЕ. Если автоматический выключатель сработал, вы можете заметить, что при переводе его в положение полного отключения потребуется небольшое дополнительное усилие для сброса автоматического выключателя.
• Если автоматический выключатель издает хлопающий звук при повторном включении и сразу же отключается, это означает, что в цепи возникла проблема, и следует обратиться к квалифицированному электрику, чтобы определить проблему и при необходимости выполнить ремонт электрооборудования.

Автоматический выключатель включен, и розетка GFCI не сбрасывается

• ПЕРЕЗАГРУЗКА ВЫХОДА GFCI: убедитесь, что автоматический выключатель в ванной включен. Нажмите кнопку RESET на выходе GFCI.
• Если розетка GFCI не сбрасывается, возможно, розетка неисправна и ее необходимо заменить.
• Если розетка GFCI будет заменена, то цепь в ванной должна быть ВЫКЛЮЧЕНА до того, как квалифицированный электрик установит розетку GFCI на замену.
• ПРИМЕЧАНИЕ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ: Чтобы гарантировать правильную работу розеток GFCI, их следует периодически проверять. Для этого нажмите кнопку TEST, а затем кнопку RESET. Если какая-либо кнопка не работает должным образом, возможно, неисправна розетка GFCI, и ее необходимо заменить.

Подробнее о розетках GFCI для ванных комнат

Электропроводка GFCI

Электропроводка GFCI

Этот список статей поможет вам узнать о функциях и преимуществах розеток GFI и GFCI, а также о том, как они подключаются.





Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. идеально подходит для домовладельцев, студентов, 34 входит: 5 проводки GFCI 0 проводки GFCI проводки дома электрические цепи 120 вольт и 240 вольт выпускных цепей Электропроводка Выключатели освещения Электропроводка 3-проводной и 4-проводной электрической плиты Электропроводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки Как устранить неполадки и отремонтировать электропроводку Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Выключатели и розетки во влажных помещениях

Электрические стандарты, правила и примечания

Консультативное примечание 03/2021

к:	Лицензиаты / Подрядчики / Электрическая индустрия
От:	Создание Специалист Специализированная единица соответствия, Parramatta
Дата:	августа 2021
Область применения:	Относится ко всем штатам Нового Южного Уэльса

Цель

Цель данного информационного бюллетеня состоит в том, чтобы проинформировать промышленность о некоторых распространенных несоответствиях, обнаруживаемых при проведении инспекторами добросовестной торговли инспекций электросчетчиков.

Что такое несоответствие?

Выключатели и розетки, устанавливаемые во влажных (зона 2) помещениях в ванных комнатах, прачечных и кухнях.

Зазоры для исключения выключателей и розеток из влажных зон (Зона 2) рассчитаны неточно. Коммутаторы во влажной зоне (зона 2) не имеют минимальной степени защиты IPX4. Таблица 61 изложены требования, в которых допускается установка выключателей и розеток.

Таблица 6.1: Выбор и установка электрического оборудования для ванн, душевых и других фиксированных водных контейнеров

Оборудование	Зона 0	Зона 1	Зона 2	Зона 3
6.2.4.2 — Розетки	Не разрешены	Не разрешены	(a) Розетка для бритвы; или (b) с защитой от УЗО и в шкафу (без специальной степени защиты IP).	(a) <0,3 м не допускается (b) ≥0,3 м без степени защиты IP, но должны иметь: УЗО; или отдельное питание; или Питание SELV или PELV.
Пункт 6.2.4.3 — Выключатели / аксессуары	Не допускается	Не допускается	<0,3 м не допускается ≥ 0,3 м не допускается ≥ 0,3 м IPX4	<0,3 м не допускается ≥ 0,3 м — нет IP Rating

• Рис. 6.13 и 6.14 ниже указаны зазоры для зоны 2 для емкостей с водой емкостью < 40 л и > 40 л.

• Рис. 6.8 и 6.11 ниже, схема Зона 2, зазор для душа с перегородкой и дверью на петлях.

• На рис. 6.1 и 6.2 ниже показаны зоны зоны 2 для ванн.

Что мы находим

По многочисленным проверкам выключатели и розетки находятся в пределах ограниченных зон, создаваемых раковинами, душевыми, ваннами и бадьями для стирки, а выключатели не имеют требуемой минимальной степени защиты IPX4. Распространенные несоответствия показаны на следующих фотографиях.

6

Пример 1 29 Пример 1 Подумайте о том, чтобы исключить выключатель из зоны 2 области, имея зазор 0,6 м от ванны (см. Рисунок 6.1 AS / NZS 3000: 2018) или коммутатор должен быть установлен с минимальной степенью защиты IPX4.	Пример 2 Рассмотрите возможность исключения коммутатора из зоны 2 за счет зазора 0.15 м со стороны бассейна и зазор 0,4 м над бассейном (см. рис. 6.13 AS/NZS 3000:2018) или коммутатор должен быть установлен с минимальной степенью защиты IPX4.
Пример 3 Подумайте о том, чтобы исключить выключатель из области зоны 2, имея клиренс 0,6 м от входа в душевой душ (см. Рисунок 6.8 AS / NZS 3000: 2018) или коммутатор должен быть установлен с минимальной степенью защиты IPX4.	Пример 4 Рассмотрите возможность исключения розетки из Зоны 2 за счет наличия зазора 0,15 м от края резервуара и зазора 0,4 м над резервуаром (см. рис. 6.13 AS). /НЗС 3000:2018).

Ссылка: AS/NZS 3000:2018 Правила электромонтажа

Если не указано иное, содержимое этого сайта находится под лицензией Creative Commons Attribution 4.0 Международная лицензия. Чтобы просмотреть копию этой лицензии, посетите: https://creativecommons.org/licenses/by/4.0

6 причин, по которым в одной комнате не работают электрические розетки

Когда во всем вашем доме отключается электричество, вы знаете, что обычно это происходит из-за неисправности панели выключателя или коммунальной компании. Электрические розетки, не работающие в одной комнате, появились недавно, и их гораздо сложнее диагностировать.

Однако, какой бы странной ни казалась эта проблема, она все же иногда возникает, и если немного поработать сыщиком, вы сможете выяснить причину.Просто проработайте этот список.

1. Неисправный прибор/вилка

Иногда вы можете обнаружить, что проблема с неработающей электрической розеткой в ​​одной комнате на самом деле является ошибкой одного из ваших приборов. Отключите и проверьте каждый прибор в этой комнате — ищите электрические опасности, такие как износ, плавление или повреждение самого прибора и его шнура. Если все они в порядке, снова подключите их и установите кнопку сброса, если она есть.

Все еще не повезло? Попробуйте перетащить один или два наиболее портативных прибора (например, лампу) в другую комнату и подключить их к розеткам там.Если они работают нормально в новом месте, вернитесь к своей первоначальной идее — у вас действительно есть проблема с вашими розетками.

2. Выключатель сработал

Далее взгляните на коробку выключателя. Даже если вы уже проверили прерыватель и казалось, что все в порядке, посмотрите еще раз. Иногда выключатель не срабатывает полностью, и это означает, что с первого взгляда это не будет очевидно.

Поэкспериментируйте, отключив все электроприборы в вашей проблемной комнате, затем переключив выключатели в положение «выключено» и обратно во «включено».” Если какой-либо из них не возвращается в исходное положение или постоянно срабатывает, у вас, вероятно, проблема с электрической панелью.

Убедитесь, что вы не перегружаете панель, подключая слишком много приборов к одной цепи. Если срабатывание выключателя продолжается, пришло время вызвать электрика. При необходимости он осмотрит и отремонтирует или модернизирует вашу панель.

3. Сброс розетки GFCI

Включают ли розетки в вашей комнате прерыватели цепи замыкания на землю? Розетки GFCI чаще всего можно найти на кухне, в ванной, прачечной или в подвале. Согласно кодексу, они должны использоваться в этих помещениях для защиты от случайного поражения электрическим током, вызванного попаданием воды в розетку. Убедитесь, что на розетку не попадает влага. Если все ясно, ваш следующий шаг должен состоять в том, чтобы нажать кнопку сброса, расположенную на выходе GFCI.

Иногда розетки просто перестают работать из-за старости. Вы будете рады узнать, что замена розетки на новую решит проблему и достаточно проста в установке, хотя установка должна выполняться профессионалом.Самостоятельная работа с электрикой почти никогда не бывает хорошей идеей; слишком много переменных и слишком много возможностей совершить опасные ошибки.

5. Свободная электрическая проводка

Одна или несколько ваших розеток могут быть повреждены из-за ослабленного провода, что означает, что проводка либо постепенно ослаблялась с течением времени, либо изначально не была правильно подключена. Это может повлиять на все остальные розетки в той же цепи, что также приведет к их неисправности (точнее, прекращению работы). Здесь безопасное повторное крепление проводов часто будет решением проблемы с неработающими электрическими розетками в одной комнате.

6. Перегоревшая розетка

Следите за красными флажками, которые сообщают вам, что горит розетка. Шипящие звуки, черные или коричневые подпалины, расплавленный вид или горячая розетка (никогда не прикасайтесь к розетке, которую вы считаете неисправной, — просто поднесите к ней руку) — все это означает опасность. Если вы чувствуете сильный запах гари или видите дым, покиньте свой дом и позвоните по номеру 911.У вас электрический огонь!

В противном случае не пользуйтесь розеткой до тех пор, пока она не будет надежно заменена.

Обеспечьте электроэнергией свой дом с помощью Sun Electrical

Если у вас проблемы с розеткой или электрощитом, свяжитесь с нами.

Мы проведем проверку электробезопасности и порекомендуем экспертные решения для обеспечения безопасности вашего дома.

МНЕ НУЖЕН ЭЛЕКТРИК

.
