Как найти распределительную коробку в стене

Хозяева, затевающие ремонт в доме, часто сталкиваются с одной проблемой: где находится распределительная коробка под обоями, штукатуркой и другой отделкой. И хорошо, если вы сами монтировали электросеть или хотя бы присутствовали при этом, и примерно представляете, по какому принципу прокладывались кабели. Совсем другое дело, если вы въехали в квартиру с ремонтом и совсем не знаете схему электрических точек.

Монтаж распределительных коробок в старых домах

• Сталинки. Владельцам квартир в этих старинных домах повезло больше всего. Распаячную коробку можно найти по глухому звуку, и вся задача сводится к тому, чтобы простукивать стену до высоты 2,5–3 метра над розеткой или выключателем с разбросом в стороны по сорок сантиметров.
• Брежневки. В следующем поколении домов в нашей стране технология немного поменялась: «коробки» располагались на стыке стен и потолка, представляя собой пустоту, закрытую специальным листом оцинкованного железа. Но, тем не менее, найти ее достаточно сложно, потому что строители наносили толстый слой шпатлевки сверху. В этом случае мастеру поможет либо кустарный металлоискатель, либо профессиональный прибор для поиска проводки в толще стен. Включите девайс и ведите им от розетки вертикально вверх, ориентируясь по светодиодному сигналу или звуку.
• Хрущёвки. В 60-е годы устанавливали железные распределительные коробки для электропроводки с крышкой, фиксирующейся так называемыми «ушами». Именно эти «лопухи» очень сложно замаскировать под штукатуркой и обоями, поэтому место расположения коробки обычно заметно невооруженным глазом. Кроме того, одно из свойств металла – ржаветь, что тоже может помочь нам в поисках: по пятнам ржавчины бывает нетрудно найти нужное место и под обоями.

Как найти распределительную коробку в современной квартире

Чтобы не испортить внешний вид стен и оперативно отыскать заветную «коробочку», профессионалы предлагают несколько вариантов поиска.

1. Во всех домах, которые строили на рубеже веков и строят в данное время, производят установку распределительных коробок из пластика на открытом, видимом месте: они часто немного выпирают из стены. Но в наше время их уже не пытаются заровнять шпатлевкой, а лишь аккуратно оклеивают обоями, поэтому вы без труда обнаружите их при ремонте.

2. В том случае, если стены отделаны гипсокартоном, без профессионального прибора для поиска электропроводки не обойтись. Дело в том, что гипсокартон размещен на металлическом каркасе, который будет «фонить» на магниты и самодельные металлоискатели.

3. Если вы точно знаете, что скрытая распределительная коробка изготовлена из металла, ее можно найти с помощь компаса или любого другого магнита.

4. В стандартном панельном доме расположение скрытой коробки можно проверить обычной индикаторной отверткой, которой пользуются все электрики. В зависимости от яркости лампочки можно судить о близости провода под током. Если вы ищете коробку от выключателя – включите свет, если от розетки – включите как можно большую электронагрузку.

5. Еще один способ поиска распредкоробки – исходить из стандартных требований к электромонтажным работам: распределительные коробки в стене «прячутся» на высоте пятнадцать сантиментов от потолка строго над розетками либо выключателями.

И напоследок – важнейший совет: не забывайте об аккуратности в работе. Вспомните, сколько участников форумов по ремонту выкладывали фото своих стен после того, как вся отделка была уничтожена в поисках распредкоробки. Воспользуйтесь методами, которыми мы поделились: всегда можно лишь слегка отклеить обои, снять слой штукатурки, вместо того, чтобы полностью разрушать декор стены. Кроме того, важно помнить, что в коробке находятся соединения проводов, которые лучше не повреждать.

85 фото использования и варианты установки

При проведении ремонта в квартире особое внимание уделяется электромонтажным работам. Необходимо качественно провести электропроводку, установить точки подключения, обеспечить безопасность жильцов. Подключение распределительной коробки позволит облегчить проведение таких работ в последующем и присоединение новых электроточек.

Распредкоробка: каково назначение

Этот соединительный бокс имеет множество названий, например, распаячная или ответвительная коробка. В него поступает основное напряжение из источника, а затем оно распределяется по отдельным электрическим линям – на розетку или выключатель.

Данная точка позволяет получить легкий доступ к соединениям проводов, проверить их корректность и внести исправления в неисправных узлах, что видно по фото распределительной коробки.

Если проводить линию непосредственно от щитка, то это будет трудоемко, потребуется дополнительное штробирование стен, использование большого количества кабеля. Да и в случае возгорания и повреждений в соединениях, вам не потребуется вскрывать проводку. Проверить целостность электрокреплений можно быстро, вскрыв ответвительный блок.

Некоторым может показаться, что наличие такого отсека не впишется в интерьер, он будет выделяться на фоне стены или потребует больших усилий.

Но всегда есть возможность эстетично оформить крышку, задекорировать под выбранный стиль комнаты. Затраченные усилия и время окупятся в будущем.

Разновидности электрокоммутатора

Боксы для соединения проводки могут быть разных видов. Они выбираются в зависимости от поставленной задачи в процессе электромонтажа.

Способ монтажа

В зависимости от того, какая схема распределительной коробки используется и как она устанавливается, различают наружные и внутренние боксы.

Коробка, предназначенная под проводку открытого типа (наружная установка), ставится непосредственно на плоскость стены. Основание бурить заранее не надо, поскольку крепление производится на стену с использованием крепежных приспособлений.

Для внутренней установки используются модели под скрытую проводку. Они ставятся в предварительно обустроенной ячейке, которую высверливают, например дрелью с коронкой. В гипсокартоне и других более мягких листовых материалах место для монтажа требуется аккуратно вырезать.

Материал

При выборе следует ориентироваться на прочный и пожаробезопасный материал, отличающийся высоким уровнем термоустойчивости. Чаще всего в продаже можно встретить пластиковые модели из полиамида, полипропилена или литого фторопласта. Такие изделия не будут разлагаться под действием активных соединений.

Коробки достаточно прочные, обладают хорошими изоляционными характеристиками. В отличие от металлических образцов, они более устойчивы к влажным условиям. При возгорании пластик не горит, но начинает плавиться.

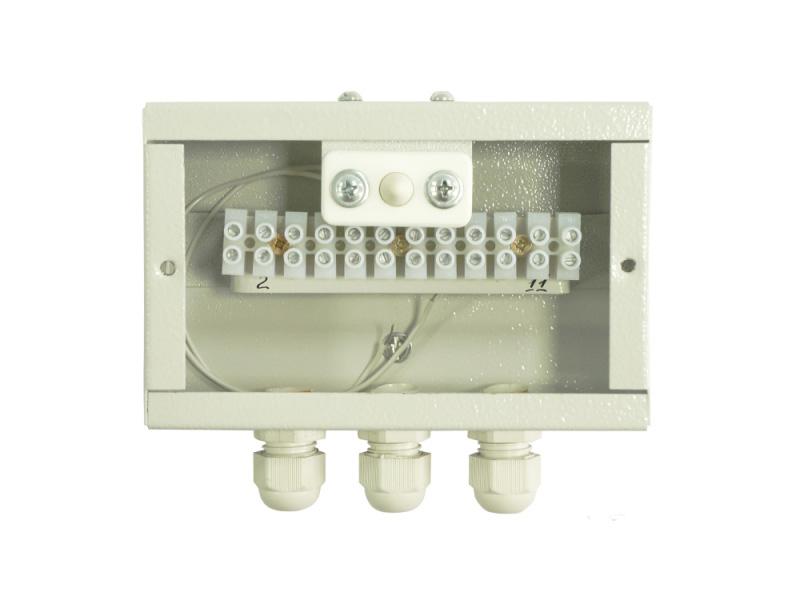

Большую защиту для соединений обеспечивают металлические боксы. Для этого выбирают стойкую к коррозии луженую сталь или сплавы алюминия.

Во время пожара обеспечивается хорошая защита соединений, что даст время на отключение питания.

Габариты и форма

Размеры распределительных коробок определяются условиями эксплуатации. Влияют число вводов, класс безопасности, цель применения. Для квартиры надо выбирать изделия более 100 мм в диаметре с 2-4 вводным отверстиями.

Наибольшее число вводов, которые могут быть оборудованы – 16, но при этом размеры по ширине и глубине монтажа будут возрастать.

Коробки могут быть круглыми и квадратными, встречаются и прямоугольные образцы. При работе с внешней проводкой этот фактор не имеет технического значения, а выбор определяется эстетичностью крепления. А вот при внутреннем монтаже легче пользоваться круглой конструкцией, так как отверстие такой формы пробурить намного проще.

Степень защиты

Данные коммутаторы играют роль не только упрощения электромонтажных работ, но и обеспечивают безопасность эксплуатации. Поэтому соединение проводов в распределительной коробке должно быть надежно защищено.

Следует учитывать класс изделий:

• в помещениях без влажности эксплуатируются образцы IP 20 и IP 30;
• на улице и во влажных помещениях с защитой навесом от прямого воздействия воды применяют IP 44;

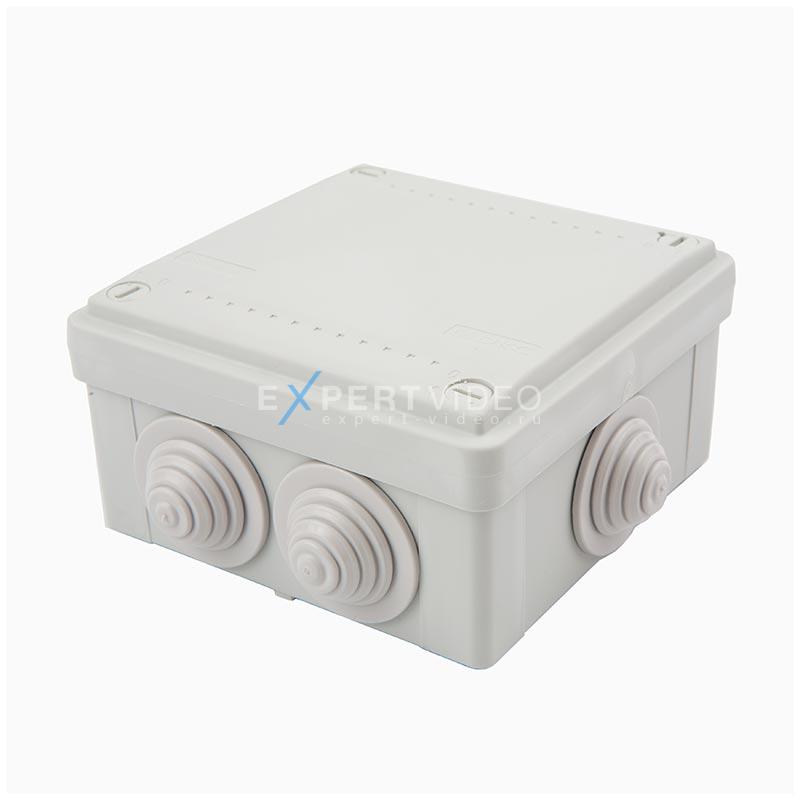

• полная защита от влаги и атмосферных осадков – класс IP 55. Такой вариант часто используют при бытовом электромонтаже;
• на улице, в грунте применяют IP 67;
• использование с подводным погружением – IP 68.

Особенности монтажа

В процессе установки коммутатора надо продумать, как соединить провода в распределительной коробке. Самым надежным приемом признана сварка. Достаточно хорошие показатели безопасности демонстрирует пайка. А вот скручивание и клеммное подключение применяются только во внутренних работах.

При этом надо принимать во внимание и место установки. Например, при использовании изделия класса IP 55 на улице клеммные и скруточные соединения могут ослабляться и снижать эффективность монтажа.

Если вы ставите изделие внутреннего крепления, то сначала перфоратором с коронкой обустраивается ниша с извлечением высверленного бетона. От отверстия выводятся штробы для прокладки кабеля. Провода укладываются в эти траншеи с выводом внутрь отверстия на 100-150 мм. Концы проводов надо завести в специальные отверстия коробки.

Для крепления коробки в отверстии целесообразно использовать алебастр или гипс. Затем все провода соединяются, а бокс прикрывают крышкой.

В процессе монтажа рекомендуют руководствоваться такими правилами:

• коробка ставится на 100-150 мм ниже уровня потолка;
• бокс не следует закрывать отделочным материалом, к нему должен быть постоянный доступ;
• для скрытой установки глубина отверстия должна позволять вставить приспособление без существенного выхода за уровень стены;
• для наружного крепления нужно заранее отметить место монтажа;
• декоративная крышка поможет украсить конструкцию;
• при нанесении отделочного материала, например обоев или декоративной штукатурки, надо запомнить место расположения коммутатора;
• в процессе эксплуатации требуется периодическое обслуживание – подтягивание соединений, контроль нагрева.

Ответвительные боксы являются важным конструктивным элементом, который должен обязательно оборудоваться в процессе электромонтажных работ. Использование данных коробок позволяет существенно повысить надежность электросети после проведения ремонтных мероприятий в доме.

Фото распределительной коробки



Также рекомендуем посетить:

Электрика в доме: что такое распределительная коробка

Распределительная коробкаМногие не знают для чего нужна распределительная коробка или как ее часто еще называют распаячная или ответвительная.

В любом помещении  квартиры или частного дома вся электропроводка берет свое начало от электрощита, в котором электрические кабели подключаются по одному по группам к автомату. Как правило, на квартиру устанавливается 3 автомата, без учета отдельного- на электроплиту (при ее наличии).



Если у Вас установлено 3 автоматических выключателя, значит с электрощита в вашу квартиру будет идти 3 пары проводов или электрических кабеля. Они и будут запитывать все розетки и освещение в вашем доме. При чем эти три линии будут распределены. Например, одна- на жилые комнаты, вторая- на кухню, третья-на ванную, санузел или коридор. Это делается с целями:

1. Во-первых для того, что бы распределить нагрузку. К одной типичной линии с 16 амперным автоматом можно подключить электропотребители по мощности не более 3.5 Киловатт, а иначе будет выбивать автоматический выключатель. Соответственно к трем группам розеток Мы сможем подключить в 3 раза больше по мощности бытовой техники и других потребителей электрической энергии.
2. Во-вторых, при неисправности одной линии, Вы сможете пользоваться розетками и освещением в помещениях, подключенных к другим линиям.

С щита на помещение или несколько идет один кабель электропитания, а розеток в нем много. Да еще есть выключатели света, светильники или люстры. Вот поэтому и нужна распаячная коробка.  В нее и сходятся все электрические провода или кабели от розеток, выключателей, светильников или люстр.

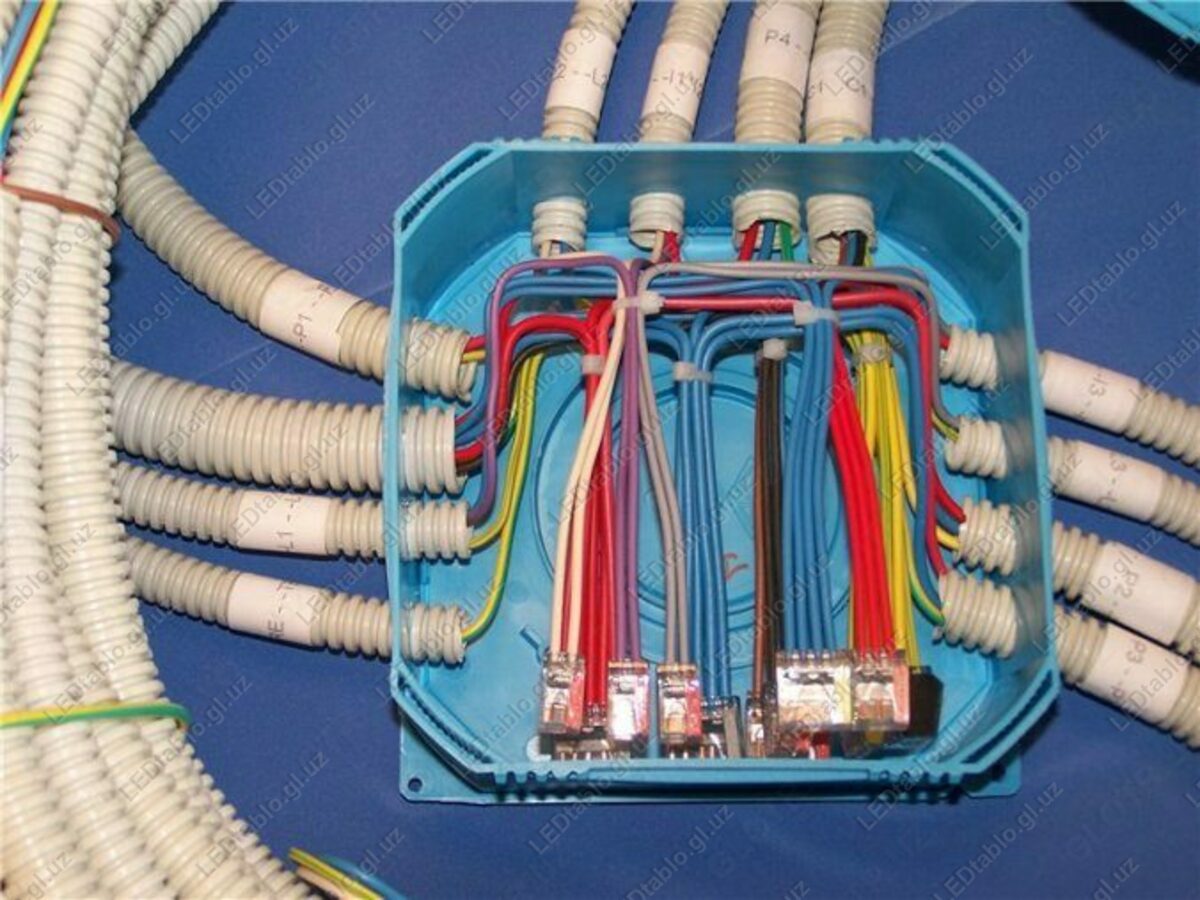

В коробке все провода или жилы электрических кабелей соединяются по определенной схеме. Схема расключения в этой статье.

На одной группе может быть несколько ответвительных коробок, которые между собой объединяются перемычкой электропитания. Только провода или кабель на электрическую плиту прокладывается с электрощита на прямую сразу на соответствующую розетку, потому что электроплита является мощным электропотребителем. На нее устанавливается 32 или 40 А автомат, и прокладываются провода сечением медной жилы не менее 4, чаще- 6 квадратных миллиметров.

Как найти распаячную коробку электропроводки.

Иногда необходимо найти распределительную коробку, например при поиске неисправностей электропроводки или если необходимо добавить розетку в комнате. Но многие при ремонте квартиры замазывают коробки штукатуркой, шпатлевкой или заклеивают обоями. В результате трудно найти при необходимости ответвительную коробку. Да согласен, что ее крышка не смотрится на фоне отделки. Но необходимо учитывать, что в любой момент может понадобится к ней доступ. Советую перед тем как приступать к отделочным работам в помещениях- взять рулетку и нанести привязки на схему помещения, потому что через 5-10 лет Вы и не вспомните, где они находятся.

Если схемы у Вас нет или Вы купили квартиру, тогда придется искать самостоятельно распаячные коробки. :

1. В 99% случаев коробка будет находится над выключателем света под потолком и на расстоянии от него не более 15-20 сантиметров.
2. После этого вскрываем коробку и смотрим сколько линий отходит на розетки. От которых они все вместе с электропитанием скручиваются в две или три (трех проводная система) скрутки. На светильники фазные скрутки будут по-меньше (в большинстве случаев из 2 проводов). При этом в большие скрутки будет скручен ноль и земля от светильника, а также фаза на включатель. И так же  в них приходит один кабель электропитания или два, если есть перемычка на другую коробку.
3. Итак, если количество розеток соответствует количеству проводов или кабелей и больше нет выключателей в комнате- значит больше в помещении нет распределительных коробок.
4. Если нет, вскрываем розетки и смотрим сколько на них сидит проводов на каждом контакте. Если по два значит розетки подключены шлейфом- одна от одной.
5. В новых квартирах изредка розетки могут быть подключены от коробки за стенкой, которая ближе расположена и подключена к одной группе.
6. Нередко устанавливается дополнительная коробка на розетки. Причем она будет находится под потолком не над самой дальней розеткой, а над той, что будет ближе к выключателю.

 Всегда соблюдайте меры предосторожности. Помните, что 220 Вольт в домашней электросети опасно для жизни человека!

Распаячные коробки | ehto.ru

Какие бывают распаячные коробки, их назначение в электропроводке, типы распаячных коробок и способы их монтажа, все это вы узнаете из этой статьи.

Распаячные коробки, они же коробки распределительные, они же коробки разветвительные, предназначены для расключения или распайки проводов электропроводки, для их распределения по розеткам и системе освещения квартиры.

Чем расключение отличается от распайки

Принципиально, нет разницы в расключении и распайки. И то и другое это соединение нескольких проводов для распределение токовых потоков ( разводки электропроводки). Разница в способах соединения. Распайка это скручивание проводов с их последующей сваркой или пайкой или без нее, а расключение  это подключение проводов или жил кабелей к клеммам какого-либо устройства, включая соединительные клеммы или разъемы, например разъемы WAGO.

Но вернемся к распаячным (распределительным) коробкам.

Виды распаячных коробок

Распаячные или распределительные коробки делятся по способу их монтажа. Бывают распределительные коробки скрытой и открытой установок. Соответственно, первые предназначены для скрытой электропроводки, вторые, для открытой электропроводки.

Общее устройство распаячной коробки

Распаячная (распределительная) коробка состоит из корпуса, крышки и отверстий для проводов или кабелей. Отверстия для проводов имеют резиновые уплотнители, которые обеспечивают их герметичный вход в коробку. На фото вы видите, что прокладки имеют конусную форму. Каждый ряд конуса прокладки соответствует кабелю определенного сечения. Если нужно ввести в коробку кабель сечением 3×2, 5 мм, то срезаете две верхние «ступеньки» прокладки и кабель плотно войдет в срезанный уплотнитель.

Степени защиты распаячных коробок

Распаячные коробки для открытой электропроводки имеют разные степени защиты IP. Чаще всего это IP=54, иногда IP=55.

Чем различается распаячная коробка для открытой и скрытой электропроводки

Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.

В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.

На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.

Коробки под подвесными потолками

Под подвесными потолками ставятся коробки для открытой электропроводки с возможным доступам к ним. Доступ придумывает каждый, как может. Либо делают потайной люк, либо ставят встроенный светильник под коробкой, либо игнорируют это правило и замуровывают коробки под потолком до аварии.

Где нельзя ставить разветвительные коробки

Разветвительные коробки не ставятся вблизи открытой воды, рядом со стояками водопровода, под мойками и рядом с источниками постоянного или временного тепла (плиты, кондиционеры с обогревом, радиаторы отопления).

Как и где искать распределительные коробки в старых домах

Если вы делаете ревизию электропроводки или ее ремонт, то вам нужно будет найти скрытые коробки.

В домах старой постройки, можно только гадать, где расположили  коробки с распайками проводов.

Чаще всего, первая коробка будет над входом в квартиру. Должны быть коробки над выключателями в квартире (вправо, влево 50 см).

Сложнее с ванной и туалетом, здесь распайка может быть где угодно. Например, в панельных домах серии П44 и им подобным (с раздельным санузлом), распределительная коробка объединена с блоком выключателей на ванну и туалет.

Искать распайки достаточно просто. Возьмите отвертку с тяжелой рукояткой. Возьмитесь,  за жало отвертки, и простукивайте рукояткой все стены под потолком. Где стоит коробка или сделана распайка прямо в стене, звук будет глухой, его сразу слышно.

На этом про распаячные коробки все!

©Ehto.ru

Статьи по теме

Похожие посты:

Правильная электропроводка в квартире

Все многоквартирные дома уже имеют проложенную электропроводку по квартире. Во время ремонта или при перепланировке помещения возникает необходимость заново уложить все провода и подключить все устройства. Кроме того старая проводка не рассчитана на большое количество мощных потребителей в современном доме и становится со временем хрупкой и ломкой, поэтому заменять ее нужно из соображений безопасности. Предлагаем пошаговую инструкцию, как заменить проводку своими руками.

Составление план-схемы

Любые работы по электропроводке начинаются с изучения старой схемы подключения и особенностей ввода силовых проводов в квартиру.

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

• Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
• Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
• Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
• Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
• Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
• В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
• Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Также на схеме нужно учесть планировку квартиру и возможные варианты расстановки мебели, чтобы не пришлось пользоваться удлинителями или переделывать розетки. Когда разобрались, как провести электропроводку, нужно произвести подсчет длины проводов, количество розеток и выключателей, дополнительной фурнитуры. Теперь с этой сметой можно идти в магазин.

Выбор комплектующих

Начнем с выбора кабеля. Можно встретить кабеля с алюминиевой и медной начинкой. Первые дешевле, но хуже проводят электрический ток при равном сечении, недостаточно эластичные, склонны к перегреву. Поэтому для квартирной проводки самыми лучшими считаются медные провода, которые легко выдерживают большую нагрузку, долговечны и не окисляются. Оболочка должна быть из ПВХ или любого другого негорючего материала.

Сечение кабеля рассчитываем по схеме и учитываем максимальную мощность всех электроприборов для каждого ответвления. Для розеток сечение провода не менее 2,5 мм2, а силовой автомат рассчитан на ток в 20 А. На освещение достаточно 1,5 мм2 и автомат в 16 А, а мощные электрические приборы должны питаться через провода сечением 4 мм2 и защищаться 25-амперным автоматом.

Все кабели должны быть проложен внутри гофрированных трубок отдельно друг от друга, чтобы избежать перегрева и пожара.

Выбор розеток, выключателей, кабель-каналов, распаечных коробок и другой мелкой фурнитуры должен осуществляться по тому же принципу.

Для качественного и долговечного ремонта выбирать только продукцию от проверенных брендов, которая соответствует ГОСТу и СНиП и имеет значок Ростеста.

Розетки могут быть с заземлением и без него. Наличие заземляющего контакта обязательно для подключения электроприборов на кухне и ванной комнате. Защитная крышка или шторка на розетке будет полезной в детской комнате. Встречаются и экзотические варианты с таймером отключения или кнопкой выталкивания вилки.

Выключатели бывают одноклавишные и с несколькими клавишами, для управления несколькими светильниками в проходных зонах. Удобны выключатели с подсветкой и встроенные регуляторы уровня освещенности.

Все электрические устройства имеют контакты для подключения проводов. Они бывают двух типов: винтовые и быстрозажимные. Винтовые проще и дешевле, но требуют регулярного подтягивания клемм, чтобы не ухудшался контакт с проводом. Контакты с поджатием клемм пружиной лишены этого недостатка, усилие всегда постоянное и полностью исключается человеческий фактор (встречаются плохо прижатые провода в разъемах).

УЗО – устройство защитного отключения все чаще встречается в схемах проводки в квартире. Польза от него очевидна: прибор контролирует утечку тока в сети и при превышении порогового значения обесточивает всю сеть полностью. Так при повреждении изоляции провода или перегреве подключенного прибора, возникает ток утечки, который и фиксируется устройством. Использование УЗО полностью защищает от поражения электрическим током при неосторожном касании оголенного провода.

Подготовка стен и разметка

Монтаж электропроводки в квартире бывает двух типов – закрытым и открытым. Открытым способом провода укладываются в кабель-каналы или крепятся непосредственно на стены. Все розетки и выключатели также монтируются без заглубления. Этот способ не требует трудоемких операций по штроблению стен и относительно прост, но менее эстетичный. Такую разводку можно использовать в саду, гараже, кладовке.

Для закрытого размещения проводов нам потребуется сделать углубления и прорези в стене по всей линии, можно использовать технологические отверстия в стенах и потолке. Зато после заделки кабелей получается ровная поверхность, готовая к чистовой отделке. Для квартир используется только этот вариант. Возможно размещение основных кабельных линий на потолке, с последующей установкой натяжного или подвесного потолка.

Подготовка стен начинается с их очистки от старых обоев и штукатурки, демонтируется старая проводка, после чего наносится разметка согласно план схеме. На этом этапе удобно отмечать места прокладки кабелей с помощью лазерного уровня или длинного шнура.

По разметке штробятся углубления с помощью болгарки и зубила или специального штробореза, делаются выемки для распределительных коробок и розеток с выключателями. Для этого потребуется перфоратор со специальными коронками-фрезами по бетону. Это самая трудоемкая часть ремонта, поэтому если вы сомневаетесь в своих силах или у вас нет нужного инструмента, лучше доверить работы специалистам.

Для работы с проводами стоит приобрести специальные монтажные кусачки, которые быстро и аккуратно подрезают провода и снимают с них изоляцию. С их помощью оголенные контакты можно загильзовать медными трубками.

Монтаж скрытой проводки

Теперь можно приступать непосредственно к прокладке линии. Последовательность действий будет такой:

1. Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
2. После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
3. На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
4. Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
5. Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
6. У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
7. Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
8. Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.

Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.

Укладка открытой проводки

Этот быстрый способ как заменить или заново провести электропроводку стал популярным благодаря кабель-каналам самого разного размера. Различают настенные и напольные типа «плинтус». Количество подсчитывается согласно нашей схеме, при этом оставляем 5-10% длины на припуск и подрезку. Для крепления понадобятся саморезы или жидкие гвозди.

1. По отмеченным местам отрезаем кабель-каналы строительным ножом или ножовкой.
2. Крепим к стене нижнюю часть канала с помощью шурупов, дюбелей, гвоздей – все зависит от материала стен.
3. Распределительные коробки устанавливаем таким же способом, без заделки в стены. При этом кабель-каналы должны вплотную стыковаться с коробкой выключателями и розетками.
4. Укладываем в них провода и закрываем крышкой. Линия готова.
5. Зачищаем контакты и подключаем всю фурнитуру. Теперь можно произвести пробное включение и проверку работоспособности отдельных узлов.

Существует еще один способ электропроводки – так называемый ретро-стиль. Чаще всего она встречалась в деревенских домах и зданиях постройки 20-30-х годов прошлого века. Заключается она в креплении проводов на керамических изоляторах. Для нее нам потребуется медный провод в мягкой оплетке и небольшие роликовые изоляторы, которые крепятся к стене через равные промежутки.

Замена электропроводки в квартире своими руками не представляет особых сложностей и вполне может быть выполнена человеком без специальных знаний и умений, главное соблюдать технику безопасности.

Хотите поменять проводку в квартире своими руками? — Это возможно! Для этого не обязательно иметь действующий допуск электрика, или диплом электромонтёра. Достаточно быть электриком в душе, и иметь немного технического образования и понимания с чем вы имеете дело. Если у вас не хватает практического опыта, но вы очень хотите поменять проводку сами — эта статья для вас.

Расчеты и схема

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Не рекомендуется вешать на одну линию больше 8-10 розеток. Так как все розетки в линии проходные, то с каждой последующей розеткой есть вероятность ослабления контакта. Особенно не делайте много розеток на одной загруженной линии например на кухне, лучше не экономьте и протяните на кухню две линии.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Чтобы не заморачиваться с расчетами, следуйте одному простому правилу. — Для розеточных линий используйте медный кабель с сечением 2,5 кв. мм., для всего освещения 1,5 кв.мм, а для варочной панели или проточного водонагревателя 4 кв.мм — и все будет у вас хорошо!

Сечение провода (кв.мм)	Сила тока (А)	Мощность (Вт)	Номинал автомата
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Всегда берите только кабель по ГОСТу! Например отличный кабель это гостовский ВВГ нг. Это очень важный момент в подготовке к замене проводки! Вы можете сэкономить на автоматике или розетках (их всегда можно поменять), но не экономьте на кабеле — берите хороший.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

В случаях когда штукатурка потолка не планируется, опытные мастера находят пустоты в плите монолита со старым кабелем, и на его место затягивают новый.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Если потолки не деревянные, то по ПУЭ (библии электрика), разрешается укладка кабеля без гофры! В стяжке пола в гофре также нет необходимости, самое главное это качественный кабель с хорошей изоляцией по ГОСТу! Сэкономьте на гофре, если у вас не гипсокартон и не дерево (или не другие легковоспламеняющиеся материалы) — то гофра не нужна!

Шумные работы

Когда начнете долбить стены — не забывайте о законе. Шуметь перфоратором в многоквартирных домах можно только в строго определенное время, в каждом регионе РФ свои порядки. Например, в Дагестане необходимо получить разрешение старейшины, в Москве без разговоров просто вызывают полицию, а в Таганроге начинают долбить в ответ. Лучше начинать работы в будни с 9 и до 19, с перерывом на обед с 13 до 15.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Работа с штроборезом или болгаркой

Штробы для укладки кабеля, идут от подрозетника до пола или потолка. Спускать штробу вниз нужно так, чтобы кабель спокойно лег в стяжку и не торчал в углу, поэтому нужно знать толщину будущей стяжки, тоже самое и с потолками. Лучше всего для этих дел иметь штроборез с пылесосом, но в крайних случаях можно обойтись и болгаркой, с алмазным диском по камню. В случае с болгаркой — позаботьтесь о своем здоровье, наденьте респиратор и очки. Закройте все окна и двери, чтобы изолировать попадание пыли в соседние помещения.

Укладка кабеля

Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

Стоит отметить, что прокладку кабеля под дверными проемами лучше не делать! Для укладки кабеля по полу, лучше проделать сквозные отверстия между помещениями. Иначе есть вероятность повредить кабель при монтаже межкомнатных порожков.

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Установка электрического щита

Самый бюджетный вариант — это установка всех автоматов защиты на лестничной клетке в общем щите, там где уже стоят ваши старые автоматы и счетчик. Для этого необходимо вывести все кабеля в подъездный щит. Если хотите щит у себя в квартире, то нужно выбрать подходящее для него место.

Встроенный или накладной щиток решать вам. Встроенный выгдядит эстэтичней, накладной же проще смонтировать. Все линии из квартиры идут в щиток, а уже от него идет один толстый кабель в подъездный щит, сечение такого кабеля должно быть не менее 6 мм, то есть трехжильный кабель например ВВГ 3*6.

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Для всех соединений в щите, очень важно использовать провода соответствующего сечения, то есть разводить фазы и нули по автоматам лучше всего кабелем с сечением 4кв.мм.или 6кв.мм. Также после затяжки всех кабелей и гребенок в автоматах, необходимо проверять надежность их зажима. Так как очень часто бывает такое, что провод просто не попадает в зажим, или плохо в нём дердиться.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии). Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Что делать если пропал свет в квартире

Монтаж электропроводки в квартире не такой длительный и затратный, как монтаж проводки в доме. Это связано с тем, что здесь не нужно подводить линию внутрь жилья, т.к. это обеспечивает компания-застройщик.

Разводка кабеля по комнатам состоит из следующих этапов:

• составление схемы;
• расчет количества необходимых материалов и электрической фурнитуры;
• разметка и штробление стен;
• крепление кабеля;
• установка розеток, выключателей и распределительных коробок;
• сборка вводного щитка;
• проверка линии тестером.

Следует отметить, что на сегодняшний день открытая электропроводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

Весь кабель подходящий для такой проводки вы можете посмотреть на сайте http://cable.ru/cable/kabel-dom.php Там указаны подробные технические характеристики каждой марки. Далее мы предоставим подробную пошаговую инструкцию монтажа электрики с нуля, которая подойдет для новичков, желающих проверить свои силы в электрике.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
3. Поворот трассы должен осуществляться только под прямым углом.
4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
7. В каждой комнате должна быть обязательно распределительная коробка.
8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

Выбор фурнитуры и автоматики

При выборе выключателей и розеток обращайте внимание на способ их монтажа – внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то нужно покупать только изделия для внутреннего монтажа. Для соединения проводов нужно использовать винтовые или рычажные клеммники (типа Ваго), колпачки СИЗ или гильзы. Также можно выполнить соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому нужно купить изделия для соединения проводов с запасом.

Автоматические выключатели и УЗО выбирайте известных производителей, из бюджетного сегмента это IEK и КЭАЗ, а из среднего и верхнего — это Schneider Electric, ABB и Legrand.

Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты. Номинал УЗО выбирается выше, чем автомата. Допустим, если автомат на 16А, УЗО ставите на 25А. Если автоматический выключатель на 25А, устройство защитного отключения должно быть номиналом 32А и т.д.

Не знаете, какой кабель выбрать? Так вот кабель должен обязательно быть медным. Чтобы провести электропроводку в квартире своими руками, можете выбрать медный кабель ВВГнг или NYM. Это одни из наиболее подходящих марок проводов на отечественном рынке. На освещение выбирают сечение 1,5 мм.кв. и защищают автоматом на 10А, на розетки прокладывают кабель 2,5 мм.кв. и ставят автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защищать автоматом 25А.

Если хотите, чтобы электропроводка в квартире была безопасной, поставьте в щитке реле напряжения, которое защитит от перенапряжения в сети в результате перекоса фаз, который часто наблюдается в старом жилом фонде из-за обрыва нуля.

Схема сборки щита может быть такой (на ее основании просто выберите комплектующие):

как сделать — схема электроснабжения частного дома

Автор: Кургузов А.В, инженер по электроснабжению

Сложно представить себе современный коттедж без электричества. Но для того, чтобы электрика в доме функционировала – горел свет, и можно было пользоваться электроприборами, недостаточно просто подключить его к линиям электропередач. Электропроводка в доме должна быть выполнена профессионально. При этом необходимо строгое соблюдение мер пожарной и электробезопасности.

Основные правила разводки электропроводки

Каждая работа начинается с планирования. Любой коттедж строится по проекту, включающему планировку помещений. Они также используются для создания рабочей документации. Именно по ней в дальнейшем выполняется электромонтаж в частном доме. На каждое из помещений должно быть разработано:

• Однолинейная схема – освещение, размещение розеток и электрооборудования. В ней указывается – тип и мощность электрооборудования, типы кабелей, способы их прокладки
• Схема расположения кабельных трасс – освещение, розеточные группы, силовые установки
• Спецификация – список используемого оборудования и материалов

Краткие рекомендации

• Отдельно отмечаются места будущей установки потребителей, относящихся к группе мощных (электроплита, стиральная и посудомоечная машина, кондиционер, бойлер и т. д.). Схема электроснабжения частного дома для каждого из таких потребителей должна предусматривать прокладку собственной линии
• Определяясь с необходимым количеством розеток, следует руководствоваться народной мудростью о том, что их много не бывает (особенно, когда речь идет о кухне или помещении, в котором планируется установить компьютер, TV и т.д.) – с одной стороны. Но необходимо помнить, что электропроводка в частном доме может значительно подорожать из-за избыточного количества розеток. Комфортный минимум на помещение – от пяти розеток
• При выборе места под розетки и выключатели следует исходить из обеспечения удобства пользования ими для каждого члена семьи. Обязательно нужно учитывать, в какую сторону открываются межкомнатные двери
• Для помещений с повышенной влажностью (например, санузел) выключатели и розетки требуется устанавливать с наружной стороны стены. Если это невозможно, то использовать только влагозащищенные розетки
• Схема электроснабжения дома для таких помещений, как длинные коридоры, спальни и лестницы, рекомендуется предусматривать установку нескольких выключателей (проходных)
• Для питания слаботочных систем (антенные и компьютерные кабели, датчики ОПС) требуется прокладка собственных линий. Причем их требуется удалить от идущей рядом электропроводки в частном доме (силовых или осветительных трасс) на 500 мм и более. Это необходимо для исключения вероятности возникновения помех

Основные правила разметки и прокладки электропроводки

Выполненные работы по электрике должны обеспечить бесперебойную доставку в нужное место требуемого количества электроэнергии для надежной работы освещения и подключаемых потребителей.

Место для прокладки электропроводки в частном доме выбирается так, чтобы она не мешала монтированию иных инженерных систем (функционированию существующих) и не налагала ограничений на осуществление плановых отделочных работ в помещении.

Добиться этого можно, если схема электрики в доме устанавливается с учетом ряда несложных правил:

• Необходимо выполнить прокладку электрической сети только параллельно, либо строго перпендикулярно поверхности полов
• При прокладке электрики по стене, от точки подключения кабель прокладывается вверх по вертикали. Если разводка выполнена под полом, то вертикально вниз до необходимой горизонтали, с которой он должен соединяться в распределительной коробке
• Если в комнате планируется установка натяжного потолка, кабель прокладывается над ним

Схемы разводки электропроводки

Электроснабжение частного дома допускает выбор любых направлений трассировки кабельных линий во внутренних помещениях.

Желательно при разработке электрической схемы руководствоваться следующими рекомендациями.

• Питающий кабель системы электроснабжения рекомендуется прокладывать под потолком на расстоянии не менее 150-200 мм. Это не создаст в дальнейшем проблем, если Вы решите смонтировать подвесной или натяжной потолок.
• При прокладке вертикального участка электропроводки оставляется «зона безопасности» по 100 мм с каждой стороны. Здесь не рекомендуется закреплять что-либо
• Расстояние от вертикального кабеля до угла стены, оконного или дверного проема должно быть не менее 200 мм (включая 100 мм зоны безопасности). Это исключит возможное разрушение стены при выполнении штроба
• Строгих требований по высоте размещения розеток и выключателей нет. Есть рекомендации.

Из личного опыта можем посоветовать устанавливать розетки на высотах:

1. 400 мм от пола – во всех помещениях
2. 950-1000 мм – в кухнях с низкими кухонными гарнитурами
3. 1100-1150 мм – с высокими

Оптимальная высота выключателя – 900 мм.

В целом схема электроснабжения частного дома должна выглядеть следующим образом:

• ввод (220В). Ноль (N) и фаза (L) заводятся во вводной автомат защиты;
• с него, на электросчетчик;
• далее L подключается к каждому из автоматов защиты определенной группы потребителей (параллельно), затем на УЗО этой же группы;
• N подается на УЗО сразу после счетчика;
• Отсюда L параллельно подключается к защитным автоматам конкретных потребителей (холодильник, компьютер, микроволновая печь), а от них непосредственно на потребитель;
• N после УЗО подается на соответствующую шину, к которой подключается потребитель;
• Кроме этого потребитель должен подключаться к заземлению (РЕ) защитной нейтрали.

Готовимся к монтажу электропроводки

Прежде, чем перейти к практическим работам, необходимо закупить материалы и обзавестись необходимым инструментом. Если электрика в доме предполагается к выполнению по проекту, то состав необходимых оборудования и материалов указан в спецификации. Если нет, то в зависимости от применяемой схемы из материалов Вам, скорее всего, потребуется:

• Электрический провод и кабель в ассортименте
• Распределительный щиток (ЩР). В частном доме необходимо иметь два щитка – внешний и внутренний
• УЗО и дифференциальные автоматы защиты
• Розетки
• Подрозетники
• Выключатели
• При необходимости гофрированная трубка для прокладки (гофра) и кабель-каналы требуемой геометрии
• Клеммники (соединительные элементы для монтажа кабеля без пайки)
• Изолента
• Метизы для крепежа

Количество кабеля в первом приближении рассчитывается по составленным схемам или проекту. При этом обязательно следует делать запас на монтажные припуски (из расчета 100-150 мм на каждую точку). А вот конкретные характеристики кабеля, УЗО и автоматов указано в проекте или выбирается с учетом планируемого максимума потребляемых мощностей.

Рассчитать это значение для электроснабжения дома вполне можно самостоятельно. Для этого достаточно школьного курса физики и знания необходимых формул, которые легко можно найти в справочниках и интернете.

Чаще всего электрическая схема реализуется с использованием кабели ВВГ российского производства:

• 3х1,5 — жесткий кабель с тремя медными жилами сечением по 1,5 мм². Электрика в частном доме на участке от осветительного прибора до монтажной коробки и выключателя прокладывается этим кабелем
• 3х2,5 – самый ходовой кабель. Им прокладываются основные участки внутридомовой электропроводки (от соединительной/распределительной коробки до розетки, от ЩР до распредкоробок)
• 2х6 – разводка электрики в доме выполняется этим кабелем на участке от вводного устройства (ВРУ) до внутреннего ЩР
• 5х6 – используется, если в коттедже имеются потребители, которым необходимо трехфазное питание (электроплита, место подключения сварочного аппарата и т. п.)

Наиболее востребованными автоматами являются изделия, рассчитанные на силу тока:

• 20А – используются в розеточных группах
• 16А – для линий осветительного оборудования (внутридомовых источников освещения)

Монтаж электропроводки

Практические работы по реализации схемы электрической сети будут зависеть от следующего:

• Из каких материалов изготовлены межкомнатные стены (каменные, деревянные или гипсокартонные)
• Какого типа проводка в загородном доме (открытая, комбинированная или закрытая) предполагается к установке
• Места выполнения прокладки (по стене или под полом)

Монтаж электричества можно выполнить разными вариантами.

• Провести электромонтажные работы до этапа оштукатуривания стен (кабель крепится по поверхности стены и в дальнейшем закрывается штукатурным составом)
• Выполнить прокладку электропроводки дома в предварительно проделанных штробах (каналах в стене или штукатурке)
• Проложить кабель в полостях стен из ГКЛ
• Если планируется установка наружной электрической проводки, предварительно крепятся кабель-каналы

Разметка каналов

Электропроводка в частном доме прокладывается по факту выполнения всех подготовительных работ.

Работы начинаются с разметки. Удобнее всего выполнять ее с использованием лазерного уровня. Необходимую точность может обеспечить и водяной уровень, однако работать с ним достаточно неудобно.

Этапы этой работы следующие:

• На стены переносятся места будущей установки розеток и выключателей
• Размечаются горизонтальные и вертикальные участки кабеля, подлежащего укладке
• Обозначаются места установки соединительных и распределительных коробок, ШР, счетчика

Штробление стен

Будем исходить из того, что обустраивается электрика в доме с каменными стенами (блоки, кирпич) и предстоит скрытый монтаж.

• В местах установки оконечных элементов высверливается место под установку подрозетников (коробок). Для этого можно использовать перфоратор или ударную дрель с коронкой по бетону нужного диаметра
• Прорезаются горизонтальные штробы для последующего монтажа электропроводки в доме. Удобнее всего делать это специальным инструментом, штроборезом. Если его нет, то можно использовать болгарку с алмазным кругом по бетону и перфоратор. Данные работы приводят к образованию огромного количества пыли. Поэтому рекомендуется закрыть дверь в помещение и работать в респираторе и защитных очках
• Выполняются вертикальные штробы. Используется тот же инструмент и технология, что и при штроблении горизонтальных участков

После того, как осядет пыль, рекомендуется убрать мусор. При наличии промышленного пылесоса, собрать пыль.

Монтаж кабельно-проводниковой продукции

Согласно схеме устанавливаются подрозетники, соединительные и распределительные коробки. Для этого рекомендуется использовать гипс или строительный алебастр.

При установке подрозетников требуется учитывать два момента.

• Если планируется оштукатуривание стен частного дома или использование иных отделочных материалов, внешняя кромка подрозетника должна выставляться в плоскости будущей наружной поверхности стены (немного выступать за пределы стены, в которой монтируется)
• Подрозетник требуется установить таким образом, чтобы нижняя грань вставленной в него розетки (вариант, выключателя) располагалась параллельно полу

Монтаж распределительной коробки

Распределительные коробки используются для стыковки и разветвления электропроводки по заранее разработанной схеме.

Установка распределительной коробки может осуществляться, как открыто, так и скрыто. При скрытой установке коробка монтируется в специально подготовленное отверстие в стене и закрепляется алебастром. Это отверстие подготавливается на стадии штробления стен.

Далее с конца, подведенного к коробке кабеля, снимается изоляция (со всего кабеля и каждого из проводников). Подготовленная часть вводится в распределительную коробку через специальные отверстия в ее стенках, которые требуется предварительно прорезать.

После этого концы разных кабелей соединяются с обязательным учетом полярности в единую схему:

• «Земля» (РЕ) имеет желто-зеленую оплетку
• Рабочий ноль (N) – синюю
• Фаза (L) – красную или коричневую (иногда белую)

Соединения выполняются с использованием специальных клеммников или иных соединительных устройств, которых существует достаточно много. Использование скруток – недопустимо.

Собранный участок электропроводки необходимо прозвонить.

Монтаж распределительного щитка

Внутренний распределительный щиток электроснабжения рекомендуется устанавливать в непосредственной близости от счетчика и места ввода подающего кабеля.

Он может крепиться на стене дома, либо убираться в специальную нишу. Это зависит от исполнения щитка – скрытой или открытой установки.

Работы требуется выполнять в строгом соответствии с требованиями ПУЭ (седьмое издание, глава 7.1.).

В электрощитке имеются специальные рейки DIN, на которых закрепляются все защитные автоматы и УЗО. В зависимости от модели щитка в его дверце может потребоваться прорезать нужное количество отверстий.

Не рекомендуется размещать щиток в помещениях с повышенной влажностью.

После того, как схема системы электроснабжения полностью собрана, ее прозванивают (убеждаются в исправности).

После этого крышки соединительных и распределительных коробок закрываются и штробы по всей длине заделываются цементным или штукатурным раствором.

На этом электромонтаж первого этапа заканчивается.

Установка электротехнических изделий

Работы по установке электротехнических изделий относятся ко второму (завершающему) этапу. Они выполняются после окончания отделки помещений коттеджа.

Работы по установке электротехнических изделий включают в себя:

• Установку выключателей и розеток
• Расстановку и подключение потребителей
• Подключение осветительных приборов
• Проверку работоспособности электропроводки дома в целом

Заключение

Электроснабжение дома – система, которая при халатном и невнимательном отношении к ней может доставить немало хлопот ее владельцу. Некорректно разработанная схема, некачественный материал и неквалифицированный монтаж могут свести на нет все позитивные ожидания. Мы рекомендуем работать только с профессионалами своего дела. И этот профессионализм должен быть подтвержден реальными успешными примерами работ.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Как красиво закрыть распределительную коробку на стене.

Многие не знают для чего нужна распределительная коробка или как ее часто еще называют распаячная или ответвительная.

В любом помещении квартиры или частного дома вся электропроводка берет свое начало от электрощита, в котором электрические кабели подключаются по одному по группам к автомату. Как правило, на квартиру устанавливается 3 автомата, без учета отдельного- на электроплиту (при ее наличии).

Если у Вас установлено 3 автоматических выключателя, значит с электрощита в вашу квартиру будет идти 3 пары проводов или электрических кабеля. Они и будут запитывать все розетки и освещение в вашем доме. При чем эти три линии будут распределены. Например, одна- на жилые комнаты, вторая- на кухню, третья-на ванную, санузел или коридор. Это делается с целями:

1. Во-первых для того, что бы распределить нагрузку. К одной типичной линии с 16 амперным автоматом можно подключить электропотребители по мощности не более 3.5 Киловатт, а иначе будет выбивать автоматический выключатель. Соответственно к трем группам розеток Мы сможем подключить в 3 раза больше по мощности бытовой техники и других потребителей электрической энергии.
2. Во-вторых, при неисправности одной линии, Вы сможете пользоваться розетками и освещением в помещениях, подключенных к другим линиям.

С щита на помещение или несколько идет один кабель электропитания, а розеток в нем много. Да еще есть выключатели света, светильники или люстры. Вот поэтому и нужна распаячная коробка. В нее и сходятся все электрические провода или кабели от розеток, выключателей, светильников или люстр.

В коробке все провода или жилы электрических кабелей соединяются по определенной схеме. Схема расключения в этой статье.

На одной группе может быть несколько ответвительных коробок, которые между собой объединяются перемычкой электропитания. Только провода или кабель на электрическую плиту прокладывается с электрощита на прямую сразу на соотвествующую розетку, потому что электроплита является мощным электропотребителем. На нее устанавливается 32 или 40 А автомат, и прокладываются провода сечением медной жилы не менее 4, чаще- 6 квадратных милиметров.

Как найти распаячную коробку электропроводки.

Иногда необходимо найти распределительную коробку, например при поиске неисправностей электропроводки или если необходимо добавить розетку в комнате. Но многие при ремонте квартиры замазывают коробки штукатуркой, шпатлевкой или заклеивают обоями. В результате трудно найти при необходимости ответвительную коробку. Да согласен, что ее крышка не смотрится на фоне отделки. Но необходимо учитывать, что в любой момент может понадобится к ней доступ. Советую перед тем как приступать к отделочным работам в помещениях- взять рулетку и нанести привязки на схему помещения, потому что через 5-10 лет Вы и не вспомните, где они находятся.

Если схемы у Вас нет или Вы купили квартиру, тогда придется искать самостоятельно распаячные коробки. Вот как это делаю Я:

1. В 99% случаев коробка будет находится над выключателем света под потолком и на расстоянии от него не более 15-20 сантиметров.

2. После этого вскрываем коробку и смотрим сколько линий отходит на розетки. От которых они все вместе с электропитанием скручиваются в две или три (трех проводная система) скрутки. На светильники фазные скрутки будут по-меньше (в большинстве случаев из 2 проводов). При этом в большие скрутки будет скручен ноль и земля от светильника, а также фаза на включатель. И так же в них приходит один кабель электропитания или два, если есть перемычка на другую коробку.
3. Итак, если количество розеток соответствует количеству проводов или кабелей и больше нет выключателей в комнате- значит больше в помещении нет распределительных коробок.
4. Если нет, вскрываем розетки и смотрим сколько на них сидит проводов на каждом контакте. Если по два значит розетки подключены шлейфом- одна от одной.
5. В новых квартирах изредка розетки могут быть подключены от коробки за стенкой, которая ближе расположена и подключена к одной группе.
6. Нередко устанавливается дополнительная коробка на розетки. Причем она будет находится под потолком не над самой дальней розеткой, а над той, что будет ближе к выключателю.

Рекомендую ознакомиться с правилами электромонтажа, что поможет Вам изучить принципы прокладки электропроводки. Всегда соблюдайте меры предосторожности. Помните, что 220 Вольт в домашней электросети опасно для жизни человека!

Популярные варианты, как спрятать проводку в квартире

По действующим правилам крышку распаячной коробки запрещено прятать под отделочными материалами. Она должна быть всегда доступна для технического обслуживания или при необходимости- ремонта.

Но согласитесь, что белая крышка будет заострять внимание и портить весь внешний вид отделки комнаты. Как вариант, покрасить крышку под цвет стен. Но все равно она будет выделяться, особенно на фоне рисунка обоев или декоративной штукатурки. Поэтому многие их прячут.

Да же Я так сделал при капитальном ремонте своей квартиры. В кухне у меня была установлена большая прямоугольная коробка на шкафчиком в не очень заметном месте, поэтому Я крышку оклеил отдельно обоями, подобрав рисунок и вот что у меня вышло. В коридоре и комнатах мне пришлось выбить старые коробки и вместо них вмазать новые потому, что они торчали над уровнем стены (не качественный электромонтаж).

У меня затем клеились везде сверху обои, поэтому Я установил коробки строго по уровню стены так, что бы не выступала крышка. Обои клеились сразу на крышку. В результате она оказалась абсолютно не заметной после оклейки. И при необходимости доступа Я всегда найду коробку и смогу получить доступ к ней отклеив обои в этом месте.

Но вмазать идеально с одетой крышкой по уровню стены коробку почти не реально человеку без опыта электромонтажных работ, поэтому лучше замазывайте ее чуть ниже уровня стены, как показано на рисунке. Но после распайки, будет необходимо заштукатурить или зашпатлевать место установки. Но при этом запомните и пометьте место ее расположения.

Что бы не возникало необходимости в последующем техническом обслуживании и ремонте- необходимо выполнить следующие требования при монтаже:

1. Работы выполняйте только после отключения напряжения с участка работы. Примите меры, что бы кто-нибудь ошибочно не включил автомат в электрощите.
2. Все кабели или провода должны быть зачищены без повреждения изоляции. Если все же случайно при разделке повредили изоляцию жилы- обязательно заизолируйте поврежденное место изолентой.
3. Соединение проводов должно быть надежным: сваркой или пайкой. Паяльник есть практически в каждом доме, поэтому Я и многие другие пользуются не дорогим и качественным методом соединения проводов при помощи пайки. Будьте аккуратны и не расплавьте изоляцию. Достаточно опаять кончик скрутки длиной 2 сантиметра при общей длине 4-6 сантиметров.
4. Надежно заизолируйте и разведите в разные стороны при укладке в коробку скрутки фазы, ноля и заземляющих проводников.
5. Плотно закрывайте крышку, что бы во внутрь не попал раствор или клей.

Перед началом отделочных работ- проверьте работу освещения и электрических розеток.

Как сделать распаячную коробку.

Неисправности в распределительных коробках происходят из-за низкокачественного электромонтажа или в результате износа электропроводки. Особенно, часто это характерно для алюминиевой проводки. Признаками неисправностей коробок является:

• Искрение и подгорание скруток проводов с выделением характерного запаха от подгоревшей электроизоляции.

• Неработоспособность одной или нескольких электрических розеток в комнате, или не работающий светильник, люстра. Но не всегда в этом виновата коробка, а электропроводка. Подробнее об этом в этой статье.

Устранение неисправностей:

1. Если подгорели скрутки, при условии что позволяет длина проводов, откусываем, зачищаем и скручиваем заново вместе. Но лучше сделать надежное соединение при помощи клеммников.


   Если подгорела изоляция, но нет возможности укоротить провод, тогда оденьте сверху на него кембрик.

2. Если отгорел или отломался провод в коробке, тогда необходимо его нарастить по этой инструкции.
3. Если произошло короткое замыкание между фазой и нулевым или заземляющим проводником- разъедините провода и восстановите изоляцию на каждом из них при помощи кембрика или ХБ изоленты.

Замена распределительной коробки.

Очень часто при ремонте квартиры или дома требуется замена распаячной коробки

. Например, если необходимо заменить электропроводку или добавить электрические кабели, а в ней не хватает места. Или если торчат коробки над штукатуркой, и их необходимо было утопить, что бы они не выпирали под обоями.

Проще всего поменять коробку при полной замене электропроводки.

Выбиваем её при этом быстро перфоратором с повреждением проводов.

Но если необходимо оставить старую электропроводку

или ее часть, тогда придется повозиться. Все осложняется тем что, там где Мы будем выбивать расположены электрические провода. И поверьте, что без их повреждения сделать эту работу очень трудно.

Советую сразу достать скрутки

и обратить внимание на места входа в коробку проводов и бить там, где их нету.

Кроме того не используйте при этом электроинструмент

и все делайте вручную с использованием затупленного зубила. Я стараюсь в таком случае, если конечно получается, расковырять и найти провода сначала отверткой. А затем когда найду их, дальше с аккуратностью подбиваю пикой перфоратора.

В чем сложность поиска?

Основная сложность заключается в том, что за декоративной отделкой стен найти распределительную коробку довольно проблематично. Одно дело, когда Вы сами осуществляли монтаж электропроводки в квартире и знаете где что находиться, а другое дело, когда Вы только заехали в новое жилье и понятие не имеете о месте размещения каждой электрической точки.

Еще одна проблема заключается в том, что нужно аккуратно найти и вскрыть коробку, чтобы повредить минимальную площадь декоративной отделки стен. Если точно определить местоположение объекта, достаточно будет немного надорвать обои либо сбить слой декоративной штукатурки, вместо того, чтобы полностью разрушать отделку стены.

Как правильно искать объект?

Итак, чтобы по минимуму навредить ремонту квартиры и то же время быстро найти распределительную коробку, рекомендуем учитывать следующие советы:

1. В панельных домах типа «хрущевка» устанавливались металлические емкости, которые фиксировали крышку так называемыми «ушами». Эти фиксаторы очень сложно замаскировать и поэтому, как правило, они выпирают из обоев на несколько сантиметров. Если пройтись взглядом по стенам хрущевки, то найти искомое будет совсем несложно. Также место установки объекта могут выдать характерные пятна ржавого оттенка, которые возникают при коррозии металла.
2. При возведении «брежневок» распределительные коробки устанавливались на стыке стен и потолка. Выглядели они как пустоты, закрытые листом оцинковки. Обнаружить распределительную коробку в стене будет сложно, т.к. поверх оцинкованного листа строители наносили довольно толстый слой шпаклевки. В этом случае рекомендуется использовать самодельный металлоискатель либо специальные приборы для поиска электропроводки в стене. Все что нужно – настроить прибор и вести им по стене от розетки (либо выключателя). Ориентируясь на характерный звук либо световую индикацию можно быстро отследить изделие.

3. Хозяевам «сталинок» отыскать данную электрическую точку удастся по глухому звуку. Все что нужно, простучать стену на высоте 2,5-3 метра над розеткой либо выключателем (обычно погрешность вправо/влево не превышает 40 см).
4. Найти распределительную коробку в квартире можно опираясь на стандартные требования к электромонтажным работам: изделие устанавливается на высоте 15 см от потолка строго над розетками либо выключателями.

Правильная разметка стен под электропроводку

Вот и все методы для того, чтобы быстро и в то же время правильно найти распределительную коробку в стене. Надеемся, что наши советы помогли Вам в данном мероприятии!

Также советуем просмотреть наглядные видео инструкции:

Необходимость обнаружения и вскрытия распределительных коробок при скрытой проводке в стенах случается редко, но в некоторых случаях необходима:

• При добавлении элементов проводки, осветительных приборов, выключателей или розеток;
• При замене проводов на отдельных участках на большее сечение;
• Для прозвонки цепи с целью выявления поврежденного участка.

Сложность определения места расположения распределительных коробок заключается в том, что в некоторых случаях они тщательно замаскированы под декоративным материалом интерьера. В любом варианте, не зависимо от причин и условий методы обнаружения коробок неизменны, рассмотрим некоторые из них.

Монтаж внутренних электросетей квартиры

Каждый из приведенных выше элементов – вводной щиток, проводка, распределительные коробки и электроприемники имеют определенные правила монтажа. И дабы не распыляться общими фразами и прописными истинами давайте рассмотрим каждый из этих элементов отдельно.

Монтаж распределительного щита

Начнем с распределительного щита. Согласно п. 7.1.22 ПУЭ у каждого обособленного потребителя электрической энергии должен быть собственный распределительный щиток. При этом инструкция требует дабы к щиту был обеспечен свободный доступ, а сам распределительный щит не выступал над поверхностью стены. Но давайте обо всем по порядку.

Монтаж распределительного щита управления

Итак:

• Распределительный щит нельзя располагать в ванных, уборных, кухнях и других помещениях с повышенной влажностью, а также под ними. В исключительных случаях допускается установка распределительного щита под таковыми помещениями и то только при их соответствующей гидроизоляции.
• Запрещается устанавливать распределительные щиты в помещениях, по которым проходят газопроводы, канализация или внутренние ливнестоки.
• Распределительные щиты должны располагаться в специальных нишах в стене. В противном случае согласно п.11.6 ВСН 59 – 88 он должен монтироваться на высоте не менее 2,2 метров над уровнем пола.
• Все распределительные щиты согласно п. 4.1.18 ПУЭ должны изготавливаться из несгораемых или трудносгораемых материалов. При этом их уровень защиты согласно п.7.1.28 ПУЭ должен быть не ниже IP
• Так же выбирая распределительный щит стоит обратить внимание на его дверцу. Согласно п.4.1.26 ПУЭ они должны иметь запорное устройство. При этом ручка этого запорного устройства не должна выступать, либо должна сниматься.
• Ну и последнее что следует помнить, это то, что, выполняя монтаж распределительного щита своими руками, делать это следует только с использованием медной электропроводки. Требует этого п.7.1.31 ПУЭ.

Монтаж электропроводки

Перед тем как в панельном доме поменять проводку следует определиться с ее типом. Она может быть открытого и закрытого типа.

При этом проводка закрытого типа может монтироваться в бороздах плит, под слоем стяжки или за гипсокартонными стенами. Открытая проводка может монтироваться внутри специальных коробов, либо внутри плинтусов. Каждая из этих технологий имеет свои особенности и недостатки.

Расположение проводки в квартире панельного дома

Итак:

• Открытая электропроводка в доме из СИП панелей, дерева или других горючих материалов применяется достаточно часто. А вот в панельных, кирпичных и других домах из не горючих материалов преимущественно применяется скрытая проводка. Основные аспекты ее монтажа мы и рассмотрим далее.
• Прежде всего давайте четко определимся что такое скрытая проводка. Согласно п.7.1.37 ПУЭ таковой называется проводка, смонтированная в каналах строительных конструкций в замоноличенных трубах. В качестве исключения допускается монтировать проводку в бороздах под слоем штукатурки или в слое подготовки пола.

Обратите внимание! П. 7.1.37 ПУЭ запрещает монтаж проводки в панелях стен, перекрытий и перегородок, выполненных при их изготовлении. Кроме того, запрещается использовать для прокладки проводки монтажные и температурные стыки панелей.

• К скрытой проводке относятся и проводки, проложенные под гипсокартоном. Обычно гипсокартон имеет степень горючести Г1 и ниже, что значит слабогорючий. В связи с этим согласно п. 7.1.38 ПУЭ монтаж проводки должен выполняться в металлических трубах (можно использовать металлическую гофру) и в негорючих коробах. При этом следует помнить, что в этом случае ПУЭ требует обеспечить возможность замены проводов, из-за чего цена монтажа такой проводки становится достаточно высокой.
• Отдельно хотелось бы остановится на ванных комнатах, уборных и других помещениях повышенной влажности. Здесь проводку под гипсокартоном применять нельзя, так как в данных комнатах вообще запрещено применение металлических труб или коробов.

Расположение электропроводки

Отдельным вопросом рассмотрим расположение проводки в панельных домах. Ведь здесь хоть и нет строгих норм, но есть общепринятые нормы, которые значительно облегчают в дальнейшем ремонт и эксплуатацию.

На фото представлены правила монтажа проводки в квартире

Итак:

• Электропроводка групповых линий монтируется от распределительного щита, до распределительных коробок. Обычно она прокладывается по стене на 10 – 20 см ниже уровня потолка. При монтаже групповой проводки под слоем стяжки, ее обычно укладывают на таком же расстояние от стены.
• Распределительные коробки в комнатах обычно устанавливаются около двери над выключателем. Сам же выключатель должны располагаться со стороны ручки межкомнатной двери, на расстоянии 10 – 20 см от лутки.
• Что касается высоты установки, то согласно п.12.29 ВСН 59 – 88 выключатели должны устанавливаться на высоте 1,5 метра над уровнем пола. Но сейчас все чаще применяется европейские стандарты расположения выключателей, которые предполагают высоту в 70 – 80 см над уровнем пола.
• Разводка от распределительной коробки к розеткам и осветительным приборам должна выполняться так же под потолком, со спусками к электроприемникам. При этом во время монтажа запрещается применять любые углы укладки проводки кроме прямых.

Отличия в расположении проводки касаются только ванных комнат и уборных. Распределительные коробки для данных помещений должны быть расположены в смежных комнатах.

Ведь установка выключателей в них запрещена. Обычно для этих помещений используется одна общая распределительная коробка, ведь электроприемников в них не много.

Монтаж электроприемников

Теперь поговорим относительно правил установки электроприемников. Отчасти этот вопрос мы обсудили в предыдущем пункте, но теперь остановимся немного подробнее. Ведь к расположению розеток и выключателей так же предъявляются некоторые требования.

• Начнем с расположения розеток. Обычно их располагают на высоте 20 – 30 см от уровня пола, но это не является правилом. Розетки могут располагаться в любом удобном для обслуживания месте. И поэтому если вам необходимо расположить розетку на высоте 1,7 метра над уровнем пола, например, для подключения кондиционера или вытяжки на кухне как на видео, это не является проблемой.

Автоматический выключатель УЗО на ток утечки в 30мА

• Отдельным вопросом является установка розеток в ванной комнате. Согласно норм ПУЭ их установка в этих помещениях запрещена. Исключение составляют только розетки, установленные через автомат УЗО на ток утечки не менее 30мА. В этом случае их допускается устанавливать в ванных комнатах, но не ближе чем в 1 метре от душевых кабинок.
• Вопрос установки выключателей мы отчасти уже рассмотрели. Согласно п.6.6.31 ПУЭ они должны устанавливаться на высоте от 0,8 до 1,7 метра над уровнем пола. В некоторых случаях допускается их установка на высоте до 1,8 метр или даже под потолком при условии управления при помощи шнура.

Обнаружение исходя из требований ПУЭ и план-схемы в проектной документации

В старых многоквартирных домах советского периода в большинстве случаев строители строго придерживались требований проекта и ПУЭ (правила устройства электроустановок). Эти документы устанавливают расположение распределительных коробок в 15 см от потолка, выключатели и розетки устанавливаются строго вертикально под ними.

Схема размещения элементов проводки в помещениях

Современные монтажники стараются придерживаться этих правил. Используя эти данные не сложно предположить примерное место расположения распределительной коробки.

Далее простукиванием ручкой отвертки или небольшим молоточком стены в предполагаемом месте по звуку можно определить наличие пустоты, что характерно для коробки. Иногда штукатурка на ровной стене в месте установки распределительной коробки имеет отчетливую выпуклость, что существенно облегчает ее поиск.

Надо понимать, что данный метод не всегда работает, он эффективен на штукатуренных стенах, с обоями. Иногда в процессе эксплуатации помещений, ремонтов, коробки перемещаются, слой штукатурки может стать больше. В гипсокартонных стенах или другой декоративной отделке можно определить примерное место размещения коробок, но точно убедится путем простукивания, не получится. Необходимо использовать другие способы.

Необычные варианты украшения проводов

Современную жизнь сложно представить без электричества.
В любой квартире огромное количество проводов, причем не только электропроводки, но и шнуров от различных устройств, которых также может быть десяток.

Но существуют способы, как спрятать проводку в квартире. Достаточно иметь под рукой подручные материалы и проявить фантазию и смекалку.

Причины, по которым нужно спрятать провода, могут быть разными. Свисающие с потолка или лежащие кабели нарушают эстетический вид и портят интерьер квартиры. Также убирают их в целях безопасности. Если в квартире есть домашние животные или маленькие дети, то они повредят проводку. Контакты оголяются, а это опасно, так как несложно получить удар током.

Скрыть от глаз провода и кабели можно с помощью подручных средств, которые есть практически в каждой квартире. Также в магазинах продаются специальные приспособления и решения этой проблемы.

Существуют специальные декоративнее плинтуса, отличающиеся особенной конструкцией и эксплуатационными характеристиками. Они обладают кабель-каналом, в котором и находятся шнуры. Материалы, из которых плинтуса изготавливаются, могут быть разными:

1. Пластик – располагаются у основания пола, на рейке профиля есть специальные разделительные ячейки, благодаря которым укладываются несколько типов проводов.
2. Дерево встречается достаточно редко. Как правило, изготавливаются деревянные короба на заказ. Класс изоляции у них должен быть соответствующим, чтобы избежать возгорания в процессе использования.
3. Алюминий наиболее предпочтителен. Он отличается высокой устойчивостью к огню, вмещает в себя большое количество мощных проводов.

По правилам, распаячную коробку нельзя прятать под отделочными материалами. Доступ к ней должен быть всегда свободен для технического обслуживания и ремонта. Поэтому белую крышку можно покрасить под цвет стен или оклеить обоями. Чтобы заглушка не выделялась из общего интерьера, ее также красят автомобильной эмалью под тон розеток и выключателей.

Валяющиеся провода на полу можно спрятать под полом. Но делается это при ремонте, потому что отдельно поднимать половицы или элементы покрытия – трудоемкий процесс.

Многие предпочитают отделку в первоначальном виде.

Часто прячут проводку в специальной панели, она крепится на стене вдоль плинтуса, и не бросается в глаза.

К тому же, ее можно декорировать либо покрасить.

Если маскировка происходит во время ремонта, то в полу проделывается отверстие с помощью перфоратора, затем провод вставляется в гофру и укладывается в проделанную дыру. После чего пол заливается цементом.

Во многих случаях телевизор устанавливается на стене. Скрыть тянущиеся провода от ТВ или тюнера поможет декоративный короб. Строительные магазины предлагают обширный ассортимент разных моделей кабель-каналов, которые подойдут по цвету и дизайну к любому интерьеру.

Если телевизор располагается на подставке или столе, то можно прибить шнуры строительным степлером к ножкам или задней стенке предмета интерьера. Розетку лучше установить за телевизором, или наоборот. В крайнем случае проштробить канавку за телевизором в стене и по ней пустить электропроводку. После чего заложить штробу гипсом и провести отделку.

Валяющиеся шнуры на полу не только неэстетично, но и небезопасно. В коробках удобно прятать удлинители, к которому подключено множество устройств. Например, под рабочим столом, где размещен стационарный компьютер и периферия к нему. Для этого подойдет обычная обувная коробка. В ней нужно проделать несколько отверстий для проводов и поместить туда удлинитель. По желанию, короб можно украсить декоративными элементами или обклеить бумагой.

Для этих целей существуют уже готовые решения – коробки из прочного пластика, дно которых прорезинено для устойчивости на полу. На верхней крышке есть отверстия для шнуров, а внутри – крепления, на них и наматывается длинный провод. Его можно разместить на полу, а также закрепить на стене.

Для того, чтобы скрыть от глаз проводку, необязательно ломать стены и потолки, покупать панели или декоративные коробы.

Если использовать фантазию, то шнуры можно красиво расположить на стене.

Для примера — несколько оригинальных решений.

Если подойти к маскировке творчески, то провода могут стать необычным элементом декора. Они способны оживить обстановку или интерьер в целом. Для этого достаточно приобрести специальные зажимы, которые выполняются в различных формах. Например, сконструировать из шнура подобие ветви дерева, используя зажимы в виде листочков.

Если стена голая, а провод достаточно длинный, то на стене сделать рисунок. Изобразить машину, городской пейзаж, автомобильную дорогу или забор. Специальные наклейки для стены разбавят конструкцию, придадут ей завершенности.

Закрыть проводку можно с помощью различных декоративных элементов для стены: фотообои, картины. Оригинально и красиво будет смотреться книжная полка, за которой протянут шнур. С помощью дизайнерских приемов возможно оригинально задекорировать стену:

1. Стиль лофт дополнят кабель-каналы, которые оформлены в виде кирпичиков.
2. Классический интерьер предполагает отделку из древесины. Панели и дополнительные элементы из дерева будут не лишними.
3. В помещении в стиле хай-тек уместно будут смотреться провода в виде труб, закрепленных за счет гвоздей или шурупов.

Так как к распаячной коробке должен быть свободный доступ, то полностью закрывать ее нельзя. Но есть оригинальные решения, которые сделают ее элементом декора:

• на крышку повесить декоративную тарелку, плакат или небольшую картину;
• заменить стандартную коробку на декоративную, которые можно купить в любом магазине электрики;
• оформить крышку наклейками, предназначенными для украшения розеток и выключателей.

Сейчас популярно точечное освещение в квартирах, но от навесных лампочек тянутся длинные шнуры, портящие вид помещения.

Маскируют их с помощью специальный панелей, которые продаются в любых строительных магазинах. Они могут быть разных цветов и форм, поэтому несложно подобрать подходящий стиль.

Если провод длинный, то используя специальные крепления, создают оригинальные рисунки на потолке или стене. Украшаются дополнительными аксессуарами и наклейками.

Штробление стены или потолка понадобится в следующих случаях:

1. Чтобы проложить тянущиеся через всю квартиру длинные шнуры и кабели, которые не представляется возможным обыграть.
2. Если в квартире слишком много электрических устройств.
3. В целях безопасности. Дети и домашние животные могут добраться до шнуров, даже скрытых за панелями и наклейками.
4. Категорическое отрицание присутствия элементов проводки в интерьере.

Современная квартира состоит из множества коммуникаций, где одно из первых мест занимает электропроводка. Она связывает не только источники света, но и всю технику и цифровые устройства.

Обилие шнуров создает не слишком приятный вид, а если в квартире есть дети, то это она представляет еще и опасность. Во избежание неприятностей, стоит еще при планировке ремонта задуматься о том, как скрыть провода. Помимо внутренней маскировки, часто применяют и внешнюю. Современный рынок предлагает обширный выбор различных элементов и аксессуаров для этих целей.

Обнаружение металлических коробок магнитом или компасом

Одним простейших методов обнаружения металлических распределительных коробок с использованием подручных материалов считается применение магнита. Почти в каждом доме, имеются магниты или динамик старой радиоточки с мощным магнитом, который можно использовать в данном случае. При не глубоком слое штукатурки над коробкой 1-2 см, притяжение магнита чувствуется рукой из чего можно сделать вывод о месте расположения.

Стрелка компаса при приближении к металлической коробке с проводами под напряжением, под воздействием магнитного поля начинает резко отклоняться от северного направления. Максимальное отклонение указывает на место расположения коробки. В этом случае обнаруживается и пластиковые изделия, скрутки сходящихся проводов от нескольких линий создают более мощное поле, чем одна линия на розетке или выключателе.

Инструкция по подключению

Как мы уже говорили ранее, монтаж распределительной коробки может осуществляться открытым и скрытым способом. Рассмотрим основные этапы каждого из способов.

Открытый монтаж

Данный вид установки более простой и не занимает много времени.

К вашему вниманию все пошаговая инструкция, которая поможет самостоятельно установить распределительную коробку в стене:

1. Отключите электроэнергию в доме и проверьте ее наличие с помощью индикаторной отвертки. О том, мы рассказывали в соответствующей статье.
2. Отметьте места крепления простым карандашом.
3. Закрепите коробку в бетонной стене с помощью дюбелей. Конструкция изделия включает в себя 2 отверстия под саморезы.
4. Срежьте наконечники уплотнителей для ввода всех групп проводов. Срезы должны иметь диаметр немного меньше, чем сечение кабеля, чтобы защитить проводку от пыли и влаги.
5. Соедините провода между собой. Для этого рекомендуем ознакомиться с . Все что нужно, правильно соединить фазу с фазой, ноль с нулем и землю с землей (для розеточной группы). Чтобы соединить вводную группу с группой выключателей и освещения, прочтите статью: .
6. Заизолируйте места соединения ПВХ изоляцией, если это потребуется.
7. Закройте крышку.

Вот и вся технология установки распределительной коробки в бетон своими руками. Также хотелось сразу отметить, что наиболее надежным

В коридоре сделали ремонт. Все хорошо, но только из стены в трех местах, выпирают распределительные электрические коробки. Вот мы и не знаем, что с ними делать, дом плиточный и не как их дальше засунуть в стену не получается. А обрезать тоже не выходит, провода почти по уровню стены. Что делать?

Обнаружение с использованием металлоискателя

В зданиях, построенных до 90х годов, часто использовались металлические распределительные коробки, под толстым слоем штукатурки или декоративной отделкой они эффективно выявляются металлоискателями. Производители делают много разных видов металлодетектеров с многочисленными функциями. Один из наиболее востребованных у монтажников считается универсальный прибор «Floureon». С его помощью можно не только определять скрытые металлические предметы, провода под напряжением на глубине до 10 см, но и деревянные лаги, пластиковые трубы и другие предметы. Про различные соединения проводов в распределительной коробке читайте статью: «Соединение проводов в распределительной коробке? СХЕМЫ», а также «Современные способы соединения проводов».

Основные функции и характеристики Meet MS-158M

Прибор с большим количеством функций и хорошими характеристиками:

Глубина обнаружения провода в ПВХ изоляции, в мм	Глубина обнаружения деревянных брусков, мм	Точность в мм
GMS 100 M	Черные и цветные металлы, провода	100/ 80	51	—	1,1
GMS 120	Металлы, провода, элементы дерева	120/80	51	39	1,1
D-tect 120	Цветные и черные металлы, кабели, пластик и дерево	120/80	61	39	±11
D-tect 150, D-tect 150 SV	Металы, провода, пластик , древесина.	150/80	61	41	±6

Функция	Величина параметров
Обнаружение поля от сети переменного тока	70 до 600 В

Совет№1. Некоторые дилетанты предлагают собрать металлодетектор используя подручные средства, CD , DVD диски калькулятор и батарейка. Не тратьте время, это полный бред, проверено.

Для обнаружения коробки или проводки в стене требуются обмотка, электронная схема и источник питания сборка и стыковка всех составляющих требует определенных знаний и практических навыков. Для одноразового использования этим заниматься не стоит, легче воспользоваться другими методами.

Обнаружение коробки с использованием бытовой радиотехники

Если вы не занимаетесь профессиональной деятельностью, как подручное средство можно использовать портативный радиоприемник. Достаточно настроить его на частоту 100 кГц для этого выбирается АМ диапазон, после чего приложить приемник к стене и плавно передвигать. В районе проводов под напряжением создается наводка, сопровождающаяся характерным пульсирующим звуком, с частотой 50Гц, напоминает треск. По мере приближения к проводу звук усиливается и при удалении уменьшается, таким методом можно определить маршруты прохождения проводов с точностью до 10 см. Для обнаружения коробки надо от розетки определить маршрут до точки, где линии будут расходиться в нескольких направлениях, в этом месте и должна быть расположена коробка. Этот метод хорош тем, что может определять не только металлические распределительные коробки, но и пластиковые.

Одна из моделей портативного приемника с диапазоном средних волн

В качестве детекторов можно использовать магнитолы в режиме записи, подключается внешний микрофон на проводах, который прикладывают к стене. Наводки через цепи микрофона наводятся и усиливаются в усилителе, на выходе получается аналогичный характерный звук. Недостатком такого способа обнаружения коробок считается низкая точность до 10 см, приходиться уточнятся, методом простукивания ориентируясь по звуку. Эффективнее использовать промышленные приборы для обнаружения проводки под напряжением.

Как найти распределительную коробку и соединить провода?

Чтобы в помещении или жилой комнате с исправной электропроводкой найти распределительную коробку необходимо:

• начертить схему электропроводки на основе имеющихся соединений выключателей и розеток;
• по схеме оценить возможное количество распределительных коробок в помещении;
• выполнить поиск распределительных коробок.

Для начала надо либо выкрутить пробку на входном щитке либо отключить на нём соответствующий комнате выключатель и убедиться при помощи индикаторной отвёртки в отсутствии напряжения в комнате на розетках и выключателях. После этого потребуется снять крышки с выключателей розеток и осмотреть их клеммы. Возможны только два варианта соединений:

• в клемме присутствует один провод и это означает, что он либо проложен от коробки до розетки или выключателя, либо эти клеммы последние в соединении с другими розетками или выключателями;
• в клемме присутствует два провода, что указывает на последовательное соединение клемм выключателей и розеток.

На листе бумаги наносятся изображения выключателей и розеток. Затем потребуется уточнить схему их соединений. Для этого потребуется тестер и удлинитель, который позволит удобно «прозвонить» провод между клеммами разных розеток и выключателей. «Прозвонить» надо начиная с розетки, клеммы которой содержат только одну пару проводов. Винты на клеммах с двумя проводами надо отвинтить, а концы проводов развести.

Если в комнате присутствует несколько розеток с одной парой проводов, вставляем в любую из них штепсель удлинителя. Удлинитель располагаем около любых разомкнутых концов проводов. Один щуп тестера вставляется в удлинитель, а другим надо последовательно прикасаться к разведенным концам проводов. Показания тестера в режиме измерения сопротивления покажут нулевое сопротивление на искомом проводе.

Это будет провод либо последовательно соединяемых клемм розеток и выключателей, либо из соединения двух розеток или выключателя, который соединён через одну или несколько распределительных коробок. По результатам тестирования проводки чертится её электрическая схема. Но при этом реальное количество распределительных коробок останется не выясненным.

Поиск и ремонт

Поэтому найти распределительную коробку можно одним из следующих способов. Наиболее надёжным является индуктивный метод. Он основан на определении места нахождения провода с током по его электромагнитному полю. Для поиска потребуется специальный прибор, например как на изображении ниже:

• понижающий трансформатор мощностью 100 – 200 ВА с первичной обмоткой на 220 В,
• мощный керамический резистор,
• универсальная магнитная головка от катушечного магнитофона,
• тестер,
• удлинитель.

Параметры резистора зависят от напряжения на выводах вторичной обмотки трансформатора. Если резистор перегревается при подключении к трансформатору его надо положить в банку с водой. Тестер соединяется с выводами магнитной головки и используется либо в режиме измерения микровольт, либо микроампер. Что лучше выясняется опытным путём.

Простые промышленные приборы для обнаружения проводки

Многие производители делают индикаторы обнаружения проводки с различными дополнительными функциями, рассмотрим самые простые и доступные для обычного потребителя, работающего на бытовом уровне:

• Индикаторная отвертка с автономным питанием на батарейках таблеточного типа и светодиодом в качестве индикации. Для определения маршрута проводов достаточно взять отвертку за металлический конец пера и ручкой провести по стене, при появлении наводки светодиод засветится.

Поиск скрытой проводки индикаторной отверткой с автономным питанием

Яркость свечения зависит от близости к проводу, вычисление коробки производится так же поиском мест схождения линий и простукиванием. Точность определения провода под штукатуркой до 3 – 5 см. Стоит такая отвертка в пределах до 100р.

Многофункциональный детектор MS — 258

Одним из наиболее востребованных приборов у профессиональных электриков и в бытовых условиях считается универсальный прибор MS – 258. Он включает в себя две основные функции, металлоискателя и индикатора скрытой проводки, стоит всего 250 — 300р. Его размеры и форма соизмеримы с авторучкой, удобно носить в кармане и пользоваться.

Многофункциональный детектор MS — 258

В качестве индикатора обнаружения металлов и проводки установлен светодиод, дублируется звуковым сигналом с регулятором уровня чувствительности. Электропитание обеспечивают две батареи 1,5В марки L 1154, точность обнаружения не менее 2см.

Удобство применения MS – 258 в простых органах управления, одна кнопка включения для всех режимов. Одним концом прибора обнаруживается металл, другим провода под напряжением.

Простой индикатор скрытой проводки на одном транзисторе

Даже далекий от радиотехнической тематики человек, может собрать индикатор на одном транзисторе самостоятельно. Схема простая, основным элементом является полевой транзистор КП103 или КП 303.

Схема детектора скрытой проводки на одном транзисторе

Исток транзистора подключается к «+» источника питания, сток к «минусу», через микрофонный капсюль 1.6 кОм от старого телефона и переключатель. Затвор транзистора используется в качестве антенны, к нему припаивается медный провод 8-10 см, сечением 1-2.5 мм 2 .

Внешний вид полевого транзистора КП 103

Точность определения скрытого провода таким прибором 3-5 см, работа основана на изменении сопротивления между стоком и истоком при воздействии электрического поля. В цепь между стоком и истоком можно подключить мультиметр в режиме измерения 200 кОм, чтобы контролировать максимальное значение сопротивления при приближении антенны к проводу.

Аналогичную схему можно собрать на микросхемах 561 серии, принцип ее работы такой же.

Детектор обнаружения скрытой проводки на микросхеме К561

Использование смартфонов и специальных приложений

Многие смартфоны включают в себя магнитные датчики и специальные приложения с программным обеспечением, что позволяет использовать телефон как металлоискатель компас или индикатор магнитного поля для обнаружения скрытой проводки. Установка приложений их возможности и настройка требуют детального рассмотрения в отдельной статье. Прежде чем устанавливать приложения надо убедиться в наличии соответствующего датчика на телефоне.

Совет №2. Примерно последние 10 лет, при строительстве дома или ремонте квартиры мудрые владельцы недвижимости на этапе строительства фотографируют или снимают на видео процесс монтажа электропроводки. Фиксируются места установки коробок, отмечаются ориентиры.

Фото и видео хранятся на цифровых носителях, для надежности, как резервный вариант можно разместить, на ресурсах терминалов в интернете «Облако» или в отдельных папках других порталов электронной почты, социальных сетях. При таком раскладе утратить информацию практически невозможно.

Как выбрать распределительную коробку

Выбор новой распределительной коробки логично вести, исходя из имеющегося. Допустим, на монолитную бетонную стены брать прямоугольный корпус не рекомендуется. Поставить практически невозможно. Гораздо проще коронкой пробить круглое отверстие. Воздвигая кирпичные стены, выполнить прямоугольное отверстие проще на этапе строительства. Современные материалы наподобие Пенофола помогут выдержать требуемые параметры гидроизоляции и теплоизоляции при разумном подходе к планированию.

Сейчас не применяются металлические распределительные коробки. Если щиты несут в недрах массу аппаратуры и должны по этой причине обладать достаточной прочностью, они и сделаны из стали. Распределительные коробки намного меньше по размеру, нагрузки не несут. Логичным решением стал пластик, используемый повсеместно. По указанной причине корпус распределительной коробки не заземляется (хотя в старых домах это требовалось делать).

Не видим причины не использовать в качестве узлов коммутации проводки подрозетники.

Часто задаваемые вопросы

1. Что делать если Bosch GMS-120 сигналит по площади всей стены?

Характерная ошибка в этом случае неправильная калибровка прибора, многие нажимают кнопу калибровки и ждут несколько секунд до ее окончания, при этом пропадает звук сопровождения процесса. Это не правильно, пред началом измерений, корпус прибора устанавливается на однородный участок стены, где отсутствует проводка, металлические трубы и другие предметы, только кирпич или бетон. Прибор фиксирует в памяти плотность этой среды, после этого можно производить поиск, любые отличия структуры материала распознаются.

1. Индикаторная отвертка светится в любой точки стены, как это может быть и как проводить поиск?

В этом случае все приборы будут показывать электромагнитное излучение, фаза замыкает на мокрую штукатурку, сушите стену. Возможно, раствор еще не высох.

1. Какой магнит лучше использовать для поиска коробки?

Хорошие магниты неодимовые, малогабаритные и мощные, бывают прямоугольной, таблеточной и цилиндрической формы, притяжение руками чувствуется на расстоянии 3-5 см. Магнит с 5 рублевую монету стоит в пределах 250 р сила притяжения в 30кг/см 2 . Полноценный многофункциональный прибор на эти деньги не купишь, индикаторную отвертку или сканер для обнаружения скрытой проводки можно. Магнит рекомендуется использовать, когда нет других вариантов или для уточнения уже проверенных данных.

1. В схеме детектора на 561 микросхеме сопротивление пищалки, какое должно быть?

Можно поставить переменный резистор и подобрать сопротивление, экспериментальным путем, обычно это бывает от 800 до 1600 Ом.

Определение распределительной коробки

Распределительные коробки — неотъемлемая часть систем электропроводки как в домах, так и в зданиях. Эти металлические или пластиковые ящики содержат и надежно защищают электрические соединения конструкции. Эти электрические кожухи обычно бывают двух размеров: трехпроводные коробки размером 2 на 3 дюйма с глубиной 2,5 дюйма и коробки с пятью или более проводами размером 2 на 3 дюйма и глубиной 3,5 дюйма.

Распределительная коробка в действии

Распределительная коробка служит местом встречи для электрических проводов, где они соединяются перед тем, как двигаться дальше.Эти коробки защищают горячие (черный), белый (нейтральный) и заземляющий (зеленый или медный) электрические провода и могут содержать провода других цветов для вспомогательных функций и освещения.

Заключенный в оболочку провод Romex проходит от главной электрической панели (или вспомогательной панели) до распределительной коробки. Romex — это торговое название электрического провода с неметаллической оболочкой, который чаще всего используется для разводки жилой ответвления. Провода подключаются к оригинальному проводу Romex и распределяются по другим монтажным коробкам. Все калибры проволоки (размер диаметра проволоки) должны быть одинаковыми.

Все распределительные коробки должны быть закрыты, установлены правильно и в соответствии с применимыми строительными нормами. Крышка защищает провода, не пропускает грязь и пыль, а также предотвращает попадание влаги внутрь коробки.

Безопасность прежде всего при работе с распределительной коробкой

Всегда отключайте питание перед работой с распределительной коробкой. Вы же не хотите оказаться тем неудачником, который наткнется на очень опасный электрический провод.

Предупреждение

Так как иногда это может быть игра в догадки, какой выключатель контролирует комнату, в которой вы работаете, вместо этого выключите главный выключатель.Знание того, что все питание отключено, устраняет любую путаницу и устраняет риск потенциально фатальной ситуации. Переустанавливать цифровые часы во избежание травм или смерти — небольшое неудобство.

Наконец, проделайте отверстие, чтобы провода могли войти в коробку. Используйте кабельный зажим, чтобы закрепить проводку Romex, которая входит в коробку, и закройте провода внутри коробки проволочными гайками. Если вам трудно скручивать провода вместе, используйте плоскогубцы, чтобы обернуть их черным и черным, а белым — белым, прежде чем прикреплять проволочную гайку.Затем надежно заземлите коробку.

Установить коробку

Профессионалы обычно рекомендуют устанавливать распределительную коробку, подводя к ней новый провод от главной электрической панели, а не отводя от существующей электрической коробки. Вы делаете это, чтобы избежать перегрузки цепи, что помогает защитить от потенциального электрического пожара.

При добавлении цепи к старому дому проложите новый провод Romex от электрической панели. Вы же не захотите подключать дорогой телевизор с большим экраном или компьютер с необходимыми данными в старую двухпроводную розетку.

Распределительные коробки можно купить в большинстве хозяйственных магазинов или магазинов товаров для дома. Распределительная коробка обычно стоит меньше, чем обед на двоих в McDonald’s, и повышает безопасность электрической системы вашего дома. Покупая коробку в магазине, возьмите пару дополнительных крышек для любых открытых распределительных коробок, которые вы можете найти в гараже вашего дома или во время осмотра чердака.

Электрики обычно прикрепляют распределительную коробку к прочному конструктивному месту, например к стойке или балке, что важно, если коробка поддерживает светильник.Некоторые распределительные коробки имеют крылья, которые помещаются в вырезанное отверстие в гипсокартоне, но эти коробки недостаточно прочные или устойчивые, чтобы поддерживать светильник.

Люди иногда называют розетку соединительной коробкой и используют эти слова как синонимы. Но имейте в виду, что этот термин иногда используется в более общем смысле и не всегда относится конкретно к распределительной коробке. Другие типы электрических коробок, которые выполняют разные функции, включают:

• Монтажная коробка
• Крепежная коробка
• Портативная коробка
• Ремоделирующая коробка
• Коробка переключателя света
• Розетка
• Выходная коробка
• Электрическая коробка
• Потолочная коробка вентилятора

Электрические розеточные коробки и крышки

Электрические коробки

Электрические коробки используются для закрытия соединений для ряда применений, таких как переключатели, приспособления и электрические розетки, и защиты их от внешних повреждений, взлома и других факторов, которые могут повлиять на их работу. Доступно множество моделей электрических коробок, некоторые из которых специально разработаны для подключения внутри или вне помещений.

Местные строительные нормы и правила и Национальный электротехнический кодекс (NEC) требуют использования определенных типов электрических коробок в определенных приложениях, в то время как отраслевые правила могут требовать от предприятий использовать и другие варианты для коммерческих приложений.

Источник изображения: digikey.com

Использование электрических коробок

Электрические коробки можно устанавливать на поверхности стен, за стенами и в нишах или даже на потолке.Такая гибкость установки делает их невероятно полезными для множества различных приложений, например:

• Сращивание или соединение проводов в электрических цепях и проводке.
• Корпус разъемов для электрических приборов, осветительных приборов и т. П. И установка их на стенах или потолках для облегчения доступа.
• Электрические коробки с соответствующими номинальными характеристиками, установленными и скрепленными могут использоваться для размещения и монтажа потолочных вентиляторов и их соединений.
Электрические коробки
• доступны в различных материалах и размерах для различных применений, которые могут защитить проводку, электрические схемы и от поражения электрическим током.
• Они обеспечивают легкий доступ к схемам и компонентам для ремонта и обслуживания.
• Токоведущие провода также можно заземлить для дополнительной защиты и предотвращения коротких замыканий.
• Они доступны в металлическом, пластиковом и синтетическом корпусе и могут быть подключены с использованием металлических проводов и кабелепроводов, а также неметаллических кабелей.

Типы электрических коробок Электрические коробки

бывают самых разных конфигураций, каждая из которых предназначена для конкретного использования.К ним относятся:

Распределительная коробка — Распределительные коробки никогда не используются для подключения корпуса переключателя, приспособлений или розеток, только провода, соединенные друг с другом. Эти электрические коробки позволяют безопасно разделять цепи и создавать ответвления в разных направлениях.

Handy Box — В случаях, когда установка электрических коробок за стенами или в нишах невозможна, можно использовать удобные коробки для размещения розеток и выключателей света. Их можно установить прямо на поверхность стены без каких-либо серьезных изменений.

Наружная коробка — Наружная коробка доступна в виде неметаллических и металлических блоков и предназначена для большинства наружных применений. Как правило, они включают в себя функции, которые защищают проводку и схемы от элементов, такие как герметичные швы, прокладки и водонепроницаемые крышки.

Old-Work Box — Старые рабочие коробки, также называемые коробками для переделки, имеют встроенные зажимы, чтобы их можно было прикрепить к существующему гипсокартону. Они идеально подходят для установки после того, как гипсокартон уже повешен.

Коробка для новых работ — Коробки для новых работ устанавливаются путем крепления их непосредственно к балкам или стойкам. Эти электрические коробки предназначены для установки при новом строительстве с использованием стержневой подвески.

Металлический ящик — Металлический ящик обладает некоторыми уникальными характеристиками, поэтому местные строительные нормы и правила во многих местах требуют их использования вместо ПВХ или пластиковых. Как правило, они намного более прочные и работают намного дольше.

Коробка из ПВХ или пластика — Коробка из ПВХ или пластика — это простое в установке и недорогое решение для размещения электрических коробок за гипсокартоном как в старых, так и в новых рабочих ситуациях.

Квадратный ящик — Квадратный ящик изготовлен из оцинкованного металла и может использоваться в новом строительстве. Они принимают проводку от двух устройств.

Стандартная прямоугольная коробка — Стандартные прямоугольные коробки являются наиболее распространенным типом электрических коробок. В них может быть только одна розетка, розетка или выключатель.

Круглый или восьмиугольный ящик — Эти электрические коробки предназначены для установки на потолке и могут вместить только легкие предохранительные устройства и приспособления, такие как небольшие осветительные приборы и датчики CO2 / дыма.

Потолочный ящик — Потолочный ящик используется для размещения более тяжелых устройств и приспособлений, таких как люстры или потолочные вентиляторы. Перед установкой его следует убедиться, что он рассчитан на то, чтобы выдерживать, по крайней мере, необходимую нагрузку.

Аксессуары для электрических коробок

Существует широкий ассортимент аксессуаров и фитингов, предназначенных для использования вместе с электрическими коробками. Они могут улучшить различные возможности, такие как безопасность, гибкость и эстетика:

Крышки для коробок — После установки электрической коробки и подключения проводки от устройств вам необходимо использовать соответствующую крышку.Пластина коробки — это в основном плоская пластина, которая может быть установлена ​​на коробке с помощью винтов, и доступны различные варианты:

• Внутренние розеточные коробки и выключатели света могут быть закрыты простыми или декоративными крышками.
• Наружные ящики требуют водонепроницаемых крышек или используемых крышек для емкостей. Они обеспечивают доступ к розетке, при этом полностью закрывая ее.
• Простые крышки коробок могут использоваться для защиты проводки от элементов и случайного контакта, при этом обеспечивая доступ для ремонта и обслуживания.

Скобы и балочные ангары — Светильники и другие устройства могут быть установлены между балками с помощью скоб и балочных ангаров, поэтому их можно относительно легко установить в различных местах.

Удлинительные кольца — Если в распределительной коробке необходимо разместить несколько проводов, можно использовать удлинительное кольцо, чтобы увеличить общую глубину и предоставить больше места для проводки.

Коробки с регулируемой глубиной —
Эти коробки можно отрегулировать для точной установки электрических коробок заподлицо с поверхностью стены, независимо от фактической глубины материала стены.

Свяжитесь с нами

Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

Свяжитесь с нами

% PDF-1.3 % 344 0 объект> эндобдж xref 344 88 0000000016 00000 н. 0000002729 00000 н. 0000002849 00000 н. 0000003823 00000 н. 0000004098 00000 н. 0000004255 00000 н. 0000004740 00000 н. 0000005108 00000 н. 0000005698 00000 п. 0000005958 00000 п. 0000006071 00000 н. 0000006182 00000 п. 0000006231 00000 п. 0000006280 00000 н. 0000006329 00000 н. 0000006378 00000 п. 0000006426 00000 н. 0000006473 00000 н. 0000006520 00000 н. 0000006567 00000 н. 0000007675 00000 н. 0000008705 00000 н. 0000009192 00000 н. 0000009466 00000 н. 0000009741 00000 н. 0000010266 00000 п. 0000011437 00000 п. 0000012820 00000 п. 0000013302 00000 п. 0000013584 00000 п. 0000014874 00000 п. 0000014963 00000 п. 0000015181 00000 п. 0000015447 00000 п. 0000016574 00000 п. 0000016823 00000 п. 0000017225 00000 п. 0000018244 00000 п. 0000018455 00000 п. 0000019249 00000 п. 0000020310 00000 п. 0000027087 00000 п. 0000030676 00000 п. 0000039417 00000 п. 0000042515 00000 п. 0000043586 00000 п. 0000046833 00000 п. 0000046884 00000 п. 0000046935 00000 п. 0000046986 00000 п. 0000050137 00000 п. 0000050349 00000 п. 0000051139 00000 п. 0000051935 00000 п. 0000053446 00000 п. 0000054236 00000 п. 0000054447 00000 п. 0000055241 00000 п. 0000056040 00000 п. 0000075639 00000 п. 0000080284 00000 п. 0000097264 00000 п. 0000097811 00000 п. 0000102100 00000 н. 0000102577 00000 н. 0000106055 00000 н. 0000106536 00000 н. 0000108914 00000 н. 0000109093 00000 н. 0000112034 00000 н. 0000112824 00000 н. 0000113618 00000 н. 0000114412 00000 н. 0000114624 00000 н. 0000114846 00000 н. 0000118168 00000 н. 0000118957 00000 н. 0000119749 00000 н. 0000122672 00000 н. 0000125846 00000 н. 0000136240 00000 н. 0000137063 00000 н. 0000139409 00000 н. 0000158904 00000 н. 0000165075 00000 н. 0000165321 00000 н. 0000167236 00000 н. 0000002056 00000 н. трейлер ] >> startxref 0 %% EOF 431 0 obj> поток xb«e`h«g`2gd @

Соединительные коробки из ПВХ — Cantex Inc

Видео по установке монтажной коробки ПВХ CANTEX

В нашу цифровую эпоху, основанную на энергии, нельзя недооценивать важность правильных электрических соединений! Неправильная проводка не только приводит к плохой работе электрических устройств; он также повреждает устройства, приборы и здания! В CANTEX вся наша линейка кабелепроводов, фитингов, аксессуаров и коробок из ПВХ, включая соединительные коробки из ПВХ, опирается на более чем 60-летний опыт производства качественной электротехнической продукции из ПВХ американского производства.

Национальный электротехнический кодекс (NEC) требует, чтобы сращивания проводов не разрешались за пределами утвержденного корпуса. Электрические распределительные коробки из ПВХ — это один из одобренных типов корпусов, используемых для защиты соединений проводов и кабелей.

Что такое распределительная коробка?

Электрические распределительные коробки

— это просто стандартные электрические коробки, в которых размещаются и защищаются соединения двух или более кабелей или проводов цепи. Распределительные коробки — это общее место встречи электрических проводов, где они соединяются, прежде чем двигаться в разных направлениях через кабелепровод и другую электрическую арматуру.

Поскольку соединительные коробки из ПВХ легче и проще в установке, чем одобренные NEC металлические корпуса, они являются отличным вариантом для защиты электрических соединений с меньшими затратами труда и меньшими затратами. Все распределительные коробки должны быть закрыты и правильно установлены в соответствии с применимыми электротехническими нормами. Статья 314 Национального электрического кодекса (NEC) и NEMA OS3 объясняют инструкции по установке распределительных коробок. Перед установкой любого электрического изделия из ПВХ обязательно ознакомьтесь со всеми национальными и региональными правилами по электрооборудованию.

Рейтинг NEMA сообщает вам, подходит ли распределительная коробка для использования во взрывоопасных или безопасных зонах, а также для внутреннего или наружного использования. Рейтинг также показывает, насколько хорошо распределительная коробка защищена от масла, охлаждающих жидкостей и коррозионных веществ. Все соединительные коробки CANTEX из ПВХ поставляются с крышкой из ПВХ, оцинкованными винтами и неопреновой прокладкой, которые необходимо использовать для обеспечения соответствия действующим строительным и электрическим нормам.

CANTEX производит два типа электрических распределительных коробок: наши меньшие литые соединительные коробки из ПВХ выпускаются в 11 размерах, а наши большие сборные соединительные коробки из ПВХ доступны в 5 размерах. Литые распределительные коробки CANTEX внесены в морской реестр UL и сертифицированы по NEMA для типов 1, 3. 3S, 4, 4X, 5, 6 и 6p. Формованная распределительная коробка CANTEX размером 16 на 14 на 6 дюймов соответствует стандарту UL Type 4 X. Все остальные соединительные коробки CANTEX соответствуют стандарту NEMA типа 1. Описание номинальных характеристик распределительных коробок можно найти в публикации стандартов NEMA № 250. Распределительные коробки, произведенные CANTEX, рассчитаны на температуру окружающей среды до 50 градусов по Цельсию (122 градусов по Фаренгейту). Компаунд, используемый для производства наших соединительных коробок из ПВХ, имеет класс воспламеняемости UL94V-0.

Соединительные коробки ПВХ CANTEX легко соединяются с нашими применимыми трубами и фитингами из ПВХ. Они также могут использоваться с электрическими металлическими трубками (EMT), если соблюдаются соответствующие инструкции по установке NEMA OS3 и NEC, а также все местные нормы.

Инструкция по установке монтажной коробки из ПВХ на стене

Монтажная коробка из ПВХ

Инструкции по установке в земле

Распределительные коробки из ПВХ, часто используемые

Ознакомьтесь с нашей полной линейкой соединительных коробок CANTEX PVC

Как соединить бытовую проводку для удлинения цепей

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

При выполнении работ по ремоделированию может потребоваться сращивание проводов для перемещения цепей или добавления новых устройств.Соединение — это соединение двух или более проводов путем их скручивания. Пластиковый соединитель, называемый проволочной гайкой, используется для изоляции и фиксации стыка. Используйте размер гайки для проволоки, соответствующий количеству и калибру проводов, которые вы используете.

Соединения для сращивания проводов должны быть размещены внутри закрытой электрической коробки, известной как распределительная коробка. Распределительная коробка обычно квадратная и металлическая. После установки коробку нельзя скрывать внутри стен или потолка, чтобы она оставалась доступной в любое время.

По коду общее количество проводников, разрешенных в выходной коробке, известное как заполнение коробки, ограничено размером коробки и калибром проводов. К проводникам относятся не только провода, но и такие устройства, как переключатели, розетки и некоторые другие металлические детали. Сумма всех проводников должна быть меньше кубического дюйма емкости розетки.

Для расчета заполнения коробки каждый провод 14 AWG, входящий в коробку, умножается на 2. Двенадцать проводов калибра умножаются на 2,25. Все заземляющие провода считаются как 1, умноженная на самый большой калибр провода в коробке.Например, все провода заземления, входящие в коробку, равны 1 X 2,25 для провода 12AWG.

Количество устройств, включая переключатели и розетки, умножается на 2-кратный размер самого большого диаметра провода в коробке. Любые металлические зажимы учитываются как 1-кратная длина самого большого провода. Пигтейлы и другие соединения, которые находятся в коробке, не учитываются. Для более подробного объяснения того, как точно подсчитать количество проводов, проверьте это перед добавлением новых проводов или устройств.

Электрическая распределительная коробка

Распределительная коробка имеет несколько отверстий со съемными заглушками по бокам и сзади.Выберите отверстия, удобно расположенные для соединяемых кабелей, и снимите заглушки. Имейте кабельный зажим для каждого и ослабьте винты, чтобы открыть хомут. Протяните около 8-10 дюймов кабеля через зажим и затяните хомут вокруг него, чтобы он крепко держался, но не зажимал пластик.

Разделите оболочку кабеля, оставив около 1/4 дюйма, покрывающего провода. Обрежьте оболочку, чтобы удалить ее, и снимите примерно 3/4 дюйма пластиковой изоляции с конца каждого провода.Избегайте надрезов и царапин на медном проводе при снятии изоляции.

Вставьте зажим с присоединенными проводами в отверстие распределительной коробки и изнутри коробки наденьте прилагаемую гайку на провода и на резьбу зажима. Поверните гайку как можно глубже на резьбу, а затем с помощью отвертки и молотка постучите по ней до упора.

Соединение проводов

Лучший способ удалить изоляцию, не повредив медь, — это использовать инструмент для зачистки проводов.У большинства съемников есть набор резаков для самых обычных калибров. Осторожно поверните стриптизерши назад и вперед один или два раза и снимите изоляцию прямо с конца.

Удерживайте провода вместе так, чтобы концы совпадали, и скрутите их вместе по часовой стрелке с помощью плоскогубцев. Сделайте 1 или 2 оборота, чтобы образовалось прочное соединение, стараясь не врезаться в медь губками плоскогубцев.

Если концы проводов слишком далеко друг от друга, гайка не закрепится должным образом. Убедитесь, что концы совпадают, прежде чем скручивать их вместе.При необходимости отрежьте немного наконечника, чтобы достать их еще до присоединения разъема.

Наденьте разъем по часовой стрелке на скрученные провода, убедившись, что внизу нет оголенной меди. Осторожно потяните за разъем, чтобы убедиться, что он надежно закреплен. Вы можете обернуть изолентой провода и колпачок для дополнительной безопасности или просто вставьте стыки в заднюю часть коробки и прикрепите крышку.

Еще подобное на Do-It-Yourself-Help.com

Как соединять провода (Резюме проекта)

Фото: istockphoto.com

Если в ваш список текущих дел входит амбициозный электрический проект своими руками — будь то установка осветительного прибора, замена выключателя или удлинение электрических проводов для добавления еще одной розетки в гараже — вам необходимо знать фундаментальный навык сращивания проводов. Если вы научитесь правильно сращивать провода, это не только обеспечит правильное выполнение ремонта и модернизации электрических систем, но и, что не менее важно, сохранит безопасность вас и вашего имущества.

Инструменты и материалы
Шаг 1

В следующих инструкциях предполагается, что вы соединяете вместе две проволоки Romex одного типа. (В этом примере мы подключаем NMC 12/2 с заземлением к проводу того же типа и размера.) Romex — это торговая марка проводов, предпочитаемых многими электриками, которые обычно используются в жилых помещениях. Маркировка на внешней изоляции «12/2 NMC с заземлением» указывает размер и тип провода — другими словами, провод 12 калибра с двумя внутренними изолированными проводниками (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод. NMC — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы проводов Romex, используемых в жилищном строительстве:

• Провод калибра 12 / 3–12 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для выключателей и осветительных приборов.
• Провод калибра 10 / 2–10 два внутренних изолированных провода и заземление, обычно используемые для водонагревателей
• Провод калибра 10 / 3–10 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических сушилок для одежды
• Провод калибра 6 / 3–6 с тремя внутренними изолированными проводники и заземление, обычно используемые для электрических плит и духовок.

Следует отметить, что, хотя можно сращивать разные типы проводов Romex — например, от 12/2 до 12/3, — вы никогда не должны сращивать вместе провода другой калибр.Калибр провода зависит от предполагаемой силы тока. Например, провод 12-го калибра выдерживает примерно 20 ампер, а провод 10-го калибра — 30 ампер. Перегрузка провода силой, превышающей предполагаемую, может привести к его перегреву, расплавлению и, возможно, возгоранию.

Шаг 2

Перед началом любых работ выключите автоматический выключатель, подающий электричество к проводу, который вы хотите сращивать. Будьте предельно осторожны при работе с электричеством, поскольку неправильное обращение с ним может привести к серьезным травмам или даже смерти.Убедитесь, что питание действительно отключено, с помощью вольтметра — устройства, измеряющего электрический ток в проводах — вы можете приобрести его в большинстве центров по ремонту дома. Если вы все еще не уверены, что питание отключено, выключите главный автоматический выключатель для всего дома.

Дополнительные меры предосторожности, которые следует предпринять перед началом проекта:

• Найдите партнера. Никогда не работайте только с электропроводкой. Вы хотите, чтобы кто-то был рядом на случай, если произойдет неприятное обстоятельство.
• Поменяйте обувь. Носите обувь на резиновой подошве, чтобы изолировать свое тело.
• Убедитесь, что пространство сухое. Никогда не работайте с электропроводкой во влажных или сырых условиях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+
Step 3

С помощью плоскогубцев электрика или линейного мастера удалите две заглушки на новой распределительной коробке, которая будет содержать и защищать сращенные провода и содержать искры, которые могут вызвать пожар, если что-то пойдет не так.Заглушки вдавливаются в коробку в заранее определенных местах во время изготовления для облегчения удаления. Большинство распределительных коробок являются универсальными и имеют заглушки различных размеров для различных применений и разного калибра проводов. Эта установка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Фото: istockphoto.com

Шаг 4

Вставьте соединитель Romex (см. Пример на Amazon) в каждое выбивное отверстие в распределительной коробке.Обязательно приобретите соединитель, который подходит к выбивным отверстиям, которые вы используете на распределительной коробке, и подходит для диаметра сращиваемого провода. Закрепите разъем на распределительной коробке, используя контргайку с резьбой и затягивая плоскогубцами и / или отверткой. Разъемы действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Шаг 5

Установите распределительную коробку надлежащим образом — многие типы прикрепляют непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне в пределах досягаемости существующего провода.

Шаг 6

Пропустите конец каждого провода Romex 12/2 — существующий провод и провод, который вы сращиваете, — через один из соединителей проводов Romex, прикрепленных к коробке. Затяните винты по бокам соединителя проводов, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

Шаг 7

Проденьте винт заземления через резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет распределительную коробку — безопасно возвращает избыточный электрический ток на землю — в случае короткого замыкания.

Step 8

Снимите примерно шесть дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Универсальный нож идеально подходит для разрезания внешней изоляции. Удалите защитную бумажную упаковку, окружающую изолированные провода и заземляющий провод.

Фото: istockphoto.com

Шаг 9

Оберните один из оголенных медных проводов заземления один раз вокруг винта заземления, прикрепленного к распределительной коробке; вы должны оставить около шести дюймов оголенного провода, свешивающегося за винт. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй провод заземления вместе с присоединенным проводом заземления с помощью плоскогубцев электрика и закрепите соединение с помощью накручивающегося колпачка / гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

Шаг 10

Используя пару инструментов для зачистки проводов, удалите примерно 1/2 дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов.Устройства для зачистки проводов — удобный инструмент для этой задачи, поскольку они предназначены для снятия изоляции с проводов самых разных размеров и доступны в большинстве центров по ремонту дома. Как и плоскогубцы, инструмент имеет острые края и заданные режущие кромки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Шаг 11

С помощью электротехнических клещей скрутите вместе зачищенные концы соответствующих проводов каждой жилы 12/2 Romex, белый провод к белому и черный к черному. Скрутите их, пока они не будут плотно соединены, и закрепите каждое соединение проволочным колпачком / гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Шаг 12

Совместите защитную крышку с крепежными винтами на распределительной коробке и плотно затяните с помощью отвертки.

Знание того, как самостоятельно соединить электрические провода, может сэкономить ваше время и деньги на многочисленных проектах по электричеству и освещению в доме. Однако, если вы опасаетесь работать с электричеством или не имеете базовых знаний в области электричества, не стесняйтесь нанять лицензированного электрика для своего проекта.Хотя наем электрика может легко вернуть вам как минимум 50 долларов в час, это небольшая плата, которую нужно заплатить, чтобы защитить свою семью и свое имущество от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Что использовать: пластмассовую или металлическую электрическую коробку?

Выключатели света, розетки, потолочные вентиляторы и светильники, переходы провода — это лишь некоторые из предметов, размещенных в электрических коробках.В отличие от электрические панели или панели выключателей, которые почти всегда изготавливаются из стальные, электрические коробки могут быть изготовлены из металла или пластика. В зависимости от обстоятельств того, как они будут использоваться, один материал может быть предпочтительнее другого.

Что такое электрическая коробка?

Три коробки, наиболее часто используемые в домах:

• 4-дюймовые круглые коробки для потолочных светильников, бра, дымовые извещатели и детекторы угарного газа.
• Коробки одноблочные для основных розеток и выключателей.
• Ящики с двумя секциями для двух выключателей света или дуплексной розетки магазины.

Электрические коробки — это намного больше, чем контейнеры для электромонтажа; Oни также защитите провода и кабели от повреждений, ослабления или разорваны, и все это может оставить вас без энергии или, что еще хуже, вызвать электрический огонь.

Когда использовать пластиковые распределительные коробки

ПВХ стал стандартным материалом для электрических коробок, особенно для домашних мастеров.Легкие и удобные в работе, многие из них также идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда перегретый, он не проводит электричество, как металл. Использовать пластиковые ящики при:

• Есть неметаллические (NM) кабели, ведущие внутрь или из коробка. Электропроводка с металлической оболочкой зависит от соединения с металлом. электрическая коробка для заземления и не должна использоваться в пластике коробки.
• Вы делаете работу сами. Предварительно прикрепленные гвозди для крепления коробки на заглушки упрощают установку и предустановки на коробке указать толщину полудюймового гипсокартона, что поможет избежать прибивание фасада коробки заподлицо со стеной.

Одним из недостатков пластиковых коробок является их склонность к деформации при подчеркнул; и если их ударить достаточно сильно, они могут треснуть. И пока предварительно прикрепленные хомуты удобны, часто сложно снимите кабель после того, как он зажат.

Когда выбирать металлические коробки

Металлические электрические коробки используются гораздо дольше, чем версии из ПВХ. сверхпрочные, огнестойкие и не тают. Они предлагают высочайший уровень безопасности для электрических электромонтажные приложения.Также практически невозможно раздавить или гнуть металлическую распределительную коробку!

Если ты делаешь работу сам, можно немного больше сложно работать с металлическим ящиком. Задние и боковые выбивки потребовать дополнительных зажимов, и острые края могут быть жесткими для руки, поэтому обязательно надевайте перчатки при работе с одним из них.

Следует использовать металлические ящики:

• При вводе или выводе кабеля в металлической оболочке или металлического кабелепровода коробки.
• Для наружного применения внутри помещений, например, в незавершенной подвал или прихожую, где нет гипсокартона.

  No related posts.
