105 фото особенностей подбора для электропроводки

Все электросети формируются на основе двух элементов – защиты в лице автоматического отключения и распределительной коробки для соединения различных проводов, входящих в ее состав. За счет последней электрическая нагрузка надежно распределяется по всей жилой площади.

Если эти элементы работают правильно, тогда не стоит волноваться из-за аварийной безопасности проводки, но в противном случае необходимо провести отладку, чтобы добиться полной исправности.

Далее разберемся какую распределительную коробку лучше выбрать для различных помещений, поскольку ошибки ее монтажа считаются одной из главных причин возгораний на жилых площадях. Из-за этого ежегодно наносится огромный ущерб имуществу и здоровью хозяев, и, к сожалению, не обходится без летальных исходов.

Разнообразие распределительный коробок

А, что они бывают разного типа? – На самом деле – да! Но питание на жилую площадь всегда идет с помощью вводного кабеля.

Он идет к первой распределительной коробке от щитка (иногда их несколько, но – это можно видеть в основном на территории частных владений). Далее от этой коробки отводятся кабеля по площади жилья – обычно на прямую сеть не проводится.

Последняя распределительная коробка обладает вводом и внутренней коммутацией, для нее используются разные виды кабелей под проводку к конечным потребителям.

Теперь рассмотрим виды распределительных коробок, чтобы вы осознавали их возможности и отличия:

• Внутренняя версия на основе скрытого типа – монтируется в полость стены;
• Внутренняя версия открытого типа – иногда закрывается какой – либо конструкцией навесного вида;
• Наружный вариант используется за пределами помещений – обладает защитой от попадания влаги или потоков воды;

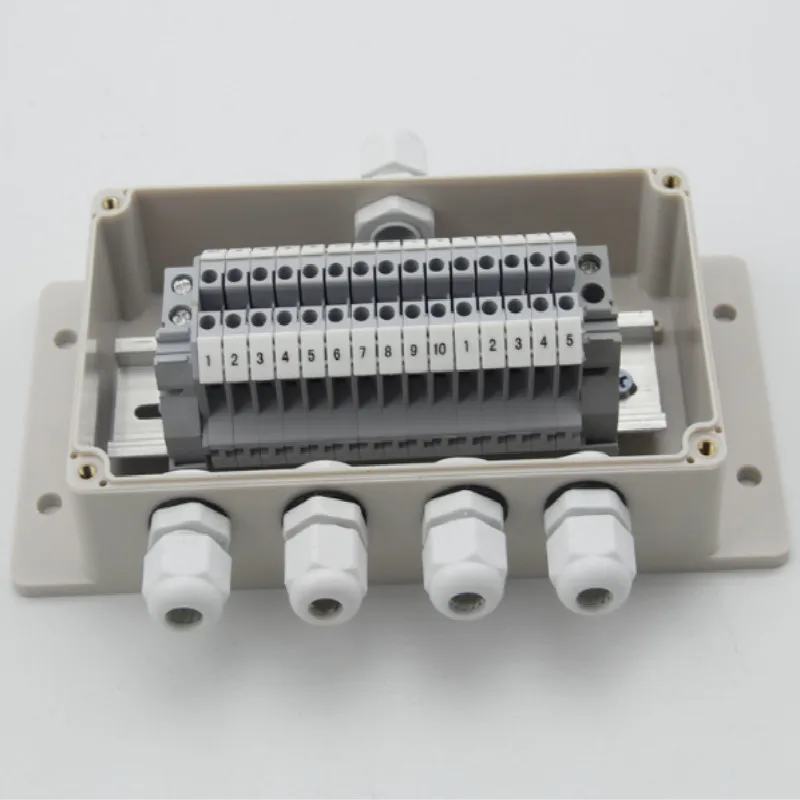

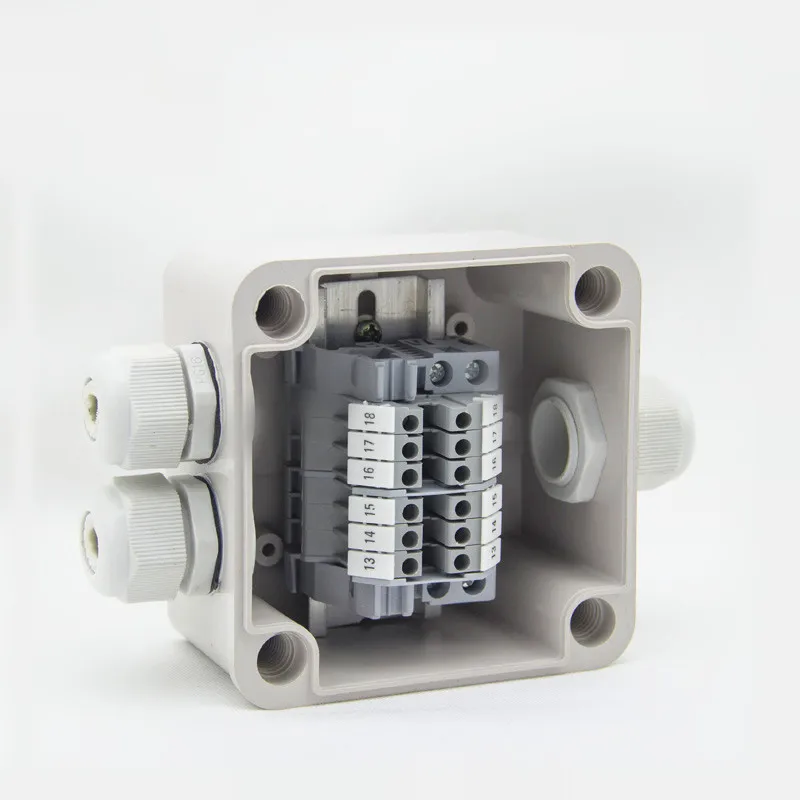

• Модификации, обладающие встроенными клеммниками, помогающими соединять провода, но иногда обходится без них.

Конструкция обычно формируется в виде пластиковой коробки, обладающей отверстиями на основе герметичных колпаков для проникновения кабелей, и съемной версии крышки. Это, кажется, очень простым, но не все знают, как соединить провода в распределительной коробке, чтобы гарантировать длительную эксплуатацию сети. И не переживать, что она, может, оказаться, на основе критического напряжения, создающего опасность аварии или возгорания проводки.

Чтобы этого избежать обычно кабели надежно соединяются с помощью клеммника. По своей сути это устройство не отличается особой сложностью, но обеспечивает надежное соединение проводов.

Важно: Для различных предприятий или зданий промышленного типа используются более сложные версии распределительных коробок. Но для бытовых помещений они не применяются, поскольку напряжение в домашней электрической системе не требует высокой степени защиты.

Когда займетесь выбором распределительной коробки для жилого помещения учитывайте появление необходимости расширения возможностей устройства, поскольку в некоторых случаях – это может потребоваться для сохранения надежности электрической системы. Можете посмотреть различные фото распределительной коробки на основе рассмотренных видов, чтобы вы понимали, как они выглядят.

Чтобы не пришлось заменять это устройство рекомендуем использовать его со значительным запасом. Например необходимо соединить 4 контакта – возьмите версию для восьми проводов.

А зачем звать мастера, если можно сделать самостоятельно?

Если вы не обладаете навыками строительства и знаниями в схемах электрических сетей, тогда можно, конечно, и позвать специалиста, чтобы не сделать ошибку, повлекшую серьезные неприятности в виде короткого замыкания, возгорания.

Но мы, все же, постараемся объяснить, как смонтировать распределительную коробку собственными усилиями. И надо сказать, что весь процесс такой работы не отличается трудоемкостью или повышенной сложностью. Необходимо лишь ознакомиться с правилами соединения проводов, изучить приемы их использования и обладать терпением. Далее разберемся прежде всего в практической реализации этой работы:

Выбираем место для установки распределительной коробки с учетом комфортного доступа необходимого для устранения неполадок, поскольку демонтаж стен, потолка или пола не, кажется, очень приятной затеей.

Если оптимальное место не найдено необходимо подумать о том, чтобы установить ее в другом помещении. Иногда лишний кабель протянутый на несколько десятков метров в другой место, может, оказаться, дешевле замены разбитого декоративного покрытия помещения.

Если необходимо можно создать несколько распределительных коробок в комнате, поскольку иногда в одном помещении, может, находится несколько потребителей, требующих увеличенное напряжение. И чтобы уменьшить нагрузку такой вариант считается очень выгодным выходом из ситуации. Можно применять проходную и оконечную коробки.

До начала монтажа коробки на поверхности стены, потолка либо пола обеспечиваем возможность оптимального доступа к ней для создания внутренней коммутации проводов. И не стоит забывать о создании запаса кабеля для ввода и выхода. За счет этого можно легко отсоединить коробку от места ее установки в случае такой необходимости.

Теперь вы знаете, как создается установка распределительных коробок в помещении. Мы рассказали об этом максимально упрощенно, чтобы любой человек мог получить базовую информацию о процессе монтажа распределительной коробки. Чтобы все работало правильно необходимо подключать коробки от места ввода по точкам остальной разводки для потребителей.

Очень важно все сделать качественно сразу и не оставлять на – потом доделаю, поскольку сейчас работает ну и ладно. Это может привести к неожиданной развязке в ближайшее время, и поверьте она вам не понравится.

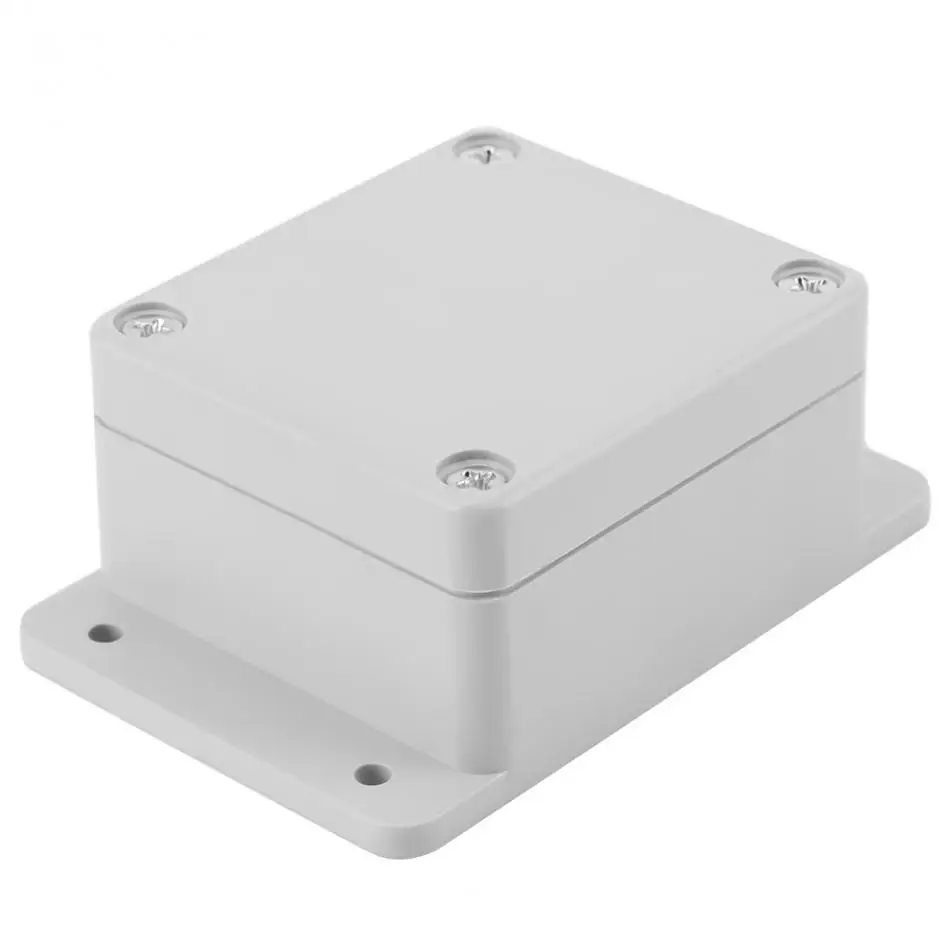

Фото распределительной коробки

Также рекомендуем посетить:

Post Views: Статистика просмотров 270

виды и требования к ним

Автор Aluarius На чтение 5 мин. Просмотров 300 Опубликовано 10.06.2016

Наверное, не стоит говорить о том, что распределительные коробки для электроразводки зданий – это неотъемлемая часть электрической схемы. И все равно, будет нелишним еще раз напомнить, что электрические распределительные коробки – это специальные пластиковые контейнеры, имеющие прямоугольную или круглую формы и закрывающиеся крышкой из того же пластика. Основное их назначение – коммутация, то есть соединение, участков (шлейфов) электрической разводки в одном месте.

Понятно, что электричество до потребителей доводится через провода, которые соединяют их с распределительным щитом. При этом основное требование разводки – это равномерное распределение тока по потребителям, а соответственно и по участкам. Поэтому в каждом помещении есть несколько участков, которые питают группу или отдельных потребителей электроэнергии. А так как участков несколько, то это значит, что они где-то должны обязательно соединяться. Именно в таком месте и устанавливается распределительная коробка. Именно в них и производится соединение проводов.

Но специалисты уверяют, что это не основная цель электрических распределительных коробок. В основе их монтажа лежит, как не странно, пожарная безопасность эксплуатации электрической схемы здания, а соответственно и всего самого строения. Необходимо отметить, что соединение проводов во всей разводке считается самым ненадежным местом. Нередко скрутки нагреваются, прогорает изоляция, что иногда доводит до возгораний и пожаров. Так вот распределительная коробка – это своеобразный защитный барьер, который обеспечивает требования пожарной безопасности. Ну, и плюс второстепенная функция, которая также является немаловажной, это эстетическая сторона дела. Скажем прямо, открытые скрутки или клеммные элементы на стене – непрезентабельный внешний вид.

Что касается типового ряда распределительных коробок, то их всего два:

1. Внутренние, используемые для внутренней разводки проводов. Такая электрическая распределительная коробка устанавливается в стену, снаружи видна лишь ее крышка.
2. Накладные. Такие устройства монтируются поверх стены и используются для открытой электропроводки.

Нужна ли распределительная коробка

Можно ли не устанавливать распределительные коробки? Если чисто теоретически, то никаких проблем. Правда, придется усилить изоляцию соединений, особенно это касается тех стен, которые подвергаются оштукатуриванию. Или использовать схему подключения потребителей, так сказать, отдельного типа.

Это когда к каждому прибору подводится отдельный провод от распределительного щита. Представьте, сколько потребуется для этого проводов, плюс увеличенный объем электромонтажных работ. К тому же придется прокладывать достаточно широкие и глубокие штробы, чтобы в них поместился целый пучок разнокалиберных проводов.

Конечно, можно выдвинуть контраргумент и сказать, что прокладка проводов к каждому потребителю считается самой безопасной. Ведь это полное отсутствие соединений. В принципе, так оно и есть. Но если все соединения были проведены профессионально, то есть, в соответствии с нормами и требованиями, то их присутствие не является опасностью. Хотя каждый решает сам – устанавливать распределительную коробку или нет.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

• Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
• Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
• Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
• Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
• Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
• Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
• В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

Как правильно провести соединение проводов в распределительной коробке

Обратимся к ПУЭ, где четко прописаны требования к соединению проводов в распределительных коробках. Здесь несколько вариантов:

• пайкой;
• опрессовкой;
• клеммами;
• с помощью болтового или винтового соединения.

Какой из данный вариантов считается лучшим? Если учитывать два показателя: надежность и технологичность, то идеальный вариант – это скрутка с последующей пайкой концов. Можно воспользоваться только скруткой, и это тоже очень технологичный вариант, правда, у него заниженная надежность по сравнению с пайкой.

Теперь соединенные концы проводов надо обязательно заизолировать, для чего используется изолента. При этом все соединения необходимо в распределительной коробке установить таким образом, чтобы они равномерно распределились по внутреннему пространству устройства и не соприкасались между собой.

Опытные электрики после проведения монтажных работ проводят проверку всех соединений. Они подключают к каждому контуру нагрузку и проверяют, не греется ли какой-нибудь стык. Если соединение проводов стало теплым, то значит, площадь их соприкосновения небольшая или контакт неплотный. Поэтому такой стык надо обязательно переделать.

Проводка без распределительных коробок: схема, особенности

Проводка без распределительных коробок — это методика монтажа, которая получила развитие сравнительно недавно, в отдельных вопросах она имеет положительные моменты и не противоречит требованиям руководящих документов ПУЭ и ПТЭЭП. Но она так же имеет недостатки и вызывает много противоречий в профессиональных кругах. Расскажем в статье о всех нюансах ее монтажа.

В каких случаях предпочитают использовать монтаж без распределительных коробок

Главным аргументом, привлекающим заказчиков к использованию этой методики, является отсутствие распределительных коробок на верхней части стен. Считается, что они портят вид интерьера, крышки не всегда вписываются в картину общего дизайна. Если их закрывать обоями или штукатуркой в случае возникновения неисправности в сети для их устранения требуются разрушения отдельных участков.

При вскрытии коробки возникает необходимость отрывать часть обоев или разрушить штукатурные покрытия гипсовую лепку и другие элементы интерьера. По сути это приводит к масштабному ремонту, который требует не малых трудозатрат и средств.

Чтобы избавится, от перспективы разрушения результатов дорогостоящего ремонта прибегают к методам монтажа электрической проводки без использования распределительных коробок. Читайте также статью: → «Как сделать монтаж электропроводки в полу?». Это в интересах заказчиков, но в методике есть привлекательная сторона для монтажников, снижаются трудозатраты, нет необходимости долбить отверстия под коробки и делать штробы от них.

Совет №1. Если у вас дорогая отделка стен, делайте проводку под полом без распределительных коробок.

Технические решения по проводке без распределительных коробок

В отдельных случаях ПУЭ даже требует поступать именно таким образом, запрещается заводить в распределительную коробку и делать ответвления от линий которые запитывают электроплиты, нагревательные котлы, кондиционеры и другие приборы, потребляющие большие мощности электроэнергии. Для них в распределительных щитах устанавливается выделенный автомат защиты, от которого прокладывается своя кабельная линия, вся эта цепь является отдельной группой.

Розетки в схеме без распределительных коробок можно подключить их параллельно в цепи одной группы. Как показывает практика не более 8 штук на одну линию, даже может меньше. Количество зависит от конкретных условий объекта, требует индивидуального расчета, учитывающего мощности электробытовых приборов, которые будут подключаться к розеткам в этой группе. Читайте также статью: → «Правила эксплуатации электропроводки».

В таком случае в схеме электроснабжения дома или квартиры может быть несколько розеточных групп с отдельными автоматами защиты в распределительном щите. Их можно развести по разным комнатам или на одной линии может быть несколько помещений вариантов много. Выбор определяет заказчик, согласовывая технические возможности с подрядчиком (электромонтажниками).

В осветительных сетях поступают аналогичным образом, сложности возникают только с установкой выключателей в этих линиях. Но проблема решается, все необходимые соединения делаются в коробке, в которой устанавливается переключатель света. Токовые нагрузки в цепях освещения, как правило, значительно меньше, чем в розеточной группе, поэтому провода тоньше. Это позволяет упаковать контактные группы соединений без ущерба для монтажа устройства выключателя в посадочную коробку.

Рекомендуемые провода для бескоробочной проводки

Между распределительными коробками прокладывали проводники с жилами 4 — 6 мм², от него делали отводы для отдельно взятых розеток и осветительных приборов более тонкими проводами. Общий провод был рассчитан на нагрузку всех потребителей в группе. В нашем варианте сечение 4-6мм² будет не совсем удобно для подключения к контактам и упаковке в подрозетниках.

Такие провода жесткие, трудно зажимаются болтовыми соединениями контактов, иногда клемы даже ломаются. Очень удобно использовать медный  провод  2,5 мм², он  эластичный и отлично помещается в пазы клем. Токовые нагрузки, которые жилы способны выдержать, можно посмотреть в таблице. Исходя из этого, сделать расчеты по количеству розеток в группе и мощности подключаемых бытовых приборов.

сечения медного проводника для различных токовых нагрузок
Ток в А	1	2	3	4	5	6	10	16	20	25	32	40	50	63
S — в мм2	0,17	0,33	0,52	0,67	0,84	1	1,7	2,7	3,3	4,2	5,3	6,7	8,4	10,5
Ø в мм	0,45	0,65	0,81	0,92	1,02	1,13	1,45	1,87	2,05	2,32	2,60	2,92	3,27	3,66

Исходя из рассчитанных значений провод в 2,5 мм² может выдерживать нагрузку до 16А. Собраны данные примерных мощностей и токов, которые потребляют бытовые приборы различного назначения. Используя эту информацию можно предположить сколько и какие приборы включать в розеточную группу.

Тип бытовой техники	мощность в Вт	ток в Амперах
Ламы накаливания старых образцов	60 – 250	0,3 – 1
Малогабаритные нагревательные приборы чайники, кофейники и кипятильники	1000 – 2000	5,5 – 10
Стационарные и переносные электрические плиты	1000 – 6000	6 – 55
Микроволновки различных марок	1500 – 2200	8 – 10,5
Кухонные электрические мясорубки не производственного назначения, для домашнего пользования.	1500 – 2200	8 – 10,5
Тостеры для запекания хлеба	500 – 1500	2,5 – 8
Оборудование для приготовления гриль блюд	1200 – 2000	7,5 – 8
Блендоры и миксеры	500 – 1500	2,5 – 9
Кухонные комбайны	500 – 1500	2,5 – 9
Электрическая духовка	1000 – 2000	5,5 – 8
машины для мытья посуды	1000 – 2000	5,5 – 8
Бытовые стиральные машины	1200 – 2000	5.5 – 8
Электрические сушилки для обуви или белья	2000 – 3000	8 – 12
Утюги не промышленного назначения	1200 – 2000	5.5 – 8
Напольные и переносные пылесосы	800 – 2000	3.5 – 8
Спиральные обогреватели	500 – 3000	1.8 – 12
Ручные фены для сушки волос	500 – 1500	1.5 – 7
Сплит системы и кондиционеры	1000 – 3000	6 – 12
компьютеры	300 – 800	0.8 – 3,2
Ручной электроинструмент (Болгарка, дрель, перфораторы, лобзик и т.п.)	500 – 2500	1.8 – 12

Для осветительных приборов рекомендуется прокладывать трехпроводный кабель от 0,7 до 1 мм² . Практика показывает, что этого вполне достаточно, особенно когда используются светодиодные светильники и энергосберегающие лампы.

Особенности монтажа розеток без разветвительных коробок

От автомата в распределительном щите провод розеточной группы прокладывается в общей штробе с кабелями других групп. В местах ответвления он не заводится в распределительные коробки, уходит по своему маршруту в отдельно проложенной штробе. В  подрозетниках,  делается петля длинной в 15 см. эта часть кабеля предназначена для разделки и подключения к контактам. Это отработанная методика укладки кабеля, далее можно выделить несколько методов разделки кабеля и подключения к контактной группе розеток.

Монтаж проводки с обрывом линии

Для подключения проводов к клемам петля перекусывается в середине, снимается внешняя оболочка с кабеля на 10 — 15 см, кончики всех проводов зачищаются на 1-1,5 см от изоляции. Оголенные концы крепятся на контакты в соответствии с назначением по цветам.

• Синий провод — на контакт нейтрали;
• Красный коричневый или черный на контакт фазы;
• Желто – зеленый на клему заземления.

На каждом контакте зажаты два провода приходящий от РЩ и уходящий на следующую розетку.

Все бы было хорошо, если бы не противоречия с пунктом 1.7.144 ПУЭ (Правила устройства электроустановок). Провод заземления, обозначаемый РЕ должен крепиться отдельной клемой от каждого потребителя (розетки с включенным бытовым прибором). Желто – зеленый проводник  должен быть цельным по всей длине, от распределительного щита, до розетки.  Допускаются неразборные соединения в распределительных коробках в  виде сварки, пайки, или опрессовки специальными гильзами. В нашем случае разделительных коробок нет, поэтому такой метод по отношению к РЕ проводу не соответствует требованиям руководящих документов по монтажу электропроводки. Некоторые электрики этим пренебрегают, это является большой ошибкой.

Соединенные между розетками отрезки заземляющего провода, могут потерять надежный контакт. Этому способствует длительная нагрузка с большими токами, утюг или электрообогреватель, фен и другие бытовые приборы. При нагревании металлические элементы на контактах расширяются, после отключения нагрузки остывают, со временем это приводит к ослаблению болтового соединения контактной группы. Болты на контактах надо периодически подтягивать, в противном случае это может привести к возгоранию.

В случае с РЕ проводником опасность повышается в двойне, он является важнейшим элементом в цепи защиты людей, УЗО (устройство защиты от прикосновения) исключает поражение током, мгновенно отключает сеть. Если в цепи на одной из розеток провод заземления не будет иметь надежного контакта, эта розетка и все последующие останутся без защиты. Возникнет угроза прохождения тока на корпус бытовых приборов подключенных к розеткам, защита при этом не сработает,  прикосновение к металлическим частям бытовой техники приведет к поражению электрическим током. Поэтому электромонтажники, которые применяют такой метод подключения, берут на свою совесть большую ответственность.

Этот недостаток не означает отрицание такого способа подключения, надо на каждой розетке сложить оголенные концы желто-зеленых проводов, добавить третий отрезок 4-5 см, сделать скрутку. Одеть на соединение медную гильзу соответствующего размера, и опрессовать. Оставшейся кончик третьего провода зачистить и закрепить на заземляющую клему розетки. Гильзу заизолируйте, соединение будет надежным, неразборным, что соответствует всем требованиям. Читайте также статью: → «Технология соединения проводов способом опретсовки в металлических гильзах».

Подключение розеток без обрыва проводов

Этот способ позволяет соблюдать правила подключения относительно заземляющего провода. Не обрезая проводов на петлях в подрозетниках, снимается внешняя оболочка с кабеля. Провода в петле каждого проводника складываются, на кончике снимается изоляция, при этом токопроводящая жила остается целой.

Оголенные концы крепятся на контакты, в этом случае даже если контакты на одной из розеток ослабеют, это не обесточит остальные розетки. В случае с РЕ проводником розетки будут подключены в систему защиты, так как  провода остаются целыми, разрыва в общей цепи не будет, отключится только одна розетка.

Использование подрозетника в качестве распределительной коробки

В этом случае схема собирается в классическом варианте, как в распределительной коробке. Только отвод к розетке будет очень короткий не более 10 см, а не от потолка к полу как это делается с использованием распредкоробок.

Концы входящего и выходящего кабеля для разделки и соединения тоже следует сделать более короткими, не более 10 см. Это позволит компактно упаковать скрутки с изоляцией на дне подрозетника, чтобы они не мешали установке самой розетки.

Подключение проводов в подрозетнике

Особенности монтажа осветительных сетей без разветвительных коробок

Как и в розеточных группах, цель методики сводится к уменьшению контактов,  трудозатрат и повышению надежности. Можно для одноклавишных выключателей использовать двухжильные провода, но рекомендуется прокладывать кабель с тремя проводами. Это вызвано тем, что современные люстры, светильники имеют на корпусе клему для заземляющего провода, лучше выполнить все требования по безопасности.

Подключение сети с одноклавишными и двухклавишными выключателями

Для лучшего понимания на упрощенной схеме рассмотрим способы подключения, от распределительного щита до ближайшего выключателя прокладываем провод фазы, нулевую и заземляющую жилы тянем до осветительного прибора. Заземление крепится на корпус светильника, N – нейтральный провод на контакт патрона для лампы.

Фазный провод фиксируется на входящем контакте выключателя, с выходящего контакта прокладывается проводник на свободный контакт патрона для лампы. Все технология не хитрая, полное отсутствие лишних контактов и соединительных коробок. Если в осветительной группе несколько элементов в разных комнатах, в коробке первого выключателя делаем соединения и прокладываем линию дальше. Как и в розеточных группах соединения можно выполнить на клемах выключателя.  В классическом варианте, контакты  скручиваются, изолируются, упаковываются на дне посадочной коробки для выключателя.

На схеме показано подключение одноклавишного и двухклавишного переключателей в одной группе.

Достоинства и недостатки монтажа без распределительных коробок

Достоинствами методики без разветвительных коробок считается:

• Уменьшение контактных соединений, что снижает вероятность аварийных ситуаций;
• Снижение трудозатрат на этапе монтажных работ;
• Простота схемы подключения, при отсутствии многочисленных концов в распределительных коробках снижается вероятность ошибок при соединении;
• Для заказчиков при уменьшении элементов проводки, в данном случае распределительных коробок снижается стоимость работ.
• Улучшение интерьера помещений;
• При обслуживании и ремонте исключается необходимость разрушать элементы декора на верхних участках стен.

К недостаткам можно отнести следующие моменты:

• Не стандартные подключения затрудняют ремонт и обслуживание проводки, электриками которые не участвовали в процессе монтажа;
• Увеличение количества групп, следовательно, и проводов. Это утверждение спорно, исключаются провода от коробок к розеткам, поэтому разница по длине расходуемых проводов не значительная.
• На отдельных участках приходится с проводов снимать внешнюю оболочку кабеля, в результате чего отсутствует элемент двойной изоляции.

Совет №2 Последний недостаток легко устраняется, перед прокладкой одевайте на провод кембрик или прокладывайте на этом участке отдельный провод с хорошей изоляцией.

Часто задаваемые вопросы

Вопрос №1. Провода будут заштукатурены, можно на отдельных участках укладывать провода с изоляцией не соответствующей по цвету назначения?

Можно укладывать провода вообще одного цвета белого или синего, любого который у вас есть. Главное требование чтобы была надежная изоляция, и сечение соответствовало нагрузке. Чтобы не запутаться обязательно в местах соединения и подключения на провод одевается кембрик, термоусадочная трубка или наматывается изолирующая лента цвета по функциональному назначению провода:

• Синий – нулевой;
• Красный , черный, коричневый – фаза;
• Желто – зеленый – заземление.

Вопрос №2. Если использовать розетки и выключатели не с болтовыми контактами, а зажимными на пружинах, отпадает необходимость периодически протягивать контакты, исключается разрыв в последовательности. Значит можно проводить монтаж, откусывая провода на отдельные интервалы?

Сто процентной надежности пружинная группа контактов не дает, кроме того нарушаются требования ПУЭ. При отсутствии контакта на РЕ проводе повышается вероятность поражения электрическим током через корпус бытовых приборов. Что мешает сделать петли на проводах зачистить кончики, не разрывая токоведущую жилу и вставить в пружинные контакты. Соблюдаются все правила, и повышается надежность.

Вопрос №3. Если подключить к розетке провода разного сечения, это допускается?

Сечение должно соответствовать рассчитанной токовой нагрузке, больше можно, при условии, что это не помешает компактной упаковке соединений в подрозетниках.

Вопрос №4. Можно провод заземления проложить к корпусу люстры по кратчайшему расстоянию от арматуры потолочной плиты?

Обычно арматура железобетонных конструкций заземляется, но где гарантии, что отдельные элементы являются частью общего контура. Надо проводить измерения сопротивления заземления, зачем вам эти проблемы протащите провод от РЩ.

Вопрос №5. На корпусе люстры нет контакта для заземляющего провода, что делать?

Грех такое советовать, но ничего не делайте, Это отклонение от правил, но в нашей реальности часто встречается. Сделайте двухпроводное подключение, учитывая, что дети на потолок не полезут, а взрослые, перед тем как поменять лампочку отключат выключатель, ничего страшного нет. Если корпус люстры не имеет металлических конструкций, пластиковый или из других не токопроводящих материалов, то и нарушений нет.

Оцените качество статьи:

виды распределительной системы и варианты соединения проводов в ней

Современную жизнь невозможно представить без электричества. Ремонтировать и подключать новые электроприборы к сети необходимо в соответствии с установленными правилами. Важно знать, как должны соединяться между собой провода. Их грамотное соединение в клеммной коробке — залог качественной и безопасной работы электрической сети. Существует несколько видов распределительных систем, а также разные методы соединения проводов.

Виды распределительной системы

Распределительная система представляет собой небольшую круглую или прямоугольную конструкцию, предназначенную для сбора и хранения электрических проводов в конкретном жилом помещении. Клеммная коробка соединяется с электрическим щитком, расположенным на лестничной площадке. Такие распределительные устройства используют в разных видах помещений. Максимально допустимое количество точных соединений в коробке — 12. Известно несколько видов распределительных конструкций. Клеммные коробки делятся на следующие категории:

1. Сфера использования. Взрывозащищенная и общепромышленная клеммная коробка.
2. Способ монтажа. Применяют для скрытой установки на бетонную поверхность. Монтируют в открытых помещениях и спрятанных за штукатуркой местах. Для навесных помещений используют распределительные коробки У1.
3. По внешнему виду. В продаже имеются прямоугольные, квадратные и круглые клеммные устройства.
4. По степени и величине защиты от внешних раздражителей. Например, с дополнительной защитой от влаги или пыли.
5. Материал изготовления. Выпускаются металлические и пластиковые устройства, коробки из ПВХ, полипропиленовые конструкции.

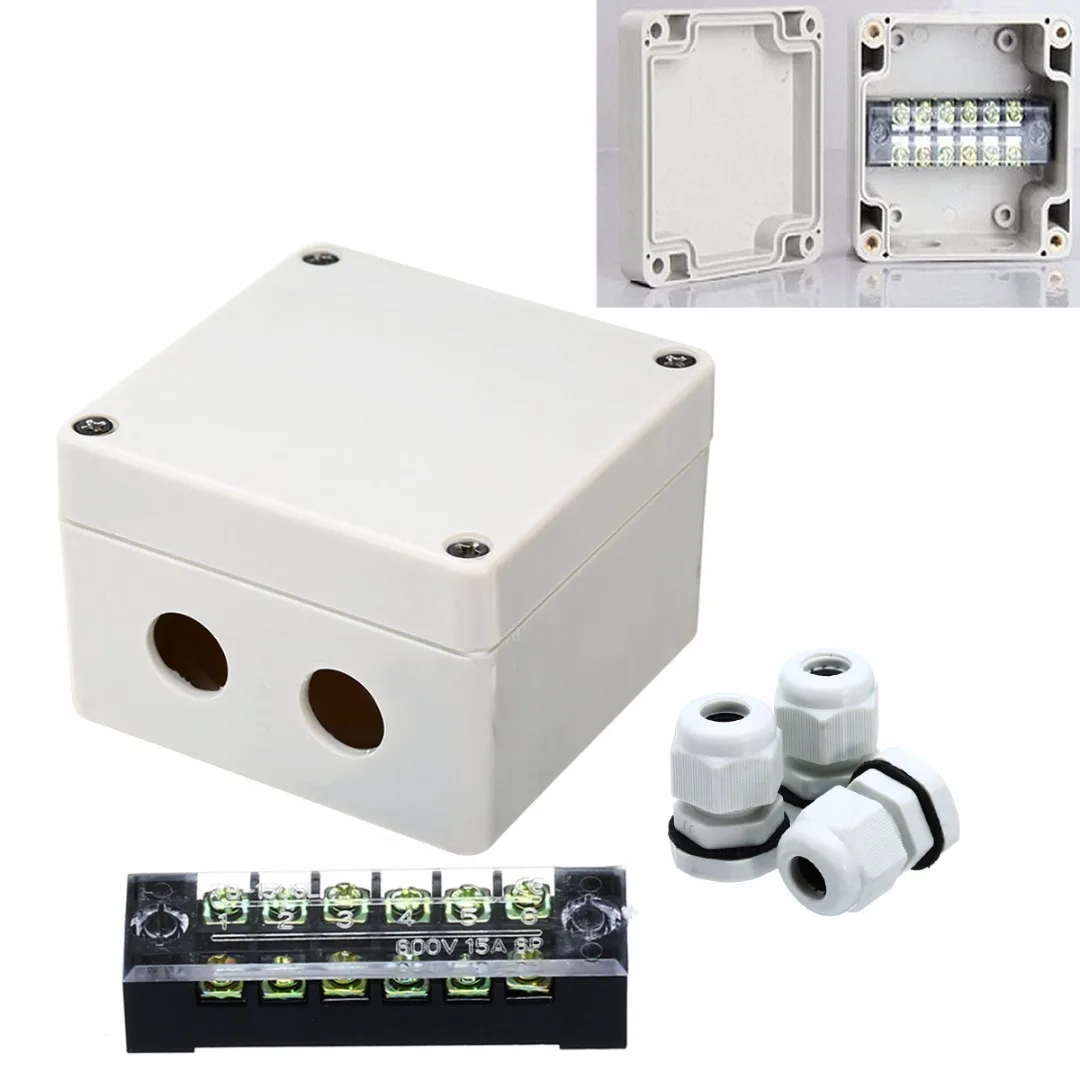

6. Распределительная коробка с клеммами.

Необходимость конструкции

Бытует мнение, что при установке электропроводки можно обойтись без клеммной конструкции. Теоретически это возможно. Однако на практике отсутствие распределительной коробки только усложняет процесс монтажа электропроводки. В этом случае каждый источник потребления электроэнергии необходимо лично присоединять к распределительному щитку с помощью отдельного провода. Индивидуальное соединение требует больших финансовых расходов, поэтому благоразумней использовать клеммную коробку. Распределительная конструкция обладает некоторыми привлекательными достоинствами:

1. Возможность периодического осмотра электрической системы. Большинство проблем с электрическими проводами связано с нарушениями в их соединении. Для устранения подобных трудностей следует иметь открытый доступ к целой системе.
2. Пожарная безопасность. Распределительные конструкции повышают уровень пожарной безопасности. Самыми уязвимыми в этой ситуации являются места соединения проводов. Отсутствие плотного контакта вызывает большое сопротивление, из-за чего соединительные участки чрезмерно нагреваются. Такие изменения вызывают пожар.
3. Использование распределительной системы помогает экономить.
4. С клеммной конструкцией провода выглядят эстетично и не занимают много места.
5. Система электроснабжения легко поддаётся ремонту. В распределительной коробке доступны все соединения и провода, поэтому при необходимости легко найти повреждённый участок и заменить пострадавшие элементы действующей электросистемы.

Способы соединения проводов

В клеммной коробке проводники допустимо соединять разными способами. У каждого метода соединения есть свои особенности, достоинства и недостатки.

Пайка — это метод, при котором скрутка проводов осуществляется с помощью паяльника. Если в доме имеется такой инструмент, можно воспользоваться этим способом соединения проводов. Скрутка начинается с нанесения паяльного флюса. Паяльник необходимо опустить в канифоль, а затем несколько раз провести по месту, защищённому от изоляции. На паяльнике должен появиться рыжий налёт. Затем провода соединяют между собой путём ручного скручивания. В момент соединения допустимо использование плоскогубцев или пассатижей.

Скрутку необходимо хорошо прогреть, пока олово не соединится с витками паяльника. На соединение проводов уйдёт немало времени, однако результат того стоит.

Болтовое соединение — эффективный и экономичный метод для скрутки электропроводов. При себе нужно иметь гайку, три шайбы и короткий болт с небольшим сечением. Понадобится изолента. Соединение проводов включает в себя несколько важных этапов:

1. Шайба помещается на болт.
2. Сверху накручивают защищённый провод.
3. Надевается вторая шайба, затем накручивается следующий провод.
4. После третьей шайбы конструкция плотно затягивается гайкой.

Опрессование — один из популярных методов скрутки проводов. Для соединения понадобятся специальные трубчатые гильзы и клещи. Размер выбранной гильзы не должен превышать величину пучка проводов. Процесс опрессования заключается в следующем:

1. Первым делом с провода удаляется изоляция.
2. Несколько проводов скручивают в один пучок.
3. Пресс-клещами обжимают гильзу с проводами. Количество обжатий зависит от качества используемого инструмента.
4. Готовое соединение (место стыка) полностью изолируют. Пригодится обычная синяя изолента.

Надёжная изоляция — одно из главных достоинств опрессования. У этого способа соединения имеются свои недостатки. Так, монтаж электропроводки занимает много времени. В момент опрессовки гильза слишком деформируется, поэтому её невозможно использовать повторно. Кроме того, для обжатия гильзы требуются дополнительные специальные инструменты.

Клеммные колодки представляют собой конструкцию с пластиковым корпусом. Она используется для установки выключателей и светильников. Устройство небольших размеров легко помещается в распределительную коробку. Внутри конструкции присутствует система крепления проводов. В специальные ячейки устанавливаются проводники (2—4 штуки) и соединяются. Проводники должны быть очищены от изоляции. С помощью винта и отвёртки завершают процесс монтирования электрической системы.

У этого метода соединения есть свои подводные камни. Например, из-за некачественных колодок возможны перебои в сети. Работая с многожильными проводами и алюминиевыми конструкциями, важно проявлять осторожность, поскольку хрупкий металл может повредить созданный контакт.

Безопасная эксплуатация

Существуют десятки способов скрутки и установки проводов в распределительную коробку. При выборе того или иного метода следует учитывать количество соединяемых проводов в одной системе. Если в коробке установленно большое количество проводников, рекомендуют пайку, опрессование и клеммные колодки. Обычные клеммные колодки подходят для укладки проводов разного сечения.

Главный критерий при выборе способа соединения — обеспечение безопасной эксплуатации электрических сетей.

Стоимость и долговечность — второстепенные моменты решения этого вопроса. Каким бы видом ни осуществлялось соединение проводов в распределительной коробке, все они в любое время должны находиться в доступном для осмотра месте.

виды, конструкции и особенности эксплуатации

Содержание статьи:

Распределительная коробка — вид монтажного приспособления. Существует ряд альтернативных названий изделия: разветвительная, соединительная, распаячная или распаечная коробка с клеммниками, распредкоробка. Это базовый инструмент организации электросети в промышленных и бытовых условиях. Корпус вмещает схему ограниченного участка цепи, защищает узел разветвления электропроводки, упрощает доступ к нему для ремонта, модернизации, препятствует контакту человека с оголенными жилами. Простоту коммутации и безопасность соединений обеспечивают встроенные клеммы для распределительных коробок.

Алгоритм выбора распредкоробки

Распределитель для проводов с клеммной колодкой

Месторасположение устройства — первый критерий его выбора. Маркировки укажут на подходящие условия эксплуатации. Распространены виды климатического исполнения: У1, У2, У3, где У — использование в умеренном климате, 1 — уличный вариант, 2 — располагаемый под навесом, 3 — в помещениях.

Уровень защиты IP**. В сухих помещениях достаточно показателя IP20, условия повышенной влажности и открытые пространства потребуют IP44, IP55, IP65.

Материал выполнения корпуса: алюминий, сталь или огнеупорный пластик. Толстостенные короба из стали размещаются на производственных объектах, в местах с повышенным риском пожаров. В жилых и административных помещениях чаще встречаются модели из полимеров. Исключение составляют деревянные дома, в которых обязательны к установке металлические боксы.

Распаечные коробки с клеммниками отличаются по характеру стены, на которой они будут закреплены. Производитель указывает соответствующую информацию в описании товара: гипсокартонные, кирпичные, пустотелые, бетонные, деревянные стены и их толщина.

Тип и схема распределения электросети определяют размер изделия, количество отверстий в нём. Наружная проводка предполагает накладные (внешние) устройства, скрытая — внутренние (потайные). Количество размещаемых контактов кабелей влияет на габариты электрической коробки и непосредственно клеммной колодки в ней, число отверстий. При этом запас на возможные дополнения в сети тоже нужно учитывать. Клеммные блоки имеют 2–5 полюсов, что делает возможным их использование в однофазных, трёхфазных сетях типов TN-C, TN-S, TN-C-S.

Личные предпочтения — ещё одно условие выбора нужной модели среди многообразия на рынке. Производители выпускают круглые и прямоугольные (квадратные) изделия, используют разные цвета. Крышки бокса открываются, отодвигаются, снимаются полностью, некоторые пломбируются.

Установка и замена распаячной коробки

Расключение объединяет понятия подключение и распределение. На начальном этапе необходимо продумать расположение разветвлений. Большое количество электропотребителей предполагает использование ряда коробок: вводных, проходных. В одном узле не должно сходиться больше 8 соединений.

1. Накладные модели не требуют специально оборудованного гнезда, в отличие от потайных. Если основание сплошное (бетон, кирпич), в стене специальной коронкой высверливается заглубление, распаячную коробку в нём фиксируют при помощи раствора и саморезов. Пустотелые и гипсокартонные перегородки позволяют закрепить устройство крепежными зажимами.
2. После закрепления корпуса в распредкоробку заводят кабеля. Заходят они через специальные отверстия, уплотненные мембранами или сальниками.
3. Следующий этап – зачистка жил от общей и индивидуальной изоляции. В арсенале электриков есть приспособленный для этой работы инструмент, но можно обойтись и простым ножом. Минимальная длина «голого» края должна составлять 4–5 см, быть рассчитана на переподключение без черезмерного натяжения.
4. При работе с многопроволочными жилами используются наконечники, которые облегчают закрепление провода и исключают возможность повреждения тонких нитей проводника.
5. Возобновление питания проводят после проверки правильности сборки.

Размещение узлов электросети подчиняется ПУЭ. Это стоит учитывать при планировании новой проводки или при модернизации существующей. Основным является возможность доступа, крышка не должна быть спрятана глубже листа обоев или тонкого слоя шпаклёвки. Распределение размещают на одной линии с розетками или выключателями на 20–30 см ниже потолка.

Распределительная коробка в хрущевке

В старых домах особенность расположения монтажных коробок определяется по типу застройки:

• «сталинка» — коробки расположены в полостях, поэтому стены простукивают;
• «хрущевка» — железные крышки выпирают на 20 мм;
• «брежневка» — места между стеной и потолком проходят металлоискателем, чтобы вычислить оцинковку;
• панельная многоэтажка — линии от розеток исследуют индикатором-отверткой, в нужном месте яркость лампочки усилится;
• в случае с гипсокартоном понадобиться детектор скрытой проводки.

Типичная ошибка – прокладка двухжильного кабеля по причине отсутствия заземляющей шины в распределительном щитке

Даже качественный и дорогой прибор не застрахует от ошибок в процессе установки. Среди наиболее частых встречаются:

• непродуманные разветвления, схемы соединений;
• выбор контактных устройств не соответствует сечению кабелей, напряжению сети;
• коробка выбрана без запаса пространства, что неудобно и небезопасно;
• с поверхности проводников не сняты оксидные плёнки;
• выбранные гильзы не соответствуют многопроволочным жилам;
• недостаточно глубоко конец провода погружен в полость клеммника;
• натяжение создаёт механическую разрушающую нагрузку на соединения.

Качественное выполнение всех этапов расключения обеспечит полноценное функционирование сети.

Виды и преимущества соединительных клемм

Соединительные клеммы WAGO

Среди традиционных методов коммутации проводов клеммы отличаются простотой монтажа и возможностью легкой разборки, но меньшей безопасной нагрузкой. По типу соединения бывают:

• винтовые;
• пружинные;
• ножевые.

Провода, которые закрепляются винтами, не могут быть из разных металлов. Для многопроволочных жил нужно использовать латунные наконечники. Диаметр прижимных винтов зависит от сечения и количества жил, которые смыкаются. Проверять и подтягивать соединения нужно ежегодно.

Механизмы зажимных клемм

Самозажимные клеммы применяют как для неразъемных соединений, так и для многоразовых. Различие заключается в жёсткости пружины.

Преимущества контактов в таких колодках — возможность объединять провода разных сечений, компенсация деформации проводника давлением пружины, устойчивость к вибрациям, целостность жил при многократных подключениях, простота и скорость монтажа.

Ножевидные контакты нужны там, где требуется беспрерывная жила (нейтраль). Такие устройства экономят время на зачистке изоляции, так как самостоятельно её прорезают.

Если не удалось подобрать необходимую клеммную электрическую коробку, можно выбрать колодки и разместить в универсальном полом изделии.

Распределительные коробки для электропроводки, цена

Распределительная коробка для электропроводки широко применяется для организации силовой и информационной сетей и представляет собой закрытый корпус круглой или прямоугольной в сечении формы с крышкой и боковыми вводами. Обычно устанавливаются под потолком на расстоянии не более 30 см от него.

В зависимости от своего исполнения коробки делятся на внутренние и внешние. Распределительные коробки для открытой проводки имеют герметичные вводы и заметно превосходят внутренние по эстетическим характеристикам.

Распределительная коробка

Распределительная коробка выполняет функции протяжного элемента в местах поворотов кабельной трассы. Коммутация проводов в распределительной коробке упрощает структуру внутренней сети квартиры и облегчает замену дефектных кабелей. Скрутка проводов в распределительной коробке изолируется от остальных элементов стен, чем увеличивается пожарная безопасность здания.

Как соединить провода в распределительной коробке

Ответ на вопрос как соединить провода в распределительной коробке сильно зависит от назначения и количества сращиваемых кабелей. В бытовых условиях наиболее популярно соединение скруткой, что обусловлено простотой реализации и доступностью инструментов.

Нельзя скручивать между собой медный и алюминиевые проводники (в этом случае применяется колодка). Гибкий многопроволочный проводник предварительно следует пропаять. Пайка применяется также при соединении толстого провода с тонким.

Схема соединения проводов в распределительной коробке

При односторонней ориентации проводов скрутка должна содержать не менее трех витков, при сращивании на проход для жестких однопроволочных проводников выполняют два витка, а для гибких – пять. При сращивании двухпроводных линий сростки смещаются на 5 – 10 мм. Место контакта обматывается изоляционной лентой толщиной не менее трех слоев.

Кабели с готовым сростком скручиваются в кольцо и укладываются в коробку, которая потом закрывается крышкой.

Распределительная коробка для электрических выключателей по выгодной цене — Отличные предложения на распределительную коробку для электрических выключателей от глобальных продавцов распределительных коробок для электрических выключателей

Отличные новости !!! Вы попали в нужное место для установки распределительной коробки для электрических выключателей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя распределительная коробка для электрических переключателей вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели распределительную коробку для электрических переключателей на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в распределительной коробке для электрических выключателей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести junction box for electric switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Руководство по выбору клеммных и распределительных коробок

Продукты и услуги

• Все
• Новости и аналитика
• Продукты и услуги
• Библиотека стандартов
• Справочная библиотека
• Сообщество

ПОДПИСАТЬСЯ

АВТОРИЗОВАТЬСЯ

Я забыл свой пароль.

Нет учетной записи?

Зарегистрируйтесь здесь. Дом Новости и аналитика Последние новости и аналитика Аэрокосмическая промышленность и оборона Автомобильная промышленность Строительство и Строительство Потребитель Электроника Энергия и природные ресурсы Окружающая среда, здоровье и безопасность Еда и напитки Естественные науки Морской Материалы и химикаты Цепочка поставок Пульс360 При поддержке AWS Welding Digest Товары Строительство и Строительство Сбор данных и обработка сигналов Электрика и электроника Контроль потока и передача жидкости Жидкая сила Оборудование для обработки изображений и видео Промышленное и инженерное программное обеспечение Промышленные компьютеры и встраиваемые системы Лабораторное оборудование и научные инструменты Производственное и технологическое оборудование Погрузочно-разгрузочное и упаковочное оборудование Распределительная коробка

— это… Что такое распределительная коробка?

Распределительная коробка — Электрическая распределительная коробка представляет собой контейнер для электрических соединений, обычно предназначенный для того, чтобы скрыть их от глаз и до некоторой степени исключить вмешательство. Это может быть небольшой металлический или пластиковый контейнер, например, предназначенный для подключения проводов… Wikipedia

соединительная коробка — британское / американское существительное [счетное] Словоформы соединительная коробка: соединительная коробка единственного числа множественные соединительные коробки Британская коробка, в которой соединяются электрические провода… Словарь английского языка

распределительная коробка — Группа электрических клемм в коробке или контейнере… Словарь автомобильных терминов

Электропровод — стояки внутри шахты с номинальной огнестойкостью, если смотреть на входе в нижнюю часть противопожарного клапана.Противопожарный раствор сверху сделан из противопожарного раствора, снизу — минеральной ваты. Дорожки качения используются для защиты кабелей от повреждений… Wikipedia

Электропроводка — в целом относится к изолированным проводам, используемым для подачи электричества, и связанным с ними устройствам. В этой статье описываются общие аспекты электропроводки, используемой для подачи энергии в зданиях и сооружениях, обычно называемой электропроводкой в ​​зданиях… Wikipedia

Распределительная коробка Crewe North — Нижние магистрали и сторона Честера рамы.Сигнальная коробка Crewe North Junction — это рычажная рама Westinghouse All Electric Style L, которая была введена в эксплуатацию вместе с сигнальной коробкой Crewe South Junction (которая также была рамой Westinghouse Style L) на… Wikipedia

Корпус (электрический) — Электрический шкаф — это шкаф для электрического или электронного оборудования для установки переключателей, ручек и дисплеев, а также для предотвращения поражения электрическим током пользователей оборудования и защиты содержимого от окружающей среды. Корпус — единственная часть…… Wikipedia

Сетевой анализ (электрические цепи) — Элементы линейного сетевого анализа… Википедия

Крушение железной дороги на перекрестке Клэпхэм — Дата и время 08:10, 12 декабря 1988 г. (UTC) (1988 12 12T08: 10Z) Место недалеко от перекрестка Клэпхэм… Википедия

Железнодорожная авария Audenshaw Junction — инфобокс UK Rail авария название = Audenshaw Junction дата аварии на железной дороге = 20 мая 1970 г. 22:55 место = Audenshaw Junction, Audenshaw, Greater Manchester line = Manchester Glossop Line Причина = Ошибка сигнализатора поезда = 1 чел = 33 смерти = 2 травмы = 13… Википедия

Потолочный вентилятор — Потолочный вентилятор — это вентилятор, обычно с электрическим приводом, подвешенный к потолку комнаты, в котором для циркуляции воздуха используются вращающиеся лопасти, установленные на ступице.Потолочный вентилятор Casablanca Fan Co.

No related posts.
