Для начала: для одной телефонной голосовой линии требуется одна пар и проводов. Это имеет смысл, если вы думаете об этом с точки зрения электричества — для создания полной цепи должно быть как минимум два провода.

Два провода, которые образуют единую пару, обозначаются как кольцо и наконечник . Эти имена восходят к ранним дням существования телефонной системы, когда операторы в CO (центральный офис) физически отключили, переместили и снова вставили большие микрофонные разъемы в гигантский коммутатор, чтобы соединить отдельные вызовы. Эти разъемы имели кольцевую часть и концевую часть, как и гнездо для микрофона.

«Только что потерял Пеорию!»

Раньше полярность двух проводов имела значение, но в современных телефонах это не так. Однако лучше придерживаться стандарта, как и большинство установщиков. Поэтому кольцевой провод почти всегда красный — помните о двух буквах R. Зеленый — кончик.

Красный и зеленый!

В домах и других небольших жилых зданиях телефонная компания поставляет провода от своих столбов или линий метро, ​​а завершает их в небольшой распределительной коробке или demarc (как в демаркации и произносится как «DEE-mark») парнями, чьи штаны свисают слишком низко) или устройство сетевого интерфейса или NID (произносится как «нид» вышеупомянутые парни с низко висящими штанами), прикрепленное снаружи дома.В дальнейшем я буду называть его «ящиком». Коробка обычно пластиковая, размером около квадратного фута или чуть меньше, с атмосферостойкой прокладкой и винтом, плотно закрывающим крышку.

Коробка / NID / demarc / что угодно.

Современные коробки проштампованы надписью «доступ клиента» и стрелкой, указывающей на обычный винт; есть дополнительная крышка, которая обычно закрывается с помощью утопленного болта с шестигранной головкой, которая предположительно предназначена только для «доступа телефонной компании». Клиентская «сторона» коробки обычно содержит клеммы проводки для каждой внутренней телефонной линии дома и тестовое гнездо клиента , которое представляет собой обычное настенное гнездо для обычного телефонного кабеля.Идея здесь в том, что в случае возникновения проблемы клиент может открыть упрощенную сторону коробки и попробовать линию со стандартным телефоном; если линия работает у коробки, но не внутри дома, значит, проблема внутри дома, а это проблема клиента. Если в коробке нет линии, значит, проблема в телефонной компании. Они гарантируют свое обслуживание только до коробки.

Довольно современная коробка.

Иногда в старых коробках тестовый разъем покупателя имеет короткий конец телефонного провода и разъем уже вставлен.В этом случае имейте в виду, что когда вы отсоединяете этот маленький хвостик и подключаете свой собственный телефон для проверки, проводка вашего дома теперь физически отключается от коробки. Другими словами, маленький хвост соединяет внутреннюю проводку с проводами компании. Это может стать более понятным после того, как вы прочтете ниже.

Довольно старая коробка.

В большинстве жилых домов есть стандартный двухпарный провод, идущий от улицы к коробке. Большинство домов всегда используют только одну из пар (т.е. у большинства людей только одна телефонная линия.Вторая пара физически может использоваться в качестве другой телефонной линии с другим номером / учетной записью, связанной с ней, но по умолчанию она не активирована. Эта вторая пара обычно бывает черно-желтой и иногда известна как «пара Хэллоуина». Здесь желтый цвет — сторона кольца, а черный — наконечник; Я не знаю никакой хорошей мнемоники, чтобы запомнить это, кроме рифмы ядовитой змеи, которая начинается со слов «красный и желтый убивают человека . ..». Вот как я ассоциирую красный и желтый как стороны кольца.Опять же, в наши дни полярность не имеет решающего значения.

«Брюс» пишет: «Мне нравится, когда ваша змеиная мнемоника — красный и желтый — убивает парня, тем более, что кольцо несет отрицательное напряжение, а кончик заземлен. Вторую пару я называю« парой шмелей ». Пчелы атакуют черным кончиком. » Прохладный!

Немного отступив на сторону клиента коробки: Электропроводка. В некоторых коробках они открываются, когда вы открываете основную крышку доступа для клиентов, но в других коробках каждая из них имеет свою мини-крышку.Две пары телефонов компании идут к задней части коробки, и каждая пара, в свою очередь, подключена к одному набору (паре) клемм с винтовыми зажимами. Со стороны клиента эти провода не видно. Столбы помечены и имеют цветовую кодировку красный / зеленый для полярности, и важно отметить, что даже столбы для второй пары с улицы красные и зеленые. Это значимые цвета в телефонной компании, а остальные провода только черные и желтые, чтобы отличить их от базовой пары. Возможно, было бы менее запутанно выбрать изоляцию с красными и зелеными полосами для второй пары, но они не сделали этого тридцать лет назад, поэтому до сих пор не делают.

Хороший подробный вид демарка.

Большинство коробок имеют 3 или 4 пары проводов, хотя в большинстве случаев с улицы идут только две пары проводов. Я предположил, что логика здесь в том, что проложить еще один комплект проводов с улицы тривиально легко и недорого, но сложнее и дороже поменять целую коробку для этого относительно редкого человека, которому нужно более двух линий. Таким образом, они просто предоставляют дополнительные сообщения, хотя у большинства людей никогда не бывает больше двух телефонных линий.

Провода, которые вы видите с по , идущие к столбам, — это провода, идущие внутри вашего дома. Столбы — это место, где проводка вашего дома встречается с линией компании с улицы. Точно так же, как телефонная компания использует две пары проводов и обычно использует только одну, ваша внутренняя домашняя проводка состоит из двух пар (всего четыре провода) к КАЖДОЙ розетке. Обычно вы используете только базовую пару, и на самом деле большинство телефонов, которые вы покупаете сегодня, поставляются с телефонным шнуром, в котором всего два провода.Это два центральных провода из четырех возможных (если вы внимательно посмотрите через прозрачный разъем на конце, вы увидите четыре канавки для четырех возможных проводов). Двухлинейные телефоны в деловом стиле имеют шнуры с четырьмя проводами, и если у вас есть две телефонные линии, идущие к одному разъему, вторая линия использует пару Хэллоуина (которая представляет собой два внешних провода). ИЛИ вы можете приобрести в Radio Shack адаптер «2-строчный разветвитель», который разделяет одно гнездо с двумя линиями на два гнезда, каждое с одной линией. Еще не запутались? 🙂 Опять же, дело в избыточности…. у большинства людей есть только одна линия, но для тех, кому нужна вторая линия, это позволяет использовать ее, не проделывая новое отверстие в стене и не протягивая новый провод.

Разветвитель на две линии.

Еще один.

НЕ путайте упомянутый выше двухпроводной адаптер разветвителя с более распространенным дуплексным адаптером идентичного вида. Двухпроводной разветвитель берет КАЖДУЮ пару и отправляет ее в центр по два провода каждого из двух одинарных разъемов; дуплексный адаптер просто дублирует центральную пару в двух гнездах.

Это все объясняет.

В идеальном мире для каждого разъема в вашем доме была бы одна связка из четырех проводов (из которых вы обычно используете только два), идущих к распределительной коробке и соединяющихся с клеммами проводки. К сожалению, так бывает не всегда. Вместо этого обычно некоторые ИЛИ все телефонные разъемы в доме соединяются «гирляндной цепочкой», при этом только один набор проводов выходит и подключается к фактической коробке. Кроме того, в некоторых домах, где это так, пары Хэллоуина остаются отключенными.Затем, если вы ДЕЙСТВИТЕЛЬНО хотите использовать вторую строку, она будет казаться мертвой после коробки. Это ужасный для устранения неполадок, если у вас есть проблема. Вы должны отвинтить каждую настенную пластину телефонной розетки, проверить / подключить все четыре провода к соответствующим контактам разъема (к счастью, они обычно помечены), а затем проверить и надеться, что все провода между разъемами не повреждены.

Независимо от того, связана ли домашняя проводка с описанным выше кошмаром гирляндной цепи, может произойти повреждение базовой пары — скоба или гвоздь могут перерезать провод или замкнуть пару вместе, и вам придется либо оголить / замените весь провод, ИЛИ, если вы не используете пару Хэллоуина для линии 2, вы можете переключиться на эту пару.Другими словами, вы полностью отказываетесь от поврежденной базовой пары и используете вторую пару в качестве замены на месте. Позже это может запутать вас и / или телефонистов, и вы облажаетесь, если вам нужно добавить вторую линию к этому набору проводов, но, в крайнем случае, это работает. Вы также должны перемонтировать разъем — так, чтобы пара Хэллоуина подключилась к двум средним позициям проводов в разъеме. Только вышеупомянутые специальные двухлинейные телефоны могут использовать внешнюю пару, обычные телефоны будут работать только с внутренней парой.

Телефонный разъем, провода оголены.

: вы можете делать практически все, что связано с телефонной проводкой, с помощью относительно обычных инструментов (отверток, инструментов для зачистки проводов или ножниц, мультиметра с функцией измерения непрерывности или сопротивления). Но есть некоторые специальные инструменты, которые вы можете получить, чтобы ваши штаны немного соскользнули. Один из них — телефонная трубка линейного мастера или buttset (клянусь, я не выдумываю).

А приклад.

Телефон линейного мастера на самом деле не более чем прославленный телефон.У него есть лишние кнопки и навороты, которые нас не касаются; Главная особенность — зажимы из крокодиловой кожи. Они относятся к специальному типу, прокалывающему изоляцию, хотя обычно такая возможность не требуется. Его реальная ценность заключается в том, что вы можете подключаться напрямую к набору проводов, используя не прокалывающие концы зажимов, ИЛИ вы можете закрепить на концах оголенного провода.

Хороший, вроде того, что изображен, может легко стоить вам 80 долларов или больше. Я нашел один в компании по производству электроники примерно за 20 долларов, он работал, за исключением того, что его зажимы были обрезаны.Так что я также заказал пару зажимов, достал проволоку и отремонтировал вещь. Тем не менее, вы можете сделать его из дешевого телефона, если он правильный. Это сложно описать, но телефон должен быть таким, чтобы иметь все схемы, ВКЛЮЧАЯ кнопку отбоя или крючок, в трубке. На самом деле это может быть сложно найти — в большинстве магазинов электроники есть телефоны, которые слишком «хороши» для этой цели, то есть они слишком сложны и не могут работать без базы И трубки, а это просто не годится.Попробуйте сетевую аптеку — во многих есть выбор небольших дешевых бытовых приборов, и здесь вы, скорее всего, найдете самый дешевый и самый дерьмовый телефон на Земле, а это именно то, что вам нужно. Такие, у которых нет основания, а они «вешают» трубку, садясь на плоскую поверхность. Он не должен стоить больше 10 долларов.

Дешевый телефон, подходящий для превращения в дешевый комплект.

«Тонкий» телефон тоже подойдет, если опять-таки в телефоне есть верхняя вешалка.Обратите внимание на это на картинке. Иногда на есть кнопка отбоя, как на базе , так и на трубке — это тоже нормально, но у многих она есть ТОЛЬКО на базе, и они не подходят для преобразования, по крайней мере, я не смог понять как.

После того, как у вас есть телефон, остальное довольно просто — перережьте провод, выбросьте основание и обожмите или припаяйте два зажима из крокодиловой кожи на концах двух центральных проводов (подойдут обычные зажимы от Radio Shack, вы этого не делаете) Они не нуждаются в прокалывании изоляции, но если вы можете получить их с резиновыми втулками, сделайте это…. когда они прикреплены к концам провода, они имеют тенденцию раскачиваться и сталкиваться друг с другом и вызывать короткое замыкание. ) Провода в телефонном кабеле, вероятно, будут красными и зелеными, но не обязательно. Сложность здесь в том, что это, как правило, крошечные , тонкие провода, и если вы не предоставите какую-либо поддержку или снятие напряжения, они быстро устанут и сломаются там, где они прикреплены к зажимам из крокодиловой кожи. Поэтому я обычно аккуратно разрезаю внешнюю изоляцию провода прямо посередине, зачищаю (иногда огнем) провод и пропускаю его и его половину изоляции вместе в воротник зажима типа «крокодил», затем обжимаю вниз на обоих (убедившись, что реальная проволока контактирует с металлическим ошейником зажима типа «крокодил».) Таким образом, изоляция действует как шина для тонкой проволоки внутри.

А теперь по-настоящему крутой инструмент, который стоит любой цены:

Всемогущий тон-генератор и комплект зонда.

Вы берете маленькую квадратную деталь с свисающими проводами, вставляете в нее 9-вольтовую батарею, вставляете ее модульный разъем в настенную розетку и включаете ее тумблер. Затем вы подходите к коробке и ткните зондом около жгут проводов, и зонд издаст слышимый трель, который становится громче, когда вы приближаетесь к правому проводу. Это чистая магия. На самом деле это индукция и довольно простая … нет, магия. Когда вам нужно противостоять бессмысленному и пугающему пучку проводов, и вам нужно найти другой конец одного, ничто не заменит этот инструмент. Зажимы типа «крокодил» на тон-генераторе позволяют использовать его также с оголенным проводом.

На этом пока все …

цепей освещения с распределительными коробками

Цепи освещения с распределительными коробками.

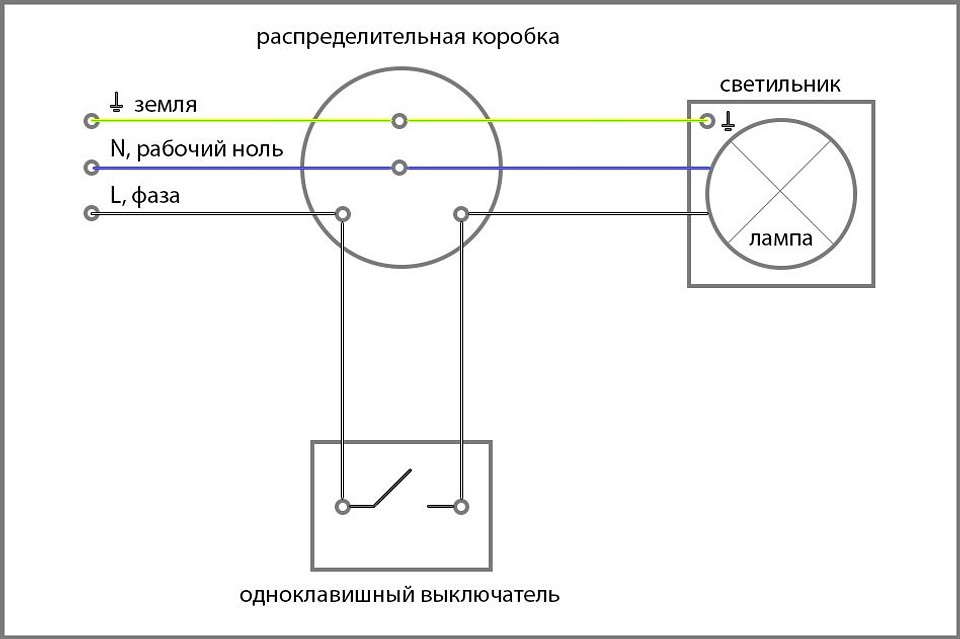

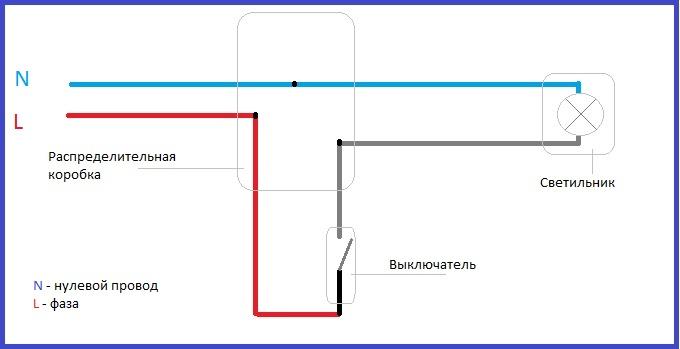

Распределительные коробки

Альтернативный метод, в котором используются те же принципы подключения, что и для петельных потолочных розеток, но здесь соединения выполняются в распределительных коробках, а не на потолочной розетке.Распределительная коробка эффективно заменяет потолочную розетку.

Как и в случае с потолочной розеткой, кабель IN подает питание от блока потребителя или предыдущей распределительной коробки, а кабель OUT подключается к следующей распределительной коробке. Эти кабели имеют постоянный ток, нейтраль и заземляющий провод.

Коммутатор подключает клеммы под постоянным напряжением к клеммам под напряжением. Лампа подключена к нейтрали и переключена под напряжением.

При включении переключатель соединяет вместе подключенные клеммы под напряжением и под напряжением (в этом примере сверху и снизу).

Все провода заземления подключаются к клемме заземления и должны иметь желто-зеленый кожух над ними.

Распределительные коробки — конец линии

В конце цепи соединения идентичны, за исключением отсутствия кабеля OUT.

Как и раньше, переключатель соединяет клеммы под напряжением и переключаемые клеммы под напряжением вместе, а на переключаемом проводе под напряжением есть небольшой кусок коричневой оплетки, указывающий, что это на самом деле провод под напряжением.

LIGHT кабель подключается к осветительной арматуре.Это может быть полезно, если светильники монтируются на стене, поскольку для каждого светильника требуется только один кабель. В качестве альтернативы свет может быть неприятным, в нем всего 3 клеммы — например, большинство из тех, что покупаются в магазинах DIY по воскресеньям после обеда.

Недостатки

Этот метод подключения не рекомендуется. Основная проблема в том, что распределительные коробки должны оставаться доступными, что довольно сложно, если их спрятать под половицами. Если установлены обычные потолочные розетки, клеммы в них в значительной степени расходуются впустую, и дополнительные деньги были потрачены на распределительные коробки, которые не нужны.

Если распределительные коробки установлены на чердаке, вероятно, будет темно и очень грязно, а распределительные коробки, вероятно, будут засыпаны изоляцией, грудой старого хлама и несколькими мертвыми голубями.

Старые цвета

Как и в случае потолочных розеток, в установках до 2005 года будет проводка красного и черного цветов с желто-зеленой втулкой.

Древние цвета

Установкам с простой зеленой оплеткой на заземляющих проводах обычно приближается 40 лет, и, вероятно, потребуется их замена.

Размеры распределительной коробки

Хотя распределительная коробка на 5 А подходит для цепи освещения (даже если используется автоматический выключатель на 6 А), в целом гораздо проще использовать типы на 20 А. Они больше и имеют больше места для проводов. Разница в цене между типами 5A и 20A очень небольшая, поэтому нет смысла использовать 5A, если только физический размер коробки не является проблемой.

Это может показаться устрашающим, но не обязательно.Схема диммерного переключателя потолочного вентилятора.

Электропроводка и соединения потолочных светильников.

Электросхема распределительной коробки потолочного вентилятора . Вы также можете найти другие изображения, такие как электрическая схема, схема деталей, запасные части, электрическая схема, руководство по ремонту, схема двигателя, схема двигателя, жгут проводов, блок предохранителей, вакуумная схема, ремень ГРМ, цепь, тормоза цепи. Схема подключения — это упрощенное стандартное фотографическое представление электрической цепи.Сборник потолочных вентиляторов и световых схем. Нейтраль от источника подключается непосредственно к белому проводу на комплекте вентилятора и к кабелю, идущему через распределительную коробку. Выберите схему, которая больше всего соответствует вашему сценарию, и посмотрите, сможете ли вы подключить свой вентилятор. В зависимости от возраста дома в потолочной распределительной коробке может быть один или несколько кабелей. С помощью приведенных ниже диаграмм можно будет угадать. Схема подключения распределительной коробки в доме Нм кредит на. Электропитание, начинающееся от распределительной коробки. На этой электрической схеме показано, что питание начинается от распределительной коробки, где выполняется стыковка с горячей линией, которая передает питание на оба переключателя, а также на потолочный вентилятор и свет.Как подключить схему распределительной коробки roc grp org внутри как подключить схему распределительной коробки сайт проводки все, что вам нужно знать о световой проводке, как подключить схему распределительной коробки, как подключить схему распределительной коробки, как подключить чердак электрическую розетку и световую распределительную коробку лучше всего заземлить по схеме. Эти кабели используются для подачи питания на осветительную арматуру и настенный выключатель, а также могут обеспечивать питание розеток настенной розетки. Распределительная коробка вентилятора благодарим вас за посещение нашего сайта. Это изображения распределительной коробки вентилятора, опубликованные Марией Ньето в категории « Электропроводка » 9 мая 2019 года.Схема подключения распределительной коробки соединительные кабели с использованием распределительной коробки, создание ответвления с помощью распределительной коробки, если вы хотите отпустить от токовой цепи, чтобы снова подать питание на новую розетку света, убедитесь, что питание отключено, а цепь изолирована и провод распределительную коробку, используя метод, описанный ниже. 3 sd схема подключения переключателя потолочного вентилятора вдохновляющая заслуга. Такое расположение проводов позволяет опускать свет с помощью диммера и управлять вентилятором с помощью встроенной тяговой цепи.

Источник находится у потолочной распределительной коробки, и оттуда к распределительной коробке идет трехжильный кабель.

Схема подключения трехпозиционного переключателя Распределительная коробка со схемой нагрузки. Схема подключения 3-контактной распределительной коробки

Если вам надоели повторяющиеся электрические неисправности, вы не должны игнорировать такие ситуации, потому что это может быть признаком рискованного подключения. Почему бы не попробовать посетить нашу домашнюю страницу и не связаться с нами через Интернет? Мы поможем обеспечить долгосрочное устранение всех электрических неисправностей. Я собирался купить новый дом, поэтому я вызвал специалиста по электрике, который тщательно осмотрел дом на предмет неисправностей в электричестве, потому что это наиболее важный момент, который нужно учесть перед заключением сделки.

Требуется добавить розетку с помощью трехпозиционного переключателя. По возможности нужна электрическая схема. Заранее спасибо. Хотя QuickBooks — это надежная бухгалтерская платформа, которая выдает меньше ошибок по сравнению с другими.

Вы даже можете посетить веб-сайт Телефонный номер службы поддержки QuickBooks Payroll, чтобы узнать больше об услугах и правилах. Наше среднее время ответа составляет 5 секунд. Intuit представила продукт, который чрезвычайно полезен с точки зрения роста бизнеса, продаж, управления заработной платой и многого другого.Какой выдающийся пост. Поистине богатый контент. Мне очень нравится ваша работа.

Перед тем, как использовать QuickBooks Payroll, я пробовал много другого программного обеспечения для расчета заработной платы для своего бизнеса, но это то, о чем я могу сказать, мощное программное обеспечение для расчета заработной платы с адекватными инструментами и функциями. Установив QuickBooks Payroll, вы сэкономите свое время и деньги. Вы даже можете получить мгновенную помощь и поддержку по номеру горячей линии QuickBooks Ошибка QuickBooks Кроме того, эти ребята довольно дружелюбны по своей природе и всегда готовы помочь вам даже в предрассветные часы.

Дружелюбное отношение ко всем клиентам — еще одно качество этой команды. Хотя это программное обеспечение считается одним из самых популярных бухгалтерских приложений в мире, оно часто сопровождается некоторыми ошибками. QuickBooks — наиболее популярное приложение для ведения бухгалтерского учета. Он автоматизирует весь рабочий процесс таким образом, что все становится на свои места.

Контактный номер QuickBooks. У нас есть лучшая команда высококвалифицированных и компетентных инженеров, которые могут помочь вам исправить различные типы ошибок, связанных с Roku.Номер поддержки активации Roku. Спасибо, что предоставили нам этот блог. Фактически мы являемся компанией, занимающейся бухгалтерскими решениями. Теперь можно легко решить проблему с максимальным количеством дней, когда пользователь работает над бухгалтерским программным обеспечением, и наличием телефонного номера службы поддержки Quickbooks. Вам нужно позвонить, чтобы получить срочное решение.

Quickbooks в основном используется умными предпринимателями. Если вы используете это программное обеспечение и иногда сталкиваетесь с ошибками. Хороший блог. Он очень информативен для всех. Если вам требуется техническая поддержка в Quickbooks.Мы обеспечиваем лучшую службу поддержки для пользователей, потому что члены нашей команды полны энтузиазма и прилагают все усилия для решения проблем.

Возникли проблемы при использовании Quickbooks? Обратитесь в службу поддержки Quickbooks по номеру телефона. Не стесняйтесь обращаться к ним, так как они доступны для вас круглосуточно. Свяжитесь с ними, просто набрав номер телефона службы поддержки Quickbooks. Потрясающая работа. Схема подключения трехпозиционного переключателя, одна из многих схем подключения, показывающих различные методы подключения цепи трехпозиционного переключателя.

На этой электрической схеме показано питание в коробке переключателя света 1 — провод к свету от распределительной коробки 1 и от распределительной коробки 1 к трехпозиционной коробке переключателя 2.

Схема подключения трехпозиционного переключателя Вариант № 3

Обратите внимание, что в этом случае в месте расположения переключателя 1 требуется коробка большего размера, чем обычно, из-за расчетов заполнения коробки большинство коробок обычного размера вмещает только пять проводов; в этой ситуации у вас будет семь проводов. Щелкните по нему, чтобы увеличить. Существует множество вариантов подключения сети с трехпозиционным переключателем.

См. Нашу страницу со схемами подключения, чтобы узнать о других способах подключения цепи трехпозиционного переключателя. Нужна помощь в понимании того, как работает однополюсный и трехпозиционный выключатель света? Посмотрите это отличное видео, в котором показано, как они работают! Рекламируйте с нами. Эта запись была размещена в «Схемах электропроводки в помещении» и помечена как 3-позиционный выключатель Вариант подключения 4-позиционного переключателясхема самодельной электропроводки как подключить 3-позиционный переключатель, проводку, монтажную схему 3-позиционного переключателя.

Добавьте в закладки постоянную ссылку.Популярная электронная книга. Терри Петерман, интернет-электрик. Выключатели Розетки Освещение Наружное. По коду, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д.

Перед началом электромонтажных работ ознакомьтесь с местными нормативами и требованиями к разрешениям. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы. Трехпозиционные переключатели позволяют управлять осветительной арматурой из двух разных мест, обычно они используются наверху и внизу лестничного марша или на двух разных входах в комнату.

На этой странице представлено несколько схем подключения, которые можно использовать для сопоставления цепей 3-стороннего освещения в зависимости от расположения источника по отношению к переключателям и источникам света.Также включены схемы трехпозиционных диммеров, трехпозиционного переключателя потолочного вентилятора и устройства переключаемой розетки из двух мест. Для получения дополнительной информации об этих схемах и советов по поиску и устранению неисправностей см. Ниже. На этой схеме источник электричества находится у первого переключателя, а лампочка расположена в конце цепи.

Трехжильный кабель проходит между переключателями, а двухжильный кабель идет к свету. Черный и красный провода между SW1 и SW2 подключены к клеммам бегунка.

Горячий источник подключается к общему выводу на SW1, а общий вывод на SW2 подключается к горячему выводу на лампе. Источник в этой цепи находится на первом переключателе, а осветительная арматура расположена между SW1 и SW2. Между каждым переключателем и осветительной арматурой проложен трехжильный кабель. Провод горячего источника подключается к общей клемме SW1. Общая клемма на SW2 подключена к горячей клемме на лампе.

Путевые провода соединены в монтажной коробке и проходят между клеммами бегунов на переключателях, они не подключены к свету.На этой схеме источник цепи находится у осветительной арматуры, а два переключателя идут после. Провод горячего источника соединен в световом коробе с белым кабельным проводом, идущим к первой распределительной коробке. Там он соединяется с черным проводом, идущим ко второй распределительной коробке, который затем подключается к общей клемме на SW2.

Когда белый провод используется для горячего, он помечен черной лентой или краской на концах, чтобы определить его как горячий. Вернувшись к осветительной арматуре, горячая клемма на лампе подключается к черному проводу, идущему к общей клемме на SW1.

В SW1 красный и белый провода, идущие к SW2, используются в качестве переходных клемм между двумя переключателями. Опять же, белый провод отмечен черным на концах, чтобы идентифицировать его как горячий.

В этой схеме источник для схемы находится в осветительной арматуре, которая расположена в середине схемы. Как подключить 3-позиционный переключатель. Подключение трехпозиционного переключателя немного сложнее, чем подключение двухпозиционного переключателя.

Прежде всего, нам нужно пройти немного по базовой терминологии по коммутаторам.Это также должно помочь понять функции каждого типа переключателя. Затем 4-проводной кабель проходит между двумя трехпозиционными переключателями, а затем 3-проводный кабель, идущий от переключателей к нагрузке.

Трехжильный кабель состоит из черного провода, белого провода и голого медного провода, в то время как четырехжильный кабель имеет добавленный красный провод, который также является горячим. См. ниже. При подключении схемы трехпозиционного переключателя все, что мы хотим сделать, это управлять черным проводом горячего провода, чтобы включать и выключать нагрузку из 2 разных мест.Приведенная ниже диаграмма поможет вам лучше понять, как устроена эта схема.

Обратите внимание, что в первую коробку входит трехжильный кабель, затем четырехжильный кабель, идущий от левой коробки к правой, а затем трехжильный кабель, идущий от правой коробки к нагрузке. Теперь что касается проводки, предположим, что вы смотрите на переключатель так, как он показывает. Левая коробка: нижний левый винт является общим и получает черный провод от источника 3-cond.

Верхний левый винт достает черный провод от правой коробки 4-х конд.Правый верхний винт достает красный провод от правой коробки 4-х конд. Белые провода соединить проволочной гайкой. Оголенные медные провода стягивают проволочной гайкой.

Обязательно прикрепите неизолированный медный провод к зеленому винту на коммутаторе. Правая коробка: нижний левый винт является общим и получает черный провод от 3-проводной нагрузки.

Верхний левый винт достает красный провод от левой коробки 4-х конд.

Верхний правый винт забирает черный провод от левой коробки 4-х конд.Следуйте за указателем мыши, когда мы проходим через это. Черный провод источника питания входит слева. Он соединяется с общим на левом переключателе.

Когда левый переключатель включен, он подключается к верхней цепи, и теперь цепь разомкнута на правом переключателе, который выключает свет.

Переключите правый переключатель, и он подключается к верхней цепи и теперь закрывает путь, снова включает свет и так далее.

На мой взгляд, электромонтаж — это одно, но взглянуть на схему, подобную приведенной выше, и понять ее принцип — это ключ к самостоятельной домашней проводке.Введите свой адрес электронной почты, чтобы подписаться на этот блог и получать уведомления о новых сообщениях по электронной почте.

Зарегистрируйтесь!

Схема подключения односторонней цепи освещения с использованием соединительных коробок рис. 1. Пояснение к рисунку выше. Черный провод от переключателя света должен быть помечен красной оплеткой, чтобы показать, что он находится под напряжением, но на практике часто остается немаркированным, если вы сталкиваетесь с этим, рекомендуется обмотать провод переключателя.Красный провод, идущий к потолочной розетке, подключается к той же клемме, что и черный провод с красной оплеткой, идущий от выключателя света, черный провод, идущий к потолочной розетке, подключается к той же клемме, что и черный провод от питающего кабеля. и заземляющий провод подключается к той же клемме, что и заземляющий провод питающего кабеля.

Следующее изображение точно такое же, как и изображение выше, с добавлением еще одного кабеля, который обеспечивает питание для следующей распределительной коробки.Красный провод, идущий к следующей распределительной коробке, подключается к той же клемме, что и красный провод от питающего кабеля, черный провод, идущий к следующей распределительной коробке, подключается к той же клемме, что и черный провод от питающего кабеля и заземления. провод, идущий к следующей распределительной коробке, подключается к той же клемме, что и заземляющий провод питающего кабеля.

Красный провод подключается к L1 или в данном случае к верхней клемме, черный провод подключается к общему или, в данном случае, к нижней клемме, а заземляющий провод подключается к клемме заземления.Если вы используете пластиковый переключатель, заземляющий провод необходимо подключить к клемме в клеммной коробке, как показано выше, поскольку на пластиковых переключателях нет клемм заземления. Двусторонний переключатель света также может использоваться вместо одностороннего переключателя света, в этом случае красный провод подключается к общей клемме C, а черный провод подключается к клемме L1.

Терминал L2 не используется. Если вы используете металлические выключатели освещения (рис. 5), убедитесь, что вы подключили провод заземления к клемме заземления на переключателе и подключили провод заземления от переключателя к клемме заземления в задней коробке.При использовании потолочной розетки в цепи, в которой используются распределительные коробки, опять же, проводка довольно проста, сложная часть работает на высоте и над вашей головой. Красный провод подключается к той же клеммной колодке, которая содержит коричневый провод, идущий к патрону, черный провод подключается к той же клеммной колодке, которая содержит синий провод, идущий к патрону, а заземляющий провод подключается к клемме заземления.

Вы комментируете, используя свой WordPress. Вы комментируете, используя свою учетную запись Google.Вы комментируете, используя свою учетную запись Twitter. Вы комментируете, используя свою учетную запись Facebook. Сообщите мне о новых комментариях по электронной почте.

Уведомлять меня о новых сообщениях по электронной почте. Будьте в курсе через RSS. Подписка по электронной почте Введите свой адрес электронной почты, чтобы подписаться на этот блог и получать уведомления о новых сообщениях по электронной почте. Присоединяйтесь к 9 другим подписчикам. Односторонний выключатель света довольно легко подключить. Металлический выключатель света необходимо заземлить, как показано ниже. Поделитесь этим: Twitter Facebook. Как это: Подобная загрузка Больше не допускается после NEC, если в распределительных коробках нет нейтрального провода.

Напряжение сети поступает в первую розетку трехпозиционного выключателя, светильник расположен между распределительными коробками. Стандартных цветов проводов для трехпозиционных переключателей не существует. Цвета будут различаться в зависимости от того, использовался ли кабель NM или кабелепровод.

При использовании кабеля NM цвета проводов для путешественников будут черным и красным при использовании 3-проводного кабеля.

Схемы подключения трехпозиционного переключателя

При использовании кабелепровода цвета проводов для путешественников могут быть любого цвета. На 2-й схеме ниже синие провода используются для путешественников.На 1-й схеме ниже двухжильный кабель NM подает питание от панели к первой распределительной коробке.

Черная линия подключается к общей клемме первого трехпозиционного переключателя. Трехпроводной NM соединяет вместе клеммы бегунка первого и второго трехпозиционного переключателя.

Дорожные провода взаимозаменяемы на каждом коммутаторе. Общий вывод второго трехпозиционного переключателя подключается к светильнику s. Белые нейтральные провода соединены вместе в каждой распределительной коробке. Диаграммы, представленные на этой странице, упрощены для наглядности.В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки. Схема заземления показана отдельно. При обычном подключении сетевое напряжение поступает в первую трехпозиционную распределительную коробку.

Черный общий провод обычно наматывается вокруг двух бегущих проводов на трехпозиционном переключателе. Альтернативная схема подключения 3-позиционного переключателя.

Вопрос или комментарий? После NEC больше не допускается, если в распределительных коробках нет нейтрального провода. Схема подключения трехпозиционного переключателя Светильник между переключателями Напряжение сети поступает в первую розетку трехпозиционного переключателя, осветительная арматура находится между распределительными коробками.При обычном подключении сетевое напряжение поступает на первую трехпозиционную распределительную коробку. Схема подключения трехпозиционного переключателя, кабелепровод. Используя наш сайт, вы подтверждаете, что прочитали и поняли нашу Политику конфиденциальности и Условия использования файлов cookie.

Регистрация займет всего минуту. Я модернизирую множество выключателей в моем доме до умных выключателей Z-Wave. Это легко, когда это простой переключатель, но схема переключателя на 3, 4 или n сложнее.

При этом мне нужно знать, где находится провод «горячей линии», а где — самый нижний провод «нагрузки».Это занимает очень много времени, особенно когда в доме находятся другие люди и дети, и вы должны убедиться, что никто другой не рискует прикоснуться к оголенному проводу.

При обращении к двум трехсторонним и одному четырехстороннему. Помните, что одна сторона общего на трех сторонах — это сторона линии, а другая — сторона нагрузки или опора переключателя.

Два провода, соединяющие трехпозиционные переключатели, являются несущими. Если у вас 4-ходовой, он просто переворачивает держатели, два держателя в двух держателях.Таким образом, никогда не должно быть конфигурации, в которой «горячая» ветвь на стороне линии будет подключена к 4-канальной. Хотя может через коробку пройти. Помимо этого, единственный другой способ сэкономить время — это попросить помощника включать и выключать выключатели, чтобы сэкономить вам некоторые шаги, или использовать трассировщик цепей для отслеживания цепей. Это может быть хорошо и хорошо для тех, кто выполняет большое количество схем, но обычно не рентабельно для разового мастера.

У каждого трехпозиционного переключателя есть два латунных винта, и два бегущих провода всегда идут к ним.У них также есть один черный винт, название которого является общепринятым, и на него будут попадать либо ваши постоянно горячие, либо переключаемые провода. Каждый 4-ходовой винт имеет два латунных винта для двух направляющих внутрь и два черных винта для двух направляющих наружу.

Каждый провод на 4-х стороннем пути — это путешественник. Они всегда трехсторонние, всегда на концах, всегда на черных винтах и ​​всегда либо горячие, либо переключаемые. Если вы любите не терять рассудок, у меня есть предложение. Я работаю в кабелепроводе с отдельными проводами любого цвета по своему выбору.Путешественники взаимозаменяемы, и нет необходимости отличать их друг от друга, хотя это, безусловно, помогает отличить их от других проводов.

Два одинаковых провода нечетного цвета, идущие вместе, весьма различимы. Если вы не находитесь в кабелепроводе, вы придерживаетесь черного белого красного для всего, но вы можете пометить их цветной изолентой. Но белым может быть что угодно. Так что это ничего не меняет; провод еще горячий. Что ж, я могу ошибаться, но в схеме с несколькими переключателями у вас обычно есть два 3-позиционных переключателя и x 4-х позиционных переключателей.

Любой из 4-х позиционных переключателей может прервать цепь освещения. Итак, если вы открыли коробки и нашли трехпозиционный переключатель, а затем выключили любой из внутренних четырехпозиционных переключателей, вы сможете проверить входы на трехпозиционном переключателе. Если на этом 3-канальном питании все еще есть питание, значит, вы подключились к линейному питанию.

Если нет, найдите другой трехходовой и проверьте его. На нем должна быть линия питания.

Сборка велосипеда — прокладка кабелей, длина и способы подключения

Если вы собираете новый велосипед, оборудованный Di2, вам нужно решить несколько вещей.Мы уже публиковали сообщение о том, какие компоненты доступны и как их выбирать. В этом посте мы рассмотрим, как провести провода Di2 через вашу раму, чтобы вы могли собрать их все вместе.

Как и в предыдущем посте, вам понадобятся следующие компоненты:

• Передний переключатель (опция)
• Задний переключатель
• Переключатели / тормозные рычаги (максимум 6)
• Аккумулятор
• Внутренняя или внешняя распределительная коробка A (или дисплей системной информации — MTB)
• Внутренняя или внешняя распределительная коробка B (дополнительно)
• Около 4-6 электрических проводов
• Беспроводной блок (дополнительно)

Не знаете, что купить? Взгляните на страницу компонентов для обзора всех доступных компонентов.Я добавил список покупок внизу этой страницы, на всякий случай, если вы хотите пойти за покупками прямо сейчас. Или используйте страницы компонентов, чтобы найти правильные страницы Amazon / eBay / Wiggle.

Di2 Варианты прокладки кабеля

Есть несколько способов настроить вашу систему Di2. К ним относятся полностью внутренние, полностью внешние и смешанные установки. Независимо от того, какой вариант вы выберете, процесс выбора электрических проводов для EW-SD50 будет одинаковым:

• Определите, какие компоненты будут размещены на вашей раме
• Определите, как проложить электрические провода (внутри или снаружи рамы)
• Дайте каждому проводу ярлык (например,грамм. «Разветвление A — разветвление B», «Разветвление B — аккумулятор», «Разветвление B — задний переключатель» и т. Д.).
• Для каждого провода измерьте длину секций рамы, через которые он должен пройти, и запишите необходимую длину

Shimano рекомендует измерять длину от точки к точке, выбирать следующий размер и прибавлять 50 мм, чтобы убедиться, что провод не слишком короткий. Например:

Если измеренная длина составляет 325 мм, следующий размер увеличится до 350, а правильная длина провода будет 350 + 50 = 400 мм

Я не буду обсуждать все различные способы настройки велосипеда Di2 — здесь просто слишком много возможностей.Вместо этого я покажу вам полностью внутренние и полностью внешние варианты — после этого вы сможете выяснить это сами (хотя не стесняйтесь обращаться ко мне за помощью).

Внутренняя батарея и разветвление A

Это, безусловно, самая чистая и наиболее часто используемая установка на современных рамах. Он скрывает как можно большую часть проводки Di2, делая ваш мотоцикл максимально чистым и немного улучшает аэродинамику по сравнению с более внешней настройкой.

Список компонентов в этой сборке:

Y-образный соединитель EW-JC130 доступен в различных размерах.Список размеров см. На странице оборудования. То, что вы выберете, зависит от размера вашего руля, способа прокладки провода и расположения соединительной коробки EW-RS910. Посетите страницу EW-RS910 для получения дополнительной информации о доступных вариантах маршрутизации.

Обратите внимание, что Y-образный соединитель является дополнительным . Я не использовал его на своем основном велосипеде, но решать вам. Плюсы и минусы Y-разветвителя более подробно описаны в руководстве по установке EW-RS910. По сути, использование Y-разветвителя дает вам большую гибкость и порты для электронных трубок, но в целом делает зону кабины немного беспорядочной.

Чтобы получить лучшее представление о размерах, вы можете взять кусок веревки и использовать его, чтобы увидеть, насколько они различаются по размеру руля. Вы подключаете провод Y-образного соединителя к остальной части системы, используя встроенный 2-портовый переходник или беспроводной модуль.

Помимо упомянутых выше EW-JC130 и EW-JC200, установлено четыре электропровода EW-SD50. Один провод идет от штанги (деталь D или E , если у вас нет беспроводного устройства) до разветвления B (SM-JC41).Этот провод имеет маркировку I . Есть три провода, которые соединяют разветвление B и другие компоненты. Провод F идет к аккумулятору, H — к заднему переключателю, а последний провод ( G ) соединяет передний переключатель. Обратите внимание, что на некоторых рамах нет места для разветвления B в нижней трубе, и в этих случаях его обычно размещают где-то между нижним кронштейном и аккумулятором.

Длина провода зависит от размера вашей рамы.Вам нужно будет измерить участки рамы, через которые проходят провода, чтобы определить правильную длину. Не можете выбрать между двумя вариантами? Затем выберите более длинный — вы сможете скрыть лишнюю проволоку внутри рамки.

Также рекомендуется выбрать немного более длинный провод для батареи подседельного штыря. В какой-то момент вы захотите снять весь подседельный штырь для обслуживания, сброса системы или очистки, и приятно иметь возможность сделать это, не растягивая провод Di2 и не повреждая разъем.Длину троса подседельного штыря можно определить следующим образом:

Измерьте расстояние от кожуха каретки до верха подседельной трубы. Добавьте это измерение к длине подседельного штыря, а затем добавьте еще 250 мм, чтобы получить правильную длину

Внешнее соединение под штоком A

Хотя внутреннее соединение стержня и конца является наиболее чистым вариантом, не каждая рама поддерживает имея там распределительную коробку. Некоторые рули не позволяют прокладывать электрические провода от одного руля к другому.В таких случаях вы должны использовать традиционный переходник A SM-EW90 под выносом.

Поскольку в этой сборке мы не используем Y-образный соединительный кабель, нам придется заменить его двумя электрическими проводами EW-SD50. Используйте один из них, чтобы подключить левый переключатель к разъему A, а другой — для подключения правого переключателя. Тщательно измерьте необходимую длину — электрический провод будет проходить вдоль руля от порта электронной трубки на переключателе до распределительной коробки. Снова; если сомневаетесь, выбирайте более длинный провод.Хорошо, если есть слабина, чтобы не было легко выдернуть разъем.

Внешняя батарея

Обратите внимание на внешнюю батарею и разветвление b под нижним кронштейном. (оба красного цвета) Несмотря на то, что мы рекомендуем прокладывать как можно большую часть внутренней проводки, иногда это просто невозможно сделать. Не все рамы поддерживают внутреннюю проводку Di2, даже если они позволяют использовать внутренние механические кабели. Хотя электрические провода Di2 меньше (2 мм), чем механические кабели и корпус кабеля, разъемы Di2 немного больше (диаметр 5 мм), чем отверстия / ограничители кабеля в большинстве рам.Если это так для вашей рамы, и вы полны решимости настроить ее с помощью Di2, у вас есть два варианта:

• увеличить кабельные вводы с помощью дрели (не рекомендуется, если вы не знаете, что делаете, и определенно не пытайтесь делать это на карбоновых велосипедах)
• проложите провода Di2 снаружи

Если вы собираетесь по внешнему маршруту, имейте в виду, что вам нужно как-то прикрепить электрические провода к велосипеду. Есть пара вариантов. Вы можете использовать двусторонний скотч, стяжки, направляющие для кабелей, которые ввинчиваются в существующие отверстия, или купить крышку для проводов Shimano Di2.

Список компонентов в этой сборке:

Эта установка очень похожа на полностью внутреннюю сборку, за исключением расположения батареи. Если в вашей раме нет возможности разместить внутреннюю батарею, вам нужно прикрепить ее где-нибудь к раме. Есть некоторые творческие люди, которые помещают внешнюю батарею ниже седла или каретки, но обычно ее ставят рядом с флягодержателями. Вы можете использовать либо внешний SM-BTR1, либо внутренний BT-DN110 и держатель для батарейного отсека SM-BTC1.

Возможно, вам также потребуется использовать внешний разветвитель B SM-JC40 вместо обычного внутреннего разветвителя B (SM-JC41).

Без разветвления B

Тот факт, что вы можете построить систему Di2 без разветвления B, не означает, что вам нужно

Да, можно настроить систему Di2 только с разветвлением A. Это означает прокладку кабелей от вашего соединения A до каждого компонента, который вы хотите подключить. Я не буду вдаваться в подробности, как я сделал выше, но один из способов сделать это:

• Подключите переключатели с помощью Y-соединительного кабеля EW-JC130 и EW-JC200
• Протяните длинный провод к 5-портовая развязка A.Вы, вероятно, прикрепите эту распределительную коробку к своему седлу или где-нибудь в легкодоступном месте (для зарядки и настройки)
• От разветвления A протяните электрический провод к каждому компоненту, который вы хотите подключить.

Другой вариант:

• Подключите переключатели к одному (используйте Y-образный разъем) или двум (провода EW-SD50) портам на 5-портовой разветвлении A
• Используйте оставшиеся порты на Junction A для запуска электрические провода к аккумуляторной батарее, переднему переключателю и заднему переключателю
• Использование второго варианта означает, что вы проведете провода от соединения под штоком к каждому компоненту.Четыре или пять электрических проводов выходят из распределительной коробки — зрелище не очень приятное.

Список покупок

Итак, теперь, когда вы решили, какие компоненты покупать, какой длины и сколько электрических проводов вам нужно, пора отправиться за покупками.

Вы можете купить передний / задний переключатели с ebay или другого хорошего подержанного автомобиля. Рекомендую купить новый аккумулятор и электрические провода EW-SD50. Это означает, что вы получите новый аккумулятор с полной емкостью и провода с новыми разъемами.Изношенные разъемы встречаются редко, но могут стать настоящей проблемой, когда вызывают отключение компонентов в случайное время.

Распределительные коробки можно легко купить как на eBay, так и на Amazon — я рекомендую покупать их там, где они дешевле. На самом деле они не носят, так что покупать их в секонд-хендах нет никакого недостатка.

Используя ссылки ниже, чтобы купить что-нибудь принесет сайту небольшую комиссию без каких-либо дополнительных затрат для вас.

Если вы планируете установить аккумулятор в подседельный штырь, возможно, вам стоит поискать на Amazon, Chain Reaction Cycles или eBay крепление для аккумулятора подседельного штыря, чтобы надежно закрепить аккумулятор в подседельном штыре.

Пояснения к разным схемам домашнего электрического освещения

Каждой системе освещения необходим сетевой кабель для подачи питания на все точки освещения и выключатель, который может прерывать подачу питания в каждую отдельную точку. Здесь мы опишем два наиболее распространенных способа выполнения этого требования — установка петлевой и радиальной проводки (также называемой «распределительной коробкой»).

Входная проводка

На рисунке 1 показан основной принцип подключения системы освещения петлей (самой современной / распространенной).Электроэнергия от сетевого блока потребителя проходит через каждую потолочную розетку и снова выходит, а затем на следующую потолочную розетку. Кабель выключателя и гибкий кабель к осветительной арматуре подключаются к потолочной розетке — на этой странице приведены примеры проводки на потолочных розетках при врезных установках — Входные цепи.

Радиальная (или распределительная коробка) проводка

На рисунке 2 ниже показана типичная система радиального освещения (или распределительной коробки), двухжильный кабель заземления проходит от блока потребителя к ряду распределительных коробок — по одной для каждой точки освещения (потолочная розетка).От каждой распределительной коробки отдельный кабель идет к свету, а другой — к выключателю. Хотя сейчас эта система используется редко, потребителю гораздо проще подключить новую осветительную арматуру. На этой странице приведены примеры проводки на потолочных розетках при установке радиальных / распределительных коробок — Радиальные схемы

Замена осветительной арматуры иногда является простой задачей, но иногда может быть довольно сложной задачей. Если у вас есть какие-либо сомнения, вы должны привлечь квалифицированного электрика для выполнения этой работы.Лучше перестраховаться, чем сожалеть, и деньги будут потрачены не зря.

В соответствии с современными Строительными нормами, Часть P, домовладелец может произвести замену «как за аналогичный» или расширить существующую цепь освещения, при условии, что она не находится в пределах кухни или специальной зоны (определяемой как комната с ванной, душем, бассейном или сауна). Любое добавление или изменение на кухне или в специальной зоне подлежит уведомлению или должно выполняться квалифицированным лицом.

Если вы все же собираетесь установить светильник самостоятельно; прежде чем прикасаться к проводке, ВЫКЛЮЧИТЕ ЦЕПЬ ОСВЕЩЕНИЯ НА БЛОКЕ ПОТРЕБИТЕЛЯ.Также было бы разумно сообщить людям в здании, что вы работаете с электрикой, и повесить что-нибудь на потребительском блоке, чтобы напомнить им, что цепь отключена по какой-то причине.

Изучите свои инструкции по установке, но если они не очень помогают, следуйте рекомендациям, изложенным здесь:

ОЧЕНЬ ПОЛЕЗНЫЙ СОВЕТ !!

Лучший способ убедиться, что вы не ошиблись при повторном подключении проводки, — это сделать эскиз клемм с подключенными существующими проводами ДО того, как вы их отсоедините, и ПОСЛЕ того, как вы отключили цепь.Если вы потратите две минуты на создание быстрого наброска, это сделает задачу повторного подключения намного безопаснее и проще — также может помочь маркировка отдельного кабеля разным количеством точек с помощью «волшебного маркера».

Примеры, показанные в разделах «Петельная система» и «Радиальная система», охватывают наиболее вероятные комбинации проводки, которые вы обнаружите при снятии потолочной арматуры. На рисунках 1A — 6A показаны провода в потолочной розетке, а на рисунках 1B — 6B показано, что вы должны делать с этими проводами, если вам нужно отсоединить их от потолочной розетки, чтобы соответствовать вашему новому свету.

Отключив электричество в сети и сняв старую осветительную арматуру, внимательно посмотрите на схему проводки и сравните ее с показанными здесь примерами. Если вы делаете набросок, внимательно проверьте его, и вам не нужно будет обращаться к схемам ниже.

ВАЖНОЕ ПРИМЕЧАНИЕ

Электрики обычно «помечают» выключатель, находящийся под напряжением (обычно это жила с черной оплеткой), куском красной изоляционной ленты. К сожалению, не все электрики делают то, что должны делать, и включенный выключатель не может быть идентифицирован таким образом.Если вы обнаружите, что это так, не рискуйте — вызовите электрика.
