Виды, устройство, схема и стандарный размер розетки
Розетка предназначена для подключения к сети переносных приборов, мощность которых достигает нескольких киловатт. Чтобы под напряжение не попали окружающие предметы, ее изготавливают как гнездовой разъем. Она всегда применяется в паре с вилкой с металлическими штырями. Исполнение может быть самым разнообразным. Важным критерием при выборе является размер розетки, определяемый диаметром и формой отверстий для отечественных и зарубежных видов.
Виды электрических розеток
Для обычной сети на 220 В розетки делаются двухштырьковыми. В них большей частью предусмотрено заземление. Самые простые модели предназначены для работы в сухих помещениях. Они могут быть утопленными для скрытой проводки или накладными — для открытой. Более сложные конструкции предусматривают защиту от пыли и влаги, делаются сдвоенными, могут содержать выключатели и встроенные УЗО. Назначение и принцип работы при этом остается прежним. Конструкция позволяет подать электричество на прибор любому человеку, не обладающему специальными навыками.
Как работает розетка?
Принцип действия электрического штепсельного разъема прост: при вставке вилки в розетку замыкаются два контакта и электричество поступает к прибору.
Обычные бытовые розетки рассчитаны на силу тока 10 А или 16 А. Более мощный прибор к ним подключать нельзя, поскольку отключится автомат в щитке или в худшем случае выйдет из строя штепсельный разъем.
Бытовые приборы повышенной мощности лучше соединять напрямую с силовой линией, где установлен автомат в щитке управления.
Для слаботочных линий применяются свои разъемы, через которые подключаются телефон, компьютер, видео- и аудиопроводка и др.
Как устроена штепсельная розетка?
Конструкция содержит колодку (основание) с металлическими площадками, на которых закреплены подводящие провода и контакты. Все соединения защищены пластиковым корпусом. Вилка не только должна подключаться к розетке, но также удерживаться вместе с гибким проводом от выпадения через подпружиненные контакты заземления.
Они установлены во многих видах розеток. Чтобы заземление работало, в квартире необходимо проложить третий провод, подключенный к земле межэтажного щитка.
Провода питания подключаются через винтовые соединения или самозатягивающиеся контакты.

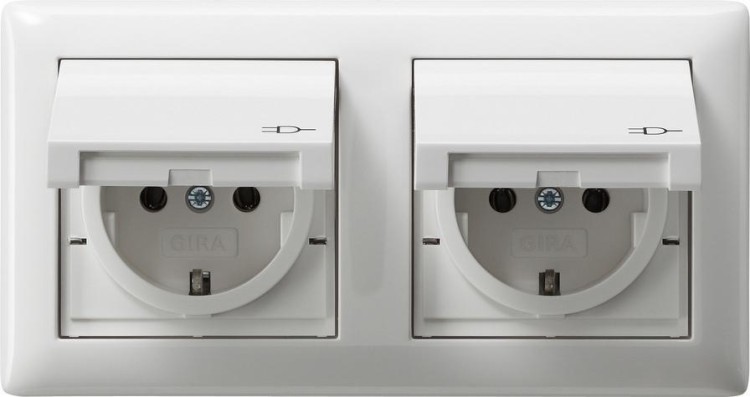

В отверстиях корпуса некоторых моделей розеток устанавливаются защитные шторки. При отсутствии вилки токопроводящие части закрыты. Когда она вставляется в отверстия корпуса, под давлением шторки отодвигаются, обеспечивая связь с контактами. Они также могут открываться вручную.
В модели вставляются различные приспособления: кнопки выталкивания вилки, крышки, подсветка, устройства защитного отключения, выключатели и др. При этом габаритные размеры розетки могут увеличиваться.
Материалы
Первые колодки делались керамическими, но теперь преобладает карболит. Пластик может деформироваться при нагреве, а напряжение пробоя у него меньше. Преимуществом является меньшая цена.
Корпус изготавливается из прочной пластмассы, которую часто оформляют под интерьер по форме, цвету или специальным вставкам.
Современные модели снабжаются сменными накладками под интерьер помещений. При этом электрическую часть менять не обязательно.
Главными элементами розетки являются металлические контакты. Через них передается электрическая энергия от силовых проводов к электроприбору. В качестве материала применяется бронза или латунь, обладающие упругостью для обеспечения надежных контактов штырьков вилки с розеткой. Кроме механических свойств важны электрические параметры металлических проводящих частей, на какое напряжение и ток они рассчитаны. Здесь значение имеет как материал, так и размер розетки и вилки: поперечное сечение штырьков и отверстий под них.
Классификация розеток
Чаще всего применяются розетки утопленного типа. Они монтируются в стене, с которой поверхность корпуса находится на одном уровне или немного выступает. Одной ниши будет недостаточно. Там должен быть установлен подрозетник, в котором модель крепится винтами непосредственно к его корпусу или стальными лапами, разводимыми в стороны также с помощью резьбового соединения.
Для установки в гипсокартоне применяется монтажная коробка другого типа, где ее крепление к листу имеет отличительные особенности. Под размеры установки розеток в листе вырезаются отверстия, в которых вставляются подрозетники с четырьмя винтами.
Внешняя розетка (накладная) крепится непосредственно на стену и предназначена для открытой проводки. Внутри оба типа изделий имеют аналогичные конструкции.
Количество полюсов у стандартной розетки обычно два. При этом есть еще контакт заземления. Он является важным элементом безопасности, которым нельзя пренебрегать. Особенно это касается помещений с повышенной влажностью, где кроме заземления должно быть установлено УЗО.
Для подключения трехфазных приборов применяются многополюсные розетки (до четырех). Контакты делаются круглыми и прямоугольными. Прижатие штырьков производится лепестками или пружинами. Последние более надежны, поскольку жесткость соединения стабильная, а износ минимальный. Лепестковые соединения в процессе эксплуатации становятся слабее и при вставке вилки она может искрить, что приводит к подгоранию контактов.
Сейчас разработаны современные лепестковые конструкции, в которых соединение не разбалтывается при частом использовании.

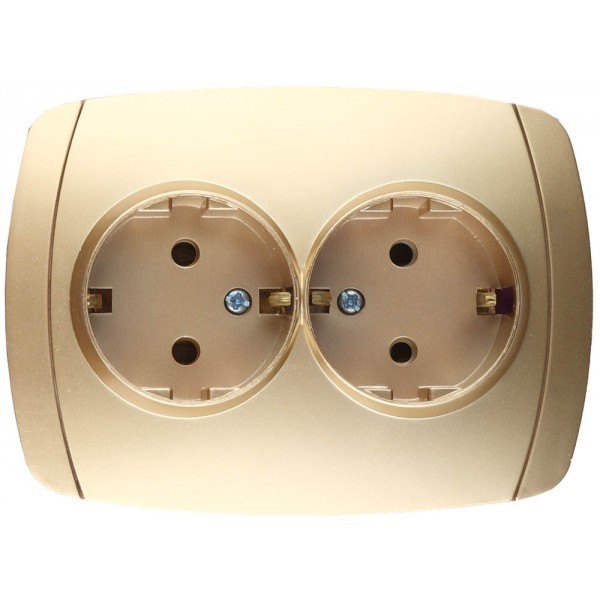

В конструкции двойной розетки подключаются две штепсельные вилки. При этом применяется одна стандартная колодка, подходящая к одной монтажной коробке. Установочный размер под розетку двойного типа и ее схема подключения те же самые, что и у одинарной.
Существуют также тройные розетки или целые блоки. В них встраиваются выключатели, выходы для интернета, телефона, диммеры, дополнительная защита от удара током и др. Если розетка используется часто, нет смысла выдергивать и вставлять ее каждый раз. Для этого выбирается модель со встроенным выключателем.
Применяются розетки-удлинители, которые выглядят как обычные, а при необходимости они вынимаются из корпуса и переносятся вместе с проводом в нужное место.
Важно! Размеры розеток и выключателей должны подходить к установочным коробкам. При покупке их следует сразу подбирать, чтобы создать надежное соединение.

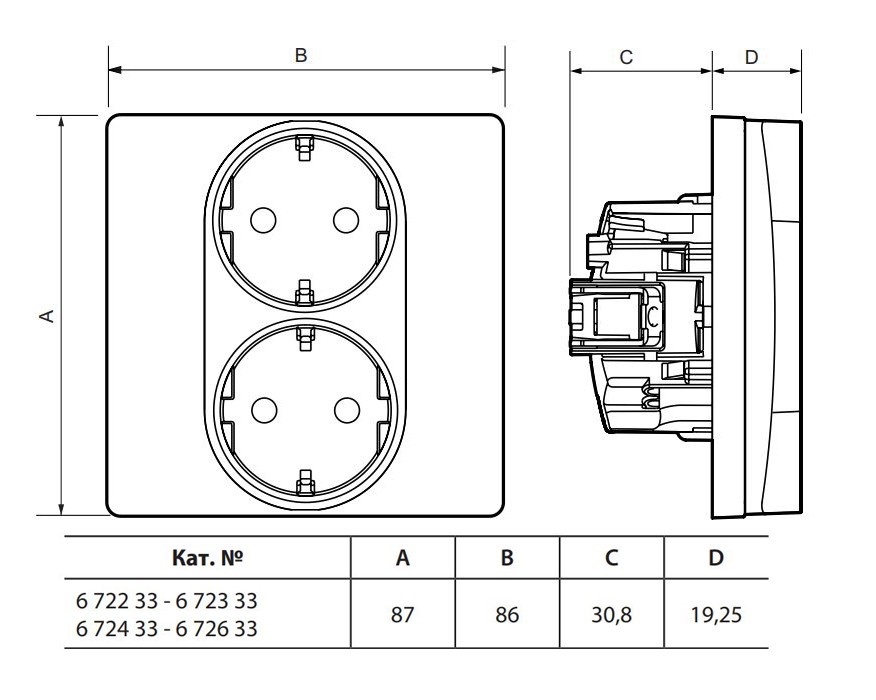

Стандартные размеры розеток
Общие международные стандарты на розетки уже созданы, но различий еще много. В разных странах размер розетки, расстояния между штырьками и их форма могут отличаться. Схемы подключений в основном совпадают, благодаря их простоте. Ко многим из них не подходят отечественные вилки с круглыми штырями, если предусмотрены плоские. Различия могут быть по количеству отверстий и расстояниям между ними. Габариты у всех приблизительно одинаковы.
Стандартный размер встроенной розетки составляет 185х190х85 мм. Если она содержит контакты заземления, габариты немного увеличиваются: 230х190х85. Меняется также схема подключения, так как появляется третий провод.
Особенности отечественных моделей
Еще сохранились отечественные советские розетки штепсельные, размеры штырьков для которых составляют 4 мм, а расстояние между ними — 19 мм (тип C5, без заземляющих контактов).
Большей частью они заменены на тип C6 с диаметром штырьков 4,8 мм (европейский стандарт).
У них уже имеется контакт заземления. Основой для разработки послужил немецкий стандарт. Если здесь установлен пружинный контакт, к розетке подойдут вилки типов C5 и C6.
Современный размер розетки меньше чем у старых металлических подрозетников, которые рекомендуется заменить, иначе стальные лапки большинства моделей не будут их удерживать в проеме. Можно применять прокладки, но они прослужат недолго.
Заключение
Чтобы выбрать и установить фурнитуру с проводкой, надо выполнять необходимые правила и следовать общеизвестным стандартам. Самым главным является соблюдение техники безопасности. Все ремонтные работы проводятся при отключенном напряжении. Розетка выбирается с необходимыми функциями и заданной мощностью.
Накладка для механизма двойной розетки с посадочным местом для светового индикатора Simon Cima, белый
БАЗОВАЯ ИНФОРМАЦИЯ
Серия: Simon Cima
Вид устройства: 1 двойной пост
Количество модулей: 2 модуля
Отделка: Белый
Функция индикатора: Нет
Варианты на: Наиболее распространенные виды отделки
Наличие KIT: Нет
Совместимость: Для двойных розеток Simon Cima
Комплект поставки: Накладка для механизма двойной розетки
Рекомендации:
Артикулы розеток уже включают в себя этот компонент.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Размер: 108 x 52 mm
Глубина: 5 mm
IP: 20RAL: 9003
Материал изготовления:
Термопластичный материал не содержит галогенов, что гарантирует нераспространение пламени в случае пожара и низкую токсичность в случае выделения дыма.
Тип продукта: Estándar
Доступно в регионе: CE
УСТАНОВКА И ЭКСПЛУАТАЦИЯ
Тип установки: Подходит для замены в установленных на поверхности или встроенных двойных розетках
Тип крепежа: Путем защелкивания в корпусе (не требует инструментов для закрепления)
Направление монтажа:
В соответствии с принципом работы механизмов.
Удаление накладки: Только с инструментом
Удаление пластины: Только с инструментом
Указания по уходу: Очищать мягкой сухой тканью. Запрещается использовать абразивные ткани и/или чистящие средства, содержащие хлор.
Документация
Определение размеров стеновых панелей
Для корректного определения геометрии стеновой панели нужно определить размеры ниши, в которую будет производиться монтаж стеновой панели.
— длина ниши. По нижней кромке и с шагом 600 мм до верхней кромки, включая длину по верхней кромке. При отсутствии установленного кухонного гарнитура за нижнюю кромку считается длина поверхности на высоте 900 мм от пола
— высота ниши. По левой кромке и с шагом 600 мм до правой кромки, включая высоту по правой кромке.
Например: L1 = 2402 мм; L2 = 2404 мм; h2 = 561 мм; h3 = 562 мм; h4 = 560 мм; h5 = 563 мм; H5 = 563 мм (рис. 1). Для расчетов берутся наименьшие значения длины и высоты Lmin и Hmin. В данном случае L1 = 2402 и h4 = 560 мм.
При отсутствии установленного гарнитура высота определяется произвольно. Стандартная высота – 560 или 600 мм. В таком случае порядок монтажа следующий: сначала монтируется база, потом стеновая панель, после панели монтируются навесные шкафы с зазором 2 мм от верхнего края панели.
Определение размеров и расположения выреза под розетку
Стандартный вырез.
При стандартном размере розетки (D= 68 мм) делается вырез стандартного размера по одинарную, двойную, тройную розетку или блок на 4 розетки (рис. 2). В заявке указывается расстояние от центра выреза до края панели — по высоте (Н) и по ширине (L) с учетом необходимых допусков
Нестандартный вырез. В случае, если розетка имеет нестандартные размеры, рассчитываем размер выреза. Для этого определяем размеры лицевой накладки (рис. 3) — длину (Lн) и высоту (Нн). Размеры выреза под розетку в стекле Lв и Нв (рис. 4) должны быть меньше размера лицевой накладки минимум на 4 мм меньше с каждой стороны. Т. е., если размер накладки 156 х 80 мм, то размер выреза 148 х 72 мм. Переверните розетку обратной стороной (рис. 5) и обратите внимание на размер и расположение закладных элементов. Размеры выреза должны быть не менее габаритных размеров закладной коробки (Lз и Нз) и выступающих частей крепежных элементов коробки (Lк и Нк). Только в этом случае розетка может быть установлена в сделанный вырез (рис.
Линейные размеры панелей со сквозным крепежом
Для того, чтобы стеклянные панели вписались в требуемую нишу, необходимо вычитать из чистых линейных размеров поверхности (стены) следующие допуски:
— для изделия длиной до 1 метра – длина = Lmin — 1 мм; длиной до 2х метров – Lmin — 2 мм;
для изделия длиной до 3х метров – длина = Lmin — 3 мм; длиной более 3х метров – Lmin — 5 мм
— если стеновая панель прилегает к плоскости, которая конечна, то дополнительный допуск составляет минус 2 мм (рис. 7)
— при отличии угла стены к полу более 5° дополнительный допуск на длину панели – длина изделия = Lmin — допуск — 1 мм
— по высоте стандартный допуск = Hmin — 2 мм
— если измерения по высоте отличаются более 3 мм, то допуск составляет минус (2 мм + разница измерения – 3 мм)
— при угловой стыковке панелей из длины панели Б дополнительно вычитается 6 мм (рис. 8) и 8-10 мм для GlassGuardPico
— стеновая панель всегда заводится за плинтус
— если нужно завести панель за нижние и верхние шкафы, это делается с помощью скрытого крепежа, который поставляется в комплекте (рис.
9)
Если столешница из искусственного камня, и плинтус прилегает к столешнице, из высоты панели нужно вычесть 10-15 мм, чтобы излишки клея не приклеили плинтус к панели. При наличии каменной столешницы не допускается установка панели над плинтусом, т. к. возможно образование зазора из-за кривизны плинтуса.
Решения по оформлению вытяжки для панелей со сквозным крепежом
1. Заказ стеновых панелей с выступом под вытяжку (рис. 10). Такая форма менее удобна при монтаже панели. После установки остаются заметные зазоры между выступом стеновой панели и боковинами верхних шкафов, если нет вырезов R10/90
2. Добор под вытяжку (рис. 11) Экономит деньги, но на небольшом кусочке будут размещены 2 верхних видимых крепления, а также горизонтальный стык между добором и основной панелью. Внимание! Невозможно гарантировать точное совпадение рисунка на этом стыке, поэтому лучше, чтобы рисунок в этом месте не имел четких линий или просто сделать добор однородным
3.
Разбивка одной панели на 3 части (рис. 12) Экономит деньги, но появляются два дополнительных вертикальных стыка (при длинной панели это оптимальное разделение)
4. Заведение панели за шкафы — наиболее эстетичное решение. (рис. 13). Внимание! В этом случае шкафы не прилегают к стене, остаются щели равные толщине панели
Размеры выпуска под вытяжку
Если панель необходимо завести между верхними шкафами, ее форма предусматривает выпуск под вытяжку. Для панелей GlassGuard и GlassGuardLux выпуск делается с двумя вырезами R 10/90 (рис. 14). В этом случае ширина выступа (L2) составляет минимальное расстояние между шкафами (L1) минус 4 мм (по 2 с каждой стороны), шкафы максимально близко прилегают к панели. Однако, вырезы R 10/90 не рекомендуется делать при транспортировке панели на дальние расстояния, особенно при общей длине панели более 2 метров. Для панелей Оптима вырез делается только со скруглениями (рис. 15). В этом случае ширина выступа (L2) составляет минимальное расстояние между шкафами (L1) минус 24 мм (по 12 с каждой стороны), остаются видимые зазоры между шкафами и панелью, но при меньшем допуске высок риск, что панель не встанет в нишу.
Технологические особенности и ограничения для панелей со сквозным крепежом
- минимальный диаметр отверстия на стеновой панели 8 мм, для стекла толщиной 10 мм мин. диаметр 10 мм (рис. 16)
- максимальный диаметр отверстия на 30 мм. Отверстия большего диаметра считаются технологическими вырезами
- минимальное расстояние между краями отверстий – 10 мм*
- минимальное расстояние от края стекла до края отверстия диаметром больше 10 мм – 50 мм*
- минимальный отступ от края панели до крепежного отверстия – 25 мм*
- минимальное расстояние от высверливаемого отверстия до внешней кромки выреза – 12 мм*
- минимальный радиус скруглений – 10 мм
- все углы притупляются 2мм*45°
- минимальное расстояние от края стекла до выреза равно половине ширины выреза, но не менее 50мм
- минимальное расстояние между вырезами равно половине ширины большего выреза, но не менее 50 мм
- минимальный размер стекла 210*300 мм
- максимальный размер изделия 3050*2500 мм
- минимальное соотношение сторон изделия 1:7.
Например, допустимый размер 300*2100 мм, но не 200*3000 мм
Например, допустимый размер 300*2100 мм, но не 200*3000 мм* данные значения могут быть изменены в зависимости от сочетания вырезов на конкретной панели. Любые размеры, отличные от приведенных, выполняются по запросу
Для отверстий указывайте их размеры и расстояния от центра отверстия до края панели. Учитывайте технологические зазоры для установки готового изделия. Все размеры на утвержденном Вами чертеже являются окончательными. Коробки-стаканы под розетки монтируются в стену после прихода стеновых панелей с использованием их в качестве шаблона разметки мест установки
Монтаж панелей со сквозным крепежом
1) Проверьте соответствие комплектность поставляемого крепежа спецификации изделия
2) При наличии электрических розеток, выключателей и прочих элементов – снимите с них декоративную накладку в случае, если эти элементы будут крепиться поверх установленной панели.
3) Не снимая с тыльной стороны изделия транспортировочной стрейч-пленки, приложите изделие к поверхности, на которую будет осуществлен монтаж.
При этом не допускается скольжение изделия по поверхности. Разметьте все отверстия
4) Уберите панель и просверлите отверстия диаметром, соответствующим назначению. Для держателя, поставляемого в комплекте, необходимо отверстие диаметром 6 мм, перпендикулярно стене на глубину 55-60 мм
5) Вставьте в отверстие для крепежа универсальный дюбель и закладные элементы для прочих отверстий
6) Приставьте к стене панель с удаленной транспортировочной стрейч-пленкой
7) Вставьте в крепежные отверстия ответную резьбовую часть с пластиковым уплотнителем
8) Закрепите ответную часть к стене, используя крепежный шуруп
9) Не отпуская панель, закрепите декоративные заглушки, которые окончательно зафиксируют панель
10) Закрепите снятые ранее накладки на розетки и выключатели
При оформлении заказа панелей со сквозным крепежом необходимо указать
1. При составлении заявки для верного расположения отверстий под крепеж важно указать:
— высоту плинтуса
— наличие и расположение в стене электрического кабеля (уточнять у клиентов), чтобы при монтаже в него не попасть
— наличие угловой стыковки — внутренней и/или внешней
2.
Для удобства монтажа применимо следующее расположение крепежных отверстий:
— расстояние до центра отверстий от верхней кромки – 25 мм, если есть навесные шкафы, то 70 мм
— расстояние до центра отверстий от нижней кромки – высота плинтуса + 25 мм при расположении крепежей над плинтусом
— расстояние до центра отверстий при прилегании панели к стене или угловой стыковке – 70 мм от кромки, прилегающей к стене или стыкующейся с угловой панелью
— расстояние до центра отверстий при стыковке панелей по плоскости — 25 мм
— если в заявке не указано иное, то по умолчанию расположение крепежных отверстий 70х70 мм от краев панели
— максимальное расстояние между крепежами 1250 мм (т. е. на панель 2500х600 мм необходимо 6 крепежей) Если необходимо иное расположение, это нужно указать в заявке.
3. Панель может заводиться за вытяжку, при этом необходимо указать все отверстия для крепежа вытяжки. Однако, мы не рекомендуем заводить панель под вытяжку ввиду сложности при замере и монтаже
Размеры подрозетников: диаметр, глубина, межосевое расстояние » сайт для электриков
Устанавливаем подрозетники
Перед началом установки подрозетников в гипсокартон нужно подготовить инструментарий:
Перфоратор, дрель или шуруповерт.
Металлическая коронка.
Строительный уровень.
Канцелярский нож.
Плоскогубцы.
Карандаш.
Отвертка.
Наносим разметку
До того, как устанавливать подрозетник в гипсокартон, следует нанести разметку. Достаточно выбрать центральную точку и крестообразно провести через нее две направляющие.
Вырезаем отверстие
Устанавливаем центровочное сверло коронки с диаметром 68 мм в отмеченную ранее точку и аккуратно вырезаем отверстие. Не нужно давить на ГКЛ, на нем может остаться вмятина, следы изгиба или деформации.
Выводим электрический кабель
Берем отрезок провода, проложенного внутри полой стены, и вытаскиваем наружу через проделанную прорезь. Можно заранее снять часть изоляции с концов кабеля для соединения с механизмом выключателя или розетки.
С помощью канцелярского ножа вырезаем из подрозетника заглушку и пропускаем через нее питающий провод.
Вставляем коробку в отверстие
Вставляем монтажный блок в подготовленную прорезь. Прижимные лапки должны располагаться на строго вертикальной оси. Положение можно проверить с помощью строительного уровня и направляющих.
Окончательный монтаж
Остается взять отвертку или шуруповерт, и закрутить винты. Прижимные лапки с внутренней стороны, а кромка с внешней, зафиксируют подрозетник на листе ГКЛ.
Установка подрозетников для гипсокартона — не сложная задача. С ней может справиться любой владелец загородного дома. Главное — выбрать подходящую монтажную коробку и четко следовать рекомендациям, представленным в статье.
Основные виды подрозетников
Изделия разделяют по следующим признакам:
- Материал изготовления;
- Конструкция;
- Размеры.
Рассмотрим самые распространенные материалы, из которых изготавливают подрозетники.
Пластмассовые (пластиковые) подразетники
Пластик для изготовления подрозетников имеет хорошие негорючие свойства, это дает возможность ставить их в деревянные стены срубов или декоративную деревянную отделку типа вагонки, ДСП, фанеру или другие варианты.
Пластиковый подрозетник для гипсокартонных стен с основными элементами
Прочный металлический подрозетник
С появлением негорючих пластиковых моделей, которые являются хорошим изолятором, металлические подразетники стали пользоваться меньшим спросом. Они очень хорошо ограничивают распространения пламени, но являются отличным проводником электрического тока.
Это свойство повышает вероятность короткого замыкания проводов в корпусе подразетника. Кроме того элементы крепления розеток и выключателей имеют лучший эффект сцепления с пластиком, поэтому крепятся надежнее. Однако прочность и гибкость металлических изделий надежнее и немало потребителей предпочитают их использовать.
Металлический подрозетник
Часто задаваемые вопросы
Вопрос №1. Ошибся с подразетниками для бетонной стены взял гипсокартонные, можно их поставить?
Подрозетники для гипсокартона в бетонную стену поставить можно, откусите пасатижами прижимные планки и вставляйте.
Изделия для бетона в гипсокартон устанавливать проблематично.
Вопрос №2. Стакан проваливается в отверстие, как исправить?
Наложите больший слой гипса или алебастра при фиксации в отверстии, чтобы он плотно садился в гнездо.
Вопрос №3. Какой подрозетник лучше поставить в бетонную стену, пластиковый или металлический?
Я считаю, в пластиковом стакане крепления розеток и выключателей зацепляются лучше, соответственно надежнее фиксация.
Вопрос №4. Как исправить, если сделал отверстие в гипсокартоне большего диаметра?
Несколько миллиметров можно намотать изолирующую ленту на стакан, уровняв диаметры. При этом ширина ленты должна совпадать с толщиной гипсокартона тогда зажимные лапки прижмут подрозетник без перекосов.
Вопрос №5. В металлическом подрозетнике только одно отверстие, а провода подходят с разных сторон, как завести их во внутрь?
Сделайте в стене коронкой отверстие немного глубже, проложите провод за подрозетником и выведете оба провода в одно отверстие.
Если длины провода не хватит, просверлите в стакане отверстие с нужной стороны.
Пример установки в гипсокартон
Гипсокартон для стен обычно стандартной толщины – 12,5 мм. Как раз на одном таком фрагменте я могу показать, как это работает, чтобы показать в чём именно его плюс.
Берем наш с вами подрозетник для гипсокартона, зажимаем усики руками и вставляем.
Вот так всё выглядит с обратной стороны. Это усики еще не зажаты.
Теперь производим простую манипуляцию – закручиваем винт шуруповертом (или дедушкиной отверткой, как Вам удобнее), и усик сам движется и (прижимается) до упора.
Видим, как с обратной стороны подрозетник сам себя прикрутил вот таким вот образом. И сам себя прижимает вот этими самыми усиками. «Сидит» очень хорошо, очень плотно и никуда он отсюда не денется.
Как это выглядит с лицевой стороны: два винта держат усики, а еще два винта остались для крепления розетки.
Разновидности и классификация
В зависимости от материала, формы, особенностей конструкции и параметров выделяются различные виды подрозетников.
Материал изготовления
Производители выпускают несколько моделей:
- Пластиковые – удобные и практичные изделия, устойчивые к воспламенению. Негорючесть материала позволяет применять его на поверхностях из дерева;
- Металлические – при нагреве проводят электрический ток. В настоящий момент практически не используются, за исключением домов из древесины.
- Деревянные – промежуточный вариант, допустимый при черновом обустройстве открытой проводки.
Форма изготовления
Подрозетник может иметь различную форму, чаще всего это:
- Круглые – подходят для сбора групповых выключателей и розеток. Под них легче проделать штробу.
- Квадратные – вмещают 1-4 механизма, позволяют укладывать провод с запасом. В них часто ставятся элементы системы «умный дом», диммеры.
- Овальные – вместительные, рассчитанные на 1-5 механизмов.
Установка всех изделий производится после штробления поверхности.
Разделение по глубине
Для обозначения глубины используется буква Н.
Монтажные коробки заглубляются на 40, 42, 60, 45 и 62 мм. Модели глубиной 80 мм предназначаются для клеммных колодок, когда проводка не оснащается распаечными коробами.
Отличия по системе фиксации
Выбрать крепеж подрозетника лучше в зависимости от поверхности для установки (пустотелые или полнотелые стены). По способу закрепления изделия бывают:
- с лапками-распорками – предназначены для установки внутрь пустотелых стен;
- с ушками под саморезы для фиксации розеток и выключателей;
- с несъемными соединительными тоннелями – для объединения нескольких деталей в блоки.
Для чего нужны подрозетники
Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.
Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.
- Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
- Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
- Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
- Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.
И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.
Монтажные работы
Ко всему этому мероприятию нужен спокойный, медленный и надежный подход. Устанавливать нужно всё в несколько важных этапов. Для начала надо изготовить специализированные коронки, потом уже установить подрозетник, а только после этого заниматься непосредственно проводками.
Очень часто сначала занимаются прокладкой проводов, а только потом уже берутся за подрозетники. Обязательно точно определите то место, где будут располагаться розетки и выключатели.
Разведите все кабеля по вашему пространству в нужных пропорциях. Выровняйте все места штукатуркой. После того, как всё подсохнет, установите одинарный или двойной подрозетники.
Типовые размеры
Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников.
Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.
Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:
Напоследок рекомендуем просмотреть полезное видео по теме:
Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!
Похожие материалы:
- Размеры и виды кабель-каналов
- Почему розетка вываливается из стены
- Какие бывают клеммные колодки
youtube.com/embed/umSnwS5HmLo?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
При начале работы с электрикой один из самых частых вопросов — какой размер у подрозетников, на каком расстоянии сверлить отверстия под них?
Известные производители
Почти все установочные коробки производятся по ГОСТ и имеют схожие параметры. Для мастера чаще не принципиально, чью продукцию покупать. И все же потребители России предпочитают использовать установочные стаканы таких производителей:
- Hegel. Продукция этого бренда появилась на рынке в 2006 году. Изготавливают электромонтажные элементы на территории России из высококачественного сырья, закупаемого у иностранных партнеров.
- Legrand. Французская компания-производитель качественного продукта. Стоимость подрозетников этого бренда значительно выше, чем цена на отечественную продукцию.
Что делать если при сверлении бур или коронка попали в арматуру?
Есть несколько способов удаления арматуры.
Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.
Второй менее удобный способ, использовать старую коронку
Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором
И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.
Конструктивные особенности
Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан.
Эти распорки выглядят следующим образом:
Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.
Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).
По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).
Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене.
Фото блочного вида монтажных коробок:
Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.
Виды и типы изделий
Для подрозетников в бетон характерна классификация по нескольким параметрам — материал, форма, конструкция, размеры. Иногда мастера выбирают элемент по оттенку и дизайну. Два последних критерия не влияют на функциональность установочной коробки.
Материал
Все электромонтажные элементы делятся на три вида:
- Пластиковые. Чаще для их производства используют негорючий полимер. Пластиковый подрозетник имеет все технические разъемы для удобной фиксации розетки в стене. Установочная коробка по гипсокартону дополнительно оснащена специальными лапками.
- Металлические. Это устаревший вариант подрозетников. Сегодня почти не появляются в продаже. Но если у мастера завалялся такой, его можно использовать не менее эффективно.
- Деревянные щитки-прокладки. Это скорее не установочные коробки, а просто кусок планки, на которой потом фиксируют розетку.
Форма и конструкция
Подрозетник по бетону овальной формы для двух точек
По геометрической форме различают такие подрозетники:
- Круглые. Самые распространенные.
- Овальные. Пригодны для монтажа подрозетника двойного для бетона.
- Квадратные. Имеют максимальную вместимость.
- Составные. С их помощью можно легко монтировать подрозетники тройные для бетона или на большее количество точек питания. Их еще называют блочными.
- Накладные. Это наружные стаканы чаще квадратной, реже круглой формы. Применяются для прокладки проводки по деревянным стенам.
Существуют также отдельные виды стаканов для установки розеток под интернет, телефон, кабельное телевидение и др.
Размеры
Размерная сетка установочного стакана подразумевает наличие таких параметров:
- Диаметр. Маркируется литерой «D». Самые распространенные показатели — 60, 64 и 65, 68, 70, 75 мм.
- Глубина стакана. Маркируется литерой «Н». Здесь размеры меняются от 25 до 62 мм. Самый глубокий подрозетник имеет параметр 80 мм.
Для всех установочных коробок характерно межосевое расстояние в 71 мм.
Виды подрозетников
Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.
Различают 4 варианта исполнения крепежных коробок:
Круглые. Самые популярные и универсальные.
Квадратные. Более вместительные.
Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.
Составные.
Блок из 2 и более подрозетников, соединенных в одну конструкцию.
Блок из 2 и более подрозетников, соединенных в одну конструкцию.Перед покупкой фиксатора следует определиться с его размерами.
Методика установки подрозетников в стены
Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.
Монтаж подрозетников в бетонные и кирпичные стены
В этом случае используются обычные, металлические или пластиковые подрозетники:
- Маркером отметьте на стене места установок подрозетников, обычно это делается пересечением двух отрезков линий по 15 – 20 см под прямым углом. Точка пересечения будет центром отверстия под стакан подрозетника.
- Используя перфоратор и специальную коронку с алмазными зубцами, просверлите отверстия диаметром соответствующим подразетникам на необходимую глубину.
- Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
- По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
- При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.
Монтаж подрозетников в полые поверхности типа гипсокартонных стен
Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:
Разметка производится аналогичным способом, как и в бетонной стене;
Проводка в таких случаях обычно прокладывается за листами гипсокартона;
Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
В отверстия выводятся провода, продеваются вовнутрь подрозетника;
Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке
При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.
Пример крепления подрозетников к гипсокартонной стене
Размеры
Диаметр подрозетника для гипсокартона — основной параметр, на основе которого нужно выбирать изделие.
От этой величины зависит, влезет ли механизм установочного электрооборудования во внутренний «стакан», или нет. Рассмотрим характеристику подробнее.
Установочный диаметр
Установочным диаметром называют размер отрезка, проведенного через центр кожуха. Он соединяет внешние стенки без учета длины кромки, которая цепляется за внешнюю поверхность листа гипсокартона.
Если говорить простыми словами, то это величина будущего отверстия в стене. Самый ходовой параметр — 68 мм.
Внешний диаметр
Внешний диаметр — это величина аналогичного установочного параметра (68 мм) плюс размер кромки (4 мм). В нашем случае получаем 72 мм.
Внутренний диаметр
Внутренний диаметр — диаметр внутренней части «стакана». Он должен соответствовать характеристикам механизма розетки, выключателя или светорегулятора. У нас изделие с величиной, равной 65 мм.
Установочная глубина
Установочная глубина — это минимальный размер свободного пространства внутри полой стены, необходимый для монтажа подрозетника.
Параметр берется с учетом толщины листа ГКЛ. Наша характеристика — 45 мм.
Внутренняя глубина
Внутренняя глубина — максимальное расстояние внутри монтажной коробки, доступное для установки оборудования и клеммных колодок. У нас — 40 мм.
Межцентровое расстояние
Межцентровое расстояние — «дистанция» между центрами двух подрозетников, установленных вплотную друг к другу. Стандартный размер — 71 мм.
Установка и фиксация монтажной коробки
Монтаж установочной коробки имеет собственный порядок действий.
Подрозетники в стене монтируются в несколько этапов:
- Вначале требуется вырезать заглушку отверстия под кабель по соответствующей разметке. В некоторых моделях она просто продавливается усилием пальца. При необходимости отверстие можно увеличить под размер кабеля.
- После ввода кабеля в подрозетник, он вставляется в готовое отверстие. Необходимо контролировать свободное пространство, чтобы запас был не менее 2-3 мм. Такой зазор необходим для заливки фиксирующего раствора.
- Далее выполняется окончательная подгонка отверстия и коробки между собой по размерам. Затем нишу нужно очистить от мусора и пыли.
- Для заливки лучше воспользоваться алебастром или медицинским гипсом. Готовить раствор нужно очень быстро, поскольку у него совсем небольшое время твердения, и замазывать следует в течение 5-7 минут.
- Перед тем, как закрепить подрозетник в бетонной стене и начинать заливку раствором, отверстие смачивается водой, после чего она должна впитываться в течение 3-5 минут. Такая мера позволяет обойтись без грунтовки.
- Смесь закладывается внутрь отверстия шпателем, после чего необходимо максимально плотно ставить подрозетники на свое место. Через отверстия в корпусе раствор просачивается и затекает внутрь изделия. Далее закрепляем установочную коробку на месте.
- После этого с коробкой нельзя ничего делать до полного высыхания раствора, в противном случае она может зафиксироваться с перекосом. В самом конце обрабатываются зазоры вокруг подрозетника, которые тоже нужно замазать. Высохший раствор легко удаляется с пластика изнутри корпуса.
Высохший раствор легко удаляется с пластика изнутри корпуса.Особенности монтажа в стену с керамической плиткой
Подготовка отверстия под розетку
Если установка производится на стену с дальнейшей облицовкой кафельной плиткой, требуется:
- сделать разметку заранее;
- просверлить отверстия с запасом около 7 мм, чтобы деталь немного выступала над поверхностью;
- поставить «стаканчики» по уровню стены на клей слоем 2-3 мм и прикрутить розетки шурупами.
Специалисты отмечают, что на плитке подрозетники лучше монтировать без привязки к раскладке покрытия. Монтажный короб можно расположить по центру кафеля, на стыке рядов по горизонтали или вертикали, на стыке 4-х элементов.
Если необходимо поменять подрозетник, а плитка уже есть, проделывают следующее:
- аккуратно вырезать отверстие на стене;
- проделать отверстия коронкой;
- наклеить кусочки плитки;
- поставить «подстаканник».
Самый простой вариант – менять элементы или ставить новые на этапе отделки.
Подрозетник выскочил из стены
Фиксирующий раствор рассыпался, что привело к выпадению подрозетника
Случается такое, что установочный стакан выпадает из панели. Это происходит по следующим причинам:
- Старая конструкция проводки и давно проведенный ремонт. Вполне вероятно, что фиксирующий раствор просто рассыпался под обоями или другой отделкой.
- Неправильно взятые пропорции воды и порошка для приготовления строительной смеси. В этом случае она недостаточно крепко держит стакан.
Чтобы исправить ситуацию, нужно оценить масштаб проблемы. Если гнездо под подрозетник деформировано сильно, его смещают в сторону и делают новое. Старую лунку замазывают штукатуркой. Установку нового стакана выполняют по приведённому выше алгоритму.
Если речь идет о неправильно приготовленном растворе, его полностью выбирают из гнезда. Готовят новую смесь и устанавливают подрозетник.
Подрозетники для деревянных домов
В деревянных домах в большинстве случаев используется электропроводка открытого типа, поэтому вместе с ней устанавливаются наружные розетки и выключатели, не требующие выполнения дополнительных работ и расходования материалов.
Однако на некоторых объектах, например, сборно-щитовой конструкции, проводка может быть спрятана внутрь массива, и тогда обязательно понадобится специальный подрозетник для деревянных стен.
Довольно часто вся домашняя проводка укладывается в трубы. Предпочтение отдается металлу или гофре. Подобная прокладка может выполняться как открытым, так и скрытым способом.
Требования по обеспечению пожарной безопасности определяют, какие монтажные коробки следует использовать в деревянных строениях. Прежде всего, это железный подрозетник и другие аналогичные изделия из негорючих материалов. Использование таких элементов существенно уменьшает риск возникновения пожара по причине возгорания проводки.
Установка металлических подрозетников осуществляется по обычной схеме, предусмотренной для стандартных монтажных коробок. С учетом мягкой структуры древесины, эта процедура значительно облегчается и упрощается. Для этих целей применяется коронка для подрозетников по дереву, с помощью которых отверстия под коробки сверлятся с минимальными трудозатратами.
Существует более сложный вариант монтажа, при котором в древесину предварительно устанавливается специальный металлический стакан. Далее в него устанавливается подрозетник, изготовленный из любого материала. Пожарная безопасность в этом случае также обеспечивается на должном уровне, но данный способ считается более трудозатратным и экономически невыгодным.
Стандартные параметры коробки
Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.
Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон.
Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.
Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.
Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.
Частые ошибки при монтаже установочной коробки
Во время выполнения работ мастера нередко допускают такие огрехи:
- Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
- Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
- Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
- Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
- Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.
Разновидности и классификация
Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.
При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам.
Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.
Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.
Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.
Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра.
При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.
Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.
С чего начать
Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.
Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:
- В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
- Кухня — порядка 100 см от столешницы
- Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
- Выключатели проходного типа — около 90 см от линии пола.
Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях
Сдвоенный подрозетник для бетонных стен
С чего начинается электрофурнитура в доме
Консультант крупного магазина электротоваров «Аксиом Плюс» Сергей отмечает, что обычно клиенты начинают выбор с внешних характеристик, визуализируя, какие подойдут к интерьеру.
Ощутимое влияние на выбор оказывает бюджет — от него зависит бренд, серия, материал рамок (пластик самый доступный и популярный; стекло, металл, дерево эксклюзивней и дороже).
Это логично, потому что предполагает конечный результат как базу, однако до красоты еще нужно дойти. Начинать придется с основы, а декоративные аспекты приложатся.
К моменту начала подбора у Вас должен быть план разводки. Исходя из него понятно, сколько розеток и выключателей предстоит купить и куда установить. Так, в стандартную квартиру при современном ремонте «после строителей» их потребуется установить не менее 50 штук.
Важно: не забудьте заранее спланировать не только расположение классических розеток, но и мультимедийных, интернет, ТВ, а также для терморегулятора. Тогда в конечном счете Вы получите цельную картину, идеальную визуально и функционально
Распланировали, посчитали? Теперь давайте выбирать.
Использование накладок на бревно
При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен.
Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.
Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.
Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:
- Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
- Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
- Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
- Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.
Сборка подрозетников
Металлические, пластиковые подрозетники выпускаются многими производителями. Их выбор зависит от вида розеток, и определяет выбор деталей конструкции, необходимой для объединения элементов в блоки:
- Несъемные элементы в конструкции подрозетника — соединительные тоннели. Они есть в каждой модели оборудования. Это позволяет соединять в блоки коробки, при наличии такой необходимости. Минус у подрозетников такого типа один — те элементы соединения, которые не эксплуатируются, необходимо удалять, причем, делать это нужно механическим способом. А удалять их нужно по той причине, что они могут стать помехой в процессе установки блока либо отдельно взятой коробки
- Съемные элементы — они покупаются по отдельности, и могут стать неплохим вариантом в тех случаях, когда устанавливаются металлические подрозетники одинарного типа. Важный момент — необходимо с высокой точностью рассчитать число требуемых соединителей. Такие элементы можно использовать для установки провода, который проводится по блоку. Примечательно, что такую работу можно выполнять сразу же после того, как подрозетник будет установлен.
Примечательно, что такую работу можно выполнять сразу же после того, как подрозетник будет установлен.Установка подрозетника
Установка коробки на участке посадки, в случае со стенами сплошного типа, выполняется с применением смесей на основе гипса. Подойдет алебастр, другие подобные материалы. Работы должны выполняться поэтапно: перед их началом отверстие нужно как следует смочить, и только после этого можно переходить к нанесению заранее подготовленного раствора. Далее провода аккуратно выводятся сквозь подрозетник. Сам элемент устанавливается на одном уровне со стеной.
Остатки алебастровой смеси удаляются с поверхности стены. Далее необходимо дождаться полного высыхания смеси, и только после этого можно продолжать работу.
Металлический подрозетник для дерева
Ручка с храповым механизмом YATO с двойным гнездом, размеры: от 10 мм x 12 мм до 36 мм x 41 мм,
О компании
Год основания2018
Юридический статус фирмыПартнерская фирма
Характер бизнесаДистрибьютор/Партнер по сбыту
Количество сотрудников от 11 до 25 человек
Годовой оборотRs.
2–5 крор
IndiaMART Участник с февраля 2018 г.
GST27AANFT6643F1ZT
Код импорта-экспорта (IEC)AANFT*****
TOOLEX INTERNATIONAL предлагает вам в Индии бренд YATO РУЧНЫХ И ЭЛЕКТРИЧЕСКИХ ИНСТРУМЕНТОВ. (САМЫЕ ЛУЧШИЕ ИНСТРУМЕНТЫ ИЗ ЕВРОПЫ). Мы были назначены единственным дистрибьютором в Индии для всего спектра продуктов.YATO Зародился в Европе как торговая марка высококачественных инструментов, разработанных TOYA S.A.TOYA является ведущим производителем промышленных товаров в ПОЛЬШЕ, а также лидером на польском рынке РУЧНЫХ И ЭНЕРГЕТИЧЕСКИХ ИНСТРУМЕНТОВ как для профессиональных, так и для домашних пользователей. За прошедшие годы компания приобрела отличное понимание рынка промышленных товаров, и продукты разработаны и разработаны с учетом этих аспекты в виду.
YATO имеет сильное присутствие в Европе, Азии, Африке, Австралии, Центральной и Южной Америке. Сегодня бренд насчитывает более 6000 продуктов в различных сегментах.
Это показывает приверженность и страсть компании и бренда.ИСКУССТВО В ИНСТРУМЕНТАХ самая первая концепция в производстве промышленных инструментов. 3-х цветная серия ручек в дизайне YATOКРАСНЫЙ — Верность, смелость и рыцарствоЧЕРНЫЙ — Стойкость, доблесть и мудростьВидео компании
MK 13 А, неотключаемая двойная розетка, белая
MK 13 A, неотключаемая двойная розетка — белая | Уикс.co.uk перейти к содержанию Перейти к меню навигацииМой счет
Войдите или зарегистрируйтесьДоставка Доступен на следующий день
Продукт добавлен для Click & Collect
Продукт не был добавлен для Click & Collect
Наш склад движется быстро! Защитите свой продукт сейчас с помощью Click & Collect.
Ближайший магазин
Больше магазинов
Магазины со складом и Click & Collect рядом.
Изменить поиск
Нажми и собери недоступноНаш склад движется быстро! Защитите свой продукт сейчас с помощью Click & Collect.
Стандартная доставка — от БЕСПЛАТНО
БЕСПЛАТНО на сумму свыше 75 фунтов стерлингов или 5 фунтов стерлингов для заказов стоимостью менее 75 фунтов стерлингов
За заказы весом более 375 кг взимается дополнительная плата за доставку больших и громоздких товаров.
Пожалуйста, обратитесь к нашей информации о доставке для получения дополнительной информации.
Доставка с понедельника по субботу с 7:00 до 19:00.
Применяются исключения доставки.
Нажмите и заберите из магазина в течение 1 часа — БЕСПЛАТНО
Эта двойная розетка MK Logic Plus 13A имеет лаконичный классический вид, который идеально подходит для современных домов. 3-контактная «защитная система защиты от детей» препятствует доступу к электросети, а двойные клеммы заземления обеспечивают дополнительный уровень безопасности. Выключатель также имеет антибактериальное покрытие.
Подробнее
Читать меньше
Вы не вошли в систему, чтобы сохранить свой список навсегда.Пока вы не войдете в систему, ваш список будет временно сохранен, и к нему можно будет получить доступ только с того устройства, которое вы используете сейчас.
Авторизоваться Завести аккаунт
- Диапазон: Логик Плюс
- Неон: №
- Переключено: Да
- Количество банд: 2
- Глубина: 9 мм
- Высота: 86 мм
- Ширина: 146 мм
- Материал: Пластик
- Цвет: Белый
- Отделка: Полированный
- Тип крепежа: облажались
- Внутреннее или внешнее использование: Интерьер
- Рейтинг IP: IP2XD
- Текущий рейтинг: 13 А
- Напряжение: 250 В переменного тока
- Тип соединения: облажались
- Тип: Неотключаемые розетки
- Количество в упаковке: 1
- лет гарантии: 20
- Соответствие стандартам: БС1363-2:2016 + А1:2018
- № модели производителя: К781ППК
- Страна происхождения: Малайзия
- Фирменное наименование: МК
- Описание диапазона: МК Логика
- 3-контактная «защита от детей» блокирует доступ к электросети.
- Невыпадающие и вывернутые клеммные винты.Предварительно подключен к терминалу для быстрой и легкой установки
- Направленный вверх воронкообразный вход в клеммы для более быстрой и легкой установки
- Встроенные клеммы четко обозначены для быстрой и легкой установки
- Двойные заземляющие клеммы, обеспечивающие полную безопасность пользователей при высоконадежном заземлении.
- Двухполюсное переключение — повышает безопасность пользователя
- Высококачественный устойчивый к царапинам термореактивный материал, обладающий антибактериальными свойствами.
Спасибо, что подписались на рассылку писем
Авторское право © 2022 Wickes.co.uk
Ключи с трещоткой с двумя торцевыми головками Thru-Bolt™ — сверхмощные
Страна: * Соединенные Штаты
Канада
Афганистан
Аландские острова
Албания
Алжир
американское Самоа
Андорра
Ангола
Ангилья
Антарктида
Антигуа и Барбуда
Аргентина
Армения
Аруба
Австралия
Австрия
Азербайджан
Багамы
Бахрейн
Бангладеш
Барбадос
Беларусь
Бельгия
Белиз
Бенин
Бермуды
Бутан
Боливия
Босния и Герцеговина
Ботсвана
Остров Буве
Бразилия
Британская территория Индийского океана
Бруней-Даруссалам
Болгария
Буркина-Фасо
Бурунди
Камбоджа
Камерун
Кабо-Верде
Каймановы острова
Центрально-Африканская Республика
Чад
Чили
Китай
Остров Рождества
Кокосовые (Килинг) острова
Колумбия
Коморы
Конго
Конго, Демократическая Республика
Острова Кука
Коста-Рика
Берег Слоновой Кости
Хорватия
Кипр
Чешская Республика
Дания
Джибути
Доминика
Доминиканская Респблика
Восточный Тимор
Эквадор
Египет
Сальвадор
Англия
Экваториальная Гвинея
Эритрея
Эстония
Эфиопия
Фарерские острова
Фоклендские острова
Фиджи
Финляндия
Франция
Французская Гайана
Французская Полинезия
Южные Французские Территории
Габон
Гамбия
Грузия
Германия
Гана
Гибралтар
Греция
Гренландия
Гренада
Гваделупа
Гуам
Гватемала
Гернси
Гвинея
Гвинея-Бисау
Гайана
Гаити
Острова Херд и Макдональдс
Гондурас
Гонконг
Венгрия
Исландия
Индия
Индонезия
Ирак
Ирландия
Остров Мэн
Израиль
Италия
Ямайка
Япония
Джерси
Иордания
Казахстан
Кения
Кирибати
Кувейт
Кыргызстан
Лаос
Латвия
Ливан
Лесото
Либерия
Ливия
Лихтенштейн
Литва
Люксембург
Макао
Македония
Мадагаскар
Малави
Малайзия
Мальдивы
Мали
Мальта
Маршалловы острова
Мартиника
Мавритания
Маврикий
Майотта
Мексика
Микронезия
Молдова
Монако
Монголия
Черногория
Монтсеррат
Марокко
Мозамбик
Мьянма
Намибия
Науру
Непал
Нидерланды
Нидерландские Антильские острова
Нейтральная зона
Новая Каледония
Новая Зеландия
Никарагуа
Нигер
Нигерия
Ниуэ
Остров Норфолк
Северная Ирландия
Северные Марианские острова
Норвегия
Оман
Пакистан
Палау
Палестинская территория, оккупированная
Панама
Папуа — Новая Гвинея
Парагвай
Перу
Филиппины
Питкэрн
Польша
Португалия
Пуэрто-Рико
Катар
Воссоединение
Румыния
Российская Федерация
Руанда
Сен-Бартельми
Святая Елена
Сент-Китс и Невис
Сент-Люсия
Сен-Мартен
Сен-Пьер и Микелон
Сент-Винсент & Гренадины
Самоа
Сан-Марино
Сан-Томе и Принсипи
Саудовская Аравия
Шотландия
Сенегал
Сербия
Сейшелы
Сьерра-Леоне
Сингапур
Словакия
Словения
Соломоновы острова
Сомали
Южная Африка
Южная Джорджия & С.
Сэндвич есть.
Южная Корея
Испания
Шри-Ланка
Суринам
Шпицберген и Ян-Майен
Свазиленд
Швеция
Швейцария
Тайвань
Таджикистан
Танзания
Таиланд
Идти
Токелау
Тонга
Тринидад и Тобаго
Тунис
Турция
Туркменистан
острова Теркс и Кайкос
Тувалу
Уганда
Украина
Объединенные Арабские Эмираты
Соединенное Королевство
Малые отдаленные острова США.
Уругвай
Узбекистан
Вануату
Город-государство Ватикан
Венесуэла
Вьетнам
Виргинские острова, Британские
Виргинские острова, США
Уэльс
Уоллис и Футуна
Западная Сахара
Йемен
Замбия
Зимбабве
Насколько широка двойная розетка? – СидмартинБио
Насколько широка двойная розетка?
Спецификация
| Текущий рейтинг | 13А |
|---|---|
| Глубина | 9мм |
| Размеры | (В) 86 мм x (Ш) 146 мм x (Г) 9 мм |
| Фиксирующие центры | 120.6мм |
| Частота | 50/60 Гц |
Насколько широка одна розетка?
Штыри вилки и розетки типа А имеют ширину .
06” (1,5 мм), высота . 25”-. 31 дюйм (6,3–7,9 мм) и длиной .
Какой ширины вилка для Великобритании?
Характеристики трехконтактных вилок BS 546
| Текущий рейтинг | 30 А |
|---|---|
| Диаметр, линейный и нейтральный штифты | 0,312 дюйма (7.9 мм) |
| Длина, линейный и нейтральный штифты | 1,125 дюйма (28,6 мм) |
| Диаметр штыря заземления | 0,375 дюйма (9,5 мм) |
| Длина штыря заземления | 1,437 дюйма (36,5 мм) |
Какой размер кабеля используется для установки розетки с выключателем на 13 А, подключенной по кольцевой схеме?
2,5 мм2
2,5 мм2 кабели ( черный.
Что такое розетка 13А?
Вилки для приборов мощностью от 700 Вт до 3000 Вт (максимальная мощность настенной розетки) должны быть оснащены предохранителем на 13 ампер (коричневого цвета).Например: Предохранитель 13А — стиральная машина, посудомоечная машина, микроволновая печь, чайник, тостер, утюг.
Все розетки одного размера?
Коробки, розетки и выключатели стандартных размеров. За исключением того, что потолочные коробки, коробки для потолочных вентиляторов, коробки для аудиопроводки и т. д. имеют другие размеры, чем коробки для розеток и выключателей. Обычно они взаимозаменяемы между производителями.
Каковы размеры вилки?
Вилка имеет два плоских лезвия толщиной 1,5 мм, размером 15.9 – 18,3 мм в длину и на расстоянии 12,7 мм друг от друга. Вилки типа A, как правило, поляризованы и могут быть вставлены только одним способом, поскольку два штыря имеют разную ширину. Лезвие, соединенное с нейтралью, имеет ширину 7,9 мм, а ширина горячего лезвия — 6,3 мм.
Каковы размеры вилки A?
Как выглядит вилка для Великобритании?
Для Соединенного Королевства соответствующий тип вилки — G, это вилка с тремя прямоугольными контактами, расположенными по треугольной схеме. Соединенное Королевство работает от сети с напряжением 230 В и частотой 50 Гц.
Можно ли использовать кабель 1,5 мм для розеток?
Площадь поперечного сечения заземляющего провода в кабеле диаметром 1,5 мм составляет 1 мм, а в кабеле диаметром 2,5 мм — 1,5 мм. Этого должно быть достаточно для большинства бытовых розеток и цепей освещения.
Сколько розеток на 13 А может быть в радиальной цепи?
Правила электропроводки IET (BS 7671) разрешают установку неограниченного количества розеток на 13 А (в любой точке без предохранителей, одинарных или двойных, или любого количества с предохранителями) на кольцевой цепи при условии, что обслуживаемая площадь пола не превышает 100 м2. .
Сколько кВт вилка 13А?
3000 ватт (13 ампер) — это максимальная нагрузка для штепсельных розеток.
Немецкая двойная розетка 16А 250В~с защитным устройством, светодиодом и винтовым зажимом красный Simon 500 Cima
ОСНОВНАЯ ИНФОРМАЦИЯ
Ряд: Саймон 500 Чима
Версия: Двойной
Интенсивность: 16 ТОПОР
Напряжение: 250 В~
Количество розеток: 2
Количество модулей: 2
Заканчивать: красный
Формат: Шуко
Моноблок: Нет
Доступно в: Немецкий и французский формат
Тип терминального соединения: Винт
Количество терминалов: 3 входа и 3 выхода
Количество соединений на терминал: 2 соединения на терминал
Тип механизма: Вставка
Функция индикатора: да
Можно связать: Да, используя аксессуар 50000996-039
Наличие КОМПЛЕКТА: Нет
Совместимость: Корпуса Simon 500 Cima
Содержимое упаковки: Двойная розетка с крышкой, светодиодным индикатором состояния и инструкцией по установке
Примечания:
Возможность заказать сменную крышку в случае поломки, с арт.
50001841-037
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Габаритные размеры: 100 х 50 мм
Глубина: 46 мм
Допустимое сечение кабеля: От 1.от 5 до 2,5 мм
Необходимость зачистки кабеля: 12 мм
Светодиодный индикатор потребления:
0.
55 мА
Термостойкость: +125 ºC (в соответствии со стандартом IEC 60695-10-2)
Тушение: +850 ºC / 30 секунд (GWFI в соответствии со стандартом IEC 60695-10-2)
Сопротивление изоляции: >5МОм при 500В
Диэлектрическая прочность: Без отверстий и контуров, с 2000 В при 50 Гц в течение 1 минуты
IP-рейтинг: 20
РАЛ: 3002
Материал изготовления:
Металлические компоненты с изоляцией из самозатухающего термопласта, не содержащего галогенов, что гарантирует отсутствие распространения пламени в случае пожара и низкую токсичность в случае дымовыделения.
Тип продукта: Стандарт
Доступный рынок: СЕ
ПРАВИЛА
Правила: Директива 2011/65/UE RoHS + EN 50581:2012 + IEC 60884-1 Ред.3.2
УСТАНОВКА И ОБСЛУЖИВАНИЕ
Тип установки: Подходит для поверхностного и скрытого монтажа
Направление установки: Вертикальное и горизонтальное
Устанавливается в распределительную коробку скрытого монтажа: Конкретный Simon 500 Cima
Снятие розетки: Только с инструментом
Снятие крышки: Только с инструментом
Диапазон температур при установке: от -25 до 60 ºC
Максимум.
темп. во время строительных работ:
+60 ºС
Обслуживание: Протрите мягкой сухой тканью. Не используйте абразивные ткани или чистящие средства, содержащие хлор.
Например, пластина с 2 модулями может иметь два модуля одного размера (тонких), а панель с 4 модулями может иметь четыре модуля одного размера (тонких).
НДС
Бывший. НДС
НДС
НДС
НДС
НДС
НДС
НДС
НДС
