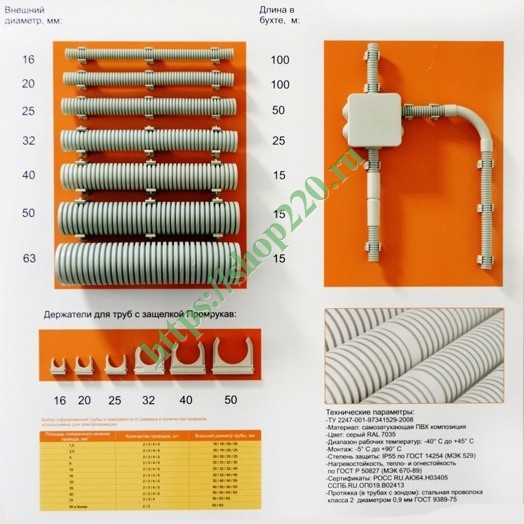

Трубы гофрированные из ПВХ



Шланг гофрированный ПВХ с кондуктором.

Таблица выбора минимального диаметра гофрированных труб в зависимости от площади сечения и количества жил кабеля (Информация приведена для кабеля типов NYM, ВВГ, а также проводов типов ПВС, ПВ3, ПВ1)

Площадь поперечного сечения провода, кв. мм	Количество проводов, шт.	Внешний диаметр трубы, мм
1,5	2/3/4/5	16/16/20/20
2,5	2/3/4/5	16/16/20/25
4	2/3/4/5	20/20/25/25
6	2/3/4/5	20/25/32/32
10	2/3/4/5	25/32/32/40
16	2/3/4/5	32/32/40/40
25	2/3/4/5	32/40/50/50
35	2/3/4/5	40/50/50/63
50	2/3/4/5	50/50/63/63
70	2/3/4	50/63/63
95	2/3	63/63
120	2	63
150	2	63





Технические параметры:

Условия изготовления гофры:	ТУ 2247-001-97341529-2008
Материал гофры:	Поли Винил Хлорид самозатухающий.
Диапазон температур применения гофры:	от -40° C до +45° C
Температуре окружающей среды при монтаже:	-5° C до +60° C
Степень защиты от воздействия окружающей среды:	IP55 по ГОСТ 14254 (МЭК 529)
Минимальный радиус изгиба на 360 градусов:	радиус изгиба равен трем наружным диаметрам трубы
Протяжка (в гофре с зондом):	стальная проволока 2 класса, диаметром 0,9 мм — ГОСТ 9389-75
Нагревостойкость и огнестойкость:	по ГОСТ Р 50827 (МЭК 670-89)
Цвет гофры:	серый RAL 7035
Срок хранения упакованной гофры:	2 года в упаковке изготовителя

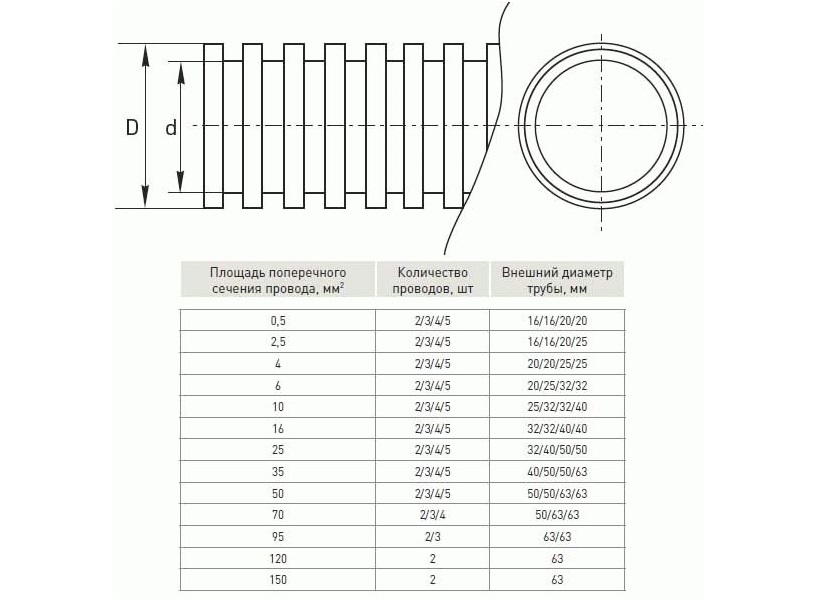

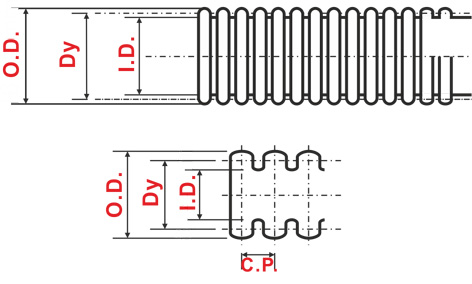

Габаритные размеры гофрированных труб:

Продукция	Внешний диаметр гофры D, мм	Внутренний диаметр гофры d, мм	Длина в бухте, м
гофра д16 гофра д20 гофра д25 гофра д32 гофра д40 гофра д50 гофра д63	16±0,4 20±0,4 25±0,4 32±0,4 40±0,4 50±0,4 63±0,4	10,7-0,3 14,1-0,3 18,3-0,4 24,3-0,4 31,2-0,4 39,6-0,5 50,6-0,6	100±2 100±2 50±2 25±2 15±2 15±2 15±2

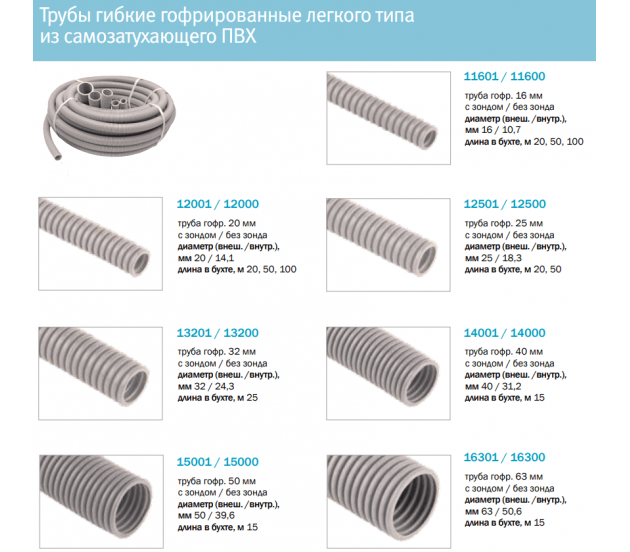

Трубы   гoфрированные ПВХ с зондом (гофротрубы с протяжкой)
Труба гофрированная 16мм ПВХ (серая) с зондом легкая (арт. 11601)	61001	16мм	м
Труба гофрированная 20мм ПВХ (серая) с зондом легкая (арт.12001)	61002	20мм	м
Труба гофрированная 25мм ПВХ (серая) с зондом легкая (арт.12501)	61003	25мм	м
Труба гофрированная 32мм ПВХ (серая) с зондом легкая (арт.13201)	61004	32мм	м
Труба гофрированная 40мм ПВХ (серая) с зондом легкая	61005	40мм	м
Труба гофрированная 50мм ПВХ (серая) с зондом легкая	61006	50мм	м

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

  Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

• При укладке в стяжку или под пол, под отделку гофру используют во-первых, для защиты от сдавливания при заливке бетоном, во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола, в-третьих, для защиты от повреждения.
• При наружной прокладке — для защиты оболочки кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

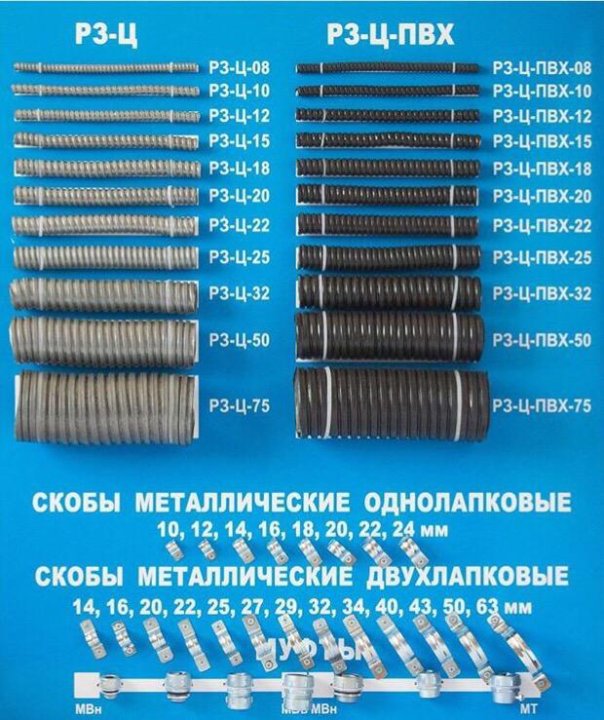

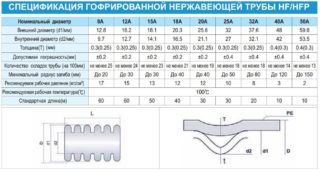

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками.

Их надо выбирать исходя из тех задач которые они должны выполнять.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

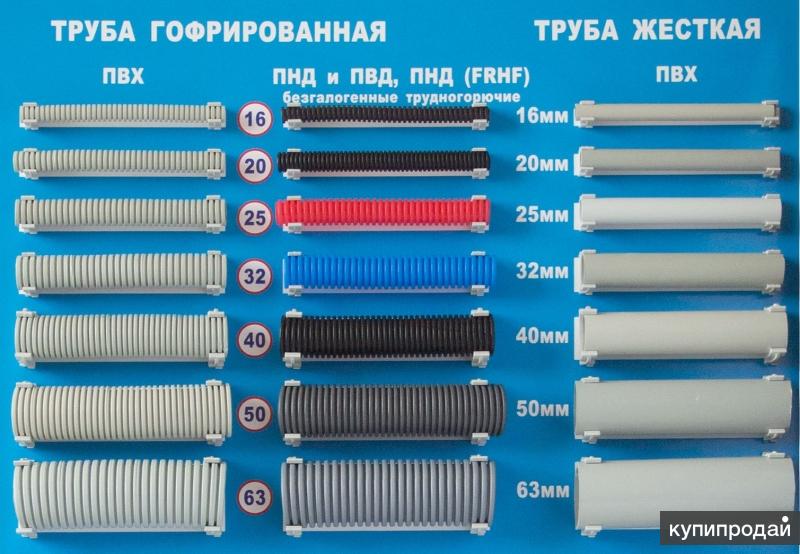

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса.

Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов



Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

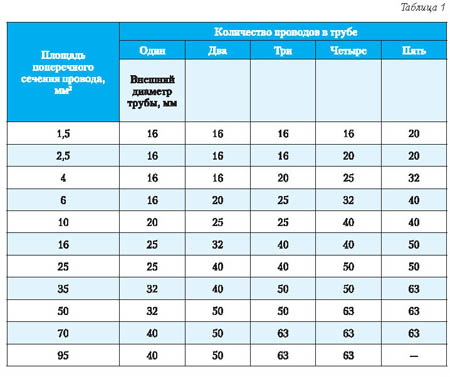

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб

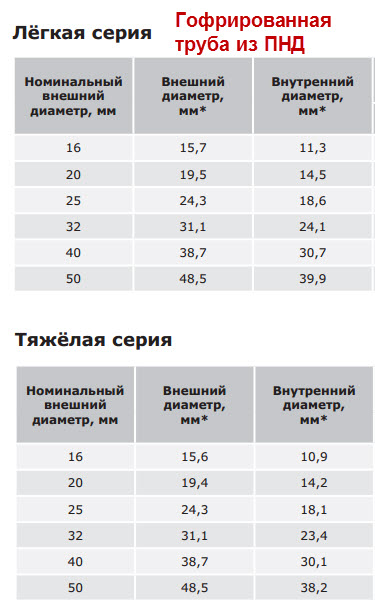

Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка



Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

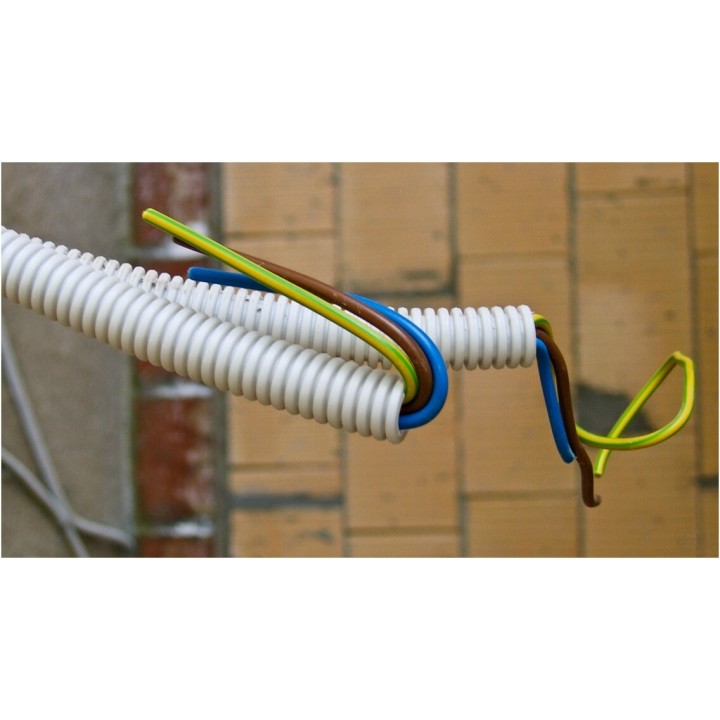

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Труба гофрированная ПВХ. Описание, характеристики, цены гофротрубы.



Трубы гофрированные ПВХ

Гофрированные трубы применяются для прокладки силовых и слаботочных линий скрытого типа внутри зданий и сооружений. Благодаря тому что труба обладает достаточной гибкостью, прокладка кабеля выполняется с минимальными трудозатратами и почти не требует дополнительных аксессуаров.

Гофротруба ВПХ отвечают требованиям ТУ 2248-002-18461115-2010.

Основные преимущества гофротруб ПВХ:

1. Возникновение пожара при коротком замыкании исключено.

2. Имеет дополнительную защиту проводки от механических повреждений.

3. Труба выполнена из материала, который является идеальным диэлектриком.

4. За счет того, что труба гибкая это позволяет быстрый и удобный монтаж с минимальным числом аксессуаров.

5. Наличие зонда обеспечивает удобство протяжки кабеля .

Особенности конструкции:

— Гибкой гофрированной трубы выполнена из самозатухающего ПВХ.

— Наличие металлического зонда (протяжки) по всей длине трубы облегчает протяжку кабеля после монтажа.

— С целью экономии можно приобрести трубу без зонда;

— Упакованная гофротруба легкая по весу и удобна при ручной погрузке.

— Упаковка трубы представляет — бухта в герметичной термоусадочной пленке, которая обеспечивает защиту трубы от влаги и пыли.

Технические характеристики:

I. Материал — самозатухающая структура ПВХ

II. Степень защиты — IP55

III. Прочность — свыше 350 Н на 5 см при 20 °С

IV. Диапазон рабочих температур – от -5 °С до +60 °С

V. Электрическое сопротивление — не менее 100 МОм (500 В, в течение 1 мин)

VI. Огнестойкость — не поддается к возгоранию

VII. Цвет — серый RAL 7035

Гофрированные трубы применяются для прокладки силовых кабелей (кабелей ВВГ и ВВГ нг, кабелей NYM) и слаботочных линий скрытого типа внутри зданий и сооружений. Благодаря тому что труба обладает достаточной гибкостью, прокладка кабеля выполняется с минимальными трудозатратами и почти не требует дополнительных аксессуаров.

Гофротруба ВПХ отвечают требованиям ТУ 2248-002-18461115-2010.

Основные преимущества гофротруб ПВХ:

1. Возникновение пожара при коротком замыкании исключено.

2. Имеет дополнительную защиту проводки от механических повреждений.

3. Труба выполнена из материала, который является идеальным диэлектриком.

4. За счет того, что труба гибкая это позволяет быстрый и удобный монтаж с минимальным числом аксессуаров.

5. Наличие зонда обеспечивает удобство протяжки кабеля .

Особенности конструкции:

— Гибкой гофрированной трубы выполнена из самозатухающего ПВХ.

— Наличие металлического зонда (протяжки) по всей длине трубы облегчает протяжку кабеля после монтажа.

— С целью экономии можно приобрести трубу без зонда;

— Упакованная гофротруба легкая по весу и удобна при ручной погрузке.

— Упаковка трубы представляет — бухта в герметичной термоусадочной пленке, которая обеспечивает защиту трубы от влаги и пыли.



Технические характеристики:

I. Материал — самозатухающая структура ПВХ

II. Степень защиты — IP55

III. Прочность — свыше 350 Н на 5 см при 20 °С

IV. Диапазон рабочих температур – от -5 °С до +60 °С

V. Электрическое сопротивление — не менее 100 МОм (500 В, в течение 1 мин)

VI. Огнестойкость — не поддается к возгоранию

VII. Цвет — серый RAL 7035



Калькулятор размера кабеля AS / NZS 3008

Калькулятор размера кабеля рассчитывает номинальный ток, падение напряжения и номинальное значение короткого замыкания в соответствии со стандартом Австралии и Новой Зеландии AS / NZS 3008.

См. Также

Параметры калькулятора

• Напряжение (В): Укажите напряжение и выберите расположение фаз: 1 фаза переменного тока, 3 фазы переменного тока или постоянного тока.
• Нагрузка (кВт, кВА, А, л.с.): Укажите нагрузку в кВт, кВА, А или л.с. Укажите cosF (коэффициент мощности нагрузки), если нагрузка указывается в кВт или л.с.
• Максимальное падение напряжения (%): Максимально допустимое падение напряжения.
• Расстояние (м): Длина кабеля в метрах от источника до нагрузки. Длина возврата автоматически включается калькулятором.
• Ток повреждения (кА): Ток короткого замыкания.
  • В цепях низкого напряжения обычно используется сквозной ток, т. Е. После защитного устройства (предохранителя, MCB или MCCB).
  • В цепях высокого напряжения обычно используются предполагаемый ток короткого замыкания и время резервной защиты i.е. ток повреждения на первичной стороне автоматического выключателя, контактора или предохранителя.
• Время отказа (кА, мс): Время отключения короткого замыкания для устройства защиты.
• Количество кабелей на фазу: Обычно только один кабель на фазу, для одножильных или многожильных кабелей. Для сценариев с высокой нагрузкой можно выбрать более одного кабеля. Если тип кабеля одножильный, этот параметр означает, что задает кабелей. То есть набор из двух для однофазных.Набор из трех на трехфазный.
• Тип кабеля: Количество жил в кабеле. Не обращайте внимания на заземляющий провод в трехфазных кабелях.
• Тип изоляции: Тип изоляции. Обычно «Термопласт (ПВХ), 75 ° C» или «Термореактивный (XLPE), 90 ° C». В особых случаях «Термореактивный (XLPE), 110 ° C».
• Установка кабеля: Способ установки кабеля. Рассмотрим наихудший участок прокладки кабеля.
• Тип проводника: Медь или алюминий.
• Размер проводника: Выберите размер кабеля или выберите Авто. Авто автоматически выберет кабель наименьшего диаметра, который соответствует трем критериям: номинальный ток, падение напряжения и номинальный ток повреждения.

Максимальный ток (номинальное значение)

Текущие рейтинги выбраны из таблиц 4–21 в AS / NZS 3008 (2009). Он зависит от типа кабеля, типа изоляции и способа прокладки кабеля.

Таблицы с 4 по 21 основаны на температуре окружающей среды 40 ° C и температуре грунта 25 ° C.

Калькулятор сечения кабеля поддерживает следующий провод:

• Монолитная или многопроволочная медь.
• Алюминий.

Гибкие кабели пока не поддерживаются.

Снижение номинального тока

Текущий рейтинг от Tales 4 до 21 в AS / NZS 3008 не снижается.

Во избежание снижения номинальных значений предполагается следующее:

• Максимальная температура окружающей среды 40 ° C.
• Максимальная температура грунта — 25 ° C.
• Кабель устанавливается, как указано на Рисунке 2 и в Таблице 3 в AS / NZS 3008.
• Есть только одна цепь.

Как использовать пониженные коэффициенты в калькуляторе:

Для более высоких температур необходимо будет снизить номинальные параметры в соответствии с AS / NZ 3008, таблица 27.

Для групп цепей необходимо уменьшить номинальные параметры кабеля в соответствии с таблицами 22–26.

Чтобы применить снижение номинальных характеристик, разделите нагрузку на коэффициент снижения мощности из таблиц с 22 по 27 и введите новое значение нагрузки в калькулятор.2) \). Этот метод рассчитывает импеданс для худшего случая коэффициента мощности, то есть когда коэффициент мощности кабеля и нагрузки одинаков.

Калькулятор размеров кабеля использует сопротивление \ (R_c \) из Таблицы 35 в AS / NZS 3008 при 75 ° C.

Реактивное сопротивление для одножильных кабелей выбирается из плоского касающегося столбца таблицы 30 в AS / NZS 3008. Это худший сценарий.

Реактивное сопротивление для многожильных кабелей выбирается из столбца с круглыми проводниками в таблице 30 в AS / NZS 3008.2 \)

Где:

• I — сила тока короткого замыкания в амперах,
• t — продолжительность короткого замыкания в секундах.
• S — площадь поперечного сечения проводника.
• K — постоянная, выбранная из таблицы 52 в AS / NZS 3008.

K Это зависит от материала изоляции, начальной и конечной температуры проводника. Значение 111 используется для кабелей из ПВХ, 143 используется для кабелей из сшитого полиэтилена под углом 90 градусов, а 132 используется для кабелей из сшитого полиэтилена под углом 110 градусов.В калькуляторе предполагается, что начальная температура проводника является максимально допустимой рабочей температурой для данного типа изоляции, то есть 75 ° C для ПВХ, 90 ° C для XLPE 90 ° C и 110 ° C для XLPE 110 ° C. Максимально допустимая температура короткого замыкания из таблицы 53 в AS / NZS 3008 используется в качестве конечной температуры проводника, т.е. 160 ° C для ПВХ и 250 ° C для XLPE.

Расчет размера кабеля

по стандартам IEC и NEC

Принципы расчета размеров кабеля

1.Введение

Калибровка кабеля (или жилы) — это процесс выбора подходящего размера жилы электрического силового кабеля. Размеры кабелей обычно указываются с точки зрения площади поперечного сечения, американского калибра проводов (AWG) или тысяч километров в миле, в зависимости от географического региона.

Правильный размер кабелей важен для обеспечения того, чтобы кабель мог:

• Непрерывная работа при полной нагрузке без повреждений
• Обеспечьте нагрузку подходящим напряжением (и избегайте чрезмерных падений напряжения)
• Выдерживает самые сильные токи короткого замыкания, протекающие по кабелю

Методы определения размеров кабеля различаются в зависимости от международных стандартов (например,грамм. IEC, NEC, BS и т. Д.), И некоторые стандарты делают упор на одни вещи над другими. Однако общие принципы, лежащие в основе всех расчетов размеров кабеля, не меняются. При выборе кабеля обычно соблюдают следующий общий процесс:

• Сбор данных о кабеле, условиях его прокладки, нагрузке, которую он будет нести и т. Д.
• Определите минимальный размер кабеля в зависимости от допустимой нагрузки (допустимая нагрузка при длительном токе)
• Определите минимальный размер кабеля с учетом падения напряжения
• Определите минимальный размер кабеля на основе повышения температуры короткого замыкания
• Выберите кабель на основе максимального размера, рассчитанного на шагах выше

2.Сбор данных

Первым шагом является сопоставление релевантной информации, необходимой для выполнения расчета размеров. Как правило, вам необходимо получить следующие данные:

(1) Основные характеристики кабеля — основные характеристики физической конструкции кабеля, которая включает:

• Материал проводника — например, медь или алюминий
• Изоляция или тип кабеля — например, PVC, XLPE, EPR (для кабелей IEC), TW, THHW, XHH и т. Д. (Для кабелей NEC)
• Количество ядер — одноядерных или многоядерных (например.грамм. 2C, 3C или 4C)

(2) Данные нагрузки — характеристики нагрузки, которую будет подавать кабель, в том числе:

• Количество фаз, например трехфазный или однофазный
• Напряжение системы / источника
• Ток полной нагрузки (А) — или рассчитайте его, если нагрузка определяется в единицах мощности (кВт)
• Коэффициент мощности при полной нагрузке (pu)
• Расстояние / длина кабельной трассы от источника до нагрузки — эта длина должна быть как можно ближе к фактической трассе кабеля и включать в себя достаточные резервы на случай вертикальных спусков / подъемов и заделки концов кабеля.

(3) Монтаж кабеля — способ прокладки кабеля, в том числе:

• Способ установки — эл.грамм. кабельный лоток / лестница, в кабелепроводах / кабельных каналах, у стены, в воздухе, прямо под землей и т. д.
• Температура окружающей среды или почвы на месте установки
• Группировка кабелей, т. Е. Количество других кабелей, сгруппированных вместе или установленных в одной и той же области
• Расстояние между кабелями, т.е. расположены ли кабели на касании или на расстоянии друг от друга
• Термическое сопротивление грунта (для подземных кабелей)
• Для одножильных трехфазных кабелей, проложены ли они трилистником или плоско?

3.Выбор кабеля в зависимости от допустимой нагрузки

Ток, протекающий по кабелю, генерирует тепло из-за резистивных потерь в проводниках, диэлектрических потерь через изоляцию и резистивных потерь из-за тока, протекающего через любые экраны / экраны кабеля и арматуру.

Составные части кабеля (в частности, изоляция) должны быть способны выдерживать повышение температуры и тепло, исходящее от кабеля. Допустимая нагрузка кабеля — это максимальный ток, который может непрерывно протекать через кабель без повреждения изоляции.Иногда его также называют номинальным постоянным током или допустимой нагрузкой по току кабеля.

Кабели с большей площадью поперечного сечения проводника (т. Е. С большим количеством меди или алюминия) имеют более низкие резистивные потери и способны лучше рассеивать тепло, чем кабели меньшего диаметра. Следовательно, кабель 16 мм ² (или 6 AWG) будет иметь более высокую допустимую нагрузку, чем кабель 4 мм ² (или 12 AWG).

3.1 Базовые амплитуды

Международные стандарты и производители кабелей указывают базовую силу тока для определенных типов кабельных конструкций (например,грамм. медный провод с изоляцией из ПВХ, класс напряжения 0,6 / 1 кВ и т. д.) и базовый набор условий установки (например, температура окружающей среды 40 ° C, установка в кабелепроводе / кабельных каналах и т. д.). Важно отметить, что эти значения допустимы только для указанных типов кабелей и основных условий установки.

3.2 Установленная / пониженная мощность

Если предлагаемые условия установки отличаются от базовых, можно применить коэффициенты снижения номинальных значений (или поправки) к базовым значениям тока для получения фактических номинальных значений установленного тока.

Международные стандарты и производители кабелей предоставят коэффициенты снижения номинальных характеристик для ряда условий установки, например, температуры окружающей среды / почвы, группирования или группирования кабелей, теплового сопротивления почвы и т. Д. Номинальный ток установленного тока рассчитывается путем умножения номинального базового тока на каждый коэффициентов снижения, т.е.

Я _c = Я _b . к _г

, где I _c — установленная / пониженная допустимая токовая нагрузка кабеля (A)

I _b — допустимая токовая нагрузка базового кабеля (A)

k _d — произведение всех коэффициентов снижения

Например, предположим, что коэффициент снижения номинальных характеристик кабеля при температуре окружающей среды составляет k _amb = 0. 94 и группирующий коэффициент снижения мощности k _g = 0,85, тогда общий коэффициент снижения мощности k _d = 0,94×0,85 = 0,799. Для кабеля с базовой токовой нагрузкой 42 А установленная / пониженная допустимая токовая нагрузка будет I _c = 0,799×42 = 33,6 A.

4. Выбор кабеля в зависимости от падения напряжения

Провод кабеля можно рассматривать как импеданс, и в результате всякий раз, когда по кабелю течет ток, на нем будет падение напряжения, определяемое законом Ома (т.е. V = IZ). Падение напряжения будет зависеть от двух вещей:

• Ток по кабелю — чем больше ток, тем больше падение напряжения
• Импеданс жилы — чем больше сопротивление, тем больше падение напряжения

Импеданс кабеля зависит от его размера (площади поперечного сечения) и длины кабеля. Большинство производителей кабелей указывают сопротивление и реактивное сопротивление кабеля в Ом / км или Ом / фут.

Для систем переменного тока обычно используется метод расчета падений напряжения на основе коэффициента мощности нагрузки. Обычно используются токи полной нагрузки, но если нагрузка имеет высокие пусковые токи (например, двигатели), то также следует рассчитать падение напряжения на основе пускового тока (и коэффициента мощности, если применимо).

Для трехфазной системы:

Для однофазной системы:

Где V — трехфазное или однофазное падение напряжения (В)

I — номинальная полная нагрузка или пусковой ток, если применимо (A)

R _c — сопротивление кабеля переменному току (Ом / км или Ом / фут)

X _c — реактивное сопротивление кабеля переменного тока (Ом / км или Ом / фут)

\ cos \ phi — коэффициент мощности нагрузки (pu)

L — длина кабеля (м или фут)

При выборе кабеля для измерения падения напряжения указывается максимальное падение напряжения, а затем выбирается наименьший размер кабеля, который соответствует ограничению падения напряжения. Например, предположим, что указано максимальное падение напряжения 5%. Кабели диаметром 16 мм ² , 25 мм ² и 35 мм ² рассчитали падение напряжения на 6,4%, 4,6% и 3,2% соответственно. Кабель 25 мм ² выбран, так как это самый маленький кабель, который соответствует критериям максимального падения напряжения 5%.

Максимальные падения напряжения обычно указываются, потому что потребители нагрузки (например, бытовые приборы) будут иметь допустимый диапазон входного напряжения. Это означает, что если напряжение на приборе ниже, чем его номинальное минимальное напряжение, прибор может работать неправильно.

Как правило, большая часть электрического оборудования будет нормально работать при напряжении всего 80% от номинального. Например, если номинальное напряжение составляет 230 В переменного тока, то большинство приборов будут работать при> 184 В переменного тока. Кабели обычно рассчитаны на более консервативное максимальное падение напряжения в диапазоне от 5 до 10% при полной нагрузке.

5. Выбор кабеля в зависимости от повышения температуры короткого замыкания

Обратите внимание на , что повышение температуры короткого замыкания не требуется для выбора кабеля по стандартам NEC.

Во время короткого замыкания через кабель на короткое время может протекать большой ток. Этот скачок тока вызывает повышение температуры внутри кабеля. Высокие температуры могут вызвать нежелательные реакции в изоляции кабеля, материалах оболочки и других компонентах, что может преждевременно ухудшить состояние кабеля. По мере увеличения площади поперечного сечения кабеля он может рассеивать более высокие токи короткого замыкания при заданном повышении температуры. Следовательно, кабели должны иметь такой размер, чтобы выдерживать самое большое короткое замыкание, которое ожидается.

Минимальный размер кабеля из-за повышения температуры короткого замыкания обычно рассчитывается по формуле:

Где A — минимальная площадь поперечного сечения кабеля (мм ² )

i — предполагаемый ток короткого замыкания (A)

т — продолжительность короткого замыкания (с)

k — постоянная повышения температуры короткого замыкания

Постоянная повышения температуры рассчитывается на основе свойств материала проводника, а также начальной и конечной температуры проводника. IEC 60364-5-54 вычисляет это следующим образом:

Для медных кабелей:

Для алюминиевых кабелей:

Где \ theta _i и \ theta _f — начальная и конечная температуры проводника соответственно.

В качестве приблизительной информации, следующие температуры являются общими для различных изоляционных материалов:

Материал	Максимальная рабочая температура o C	Предельная температура o C
ПВХ	75	160
EPR	90	250
XLPE	90	250

American Wire Gauge (AWG) Таблица размеров проводников кабеля / таблица

---

Американский калибр проводов Таблица размеров проводников

Американский калибр проволоки (AWG) — это стандартизированная система калибра проволоки для диаметров круглой, цельной, цветной и электропроводящей проволоки. Чем больше номер AWG или калибр провода, тем меньше физический размер провода. Наименьший размер AWG — 40, а самый большой — 0000 (4/0). Общие практические правила AWG — при уменьшении на 6 калибра диаметр проволоки удваивается, а на каждые 3 калибра площадь поперечного сечения удваивается. Note — W&M Wire Gauge, US Steel Wire Gauge и Music Wire Gauge — это разные системы.

Таблица размеров и свойств американского калибра проводов (AWG) / таблица

В таблице 1 перечислены размеры AWG для электрических кабелей / проводов.Помимо размера провода, в таблице приведены значения допустимой нагрузки (тока), сопротивления и скин-эффекта. Указанные значения сопротивления и глубины скин-слоя относятся к медным проводникам. Подробное описание каждого свойства проводника приведено ниже в таблице 1.

Таблица 1: Размеры и свойства кабеля / проводника американского калибра проводов (AWG)

AWG	Диаметр [дюймы]	Диаметр [мм]	Площадь [мм 2 ]	Сопротивление [Ом / 1000 футов]	Сопротивление [Ом / км]	Максимальный ток [Амперы]	Макс. частота для 100% глубины кожи
0000 (4/0)	0.46	11,684	107	0,049	0,16072	302	125 Гц
000 (3/0)	0,4096	10,40384	85	0,0618	0,202704	239	160 Гц
00 (2/0)	0,3648	9.26592	67,4	0,0779	0,255512	190	200 Гц
0 (1/0)	0.3249	8,25246	53,5	0,0983	0,322424	150	250 Гц
1	0,2893	7.34822	42,4	0,1239	0,406392	119	325 Гц
2	0,2576	6. 54304	33,6	0,1563	0,512664	94	410 Гц
3	0.2294	5,82676	26,7	0,197	0,64616	75	500 Гц
4	0,2043	5,18922	21,2	0,2485	0,81508	60	650 Гц
5	0,1819	4.62026	16,8	0,3133	1.027624	47	810 Гц
6	0.162	4,1148	13,3	0,3951	1,295928	37	1100 Гц
7	0,1443	3,66522	10,5	0,4982	1.634096	30	1300 Гц
8	0,1285	3,2639	8,37	0,6282	2,060496	24	1650 Гц
9	0. 1144	2.	6,63	0,7921	2,598088	19	2050 Гц
10	0,1019	2,58826	5,26	0,9989	3,276392	15	2600 Гц
11	0,0907	2.30378	4,17	1,26	4.1328	12	3200 Гц
12	0.0808	2,05232	3,31	1,588	5.20864	9,3	4150 Гц
13	0,072	1,8288	2,62	2,003	6.56984	7,4	5300 Гц
14	0,0641	1,62814	2,08	2,525	8,282	5,9	6700 Гц
15	0. 0571	1.45034	1,65	3,184	10,44352	4,7	8250 Гц
16	0,0508	1,29032	1,31	4,016	13,17248	3,7	11 кГц
17	0,0453	1,15062	1,04	5,064	16. 60992	2,9	13 кГц
18	0.0403	1.02362	0,823	6.385	20.9428	2,3	17 кГц
19	0,0359	0,	0,653	8,051	26.40728	1,8	21 кГц
20	0,032	0,8128	0,518	10,15	33,292	1,5	27 кГц
21	0. 0285	0,7239	0,41	12,8	41,984	1,2	33 кГц
22	0,0254	0,64516	0,326	16,14	52.9392	0,92	42 кГц
23	0,0226	0,57404	0,258	20,36	66.7808	0,729	53 кГц
24	0.0201	0,51054	0,205	25,67	84,1976	0,577	68 кГц
25	0,0179	0,45466	0,162	32,37	106,1736	0,457	85 кГц
26	0,0159	0,40386	0,129	40,81	133,8568	0,361	107 кГц
27	0. 0142	0,36068	0,102	51,47	168,8216	0,288	130 кГц
28	0,0126	0,32004	0,081	64,9	212,872	0,226	170 кГц
29	0,0113	0,28702	0,0642	81,83	268.4024	0,182	210 кГц
30	0.01	0,254	0,0509	103,2	338,496	0,142	270 кГц
31	0,0089	0,22606	0,0404	130,1	426,728	0,113	340 кГц
32	0,008	0,2032	0,032	164,1	538,248	0,091	430 кГц
33	0. 0071	0,18034	0,0254	206,9	678,632	0,072	540 кГц
34	0,0063	0,16002	0,0201	260,9	855,752	0,056	690 кГц
35	0,0056	0,14224	0,016	329	1079,12	0,044	870 кГц
36	0.005	0,127	0,0127	414,8	1360	0,035	1100 кГц
37	0,0045	0,1143	0,01	523,1	1715	0,0289	1350 кГц
38	0,004	0,1016	0,00797	659,6	2163	0,0228	1750 кГц
39	0. 0035	0,0889	0,00632	831,8	2728	0,0175	2250 кГц
40	0,0031	0,07874	0,00501	1049	3440	0,0137	2900 кГц

AWG Примечания : Американский калибр проводов (AWG) — это стандартизированная система калибра проводов, используемая преимущественно в США для обозначения диаметра электропроводящего провода.Общее практическое правило состоит в том, что при уменьшении на каждые 6 калибра диаметр проволоки удваивается, а при уменьшении на 3 калибра площадь поперечного сечения удваивается.

Примечания к диаметру : Мил — это единица измерения длины, равная 0,001 дюйма («миллидюйм» или «тысячная часть дюйма»), т.е. 1 мил = 0,001 дюйма.

Примечания к сопротивлению : Сопротивление, указанное в таблице выше, относится к медному проводнику. Для заданного тока вы можете использовать указанное сопротивление и применить закон Ома для расчета падения напряжения на проводнике.

Ток (допустимая нагрузка) Примечания : Номинальные значения тока, указанные в таблице, предназначены для передачи энергии и были определены с использованием правила 1 ампер на 700 круговых милов, что является очень консервативным значением . Для справки, в Национальном электрическом кодексе (NEC) указывается следующая допустимая нагрузка для медного провода при 30 Цельсия:
14 AWG — максимум 20 А на открытом воздухе, максимум 15 А как часть трехжильного кабеля;
12 AWG — максимум 25 ампер на открытом воздухе, максимум 20 ампер в составе трехжильного кабеля;
10 AWG — максимум 40 А на открытом воздухе, максимум 30 А в составе трехжильного кабеля.

Уточните в местных электротехнических правилах правильную допустимую силу тока (допустимую силу тока) для сети и настенной проводки.

Примечания к скин-эффекту и глубине скин-эффекта : Скин-эффект — это тенденция переменного электрического тока (AC) распространяться внутри проводника, так что плотность тока у поверхности проводника больше, чем у его сердечника. То есть электрический ток имеет тенденцию течь по «коже» проводника. Скин-эффект вызывает увеличение эффективного сопротивления проводника с увеличением частоты тока.Максимальная частота показа — для 100% глубины кожи (т. Е. Без кожных эффектов).

American Wire Guage (AWG) Размеры проводов

Отлично, теперь, когда вы вооружены этой информацией о AWG и проводниках, взгляните на некоторые из проектов DIY Hi-Fi Audio Cables и сетевых шнуров питания.

Пользовательские USB-кабели

Окно заказа закрыто

Мы принимаем ограниченное количество индивидуальных заказов по графику каждые 2-4 недели. Кнопки «Добавить в корзину» снова появятся в начале каждого окна заказа и скроются, когда все места будут заняты.Не забудьте подписаться на нас в Instagram @noblecables или присоединиться к списку рассылки, чтобы получать уведомления о предстоящих выпусках.

Еще раз благодарим всех за поддержку в течение последних нескольких месяцев, и мы посылаем всем свои наилучшие пожелания в эти безумные времена.

---

Нужен кабель в комплекте с доской для эндшпиля? Просто получите новый набор ключей по почте, и вы ищете подходящий кабель? Может быть, вам просто нужен единственный в своем роде кабель, чтобы произвести впечатление на своих друзей и коллег.

Хотя большинство производимых нами кабелей используется энтузиастами механической клавиатуры, их можно использовать практически для любого USB-устройства .Просто выберите подходящие разъемы.

Каждый кабель сделан вручную [с любовью] в нашей мастерской в ​​Лас-Вегасе.

Просмотр параметров цвета

---

Подпишитесь на нас @noblecables в социальных сетях, чтобы получать информацию о специальных предложениях, обновлениях заказов и вдохновляющих сообщениях.

---

Базовая цена начинается всего с 19,95 долларов США. Оттуда вы можете добавить катушки, сделать ее съемной с помощью разъема «авиатор», добавить Techflex, увеличить длину и выбрать из более чем 300 высококачественных цветов паракорда. Ниже приведены описания каждого варианта настройки:

Разъем # 1 (хост / компьютер)

Это разъем USB, который подключается к вашему компьютеру. USB-A является наиболее распространенным, но некоторые новые компьютеры, такие как MacBook, используют порты USB-C.

Разъем №2 (устройство / клавиатура)

Это разъем USB, который подключается к устройству или клавиатуре. Большинство механических клавиатур используют USB-C или Mini USB.

Паракорд Цвет

Каждый кабель заключен в корпус высочайшего качества, U.С. сделал, паракорд 550. Выбирайте из более чем 300 цветовых вариантов, чтобы соответствовать вашим колпачкам, клавиатуре, рабочему пространству и индивидуальности.

Посмотреть варианты цвета паракорда

Разъем Aviator

Превратите ваш кабель в съемный кабель, добавив разъем в стиле авиатора! Он быстро отключается и дает вам возможность комбинировать половинки кабеля, сохраняя при этом срок службы USB-порта вашего устройства (в частности, порты Mini USB на печатной плате, как известно, хрупкие и могут сломаться при повторном отключении / повторном подключении). Кроме того, это выглядит довольно круто.

Катушки

Сделайте свой кабель еще более особенным, добавив несколько катушек. Наши катушки упаковываются и отверждаются с использованием запатентованного процесса, чтобы обеспечить их плотность и упругость. Если вы планируете добавить к кабелю катушки, подумайте о добавлении двойных рукавов Techflex. Techflex рекомендуется для витых кабелей, поскольку он может увеличить срок службы и однородность витков за счет частого перемещения или грубого обращения.

Конфигурация катушки

Если вы выбираете спиральный кабель с разъемом «авиатор», вам нужно выбрать, на какой стороне кабеля вы хотите сделать спиральную секцию и под каким углом вы хотите, чтобы кабель выходил из катушек.На большинстве представленных фотографий продуктов показаны кабели с 90-градусной настройкой со стороны устройства, однако теперь мы используем по умолчанию прямые со стороны устройства, так как эта конфигурация стала самой популярной. Для справки используйте следующие схемы:

Просмотр вариантов конфигурации катушки

Двойной рукав Techflex

Рукав

Techflex Flexo PET сплетен из моноволоконной пряжи из полиэтилентерефталата (ПЭТ) толщиной 10 мил. Материал имеет широкий диапазон рабочих температур, устойчив к химическому разложению, УФ-излучению и истиранию.Двойная оплетка проводного кабеля добавляет прочности, жесткости и создает отличные визуальные эффекты. Мы рекомендуем Techflex для спиральных кабелей, так как он может увеличить срок службы и однородность катушек при большом перемещении или грубом обращении.

Посмотреть варианты цвета Techflex

Длина кабеля

Это окончательная длина вашего кабеля (после того, как все катушки намотаны и разъемы установлены на место). Мы делаем все возможное, чтобы точно соответствовать выбранной длине, однако из-за количества переменных, участвующих в создании кабеля, окончательная длина может отличаться на несколько дюймов. Пожалуйста, посетите нашу страницу часто задаваемых вопросов для получения дополнительных рекомендаций по длине клавиатур, потребляющих много энергии (например: Massdrop ALT, CTRL и т. Д.).

Цветная термоусадочная

Термоусадочная пленка вокруг каждого из разъемов, чтобы надежно прикрепить их к кабелю.

Посмотреть варианты цвета термоусадки

---

Срок изготовления зависит от наличия выбранных материалов и количества открытых заказов. См. Текущее окно выполнения под ценой продукта.Мы уведомим вас как можно скорее, если ожидаются какие-либо значительные задержки сверх предполагаемого окна выполнения. Вы получите электронное письмо, когда ваш кабель закончится и будет на пути к вам

Вы можете связаться с нами по адресу [email protected] или @noblecables в Instagram и Twitter. Мы с радостью проведем вас через процесс заказа или ответим на любые ваши вопросы.

Модули приемопередатчиков Cisco

— Технические данные модулей Cisco 40GBASE QSFP

Обзор продукции

Портфель Cisco ^® 40GBASE QSFP (Quad Small Form-Factor Pluggable) предлагает клиентам широкий выбор вариантов подключения 40 Gigabit Ethernet с высокой плотностью и низким энергопотреблением для центров обработки данных, сетей высокопроизводительных вычислений, ядра предприятия и уровней распределения. , и приложения поставщика услуг.

Особенности и преимущества модулей Cisco QSFP

● Устройство ввода / вывода с возможностью горячей замены, которое подключается к порту 40 Gigabit Ethernet Cisco QSFP

● Совместимость с другими IEEE-совместимыми интерфейсами 40GBASE, если применимо

● Сертифицировано и протестировано на портах Cisco QSFP 40G для обеспечения превосходной производительности, качества и надежности

● Высокоскоростной электрический интерфейс, соответствующий стандарту IEEE 802.3ba

● Форм-фактор QSFP, 2-проводный интерфейс связи I2C и другой низкоскоростной электрический интерфейс, соответствующий SFF 8436 и QSFP Multisource Agreement (MSA)

Таблица 1. Портфолио Cisco QSFP40G

Продукт	Тип	Тип разъема
QSFP-40G-SR4-S	40GBASE-SR4, 4 полосы, 850 нм MMF	МПО-12
QSFP-40G-SR4	40GBASE-SR4, 4 полосы, 850 нм MMF	МПО-12
QSFP-40G-SR-BD	40GBASE-SR-BiDi, дуплексный MMF	LC
QSFP-40G-BD-RX	40GBASE-SR-BiDi, дуплексный MMF, монитор	LC
FET-40G	Удлинитель ткани, 4 полосы, 850 нм MMF	МПО-12
QSFP-40G-CSR-S	40GBASE-SR-, дуплексный MMF	LC
QSFP-40G-CSR4	40GBASE-CSR4, 4 полосы, 850 нм MMF	МПО-12
WSP-Q40GLR4L	40GBASE-LR4-Lite, 1310 нм, SMF	LC
QSFP-40G-LR4-S	40GBASE-LR4, 1310 нм, SMF	LC
QSFP-40G-LR4	40GBASE-LR4, 1310 нм, SMF с поддержкой скорости передачи данных OTU3	LC
QSFP-4X10G-LR-S	4x10GBASE-LR	МПО-12
QSFP-40G-ER4	40GBASE-ER4, 1310 нм, SMF с поддержкой скорости передачи данных OTU3	LC
QSFP-h50G-CU (0. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
