Основные размеры саморезов — диаметр и длина. Обзор наиболее популярных метизов
Основными размерами у саморезов, как и у шурупов, являются их диаметр и длина. Диаметр крепежной детали – это расстояние между двумя любыми их точками, противоположно лежащими относительно центра образуемой выступами резьбы окружности. Размеры диаметров саморезов стандартизованы. Их значения лежат в пределах величин от 1.6 мм до 12.0 мм. Однако, это совсем не означает, что все виды саморезов изготавливаются с такими величинами диаметров. В этом просто нет необходимости, т. к. для применения крепежных изделий по их прямому назначению в большинстве случаев достаточным является ограниченный ряд таких параметров. Например, специализированные саморезы малых размеров, такие, как саморезы ln (саморезы-клопы, семечки, тексы, саморезы-блохи) для металлического профиля имеют всего лишь два значения размера диаметров: 3.5 мм и 3.9 мм. Саморезы для гипсокартона с рожковой формой потайной головки (саморезы tn, черные саморезы, саморезы для ГКЛ) имеют такую линейку размеров диаметров: 3.
Предприятиями могут выпускаться крепежные детали только с одним размером диаметра. Пример – саморезы по бетону диаметром 7.5 миллиметров. Резьба у крепежных деталей может быть однозаходной и выполнена с крупным шагом (саморезы по дереву) или мелким шагом (саморезы по металлу). А может быть и двухзаходной. В последнем случае имеет место наличие у крепежа двух разных размеров диаметров.
Расширенный диапазон длин и диаметров имеют крепежные изделия, изготовленные, например, по отечественным стандартам. Это такие детали класса точности В с номинальными диаметрами резьб от 2.5 миллиметров до 8.0 мм, как винты самонарезающие ГОСТ 11650, с полукруглой головкой, и винты самонарезающие ГОСТ 11652, с потайной головкой, предназначенные для работ с металлом, деревом и пластмассой. Размеры длин у саморезов таких стандартов находятся в пределах значений от 6 мм до 50 мм.
Размеры длин саморезов с потайными и выпуклыми (полукруглыми, трапециевидными, шестигранными) головками имеют свои особенности.
У первых – длина крепежной детали равна расстоянию между его концом и торцом головки. А у вторых – длина представляет собой расстояние от основания головки до его конца. Эти параметры также являются стандартизованными и имеют линейку размеров, включающую диапазон длин изделий от 7 мм до 300 мм. Саморезы одного диаметра могут иметь несколько вариантов исполнений с разными размерами длин.
Товары каталога:
Please enable JavaScript to view the comments powered by Disqus. comments powered by
Размеры саморезов
Размеры шурупов (саморезов)
Определяющими размерами для шурупов (саморезов) являются длина и диаметр.
Диаметр шурупа (самореза) определяется диаметром окружности выступов его резьбы.
Саморезы и шурупы в зависимости от области применения и типа выпускаются с различными ограниченными рядами диаметров.
Наиболее широкий ряд диаметров имеют универсальные саморезы (шурупы). Например саморезы с потайной головкой по ГОСТ 1145-80 и полукруглой по ГОСТ 1144-80 имеют ряд диаметров: 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм, универсальные оцинкованные саморезы производства стран Юго-Восточной Азии – 3.0, 3.5, 4.0, 4.5, 5.0, 6.0 мм.
Специализированные саморезы и шурупы имеют более короткие ряды производимых диаметров. Например саморезы для гипсокартона (черные с рожковой головкой) – 3.5, 3.8, 4.2, 4.8 мм, шурупы с шестигранной головкой по дереву («глухари») – 6.0, 8.0, 10.0, 12.0 мм, а саморезы по бетону вообще выпускаются только диаметрами 7.5 мм и т.д.
Размер длин шурупов и саморезов также стандартизирован и практически во всех странах мира имеет следующий ряд: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.
Некоторые специализированные саморезы могут иметь и другие длины.
Выбор типоразмера шурупа (самореза) определяется нагрузкой, которое должно выдерживать соединение, размерами соединяемых деталей и др. факторами. Для выбора диаметра шурупа (самореза) вворачиваемого в пластмассовый распорный дюбель необходимо следовать рекомендациям производителя, указанным в каталогах или на
упаковках дюбелей. Если же они отсутствуют, то диаметр шурупа (самореза) можно определить из следующего условия – шуруп должен быть на 1 — 3 номера в ряду диаметров меньше диаметра дюбеля.
ГСК Метизы предлагает саморезы по типу:
Саморезы для гипсокартона
Саморезы для сэндвич панелей
Саморезы по дереву
Саморезы кровельные
Саморезы по металлу
Отраслевая энциклопедия. Окна, двери, мебель
Размеры шурупов определяются двумя параметрами – диаметром и длиной. Диаметр шурупа (самореза) это диаметр окружности выступов его резьбы.
Шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8,
5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм. Это не означает, что шурупы всех типов выпускаются всех диаметров, в зависимости от типа и области применения назначается
определенный порой достаточно ограниченный ряд. Наиболее широкий ряд диаметров
имеют универсальные шурупы. Так шурупы с потайной головкой по ГОСТ 1145-80 и полукруглой по ГОСТ 1144-80 имеют ряд диаметров: 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0,
10.0 мм, универсальные оцинкованные саморезы производства Юго-Восточной Азии –
3.0, 3.5, 4.0, 4.5, 5.0, 6.0 мм. Специализированные шурупы и саморезы имеют более узкие ряды диаметров. Так саморезы для гипсокартона (черные с рожковой головкой) – 3.5, 3.8,
4.2, 4.8 мм, шурупы с шестигранной головкой по дереву («глухари») – 6.0, 8.0, 10.0, 12.0
мм, а саморезы по бетону вообще выпускаются только диаметрами 7.5 мм и т.д. Перечень наиболее распространенных шурупов и саморезов с их особенностями и рядами размеров приведен ниже.
Выбор диаметра и длины шурупа определятся требуемой нагрузкой, которое должно выдерживать соединение, размерами соединяемых деталей и др. факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, указанные в каталогах или на упаковке дюбелей.
Если такие рекомендации отсутствуют, то диаметр шурупа можно
выбрать из следующего условия – шуруп должен быть на 1…3 номера в ряду диаметров меньше диаметра дюбеля. Для дюбеля 4 мм можно использовать шурупы мм, для дюбеля 5 мм – 4 мм, для 6 мм дюбеля – 4…5, для дюбеля 8 мм – 5…6.0 мм; 10 мм – 6…8 мм; 12 мм – 8…10 мм; 14 мм – 10…12 мм. Естественно, чем больше диаметр шурупа – тем прочнее соединение, однако требуемый крутящий момент при этом возрастает, и применение толстого шурупа может ограничиваться возможностями инструмента, прочностью головки шурупа, жесткостью материала дюбеля и его конструкцией, твердостью материала, в который устанавливается дюбель, качеством подготовки отверстия и т.д.
Длина шурупа выбирается исходя из длины дюбеля и толщины прикрепляемого
изделия.
Шуруп при закручивании в дюбель должен выходить из вершины последнего на некоторое расстояние. Минимальную длину шурупа можно рассчитать по формуле:
Lш=Lд+S+dш ,
где Lд – номинальная длина дюбеля;
dш – диаметр шурупа.
Для «тупых» шурупов (с углом наконечника 40о) этого достаточно, для остроконечных
шурупов (саморезов) длину требуемого шурупа необходимо увеличить, дабы весь его наконечник вышел из дюбеля при закручивании. Соответственно и отверстие под дюбель должно сверлиться с учетом длины вворачиваемого шурупа, в среднем на 10 мм больше длины дюбеля.
Источник
Автор — Клементьев С. В., кандидат технических наук, доцент
Вклад участников
Колупаев Сергей
Саморезы для гипсокартона: размеры и виды, расход
Фиксация плит ГКЛ на каркасную систему требует ответственного подхода. Точность выбора крепежной фурнитуры обеспечивает получение долговечной и надежной поверхности, поэтому саморезы для гипсокартона подбираются с особой тщательностью. Для этого следует руководствоваться существующими правилами монтажа и опираться на наработанный опыт.
Чем отличается саморез от шурупа
При определении разницы между крепежными элементами часто возникает путаница.
- Шуруп. Это изделие, которое используется для крепежа деталей между собой. Имеет головку и стержень, на котором находится внешняя резьба. Именно за счет нее формируется внутренняя нарезка в выбранном фрагменте, которая удерживает детали.
- Саморез. Здесь возникает больше всего вопросов. Слово является сокращением от «самонарезающий», которое относится к винту со внешней резьбой и шляпкой. Благодаря особенностям строения, вкрутить такой элемент намного легче.
Хотя ГОСТ 27017-86 «Изделия крепежные. Термины и определения» включает множество понятий, среди которых встречаются оба названия, для точности их выносят в отдельные нормативные документы. Поэтому целесообразно опираться на ГОСТ номер 1147-80, дающий представление о шурупах, и ГОСТ 11652-80, который описывает характеристики саморезов.
Основные отличия изделий для фиксации:
- Самонарезающие винты можно закручивать в различные виды поверхностей без особой подготовки за счет более острой и круче расположенной резьбы.
- Работы с шурупом требуют больших усилий, поэтому в некоторых случаях, особенно при необходимости закрутить изделие в плотное основание, нужна предварительная подготовка. Технология предполагает формирование отверстия меньшего размера.
- Для большего удобства саморез снабжается особым наконечником: он может быть острым, что обеспечивает легкое проникновение, или в виде сверла, прорезая проход в твердой структуре.
- Шурупы имеют резьбу, которая занимает весь стержень или часть. Пустой участок нужен для отцентровки крепежа.
На данный момент существует широкий ассортимент самонарезающих винтов, не включенных ни в один отечественный нормативный акт, поэтому в обиходной речи саморез и шуруп – это зачастую тождественные понятия.

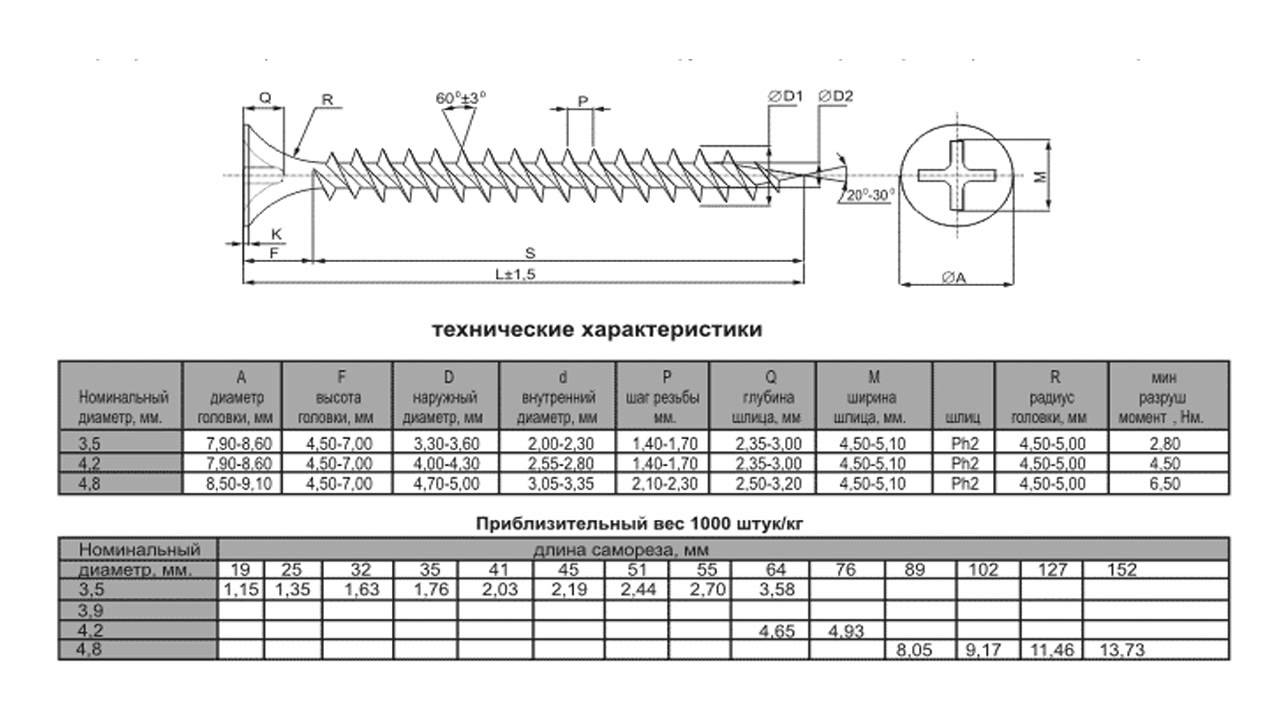

Размеры и виды крепежей для ГКЛ
Для монтажа гипсокартонных листов используются различные типы изделий, рекомендуется опираться на существующую документацию, а именно на СП 163.
1325800.2014. В этом нормативе содержится таблица, позволяющая выбрать оптимальный вид крепежа.
Для ГКЛ принято использовать следующие изделия:
- Саморезы TN. Имеют потайную шляпку размером 3,5 мм. Длина стержня выбирается в зависимости от ситуации, наиболее популярные варианты – 25, 35, 45 и 55 мм.
- Винт ТВ. Имеет схожие с предыдущей разновидностью характеристики, предпочтителен при необходимости прикрутить более толстые элементы подвесной системы.
Существует десятки разновидностей крепежей, но как любители, так и профессионалы пользуются всего лишь несколькими ходовыми моделями: 1 — LN шуруп, 2 — LB шуруп, 3 — TN шуруп, 4 – ТВ шуруп
- Шуруп LN. Имеет выпуклую головку и острый проникающий конец, длина стержня – 9, 11 и 16 мм. Альтернатива – винт LB, который выполняет функцию сверла.
- Саморезы с пресс-шайбой. Стандартный размер шляпки – 4,2 мм. При работе с гипсокартонными поверхностями используются элементы длиной от 13 до 25 мм.
- Дюбель-бабочка. Диаметр головки составляет от 3,5–4 мм, стержня – 5,5 мм.
Саморезы с пресс-шайбой, равно как и дюбель-бабочка, больше ориентированы на прикручивание каких-либо предметов к гипсокартонной конструкции, к примеру, полочки или картины
Диаметр головки составляет от 3,5–4 мм, стержня – 5,5 мм.Чтобы выбрать правильно и быстро, необходимо обращать внимание на специальные обозначения в названии.
Какими саморезами крепить гипсокартон к профилю?
При выборе фиксирующих изделий для разных материалов наибольшее значение имеет резьба.
Металл
Обрешетка из такого профиля самая востребованная, поскольку получаемая конструкция обладает хорошей устойчивостью и жесткостью. На сборку не требуется много времени за счет использования комплектующих.
Саморезы для оцинкованного профиля под гипсокартон лучше приобретать известных марок или зарекомендовавших себя производителей. Некачественные изделия могут иметь неверную центровку, ломкость или неправильный разъем для отвертки или шуруповерта.
Для фиксации ГКЛ к металлопрофилю используются следующие разновидности изделий:
- TN 25. Это стандартный вариант, применяемый при обшивке в один слой при условии толщины плиты не более 15 мм. Материал имеет коррозийную защиту, поэтому подходит для крепления в помещениях с повышенной влажностью.
- TN 35–45. Такая вариация используется при работах с двухслойными конструкциями. Цифровая маркировка обозначает длину стрежня в миллиметрах.
- LN, LB и TEX 3,5х9,5. Эта разновидность применяется непосредственно для соединения профилей между собой при монтаже каркаса.
Это стандартный вариант, применяемый при обшивке в один слой при условии толщины плиты не более 15 мм. Материал имеет коррозийную защиту, поэтому подходит для крепления в помещениях с повышенной влажностью.Крепежные изделия для гипсокартонных поверхностей при укладке на металлическую систему выравнивания отличаются мелким шагом резьбы. Именно эта особенность выделяет продукцию среди остальных вариантов.
Дерево
Древесина требует иного подхода, описанные выше элементы не дадут надежной фиксации, поэтому для процесса используются специальные разновидности. Главное их отличие от саморезов по металлу в том, что резьба на стрежне расположена на большом расстоянии. Более крупный шаг обеспечивает сохранность структуры деревянных элементов, которые могут крошиться, а также гарантирует лучшее удержание без выкручивания.
Учитывается, что изделие относится к фосфатированным и должно изготовляться из стали. Это предотвращает появление коррозии. Такие шурупы для гипсокартона имеют потайную головку с крестообразным шлицем, что позволяет проводить монтаж при помощи стандартных насадок на шуруповерт с нужным уровнем заглубления.
Отличить шурупы по дереву от саморезов по металлу довольно просто – у «деревянных» моделей широкий шаг резьбы и не бывает наконечников со сверломЧтобы закрепить один слой ГКЛ, выбираются изделия с параметрами 3,5*35/45 мм. Ввинчивать их необходимо на глубину больше толщины укладываемого листа.
На заметку! Крепеж для деревянного каркаса можно отличить по серо-черному цвету, хотя существуют варианты белого и желтого оттенка.
Сколько саморезов потребуется на лист гипсокартона
Подсчет нужного количества материала – это обязательный процесс подготовки. Чтобы получить точные данные, можно использовать разные методы:
- В зависимости от того, сколько крепежей идет на один квадратный метр. Для этого определяется расход саморезов на 1м2 гипсокартона. Такие данные многие производители указывают на коробках с крепежом. Стандартная норма для саморезов составляет 20–25 штук. Исходя из этого, замеряется участок работ, определяется площадь и умножается на имеющийся показатель. Так, при площади стены 15 кв.м ориентировочно потребуется 375 шт. (15*25).
- Необходимо выяснить, сколько саморезов приходится на один лист гипсокартона. Учитывается, что стены и потолок требуют разного количества, в зависимости от выбранного шага:
- Для вертикальных поверхностей чаще всего выбирается расстояние 25 см. Тогда при длине плиты 250 см с учетом разбежки между профилями 60 см (на центр листа приходится один профиль) на одну стойку потребуется 10 шурупов, а на три – 30. Ввиду того что ширина ГКЛ составляет 120 см, сверху и снизу будет вкручено около 10 шт. При наличии 3 уровней перемычек понадобится еще 15–20 шт. Итого: 55–60 шурупов.
- Крепить материал на потолок следует с шагом 15 см при расстоянии между профилями 40 см. Если применить предыдущий алгоритм расчетов, то в итоге получится около 106 саморезов.
Для этого определяется расход саморезов на 1м2 гипсокартона. Такие данные многие производители указывают на коробках с крепежом. Стандартная норма для саморезов составляет 20–25 штук. Исходя из этого, замеряется участок работ, определяется площадь и умножается на имеющийся показатель. Так, при площади стены 15 кв.м ориентировочно потребуется 375 шт. (15*25).
Если применить предыдущий алгоритм расчетов, то в итоге получится около 106 саморезов.Независимо от выбранного метода, продукция приобретается с запасом. Также учитывается, что на 100 штук может приходиться до 5 бракованных изделий.
Особенности монтажа
Рекомендации по вкручиванию саморезов в гипсокартон:
- Шуруп должен входить в плиту только под прямым углом. Если он уходит в сторону, то это нужно исправить.
- Для вкручивания используется подходящая по форме бита. Целесообразно выбирать насадку с ограничителем.
При вкручивании самореза желательно использовать насадку на шуруповерт, ограничивающую погружение шляпки шурупа в лист гипсокартона
- Шляпка погружается заподлицо на 1 мм, чтобы исключить проблемы в дальнейшем.
- Оптимальный шаг не строго регламентирован, промежуток можно соблюдать на глаз.
При фиксации ГКЛ на основе не должно быть никаких выступов и препятствий, все саморезы вкручиваются строго перпендикулярно листу и на 1 мм ниже уровня картона
- Отступ от края листа лучше делать 15 мм.
- При вкручивании в направляющую важно прилагать небольшое усилие, ведь ребро первоначально немного изгибается.
Правильный выбор саморезов и соблюдение несложных рекомендаций – это гарантия качественного результата.
Таблица применения саморезов для крепления профнастила и сайдинга
К категории лучших кровельных крепежей принято относить именно нержавеющие саморезы по дереву.
Как устроены кровельные саморезы
У кровельных саморезов имеются огромные отличительные моменты от любых других видов крепежей. Для того чтобы преодолеть сопротивление кровельного листа, с помощью которого и крепится саморез, у его стержня всегда имеется значительный диаметр.
Дополнительную прочность сцеплению придает специально разработанная углеродистая сталь данного крепежа.
Шляпка кровельного самореза изготавливается в виде двух основных вариантах исполнения, шестигранном и полукруглом. В первом случае крепеж оснащается крестовым шлицом, а во втором – без каких либо прорезей. При помощи отвертки либо специальной биты вкручивается саморез первого варианта. Второй же, предусматривает использование специальных шестигранных насадок для работы шуруповертом.
Дополнительная особенность в кровельных метизах – наличие на них 2 шайб. Изготовление первой шайбы выполняется из специально разработанной жесткой резины. Главная задача шайбы, обеспечить герметизацию в месте установки достигается, которая ввиду плотного прижатия к отверстию металлическом листе. С помощью второй шайбы распределяется усилие от шляпки самореза на прокладку из резины.
Важно отметить, что в последнее время строительные рынки имеют в продаже новый вид саморезов. Они оснащены шайбами EPDM, у которых вогнутая форма.
Благодаря этому во время ввинчивания крепежа создается вид дополнительного усилия на прижим прокладки по краям.
Ввиду этого полностью пропадает возможность проникновения атмосферной влаги к отверстию на металлическом листе.
Адекватный подбор саморезов и их разновидности
При подборе крепежного материала в первую очередь акцентироваться следует на количестве и типе для каждого вида работ, то есть:
- Для крепления стропил используются саморезы оцинкованные.
- Для обрешетки – специальные кровельного типа и с прессшайбой.
После определения, какие именно саморезы актуальны, следует потенциальную покупку проверить на соответствие заявленному качеству:
- При изготовлении саморезов завод на каждом крепежном элементе проставляет свое клеймо. Если его не имеется – велика вероятность приобрести дешевую подделку.
- Каждая коробка с саморезами должна носить информацию о толщине нанесенного покрытия. Минимальное значение которого составляет 12 микрон. Если же коробка, либо указания о характеристике отсутствуют – это явное доказательство несоответствия качества.
Если же коробка, либо указания о характеристике отсутствуют – это явное доказательство несоответствия качества.Всего существует две разновидности кровельных крепежей, по дереву и по металлу. Друг от друга они отличаются по типу резьбы, по диаметру и наконечником. Те элементы кровли, которые не имеют непосредственного контакта с влагой, могут крепиться саморезами оснащенными прессшайбой.
При осуществлении монтажа стропил и иных элементов, устанавливаемая поверхность и деревянное основание котор
Саморезы по дереву: разновидности, критерии выбора
Саморезы по дереву – один из самых популярных видов крепежей, которые используются как в повседневной жизни, так и на производствах. А каких только разновидностей их существует, главное − не потеряться в ассортименте. В этом и других нюансах поможет разобраться редакция онлайн-журнала Homius.ru.
Крепёж по деревуСодержание статьи
Преимущества и недостатки саморезов по дереву
Для постройки прочной, надёжной конструкции важно подобрать качественный материал и подходящие крепёжные элементы.
Почти все постройки и материалы из дерева собираются с помощью саморезов. Существуют различные виды крепежей, которые различаются в зависимости от места их применения. Саморезы по дереву имеют неполную резьбу, что даёт свои преимущества при их использовании:
- Саморез формирует отверстие с помощью резьбы, в котором он надёжно фиксируется (в отличие от гвоздей).
- Благодаря неполной резьбе осуществляется надёжное крепление верхнего элемента.
- Многопрофильное использование внутри помещений.
- Существуют различные формы резьбы: канавка, специальные режущие грани, пилообразные витки у острия. Сочетание нескольких элементов позволяет смонтировать детали, избежав растрескивания. Даже при закручивании близко к краю.
- Наличие специальных шлицов под шляпкой, нужных, чтобы утопить саморез, не проколов древесину.
- Предусмотрена специальная фреза при окончании отверстия, которая готовит и рассверливает его.
К минусам можно отнести то, что саморезы не универсальны, а именно:
- Некоторые применяются для монтажа только небольших конструкций. Например, фосфатированный крепёж подходит лишь для фиксации лёгких конструкций (саморезами крепят гипсокартонные листы к деревянной обрешётке или металлическому профилю). Собирать с его помощью тяжёлые конструкции небезопасно. Также данный вид подвержен коррозии.
- Саморез с пресс-шайбой и универсальные саморезы колют древесину. Притянуть детали с помощью них плотно сложно, из-за чего остаются зазоры. Может иметь место растрескивание материала.
- Саморез с шестигранной головкой (глухарь). Требует подготовки отверстия для монтажа. Применяется для крепления деревянных брусков тяжёлых конструкций. Некоторые из них снабжены пресс-шайбой, если такой нет, то желательно подложить. Покрыт белым цинком в качестве коррозийного покрытия.
- Конфирматы. Также требуют подготовки отверстий. Применяются в производстве мебели.
Например, фосфатированный крепёж подходит лишь для фиксации лёгких конструкций (саморезами крепят гипсокартонные листы к деревянной обрешётке или металлическому профилю). Собирать с его помощью тяжёлые конструкции небезопасно. Также данный вид подвержен коррозии.При грамотном подборе крепежей и умелом их использовании недостатки не то что сглаживаются, они вовсе исчезают.
Виды саморезов по дереву
Для тех, кто мало работал с подобными крепежами или вовсе стакивается первый раз, вопрос консультанта в магазине, какие именно, на просьбу дать саморезы по дереву, может не просто озадачить, но и поставить в тупик.
Чтобы этого не случилось, рассмотрим всевозможные их классификации.
По характеру обработки наружной поверхности
В зависимости от материала, из которого изготовлен саморез (латунь, углеродистая сталь или нержавейки), различается прочность и его износостойкость. Дополнительно крепёж обрабатывают специальными составами, чтобы повысить устойчивость к коррозии при воздействиях окружающей среды. Существует несколько основных разновидностей крепежей.
Чёрные и оксидированные саморезы по дереву
Крепежи по дереву, предназначающиеся для эксплуатации не в агрессивных условиях, имеют чёрный окрас. При этом они подразделяются на два подвида:
- Фосфатированные. В результате обработки фосфатами саморез приобретает чёрный матовый цвет. Устойчивость к коррозии у них низкая, поэтому следует использовать их в местах с низкой влажностью.
Чёрные саморезы
- Чёрные оксидированные. Также имеют чёрную окраску, но с немного блестящей поверхностью. Дополнительно подвергаются оксидированию (обработке магнитной окисью) для повышения износостойкости.
Дополнительно подвергаются оксидированию (обработке магнитной окисью) для повышения износостойкости.Жёлтопассивированные и оцинкованные саморезы по дереву
Подобные саморезы отличаются от вышеописанных тем, что имеют дополнительный антикоррозионный слой. К тому же у них более частая резьба и угол её наклона − 45°. Предназначаются для работы с более плотными породами дерева и ДСП. Бывают нескольких видов:
- Оцинкованные. Встречаются двух видов цветов: серебристые и жёлтые, в зависимости от цинкового раствора, которым их покрывают на производстве. Цинковый слой предохраняет от ржавчины. Применяют их при монтаже разных конструкций и в любых помещениях. Несмотря на дополнительную обработку, цена на саморезы оцинкованные по дереву не так уж сильно и отличается от простых.
- Жёлтопассированные. Вместе с оцинковкой на данные саморезы наносят ещё дополнительный слой посредством обработки хромовой кислотой. Характеризуются высокой прочностью, устойчивостью к коррозии и механическим повреждениям. Часто применяют как декоративный крепёж фурнитуры в мебельном производстве, так как не только имеют эстетичный вид, но и считаются нержавеющими саморезами по дереву.
Часто применяют как декоративный крепёж фурнитуры в мебельном производстве, так как не только имеют эстетичный вид, но и считаются нержавеющими саморезами по дереву.UNC и UNF — унифицированная дюймовая резьба
- UNC — унифицированная национальная крупная резьба — сопоставима с метрической резьбой ISO
- UNF — унифицированная национальная мелкая резьба
- Внутренняя и наружная резьба UNC / UNF параллельны
- Угол боковой поверхности UNC / UNF составляет 60 °
Унифицированная резьба бывает трех разных классов:
- для приложений, где требуется большой допуск, чтобы обеспечить простую сборку даже с небольшими зазубринами на резьбе
- наиболее часто используемый класс для общих приложений
- для применений, где важны точность посадки и / или точность элементов резьбы.
UNC — Unified Coarse Threads
UNC резьба согласно ANSI B1.1:
| Главный диаметр (дюймы) | Резьбы на дюйм (tpi) | Главный диаметр | Размер сверла для метчика (мм) | Шаг (мм) | |
|---|---|---|---|---|---|
| (дюйм) | (мм) | ||||
| # 1 — 64 | 64 | 0,073 | 1,854 | 1,50 | 0,397 |
| # 2 — 56 | 56 | 0. 086 | 2,184 | 1,80 | 0,453 |
| # 3-48 | 48 | 0,099 | 2,515 | 2,10 | 0,529 |
| # 4-40 | 40 | 0,112 | 2,845 | 2,35 | 0,635 |
| # 5-40 | 40 | 0,125 | 3,175 | 2,65 | 0,635 |
| # 6-32 | 32 | 0.138 | 3,505 | 2,85 | 0,794 |
| # 8-32 | 32 | 0,164 | 4,166 | 3,50 | 0,794 |
| # 10-24 | 24 | 0,190 | 4,826 | 4,00 | 1,058 |
| # 12-24 | 24 | 0,216 | 5,486 | 4,65 | 1,058 |
| 1/4 «- 20 | 20 | 0.250 | 6,350 | 5,35 | 1,270 |
| 5/16 дюйма — 18 | 18 | 0,313 | 7,938 | 6,80 | 1,411 |
| 3/8 дюйма — 16 | 16 | 0,375 | 9,525 | 8,25 | 1,587 |
| 7/16 «- 14 | 14 | 0,438 | 11,112 | 9,65 | 1,814 |
| 1/2″ — 13 | 13 | 0. 500 | 12,700 | 11,15 | 1,954 |
| 9/16 дюйма — 12 | 12 | 0,563 | 14,288 | 12,60 | 2,117 |
| 5/8 дюйма — 11 | 11 | 0,625 | 15,875 | 14,05 | 2,309 |
| 3/4 дюйма — 10 | 10 | 0,750 | 19,050 | 17,00 | 2,540 |
| 7/8 дюйма — 9 | 9 | 0.875 | 22,225 | 20,00 | 2,822 |
| 1 «- 8 | 8 | 1.000 | 25,400 | 22,85 | 3,175 |
| 1 1/8″ — 7 | 7 | 1,125 | 28,575 | 25,65 | 3,628 |
| 1 1/4 дюйма — 7 | 7 | 1,250 | 31,750 | 28,85 | 3,628 |
| 1 3/8 дюйма — 6 | 6 | 1.375 | 34,925 | 31,55 | 4,233 |
| 1 1/2 дюйма — 6 | 6 | 1,500 | 38,100 | 34,70 | 4,233 |
| 1 3/4 дюйма — 5 | 5 | 1,750 | 44,450 | 40,40 | 5,080 |
| 2 «- 4 1/2 | 4 1/2 | 2. 000 | 50,800 | 46,30 | 5,644 |
| 2 1/4″ — 4 1/2 | 4 1/2 | 2.250 | 57,150 | 52,65 | 5,644 |
| 2 1/2 дюйма — 4 | 4 | 2,500 | 63,500 | 58,50 | 6,350 |
| 2 3/4 дюйма — 4 | 4 | 2.750 | 69.850 | 64.75 | 6.350 |
| 3 «- 4 | 4 | 3.000 | 76.200 | 71.10 | 6.350 |
| 3 1/4″ — 4 | 4 | 3.250 | 82,550 | 77,45 | 6,350 |
| 3 1/2 «- 4 | 4 | 3.500 | 88.900 | 83,80 | 6.350 |
| 3 3/4″ — 4 | 4 | 3,750 | 95,250 | 90,15 | 6,350 |
| 4 «- 4 | 4 | 4.000 | 101,600 | 96,50 | 6,350 |
Пример — Типовое обозначение резьбы UNC
UNF — Unified National Fine Threads
UNF резьбы ANSI B1.
1:
| Главный диаметр (дюймы) | Резьбы на дюйм (tpi) | Главный диаметр | Размер сверла для метчика (мм) | Шаг (мм) | |
|---|---|---|---|---|---|
| (дюймы) | (мм) | ||||
| # 0-80 | 80 | 0,060 | 1,524 | 1,25 | 0,317 |
| # 1-72 | 72 | 0.073 | 1,854 | 1,55 | 0,353 |
| # 2 — 64 | 64 | 0,086 | 2,184 | 1,90 | 0,397 |
| # 3 — 56 | 56 | 0,099 | 2,515 | 2,15 | 0,453 |
| # 4-48 | 48 | 0,112 | 2,845 | 2,40 | 0,529 |
| # 5-44 | 44 | 0. 125 | 3,175 | 2,70 | 0,577 |
| # 6-40 | 40 | 0,138 | 3,505 | 2,95 | 0,635 |
| # 8-36 | 36 | 0,164 | 4,166 | 3,50 | 0,705 |
| # 10-32 | 32 | 0,190 | 4,826 | 4,10 | 0,794 |
| # 12-28 | 28 | 0.216 | 5,486 | 4,70 | 0,907 |
| 1/4 «- 28 | 28 | 0,250 | 6,350 | 5,50 | 0,907 |
| 5/16″ — 24 | 24 | 0,313 | 7,938 | 6,90 | 1,058 |
| 3/8 дюйма — 24 | 24 | 0,375 | 9,525 | 8,50 | 1,058 |
| 7/16 дюйма — 20 | 20 | 0.438 | 11.112 | 9.90 | 1.270 |
| 1/2 «- 20 | 20 | 0. 500 | 12.700 | 11.50 | 1.270 |
| 9/16″ — 18 | 18 | 0,563 | 14,288 | 12,90 | 1,411 |
| 5/8 дюйма — 18 | 18 | 0,625 | 15,875 | 14,50 | 1,411 |
| 3/4 дюйма — 16 | 16 | 0.750 | 19,050 | 17,50 | 1,587 |
| 7/8 «- 14 | 14 | 0,875 | 22,225 | 20,40 | 1,814 |
| 1″ — 12 | 12 | 1.000 | 25,400 | 23,25 | 2,117 |
| 1 1/8 «- 12 | 12 | 1,125 | 28,575 | 26,50 | 2,117 |
| 1 1/4″ — 12 | 12 | 1.250 | 31,750 | 29,50 | 2,117 |
| 1 3/8 дюйма — 12 | 12 | 1,375 | 34,925 | 32,75 | 2,117 |
| 1 1/2 дюйма — 12 | 12 | 1,500 | 38,100 | 36,00 | 2,117 |
Пример — типовое обозначение резьбы UNF
Размер винта переключателя и расстояние между ними
Ищете панель переключателя с винтами, разнесенными на определенную длину? Найдите наиболее распространенные варианты размещения винтов и решения для нестандартных установок.
Размер винта к краю пластины
Поскольку существует множество размеров пластин — стандартные, негабаритные, широкие, узкие и т. Д. — расстояние от отверстия для винта до края пластины может варьироваться.
Если у вас ограниченное пространство вокруг розетки или выключателя, вы захотите убедиться, что размеры пластины будут работать в вашем приложении.
Вот размеры от центра отверстия для винта до края пластины для плат переключателей нескольких размеров:
1.5-дюймовые узкие крышки переключателей
Крышки для узких переключателей под 2 дюйма
Узкие лицевые панели 2,5 дюйма
1 бандажные узкие крышки
Крышки с двумя полуобрезанными секциями
3 полукруглые узкие пластины
Размеры и типы винтов
Стандартные винты с шлицевой головкой известны как винты 6-32 с овальной головкой.
Они имеют прорезь в слегка закругленной вершине (за исключением специальных винтов) и бывают разной длины.
Два наиболее распространенных размера винтов для настенной пластины — 5/16 дюйма и 1/2 дюйма. Почему они разные?
Размер винта зависит от устройства и расположения отверстий. Длина винтов включает 5/16 дюйма (0,31 дюйма), 1/2 дюйма (0,5 дюйма), 3/4 дюйма (0,75 дюйма), 1 дюйм (1,0 дюйма) 1-1 / 2 дюйма (1,5 дюйма). ) и 2 дюйма (2,0 дюйма). Обратите внимание, что традиционно самый короткий винт имел длину 0,25 дюйма, но теперь по умолчанию используется длина 5/16 дюйма.
Винты с защитой от взлома
В некоторых случаях используются уникальные винты с необычной головкой, которые затрудняют снятие винтов. Эти защищенные от взлома винты требуют специальных отверток для установки или извлечения.
Купить Гаечный ключ.
Длина винта
Во-первых, основы
Длина промежутка между отверстиями для винтов на плате переключателя зависит от отверстия устройства.
Это распространение одинаково независимо от того, где находится отверстие на тарелке. Ниже приведены все стандартные места размещения винтов и типы пластин переключателей, с которыми они используются.
Расстояние между центрами — Расстояние между отверстиями под винты измеряется от центра одного отверстия до центра другого (сверху вниз на вертикально ориентированной крышке; расстояние между каждым винтом слева направо на многосекционной группе) пластина стандартная 1-13 / 16 «). На плитах переключателей отверстие имеет конусную выемку, чтобы обеспечить место для поверхности винта с куполообразной головкой 6/32 t
Метрический размер винта наилучшего качества — Отличные предложения по метрическому размеру винта от глобальные продавцы метрических винтов
Отличные новости !!! Вы выбрали правильный размер винта.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот максимальный размер винта метрической системы вскоре станет одним из самых востребованных бестселлеров.
Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть метрический размер винта на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в размере метрического винта и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.
Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.
Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести метрический размер винта по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Руководство по размерам и размерам крепежных изделий
Общие сведения о размерах стандартного размера
Размер размера относится к диаметру винтов, болтов и штифтов, а также внутреннему диаметру гаек и шайб.Вы можете искать свой продукт по диаметру, выбрав измерение в раскрывающемся списке Размер. Другие размеры, такие как винт, болт, длина штифта, внешний диаметр гаек и шайб и т.
Д., Отображаются в самом результате поиска.
A. Детали, требующие совместимости с сопрягаемыми деталями
Например: винты или болты для просверливания гаек, шайб
Те части, которые требуют совмещения с сопрягаемым элементом — винты или болты с гайками или шайбами - имеют диаметры, которые выражены в фактических дюймах или долях от них, за которыми следует количество витков резьбы на дюйм.
Винты и болты, которые сопрягаются с гайкой, а также сами гайки обозначены как таковые. Шайб нет.
Важно отметить, что при согласовании шайбы с винтом или болтом диаметр вала винта или
болт должен соответствовать внутреннему диаметру шайбы. Например, болт -16 следует подобрать шайбу.
Внутренний диаметр? шайба на самом деле будет чуть больше? тем самым позволяя шайбе прилегать к болту.Следовательно, при заказе шайбы для другого использования, кроме подгонки ее к винту или болту, следует определить фактическую внутреннюю
диаметр шайбы перед оформлением заказа.
Примеры:
1. Дробь с дефисом и числом:
Дробь — это диаметр вала в долях дюйма. Число после дефиса — это количество витков резьбы на дюйм , то есть количество витков резьбы на самом валу на дюйм длины вала.
1 / 4-20: диаметр вала четверть дюйма, 20 ниток на дюйм
3 / 4-16: диаметр вала три четверти дюйма, 16 ниток на дюйм
2. Для деталей размером 1 дюйм и более:
Число 1 или число больше единицы, или число один или число больше единицы, за которым следует дробь, затем дефис, затем дробь или целое число:
Число 1 или число больше единицы, число один или число больше единицы, за которым следует дробь, — это диаметр вала. Число после дефиса — это количество ниток на дюйм ; то есть количество резьб на самом валу на дюйм длины вала. То же, что и для более мелких деталей.
1-12: Диаметр вала один дюйм, 12 ниток на дюйм
2-1 / 4-4-1 / 2: диаметр вала два с четвертью дюйма, четыре с половиной резьбы на дюйм
Примечание: диаметры некоторых более мелких крепежных винтов (хотя они могут иметь сопрягаемую деталь) обозначены в отраслевой системе числовых размеров, описанной ниже.
См. Пояснения в разделе C ниже.
B. Детали, не требующие соответствия сопрягаемым деталям
Те детали, которые не требуют сопоставления с сопрягаемым элементом — винты или болты, которые просто просверливают поверхность или проходят сквозь нее — часто обозначаются промышленными числовыми размерами, которым предшествует знак #. На них не указано количество резьб на дюйм. Эти отраслевые числовые размеры варьируются от № 0 до № 15, где № 0 — самый маленький, а № 15 — самый большой.
Эти числовые размеры представляют собой диаметры вала (и внутренний диаметр некоторых шайб), которые были стандартизированы много лет назад Американским обществом инженеров-механиков (ASME), Американским обществом испытаний и материалов (ASTM) и другими организациями по стандартизации. Эти размеры были стандартизированы на основе размеров, уже широко используемых на рынке.
1. Примеры:
Отраслевой числовой размер, перед которым стоит знак #:
# 6: размер 6 (шурупы для листового металла, шурупы Teks, шурупы для гипсокартона, шурупы для ДСП, шурупы по дереву, шурупы с U-образным приводом)
# 8: Размер № 8 (шурупы для листового металла, шурупы Teks, шурупы для гипсокартона, шурупы для ДСП, шурупы для дерева, шурупы с U-образным приводом)
# 14: Размер № 14 (шурупы для листового металла, шурупы Teks, шурупы для дерева)
2.
Основные основные диаметры, используемые в промышленности Числовые винты с указанием размеров:
(в дюймах)
# 0: 0,0600 или 3/50 дюйма
# 1: 0,0730 или 73/1000 в
# 2: 0,0860 или 43/500 в
# 3: 0,0990 или 99/1000 дюйма
# 4: 0.1120 или 14/125 в
# 5: 0,1250 или 1/8 дюйма
# 6: 0,1380 или 69/500 в
# 7: 0,151 или 77/512
# 8: 0,1640 или 41/250 в
№9: 0.1770 или 11/64 в
# 10: 0,1900 или 19/100 в
# 12: 0,2160 или 27/125 из
# 14: 0,2500 или 1/4 дюйма
# 15: 0,3120 или 5/16 дюйма
# 16: 0,3750 или 3/8 дюйма
числовым размером больше # 16 встречается редко.
Диаметры основаны на серии крупной резьбы ASME (UNC / UNRC) и серии мелкой резьбы ASME (UNF / UNRF)
C. Диаметры машинных винтов, указанные в отраслевой цифровой системе размеров
Диаметр меньших крепежных винтов обозначен теми же основными основными диаметрами промышленных винтов, указанными в разделе B.
2. выше, но также с количеством ниток на дюйм. Далее следует список в дюймах:
2-56: диаметр 0,0860 или 43/500; 56 ниток на дюйм
4-40: 0,1120 или 14/125 в диаметре; 40 ниток на дюйм
5-40: 0,1250 или 1/8 диаметра; 40 ниток на дюйм
6-32: диаметр 0,1380 или 69/500; 32 резьбы на дюйм
8-32: диаметр 0,1640 или 41/250; 32 резьбы на дюйм
10-32: диаметр 0,1900 или 19/100; 32 нитки на дюйм
10-24: 0.1900 или 19/100 в диаметре; 24 резьбы на дюйм
12-24: диаметр 0,2160 или 27/125; 24 резьбы на дюйм
Таблица размеров метчиков — обработка
В таблице размеров смесителей приведен список стандартных размеров,
указание диаметра и шага резьбы для дробных, метрических и винтовых
размеры. Десятичные эквиваленты диаметров показаны как в английской, так и в метрической системе.
единицы. Дробные размеры указаны в дюймах, а метрические размеры указаны в
в миллиметрах после буквы «М».Номер размера винта соответствует
диаметр, который больше для большего размера винта.
Шаг резьбы, который
может быть грубым или мелким, указывается после диаметра. В дробном и
В системах размера винта используется количество резьбы, измеряемое в количестве резьбы на дюйм.
В метрической системе используется шаг резьбы, то есть расстояние между резьбой,
измеряется в миллиметрах. Для каждого количества резьбы эквивалентный шаг резьбы составляет
при условии, и для метчиков, приблизительное количество резьбы показано на основе
шаг.Наконец, для каждого стандарта указан рекомендуемый размер сверла.
размер крана. Сверло этого размера следует использовать для сверления начального отверстия, которое
затем будет нажата.
Стандартный размер крана:
Дробное
Размер винта
Метрическая
Тип резьбы:
Грубый
Хорошо
0210
200
0860
1250
1772
