Реле давления РДМ 5: регулировка и инструкция к применению | ВодаСовет — водоснабжение дома

Реле давления Джилекс является одним из главных элементов автоматизированной структуры управления насосной станции. Блок контроля устройства, в состав которого и входит прибор, позволяет оптимизировать работу оборудования в момент повышения или понижения напора жидкости в трубопроводе.

Как правильно провести регулировку

Реле РДМ-5 предусмотрено для насоса с гидроаккумулятором и состоит из металлического кожуха, внутри которого располагается контактная группа, управляемая резиновой мембраной, связанной с подающей магистралью. Прибор автоматически запускает станцию при снижении напора в трубопроводе до нижнего заданного предела и отключает питание при достижении максимального уровня.

Заводские настройки:

напряжение: 220-230 В;
температура: 0…+40°С;
рекомендуемый размер давления: 1,1-4,8 атм;
нижняя граница срабатывания – 1,2 атм;
верхний уровень – 3,1 атм;
разница давления: 1,8 атм.

Подключение и настройка реле РДМ-5:

Подключить устройство к выпускному штуцеру насоса.
Открыть защитный кожух.
Подсоединить контакты РД к центральной электрической сети при помощи трехжильного кабеля сечением 1,5 мм² (паспорт прибора).
Запустить установку, при этом все краны в системе должны быть открыты. После удаления воздуха из водопровода перекрыть подачу и отключить питание.
Установить кожух РД.
Запустить станцию и зафиксировать нижний порог срабатывания.
Подождать какое-то время, пока давление в магистрали не достигнет предельного уровня, при этом станция должна отключиться автоматически. Запомнить или записать значение, которое было на шкале манометра.
Полученные результаты сравнить с заводскими рекомендациями. Если снятые параметры отличаются от нормативов или работа реле не обеспечивает достаточную силу напора, можно подкорректировать настройку самостоятельно.

Как настраивается нижний предел давления

Технические показатели РД, установленные на заводе, могут не соответствовать местным условиям эксплуатации. Конструкция прибора предусматривает регулировку параметров реле своими руками. Перед началом корректировки необходимо убедиться, что давление перед расширительным баком будет равно 1,3-1,4 атм. В противном случае все проделанные манипуляции не приведут к желаемому результату, так как контакты электроприбора не будут смыкаться и станция не заработает.

Под кожухом приспособления расположены маленькая и большая гайка с пружинами. При вращении регулировочного механизма вправо максимальный предел срабатывания увеличится. Снижение границы отключения происходит при движении гайки в противоположную сторону.

Точная регулировка – инструкция по стабилизации давления в домашней системе водоснабжения:

Отключаем гидроаккумулятор и присоединяем РД к точке приема.
Запускаем насос, проверяем непроницаемость системы и работу агрегата на стандартных настройках.
Манометр зафиксировал 3 атм.
Снимаем кожух реле.
С помощью большого механизма корректируем порог остановки насоса, рекомендуемые значения – 2,5-3,1 атм.
Устанавливаем гидроаккумулятор на место и проверяем в нем давление (норма – 1,5 атм).
В самой высокой точке водозабора открываем кран, отслеживаем силу напора и фиксируем момент запуска насоса (нижний уровень).
Закрываем кран, наблюдаем повышение давления и отмечаем верхнюю границу остановки устройства.

Технические условия по эксплуатации насосных станций рекомендуют устанавливать значение нижнего предела на 0,2-0,5 атм выше показателей расширительной емкости.

Начальную границу срабатывания можно отрегулировать ослаблением или усилением затяжки маленькой гайки с пружиной, а также путем снижения концентрации воздуха в расширительной камере гидроаккумулятора.

Какие функции выполняет прибор

Реле укомплектовываются перекачивающие станции для обслуживания систем водоснабжения жилых зданий. Прибор совместим с любым насосным оборудованием, функционирующим от однофазной сети с напряжением 220 В.

Автоматика стабилизирует работу насосного механизма, запускает установку при уменьшении давления (открытие смесителей и др. ) или прекращает функционирование, когда плотность жидкости превышает допустимые параметры.

Принцип действия

Джилекс – это коммутационное реле, срабатывающее под действием напора воды. После сборки прибора и запуска станции автомат работает 20 секунд и потом отключается. Следующий пуск возможен только при условии снижения показателей в центральной магистрали.

РД активирует насос, и он продолжает закачивать жидкость, пока плотность в магистрали не достигнет проектных значений. При высоком давлении или разгерметизации трубопровода реле разъединяет контакты, и агрегат останавливается.

Источник: https://vodasovet.ru/nasos/rele-davleniya-jeelex

регулировка, инструкция и схема подключения, принцип работы реле для насосной станции, фото и видео обзор

Автор Aluarius На чтение 6 мин. Просмотров 5.5k. Опубликовано 18.11.2015

Живя в городской квартире, мы не знаем о том, как устроена водопроводная система многоквартирного дома. Наша задача открыть кран, а уж из нее точно пойдет вода под определенным напором, достаточным и удобным для пользования. В частном домостроении все обстоит иначе, потому что приходится научиться разбираться во всех коммуникационных сетях, и в водопроводе тоже. А здесь без реле давления не обойтись. Итак, тема этой статьи: реле давления РДМ 5 – регулировка, инструкция к пользованию.

Реле давления РДМ-5

Почему выбрана именно марка этого прибора? Все дело в его высоких технических и эксплуатационных характеристиках. Судите сами:

Работает от сети напряжением 220 вольт, а это большое удобство, то есть вставил вилку в розетку, и больше ничего делать не надо.
Может быть использовано при температуре от 0С до +40С.
Диапазон давление (рабочее) от 1,0 атм. до 4,6.
На заводе само реле настраивают: нижний уровень 1,4 атм., верхний 2,8 атм.
Перепад давления составляет 1,0 атм. – это минимальный показатель.
Степень защиты 1P 44.
Внутренний размер соединяемых патрубков – ¼ дюйма. Установить своими руками прибор будет несложно.

Принцип работы

Итак, устройство РДМ 5 – это реле двухконтактное, используемое для коммутации электрической сети. Оно срабатывает только в зависимости от напора воды. Вот его принцип работы:

Производится регулировка прибора по нижнему и верхнему пределу. Если давление воды в насосной станции дома ниже верхнего предела, то контакты самого реле замкнуты, то есть, по его электрической схеме проходит ток. Значит, сам насос работает.

Как только напор воды в системе переходит верхний предел, реле срабатывает на отключение подающей сети, то есть, его контакты размыкаются.

Как видите, принцип работы реле давления достаточно прост. Здесь главное, точно провести настройку по пределам.

Как правильно провести регулировку

Часто сталкиваешься с такой позицией установщиков, что, мол, выставленное давление реле на заводе достаточно, чтобы водопроводная система работала комфортно и удовлетворяла требования хозяина дома. Но, как показывает жизнь, переехав в свой собственный частный дом, где установлена современная насосная станция с реле давления, напор воды нас не удовлетворяет (он мал). Просить, чтобы специалист отрегулировал давление в системе, бесполезно (чаще всего), поэтому стоит самостоятельно разобраться в этом вопросе.

Итак, водопроводная система дома чаще всего состоит из:

Точка забора воды – это может быть труба водопровода поселка или скважина с погружным насосом.
Реле давления с гидроаккумулятором.
Водоочистка в виде системы емкостей и фильтров.
Потребитель.

Как правильно проводится регулировка реле давления. Во-первых, необходимо понять, какой напор будет необходим, чтобы его было достаточно в процессе открытия всех точек потребления, особенно это касается душа, как самого мощного потребителя. Во-вторых, необходимо знать давление в точке забора воды. Ведь как работает реле, а соответственно насос. Если давление в точке забора будет ниже 1,4 атм. , то реле даже не включится, то есть, насос работать не будет. Это нередко случается в том случае, если ваш частный дом подключен к поселковой водопроводной сети, где давление чаще всего не поднимается выше 1,0 атм.

Если забор воды производится из скважины или колодца при помощи насоса, то давление в домашней сети будет зависеть от технических параметров агрегата. Во всяком случае, не ниже 2,0 атм. То есть, можно не волноваться, что реле не включится, поэтому можно смело проводить его регулировку.

Как настраивается нижний предел давления

В первую очередь необходимо отрегулировать нижний уровень напора. На корпусе реле установлены две гайки. Первая (она большего размера) регулирует именно нижний уровень, вторая разницу между нижним пределом и верхним. Нас интересует первая. С помощью этой гайки изменяется состояние фиксирующей пружины. При вращении гайки по часовой стрелке производится сжатие пружины, тем самым увеличивается нижний предел давления воды в системе. При вращении против часовой – снижение.

Давайте рассмотрим пример, где есть необходимость поднять верхний предел, скажем, до 4,0 атм., а нижний оставить в заводских пределах. Для этого нужно большую гайку крутить по часовой стрелке до необходимого показателя. Гайка меньшей величины также крутится по часовой стрелке до показателя, при котором насос будет включаться при давлении 1,4 атм.

Правда, этот способ, как показывает практика, не самый точный. Тем более в заводских настройках чаще всего пружина малой гайки практически ослаблена, так что не создает необходимой разницы давлений. Оптимальный ее показатель – это 1,0 атм., а фактически – 1,3 атм.

Поэтому стоит провести регулировку по-другому. К примеру, выровнять давление с помощью гидроаккумулятора (это специальные расширительные бачки для водопроводной сети, они синего цвета).

Правда, этот способ достаточно сложный и длительный. В принципе, приходится подбирать давление способом «тыка». То есть, настроили реле, вставили его у системы водопровода, включили насос. Если показатели не совпали, надо провести полное отключение, слить воду из расширительного бачка (из нижней его части), стравить воздух из его верхней части. И таким образом подгонять параметры напора до необходимых. А это может занять много времени.

Внимание! Давление в воздушной части гидроаккумулятора должно быть на 10-20% меньше нижнего предела срабатывания насосной станции. Такую регулировку можно провести только на расширительном баке, который отключен от водопровода.

Есть еще один вариант, но для этого придется снять корпус реле и изготовить переходник, потому что тестирование и регулировку придется проводить не водой, а воздухом с помощью компрессора. Именно манометр компрессорной установки будет служить точным ориентиром давления в устройстве. При этом тут же на месте можно при включенном компрессоре проводить настройки реле.

Это удобно и быстро, к тому же достаточно точно.

Схема подключения реле

И еще несколько полезных советов.

Включать реле давления можно только в розетку с заземлением.
Сечение подводящего электрического кабеля должно соответствовать мощности насосной установки.
Будет лучше, если в электрическую схему водоснабжения дома установить последовательно еще одно реле напора с чуть большими порогами давления. Потому что у прибора РДМ 5 часто залипают контакты.

Заключение по теме

Как видите, настройка (регулировка) реле напора РДМ 5 насосной установки – дело не самое простое, но достаточно серьезное. Конечно, можно оставить все заводские настройки, но они могут не обеспечить водой дом полноценно. Поэтому разбирайтесь в процессе регулировки и своими руками пробуйте провести данный процесс. И пусть наша статья будет для вас, как инструкция к применению.

Реле давления Джилекс РДМ-5 — инструкция по регулировке на vodatyt.ru

На чтение 3 мин. Просмотров 5.7k. Опубликовано 07.01.2019 Обновлено 02.12.2019

Для многих частных домов, имеющих автономную систему водообеспечения, весьма актуальна проблема поддержания стабильного давления в водопроводной системе. Чрезмерное внутрисетевое давление ни к чему хорошему привести не может – это повышенный износ водозапорной арматуры, самих труб, фитингов, прочих сантехнических приборов и приспособлений. Специально для решения данной проблемы было разработано реле давления Джилекс, поступающее на прилавки под маркировкой РДМ-5.

Технические характеристики

Напряжение электропитания – стандартные 220В, подающиеся из общедомовой сети.
Диапазон рабочих температур РДМ – от нуля до +40оС.
Рабочее давление, на которое рассчитана эксплуатация данного прибора, составляет от 1 до 4,6 атмосферы.
Стандартные заводские настройки рабочего давления – от 1,5 до 2,8 атмосферы.
Минимальная величина перепада давления, при котором прибор будет срабатывать – порядка 1 атмосферы.
Размер внутреннего диаметра крепёжных патрубков – четверть дюйма.

Реле давления РДМ-5 – инструкция по регулировке

Принцип работы реле состоит в автоматическом понижении давления воды в трубопроводной системе, когда данный показатель достигает опасной величины.

В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

Прежде всего, водопровод должен снабжаться манометром – в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:

Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.
Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами – одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении – этот предел понижается.
При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте – 1 атм.
Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. – нижний, а 2,9 – верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.

Согласно эксплуатационным инструкциям, рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм. В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.

Реле давления рдм 5 отзывы

Рдм 5 регулировка инструкция

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

В нашем случае эта вот пластинка своими ушками сильно приподнимала пластину, на которой крепятся две регулировочные пружины. Почему так могло произойти? Для меня остается загадкой. Если у вас есть какие-то предположения на этот счет, пишете в комментариях, обсудим. Вот как это выглядело до снятия реле РДМ-5.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Источник: https://muzhik-v-dome.ru/vodosnabzhenie/kak-razobrat-i-pochistit-rele-davleniya-rdm-5/

Установка и регулировка реле давления РДМ-5 рерайт от мастеров

Регулировка и установка реле давления РДМ-5: инструкция, рекомендации. Один из способов управления автономным водоснабжением является подключение к водяному насосу реле давления модели РДМ 5, правда процесс установки и регулировки в инструкции описан не совсем понятно, что вызывает трудности у пользователей.

В это же время этот вид устройств от Джилекс считается самым доступным по цене и надежным. Проблема настройки и регулировки реле давления РДМ 5 можно решить, если изучить подробную инструкцию, описанную ниже.

В частных домах без водопровода вопрос того, как обеспечить себя водой можно решить двумя способами:

При втором варианте подача воды в дом будет осуществляться при помощи насоса требуемой мощности. Но дело в том, что величина давления воды при работе слишком высота, чтобы подключить насос к внутренней водопроводной сети напрямую. По этой причине в доме обязательно должна быть установлена емкость с гидроаккумулятором, а требуемое давления для подачи будет поддерживать реле. Это устройство дает возможность автоматизировать процесс подачи воды в автономных системах снабжения водой.

Схема работы выглядит следующим образом:

Обычно в комплекте к устройству РДМ 5 идут готовые насосные станции, которые состоят из бачка, насоса, аккумулятора (водяного) и своего реле управления. При покупке станция будет иметь заводские настройки и готова к работе, но для начала потребуется подключение к трубам/электросети и установка.

Но готовые изделия могут не подойти по ряду причин:

Перед покупкой и подключением советуем изучить все технические характеристики:

Если вам не подходит какая-то из характеристик, то придется искать иные регуляторы. Но как показывает практика, параметры прибора удовлетворяют всем требованиям б80% всех автономных систем.

Как уже говорилось ранее, установка реле давления РДМ-5 осуществляется сразу к обеим системам – водопроводу и электричеству. Установка проводится стационарно, так как нет необходимости перемещать прибор.

Для того, чтобы подключить реле давления, необязательно иметь выделенную линию, но все же желательно – так будет больше шансов, что устройство будет работать дольше. От щитка обязательно должен быть кабель с медной цельной жилой, которая в сечении не менее 2,5 мм2. Желательно в связке установить дифавтомат или автомат + УЗО. Параметры следует подбирать по току и во многом зависят от того, какие у насоса характеристики, так как реле имеет низкое энергопотребление. В схеме обязательно должно присутствовать заземление, так как сочетание электричества и воды будут повышать риски.

Заведите кабели в специальные вводы, которые расположены на тыльной стороне корпуса. Под крышкой вы найдете клеммную колодку. На ней будут 3 пары контактов:

Есть различные способы установки реле давления РДМ 5 к системе водопровода. Самым простым вариантом будет установка специального переходника со всеми выводами. Такую же систему можно собирать из других видов фитингов, но готовый вариант проще в использовании. В такой схеме при больших расходах вода будет попадать в систему напрямую и миновать гидроаккумулятор. Заполняться он начнет после того, как краны во всем доме будут закрыты.

Регулировка реле давления РДМ 5 выполняется только после установки и подключений к трубопроводу и электричеству. Соединения внутренних и наружных трубопроводов обязательно должны быть проведены испытаниями, чтобы протечки, которые могут появиться впоследствии, не мешали регулировке. Из-за того, что стыки негерметичны, давление может начать само по себе снижаться, и это будет сказываться на работе устройства.

Перед началом настройки определите требуемую величину напора. Для подачи воды во всех точках водоразбора, который расположен на разных этажах, требуется поддерживать необходимое давление в мембране. Усилий гидроаккумулятора бака должно хватить на то, чтобы выталкивать весь объем воды на требуемую высоту и преодолевать сопротивления. Для домашних условий определить величину давления придется только путем экспериментов.

Далее идет регулировка по инструкции:

В результате получится, что между верхним и нижним пределом разница будет не менее 1 бар. Как показывает практика, оптимальный перепад равен 1,5 бар и тогда насос не будет включаться слишком часто. После регулировки не нужно сразу же ставить крышку на место, для начала нужно проследить за работой системы в течении суток, так как есть вероятность, что потребуется регулировка.

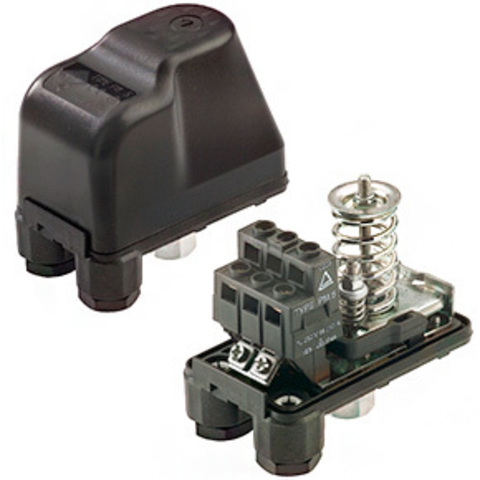

Реле давления РМ-5G (м) 1/4″ ACR

Реле давления РМ-5 — устройство, включающее и выключающее насос при определенных уровнях давления, основной элемент управления работой насоса.

Принцип работы

Реле давления — это блок с пружинами, отвечающими за границы давления. Регулировка проводится специальными гайками. Силу давления воды передает мембрана. Она может ослабить пружину (при минимуме) или выдержать ее сопротивление (при максимуме).

Воздействие на пружину приводит к размыканию и соединению контактов в реле.

Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его. Насос работает до максимального показателя давления, затем реле размыкает цепь, прекращается подача напряжения и насос отключается.

Обычное реле давления регулируется в пределах от 1 до 8 бар.

Заводская настройка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) на выключение насоса.

Регулировка давления

Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением водопровода. Перед настройкой реле проверяют давление воздуха в гидроаккумуляторе.

Насосную станцию надо отключить от электричества.
Cлить воду из гидроаккумулятора.
Отвинтить на гидроаккумуляторе боковую крышку.
Проверить давление автомобильным насосом для шин. Норма — около 1,5 атм.
При меньших значениях давление поднять насосом до нужного уровня.

Инструкция настройки Реле давления РМ-5

Настройка датчика реле давления проводится под давлением, в работающей системе. Перед регулировкой надо включить насос для подъема давления в системе, пока сработает реле и электродвигатель отключится.

Регулировка давления выполняется двумя винтами, которые находятся под крышкой автоматики. Чтобы изменить пределы срабатывания реле, нужно:

Зафиксировать давление включения и выключения при работающем насосе (снять показания манометра).
Отключить насос от электросети.
Снять крышку реле (предварительно открутив винты) и ослабить прижимную гайку маленькой пружины.
Настроить минимальное давление, для чего подтянуть или отпустить большую пружину с маркировкой Р, вращая винт в правильном направлении по знакам «+» (увеличить) по часовой стрелке и «-» (уменьшить) против часовой стрелки.
Открыть кран, снижая давление в системе и контролируя включение насоса.
Запомнить показания манометра, выключить питание и регулировать дальше, приближаясь к оптимальному показателю.
Чтобы отрегулировать давление выключения, нужно подтянуть или отпустить малую пружину с маркировкой «Δ Р» и знаками «+» и «-»,которая показывает разницу между давлением включения и выключения и обычно составляет 1-1,5 бар.
Включить насос и ждать срабатывания реле. Если результат не достигнут, слить воду и регулировать дальше.

С увеличением давления выключения увеличивается Δ Р. В заводском варианте Р вкл =1,6 бар, Р выкл = 2,6 бар с Δ=1бар. При изменении установок, например Рвыкл до 4 бар разницу (дифференциал) можно сделать1,5 бар, установив Р выкл на уровне 2,5 бар.

С увеличением дифференциала выше перепад давления в системе и насос включается реже. Но для кранов это не комфортно.

При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.

К выбору реле надо отнестись серьезно. Изучить, для какой среды оно предназначено, диапазон настроек, дополнительные функции. На стоимость реле влияют дополнительные возможности, допустимый диапазон давления и фирма – производитель.

Основные характеристики качественного реле реле давления РМ-5 производителя

Доступный монтаж.
Простота регулировки.
Гидроизоляция реле давления.
Соответствие контактной группы мощности мотора
Надежность и долговечность.

Реле давления РДМ 5 (Джилекс) — инструкция, регулировка

Проблема стабильности давления в водопроводных сетях актуальна для сооружений любого назначения. Глубинные насосы большой мощности выкачивают воду из скважин, а циркулярные подают напор большого давления с поверхностных водохранилищ. Общая магистраль водоснабжения может выдержать этот напор, но для отдельных домов или квартир водопроводы рассчитаны на давление не более 5 атмосфер.

Реле давления РДМ5 с вентилем и манометром

Чтобы понизить и стабилизировать напор перед зданием или группой частных домов ставят промежуточные емкости (гидроаккумулятор с мембраной), от которых через реле давления РДМ 5 давление воды выравнивается и поступает к потребителям. Наиболее востребованным считается реле давления «Джилекс».

Принцип работы

Несмотря на то что реле регулирует давление напора воды, его механизмы предусматривают электрические составляющие. Под давлением воды замыкаются два контакта, так осуществляется подключение к электросети:

когда напор ниже установленного верхнего предела давления, контакты реле остаются замкнутыми, насос продолжает качать воду;
при превышении напором верхнего предела давления контакты размыкаются, насос перестает работать.

Принцип работы не сложный, но некоторые трудности бывают у потребителей, когда осуществляется регулировка реле давления, установка нижнего и верхнего пределов.

Методика регулировки

Настройка реле давления производителями на заводах не всегда точна или не подходит для местных условий эксплуатации. Но конструкция сделана так, чтобы каждый владелец без особых проблем отрегулировал сам необходимые параметры. В частных домах насосы в точке подачи воды перед гидроаккумулятором должны создать давление напора не ниже 1,4 атмосферы. В противном случае регулировка не имеет смысла, контакты не будут замыкаться, и насос не включится. На точке подключения обязательно должен быть манометр, по его показаниям судят о величине давления:

Схема подключения реле к расширительному баку

Подключаем реле давления к точке приема, как этого требует инструкция, гидроаккумулятор не подключается, вместо него устанавливается заглушка. Насос подключается к сети — таким образом проверяется работа реле при заводских настройках и герметичность сети до реле.
Зафиксируйте показания манометра (3 атмосферы).
Снимите крышку корпуса с реле.

Винты регулировки пределов давления под крышкой корпуса

Под крышкой корпуса расположены большая и малая гайки с пружинами, при вращении большой гайки по часовой стрелке сжимается фиксирующая пружина, верхний предел увеличивается. Уменьшается верхний предел вращением большой гайки против часовой стрелки.

Отрегулируйте большой гайкой момент отключения насоса, оптимальный вариант — 2,5–3 атмосферы, возьмем 2,8.

Проверьте давление в гидроаккумуляторе, на нем должен быть отдельный манометр, примем, что оно 1,5 атм. Подсоедините расширительный бак к реле.

Откройте кран в самой верхней точке водопровода, если давление недостаточно, подкачайте велосипедным насосом в расширительном бачке до нужного напора.
Открыв воду, пронаблюдайте, при каком значении манометра реле включит насос. Зафиксируйте показания нижнего предела, когда насос включается при падении напора. Примем, что это значение будет 1 атмосфера.
2,8–1 — разница нижнего и верхнего пределов составит 1,8 атм., это на 0,3 атмосферы больше давления в расширительном бачке.

Руководство по эксплуатации определяет, что давление нижнего предела в идеальном случае должно быть на 0,2 атмосферы больше давления в расширительном бачке. При таком соотношении установки оптимально количество включений для электронасоса, что значительно продлевает ресурс работы насоса и реле. Разницу можно откорректировать малым болтом с пружиной или изменив давление в гидроаккумуляторе, подкачать или стравить воздух. Правильно установленные реле давления РДМ 5 «Джилекс» сделают режим насоса более экономным, уменьшат расход электроэнергии и прослужат долгое время.

5-канальный декодер DMX / RDM — Sowilo DS

Этот высококачественный 5-канальный декодер DMX512 рассчитан на 8 А на канал, что в сумме дает 40 А, и обеспечивает двунаправленную связь RDM.Он также имеет множество параметров конфигурации, которые можно настроить с помощью цифрового дисплея для различных приложений, включая следующие:

Регулировка частоты широтно-импульсной модуляции (ШИМ) от 500 Гц до 30 кГц, что делает его пригодным для использования в профессиональных камерах с нет мерцания

Разрешение затемнения 8 или 16 бит для точной настройки

Гамма-коррекция для более высокого разрешения затемнения при высокой или низкой яркости

Сигнальное соединение RJ45 или 5-контактное XLR DMX

Адресуются от 1 до 5 каналов для одноцветных, двухканальный белый, RGB, RGBW и, конечно же, наш 5-канальный Bifröst W-RGB-WW!

Характеристики 5-канального DMX / RDM декодера
Входной сигнал:	DMX512
Рабочее напряжение:	12–24 В постоянного тока
Количество каналов:	5
Максимальный ток:	40 A (5 x 8 A на канал)
Макс. нагрузка (24 В постоянного тока):	960 Вт (192 Вт на канал)
Частота ШИМ:	От 500 Гц до 30 кГц регулируется
Скорость передачи данных:	8 или 16 бит
Защита:	Короткое замыкание, оптическая изоляция
Размеры (ДхШхВ):	164 мм x 73 мм x 38 мм
Сертификаты:	UL, CE, FCC, RoHS, TUV
Гарантия:	3 года

Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

Как использовать систему смягчения последствий выезда на дорогах (RDM)

Система предотвращения выезда с дороги

помогает гарантировать, что ваш автомобиль покидает определенную полосу движения или проезжую часть в целом только тогда, когда водитель намеревается это сделать.

• Если ваш автомобиль дрейфует слишком близко к обнаруженной разметке полосы движения при движении от 45 до 90 миль в час без включенного сигнала поворота, система предупреждает вас визуальными и звуковыми предупреждениями о выезде с полосы движения.

• Если коррекция рулевого управления не применяется, система может применять крутящий момент рулевого управления, чтобы помочь удерживать автомобиль в обнаруженной полосе движения, когда вы начинаете пересекать линию полосы движения или край дороги.

• Если система определяет, что рулевого управления недостаточно для удержания транспортного средства на проезжей части, она может применить торможение, чтобы помочь ему полностью не съехать с дороги.

Как включить / выключить систему смягчения последствий выезда с дороги:

1. Нажмите кнопку Safety Support слева от рулевого колеса

Для новых Honda с прокручивающимся интерфейсом драйвера:

2. Прокрутите до значка RDM и нажмите селекторный переключатель.

Как настроить параметры смягчения последствий при выезде с дороги (автомобиль должен быть на стоянке):

Для автомобилей Honda, чувствительных к дисплею со звуковым экраном:

Выбрать настройки
Выбрать автомобиль
Выбор настройки системы помощи водителю
Выберите настройки смягчения последствий при выезде с дороги
Выберите Нормальный, Широкий, Только предупреждение или Узкий
Прокрутите вниз и выберите Сохранить

Для автомобилей Honda с сенсорным экраном с ЖК-экраном:

Нажмите кнопку CLOCK / MENU
Выберите настройки
Выберите настройки автомобиля
Выбор настройки системы помощи водителю
Выберите настройку смягчения последствий съезда с дороги
Выберите Нормальный, Широкий, Только предупреждение или Узкий

Чтобы увидеть в действии другие функции Honda Sensing Suite, щелкните здесь.

RDM может не обнаруживать всю разметку полосы движения или выезды с полосы движения; точность будет зависеть от погоды, скорости и состояния дороги. На работу системы влияет сильный жар в салоне. Водитель несет ответственность за безопасное управление автомобилем и предотвращение столкновений.

Драйвер

DMX, 5 каналов | Цифровой декодер DMX

5-канальные драйверы

Scenex Lighting идеально подходят для любых непиксельных светодиодных лент на 12 и 24 В RGB, теплого белого и холодного белого цветов.В зависимости от того, какой сигнальный кабель необходим, у них есть входы для подключения через Neutrik 5 Pin DMX и RJ45 ethernet, что позволяет подключать несколько драйверов в гирляндную цепь для одного сигнала. Каждый из 5-канальных выходов драйверов обеспечивает постоянное напряжение 8 А на выход (всего 40 А). Драйверы освещения Scenex заключены в прочный металлический корпус, что обеспечивает долговечность и долговечность ПРА для непрерывного использования.

Драйвер Scenex имеет возможности удаленного управления устройствами, RDM, так что вы можете контролировать эти драйверы в режиме реального времени.Идеально подходит для устранения неполадок и обслуживания вашей системной инфраструктуры, экономя драгоценное время и ресурсы на лету.

Вы требовали, мы прислушались к удобному для навигации цифровому ЖК-цифровому дисплею с кнопками управления для быстрой установки системного адреса DMX, количества выходных каналов, разрешения ШИМ (8-битный или 16-битный), частоты ШИМ и затемнения гамма-излучения. значения кривой.

Являясь контроллером DMX512 и RDM промышленного уровня, он имеет как декодер DMX, так и возможности ведущего устройства DMX.Делает невероятно простым переключение между мастер-режимом и режимом декодера. Каждый драйвер полностью поддерживает новейшие протоколы DMX512, DMX512 (1990), DMX512-A и RDM V1.0 (E1.20 — 2006 ESTA Standard).

В ведущем режиме 5-канальный драйвер может управлять светодиодным освещением RGB (WW) CW с 8 уровнями переменной, регулируемой яркости. С 32 встроенными программами для статических цветов или динамических цветовых узоров, есть также 16 настроек, изменяющих уровни регулируемой скорости.

Дополнительные сведения, спецификации и руководства см. В разделе вкладки «Функции и загрузки» на этой странице.

Свяжитесь с нами для получения дополнительной информации о 5-канальном драйвере DMX

Хотите быть в курсе последних новостей Scenex?
Щелкните ссылку здесь, чтобы подписаться на списки рассылки Scenex Lighting

Основные характеристики

Светодиодный контроллер промышленного уровня DMX512 и RDM
Высокотемпературный цифровой цифровой дисплей, удобный интерфейс
Прочная и долговечная металлическая внешняя оболочка
8A 5 каналов постоянного напряжения на выходе
Обильный входной и выходной порт сигнала DMX: 5-контактный XLR, 3-контактный XLR, RJ45, винтовой DMX
DMX512, DMX512 (1990), DMX512-A, RDM V1.0 (E1. 20 — стандарт ESTA 2006)
Функция двунаправленной связи RDM

Функции в режиме Master

32 программы для статических шаблонов RGB или рисунков с изменением цвета
Контроль и регулировка цветовой температуры двухцветных светодиодов CW и WW
8 уровней регулировки яркости RGB
16 уровней регулировки скорости смены рисунка

Функции в ведомом режиме

Всего 5 выходных каналов ШИМ, общий анод
Установить количество каналов DMX от 1 до 5 каналов
Включение главной консоли DMX512 для обнаружения декодера, отображения информации о декодере и установки адреса DMX
Управление DMX для каждого из пяти цветовых каналов с возможностью переключения 16 бит и 8 бит, настройка по умолчанию — 16 бит
10 уровней выходной частоты ШИМ опционально от 500 Гц до 30 кГц, настройка по умолчанию — 1 кГц
Режимы декодирования опционально, позволяют регулировать яркость каждого канала, общую яркость всех каналов и стробоскопические эффекты, режим по умолчанию — dp1.
No related posts.

Северный бастион — ремонт квартир

Рдм 5 регулировка: Реле давления РДМ 5: регулировка и инструкция к применению | ВодаСовет — водоснабжение дома

Реле давления РДМ 5: регулировка и инструкция к применению | ВодаСовет — водоснабжение дома

регулировка, инструкция и схема подключения, принцип работы реле для насосной станции, фото и видео обзор

Принцип работы

Как правильно провести регулировку

Как настраивается нижний предел давления

Заключение по теме

Реле давления Джилекс РДМ-5 — инструкция по регулировке на vodatyt.ru

Технические характеристики

Реле давления РДМ-5 – инструкция по регулировке

Реле давления рдм 5 отзывы

Рдм 5 регулировка инструкция

Установка и регулировка реле давления РДМ-5 рерайт от мастеров

Реле давления РМ-5G (м) 1/4″ ACR

Реле давления РДМ 5 (Джилекс) — инструкция, регулировка

Принцип работы

Методика регулировки

5-канальный декодер DMX / RDM — Sowilo DS

Как использовать систему смягчения последствий выезда на дорогах (RDM)

DMX, 5 каналов | Цифровой декодер DMX

Добавить комментарий Отменить ответ
