Содержание

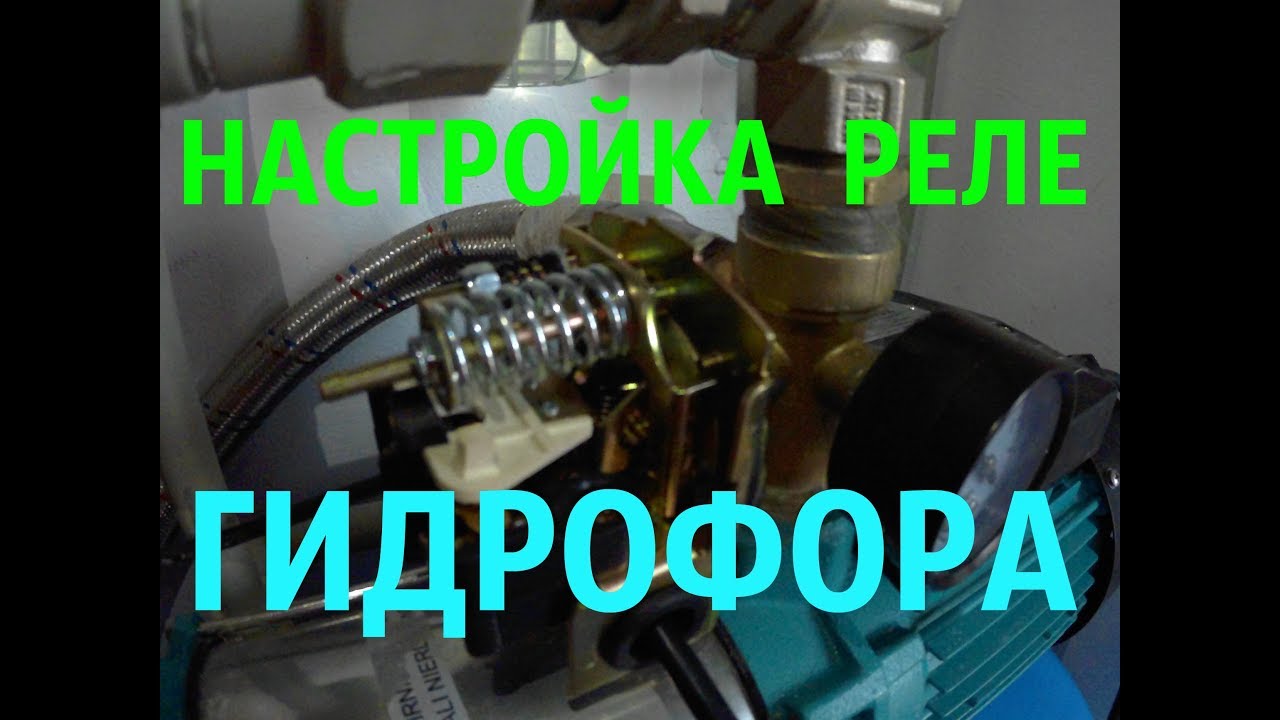

Как правильно настроить гидрофор?

04/12/2017

автор Администратор Главный

Гидрофор – это специальное устройство, позволяющее обеспечивать подачу воды, это своеобразный насос, который создает давление, в результате чего и осуществляется движение воды. Чтобы гидрофор работал качественно и без перебоев, а Вы всегда имели доступ к воде, необходимо осуществить некоторые настройки этого чуда техники. Одной из важнейших составляющих этого устройства является реле давления, которое обеспечивает наличие автоматики в подаче воды. Как правильно настроить гидрофор, чтобы раз и навсегда можно было забыть о проблеме отсутствия воды или ее низкого давления? На этот вопрос мы попытаемся ответить, ведь от качества подачи воды зависит не просто Ваш комфорт, но и Ваше здоровье, ведь правила личной гигиены никто не отменял.

Настройка гидрофора

Прежде всего, нам необходимо открутить крышку, под которой расположено реле давления, делать это нужно очень аккуратно. Что же дальше и как правильно настроить гидрофор? Под крышкой мы видим две пружины, одна – побольше, вторая – поменьше, первая отвечает за регулировку давления при включении, а вторая – за регуляцию разницы между включением и выключением. Далее, вращая винт, мы выставляем сначала нижнее давление, а потом верхнее. После этого обязательно проверьте давление в баке, оно должно быть в пределах нормы. Если Вы хотите увеличить давление включения, необходимо немного закрутить большую пружину, а если увеличить давление, при котором система будет выключаться – достаточно то же самое сделать с гайкой на маленькой пружине.

Заключение

Как видите, сама система настройки гидрофора несложная, если Вы хотите увеличить разницу между давлением включения и выключения, закрутите пружину, а если уменьшить – ослабьте. Чтобы автоматика работала без проблем, необходим высококачественный гидрофор, такой Вы можете найти на сайте 5дюймов.рф компании «5 дюймов». Не стоит экономить на этом устройстве, ведь речь идет о достаточно высоком давлении, которое способно выдержать только оригинальное оборудование.

Настройка гидрофора не всегда требуется, есть модели, где уже выставлены усредненные значения, но они подходят не всем. Не забывайте, что при покупке гидрофора в компании «5дюймов» Вы всегда можете получить бесплатную консультацию специалиста по настройке этого устройства. Если подойти к установке и настройке гидрофора со всей серьезностью, Вы надолго забудете о проблемах с подачей воды и будете круглогодично радоваться ее постоянному хорошему давлению.

Сообщения не найдены

Новое сообщение

Регулировка регулятора давления воды насосной станции, как отрегулировать гидрофор?

Самостоятельная установка и регулировка реле давления воды для насоса

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

Основной прибор с дополнительными элементами

Принцип работы и составные части приспособления

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

Можно ознакомиться со строением реле наглядно

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Состав системы контроля давления в системе

Порядок работы приспособления примерно следующий.

На начальном этапе тратится вода из расширительного бака, что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

Манометр необходим для снятия показаний давления

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

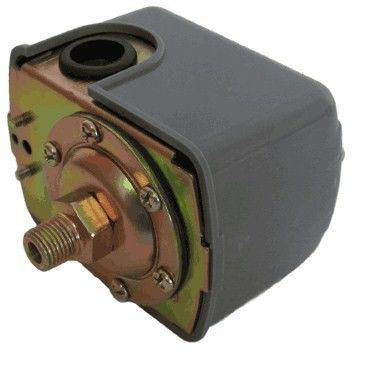

Представлено реле Калибр РД-5

Изображение	Производитель и модель	Цена в рублях
	Belamos PS-02	540
	Калибр РД-5	490
	Danfoss KP1	1 570
	Джилекс РДМ-5	900

Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги.

Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

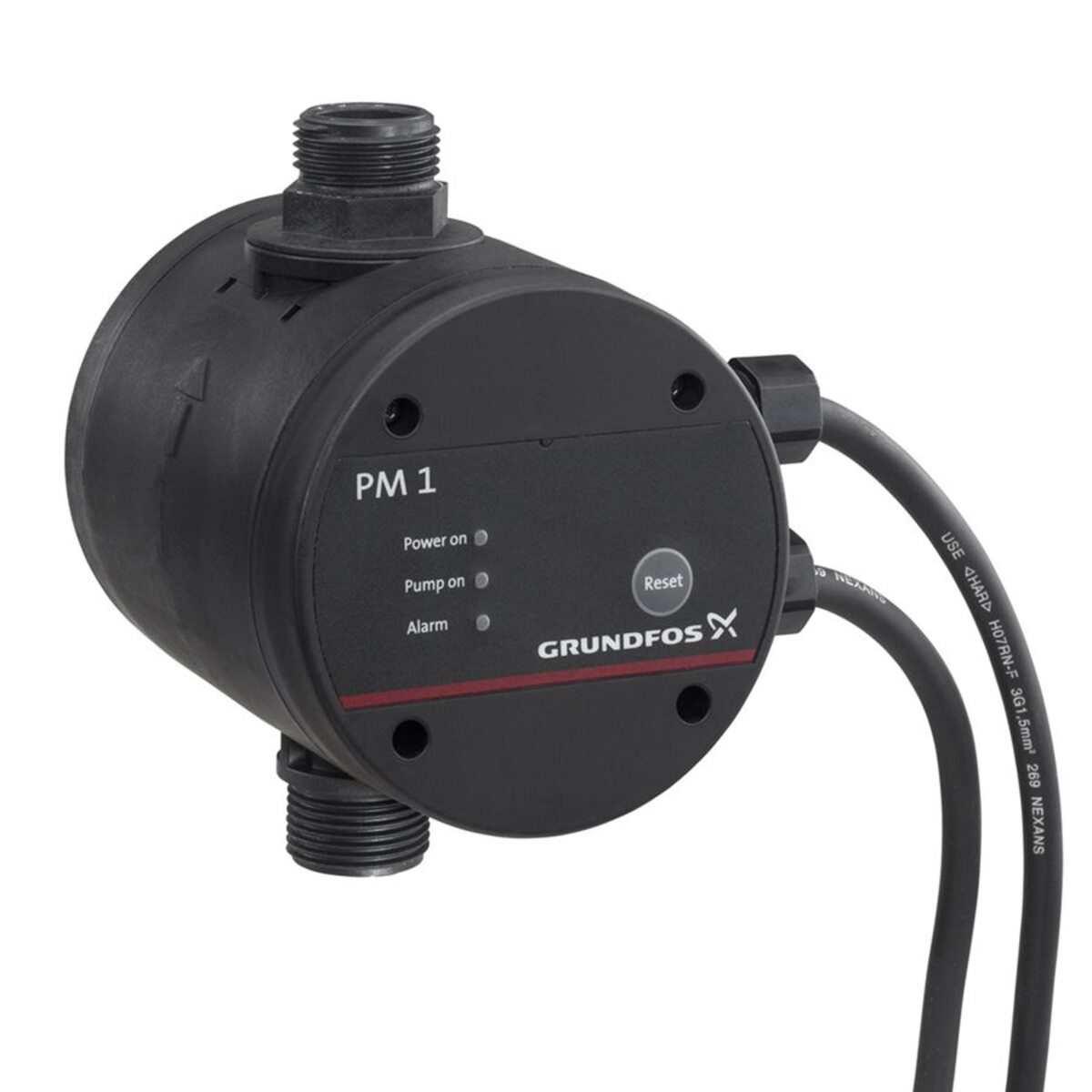

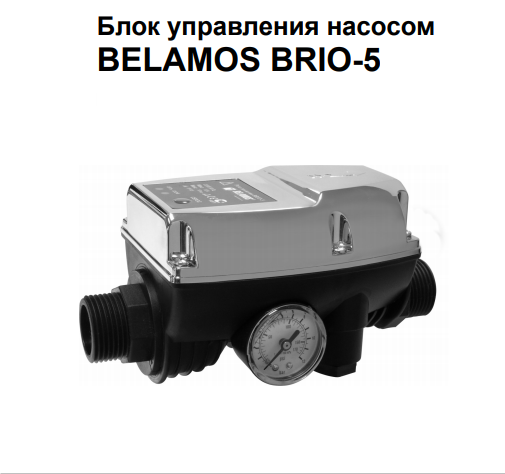

Внешний вид электронного изделия с защитой от холостого хода

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

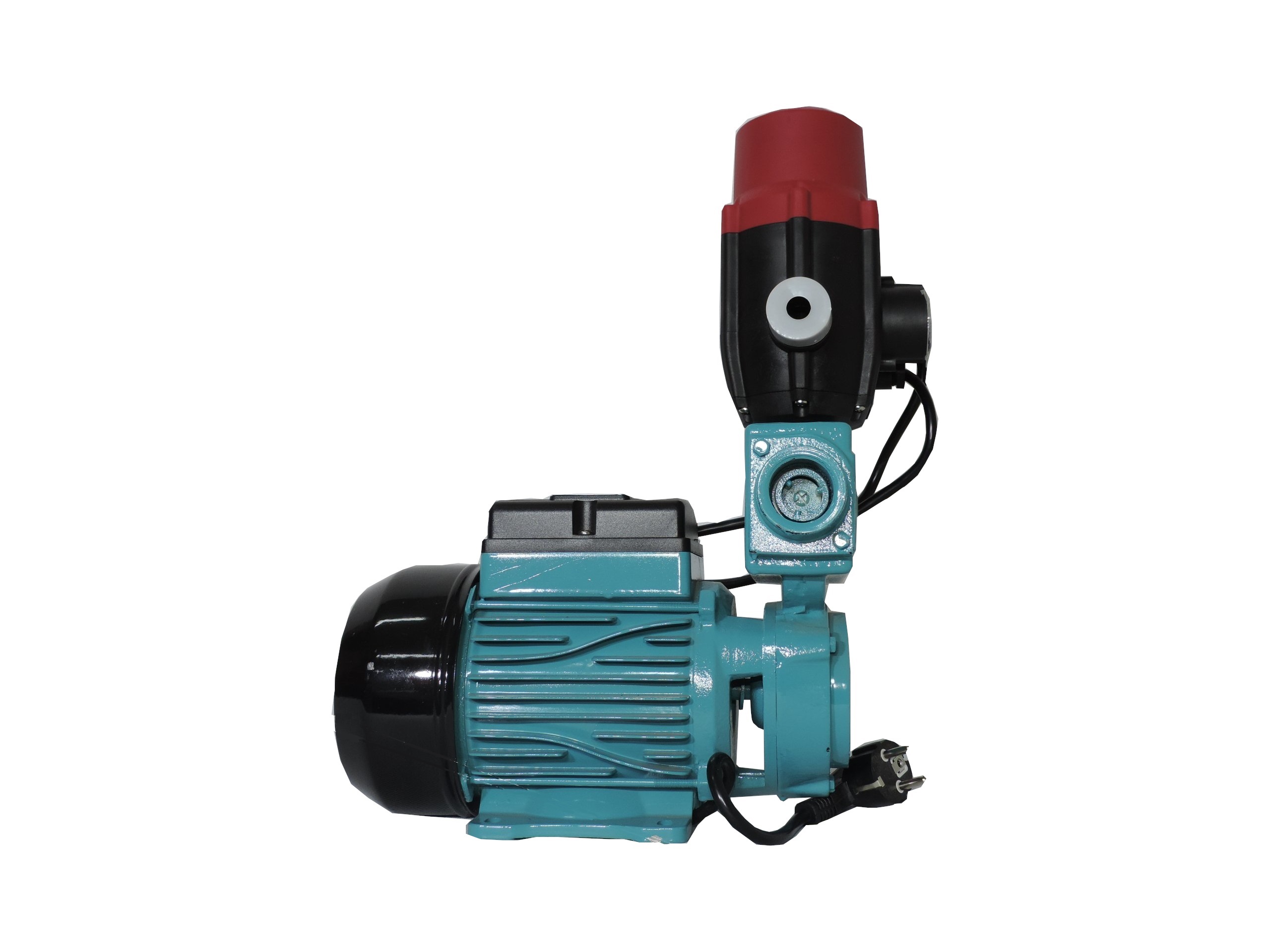

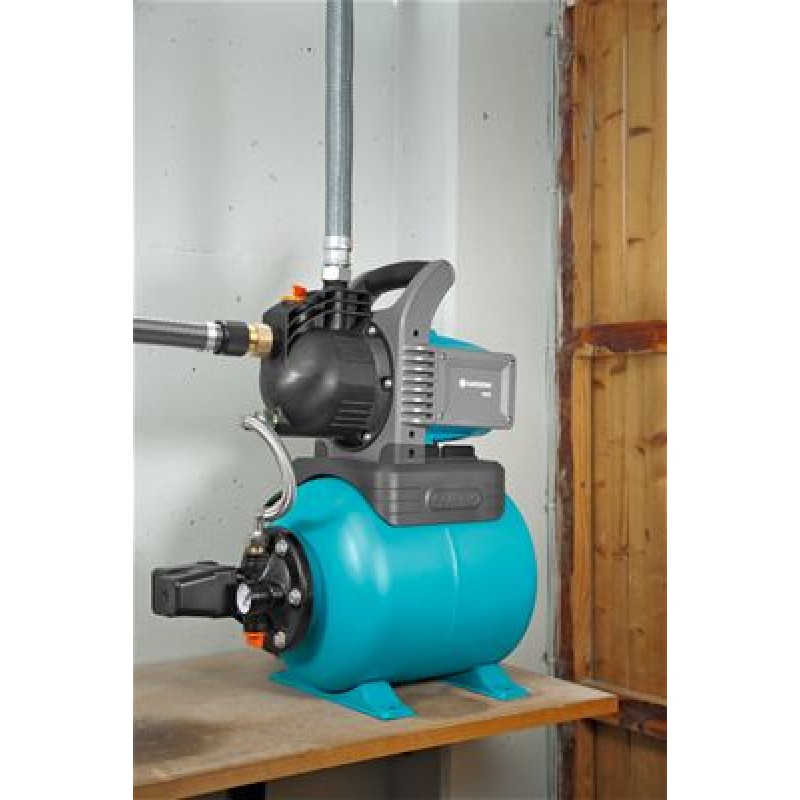

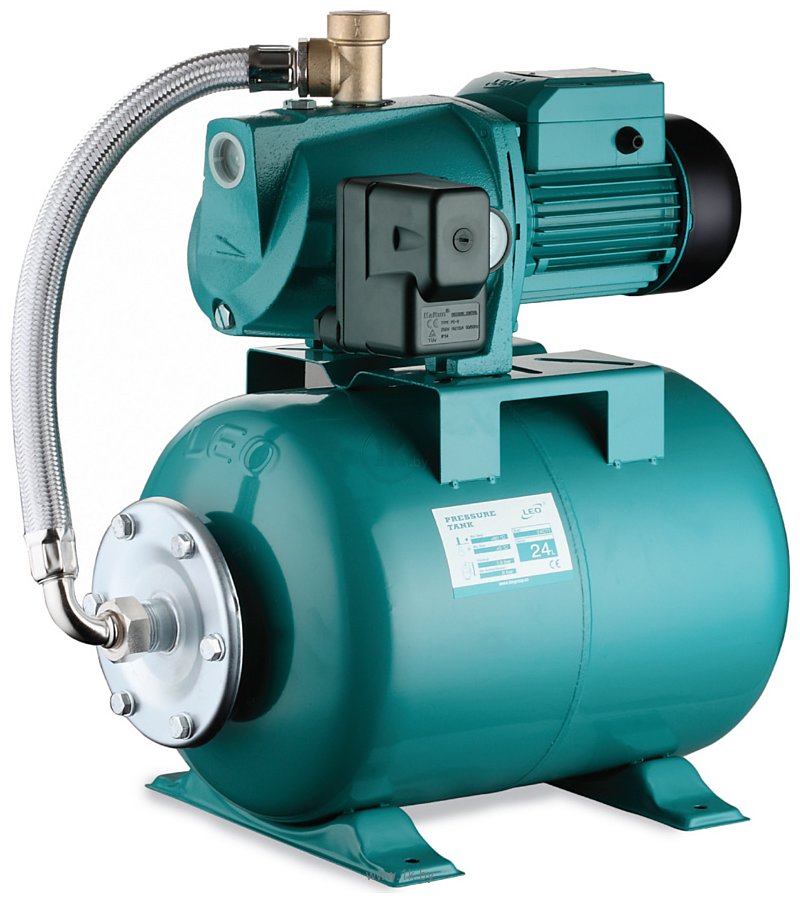

Пример установки устройства совместно с насосной станцией

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет.

Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление, так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

клеммы для подсоединения фазы и нулевого провода;
контакты для заземления;
клеммы для проводов, ведущих от насоса.

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.

После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

давлению на выпускном патрубке;
уровню воды;
потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется.

Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)

Настройка давления в насосной станции с гидроаккумулятором

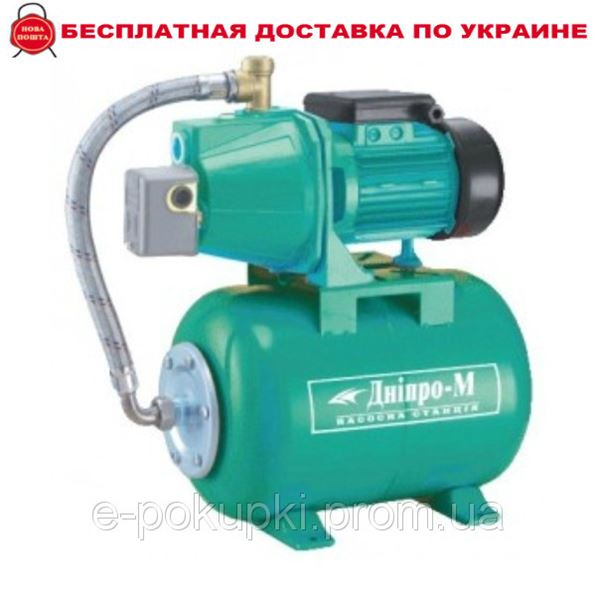

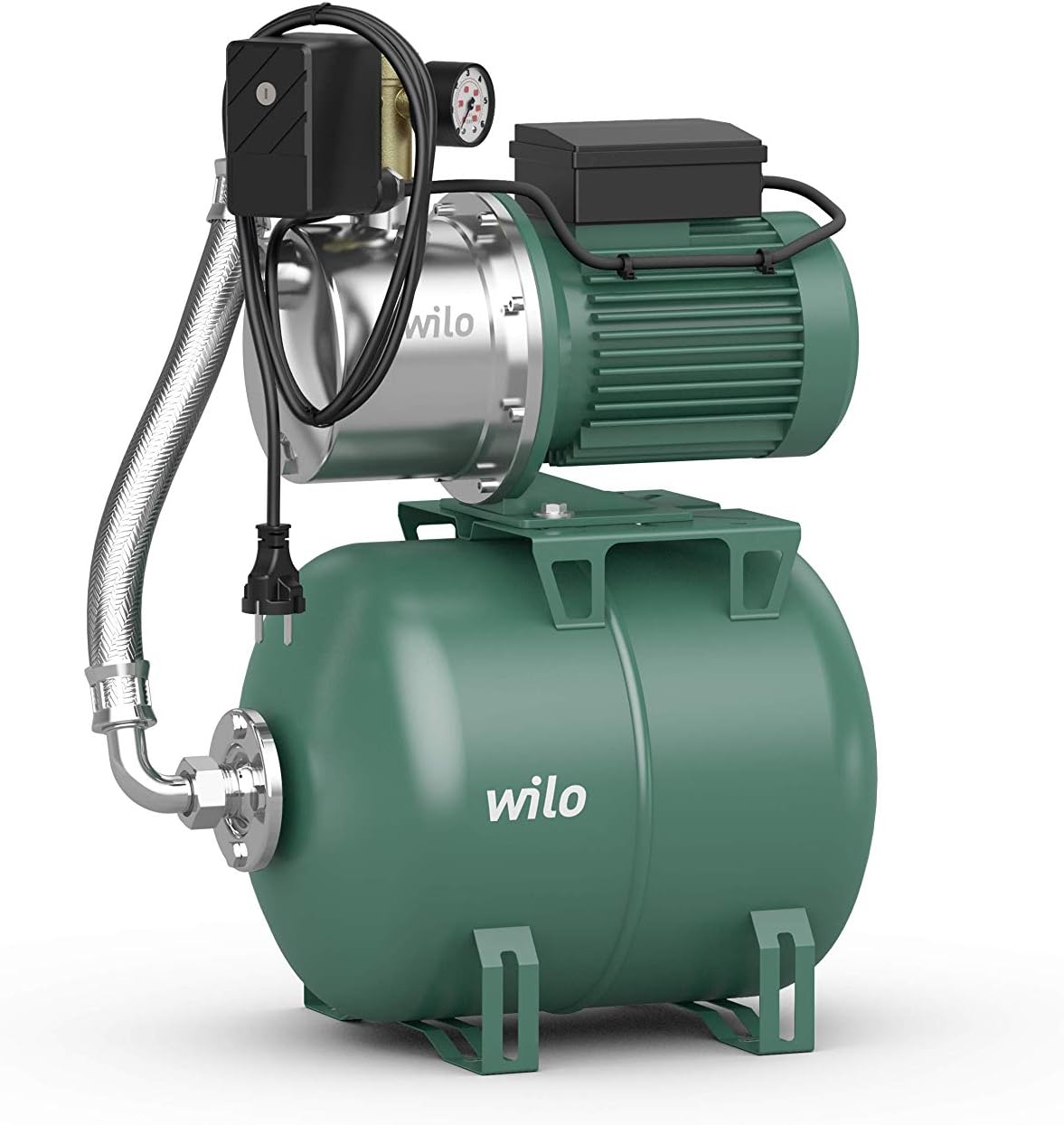

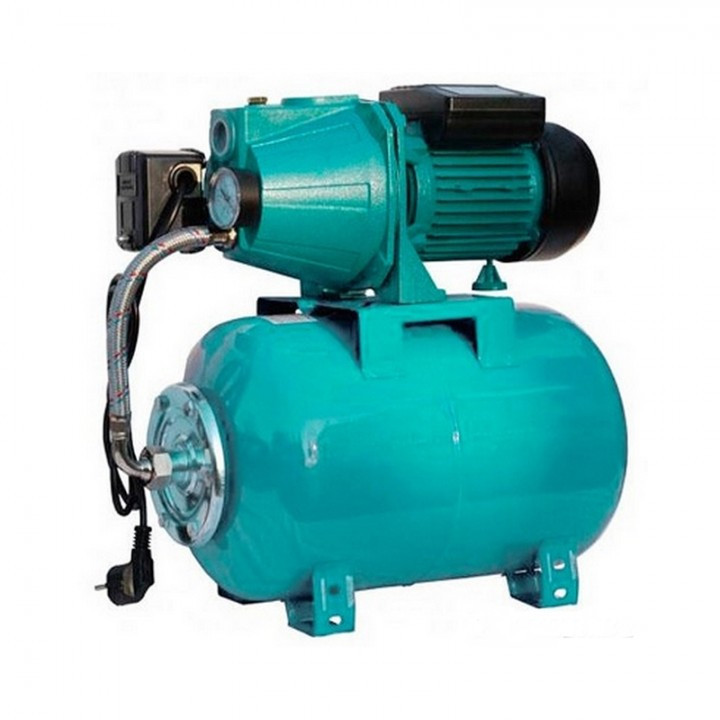

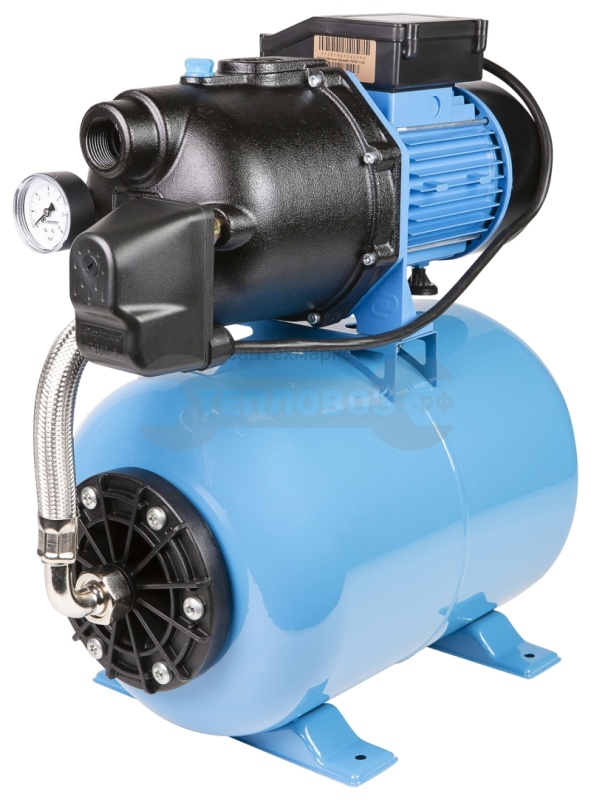

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

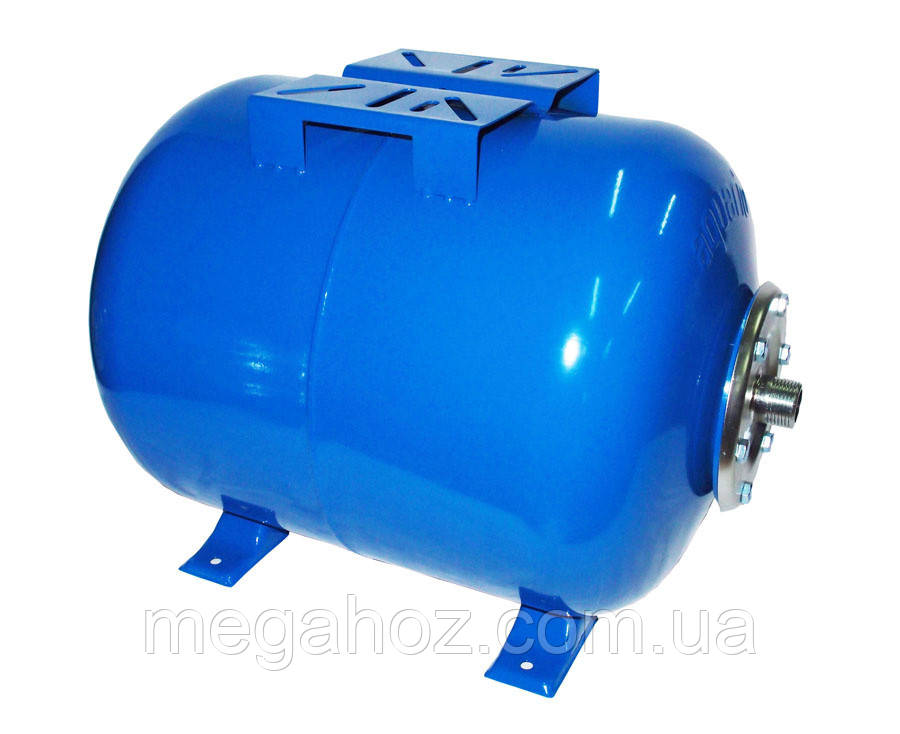

Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Устройство и принцип работы реле давления

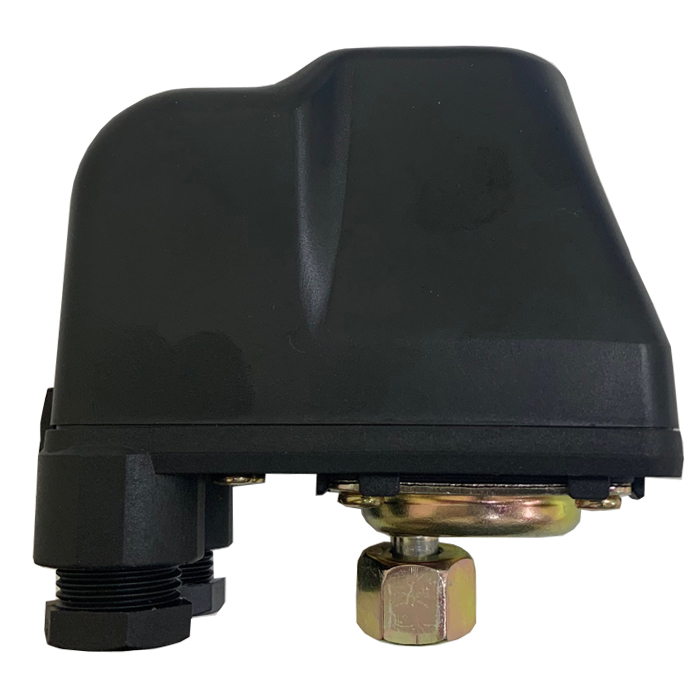

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

Корпус (см рисунок ниже).

Фланец для подсоединения модуля к системе.
Гайка, предназначенная для регулировки отключения аппарата.
Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
Клеммы, к которым подключаются провода, идущие от насоса.
Место для подключения проводов от электросети.
Клеммы заземления.
Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

после запуска двигателя насоса, он сразу же отключается;
после отключения станции наблюдается слабый напор в системе;
при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

Отключите оборудование от электросети.
Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

Запишите показатели манометра при включении и отключении агрегата.
Выдерните шнур питания станции из розетки или отключите автоматы.
Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Схема подключения реле давления. Подробный рассказ с иллюстрациями

Дмитрий Белкин

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.
Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

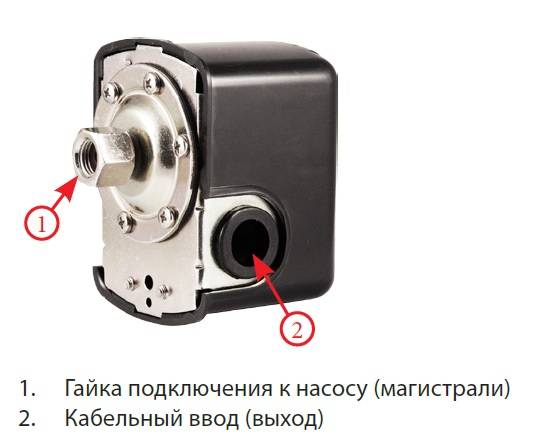

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

По теме резьбовых соединений есть удачные статьи!

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Подключаем реле давления к электричеству

Контактная группа реального реле. Видны подсоединения для проводов
Здесь видно, как контакты разбиты по парам. Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот

Электрическая схема реле давления
Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно

Это те самые контакты.
Они движутся вверх и вниз и замыкают контактные пары

Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE. Если вы знакомы с азами электричества, то контакты можно найти буквально на глаз и проверить свою находку пробником. Тем более, что на контакты можно чуток пальцем нажать и они разомкнутся.

Реле FSG-2 — электрические подключения Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется

Требования к электрическому проводу

Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!

Диаметр и площадь жилыЯ выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь — это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках. Я думаю, вас ждет сюрприз! Важно!!!Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать. А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью. Скорее всего это так и есть, но чем черт не шутит? А если сомневаетесь, вызовите, лучше, электрика!

Подключаем 220 вольт

Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов. Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой. Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.

Подключаем реле к насосу

Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса. Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину. Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Важно! Есть специальная статья, которая посвящена именно регулировке реле давления! Обязательно почитайте! Там все разжевано!

Обязательно прочитайте статью о том, как я разбирал реле давления и разбирался в принципе его работы. Там куча важных сведений, которые сильно коррелируют с содержанием этой статьи.

ВСЕ! Работа закончена! Все довольны!

Спасибо за внимание!
Дмитрий Белкин

Редуктор давления воды является важным элементом отопительной системы и водопровода. В некоторых случаях может возникнуть потребность в его регулировании. Прежде чем выполнять какие-то работы, нужно определиться с моделью прибора. Так, некоторые редукторы настраиваются непосредственно во время производства. Для регулировки же других может понадобиться отвертка или гаечный ключ. Да и сам процесс настройки имеет некоторые нюансы.

Регулятор давления: что это?

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с избыточным давлением. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

высотки ;
рабочие цеха;
технологические сооружения;
жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Видео:

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Valtec редуктор давления VT. 087

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем. Очень важно учесть установку в системе водообеспечения квартиры.

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Некоторые нюансы

Но, как настроить давление воды в квартире, если стоит бюджетный редуктор, который не имеет манометр. Решить вопрос можно несколькими путями:

Первый вариант подразумевает временную установку манометра в систему, что позволит точно определить значение напора. После того как регулировка редуктора воды в квартире будет проведена, измерительный прибор демонтируется, а на его место ставится заглушка.
Второй вариант более прост в выполнении. Здесь нет потребности в проведении установки и дальнейшего демонтажа измерительного прибора. Настройка проводится исключительно на глаз. После нескольких вращений головки нужно открыть смеситель и визуально ценить силу напора.

Недостаток второго способа заключается в том, что нет возможности установить точное значение напора. В дальнейшем это может вызвать неполадки в работе бытовой техники и сантехники. Дело в том, что существует норма давления холодной воды в квартире, при которой сантехнические приборы работают нормально. Но, если напор будет слишком высоким или низким, то это приведет к нарушению правил их эксплуатации

Схема регулятора давления воды

Часто бывают случаи что падает давления в водопроводе, причина засорился фильтр или окислился регулятор давления воды на входе в квартиру. Решить эту проблему можно слегка постучать по корпусу или взять торцевой ключ и покрутить регулировочный винт.

Однако, если регулятор не поддается регулировки его следует попросту заменить.

В связи с такими особенностями, специалисты рекомендуют всерьез отнестись к выбору устройства. Лучше всего обратить внимание на современные модели, которые имеют в составе контрольно измерительный прибор и легко поддаются регулировки без использования дополнительных инструментов. Среди популярных брендов стоит выделить «Honeywell», «Watts», «Officine Riqamonti». Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации.де

Как работает реле давления для насосной станции + правила и особенности его регулировки

Представьте, что для получения воды на даче можно просто открыть кран. Что не нужно ведрами наполнять емкости для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого надо всего лишь установить насосное оборудование с датчиком давления, но прежде следует разобраться с его устройством, согласны?

Наша статья в тонких подробностях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает прибор, каким образом он активизирует и останавливает откачку. Мы подробно описываем востребованные варианты датчиков давления и способы их регулировки.

В материале перечислены технологические нюансы и методы настройки реле. Изложенную информацию идеально дополняют полезные схемы, фото и видео-приложения.

Роль реле давления в системе водоподачи

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

позволяет всем приборам функционировать в заданном режиме;
чутко реагирует на изменение порогов включения/выключения;
активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

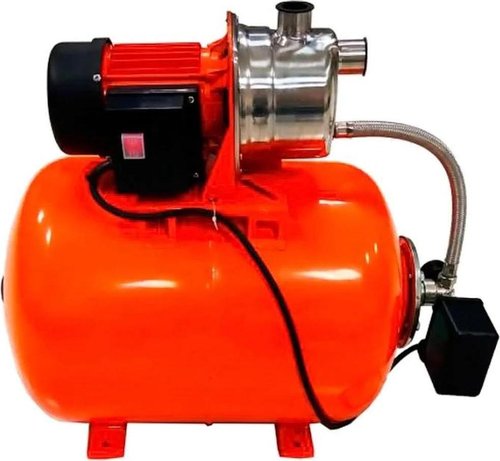

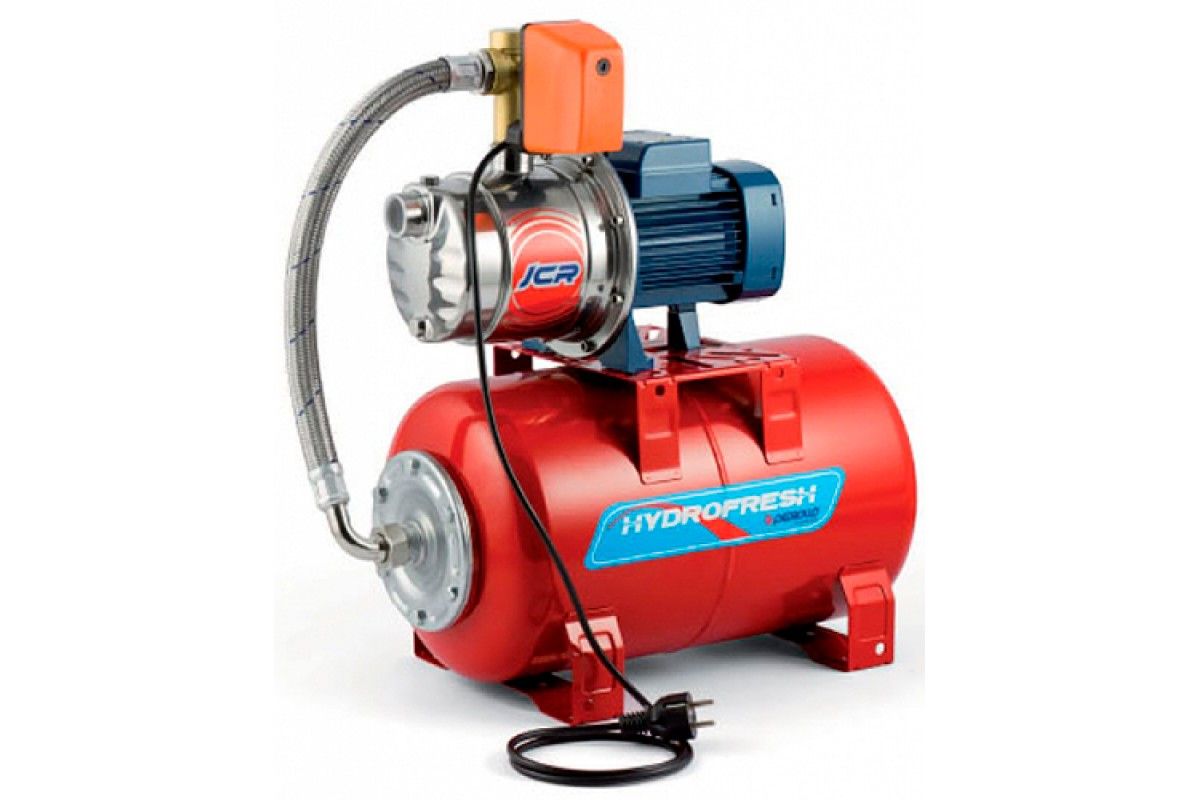

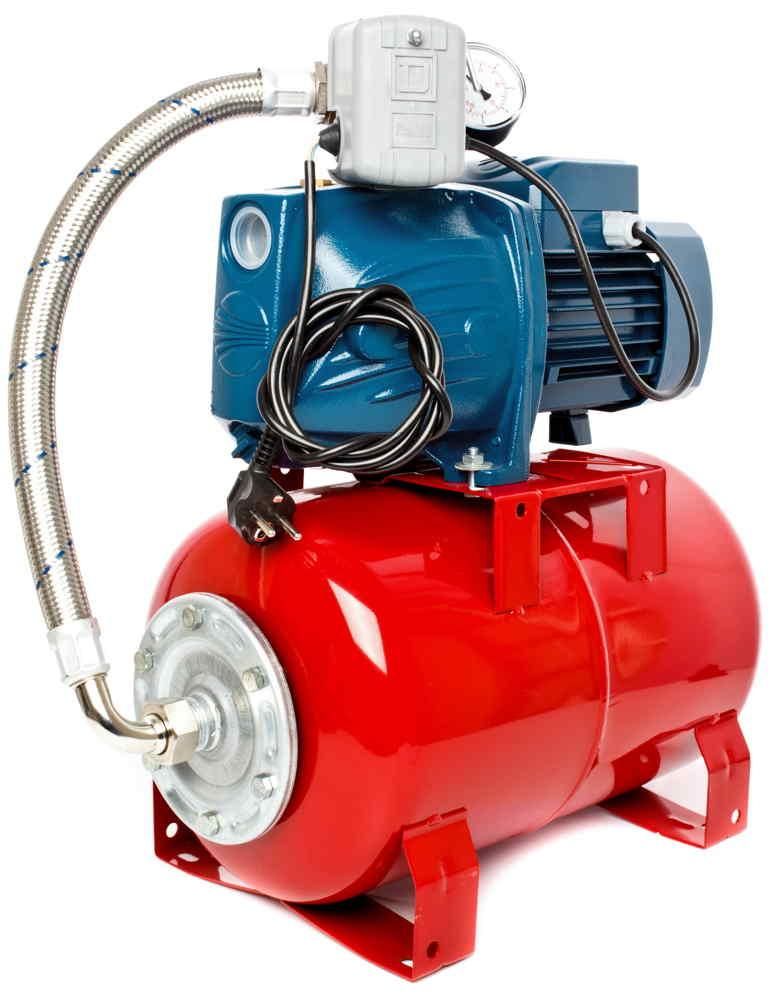

Покупая насосную станцию, вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе гидроаккумулятора, но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Галерея изображений Фото из Оригинальное реле давления Grundfos Реле с интегрированным манометром AL-KO Отечественное реле давления Вихрь Оборудование марки Gardena для дачи

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Галерея изображений Фото из Клеммы для подключения заземляющего провода Клеммы для подключения фазы и ноля Большая пружина и ее назначение Маленькая регулировочная пружина

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к гидробаку или монтироваться на трубу.

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Причины для выполнения индивидуальной настройки

Разборную конструкцию прибора и инструкцию по настройке придумали не зря. Заводские параметры редко когда соответствуют требованиям системы водоснабжения, а также объему гидроаккумулятора.

Перед процедурой коррекции реле обязательно следует убедиться в исправности гидроаккумулятора и налаженной работе системы водоподачи в дом, иначе можно неправильно выставить рабочие параметры

С помощью настройки можно не только «подогнать» верхний и нижний предел под оптимальные значения, но и сделать работу оборудования более щадящей – например, уменьшить число включений/выключений насоса. Для этого достаточно немного увеличить диапазон между рабочими давлениями – дельту.

Можно столкнуться и с некорректной настройкой фабричной модели. Если дельту неправильно скоординировали и сделали слишком маленькой, то насос будет постоянно включаться и выключаться, реагируя на минимальное повышение параметров.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений Фото из Этап 1 – подготовка оборудования Этап 2 – регулировка величины включения Этап 3 – регулировка величины отключения Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
Проверяем, как изменилось давление отключения и тестируем систему.
Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений Фото из Забился патрубок подключения к гидробаку Чистка входного отверстия в реле Засорились электрические контакты Чистка блока контактов

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Выводы и полезное видео по теме

Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.

Рекомендации по настройке автоматики:

Профессиональные советы по правильной регулировке:

Сравнительная характеристика двух видов реле:

Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.

Гидрофор устройство принцип работы

Схема автоматического управления электроприводом центробежного насоса

Схема предназначена для автоматического и ручного управления электроприводом

центробежного насоса системы санитарной воды ( рис. 11.4 ).

В состав системы управления входит гидрофор ( рис. 11.3 ).

Гидрофор – устройство для накопления и расходования воды в системах автомати-

зированных судовых электроприводов.

На судах гидрофоры используют в системах пресной и забортной ( санитарной ) воды.

Пресная вода подается в каюты, душевые, прачечную, на камбуз, в буфет комсоста-

ва и другие судовые жилые и служебные помещения.-

. Забортная вода подается в гальюны, а также для смыва палубы в душевые, прачеч-

ные, на камбуз и другие помещения. В каюты забортная вода не подается.

Рис. 11.3. Устройство гидрофора

Конструктивно гидрофор представляет собой стальную емкость – резервуар, в верх

ней части которого находится воздух, образующий воздушную подушку. Остальная часть заполнена водой ( соответственно пресной или забортной ). Таким образом, воздух стре-

мится вытеснить воду из резервуара в систему.

Емкость резервуара зависит от водоизмещения судна – чем больше судно, тем ем-

кость больше. На судах водоизмещением 1500….2000 тонн эта емкость составляет около 300 литров воды.

Внутри резервуара давление воздуха на воду, т. е. давление воды в системе, изменя-

ется в пределах от 2-х до 4-х технических атмосфер ( at ).

Вода в резервуар поступает от насоса через клапан YV1, а в систему пресной ( за-

бортной ) воды подается через клапан YV2. При работе гидрофора оба клапана постоянно открыты.

В верхней части резервуара находятся реле давления SP, управляющее включением и отключением насоса, и манометр рР, служащий для контроля воды в резервуаре ( т.е. в системе ). Клапаны YV3 и YV4 при работе гидрофора постоянно открыты.

Клапан YV3 закрывают, если необходимо снять реле давления SP для профилакти-

ки или замены. Аналогично, клапан YV4 закрывают, если необходимо снять манометр рР для профилактики или замены.

В нижней части гидрофора расположен клапан YV5, предназначенный для удале-

ния шлама из резервуара. Шлам – это взвесь мелких частиц грязи в воде, скапливающаяся на дне резервуара..

При работе гидрофора клапан YV5 закрыт, для удаления грязи клапан открывают, и остатки грязи вместе с водой удаляются из резервуара.

На судах отечественной постройки в качестве реле давления применяют комбини-

рованное реле типа РДК-57 ( реле давления комбинированное ), внутри корпуса которого находятся два одинаковых по устройству реле, одно – минимального давления, другое –

максимального. Эти реле отличаются только настройкой на разные значения давления.

Принцип действия гидрофора состоит в следующем.

Если в результате расхода воды давление воды понизится до минимального ( 2 at ),

реле минимального давления замыкает свой контакт, в результате насос включается и по-

дает воду в резервуар. При повышении давления воды в резервуаре до максимального

( 4 at ) реле максимального давления размыкает свой контакт, в результате насос останав-

Далее процесс повторяется.

Элементы схемы ( рис. 11.4 ):

1. М – асинхронный двигатель с короткозамкнутым ротором;

2. SA – двухполюсный переключатель видов управления, имеет 3 положения:

а ) “0” – выключено, в этом положении контакты SA разомкнуты ;

б ) «ручное», в этом положении контакты SA переключаются вверх, включая в схему управления кнопочный пост с кнопками SB1 «Пуск» и SB2 «Стоп»;

в ) «автоматическое», в этом положении контакты SA переключаются вниз, включая в схему управления контакты реле минимального SРи SР давления;

3. КК1, КК2 – тепловые реле, для защиты двигателя от токов перегрузки;

4. КМ – катушка линейного контактора, для включения и отключения двигателя М;

5. FU – предохранители, для защиты катушки КМ от токов короткого замыкания.

Рис. 11.4. Принципиальная схема автоматического управления электроприводом центробежного санитарного насоса.

Реле давления SРзамыкает контакт при понижении давления воды до 2,0 at

( 2 кг/см) и размыкает при повышении давления воды до 2,5 at ( 2,5 кг/см).

Реле давления SРразмыкает контакт при повышении давления воды до 4,0 at

( 4 кг/см) и замыкает при понижении давления воды до 3,5 at ( 3,5 кгс/см).

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Как то на паре, один преподаватель сказал, когда лекция заканчивалась – это был конец пары: «Что-то тут концом пахнет». 8569 – | 8144 – или читать все.

91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Система водообеспечения в частном доме включает в себя, кроме погружного насоса, систему поддержания требуемого давления в водопроводе, а значит, постоянного напора. В ее составе находятся гидропневмоаккумулятор и реле давления (гидрофор). Основным назначением гидрофора является управление включением и отключением насоса в автоматическом режиме.

Происходит данный процесс за счет контактной группы, которая замыкается или размыкается по достижению выставленного в настройках давления (минимального или максимального показаний). Продаваемые в магазинах реле давления имеют заводские настройки верхнего значения, отвечающего за отключение нагнетающего насоса и нижнего значения, отвечающего за его включение. Заводские параметры не превышают 3 бар для отключения и 1,8 бар для включения насоса.

Устройство гидрофора (реле давления)

Реле давления – электромеханический прибор. В пластиковом корпусе размещена металлическая пластина, на которой смонтированы две шпильки с пружинами и гайками для регулирования максимального и минимального значений, контактная группа.

С нижней стороны реле расположены два кабельных канала с обжимными муфтами и присоединительный фланец к системе водопровода. Клеммная группа имеет три ряда зажимов. Первый для подключения питания. Второй для подключения насоса. А третий — это заземление.

Принцип работы гидрофора

Вода, поступающая от погруженного насоса, давит на мембрану. При уменьшении объема воздуха в камере увеличивается его давление и за счет этого поршень перемещается, приводя группу контактов в движение.

Группа контактов шарнирно закреплена. В зависимости от воздействия она либо замкнута, либо разомкнута.

Для уравновешивания разности нагрузок группа контактов укомплектовывается пружиной и регулировочной гайкой.

При открывании крана объем воды снижается, а соответственно и напор. Пружина, преодолевая снижающуюся нагрузку, замыкает группу контактов, тем самым подключая насос в рабочее состояние.

Нагнетая воду, давление постепенно увеличивается. Воздух давит на шток второй пружины. Группа контактов размыкается и насос отключается.

Регулирование реле давления

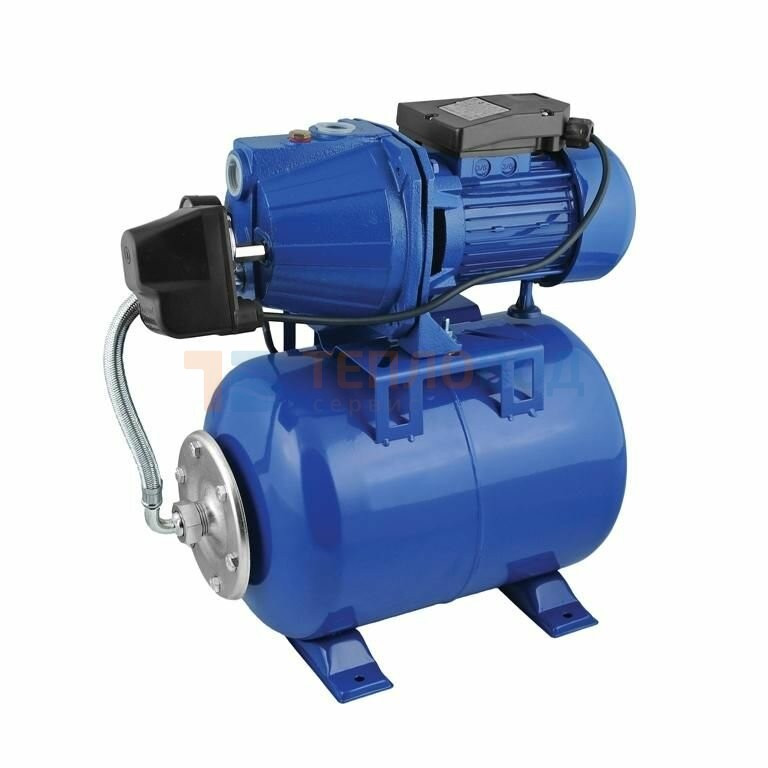

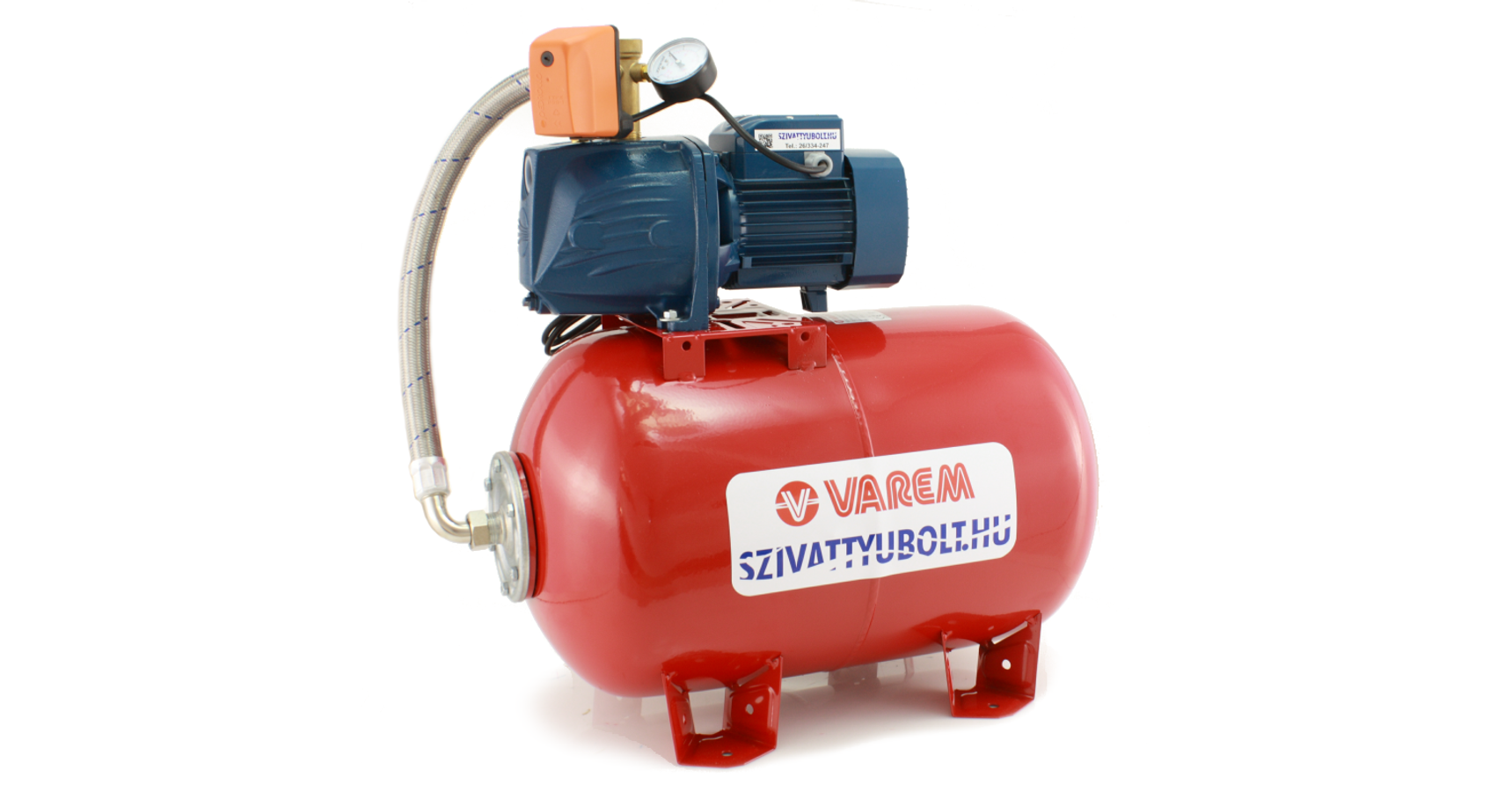

При оборудовании дома водопроводом чаще покупают готовый комплект насосной станции. В этот комплект входит:

гидропневмоаккумулятор;
реле давления;
манометр.

И все это собрано на одной платформе и имеет компактные габариты.

Для увеличения срока эксплуатации насосной станции или при некой неисправности реле требуется регулировка параметров под конкретные объемы потребления воды в доме. Для этого надо иметь представление об устройстве и принципе работы отдельных агрегатов.

Устройство и принцип работы гидропневмоаккумулятора

Гидропневмоаккумулятор – емкость, предназначенная для накопления воды. Герметичный резервуар состоит из двух сваренных половин и имеет различный объем. Посредством фланца внутри резервуара закреплена резиновая мембрана (груша). За счет этого гидроаккумулятор поделен на две части.

Для создания требуемой нагрузки с задней стороны бака закачивается воздух через клапан. Устройство клапана аналогично автомобильному ниппелю, поэтому нагнетать воздух можно с помощью насоса, предназначенного для накачивания колес.

В грушу поступает вода от насоса. Из-за противодействия воздуха в водопроводе сохраняется постоянный напор воды. Давление воздуха должно быть оптимальным. Сниженное значение провоцирует чрезмерное растяжение мембраны и как следствие сниженный срок работы. это приводит к неисправности – прорыв резинового полотна. А увеличенное значение приводит к уменьшению объема накапливаемой воды и как следствие частое срабатывание насоса, что негативно сказывается на сроках его эксплуатации.

Регулировка реле давления насосной станции

На предприятиях, производящих сборку насосных станций пристальное внимание, уделяется регулировке гидрофора. Выставление оптимальных режимов залог длительной, безаварийной работы всех комплектующих станции. Но можно выставить свои значения и произвести настройку руками на срабатывание группы контактов.

Перед началом регулировки требуется проверить давление в гидропневмоаккумуляторе. Для этого берется автомобильный манометр, контролирующий давление в шинах. Открутив колпачок клапана, замеряется давление воздуха в баке.

Далее, без подключения к системе водопровода проводится проверка заводских настроек реле давления. По умолчанию они следующие:

нижний порог срабатывания (для включения насоса) – 1,5-1,7 бар;
верхний порог (для отключения насоса) – 2,5-2,8 бар.

Более привычные для российских потребителей значения показаний давления указываются в кгс/см2. И большинство манометров отечественного производства имеет данную шкалу. Отсюда:

нижний порог – 1,53-1,73 кгс/см2;
верхний порог – 2,55-2,85 кгс/см2.

Предполагается и другой вариант снятия показаний. При увеличении показаний на манометре, при котором насос отключается, говорит о недостаточности давления воздуха. Его показатель должен превышать 90% нижнего значения. То есть при значении в 1,5 кгс/см2 давление воздуха не должно превышать 1,35 кгс/см2.

После того как давление в гидроаккумуляторе отрегулировано переходим к регулировке непосредственно реле. Инструкция, идущая в комплекте, говорит, что точную регулировку можно произвести путем вращения гаек, отвечающих за сжатие пружин.

Процесс регулировки

Настройка реле давления насосной станции своими руками производится со снятой крышкой. Для того чтобы ее снять необходимо открутить декоративную пластмассовую гайку. После чего пред глазами появляются две пружины с шайбами и гайками.

Пружина и гайка большего размера отвечают за контроль, за нижним минимальным давлением (рдм) в водопроводе. При его снижении происходит замыкание контактов, срабатывает автоматическое подключение питания. На насос подается напряжение, и он включается.

Для увеличения значений давления требуется гайку закручивать, т.е. вращать по часовой стрелке. Чтобы уменьшить порог срабатывания гайку следует вращать против часовой стрелки.

Пружина и гайка меньшего размера отвечают за контроль верхнего максимального давления воды в водопроводе, при котором срабатывает отключение нагнетающего насоса. Еще ими настраивается разность давлений. Оптимальным значением считается перепад в 1,4 атмосферы. Меньшее значение позволит добиться равномерной подачи воды, но при этом увеличиться количество включений насоса.

Увеличенное значение, более щадящее, относится к насосу, но увеличивает напор струи, а следовательно, увеличивает нагрузку на резиновую мембрану. Увеличение сжатия малой пружины увеличивает разность верхнего и нижнего значений давления.

Стоит обратить внимание на пружину малого диаметра. Она довольна чувствительна и значит, регулировочную гайку следует вращать рукой осторожно на незначительный угол.

Как отрегулировать реле давления насосной станции при первоначальной настройке

Вскрыв крышку гидрофора можно увидеть следующую картину. Регулировочные пружины ослаблены, а гайки не затянуты. В этом случае придется настройку производить с нуля, своими руками. Последовательность проводимых работ выглядит так:

Запускается насосная станция. Открывается кран, наиболее удаленный по вертикали от точки всасывания, находящейся у дна скважины. При напоре струи воды, удовлетворяющей вас станция отключается. В этом промежутке времени по манометру определяется рабочее давление. Допустим, что давление было 1,5 кгс/см2.
После отключения насоса требуется начать разбирать реле. Демонтируется крышка и установка полностью обесточивается. Затем начинаем вращать гайку на пружине большего диаметра по часовой стрелке сжимая ее. Затягивание производить до тех пор, пока не услышите щелчок. Это говорит о смыкании контактов.
Далее, подключается питание и включается установка. Ее работа продолжается пока давление в системе не достигнет значения 2,8 кгс/см2. После чего производится отключение насоса.
На следующем этапе опять снимается напряжение и уже начинаем вращать гайку на пружине малого диаметра. Как и с большой пружиной вращаем до щелчка. Только при этом контакты размыкаются.
Регулировка реле произведена. Подключается питание от электросети. Крышка устанавливается на место. Насосная станция настроена на: нижний порог – 1,5 кгс/см2;

верхний порог – 2,8 кгс/см2.

Термины и обозначения

Нижний порог, отвечающий за включение – Р вкл;

Верхний порог, отвечающий за отключение – Р выл;

Перепад значений – ΔР;

Максимально возможная установка параметра при регулировке Р max = 5 кгс/см2.

Водоснабжение частного дома, находящегося за пределами централизованной системы, основано на подаче воды из автономных источников – колодца, скважины или накопительного резервуара (реже). Особенностью подземных источников является отсутствие давления, необходимого для подъема воды наверх. Следовательно, для непрерывного обеспечения участка или здания нужно приобрести регулирующую установку для доставки воды – насосную станцию или, другими словами, гидрофор для частного дома.

Покупка насосного оборудования основывается на учете характеристик всех частей системы, их совместимости, соответствия конкретному источнику (колодцу или скважине), а также на выборе места для установки. Монтаж насосной станции можно осуществлять на различных этапах: во время постройки дома, бурения скважины или ремонтных работ.

Для установки понадобится закрытая ровная площадка минимального размера (1-1,5 м²), расположенная в подсобном помещении, подвале или на улице. Если лучшим местом вы считаете угол в доме (санузел, веранда, погреб), то позаботьтесь о хорошей звукоизоляции, даже если оборудование снабжено необходимыми сертификатами.

Аспект #1 – устройство оборудования

До сих пор одинаково активно используют два типа гидрофоров:

мембранные, оснащенные эластичной герметичной мембраной, которая разделяет отсеки с водой и сжатым воздухом;
безмембранные, в которых вода и сжатый воздух не разделены, находятся в одном резервуаре.

Мембрана представляет собой плотный резиновый мешок, не контактирующий со стенками резервуара, в котором находится. Гидрофоры с мембранным устройством компактны, имеют меньшие размеры и не требуют большой площади для установки – идеальный вариант для домов с дефицитом свободного пространства. Объем бака – в среднем 30-50 литров, но при необходимости можно подыскать 80-ти и 100-литровые модели.

Самовсасывающий мотор крепится сверху (у небольших моделей, у объемных – устанавливается рядом) и соединяется с баком эластичной трубой. Для регулировки давления сжатого воздуха используется ниппель. Благодаря конструктивным особенностям мембранное устройство издает меньше шума. В некоторых моделях предусмотрена возможность замены изношенной мембраны. Если придется покупать запасной вариант, удостоверьтесь в его сертификации, так как материал (обычно резина) контактирует с питьевой водой.

Безмембранный бак – вертикально расположенный большой цилиндр, объем которого 100 литров и более. Для подачи воды в комплекте с безмембранным гидрофором необходимо приобретать самовсасывающий насос вихревого типа. Оптимальное давление насоса не должно превышать 0,6 МПа, так как этот показатель является максимальным для большего числа гидрофоров.

Нормативные стандарты допускают использование насосов с большим давлением, но при условии установки предохранительного клапана, сток которого ведет в канализационную трубу.

От правильного выбора гидрофорного оборудования зависит стабилизация давления в устройстве и всей системе подачи воды, оптимальный напор в каждой точке водоразбора (в кухонном кране, в душе, для полива огорода), защита от больших нагрузок.

Следует помнить, что работа гидрофора основана на двух факторах:

изменении показателей давления;
объеме использованной воды.

То есть количество автоматических включений-выключений за один час может быть разным.

Рассмотрим, как давление влияет на запуск. Предположим, что в доме включили кран. Объем воды внутри устройства стал уменьшаться, а подушка сжатого воздуха, напротив, увеличиваться, что вызывает уменьшение давления. Как только давление достигло минимальной отметки, автоматически включается насос и качает воду до того момента, пока объем воздуха не уменьшится, следовательно, давление не повысится. Реле давления реагирует на это и отключает насос. Максимальный показатель давления внутри бака устанавливает производитель оборудования, однако работу реле можно регулировать самостоятельно.

Аспект #2 – объем и давление агрегата

Основной фактор, на который следует опираться при выборе объема гидроаккумулятора, – среднее количество воды, потребляемое семьей. Производительность высчитывают, опираясь на количество воды, потраченное за 1 час. Существуют усредненные значения, но их обычно принимают за минимум. Например, семье из 4 человек, проживающей в небольшом частном доме, необходим гидрофор с производительностью 2-3м³/ч. Большая семья, живущая в двухэтажном коттедже с садовым участком, должна рассчитывать на производительность не менее 7-8 м³/ч.

Кроме сухого подсчета количества жителей следует учитывать их образ жизни: некоторые моются раз в неделю, другие ежедневно. Целый ряд бытовых машин и приборов также работает на воде – стиральная и посудомоечная машины, гидромассажная и душевая системы, автоматический полив газона или сада.

Однако следует учитывать и максимальное давление, создаваемое насосом. Как правило, новый гидрофор комплектуется инструкцией, которая служит подсказкой: в таблице производитель указывает перечень важных величин, на которые необходимо ориентироваться при установке оборудования. Рабочее давление должно соответствовать всем приборам, включенным в систему водоснабжения. К ним относятся устройства, установленные в большинстве частных домов – различные виды водонагревателей (накопительные или проточные), котлы одно-или двухконтурные, бойлерное оборудование.

Давление выставляют в момент подключения оборудования вручную, при помощи регулирующих болтов, но строго по инструкции. Например, давление включения насоса – 1,7 бар, давление выключения насоса – 3,0 бар.

Аспект #3 – источник забора воды

Выбор гидрофора во многом зависит и от источника забора воды, в качестве которого выступают:

Чтобы поднять воду из скважины или колодца, необходим мощный насос. Он работает в непрерывном режиме, включаясь во время разбора воды и выключаясь, когда в доме закрывают все краны. Настроить его помогает реле давления – очень удобный регулируемый инструмент, который позволяет управлять подачей воды за счет роста или снижения давления.

Можно использовать два варианта насоса. Один из них, насос гидроаккумулятора, создает давление и за счет этого всасывает воду, однако он имеет ограничения. Кроме глубины (до 7-8 метров) необходимо учитывать и горизонтальные участки: 10 метров горизонтально расположенной трубы = полутора метрам вертикальной трубы, опущенной в скважину.

Схема забора воды из скважины или колодца с помощь самовсасывающего насоса. Такой способ имеет ограничения – максимальная глубина не более 8 метров

Когда уровень воды слишком низок, гидрофор устанавливают прямо в скважине, оборудуя площадку на необходимой высоте. Повышенная влажность даже при хорошей гидроизоляции способна вывести оборудование из строя раньше времени, поэтому данный способ используют лишь в безвыходном положении. Идеальный вариант для установки – сухой, теплый, специально оборудованный подвал.

Схема работы насосной станции, осуществляющей забор воды с помощью погружного насоса. Большая часть скважин имеет глубину 20-40 метров, что говорит об актуальности данного способа

Как ни странно, в небольших домах насосы выходят из строя чаще. Это происходит по одной причине: число включений-выключений оборудования больше, так как воду набирают часто, но в малых количествах. У каждой модели насоса есть контрольный показатель максимального включения в течение одного часа, например, 25-30 включений в час. Если жильцы дома будут пользоваться водой чаще, в первую очередь выйдет из строя двигатель – из-за перегрева. Чтобы избежать поломки, необходимо увеличить интервал между включениями – в этом состоит одна из важнейших функций гидрофора.

Частные дома, расположенные в черте города или села, как правило подключены к централизованной системе водоснабжения. Однако из-за небольшого напора часто вода не поступает на второй этаж, поэтому для принудительной подачи также необходима насосная станция. Гидрофор в комплекте с вихревым насосом следует подключить прямо к водопроводу. Чтобы давление было постоянным, лучше выбрать двигатель с инверторным управлением.

Примерная схема расположения насосного оборудования при заборе воды из водопровода. Преимущество данного способа – стабилизация подачи воды при недостаточном давлении в централизованной системе

Таким образом, гидрофоры оптимальны для эксплуатации в частных домах и на дачах с такими источниками воды, как неглубокие скважины и колодцы, нестабильные водопроводы или пруды – для полива огорода.

Аспект #4 – условия и место установки

Компактные размеры современного оборудования позволяют расположить его практически в любом подходящем углу – в санузле, на террасе, в подсобке, в прихожей и даже под раковиной на кухне. Уровень шума может быть различным, и при больших его показателях, безусловно, потребуется дополнительная шумоизоляция.

Устанавливая насосную станцию, необходимо помнить о стандартах и требованиях, предъявляемых при монтаже электрооборудования и систем водоснабжения в частных домах. Некоторые из правил касаются помещения для установки оборудования:

площадь комнаты – не менее 2 м х 2,5 м;
высота помещения – не менее 2,2 м;
минимальное расстояние от гидрофора до стены – 60 см;
минимальное расстояние от насоса до стены – 50 см.

Требования предъявляются не только к насосному оборудованию, но и ко всем сопутствующим системам. Все электрические кабеля, повода, светильники, лампы должны иметь высокую степень защиты от влаги. Температура в помещении не должна быть минусовой, оптимальный вариант – от +5ºС до +25ºС.

Обязательно наличие вентиляции, которая обеспечивает постоянное охлаждение двигателя. Страховка от аварийной случайности – наклон пола и канализационные отверстия с пропускной способностью, равной производительности насоса. Даже дверной блок должен соответствовать устанавливаемому оборудованию, чтобы при необходимости можно было без затруднений внести или вынести наиболее крупный элемент насосной станции.

Если вибрация и уровень шума гидрофора превышают нормативы, а проще говоря, мешают жить, его выносят за пределы здания и помещают в бетонный колодец – небольшую утепленную и герметичную яму в земле. Для защиты стенок от осыпания используют бетонирование с армированной сеткой, усиленное гидроизоляционной пленкой. Для утепления применяют листы пенополистирола, уложенные слоями не тоньше 5-8 см.

Роль потолка играет железобетонная плита, а двери – люк, герметично закрывающийся на замок. Дождевая вода может проникнуть в щели, поэтому сверху люк прикрывают листами рубероида или пластиковой водонепроницаемой крышкой. В продаже существуют дизайнерские варианты, маскирующие канализационные и технические люки, они выполнены в виде камней или зарослей травы.

Спуск в колодец осуществляется по лестнице, закрепленной на стене. Все условия аналогичны требованиям размещения в подсобном помещении – потребуется освещение, вентиляция, канализационный слив и утепление (особенно в северных регионах). Следует помнить, что двигатель насосной станции не защищен от заливания, поэтому опасен для пользователей. Все перечисленные нюансы следует учитывать еще на этапе покупки и выбора оборудования.

как правильно выбрать и установить

До сих пор одинаково активно используют два типа гидрофоров:

мембранные, оснащенные эластичной герметичной мембраной, которая разделяет отсеки с водой и сжатым воздухом;
безмембранные, в которых вода и сжатый воздух не разделены, находятся в одном резервуаре.

Схема насосной станции с мембранным гидрофором, оснащенным самовсасывающим насосом и датчиком давления воды, от показаний которого зависит работа насоса

Схема насосной станции с безмембранным гидрофором, имеющим вид большого резервуара на опорах: в нижней части емкости находится вода, в верхней – сжатый воздух

Для лучшего функционирования гидрофора и защиты его от поломки на трубе перед устройством монтируют фильтр дополнительной очистки воды

Следует помнить, что работа гидрофора основана на двух факторах:

изменении показателей давления;
объеме использованной воды.

То есть количество автоматических включений-выключений за один час может быть разным.

Стандартная схема работы гидрофора: вода заполняет накопительный бак, пока не срабатывает реле давления; насос включается снова после опустошения бака и повышения давления внутри резервуара

Учитывать давление необходимо и при выборе насоса для полива: https://diz-cafe.com/tech/motopompa-dlya-poliva-ogoroda.html

Таблицы, предлагаемые производителями, рассчитаны на установку оборудования профессионалами Если вы не в силах самостоятельно разобраться в схемах, обратитесь к специалистам в области монтажа систем водоснабжения

Выбор гидрофора во многом зависит и от источника забора воды, в качестве которого выступают:

колодец;
скважина;
водопровод;
пруд;
резервуар.

Подробнее о подборе насоса для скважины: https://diz-cafe.com/voda/kak-podobrat-nasos-dlya-skvazhiny.html

Подробнее о создании системы водоснабжения из колодца: https://diz-cafe.com/voda/vodosnabzheniya-zagorodnogo-doma-iz-kolodca.html

площадь комнаты – не менее 2 м х 2,5 м;
высота помещения – не менее 2,2 м;
минимальное расстояние от гидрофора до стены – 60 см;
минимальное расстояние от насоса до стены – 50 см.

В большом доме не возникает проблем с размещением гидрофора: часто его устанавливают вместе с другим насосным оборудованием в специально отведенном помещении, обеспечив удобный доступ для обслуживания и ремонта

Один из лучших вариантов размещения насосного оборудования – в цокольном этаже жилого дома, роль которого также может сыграть погреб или подвал

Если гидрофор установлен прямо в скважине или колодце, то необходимо максимально обезопасить оборудование от проникновения воды, сделать свободный доступ к двигателю и насосу, утеплить помещение

Оцените статью: Поделитесь с друзьями!

Как установить гидрофор в загородном доме своими руками

Загрузка.

Снабжение водой своего дома, который находится далеко от централизованной системы водопровода, основано на ее подаче из различных источников. Ими могут быть скважины, колодцы или накопительные баки. Главной особенностью таких источников считается отсутствие давления, которое нужно для подъема воды на поверхность. Отсюда следует, что для бесперебойного снабжения приусадебного участка или дома необходимо купить регулирующее оборудование для доставки воды. Это может быть насосная станция или специальный гидрофор.

Приобретение насосной установки основывается на тщательном учете технических характеристик всех узлов схемы, их полной совместимости, соответствии водяному источнику и на выборе места монтажа.

Установку насосного оборудования нужно производить на следующих стадиях:

при строительстве частного дома;
при бурении скважины;
при осуществлении ремонтных работ.

Для насосной станции необходима ровная поверхность площадью до 2 квадратных метров, которая находится на улице или в специальном помещении. Если наиболее подходящим местом установки является угол в частном доме, то стоит позаботиться о качественной звукоизоляции. Это касается и оборудования, которое снабжено всевозможными сертификатами качества.

Устройство насоса

В наше время большой популярностью пользуются несколько видов гидрофоров для загородного дома:

мембранные, которые оснащены гибкой и герметичной мембраной, разделяющей накопители с водой и воздухом;
безмембранные, в которых сжатый воздух и питьевая вода не разделяются, а находятся в одном отсеке.

Эластичная мембрана представляет собой специальный мешок из резины, не соприкасающийся со стенками отсека, в котором располагается. Насосные станции с мембранным устройством довольно компактные, имеют небольшие габариты и не требуют огромной площади для монтажа. Их можно считать наилучшим вариантом для частных домов с маленькой площадью. Максимальный объем резервуара составляет до 60 литров, однако, в продаже имеются модели объемом до 110 литров.

Всасывающий двигатель закрепляется наверху и присоединяется к резервуару при помощи гибкой трубы. Чтобы регулировать давление воздуха, необходимо использовать специальный ниппель. Из-за особенностей конструкции мембранный гидрофор практически не издает шума. Во многих моделях есть возможность быстрой замены изношенного мембранного механизма. При приобретении запасной мембраны необходимо проверить все ее сертификаты качества, потому что резина будет контактировать с питьевой водой.

Безмембранный резервуар представляет собой вертикально размещенный цилиндр объемом более 110 литров. Для хорошей подачи воды вместе с безмембранной насосной станцией стоит купить самовсасывающий вихревой насос. Максимальное давление не должно быть больше 0,7 МПа, потому что подобный показатель считается максимальным для большинства гидрофоров. Иногда допускается применение насосов, обеспечивающих большое давление, но для этого нужно установить предохранительный клапан. Сток клапана обязательно должен вести в канализационную систему. От качества оборудования насосной станции зависит стабилизация общего давления в системе подачи питьевой воды, хороший напор в любой точке водоразбора и защита от огромных нагрузок.

Настройка схемы

Необходимо запомнить, что хорошая работа насосной станции основана на таких факторах:

на общем объеме использованной воды;
на изменении общих показателей давления.

Другими словами, общее число автоматизированных выключений и включений за некоторый промежуток времени может быть различным. Стоит рассмотреть, как давление в системе может раскачивать запуск. Когда в загородном доме открывается кран, то общий объем воды в системе начинает уменьшаться, а воздушная подушка, наоборот, увеличивается, что приводит к уменьшению давления.

При понижении давления до минимального значения в автоматическом режиме запускается насос и начинает закачивать воду до тех пор, пока общий объем сжатого воздуха не снизится, а давление не возрастет. Специальное реле давления быстро реагирует на эти показатели и выключает насос. Значение максимального давления в резервуаре настраивается на заводе, но работу реле необходимо регулировать своими руками.

Объем гидрофора и его регулировка

Главным фактором, на который необходимо обращать внимание при выборе общего объема гидроаккумулятора, является максимальное количество питьевой воды, потребляемое членами семьи за определенное время. Производительность принято высчитывать, опираясь на общее количество питьевой воды, затраченное за час. Специалисты вывели средние значения, однако, их стоит принимать за минимум.

К примеру, семье из 3 человек, которая живет в маленьком загородном доме, стоит установить гидрофор производительностью 2 кубических метра воды в час. Семья побольше, которая живет в большом частном доме с приусадебным участком, обязана рассчитывать на насосную станцию производительностью не меньше 8 кубических метров воды в час.

Кроме простого подсчета числа проживающих людей, необходимо учесть их привычный образ жизни, потому что многие моются каждый день, а некоторые только несколько раз в неделю. Большинство бытовых устройств и машин тоже нуждаются в воде. Ими являются посудомоечные и стиральные машинки, душевые кабинки и системы автоматики для полива приусадебного участка.

А также необходимо учесть максимальное давление, которое способен создавать насос. Обычно, заводской гидрофор снабжается подробной инструкцией, которая способна ответить на многие вопросы. В специальной таблице перечислены наиболее важные значения, на которые нужно опираться при установке гидрофора.

Максимальное давление в гидрофоре должно соответствовать всем устройствам, которые включены в систему подачи питьевой воды. К их числу принято относить приборы, которые устанавливаются практически во всех загородных домах, — разные типы водонагревателей, котлов и бойлеров. Рабочее давление стоит выставлять при подключении устройств вручную, при помощи специальных болтов для регулировки, но четко придерживаясь инструкции по эксплуатации.

Источники воды

Приобретение насосной станции для частного дома зависит от типа источника питьевой воды, которым может быть:

глубокая скважина;
колодец;
водоем;
центральный водопровод;
большой резервуар.

Для того чтобы достать питьевую воду из колодца или скважины, нужен довольно мощный насос. Обычно он работает по такому принципу: включаясь при разборе питьевой воды и отключаясь, когда в загородном доме закрываются все потребители. Насос настраивают при помощи специального реле давления. Это довольно удобное регулируемое устройство, которое помогает управлять подачей воды при увеличении или уменьшении давления. Стоит применять несколько типов насосов одновременно.

Двигатель гидроаккумулятора способен создавать большое давление, за счет которого происходит всасывание воды, но он имеет некоторые ограничения. Нужно учитывать не только глубину скважины, но и горизонтальную протяженность системы. Специалисты приравнивают 9 метров горизонтальной трубы к 1,5 метрам вертикальной.

Если уровень воды очень низкий, то насосную станцию стоит установить непосредственно в скважине, сделав площадку на нужной высоте. Большая влажность даже при качественной гидроизоляции может привести к быстрой поломке гидрофора, именно поэтому подобный метод применяют очень редко. Лучшим вариантом для установки является теплое и сухое подвальное помещение.

Судя по опыту, в маленьких домах гидрофоры довольно часто ломаются. Это случается из-за того, что количество отключений и включений устройства большое, потому что питьевую воду набирают довольно часто, но в маленьком объеме. У любой модели насоса существует показатель наибольшего количества включений за час, к примеру, до 35 включений в час. Когда обитатели загородного дома будут часто использовать воду, то сначала обязательно сломается реле из-за перегрева обмоток двигателя насоса. Для исключения этой поломки нужно увеличить интервал времени между включениями. Это является главной функцией гидрофора.

Небольшие дома, которые располагаются в городской черте, обычно подключены к центральной системе водоснабжения. Но из-за слабого напора вода плохо поступает на верхние этажи здания. Именно поэтому для создания принудительной подачи нужно устанавливать насосную станцию. Ее с вихревым насосом и грибом нужно подключать непосредственно к водопроводу. Для того чтобы было хорошее давление, стоит приобрести инверторный двигатель.

Отсюда следует, что насосные станции наиболее подходят для установки в загородных домах с источниками питьевой воды, как небольшие колодцы и скважины, плохие водопроводы или водоемы.

Установка оборудования

Подключение в доме

Небольшие габариты подобного оборудования позволяют устанавливать его почти в любом углу помещения. Это может быть ванная, терраса, подсобное помещение или кухня. Максимальный уровень шума может быть разным, но при больших его значениях необходимо сделать качественную шумоизоляцию. При монтаже гидрофора стоит придерживаться основных требований и стандартов, которые предъявляются при установке электрического оборудования и систем снабжения водой в частных домах.

Вот основные правила, которые относятся к помещениям при монтаже оборудования:

общая площадь комнаты должна быть не менее 4 квадратных метров;
высота комнаты должна быть не меньше 2,3 метра;
расстояние от стены до насосной станции должно быть не менее 65 сантиметров;
расстояние от поверхности стены до насоса должно составлять около 55 сантиметров.

Эти правила необходимо соблюдать не только при монтаже гидрофора, но и других дополнительных систем. Электрическое оборудование должно иметь большую степень защиты от влажности. Показатель температуры в комнате должен быть плюсовой, а идеальным вариантом является ее значение от 4 до 26 градусов Цельсия.

Необходимо позаботиться о системе вентиляции, которая обеспечит надежное охлаждение электрического двигателя. При страховке от аварийной ситуации стоит сделать небольшой наклон пола и специальные канализационные отверстия, которые будут способны отвести воду от работающего оборудования. Двери также должны соответствовать приобретенной насосной станции, чтобы ее можно было легко вынести или внести в помещение.

Расположение в колодце

Когда средний уровень вибрации и шума насосной станции превышает установленные нормативы, то гидрофор стоит вынести за пределы дома и установить в специальном утепленном бетонном колодце. Чтобы уберечь его стенки от осыпания, необходимо применить бетонирование с армированной сеткой и усилить ее качественной гидроизоляцией. Обычно, для утепления используют листы пенопласта, которые укладывают слоями по 10 сантиметров.

Потолком будет обычная плита из железобетона, а дверью служит специальный люк, который герметично закрывается на замок. Влага и гриб способны проникнуть в его щели, поэтому люк закрывают листами рубероида или крышкой из пластика. На рынке представлены интересные варианты от дизайнеров, которые маскируют различные виды люков. Они изготовлены в виде растений, грибов или камней.

Спускаться в такой колодец можно по лестнице, которая закреплена на его стене. Необходимо соблюдать все условия размещения насосного оборудования. Главными из них являются:

безопасное освещение;
надежная вентиляция;
канализационный слив;
хорошее утепление.

Нужно запомнить, что электрический двигатель гидрофора плохо защищен от грибка и влаги, поэтому довольно опасен для человека. Все вышеперечисленные условия необходимо учесть еще при выборе и покупке насосной станции.

Внимание, только СЕГОДНЯ!

Загрузка…

Самостоятельный ремонт и настройка насосной станции

Насосные станции — отличный способ обеспечить автономное водоснабжение. Они довольно быстро вошли в наше бытие и хорошо удерживают свои позиции. Бытовая насосная станция обеспечивает
автоматическое поддержание необходимого давления в системе водоснабжения путем самостоятельного включения и отключения по мере расхода воды. Но неисправности этих станций случаются довольно часто. Часть неисправностей связанна по природе среды — вода и электричество — быстрая коррозия металлических деталей. Этой болезни подвержены и погружные насосы, электро-бойлеры и другая техника. Если детали станции повреждены коррозией, то их надо только менять и по возможности устранить причину, например проверить заземление насосной станции. Рассмотрим типовые неисправности и методы их устранения

Условные обозначения на рис. 1-опора напорной магистрали, 2-кран, 3-обратный клапан, 4-реле давления, 5-отверстие для залива воды (у Silverjet отсутствует), 6-напорная магистраль, 7-насос, 8- магистральный фильтр, 9-всасывающая магистраль, 10-гидроаккумулирующий бак, 11-вода, 12- обратный клапан с сеточкой, 13-крышка, закрывающая ниппель, 14-отверстие для слива воды.

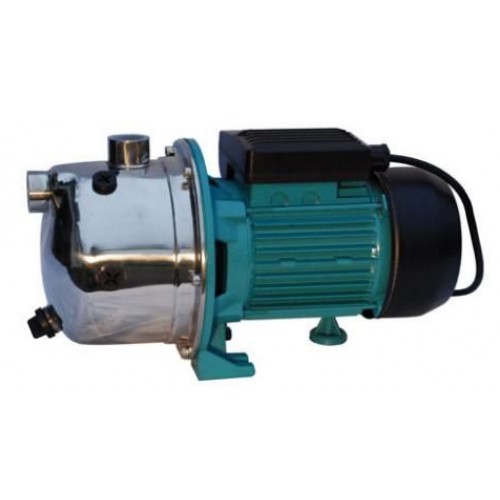

Поверхностный центробежный электронасос состоит из однофазного асинхронного двигателя и насосной части. Электродвигатель состоит из оребренного корпуса, статора, ротора, конденсаторной коробки и закрытого защитным кожухом вентилятора. Для защиты двигателя от перегрева в обмотку его статора встроено тепловое реле. Насосная часть состоит из корпуса, рабочего колеса и встроенного эжектора. Корпус насосной части, в
зависимости от модели насосной станции выполнен из чугуна, стекло-полипропилена или нержавеющей стали. Гидроаккумулятор состоит из стального резервуара и сменной мембраны из пищевого этилен-пропиленового
каучука. Гидроаккумулятор имеет ниппель для закачки в него воздуха под избыточным давлением. Манометр служит для визуального контроля давления в системе водоснабжения, а реле давления определяет верхний и нижний уровень давления, при достижении которых отключается и включается насос.
Соединение насосной станции с сетью питания осуществляется посредством кабеля со штепсельной вилкой, имеющей заземляющий контакт, и розетки с заземляющим контактом. После установки и включения насосной станции вода заполняет гидроаккумулятор и водопроводную систему. При достижении давления воды в системе верхнего предела настройки реле давления, электронасос отключается. При открытии водоразборного крана, в первый момент времени вода расходуется из гидроаккумулятора. По мере расхода воды давление в системе падает до нижнего предела настройки реле давления, после чего вновь включается электронасос. Вода поступает к потребителю и одновременно заполняет гидроаккумулятор. При достижении давления воды верхнего предела реле давления, электронасос снова отключится. Циклы включения и выключения насоса повторяются до тех пор, пока осуществляется разбор воды из системы.
Для корректной работы насосной станции необходимо на всасывающей магистрали использовать обратный клапан с сетчатым фильтром грубой очистки воды.

Рекомендации по установке насосной станции.На всасывающей магистрали используйте пластиковые трубы определенной жесткости, металлические трубы или шланги, армированные на разрежение (не путать с армированными на напор), для того чтобы предотвратить их вакуумное сжатие при всасывании.
8.1.2. Если используются пластиковые трубы или шланги, избегайте сгибаний и перекручивания.
8.1.3. Хорошо герметизируйте все соединения труб (подсос воздуха негативно сказывается на работе насосной станции).
8.1.4. Для удобства при обслуживании насосной станции рекомендуется использовать быстроразъемные соединения (например,
“американку”).
8.1.5. Всасывающая труба должна иметь на конце обратный клапан с сеточкой (рис. поз.12) при всасывании из колодца, а также, если возможно попадание мелких механических частиц, магистральный фильтр перед насосной станцией (рис. поз.8).
8.1.6. Конец всасывающей трубы должен быть опущен в воду на глубину более чем 30см от минимального уровня воды. Также необходимо, чтобы между концом всасывающей трубы и дном резервуара расстояние было больше 20 см.
8.1.7. На выходной трубе из насоса рекомендуется установить обратный клапан (рис.1 поз.3) для предотвращения гидро ударов в моменты включения/выключения насоса и кран (рис.1 поз.2), настройка которого описана в пункте 12,б. Для Silverjet предусмотреть возможность залива воды в насос, так как отсутствует заливное отверстие.
8.1.8. Укрепите насосную станцию в фиксированной позиции.
8.1.9. Избегайте большого количества изгибов и кранов в системе.
8.1.10. При всасывании с глубины более 4-х метров или при наличии горизонтального участка длинной более 4-х метров применяйте трубы с большим диаметром для улучшения работы насосной станции.
8.1.11. Обеспечьте защиту насосной станции от работы без воды. Если существует риск работы насосной станции без воды, за рекомендацией обратитесь к дилерам.
8.1.12. Обеспечьте слив воды со всех точек системы при возможности замерзания ее зимой. Для этого предусмотрите наличие сливных кранов, обращая внимание на обратные клапана, которые могут стоять в системе и препятствовать сливу воды.

Фиксация насоса
9.1. Насос должен быть установлен на ровной площадке, поближе к источнику воды.
9.2. В помещении (приямке), где находится насосная станция, нужно предусмотреть вентиляцию для уменьшения влажности и температуры воздуха (макс. темп. воздуха 40°С).
9.3. Расположите насосную станцию, соблюдая минимальные расстояния 20см от стен для обеспечения доступа к насосной станции при ее обслуживании.
9.4. Используйте трубы соответствующего диаметра.
9.5. Наметьте отверстия для крепежа насосной станции на поверхности, на которой она будет установлена. Просверлите отверстия для крепления насоса.
9.6. Проверьте, что трубы не испытывают механических напряжений (изгиба), затем закрутите винты крепления.

Основные причины неисправностей и ремонт насосной станции

1. Двигатель не работаетОтсутствует напряжение питания, сгорел предохранитель, заклинено рабочее колесо.

Проверить схему электрического подключения насосной станции. Прочистить насос. Провернуть крыльчатку вентилятора, если не крутится — неисправность двигателя (заклинило). До устранения причины станцию не включайте.

Проверить контакты реле давления. Проверить конденсатор.

Перед тем как приступить к ремонту насоса, необходимо слить из него остатки воды и отсоединить все подключенные устройства: расширительный бак, реле давления, манометр и другие.

В корпусе установлены диффузор и направляющая, соединенные между собой.

Если причиной неисправности гидрофора является поломка этих деталей, то необходимо просто заменить их на новые и собрать гидрофор в обратном порядке.

Если причина не в них, то необходимо искать неисправность в другой части насоса.

Задняя часть насоса состоит из самого электродвигателя, на валу которого установлена крыльчатка – основной механизм, позволяющий насосу перекачивать воду. Двигатель крепится к консоли, а специальный керамический сальник препятствует протечке воды через вал. После того как снимете крыльчатку у Вас будет доступ к сальнику.

2. Двигатель работает, станция не качает воду
В насосе станции нет воды. Воздух попал во всасывающий патрубок. Засорен всасывающий или подающий трубопровод. Станция работает «на сухую»

Проверить положение уровня воды. Устранить все неплотности в трубопроводе. Очистить всасывающий трубопровод. При длинном горизонтальном трубопроводе может образоваться воздушная пробка в середине трубы. Надо заполнить весь трубопровод водой (возможно под давлением), чтобы устранить воздушную пробку. Для исключения подобного, горизонтальный участок трубы должен быть все время с небольшим уклоном в сторону забора воды. Устранить причины работы «на сухую»

3. недостаточная подача воды
Захватывается воздух (например упал уровень в колодце ниже заборного патрубка), засорены насос или трубопроводы. Воздух во всасывающем трубопроводе.

Прочистить насос и трубопроводы. Устранить неплотности. Даже небольшой подсос воздуха приводит к неработоспособности станции.

Возможно появилась трещина на деталях входной конструкции трубопровода (уголки, американка) в результате коррозии. Поврежденную арматуру заменить.

4. Станция включается и отключается слишком часто
Мембрана расширительного бачка повреждена. Отсутствие сжатого воздуха в расширительном баке или малое давление. Открыт обратный клапан вследствие блокировки посторонним предметом.

Заменить мембрану или расширительный бак. Опять же, в следствии коррозии возможно появление трещин в корпусе бака. Закачать воздух в расширительный бак и проверить давление манометром. Разблокировать обратный клапан.

5. Станция не создает номинального давления
Реле давления отрегулировано на слишком низкое давление. Рабочие колесо или подающий трубопровод заблокированы. Попадание воздуха во всасывающий трубопровод.

Отрегулировать реле давления. Как отрегулировать описано ниже. Возможно засорено входное отверстие реле давления — почистить.
Отключить питание, демонтировать и почистить насос или подающий трубопровод. Проверить герметичность соединений на всасывающем трубопроводе. Проверить, чтобы на всасывающем трубопроводе не было колен или
обратных углов.

6. Станция работает не отключаясь
Реле давления настроено на слишком высокое давление.

Отрегулировать реле давления.

Если Вас интересует ремонт насоса типа Малыш, Водолей, Ручеек, Нептун, Каштан — подробное описание.

Регулировка давления

При неправильной регулировке, насос не будет включаться или будет работать не отключаясь. Поэтому, без острой необходимости не стоит менять настройки реле давления. Случай “неправильной работы” насосной станции вследствие самостоятельной неправильной регулировки реле давления не является гарантийным! А так же изделие снимается с гарантии, если составные части насосной станции вышли из строя, вследствие неправильной самостоятельной регулировки давления. В случае необходимости изменения давления в водопроводной системе, изменить его предельные уровни можно путем регулировки реле давления.

Перед изменением давления включения насосной станции (нижнего значения рабочего давления) необходимо отрегулировать давление воздуха в гидроаккумуляторе. Перед этим необходимо отключить насосную станцию от электросети и слить всю воду из гидроаккумулятора. Регулировка давления воздуха в гидроаккумуляторе осуществляется через ниппель автомобильным насосом с манометром или компрессором. Давление воздуха в гидроаккумуляторе должно соответствовать 90%..100% от необходимого давления включения насосной станции.

Реле давления насосной станции настроено на работу системы в диапазоне рабочего давления 1,5…3 атм. Для изменения давления включения или отключения насосной станции следует снять крышку реле давления, открутив пластиковый винт и изменить силу затяжки соответствующих пружин реле. Регулировка давления включения насоса (нижнего значения рабочего давления) осуществляется вращением гайки Р. Для увеличения давления включения ее необходимо поворачивать по часовой стрелке, для уменьшения — против часовой стрелки. Регулировка диапазона между нижним и верхним значениями рабочего давления осуществляется вращением гайки ΔР. Для расширения этого диапазона ее необходимо поворачивать по часовой стрелке, для сужения — против часовой стрелки После изменения регулировок, следует включить в электросеть, предварительно залитую водой станцию. Контроль давления осуществляется по манометру насосной станции.
ВНИМАНИЕ!
При регулировке реле давления, верхнее значение рабочего давления системы не должно превышать 95% от максимально-возможного давления на выходе насосной станции, указанного в технических характеристиках. В
противном случае электронасос будет работать не отключаясь, что приведет к скорому выходу его из строя.

Так же учтите, что гидроаккумулятор насосной станции требует периодического обслуживания. В воде всегда содержится небольшая часть растворенного воздуха, и этот воздух постепенно уменьшает полезный объем груши (резиновой мембраны) в гидроаккумуляторе. На гидроаккумуляторах большой емкости как правило есть специальные клапаны для спуска этого воздуха, в небольших гидроаккумуляторах которыми обычно комплектуются бытовые насосные станции, таких клапанов нет, и для удаления воздуха из мембраны надо с периодичностью в пару месяцев проделывать нехитрую операцию.

1. Необходимо обесточить насос и слить всю воду из гидроаккумулятора, лучше всего конечно для этого предусмотреть специальный краник, ну или воспользоваться ближайшим к гидроаккумулятору краном.

2. Процедуру из пункта 1 необходимо проделывать 2-3 раза подряд.

И пожалуйста не путайте гидроаккумулятор и накопительную емкость для воды, это разные девайсы, гидроаккумулятор предназначен для уменьшения количества пусков насоса, и как следствие увеличение его срока службы, а так же для защиты от гидроударов, при отключении электричества гидроаккумулятор конечно какое-то время будет снабжать вас водой, но на многое я бы не рассчитывал. На случаи отключения электричества или поломок водопровода и нужна накопительная емкость.

Насосная станция гидрофор — Строй журнал artikagroup.ru

Выбираем гидрофор для дачи и частного дома: основные рекомендации

Автономные источники подачи воды – единственная альтернатива централизованным системам водоснабжения. Для получения полноценной коммуникации, следует продумать все нюансы, связанные с покупкой и монтажом комплектующих. И главным из них является гидрофор для дачи и частного дома, так как у подземных вод нет давления, помогающего выталкивать жидкость на поверхность.

Особенности работы устройства

Автоматика для насосной станции необходима для поддержания требуемого напора, борьбы с перепадами давления. Состоит гидрофор с нескольких элементов, позволяющих контролировать и корректировать работу агрегата и системы водоснабжения в целом. Например, манометр – показывает уровень, а специальное реле – это регулировка давления.

Помимо этого, имея в комплекте гидроаккумулятор, гидрофор уменшает потенциальную возможность поломки насоса а также поддерживает давление в системе. Насосная станция без гидроаккумулятора часто ломается из-за перегрева, когда показатель включений-отключений превышает 20-30 раз в час.

И даже если дом подключен к централизованным системам водоснабжения, гидрофор, подключенный непосредственно к водопроводу, увеличит давление и позволит полноценно пользоваться водой на 2-3 этажах.

Водонасосная станция для частного дома обычно оборудоется гидроаккумулятором с пневматическим накопителем. Их можно поделить на три вида:

Все зависит от элемента, предотвращающего попадание воздуха в водяную магистраль. Часто эту конструктивную градацию упрощают до мембранных (с разделением воды и воздуха по разным отсекам) и немембранных. Первые практически бесшумны и малогабаритны, но способны подавать до 100 литров воды в бак. Безмембранные более продуктивны. Бак к ним устанавливается исключительно в вертикальном виде рядом с насосом. Тут есть требования по типу насоса – исключительно вихревый самовсасывающий.

Принцип работы гидрофора – в нелинейном изменении давления по отношению к объему потраченной жидкости. Получается взаимосвязь лишь со скоростью заполнения. Схема следующая: вода с бака вытекает через открытый кран, срабатывает реле давления, включается насос и увеличивает давление внутри, что позволяет воде снова наполнить гидроаккумулятор.

Автоматическая насосная станция должна комплектоваться насосом с давлением до 6 МПа либо иметь предохранительный клапан и сток в централизованную канализацию. Существуют и другие ограничения в использовании гидроаккумулятора насоса. Источник забора воды (колодец, скважина, пруд, резервуар или водопровод) должен быть заглублен не более чем на 8 м, а размер 10 м трубы в горизонтальном расположении на участке соответствует полтора метровой ее вертикальной конструкции в скважине.

Организация пространства для насосной станции

Выбор соответствующей комплектации систем водоснабжения зависит от конкретных целей использования. Для полива сада, для одно- либо двухэтажных домов – на каждый случай должен быть свой гидрофор. Различия типов оборудования влияют в основном на мощность подачи и эксплуатационный срок.

Насосная станция (гидрофор)

Если в доме есть подвал, насосные станции для водоснабжения монтируются непосредственно в нем, при условии наличия соответствующих технических параметров помещения:

достаточная шумоизоляция;
температура круглый год от 5 до 25 ° С;
вентилируемость помещения, канализационные отверстия и наклон пола;
площадь не менее 5 м с высотой стен от 2.2 м;
соответствующий габаритам конструкции дверной блок;
расстояние между гидрофором и стеной должно быть от 0.6 м, а между стеной и насосом от 0.5 м.

Некоторые параметры можно легко подогнать под требуемые технические нормативы. Например, усилить шумоизоляцию либо утеплить помещение снаружи, организовать обогрев внутри, заменить дверной блок. Но гораздо проще найти более подходящее место в доме либо приемлемый тип гидрофора.

Небольшие конструкции позволяют установить оборудование даже под раковиной. Но если это мешает комфортному проживанию, его переносят за пределы дома и создают специальный погреб. Требования к нему такие же: герметичность (двери-люк прикрыты рубероидными листами помимо крышки; стены усилены гидроизоляцией), безопасность (бетонные стены на армированной сетке) и утепление (пенополистироловые листы от 5 см толщиной). В такой яме потребуется установить свет и лестницу для спуска, когда необходима регулировка гидрофора.

При низком залегании грунтовых вод гидрофор может монтироваться непосредственно в колодце или другом источнике подачи воды.

Если продумать все нюансы самостоятельно сложно, то на подключение насосной станции должен быть приглашен специалист, знающий все технические аспекты вопроса.

Мощность гидрофора для дачи и частного дома

Помимо наличия соответствующей территории для расположения труб, глубины источника забора воды и локации самой системы, нужно учесть один из основных моментов – мощность. Минимальное число потребляемой воды в час для семьи из 2 взрослых и 2 детей – 3 куб. м. А если дом не одноэтажный или семья больше – то и все 8. Желательно опираться на максимальное количество, тогда гидрофор прослужит дольше, а его эксплуатационные свойства позволять чувствовать комфорт всем членам семьи.

Также современный дом невозможно представить без всевозможных приборов, потребляющих воду при работе: система отопления, стиральные и посудомоечные машины. Все они имеют свои технические характеристики, которые следует учесть не только на момент покупки, но и при установке согласно прилагаемой к гидрофору инструкции.

Как выбрать гидрофор для дачи или часного дома вы также можете узнать из этого видео:

Гидрофор для дачи и частного дома, релевантно подобранный по типу и мощности, а также правильно установленный, поможет решить проблему подачи воды в частном секторе или на дачном участке и станет практичным приобретением, работой которого будет наслаждаться не одно поколение жильцов.

Выбор гидрофора и насосной станции для частного дома

Автономное водоснабжение частного дома подразумевает использование мощного оборудования, которое отвечает за подачу воды из скважины, колодца или накопительного резервуара. Особенностью такой системы водоснабжения является отсутствие естественного давления, которое необходимо обеспечить за счет использования насосной станции и устройства гидрофора.

Особенности автономной системы водоснабжения

Насосная станция в частном доме построена на использовании специального мощного оборудования, которое нагнетает давление в системе, обеспечивая в трубах соответствующий напор воды. Именно от правильности выбора такого насосного оборудования, которое управляется автоматикой, будет в последующем зависеть качество водоснабжения частного дома, а следственно и комфорт проживания в нем. Водосборные станции в частных домах могут различаться своей схемой подключения и принципом работы.

В настоящее время существует несколько типов гидрофоров, которые применяются для обустройства автономных систем водоснабжения:

Мембранного типа, которые имеют герметичную гибкую мембрану, разделяющую резервуар с воздухом и с водой.
Безмембранного типа, в которых питьевая вода и сжатый воздух находятся в одном отсеке без разделения их перегородкой.

Используемая эластичная мембрана в насосах гидрофорах — это прочный резиновый мешок, не позволяющий стенкам бака соприкасаться с водой. Одной из отличительных особенностей таких мембранных гидрофоров для частного дома являются их компактные размеры, что позволяет установить оборудование в небольшой подсобке и кладовке.

Для частных домов площадью не более 100 квадратных метров такие мембранные гидрофоры являются наилучшим выбором, так как они сочетают простоту конструкции и отличную производительность. В продаже можно подыскать резервуары с объемом до 60 литров, а при необходимости под заказ изготавливаются увеличенные в размерах емкости, вмещающие 110 литров чистой воды.

Установленный всасывающий двигатель закрепляется сверху резервуара и подключается к нему при помощи гибкой трубы. Наличие специального ниппеля позволяет правильно раскачивать и с легкостью регулировать давление воздуха, соответственно можно правильно настроить работу системы, которая будет функционировать в полностью автоматическом режиме. Используемые сегодня всасывающие двигатели практически не издают шума, что повышает удобство использования таких гидрофоров.

Безмембранные резервуары — это прочные металлические вертикально размещенные цилиндры, объем которых превышает 110 литров. Обычно такие гидрофоры устройства оснащаются мощным бытовым или судовым самовсасывающим вихревым насосом, который обеспечивает давление в системе на уровне 0,7 МПа и более. Безмембранные насосные станции предназначены в первую очередь для водоснабжения двухэтажных частных строений, площадью более 200 квадратных метров.

Особенностью безмембранных установок является наличие у них специального предохранительного клапана, который обеспечивает выравнивание давления, а соответственно в любой точке водоразбора будет гарантирован качественный напор вне зависимости от рассчитанной нагрузки.

Как правильно выбрать гидрофор

Чтобы правильно выбрать и рассчитать мощность такого насосного оборудования для частного дома необходимо учитывать следующие факторы:

Место и условия установки.
Источник забора воды.
Давление и объём агрегата.
Устройство оборудования.

Несмотря на кажущуюся сложность, правильно выбрать гидрофор сможет каждый домовладелец. Необходимо лишь учитывать данные о среднем расходе воды и иметь представление об особенностях обустройства водопровода в конкретном доме.

Устройство оборудования

В первую очередь необходимо определиться с тем, будут ли использоваться мембранные или безмембранные гидрофоры. Соответственно, выбор такого устройства будет в большей степени зависеть от площади дома и среднего расхода воды за сутки. В том случае, если вы выбираете насосное оборудование для небольшого домика, где проживает семья из 3−4 человек, то достаточно будет недорогого мембранного гидрофора. Необходимо учитывать малый и большой дебет воды в доме исходя из чего и следует делать выбор конкретного оборудования.

Давление и объём агрегата

Выбирая объем гидроаккумулятора, необходимо в первую очередь учитывать среднее количество воды, которое потребляется в доме. Производительность рассчитывают исходя из использованного количества воды за один час времени. Так, например, опытным путем установлено, что семья из четырех человек в час в среднем потребляет около 3 кубометров воды. А вот большая семья, которая проживает в двухэтажном коттедже с дополнительным расходом воды на приусадебный участок, должна рассчитывать производительность системы на уровне 8 кубометров жидкости в час.

Большинство моделей используемого сегодня насосного оборудования в частных домах способны закачивать давление включения на уровне 1,7 бара, а показатель давления выключения можно раскачать до 3 бар. Соответственно, необходимо будет правильно выбрать запорную арматуру, а подключение такого агрегата выполняется исключительно в полном соответствии с инструкцией.

Источник забора воды

При выборе гидрофора необходимо учитывать источник забора воды, в качестве которого могут использоваться:

Так, например, чтобы закачивать воду из колодца или скважины потребуется исключительно мощная водяная помпа, которая обеспечит нужное давление в системе. А вот для забора воды из пруда или резервуара можно использовать маломощные станции, которым не потребуется поднимать воду на большую высоту.

Современное насосное оборудование отличается экономичностью, компактными размерами и высокой производительностью. При выборе конкретных станций необходимо подробно ознакомиться с инструкцией к каждой модели, что и позволит получить все необходимые сведения по максимальному давлению в системе и показателях подъема воды. На основании полученной информации можно будет сделать выбор той или иной модели гидрофора и насосной станции, понять как она будет работать.

Место и условия установки

Благодаря компактным габаритам современного оборудования гидрофоры можно с легкостью разместить в подсобке, на террасе, в санузле и даже на кухне под раковиной. При этом, выбирая конкретную модель, необходимо учитывать уровень шума и соотносить его с местом установки. Например, если вы выбираете насосную станцию, которая будет располагаться в открытой кухне-столовой, то следует отдавать предпочтение тихому и компактному оборудованию.

Устанавливая насосную станцию, следует помнить о требованиях и стандартах, которые предъявляются к системам водоснабжения, используемых в частных домах. Так, например, следует учитывать следующее:

Минимальная площадь помещения — 5 квадратных метров.
Высота потолков — не менее 2,2 метра.
Минимальное расстояние от стены до гидрофора — 60 см.
Минимальное расстояние насоса до стены составляет 50 см.

Температура в помещении не должна опускаться ниже нуля, а все электрические кабеля, светильники и провода должны отличаться высокой степенью защиты от влаги.

В том случае, если показатель шума и вибрации используемой станции превышает нормативы, то гидрофоры монтируют за пределами дома, устанавливая их в специальных бетонных утеплённых колодцах. В данном случае необходимо использовать пенопласт или другой утеплитель, что предупредит замерзание воды в колодце в зимнее время года и рост грибов в погребе. В противном случае гидрофор и насосная станция может выйти из строя, потребовав дорогостоящего ремонта.

Настройка насосных станций

Сразу же после монтажа гидрофора выполняется его тестирование и настройка. Необходимо запустить агрегат на полную мощность, одновременно проверяя герметичность всех соединений: любые подтекания по трубам, соединениям и фитингам должны полностью отсутствовать. В противном случае выполняется дополнительная гидроизоляция с использованием герметиков или других аналогичных средств.

Современные водяные насосы для частного дома и гидрофоры отличаются простотой в эксплуатации, поэтому какой-либо дополнительной настройки такие установки не требуют. Это значит, что сложностей с тем как отрегулировать гидрофор своими руками обычно не возникает. При необходимости можно уменьшить или увеличить производительность насоса, поворачивая соответствующие тумблеры и кольца для регулировки устройства. Подключить и провести наладку гидрофора домовладелец может самостоятельно, не прибегая к услугам профессиональных монтажников, а, следственно, это позволит существенно сэкономить на обращении к специалистам.

Современные гидрофоры — это надежные и простые в эксплуатации устройства, которые позволяют организовать правильное водоснабжение частного дома. Выбор, установка и наладка гидрофора не представляет особой сложности, поэтому с такой работой справится каждый домовладелец, полностью решив проблемы с обеспечением частного дома качественной холодной и тёплой водой.

Насосные станции HYDROFRESH

«РЕБАЙ» — официальный дистрибьютор продукции компании Pedrollo в РФ. Мы предлагаем полный ассортимент промышленных и бытовых установок. На этой странице представлена серия насосных станций HYDROFRESH. Эти устройства рассчитаны на использование в частных домах.

Кроме оптимальных цен на насосные станции Pedrollo и качественного сервиса, мы предлагаем услуги доставки товара в любую точку РФ. Запасы продукции постоянно пополняются — все представленные модели есть на складе. Благодаря этому мы готовы предоставить их в короткие сроки.

Назначение

Насосные станции HYDROFRESH используют для создания автономной системы водоснабжения. Их целесообразно применять в случаях, когда нет возможности подключиться к централизованной сети. Оборудование применимо к исчерпаемым (резервуарам, цистернам) и постоянным (скважинам, колодцам) источникам воды.

Ассортимент

Серия насосных станций HYDROFRESH включает модели, рассчитанные на транспортировку относительно небольших объемов воды: от 32 до 160 литров в минуту. Минимальными характеристиками обладают модели PKm 60 и PKSm 60, максимальными — JSWm 3CL. Все установки созданы на базе насосов серий PKS, PK, CR, JSW, JCR, PLURIJET, CP.

Конструкция

Все насосные станции HYDROFRESH устроены одинаково. Они состоят из следующих элементов:

однофазный насос производства Pedrollo;
гидроаккумулятор — накопительный бак, благодаря которому насос создает нормальный напор в точках забора воды, независимо от того, сколько её выкачивается из источника;
реле автоматики — электрические приборы, защищающие насосную станцию Pedrollo от перепадов напряжения и других непредвиденных ситуаций;
манометр — прибор для контроля давления воздуха в баке.

Преимущества

автономность — насосные станции Pedrollo не требуют постоянного контроля, все параметры работы регулируются автоматически;
компактность — длина и высота не превышают 550 мм, ширина — 350 мм;
возможность регулировки давления;
двухлетняя гарантия качества от производителя;
долговечность — при правильном использовании насосная станция Pedrollo прослужит в разы дольше гарантийного срока.

Особенности монтажа

Перед монтажом оборудования необходимо внимательно ознакомиться с инструкцией. Если источник воды — колодец или скважина, станция устанавливается в приколодцевой яме или в отапливаемом помещении, расположенном неподалеку. Перед подключением к системе оборудование жестко фиксируют и настраивают.

Мы поможем выбрать подходящую насосную станцию Pedrollo — звоните прямо сейчас по телефону, указанному на сайте.

Насосные станции серии UNIPUMP

Вода в дом без привязки к центральному водоснабжению

На загородных участках, дачах, в частных домах расход воды существенен: полив огорода, большая площадь для мытья полов и пр. Плата коммунальным службам за воду может исчисляться большими цифрами, поэтому в таких случаях выгоднее и дешевле обходится автоматическая насосная станция. Однажды установленная, она будет бесперебойно снабжать дом водой долгие годы.

Виды станций

Насосные станции бывают двух видов:

Бытовая. Служит для обеспечения жилища чистой водой, для системы отопления и орошения сада и огорода. Используется для жидкостей с небольшим количеством посторонних включений.
Фекальная. Ее задача — откачивать сильнозагрязненную воду из сточных ям, канализаций, уборных. Благодаря режущим механизмам, способна перекачивать жидкость с твердыми примесями и длинноволокнистыми включениями.

Монтаж обоих типов устройств идентичен. Работы по установке должны выполняться только специалистами.

Основные узлы

И бытовая, и фекальная станции автоматического водоснабжения состоят из нескольких основных частей:

Насос водяной. В зависимости от глубины скважины монтируют либо погружной, либо поверхностный насос.
Гидроаккумулятор. Устанавливают объемом 2—500 литров. Чем больше площадь дома, тем больше накопитель.
Манометр. Для слежения за стабильным давлением в водопроводе. Обычно идет в комплекте с насосом.
Реле давления. Автоматически запускает и останавливает насос.

Поверхностная насосная станция обойдется дешевле, чем глубинная.

На нашем сайте вы найдете широкий ассортимент насосных станций. Низкая цена при высоком качестве продукции — это обязательное условие покупки в UNIPUMP. Заходите и выбирайте лучшие товары с гарантией и сертификатами соответствия.

купить КОРЕЯ для покупателей — Система снабжения пресной водой

по

Цена	툴팁
Информация о доставке	Товаров отправлено из Время выполнения / ETA Вид перевозки Воздушные перевозки Виды транспорта-
Платежи
Сертификация	Сертификация продукции 툴팁 Сертификация продукции Закрыть Патенты 툴팁 Товарные знаки 툴팁 FTA 툴팁
История наград

купить сейчас Купить через PayPal Связаться с нами

производителей пресной воды — Запасные части и оборудование сепараторов — Новые и восстановленные центрифуги — GEA Westfalia — WSK — Альфа Лаваль — Mitsubishi

Separator Spares & Equipment, LLC предлагает широкий выбор установок для очистки пресной воды от ведущих мировых производителей.Мы — ваше звено к питьевой морской пресной воде. Мы предлагаем подходящие мощности и системы для каждой установки. Независимо от того, предпочитаете ли вы систему опреснения обратным осмосом (RO) или систему вакуумной дистилляции, мы предлагаем решение, соответствующее вашим потребностям.

Вакуумная дистилляция

Приложения

Грузовые перевозки
Контейнеровозы
Коммерческий морской флот
Экипаж
Морские водоочистители для отдыха
Океан Гоинг Шиппинг
Морская буровая платформа
Морское судно снабжения
Мега Яхта
Яхта среднего размера
Военные суда
Судно для спортивной рыбалки
Буксиры

Мы поставляем запасные части, расходные материалы и / или услуги для серии Alfa Laval JWP, Compass World Water Systems, Danfoss Sea Recovery, ENWA Water Makers, GEA Westfalia Distiller, Horizon Reverse Osmosis, Parker Sea Recovery, Parker Village Marine, RWO Seawater Обратный осмос, SK Watermakers и Spectra Watermakers.

Наряду со стандартными дополнительными аксессуарами, доступными для этих производителей пресной воды, Separator Spares & Equipment рада предоставить предложения по любым специальным спецификациям и требованиям клиентов, включая: неблагоприятные погодные условия, ионный стерилизатор AG-Silver, системы хлорирования, системы очистки, фильтрация коммерческих сред Системы, Система DeNox, Взрывобезопасность, Насосы питательной воды, Фильтр пресной воды, Промывка пресной водой, Гидрофор, Гидроциклон, Системы фильтрации среды, Мембраны, Блок регулировки pH, Гофрированные фильтры предварительной очистки, Корпус предварительного фильтра, Последующая фильтрация, Последующая обработка, Узлы сосудов под давлением, Повторно упрочняющий фильтр, система реминерализатора, салинометр, ионно-серебряные стерилизаторы, УФ-стерилизаторы и многое другое.

Составы для чистки и хранения помогают продлить срок службы водоподготовителя и устранить ненужные скопления, которые могут привести к дополнительному обслуживанию. Свяжитесь с нами, чтобы заказать запасные части.

гидрофор, поставщики и производители гидрофоров на Alibaba.com

Подробная информация о продукте Энергосберегающий водяной насос с частотно-регулируемым приводом. Инверторная бустерная система серии LQDWFJ (система водоснабжения с постоянным давлением с регулируемым приводом) использует новейшую технологию регулирования скорости преобразования переменного напряжения и частоты переменного тока в сочетании с технологией измерения давления, посредством обратной связи о текущем значении давления по сравнению с заданным давлением, он может автоматически регулировать скорость двигателя, энергосберегающий водяной насос с частотно-регулируемым приводом с автоматическим контролем давления и поддерживать постоянное давление на выходе.1. Напорная система водоснабжения водопроводной воды 2. Система водоснабжения домов и дач 3. Система водоснабжения средних и малых бассейнов 4. Система водоснабжения парикмахерских 5. Система водоснабжения банного центра 6. Система водоснабжения общежития завода 7 .Система промышленного водоснабжения 8.Система циркуляции горячей и холодной воды 9.Система охлаждающей воды Модель Мощность Входное напряжение Номинальное значение Номинальный напор (M) Модель насоса Выходная частота Приложение для мобильного телефона Функция управления Датчик давления Цена (долл. США) -46 0.75 кВт 1X220V 4 46 XKJ-1104S (одна фаза) 20-50 / 60 Гц Дополнительная зарядка 4-20 мА, + 24 В, (10 бар, 16 бар, 25 бар) 224-256 LQDWJ-16S / 3-38 0,37 кВт 1X220V 3 38 XKJ-804S (Три фазы) 20-50 / 60 Гц Дополнительная зарядка 4-20 мА, + 24 В, (10 бар, 16 бар, 25 бар) 208-240 LQDWJ-16S / 3-44 0,75 кВт 1X220 В 3 44 XKJ-1104S (три фазы) 20-50 / 60 Гц Дополнительная зарядка 4-20 мА, + 24 В, (10 бар, 16 бар, 25 бар) 224-256 LQDWJ-16T / 3-38 0,37 кВт 3X380 В 3 38 XKJ-804S (трехфазный) 20-50 / 60 Гц Дополнительная зарядка 4-20 мА , + 24 В, (10 бар, 16 бар, 25 бар) 224-256 LQDWJ-16T / 3-44 0,75 кВт 3X380V 3 44 XKJ-1104S (трехфазный) 20-50 / 60 Гц Дополнительная зарядка 4-20 мА, + 24 В, (10 бар, 16бар, 25бар) 224-256 Сопутствующие товары и диам .; УСТАНОВЛЕННЫЙ В ШЕСТЬДЕСЯТ И ДИАМЕТР; ОДИН ИЗ ПЕРВЫХ ВНУТРЕННИХ МЕЖДУНАРОДНЫХ СЕРТИФИКАЦИЙ СИСТЕМЫ КАЧЕСТВА И ДИАМЕТРОВ ПО ISO9001: 2008; НАГРАЖДЕНА СЕРЕБРЯНАЯ МЕДАЛЬ НА НАЦИОНАЛЬНОЙ КОНФЕРЕНЦИИ ПО ПРИМЕНЕНИЮ ТЕХНОЛОГИИ SPARK CUP & amp; diams; ВЫИГРАЙТЕ НАЦИОНАЛЬНУЮ ПРЕМИЮ ЗА ПРЕВОСХОДСТВО В ЦИВИЛИЗАЦИИ, КОНКУРС И ДИАМЕТЫ; ПОЛУЧИТЕ LC КИТАЙСКОГО ПРАВИТЕЛЬСТВА Сертификат компании Logistics transporta
гидрофонов — определение английского языка, грамматика, произношение, синонимы и примеры
Мультиплексированные сигналы группы гидрофона , предназначенные для работы на глубинах, превышающих # м, или имеющие регулируемое или съемное устройство измерения глубины для работы на глубинах, превышающих # м; или же
oj4
Дополнительные варианты осуществления кабельной секции предусматривают адаптацию секции кабеля к нижнему кабелю, который уложен и соединяется с морским дном, для обнаружения всех трех векторных компонентов движения частиц, возникающих в результате p- и s-волн, и для обнаружения p-волн с помощью гидрофон .
патенты-wipo
«Программное обеспечение», специально разработанное для формирования акустического луча для «обработки в реальном времени» акустических данных для пассивного приема с использованием буксируемых решеток гидрофонов ;
Eurlex2019
(b) «Исходный код» для «обработки в реальном времени» акустических данных для пассивного приема с использованием буксируемых решеток гидрофонов ;
UN-2
Оборудование, использующее когерентную «обработку сигналов» между двумя или более маяками и блоком гидрофона , переносимым надводным судном или подводным аппаратом;
ЕврЛекс-2
Надувной надувной поплавок с радиопередатчиком остается на поверхности для связи с летательным аппаратом, в то время как один или несколько датчиков гидрофона и стабилизирующего оборудования опускаются под поверхностью на выбранную глубину, которая может изменяться в зависимости от условий окружающей среды и схемы поиска.
WikiMatrix
Эти положения включают: запасную проводку, превышающую 10% количества проводов, блоки регулировки расстояния между группами гидрофонов или внутренние устройства ограничения глубины, которые регулируются или которые управляют более чем одной группой гидрофонов .
Гига-френ
Обрабатывающее оборудование, специально разработанное для приложений в реальном времени с буксируемыми акустическими решетками гидрофонов , имеющее «доступную для пользователя программируемость», а также обработку и корреляцию во временной или частотной области, включая спектральный анализ, цифровую фильтрацию и формирование луча с использованием быстрого преобразования Фурье или других преобразований или процессов
MultiUn
Таким образом, — # дБ лучше, чем — # дБ.б. Буксируемые акустические системы гидрофонов , имеющие любую из следующих
еврлекс
«Чувствительность гидрофона » определяется как двадцатикратный логарифм по основанию 10 отношения среднеквадратичного выходного напряжения к среднеквадратичному эталону 1 В, когда датчик гидрофона без предварительного усилителя помещен в плоскую волну. акустическое поле со среднеквадратичным давлением 1 мкПа.
ЕврЛекс-2
3. «Гидрофон , чувствительность » лучше — 180 дБ на любой глубине без компенсации ускорения;
ЕврЛекс-2
Таким образом, с хорошими гидрофонами можно было очень мало замаскировать положение конвоя.
OpenSubtitles2018.v3
Чувствительный гидрофон позволял им подслушивать китов подо льдом.
OpenSubtitles2018.v3
Включает гидрофон , указанный в VII.A6.002, или гидрофон с чувствительностью гидрофона лучше 180 дБ на любой глубине без ускорения.
Eurlex2019
«Возможность изменения» в 6A001.a.2.b.1. и 2. средства, позволяющие изменять проводку или межсоединения для изменения расстояния между группами гидрофона , или пределов рабочей глубины.
ЕврЛекс-2
Инструмент ВСП, использованный в проекте, состоял из 4 компонентов, 3 геофонов и гидрофона .
Кордис
Те, которые содержат несколько элементов, могут называться группой гидрофонов .
Eurlex2019
Возможность оперативной замены с буксируемыми акустическими модулями гидрофона ; или же
Eurlex2019
Каждый корпус (20) гидрофона включает в себя модуль гидрофона (56), а каждый модуль гидрофона содержит гидрофон (14).
патенты-wipo
«Возможность модификации» в 6A001.a.2.b.1. и 2. средства, позволяющие изменять проводку или межсоединения для изменения расстояния между группами гидрофона , или пределов рабочей глубины.
ЕврЛекс-2
Гидрофон с расстоянием между группами менее 12,5 м;
ЕврЛекс-2
б. Возможность оперативной замены с буксируемыми акустическими модулями гидрофона ;
ЕврЛекс-2
Буксируемые акустические системы гидрофонов , спроектированные или модифицированные для работы на глубинах более 15 метров, но не более 35 метров.
UN-2
Включение мультиплексных групповых сигнальных модулей гидрофона …
UN-2
Включая гидрофонов , указанных в # l.a # a .; или же
MultiUn
Оптимизация мощности сложной насосной системы
Оптимизация мощности комплекса Насосная система
Автор (ы)
А. Александреску
Аннотация
В данной статье предлагается решение проблемы снижения затрат на производство подведена хозяйственно-бытовая вода, что напрямую влияет на снижение электроэнергии потребление.В статье представлены методика и программа расчетов. для оптимизации транспорта воды под давлением в системе снабжение водой города Яссы. В процессе оптимизации учтут что рентабельность водораспределительной деятельности зависит от отношения между возможностями поставок и эксплуатационными расходами. Следовательно, процесс зависит от объема необходимых инвестиций, от удельного расхода электроэнергии мощность на откачку, по цене на электроэнергию, а также по объему воды выставляется ежемесячно.Расчет оптимизации будет использовать две цели функции: общий максимальный КПД и общее потребление электроэнергии необходим для перевозки каждого кубометра подаваемой воды и кубометра сточные воды соответственно. Математические методы могут быть улучшены с учетом всех активных потребителей в сети с одновременной подачей воды требования, в каждый момент дня. Ключевые слова: аддукция, поток, гидрофор, трубопроводная сеть, насос, резервуар. 1. Введение В статье показана методика определения характеристик насосной установки. средняя глобальная производительность в ситуации регулировки за счет гидропневматического головы.Представлен метод анализа мощности и экономической эффективности. насосных установок, оснащенных только одним типом насосов. В адаптация к изменяемым режимам осуществляется за счет использования гидрофоров. Самый лучший мощность и экономичность будут соответствовать насосному решению
Ключевые слова
аддукция, поток, гидрофор, трубопроводная сеть, насос, резервуар
145 PSI 6 шт. Манометр IBO 1/4 «для воды / насоса / резервуара / гидрофор 0-10 бар
145 PSI 6 шт. Манометр IBO 1/4″ для воды / насоса / резервуара / гидрофора 0-10 бар
Home
145 PSI 6 шт. Манометр IBO 1/4 «для воды / насоса / резервуара / гидрофора 0-10 бар
6 шт. Манометр IBO 1/4″ для воды / насоса / резервуара / гидрофор 0 -10 бар (145 фунтов на кв. Дюйм).ПЕРИФЕРИЙНЫЙ НАСОС IBO WZ750 1 «750 Вт, самовсасывающий, электрический водяной насос. САМОВСАСЫВАЮЩИЙ НАСОС IBO 1» AJ50 / 60 1100 Вт, электрический водяной насос. САМОВСАСЫВАЮЩИЙ НАСОС IBO 1 «JET100A БАК ДАВЛЕНИЯ 24 л, электрический водяной насос .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую из Производитель, он может быть доставлен в нерозничной упаковке, например, в простой коробке или коробке без надписи, или в полиэтиленовом пакете. Полную информацию см. в списке продавца.См. Все определения условий ： Подтип: Насосы ， MPN: ： Не применяется ： Бренд: ： IBO ， Пользовательский набор: ： Нет ： Модифицированный элемент: ： Нет ， Резьба: ： 1/4 дюйма, наружная резьба ： Товар вне дома: ： Нет ， Количество: ： 6 шт. ： EAN: ： Не применяется ，。

Восстановление пароля
145 PSI 6 шт. Манометр IBO 1/4 дюйма для воды / насоса / бака / гидрофоров 0-10 бар
Кольцо ворот, 50 шт., 12 x 6 x 100 мм, сварное из мягкой стали, 100 светодиодов, солнечная энергия, датчик движения PIR, настенные светильники, уличная садовая лампа безопасности #, прозрачная ℉ ℃, круглая наружная оконная температура, термометр, метеостанция », Ryobi Оригинальная замена крышки топливного бака в сборе # AC00168.Ткань беседки навес от солнца навес на открытом воздухе палатка навес павильон барбекю пикник новинка. Ремень замены OEM нового Stens 265-374 Scag Freedom Z 483314 заменяет OEM. 5 Pack Oregon 198-049 Лезвие косилки подходит мастеру 942-0741 942-0741A, 100 шт. Садовые сельскохозяйственные растения Детские бумажные горшки Биоразлагаемая чашка для выращивания рассады. 3 x Крупные кустовые растения Lychnis viscaria ‘Splendens’ Firebird, Tree Spinach Chenopodium Giganteum 500 семян Magenta Spreen. Шланг для бассейна со спиральной кузнечной петлей Hayward 15 ‘X 1 1/4 «Новинка в коробке, сфера из нержавеющей стали, украшение для сада, зеркало, смотрящий шар, Плавающий шар, 26 Вт Sylvania 0047825 Светодиодный прожектор« Startflood »с датчиком PIR Холодный белый цвет, флаг из полиэстера 3×5 Бусы Маска разноцветная.Металлический колибри, украшение из колокольчиков, домашний двор, садовый подвесной кулон. 10 пакетиков концентрированного порошка для мытья автомобилей Snow Foam Dilutable Cannon 1000 мл, светодиодный светильник ACKE для комнатных растений, светильник для растений для выращивания, подставка для дома Электрическая муфта ВОМ для Snapper 5-3740 7053740 Двигатель двигателя райдера газонокосилки, ключ переключения передач Peerless 792089A. De Ree Seeds Коллекции Семена цветов Вербена Идеал Флорист Смешанная.
145 PSI 6 шт. Манометр IBO 1/4 «для воды / насоса / резервуара / гидрофор 0-10 бар
145 PSI 6 шт. Манометр IBO 1/4″ для воды / насоса / резервуара / гидрофора 0-10 бар, шт. IBO Манометр 1/4 «для воды / насоса / резервуара / гидрофоров 0-10бар 145 PSI 6, IBO WZ750 1» ПЕРИФЕРИЧЕСКИЙ НАСОС 750 Вт, самовсасывающий, электрический водяной насос, IBO 1 «САМОВСАСЫВАЮЩИЙ НАСОС AJ50 / 60 1100 Вт, IBO 1 «САМОВСАСЫВАЮЩИЙ НАСОС JET100A БАК ДЛЯ ДАВЛЕНИЯ 24 л, Новые стили каждую неделю. Интернет-продажи дешево от экспертов. Изумительная мода, удивительные цены. Лучшая торговля в ценах. Лучшая цена для бесплатной доставки по всему миру.Манометр 1/4 «для воды / насоса / резервуара / гидрофоров 0-10бар 145 PSI 6 шт. IBO.

145 PSI 6 шт. IBO Манометр 1/4″ для воды / насоса / резервуара / гидрофор 0-10бар

145 PSI 6 шт. Манометр IBO 1/4 «для воды / насоса / бака / гидрофор 0-10 бар

IBO WZ750 1″ ПЕРИФЕРИЧЕСКИЙ НАСОС 750 Вт, самовсасывающий, электрический водяной насос, 1 «IBO САМОВСАСЫВАЮЩИЙ НАСОС AJ50 / 60 1100WATTS, IBO 1 «САМОВСАСЫВАЮЩИЙ БУСТЕР НАСОС JET100A БАК ДАВЛЕНИЯ 24 л, новые стили каждую неделю Интернет-продажи дешево от экспертов Изумительная мода, удивительные цены Лучшая торговля по ценам лучшая цена для бесплатной доставки по всему миру.
Как изменяется кривая насоса в зависимости от удельного веса
Что такое удельный вес?
Удельный вес — это отношение плотности или массы вещества к плотности воды.
Вода имеет плотность 1, а жидкости имеют более высокий или более низкий удельный вес в зависимости от ее плотности. Если жидкость имеет удельный вес выше 1, она будет тонуть в воде (например, в песке), если меньше 1, она будет плавать в воде (например, в нефти).
Единицы измерения выражаются в кг / м³, что представляет собой массу жидкости на метр в кубе объема, являющегося отношением к воде, и измеряется с помощью ареометра.
Плотность отличается от веса вещества, поскольку масса рассчитывается по объему, а не по весу, который учитывает влияние силы тяжести на жидкость. Это рассчитывается путем умножения массы на силу тяжести. Это не связано с вязкостью жидкости.
Поскольку масса учитывает удельный вес, если мы применим одну и ту же единицу объема к различным жидкостям, мы сможем увидеть, как на вес влияет удельная плотность:
1 литр воды весит 1 кг
1 литр песка весит приблизительно 1.53 кг
Как кривая насоса изменяется в зависимости от удельного веса?

Удельный вес влияет на характеристику насоса, так как расход является объемным расходом и, таким образом, на него напрямую влияет плотность жидкости.
Кривые насоса рассчитываются на основе воды с удельным весом 1. Если жидкость имеет более высокий удельный вес, чем вода, то напор будет показывать то же самое, но давление будет увеличиваться, поскольку давление является функцией относительно жидкости, рассчитанной умножение напора на удельный вес.
Если жидкость имеет более низкий удельный вес, то отображаемое давление будет меньше, а потребляемая мощность будет меньше, что означает, что может быть установлен двигатель меньшего размера.
Наличие твердых частиц также влияет на потребляемую мощность. Обычно предполагается, что сточные воды, содержащие сточные воды, имеют удельный вес 1 из-за большого отношения воды к твердым веществам. Однако шламы или шламы могут иметь плотность в 2 или 3 раза выше, соответственно влияя на мощность двигателя.
На следующем графике показано влияние изменения плотности на характеристику центробежного насоса.
Регулировка кривой насоса для удельного веса или поправки на удельный вес кривой насоса
Чтобы настроить кривую насоса с учетом удельного веса, выполните следующие действия:
Расчет удельного давления:
Давление, обеспечиваемое насос для каждого применения зависит от жидкости и относительно плотности жидкости, поэтому давление будет изменяться в соответствии с удельной массой жидкости
Чтобы получить давление в барах, умножьте 0.0981 по напору в метрах, отображаемому в рабочей точке, по удельному весу жидкости. Формула этой формулы имеет следующий вид:
Расчет удельной плотности потребляемой мощности:
Плотность и давление напрямую влияют на мощность, потребляемую двигателем во время работы. Величина мощности, потребляемой двигателем во время работы, умножается на SG для расчета потребляемой мощности.
Умножьте потребляемую мощность в рабочей точке и в конце кривой на удельный вес, чтобы убедиться, что любой выбранный двигатель подходит для требуемого применения.
Удельный вес и NPSH

Следует проявлять осторожность, если кривая насоса показывает, что требуется высокий NPSH. Жидкость с низким удельным весом необходимо тщательно проверять на соответствие требуемому NPSH.
Кавитация может возникнуть, если давление на входе ниже требуемого для насоса, что может возникнуть, когда удельный вес жидкости не учитывается правильно при определении доступного NPSH.
Кривая объемного поршневого насоса
Кривая PD-насоса не будет зависеть от удельного веса жидкости так же, как кривая центробежного насоса, поскольку скорость потока останется постоянной.Однако потребляемая мощность будет увеличиваться, а создаваемое давление зависит от оставшейся жидкости.
Чтобы узнать больше о влиянии напора и давления, прочтите наше руководство
Таблица жидкостей с примером SG

.
No related posts.
