Петли для пластиковых окон: классификация, регулировка

Выбирая пластиковые окна, мы акцентируем внимание на таких преимуществах, как защита от холода, пыли и шума с улицы, удобство использования и прочность. При этом эксплуатация пластикового окна на 97% зависит от работы оконной фурнитуры. Это говорит о том, что качество фурнитуры должно быть высоким.

Сама по себе фурнитура достаточно сложный механизм и состоит из многих элементов. Центральную роль среди ее элементов играют петли.

Вернуться к содержанию

Классификация петель для пластиковых окон

Легкость в использовании окна при закрытии и открытии – основная функция петли для пластиковых окон. Надежное крепление оконной створки с их помощью к раме позволяет свободно вращаться вокруг оси. Также петли для пластиковых окон помогают равномерно разделить механическую нагрузку и сохранить геометрию окна.

По месторасположению бывают верхние и нижние петли.

По назначению пластикового окна делятся на:

• Поворотные – открываются наружу или внутрь;
• Откидные – окна открываются вверх;
• Накладные – это усиленные петли, которые используются для тяжелых конструкций. Они применяются редко и стоят не дешево.

По размеру:

• стандартные;
• малогабаритные;
• большие.

По способу изготовления:

• Прессованные;
• Кованые.

Еще петли на пластиковые окна бывают регулируемые и нерегулируемые. Регулируемость петель предпочтительней, поскольку со временем створки большого окна под своей тяжестью могут провиснуть, что затруднит их закрытие и плотный прижим.

Большое значение имеет материал, который используют при изготовлении петель, поскольку основное к ним требование – выдержать нагрузку и предотвратить провисание створок пластикового окна. Для изготовления петель в основном используют латунь, сплав алюминия, сталь или высокопрочный пластик, который используют как декоративную планку для петель.

Сталь должна быть покрыта гальванизирующим составом, который защищает от ржавчины. Снаружи стальные петли закрываются заглушками на петли — декоративными накладками.

Перед покупкой петель необходимо учесть вес каждой створки, который может достигнуть 180 кг. Петля должна быть настолько прочной, чтоб выдержать не меньше 16 тысяч циклов, то есть открывания-закрывания окна. Рассчитывается вес, как сумма веса стеклопакета, веса профильной конструкции створки и веса фурнитуры.

Эксперты считают фурнитуру холодной ковки более прочной и качественной в плане долговечности.

Вернуться к содержанию

Скрытые петли на пластиковые окна

В последнее время в дизайне интерьера большое внимание обращается на оформление окон и оконных проемов. В связи с этим постоянно усовершенствуется дизайн деталей фурнитуры пластикового окна. Производителями окон были созданы скрытие петли, которые отличаются рядом преимуществ.

По достоинству пластиковые окна с невидимыми петлями оценили владельцы стильных интерьеров. Элементы скрытых петель встроены в фальц створки, поэтому совсем не видны с лицевой стороны.

Невидимые оконные петли на пластиковых окнах намного увеличивают теплозащитные свойства. Так как они встроены вовнутрь конструкции, резиновое уплотнение окна остается замкнутым, поэтому петли не могут пропускать уличный воздух в районе петель и в местах провисания створки, что предотвращает сквозняк.

Кроме этого, у петель для пластиковых окон отличная герметичность, поскольку обеспечивают возможность дополнительного прижима створок.

Нижняя петля оснащена защитными механизмами от взлома, поэтому окна с потайной системой установки петли идеально подходят обладателям квартир нижних этажей многоэтажного дома или дачных коттеджей.

Пластиковые окна со скрытыми петлями

Благодаря оригинальному дизайну скрытые оконные петли придают окну более элегантный вид. Нет необходимости в подборе заглушек на петли, что является еще одним преимуществом над классической системой видимой фурнитуры окна.

Отсутствие видимых петель на пластиковых окнах позволяет с легкостью установить жалюзи или роллеты. При открытии створка смещается к центру от плоскости окна, предоставляя свободное место для управляющих элементов роллетов.

Так как фурнитура с невидимыми петлями усовершенствованна на основе классической системы, ей доступны все виды открывания пластикового окна. Единственное отличие в том, что смещаясь к центру проёма при открытии, угол поворота увеличивается до 100 градусов. Это намного увеличивает световой проем.

Система скрытых петель оснащена специальными пазами, которые дополнительно смазывают детали, таким образом, уменьшая износ фурнитуры.

Скрытые петли для пластиковых окон имеют один недостаток. Они не способны выдержать оконную створку весом, превышающую 100 кг.

Вместе со скрытыми петлями популярен вариант частично скрытых нижних и верхних петель. Такие петли имеют небольшой размер. Их можно применять в нестандартных формах на поворотно-откидных окнах. Стоимость частично скрытых петель ниже, по сравнению с полностью скрытой фурнитурой.

Часто используемым элементом фурнитуры пластикового окна является оконный ограничитель для проветривания, без которого в зимнее время года сложно обойтись. Альтернативой обычному проветриванию может служить установка приточного вентиляционного клапана Аэрэко.

Вернуться к содержанию

Регулировка петель для пластиковых окон

В ходе эксплуатации с пластиковых окон может потянуть сквозняк или створка во время открывания начнет цепляться за фурнитуру или раму. Может ручку заклинить и окно не сможет закрыться. Исправляются такие неполадки самостоятельно с помощью шестигранного 4 мм ключа. Для этого регулируются петли на пластиковых окнах по горизонтали и вертикали.

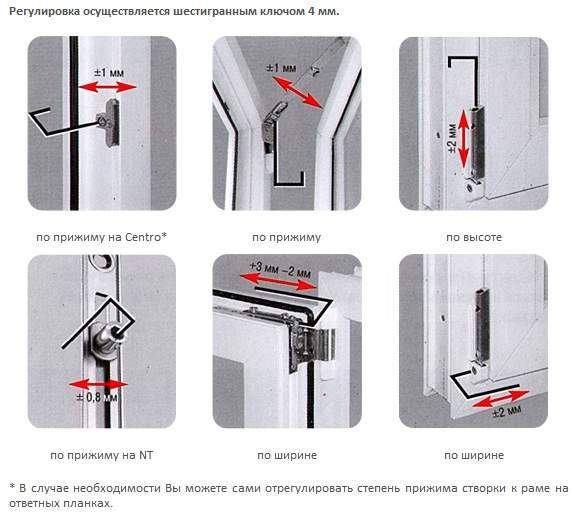

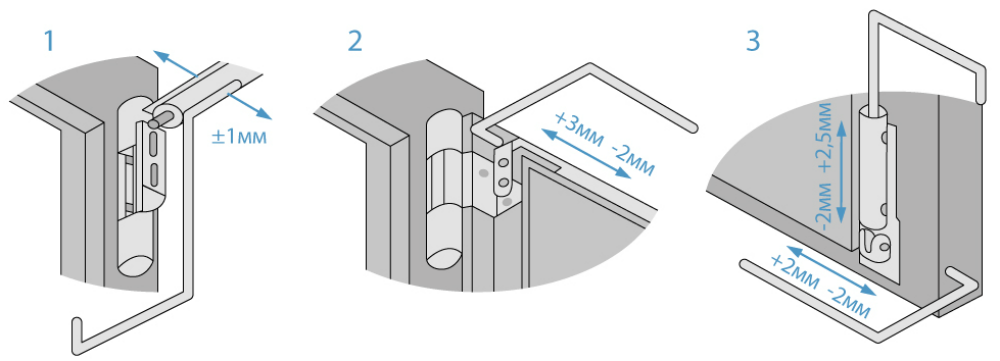

Регулировка верхней и нижней петель пластикового окна

Горизонтальная регулировка устраняет скос или сдвигает раму на 2 мм.

Скос устраняется вращением шестигранника в верхней петле. По часовой стрелке — створка прижимается к петле на пластиковом окне, соответственно низ окна противоположный петле поднимается. Вращение в противоположную сторону отодвигает створку от петли, опуская низ окна.

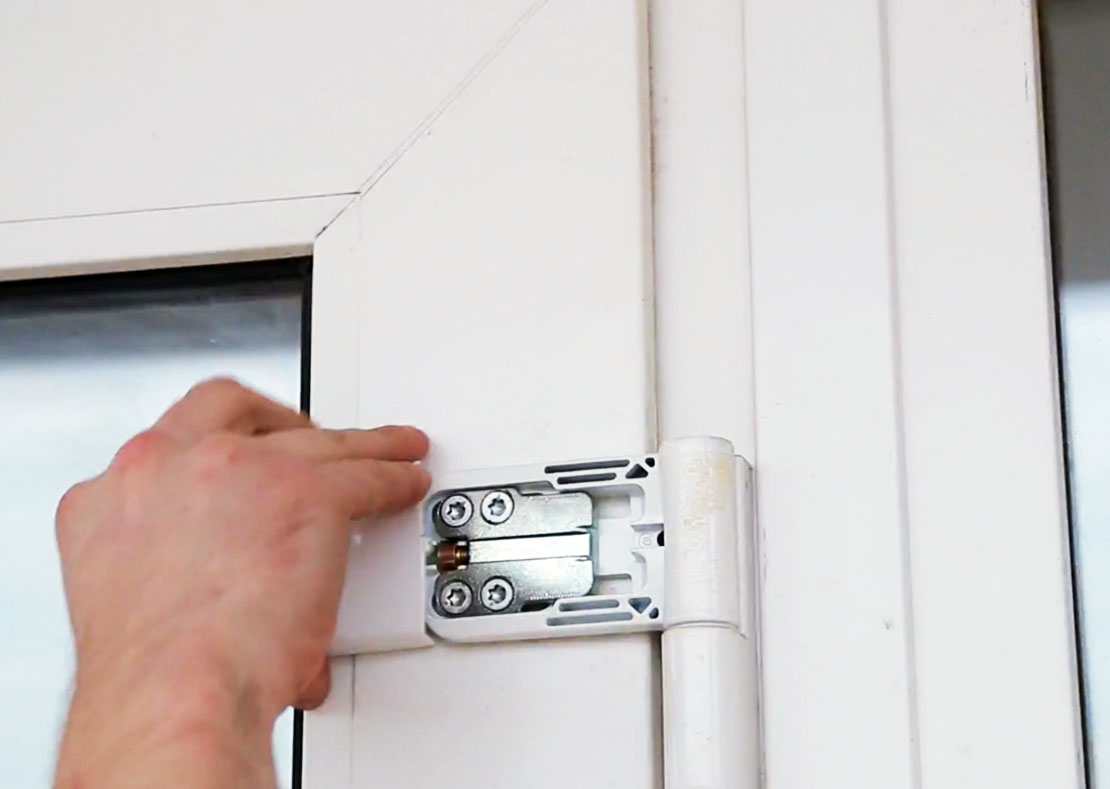

Нижняя петля регулируется не зависимо от того закрыто или открыто окно.

Вертикальное направление регулируется на нижней шарнирной петле. Вращая шестигранник вправо, окно приподымается, влево – опускается.

Отрегулировать прижим петель можно с помощью шестигранного ключа и эксцентриков, вращая в разные стороны, таким образом, ослабляя или прижимая окно к раме. Если даже после регулировки петлей из щелей ощущается поддув, тогда не обойтись без нащельников для пластиковых окон.

Легкое, бесшумное и удобное использование пластиковых окон продлится на долгие годы, если правильно подобрать и установить петли на пластиковые окна. Ведь от качества работы петель зависит качество и гарантия работы всей оконной конструкции.

Вернуться к содержанию

Как смазать петли пластиковых окон?

Как и любые другие петли, петли для пластиковых окон требуют смазки. Как известно, трущиеся друг о друга детали быстро стачиваются, что может сказаться на функционировании окна. К тому же в процессе эксплуатации пластиковых окон на петли налипает пыль и грязь. В результате могут возникнуть проблемы, например, с тем, что окна станут закрываться со скриптом, а прижим оказаться недостаточным. Лучшее решение этих и других проблем — периодическое смазывание петель.

Важно сразу же отметить, что стандартные бытовые смазочные материалы, например, растительное масло или вазелин, не пригодны для смазки петель. Лучше всего для данной задачи сгодятся техническое, синтетическое или минеральное моторное масла.

Смазке следует подвергать все части пластикового окна, которые подвержены трению, т.е. те, которые двигаются при открытии/закрытия окна. Следует заметить, что перед смазкой все металлические поверхности, которые планируется смазать, необходимо прочистить щеткой или тряпкой. Рекомендуемая периодичность смазывания петель составляет 1 год. Для каждой поверхности будет достаточно пары капель, при использовании распылителя расстояние до петель должно составлять порядка 5 см.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Петли для пластиковых окон — как установить? Верхняя, нижняя регулировка и ремонт, как снять створку?

На пластиковых окнах, петли – это механизм, который обеспечивает надежное соединение створки с рамой.

Петли – это разновидности фурнитуры для окон, они нужны для открывания, закрывания створок и обеспечивают плотное прилегание к раме.

Петли для окон из пластикового профиля от современных производителей предотвращают провисание створки окна, обеспечивают плотное прилегание к уплотнителю, что предотвращает сквозняки.

Изготавливают их из алюминия, стали или латуни, с отделкой из высокопрочного пластика. По технологии производства, они бывают прессованные и кованные, последний вариант намного прочнее.

При выборе петель, необходимо обратить внимание на следующие характеристики:

1. Вид материала.
2. Расчетная нагрузка.
3. Материал и диаметр оси.
4. Дополнительные возможности – диапазон регулирования, защита от взлома.

Цвет петель можно подобрать соответственно цвету профиля.

Петли являются основой для различных вариантов открывания – распашного, откидного, поворотно-откидного, штульпового.

Они обеспечивают:

1. Равномерное распределение динамической и механической нагрузки.
2. Простоту эксплуатации.
3. Бесшумность открывания.

Они выдерживают нагрузку в зависимости от конфигурации окна, от 80 до 150 кг. Качество петель влияет на уровень звуко- и шумоизоляции и предотвращает теплопотери.

Разновидности

Петли бывают трех типов – скрытые, открытые, частично скрытые. Они отличаются по функциональности и стоимости.

По месту крепления они бывают нижние и верхние. В зависимости от типа открывания окна бывают: поворотные, откидные, накладные.

Петли бывают с возможностью регулировки и без нее. Предпочтительнее первый вариант, так как со временем створки могут провисать и неплотно прилегать к оконной раме.

Открытый тип петель устанавливается на оконный профиль внутри помещений и  декорируется пластиковой накладкой. Скрытый вариант устанавливается в толщине профиля, они обладают повышенными свойствами тепло и звукоизоляции.

Поворотные петли нужны для открывания окна внутрь или наружу. Откидные применяются для открывания вверх. Накладные применяют для тяжелых оконных систем, они используются не часто.

Скрытый вариант крепления имеет множество преимуществ:

1. Герметичность.
2. Надежность от взлома.
3. Препятствует образованию сквозняков.
4. Лаконичный дизайн.

Его основные недостатки:

1. Выдерживают нагрузки до 100 кг.
2. Высокая стоимость по сравнению с открытым типом. Частично, скрытые петли применяются для окон нестандартных форм с поворотно-откидным типом открывания. Они имеют небольшой размер и стоят дешевле скрытой фурнитуры.

Также, для разной толщины оконного профиля выпускают различные модели петель

Регулировка и ремонт

Регулировка петель

Чтобы увеличить срок эксплуатации, необходимо проводить техническое обслуживание для предотвращения серьезных поломок. Чаще всего, проблемы возникают с регулированием створок.

В результате частого открывания и закрывания створок, они начинают провисать. Вследствие этого, они могут задевать раму при открывании. Если не обращать внимания на эту проблему, фурнитура может со временем выйти из строя и придется заменять окно.

Поэтому, нужно заранее выполнять регулировку системы и смазывать механизмы. Это можно выполнить своими руками без привлечения специалистов.

Выполняют регулировку при смене сезонов, и если прилегание створок не достаточно плотное.  В последнем случае, сквозь неплотное прилегание, холодный воздух и пыль проникают в помещение.

Регулирование желательно проводить весной и осенью. Весной это даст возможность проникновения воздуха в помещение и уменьшения нагрузки на оконный механизм. Осенью эта процедура поможет избежать возникновения сквозняков.

Как произвести самостоятельно?

Инструкция по регулировке

Необходимые инструменты:

• отвертки разных размеров;
• шестигранники;
• ключи-звездочки;
• плоскогубцы;

Регулирование системы проводят в следующей последовательности:

1. Открыть окно.
2. Вверху торцевой части находится регулировочный винт.
3. Нужно вставить в винт шестигранник и повернуть в нужную сторону, вращение по часовой стрелке приведет к подниманию створки, в обратную сторону – к опусканию. Если в результате проведенных манипуляций положение не изменилось, следует вернуть все на свои места и выполнить другой вариант корректировки.

Еще один вариант корректировки:

1. Нужно снять пластиковую накладку с нижней петли.
2. Аккуратно повернуть регулировочный винт. Движение по часовой стрелке поднимает механизм, в обратную сторону – опускает его.

После этого, следует проверить закрывание створки. В результате регулирования верхнего и нижнего механизмов, устраняется трение элементов.

Регулировка при смене сезонов выполняется для обеспечения плотности прилегания к раме. На торцевых сторонах створок есть эксцентрики – это элементы, позволяющие изменять уровень прилегания.

При монтаже окон, устанавливают среднее положение эксцентриков, оно считается универсальным для любых погодных условий. Для регулировки нужны плоскогубцы или шестигранники.

Для более сильного прижима с помощью инструментов, эксцентрики опускают и поворачивают горизонтально, а для более слабого – поднимают и поворачивают прямо. Есть окна с системой механизмов, которые можно поворачивать без помощи инструментов. В этом случае, эксцентрик вытягивается вперед и фиксируется в нужном положении.

В некоторых случаях производят регулировку со стороны навесов.

Здесь есть два варианта в зависимости от типа открывания:

1. Если распашной вариант – то регулируют винт на нижней петле.
2. При поворотно-откидном открывании необходимо регулировать верхнюю петлю.

Как смазать петли?

При частом открывании и закрывании, детали петель трутся друг о друга. В результате, они могут стачиваться, что в дальнейшем скажется на технических характеристиках окон.

Это шум или скрип при движении створок, недостаточно плотное примыкание к раме, что нарушает звуко-, теплоизоляцию. Чтобы предотвратить эту проблему, нужно периодически смазывать петли. Для этого используют техническое, минеральное или синтетическое масла.

Смазывать рекомендуется один раз в год. Сначала, поверхность необходимо очистить, затем, нанеси несколько капель масла.

Как снять пластиковое окно с петель?

При проведении наружных работ – окраска или ремонт отлива, откоса, демонтаж или установка окна, необходимо снимать створки с петель. При установке, их снимают всегда, это не только облегчит монтаж, но и исключит повреждения в процессе монтажа. Если планируется демонтаж створки без повторной установки, то особой аккуратности не требуется. В случае повторной установки, нужно действовать очень осторожно.

Процесс снятия начинается с верхней петли, а затем выполняется в следующей последовательности:

1. Снимается декоративная накладка из пластика.
2. Открывается окно.
3. Необходимо вытащить вращающий вал из верней петли. Для этого, нужно отверткой надавить на верхний торец петли. Из нижней части должен появиться край вала, его нужно аккуратно захватить плоскогубцами и вытащить. После этого, створку нужно придерживать.
4. С нижней петли снимается очень просто – створку необходимо поднять вверх и вытащить из гнезда.

Если планируется замена, то перед установкой нужно из верхней петли вытащить шпиндель или вращающий вал. Для этого понадобится молоток, тонкая отвертка или большой гвоздь диаметром меньше шпинделя. К шпинделю в верхней петле ставится отвертка и при помощи молотка он выбивается.

В случае, когда нужно установить створку обратно, процесс выполняется в следующем порядке:

1. Створка аккуратно устанавливается нижней петлей на шпиндель.
2. Две части верхней петли аккуратно совмещаются и фиксируются вращающимся валом. Для этого он вставляется снизу вверх.

Установка

Правильная установка и грамотно подобранные петли гарантируют надежность конструкции и длительную эксплуатацию изделия. При монтаже, необходимо проверить горизонтальность и вертикальность креплений при помощи строительного уровня. Это в дальнейшем предотвратит провисание створок.

Для того, чтобы снять створку с петель, необходимы следующие инструменты:

• большая и маленькая отвертки;
• плоскогубцы;
• молоток;

При поломке или плохой работе, петлю можно заменить. В магазинах есть большой выбор изделий от различных производителей. Перед покупкой необходимо определиться с параметрами петли, здесь скорее всего понадобится консультация специалиста. Выбирать петли необходимо в зависимости от веса окна и толщины оконного профиля.

При установке, необходимо равномерно распределить нагрузку на каждую из петель и установить их строго горизонтально и вертикально. Конечно, это можно сделать самостоятельно, но без опыта будет сложно выполнить качественно эту работу.

За помощью можно обратиться в компанию, которая устанавливала окна. При неправильном монтаже, окно будет неплотно прикрываться, что может привести к деформации профиля.

Советы

При монтаже окон, конструкцию петель выбирает фирма-изготовитель, в зависимости от типа открывания, веса профиля, стеклопакета и деталей фурнитуры.

Качественные петли гарантируют длительную эксплуатацию окон. В случае необходимости, нужно выполнять регулировку створок, чтобы избежать серьезных поломок.

Смазывать и регулировать петли можно самостоятельно. Если гарантийный срок еще не прошел, а в конструкции окна обнаружен дефект, не стоит решать проблему самостоятельно. Нужно обратиться к установщикам.

Как подтянуть петли на пластиковых окнах —

Регулировка пластиковых окон своими руками

Несмотря на то, что все современные окна, изготовленные из ПВХ, дерева или алюминия, выполняются с большим запасом прочности, а фурнитура на них отличается повышенной надежностью, периодическая настройка и обслуживание конструкций все же необходима. Конструкция оконной фурнитуры такова, что отрегулировать окно своими руками не составит труда. Чтобы справиться с этой задачей, нужно иметь необходимые инструменты, а также знать основные узлы регулировки.

Какие инструменты вам потребуются?

Перед тем как приступать к регулировке окна, необходимо подготовить инструменты. Вам потребуются:

• Шестигранный ключ 4 мм . Этот инструмент используется для настройки в первую очередь. Форма ключа может быть любой, например, изогнутой в виде буквы «Г». Профессиональные ключи имеют с одной стороны изгиб для того, чтобы их удобно было держать.
• Насадки для отвертки в форме звезды (маркировка Т, ТХ) . Потребуются только для некоторых моделей фурнитуры, но на всякий случай лучше приобрести и их.
• Крестовая отвёртка (размер 3 или 4) . Обычно фурнитура крепится к окну болтами под обычную крестовую отвертку. Для того чтобы заменить ручку или отрегулировать ее, нужна именно крестовая отвертка. Самый простой вариант регулировки – наладка раздвижных конструкций. В этом случае необходимо лишь настроить расстояние роликовых кареток.
• Пассатижи или плоскогубцы .
• Аэрозоль WD-40 или машинное масло для смазки фурнитуры.

Видео: Регулировка пластиковых окон

Основные узлы, нуждающиеся в регулировке

Регулировать можно створку по вертикали и горизонтали. В первом случае требуется настройка нижней петли, а во втором – верхней части механизма. Для регулировки прижима створки настраивается крепление в средней части створки со стороны ручек. Также прижим створки налаживается в нижней части окна. Для настройки нижнего угла створки по горизонтали регулируются нижние петли.

Без помощи мастера можно не только отрегулировать оконную конструкцию, но и устранить некоторые простые неисправности. Рассмотрим, как это сделать.

Проблемы с оконной ручкой

Замена ручки окна или установка ручки с замком

Ручки с предохранителями могут потребоваться в детской, а также в других помещениях дома, где живет маленький ребенок. Эта важная деталь не позволит малышу самостоятельно открыть окно. Чтобы установить новую ручку, необходимо вынуть старую, отвернув заглушку и открутив болты. Затем нужно аккуратно раскачать ручку и вытащить ее. Новая ручка ставится на место старой в том же положении и закрепляется болтами.

Если шатается ручка

Чтобы устранить неисправность, достаточно просто сильнее затянуть крепления детали. Для этого необходимо освободить болты, скрытые под заглушкой – прямоугольной накладкой, расположенной под ручкой. Заглушку необходимо поддеть за верхнюю и нижнюю часть и повернуть на 90 градусов. Под ней расположены два болта, которые и нужно подтянуть с помощью отвёртки. Для того чтобы сдвинуть заглушку нельзя использовать острые предметы, так как это может повредить профиль.

Ручка заедает или не до конца закрывается

Прежде всего, нужно понять, чем вызвана данная проблема. Может быть, механизм ручки нуждается в смазке или чистке. Второй причиной может быть максимально зафиксированный прижим на створке. В этом случае его нужно ослабить.

Очистить механизм ручки не сложно. Для этого ее нужно снять, вычистить от загрязнений с помощью щетки или пылесоса, смазать и поставить обратно. Для смазки рекомендуется применять WD-40 с насадкой, которая легко проникает в углубления конструкции. Вообще, масло или аэрозоль рекомендуется применять всякий раз, когда осуществляется регулировка оконных конструкций, выполненных из ПВХ.

Если проблема с ручкой возникает из-за чрезмерного прижимного усилия, то необходимо его ослабить. Для этого осуществляется регулировка эксцентриков на торце створки со стороны ручки, а также настраиваются болты на петлях.

Если ручку заклинило

Даже если ручка перестала двигаться, пугаться не стоит. Такая ситуация не является поводом для замены фурнитуры. Как правило, ручка заедает из-за срабатывания блокировки, не позволяющей менять положение окна (открывать вверх), когда створка открыта. Чтобы решить проблему, достаточно вручную отвести рычаг блокиратора.

Рычаг блокиратора находится на торце створки со стороны ручки. Как он выглядит? Рычаг может иметь вид пластины, которая прикручена к торцу и отведена под углом к уплотнителю, если створка открыта. Второй вариант – это клипса, заходящая на уплотнитель.

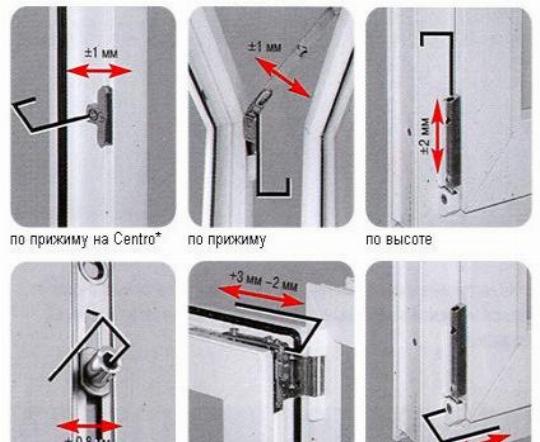

Регулировка прижима створки

С наступлением холодов окна можно отрегулировать таким образом, чтобы уплотнитель пропускал как можно меньше холодного воздуха. Плотное прилегание створки к раме обеспечивает надежную защиту от холода. Отрегулировать степень прижима створки к раме необходим и в тех случаях, когда уплотнитель стал тоньше, износился, и из окна стало дуть.

Профессиональные мастера рекомендуют проводить регулировку прижимного устройства два раза в год. Накануне зимних морозов прижим нужно увеличить, а с наступлением тепла – уменьшить. Если высокая степень прижима сохраняется в течение всего года, это может испортить фурнитуру из-за постоянного напряжения в конструкции, а также сократить срок эксплуатации утеплителя, который под постоянным сильным давлением истончается и теряет свои тепло- и звукозащитные свойства.

Чтобы отрегулировать прижим, необходимо найти на торце створки цилиндры овальной формы, которые называются цапфами. На раме есть соответствующие им отверстия, в которые входят цапфы при повороте ручки. Данная конструкция обеспечивает прижим створки к раме. Усилие прижима настраивается путем перемещения отверстий на раме или прокручивания цапф.

Чтобы увеличить усилие прижима, необходимо повернуть эксцентрик выступающей частью к внутренней стороне окна. Чтобы снизить усилие, нужно проделать обратную операцию, то есть повернуть цапфу выступающей частью наружу.

Как настроить эксцентрики? Существует три способа настройки. Фурнитура различных производителей может немного различаться, поэтому способ регулировки будет зависеть от ее особенностей.

1. Цапфа имеет прорезь для плоской или шлицевой отвертки.
2. Эксцентрик нужно слегка отвести от поверхности, на которой он расположен, и повернуть. Это можно сделать при помощи пассатижей или просто руками.
3. Эксцентрик может быть повернут при помощи пассатижей с небольшим усилием.

Чтобы проверить возможность регулировки, можно попробовать изменить положение цапфы тремя способами по очереди. При этом начинать желательно с первого, чтобы избежать серьезных поломок.

Может случиться, что несмотря на все усилия торцевые цилиндры не получается настроить. В этом случае необходимо изменить положение ответной части или отверстий на раме.

С помощью шестигранника можно отвинтить болты и передвинуть зацеп в сторону улицы, чтобы увеличить прижим или в сторону помещения, чтобы ослабить прилегание створки.

Когда манипуляции по настройке на торцевой стороне ближе к ручке закончены, можно произвести наладку прилегания с противоположной стороны, где располагаются петли. Рассмотрим вариант для окна, которое может открываться в режиме проветривания. Вот основные шаги настройки прилегания створки такого окна.

Сняв колпачок наличника, вы увидите два болта под шестигранную отвертку, а также один болт, расположенный под углом 90 градусов к плоскости окна. Именно с ним нужно будет проводить манипуляции. Повернув болт по часовой стрелке, можно усилить прижим, при движении отвертки против часовой стрелки, усилие прижима ослабнет. Регулировка производится при помощи шестигранника. Настройку удобнее производить при закрытом окне.

Чтобы отрегулировать верхнюю часть створки, окно нужно открыть и найти устройство, называемое «ножницы», позволяющее открывать створку сверху (в режиме проветривания). Далее необходимо найти на торцевой части оконной створки клипсу или рычаг блокиратора, нажать на него и удерживать в этом положении. Затем повернуть ручку в вертикальное положение, которое она занимает при проветривании. После этого створка выйдет из верхнего паза и будет висеть на нижнем креплении и на «ножницах». Это позволит добраться до болта, который регулирует прижим. Он расположен с нижней стороны устройства, которое удерживает створку. Поворачивая болт можно регулировать степень прилегания.

Итак, регулировка прилегания створки осуществляется достаточно просто и не требует чрезмерных усилий. Вы сможете самостоятельно регулировать уровень теплосбережения в помещении в зависимости от температуры воздуха на улице.

Видео: Как отрегулировать прижим створки пластикового окна

Створка задевает оконную раму

Данная проблема возникает достаточно часто. Она также не является критической, справиться с ней можно самостоятельно без замены деталей фурнитуры и без затрат на ремонт.

Створка может задевать край рамы в тех случаях, когда детали фурнитуры разбалтываются или деформируются. Такое может произойти, если окно постоянно находится в открытом состоянии. В этом случае фурнитура повреждается под тяжестью створки.

Вторая причина неисправности – слишком резкое и быстрое открытие или закрытие окна, что приводит к деформации деталей, а также к ослаблению их крепления.

Чтобы осуществить настройку без проблем, желательно обратиться за помощью производителю фурнитуры, эмблема которого видна на деталях. Посетив сайт компании-производителя и ознакомившись с инструкцией по регулировке, вы сможете быстро и точно выполнить настройку.

Существуют общие советы по изменению положения створки, если нарушено закрывание:

• Створка задевает раму верхним торцом : створку нужно повернуть к нижнему навесу или опустить всю конструкцию вниз.
• Створка задевает раму нижним торцом ближе к ручке : створку поднимают и поворачивают в сторону верхней петли.
• Створка задевает раму в середине торцевой части (там, где ручка) : конструкцию смещают в сторону петель. Иногда необходимо слегка повернуть створку к нижнему или верхнему навесу.

Чтобы осуществить настройку, потребуется поворачивать шестигранником болты, расположенные на системе «ножницы», сверху окна, а также на нижнем навесе.

Рассмотрим, как регулировать створку при самых распространённых нарушениях ее положения.

• Если створка опустилась, или требуется слегка повернуть ее снизу, необходимо регулировать болт, распложенный на нижнем навесе. Сняв наличник, вы увидите отверстие сверху навеса. Вставив в него шестигранник и поворачивая его, вы отрегулируете высоту створки. Поворот по часовой стрелке поднимает створку, против – опускает.
• Если требуется переместить створку влево или вправо, то нужен болт, расположенный в нижне части навесного механизма параллельно плоскости окна. К болту имеется два доступа: со стороны окна и откоса, регулировку можно осуществлять с любой стороны. Поворачивая болт по часовой стрелке, вы переместите створку вправо, против часовой – влево. Обязательно нужно проверять, как закрывается окно, после каждого поворота болта. Манипуляции осуществляются до тех пор, пока не будет достигнут нужный результат.
• Чтобы отрегулировать створку в верхней части, необходимо произвести регулировку механизма «ножницы». Для перемещения створки в верхней части, нужно найти головку под шестигранник, которая находится сбоку на механизме. Она будет доступна, если окно полностью распахнуть.

Если требуется отрегулировать тяжелую металлопластиковую створку или дверь, то необходимо настраивать специальные доводчики, задача которых приподнимать створку при открытии и закрытии.

Одно из преимуществ современных пластиковых оконных систем заключается в том, что их фурнитура подлежит всесторонней самостоятельной настройке. В ключевых местах расположены настроечные болты, регулировка которых осуществляется при помощи ключей-шестигранников диаметром 4 мм. Затрачивая минимум усилий, вы сможете самостоятельно отрегулировать окно так, как вам удобно, настроить теплообмен в помещении, защитить окно от холодного воздуха в зимнее время, а также исправить мелкие недостатки, возникшие в процессе эксплуатации.

Регулировка пластиковых окон своими руками

Оконный блок из ПВХ мало установить в проеме. Его еще необходимо правильно отрегулировать, чтобы створки закрывались плотно и без проблем. Также периодическую регулировку окна потом надо производить самостоятельно или при помощи мастеров по весне и осенью, чтобы перевести его на летний либо зимний режим работы. Причем к этой настройке следует отнестись со всем вниманием. Это нужно не только ради избавления от сквозняков, но и для увеличения срока службы светопрозрачной конструкции.

Содержание

Регулировки зимнего и летнего режима

В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки. Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

Виды цапф на пластиковых окнах

В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

Как отрегулировать нажим окна

Цапфа окна может быть выставлена в одном из трех положений:

1. «ЗИМА» – с максимальным прижимом.
2. «ЛЕТО» – со слабым прижимом.
3. Нейтральное (стандартное).

В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника. В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

Регулировка окна на зимний и летний периоды

Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.

Как отрегулировать петли створок пластикового окна?

Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

Варианты механизмов пластикового окна

Регулировать петли на пластиковых окнах приходится из-за:

• изначально плохой неграмотной настройки оконного блока при установке;
• естественного износа уплотнителя;
• неаккуратного и грубого закрывания створок;
• усадки оконной конструкции;
• изнашивания деталей поворотно-откидного механизма.

В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

Места регулировки пластикового окна

Верхнюю

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

Регулировка верхней петли

Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали.

Нижнюю

У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.

Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.

Регулировка нижней петли

Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт. Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.

Как отрегулировать ручку

Ручка на ПВХ оконном блоке фактически никак не регулируется и на степень прижатия створки не влияет. Она не участвует в регулировке окна, а лишь является механизмом притягивания к раме открывающегося полотна, а также перевода последнего в положение на микропроветривание и открытие сверху.

Однако нередко ручка разбалтывается либо начинает заедать. Чтобы ее подтянуть или заменить, достаточно добраться до пары болтов. Они находятся под пластиковой накладкой, расположенной на профиле в основании этой оконной фурнитуры. Данную заглушку нужно слегка оттянуть и провернуть, крепежи сразу оказываются доступными.

Если ручка туго проворачивается либо ее заело, то проблема обычно кроется не в ней, а в петлях и верхнем откидном механизме. Эти элементы окна напрямую связаны между собой. Волне возможна ситуация, когда металлические элементы заржавели. Тогда рычаг внутри профиля не будет давать ручке провернуться. Чтобы избавиться от этой проблемы, нужно смазать петли.

Как исправить неполадки окна

Проблемы с оконными блоками бывают самыми разнообразными. В одних случаях достаточно будет своими руками выполнить простейшую регулировку пластикового окна с подтягиванием настроечных винтов, а в иных придется менять сломавшуюся фурнитуру. Здесь во многом как с отоплением – чаще всего достичь комфортных температур в комнате можно просто подкрутив комнатные термостаты для газовых котлов. Но в ряде ситуаций придется перестраивать существующую отопительную систему с заменой некоторых ее элементов.

Способы регулировки оконной системы

Среди основных неполадок числятся:

1. Задевание створкой рамного профиля снизу – требуется регулировка по высоте путем затягивания торцевого винта на верхней петле и внутреннего на нижней.
2. Цепляние створкой рамы сбоку – нужно отрегулировать болт под нижней петлей.
3. Неплотное прилегание створок – это регулируется цапфами.
4. Износ или поломка запорных планок – менять, а после заново регулировать все окно.
5. Заклинивание ручки – сначала следует смазать маслом поворотно-откидной узел сверху и обе петли, однако если не поможет, то полная ее замена.
6. Поломка оконной ручки – только менять.

Ручку также может заклинить из-за неправильного срабатывания блокиратора. Ничего подтягивать и откручивать здесь не надо. Требуется лишь отвести на торце створки рычажок блокировочного механизма в исходное положение. Заклинившую фурнитуру должно освободить.

Рекомендации по регулировки пластиковой двери балконного блока

Заключение

Самому подрегулировать оконный блок несложно. Подробных видео материалов и инструкций от производителей по этой теме сейчас немало. Однако сезонная осенью/весной регулировка пластикового окна не всегда рекомендована. При затягивании цапф на зимний период уплотнитель излишне сжимается и портится. Если в холода не дует, то лучше ничего не подтягивать. Пусть все остается как есть. Но если створка провисла и цепляется за раму, то взяться за шестигранный ключ или отвертку и подкрутить винты в петлях точно стоит.

Смотрите также видео как отрегулировать пластиковое окно:

Как подтянуть пластиковые окна, чтобы не дуло – регулируем окна сами

Как подтянуть пластиковые окна, чтобы не дуло от створки? Этот вопрос интересует каждого владельца открывающегося стеклопакета. Ведь в холодную пору года даже маленькая щель между стеклопакетом и рамой приводит к потере уровня комфорта проживания в доме.

Пластиковое окно состоит из полимерной рамы (иногда со створкой), многослойного пакета, собранного из 2-3 стекол, разделенных пустотой (воздух – это лучший теплоизолятор) и механизма, обеспечивающего открытие и закрытие окна.

Механизм створки окна

Механика створки позволяет распахнуть ее, повернув на петлях, или откинуть, приоткрыв на четко выверенный угол. Для обеспечения этих действий в механизм стеклопакета включают следующие узлы:

• Верхнюю петлю – сложный элемент, обеспечивающий и поворот, и откидывание.
• Нижнюю петлю – простой элемент, обеспечивающий только поворот.
• Запор – сложный узел, осуществляющий и запирание створки, и регулировку функциональности верхней петли.

Как будет работать окно – откидываться или открываться – «решает» именно запор. При смещении его рукояти (рычага) вниз, параллельно боковой стороне рамы, окно закрывается наглухо. Поворот рычага на 90 градусов разблокирует функцию распахивания – окно можно будет открыть, потянув за рукоять на себя. Поворот рычага на 180 градусов разблокирует механизм откидывания – окно приоткроется под собственным весом или благодаря мускульному усилию.

Во-первых, регулировка нужна в случае ошибок при монтаже окна. Недостаточно квалифицированные мастера могут ошибиться при проверке горизонтали или вертикали стеклопакета, после чего створка начнет царапать раму. В этом случае вам пригодится 2-3 миллиметровый регулируемый зазор по высоте и ширине.

Во-вторых, регулировка пригодится после нескольких лет эксплуатации окна, когда уплотнители потеряют свою упругость или попросту износятся. Створка будет прижиматься к раме, но изношенный уплотнитель уже не будет герметизировать стык. Тогда вам и пригодится миллиметровый регулируемый зазор по прижиму.

В-третьих, ручная регулировка зазоров понадобится при смене сезонов. Зимой всем хотят идеальной герметичности стыков (чтобы не дуло), а летом никто не откажется от легкого сквознячка.

Причем даже зимой, перед тем как подтянуть пластиковые окна, необходимо предусмотреть существование вентиляционного зазора, обеспечивающего приток свежего воздуха в утепленное помещение. Поэтому далее по тексту мы рассмотрим регулировку окон, которые дуют или слишком сильно, или очень слабо.

Если створка царапает раму, то зимой от окна дует из-за перекоса конструкции. Для устранения этого недостатка придется сделать следующее: захлопните окно и заприте его рукоятью. После этого возьмитесь двумя руками за край створки и потяните ее на себя, не предлагая больших усилий. Если она сдвинулась с места внизу, то у вас ослаблена нижняя петля. Если вверху – у вас проблемы с верхней петлей.

После локализации места смещения нужно заняться устранение перекоса. Петля в нижней части регулируется как по вертикали, так и по горизонтали. Аналогичным образом можно подрегулировать и верхний механизм. В качестве инструмента обычно используют ключ-шестигранник на 4. Иногда в дело идет отвертка-крестовина или особый ключ-звездочка, вложенный в комплект поставки окна.

Для регулировки по горизонтали створку открывают и вставляют ключ в паз, расположенный внизу петли. Поворот по часовой стрелке приближает стеклопакет к петле, поворот в обратном направлении – отдаляет.

Вертикальную регулировку нижней петли выполняют по-другому: окно приоткрывают, наклоняя в комнату, ключ вставляют в паз, расположенный в торцевой части завесы. Поворот по часовой стрелке поднимает створку, поворот в обратном направлении – опускает. По окончанию регулировки можно закрыть окно и проверить – отходит створка от рамы или нет.

Петля в верхней части окна регулируется немного по-другому. Для этого нужно открыть окно на 180 градусов и добраться до регулировочного винта, расположенного со стороны боковой грани створки, в зоне верхней петли. Далее в головку винта вставляют ключ и проворачивают его на четверть оборота. После этого окно закрывают и проверяют степень прижатия створки еще раз. В случае необходимости операцию повторяют.

Если винт у верхней петли не помог, то необходимо отрегулировать еще один узел, который расположен в зоне пластины откидного механизма, удерживающей окно в наклонном положении. Для этого створку открывают и, удерживая блокиратор, откидывают, получая доступ к пластине в верхней части окна. Далее в головку винта вставляют ключ и вращают на четверть оборота по часовой стрелке или в обратном направлении.

Перевод окон в зимний режим

Чтобы подобраться к пластине откидного механизма, необходимо сделать следующее: повернуть ручку на 90 градусов, открыть окно, нажать пальцем на блокиратор и повернуть рукоять вверх на 180°. После этого открытая створка наклонится в сторону комнаты, обнажая пластину с регулировочным винтом.

Если створка закрывается легко и без скрипов и не двигается в закрытом состоянии, а от окон все равно идет сквозняк, – подтягиваем прижим стеклопакета к раме. Для этого делают следующее:

• Открывают раму и проворачивают рукоять запора вниз. При этом часть выступающих из створки металлических штифтов смещается с места. Эти детали необходимо промаркировать фломастером.
• Далее нужно взять плоскогубцы (для гладких поверхностей) или плоскую отвертку (для шлица) или ключ-шестигранник (для внутреннего углубления) и последовательно повернуть штифты таким образом, чтобы их большая часть сдвинулась к уплотнителю.

Обычно для создания дополнительного прижимного усилия штифты проворачивают по часовой стрелке на пол-оборота. Причем до завершения манипуляций со всеми смещающимися при закрытии ручки штифтами створку следует держать открытой. Оценить итоги своих усилий вы сможете только после завершения этой работы. Иначе окно перекосит на запорных элементах.

В особо сложных случаях для устранения нежелательного сквозняка, помимо регулировки механизма створки, необходимо прибегнуть к замене уплотнителей. Для этого необходимо открыть окно и зафиксировать створку. Далее беремся за уплотнитель и тянем его на себя. При достаточных усилиях он выйдет из паза очень легко.

Следующий этап – монтаж нового уплотнителя. Он начинается с обрезки по размеру. Причем в качестве шаблона выступает старый уплотнитель, поэтому при демонтаже его нельзя растягивать. После обрезки новый материал вдавливают в паз и проверяют на отсутствие заломов и прочих дефектов.

По рекомендациям производителей такую замену необходимо делать не чаще одного раза в 10 лет, однако уплотнитель могли установить неровно или повредить в случае эксплуатации. Обычно основной причиной повреждения уплотнителя является злоупотребление настройкой силы прижима створки. Поэтому иногда его меняют до окончания 10-летнего срока.

Если уплотнитель заскрипел, то вместо замены следует попробовать силиконовую смазку – она уберет неприятный шум. Машинное масло в этом случае использовать категорически не рекомендуется.

До этого мы разбирались с тем, как подтянуть петли на пластиковых окнах, чтобы от створки не дуло холодным воздухом. Теперь нам предстоит решить другую задачу – создать легкий сквозняк, продувающий душное помещение. Для этого необходимо сделать следующее:

Во-первых, найти на боковой поверхности створки цапфы – подвижные части прижимного механизма. Их детали выступают над поверхностью больше других элементов.

Во-вторых, осмотреть цапфы и обнаружить эксцентрики – особые винты, вкрученные в цапфы со смещением центра. Они выдадут себя не только немного неровным месторасположением, но и наличием метки (риски) на головке винта.

В-третьих, повернуть винт со смещенным центром в нужную сторону. Стандартное положение эксцентрика – ровно по центру цапфы, что дает прижим средней силы. Однако летом нам нужен самый слабый зажим, чтобы в квартиру заходил свежий воздух. Поэтому мы проворачиваем эксцентрик таким образом, чтобы его меньшая сторона смотрела в сторону резинки (уплотнителя). Обычно для этого винт проворачивают против часовой стрелки на половину или четверть оборота.

Описанную операцию придется проделать со всеми цапфами, выставив риски эксцентриков в одном направлении, иначе створка начнет косить при запирании, а ее механизм износится раньше срока.

Регулировка ручек и петель на пластиковом окне

Сколько положительных качеств имеют пластиковые окна, которые в массовом порядке сегодня приходят на замену своим деревянным аналогам. Их работа радует своей функциональностью и вариативностью, позволяя создавать в квартире или доме необходимый микроклимат. Но одновременно с этим они подвержены влиянию различных факторов сокращающих срок службы этих окон.

Что может случится

Как всегда, причин для плохой службы пластиковых окон может найтись достаточное количество. И каждая из них способна испортить чёткую и отлаженную работу этого механизма. Но исправить проблемы можно даже не обращаясь в сервисные мастерские, которые оказывают подобные услуги за отдельную оплату. И чтобы всё прошло правильно и легко, следует изучить основные причины этих проблем.

Для начала стоит узнать о том, что может поджидать окна ПВХ во время эксплуатации. А ждёт их следующее:

• Нижний профиль открывающейся створки начинает чертить по коробке.
• Возникает сквозняк из-за образования щели при недостатке прижима.
• Центральная часть створки соприкасается профилем коробки окна.
• Плохо закрепленные ручки на рамах.
• Затруднение в работе ручки при выполнении поворотных действий.

Все эти проблемы могут возникнуть не сразу, но однако сигналы бедствия будут приходить от окон. И если это проявилось, то немедленно должна быть произведена регулировка этих конструкций.

Помимо регулировки следует устранить и причину возникновения неполадки на пластиковых окнах. Это поможет избежать трудностей в будущем, а также продлить срок службы каждого механизма и профиля.

Почему возник провис створки

Причин провисания створок пластиковых окон имеется довольно большое количество. В большинстве случаев это вызвано неправильно установленным стеклопакетом, который постепенно сполз в сторону и вызвал дисбаланс. Если не устранить эту проблему, то из строя могут выйти не только петли, но и рама целиком. Поэтому необходимо срочно отрегулировать положение стеклопакета.

Для этого требуется снять раскладку, которая удерживает стекло в пределах профиля.

Она поддевается при помощи твёрдого металлического шпателя или тонкой, но широкой стамески. Проводить работу необходимо очень аккуратно, иначе можно повредить раскладку, что не позволит закрепить в плоскости створки. Далее пластиковые подкладки, поддерживающие стеклопакет по центру рамы ПВХ. Проверить точное положение можно при помощи обычной линейки. Как только всё будет выполнено, раскладка возвращается на прежнее место.

Ещё одной причиной возникновения провиса створки окон ПВХ является прокручивание саморезов. Не каждый производитель добросовестно следит за тем, как персонал исполняет такой закон, как инструкция. И если она нарушается, то петли на окнах будут прикручены не качественно. Свёрнутая резьба в профиле не сможет держать устройство, что скажется на положении створки в плоскости рамы ПВХ.

Этого невозможно увидеть ни в живую, ни на фото, но саморезы нужно будет переставить на новое место. А сделать это может не получиться, так как положение фурнитуры не предназначено для подобного смещения. Имеется и другая причина, где также присутствуют саморезы. В этом случае петли закреплены как следует, но длина шурупов слишком мала. Здесь будет достаточно просто заменить короткие саморезы на более длинные.

Остальные причины провиса створки требуют полной замены окон или проведения нового монтажа. А это делать самостоятельно можно только обладая определёнными знаниями и имея необходимый инструмент.

Регулировка положения створки в плоскости окна

Когда причины провиса и возможного изменения положения рамы будут устранены, можно отрегулировать её относительно коробки окна. Данные операции сможет выполнить практически каждый человек, у которого имеется соответствующая инструкция. Для регулировки потребуется приготовить:

• шестигранные ключи;
• крестовую и шлицевую отвёртки;
• линейка;
• плоскогубцы или пассатижи.

Стоит знать, что в плоскости регулировка осуществляется всего тремя винтами. Они располагаются на петлях, при этом на нижней находится два настроечных винта, а на верхней всего один. Помимо этой фурнитуры регулировка затрагивает цапф, который отвечает за наличие качественного и плотного прижима открывающейся рамы к оконному блоку. Но обо всём по порядку.

В отличие от пластиковых дверей, окна ПВХ можно двигать в горизонтальной плоскости и верхним винтом и нижним. Поэтому отрегулировать раму можно максимально быстро и точно, что позволяет исправлять возникающие проблемы. Когда наблюдается смещение верхнего или нижнего угла, то шестигранным ключом совершают поворотные движения по часовой или против часовой стрелке.

На сайтах компаний производящих конструкции из ПВХ можно найти множество фото, где показан процесс отладки данного положения.

Не стоит делать сразу много оборотов, так как один виток способен сильно изменить положение створки в плоскости оконной рамы. Будет правильно проверять расположение створки после каждого оборота. При этом можно пользоваться линейкой, чтобы максимально точно определить центровку конструкции.

Тоже самое относится и для регулировки окон, которые имеют проблему, выраженную в задевании нижней части открывающейся рамы и оконной коробки. Чтобы отрегулировать такое окно, необходимо снять с нижней петли декоративную накладку из пластика. Под ней скрывается регулировочный винт, рассчитанный на шестигранный ключ. Им нужно сделать несколько оборотов, так как при задевании профиля об профиль, то расстояние до центрального положения будет довольно большим.

После этого требуется проверить работу фурнитуры и самого окна, которое должно закрываться и открываться без затруднений. Также следует обратить внимание на положение других элементов, установленных на пластиковой конструкции.

Отладка прижима

Одним из первых элементов фурнитуры требующих проверки является планка прижима. От неё зависит плотность закрытия рамы и отсутствие сквозняков в квартире. Здесь следует знать, что каждый производитель предлагает свои решения настройки и регулировки прижима. В большинстве случаев плотность можно откорректировать при помощи такого элемента как цапф.

Для этого можно воспользоваться отвёрткой или пассатижами, которыми следует сделать небольшой оборот. Цапф имеет насечку, которая показывает уровень прижима пластикового блока. Так как таких устройств на окне имеется несколько штук, то чтобы добиться точной работы фурнитуры необходимо отрегулировать каждый цапф. Некоторые производители могут предложить пособие по данным процедурам. Инструкция как правило, располагается на сайте компании, изготавливающей фурнитуру. Там же можно найти и специализированные фото, где наглядно показан весь процесс отладки.

Иногда уровень прижима можно отладить при помощи самой планки. В этом случае на ней будет расположен регулировочный винт, который и требуется повернуть изменив положение элемента. Для проведения изменений сначала откручивается крепление. Здесь нужно будет воспользоваться отвёрткой. Далее шестигранным ключом, также как и петли, планка регулируется небольшим движением. Когда смещение будет достигнуто, прижим снова закрепляют на профиле пластикового окна.

Поворотом ручки проверяется работоспособность механизма, который должен плавно притянуть створку к раме. При этом каждый цапф не должен испытывать проблем с заходом в посадочное место планки притвора. Если такое происходит, то цапф или планку снова подвергают процессу регулировки. Для точности можно найти план. Эта схема позволит выполнить работу максимально быстро и эффективно.

Регулировка ручки

Функциональность ручки окна также может оказывать влияние на притвор и его усилие. Если она плохо поворачивается, то закрывание пластиковых окон будет проблематичным, и перед проведением настройки петли или другой фурнитуры, требуется отремонтировать данный элемент. Для этого может потребоваться снятие ручки, чтобы проверить из-за чего она перестала хорошо и легко поворачиваться.

Довольно часто подобное затруднение можно исправить обычной смазкой механизма ручки окон, которую предварительно проверили в снятом состоянии. Фото смазочного процесса иногда встречается в интернете, что позволит более точно выполнить эту работу. Но и без неё больших трудностей не возникнет и смазка будет выполнена довольно быстро.

У пластиковых окон имеются и другие проблемы. Например, плохая работа микропроветривания. В этом случае следует проверить не только петли, но и работу специального механизма. Его стоит проверять если имеется схема, которая позволяет понять проблему и найти способ её решения. В остальном отрегулировать створки пластиковых окон можно своими руками, что и предпочитают делать многие домашние мастера.

Как отрегулировать пластиковые окна самостоятельно

Пластиковое окно, даже самое качественное и правильно установленное, требует периодического обслуживания. Оно может простоять несколько лет без каких-либо проблем, но со временем при открывании или закрывании может ощущаться трение. Вторая проблема — поддувает из-под уплотнителя, и третья — ручка поворачивается с усилием. Все эти поломки не являются сложными и легко устраняются и совсем необязательно вызывать мастера: регулировка пластиковых окон самостоятельно — дело минут. Все что необходимо — подтянуть или ослабить несколько винтов. Главное — знать где и как. Об этом дальше в фото и видео формате.

Точки регулировки пластиковых окон

Зимний и летний режим

Чаще всего требуется регулировка пластиковых окон к новому сезону: зимой желательна полная герметичность, а летом можно немного свежего воздуха впустить. Это достигается регулировкой плотности прижима створки. Сделать это самому легко. Когда разберетесь, удивитесь, насколько все элементарно…

Створка окна к раме прижимается при при помощи цапф. Это такие подвижные металлические выступы на боковой поверхности створки. При повороте ручки они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы была возможность регулировать плотность прилегания створки и рамы они имеют эксцентрик — или сами сделаны овальной формы, или в центре круглого выступа имеется регулировка со смещенным центром. Изменяя положение цапф (смотрите фото), меняете степень прижима, то есть устраняете сквозняк из-под створки.

Регулировка прижима створки пластикового окна к раме

Как видите, формы запорных выступов могут быть разными. Для их регулировки могут использоваться разные инструменты. Если на вашем окне такие эксцентрики, как на рисунке слева — выступы овальной формы — их положение меняют при помощи плоскогубцев: зажимаете его и поворачиваете в нужную сторону.

Если запорный выступ круглый, как на рисунке слева, в нем может быть сделана прорезь под отвертку или шестигранный ключ. Осмотрев их, вы легко поймете, какой инструмент вам необходим: обычная отвертка или шестигранник №4. Вставляете ключ или отвертку в прорезь и тоже проворачиваете в нужное положение.

Выставляете все выступы в одинаковое положение. Обратите внимание, что они находятся не только на одной стороне створки — наружной, но есть и на внутренней (хотя-бы один, но есть), а также могут быть вверху и внизу. Вот все имеющиеся запорные выступы выставляете в одинаковое положение, иначе раму перекосит и из-под нее будет дуть.

Поворачивают эксцентрик при помощи плоскогубцев или шестигранного ключа

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат. Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.

Не закрывается пластиковое окно

Иногда геометрия оконного проема меняется настолько сильно, что даже сдвинув створку на максимум, мы не получаем желаемого результата: пластиковое окно не закрывается. Что делать в этом случае? Если на ответной части есть регулировка, как в варианте а и б на фото, попробуйте обойтись малой кровью — подкрутите еще тут. Принцип тот же: вставляете шестигранный ключ и вращаете его по часовой стрелке, выдвигая на максимум.

Если не хватает нескольких миллиметров не в глубину, а вбок, то придется установить под ответную часть подкладки. Их вырезают из куска белого пластика. Максимальная толщина — 3-4 мм. Сначала, открутив винты, упоры снимают. Вырезают две прокладки: одна устанавливается снизу, вторая -с боку. В результате упор сдвигается на 3 мм вглубь створки.

Виды ответных частей на раме

Устанавливаются сначала на нужное место подкладки, на них — упор, который прикручивается саморезом. Выступающие куски пластика срезаются острым ножом. Проверяете, закрывается окно или нет.

Если и это не помогло — есть еще один способ: отодвинуть раму створки. Она довольно эластична, и ее можно подвинуть примерно на 5 мм. Порядок действий такой:

• С той стороны, которую нужно подвинуть, снимается штапик (только один).
• Между стеклопакетом и рамой чуть ниже места, где будем отодвигать, вставляется пластиковый или деревянный (не металлический) гладкий и узкий предмет. Больше всего подходит плоская лопатка или линейка.

Что делать, если не закрывается пластиковое окно? Как отрегулировать

Если присмотреться, видно, что рама немного искривлена. Главное, чтобы окно теперь закрывалось. В 99% случаев этого достаточно. Если вам не повезло, и все эти ухищрения не дали результата необходимо снимать откосы и выгибать еще и раму.

Посмотреть все описанные выше действия можно в видео.

Регулировка и замена ручек

Достаточно распространенная проблема: ручка поворачивается с трудом. Если проблему вовремя не устранить, из-за прилагаемых чрезмерных усилий она ломается, остается короткий пенек, которым уже точно ничего не сделаешь.

Сначала о том, как сделать так, чтобы ручка снова закрывалась легко. Запорные механизмы в первую очередь нужно очистить и смазать. Сначала удаляют накопившуюся пыль и грязь, протирают насухо, затем все подвижные части смазывают. Использовать нужно чистые масла, без щелочей и кислот. Лучший вариант — машинное масло, можно любой аналог или современное средство из баллончика.

Места для смазки пластикового окна

Смазав все трущиеся и двигающиеся части, несколько раз открываете/закрываете створку, поворачиваете ее на петлях. Все должно двигаться ровно, без рывков.

Если и сейчас есть проблемы, скорее всего в процессе регулировок или изменений геометрии окна, сместился блокиратор. Он должен легко входить в ответную часть и плотно прижиматься к раме. Тогда и ручка поворачивается легко. Подвиньте створку и попробуйте снова.

Теперь о том, как поменять ручку. Крепеж, на котором она держится, спрятан под декоративной накладкой. Если присмотритесь, увидите, что есть тонкая крышечка. Беретесь за нее пальцами или поддеваете ногтями, тяните слегка на себя и поворачиваете в одну из сторон. Открываются два болта. Их выкручивают, ручку снимают, ставят на ее место новую.

Крепеж скрывается под декоративной накладкой

Мы рассмотрели самые широко распространенные проблемы и методы их устранения. Теперь для вас не проблема не только регулировка пластиковых окон, самостоятельно вы можете сделать и мелкий ремонт. Также можете сами проводить сервисное обслуживание (смазка раз в год).

Регулировка окон пвх самостоятельно

Изготовитель в соответствии с российским законодательством дает гарантию на готовое окно 3 года, но бывают случаи, когда к самому окну претензий нет, а в процессе эксплуатации возникли незначительные нарушения. Например:

• Через окно сифонит, створки неплотно закрываются.
• При открывании и закрывании створка задевает раму, затирает.
• Ручка не открывает, с трудом поворачивается или сломалась совсем.

В этом случае встает вопрос, как отрегулировать окна ПХВ.Можно вызвать мастера и доверить ремонт профессионалам, а можно справиться своими силами. Перед тем, как начать работу приготовьте инструменты, которые вам понадобятся:

пассатижи,
отвертка с насадками «звездочка»,
отвёртка обычная крестовая,
шестигранники.

Для того чтобы регулировка пластиковых окон самостоятельно не принесла дополнительных сложностей –

1. Проверьте плотность закрывания окна
2. Проверьте плавность хода ручки и легкость открывания и закрывания окна

Регулировка ручки

От частого использования, со временем, оконная ручка окна ПХВ может разболтаться. В этом случае достаточно подтянуть ее крепление. Оттяните аккуратно декоративную накладку и поверните ручку на 90 градусов. Откроется доступ к двум болтам, которые необходимо подкрутить крестовой отверткой. Если ручка окна туго закрывается то, скорее всего, поможет регулировка прижима створки к раме окна.

Регулировка прижима створки окна

В процессе эксплуатации, в следствии усадки уплотнительных резинок возникают неплотности. Степень плотности прилегания оконной створки можно проверить с помощью листа бумаги. Прижмите лист между окном и рамой, закройте окно. Если лист не достается, то рама закрывается плотно и регулировка окна ПХВ по плотности закрывания не потребуется.

Если лист бумаги все-таки достается при закрытом окне, то необходимо провести  корректировку. Осмотрите по периметру уплотнительную резинку на предмет её целостности. В случае нарушения, уплотнитель подлежит замене.

Регулировка створки пластикового окна проводится с помощью эксцентриков (цапф). Более сильный прижим рамы к окну будет, если сдвигать эксцентрик по часовой стрелке. Чтобы створка прижималась менее плотно, делайте регулировку против часовой стрелки. Диапазон регулирования цапф находится в пределах 1-2мм.

Не поджимайте окно слишком сильно, т.к. это приводит к преждевременному износу уплотнительной резинки. На рисунке указаны положения цапф при разных степенях прижима.

Положение эксцентрков (ЦАПФ)

Регулировка створок окон зимой и летом

Мастера советуют проводить регулировку окна режим зима/лето. Делается она с помощью эксцентриков. Зимнее прижимание более тугое. Эксцентрик подкручивается к резинке. Летом, когда проветривания более частые, проводят подкручивание цапф от резинки.Количество эксцентриков определите по ответным частям на раме.

Регулировка петель

Отрегулировать нижнюю петлю окна или балконной двери самостоятельно  не составит большого труда, если всё делать правильно.  Откройте окно на проветривание и снимите накладку на нижней петле, аккуратно сдвинув вверх. Приподнять или опустить створку можно подкручивая вертикальный винт  шестигранником 4мм. Чтобы поднять раму — крутим по часовой стрелке, опустить- против.

Если необходимо сместить створку окна по горизонтали, подкручивают горизонтальный регулировочный винт. Накладку при этом можно не снимать. Вращение шестигранником проводят через технологическое отверстие сбоку. Доступ возможен снаружи рамы, либо внутри, если крутить инструментом мешает откос. Створку обязательно придерживайте руками.

Регулировка верхней петли. Открываем створку окна на 90градусов. Осмотрите механизм регулировки верхней петли и определите, какой из инструментов потребуется: шестигранник 4мм или «звездочка» либо ключ 3. Максимально сдвиг окна возможен на 2,5мм. Регулировку окна проводите аккуратно, постоянно проверяя свободу открывания и закрывания створки.

Регулировка пластикового окна своими руками делается достаточно легко, даже при отсутствии должного опыта, если соблюдать осторожность, не торопиться и делать всё аккуратно.

Петли для пластиковых окон — Дизайн и ремонт от FilippovDoor.ru

Петли для пластиковых окон: как подобрать и отрегулировать

Выбирая пластиковые окна, мы акцентируем внимание на таких преимуществах, как защита от холода, пыли и шума с улицы, удобство использования и прочность. При этом эксплуатация пластикового окна на 97% зависит от работы оконной фурнитуры. Это говорит о том, что качество фурнитуры должно быть высоким.

Сама по себе фурнитура достаточно сложный механизм и состоит из многих элементов. Центральную роль среди ее элементов играют петли.

Классификация петель для пластиковых окон

Легкость в использовании окна при закрытии и открытии – основная функция петли для пластиковых окон. Надежное крепление оконной створки с их помощью к раме позволяет свободно вращаться вокруг оси. Также петли для пластиковых окон помогают равномерно разделить механическую нагрузку и сохранить геометрию окна.

По месторасположению бывают верхние и нижние петли.

По назначению пластикового окна делятся на:

• Поворотные – открываются наружу или внутрь;
• Откидные – окна открываются вверх;
• Накладные – это усиленные петли, которые используются для тяжелых конструкций. Они применяются редко и стоят не дешево.

По способу изготовления:

Еще петли на пластиковые окна бывают регулируемые и нерегулируемые. Регулируемость петель предпочтительней, поскольку со временем створки большого окна под своей тяжестью могут провиснуть, что затруднит их закрытие и плотный прижим.

Большое значение имеет материал, который используют при изготовлении петель, поскольку основное к ним требование – выдержать нагрузку и предотвратить провисание створок пластикового окна. Для изготовления петель в основном используют латунь, сплав алюминия, сталь или высокопрочный пластик, который используют как декоративную планку для петель.

Сталь должна быть покрыта гальванизирующим составом, который защищает от ржавчины. Снаружи стальные петли закрываются заглушками на петли — декоративными накладками.

Перед покупкой петель необходимо учесть вес каждой створки, который может достигнуть 180 кг. Петля должна быть настолько прочной, чтоб выдержать не меньше 16 тысяч циклов, то есть открывания-закрывания окна. Рассчитывается вес, как сумма веса стеклопакета, веса профильной конструкции створки и веса фурнитуры.

Эксперты считают фурнитуру холодной ковки более прочной и качественной в плане долговечности.

Скрытые петли на пластиковые окна

В последнее время в дизайне интерьера большое внимание обращается на оформление окон и оконных проемов. В связи с этим постоянно усовершенствуется дизайн деталей фурнитуры пластикового окна. Производителями окон были созданы скрытие петли, которые отличаются рядом преимуществ.

По достоинству пластиковые окна с невидимыми петлями оценили владельцы стильных интерьеров. Элементы скрытых петель встроены в фальц створки, поэтому совсем не видны с лицевой стороны.

Невидимые оконные петли на пластиковых окнах намного увеличивают теплозащитные свойства. Так как они встроены вовнутрь конструкции, резиновое уплотнение окна остается замкнутым, поэтому петли не могут пропускать уличный воздух в районе петель и в местах провисания створки, что предотвращает сквозняк.

Кроме этого, у петель для пластиковых окон отличная герметичность, поскольку обеспечивают возможность дополнительного прижима створок.

Нижняя петля оснащена защитными механизмами от взлома, поэтому окна с потайной системой установки петли идеально подходят обладателям квартир нижних этажей многоэтажного дома или дачных коттеджей.

Пластиковые окна со скрытыми петлями

Благодаря оригинальному дизайну скрытые оконные петли придают окну более элегантный вид. Нет необходимости в подборе заглушек на петли, что является еще одним преимуществом над классической системой видимой фурнитуры окна.

Отсутствие видимых петель на пластиковых окнах позволяет с легкостью установить жалюзи или роллеты. При открытии створка смещается к центру от плоскости окна, предоставляя свободное место для управляющих элементов роллетов.

Так как фурнитура с невидимыми петлями усовершенствованна на основе классической системы, ей доступны все виды открывания пластикового окна. Единственное отличие в том, что смещаясь к центру проёма при открытии, угол поворота увеличивается до 100 градусов. Это намного увеличивает световой проем.

Система скрытых петель оснащена специальными пазами, которые дополнительно смазывают детали, таким образом, уменьшая износ фурнитуры.

Скрытые петли для пластиковых окон имеют один недостаток. Они не способны выдержать оконную створку весом, превышающую 100 кг.

Вместе со скрытыми петлями популярен вариант частично скрытых нижних и верхних петель. Такие петли имеют небольшой размер. Их можно применять в нестандартных формах на поворотно-откидных окнах. Стоимость частично скрытых петель ниже, по сравнению с полностью скрытой фурнитурой.

Часто используемым элементом фурнитуры пластикового окна является оконный ограничитель для проветривания, без которого в зимнее время года сложно обойтись. Альтернативой обычному проветриванию может служить установка приточного вентиляционного клапана Аэрэко.

Регулировка петель для пластиковых окон

В ходе эксплуатации с пластиковых окон может потянуть сквозняк или створка во время открывания начнет цепляться за фурнитуру или раму. Может ручку заклинить и окно не сможет закрыться. Исправляются такие неполадки самостоятельно с помощью шестигранного 4 мм ключа. Для этого регулируются петли на пластиковых окнах по горизонтали и вертикали.

Регулировка верхней и нижней петель пластикового окна

Горизонтальная регулировка устраняет скос или сдвигает раму на 2 мм.

Скос устраняется вращением шестигранника в верхней петле. По часовой стрелке — створка прижимается к петле на пластиковом окне, соответственно низ окна противоположный петле поднимается. Вращение в противоположную сторону отодвигает створку от петли, опуская низ окна.

Нижняя петля регулируется не зависимо от того закрыто или открыто окно.

Вертикальное направление регулируется на нижней шарнирной петле. Вращая шестигранник вправо, окно приподымается, влево – опускается.

Отрегулировать прижим петель можно с помощью шестигранного ключа и эксцентриков, вращая в разные стороны, таким образом, ослабляя или прижимая окно к раме. Если даже после регулировки петлей из щелей ощущается поддув, тогда не обойтись без нащельников для пластиковых окон.

Легкое, бесшумное и удобное использование пластиковых окон продлится на долгие годы, если правильно подобрать и установить петли на пластиковые окна. Ведь от качества работы петель зависит качество и гарантия работы всей оконной конструкции.

Как смазать петли пластиковых окон?

Как и любые другие петли, петли для пластиковых окон требуют смазки. Как известно, трущиеся друг о друга детали быстро стачиваются, что может сказаться на функционировании окна. К тому же в процессе эксплуатации пластиковых окон на петли налипает пыль и грязь. В результате могут возникнуть проблемы, например, с тем, что окна станут закрываться со скриптом, а прижим оказаться недостаточным. Лучшее решение этих и других проблем — периодическое смазывание петель.

Важно сразу же отметить, что стандартные бытовые смазочные материалы, например, растительное масло или вазелин, не пригодны для смазки петель. Лучше всего для данной задачи сгодятся техническое, синтетическое или минеральное моторное масла.

Смазке следует подвергать все части пластикового окна, которые подвержены трению, т.е. те, которые двигаются при открытии/закрытия окна. Следует заметить, что перед смазкой все металлические поверхности, которые планируется смазать, необходимо прочистить щеткой или тряпкой. Рекомендуемая периодичность смазывания петель составляет 1 год. Для каждой поверхности будет достаточно пары капель, при использовании распылителя расстояние до петель должно составлять порядка 5 см.

Разновидности, регулировка и установка петель для пластиковых окон

На пластиковых окнах, петли – это механизм, который обеспечивает надежное соединение створки с рамой.

Петли – это разновидности фурнитуры для окон, они нужны для открывания, закрывания створок и обеспечивают плотное прилегание к раме.

Петли для окон из пластикового профиля от современных производителей предотвращают провисание створки окна, обеспечивают плотное прилегание к уплотнителю, что предотвращает сквозняки.

Изготавливают их из алюминия, стали или латуни, с отделкой из высокопрочного пластика. По технологии производства, они бывают прессованные и кованные, последний вариант намного прочнее.

При выборе петель, необходимо обратить внимание на следующие характеристики:

1. Вид материала.
2. Расчетная нагрузка.
3. Материал и диаметр оси.
4. Дополнительные возможности – диапазон регулирования, защита от взлома.

Цвет петель можно подобрать соответственно цвету профиля.

Петли являются основой для различных вариантов открывания – распашного, откидного, поворотно-откидного, штульпового.

Они обеспечивают:

1. Равномерное распределение динамической и механической нагрузки.
2. Простоту эксплуатации.
3. Бесшумность открывания.

Они выдерживают нагрузку в зависимости от конфигурации окна, от 80 до 150 кг. Качество петель влияет на уровень звуко- и шумоизоляции и предотвращает теплопотери.

Разновидности

Петли бывают трех типов – скрытые, открытые, частично скрытые. Они отличаются по функциональности и стоимости.

По месту крепления они бывают нижние и верхние. В зависимости от типа открывания окна бывают: поворотные, откидные, накладные.

Петли бывают с возможностью регулировки и без нее. Предпочтительнее первый вариант, так как со временем створки могут провисать и неплотно прилегать к оконной раме.

Открытый тип петель устанавливается на оконный профиль внутри помещений и декорируется пластиковой накладкой. Скрытый вариант устанавливается в толщине профиля, они обладают повышенными свойствами тепло и звукоизоляции.

Скрытый вариант крепления имеет множество преимуществ:

1. Герметичность.
2. Надежность от взлома.
3. Препятствует образованию сквозняков.
4. Лаконичный дизайн.

Его основные недостатки:

1. Выдерживают нагрузки до 100 кг.
2. Высокая стоимость по сравнению с открытым типом. Частично, скрытые петли применяются для окон нестандартных форм с поворотно-откидным типом открывания. Они имеют небольшой размер и стоят дешевле скрытой фурнитуры.

Также, для разной толщины оконного профиля выпускают различные модели петель

Регулировка и ремонт

Чтобы увеличить срок эксплуатации, необходимо проводить техническое обслуживание для предотвращения серьезных поломок. Чаще всего, проблемы возникают с регулированием створок.

В результате частого открывания и закрывания створок, они начинают провисать. Вследствие этого, они могут задевать раму при открывании. Если не обращать внимания на эту проблему, фурнитура может со временем выйти из строя и придется заменять окно.

Поэтому, нужно заранее выполнять регулировку системы и смазывать механизмы. Это можно выполнить своими руками без привлечения специалистов.

Выполняют регулировку при смене сезонов, и если прилегание створок не достаточно плотное. В последнем случае, сквозь неплотное прилегание, холодный воздух и пыль проникают в помещение.

Как произвести самостоятельно?

Необходимые инструменты:

• отвертки разных размеров;
• шестигранники;
• ключи-звездочки;
• плоскогубцы;

Регулирование системы проводят в следующей последовательности:

1. Открыть окно.
2. Вверху торцевой части находится регулировочный винт.
3. Нужно вставить в винт шестигранник и повернуть в нужную сторону, вращение по часовой стрелке приведет к подниманию створки, в обратную сторону – к опусканию. Если в результате проведенных манипуляций положение не изменилось, следует вернуть все на свои места и выполнить другой вариант корректировки.

Еще один вариант корректировки:

1. Нужно снять пластиковую накладку с нижней петли.
2. Аккуратно повернуть регулировочный винт. Движение по часовой стрелке поднимает механизм, в обратную сторону – опускает его.

После этого, следует проверить закрывание створки. В результате регулирования верхнего и нижнего механизмов, устраняется трение элементов.

Регулировка при смене сезонов выполняется для обеспечения плотности прилегания к раме. На торцевых сторонах створок есть эксцентрики – это элементы, позволяющие изменять уровень прилегания.

При монтаже окон, устанавливают среднее положение эксцентриков, оно считается универсальным для любых погодных условий. Для регулировки нужны плоскогубцы или шестигранники.

В некоторых случаях производят регулировку со стороны навесов.

Здесь есть два варианта в зависимости от типа открывания:

1. Если распашной вариант – то регулируют винт на нижней петле.
2. При поворотно-откидном открывании необходимо регулировать верхнюю петлю.

Как смазать петли?

При частом открывании и закрывании, детали петель трутся друг о друга. В результате, они могут стачиваться, что в дальнейшем скажется на технических характеристиках окон.

Это шум или скрип при движении створок, недостаточно плотное примыкание к раме, что нарушает звуко-, теплоизоляцию. Чтобы предотвратить эту проблему, нужно периодически смазывать петли. Для этого используют техническое, минеральное или синтетическое масла.

Смазывать рекомендуется один раз в год. Сначала, поверхность необходимо очистить, затем, нанеси несколько капель масла.

Как снять пластиковое окно с петель?

При проведении наружных работ – окраска или ремонт отлива, откоса, демонтаж или установка окна, необходимо снимать створки с петель. При установке, их снимают всегда, это не только облегчит монтаж, но и исключит повреждения в процессе монтажа. Если планируется демонтаж створки без повторной установки, то особой аккуратности не требуется. В случае повторной установки, нужно действовать очень осторожно.

Процесс снятия начинается с верхней петли, а затем выполняется в следующей последовательности:

1. Снимается декоративная накладка из пластика.
2. Открывается окно.
3. Необходимо вытащить вращающий вал из верней петли. Для этого, нужно отверткой надавить на верхний торец петли. Из нижней части должен появиться край вала, его нужно аккуратно захватить плоскогубцами и вытащить. После этого, створку нужно придерживать.
4. С нижней петли снимается очень просто – створку необходимо поднять вверх и вытащить из гнезда.

Если планируется замена, то перед установкой нужно из верхней петли вытащить шпиндель или вращающий вал. Для этого понадобится молоток, тонкая отвертка или большой гвоздь диаметром меньше шпинделя. К шпинделю в верхней петле ставится отвертка и при помощи молотка он выбивается.

В случае, когда нужно установить створку обратно, процесс выполняется в следующем порядке:

1. Створка аккуратно устанавливается нижней петлей на шпиндель.
2. Две части верхней петли аккуратно совмещаются и фиксируются вращающимся валом. Для этого он вставляется снизу вверх.

Установка

Правильная установка и грамотно подобранные петли гарантируют надежность конструкции и длительную эксплуатацию изделия. При монтаже, необходимо проверить горизонтальность и вертикальность креплений при помощи строительного уровня. Это в дальнейшем предотвратит провисание створок.

Для того, чтобы снять створку с петель, необходимы следующие инструменты:

• большая и маленькая отвертки;
• плоскогубцы;
• молоток;

При поломке или плохой работе, петлю можно заменить. В магазинах есть большой выбор изделий от различных производителей. Перед покупкой необходимо определиться с параметрами петли, здесь скорее всего понадобится консультация специалиста. Выбирать петли необходимо в зависимости от веса окна и толщины оконного профиля.

При установке, необходимо равномерно распределить нагрузку на каждую из петель и установить их строго горизонтально и вертикально. Конечно, это можно сделать самостоятельно, но без опыта будет сложно выполнить качественно эту работу.

Советы

При монтаже окон, конструкцию петель выбирает фирма-изготовитель, в зависимости от типа открывания, веса профиля, стеклопакета и деталей фурнитуры.

Качественные петли гарантируют длительную эксплуатацию окон. В случае необходимости, нужно выполнять регулировку створок, чтобы избежать серьезных поломок.

Смазывать и регулировать петли можно самостоятельно. Если гарантийный срок еще не прошел, а в конструкции окна обнаружен дефект, не стоит решать проблему самостоятельно. Нужно обратиться к установщикам.

Петли оконные

Штифт верхней петли на раме РОТО, серебристый

Штифт верхней петли на раме РОТО, серебристый..

Штифт верхней петли Зигения (Siegenia)

ШТИФТ ВЕРХНЕЙ ПЕТЛИ — предназначен для соединение в шарнир в..

Петля средняя нерегулируемая

ПЕТЛЯ СРЕДНЯЯ — предназначена для обеспечения прижима створк..

Штифт верхней петли POLY

ШТИФТ ВЕРХНЕЙ ПЕТЛИ — предназначен для соединение в шарнир в..

Штифт нижней петли переходной D6 на TITAN AF c FAVORIT

ШТИФТ НИЖНЕЙ ПЕТЛИ — как правило предварительно установлен н..

Петля оконная поворотная нерегулируемая 75 мм Geviss белая

Петля поворотная нерегулируемая 75 мм: состоит из 3-х частей..

Петля поворотная Internika 75 мм белая (части: Рамн.+Створ.+Штифт)

Петля для поворотных пластиковых окон белого цвета устанавли..

Петля верхняя рамная со штифтом 130 кг (2 поз.) Ворне

ОКОННАЯ ПЕТЛЯ ВЕРХНЯЯ РАМНАЯ — устанавливается на раму (коро..

Петля поворотная Internika 75 мм (части: Рамн.+Створ.+Штифт), коричневая

Петля для поворотных пластиковых окон белого цвета -устанавл..

Петля поворотная нерегулируемая 100 мм белая

Петля поворотная нерегулируемая 100 мм: состоит из 3-х часте..

Петля поворотная нерегулируемая 75 мм Vertex белая

Петля поворотная нерегулируемая 75 мм: состоит из 3-х частей..

Вставка-подкладка нижней петли на раме дерево H-12/18

ВСТАВКА-ПОДКЛАДКА нижней петли — дополнительный элемент фурн..

Нижняя петля на створку 3А-3 100 кг

Оконная петля нижняя створочная- устанавливается в нижний уг..

Петля в наплав нижняя створочная 130 кг. (модернизированная) Elementis 2

ПЕТЛЯ НИЖНЯЯ СТВОРОЧНАЯ — устанавливается в нижний угол ство..

Петля верх.рамная со штифтом 100 кг (2 поз.)

ПЕТЛЯ ВЕРХНЯЯ РАМНАЯ — устанавливается на раму (коробку) в в..

Петля верхняя створочная угловая KF-12/20-13

ОКОННАЯ ПЕТЛЯ ВЕРХНЯЯ СТВОРОЧНАЯ — устанавливается на створк..

Петля верхняя створочная угловая KF-12/20-9

ОКОННАЯ ПЕТЛЯ ВЕРХНЯЯ СТВОРОЧНАЯ — устанавливается на створк..

Петля верхняя угловая, 12/20-13

ПЕТЛЯ ВЕРХНЯЯ СТВОРОЧНАЯ — устанавливается на створку, подкл..

Петля на раме верхняя 3 мм

ПЕТЛЯ ВЕРХНЯЯ РАМНАЯ — устанавливается на раму (коробку) в в..

Петля на раме верхняя K3/100

Петля на раме верхняя K3/100..

Петля на раму нижняя 100 кг. EL.K.6-3-3

ПЕТЛЯ НИЖНЯЯ РАМНАЯ — устанавливается в нижний угол рамы (ко..

Петля нижняя Vorne на раму до 130 кг

ПЕТЛЯ НИЖНЯЯ РАМНАЯ — устанавливается в нижний угол рамы (ко..

Петля нижняя Vorne на створку до 130 кг

ПЕТЛЯ НИЖНЯЯ СТВОРОЧНАЯ — устанавливается в нижний угол ство..

Петля нижняя рамная 100 кг. (модернизированная) Elementis 2

ПЕТЛЯ НИЖНЯЯ РАМНАЯ — устанавливается в нижний угол рамы (ко..

Петля на раме верхняя + штифт Internika, 3 мм (2 части)

ПЕТЛЯ ВЕРХНЯЯ РАМНАЯ — устанавливается на раму (коробку) в в..

Петля створочная верхняя 9 мм (модернизированная) Elementis 2

ПЕТЛЯ ВЕРХНЯЯ СТВОРОЧНАЯ — устанавливается на створку, подкл..

Нижняя петля на раму 3А-3 100 кг

ПЕТЛЯ НИЖНЯЯ РАМНАЯ — устанавливается в нижний угол рамы (ко..

Петля нижняя на створке K 3/100

Петля рамная нижняя алюминий ESV 6-3-3

ПЕТЛЯ НИЖНЯЯ РАМНАЯ — устанавливается в нижний угол рамы (ко..

Петля верхняя рамная 100 кг KF D3X3 DH

ПЕТЛЯ ВЕРХНЯЯ РАМНАЯ — устанавливается на раму (коробку) в в..

Петля на раме нижняя 100 кг. EL.K.6-3-16

ПЕТЛЯ НИЖНЯЯ РАМНАЯ — устанавливается в нижний угол рамы (ко..

Петля на раме нижняя Internika, 3 мм

ПЕТЛЯ НИЖНЯЯ РАМНАЯ — устанавливается в нижний угол рамы (ко..

Петля на створке нижняя 70 кг. FL.K.U.6 (PP)

ПЕТЛЯ НИЖНЯЯ СТВОРОЧНАЯ — устанавливается в нижний угол ство..

Петля на створке нижняя регулируемая Internika, 3 мм

ПЕТЛЯ НИЖНЯЯ СТВОРОЧНАЯ — устанавливается в нижний угол ство..

Петля нижн. на створке K 3/100, регулируемая

ПЕТЛЯ НИЖНЯЯ СТВОРОЧНАЯ — устанавливается в нижний угол ство..

Петля на раме верхняя 100 кг. со штифтом Winkhaus

Верхняя петля на раме Winkhaus (Винкхаус) в комплекте с шт..

Оконные петли для пластиковых окон.

Контакты

• 7 (495) 20-55-66-7
• 7 (926) 411-44-51
• Пн-пт: с 10 до 18
• [email protected]

Контакты

• 7 (495) 20-55-66-7
• 7 (926) 411-44-51
• [email protected]
• Офис: Москва, Дмитровское шоссе, д.100
• Пн-пт: с 10 до 18

Оплата и доставка

Информация

Дополнительно

О нашем магазине

• 7 (495) 20-55-66-7
• 7 (926) 411-44-51
• Пн-пт: с 10 до 18
• [email protected]

Создание и продвижение сайта: Дизайн-ателье «BrassShow»

6 преимуществ пластиковых окон со скрытыми петлями

Типовые оконные петли — достаточно массивная и заметная в проеме деталь. Стремясь удовлетворить современные требования к дизайну, производители фурнитуры для окон стали выпускать скрытые петли-невидимки. Они помогают создать стильный интерьер и функциональное остекление, не привлекая к себе внимание.

Скрытый крепеж монтируется в ПВХ-окнах любой серии, совместим с любой профильной системой или стеклопакетом. Фурнитура в данном случае скрывается в фальце и не видна снаружи.

Преимущества и недостатки скрытых петель

Невидимые петли для окон и дверей имеют много плюсов:

1. Эстетика . Детали крепежа встраиваются в фальц и не видны с лицевой стороны при закрытой створке.

2. Герметичность. Потайные петли значительно повышают теплоизоляцию остекления, защищают от сквозняков благодаря уплотнительной резине по периметру конструкции.

3. Удобство. Можно открывать створку в любом положении — вертикально, горизонтально, распахивать настежь или оставлять полуоткрытой. Скрытые петли функционально схожи со стандартными.

4. Надежная взломозащита , особенно актуальная для жителей первых этажей и коттеджей. Скрытая петля внизу сконструирована таким образом, чтобы дополнительно защищать створку от снятия.

5. Высокая инсоляция . Смещение петли к середине проема при распахивании створки увеличивает угол открывания до 100 градусов. В комнату проникает больше света, улучшается обзор.

6. Долговечность. Благодаря специальным пазам петли можно регулярно смазывать. Благодаря этому фурнитура изнашивается значительно медленнее.

Недостаток скрытых петель — ограниченная стойкость к нагрузке. Система способна выдержать створку весом до 100 кг.

Конструктивные особенности

Скрытолежащая фурнитура разрабатывалась для оконных систем из натуральной древесины. От стандартной фурнитуры она отличается тем, что петли размещаются не сбоку створок, ограничивают их открывание до 100°. Петли скрыты между рамой и створкой, незаметны со стороны.

Такой крепеж выполняет те же функции, что и обычный. При наличии невидимой фурнитуры вверху открытой створки может возникать небольшой люфт, что не является дефектом.

Скрытолежащий крепеж не монтируется на импост в трехсекционных окнах со средней распахивающейся створкой. Пока не выпускаются окна с невидимыми петлями и распахивающимися вниз фрамугами. Створки с невидимым крепежом навешиваются, снимаются и регулируются немного иначе, чем классические.

Крепежные детали устанавливаются на штульповые окна с открывающимися наружу створками. Невидимую фурнитуру составляет типовая обвязка со специальными ножницами. Крепеж устанавливается на оконных створках и внутри рам, поставляется комплектом — нижняя и верхняя петли.

Когда навешивается створка, сначала соединяются детали нижней петли, потом вверху состыковываются ножницы на раме с основанием на створке. Уплотнительный контур при монтаже убирать не нужно. Это обеспечивает высокую герметичность системы. Скрытая фурнитура совместима с противовзломными деталями, позволяет увеличить безопасность остекления.

Область применения

Рекомендуется устанавливать скрытую фурнитуру во взломозащитных окнах, в оконных системах на первом-втором этажах, в коттеджах. Ее монтируют в проемах с увеличенным световым просветом, узким профилем.

Скрытолежащий крепеж помогает значительно улучшить эксплуатационные свойства деревянных и пластиковых окон. Но только если он высококачественный. Наилучшее решение — крепеж ROTO или Siegenia Aubi .

Купить в Москве окна из оригинальных профилей с невидимыми петлями вы можете в нашей компании. Мы профессионально остекляем оконные проемы любой величины и формы с гарантией качества 5 лет. Предлагаем оригинальную фурнитуру немецких брендов, рассчитанную на 40 тысяч циклов открывания. На нее действует гарантия производителя 10 лет.

Петли для окон – важная составляющая фурнитуры

Современные петли для окон представляют собой более сложные устройства, чем их базовые аналоги, которые использовались до недавнего времени. Благодаря расширению функционала деревянные, алюминиевые и пластиковые окна могут теперь распахиваться в двух плоскостях. Переход из одного положения в другое занимает всего пару секунд, а управление осуществляется при помощи обычной оконной ручки.

Новые механизмы открытия в процессе эксплуатации постоянно совершенствуются, что позволило сделать их работу корректнее. За время их существования уже успели появиться принципиально новые модификации, обеспечивающие более высокий уровень герметичности и взломостойкости. Сегодня в распоряжении производителей имеется фурнитура для оснащения дверных и оконных створок, имеющих различные габариты, массу и предназначение.

Функционал оконных петель

Петли для пластиковых окон отвечают за герметичность конструкций, плавное бесшумное открывание и удержание створок от провисания. Они регулируются в 3 плоскостях и рассчитаны на разную нагрузку:

• 90 кг;
• 120 кг;
• 160 кг.

Все новые петли совместимы с системами автоматического открывания створок, благодаря чему окна и двери могут подключаться к электроприводу. Это особенно важно для конструкций, установленных в труднодоступных местах. К таковым относятся мансардные модели, зенитные фонари и высокие окна с откидными фрамугами.

Виды петель

Петли для всех видов окон могут быть регулируемыми и нерегулируемыми. В современных конструкциях чаще всего применяют первый вариант устройств, которые могут быть изготовлены из латуни, стали либо алюминиевых сплавов. При этом пластик допускается использовать только для декоративных накладок. По назначению эти механизмы классифицируются на:

• накладные – усиленная модификация, применяемая для комплектации очень тяжелых створок;
• поворотные – традиционные петли, которые используются при оснащении открывающихся наружу или внутрь дверных и оконных створок;
• откидные – устройства, предназначенные для открывания створок в откидное положение.

По способу монтажа эти механизмы делятся на полускрытые, накладные и полностью скрытые. Самой распространенной является первая модификация, а наиболее перспективной – последняя. Скрытые петли обеспечивают лучшую герметичность и эстетику створок. Более подробно читайте об устройствах этого типа на ОкнаТрейд. В свою очередь полускрытые петли делятся на:

• врезные;
• ввертные;
• полунакладные.

При выборе петель необходимо одновременно обращать внимание на несколько параметров створок – их габариты, вес, а также требования по классу взломостойкости и функциональности.

Как можно продлить срок эксплуатации оконных петель

Замена петель не понадобится в течение всего срока службы окон, если выбрать модели из прочной стали с надежным антикоррозийным покрытием, придерживаться правил эксплуатации и регулярно ухаживать за этими элементами фурнитуры. Петли необходимо периодически очищать от скопившего налета в виде остатков масла и пыли, а затем смазывать. Для снижения нагрузки на эти устройства рекомендуется оснащать оконные конструкции микролифтами, причитать о которых можно в специальном обзоре на ОкнаТрейд.

Поскольку подавляющее большинство окон сегодня оснащается комбинированными поворотно-откидными механизмами открывания, необходимо позаботиться об установке блокиратора ошибочного действия. Это устройство позволяет исключить провисание створки только на одной нижней петле и предотвращает ее вырывание или серьезную поломку. Принцип действия блокиратора ошибочного действия основан на том, что он не позволяет одновременно активировать и поворотное, и откидное открывание окна или двери. Благодаря этому фурнитура работает всегда корректно и расположенная в нижней зоне проема петля оконная никогда не подвергается критическим нагрузкам.

Когда нужно регулировать или менять петли

Регулировка петель требуется в тех случаях, когда либо происходит частичная разгерметизация оконной конструкции, либо наблюдается провисание створок, которые при открывании /закрывании цепляются за профиль рамы. Замена этих элементов фурнитуры производится в следующих случаях:

• если регулировка не дала положительного результата;
• после смазки створки при движении стопорятся;
• нарушена целостность одного из элементов петлевой группы.

Хотя в общем доступе выложено достаточно много инструкций по замене и регулировке этих составляющих оконной фурнитуры, для проведения таких мероприятий лучше приглашать профильных специалистов. В противном случае можно не только не достичь желаемого результата и испортить петли, но и поломать передаточный механизм, полностью отвечающий за герметичность окна и открывание створки.

Петли оконные

Петля поворотная оконная, Provedal (Проведал), регулиру.

Петля оконная, белая

Петли дверные Arni 100×75 MCF

Петли Fornax Петля оконная 75 мм, арт. 40130

Петля для м/п окон 75мм белая

Петля на створке верхняя поворотная 12/20-13 L, Interni.

Петля средняя оконная, регулируемая Е5 12-18/9 NT, Roto

Петля ввертная 9×66 бихром мод. 50 (F) AMIG

Универсальная накладная петля ZKPI PNU-100 Zn

Петля дверная Elementis серия IQ-Plus, белая 16-19 мм

Петля верхняя рамная со штифтом, 130 кг, Vorne

Петля на створке верхняя, левая 12/20-9, Roto

Петля дверная Elementis Compact белая

Петля скрытой установки AGB ECLIPSE 2.0, 1шт+комплект н.

Карточная петля ZKPI PK-22×24 белая

Нерегулируемая оконная петля AKPEN 75 мм

Петли Петля накладная 399-1-2-1 Mesan (MY6060.1.5.1 ATO.

Шаблон для установки ввертных петель AGB для стандартны.

Петля поворотная оконная, Provedal (Проведал), регулиру.

Петля на створке верхняя, правая «komfort» 12.

Петля универсальная 50х40 мм, цинк

Верхние петли MACO 94491 штифт верхней петли

Петля регулир. оц. 83×19мм

Петля для м/п окон 75мм белая

Петля мебельная накладная 768 100 с доводчиком

Петля AVERS 00019052

Петля дверная ELEMENTIS белая

Карточная петля LUX-TOOLS нержавеющая сталь 44х80х8 мм

Петли Россия Петля мебельные ПН 40 мм оц.

Петля нижняя на створке, для арочного окна, правая E5 1.

Петля верхняя рамная со штифтом, 100 кг, Vorne

Петля для угловых дверей 180°(90°), под доводчик ALFA у.

Петля универсальная Avers 100х70х2.5-B4-CR хром с 4 под.

Петля скрытой установки AGB ECLIPSE 3.0, 1шт+комплект н.

Петля на створку K верхняя komfort правая 12/20-9

Накладки на оконные петли MACO

Петля AVERS 00025009

Петля поворотная оконная, Provedal (Проведал), регулиру.

Нижние петли MACO 52478 на створку 120 кг с позиционным.

Петли Петля накладная 299-1-2-1 Mesan

Петля ввертная М8 белая

Петля накладная Avers 100х75х2.5-B2-AC медь с 2 подшипн.

Петля нижняя на створке, для арочного окна, левая E5 12.

Петля ввертная ELEMENTIS для деревянной двери, 4-штырев.

Нижняя петля Roto NT на раму створку оконная

Петля APECS 100*70-B4-Steel-G

Петля скрытой установки AGB ECLIPSE 2.0, 1шт+комплект н.

Петля накладная стальная правая цвет белый 85 мм Сибин.

Петли Россия Петля ввертная ПВ-1 М6 (цинк)

Петля универсальная Avers 100х70х2.5-B4-W белая с 4 под.

Петля ввертная Apecs 17-13-G золото

Петля накладная ПН5 40х38мм цинк

Скрытая петля AGB угловая 2R (хром) комплект 2шт. (E100.

Карточная петля LUX-TOOLS оцинкованная сталь

Накладная петля APECS 100*75*2,5-B2-Steel-AB

Дверные петли Петля скрытой установки Armadillo с 3D-ре.

Петля дверная для ПВХ двери H 22 ASTEX

Петли Россия Петля мебельные ПН 40 мм черн.

Комплект для двери без фиксатора ФЗ бронза 2 дверные ру.

Карточная петля ZKPI PK-50×30 Zn

Фурнитура Agb (АГБ) E01150.16.04 Петля ввертная 3-D сер.

Петля на створке нижняя K 3/100

Петли для окон, дверей и мебели Четыре сезона Петля кар.

Карточная петля ZKPI PK-128×40 Zn

Дверные петли Петля универсальная Armadillo 500-С4 100x.

Петля на створке нижняя 100 кг, регулируемая, Internika

Петля универсальная Apecs 80х60F-B2-Steel-G золото с 2.

Петля скрытой установки AGB ECLIPSE 2.0, 1шт+комплект н.

Петля верхняя Siegenia Favorit на пластиковые окна, бал.

Петля APECS 100*70-B4-Steel-S

Петля скрытой установки без регулировки UNIVERSAL WA SC.

петля накладная пн5 40х38 мм цинк

Петля дверная без врезки 300-2BB 100×2,5 CP (хром)

Ввертная петля М8

петля для м/п окон 75 мм белаяая

Дверная петля скрытая универсальная VENEZIA P101-H мато.

Руководство по регулировке фурнитуры пластиковых окон

Фурнитура в окнах ПВХ – это довольно сложный механизм запирания, который состоит из большого числа деталей. В процессе эксплуатации, как и любой другой механизм, она требует периодического контроля и обслуживания. С течением времени в фурнитуре могут появиться различного рода неисправности, затрудняющие или делающие невозможным полноценную эксплуатацию окон. Однако современная оконная фурнитура снабжена удобными механизмами для регулировки, благодаря которым большинство возникающих неисправностей можно устранить самостоятельно, имея под рукой минимальный набор инструментов.

Основные неисправности, при которых необходима регулировка оконной фурнитуры:

• Провисание оконной створки, в результате чего при открывании или закрывании створка цепляет элементы фурнитуры или оконную раму;
• Недостаточно плотное прилегание створки к раме, из-за чего из окна дует;
• Оконная ручка поворачивается с трудом или не закрывается.

Регулировка фурнитуры на створке осуществляется в трёх плоскостях, что позволяет добиться правильного положения створки в раме, а также обеспечить оптимальную степень прижима уплотнителей по всему периметру створки. Для регулировки необходим шестигранный ключ диаметром 4 мм.

В зависимости от производителя фурнитуры, может различаться внешний вид отдельных элементов, способы регулировки и используемый инструмент, но в целом общая схема регулировки створки для всех производителей схожа между собой. Основные принципы регулировки изложены ниже.

1. Регулировка створки по вертикали.

Производится при помощи верхнего регулировочного винта на нижней петле, предварительно с петли нужно снять пластмассовый колпачок. Вращая шестигранник по часовой стрелке, створка поднимается, против часовой – опускается. Ход регулировки ± 2 мм.

2. Регулировка створки по горизонтали.

Производится при помощи нижней и верхней петли. Для этого в петлях есть отверстия под шестигранник. С помощью этих регулировок можно устранить скос или сдвинуть раму в сторону до 2 мм. Чтобы добраться до регулировочного винта верхней петли, окно необходимо открыть.

3. Регулировка прижима створки к раме.

Производится при помощи эксцентриков (запорных цапф), расположенных по всему периметру окна. В зависимости от производителя, их внешний вид может различаться, но принцип работы у всех один и тот же. При помощи вращения эксцентриков шестигранником или плоскогубцами можно добиться той степени прижима створки к раме, которая необходима.

Также регулировать степень прижима створки к раме можно с петлевой стороны. Производится это с помощью регулировочного винта на нижней петле. Если оконная створка с поворотно-откидным механизмом, то дополнительно можно отрегулировать прижим регулировочным винтом на ножницах рядом с верхней петлёй. Чтобы добраться до этого винта, необходимо открыть створку и после этого повернуть ручку в режим проветривания, предварительно удерживая в нажатом положении блокиратор рядом с оконной ручкой.

На некоторых видах фурнитуры регулировка прижима оконной створки к раме производится при помощи ответных планок, расположенных на раме со стороны запорных цапф (эксцентриков). Их положение можно регулировать с помощью шестигранника. Чтобы обеспечить более сильный прижим створки к раме, ответку необходимо сместить ближе к улице.

Регулировка нижней петли пластиковых окон

Регулируем прижим пластиковых окон

Зачастую возникают ситуации, при которых необходимо регулировка прижима пластиковых створок. Проблемы могут проявляться в виде следующих моментов: негерметичное прижимание створок или провисание, многократное подклинивание, трудное закрывание, некачественный монтаж и многое другое. Необходимость в регулировке не всегда зависит от длительности пользования окнами, это может быть связано с процессами усадки жилища. Но не нужно сильно расстраиваться. Для устранения этих неприятностей достаточно лишь провести несложные операции по регулировке прижима. И этому простому процессу очень легко научиться каждому.

Прижим пластикового окна

Как отрегулировать прижим пластикового окна:

Хотя пластиковые окна отличаются своей комфортностью и практичностью в обращении, фурнитура имеет достаточно сложное устройство механических частей, требующие к себе бережной эксплуатации и регулярной профилактики. При появлении вышеперечисленных проблемных ситуаций с окнами необходимо срочно отрегулировать для избегания дальнейшей поломки.

Для этих целей понадобится шестигранный ключ, при помощи которого производится регулирование. Этим ключом нужно производить повороты в одном из 3 направлений:

влево либо вправо;

по отношению к раме вниз либо вверх;

регулировать плотность прижима.

При проведении данных операций можно устранить имеющиеся мелкие недочеты после установки окон, которые иногда возникают даже после работы опытных специалистов.

Регулировка прижима пластикового окна

Для удобства регулировки по всему периметру пластиковых окон располагаются эксцентрики с метками, помогающими найти ориентир для прижима. В случае, когда черточка будет направлена в сторону улицы, это будет указывать на слабый прижим, а в обратном направлении – очень плотный.

Регулировка прижима пластикового окна

Наряду с ключом-шестигранником для регулирования оконных полотен применяют плоскогубцы, гаечный ключ либо специальные пластины, которые находятся на плоскости створок. Выбор «трудового орудия» напрямую связан с конструкциями окон. Если прижимной механизм располагается со стороны нахождения петель, то операцию регулирования окна возможно проводить простой отверткой.

В определении степени прижатия створок окон поможет «язычок» – чем сильнее он выдвинут, тем плотнее прилегают створки.

Для увеличения плотности прижима и уменьшения усилий при закрытии окон, необходимо будет совершить вращательные движения шестигранного ключа против часовой стрелки либо в обратном направлении.

В случаях, когда проблема не устраняется (даже при осуществлении перечисленных методов), то придётся обращаться к мастерам для выполнения серьёзного ремонта пластикового окна. Они заменят уплотнитель для решения данной проблемы.

Регулировка петель пластиковых окон:

Большинство конструкций окон из пластика не предусматривает наличие форточек. Для обеспечения проветривания помещений достаточно будет выставлять створки в «режим проветривания». Однако при этом режиме образуется довольно большой по размеру промежуток между створкой и рамой, и в зимние морозы будет наблюдаться быстрый переход теплого воздуха из комнаты на улицу, при этом помещение может охладиться сверх меры. Для предотвращения такого явления желательно придумать способы уменьшения этого зазора.

Также существует другая крайность, когда в квартирах просто «гуляет» ветер, пропускаемый уплотнителем.

В этих случаях может помочь регулирование прижимы петель либо как крайняя мера их ремонт. В большинстве случаев регулируется лишь одна петля (исключение применяется в откидных окнах, где этим операциям подвергаются и верхняя и нижняя петли).

Процесс регулирования начинается с нахождения места сквозняка. Например, если оно находится вблизи от нижней петли, то находится шестигранник, и сняв с него колпачок, проводят действия, описанные в инструкции (для поднимания окон ключ проворачивается в сторону хода часовой стрелки, а для его опускания – в обратную).

Регулировка петель пластиковых окон

Для прижима верхней петли необходимо будет заранее выставить створку окна в режим «проветривания» (с помощью поворота ручки). Эти действия необходимы для того, чтобы получить доступ к винту, отвечающего за прижим петли. Следует помнить, что окно необходимо будет поддерживать, так как в этом режиме оно висит лишь на одной петле.

Некоторые фирмы комплектуют свои окна блокираторами, которые при проведении операций регулировки необходимо отключить перед открыванием, нажав на него до открывания окна.

Бывают случаи, когда у окон расшатываются ручки. Это тоже достаточно легко исправить самостоятельно. Для этого необходимо немного приподнять пластинку из пластмассы, расположенную в её основании, и осторожно вращать её в любую сторону на 90оС. После этих действий покажутся винты. Их следует подтянуть отверткой до упора.

Но бывает и так, что ручка очень туго поворачивается. Во избегании такой ситуации, достаточно будет произвести смазку фурнитурных механизмов, представленных петлями, прижимными механизмами и эксцентриками. Для смазки применяют машинное масло, примером которого является WD – 40. Смазывание желательно проводить ежегодно, а также рекомендовано проводить проверку фурнитуры на наличие различных дефектов.

Хотя все операции по регулировке пластиковых окон достаточно просты, и их запросто можно сделать самостоятельно, однако, для их проведения желательно ознакомиться и осмыслить все предложенные рекомендации. Если имеются какие-либо сомнения, что не справитесь с решением проблем необходимо обращаться к услугам специалистов.

Как отрегулировать прижим пластикового окна видео:

Как отрегулировать пластиковые окна самостоятельно – инструкция

• О двух режимах корректировки окна, об их регулировании.
• О настройке окна и основных методах регулирования.
• О починке ручек и других движущих механизмов.

Для каждого регулирования вам минимум понадобятся ключ и отвертка. Смазка и остальные вещи — по желанию и обстоятельствам.

В конце статьи приведен ролик, где показана инструкция по регулировке пластиковых окон своими руками.

Зимний и летний режим

Первый вопрос, который возникает — а для чего вообще нужна эта регулировка режимов пластиковых окон? Основная причина — повышенный срок жизни. Если окно постоянно держать в одном режиме работы, это испортит уплотнитель, и приведет к продуваниям. Из этого вытекает следующий плюс, а именно.

Экономия. Вам не придётся покупать новые уплотнители и тратить своё время на замену старых.

Главное отличие между режимами — разный уровень прилегания уплотнителя. Зимой он должен прижиматься сильнее.

В целом, самостоятельная регулировка пластиковых окон зимой и летом не сложнее самостоятельной замены лампочки.

Как отрегулировать пластиковое окно своими руками

Существует два вида: горизонтальный и вертикальный. Плюс дополнительные виды, например возможна регулировка петель и фурнитуры пластиковых окон.

Типы регулировок

Горизонтальная. Применяется для корректировки сдвинувшейся рамы и против продуваний. Для начала, найдите подходящий ключу разъем. Затем вставьте туда шестигранник и начните поворачивать. Для усиления затягивания створки вращайте направо, для уменьшения – налево. Максимальный сдвиг — два мм.

Кстати! С помощью нижней петли можно регулировать как внутреннюю, так и внешнюю часть, поэтому вам не придется выходить на улицу, чтобы провести корректировку.

Вертикальная. Чтобы начать настройку, найдите нижнюю петлю, вставьте 6-ти гранник в разъем. При вращении направо створка будет подниматься, при вращении налево — опускаться. Диапазон сдвига такой же — от 2 до 3 мм.

Важно! Не забудьте временно открыть заглушку, иначе она будет мешать регулировке. При горизонтальной регулировке её трогать не нужно.

Последний тип — регулировка петель. Он в основном используется для улучшения открывания откидного окна. На нижних петлях расположен специальный винт, позволяющий скорректировать прижимание.

Настройка верхней петли чуть более сложная – нужно будет открыть окно на несколько минут и постоянно придерживать его, одновременно проводя регулировку. Максимальный сдвиг — 2,5 мм.

Когда нужно регулировать?

Корректировка может понадобиться при:

• Сквозняках, продуваниях. Особенно заметно это в холодное время года.
• Задевании рамы при открывании окна из-за провисших створок.
• Поломке открывающей ручки, других движущих элементов.
• Окно просто открывается с большим трудом.

Регулировка фурнитуры пластиковых окон

Регулирование делят на 2 части:

1. Починку ручки.
2. Регулировку других движущих элементов.

Для починки вам понадобится отвертка и, возможно, смазка, для других элементов — ключ с 6 гранями.

Регулировка плотности режима

Для регулирования прижима створки к основе окна, найдите экцентрики, которые расположены в разных частях створки. Затем вставьте ключ в разъем и крутите либо направо для усиления прижима, либо налево для ослабления.

Чтобы понять, как сильно механизм прижался, воспользуйтесь вышеприведенным рисунком. Сдвиг при корректировке будет меньше, чем при других типах регулировок — от 1 до 2 мм.

Внимание! Самый легкий, и фактически бесплатный способ проверить, правильно ли работает прижим уплотнителя. Для этого вам понадобится всего одна спичка или свечка – зажгите и поднесите их к окну – посмотрите, будет ли пламя отклоняться. Если ничего не происходит — значит, ветер не проходит.

Что делать, если не закрывается пластиковое окно?

Оно может не закрываться из-за:

1. Недостаточно смазанной или просто некачественной фурнитуры. Починку лучше начать со смазывания механизмов, затем — проверьте их на исправность, при необходимости — провести регулирование. Неисправность ручки можно решить такими же методами.
2. Неисправного механизма блокировки, из-за которого ручка заклинивает. Первым делом нужно снять накладки с петель, а шифты вытащить кусачками. Затем снимите оконную створку и найдите специальный механизм, внешне он похож на ножницы. Крепится он в верхней части.
   После этого вставьте механизм обратно, для определения правильного положения надавливайте на блокирующий механизм, и не забывайте поворачивать ручку в любом направлении.
3. Неожиданного проворота ручки, например, во время попытки починить или закрыть окно. При этой проблеме окно вообще может выпасть из рамы, поскольку фурнитура заклинивает в нескольких режимах работы. Тогда воспользуйтесь нижеизложенной инструкцией:

• Прижмите блокирующий механизм, он расположен на лобовой стороне основы окна. Важно! Прижимайте на себя.
• Затем немного прижмите правый верхний угол, спокойно поворачивая ручку до исходного положения. Продолжайте до щелчка.
• После щелчка закройте окно и поверните ручку еще раз, чтобы проверить исправность.

Регулировка и ремонт ручек

Обычно купившие окна сталкиваются с 3 неприятностями:

• Ручка болтается. Для починки затяните движущиеся механизмы, расположенные под пластинкой ручки. Чтобы их найти, поверните декоративную пластину приблизительно на 90 градусов, а затем воспользуйтесь отверткой. В конце прикрутите пластину обратно.
• Ручка отказывается поворачиваться. Проверьте створки, они — частые виновники возникновения этой проблемы. Регулировка проводится тем же затягиванием. Для укрепления эффекта смажьте элементы — тогда фурнитура будет двигаться ещё легче.
• Самый серьезный вариант — получение механических повреждений, из-за которых пластик трескается. Единственный выход — замена неисправной ручки. Держать треснувший механизм не стоит — со временем, она сломается ещё сильнее.

Регулировка пластиковых окон видео

Чтобы закрепить знания, посмотрите это видео, где показана регулировка пластиковых окон:

Как отрегулировать пластиковые окна самостоятельно

Ссылка на статью

Ссылка на статью

Установка пластиковых окон избавляет нас от необходимости периодической окраски и сезонного утепления. Красивые пластиковые конструкции действительно не требуют особого ухода. Они кажутся нам надежными и долговечными, но наступает время, когда мы замечаем, что ручки начинают поворачиваться с трудом, а сквозь уплотнители пробивается сквозняк. Значит, наступило время регулировки оконной фурнитуры. Не стоит теряться или искать мастера – регулировку вы вполне можете сделать самостоятельно, пользуясь нашими советами.

Меняем положение цапф

Для начала , откройте створку окна и внимательно ее осмотрите. Она прижимается к раме при помощи так называемых цапф. Это небольшие подвижные выступы на боковой поверхности. При повороте ручки они плавно заходят за металлические кронштейны, прикрепленные к раме. Плотность прижима створки окна к раме регулируется этими эксцентриковыми устройствами овальной формы. В центре круглого выступа цапф есть регулировка со смещенным центром. Попробуйте изменить их положение, меняя степень прижима. Минимальный прижим хорош для лета, когда необходимо легкое продувание свежим воздухом. Для зимы важен усиленный прижим, чтобы устранить сквозняк из-под створки. Но максимально плотно пережимать резинки на новых ПВХ-окнах не стоит, иначе они быстро потеряют свою эластичность, и потребуется замена. Гарантия службы качественного уплотнителя должна быть не менее 15 лет.

Советы эксперта

В большинстве современных конструкций эксцентрики оттягиваются и поворачиваются легко, даже не требуется никаких инструментов. Достаточно просто повернуть маленький цилиндр в нужную сторону. Впрочем, на круглой цапфе могут быть поперечные прорези или углубления под шестигранный ключ. Можно воспользоваться плоской отверткой или шестигранником №4. Количество их на створках разное, и находиться они могут на передней и задней частях, а иногда даже вверху и внизу. Но все выступы нужно выставлять в одинаковое положение, чтобы не было перекосов и сквозняков.

Восстанавливаем сцепление запоров

Возможно, вы заселились в новый дом, который со временем дает усадку. Такие подвижки сказываются и на геометрии оконных блоков. Результатом может стать проседание створки настолько, что некоторые цапфы могут уже не дотягиваться до запорных кронштейнов. А если цапфе не за что зацепиться, не будет и прижима створки к раме. Как определить проблемную зону?

Для начала осмотрите раму и определите местонахождение выступов. Закройте окно и в местах расположения цапф потяните створку на себя. При хорошем контакте створка останется неподвижной, а если сцепления нет, — вы почувствуете явную подвижку. Исправить это можно, сдвигая створку в нужном направлении с помощью регулировки нижних и верхних петель.

Регулируем нижнюю петлю

Если цапфа не дотягивается до запорной пластины в нижней части окна, то двигать створку можно при помощи нижней петли. Здесь находятся два винта регулировки: в горизонтальной плоскости сдвиг происходит ближе или дальше от петли, а вторым винтом можно поднимать или опускать створку по вертикали на несколько миллиметров.

Чтобы сдвинуть нижнюю часть створки по горизонтали, ее нужно открыть , и вставить шестигранный ключ в регулировочное отверстие. При повороте ключа по часовой стрелке нижний угол приближается к петле, а против — удаляется. Продвинув створку в нужном направлении, попробуйте ее несколько раз закрыть и открыть. Достигнув нужного результата, нужно остановиться, чтобы сцепление осталось одинаковым по обе стороны. Этим же винтом вы можете поправить створку, если она одним углом стала задевать раму внизу.

Если створку нужно поднять или опустить по вертикали, то делается это вторым регулировочным винтом. Для этого поставьте створку в режим проветривания и снимите с петли декоративную накладку. Углубление для шестигранника №4 находится в нижней части. При повороте по часовой стрелке створка двигается вверх, против — вниз.

Регулируем верхнюю петлю

Если вы обнаружили явную неплотность притвора в верхнем углу, то нужно открыть створку на угол не более 90°. Верхняя петля конструктивно отличается от нижней, но в ней также есть регулировочное отверстие под шестигранник, расположенное сбоку.

При его вращении вы можете двигать створку дальше или ближе к петле, чтобы обеспечить равномерное сцепление цапф. Но между створкой и петлей должен обязательно оставаться зазор в несколько миллиметров, чтобы туда заходил поворотно-откидной механизм. Потому подвижку нужно делать плавно, проверяя, как происходит закрывание и открывание окна.

Советы эксперта

Иногда столь простая подвижка оказывается недостаточной. В таком случае, воспользуйтесь регулировочным винтом на поворотно-откидном механизме. Для доступа к нему нужно открыть окно сразу в двух положениях, прижимая блокиратор. Гнездо под шестигранный ключ находится на одной из пластин поворотного механизма, и вращением шестигранника можно отрегулировать плотность прилегания верхнего угла створки.

Как быть, если окно не закрывается

Это уже серьезная деформация оконного блока, когда, даже максимально сдвинув створку, мы не можем закрыть окно. Впрочем, есть простое решение: можно установить подкладки под ответные кронштейны. Такие подкладки можно вырезать из твердого пластика , толщиной в 3-4 мм, и установить их под кронштейны, открутив винты.

Если даже это не помогает — не беда, можно отодвинуть довольно эластичную раму створки. Для этого нужно снять штапик с той стороны, которую нужно подвинуть, а между стеклопакетом и рамой вставить пластиковую полоску, шириной в несколько миллиметров. Отодвинуть раму можно узкой деревянной лопаткой. Конечно же, если приглядеться, то можно будет заметить на створке некоторое искривление, но этот надежный способ применяется, если регулировочные винты уже не помогают. В крайнем случае , иногда приходится даже снимать откосы и выгибать уже рамный профиль.

Как отрегулировать ручки

Если ручка поворачивается с трудом, это верный признак, что запорные механизмы необходимо почистить и смазать. Сначала удаляем всю грязь, а затем смазываем хорошим маслом все подвижные детали.

При замене ручки нужно знать, что ее крепеж спрятан под декоративной накладкой. Достаточно слегка потянуть ее на себя и повернуть в сторону. Откроется доступ к двум винтам. Главное — запомнить, что винты откручиваются против часовой стрелки, а закручиваются по ходу времени. Как видите, в регулировке пластиковых окон нет ничего сложного, и вы с этим успешно справитесь.

Хорошее чистое масло не содержит щелочи и кислоты.

Петли для пластиковых окон: как подобрать и отрегулировать

Выбирая пластиковые окна, мы акцентируем внимание на таких преимуществах, как защита от холода, пыли и шума с улицы, удобство использования и прочность. При этом эксплуатация пластикового окна на 97% зависит от работы оконной фурнитуры. Это говорит о том, что качество фурнитуры должно быть высоким.

Сама по себе фурнитура достаточно сложный механизм и состоит из многих элементов. Центральную роль среди ее элементов играют петли.

Классификация петель для пластиковых окон

Легкость в использовании окна при закрытии и открытии – основная функция петли для пластиковых окон. Надежное крепление оконной створки с их помощью к раме позволяет свободно вращаться вокруг оси. Также петли для пластиковых окон помогают равномерно разделить механическую нагрузку и сохранить геометрию окна.

По месторасположению бывают верхние и нижние петли.

По назначению пластикового окна делятся на:

• Поворотные – открываются наружу или внутрь;
• Откидные – окна открываются вверх;
• Накладные – это усиленные петли, которые используются для тяжелых конструкций. Они применяются редко и стоят не дешево.

По способу изготовления:

Еще петли на пластиковые окна бывают регулируемые и нерегулируемые. Регулируемость петель предпочтительней, поскольку со временем створки большого окна под своей тяжестью могут провиснуть, что затруднит их закрытие и плотный прижим.

Большое значение имеет материал, который используют при изготовлении петель, поскольку основное к ним требование – выдержать нагрузку и предотвратить провисание створок пластикового окна. Для изготовления петель в основном используют латунь, сплав алюминия, сталь или высокопрочный пластик, который используют как декоративную планку для петель.

Сталь должна быть покрыта гальванизирующим составом, который защищает от ржавчины. Снаружи стальные петли закрываются заглушками на петли — декоративными накладками.

Перед покупкой петель необходимо учесть вес каждой створки, который может достигнуть 180 кг. Петля должна быть настолько прочной, чтоб выдержать не меньше 16 тысяч циклов, то есть открывания-закрывания окна. Рассчитывается вес, как сумма веса стеклопакета, веса профильной конструкции створки и веса фурнитуры.

Эксперты считают фурнитуру холодной ковки более прочной и качественной в плане долговечности.

Скрытые петли на пластиковые окна

В последнее время в дизайне интерьера большое внимание обращается на оформление окон и оконных проемов. В связи с этим постоянно усовершенствуется дизайн деталей фурнитуры пластикового окна. Производителями окон были созданы скрытие петли, которые отличаются рядом преимуществ.

По достоинству пластиковые окна с невидимыми петлями оценили владельцы стильных интерьеров. Элементы скрытых петель встроены в фальц створки, поэтому совсем не видны с лицевой стороны.

Невидимые оконные петли на пластиковых окнах намного увеличивают теплозащитные свойства. Так как они встроены вовнутрь конструкции, резиновое уплотнение окна остается замкнутым, поэтому петли не могут пропускать уличный воздух в районе петель и в местах провисания створки, что предотвращает сквозняк.

Кроме этого, у петель для пластиковых окон отличная герметичность, поскольку обеспечивают возможность дополнительного прижима створок.

Нижняя петля оснащена защитными механизмами от взлома, поэтому окна с потайной системой установки петли идеально подходят обладателям квартир нижних этажей многоэтажного дома или дачных коттеджей.

Пластиковые окна со скрытыми петлями

Благодаря оригинальному дизайну скрытые оконные петли придают окну более элегантный вид. Нет необходимости в подборе заглушек на петли, что является еще одним преимуществом над классической системой видимой фурнитуры окна.

Отсутствие видимых петель на пластиковых окнах позволяет с легкостью установить жалюзи или роллеты. При открытии створка смещается к центру от плоскости окна, предоставляя свободное место для управляющих элементов роллетов.

Так как фурнитура с невидимыми петлями усовершенствованна на основе классической системы, ей доступны все виды открывания пластикового окна. Единственное отличие в том, что смещаясь к центру проёма при открытии, угол поворота увеличивается до 100 градусов. Это намного увеличивает световой проем.

Система скрытых петель оснащена специальными пазами, которые дополнительно смазывают детали, таким образом, уменьшая износ фурнитуры.

Скрытые петли для пластиковых окон имеют один недостаток. Они не способны выдержать оконную створку весом, превышающую 100 кг.

Вместе со скрытыми петлями популярен вариант частично скрытых нижних и верхних петель. Такие петли имеют небольшой размер. Их можно применять в нестандартных формах на поворотно-откидных окнах. Стоимость частично скрытых петель ниже, по сравнению с полностью скрытой фурнитурой.

Часто используемым элементом фурнитуры пластикового окна является оконный ограничитель для проветривания, без которого в зимнее время года сложно обойтись. Альтернативой обычному проветриванию может служить установка приточного вентиляционного клапана Аэрэко.

Регулировка петель для пластиковых окон

В ходе эксплуатации с пластиковых окон может потянуть сквозняк или створка во время открывания начнет цепляться за фурнитуру или раму. Может ручку заклинить и окно не сможет закрыться. Исправляются такие неполадки самостоятельно с помощью шестигранного 4 мм ключа. Для этого регулируются петли на пластиковых окнах по горизонтали и вертикали.

Регулировка верхней и нижней петель пластикового окна

Горизонтальная регулировка устраняет скос или сдвигает раму на 2 мм.

Скос устраняется вращением шестигранника в верхней петле. По часовой стрелке — створка прижимается к петле на пластиковом окне, соответственно низ окна противоположный петле поднимается. Вращение в противоположную сторону отодвигает створку от петли, опуская низ окна.

Нижняя петля регулируется не зависимо от того закрыто или открыто окно.

Вертикальное направление регулируется на нижней шарнирной петле. Вращая шестигранник вправо, окно приподымается, влево – опускается.

Отрегулировать прижим петель можно с помощью шестигранного ключа и эксцентриков, вращая в разные стороны, таким образом, ослабляя или прижимая окно к раме. Если даже после регулировки петлей из щелей ощущается поддув, тогда не обойтись без нащельников для пластиковых окон.

Легкое, бесшумное и удобное использование пластиковых окон продлится на долгие годы, если правильно подобрать и установить петли на пластиковые окна. Ведь от качества работы петель зависит качество и гарантия работы всей оконной конструкции.

Как смазать петли пластиковых окон?

Как и любые другие петли, петли для пластиковых окон требуют смазки. Как известно, трущиеся друг о друга детали быстро стачиваются, что может сказаться на функционировании окна. К тому же в процессе эксплуатации пластиковых окон на петли налипает пыль и грязь. В результате могут возникнуть проблемы, например, с тем, что окна станут закрываться со скриптом, а прижим оказаться недостаточным. Лучшее решение этих и других проблем — периодическое смазывание петель.

Важно сразу же отметить, что стандартные бытовые смазочные материалы, например, растительное масло или вазелин, не пригодны для смазки петель. Лучше всего для данной задачи сгодятся техническое, синтетическое или минеральное моторное масла.

Смазке следует подвергать все части пластикового окна, которые подвержены трению, т.е. те, которые двигаются при открытии/закрытия окна. Следует заметить, что перед смазкой все металлические поверхности, которые планируется смазать, необходимо прочистить щеткой или тряпкой. Рекомендуемая периодичность смазывания петель составляет 1 год. Для каждой поверхности будет достаточно пары капель, при использовании распылителя расстояние до петель должно составлять порядка 5 см.

Как отрегулировать пластиковые окна самостоятельно – инструкция

• О двух режимах корректировки окна, об их регулировании.
• О настройке окна и основных методах регулирования.
• О починке ручек и других движущих механизмов.

Для каждого регулирования вам минимум понадобятся ключ и отвертка. Смазка и остальные вещи — по желанию и обстоятельствам.

В конце статьи приведен ролик, где показана инструкция по регулировке пластиковых окон своими руками.

Зимний и летний режим

Первый вопрос, который возникает — а для чего вообще нужна эта регулировка режимов пластиковых окон? Основная причина — повышенный срок жизни. Если окно постоянно держать в одном режиме работы, это испортит уплотнитель, и приведет к продуваниям. Из этого вытекает следующий плюс, а именно.

Экономия. Вам не придётся покупать новые уплотнители и тратить своё время на замену старых.

Главное отличие между режимами — разный уровень прилегания уплотнителя. Зимой он должен прижиматься сильнее.

В целом, самостоятельная регулировка пластиковых окон зимой и летом не сложнее самостоятельной замены лампочки.

Как отрегулировать пластиковое окно своими руками

Существует два вида: горизонтальный и вертикальный. Плюс дополнительные виды, например возможна регулировка петель и фурнитуры пластиковых окон.

Типы регулировок

Горизонтальная. Применяется для корректировки сдвинувшейся рамы и против продуваний. Для начала, найдите подходящий ключу разъем. Затем вставьте туда шестигранник и начните поворачивать. Для усиления затягивания створки вращайте направо, для уменьшения – налево. Максимальный сдвиг — два мм.

Кстати! С помощью нижней петли можно регулировать как внутреннюю, так и внешнюю часть, поэтому вам не придется выходить на улицу, чтобы провести корректировку.

Вертикальная. Чтобы начать настройку, найдите нижнюю петлю, вставьте 6-ти гранник в разъем. При вращении направо створка будет подниматься, при вращении налево — опускаться. Диапазон сдвига такой же — от 2 до 3 мм.

Важно! Не забудьте временно открыть заглушку, иначе она будет мешать регулировке. При горизонтальной регулировке её трогать не нужно.

Последний тип — регулировка петель. Он в основном используется для улучшения открывания откидного окна. На нижних петлях расположен специальный винт, позволяющий скорректировать прижимание.

Настройка верхней петли чуть более сложная – нужно будет открыть окно на несколько минут и постоянно придерживать его, одновременно проводя регулировку. Максимальный сдвиг — 2,5 мм.

Когда нужно регулировать?

Корректировка может понадобиться при:

• Сквозняках, продуваниях. Особенно заметно это в холодное время года.
• Задевании рамы при открывании окна из-за провисших створок.
• Поломке открывающей ручки, других движущих элементов.
• Окно просто открывается с большим трудом.

Регулировка фурнитуры пластиковых окон

Регулирование делят на 2 части:

1. Починку ручки.
2. Регулировку других движущих элементов.

Для починки вам понадобится отвертка и, возможно, смазка, для других элементов — ключ с 6 гранями.

Регулировка плотности режима

Для регулирования прижима створки к основе окна, найдите экцентрики, которые расположены в разных частях створки. Затем вставьте ключ в разъем и крутите либо направо для усиления прижима, либо налево для ослабления.

Чтобы понять, как сильно механизм прижался, воспользуйтесь вышеприведенным рисунком. Сдвиг при корректировке будет меньше, чем при других типах регулировок — от 1 до 2 мм.

Внимание! Самый легкий, и фактически бесплатный способ проверить, правильно ли работает прижим уплотнителя. Для этого вам понадобится всего одна спичка или свечка – зажгите и поднесите их к окну – посмотрите, будет ли пламя отклоняться. Если ничего не происходит — значит, ветер не проходит.

Что делать, если не закрывается пластиковое окно?

Оно может не закрываться из-за:

1. Недостаточно смазанной или просто некачественной фурнитуры. Починку лучше начать со смазывания механизмов, затем — проверьте их на исправность, при необходимости — провести регулирование. Неисправность ручки можно решить такими же методами.
2. Неисправного механизма блокировки, из-за которого ручка заклинивает. Первым делом нужно снять накладки с петель, а шифты вытащить кусачками. Затем снимите оконную створку и найдите специальный механизм, внешне он похож на ножницы. Крепится он в верхней части.
   После этого вставьте механизм обратно, для определения правильного положения надавливайте на блокирующий механизм, и не забывайте поворачивать ручку в любом направлении.
3. Неожиданного проворота ручки, например, во время попытки починить или закрыть окно. При этой проблеме окно вообще может выпасть из рамы, поскольку фурнитура заклинивает в нескольких режимах работы. Тогда воспользуйтесь нижеизложенной инструкцией:

• Прижмите блокирующий механизм, он расположен на лобовой стороне основы окна. Важно! Прижимайте на себя.
• Затем немного прижмите правый верхний угол, спокойно поворачивая ручку до исходного положения. Продолжайте до щелчка.
• После щелчка закройте окно и поверните ручку еще раз, чтобы проверить исправность.

Регулировка и ремонт ручек

Обычно купившие окна сталкиваются с 3 неприятностями:

• Ручка болтается. Для починки затяните движущиеся механизмы, расположенные под пластинкой ручки. Чтобы их найти, поверните декоративную пластину приблизительно на 90 градусов, а затем воспользуйтесь отверткой. В конце прикрутите пластину обратно.
• Ручка отказывается поворачиваться. Проверьте створки, они — частые виновники возникновения этой проблемы. Регулировка проводится тем же затягиванием. Для укрепления эффекта смажьте элементы — тогда фурнитура будет двигаться ещё легче.
• Самый серьезный вариант — получение механических повреждений, из-за которых пластик трескается. Единственный выход — замена неисправной ручки. Держать треснувший механизм не стоит — со временем, она сломается ещё сильнее.

Регулировка пластиковых окон видео

Чтобы закрепить знания, посмотрите это видео, где показана регулировка пластиковых окон:

Регулировка пластиковых окон

Сегодня я хочу рассказать о том, как регулировать окна из ПВХ. Здесь Вы найдёте как общую инструкцию по регулировке, так и описание основных проблем, и способы их устранения. Надеюсь, что данная инструкция поможет Вам отрегулировать фурнитуру пластиковых окон самостоятельно.

Общие сведения о регулировки пластиковых окон:

• Регулировка осуществляется шестигранным ключом 4 мм (№4).

• Регулировка по горизонтали(↔) осуществляется с помощью нижней и верхней петли. Для этого в петлях есть отверстия под шестигранник. Чтобы добраться до регулировки верхней петли, окно нужно открыть.

Вращая шестигранник по часовой стрелке, створка притягивается к петле – низ окна противоположный петле поднимается, соответственно вращая против часовой стрелки, створка отодвигается от петли и низ окна, противоположный петле опускается.

Регулировку с помощью нижней петли можно осуществлять как при закрытом окне с наружной стороны, так и с внутренней стороны при открытом окне. Регулировка происходит аналогично верхней петле.

С помощью этих регулировок можно устранить скос или сдвинуть раму, ход регулировки ±2 мм.

• Регулировка по вертикали (↑↓) происходит при помощи нижней петли, чтобы добраться до регулировочного шестигранника необходимо откинуть колпачок нижней петли.

При вращении по часовой стрелке окно поднимается, против часовой – опускается. Ход регулировки ±2 мм.

• Регулировка прижима створки осуществляется эксцентриками , расположенными по всему периметру окна.

Эксцентрики, при повороте ручки, заходят за специальные прижимные площадки, расположенные по периметру рамы.

Чтобы прижать окно плотнее к раме надо вращать эксцентрик по часовой стрелке, чтобы ослабить – против.

На эксцентрике должна быть риска, по которой можно определить степень прижима, если она направлена к улице, то прижим ослаблен, соответственно, если риска к уплотнителю окна, то окно сильнее прижимается к раме.

Бывают эксцентрики, которые вращаются гаечным ключом (плоскогубцами).

Так же прижим может осуществляться пластинами, которые расположены на створке окна.

Со стороны петель так же существует прижимный механизм, который регулируется шестигранником, чем сильнее выдвинут язычок, расположенный на створке окна, тем сильнее окно прижимается к раме и наоборот. Чтобы выдвинуть язычок, надо вращать шестигранник против часовой стрелки (для окна у которого петли расположены слева, если петли справа, тогда необходимо вращать по часовой стрелке).

Прижим можно регулировать в зависимости от времени года, летом – ослаблять, зимой – усиливать. Чем сильнее прижим, тем быстрее износятся уплотнитель. Ход регулировки ±0,8 мм.

• Регулировка прижима петель. В зависимости от фурнитуры можно регулировать прижим только верхней или обеих петель. Для регулировки прижима нижней петли необходимо снять колпачок и вращать болт расположенный перпендикулярно плоскости окна.

Регулировка прижима верхней петли бывает только у откидных створок. Чтобы добраться до регулировки нужно открыть окно и после этого повернуть ручку в режим проветривания. Необходимо придерживать окно, т.к. оно будет держаться только на нижней петле.

В таком положении можно будет добраться до шестигранника, отвечающего за прижим верхней створки.

Возможно, на вашем окне будет блокиратор, который позволяет откидывать створку только в закрытом положении. Они бывают двух типов, в виде рычага и клипсы:

Чтобы откинуть открытое окно, надо нажать на блокиратор и одновременно повернуть ручку в режим проветривания.

Основные проблемы, которые можно устранить регулировкой фурнитуры окон ПВХ:

• Низ створки задевает раму. Это возникает из-за провисания створки окна, устраняется с помощью её подъёма. Это можно сделать: вертикальным регулятором, либо одним из горизонтальных.

• Средняя часть створки задевает раму. Проблема может возникнуть из-за смещения створки по горизонтали (вертикали). Устраняется равномерным смещением створки в нужную сторону с помощью горизонтальных (вертикального) регуляторов.

• Поддувание из-под уплотнителя устраняется регулировкой прижима створки.

• Регулировка разболтавшейся ручки. Поверните пластину в основании ручки на 90° и затяните винты отверткой.

Под основание ручки так же можно установить пластину регулятора проветривателя «гребенки».

• С трудом проворачивается ручка. Необходимо смазать все подвижные детали – эксцентрики, прижимные механизмы, петли, а так же прижимные площадки. Смазывать можно машинным маслом с помощью кисточки (ватной палочкой) и маслёнки.

Перед тем, как задать вопрос, пожалуйста прочитайте статью «Вопросы по окнам», в ней собраны и рассортированы все вопросы и ответы на них, которые были заданы в комментариях ниже. Возможно, Вы найдёте ответ на свой вопрос именно там.

Как отрегулировать двери из ПВХ

В наши дни во многих домах есть двери из ПВХ, и в какой-то момент в течение их срока службы может потребоваться небольшая TLC с точки зрения обслуживания. Иногда по разным причинам двери могут начать провисать, опускаться или цепляться за внешнюю раму. Это расстраивает, но есть кое-что, что вы можете сделать, чтобы ваша дверь снова начала исправно работать.

Во-первых, стоит задуматься, почему, по вашему мнению, ваша дверь из ПВХ может нуждаться в регулировке. Он может работать не плавно, поскольку вы хотели бы, чтобы причина могла быть в том, что петли нуждаются в регулировке, жаркие погодные условия, плохая первоначальная установка и / или регулировка.Давайте узнаем, как отрегулировать двери из ПВХ.

В теплых погодных условиях, особенно на возвышенностях, обращенных на юг, продолжительные периоды солнечного света могут вызвать расширение НПВХ. Это может затруднить закрывание двери, не зацепившись за дверную коробку. В этом случае, в зависимости от типа петли, вы можете отрегулировать дверь от точки захвата с помощью регулировки петли. Обычные типы петель, которые позволят вам сделать это, — это петли с флажками, стыковые петли или тройники.Обычно у них есть регулировочный винт, который может перемещать дверь влево и вправо вверх и вниз. Чтобы найти оптимальное положение, потребуется немного проб и ошибок. В зависимости от степени расширения вашего НПВХ регулировка может оказаться невозможной из-за первоначальной причины, а допуски недостаточны, чтобы повлиять на работу двери.

Очень важно, чтобы перед началом любых регулировок вы проверили гарантию на вашу дверь и установку.Если срок гарантии еще не истек, возможно, производитель не покрывает саморегулирующуюся работу, и это может повлечь за собой расходы на замену или ремонтные работы.

Как проверить, не выровнена ли ваша дверь

1. Убедитесь, что ваша дверь из ПВХ выровнена — с помощью спиртового уровня в верхней части дверной коробки проверьте, правильно ли она сидит
2. Сравните углы двери и дверной коробки — убедитесь, что они выровнены и диагональные сварные швы со скосом совпадают друг с другом в каждом углу
3. Убедитесь, что зазоры между внешней рамой и самой дверью совпадают с каждой стороны, сверху, снизу, слева и справа.

Определение типа петель на двери и способов их регулировки

Есть три основных типа петель, которые обычно используются на дверях из ПВХ.

Петли стыковые
Петли одного из самых старых типов. Шарнир приклада может не регулироваться, но может иметь некоторое боковое смещение. В этом случае, если вам нужно отрегулировать по вертикали, то есть поднимать или опускать дверь, вам может потребоваться переустановить дверь, чтобы решить эту проблему.

Петли для флажков
Один из наиболее популярных современных типов петель благодаря своей гибкости.Петли флажка обычно регулируются по трем направлениям: по горизонтали, высоте и сжатию. Боковое перемещение двери вправо и влево, высота; вверх-вниз и сжатие; насколько плотно дверь притягивается к дверной коробке.

Петли
Очень похожи на петли для флажков, за исключением того, что они не позволяют регулировать сжатие. Т-образный шарнир позволяет регулировать только по бокам или по высоте.

Перед началом любых регулировок убедитесь, что ваша дверь из ПВХ все еще покрывается гарантией производителя, который ее поставил.Во-первых, они могут позаботиться об этом за вас в соответствии с условиями гарантии. Во-вторых, они могут взимать плату за выход, чтобы исправить любые проблемы или заменить детали, которые могут быть вызваны тем, что вы пытались отрегулировать дверь самостоятельно.

Инструменты, необходимые для регулировки двери из ПВХ

• Шестигранный ключ
• Крестообразная отвертка Philips
• Отвертка с плоской головкой

Если дверь все еще не сразу после того, как вы отрегулировали петли

После выяснения того, как отрегулировать двери из ПВХ и выполнения этих действий, иногда этого все еще недостаточно.Чтобы правильно отрегулировать двери, может потребоваться несколько попыток. Если вы обнаружите, что не можете правильно выровнять дверь, могут потребоваться новые петли. Заменяемые петли относительно легко заменить и не являются дорогостоящим средством устранения проблемы. Вы можете найти новые петли в специализированных магазинах в Интернете или на главной улице. Стоит сравнить цены, чтобы увидеть, где можно получить наилучшее соотношение производительности и цены.

Если вы все же собираетесь заменить петли, будет намного проще, если дверная створка останется висеть на раме, когда вы заменяете каждую из них по очереди.Использование этого метода обеспечит хорошее совмещение петель.

Также стоит проверить, подходит ли диаметр винта для отверстий на самой петле. В противном случае дверная створка может упасть, что со временем, вероятно, потребует дополнительной регулировки или замены петель.

Теперь вы знаете, как отрегулировать двери из ПВХ, вам стоит проверить наши двери! Genesis Collection производит двери для террас из ПВХ, а мы также производим двустворчатые двери из ПВХ. Ознакомьтесь с нашими страницами продуктов, чтобы узнать больше об этих красивых дверях.

Как отрегулировать регулируемые дверные петли

Как отрегулировать регулируемые дверные петли

Введение
На каждой дверной панели имеется два типа регулируемых петель HOPPE:

Комплект петель: один или два на панель. Петля Set обеспечивает вертикальную регулировку ± 1/8 дюйма.

Направляющий шарнир: два или три на панель. Направляющие петли обеспечивают горизонтальную регулировку ± 1/8 дюйма. Найдите видимый регулировочный винт на створке двери. Это идентифицирует петлю как направляющую петлю.

Конструкции петель могут быть разными, но регулировка остается прежней.

Необходимые инструменты

• Требуется шестигранный ключ на 3/16 дюйма.
• Требуется небольшая отвертка с плоской головкой.
• Рекомендуется пластиковый шпатель.

Вертикальная регулировка дверей с одной петлей
При закрытой или открытой двери:

• Снимите запрессованную заглушку с нижней части установочного шарнира, чтобы открыть регулировочный винт.Используйте небольшую отвертку для петель с пластиковым наконечником. Пластиковый шпатель рекомендуется для петель Set с латунной крышкой Finial Cap.
• Вставьте шестигранный ключ в нижнюю часть установочной петли. Затяните винт, чтобы поднять панель, и ослабьте, чтобы опустить панель.
• Установите на место заглушку, снятую на этапе 1.

Регулировка по вертикали для дверей с двумя петлями
При закрытой или открытой двери:

• Снимите запрессованную заглушку с нижней части установочного шарнира, чтобы открыть регулировочный винт.Используйте небольшую отвертку для петель с пластиковым наконечником. Пластиковый шпатель рекомендуется для петель Set с латунной крышкой Finial Cap.
• Чтобы поднять панель, вставьте шестигранный ключ в самый верхний установочный шарнир и затяните регулировочный винт для достижения желаемой регулировки. Вставьте шестигранный ключ в другой установочный шарнир и затяните регулировочный винт на 1/8 оборота после начала сопротивления, чтобы равномерно распределить вес панели между обоими установочными петлями.
• Чтобы опустить панель, вставьте шестигранный ключ в самый верхний установочный шарнир и ослабьте регулировочный винт до упора, не снимая его.Вставьте шестигранный ключ в другой установочный шарнир и ослабьте регулировочный винт, чтобы добиться желаемой регулировки.
• Снова затяните регулировочный винт в самой верхней части на 1/8 оборота после
  начала сопротивления, чтобы равномерно распределить вес панели между
  обоими петлями набора.
• Установите на место заглушки, снятые на этапе 1.

Регулировка по горизонтали
При открытой дверце:

• Вставьте шестигранный ключ на 3/16 дюйма в винт горизонтальной регулировки.
• Поверните по часовой стрелке для уменьшения поля и против часовой стрелки для увеличения поля со стороны петель.

Gerkin Окна и двери — Регулировка и обслуживание

Комфорт серии

Rhino серии

Створка серии Комфорт

При открывании створки сначала потяните за замок, пока он не поднимется до упора. Это разблокирует многоточечную систему блокировки. Теперь створку можно открыть. Если при открывании окна возникает затруднение, дважды проверьте, полностью ли разблокирован замок.При закрывании створки поверните створку настолько, чтобы она вошла в уплотнитель, а затем потяните фиксирующий рычаг вниз. Сложите кривошипную рукоятку обратно в гнездо после закрытия окна.

Наши оконные створки регулируются по отвесу, уровню и квадрату на нашем заводе во время производства. Регулировка створки в полевых условиях может быть выполнена, но в этом нет необходимости, если окно не было установлено не по квадрату. Хотя есть некоторые допуски на регулировку, окно следует по возможности переустановить.Петли регулируются с помощью торцевого гаечного ключа с открытым концом на 3/8 дюйма. Ключ должен быть достаточно тонким, чтобы поместиться между створкой и рамой (толщиной примерно 3/16 дюйма). У Gerkin есть эти ключи. Лучший способ отрегулировать створку — открыть ее настолько, чтобы обнажить верхние и нижние петли. Вставьте накидной ключ вокруг оси шарнира петли, где он крепится к раме на подоконнике. Пока гаечный ключ прикреплен к шпильке, закройте створку, чтобы можно было видеть линии обзора.Будьте осторожны при закрытии створки. Закрывание створки при использовании слишком толстого гаечного ключа может привести к повреждению. Поворачивайте ключ влево или вправо, пока линии обзора вокруг створки не выровняются. После того, как произведена правильная регулировка, снимите гаечный ключ. Те же настройки можно сделать и в верхней части окна. Вполне вероятно, что если какая-либо регулировка вообще потребуется, необходимо будет отрегулировать обе петли, а не пытаться выполнять все регулировки на одной петле.

Для снятия экрана необходимо сдвинуть защелки экрана в горизонтальном направлении до тех пор, пока они не выйдут из зацепления с оконной рамой.Как только все защелки будут отключены, экран можно будет снять. Переустановите экран, отведя все защелки экрана. Расположите экран заподлицо с оконной рамой, затем защелкните каждую защелку, пока язычок защелки не будет на одном уровне с экраном.

Вернуться к началу

Навес серии Комфорт

Наши створки навесов регулируются по отвесу, уровню и квадрату на нашем заводе во время производства. Регулировка створки в полевых условиях может быть выполнена, но в этом нет необходимости, если окно не было установлено не по квадрату.Хотя есть некоторые допуски на регулировку, окно следует по возможности переустановить. Петли регулируются с помощью торцевого гаечного ключа с открытым концом на 3/8 дюйма. Ключ должен быть достаточно тонким, чтобы поместиться между створкой и рамой (толщиной примерно 3/16 дюйма). У Gerkin есть эти ключи. Лучший способ отрегулировать створку — открыть ее настолько, чтобы обнажить боковые петли. Вставьте накидной ключ вокруг оси шарнира петли, где он крепится к раме на косяках. Прикрепив гаечный ключ к стойке, закройте створку так, чтобы можно было видеть линии площадки.Будьте осторожны при закрытии створки. Закрывание створки при использовании слишком толстого гаечного ключа может привести к повреждению. Поворачивайте гаечный ключ влево или вправо, пока линии площадки вокруг створки не станут ровными. После того, как произведена правильная регулировка, снимите гаечный ключ. Вполне вероятно, что, если какая-либо регулировка вообще потребуется, необходимо будет отрегулировать обе петли, а не пытаться выполнить все регулировки на одной петле.

Для снятия экрана необходимо сдвинуть защелки экрана в горизонтальном направлении до тех пор, пока они не выйдут из зацепления с оконной рамой.Как только все защелки будут отключены, экран можно будет снять. Переустановите экран, отведя все защелки экрана. Расположите экран заподлицо с оконной рамой, затем защелкните каждую защелку, пока язычок защелки не будет на одном уровне с экраном.

Вернуться к началу

Comfort Series Single Hung

Для этого окна нет параметров настройки.

Оконные противовесы сменные. Для этого снимите створку, подняв створку на 4 дюйма или более, а затем наклоните ее внутрь. Поднимаясь под углом 90 градусов, поднимите или опустите один баланс, чтобы он больше не был параллелен противоположному балансу.Это можно сделать, надавив или потянув створку вверх в том месте, где она соединена с весами. Когда баланс поднимается или опускается, поворотная штанга, расположенная в створке, отключается, и балансирное соединение с одной стороны отключается. После отпускания вытащите поворотный стержень из противоположного баланса.

Снимите ограничитель баланса в верхней части балансировочной дорожки, чтобы открыть балансировочный винт. Эта крышка защелкивается на месте, поэтому снимите ее, используя изогнутую ножку в верхнем углу, и потяните, чтобы отсоединить ее. Когда крышка откроется, ее можно будет вытащить вручную.

Выверните винт в верхней части весов. Потяните верхнюю часть весов к противоположной стороне окна, пока она не окажется под углом 90 градусов. В этом положении поверните балансир на ¼ оборота, чтобы высвободить балансирный башмак. На этом этапе баланс можно снять.

Установите новые весы, выполнив описанный выше процесс в обратном порядке. Вставьте башмак для баланса в полость баланса так, чтобы открытый конец башмака был обращен внутрь, а верхняя часть баланса находилась под углом 90 градусов к полости баланса.Как только башмак окажется в полости баланса, поверните весы на ¼ оборота так, чтобы открытый конец весов был направлен вниз. Затем поверните весы вверх и потяните на место, чтобы балансировочный винт можно было повторно использовать в имеющемся отверстии.

Установите ограничитель баланса. Защелкните сначала с одной стороны, а затем с противоположной стороны.

Установите створку на противовес, удерживая створку под углом 90 градусов к окну. Устанавливайте шарнирный стержень створки в одну башмак балансира за раз. Поднимите или опустите этот баланс до тех пор, пока поворотный стержень створки на противоположной стороне не войдет в зацепление с башмаком противовеса.После включения установите противовесы в горизонтальное положение, прежде чем поднимать створку на место. Сдвиньте створку вверх и вниз несколько раз, чтобы убедиться, что она движется свободно.

Экран можно снять, сначала подняв нижнюю створку примерно на 3 дюйма. Используя защелки в верхней части створки, отсоедините защелки от косяков и наклоните их примерно на 30 градусов. Прижмите наклонную створку к себе и потянитесь за Нажмите на прозрачные пластиковые защелки, которые входят в окно в верхней части экрана.После разблокировки потяните верхнюю часть экрана внутрь, а затем вытяните между наклонной створкой и оконной рамой. Установка экрана полностью противоположна этой процедуре.

Вернуться к началу

Комфортная серия с двойной подвеской

Для этого окна нет параметров настройки.

Оконные противовесы сменные. Для этого снимите обе створки, открыв каждые 4 дюйма или более, а затем наклоните их внутрь. Поднимите или опустите один противовес на 90 градусов, чтобы он больше не был параллелен противоположному противовесу.Это можно сделать, надавив или потянув створку вверх в том месте, где она соединена с весами. Когда баланс поднимается или опускается, поворотная штанга, расположенная в створке, отключается, и балансирное соединение с одной стороны отключается. После отпускания вытащите поворотный стержень из противоположного баланса.

Снимите крышку балансира, если необходимо заменить нижнюю балансировку створки. Эта крышка защелкивается на месте, поэтому снимите ее, используя изогнутую ножку в верхнем углу, и потяните, чтобы отсоединить ее. Когда крышка откроется, ее можно будет вытащить вручную.

Выверните винт в верхней части весов. Потяните верхнюю часть весов к противоположной стороне окна, пока она не окажется под углом 90 градусов. В этом положении поверните балансир на ¼ оборота, чтобы высвободить балансирный башмак. На этом этапе баланс можно снять.

Установите новые весы, выполнив описанный выше процесс в обратном порядке. Вставьте башмак для баланса в полость баланса так, чтобы открытый конец башмака был обращен внутрь, а верхняя часть баланса находилась под углом 90 градусов к полости баланса.Как только башмак окажется в полости баланса, поверните весы на ¼ оборота так, чтобы открытый конец весов был направлен вниз. Затем поверните весы вверх и потяните на место, чтобы балансировочный винт можно было повторно использовать в имеющемся отверстии.

Установите на место крышку весов, если она была ранее снята. Защелкните сначала с одной стороны, а затем с противоположной стороны.

Установите створку на противовес, удерживая створку под углом 90 градусов к окну. Устанавливайте шарнирный стержень створки в одну башмак балансира за раз.Поднимите или опустите этот баланс до тех пор, пока поворотный стержень створки на противоположной стороне не войдет в зацепление с башмаком противовеса. После включения установите противовесы в горизонтальное положение, прежде чем поднимать створку на место. Сдвиньте створку вверх и вниз несколько раз, чтобы убедиться, что она движется свободно.

Снять экран можно, полностью подняв нижнюю створку, а затем повернув две защелки экрана в сторону от их соединения на оконной раме. Поверните нижнюю часть экрана на несколько дюймов, а затем потяните вниз. Это отключит экран от верхней части окна.Одна рука должна находиться внизу экрана, а другая — на центральной панели экрана. Не тяните за центральную планку, просто используйте ее для поддержки экрана. После снятия поверните перпендикулярно окну и проведите через нижнюю часть окна под углом 45 градусов.

Чтобы переустановить экран, полностью поднимите нижнюю створку. Затем, повернув джойстик под углом 45 градусов, экран выйдет наружу через отверстие верхней частью экрана. Поднесите верхнюю часть экрана к верхней части окна, положив экран ровно на оконную раму, на несколько дюймов ниже верха.Затем сдвиньте экран вверх, пока фланец экрана не войдет в прорезь в верхней части окна. Может быть полезно опустить верхнюю створку настолько, чтобы захватить экран рядом с верхом и помочь ему встать на место. После того, как головка зафиксирована, поверните нижнюю часть экрана на место и поверните защелки экрана в оконной раме так, чтобы они перекрывали виниловый фланец.

Вернуться к началу

Горизонтальный слайдер серии Comfort

Для этого окна нет параметров настройки.

Необходимо проверить ролики внизу рабочей створки, чтобы убедиться, что они катятся плавно. Если ролики изношены, их можно легко заменить новыми роликами Gerkin. Чтобы заменить ролики, используйте плоскую отвертку, чтобы поддеть корпус ролика. Корпус оторвется, и его можно будет вытащить. Установите новый ролик и корпус ролика, защелкнув его на месте.
.
Горизонтальные слайдеры имеют внешние защитные кожухи. Если одна из них повреждена или отсутствует, замените ее, поддев имеющуюся водонепроницаемую крышку с помощью плоской отвертки.Они просто защелкиваются на месте, поэтому удалить их будет довольно просто. Вставьте новую крышку с открытым концом вниз.

Гидроизоляция вокруг окон рассчитана на долгие годы. Каждый раз при мытье окон следует проверять уплотнитель, чтобы убедиться, что он не изношен и не отсутствует. Ваши окна спроектированы таким образом, чтобы можно было заменить уплотнитель.

Рабочая створка на горизонтальной направляющей легко снимается. Для начала сдвиньте створку в полностью открытое положение.Затем поднимите створку прямо вверх, освобождая дорожку подоконника. Если створка не поднимается, попробуйте открыть створку дальше. В верхней части окна имеется противоподъемное устройство, которое является защитной функцией, предотвращающей проникновение снаружи в закрытое и запертое положение. Если створка открыта недостаточно далеко, противоподъемное устройство будет препятствовать подъему створки. После полного открытия наклоните нижнюю часть створки внутрь, а затем опустите створку из верхней направляющей окна.

Экран слайдера съемный изнутри. Полностью откройте створку. Возьмитесь за поручень экрана и потяните его горизонтально к середине окна. Экран является боковым загрузочным экраном, поэтому это движение отключает экран от косяка. Потяните отсоединенную сторону экрана внутрь и вытяните экран из отверстия. Чтобы переустановить экран, просто выполните эти инструкции в обратном порядке.

Вернуться к началу

Раздвижная дверь для патио серии Комфорт

Наши раздвижные стеклянные двери предварительно регулируются во время производства, но регулировку в полевых условиях можно легко произвести, подняв или опуская колеса, которые регулируют линии обзора панели рабочей двери вместе с рамой.Регулировочный винт для каждого колеса в нижней части панели операционной двери имеет защелкивающаяся заглушка. При повороте регулировочных винтов по часовой стрелке дверная панель поднимается. При повороте винта против часовой стрелки дверная панель опускается.

Экран имеет четыре ролика, которые можно регулировать для плавной работы. При установке экрана отрегулируйте уровень нижних роликов так, чтобы экран мог прилегать к дверному косяку ровными линиями сверху вниз. Вращение по часовой стрелке поднимает ролики.При движении против часовой стрелки ролики опустятся. После регулировки нижних роликов затяните верхние ролики так, чтобы экран можно было поднять не более чем на 1/8 дюйма. Если регулировка слишком слабая, экран может соскользнуть с направляющей. При слишком сильной регулировке экран экран не будет свободно катиться.

Если ролики повреждены или перестают работать должным образом, их можно заменить. Снимите панель управления, сдвинув дверцу наполовину, и поднимите панель как можно выше в направляющую для головы.Удерживая панель высоко в направляющей, поверните нижнюю часть панели в сторону комнаты. Если ролики не проходят через подоконник, их необходимо отрегулировать вверх, как описано выше, чтобы очистить подоконник. Подоприте дверную панель сбоку, чтобы получить доступ к роликам. Используя отвертку Phillips, открутите два винта, удерживающих корпус ролика на месте. Замените корпус и повторно используйте винты. Не затягивайте слишком сильно.

Вернуться к началу

Распашная дверь для патио серии Comfort

Наши атриумные и французские распашные двери для террас во время производства предварительно регулируются по отвесу, уровню и квадрату с дверной коробкой.Если двери установлены правильно, никаких дополнительных регулировок не потребуется. Однако в периоды отопления и охлаждения дом может расширяться и сжиматься, поэтому могут потребоваться периодические корректировки. Наши двери оснащены петлями, регулируемыми в трех направлениях. Все три петли имеют специальные регулировочные винты. Винт центральной петли предназначен для подъема и опускания дверной панели. При вращении дверцы по часовой стрелке дверца поднимается, а при вращении винта против часовой стрелки дверная панель опускается.Используйте небольшие регулировки на ¼ оборота за раз. Винт верхнего шарнира будет регулировать допуск от косяка к косяку на головке. Поворот винта по часовой стрелке приблизит защелочную сторону дверной панели к косяку. При повороте винта против часовой стрелки дверная панель отодвигается от бокового косяка защелки. Регулировка винта нижнего шарнира регулирует допуски от косяка к косяку на пороге. Используйте те же процедуры регулировки, что и для верхней петли.

Вернуться к началу

Слайдеры серии Rhino

Управляющая створка на горизонтальной направляющей легко снимается.Для начала сдвиньте створку в полностью открытое положение. Затем поднимите створку прямо вверх, освобождая дорожку подоконника. Если створка не поднимается, попробуйте открыть створку дальше. В верхней части окна есть противоподъемное устройство, которое является защитной функцией, предотвращающей проникновение снаружи в закрытое и запертое положение. Если створка открыта недостаточно далеко, противоподъемное устройство будет препятствовать подъему створки. После полного открытия поднимите створку вверх, затем наклоните нижнюю часть створки внутрь и опустите створку из верхней направляющей окна.

Необходимо проверить ролики внизу рабочей створки, чтобы убедиться, что они катятся плавно. Если ролики изношены, их можно легко заменить новыми роликами Gerkin. Чтобы заменить ролик, используйте отвертку или резец, чтобы вытащить ролик из корпуса. Корпус снимать не нужно, если он не поврежден. Замените ролик, вставив новый ролик. Обязательно используйте то же расположение ролика, что и раньше. Если корпус ролика поврежден, его нужно будет вытащить плоской отверткой и снова вставить новую.

Экран слайдера можно снять, предварительно сняв рабочую створку, как описано выше. Экран является боковым загрузочным экраном. Возьмитесь за направляющую на экране и сильно потяните в горизонтальном направлении от косяка окна. Это движение освободит экран от косяка. Потяните отсоединенную сторону экрана внутрь и вытяните экран из отверстия.

Чтобы переустановить экран, убедитесь, что рабочая створка снята. Вставьте сторону экрана с пружинами в самый дальний внешний канал в косяке окна.Как только экран вошел в косяк, поверните противоположную сторону в канал центральной стойки. Потяните в горизонтальном направлении, чтобы сжать пружины, чтобы планка защелки встала на место.

Вернуться к началу

Серия Rhino Single Hung

Подъем створки осуществляется поднятием двух замков створки на пороге. Обеими руками разблокируйте оба замка вместе. Замки автоматически блокируются при закрытии. Наклонить створку для чистки можно, подняв створку минимум на 4 дюйма, а затем, используя защелки в верхней части створки, одновременно сдвиньте токарные станки друг к другу.Это отсоединит верх створки от оконной рамы. Удерживая защелки, наклоните створку внутрь. Для того, чтобы снять экран, створку не нужно снимать. Экран можно снять, потянув вниз за направляющую экрана, расположенную в верхней части экрана, до тех пор, пока рамка экрана не выйдет из кармана экрана. В отключенном состоянии наклоните экран внутрь, затем поднимите и снимите.

Если створку необходимо снять, сначала наклоните створку внутрь на 90 градусов. Затем возьмитесь за створку, ближайшую к окну.Задвиньте одну сторону створки выше в оконной раме, чем другую сторону, пока более высокая сторона створки не выйдет из зацепления с башмаком противовеса. Вытяните створку горизонтально из зацепленного башмака балансира и осторожно снимите створку.

Повторную установку створки можно выполнить, сначала установив нижнюю часть створки в башмак балансира. Для этого створка должна располагаться под углом 90 градусов к окну. Как только нижняя часть будет установлена ​​в башмак балансира, поднимите противоположную сторону створки до другого башмака балансира.Чтобы зацепить этот башмак, нижняя часть створки должна быть немного приподнята, пока не станет возможным зацепление. Как только створка полностью войдет в обе балансирные башмаки, опустите верхнюю часть створки на нижнюю сторону. Как только створка выровнена, ее можно откинуть на место. Убедитесь, что обе защелки на створке защелкнулись. Чтобы убедиться в правильности установки створки, сдвиньте створку вверх и вниз несколько раз и убедитесь, что сила, движущаяся вверх и вниз, относительно равномерна.Если створка неправильно вставлена ​​в противовес, ее будет труднее поднять.

Если необходимо заменить весы, сначала снимите створку, как описано выше, затем выверните винт в верхней части весов. Потяните верхнюю часть весов к противоположной стороне окна, пока она не окажется под углом 90 градусов. В этом положении поверните балансир на 1/4 оборота, чтобы освободить балансирный башмак. На этом этапе баланс можно снять.

Установите новые весы, выполнив описанный выше процесс в обратном порядке.Вставьте башмак для баланса в полость баланса так, чтобы открытый конец башмака был обращен внутрь, а верхняя часть баланса находилась под углом 90 градусов к полости баланса. Как только башмак окажется в полости баланса, поверните весы на 1/4 оборота, чтобы открытый конец весов был направлен вниз. Затем поверните весы вверх и потяните на место, чтобы балансировочный винт можно было повторно использовать в имеющемся отверстии.

Установите створку на противовес, удерживая створку под углом 90 градусов к окну.Устанавливайте шарнирный стержень створки в одну башмак балансира за раз. Поднимите или опустите этот баланс до тех пор, пока поворотный стержень створки на противоположной стороне не войдет в зацепление с башмаком противовеса. После включения установите противовесы в горизонтальное положение, прежде чем поднимать створку на место. Сдвиньте створку вверх и вниз несколько раз, чтобы убедиться, что она движется свободно.

Экран можно снять, сначала подняв нижнюю створку примерно на 3 дюйма, а затем наклонив створку внутрь. Возьмитесь за направляющую экрана в верхней части экрана и потяните вниз, чтобы отсоединить раму экрана.Потяните за экран, отключив его вверху, и наклоните экран внутрь. Затем вытяните ширму между наклонной створкой и оконной рамой. Установка экрана полностью противоположна этой процедуре.

Вернуться к началу

Серия Rhino с двойной подвеской

Подъем створки осуществляется поднятием двух замков створки на пороге. Обеими руками разблокируйте оба замка вместе. Верхнюю створку можно опустить, потянув вниз две защелки в головке так же, как при поднятии нижней створки.Замки створки автоматически запираются при закрытии в изголовье и подоконнике окна. Наклонить створку для чистки можно, подняв створку минимум на 4 дюйма, а затем, используя скользящие защелки в верхней части створки, одновременно сдвиньте токарные станки друг к другу. Это позволит отсоединить верх створки от оконной рамы. . Удерживая защелки, наклоните створку внутрь. Верхнюю створку также можно наклонить, используя ту же процедуру. Чтобы наклонить верхнюю створку, сначала необходимо наклонить или снять нижнюю створку.

Если необходимо снять любую створку, сначала наклоните нижнюю створку внутрь на 90 градусов. Затем возьмитесь за створку вплотную к весам. Поднимите створку вверх и снимите ее с противовесов с обеих сторон окна. Удерживая створку под углом 90 градусов, поднимите одну сторону створки выше, чем другую, пока створка не сможет вырваться из оконной рамы, а затем снимите. Повторите эту процедуру для верхней створки.

Если обе створки были сняты, сначала установите верхнюю створку, а затем нижнюю.Повторную установку створки можно выполнить, удерживая створку под углом 90 градусов и вставив стержни поворота створки в башмаки баланса. Как только створка выровнена, ее можно откинуть на место. Убедитесь, что обе защелки на створке защелкнулись. Чтобы убедиться в правильности установки створки, сдвиньте створку вверх и вниз несколько раз и убедитесь, что сила, движущаяся вверх и вниз, относительно равномерна. Если створка неправильно вставлена ​​в противовес, ее будет труднее поднять.

Если необходимо заменить весы, сначала снимите створку, как описано выше. Выверните винт в верхней части весов. Потяните верхнюю часть весов к противоположной стороне окна, пока она не окажется под углом 90 градусов. В этом положении поверните балансир на 1/4 оборота, чтобы освободить балансирный башмак. На этом этапе баланс можно снять.

Установите новые весы, выполнив описанный выше процесс в обратном порядке. Вставьте башмак для баланса в полость баланса так, чтобы открытый конец башмака был обращен внутрь, а верхняя часть баланса находилась под углом 90 градусов к полости баланса.Как только башмак окажется в полости баланса, поверните весы на 1/4 оборота, чтобы открытый конец весов был направлен вниз. Затем поверните весы вверх и потяните на место, чтобы балансировочный винт можно было повторно использовать в имеющемся отверстии.

Установите створку на противовес, удерживая створку под углом 90 градусов к окну. Устанавливайте шарнирный стержень створки в одну башмак балансира за раз. После включения установите противовесы в горизонтальное положение, прежде чем поднимать створку на место. Сдвиньте створку вверх и вниз несколько раз, чтобы убедиться, что она движется свободно.

Экран можно вынуть из салона, предварительно сняв створку. С каждой стороны экрана есть фиксирующий штифт. Вытяните стопорные штифты горизонтально из оконных косяков. Удерживая подпружиненные штифты, потяните экран вниз. Экран подпружинен на подоконнике, поэтому при опускании экрана он отсоединяется от верхней части окна. Наклоните верхнюю часть экрана внутрь и снимите экран.

Чтобы переустановить экран, сначала вставьте нижнюю часть экрана и надавите, чтобы сжать пружины.При этом наклоните верхнюю часть экрана на внешнюю направляющую для головы. При этом подпружиненные боковые штифты нужно будет отвести назад. Когда верхняя часть экрана окажется на месте, ослабьте давление вниз и позвольте экрану скользить по направляющей для головы. Убедитесь, что штифты боковой нагрузки правильно зафиксированы.

Вернуться к началу

Створка серии Rhino

При открывании створки сначала потяните за замок, пока он не поднимется до упора. Это разблокирует многоточечную систему блокировки.Теперь створку можно открыть. Если при открывании окна возникает затруднение, дважды проверьте, полностью ли разблокирован замок. При закрывании створки поверните створку настолько, чтобы она вошла в уплотнитель, а затем потяните фиксирующий рычаг вниз.

Наши оконные створки регулируются по отвесу, уровню и квадрату на нашем заводе во время производства. Регулировка створки в полевых условиях может быть выполнена, но в этом нет необходимости, если окно не было установлено не по квадрату. Хотя есть некоторые минимальные допуски регулировки прямоугольности, окно следует по возможности переустановить.Если необходима дополнительная регулировка петли, мы рекомендуем нанять квалифицированного специалиста по обслуживанию компании Gerkin для выполнения этой услуги. Ниже приводится процедура, необходимая для регулировки петель. Вполне вероятно, что если потребуется какая-либо регулировка, то придется отрегулировать обе петли, а не пытаться выполнить все регулировки на одной петле. На петлях есть три винта, которые необходимо открутить или удалить. Регулировку следует начинать с верхней петли. Полностью выверните центральный винт. Это установочный винт, который используется для фиксации створки после регулировки двух внешних винтов.Ослабьте два внешних винта петли, но не снимайте их. Внешние винты устанавливаются во встроенные пазы петли, которые позволяют регулировать. После ослабления сдвиньте петлю влево или вправо, в зависимости от необходимой регулировки. После регулировки затяните два внешних винта. Установочный винт, вероятно, придется повторно просверлить.

Любые неиспользуемые отверстия необходимо заделать. Если регулировка незначительная, то одной регулировки петли может хватить. Если требуется дополнительная регулировка, то следует сделать половину регулировок на каждой петле.Дважды проверьте соединение уплотнителя на внутренней стороне окна. Открытие должно быть ровным со всех четырех сторон.

Экран створки удерживается поворотными кнопками. Просто поверните все кнопки блокировки, чтобы они не касались экрана, а затем снимите их. Для переустановки установите экран на корпусе поворотного кривошипа, а затем поверните все кнопки блокировки над экраном.

Вернуться к началу

Тент серии Rhino

При открытии створки сначала потяните замки, пока они не поднимутся на максимально возможную высоту.Это разблокирует многоточечную систему блокировки. Теперь створку можно открыть. Если при открывании окна возникает затруднение, дважды проверьте, полностью ли разблокирован замок. При закрывании створки поверните створку настолько, чтобы она вошла в уплотнитель, а затем потяните рычаги блокировки вниз.

Наши створки навесов регулируются по отвесу, уровню и квадрату на нашем заводе во время производства. Регулировка створки в полевых условиях может быть выполнена, но в этом нет необходимости, если окно не было установлено не по квадрату.Хотя есть некоторые минимальные допуски регулировки прямоугольности, окно следует по возможности переустановить. Если необходима дополнительная регулировка петли, мы рекомендуем нанять квалифицированного специалиста по обслуживанию компании Gerkin для выполнения этой услуги. Ниже приводится процедура, необходимая для регулировки петель. Вполне вероятно, что если потребуется какая-либо регулировка, то придется отрегулировать обе петли, а не пытаться выполнить все регулировки на одной петле. На петлях есть три винта, которые необходимо открутить или удалить.Регулировку следует начинать с верхней петли. Полностью выверните центральный винт. Это установочный винт, который используется для фиксации створки после регулировки двух внешних винтов. Ослабьте два внешних винта петли, но не снимайте их. Наружные винты устанавливаются во встроенные пазы петли, которые позволяют регулировать. После ослабления сдвиньте петлю влево или вправо, в зависимости от необходимой регулировки. После регулировки затяните два внешних винта. Установочный винт, вероятно, придется повторно просверлить.Любые неиспользуемые отверстия необходимо заделать. Если регулировка незначительная, то одной регулировки петли может хватить. Если требуется дополнительная регулировка, то следует сделать половину регулировок на каждой петле. Дважды проверьте соединение уплотнителя на внутренней стороне окна. Открытие должно быть ровным со всех четырех сторон.

Экран створки удерживается поворотными кнопками. Просто поверните все кнопки блокировки, чтобы они не касались экрана, а затем снимите их. Для переустановки установите экран на корпусе поворотного кривошипа, а затем поверните все кнопки блокировки над экраном.

Вернуться к началу

Бункер серии Rhino

При работе с бункером поверните две защелки вниз, а затем потяните внутрь. Чтобы закрыть створку, нажмите на нее, когда защелки находятся в нижнем положении. Чтобы заблокировать створку, поверните каждый замок в положение «9 часов» и «3 часа».

Наши створки бункера регулируются по отвесу, уровню и квадрату на нашем заводе во время производства. Регулировка створки в полевых условиях может быть выполнена, но в этом нет необходимости, если окно не было установлено не по квадрату.Хотя есть некоторые минимальные допуски регулировки прямоугольности, окно следует по возможности переустановить. Если необходима дополнительная регулировка петли, мы рекомендуем нанять квалифицированного специалиста по обслуживанию компании Gerkin для выполнения этой услуги. Ниже приводится процедура, необходимая для регулировки петель. Вполне вероятно, что если потребуется какая-либо регулировка, то придется отрегулировать обе петли, а не пытаться выполнить все регулировки на одной петле.

Петли имеют три винта, которые необходимо открутить или вынуть.Регулировку следует начинать с одной из боковых петель. Полностью выверните центральный винт. Это установочный винт, который используется для фиксации створки после регулировки двух внешних винтов. Ослабьте два внешних винта петли, но не снимайте их. Внешние винты устанавливаются во встроенные пазы петли, которые позволяют регулировать. После ослабления сдвиньте петлю вверх или вниз в зависимости от необходимой регулировки. После регулировки затяните два внешних винта.Установочный винт, вероятно, придется повторно просверлить. Любые неиспользуемые отверстия необходимо заделать. Если регулировка незначительная, то одной регулировки петли может хватить. Если требуется дополнительная регулировка, то следует сделать половину регулировок на каждой петле. Дважды проверьте соединение уплотнителя на внутренней стороне окна. Открытие должно быть ровным со всех четырех сторон.

Экран на бункере прикручивается четырьмя винтами изнутри. Полностью откройте створку. Удалите четыре винта, удерживающих экран на месте.При извлечении последнего винта держитесь за экран, чтобы он не выпал. Освободившись, внесите внутрь.

Чтобы переустановить экран, продвиньте его через оконный проем и поднесите его заподлицо к лицевой стороне окна так, чтобы уплотнитель экрана был обращен к окну. Совместите с отверстиями для винтов и прикрутите экран на место.

Вернуться к началу

HOPPE Инструкции по регулировке регулируемого шарнира — HOPPE

Введение

На каждой дверной панели имеется два типа регулируемых петель HOPPE:

• Комплект петель: одна или две на каждую панель.Установленный шарнир обеспечивает регулировку по вертикали +/- 0,12 дюйма.
• Направляющий шарнир: два или три на каждую панель. Направляющие петли обеспечивают регулировку по горизонтали на +/- 0,12 дюйма. Найдите видимый регулировочный винт на створке двери. Это идентифицирует петлю как направляющую петлю.
• Петли могут иметь разные конструкции, но регулировка остается прежней.

Необходимые инструменты

• Требуется шестигранный ключ на 3/16 дюйма.
• Требуется небольшая отвертка с плоской головкой.
• Рекомендуется пластиковый шпатель.

Вертикальная регулировка дверей с одним комплектом петель

При закрытой или открытой двери:

• Снимите запрессованную заглушку с нижней части установочного шарнира, чтобы открыть регулировочный винт. Используйте небольшую отвертку для петель с пластиковым наконечником. Пластиковый шпатель рекомендуется для петель Set с латунной крышкой Finial Cap.
• Вставьте шестигранный ключ в нижнюю часть установочной петли. Затяните винт, чтобы поднять панель, и ослабьте, чтобы опустить панель.
• Установите на место заглушку, снятую на этапе 1.

Регулировка по вертикали для дверей с двумя петлями

При закрытой или открытой двери:

• Снимите запрессованную заглушку с нижней части установочного шарнира, чтобы открыть регулировочный винт. Используйте небольшую отвертку для петель с пластиковым наконечником. Пластиковый шпатель рекомендуется для петель Set с латунной крышкой Finial Cap.
• Чтобы поднять панель, вставьте шестигранный ключ в самый верхний установочный шарнир и затяните регулировочный винт для достижения желаемой регулировки.Вставьте шестигранный ключ в другой установочный шарнир и затяните регулировочный винт на 1/8 оборота после начала сопротивления, чтобы равномерно распределить вес панели между обоими установочными петлями.
• Чтобы опустить панель, вставьте шестигранный ключ в самый верхний установочный шарнир и ослабьте регулировочный винт до упора, не снимая его. Вставьте шестигранный ключ в другой установочный шарнир и ослабьте регулировочный винт, чтобы добиться желаемой регулировки. Снова затяните регулировочный винт на самом верхнем 1/8 оборота после начала сопротивления, чтобы равномерно распределить вес панели между обоими установочными петлями.
• Установите на место заглушки, снятые на этапе 1.

Регулировка по горизонтали

При открытой двери:

• Вставьте шестигранный ключ на 3/16 дюйма в винт горизонтальной регулировки.
• Поверните по часовой стрелке для уменьшения поля и против часовой стрелки для увеличения поля со стороны петель.

MyJobQuote — Наружная регулировка двери из ПВХ

Спроси у торговца

У меня есть дверь из ПВХ, которая нормально закрывается зимой (проще) и очень трудно закрывается летом.Это дверной механизм, а не сама дверь. Я хорошо осмотрел дверь, и она не деформирована и т. Д., Кажется, правильно подходит к дверному окружению, т.е. не уронили и т. д. На мой взгляд, он плохо установлен / настроен / настроен. Кажется, я не могу понять, как это исправить / отрегулировать, чтобы он закрывался легко и правильно. Я считаю, что для этого не нужна новая дверь, а просто регулировка .. !! Нужен кто-нибудь, кто сможет отрегулировать эту дверь .. !! Пожалуйста, дайте цитату .. !!

Отвечено Alex 16 мая 2020 г.

Лучший ответ

Глазурь Прайм ЛТД

«Привет, я приду его починить, это будет стоить 100 фунтов стерлингов.«

Ответ дан 16 мая 2020 г. — Участник с апр.2020 г. — сообщить

Гэри Уильям

«Эти двери имеют довольно много регулировок на петлях, особенно петли флажков вверх и вниз, влево и вправо, чтобы получить квадрат в раме.Вероятно, просто нужна точная регулировка влево или вправо, чтобы убедиться, что он установлен посередине ширины рамки. Это займет около 1/2 часа и будет стоить около 50 фунтов стерлингов. Это может быть под гарантией, и если да, то приедет оригинальный установщик и разберется ».

Ответ дан 16 мая 2020 г. — Участник с февр.2020 г. — сообщить

Решения для дома G и D

«Привет, обычно на петлях есть регулировка, которая поднимает дверь вверх и вниз влево или вправо.Двери из ПВХ вздуваются от жары. И падение, заставляющее замок удариться о крепление, обычно означает, что нужно быть на носке и каблуке больше «

Ответ дан 16 мая 2020 г. — Участник с марта 2017 г. — сообщить

Коронное остекление

«2 штуки одно с регулировкой петель
Второй с дверью необходимо буксировать горку с пакерами
После того, как вам не нужно будет об открытии летом и зимой
Спасибо »

Ответ дан 16 мая 2020 г. — Участник с мая 2020 г. — сообщить Окна

Leigh

«50 фунтов стерлингов за звонок, включая 30 минут на месте для корректировки»

Ответ дан 16 мая 2020 г. — Участник с июля 2018 г. — сообщить

Стекло класса А

«Возможно, ему просто понадобится правильный зацеп и крен, чтобы он правильно закрывался и не разбухал от непогоды»

Ответ дан 16 мая 2020 г. — Участник с января 2020 г. — сообщить

NWD Norfolk Окна и двери

«Привет, Алекс

Мы можем отрегулировать двери за стандартную плату за вызов.Однако есть вероятность, что дверь не сможет регулировать. Отправьте нам по электронной почте несколько фотографий замков и замков вместе с вашим почтовым индексом, и мы сможем подтвердить стоимость и возможность регулировки двери.

Большое спасибо
Nwd norfolk окна и двери «

Ответ дан 16 мая 2020 г. — Участник с мая 2020 г. — сообщить

ID Окна, двери, остекление

«Привет,
Зависит от возраста двери, поскольку у старых дверей есть регулировка петель.
Если это более новая дверь, петли будут иметь регулировку в нижней части петли, чтобы подниматься или опускаться, и другую регулировку, чтобы придвинуть или выдвинуть дверь к раме. Затем на стороне петли есть регулировка для подъема или опускания. дверь.
Изменения цен на двери начинаются с 85 фунтов стерлингов

Trevor «

Ответ дан 16 мая 2020 г. — Участник с апр.2020 г. — сообщить

Мб фреймов

«Hi There

В зависимости от возраста и марки двери там должна быть регулировка.Обычно они где-то на петлях, но иногда спрятаны. Я мог бы помочь больше, если бы увидел фотографию двери и ее частей.

С уважением

Марка «

» Ответ дан 16 мая 2020 г. — Участник с дек.2019 г. — сообщить

A2Z Installations Systems Ltd

«Добрый день,

ПВХ расширяется от тепла.В британскую погоду обычно расширяется только на 1-5 мм (в сильную жару может расширяться до 5 см), но также следует учитывать возраст двери, способ использования и качество установки.
Если бы дело было только в небольших корректировках, мы бы не взимали более 100 фунтов стерлингов.

С уважением,

Андрей Ватрици «

Ответ дан 16 мая 2020 г. — Участник с мая 2020 г. — сообщить

Просто стекло мидлендс

«Да, их можно поправить или вылечить пальцами ног

Моя страница в Facebook — это просто стекло и UPVC

Спасибо, Даррен»

Ответ дан 16 мая 2020 г. — Участник с сент. 2016 г. — сообщить

CGR Остекление и кровля

«, не видя своей двери, вы должны смотреть за петли не дороже 75 фунтов стерлингов, там будут регулировочные винты, как правило, винты крышки с внутренним шестигранником 4 мм будут видны, когда вы полностью откроете дверь
надеюсь, это поможет «

Ответ дан 16 мая 2020 г. — Участник с марта 2020 г. — сообщить

SK ОКНА И ДВЕРИ

«Привет, это потому, что ПВХ расширяется и сжимается в зависимости от погодных условий, и эти двери производятся и устанавливаются соответствующим образом, с учетом того же.Я могу исправить это, не проблема. Будет взиматься плата за вызов в размере 100 фунтов стерлингов. Спасибо

. Ответ дан 5 июня 2020 г. — Участник с мая 2020 г. — сообщить

Как установить новое окно Upvc

Рекомендации по установке нового окна Upvc

Установка новой рамы

Удалите старую раму. После того, как старая рама была снята, смахните щеткой любой свободный мусор или цемент, оставив чистое отверстие, готовое для установки новой рамы.

Рама с подоконником

Если вы устанавливаете рамку с подоконником, сначала решите, собираетесь ли вы обводить подоконник вокруг кирпичной кладки или обрезать ее заподлицо до готовой ширины отверстия. Каким бы способом вы ни решили это сделать, разрежьте подоконник до нужного размера с помощью пилы с мелкими зубьями, чтобы плотно прилегать к внутреннему краю, где находилась старая рамка. Возможно, вам сначала придется удалить язычок внутренней подоконной доски.

Крепление подоконника

После того, как подоконник будет обрезан до нужного размера, нанесите полоску герметика вдоль бортика подоконника и через платформу рамы с каждого конца.Скрутите их вместе через нижнюю часть рамы по центральной линии в подоконник.

Вставить новую раму

Вставьте раму в проем и с помощью спиртового уровня убедитесь, что рама ровная, вертикальная и не перекручена, прежде чем вставлять ее в нужное положение.

Прикрепите новую раму

Просверлите боковую часть рамы и кирпичную кладку на глубину, чуть превышающую глубину ваших креплений. Надежно закрепите, не деформируя секции рамы, используя пакеры, чтобы заполнить пространство между рамой и кирпичной кладкой.Убедитесь, что рамка квадратная, измерив диагонали. Крепления не должны находиться на расстоянии более 600 мм друг от друга и на расстоянии 150 мм от любого стыка рамы. Лучше всего подойдут молотковые заглушки, просто проткните их через раму, а затем закрутите отверткой (достаточно, чтобы крепко захватить, не затягивайте слишком сильно). Обычно головки рамы (верхняя часть) и подоконники не фиксируются, однако на широких рамах, если вы чувствуете необходимость, убедитесь, что вы нанесли обильное смазывание герметика на все крепления, которые проходят через нижнюю часть рамы.

Как застеклить новое окно

Начиная с одного из самых длинных валиков, удалите валики остекления, вставив острое долото или жесткий скребок для краски между валиком и стыком рамы примерно в центральной точке.Резкий постукивание по рукоятке инструмента должно позволить высвободиться бусинке. Очень важно установить валики в тех же положениях, в которых они были сняты, они могут незначительно отличаться по длине из-за производственного процесса. Установите на место стеклопакеты примерно на 100 мм от каждого угла (промежуточные пакеры следует использовать, если Стеклопакет с двойным остеклением шире 1200 мм). Поместите стеклопакет в раму, чтобы обеспечить правильное размещение на стеклопакетах. Начиная с одной из самых коротких отрезков, установите 3 борта, перемещая вокруг рамы с помощью резинового молотка, наконец, вставьте последнюю бусину, согнув ее в нужное положение.

Носок и пятка

Двери из ПВХ и открывающиеся окна (створки) тяжелые, и, хотя собственный вес поддерживается со стороны петель, когда они открываются, на стороне замка нет ничего, что могло бы выдержать вес, и без процедуры подъема и наклона дверь упадет со стороны ручки. Чтобы предотвратить падение двери или створки, стекло или дверная панель должны быть скреплены по диагонали от угла к углу с помощью вставки пластиковых пакеров, вставленных в зазор между стеклом или панелью и рамой.

Носок и пятка

Дверь или створка со стороны замка должны быть подняты на желаемую высоту и выровнены с дверной коробкой. Со стороны петель установите пакеры в нижнем углу, в то время как со стороны замка пакеры идут вверху (напротив ) угол — нанесите немного силикона под пакеры по бокам двери, чтобы пакеры не упали. При подъеме стекла или панели рекомендуется использовать лопату для стекол. Пакеры следует размещать примерно в 150 мм от края рамы.

Петли оконные

Обычно петли окон не требуют регулировки. Однако, если вы хотите отрегулировать натяжение фрикционной опоры, это можно сделать, закрутив латунный винт, установленный в черной пластиковой подушке, внутрь или наружу, чтобы увеличить или уменьшить натяжение. Доступ к регулировочному винту можно получить, открыв вентиляционное отверстие.

Грибовидные кулачки для блокировки окон

Кулачки на механизме блокировки окон можно отрегулировать с помощью шестигранного ключа, расположенного в центре грибовидных кулачков.Кулачки эксцентричны и могут поворачиваться для увеличения или уменьшения давления закрытия механизма. Их также следует использовать для регулировки кулачков, если вы испытываете трудности с закрытием оконного проема. Обычно это вызвано слишком сильным давлением и притиркой кулачков к опорам.

Петли дверные

Петли дверные регулируются в трех плоскостях. Вертикально, горизонтально и внутрь / наружу. Вертикальная регулировка может быть достигнута шестигранным ключом на 4 мм AF через отверстие на боковой стороне литой крышки.Горизонтальная регулировка осуществляется шестигранным ключом AF на 5 мм в основании шарнирного пальца, доступ к которому можно получить, сняв пластиковую нижнюю крышку. Регулировка входа / выхода, хотя и редко требуется, аналогичным образом регулируется поворотом эксцентрикового верхнего винта, находящегося под верхней пластиковой крышкой.

Грибовидные кулачки замка двери

Кулачки на механизме блокировки дверцы можно отрегулировать с помощью шестигранного ключа, который находится в центре грибовидных кулачков. Кулачки эксцентричны и могут поворачиваться для увеличения или уменьшения давления закрытия механизма.Их также следует использовать для регулировки кулачков, если вы почувствуете чрезмерную герметичность дверного дефлектора. Ни в коем случае нельзя регулировать механизмы или петли, чтобы компенсировать неправильную установку или «наклон и крен» стекла. Регулировку следует выполнять только после того, как вы убедитесь, что установка произведена правильно. Если вы запрашиваете сервисный звонок, а какие-либо из этих инструкций не выполняются, будет взиматься плата. При условии соблюдения инструкций, приведенных в этой брошюре, ваши окна и двери будут служить вам годами безотказной работы, при этом потребуется лишь периодическое смазывание движущихся частей.

Завершение строительства

Осталось только очистить рамы и запечатать их. Рамки следует мыть чистой мыльной водой, для стойких следов можно использовать неабразивный очищающий крем. После того, как рамы и рабочая зона были очищены, рамы должны быть герметизированы изнутри и снаружи силиконовым герметиком, в качестве альтернативы можно использовать малярный герметик только внутри. Используя тонкое отверстие сопла, нанесите тонкий сплошной уплотнитель, равномерно нажав на спусковой крючок пистолета-распылителя.В конце хода нажмите на спусковой механизм, чтобы прекратить давление. Держите сопло в чистоте. Сделайте то же самое снаружи, но вам, возможно, придется расширить сопло, отрезав его, сделайте чистый наклонный надрез острым ножом для облегчения нанесения. Вы также можете использовать малярный скотч для аккуратности, удалив его до того, как герметик схватится. Герметик можно разгладить пальцем, смоченным в мыльной воде.

Инструкции по установке пвх на стыковую петлю

, как установить и установить стыковые петли — тонкая работа с деревом, когда дело доходит до поиска петли, которая обеспечивает долговечность, чистый внешний вид и простую установку. По мнению компании Garrett hack, «стыковые петли невозможно превзойти».«в то время как каталоги по деревообработке предлагают широкий выбор стилей отделки и размеров, когда дело доходит до изысканной мебели. Выбирайте высококачественные латунные петли. .дверь и шкаф должны быть точно прорезаны, чтобы они могли принять створки петель. если прорези слишком мелкие, у вас будет большой неприглядный зазор между стойкой петель и шкафом; слишком глубокий, дверца будет упираться в шкаф и пружина обратно в открытую.【Получить цену】

Как отрегулировать стыковую петлю на двери из ПВХ, чтобы отрегулировать стыковую петлю на двери из ПВХ, вам понадобятся: — отвертка с головкой pozi no 2 — шестигранный ключ в зависимости от типа петли установлен — не использовать дрель! чтобы отрегулировать петли, вам нужно открыть дверь и найти два регулировочных винта. Обратите внимание: для некоторых шарниров приклада используется регулировка шестигранным ключом). 【Получить цену】

Как отрегулировать стыковой шарнир на двери из ПВХ, чтобы отрегулировать стыковой шарнир на двери из ПВХ, вам понадобятся:Головка 2 — шестигранный ключ в зависимости от типа установленной петли — сверло не использовать! чтобы отрегулировать петли, вам нужно открыть дверь и определить два регулировочных винта. 【Получить цену】

как сделать петли из ПВХ | Например, наденьте одну из склеенных труб из ПВХ на трубу вашей конструкции и приклейте ее в том месте, где вы хотите установить петлю. продвиньте трубу от двери или ворот через другую секцию, но не приклеивайте ее, чтобы завершить петлю. дверь или калитка будут свободно качаться из трубы большего размера.【Узнать цену】

kt-rn — петля стыковая для дверей пвх: dr hahn kt-rn — петля стыковая для дверей пвх. … подходит. инструкция по установке pdf. инструкции по настройке pdf … с помощью приложения с инструкциями dr. Компания hahn предоставляет клиентам все доступные инструкции по настройке в удобном для пользователя виде. благодаря интуитивно понятному использованию и простому управлению одной рукой нужные инструкции можно быстро найти. 【Получить цену】

как сделать петли из трубы из ПВХ — часть 1 Петля из ПВХ работает по принципу наличия трубы из ПВХ меньшего диаметра внутри труба пвх большего диаметра.диаметр трубы из ПВХ, выбранной для изготовления петли, должен быть на один размер больше диаметра элементов каркаса из ПВХ, на которые будет крепиться петля. 【Получить цену】

Инструкции по установке

для жилых и французских дверей из ПВХ. (где требуется) 1. дверная часть петли предварительно установлена ​​2. полностью закройте дверь и перенесите центральную линию компрессионной петли на внешнюю раму 3. расположите внешнюю часть петли по центру и затем отметьте фиксация позиций через отверстия в каждой петле.【Получить цену】

как сделать петли из трубы из ПВХ — часть 1 как сделать петли из трубы из ПВХ — часть 1. часть 2. Хотя труба из ПВХ была разработана как продукт, который будет использоваться для транспортировки воды и отходов, многие люди используют ПВХ трубы и связанные с ними фитинги из ПВХ для изготовления различных конструкций. 【Получить цену】

регулируемых стыковых петли для дверей из ПВХ? | Screwfix … это неглазурованная дверь (не считая маленького стекла прямо наверху). Он оснащен 3 латунными петлями для приклада с закругленными углами.стыковые петли очень похожи на те, которые вы использовали бы при подвешивании деревянных межкомнатных дверей к деревянной раме (для дверей из ПВХ существуют «стыковые» петли, которые к ним не имеют отношения). Получить цену】

Инструкции по установке

для easyfit Инструкции по установке окон и дверей из ПВХ для easyfit окон и дверей из ПВХ … резкий удар по торцу инструмента должен позволить освободить борт. это самое … как правило, оконные петли не требуют регулировки. однако, если вы хотите отрегулировать натяжение фрикционной опоры, это можно сделать, закрутив набор латунных винтов в… 【Получить цену】

как отрегулировать стыковой шарнир из ПВХ | форумы diynot Я выполнил различные поиски в Интернете / на YouTube, но не нашел ничего, что соответствовало бы точному шарниру, который у меня есть (хотя он выглядит как шарнир для приклада), поэтому любой может посмотреть на фотографии ниже и сказать мне, какой биты, которые мне нужно отрегулировать, чтобы переместить петлю? извините, если некоторые из них не нужны, я решил, что больше деталей лучше, чем меньше! 【Получить цену】

Удаление штифта стыковой петли из двери из ПВХ — видеоурок на YouTube о том, как удалить штифт стыковой петли из двери из ПВХ…. снятие штифта стыковой петли с двери ПВХ запасные части 4 ремонта. … установка регулируемой двери gardinia с 3d еврофальцем … 【Узнать цену】

петли из пвх | Пластиковые петли mcmaster-carr являются легкой альтернативой металлическим петлям и обеспечивают плавную и бесшумную работу. длиннее, чем другие петли, петли для фортепиано проходят по всей длине дверей и крышек, что обеспечивает прочность и долговечность. все эти петли без штифтов — они имеют гибкое соединение вместо штифта. 【Получить цену】

Инструкции по установке

— шарнир с флажком maxim 3d вращает «флажок шарнира» и вставляет штифты в предварительно просверленные отверстия.закрепите двумя прилагаемыми винтами ø4,8×29 мм и четырьмя винтами ø4,8×45 мм. Найдите «шарнирный узел» на «монтажном блоке» и сдвиньте его вниз, чтобы зафиксировать. (Петля должна сдвинуться примерно на 14 мм, чтобы полностью войти в зацепление. Установите «монтажный блок» на раму и закрепите прилагаемыми винтами ø4,8×45 мм. Получить цену】

Направляющая — от скобяных изделий с наковальней — петли — защелки … руководство для: Покупка и установка стыковых петель стыковые петли используются в течение многих лет, так как существует очень много различных типов и стилей, которые можно использовать для множества работ.основная петля, на которую мы будем смотреть в этом руководстве, — это врезная стыковая петля. Очень стандартная петля, предназначенная для подвешивания всех типов дверей. from Получить цену】

как сделать петли из ПВХ. отрежьте два 6-дюймовых куска трубы петли (на каждую петлю). 3. приклейте цементом из ПВХ. 4. скрепите вместе. 5. используйте винты, чтобы прикрепить петлю к раме (не к двери). Теперь у вас есть рабочая петля из ПВХ! 【Получить цену】

Инструкции по установке скрытых петель easy mount, если петли не выровнены, затяните винты.затем просверлите (2) отверстия глубиной 1⁄2 дюйма сверлом 7⁄64 дюйма на верхнем крае шкафа (или рамы), как показано на рисунке. повторите процедуру внизу шкафа (или каркаса). Закрепите дверь на шкаф с помощью (2) винта с крестообразным шлицем # 8 x 5⁄8 дюйма на каждую петлю. Затяните винты просто 【Получить цену】

как заменить оконные петли из ПВХ | handlestore.com как заменить оконные петли из ПВХ. у большинства окон с двойным остеклением есть то, что мы называем фрикционными стойками или оконными петлями, и они очень популярны среди большинства окон ПВХ, которые вы найдете в наши дни и исторически тоже.【Получить цену】

Тройник со скользящей стропой, мебельная фурнитура из пвх — шарнирное соединение … Тройник со скользящей тягой, фитинги из ПВХ можно использовать для создания шарнирных соединений с трубой из ПВХ. Фитинги предназначены для «скольжения» по трубе из ПВХ с раструбом для подсоединения другой трубы из ПВХ того же размера. вы можете создавать дверные стойки и другие элементы конструкции из ПВХ, которые необходимо поворачивать на 90 градусов. эти фитинги не имеют каких-либо b 【Получить цену】

дверных петель из ПВХ стыковой подгонки — дверные петли из ПВХ встык.
