рекомендации по самостоятельному выполнению работ

Современная насосная станция обеспечивает работу автономного водопровода в полностью автоматическом режиме, требуя участия человека только для периодического обслуживания.

Эту замечательную способность она получила благодаря небольшому остроумному устройству, именуемому реле давления. Именно оно запускает и останавливает насос в нужный момент.

А чтобы этот момент действительно был нужным, то есть наиболее подходящим, данный элемент нужно правильно настроить. Из нашей статьи вы узнаете, как отрегулировать реле давления насосной станции, чтобы система водоснабжения работала в оптимальном режиме.

Устройство и принцип действия

Чтобы разобраться с устройством реле, необходимо четко уяснить его функцию. В большинстве случаев данный прибор выступает в роли коммутатора, соединяющего и разъединяющего электроцепь насоса. Для этого в реле имеется две синхронно работающих пары контактов – контактная группа.

Она присоединена к плоской пружине на шарнире, благодаря которой контакты перещелкиваются между положениями «замкнуто» и «разомкнуто». Для присоединения сетевого кабеля и провода, ведущего к насосу, имеется клеммная колодка.

Все действия данного устройства зависят только от давления воды в трубопроводе, к которому его следует подсоединить. Для этого в трубу врезают тройник, на отводе которого имеется резьба. На нее и навинчивается реле, в нижней части которого имеется для этого патрубок.

Реле давления для насосной станции AL-KO HWF 1300

Удобнее всего для подключения реле использовать не тройник, а специальный коллектор с тремя отводами, к которым помимо реле подключаются гидроаккумулятор и манометр. В присоединительном патрубке реле имеется подвижная мембрана, которая воспринимает давление воды. Посредством штока она связана с платформой контактной группы, которая также является подвижной.

Задача реле состоит в поддержании давления воды в определенном диапазоне. Как только оно упадет до некоторого минимального значения (давление включения Р1), электроцепь насоса будет замкнута и он начнет осуществлять подачу воды. Когда оно достигнет верхнего предела диапазона (давление отключения Р2), цепь будет разомкнута. Конкретные значения Р1 и Р2, то есть настройки реле, зависят от силы сжатия двух пружин, которые мы будем называть большой и малой. Каждая из них надета на шпильку с гайкой.

Рассмотрим детально рабочий цикл реле:

1. Давление воды в трубе через мембрану и шток стремится сдвинуть вверх платформу контактной группы. Ему противодействует большая пружина, установленная прямо напротив мембраны. Когда оно становится низким, пружина пересиливает его, заставляя платформу уходить вниз. Когда она занимает самое нижнее положение, контакты с характерным щелчко

Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения

Устройство и принцип действия реле

Насосная станция для частного дома

Цены на насосные станции

Насосные станции

Насосная станция достаточно компактна и отличается простым устройством. Само реле состоит из нескольких элементов.

Таблица. Составляющие реле давления.

Наименование элемента	Назначение и краткое описание
Пружина и гайка регулировки давления включения	Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.
Корпус	Изготовлен из металла, используется для фиксации всех элементов реле.
Металлический фланец	С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.
Муфты подвода кабелей	К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.
Клеммы подключения кабелей	К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.
Заземление	Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

Заводские установки не всегда отвечают пожеланиям потребителей, в связи с этим очень часто надо делать самостоятельную установку параметров.

Регулировка параметров реле позволяет добиться максимальной эффективности работы оборудованияПринцип работы реле давления

На какое давление надо регулировать насосную станцию

Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.

Практический совет. Не устанавливайте максимальное давление слишком высоким, это приводит к ускоренному выходу насоса из строя.

За счет увеличения давления потребители надеются решить две задачи.

1. Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже. Из-за частых включений двигатель может выйти из строя
2. Только при высоком давлении могут работать бытовые приборы: стиральная машина, мойка, душ и т. д. Убеждение также действительно лишь отчасти. Для работы бытовой техники необходим достаточный напор воды в системе

Узнайте, как увеличить напор воды в квартире своими руками, в специальной статье на нашем портале.

В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм., тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.

Выбор давления прямо влияет на качество работы оборудования

1. При повышении давления возрастает объем воды в гидроаккумуляторе. Но его увеличение обходится слишком дорого в прямом и переносном смысле слова. К сведению, в баллоне объемом 10 л за счет увеличения давления на одну атмосферу количество воды возрастает приблизительно на 1 л. Если исходное давление воздуха в баллоне 1 атм., то при давлении воды в резиновой камере 1 атм. ее объем составляет 4 л, если давление 2 атм., то объем увеличивается до 5 л, а при давлении 3 атм. объем воды составляет  5,5 л. Действительно, насос будет включаться реже. Но надо понимать, что каждое увеличение давления на одну атмосферу требует значительно больше затрат электрической энергии, кроме того, элементы насоса работают с повышенными нагрузками. В результате попытки добиться экономии оборачиваются прямыми убытками – придется чаще менять дорогостоящее оборудование.
2. Считается, если давление низкое, то не функционирует бытовая техника. Это неправда, все стиральные автоматы, посудомоечные машины и прочие приборы отлично работают при давлении воды в 1 атм.

Принцип работы насосной станции

Опытные сантехники настоятельно рекомендуют устанавливать насос на давление в пределах 1,2–1,7 атм. Такие параметры считаются золотой серединой, нагрузка на электрический двигатель и насос приемлема, а в доме все работает как надо.

Пошаговая инструкция по регулировке реле давления

Важно. Некоторые мастера нарушают технику безопасности и проводят регулировочные работы при включенном в сеть оборудовании. Мы настоятельно не советуем так поступать, несколько минут сэкономленного времени не стоят потерянного здоровья.

Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Для начала нужно измерить величину давления в гидроаккумуляторе

Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

Для регулировки реле необходимо снять крышку корпуса

1. Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
2. Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения. Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

Важно. Степень сжатия малой пружины устанавливает так называемую дельту – разницу между давлениями включения и выключения. Дельта может составлять различные величины, от десятых до нескольких атмосфер.

Заводские настройки реле нуждаются в корректировке

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запом

Реле давления насосной станции, принцип работы и его самостоятельная настройка

Содержание:

Первоначально реле давления для насосных станций на конкретные показатели включения и выключения настраивает их изготовитель. Во время эксплуатации оборудования может возникнуть необходимость их откорректировать. Поэтому любому владельцу недвижимости не помешает информация, как отрегулировать на насосной станции автоматику.

Назначение реле давления

Данное устройство ответственно за функционирование насоса — за его запуск и остановку, когда в гидробаке станции достигнуто конкретное давление. Состоит реле из металлической основы. В ее верхней части располагаются: два регулятора в форме пружин разного размера, контактная группа и клеммная коробка.

Если ознакомиться с конструкцией и принципами функционирования устройства, становится понятно, как правильно настроить реле давления насосной станции.

Внизу пластины из стали располагается закрепленная крышка, а под ней располагаются: мембрана, металлический поршень, быстросъемная зажимная гайка, предназначенная для фиксации к переходнику, находящемуся на насосе. В случае необходимости пластиковую крышку, закрепленную на большом регуляторе, можно легко снять, воспользовавшись отверткой или гаечным ключом.

Реле для станций, поставляющих воду, различаются своей формой и размещением некоторых деталей, но чаще всего, их конструкция аналогична той, что ранее описана. Иногда эту часть станции доукомплектовывают элементами, защищающими оборудование от функционирования «на сухую» и не допускающими его перегрева, поскольку происходит измерение температуры водной среды, проходящей через прибор.

Принцип работы реле давления насосной станции заключается в следующем:

1. Мембрана под напором жидкости, подаваемой насосной установкой, благодаря повышению давления воздуха в одном из отсеков, начинает нажимать на поршень, который запускает в работу контактную группу.
2. Данная группа закреплена на стальной платформе, снабженной двумя шарнирами. В соответствии с занимаемым ею положением, контакты, проводящие через себя на насос напряжение, равное 220 V, способны размыкаться и замыкаться, приводя к остановке или старту оборудования.
3. Для уравновешивания давления поршня задействуется пружина регулятора, которая оказывает действие на платформу с целью установки контактной группы. Для регулировки силы сжатия пружины используют определенную гайку.
4. Когда жильцы потребляют воду, это приводит к уменьшению ее объема в системе, поэтому давление воздуха в накопительном бачке понижается, в результате чего пружина, преодолев действие поршня, вызывает замыкание контактной группы, а это в свою очередь запускает оборудование.
5. Давление воздуха в резервуаре в процессе возрастания объема воды повышается. В результате данного процесса поршень, невзирая на сопротивление пружины, перемещает платформу с контактами. Размыкаются они не мгновенно, а лишь после сдвига платформы на конкретное расстояние, зависящее от того, насколько сильно будет сжата другая, малая пружина. По аналогии с большой, она располагается на штоке с гайкой. Оборудование после разведения контактов немедленно прекращает функционировать.

Таким образом, чтобы откорректировать величину давления запуска водоснабжающего агрегата, требуется отрегулировать силу сжатия большей пружины. Параметр, который настраивают при помощи этой детали, еще называется нижним.

Для изменения в системе водоподачи верхнего давления, требуется настройка функционирования меньшей пружины. За счет силы сжатия данной детали можно устанавливать разницу между давлениями запуска агрегата и отключения.

Регулировка реле давления для насосной станции может потребоваться, если настройки, выполненные в заводских условиях, сбиваются или они не устраивают владельца. Стандартно данные параметры равны 1,5-1,8 бар на запуске и на выключении 2,5-3 бара. Перед тем, как начинать процесс корректировки, следует подготовить к этому накопительный бачок.

Подготовка накопителя

Герметический резервуар, который нужно подготовить прежде, как отрегулировать на насосной станции реле давления, также называют гидроаккумулятором, накопительной емкостью или гидробаком. Он состоит из двух отсеков, в одном из них, внешне похожем на резиновую грушу, вода накапливается.

Другая камера, в которую закачивается определенный объем воздуха — это пространство между поверхностью резервуара и стенками груши. Так как в ней накапливается вода, ее подсоединяют к водоснабжающей конструкции. Чтобы закачать во вторую часть воздух, можно задействовать автомобильный насос.

Сжатие груши, заполненной жидкостью, происходит за счет наличия воздуха, благодаря чему в трубах поддерживается определенная величина давления. После включения водопроводного крана она обеспечивает перемещение воды по трубам под напором без помощи насоса.

В случае, когда давление воздуха в емкости было неверно настроено, обеспечить работу конструкции водообеспечения в нужном режиме будет невозможно. Если проигнорировать настройку реле насосной станции, слишком заниженный или завышенный показатель приводит к частой остановке или запуску агрегата, что негативным образом отражается на продолжительности его эксплуатации.

Дело в том, что при пониженной величине без правильно выполненной регулировки давления насосной станции груша подвергается сильному растяжению, в результате чего она быстро приходит в негодность.

Накопительный резервуар перед тем, как настроить давление в системе водоснабжения, подготавливают в определенной последовательности. До закачки воздуха в него или перед тем, как проверять показатели, следует из трубопровода слить воду посредством нижнего крана. Груша в гидробаке после этого остается пустой. Теперь можно приступать к закачке воздуха и проверке величины давления.

Когда производится впервые регулировка реле давления насосной станции и отсутствует соответствующий опыт, действуют так:

• при размере емкости, равном 20 — 25 литрам, значение настраивают в диапазоне 1,4-

особенности конструкции, настройка, ремонт, назначения и разновидности

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса.

С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции.

Все производители насосных станций придерживаются одинаковых стандартных установок:

• 1,5 – 1,8 атм. необходимо для включения электронасоса;
• 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака.

Рекомендуется замерить давление при помощи манометра на автомобильном насосе.

При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

• Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
• Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
• На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
• Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

Источник: https://belamos.net/poleznoe/nastroyka-i-remont-rele-davleniya-nasosnoy-stantcii

Как отрегулировать реле давления на насосной станции

Регулировка реле давления воды для насоса: технология проведения работ и основные ошибки

В комплекте с насосной станцией владелец дома или дачи получает реле давления для насоса. Это замечательное устройство позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения.

Дело в том, что реле необходимо, во-первых, правильно подключить, а во-вторых — настроить для потребностей конкретного дома и его водопроводной системы. Пренебрежение этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации.

Перед подключением и настройкой насосной станции необходимо разобраться в принципах работы реле давления и гидроаккумулятора.

Содержание

Обзор основных понятий

С помощью реле давления воды для насоса автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

• Давление включения или нижнее давление (Рвкл), при котором контакты реле давления для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
• Давление выключения или нижнее давление (Рвыкл), при котором контакты реле размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
• Перепад давления (ΔР) — разница предыдущих двух показателей.
• Максимально допустимое давление выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая емкость, именуемая «грушей».

В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха.

Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая ее в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т.д.

Проверка давления в гидроаккумуляторе

Сразу же после покупки насосной станции необходимо проверить давление, которое создано в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают.

Еще один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры.

Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр, который считается более надежной моделью, чем дорогие электронные устройства или недолговечные пластиковые изделия из Китая

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания.

Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм.

Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе.

Это позволяет, например, использовать душ с гидромассажем.

При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно настроить реле давления?

Перед настройкой реле давления необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчета считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того, как в гидроаккумуляторе достигнуто необходимое давление воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра.

Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле.

Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка реле давления для насоса производится таким образом:

1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнет работать.
2. Открывают воду, чтобы полностью освободить систему от воды.
3. Когда произойдет включение реле давления, будет достигнуто значение нижнего давления. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
5. После этого насос снова включают и ожидают, когда давление в системе поднимется до нужного уровня.
6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Вот схема, которая подойдет для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Предлагаем вашему вниманию видео с примером проведения регулировочных работ:

Как отрегулировать давление насосной станции (безбашенки)

Какой узел насосной станции отвечает за регулировку давления

Стандартная насосная станция для водоснабжения дома или дачи (по другому её еще называют «безбашенка») состоит из нескольких основных узлов: насос, гидроаккумуляторный бак, манометр, реле, соединительные элементы (переходники, патрубки). Кроме этого, она могут быть снабжена дополнительными опциями: защитой от «сухого хода», защитой от перегрева, фильтром.

Чем регулировать?

Давление воды регулируется специальным реле, которое так и называется – «реле давления» и обязательно входит в комплект любой насосной станции. С помощью него насос отключается при достижении максимального заданного его значения и включается при его снижении до определенного уровня.

Регулировка реле насосной станции

Большинство реле имеют отрегулированные заводские установки давления в пределах: «нижнее» (включения) – 1,4-1,6 бар (атм.) и «верхнее» (выключения) 2,8-3,2 бар. Максимальное, на которые рассчитаны большинство реле, составляет 5-5,5 бар (атм.). Эти данные можно найти в его инструкции по эксплуатации, паспорте или на упаковке.

Как отрегулировать самому?

Но иногда заводские установки по тем или иным причинам не устраивают. Как отрегулировать реле давления насосной станции самому, уменьшить или увеличить его? Ничего сложного здесь нет.

Первое, что необходимо сделать — отключить безбашенку от питания. После этого нужно снять пластиковую крышку с реле. В зависимости от модели и производителя, для этого может понадобиться отвертка или ключ 8х10. Сняв крышку, мы увидим два пружинных регулятора.

На фото: 1 — корпус реле 2 — крышка 3 — винт крепления крышки 4 — регулятор -Р+ 5 — регулятор -∆Р+ 6 — клеммы подключения насоса 7 — клеммы 220V 8 — заземление.

Как уменьшить или увеличить нижнее и верхнее

Если необходимо увеличить давление насосной станции, то гайку регулятора с обозначением «-Р+» (обычно он больше) закручиваем по часовой стрелке. Сначала будет достаточно закрутить на один оборот. После этого закрыть реле крышкой, включить станцию и по манометру определить давление в момент отключения насоса.

Если давление увеличилось на достаточную величину, то регулировка на этом может быть закончена, если же оно меньше или больше, чем планировалось, то повторяем регулировку еще. Соответственно, для того, чтобы уменьшить давление насосной станции необходимо поворачивать гайку регулятора против часовой стрелки (в сторону — ).

 Стоит отметить, что при таком регулировании будет одновременно увеличиваться как давление включения, так и давление отключения насоса.

Как изменить верхнее не изменяя нижнее

Для того чтобы изменить разницу между «верхним» и «нижним» давлением служит другой регулятор (-∆Р+). Здесь тоже все просто: если необходимо увеличить разницу, то гайку необходимо закрутить, а если уменьшить – открутить.

При этом «нижнее» будет оставаться неизменным, а будет изменяться только «верхнее» (отключения насоса). Момент отключения и включения также контролируется по манометру.

Если разница между давлениями включения и выключения будет больше, то насос будет включаться реже, а если меньше – то чаще. Хотя это еще зависит и от объема гидроаккумуляторного бака.

На что следует обратить внимание

Следует обратить внимание на то, что нельзя закручивать очень сильно или до упора оба или один из регуляторов – реле может перестать срабатывать.

К тому же, не желательно увеличивать давление больше чем 80% максимального, на которое рассчитано реле по паспорту, это тоже может привести к его поломке. Так, если реле рассчитано на максимальное 5 бар, то наибольшее давление (отключения насоса), которое можно устанавливать в системе: 5Х0,8=4 бар.

Если в вашей системе водоснабжения вы намерены установить большее давление, то придется поискать реле с более высоким максимальным давлением.

Кроме того, собираясь увеличить давление насосной станции с помощью регулировки ее реле, необходимо проверить по графику ее характеристик сможет ли она развивать такое давление при определенном расходе и уровне поднятия воды (приблизительно 10 м водяного столба равняется 1 бар (атм.). Если, например, насос станции может развить давление только 3 атм. (30 м вод.ст.), то нет смысла регулировать реле на большее давление, потому что в этом случае он будет работать не выключаясь и все равно такого давления не достигнет.

Необходимо также учесть еще один момент. Если вы отрегулировали реле на отключение насоса на 3,5 атм. (бар), то такое давление будет на уровне расположения станции, а если точка забора (сантехническое устройство) находится выше, например, на втором этаже, то там оно будет меньше на разницу высоты из расчета: 1 м высоты — 0,1 бар.

После того, как вы отрегулировали давление насосной станции, необходимо подкорректировать и величину его в её гидроаккумуляторном баке.

Давление воздуха в гидроаккумуляторе насосной станции

Обычно давление воздуха в новом гидроаккумуляторном баке находится на уровне 1,5 бар (атм.). Оптимальным считается такое, которое на 5-10% ниже давления включения насоса.

Если оно будет меньшим, то будет сильно растягиваться мембрана ( груша ), если большим, то в баке будет меньший запас воды.

То есть, если вы увеличили давление отключения до 2 бар, то и в баке его необходимо увеличить, подкачав до 1,8 бар, и наоборот.

Как замерить и подкачать воздух?

Если безбашенка уже установлена и работает, то перед замерами и при накачивании воздуха необходимо обязательно выключить её и снизить до 0 давление в системе водоснабжения —  открыть кран и подождать пока вода не перестанет вытекать.

Замерить давление воздуха в гидроаккумуляторе можно с помощью обычного автомобильного манометра, через штуцер с золотником, который находится на торце бака под пластиковой крышкой. Подкачивать воздух удобнее всего насосом или компрессором с манометром, чтобы сразу контролировать процесс.

Периодически необходимо проверять давление воздуха в баке, так как оно может уходить через золотник. Свидетельством падения или отсутствия его может быть более частое, чем раньше включение насоса или включение его сразу же после открывании крана.

Иногда случается, что при нажатии на золотник, из него начинает идти вода. Это свидетельствует о том, что повреждена резиновая мембрана – «груша» и ее необходимо заменить.

Новости

Источник: http://restart24.ru/kak/kak-otregulirovat-rele-davlenija-na-nasosnoj.html

Реле давления — как отрегулировать насосную станцию

Давление воды в водопроводной системе, включающей в себя гидроаккумулятор и автоматическое управление насосом, поддерживается специальным реле. Это компактное устройство отвечает за сохранность насосной станции и качественную работу всех её узлов.

Поэтому помимо установки реле на гидроаккумулятор хозяевам необходимо правильно скорректировать заводские настройки под конкретный водопровод и мощность насоса. Делается это очень просто, но для правильной регулировки необходимо ознакомиться с принципом работы устройства и его техническими характеристиками.

Для чего необходимо реле

Устройство отвечает за включение и отключение насоса, ориентируясь на минимальное и максимальное значение давления в системе. Производителиустанавливают минимум в 1,5, а максимум в 2-3 бара.

Допустимо повышение стандартного значения до 5 бар. Однако такое давление мало какая автономная система выдержит.

Чрезмерное давление – предпосылка для протечек, порчи мембраны насоса и других неприятностей.

Таким образом, давление включения – это нижний показатель. В это время срабатывает автоматика, замыкаются контакты и электричество поступает в двигатель насоса, запуская его в работу.

Как только прибывающая вода создаст давление отключения – оно достигнет своего высшего показателя, автоматическое управление размыкает контакты и насос отключается.

Перепады давления – это тот фактор, на который рассчитано и настроено реле.

Как это работает

Внутри гидроаккумулятора находится специальная резиновая ёмкость (груша) из плотной резины. Она заполняется водой и создаёт давление в системе. Это давление измеряется с помощью реле, а показатели выдаются на манометр, установленный на оголовок гидроаккумулятора.

Есть также гидроаккумуляторы мембранного типа в которых рабочая ёмкость разделена мембраной – в одной части находится воздух, другая заполняется водой. Но и в этой конструкции показания реле зависят от создаваемого внутри ёмкости давления.

Бак гидроаккумулятора оснащён обыкновенным ниппелем, спрятанным под защитным колпачком на заднем торце устройства.

Через этот ниппель хозяева могут подкачивать воздух внутрь гидроаккумулятора автомобильным насосом, обеспечивая давление на грушу.

Воздух, находящийся в полости бака, сжимает грушу снаружи и она под напором выдавливает воду в трубы. Такая процедура относится к регулярному техническому обслуживанию.

Проверку давления необходимо также осуществлять перед вводом насосной станции в эксплуатацию. Для этого выполняются такие действия:

• Откручивается защитный пластмассовый колпачок на гидроаккумуляторе.
• На открывшемся ниппеле автомобильным манометром измеряется давление воздуха в ёмкости. Процедура напоминает хорошо известную автомобилистам проверку колёс.
• Нормой считается показатель в 1,5 атмосферы.
• Если цифры выше, воздух стравливается и давление проверяется повторно. Нехватку воздуха и, соответственно, давления восполняют путём подкачки с помощью автомобильного насоса.
• Одна атмосфера для одноэтажного дома – вполне приемлемое значение. Норма – это показатель от 1 до 1,5 атмосферы.

Следует не забывать, что при повышенном давлении насос вынужден включаться чаще, а это увеличивает износ оборудования. При пониженном не удастся пользоваться современной гидромассажной ванной – давление будет слишком низким из-за редкого включения насоса. Впрочем, этого же давления вполне хватит на душ и все бытовые приборы – стиральную и посудомоечную машины, например.

Поэтому специалисты советуют хозяевам ещё раз взвесить все аргументы и выбрать оптимальное значение давления в гидроаккумуляторе с учётом износоустойчивости насосного оборудования.

Сама груша одинаково страдает как от недостатка (ниже 1 атмосферы), так и от переизбытка давления (больше 1,5 атмосферы).

Настройка реле

Регулировка реле под свои нужды – ещё один важный шаг при запуске оборудования в эксплуатацию и его техническом обслуживании.

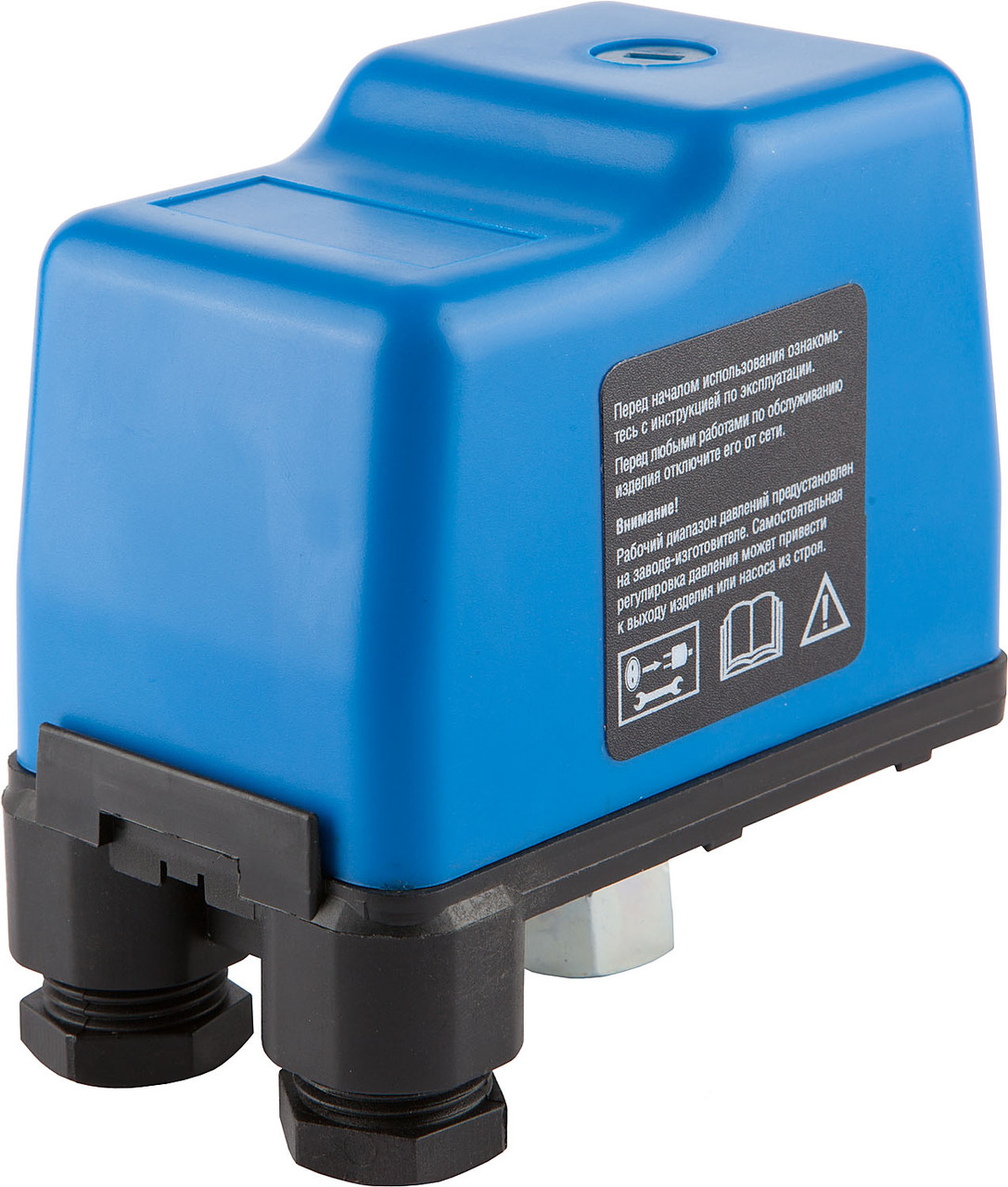

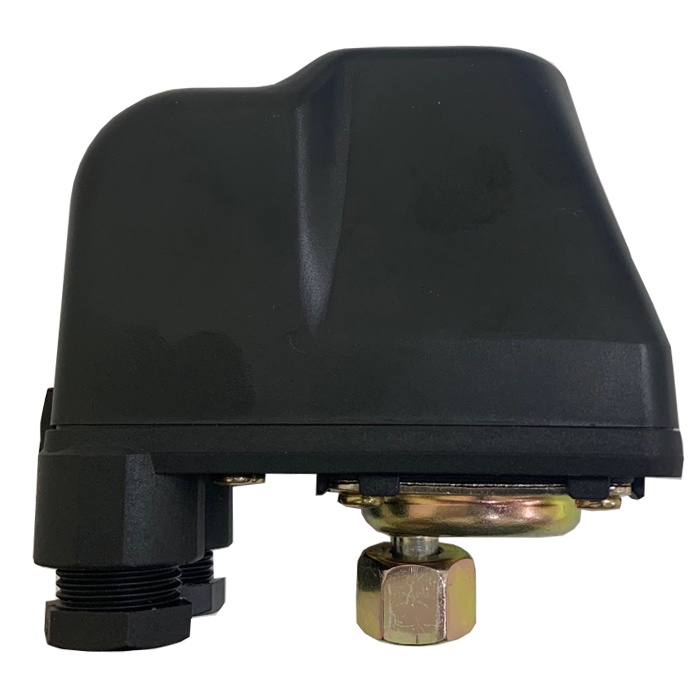

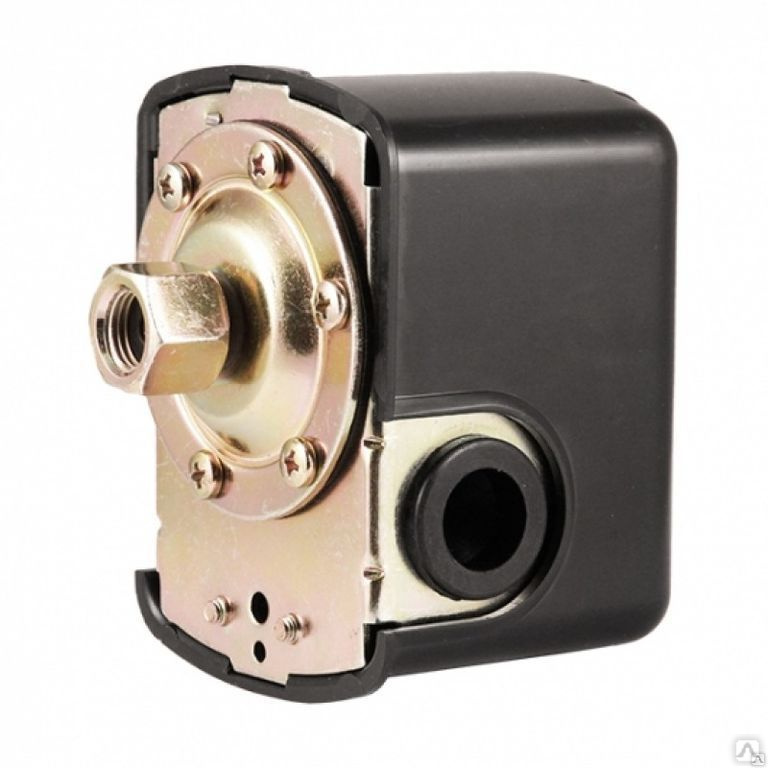

Реле представляет собой прямоугольную коробку из пластика, расположенную в передней части гидроаккумулятора. Как раз над входным отверстием, предназначенным для подключения водопроводной трубы.

Из инструментов понадобится только набор отвёрток и гаечные ключи.

Настройка выглядит следующим образом:

• С помощью отвёртки снимается защитная крышка. Обычно она чёрного цвета – производители позаботились о том, чтобы этот узел хорошо выделялся на фоне гидроаккумулятора.

Лучшее реле давления для насоса 220 В — Отличные предложения по реле давления для насоса 220 В от глобального реле давления для насоса 220 В продавцы

Отличные новости !!! Вы попали в нужное место для реле давления для помпы 220в. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний переключатель давления для насоса 220 В должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть реле давления для помпы 220 В на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле давления для помпы 220В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Pressure switch for the pump 220v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшее цифровое реле давления для насоса — Выгодные предложения по цифровому реле давления для насоса от global digital pressure switch для продавцов насосов

Отличные новости !!! Вы находитесь в нужном месте для цифрового реле давления для насоса. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший цифровой реле давления для насоса в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть цифровой переключатель давления для помпы на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в цифровом реле давления для насоса и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести digital pressure switch for pump по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

производителей реле давления | Поставщики реле давления

Список производителей реле давления

Обычно реакция реле давления происходит автоматически, но иногда пользователи должны открывать или закрывать переключатель с помощью кнопки ручного сброса только после того, как переключатель предупредил обслуживающего персонала об изменении давления с помощью будильник или другой сигнал.

Реле давления можно найти в домашних условиях и на космических станциях, где они обеспечивают бесценное регулирование давления потока. Они являются активом для широкого спектра приложений, таких как автомобильная промышленность, технологическое производство, нефтехимическое распределение, очистка сточных вод и эксплуатация трубопроводов, панелей, насосов, турбин, генераторов, компрессоров, внедорожного оборудования, печей, нагнетателей и т. Д. фильтры и многое другое.

История

Первым, кому мы узнали, что измеряли давление, был Галилео.Он вошел в историю, когда в 1594 году запатентовал водяной насос, который мог орошать сельхозугодья с помощью давления воды. Пятьдесят лет спустя, в 1644 году, Евангелиста Торричелли продемонстрировал давление, хотя и не осознавал этого. Он сделал это, когда обнаружил, что если он окунет заполненную ртутью вакуумную трубку с открытым дном в емкость с ртутью, ртуть будет каждый раз падать на 760 мм. Он назвал это вакуумом, хотя на самом деле он был свидетелем давления.

В 1650 году Блез Паскаль обнаружил, что ртуть в трубке Торричелли перемещается в зависимости от веса воздуха над ним, который он назвал давлением.Это открытие вдохновило многих других инженеров и ученых на самостоятельное изучение давления воздуха. В 1661 году, например, Роберт Бойль пришел к выводу, что, зная объем газа при определенном давлении, можно вычислить это давление, если и когда объем изменяется, а температура и количество газа остаются постоянными. Он записал это в формуле: x V = K.

Реле давления — Tecmark Corporation

Основываясь на работе, проделанной учеными в течение 1500-х и 1600-х годов, ученые 1800-х годов создали первые реле давления.Одним из первых из них был барометр-анероид, который Люсьен Види изобрел в 1843 году. Реле давления имело пружинный баланс, который механически усиливался под давлением, давая представление об атмосферном давлении. Всего шесть лет спустя Юджин Бурдон запатентовал манометр под названием трубка Бурдона, который используется до сих пор и является основой для всех электрохимических реле давления.

В 1930 году инженеры создали альтернативу механическому измерению давления, создав первые преобразователи давления.Восемь лет спустя отдельные группы инженеров, работающие в Калифорнийском технологическом институте и Массачусетском технологическом институте, соответственно, разработали тензодатчики со связкой. Хотя они придумали эти устройства одновременно, представитель Калифорнийского технологического института Э.Е. Симмонс подал заявку и первым получил патент.

Тензодатчики со скрепленным соединением положили начало развитию твердотельных реле давления. Они, которые изначально включали симисторный переключатель вместе с тензометрическим датчиком, появились в 1980 году.Твердотельные реле давления используются и по сей день, хотя производители теперь делают их с гораздо более продвинутыми функциями, такими как цифровые выходы и цифровые дисплеи. Они также намного более интуитивно понятны, чем более ранние версии. Мы считаем, что будущее реле давления будет зависеть от интуиции, поскольку они станут более точными, быстрее реагируют и быстрее настраиваются.

Дизайн

Производственный процесс
Изготовители реле давления производят свою продукцию путем сборки своих компонентов.Некоторые реле давления работают с использованием электрического выходного сигнала и интерфейса программирования. В этом случае производители могут создать реле давления, которое работает с одним из нескольких типов программ. Во-первых, производители могут установить интерфейс, который использует ввод оператора или логическую систему для обновления точек переключения. Во-вторых, они могут установить интерфейс и запрограммировать его на заводе с неизменяемыми точками переключения.
Материалы
Производители могут выбирать из множества материалов для реле давления.Примеры включают литой алюминий, латунь, ацеталь, полиэстер, армированный стекловолокном, сталь с гальваническим покрытием, нержавеющую сталь, неопрен, поликарбонат и поливинилхлорид (ПВХ).

Соображения и индивидуальная настройка
При проектировании реле давления производители думают о нескольких различных конструктивных факторах, таких как частота цикла, уровень (-и) давления, который должен приводить в действие переключатель, требуемая степень чувствительности / точности переключателя , и возможность регулировки переключателя.

Все реле давления имеют по крайней мере одну точку давления или точку срабатывания, но они не ограничены и могут иметь несколько.Кроме того, производители предлагают переключатели с неизменяемыми точками давления, установленными на заводе, а также переключатели с регулируемыми точками давления.

Для настройки вашего реле давления производители могут регулировать количество точек срабатывания, скорость цикла переключения, регулировать чувствительность к давлению, регулировать диапазон давления, программировать, когда ваш переключатель размыкается и закрывает поток, и / или изменять количество циклов, которое ваш переключатель может завершить перед отдыхом.

Характеристики

Реле давления имеют чувствительный элемент, объединенный либо с интерфейсной программой, либо с переключателем мгновенного действия.

Реле давления могут определять давление с помощью различных электронных или механических чувствительных элементов, особенно пьезорезистивных датчиков давления, эластомерных диафрагм и датчиков давления.

Пьезорезистивные датчики давления обычно используются в электрических или электронных реле давления. Электрические переключатели используют их, преобразуя уровень давления, который они ощущают, в электрический сигнал, который можно прочитать на цифровом дисплее.

Эластомерные диафрагмы — это очень гибкие барьерные мембраны, изготовленные из эластичных полимеров.Они прилегают к корпусу, позволяя чувствовать давление, но не текучую среду, на другую сторону. Обычно эластомерные диафрагмы приводят в действие механические клапаны или переключатели давления.

Датчики давления действуют как датчики. Они ощущают давление, а затем издают сигнал. Часто они работают вместе с индикаторными приборами, чтобы облегчить интерпретацию.

Типы

Производители изготавливают широкий спектр типов реле давления. Некоторые из известных разновидностей реле давления — это гидравлические реле давления, пневматические реле давления, реле высокого и низкого давления.

Во-первых, все реле давления можно определить по тому, являются ли они гидравлическими или пневматическими.

Гидравлические реле давления работают с давлением жидкости. Обычные применения гидравлических реле давления включают регулирование температуры в бассейнах и ряд функций автомобильных систем (переключатели температуры), такие как сигнальные лампы двигателя, стоп-сигналы, системы контроля пыли, преобразователи крутящего момента, автоматическая коробка передач и механизмы блокировки.

Пневматические реле давления , также называемые реле давления газа или реле давления воздуха, работают с давлением газа.Применения, связанные с пневматическими реле давления, включают регулирование газовых компрессоров, зарядку аккумуляторов, включение и выключение газовых насосов, а также включение и выключение сигнальных огней в кабинах и кабинах самолетов.

Реле высокого и низкого давления , каждое из которых обслуживает приложения на разных концах диапазона уровней давления.

Другие разновидности реле давления, все служат для полуцелевых целей, включая реле давления масла, реле давления воды, переключатели скважинных насосов, переключатели воздушного компрессора, переключатели дифференциального давления, переключатели печи, ультразвуковые переключатели уровня, буйковые переключатели уровня, вакуумные переключатели. , мембранные реле давления и магнитные поплавковые выключатели.

Реле давления масла контролируют давление масла в двигателе автомобиля и сигнализируют водителю, когда указанное давление становится низким.

Реле давления воды регулируют давление воды, увеличивая поток, когда он падает ниже допустимого уровня давления, и останавливая поток, когда он достигает идеального уровня давления.

Реле давления насоса для колодцев делают то же самое, но они созданы специально для регулирования систем водозаборных скважин.

Реле воздушного компрессора соединены с компрессорными системами, где они предупреждают систему о том, когда ей требуется большее давление, когда она имеет нужное количество давления и когда в ней недостаточно воздуха для завершения стадии всасывания.

Реле перепада давления уравновешивают перепад давления между полостью и открытой атмосферой, как, например, перепад давления между кабиной самолета и воздухом вне самолета. Для отслеживания давления реле дифференциального давления полагаются на манометры дифференциального давления, которые измеряют дифференциальное давление в фунтах на квадратный дюйм.

Реле давления в печи , независимо от их типа (а их много), все служат либо для отслеживания подачи свежего воздуха в печь, либо для обеспечения постоянной подачи топлива в достаточном количестве.

Ультразвуковые датчики уровня устойчивы к значительным изменениям температуры и давления и не имеют движущихся частей. Следовательно, они являются идеальным реле давления для применений, связанных с отложениями и резервуарами, в которых хранится большое количество жидкости.

Буйковые реле уровня используют смещение и заданное значение для поддержания уровня жидкости в отстойнике. Они ценятся как экономичные, надежные и легко настраиваемые.

Вакуумные реле реагируют на изменения отрицательного давления, чтобы помочь регулировать давление между двумя закрытыми полостями.

Чувствительные к давлению коврики излучают один или несколько сигналов

Руководство по типам насосов — Найдите подходящий насос для работы

Насосы с измельчителем Насосы, внесенные в список Насосы Винтовой насос № В винтовых насосах

Тип насоса	Базовое описание	Основные характеристики	Используемые приложения	Рекомендуемая среда (жидкость)	Преимущества	Диапазоны расхода	Диапазоны полного напора (давления)	Диапазоны мощности в лошадиных силах
Центробежные насосы	Общее название насосов с одним или несколькими рабочими колесами.Множество типов и конфигураций для разных приложений. См. Ниже конкретные типы центробежных насосов.	Одно или несколько рабочих колес. Кожух спиральный или диффузорный. Обычно приводится в действие электродвигателем, но доступны и другие типы приводов.	Центробежные насосы могут перекачивать любые жидкости. Самый высокий расход среди всех типов насосов. Работает с чистыми или грязными жидкостями и жидкостями с низкой вязкостью. Жидкость не должна содержать воздуха или паров.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Лучший выбор насоса для жидкостей с низкой вязкостью (жидких) и с высокими расходами. Никаких пульсаций, которые могут быть у некоторых поршневых насосов прямого вытеснения.	5 — 200 000 галлонов в минуту ——— 19 — 757 080 л / мин	10 — 7500 футов ——— 3 — 2 286 м	0.125 — 5000 л.с.
Технологические насосы ANSI	Технологические насосы ANSI являются единственным типом насосов стандартного размера в насосной промышленности США (например, сравнимые размеры всех производителей имеют одинаковые габариты и размеры интерфейса). Технологические насосы ANSI по определению являются горизонтальными одноступенчатыми насосами с торцевым всасыванием. Насос соответствует ANSI B73.1 (ASME B73.1).	Считается насосом с односторонним всасыванием на раме. Обычно поставляется с открытыми рабочими колесами.Габаритно-стандартные размеры поставляются всеми производителями. Доступен в широком спектре сплавов и неметаллов для многих агрессивных сред.	Применения для перекачки и обработки на химических предприятиях, целлюлозно-бумажных комбинатах, нефтеперерабатывающих заводах, предприятиях пищевой промышленности, а также общие услуги на производственных предприятиях всех типов.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Стандартизация размеров позволяет завершить проектирование трубопроводов, фундамента и здания до выбора поставщика насоса. Кроме того, это позволяет менять марку насоса в полевых условиях без необходимости переналадки труб или модификации двигателя, муфты или фундаментной плиты. У этого типа насоса больше вариантов материала, чем у других типов.	10–5 000 галлонов в минуту ——— 38 — 18 927 л / мин	50-750 футов ——— 22 — 325 фунтов на кв. Дюйм	1-250 л.с.
Технологические насосы API	Тип насоса API применяется к насосам, построенным в соответствии со стандартом API 610 для насосов для нефтеперерабатывающих заводов, трубопроводов и других приложений обработки углеводородов.Он включает в себя торцевое всасывание, горизонтальный разъемный корпус, вертикальную турбину и другие типы.	Соответствует стандарту API 610 для работы с углеводородами. Включает закрытые рабочие колеса с заблокированными компенсационными кольцами. Обычно устанавливается по средней линии для минимизации теплового движения.	Услуги по перевалке и переработке углеводородов на нефтеперерабатывающих заводах, в трубопроводах и установках по переработке углеводородов.	Нефть сырая и все виды углеводородов.	Отвечает требованиям API 610, обеспечивая безопасность и надежность при работе с углеводородами при высоком давлении и температуре.	10–10 000 галлонов в минуту ——— 38 — 37 854 л / мин	50 — 7500 футов ——— 22 — 3251 фунт / кв. Дюйм	1 — 5000 л.с.
Насосы с осевым потоком	Насосы с осевым потоком — это насосы с очень высоким расходом и низким напором. Также называется пропеллерным насосом.	Одноступенчатое рабочее колесо с высокой удельной скоростью для высокого расхода и низкого напора.	Осушение паводков, циркуляционный водяной насос электростанции, услуги испарителя и орошение.	Вода и относительно жидкие жидкости. Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса.	Этот тип насоса — лучший тип для достижения очень высокой скорости потока при очень низком напоре, что является гидравлическим требованием, необходимым для определенных применений, таких как водоотведение.	5,000 — 200,000 галлонов в минуту ——— 18,927 — 757,08 л / мин	10-30 футов ——— 4-13 фунтов на кв. Дюйм	10 — 1500 л.с.
Бустерные насосы	Бустерные насосы используются для дальнейшего повышения давления в системе.Это может быть торцевое всасывание, линейный циркуляционный насос, горизонтальный разъемный корпус или вертикальная турбина в корпусе насоса.	Подкачивающие насосы почти всегда являются многоступенчатыми (имеют более одного рабочего колеса). Все остальные функции весьма специфичны для приложения.	Распределение питьевой воды, усилитель орошения, усилитель охлаждающей воды, обслуживание технологического усилителя	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы.Доступен в сплавах для агрессивных сред.	Позволяет создавать дополнительное давление, необходимое для перемещения жидкости на большие расстояния или использования высокого давления для распыления или других услуг.	5 — 10 000 галлонов в минуту ——— 19 — 37 854 л / мин	200 — 7500 футов ——— 87 — 3,251 фунтов на кв. Дюйм	1 — 5000 л.с.
Герметичные моторные насосы	Герметичные насосы с электродвигателем — это центробежные насосы без уплотнения.Рабочее колесо прикреплено непосредственно к ротору двигателя, а ротор, находящийся в контакте с жидкостью, отделяется от статора двигателя.	Насос и двигатель тесно соединены, поэтому механическое уплотнение отсутствует. Ротор насоса включает в себя канал циркуляции перекачиваемой жидкости для смазки подшипников скольжения и упорных поверхностей. Эти участки износа изготовлены из керамики, карбида кремния или карбида вольфрама.	Перекачивание химикатов, углеводородов или других жидкостей, которые трудно запечатать или где последствия утечки серьезны.Перекачивание жидкостей-теплоносителей, имеющих высокую температуру или склонных к дорогостоящим потерям при испарении, с помощью традиционных механических уплотнений.	Все типы жидких (невязкие жидкости).	Устраняет механическое уплотнение, один из основных компонентов затрат на техническое обслуживание насоса. Кроме того, насос гарантированно герметичен.	5 — 1500 галлонов в минуту ——— 19 — 5678 л / мин	25 — 400 футов ——— 11 — 173 фунтов на кв. Дюйм	0.5 — 300 л.с.
Насосы измельчителя	— это центробежные насосы, предназначенные для измельчения твердых и волокнистых материалов при перекачивании. Он доступен в конфигурации с вертикальной стойкой и с торцевым всасыванием.	Рабочее колесо насоса содержит шлифовальные зубья для тяжелых условий эксплуатации, а многие из них имеют сменные изнашиваемые пластины в корпусе, позволяющие измельчать твердые частицы во время работы насоса.	Насосы с измельчителем используются в приложениях, которые закрывают обычные насосы для сточных вод, перекачивающих твердые частицы, на промышленных, химических и перерабатывающих предприятиях.	Жидкости, содержащие твердые частицы и вязкий материал, которые иначе было бы трудно перекачивать.	Может перекачивать жидкости, содержащие длинные волокнистые материалы или другие твердые вещества, которые могут забиться в других типах насосов.	50 — 10 000 галлонов в минуту ——— 189 — 37 854 л / мин	15-200 футов ——— 7 — 87 фунтов на кв. Дюйм	1-500 л.с.
Циркуляционные насосы	Циркуляционные насосы обычно представляют собой насосы с прямыми всасывающими и напорными фланцами.	Прямые соединения всасывающего и нагнетательного трубопроводов. Насос может быть оснащен традиционным двигателем и муфтой или может иметь двигатель с мокрым ротором, который устраняет уплотнение.	Циркуляционные насосы используются в системах HVAC в зданиях (циркуляция охлажденной воды, циркуляция горячей воды, циркуляция питьевой воды). Также циркуляция охлаждающей воды в растениях.	Вода и относительно жидкие жидкости.	Линейный дизайн экономит занимаемую площадь.	5-750 галлонов в минуту ——— 19 — 2 839 л / мин	20 — 180 футов ——— 9 — 78 фунтов на кв. Дюйм	1-50 л.с.
Криогенные насосы	Криогенные насосы используются для перекачивания жидкостей с очень низкими температурами.	Специальные материалы, уплотнения и зазоры, выдерживающие очень низкие температуры.	Низкотемпературные области применения в перерабатывающей промышленности, поставках СПГ и производстве полупроводников.	Идеально подходит для жидкостей с очень низкими температурами.	Способен переносить низкие температуры в определенных областях применения.	5 — 1,000 галлонов в минуту ——— 19 — 3785 л / мин	25 — 1000 футов ——— 11 — 434 фунтов на кв. Дюйм	0.5 — 500 л.с.
Барабанные насосы	Бочковые насосы используются для откачки небольшого количества жидкости из бочек и бутылок. Насос очень тонкий, чтобы поместиться в отверстие барабана. Обычно поставляется как центробежный насос, но для более густых жидкостей и паст доступны типы поршневых насосов.	Трубка малого диаметра, окружающая вал, подходит к отверстию бочки на 55 галлонов. Обычно имеет двигатель, управляемый вручную.	Перекачивание небольшого количества жидкости из бочек на 55 галлонов и больших бутылок.	Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости.	Очень практичный способ перекачки небольших количеств различных жидкостей, хранящихся в бочках или бутылях.	0,5 — 70 галлонов в минуту ——— 2 — 265 л / мин	20-75 футов ——— 9-33 фунтов на кв. Дюйм	0,25 — 1 л. С.
Концевые всасывающие насосы	Насосы с односторонним всасыванием — это распространенный тип центробежных насосов.Имеет горизонтальный вал с консольным рабочим колесом. Поток проходит через конец кожуха и выходит через верх.	Горизонтальный вал, одно рабочее колесо (см. Категорию многоступенчатых насосов с большим количеством рабочих колес). Различные типы крыльчатки для чистых и грязных работ, множество вариантов материалов	Любой перенос или циркуляция жидкости. Работает с чистыми или грязными жидкостями и жидкостями с низкой вязкостью. Жидкость не должна содержать воздуха или паров.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Самый дешевый вариант с первоначальной стоимостью для большинства приложений. У большинства дистрибьюторов есть стандартные размеры.	5-7 000 галлонов в минуту ——— 19 — 26 498 л / мин	10-750 футов ——— 4 — 325 фунтов на кв. Дюйм	0.125 — 250 л.с.
Пожарные насосы	Центробежный насос, используемый для пожаротушения в зданиях, заводах и других местах.Может соответствовать стандартам UL / NFPA для пожарных насосов. Обычно это горизонтальный раздельный корпус или вертикальный турбинный насос для служб UL / FM. Насосы, не указанные в перечне, могут быть с односторонним всасыванием.	, соответствуют требованиям UL / FM для противопожарных служб.	Противопожарные службы всех типов, внесенные в списки UL / FM и не внесенные в списки.	Вода	Отвечает требованиям UL / FM для пожарных насосов. Поставщики часто включают полную систему, включая двигатель и элементы управления.	20 — 5000 галлонов в минуту ——— 76 — 18 927 л / мин	100 — 1200 футов ——— 43-520 фунтов на кв. Дюйм	10-800 л.с.
Шлифовальные насосы	насосы Grinder представляют собой тип погружного насоса сточных вод, который имеет режущие зубы, включенные на рабочее колесо, чтобы размолоть сточные воды для канализационного давления применений. Также доступны винтовые насосы прямого вытеснения.	Зубья шлифовальные на входе в рабочее колесо погружного электродвигателя.	Бытовые напорные канализационные системы.	Канализация и прочие сточные воды.	Этот тип насоса для сточных вод позволяет использовать канализационные трубопроводы меньшего диаметра, чем обычные канализационные системы с самотечным дренажем. Кроме того, канализационные трубы могут повторять контур земли, так как они не должны непрерывно стекать в точку сбора.	5–50 галлонов в минуту ——— 19 — 189 л / мин	50 — 150 футов ——— 22-65 фунтов на кв. Дюйм	0.5-5 лс
Горизонтальные насосы с разъемным корпусом	Горизонтальные насосы с разъемным корпусом представляют собой тип центробежных насосов, которые имеют одно рабочее колесо с двойным всасыванием, установленное между подшипниками. Корпус разделен по горизонтали для обслуживания. Всасывающий и напорный фланцы расположены напротив друг друга.	Рабочее колесо с двойным всасыванием обеспечивает лучший NPSH и меньшее осевое усилие. Корпус обычно имеет двойную спиральную камеру для уменьшения радиальных нагрузок на подшипник. Насос имеет два уплотнения, оба уплотняющие давление всасывания.	Обычно для применений с более высоким расходом, чем для насосов с односторонним всасыванием. Используется для охлаждающей воды, подпиточной воды, распределения питьевой воды, пожарных насосов, трубопроводов и других основных технологических потоков.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы. Доступен в сплавах для агрессивных сред.	Этот тип насоса допускает гораздо более высокий расход, чем насосы с торцевым всасыванием. Рабочее колесо с двойным всасыванием не имеет осевых осевых нагрузок и имеет меньшую вероятность кавитации.	100–100 000 галлонов в минуту ——— 379 — 378 540 л / мин	50 — 1500 футов ——— 22 — 650 фунтов на кв. Дюйм	3 — 5000 л.с.
Струйные насосы	Струйные насосы — это тип водяных насосов для дома, которые используются для более низких расходов, чем с вертикальными турбинами. Это горизонтальный всасывающий насос с концевым всасыванием, который использует эжектор для увеличения потока.	Горизонтальный односторонний всасывающий насос с эжектором, установленный на насосе (для эксплуатации в неглубоких скважинах) или расположенный внизу в скважине.	Колодцы хозяйственные	Вода	Более дешевый бытовой скважинный насос, чем погружной.	1–70 галлонов в минуту ——— 4 — 265 л / мин	20-200 футов ——— 9 — 87 фунтов на кв. Дюйм	0.5-5 лс
Насосы с магнитным приводом	Насосы с магнитным приводом представляют собой центробежный насос без уплотнения. Он передает крутящий момент от двигателя к крыльчатке посредством вращающегося внешнего магнита, который передает магнитный поток через баллон на внутренний магнит, прикрепленный к крыльчатке. Таким образом, внутренняя часть банки изолирована без проникновения вала и устраняется уплотнение.	Магниты обычно изготавливаются из керамики, самария, кобальта или неодима.Втулки и упорные поверхности внутри банки изготовлены из карбида кремния или карбида вольфрама или керамики для обработки потенциально абразивной жидкости, циркулирующей внутри банки. Большинство из них должны быть защищены от потери потока, что может серьезно повредить насос из-за повышения температуры из-за магнитного потока.	Перекачивание химикатов, углеводородов или других жидкостей, которые трудно запечатать или где последствия утечки серьезны. Перекачивание жидкостей-теплоносителей, имеющих высокую температуру или склонных к дорогостоящим потерям при испарении, с помощью традиционных механических уплотнений.	Все типы жидких (невязкие жидкости).	Устраняет механическое уплотнение, один из основных компонентов затрат на техническое обслуживание насоса. Кроме того, насос гарантированно герметичен.	5 — 4000 галлонов в минуту ——— 19-15 142 л / мин	25 — 1000 футов ——— 11 — 434 фунтов на кв. Дюйм	0,5 — 300 л.с.
Многоступенчатые насосы	В многоступенчатых насосах используется несколько рабочих колес с диффузорами или улитками, которые создают больший напор, чем одноступенчатые (одинарные) насосы.Доступны в горизонтальной и вертикальной ориентации.	Кожух может быть разделен по радиусу или по оси. Осевое усилие может быть сбалансировано или не сбалансировано в зависимости от конструкции. Рабочие колеса закрытого типа с диффузором или спиральным корпусом.	Службы высокого давления, такие как питательная вода для котлов, конденсат, трубопроводы, обратный осмос и удаление накипи.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы. Доступен в сплавах для агрессивных сред.	Лучшие способы получить высокое давление с помощью центробежного насоса. Осевые нагрузки могут быть ниже, чем у одноступенчатых конструкций.	5 — 10 000 галлонов в минуту ——— 19 — 37 854 л / мин	200 — 7500 футов ——— 87 — 3,251 фунтов на кв. Дюйм	1 — 5000 л.с.
Регенеративные турбинные насосы	Регенеративные турбинные насосы не считаются настоящими центробежными, но работают по тому же кинетическому принципу, что и центробежный насос.Вместо крыльчатки с лопастями у крыльчатки турбины есть лопатки, похожие на турбины, которые образуют напор. Обычно это одноступенчатое всасывание с односторонним всасыванием, хотя доступны и многоступенчатые версии.	Обычно одноступенчатый, хотя доступен и многоступенчатый. Насос имеет очень узкие внутренние зазоры, поэтому перекачиваемая жидкость должна быть достаточно чистой. У насоса очень крутая кривая напора-производительности, поэтому насос необходимо защитить от возможной работы из-за закрытого клапана.	Малые питательные насосы для котлов для химчисток, пекарен и аналогичные небольшие коммерческие котлы.Также используется в OEM-приложениях, таких как чиллер и лазерное охлаждение.	Тонкие прозрачные жидкости.	Очень компактный насос для применений с низким расходом и высоким напором. Это может привести к экономии места и снижению затрат на питательные насосы для небольших котлов. Этот тип насоса справляется с паром и воздухом, смешанными с жидкостью, лучше, чем традиционные центробежные насосы.	1–200 галлонов в минуту ——— 4 — 757 л / мин	50 — 1200 футов ——— 22-520 фунтов на кв. Дюйм	0.5-75 лс
Шламовые насосы	Шламовый насос — это общий термин для насоса, который перекачивает абразивный шлам. Их можно рассматривать как насос с торцевым всасыванием, насос с вертикальной колонной или погружной насос.	Насосы изготавливаются либо из чугуна с высоким содержанием никеля (белого чугуна), чтобы выдерживать абразивный износ шламов, либо насос покрыт резиной для шлама с более закругленными краями. Насосы часто имеют сменные износостойкие пластины на одной или обеих сторонах рабочего колеса.	Добыча, переработка полезных ископаемых, транспортировка шламов на переработку и дноуглубительные работы. Также насосы используются для подачи шлама на угольных электростанциях, сталелитейных заводах, цементных заводах и т. Д.	Очень абразивные жидкости всех типов.	Обычные насосы не выдержат абразивного износа, вызываемого шламом на деталях насоса. Шламовые насосы предназначены для перекачивания абразивных шламов и обеспечивают максимально долгий срок службы насосов.	10 — 30 000 галлонов в минуту ——— 38 — 113 560 л / мин	30 — 250 футов ——— 13-108 фунтов на кв. Дюйм	1-2000 л.с.
Самовсасывающие насосы	Самовсасывающие насосы представляют собой центробежные насосы, которые могут быть расположены над всасывающим резервуаром без внешней системы всасывания.Конфигурация с торцевым всасыванием, но увеличенный корпус для поддержки заливки.	Нет необходимости во внешней заливке или донных клапанах.	Водоотливные насосы и системы осушения. Транспортные услуги, при которых насос должен быть расположен над всасывающим баком.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Нет необходимости во внешней заливке	5-7 000 галлонов в минуту ——— 19 — 26 498 л / мин	10 — 350 футов ——— 4 — 152 фунт / кв. Дюйм	1 — 150 л.с.
Погружные насосы	Погружные насосы включают в себя погружной электродвигатель с одноступенчатым насосом, который тесно связан с одноступенчатым насосом, что позволяет всей установке работать под водой.	Погружной двигатель, заполненный воздухом или маслом. Различные рабочие колеса предназначены для приема твердых частиц различного размера.	Услуги дренажных насосов, сточных вод и сточных вод, начиная от товаров для дома и заканчивая основными очистными сооружениями.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса.	Устраняет вал колонны и подшипники, обнаруженные в отстойнике колонки.Более компактный, сниженная стоимость установки поддона. Может располагаться в зонах, подверженных наводнениям.	5 — 7 500 галлонов в минуту ——— 19 — 28 391 л / мин	10-200 футов …….. 4 — 87 фунтов на кв. Дюйм	0.25 — 250 л.с.
Насосы для мусора	Насосы для мусора — это тип самовсасывающих центробежных или погружных центробежных насосов, предназначенных для перекачивания горных пород и других твердых частиц во время обезвоживания.	Открытые или закрытые рабочие колеса без засорения, предназначенные для прохождения камней и другого мусора. Насосы могут быть самовсасывающими. Уплотнения обычно имеют закаленные поверхности.	Обезвоживание строительных площадок, шахт и хозяйственных котлованов.	Грязная вода, содержащая грязь, камни, камни и другой мусор.	Предназначен для перекачивания твердых частиц и абразивов, используемых во многих системах обезвоживания.	5 — 1,000 галлонов в минуту …….. 19 — 3785 л / мин	25 — 150 футов ——— 11-65 фунтов на кв. Дюйм	0.25-50 лс
Вертикальные отстойники	Вертикальные водоотливные насосы включают вертикальный вал, опирающийся на центральную колонну. Одиночное рабочее колесо, открытое или закрытое, перекачивает насос через спиральный корпус и затем выходит из выпускной трубы колонны.	Различные типы крыльчаток для чистых и грязных работ. Подшипники скольжения в трубе колонны необходимо смазывать водой из поддона или снаружи водой или консистентной смазкой.	Услуги дренажных насосов.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Относительно недорогой отстойник. Для большинства конструкций уплотнение вала не требуется, поскольку колонна вала не находится под давлением.	5 — 7 500 галлонов в минуту ——— 19 — 28 391 л / мин	15 — 150 футов ——— 7-65 фунтов на кв. Дюйм	0,5 — 250 л.с.
Вертикальные турбинные насосы	Вертикальные турбинные насосы — это насосы с вертикальным валом, которые предназначены для установки в скважине.Может также откачивать из открытого резервуара, реки, водозаборного сооружения или резервуара или может быть установлен в бочке для применения подкачивающего насоса. Насос может иметь одно или несколько рабочих колес и чаши диффузора, в зависимости от требований к общему напору.	Доступны с открытыми и закрытыми рабочими колесами. Подшипники скольжения в чашах диффузора насоса смазываются перекачиваемой жидкостью. Вертикальный двигатель большой тяги, установленный сверху для подшипников трансмиссионного вала, смазываемых продуктом, или погружной двигатель, установленный под насосом, чтобы исключить использование подшипников трансмиссионного и трансмиссионного вала.	Орошение, питьевое водоснабжение, подпиточная вода для растений, охлаждающая вода, пожарные насосы, распределение питьевой воды, бустерные насосы, технологические насосы.	Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред.	Единственный практичный способ откачки из глубокого колодца. Широкий диапазон расхода и напора. Низкое использование площади. Погружной насос исключает заливку.Герметичная версия насоса отлично подходит для работы с низким NPSH	50 — 150 000 галлонов в минуту ——— 189 — 567 810 л / мин	15 — 2000 футов ——— 7-867 фунтов на кв. Дюйм	1 — 5000 л.с.
Скважинные насосы	Тип вертикального турбинного насоса, разработанный специально для использования в пробуренной скважине. Кроме того, для более низких расходов обратитесь к типу струйного насоса выше.	Доступны с открытыми и закрытыми рабочими колесами. Подшипники скольжения в чашах диффузора насоса смазываются перекачиваемой жидкостью. Вертикальный двигатель большой тяги, установленный сверху для подшипников трансмиссионного вала, смазываемых продуктом, или погружной двигатель, установленный под насосом, чтобы исключить использование подшипников трансмиссионного и трансмиссионного вала.	Орошение, питьевое водоснабжение, подпиточная вода для растений, охлаждающая вода, пожарные насосы, распределение питьевой воды	Вода и относительно жидкие жидкости. Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса.	Единственный практичный способ откачки из глубокого колодца. Широкий диапазон расхода и напора. Низкое использование площади. Погружной насос исключает заливку.	50-20 000 галлонов в минуту ——— 189 — 75 708 л / мин	20 — 1000 футов ——— 9 — 434 фунтов на кв. Дюйм	1 — 3000 л.с.
Насосы прямого вытеснения	Насос прямого вытеснения (PD) — это общее название типа насоса, который не имеет рабочих колес, а полагается на вращающиеся или совершающие возвратно-поступательное движение части для непосредственного проталкивания жидкости в замкнутом объеме до тех пор, пока не будет создано достаточное давление для перемещения жидкости. в сливную систему.Это включает в себя множество конкретных типов для конкретных приложений, как описано ниже.	Насос работает по принципу прямого вытеснения роторного или возвратно-поступательного типа. См. Ниже особенности определенных типов.	Все виды услуг во многих отраслях промышленности, в которых поршневые поршневые насосы предпочтительнее центробежных насосов из-за высокой вязкости, наличия хрупких или чувствительных к сдвигу твердых частиц или необходимости низкого расхода и высокого давления.	Жидкости с высокой вязкостью, некоторые более жидкие жидкости, жидкости, содержащие твердые частицы, особенно хрупкие твердые частицы, и жидкости, чувствительные к сдвигу.	Лучший выбор для работы с более высокой вязкостью и для бережного перемещения жидкостей. Также может потребоваться для комбинации с низким расходом, высоким давлением или в других сферах применения. Некоторые типы по своей природе являются самовсасывающими, а некоторые — герметичными.	0,1 — 15 000 галлонов в минуту ——— ,38 — 56,781 л / мин	10 — 100 000 фунтов на кв. Дюйм ——— ,7 — 6,895 бар	0.5 — 5000 л.с.
Насосы AODD	AODD — это поршневые диафрагменные насосы любого типа, содержащие две диафрагмы и приводимые в действие воздухом, а не электродвигателем.	Воздушная секция с челночным клапаном поочередно подает воздух на две диафрагмы. Каждая диафрагма имеет набор обратных клапанов.	Многие приложения в общем оборудовании, где нет электричества, или где перекачиваемая жидкость имеет высокое содержание твердых частиц или высокую вязкость.	Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости.	Может использоваться при отсутствии электричества при наличии сжатого воздуха. Доступен в различных металлических и неметаллических материалах в зависимости от перекачиваемой жидкости. Может перекачивать жидкости, содержащие крупные твердые частицы. Насос не имеет уплотнений и может работать всухую.	0,25 — 300 галлонов в минуту ——— 1 — 1136 л / мин	10 — 125 фунтов на кв. Дюйм ——— .7-9 бар	0,25 — 30 л. С.
Бетононасос	Бетононасосы — это тип поршневого поршневого насоса, который специально разработан для перекачивания бетона и других растворов смешанных заполнителей.	Напорный патрубок для перекачки бетона на большие расстояния или на большие высоты. Материалы конструкции, которые могут обрабатывать абразивный заполнитель.	Заливка бетона, строительные объекты.	Бетон и прочие заполнители.	Лучший способ перемещать бетон на большие расстояния и на высоту во время заливки.	10–1 000 галлонов в минуту ——— 38 — 3785 л / мин	25 — 1000 фунтов на кв. Дюйм ——— 2 — 69 бар	10-500 л.с.
Мембранные насосы	Мембранные насосы представляют собой тип поршневого поршневого насоса, в котором жидкость перекачивается с помощью возвратно-поступательной диафрагмы, которая приводится в действие соленоидом, механическим приводом или гидравлическим приводом.Другие версии с пневматическим приводом (см. Тип AODD ниже). Насос имеет обратные клапаны на входе и выходе.	Насос содержит возвратно-поступательную диафрагму и впускной и выпускной обратные клапаны.	Много применений на заводе общего назначения, где перекачиваемая жидкость имеет высокое содержание твердых частиц или высокую вязкость.	Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости.	Перекачивает широкий спектр жидкостей, включая жидкости, содержащие твердые частицы.Насос не имеет уплотнений и может работать всухую без повреждения насоса.	1 — 1,800 галлонов в минуту ——— 4 — 6814 л / мин	25-15 000 фунтов на кв. Дюйм ——— 2 — 1,034 бар	0,5 — 2000 л.с.
Насосы с гибким рабочим колесом	Насосы с гибким рабочим колесом — это тип роторного поршневого насоса, который имеет вращающееся резиновое рабочее колесо с лопатками, которые изгибаются, а затем выпрямляются, когда рабочее колесо вращается, чтобы соответствовать внутреннему кулачку в корпусе насоса.	Доступны различные резиновые материалы для обеспечения правильной совместимости с перекачиваемой жидкостью.	Используется в качестве трюмных и балластных насосов на малых и средних морских судах. Также используется в других установках, где жидкости содержат твердые частицы.	Вода, морская вода и другие жидкие жидкости, включая жидкости, содержащие некоторые твердые частицы.	Относительно недорогой способ перемещения жидкостей, содержащих некоторое количество твердых частиц.	5 — 150 галлонов в минуту ——— 19 — 568 л / мин	10-60 фунтов на кв. Дюйм ——— .7-4 бар	0,25 — 10 л. С.
Шестеренные насосы	Шестеренчатые насосы представляют собой тип роторного объемного насоса, в котором жидкость перекачивается, проходя между двумя зацепляющими шестернями и окружающим корпусом. Есть внутренние и внешние зубчатые передачи.	Типы внутренних и внешних зубчатых колес. Обычно не работает с твердыми частицами или абразивными жидкостями.	Самый распространенный насос для чистых масел и других вязких жидкостей.	Масла и прочие жидкости с высокой вязкостью.Обычно подходит только для чистых жидкостей (без твердых частиц).	Наиболее широко используется для очистки нефти. Мало движущихся частей, простая конструкция.	1–1 500 галлонов в минуту ——— 4 — 5678 л / мин	10 — 2,500 фунтов на кв. Дюйм ——— ,7 — 138 бар	0,5 — 2000 л.с.
Лопастные насосы	Лопастные насосы включают в себя два кулачка привода вала, которые входят в зацепление друг с другом, но не соприкасаются из-за использования синхронизирующих шестерен.Это позволяет бережно перекачивать жидкости, содержащие мягкие или хрупкие твердые частицы, или вязкие жидкости.	Насос имеет синхронизирующие шестерни, поэтому лопасти не соприкасаются друг с другом во время перекачивания. Доступны в санитарных вариантах для пищевых, фармацевтических и биотехнологических услуг.	Доступно в санитарных вариантах для продуктов питания, напитков, фармацевтики и биотехнологий.	Вязкие жидкости, содержащие хрупкие твердые частицы или чувствительные к сдвигу.	Это стандартный насос для санитарных применений, перекачивающих вязкие жидкости или жидкости, содержащие хрупкие твердые частицы.Нет контакта металла с металлом внутри насоса.	25 — 3000 галлонов в минуту ——— 95 — 11 356 л / мин	50-450 фунтов на кв. Дюйм ——— 3 — 31 бар	1-500 л.с.
Насосы-дозаторы	Дозирующие насосы — это тип поршневого поршневого диафрагменного насоса с очень низким расходом (обычно измеряется в галлонах в час или в день, а не в минуту).Скорость потока регулируется.	Насос, как правило, представляет собой мембранный насос, хотя более старые конструкции являются плунжерными. Диафрагма приводится в действие соленоидом, механическим или гидравлическим приводом. Насос включает впускной и выпускной обратные клапаны. Обычно содержит регулировку длины хода для изменения расхода, а некоторые насосы также могут регулировать расход с регулировкой скорости.	Используется для измерения или дозирования очень малых расходов с высокой точностью. Чаще всего применяется химическая обработка воды в котлах, градирнях, питьевой воды и т. Д.	Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости.	Точное и воспроизводимое измерение объемного расхода. Возможность легко регулировать расход, регулируя длину хода или скорость.	.01 — 20 галлонов в минуту ——— .038 — 76 л / мин	10 — 30 000 фунтов на кв. Дюйм ——— ,7 — 2,068 бар	0.125 — 60 л.с.
Перистальтические насосы (шланговый насос)	Перистальтические насосы или шланговые насосы — это тип роторного поршневого насоса, который имеет ролик или башмак, сжимающий трубку или шланг во время вращения.Сжимающее действие перемещает жидкость по трубке.	Включает сменный шланг, который должен быть совместим с перекачиваемой жидкостью. Этот шланг обычно можно заменить при износе.	Этот тип насоса используется для перекачки хлора и других дезинфицирующих средств в коммерческих плавательных бассейнах, на винодельнях, на очистных сооружениях и во многих OEM-приложениях, где перекачка без уплотнения является плюсом.	Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости.	Этот тип насоса не требует уплотнения и удерживает жидкость внутри трубки, что исключает утечку.	0,2 ​​- 200 галлонов в минуту ——— 0,78 — 757 л / мин	10 — 250 фунтов на кв. Дюйм ——— ,7 — 17 бар	0.125 — 40 л.с.
Поршневые насосы	Поршневые насосы — это тип поршневых насосов прямого вытеснения, которые имеют поршни двустороннего действия.	Насос включает один или несколько поршней двойного действия, уплотненных уплотнительными кольцами напротив стенок цилиндра. Насос имеет обратный клапан на входе и выходе для каждого поршня.	Используется в производстве масла, при мойке, мойке под давлением, автомойках, обратном осмосе и других областях, где необходимо высокое давление.	Вода и другие жидкие жидкости, включая жидкости, содержащие абразивы.	Может быть лучшей альтернативой плунжерному насосу в определенных областях применения, например, с абразивными жидкостями.Более низкие скорости могут означать меньшее обслуживание.	5-700 галлонов в минуту ——— 19 — 2650 л / мин	50-5 000 фунтов на кв. Дюйм ——— 3 — 345 бар	1-500 л.с.
Плунжерные насосы	Плунжерные насосы представляют собой тип поршневого поршневого насоса, который обычно имеет три или пять поршневых поршней одностороннего действия.	Насос включает в себя один или несколько плунжеров одностороннего действия, уплотненных уплотнением напротив стенок цилиндра. Насос имеет обратный клапан на входе и выходе для каждого плунжера.	Используется в производстве масла, при мойке, мойке под давлением, автомойках, обратном осмосе и других областях, где необходимо высокое давление.	Вода и другие жидкие углеводороды, сырая нефть.	Лучший способ достичь очень высокого давления при перекачке.	5 — 1,200 галлонов в минуту …….. 19 — 4543 л / мин	50–100 000 фунтов на кв. Дюйм …….. 3 — 6 895 бар	1 — 5000 л.с.
Винтовые насосы	представляет собой тип роторного поршневого насоса, в котором ротор винтовой формы с одной резьбой вращается внутри резинового статора с двойной резьбой. Это создает прогрессирующую полость, которая перемещает жидкость через насос и создает в ней давление.	Ротор представляет собой посадку с натягом внутри электрометрического статора для минимизации утечки (скольжения). Из-за этого пусковой крутящий момент может быть выше рабочего.	Используется для перекачивания полимеров и обезвоженного осадка при очистке сточных вод и перекачивания вязких или содержащих твердые вещества жидкостей на промышленных предприятиях, таких как целлюлозные заводы, нефтехимические и химические предприятия.	Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости и жидкости, содержащие твердые частицы.	Иногда считается насосом последней инстанции, так как он может работать с трудными жидкостями, которые являются вязкими или содержат твердые частицы и которые другие типы насосов не могут принять.	10 — 2400 галлонов в минуту ——— 38 — 9 085 л / мин	50 — 2000 фунтов на кв. Дюйм ——— 3 — 138 бар	1-500 л.с.
Винтовые насосы	используются два винта, приводимых в действие синхронизирующими шестернями, которые перемещают масла и другие вязкие жидкости.Также доступен с тремя винтами, один заворачивающий другой.	В двух винтовых насосах используются синхронизирующие шестерни, поэтому винты зацепления не вращают друг друга. Типы с тройным винтом имеют один винт, приводящий в движение два других, и не включают зубчатые колеса.	Перекачка топлива, лифты и другие приложения, требующие относительно высоких расходов вязких жидкостей.	Масла, топливо и другие жидкости с высокой вязкостью. Также работает с двухфазными смесями жидкость / газ.	Самый высокий расход поршневых насосов прямого вытеснения.	50-15 000 галлонов в минуту ——— 189 — 56 781 л / мин	50 — 4500 фунтов на кв. Дюйм ——— 3 — 310 бар	5 — 5000 л.с.
Пластинчатые насосы	В пластинчатых насосах используется ротор с лопатками, расположенными в пазах, вращающимися внутри корпуса эксцентрической формы. По мере вращения ротора лопатки входят в пазы и выходят из них.	Скользящие лопатки часто изготавливаются из углерода.	Альтернатива шестеренчатому насосу для перекачки масел и других вязких жидкостей. Также подходит для более жидких жидкостей.	Масла и прочие жидкости с высокой вязкостью. Обычно подходит только для чистых жидкостей (без твердых частиц). Также подходит для жидких жидкостей, таких как бензин и вода.	Подходит как для густых, так и для жидких жидкостей, поэтому его часто выбирают для терминалов и разгрузки грузовиков, где обрабатываются многие типы жидкостей.	5 — 2,500 галлонов в минуту ——— 19 — 9 464 л / мин	20-200 фунтов на кв. Дюйм ——— 1-14 бар	1-300 л. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
