Правильная настройка розетки с таймером: инструкция

На данный момент практически каждый человек планирует автоматизировать определенные процессы. Этот процесс не считается сложным, но выполнить его позволит розетка с таймером. Она легко сможет контролировать включение света для домашней птицы, выполнять подсветку теплицы, а также отключать технику в определенное время. Правильная настройка розетки с таймером поможет выполнить подобный процесс.

После прочтения этой статьи вы узнаете, как настроить розетку с таймером механическую и электронную. В инструкции вы также найдете видео, которые помогут настроить все процессы.

Механическая настройка

Сердцем подобного таймера считается специальный барабан, который имеет рычаг переключатель. Исполнительным устройством считается специальный микропереключатель. На данный момент высокой популярностью пользуются устройства, которые имеют суточный таймер. Как правило один час в подобных устройствах разбивается на 4 отметки по 15 минут.

Как видите, конструкция розетки считается достаточно примитивной. Использование этой розетки не вызовет труда, так как вам необходимо будет самостоятельно установить время на таймере. Когда стрелка дойдет до необходимого показателя, тогда устройство автоматически отключит или включит питание. Теперь вам необходимо узнать, как настроить розетку с таймером механическую, модель Feron TM50.

На этой схеме вы сможете увидеть время работы насоса фильтра в бассейне:

1. С часу до двух ночи питание к насосу подаваться не будет.
2. После двух ночи насос выполнит автоматическое включение на 15 минут.
3. С 4 до 5 утра он будет находиться в выключенном режиме.
4. В 6.00 фильтр выполнит автоматическое включение.
5. Теперь до обеда автоматическое включение будет выполнено каждые 3 часа на 15 минут.
6. В 15.00 будет пик купающихся и поэтому насос включится на 30 минут.
7. Теперь в 18.00 и в 21.00 насос снова включиться на 30 минут.
8. Завершающим циклом считается то, что насос будет включен на 15 минут в полночь.

Как видите, процесс считается достаточно рациональным. Если вы выполните правильную настройку розетки с таймером, тогда сможете сэкономить значительные средства. Если вы используете двухтарифный счетчик, тогда вам следует помнить, что настройку следует выполнить по-другому.

Как видите, на этой схеме пользователь легко сможет выполнить настройку счетчика так, чтобы включение происходило в пиковые часы. Именно в период действия ночного тарифа будет включаться насос. Все остальное время розетка с таймером будет держать устройство в выключенном положении. Если вы планируете узнать подробную и детальную информацию, тогда следует посмотреть видео. У нас вы также можете прочесть про специальные розетки с защитой от детей.

Электронная настройка розетки с таймером

Теперь мы рассмотрим модель электронной розетки ТМ24.

Это розетка, которая пользуется значительной популярностью. На данный момент ее использует практически каждый человек. Если вы только начали использовать устройство, тогда его необходимо оставить в розетке на 12-14 часов.

Как видите, устройство имеет значительное количество функций, которые вы можете использовать. При необходимости вы самостоятельно сможете настроить 20 программ. Если вам интересно, тогда прочтите про установку розетки в гипсокартон.

На схеме указано то что вы сможете быстро выполнить настройку всех необходимых параметров. Настройку можно будет выполнить с понедельника по воскресенье. Именно в этот период ваше устройство будет работать в заданном режиме.

Если вы планируете начать использовать подобную розетку, тогда помните, что сначала вам необходимо будет настроить текущее время. Для этого в течении нескольких секунд вам следует держать клавишу SET. Чтобы выбрать необходимый день необходимо нажать клавишу RIGHT и LEFT. После повторного нажатия клавиши SET вы сможете перейти в режим установки времени. Управлять подобной настройки можно точно также. Теперь вы легко можете перейти к настройке основных параметров. Выполнить процесс можно следующим образом:

1. Если вы желаете увидеть первый таймер, тогда следует нажать клавишу RIGHT пока вы не увидите «1_ON».
2. После этого следует выбрать клавишу SET. После ее нажатия вы сможете увидеть настройку дней недели.
3. Теперь вы можете повторно нажать эту клавишу и выбрать настройку времени по минутам.
4. Теперь вам снова следует удержать клавишу RIGHT и выбрать значение «1_OFF».
5. Теперь вы можете выйти из режима настройки нажатием клавиши CLK.

Если вы планируете имитировать присутствие человека, тогда на устройстве вы можете найти кнопку RND. Эта функция позволяет не привязывать свою розетку к точному времени. Включение или выключение техники может осуществляться с определенной задержкой.

Настройка остальных розеток, которые имеют таймер практически не отличается. Для корректной настройки вы также можете переводить часы в зимнее или летнее время. Надеемся, что наша инструкция будет полезной и интересной. Теперь вы легко сможете настроить розетку с таймером механического и электронного типа.

Читайте также: подключение телефонной розетки.

Розетка с таймером: разновидности и их возможности

Оглавление:
Розетка с таймером: возможности и область применения
Разновидности и особенности электрической розетки с таймером

Если возникает необходимость управлять включением и выключением каких-либо электрических приборов, то вряд ли можно найти проще, дешевле и практичнее способа, чем использование розетки с таймером. С ее мощью можно программировать время включения и выключения практически любого современного электрического прибора, подгоняя таким способом его работу под свои потребности. О такой розетке и пойдет речь в данной статье, в которой вместе с сайтом stroisovety.org мы разберемся с устройством, возможностями и разновидностями, которыми обладает современная розетка с таймером.

Розетка с таймером фото

Розетка с таймером: возможности и область применения

Говорить о назначении и области применения данного устройства много не придется – розетка с электронным или механическим таймером является изделием узкоспециализированным и применяется исключительно для управления режимами работы домашним электрическим оборудованием. Приведем простой пример, из которого сразу все станет ясно и понятно – возьмем обычный тепловентилятор и посмотрим, как с помощью розетки с таймером можно настроить его работу. Здесь все достаточно просто – на панели управления задаем время включения и выключения. Скажем, в 5-00 он включается и обогревает помещение, а когда вы уходите на работу (пусть это происходит в 9-00), он выключается в автоматическом режиме.

Точно с таким же успехом можно запрограммировать розетку на целые сутки или даже на неделю вперед и не касаться вопроса управления тепловентилятором длительное время. Спросите, что дает такое управление электрическим прибором? Зачем тратить дополнительно деньги на приобретение розетки с таймером? Отвечу просто – это экономия энергетических ресурсов и комфорт в доме, которое обеспечивается автоматическим управлением. По сути, розетка с таймером является неотъемлемым элементом современной системы умный дом. По большому счету, с помощью этого устройства можно управлять любыми электроприборами – возьмем, к примеру, уличное освещение. При небольшой модернизации и добавлении в цепь уличного освещения розетки с таймером можно программировать время включения и выключения света – к примеру, в 20-00 включаются парковые светильники, а в 5-00 выключаются, чтобы зря не палить электроэнергию. В общем, время включения и выключения освещения можно будет задать исходя из личных потребностей.

Розетка с электронным таймером фото

С таким же успехом можно программировать подсветку в аквариуме, работу водонагревательного бака – в последнем случае это, конечно, не очень практично, но когда вы надолго покидаете дом, такая розетка покажет на что она способна.

Она включит водонагреватель за пару-тройку часов до вашего приезда, и вы легко сможете насладиться благами цивилизации сразу же по приезду домой. Вот так и работает розетка с таймером. Кстати, еще одна область ее применения – это системы электрического отопления, которые собираются из независимых друг от друга электрических конвекторов.

Разновидности и особенности электрической розетки с таймером

Внутренняя или уличная розетка с таймером имеет не так уж много разновидностей, и, по большому счету, их можно классифицировать всего по двум признакам – это тип управления розеткой и ее возможности. По типу управления все существующие нынче изделия подобного типа можно разделить на два вида.

1. Розетка с механическим таймером. Это самый простой вариант подобных устройств, и работают они по принципу часового механизма – вы заводите его на определенное время, часики тикают и когда доходят до определенного момента, включают или выключают электрический прибор. Как правило, настройка такой розетки с таймером позволяет управлять потребителем электроэнергии в течение суток и ни минутой больше.
   Есть две разновидности механических розеток с таймером – в первом варианте управление осуществляется путем поворота рычага, как это делалось на старых стиральных машинах, а во втором случае программирование производится посредством нажатия кнопок. Каждая отдельная кнопочка отвечает за определенный промежуток времени (как правило, 15 или 30 минут) – нажимая их по отдельности или комбинируя включение нескольких кнопок одновременно, можно настроить до 48-96 режимов работы. Управлять таким устройством достаточно просто – для начала на вращающемся диске задается текущее время, а потом с помощью расположенных по периметру этого диска небольших кнопок задается промежуток времени, в котором розетка должна подавать электроэнергию к потребителю. Кстати, существуют механические розетки с таймером, работающие исключительно на отключение электроэнергии.

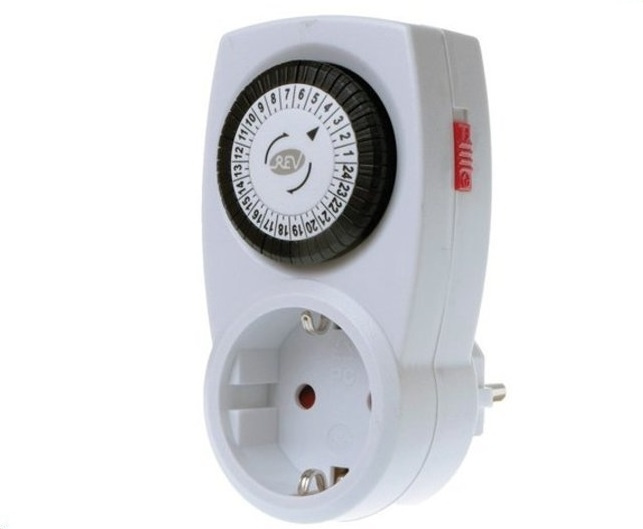

   Розетка с механическим таймером фото

2. Розетка с электронным таймером. Это довольно сложное устройство, которое уже смело можно назвать программатором. Он в состоянии обеспечить до 140, а то и более режимов работы. Кроме всего прочего, большинство устройств подобного типа оборудуются датчиком движения, включение которого производится в период времени суток с 18-00 до 6-00. Штука очень удобная и позволяет использовать ее в осветительной системе дома в качестве электронного выключателя – к примеру, на дежурном освещении.

Если рассматривать дальше разновидности программируемых розеток, то следует отметить и тот факт, что их электронные аналоги могут разделяться по своим возможностям. В этом отношении их можно разделить еще на две группы.

1. Розетка с таймером суточная. Она позволяет задать режим работы устройства на протяжении 24 часов – этот режим будет повторяться изо дня в день без изменений, что не совсем удобно. К примеру, если ваш распорядок дня в среду отличается от распорядка других дней недели, то такой таймер придется перенастраивать.

   Розетка с таймером суточная фото

2. Розетка с таймером недельная. Преимуществом устройства данного типа является возможность программирования каждого дня недели в отдельности – в понедельник один режим работы, во вторник другой, в среду третий и так далее. Кроме того, дни можно объединять – к примеру, в среду и субботу у вас одинаковый график работы, тогда простым нажатием сенсора их можно настроить одинаково. В общем, возможности подобной розетки, можно сказать, не ограничены – ее можно использовать даже как некоторое подобие охранной сигнализации. С помощью такого устройства можно имитировать присутствие человека дома в то время, когда он в командировке. Для этого нужно подключить к розетке обыкновенную настольную лампу.

   Розетка с таймером недельная фото

Практически все электронные розетки можно использовать в качестве домашних часов – они могут постоянно отображать текущее время, а небольшой встроенный аккумулятор способен следить за сохранением заданной информации на протяжении длительного времени. Также в большинстве продвинутых моделей данного типа предусмотрен автоматический переход на зимнее и летнее время – этот нюанс нужно настраивать исходя из собственного часового пояса.

В заключение темы добавлю – розетка с таймером (как электронная, так и механическая) может изготавливаться в двух вариантах. В одном случае она представляет собой полноценное устройство, устанавливаемое непосредственно в подрозетник (так сказать, стационарный вариант), а в другом случае она может представлять собой некоторое подобие переходника, который имеет отдельную вилку и может быть вставлен в любую домашнюю розетку.

Напоследок скажу, что среди подобных устройств существуют не только розетки для дома или улицы. Также можно приобрести и программируемые автоматические выключатели, монтируемые в квартирный электрический щиток. С их помощью можно наладить работу большинства оборудования периодического использования – к примеру, защитные роллеты на окна можно открывать и закрывать в определенное время суток. В общем, розетка с таймером и ей подобные приспособления являются очень полезными устройствами, которые помогают сделать жилье человека немного умнее и во много раз облегчить его обитателям жизнь.

Автор статьи Александр Куликов

Электронная розетка с таймером

Избавиться от неэффективного расхода энергоресурсов желательно во многих случаях. Ведь многие электроприборы зачастую работают в основном в «холостом» режиме, используя только небольшие временные отрезки для полезной деятельности. Установленная электронная розетка с таймером оптимизирует эксплуатацию вашей сети и позволит четко определиться с режимом подключения в нужном месте.

Особенности использования

Можно говорить об устройстве автоматизированного типа с наличием специального таймера, позволяющего руководить процессом выключения/выключения. Использование механических и электронных моделей необходимо при потребности в автоматизации самого разного оборудования. Значительно упрощается и сам эксплуатационный процесс.

Отрегулировав с помощью подобного устройства нужный прибор освещения или механизм для подачи воды в аквариум, можно решить проблему запуска оборудования строго в определенное время. Очень часто применение остается единственным вариантом обеспечить требуемую периодичность эксплуатации насосной системы. В соответствии с выбранной моделью механического осуществляется регулировка работы систем сигнализации, полива в саду и теплицах с периодичностью в пятнадцать-тридцать минут.

Более усовершенствованные электронные модификации позволят обеспечить нужную функциональность в течении семи дней и более. Точность периода регулировки составит более точные параметры – до одной минуты. При кратковременном отсутствии снабжения обеспечит продолжение работы таймера встроенный аккумулятор.

Подключение к устройству конвектора даст возможность включать его только во время пребывания в помещении людей. Очень удобным является вариант регулировки в соответствии со временем суток. Розетка будет отключаться с наступлением темноты до самого утра. Возможен и другой способ настройки – подключение в автономном режиме наружного освещения в вечернее время.

Отсутствие в доме людей не повлияет на включение благодаря встроенной функции произвольного запуска. Особо эффективна такая способность при попытках злоумышленников проникнуть в помещение. Практичность установки доказана на многих примерах, вплоть до регулирования работы таких приборов, как wi-fi роутеры и кофеварки.

На что следует обратить внимание при выборе

Существует несколько основных нюансов, которые важны для приобретения розетки, наиболее подходящей в каждом конкретном случае:

• для начала определяемся с будущим функционалом прибора и его типом. При рабочих промежутках не более получаса вполне пригодна механическая модель с некоторыми ограничениями в наборе возможностей.Существенный момент – это необходимость периодического вмешательства человека в процесс. А вот электронная разновидность имеет значительно больший спектр возможностей. Кроме более точного и расширенного диапазона режима включения, подобные приборы имеют ряд дополнительных функций, включая ежедневный и понедельный режим;
• получение всей требуемой информации и консультаций доступно только в случае покупки в специализированном магазине. Здесь же можно получить всю документацию соответствия требуемым стандартам;
• прибор с таймером недельного вида будет оптимальным вариантом в случаях постоянной потребности включения и отключения вашего оборудования. Доступно сочетание установки на всю неделю с особым режимом на протяжении суток;

Розетка подобного типа работает строго в определенном интервале и не нуждается в постоянных перезапусках.

Настройка

С помощью встроенных кнопок производится наладка на соответствующий режим эксплуатации. В кратком виде инструкция настройки выглядит так:

• Требуется ознакомиться с особенностями, которые присущи конкретному производителю.
• После нажатия кнопки включения и появления обозначений на дисплее, активируется кнопка настройки таймера.
  Обозначаем временной интервал эксплуатации. Период работоспособности выбирается чередованием кнопок минут и часов.
• Пять секунд удерживаем кнопку таймера для просмотра выбранных настроек и завершения процесса наладки.
• Для удобства дальнейшего пользования записываем время срабатывания таймера и кнопкой клок актуализируем настройки.

Этот процесс выполняется на механических моделях особым дисплеем, совершающем круговые вращения. Период работы определяют сегменты с градацией 15 и 30 минут.

Для настройки режима прибора с таймером отключения применяется кольцо со встроенным индикатором. В этом случае цвет обозначает состояние работоспособности, отключения и возникшие неполадки в сети.

Электронные образцы оборудованы регулировкой в 150 режимах. Важный момент – наличие в таких приборах функции присутствия, значительно повышающей степень защищенности жилища.

Главные преимущества

Электромеханический таймер, расположенный в этих розетках, предоставляет широкий спектр возможностей подключения и промышленных, и стандартных бытовых приборов. Воздействие атмосферных факторов нивелируется наличием в уличных моделях специальной пластиковой защиты. В изделиях, применяемых внутри зданий, предусмотрена заслонка, препятствующая проникновению в гнездо. Лепестки в суточных розетках обеспечивают определенный интервал работы на протяжении 24 часов.

Для любого изделия прилагается инструкция, четко регламентирующая следующие моменты:

• перечень схем и правил подключения;
• особенности выполнения регулировки;
• основные принципы обустройства электроприборов.

Никогда не следует забывать элементарное требование – розетка находится в состоянии неработоспособности при не включенном в нее приборе.

При разном режиме отключения/включения в зависимости от дня лучший вариант – недельная модель с таймером.

Основные достоинства приборов подобного вида:

• Многообразие вариантов регулировки с достаточной точностью периода работы.
• Автоматический и ручной способ управления.
• Самостоятельный выбор требуемого дня недели для функционирования устройства.
• Полная независимость от перебоев с электроснабжением.

Возможность приобрести модель с автономной программой, рассчитанной на два года, делает еще более удобным использование электронных розеток с таймером.

Розетка с таймером: автомат на охрану электричество

Пожарные любят говорить: «Если человеческая память окрепнет, работа пожарных сразу уменьшится». По статистике приведенные в действие и оставленные без присмотра потенциально легковоспламеняющиеся устройства являются такими же распространенными источниками возгорания, как детские шалости с огнем или сигаретой, куренные в нетрезвом виде. Увы, человеку свойственно забывать о многом, поэтому эффект профилактической работы слабый. Есть ли другие средства в этом случае?

«Это будет сама розетка, отключенная от подключенного устройства по прошествии заданного периода времени!» Розетка с таймером? А собственно, а почему бы и нет? Многие изобретения начинались именно так — с желанием облегчить жизнь человека, поддержать его в повседневных делах.

Не раньше Сказано, чем сделано, потому что великий двигатель коммерции («спрос рождает предложение») нельзя отменить. Установить таймер для розетки было лишь делом техники. А теперь еще о них.

Сегодня выпущена розетка с таймером двух типов: снабженная механическими таймерами и простая управляемая микропроцессором. Во-первых, конечно, дешевле, обеспечивают точность установки до 15 минут и больше всего напоминают таймеры, уже знакомые с рядом бытовой техники.Достаточно повернуть ключ на нужный угол и щелкнуть / нажать шариковой ручкой или отверткой определенные сегменты. Нажатый сегмент означает, что прибор включается, нажатый — выключен.

Розетка с таймером, управляемая электроникой, дороже, но позволяет выполнять сложные действия: собственно, программировать себя на серию включения / выключения постоянно. Все операции отображаются на ЖК-экране.

Применений таких «умных» лампочек можно найти бесчисленное множество. И защита устройств на ее навыках не заканчивается.

Утром, холодным осенним днем, выходя на работу, вы можете убедиться, что к тому времени, когда вы вернетесь, ваша квартира отапливалась за счет автоматического включения обогревателя (вместо холостого хода в ваше отсутствие) и чайника. при условии, что вы просто кипяченая вода.

Если вы любитель аквариумов, то знаете, как важно включать и выключать освещение для рыб. Кто будет делать, если у вас на несколько дней отпуск. Розетка с таймером, рассчитана на неделю. Всего несколько минут простого программирования и аквариумная лампа будет включаться и выключаться строго в указанное время.

Точно так же будут активированы автоматические разбрызгиватели воды на определенный период времени, чтобы ваш газон всегда был в надлежащем состоянии.

Если розетка с таймером снабжена функцией RANDOM (случайное включение), она почти наверняка защитит ваш дом от других неприятностей, не менее серьезных, чем пожар. Не секрет, что многие вор, прежде чем «убрать» чужой дом, несколько дней внимательно за ним наблюдают. И если несколько дней вечером окна не горят ни одной лампочки — верный признак того, что хозяев нет в городе.Так что смело отправляйтесь «по делам». В программу входит, скажем, торшер через случайные промежутки времени, имитирующий ваше присутствие.

Помимо всех своих преимуществ, розетки оснащены таймерами, которые значительно снижают потребление энергии, а значит, быстро окупаются.

Автоматическое включение выключателя гнезда таймера наилучшего качества — Выгодные предложения на выключателе гнезда таймера автоматическое включение выключение с помощью гнезда глобального таймера автоматическое включение выключения продавцы

Отличные новости !!! Вы находитесь в нужном месте для автоматического выключения розетки таймера.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот автоматический выключатель с таймером должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что на AliExpress автоматически выключили розетку таймера.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автоматическом выключении розетки таймера и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести timer socket switch automatic on off по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Блок распределения питания NetPing IP

Необходимое оборудование

Для реализации розетки с недельным таймером необходимо иметь:

• устройство удаленного управления питанием NetPing 2 / PWR-220 v3 / ETH;
• оборудование, источником питания которого необходимо управлять и управлять, например, модем Dual-Up.Питание модема должно осуществляться через розетку 220 В блока распределения питания NetPing 2 / PWR-220 v3 / ETH;
• ПК с браузером для подключения к веб-интерфейсу устройства NetPing и его настройки.

Настройка сокета с недельным таймером

В этом примере мы собираемся настроить работу модема Dual-Up, который будет включен для обеспечения сеанса для обмена данными между клиентом и сервером. в определенные периоды времени два раза в день (08: 00-12: 00 и 16: 00-17: 00) три раза в неделю (понедельник, среда, пятница).Кроме того, мы настроим день исключения, когда модем будет отключен в среду 31 декабря.

Для настройки недельного расписания для NetPing 2 / PWR-220 v3 / ETH необходимо подключиться к веб-интерфейсу устройства и авторизоваться.

Перейдите на вкладку «РЕЛЕ», позволяющую контролировать исходящие каналы. (реле) питания устройства для каждого канала отдельно и настроить розетку на недельное расписание:

Предположим, что модем подключен к розетке 220В (канал 2).Следовательно, гнездо настраивается для реле 2 следующим образом:

1. Введите описание оборудования, которое подключено к реле 2;
2. Настройте параметр «Реле». Из выпадающего списка выберите режим работы «Расписание»;
3. Сохранить настроенные параметры.

Переходим в раздел «ГРАФИК 2» (как только модем запитан от второй розетки 220В), где настраивается расписание включения / выключения внешней нагрузки:

Создадим условие, когда модем будет работать дважды в день только по понедельникам, средам и пятницам.Первый раз — с 08:00 до 12:00, второй — с 16:00 до 17:00. Для этого необходимо соответствующим образом заполнить таблицу в области настроек «ЕЖЕНЕДЕЛЬНОЕ РАСПИСАНИЕ (ДЛЯ РЕЛЕ 2)» и сохранить настройки, нажав кнопку «Применить изменения»:

Установите флажок в столбце «Как предыдущий день» позволяет настроить расписание предыдущего дня на следующий день. Это сделано для ускорения процесса настройки расписания для каналов.

IP-блок распределения питания NetPing 2 / PWR-220 v3 / ETH имеет функцию настройки любого расписания работы устройств, например, на праздники или на необходимые дни.Конкретный график настраивается в области «ЗАМЕНА ПРАЗДНИКА»:

где:
Дата — дата праздника в формате дд.мм

Заменить — это расписание, которое будет использоваться на указанном Дата. Он выбирается из раскрывающегося списка (Пн, Вт, Среда, Чт, Пт, Сб, Вс, Aux1, Aux2, Aux3).

После настройки изменений необходимо сохранить конфигурацию, нажав кнопку «Применить изменения».

При описанной настройке NetPing 2 / PWR-220 v3 / ETH IP PDU будет управлять питанием модема по заданному расписанию.Состояние реле 2 на вкладке «РЕЛЕ» показывает это.

Рассмотрим подробнее реакцию устройства на заданное расписание в период с 15:59 до 17:00:

Состояние розетки 220В в разные периоды времени видно из рисунка. Т.е. перед включением питания модема (15:59) статус «Relay status» = 0. В период с 16:00 до 17:00 в розетку 220В подается питание и соответственно модем работает. Этому соответствует статус «RElay status» = 1.Когда 17:00, питание в розетке 220В отключено — и отображается статус «Relay status» = 0.

Также можно проверить работоспособность конфигурации настройки из журнала устройства, перейдя на вкладку «ЖУРНАЛ»:

Примечание: при настройке недельного расписания через веб-интерфейс количество включений / выключений ограничено четырьмя за 24 часа. При необходимости, если необходимо контролировать розетки 220 В более четырех раз за 24 часа, можно использовать протокол SNMP.Как это сделать? Необходимо написать сценарий Perl, который будет включать команду для включения и выключения сокетов путем отправки ловушки SNMP на устройство.

После этого настройте планировщик для выполнения сценария столько раз в течение 24 часов, сколько хотите.

Пример Perl-скрипта приведен ниже:

Таким образом, при использовании устройства для удаленного управления источником питания NetPing 2 / PWR-220 v3 / ETH мы получаем стабильную, гибкую и легко настраиваемую систему, которая может быстро справиться с поставленными задачами.

Тумблер ВКЛ / ВЫКЛ

В этом проекте описывается создание переключателя с «мягким касанием». Под «мягким касанием» мы подразумеваем, что вам нужно нажать один раз, чтобы включить устройство, и снова нажать, чтобы выключить устройство. Этот вид переключателя работает, защелкивая реле в состоянии ВКЛ одним нажатием кнопки, а еще одним нажатием защелки освобождаются. Он работает как триггерные состояния. Таким образом, вы можете управлять питанием устройства с помощью одной кнопки.

Схема построена на таймере 555, сконфигурированном таким образом, что он позволяет фиксировать одно состояние, и требуется действие для изменения состояния.Схема питается от + 5В, есть разъемы для подключения управляющего устройства. Вдохновение от этого проекта и схемы можно найти здесь: http://todbot.com/blog. Мы добавили реле на выходе, светодиодный индикатор, а также разъемы для питания, внешнюю кнопку и контакты реле.

Схема

Схему этой схемы можно увидеть выше. Схема переключает реле при нажатии кнопки S1. Работа этой схемы проста. Контакты 6 и 2 таймера 555 имеют половинное напряжение.Когда на выходном контакте 3 высокий уровень, конденсатор C1 заряжается, а когда его низкий уровень — разряжается. При нажатии кнопки на контактах 6 и 2 появляется напряжение конденсатора, а на выходном контакте 3 изменяется состояние, а также изменяется напряжение конденсатора. Поэтому, когда выходная мощность высока, конденсатор имеет + 5В. Когда мы нажимаем кнопку, вывод 3 становится низким, а конденсатор становится 0 В, когда мы снова нажимаем кнопку, выход снова становится высоким, поэтому у нас есть функция переключения. Когда на выходе высокий уровень, транзистор Т1 проводит ток и реле фиксируется, когда реле низкого уровня отпускается.Диод D1 используется для защиты транзистора от обратного напряжения, возникающего при срабатывании реле.

Недостатком этой схемы является то, что когда мы подключаем питание к цепи, срабатывает реле. Решение этой проблемы можно найти на втором справочном веб-сайте ниже.

Фото

Цепь находится в состоянии ВЫКЛ. При нажатии кнопки цепь переходит в состояние ВКЛ. Релейный переключатель на высокомощном светодиоде

PCB

Печатная плата тумблера ВКЛ / ВЫКЛ Если вы хотите получить печатную плату для сборки этого проекта, вы можете купить ее за 6 долларов, включая доставку по всему миру.В этом случае свяжитесь с нами через форму электронной почты.

Список литературы

Что такое сокет-таймер? (с рисунком)

Розеточный таймер — это интерфейсное устройство, которое обеспечивает синхронизированное переключение мощности при установке между электрической розеткой и вилкой продукта с электрическим питанием. Эти устройства имеют встроенные таймеры, которые пользователь может запрограммировать на включение и выключение питания в разное заранее установленное время. Эти таймеры имеют стандартную электрическую вилку на задней панели устройства, а также электрическую розетку и таймер — цифровой или аналоговый — на передней панели.Они предназначены для непосредственного включения в электрическую розетку в качестве саморегулирующегося переключателя между источником питания и электрическим устройством.

Таймер розетки можно использовать для включения и выключения света, когда семьи находятся вдали от дома.

Эти таймеры могут использоваться для включения ламп в разное время в течение вечера, выступая в качестве средства защиты от кражи, если в доме никого нет.Эти блоки переключения мощности также используются для включения электрических устройств по мере необходимости. Можно снизить потребление энергии за счет использования таймера розетки, а также сэкономить деньги.

Управление переключением мощности может использоваться для экономии затрат на электроэнергию.Например, в Соединенном Королевстве существует тариф на электроэнергию, известный как эконом-семь, который предусматривает значительные скидки на электроэнергию в период с полуночи до семи часов утра. Используя таймер розетки для управления включением электроприбора, можно использовать эти более низкие расходы на электроэнергию. Экономия энергопотребления также может быть достигнута за счет ограничения количества времени, в течение которого устройство находится в режиме ожидания или в режиме ожидания, но при этом потребляет небольшой электрический заряд.

Установка таймера розетки достигается с помощью цифровой или аналоговой панели управления, установленной на устройстве. Аналоговые системы имеют форму колеса, которое можно вращать, чтобы показывать точное текущее время. По внешнему краю колеса расположены несколько небольших зубцов, которые можно щелкнуть в поднятом положении, чтобы определить время, в течение которого прибор должен быть включен.

Эти зубцы обычно расположены на расстоянии, позволяющем устанавливать элементы управления с 15-минутными интервалами. Когда колесо подключено к основному источнику питания, колесо вращается с постоянной скоростью, проходя через четыре зубца в течение одного часа. Прохождение через выступающий зуб вызывает срабатывание переключателя цепи, который позволяет току проходить от фиксированной электрической розетки до соединения таймера розетки.Цифровые таймеры работают аналогично, но используют простой цифровой дисплей, позволяющий устанавливать текущее время, время начала и время окончания.

Отличия настенных розеток Wi-Fi серии TX

Несколько дней назад SONOFF выпустила настенные розетки Wi-Fi серии TX, включая T0, T1, T2 и T3.Эта серия может сбивать с толку и, возможно, немного расстраивать, потому что есть 31 новый разъем на выбор. Поскольку появляется так много розеток, пользователям будет сложнее принять решение о покупке. Представьте, что если вы ищете настенный выключатель SONOFF для нескольких групп и думаете, что T3 — это именно то, что нужно искать, в то же время, возможно, вы думаете, что T2 более прекрасен, мы действительно знаем вашу боль. Не пугайтесь количества розеток, различия между ними очевидны, если вы внимательно посмотрите.

Прежде чем описывать их различия, вам необходимо знать общую особенность: каждая из этих четырех моделей разделена на 1, 2 и 3 группы, что позволяет управлять более чем одним устройством.
Светодиодная подсветка на панели розетки устраняет необходимость в ночниках и помогает быстро найти место в ночное время. Идеально подходит для прихожих, лестниц, спален, кухонь, гаражей и т. Д.

Ниже для справки мы обозначим различия.

Модель T0:
Принятие 3 стандартов, включая ЕС, Великобританию и США.
Доступен в белом цвете.
Форма квадрата и прямоугольника.
ЕС и Великобритания без границы, стандарт США с рамкой.
Радиочастотный пульт дистанционного управления 433 МГц не поддерживается.

Модель T1:
Принятие 3 стандартов, включая ЕС, Великобританию и США (стандарт США равен стандарту T2 США).
Доступен в белом цвете.
Все формы в квадрате.
Все стандарты без рамки.
Поддерживается дистанционное управление RF 433 МГц.

Модель T2:
Принятие 3 стандартов, включая ЕС, Великобританию и США.
Доступен в белом цвете.
Форма квадрата и прямоугольника.
Все стандарты с каймой.
Поддерживается дистанционное управление RF 433 МГц.

Модель T3:
Принятие 3 стандартов, включая ЕС, Великобританию и США.
Доступен в черном цвете.
Форма квадрата и прямоугольника.
Все стандарты с каймой.
Поддерживается дистанционное управление RF 433 МГц.

Touch vs T0 (T0 — это обновленная версия Touch)
Touch ：
только 1-клавишный
соответствует стандартам ЕС и США.
T0:
доступен в 1/2/3 группы (добавьте 2 группы и 3 группы).
принимает 3 стандарта, включая США, ЕС и Великобританию (добавить стандарт Великобритании).

Новый T1 по сравнению со старым T1
Старый T1:
принимает 3 стандарта, включая США, ЕС и Великобританию.
1/2/3 группы доступны в стандартах США и Великобритании. 1/2 группы доступны в стандарте ЕС.
Новый T1:
Доступны 1/2/3 группы (добавьте 3 группы для стандарта ЕС).
