Розетка с заземлением: монтаж, подключение и проверка

Все электроприборы в квартире должны включаться в современные розетки. Это помогает обеспечить безопасность и предотвратить короткое замыкание и пожар. Розетка с заземлением может устанавливаться своими руками, если соблюдать советы.

Что такое заземление

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства). Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

к содержанию ↑

Цели заземления в доме

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку. При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий.

Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы. Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

к содержанию ↑

Особенности монтажа

Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.

Как провести заземление к розетке: варианты

В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:

1. Протянуть шину из жилья к распределительному щиту на лестничной площадке. Это делается медной проволокой.
2. Установить зануление, заменив им заземление. Под занулением понимают подключение контакта «земля» к контакту «ноль». Такой метод подключения может быть опасным.

Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.

к содержанию ↑

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

• у ноля — синий, сине-белый;
• у фазы — черный, красный или коричневый;
• у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

к содержанию ↑

Подключение проводов: специфика

В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.

Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.

к содержанию ↑

Место для розетки

Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.

Если для установления новой розетки придется повредить обои, стоит ставить ее у плинтуса для пускания по нему кабелей (подобное положение устройства будет неудобным). Для комнаты среднего размера достаточно 3–4 гнезд.

Розетки бывают наружными и внутренними. Первые выпирают над поверхностью стены, вторые «утапливаются» в стену полностью. Это следует учесть при выборе места их положения. Проще всего монтировать изделия на этапе ремонта — так можно избежать грязи, пыли, неудобств.

к содержанию ↑

Монтирование розетки

Установка розетки с заземлением со скрытой проводкой начинается с монтажа пластикового подрозетника, который следует приобрести отдельно. Также надо проверить сечение кабеля в стене и проводов в приобретенном изделии — они должны быть одинаковыми! Порядок монтажа устройства таков:

1. Обесточить квартиру путем выключения автомата или выкручивания пробок.
2. Отметить на стене место для подрозетника (стакана) карандашом.
3. Сделать нишу с нужными размерами перфоратором.
4. Замесить небольшое количество гипса (цемента, алебастра).
5. Зафиксировать пластиковый стакан в нише гипсом, закрепить проводку.
6. Через 20 минут закрутить крепежные болты на стакане.

Далее подготовить кабели — их требуется на 7–10 см разделить на отдельные жилки, концы на 0,5 см зачистить от изоляции. Современные розетки оснащены контактами со специальными зажимами, монтировать их несложно. Следует подключить каждый провод к соответствующему питающему проводу (согласно схеме).

После подключения розетки с заземлением следует ее рабочую часть прикрутить саморезами к установленному ранее стакану. Провода скрыть в стакане. В окончание работы прикручивают крышку. Если устройство будет расположено рядом с плинтусом, лучше сразу купить защитные заглушки — они защитят отверстия розетки от попадания воды во время мытья пола.

к содержанию ↑

Розетка открытой проводки

Если приходится заземлять розетку открытой проводки, нужно учитывать ее особенности. У изделий накладного типа внутренняя планка имеет отверстия для крепления. Для ровного расположения устройства надо снять крышку, сделать отметки для дюбелей и аккуратно высверлить дырки. В них вставить дюбели по 2,5 см и пробки на 5 мм.

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению.

После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

к содержанию ↑

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

1. Обесточить квартиру.
2. Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
3. Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
4. Проверить правильность работы заземления индикаторной отверткой.

к содержанию ↑

Заземление двойной розетки

Если двойная розетка предполагает применение одного общего подрозетника, то действия монтера по ее установке будут аналогичными. Заземляющий контакт, фаза и ноль подключаются по той же схеме, что и для одиночных розеток. Но когда двойную розетку делают из двух одинарных, порядок действий иной.

Разница в том, что блок розеток желательно скрепить между собой специальным шлейфом, а провода будут идти к следующей розетке от предыдущей. При нарушении работы провода в одном устройстве все последующие работать прекращают.

Чтобы не допустить этого, нужно проложить заземляющий кабель одним куском до самой крайней точки подключения. Напротив предыдущих розеток делают скрутки, а от них заземление будет направляться на соответствующие контакты.

к содержанию ↑

Отсутствие заземляющего провода

Случается, что в старом доме заземляющий кабель уже подведен к общему щитку, а в квартире он отсутствует. Единственный выход — прокладка кабеля в квартире, что придется совмещать с ремонтом. Внешняя проводка кабеля будет неудобной. Лучше в целях комфорта и собственной безопасности заменить всю проводку в квартире. Если же заземляющей шины в щитке не предусмотрено, придется объединяться с другими жильцами и писать заявление на проведение кабеля.

Розетка с заземлением: монтаж, подключение и проверка

виды, отличительные особенности и правила подключения

Содержание статьи:

Благодаря электричеству в домах есть свет, вода и отопление, люди имеют возможность пользоваться множеством бытовых приборов, которые значительно повышают качество жизни. Вместе с тем ток представляет огромную опасность, если возникает аварийная ситуация в процессе эксплуатации подключенной к цепи техники и оборудования. Устранить риск поражения разрядом электричества позволит грамотно установленная розетка с заземлением. Чтобы правильно и безопасно выполнить монтаж, не нужны профессиональные навыки и приспособления. Достаточно набора домашних инструментов и начальных знаний в области физики.

Что такое заземление

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+),  который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Отличительные особенности розетки с заземлением

Внешнее отличие розетки с заземлением

Чтобы не ошибиться при совершении покупки, нужно знать, как выглядит розетка с заземляющим контактом. По внешнему виду она практически не отличается от аналогов с фазой и нулем. Крышка изделия имеет белый, черный или коричневый цвет. Модуль может быть одинарный или двойной с разъемами для штекеров диаметром 3,6 мм.

Модули имеют такие технические характеристики:

• напряжение — 220-250 В;
• сила тока — 8 А, 16 А;
• мощность — 3,6 кВт, 7,2 кВт;
• крепление — внутреннее и наружное.

Некоторые модели оборудуются стабилизаторами с индикаторным дисплеем и устройством аварийного отключения.

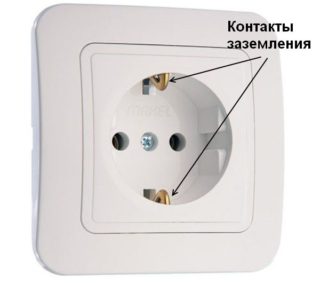

Внешнее отличие розеток с заземлением состоит в наличии по бокам гнезда металлических пружин, которые контактируют с клеммами штекера. Пружины выведены на находящийся посередине между фазой и нулем третий контакт, к которому присоединяется заземляющий кабель.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

• Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
• Наличие перемычки между нулевой и заземляющей линией.
• Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Как правильно выбрать розетку

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

• Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
• Мощность. Хороший вариант — двухгнездное устройство на 16 А.
• Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
• Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

• мультиметр;
• отвертка;
• стальные рейки;
• плоскогубцы;
• кусачки;
• нож;

Если нужно спрятать кабель в стену, необходима болгарка и перфоратор. Работать следует, стоя на диэлектрическом коврике.

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

1. Визуально проверить подключение третьего желто-зеленого провода.
2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

1. Наметить место крепления гнезда и кабеля.
2. Подвести провода.
3. Разобрать корпус устройства, ослабить болты.
4. Зачистить и подсоединить жилы к контактам.
5. Прикрутить основание к поверхности.
6. Собрать розетку, проверить прочность ее фиксации.

Открытую проводку можно спрятать в трубах, пластиковых каналах, пустить по струнам или изоляторам.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

1. Провести разметку.
2. Сделать штробы и отверстие для монтажной коробки.
3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
4. Проложить кабель, выведя его из отверстия на 15-20 см.
5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
6. Подключить жилы к контактам.
7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

• монтажная коробка;
• соответствие проводов и клемм;
• целостность линии к контуру;
• прочность крепления корпуса;
• надежность фиксации крышки.

Если в корпусе имеются дополнительные опции, они должны быть подключены к фазе.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Основные ошибки при изготовлении заземляющего контура

Наиболее распространенные ошибки при монтаже:

• отсутствие электродов, связывающих рамку с грунтом;
• использование чрезмерно малых изделий, неспособных принять ток утечки;
• применение болтовых и сварочных соединений, не обработанных краской или герметиком;
• прокладка медного кабеля недостаточного сечения.

Избежать ошибок можно, если предварительно ознакомиться с требованиями подключения электроустановок.

Нужно ли в квартире ставить розетки с заземлением ?

Наверх

• Рейтинги
• Обзоры
  • Смартфоны и планшеты
  • Компьютеры и ноутбуки
  • Комплектующие
  • Периферия
  • Фото и видео
  • Аксессуары
  • ТВ и аудио
  • Техника для дома
  • Программы и приложения
• Новости
• Советы
  • Покупка
  • Эксплуатация
  • Ремонт
• Подборки
  • Смартфоны и планшеты
  • Компьютеры
  • Аксессуары
  • ТВ и аудио
  • Фото и видео
  • Программы и приложения
  • Техника для дома

Розетка с заземлением

Подключение розетки с заземлением является обязательным условием безопасной эксплуатации мощных потребителей электроэнергии. На сегодняшний день такие устройства входят в состав любой домашней электропроводки и могут быть установлены самостоятельно. Именно поэтому при проведении ремонта в квартире важно знать, как подключить розетку с заземлением.

Особенности конструкции

Розетка с заземляющим контактом представляет собой устройство, которое предназначено для штепсельного подключения потребителя электроэнергии к сети. При этом одновременно осуществляется соединение корпуса электроустановки с контуром заземления. Такой дополнительной функцией и обусловлена главная особенность конструкции розеток этого типа – наличие заземляющих контактов.

Необходимо отметить, что в различных странах используются разные конструкции данных электроизделий. В нашей стране наиболее распространенным является тип F, предусматривающий наличие специальных металлических скоб, расположенных в нижней и верхней части углубления, в которое вставляется вилка электроприбора.

Эти контакты размещаются таким образом, чтобы обеспечить их замыкание прежде силовых цепей. Такая конструкция позволяет достичь максимального уровня электробезопасности даже в случае пробоя изоляции на корпус. Актуально использовать эти виды разъёмов во влажных помещениях и вблизи непосредственного контакта с водой, например, в ванной комнате, туалете и кухне.

Излишне говорить, что розетки без заземления не способны обеспечить приемлемую защиту от поражения электрическим током.

Принцип действия защитного заземления

Чтобы правильно понять назначение и принцип действия розетки с заземлением следует подробнее рассмотреть схему ее схему подключения.

Установка розеток с заземлением позволяет обеспечить соединение металлического корпуса электроустановки с заземляющим контуром. В нормальных условиях эксплуатации такое соединение никак не влияет на работу элементов электрической сети, ее эксплуатационные характеристики остаются такими же, как и при использовании розетки без заземления. Однако при повреждении изоляции заземление позволяет обеспечить отсутствие высокого потенциала на корпусе относительно земли. Также оно предотвращает накопление статического электричества. Достигается это благодаря наличию проводной связи с низким активным сопротивлением между металлическими деталями корпуса и землей. В этом случае при касании человека к заземленной электроустановке поражения электрическим током не произойдет, поскольку сопротивление кожи во много раз выше, чем сопротивление контура заземления.

Недостатки залемляющего контура

Несмотря на очевидные преимущества, которыми обладает розетка с заземлением, все же ее применение имеет определенные недостатки:

1. Отсутствие контроля состояния изоляции и автоматического отключения питания в случае нарушения ее целостности. Этот недостаток в полной мере относится к электрическим сетям, использующим розетки без заземления.
2. Протекание дифференциального тока (тока утечки) приводит к постепенному разрушению изоляции в точке ее повреждения. При использовании розетки без заземления, ни о каком токе утечки речь, как правило, не идет. Высокий потенциал сразу оказывается на корпусе.
3. Дифференциальный ток способен привести к нагреву мест соединения заземляющих проводов и, как следствие, к повышению их сопротивления и даже возникновению пожаров.
4. Относительно высокая цена. Единственное качество, в котором розетки без заземления оказываются в более выигрышном положении. Впрочем, разница в цене незначительная.

Все эти недостатки ясно свидетельствуют о том, что помимо розеток с заземляющими контактами в электропроводке современных квартир должны использоваться устройства, позволяющие обеспечить дополнительную безопасность потребителей. К таким устройствам относятся УЗО и дифференциальные автоматы, позволяющие мгновенно отключить участок электрической цепи, в котором ток утечки превышает допустимые значения.

Правила подключения

В настоящее время при строительстве жилья повсеместно применяется схема электрической проводки, предусматривающая использование трехпроводной электрической сети. Такая сеть использует помимо фазного и нулевого, еще и заземляющий провод.

Распространенной ошибкой, допускаемой при установке розеток с заземлением, является присоединение заземляющего контакта к нулевой клемме розетки.

Зануление является одним из технических средств обеспечения электробезопасности, принцип его работы состоит в том, чтобы при замыкании фазного провода на корпус обеспечить срабатывание автоматических выключателей. Однако в случае обрыва нулевого провода или ошибочной перемены мест фазы и нуля в распределительной коробке может возникнуть ситуация, когда на корпусе электроустановки окажется фазное напряжение.

Если для монтажа электропроводки в квартире был использован двухжильный провод и розетки без заземления, то для обеспечения безопасности, необходимо к каждой из них подвести заземляющий проводник или полностью перделать проводку на трехпроводную.

Поскольку это задание в большинстве случаев связано с масштабными ремонтными работами и часто невыполнимо, то целесообразно использовать заземление только для наиболее мощных потребителей, таких как электрические плиты, стиральные и посудомоечные машины, бойлеры, системы тёплого пола и т. д.

Все эти устройства нельзя подключать через розетки без заземления, они требуют прокладки отдельных линий, подключаемых напрямую к электрическому щитку. В многоквартирных домах заземляющий провод, как правило, присоединяется к корпусу распределительного щитка.

Наружная розетка с заземлением устанавливается так же, как и розетка без заземления. Главным отличием является то, что один из проводников трехпроводной линии (который окрашен в зеленый цвет с желтой полосой) подсоединяется к заземляющему контакту.

Менять местами зелёный и синий провод категорически запрещено, так же как и дублировать подключение синего провода к земле.

Для контроля работы устройства можно использовать обыкновенный электрический тестер, который должен показывать напряжение 220 В между заземляющим и фазным проводниками. При замыкании этих проводников между собой должно сразу же сработать УЗО.

Таким образом, четко представляя себе, как подключить розетку с заземлением, вполне возможно самостоятельно установить эти важнейшие элементы домашней электрической проводки.

Делать розетки с заземлением или без?

Розетка с заземлением — гарантия безопасности вашего дома.

Розетки не самые часто покупаемым нами вещам. Но при этом — обосновываются в нашем доме надолго. Незаметные на первый взгляд, они важны для обеспечения комфорта и безопасности нашей повседневной жизни. Иными словами, кроме предоставления удобной возможности подключения электроприборов, розетки помогают минимизировать вероятность удара током. С этой целью в домах и квартирах делают систему заземления, для которой и покупаются соответствующие розетки.


Что же такое заземление?

Простыми словами – это специально сделанное, отдельное соединение заземляющего устройства с точкой сети или электрооборудованием, предназначенное для предотвращения поражения человеком током.


Что может случиться при отсутствии в доме заземления?

Все мы знаем, что электрический ток возникает между точками, имеющими разную величину заряда, соединенными между собой. В розетке, в одном гнезде которой напряжение 220. В, а другом 0. В, ток начинает течь при включении в нее электроприбора.


И вот теперь представьте, что, например, в вашей стиральной машине где — то на внутреннем проводе повредилась изоляция. Скорее всего, этот провод обязательно коснется рядом находящихся металлических частей машинки. И тогда весь прибор мгновенно окажется под напряжением. Человек, который сам по себе является от природы отличный проводник, получит очень ощутимый удар током.


А в случае наличия заземления – весь ток, сформировавшийся на корпусе машины, через розетку уйдет в землю.
Кроме того, если мы будем постоянно использовать для металлических электроприборов розетки без заземления, то возникает риск накопления в приборе статического напряжения, что тоже приведет к удару током.



Следует запомнить, что розетка с заземлением на внутренней части корпуса имеет специальные металлические усики, расположенные друг напротив друга, предназначенные для подключения к системе заземления. Соответственно, на вилке по бокам расположены металлические пластинки, которые соприкасаясь с усиками обеспечивают заземление.



Так какую же розетку выбрать?

Если в вашем доме или квартире уже есть система заземления – то выбор очевиден.


Однако такие розетки можно устанавливать и там, где нет соответствующей системы. Как ни странно, но, например, розетка Легранд Валена с заземлением стоит меньше, чем розетка без заземления. Поэтому ее стоит купить хотя бы в целях экономии.


Но лучше всего все — таки обеспечить свой дом или квартиру системой заземления, тем более что в нашей жизни электроприборов становится все больше и больше.



Большой выбор розеток с заземлением и без на этой странице.

варианты соединения, если нет провода земли, куда нужно подключать «ноль» в старых розетках

Рассмотрены вопросы использования заземления в электрической цепи, правила оборудования заземления, подключения розетки, возможные ошибки.

Заземляющий контур или как заземлить розетку по правилам

Обеспечение электробезопасности гарант сохранения здоровья и жизни пользователя.

В некоторых помещениях или при прокладке дополнительной линии заземляющий контур отсутствует, что не позволяет заземлить подключаемое вновь оборудование.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

• тело человека – не менее 1000 Ом;
• заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Как сделать заземление своими руками

При установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.

В домах, построенных после 2003 года, согласно с нормами прокладывают 5-ти жильный основной кабель, где провод заземления предусмотрен.

В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

• L – фазный провод;
• N – нулевой элемент;
• PE – защитный проводник.

В старой розетке

Понятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.

При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода “земли”

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

• установку заземлителя;
• прокладку соединительного провода.

При размещении заземлителя учитывают ряд условий:

1. Стальной элемент располагается в земле не ближе 1 м к поверхности (в зависимости от грунта).
2. В качестве заземлителя допускается использовать естественные проводники – арматура бетонных конструкций, оплетка кабелей.
3. Заземляющий провод должен быть в надежной оболочке сечением, не менее показателя для фазного провода. Исполнение оплетки – желто-зеленый цвет.

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

При прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:

• для фазного провода;
• для нулевого проводника;
• для заземляющего провода.

Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

1. Обнаружение пятижильного стояка и шины.
2. Определение фазного и нулевого провода.
3. Отключение электропитания.
4. Крепление фазного, нулевого и заземляющего провода.
5. Фиксация розетки в гнезде.

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

• использования провода зануления;
• заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Полезное видео

Какие розетки выбрать — розетки с заземлением или розетки без заземления?

Если в помещении нет заземления, то в нем устанавливают розетки без заземления. Обычно это старые жилые дома или офисы, где не проводилось капитального ремонта и замены электропроводки. В таких помещениях нет смысла устанавливать розетки с заземлением, потому что заземляющий контакт розетки будет просто не к чему подключить.

Если здание современное и в нем предусмотрено заземление, то обычно в нем устанавливаются розетки с заземлением. Визуально один вид розеток легко отличить от другого по наличию заземляющего контакта.

Случается, что владелец помещения просто не понимает, что такое заземление и зачем оно нужно. Он может им просто пренебречь, немного сэкономить и установить розетки без заземления в дом с современной электропроводкой с заземлением.

Рассмотрим, почему это опасно?

В наших квартирах множество электроприборов. При нормальной работе прибора напряжения на корпусе нет. Жильцы квартиры привыкли, что до электроприбора в процессе работы можно безбоязненно дотрагиваться. В случае поломки электроприбора, включенного в сеть, на его корпусе может возникнуть напряжение, дотрагиваться до него опасно для жизни. Визуально наличие напряжения на корпусе прибора определить не возможно, если только он не нагрелся до такой степени, что начал плавиться, дымить и пахнуть.

Представим себе ситуацию, что электроприбор сломался, и на его корпусе появилось напряжение.

Если в жилом помещении нет заземления, то при касании к корпусу сломанного электрического прибора (утюга, пылесоса или стиральной машины) весь ток пройдет через тело человека, и это может быть смертельно опасным. Для здоровья человека опасен ток в несколько десятков миллиампер.

Если в жилом помещении есть заземление, то ситуация будет другой. Сопротивление тела человека гораздо выше, чем сопротивление проводников в цепи заземления. Большая часть тока при поломке электрического прибора уйдет именно в цепь заземления. Даже если человеку не повезет коснуться до электрического прибора в момент его поломки, и корпус прибора будет под напряжением, то все равно он получит гораздо более слабый удар электрическим током, чем мог бы получить при отсутствии заземления.

Подключение розеток должно проводится квалифицированным специалистом! Если к клеммам заземления розетки в процессе их установки не был подсоединен провод заземления, то установка розетки с заземлением не дает никаких преимуществ по сравнению с розеткой без заземления.

Напоминаем, что заземление – это мера, повышающая безопасность и необходимая для защиты от удара электрическим током, и если оно предусмотрено, то не стоит им пренебрегать, даже если в вашем электрическом щите установлены все необходимые и самые современные аппараты защиты (автоматические выключатели, УЗО и др.).

В целях повышения электробезопасности в домах с современной электропроводкой необходимо устанавливать электрические розетки с заземлением. Для повышения безопасности группы розеток в квартирном электрощите должны быть также защищены качественным устройством защитного отключения (УЗО).

USB-разъем с одной шайбой с металлической рамкой Настенный переходник европейского стандарта 5v 2A с заземлением Алюминиевая металлическая панель | |

Нажмите новый элемент:

USB-разъем, одна группа, с металлическим каркасом, настенный адаптер европейского стандарта, 5v, 2A, выход с заземлением, алюминиевая металлическая панель

Описание:

100% новый дизайн и высокое качество

Наши розетки с USB используются для питания мобильных телефонов, цифровых продуктов или другого электрического оборудования.

Что касается специальной настенной розетки, то на корпусе есть двойной USB-интерфейс и двухконтактная розетка.

Он может удовлетворить потребности в зарядке различных устройств, таких как iPad и планшетный ПК.

Этот продукт должен быть установлен профессиональным электриком.

Он повсеместно используется во многих местах, таких как отели, рестораны, дома, общественные места, для удобства клиентов при зарядке цифровых продуктов.

Спецификация:

Материал корпуса: АБС-пластик

Выход USB: всего 5 В, 2 А.
Номинальное напряжение (я): 250 В переменного тока / 50 Гц
Номинальный ток: 16 А
Обеспечение заземления: С заземляющим контактом
Степень защиты от поражения электрическим током: С повышенной защитой
Тип клемм: Винтовые
Наличие заслонки: С
Количество полюсов: 2P + E

Спецификация штекера: EU
Размеры: 84 мм x 84 мм x 48,6 мм

В коплект входит:

1 х настенная розетка с USB

Примечание: возможны отклонения в 1-3 см от фактического размера из-за ручного измерения! Спасибо !

Реальный цвет может немного отличаться от изображения из-за разрешения экрана компьютера, яркости, контрастности и т. Д.

.Розетка заземления

— суперскидки на розетка заземления на AliExpress

Отличные новости! Вы находитесь в правильном месте для розетки заземления. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя заземляющая розетка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили заземление на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в розетке с заземлением и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести гнездо заземления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

USB-розетка с одной розеткой, заземление USB из натурального дерева, настенный адаптер европейского стандарта, 5 В, 2 А, выход с разъемом USB | |

Нажмите новый элемент:

USB-розетка с одной розеткой, заземление USB из натурального дерева, европейский стандарт, настенный адаптер, 5 В, 2 А, выход с разъемом USB

Описание:

100% новый дизайн и высокое качество

Наши розетки с USB используются для питания мобильных телефонов, цифровых продуктов или другого электрического оборудования.

Что касается специальной настенной розетки, то на корпусе есть двойной USB-интерфейс и двухконтактная розетка.

Он может удовлетворить потребности в зарядке различных устройств, таких как iPad и планшетный ПК.

Этот продукт должен быть установлен профессиональным электриком.

Он повсеместно используется во многих местах, таких как отели, рестораны, дома, общественные места, для удобства клиентов при зарядке цифровых продуктов.

Спецификация:

Материал корпуса: АБС-пластик

Выход USB: всего 5 В, 2 А.
Номинальное напряжение (я): 250 В переменного тока / 50 Гц
Номинальный ток: 16 A
Обеспечение заземления: С заземляющим контактом
Степень защиты от поражения электрическим током: С повышенной защитой
Тип клемм: Винтовые
Наличие заслонки: С
Количество полюсов: 2P + E

Спецификация штекера: EU
Размеры: 84 мм x 84 мм x 48,6 мм

В коплект входит:

1 х настенная розетка с USB

Примечание: возможны отклонения в 1-3 см от фактического размера из-за ручного измерения! Спасибо !

Реальный цвет может немного отличаться от изображения из-за разрешения экрана компьютера, яркости, контрастности и т. Д.

.

Купить розетку заземления онлайн — Купить розетку заземления со скидкой на AliExpress

Отличные новости! Вы находитесь в правильном месте для розетки заземления. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя заземляющая розетка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили заземление на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в розетке с заземлением и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести гнездо заземления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.
