Схемы подключения розетки фаркопа легкового прицепа. Распиновка разъемов на 7 и 13 контактов.

Схемы подключения прицепа к бортовой сети автомобиля стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.



Типы соединительных разъемов



Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.



Распиновка 7-контактной розетки легкового прицепа (европейский тип)






№

Код

Наименование

Цвет провода

1

L

Левый указатель поворота

Желтый

2

54G

Противотуманные фонари*

Синий

3

31

Масса/Земля (-)

Белый

4

R

Правый указатель поворота

Зеленый

5

58R

Правый габарит и подсветка номера

Коричневый

6

54

Стоп-сигналы

Красный

7

58L

Левый габарит

Черный



*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.

Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.





Распиновка 13-контактной розетки легкового прицепа (европейский тип)




№

Код

Наименование

Цвет провода

1



Указатель левого поворота

Желтый

2



Противотуманные фонари

Синий

3



Масса/Земля (-) для контактов 1,2, 4-8

Белый

4



Указатель правого поворота

Зеленый

5



Правый габарит и подсветка номера

Коричневый

6



Стоп-сигналы

Красный

7



Левый габарит

Черный

8



Фонарь заднего хода

Розовый

9



+12В (постоянный)

Оранжевый

10



+12В (при включенном зажигании)

Серый

11



Масса/Земля (-) для контакта 10

Бело-черный

12



Резерв (спарен с контактом 3)

Бело-синий

13



Масса/Земля (-) для контакта 9

Бело-красный



Рекомендованное сечение для проводов 1,2, 4-8, 12 – 1,5 мм2. Для проводов 3, 9-11,13 – 2,5 мм2.

Розетки и выключатели, схемы подключения и установка розеток

92

Уже трудно найти жилье, где бросается в глаза разложенный по полу телевизионный кабель. Все потому что современный телевизоры получают сигнал через tv розетку. От качества сигнала зависит качество изображения на экране телевизора. Как правильно подключить телевизионный кабель к розетке, чтобы минимизировать помехи …

294

Диммеры широко используются в современном освещении. Данные устройства позволяют регулировать уровень освещения, создавая приятную атмосферу в доме. Подключение диммера не составляет особого труда, но иногда вызывает трудности у новичков. В статье рассмотрим несколько схема подключения регуляторов …

380

Думаю, многие из вас даже не задумывались о таком вопросе, куда должна смотреть клавиша выключателя освещения? Ведь сам выключатель можно установить двумя способами: включение будет вверх или вниз. Как правильно должен включаться свет и есть ли разница как управлять освещением. Основное правило электриков включение …

497

Всем известно, что освещение управляется с помощью выключателей. При подключении выключателя необходимо соблюдать определенную последовательность. Выключатель должен размыкать фазу. Это правильная схема подключения, которая упоминается в 7-м издании ПУЭ. В чем опасность, если выключатель размыкает ноль …

165

У Вас бывали ситуации, когда после работы заходишь в квартиру нажимаешь клавишу выключателя, но свет не загорается. Причем по всем признакам напряжение в доме присутствует. Причин может быть несколько, одна из них неисправность выключателя. Чтобы устранить поломку нужно знать как правильно разобрать выключатель освещения …

389

Для правильного подключения электрической вилки необходимо знать, куда подключать фазный и нулевой провод. Если вилка имеет два контакта (без заземления) расположение фазы и нуля не имеет значения. В данной статье рассмотрим, как правильно разобрать и подключить электровилку, чтобы она долго служила и не повреждалась …

636

Со времен СССР мы привыкли, что уровень напряжение в домашней сети составляет 220 Вольт. Сегодня в паспортных характеристиках современных электроприборов можно увидеть норму напряжения 220 – 240 Вольт. Если замерить мультиметром напряжение в розетке можно увидеть цифры от 210 до 240 Вольт. Какая норма должна быть …

124

Если вы столкнулись с проблемой неисправности розетки необходимо разобраться с причиной. Проблема может быть локальной, когда не работает одна розетка или глобальной когда перестают работать розетки во всей квартире или нескольких комнатах. В первую очередь следует определиться приходит ли напряжение …

396

Надежная электропроводка залог безопасности. Для подключения розеток используют кабели с монолитной жилой. Каким должно быть сечение кабеля для подключения розеток в обычных комнатах и там где сосредоточена мощная техника, например кухня. На что следует обратить внимание при расчете мощности …

398

Удлинители и переноски есть в каждом доме. Их использование не только предоставляет массу неудобств, но и портит интерьер. Чтобы забыть об удлинителях, необходимо рассчитать количество розеток для всей квартиры и их место расположения. Наибольшее количество точек для подключения бытовой техники сосредоточено на …

380

Когда пропадает освещение, мы первым делом грешим на перегорание лампы. Но одной из причин отсутствие освещения может быть неисправность самого выключателя. Как понять что проблема в нем? Его нужно проверить на работоспособность. Сделать это можно несколькими способами. Наиболее простой с использованием отвертки …

690

Все бытовые розетки рассчитаны на напряжение 220 Вольт и силу тока 16 Ампер. Эти параметры соответствуют средней мощности электроприбора включаемого в розетку. Но почему в розетке именно переменный ток, а не постоянный, для некоторых пользователей это загадка. В данной статье попробуем разобраться с этим …

1582

Этап чистового монтажа начинается с установки выключателей и розеток. При подключении розетки многие сталкиваются с дилеммой, куда же подключить фазный провод на правую клемму или на левую. В данной статье мы постараемся разъяснить правильное подключение фазы и есть ли разница в этом вопросе …

635

Покупая ту или иную технику, мы часто сталкиваемся с проблемой ее подключения к сети. Одно дело если мы покупаем переносной предмет, который можно подключить к любой свободной розетке. Дорогие читатели сайте «Электрик в доме» в данной статье мы обсудим установку и подключение розетки для стиральной машинки …

238

При скрытом монтаже электропроводки все розетки и выключатели устанавливаются в подрозетники. Для установки рекомендуется выбирать как можно глубже коробки, так в ней можно оставить больший запас кабеля для подключения розетки. Сам процесс установка розетки в подрозетник не требует каких то …

980

Трудно сегодня представить квартиру или дом без современного телевизора. В отличие от кинескопных собратьев современные модели могут быть толщиной не более 5 см. В связи с этим появилась возможность из размещения не только на подставке или тумбе, но и закрепить на стене или в нише …

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения прицепа распиновка розетки фаркопа:

№ контакта

Код

Цвет проводов МЗСА

Цвет проводов ГОСТ 9200-76 стр. 10 (11)

Сигнал

Сечение провода

1

L

Желтый

Желтый

Левый поворотник

1,5 мм2

2

54G

Голубой

Голубой

Опция, в России выводят противотуманный фонарь

1,5 мм2

3

31

Белый

Белый

Земля (-)

2,5 мм2

4

R

Зеленый

Зеленый

Правый поворотник

1,5 мм2

5

58R

(Нет провода)

Коричневый

Правый габарит и подсветка номера (иногда задний ход)

1,5 мм2

6

54

Коричневый

Красный

Стоп-сигналы

1,5 мм2

7

58L

Черный

Черный

Левый габарит

1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схемы подключений розеток и кнопок управления



Содержание схем подключений размещенных в этой статье:

  1. Розетка без заземления;
  2. Розетка с заземлением;
  3. Кнопка таймера с подсветкой;
  4. Кнопка управления жалюзи;
  5. Кнопка звонка;
  6. Кнопка звонка с подсветкой 12 Вольт;
  7. Кнопка звонка с подсветкой 220 Вольт;
  8. Кнопка автоматического открывания двери.

Розетка без заземления



Схема подключения простой бытовой розетки на 220 вольт. К розеточным клеммам подключаются два питающих провода. Один фазный провод (L),второй рабочий нулевой провод (L).Нет никакой разницы кокой провод, к какой клемме подключать.

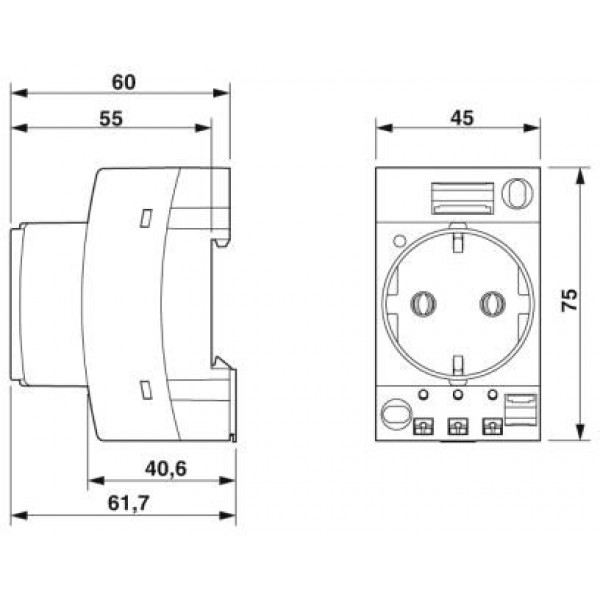

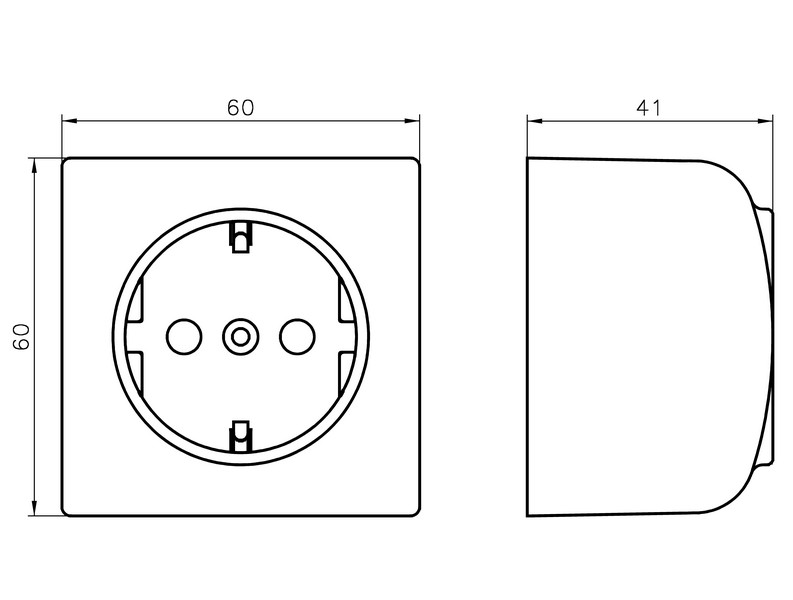

Розетка с заземлением

Схема подключения розетки с заземлением. Заземление это защитный проводник, к которому подключаются все токопроводящие корпуса оборудования и приборов. На схеме защитный проводник обозначается (PE).Для подключения защитного проводника в розетке есть специальный контакт. Цвет провода для использования в качестве защитного проводника желто- зеленый.

Кнопка таймера с подсветкой

Таймер это устройство, подключаемое в электросеть для автоматического включения освещения в заданное время. Время включения устанавливается на таймере.

Работает эта схема следующим образом. Вы включаете выключатель, но контакты таймера разомкнуты, и свет не загорается. В нужное время таймер замыкает контакты и свет загорается.

Кнопка управления жалюзи

Кнопка управления жалюзи это двухконтактный прерыватель, который одновременно соеденияет/размыкает фазный и нулевой рабочий проводники, идущие от электропитания до двигателя управляющего движением жалюзи.

Кнопка звонка



Кнопка звонка кратковременно соединяет фазный (L) провод питания звонка и звонок звонит. Важно разрывать фазный проводник, а не нулевой.

Кнопка звонка с подсветкой 12 Вольт

Это специальная кнопка для управления звонком расчитаным для работы от 12 Вольт. Подключение осуществляется через понижающий трансформатор 220/12 Вольт. Кнопка разрывает фазный провод, идущий от электропитания к звонку.

В кнопке находится светодиодная подсветка. Светодиод подключается к фазному и нулевому проводам, идущим от электропитания. Светодиод горит, когда кнопка разъеденена. Когда кнопка замыкается, звонок звонит, светодиод гаснет.

Кнопка звонка с подсветкой 220 Вольт

То же, что и кнопка звонка с подсветкой на 12 Вольт, только без понижающего трансформатора.

Кнопка автоматического открывания двери

Кнопка автоматического открывания двери замыкает и размыкает фазный проводник, питающий реле, которое управляет движением язычка замка. При замыкании кнопки реле срабатывает, язычок замка задвигается, и дверь можно открывать. При размыкании кнопки, язычок замка выдвигается на место и дверь можно закрывать.

На этом схемы подключений розеток и кнопок управления все!

©Elesant.ru

Читайте другие статьи раздела Электросхемы подключений

Схема подключения разъема прицепа, распиновка розетки фаркопа

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
Розетка фаркопа Вилка прицепа


Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

№
контакта		 Код Цвет провода по ГОСТ 9200-76 Цвет некоторых прицепов (Украина) Назначение
1 L Желтый Зеленый Поворотник левый
2 54G Синий Красно-белый Противотуманные огни
3 31 Белый Черный Минус (заземление)
4 R Зеленый Желтый Поворотник правый
5 58R Коричневый Розово-красный Правый габарит
6 54 Красный Бело-голубой Стоп-сигналы
7 58L Черный Черно-голубой Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа
Розетка фаркопа Вилка прицепа




Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта Цвет провода Назначение
1 Желтый Поворотник левый и аварийка
2 Синий Противотуманки
3 Белый Заземление (минус) для клемм 1-8
4 Зеленый Поворотник правый
5 Коричневый Габарит правый
6 Красный Стоп-сигнал
7 Черный Габарит левый
8 Розовый Задний ход
9 Оранжевый Питание 12 В (35А) напрямую от аккумулятора
10 Серый Питание 12В (35А) при включенном зажигании
11 Черно-белый Заземление для № 10
12 Бело-синий Запасное гнездо (резерв)
13 Красно-белый Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Подключение интернет розетки и обжим коннектора RJ-45

Для подсоединения компьютера к интернету используют провод, который называется витая пара. Чтобы его подключить, нужно предварительно подготовить концы кабеля. Точнее — поставить на них специальные коннекторы, которые уже можно подсоединить в компьютер или роутер.

Иногда требуется развести провода интернета по дому или офису. В этом случае на конце витой пары ставят специальные розетки. В рамках данной статьи будут рассмотрены способы установки интернет розеток, а также основные правила обжима коннектора RJ-45 и подключения витой пары.

Обжим коннектора RJ-45

Второе его название: патч-корд. Это небольшой пластиковый коннектор прозрачного цвета, который является подобием «вилки» для гнезд сетевых карт, роутеров, свитчей и прочих коммуникационных устройств.

В зависимости от того, к чему будет подключен кабель, различают два типа коммутации:

  1. Прямая. Для коммутации сетевой карты компьютера с роутером/свитчем.
  2. Перекрестная. Для коммутации двух компьютеров напрямую, а также свитчей, роутеров или хабов.

Для использования конкретного типа коммутации, провод обжимают с двух сторон. Сам кабель состоит из нескольких цветовых жил, которые заводят в патч-корд в определенном порядке. Этот порядок и определяет функциональную нагрузку кабеля.

ВАЖНО: Обычно провод в квартиру заводит компания-провайдер. В этом случае не всегда возможно посмотреть, как он обжат в коммутационной коробке. Если вы решили поставить коннектор RJ-45 самостоятельно, стоит предварительно узнать у тех. поддержки компании, как изначально был обжат кабель в распределительной коробке.

Схема подключения интернет кабеля по цветам

Итак, витая пара состоит из 8 жил проводов. Каждая жила находится в изоляции определенного цвета. Перечислим все цвета:

  • Коричневый.
  • Синий.
  • Зеленый.
  • Оранжевый.
  • Коричнево-белый.
  • Сине-белый.
  • Зелено-белый.
  • Оранжево-белый.

Теперь перейдем к самому коннектору RJ-45. В патч-корде также присутствуют 8 контактов (пинов), к которым подводят жилы витой пары. В зависимости от того, в какой последовательности заведены жилы, меняется функционал провода. Очередность установки жил в коннектор также называется «распиновкой».

Если взглянуть на коннектор снизу так, чтобы защелка фиксатор смотрела в пол, а медные контакты — на человека, получится, что контакты будут располагаться в порядке от 1-го до 8-го справа-налево. Важно не перепутать порядок!

Исходя из этого, схема подключения по цветам выглядит следующим образом:

Прямая:

  • Оранжево-белый.
  • Оранжевый.
  • Зелено-белый.
  • Синий.
  • Сине-белый.
  • Зеленый.
  • Коричнево-белый.
  • Коричневый.

Оба конца коннектора обжимаются по данной схеме.

Обратная (для перекрестного соединения). Один конец витой пары обжимается как при прямой схеме. Второй подсоединяется в следующе последовательности:

  • Зелено-белый.
  • Зеленый.
  • Оранжево-белый.
  • Коричнево-белый.
  • Коричневый.
  • Оранжевый.
  • Синий.
  • Сине-белый.

Чтобы скоммутировать провод, желательно иметь под рукой специальный инструмент, а также обладать минимальными навыками разводки проводов.

ИНФОРМАЦИЯ: Если в квартире или офисе находится сразу много проводов витой пары, причем все они скоммутированны разными способами, стоит разметить провода с обратной коммутацией. Это облегчит работу с кабелями в будущем.

Обжим витой пары в коннекторе

Для обжатия витой пары потребуется:

  1. Два коннектора RJ-45.
  2. Специальные обжимные ножницы — кримпер.

Рассмотрим пошаговый алгоритм обжимки провода:

  • Один конец витой пары зачищают от внешней изоляции при помощи кримпера. Для этого его вставляют в круглое отверстие ножниц, примерно на 1-5 см и снимают внешний резиновый слой провода. Данное действие схоже со снятием изоляции с электропроводки.
  • Расплетаем и выставляем жилы согласно коммутационной схеме. Выравниваем жилы по длине. Важно, чтобы каждый проводок был одного размера. После чего аккуратно вставляем жилы в 8 микроотверстий на кримпере и снимаем изоляцию с них.
  • Вставляем оголенные жилы согласно цветовой схеме в патч-корд. При этом не забываем про распиновку коннектора. Еще раз проверяем, чтобы каждая жила зашла в свой контакт. Важно чтобы на один пин не заходило несколько жил!
  • Аккуратно устанавливаем коннектор в прямоугольное отверстие кримпера и сжимаем рукояти ножниц.
  • Достаем обжатый провод.

Это правильный способ обжима кабеля. Однако существуют и кустарные методы установки коннектора.

Как обжать витую пару без кримпера

Не в каждом доме есть обжимные ножницы. Это, скорее, профессиональный инструмент, который не находит своего приспособления в обыденной жизни. Чаще всего их кримпер находится под рукой, поэтому приходится работать с тем, что есть в доме.

Итак, для домашнего монтажа коннектора RJ-45 нам понадобится:

  1. Острый нож.
  2. Маленькая прямая отвертка.

Последовательность действий точно такая же, как и при работе с обжимными ножницами. Только снятие всей изоляции с проводов будет производиться при помощи ножа, а зажим жил — при помощи отвертки.

Необходимо очень аккуратно поджимать каждую жилу в коннекторе. Для этого лучше всего зафиксировать патч-корд в тисках, а витую пару придерживать свободной рукой. Жилу зажимают медным язычком пина. Его фиксируют с помощью небольшой отвертки.

Проверка соединения

Стоит проверить все патч-корды на надежность. Существует три основных способа:

  • Подключение готового провода в сеть на проверку работоспособности. При этом проверяют скорость передачи данных и отклик сети.
  • Проверка провода на излом и качение. В этом случае коннектор чуть отгибают от провода или покачивают из стороны в сторону. Правильно обжатая витая пара не даст патч-корду болтаться, также коннектор не будет сильно гнуться, а все жилы провода останутся на своих местах.
  • Проверка мультиметром. Один из самых надежных способов, который можно использовать, как метод диагностики всего кабеля. Прозвон каждой жилы одного цвета с двух концов витой пары позволит определить разрыв провода, а также качество передачи сигнала на нем по показателям сопротивления жилы.

Перечисленные способы позволяют оценить качество коммутации в полной мере.

Разобравшись с обжимом витой пары, перейдем к главной теме статьи — подключение розетки к витой паре.

Установка интернет розетки

Розетка для витой пары позволяет спрятать все ненужные провода в стене, а на ее поверхности оставить вывод под интернет в любой комнате. Весь процесс монтажа можно разбить на несколько этапов:

  1. Проектирование и разнос коммутационных узлов (розеток) по квартире или офису.
  2. Подведение интернет кабеля к розеткам. Пробитие штробы и разъемов под коммутацию.
  3. Прокладка кабеля и установка розеток.

Данный порядок подходит для установки розеток разных типов. Рассмотрим по порядку разные типы подключений.

Настенная розетка

Внешняя розетка напоминает по своей форме старые телефонные узлы. Это маленькие пластиковые коробочки с вводом кабеля с одной стороны и гнездом для провода с другой. Рассмотрим алгоритм установки данного узла:

  • Установка пластиковой подножки с клеммником на стену.
  • Ввод витой пары в розетку. Необходимо завести провод с запасом, примерно 10-15 см, на случай, если первичное подключение будет неверным.
  • Зачистка жил витой пары.
  • Подключение жил в клеммную коробку согласно цветовой схеме. Обычно в каждой розетке есть подсказки по коммутации жил в клеммник. Необходимо аккуратно распределить жилы по цветам и опустить каждое из них в зажимное отверстие. Обратите внимание, при проделывании данной операции снимать изоляцию с жил не обязательно. Ее прорезает внутренний механизм клеммника. При успешной установке провода вы услышите характерный щелчок.
  • После коммутации жил можно закрывать розетку пластиковым кожухом.

ПОЛЕЗНО: Если щелчка не было слышно, можно установить жилу до конца с помощью маленькой отвертки. Аккуратно опустите жилу до нижней части основания клеммника так, чтобы он попала на медный контакт.

Внутренняя розетка

Установки внутренней розетки в стену не отличается от монтажа обычной электрической розетки. При этом коммутация внутри устройства идентична подсоединению жил в настенном узле. Разница может заключаться только в техническом исполнении клеммников и внутренних зажимных устройств отдельных производителей.

ВНИМАНИЕ: Чтобы аккуратно разобрать розетку и ничего не сломать, внимательно читайте инструкцию пользователя. В ней указывается полный алгоритм сборки/разборки узла.

Заключение

Установка розетки в стену — это несложное мероприятие. Главное, не перепутать цветовую схему и действовать аккуратно и без спешки. Не заводите слишком короткие провода в узел. Качество сетевого соединения проверяйте перед тем, как вмонтировать розетку в стену.

Подключение трехфазной розетки — RozetkaOnline.COM

Рассмотрим подключение трехфазной розетки на примере модели ABB 416RS6. Это трехфазная настенная розетка с крышкой, предназначенная для монтажа на поверхности и выполненная согласно спецификации международной электротехнической комиссии, IEC 60309.

Розетки такого типа, вне зависимости от производителя стандартизированы и их подключение выполняется практически одинаково, поэтому данная инструкция также подойдет для трехфазных розеток других фирм: IEK, DKC и других.

Чаще всего такой силовой разъем используется с промышленным одно- и трёхфазным оборудованием, в условиях квартиры или частного дома с помощью него удобно подключать к сети электрические котлы, водонагреватели, тепловентиляторы и т.п.



Приступаем к установке и подключению трехфазной розетки

Для того чтобы правильно выполнить подключение трехфазной розетки, в первую очередь её необходимо разобрать на составные части. Для этого откручиваем два крепежные винта, расположенных на лицевой стороне силового разъема.

Теперь становится видно, что трехфазная силовая розетка АББ состоит из:


— Основания

— Механизма розетки

— Защитной крышки

— Уплотнительного кольца с внутренним отверстием 20мм

Кроме того, в комплекте есть резиновая заглушка, применяемая в случаях, когда силовой кабель подходит к разъему скрыто, в стене и вводится в розетку непосредственно через отверстие в основании или же, когда он проложен без дополнительной пвх гофротрубы. В этих случаях в заглушке делается отверстие необходимого размера, для наиболее плотного контакта с силовым электрическим кабелем при подключении.

Теперь, нам необходимо закрепить, в заранее выбранном на стене месте, основание трехфазной розетки. Для этого прикладываем его к месту установки и выравниваем строго по уровню. Затем отмечаем с помощью карандаша или маркера положение крепежных отверстий, находящихся по углам основания силового разъема.

В зависимости от материала стен, на которых выполняется установка и подключение трехфазной силовой розетки, выбирается способ крепления. В нашем случае, стена кирпичная, поэтому делаем отверстия с помощью перфоратора, диаметром 6мм. Если же силовой разъем устанавливается на стене, выполненной из дерева, пеноблока, гипса и т.п. можно закреплять его на саморезы, дополнительно не проделывая отверстия.



Далее с помощью дюбель-гвоздей или пробок с саморезами, основание розетки надежно фиксируется на стене.

Теперь к подключению подготавливаем вводной силовой кабель. Его необходимо проложить до трехфазной розетки и завести в основание. В нашем случае применяется кабель ВВГнгLS 5×2.5мм.кв. проложенный в защитной пвх гофре диаметром 20мм, до разъема он проложен открыто, по стене.

ВАЖНО! Подключение трехфазной розетки необходимо проводить только в обесточенной сети. Убедитесь, что в месте установки кабель не находится под напряжением.

Отмеряем кабель так, чтоб защитная гофрированная ПВХ труба заходила в трехфазнуюю розетку примерно на 20-30мм, а сам силовой кабель на 80-100мм.

При этом необходимо заранее, до подключения, надеть на гофру уплотнительное кольцо из комплекта поставки розетки. А затем отрегулировать его положение так, чтобы кольцо свободно входило в предназначенные для этого пазы основания силового разъема и не было излишнего натяжения гофрированной трубы или сжатия.

Теперь займемся непосредственно подключением силового кабеля. Снимаем защитную поясную изоляцию так, чтобы от края уже отрегулированного на гофре уплотнительного кольца оставалось примерно 30-40мм оплетки. После чего располагаем жилы кабеля в нужном порядке и снимаем с них изоляцию на 10-12мм.

Обратите внимание, что жила защитного заземления должна быть несколько короче остальных, а изоляции снимается с нее больше. Удобнее всего определить длину жил опытным путем, установив механизм трехфазной розетки в основание и подобрав оптимальное соотношение.

Главное правильно распределить жилы силового кабеля по соответствующим клеммам разъема. Для этого давайте рассмотрим схему подключения трехфазной розетки. На этой схеме промаркированы разъемы трехфазной розетки, если смотреть на неё с лицевой стороны, со стороны подключения вилки (штекера) на 380В.

СХЕМА ТРЕХФАЗНОЙ СИЛОВОЙ РОЗЕТКИ

Для того, чтобы правильно подключить провода к трехфазной силовой розетке, напротив каждой винтовой клеммы с тыльной стороны, нанесены соответствующие маркировки, они, соответственно, зеркально отличаются от схемы представленной выше.

Схема подключения проводов к трехфазной розетке



Что говорят нам обозначения L, N, PE и некоторые другие в электрике, мы уже рассматривали здесь. Для подключения же трехфазной розетки, нужно знать следующие обозначения и соответствующие им цветовые маркировки проводов:

L1 – Белый

L2 – Коричневый (Белый с коричневой полосой)

L3 – Черный (Белый с черной полосой)

N – Синий (Белый с синей полосой)

G – Желто-зеленый

Важно соблюдать правильный порядок следования фаз, т.е. подключать провода к трехфазной розетке строго соответственно маркировке, согласно схеме.

После того, как все жилы силового кабеля подготовлены и правильно установлены в клеммах розетки, затягиваются крепежные болты.

Осталось лишь установить защитную крышку и затянуть фиксирующие её винты. На этом установка и подключение трехфазной розетки завершена.

А вот выглядит (см. изображение ниже) трехфазная силовая розетка с подключенной к ней соответствующей вилкой на 380В. Установку трехфазной вилки к питающему кабелю электрооборудования, рассчитанного на подключение к напряжению 380В, рассмотрим в следующей статье — «Подключение вилки 380 вольт«.

Большинство энергоёмких трехфазных электроустройств поставляется производителями без силовых вилок, поэтому информация по их монтажу должна вам быть полезной, раз уж вы устанавливаете и подключаете силовую трехфазную розетку.



Любые вопросы, замечания или дополнения касающиеся подключения трехфазной розетки, оставляйте в комментариях к статье, будем рады обсудить это с Вами!

Простая радиальная схема

Одиночный кабель (содержащий провода под напряжением, нейтраль и заземление) начинается от блока потребителей или блока предохранителей и подключается к каждой розетке по очереди. Каждая розетка питается от предыдущей.

Последнюю розетку легко идентифицировать, так как к ней будет подключен только один кабель.

Неисправности радиальных цепей легко обнаружить. Если в любом месте кабеля произойдет обрыв, все розетки после обрыва перестанут работать.

Радиальные розетки менее распространены в жилищах Великобритании, поскольку до недавнего времени обычным методом была кольцевая схема.

Разъем для подключения

Как описано выше, радиальная цепь начинается с блока потребителя, по очереди подключается к каждой розетке и заканчивается у последней розетки.

Все розетки (кроме последней) будут иметь два кабеля: один идет от предыдущей розетки или потребителя, а другой идет к следующей розетке.

Оба коричневых провода подключаются к клемме Live или L. Оба синих провода подключаются к нейтрали или клемме N. Заземляющие провода будут из чистой меди, поверх них должна быть надета зеленая / желтая полоска. Оба заземляющих провода подключаются к заземлению или клемме E.

Эта розетка имеет две клеммы заземления. Они используются в некоторых цепях, где требуется надежное заземление. Для большинства домашних ситуаций можно использовать любой терминал.
Также обратите внимание, что обе клеммы заземления соединены вместе металлической полосой, и эта полоса также окружает два крепежных отверстия, так что при установке на стене оба крепежных винта заземляются.

Если сетевая розетка прикреплена к металлической задней коробке, она также будет заземлена с помощью крепежных винтов. Вы можете найти короткий провод, соединяющий клемму заземления розетки с металлической задней коробкой. Это необходимо только в том случае, если на заднем ящике есть два регулируемых фиксирующих выступа — у большинства из них один фиксируется постоянно.

Старая цветная проводка розетки

Старые схемы будут иметь провода с предыдущим цветовым кодом. Пример показан ниже. Красный — живой, черный — нейтральный; земля по-прежнему желто-зеленая полоса.Некоторые очень старые сооружения могут иметь твердую зеленую землю. Если это обнаружено или у черного и красного провода есть многожильные жилы, вероятно, пришло время заменить кабели, поскольку им будет больше 30 лет.

Электропроводка для выпускной розетки

Последняя розетка в радиальной цепи будет иметь один кабель. Подключения как раньше. Примеры показаны ниже в новой и старой цветовой кодировке.

Осторожно

Стандартное расположение клемм на задней стороне розеток отсутствует.Разные марки розеток, вероятно, будут иметь клеммы в разных местах. Всегда внимательно проверяйте, подключили ли вы провода к правильным клеммам.
При замене поврежденной розетки желательно получить замену у того же производителя, иначе вы можете обнаружить, что провода слишком короткие, чтобы добраться до клемм.

Кольцевые оконечные цепи

Кольцевая схема начинается так же, как и радиальная, но кабель от последней розетки подключается обратно к потребительскому блоку.Ко всем розеткам подключено по два кабеля, и у них нет «конца».

Они очень распространены в жилищах Великобритании. Они представляют собой полезный способ экономии кабеля, поскольку кабели могут быть меньше эквивалентного радиального диаметра, при этом оба кабеля разделяют нагрузку.

Основная проблема заключается в том, что кольцо разорвано либо из-за слабых соединений, либо из-за некорректных модификаций схемы. Это может привести к перегрузке кабеля, так как все розетки будут продолжать нормально работать, но питание будет осуществляться только по одному кабелю.Это также затрудняет поиск неисправностей.

В более старых установках может быть одна кольцевая схема, охватывающая весь дом. Обычный метод сегодня — это один контур для каждого этажа дома и, возможно, отдельный контур для кухни или подсобного помещения.

Разъем для подключения

Как описано ранее, кольцевая цепь запускается в модуле потребителя, по очереди подключается к каждой розетке и затем возвращается к модулю потребителя. Все розетки будут иметь по два кабеля.

Электропроводка такая же, как и для радиальной схемы. Оба коричневых провода подключаются к клемме Live или L. Оба синих провода подключаются к нейтрали или клемме N. Заземляющие провода будут из чистой меди, поверх них должна быть надета зеленая / желтая полоска. Оба заземляющих провода подключаются к заземлению или клемме E.

Если в розетке есть две клеммы заземления, можно использовать любую из них. Две клеммы используются, когда требуется надежное заземление, что обычно не используется в жилых помещениях.

Старая цветная проводка розетки

В старых схемах красный цвет означает провод под напряжением, а черный — нейтральный. Земля обычно окаймлена желто-зеленой полосой. Сплошная зеленая оплетка указывает на более старую установку, установленную более 30 лет назад.

Соединительные провода

При подключении двух проводов к клемме НЕ скручивайте их вместе. Это может сделать медный провод хрупким, а также значительно затруднить последующее тестирование схемы.
Клеммный винт должен надежно удерживать оба провода без необходимости скручивания.Если в розетке есть очень большие клеммы, загните конец каждого провода с помощью плоскогубцев, прежде чем вставлять его в клемму. Это даст винту больше металла для захвата.

Другие наименования

Кольцевые цепи или оконечные цепи часто ошибочно называют «кольцевой сетью». В распределительной сети используется кольцевая магистраль, и, вероятно, одна из них будет закопана под дорогой.

Подключение оборудования к розетке

В этой статье приведены инструкции по подключению оборудования к розеткам.

Розетки обычно имеют кольцевую или радиальную оконечную цепь. В любом случае по цепи может также питаться некоторое количество постоянно подключенного оборудования. Такое оборудование предпочтительно должно иметь мощность не более 2 кВт. Доступные для электрика варианты подключения оборудования к розеткам разнообразны, и каждый из них требует принятия определенных решений с учетом местных условий.

Постоянно подключенное оборудование может быть подключено непосредственно к кольцевой оконечной цепи с помощью блока подключения с предохранителями, включающего предохранитель BS 1362 (не более 13 А) или автоматический выключатель типа B или C (не более 16 А), соответствующий BS. EN 60898 или BS EN 61009-1 или BS EN 60947-2 .В случае некоторых существующих установок все еще могут встречаться автоматические выключатели типа 1, 2 или 3, соответствующие BS 3871 .

Выключатель должен быть предусмотрен там, где стационарный или стационарный прибор, который может создать опасность при нормальном использовании, подключен к источнику питания, кроме вилки и розетки.

Розетки и блоки подключения с предохранителями могут подключаться к цепи напрямую или через ответвление.

Правило 411.3.3 требует, чтобы дополнительная защита с помощью УЗО с номинальным остаточным рабочим током (I Δn ) не превышала 30 мА и временем срабатывания не более 40 мс при остаточном токе 5 I Δn . предусмотрены для розеток с номинальным током не более 20 А.Исключение разрешено для специальной маркированной или иным образом идентифицированной розетки, предназначенной для подключения определенного элемента оборудования, такого как морозильная камера.

Количество и расположение розеток должны быть такими, чтобы обеспечить соответствие Положению 553.1.7. Этот регламент предусматривает, что там, где есть вероятность использования мобильного оборудования, необходимо предусмотреть достаточное количество розеток и, по сути, их расположение, чтобы мобильное оборудование могло питаться от соседней и удобно доступной розетки. .

При рассмотрении такого положения следует должным образом учитывать длину гибкого кабеля, обычно подключаемого к переносным приборам и светильникам.

Шпоры

Ответвление — это ответвление от конечной цепи (см. Часть 2 стандарта BS 7671 ). Шпора может быть:

• незалитый или

• плавленый.

Незаплавленная шпора

Незакрепленный ответвитель состоит из проводника подходящей допустимой нагрузки по току, подключенного к клеммам устройства защиты от сверхтоков в блоке потребителя или непосредственно к клеммам аксессуара, такого как розетка или распределительная коробка. без дополнительной защиты от сверхтока в точке подключения (см. рис.1).

Для радиальных оконечных цепей допустимая токовая нагрузка проводов, скорректированная для конкретных условий монтажа (I z ), используемых для ответвления без предохранителя, должна быть, по крайней мере, равна номинальному току (I n ) защитное устройство цепи.

В случае кольцевых оконечных цепей медные проводники должны иметь минимальную площадь поперечного сечения 2,5 мм 2 . Для жил двухжильных кабелей с минеральной изоляцией минимальный CSA равен 1.5 мм 2 Применяется . Кроме того, в любом случае допустимая нагрузка по току (I z) токоведущих проводов не должна быть меньше 20 А (Правило 433.1.103).

К любому аксессуару, составляющему часть цепи, следует подключать только один ответвитель без предохранителя, питающий одиночную или 2-местную розетку (см. Приложение 15 к стандарту BS 7671 ).

В случае кольцевой конечной цепи каждая незащищенная отводка может питать только одну одиночную или одну двойную розетку, либо один элемент оборудования, потребляющего ток.

Ответвление с предохранителем

Ответвление с плавким предохранителем возникает в блоке подключения с плавким предохранителем к BS 1363-4 , который может быть переключаемого или непереключаемого типа, как показано на рис. 2.

Проводники, используемые для ответвлений с предохранителями, должны иметь достаточную пропускную способность по току для подключенной нагрузки и не ограничиваться площадью поперечного сечения 2,5 мм. 2 . Плавленая шпора защищена патронным предохранителем по BS 1362 . Номинал предохранителя, защищающего ответвление с предохранителем, определяется исходя из общего тока, потребляемого ответвлением, до максимального значения 13 А.Номинальный ток предохранителя в блоке не должен превышать эффективную допустимую нагрузку по току кабеля, образующего ответвление.

Количество розеток, питаемых ответвлением с предохранителем, не ограничено. Однако следует провести оценку, чтобы гарантировать, что текущая потребность оборудования, подключенного через розетки, составляющие часть ответвления с предохранителями, не превышает номинал предохранителя в соединительном блоке при нормальной эксплуатации.

Постоянно подключенные нагрузки

Радиальная цепь, предназначенная для конкретной нагрузки, обычно предоставляется там, где рабочий ток нагрузки таков, что он «доминирует» в цепи.Например, в большинстве случаев стационарный электрический нагреватель мощностью около 2 кВт или более обслуживается по выделенной цепи (см. Рис. 3).

Если ряд единиц оборудования, потребляющего ток, обслуживается общей цепью, отключение всех элементов произойдет, если сработает устройство защиты цепи. Если отключение элемента оборудования при таких обстоятельствах может вызвать неудобства или опасность, для этого оборудования должна быть предусмотрена выделенная цепь, чтобы отключение происходило только в случае неисправности, связанной с этим оборудованием или связанной с ним цепью.

Информацию о схемах внутренних установщиков ELECSA можно найти на сайте www.elecsa.co.uk или по телефону 0333 321 8220

Какие бывают типы цепей?

Главное, что нужно помнить при выборе типа схемы для электроустановки, — это требования, изложенные в Правилах электромонтажа IET. Это те:

  • Количество и тип цепей, необходимых для освещения, обогрева, питания, управления, сигнализации, связи и информационных технологий и т. Д., Должны определяться на основании следующих сведений:
  • Расположение точек потребления электроэнергии.
  • Ожидаемые нагрузки на различных цепях.
  • Ежедневные и годовые изменения спроса.
  • Любые особые условия, например гармоники.
  • Требования к управлению, сигнализации, связи, информационным технологиям и т. Д.
  • Ожидаемый спрос в будущем, если указан.

Лучший способ решить эту проблему — это разбить электрическую установку, чтобы посмотреть на ее различные части и определить типы цепей, необходимые для каждого отдельного элемента.Это может помочь с надежностью системы и кабельной разводкой, а также с пониманием того, что не все цепи в установке будут работать все время, и, следовательно, текущие потребности в некоторых областях установки будут переменными.

Каковы характеристики цепи освещения?

Схема освещения является особенностью большинства установок. Обычно они рассчитаны на 6А, но иногда могут быть на 10А или 16А. Цепи освещения присутствуют во всех установках и имеют постоянную нагрузку при включенном освещении.Цепи освещения могут быть соединены проводом с тремя пластинами для цепей, соединенных составными кабелями (например, в домашних условиях), или методом кабелепровода , для цепей, соединенных одножильными кабелями в пределах подходящей системы герметизации.

Что такое трехпластинчатая проводка?

Осветительные цепи, соединенные композитными кабелями, нуждаются в большем количестве соединений в цепи, потому что композитные кабели ограничивают возможность прокладки одного проводника из одной точки в другую. Эти соединения, или петли , обычно являются третьими выводами под напряжением в пределах световой точки, такой как потолочная розетка.За счет включения петель в установку отдельные жилы кабеля можно при необходимости удлинить в другом месте.

В системе с тремя пластинами распределительная коробка не используется. Дополнительная пластина в потолочной розетке позволяет соединить контурный кабель от потолочной розетки к потолочной розетке, а кабель переключателя подключать непосредственно к потолочной розетке, что фактически превращает потолок в отдельную распределительную коробку.

Что такое двухпластинчатая проводка?

При двухпластинной системе электропроводки на каждой позиции освещения имеется распределительная коробка, к которой подключаются силовой кабель, кабель переключателя и кабель к потолочной розетке.Система получила свое название потому, что для этого нужны всего две клеммные колодки.

Каковы характеристики силовой цепи?

Силовые цепи обычно питаются от розеток, но могут также питать отдельные постоянные электроприборы. Их можно подключить двумя способами:

  • Кольцевая разводка — это традиционно основной метод подключения розеток в Великобритании, позволяющий устанавливать большое количество розеток рядом с их нагрузками. В цепях с кольцевым выводом нагрузки распределяются между двумя параллельными проводниками, что помогает уменьшить падение напряжения, поскольку параллельное соединение проводников снижает сопротивление.Кольцевая проводка не подходит для постоянных нагрузок, таких как погружные нагреватели, и следует соблюдать осторожность при их использовании при установке на кухнях — нагрузки должны быть равномерно распределены по цепи.
  • Радиальная проводка — это силовая цепь кабеля с соответствующим номиналом, которая входит в каждую точку питания и переходит на следующую в одну большую линию. Схема заканчивается последней точкой на ней. Эта форма разводки становится все более популярной среди проектировщиков, потому что в ней намного проще определить неисправности, чем в кольцевой оконечной цепи — в радиальной цепи, если в любом месте кабеля есть разрыв, все цепи после разрыва перестанут работать, в то время как в цепи кольцевого вывода даже в случае неисправности на все розетки будет подаваться питание — это создает риск того, что неисправности не будут обнаружены, проводники будут перегружены, а затем возникнет электрический пожар.

Каковы характеристики цепей систем охранной и аварийной сигнализации?

Цепи аварийных систем нуждаются в дополнительной защите, чтобы не повредить их в случае неисправности или пожара. Этот вид защиты может включать в себя огнестойкую прокладку кабелей и их установку полностью отдельно от других цепей, чтобы гарантировать, что они не будут затронуты какими-либо неисправностями.

Каковы характеристики цепей данных и управления?

Кабели для передачи данных часто подвержены помехам между различными системами проводки, и для их устранения требуется более надежное заземление.Поэтому цепи данных и управления, как правило, подключаются с использованием кабелей разных типов к остальной части низковольтной системы.

Кольцевая цепь | Электрика

Кольцевая цепь или кольцевая сеть, как ее часто называют, начинается с блока потребителя и возвращается к блоку потребителя. Он может обслуживать площадь до 120 квадратных ярдов. Обычно он защищен предохранителем на 30 ампер или автоматическим выключателем на 32 ампера, на нем может быть любое количество розеток или соединительных элементов с предохранителями, но максимальная нагрузка составляет 7200 Вт.По этой причине имеет смысл иметь три кольцевой сети на дом: 1 на первом этаже, 1 на верхнем этаже и 1 для обслуживания кухни, так как именно здесь находится большая часть бытовой техники с высоким потреблением энергии. Обратите внимание, что схему следует называть кольцевой схемой, но большинство людей знают их как кольцевую сеть, что технически неверно!

Перед работой с какой-либо электрической цепью вы должны убедиться, что она правильно изолирована и не может быть случайно снова включена.Пожалуйста, прочтите статью о безопасных процедурах изоляции перед выполнением любых электромонтажных работ. Если вы не на 100% уверены, что делаете, вызовите квалифицированного электрика. Строительные нормы и правила постоянно меняются, и модификация вашей домашней электрики может противоречить новым правилам и может привести к аннулированию вашей страховки дома, если сомневаетесь, сначала проверьте!

Типичная схема кольцевой цепи будет выглядеть так:

Провод 2,5 мм2 начинается от блока потребителя, затем проходит от одной розетки к другой и возвращается к блоку потребителя.

Соединения на модуле потребителя будут выглядеть следующим образом:

Здесь вы можете видеть, что оба кабеля от кольцевой цепи оба подключены к одним и тем же клеммам на модуле потребителя, два провода заземления подключаются к блоку заземления, а два Нейтрали к нейтрали и два провода под напряжением входят в один и тот же автоматический выключатель или предохранитель.

Подключения к розеткам довольно просты

КАК УЗНАТЬ, ЕСТЬ ЛИ У МЕНЯ ГЛАВНАЯ ИЛИ РАДИАЛЬНАЯ ЦЕПЬ?

Если вы не уверены, установлена ​​ли у вас в доме кольцевая схема, вы можете довольно легко выяснить это в ближайшее время.Отключите все электроприборы, включенные в розетки. Изолируйте главный выключатель на потребительском блоке и снимите предохранитель или выключите автоматический выключатель для цепи розетки. Следуйте инструкциям на странице процедуры безопасной изоляции, теперь снимите розетку со стены, удалив два удерживающих винта, и осторожно вытащите розетку из задней части. Если в задней коробке есть три кабеля, повторно закрепите его, так как это затруднит тестирование, вы можете предположить, что это кольцевая цепь, питающая ответвление, но вам все равно нужно проверить другую розетку.Найдите следующую розетку и проверьте, что она не находится под напряжением, подключив устройство, которое, как вы знаете, работает, теперь извлеките розетку из задней коробки, надеюсь, у нее будет два кабеля в задней части. Отключите клемму под напряжением (КРАСНЫЙ) и удалите два красных провода, теперь с помощью мультиметра переключите его на OHMS и поместите один из выводов на каждый из красных проводов или используйте тестер целостности, измеритель должен показывать нулевое или очень низкое сопротивление. , некоторые измерители также будут издавать звуковой сигнал, это означает, что там есть цепь и что это кольцевая магистраль!

Если сопротивление присутствует, это означает, что у вас радиальный контур —

Схема радиального контура

Как самостоятельно решить проблемы с электрической розеткой

Большинство домовладельцев вызовут электрика для выполнения сложных электромонтажных работ, и это вполне законно.Запуск новой цепи или добавление субпанели являются основными задачами. А вот проблемы с розеткой — другое дело. Большинство проблем с розетками может быть решено домовладельцем быстро и недорого.

Основы ремонта торговых точек своими руками

К счастью, электрические розетки — это простые недорогие устройства. Обычные (не GFCI) розетки не имеют движущихся частей, которые могут изнашиваться. Если они все-таки выйдут из строя, их можно будет легко заменить.

Большинство проблем легко устранить, поскольку они локализуются либо в розетке, либо в сервисной панели (автоматических выключателях).Если вы с некоторым опасением представляете, что проблема заключается в том, чтобы снять гипсокартон для доступа к электрическому кабелю или ползать по чердакам, это часто не так. Источник проблемы обычно находится в одном или другом конце. В результате доступ к нему легкий, а компоненты легко купить в ближайшем к вам домашнем центре.

Разрешения и коды

Разрешение может не требоваться. В большинстве муниципалитетов домовладельцам разрешается ремонтировать или производить индивидуальный ремонт и замену торговых точек без подачи заявки на разрешение.Проконсультируйтесь с местным бюро разрешений. Даже если разрешение не требуется, весь ремонт должен производиться в соответствии со стандартами Национального электротехнического кодекса.

Меры безопасности

Перед работой с розеткой выключите автоматический выключатель на сервисной панели. Проверьте розетку с помощью тестера напряжения, чтобы еще раз убедиться, что на нее не подается питание. Если вы чувствуете себя небезопасно, вызовите электрика.

Необходимые инструменты и материалы

В зависимости от проблемы вам может потребоваться любой из следующих инструментов или материалов:

  • Отвертка с плоским жалом
  • Отвертка с крестообразным шлицем
  • Запасная розетка (15 А, 20 А или GFCI)
  • Тестер напряжения
  • Тестер GFCI

Ель / Кевин Норрис

Как отремонтировать неработающую электрическую розетку

Последовательно выполните эти шаги.Если какой-либо шаг не работает, переходите к следующему шагу. Практически все проблемы с электрическими розетками можно решить с помощью одного из этих пяти шагов.

  1. Проверьте, является ли это выходом GFCI. Если да, нажмите кнопку сброса. Кнопки сброса подпружинены, и их сложно сбросить. Надавите кончиком отвертки с плоским жалом.
  2. Подойдите к электрической панели обслуживания и посмотрите, не сработал ли автоматический выключатель, управляющий розеткой. Если это так, переверните прерыватель в противоположном направлении, а затем верните его в правильное положение.
  3. Вернитесь к розетке и проверьте все входящие (линейные) выходы в той же цепи между поврежденной розеткой и сервисной панелью. Если какие-либо из этих выходов являются выходами GFCI, они повлияют на все выходы ниже по потоку (нагрузку), даже если эти затронутые выходы не являются выходами GFCI. Если да, сбросьте эту розетку GFCI или замените ее.
  4. Снимите лицевую панель неработающей розетки, убедившись, что цепь отключена. Убедитесь, что все провода правильно подключены к розетке и что все провода с косичками надежно закреплены гайками на косточках.Оголенные медные или зеленые провода с пластиковым покрытием являются заземляющими проводами; они обычно не приводят к прекращению работы розетки.
  5. Обычная розетка, отличная от GFCI, выходит из строя редко, но иногда такое случается. Если вы считаете, что это так, замените розетку другой аналогичной розеткой. Торговые точки GFCI регулярно выходят из строя и без видимых причин. Хотя торговые точки GFCI значительно дороже, чем торговые точки без GFCI, полная замена обычно является единственным вариантом.

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Как отремонтировать теплую или искрящую розетку

Горячие, искрящие электрические розетки — очень серьезная проблема.Обычно для этого потребуется замена розетки. Обязательно отключите прерыватель, питающий цепь от теплого или искрящего выхода, прежде чем исследовать причину. (Трудно заменить розетку после того, как она загорелась.)

  1. Отсоедините все шнуры, ведущие к неисправной розетке.
  2. Снимите крышку розетки, затем сам розетку.
  3. Оцените, все ли концы проводов надежно соединены. Соприкасающиеся друг с другом отсоединенные провода вызовут искры и отключат автоматический выключатель.
  4. Если есть сомнения относительно состояния розетки, просто замените ее. Заменить розетку самостоятельно достаточно просто, и это даст вам дополнительное душевное спокойствие.

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Как исправить сработавший автоматический выключатель

Иногда устройства, подключенные к розетке, вызывают срабатывание автоматического выключателя.С этой проблемой, это может быть простой случай уменьшения нагрузки в цепи. В конце концов, если проблема не исчезнет и повлияет на другие части системы, вам может потребоваться проект, называемый усиленным, обновление с 100 или 150 ампер до 200 ампер.

Наиболее частой причиной срабатывания выключателя является перегрузка системы. Выключите электроприборы, потребляющие много электроэнергии, включите выключатель и попробуйте еще раз. Если прерыватель не выключается, подключите и включите один прибор или свет и попробуйте еще раз.

Иногда может потребоваться замена самого автоматического выключателя. Автоматические выключатели с защитой от дугового замыкания (AFCI) — это огромное улучшение безопасности. Но AFCI, как правило, чувствительны и склонны срываться. Если у вас в доме несколько устройств защиты от перенапряжения, и все они работают от одного и того же автоматического выключателя AFCI, это может быть причиной. Утечка тока в устройстве защиты от перенапряжения может иногда вызывать ложное срабатывание. AFCI также часто срабатывают при использовании старых пылесосов. Старые пылесосы имеют тенденцию создавать «шумный ток», возвращающийся к выключателю, что приводит к его срабатыванию.

Если у вас есть предохранитель, а не автоматический выключатель, это само по себе может указывать на старую сервисную панель, которая не соответствует сегодняшним стандартам.

Как исправить мертвый свет или прибор

Если срабатывает автоматический выключатель или перегорает предохранитель, то почти всегда несколько ламп и приборов не будут работать. В некоторых случаях в цепи может быть только одна лампа или прибор. Наиболее заметным примером этого является электрическая духовка, плита, сушилка или кондиционер с оконным блоком.Поскольку они потребляют огромное количество энергии, они, как правило, находятся в одной цепи.

Если это единичная проблема всего с одной розеткой, виновата может быть неисправная розетка. В этом случае замените розетку целиком. Если розетка — розетка GFCI (типа с кнопками включения / выключения на лицевой стороне), сбросьте кнопку.

Если это не розетка GFCI, есть вероятность, что другая розетка GFCI была установлена ​​перед или на линии (в той же цепи, но между проблемной розеткой и сервисной панелью), которая отключает все остальное ниже по потоку или нагрузке.Лучший способ определить, есть ли у вас выходная розетка GFCI — это крошечное дешевое устройство, называемое тестером GFCI.

Как исправить шнур, выпадающий из розетки

Когда вилка постоянно выпадает из розетки, это просто физическая неисправность розетки.

Возможно, вы уже догадались о быстром и простом решении. Загибание штырей вилки наружу поможет проводу оставаться в розетке. В хозяйственных магазинах часто продаются сменные провода для ламп, которые легко заменить.Однако будьте осторожны с шнурами электроприборов, так как с ними не всегда легко справиться.

Но лучше всего заменить розетку целиком. Розетки старше 20 лет изнашиваются, и это нормально.

Как использовать средство поиска автоматических выключателей

Автоматические выключатели — это очень удобные и распространенные устройства безопасности, используемые для защиты вашей электрической системы от перегрузок и других опасностей. Но если ваша электрическая сервисная панель (коробка автоматического выключателя) не будет очень тщательно нанесена на карту, может быть трудно определить, какой выключатель контролирует какие розетки, переключатели или осветительные приборы.

Когда перегрузка или короткое замыкание «срабатывают» выключатель, это легко идентифицировать, поскольку рычаг на выключателе защелкивается в положение «выключено». Но когда вы занимаетесь домашним ремонтом и просто хотите отключить цепь, питающую электрическую розетку или осветительную арматуру, поиск правильного автоматического выключателя, который нужно выключить, обычно выполняется двумя людьми с участием вас в коробке автоматического выключателя, помощника в выход и много криков взад и вперед.

Отличным маленьким устройством, которое упрощает эту задачу, является электронный искатель выключателя, который легко обнаруживает цепь в коробке выключателя и делает все это работой одного человека.Эти устройства работают как с автоматическими выключателями, так и с предохранителями и очень просты в использовании.

Как работает поиск выключателя

Электронный искатель выключателя состоит из двух частей: передатчика и приемника. Передатчик подключается к бытовой розетке (или розетке с помощью адаптера; см. Ниже), для которой вы пытаетесь определить управляющий автоматический выключатель или предохранитель.

В блоке выключателя вы используете электронный приемник, который сопряжен с передатчиком.Когда приемник проходит над автоматическим выключателем, передающим электронный сигнал от передатчика, приемник быстро издает звуковой сигнал и мигает. Это так просто.

Home-Cost.com

  1. Установите аккумулятор приемника

    Приемник на искателях выключателей питается от батареи. Показанная здесь модель использует 9-вольтовую батарею, установленную в ручке. Батарейный отсек легко доступен, сдвинув крышку в нижней части приемника.

    Чтобы использовать искатель автоматического выключателя, сначала установите батарею приемника, затем настройте приемник на максимальную чувствительность.В показанной модели вы просто поворачиваете колесо приемника назад до щелчка и включения светодиода.

    Home-Cost.com

  2. Проверка приемника и передатчика

    Следующим шагом является подтверждение того, что приемник улавливает сигнал передатчика. Подключите передатчик к розетке. Розетка должна быть включена, а передатчик должен светиться, указывая на наличие питания. Разместите приемник рядом с передатчиком. Приемник должен загореться и / или издать звуковой сигнал, чтобы указать, что он принял сигнал передатчика.Теперь вы можете использовать устройство, чтобы найти соответствующий автоматический выключатель в коробке выключателя.

    Home-Cost.com

  3. Сопоставьте цепь с ее выключателем

    Откройте дверь в свой выключатель. Держите приемник так, чтобы наконечник датчика находился под прямым углом и прямо на лицевой стороне прерывателя цепи. Медленно перемещайте приемник вверх и вниз по рядам автоматических выключателей, постоянно снижая чувствительность приемника до тех пор, пока только один прерыватель или предохранитель не вызовет звуковой сигнал приемника.(Примечание: иногда соседний прерыватель или предохранитель может вызывать звуковой сигнал из-за прокладки проводов в панели.)

    После того, как вы найдете правильный прерыватель или предохранитель, вы можете отключить цепь, переключив прерыватель в положение «выключено». Ресивер перестанет пищать.

    Вернитесь к розетке, к которой подключен передатчик, и убедитесь, что индикатор передатчика не горит, указывая на то, что цепь больше не находится под напряжением. Это подтверждает, что вы отключили правильный выключатель.

    Home-Cost.com

Использование средства поиска выключателя с осветительной арматурой

Поскольку передатчик искателя выключателя должен подключаться к розетке, вы можете использовать недорогой адаптер, называемый адаптером для розетки без ключа, чтобы подключить передатчик к розетке для осветительной арматуры.

Чтобы использовать адаптер, выключите светильник настенным выключателем и снимите одну из лампочек на светильнике.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
