Щитки и розетки заземления обязательно должны присутствовать в медицинских помещениях. Заземляющие устройства служат для обеспечения систем защитного заземления дополнительное уравнивание потенциалов и организация функционального (рабочего) заземления.

Розетка заземления РЗ-01

Розетка заземления РЗ-01 служит для подключения одножильного провода заземления электрооборудования и металлоконструкций к линии заземления. Розетка имеет стандартную конструкцию розетки для скрытой установки. Максимальное сечение присоединяемого провода, 10 мм2, а сопротивление изоляции не менее 300 Мом.

             Схема монтажа РЗ-01

Щитки с розеткой заземления ЩРЗ-01, ЩРЗ-03

Щитки с розеткой заземления ЩРЗ-01, ЩРЗ-03 служат для обеспечения быстрого подключения к шине защитного заземления. В ЩРЗ-1 используется одна клемма заземления в ЩРЗ-3 три.

Щиток с шиной заземления ЩРМ-ШЗ

Щиток с шиной заземления ЩРМ-ШЗ это щиток скрытой установки с изолированной шиной заземления. Возможно подключения 32 проводников от 2,5 до 6 мм2 + 1 – 16 мм2

Щиток с шиной заземления ЩРМ-ШЗ (Э)

Щиток с шиной заземления ЩРМ-ШЗ (Э) это щиток скрытого монтажа с изолированной шиной. Возможность подключения 6 проводников до 16 мм2 и одного до 35 мм2.

Шина заземления медная ШМЗ-5х20

Шина заземления медная ШМЗ-5х20 это перфорированная шина 5х20 мм. с резьбовыми шпильками для крепления проводников заземления.

Шины между собой крепятся медной гибкой шиной или проводниками с наконечниками. Шину лучше всего размещать в пластиковом коробе.

При покупки щитков и розеток систем заземления в компании «Мед-Электро» гарантируем лучшую цену на рынке

Так же изготовленные щитки и розетки систем заземления будут иметь индивидуальный номерной паспорт изделия, а так же все необходимые сертификаты соответствия.

Имеется возможность отправить готовые щитки и розетки систем заземления к адресу заказчика, напрямую с завода- изготовителя, что существенно сократит срок поставки.

GSL001220 Glossa Платина Розетка двойная без заземления, в сборе

Серия: GLOSSA

Цвет: Платина

Оттенок цвета (название от производителя): Платина

Способ монтажа : Скрытой установки

Тип товара: Розетка электрическая

Количество постов (мест): 2

Материал: Пластик

Вид/марка материала: Термопласт

Артикул: GSL001220

ETIM класс: EC000125

Тип поверхности: Глянцевый

Тип крепления: В распор (лапками) и винтами

Защитное покрытие поверхности: Лакированная (-ое)

Не содержит (без) галогенов: да

Количество модулей: Не определено

Частота: 50

Модель/исполнение: Без заземляющего контакта

Номин. напряжение: 220

Тип комплектации: В сборе с корпусом

Подходит для степени защиты (IP): IP20

Суппорт (опорное кольцо): да

Номин. ток: 16

Способ подключения: Винтовой зажим

Лицевая накладка: Моноблок с рамкой

Глубина устройства: 48

Высота устройства: 112

Ширина устройства: 82. 8

Подхватывание фазы: Нет (без)

Символы/индикация: Без надписи/печати

Специальное питание: Не требует специального питания

Количество отключаемых розеток: Не определено

Доступно для покупки: 1

Как заземлить розетку по всем правилам

Подключаем заземление к розетке

Как подключить заземление к розетке, если во всем доме нет заземляющего контура? Именно такой вопрос возникает у многих из нас после получения небольшого удара электрическим током от стиральной или посудомоечной машины.

Да и по нормам ПУЭ наличие защитного провода обязательно для любых электроустановок. Поэтому в нашей статье мы рассмотрим все аспекты организации заземляющего контура в собственном доме или квартире, а также способы монтажа и подключения электрической цепи с заземляющим проводником.

Что такое заземление и почему нельзя использовать вместо него зануление

Что такое защитное заземление

Согласно п.1.7.6 ПУЭ, заземление — это преднамеренное соединение электроустановки или ее части с заземляющим устройством или землей, главной целью которого является электробезопастность. Основной целью защитного заземления является снижение потенциала на частях электрооборудования, которые могут оказаться под напряжением при его аварии или поломке.

Итак:

• Давайте рассмотрим случаи, при которых защитное заземление будет выполнять свои функции. Например, возьмем стиральную машинку в ванной. При пробое изоляции фазного провода с прикосновением его к корпусу машинки, она оказывается под напряжением равным фазному, то есть 220В. Если защитное заземление отсутствует, то при прикосновении к машинке вы получите удар электрическим током, вполне возможно даже смертельный. Если же заземление имеется, то оно снизит напряжение на машинке практически до нуля и прикосновение к ней не принесет вам вреда.
• То же самое происходит и при частичном снижении изоляции фазного провода. Когда на машинке появляется напряжение меньшее, чем 220В. Защитное заземление снижает потенциал на корпусе практически до нуля, и вы не будете ощущать легкого покалывания при прикосновении к ней.

Отличия заземления и зануления

Почему нельзя применять зануление вместо заземления

Но как сделать заземление в розетке, если в вашем доме нет заземляющего контура. Многие «мегаспециалисты» советуют использовать для этого зануление (нулевой провод).

Он, якобы, почти то же самое. Но здесь важным является слово почти.

Итак:

• Давайте рассмотрим ситуацию, когда у нас пропал по каким-то причинам «ноль». Это может быть обрыв провода во вводном щитке или необдуманные действия еще какого-то «специалиста». В общем, причин множество.
• Мы этого не знаем и просто включаем свет в любой из комнат. У нас замыкается цепь и на нулевом проводе появляется такое же напряжение, как и на фазном. Ведь он не связан с землей. Благодаря этому корпуса всех электроустановок, которые заземлены посредством зануления, так же оказываются под напряжением. И вам очень повезет, если где-то произойдет просто короткое замыкание и просто «выбьет» автомат. Иначе цена такого «заземления» может быть весьма плачевной.
• В случае же обрыва правильного заземляющего провода у вас только не будет защиты от прикосновения. Согласитесь, разница огромна. А если добавить сюда наличие определенного потенциала на нулевом проводе, который связан с окислениями, плохими контактами и тому подобным, то запрет на использование такого вида заземления п.1.7.60 ПУЭ становится вполне объясним.

Возможные способы монтажа заземляющего контура

Вариантов создания правильного заземления в частном доме или квартире множество. Причем, большинство из них не нуждаются в существенных капиталовложениях. Особенно это касается частных домов, где выполнить заземление вообще достаточно просто.

• Самый правильный способ подключения к заземляющему контуру дома — это подключиться к нему в щитке освещения на лестничной площадке. Но, к сожалению, в старых домах далеко не все щитки освещения имеют заземляющую шину.
• Поэтому если вам необходим контур заземления в квартире, то вам придется его сооружать самому. Прежде всего осмотрите свой дом. Некоторые дома имеют молниеотводы, которые подключены к заземляющему контуру. Вы можете использовать их.
• Если таковых нет, то, согласно п.1.7.70 ПУЭ, для организации заземляющего контура можно использовать естественные заземлители. Это могут быть трубопроводы, проложенные в земле, обсадные трубы скважин, металлические и железобетонные конструкции зданий, соприкасающиеся с землей, свинцовые оболочки кабелей.

На фото приведен вариант организации защитного заземления

Обратите внимание! В качестве естественных заземлителей нельзя использовать алюминиевые оболочки кабелей.

• Если же у вас нет естественных заземлителей, то вам придется создать искусственный заземлитель своими руками. Сделать его можно из неокрашенной стали. Для этого применяется круглый неоцинкованный прут диаметром 10 мм или оцинкованный диаметром 6 мм. Если используется прямоугольный или уголковый заземлитель, то его толщина должна быть не менее 4 мм.

Обратите внимание! Заземлители нельзя располагать над трубопроводами, просушивающими грунт. Кроме того, поверхность грунта не должна содержать крупнообломочных пород и строительного мусора.

Подключение защитного провода и его проверка

Общие правила

Перед тем, как к розетке подключить заземление, вам следует правильно подвести его. Поэтому в нашей статье мы опишем все этапы организации защитного заземления, начиная от вводного щитка и заканчивая подключением к электрооборудованию.

• Прежде всего, следует помнить, что защитный провод не должен содержать в своей цепи отключающих устройств. Поэтому он монтируется помимо любых автоматов, рубильников и предохранителей.
• Для обозначения защитного заземления используйте желто-зеленый провод. Это значительно облегчит подключение всех устройств и исключит вопросы, как определить заземление в розетке во время ремонта.
• Сечение провода защитного заземления должно быть не меньше сечений фазного или нулевого провода.
• Согласно п.3.247 СНиП 3.05.06-85, последовательное соединение заземляющих проводников запрещено. Каждое новое подключение должно осуществляться своим проводником.

Разводка защитного провода по квартире

Подключение защитного провода к розетке

Если вы не знаете, как подключается заземление к розетке, то следуя нашей пошаговой инструкции, вы без труда выполните эту задачу.

Итак:

• Прежде всего, снимите напряжение с распределительной коробки, от которой предстоит подключать розетку. Если в этой коробке проходят другие провода, то с них тоже следует снять напряжение. А лучше отключить всю квартиру или дом.
• Вскройте коробку и определите фазный, нулевой и защитный провода. Если ваша сеть освещения сделана согласно нормам ПУЭ, сделать это будет не сложно по цветам. Если же это не так, то придется побегать с указателем напряжения.
• Защитный провод подключается к контактам розетки, расположенным отдельно от двух силовых. У розеток разных моделей он может располагаться по-разному, но обычно обозначен знаком заземления или может быть определен визуально.
• Фазный и нулевой провода подключаем к силовым контактам розетки. Причем, очередность здесь не важна.

Обратите внимание! При подключении электрической печи и некоторых других мощных электроустановок очередность подключения важна. Обычно инструкция по их подключению содержит напоминание об этом. Если таких упоминаний нет или вы подключаете розетку для общего пользования, то порядок не имеет значения.

• Теперь осталось подключить провода от розетки к соответствующим проводам в распределительной коробке. После этого заизолировать и уложить их, и можно подавать напряжение на розетку.

Проверка наличия заземления

Еще один часто задаваемый вопрос, на который мы решили дать ответ в нашей статье, это: как проверить заземление в розетке. Вообще, данным вопросом должны заниматься специализированные организации, которые в зависимости от класса электроустановки производят периодическую проверку.

Ведь для каждого класса и типа электроустановок есть свои граничные нормы сопротивления заземляющего контура. Но для своего спокойствия вы можете сделать это и самостоятельно.

Вариант проверки защитного заземления

• Для этого на даче или в квартире вам надо создать еще один контур заземления, по отношению к которому мы и будем производить замеры.
• Для этого вбиваем железный штырь в землю на глубину не менее 50 см. К нему жестко крепим провод.
• Этот провод прокладываем к розетке, целостность заземления в которой нас интересует, и, используя мультиметр или лучше мегаомметр , замеряем сопротивление изоляции.
• Если это сопротивление не превышает 30 Ом, то ваше заземление соответствует установленным нормам.

Вывод

Теперь вы знаете, как сделать в розетке заземление и проверить его работоспособность. Это позволит вам значительно повысить безопасность вашей электрической сети, привести ее в соответствие с нормами ПУЭ и исключить несчастные случаи. Так что, не стоит относиться к данному вопросу с пренебрежением.

Установка розетки с заземлением | Строительный портал

Розетки с заземлением незаменимы в любом доме, так как с их помощью осуществляется подача тока для работы практически всех электроприборов. Данный тип розеток имеет свои особенности и технологию подключения. О том как установить розетку с заземлением своими руками рассмотрим далее.

Оглавление:

1. Розетка с заземлением — функциональные особенности
2. Розетка с заземлением фото и характеристика
3. Особенности подключения розетки с заземлением в частном доме или квартире
4. Как подключить розетку с заземлением: рекомендации
5. Установка розетки с заземлением: разновидности розеток
6. Заземление розетки схема и технология подключения
7. Как установить розетку с заземлением: процедура выбора места для розетки
8. Инструкция по установке розетки встраиваемого типа

Розетка с заземлением — функциональные особенности

Устанавливая розетку с заземлением, вместо обычной, обеспечивается более высокий уровень безопасности человека, который ее использует.

Каждый электрический прибор имеет корпус, который изолирует попадание тока во внешнюю среду, таким образом, риск поражения электротоком человека, в процессе его контактирования с электроприбором, значительно снижается.

Если же прибор имеет какие-то неисправности или повреждение изоляции, то происходит появление электронапряжения, которое представляет угрозу для жизни человека. Для того, чтобы предотвратить попадание электрического тока к человеку и существует заземление.

Каждый дом отличается наличием заземляющего контура. Заземление осуществляется для всех трубопроводных систем и распределительных электрощитов. Здание или квартира наполняется электричеством с помощью трехжильного кабеля, в котором находятся фазный, нулевой и заземляющий провода. Чаще всего фазный провод окрашивается в белые или коричневые цвета, нулевой — синим либо черным, а заземление желто-зеленым.

Для определения заземляющего провода достаточно посмотреть где он крепится и куда направляется. Он должен быть подсоединен к заземляющему контуру.

Главной отличительной характеристикой розетки с заземлением является ее конструктивное строение. У розетки с заземлением присутствует дополнительный контакт, представляющий собой металлическую пластину. Для установки розеток с заземлением требуется современная электропроводка, так как в устаревших ее вариантах, присутствует двухжильный провод подачи электричества к зданию, в нем отсутствует кабель заземления, поэтому подключение такой розетки не представляется возможным.

Розетки с заземлением имею внутреннее размещение, их фазные и нулевые провода заглублены в специальных отверстиях. А клемма для заземления имеет вид специального пружинящего контакта. Именно с помощью клеммы для заземления вилка любого электроприбора надежно фиксируется в розетке.

Существует еще один вариант розетки с заземлением, который подразумевает наличие клавишного зажима, с помощью которого соединение становится более быстрым и надежным.

Современные электрические приборы в инструкции по эксплуатации имеют четкое правило, которое гласит о том, что они должны быть подключены исключительно под розетку с заземлением, в таком случае, гарантийные обязательства по их ремонту будут проводиться.

Розетка с заземлением фото и характеристика

Для того, чтобы правильно подключить розетку с заземлением, следует прежде всего изучить ее конструктивные характеристики. По внешнему виду они отличаются от обычной розетки, наличием металлической пластины. В соотношении с внешним видом розетки для заземления бывают:

• с внутренним размещением;
• с наружным размещением.

Первый вариант используется в зданиях с наличием современной скрытой электрической проводки. Существует огромное количество розеток такого плана, отличающихся по внешнему виду, технических характеристиках, размеру и цвету.

Розетка с заземлением имеет такую конструкцию, что при включении электрического прибора, сначала происходит прикасание клемм заземления, а уже после — нулевого и фазного проводов. Таким образом, обеспечивается безопасность эксплуатации электрического оборудования.

В соотношении с правилами безопасности, каждый из электрических приборов, находящийся в доме, следует заземлить. Заземлению подлежат стальные части разнообразных приборов, которые подвержены подачи напряжения во время короткого замыкания, разрушения изоляции или других неисправностей, поэтому для каждого бытового прибора существует индивидуальный проводник заземления, который является неким отводом напряжения.

Во многих квартирах или частных домах заземление имеет форму контурного основания, которое располагается по всей площади комнаты. В качестве проводника используется шина, кругляк или металл. От проводника прокладывается медный кабель, выполняющий роль заземляющего проводника.

Но, проще всего провести установку розетки с заземлением, нежели портить внешний вид помещения стальной шиной или кругляком.

Для обнаружения наличия заземления в доме, следует вызвать электрика, который поможет это сделать. Если заземление отсутствует, достаточно провести работы по укладке третьего заземляющего провода. Если производится укладка третьего провода, то лучше использовать трехжильный кабель.

Если в квартире отсутствует отдельная линия розеток, то укладку провода следует проводить к каждой из розеток индивидуально. В качестве заземляющего проводника используется медный кабель, с наличием изоляции и сечением 25 миллиметров квадратных.

Особенности подключения розетки с заземлением в частном доме или квартире

Перед проведением работ по монтажу розетки с заземлением, следует провести подготовку проводов, которые будут к ней подсоединяться. В новостройках, в гнезде должны присутствовать три провода, каждый из которых имеет индивидуальное назначение и собственную окраску.

Учтите, что все работы про установке любых розеток проводятся при выключенном электроснабжении. Далее следует процесс определения каждого из проводов — фазного, нулевого, заземления.

Чтобы проверить фазный и нулевой провода необходимо использование нулевого щупа, с индикатором на основе неона. Проведение маркировки осуществляется путем определения места подключения заземления и корпуса электрощитовго устройства.

В процессе проведения монтажных работ правая клемма соединяется с фазным проводом, а левая — с нулевым. Для подключения заземления используют нижнюю и центральную клемму.

Как подключить розетку с заземлением: рекомендации

Возможен вариант подключения розетки с заземлением через ноль в системе с двухжильным проводом. В таком случае, заземление является рабочим нулем, переключенным на контакт, обеспечивающим защиту от перенапряжения. Данный тип подключения — недопустим, так как нарушает правила установки розеток с заземлением.

Некоторые вводные участки квартиры оснащаются применением двухполюсных автоматов, пакетника или других приборов, которые коммутируют фазу и ноль. В случае применения нулевого кабеля в качестве защиты, коммутация является запрещенной.

Проводник, отличающийся наличием коммуникационного аппарата, не используется в качестве защиты. Данная розетка, имеющая заземление, представляет опасность для здоровья людей, которые ее используют.

Например, если происходит повреждение нулевых проводников, электроприбор, который включается в розетку сгорает из-за переизбытка напряжения. Кроме того, электрический приемник, в процессе неисправности нулевых проводов, не имеет тока.

Провода такой розетки не имеют определенной окраски, и при перемене фазного и нулевого провода, напряжение проходит на электрические приборы.

При отсутствии заземления в помещении с трехжильным проводом, третья жила, обеспечивающая заземление изолируется и не подключается к розетке.

Установка розетки с заземлением: разновидности розеток

В соотношении с количеством гнезд для установки электроприборов розетки с заземлением бывают:

• одинарными;
• двойными.

Первый вариант подразумевает наличие одного гнезда для установки электроприбора. Розетка двойная с заземлением имеет место для подключения двух устройств, такой тип розеток, чаще всего устанавливается на кухне.

В соотношении со способом монтажа и внешним видом, розетки с заземлением бывают:

• наружными;
• накладными;
• скрытыми.

Розетка наружная с заземлением отличается установкой в местах отсутствия скрытой электропроводки. Она состоит из основания, механизма и корпуса. Среди преимуществ такого типа розеток отличают простоту их установки. Розетка накладная с заземлением имеет больше недостатков, чем достоинств. Прежде всего это неэстетичность внешнего вида розетки, кроме того, она выступает за пределы стены, и при наличии маленьких детей, существует риск ее поломки. Такие розетки отличаются неустойчивостью перед влагой и пылью.

Розетка скрытая с заземлением отличается более привлекательным внешним видом, устойчивостью перед механическими воздействиями, но в то же время требует дополнительных усилий для ее монтажа.

Розетка с заземлением со шторками имеют защитные шторки, закрывающие входные гнезда. Таким образом обеспечивается электрическая безопасность. Такие розетки еще называются розетками с защитой. Открытие шторок осуществляется только тогда, когда корпус вилки подключен одновременно двум из тонковедущих частей. Установка таких розеток актуальна в детских комнатах.

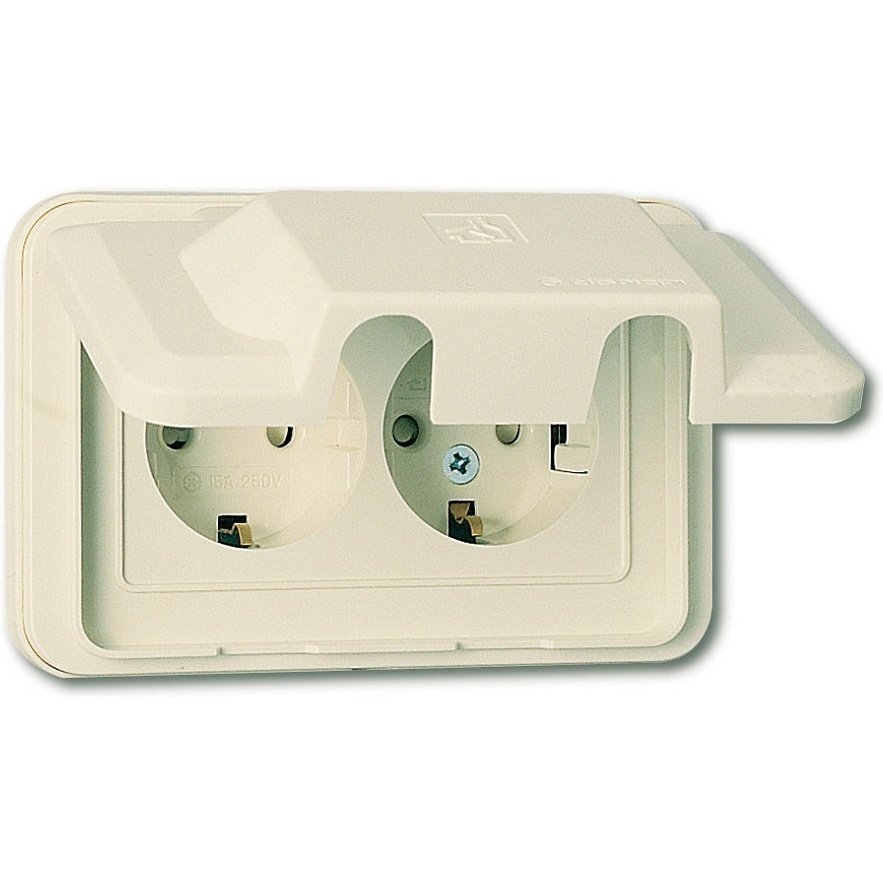

Розетка с заземлением и крышкой отличается дополнительной защитой в виде крышки, которая открывается при необходимости включения любого из приборов в розетку.

Заземление розетки схема и технология подключения

Монтаж розетки в новостройке довольно простая процедура, так как такие электропроводки оборудованы трехжильным кабелем. Однако, большинство городских квартир отличаются наличием двухжильных проводов для подачи электричества, в таких случаях, установка розетки с заземлением требует особых навыков и усилий, связанных с обеспечением передачи заземления на поверхность прибора.

Различают две основных схемы для установки розетки с заземлением:

1. Укладка шин к устройству распределительного щитка, который располагается на распределительном щите, для подключения контактов рекомендуется использование витой медной проволоки.

2. Заземление заменяют занулением, которое подсоединяет контакт на нулевой провод. Этот способ отличается более высоким качеством работы розетки. Так как во время замыкания контактов, срабатывает устройство защитного отключения и автомат.

Как установить розетку с заземлением: процедура выбора места для розетки

Расположение фазного или нулевого провода произвольное, то есть они подключаются как к правой, так и к левой клеммам. Заземляющий элемент розетки имеет П-образную форму и изготавливается из стальной пластины. Пластина имеет отверстие, на котором располагается болт и резьба для фиксации контактов. После подсоединения заземления, на два остальных контакта крепят нулевой и фазный провода. Для их фиксации используются специальные пластины и болты.

Фиксация проводов болтами обеспечивает высокую надежность их фиксации в розетке, однако, они нуждаются в периодическом осмотре и подтягивании крепежей.

Существует еще один способ, использование которого позволяет получить хорошее крепление, самую высокую площадь прикосновения между тонкопроводящими защитными частями и проводом с минимальным их нагревом.

Ранее зачищенные провода сгибаются в виде кольца, диаметр которого составляет около 0.5 см. Она устанавливаются под верхним участком болта.

Перед проведением монтажа розетки с заземлением следует определить место ее расположения. Наиболее оптимальный вариант — 300 мм от пола. Хотя в принципе, четких правил по расположению розеток не существует.

При наличии в подплинтусном пространстве места для установки коммуникаций, розетку устанавливается непосредственно над плинтусом. Учтите, что такое расположение розетки неприемлемо, так как во время мытья полов, существует риск попадания влаги в розетку.

Проще всего установить розетку в месте, расположения электроприбора, который будет к ней подключаться.

В помещении со средними размерами достаточно установить три розетки. Если потребуется больше розеток, то лучше произвести их установку на этапе ремонта, так как монтаж розетки — подразумевает наличие грязи и пыли.

Инструкция по установке розетки встраиваемого типа

Для проведения работ потребуется наличие перфоратора и гипса. Именно они помогут закрепить кабель в гнезде под розетку.

Порядок выполнения действий следующий:

1. С помощью специальной насадки на перфораторе проделайте отверстие под розетку.

2. Для установки штроб используйте штроборезное устройство.

3. С помощью уровня проверьте правильность установки подрозетника.

4. С помощью гипсового раствора закрепите подрозетник в ранее установленном месте.

5. Кабель, зафиксируется в стене также гипсовым раствором.

Учтите, что все работы проводят при выключенном электроснабжении. Для проверки отсутствия напряжения используйте мультиметр или индикатор.

Далее производится зачистка концов провода и их залудивание с помощью припоя. Разделите провод на жилы на расстоянии около 50 мм. Соедините контакты с проводами. Завершает установка розетки фиксация крышки, которая держится на саморезах. Для скрытия всех проводов используется подрозетник.

Как заменить двухконтактную розетку на три за 6 простых шагов

Можно ли установить трехконтактную розетку без заземляющих проводов?

Старомодные двухконтактные розетки, также известные как розетки, подключенные к двухпроводным кабелям, не имеют заземляющих проводов, которые защищают людей и электрические устройства в случае неисправности. Тем не менее, можно дооснастить новую трехконтактную розетку или розетку GFCI в той же розетке без каких-либо изменений проводки, если сама коробка заземлена.

К счастью, металлические коробки, прикрепленные к бронированному или BX, кабелю — типу проводки, обычно встречающемуся в старых домах — обычно заземлены; гибкая металлическая оболочка кабеля служит той же цели, что и специальный провод заземления.

Как заменить двухконтактные розетки на три:

Выполните следующие действия, чтобы узнать, как заземлить розетку.

• Вставьте один контакт тестера цепей в горячий паз розетки (более короткий), а другой прикоснитесь к винту, которым крепится крышка.
• Тестер должен загореться. В противном случае коробка не заземлена. Вы можете установить GFCI (см. Совет Pro2Pro) или вызвать электрика для ремонта проводки.

• Выключите питание на панели выключателя или блоке предохранителей.
• Выкрутите старую розетку из коробки и отсоедините провода.

• Подсоедините черный (горячий) провод к латунной клемме, а белый (нейтральный) провод к серебряной. На GFCI используйте клеммы в соответствии с меткой «линия» на задней стороне розетки. (Если ваша коробка не заземлена, перейдите к шагу 6.)

• Этот зеленый винт, продаваемый в хозяйственных магазинах, вставляется в резьбовое отверстие в задней части коробки.
• Прикрепите один конец 8-дюймового зеленого заземляющего провода или гибкого провода (также доступного в хозяйственных магазинах) к винту и затяните его.

• Прикрепите другой конец 8-дюймового провода заземления к зеленой клемме заземления на трехконтактной розетке или розетке GFCI.
• Вставьте новую розетку в коробку.

• Используйте тестер цепей, чтобы убедиться, что цепь работает.

Почему следует избегать использования переходников

Адаптер штепсельной вилки, который также называют адаптером заземляющего штепселя или иногда адаптером косички , является обычным маленьким аксессуаром, который позволяет подключить трехконтактный шнур к розетке с двумя гнездами. Вы, несомненно, знакомы с этими маленькими переходниками — на одной стороне есть три гнезда для трехштырьковых вилок, а на другой стороне — два штыря, которые подходят для старомодных двухпозиционных розеток.Внизу вы увидите круглую металлическую петлю или зеленую косичку с металлическим разъемом внизу.

Эти адаптеры очень часто используются в домах со старыми розетками, в которых нет трех разъемов, но это плохая практика. Во многих случаях эти старые электрические системы не имеют выделенного заземляющего проводника, а это означает, что существует вероятность поражения электрическим током, если вы подключите к ним трехконтактный штекер через адаптер. Хотя некоторые розетки с двумя гнездами могут быть заземлены металлическим кабелепроводом, идущим обратно к сервисной панели, это далеко не всегда так.Система заземления — это функция безопасности, которая помогает защитить вас от поражения электрическим током, который может варьироваться от пугающего до болезненного или смертельного. Настоящее заземление — это хорошая идея, и она требуется согласно нормам для всех новых построек; адаптер вилки может заставить вас думать, что у вас есть заземление, когда на самом деле его нет.

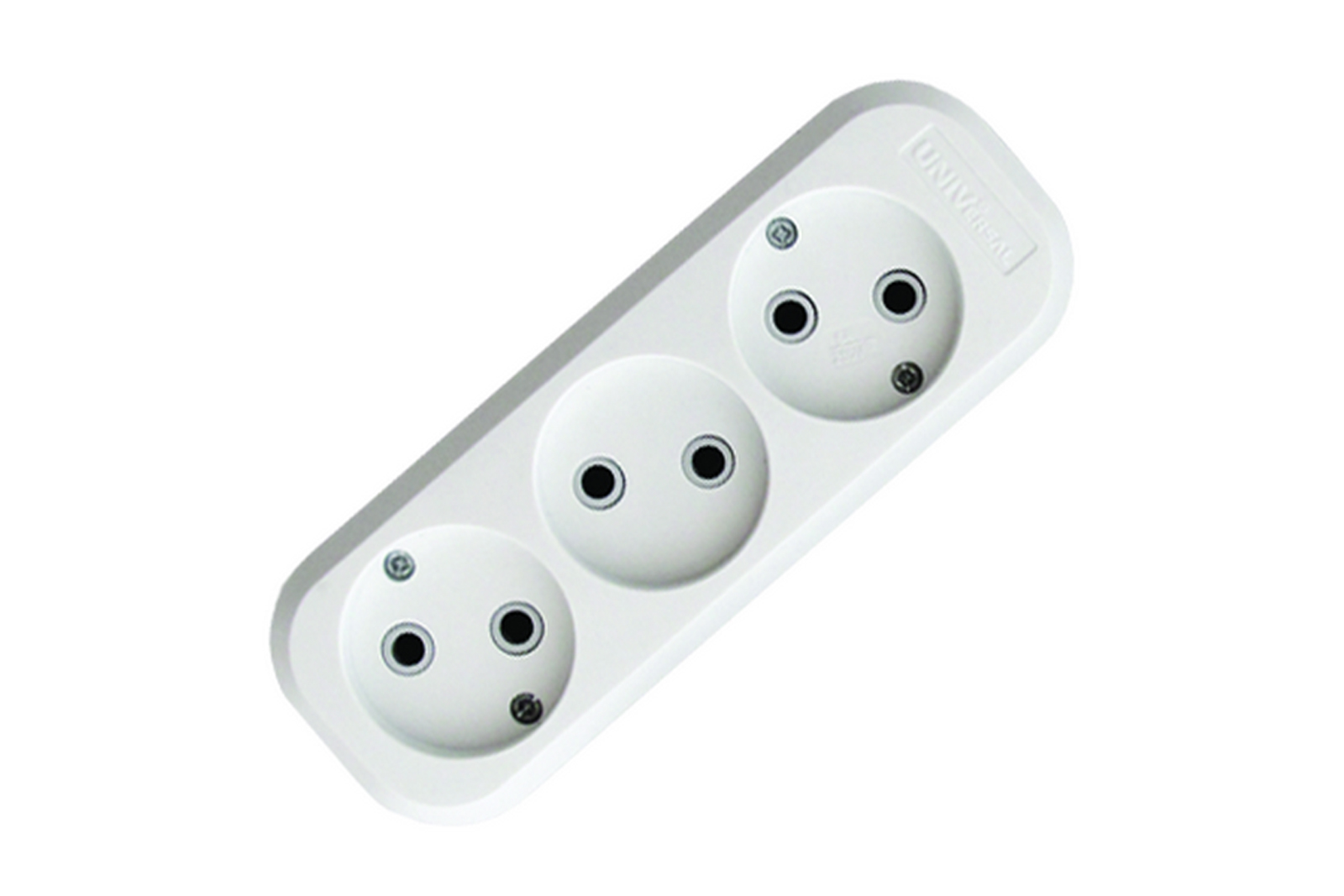

Розетки с двумя и тремя гнездами

Используемые сегодня розетки имеют узкую «горячую» прорезь, широкую «нейтральную» прорезь и округлую прорезь «земля». В старых сосудах было только два слота — горячий и нейтральный.Как уже упоминалось, заземление в электрической системе предназначено для обеспечения безопасности. Если что-то выходит из строя с прибором, шнуром или розеткой, система заземления обеспечивает дополнительный путь для электричества, который ведет его обратно к автоматическому выключателю вашего дома и безопасно в землю. Без системы заземления электричество ищет самый простой путь, который может найти, и иногда этот путь проходит через ваше тело. Результатом может стать боль, а иногда и трагедия.

Интересный факт

Вы можете думать о системе заземления как о средстве, с помощью которого «лишнее» электричество может безопасно вернуться в землю, не причиняя вреда.

Шнуры электроприборов и удлинители с трехконтактными вилками обеспечивают заземление шнура и часто служат заземляющим путем для самого устройства. Некоторые приборы и электроинструменты имеют только двухконтактный шнур. Обычно это происходит из-за того, что прибор спроектирован таким образом, чтобы иметь надлежащую изоляцию (часто называемую «двойной изоляцией»). Если внутри прибора произойдет короткое замыкание, электричество не попадет в корпус, где вы можете получить электрический ток, прикоснувшись к нему. При этом, если прибор или инструмент старый, он может не иметь двойной изоляции, даже если у него есть шнур с двумя контактами.

Правда об адаптерах заземляющих вилок

Адаптеры вилки рекламируются как устройства безопасности. В этом есть доля теоретической истины, но на самом деле адаптеры обычно не добавляют никаких функций безопасности. Истина заключается в том, что в некоторых домах есть электрические системы с металлическими коробками и металлическими кабелепроводами. В этом случае переходник вилки, который тщательно установлен и не поврежден, может обеспечить настоящий путь заземления, который проходит от винта крышки к металлической ленте на розетке, к металлической коробке, к кабелепроводу и обратно. к сервисной панели, где основной заземляющий провод и заземляющий провод уходят в землю.

Но для того, чтобы эта система вообще работала, вы должны вкрутить маленький металлический язычок или зеленый провод адаптера заземляющей вилки в заглушку розетки.

Однако, если у вас настенная пластиковая коробка, адаптер вообще ничего не сделает, поскольку нет непрерывного металлического пути к сервисной панели. Даже если есть металлический ящик, это не обязательно означает, что есть путь к земле. Во многих старых домах есть металлические коробки и нет кабелепровода — только неметаллический кабель без заземляющего провода.

Другая альтернатива

Лучший способ обеспечить заземление в старой розетке — это установить новый сетевой кабель с заземляющим проводом и подключить его к новой трехконтактной заземленной розетке. Если вы не готовы к этому, вы можете заменить старую двухконтактную розетку на розетку GFCI (прерыватель цепи замыкания на землю). Это помогает защитить вас от поражения электрическим током при замыкании на землю. Например, если вы подключите старое устройство с проблемами проводки, розетка GFCI, скорее всего, отключит питание до того, как устройство ударит током.Имейте в виду, что выход GFCI не обеспечивает истинного заземления. Это означает, что, помимо прочего, сетевой фильтр, подключенный к розетке, не будет работать должным образом.

Испытания на земле

Если вы когда-нибудь захотите проверить существующую розетку на землю, подключите тестер розеток или тестер розеток. Он сообщит вам, заземлена ли розетка, и может указывать на проблемы с проводкой, например, перепутать местами горячий и нейтральный провода. Группа светодиодных индикаторов на тестере будет загораться по-разному, которые можно «прочитать», чтобы сообщить вам, какие проблемы, если таковые имеются, существуют с розеткой.

В чем разница между двух- и трехконтактными вилками?

Начнем с того, что делают отверстия в розетке. Если вы посмотрите на обычную розетку на 120 В в Соединенных Штатах, то увидите два вертикальных паза, а затем круглое отверстие по центру под ними. Левый слот немного больше правого. Левый слот называется « нейтральный », правый слот называется « hot », а отверстие под ними называется « земля ». Штыри вилки вставляются в эти гнезда розетки.

Если вы читали Как работают батареи, вы знаете, что электричество должно течь по контуру . В батарее электричество течет от одной клеммы батареи к другой. В домашней розетке мощность перетекает с горячего на нейтральный. Устройство, которое вы подключаете к розетке, замыкает цепь от горячего разъема к нейтральному, и электричество течет через устройство, чтобы запустить двигатель, нагреть некоторые катушки или что-то еще. Допустим, вы вставили лампочку в розетку. Электроэнергия будет течь от горячего контакта через нить накала и обратно к нейтральному контакту, создавая при этом свет.

Что, если бы вы вставили толстую жилу провода прямо из горячего гнезда в нейтральное гнездо розетки? В отличие от прибора, который ограничивает количество электричества, которое может протекать до 60 Вт (для лампочки) или 500 Вт (для тостера), провод пропускает через него невероятное количество электричества. Вернувшись в коробку выключателя, автоматический выключатель розетки обнаружит этот огромный скачок напряжения и отключит подачу электричества. Автоматический выключатель предотвращает перегрев проводов в стене или самой розетки и возгорание.

Гнездо заземления и гнездо нейтрали розетки идентичны. То есть, если вы вернетесь к коробке выключателя, вы обнаружите, что нейтральный и заземляющий провода от всех розеток идут в одно и то же место. Все они подключаются к земле (подробности о заземлении см. В разделе «Как работают распределительные сети»). Поскольку они оба отправляются в одно и то же место, зачем вам оба?

Если вы осмотритесь в своем доме, то обнаружите, что почти каждый прибор в металлическом корпусе имеет трехконтактную розетку.Это также может включать некоторые вещи, такие как ваш компьютер, внутри которых есть блок питания в металлическом корпусе, даже если само устройство поставляется в пластиковом корпусе. Идея заземления состоит в том, чтобы защитить людей, которые используют приборы в металлическом корпусе, от поражения электрическим током. Корпус подключается непосредственно к заземляющему контакту.

Допустим, провод выходит из незаземленного металлического корпуса, и незакрепленный провод касается металлического корпуса. Если незакрепленный провод горячий, значит, металлический корпус нагревается, и любой, кто прикоснется к нему, получит смертельный удар.Когда корпус заземлен, электричество от горячего провода течет прямо на землю, и это срабатывает выключатель в коробке выключателя. Теперь прибор работать не будет, но и вас не убьет.

Что произойдет, если отрезать заземляющий контакт или использовать штепсельную вилку , чтобы можно было подключить трехконтактный прибор к двухконтактной розетке? Ничего особенного — прибор все равно будет работать. Однако вы отключили важную функцию безопасности, которая защищает вас от поражения электрическим током в случае отсоединения провода.

Первоначально опубликовано: 1 апреля 2000 г.

Как исправить незаземленные розетки

Распространенной проблемой, обнаруживаемой в старых домах, является наличие незаземленных розеток. Либо вы застряли со старомодными двухконтактными розетками, которые не подходят к вашим трехконтактным устройствам, либо кто-то заменил старые розетки на трехконтактные розетки, у которых нет заземляющего провода.

Тройники с тремя зубьями часто похожи на овец в волчьей шкуре, так как они выглядят как современные, но не имеют никакой защиты.

Важное заявление об ограничении ответственности: я являюсь лицензированным подрядчиком, но НЕ Я лицензированный электрик. Поэтому, прежде чем использовать эту информацию, сначала посоветуйтесь с местным электриком. К электромонтажным работам следует относиться несерьезно, поскольку они могут стать причиной пожара или поражения электрическим током. Не выполняйте эту работу, если у вас нет соответствующей квалификации.

С начала 1960-х годов большинство электрических норм требовало, чтобы провод заземления проходил ко всем розеткам и приборам, но до этого времени большая часть проводки состояла только из двух проводов (горячего и нейтрального).

Заземляющий провод обеспечивает альтернативный путь для электричества, которое может отклоняться от устройства или продукта, чтобы безопасно вернуться к автоматическому выключателю или коробке предохранителей и выйти из здания к основному заземлению.

Электричество подобно воде тем, что всегда выбирает путь наименьшего сопротивления. Без заземленной розетки этот путь пролегает либо через ваш прибор, что приведет к сгоранию вашего телевизора, компьютера, микроволновой печи и т. Д., Либо, в худшем случае, через вас! Вы можете подумать, что устройства защиты от перенапряжения достаточно, но фильтры работают должным образом только при подключении к заземленной розетке.

Есть два возможных способа решить проблему с незаземленными розетками, и я проведу вас через оба.

Как отремонтировать незаземленную розетку

Идеальный способ отремонтировать незаземленную трехконтактную розетку — это установить непрерывный электрический путь обратно к главной панели. Если розетка установлена ​​в металлической коробке и в этой металлической коробке есть металлический кабелепровод (кабель BX), ведущий обратно к панели, то вы можете заземлить розетку с небольшой работой.

Чтобы убедиться, что у вас есть правильная настройка, вы можете использовать недорогой электрический тестер с косичками.Когда цепь находится под напряжением, прикоснитесь одним концом тестера к горячему проводу (меньшее гнездо на розетке) и одним концом тестера к электрической коробке. Если тестер загорелся, коробка заземлена. Если у вас нет света, значит, нет заземления и этот метод вам не подходит. Перейдите к Варианту № 2 ниже.

Если тестер загорелся, то все, что вам нужно сделать, это вывести оголенный медный провод от винта заземления на розетке и прикрепить его к металлической коробке. Это обеспечит заземление, используя уже имеющееся в вашем доме оборудование.

Если ваши розетки установлены в бетонной стене, есть вероятность получения ложных показаний, но для деревянных каркасных конструкций это хороший тест. Если вы имеете дело с бетонными стенами, вызовите электрика для проверки или попробуйте вариант №2.

Вариант № 2 Установите GFCI

Итак, в вашем доме нет металлического кабеля, и вы не сможете получить заземленную розетку таким образом. Еще не все потеряно. Есть еще один вариант, который не так хорош, как заземление для оборудования, но все равно обезопасит вас.

Вы можете заменить стандартную розетку на розетку GFCI на любые незаземленные розетки, чтобы обеспечить защиту от ударов и скачков напряжения; однако вам нужно будет добавить наклейку на розетку GFCI с надписью «No Equipment Ground», которая поставляется с каждой розеткой GFCI. Это позволяет другим людям понять, что происходит за стенами в будущем.

GFCI будет «ощущать» разницу в количестве электричества, протекающего в цепи, и количества электричества, вытекающего, даже при величинах тока от 4 до 5 миллиампер.GFCI быстро реагирует (менее одной десятой секунды) на отключение или отключение цепи.

Итак, вот оно. Если у вас есть незаземленные розетки, вам не придется платить тысячи долларов за полную реконструкцию вашего дома. Есть варианты, чтобы сохранить вашу семью и электронику в безопасности.

Основатель и старший редактор

Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

»Розетки с заземлением и незаземленными

Когда я представляю своих покупателей как ABR, я обнаруживаю, что одни и те же темы возникают каждый раз, когда мои клиенты проходят проверку всего дома. Проблема заземленных и незаземленных розеток. Что это значит, для чего они используются и что происходит, если они не заземлены. После нескольких недель умоляющих дать простые ответы на этот вопрос, я даю вам ответ доверенных лицензированных инспекторов всего дома…

Amy,
Отвечая на ваши вопросы относительно розеток, обычно встречающихся в жилых домах, я начну с основ старого и нового.Во-первых, хотя я хотел бы указать, что я лицензированный домашний инспектор, тем не менее, для любых электромонтажных работ и рекомендаций по электрическим системам я рекомендую своим клиентам при необходимости проконсультироваться с лицензированным электриком.

Дома, построенные до начала 1960-х годов, чаще всего имели двухпроводную систему, в то время как современный третий провод не являлся проводом заземления оборудования. Первое требование к заземленным розеткам в жилищном строительстве относится к 1951 году, когда NEC (Национальный электротехнический кодекс) требовал, чтобы в помещениях для стирки были заземленные розетки. К этому требованию были добавлены устройства и места до тех пор, пока заземленная система не стала требованием повсюду в современном жилом доме.

• К электрическим устройствам, которые можно использовать с незаземленными розетками, относятся: лампы, радиоприемники, адаптеры питания, тостеры, пылесосы и любые предметы, у которых шнур не имеет третьего круглого контакта.
• К электрическим устройствам, которым требуется заземленная розетка (заземление оборудования), относятся: высокопроизводительные приборы, компьютеры, телевизоры, стереооборудование, электроинструменты, полосы защиты от перенапряжения и любые другие электрические устройства со шнуром, имеющим третий контакт.

Доступны адаптеры, которые позволяют использовать устройство, использующее три контакта / заземление, в двухслотовой розетке. Адаптеры вставляются в розетку с двумя штырями, а затем лопата адаптера прикрепляется к розетке с помощью центрального винта крышки. Чтобы эти адаптеры работали, необходимо заземление корпуса розетки и коробки.

Дома до 1960-х годов, которые не обновлялись, обычно имеют двухслотовые розетки. Большинство домов, построенных до 1960-х годов, в той или иной форме подверглись модернизации / обновлению внутренней электрической системы.

Незаземленная розетка Наиболее распространенной является замена розеток с двумя гнездами на розетки с тремя контактами (с заземлением). Если установка заземленной розетки правильная, розетка обеспечивает заземление оборудования с помощью круглой мотыги в розетке. Неправильно установленный грунт отсутствует, что обычно называют открытым грунтом. Это не обеспечит заземление оборудования, и высококачественное оборудование / компьютеры / телевизоры не должны использоваться в этой розетке с открытым заземлением.

В случае, если высокопроизводительное устройство, такое как компьютер, подключено к незаземленной розетке, производительность устройства не может быть нарушена или проблемы могут быть обнаружены. Однако устройство может быть повреждено без предупреждения в любое время из-за статического электричества, которое невозможно разрядить, а также из-за другого соприкасающегося источника напряжения (одним из которых может быть молния). Это может происходить из различных источников, как внутренних, так и внешних по отношению к устройству. Идея заземления состоит в том, чтобы отключить прерыватель, предотвращая повреждение устройства или поражение пользователя электрическим током.Если устройство не заземлено должным образом и произойдет какое-либо из ряда событий, устройство может выйти из строя, что не является экономическим ремонтом. В нескольких гарантиях я обнаружил, что устройство, используемое с незаземленной розеткой, не покрывается гарантией производителя; это по тем же причинам, что и ранее.

Устройство защиты от перенапряжения, используемое в незаземленной розетке, представляет собой прославленный удлинитель и не обеспечивает дополнительной защиты, только ложное ощущение защиты. Использование адаптера с металлической лопаткой, закрепленной под винтом лицевой панели, не является заземлением, если вы не проверите его на наличие заземления, и заземление подтверждено.Большинство источников не предлагают устанавливать эти переходники на постоянной основе в качестве решения для заземления. Опять же, эти устройства, если они не заземлены должным образом, могут дать пользователю ложное срабатывание заземления.

В старых домах часто встречаются открытые площадки, это связано с тем, что исходные системы электропроводки не модернизируются до трехпроводной системы или обновляются только отдельные участки. Способы заземления этих розеток сильно различаются в зависимости от периода, когда они были установлены или модернизированы.

Розетка с заземлением. Когда идентифицированы трехконтактные розетки с разомкнутым заземлением и имеется двухпроводная система, NEC в настоящее время позволяет использовать следующие методы для решения проблемы:

• Установить заземление оборудования. (рекомендуется для оборудования высокого класса, см. предыдущие комментарии)
• Обеспечьте GFCI-защиту для розетки (либо на розетке, либо перед розеткой), розетки должны иметь маркировку без заземления оборудования.Этот метод не предусматривает заземления оборудования.
• Замените имеющуюся розетку с тремя отверстиями на незаземленную розетку с двумя отверстиями.

Поляризованные вилки имеют два разъема разного размера, нейтраль — это больший разъем, это позволяет подключать устройство только одним способом, обеспечивающим правильную полярность. Обратная полярность — это когда общий и горячий провод на розетке перепутаны; когда это происходит, большая розетка для лезвий теперь горячее, а не нейтральное (это относится как к заземленным, так и к незаземленным системам).Например, лампа подключена с обратной полярностью, внешний металлический патрон лампы накаливания «горячий»? во все времена. В этом случае при замене лампочки или касании внешней части патрона человек может получить удар током. Обратная полярность является проблемой безопасности и может вызвать проблемы с бытовой техникой высокого класса.

Обратная полярность обычно легко ремонтируется. Довольно часто, если несколько розеток проверяют обратную полярность, нередко бывает, что только одна клемма проводки оказывается неправильной. Однако это не может быть определено без дальнейшего расследования.

(GFCI) предназначены для защиты людей, использующих электрические устройства, особенно во влажных помещениях. GFCI доступны как автоматические выключатели, расположенные внутри сервисной панели, и как розетки. Большинство владельцев дома знакомы с ними как с розеткой с маленькими кнопками (кнопки тестирования и сброса), которые, кажется, всегда срабатывают при использовании фена.

GFCI. GFCI обеспечивает защиту пользователя и срабатывает, обнаруживая утечку / дисбаланс тока, в свою очередь, отключая питание электрического устройства.GFCI не срабатывает при обнаружении силы тока, как автоматический выключатель, и, в свою очередь, стандартный выключатель не срабатывает при тех же обстоятельствах, что и GFCI.

GFCI — это элемент безопасности, обеспечивающий защиту от поражения электрическим током и потенциального поражения электрическим током. GFCI должны проверяться домовладельцем один раз в месяц для проверки работоспособности. GFCI могут быть установлены как в двухпроводной системе без заземления, так и в трехпроводной системе.

GFCI требуются NEC © в различных областях, ниже приводится общий список (неполный), когда и где: внешние резервуары и бассейны 1971 г., ванные комнаты 1975 г., гаражи 1978 г., джакузи и ванны 1981 г., кухни 1987 г. в пределах 6 умывальника и подвалов, недостроенных подвалов и подвалов 1990 года, раковин в барах 1993 года, кухонных кухонных раковин 1996 года, специальных контуров для ванных комнат, всех уличных розеток, зарядных устройств для электромобилей.

В случае, если GFCI не работает должным образом, GFCI следует отремонтировать в целях безопасности. В старых домах, где нет GFCI, я рекомендую установить GFCI в целях безопасности, это обычно считается улучшением состояния собственности.

Тестер розеток с тремя лампочками чаще всего используется во время домашнего осмотра, чтобы определить, правильно ли подключены розетки. Это устройство можно легко купить в большинстве хозяйственных магазинов, и домовладелец может использовать его в обычном режиме. Использование одного только этого устройства не заменяет услуги квалифицированного электрика.

Майкл Паттон — лицензированный домашний инспектор и владелец компании AA Home Inspection LLC, расположенной в Северном Кентукки. Майкл имеет лицензии в Кентукки и Индиане и имеет право проводить инспекции в Огайо (в Огайо нет требований к лицензированию). Майкл — нынешний президент Ассоциации инспекторов недвижимости Кентукки (KREIA) и активный член Американского общества домашних инспекторов (ASHI).Майкл основал компанию AA Home Inspection LLC в 2001 году, до этого Майкл работал в компаниях, предоставляющих широкий спектр услуг, включая проектирование, строительство и управление проектами. Услуги Майкла включают в себя инспекции жилых домов, инспекции легких коммерческих помещений, инспекции WDI / термитов и радоновые тесты. Район Большого Цинциннати обеспечивает широкий спектр проверок; от недвижимости за миллион долларов до домов с ремонтом, от новостройки до домов, которым больше ста лет, и от клиентов от хорошо зарекомендовавших себя до тех, кто впервые покупает жилье.

www.AAHomeInspection.net ‘

Правда о 2-3-контактном адаптере и безопасности розеток — разъемы переменного тока

Зачем вам заземлять адаптер на розетку? Моя розетка уже не заземлена? Что может случиться, если я не заземлю адаптер на розетку?

В 1969 году Underwrites Laboratories начала требовать трехконтактные вилки для обеспечения безопасности. Некоторые люди используют адаптеры NEMA 1-15R для подключения трехконтактных кабелей к старым двухконтактным розеткам. Эти адаптеры позволяют избежать затрат на привлечение дорогостоящего электрика для замены ваших розеток.

Почему я заземляю адаптер на розетку?

Заземление обеспечивает электричеством путь наименьшего сопротивления обратно к выключателю и выход к основному заземлению. В случае неисправности, если в вашем доме нет заземленных розеток, проще всего провести электричество через металл любого электронного или бытового прибора, который вы используете. Это опасно и может вызвать поражение электрическим током.

Как указывалось выше, до 1960-х годов в домах были установлены двухконтактные незаземленные розетки при строительстве или реконструкции.Наличие некоторых розеток старого образца является проблемой, потому что они не принимают вилки для вашего оборудования сейчас, когда требования к трехконтактным вилкам изменились. Самое главное, розетки не имеют заземляющего провода и не обеспечивают никакой безопасности. Трехконтактные розетки могут быть опасны, если они не заземлены. Если вы не уверены, что они были заземлены должным образом, вы должны проверить их на положительный результат. Опасность трехконтактной розетки заключается в том, что домовладелец заменил старые двухконтактные розетки на новые трехконтактные, не заземлив должным образом новую розетку.

Как узнать, заземлена ли ваша розетка?

на 2-3 штыря прилагается небольшой металлический штырь заземления. Зубец представляет собой металлический кусок квадратной формы с кругом посередине. Этот штырь заземления прикреплен, поэтому вы можете подключить адаптер к источнику заземления. Все, что вам нужно сделать, это установить винт крышки розетки через отверстие в металлическом штыре заземления, и ваш адаптер заземлится.

Когда это не так? Если ваша розетка не заземлена, ваш адаптер не будет заземлен, даже если он установлен правильно.Существует инструмент, который вы можете приобрести, чтобы проверить свои электрические розетки и определить, заземлены они или нет.

Вот ссылка для покупки одного из этих типов инструментов на Amazon. Мы не продаем эти инструменты и у нас нет предпочтений, вам придется изучить инструменты, чтобы найти тот, который вы хотите купить.

Когда вы начинаете тестирование розеток, проверьте их на предмет трещин, поломок или повреждений и замените их. Если шнуры и вилки начинают свешиваться или выпадать из розетки, значит, их необходимо заменить.Если вы проверили свои розетки и обнаружили, что они не заземлены, мы рекомендуем вам обратиться к сертифицированному электрику, который поможет вам установить и сделать необходимые обновления. Один из вариантов, который у вас есть, — это установить розетки GFCI, которые будут обнаруживать любые неисправности, например, воду, и избегать шока, отключая питание. GFCI отключит цепь при необходимости, избегая поражения электрическим током.

Что произойдет, если я не соблюдаю эту простую процедуру безопасности?

Помните, что если вы не использовали заземление должным образом на своем 2-3-контактном адаптере, это не обеспечит вам никакой безопасности и будет представлять опасность для вас и вашего дома при использовании.Штырь заземления должен быть подключен к электрическому заземлению, и без надлежащей системы заземления существует большая вероятность поражения электрическим током.

Вот еще несколько советов по безопасности, которым нужно следовать:

• НИКОГДА не отрезайте заземляющий контакт или провод от вилки или адаптера.
• Всегда отключайте электрические устройства, обогреватели, сушилки, кухонную плиту, блоки переменного тока и т. Д., Когда они не используются.
• Не отключайте электрические устройства во время использования, это может вызвать поражение электрическим током, особенно в периоды пиковой мощности.

2-3-контактные переходники могут быть безопасными при правильном заземлении и использовании, однако они могут не обеспечивать наилучшего функционирования. Если у вас есть дом со всеми двухконтактными розетками, маловероятно, что вы будете перемещать адаптеры, удаляя и переустанавливая их, поскольку вам нужно подключать и отключать какие-либо устройства. Отвинчивать и перемещать адаптер каждый раз, когда вам нужно перемещать его по дому, может раздражать. Другая проблема заключается в возможности использовать несколько выходных отверстий на одной пластине, поскольку адаптеры могут быть громоздкими и могут не позволить вам использовать несколько адаптеров должным образом или вообще на одной выходной пластине.

НИКОГДА не удаляйте заземляющий штырь трехконтактной вилки, чтобы вставить ее в двухконтактную розетку, всегда меняйте розетку, чтобы она соответствовала вилке. Удаление заземляющего штыря из адаптера или использование незаземленных розеток может привести к возгоранию, поражению электрическим током или даже к худшему.

Эти же концепции можно применить и к выпускному отверстию вашей сушилки, и у нас есть решения, которые вам понадобятся. Например, чтобы создать трехконтактную розетку сушилки, которая соответствует вилке вашей сушилки, из существующей четырехконтактной розетки вы можете использовать компактный адаптер AD14301030 с заземляющим проводом.

Если вы ищете другие решения, свяжитесь с нами, и мы поможем вам с нашими БЕСПЛАТНЫМИ консультациями, убедившись, что вы заказываете правильный продукт в первый раз, и избегая хлопот с возвратом или обменом.

electric — У меня есть трехконтактная розетка, но к ней не подключен заземляющий провод. Это нормально?

Заземляющий провод в электрической системе обеспечивает безопасный путь для прохождения токов короткого замыкания. Он нужен для предотвращения поражения электрическим током.

Допустим, у нас есть тостер.

Внутри тостера есть два проводника: черный незаземленный (горячий) провод и белый заземленный (нейтральный) провод.

Для нагрева тостера ток течет в нагревательный элемент через незаземленный (горячий) проводник, через нагревательный элемент, из нагревательного элемента и обратно к источнику через заземленный (нейтральный) провод.

Теперь предположим, что есть короткое замыкание между незаземленным (горячим) проводом и металлической рамой тостера.

Так как каркас металлический; и проводит электричество, теперь электрифицировано.

Если затем прикоснуться к тостеру; и вы достаточно заземлены, ток будет течь через вас на землю. Это могло привести к ужасному потрясению или, возможно, к смерти.

Теперь давайте посмотрим, что происходит, когда у нас есть тостер с заземляющим проводом, который правильно подключен к нетоковедущим металлическим частям тостера.

В тостере снова короткое замыкание.

Однако, поскольку на этот раз у нас есть заземляющий провод, ток течет через тостер в заземляющий провод и обратно к источнику.

Это создает обратный путь к источнику с очень низким сопротивлением, поэтому ток в цепи быстро увеличивается (I = E / R). Повышенный ток приводит к срабатыванию максимальной токовой защиты схемы и срабатыванию автоматического выключателя.

Заземленный (нейтральный) провод действительно заземлен на служебном входе, однако после этого заземленный (нейтральный) провод является проводником с током.Он используется для передачи тока обратно к источнику, поэтому потенциально всегда по нему течет ток. Если бы этот проводник был подключен к нетоковедущим металлическим частям тостера, он позволил бы току течь по металлическим частям тостера.

Если произошел обрыв нейтрального провода дальше по цепи. Ток может течь через незаземленный (горячий) провод в тостер, через нагревательный элемент, из нагревательного элемента и вниз по заземленному (нейтральному) проводнику, через металлические части тостера, через вас и в землю.Что может привести к поражению электрическим током, травмам и / или смерти.

Заземляющий провод обеспечивает защиту от поражения электрическим током и всегда должен быть правильно подсоединен. Если заземляющий провод отсутствует, для обеспечения этой защиты можно использовать устройство прерывания цепи замыкания на землю (GFCI) (см. NEC 406.4 (D) (2) (b)). Этот провод должен пропускать ток только в случае неисправности.

Заземленный (нейтральный) проводник — это проводник с током, используемый для передачи тока обратно к источнику.Этот проводник проводит ток при нормальной работе.
