Розетки встраиваемые в пол — установка и монтаж

При строительстве или ремонте помещений одним из важных этапов всего процесса является планирование и разводка электрики. Важно также отметить, что разводка электрики является, можно сказать, первоочередной задачей, которая должна быть реализована до проведения любых отделочных работ. В настоящее время существует множество способов и решений, позволяющих обеспечить удобный доступ к розеткам. Благодаря таким решениям стало возможно размещать розетки не только по классике – в стене, но также производить их монтаж в полу. Однако, если решено установить какие-либо розетки в пол, необходимо как следует изучить данный вопрос, поскольку подобная установка розеток имеет свою специфику.

Итак, сразу следует сказать, что обычные и привычные нам розетки, которые, обычно, монтируются в стене, никоим образом не подойдут для монтажа в полу. На это есть свои определенные и абсолютно объективные причины. Как минимум к таким причинам можно отнести отсутствие надежной защиты розетки от влаги.

Ведь, кроме того, что пол поддается влажной уборке, есть риск того, что на пол может быть пролита вода или любая другая жидкость, которая просочится в розетку, даже если она будет со шторками, а это, в свою очередь, приведет к возникновению короткого замыкания. Еще одной причиной, по которой запрещено осуществлять монтаж розеток в полу, не предназначенных для этого, является то, что обычные розетки немного будут возвышаться над поверхностью пола, а это чревато тем, что на них будут наступать и даже могут легко повредить пластиковый корпус розеток, споткнувшись об них или же уронив что-либо тяжелое.

Таким образом, если есть желание сделать для комфорта розетки в полу, то следует выбирать специальные розетки, встраиваемые в пол. Однако, совсем не достаточно просто прийти в магазин и выбрать конструкцию розетки для пола, следует четко понимать, в какой материал напольного покрытия будет происходить монтаж розетки, ведь от этого зависит выбор конструкции самой розетки, а также способ ее установки и использование необходимых инструментов непосредственно в процессе самого монтажа.

Итак, до того, как будет положено напольное покрытие, следует проложить кабель нужного сечения к месту, где будет происходить установка розеток в полу. В свою очередь следует отметить, что сечение кабеля для розетки выбирается исходя из того, какие приборы планируется подключать в данную розетку. Как правило кабель прокладывается в пластиковой или заземленной стальной трубе. В дальнейшем данную трубу можно или залить стяжкой, или же просто накрыть регулируемыми полами на лагах. Также стоит обратить внимание на то, что не обязательно под каждый отдельный кабель нужна своя отдельная труба – в одной трубе вполне может проходить целый жгут.

Когда кабель проведен и уже положено напольное покрытие, следует отметить место, в котором будет установлена розетка. Если на полу залита бетонная стяжка, то отверстие для розеток необходимо сделать с помощью перфоратора и специальной коронки. Розетки для монтажа в пол выпускаются многими известными производителями. Как правило, их продукция представляет собой специальный поворачивающийся лючок, на внутренней стороне которого установлена розетка 220 вольт и сетевой разъем, например, RJ 45. Данная конструкция полностью крепится в отверстии в полу, которое было заранее подготовлено. Если же розетки не нужны, то они прячутся в лючок, который закрывается вровень с полом. Когда есть необходимость воспользоваться розеткой, то достать ее можно нажав на крышку лючка. Конечно же, специальные розетки, которые предназначены именно для монтажа в пол, имеют свою определенную степень защиты, которая, к сожалению, далеко не идеальна и не является надежной на все 100%, однако, эта защита существенно выше и лучше, чем у стандартны розеток, предназначенных для монтажа в стену. Как минимум, данным розеткам не страшны удары, а также в них не собирается жидкость (особенно, если присутствует пустое пространство под полом), что существенно снижает риск возникновения короткого замыкания.

Стоит также сказать, если же нет возможности приобрести специально сконструированные для напольного монтажа розетки, некоторые производители таких розеток также выпускают специальные установочные коробки для пола под определенное количество модулей. В эти лючки коробки есть возможность монтировать обычные розетки для скрытой проводки в количестве до 12 штук. Крышка такой коробки может быть подобрана под напольное покрытие, что позволяет сделать розетки полностью скрытыми.

Итак, стандартный комплект качественной встраиваемой в пол розетки включает в себя следующие составляющие:

  • установочную коробку;
  • напольную коробку лючка с крышкой;
  • крепление к полу и фиксаторы лючка;
  • монтажные суппорты;
  • держатели и зажимы для фиксации кабеля;
  • перегородки для разъемов;
  • сами розетки.

Кроме этого, в хороший качественный набор также будет входить еще суппорт под розетки в качестве дополнительного элемента защиты. Размещение данных суппортов осуществляется на глубине 7-10 см в пластиковых моделях и 8-11 см в металлических.

Стоит сказать, что встраиваемые в пол розетки позволяют решить как вопросы дизайна, так и вопросы с подключением электроприборов, удаленных от стен. Однако, для успешной эксплуатации таких розеток, необходимо правильно спланировать проводку до начала любых отделочных работ, а также выбрать розетки хорошего качества.

Напольные люки для розеток

  • Купить лючок для розеток в Москве

    Все виды электрантов — встраиваемых напольных лючков для розеток

  • Монтаж лючков для розеток в любой тип пола

    Установка напольных коробок в фальшпол



Особенности лючков для розеток Efapel

Компания Efapel контролирует качество выпускаемой продукции на всех этапах производства, от приготовления исходного сырья для экструзии пластиковых коробов до изготовления электронных компонентов. Все предприятия оснащены новейшим технологическим оборудованием и сертифицированы по стандарту качества ISO 9001.

Компания располагает современной испытательной лабораторией, позволяющей контролировать качество как уже выпускаемой продукции, так и тестировать образцы вновь разработанных изделий.


Основные преимущества лючков для розеток в полу:

  • 1) Износостойкость и способность сопротивляться механическим повреждениям
  • 2) Высокие показатели несущей способность (распределенная нагрузка до 3000Н, а сосредоточенная до 750Н)
  • 3) Полная комплектация инструкциями и чертежами
  • 4) Поставка люков осуществляется вместе с суппортами для розеток и с фиксаторами для установки в бетонных пол или фальшпол
  • 5) Высокая степень защиты от проникновения твердых предметов и воды при закрытой крышке
  • 6) Все механизмы изолированы со всех сторон
  • 7) Устройство лючка для розеток обеспечивает правильное подключение рабочих мест
  • 8) Возможна установка в любой тип пола.


Все виды лючков для установки в пол для розеток (электрантов)

Департамент разработок и инноваций компании Efapel постоянно работает над развитием предлагаемой линейки продукции, стремясь предоставить потребителям изделия, превосходящие по своим техническим характеристикам продукцию конкурентов.


Купить недорого напольные лючки для розеток

Несмотря на то, что компания Efapel является производителем продукции, относящейся к наиболее качественным и высокотехнологическим образцам из представленных на рынке, проводимая ею политика по жестокому контролю за снижением производственных расходов благоприятно отражается стоимости в среднем ценовом диапазоне..

Напольные лючки являются незаменимым аксессуаром для фальшпола в офисных помещениях. Они позволяют получить доступ к проводам, скрытым в пространстве под фальшполом, благодаря чему грамотно организуется пространство помещения. Об этом подробнее в нашей статье «СПОСОБЫ ОРГАНИЗАЦИИ ПРОВОДОВ В ОФИСЕ».



Видео о монтаже напольных лючков

Короткое видео о монтаже напольных лючков.

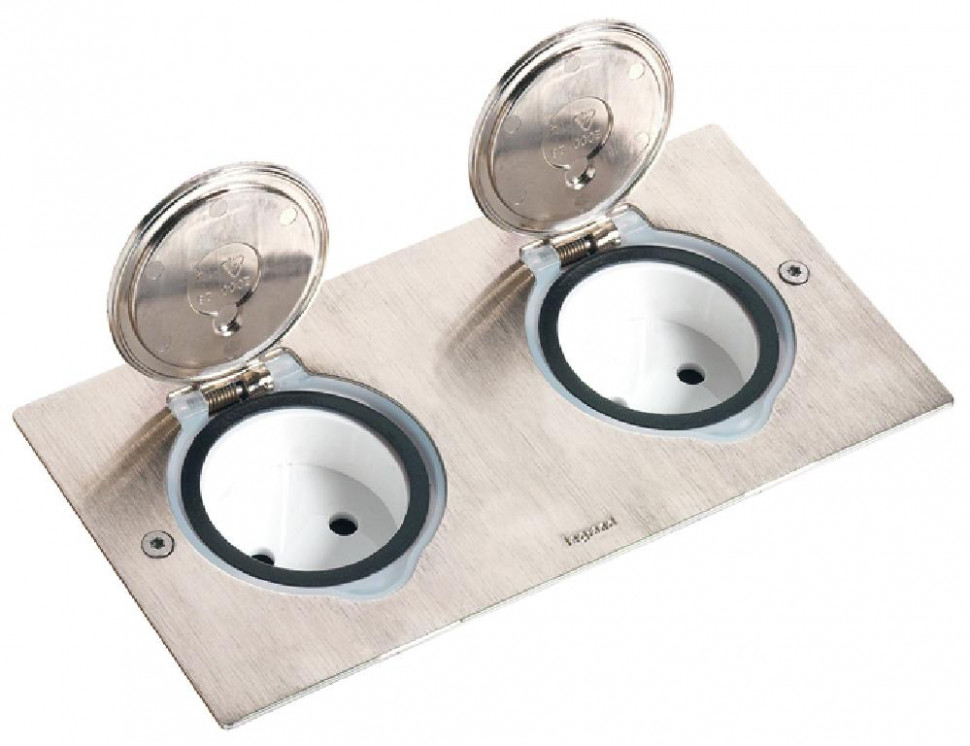

Розетки встраиваемые в пол

[desc][/desc]

Блок: 1/12 | Кол-во символов: 162
Источник: https://www.forumhouse.ru/articles/house/6354

Содержание

  • 1 Разновидности
  • 2 Очень важно понимать, что все «шторки», «крышечки» и «нахлобучечки» — это полезные, нужные, но не дающие 100%-ной гарантии приспособления
  • 3 Уровень безопасности устройства
  • 4 1. Розеток «с защитой от детей» НЕ СУЩЕСТВУЕТ!!!
  • 5 Напольные розеточные колонны
  • 6 2. Розетки «с крышечкой» защитят от брызг (и только!) А ещё их любят официальные лица
  • 7 Выбор розетки
  • 8 Установка розеток в полу
  • 9 Почему нельзя использовать стандартные розетки?
  • 10 3. «Розетка в полу» — это не розетка сама по себе, а так называемый «лючок электротехнический», где розеток (и не только) может быть много
  • 11 Можно ли устанавливать розетки в полу (видео)
  • 12 4. Высота установки розеток в общем случае нигде жёстко не прописана (но рекомендации есть, и полезные!)
  • 13 5. «Ретро-розетка» — это стильное электротехническое устройство, а не то, что было установлено в кабинете у Штирлица
  • 14 6. «Половинчатые» розетки можно найти в модульных сериях (и установить 2 штуки в один пост!)
  • 15 7. «Розетка Шуко», «евророзетка», «розетка с з/к 16А» это одно и тоже. Почти.
  • 16 8. Розетка для улицы — это не просто «розетка с крышечкой». Есть нюансы.
  • 17 9. Розетка в (на, под) стол (стену, откос, шкаф): удобно и современно
  • 18 10. Розетки для закрытой проводки превращаются… превращаются розетки… в наружные! (используйте подъёмные коробки)

Разновидности

В настоящее время существует несколько основных разновидностей электроустановочных устройств для пола:

  • простые розетки с крышкой, защищающей разъем от попадания внутрь влаги и пыли;
  • лючки – встраиваемые конструкции, более сложные и комплексные, разновидность утопленного устройства;
  • колонны – стойки из жесткого профиля с полостью для размещения внутри нее электроустановочных приборов;
  • миниколонны.

Также розетки подразделяют и по другим параметрам:

  • По цвету – белые, серые, графитовые, черные, коричневые, с узором под отделочный материал.
  • По материалу изготовления – пластиковые и металлические.
  • По количеству подключаемых вилок – от 1 до 12.
  • По типу конструкции – выдвижные, поворотные, стационарные, встраиваемые устройства.

Блок: 2/7 | Кол-во символов: 746
Источник: https://mr-build.ru/elektrika/rozetki-v-polu.html

Очень важно понимать, что все «шторки», «крышечки» и «нахлобучечки» — это полезные, нужные, но не дающие 100%-ной гарантии приспособления

Блок: 2/12 | Кол-во символов: 166
Источник: https://www.forumhouse.ru/articles/house/6354

Уровень безопасности устройства

Здесь учитывается целый ряд факторов:

  • пожаробезопасность;
  • степень защищенности от попадания влаги и пыли;
  • способность противостоять механическим нагрузкам;
  • максимальный вес, который может выдержать изделие.

Так, металлические розетки не горят и не плавятся, выдерживают вес от 200 кг до 4 т, хорошо защищены от механических повреждений, поэтому их устанавливают в людных местах.

Пластиковое устройство подойдет для дома. Оно выдерживает вес до 300 кг, устойчив к механическим воздействиям, не поддерживает горение.

Степень пыле- и влагозащиты показывает Индекс IP (Ingress Protection Rating). Минимальное значение – 22, максимальное – 69. Качественные пыле- и влагозащищенные розетки для пола имеют индекс IP 67, т. е. практически максимальный.

Блок: 3/7 | Кол-во символов: 778
Источник: https://mr-build.ru/elektrika/rozetki-v-polu.html

1. Розеток «с защитой от детей» НЕ СУЩЕСТВУЕТ!!!

Розетка детям не игрушка

Так, шторки не позволят воткнуть в розетку одиночный, например, гвоздь. А вот два гвоздя или спицы одновременно — пожалуйста… Так что розетки в детской лучше сделать отключаемыми или затаймировать (то есть поставить последовательно соответствующий по мощности выключатель или таймер). Ну, и про УЗО не забывать!

Блок: 3/12 | Кол-во символов: 392
Источник: https://www.forumhouse.ru/articles/house/6354

Напольные розеточные колонны

Отдельного внимания заслуживает напольная розеточная колонна. Она представляет собой телескопическую стойку из алюминия или пластика, которая поднимается из пола и упирается в потолок, не требуя закрепления дюбелями. В ней могут размещаться электроустановочные устройства любых европейских стандартов. Внутри колонна разделена на 2 канала для отдельного проведения силовых и слаботочных линий. Электрокоммуникации подводятся к устройству через напольные каналы или натяжной потолок.

Стандартная высота розеточной колонны – 1,5 м и 2,7 м с возможностью увеличения до 3,25 и 4,5 м.

Двухсторонняя колонна – идеальное решение для офисов и иных помещений, где необходимо единовременное подключение большого количества техники. Каждая колонна может иметь до 32 модулей размером 45 × 22,5 мм. При этом розетки могут монтироваться на 1 или 2 стороны.

Миниколонна отличается от колонны высотой. Такая стойка возвышается над полом на высоту от 25 см или на 68,5 см и также оборудована большим количеством розеток.

Блок: 4/7 | Кол-во символов: 1035
Источник: https://mr-build.ru/elektrika/rozetki-v-polu.html

2. Розетки «с крышечкой» защитят от брызг (и только!) А ещё их любят официальные лица

 Розетка с крышкой LK60

В ванной комнате, в «третьей зоне» (три метра от открытой воды), правилами разрешена установка розеток. Но только «с крышечкой». Это поможет, например,  в случае прицельного залива розетки «ручным душем». Также розетки необходимы для защиты от проверяющих: при приёмке объекта они обязательно осматривают «мокрое помещение на предмет во избежание и в соответствии с». Если же есть серьёзные причины предполагать «намокание путём несанкционированного обрызгивания» или что-то подобное, то лучше поставить «розетку для улицы» (рассмотрим ниже). На фото — самая обычная розетка «для ванной» LK60 (синие капельки — плод фантазии веб-художника…)

Иногда удобнее использовать рамки с крышкой: они позволяют «спрятать» не только розетки, но и выключатели: на фото ниже показана такая рамка той же серии LK60.

Блок: 4/12 | Кол-во символов: 920
Источник: https://www.forumhouse.ru/articles/house/6354

Выбор розетки

Напольный разъем используется для скрытой установки в горизонтальной плоскости. Стоимость напольных моделей выше настенных, что порождает желание у некоторых домашних мастеров соорудить систему своими руками с использованием обычных розеток.

Такой подход небезопасен, поскольку настенные модели проигрывают напольным по следующим характеристикам:

  1. Способность выдерживать механические нагрузки. Устройства для пола устойчивее к механическим нагрузкам, так как изначально планируется, что по ним будут ходить, ставить на них мебель или тяжелую бытовую технику.
  2. Защищенность от пыли и устойчивость к влаге. Благодаря высокой степени влаго- и пылезащиты напольных моделей радикально снижается вероятность короткого замыкания. А вот использование стандартных розеток не по назначению может привести к выходу системы из строя или даже пожару.
  3. Настенные модели не комплектуются крышками, что может привести к несчастным случаям.
  4. Стеновые устройства выступают над поверхностью, что не причиняет никакого дискомфорта, когда розетка используется по назначению, то есть установлена в стене. Однако любые выступы на полу неприемлемы, так как о них неизбежно будут спотыкаться, что может привести к травмам и выходу системы из строя.

Совет! При покупке напольных устройств особое внимание следует уделять качеству исполнения коробов под проводку. Особенно это касается их влагозащищенности.

При подборе фурнитуры рекомендуется учитывать следующие критерии:

  1. Уровень защищенности от влаги и пыли, на который указывает упомянутый выше рейтинг защиты от проникновения.
  2. Глубина крышки. Этот показатель может составлять от 6 до 26 миллиметров. Конкретная величина зависит от высоты уровня пола.
  3. Требующееся количество розеток. В продаже есть модели, оснащенные от 2 до 12 разъемов.
  4. Тип розетки.
  5. Цвет, подходящий под интерьер.
  6. Модификация — стандартная, люк, колонна, мини-колонна.
  7. Материал, из которого изготовлена фурнитура.
  8. Удобство открывания крышки и плотность ее прилегания.
  9. Эксплуатационные условия.

Блок: 3/4 | Кол-во символов: 1983
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/napolnye.html

Установка розеток в полу

Стационарные розетки для пола, установленные в середине комнат, должны быть устойчивы к механическим воздействиям и в некоторых случаях дополнительно оснащены против влаги. Сначала покажем как установить напольные коробки с розетками 220 В для комнаты.

Блок розеток для пола установлен ​​в бетонном фундаменте, он с регулируемой высотой с помощью чего легко монтируется на реальном уровне пола. Вдоль пола кабель каналы подключаются в эту коробку, в данном случае используем гофрированную трубку диаметром 20 мм для кабелей. Четырехугольные каналы лучше в том, что кромки коробов-распределителей адаптированы к таким каналам, они крепко закрепляются, а бетон можно наливать сразу на неё. Но при использовании жидкого бетона используйте плоские каналы и дополнительно закройте отверстия в коробе.

Прокладка труб для кабелей на место розетокРегулировка высоты верхней части коробкиКрепление электро короба на землюПрокладка кабелей и труб к коробкеЗакрываем крышкойВстроенный в пол электроблокРазделение кабелей низкого и высокого напряженияПодключение проводки, фиксацияПодключена и закрыта розетка в полуС розетками 220В напольная коробка

Кабели можно протащить во время бетонирования или позже. Коробку можно установить вне рабочего места, затем провода к рабочему месту тянут по алюминиевым напольным монтажным плинтусам. Ведь если короб с розетками установлен под рабочим столом, это не означает, что стол не может быть перемещен позже в другое место.

Блок: 3/4 | Кол-во символов: 1479
Источник: https://2shemi.ru/vydvizhnoj-blok-rozetok-v-stoleshnitsu-i-rozetki-v-polu-ustanovka-i-podklyuchenie/

Почему нельзя использовать стандартные розетки?

Нередко людей смущает довольно высокая цена на напольные розетки. Также возникают сложности с их приобретением: их можно найти далеко не в каждом магазине. Тогда может возникнуть искушение сэкономить силы и деньги и установить в пол обычные розетки, накладные. Однако делать этого категорически нельзя по ряду причин:

  • Стеновые устройства не рассчитаны на те нагрузки, которым подвергаются модели, установленные в полу: по ним не ходят, на них не ставят мебель и др. Обычные розетки будут очень часто ломаться.
  • Стеновые модели не имеют влаго- и пылезащиты, поэтому риск возникновения короткого замыкания повышается во много раз.
  • Устройства не закрываются крышками в нерабочем состоянии, что также может привести к несчастным случаям.
  • Выступают из поверхности, не подходят для скрытого размещения, при расположении на стене это незаметно и не причиняет дискомфорта. На полу даже незначительный выступ будет ощутимым, об него можно споткнуться и упасть.
  • Индекс IP не превышает 44, что может быть недостаточным для более жестких условий пола.

Таким образом, обычные стеновые розетки, даже встроенные, не подходят для использования на полу, поэтому приобретать нужно только специальные устройства, рассчитанные на высокие нагрузки.

Чтобы избежать короткого замыкания и возгорания, подводить провода к устройству нужно в пластиковом коробе, это обеспечит максимальную изоляцию.

Блок: 5/7 | Кол-во символов: 1421
Источник: https://mr-build.ru/elektrika/rozetki-v-polu.html

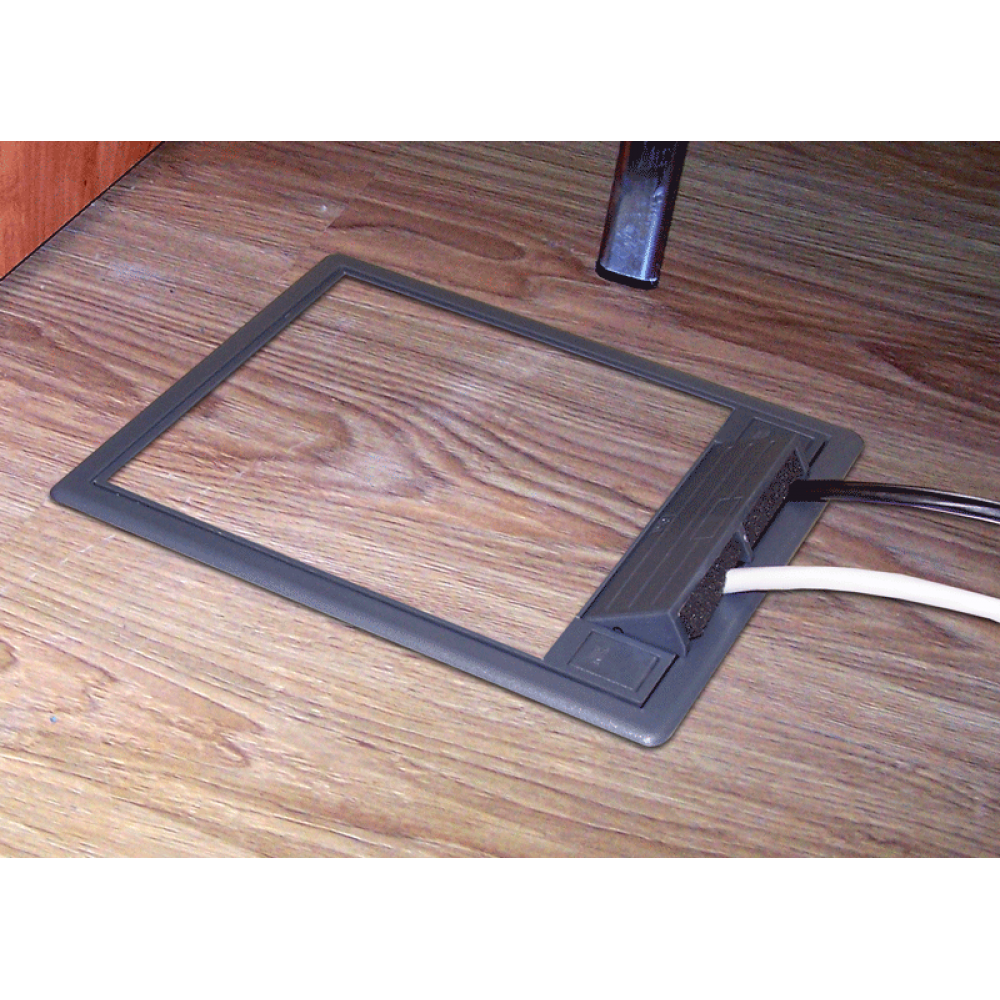

3. «Розетка в полу» — это не розетка сама по себе, а так называемый «лючок электротехнический», где розеток (и не только) может быть много

Люк в пол для 4 розеток Ecoplast LUK

Лючки различаются по вместительности (от одной до 12 и более розеток), материалу (чаще всего это пластик или сталь, и в комбинациях), конструкции (закрыта ли крышка при подключенных нагрузках, например) и «антивандальности» (например, лючки для розеток Ecoplast LUK/2 отлично зарекомендовали себя… на автосервисах. Им и шипованные шины нипочём, и увесистые гаечные ключи их не берут, и тяжёлая поступь мастера не пугает). Люки с розетками, выключателями, сетевыми разъёмами и т.д. получают всё большее распространение в деревянных домах, офисах «open-space», в фойе гостиниц и аэропортов, в ресторанах и прочих местах, где «розетка в полу» гораздо удобнее «розетки на стене».

Блок: 5/12 | Кол-во символов: 859
Источник: https://www.forumhouse.ru/articles/house/6354

Можно ли устанавливать розетки в полу (видео)

На сегодняшний день такой вид монтажа электропроводки, как розетки к полу, как и к потолку, дает возможность внести разнообразные изменения в интерьер и придать ему стильный современный вид.

Блок: 6/6 | Кол-во символов: 282
Источник: http://6watt.ru/elektroprovodka/rozetki-i-vyklyuchateli/rozetki-v-polu

4.

Высота установки розеток в общем случае нигде жёстко не прописана (но рекомендации есть, и полезные!)

Расстояние для проводки на роликах

В СССР был стандарт — 90 см от пола. Зачем? Чтобы видно было, что в розетку включен прибор. Бдели. Теперь всё проще: главное, не залить водой при уборке, и чтобы детям реже на глаза попадались. Рекомендуют «в общем случае» высоту в 30 см от чистого пола. Из рекомендаций ещё полезна такая: для стиральной/посудомоечной машины или холодильника розетку лучше устанавливать 10-20 см от пола, выше шнур может не дотянуться.

Блок: 6/12 | Кол-во символов: 564
Источник: https://www.forumhouse.ru/articles/house/6354

5. «Ретро-розетка» — это стильное электротехническое устройство, а не то, что было установлено в кабинете у Штирлица

Ретро-розетка из электрокерамики

Многие интернет-магазины стали предлагать ретро-электрику. Розетки фарфоровые, бакелитовые, даже жестяные какие-то… На самом деле, в большинстве случаев, вместо бакелита там АБС-пластик, вместо керамики — «керамопласт», но есть и вполне аутентичные (внешне) серии. Главное: что внутри. К сожалению, во времена Штирлица «начинка» розеток была куда более солидной, впрочем, как и многое другое… Так что «современное ретро» вряд ли по надёжности может сравнится с настоящей «ретро-электрикой». Здесь рекомендация: пользуйтесь только предложениями проверенных интернет-магазинов электрики, продающих ретро-розетки. Не стоит заглядываться на всякие «ретро-новинки» NoName.

Блок: 7/12 | Кол-во символов: 827
Источник: https://www.forumhouse.ru/articles/house/6354

6. «Половинчатые» розетки можно найти в модульных сериях (и установить 2 штуки в один пост!)

Одномодульная плоская электророзетка LK45

Да. Существуют, оказывается, и «плоские» розетки. В смысле, розетки под плоскую вилку. Преимущество: можно включить два прибора в «одноместную розетку» без доп.устройств. Минус — только плоские вилки, и включишь: ни зарядки, ни евровилки-Шуко. На картинке: модуль «плоской розетки» из серии LK45.

Блок: 8/12 | Кол-во символов: 436
Источник: https://www.forumhouse.ru/articles/house/6354

7. «Розетка Шуко», «евророзетка», «розетка с з/к 16А» это одно и тоже. Почти.

Влагозащитная установка розеток и выключателей Ecoplast AQUA-MODUL

«Schuko» — это  от Schutzkontakt (Шу́тцконта̀кт, йа-йа!), то есть «защитный контакт». Но не все вилки-розетки «с заземлением» подходят под это определение. И не все розетки «без з/к» примут в себя такую вилку без последствий. Дело в мощности и в диаметре. Запомните: «Шуко» — это диаметр штырей 4,8 мм и номинальный ток 16А. На фото — евророзетка LK45 в подъёмной коробке влагозащитного исполнения Ecoplast AQUA-MODUL (IP55).

Блок: 9/12 | Кол-во символов: 575
Источник: https://www.forumhouse.ru/articles/house/6354

8. Розетка для улицы — это не просто «розетка с крышечкой». Есть нюансы.

Розетка в галоше

Уличная розетка, во-первых, наружная: то есть защищена со всех сторон (в отличие от «розетки с крышечкой» из обычных серий для встраивания). Во-вторых, как правило, более высокая степень защиты (IP54, IP55 и выше — против «односторонней» IP44 в розетках «для ванной»).

На фото (внизу, не в галоше)  — двойная уличная розетка серии LK AQUA IP54, видны сальники  защиты ввода кабеля. Важно понимать: максимальная защита, степень которой и указана в спецификации, обеспечивается только при плотно закрытой крышке. То есть розетка со включенной в неё вилкой — это уже гораздо более уязвимый агрегат.

Двойная розетка уличная

LK AQUA

Блок: 10/12 | Кол-во символов: 730
Источник: https://www.forumhouse.ru/articles/house/6354

9. Розетка в (на, под) стол (стену, откос, шкаф): удобно и современно

Розетка на стол Ecoplast

Вместо комментария  — картинка, любезно предоставленная заводом «Экопласт»:

Лючки для розеток в столешницу «Экопласт»

Блок: 11/12 | Кол-во символов: 219
Источник: https://www.forumhouse.ru/articles/house/6354

10. Розетки для закрытой проводки превращаются… превращаются розетки… в наружные! (используйте подъёмные коробки)

Подъемная рамка «Валена»

Не все знают, что во многих сериях электроустановочных изделий есть «подъёмная коробка» (на фото — для серии розеток и выключателей Legrand Valena). Это приспособление позволяет осуществить наружный монтаж «не наружной» розетки или выключателя. Обычно это довольно неказистые параллелепипеды, поэтому к их использованию прибегают в редких случаях: например, когда дизайнер говорит, что 99 встроенных розеток должны, ну хоть ты тресни, «гармонировать» с одной-единственной наружной…

Неказистые, да. Но есть и приятное исключение: круглые подъёмные коробки в серии ретро-розеток LK Vintage  позволяют получить уникальное сочетание: недорогие, качественные наружные ретро-розетки.  И — бонусом — хитрость: если взять подъёмную коробку LK Vintage и заглушку из той же серии с круглой рамкой, то получим стильную наружную распаячную коробку (которой в серии как бы нет).

Ретро электрика — распаячная коробка «Винтаж»

На правах рекламы

Блок: 12/12 | Кол-во символов: 1158
Источник: https://www.forumhouse.ru/articles/house/6354

Кол-во блоков: 27 | Общее кол-во символов: 36153
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://mr-build.ru/elektrika/rozetki-v-polu. html: использовано 4 блоков из 7, кол-во символов 3980 (11%)
  2. https://220.guru/electroprovodka/rozetki-vyklyuchateli/napolnye.html: использовано 2 блоков из 4, кол-во символов 4011 (11%)
  3. https://2shemi.ru/vydvizhnoj-blok-rozetok-v-stoleshnitsu-i-rozetki-v-polu-ustanovka-i-podklyuchenie/: использовано 3 блоков из 4, кол-во символов 4384 (12%)
  4. https://etkfaza.ru/rozetka/rozetki-vstraivaemye-v-pol.html: использовано 2 блоков из 4, кол-во символов 11844 (33%)
  5. http://6watt.ru/elektroprovodka/rozetki-i-vyklyuchateli/rozetki-v-polu: использовано 4 блоков из 6, кол-во символов 4926 (14%)
  6. https://www.forumhouse.ru/articles/house/6354: использовано 12 блоков из 12, кол-во символов 7008 (19%)

Поделитесь в соц.сетях:

Оцените статью:

Загрузка…

Светильники встраиваемые в пол или стены

Под заказ (уточнить)
skuid=26236 p.count=0 allcount=0 podzakaz=0 Array
(
    [id] => 26234
    [id_1c] => 0b71d357-a323-11e9-a2d5-38d5470260dc
    [name] => Светильник встраиваемый E27 CORSICA 91458 W Белый (wite) YAOHUA LUX
    [summary] => Светильники отлично подходят для освещения  объектов с земли, подпорных стенок, освещения тропинок и дорожек.
    [meta_title] =>
    [meta_keywords] =>
    [meta_description] =>
    [description] => Светильники отлично подходят для освещения  объектов с земли, подпорных стенок, освещения тропинок и дорожек.
    [contact_id] => 57
    [create_datetime] => 2019-10-16 13:22:46
    [edit_datetime] => 2022-02-18 02:29:29
    [status] => 1
    [type_id] => 18
    [image_id] => 17944
    [image_filename] =>
    [video_url] =>
    [sku_id] => 26236
    [ext] => jpeg
    [url] => svetilnik-vstraivaemyy-e27-corsica-91458-w-belyy-wite-yaohua-lux
    [rating] => 0
    [price] => 871.45
    [compare_price] => 0
    [currency] => RUB
    [min_price] => 871.45
    [max_price] => 871.45
    [tax_id] => 0
    [count] => 0
    [cross_selling] =>
    [upselling] =>
    [rating_count] => 0
    [total_sales] => 0
    [category_id] => 752
    [badge] =>
    [sku_type] => 0
    [base_price_selectable] => 871.45
    [compare_price_selectable] => 0. 0000
    [purchase_price_selectable] => 601.0000
    [sku_count] => 1
    [count_null] => 0
    [unconverted_currency] => RUB
    [unconverted_price] => 871.4500
    [frontend_price] => 871.4500
    [unconverted_min_price] => 871.4500
    [frontend_min_price] => 871.4500
    [unconverted_max_price] => 871.4500
    [frontend_max_price] => 871.4500
    [unconverted_compare_price] => 0.0000
    [frontend_compare_price] => 0.0000
    [total_sales_html] =>
    [rating_html] =>
    [category_url] => osveshchenie-i-lampy/svetilniki-gruntovye-vstraivaemye-v-pol-ili-steny
    [skus] => Array
        (
            [26236] => Array
                (
                    [id] => 26236
                    [product_id] => 26234
                    [id_1c] => 0b71d357-a323-11e9-a2d5-38d5470260dc
                    [sku] => 22302
                    [sort] => 1
                    [name] =>
                    [image_id] =>
                    [price] => 871. 4500
                    [primary_price] => 871.4500
                    [purchase_price] => 601.0000
                    [compare_price] => 0.0000
                    [count] => 0
                    [available] => 1
                    [dimension_id] =>
                    [file_name] =>
                    [file_size] => 0
                    [file_description] =>
                    [virtual] => 0
                    [price_plugin_2] => 721.2000
                    [price_plugin_type_2] =>
                    [price_plugin_currency_2] =>
                    [price_plugin_markup_price_2] => price
                    [price_plugin_3] => 841.4000
                    [price_plugin_type_3] =>
                    [price_plugin_currency_3] =>
                    [price_plugin_markup_price_3] => price
                    [price_plugin_4] => 845.3100
                    [price_plugin_type_4] =>
                    [price_plugin_currency_4] =>
                    [price_plugin_markup_price_4] => price
                    [price_plugin_5] => 9999999. 0000
                    [price_plugin_type_5] =>
                    [price_plugin_currency_5] =>
                    [price_plugin_markup_price_5] => price
                    [price_plugin_6] => 99999999.0000
                    [price_plugin_type_6] =>
                    [price_plugin_currency_6] =>
                    [price_plugin_markup_price_6] => price
                    [unconverted_currency] => RUB
                    [currency] => RUB
                    [frontend_price] => 871.4500
                    [unconverted_price] => 871.4500
                    [frontend_compare_price] => 0.0000
                    [unconverted_compare_price] => 0.0000
                    [price_float] => 871.45
                    [purchase_price_float] => 601
                    [compare_price_float] => 0
                    [primary_price_float] => 871.45
                    [image_description] =>
                    [image_filename] =>
                    [ext] =>
                )

        )

    [frontend_url] => /osveshchenie-i-lampy/svetilniki-gruntovye-vstraivaemye-v-pol-ili-steny/svetilnik-vstraivaemyy-e27-corsica-91458-w-belyy-wite-yaohua-lux/
    [original_price] => 871. 45
    [original_compare_price] => 0
    [features] => Array
        (
            [4c8fcd90_a5bd_11e7_a26d_38d5470260dc] => YAOHUA LUX
            [c2f18c20_f7eb_11e8_a29a_38d5470260dc] => 91458 W
            [eee918b5_3d6b_11e8_a282_38d5470260dc] => В пол или стены
            [b81862a5_3362_11e9_a2aa_38d5470260dc] => шт
            [f70d901b_31dd_11e8_a282_38d5470260dc] => Встраиваемый
            [ad3ec94c_5f37_11e8_a28d_38d5470260dc] => Лампа накаливания/Лампа светодиодная
            [dc2c334e_3f00_11e8_a284_38d5470260dc] => Стекло
            [f4d56162_3255_11e8_a282_38d5470260dc] => IP44
            [f70d901d_31dd_11e8_a282_38d5470260dc] => Белый
            [delivery] => Доставка после предоплаты
            [dostupnost] => Нет в наличии
        )

    [skus_list] => Array
        (
            [id] => 26236
            [product_id] => 26234
            [id_1c] => 0b71d357-a323-11e9-a2d5-38d5470260dc
            [sku] => 22302
            [sort] => 1
            [name] =>
            [image_id] =>
            [price] => 871. 4500
            [primary_price] => 871.4500
            [purchase_price] => 601.0000
            [compare_price] => 0.0000
            [count] => 0
            [available] => 1
            [dimension_id] =>
            [file_name] =>
            [file_size] => 0
            [file_description] =>
            [virtual] => 0
            [price_plugin_2] => 721.2000
            [price_plugin_type_2] =>
            [price_plugin_currency_2] =>
            [price_plugin_markup_price_2] => price
            [price_plugin_3] => 841.4000
            [price_plugin_type_3] =>
            [price_plugin_currency_3] =>
            [price_plugin_markup_price_3] => price
            [price_plugin_4] => 845.3100
            [price_plugin_type_4] =>
            [price_plugin_currency_4] =>
            [price_plugin_markup_price_4] => price
            [price_plugin_5] => 9999999.0000
            [price_plugin_type_5] =>
            [price_plugin_currency_5] =>
            [price_plugin_markup_price_5] => price
            [price_plugin_6] => 99999999. 0000
            [price_plugin_type_6] =>
            [price_plugin_currency_6] =>
            [price_plugin_markup_price_6] => price
            [unconverted_currency] => RUB
            [currency] => RUB
            [frontend_price] => 871.4500
            [unconverted_price] => 871.4500
            [frontend_compare_price] => 0.0000
            [unconverted_compare_price] => 0.0000
        )

)
1

Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или отеля

Распродажа Winter Lightwave
Скидка 20% на диммеры, розетки, реле и стартовые комплекты

Быстрый поиск — популярные отделки

Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатинированный хромСатиновый никельСатиновая нержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаШтепсельная розетка с USB-зарядкойРозетка с выключателемПереключатель / тележка

Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…


Нужны большие розетки и выключатели?

Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и выключатели большого ассортимента>


Серия студийных розеток и выключателей

Характерная ромбовидная насечка на элементах управления, украшенная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio идеальным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Безвинтовые квадратные розетки и выключатели

Гладкая, четкая конструкция с четкими прямыми углами и низким профилем делает линейку безвинтовых квадратных розеток одной из самых умных на рынке. Они просто потрясающе выглядят.

См. линейку безвинтовых угольников.


Сделайте электричество в вашем доме умным

Интеллектуальное управление освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей с этой отделкой.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей

Pewter & Old Metals — красота металла и идеальная для того времени собственность.

Медь — великолепная медь в современной и традиционной отделке

Необычная отделка — чтобы добавить нотку разнообразия


Напольные розетки

Получите напольные розетки, соответствующие стилю вашего интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи.Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.

Посмотреть диапазоны напольных розеток>


Ретро индустриальный

Традиционно отлитые, эти розетки и выключатели воплощают современность прошлого в дань уважения ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждая из них сама по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-промышленные серии>


RetroTouch определяется дизайном

Розетки и выключатели RetroTouch

идеально подходят для тех, кто ищет недорогой и стильный способ отделки дома, офиса или отеля.Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнать больше и посмотреть весь ассортимент >


Приходи в форму!

Ищете что-то немного другое? Посмотрите не дальше нашего ассортимента фигурных розеток и выключателей.Эти знаковые тарелки доступны в круглом диске или овальном дизайне и предлагаются в 6 различных вариантах отделки.

Уникальная форма этих тарелок, безусловно, привлечет внимание и станет творческим акцентом для улучшения дизайна вашего интерьера. Эти фигурные пластины подходят к вашей существующей настенной коробке, поэтому замена выполняется легко и быстро.

Просмотр диапазона форм.


Не в Великобритании?

Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.

клиентов выбрали розетки и выключатели в Дубае, на Мальте, в странах Карибского бассейна, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и выключатели?
  • Выбирайте из более чем 80 000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов тарелок на выбор
  • Изготовлено в соответствии с высочайшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для долговременной защиты
  • Каждое изделие собрано вручную и упаковано в индивидуальную коробку
  • Более 98% нашей продукции разработано и произведено в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.


Встраиваемый в пол с розеткой GU10

Круглое наружное освещение Focus

, встроенное в пол IP67 с GU10 (мигалка поворота не входит в комплект) и встраивается в коробку с полной безопасностью и надежностью.

Благодаря цоколю GU10 вы можете использовать светодиодную лампу с нужным вам тоном и мощностью и даже менять ее с помощью прилагаемого шестигранного ключа, если потребности в освещении со временем меняются.

Эта напольная ниша имеет коробку для ниши из технополимера, закаленное прозрачное стекло чрезвычайной твердости и раму из нержавеющей стали.

Обеспечивает экономию электроэнергии до 80 % по сравнению с другими традиционными источниками света, такими как VSAP, H.M. Или галогенное освещение, это светодиодное напольное освещение является идеальным решением для профессионального и декоративного освещения в:

  • Сады и входные билеты.
  • Входные билеты или витрины.
  • Фасады и архитектурное освещение.
  • Открытые пространства и автостоянки.

Технические характеристики:

Колпак или цоколь: GU10
Напряжение: 100–240 В переменного тока
Материал: нержавеющая сталь
Степень водонепроницаемости: IP67 для наружного применения
Размеры: Ø100×120 мм
Отверстие или отверстие: Ø90×120 мм Светодиодная лампа с цоколем GU10



С помощью этого типа светодиодных проекторов, новейших технологий и низкого энергопотребления, мы не только получаем экономию до 80% на счетах за электроэнергию, но и являемся экологической альтернативой высокого качества и широких возможностей в области декорирования и дизайна.

Среди основных преимуществ данного типа светодиодной технологии хотелось бы выделить:

  • Очень низкое потребление.
  • Высокая мощность и очень легкое ощущение.
  • Сила немедленная и мгновенная.
  • Высокая эффективность и долговечность.
  • Экономия на счетах за электроэнергию до 80%.
  • Нет тепла.
  • Не содержат вредных веществ.
  • Их очень легко установить.

Более того, светодиодная технология воспроизводит цвета с гораздо большей точностью, чем другие традиционные источники света, что делает ее идеальным решением для любого проекта декоративного освещения как в офисе, так и дома.

Скидка на PVP составляет -60%

KnightsBridge 13A 1G Встраиваемая настольная и напольная розетка из нержавеющей стали с двумя портами для зарядного устройства USB 5 В Electrical World

Кевин от Соединенное Королевство спрашивает

Можно ли поставить это на гранитную столешницу?

Ответы электрического мира: Да, вы можете, но мы рекомендуем вам попросить компанию, которая работает с гранитом, вырезать для этого отверстие. После того, как отверстие будет просверлено, его будет легко установить. Вам также необходимо убедиться, что у вас есть соответствующий кабель питания! Надеюсь это поможет.

Катя от Соединенное Королевство спрашивает

Поскольку лицевая панель разъема утоплена внутри этой маленькой круглой банки, я не вижу, куда будет идти кабель, выходящий из 3-контактной вилки, при попытке подключиться к этому разъему? У вас есть фотография с реальной вилкой, вставленной в розетку, чтобы доказать, что она действительно работает? Спасибо

Ответы электрического мира: Привет, Список был обновлен, чтобы показать, как вилка находится в этом элементе. Надеюсь, это поможет вам! Большое спасибо

Павел от Соединенное Королевство спрашивает

Привет, я думаю или размещаю три или четыре из них на полу в моей гостиной открытой планировки, чтобы устранить необходимость в проводах для зарядки телефонов, планшетов и детских планшетов.Это единственные напольные розетки, которые я нашел со встроенными USB-разъемами для зарядки. Мне нужно будет заменить встроенный кабель и соединить расовую цепь с четырьмя устройствами вместе. Можете ли вы подтвердить, можно ли снять встроенный кабель и заменить его двойным 2.0 или 2.5 и заземлением, соединяющим четыре розетки вместе?

Ответы электрического мира: Здравствуйте. Мы запечатали кабель, и мы рекомендуем подключить его к распределительной коробке.Вы можете запустить новую радиальную цепь в кабеле 2,5 т и э на 20-амперном ВДТ. Спасибо

Гэри от Ирландия спрашивает

Привет Он полностью находится на одном уровне со столешницей или край находится сверху? Не могли бы вы добавить фото установленного? Спасибо

Ответы электрического мира: Здравствуйте, он не сидит полностью заподлицо со столешницей, я добавил фото, на котором должно быть видно, что будет сидеть сверху, спасибо

Дэйв Х от Соединенное Королевство спрашивает

Просто быстрая проверка диапазона толщины столешницы. Я заметил, что в одном или двух обзорах аналогичных продуктов указано, что максимальная толщина столешницы составляет 30 мм, а предоставленная информация (т.е. макс. 50 мм) является опечаткой. Моя столешница 38 мм, пожалуйста, подтвердите, что этот продукт подходит. Спасибо.

Ответы электрического мира: Здравствуйте, да, производитель подтвердил, что минимальная толщина монтажной платы составляет 14-50 мм, спасибо

Электрическая напольная коробка, алюминиевая встраиваемая напольная розетка с розетками

iqubx FB01 и FB02 электрическая напольная розетка

Загрузить «Алюминиевая модульная напольная распределительная коробка IQUBX, напольная коробка и кабельные каналы» iqubx-electrical-trunking-system. pdf – Скачано 863 раза – 1 МБ

Электрическая напольная розетка IQUBX

Розетки IQUBX Floor Box представляют собой уникальную концепцию и изготовлены из 100% переработанного алюминия. Они имеют сертификат GREENPRO от IGBC, CII , единственные напольные коробки, имеющие зеленый сертификат в Индии. Они уникальны тем, что имеют модульную структуру и могут быть изготовлены в любом требуемом размере.

Что такое встраиваемая напольная коробка?

Напольная коробка , согласно Википедии, определяется как «Коробка, установленная на полу офиса и т. д.с несколькими электрическими розетками».

Эти напольные коробки выпускаются под разными названиями и также называются напольной коробкой, подпольной сервисной коробкой, выпускной коробкой для доступа к полу, выпускной коробкой для доступа к полу, блоком доступа к фальшполу, блоком доступа под полом или сервисной коробкой для бетона в стяжке пола и так далее.

Различное электрооборудование Напольные коробки доступны на рынке и обычно изготавливаются из GI (оцинкованной стали) с порошковым покрытием и пластиковой рамой. Крышка электрической коробки пола обычно представляет собой утопленную ловушку для некоторых напольных материалов, таких как ковер.Однако размеры напольной коробки ограничены определенными стандартными размерами и расположением электрических розеток. Это сильно ограничивает применение и использование в интерьерах.

Электрическая напольная розетка — встроена в системы управления кабелями — фальшпол и подпольный короб

Современные офисы открытой планировки и современные здания требуют универсального расположения услуг для простоты установки и гибкости в использовании. Таким образом, подпольные короба с напольными розетками используются для разводки проводов и кабелей, электрических розеток и точек низкого напряжения в коммерческих и других учреждениях, таких как офисы и предприятия. Эти утопленные напольные коробки обеспечивают легкий доступ к розетке для подключения к электрическим и информационным соединениям в различных местах, таких как рабочие станции в офисах и т. Д., Распределенных по напольной плите.

IQUBX Электрическая напольная розетка FB01

iqubx FB01 электрическая розетка на полу

Загрузить «Алюминиевая модульная напольная распределительная коробка, напольная коробка и кабельные каналы IQUBX» iqubx-electrical-trunking-system.pdf — Скачано 863 раза — 1 МБ

Модель FB01 представляет собой экологически чистый модульный алюминиевый напольный ящик, изготовленный из 100% переработанного алюминия.Это уникальная концепция, при которой напольная коробка создается из модульных отсеков, которые могут быть любой длины в соответствии с требованиями. Коробка может состоять из 1, 2 или 3 секций или любого количества секций в соответствии с требованиями, а ширина и длина электрической напольной коробки будут варьироваться соответственно. Что касается отсеков, ширина может варьироваться от 165 мм, 258 мм или 351 мм и так далее. Длина может быть любой рациональной длины согласно требованию.

iqubx FB01 электрическая напольная розетка 3Module

Это делает его очень модульным и гибким для многоцелевого использования на полу, а также в качестве флип-бокса на столе для переговоров или рабочих станциях.

Эта электрическая напольная коробка позволяет разместить выключатели с розетками на 5 А в стандартных отсеках. Розетки выключателя на 15 А можно установить в дополнительное сиденье, которое можно интегрировать со стандартным профилем отсека. Аналогично, для установки портов AV, HDMI и портов данных RJ45 в любом количестве к стандартному отсеку можно добавить наклонный профиль сиденья. Наклонная конструкция основания для установки маломощных розеток позволяет использовать патч-корды даже при закрытой крышке.

iqubx fb01 конструкция электрической напольной коробки

Очень важным аспектом этой конструкции является то, что коробку размером 258 мм x 258 мм можно установить в существующую розетку для напольной коробки Legrand или MK или любую другую эквивалентную ей и, таким образом, эффективно заменить вышедшие из употребления напольные коробки.

iqubx FB01 электрическая напольная розетка МОДЕРНИЗАЦИЯ

Основные характеристики и преимущества напольной коробки FB01
  1. Модульный: возможны любые размеры в соответствии с требованиями, при необходимости компоненты легко заменяются
  2. Модульная гибкость: можно разместить не только любое количество и любой тип розеток/портов, их можно модифицировать/заменить позже
  3. Экологически чистый продукт: сертифицирован Индийским советом по экологическому строительству, использует 100% переработанный алюминий, почти полностью однородный и, следовательно, пригодный для вторичной переработки
  4. Петля непрерывная и надежная, гладкая
  5. Крышка также из алюминия, который может быть анодирован/покрыт порошковой краской
  6. Может быть установлен в существующие вышедшие из употребления напольные ящики, такие как напольные ящики Legrand или MK, для облегчения ремонта
Технические характеристики

Любая длина
Высота 55 мм
Ширина 165, 258, 351 мм для 1,2,3 ячеек
для выключателей/розеток 5А, 15А и модулей низкого напряжения любого количества
Необработанная отделка, может быть окрашена порошковой краской в ​​любой цвет или анодирована
Сертифицированный GREENPRO алюминиевый сплав 6063, 100 % переработанный алюминий – 10 % до потребления и 90 % после потребления

IQUBX Электрическая напольная розетка FB02

Загрузить «Алюминиевая модульная напольная распределительная коробка IQUBX, напольная коробка и кабельные каналы» iqubx-electrical-trunking-system. pdf – Скачано 863 раза – 1 МБ

Модульная алюминиевая напольная розетка iqubx FB02



IQUBX FB02 — очень инновационная алюминиевая модульная электрическая напольная коробка , сертифицированная Green pro, для укладки кабелей под полом и розеток.

Вся конструкция из алюминия (100% переработанный алюминий) делает его экологически чистым строительным материалом . Этот высокотехнологичный продукт основан на распределительной коробке JB23 (применяется патент).

Основным преимуществом этой напольной электрической коробки является ее прочность и долговечность, так как она изготовлена ​​из алюминия. Крышка позаимствована у напольной распределительной коробки JB23 и может вмещать напольные материалы толщиной до 10 мм, такие как плитка, ковер и т. д.

Двойное непрерывное управление проводами со встроенными ручками обеспечивает легкий и гибкий доступ к кабелю. Можно иметь один или два устройства управления проводами с ручками.

Непрерывная алюминиевая петля делает ее очень прочной и надежной.

Внутри можно разместить розетку 6/10 A и 16/20 A с выключателями. Он идеально подходит для портов данных и голосовых портов и других портов низкого напряжения в соответствии с требованиями

.

Всего 16 M доступно в стандартном размере 258 × 258 × 95, коробка . мы рекомендуем розетки для выключателей серии MK.

Эти модули расположены под наклоном, что обеспечивает легкий доступ к разъемам и портам.

Будучи модульным, других размеров могут быть изготовлены в соответствии с требованиями помимо стандартного размера  258 × 258 × 95 .

Это экономичная экологически чистая конструкция с минимальным количеством компонентов, очень низким уровнем обслуживания и быстрой установкой.

Технические характеристики

Любая длина
Высота 95 мм
258 x 258 мм x глубина 95
Выключатели/розетки 5A, 15A и модули низкого напряжения – всего 16M
Необработанная отделка, может быть окрашена порошковой краской в ​​любой цвет или анодирована
Сертифицирован GREENPRO Алюминиевый сплав 6063, 100 % переработанного алюминия – 10 % до потребления и 90 % после потребления

Модульная электрическая напольная коробка iqubx FB02

дополнительная информация о продуктах и ​​размещении заказов

По телефону +91 99967, 8506074444, 7065444402
Или по электронной почте info@iqubx. com и [email protected]
Посетите наш сайт www.IQUBX.com, чтобы ознакомиться с другими продуктами

Мы хотим сотрудничать с Индией и другими странами для сбыта этой продукции. Пожалуйста, свяжитесь со мной для сотрудничества.

Подпишитесь на нашу рассылку, чтобы быть в курсе последних обновлений!

Разница между стенной розеткой и напольной розеткой

Характеристики и компоненты напольных розеток: Я хотел бы установить напольную розетку на 15 ампер, их конкретные коды относятся к напольным розеткам?

Установка напольной розетки
[ad#block] Электрика Вопрос: Я хотел бы установить напольную розетку на 15 ампер, их специальные коды относятся к напольным розеткам?

  • У нас есть 2-дюймовый фальшпол на бетонной плите.
  • Я хочу установить напольную розетку на 15 ампер.
  • В чем разница между розеткой в ​​полу и розеткой в ​​стене.
  • Я нашел настенную розетку, достаточно неглубокую для наших целей, но мы устанавливаем ее в пол.
  • Имеются ли их конкретные коды, касающиеся розеток в полу?
  • Это будет в мастерской, в нашем подвале.

Этот вопрос о ремонте электропроводки в доме поступил от Дарси из Равенны, штат Мичиган.

Ответ Дейва:
Дарси, спасибо за вопрос по устранению неполадок с электричеством.

Напольные розетки отличаются конструкцией

Применение: Подключение напольной розетки 120 В.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированным подрядчиком по электротехнике.
Необходимые инструменты: ручные инструменты для электриков и тестер напряжения. В зависимости от типа напольного покрытия и напольного покрытия могут потребоваться дополнительные электроинструменты.
Приблизительное время: зависит от личного опыта, умения работать с инструментами, количества устанавливаемых напольных розеток и доступа к месту установки новых напольных розеток и проводки.
Меры предосторожности: определите существующую цепь питания, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка электропроводки для розеток в полу должна выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

Характеристики и компоненты напольных выпускных отверстий

Пример стандартной установки напольной коробки

  • Обратите внимание, что розетки в полу отличаются от розеток в стене из-за защиты, которая должна быть обеспечена из-за уязвимости к повреждениям.
  • Выпускной патрубок в полу должен иметь специальную коробку или кожух, обычно выполненный из металла или любого другого утвержденного материала, выполненный в виде напольной коробки.
  • Розетка на 120 В утоплена обратно в коробку, поэтому ее можно закрыть, когда она не используется, и в то же время крышка обеспечивает защиту от препятствий или материалов, падающих в розетку.
  • Крышка лицевой панели обычно изготавливается из тяжелой латуни или любого другого утвержденного материала, устойчивого к коррозии.
  • Лицевая пластина выпускного отверстия в полу также должна быть сконструирована таким образом, чтобы поверх розетки можно было поместить покрытие, как описано выше.
  • Розетки в полу часто располагаются под мебелью для питания настольной лампы.
  • Электротехнические нормы и правила требуют установки коробок, розеток и накладок, специально разработанных и рассчитанных на использование в качестве напольной коробки.
Подробнее о розетках

Электропроводка

  • Подключение электрических розеток для дома
  • Домашняя электропроводка включает в себя розетки на 110 В и розетки и розетки на 220 В, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.

Как установить электропроводку в подвале

  • Электропроводка в подвале
  • Подробные фотографии и схемы электропроводки в подвале с требованиями к кодам для большинства новых или реконструируемых проектов.

Коды домашней электропроводки

  • Электротехнические нормы и правила для домашней электропроводки
  • Справочник электрических норм, охватывающий электрические коробки и розетки.


Вам также может быть полезно следующее:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.


Идеально подходит для домовладельцев, студентов,
,



включает в себя:


Проводка GFCI выходов
Проводка домашних электрических цепей
120 вольт и 240 вольт выпускных цепей
Электропроводка Выключатели освещения
Электропроводка 3- и 4-проводной электрической плиты
Электропроводка 3- и 4-проводной сушилки Шнур и розетка сушилки
Метод устранения неполадок и ремонта электропроводки 9 Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Настенный светильник Deco 1-Light

Это бра One Light имеет хромированную отделку и является частью коллекции Deco. {ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ОТДЕЛКЕ: «Полированный хром»}

НЕОБХОДИМО (НЕ ВКЛЮЧЕНО):
1 100 Вт A19=лампы

ОПЦИЯ:
Влагостойкость

СТЕКЛО:
Прозрачная текстурированная

СЕМЕЙСТВО:
Семья деко

КОЛИЧЕСТВО ЛАМП:
1

ГЛУБИНА:
5. 75

РАСШИРЕНИЕ:
5,75

МАТЕРИАЛ:
Венецианское стекло

ВЫСОТА КОРОБКИ:
9 дюймов

ДЛИНА КОРОБОЧНОЙ КОРОБКИ:
15

ШИРИНА КОРОБКИ:
9 дюймов

ВЕС КОРАБЛЯ:
6

СПОСОБ ОТПРАВКИ ПОСТАВЩИКУ:
Заземление FedEx

СООТВЕТСТВИЕ ADA:
№

КАТАЛОГ:
ВЫБОР 2017 Основной каталог

КОЛЛЕКЦИЯ:
Коллекция Veneto Luce

ВЛАЖНОСТЬ:
Да

СПЕЦИАЛЬНАЯ СВЕТОДИОДНАЯ ПОДСВЕТКА:
См. GLA-8531-16-CLRT-CROM-LED1-700

ВРЕМЯ ВЫПОЛНЕНИЯ:
Приложение.1 неделя или меньше

ВАРИАНТЫ ОТДЕЛКИ МЕТАЛЛА:
Темная бронза (DBRZ) Матовый никель (NCKL) Матовый черный (MBLK) Полированный хром (CROM)

МОНТАЖНЫЙ ЦЕНТР:
7,25 дюйма MC Аплайт 2,5» MC Даунлайт

ПРИМЕЧАНИЯ 1:
Этот светильник может быть установлен как верхний или нижний светильник

ПРИМЕЧАНИЯ 2:
Рекомендуется использовать прозрачные лампы с плафонами из прозрачного текстурированного стекла (CLRT)

ДОПОЛНИТЕЛЬНО GU24 ФЛУОРЕСЦЕНТНЫЙ:
(1) 18 Вт GU24 CFL Макс. балласт

ДОПОЛНИТЕЛЬНО СВЕТОДИОД GU24:
(1) 10 Вт GU24 Собственный балластный светодиод Макс.

НАРУЖНЫЙ:
№

РЕЙТИНГ БЕЗОПАСНОСТИ:
Подходит для влажных помещений

ВАРИАНТЫ ЦВЕТА ОТТЕНКА:
Amber (AMBR) Clear Textured (CLRT) Gold w/ Clear Rim (GLDC) White Frosted (WTFR) Whitewash (WHTW)

МАТЕРИАЛ ЭКРАНА:
Венецианское стекло

ВАРИАНТЫ ОТТЕНКА:
Цилиндр с рифленым ободом (-16)

РАЗМЕР:
9. 75 дюймов В x 4,5 дюйма Ш x 5,75 дюйма Проект.

СТАНДАРТНЫЙ ИНКАН:
(1) 100 Вт Тип A-19 Макс.

СТАНДАРТНЫЕ СВЕТОДИОДНЫЕ ЛАМПЫ:
№

ВЫСОТА:
9.75

ДИАПАЗОН ВЫСОТЫ:
0–15 дюймов

ШИРИНА:
4,50

ДИАПАЗОН ШИРИНЫ:
0–15 дюймов

ЛАМПЫ:
ДА

ОТДЕЛКА:
ХРОМ

ЛОКАЛЬНОЕ_НА_ДИСПЛЕЕ:
0

НА ЭКРАНЕ В ШОУРУМЕ:
№

В НАЛИЧИИ В ВЫСТАВОЧНОМ ЗАЛЕ:
№

Стандартный стиль:
Традиционный

ДОСТУПНО ДЛЯ ПРИОБРЕТЕНИЯ:
ДА

КОЛИЧЕСТВО В НАЛИЧИИ ПРОИЗВОДИТЕЛЯ:
14

ОТДЕЛКА СТЕКЛА ИЛИ СТИЛЬ:
ОЧИСТИТЬ

ALLEN HEATH Настенный расширитель аудиовходов/выходов Dante/AES67, 16×4 Руководство пользователя Расширитель ввода-вывода Dante для цифровых микшерных систем Allen & Heath.

Он имеет 16 микрофонных/линейных предусилителей с дистанционным управлением и 4 линейных выхода XLR. Он подключается к сети Dante с помощью одного кабеля Cat5 или двух кабелей для резервирования.
DT164-W может работать отдельно, монтироваться в нише пола, монтироваться на стене или монтироваться заподлицо со стеной. Различные варианты питания предоставляются в соответствии с приложением.
Этот продукт должен устанавливаться профессиональным установщиком или квалифицированным электриком.

Содержимое

Убедитесь, что вместе с устройством DT164-W вы получили следующее:

  • Дополнительный модуль сальника (номер по каталогу 004-1097) для установки постоянной проводки сети переменного тока.
  • Монтажная рама (AA11504) для монтажа в стену или на поверхность стены.
  • 6 винтов M4 6 мм T20 (AB2921) для крепления DT164-W к монтажной раме.
Программное и микропрограммное обеспечение

Посетите веб-сайт Audinate, чтобы узнать больше о Dante, и загрузите Dante Controller для маршрутизации звука и настройки устройств в сети Dante: https://www. audinate.com/

  • Управление предусилителем Для DT164-W с микшером SQ требуется прошивка SQ V1.4 или выше и прошивка карты SQ Dante V1.0,5 и выше.
  • Для управления предусилителем DT164-W с помощью микшера dLive требуется прошивка dLive V1.8 или выше и карта dLive M DL-Dante 64×64 или 128×128. Использование карты iLive/GLD M-Dante не поддерживается.
  • Посетите веб-сайт www.allen-heath.com, чтобы получить последнюю версию прошивки DT164-W и инструкции по ее обновлению.
Соединение

Установка часов и коммутация сигналов

Используйте вкладку Маршрутизация Dante Controller для коммутации сигналов между устройствами Dante.Когда действующий разъем DT164-W направлен на карту dLive / SQ Dante и подключен к входному каналу, dLive / SQ будет отображать усиление предусилителя, +48 В и элементы управления Pad для разъема.
Используйте вкладку «Состояние часов» контроллера Dante, чтобы выбрать мастер сети Dante. DT164-W всегда должен быть подчиненным в сети Dante, при этом микшер обычно должен быть настроен на «Предпочтительный главный» и «Включить синхронизацию с внешним».

Верхняя панель и варианты электропитания

  1. Dante Secondary Может быть установлен в резервный режим или режим переключения для подключения к нескольким устройствам, например к двум микшерным пультам.Установите режим порта в Dante Controller.
  2. Основной порт Dante Порт EtherCon для подключения к сети Dante. По кабелю передаются аудиосигналы, а также данные управления предусилителем.
  3. Сброс настроек сети Удерживайте утопленный переключатель в течение 10 секунд, чтобы сбросить настройки сети для DT164-W. Это приведет к удалению любого статического IP-адреса и возврату к заводским настройкам по умолчанию (DHCP/zero-conf).
  4. Вход постоянного тока 12 В Может использоваться вместо сети переменного тока для питания устройства, если в здании обеспечено достаточное распределение постоянного тока. Может также использоваться в качестве резервного источника питания в случае сбоя в сети.
  5. Вход питания от сети Встроенный универсальный блок питания рассчитан на напряжение от 100 до 240 В переменного тока 50/60 Гц. Модуль с входом IEC устанавливается по умолчанию. Для стационарной установки предусмотрен дополнительный модуль с выбивными отверстиями для кабельного ввода.

Замена входного модуля переменного тока IEC и сетевой проводки для стационарной установки должна выполняться квалифицированным электриком. См. инструкции далее в этом руководстве.

Передняя панель

  1. Входные разъемы Сбалансированные микрофонные/линейные входы XLR с индикатором фантомного питания +48 В.Предусилители встроены в DT164-W, а их усиление, аттенюатор и напряжение +48 В управляются по сети.
    Индикатор +48 В определяет напряжение в розетке, независимо от того, подается ли оно от DT164-W или поступает от внешнего источника.
  2. Выходные разъемы Сбалансированные XLR-выходы, работающие на номинальном уровне +4 dBu.
  3. Вентиляционные отверстия Обеспечьте хорошую вентиляцию в передней части устройства. Избегайте закупорки вентиляционных отверстий во время работы. Избегайте попадания грязи или жидкости.
Установка – монтаж

ПРЕДУПРЕЖДЕНИЕ
Во избежание травм данное устройство должно быть надежно прикреплено к полу/стене в соответствии с инструкциями по установке
Монтаж на стене Используйте монтажную раму AA11504 в указанном ниже положении. .Прикрепите раму к стене с помощью подходящих крепежей или винтов для типа стены, затем совместите резьбовые вставки по бокам DT164-W с рамой и закрепите устройство на месте с помощью прилагаемых винтов 6x M4 6mmT20.

Утопленный монтаж в стену Используйте монтажную раму AA11504 в показанной ниже ориентации. Совместите резьбовые вставки по бокам DT164-W с рамой и закрепите устройство на месте с помощью 6 прилагаемых винтов M4 6 мм T20. Подсоедините кабель питания и кабель(и) Cat5, затем закрепите узел на стене, используя соответствующие крепления или винты для типа стены.

Напольный монтаж DT164-W можно монтировать в напольную коробку / сценический карман / погружную ловушку. Он должен быть установлен в соответствии с местными нормами по установке и подключению. Мы рекомендуем использовать сценическую карманную систему ACE Backstage 174SLBK для использования с DT164-W.
Другие варианты DT164-W подходит для коробки 12×12 дюймов NEMA Type 1 / IP10 или аналогичной. Может потребоваться специальная монтажная рама

Стационарная установка с модулем сальника

Замена входного модуля переменного тока IEC и сетевой проводки для стационарной установки должна выполняться квалифицированным электриком в соответствии с местными правилами электромонтажа.

Для замены модуля IEC:

  • Удалите 4 винта с помощью отвертки Torx T8.
  • Вытащите модуль и отсоедините жгут проводов в нижней части узла.
  • Установите подходящий кабельный сальник или втулку, соответствующую размеру провода кабеля, на пластину модуля сальника.
  • Пропустите сетевой кабель через сальник. Минимальный размер кабеля 0,75 мм2 или 20 AWG.
  • Подсоедините сетевой кабель к контактному разъему на модуле сальника, соблюдая полярность и заземление, как указано на модуле.
  • Надежно затяните кабельный ввод вокруг кабеля.
  • Повторно вставьте внутренний жгут в нижнюю часть модуля сальника.
  • Прикрепите модуль к блоку с помощью 4 винтов T8.

ОТКЛЮЧЕНИЕ ПИТАНИЯ
Устройство отключения от сети представляет собой установочный многополюсный автоматический выключатель или розетку с предохранителем, которая должна быть маркирована и должна быть доступна, чтобы ею можно было легко управлять во время использования прибора.

Размеры

Спецификация
  • Mic / Line XLR входы
    Сбалансированные XLR, + 48V Phantom Power
  • MIC / Line PREAMP
    Полностью отключается
  • Входная чувствительность
    -60 до + 15DBU
  • Аналоговый усиление
    +5 до +60dB, шаг 1dB
  • Pad
    -20dB Active PAD
  • Максимальный входной уровень
    +30dBu (вход PAD)
  • Входное сопротивление
    >4kΩ (выход Pad), >10kΩ (вход Pad)
  • Mic004 — 127 дБ с 150ω источником
  • аналоговый XLR выходы
    сбалансированный, реле защищен
  • выходной импеданс
    <75ω
  • номинальный выход
    + 4DBU = 0DB измеритель считывания
  • максимальный выходной уровень
    + 22DBU
  • Остаточный выходной сигнал
    -92DBU (отключен , 20-20 кГц)
    -90dBu (приглушено, 20-40 кГц)
  • Dante
    Переключаемый или резервный режим, 48 кГц/96 кГц
  • Мощность и температура
    • Рабочий диапазон напряжения сети
      100 В переменного тока , 50/60 Гц
    • Потребляемая мощность от сети
      35 Вт макс.
    • Вход постоянного тока
      12 В пост. тока, 3 А макс.
    • Диапазон рабочих температур От 0°C до 40°C (от 32°F до 104°F)
      Ширина x Глубина x Высота x Вес
      • DT164-W
        210 x 87 x 210 мм x 3.2 кг (8,25” x 3,5” x 8,25” x 7 фунтов)

    Прежде чем приступить к работе, прочтите Инструкции по технике безопасности, прилагаемые к продукту, и информацию, напечатанную на панели. На этот продукт распространяется ограниченная годовая гарантия производителя, с условиями которой можно ознакомиться по адресу: www.allen-heath.com/legal
    Используя этот продукт Allen & Heath и программное обеспечение в нем, вы соглашаетесь соблюдать условия соответствующего лицензионного соглашения с конечным пользователем (EULA), копию которого можно найти по адресу: www.allen-heath.com/legal Зарегистрируйте свой продукт в Allen & Heath в Интернете по адресу: http://www.allen-heath.com/support/register-product/ Посетите веб-сайт Allen & Heath для получения последней документации и обновлений программного обеспечения.

    No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
