черные и желтые саморезы, таблица их типоразмеров. Как выбрать длину самореза? ГОСТ

Какой подойдет для разных видов?

Подбор дюбеля определяется несколькими факторами.

Вид его зависит от того материала, в котором его придется крепить. Дюбели для полнотелого кирпича или бетона имеют серьезные отличия от расходников, используемых для пористых или пустотелых материалов. Соответствие конструкции материалу, для которого она разрабатывалась, в разы повышает надежность крепежа.

Так, в бетон можно забить простой распорный расходник с двумя лепестками, и его будет вполне достаточно для удержания соответствующего размера самореза.

Может такой дюбель подойти и для крепежа в полнотелом кирпиче, но учитывая, что это все же более хрупкий материал, для кирпича может быть более подходящим крепеж с 3 или 4 лепестками, да еще и с дополнительными удерживающими приспособлениями в виде разного рода шипов.

Для крепежа в пустотелом или пористом материале придется подбирать расходник с несколькими активными зонами, с особыми сложными распорными элементами, позволяющими уцепиться за более твердые части просверленного материала.

Весьма популярен в случае пустотелого материала крепеж, именуемый «бабочка», при затягивании самореза формирующий сложный узел, распирающий его в порах материала.

Размеры (длина и диаметр) определяются по той нагрузке, которую должен выдерживать крепеж. Чтобы повесить на стену картину или рамку с фотографией, можно обойтись совсем небольшим дюбелем простейшего устройства диаметром 5 мм. Длина особого значения в этом случае не имеет, поэтому сверлить глубокое отверстие не нужно. Максимальный размер таких расходников составляет 5х50 мм. Дюбели под 6 мм отличаются разнообразием длин: 6х30, 6х40, 6х50 мм.

Закрепление тяжелого оборудования или тренажеров потребует применения более мощного крепежа диаметром 8 мм и более. Ходовой по объемам продаж является размерная группа 8х50 мм. Часто такие дюбели маркируются как 8 на 51 мм. Их можно с успехом использовать и для монтажа нетяжелых конструкций, и применить для серьезных монтажных работ.

Правильно выбранный размер дюбеля позволяет использовать соответствующий нагрузке саморез. Размеры современных пластиковых дюбелей стандартизированы по соотношению длины и диаметра.

Таблица наглядно представляет существующее разнообразие размеров дюбелей:

Диаметр (мм)	Длина (мм)	Диаметр самореза (мм)
5	25, 30	3,5 – 4
6	30, 40, 50	4
8	30, 40, 50, 60, 80	5
10	50, 60, 80, 100	6
12	70, 100, 120	8
14	75, 100, 135,	10

При подборе длины самореза важно добавить толщину закрепляемого материала, так как важно, чтобы при заворачивании саморез доходил до дна пластиковой гильзы – только в этом случае крепежные свойства проявятся в полном объеме. Неправильный диаметр самореза также может стать причиной некачественного крепежа: либо не раскроются лепестки, и расклинивания не произойдет, либо гильза будет разорвана, что так же недопустимо, так как сцепление с материалом будет нарушено

Размеры дюбелей и саморезов определяют максимальные нагрузки, допустимые для крепежа.

Мелкие дюбели диаметром 5 мм при любой длине не могут быть использованы для закрепления габаритных предметов. Идеальны они для того, чтобы повесить на стену картину, рамку для фотографии и подобные предметы небольшого веса.

Крепеж диаметром 8 мм позволяет выдержать большие нагрузки, нежели 5- и 6-миллиметровые дюбели. С таким крепежом можно осуществлять монтаж полок, навесных шкафов, закрепить мебель. Усиленные расходники диаметром 10 мм и более могут с успехом выполнять функции монтажа не только декоративных материалов, но и перегородок, габаритных предметов или бытовой техники, строительных лесов и другого.

Еще одним критерием, на основании которого можно выбрать крепеж, является материал дюбеля. Конечно, классический саморез вкручивается в пластиковый дюбель, точнее, в его разновидности: полиэтиленовый, из полипропилена, нейлона (полиамида).

Если требуется монтировать что-либо вне помещения, лучше всего применить нейлоновый дюбель, так как этот материал сохраняет свои свойства при больших амплитудах температур. Для внутренних работ подойдут любые пластиковые дюбели. Но у полиэтиленовых значительно выше пластичность.

В особых случаях от применения саморезов, вообще, придется отказаться. Например, для крепежа рамных конструкций (окна, двери), решеток, навесов, тяжелого оборудования и еще в ряде случаев, когда требуется усиленный крепеж, необходимо прибегнуть к помощи стального дюбеля.

Виды

Вне зависимости от объединения кровельных саморезов в одну группу и их визуальное сходство, классификация изделий происходит по трем основным критериям.

• Выпускаются метизы для работ с металлическим основанием. Конец такого изделия имеет острый бур с металлической прессшайбой и прокладкой. При наличии предварительно проделанного отверстия в материале такой саморез можно использовать для металлического сырья с толщиной до 6 мм. Если не просверливать рабочее отверстие, то крепеж может эксплуатироваться с материалом, толщина которого не превышает 1,2 мм.
• Саморезы для монтажа кровельных материалов к деревянной обрешетке или же фиксации между собой деревянных элементов. Наиболее распространенными считаются оцинкованные стальные детали.
• Изделия для работ с сэндвич-панелями и профнастилом. При креплении таких саморезов нет необходимости в сверлении отверстий. Метиз может скрепить материалы, общая толщина которых не превышает 12,5 мм.

Отличия можно отметить в особенностях конфигурации.

Крепежи для работ с металлом выполняются с удлиненным сверлом, по сравнению с продукцией для работ по дереву. Кроме того, их диаметр будет почти такой же, как и само тело, поскольку изделия в момент монтажа будут подвержены большой нагрузке.

Метизы по металлу имеют несколько иную резьбу – ее шаг будет на порядок меньше.

Бур у кровельных саморезов бывает трех видов:

• для работ по дереву с толщиной сверления от 0,91 мм до 2 мм;
• по металлу, где толщина будет варьироваться от 0,91 мм до 5,3 мм:
• для крепления к металлической обрешетке с минимальной толщиной сверления 0,91 мм и максимальной – 4,17 мм.

Кровельные саморезы бывают оцинкованные или окрашенные. Последний вариант наиболее востребован за счет эстетики сочетания цвета в совокупности с дополнительной зашитой от влаги, которую обеспечивает краска. Самыми популярными являются изделия белого, зеленого и синего цвета, однако их покраска выполняется и в другие цвета. Как правило, они приобретаются для крепления профнастила.

Исходя из формы шляпки и способа монтажа, выделяют такие разновидности кровельных саморезов:

• обычные крепежные элементы, для работы с которыми понадобится стандартная отвертка;
• изделия, головка которых имеет специальные грани для бит-насадок.

Чтобы не ошибиться при покупке кровельных саморезов, следует учесть толщину обрешетки кровли. Неподходящие изделия не смогут обеспечить надежной фиксации кровельного материала к конструкции. А также будет ошибкой предполагать, что элементы для работ с металлом точно подойдут и для монтажа к деревянной обрешетке. Результатом от применения большого сверла по металлу станет образование отверстия неподходящего размера, поскольку древесина в разы мягче. След от самореза будет больше, а это чревато ситуацией, когда изделие неплотно расположится в материале.

Но небольшое сверло для дерева с большим шагом резьбы не сможет надежно и беспроблемно войти в металл, что тоже снизит уровень качества фиксации сырья.

Технические характеристики

Кровельные элементы имеют три составные части.

• Один конец представляет собой сверло, либо бур, благодаря которому облегчается проникновение в материал.
• Тело, имеющее резьбу. Его наличие отвечает на вкручивание детали в обрешетку.
• Головка, отвечающая за фиксацию самореза.

Шляпка у кровельного самореза бывает круглой – самый распространенный вариант. Его закручивание возможно при помощи обычной крестовой отвертки. Также встречаются экземпляры с шестигранной головкой. Размер изделия определяется исходя из длины и диаметра. В продаже представлен огромный выбор кровельных саморезов различного размера и конфигурации. От данного параметра напрямую зависит вес продукции.

Отдельного внимания заслуживает такая составляющая самореза как шайба, поскольку данная деталь, выполненная из металла и резины путем их термообработки, плотно фиксирует элемент к конструкции.

Окрашенные изделия обрабатываются специальными составами и проходят обжиг, за счет чего цветная продукция долго сохраняет свой окрас. Убедиться в качестве таких изделий можно еще в ходе монтажа – если происходит отслаивание покрытия, то в надежности приобретенной продукции стоит усомниться.

Можно выделить общие характеристики для данной группы изделий:

• их размер может быть следующий: 4,8х19, 5х25, 5х32, 5х38, 5,5х19, а также 6,3х25, 8х29 мм;
• масса упаковки будет зависеть от размера расфасованной продукции – так, в упаковке весом 1 кг может быть разное количество саморезов;
• цена продукции, так же как и вес, зависима от размеров изделия.

По дереву

Саморезы по дереву используются для соединения изделий из древесины, а также фанеры. Лучше всего применять такие крепления в паре с распорными дюбелями. Необходимо иметь саморезы по дереву как в городских квартирах, так и в частных домах.

О конструктивных особенностей саморезов по дереву можно ознакомиться на видео.

На видео представлены разновидности таких метизов, а также технология крепления.

Саморезы по дереву бывают различных видов и размеров. Их отличительные особенности:

• Крестообразный разъем.
• Потайная или полукруглая головка.
• Редкий шаг резьбы.
• Острый наконечник.

Сцепление соединяемых материалов будет надежнее, если будет большой шаг резьбы.

Покрытие метизов выбирается в зависимости от условий применения. Также применяются саморезы с прессшайбой (острые), которые плотно соединяют тонкие детали.

Покрытие используется:

• Черное.
• Желтое или белое.
• Серебристое.

Для креплений 2-х деревянных элементов зачастую применяются черные. Для этого отверстия можно не сверлить. Для присоединения других элементов к дереву используются желтые или белые (в этом случае необходимо предварительно просверлить отверстие в соединяемых деталях). Серебристые предназначены для более прочного соединения листового материала, древесностружечных плит или дерева.

Для удобства выбора представлена таблица 1 размеров саморезов по дереву. В ней указаны номинальный диаметр (диаметр ножки вместе с резьбой), длина самореза вместе со шляпкой, внутренний диаметр (диаметр ножки без резьбы), а также ширина шляпки.

Таблица 1. Размеры саморезов по дереву.

Номинальный диаметр, мм	Длина, мм	Наружный диаметр резьбы, мм	Внутренний диаметр резьбы, мм	Ширина шляпки, мм
2,5	12-25	2,25 – 2,55	1,1 – 1,5	5,1
3,0	12-45	2,75 – 3,05	1,5 – 1,8	6,0
3,5	12-50	3,2 – 3,55	1,75 – 2,15	7,0
4,0	16-70	3,7 – 4,05	2,0 – 2,5	8,0
4,5	25-80	4,2 – 4,55	2,22 – 2,7	8,8
5,0	30-120	4,7 – 5,05	2,52 – 3,0	9,7
6,0	40-240	5,7 – 6,05	3,22 – 4,05	11,6

По металлу. Для того чтобы подобрать саморез нужной длины, предварительно делаются замеры толщины соединяемых деталей. При соединении двух элементов, саморез должен войти в древесину не менее, чем на 1/4  часть толщины дерева.

Саморезы по металлу выпускаются со сверловым концом и частой резьбой. Их диаметр пропорционален длине изделия. Используется нескольких типов:

• С черным покрытием.
• Клоп.
• С прессшайбой (сверло).
• С покрытием белый цинк.

Для монтажа гипсокартона к металлу применяются метизы с черным покрытием, о которых будет написано ниже. Для монтажа дерева, тонкого листового материала к металлу нужны саморезы с покрытием белый цинк, которые защищают от коррозии. Такие метизы достаточно прочные за счет цементации поверхности изделия.

Саморез с прессшайбой (сверло) нужен для крепления стальных листов к металлу. Об этом будет сказано в разделах ниже. Саморезы под названием клоп применяются для соединения тонких металлических материалов. Имеют фосфатное покрытие и полуцилиндрическую головку.

Для работы с металлом используются саморезы с номинальным диаметром от 3,5 до 5 мм. Их технические характеристики представлены в таблице 2.

Таблица 2. Выбор саморезов для металла.

Номинальный диаметр, мм	Длина, мм	Наружный диаметр резьбы, мм	Внутренний диаметр резьбы, мм	Шаг резьбы, мм
3,5	10 – 50	3,2 – 3,55	1,75 – 2,15	5,0
4,0	60 – 100	3,7 – 4,05	2,0 – 2,5	10,0
4,5	110 – 120	4,2 – 4,55	2,22 – 2,7	15,0
5,0	125 – 220	4,7 – 5,05	2,52 – 3,0	20,0

По металлу со сверлом. При работе с металлом необходимо использовать только специальные метизы. Правильно сделанный выбор обеспечит качественное соединение материалов на длительный промежуток времени.

Конец самореза по металлу зачастую делается не острый, а со сверлом. За счет этого метиз легко ввинчивается в твердый материал. Основные преимущества такой конструкции изделий для металла:

• Не требуется дополнительная перфорация.
• Монтажные работы проводятся быстрее.
• Соединение деталей делается более качественно.

Для того чтобы правильно подобрать саморез из таблицы 2, необходимо измерить толщину соединяемых деталей. Для прочного присоединения к металлу саморез должен войти в основу на глубину 10 мм.

Пример расчета: толщина присоединяемой детали 30 мм + 10 мм (минимальная глубина, на которую метиз должен войти в основу) = 40 мм. В сумме получается саморез длиной 40 мм.

Как правильно выбрать

Для правильного подбора мебельного шурупа, следует учитывать, в какой материал он будет устанавливаться. Выбор головки будет зависеть от применяемой силы и пространства, что будет доступно при завинчивании

Также важно подобрать не только тип головки, но и рисунок под используемый инструмент

При грамотном подборе биты обеспечивается прочное сцепление крепежного элемента с ввинчивающим инструментом. Только в этом случае шурупы плавно, ровно входят в деревянные плиты, гипсокартона, ЛДСП, МДФ.

Некоторые важные нюансы, которые помогут покупателям крепежных изделий намного лучше ориентироваться в их разнообразии, а также сделать правильный выбор:

• цвет — шурупы одной партии должны быть выдержаны в одинаковой цветовой гамме. Это свидетельствует о том, что все изделия прошли одинаковую обработку в аналогичных условиях, а также имеют соответствующую прочность, коррозийную стойкость;
• параметр — размеры одной партии изделий не должны визуально отличаться друг от друга, а также соответствовать стандартам;
• шаг — нагрузка между витками резьбы должна распределяться равномерно;
• отверстие — шлиц должен характеризоваться четкостью, симметричностью, быть достаточно глубоким;
• маркировка — стандартное обозначение шурупов – это цифра, в которой первое число – размер диаметра резьбы, второе – длина изделия от самой его головки до острого кончика.

Чтобы качественно собрать и установить элементы мебели, нужно применить такой удобный, доступный помощник в крепежных работах, как шуруп. Этот вид мебельной стяжки позволяет не только упростит процедуру сборки и установки, но и будет незаметен после окончания процесса монтажа, благодаря своей уникальной структуре. Все конструкции и основы, зафиксированные такими крепежами, сохранят свою форму, внешний вид, свойства на протяжении долгого времени.

Технические характеристики

Рассматривая кровельные саморезы (они же метизы или крепежные элементы), как говорится в разрезе, можно сказать, что состоят они из трех частей с разным функциональным предназначением. Это:

• Сверло, или бур на острие самореза, облегчающие самозасверливание.
• Тело с резьбой, обеспечивающей вкручивание и заглубление крепежа в обрешетку из дерева или металла.
• Шляпка, или головка, служащая для ввертывания самореза и дальнейшей фиксации кровельного материала.

В силу специфичности применения кровельные саморезы изготавливаются из прочных марок углеводородистой стали. Последующее покрытие цинком, обеспечивает их защиту от коррозийного разрушения. Помимо оцинкованных, в продаже можно встретить экземпляры, выполненные из «нержавейки», но стоимость их при этом значительно выше.

Что касается формы шляпок, то помимо стандартной круглой формы, под крестовую отвертку, выпускаются саморезы с фигурной шестигранной шляпкой. Работать с таким крепежом удобнее и поэтому он наиболее популярен при монтажах кровель.

Говоря о размерах, подразумевается соотношение диаметра к длине изделия. Относительно кровельных саморезов, существующий диапазон размеров достаточно широкий и обеспечивает надежный крепеж кровельных материалов с различной конфигурацией профиля. Само собой размер влияет и на вес изделия.

Но самой отличительной особенностью данного типа крепежа является комплектация его специальной шайбой. Шайба представляет собой комбинированную, под действием высоких температур, конструкцию из металла и резины. Имея круглую форму, она предназначена для более плотного прижатия материала к обрешетке с одновременной герметизацией отверстия под головкой самореза.

В таблице ниже приведены некоторые сравнительные характеристики самых ходовых образцов крепежа:

Размер	Наружный диаметр мм.	Диаметр сверла мм.	Длина сверла мм.	Диаметр шайбы мм.	Толщина резины мм	Толщина шайбы мм.	Прибл. вес за 1000 шт.кг
4,8х19	4,62 – 4,8	3,9	5,5 – 6	13,8-14,2	2,8 – 3,2	0,8 – 0,9	3,10
4,8х25	4,62 – 4,8	3,9	5,5 – 6	13,8-14,2	2,8 – 3,2	0,8 – 0,9	3,70
4,8х32	4,62 – 4,8	3,9	5,5 – 6	13,8-14,2	2,8 – 3,2	0,8 – 0,9	4,20
4,8х38	4,62 – 4,8	3,9	5,5 – 6	13,8-14,2	2,8 – 3,2	0,8 – 0,9	4,80
4,8х50	4,62 – 4,8	3,9	5,5 – 6	13,8-14,2	2,8 – 3,2	0,8 – 0,9	5,80
5,5х25	5,28 – 5,46	4,55 – 4,7	7,5 – 9	13,8-14,2	2,8 – 3,2	0,8 – 0,9	6,33
5,5х32	5,28 – 5,46	4,55 – 4,7	7,5 – 9	13,8-14,2	2,8 – 3,2	0,8 – 0,9	7,55
5,5х38	5,28 – 5,46	4,55 – 4,7	7,5 – 9	13,8-14,2	2,8 – 3,2	0,8 – 0,9	7,84
5,5х50	5,28 – 5,46	4,55 – 4,7	7,5 – 9	13,8-14,2	2,8 – 3,2	0,8 – 0,9	8,40
6,3х25	6,05 – 6,25	5,4 – 5,55	8 – 9,5	13,8-14,2	2,8 – 3,2	0,8 – 0,9	9,45
6,3х32	6,05 – 6,25	5,4 – 5,55	8 – 9,5	13,8-14,2	2,8 – 3,2	0,8 – 0,9	9,50
6,3х38	6,05 – 6,25	5,4 – 5,55	8 – 9,5	13,8-14,2	2,8 – 3,2	0,8 – 0,9	10,45

Ну и последнее, может напрямую и не относящееся к техническим характеристикам. Для обеспечения эстетичного сочетания с кровельным материалом, производители окрашивают верхнюю часть и шайбы крепежа в различные тона.

Окраска, производимая порошковыми лакокрасочными смесями с дальнейшим обжигом в муфельных печах, должна сохранять этот самый эстетичный вид максимально длительное время. И если уже на этапе монтажа происходит отставание краски, это признак некачественного крепежного материала.

Рейки трёхмерные

Современная итальянская фирма выпускает крепёжные элементы, которые размещены перпендикулярно и вертикально под углом, посредством реек Т-образного типа, созданных экструзией из высокопрочного стального сплава. Производятся они в нескольких модификациях, предусмотренных для разноуровневых нагрузок.

Система крепежа должна быть выбрана согласно размерному ряду сечений совмещаемых балок и воздействующих на них динамических, а также статических нагрузок.

В процессе установки реечное основание крепится к балке посредством саморезов. Затем на торцевой части, прикрепляемой к основе балки лаги, создаётся паз такого же размера, как и реечная полка. При отсутствии перфорации полку оснащают лагой и закрепляют соединение с помощью саморезов.

Советы по выбору саморезов и их применении — Амурская правда

Что такое саморезы и в чем их преимущества?

Саморезы — это самовкручивающиеся гвозди с круговой резьбой по ножке. Такой гвоздь можно вкручивать руками или специальным инструментом. В твердых материалах обычно дрелью прорезают подходящее по размеру отверстие, в которое уже руками вкручивается саморез и докручивается отверткой. Однако само название предмета говорит о том, что в достаточно мягкие фактуры гарнитур можно вкручивать прямо руками, причем без особых усилий. Вкручиваясь, саморез прорезает бороздку в материале, которая обеспечивает более надежное сцепление, что делает этот гарнитур гораздо более удобным элементом, чем привычные нам гвозди.

Какие бывают саморезы?

Саморезы могут отличаться по огромному количеству особенностей: материалу изготовления, материалу покрытия, конструкцией головки, резьбы и наконечника, шлицем. Различные сочетания всех этих деталей создают огромный выбор саморезов. Давайте рассмотрим поподробнее, какие бывают саморезы.

• Углеродистая сталь. Этот материал  самый прочный из доступных, потому что представляет собой чистую смесь углерода и железа. В ней нет никаких лишних добавок и примесей. Именно такие саморезы лучше всего выбирать для бетонных и каменных стен, ведь вероятность того, что они могут сломаться при работе, самая низкая среди всех видов.
• Нержавеющая сталь. В этом сплаве содержится хром в размере не менее 10,5% от общей массы металла. Такой сплав имеет целый ряд преимуществ: он износостойкий, вероятность коррозии равна нулю, имеет почти неограниченный срок службы и стоит очень дешево. Благодаря такому набору достоинств саморезы из нержавейки являются самыми популярными в обиходе. Из нержавеющей стали часто делают кровельные саморезы, так как они устойчивы к влажности и сменам температур.
• Латунь. Это вариативный медный сплав, в который могут добавляться примеси разных металлов, в том числе олова, марганца, никеля, железа или свинца. В любом варианте латунь хорошо переносит воздействие внешней среды, не покрывается ржавчиной, износостойкая, благодаря чему латунные саморезы могут служить много лет.

Все материалы являются достаточно износостойкими. Если вы не являетесь мастером ремонтных работ, то можете выбирать просто по своему вкусу. Для починки мебели и простых домашних работ пойдет любой из описанных видов.

Кроме материала основы, гарнитур может отличаться также и материалом покрытия.

• Фосфатированные — имеют черный цвет, который получается благодаря обработке основы фосфатами. Фосфатированные саморезы изготавливаются исключительно из углеродистой стали с последующим покрытием. Такое сочетание создает прочную композицию с устойчивым сопротивлением влажности.
• Оксидированные — имеют строго черный цвет. Они изготавливаются из углеродистой пленки, на которую впоследствии наносится оксидная пленка, выполняющая дополнительную защиту. Оксидированные саморезы можно использовать в помещениях с нормальной и низкой влажностью, так как они не имеют повышенной влагоустойчивости. Часто забиваются как гвоздь дюбелем и только потом вкручиваются.

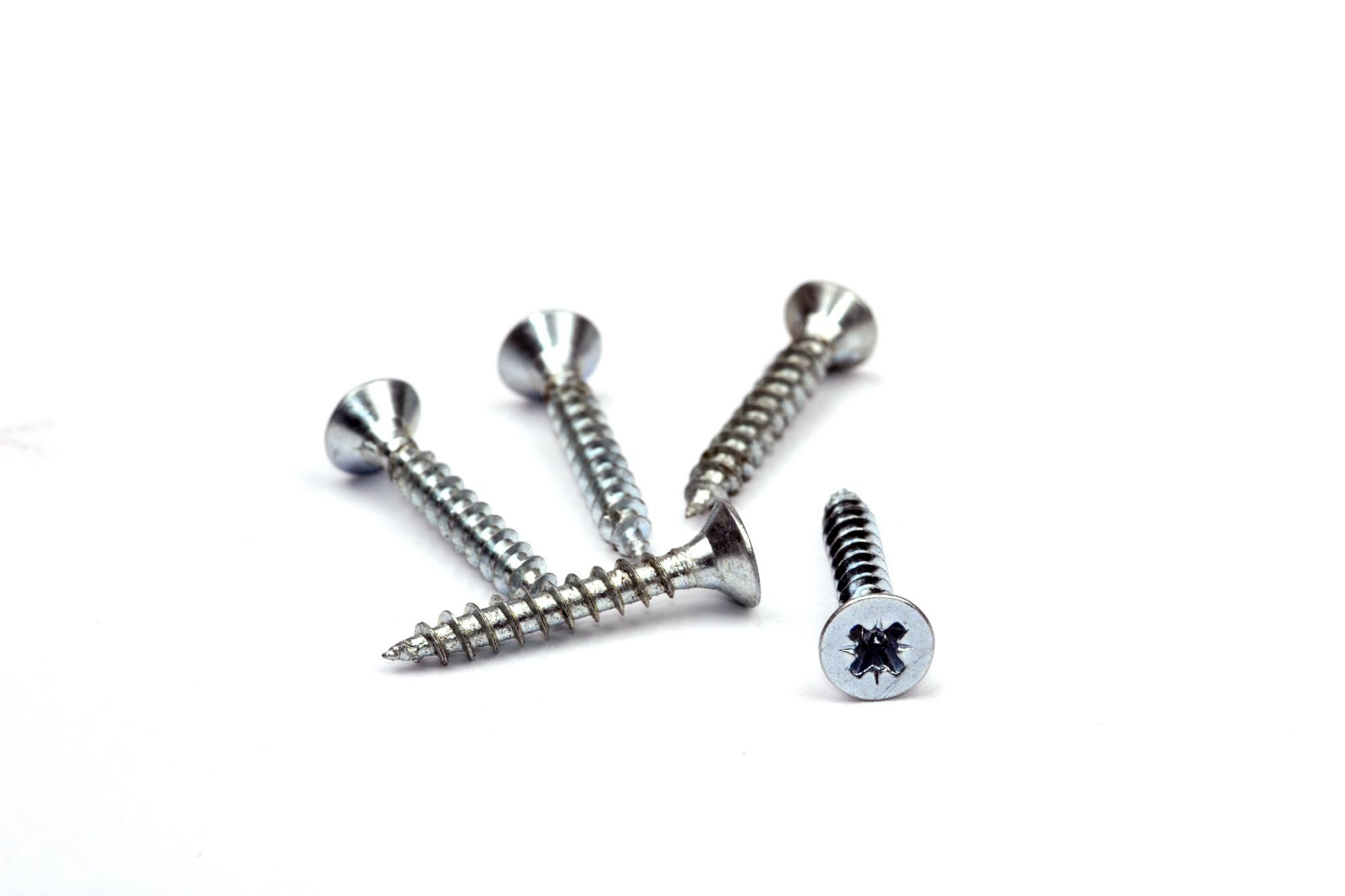

• Оцинкованные —  серебристого цвета. Он получается путем нанесения специального оцинкованного покрытия на основу из углеродистой стали. Отлично подходят для наружных работ, так как хорошо переносят воздействие природной среды.
• Оцинкованные желтые саморезы полностью идентичны своим серебряным братьям и отличаются только цветом. Их используют в тех местах, где золотистый оттенок более актуален, например, в креплении дверных петель и других деталей соответствующего золотого цвета.
• Саморезы без покрытия используются в помещениях с нормальной влажностью, где возможность испортить их минимальна.

Конструкция саморезов может отличаться головкой, резьбой, наконечником и шлицом.

1. Головка — это самая верхняя часть самореза, оснащенная выемками для отвертки. Именно за шляпку вы возьметесь руками, чтобы вкрутить деталь в стену. Ее конструкция может быть разной:

• Потайная шляпка имеет абсолютно плоскую форму, благодаря чему врезается в стену и сливается с ней, делая гарнитур практически невидимым.
• Полупотайная головка имеет гладкий удобный переход от шляпки к резьбе. Она дает большую инерцию при вкручивании. Саморезы с полупотайной головкой также можно вкрутить в стену до упора, и они не будут выступать.
• Полукруглая головка, оснащенная прессшайбой, имеет меньшую высоту и большую площадь самой шляпки. Такие модели подходят для скрепления нескольких листов одного материала.

• Форма усеченного конуса делает саморезы выпирающими. Такие варианты подходят для установки металлических и гипсокартонных профилей, а также отдельных листов металла.
• Шестигранная головка позволяет не мучиться с вкручиванием собственноручно, а использовать электроинструмент. Например, шестигранная форма подходит для вкручивания шуруповертом.
• Цилиндрическая головка обычно делается на саморезах, которые надо вкручивать в заранее просверленную дырку.

2. Резьба — это спиральная огранка ножки, благодаря которой саморез отлично вкручивается и сцепливается с поверхностью. Бывают такие виды резьбы:

• Редкая резьба делается на саморезах, предназначенных для стыковки податливых материалов: гипса, мягкой древесины, пластика, асбеста. Диаметр резьбы на таком гарнитуре не превышает 5 мм, а ее длина колеблется от 1,6 до 15 см.
• Средняя резьба является самой распространенной. Такие саморезы универсальны, их можно использовать практически везде. Имеет диаметр до 6 мм, длину — от 1,2 до 16 см.
• Средняя с профилем в виде елочки. Этот вариант похож на предыдущий, но более крепкий. Такие модели подходят для крепления чего-либо к бетону или кирпичу. Модели имеют строго прописанные длину и диаметр: длина варьируется в размере 4, 5, 6 и 7 см, а диаметр — 5 и 7,5 мм.

• Частая резьба (длина — от 1,2 до 20 см, диаметр — от 3 до 8 мм). Такой гарнитур используется в основном для скрепления металлических листов, однако толщина самих листов не должна превышать 0,9 мм. Крепление происходит без дюбеля, но предварительно нужно засверлить отверстия.
• Асимметричная резьба (длина — 4, 5, 6, 7 см, диаметр — 5, 7,5 мм). Такие модели используются исключительно для работы с мебелью из ДСП, дерева и фанеры. Самостоятельно не вкручиваются, необходимо заранее сверлить отверстия.

3. Наконечник — это кончик самореза, которым он приставляется к стене перед вкручиванием. Наконечник может быть острым и сверловым. Острый предназначен для работы с мягкими материалами: гипсокартоном, деревом, асбестом. Такие саморезы имеют специально заостренный конец, чтобы их было легче крутить руками. Сверловой наконечник используется для работы с твердыми материалами. Чтобы вкрутить модели с таким концом, нужно сначала просверлить отверстие и вставить в него деталь.

4. Шлиц — это резьба на внешней стороне головки, предназначенная для того, чтобы вставлять в эту выемку отвертку и закручивать гарнитур. Шлиц может быть прямым, крестообразным, шестигранным и torx.

Для первых двух вариантов достаточно подобрать отвертку подходящей формы и размера. Шестигранный шлиц подходит под специальные ключи с насадкой. Именно такие саморезы удобно прикрываются специальными шляпками под цвет мебели или поверхности. Шлицы типа torx имеют форму шестиконечной звезды и закручиваются специальным ключом.

Назначение различных видов саморезов

Саморезы могут быть предназначены для обработки различных поверхностей: некоторые больше подходят для дерева, некоторые — для металла и кирпича. Если вам нужно провести широкий спектр работ, то лучше заранее запастись крупным набором саморезов с моделями разной длины, состава и назначения. Итак, давайте рассмотрим основные виды этой ремонтной гарнитуры и ее назначение:

• Универсальный саморез. Эта модель имеет стандартный крестообразный шлиц, в который можно вставить обычную отвертку. Наконечники универсальных саморезов обычно острые, так как они предназначены для всестороннего использования, в том числе и для работы с мягкими материалами. Шляпка имеет медленноеперетечение к стержню гвоздя и плоскую верхушку. Такую головку удобно брать руками и вкручивать. Оцинкованное покрытие позволяет использовать модель во влажных помещениях. Универсальные саморезы можно вкручивать в разные поверхности, но чаще всего они используются с такими материалами, как мягкое дерево, ДСП, фанера, гипс, асбест. С предварительным просверливанием отверстий эта модель хорошо держит металл и искусственный камень.
• Для древесины. Для фанеры, дерева, ДСП, ДВП и других деревянных материалов придумали специальные саморезы. Они обычно имеют потайную или полукруглую головку. При работе с мебелью саморезы вкручиваются до упора и прикрываются специальными пластиковыми шляпками, маскирующими верхушку гвоздя под цвет дерева. Для деревянных работ актуальнее всего выбирать модели с крестообразным шлицом, редкой резьбой и острым наконечником. Если вам нужно скрепить два куска древесины, выберите такую длину гвоздя, чтобы он вошел во второй кусок не менее чем на 1/4 толщины дерева. Это гарантирует создание прочной связки. Вообще саморезы предпочтительнее для работы с деревом, чем их братья гвозди, потому что они позволяют много раз собирать и разбирать мебель, а также их ножки не выкручиваются из дерева благодаря резьбе. В итоге крепеж изделия получается более надежным.
• Для гипсокартона. Гипсокартон может крепиться к стене несколькими способами: на деревянный каркас, на металлический и клеем к стене. Если вы используете клей, то применение саморезов не требуется, а вот в креплении на каркасы они необходимы. Причем в зависимости от того, какой именно каркас вы выбираете, будет отличаться и вид самореза. Крепление к деревянному каркасу не всегда требует просверливания, часто достаточно плотного вкручивания при помощи рук и отвертки. Для такого каркаса достаточно самореза с редкой резьбой, оснащенного острым концом. Для металлического каркаса, наоборот, следует выбирать саморезы с частой резьбой и сверлом для металла. Гарнитура для гипсокартона обычно антикоррозийная, черная или серебристая. В конечном состоянии саморез должен углубляться в гипсокартон примерно на 1 мм.
• Для металла. Металлические листы относятся к твердым материалам, поэтому работа с ними требует предварительного просверливания. В результате мы можем выбирать саморезы, имеющие сверловой наконечник. Отдельное внимание стоит уделить головке: она должна плотно прилегать к поверхности. Эту задачу хорошо исполнят модели с головкой в виде прессшайбы. Традиционно гарнитура для металла должна иметь повышенные влагоустойчивые свойства. Для крепежа к металлу деревянных деталей могут использоваться саморезы с редкой резьбой и острым наконечником, а для металла толщиной до 10 мм часто берут гвозди со сверловым наконечником и шестигранной головкой.
• Для оконного профиля. Саморезы для оконного профиля не существуют как отдельная категория строительной гарнитуры, однако гвозди часто используются для того, чтобы прикрепить оконную раму к стене или привинтить ручку. Обычно вместе с самим окном в комплекте идет набор подходящих по размеру гвоздей. Для работы с оконной рамой часто используются длинные сверловые саморезы с дюбелем. Они имеют потайную головку и полностью скрыты от глаз. Обычно гарнитура для работы с окнами должна обладать повышенными антикоррозийными свойствами, чтобы лучше выдерживать воздействие погодных условий.
• По бетону. Бетон — один из самых крепких строительных материалов, поэтому и гвозди к нему должны быть очень крепкими. Лучше всего эту роль выполняют варианты из оцинкованной стали. Наконечник самореза подбирается в зависимости от структуры материала: для работы с влажным покрытием подойдут остроконечные детали, а для работы с застывшей бетонированной смесью необходимо предварительное просверливание. Шлиц для работы по бетону лучше выбирать крестообразный или шестиконечный, чтобы можно было докрутить гвоздь отверткой.
• Для профнастила. Чтобы перестелить крышу, используют крупные саморезы, похожие на шурупы. Они делаются из качественной оцинкованной стали, благодаря чему выдерживают абсолютно любую погоду. Очень часто в комплекте к саморезам прилагаются шайбы с резиновой прослойкой, которые плотно крепят черепицу к крыше и обеспечивают герметичность, чтобы влага не попадала внутрь.

В зависимости от размера и назначения отличается и цена саморезов. Чем больше размер гвоздя, тем выше его стоимость.

Как выбрать подходящий вам саморез

Давайте постараемся свести всю полученную информацию к нескольким удобным советам, которые помогут купить саморезы, подходящие по всем параметрам под ваши текущие задачи. Итак, какие основные критерии нужно учитывать при выборе моделей:

• Следите за тем, чтобы все саморезы в коробке были абсолютно идентичные по цвету. Одинаковый цвет партии является гарантом того, что все детали сделаны из одной стали и прошли одинаковую обработку, то есть все позиции будут обладать одинаковыми прочностными и антикоррозионными характеристиками.
• Размер резьбы, длина гвоздей, форма шляпки и другие нюансы должны быть одинаковыми.
• Острый конец самореза должен соответствовать своему названию и быть действительно острым, проверяйте гвозди на наличие обломанных концов и заусенцев. Сверловые саморезы также должны быть без заусенцев, с ровной структурой резьбы и кончика.
• Шлиц на шляпке гвоздя должен быть четко очерченным, чтобы отвертка могла войти и крепко держаться. Все шлицы выполняются симметрично, так что любая асимметрия говорит о дефекте детали.
• На каждом гвозде присутствует заводская маркировка. Обычно она выполняется в виде заглавной латинской буквы. Маркировка указывает на качество изделия и может служить небольшой подсказкой, если вам надо будет докупить такой же товар.

Если  все эти параметры  находятся в норме, то, скорее всего, вы держите в руках качественный товар. Вероятность того, что такие гвозди будут ломаться и гнуться, минимальна. Для пущей уверенности вы можете проверить модели на плотность прямо в магазине. Для этого нужно помять их в руках. Если саморез выдерживает нагрузку, то и строительную нагрузку он должен выдержать хорошо.

На правах рекламы

Материалы по теме

Популярные электротехнические изделия 2020 года: рейтинг российских строительных компаний19.10.2020, 14:44Дома семи ветеранов Ромненского района отремонтируют в этом году13.06.2020, 11:02Советы специалистов: весна — пора менять плитку в ванной20.03.2020, 15:45Власти Сковородина переселяют жильцов аварийного дома с рухнувшим балконом09.07.2019, 13:52Более 20 почтовых отделений в Амурской области модернизируют под инвалидов09.07.2019, 09:44Обновленные спортзалы откроются в трех амурских районах08.07.2019, 11:54Делаем ремонт: советы профессионалов по выбору электролобзика24.09.2018, 16:00Как правильно выбрать пластиковые панели28.08.2018, 07:30Ветеранам в Приамурье бесплатно отремонтируют 86 домов06.05.2017, 09:10Опасную крышу благовещенского ЦЭВа отремонтируют до конца ноября20.11.2016, 12:34

Показать еще

Размеры саморезов по металлу со сверлом и без, характеристики и ГОСТ

От выбора метизов, или крепежных элементов, зависит прочность и долговечность всей конструкции, это вам скажет любой строитель. Одним их видов таких крепежей являются саморезы. Их особенностью является отсутствие необходимости нарезать резьбу для соединения элементов. В случаи с саморезами по металлу предусмотрен вариант наконечника со сверлом для толстостенного металла, профильной трубы, уголка и тд., или острым наконечником для тонкого или листового металла, например кровельного.

Виды саморезов по металлу

Саморез по металлу может иметь острие как в виде наконечника с резьбой, так и в виде сверла. Кроме этого они делятся на несколько видов:

• кровельные саморезы,
• для крепления листов металла толщиной до 0,9 мм,
• для крепления листов металла толщиной до 2,0 мм,
• для гипсокартона,
• для крепления гипсоволоконных плит.

Каждый их этих видов имеет свои характеристики: толщину, длину, ших резьбы, профиль “шляпки”, вид наконечника, марка металла. Все характеристики подобраны исходя из области применения данного метиза и усилия, которое он должен выдержать.

Виды по типу наконечника

Саморезы по металлу имеют два вида наконечников: острый с резьбой и наконечник со сверлом. Они применяются для крепления листа разной толщины.

Саморез с острым наконечником, размеры и характеристики

Саморез по металлу с острым наконечником

Этот вид метиза имеет заостренный наконечник с накатанной резьбой. Применяется для крепления металла толщиной до 0.9 миллиметра. Может использоваться для крепления элементов к металлу или пластику. Для крепления к дереву применяются саморезы с острым наконечником и большим шагом резьбы. Головка может быть оснащена прессшайбой (в том числе и окрашенной) или без нее.

Если необходимо осуществить монтаж металла толщиной более 0.9 мм этим видов метизов, необходимо предварительно провести сверление отверстия в месте соединения. Рекомендуется использовать сверло 3.2-3.5 мм диаметром.

Таблица 1. Размеры кровельных саморезов по металлу с острым наконечником

4,2×13	13,0	7,1	10,6 – 11,4	3,2	4,05 – 4,3	1,66
4,2×14	14,0					1,73
4,2×16	16,0					1,89
4,2×19	19,0					2,04
4,2×25	25,0					2,45
4,2×32	32,0					2,87
4,2×41	41,0					3,60
4,2×48	48,0					3,78
4,2×51	51,0					3,87

Саморезы со сверлом, размеры и характеристики

Саморез по металлу со сверлом

Этом вид крепежного элемента имеет острие в виде сверла на 2 пера. Применяется для крепления металла толщиной до 2 миллиметров. Может использоваться для крепления элементов к металлу или пластику. Применяется для внутренних и наружных работ.

Может быть как оцинкованным так и с окрашенной головкой. Головка может быть оснащена пресс шайбой.

Для окраски применяется порошковая краска, доступны все цвета по таблице RAL. Однако по своим качествам, особенно для наружных работ, более долговечны оцинкованные.

Таблица 2. Размеры кровельных саморезов по металлу с сверлом

4,2×13	13,0	7,1	10,6 – 11,4	3,2	4,08 – 4,22	4,5-5,8	3,35-3,5	1,85
4,2×14	14,0							1,87
4,2×16	16,0							2,05
4,2×19	19,0							2,26
4,2×25	25,0							2,61
4,2×32	32,0							3,05
4,2×41	41,0							3,71
4,2×51	51,0							4,10

Почему важно подобрать размер самореза правильно

Здесь важно придерживаться нескольких основных правил:

• Длинна резьбовой части не должна быть меньше суммарной толщины соединяемых элементов- другими словами саморез должен пройти насквозь.
• Использовать более длинные крепежи не рационально с экономической точки зрения. Цена самореза по металлу на прямую зависит от его длины. Достаточно если насквозь пройдет только наконечник со сверлом.
• При использовании большого количества этих крепежей стоит понимать что более длинные саморезы так же имеют больший вес, например 13 мм саморез весит 1,85 грамма, а уже 25 мм весит 2,61 г. В единичном значении это не так много, но если метизы используются сотнями тысяч, это значительно увеличит общий вес конструкции. что может быть важно в определенных случаях.

Виды саморезов по качеству, покрытию

Всего можно выделить несколько видов по качеству этих крепежей:

• черный металл оцинкованный,
• черный металл крашенный,
• черный металл без дополнительного покрытия,
• цветной металл.

Оцинкованные саморезы применяют для наружных работ в местах с повышенной влажностью.

Окрашенные так же применяются для наружных работ, однако они менее долговечные чем оцинкованные.

Саморезы без покрытия используются для внутренних работ. Для наружных работ использовать можно, но срок службы их будет значительно ниже чем у других.

Метизы из цветных металлов в строительстве применяются крайне редко. Это обусловлено их ценой. основная область их применения это крепления декоративных элементов отделки. Могут использоваться как для наружных работ, так и для внутренних.

ГОСТ саморезов по металлу

Эти изделия должны строго соответствовать следующим стандартам: ГОСТ 1144-80, 1145-80, 1146-80, а также DIN 7981, 7982, 7983 где наконечник выполнен в форме сверла и ISO 7049. Эти нормы обусловлены требованием к качеству соединения элементов для наружных и внутренних работ.

Для изготовления применяется сталь марки С1018.

Виды саморезов по дереву: размеры, применение

Метизы и крепления

Саморезы появились в России в шестидесятые годы прошлого столетия. С тех пор они не раз изменялись, дорабатывались и классифицировались. О некоторых особенностях этого крепежа и пойдет речь.

1

Саморезы – что нужно знать об этих метизах?

Классический саморез – это крепеж в виде стержня из металла, с нанесенной на него резьбой. При работе он вкручивается в присоединяемую деталь, образуя в ней резьбу и притягивая её. В отличие от классических винтов и шурупов резьба не покрывает саморез полностью, а сам он изготавливается из более прочного материала и в дальнейшем еще и закаливается. Сегодня крепеж этого типа используется практически во всех сферах жизни: домашнем хозяйстве, строительстве, ремонте, производстве, изготовлении сувениров, декоративных подделок и даже картин.

На строительном рынке хватает новых материалов, начиная от сибита, термоблоков и заканчивая сэндвич-панелями. Но в России традиционно популярен такой стройматериал, как дерево. Изделия из него традиционно занимают верхние строки рейтинга в списке строительных и поделочных материалов. Неудивительно, что пользуются спросом и саморезы по дереву.

Ключевое отличие саморезов, предназначенных для крепления деревянных изделий, – широкий шаг резьбы

Как видите, это крепеж черного цвета в виде металлического стержня с нанесенной на него резьбой, не доходящей до шляпки. В работе метиз вворачивается в заготовку, нарезая резьбу и притягивая ее.

Метиз (сокращение от «металлические изделия») – обобщенное название всех изделий из металла, в том числе и саморезов.

Ключевое отличие саморезов, предназначенных для крепления деревянных изделий, – широкий шаг резьбы. У метизов, предназначенных для работы с металлом резьба более мелкая. Широкая резьба разрушает волокна, обеспечивая надежную фиксацию заготовок. Впрочем, для работы с твердыми породами дерева рекомендуется использовать крепеж с мелкой резьбой (применяющийся для крепления металлических изделий). Кроме того, существуют и широко применяются саморезы для работы с пластиком, МДФ, ДСП и т. п.

В строительных магазинах найдутся саморезы для любой цели. Но такое многообразие начинающего мастера может поставить в тупик. Попробуем ему помочь. На ценнике (или в прайс-листе) наименование изделия, как правило, дается в таком формате – 3×70 мм. Первая цифра 3 обозначает диаметр резьбы (дается в мм), а 70 – это длина самореза от его острия до торца головки.

Впрочем, многие магазины снабжают свои витрины наглядной информацией. Но если её там нет, всегда можно воспользоваться специальной таблицей:

Как видите, такая таблица помогает сделать выбор. Кстати, длина саморезов не упоминается намеренно – этот параметр определяют исходя из конкретных задач. К примеру, крепеж длиной в 7 см не стоит использовать для соединения двух деталей общей толщиной в 3 см.

2

Классификация саморезов по дереву – облегчим муки выбора

Саморезов придумали великое множество: по металлу, по дереву, кровельные, для работы с гипсокартоном, ГВЛ, пластиком и т. п. Но и в одной подгруппе они могут отличаться. К примеру, только метизов для работы с деревом существует несколько видов:

• Черные оксидированные – предназначены для эксплуатации в легких условиях.
• Желтые и белые. Отличаются от своих черных аналогов более частой резьбой, углом её наклона (45 гр.) и защитным покрытием, придающим им желтоватый или белый цвет. Применяются для работы с твердыми породами дерева или ДСП.
• Саморезы «глухарь» – их отличают более солидные размеры и головка под ключ – шестигранник. Как правило, они используются при сборке мебели.

Считается, что оксидированное покрытие черного самореза накладывает некоторые ограничения на его использование – только в сухих местах. Желтые и белые саморезы, по мнению производителей, более привлекательны внешне, а цинковое покрытие обеспечивает надежную защиту. По факту среди мастеров, более популярны черные саморезы. И дело не только в цене (желтый или белый крепеж процентов на 20 дороже).

Как показывает практика, саморезы желтого цвета по срокам эксплуатации не многим превосходят черные. А более мелкая резьба не всегда обеспечивает надежную фиксацию заготовок. Но если дизайн изделия имеет первоочередное значение, лучше все же воспользоваться желтым или белым крепежом – внешний вид у них более эстетичный.

3

Работаем с крепежом – нюансы подготовки, необходимый инструмент

Шляпки метизов для дерева имеют шлицы под крестовую отвертку. Исключение – саморезы-глухари, их закручивают шестигранниками или ключами. Но в повседневной жизни в основном работают с более привычными желтыми или черными саморезами. Их можно зафиксировать в поверхности изделия или деревянной стены с помощью обычной крестовой отвертки. Но только, когда их немного. При солидных объемах обзаведитесь соответствующим инструментом – шуруповертом или электрической дрелью с набором бит – насадок.

Работы начинаются с разметки: в местах, где планируется ввернуть саморезы, сделайте шилом глубокие проколы. Это мера предосторожности, которая не даст ошибиться в месте вкручивания самореза и не позволит ему соскользнуть.

Еще один нюанс – это прилагаемое усилие. Установив саморез на место, не давайте электроинструменту высокие обороты – так можно сорвать шлицы в шляпке метиза, а то и саму шляпку. Первые витки делаются аккуратно, пока саморез не закрепится в материале.

Крестообразные шлицы в шляпках саморезов для дерева позволяют использовать соответствующие биты шуруповерта или подходящую ручную отвертку для крепления метизов

Дерево крепится только с помощью специального крепежа. Это постулат и аксиома. Но и в этом случае есть хитрости, позволяющие получить наилучший результат. Основная – это использование сверла. То есть перед вкручиванием самореза просверлите для него отверстие. Диаметр сверла для твердой древесины равен диаметру самореза, для ДВП – на миллиметр меньше, для мягкого дерева и ДСП – меньше на 3 миллиметра. Предварительное просверливание снижает риск раскола древесины, но для толстых мягких ламелей или досок можно обойтись без него.

Хотя для работы с гипсокартоном и придумали специальные крепежи, но нередко для этих целей используются и привычные черные оксидированные саморезы. Учитывая хрупкость этого отделочного материала, о некоторых особенностях работы мы просто обязаны упомянуть. Начнем с того, что для этого покрытия оптимальным расстоянием между метизами считается шаг в 0,7 метра. А электроинструмент используется с осторожностью.

В начале работы шуруповерт можно использовать на полную мощность, но, вкрутив крепеж наполовину, начинайте снижать обороты. Желательно использовать изделия с конусной головкой. Это позволит утопить ее ниже уровня картона на 1 мм. Заметьте, именно армирующего картона, не гипса. Это обеспечит конструкции дополнительную прочность. Но если в неподходящий момент «дрогнула рука» и картон порвался, место дефекта нужно зашпаклевать, а крепеж сдвинуть на 5–10 см.

Вообще при работе с декоративными панелями и отделочными материалами, крепящимися на каркас, выбор саморезов зависит от его типа. То есть, если гипсокартон «шьется» на деревянную обрешетку – используется крепеж по дереву, а если основание собирается из металлопрофиля – саморезы по металлу. Требование к последним – небольшая шляпка, которую можно будет спрятать при последующей отделке.

Саморезы для дерева

• Главная
• Компания
• Акции
• Скидки!
• Заказать
• Доставка
• Контакты
• Прайс-лист
• Гос. закупки
• ГОСТ / DIN

• Рассчитать экспресс-заявку

• Крепеж и метизы
  • Анкеры
    • Анкерные болты
    • Анкеры клиновые
    • Анкеры с внутренней резьбой
    • Анкеры гвоздевые
    • Анкеры забивные
    • Анкеры-шурупы
    • Анкеры для высоких нагрузок
    • Инструмент для установки анкеров
    • Анкеры-гильзы
    • Латунные анкера
    • Анкеры потолочные
  • Химические анкеры
    • Химические составы
    • Химические капсулы
    • Анкерные шпильки и гильзы
    • Зимние химические анкеры
    • Принадлежности для химического анкера
    • Химические анкеры для максимальных нагрузок
    • Химические анкеры для бетона
    • Химические анкеры для газобетона
    • Химические анкеры для кирпича
  • Болты
    • Высокопрочные болты
    • Нержавеющие болты
    • Титановые болты
    • Болты по стандарту ГОСТ
    • Болты фундаментные
  • Винты
    • Высокопрочные винты
    • Нержавеющие винты
    • Винты по стандарту ГОСТ
  • Гайки
    • Высокопрочные гайки
    • Нержавеющие гайки
    • Гайки по стандарту ГОСТ
  • Гвозди
  • Дюбели
    • Металлические дюбели
    • Дюбели для теплоизоляции
    • Дюбели для газобетона и пеноблоков
    • Пластиковые дюбели
    • Рамные и фасадные
    • Кровельные дюбели
  • Заклепки
    • Заклепки вытяжные
    • Заклепки резьбовые
    • Заклепки под молоток
    • Заклепочники
  • Кольца стопорные
  • Перфорированный крепеж
    • Уголки и пластины
    • Монтажные ленты
    • Профиль для гипсокартона
    • Комплектующие для ГКЛ
  • Саморезы
    • Саморезы для дерева
    • Саморезы для металла
    • Кровельные саморезы
    • Саморезы для сэндвич панелей
    • Саморезы нержавеющие
    • Анкеры-шурупы по бетону
    • Конструкционные саморезы
    • Саморезы окрашенные
      • Саморезы для металла RAL
      • Саморезы для сэндвич панелей RAL
      • Кровельные саморезы RAL
  • Хомуты
    • Нержавеющие хомуты
    • Хомуты трубные
    • Хомуты червячные для шлангов
  • Шайбы
    • Нержавеющие шайбы
    • Шайбы РОЗЕТКА для потайных саморезов и винтов
    • Шайбы по стандарту ГОСТ
    • Шайбы высокопрочные
  • Шпильки
    • Высокопрочные шпильки
    • Нержавеющие шпильки
    • Латунные шпильки
  • Шплинты-штифты
    • Нержавеющие штифты
    • Латунные шплинты-штифты
  • Электрика крепеж
    • Кабельные стяжки
  • Электроды
    • Хиты продаж
    • Все электроды
      • Универсальные электроды
      • Электроды для резки сталей чугунов меди алюминия и их сплавов
      • Электроды для сварки теплоустойчивых сталей
      • Электроды для сварки никеля и его сплавов
      • Электроды для сварки меди и ее сплавов
      • Электроды для сварки алюминия и его сплавов
      • Электроды сварочные для сварки и наплавки чугуна
      • Электроды сварочные для наплавки
      • Электроды для сварки специализированных сталей
      • Электроды для сварки разнородных сталей и сплавов
      • Электроды для сварки высоколегированных жаростойких и жаропрочных сталей и сплавов
      • Электроды для сварки высоколегированных коррозионно-стойких сталей и сплавов
      • Эле

Саморезы для крепления к стали. Все: от маленьких самосверливателей с бесфланцевой головкой до винтов, которые просверливают и нарезают сталь до 1/2 дюйма. Самосверло с плоской головкой с крыльями 1 / 4-20 x 2-3 / 4 «100 штук

Самосверло с плоской головкой с крыльями 1 / 4-20 x 2-3 / 4 дюйма 100 штук
ДОСТАВКА БЕСПЛАТНО ЧЕРЕЗ USPS

39.95 $ Наша цена: Самосверла с плоской головкой из нержавеющей стали с крыльями 1 / 4-20 x 2-3 / 4 «100 штук

Самосверло с плоской головкой из нержавеющей стали с крыльями 1 / 4-20 x 2-3 / 4 дюйма Torx Drive 100 штук
ДОСТАВКА БЕСПЛАТНО ЧЕРЕЗ USPS

72 доллара.95 Наша цена: Самосверлящий винт с шестигранной головкой 12-24 x 7/8 «# 4 точки, 100 штук

Саморез с шестигранной головкой 12-24 x 7/8 «# 4 точки 100 штук
ДОСТАВКА БЕСПЛАТНАЯ ЧЕРЕЗ USPS

16.95 $ Наша цена: Самосверлящий винт с шестигранной головкой 12-24 x 7/8 «# 4 с точкой уплотнительной шайбы 100 шт.

Саморез с шестигранной головкой 12-24 x 7/8 «# 4 с точкой уплотнительной шайбы 100 штук
ДОСТАВКА БЕСПЛАТНО ЧЕРЕЗ USPS

24 доллара.95 Наша цена: Саморез с шестигранной головкой 12-24 x 1-1 / 4 дюйма # 5, острие 100 штук

Саморез с шестигранной головкой 12-24 x 1-1 / 4 «# 5 Point 100 штук.
ДОСТАВКА БЕСПЛАТНАЯ ЧЕРЕЗ USPS

18.95 $ Наша цена: Самосверлящий винт 410 SS с шестигранной головкой 12-24 x 1-1 / 4 дюйма # 5, острие 100 штук

410 SS Винт с шестигранной головкой 12-24 x 1-1 / 4 «# 5, 100 штук
ДОСТАВКА БЕСПЛАТНО ЧЕРЕЗ USPS

46 долларов.95 Наша цена: Саморез с шестигранной головкой 12-24 x 1-1 / 4 дюйма # 5 с наружным покрытием, 100 штук

Саморез с шестигранной головкой 12-24 x 1-1 / 4 «# 5 с наружным покрытием 100 штук.
ДОСТАВКА БЕСПЛАТНО ЧЕРЕЗ USPS

$ 23.95 Наша цена: Саморез с шестигранной головкой 12-24 x 1-1 / 2 «# 5, острие 100 штук

Самосверлящий винт с шестигранной головкой 12-24 x 1-1 / 2 «# 5 Point 100 штук.
ДОСТАВКА БЕСПЛАТНО ЧЕРЕЗ USPS

23 доллара.95 Наша цена: Саморез с шестигранной головкой 12-24 x 2 «# 5, острие 100 штук

Саморез с шестигранной головкой 12-24 x 2 «# 5, острие 100 шт.
ДОСТАВКА БЕСПЛАТНАЯ ЧЕРЕЗ USPS

25.95 $ Наша цена: Саморез с шестигранной головкой 12-24 x 3 «# 5, острие 100 штук

Самосверлящий винт с шестигранной головкой 12-24 x 3 «# 5, Коробка по 100 штук.
ДОСТАВКА БЕСПЛАТНАЯ ЧЕРЕЗ USPS

27 долларов.95 Наша цена: ДОСТАВКА БЕСПЛАТНАЯ! Саморез с шестигранной головкой 1 / 4-20 x 2 «# 5, 50 штук

Саморез с шестигранной головкой 1 / 4-20 x 2 «# 5 Point 50 штук
ДОСТАВКА БЕСПЛАТНО ЧЕРЕЗ USPS

27.95 $ Наша цена: ДОСТАВКА БЕСПЛАТНАЯ! Саморез с шестигранной головкой с наружным покрытием 1 / 4-20 x 4 дюйма # 5 точек 50 штук

Саморез с шестигранной головкой 1 / 4-20 x 4 «# 5 с наружным покрытием. 50 штук
ДОСТАВКА БЕСПЛАТНО ЧЕРЕЗ USPS

29 долларов США.95 Наша цена: Саморез с шестигранной головкой 1 / 4-20 x 6 дюймов # 5 с наружным покрытием, 50 штук

Саморез с шестигранной головкой 1 / 4-20 x 6 дюймов # 5 точек 50 штук
ДОСТАВКА БЕСПЛАТНО ЧЕРЕЗ USPS

47,15 $ Наша цена: Саморез с шестигранной головкой 1 / 4-20 x 8 дюймов # 5 с наружным покрытием, 25 штук

Саморез с шестигранной головкой 1 / 4-20 x 8 дюймов # 5 с наружным покрытием 25 штук
ДОСТАВКА БЕСПЛАТНО ЧЕРЕЗ USPS

44 доллара.95 Наша цена:

Калибр для дерева и саморезов

Переключить меню

08 7127 0582

австралийских долларов

• Австралийский доллар
• Канада
• Евро
• Японская иена
• Новая Зеландия
• Соединенные Штаты

• Подарочный сертификат
• Войдите или зарегистрируйтесь
• 0

Поиск ×

• австралийских долларов
  • Австралийский доллар
  • Канада
  • Евро
  • Японская иена
  • Новая Зеландия
  • Соединенные Штаты

Поиск ×

Главное меню

• Дом
• Доставка и возврат
• Насчет нас
• Свяжитесь с нами
• Загрузки
• Блог

Сортировать по категориям

• СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ
• Британские нити
  • BA
    • Болты
    • Машинные винты
    • Орехи
    • Торцевые винты
  • BSCY (CEI)
    • Болты
    • Орехи
    • Шпильки
    • Стержень с резьбой
  • BSF
    • Болты
    • Машинные винты
    • Орехи
    • Торцевые винты
    • Стержень с резьбой
  • BSW
    • Болты BSW
    • Машинные винты
    • Орехи
    • Торцевые винты
• Метрическая
  • Болты бампера
  • Болты с головкой чашки
  • Болт с шестигранной головкой с фланцем
    • Нержавеющая
    • Цинк 8 сорта.8
  • Болты с шестигранной головкой
    • Хром
    • Цинк JIS с маленькой головкой
    • Горячее цинкование
    • Нержавеющая
    • Цинк
  • Крепежные винты
    • Сырная голова
    • Потайной
    • Пан голова
    • Повышенный Csk
  • Орехи
    • Клетка Гайка
    • Зубчатый
    • Купол
    • Фланец
    • Половина ореха
    • Многообразие
    • Контргайки с нейлоновой вставкой
    • Стандартный шестигранник
  • Винты с головкой под торцевой ключ
    • Головка кнопки
    • Крышка головы
    • Потайной
  • Стержень с резьбой
• Единый национальный
  • Болт с головкой чашки
  • Крепежные винты
    • Потайной
    • Филлистер
    • Пан голова
    • Повышенный Csk
    • Круглая голова
  • Орехи
    • Клетка Гайка
    • Замок
    • Конусный замок
    • Купол
    • Фланцевые гайки
    • Половина орехов
    • Многообразие
    • Контргайки с нейлоновой вставкой
    • Прорезанный
    • Площадь
    • Стандартный шестигранник
  • Винты с головкой под торцевой ключ
    • Головка кнопки
    • Крышка головы
    • Потайная головка
  • Стержень с резьбой
  • Болты UNC
    • Фланцевые болты цинк
    • Болты с шестигранной головкой, цинк
    • Нержавеющая
  • Болты UNF
    • Хром
    • Нержавеющая
    • Цинк — высокая прочность на растяжение
• Шайба
  • Плоский Круглый
    • Хром
    • Медь
    • Оцинкованный
    • Нейлон
    • Сатин хром
    • Нержавеющая
    • Цинк
    • Красное волокно
  • Замок
    • Потайной
    • Внешний зуб
    • Внутренний зуб
  • Пружина
    • Хром
    • Нержавеющая
    • Цинк
    • Двойная спиральная пружина
  • Накладка
    • Потайная отделка
    • Мойка чашек
    • Шайбы с фланцами
  • Волна
• Ассортимент Пачки
  • Болты
  • Орехи
  • Самонарезающие винты
  • Торцевые винты
  • Шайба
    • Шайбы из нержавеющей стали
    • Оцинкованная
• Мебельные принадлежности
  • 4 гайки для тройника зубцов
  • Бочковые орехи
  • Болты соединителя мебели
    • M6 (6 мм)
    • M8 (8 мм)
  • Гайки с шестигранной головкой
• Винты
  • Саморез
    • Потайной
    • Сковорода
    • Повышенный Csk
    • Шестигранная головка SEMS
    • Головка шайбы фермы
  • Шурупы для дерева
    • Латунь
    • Силиконовая бронза
    • Нержавеющая сталь
• Гвозди и Ровес
  • Латунные гвозди
  • Медные Гвозди и Ровес
    • Обшивка ногтей
    • Гвозди с квадратным хвостовиком
    • Роувс
  • Силиконовые Бронзовые Гвозди
• Принадлежности для обрезки
  • Крепеж DOT
  • LOXX (Tenax) «Сделано в Германии»
    • Нижние части LOXX
    • LOXX Верхние части
    • Инструменты LOXX
  • Tenax «Сделано в Англии»
• Специальное приложение
  • AMAL
  • BSA
  • Chevrolet
  • Форд
  • Ягуар
  • Лукас
  • MG
  • Нортон
  • Сузуки
  • Триумф
  • Ямаха
• Оборудование
  • Штифты Clevis
  • Смазочные ниппели
  • Раздельные штифты
• Метчики и плашки
  • BA
    • Хромированный сплав
    • Быстрорежущей стали
  • BSCY
  • BSF
    • Хромированный сплав
    • Быстрорежущей стали
  • BSW
    • Хромированный сплав
    • Быстрорежущей стали
  • Метрическая
    • Хромированный сплав
    • Быстрорежущей стали
  • UNC
  • UNF
    • Хромированный сплав
    • Быстрорежущей стали
  • Schrader Tire
  • Матрицы и гаечные ключи
• Смазочно-охлаждающие жидкости
• Инструменты
  • Воздушные инструменты — Shinano
  • Пистолеты-распылители Prowin
  • Ключи шестигранные (шестигранные)
  • Саморезные сверла
  • Наборы сверл
  • Инструменты для блокировки сцепления мотоциклов
  • C гаечные ключи
  • Идентификация потока
  • Инструменты для ремонта резьбы
    • Ремонт резьбы NES
    • Системы вставки проволочной резьбы
• Оформление
• Head Skimming Service

Сортировать по марке

• Классические застежки
• Компания Midwest Acorn Nut Co.
• LOXX
• Бордо
• PowerCoil
• WASCA
• Tenax
• Голиаф
• РЭШ
• ТОЧКА
• Просмотреть все бренды
• Выберите валюту: AUD
  • Австралийский доллар
  • Канада
  • Евро
  • Японская иена
  • Новая Зеландия
  • Соединенные Штаты
• Подарочные сертификаты
• Войдите или зарегистрируйтесь

Поиск ×

Главное меню

• Дом
• Доставка и возврат
• Насчет нас
• Свяжитесь с нами
• Загрузки
• Блог

Сортировать по категориям

• СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ
• Британские нити
  • BA
    • Болты
    • Машинные винты
    • Орехи
    • Торцевые винты
  • BSCY (CEI)
    • Болты
    • Орехи
    • Шпильки
    • Стержень с резьбой
  • BSF
    • Болты
    • Машинные винты
    • Орехи
    • Торцевые винты
    • Стержень с резьбой
  • BSW
    • Болты BSW
    • Машинные винты
    • Орехи
    • Торцевые винты
• Метрическая
  • Болты бампера
  • Болты с головкой чашки
  • Болт с шестигранной головкой с фланцем
    • Нержавеющая
    • Цинк 8 сорта.8
  • Болты с шестигранной головкой
    • Хром
    • Цинк JIS с маленькой головкой
    • Горячее цинкование
    • Нержавеющая
    • Цинк
  • Крепежные винты
    • Сырная голова
    • Потайной
    • Пан голова
    • Повышенный Csk
  • Орехи
    • Клетка Гайка
    • Зубчатый
    • Купол
    • Фланец
    • Половина ореха
    • Многообразие
    • Контргайки с нейлоновой вставкой
    • Стандартный шестигранник
  • Винты с головкой под торцевой ключ
    • Головка кнопки
    • Крышка головы
    • Потайной
  • Стержень с резьбой
• Единый национальный
  • Болт с головкой чашки
  • Крепежные винты
    • Потайной
    • Филлистер
    • Пан голова
    • Повышенный Csk
    • Круглая голова
  • Орехи
    • Клетка Гайка
    • Замок
    • Конусный замок
    • Купол
    • Фланцевые гайки
    • Половина орехов
    • Многообразие
    • Контргайки с нейлоновой вставкой
    • Прорезанный
    • Площадь
    • Стандартный шестигранник
  • Винты с головкой под торцевой ключ
    • Головка кнопки
    • Крышка головы
    • Потайная головка
  • Стержень с резьбой
  • Болты UNC
    • Фланцевые болты цинк
    • Болты с шестигранной головкой, цинк
    • Нержавеющая
  • Болты UNF
    • Хром
    • Нержавеющая
    • Цинк — высокая прочность на растяжение
• Шайба
  • Плоский Круглый
    • Хром
    • Медь
    • Оцинкованный
    • Нейлон
    • Сатин хром
    • Нержавеющая
    • Цинк
    • Красное волокно
  • Замок
    • Потайной
    • Внешний зуб
    • Внутренний зуб
  • Пружина
    • Хром
    • Нержавеющая
    • Цинк
    • Двойная спиральная пружина
  • Накладка
    • Потайная отделка
    • Мойка чашек
    • Шайбы с фланцами
  • Волна
• Ассортимент Пачки
  • Болты
  • Орехи
  • Самонарезающие винты
  • Торцевые винты
  • Шайба
    • Шайбы из нержавеющей стали
    • Оцинкованная
• Мебельные принадлежности
  • 4 гайки для тройника зубцов
  • Бочковые орехи
  • Болты соединителя мебели
    • M6 (6 мм)
    • M8 (8 мм)
  • Гайки с шестигранной головкой
• Винты
  • Саморез
    • Потайной
    • Сковорода
    • Повышенный Csk
    • Шестигранная головка SEMS
    • Головка шайбы фермы
  • Шурупы для дерева
    • Латунь
    • Силиконовая бронза
    • Нержавеющая сталь
• Гвозди и Ровес
  • Латунные гвозди
  • Медные Гвозди и Ровес
    • Обшивка ногтей
    • Гвозди с квадратным хвостовиком
    • Роувс
  • Силиконовые Бронзовые Гвозди
• Принадлежности для обрезки
  • Крепеж DOT
  • LOXX (Tenax) «Сделано в Германии»
    • Нижние части LOXX
    • LOXX Верхние части
    • Инструменты LOXX
  • Tenax «Сделано в Англии»
• Специальное приложение
  • AMAL
  • BSA
  • Chevrolet
  • Форд
  • Ягуар
  • Лукас
  • MG
  • Нортон
  • Сузуки
  • Триумф
  • Ямаха
• Оборудование
  • Штифты Clevis
  • Смазочные ниппели
  • Раздельные штифты
• Метчики и плашки
  • BA
    • Хромированный сплав
    • Быстрорежущей стали
  • BSCY
  • BSF
    • Хромированный сплав
    • Быстрорежущей стали
  • BSW
    • Хромированный сплав
    • Быстрорежущей стали
  • Метрическая
    • Хромированный сплав
    • Быстрорежущей стали
  • UNC
  • UNF
    • Хромированный сплав
    • Быстрорежущей стали
  • Schrader Tire
  • Матрицы и гаечные ключи
• Смазочно-охлаждающие жидкости
• Инструменты
  • Воздушные инструменты — Shinano
  • Пистолеты-распылители Prowin
  • Ключи шестигранные (шестигранные)
  • Саморезные сверла
  • Наборы сверл
  • Инструменты для блокировки сцепления мотоциклов
  • C гаечные ключи
  • Идентификация потока
  • Инструменты для ремонта резьбы
    • Ремонт резьбы NES
    • Системы вставки проволочной резьбы
• Оформление
• Head Skimming Service

Сортировать по марке

• Классические застежки
• Компания Midwest Acorn Nut Co.
• LOXX
• Бордо
• PowerCoil
• WASCA
• Tenax
• Голиаф
• РЭШ
• ТОЧКА
• Просмотреть все бренды
• Выберите валюту: AUD
  • Австралийский доллар
  • Канада
  • Евро
  • Японская иена
  • Новая Зеландия
  • Соединенные Штаты

Аксессуары для токарных и фрезерных станков Taig Micro

Аксессуары для токарных и фрезерных станков Taig Micro

Тайг Принадлежности для микротокарных станков и микромельниц
Последнее обновление 12 ноября 2020 г. 05:54:57 Горный часовой пояс США

ДОМ

Патроны, Мягкий Челюсти, Стальная челюсть, Цанги, Центры,
Столбы для инструментов, Отрезной резцедержатель, Адаптеры шпинделя ER-16,
Составная горка, Держатель матрицы Jacobs Chucks,
Фрезерная насадка, Миниатюрные комплекты зажимов для пальцев ног,
Блоки стояка, Люнет, Задние бабки, Болл Тернер,
Беседки, Шлифование Колеса, Токарная обработка дерева

Патроны

Слева направо и сверху вниз: (a) лицевая панель, (b) стандартный
Taig 3-х лапка с реверсом, обрабатываемый, алюминиевые губки,
(c) 3-кулачковые спиральная из закаленной стали, реверсивная, кулачки,
(d) 4-кулачковая Свиток тайг с реверсивным алюминиевые челюсти,
(e) 4-х кулачковые с независимыми, закалённая сталь, двусторонние челюсти.
Алюминий челюсти можно повернуть в соответствии с вашими потребностями.
Ограничитель глубины может использоваться со всеми этими патронами.
Taig OEM инструкция Руководство токарного станка Lee Valley Taig

Больше книги по механообработке.

Нажмите на связанные эскизы #ad

Нажмите на связанные эскизы #ad

3-1 / 4 » Лицевая панель с Т-образным пазом диаметром.

3-кулачковый спиральный (самоцентрирующийся) патрон токарный.

Soft Jaws

Сменные губки для 3-челюстной, патрон прокрутки.
Эти губки подходят 4-челюстной патрон прокрутки тоже.
Круглые губки (справа) обеспечивают повышенную поддержку
для тонких деталей. Машина для настройки.

Сменные алюминиевые мягкие губки
(также показана задняя сторона).

Алюминиевые мягкие губки полного круга
(также показана задняя сторона).

3-1 / 4 » 4-кулачковый спиральный патрон диаметром
(самоцентрирующийся).

3-1 / 4 » диаметр 4-х кулачковый
(независимый) токарный патрон.

диаметром 2 дюйма, Адаптер патрона 3 / 4-16 для монтажа а
патрон или цанга Taig в качестве приспособления к фрезерный стол.

Стальные челюсти

Это все стальной, трехкулачковый патрон, но не
шпиндель с резьбой и уступом, как у Taig.
Чтобы занять свое место равномерно, Я сделал проставку с резьбой
из стальной заготовки Taig. беседка.
Прокладка винта и закрывает заплечик шпинделя.
I наземный грунт чтобы сделать его более плоским и параллельно.
Также есть две фрезерованные квартиры для Гаечный ключ с открытым зевом 7/8 «.

Обратите внимание на прокладку
с резьбой и затяжку между лицевой стороной шпинделя и Шерлайн Чак.

ВНИМАНИЕ: патрон должен зажимать
а В противном случае челюсти могут отвинтить
при пусковом крутящем моменте двигателя и вылететь наружу.

Нажмите на связанные эскизы #ad

Нажмите на связанные эскизы #ad

1 дюйм, 2 дюйма, 3 дюйма и доступны тиски большей ширины.
Нажмите, чтобы выбрать связанные миниатюры для просмотра различных
размеров. Обратите внимание, что 1-дюймовые безвинтовые тиски отличаются, а
может иметь или не иметь встроенные параллели.

Нажмите на связанные эскизы #ad

Наклонный стол Шерлайн.
Не так точен, как синусоидальная пластина
но дешевле и проще в использовании.

2 доступны стили, 1 или 2 упаковки:
3-5 / 8 «x 3/4» и 5-1 / 2 «x 1-1 / 8»

Нажмите на связанные эскизы #ad

Цанги

Семь OEM цанга размеры, их более близкие гайки и несколько заготовок
цанг, которые были с резьбой, чтобы ослабить винты.
Размеры цанги: 1/8 дюйма, 5/32 дюйма, 3/16 дюйма, 7/32 дюйма, 1/4 «, 9/32», 5/16 «.
Это мягкая сталь, которая может потерять форму и, следовательно, точность.
Цанги ЭР-16 с переходником являются превосходный подход.
Латунный штифт — насадка для инструмента измеритель установки высоты.
Ступенчатый алюминиевый штифт для начального выравнивания
поворотного стола 4 «к фрезерный шпиндель.

Центры, Беседки и ограничитель глубины

Сверху вниз: мертвая точка, живая середина, Адаптер дышла для сверлильного патрона оригинальной конструкции
и ограничитель глубины
для патроны.Живой центр имеет шестигранный винт регулировки натяжения
внутри его конца.
Мертвая точка имеет резьбу для установки
принадлежностей, таких как сверлильный патрон или держатель матрицы.


Стальные Т-образные гайки 10-32 для токарно-фрезерного станка Taig.
Нижняя резьба для стопора винта неполная.

Стойки для инструментов

Taig OEM стандартные алюминиевые стойки для инструментов. Они легко модифицируются.

Модернизированный стандартный резцедержатель, модифицированный резцедержатель рокерский
, резцедержатель с черной спинкой и отрезной резцедержатель.
Черно-отрезные резцедержатели установлен сзади
поперечных салазок. Сталь A2ZCNC Сейчас используются Т-образные гайки.
биты инструмента используются в перевернутом виде (жесткая установка), таким образом,
две насадки (передняя и задняя) может быть использовано совместно.

Все стойки инструмента были изменены с использованием (вверху) сталь
втулка / латунь стиральная машина и Кипп регулируемый трещотка
ручка. Ступенчатая втулка лежит внутри расточки.
Длина стержня с резьбой 10-32 были использованы
для болтов.Стержни ввинчиваются в гайки с помощью Loctite.
Винты с головкой под ключ заменили установить винты.

Нажмите на связанные эскизы #ad

Cutoff Tool Post

Отрезной инструмент для Т-образной балки использует лезвие вверх ногами в задняя сторона.
Инструмент работает хорошо, лезвие легко затачивается.
Используется стандартный 1/16 дюйма x 1/2 дюйма x Отрезной нож 4 дюйма. Разработан
для резки сзади с перевернутым лезвием.
Превосходит 1/4 «x 1/4» сверло для отрезного хвостовика. Цельностальная конструкция
. Столб для инструмента имеет адаптирован под токарный станок 9х20.

QCTP

Стальной держатель 3/8 дюйма для лезвия из быстрорежущей стали размером 0,083 x 0,3915 x 2,8 дюйма.

Нажмите на связанные эскизы

Нажмите на связанный эскиз #ad

Вверху: новый дизайн для Тайгская мельница Шпиндель ЭР-16, оправка сверлильного патрона
3 / 8-24 с Вал 3/8 дюйма.
Внизу: обновленная оправка патрона токарного станка Taig.

Токарный станок Taig с оправка сверлильного патрона, которая навинчивается на головку шпинделя
. В оригинальной конструкции использовалось дышло.

Адаптеры шпинделя ER-16

Адаптеры шпинделя 3 / 4-16 к ЭР-16 собрать патрон.
Цанги ЭР-16 имеют больший непрерывный диапазон
размеров (1/32 ~ 3/8 дюйма) профессионального качества.
Настоятельно рекомендую качественные цанги ETM (Израильские) ER-16
поверх стандартного тайга набор цанговых патронов как для токарного, так и для фрезерного станка.

+/- 0,0015 «или 0,003» МДП.

Набор из 10 высокоточных шлифованных высокоточных закаленных цанг ETM ER-16 (Израиль).
An Эксцентриковое кольцо фиксирует цангу внутри гайки.

ЭР-16 КОЛЛЕТ РАЗМЕРЫ
НОМИНАЛЬНЫЙ КОЛЛЕ РАЗМЕР (дюйм)	ДЕСЯТИЧНЫЙ ДИАПАЗОН (дюймы)	МЕТРИЧЕСКИЙ ДИАПАЗОН (мм)
1/32	.0197 ~ 0,0394	.5 ~ 1
1/16	0,0394 ~ .0787	1 ~ 2
3/32	.0787 ~ .1181	2 ~ 3
1/8	.1181 ~ 0,1575	3 ~ 4
3/16	0,1575 ~ .1968	4 ~ 5
7/32	1968 г. ~.2362	5 ~ 6
1/4	.2362 ~ 0,2756	6 ~ 7
16.05.	0,2756 ~ 0,3150	7 ~ 8
32/11	.3150 ~ 0,3543	8 ~ 9
3/8	.3543 ~ 0,3937	9 ~ 10

Нажмите на связанные эскизы #ad

ER-16 Обойма шпинделя Taig
бланк для хвостовика 1/2 » мельницы.

Использует много перемещений Z, хотя.

Составная горка

Позволяет короткая конические разрезы. OEM латунная ручка Spinner
заменена поворотной ручкой.

Соединение для поперечного салазок
кронштейн использует кольцо конической формы (обратная сторона).
Это мягкая сталь, которая может деформироваться при сильном зажиме.
так было Поверхность закалена компаундом Kasenit.

Die Holder

опорный стержень навинчивается мертвой и держит Плашки с внешним диаметром 1 дюйм или
13/16 дюйма. Позволяет концентрическую / перпендикулярную руку
нарезание резьбы на токарных стержнях. Использовать а стержень, чтобы затянуть / ослабить
на мертвая точка и поворот корпус во время нарезания резьбы.
оправку MT2 можно также использовать для адаптации этого держателя
к Задняя бабка токарного станка 9х20.

Нажмите на связанные эскизы #ad

Jacobs Chucks

1/2 «для средних нагрузок и Промышленные сверлильные патроны 1/4 дюйма.Резьба 3 / 8-24
прикрепляется к шпинделю с помощью адаптер дышла.
Патроны прикрепляются к задней бабке с помощью мертвая точка.

Приставка для фрезерования

Позволяет выполнять паз / фрезерование очень мелкие
деталей на токарный станок; ограниченный диапазон / использование / точность.
Поставляется с младшим прилагаются фрезерные тиски.

Это тисков нет действительно достаточно точный для использования
на мельнице. А прецизионные тиски необходим для фрезерования.

Миниатюрные комплекты зажимов для пальцев ног

Комплект больших зажимов для пальцев ног предназначен для микромельниц Taig и
меньший набор предназначен для Поворотный стол Sherline 4 дюйма.

Нажмите на связанные эскизы #ad

Подступенчатые блоки

Прокладки для увеличения токарной обработки токарного станка грузоподъемность от
до 6 дюймов. Слева направо: шпиндель, резцедержатель и блоки подъема задней бабки
. Блок подъема шпинделя может быть
тоже используется на мельнице. Их использование снижает жесткость.

Люнет

Поддерживает длинные тонкие стержни посередине и уменьшить прогиб
или использовать для удержания деталей слишком долго, чтобы их можно было удерживается
за заднюю бабку.От 3/32 дюйма до 1-1 / 2 дюйма. Впоследствии три пальца
были модифицированы для удержания подшипников.

Отфрезеровал противоположный палец плоский конец и нарезал на нем резьбу, чтобы удерживать закрытый радиальный шарикоподшипник
3/8 дюйма, толщиной 0,1555 дюйма и внутренним диаметром 1/8 дюйма.
подшипник застежка. Зажимается только ступица. На резьбу нанесен
Blue Loctite. Чтобы вернуть
в функциональность Taig OEM, просто поменяйте пальцы местами.

Эти подшипники были спроектированы так, чтобы
выдерживали нерадиальные силы, слишком.

Концы винтов находятся ниже поверхности стержня
, что позволяет почти полное втягивание в держатель.

Аналогичная модификация была выполнена для
Джет БД-920Н. токарный станок устойчивый & следовать отдыхает.

Задние бабки

Обязательное удлинение ручки задней бабки; пруток алюминиевый
с плоской фрезеровкой и двумя, СС 10-32 винты с головкой под ключ.
Заменил шплинт на точеный стержень с резьбой 1/4-20 из нержавеющей стали
.Сохранил (сплющенный)
потоков для работы как поверхность захвата. 1/4 «
Jacobs промышленного качества дрель патрон показан, установлен.


Задняя бабка Sherline, показано с мертвая точка,
адаптировано для использования на токарном станке Taig. Отверстия для кронштейна представляют собой короткие прорези
для обеспечения возможности регулировки для трамвая.
Модифицированный блок стояка Taig для работы в качестве основания.

Нажмите на связанные эскизы #ad

Используйте клинья Jacobs попарно для
снимите патроны с их оправок.

Наборы клиньев бывают разных размеров
, чтобы соответствовать Джейкоб сужается. #ad

Два установочные винты с фиксирующими нейлоновыми вставками
центрируются под корпусом задней бабки для точной вертикальные регулировки.
Доступ для шестигранника 5/64 дюйма установочного винта 8-32 Ключ
находится на нижней стороне кронштейна.
Два дополнительных установочных винта с фиксирующими нейлоновыми вставками
на кронштейне для точной горизонтальной регулировки.
После установки винты позволяют легко повторять (выравнивать)
повторная сборка для другие приложения которые используют базу OEM.

Шерлайн МТ-0 мертвая точка, регулируемый центр под напряжением
и регулируемый адаптер сверлильного патрона 3 / 8-24.
Шерлайн не прецизионная шлифовка конусов MT0
для своих принадлежностей, чтобы они подходили к развернутому задняя бабка, крайняя.

Адаптер сверлильного патрона.
8-32 болта с цилиндрической головкой и шайбами ​​через
отверстий увеличенного размера для совмещения с шпиндель.

Живой центр.

Шаровой токар

Беседка

Беседка с пильным полотном 2 «x 1/16» (монтажное отверстие 1/2 «
), с резьбой и равнина.3/4 -16 ниток
для прямое присоединение к шпинделю. Мягкая сталь сочинение.
Удобно и недорого, так что покупайте Много их.

Набор шлифовальных кругов и оправка

Принадлежности для токарной обработки дерева

Две шпоры разных размеров и чашки (мертвые точки).
Лицевая панель с три отверстия для шурупов.

Центры съемные.

Лицевая панель с L-образными скобами.
Используйте винты, чтобы удерживать деревянную деталь.

Базы типа «ласточкин хвост» зажимают токарный станок постель.
Руководство для токарного станка Taig.

Регулируемые опоры инструмента для токарной обработки дерево.

Малые токарные станки для токарной обработки дерева № 1 — № 8.

Нажмите на связанный эскиз #ad

Патроны, Мягкий Челюсти, Стальная челюсть, Цанги, Центры,
Столбы для инструментов, Отрезной резцедержатель, Адаптеры шпинделя ER-16,
Составная горка, Держатель матрицы Jacobs Chucks,
Фрезерная насадка, Миниатюрные комплекты зажимов для пальцев ног,
Блоки стояка, Люнет, Задние бабки, Болл Тернер,
Беседки, Шлифование Колеса, Токарная обработка дерева

ДОМ

.

No related posts.
