Обжимка CAT-5E кабелей, настройка подключений и общий доступ к Интернет

Введение

Эта статья является продолжением цикла публикаций о компьютерных сетях. Рекомендую перед прочтением ознакомится с этим материалом: Компьютерные сети. Введение.
В этой же статье будут детально расcмотрены вопросы, которые связаны с сетевыми подключениями с использованием технологии Ethernet. Описано как обжимать сетевые кабеля, как настраивать подключение и как настроить доступ к Интернету для всех компьютеров в сети через одно подключение.

Немножко о кабелях

Любая проводная сеть начинается с кабелей и сети Ethernet не исключение. Поэтому рассмотрение подключение к сетям Ethernet нужно начинать с кабелей.

В качестве кабеля в сетях Ethernet изначально использовался коаксиальный кабель в двух вариациях: «тонкий» и «толстый». По своему строению чем-то напоминает кабель от телевизионной антены. Максимальное расстояние составляло 185 М (для «тонкого») и 500 М (для «толстого»).

Максимальная скорость — 10 МБит/сек в полудуплексном режиме. Сейчас на смену коаксиальному кабелю пришла витая пара. Она обеспечивает скорости от 10 Мбит/сек до 1000 Мбит/сек. Важным преимуществом считается поддержка полнодуплексного режима, когда данные могут передаватся в две стороны одновременно. В этом случае отпадает проблема коллизий. Более-детально это рассписано здесь: Компьютерные сети. Введение.

В этом же материале будет рассмотрены только соединения на базе витой пары. Она состоит из оболочки и четырех пар проводов, которые определенным образом скручены. Шаг скрутки для каждой пары свой. Это сделано для того, чтобы минимизировать затухание сигнала в кабеле. Максимальное расстояние — 100 М (хотя на практике оно больше )

Существует несколько категорий таких кабелей: CAT-3 (сейчас почти не используется), CAT-5, CAT-5E (с поддержкой скоростей в 1000 Mбит/сек), CAT-6 итд. Отличия сводятся в основном к максимальной полосе пропускания. Наиболее распостраненными и дешевыми являются кабели категории CAT-5E.

Разьем для подключения к сетям Ethernet носит название RJ-45, чем-то напоминает разьем для подключения телефонов. Тот называется RJ-11

Существет 3 типа кабелей:

— STP (экранированный кабель, каждая из 4 пар имеет собственный экран из фольги + все 4 пары замотаны в фольгу)

— ScTP (экранированный кабель, все 4 пары замотаны в фольгу). Выглядит примерно так:

— UTP (неэкранированный). Этот кабель имеет примерно такой вид:

Примечание: использование экранированных кабелей уместно лишь в условиях, когда экран кабеля будет заземлен. Если его не заземлить, то эффект от экрана стремится к нулю!

Технология Ethernet предусматривает два основных типа кабелей:

— прямой (служит для подключения ноутбука/ПК к коммутаторам (свичам), концентраторам (хабам), роутеров к коммутаторам и концентраторам)

— кроссовер (служит для подключения ноутбука/ПК к ноутбуку/ПК, ноутбука/ПК к роутеру, роутера к роутерам, коммутаторов к коммутаторам или концентраторам)

Различаются эти кабели по способу подключения к разьему. Рассмотрим этот вопрос более-детально:

Есть две основных схемы расположения проводников в разьеме: TIA/EIA 568A и 568B. В кабеле 4 пары имеют разные цвета: оранжевый, зеленый, синий и коричневый.

Вот схема расположения проводников в разьеме для стандарта 568A слева и 568B справа

Вот так выглядят кабеля уже с разьемами. Слева 568A, а справа 568B:

Так вот. Если на одном конце кабеля проводники расположены по одной схеме, а на другом конце — по другой, то это будет кабель типа кроссовер, который используется в основном для подключения ноутбука/ПК к ноутбуку или ПК. Другими словами, если на одном конце кабеля проводники расположены по стандарту 568A, а на другом — по стандарту 568В, то это будет кроссовер

Если же на обеих концах проводники будут размещены одинаково — или по схеме 568А, или по схеме 568В, то это будет прямой кабель, который используется в основном для подключения ноутбука/ПК к коммутаторам (свичам)

Обжимка кабеля

Примечание: «обжимкой кабеля» называется процес, когда на концы кабеля закрепляются разьемы для подключения к сетевой плате

Обжать кабель могут в некоторых компьютерных магазинах за небольшую плату. Как правило, кабели можно обжать там же, где они продются. Надо только уточнить какой кабель Вам нужен: «прямой» или «кроссовер». Какая между ними разница описано выше

Опишу процес обжимки кабеля. Для этого нам понадобится:

— сам кабель (0.1-0.3$/метр. Покупаем с запасом)

— разьемы RJ-45 (продаются примерно по 0.05-0.15$/штучка. Покупаем с запасом) Они имеют примерно такой вид:

— колпачки (если нужно). Выглядят они так:

— обжимные клещи (стоят примерно 10-20$)

Когда все что нужно будет у Вас — можно начинать. Первым делом снимаем часть внешней изоляции. Нужно отрезать примерно 12 мм. Некоторые клещи имеют для этого специальный нож. Кабель зажимается и прокручивается:

После окончания процедуры, получаем примерно такой результат:

Теперь перед нами стоит самая «интересная» часть — расположить проводники в правильном порядке согласно схемам 568А или 568B. Сильно разматывать проводники не рекомендуется. Это может привести к увеличениям потерь в кабеле. На небольших расстояниях это можно не учитывать. Чтобы проще было разместить проводники, можно воспользоватся самим разьемом. Там есть канавки, которые помогают выпрямить и расположить провода.

Когда проводники будут расположены как надо — их края подрезаем, чтобы они были примерно одинаковой длинны. Для схемы размещения 568В:

Когда проводники расположили и подрезали, можно надевать сам разьем. Стоит следить, чтобы все проводники попали в «свои» канавки и чтобы были до конца засунуты:

Когда кабель засунут в разьем, можно обжимать. Для этого нам нужны специальные клещи:

Вот и все. Теперь можно подключать кабель. Если все сделано правильно, кабель нигде не перебит, разьемы правильно закреплены и сетевые карточки работают, то должа загорется зеленая лампочка на сетевой карточке:

Когда с подключением разобрались, можно переходить к настройкам интерфейса.

Настройка подключения в Windows XP

Заходим на страничку Сетевые подключения, щелкаем правой кнопкой мышки на

Подключении к локальной сети (название может быть самое разное, важно, чтобы то подключение использовало Вашу Ethernet-карточку) и щелкаем на Свойства

В свойствах подключения выбираем Протокол Интернета (TCP/IP) и нажимаем на Свойства:

На этой страничке указываем IP-адрес, маску подсети, адреса DNS-сервера и шлюза. Подробней о них сказано в этой статье: Компьютерные сети. Введение
Если ПК или ноутбук планируется использовать как шлюз, который подключен к Интернету и через него должны другие ПК/ноутбуки в сети выходить в Интернет — указываем IP-адрес 192.168.0.1

Организация доступа в Интернет для компьютеров в сети через одно подключение:

Чтобы другие компьютеры или ноутбуки имели доступ к Интернету, используя одно подключение, нужно на компьютере, через который необходимо организовать доступ, зайти в свойства этого подключения:

Потом переходим на вкладку Дополнительно и ставим галочку возле Разрешить другим пользователям сети…

Вот и все. Теперь пользователи локальной сети, к которой подключен этот компьютер, смогут пользоватся Интернетом. Для этого в их настройках подключения нужно прописать в полях Шлюз и DNS-сервер адрес 192.168.0.1. IP-адреса могут быть любыми с диапазона 192.168.0.2 … 192.168.0.254

Если у Вас в сети есть серверы, к которым необходим доступ из Интернета, то жмем на кнопку Параметры:

На страничке, которая появится, указываем к каким серверам нужен доступ из Интернета:

Примечание: эта возможность необходима для того, чтобы пользователи Всемирной Сети могли получить доступ к конкретному серверу внутренней локальной сети.

Возьмем, например, случай, когда в внутренней локальной сети есть HTTP-сервер. Общий доступ к Интернету в реализации от Microsoft (ICS) по принципу работы очень похож на NAT. Если ту опцию не включить, то при приеме запроса на 80-порт, что соответствует протоколу HTTP, компьютер, который подключен к Интернету, честно «ответит», что такого сервера нет т.к. он на том компьютере не запущен. Если включить ту опцию, то запросы на 80 порт будут автоматически передаватся выбранному компьютеру ввнутренней локальной сети.

На этой страничке укаываем куда перенаправлять запросы с такого-то порта:

Теперь пользователи Интернета смогут получать доступ к Вашему внутреннему HTTP-серверу

Настройка подключения в Windows Vista

Сначала запускаем Центр управления сетями и общим доступом. Щелкаем слева на Управление сетевыми подключениями:

Заходим на страничку Сетевые подключения, щелкаем правой кнопкой мышки на Подключении к локальной сети

(название может быть другим, нужно чтобы то подключение использовало Вашу Ethernet-карточку) и щелкаем на Свойства

В свойствах подключения выбираем в списке Протокол Интернета (TCP/IP) и нажимаем на Свойства:

На этой страничке указываем IP-адрес, маску подсети, адреса DNS-сервера и шлюза. Подробней о них сказано в этой статье: Компьютерные сети. Введение
Если ПК или ноутбук планируется использовать как шлюз, который подключен к Интернету и через него должны другие ПК/ноутбуки в сети выходить в Интернет — указываем IP-адрес 192.168.0.1, если нужно просто обьеденить в сеть — можно указывать и другой IP

Щелкаем ОК. Если все указано верно, то Windows Vista предложит выбрать сетевое расположение. Согласно ему будут применятся различные политики безопасности. Для домашней сети — выбираем соответствующий пункт:

Вот и результат:

Когда шлюз (компьютер, через который происходит выход в Сеть, согласно настройкам у него IP 192.168.0.1) будет включен — тогда доступ в Интернет появится и для даного ноутбука или ПК.

Организация доступа в Интернет для компьютеров в сети через одно подключение:

Чтобы другие компьютеры или ноутбуки в Вашей сети имели доступ к Интернету, используя одно подключение, нужно на компьютере, через который необходимо организовать доступ, зайти в свойства подключения к Интернету:

На вкладке Доступ ставим галочку возле Разрешить другим пользователям. . :

Вот и все. Осталось только настроить другие компьютеры в сети для работы через это соединение. Для этого нужно в их настройках подключений указать IP-адрес этого компьютера в поле Шлюз и DNS-сервер. Все компьютеры, естественно, должны быть в одной сети. Подробней это рассписано здесь: Компьютерные сети. Введение

Если у Вас в сети есть серверы, к которым необходим доступ из Интернета, то жмем на кнопку Настройка…, выбираем необходимые серверы (или добавляем свои):

И указываем куда перенаправлять запросы:

Схема подключения розетки категории 5е | Распиновка кабеля | Обжим витой пары в розетке

Для монтажа вам понадобятся: розетка RJ-45 категории 5e для настенного монтажа, устройство для зачистки и обрезки витой пары, устройство для заделки витой пары с ударным эффектом, 4-парный кабель UTP, категория 5e, пластиковые маркеры.
1. Подготовьте розетку и инструменты, необходимые для монтажа.	2. Розетка поставляется в разобранном виде. Необходимо присоединить печатную плату с коннектором и разъемом (портом) к основанию корпуса розетки. Печатная плата присоединяется простым защелкиванием.
3. Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры. Круглые маркеры должны соответствовать диаметру кабеля.	4. Выполните кольцевую подрезку оболочки кабеля и снимите верхнюю изоляцию. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары.
5. Заведите кабель на IDC модуль розетки. Срез оболочки должен находиться как можно ближе к точке терминирования, что сократит величину развития пар (для категории 5е не больше 13 мм).	6. Закрепите кабель стяжкой на печатной плате розетки. Такая фиксация применяется для того, чтобы предотвратить случайное выдергивание кабеля из розетки.
7. Обрежьте конец стяжки с помощью кусачек или ножниц.	8. Разложите витые пары, ориентируясь по цветовой маркировке на печатной плате модуля, в соответствии с выбранным вариантом T568A или T568B. По методу IDC не нужно зачищать изоляцию жил.
9. Устройством для заделки витой пары с ударным эффектом надавите на проводники до упора. В данном случае использовалось устройство для заделки витой пары с ударным эффектом.	10. Полностью смонтированная одинарная розетка для настенного монтажа.
11. На фото видно, что витые пары заделаны в модуль по варианту T568B.	12. Присоедините крышку к основанию корпуса розетки, совместив пазы и слегка надавив. Внешняя розетка крепится с помощью двусторонней клеевой площадки или крепежного набора.

Как выполняется подключение розетки 380в

Розетки и вилки 380В

Электророзетки 380В достаточно широко применяются для подключения двухфазного и трехфазного силового электрооборудования. Преимущественно это передвижные электроустановки для которых требуется перемещение по площади проведения работ, либо работа которых необходима лишь периодически.

Для стационарных электроустановок целесообразнее применять подключение через коммутационные аппараты способные обеспечить защиту электрооборудования и дистанционное управление им.

Розетки на 380В

Прежде чем говорить о способах подключения розеток на 380В давайте разберемся с их модификациями и особенностями. В качества примера у нас будет розетка IEK 380 В, модельный ряд которой позволяет рассмотреть все возможные варианты подключения

Виды электрических розеток 380В

В начале остановимся на видах розеток 380В. Ведь в зависимости от модификации изменяется и их способ подключения. Поэтому давайте определимся какие виды розеток вообще существуют.

Богатство моделей розеток на 380В

• Прежде чем приступать непосредственно к рассмотрению розеток давайте вспомним школьный курс физики. Как вы все должны помнить в нашей стране применяется трехфазная сеть 380В. Трехфазная – это значит, что у нас имеет три фазных провода.

Отличия фазных и линейных напряжений

• Напряжение между каждым из этих проводов и землей составляет 220В. Это называется фазное напряжение. В большинстве случаев именно оно подается в наши дома и квартиры. Для этого используется один из трех фазных проводов и нулевой провод (см. Заземление и нулевой провод: как отличить).

Фазное и линейное напряжение

• А вот напряжение между фазными проводами составляет 380В. И такое напряжение называется линейным. При этом напряжение в 380В получается при измерении между двумя любыми фазными проводами. То есть мы можем получить сеть 380В используя не все три, а только два фазных провода.
• Такое двухфазное подключение достаточно часто применяется в различных электроустановках. Дома такой тип подключения вы можете встретить в электрических плитах, а также в некоторых других электроустановках.
• Согласно норм ПУЭ трехфазная электрическая сеть до 1000В может быть четырех- или пятипроводной. То есть к трем фазным проводникам у нас добавится еще один или два. Что это за проводники?

Количество проводов для трехфазной и однофазной сети

• В первую очередь это нулевой проводник, который необходим если в электроустановке есть цепи, работающие на напряжение в 220В. Обычно это пусковая аппаратура или цепи защит. Хотя вполне возможно в вашей электроустановке это и рабочее напряжение. Нулевой проводник согласно п.1.1.29 ПУЭ обозначается символом «N».
• Кроме того, практически для любой сети 380В инструкция предусматривает проводника защитного заземления. Он необходим для защиты человека от напряжения прикосновения. То есть если в вашем устройстве прохудится изоляция и ее замкнет на корпус, заземляющий проводник создаст на корпусе безопасный потенциал. Такой проводник обозначается как «PE».

Розетка 380В 2Р+PE	Исходя из всего вышесказанного существует несколько типов розеток на 380В. Первым типом является розетка 2Р+РЕ. Она имеет два фазных или как их еще называют силовых контакта, а также один заземляющий контакт.
Розетка 380 3Р+РЕ	Следующим возможным вариантом является розетка 3Р+РЕ. Она имеет три силовых контакта и один заземляющий.
Вилка 380 3Р+N	Еще одним вариантом, предлагаемым на рынке, является розетка и вилка 3Р+N. Она нечем не отличается от розетки 3Р+РЕ и фактически является этой розеткой. Тут имеет место ошибка продавцов, которые позиционируют ее неправильно.
Розетка 3Р+РЕ+N	Последним возможным вариантом является электророзекта на 380 В 3Р+РЕ+N. У данного типа розетки имеется три контакта для подключения трех фазных проводников, один контакт для подключения заземляющего проводника и один контакт для подключения нулевого провода.

Особенности розеток 380В

Рассматривая типы розеток нельзя не отметить, что они отличаются от привычных розеток на 220В не только визуально. Здесь есть масса отличий, на которые так же стоит обратить внимание.

Типы розеток 380В

Итак:

• Прежде всего это блокировка вилки и розетки от несимметричного подключения. Дело в том, что для розеток 380В очень важно чтоб фазный контакт вилки был подключен к фазному контакту розетки. Это же касается нулевых и заземляющих проводников. В противном случае может произойти короткое замыкание.
• Дабы исключить вероятность такого несимметричного соединения производители размещают контакты под специальным углом, разного размера и со специальной направляющей. Это практически исключает вероятность неправильного включения.

На фото нормы расположения контактов и блокировочных устройств

• Еще одной особенностью таких розеток является наличие блокировки от включения под нагрузкой. Дело в том, что нагрузки в 25, 63, 125А для которых предназначены данные розетки достаточно значительные. А розетка не имеет дугогасящих элементов для отключения таких токов. В результате попытки изъятия вилки и розетки под нагрузкой можно не только полностью их спалить, но и получить очень опасные электрические и тепловые ожоги.

Розетка 380В с электрической блокировкой

Поэтому производители оборудуют розетки механической или электрической блокировкой. Так как электрическая блокировка достаточно сложна в устройстве и подключении, да и цена такой розетки будет на порядок выше, то преимущественно используют механическую блокировку.

Механическая блокировка так же бывает нескольких видов. Но на рынке зачастую представлены розетки с простейшей ручной блокировкой.

Она блокирует вилку с розеткой от случайной потери контакта, а также требует определенного действия от человека перед изъятием вилки. Предполагается, что это действие заставит человека вспомнить о необходимости отключить электрооборудование перед изъятием из розетки.

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Розетка 2Р+РЕ

• Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Обратите внимание! Для подключения розетки 2Р+РЕ нам потребуется двухполюсный автомат. В некоторых случаях можно применять трёхполюсный автомат, в котором у нас будет использоваться только два полюса. Номинальное напряжение и номинальный ток этого автомата должны соответствовать номинальным показателям розетки.

Двухполюсный автомат

• Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
• Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

Подключение шин РЕ и N в щите

• После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
• Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Обратите внимание! Если вы не знаете к какому контакту подключать провод защитного заземления, то вы всегда это можете определить визуально. Согласно норм ПУЭ конструкция любой розетки должна обеспечивать первоочередное замыкание именно заземляющего контакта. В связи с этим вилки имеют более длинный контакт для создания цепи заземления.

• После этого к двум оставшимся контактам производим подключение фазных проводов. Тут может быть два варианта подключения винтовой или зажимной. Оба варианта достаточно надежны, но лично я отдаю предпочтение винтовым контактам.

Схема подключения розетки 3Р+РЕ

• Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Трехполюсный автомат

Подключение розетки 3Р+РЕ+N

Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.

Схема подключения розетки 3Р+РЕ+N

Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.

Итак:

• Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
• После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
• Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.

Подключение розетки 3Р+РЕ+N

• Теперь производим подключение непосредственно розетки. Прежде всего по аналогии с розеткой 2Р+РЕ садим провод защитного заземления.
• Теперь нам необходимо подключить нулевой провод. Садить его следует на соответствующий контакт розетки. Обычно он подписан «N». Если такой маркировки нет, то подключить его следует к тому контакту розетки, который контактирует с нулевым контактом вилки. Если вы подключаете и то, и другое, то просто выберете любой соосный контакт на вилке или выполните подключение как рекомендует наша схема розетки 380В.
• После этого к остальным трем силовым контактам подключаем фазные проводники. На этом подключение окончено. Но жестко крепить розетку мы пока не советуем и сейчас объясним почему.

Дело в том, что при подключении к любым розеткам 380В важно соблюсти фазировку. В противном случае двигатель будет вращаться в обратную сторону, что практически для всех насосов кроме поршневых недопустимо. Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения.

Изменение фазировки двигателя

Если насос вращается не в ту сторону как на видео, то исправить это достаточно просто. Для этого снимите напряжение с розетки и поменяйте местами любые два фазных провода.

Теперь вращение будет правильным для этого двигателя. В случае если к розетке будут подключаться разные двигатели, то возможно придётся менять фазировку для каждого из них.

Вывод

Подключение к розетке 380В выполнить достаточно просто. И каких-то особых знаний или навыков для этого не требуется. Главное соблюдать элементарные правила безопасности и в точности выполнять наши рекомендации.

Распиновка коннектора RJ45 по цветам

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

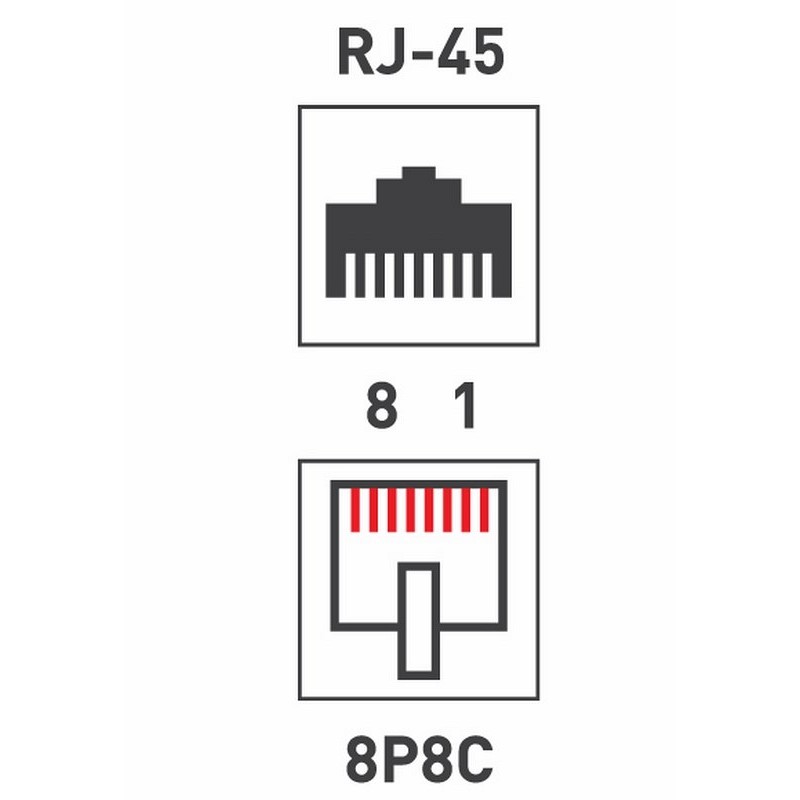

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Распиновка

Подключение трехфазной розетки 380 и 220 вольт

Трехфазные розетки применяются для подключения приборов и оборудования большой мощности, таких как электроплиты, печки, кондиционеры, системы вентиляции и т. д., к электрическим сетям с напряжением 380 вольт.

Виды розеток

Трехфазные розетки встречаются различных видов, форм и функциональности, ниже перечислены основные варианты:

• Стационарные на 4 контакта. В них входит накладная или встраиваемая розетка на 380 В и вилка, такие, как правило, применяются для питания бытовой электрической плиты и позволяют подсоединить 3 фазы и один общий ноль;
• Стационарные с пятью контактами служат для подключения пятижильного электрокабеля: 3 фазы, общий и защитный нули. Выпускается с разной степенью пыле- и влагозащиты и устанавливаются на ровной поверхности. Наиболее популярный диапазон максимального тока лежит в пределах от 16 А до 40 А. На штепселях расположено соответствующее количество штырьков, также они имеют конструктивный шип, который вставляется в паз розетки, тем самым исключая неправильную стыковку.

При необходимости разъемного соединения электрокабеля используется трёхфазная розетка навесной установки. По большей части, их эксплуатируют на улице или во влажных помещениях и имеют IP54. Для особо тяжелых условий эксплуатации производителями выпускаются разъемы с повышенной степенью IP67, работающие даже под водой.

• Существуют также розетки на 3 фазы, способные выдержать и куда большие токовые нагрузки до 125 ампер и выше. Применяют такие разъемы для питания мощного промышленного оборудования. Как правило, при такой мощности предъявляются повышенные требования к защите: большая часть устройств имеет маркировку IP67.

Схемы подключения

На многих современных разъемах можно встретить условные обозначения, помогающие облегчить монтаж проводов. Фазы в большинстве случаев обозначаются следующим образом L1, L2, L3, нули: общий — N, защитный — PE или значком заземления.

Рассмотрим подключение трехфазной розетки с 4 контактами.

После счетчика электроэнергии установлен четырёхполюсный автомат, к которому подходят три фазы и нулевой провод. В момент превышения допустимых величин по току, автомат отключает все фазы и нулевой провод, тем самым нивелируя негативные последствия от перегрузок и защищая цепь от коротких замыканий. Шина защитного нуля может подключаться непосредственно к потребителю.

В случае трёхфазной розетки на пять контактов схема подключения схожа, основное отличие в том, что PE подводится непосредственно в розетку.

Если взамен автоматического выключателя установить УЗО (Устройство защитного отключения), то это повысит безопасность в работе человека с оборудованием. При возникновении утечки на корпус, УЗО автоматически отключит питание. Таким образом, риск поражения током сведен к минимуму.

Подключение проводов к разъемам

В выпускаемых промышленностью установочных изделиях используют 2 вида зажимов:

• винтовой,
• самозажимной.

В первом варианте оголенный конец провода устанавливается в специальное гнездо и удерживается там посредством закрученного винта. Этот способ применяется с давних пор, но со временем крепления ослабевают и надлежит выполнять периодический контроль соединения жил кабелей и клемм.

Второй вариант относительно новый. Он не только позволяет сэкономить время, необходимое для расключения кабельной продукции, но и исключить некачественную затяжку клемм. При этом надежность соединения выше.

Порядок подсоединения проводов следующий:

1. жилы в оплетке вставляются в зажим до упора;
2. затем в специальный паз заводится шлицевая отвертка и слегка поднимается, позволяя всей подвижной конструкции зафиксироваться внутри корпуса розетки. При этом прорезается изоляция и закрепляется провод, тем самым получается надежный электрический контакт с клеммой трехфазной розетки;
3. по окончанию фиксации отвёртка убирается.

Монтаж розетки

Рассмотрим порядок подключения трехфазных розеток на примере розетки фирмы ABB.

• Сначала разбираем розетку на составляющие элементы, выкрутив пару винтов крепления на передней. Она состоит из основания (базы), крышки, уплотнительного кольца с отверстием 20 мм и механизма розетки, помимо этого, в комплекте имеется резиновый сальник для скрытого подключения проводки из стены или заведения кабелей внутрь без гофры.
• Сперва необходимо зафиксировать в выбранном месте основание. Для чего приставляем базу к стене, выравнивая её по месту посредством уровня. Затем простым карандашом делаем отметки на местах крепежных отверстий. Если стена дерева или гипса, то можно основание можно сразу крепить саморезами. Если стена кирпичная или бетонная, то предварительно перфоратором проделывают отверстия диаметром 6-8 мм, в которые устанавливают дюбеля соответствующего диаметра и уже после крепят основание, вкручивая шурупы.

• Затем подготавливают силовой кабель. Для этого заводят гофру в сальник на 1-2 см, а кабель протягивают еще на 9-10 см внутрь корпуса.
• Далее снимают общую защитную оболочку, оставляя 25-30 мм, и оголяют концы проводов на 10-12 мм. При этом жила защитного заземления делается немного короче других, но изоляции с нее срезается больше.
• После проведённых манипуляций, заводят концы проводов в соответствующие места согласно маркировке и фиксируют с помощью отвертки.
• Следующим шагом, устраивают проверку надежности крепления кабеля и правильности сборки, закрывают крышку и затягивают винты.
• В итоге после несложных действий устройство готово к использованию.

Проверка монтажа

После установки трехфазной розетки, до начала эксплуатации всегда проверяют схему на отсутствие ошибок.

Для большинства приборов фазы к штекеру или розетке могут подключаться на любые клеммы, кроме предназначенных для рабочего и защитного кабелей.

В некоторых случаях часть оборудования с трехфазными двигателя будет работать некорректно, т.к. направление вращения двигателя будет противоположным. Для нормальной работы следует поменять друг с другом собой любые два проводка с фазами.

В то же время если перепутать менять местами подсоединения рабочего и защитного ноля, то это может привести к печальным последствиям: нарушится действие защиты от короткого замыкания и поражения током, возникнет риск пользования электроустановкой.

Сразу после окончания монтажных работ выполняют следующие действия:
Проводят тщательный осмотр всех контактов на предмет их надежности.
Измеряют параметры сопротивления изоляции жил.

Сопротивление изоляции проверяют мультиметром или тестером.

Для этого необходимо:

• Один щуп ставят на зажим с защитным проводом, другим по очереди касаются оставшихся клемм.
• Первый щуп ставят на клемму с рабочим нулем, вторым попеременно проводят по контактам с фазами.
• Один щуп – на фазную точку, другим проводят по оставшимся фазам.
• Проверяют оставшиеся фазы.

Если при какой-либо проверке будет маленькое сопротивление, то это свидетельствует об ошибке при монтаже или неисправности самого проводки. Если все выполнено правильно, то на циферблате прибора будет прочерк, указывающий на очень высокое сопротивление. Только при таком условии положение лепестка автомата можно переместить на ”ON”.

Проверка напряжения

Параметры питания определяют мультиметром или вольтметром. Между любыми фазными контактами показания составляют порядка 380 В, между рабочим нулем и фазами — напряжение 220 В, между защитным нулем с фазами также около 220 В. Если все указанные цифры совпадают, то трёхфазная розетка готова к использованию.

Таким образом, можно самостоятельно подвести питание к трехфазной розетке или устранить маленькие неисправности, связанные с подобным оборудованием, избежав ошибок, связанных с подключением кабеля.

Ethernet 10 / 100 / 1000 Mbit RJ45 wiring diagram and cable распиновка и описание @ pinouts.ru

There are several specifications of Ethernet RJ-45 connection over twisted pair: oldest 10Mbit (Ethernet), old but still used 100Mbit (Fast Ethernet), modern 1Gbit (Gigabit ethernet) or newest 10Gbit ethernet. Ethernet cable for any of those interfaces may be easily crimped by yourself.

Ethernet is officially standardized by IEEE standard 802.3. It was originally developed by Xerox Corporation in cooperation with DEC and Intel in 1976. Nowdays ethernet over twisted pair (RJ-45 connection) runs at 10Mb, 100Mb, 1Gb or 10Gb per second. Ethernet uses a bus (very old coaxial cable) or star topology (standard UTP cable ewuipped with RJ-45 connectors).

Ethernet RJ45 connection and cable

Almost every ethernet network use Unshielded Twisted Pair (UTP) cable ended with RJ-45 connectors. Category 5 (CAT5), Category 5e or Category 6 (CAT6) cables are widely used, but other variations are available. EIA/TIA specifies RJ-45 connectors — properly called 8P8C — (ISO 8877) for UTP (unshielded twisted pair) cable.

100BASE-TX (IEEE 802.3u) was introduced in 1995 and remained the fastest version of Ethernet before the introduction of Gigabit Ethernet. It runs on UTP data or optical fiber cable in a star wired bus topology, similar to 10BASE-T where all cables are attached to a hub. Fast Ethernet RJ-45 connected devices are generally backward compatible with existing 10BASE-T systems. The segment length for a 100BASE-T cable is limited to 100 metres.  100BASE-TX runs over two wire-pairs inside a Category 5 cable or above. Like 10BASE-T, the active pairs in a standard connection are terminated on pins 1, 2, 3 and 6.

1000BASE-T (also known as IEEE 802.3ab) is a standard for Gigabit Ethernet over copper wiring. The Gigabit RJ45 connection requires, at least Category 5 cable (the same as 100BASE-TX), but Category 5e cable (Category 5 enhanced) or Category 6 cable may also be used and is often recommended. 1000BASE-T requires all four pairs to be present and is far less tolerant of poorly installed wiring than 100BASE-TX.

10GBASE-T (IEEE 802.3an-2006) is a standard released in 2006 to provide 10 Gbit/s connections over unshielded or shielded twisted pair cables, over distances up to 100 metres. Category 6a cable is required to reach the full distance and category 6 may reach a distance of 55 metres. The line encoding used by 10GBASE-T is the basis for the slower 2.5GBASE-T and 5GBASE-T standard, implementing a 2.5 or 5.0 Gbit/s connection over existing category 5e or 6 cabling. Cables which will not function reliably with 10GBASE-T may successfully operate with 2.5GBASE-T or 5GBASE-T if supported by both ends.

RJ45 ethernet connection pinout

There are two standards for network RJ45 cable wiring: EIA/TIA 568A and EIA/TIA 568B. Both are correct. You may use either of them to crimp the Ethernet RJ45 network cable.

Note: It is very important that a single pair be used for pins 1 and 2; 3 and 6, 4 and 5, 7 and 8. If not, performance will be degraded.

The ethernet cable wiring is simple. You must have some RJ-45 connectors, UTP cable, Rj-45 Modular Connector Crimper and a hand. The ethernet cable,connectors and Connector Crimper are available at local computer store or most electrical centers.

Pull the cable off the reel to the desired length and cut.

Inside the ethernet cable, there are 8 color coded wires. They are twisted into 4 pairs of wires. One wire in the pair is a solid colored and the other is a primarily white with a colored stripe. Start on one end and strip the cable jacket off (about 2-3cm) using a stripper or a knife. The insulation of cable wires must remain intact!

Untwist the pairs and align the wires in the correct order (see the EIA/TIA 568B or  EIA/TIA 568A pinout above ). Flatten the wires and trim the ends of the wires, leaving approximately 12-14 mm in wire length. Check the correct order, flattness  and tightness of wires bundle.

Hold the RJ-45 connector (clip down)  and carefully insert wires into the connector.

Each wire should be inserted as deep as possible (to the front of the RJ45 plug).

Check the wires order once again. Carefully hold the wire and firmly crimp the RJ-45 with the modular connector crimper.

Repeat the above for the second RJ45 connector of cable.

That’s all. Test the Ethernet cable.

What if your Ethernet cable is failed to function?

Check the following:

Did you align wires in correct order on both ends of cable?  Is pin 1 of connector wired with white-orange (EIA/TIA 568A) or  white-green (EIA/TIA 568B) on both ends of cable?

If not, cut off connector and repeat above steps with NEW RJ45 connector.

Did you tightly press all metal pins of RJ45 connector?

Tightly crimp the connector with the crimper once again.



There are four most common Unshielded Twisted Pair Ethernet standards available nowdays:

Name	Speed	Standard	Wires used	Comments
10BASE-T	10Mb/s	802.3i	2 pairs: pins 1,2,3,6	Runs over four wires on a Category 3 or Category 5 cable.
100BASE-TX	100Mb/s	802.3u	2 pairs: pins 1,2,3,6	CAT5 copper cabling with two twisted pairs.
1000BASE-T	1000Mb/s	802.3ab	4 pairs: pins 1,2,3,4,5,6,7,8	At least Category 5 cable, with Category 5e strongly recommended copper cabling with four twisted pairs. Each pair is used in both directions simultaneously
10GBASE-T	10000Mb/s	802.3an	4 pairs: pins 1,2,3,4,5,6,7,8	Uses category 6a cable.

Ethernet UTP cable length:

Each network segment cable length may be up to 100 meters, although several chip manufacturers claim 150 meters. Autonegotiation is a requirement for using 1000BASE-T, according to the standard. Several device drivers will allow you to force 1000 Mbps full duplex to eliminate autonegotiation issues.

UTP network cabling

Category 5 cable, commonly known as Cat 5, is an unshielded twisted pair cable type designed for high signal integrity. With the 2001 introduction of the TIA/EIA-568-B standard for RJ-45 connection, the category 5 cabling specification was obsoleted and superseded by the category 5e specification.

The original specification for category 5 cable was defined in ANSI/TIA/EIA-568-A, with clarification in TSB-95. These documents specified performance characteristics and test requirements for frequencies of up to 100 MHz. Category 5 cable included four twisted pairs in a single cable jacket. It was most commonly used for 100Mbit/s networks, such as 100BASE-TX Ethernet, although IEEE 802.3ab defined standards for 1000BASE-T — gigabit Ethernet over category 5 cable. Cat 5 cable typically had three twists per inch of each twisted pair of 24 gauge copper wires within the cable. The twisting of the cable reduces electrical interference and crosstalk.

Cat 5e cable is an enhanced version of Cat 5 that adds specifications for far-end crosstalk, usually used for gigabit ethernet. Cat 5e cable does not enable longer cable distances for Ethernet networks: horizontal cables are still limited to a maximum of 90 m in length. Cat 5e cable performance characteristics and test methods are defined in TIA/EIA-568-B.2-2001.

Category 6 cable, commonly referred to as Cat 6, is a standardized twisted pair cable for Ethernetand other network physical layers that is backward compatible with the Category 5/5e and Category 3 cable standards. Compared with Cat 5 and Cat 5e, Cat 6 features more stringent specifications for crosstalk and system noise. The cable standard also specifies performance of up to 250 MHz compared to 100 MHz for Cat 5 and Cat 5e. Whereas Category 6 cable has a reduced maximum length of 55 meters when used for 10GBASE-T, Category 6A cable is characterized to 500 MHz and has improved alien crosstalk characteristics, allowing 10GBASE-T to be run for the same 100 meter maximum distance as previous Ethernet variants.

СХЕМА ЭЛЕКТРОПРОВОДОВ CAT 5 РАЗЪЕМ CAT5E

Теги

электрическая схема volvo 740 radio, электрическая схема harley softail 91, электрическая схема pioneer deh 15ub, электрическая проводка переключателя газовой печи, электрическая схема радио 07 dodge ram, 5 ohm telegraph электрическая схема, схема двигателя lexus ls 430 2003 года, электрическая схема dodge ram 2015 , электрическая схема volvo s40, электрическая схема subaru impreza sti, электрическая схема 2000 road king, электрические схемы блока предохранителей st blade, электрическая схема электродвигателя стеклоочистителя audi, электрическая схема hdmi, устаревший блок предохранителей ge, проводка потенциометра радиомаяка, электрическая схема прямого телевидения hdtv , Всплывающая электрическая схема coleman 1996 года, электрическая схема tundra 2012 года, электрическая схема ford f100 1972 года

Электросхема Cat 5e Настенная розетка | Бесплатная электрическая схема
Разнообразные настенные розетки для электрических схем категории 5e.Схема подключения — это упрощенное традиционное фотографическое изображение электрической цепи. Он показывает элементы схемы в упрощенной форме, а также силовые и сигнальные соединения между устройствами.
Подключение дома к сети Ethernet (Cat 5e / Cat 6). An Engineer
6 марта 2019 г. Частные клиенты часто спрашивают меня о том, как подключить дом к сети Ethernet (Cat 5e / Cat 6). Этот блог написан с намерением поделиться своим опытом. Я не эксперт по умным домам, непонятным деталям, касающимся скорости передачи данных, спецификациям кабелей и прочим подобным гикам.Я аккуратно протягиваю кабели, преодолеваю трудности и заставляю все работать.
Схема подключения вставки Legrand Cat5e Rj45 — Схема подключения
20 октября 2018 г. Схемы подключения сети Legrand Cat5 De. Схема подключения проводов RJ45 настенная розетка Legrand Cat5e Full On Q Le Grand Jack Adorne Connector Cat 5 Mx5 Mk1 Концевые пластины Сетевые схемы Cat5 364554 01 EZ Modular RJ25 Keystone P Seymour Pack Вставка Ethernet Структурированные решения Opel A Схема кабелей для диапазона Каталог Часть 2 от RJ B
Сопутствующие запросы по запросу cat 5 электрическая схема дом cat5e розетка
cat5e электрическая схема cat5e электрическая схема настенный jackcat5e коммутационный кабель схема подключенияcat 5 схема подключенияcat5 схема подключения настенный jackcat5 гнездовая схема подключения кабеля cat5e проводка cat5e порядок проводки

Как отключить и установить разъемы Cat5e, Cat6 Keystone?

Как отключить и установить разъемы Cat5e, Cat6 Keystone?

В наши дни создание умной сети дома стало тенденцией в ИТ-сообществе.Даже те, кто не является ИТ-специалистом, хотят попробовать согласно книге или онлайн-инструкции. Возможно, вам уже удалось самостоятельно прокладывать кросс-коммутационные кабели в своей телекоммуникационной сети. Теперь, вы хотите попробовать самоограниченные сетевые кабели в гнезда Keystone? Электропроводка Cat5e и Cat6 может выглядеть устрашающе, но, наконец, с этим простым и понятным руководством по завершению работы она окажется совсем несложной.

Чтобы отключить и установить на себе разъемы Keystone Cat5e / Cat6, вы должны быть уверены в каждом подключении, которое вы делаете, чтобы обеспечить надежную сеть.Перед тем, как познакомить вас с методом и процессом прерывания, получить некоторые базовые знания о Keystone Jack или ознакомиться с этой информацией, если вы являетесь профессионалом в области сетевых технологий, поможет вам улучшить работу.

Предварительная информация для домкратов Keystone

Гнездо трапецеидального искажения — это гнездовой разъем, используемый для передачи данных, особенно в локальных сетях (LAN). Гнездо обычно монтируется в настенную пластину или патч-панель. И T568A и T568B — это два стандарта проводки для 8-позиционного модульного разъема, разрешенные в соответствии с документом стандартов проводки TIA / EIA-568-A.Единственное различие между T568A и T568B (также известным как Weco, AT&T 258A) заключается в том, что оранжевые и зеленые пары проводов (вторая и третья пары) поменяны местами. T568B очень распространен в США. На клавишах трапецеидального искажения обозначены схемы подключения T568A и T568B. Электросхемы cat5e и cat6 соответствующих цветов перекручены в сетевых кабелях и должны оставаться скрученными в максимально возможной степени при подключении их к разъему.

Основным преимуществом соединителей Keystone является их универсальность.На одной патч-панели можно установить несколько типов гнезд для трапецеидальных искажений. Они доступны в неэкранированной и экранированной формах и могут использоваться для шнуров и кабелей с различным количеством проводников. Каждый домкрат для трапецеидального искажения немного отличается по маркировке и расположению цветов. Ниже приведены три наиболее часто встречающихся гнезда Keystone:

Этот стиль домкрата имеет 2 стандартные пары справа и 2 переменные пары слева. Стандарт A — это центральный столбец, а стандарт B — слева.Оба стандарта A и B относятся к правой стороне домкрата. Сплошная рамка с отсутствующим правым нижним углом представляет сплошной провод с белой полосой. Белая рамка с цветным наконечником представляет собой белый провод с цветной полосой.

Этот тип разъема имеет стандарты A и B с обеих сторон разъема с цветовым кодом, идущим по центру. Прямоугольник сплошного цвета представляет провод сплошного цвета с белой полосой, а прямоугольник половинного белого цвета представляет собой белый провод с цветной полосой.

Этот тип разъема имеет стандартные коды A и B, нанесенные на внешней стороне разъема, причем стандарт A находится сверху, а стандарт B — снизу. Сплошной прямоугольник представляет сплошной провод с белой полосой, а прямоугольник с белой диагональной полосой, проходящей через середину, представляет белый провод с цветной полосой.

Необходимые материалы и инструменты

Собирать материалы и инструменты — это то, что вам нужно сделать после получения некоторых технических знаний о домкратах Keystone.Вещи, которые вам понадобятся, перечислены ниже.

Сплошной кабель Cat5 / Cat5e / Cat6 / Cat6a Инструмент для зачистки кабеля 110 Инструмент для перфорации Инструмент для зажима проводника Тестер сетевого кабеля

Этапы прекращения

Домкраты для трапецеидальных искажений устанавливаются просто и быстро. Мы написали эти инструкции в несколько этапов, чтобы предоставить нашим клиентам очень подробную инструкцию по сборке. С помощью нашего простого и понятного руководства по подключению разъемов Cat5, Cat5e, Cat6 и т. Д. Вы сможете подключить, установить и сразу же приступить к работе!

Шаг первый

Вставьте соединительный кабель в инструмент для снятия изоляции на нужную длину.Снимите только ту оболочку кабеля, которая необходима для правильного заделывания пар (от 1 до 1,5 дюймов должно быть достаточно для заделки пар).

Шаг второй

Удерживая трос возле инструмента, несколько раз поверните инструмент вокруг троса.

Шаг третий

Слегка согните внешнюю куртку и вручную снимите отрезанный кусок или сдвиньте отрезанный внешний кожух с помощью стриппера.

Шаг четвертый

Согните каждую пару в одном направлении, чтобы на кабеле был виден разрывной шнур, связующее или поперечный наполнитель.

Шаг пятый

Удалите разрывной шнур, связующее или поперечный наполнитель, если они есть на кабеле, оставив только витые пары проводов. Наполнитель поперечного сечения должен быть разрезан как можно заподлицо с оболочкой.

Шаг шестой

Определите схему подключения и правильно выровняйте все четыре кабеля на гнезде. Держите оболочку кабеля как можно ближе к разъему.Всегда используйте разъемы, настенные панели и патч-панели, которые совместимы (того же номинала или выше) с классом используемого кабеля.

Шаг седьмой

Сохраняйте скручивание пары проводов как можно ближе к точке подключения. При подключении разъемов и вилок не раскручивайте кабель более чем на 0,5 дюйма для кабеля категорий 5e, 6 и 6A.

Полезный совет: полдюйма нескрученной пары проводов дает 1,5 дБ перекрестных помех на ближнем конце.

Шаг восьмой

Вставьте провода в разъемы для клемм IDC, чтобы расположить их перед пробивкой. Сохраняйте поворот. Чтобы обеспечить надежность установки в будущем, отключите все четыре пары. На рисунке выше показана розетка, подключенная к схеме подключения T568B.

Шаг девятый

При использовании инструмента для перфорации убедитесь, что инструмент стоит прямо перед тем, как пробивать соединитель. Убедитесь, что режущая сторона инструмента обращена наружу.

Шаг десять

Осмотрите разъем, чтобы убедиться, что провода полностью вставлены в клеммы IDC и правильно обрезаны.

Шаг одиннадцатый

Для защиты установите пылезащитный чехол на домкрат.

Шаг двенадцатый

Вот так должен выглядеть ваш домкрат в сборе.

Резюме

Вы приобрели этот навык после прохождения всех этапов? В этом руководстве мы постарались сделать его интуитивно понятным и простым на каждом этапе в надежде дать нашим клиентам полезные инструкции.Если вы узнали, как отключить гнездо Keystone, попробуйте. У большинства из вас не возникнет проблем с установкой этого гнезда за пять минут или меньше.

Руководство по подключению кабеля Ethernet

от Eltima

Без кабелей Ethernet не могли бы существовать всемирная паутина и Интернет в том виде, в котором мы их знаем. Эти изобретения, которые стали незаменимыми в современную эпоху, были бы невозможны без подключения к сети, которое стало возможным с помощью кабелей Ethernet.

Существует две основные категории кабелей Ethernet — многожильные кабели с оплеткой и одножильные кабели. Жесткие кабели более полезны для использования в фиксированных местах, а многожильные кабели лучше подходят для гибкого настольного использования.

Какие типы кабелей Ethernet?

Сегодня на рынке доступно 5 различных типов кабелей Ethernet. Это Cat5, Cat5e, Cat6, Cat6a и Cat7. Чаще всего используются кабели типа Cat5 и Cat5e.

Давайте подробнее рассмотрим, что отличает разные типы кабелей Ethernet.

Cat5 — Cat5 соответствует Категории 5 и соответствует своим предшественникам кабелям Cat3 и Cat4. Это наиболее используемый тип кабеля, и до появления Cat5e считался наиболее эффективным и надежным доступным вариантом. Он состоит из неэкранированной витой пары (UTP) проводов и имеет максимальную скорость передачи данных 10/100 Мбит / с.

Cat5e — это улучшенная версия кабеля Cat5, обеспечивающая лучшую скорость и защиту от электрических помех.Это также кабель UTP и может достигать скорости передачи до 1000 Мбит / с.

Cat6 — кабели категории 6 повышают производительность передачи для различных кабелей Cat5e. Оба типа могут работать с гигабитными скоростями, но Cat6 лучше подходит для сред, в которых может присутствовать больше электромагнитных помех. Кабель Cat6 доступен как в форме UTP, так и в форме STP (экранированные витые пары) и стоит дороже, чем Cat5e. Его максимальная скорость составляет 1000 Мбит / с.

Cat6a — Кабель расширенной категории 6 увеличивает скорость передачи до 10 000 Мбит / с и удваивает максимальную полосу пропускания до 500 МГц.

Cat7 — Кабели категории 7, также известные как кабели класса F, состоят из экранированных экранированных витых пар (SSTP) проводов. Они более надежно изолированы, толще и крупнее кабелей Cat6e. Их сложно согнуть, но они обеспечивают скорость передачи данных 10 000 Мбит / с в полосе пропускания 600 МГц.

Различные категории Ethernet

	Категория 5	Категория 5e	Категория 6	Категория 6a	Категория 7
Тип кабеля	UTP	UTP	UTP или STP	STP	S / FTP
Макс.Data Скорость передачи	10/100/1000 Мбит / с	10/100/1000 Мбит / с	10/100/1000 Мбит / с	10 000 Мбит / с	10 000 Мбит / с
Макс. Полоса пропускания	100 МГц	100 МГц	250 МГц	500 МГц	600 МГц

Подключение кабеля Ethernet

Внутри каждого кабеля Ethernet есть четыре витые пары проводов.Схема подключения кабеля Ethernet показывает, что только две из этих пар активно используются для передачи данных. Оранжевые и зеленые пары проводов используются как в стандартах T568A, так и в T568B, но для разных целей.

В стандарте T568A пара проводов оранжевый и белый / оранжевый используется для приема данных, а пары «зеленый» и «белый / зеленый» используются для передачи. Помимо того, что провода имеют другую конфигурацию выводов, кабель типа T568B меняет местами передачи и приема пары.Он передает данные по оранжевым проводам и получает данные по зеленой паре.

Кабели Ethernet

имеют определенную разводку, а внутренние провода соответствуют цветовой кодировке кабеля Ethernet. Внутри кабеля Ethernet 8 проводов. Они скручены в четыре пары проводов, соответствующих цветовой кодировке Ethernet ca

Схема подключения кабеля Ethernet Cat5e Скачать

Схема подключения кабеля Ethernet

cat5e — какая схема подключения?

Электрическая схема — это своего рода схема, в которой используются абстрактные фотографические знаки для выявления всех взаимосвязей элементов в системе.Схемы электрических соединений состоят из двух точек: символов, обозначающих компоненты цепи, а также линий, обозначающих соединения между ними.

Схема подключения кабеля Ethernet

cat5e

Детали электрических схем:

• Название: Схема подключения кабеля Ethernet cat5e — Схема подключения кабеля Cat5 Новая схема подключения Cat5e Схема подключения нового кабеля Ethernet Новая проводка OD
• Тип файла: JPG
• Источник: ipphil.com
• Размер: 340,35 КБ
• Размер: 1607 x 1238

Схема подключения Изображение Деталь:

• Название: Схема подключения кабеля Ethernet cat5e — Схема подключения кабеля Cat5 Новая схема подключения Cat5e Схема подключения нового кабеля Ethernet Новая проводка OD
• Тип файла: JPG
• Источник: ipphil.com
• Размер: 579,49 КБ
• Размер: 2387 x 1272

Схема подключения Деталь изображения:

• Название: Схема подключения кабеля Ethernet cat5e — Схема подключения Cat5e Австралия Схема подключения кабеля Ethernet Refrence Австралия Допустимая схема подключения реле Britax
• Тип файла: JPG
• Источник: rccarsusa.com
• Размер: 613,26 КБ
• Размер: 2562 x 1945

Схема электрических соединений Деталь фото:

• Название: Схема подключения кабеля Ethernet cat5e — Схема подключения Cat5e Австралия Сохранить действительную схему подключения кабеля Ethernet Австралия
• Тип файла: JPG
• Источник: rccarsusa.com
• Размер: 663,53 КБ
• Размер: 2287 x 2678

Детали электрических схем:

• Название: Схема подключения кабеля Ethernet cat5e — Схема подключения кабеля Cat5e в T568A T568B RJ45 Cat6 Ethernet-кабель Подключение на всем протяжении
• Тип файла: JPG
• Источник: mmanews.нас
• Размер: 588,08 КБ
• Размер: 2470 x 1323

Схема электрических соединений Деталь фото:

• Название: Схема подключения кабеля Ethernet Cat5e — Схема подключения Cat5e B Новый кабель Cat5 Utp Ethernet Stp Открытый Ethernet-кабель 1000 футов
• Тип файла: JPG
• Источник: kmestc.com
• Размер: 39,42 КБ
• Размер: 334 x 220

Схема подключения VS. Схема

Представления и схемы электрических соединений легко запутаться.Схемы электрических соединений в основном раскрывают физическую установку деталей и соединений в разработанной схеме, но не всегда в логическом порядке. Он подчеркивает расположение кабелей. Схемы подчеркивают, как схемы функционируют на практике. Он понижает встроенные схемы до подкомпонентов, чтобы упростить понимание практических соображений системы. Это наиболее полезно для обнаружения общей работы системы.

Лучшие способы чтения электрической схемы

Распознать символы на электрических схемах

Чтобы прочитать схему подключения, сначала вы должны точно понимать, какие основные аспекты включены в схему подключения, а также какие графические знаки используются для их представления.Типичными компонентами электрической схемы являются заземление, источник питания, кабель, а также соединение, инструменты для получения результатов, переключатели, резисторы, логический шлюз, индикаторы и т. Д. Список электрических символов, а также их краткое описание можно найти на веб-странице «Электрический знак».

Перекресток

Линия обозначает кабель. Провода используются для соединения деталей. Все факторы на шнуре равны и связаны. Кабели в некоторых местах должны пересекаться друг с другом, однако это не всегда означает, что они подключены.Черная точка используется для обозначения порядка 2 линий. Основные линии представлены L1, L2 и так далее. Обычно для различения шнуров используются разные оттенки. На схеме подключения должна быть легенда, чтобы сообщить вам, что обозначает каждый цвет.

Виды подключения

Обычно схемы с даже большим количеством элементов по сравнению с двумя имеют два основных типа звеньев: последовательные и параллельные. Последовательная цепь — это цепь, в которой компоненты соединены по единому пути, поэтому существующие циркуляции через один элемент переходят к следующему.В последовательной цепи напряжения нарастают для всех элементов, соединенных в цепи, а также токи одинаковы во всех частях. В идентичной схеме каждое устройство напрямую связано с источником питания, поэтому каждое устройство получает одинаковое напряжение. Существующие в идентичной цепи движутся вдоль каждой идентичной ветви и повторно объединяются, когда ветви снова встречаются.

Советы по рисованию хороших электрических схем

Отличная электрическая схема должна быть практически правильной и понятной для просмотра.Заботьтесь о каждой информации. Например, диаграмма должна показывать правильное направление благоприятных и неблагоприятных клемм каждой части.

Используйте идеальные значки. Изучите значения стандартных символов схем, а также выберите правильные для использования. Некоторые из знаков имеют действительно близкий вид. Вы должны уметь различать, прежде чем применять их.

Закрепите крепежные шнуры прямыми линиями. Используйте точку, чтобы обозначить пересечение линий, или переходы линий, чтобы обозначить пересекающиеся линии, которые не прикреплены.

Отметьте такие элементы, как резисторы и конденсаторы, их номиналами. Убедитесь, что размещение текста выглядит аккуратно.
Обычно он готов разместить положительный (+) источник питания вверху, а отрицательный (-) источник питания внизу, а также рациональный поток от доверенного источника вправо.

Цель — организовать позиционирование уменьшающих пересечений шнуров.

Схема подключения 13-контактной розетки и вилки фаркопа

Многие дома на колесах, построенные после 2008 года, имеют новый 13-контактный разъем для электрических соединений с автомобилем.Хотя подключение 13-контактного штекера к разъему требует некоторого привыкания, поскольку для этого требуется поворотное соединение, оно предлагает несколько преимуществ.

• Соединение надежное, вероятность выпадения провода маловероятна
• однопроцессорное соединение, которое менее навязчиво, чем двухпозиционная система

Однако многие люди считают, что им нужен адаптер, поскольку их автомобиль и прицеп имеют разные соединения, например 12n & 12s на машине и 13pin на караване.Не волнуйтесь, вы можете получить адаптер.

	Штифт	Цвет	Что он делает
	1	Желтый	Левый указатель поворота
	2	Синий	Фонарь задний противотуманный
	3	Белый	Земля
	4	Зеленый	Правый указатель поворота
	5	Коричневый	Фонарь задний правый
	6	Красный	Стоп-сигнал
	7	Черный	Фонарь левый
	8	Розовый	Фонарь заднего хода
	9	оранжевый	+ ve от аккумулятора
	10	серый	Холодильник — активен только при работающем двигателе
	11	Белый / Черный	Земля для холодильника (пин 10)
	12	не используется	В настоящее время не используется
	13	Белый / Красный	-ве от АКБ (вывод 9)

При подключении новой розетки или вилки убедитесь, что провода в хорошем состоянии.Часто со временем влага попадает в вилки и розетки и вызывает коррозию проводов. Это может вызвать плохое соединение, в результате чего подключенные устройства не будут работать совсем или не так, как вы ожидаете.

Новые 13-контактные разъемы немного сложно подключить. В нашем видео показано, как это сделать

.

Кабели Ethernet

Cat5 и Cat6 (и почему вам это нужно)

Послушайте, мы поняли — кабели Ethernet — не самая захватывающая тема в мире.

Но выбор правильного может сильно повлиять на скорость вашего интернета. Кабели Cat5 и Cat6 подключают ваш компьютер или сервер к модему. Однако большинство людей не понимают разницы между ними.

Вот все, что вам нужно знать о кабелях Ethernet Cat5 и Cat6.

Прежде всего, что такое кабель Cat5?

В течение многих лет большинство людей использовали кабель Cat5 для подключения к Интернету. Этот тип кабеля состоит из четырех витых пар медных проводов.Вероятно, у вас в офисе есть несколько кабелей Cat5.

«Компьютеры, подключенные к локальным сетям, подключены с помощью кабелей Cat5, поэтому, если вы работаете в локальной сети, скорее всего, кабель, идущий с задней стороны вашего ПК, относится к категории 5», — сообщает Webopedia.

Однако недавно на смену кабелю Cat5 пришла новая технология. Кабели Cat5E, например, обеспечивают более высокую скорость. Буква «e» в Cat5E означает «улучшенный».

«Хотя кабель Ethernet Cat5 может обрабатывать до 10/100 Мбит / с при полосе пропускания 100 МГц (что когда-то считалось достаточно эффективным), новые версии кабелей Cat работают значительно быстрее», — говорит FireFold.

… А что такое кабель Cat6?

Кабель Cat6 аналогичен кабелю Ethernet Cat5 — он состоит из четырех пар витых медных проводов. Однако он предоставляет вам гораздо больше возможностей. Например, кабель Cat6 имеет пропускную способность 250 МГц и обеспечивает скорость до 10 Гбит / с. Он также совместим с кабелями Cat5 и Cat5E.

Связано: Ваша суточная доза клетчатки [Инфографика]

«Кабель Cat6 используется в основном для компьютерных сетей, достигающих скорости передачи данных (DTR) ГБ, 1000 Мбит / с или 1 Гбит / с или выше», — говорит Техопедия.

Какой кабель Ethernet лучше всего подходит для вас?

Тип кабеля, который вы выбираете, зависит от того, как часто вы используете Интернет в своем бизнесе. Если вам нужна более высокая скорость интернета, Cat6 — хороший выбор. Это уменьшает так называемые «перекрестные помехи» — передачу сигналов, которая нарушает ваши каналы связи.

Однако, если вас устраивает текущая скорость интернета, Cat5 может быть всем, что вам нужно. Кроме того, кабели Cat5 обычно дешевле, чем Cat6.

В настоящее время все больше и больше компаний используют облако.Если вы переместили свой сервер в облако — или думаете об этом в будущем — Cat5, вероятно, подойдет. Этот тип кабеля надежен, прост в использовании и делает все, что вам нужно. Если вы ищете кабель, который оптимизирует производительность, Cat6 может вам подойти.

Есть и другие вещи, которые следует учитывать.

Как правило, кабели Cat6 толще, чем кабели Cat5. Об этом стоит подумать, если вам не хватает места в офисе.

Связано: 4 способа улучшить качество передачи голоса в вашей системе VoIP

«Многие кабели Cat-6 также имеют нейлоновый шлиц, который помогает устранить перекрестные помехи», — говорит How-To Geek.«Хотя в кабеле Cat-5 шпонка не требуется, некоторые производители все равно включают ее».

Итак … Cat5 или Cat6?

Когда дело доходит до кабелей Ethernet Cat5 и Cat6, нет правильного или неправильного выбора.

Выбор продукта будет зависеть от индивидуальных требований вашего бизнеса. Помните, что Cat5 уже давно является «золотым стандартом» кабелей Ethernet и до сих пор выполняет свою работу. Если вас устраивает текущая скорость интернета или вы перенесли сервер в облако, этот тип кабеля отлично подойдет.

Cat6, с другой стороны, обеспечивает повышенную производительность и снижает перекрестные помехи.

Если вам нужна дополнительная информация по этому вопросу, обязательно поговорите с поставщиком управляемых ИТ-услуг сегодня.

Связано: Важность хороших технологий в бизнесе

Есть большая вероятность, что ваша борьба за большую скорость вообще не связана с кабелями. Вместо этого это может быть проблема с вашей пропускной способностью, скоростью вашего интернет-канала, количеством устройств в вашей сети и т. Д.

.
