Подключение проходного выключателя — 2 ошибки и недостатки. схема подключения с двух и 3-х мест.

Принцип работы

Проходные выключатели своим внешним видом не имеют отличий от стандартных устройств для включения и выключения, а разница заключается в конструктивных особенностях контактной группы, скрытой под корпусом.

Простые выключатели способствуют замыканию и размыканию электрической цепи с применением одного провода. Принцип работы устройств проходного типа представлен размыканием одной и одновременным замыканием другой цепи в результате изменения положения клавиши.

Принципиальная схема работы проходного выключателя

Процесс перекидывания контактов в проходном выключателе способствует размыканию одного участка осветительной цепи и замыкания другого участка.

Следует отметить, что выключатели такого типа устанавливаются исключительно попарно с другими устройствами. С практической точки зрения вполне допускается подключение в схему выключателя проходного типа таким образом, чтобы устройство срабатывало как простое, но в этом случае будет полностью потерян смысл использования всех конструктивных элементов.

В плане технического решения такой вид элемента в системе освещения правильнее было бы обозначить не проходным выключателем, а классическим переключателем.

Управление

Задача может оказаться немного сложнее, и несмотря на то, что количество точек проходного выключателя не меняется, может добавиться большее количество лампочек в одной люстре, или же добавиться еще одна зона – кроме спальни выключатель будет управлять и светом в коридоре, например.

В таком случае простой инструкции, как сделать проходной выключатель из простых будет мало. Дело в том, что такой выключатель будет уже обладать двумя контактами на входи, и четырьмя на выход.

Кроме того, что вам нужны двухкнопочные выключатели, а не однокнопочные, как было в первом примере, вам еще нужно будет разобраться со схемой их подключения. Если у вас есть проблемы с электрическими схемами, то лучше доверить эту задачу электрику. Если же вы уверены в себе, или же опыта уже хватает, то вам нужно будет сначала подключить ноль к нужным вам источникам света.

Все это будет происходить в переключательной коробке. Из нее же будет подключаться фаза на два входных контакта первого выключателя.

Дальше нужно соединить соответствующие выходные контакты на двух выключателях. После чего входные контакты второго выключателя подсоединить к источникам света.

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели.

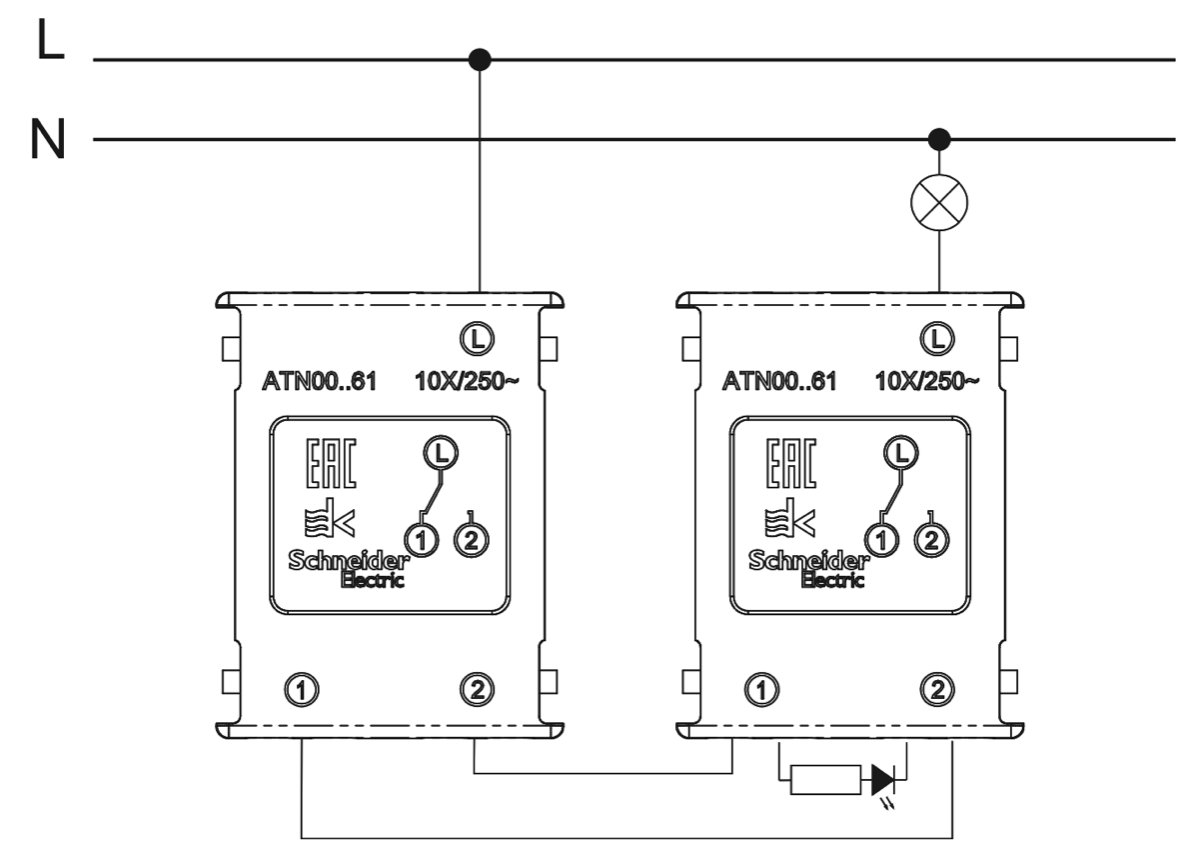

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Основные ошибки при установке переключателей

Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

• Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
• На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
• Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
• На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
• Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

Подрозетники стоит замаскировать декоративными панелями.

Особенности управления светильником с трёх мест

имеет аналогичную схему с управлением светильником

Первым шагом будет установка выключателей в подрозетниках, закреплённых в стене. Эта схема подразумевает подключение 12 проводов в распределительной коробке.
На следующем этапе выполняется установка двух отдельных источников света и прокладки к ним кабеля с задействованным нулём.

Кабель обрезается по необходимой длине, при этом используют трёхжильный провод

К концевым выключателям подводится 6 жил, а двухклавишный проходной перекрёстный переключатель имеет 8 контактов.
Фаза подводится к первому выключателю с двумя клавишами проходного типа, а дальше следуя схеме к остальным приборам.
Подключение второго конечного выключателя проходного типа будет происходить непосредственно от осветительного прибора.
Очень важно при прокладке схем повышенной сложности правильно промаркировать все кабеля и отдельные жилы. Чтобы не ошибиться в хитросплетении проводов, нужно выполнять пошаговую маркировку начиная с первого провода и продолжая от контакта к контакту

Нужно маркировать даже на первый взгляд простые в подключении кабели.
Как стало известно из практики, монтаж такой схемы требует использования увеличенной коробки или спаренного её аналога.

Это в первую очередь обусловлено тем, что в стандартном распределительном коробе попросту не хватит места для качественного соединения проводов или же из-за большого количества соединительных колодок не удастся закрыть крышку.

Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Схема подключения проходного светильника с управлением из 3-х мест.

Иногда возникает необходимость для обеспечения не двух пунктов управления светильниками, а трех и более. Например, на лестнице многоэтажного дома свет должен на каждом этаже включаться и выключаться. С длинным коридором, в который выходят двери нескольких комнат – ситуация такая же.

Для реализации данной схемы, кроме простых проходных выключателей, понадобятся также еще и перекрестные выключатели. Такие выключатели имеют уже не три контакта, а четыре – два входных и два выходных, которые представляют собой две пары одновременно переключаемых контактов. К таким выключателям требуется соответственно подводить четырехжильный провод.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели. Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату. Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Устройство одноклавишного прибора

Внешне такой механизм практически не отличается от простых выключателей. Если речь идет о лицевой стороне, то у одноклавишных проходных выключателей стоят две стрелочки на кнопке переключения.

Основным же отличием является большее количество контактов. В обычных устройствах их только два, а у одноклавишного механизма их три, причем пара из них — общие. Если у стандартного выключателя одно положение является рабочим, а второе — нет, то у проходного оба положения действующих, поэтому правильно их следует называть переключателями, то есть они не включают и выключают, а переключают вход с одного выхода на другой. Таким образом, у них оба положения рабочих. Любые другие положения выключателя отсутствуют.

На качественных заводских устройствах всегда нанесена схема, по которой можно определить, что это за механизм: простой или проходной

Если схемы нет, то следует обратить внимание на количество медных контактов: их должно быть три. Обычно с одной стороны выключателя расположен один контакт, а с другой — два

Кстати, одна клемма не означает, что это вход, зачастую они перепутаны. Тогда необходимо прозвонить тестером и найти общие контакты при разных положениях выключателя.

Оставляя щупы на месте, меняют положение клавиши, если стрелка не отклонилась, то, значит, одна из двух клемм — общая. Затем следует определить, какая именно. Для этого один щуп перемещают на третью клемму, при этом клавишу не трогают. Если стрелка переместилась, то та клемма, с которой не убирали щуп, и будет входом.

Характеристики сенсорных моделей выключателей

Сенсорный проходной выключатель

Сенсорный переключатель источников света коммутирует ток посредством высокомощного транзистора или тиристора. Сигнал для открытия или закрытия гаджета подается с датчика, реагирующего на внешний раздражитель.

В качестве сенсора используются два типа датчиков – акустические или движения. Существуют модели с емкостными датчиками, реагирующими на касания с 1-3 см. Управление приборами осуществляется дистанционно, что повышает их функциональные возможности.

Внешне сенсорный одноклавишный переключатель имеет вид гладкой стеклянной панели. Световая индикация заметна в момент подключения. Красный цвет отображает включение, голубой – отключение. К приборам могут подключаться лампы накаливания или газоразрядные. Группа из сенсорного выключателя и светодиодного светильника работает со сбоями, но проблема устраняет посредством специального адаптера.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существует две разновидности:

• Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
• Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

• Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
• Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Схема подключения на две лампочки

Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:

• проходным переключателем;
• перекрестным переключателем;
• двухклавишным переключателем проходного типа;
• двухклавишным переключателем перекрёстного типа.

Схема подключения двухклавишного выключателя на две лампочки

Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.

Подключение одноклавишного выключателя

Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей. От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.

Подключение двух одноклавишных переключателей

Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.

На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.

Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.

Подключение двухклавишного выключателя

Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.

На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».

Схема подключения двухклавишного выключателя

Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.

В процессе подключения необходимо правильно распределить все пары электрических проводов

Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора

Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

• для управления светом в ванной и туалете с одного элемента;
• регулирования яркости лампы на люстре;
• включения/выключения светодиодной ленты натяжного потолка;
• активации и отключения ночников;
• создания освещения в комнате с несколькими лампами;
• группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Конструкция и отличия перекидных выключателей

Маркировка переключателя

Проходной переключатель применяется для включения и выключения света из разных концов комнаты или коридора. Активация источников света обычно осуществляется около входа в помещение, а отключение – из другой зоны.

Дублирующие модели внешне могут выглядеть как стандартные переключатели. На лицевой подвижной стороне имеется маркировка в виде стрелок, направленных вверх-вниз. Если у стандартного выключателя есть один вход и один выход, то у перекидного их по два. Подобный конструктивный прием исключает разрыв тока – он перенаправляется на выход.

Перекидные изделия имеют 3 медных контактных клеммы. Под корпусом можно посмотреть схему подсоединения. У простого выключателя – двухжильная коммутация, у проходного – трехжильная, для перенаправления напряжения с контакта на контакт.

Подключать для одного источника света нужно парные приборы, с подводом к каждому фазы и нуля. Изменяя положение кнопки, пользователь обеспечивает замыкание цепи – лампа загорится. Размыкание фазного кабеля происходит при выключении – свет тухнет.

Клавиши в одном положении – свет включен. В разных положениях – выключен.

Параметры выбора

Таблица степеней защиты

Перед приобретением коммутирующего устройства необходимо принять во внимание:

• тип управления – клавиша, сенсор или пульт ДУ;
• способ установки – монтаж осуществляется накладным (открытая проводка, на дюбель-саморезы) и встроенным (скрытая проводка, в подрозетниках на распорках) методом;
• совместимость с источниками света – для люминесцентных ламп подойдут модели Х и АХ, для лампочек накаливания – А;
• степень защиты – в спальнях допускается устанавливать коммутаторы с IP03, в ванных – с IP04-IP05, на улице – с не ниже IP55;
• контактные зажимы – промежуточный аппарат оснащается винтовыми фиксаторами с прижимными пластинами или безвинтовым крепежом.

Основные ошибки при подключении

Одной из ошибок подключения является неправильный выбор общей клеммы

В процессе сборки синхронной конструкции начинающие мастера делают несколько ошибок:

• Использование более 2-х переходных выключателей. Увеличиваются затраты на кабель и распредкоробки.
• Неправильный выбор общей клеммы. Элемент с одним контактом может быть где угодно. Для его поиска нужно сделать прозвонку мультиметром или индикаторной отверткой.
• Перепутанные провода. Проблема возникает при монтаже устройств разных производителей.
• Неправильное подключение перекрестных моделей. Два кабеля прибора № 1 ставят на верхние контакты, а прибора № 2 – на нижние. Нужно произвести расключение и поставить их крест-на-крест.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

виды, особенности монтажа и принцип работы

Содержание статьи:

Переключатель трехклавишный проходной – это электрический прибор, предназначенный для управления одним источником освещения из разных мест. Визуально имеет много сходств с привычными переключателями, принцип работы одинаковый – замыкание и размыкание цепи освещения.

Зачем нужен трехклавишный перекрестный выключатель

Трехклавишный перекрестный выключатель

Тройной проходной переключатель дает возможность потребителю управлять одним или несколькими источниками освещения из разных мест. Монтаж устройства целесообразен в помещениях с большой площадью, например, в загородных домах и длинных коридорах, на стадионах и концертных площадках и подвальных помещениях.

Загородный дом с несколькими этажами удобно оснащать такими устройствами. К примеру, поднявшись на второй этаж, можно отключить осветительные приборы на первом. Также тройной переключатель часто устанавливают, чтобы управлять уличным освещением.

Конструкция и принцип работы

Схема тройного проходного выключателя внешне ничем не отличается от традиционных устройств. Единственное весомое отличие – первое оснащено рабочим узлом контактной группы, помещенным внутрь корпуса. В проходном переключателе при изменении положения клавиши одна цепь размыкается, а другая сразу же замыкается. Такой принцип перебрасывания контактов позволяет в паре работать нескольким переключателям, управляя одной лампочкой.

Принцип работы выключателя основывается на наличии в устройстве коммутации реверсных электрических проводников. Работа осуществляется следующим образом: при изменении положения клавиш одновременно происходит замыкание одной и размыкание другой цепи. Из-за таких особенностей устройства прибор было бы правильнее называть не выключателем, а переключателем. Также специалисты его именуют, как дублирующий, перекрестный и перекидной выключатель.

Регулирование освещения из двух мест

Одним источником освещения или целой группой можно одновременно управлять из нескольких удаленных мест. Часто перекрестные приборы устанавливают на приусадебных участках, в больших загородных домах и длинных коридорах. Для подсоединения потребуется стандартная схема подключения дублирующего электрического прибора.

В управлении освещением из двух мест задействовано три участка цепи:

1. Кабель от сети (220 В) ведется от защитного автомата, расположенного в распределительном щитке, к коробке.
2. Провод от одного перекрестного прибора к коробке расключения.
3. Провод от второго перекрестного прибора к расключающей коробке.

В управляющую коробку заводится три электрических провода. Для управления освещением из двух мест используют схему подсоединения двухклавишных проходных выключателей.

Регулирование освещения из трех мест

Установить такую разновидность конструкции можно также в любом удобном месте. В схеме дублирующий прибор подключается между обыкновенными проходными переключателями. Применяться могут по любому желанию заказчика, например, на приусадебном участке, в лестных маршах, длинных коридорах.

Соорудить такое устройство можно и своими руками, не владея специфическими знаниями и навыками. Для этого требуется внести небольшие конструктивные изменения в двухклавишное перекрестное устройство. Выходные контакты оснащаются двумя перемычками, а клавиши объединяют в одну, достаточно просто их склеить друг с другом. Важно, чтобы при соединении крепежные разъемы на клавишах совпадали со штырями, расположенными на выключателе. Вовсе не обязательно изготавливать его самостоятельно в домашних условиях, в строительных магазинах продавец предложит большой ассортимент переключателей.

Пример использования

Использование перекрестного переключателя уместно при необходимости освещения большой территории

Например, вернувшись вечером в частный дом, нужно дойти до входной двери через темный двор. В этом случае уместно монтировать перекрестный переключатель в нескольких местах. Недалеко от распределительного щитка, расположенного в коридоре, монтируют распределительную коробку и один перекрестный переключатель. Для второго наиболее подходящее место – на заборе недалеко от калитки.

Осветительными приборами на улице могут стать небольшие фонарные столбы, установленные вдоль приусадебного участка. В строительных магазинах на отделах электротоваров есть большой ассортимент уличных «люстр» с разным дизайном.

Электрические кабели от уличного освещения предпочтительнее прокладывать в траншеях под землей в специальных пластиковых трубах. Оптимальная глубина залегания – не более полуметра. Учитывать глубину промерзания почвы не имеет смысла, поскольку медные электрические кабели не боятся низких температур.

Если в помещении висит одна большая люстра, оснащенная двумя группами ламп или вдоль коридора стоит несколько бра, лучше использовать не трехклавишные устройства, а двухклавишные перекрестные выключатели в сочетании с дублирующими. Схема подсоединения немного сложнее, но специалисты отмечают преимущества именно такого способа подключения.

Из недостатков электрического прибора можно отметить лишь высокую стоимость. Качественные переключатели имеют привлекательный внешний вид и длительный эксплуатационный срок, не вызывает сложностей в монтаже.

Приобрести электрические устройства можно в любом строительном или бытовом магазине, лучше отдавать предпочтение более дорогим моделям, поскольку они изготовлены из качественных материалов, в сравнении с бюджетными аналогами.

принцип работы, схема подключения переключателя

Рост цен на электроэнергию заставил людей задуматься о необходимости экономии. Использовать простые выключатели для освещения лестниц в многоквартирных и в частных домах с несколькими этажами не очень удобно. Это связано с тем, что приходится возвращаться к месту установки устройства. Для повышения комфорта в таких местах часто используется проходной выключатель на 3 точки.

Принцип работы устройства

Внешне это устройство практически не отличается от классического. Однако схема подключения проходных выключателей из 3 мест несколько сложнее. Различие между ними заключается в количестве контактов. Если у обычного прибора их два, то у проходного — три. При этом два из них являются общими. Следует помнить, что во всех схемах подсоединения используется минимум два таких устройства.

Принцип работы переключателя проходного типа довольно прост — после нажатия на клавишу контакт входа замыкается с одним из выходов. Таким образом, выключатель проходного типа имеет сразу два рабочих положения, а промежуточные — отсутствуют. Так как во время работы устройства происходит простое переключение контактов, то его можно отнести к группе переключателей.

Работать с изделиями известных брендов проще, так как на их корпусе есть схема подключения. Дешевые китайские устройства, с этой точки зрения, менее привлекательны и при их подсоединении придется прозвонить клеммы. Некоторые производители во время изготовления могут спутать контакты и при неправильном подключении схема не будет работать.

Чтобы прозвонить проходной переключатель, можно использовать стрелочный либо цифровой прибор. Если применяется цифровой, то его предстоит перевести в соответствующий режим, который используется для определения короткозамкнутых участков электроцепей. При замыкании клемм электронный прибор подаст звуковой сигнал, а указатель стрелочного должен отклониться до упора вправо.

Прибор, с помощью которого можно управлять освещением из трех точек, позволит сделать систему уличного и внутридомового освещения практичной. Также он может стать отличным выбором для владельцев частных многоэтажных домов. Этот вариант управления светильниками вполне может использоваться и в помещениях, имеющих несколько спальных мест, чтобы выключать свет, не вставая с кровати.

Рекомендации по подсоединению

В продаже можно найти переключатели с одной и двумя клавишами. Отличаются они количеством контактов. Для подключения потребуются следующие устройства и материалы:

• Переключатели проходного и перекрестного типа.
• Провода.
• Светильники.

Соединение двух выключателей

Схема переключателя света с двух мест довольно проста, реализовать ее сможет даже новичок. На выход одного выключателя требуется подать фазу, а входная клемма второго устройства подключается к проводу светильника. Второй контакт люстры должен быть соединен с нулевым проводником. Осталось лишь подключить выводы N 1 и N 2 проходных выключателей.

Следует помнить, что в соответствии с современными требованиями электропроводка должна располагаться на расстоянии в 15 см от потолка. Концы проводов выводятся в монтажные коробки, а между собой проводники соединяются с помощью колодок. Подключение выключателей проходного типа для управления светильниками из двух мест не должно вызвать проблем. А вот схема подключения переключателя из трех мест уже более сложная в реализации, но и с ней можно разобраться начинающим электрикам.

Управление из трех точек

В такой ситуации устройств проходного типа будет уже недостаточно и придется приобрести перекрестный. Он оснащен двумя клеммами входа-выхода и позволяет переключать сразу 2 контакта. Хотя схема проходного выключателя с трех мест и является более сложной, в принципе ее работы можно разобраться довольно быстро.

Для реализации такой схемы необходимо выполнить несколько действий:

• Нулевой проводник соединяется с одной из клемм светильника.
• Фазу следует подключить к входному контакту одного из переключателей проходного типа.
• Свободная клемма люстры соединяется с входом второго проходного переключателя.
• Два выхода выключателя проходного типа подсоединяются к 2 клеммам перекрестного выключателя. Аналогичным образом выполняется соединение свободных контактов второго проходного переключателя.

При необходимости эту схему можно изменить, добавив новые точки управления. Для решения поставленной задачи предстоит увеличить количество выключателей перекрестного типа, устанавливая их между проходными.

Монтаж двухклавишного устройства

Проходные двухклавишные выключатели используются для управления двумя лампами. Это стало возможным благодаря увеличению количества контактов до 6. При работе с этими устройствами в первую очередь необходимо определить общую клемму. Перезванивается двухклавишный переключатель аналогично одноклавишному.

Фаза должна подключаться на выходные клеммы переключателей, а их вторые выходные контакты соединяются с проводом каждой лампы. Два выхода проходных выключателей соединяются между собой. Эта схема может использоваться для управления освещением из двух мест. Если необходимо добавить третью точку, то придется приобрести перекрестный выключатель. Внимательно изучив каждую из этих схем, можно быстро разобраться в принципе их работы.

Использование двухклавишных переключателей менее практично и при этом требует больших затрат. Чаще всего достаточно подключить устройство с одной клавишей. Такие схемы подсоединения довольно просты, и даже обладая минимальными знаниями в электрике, их можно довольно легко реализовать на практике.

Как это использовать и зачем?

Циклы For-in используются для выполнения набора задач определенное количество раз. Эти циклы перебирают любые последовательности, такие как элементы в массиве, диапазоне или символы в строке.

Мы также используем цикл for-in для выполнения некоторых повторяющихся процессов в течение фиксированного периода времени.

---

Зачем нужен цикл for-in?

Представьте, что кто-то сказал вам написать программу, которая выводит Hello, World! на экране. Ваше решение будет:

print («Привет, мир!»)

Что, если они передумали и сказали вам написать программу, которая выводит Hello, World! на экране пять раз.. Без знания цикла ваше решение может быть:

print ("Привет, мир!")
print ("Привет, мир!")
print ("Привет, мир!")
print ("Привет, мир!")
print («Привет, мир!»)

Хм. Написание аналогичного кода пять раз для выполнения одной и той же работы занимает много времени. Если да, то что бы вы сделали, если бы кто-нибудь попросил вас написать программу, выводящую Hello, World! в экран сто или даже миллион раз?

Одно наивное решение — написать оператор print заданное количество раз.Звучит безумно, правда? Но есть лучшее решение для этого с использованием циклов for-in с несколькими строками кода как:

  для я в 1 . .. 100 {
// 100 раз выводит Hello world на экран
print ("Привет, мир!")
}


Не беспокойтесь о синтаксисе, мы рассмотрим его ниже.

---

Синтаксис цикла For-in

Вы можете создать цикл for in в Swift как:

для <значение> в <диапазоне> {
<здесь немного работы>
}


Вышеупомянутый цикл повторяется по диапазону, и мы можем получить доступ к каждому элементу, возвращенному из диапазона в переменной .Если вы не знаете о диапазоне, вы можете прочитать статью: Swift Ranges.

---

Как это работает?

• Итерируемая последовательность: <диапазон> .
• <значение> устанавливается на первое число в диапазоне, и выполняются операторы внутри цикла <некоторая работа здесь> .
• После выполнения оператора <значение> обновляется, чтобы содержать второе значение в <диапазон> , а оператор <здесь некоторая работа> выполняется снова.
• Этот процесс продолжается до тех пор, пока не будет достигнут конец диапазона и цикл не остановится.

Пример 1: Как работает цикл for-in в Swift

  для i в 1 ... 3 {
print ("Привет, мир !. Значение \ (i)")
}


Когда вы запустите программу, вывод будет:

  Привет, мир !. Значение 1
Привет мир!. Значение 2
Привет мир!. Значение 3


В приведенной выше программе повторяющаяся последовательность находится в диапазоне от 1 до 3.

Значение i устанавливается на первое число в диапазоне (1) и обновляется до следующего номера диапазона на каждой итерации. Этот процесс продолжается до тех пор, пока не будет достигнут конец диапазона (3).

Шаги выполнения внутреннего цикла

Итерация	Значение, возвращенное из диапазона (i)	Выход
1	1	Привет, мир !. Значение 1
2	2	Привет, мир !.Значение 2
3	3	Привет, мир !. Значение 3

---

Отмена значения диапазона в цикле for-in

Если вы не используете значение диапазона внутри цикла, вы можете отказаться от использования _ (подчеркивание) в Swift как:

для _ в <диапазон> {
<здесь немного работы>
}


Пример 2: Отбрасывание значения диапазона в цикле for-in

  // В этом примере значение не учитывается и используется оператор полуоткрытого диапазона
для _ в 1.. <3 {
print ("Привет, мир!")
}


Когда вы запустите программу, вывод будет:

  Привет, мир!
Привет мир!


В приведенной выше программе повторяющаяся последовательность находится в диапазоне от 1 до 2 из-за использования оператора полуоткрытого диапазона (. . <), который включает нижнюю границу (1), но не верхнюю границу (3).

_ игнорирует значение из диапазона (1), и выполняется инструкция печати. Оператор печати вызывается снова для следующей итерации, и процесс завершается, потому что 2 - последнее значение в диапазоне.

Шаги выполнения цикла For-in без значений диапазона

Итерация	Значение, возвращенное из диапазона	Выход
1	Выброшено	Привет, мир!
2	Выброшено	Привет, мир!

---

for-in loop для фиксированных интервалов с использованием шага

Если вам нужен цикл, который увеличивается на какое-то фиксированное значение на каждой итерации, а не диапазон, вы должны использовать метод шага.

Пример 3: цикл for-in с использованием метода шага

  пусть интервал = 2
для i в шаге (от: 1, до: 10, by: interval) {
печать (я)
}


Когда вы запустите программу, вывод будет:

  1
3
5
7
9


В приведенной выше программе функция stride возвращает последовательность чисел: 1, 3, 5, 7, 9.

Значение i устанавливается равным первому номеру последовательности (1), и выполняется оператор печати внутри цикла, который выводит «1» в консоли.

После выполнения оператора значение i обновляется до другого значения (3), и снова вызывается оператор печати. Этот процесс продолжается до тех пор, пока не будут доступны все элементы последовательности.

Шаги выполнения цикла For-in с использованием stride

Значение	Условие (значение <конец)	i (выход)
1	1 <10 (верно)	1
1 + 2 = 3	3 <10 (верно)	3
1 + 2 * 2 = 5	5 <10 (верно)	5
1 + 3 * 2 = 7	7 <10 (верно)	7
1 + 4 * 2 = 9	9 <10 (верно)	9
1 + 5 * 2 = 11	11 <10 (ложь)	Остановки

---

Как получить доступ к элементам коллекции с помощью цикла for-in?

Предположим, у вас есть массив строк, как показано ниже. Если вы не знаете о массиве, подумайте о массиве как о едином контейнере, который может хранить более одного значения. Для более подробного объяснения см. Swift Arrays.

let programmingLanguages ​​= ["Swift", "Java", "Go", "JavaScript", "Kotlin", "Python"]

Что, если бы кто-то сказал вам распечатать все языки программирования?

Можно получить доступ к этим элементам, используя индекс programmingLanguages ​​[0], programmingLanguages ​​[1] ... и так далее, пока вы не получите все элементы.Но это слишком утомительно.

На помощь приходит цикл for-in. Вы можете выполнить итерацию, используя цикл for in как:

Пример 4: Доступ к элементам массива (коллекции) с помощью цикла for-in

  let programmingLanguages ​​= ["Swift", "Java", "Go", "JavaScript", "Kotlin", "Python"]
для языка программированияLanguages ​​{
      печать (язык)
}


Когда вы запустите программу, вывод будет:

  Swift
Ява
Идти
JavaScript
Котлин
Python


В приведенной выше программе повторяющаяся последовательность представляет собой массив строк.

Значение языка устанавливается для первого элемента массива, и внутри цикла выполняется инструкция печати, которая выводит "Swift" в консоли.

После выполнения оператора язык обновляется следующим элементом массива, и оператор печати вызывается снова. Этот процесс продолжается до тех пор, пока не будет получен доступ к последнему элементу массива.

---

Пример 5: Доступ к элементам строки (коллекции) с помощью цикла for-in

Поскольку в Swift строки также являются коллекциями, вы можете получить доступ к каждому символу в строке с помощью цикла for.

  за значение в "I ♥ Swift!" {
печать (значение)
}


Когда вы запустите программу, вывод будет:

  I
♥
S
ш
я
ж
т
!


---

Как получить доступ к индексам коллекции с помощью цикла for-in?

Если вы хотите получить доступ к индексу массива (позиции элементов в массиве, т.е. 0, 1, 2), вам необходимо использовать метод с перечислением как:

Пример 6: Доступ к индексам массива с помощью цикла for-in

  let programmingLanguages ​​= ["Swift", "Java", "Go", "JavaScript", "Kotlin", "Python"]
для (индекс, язык) в языках программирования. enumerated () {
      print ("\ (индекс): \ (язык)")
}


Когда вы запустите программу, вывод будет:

  0: Свифт
1: Java
2: Вперед
3: JavaScript
4: Котлин
5: Python


Здесь перечисляемый метод возвращает кортеж ( Int , String ), состоящий из индекса ( Int ) и значения ( String ) для каждого элемента в массиве. Например: (0, Swift), (1, Java) ...

Используя цикл for-in , вы можете получить доступ к этим элементам в кортеже один за другим.Если вы не знаете о Tuple, вы можете просто представить его как контейнер, который может хранить значения разных типов. Для более подробного объяснения см. Swift Tuples .

---

Как фильтровать элементы с помощью предложения where в цикле for-in?

Вы также можете фильтровать содержимое из цикла for in, используя , где предложение как

  за значение в "I ♥ Swift!" где значение! = "!" {
print (value) // убирает восклицательный знак
}


Когда вы запустите программу, вывод будет:

  I
♥
S
ш
я
ж
т


В приведенной выше программе повторяющаяся последовательность представляет собой строку (набор символов).

Значение устанавливается на первый символ строки и проверяется с условием where. Если условие возвращает true , выполняется блок внутри цикла (оператор печати), который выводит "I" в консоль.

После выполнения оператора значение обновляется до следующего символа строки и снова проверяется условие. Если условие возвращает false , оно не выполняет блок и значение обновляется до следующего символа.

Этот процесс продолжается до обращения к последнему символу строки.

Значение

Фильтр, использующий шаги выполнения цикла for-in

Итерация	значение	! = «!»	Выход
1	I	правда	I
2	♥	правда	♥
3	S	правда	S
4	Вт	правда	Вт
5	и	правда	и
6	f	правда	f
7	т	правда	т
8	!	ложь

Научитесь читать схемы причинно-следственных связей - Системы и нас

Большинство наших постов включают схемы причинно-следственных связей, потому что некоторые вещи лучше выражаются с помощью визуальной модели, чем с помощью одних слов. Системное мышление берет на себя сложные, динамические системы и то, как они ведут себя с течением времени, что требует другого языка. Это краткое руководство научит вас основам чтения диаграмм причинно-следственных связей с помощью модели населения.

Есть 3 основные причины, по которым диаграммы цикла причинно-следственной связи полезны:

1. Они помогают нам прояснить наши собственные ментальные модели и сделать наше мышление более ясным
2. Они помогают нам идентифицировать общие архетипы, которые определяют поведение систем.
3. Они помогают нам делиться нашими ментальными моделями и изменять их с другими, что потенциально открывает богатый диалог.

Диаграммы циклических причинно-следственных связей состоят из переменных (вещей, действий или чувств), связанных причинными связями (стрелки) с полярностями (знаки + и -) и задержками (||).Вместе они создают петли положительной и отрицательной обратной связи, которые описывают причинно-следственные связи, живущие собственной жизнью. Давайте рассмотрим наш пример, чтобы сделать это более конкретным.

Модель населения

Две вещи, которые вызывают изменение Населения, - это Рождения и Смерти, поэтому мы используем стрелки, чтобы обозначить эти причинные связи. Мы знаем, что большее количество рождений ведет к увеличению населения, а меньшее количество рождений ведет к уменьшению населения при прочих равных условиях. Мы бы сказали, что это отношение имеет положительную полярность , что означает, что две переменные движутся в одном направлении: больше ведет к большему, меньше - к меньшему.Мы указываем, что причинно-следственная связь имеет положительную полярность, помещая знак + рядом со стрелкой.

Чем больше рождений, тем больше население.

Мы также знаем, что большее количество смертей ведет к снижению численности населения, а меньшее количество смертей ведет к увеличению численности населения. Переменные движутся в противоположном направлении, больше ведет к меньшему или меньше ведет к большему, поэтому мы бы сказали, что эта связь имеет отрицательную полярность . Мы представляем это, помечая наконечник стрелки знаком -.

Увеличение количества смертей приводит к сокращению населения.

Эти причинно-следственные связи верны независимо друг от друга, и обе они верны одновременно. Сами по себе они не говорят нам, что на самом деле происходит с населением. Направление изменения численности населения определяется тем, какое из этих двух отношений доминирует. Пока рождаемость превышает смертность, население будет расти, а когда количество смертей превысит рождаемость, население будет сокращаться.

Прирост населения является функцией рождений и смертей

Теперь давайте внесем в модель некоторую обратную связь.В то время как большее количество рождений ведет к увеличению населения, большее население также ведет к большему количеству рождений, поскольку больше людей рожает больше детей, при условии, что коэффициент рождаемости остается постоянным (вот почему мы говорим «все остальное равно», потому что мы учитываем только две переменные, которые мы связываемся, когда думаем о полярности). Таким образом, мы проводим положительную причинно-следственную связь от населения к рождению.

Усиление и балансировка воздействия петель на население

Эта ссылка формирует нашу первую петлю обратной связи , показанную в левой части изображения выше.Цикл обратной связи - это то, что мы называем набором отношений, в котором одна переменная приводит к изменению другой переменной, что в конечном итоге приводит к изменению исходной переменной. Чтобы прочитать цикл обратной связи, вы выбираете переменную для начала и произвольно выбираете направление - больше или меньше.

Итак, давайте прочитаем это, начиная с Население и Еще . Больше населения ведет к большему количеству рождений, что ведет к большему количеству населения. Это называется Reinforcing Feedback Loop (помечено R ), потому что большее количество рождений сегодня ведет к большему количеству рождений в будущем - роды усиливают роды. Точно так же меньшее количество рождений приведет к снижению численности населения, что приведет к меньшему количеству рождений в будущем; процесс армирования работает и в обратном направлении. Если бы это была единственная петля обратной связи в системе народонаселения и люди не умирали, мы бы увидели экспоненциальный рост числа людей.

Когда мы исследуем Смерти, мы видим обратную связь другого типа. Чем больше смертей сегодня, тем меньше смертей в будущем. Это связано с тем, что большее количество смертей сегодня приведет к сокращению населения, а значит, меньше людей будет рядом, чтобы умереть позже.Эти типы петель называются Балансировка Обратная связь Петли (обозначены B ), поскольку больше ведет к меньшему или меньше ведет к большему - исходное изменение уравновешивается изменением в противоположном направлении.

Цепи обратной связи живут собственной жизнью. Мы видим набор отношений, которые постоянно происходят снова и снова, порождая поведение, которое разворачивается с течением времени. Эти две петли обратной связи могут вызывать несколько разных форм поведения в зависимости от уровня рождаемости и ожидаемой продолжительности жизни - мы будем наблюдать, как население растет и растет все быстрее, пока доминирует усиливающий цикл рождений, и выравнивается, если доминирует цикл балансировки смертей.

Обратите внимание на изображение выше, что есть две решетки, || , О причинно-следственных связях между населением и рождаемостью и между населением и смертностью. Хеш-метки представляют собой задержку , задержку , ситуации, когда требуется время, прежде чем эффект разыграется. Человеку требуется время, чтобы стать совершеннолетним, чтобы иметь ребенка, поэтому существует задержка между численностью населения и рождениями. В некоторых странах, таких как Новая Зеландия, эта задержка более продолжительна, где средняя женщина рожает детей в возрасте 29 лет, тогда как в некоторых развивающихся странах им меньше 20 лет.

Задержка смертей - это та причина, по которой мы видим огромные различия в разных странах. В Японии средняя продолжительность жизни превышает 80 лет, а в Афганистане - всего 49 лет. Задержки имеют важные последствия, поэтому всякий раз, когда вы сталкиваетесь с одной из них, подумайте про себя: «Как долго эта задержка?» Если задержки относительно продолжительны, это может привести к задержке в реагировании или неспособности адаптироваться (то есть вы просто не можете мгновенно изменить популяцию), тогда как если задержки очень короткие или отсутствуют, система может быть более спорадической.

Задержка, с которой люди меняют свое мнение, очень коротка у маленького ребенка и очень долгая у взрослых (некоторые взрослые никогда не меняют свое мировоззрение после определенного возраста).

Бедная страна с ограниченными ресурсами

Теперь давайте посмотрим на модель, которая описывает бедную страну с ограниченными ресурсами. Сможете ли вы отследить две новых балансирующей и усиливающей петель и разобраться в них? Давайте попробуем!

Модель популяции с ограничениями ресурсов

Мы начнем с нового цикла балансировки в правом нижнем углу.По мере увеличения численности населения количество ресурсов на человека падает, и когда это происходит, средняя продолжительность жизни также падает, поскольку меньшее количество ресурсов означает меньше еды, слабую экономику, меньше врачей и меньше рабочих мест. С падением средней продолжительности жизни увеличивается количество смертей, что приводит к падению численности населения. Этот цикл балансировки имеет смысл, но он будет задействован только при условии, что ограничения ресурсов являются серьезной проблемой.

Еще одна интересная вещь, связанная с ожидаемой продолжительностью жизни, проявляется в новой армирующей петле слева внизу.Когда ожидаемая продолжительность жизни падает, а уровень детской смертности увеличивается, люди могут желать иметь большие семьи. В конечном итоге это приводит к увеличению количества детей в каждом домохозяйстве, что увеличивает размер населения, усугубляет нехватку ресурсов и еще больше снижает продолжительность жизни. Эта усиливающая петля представляет собой порочный круг, когда люди по сути получают то, что хотят в настоящем, за счет будущего. Имеет ли смысл этот механизм? Это, конечно, не применимо в каждом контексте, но в некоторых ситуациях вы можете представить, как мать, ожидая, что несколько ее детей умрут до того, как достигнут преклонного возраста, захочет иметь больше детей в ожидании ранней смерти.Модель верна в контексте преобладающего набора факторов (имеют значение ограниченность ресурсов) и убеждений (многодетность - лучший способ обеспечить себе семью в будущем).

Контекст является ключевым

Имейте в виду, что это всего лишь одна упрощенная модель гипотетической популяции. Он может представлять одни страны больше, чем другие. Например, некоторые утверждают, что связь между ресурсами и ожидаемой продолжительностью жизни является слабой до тех пор, пока технический прогресс и инновации позволяют нам поддерживать наши потребительские привычки без чрезмерного извлечения ресурсов.Но другие утверждают, что технологии могут сделать не так много, и что даже США в конечном итоге достигнут своих пределов. Некоторые считают, что мы используем нефть так, как будто мы набираем воду из колодца - мы понятия не имеем, сколько еще осталось, поэтому ведем себя так, как будто она бездонная.

Конкретная проблема и контекст модели всегда должны быть ясны. Модели используются для постановки проблем и ответов на вопросы. Это явные теории того, почему что-то ведет себя именно так. Они должны помочь прояснить, что рассматривается, а что исключается, и предоставлять возможности для внесения исправлений, дополнений и улучшений.

Сводка

Итак, в следующий раз вы увидите диаграмму причинно-следственной связи:

1. Спросите, в чем проблема с описанием
2. Просмотрите основные петли обратной связи, определите, к какому типу они относятся, и сведите их к процессу, который они захватывают.
3. Оцените задержки, чтобы получить представление о масштабе времени каждого цикла обратной связи
4. Определите, какие переменные и циклы являются доминирующими
5. Подумайте, чего не хватает

А теперь попрактикуйтесь в том, что вы узнали в этой короткой викторине по диаграммам причинно-следственных связей!

---

Попрактикуйтесь в чтении диаграмм причинно-следственных связей (или просмотрите полный список эссе с CLD):

Изучите основы:

Нравится:

Нравится Загрузка...

Связанные

Учебное пособие по диаграмме последовательности

: полное руководство с примерами

Это учебное пособие по диаграммам последовательности поможет вам лучше понять диаграммы последовательности; чтобы объяснить все, что вам нужно знать, от того, как нарисовать диаграмму последовательности до типичных ошибок, которых следует избегать при ее рисовании.

Есть 3 типа диаграмм взаимодействия; Диаграммы последовательностей, диаграммы связи и временные диаграммы. Эти диаграммы используются для иллюстрации взаимодействия между частями системы.Из трех диаграмм последовательности предпочитают как разработчики, так и читатели из-за их простоты.

В этом руководстве по диаграмме последовательности вы узнаете;

Что такое диаграмма последовательности?

Диаграммы последовательностей, обычно используемые разработчиками, моделируют взаимодействия между объектами в одном варианте использования. Они иллюстрируют, как различные части системы взаимодействуют друг с другом для выполнения функции, а также порядок, в котором происходит взаимодействие при выполнении конкретного варианта использования.

Проще говоря, диаграмма последовательности показывает, что различные части системы работают в «последовательности», чтобы что-то сделать.

Обозначения схем последовательности

Диаграмма последовательности структурирована таким образом, что представляет собой временную шкалу, которая начинается сверху и постепенно спускается, отмечая последовательность взаимодействий. У каждого объекта есть столбец, а сообщения, которыми они обмениваются, представлены стрелками.

Краткий обзор различных частей схемы последовательности

Обозначение линии жизни

Диаграмма последовательности состоит из нескольких таких обозначений линий жизни, которые должны быть расположены горизонтально в верхней части диаграммы.Никакие два обозначения жизненного пути не должны перекрывать друг друга. Они представляют различные объекты или части, которые взаимодействуют друг с другом в системе во время последовательности.

Обозначение линии жизни с символом элемента актера используется, когда конкретная диаграмма последовательности принадлежит варианту использования.

Линия жизни с элементом сущности представляет системные данные. Например, в приложении обслуживания клиентов объект Customer будет управлять всеми данными, связанными с клиентом.

Линия жизни с граничным элементом указывает границу системы / программный элемент в системе; например, экраны пользовательского интерфейса, шлюзы баз данных или меню, с которыми взаимодействуют пользователи, являются границами.

А линия жизни с элементом управления указывает на контролирующую организацию или менеджера. Он организует и планирует взаимодействия между границами и объектами и служит посредником между ними.

Полосы активации

Панель активации - это ящик, расположенный на линии жизни.Он используется, чтобы указать, что объект активен (или создан) во время взаимодействия между двумя объектами. Длина прямоугольника указывает на то, как долго объекты остаются активными.

На диаграмме последовательности взаимодействие между двумя объектами происходит, когда один объект отправляет сообщение другому. Использование панели активации на линиях жизни вызывающего сообщения (объект, который отправляет сообщение) и получателя сообщений (объект, который получает сообщение) указывает на то, что оба активны / создаются во время обмена сообщением.

Стрелки сообщений

Стрелка от вызывающего сообщения к получателю сообщения указывает сообщение на диаграмме последовательности. Сообщение может течь в любом направлении; слева направо, справа налево или назад к самому сообщению. Хотя вы можете описать сообщение, отправляемое от одного объекта к другому с помощью стрелки, с помощью разных стрелок вы можете указать тип отправляемого или получаемого сообщения.

Стрелка сообщения содержит описание, известное как подпись сообщения.Формат подписи этого сообщения приведен ниже. Все части, кроме message_name, необязательны.

атрибут = имя_сообщения (аргументы): return_type

Как показано в примере панели активации, синхронное сообщение используется, когда отправитель ожидает, пока получатель обработает сообщение и вернется, прежде чем продолжить с другим сообщением. Стрелка, используемая для обозначения этого типа сообщения, сплошная, как показано ниже.

Асинхронное сообщение используется, когда вызывающая сторона сообщения не ждет, пока получатель обработает сообщение и вернется, прежде чем отправлять другие сообщения другим объектам в системе.Стрелка, используемая для отображения этого типа сообщения, представляет собой линейную стрелку, как показано в примере ниже.

Ответное сообщение используется, чтобы указать, что получатель сообщения завершил обработку сообщения и возвращает управление вызывающей стороне сообщения. Возвратные сообщения являются необязательными элементами обозначения, поскольку панель активации, которая запускается синхронным сообщением, всегда подразумевает обратное сообщение.

Совет: вы можете избежать загромождения ваших диаграмм, минимизировав использование возвращаемых сообщений, поскольку возвращаемое значение может быть указано в самой стрелке исходного сообщения.

• Сообщение о создании участника

Объекты не обязательно существуют на протяжении всей последовательности событий. Объекты или участники могут быть созданы в соответствии с отправляемым сообщением.

Обозначение поля отброшенного участника можно использовать, когда необходимо показать, что конкретный участник не существовал до тех пор, пока не был отправлен вызов создания. Если созданный участник что-то делает сразу после своего создания, вы должны добавить поле активации прямо под полем участника.

• Сообщение об уничтожении участника

Аналогичным образом участники, когда они больше не нужны, также могут быть удалены из диаграммы последовательности. Это делается путем добавления знака «X» в конце линии жизни указанного участника.

Когда объект отправляет сообщение самому себе, это называется рефлексивным сообщением. На это указывает стрелка сообщения, которая начинается и заканчивается на той же линии жизни, как показано в примере ниже.

Комментарий

Диаграммы

UML обычно допускают аннотацию комментариев во всех типах диаграмм UML.Объект комментария представляет собой прямоугольник с загнутым углом, как показано ниже. Комментарий можно связать со связанным объектом с помощью пунктирной линии.

Примечание: Просмотрите рекомендации по диаграмме последовательности, чтобы узнать о фрагментах последовательности.

Рекомендации по работе с диаграммой последовательности

• Управление сложными взаимодействиями с фрагментами последовательности

Фрагмент последовательности представлен в виде прямоугольника, который обрамляет раздел взаимодействий между объектами (как показано в примерах ниже) на диаграмме последовательности.

Он используется для более структурированного отображения сложных взаимодействий, таких как альтернативные потоки и циклы. В верхнем левом углу фрагмента сидит оператор. Это - оператор фрагмента - указывает, что это за фрагмент.

Альтернативы

Фрагмент альтернативной комбинации используется, когда необходимо сделать выбор между двумя или более последовательностями сообщений. Он моделирует логику «если бы еще».

Альтернативный фрагмент представлен большим прямоугольником или рамкой; он указывается путем упоминания «alt» внутри поля имени фрейма (a.k.a. оператор фрагмента).

Чтобы показать две или более альтернативы, большой прямоугольник затем делится на так называемые операнды взаимодействия с помощью пунктирной линии, как показано в приведенном выше примере диаграммы последовательности. У каждого операнда есть защита для проверки, и она помещается в верхнем левом углу операнда.

Опции

Фрагмент комбинации опций используется для обозначения последовательности, которая будет иметь место только при определенных условиях, в противном случае последовательность не появится.Он моделирует утверждение «если, то».

Подобно альтернативному фрагменту, фрагмент опции также представлен в прямоугольной рамке, в которой «opt» помещается внутри поля имени.

В отличие от альтернативного фрагмента, фрагмент опции не делится на два или более операндов. Охранник опции находится в верхнем левом углу.

(Найдите пример диаграммы последовательности с фрагментом опции в разделе «Шаблоны и примеры диаграмм последовательности»).

Петли

Фрагмент цикла используется для представления повторяющейся последовательности. Поместите слова «loop» в поле имени и условие защиты в левом верхнем углу рамки.

В дополнение к логическому тесту, для защиты в фрагменте цикла могут быть проверены два других особых условия. Это минимальные итерации (записываются как minint = [число] и максимальные итерации (записываются как maxint = [число]).

Если это защита от минимума итераций, цикл должен выполняться не меньше указанного числа, а если это защита от максимального числа итераций, цикл не должен выполняться больше указанного числа.

(Найдите пример фрагмента цикла ниже в шаблонах диаграмм последовательности и в разделе примеров)

Ссылочный фрагмент

Вы можете использовать ref-фрагмент для управления размером больших диаграмм последовательностей. Это позволяет вам повторно использовать часть одной диаграммы последовательности в другой, или, другими словами, вы можете ссылаться на часть диаграммы на другой диаграмме, используя фрагмент ссылки.

Чтобы указать ссылочный фрагмент, вы должны упомянуть «ref» в поле имени кадра и имя диаграммы последовательности, на которую имеется ссылка внутри кадра.

Для получения дополнительных фрагментов последовательности см. Помимо основ диаграмм последовательностей: Часть 1 , Часть 2 и Часть 3 .

• Нарисуйте более мелкие диаграммы последовательности, отражающие суть варианта использования

Вместо того, чтобы загромождать диаграмму последовательности несколькими объектами и группами сообщений, которые запутают читателя, нарисуйте несколько диаграмм последовательности меньшего размера, которые точно объясняют, что делает ваша система.Убедитесь, что схема умещается на одной странице и оставляет место для пояснительных примечаний.

Также вместо того, чтобы рисовать десятки диаграмм последовательности, выясните, что общего среди сценариев, и сосредоточьтесь на этом. А если код выразительный и может стоять сам по себе, вообще нет необходимости рисовать диаграмму последовательности.

Как нарисовать схему последовательности

Диаграмма последовательности представляет сценарий или поток событий в одном единственном варианте использования. Поток сообщений на диаграмме последовательности основан на описании конкретного варианта использования.

Затем, прежде чем вы начнете рисовать диаграмму последовательности или решить, какие взаимодействия должны быть включены в нее, вам необходимо нарисовать диаграмму варианта использования и подготовить исчерпывающее описание того, что делает конкретный вариант использования.

Из приведенного выше примера диаграммы варианта использования «Создать новую учетную запись онлайн-библиотеки» мы сосредоточимся на варианте использования под названием «Создать новую учетную запись пользователя», чтобы нарисовать наш пример диаграммы последовательности.

Перед тем, как нарисовать диаграмму последовательности, необходимо определить объекты или действующих лиц, которые будут задействованы в создании новой учетной записи пользователя.Это было бы;

• Библиотекарь
• Система управления онлайн-библиотекой
• База данных учетных данных пользователей
• Электронная почта

После того, как вы идентифицировали объекты, важно написать подробное описание того, что делает вариант использования. Из этого описания вы можете легко определить взаимодействия (которые должны идти на диаграмме последовательности), которые будут происходить между вышеуказанными объектами после выполнения варианта использования.

Вот шаги, которые выполняются в варианте использования «Создать новую учетную запись пользователя библиотеки».

• Библиотекарь запрашивает у системы создание новой учетной записи онлайн-библиотеки
• Затем библиотекарь выбирает тип учетной записи пользователя библиотеки
• Библиотекарь вводит данные пользователя
• Данные пользователя проверяются с помощью базы данных учетных данных пользователя
• Создана новая учетная запись пользователя библиотеки
• Краткое изложение деталей новой учетной записи затем отправляется пользователю по электронной почте

На каждом из этих шагов вы можете легко указать, какими сообщениями следует обмениваться между объектами на диаграмме последовательности.Как только все станет ясно, вы можете приступить к рисованию диаграммы последовательности.

На схеме ниже показано, как объекты в системе управления онлайн-библиотекой взаимодействуют друг с другом для выполнения функции «Создать новую учетную запись пользователя библиотеки».

Распространенные ошибки в диаграмме последовательности операций

При рисовании диаграмм последовательностей дизайнеры часто допускают эти типичные ошибки. Избегая этих ошибок, вы можете гарантировать качество вашей диаграммы.

• Добавление слишком большого количества деталей.Это загромождает диаграмму и затрудняет чтение.

• Устаревшие и устаревшие диаграммы последовательности, не имеющие отношения к интерфейсам, фактическим архитектурам и т. Д. Системы. Не забудьте заменить или изменить их.

• Не оставлять пробелов между текстом варианта использования и стрелкой сообщения; это затрудняет чтение диаграммы.

• Не обращая внимания на происхождение стрелок сообщений.

См. Подробное объяснение этих типичных ошибок в Руководстве по диаграммам последовательностей: общие ошибки, которых следует избегать при рисовании диаграмм последовательности.

Примеры и шаблоны схем последовательности

Ниже приведены несколько примеров диаграмм последовательности и шаблонов, нарисованных с помощью Creately. Создавайте схемы последовательностей в Интернете с помощью онлайн-инструмента Creately. Щелкните шаблон, чтобы открыть его в редакторе.

Схема последовательности операций онлайн-экзаменационной системы

Щелкните изображение, чтобы отредактировать его в Интернете

Пример схемы последовательности в системе управления школой

Пример фрагмента комбинации опций

Пример последовательности цикла

Вот еще несколько шаблонов диаграмм последовательности и примеров , которые вы можете редактировать прямо сейчас.

Учебное пособие по диаграммам последовательностей

- презентация SlideShare

Отзыв об учебном пособии по диаграммам последовательностей

Этот учебник по диаграммам последовательности охватывает все, что вам нужно знать о диаграммах последовательности и их рисовании. Если у вас есть какие-либо предложения или вопросы относительно учебника по диаграмме последовательности, не стесняйтесь оставлять комментарий.

Дополнительные уроки по диаграммам

Сетевые петли и их предотвращение

Вы знаете, что такое петля в сети? Были ли у вас петли в локальной сети? Так что же происходит, когда в вашей сети возникает петля?

Во-первых, давайте посмотрим, что означает петля сети?

Сетевой цикл возникает, когда в сети имеется более одного активного пути, по которому информация передается от одного источника к одному месту назначения.Информация зацикливается и усиливается, используя дополнительный путь, вместо того, чтобы останавливаться, когда она достигает места назначения. Сетевые петли могут вызвать медленное, нерегулярное подключение к Интернету или сбой сети.

OR

Сетевая петля - это сетевая конфигурация, в которой существует более одного пути между двумя компьютерами или устройствами, что приводит к постоянному повторению пакетов. Это связано с тем, что концентратор будет слепо передавать все, что он получает, на все соединения - другие устройства, такие как коммутаторы и маршрутизаторы, могут уменьшить или устранить эту проблему.

При работе со средними и крупными сетями ИТ-отделы часто сталкиваются с петлями в сети и широковещательными штормами, которые вызваны ошибкой пользователя, неисправными сетевыми устройствами или неправильной конфигурацией сетевого оборудования. Сетевые петли и широковещательные штормы могут вызвать серьезные сбои в работе сети, и поэтому с ними нужно бороться очень быстро.

Существует два типа сетевых петель: петли маршрутизации и физические петли.

Цикл маршрутизации - это ситуация, когда пакет продолжает маршрутизироваться между двумя или более маршрутизаторами из-за проблем в таблице маршрутизации .В случае протоколов вектора расстояния тот факт, что эти протоколы маршрутизируют по слухам и имеют медленное время сходимости, может вызвать петли маршрутизации . Петля маршрутизации является общей проблемой для различных типов сетей, особенно компьютерных сетей. Они формируются при возникновении ошибки в работе алгоритма маршрутизации, и в результате в группе узлов путь к конкретному пункту назначения образует петлю.

A Физическое зацикливание вызвано кольцевым соединением между устройствами.Типичный пример - два коммутатора с двумя активными каналами Ethernet между ними. Широковещательные пакеты, выходящие из каналов на одном коммутаторе, реплицируются и отправляются обратно с другого коммутатора. Это также известно как широковещательный шторм. Петля коммутации или мостовая петля возникает в компьютерных сетях, когда существует более одного пути уровня 2 (модель OSI) между двумя конечными точками (например, несколько соединений между двумя сетевыми коммутаторами или двумя портами на одном и том же коммутаторе , подключенном друг другу).

Петли обоих типов могут вызывать серьезные сбои в работе сети, неэффективное использование полосы пропускания и нарушать сетевые коммуникации.

В этой статье мы подробно обсудим петлю переключения / петлю L2.

На практике в локальных сетях обычно коммутаторы соединяются между собой для резервирования (мы можем видеть то же самое на диаграмме выше, где коммутаторы соединены между собой для резервирования). Когда коммутаторы соединены между собой, сеть не выйдет из строя полностью даже в случае отказа связанного канала.

Когда коммутаторы соединены между собой для резервирования, как показано на диаграмме выше, может возникнуть другая серьезная сетевая проблема, которая известна как петля коммутации уровня 2.

Трафик уровня 2 можно классифицировать как одноадресный (один к одному), многоадресный (один ко многим), многоадресный (один ко многим) и широковещательный (один ко всем). Одноадресная, многоадресная и широковещательная рассылка - это разные типы сетевого взаимодействия, которые необходимы для нормальной работы сети. MAC-адреса для широковещательной и многоадресной рассылки приведены ниже.(

• MAC-адрес назначения широковещательной передачи - FF: FF: FF: FF: FF: FFF

• MAC-адрес назначения многоадресной передачи - 01: 00: 5E: 00: 00: 00 до 01: 00: 5E: 7F: FF: FF

В случае широковещательного и многоадресного коммутатора необходимо перенаправить Ethernet-фрейм на все его порты.

Также для неизвестного MAC-адреса назначения коммутатору необходимо пересылать пакет на все порты (это называется лавинной рассылкой) за исключением порта источника, чтобы убедиться, что кадр Ethernet достигает места назначения.

На приведенном выше рисунке петля создает широковещательные штормы, поскольку широковещательные и многоадресные рассылки пересылаются коммутаторами через каждый порт, коммутатор или коммутаторы будут многократно ретранслировать широковещательные сообщения, наводняющие сеть. Поскольку заголовок уровня 2 не поддерживает значение времени жизни (TTL), если кадр отправляется в зацикленную топологию, он может зацикливаться бесконечно.

Сервер на рисунке отправляет одноадресный кадр маршрутизатору C. Поскольку это одноадресный кадр, коммутатор A пересылает кадр, а коммутатор B предоставляет ту же услугу - он пересылает одноадресный кадр.Это плохо, потому что это означает, что маршрутизатор C получает этот одноадресный кадр дважды, вызывая дополнительные накладные расходы в сети. Один: таблица фильтра MAC-адресов будет полностью запутана относительно местоположения устройства, поскольку коммутатор может получить кадр более чем по одному каналу.

Ниже показаны некоторые распространенные примеры петель в сети, включая их разрешения.

Сетевой коммутатор, подключенный к себе с помощью кабеля Ethernet

Проблема: Оба конца кабеля Ethernet подключены к одному и тому же сетевому коммутатору.

Решение: отключите кабель Ethernet.

Маршрутизатор подключен к самому себе кабелем Ethernet

Проблема: Оба конца кабеля Ethernet подключены к одному маршрутизатору.

Решение: отключите кабель Ethernet.

Беспроводное устройство, подключенное к повторителю с помощью Wi-Fi и Ethernet.

Проблема: беспроводное устройство подключено к повторителю беспроводной сети с помощью кабеля Ethernet, но Wi-Fi устройства не отключен. Беспроводным устройством может быть IP-камера, компьютер, принтер, концентратор умного дома или любое другое устройство, которое поддерживает как проводные, так и беспроводные соединения.

Решение. Отсоедините кабель Ethernet от устройства или отключите Wi-Fi на устройстве.

Какое влияние петля переключения на производительность сети?

Когда в вашей сети есть петля коммутации, пункт назначения будет недоступен до тех пор, пока петля коммутации не исчезнет, ​​потому что для присоединения к следующему сетевому переходу вы должны пройти мимо предыдущего.

Это может занять несколько минут в зависимости от используемого протокола маршрутизации (т.е.е., OSPF, RIPv2 и др.).

Петли коммутации также генерируют широковещательные штормы, поскольку широковещательные пакеты пересылаются на каждый порт коммутатора; коммутатор будет многократно ретранслировать широковещательные сообщения, таким образом переполняя сеть. Когда сетевая петля перегружает широковещательный трафик и ухудшает производительность сети, это называется «широковещательным штормом». Когда поступит широковещательная передача, она не будет знать, что она видела ее раньше, поэтому она перенаправит ее на все другие порты. Этот процесс будет повторяться тысячи раз в секунду, вызывая огромный объем трафика от одного транслируемого кадра Ethernet.

Когда это произойдет в вашей сети, все потеряют возможность общаться в сети, и индикаторы активности на ваших коммутаторах будут гореть (гореть), а не мигать (гореть и выключаться). Если вы разорвете петлю, ваша сеть вернется в нормальное состояние через несколько минут. Коммутаторы используют протокол связующего дерева (STP) для выявления и устранения сетевых петель и предотвращения широковещательных штормов.

Все недавние сетевые устройства обеспечивают обнаружение петель и автоматически удаляют их, чтобы не создавать проблем в сети.Однако это не означает, что ваши пользователи не пострадают, это просто невидимо для вас.

ИЗБЕЖАНИЕ ПЕТЛЕЙ

Резервные каналы между коммутаторами - хорошая идея, поскольку они помогают предотвратить полный отказ сети в случае прекращения работы одного канала. Однако они часто вызывают больше проблем, потому что кадры могут лавинно передаваться по всем избыточным каналам одновременно, что создает сетевые петли.

Зацикленная топология часто желательна для обеспечения избыточности, но зацикленный трафик нежелателен.Протокол Spanning-Tree изначально был разработан для мостов. Сегодня это также применяется к коммутаторам LAN и маршрутизаторам, работающим в качестве моста. Протокол Spanning-Tree гарантирует, что все сегменты моста доступны, но любые точки, в которых возникают петли, будут заблокированы.

Резервирование в сети чрезвычайно важно, поскольку резервирование позволяет сети быть отказоустойчивыми. Избыточные топологии, основанные на коммутаторах и мостах, подвержены широковещательным штормам, многократным передачам кадров и нестабильности базы данных MAC-адресов.Следовательно, резервирование сети требует тщательного планирования и контроля для правильного функционирования. Протокол связующего дерева используется в коммутируемых сетях для создания сети без петель.

Некоторые термины, используемые в протоколе Spanning-Tree Protocol (мы обсудим протокол Spanning Tree более подробно в следующей статье)

BPDU Блок данных протокола моста (BPDU) - Все коммутаторы обмениваются информацией для использования в выбор корневого коммутатора

Идентификатор моста - Идентификатор моста - это то, как STP отслеживает все коммутаторы в сети.Он определяется комбинацией приоритета моста (32 768 по умолчанию на всех коммутаторах Cisco) и базового MAC-адреса.

Корневой мост - мост с наименьшим идентификатором моста становится корневым мостом в сети.

No related posts.
