схема подключения и правила установки. Порядок подключения телефонной розетки.

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Вакансии домовладельцев могут сделать. Приложения могут включать установку дополнительных телефонов в дополнительных комнатах или установку второй телефонной линии в доме. Прежде чем начать, укажите, где находится дом, в котором должен находиться телефон.

Типы подключения к домашнему телефону

Подумайте, где могут стоять любые столы или столы, чтобы вы не могли проложить провода до их пределов или повеситься между столами.

Кабель обычно входит в 4-жильный провод, хотя 6-жильный провод и 8-жильный провод не являются редкостью. Различные типы нитей называются 2-парными, 3-парными и 4-парными.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Установка отдельных или первых телефонных линий

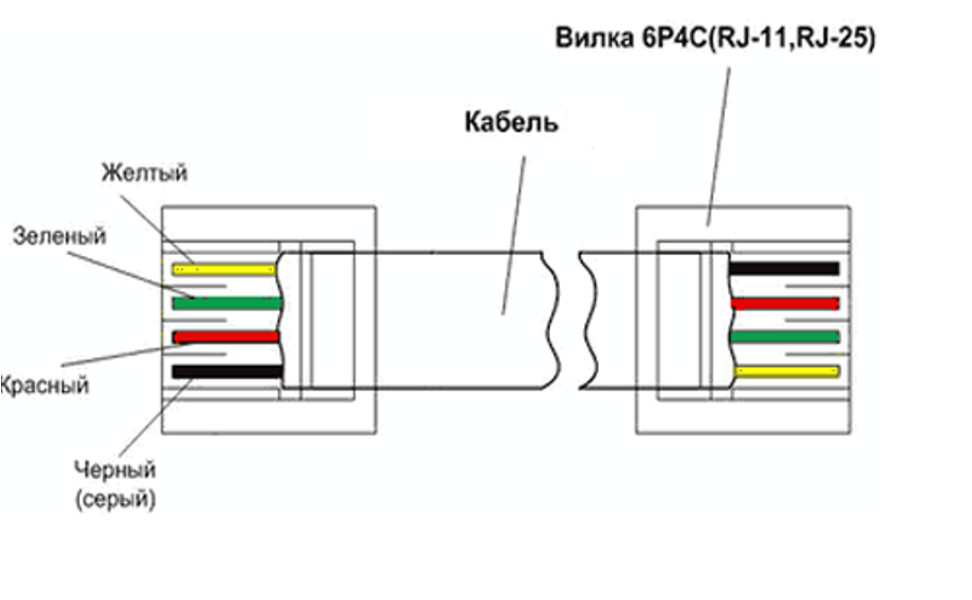

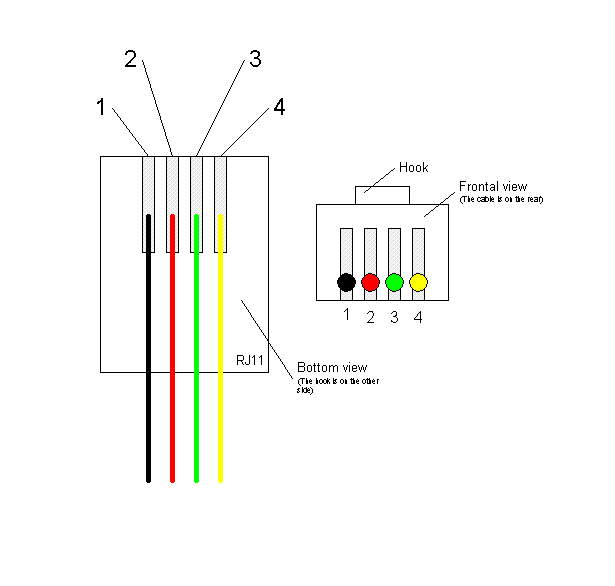

Обычный 4-жильный телефонный кабель обычно имеет 4 цветных провода, которые включают красный, зеленый, черный и желтый. Хотя большинство телефонов используют 4 или 6 контактных разъемов, стандартные телефоны используют только два провода. Однолинейные телефоны предназначены для использования двух центральных контактов в разъеме телефона.

На 4-контактном разъеме наружные 2 контакта не используются, а на 6-контактном разъеме 4 внешних контакта не используются.

Это важно знать при подключении телефонного разъема. Независимо от того, устанавливаете ли вы модульное крепление на поверхности или разъем для скрытого монтажа, проводка такая же.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться .

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, читайте в нашей статье.

Подключите провода горячего телефона к клеммам с помощью красных и зеленых проводов. Хотя красный и зеленый цвета обычно используются для линий горячих телефонов, старые или неправильно проводные дома могут иметь другие цвета в использовании.

Чтобы убедиться, что у вас есть правильные провода, используйте тестер телефонной линии, чтобы проверить, что провода горячие. Еще один простой способ проверить провода — подключить их к терминалам, подключить телефон к проверке и прослушивать тональный сигнал ответа станции.

• Внутренняя часть разъема подключается к 4 клеммным винтам.
• Провода должны быть красными, зелеными, черными и желтыми.
• Примечание.

Большинство домов подключаются к двум телефонным линиям, даже если используется только одна линия.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Очень часто при заказе второй телефонной линии для телефонной компании дистанционно активировать вторую линию, даже не дойдя до вашего дома. Когда они это делают, они поворачивают вторую пару. Помните, что внешние контакты в однострочном телефонном разъеме не используются. Двухлинейные телефоны часто используют эту внешнюю контактную пару, поэтому не требуется дополнительная проводка.

Если вы планируете использовать однострочный телефон для своей второй линии, необходимо установить модифицированный телефонный разъем. Снимите переднюю крышку телефонной розетки и подключите желтый и черный провода к красным и зеленым клеммам. Это переместит вашу вторую телефонную линию на контакты центрального разъема, чтобы вы могли использовать стандартный однолинейный телефон. Если у вас возникли проблемы, используйте тестер телефонной линии, чтобы убедиться, что новая вторая строка активна. Давайте рассмотрим основы телефонной проводки.

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Как только вы поймете основы, устранение неполадок становится легким. Это может потребовать много времени, но легкий ветерок. Хотя у вас могут быть сотни футов телефонного провода и бесчисленные соединения, телефонная проводка действительно проста и логична. Пойдем прогуляемся по твоему дому, и мы разобьем его вместе.

Телефонная компания, благословляющая их души, предоставляет вам услугу через четыре провода или больше проводов, ведущих к наружу вашего дома. Эти провода подключаются к ящику, называемому сетевым интерфейсом, обычно расположенным за пределами вашего дома, для удобства доступа телефонной компании.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Не безупречная система, но очень эффективная 9% времени. Защитник часто можно найти рядом с вашим электрическим сервисом, потому что телефонная компания и электрическая компания используют одни и те же критерии для выбора точки доступа в ваш дом. Сетевой интерфейс действует как ваш основной соединительный блок — место, где происходят все телефонные кабели, ведущие в ваш дом. Обычно часть этого не зависит от вас. Его можно запечатать замком или завинтить. Именно там телефонная компания делает свои связи.

Цвета проводки не будут соответствовать цветовому кодированию внутренних телефонных проводов. Сторона, доступная клиенту, использует стандартное цветовое кодирование, которое вы будете запускать снова и снова во всех телефонных разговорах. В торговле они называются «парами». Красно-зеленая пара используется для базовой однолинейной службы, а черно-желтая пара используется для обеспечения второй линии.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников.

Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Если вы посмотрите на раздутие сетевого интерфейса слева, вы увидите, что есть «блок» с шестью цветными винтами. Вы также заметите, что к красным и зеленым клеммам подключены провода. Хотя разъем может нести до трех линий, для удобства использования клиентов они обычно устанавливают только одну линию на разъем. Если у вас три строки, у вас будет один соединитель, обслуживающий одну строку, а второй — два. Этот сетевой интерфейс имеет два таких разъема, поэтому в этом доме может быть установлено до шести телефонных линий.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения.

Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Фактическое подключение к вашей проводке осуществляется через телефонный разъем разъема с помощью съемной вилки, прикрепленной к черному проводу. Отключение этого разъема отключает телефонные линии, подключенные к разъему. Этот разъем облегчает поиск неисправностей, поскольку вы можете подключить тестер к гнезду, чтобы убедиться, что линии телефонной компании в порядке.

В старых домах защитник за пределами вашего дома представляет собой закрытую коробку, которая не позволяет получить доступ к клиенту. Он содержит специальный предохранитель, позволяющий не допустить проникновения молнии внутрь внутренней проводки. По сути, это отправная точка для стандартного 4-проводного кабеля, чтобы войти в дом, и у вас нет легкого доступа к его внутренностям!

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

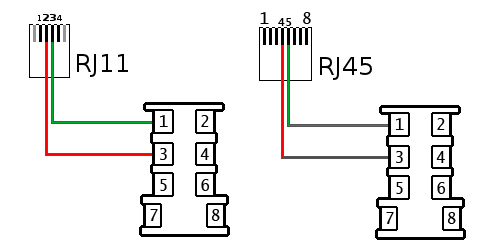

Подключение проводов розетки

Почему телефонная компания защищала его защитника? Таким образом, у них не было никаких стимулов для прямого доступа к внутренней стороне защитника, доступного вам. Фактически, если у вас есть старый защитник стиля, многие телефонные компании заменят его современным соединителем, таким как на фото выше, бесплатно.

Особенно, если у вас проблемы с телефоном или проблемы с подключением к Интернету! Вторая важная причина, по которой домовладельцы были лишены доступа, связана с опасением, что они подключат провода к незащищенной стороне коробки, оставив их системы электросвязи уязвимыми для молниеносных скачков и, возможно, катастрофическими последствиями!

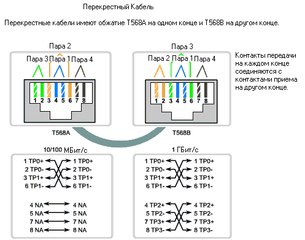

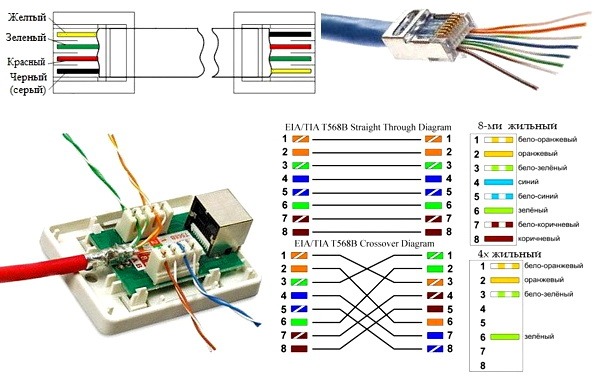

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Поэтому, если у вас есть защищенный старый защитник, ваш доступ к телефонной компании осуществляется через кабель, который входит в ваш дом и подключен к соединительному блоку или входному мосту. Соединительные блоки представляют собой прямоугольные пластины, которые используют винты для подключения каждой из четырех служебных проводов вместе с вашими внутренними проводами. Соединительный блок имеет четыре клеммы, которые удерживают провода вместе с винтами. Эта система была великолепна, когда у людей, возможно, было два телефона, но они немного переполнены тремя или четырьмя парами, сбегающими от них к нескольким телефонным разъемам.

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

• На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
• Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
• Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
• Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

Исторически соединительные блоки возникли, когда в домах было только одна телефонная линия и один телефон. Один провод вошел в дом и пошел к одному гнезду. По прошествии многих лет люди стали искать более удобные телефоны, дополнительные проводы были выведены из соединительного блока для обслуживания других телефонов. После двух соединений блоки были забиты проводами и с трудом работали. Вместо того, чтобы телефонные провода бежали к соединительному блоку в жилой зоне, входной мост был установлен в подвале или подсобном помещении.

1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
2. Осуществление соединения модемов и факсов.

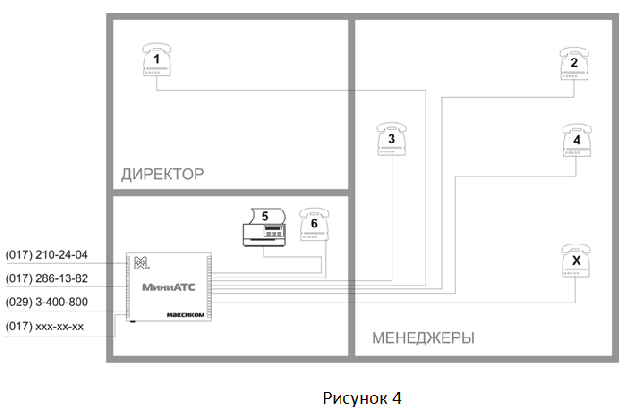

3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Входные мосты выполняют ту же функцию, что и соединительные блоки, но входящие провода телефонной компании не касаются непосредственно кабельных проводов вашего дома. Вместо этого они используют различные способы крепления проводов на изолированный металлический каркас, который обеспечивает соединение. Графику, провода телефонной компании подключаются к блоку с двумя винтовыми клеммами.

Можно подключить до двух телефонных линий с двумя отдельными кабелями без необходимости проводного обмена на терминале. Как вы можете видеть, входные мосты могут содержать больше проводных соединений, чем соединительные блоки, и поскольку каждое соединение является отдельным, это ваш предпочтительный выбор для новых или заменяющих устройств. У вас будет как лучшее электрическое соединение, так и меньше вероятность того, что провода будут непреднамеренно трогательными и менее запутанными.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

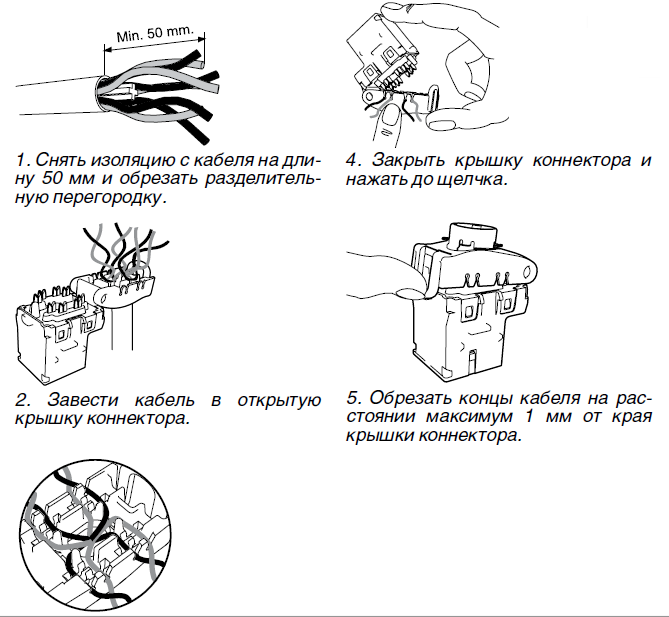

Зачистка концов жил

Подводя итог, два провода обеспечивают все ваши телефонные услуги, если у вас есть одна линия, четыре провода, если у вас две линии. И все ваши настенные телефоны, беспроводные телефоны, компьютерные модемы, автоответчики, факсимильные аппараты и даже ваши удаленные домашние охранные системы вернутся к телефонной компании через эти маленькие провода!

Что может пойти не так с моей телефонной проводкой?

Вы установили новый телефон за последнюю неделю или две? Вы перемещали какую-либо мебель, случайно вытаскивали телефонный провод или бросали телефон? Если вы можете думать о чем-либо, что могло повредить телефон, домкрат или провод, это отправная точка в вашей детективной работе!

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

Поэтому, если вы видели доказательства грызунов, их следует считать возможными подозреваемыми. Всплеск может выборочно обжарить один из ваших телефонов, или модульное гнездо, или одно соединение, не оставляя очевидных доказательств, кроме неисправности.

Способы подключения современных телефонных аппаратов

Если провода касаются, телефонная компания думает, что вы находитесь на телефоне, и вы не можете получать или делать какие-либо телефонные звонки. К счастью, это не опасное условие, потому что всплеск высокого напряжения, который возникает, когда телефон звонит, не может происходят. Если бы это было так, это могло бы помассировать ваши провода. Конечно, корректирующие действия — это разделить провода.

1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

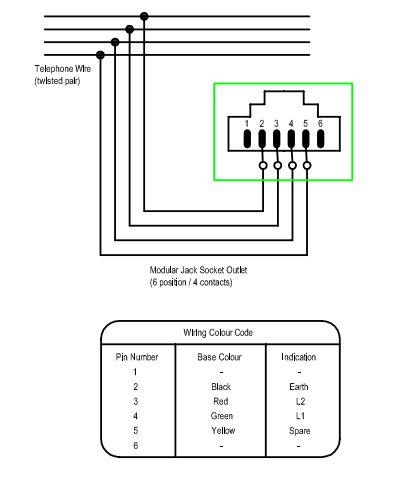

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать .
2. Кабель , если происходит не замена старого устройства, а прокладка абсолютно нового.
3. Перфоратор , также как и кабель, понадобится, если происходит монтаж новой розетки.
4. Сама розетка.
5. Нож с острым лезвием.
6. Саморезы.
7. Кусачки.
8. Изоляционная лента.
9. Универсальный или тестер.
10. Защитные перчатки.
11. Односторонняя и двухсторонняя клеящая лента.
12. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

1. Первоначально , потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
3. При помощи тестера определить полярность контактов.
4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
5. Осуществить подключение кабельных жил , после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
8. Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
2. Предварительно , потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
4. Надеть внешний защитный корпус , после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

1. Устройства для внешней установки.
2. Устройства , обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
4. Если происходит установка телефонной розетки старого образца , то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Схема подключения телефонного аппарата

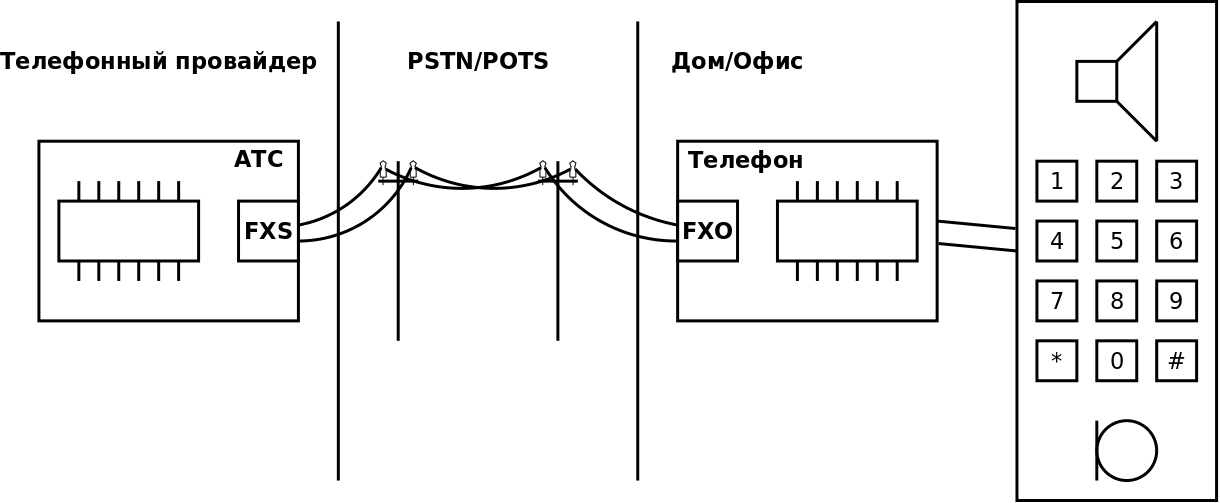

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

• обязательное наличие действующей линии связи от АТС;
• электрическое подключение к ней стационарного телефона.

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

1. корпус из диэлектрического материала на основе пластических масс;
2. клеммы для подключения проводов связи;
3. подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

• скрыто внутри стены при закрытом способе прокладки телефонной линии;
• открыто — накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.

Стандарты телефонных розеток

По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.

Старые стандарты

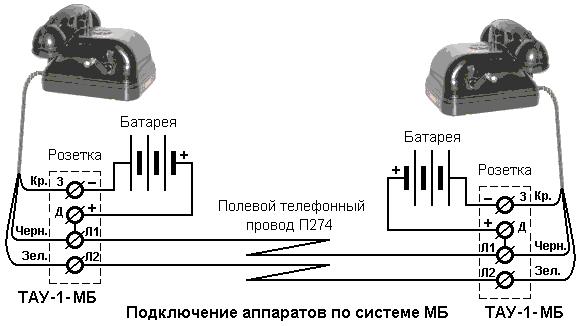

В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками — токоведущими жилами.

Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.

В восьмидесятых годах прошлого века в СССР стал внедряться стандарт розеток и вилок телефонов РТШК-4. Для соединения с линией АТС использовался двухжильный медный провод, называемый на жаргоне связистов «лапша» за свой внешний вид.

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение — защитный ключ.

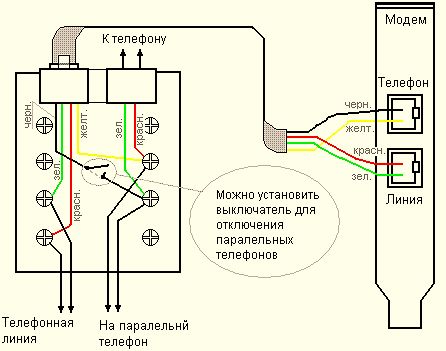

Схема подключения розетки

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.

Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.

Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.

Современные стандарты

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.

Таблица №1. Стандарты для слаботочных цепей

Тип	Использование для телефона	Примечание
RJ-11 (P6C4, Р6С2	Соединение телефона и линии	Одна пара контактов
RJ-14	Соединение телефона и линии	Две пары контактов
RJ-25	Соединение телефона и линии	Три пары контактов
RJ-45 (8р8с)	Соединение компьютерных сетей либо телефона и линии	Четыре пары контактов
РТШК-4	Старый стандарт для подключений телефона и линии
Совмещенный разъем RJ-11 c РТШК-4	Соединение компьютерных сетей либо телефона и линии
ТАЕ	Соединение немецких и французских моделей телефонов и линии

Краткие описания разъемов

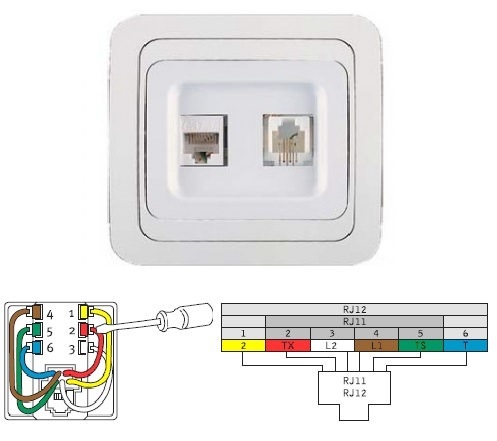

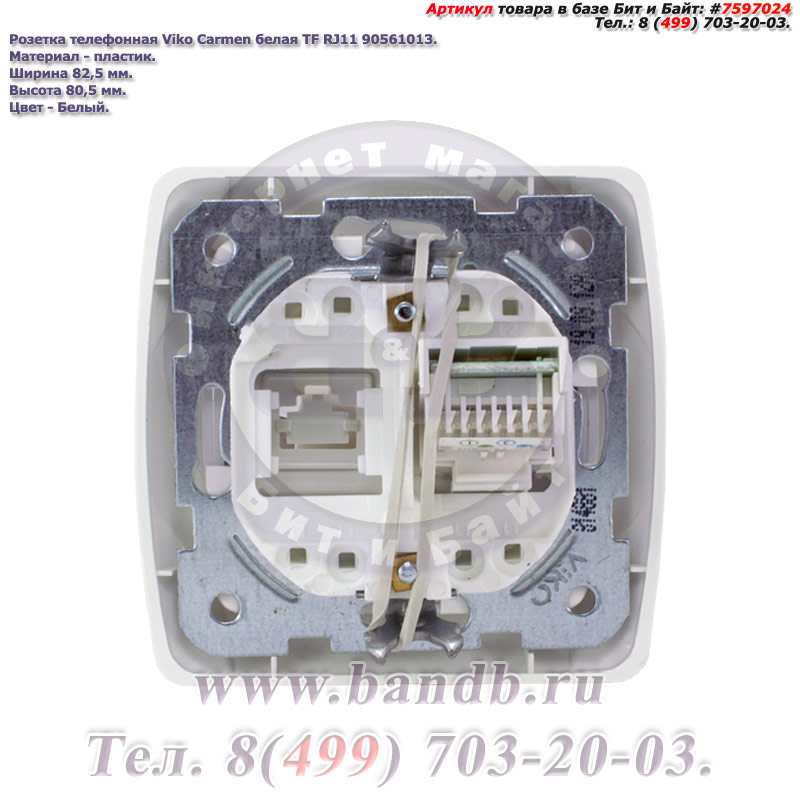

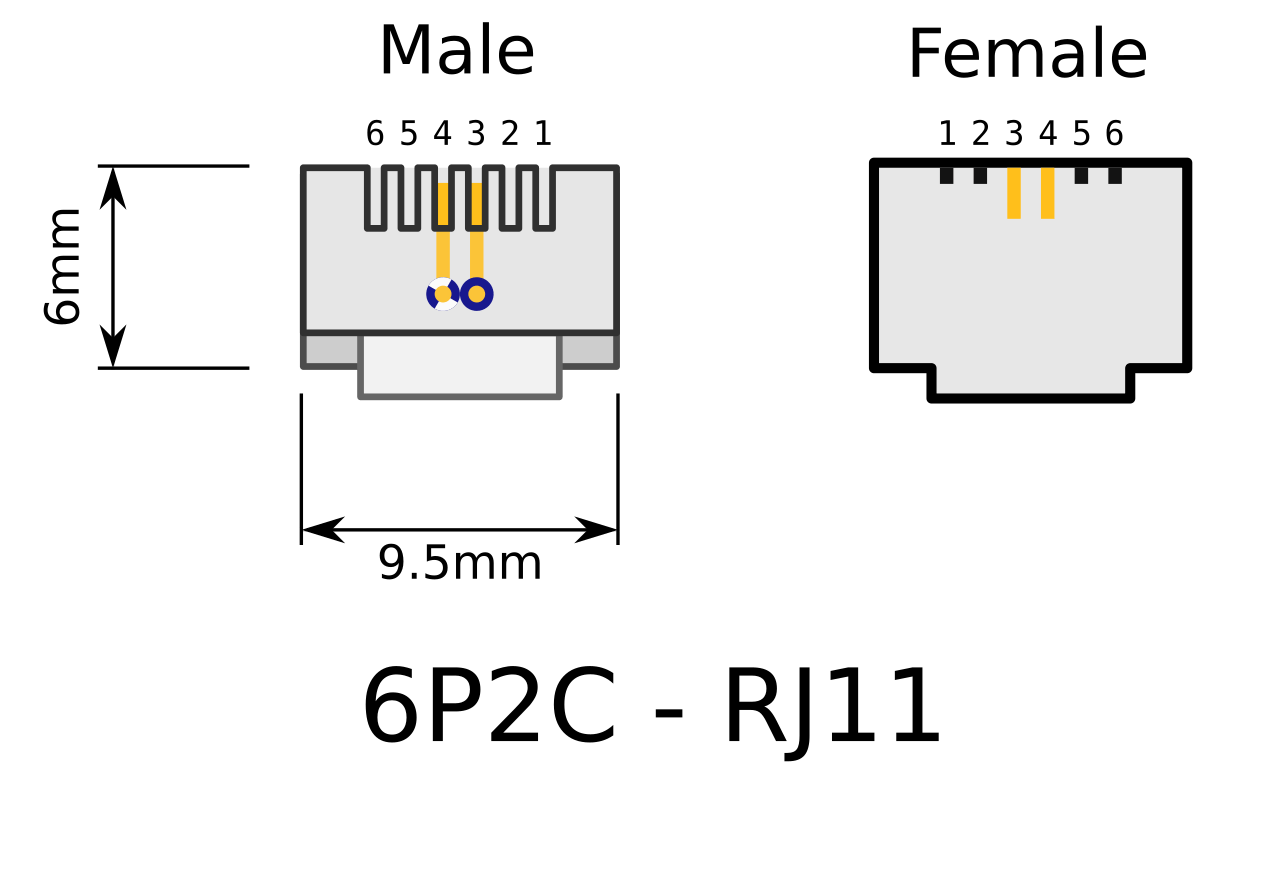

Разъем RJ-11

Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.

Латунные контакты, как видно на фотографии, расположены по центру пластикового модуля, называемого манипулятором. Остальные места на нем свободны. Через эти контакты на вилке и розетке образуется электрическая цепь между станцией АТС и телефоном.

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.

Совмещенный разъем RJ-11 и РТШК-4

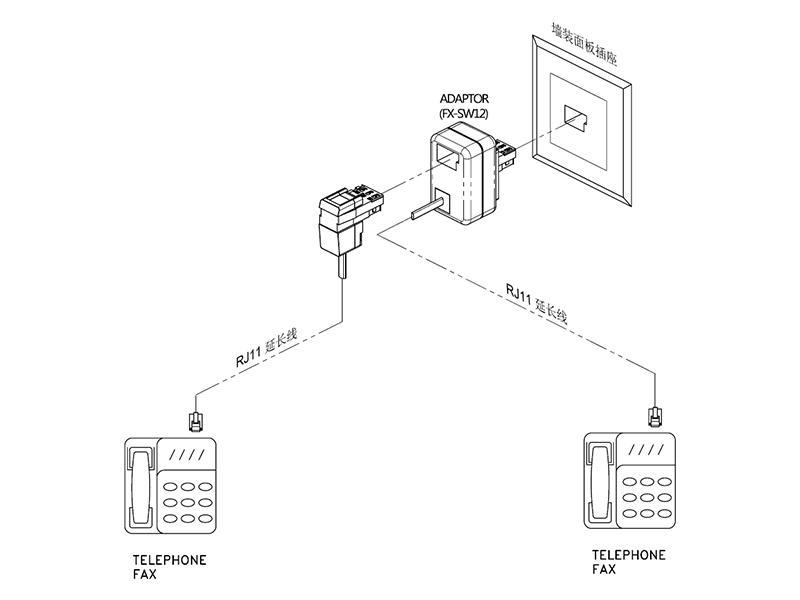

Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.

У манипуляторов разных производителей встречаются неодинаковые пластмассовые замки. В этом случае вставлять вилку в розетку нельзя: можно разрушить хрупкий корпус.

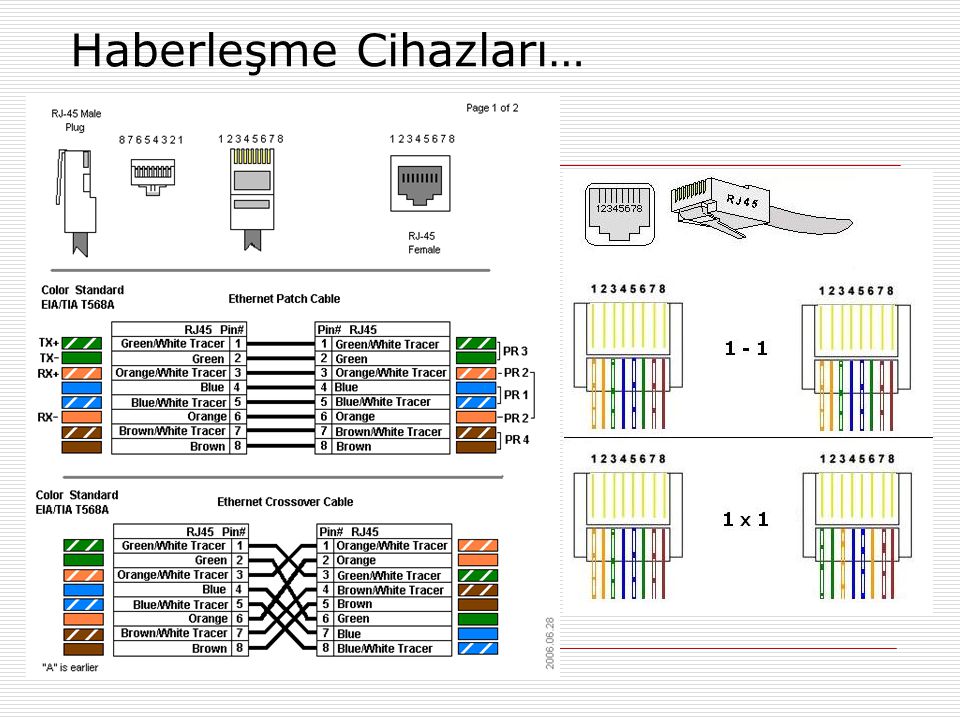

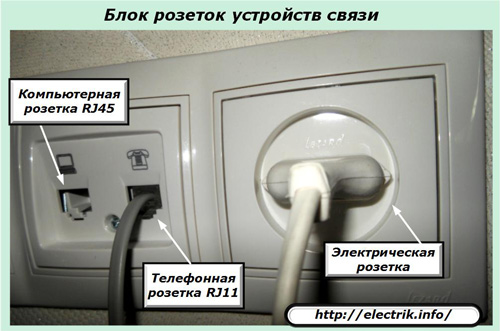

Разъем RJ-45

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.

Интерфейс разъема RJ-45 позволяет использовать его для телефонного аппарата. Электрическую цепь опять же требуется создавать через средние контакты. Но при этом необходимо обращать внимание на соответствие пластмассовых ключей.

Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

1. цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
2. раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток

Порядковый номер контакта	Название разъема, расцветка провода			-/+	Тип
	RJ—11	RJ—14	RJ—25
1	—	—	Белая с зеленым	+	T
2	—	Белая с оранжевым	Белая с оранжевым	+	T
3	Синяя	Синяя	Синяя	–	R
4	Белая с синим	Белая с синим	Белая с синим	+	T
5	—	Оранжевая	Оранжевая	–	R
6	—	—	Зеленая	R

Таблица №3.

Старая цветовая маркировка проводов у слаботочных розеток

Порядковый номер контакта	Название разъема, расцветка провода			-/+	Тип
	RJ—11	RJ—14	RJ—25
1	—	—	Оранжевая	+	T
2	—	Черная	Черная	+	T
3	Красная	Красная	Красная	–	R
4	Зеленая	Зеленая	Зеленая	+	T
5	—	Желтая	Желтая	–	R
6	—	—	Синяя	R

Таблица №4. Цветовая немецкая маркировка проводов у слаботочных розеток

Порядковый номер контакта	Название разъема, расцветка провода			-/+	Тип
	RJ—11	RJ—14	RJ—25
1	—	—	Розовая	+	T
2	—	Зеленая	Зеленая	+	T
3	Белая	Белая	Белая	–	R
4	Коричневая	Коричневая	Коричневая	+	T
5	—	Желтая	Желтая	–	R
6	—	—	Серая	–	R

Способы подключения современных телефонных аппаратов

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.

В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.

Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна проверяться и вызваниваться.

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной статьей по способам установки розеток. Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

Сейчас самое удачное время, чтобы поделиться этим материалом с друзьями в соц сетях.

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

• корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
• контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
• клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Простая схема подключения двух стареньких телефонных аппаратов для организации двухсторонней линии связи.Вышло так, что после обмена квартиры два простых дисковых телефонных аппарата стали лишними. В новой квартире не было телефонной точки, да никто об этом и не жалел – у всех сотовые.

Аппараты так и лежали в кладовке несколько лет, пока не понадобилось организовать двухстороннюю связь между гаражом и дачным домиком (оба объекта на одном участке).

Принципиальная схема

И так, схема типового телефонного аппарата показана на рисунке 1. В1 и М1 это составляющие телефонной трубки -угольный микрофон и электромагнитный капсюль. F1 – звонок. S1, S2 – номеронабиратель, пока его не трогают S1 замкнут, а S2 разомкнут.

А когда набирают номер, S2 замыкается, а S1 размыкает цепь столько раз, сколько единиц набранной цифре, например, крутанули «9» – разомкнул линию девять раз. S3 – это рычажный переключатель.

Рис. 1. Принципиальная схема типового телефонного аппарата.

Когда трубка висит он в таком положении, как на схеме, то есть, подключает к линии звонок. А когда трубку снимаем вместо звонка он подключает трубку. Задача в том, как соединить эти две схемы между собой.

Поискав в интернете нашел несколько вариантов, но все они с дополнительными вызывными кнопками. Либо сложные схемы на цифровых микросхемах, – индивидуальные мини-АТС.

В упрощенном виде, телефонная линия представляет собой источник постоянного тока напряжением около 60 V с внутренним сопротивлением около 1000 Ом.

Когда идет сигнал вызова она превращается в источник переменного напряжения около 100V с таким же внутренним сопротивлением. То есть, в принципе, чтобы «поговорить» нужно соединить телефонные аппараты как на рисунке 2.

Рис. 2. Простейшая схема соединения двух телефонных аппаратов.

Но теперь стает вопрос за вызовом. В принципе, он решается даже в такой схеме, особенно с некоторыми простыми моделями телефонных аппаратов, снабженных электронными звонками. Вспомните, что происходит если поднять трубку одного из параллельных телефонов, – звонок второго аппарата звякнет или пискнет.

А если начать набирать номер, то это звяканье или попискивание будет продолжаться все время, пока номер набирают. Так что, вот вам и сигнал вызова, – поднять трубку и набрать «0». Второй аппарат звякнет десять раз. Есть и недостаток, во-первых, не все телефонные аппараты ведут себя таким образом, – это зависит от конструкции конкретного звонкового устройства.

Во-вторых, даже если звук и есть, то он не такой громкий, как обычный вызов. Выходит, что для полноценного вызова нужен источник переменного напряжения.

Самый простой способ подать переменное напряжение по отдельному проводу. Большой проблемы это не создает, потому что сейчас легко купить трехпроводной кабель, – он используется для электропроводки с заземлением и продается в любом магазине электротоваров. К тому же провода у него разноцветные, что не дает перепутать при подключении.

Получается схема, показанная на рисунке 3. Источник питания – готовый трансформатор Т1 с выходным напряжением 42V. Напряжение через выпрямитель на диоде VD2 поступает на конденсатор С1.

Где образуется постоянное напряжение около 60V. Оно через диод VD1 и резистор R1 поступает на телефонные аппараты ТА1 и ТА2.

Рис. 3. Принципиальная схема соединения телефонных аппаратов с возможностью вызова.

Переменное напряжение снимается до выпрямителя и подается на телефонные аппараты через кнопки-переключатели S1 и S2. Если нажимаем на S1 переменное напряжение поступает на ТА2, который находится в состоянии повешенной трубки, и поэтому звонит.

Если нажимаем S2 переменное напряжение поступает теперь на ТА2, который находится в состоянии повешенной трубки и звонит. Таким образом, чтобы вызвать абонента ТА2, абонент ТА1 нажимает кнопку S1, отпускает её и слушает ответ. Чтобы вызвать абонента ТА1, абонент ТА2 делает тоже самое, но нажимает кнопку S2.

Детали и конструкция

Кнопки S1 и S2 можно установить в корпусах телефонных аппаратов, – там обычно очень много свободного места. Трансформатор Т1 готовый, можно использовать любой трансформатор со вторичным напряжением от 36 до 50V. Трансформатор может быть даже самым маломощным, – ток нагрузки в этой схеме не более 50 мА.

Как подключить домашний телефон к розетке

Как подключить телефонную розетку: схема и этапы установки

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

1. Наличие действующей линии связи от АТС.
2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток По сей день в домах старой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4 Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45 Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части Цель установки розетки для подключения телефона к линииВстраиваемый блок силовых точек с телефонной розеткойУстаревший тип телефонного соединения РТШК-4Телефонный разъем с соответствием стандарту RJ-11Изображение схемы подключения на корпусе розеткиПластиковый штекер к телефонной розетке типа RJГибридный вариант конструкции телефонной розеткиРасположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

• Корпус – выполнен из диэлектрического материала (керамики или пластика).
• Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
• Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки довольно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно применить один из двух способов монтажа:

• открытый – предполагает установку накладным способом;
• закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а ведущий к нему кабель спрятать под плинтус

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

В целях удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Все работы по подключению действующей телефонной схемы в целях соблюдения техники безопасности рекомендуется проводить в защитных прорезиненных перчатках

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и высоту монтажа.

Из инструментов для проведения работ необходимо подготовить:

• строительный уровень;
• кроссировочный нож;
• вольтметр;
• отвертку;
• кусачки;
• графитный карандаш;
• защитные перчатки;
• двухсторонний скотч;
• перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – подрозетник. Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в стену из гипсокартона.

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный инструмент для снятия изоляции.

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

sovet-ingenera.com

Как самостоятельно подключить розетку для телефона

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

• пластиковый или керамический корпус;
• зажимы – клеммы, которые фиксируют провода;
• соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.

RJ11 подключение используется для стационарных устройств с линейным подключением

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

• RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
• RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
• RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
• RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

1. Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
2. Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Подключение телефонного разъема можно проводить без помощи специалиста. Но все же хоть и устройство не имеет высокого напряжения, при установке следует соблюдать осторожность и меры безопасности.

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

При закрытом монтаже розетка прячется в несущей конструкции

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

• подготовка инструментов;
• обеспечение защитных средств;
• снятие с кабеля защитной пленки согласно необходимой длине;
• подсоединение кабеля по схеме к коробке;
• фиксирование жил внутри телефонного короба.
• крепление разъема к стене;
• монтаж защитной крышки;
• подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

• вольтметр;
• прорезиненные перчатки;
• отвертка;
• уровень;
• скотч с липкой лентой на две стороны;
• нож для работы с оптическими кроссами;
• острогубцы;
• карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»; • красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

master-houses.ru

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
2. Осуществление соединения модемов и факсов.
3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
2. Подрозетник.
3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
5. Сама розетка.
6. Нож с острым лезвием.
7. Саморезы.
8. Кусачки.
9. Изоляционная лента.
10. Универсальный мультиметр или тестер.
11. Защитные перчатки.
12. Односторонняя и двухсторонняя клеящая лента.
13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
3. При помощи тестера определить полярность контактов.
4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
8. Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

1. Устройства для внешней установки.
2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

Советы

маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
4. Если происходит установка телефонной розетки старого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

0,00, (оценок: 0) Загрузка…

slarkenergy.ru

Телефонные розетки — классификация, схемы и способы подключения

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Любая розетка под телефон состоит из таких частей:

1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

к содержанию ↑

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

1. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
2. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
3. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

к содержанию ↑

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
2. Телефоны подключаются к двум центральным контактам.
3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

1. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
2. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

к содержанию ↑

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

• отвертка с ручкой, покрытой изоляционным материалом;
• подрозетник;
• кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
• перфоратор;
• непосредственно розетка;
• нож;
• несколько саморезов;
• кусачки;
• лента изоляционная;
• мультиметр;
• перчатки для защиты рук;
• двухсторонний скотч;
• карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

к содержанию ↑

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

1. Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
2. Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
3. Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
4. Подсоединить контакты к проводникам.

1. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
2. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
3. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
4. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

1. Сразу отметить на стене разводку и месторасположение розетки.
2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
3. Конструкция закрепляется в подрозетнике распорными винтами.
4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

к содержанию ↑

Полезные советы

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

1. Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
2. В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
3. На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
4. Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Телефонные розетки — классификация, схемы и способы подключения

0,00 / 0

220.guru

Телефонная розетка: разновидности, способы подключения и инструкция по ремонту своими руками. 80 фото современных розеток для телефона

В некоторой степени многие пользователи телефона знакомы с его устройством. Практически у каждого на сегодняшний день имеется сотовый, но все же эра стационарных телефонов ещё не прошла. Подключить его без установки розетки, к сожалению, невозможно. Установить её самостоятельно под силу любому хозяину, и вместе с тем будет полезно подсмотреть инструкцию по установке телефонной розетки своими руками.

Конструкция телефонных розеток

Не беря во внимание некоторые конструктивные особенности и варианты подключения, телефонная розетка включает в себя следующее:

• корпус — изготавливается из диалектических материалов, например, керамики или пластики;
• контакты из латуни пружинистой формы, благодаря которым осуществляется легкое прохождение электрического тока, по данной цепи;
• клеммы или специальные зажимы — используют для подключения контактов.

Все контактные гнезда находятся внутри корпуса, для безопасности в случае замыкания. Существуют модели с одним или несколькими разъемами, соответственно для подключения необходимого количества устройств. Посмотреть модели можно по представленным фото телефонных розеток.

Чем отличается одна розетка от другой?

Основная классификация конструкций зависит от способа монтажа: внешние и внутренние устройства. Далее различают тот и другой тип по количеству разъемов: одноразьемные и многоразъемные модели.

Несколько лет назад не было большого разнообразия типов телефонных розеток, так как использовался только один – РТШК-4. Сегодня же они заменяются европейскими распространенными вариантами — RJ-11 и RJ-12.

Первый вариант подходит для жилых домов или квартир и имеет 2 контакта. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов. Если вы собираетесь монтировать розетку дома — удачным решением станет RJ-11.

Существуют и другие модели — RJ-14 также имеет по 4 контакта и проводника, считается универсальным прибором, подходит для многих приборов. В RJ-25 начисляется 3 пары контактов. Установить самостоятельно довольно сложно. RJ-9 ещё один вид соединения, отвечает за соединение трубки телефона и самого устройства.

Выбор лучшей телефонной розетки определяется в зависимости от применения, будь то частный дом, квартира или телефонная линия предназначается для крупной компании (офисе). Все эти нюансы следует учитывать при выборе.

Подробная инструкция по установке телефонной розетки

Рассмотрим основные схемы для правильного подключения распространенных розеток:

• Конструкция имеет парное количество небольших контактов — 2 или 4. Посередине размещается отверстие для кабеля питания.
• Телефонное устройство соединяется с двумя контактами в центре.

Монтаж, согласно правилам, обычно производятся с помощью специального кроссировочного ножа. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Применим он для заглубления жил, чтобы обеспечить контакт после разреза слоя изоляции.

Если вы используете внутреннюю прокладку специалисты советуют выбирать кабель КСПВ, так как она состоит из медной проводки, покрытой пластикатом белого цвета. В роли распределителя выступает кабель ТРП.

Для подключения проводов к телефонной розетке воспользуйтесь следующей инструкцией:

• Так же как и во время монтажа любой розетки, следует отключить электропитание в щитовой. Для безопасности воспользуйтесь защитными перчатками, потому что напряжение всё же имеется.
• Далее зачищаются внешние слоя контактов, оставить можно не более 4 см. Когда эти манипуляции произведены расправьте жилы.
• Используйте тестер для определения полярности контактов.
• Соедините контакты с проводниками. Удобно различить их по цветам. Зеленый провод отвечает за положительную полярность, красный за отрицательную. Необязательно делать акцент на полярности, но есть вероятность, что телефон может в будущем давать небольшие перебои.
• Подключив кабели, зафиксируйте их с помощью представленных в комплекте винтов.
• В случае монтажа 2-4 контактного типа розетки, подсоединяются 2 центральных контакта.
• Монтаж розетки к стенке производится двухсторонним скотчем либо саморезами. Последний метод обеспечит более эффективный способ фиксации.
• Завершение процесса установки – закрыть крышкой телефонной розетки.

Скрытая розетка подключается по подобному принципу, при этом есть ряд особенностей. Выберите месторасположение и отметьте его для дальнейшего монтажа. Понадобится углубление для подрозетника, поэтому воспользуйтесь перфоратором и саморезами для крепежа. Рабочая часть фиксируется в подрозетнике винтами.

Распиновка телефонных розеток

Рассмотрим схему распиновки (цоколевки) контактов на разъеме RJ-11 и RJ-45. Как упоминалось ранее питание в телефонной розетке имеет 2-4 контакта и фокусируется на двух средних разъемах. По стандарту телефонный кабель подключается к красному и зеленому кабелю в розетке, также в комплекте идут желтый и черный провод. Зеленый и черный провод — означает плюс, красный и желтый — минус.

Что касается розетки для коммуникации компьютера она несколько отличается от телефонной, хоть и похожи внешне. Кабель для интернета состоит из 8 проводов, скручены по двое. На выходе получается 4 витые пары, которые отличаются по цвету.

Различают одинарные, двойные, тройные, внутренние и наружные. RJ-45 одинарная самая простая из видов, но универсальным принято считать двойную RJ-45. Кабель устанавливается как в стене, так и в плинтусе.

Коммутация не требует больших усилий или знаний. Все клеммы различимы по цветам, каждый из них соединяется с соответствующим цветом жил. При распиновке RJ-45 важно соблюдать цветовую схему. Достаточно просто их совместить друг с другом. Она подходит для подключения компьютера, телевизора, роутера.

Цоколевку следует выполнять аккуратно, не повредив провода. Первое, что предстоит сделать — срезать обмотку, оставив примерно 5 см оголенного кабеля. Витые пары раскручиваем и соединяем согласно их цвету, далее погружаем провода в разъемы. В корпус розетки вводим жилы, каждый в свой канал.

Важно! Убедитесь, что жилы соприкасаются медными пластинами на коннекторе. Удерживая провод, прижмите по очереди жилы и зафиксируйте их вместе.

Фото телефонных розеток

electrikmaster.ru

Как подключить телефонную розетку к телефонному кабелю или линии

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

• провода сечением 0,3-0,5 мм. с двумя жилами;
• острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
• плоская и крестовая отвертка;
• тестер для измерения напряжения в проводах;
• резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

• резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
• затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
• на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
• далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
• следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
• последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
• Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

• РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
• КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
• ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Обсудить статью на форуме

bouw.ru

Как подключить телефонную розетку

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет! Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

• корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
• контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
• клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Новая маркировка
Номер контакта	RJ 11	T/R	Полярность
1	—	T	+
2	—	T	+
3	синий	R	—
4	сине-белый	T	+
5	—	R	—
6	—	R	—

Старая схема
Номер контакта	RJ 11	T/R	Полярность
1	—	T	+
2	—	T	+
3	красный	R	—
4	зеленый	T	+
5	—	R	—
6	—	R	—

Немецкая схема
Номер контакта	RJ 11	T/R	Полярность
1	—	T	+
2	—	T	+
3	белый	R	—
4	коричневый	T	+
5	—	R	—
6	—	R	—

Советы

Чтобы правильно подключить телефон и получить хорошо работающую линию, нужно учесть некоторые рекомендации.

1. Чаще всего устанавливают внутреннюю (скрытую) розетку. Она хорошо вписывается в любой интерьер, но монтировать ее сложнее, кроме того, при этом можно повредить декоративную отделку стен. Розетки открытого типа легко обслуживать, устанавливать и демонтировать, при их установке не портится отделка, но выглядят они не очень эстетично.
2. Следует отдать предпочтение продукции известных производителей. К таким относят фирмы Легранд (Legrand) и Вико.
3. Если к розетке не прилагается схема маркировки проводов, то можно воспользоваться приведенными выше таблицами. В новой маркировке у положительного провода розетки RJ 11 цвет такой же, как у отрицательного, но с добавлением белого. По старой схеме положительный — зеленый, а отрицательный — красный. В немецком варианте отрицательный — белый, а положительный — коричневый.

Монтаж устройств других типов

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 + RJ-11). Также можно использовать переходник со старого стандарта на новый.

Заключение

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

2proraba.com

Подключение телефонной розетки legrand rj 11. Розетка Legrand Valena телефонная один выход

Механизм телефонной розетки 774438 продается без рамки. На фотографии изделие представлено в комплекте для большей информативности, а сама установочная рамка приобретается отдельно .
Розетка Legrand Valena телефонная один выход 774438 имеет выход стандарта RJ11 (4 контакта). Подключение телефонного кабеля к розетке происходит путем поворота контактного механизма на 1/4 оборота. Механизм розетки оснащен самозачищающимися контактами, благодаря которым нет необходимости зачищать жилы проводов при монтаже.
Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).
Чистка лицевой панели розетки и рамки нужно производить влажной тканью. Запрещается использование агрессивных и коррозийных химических веществ.
Суппрот розетки изготовлен из оцинкованной стали. Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду). Цвет лицевой панели розетки: белый (RAL 9003).

Как подключить телефонную розетку legrand

Cхема подключения телефонной розетки legrand 774438.

Схема подключения нескольких телефонных розеток 774438.

Телефонные розетки Legrand подключать к проводу удобно и просто. Если вы используете для подключения телефонных розеток кабель «витая пара», то для телефонии достаточно только одной пары, как правило это синий и сине-белый провод. Подключаются эти провода до центральных контактов телефонных разъемов и розеток. При монтаже обращайте внимание, как сделано подключение кабеля на ответной стороне. Обычно для подключения телефонов используют центральные контакты разъемов. В случае с телефонными розетками Легранд, подключение кабеля к механизму происходит удобно и быстро: нужно всего лишь до упора вогнать провод в гнёзда контактов 2 и 3 и провернуть отверткой по ходу часовой стрелки на 1/4 оборота. Контакт проводника и клемм будет надежным и долговечным.

С одной стороны, работы по монтажу информационных коммуникаций вести значительно проще, чем электрических линий, так как в них нет опасного для жизни напряжения 220/50. Но простота установки (а если точнее, подключения) телефонной розетки кажущаяся, если учесть, сколько разновидностей стационарных аппаратов (телефонов, модемов и ряда других приборов) находится в эксплуатации.

Для каждого из них необходимо подбирать свое соединительное устройство, с соответствующими конструктивными особенностями. Рассмотрим все варианты телефонных розеток и специфику их самостоятельного подключения.

В прошлом веке активно использовались розетки, которые характеризовались неразъемными соединениями (модель РТШК 4). Они в обиходе уже не встречаются, поэтому и говорить о таких телефонных розетках не имеет смысла. Даже если у кого-то она и найдется в старых «запасах», то ставить ее вряд ли будет желание.

Виды телефонных розеток

RJ 9

Этот вариант изделия служит только для соединения составных частей аппарата – самого телефона с трубкой.

RJ 11

Для подключения 1 телефонного аппарата. Эти модели розеток чаще всего встречается в многоквартирных жилых зданиях, причем не только старой планировки.

RJ 12, 14

В такой розетке 2 пары контактов для присоединения 4-х проводов. Следовательно, ее можно использовать для подключения 2-х телефонных аппаратов на отдельные линии. В домах, где у абонентов редко бывает по два номера, они практически не устанавливаются и считаются офисным вариантом розеток.

Особенности присоединения линий

• Первая – к контактам №№ 2 и 3 (основная группа).
• Вторая – к №№ 1 и 4.

RJ 25

Конструкция такой розетки аналогична предыдущей модели. Разница лишь в том, что в ней не 2, а 3 группы контактов.

Порядок подключения

Первое, на что необходимо обратить внимание – схемы внутренней коммутации. Она прилагается к любой телефонной розетке. Как выбрать место для ее установки, чем сверлить стену (или ) и фиксировать изделие на ней – подобные детали объяснять человеку, который знает, что такое отвертка и эл/дрель, вряд ли уместно.

А вот моменты, которые необходимо учесть, отметить целесообразно.

На линии могут быть наводки, до 60 В. В тот момент, когда кто-то звонит абоненту, напряжение может повыситься до 110 – 120. Не смертельно, но вряд ли «приятно». Именно поэтому, чтобы избавить себя от таких «сюрпризов», работы по разделке телефонных кабелей и их подключению к розетке рекомендуется вести в прорезиненных перчатках.

При снятии изоляции с проводников при помощи ножа или бокорезов часто повреждается жила, тем более, если нет достаточного опыта в проведении подобных операций. Это место потом легко ломается. Именно поэтому нужно при прокладке телефонного кабеля делать некоторый запас по его длине. Сколько раз придется повторять разделку, зависит от аккуратности мастера, но в итоге кончики проводов должны быть целыми, без каких-либо дефектов. Используйте .

Есть общепринятое правило: красный проводник – линия (+), зеленый – (–). Во многих статьях указывается, что необходимо делать . И это правильно, так как неизвестно, придерживался ли данного «стандарта» тот, кто подключал телефонную линию на другом конце трассы. Но, во-первых, прибор не всегда есть под рукой, во-вторых, не все умеют им пользоваться. Как быть? Присоединить все по схеме. Самое страшное, что случится – не будет связи. В этом случае на контактной группе нужно лишь «перебросить» провода.

Типовые схемы подключения

Такая методика (без прибора) опробована многократно и имеет большое преимущество в отличие от тех, где говориться о порядке проверке кабелей с его помощью. Дело в том, что можно просто запутаться в цветовой маркировке проводников – вариантов множество. Причем часто встречаются на одной линии изделия от разных производителей, в том числе, российских и зарубежных.

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

• Характеристики устройств
• Подготовка к подключению
• Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

1. RJ 11 с двумя проводами.
2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

• Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

• Крестовая и плоская отвертка.
• Тестер для измерения напряжения в сети.
• Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

• Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Подключение телефонной розетки

Это очередная статья из рубрики про розетки. На сегодняшний день практически каждый человек имеет в своем доме домашний телефон. Его необходимо подключить к телефонной розетки, а как это сделать, мы и расскажем в этой статье. Отметим, что ничего сложного в этом нет, однако следует придерживаться определенных правил и соблюдать рекомендации.

Как выполнить подключение телефонной розетки в домашних условиях

Виды телефонных розеток

Телефонные розетки могут иметь несколько видов. К основным видам можно отнести:

1. Встраиваемые евро розетки телефонные.
2. Внешние телефонные розетки.
3. Телефонные розетки старого образца.

Эта продукция может отличаться только внешним видом. Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь изучить телефонные розетки можно будет наглядно:

Телефонная розетка с 4 контактами

На этом фото вы сможете увидеть, что эта розетка имеет 4 контакта. К этим проводам вам необходимо будет подключить телефонный контакт. Подключение телефонной розетки этого типа должно выполняться на стену. Также на сегодняшний день вы можете встретить встраиваемые телефонные розетки. Этот тип устройства вы можете увидеть на фото ниже:

Встраиваемая телефонная розетка серьезно экономит врем во время установки

Как видите, эта конструкция является сложной. Здесь вы можете увидеть не только сложность конструкции, но и сложность подключения. Если вам необходимо, тогда можете прочесть про установку розетки в гипсокартон.

Особенности подключения телефонной розетки

Установка телефонной розетки самостоятельно предполагает в себе соблюдение определенных особенностей. Если вы установите телефонную розетку Ленгард, тогда у вас больше не возникнет необходимости зачищать провода. Эта продукция имеет специальную функцию самозачистки. Подключение кабеля в этом случае будет проходить методом поворота механизма на половину оборота. Увидеть этот процесс вы сможете на фото ниже:

Схема подключения телефонной розетки Ленгранд

После завершения этого этапа вы можете поднять трубку и проверить наличие гудка. Если гудок не появится, тогда вам следует проверить полярность. Если телефон все равно не будет работать, тогда проверьте целостность контактов.

Помните! Во время установки следует соблюдать схему и не вносить в нее никаких изменений.

Подключение телефонной розетки по схеме

В большинстве телефонных розеток находится всего два контакта. Телефонный кабель будет иметь столько же контактов. Обыкновенная телефонная розетка содержит всего два контакта, то есть 3 и 4. Иногда телефонная розетка может иметь непронумерованные контакты. В любом случае вам необходимо руководствоваться цветовой маркировкой, которая изображена ниже:

Цветовая маркировка проводов, которую нужно учитывать во время подключения розетки

Как видно на схеме телефонная розетка может иметь три типа коннекторов:

Отличие между ними будет заключаться только в количестве проводов. Для обычного домашнего телефона вам будет достаточно всего два контакта. Подключение телефонной розетки в этом случае не составит труда. Если вы увидите 4 контакта, тогда остальные могут быть задействованы для подключения второй телефонной линии. При необходимости можете прочесть про розетку с таймером.

Коннектор для соединения проводов во время подключения розетки

Также при подключении этого устройства вам обязательно необходимо учитывать его полярность. В некоторых случаях устройство не будет работать. Если у вас возникла подобная ситуация, тогда полярность необходимо поменять местами. Если вам необходимо подключить несколько телефонных розеток параллельно, тогда просто сделайте перемычку между ее контактами.

Видео по теме

В сети мы нашли несколько интересных видео, которые помогут установить телефонную розетку в доме самостоятельно.

Надеемся, что наша информация поможет выполнить качественное подключение розетки своими руками.

Рекомендуем прочесть: уличная розетка.

Самые лучшие посты

Как подключить телефонную розетку . Электропара

С появлением мобильной связи стационарные телефоны не потеряли своей актуальности, особенно в административных и офисных зданиях. Чтобы обеспечить возможность установки такого телефонного аппарата, следует подключить телефонную розетку.

Подключение телефонной розетки своими руками гораздо проще и безопаснее, чем аналогичный процесс с обычной электрической розеткой на 220 В. Розетки для телефона работают в сети с гораздо более низким напряжением, поэтому даже при прямом контакте с оголенными частями провода никакого риска для жизни и здоровья нет. Один нюанс – если во время контакта произойдет входящий вызов, напряжение увеличится до 120 Вольт, а это уже довольно болезненно и неприятно.

Подключить телефонную розетку к проводу не представляет особой сложности – простая схема с двумя проводами понятна даже начинающему электрику. При этом можно подключить к одной линии несколько абонентов (телефонных аппаратов), что особенно актуально в больших помещениях. Розетки соединяются в одну цепь параллельным способом – один провод идет на все первые контакты розеток, второй – на следующие.

Телефонная розетка может иметь различную конструкцию с креплением на защелках или болтиках. Разобрать розетку довольно просто – для этого нужно с помощью отвертки подцепить защелки, а в случае винтового монтажа вывернуть болтики. Накладные розетки монтируются непосредственно на рабочую поверхность (на стену), а телефонные розетки скрытого монтажа устанавливаются в монтажный короб или блок.

Порядок подключения телефонной розетки

Выбор телефонной розетки зависит от типа используемого аппарата. Если модель устаревшая, к ней подойдет универсальная телефонная розетка, в которой совмещены и четырехконтактный разъем, и современный коннектор.

Подключение телефона к розетке старого образца довольно простое – с правой стороны от пластикового язычка находятся контакты, к которым и нужно подключить 2 провода. Нужно обратить особое внимание на то, чтобы и в розетке, и в телефонной вилке провода были подключены зеркально на соответствующие контакты.

В большей части случаев абонент обладает современным аппаратом, под который нужно подобрать современную розетку из трех существующих типов коннекторов.

Различают следующие типы розеток:

RJ11 c 2 проводами;

RJ14 с 4 проводами, контактами;

RJ25 с тремя парами контактов.

Телефонные розетки RJ14 являются отличным вариантом для установки своими руками. Они подходят почти ко всем телефонным аппаратам. Если в доме только один стационарный телефон, нужно использовать для подключения 2-ой и 3-ий контакты, расположенные в середине. Если есть необходимость подключить вторую линию, следует использовать 1-ый и 4-ый контакты.

Если телефонная розетка накладная, то используются только средние контакты, к которым идут провода красного и зеленого цвета.

Розетка RJ25 оснащена тремя парами контактов, это не самый лучший вариант для подключения телефонам своими руками. Чтобы подключить одну телефонную линию, нужно использовать 3-ий и 4-ый контакты, к которым подводится красный и зеленый провод.

Все телефонные розетки (RJ11, RJ14, RJ25) подключаются с использованием телефонного провода, оснащенного соответствующим коннектором, по сути, разница лишь в количестве контактов.

Какие провода использовать для подключения телефонной розетки? Все провода и кабели имеют конструкционные особенности, которые напрямую влияют на выбор области применения. В бытовых условиях (квартира, дача) применяется двужильный провод, однако с увеличением потенциального количества абонентов количество жил может увеличиваться до 6, а при подключении к компьютеру наиболее оптимальна витая пара.

Специфика подключения телефонной розетки Legrand

Что и говорить, электротехническая продукция компании Легранд пользуются огромной популярностью, поэтому очень часто пользователи задают вопросы, связанные с подключением телефонной розетки  этого брэнда.

Телефонные розетки Legrand производятся с использованием самых новейших технологий. Так, нет необходимость в зачистке проводов, поскольку в конструкции уже присутствует встроенный механизм самозачистки. Подключение кабеля и вовсе не требует никаких усилий – достаточно лишь повернуть контактный механизм на четверть оборота.

После окончания работ обязательно нужно проверить работоспособность телефонной линии. Для этого нужно снять трубку и прослушать, есть ли гудок. Если в телефонной трубке тишина, можно попробовать поменять провода местами, благо их всего два, и много времени это не займет. Если аппарат по-прежнему не работает, нужно проверить всю схему с самого начала.

Подключение телефонной розетки Строительный портал

Телефонная розетка: виды, как подключить?

Подключение телефонной розетки — одна из простых задач, которую могут выполнять домовладельцы самостоятельно. Оптимизация телефонной сети дома не знает границ, домашние энтузиасты постоянно ищут способ сделать свои дома более удобными и разместить дополнительные телефонные линий и телефоны в нескольких комнатах.

Установить розетку очень просто, после чего можно использовать телефон практически в любой комнате.

Телефонная розетка и кабели должны быть размещены таким образом, чтобы они не влияли на общедоступную телефонную сеть. Поставщик телефонных услуг имеет право проверить и протестировать любой разъем и проводку, подключенную к линиям связи в доме.

Каждая линия телефонной сети, поступающая в дом или офис, оснащена специальной «главной розеткой», которая устанавливается ​​поставщиком услуг телефонной связи, потребителю запрещено вмешиваться в ее работу и проводить в ней подключения.

Для производства работ необходимо приобрести материалы: адаптер, настенные розетки и кабельные зажимы.

1. Выбрать место для подключения телефонной розетки.
2. Рассчитать длину провода.
3. Выбрать новый разъем.
4. Установить розетку.
5. Подсоединить новое устройство к телефонному проводу.
6. Подключить телефонную линию и проверить работоспособность.

Место установки и инструменты

Прежде чем начать установку, нужно разметить выбранное место для установки розетки в доме. Предварительно надо учесть, где могут стоять мебель или столы, чтобы можно было аккуратно проложить провода.

Для подключения розетки понадобятся инструменты, которые должны быть в рабочем состоянии.

Необходимыми инструментами являются:

1. Молоток.
2. Маленькая отвертка.
3. Бокорезы.
4. Плоскогубцы.
5. Детектор скрытой проводки.
6. Инструмент для монтажа телекоммуникационных кабелей.

Если устанавливается устройство на 1-м этаже, рекомендуется проложить телефонную линию на второй этаж снаружи дома по улице. Это сделать проще, чем прокладывать кабель по лестнице и через многочисленные дверные проемы. Нельзя размещать провода под коврами и заводить их под дверные коробки. Плинтус — лучшее место для безопасного и эстетичного размещения телефонной розетки и провода. Рассчитывая длину проводки, нужно помнить, что телефоны обычно оборудованы 3-метровым шнуром.

Типы телефонных кабелей

Телефонный кабель обычно состоит из 4-жильного провода, хотя 6- и 8-жильные провода также не являются редкостью. Типы подключений бывают 2-парными, 3-парными и 4-парными. Обычный 4-жильный телефонный кабель имеет 4 цветных провода, которые включают красный, зеленый, черный и желтый. Хотя большинство телефонов используют 4 или 6 контактных разъема, стандартные телефоны используют только два провода. Однолинейные телефоны предназначены для использования двух центральных контактов в разъеме телефона. На 4-контактном разъеме наружные 2 контакта не используются, а на 6-контактном разъеме внешние контакты не используются. Это важно знать при подключении телефонного разъема.

Типы розеток

Когда дело доходит до покупки розеток, люди сначала выбирают бренд, а затем смотрят на конструкцию. Это потому, что на рынке есть производители, которые хорошо зарекомендовали себя в производстве электротехнической продукции. Поэтому и новичкам-электрикам лучше всего покупать розетки известных брендов.

Популярные бренды 2018 года:

1. LEGRAND. Франция. 130 тысяч наименований продукции (телефонная розетка rj11), все соответствуют европейским стандартам.
2. VIKO. Турция. Изделия среднего ценового ассортимента, с европейским качеством, строгим дизайном и широким модельным рядом.
3. Schneider Electric. Германия. Безопасность и надежность, новые дизайнерские формы от классики до модерна.
4. Gunsan. Турция. Предлагает розетки необычно модного дизайна Fantasy и Moderna.
5. Lemanso. Китай. Гарантированные надежность, качество и новые технологические решения.

Legrand – телефонная розетка

Розетки Legrand предназначены для передачи телефонных сигналов со скрытой проводкой. Все изделия поставляются с крепежными винтами 2 x M 3.5 и 2 термопластичными винтовыми крышками.

1. Цвет белый.
2. Механизм принимает стандартные твердые медные провода размером 0,5 мм². IP-рейтинг: IP2X.
3. Рейтинг I. K.: IK01 4 соединения типа IDC.
4. Медные проводники диаметром 0,4−0,8 мм.
5. Максимальный диаметр кабельной изоляционной оболочки – 1,4 мм.
6. Контактные лезвия из никеля. Толщина покрытия золотом > 1,27 мкм.
7. Передняя панель: термореактивный пластик, самозатухающий при температуре 960 °C / 30 с.
8. Крепежные вилки для скрытия винта: поликарбонат.

Разъем RJ-11

Рассмотрим схему подключения разъема RJ-11.

Как подключить телефонную розетку? Типичный разъем RJ-11 имеет шесть клемм. Обычно используются только средние четыре штыря. Телефонная проводка POTS (Plain Old Telephone Service) обычно содержит две пары проводов для двух отдельных телефонных линий. Центральные контакты (красный и зеленый) содержат первую телефонную линию. Бизнес (цифровые) телефонные системы могут быть подключены так же.

Разъем RJ-45 (DATA)

Рассмотрим схему подключения штепсельной вилки разъема RJ-45 в соответствии со стандартами T-568B. Розетка телефонная двойная стандарта T-568B является наиболее часто используемой. Схема подключения показана с помощью «крюкового зажима» на нижней стороне. Разъем имеет схему подключения или обозначенные номера / цвета контактов, соответствующие цветовому коду ниже. При подсоединении разъема RJ-45 закрепляют подключение как можно ближе к гнезду или штепселю. Это обеспечивает соответствие розетки телефонной rj 11 стандартам электропроводки Ethernet.

Предмонтажные работы

1. Снимите переднюю крышку.
2. Внутренняя часть разъема подключается к 4 клеммным винтам. Провода должны быть красного, зеленого, черного и желтого цветов. Подключите провода телефона (красный и зеленый) к клеммам с помощью красных и зеленых проводов. Несмотря на то что красный и зеленый цвета обычно используются для линий горячих телефонов, старые телефоны, установленные в домах, могут использовать другие цвета.
3. Чтобы убедиться в правильности подключения проводов, используйте тестер для проверки телефонной линии. Еще один простой способ проверить провода — подключить их к терминалам, подключить телефон к проверке и прослушивать тональный сигнал ответа станции.
4. Если вы планируете использовать однострочный телефон для своей второй линии, необходимо установить модифицированный телефонный разъем.
5. Снимите переднюю крышку телефонной розетки и подключите желтый и черный провода к красным и зеленым клеммам. Это переместит вашу вторую телефонную линию на контакты центрального разъема.
6. Если у вас возникли проблемы, используйте тестер телефонной линии, чтобы убедиться, что новая вторая строка активна.

Неправильная проводка может привести к неправильной работе или повреждению системы.

Монтаж розетки

Если телефонная розетка будет устанавливаться после строительства дома, то лучше всего выбрать розетки поверхностные. Они должны быть закреплены на стене или плинтусе с соответствующими креплениями. Во время сверления нужно надеть защитные очки. Перед тем как прикрепить розетку к стене, убеждаются, что выбран участок стены, в котором отсутствуют скрытые проводки или электрические кабели, их проверяют с помощью детектора скрытой проводки.

После того как выбрано место для розетки, аккуратно вырезается соответствующее отверстие для ввода кабеля с помощью острого ножа. Устанавливают розетку на место, используя два винта.

Монтажные отверстия в гнездовой коробке прорезаются, чтобы обеспечить горизонтальную и вертикальную установку, прежде чем полностью затянуть винты. Закрепляют кабель осторожно, чтобы не проколоть и не повредить его. Поврежденный кабель может привести к неправильной работе оборудования или повреждению системы связи и поэтому должен быть заменен.

Подключение проводов

Рассмотрим подключение розетки телефонной 6p4c. Конструктивно она выполнена таким образом, что не требуется зачистка или пайка проводов. Они подключаются инструментом для подключения телекоммуникационных кабелей. Не нужно вставлять провода в гнезда с помощью чего-либо другого, кроме специальных инструментов. При выполнении работ необходимо пользоваться защитными очками, поскольку концы проводов могут отлететь и травмировать глаза.

Оставляя небольшое количество провисания в проводе, положите провод, который должен быть уложен в соответствующем слоте терминала. Сильный зажим инструментом заставляет провод накрепко подключиться к вилке разъема, тем самым соединение будет выполнено. Если к гнезду необходимо подключить два кабеля, то в один и тот же терминал должен быть вставлен второй провод.

Каждый провод должен быть вставлен отдельно, а не одновременно. Убедитесь, что провода полностью вставлены в вилку разъема, один поверх другого. Разъем рассчитан только на два кабеля. Если два провода должны быть подключены на одном и том же терминале, убедитесь, что цвета проводов от каждого кабеля соответствуют друг другу.

Основные рекомендации по установке

Во избежание нарушения техники безопасности и для правильной установки устройства необходимо придерживаться следующих правил:

1. Новый разъем не должен иметь более 50 метров кабеля от главной розетки.
2. Независимо от того, сколько гнезд на телефонной линии, количество реальных телефонных трубок, которые могут быть подключены к нему, ограничено 4.
3. Нельзя размещать удлинительные гнезда или распределительные коробки на дверях или там, где может возникнуть влажность или конденсация (например, душ или ванная комната).
4. Размещать телефонную проводку можно только в гнездах или распределительных коробках.
5. Телефонная розетка и кабель должны находиться на расстоянии не менее 5 см от электропроводки и розетки электросети во избежание электрических помех.
6. Всегда отсоединяйте адаптер от главной розетки перед изменением или добавлением проводки в телефонную цепь.

Тестирование

После окончания монтажных работ нужно протестовать телефонную линию и установленную розетку на работоспособность. Можно проверить тональности звонка в каждом гнезде, а затем попросить знакомого перезвонить на установленный телефонный аппарат, чтобы убедиться, что он звонит. Если телефон не зазвонил, а телефонная розетка подключена правильно, то нужно выполнить проверку линий связи с помощью мультиметра.

1. Отключить телефонные линии, которые нужно протестировать, от тестовых гнезд. После отсоединения телефонные линии будут полностью открыты и готовы к тестированию.
2. Подождать минуту, пока телефонные линии полностью не отключатся.
3. Установить цифровой мультиметр в режим непрерывности.
4. Соедините измерительные провода цифрового мультиметра вместе.
5. Если мультиметр работает правильно, на его цифровом экране появится показание и он будет издавать звуковой сигнал.
6. Подключите один из цифровых мультиметров к одному телефонному проводу и подключите второй провод к другому телефонному проводу.
7. Если мультиметр не обнаруживает непрерывности, телефонные линии не касаются друг друга.
8. Если он обнаруживает непрерывность, телефонные линии не будут правильно работать.
9. Повторите тест для каждой пары телефонных линий. Как только каждая пара будет протестирована, можно будет определить, какие телефонные линии работают, а какие нет.

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
2. Осуществление соединения модемов и факсов.
3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
2. Подрозетник.
3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
5. Сама розетка.
6. Нож с острым лезвием.
7. Саморезы.
8. Кусачки.
9. Изоляционная лента.
10. Универсальный мультиметр или тестер.
11. Защитные перчатки.
12. Односторонняя и двухсторонняя клеящая лента.
13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
3. При помощи тестера определить полярность контактов.
4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
8. Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

1. Устройства для внешней установки.
2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
4. Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Как самостоятельно подключить розетку для телефона

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

• пластиковый или керамический корпус;
• зажимы – клеммы, которые фиксируют провода;
• соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.

RJ11 подключение используется для стационарных устройств с линейным подключением

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

• RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
• RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
• RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
• RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

1. Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
2. Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

При закрытом монтаже розетка прячется в несущей конструкции

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

• подготовка инструментов;
• обеспечение защитных средств;
• снятие с кабеля защитной пленки согласно необходимой длине;
• подсоединение кабеля по схеме к коробке;
• фиксирование жил внутри телефонного короба.
• крепление разъема к стене;
• монтаж защитной крышки;
• подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

• вольтметр;
• прорезиненные перчатки;
• отвертка;
• уровень;
• скотч с липкой лентой на две стороны;
• нож для работы с оптическими кроссами;
• острогубцы;
• карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Телефонная розетка: виды и схема подключения

Иногда надо установить телефонную розетку или выполнить замену старой модели на новую. Обычно такая ситуация возникает при проведении ремонта, при покупке оборудования, нуждающегося в проводке новой линии. Поэтому важно знать, какие существуют телефонные розетки, как устроены, где купить и как правильно выполнить их подключение, расключение.

Какие коннекторы существуют?

Розетка Viko служит для подключения стационарного телефона к сети связи. Представляет собой небольшую коробку белого цвета. В зависимости от количества разъемов, она бывает одноразъемной и многоразъемной. Есть классификация и по видам коннекторов.

Наиболее популярны такие типы коннекторов:

• RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
• RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
• RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
• RJ 9. Служит для соединения телефонной трубки с аппаратом.
• РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
• RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.

Возможные способы монтажа

Телефонные розетки с крышкой обычно монтируются так же, как и обыкновенные электрические. Чтобы правильно установить и подключить такую розетку, следует определиться с моделью, техническими характеристиками, габаритами. Важно также учитывать рекомендации специалистов. При наличии минимальных знаний легко подключить телефонную сеть всего за пять минут по фото.

Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый. Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.

Суть внешнего монтажа евророзетки заключается в следующем. Имеется четыре винта: два винта, которые находятся ближе к разъему, не трогают, а крепят провод в двух оставшихся винтах. Затем прокладывают изоляцию. Для этого жилы присоединяют к зажиму, прижимают их винтами. Закрывают крышку корпуса. Важно проводить всю работу в латексных перчатках. Иначе может ударить током, когда на телефон попытаются позвонить, и появится напряжение.

Скрытый вариант установки предполагает прокладку телефонного провода до момента подключения розетки. Поэтому заранее необходимо определиться с местом расположения настенной коробки. Нередко провода скрывают в стене, а само изделие выносят наружу. Данный способ крепления визуально напоминает обыкновенные электрические розетки с накладкой.

Как правило, способы подключения всех типов розеток идентичны, правда, есть некоторые различия в зависимости от их исполнения.

Подробная инструкция по подключению телефонной розетки

Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель. Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу. Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Для скрытой проводки сначала делают канал для укладки кабеля. Болгаркой надо проштробить канал нужной длины и уложить провод. Затем заделать углубление цементным раствором. Если предполагается открытая проводка, тогда кабель крепят на стене при помощи пластиковых скоб. Электродрелью высверливают отверстия глубиной около двух сантиметров. В них вставляют вкладыши и фиксируют под скобой провод винтом или гвоздем.

При установке наружной коробки, сначала ее подключают к двужильному кабелю. А затем уже фиксируют на стене. Если основание имеет специальные отверстия для крепления, тогда коробку прикладывают к месту установки, делают пометки на стене. Далее дрелью просверливают отверстия. В них устанавливают вставки, фиксируют основание коробки при помощи винтов. Потом монтируют крышку, используя специальные защелки. Если основание не имеет отверстий, тогда фиксацию на стене делают при помощи двустороннего скотча.

Для установки внутренней коробки нужен перфоратор и сверло соответствующего диаметра. На стене делают глухое отверстие. Монтируют в него коробку и выполняют подключение к кабелю. Ставят крышку на место. При помощи тестера проверяют полюса.

Чтобы подключить телефонную розетку Valena, необходимо:

1. снять оплетку с провода на длину в пять сантиметров;
2. уложить проводку в пазы розетки;
3. проверить наличие контакта между кабелем и разъемом.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

На что следует обратить внимание?

Чтобы купить наиболее подходящую розетку, коннектор для подключения телефона, надо изучить все существующие модели и взвесить плюсы и минусы каждого варианта. Важно учитывать тип и характеристики используемого телефонного аппарата. Возможно, дополнительно потребуется приобрести переходник адаптер с японских, китайских, американских вилок на евро розетку.

При выборе четырехпроводной розетки необходимо обратить внимание на то, что модель РШТК является устаревшей и плохо совмещается с современными телефонами. Чтобы выполнить подключение такого изделия, понадобится кабель с сечением 0,3х0,3 мм. Поэтому чаще выбирают более современные типы розеток. Например, Шнайдер, Легранд. Установив Ленгард, не придется зачищать провода. Ведь продукция оснащена функцией самоочистки. Как обжать вилку?

Также стоит учесть, что большинство моделей телефонных розеток имеет всего два контакта. Кабель должен иметь такое же количество контактов. Если в розетке четыре контакта, значит она двойная и в нее можно подключить вторую телефонную линию. Как правило, в коробках контакты пронумерованы. Но иногда нумерация отсутствует. Тогда приходится руководствоваться цветовой маркировкой.

При подключении требуется обратить внимание и на полярность. Зачем? Иногда устройство может не работать. В этом случае достаточно просто поменять полярность местами.

Во время монтажа рекомендуется учитывать, что для слаботочных устройств связи напряжение обычно не превышает 60 Вольт. То, сколько вольт в телефонной беспроводной розетке, зависит от того, опущена либо поднята трубка. Но даже низкое напряжение способно создать ток и причинить человеку дискомфорт. Поэтому работы требуется проводить аккуратно.

Полезные рекомендации по подключению

Нередко новички допускают ошибки во время монтажа. Поэтому специалисты составили список рекомендаций, которые помогут выполнить работу грамотно.

Итак, опытные электрики советуют:

• Максимально обезопасить себя в работе. Для этого использовать резиновые перчатки.
• Полезно знать, что означает цвет проводов. Но лучше проверять полярность тестером.
• Прежде чем монтировать розетку, надо позаботиться о наличии крепежных деталей.
• Перед тем, как закрыть крышку, лучше проверить аппарат на наличие дефектов в работе.
• Лучше использовать встраиваемые розетки. Они почти незаметны.
• Предпочтительнее покупать универсальные коробки для телефонов, в которые можно устанавливать провода как нового, так и старого образца.
• Если надо подключить несколько телефонных устройств, лучше покупать не обычную одинарную, а двойную розетку. Подойдет тип разветвителя RJ12 6p4c.
• Из всего многообразия лучше отдавать предпочтение проверенным производителям. Например, хорошо себя зарекомендовали внутренние розетки Hyperline, Legrand Mosaic, Dкс. Из внешних — Rexant и Schneider Electric Glossa. Цена их приемлемая, качество высокое. Эти фирмы выпускают не только телефонные, но и компьютерные розетки для выхода в Интернет. Из отечественных компаний стоит отдать предпочтение организации Пересвет.
• Перед монтажом следует внимательно изучить инструкцию и четко ей следовать.
• Для подключения розетки для телефона существуют разные схемы. Есть действующие стандарты, которые определяют условные обозначения розеток. Стандартизирует обозначения на схемах новый ГОСТ 21.614.88. При выборе определенной схемы надо учитывать специфику квартиры, дома или офиса, планировку здания и прочие особенности.
• Сетевая розетка должна быть качественной и иметь сертификат.
• Лучше использовать стандартные телефонные розетки. Тогда при смене телефона не придется разбираться с распиновкой кабелей.

Таким образом, сегодня существует большой выбор розеток с конденсатором для подключения телефонной линии. Модели различаются способом монтажа и конструкцией. Обычно схема подключения указана на корпусе телефонного аппарата с нижней стороны. Распайка всегда соответствует схеме. Так что установить розетку Сплиттер для телефона не составит труда. Видео можете посмотреть далее. Также читайте статью: Как сделать потолок из гипсокартона с подсветкой в квартире?

Как подсоединить телефонную розетку к проводу: схема цветов провода

Ремонт в квартире редко обходится без замены таких элементов, как электрические, телевизионные и телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

1. Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
2. Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
3. Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
4. Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
5. Собрать корпус розетки.
6. Провести проверку работоспособности телефона.

Если эта несложная последовательность действий была выполнена правильно, то подключение телефонной розетки не представляет собой никакой сложности.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

Виды телефонных розеток

Несмотря на повсеместную унификацию штепсельных разъемов, используемых при подключении телефонов, все-таки существует несколько разновидностей телефонных розеток.

• Розетка советского образца (РТШК-4).

В настоящее время такие модели встречаются все реже, однако они до сих пор используются. Применяются эти устройства в комплекте со старыми моделями телефонов. Они представляют собой розетку, имеющую 4 контакта ножевого типа и пластиковый язычок (ключ).

• Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).

• Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
• (Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
• 6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
• 8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

Поскольку перечисленные разъемы могут использоваться в розетках разных стандартов (главное, чтобы совпадало количество жил в соединении) то существует значительная путаница в названиях разъемов и моделей розеток.

Чтобы установить несколько соединенных друг с другом телефонов, можно использовать схему параллельного подключения розеток. Для этого в каждое соединение, которое присутствует в одном устройстве, следует подключить одноименный провод из соседнего.

Цветовой код телефонной проводки — телефонная внутренняя розетка BT Помощь для самостоятельной работы

Цветовой код телефонной проводки BT NTE5 Master Socket

На следующих рисунках показан стандартный цветовой код телефонной проводки BT, используемый с главной розеткой BT NTE5. Обратите внимание, что вы должны использовать правильный инструмент для вставки, чтобы вставить провода в разъемы IDC телефонной розетки. В противном случае лезвия откроются, что приведет к необратимому повреждению разъема. Он больше не будет держать провода, и у него нет другого выхода, кроме как выбросить розетку.При заделке телефонного кабеля не снимайте изоляцию с проводов. Лезвия предназначены для прокалывания изоляции и создания соединения.

Чтобы найти новые розетки, запасные части и подходящий инструмент для вставки, нажмите здесь Розетки и детали

Кабель телефонной линии, входящий в собственность от опоры

На этом рисунке показан внешний кабель Dropwire от телеграфного столба или провод, подключенный непосредственно к задней части BT Master Socket NTE5. Клеммы имеют маркировку «A» и «B» и могут быть винтовыми или вставными IDC, как показано на фотографии.

Цветовой код внешнего телефонного кабеля BT

Обычно первая пара, используемая для вашей телефонной линии, сплошного оранжевого цвета и сплошного белого цвета. Это относится к объектам с подземным питанием со старым кабелем BT и воздушным каналом BT «Dropwire».

Вторая телефонная линия с другим номером будет оканчиваться сплошным черным и сплошным зеленым светом.

Внешний контактный кабель

BT содержит 3 красных или 3 желтых провода. Их не следует использовать в качестве проводников.Это стальные опорные тросы, которые предотвращают провисание или растяжение телефонного кабеля при подвешивании над головой. ОСТЕРЕГАЙТЕСЬ при обрезке или снятии изоляции с этого кабеля — провода ОЧЕНЬ острые и оставят неприятный укол или порез. При резке BT Dropwire необходимы хорошие кусачки. Этот кабель рассчитан на работу в любую погоду.

На картинке я снял кабель, отрезал стальные опорные тросы длиной примерно 1 см, загнул и обмотал лентой. Это защитит ваши пальцы от болезненных уколов при прекращении.Не стоит недооценивать опасность стальных опорных тросов. Следуйте моему цветному коду телефонной проводки, и все должно работать у вас с первого раза.

Провода для главной телефонной розетки

Это цветовой код телефонной проводки для главного разъема NTE5 BT, при этом удлинительные разъемы для подачи кабеля прикреплены к съемной передней панели. Вы можете увидеть тестовое гнездо, открытое, чтобы вы могли проверить линию BT перед собственной проводкой.

Так выглядит цветовой код телефонной проводки с полосатым телефонным кабелем.Обратите внимание, что это последний тип, доступный с фильтром контура колокола (цилиндрический выступ рядом с выводами)

Цветовой код телефонной проводки — для чего нужны провода?

Разъемы телефонных внутренних линий

имеют 6 соединений, обозначенных от 1 до 6. Следует использовать только 3 соединения — соединения 2, 3 и 5.
2 и 5 выдают тональный сигнал готовности и позволяют совершать и принимать звонки. Клемма 3 зарезервирована для цепи звонка, чтобы соединить розетки расширения с главной розеткой. Без него другие телефоны не звонили бы при входящем звонке.

Увеличьте скорость интернета

Изменение в этой практике произошло вместе с широкополосной связью, поскольку фильтр ADSL теперь имеет компонент, позволяющий каждому телефону звонить. Поэтому не следует подключать цепь Bell Circuit, контакт 3, если вы хотите более быструю широкополосную связь. Убрав его со всех телефонных розеток в вашем доме, вы почти наверняка заметите мгновенное увеличение скорости интернета!

Телефонный провод BT Stripey, цветовой код

На этом рисунке показана обычная телефонная розетка, правильно подключенная с помощью полосатого кабеля.

BT Сплошной цвет телефонной проводки Цветовой код

Этот разъем подключается к новейшему внутреннему кабелю BT с однотонной кодировкой (который, как ни странно, имеет тот же цветовой код, что и самый ранний кабель BT). Нет необходимости терминировать коричневый провод. Всегда оставляйте слабину, чтобы в случае ошибки вы просто вытащили провода и снова подключили. Любой провисший кабель необходимо заправить внутрь коробки, прежде чем закрепить переднюю пластину винтами.

Щелкните здесь, чтобы увидеть цветовые коды телефонного соединения и описание того, что делают провода.

Изображения, используемые на этом веб-сайте, защищены авторским правом и не могут быть скопированы без письменного разрешения. Цветовой код телефонной проводки, телефонная внутренняя розетка и главная телефонная розетка NTE5, предоставленные вам Джеффом Гроувом.

Схема подключения разъема домашнего телефона

Подключить разъем не сложно, и совершенно нормально добавить к вашей системе новый разъем или разъем для Интернет-телефона. Он показывает элементы схемы в виде упрощенных форм, а также питание, а также сигнальные соединения между устройствами.

Самостоятельная разводка домашнего телефона в 2019 Домашняя телефонная линия

Схема подключения домашних телефонных розеток.

Схема подключения домашнего телефонного разъема . Многие люди уклоняются от домашней телефонной проводки. Пытаюсь заменить телефонную розетку коробчатого типа. В этом проекте предполагается, что вы уже проложили соответствующий телефонный кабель через стены к месту новой телефонной розетки.

Сборник электрических схем телефонных разъемов категории 5.В настоящее время большинство кабелей представляет собой неэкранированную витую пару. Как подключить телефонную розетку к голосовой или телефонной розетке с rj 11 по rj 14 usoc схема подключения телефонная проводка для телефонной розетки обычно состоит из 1 2 или 3 пар 2 4 или 6 проводников.

Для начала измерьте расстояние от старого домкрата до нового и обрежьте провод до этой длины. Схема подключения телефонного разъема и подробная инструкция по подключению adblockphone. Вам понадобятся инструменты и принадлежности.

Электрическая схема — это упрощенное стандартное графическое представление электрической цепи.Телефонные компании хотели бы, чтобы вы подумали, что вам не следует делать проводку самостоятельно, но я здесь, чтобы развеять этот миф. Для установки телефонной розетки вам потребуются зажимы, дрель и кусачки.

Это не так. Цвета проводов моего телефонного кабеля: зеленый провод — красный провод, а зеленый и красный — с белым. Затем отключите телефонную линию, чтобы не ударить себя электрическим током во время работы.

У вас будет широкий выбор телефонных розеток на выбор, но проводка для одной телефонной линии будет стандартной.Фактически только телефонная компания может отключить питание телефонной системы. Подключение телефонной розетки после установки трехпарного телефонного провода категории 3, я готов установить настенную розетку.

С помощью приведенной ниже телефонной схемы вы не только выполните проект самостоятельно, но и сохраните эти деньги в своем кармане, где им и положено. Самостоятельная телефонная разводка. На этой странице описаны правила подключения к телефонной сети в США.

Я не знаком с правилами телефонной проводки за пределами США, поэтому приведенная здесь информация может не применяться в вашей стране.Но на всякий случай не работайте с телефонной проводкой мокрыми руками или стоя в воде. Ваша местная телефонная компания придет и сделает за вас проводку, но это будет стоить вам.

Они могут подумать, что им нельзя трогать существующие. Могут быть случаи, когда вам может потребоваться подключить или перенести старый кабель для квадрокоптеров.

Электромонтажная схема для 4-х линейных телефонов General Helper

Схема телефонной коробки 7 советов по проводам Электромонтаж

Самостоятельная проводка телефона

Схема телефонных розеток Советы по электропроводке

Советы по подключению домашнего телефона Электропроводка

Doing Your Собственная телефонная проводка

Телефонный разъем Цветовой код Схема подключения Общий помощник

Подключение домашнего телефона Домашний телефон

Телефонный разъем Подключение к дому База данных электрических схем

Советы по подключению двойного телефонного разъема Электрическая проводка

Цвета проводки телефона Схема подключения автомобиля

Схема электрических соединений домашнего телефона

Телефонный ключ Rj11 Stone Jack Электромонтажная схема Общие

Телефонный разъем Электромонтаж Цветовой код Советы по схеме Электрические

Собственная телефонная проводка

Схема подключения телефона Bt Схема подключения Общий помощник

Советы по подключению настенного разъема Cat6 Электропроводка

Объяснение домашней сети Часть 3 Взятие Управление вашим

Voip Мой дом Как быстро распределить телефонную линию Voip

Как распределить Voip по всему дому

Подключение кабеля Cat 5 к разъему DSL Советы по электропроводке

Советы по подключению двойного телефонного разъема Электропроводка

Домашняя проводка Интернет Схема подключения General Helper

Схема подключения телефонного разъема Схема подключения настенной панели G11

Телефонный разъем Схема подключения цветового кода Совет s Электрооборудование

Схема подключения 2-х линейного телефонного разъема Схема подключения

Советы по подключению домашнего телефона Электромонтаж

Советы по подключению телефонного разъема Советы по подключению Электропроводка

Настенный разъем Cat6 Советы по подключению Электропроводка

Советы по распайке контактов телефонного разъема Электропроводка

Телефонный разъем Проблемы с проводкой Советы по подключению Электропроводка

Схема подключения телефонного разъема Pro

Схема подключения домашнего телефона Com Wiring Diagram Pro

Блок-схема подключения домашнего телефона Изображения электрических схем

Схема подключения домашнего телефона Схема подключения General Helper

Подключение телефонной колодки Diagram Pro

Подключение телефонного разъема для DSL Схема подключения изображений Галерея

Домашний телефонный разъем Wirin g Схема Схема подключения General Helper

Схемы подключения настенной розетки стационарного телефона

Схема подключения

для домашнего телефонного разъема Backjack 11 Supercellule Fr

Схема подключения телефонного разъема Схема подключения

База данных электрических схем настенного разъема

Подключение телефонного разъема для Dsl Библиотека

Схема подключения старого телефонного разъема Схемы подключения

Библиотека проводки проводки домашнего телефона

Цветовой код проводки домашнего телефона Базовая электрическая проводка

Цветовой код проводки домашнего телефона База данных схем подключения

Схема подключения домашнего телефона General Helper

Электромонтаж Схема для домашнего телефона с разъемом для телефона 2 Supercellule Fr

Загружаемое преобразование проводки домашнего телефона в Ethernet et

Схема подключения домашнего телефона Обозначения и руководство

Rj11 Телефонная розетка Схема подключения изображений Галерея

Штекер домашнего телефона Схема подключения автомобильной

Запись проводки телефонной розетки 4 провода Австралия Телефон Старый

Cat5 к телефонному разъему Схема подключения телефона Схема

Схема подключения домашней телефонной линии новой линии к старому телефону

Настенная панель телефонного разъема Arcux Co

Схемы подключения модульного телефонного разъема

Cat5 к телефонному разъему Egel Info

База данных цветовых кодов проводки домашнего телефона

Схема подключения домашнего телефона Схема подключения Изображения

Телефонная вилка Схема подключения General Helper

Cat5 к телефонному разъему Egel Info

Схема проводки

телефонной линии

Схема проводки интересующего голосового разъема Sys Tel6p6pjkclrb

Штекер домашнего телефона Схема подключения автомобильного

Проводка домашнего телефона Базовая теория электрических соединений

Руководство по подключению домашнего телефона Схема подключения 9000 General Helper Home 9000 Схема подключения Схема подключения

Схема подключения телефона Voip Галерея изображений

Cat5 — телефонное гнездо Egel Info

Cat5 — телефонное гнездо Монтажные схемы

Схема подключения телефонной розетки в Австралии Rj11 Австралия

Контактная телефонная розетка

Схема подключения телефонного разъема Com 9000angogias Схема подключения домашней телефонной линии General Helper

Телефонный разъем Цвета проводки Схема подключения ram Images Галерея

Схема подключения домашнего телефона Схема подключения Символы и руководство

Схема подключения 6-контактного DSL Rj11

Тестовая проводка домашнего телефона Схема подключения автомобильной

Perfect Voip Домашняя проводка Кроме того, Домашний телефон DSL

Проводка старой телефонной линии Диаграммы

Схема подключения телефонной коробки

Att Схема подключения General Helper

Схема подключения стационарного телефона General Helper

Схема подключения телефонной линии

Схема подключения телефонного разъема DSL

Интересная схема подключения телефонного разъема DSL Ремонтная машина Dsl

Телефонный разъем Dsl Схема подключения Centurylink

Новая линия домашнего телефона Схема подключения линии к старому телефону

Tele Схема подключения телефона Схема подключения Изображения Галерея

Rj11 Телефонная розетка Схема подключения General Helper

Схема подключения Voip

Схема подключения наушников

Символы и руководство

Схема подключения телефонного разъема DSL Схема подключения

Домашняя телефонная линия Схема General Helper

Телефонный разъем Клипарт 20 бесплатных изображений Скачать на

Схема подключения телефонного разъема Цветовой код

Разъем Cat 6 Порядок подключения База данных электрических схем

Интересующая схема подключения голосового разъема Sys Tel6p6pjkclrb

Схема подключения цифровой телефонной системы Галерея изображений

Как получить доступ к секретной цепи

Еще полвека назад МаБелл предвосхитила сегодняшний информационный век, и когда в начале 80-х годов она самоуничтожилась на семь региональных «бэби-колокольчиков», она завещала вам домашнюю проводку, которая может выдержать как минимум вдвое больше электронной информации, чем вы ожидаете.

Сегодняшние системы передачи цифровых телефонов запутали вещи со своими спутниками, микроволновыми печами и оптическими волокнами, которые могут обрабатывать тысячу телефонных звонков одновременно. Но вернемся к аналоговым темным векам (немногим более десяти лет назад), все телефонные сообщения передавались от вызывающего абонента к вызывающему — по всему миру и обратно, если это было необходимо — по параллельной паре медных проводов. Внутри вашего дома и в большинстве телефонных систем в сельской местности и небольших городах они все еще работают.

Сигнал проходит от высоковольтных линий телефонного столба к вашему дому через тяжелый, устойчивый к атмосферным воздействиям кабель с растяжками, который называется «ответвительной линией».«Внутри кабеля есть два провода, называемые линиями A и B (или четыре провода — добавленная пара, называемая C и D — если у вас есть два разных номера), которые ведут вниз по стене дома к небольшому серому прямоугольнику, называемому« сетевой интерфейс ». «Внутри телефонные линии оголены до оголенной меди и привязаны к латунным проводам. Там они подключаются к постоянной стационарной проводке в доме, называемой проводом станции. Это миниатюрный кабель — оболочка из белой или серой пластиковой изоляции, вмещающая четыре высококачественные сплошные медные провода калибра 24 с хорошей изоляцией.

Но большинство домашних телефонных систем используют только два из четырех проводов — обычно зеленую и красную пару. Если у вас нет двух разных телефонных номеров или специально проводной телефонной сети, черный и желтый провода не используются — они просто висят внутри провода станции, который прикреплен специальными маленькими U-образными скобами вокруг ваших плинтусов и над дверными рамами ко всем вашим расположение телефонов в прошлом и настоящем — и, возможно, телефон в сарае — благодаря дальновидности МаБелла.

Эта неиспользуемая пара проводов предлагает потенциальную электронную связь между каждой комнатой, которая сейчас, когда-либо была или когда-либо будет подключена к телефону: от гостиной до кухни; кухня наверху в спальню или прихожую телефон; комната вашей дочери в комнату отдыха в подвале; кухня для сарая или мастерской… везде и везде проходят телефонные линии. В некоторых старых домах вы найдете заброшенную, но все еще совершенно исправную телефонную проводку, выкрашенную в деревянную конструкцию и проходящую через стены и потолочные балки подвала почти в каждую комнату в доме. В новых домах вы можете захотеть расширить сеть самостоятельно. Это просто.

Вы можете подключиться в любом месте на линии и использовать черно-желтую пару проводов для подключения домашней системы безопасности … внутренней связи между комнатами … системы замкнутого телевидения для просмотра входной двери или спящего ребенка, или в саду, чтобы вы могли пригвоздить мародерствующего енота или сурка.Используйте его, чтобы установить аудиомонитор для детской комнаты или между семейной комнатой и вашим кабинетом … для подключения предупреждений или предупреждений для инвалидов … для воспроизведения музыки (только моно) по дому … для переноски кролика видеомагнитофона сигнал от кабеля или приставки спутникового телевидения к удаленному монитору … пусть дети отправят азбуку Морзе … или любую другую маломощную электрическую или электронную схему.

Домашний телефон Сеть

Перед тем как получить доступ к скрытым проводам в телефонных линиях, убедитесь, что они не подключены к Phone Co.В противном случае вы можете обнаружить, что передаете частные разговоры по внутренней связи или свой секретный запас лент Ленни Брюса по всему городу. Это может быть неудобно для вас или для соседей. Это также было бы серьезным нарушением тарифов TelCo (правила коммунальных компаний, имеющие силу закона) и федерального закона о телекоммуникациях.

В любом особняке, где с начала 80-х была установлена ​​новая услуга, легко найти сетевой интерфейс — небольшую серую пластиковую коробку с биркой телефонной компании, логотипом или именем.Обычно он располагается на внешней стене дома под линией ответвления, идущей от телефонного столба, или в розетке в кладовке или подвале, где проходят подземные кабели.

Водонепроницаемая дверца интерфейсного блока открывается с помощью отвертки или небольшого шестигранного ключа. Внутри вы обнаружите, что большая линия отвода заканчивается и лишена изоляции, чтобы обнажить пару толстых черных изолированных медных проводов, называемых А и В. Оголенные концы этих проводов проходят через две незаметные винтовые клеммы.Также к клеммам будет прикреплена пара меньших проводов, один из которых покрыт красной изоляцией, а другой — зеленым. Они наткнутся на изоляцию серого цвета или цвета слоновой кости — провод станции, — который выйдет из коробки и пройдет через стену в дом.

Вы можете увидеть или не увидеть черно-желтую пару, которая также содержится в оболочке провода станции. Их отрезали проводники. Или они могут быть удалены из оболочки провода станции вместе с парой R / G, но вместо того, чтобы быть прикрепленными к клеммным штырям, могут быть намотаны в сторону в интерфейсной коробке.В этом случае убедитесь, что оголенные медные концы не касаются друг друга или любого другого металлического предмета; лучше всего закрепить концы пластиковой изоляционной лентой для электрика.) Скорее всего, пара Y / B будет прикреплена ко второй паре винтовых клемм внутри интерфейсного блока, даже если от столба нет проводов под напряжением. чтобы прикрепить их. Во всех этих ситуациях вы можете быть уверены, что пара Y / B не подключена к телефонной сети. (Вы также обнаружите, что пара Y / B подключена к блокам проводки и модульным разъемам, обслуживающим телефоны по всему дому — готовая проводка для вашей секретной цепи для вас — услуга дорогого, покойного MaBell.)

Если вторая пара проводов (линии C и D) выходит из отводной линии или подключается ко второй паре клемм в интерфейсной коробке, к которой также подключена пара Y / B, вы предварительно настроены. для двух телефонных номеров. Выполните следующую процедуру, чтобы проверить, подключен ли второй номер к линиям Hi-Fi на телефонном столбе. Удаленно возможно, что пара Y / B подключена к телефонной сети независимо от того, знаете ли вы об этом или нет, и независимо от того, выставлен ли вам счет за второй номер.

Расположение первичного преобразователя

Если возможно, проложите кабель станции от интерфейса через стену дома, вдоль балок подвала и через пол или стену к основной телефонной розетке. В квартирах по возможности расположите выходящий провод в кладовой. В некоторых зданиях вы не сможете найти его, пока он не появится из стены или пола в месте расположения вашего основного телефона.

В старых домах линия может быть проложена между балками пола подвала, через туалеты и стены через старинные керамические изоляторы и клеммные колодки (которые выглядят так, как будто они взяты из фильма про сумасшедших ученых), а также вдоль наборов параллельных проводов, покрытых пыльный, старый, черный тканый материал и потрескавшаяся резиновая изоляция, которым может быть более 100 лет, но они все равно будут пропускать ток телефона.

В конце концов, линия прибудет к телефону или свободному блоку проводки. Это ваш основной телефон (все остальные телефоны за пределами этой розетки технически являются добавочными). Снимите плоскую лицевую панель, закрывающую настенную розетку, или крышку коробки внешних настенных розеток, чтобы открыть пластиковые блоки проводки.

Все монтажные блоки будут содержать четыре отдельных клеммных колодки, латунные винты с парой маленьких латунных шайб, которые ввинчиваются в отдельные латунные заглушки, отлитые в пластик.

Контакты проводов выглядят ужасно близко друг к другу, особенно если вы плохо разбираетесь в электронной проводке. Эта близость может вызвать проблемы. Если контакты R и G когда-либо будут подключены внутри блока проводки, цепь замкнется, и ток линейного сигнала TelCo, выходящий из основной батареи, развернется и потечет обратно в бесплодном «коротком замыкании», не проходя через Телефон. Телефон отключается, и звонящие постоянно слышат сигнал «занято». Однако независимо от того, насколько крошечные стойки и насколько малы блоки проводки, они полностью изолированы друг от друга непроводящим пластиком, образованным вокруг и разделяющим их.

ВНИМАНИЕ: НИКОГДА НЕ ДОПУСКАЙТЕ КОНТАКТА ДВУХЦВЕТНЫХ ПРОВОДОВ. Каждый раз, когда вы подключаетесь к телефонной проводке, будьте особенно осторожны, чтобы хотя бы одна крошечная жила провода не образовывала постоянного соединения между клеммой проводки одного цвета и другой. Особенно легко создать такое непреднамеренное короткое замыкание, если вы используете многожильный провод, поэтому весь провод станции и соединительный провод, идущий в монтажную колодку, является сплошным … или так и должно быть. Многожильный провод изгибается лучше, чем сплошной, поэтому используется в шнурах между прибором и монтажным блоком, в телефонных шнурах и в проводах многих аксессуаров, которые вы можете подключить через телефонные линии.Если вам когда-нибудь понадобится прикрепить многожильный провод к монтажной колодке, настоятельно рекомендуется его закрепить. Зачистите достаточно провода, чтобы обернуть его вокруг клеммного винта клеммной колодки (но не более, чем на полдюйма). Плотно скрутите, нагрейте паяльником и «олово» в твердый сердечник, расплавив высококачественный припой для электроники и дав ему стечь в проволоку и затвердеть. Отрежьте все сбившиеся жилы, которые не попали в припаянный сердечник, с помощью плоскогубцев или острого ножа.

Блоки проводки

Самыми распространенными монтажными блоками являются маленькие квадратные полукубы, которые привинчиваются к плинтусу.Они закрыты пластиковой или металлической крышкой в ​​форме открытого ящика, которая крепится одним винтом через центр, который снимается с помощью отвертки. Немодульные телефоны старого образца будут подключены к блоку проводки жестко: два провода (или три в телефонах европейского образца) внутри шнура, идущего от телефона, зачищены на концах, а провод намотан на те же латунные винты, которые удерживают R Пара проводов станции / G. (Если старые блоки проводки и провод станции, проходящий через них, окрашены в деревянную конструкцию, их удаление может оказаться сложной задачей.Вам придется отколоть краску сверху, чтобы добраться до винта, удерживающего крышку, и часто придется отколоть краску вокруг основания крышки, где она прилегает к плинтусу, чтобы освободить ее.)

Современные модульные телефоны не имеют проводного соединения, но являются съемными и подключаются к монтажной колодке через небольшой разъем RJ-11 из прозрачного пластика, который содержит четыре небольших латунных контактных разъема. Эти разъемы в вилке сопрягаются с четырьмя латунными контактами внутри розетки, которая встроена в модульную розетку на стене.Электрическое соединение между двумя наборами штырей поддерживается давлением маленького пластикового пружинного язычка, отформованного в верхней части вилки, который оказывает постоянное давление, когда вилка защелкивается внутри гнезда. (Эта система является чудом простоты и долговечности и является результатом многолетних испытаний, проведенных MaBell в более поздние годы. Я никогда не слышал, чтобы вилка RJ-11 вышла из строя или розетка, изготовленная из ATT, вышла из строя, если только серьезно не злоупотребляли этим. Ничего не скажешь о каких-то дешевых подделках, продаваемых в торговых центрах.)

В задней части розетки четыре провода с цветовой кодировкой B, R, G и Y выходят из контактов и заканчиваются выступами (тонкие / плоские латунные разъемы формы U, которые проходят между шайбами ​​под винтами в монтажная колодка). Зачищенные концы входящего и исходящего провода станции (один идет от полюса через интерфейс, а другой ведет к удлинителям) формируются монтажником в небольшие петли, которые продвигаются между шайбами ​​на соответствующей винтовой клемме вместе со всеми остальными. провода одного цвета.

ПРИМЕЧАНИЕ. Буквы R, G, B и Y всех монтажных блоков будут вставлены в пластиковый корпус рядом с латунными клеммами. На самом деле не имеет значения, какой пост имеет какой цвет. Проще всего следовать запрограммированным кодам и убедиться, что все провода с красной кодировкой идут на стойку R, все желтые провода — на стойку Y и так далее.

Отверткой ослабьте латунные винты на всех четырех клеммах проводки. Вытащите выступы на концах четырех проводов с цветной маркировкой, выходящих из модульного разъема.

Телефон должен отключиться при удалении пары R / G. Временно закрепите лопаточные наконечники на концах красного и зеленого проводов, идущих от модульного разъема, подключенного к телефону, к желтым и черным контактам на монтажной колодке. Неважно, какой провод к какому посту идет.

Вы ничего не должны слышать.

Если вы не платите за второй телефонный номер, но слышите нормальный гул, значит пара Y / B неправильно подключена к цепи Te1Co. Позвоните другу или в сервисную службу телефонной компании, чтобы перезвонить на свой обычный номер.Если вы получили кольцо, это означает, что линии Y / B и R / G подключены где-то между первичным разъемом и полюсом — вероятно, это ошибка проводника-любителя перед вами. Вернитесь к интерфейсу и отсоедините провода станции B / Y от клемм проводки в интерфейсной коробке. Сверните их в сторону. Убедитесь, что зачищенные оголенные провода не касаются друг друга или каких-либо металлических деталей. Лучше всего концы заклеить скотчем.

У вас может быть короткое замыкание в колодке проводов или одна или две скобы при любительской попытке прикрепить провод станции к столярке.Отремонтируйте всю электрическую цепь дома, найдите неправильное соединение, если можете, и устраните его. (Помните: все провода одного цвета должны быть подключены к одним и тем же клеммам внутри каждого блока проводки, и не должно быть блуждающих жил или других проводящих материалов, соединяющих стойки или провода.)

Это очень редко, но если вы можете нормально позвонить, но не получите ответного звонка на свой обычный номер телефона, ваша линия Y / B неправильно подключена к полюсу. К сожалению, телефонной компании придется разобраться с этим за вас.

С вероятностью около 99 процентов вы ничего не услышите, подтверждая, что провода Y / B не подключены и открыты для использования в секретной цепи. Установите на место все четыре выступа основного телефона на соответствующие клеммы, перезвоните, чтобы убедиться, что основной звонит и принимает входящие звонки, и закройте крышку блока проводки.

Теперь, когда вы понимаете, как подключена система (не так уж и сложно, не так ли?) И убедились, что не будете передавать сигналы, которые вы не собираетесь передавать, за пределы домашних цепей, самое интересное может начаться.

Секретный канал

В любом месте дома, где проходит телефонная линия, есть двухлинейное электронное соединение. Если вы хотите расширить секретный канал (и / или расширить существующую телефонную линию):

1. Купите абонентский четырехжильный телефонный кабель, который поставляется в рулонах длиной 50 и 100 футов или оптом, по цене менее 15 центов / фут в телефонном отделе торгового центра или в Radio Shack — и модульных настенных розетках за 2 доллара США и менять за штуку.

2. Чтобы прикрепить все четыре провода на одном конце провода станции к любому активному блоку проводов, сначала снимите крышку блока проводов (модульное гнездо).

3. Зачистите концы проводов, неглубоко обрезав их очень острым ножом (или используя инструмент для зачистки телефонных линий или инструмент для снятия изоляции / обжима) до

а. удалите 1-1 / 2 дюйма оболочки кабеля, чтобы обнажить провода;

г. удалите 1/2 дюйма изоляции с каждого цветного провода.

4. Сформируйте из проволоки открытые круги по часовой стрелке с помощью плоскогубцев и проденьте каждую под латунный винт в штырь соответствующего цвета.

5. Затяните до плотного прилегания; движение головки винта по часовой стрелке будет тянуть концы проволоки к резьбе винта (если вы согнете проволоку на полукруги против часовой стрелки, при затягивании вниз концы будут выталкиваться наружу… и они обязательно захотят связаться с другим проводным постом и замкнуть телефонную цепь.). Установите на место крышку блока проводов.

6. Протяните кабель вдоль плинтуса, над дверьми и вдоль молдингов, поднимаясь по лестнице к новым местам для телефона, закрепляя каждую ногу или две с помощью специального степлера для телефонной линии или скобы с молотком. Степлер для телефонной линии доступен по специальному заказу примерно за 20 долларов в любом хозяйственном магазине; он плотно прилегает к проводу станции и прикрепляет специальную скобу точно так, чтобы не проткнуть оболочку.Никогда не пытайтесь закрепить телефонный кабель с помощью обычного степлера, так как вы обязательно повредите кабель, закоротите провода и цепь.

7. Присоедините новую колодку проводов к основной плате; зачистите и прикрепите провода с цветовой кодировкой к клеммам проводки и прикрепите модульный разъем. Телефон подключится, и у вас также будет новое место для секретной цепи.

Доступ к секретной цепи

Самый простой и безопасный способ подключить стереосистему и динамик расширения, домофон или что-либо еще к системе.

1. Снимите крышки блока проводки на передатчике (стереоусилитель, главный домофон или камера видеонаблюдения) и в местах выхода (динамик или монитор).

2. Закрепите соединительный провод между выводами + и — передатчика и выводами Y / B на блоке, обязательно запомните полярность каждого цветного провода.

3. Повторите это для выходного блока, подключив выходное устройство таким же образом … + к + и — к -.

4. Протестируйте, закрутите крышки блока проводов и наслаждайтесь.

Модульные подключения

Более гибким является подключение устройств к модульным разъемам, чтобы инструменты можно было подключать и отключать по желанию.Есть два способа: 1.) подключить передатчик и выходное устройство к подчиненным модульным разъемам и подключить удлинители (четырехжильный телефонный шнур с разъемами RJ-11 на обоих концах) к телефонной линии; или 2.) припаяйте передатчик и выходной провод непосредственно к длине телефонной линии с помощью штекера RJ-11 на конце и вставьте его в ближайший модульный разъем на телефонной линии.

От модульного разъема к модульному разъему

Получите столько настенных розеток и четырехлинейных удлинителей телефонной линии (RJ-11 находится на обоих концах), сколько необходимо для подключения каждого передатчика и вывода к ближайшему модульному разъему в телефонной проводке / секретной цепи.Как указано выше, используйте короткие провода для подключения передатчиков и выходных устройств к клеммам Y / B в разъемах ведомого устройства. (Я считаю, что наиболее удобно прикрепить эти разъемы к задней части стереосистемы или к стене прямо под домофоном.) Подключите четырехпроводную телефонную линию расширения между вспомогательными разъемами и любой настенной розеткой; Пара Y / B подключится к паре Y / B, и вы в деле.

Модульный штекер к модульному разъему.

Вместо того, чтобы подключать + и выводы стереосистемы к ведомому разъему и подключать удлинитель телефонной линии с разъемами RJ-11 на каждом конце к другому разъему в телефонной цепи, вы можете пропустить ведомые разъемы и подсоединить стереоканалы к зачищенным конец телефонного провода с разъемом RJ-11 на дальнем конце.Затем вы просто подключаете RJ-11 непосредственно к телефонной цепи.

Осторожно разделите на середину, отогните и отрежьте дюйм пластиковой оболочки от удлинителя телефонной линии, который достаточно длинный, чтобы дотянуться от инструмента до ближайшего телефонного разъема, и который имеет разъем RJ-11 на дальнем конце. Из изоляционной оболочки можно отсоединить четыре крошечных цветных провода. На расстоянии полдюйма от концов пары проводов Y / B очень осторожно обрежьте изоляцию острым ножом Exactotype.Многожильный провод внутри очень нежный, поэтому режьте медленно, неглубоко и осторожно, останавливаясь, когда чувствуете, что лезвие начинает царапать провод внутри. Снимите изоляцию. Если вы возьмете с собой более одной или двух жилок провода, сделайте новые разрезы до тех пор, пока, когда вы удалите изоляцию, большая часть жилы провода останется неповрежденной и оголенной.

Зачистите дюйм изоляции с концов соединительных проводов + и -, подключенных к выходным клеммам передатчика и входным клеммам выхода. Оберните упругий многожильный провод телефонного шнура вокруг сплошного соединительного провода как можно лучше.

Лучшее соединение — спаять их вместе и изолировать термоусадочной трубкой или изоляционной лентой. Если у вас нет постоянной потребности в паяльнике и серебряном припое для электроники, покупать их не нужно. Radio Shack продает низкотемпературный припой из фольги — вы оборачиваете его вокруг стыка и расплавляете спичкой или зажигалкой. Менее эффективно, но все же дешевле — плотно обернуть соединение длинной дополнительной проволокой любого типа и плотно обмотать лентой.

После того, как соединение установлено, просто вставьте RJ-11 в телефонную цепь и передайте.

Двойные гнезда

Чтобы телефон и ваше приложение секретной цепи были установлены на одной и той же монтажной колодке, замените одинарный разъем на умножитель. Вы можете подключить совершенно новый двухсекционный разъем или подключить к оригинальному переходнику с несколькими разъемами. Теперь вы можете получить переходники, которые превращают один модульный разъем в пять; используйте один для телефона, другой для модема, третий для автоответчика по паре проводов R / G, и еще оставьте два для воспроизведения музыки и системы внутренней связи по секретной цепи на паре Y / B.

Вилки и коаксиальный кабель

Если устройство, подключенное к вашей секретной цепи, не вводится и не выводится через винтовые клеммы, а использует вилки, подключение усложняется. Некоторые вилки ведут к паре обычных многожильных проводов … но если это стереосистема, то будет четыре провода.

Как и в случае с телефоном, не имеет значения, какой провод идет к какому из пары Y / B, но + должен быть подключен к + и — к — на исходящем и принимающем блоках.

Внутри четырехжильного кабеля выводы + и — будут различаться по наличию или отсутствию цветных линий резьбы, встроенных в изоляцию.Белая или желтая нить означает -, а красная — +. У некоторых кабелей нет ничего, кроме гребня, сформованного по одному из каждой пары; обычно указывает — свинец.

Соединение под пайку

Ваша двухпроводная секретная схема может передавать только моно, поэтому вам следует осторожно зачистить все четыре вывода (что сложно с крошечными мини-вилками) и скрутить два внутренних и два внешних вывода в отдельные проводники, которые объединяют сигналы в один. Затем припаяйте выводы к RJ-11 или сформируйте сплошные провода, которые можно припаять к соединительным проводам или проложить прямо к монтажной колодке.

Или используйте розетку

Проще купить свободную розетку, подходящую для вилки. Возьмите короткий разъем с вилками на обоих концах. Подключите один конец к стереосистеме, а другой — к свободному разъему. Затем припаяйте удлинитель телефонной линии к маленьким выступам для пайки на задней стороне гнезда.

Коаксиальный кабель

Некоторые вилки подключаются к коаксиальному кабелю, кабелю с лучшей передачей сигнала. Он имеет выводы + и -, но один представляет собой сплошной или скрученный провод, удерживаемый внутри сердечника с пластиковой изоляцией, а другой — рукав из проволочной сетки, который сплетен вокруг внутреннего сердечника.Для подключения коаксиального кабеля к секретной цепи:

1. Отрежьте коаксиальный кабель на несколько дюймов позади вилки, разделите на два дюйма внешнюю оболочку из черной пластиковой изоляции и отогните, чтобы обнажить сетку, окружающую трубку из прозрачной или белой пластиковой изоляции, в которую заключен внутренний провод.

2. Расплести сетку и скрутить вместе, чтобы получился хороший дюйм для припайки.

3. Осторожно снимите изоляцию с одного дюйма внутреннего провода.

4. Припаяйте пару Y / B на отрезке телефонного провода к коаксиальному кабелю…один к внутренней проволоке и один к сетке.

5. Держите два вывода отдельно — чтобы ни один волосовидный кусок мелкой сетки не перекрывал два соединения — надежно заклейте стыки.

6. Подключите и включите.

Если трансмиссия плохая, возможно, вы не сделали хороших соединений. Но прежде чем переделывать их все, попробуйте переключить + и — провода на наиболее удобном конце подключения. Пересечение полюсов может разрушить верность, особенно в случае с hi-fi музыкой.

Получение фантазии

Ток, инициированный в любой точке секретной цепи, активирует все устройства в цепи, которые реагируют на ток, который вы посылаете.

Не пытайтесь подключить к линиям более одного громкоговорителя с высокой выходной мощностью, иначе вы получите искаженный звук и можете перегреть провод. Вы можете подключить сразу несколько небольших динамиков — например, маленькие кричащие громкоговорители для многоканального диктора, или несколько пейджеров / интеркомов, или несколько небольших динамиков с автономным питанием, предназначенных для усиления высококачественного, но маломощного выходного сигнала. портативные проигрыватели компакт-дисков, магнитофоны, радио и компьютеры. Эти небольшие, но качественные динамики используют внешнее питание от батарей или линейный ток для усиления высококачественного, но слабого аудиосигнала.

Секретный контур может быть особенно полезен на обширной территории. Протяните уличный телефонный провод (250 футов за 35 долларов) вместе с линиями электропередач к сараю. Вы можете установить телефон, используя пару проводов R / G. Затем пару Y / B можно использовать для подключения домофона или для отправки музыки, чтобы оживить работу или наставить домашний скот (коровы производят больше молока, а куры откладывают больше яиц под успокаивающую музыку, которая звучит в течение дня, честно). Стоимость телевизоров замкнутого цикла упала до нескольких сотен долларов, и вы можете подключить камеру через секретную цепь, чтобы осматривать скотный двор, наблюдать за молодыми ягнятами или поросятами в ползучих условиях или наблюдать за кобылой или самкой, готовящейся к родам, без вашего участия выбегать в сарай каждые пять минут.

---

Вы не можете запустить кофеварку

… или любое другое устройство с питанием от сети переменного тока на 120 В на проводке 24 калибра. Электроэнергии требуется провод не менее 12 калибра –, который в шесть раз больше в диаметре, чем калибр 24, даже если номер калибра вдвое меньше. (Система измерения калибра восходит к XII веку и никогда не имела особого смысла для кого-либо, кроме прядильщиков ниток и проволоки, производителей ружей и проектировщиков железнодорожных путей.) Если вы попытаетесь подключить телефонные провода к розетке, вы перегрузитесь. они обладают достаточным током, который может расплавить всю телефонную систему до того, как вы сожжете предохранитель или автоматический выключатель.Хуже того, вы можете поджечь стены. Если вы хорошо разбираетесь в технологиях, вы можете использовать проводку 24-го калибра для передачи маломощного сигнала дистанционного управления, чтобы включить, скажем, небольшое реле с питанием от батареи на шесть вольт, которое приводит в действие переключатель 120 В переменного тока для включения кофе. производитель. Но даже не думайте о подключении к домашней сети, если вы не знаете (заранее) точно, что делаете.

---

Первоначально опубликовано: декабрь 1995 г. / январь 1996 г.

Назначение внутренней кабельной пары

Плоский модульный шнур Кабель категории 5 — конфигурация 568A Кабель категории 5 — конфигурация 568B 605 Вилка 610 Розетка

Плоский модульный шнур с вилкой / розеткой 6P6C RJ12 (стандартная цветовая кодировка USOC)

	Линия (+)		Линия (-)
	Цвет	Штифт #	Цвет	Штифт #
Пара 1	зеленый	4	Красный	3
Пара 2	Черный	2	желтый	5
Пара 3	Белый	1	Синий	6

	Линия (+)		Линия (-)
	Цвет	Штифт #	Цвет	Штифт #
Пара 1	Синий / Белый	5	Синий	4
Пара 2	Оранжевый / Белый	3	оранжевый	6
Пара 3	Зеленый / Белый	1	зеленый	2
Пара 4	коричневый / белый	7	Коричневый	8

	Линия (+)		Линия (-)
	Цвет	Штифт #	Цвет	Штифт #
Пара 1	Синий / Белый	5	Синий	4
Пара 2	Оранжевый / Белый	1	оранжевый	2
Пара 3	Зеленый / Белый	3	зеленый	6
Пара 4	коричневый / белый	7	Коричневый	8

Австралийская вилка 605

	Линия (+)		Линия (-)
	Цвет	Штифт #	Цвет	Штифт #
Пара 1	зеленый	2	Красный	6
Пара 2	Черный	1	желтый	5

Австралийская розетка 610

	Линия (+)		Линия (-)
	Цвет	Штифт #	Цвет	Штифт #
Пара 1	Белый	2	Синий	6
Пара 2	Красный	1	Черный	5

Телефоны

Исторические телефонные аппараты Этот раздел сайта посвящен историческим телефонам. которые упоминаются или представлены в другом месте на этом веб-сайте.Эти страницы никоим образом не предназначены для того, чтобы дать полный обзор исторического телефона наборы, но действуют просто как заполнитель для справочной информации о них. Для телефонов с криптографическими функциями, пожалуйста, проверьте наш страница о криптотелефонах. Телефонные аппараты, представленные на этом сайте Старым аналоговым телефонным линиям (POTS) обычно требуется только два провода для соединение между телефоном и телефонной линией.Питание, сигнализация и звук передается по этим двум проводам. Хотя есть много разных обозначения этих проводов, наиболее распространенное европейское название для них (A) и (B) . В США они были известны как Ring (R) или (-) . и Совет (T) или (+) . Кроме того, каждая страна использовала свой собственный цветовое решение к проводке. Во избежание путаницы мы будем использовать европейские обозначения. (A) и (B) здесь, и раскрасьте их красный и синий соответственно. Модульные разъемы — также известные как разъемы Registered Jack (RJ) — относительно простые, но надежный способ подключения (аналогового) телефонного оборудования к телефонной линии. Коннектор изначально был разработан в США, но с тех пор был принят во всем мире. Они существуют во многих формах: Хотя существует множество вариантов, самые популярные из них показаны выше.Нумерация контактов указана при взгляде на розетку, (т.е. не вилка). В центре — розетки, которые используются для подключения к старому аналогу. телефонные линии (POTS) с официальным модульным обозначением на Нижний. Он показывает количество позиций (P) и количество фактических контакты (С). Во избежание путаницы следует использовать официальное обозначение. вместо RJ- что-то . Справа находится разъем Ethernet RJ45 или 8P8C, который показан здесь. только для сравнения. В США разъемы 6P2C, 6P4C и 6P6C использовались для однолинейных, двухстрочная и трехстрочная конфигурации соответственно, как показано на диаграмма ниже. Наиболее распространенная разводка — однолинейная, т.е. всегда подключен к двум средним контактам, независимо от разъема тип. Однострочный стандарт США принят в большинстве стран. в мире, за некоторыми исключениями. В Европе ситуация была намного сложнее, поскольку каждая страна традиционно имелся свой тип разъема и розетки.В введение Зарегистрированного Джека не происходило до середины 1970-х годов, когда иностранное оборудование постепенно разрешалось в европейских сетях. Хотя большинство стран тем временем приняли американский стандарт — показано слева — в Великобритании используются два крайних контакта 6P4C. разъем, в то время как Бельгия использует два крайних правых контакта. Это приводит к вопросам совместимости при подключении к линии зарубежного оборудования.Чтобы избежать путаницы, Crypto Museum предлагает подключить стенную розетку как согласно крайней правой диаграмме. Аналоговые линии ( POTS ) постепенно исчезают, а кабели Ethernet становится все более распространенным, мы искали простой способ распространять старые аналоговые линии по всему помещению с использованием современной кабельной разводки стандарты, такие как Cat-3, Кот-5, UTP и STP, и гнезда RJ45 . Выше показана схема подключения, которую мы используем в Crypto Museum для подключения к четырем аналоговым телефонным линиям через обычную проводку Ethernet, учтена общая схема разводки витой пары.Мы создали небольшой прорыв ящики для обеспечения до 4 аналоговых линий, некоторые из которых мы модифицировали закоротив линии 3-5 и 4-6, чтобы одна из розеток могла принимать любые типы 2-проводного оборудования, независимо от варианта подключения (американский, европейский, Британский или бельгийский). Ниже представлена ​​схема подключения стандартной телефонной трубки, которая используется в большинстве современных Телефонные аппараты POTS. Он использует меньший разъем RJ9 (4P4C), который находится в в большинстве случаев используется витой кабель. Все ссылки, показанные красным, в настоящее время недоступны. Если вам нравится информация на этом сайте, почему бы не сделать пожертвование? Крипто-музей. Создано: 30 марта 2017 года, четверг.Последнее изменение: пятница, 4 декабря 2020 г. — 01:04 CET.

телефон% 20модем% 20сокет% 20соединение% 20диаграмма и примечания по применению

Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	OCR сканирование	PDF
2010 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	PT / 451 E120 / G 451-коннекторы
Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	OCR сканирование	PDF	153-е 200-А
Summit Electronics Резюме: Elkay International Текст: Нет текста в файле	OCR сканирование	PDF
Усилитель 300 Вт Аннотация: Сборка аудиоусилителя 500 Вт LDU400C 300 Вт усилитель класса ab ВЧ усилитель 500 Вт 175 МГц ldu05 УВЧ усилитель 1 кВт THU2604 FM MOSFET усилитель 1 кВт HF300-0130 Текст: Текст файла отсутствует	Оригинал	PDF	FM500-108C 125 Вт среднекв., 250Вт среднекв. 500 Вт среднекв. THV400 1-800-РФ G3000 / BJ MK040221 Усилитель 300 Вт Сборка аудиоусилителя 500 Вт LDU400C Усилитель класса ab 300 Вт РЧ-усилитель 500 Вт 175 МГц ldu05 uhf 1kw усилитель THU2604 fm mosfet усилитель 1 квт HF300-0130
2008 — avnet Реферат:	elkay Текст: Нет текста в файле	Оригинал	PDF
ул. 5507 Резюме: 24334 neosid 47 49584 CD 4058 33258 Текст: Текст файла недоступен	OCR сканирование	PDF
2008 — Pilz pnoz s4 Резюме: PNOZ s4 PILZ PNOZ Z 24 V PILZ pnoz 9 Pilz pnoz s5 pilz pnoz 1 3S 10 Pilz Pnoz S9 pnoz s5 pnoz 3 PILZ pnoz pst Текст: Текст файла отсутствует	Оригинал	PDF	inf48187 Pilz pnoz s4 PNOZ s4 ПИЛЗ ПНОЗ З 24 В ПИЛЗ пноз 9 Pilz pnoz s5 Pilz pnoz 1 3S 10 Pilz Pnoz S9 pnoz s5 pnoz 3 ПИЛЗ пноц пст
Поддон УКВ усилитель мощности TELEVISION Аннотация: Усилитель мощности УКВ на поддоне AV600 LDU400C-R LDU300-R Башня связи LDU300 Усилители вертикального монтажа LDU601C Усилитель мощности УВЧ на поддоне Текст: Текст файла отсутствует	Оригинал	PDF	Амплиф-5033-801 G2000 / MK080140 / 403 Поддон Усилитель мощности VHF TELEVISION Усилитель мощности VHF на поддоне AV600 LDU400C-R LDU300-R Башня связи LDU300 Башенные усилители LDU601C Усилитель мощности УВЧ на поддоне
2002 — Амфенол 67 серии Резюме: Задняя крышка MIL-C-38999 ПРЯМЫЕ амфенольные соединители amphenol socapex ljt Amphenol — Разъемы 5-контактные амфенольные соединители 19-контактные 52030 Текст: Текст файла отсутствует	Оригинал	PDF
9833 Резюме: телефон Текст: Нет текста в файле	OCR сканирование	PDF	D-34277 9833 телефон
78531 Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	OCR сканирование	PDF	153-е 78531
2004 — ctos sm Резюме: NL-2401 Amphenol Pcd Текст: Нет текста в файле	Оригинал	PDF	DOC-000505-ANG-A ctos sm NL-2401 Амфенол Pcd
2002 — C16-3 амфенол Резюме: Амфенол — Коннекторы 5 PIN Текст: Нет текста в файле	Оригинал	PDF
1999 — 6408D Резюме: HIC-01 6416D M10L-8400 3124-IC CC847984614 ЭТИКЕТКА ECS Inc КОД ДАТЫ CC847984622 Стандартные телефоны HIC01 Текст: Текст файла недоступен	Оригинал	PDF	6408D + 6416D + 6416D 6424D + 6424D 6408D HIC-01 M10L-8400 3124-IC CC847984614 ЭТИКЕТКА ECS Inc КОД ДАТЫ CC847984622 HIC01 Стандартные телефоны
20D5 Аннотация: Ch2808 RJ45S Текст: Текст файла недоступен	OCR сканирование	PDF	Ch2808 Ch2808 20D5 RJ45S
2004–52030 Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	DOC-000506-ANG-A 52030
1998 — Ч2804 / А Аннотация: телефон Ch2808 для монтажа на печатной плате rj11 Текст: Нет текста в файле	Оригинал	PDF	Ch2804 / A Ch2809 / A rj11 крепление на печатную плату Ch2808 телефон
2002 — socapex Реферат: амфенол коннектор амфенол 1331 амфенол 1332 Текст: текст в файле отсутствует	Оригинал	PDF
2002 — socapex Резюме: TVOP 06-RB 11 амфенольный соединитель CT53JF PUNE-411026 Текст: Текст файла отсутствует	Оригинал	PDF
2004-lcftv Резюме: Amphenol 67 Series Пылезащитный колпачок амфенольной пробки серии 38999 DTL-38999 930 series dtl Текст: Текст файла отсутствует	Оригинал	PDF	MIL-DTL-38999 DOC-000509-ANG-A lcftv Амфенол 67 серии пылезащитный колпачок пробки из амфенола 38999 series DTL-38999 930 серии dtl
1998 — Ч2808 Реферат: однолинейный телефонный аппарат RJ45S Off-Hook, сигнализация высокого и низкого напряжения, сигнализация и телефонное коммутационное оборудование с задержкой Текст: Текст файла отсутствует	Оригинал	PDF	Ch2808 Ch2808 однолинейный телефон RJ45S С крючка сигнализация и задержка высокого и низкого напряжения отключения телефонное коммутационное оборудование
Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	OCR сканирование	PDF	Ch2808 Ch2808
WESTCODE SW Резюме: westcode ct K2730 Текст: Нет текста в файле	OCR сканирование	PDF
RJ41S Аннотация: Гибридный телефонный аппарат Ch2810 Cermetek Microelectronics ch2810 СХЕМА ПОДКЛЮЧЕНИЯ ТЕЛЕФОННОЙ РОЗЕТКИ RJ45S 1240 звонок TIM23 Текст: Текст файла отсутствует	OCR сканирование	PDF	Ch2810 23 / Ch2810 RJ41S Ch2810 телефонный гибрид Cermetek Microelectronics ch2810 СХЕМА ПОДКЛЮЧЕНИЯ К РАЗЪЕМУ ТЕЛЕФОНА RJ45S 1240 звонок TIM23

DIY Руководство по установке телефонной розетки

Установка телефонной розетки — одна из немногих основных работ по электромонтажу, которую может выполнить большинство домовладельцев.Приложения для домашней автоматизации могут включать в себя установку добавочных номеров в дополнительных комнатах или установку второй телефонной линии в доме.

Энтузиасты автоматизации постоянно ищут способы сделать свой дом более удобным, и установка дополнительных телефонов — один из способов сделать это.

Прежде чем начать, определите, где в доме должна быть телефонная розетка. Подумайте, где могут располагаться парты или столы, чтобы избежать чрезмерно натянутых проводов или зависания между столами.

Типы проводки домашнего телефона

Wikimedia Commons

Телефонный кабель обычно представляет собой четырехжильный провод, хотя шестипрядный и восьмижильный провод — не редкость. Различные типы нитей называются двухпарными, трехпарными и четырехпарными.

В обычном четырехжильном телефонном кабеле обычно используются четыре цветных провода: красный, зеленый, черный и желтый. Эти цвета являются отраслевым стандартом.

Хотя в большинстве телефонов используются четырех- или шестиконтактные разъемы, в стандартных телефонах используются только два провода.Однолинейные телефоны предназначены для использования двух центральных контактов в телефонном разъеме.

На четырехконтактном разъеме внешние два контакта не используются, а на шестиконтактном разъеме внешние четыре контакта не используются. Эту архитектуру важно знать при подключении телефонного разъема.

Установка одиночных или первых телефонных линий

Независимо от того, устанавливаете ли вы модульное гнездо для поверхностного монтажа или гнездо для скрытого монтажа, проводка одинакова:

1. Снимите переднюю крышку.Внутренняя часть разъема прикручена к четырем клеммным винтам. Провода должны быть красного, зеленого, черного и желтого цветов.

2. Подключите провода горячего телефона (красный и зеленый) к клеммам с красным и зеленым проводами.

Хотя красный и зеленый обычно используются для горячих телефонных линий, в старых домах или в домах с неправильной проводкой могут использоваться другие цвета. Чтобы убедиться, что у вас есть нужные провода, используйте тестер телефонной линии, чтобы проверить, что провода горячие. Еще один простой способ проверить провода — подключить их к клеммам, подключить телефон к чеку и прослушать гудок.

Установка вторых телефонных линий

Большинство домов подключено к двум телефонным линиям, даже если используется только одна линия. Обычно при заказе второй телефонной линии для телефонной компании вторую линию активируют удаленно, даже не приходя к вам домой. Когда они это сделают, они включают вашу вторую пару (черный и желтый провода).

Внешние контакты в однолинейном телефонном разъеме не используются. Двухлинейные телефоны часто используют эту внешнюю контактную пару, поэтому не требуется дополнительных проводов (при условии, что черный и желтый провода подключены внутри гнезда).

Если вы планируете использовать однолинейный телефон для второй линии, вам необходимо установить модифицированный телефонный разъем :.

1. Снимите переднюю крышку телефонного разъема и подключите желтый и черный провода к красному и зеленому контактам.

   No related posts.
