Электрическая схема выключатель лампочка розетка. Как подключить розетку от выключателя самостоятельно

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.

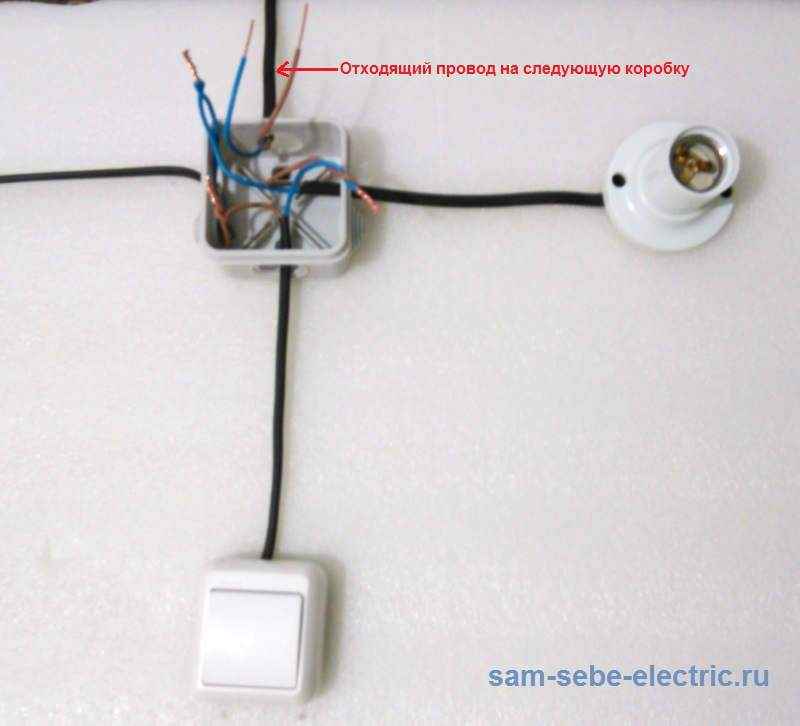

От групповых автоматов провода идут в одну, две или большее число распределительных коробок.
В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

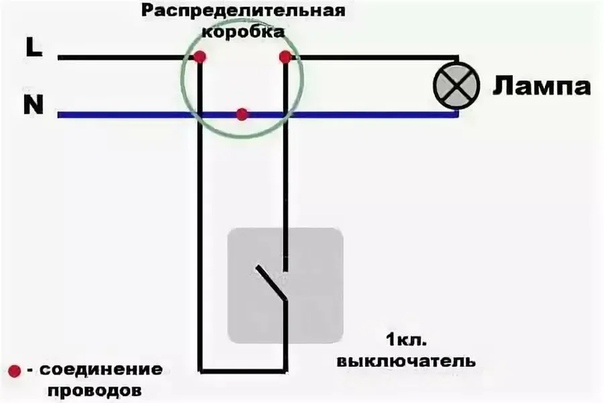

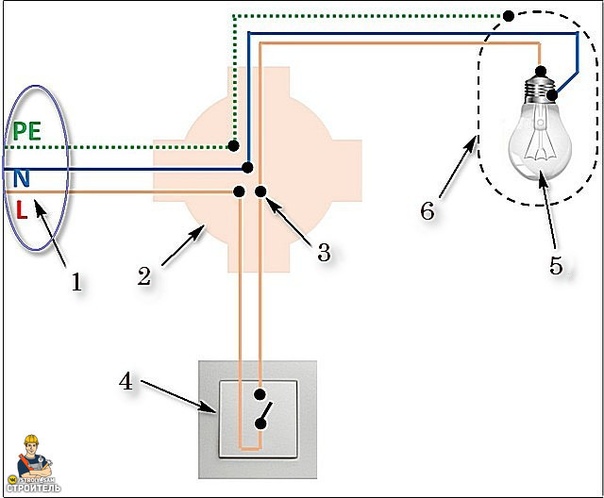

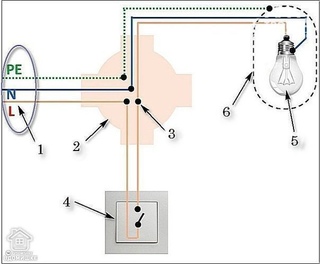

Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Изменение назначения электроточки и подключение одной от другой

Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.

Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.

Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.

Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.

Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

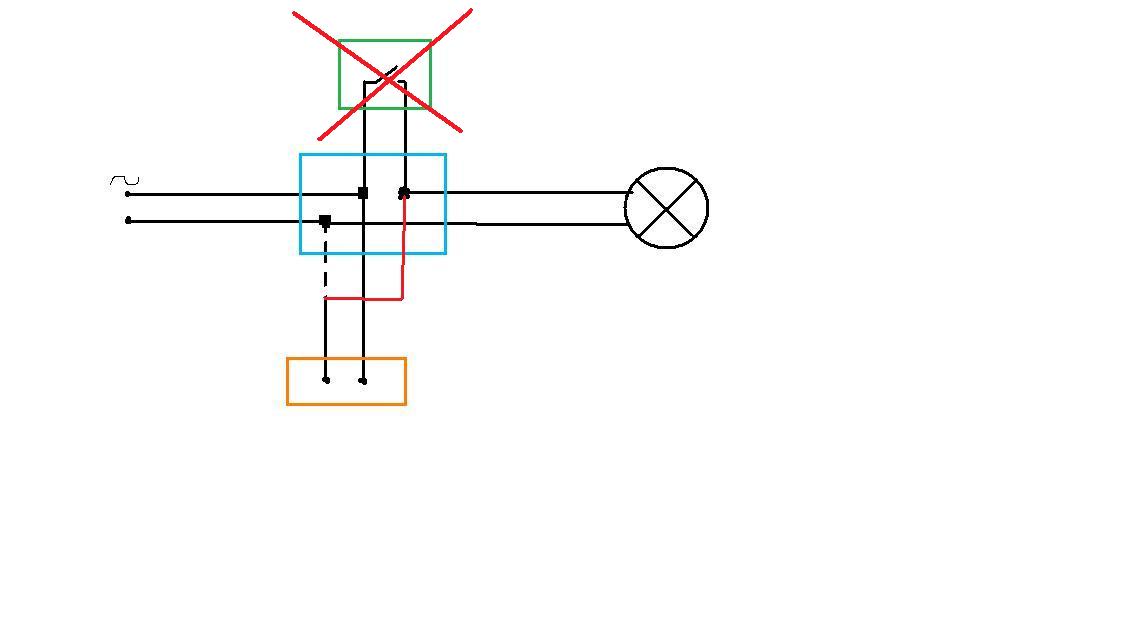

Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.

Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
После удлинения заземляющего проводника подключаем его к выводу выключателя.
Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.

Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

Подключение от выключателя розетки

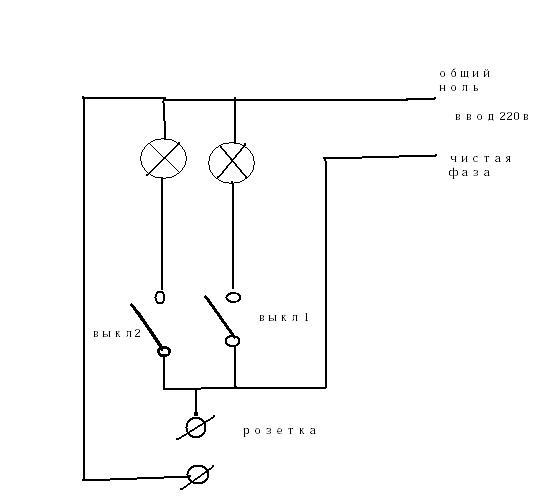

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.
Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике.
Какой вариант вам больше подходит выбирать вам.
Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Вывод

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

Инструкция

Выключите электричество. Это можно сделать в щитке при помощи вводного автомата или просто напросто вывернув сами пробки. Затем необходимо убрать защитную накладку от гнезда или

выключателя .

При этом не забудьте оставить запас провода в 50 мм.

Последовательно отвинтите распорные винты охватов от пластин. Это необходимо для того, чтобы была возможность выставить выключатель в коробке из гнезда. По завершению поворота крестовины должны быть в коробке. Винты стоит вкручивать осторожно, не торопясь, без деформации.

В том случае, если предыдущие выключатели держались лишь при помощи «подушек», привинченных к стене, то расположите в стенной впадине приспосабливающую коробку. Это сделать несложно, поскольку практически во всех современных моделях присутствует металлический корпус установки с апертурами.

В фазе разрыва установите переключатели. Сам провод при этом приспособьте в патроне крепления. Это необходимо для безопасности электрической схемы при коротком замыкании. В таком случае она просто разъединится. Также это позволяет заменять патроны и лампы без каких-либо проблем.

Обратите внимание, делается ли включение света при помощи верхней части ключа или же основной кнопки, при устройстве выключателя . В случае одной клавиши, выключатель нужно установить таким образом, чтобы исключительно снизу находились связные контакты.

Осторожно закрепите подрозетник на стене. После этого откройте саму розетку . Приложите ее основу к выключателю двумя винтами. После этого прикрепите кабель к розетке и контакту. Делать это нужно при помощи винтов. Перед началом эксплуатации убедитесь в правильности всех своих действий, отсутствии ошибок или пропущенных шагов. Только полностью удостоверившись в этом, можете начинать эксплуатацию.

Проблемы электропроводки и подключения розеток и выключателей должен решать специалист, разбирающийся в технике безопасности и имеющий соответствующее разрешение для работы. Но общие принципы работы можно изложить следующим образом.

Вам понадобится

розетка, выключатель, провод.

Инструкция

Определите место расположения розетки – по правилам это от метра до полутора от пола, по евростандартам – немного выше плинтуса, а именно от тридцати до сорока сантиметров. Но если дома есть маленькие дети, нужно не просто разместить розетку повыше, но и обеспечить ее заслонкой.

Проследите, чтобы розетка была на расстоянии не менее полуметра от любых трубопроводов, включая не только газовые, но и водопроводы.

Все работы по подключению розетки проводите при отключенном электричестве, желательно на щиток повесить предупреждение «Не включать!».

Проводку ведите сантиметров на 30 выше пола – это оптимальный вариант как при открытой, так и при скрытой проводке.

Перед соединением провода предварительно зачистите для обеспечения лучшего контакта.

При соединении обеспечьте крепкое и надежное привинчивание проводки, чтобы избежать нагревания или искрения.

Укрепите розетку на деревянной или пластиковой подставке не меньше 10 мм шириной (это касается только открытой проводки.

Для закрепления розетки на подрозетнике используйте два шурупа или соедините их между собой при помощи специального зажима.

При подключении розетки учитывайте мощность предполагаемых для включения в нее приборов. Если у вилки прибора есть провод заземления, то и розетка должна быть соответственной.

Помните, что при параллельном подключении розетки от выключателя свет будет включаться каждый раз при подключении прибора в розетку , а при последовательном розетка будет работать только после включения света.

Оденьте рамку и установите панель механизма.

Выбор того, проводить ли розетку от выключателя , остается строго за вами — именно вы будете использовать результат своей работы, но лучше все же оставить такое занятие, как монтаж, электрикам.

Источники:

как сделать из выключателя розетку и выключатель

Разберите розетку, открутив два винта, расположенные на защитной крышке, при помощи отвертки. Определите, какой способ фиксации проводов предполагается в данном приборе. Как правило, это специальные зажимные клеммы, в которых предусмотрено отверстие для провода и болт, служащий для его фиксации. Хотя, в некоторых моделях кабель просто закрепляется болтом с гайкой.

Аккуратно зачистите все концы электропровода. Если в розетке предусмотрены прижимные клеммы — зачищать кабель следует на 5-7 мм. Вставьте провод в отверстия и затяните болт.

Если зажимные клеммы отсутствуют — зачистите кабель на 10-15 мм. Сделайте небольшие колечки на концах проводов при помощи пассатижей. Вставьте крепежные болты в колечки и туго завинтите их.

Вставьте розетку в подрозетник. Выставите ее ровно, используя спиртовой уровень.

Зафиксируйте прибор в стене при помощи винтов. Старайтесь завернуть винты до упора. Прикрутите защитную крышку.
Розетка установлена.

Видео по теме

Полезный совет

Если вы устанавливаете розетку на гипсокартонную стену — приобретите специальный подрозетник и зафиксируйте его на стене с помощью самореза и дюбеля.

Источники:

Решили сделать ремонт, выровнять стены гипсокартоном ? Правильное решение. Ведь оно позволит быстро, экономично спрятать от посторонних глаз все дефекты и неровности стен. Одно смущает – на новых стенах нет ни выключателей, ни электророзеток. Дело это поправимое: установите их сами.

Инструкция

Еще до того, как крепить на деревянную решетку листы гипсокартона , сделайте монтаж электросхемы. Для этого определитесь с местом установки выключателей и электророзеток.Электропровода уложите в гофрированный шланг и закрепите к каркасу. Кабель от распределительной коробки подведите к месту установки электророзетки. Оно должно быть расположено на высоте 250-300 мм от пола и на минимальном удалении от подключаемого электроприбора.Почему именно такое расстояние от пола? Потому что при расположении электророзетки ниже будет затруднена работа пылесоса. А при более высоком расположении на нее будет оказываться дополнительная нагрузка в виде веса электропровода подключенного электроприбора. Чем выше

Когда место установки выбрано, на стене из гипсокартона отметьте центр будущей розетки. Из центра начертите круг диаметром 68мм. Это будет установочное место для коробки под электро розетку .
Заранее позаботьтесь о приобретении установочных коробок для монтажа на гипсокартон , т.к. они отличаются от других способом крепления на стене.

По начерченному кругу вырежьте специальной насадкой к дрели отверстие в листе гипсокартона. В это отверстие установите монтажную коробку, предварительно пропустив внутрь нее электропровода.
Необходимо учесть, что высота установочной коробки стандартная и равна 45 мм. Если расстояние от основной стены до наружной поверхности листа гипсокартона будет меньше, то отверстие под установочную коробку придется углубить в основную стену.

Закрепите коробку в отверстии, для чего винтами подтяните лапки к внутренней стороне листа гипсокартона. Затем произведите затяжку так, чтобы установочная коробка не двигалась.

Подсоедините провод к розетке , предварительно вытянув его из коробки на расстояние 10-12 см. Затем с помощью винтов закрепите розетку к установочной коробке, выровняйте ее и закройте декоративной планкой.

Видео по теме

Обратите внимание

Все работы по монтажу электропроводки и установке электророзетки делайте при отключенном напряжении.

Источники:

Из всех известных человечеству устройств электрической коммутации самыми распространенными являются розетки, основная функция которых заключается в создании надежного контакта с вилкой прибора, подключаемого к нему. Количество используемых человеком электрических приборов с каждым днем становится все больше, при этом число розеток в комнате остается неизменным. Разрядить нагрузку на одну из них позволяет подключение к ней второй розетки, а чтобы не тянуть лишние провода из электроблока, их нужно соединить между собой. Сделать это проще всего посредством параллельного соединения.

Вам понадобится

— мультиметр или индикатор;
— паяльный аппарат;
— набор отверток.

Инструкция

Параллельное соединение розеток является самым безопасным, а потому и наиболее популярным. К тому же его легко можно выполнить своими руками . Но при этом нужно помнить, что подходит оно только для розеток, относящихся к одной группе.

Для начала отключите автомат, чтобы снять с подключаемой розетки напряжение. Сделать это можно выкрутив пробки, если они используются, или, отключив автоматические выключатели на вводе.

Проверьте отсутствие напряжения. Для этого можно воспользоваться обычным указателем напряжения, мультиметром или индикатором. Только убедившись в отсутствии напряжения, можно будет снять крышку розетки и прикоснуться рукой к оголенным проводам и контактам.

Подключать электрическую розетку параллельным соединением можно через распределительную коробку или с помощью клемм. Второй способ еще называется шлейфным соединением. При использовании шлейфа кабель подсоединяется к первой единице блока, при этом кабель для следующего блока будет запитываться от последней.

Для шлейфного соединения очень важно, чтобы отсоединения розеток были независимы друг от друга. Для этого соедините проводники с нулевыми проводниками посредством клемм либо пайки. К первой электрической розетке подсоедините ноль и фазу. После этого поставьте сжим на провод заземления. От него к каждой из электрических единиц будет подводиться провод для заземления.

Чтобы подключить вторую розетку, подсоедините фазу и рабочий ноль от последней единицы первого блока, а в сжим подключите провод заземления.

После того как работы будут закончены и рабочие части розеток будут надежны установлены в подрозетниках, можно прикрутить крышки и включить автомат.

Обратите внимание

Материалы всех используемых проводов должен быть идентичен. К примеру, нельзя производить подключение медных проводов со сделанными из алюминия.

Если не удается избежать подключения проводов, выполненных из разных материалов, важно произвести их залудивание перед соединением.

Полезный совет

Осуществление параллельного соединения требует от исполнителя соблюдения техники безопасности, а потому очень важно не упускать из виду даже незначительные нюансы.

При подключении проводов к контактам необходимо свернуть конец провода в форме кольца.Это требуется для создания достаточной площадки для контакта.

Источники:

Как подключить, перенести и отремонтировать электрическую розетку.

После въезда в новое жилище приходится устранять множество мелких неполадок или недоработок. Хорошо, если имеются навыки работы с электропроводкой и подключение лампочки к выключателю не является проблемой, но не все мы электрики, поэтому приходится осваивать азы самостоятельно. Разбираться с проводкой лучше в светлое время суток, пока комната освещена дневным светом.

Вам понадобится

— лампочка;
— вольтметр;
— розетка;
— электрические провода.

Инструкция

Электрическая цепь состоит из реле, выключателя, предохранителя и перемычки. Все эти составляющие должны между собой быть соединены с помощью проводов. Перед подключением лампочки предстоит изучение и проверка цепи.

Проблемы в работе проводки могут быть вызваны ненадежными контактами, окислившимися деталями, перегоревшими перемычками и предохранителями. Состояние всех деталей и соединений проверяется визуально, а также с помощью контрольно-измерительных приборов.

Сняв со стены выключатель можно обнаружить 3 провода: два должны вести наверх к лампочке и один из раздаточной коробки к выключателю . Все 3 провода разделяются по клеммам, в это время выключатель нужно оставить во включенном состоянии, так как тогда можно определить фазу на каждом проводе с помощью вольтметра. Во включенном положении фаза есть на общей клемме выключателя. Во время включения клавиши на провод , подключенный к лампе, подается фаза. В выключенном состоянии провода обесточены.

Затем наступил черед разобраться с

В связи с повешенным количеством электроприборов, и меньшему количеству рабочих розеток в помещении, у многих людей возникает вопрос: «Можно ли от выключателя провести розетку схема какая»?
Естественно, можно попробовать проложить новую электропроводку, и вывести намного больше точек. Конечно, данный процесс обойдется дорого, и нужно будет делать капитальный ремонт. Новая проводка требует штробление стен, поэтому можно пойти на небольшую хитрость, и попробовать самостоятельно провести розетку от выключателя. Соответственно, сделать такое подключение возможно, но в нем будет много нюансов, и процесс немного усложняется.

Для данного выхода из ситуации, который намного дешевле и быстрее, необходимо сначала разобраться в отличительных свойствах двух приборов.

В чем заключается техническая разница?

Чтобы было максимально просто понять, как правильно от выключателя провести розетку, нужно знать разницу между ними. Поле этого, уже можно решить, стоит ли выполнять данные работы.
Электрическая розетка выполняет главную функцию — обеспечивает бесперебойную подачу электроэнергии к подключенным электроприборам. В конструкции у розетки, чтобы выполнять подачу находится два потенциала: фаза (L) и ноль (N). Розетки с заземлением, имеют три потенциала: фаза (L), ноль (N) и заземление (PE).
Выключатель осветительных приборов (люстры, светильников) отличается: внутренней конструкцией и функцией. Задача выключателя просто замыкать и размыкать готовую цепь. У выключателя имеется один потенциал: фаза (L).
Выше описаны различия двух приборов. Из полученных данных видно, что подключить розетку от выключателя без вмешательств в электричество не возможно. Монтажные работы необходимы, чтобы в последующем электроприбор смогу стабильно функционировать, ему необходимы два потенциала, а у выключателя он один.

К чему приведет параллельное подключение?

Есть попробовать подключить розетку к выключателю без особых вмешательств — параллельно, итог будет негативным: при любом использовании новой розетки, электрический ток непременно будет проходить через имеющийся светильник. Соответственно, он будет загораться.
Данная схема — строго не рекомендуется, из-за многочисленных ограничений:

Если через данное изделие подсоединять электрические приборы, имеющие увеличенную мощность, это приведет к обильному накаливанию и лампа будет периодически ломаться;
Некоторые устройство от данной розетки, нес могут стабильно функционировать. К такому оборудованию относятся: холодильник, морозильная камера, стиральная и посудомоечная машина;
Есть риск короткого замыкания, и других пагубных ситуаций.
Чтобы избежать выше указанного перечня негативных ситуаций, можно просмотреть пару других способов, и определиться нужно ли такое изделие в помещении.

Способ No 1 Замена

Можно просто отказаться от выключателя, и полностью заменить его электрической розеткой. Естественно, данный метод подойдет, если владелец дома согласен на отказ от освещения в комнате. Либо в помещении есть дополнительное искусственное освещение. Тогда одним светильником можно пожертвовать.

Перечень работ:

Полностью отключить подачу электроэнергии;
Снять выключатель, и отключить его;
На свободное место, установить розетку и осуществить подключение проводников к клеммам;
Провести всю работу, проверить итоговый результат.

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Итак:

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле, где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. ).

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

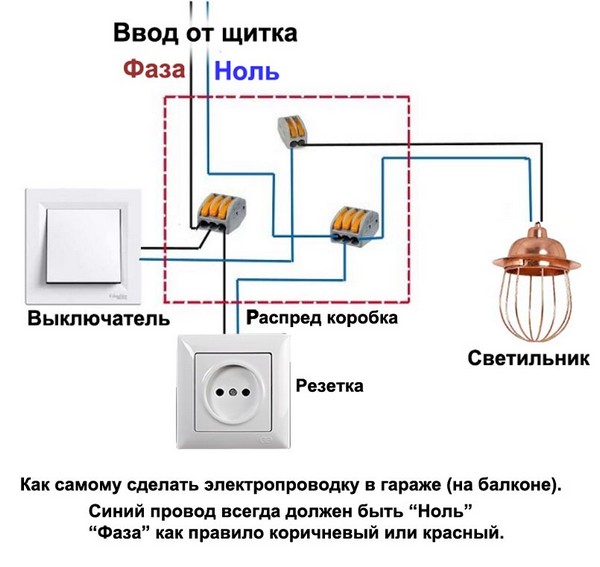

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
На следующем этапе вскрываем розетку, к которой предстоит подключение, и проверяем отсутствие напряжения.
Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Количество бытовых электроприборов постоянно увеличивается. Всякий раз, после покупки нового устройства, мы задумываемся о том, как бы удобнее его подключить. И тут выясняется, что там, где хочется его использовать, нет розетки. А на месте, где требуется установка дополнительного светильника, требуется поставить выключатель.

Можно, конечно, проложить новую электропроводку от входа в квартиру до установленного на нужном месте установочного изделия, но во что тогда превратится квартира? Сплошные заплатки на обоях на местах прокладки штроб или путаницу из пластиковых кабель-каналов. Не делать же капитальный ремонт из-за необходимости выполнить дополнительное подключение?

Есть способ сделать это проще, дешевле, быстрее. Для этого необходимо понять, как устроена квартирная электропроводка.

Устройство квартирного щитка

Электричество разбегается к потребителям квартиры по системе кабелей и соединительных коробок. А начинается все это с вводного или этажного щитка.

Для каждой квартиры внутри этажного щитка есть следующие элементы:

пакетник;
электросчетчик;
автоматы;
нулевая шинка.

Нулевая шинка является общей для отдельно взятой квартиры. Назначение ее понятно из названия: к ней подключены проводники нуля. Приходят они туда через пакетник, но иногда присоединение выполняется напрямую.

Пакетник необходим для полного снятия напряжения со счетчика и автоматов при их замене или для других ремонтных работ. От него напряжение приходит на опломбированную клеммную колодку электросчетчика, а уже с него фазный провод подключается к автоматам.

Автоматы защищают электропроводку квартиры от коротких замыканий и перегрузок. Стандартно их может быть два или три, при этом каждый питает часть электропроводки квартиры.

От квартирного щитка отходят двухжильные кабели или провода. Один проводник кабеля подключается на нулевую шинку, на другой подается фаза от автомата. Рассматриваемая электропроводка – старого образца, выполненная до выхода нового ПУЭ. Теперь кабели выполняют трехжильными, фазный и нулевой провод дополняется третьим – защитного заземления.

Устройство электропроводки квартиры

Кабель, войдя внутрь квартиры, проходит через несколько распределительных коробок. Иногда их не видно, так как эти элементы выполняют утопленными и заклеивают обоями, чтобы не портили внешний вид. Найти их под обоями можно, слегка постукивая по стене. В месте установки звук будет другой, а обои, возможно, будут слегка продавливаться.

Располагаются коробки в местах разветвления распределительной сети, а также в точках подключения к ней розеток и выключателей. Кабели от розеток присоединяются к питающим кабелям параллельно: фазный проводник к фазному, нулевой – к нулевому. Таким же образом присоединяется и отходящий на следующую коробку кабель.

Схема освещения выполнена чуточку посложнее. Для этого к питающей сети последовательно нужно подключить два элемента: светильник и то, что его включает (выключатель либо диммер). На каждый из этих элементов от соединительной коробки тоже идут кабельные линии. Электрическая схема собирается так: фазный проводник от питающего кабеля идет по одному проводу к коммутационному элементу, по другому – возвращается назад. Затем он соединяется с одним из проводников, направляющихся к светильнику. Второй проводник линии от светильника подключается к общему нулевому проводнику соединительной коробки.

Люстра, имеющая две и более группы лампочек, подключается линией с большим количеством жил. Ровно на столько же увеличивается количество жил в кабеле между коммутационным элементом и коробкой. Иногда на подключение люстры заранее закладывается избыточное количество проводов – обычно три. При подключении только одной группы лишняя жила не используется, остается запасной.

Если электропроводка собрана в соответствии с требованиями современных ПУЭ, в ней присутствует нулевой защитный (заземляющий) проводник, то все они соединяются в коробках между собой. К ним присоединяются защитные проводники от заземляющих контактов розеток, корпусов светильников. Защитные проводники имеют желто-зеленую окраску, нулевые – синюю, а фазные – коричневую или черную.

А вот при коммутации сетей освещения при помощи современных кабелей варианты подключения цветных жил зависят от фантазии монтажников. Но по умолчанию фазная жила, идущая на выключатель, имеет коричневый цвет. От него фаза отправляется в коробку по синей жиле. Для двухклавишного элемента задействуется и желто-зеленый. Получается, что расцветка не будет соответствовать функциональному назначению цепи, ведь по ним пойдет потенциал фазы. А вот на светильник напряжение пойдет по проводам соответствующих правилам цветов.

А если проводка старая и вся выполнена одинаковыми проводами белого цвета? В этом случае не обойтись без однополюсного индикатора и логики. Соединение фазных проводников определяется индикатором, при этом свет нужно заранее выключить. Фазные провода на светильники найти проще всего – в соединении участвуют только два провода, на них появляется фаза при включении освещения. Оставшееся соединение принадлежит нулевым проводам.

Теперь рассмотрим варианты модернизации квартирной электропроводки. Сделаем это в порядке усложнения монтажа.

Подключение розетки к соединительной коробке

Это – самый простой способ присоединения. Для этого сначала нужно найти ближайшую соединительную коробку, вскрыть ее и найти в ней соединения нулевых и фазных проводов. Затем провести от коробки до установленной в нужном месте розетки кабель либо в гофре, либо в пластиковом кабель-канале. По возможности можно даже выполнить штробу и проложить линию скрыто.

При прокладке обратите внимание, куда от коробки уходят провода. Обычно они отходят от нее либо параллельно полу, либо вертикально вниз. Здесь нельзя сверлить отверстия – можно попасть в кабель.

Затем присоедините выводы от новой кабельной линии к контактам розетки с одной стороны, и к нулевым и фазным соединениям в коробке – с другой. Не соединяйте напрямую медные и алюминиевые провода – место контакта будет окисляться и греться. Пользуйтесь соединителями WAGO, НВИ и т.п.

Подключение выключателя к соединительной коробке

Этот метод пригодится для монтажа нового светильника при условии, что рядом находится соединительная коробка. Для этого потребуется проложить два кабеля: от коробки к светильнику и от нее же – к коммутационному элементу.

Определив местонахождение нулевого и фазного соединения в коробке, собираем схему, описанную выше для выключателей освещения. Требования к соединениям и прокладке кабелей – те же, что и для подключения новой розетки.

Подключение розетки от выключателя

Перед тем, как подключить новую розетку от выключателя, потребуется решить проблему недостающего нулевого проводника. Для работы коммутационного элемента он не нужен, а вот розетка без него не заработает.

В итоге либо выключатель остается не работоспособным, так как отходящий от него проводник используется для проведения нуля к розетке. Либо протягивается дополнительный провод от коробки, что теоретически возможно только внутри полостей для электропроводки панельных домов.

Еще есть вариант использования резервного проводника, если линия к выключателю состоит из трех проводов. Но это – только при его наличии.

Замена розетки выключателем

Прелесть этого метода в том, что место установки розетки можно по необходимости использовать для размещения выключателя. Поменять само изделие не трудно, так как они полностью взаимозаменяемы. Оба провода, ранее подключенные к розеточным контактам, подключаются к установленному вместо нее коммутационному элементу.

Останется только выполнить переключения в соответствующей коробке. Фазный проводник остается на месте. А вот второй провод нужно отсоединить от точки соединения нулевых проводников и соединить с одним из проводов, идущих к светильнику.

Замена выключателя розеткой

Возможна и обратная операция. В этом случае провода, использующиеся для работы выключателя, так же используются для подключения розетки.

В распределительной коробке проводник, идущий до этого от выключателя к светильнику, подключается к месту соединений нулевых проводников.

При использовании трехпроводной схемы третий провод кабеля, ранее либо не использующийся, либо участвующий в работе двухклавишного элемента, переключается на розеточный заземляющий контакт. В распределительной коробке он соединяется с защитными проводниками.

Как подключить лампочку и выключатель?

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно. Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке). Размечая, придерживайтесь важных правил: При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров. Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом. Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров. Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения

Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему.

Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

< Назад
Вперёд >

Схема Подключения Лампочки Через Выключатель

Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке.

Поместить провода в клеммы рис. Разъяснение схемы подключения для упрощения понимания Опишем схему подключения выключателя, работающего с одним осветительным прибором, в нашем случае с лампочкой.

Он повышает сроки службы, минимизирует размеры их колб.
✅Подключение одноклавишного выключателя

Затем нужно проверить работоспособность еще. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами.

Соединенные провода аккуратно укладываются внутри монтажной коробки.

Схема подключения Подключение к распределительной коробке Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке.

Нет, проверяем соединения.

Электропровод к лампочке, размещенной на потолке, идет по одному из таких желобов.

Подключение розетки и выключателя

Инструменты

Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем. Двойной выключатель проходной Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. Они также подключаются двумя проводами и могут подменять собой простые одноклавишные. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии.

Зачистка изоляции выполняется на расстояние мм от края жилы. Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию.

Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.

Одна из жил служит для создания непрерывной сети.

В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый.

Крепёжные элементы для прокладки проводки в строениях из дерева. Монтируется распределительный короб.

Схема подключения показана на рисунке ниже.
Подключение одноклавишного выключателя и розетки. Простой способ.

Еще по теме: Какие технические требования для сопротивления изоляции

Особенности разводки проводов

Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.

В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.

Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.

Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.

На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.

При включении выключателя нагрузка подается на лампочку, при выключении прерывается. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.
Как подключить выключатель света и подключить розетку

Подготовка к подключению электроприборов

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.

Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

То есть выключатель разрывает рабочую жилу электропроводки.

Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.

Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Спасибо за внимание!

Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.

Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.

На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения. Их многообразие также впечатляет. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

схема подключения выключателя | Советы электрика

27 Фев 2012 Подключение выключателей

Схема подключения выключателя света с одной клавишей- одна из самых простых. Пошагово объясняю как собрать схему подключения.

Сами посмотрите на фото, а так же в видеоуроке— всего получается три соединения в распредкоробке.

Кто делал тот знает- просто это если в коробке кроме этих проводов на лампу и выключатель ничего нет.

Но часто бывает что в распредкоробке есть провода не на одну лампу, да еще на розетки бывает тут же проложены, тогда при сборке схемы нужна особая внимательность и аккуратность.

Что бы было понятно даже самым неопытным “”чайникам” я записал видеоурок.

Схема подключения выключателя.

Если нет возможности смотреть видео- практически то же самое написал ниже.
Перед началом работы, имеются ввиду электромонтажные работы, обязательно надо убедиться что на месте работы нет опасного напряжения.

Здесь я показываю как собирать схему в распредкоробке, значит на подведенных проводах не должно быть напряжения.

Отключаем автомат и прибором проверяем что напряжение снято.

Только после этого продолжаем работать.

При подключении одноклавишного выключателя в распредкоробке для сборки схемы должны приходить три провода:

первый- провод питания, или вводной провод, который идет автомата или пробок с напряжением 220 вольт

второй- провод на выключатель, двухжильный

третий- провод на светильник или лампу.

Кстати у многих светильников есть зажим заземления на корпусе, поэтому требуется трехжильный провод- фаза, ноль и заземление.

Итак, в распредкоробку заходит три провода по две жилы (провод заземления с светильника не считаю).

Далее я жилы буду называть проводами- так правильнее.

После того как проверили что напряжения на проводах нет- снимаем изоляцию для того что бы сделать скрутку.

Вполне подойдет для этих целей и зажим wago, но я показываю на скрутке.

Схема собирается так:

Выключатель подключается в разрыв фазного провода. Нулевой провод идет на лампу напрямую, естественно через распредкоробку.

Фаза через выключатель делается для того, что бы потом при обслуживании светильника- ремонте или замене лампы не попасть под напряжение.

Да и просто это удобнее- выключил свет и меняй спокойно лампу или светильник.

Значит находим фазный провод питания, который приходит в распредкоробку со ввода и соединяем его с одним из проводов, идущего на выключатель.

Я всегда использую для этого провод белого или красного цвета.

С выключателя фаза возвращается другим проводом и соединяется с проводом, идущим на лампу.

Оставшийся провод с лампы в распредкоробке соединяется с нулевым проводом питания.

Я проверяю схему так: визуально смотрю в распредкоробке- фаза пришла, ушла на выключатель.

С выключателя пришла в коробку- ушла на лампу. С фазой все.

Далее. Ноль пришел в коробку- ушел напрямую на лампу.

Все! Схема собрана и проверена.

Далее я скручиваю плотнее скрутки плоскогубцами и свариваю своим новым сварочником.

Затем одеваю трубку ПХВ и фиксирую ее на скрутках изолентой. Укладываю аккуратно провода в распредкоробку и закрываю крышкой.

Все! Вот таким образом собирается схема подключения выключателя света с одной клавишей.

В следующем уроке я покажу как собирать на практике схему подключения двухклавишного выключателя.

Подробнее по сегодняшней теме можно посмотреть на фотографиях:

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: видео- расключение, видео- скрутка провода, двухклавишный выключатель, схема подключения выключателя

Электрическая схема подключения выключателя, розеток и ламп.

_v_

Тема: электрическая схема подключения выключателя, розеток и ламп.

На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир, подвальных, гаражных помещений, производственных, строительных объектов и т.д. А теперь давайте с Вами более подробней разберёмся с ней.

Для лучшего понимания схема подключения выключателя, розеток и ламп нарисована так, как она обычно располагается при своём монтаже. Начнём с электрощита. В каждом доме и квартире обязательно имеется щиток, к которому подходит ввод от основной электромагистрали (от ближайшего столба электропередач либо от основного распределительного щитка на площадке). На (в) этом щитке, как правило, находятся электросчётчик, УЗО, автоматические выключатели, предохранители и дополнительные устройства (к примеру, индикаторы сетевого напряжения, защита от перенапряжения и т. д.). Именно с него и происходит запитка всего помещения (частного дома, квартиры).

Предположим, что у нас имеется трёхкомнатная квартира. Обычно делается так: в каждой комнате устанавливается соединительная коробка (она на рисунке показана в виде круга). К ней подводятся провода (кабеля) от щитка и берётся электропитание с одного из автоматов на нём. Такие соединительные коробки являются местами коммутации всех силовых проводов электропроводки (от выключателей, светильников, розеток, кондиционеров и т.д.), что располагаются в данной комнате (помещении). Теперь, что касается самой схемы подключения выключателей и ламп. Как вы поняли (смотря на рисунок), в соединительной коробке имеется фаза (провод красного цвета) и ноль (синего цвета), которые приходят от щитка. Берётся фазный провод и к нему подсоединяется общий провод (также красного цвета) идущий к двухклавишному выключателю.

В разомкнутом положении выключателя фаза просто сидит на общей клемме и ждёт, пока нажатием на клавишу (клавиши) подадут её на провод, что соединен с одной из ламп. Провода, идущие к светильнику (лампам) обозначены зелёным цветом. В состоянии отключенного выключателя эти провода обесточены. Кстати, они проходят также через соед. коробку. Как Вы знаете, некоторые типы выключателей имеют неоновую подсветку. На рисунке она показана внутри выключателя в виде кружка с двумя меньшими кружками. Эта неоновая лампочка подключается через дополнительное сопротивление (последовательно). Данную подсветку следует включать так: один из её проводов прикручивается к общей клемме этого выключателя, а второй провод к одной из оставшихся клемм (на выключателе).

Эта подсветка будет светиться тогда, когда выключатель находится в положении разрыва контактов. Да, хочу напомнить, что такая подсветка хорошо работает с лампочками накаливания. С экономными лампами её нежелательно подключать (просто свет начнёт блымать даже при выключенном положении). Светильники, как правило, имеют несколько ламп. При раздельном подключении ламп (горит одна часть светильника, другая и обе сразу) соединение проводов происходит так: от каждой из ламп берётся по одному проводу и соединяются в одну скрутку. Вторые провода от этих ламп группируются по двум (фазным) скруткам. В итоге, первую общую скрутку соединяют с нулём, идущим от соединительной коробки, а сгруппированные остальные две скрутки садятся на два провода (зелёного цвета) идущие от выключателя.

Теперь, что касается схемы подключения розеток. Здесь все очень просто. Берётся два провода (фаза и ноль) идущие от соединительной коробки и подсоединяются к контактам на самой розетки. Далее от этой же розетки отводится второй провод (параллельно) и подключается к другой. Параллельно идущим проводом соединять розетки следует в том случае, когда эти розетки располагаются недалеко друг от друга (образовывая группу розеток). Если розетки находятся вдали между собой (к примеру, на противоположной стене комнаты), то их запитывают от другого провода (кабеля) идущего от общей соединительной коробки, принадлежащей этой комнате. Образовывая соединительные группы розеток, следует помнить и учитывать общую нагрузку на них (суммарный ток). Так как, соединив слишком много розеток в одной группе и запитав их от общего кабеля имеющего малое сечение, можно получить перегрузку по току на этот кабель и в итоге его нагрев.

Видео по этой теме:

P.S. Учтите, что качественное выполнение работ в процессе установки электрических розеток, выключателей, ламп и прочих изделий вёдёт к долговечной эксплуатации этих самых электроустройств. Даже мелочь, сделанная как попало, может в последствии обернуться массой проблем. Так что делайте всё на совесть (и не только себе)!

Как присоединить лампочку к выключателю

Разметка

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно.

Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).

Размечая, придерживайтесь важных правил: При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров.

Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Монтаж проводки

Патрон и выключатель

Схема подключения

Подключение к распределительной коробке

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

Нож.
Электротехническая отвёртка.
Бытовой индикатор напряжения.
Плоскогубцы.

Из материалов под рукой должны быть:

Провода нужной длины.
Распределительная коробка.
Клеммники или электромонтажная изолента.
Патрон для лампы (и сама лампа).
Одноклавишный выключатель.

Фотогалерея: материалы для монтажа выключателя

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

подключение контактов переключателя и лампочки;
коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

К патрону подводятся два провода и крепятся винтами к соответствующим контактам

При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
Устанавливается клавиша на выключатель. Сборка и подключение завершены.

Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

Для соединения розеток друг с другом используются специальные перемычки

Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Примечание: в данной статье приведены схемы подключения простых выключателей, в случае необходимости организации управления освещением с двух и более мест смотрите статью: Подключение проходных и перекрестных выключателей.

1. Устройство и принцип работы выключателя в электрической схеме.

Для того что бы разобраться со схемой подключения выключателя необходимо понять как он работает, для этого представим себе простейшую схему подключения лампочки:

И так, как видно на схеме, что бы включить лампочку к ней необходимо подключить два провода: фазу и ноль, при этом электрический ток будет протекать от фазного провода к нулевому через вольфрамовую нить лампочки, проходящий ток раскаляет данную нить, что приводит к ее свечению. Вся эта схема в общем называется электрической цепью.

Что же нужно сделать что бы выключить лампочку? Необходимо разорвать электрическую цепь путем отключения от лампочки хотя бы одного из подключенных к ней проводов:

В этом случае электрический ток перестанет протекать через лампочку и, как следствие, она погаснет. Но разрезать один из проводов каждый раз когда необходимо отключить свет не слишком удобно. Для этого необходимо специальное устройство которое сможет размыкать и замыкать электрическую цепь по необходимости, этим устройством и является выключатель. Он представляет из себя подвижный контакт который замыкается либо размыкается при нажатии на клавишу выключателя, тем самым замыкая, либо размыкая электрическую цепь.

На электрической схеме выключатель обозначается следующим образом:

Теперь установим в нашу электрическую цепь выключатель и посмотрим как это работает:

В свою очередь лампочка на схеме обозначается следующим образом:

Подключение лампочки в электрическую сеть осуществляется через специальное устройство которое называется патроном:

При вворачивание лампочки в патрон контакт 1 (резьба) лампочки касается контакта 1 патрона, а контакт 2 лампочки, соответственно касается контакта 2 патрона.

Патрон в свою очередь подключается следующим образом:

Теперь зная принцип работы лампочки и выключателя разберем схемы подключения выключателей.

2. Подключение одноклавишного выключателя

Общая схема подключения одноклавишного выключателя уже была описана выше, здесь же мы попытаемся больше внимания уделить тому как данная схема выглядит на практике поэтому кроме принципиальной электрической схемы приведем так же схему с фотовставками:

Как видно на схеме у одноклавишного выключателя есть два контакта для подключения проводов (условно говоря вход и выход) при этом порядок подключения к ним проводов не важен, на один из контактов подключается фазный провод, а на второй — провод от лампочки, нулевой же провод подключается к лампочке напрямую.

3. Подключение двухклавишного выключателя

Устройство и схема подключения двухклавишного выключателя аналогичны одноклавишному, стой лишь разницей, что он имеет три контакта для подключения к нему проводов — один вход и два выхода. То есть на нем происходит деление одного питающего провода на два через подвижные контакты.

Схема подключения двухклавишного выключателя имеет следующий вид:

Как видно на схеме к двухклавишному выключателю подходят 3 провода, один питающий (фаза), два других провода отходят на лампочки таким образом, что первая слева клавиша выключателя включает 2 лампочки (вторую и третью), а вторая клавиша включает одну лампочку (первую), нулевой же провод, как и в схеме подключения одноклавишного выключателя, подключается ко всем лампочкам напрямую.

Примечание: Питающий (фазный) провод обязательно должен подключаться к первому (входному) контакту выключателя, в то время как порядок подключения отходящих к лампочкам проводов к контактам 2 и 3 выключателя может быть любым.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

▶▷▶▷ электрическая схема лампочка выключатель розетка

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	19-05-2019

электрическая схема лампочка выключатель розетка — Схема подключения выключателя и розетки, подробное руководство elektrika-svoimi-rykamicomkombinirovanny-e Cached Здравствуйте Amir! Вы не уточнили, какие точечные светильники установили, 12 В или 220 В, какие в них установлены лампы, каким образом они включаются (через двойной или одинарный выключатель , с одного или разных мест) Схема подключения розетка выключатель лампочка samelectrikrusxema-podklyucheniya-rozetka Cached Схема подключения розетка выключатель лампочка электрическая схема подключения Электрическая Схема Лампочка Выключатель Розетка — Image Results More Электрическая Схема Лампочка Выключатель Розетка images Схема подключения выключателя и розетки от одного провода yaelectrikruelektroprovodkashema Cached 04022017 Как подключить розетку и выключатель от одного провода Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка (подвал, гараж, дачный домик), включает в Розетка лампочка выключатель схема подключения Схема day24hruraznoerozetka-lampochka-vyklyuchatel Cached Розетка лампочка выключатель схема подключения Схема подключения розетки и Схема подключения одноклавишного выключателя electricvdomerurozetki-i-vukluchatelishema Cached Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель , то есть фаза всегда должна подключаться Схема подключения — розетка, выключатель, лампочка — YouTube wwwyoutubecom watch?vZ-xZ2Cw-EAQ Cached Простая схема подключения — розетка , выключатель , лампочка Схема подключения розетка выключатель лампочка Схема подключения розетки и выключателя — Всё о электрике в доме electricremontrushema-podklyucheniya-rozetki-i Cached Розетка с выключателем в одном корпусе: виды и подключение Любая бытовая электропроводка подразумевает наличие в ней таких привычных элементов, как светильник, выключатель и розетка Схема подключения лампочки и розетки Отопление otopleniesiteelektrikarozetki-i-vyklyuchateli Cached Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель , то есть фаза всегда должна подключаться Электрические схемы подключения выключателя, розетки, диммера wwwotdelochnik24ru20120107elektricheskie Cached Сегодня я хочу предложить вам основные простые электрические схемы подключения, Это касается электрических схем подключения выключателей и розеток Розетка с выключателем в одном корпусе: как подключить sovet-ingeneracomelektrikarozetk-vyklrozetka Cached Розетка с выключателем в одном корпусе: способ подключения, схема , варианты монтажа розетки с одноклавишным, двухклавишным и трехклавишным выключателем Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 29,100

Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический то
к, и каковы последствия неаккуратного обращения с ним. …коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Как и выключатель, розетку можно запрограммиров
розеток, выключателей и распределительных коробок. Как и выключатель, розетку можно запрограммировать на автоматическое включениевыключение, WeMo Mini также будет работать в системах Amazon Alexa, Google Home и FTTT. Собираем так, чтобы при замыкании проводов, лампочка загоралась. Теперь, из одной трехвольтовой электрической лампочки, батарейки и двух, последовательно соединенных проводов, собираем нехитрое приспособление. Розетки и выключатели каталог товаров Леруа Мерлен. С подсветкой имеют индикаторную лампочку, которая, в зависимости от модели, может загораться при выключенном или, наоборот, включенном в помещении свете. Пользоваться повреждёнными выключателями, розетками и патронами; Закрывать электрические лампочки абажурами из горючих материалов. Использование электронагревательных приборов при отсутствии или. Красивый ночник из обычной лампочки. В гостях у Самоделкина! Электроника Arduino Розетка, активируемая звуком. Для перепрограммирования последовательности хлопков без модификации кода следует подключить выключатель ко второму выводу. The Village c помощью дизайнеров разобрался, как удобно расположить дома розетки и выключатели The Village. Чтобы сделать регулировку лампочки плавной, используйте диммер. Перед ремонтом электрообрудования, проводки, при замене выключателей, розеток необходимо их предварительно обесточить; Замену электрических лампочек нужно проводить только при отключении выключателя; Розетки, выключатели, диммеры. Розетка электрическая Legrand Valena розетка 2К3 со шторками 16А250В слоновая кость 774321: Фото (1) Описание. Доставка день в день. Официальная гарантия. Так что же тогда так быстро добегает от выключателя до лампочки? В разрыв металлического стержня установим небольшую электрическую лампочку и повторим опыт.

при замене выключателей

чтобы при замыкании проводов

выключатель
двухклавишным и трехклавишным выключателем Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster
розетки

Request limit reached by ad manXML

Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. …коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Как и выключатель, розетку можно запрограммировать на автоматическое включениевыключение, WeMo Mini также будет работать в системах Amazon Alexa, Google Home и FTTT. Собираем так, чтобы при замыкании проводов, лампочка загоралась. Теперь, из одной трехвольтовой электрической лампочки, батарейки и двух, последовательно соединенных проводов, собираем нехитрое приспособление. Розетки и выключатели каталог товаров Леруа Мерлен. С подсветкой имеют индикаторную лампочку, которая, в зависимости от модели, может загораться при выключенном или, наоборот, включенном в помещении свете. Пользоваться повреждёнными выключателями, розетками и патронами; Закрывать электрические лампочки абажурами из горючих материалов. Использование электронагревательных приборов при отсутствии или. Красивый ночник из обычной лампочки. В гостях у Самоделкина! Электроника Arduino Розетка, активируемая звуком. Для перепрограммирования последовательности хлопков без модификации кода следует подключить выключатель ко второму выводу. The Village c помощью дизайнеров разобрался, как удобно расположить дома розетки и выключатели The Village. Чтобы сделать регулировку лампочки плавной, используйте диммер. Перед ремонтом электрообрудования, проводки, при замене выключателей, розеток необходимо их предварительно обесточить; Замену электрических лампочек нужно проводить только при отключении выключателя; Розетки, выключатели, диммеры. Розетка электрическая Legrand Valena розетка 2К3 со шторками 16А250В слоновая кость 774321: Фото (1) Описание. Доставка день в день. Официальная гарантия. Так что же тогда так быстро добегает от выключателя до лампочки? В разрыв металлического стержня установим небольшую электрическую лампочку и повторим опыт.

Электрические схемы переключателя лампы

— Do-it-yourself-help.com

На этой странице представлены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехходового выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» бесполезны для определения полярности.Поэтому используются другие методы для определения полярности на шнуре лампы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы обнаружите либо текстурированную бусинку, либо тонкую цветную линию, проходящую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.

Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.

Еще один ключ к определению полярности — это штекер на шнуре лампы, широкий контакт — нейтраль, а узкий — горячий. У большинства старых шнуров ламп есть зубцы того же размера. Это связано с тем, что в электрических лампах полярность не соблюдалась до появления заземленных цепей. С этими лампами вилку можно вставить в розетку в любом направлении, соблюдая полярность.

Подключение 2-х лампового переключателя лампы

На этой схеме показано подключение прикроватной лампы с двумя розетками.Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками.Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.

Подключение трехпозиционного выключателя лампы

Это электрическая схема стандартного трехпозиционного переключателя лампы. Розетка используется с трехсторонней лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света.Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение одиночного выключателя лампы

На этой схеме показано подключение стандартной лампы с одной настройкой. Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам, соблюдая полярность, указанную в верхней части этой страницы.

Подключение винтажного выключателя торшера

Это электрическая схема винтажного торшера с 4 лампочками, одной основной лампой и 3 периферийными лампами, обычно меньшего размера.Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийные лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. У вторичного переключателя могут быть провода черного, синего и красного цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединен с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B . Коммутатор B будет иметь три провода: один для горячего источника и два для подключения к лампочкам. Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.

С этой лампой лампу A можно выключать и включать независимо, а выключатель B может включать только лампочку 1, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно раз, или все три выключены.

Больше похожих на эту в справке «Сделай сам».com

Разъемы для подключения: 8 ступеней

В следующем наборе шнуров шнур и розетка отличаются от тех, которые мы только что использовали. Со шнуром работать немного сложнее, а с розеткой — немного проще. Так что в некотором роде это выравнивается. 🙂 Эта комбинация шнура и розетки используется преимущественно для подвесных светильников.

Хорошо, поехали. Звоните в колокол для второго раунда!

Отмерьте и отметьте 1 1/4 дюйма на одном из концов шнура. Затем отрежьте кусок электрической или малярной ленты длиной 1,5 дюйма и оберните его вокруг шнура, оставив 1 1/4 дюйма экспонируется как на фото.Лента предотвращает истирание тканевого покрытия во время подключения розетки.

Удерживая шнур в руке или положив его на коврик для резки, осторожно используйте нож для резки бумаги, чтобы осторожно. прорежьте ПРОСТО ТКАНЬ по всей длине и по краю ленты.

На этом этапе вы можете снять крышку, но если нет (на некоторых шнурах для фиксации крышки используется легкий клей), проложите шнур коврика для резки и слегка обрежьте его по длине. Чтобы удалить ткань, следуя приведенным выше инструкциям, не порежьте горячий или нейтральный провод.

После снятия тканевого покрытия поместите оголенный конец шнура обратно на коврик для резки или рабочий стол, снова так, чтобы два провода (горячий и нейтральный) были параллельны столу или в корпус моего шнура 18/3 так, чтобы зеленый провод заземления был обращен к потолку.

Используйте нож для резки коробок, чтобы прорезать шнур вдоль внешней изоляции от ленты до конца, соблюдая осторожность, чтобы не порезать горячий и нейтральный провод (не имеет значения, если вы прорежете зеленый провод заземления, как мы в любом случае буду отрезать его), пока вы не откроете его, обнажив покрытые провода внутри.

Если у вас возникли проблемы с отслаиванием изоляции, используйте нож для резки бумаги, чтобы аккуратно сделать надрез параллельно ленте в месте пересечения первого надреза (опять же, будьте осторожны, чтобы не порезать белые или черные провода).

Теперь изоляция должна легко отслаиваться. У вас останутся оголенные провода под напряжением (черный) и нейтраль (белый) (и, возможно, как у меня, также зеленый провод заземления) вместе с некоторыми изоляционными волокнами.

Обрежьте волокна на ленте.Если вы использовали шнур 18/3 и у вас есть зеленый провод заземления, отрежьте и его. У вас останутся только горячий и нейтральный провода.

Используя отверстия калибра 16 на приспособлении для зачистки проводов (я обнаружил, что меньшие отверстия калибра 18 обрезают несколько жил вместе с изоляцией), снимите изоляцию 3/8 дюйма с концов проводов. чем мы сделали для последнего гнезда, так как соединение выполняется иначе, чем с металлической крышкой и гнездом оболочки.

Вентилятор

и Twist

Покрутите и скрутите жилы проводов, как мы это делали с нашим первым гнездом.

Пальцами или плоскогубцами согните скрученные провода пополам.

Последний штрих на шнуре — аккуратно удалить ленту, нанести каплю клея Элмера на конец внешней изоляции, затем пальцем нанести клей по всему концу тканевое покрытие, стараясь держать клей как можно ближе к обрезанному концу, чтобы шнур, торчащий из нижней части гнезда, оставался чистым и красивым.Использование клея предотвращает истирание тканевого покрытия очень тонким образом.

Дайте клею высохнуть в течение 5 минут, прежде чем переходить к следующему этапу.

Затем наденьте заглушку гнезда на зачищенный конец шнура перед тем, как мы подключим внутреннюю часть розетки. Я знаю, что наш шнур для этого набора имеет длину всего 2 фута, но как только вы будете делать комплекты шнура длиной 15 футов, вы наверняка пожалеете, что не забыли сначала надеть колпачок, чтобы вам не приходилось скользить все это вверх с другого конца! Это просто хорошая привычка.

Теперь, когда концы проводов подготовлены, пора подключить шнур к розетке! Вот нижняя часть внутренней части фенольной розетки и то, как провода совпадают с ней. (ПРИМЕЧАНИЕ: нейтральный вывод находится за моим большим пальцем на левом верхнем изображении !!)

Я считаю полезным согнуть и придать форму проводам, чтобы концы легче совмещались с выводами.

Перед тем, как вставить концы проводов, убедитесь, что винты клемм полностью выкручены.

Вставьте конец горячего провода в отверстие для клеммы гнезда, которое соответствует металлическому язычку горячего центра на противоположной стороне гнезда. Затяните винт клеммы. Повторите эти действия для конца нейтрального провода в отверстии клеммы, которое соответствует внешнему металлическому выступу нейтрали. Затяните и этот винт.

Отличная работа! Мы почти закончили этот урок!

Теперь мы добавим компенсатор натяжения. Этот аппаратный элемент шириной, превышающий отверстие в крышке, обжимает изоляцию шнура, защищая соединения проводов / клемм — почти так же, как узел страховщика делает для шнура SPT-1 — и выдерживая вес оттенок, когда-то добавленный к розетке.

Установите маленькие плоскогубцы Channellock на средний размер и возьмите компенсатор натяжения в руке. Поместите компенсатор натяжения как можно ближе к верхней части линии разреза внешней изоляции шнура (как показано на рисунке) и прижмите его к месту. Установите плоскогубцы на самый маленький и еще раз хорошенько сожмите их, чтобы убедиться, что изоляция шнура надежно и плотно удерживается.

Сдвиньте колпачок вверх, чтобы он встретился с внутренней частью сокета, чтобы он вошел в колпачок.(Возможно, вам придется повернуть гнездо до тех пор, пока две части не совместятся правильно.) Затем прикрутите корпус. По мере приближения крышки и корпуса друг к другу может потребоваться немного больше крутящего момента. Вы услышите и почувствуете небольшие щелчки, которые соединяют две части вместе. (Не волнуйтесь, я покажу вам, как разобрать их, как только мы закончим комплекты, чтобы вы могли повторно использовать розетку!)

Как установить светильник

Фото: Kit Stansley

Начиная с моего нынешнего Дом закончен только наполовину, на потолках много световых коробов без светильников — а это значит, что я спотыкаюсь об инструменты посреди ночи чаще, чем мне кажется.

Электротехнические проекты «сделай сам» мне не нравятся; вероятно, в результате удара током от перерезанной телефонной линии в детстве (или, возможно, врожденного страха внезапной смерти от электрического тока). Но для простых электромонтажных работ по дому, небольшие знания и подходящие инструменты могут сделать работу немного менее пугающей и, что более важно, менее шокирующей .

Перед тем, как вы начнете

Вот несколько вещей, которые вам следует знать об электричестве и проводке в жилых домах, прежде чем вы начнете.

Вся электроэнергия подается через счетчик на вашу панель выключателя. Если выключить что-то на панели, в доме не будет питания на провода или коробки.
Отключение чего-либо с помощью переключателя не обязательно означает отсутствие питания на проводах в электрической коробке.
Если смотреть на провода, черный или красный — это ток, белый — нейтраль, а зеленый или медный — заземление.
Не вставляйте заколку для бобби в электрическую розетку, даже если ваш двоюродный брат осмелится сделать это.

Инструменты и материалы

Как установить осветительную арматуру

Шаг 1. Отключение питания

Для некоторых приборов вы можете просто отключить питание переключателем, но я рекомендую всегда отключать питание выключателем . Если вам повезет, выключатели на вашем электрическом щите будут помечены. Если нет, то это что-то вроде игры в угадывание: отключите выключатели, а затем используйте датчик напряжения, чтобы убедиться, что место, в котором вы собираетесь работать, не «жаркое».(Детектор напряжения издаст звуковой сигнал и загорится при наличии тока.) Я всегда выключаю свой компьютер перед случайным отключением прерывателей… на всякий случай.

Шаг 2: Подключите провода

Стандартная коробка для осветительного прибора будет иметь три провода: белый (нейтраль), черный (ток) и медный (заземление).

Фото: Kit Stansley

Постоянный У приспособления может быть пластина, которая будет соединена с двумя отверстиями под винты с обеих сторон коробки, и я считаю, что это проще сделать перед подключением проводов (особенно на тяжелом приспособлении, которое необходимо поддерживать во время прокладки проводов). связанный.)

Провода могут подключаться к прибору разными способами. В этом случае провода наматываются на винты для соединения. Также в приспособлении могут быть провода (соответствующих цветов), которые будут соединяться с потолочными проводами с помощью гаек.

В любом случае используйте инструмент для зачистки проводов, чтобы удалить 3/4 дюйма оболочки провода. Чтобы прикрепить к резьбовым соединениям, согните провод в форме буквы U, оберните вокруг винта, затем обожмите провод и затяните винт. (Белый провод к серебряному винту, черный провод к золотому винту, заземление к зеленому винту.)

Фото: Kit Stansley

Чтобы прикрепить провода к проводам, скрутите провода одинакового цвета вместе, а затем намотайте на них проволочную гайку.

Шаг 3: Прикрепите приспособление к коробке

Это простое приспособление с тянущей цепью было прикреплено двумя винтами, которые входят непосредственно в коробку, но вы также можете прикрутить только один винт непосредственно к монтажной пластине. После того, как приспособление установлено, установите лампочку, снова включите прерыватель и дайте свету загореться.

Фото: Kit Stansley

Как установить выключатель света

Нередко требуется настенный выключатель для света, который в настоящее время включается с помощью троса или цепи.

Светильники с вытяжными шнурами — обычное дело в подвалах и туалете, и, поскольку большинство из них не слишком эстетично, многие домовладельцы хотят заменить их стандартными осветительными приборами с выключателем.

Чтобы установить коммутатор, вы должны сначала понять основы работы с электричеством.

Светильник может быть фарфоровым или пластиковым основным держателем лампы, как показано на рисунке 1, ламповым люминесцентным светильником, как показано на рисунке 2, или другим типом осветительной арматуры, которая содержит встроенный переключатель.

Рисунок 1 — Пластиковый патрон лампы с цепочкой

Рисунок 2 — Люминесцентный светильник с тяговой цепью

Световая цепь, в которую вы хотите добавить выключатель, должна иметь провод, подающий питание, обычно черный, провод для возврата питания обратно на распределительную панель (обычно белый) и провод заземления (обычно голая медь). В старых домах заземляющий провод может отсутствовать.

Установите электрическую коробку, в которой будет размещен выключатель в соответствующем положении, для этого типа установки удобна старая работа , см. Рисунок 3.

Рисунок 3 — Старая рабочая электрическая коробка

Дополнительная информация по: Установка старого рабочего электрощита .

Проложите кабель заземления 14/2 + от распределительной коробки до распределительной коробки, в которой расположен осветительный прибор.

Дополнительная информация по: Провода электрические рыболовные .

Все подключения в распределительной коробке могут быть выполнены до отключения питания. Не помещайте кабель в электрическую коробку, в которой крепится осветительный прибор, до тех пор, пока не будет отключено электрическое питание этой коробки.

Выключите прерыватель или снимите предохранитель, который подает питание на прибор!

Чтобы вставить выключатель в схему, необходимо обнажить электрические соединения. В случае базового патрона лампы хорошо видны два винта, удерживающие блок в нужном положении. В случае люминесцентных светильников винты обычно располагаются за непрозрачной пластиковой крышкой. Удалите винты и позвольте приспособлению свисать с проводов.

Рисунок 4 — Подключение проводов к фарфоровому патрону

Подключение фарфорового или пластикового патрона для лампы должно напоминать рисунок 4.В фарфоровом или пластиковом патроне используются винтовые клеммы, расположенные непосредственно на патроне лампы. В распределительной коробке могут быть дополнительные провода, их можно не учитывать.

Рисунок 5 — Подключение фарфорового патрона лампы с помощью переключателя

Черный или горячий провод снимается с клеммы на патроне лампы и заменяется белым проводом от переключателя (он заклеен черной лентой, чтобы указать, что это горячий провод ), см. Рисунок 5. Черный провод Первоначально выходящий на клемму патрона лампы, привязан к черному проводу, идущему от выключателя, с помощью гайки.

Если вы заменяете тягово-цепное приспособление на стандартное приспособление, то белые провода, идущие от распределительной коробки, соединяются вместе с помощью проволочных гаек. Белый провод, идущий от переключателя, подключается к черному проводу осветительной арматуры, а заземляющие провода каким-то образом соединяются вместе, как показано на Рисунке 6.

Рисунок 6 — Подключение проводов от переключателя к люминесцентной лампе.

Что касается заземляющих проводов, к некоторым приборам будет прикреплен медный провод, который должен быть привязан к заземляющим проводам и винту заземления в электрической коробке.Другие приспособления могут иметь винт заземления на приспособлении. В этом случае провод проходит от винта заземления в распределительной коробке к винту заземления на приспособлении.

На рис. 7 показано, как выглядит электрическое соединение с переключателем:

Рисунок 7 — Принципиальная электрическая схема светильника, управляемого переключателем

Если вы считаете, что установка переключателя предназначена для разрыва черного живого провода , вы сможете определить любые незначительные несоответствия на диаграммах выше и вашу точную ситуацию.

Подключить выключатель очень просто, так как у вас есть белый провод, который должен быть заклеен черной лентой, чтобы обозначить, что это горячий провод , черный провод и заземляющий провод. Заземляющий провод подключается к корпусу переключателя с помощью верхнего винта сбоку переключателя. Черный и белый (обмотанный черной лентой) провод взаимозаменяемы на двух винтах на боковой стороне переключателя.

Выбор схемы подключения переключателя света

Уважаемый г-н электрик: Какие варианты электрических схем переключателя света можно выбрать для подключения переключателя света к потолочному свету?

Ответ: Электросхемы выключателя света приведены ниже.Выбор материалов и схем электропроводки обычно определяется электриком, который устанавливает электропроводку, а также электротехническими и строительными нормативами, действующими на момент строительства. ПРИМЕЧАНИЕ. Текстовые ссылки ниже ведут к соответствующим продуктам на Amazon или EBay.

В коммерческом и промышленном строительстве методы и материалы электромонтажа иногда определяются архитекторами и инженерами, разработавшими проект.

Для интеллектуальных коммутаторов Wi-Fi необходимо соблюдать инструкции производителя по подключению.

Недавнее обновление Национального электротехнического кодекса (NFPA 70, 2020) в статье 314.27 (C) теперь требует, чтобы все электрические коробки потолочного освещения в жилых комнатах с вероятным расположением потолочных вентиляторов были рассчитаны на поддержку потолочных вентиляторов.

Вышеупомянутая схема подключения двухпроводного переключателя взята из старых домов и, вероятно, больше не используется, в зависимости от того, какая кодовая книга действует в каждой юрисдикции. Предполагается, что на двухжильном кабеле от потолочной коробки до переключателя света белый провод будет повторно идентифицирован другим цветом, поскольку он используется не как нейтральный, а как горячий провод.

Хотя повторная идентификация провода является требованием кода, на практике это не применялось так часто, как следовало бы. Следовательно, довольно часто можно найти белый провод в распределительной коробке, который является горячей ЛИНИЕЙ, а черный провод — это ножка переключателя, подключенная к НАГРУЗКЕ.

Вы не можете подключить розетку к этому типу проводки переключателя, потому что в распределительной коробке нет нейтрального провода, но вы можете подключить к потолочной электрической коробке, при условии, что там достаточно места для дополнительных проводов.

Национальным электрическим кодексом (NFPA 70) требуется наличие нейтрального проводника в каждой электрической коробке переключателя света. См. Статью 404.2 (C). Нейтраль нужна для использования электронных диммеров, таймеров и устройств умного дома WiFi, которые можно установить вместо обычного выключателя света. Вот почему приведенная выше схема подключения больше не используется. Вся статья 404 касается установки выключателей.

Очень важно соблюдать электрические и другие строительные нормы и правила для обеспечения безопасности и защиты вашего дома и семьи.

Схема подключения выключателя света от потолочного светильника к выключателю с помощью трехжильного кабеля к выключателю. Электропитание поступает в электрическую коробку потолочного светильника и отводится к однополюсному настенному выключателю с помощью трехжильного кабеля.

На фотографии выше изображена электрическая схема потолочного светильника и выключателя света с питанием от панели автоматического выключателя, поступающим в потолочную электрическую коробку. От потолка используется трехжильный кабель с заземляющим проводом для подачи питания на выключатель света.Заземляющий провод не показан для упрощения схемы подключения.

Схема подключения выключателя света, изображающая электрическую мощность от панели автоматического выключателя, поступающую в электрическую коробку настенного выключателя и затем идущую к двум потолочным светильникам через двухжильный кабель. Заземляющий провод в кабеле не показан для упрощения схемы.

Как показано на схеме выше, легко подать питание на несколько осветительных приборов . Вы просто устанавливаете кабель или короб от потолочной коробки до следующей потолочной коробки.Главное, на что следует обратить внимание, — это слишком много проводов в одной электрической коробке. Существуют предписанные кодексом ограничения на количество проводов, которые могут быть в электрической коробке, а также физические ограничения.

Вообще говоря, для каждого отдельного провода №14 требуется два кубических дюйма пространства внутри электрической коробки. Для провода №12 требуется 2,25 кубических дюйма. Переключатель считается двумя проводами. Кроме того, необходимо сделать вычеты для разъемов, зажимов и шпилек внутри электрического блока.Прочтите статью 314 Национального электротехнического кодекса (NFPA 70).

У Amazon огромный выбор выключателей света

Если вы хотите управлять двумя фонарями отдельно от двух разных выключателей в одной коробке, то к первому фонарю необходимо подключить трехжильный кабель с заземлением вместо двухжильного кабеля. При первом свете вы соединяете черный и белый провода. Красный провод будет идти к следующему свету вместе с белым проводом, используя двухжильный кабель.

Конечно, вы также можете подключить два отдельных двухжильных кабеля к каждой лампе от выключателей.

Схема подключения выключателя света, при которой питание от панели автоматического выключателя поступает в розетку электрической розетки, затем идет к следующей розетке, затем к однополюсному настенному выключателю, а затем к другой розетке.

Несколько розеток можно соединить с осветительными розетками, как показано на приведенной выше схеме подключения выключателя света. Двойные розетки предназначены для передачи энергии от одной розетки к другой.Вышеуказанная электрическая схема была сделана с использованием только двухжильного кабеля с заземлением. Заземляющий провод не показан для упрощения схемы.

Если вместо осветительной арматуры планируется установить потолочный вентилятор , необходимо установить электрическую коробку с потолочным вентилятором. Кроме того, я бы установил трехжильный кабель с заземлением от переключателя до потолочной коробки. Это позволило бы иметь два переключателя, один для вентилятора, а другой для комплекта освещения на вентиляторе.Вы можете прочитать мой пост об установке старого рабочего потолочного вентилятора .

Обычно заземляющие проводники должны быть соединены вместе в каждой коробке переключателя и розетки, а также должен быть подключен кабель для подключения заземления на зеленом винте каждой дуплексной розетки и однополюсного переключателя.

Если электрические коробки металлические, то они также должны быть заземлены с помощью дополнительного провода заземления , который подключается с помощью крепежного винта 10/32 к резьбовому отверстию в задней части металлического электрического шкафа.

Листовой металл, шурупы Tek и шурупы для дерева не допускаются для заземления. См. Часть VII, начинающуюся со статьи 250.130 в Национальном электротехническом кодексе (NFPA 70).

Схема подключения выключателя света, изображенная здесь, показывает, что питание от панели автоматического выключателя поступает на настенный выключатель, а затем продолжается к потолочному светильнику с трехжильным кабелем. От потолочной коробки к розетке подается питание.

На схеме выше показан двухжильный кабель от панели автоматического выключателя к настенному выключателю.От переключателя трехжильный кабель идет к потолочному свету. Электропитание в розетке на потолке осуществляется с помощью двухжильного кабеля с заземлением. Заземляющий провод не показан для упрощения схемы.

При черновой прокладке проводки для потолочного освещения я обычно подключаю питание от панели автоматического выключателя к настенному выключателю и подключаю только один кабель к электрической коробке потолочного освещения или коробке потолочного вентилятора. Я стараюсь не кормить другие предметы из потолочного ящика, чтобы ящик можно было легче перемещать, если домовладелец решит переместить световое место до завершения строительства или через много лет после завершения строительных работ.

Схема подключения переключателя света показывает, что электрическая мощность поступает в электрический шкаф потолочного освещения, а затем переходит к настенному переключателю с помощью трехжильного кабеля. От настенного выключателя используется двухжильный кабель для подачи питания на две электрические розетки.

Наличие нейтрального проводника в распределительной коробке позволяет подавать питание на другие объекты, такие как розетки, как показано на схеме выше. Его также можно использовать для подачи питания на другой выключатель, который управляет освещением в другой части дома.От лампы до выключателя необходимо использовать трехжильный кабель.

Хотя разрешено подключать фонари и розетки к одной цепи, я обычно избегаю этого ради людей, живущих в доме. Если случайно кто-то подключит электрический обогреватель или что-то еще к розетке, и это приведет к перегрузке цепи, автоматический выключатель сработает. Если в этом сценарии светильники и розетки соединены вместе, в комнате не будет света, пока проблема не будет решена.

Если фары подключены отдельно от розеток, они будут гореть, пока проблема не будет устранена. Если светильники и розетки подключены по многопроволочной схеме, это не имеет значения, поскольку обе цепи, если они правильно подключены к двухполюсным автоматическим выключателям, все равно отключатся.

ПЕРЕКЛЮЧАТЕЛИ WIFI SMART ДЛЯ ALEXA, GOOGLE DOT И APPLE HOMEKIT

Электронные интеллектуальные переключатели подключаются немного иначе, чем стандартные настенные переключатели. Прежде всего, соединение LINE и LOAD должно быть выполнено правильно.С помощью стандартного однополюсного настенного выключателя LINE и LOAD могут переключать клеммы. Для работы интеллектуальных переключателей также требуется нейтральный провод.

Если в распределительной коробке нет нейтрального провода, как на схеме вверху этой страницы, вы, вероятно, не сможете использовать интеллектуальный переключатель. Хотя может быть несколько типов интеллектуальных переключателей, которые предназначены для работы без нейтрального подключения, тип предлагаемых ими функций может быть ограничен. Изучите, прежде чем покупать какой-либо умный выключатель или диммер.

Требование наличия нейтрали в распределительной коробке было введено в Национальный электротехнический кодекс только несколько лет назад. До этого человек, который первоначально проводил электромонтаж в вашем доме, устанавливал проводку подходящим для него способом.

Нельзя использовать заземляющий провод для подключения нейтрального провода интеллектуального переключателя. Это может создать опасные условия в доме и вызвать проблемы с электроприборами. Это запрещено статьей 404.22 в Национальном электротехническом кодексе.

Перед покупкой интеллектуального переключателя или регулятора освещения ознакомьтесь с инструкциями по установке и спецификациями производителя. В стандартных схемах освещения жилых помещений в Соединенных Штатах напряжение составляет 120 вольт при частоте 60 Гц (Гц). Переключатель должен быть совместим с этим. Некоторые из умных переключателей, которые я видел, имеют диапазон напряжения от 120 до 277 вольт, что предназначено для коммерческого освещения.

Чтобы заменить настенный выключатель интеллектуальным выключателем , сначала выключите питание с помощью автоматического выключателя для этой цепи.Снимите настенную пластину, закрывающую существующий переключатель, отвернув два винта. Снимите переключатель, открутив винт вверху и винт внизу. Осторожно отодвиньте выключатель от стены. Иногда провода слишком короткие, чтобы тянуть переключатель далеко.

Если вы видите белый провод на существующем переключателе, это не нейтраль. Это либо ЛИНИЯ, либо НАГРУЗКА. Обычно при подключении только двухжильным кабелем белый цвет используется как ЛИНИЯ, а черный — как НАГРУЗКА.Как я объяснил выше, белый должен быть повторно идентифицирован с другим цветом, но им часто пренебрегают.

Перед установкой интеллектуального переключателя необходимо определить ЛИНИЮ и провода НАГРУЗКИ внутри существующей распределительной коробки. По цветовому коду невозможно определить, какой из проводов является ЛИНИЕЙ и проводом НАГРУЗКИ. Убедитесь, что питание отключено, используя бесконтактный датчик напряжения .

Убедитесь, что питание отключено, с помощью вольтметра категории III (CAT III) или категории IV (CAT IV) или вы можете использовать розетку с косичкой и лампочкой.

Отсоедините два провода от винтовых клемм сбоку или вставных соединений на задней панели существующего однополюсного переключателя. Вы можете использовать крошечную отвертку или скрепку, чтобы удалить вставленные провода. Не обрезайте провода. Провода в распределительной коробке — это все, с чем вам придется работать.

Теперь вытащите белые провода, которые находятся внутри распределительной коробки, но не разбирайте их. Снимите соединительный элемент с белых проводов, чтобы обнажить оголенный провод. Держите соединенные белые провода отдельно от проводов выключателя.

Снова включите питание и наденьте электрически изолированные перчатки . с защитными перчатками и защитную маску. ВНИМАТЕЛЬНО (вы можете получить удар током или получить удар током) проверьте с помощью вольтметра или электрической лампочки, какой провод является ЛИНИЕЙ.

Поместите один из выводов вольтметра (или косичку) на белые провода и прикоснитесь другим выводом к одному из проводов, которые были отсоединены от переключателя. Затем проверьте другой провод, который был снят с переключателя. Провод переключателя, который показывает около 120 вольт с белыми проводами, является ЛИНИЕЙ.Другой провод без напряжения — НАГРУЗКА. Не обращайте внимания на значения напряжения, которые намного ниже 120 вольт. Снова выключите питание.

После того, как вы определили ЛИНИЮ, НАГРУЗКУ и НЕЙТРАЛЬ внутри существующей распределительной коробки настенного переключателя и отключили питание, вы можете приступить к подключению интеллектуального переключателя, следуя инструкциям производителя.

Я заметил, что некоторые схемы подключения интеллектуальных выключателей от производителя имеют заземляющий провод желтого цвета.В соответствии со стандартными правилами подключения к электросети в США заземляющий провод должен быть зеленого цвета или неизолированного неизолированного провода. В других странах заземляющий провод может быть желтым с зеленой полосой или зеленым с желтой полосой.

Схема подключения коммутатора WEMO WiFi с красным для нагрузки, черным для линии, белым для нейтрали и зеленым заземляющим проводом

В распределительной коробке у вас должен быть один или несколько заземляющих проводов, соединенных вместе с помощью соединителя или обжима проводов. К нему должен быть подключен заземляющий провод от интеллектуального переключателя.Если провода обжаты и нет провода для подключения, вам нужно будет удалить обжим. Я делаю это, аккуратно обрезая обжим параллельно проводам, используя диагональные плоскогубцы Knipex с большим усилием, . Старайтесь не обрезать провода.

Теперь, когда провода заземления отделены от обжима, плотно скрутите концы вместе плоскогубцами. Плотно скрутите заземляющий провод интеллектуального переключателя на эту группу заземляющих проводов. Накрутите на конец соединитель провода подходящего размера.

В некоторых случаях путь заземления устанавливается через металлическую броню кабеля или металлический кабелепровод. В таких случаях металлическая коробка будет заземлена, и вы можете подключить заземляющий провод к задней части металлической распределительной коробки с помощью крепежного винта 10/32. В некоторых очень старых металлических распределительных коробках с черной эмалью используются крепежные винты 10/24. Удалите из коробки все неиспользуемые зажимы.

Интеллектуальные переключатели обычно совместимы с настенными панелями, подходящими для переключателей Decora, хотя цвета могут не совпадать.

Для схемы подключения трехпозиционного переключателя идут в мой пост.

Электрические схемы четырехпозиционного переключателя размещены здесь.

Схемы электрических соединений розеток с переключателем и половинным переключением см. В моем сообщении здесь .

В вашем доме никогда не может быть достаточно розеток. Добавление розеток может быть трудным, но это будет проще, если проводка уже существует. Посмотрите эти простые

В вашем доме никогда не может быть достаточно розеток.Добавление розеток может быть трудным, но это будет проще, если проводка уже существует. Ознакомьтесь с этими простыми шагами, чтобы превратить светильник в розетку.

Если есть одна вещь, в которой каждому дому нужно больше, так это электрические розетки. Когда практически у каждого члена вашей семьи есть смартфон, планшет или ноутбук, а также другая личная электроника, такая как телевизоры и игровые консоли, всегда не хватает мест для подключения. И это без учета всех других электронных гаджетов, которые большинство людей в наши дни в их домах.

К счастью, можно легко добавить в свой дом дополнительные розетки, не вызывая электрика. Большинство домовладельцев считают, что подключение к розетке является одним из самых простых проектов, связанных с электричеством своими руками. Выполните следующие действия, чтобы узнать, как снять осветительный прибор и подключить на его место розетку.

1. Купите новую розетку

Вам нужно будет приобрести новую розетку (розетку) и крышку розетки в местном хозяйственном магазине. Вам, вероятно, понадобится круглая крышка розетки, особенно если у вас восьмиугольная распределительная коробка.

Если вы хотите, чтобы свет был в светильнике, но вам также нужна розетка, вы можете вместо этого установить переходник от патрона к розетке. Вам даже не нужно знать, как заменить розетку, если вы используете адаптер. Они вкручиваются прямо в розетку и содержат как розетки, так и патрон лампочки. Если вам не нужен свет в приборе или не хотите вносить постоянные изменения в прибор , вы можете купить адаптер только с розеткой.

2. Соберите инструменты

Вам понадобятся:

Игольчатые плоскогубцы
Отвертка
Устройства для зачистки проводов
Бесконтактный датчик напряжения

Убедитесь, что у вас под рукой есть необходимые инструменты. начало работы сократит разочарование.

3. Отключите питание

Чтобы не порезаться электрическим током, выключите питание переключателя света на главной панели цепи.

4. Отвинтите осветительный прибор

Сначала снимите стеклянный колпак или другое покрытие с осветительного прибора. Затем найдите монтажные винты, которые крепят прибор к распределительной коробке, и снимите приспособление.

5. Отсоедините провода

После того, как вы открутите винты, которыми светильник крепится к потолку, отсоедините проводку от светильника.Либо снимите гайки с проводов, либо открутите винты, удерживающие проводку на месте.

6. Отложите светильник

Держитесь за него, так как может захотеть установить его в другом месте или вернуть позже.

7. Повторно закрепите проводку

Вам может потребоваться закрепить концы проводов, выходящих из распределительной коробки. Отрежьте ранее зачищенные концы и снова закрепите провода, чтобы обнажить около полдюйма меди.

8. Определите свои провода

Вы должны увидеть три провода, выходящие из вашей распределительной коробки: белый, черный или красный и зеленый или неизолированная медь.Черный и красный провода обычно горячие, а белые провода либо нейтральные, либо горячие. Для заземления всегда используются зеленые или неизолированные провода.

9. Добавьте винтовые петли

Винтовые петли — это маленькие крючки на концах проводов, которые используются для прикрепления их к винтам на розетке. С помощью плоскогубцев согните эти крючки на концах проводов.

10. Подключите провода

После того, как вы добавили винтовые петли к вашим проводам, пора подключить их к розетке.Наденьте петлю на черный или красный провод на верхний латунный винт в розетке и затяните его. Зацепите резьбовую петлю белого провода вокруг верхнего серебряного винта в гнезде и затяните его. Оберните зеленый или оголенный провод вокруг зеленого винта гнезда и затяните его.

11. Установите розетку

Используя монтажные винты с обеих сторон розетки, прикрепите ее к распределительной коробке.

12. Проверьте новую розетку

Перед тем, как накрыть новую розетку, снова включите питание и проверьте его, чтобы убедиться в правильности работы.Это упростит поиск и устранение неисправностей, связанных с новой розеткой.

13. Установите крышку выпускного отверстия

Если у вас есть восьмиугольная распределительная коробка позади вашей новой розетки, вам может потребоваться купить специальную круглую крышку выпускного отверстия, чтобы установить поверх нее. В противном случае вы можете использовать обычную прямоугольную выпускную крышку. Если отверстие в потолке больше, чем крышка розетки, , возможно, вам придется залатать ее , чтобы уменьшить отверстие для розетки. Это рекомендуется сделать перед установкой новой розетки.

После установки новой крышки розетки вы готовы к использованию новой розетки. Для более сложных электромонтажных работ может помочь American Home Shield® . Наши домашние гарантии обеспечивают защиту до 21 домашних систем и устройств, включая электропроводку. Зайдите на сайт American Home Shield сегодня и найдите подходящий тарифный план.

Как подключить выключатель контрольного света? 2- и 3-сторонняя проводка

Как подключить 2- и 3-сторонние переключатели неонового освещения

Что такое переключатель пилотного света и как его подключить?

Выключатель контрольного света содержит выключатель и встроенную неоновую лампочку, которая светится, когда выключатель включен, и через нее течет энергия к точке освещения или любой другой подключенной нагрузке или приборам.

Контрольные выключатели обычно используются и устанавливаются в туннелях, коридорах, подвалах, на чердаках и в гаражных светильниках, где их легко увидеть с места выключателя.

Большинству переключателей контрольных ламп требуется нейтральный провод, в то время как специальный однополюсный переключатель может быть подключен напрямую через горячий провод, а нейтраль подключается через нейтральный провод нагрузки благодаря специальному механизму внутри переключателя.

Основным типом переключателя пилотной неоновой лампы могут быть провода, такие же, как и комбинация переключателя и выходного устройства, как показано на рисунке ниже.Имейте в виду, что есть разрывной выступ ребра (такой же, как в комбинированном переключателе / розетке), который не поврежден со стороны линейного (горячего) терминала, т.е. горячий провод может быть подключен к одному латунному (или золотому) терминалу вместо обоих терминалы.

Нейтральный провод от выключателя и провод заземления следует подключить к серебряной клемме и зеленой клемме соответственно. Клемма нагрузки переключателя может быть подключена к осветительной арматуре или любой другой нагрузке, например, вытяжному вентилятору и т. Д.

Таким образом, когда переключатель находится в положении ВКЛ, мощность проходит через переключатель к подключенной нагрузке, контрольная лампа (неоновая лампа в качестве индикатора) будет начинают светиться.Точно так же, когда переключатель находится в положении ВЫКЛ и нагрузка отключена, контрольная лампа также выключается.

Подключение двухпозиционного переключателя неонового света к лампочке

На следующей простой схеме показано, как подключить переключатель пилотного неонового света к точке освещения. Схема подключения ясно показывает, что провод под напряжением (линейный или горячий) подключен к черной клемме на стороне линии. Имейте в виду, что язычок на плавнике между двумя черными клеммами на стороне линии i не поврежден.е. обе черные клеммы соединены между собой, и к горячему проводу можно подключить только один провод.

Нейтральный провод подключается к серебряной клемме пилотного переключателя, а также к лампочке, а зеленая клемма подключается к заземлению. Наконец, лампочка подключается к клемме нагрузки переключателя (латунной или золотой). Таким образом, проводное соединение работает следующим образом.

При включении = лампочка включена = неоновая сигнальная лампа включена
При выключении = лампочка выключена = неоновая сигнальная лампа выключена

Полезно знать:

Cooper и Левитон Выключатели контрольной лампы такие же, но клеммы (линия и нейтраль) находятся на противоположных сторонах, кроме клеммы заземления, но клемма заземления находится посередине в переключателе пилотной неоновой лампы Cooper, а в переключателе пилотной лампы Leviton она находится внизу (внизу ) сторона.На приведенной выше схеме подключения показан выключатель контрольной лампы Leviton. Перед установкой обратитесь к руководству пользователя определенного неонового света или любого другого переключателя или проконсультируйтесь с лицензированным профессиональным электриком.

Соответствующая проводка:

Подключение 3-стороннего выключателя контрольного света

На этой схеме показано, как подсоединить 3-сторонний выключатель контрольного света, как показано ниже. Поскольку это трехпозиционное коммутационное соединение, мы использовали два переключателя: один — обычный трехпозиционный переключатель, а второй — трехпозиционный выключатель контрольной лампы.

Назначение этой трехсторонней коммутирующей проводки состоит в том, чтобы управлять лампочкой из двух разных мест (так же, как трехстороннее переключение в проводке на лестнице) при использовании контрольного выключателя. Мы использовали только один трехпозиционный выключатель контрольного света (вы можете использовать два и более) с обычным трехпозиционным выключателем. Для управления лампочкой более чем из двух мест используйте промежуточный или четырехпозиционный переключатель между трехпозиционными переключателями.

В этой проводке две латунные или золотые клеммы соединены между собой посредством путевых проводов, в то время как линейная клемма соединена с горячим проводом от автоматического выключателя.Латунная клемма обычного трехпозиционного переключателя подключена к лампочке. Точно так же нейтральный провод подключается к лампочке, а также к серебряному выводу переключателя контрольной неоновой лампы. Наконец, заземляющий провод подключается к выключателям и светильнику.

Похожие сообщения:

Таким образом, лампочка управляется из двух разных мест с помощью трехпозиционного переключателя контрольного света и обычного трехпозиционного переключателя.

Полезно знать:

Двух- или трехходовой переключатель?

«Трехпозиционный» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве.Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

Связанные сообщения:

Подключение контрольной лампы GFCI розетки с контрольными выключателями

На следующей схеме показано, как подключить контрольную лампу GFCI к другим защищенным контрольным выключателям. Имейте в виду, что мы использовали два разных переключателя пилотного света, т.е.Выключателю контрольной неоновой лампы 1 нужен активный нейтральный провод, тогда как выключателю контрольной лампы 2 не нужен нейтральный провод. Имейте в виду, что между двумя линейными терминалами GFCI нет перемычки, как в комбинированном устройстве или переключателе неонового света.

Как мы знаем, любая нагрузка, подключенная к стороне нагрузки GFCI, защищена от замыканий на землю. Здесь применяется то же правило, то есть оба переключателя контрольных ламп подключены к стороне нагрузки GFCI. Другими словами, лампочки, подключенные к обоим выключателям неоновых контрольных ламп, защищены GFCI.

важные примечания:

Мы использовали красный для горячего, черный для нейтрали, зеленый для заземления и синий для путевых проводов только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.
Используйте переключатель с подходящим напряжением и силой тока с соответствующим размером провода и MCB соответствующего размера в соответствии с номинальной нагрузкой.
No related posts.
