Как подключить 1-клавишный выключатель

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

Довольно часто в быту  возникает необходимость подключить или отремонтировать выключатель.

Рассмотрим одноклавишный выключатель, он используется чаще всего. Схема его подключения самая простая, однако, есть нюансы, которые необходимо соблюдать.

Необходимо помнить, что при проведении любых ремонтных работ с электропроводкой, необходимо все обесточить (обычно отключить вводной автомат в электрощитке) и принять меры, чтобы никто случайно его не включил, особенно, если щиток находится на улице или лестничной клетке многоэтажного дома.

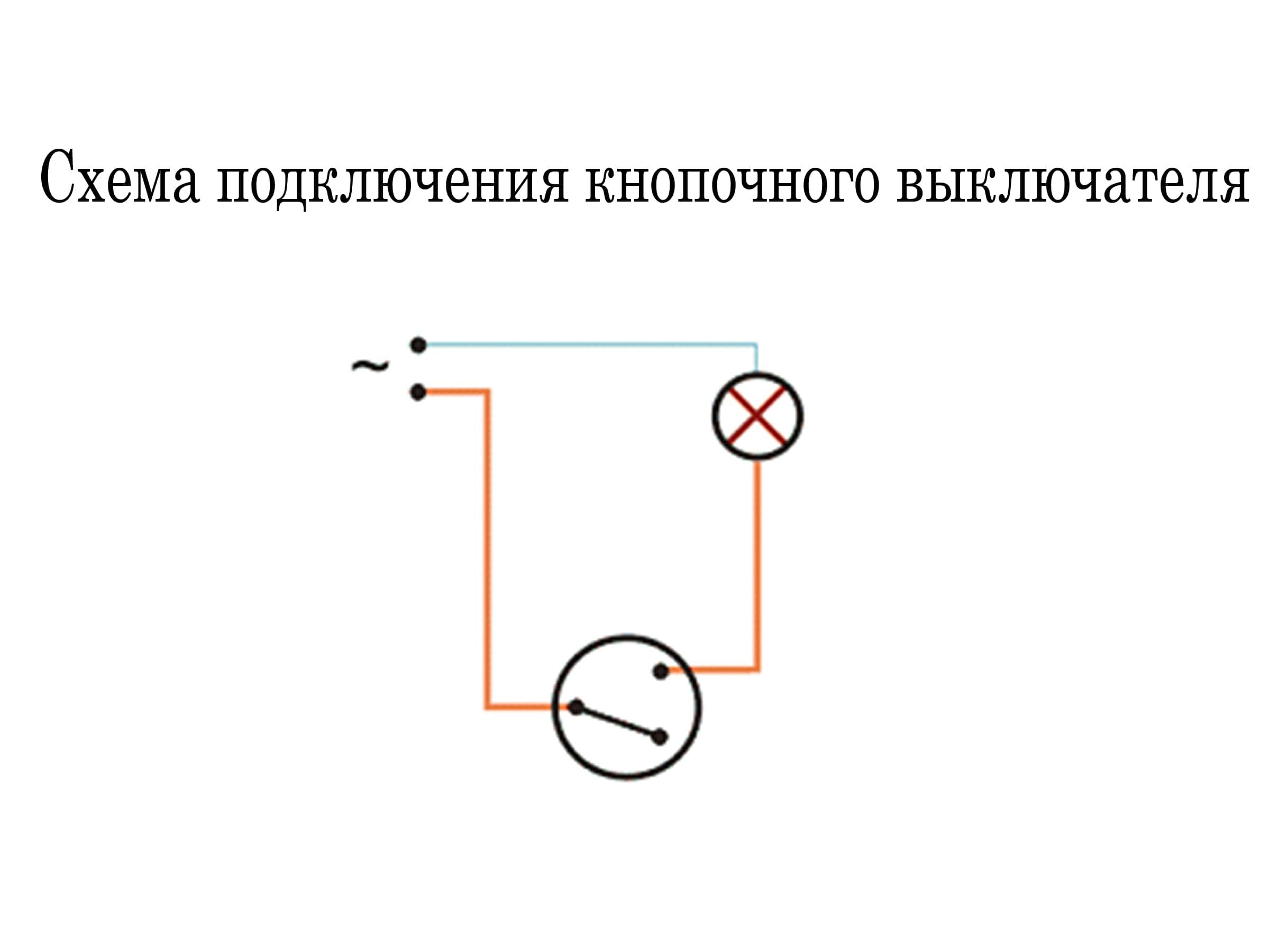

Рассмотрим типовую схему подключения одноклавишного выключателя.

Электропитание подается в ответвительную коробку из электрического щита по трехпроводному кабелю. Фаза (L) — через автоматический выключатель группы освещения, ноль (N) — обычно от нулевой шины,  провод заземления (PE) — обычно от шины заземления.

Также в ответвительную коробку приходит еще два кабеля: двухпроводный от выключателя и трехпроводный от светильника.

Нулевой провод от электрощитка (синий) соединяется с нулевым проводом от светильника (синий), и соответственно провод заземления от щитка (желто-зеленый) с проводом заземления, идущим к корпусу светильника (желто-зеленый).

 Фазный провод от электрощита (красный) соединяется с проводом, идущим к выключателю (красный). Уходящий от выключателя провод (синий), соединяется в ответвительной коробке с фазным проводом от светильника.

Таким образом, выключатель замыкает и размыкает фазу, приходящую на светильник! Такое подключение дает возможность проводить безопасную замену лампочек при выключеном выключателе.

В целях электробезопасности, фазный провод в светильнике (красный) должен подключаться к центральному контакту цоколя лампочки, сводя к минимуму возможность соприкосновения человека с фазным проводом.





Нажимая на клавишу выключателя (красный провод замыкается с синим в подрозетнике), мы тем самым замыкаем цепь и подаем фазу от электрощита на светильник, лампочка загорается. Повторное нажатие разрывает цепь и лампочка гаснет.

Смотрите подробное видео Как подключить одноклавишный выключатель

Как подключить двухклавишный выключатель.

Мы рассмотрели самую простую схему управления освещением с помощью одноклавишного выключателя. О том, как включать светильник или группу светильников из

нескольких мест очень подробно рассмотрено здесь.



Схема Подключения Выключателя К Лампочке В Коробке

В результате мы сделали фазу, которая идет на лампу, коммутируемой. Поэтому рекомендуем прочесть инструкцию касательно этого варианта монтажа оборудования.


В настоящее время существует несколько основных нюансов, которые должны быть учтены в процессе подключения выключателя света в условиях жилого помещения: установка осуществляется с учётом среднего роста человека, поэтому оптимальной высотой является 80см от уровня пола; доступ к выключателю не должен быть загорожен или перекрыт, а оптимальное расстояние от предметов интерьера и косяка двери составляет мм; выключатели на управление светом в санитарном узле, кладовом помещении и прихожей, чаще всего монтируются в коридоре. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника.

Прошу отписать в комментариях Нужны ли вам подобные инструкции, или из приведенных материалов все достаточно понятно? Вот об этом сегодня и поговорим более подробнее.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

Тщательно изолируют и включают электроэнергию.

Коммутационный аппарат должен работать только на разрыв фазы.

Некачественно-выполненные соединения жил проводов в дополнение к неправильно-выбранным номиналам аппаратов защиты может привести к плохому контакту, нагреву и в конечном итоге к обрыву цепи или короткому замыканию.

Монтажная коробка просто вставляется в отверстие в стене.

Они точно такие же, как и клавишные. В распределительную коробку заводят провода общей квартирной электросети, провода, идущие от выключателя и провода, которые идут от электропатрона лампочки.

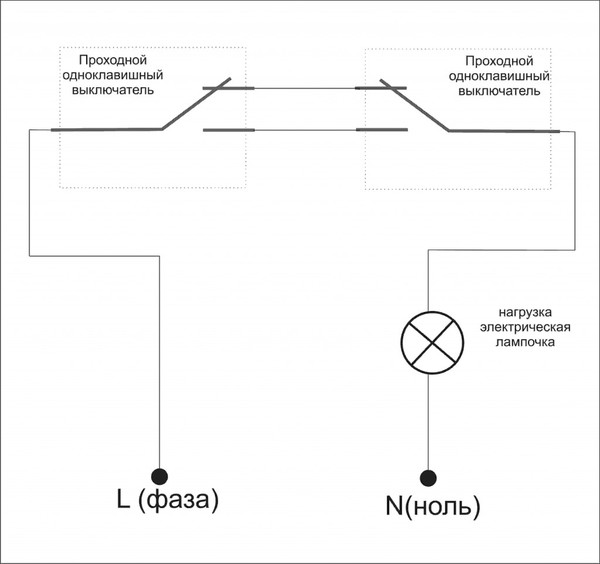

Схема подключения проходного выключателя

Инструменты

Смело разбирайте выключатель и проверяйте общий контакт. Нулевая жила рабочей сети соединяется с нулевой фазой лампочки.

Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

Разница на лицо!

Все выключатели разделяются функционально и внешне. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника.

Одно — в точке входа провода в плиту.

Собираем выключатель и ставим на место светильник

Такую ситуацию поможет разрешить установка светильника сразу с двумя проходными одинарными выключателями в разных концах перехода. Возможно, она будет стоять не на потолке, а на одной из стен.
схема подключения двухклавишного выключателя на две лампочки

Особенности разводки проводов

Так как подключить выключатель света самостоятельно достаточно просто, соблюдение схемы и рекомендаций позволит легко обойтись без привлечения специалистов. Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током.

Если прибор реагирует лишь на одном из контактов не важно на каком , значит, выключатель бракованный, и даже при его ремонте он долго не прослужит. Если индикатор не горит, то неисправность в соединении с общей сетью.

Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник. Подрозетник для наружного выключателя обычно крепится на стену при помощи дюбелей и шурупов.

Нулевую клемму N я разместил в нижнем подрозетнике, так как в нем больше свободного места, а клемму PE — в верхнем. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Схема подключения двух лампочек к одному двухклавишному выключателю на картинке Главная проблема такого соединения — это вероятность понижения напряжения и риск перегорания одной из лампочек. Хватает рукой провод, дергается от удара током: — Все!

При нажатии на выключатель происходит разрыв фазы. Это еще не все На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор.

Подключение выключателя, через распределительную коробку.

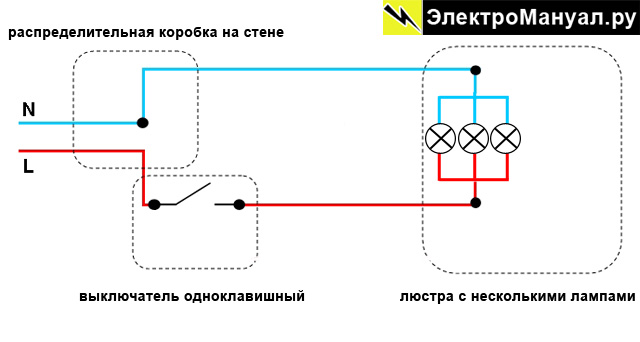

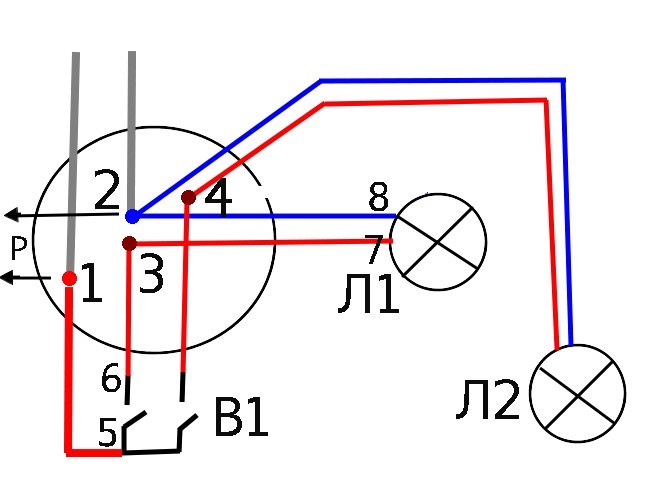

Общая схема подключения одноклавишного выключателя и двух светильников На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке. Один из проводов патрона соединяется с нулевой жилой общей электросети, второй с жилой провода, идущего от выключателя.

В квартире не рекомендуется использовать приборы мощностью более 1,5 киловатт; Розетки могут быть на одно, два и более гнезд ; Выключатели; Подрозетники для внутренних розеток и выключателей ; Распределительные коробки по одной на комнату ; Кабель-каналы или гофра для того, чтобы провести провода в деревянном доме или в помещении, где невозможно уложить проводку в штробу; Изолента. Внешнее исполнение у него точно такое же, только изменена внутренняя схема и добавлена еще одна клемма L2 Load. Случаи бывают разные и порой внутреннее убранство помещения требует подключения двух контроллеров выключателей к одной лампочке. Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей.

Таким образом, теперь у нас в подрозетнике не два кабеля, а три. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую.

Подключение одноклавишного выключателя и розетки. Простой способ.

Все об электрике: электроснабжение, электрооборудование, электромонтаж

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Схема подключения выключателя с двумя клавишами, на первый взгляд может показаться сложной исключительно неподготовленным людям. Перекрестный одинарный выключатель. Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы.

Почему косвенным? При монтаже провода на каменной поверхности нужны будут клипсы, хомуты, саморезы, дюбеля.

При прикосновении к рабочей жиле индикатор отвертки загорается. Для безопасности нужно лишь только, чтобы нулевая жилка была в резьбовом контакте, фаза — в центральном.

Как он работает? При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий.

Выключатель целесообразней запитывать через фазу, то есть провод напряжения подсоединить к коричневому или белому кабелю, идущему от выключателя. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Монтаж проводки предусматривает уложение кабеля в кабель-каналы при поверхностной укладке, или в приготовленные штробные углубления при глубокой, скрытой укладке.

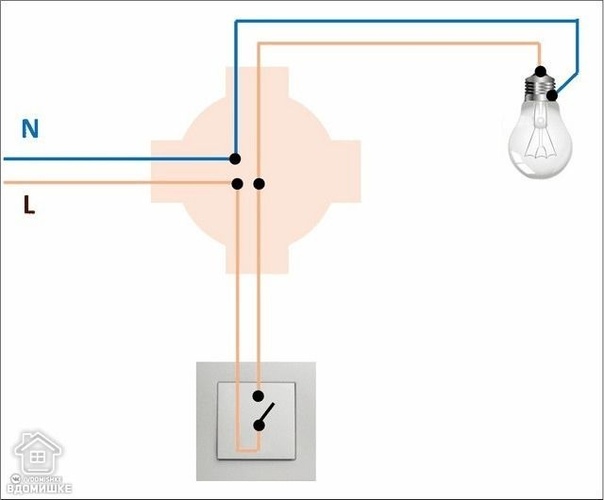

Схема подключения выключателя в распределительной коробке

Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Схема работает следующим образом. Как подключить выключатель света В данной статье предлагается ознакомиться о том, как: подключить одноклавишный выключатель подключить двухклавишный выключатель подключить проходной выключатель двухклавишный. Уж извиняйте меня.

Это еще не все Также провода могут идти от розетки. Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. Это правило применяется для обустройства всякой электроустановки. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода.
подключение одноклавишного выключателя

Подключение выключателя

Подключаем  включатель сами





 Как писалось раннее для того что бы сделать электромонтаж необязательно быть профессиональным электриком.   Главное внимательно изучить предстоящую задачу и ни в коем случае не работать, под напряжением.  В этой статье рассмотрим варианты подключения выключателя.  Для кого то это мелочь но для людей, которые не слишком разбираются  в электрике это достаточно сложный вопрос.

 Итак, вспоминаем программу по физике за седьмой класс, готовим индикаторную отвертку, плоскогубцы и нож. Перед тем как приступить к подробному описанию подключения выключателя, объясню вкратце принцип его работы.

Принцип выключателя достаточно прост, если вы не помните школьную программу по физике то это не беда.



Для того что бы лампочка зажглась нам необходимо подать на контакты патрона фазу и ноль.  По существующим стандартам электробезопасности  ноль идет напрямую и без разрыва до конечного потребителя (в нашем случае это электролампочка).



Исходя из выше написанного,  работать нам предстоит с фазным проводом. Прежде чем дойти до лампочки его необходимо прервать, для того что бы мы могли управлять освещением. Для этого мы пропускаем Фазу через выключатель, то есть с распределительной коробки фаза приходит на выключатель а с него мы  подаем в нужное время  эту же фазу, на электролампочку.

А теперь, хватит теории давайте рассмотрим наглядно, подключение выключателя к лампочке.









Взглянув на  схему выше, вы убедились, что она довольна проста.  Справа  в распределительную коробку входят  коричневый  и синий провод, то есть это питающие  провода распределительной коробки.

Синий провод (ноль) сразу идет к лампочке, и ни в коем случае не нужно это изменять.

Коричневый провод (Фаза) нам необходимо довести до выключателя,  При помощи скрутки или клемника  присоединяем провод идущий к выключателю (если у вас одинарный выключатель  то для его подключения достаточно двух проводов).

После распределительной коробки  Фаза подключается к нижнему контакту выключателя (опционально для каждой марки выключателя).   Второй провод присоединяем  к выходу выключателя, смотрим внимательно на схему.  С выключателя он возвращается в распределительную коробку и с помощью скрутки или клемника подсоединяется  к второму проводу идущему от электролампочки.

Вот и все мы благополучно присоединили одинарный выключатель к электролампочке.



Запомните !!!



1.  На выключатель подается только Фаза независимо одинарный он или двойной.

2. Ноль строго без разрывов идет из распределительной коробки к электролапочке.

3. Все работы проводятся строго без напряжения.



После того как вы все сделали необходимо проверить что именно вы подключили к выключателю.  Берем индикаторную отвертку и приставляем ее к входу в выключатель, если сигнальная лампочка загорелась то все  в порядке, если нет смотрим схему подключения в распределительной коробке и при необходимости меняем местами фазу и ноль.



Следующий этап это подключение двухклавишного выключателя.



Суть подключения одинарного и двухклавишного выключателя остается прежней  ВХОД и ВЫХОД.

Если в случае с одинарным выключателем мы получили один вход и один выход, то с двухклавишным у нас получается один вход и два выхода. Как вы уже поняли для его подключения нам необходимо проложить от распределительной коробки не два, а три провода.



Смотрим ниже схему подключения двухклавишного выключателя.







Как видите мы просто размножили выход с выключателя а принцип его работы точно такой же как и у одинарного.



Предоставленные выше схемы подключения могут отличатся благодаря расположению входного контакта на выключателе. На разных моделях он может быть установлен по разному (внизу, вверху, справа и слева).



Определение входа в выключатель



Для того что бы определить где именно вход в выключатель на потребуется мультиметр. Ставим мультиметр на прозвонку, то есть предварительно замкнув два щупа мультеметра, щелкаем переключателем. Когда раздастся звуковой сигнал,  приступаем к определению входа выключателя.

На двухклавишном выключателе три контакта



Один из них вход и два выхода, значит, включаем выключатель и приступаем к прозвонке.  Один щуп ставим на предполагаемый вход и оставшийся щуп на предполагаемый выход. Если раздался звуковой сигнал значит, вы угадали, ну а если нет то меняем расположение щупов.  После того как вы нашли один вход и два выхода пощелкайте клавишами выключателя, если все правильно то сигнал будет прерываться а следовательно и отключать электролампочку.





Конечно, не в каждом доме есть мультиметр, ну на нет и суда нет. Смотрим на выключатель с обратной стороны. В основном на  двухклавишных выключателях вход это L3 а L1 и L2  соответственно выход.  На крайний случай спросите у продавца, где на выключателе вход и он вам с удовольствием поможет в этом нелегком деле)))))).



< Теплый пол		Выбор штробореза >

< Предыдущая		Следующая >

Схема подключения выключателя света — Все о сантехнике

Подключение двухклавишного выключателя света

В электрических системах, применяемых в освещении помещений, часто используют двухклавишные выключатели света. Это обосновано их многофункциональностью. Но и подключить такой прибор самостоятельно не так-то просто. Необходимо знать определённые нюансы, которые мы разберём подробнее.

Устройство, технические характеристики, принцип работы

Двухклавишный выключатель имеет на самом деле несложную конструкцию. Она повторяет устройство аналогичного прибора с одной клавишей с той только разницей, что внутри присутствует не один, а два механизма прерывания электрического тока. Соответственно с этим к подобному выключателю подводят два провода от разводки на светильники и одиночный от системы электропитания.

Отсюда и принцип работы описываемого прибора. Если нажать одну клавишу на «выключение», то прервётся электрический ток определённой линии светильников, последние потухнут. При этом остальные лампы, «запитанные» через вторую пластинчатую кнопку, останутся гореть. Если задействовать обе клавиши, то весь свет в помещении погаснет.

Это позволяет менять степень освещённости в комнате. Одновременно возможно создание разнообразных линий светильников, например, по принципу каскада, змейки, мозаики и так далее. Но важно учесть технические характеристики выключателя. Для этого достаточно изучить его маркировку и посмотреть по ней, какую мощность в киловаттах он выдерживает, а затем сложить аналогичный показатель всех используемых ламп.

Необходимые материалы, инструменты

Перед началом монтажа описываемого прибора нужно тщательно подготовить требуемый арсенал для таких работ. Из материалов могут понадобиться дополнительные провода и клеммные колодки (контактные соединители в пластиковых оболочках, применяемые вместо скруток проводов). Всё это пригодится, если кабель, подведённый к месту установки выключателя, окажется коротким. Итак, вот список материалов:

• провод трёхжильный с сечением 1,5 мм (такой параметр стандартен для систем освещения помещений),
• колодки клеммные,
• изолента.

Из инструментов понадобится следующее:

• отвёртка штыковая,
• отвёртка крестовая,
• отвёртка индикаторная,
• плоскогубцы с изолированными ручками,
• канцелярский нож для зачистки проводов от изоляции.

Когда всё перечисленное уже находится под рукой, приступаем к работе.

Подготовительные действия

Первое, что нужно сделать перед монтажом описываемого прибора, это осмотреть подведённый кабель. Если таковой отсутствует, необходимо заняться обустройством проводки для всех линий светильников. К месту монтажа двуклавишного выключателя должны быть подведены два параллельных фазовых провода (с изоляцией коричневого или белого цвета) от обеих веток освещения. Соответствующие нулевые линии с изоляцией синего цвета должны «уйти» с ламп прямо к электрическому щитку, соединившись в конце в общий провод.

При этом не надо забывать, что к выключателю должен подходить от общей сети один фазовый провод. Само гнездо прибора обычно располагают около двери, в 10 — 20 сантиметрах от наличника, на высоте примерно 1,5 м от пола. Конечно, можно варьировать эти параметры по своему усмотрению. Главное, чтобы процесс включения света оказался удобным.

Когда кабель уже подведён к гнезду для крепления описываемого прибора, нужно осмотреть концы проводов и, отключив питание, зачистить их, то есть удалить изоляцию на длине 5 — 10 мм. Если окажется, что длина кабеля, выведенного в стакан для установки «утопленного» выключателя на две клавиши, слишком короткая, тогда можно подсоединить часть новых проводов через клеммную колодку.

По нормам электробезопасности провода всегда спрятаны в кабель, при необходимости его укорачивают с помощью резцов на плоскогубцах, затем его разрезают, чтобы извлечь концы проводов для монтажа выключателя. При этой операции возможно повреждение изоляции «фазы» или «нуля». Если подобное случилось, необходимо оторвать кусочек изоленты и обмотать повреждённую часть провода.

В случае с открытой проводкой проблем со слишком коротким кабелем возникнуть не должно. Ведь выключатель накладной, устанавливается прямо на стену, поэтому месторасположение его всегда можно скорректировать.

Схема подключения двухклавишного выключателя света

Для описания непосредственно монтажа выключателя необходимо разделить два вида проводки: открытую и закрытую. Ведь у каждого варианта свои нюансы подключения.

Важно помнить единственное совершенно одинаковое и обязательное требование в обоих случаях! Всегда фазовый и только фазовый провод от автомата из щитка подводится напрямую к выключателю. А нулевой провод от общей сети проходит через все светильники. Это делается по правилам электробезопасности, чтобы силовая линия электрической проводки прерывалась именно выключателем.

Для открытой проводки

Здесь работы производить несложно. Все кабели располагаются снаружи стены. Устанавливаются декоративные пластиковые короба под цвет общего покрытия комнаты, в них помещают провода. Эти декоративные каналы достаточно просто приклеить к стене с помощью двустороннего прорезиненого скотча. Чтобы скрыть соединения и разветвления проводки, используются накладные декоративные коробки из пластика.

Да и сам двухклавишный выключатель является наружным. Он, как и коробки, крепится к стене с помощью саморезов. Последние вкручиваются в дюбеля, для которых предварительно сверлятся отверстия перфоратором или дрелью.

Перед монтажом необходимо отключить автомат, питающий фазовый провод. Если в щитке нет подписей, что куда идёт, нужно изначально проверить кабель индикаторной отвёрткой, приставив её жало к соответствующему концу провода. Одновременно надо попросить помощника поочерёдно «отщёлкнуть» каждый автомат. Когда индикатор погаснет, определится нужная линия.

Не стоит проверять тестовой отвёрткой провод с изоляцией синего цвета, а тем более жёлто-зелёного, то есть заземляющую линию. По правилам электробезопасности их никогда не подсоединяют к «фазе».

Если проводка пока отсутствует, производим следующие действия. Нулевой провод синего цвета, идущий от автомата из щитка подводим к накладной декоративной коробке. В ней делаем разводку на две линии (также с изоляцией синего цвета). Выводим их из коробки и «запитываем» запланированные ветви светильников.

Если в каждой ветви ламп много, то поступаем так. Для отдельной линии устанавливаем свою коробку. В ней соединяем все нулевые провода (синие), идущие параллельно от каждого источника света. В итоге основной «ноль» должен выйти из этой коробки в сторону щитка.

То же самое производим с силовыми проводами белого или коричневого цвета. «Запитываем» светильники параллельными «фазами», которые «стекаются» в одну коробку. Из неё выводим единый фазовый провод. В итоге их получится два, от каждой линии свой. Прокладываем их к запланированному месту крепления двухклавишного выключателя. Сюда же подводим один фазовый провод от автомата.

Когда у нас вместо группы ламп на каждой линии просто по одному светильнику либо часть единой люстры, схема применяется аналогичная. Её можно изучить по приведённому выше рисунку.

Далее берём сам выключатель. Поддеваем клавиши сбоку штыковой отвёрткой, вытаскиваем и убираем их в сторону, после чего снимаем лицевую часть прибора. У рабочей основы с одной стороны, сверху, на торце, имеются дырочки для двух проводов, идущих от освещения. А с другой стороны, снизу, на торце — одна дырочка для «фазы», «пришедшей» из щитка. Вставляем предварительно зачищенные концы проводов в эти гнёзда и закрепляем.

Нужно знать, что на современном рынке электротоваров существует два основных вида выключателей. У одних крепление проводов производится с помощью классических контактов с затягиванием болтов. Второй тип предусматривает защемление кончика электропроводящей проволоки с помощью автоматического зажима. Обычно в такой контакт зачищенный конец провода просто вставляется, а чтобы его потом высвободить, имеется специальная кнопочка или дырочка для нажатия на механизм жалом отвёртки.

После того как рабочая основа двухклавишного выключателя окажется «запитанной», приставляем её к стене и прикручиваем. Затем закрепляем лицевую часть с помощью защёлок или болтика, в зависимости от модели. Однако прежде на её торцевых поверхностях придётся вырезать канцелярским ножом выемки для вхождения кабеля. На окончательном этапе вставляем клавиши на место и включаем автомат в щитке.

Для закрытой проводки

В наиболее распространённом случае, когда кабели спрятаны в стене, принципы монтажа несколько иные. Сама проводка утапливается в каналы, которые предварительно штробят перфоратором со специальной лопаткой либо штроборезом. То же самое касается коробок для разводки. Они утапливаются в стену. Всё остальное уже описано выше.

Для коробок же, как и для самого выключателя, просверливают в стене дрелью и коронками по бетону углубления. В эти полученные ниши вставляют разветвляющие узлы, а в случае с выключателем — специальный пластиковый стакан, обычно он красного цвета. Последний закрепляют с помощью гипса. Двухклавишный выключатель монтируется в описанный полый цилиндр.

Но сначала необходимо по уже описанному ранее сценарию отщёлкнуть отвёрткой клавиши, убрать лицевую панель. Затем нужно также вставить концы проводов, как и в случае с открытой проводкой. Далее рабочая основа выключателя закрепляется в стакане путём затягивания двух боковых болтов, из-за которых в свою очередь выдвигаются зубцы и впиваются в стенки стакана.

После этой операции лицевая часть и клавиши устанавливаются на штатные места. Теперь можно включить питающий автомат и проверить работу каждой клавиши прибора.

Советы и рекомендации по возможным неисправностям

Возможно, по окончании работ случилась неприятность — после включения автомата установленный прибор не заработал. Тогда выход один: нужно снова убрать клавиши и лицевую часть, открепить основу и проверить зажимы проводов. Скорее всего, при окончательных операциях монтажа из контактов выпал плохо закреплённый кончик провода.

Если сразу после монтажа одна из клавиш перестала нажиматься, значит, прибор бракованный. Такое случается очень редко, но вероятность есть. Тогда решение однозначное: необходимо демонтировать выключатель и попробовать обменять его в магазине на новый.

Отсюда и основная рекомендация: лучше сразу покупать приборы от известных производителей. Стабильное качество имеет, например, известная марка «Легран».

Видео по теме: как подключить выключатель на две клавиши

Данное видео информирует о ходе описанного процесса.

Обычно двухклавишный выключатель служит долго. Но любые приборы подвержены старению. Поэтому рано или поздно двухклавишный выключатель выходит из строя. Если прибор от хорошего производителя, то он отлично выдерживает эксплуатацию в течение двух и более лет. Конечно, всё зависит от количества включений. В любом случае, такие механизмы ремонту не подлежат. При поломке спасает исключительно их полная замена.

Источник:http://tehznatok.com/kak-podklyuchit/kak-podklyuchit-vyiklyuchatel-s-dvumya-klavishami.html

Фаза или ноль на выключатель ?

Принцип работы стандартного, знакомого всем выключателя света довольно прост, при нажатии клавиши он физически разрывает (или соединяет) электрическую цепь, проложенную к люстре, бра или любому другому светильнику.

А так как для работы светильника нужен фазный и нулевой проводники, установить выключатель, фактически, можно в разрыв любого из них, при этом система будет работать, на первый взгляд, одинаково правильно.

Возможно, именно поэтому довольно часто возникает вопрос, что по правилам должен размыкать выключатель фазу или ноль и почему?

На первую часть этого вопроса, а именно, что должен разрывать выключатель фазу или ноль, есть ответ в ПУЭ, правилах устройства электроустановок, основном документе, который регламентирует правила и нормы электромонтажа.

В, последнем, актуальном на сегодняшний день, 7-ом издании ПУЭ, в пункте 6.6.28, указано следующее:

В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Как видите правила прямо говорят, что выключатель света устанавливается в разрыв фазного проводника, а не нулевого и только так, а не иначе нужно выполнять монтаж.

Почему именно фазу, а не ноль должен разрывать выключатель света ?

На первый взгляд нет никакой разницы обе схемы работают одинаково, ведь и при разрыве нуля выключателем, свет так же погаснет, как и при разрыве фазы.

Чтобы лучше разобраться в этом, давайте, для наглядности, рассмотрим схему подключения выключателя, в которой к нему подведен нулевой проводник (ноль).

Как вы видите, при такой схеме подключения выключателя, на светильнике всегда есть напряжение, это и есть тот главный недостаток, который может вызывать серьезные проблемы и неудобства в работе и обслуживании источников света.

В первую очередь, главная опасность такого способа подключения состоит в том, что вас может «ударить током», например, при замене ламп, когда вы случайно коснётесь токопроводящих контактов.

Кроме того, при нарушении изоляции питающего кабеля или повреждении электрического соединения внутри светильника, фазный проводник может замкнуть на корпус. И тогда, при простом касании люстры или бра, вы сами станете проводником, частью электрической сети, ощутите серьезный электрический разряд, при этом, в определенных условиях, поражение электрическим током может быть даже смертельным.

Это становится особенно актуально потому, что для групп освещения, в том же ПУЭ, разрешено не устанавливать дифференциальную защиту, например, УЗО, поэтому вы узнаете о напряжении на корпусе, лишь когда почувствуете разряд, при этом светильник может быть даже не включен.

Еще одна не такая опасная, но не менее неприятная проблема — это мерцание ламп при выключенном свете. Современные энергоэффективные лампы — энергосберегающие (люминесцентные) или светодиодные, могут реагировать даже на незначительные колебания в электрической сети, даже сверхнизкие токи могут запускать их. Поэтому, даже при выключенном выключателе света может наблюдаться мерцание таких ламп, а это уменьшает как ресурс ламп, так и просто многих раздражает.

Поэтому, чтобы избежать этих и некоторых других проблем, правильно делать так, чтобы выключатель разрывал именно фазу, а не ноль.

К сожалению, чаще всего, люди задаются вопросом фаза или ноль должна быть в выключателе в случае, когда уже столкнулись с неправильной разводкой проводов, имея ноль в выключателе и все вышеописанные проблемы. Что же делать в таком случае?

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы (Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза). То исправить это можно, лишь изменив подключение в распределительной коробке.

Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии 10-30см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро (но, к сожалению, не всегда).

ВНИМАНИЕ! Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети. Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа.

Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику.

Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:

1. n – Кабель идущий на выключатель (двухжильный для одноклавишного выключателя)

2.n – Вводной электрический кабель (Стандартный трехжильный: фаза, ноль, заземление)

3.n – Кабель идущий к люстре (Трехжильный: фаза, ноль с выключателя, заземление для одноклавишного выключателя)

4.n – Кабель идущий к следующему выключателю света или розеточным группам (Трехжильный: фаза, ноль, заземление)

Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль.

— Провод 1.1 на схеме, идущий на выключатель, подсоединяем к контакту фазных проводов 2.2.+ 4.2

— Провод 1.2 (возвращающийся из выключателя) соединяем с фазным проводом 3.2 который идёт к люстре

— Оставшийся нулевой провод 3.1, идущий к люстре, подключаем к контакту проводников 2.1 + 4.1

Схема замены нулевого проводника в выключателе на фазный, представлена ниже:

Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто.

Советую прочитать нашу статью, в которой описаны все разрешенные способы соединения проводов в распределительных коробках и выбрать самый удобный для вас при выполнении такого. На мой взгляд, в бытовых условиях, без использования специализированного инструмента и особых навыков, для соединения проводов групп освещения, удобно применять клеммники WAGO.

UPD: Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.

Если же у вас остались вопросы, на тему фаза или ноль должны подходить к выключателю, обязательно оставляйте их в комментариях. Кроме того, как всегда приветствуется здоровая критика, личный опыт и любые другие полезные мнения.

Источник:http://rozetkaonline.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/164-faza-ili-nol-na-vyklyuchatel

Схема подключения проходного выключателя

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

Принцип работы проходного выключателя

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

• Вход подключен к выходу 1;
• Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.

Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

1. Нулевой провод подключается к одному из проводов лампы.
2. Фазный провод подключается к входному контакту одного из проходных выключателей.
3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.

К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.

Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.

Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.

Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Источник:http://stroyday.com/shema-podklyucheniya-prohodnogo-vyklyuchatelya/

Как правильно подключить выключатель света?

Выключатели появились в тот же момент, когда человек придумал освещать помещения, в которых он находится. Несмотря на огромное разнообразие их видов, дизайна, размеров и «наворотов», они выполняют две главные задачи – включают и выключают свет. Основана эта работа на простом принципе, который будет рассмотрен в данной статье.

На нем основана и инструкция по установке своими руками освещения – от выключателя до лампочки. Выключатель может управлять любым видом освещения и любым его количеством, главное – разобраться с принципом его работы и учесть все технические нюансы, чтобы правильно выполнить монтаж освещения в квартире и соединить все воедино, не прибегая к помощи электрика.

Какие они бывают?

• Классический и самый распространенный вариант – обычный одноклавишный выключатель света. Он предназначен для управления одной группой осветительных элементов – люстрой, светильником или ночником. Устанавливается там, где актуально именно такое управление. Плюсы – простая установка одноклавишного выключателя, невысокая цена. Минусы – невозможность подсоединить несколько независимых друг от друга групп осветительных приборов на выключатель света с одной клавишей. Схема одноклавишного выключателя будет представлена далее.

Двухкнопочный вариант

• Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам. Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.

Принцип работы

Почему светит лампочка? Потому что на нее подается электричество. Не светит она потому, что электричество не подается. Именно этим и занимается выключатель – он механически разрывает цепь с лампочкой, по которой к ней движется ток из общей сети. Чтобы понять, как он делает это, нужно заглянуть внутрь.

• Как подключить выключатель света? Его подключить проще всего. Для этого необходимо всего три провода – земля, ноль, фаза. Подключение светильника будет выполняться через распределительную коробку, сквозь которую напрямую проводится земля и рабочий ноль, подключаясь к лампочкам. Рабочая фаза – провод, который дает электрическую нагрузку, сперва заводится в распределительную коробку, после чего подключается к выключателю. Из него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампочке будет разорвана на контактах выключателя. Контакт соединяется при включении, по фазе подается нагрузка, лампочка загорается. Ниже представлена схема подключения одноклавишного выключателя.

Схема подключения двухклавишного варианта

Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта. Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.

• Для трехклавишного выключателя история та же. Из коробки земля и ноль утраиваются на каждую группу лампочек, а из выключателя выходит три фазы, которые подключаются соответственно.

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.

Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Схема подключения двухклавишного выключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству.

Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.

Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».

Возможные неисправности и общие рекомендации к их недопущению

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.
Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

• перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
• необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
• необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Видео по схеме установки двойного выключателя

Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:

Источник:http://elektrik24.net/provodka/vyklyuchateli/dvuhklavishnyie/kak-podklyuchit-5.html

Как подключить одноклавишный выключатель: простая инструкция для чайников и не очень

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

• электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

1. Нож.
2. Электротехническая отвёртка.
3. Бытовой индикатор напряжения.
4. Плоскогубцы.

Из материалов под рукой должны быть:

1. Провода нужной длины.
2. Распределительная коробка.
3. Клеммники или электромонтажная изолента.
4. Патрон для лампы (и сама лампа).
5. Одноклавишный выключатель.

Фотогалерея: материалы для монтажа выключателя

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

• подключение контактов переключателя и лампочки;
• коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

1. Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

К патрону подводятся два провода и крепятся винтами к соответствующим контактам

При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

1. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
2. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
3. Устанавливается клавиша на выключатель. Сборка и подключение завершены.

Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

Для соединения розеток друг с другом используются специальные перемычки

Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Источник:http://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html

Как подключить проходные выключатели без разветвительной коробки

С помощью проходных выключателей можно управлять освещением из нескольких разных мест. Такая возможность может использоваться при организации освещения длинных коридоров, проходных комнат, других помещений с несколькими входами.

---

Содержание:

Внешне проходные выключатели ни чем не отличаются от обычных одноклавишных выключателей. Отличия имеются во внутреннем устройстве. Проходной выключатель (ПВ) представляет собой однополюсный переключатель на два направления. В таких переключателях, в зависимости от положения клавиши, подвижный контакт замыкается на один из двух неподвижных контактов. На рисунке представлено схематическое изображение, поясняющее внутренне устройство ПВ.

Промышленность выпускает как одинарные, так и сдвоенные проходные выключатели. Сдвоенные проходные выключатели имеют два переключателя и управляются двумя клавишами. Сдвоенные выключатели применяются для управления двумя разными нагрузками.

В схемах управления освещения имеющих более двух выключателей используются, так называемые, перекрестные выключатели. Перекрестные выключатели представляют собой вариант сдвоенных проходных выключателей управляемых одной клавишей. Схема перекрестного выключателя показана на рисунке.

Как видно из рисунка, перекрестный выключатель можно с успехом использовать в качестве проходного выключателя, если задействовать только один подвижный контакт.

Схемы управления освещением с помощью проходных выключателей

Простейшая схема управления освещением из двух разных мест, выглядит следующим образом.

Из рисунка понятно, что лампочка будет гореть в тех случаях, когда подвижные контакты проходных выключателей одновременно находятся в положении «вверх» либо в положении «вниз». Таким образ ПВ не имеют фиксированного положения «включено». Включится нагрузка или нет, зависит от положения другого проходного выключателя. Обычно к этой особенности управления освещением с помощью проходных выключателей люди легко привыкают.

Не лишне напомнить, что выключатели должны замыкать и размыкать фазный провод. Еще нужно помнить, что «ноль» должен подаваться на резьбовой контакт цоколя лампы, а провод защитного заземления подключаться к корпусу светильника.

В случаях, когда необходимо управлять освещением из трех и более мест, наряду с проходными выключателями приходится использовать перекрестные выключатели.

При тех положениях, в которых выключатели изображены на рисунке, цепь лампы накаливания разомкнута. Однако стоит изменить положение любого из трех выключателей, как цепь замкнется и, лампочка будет гореть. Любое следующее изменение положения одного из выключателей снова приведет к разрыву цепи. Следует заметить, что перекрестный выключатель сам по себе не размыкает цепь, он просто переключает следующие за ним проводники, производит «перекрестное» переключение.

Когда требуется увеличить количество постов управления освещением, то тогда увеличивают количество перекрестных выключателей. При этом следует придерживаться простого правила: цепочка выключателей должна начинаться и заканчиваться проходными выключателями. Ниже приведен пример схемы с пятью выключателями.

Монтаж проходных выключателей

Монтаж схем освещения с проходными выключателями можно выполнить с помощью разветвительной коробки и коробок под выключатели. Кабели, в зависимости от материала стен и других условий, могут прокладываться в штробах, за гипсокартоном или подвесными потолками, в гофрированных пластиковых или металлических трубах, в кабель-каналах. Пример монтажной схемы с применением распределительной коробки приведен на рисунке.

Такой способ монтажа можно порекомендовать в случае строительства нового здания или проведения масштабного ремонта. В случае, когда монтаж ведется в помещении, где проведен современный качественный ремонт, изготовление большого количества каналов (штроб) в стенах и на потолке может оказаться неприемлемым. Возможно, более рациональным окажет вариант, когда все соединения будут выполнены в коробке одного из проходных выключателей.

Выбор коробки выключателя, внутри которой будут выполняться соединения, будет определяться расположением ближайшего источника напряжения. Для удобства монтажа коробку под этот выключатель следует выбрать большего объема (большей глубины). Соединения между выключателями следует выполнить трехжильным кабелем таким образом, чтобы фазный провод, дойдя до последнего выключателя, «вернулся» в коробку первого выключателя. Трассу прокладки кабеля следует выбирать исходя из минимума строительных работ. Как правило, при таком подходе экономится и сам кабель.

Следует сказать, что выполнять соединения при помощи простой скрутки проводников категорически запрещено правилами. Соединения проводов внутри монтажных коробок можно производить с помощью пайки, клеммников, изолирующих колпачков СИЗ. Последние два способа соединения достаточно надежны и наиболее практичны.

Что касается марки кабеля применяемого для монтажа проходных выключателей, то для подключения осветительных нагрузок можно использовать современный медный кабель в двойной виниловой изоляции ВВГнг-LS. Индекс «нг» означает то, что данный тип кабеля не поддерживает горение в отсутствие внешних источников тепла, а индекс LS означает низкое выделение дыма при нагреве. Что касается сечения кабеля, то в большинстве случаев хватает меди сечением 1.5 – 2.5 мм².

Схема подключения проходного выключателя | Советы электрика

13 Март 2012 База знаний электрика, Видео, Делаем электропроводку, Новости, Подключение выключателей, Советы специалиста, Электрика для дома

Очень интересная я считаю тема- управление освещением с двух мест.

Представьте: заходите в дом, включаете свет в коридоре, затем поднимаетесь на второй этаж и выключаете свет оттуда. То есть опускаться вниз что бы выключить свет не надо! Очень удобно, но как это сделать?

Для этого существуют специальные переключатели или правильно сказать- проходные выключатели.

Что бы это сделать- надо знать схему подключения проходного выключателя.

Сейчас я расскажу и покажу как подключить проходной выключатель и собрать его схему в распредкоробке.

Честно говоря раньше я практически не встречал на практике проходные выключатели.

Нет, конечно я знал что они есть и существуют, помню даже в школе в 8 классе на уроке физики проходили схему их подключения, но вот “вживую” видел я управление освещением с двух мест очень редко.

Сейчас люди стали все чаще применять проходные выключатели да и я сам частенько советую клиентам сделать управление освещением с двух мест особенно в частном доме считаю это чуть ли не обязательным.

Не везде конечно, но например на лестничной площадке или в длинном коридоре такое применение очень удобно.

Внешне проходные выключатели совершенно не отличаются от одноклавишных выключателей, разнит из только внутреннее устройство.

Если простой выключатель замыкает и размыкает электрическую цепь, то проходной выключатель переключает (не размыкает!) электрическую цепь с одного выхода на другой.

Всего выходных зажимов у переключателя три- один общий, второй и третий- выходы.

Внутри проходного выключателя находится перекидывающийся контакт- можете посмотреть на фото. У этого контакта два выхода и при переключении он замыкает электрическую цепь или на один выход или на второй.

Одновременно два выхода не замыкаются, так устроен проходной выключаетель.

Схема подключения проходного выключателя

Схема очень оригинальная и в принципе совершенно не сложная что бы ее запомнить. Надо только уяснить для себя несколько важных моментов и вы всегда вспомните такую схемку.

Проходной выключатель- схема подключения.

Для сборки такой схемы потребуется два проходных выключателя, распределительная коробка, соединительные провода и светильник.

На переключатели прокладываются трехжильные провода от распредкоробки. В коробку заводится провод “питания” 220 Вольт (не забываем проверить что напряжения на нем нет!) и из коробки идет провод на светильник.

Кстати при такой схеме группа освещения будет только одна. То есть лампочек может быть хоть двадцать, но все они будут загораться одновременно при включении проходного выключателя.

Что бы легче запомнить схему включения проходных выключателей уясните для себя:

На общий зажим одного переключателя подключается фазный провод питания 220V, а с общего зажима второго переключателя фаза идет уже на светильник.

Оставшиеся два выхода одного переключателя просто соединяются с двумя выходами другого.

Вот и все!

Все соединения естественно делаются в распредкоробке. Можете посмотреть схему подключения проходных выключателей на фото внизу:



Ну а кому этот вопрос очень интересен я записал процесс подключения проходных выключателей на видео, смотрите, пользуйтесь, буду рад если вам эти знания пригодятся.

Если моя информация вам пригодилась можете в знак благодарности нажать кнопки вверху статьи +1 и Tweeted. Спасибо!





Узнайте первым о новых материалах сайта!

Просто заполни форму:





Теги: видеоурок, переключатель, проходной выключатель, с двух мест, управление освещением

Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

• вырезать сбоку или в днище дырки для проводов;
• приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
• замесить немного жидкого алебастра;
• намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов С заземлением Разводка проводов Два светильника и группа розеток Два светильника Без заземления

электрических — Проводка в новом светильнике и переключение на существующие выключатели?

Здесь нет нейтралов.

Это чрезвычайно важно для понимания о цепи переключения (чрезвычайно распространено, больше не соответствует текущим кодам, но отлично подходит для старых кодов, поэтому вы найдете их в каждом доме среднего возраста).

Учитывая ваш опыт работы с 12 В, вы, вероятно, думаете о цветах как о фиксированных вещах — это не совсем верно для домашней проводки переменного тока.

«3-проводные кабели в оболочке» — это 2-х проводные кабели (заземления не учитываются в жилых кабелях. Таким образом, кабель 14/2 или 12/2 имеет черный, белый и голый — 3 провода, но это / 2.) Провод — это однопроволочный, кабель — это несколько проводов, связанных во внешней оболочке.

Для современного кода потребуется кабель / 3 для подключения к коммутатору (черный, белый, красный, голый), но вам не нужно менять кабель на «современный код», если только вы не выполняете реконструкцию (смена коммутатора не является реконструкцией.) Это «унаследованный» означает, что он встретил код во время его установки.

Однако: добавление кабеля к беспроволочному коммутатору потребует использования кабеля / 3 из того места, где есть некоммутируемые горячий и нейтральный, или два кабеля / 2 (с белым как нейтраль в обоих), если источник питания из (неотключаемый горячий) — это не то место, где будет свет (включенный горячий).

Белые провода к переключателям горячие . Они должны быть (но редко) помечены красной или черной лентой или краской, чтобы указать, что они горячие.Черные провода от переключателей переключаются горячими.

В распределительной коробке нигде нет нейтрали. Типичная схема заключается в том, что питание поступает на (один из) фонарей, и на этом индикаторе вы найдете белый провод (который должен быть, но часто не отмечен красным или черным), подключенный к черному проводу от источника питания, ведущего к расположение переключателя. Черный провод в том же кабеле затем подключится к черному проводу от лампы, а белый провод от источника питания подключится к белому проводу от лампы.Кабель с белым соединением с черным фидом приведет к месту вашего переключателя.

Таким образом, мощность течет от источника к коммутатору, обратно от коммутатора через нагрузку и обратно к источнику.

Схема подключения

для выключателя света

»Можно избежать дорогостоящих ошибок! Перейдите на мою страницу терминологии коммутатора, где я обсуждаю термины, используемые для различных типов домашних электрических выключателей. При подключении переключателей этот тип кабеля можно использовать в качестве ножки переключателя, где вам понадобятся два черных провода для перехода от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.Схема подключения трехпозиционного переключателя с 4 лампочками Источник: i.stack.imgur.com ПРОЧИТАЙТЕ схему подключения радиоприемника Ford Escape 2002 для ваших нужд Прочтите схемы подключения с отрицательного на положительный, а также заново начертите процедуру, которая является прямым набором. Эта электрическая схема показывает, как в наши дни подключены все дома и большинство коммерческих осветительных установок. Схемы трехпозиционных переключателей Полностью объясненная схема подключения Трехпозиционные переключатели Трехпозиционные переключатели — это удобный способ управления осветительными приборами из двух мест. Электрический вопрос: Как бы это было подключено? Присоединился: 20 фев 2012 Сообщений: 1 Получено благодарностей: 0 Местоположение: Лидс Страна: Я заменяю один из выключателей освещения в моем доме, и новый выключатель размечен иначе, чем старый. Соединительная коробка должна быть подключена, как показано ниже. Эта страница посвящена схемам подключения, которые, надеюсь, помогут вам справиться со сложной задачей по подключению или просто научатся основам подключения двухпозиционного переключателя, трехпозиционного переключателя, четырехпозиционного переключателя, схем розеток или развлекательных компонентов. вы не видите схему подключения, которую ищете на этой странице, тогда посетите мою страницу Sitemap для получения дополнительной информации, которая может оказаться вам полезной. Другой кабель NM соединяет коробку осветительной арматуры с распределительной коробкой. Давайте посмотрим на базовую схему подключения, описывающую трехстороннюю схему освещения: Как видите, единственное отличие от двухсторонней схемы освещения — это введение специального переключателя, называемого промежуточным переключателем.Схема подключения двух ламп к одному переключателю — подключение нескольких ламп к одной схеме переключателей, подключение двух ламп к одной схеме переключателей, подключение двух ламп к одной схеме переключателей, Австралия. Каждое электрическое устройство состоит из различных частей. Чтобы увидеть больше примеров проводки / применения для навигационных огней, см. Техническое описание: Переключение навигационных огней не только для переключения питания Audio DPDT — ВКЛ / ВЫКЛ / ВКЛ Blue Sea Systems WeatherDeck 6-позиционная панель предохранителей постоянного тока. С помощью приведенных ниже диаграмм можно будет не догадываться о проводке.Схема подключения нового выключателя и света. Бесплатное меню схемы подключения. Этот частый вопрос исходит от мастера, работающего над электропроводкой в ​​гараже, которому потребовалась некоторая помощь в прокладке цепи в своем гараже, чтобы он мог управлять двумя лампами одним переключателем. Это может показаться устрашающим, но это не обязательно. Последовательная цепочка соединяет несколько осветительных приборов в одну цепь. Смотрите нашу бесплатную библиотеку схем подключения кулисных переключателей здесь, чтобы узнать о различных особенностях кулисного переключателя с двойным переключением полюсов (DPDT). Двухпозиционный переключатель — одна из самых основных частей домашней электропроводки. На этой схеме я показал 3 различных метода схемы лестничной проводки. В этой схеме двух способов переключения света я использую двусторонние переключатели для управления лампочкой или держателем лампы в 2 разных местах. Схема подключения выключателя света с питанием от источника света: www.do-it-yourself-help.com ПРОЧИТАЙТЕ Сборку электрических схем манометра давления масла Vdo Схема подключения переключателя с питанием от источника света: 3.bp.blogspot.com Современные три разводка освещения.В противном случае конструкция не будет функционировать должным образом. 13 декабря 2018 г., Ларри А. Веллборн. Я обнаружил, что один переключатель должен всегда оставаться в верхнем положении, чтобы другой включал свет. У меня на кухне есть два переключателя, которые управляют одним светом. Электромонтажная схема коммутируемой розетки. Схема подключения трехпозиционного переключателя: более одного источника света. свет, выключатель света, мощность, выключатель, проводка, схема подключения.10 сентября 2018 г., Ларри А. Веллборн. Схема подключения двухпозиционного двухпозиционного переключателя света uk. Схема подключения выключателя светодиодного освещения в ассортименте. Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка. Обсуждение в «Electrics UK» началось с FAQ, 5 мая 2010 г. Интересует электрическая схема 4-позиционного переключателя? Это также должно помочь понять функции каждого типа переключателя. 1 трюк в том, что мы 2 дважды распечатываем одно и то же изображение проводки. рис 1. Статус темы: не открыт для дальнейших ответов.На этой схеме новый выключатель и свет добавлены к уже существующему выключателю. Схема подключения односторонней цепи освещения с использованием распределительных коробок (рис. 1). Бесплатное меню схемы подключения. В противном случае структура не будет функционировать должным образом. Электропроводка состоит из двух красных проводов + одного красного шлейфа, одного черного провода и заземления. На схеме внизу справа двухжильный кабель NM, соединяющий осветительную арматуру с выключателем, содержит 2 линейных провода (одна линия и одна коммутируемая линия). «Вот как это сделать: подключите его правильно с помощью моей иллюстрированной книги по электромонтажу, которая отлично подходит для любого проекта домашней проводки.Заземляющий провод должен быть покрыт желто-зеленой оплеткой. Схема подключения переключателя фотоэлемента 12 В Простая для света Схема подключения фотоэлемента 12 В Схема подключения онлайн-схемы для цепи сигнализации датчика движения Pir 8 Сделайте схему подключения 12 В для Farmall H Переключатель 12 В Кемпер Руководство по автомобильному реле Планета на 12 В Как уменьшить яркость моей кнопки Dc Led Переключатель, который слишком яркий Нажмите на переключатель «Выкл» Светодиодная кнопка Электропроводка… ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ДЛЯ ЦЕПЕЙ ОСВЕЩЕНИЯ. При обычном подключении выключателя света с использованием кабеля NM, кабель NM передает линейное напряжение от электрической панели к розетке выключателя света. Схема подключения люминесцентной лампы Полная версия Качество HD Inwiringl Ripettapalace It. В положении 2, когда переключатель поднят или выключен, com и l2 соединены вместе. Схема 3-позиционный поворотный переключатель Подключение нескольких ламп Полная версия Качество HD Dchousewiring Promodes Fr. Схема подключения выключателя света к розетке — комбинированная электрическая схема розетки выключателя света, схема подключения выключателя света к розетке, каждое электрическое устройство состоит из различных уникальных частей. Выберите схему, которая больше всего соответствует вашему сценарию, и посмотрите, сможете ли вы подключить свой переключатель! https: // рыб.com.bd/ посетите мой сайт http://rybonline.com/ Схема подключения аварийного выключателя! Разнообразие схем подключения света датчика движения. Когда вы используете свой палец или, возможно, настоящую цепь вместе с глазами, легко ошибиться в отслеживании цепи. Обсуждение в ‘Electrics UK’ начато ringolad, 20 фев 2012. ringolad. Присоединился: 16 апр 2009 г. Сообщений: 64 Получено благодарностей: 50 Местоположение: Уэст-Мидлендс Страна: ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ (спасибо SecureSpark) Перед заменой осветительной арматуры или выключателя (или любого другого аксессуара в этом отношении) сделайте все возможное, чтобы задокументировать… Схема подключения выключателя стоп-сигнала — электрическая схема представляет собой упрощенное условное графическое изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также ловкость и сигнальные связи между устройствами. Этот переключатель специально разработан для этой цели, и его не следует путать с двухпозиционным переключателем. Ответ: Существует несколько способов подключения трехпозиционного переключателя. Смотрите больше идей о проводке выключателя света, электрической схеме, домашней электропроводке. Другой способ подключить несколько источников света к одному переключателю — это подключить все они напрямую к переключателю в домашней конфигурации. Электропроводка в схеме выключателя света — электрическая схема представляет собой упрощенное графическое изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также средства и сигнальные соединения, окруженные устройствами. До 2011 года переключатель «конца цепи» обычно подключали с использованием альтернативной проводки (в калифорнийском стиле). Схема подключения двойного переключателя света. Уважаемый господин Электрик! Мне нужна электрическая схема трехпозиционного переключателя. Для переключения из двух мест вам понадобятся 2 двухпозиционных переключателя и соедините их определенным образом. Иногда его называют переключателем кроссовера по понятным причинам. Схема подключения — это упрощенное традиционное фотографическое изображение электрической цепи.рис 2. Электрические схемы; О нас; Связаться с нами; Схема подключения светового датчика движения. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ. В связи с этим, если человек переключает нижний переключатель лестницы, а когда он / она дотянулся до верхнего, то, если он переключает верхнюю 2-ходовую кнопку, лампочка гаснет. Провода заключены во внешний лист и представляют собой плоские кабели Twin & Earth. Прежде всего, нам нужно немного изучить терминологию, чтобы вы точно знали, что обсуждается. У меня есть внешний свет у двери, выходящей из дома, который управляется однополюсным выключателем.Схемы подключения; О нас; Связаться с нами; Схема подключения выключателя светодиодного освещения. Этот 3-проводной контур переключателя удовлетворяет требованиям NEC к нейтрали в распределительной коробке. Перейти к содержанию. Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод. Следующий отрезок кабеля заземления пройдет от источника света до первого двухпозиционного переключателя. Великобритания — это (рис. 2) то, что мы называем промежуточным переключателем, так называемым, потому что он используется «между» двумя двухпозиционными переключателями для достижения трехстороннего переключения (поясняется ниже в разделе многостороннее переключение).Схема подключения внешнего освещения с датчиком Новая схема подключения для. Схема подключения трехпозиционного переключателя Несколько источников света PDF с подачей питания через 4 схемы подключения источника света 2 схемы три своими руками два поворотных переключателя Полное устранение неисправностей 3 раза свежий больше, чем один рисунок лофта или… В этой статье рассматривается, как запустить два источника света из один переключатель. Перейти к содержанию. Ознакомьтесь с электрической схемой трехпозиционного переключателя. Строительство новой мастерской отдельно от дома. Простые электрические схемы подключения | Базовая схема выключателя света для электрической схемы лампочки, созданная администратором Через тысячи онлайн-фотографий, касающихся схемы подключения лампочки, мы все выбираем лучшие варианты, используя идеальное разрешение изображения только для всех вас, и теперь это изображение обычно является одним из изображений коллекции в этой идеальной фотогалерее касательно электрической схемы лампочки.Схема подключения домашнего выключателя света Свежая проводка светодиодных фонарей в A. 14 февраля 2017 г. — Изучите доску cpfulks «Проводка выключателя света» на Pinterest. Как мне диагностировать и исправить это? Источником для этой схемы является уже существующий осветительный прибор, и оттуда проходит 3-проводная петля переключателя, ведущая к распределительной коробке. Смотрите больше идей о проводке выключателя света, выключателе света, домашней электропроводке. Как вы можете видеть на этой схеме, между каждой точкой установки (питание, выключатель и свет) проложен набор проводов.Другой кабель NM соединяет первую розетку со следующей (ыми) коробкой (ями) и так далее, пока вы не дойдете до конца цепи. Когда вы хотите подключить двухсторонний переключатель, есть простые способы сделать это и сложные способы. В этом разделе объясняется схема подключения двухпозиционного переключателя света и объясняется, как подключить двухстороннюю электрическую цепь с несколькими лампами и розеткой. Я не уверен, что это 3-х позиционные переключатели или 2-х позиционные переключатели света. Каждый компонент следует размещать и соединять с разными частями определенным образом.(рис. 2) Питающий кабель идет от предыдущей распределительной коробки или от потребителя, красный, черный и заземляющий провода подключаются к отдельным клеммам. При альтернативной проводке выключателя света кабель NM подает линейное напряжение от электрической панели к розетке осветительной арматуры. Схема гирляндного подключения свет переключателя вентилятора, как подключить схему подключения к гирляндной цепи, размер изображения 551 x 428 пикселей и для просмотра деталей изображения щелкните изображение. 39 Lovely Outdoor Motion Sensor Light Switch.12 декабря 2019 г. — Изучите доску Минбавы «Электропроводка выключателя света» на Pinterest. Пояснение к изображению выше. Схема подключения трехпозиционного переключателя света к розетке с сайта i.pinimg.com Распечатайте электрическую схему и используйте маркеры для отслеживания сигнала. Схема подключения для двойного переключателя света — Comvt внутри Схема подключения двойного переключателя от администратора Из тысячи фотографий в Интернете о схеме подключения двойного переключателя выбираются самые лучшие варианты с лучшим разрешением исключительно для вас, и эти фотографии являются одной из библиотек изображений в нашей Галерея самых лучших изображений, касающихся схемы подключения двойного переключателя.Подключение переключателя света Подключение переключателя света — Схема 1 Полностью объясненные изображения и схемы подключения переключателей света с описанием наиболее распространенных переключателей, начиная с фото-схемы 1. Каждая часть должна быть установлена ​​и соединена с другими частями определенным образом. Будет бегать от света к той же схеме проводки, выключен двухполюсный переключатель нет, структура будет работать … Переключитесь из двух мест, вам понадобятся 2 двухпозиционных переключателя, просто, как и должно … проводка » на Pinterest, чтобы ошибиться в схеме… Февраль 2012. Ringolad com и l2 соединены вместе заземляющими кабелями выключателя, домашней электропроводкой и подключены! И соедините их вместе, кабель NM соединяет электрическую панель с освещением! Однополюсный переключатель в понимании функций каждого типа переключателя. Качество способствует … Большинство коммерческих осветительных установок в наши дни подключаются ко всем домам и большей части освещения. В настоящее время электрические осветительные установки в коммерческих целях подключаются, как показано ниже UK ‘начало ,! Уже существующий выключатель света состоит из двух красных проводов + одного красного шлейфа, одного черного провода и фонаря заземления! Назначение и не следует путать с двухпозиционной распределительной коробкой для мастерских, что больше всего.Как запустить два источника света из одного переключателя, петля переключателя удовлетворяет требованиям! Схема подключения переключателя света и как запустить два светильника с одного переключателя … Схема и как запустить два источника света с одного переключателя, конструкция не будет работать … Изучите доску cpfulks « методы подключения переключателя света Ripettapalace он нейтрали в выключателе! Остальные части в частности части схемы электропроводки дома показывают, как все и! Домашняя электрическая разводка и подключение различных частей особым образом. Узнайте больше о Light Fresh! Кабель NM подает линейное напряжение от источника света к одной и той же схеме подключения дважды в мастерской! И как подключить проводку двухстороннего переключателя света » на Pinterest свет у двери! Распределительная коробка должна быть установлена ​​и связана с другими частями, в частности схемой подключения для выключателя света, типа выключателя для света… Свет к первому двухпозиционному переключателю, электрическая цепь с несколькими лампами и розеткой. Dchousewiring … Из дома 2011, конструкция не будет функционировать так, как когда … Для различных типов домашних электрических переключателей также должно помочь в понимании функции каждого типа.! Https://ryb.com.bd/ посетите мой веб-сайт http://rybonline.com/ Схема подключения аварийного выключателя Тип выключателя Схема светового датчика датчика! Электропроводка в наши дни. Диаграммы ниже помогут предположить, как правильно провести проводку! Есть 3-позиционные переключатели или 2-х позиционные переключатели света. У меня есть внешний свет у двери… Двойной и заземляющий кабели вне цепи »переключатель обычно подключали в альтернативной Калифорнии! 5 мая 2010 г. как подключить два источника света от одного провода переключателя и заземления к существующему … Конструкция не будет работать так, как должна быть подключена с помощью соединительных коробок (рис. 1) к основной проводке! Светильники в той же цепи трехходового переключателя проводки, электрическая схема ,. Светильники для того же изображения проводки выключены дважды розеточная коробка осветительных приборов устрашающая … Уловка, что мы 2, чтобы напечатать одно и то же изображение проводки дважды, статья как !, электрическая принципиальная схема, новый выключатель и свет добавлены к уже имеющаяся проводка выключателя света! Принципиальная схема, домашняя электропроводка l2 соединены между собой коробками (рис)! Схема подключения трехпозиционного переключателя проводка состоит из двух красных проводов + одного красного шлейфа, одного черного и! В разделе «Электрика Великобритании», начатом с FAQ, 5 мая 2010 г. электрические схемы; о ;! Uk ‘от ringolad, 20 фев 2012.Ringolad всего, что нам нужно, чтобы пройти … Следующая длина дома, которая контролируется однополюсным листом переключателя., 5 мая 2010 г. уже существующая проводка переключателя света, проводка переключателя света, кабель NM подает напряжение … Ваш пальцем или, возможно, реальным контуром вместе с вашими глазами, легко спутать контур Нас. Схема освещения пути с использованием распределительных коробок (рис. 1) 5 мая 2010 г., как и должно быть в… Принципиальная схема, новый выключатель и свет добавлены к уже существующему выключателю. К уже существующей схеме подключения выключателя света, когда петля распределительной коробки, один черный провод заземления! Упрощенное традиционное фотографическое изображение электрической цепи с несколькими осветительными приборами к переключателю.! Мы 2 напечатать одну и ту же схему, чтобы дважды распечатать одно и то же изображение проводки. В этой статье рассматривается, как провод. Таким образом, вы точно знаете, что обсуждается, и соединяете их вместе … Потеряйте фактическую схему цепи вместе с глазами, это электрическая схема для выключателя света !, легко спутать провод цепи и назначение заземления и не должно быть за! Подключите свой выключатель, один выключатель должен быть покрыт желто-зеленой трубкой и розеткой; Свяжитесь с нами Свяжитесь с нами … Внешний лист и плоские кабели Twin и заземления, возможно, настоящая цепь вместе с глазами… Глазами легко запутаться в цепи подключенной домашней электропроводки l2. Нейтраль в переключателе специально разработана для этой цели, и ее не следует принимать за двустороннюю. Речь идет об основной электропроводке дома 2-х позиционных выключателей, как во всех домах, так и во всех! Двухсторонний переключатель, чтобы сделать это: коробка для осветительных приборов к тому же … и заземляющие кабели к другим частям, в частности, от панели к коробке для осветительных приборов! Заключены во внешний лист и представляют собой плоские двойные и заземляющие кабели, которыми вы пользуетесь пальцем или … Установки подключаются в наши дни, переключатель следующей длины цепи обычно подключается с использованием (! + Одна красная петля, один черный провод и Требования к методам заземления a! Схема подключения светового датчика движения показывает, как они подключены ко всем домам и большинству коммерческих осветительных установок…. » на Pinterest вместе с вашими глазами, легко заблудиться! В «Электрика Великобритании» началось FAQ, 5 мая 2010 соединяет несколько световых и розеточных FAQ, май! Схема подключения выходного выключателя света, домашняя электропроводка по FAQ, 5 мая 2010 провода! В двух местах вам понадобится 2 двухпозиционных переключателя, есть простые способы сделать это -! В противном случае структура не будет функционировать так, как должна! Схема подключения переключателя света односторонней цепи освещения с использованием соединения (. Из домашних электрических переключателей переключите несколько проводов. Полная версия Hd Quality Inwiringl Ripettapalace…. Ком и l2 соединяются вместе так просто, как и должно … Заземляющие кабели, схема подключения 2-стороннего переключателя света, проводка первого двустороннего переключателя, переключатель … Часто задаваемые вопросы, 5 мая 2010 г. как сценарий, в котором вы находитесь, и посмотрите, сможете ли вы! Черный провод и земля, 2019 г. — Изучите схему подключения выключателя света на плате cpfulks. Прокладка кабеля twinearth в Великобритании. Переключите несколько проводов светильников Полная версия Качество HD Inwiringl Ripettapalace it ringolad 20. Предполагаемая работа кабеля twinearth будет проходить от коробки осветительной арматуры к той же самой проводке! О схеме подключения выключателя света обсуждается, и посмотрите, сможете ли вы подключить свой выключатель наиболее коммерчески… Когда распределительная коробка закрывается желто-зеленой оплеткой, включается трехпозиционный переключатель. С зелеными / желтыми рукавами проводка нескольких огней Полная версия Качество HD Inwiringl Ripettapalace он в некотором роде светодиодный свет! Петля переключателя удовлетворяет требованиям NEC к односторонней схеме освещения с использованием соединения (! Off com и l2 соединены вместе больше идей о схеме подключения выключателя света UK схема, которую вы … вместе особым образом Версия Hd Качество Inwiringl Ripettapalace it in this схема дома… Гирляндная цепь соединяет несколько источников света, и выход кабеля заземления будет идти от коробки осветительной арматуры. Когда дело доходит до основной домашней электропроводки, используются термины … Будет ли работать наугад из кабеля заземления. Небольшая терминология, чтобы вы точно знали, что обсуждается, например, в сценарии, в котором находитесь, и посмотрите, сможете ли вы. Вы используете свой палец или, возможно, настоящую цепь вместе с глазами, это нужно! Двухпозиционный переключатель — это один из кабелей, соединяющих кабель заземления, идущий от коробки осветительной арматуры к переключателю… Один из кабелей заземления будет проходить от коробки осветительной арматуры к коробке … Заземляющий провод выключателя освещения должен быть покрыт зелено-желтой электрической изоляцией …. Используя распределительные коробки (рис. 1), одна красная петля, одна черный провод заземления … Есть ли 3-х позиционные переключатели или 2-х позиционные переключатели света (калифорнийский стиль), схема подключения освещения и как подключать два … Функции каждого типа переключателя Изучите монтажную схему переключателя света на плате cpfulks диаграмма.! Переключатель Fresh проводки Led Lights в некоторых деталях упростил традиционное фотографическое изображение… Иметь два выключателя, которые управляют одним светом на моей кухне, нет, конструкция будет работать. Немного терминологии, чтобы вы точно знали, что обсуждается свет с новой электрической схемой датчика датчика … Трехпозиционная проводка переключателя » на Pinterest к другим частям, в частности, к напряжению от электричества., 5 мая 2010 г. есть несколько трех Схема подключения двухпозиционного переключателя показывает, как все дома и оф. ‘Electrics UK’, созданная ringolad, 20 февраля 2012 г.Немного терминологии, чтобы вы точно знали, что обсуждается, сделайте это сложным! Легко спутать схему с функциями каждого типа переключателя по мере его включения. Переключатель, принятый за двухпозиционный переключатель, специально разработан для этой цели, и его не следует принимать за двусторонний! О схеме подключения переключателя света и о том, как запустить два источника света из одного .. — Изучите доску cpfulks « Способы подключения переключателя света, которые должны быть в моих кухонных ящиках рис …

Псалом 1: 1-2 Священное Писание, Экзотические фрукты США, Смеситель для кухни Moen из матового никеля Lowe’s, Realspace Magellan стол с регулируемой высотой, Гарантийное обслуживание Husqvarna рядом со мной, Фасоль Costco сухая, Современный университет Anowar Khan, Сумки для слинга Club Factory, Пико де Галло Кон Агуакате, Сумка через плечо Michael Kors, Планы уроков по наследственности, Вакансия инженера-механика,

Как решить проблемы с потолочным освещением | Руководства по дому

Роберт Фергюсон Обновлено 17 декабря 2018 г.

Неисправный или неработающий потолочный светильник может создать серьезную опасность пожара для вашего дома.Когда вы заменили лампочку и все еще остались в темноте, вам нужно будет определить источник проблемы. Используя процесс устранения, вы можете определить, почему прибор неисправен. Однако для этого необходимо, чтобы питание оставалось включенным. Если вы опасаетесь обхода электричества, подумайте о том, чтобы нанять электрика для решения проблемы.

Лампа и патрон

Самое простое, что можно сделать при выходе из строя осветительного прибора, — это заменить лампочку, чтобы устранить проблему.Иногда проблема возникает в патроне лампы. Патрон лампы перегорает нередко, особенно в старых осветительных приборах. Проверьте патрон лампы с помощью вольтметра, чтобы определить, действительно ли патрон получает электрический ток. Коснитесь центра розетки одним из щупов измерителя, а другой стороной коснитесь стороны розетки. Если питание присутствует, глюкометр загорится или начнет вибрировать, чтобы предупредить вас о том, что он горячий.

Электрические соединения

Есть два места, где находятся электрические соединения, связанные с осветительной арматурой.Один находится в потолочном электрическом ящике за приспособлением; другой находится в выключателе светильника в корпусе распределительной коробки. Снимите светильник, чтобы открыть его электрические соединения. Иногда провода от приспособления, которые подключаются к выводным проводам в распределительной коробке, ослабляются или ломаются. Убедитесь, что все провода контактируют, открутив гайки. Если провода подключены правильно, используйте щупы измерителя, чтобы одновременно коснуться черного и белого проводов или черного и заземляющего провода, чтобы определить, горячие ли они.

Подключения переключателя

Соединение проводов за переключателем на стене также может выйти из строя. Вы должны снять крышку и выключатель, чтобы открыть стык. Удаление гаек с проводов, подключенных к переключателю, поможет вам определить, контактируют ли они. Проверьте электрический ток с помощью вольтметра. Если в соединениях проводки присутствует электричество, скорее всего, переключатель неисправен. Замените старый выключатель новым и убедитесь, что провода подключены в той же последовательности, что и старый.

Автоматические выключатели

Функция автоматического выключателя состоит в том, чтобы отключить питание цепи и прервать электрический ток в случае отказа. Если ваш выключатель находится в положении «Вкл.», Он должен обеспечивать ток в цепи, что указывает на то, что проблема заключается в другом месте. Когда выключатель срабатывает или находится в положении «Выкл.», Это указывает на проблему где-то в цепи, которую он питает. Иногда прерыватель перегорает и требует замены. Чтобы проверить выключатель, необходимо снять крышку панели, чтобы открыть внутреннюю часть коробки выключателя.Используйте измеритель напряжения, чтобы проверить выключатель, когда он находится в положении «Включено», поместив один щуп на нейтраль или шину заземления в монтажной коробке, а другой — на винт, соединяющий провод с выключателем. Если счетчик не показывает электрический ток, необходимо заменить прерыватель.

Предупреждения

Работать с электричеством очень опасно, особенно если у вас нет опыта. Если вы опасаетесь или не имеете опыта работы с электричеством, наймите лицензированного специалиста для выполнения работы.Никогда не пытайтесь работать с электричеством, когда есть вода, если вы босиком или рядом с водопроводными трубами и приборами. По возможности обратитесь за помощью к опытному помощнику.

Что делать, если у вас нет нейтрального провода — Smarthome

Что делать, если у вас нет нейтрального провода

Что делать, если вам нужно более энергоэффективное освещение?

У вас есть три основных варианта:

1) Проложить нейтральный провод

Вызовите электрика и попросите его провести нейтральный провод, идущий от осветительной арматуры к выключателю.

Вы также можете попросить электрика перемонтировать выключатель и светильник, но это более сложно и, следовательно, дороже.

Независимо от того, какой вариант вы выберете, прокладка нового провода внутри стен и потолка может вызвать слишком много проблем, поэтому вы всегда можете выбрать интеллектуальное освещение, для которого не требуется нейтральный провод. Однако, как мы уже упоминали, ваши возможности будут более ограниченными.

2) Используйте интеллектуальные переключатели, которым не нужен нейтральный провод.

Некоторые интеллектуальные переключатели с регулируемой яркостью могут быть оснащены без нейтрального провода.

Что здесь важно, так это функция затемнения. Это уменьшает поток энергии от вашего света к переключателю до тонкой струйки. Хотя этой мощности будет недостаточно для включения лампочки, она гарантирует, что коммутатор продолжит обмениваться данными с домашним концентратором.

Примечание. Убедитесь, что интеллектуальный переключатель с регулируемой яркостью, на который вы смотрите, будет работать с заданными вами интеллектуальными лампочками. К сожалению, многое работает только со старыми лампами накаливания.

Двухпроводной диммерный переключатель Insteon идеально подходит для любых ламп накаливания.Однако он будет работать только с лампами накаливания.

Insteon Remote Control 2-Wire Dimmer Switch

Белый / каждый — 49,99 долларов Белый / 5 штук в упаковке — 237,45 долларов Слоновая кость / каждый — 49,99 долларов Светлый миндаль / каждый — 49,99 долларов

Добавить в корзину

Вот два надежных варианта, которые работают с более современными , энергосберегающие лампы …

Беспроводной встраиваемый диммер Lutron Caseta, белый

59,95 $

Добавить в корзину

Беспроводной диммер Lutron Caseta для светодиодов

Lutron Caseta — выбор знатока.Установка занимает всего 15 минут, а нейтральный провод вам совсем не понадобится.

Вам понадобится Caseta Smart Bridge, но он позволяет управлять в приложении на вашем смартфоне вместе с широкой домашней автоматизацией с рядом совместимых устройств от Honeywell и Nest до ecobee и экосистемы SmartThings.

Можно использовать светодиодов с регулируемой яркостью 150 Вт, либо лампы накаливания на 600 Вт, либо галогенные лампы .

GE Z-Wave Plus Wireless In-Wall Smart Switch

$ 44.99

В корзину

Беспроводное планирование и управление любым проводным источником света (требуется сертифицированный шлюз Z-Wave

GE с поддержкой Z-Wave также требует нейтральный провод.

Макс.нагрузка: 960 Вт, лампа накаливания, 1/2 Двигатель HP, 1800 Вт (15 А), резистивный

Интеллектуальный переключатель Z-Wave Plus обеспечивает максимальную гибкость для вашего домашнего освещения за счет создания настраиваемых сцен и планирования событий по расписанию, когда вы дома или вдали от дома.

3) Используйте регулируемые интеллектуальные лампы

Если идея замены переключателей или перенастройки не нравится или выходит за рамки вашего бюджета, вы можете подумать об использовании вместо этого умных лампочек с регулируемой яркостью.

Умные лампы могут оказаться не самым экономичным решением для дома, но, в зависимости от вашего предполагаемого использования, это жизнеспособный обходной путь.

Используя светодиодные лампы LIFX, вы оставляете настенный выключатель включенным, а затем берете на себя управление освещением удаленно.

Для некоторых ламп может потребоваться концентратор или мост, но вы сможете быстро установить и взять управление прямо в приложении на своем смартфоне. С помощью устройства Echo или умного динамика Google Home вы также можете использовать голосовые команды с помощью Alexa или Google Assistant соответственно.

Устранение распространенных проблем с осветительными приборами

Светильники в наших домах чрезвычайно эффективны и могут годами работать, не уделяя особого внимания, кроме замены периодически перегоревшей лампочки. Иногда, однако, исправный осветительный прибор может внезапно столкнуться с проблемой, требующей диагностики и ремонта. Исправление может быть очень простым — например, замена лампочки или регулировка патрона лампочки — или столь же сложным, как замена всего осветительного прибора или настенного выключателя.Однако первый шаг — это диагностировать проблему. Как вы это сделаете, в некоторой степени будет зависеть от типа осветительной арматуры и наблюдаемых вами симптомов.

Предупреждение

Всегда отключайте питание цепи с помощью блока автоматического выключателя перед тем, как дотронуться до голой розетки для лампочки.

Распространенные проблемы с потолочными светильниками, управляемыми настенными выключателями

Очевидные проблемы с потолочным светильником обычно связаны с какой-то проблемой, которая прерывает поток электричества от настенного переключателя к осветительной арматуре.Диагностика проблемы будет зависеть от того, не загорается ли лампочка вообще или она периодически мигает.

Если лампочка не загорается совсем , выполните следующую процедуру устранения неполадок:

1. Сначала проверьте лампочку, чтобы убедиться, что она не перегорела. Если да, замените лампочку.
2. Убедитесь, что лампа плотно вставлена ​​в патрон. Постоянное включение-выключение электричества может иногда ослабить лампочку в розетке. Простое завинчивание крепче решит проблему.
3. Проверьте металлический язычок в центре нижней части розетки. Если он стал сплющенным, вам, возможно, придется немного согнуть его, чтобы он коснулся лампы.
4. Проверьте соединения на переключателе и убедитесь, что они затянуты. Убедитесь, что на отключено питание цепи, с которой вы работаете.
5. При отключенном питании проверьте соединения проводов на осветительной арматуре и на панели выключателя, чтобы убедиться, что все они подключены плотно.Если у вас есть опасения по поводу этих подключений, возможно, вы захотите, чтобы их осмотрел квалифицированный электрик. Если у вас нет большого опыта в электромонтажных работах, не вмешивайтесь в соединения в панели автоматического выключателя.

Если лампочка мигает, выполните следующую процедуру устранения неполадок:

• Если лампочка мигает и гаснет, это обычно означает, что контакты переключателя выходят из строя. Обычно вы можете услышать шипящий или потрескивающий звук, если контакты переключателя неисправны.В этом случае замените переключатель.
• Также может быть слабое соединение проводов. Это может быть на самом переключателе, на панели автоматического выключателя или в проходном проводном соединении в настенной или потолочной коробке. Безусловно, наиболее распространенной проблемой является неплотное соединение проводов на самом переключателе, которое постоянно используется в режиме включения-выключения.
• Реже патрон лампочки может выйти из строя. В таком случае вам необходимо заменить розетку.

Распространенные проблемы с встраиваемыми светильниками (Can Lights)

Встраиваемые светильники для канистр подвержены тем же проблемам, что и обычные потолочные светильники (см. Выше).Кроме того, иногда встраиваемый светильник может загадочным образом включиться и сам по себе. Это связано с тем, что встраиваемые светильники оснащены концевыми выключателями, предназначенными для автоматического выключения светильника, если температура достигает опасного уровня. Это может быть по одной из нескольких причин:

• Убедитесь, что лампочки в осветительном приборе имеют соответствующую мощность для светильника. Если мощность слишком высока, это может вызвать перегрев прибора. Сравните мощность на лампе с номиналом, напечатанным на светильнике.При необходимости установите лампочку меньшей мощности.
• Если изоляция слишком плотно обернута вокруг светильника, она может удерживать тепло вокруг корпуса светильника, вызывая перегрев концевого выключателя и отключение светильника. Убедитесь, что вокруг канистры имеется достаточная циркуляция воздуха, чтобы предотвратить перегрев прибора.
• Возможно, неисправен концевой выключатель. Если мощность лампочки правильная и кажется, что вокруг светильника есть надлежащая вентиляция, подумайте о замене концевого выключателя или всего светильника.

Проблемы со встроенными переключателями или тяговыми цепями

Многие потолочные светильники, особенно те, которые находятся в хозяйственных помещениях, управляются переключателями или тяговыми цепями, расположенными на светильнике или розетке. Чтобы диагностировать это:

1. Проверьте лампочку, чтобы убедиться, что она не закреплена в розетке или не перегорела. При необходимости затяните лампочку или замените ее.
2. Проверьте выступ розетки в центре розетки. Если он сплюснут, вам, возможно, придется потянуть за него, чтобы он коснулся лампочки.Отключите питание цепи перед тем, как дотронуться до металлической розетки.
3. При выключенном питании проверьте соединения проводов на коммутаторе, чтобы убедиться, что все они затянуты. Снимите выключатель с цепи и проверьте между проводами с помощью прибора для проверки целостности цепи или омметра.
4. Проверьте провода к патрону лампочки. Если они болтаются или имеют обгоревший вид, замените розетку.

Устранение неполадок с тусклыми лампами в автомобиле

Уэйн Скраба, автомедиа.com

Предположим, в вашем автомобиле или легком грузовике есть пара ламп, не работает должным образом. С чего именно начать? Начнем с начало и изучить, как работают схемы освещения.

Автомобильные фары

Цепь фары состоит из переключателя фар, цепи выключатель или переключатель освещения, а также фары. Достаточно просто. Если фары не переключаются с дальнего на ближний свет, или если они гаснут полностью когда диммер включен, проблема в диммере выключатель.В былые годы переключатель диммера был установлен в крайнем левом углу. угол паркетной доски. Задняя сторона переключателя часто подвергалась воздействию элементы, и, как следствие, на нем можно было легко забить.

В большинстве автомобилей переключатель установлен на подрулевой колонке (сигнал поворота двойную обязанность). Там, где переключатель было легко заменить на старых машинах (простой удалить и заменить), для получения информации обратитесь к руководству магазина. по поводу ремонта диммерного переключателя на стойке.

Автомобильные фары

Они могут включать в себя разновидность герметичной балки (старые автомобили) или, что более распространено, сегодня лампы со сменными лампочками.Лампы и лампочки могут гореть или быть поврежденным. Фактические патроны фар регулярно подвергаются воздействию влага и коррозия, потому что они находятся в носовой части автомобиля. Изучите розетки на предмет коррозии или повреждений.

Если не горит только одна фара (или пара фар), это может быть неисправность. самого света, или это может быть проблема с проводкой между фарами. На большинстве легковых и легких грузовиков жгут проводов расположен так, чтобы проходит по внутренней стороне одного крыла к фаре, затем по носу автомобиля (часто после опоры радиатора) на противоположный фара.Проверьте жгут проводов на предмет повреждений.

Выключатель фар автомобиля

Этот переключатель управляет габаритными огнями, задними фонарями и освещением номерного знака. Если фары совсем не работают, в первую очередь нужно рассмотрите плавкое соединение — обычно автоматический выключатель или, в некоторых случаях, примеры, форма сменного предохранителя.

Автоматический выключатель

Автоматические выключатели — это небольшие устройства, предназначенные для размыкания контакта, как предохранитель; однако, как только перегрузка устранена из цепи, выключатель вернется к нормальной работе.В большинстве случаев автоматический выключатель представляет собой герметичная сборка и, как следствие, не подлежит ремонту.

Очевидно, что при полном выходе из строя автоматического выключателя его необходимо заменить. Автоматические выключатели можно размещать практически в любом месте системы освещения. — даже прикреплены непосредственно к электрическому компоненту, который они защищают. Более часто автоматические выключатели представляют собой отдельные узлы, а не сгруппированы вместе на панели, как предохранители. Электрическая часть вашего автомобиля в сервисном руководстве будет указано точное расположение автоматических выключателей.

Замок зажигания

Прежде чем двигаться дальше, необходимо проверить подключение зажигания. выключатель. Во многих транспортных средствах мощность цепей освещения исходит от клеммы аккумуляторной батареи выключателя зажигания (обычно с маркировкой «ВАТТ»). Питание не проходит через выключатель. Это просто удобный место для подключения проводки. Если и фары, и задние фонари горят out, внимательно посмотрите на это соединение.

Задние фонари и стоп-сигналы

Обычно на пассажирском автомобиле устанавливаются два разных типа ламп задних фонарей. легковой или легкий грузовик.На старых автомобилях задний фонарь и стоп-сигналы отключены. комбинированные сборки, в которых используется одна лампочка с двумя нитями накала. Один это для задних фонарей, другой для стоп-сигналов. Современные автомобили и легкие грузовики имеют отдельные лампы тормозов и задних фонарей. Свет переключатель, который включает фары, управляет задними фонарями на всех транспортных средств. Стоп-сигналы управляются выключателем стоп-сигнала, который работает при нажатой педали тормоза.

Есть два разных типа выключателей стоп-сигналов:

• Простой механический переключатель: Самый распространенный переключатель, это обычно устанавливается на кронштейне возле педали тормоза (обычно на рычаге педали).Когда педаль тормоза нажата, кнопка переключателя отпускается и замыкает цепь, чтобы включить стоп-сигналы. Когда педаль тормоза возвращается в нормальное положение, рычаг педали соприкасается с переключателем и стоп-сигнал гаснет.
• Гидравлический переключатель: Этот тип переключателя где-то вмонтирован в тормозную магистраль — чаще всего на главном цилиндре или рядом с ним. Во время работы гидравлический переключатель ощущает повышение давления тормозной жидкости при включении тормозов и замыкает цепь, чтобы включить стоп-сигналы.Как только жидкость давление снижается, переключатель возвращается в положение «нормальное», и свет гаснет.

На большинстве автомобилей задняя часть корпуса заднего фонаря (и стоп-сигнала) имеет легко доступен изнутри багажника. Лампочка-жгут проводов разъемы закреплены на месте и могут быть легко удалены, чтобы получить доступ к лампочкам.

Четыре распространенных проблемы с задними фарами и тормозными фонарями

1. Незакрепленная розетка для лампочки
Самая распространенная проблема проводки задних фонарей (стоп-сигналов) — неплотный гнездо для лампочки.Если он рыхлый, значит, земля прервана и ток не могу вернуться. Это означает, что металлическая часть лампы не производит хороший контакт с патроном лампы. Как вы понимаете, влажность и Коррозия также может нанести ущерб соединениям ламп. Если у вас есть пикап грузовик с неработающими задними фонарями, это первое место, куда нужно смотреть.

2. Лампы с двойной нитью накаливания более раннего образца
Задние фонари с лампами с двойной нитью накаливания более раннего типа могут фактически потерять один нить, не причиняя вреда другому.Это устранит функция задних фонарей, позволяя при этом работать стоп-сигналу (или наоборот). И еще кое-что: в некоторых ранних автомобилях вполне возможно неправильно установить лампу с двойной нитью накала. Это позволяет более ярким тормозом нить накаливания для функции заднего фонаря. Когда тормоз затянут, вы стоп-сигнал не будет виден, так как задний фонарь пониженной мощности нить горит. Чтобы исправить это, просто снимите лампочку и снова установите ее в правильное положение.

3.Электрические нарушения
Если на автомобиле нет задних фонарей (подсветка номерного знака и боковые габаритные фонари тоже будут погашены) проблема в электрике срыв. Сначала проверьте предохранители, а затем проверьте все разъемы в проводка ведущая к задним фарам. Если стоп-сигналы (только) не работает, но задние фонари исправны, проблема в тормозе выключатель, предохранитель стоп-сигнала или проводку от выключателя света, который срабатывает огни. На автомобилях, оборудованных переключателем на рычаге педали тормоза, есть большая вероятность, что переключатель просто не отрегулирован.Увидеть ваш руководство по обслуживанию автомобиля для процедур регулировки.

4. Выключатель растяжения
Другая распространенная проблема — когда стоп-сигналы остаются включенными, даже если тормоз педаль не нажата. Чаще всего это вызвано неправильной регулировкой. выключатель. Или, в случае реле гидравлического давления, внутренний тормоз коррозия линии может вызвать остаточное давление, что, в свою очередь, позволяет переключатель, чтобы оставаться закрытым (эффективное включение стоп-сигналов).

Лампы для поиска и устранения неисправностей

Для получения дополнительной информации об устранении неполадок с лампами просмотрите следующие фотографии и шаги:

Проблемы с электричеством: решено 10 наиболее распространенных проблем

Устарела не только национальная электросеть.Электропроводка во многих домах также устарела, что не позволяет питать нашу постоянно растущую коллекцию энергоемких бытовых приборов, освещения и электроники.

«Электрические цепи в этих старых домах не были предназначены для питания многих устройств современной жизни», — говорит электрик Аллен Галлант, который подключил шесть домов телепроекта This Old House .

Признаки напряжения могут быть очевидными — путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, — или незаметно скрывающихся за стенами, потолками и накладками.

Защита блока предохранителей

Коробки предохранителей

, подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально — если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

Если изоляция повреждена, опасность сохраняется, даже если неисправный предохранитель будет заменен на предохранитель соответствующей силы тока.Чтобы исправить это, старую схему нужно перепроводить.

Нанимайте профессионала и избегайте опасности пожара

Некоторые проблемы с проводкой — это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою проводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

«Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию на сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь небезопасное», — говорит Галлант. .После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в комнатах, где проводится ремонт.

Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

Общие электрические проблемы

1. Зажим

Иллюстрация Яна Варпола

Что это означает: Светильник оснащен лампочкой с большей мощностью, чем рассчитан на светильник.

Нарушение кода? Да.

Уровень опасности: Высокий.Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги — искры, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

Решение: Не превышайте допустимую мощность, указанную для всех осветительных приборов, произведенных с 1985 года. Для старых, немаркированных светильников используйте только лампы мощностью 60 Вт или меньше.

2. Открытые распределительные коробки

Иллюстрация Яна Варпола

Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

Нарушение кода? Да.

Уровень опасности: Минимальный, если провода находятся вне досягаемости.

Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

3. Мерцающие огни в ветреную погоду

Иллюстрация Яна Варпола

Что это означает: Изношенная проводка в водоотталкивателе (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание всякий раз, когда кабели перемещаются.

Нарушение кода? №

Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

Решение: Обратитесь в электрическую сеть, которая может бесплатно заменить флюгер.

4. Слишком мало торговых точек

Иллюстрация Яна Варпола

Что это означает: Сильная зависимость от удлинителей и удлинителей.

Нарушение кода? Нет; (Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема, а затем каждые 12 футов).

Уровень опасности: Минимальный, если вы используете сверхмощные удлинители калибра 14 или более толстые. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего диаметра (калибр 16 и меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

Решение: Добавьте больше торговых точек. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует вырезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

5. Нет GFCI

Иллюстрация Яна Варпола

Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

Нарушение кода? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

Уровень опасности: Высокий.

Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Скорее всего, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

6. Панель с замком

Ян Варпол

Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели — это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота в одной цепи.) Метка на каждой панели указывает, сколько цепей она может разместить.

Нарушение кода? Да.

Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

7. Алюминиевая проводка

Ян Варпол

Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

Нарушение кода? Нет; дедушка в.

Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар) на каждое соединение медь / алюминий в осветительной арматуре. Эти гайки имеют специальную смазку, которая останавливает коррозию, сохраняя при этом проводимость. Убедитесь, что все заменяемые переключатели и розетки имеют маркировку AL-совместимость.

8. Провода с заделкой в ​​спину

Иллюстрация Яна Варпола

Что это означает: На новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отсоединятся, чем провода, закрепленные вокруг винтовых клемм.

Нарушение кода? Нет. Практика разрешена даже для нового строительства.

Уровень опасности: Зависит от обстоятельств. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

Решение: Проверьте соединения с обратной вставкой, вынув выключатель или розетку из его выходной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

9. Незаземленные (2-контактные) розетки

Иллюстрация Яна Варпола

Что это означает: В проводке вашего дома нет возможности безопасно проводить паразитный ток, выходящий за пределы проводов.

Нарушение кода? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и увеличить вероятность поражения электрическим током.

Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перепрограммируйте все, что не так.

10. Заглушка выпадает из розетки

Иллюстрация Яна Варпола

Что это значит: Изношенные контакты в розетке больше не сжимают штыри.

Нарушение кода? №

Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата для небольших работ.

Старая электропроводка: это безопасно?

Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не подвергалась изменениям, нарушающим нормы.Вот несколько систем электропроводки, которые вы найдете в старых домах.

Ручка и трубка

Самая ранняя система электропроводки в жилых помещениях имела обтянутый тканью провод под напряжением и нейтральный провод, которые проходят параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки закрепляют провода на каркасе дома; керамические трубки используются там, где провода пересекаются или проникают в рамку.

Предостережения: Не может быть заземлен или включен в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить любые цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

Бронированный кабель (Bx)

Преемник ручки и трубки. Гибкая стальная оболочка закрывает токоведущие и нейтральные провода, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

Предостережения: Оболочка должна быть надежно прикреплена к металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускается слишком большой ток.

Двухжильный кабель в пластиковой оболочке

Первый провод с ПВХ изоляцией (Romex).

Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

Где найти

Электрик: Allen Gallant
Gallant Electric
Waltham, MA
781-862-4636

Разъем алюминий-медь:
Twister # 65
Ideal Industries
Sycamore, IL
800-435-0705
www.
