Схема подключения выключателя на две лампочки: Схема подключения двухклавишного выключателя на две лампочки

Содержание

Схемы подключения трех ламп и более

Здравствуйте, уважаемые читатели сайта sesaga.ru. Идею этой статьи подсказал Денис Ж, за что ему большое спасибо.

Люди, не сильно разбирающиеся в электричестве, сталкиваются с проблемой самостоятельного подключения обычных ламп накаливания количеством трех и более штук, а бывают ситуации, когда необходимо к существующей проводке добавить свою.

Например, Вы купили кухонный гарнитур или шкаф купе, и естественно все это с подсветкой. Ремонт в квартире сделан, а провода для подключения лампочек небыли предусмотрены, отсюда возникает вопрос, как все-таки сделать подсветку не нарушив целостности стен и обоев. Выход можно найти всегда.

Я покажу возможные варианты, а все остальное, будет зависеть от Вашей фантазии и умении применить на практике данные советы. Дополнительно можете прочитать статью о том, как правильно подключить люстру.

И так, поехали.
Предположим, что у Вас на кухне или в прихожей есть розетка, от которой можно взять питающее напряжение 220В.

Сделать это можно двумя способами.

Первый самый простой, это когда вся схема подключается к розетке через обычную вилку. Здесь все просто, вилку вставили и про нее забыли, а включаете и выключаете свет обычным выключателем.
Второй способ отличается лишь тем, что Вам надо вскрыть розетку, и провода посадить непосредственно на ее клеммы.

Все работы производите только при отключенном напряжении питания 220В.

На рисунке ниже показана монтажная схема параллельного соединения трех ламп накаливания с одинарным выключателем, также подключаются светодиодные и энергосберегающие лампы, рассчитанные на напряжение питания 220В. Для более удобного восприятия, все элементы схемы я постарался изобразить так, как бы это выглядело в реальности.

Здесь от розетки к выключателю уходит двужильный провод, где фаза (L) подключается на нижний контакт выключателя и постоянно находится на нем, а нулевая жила (

N) минуя выключатель, соединяется в точке (1) с проводом, уходящим на лампы.
При включении клавиши выключателя фаза (L) с верхнего контакта, уже как (L1), уходит на лампочки, и они зажигаются.

Недостаток такого способа ведения проводки заключается в том, что она получается наружной. Здесь Вам придется думать, как ее спрятать или замаскировать, соответственно и выключатель придется использовать накладной, можно и обычный установить, но тогда потребуется долбить под него дыру.

На следующем рисунке показана эта же схема, но здесь все лампы соединяются уже в одной точке. Это тоже самое параллельное соединение, просто иногда бывает удобно собрать схему именно таким способом, как раз так соединяют лампы в люстрах.

Теперь рассмотрим схему, где используется двухклавишный выключатель.
Здесь до выключателя идет обычный двужильный провод, а вот уже после него выходит тройной. Тут видно, что в середине расположена нулевая жила (

N), являющаяся общей для всех ламп, а по краям идут фазные (L1 и L2).

Схема работает следующим образом: при нажатии, например, левой клавиши выключателя, фаза (L) приходя на нижний контакт выключателя, уже с его верхнего контакта как (L1) уходит на лампы HL1 и HL4 — они зажигается. Почему именно HL1 и HL4, потому что только они подключены к фазе (L1). Думаю понятно.

Теперь, если включить правую клавишу, фаза (L), уже как (L2), с другого верхнего контакта, приходит на лампы HL2 и HL3, и теперь они зажигаются. Как видите все просто.

Сейчас в моду вошли точечные светильники, в которых используются лампы, как с обычным 220В, так и с пониженным 12В напряжением питания. Как правило, к ним идет специальный преобразователь, который питает эти лампы. Помимо того, что он выдает стабилизированное напряжение для ламп, в нем еще предусмотрена задержка подачи питания на 1 – 2 секунды. Т.е. при включении, напряжение не сразу, а постепенно, с нарастающей подается на лампы, тем самым защищая спираль от быстрого износа, а значит, и лампочки будут служить дольше.

Давайте рассмотрим такую схему.
Конструкцию преобразователя, а также его входную и выходную части я показал условно, так как они будут отличаться в зависимости от производителя, но принцип работы таких преобразователей остается тот же.
Питание 220В на него подается через выключатель, а уже с выхода берется стабилизированное напряжение 220В или 12В.

Если Вы хотите установить двойной выключатель, то в схему нужно будет добавить еще один преобразователь, который надо запитать от второй клавиши, ноль (

N) у них остается общим.

Можно вообще обойтись только одним преобразователем, но тут есть существенный недостаток, из-за которого этот вариант, возможно, не всем будет приемлемым. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Не забывайте, что каждый преобразователь рассчитан на определенную мощность, поэтому не сильно увлекайтесь с количеством ламп.

Теперь у Вас не должно возникнуть проблем при подключении трех и более ламп.
Вышла моя новая статья о подключении датчика движения для включения освещения. Рекомендую.
Удачи!

Схема подключения двухклавишного выключателя: 8 правил


Подключение двухклавишного выключателя на две лампочки: устройство прибора

Довольно часто при ремонт старой или подключении новой проводки появляется вопрос, как правильно подключить двухклавишный выключатель, так, чтобы он обеспечивал несколько режимов освещения. Мастера чешут затылки в раздумьях, как осуществить подключение такого устройства с учетом необходимых норм безопасности

Для того, чтобы ответить на этот вопрос, необходимо разобраться в самом устройстве выключателя и принципе его работы. Конструкция и устройство двухклавишного выключателя очень просты.

Он состоит из следующих деталей:

  • Двух, двигающихся вверх и вниз клавиш;
  • Корпуса прибора, который нужно снять перед выполнением работ в сети;
  • Клеммников которые обеспечивают контакт в устройстве.

Работы по подключению этого устройства довольно просты и если вы грамотно все выполните, то прибор будет работать качественно долгое время.

Расключение двухклавишного выключателя: его принцип действия

Внутри двухклавишного выключателя, в котором нет подсветки, имеются два провода, проложенные параллельно друг друга, а также введение для фазы. Клеммы, подходящие к клавишам, могут независимо от другой смыкать либо размыкать контакт, после чего поочередно или сразу все включаются лампочки.

Иногда клеммники в выключателе могут заменяться винтовыми зажимами. Отличие этих устройств состоит в том, что клеммы долго и надежно удерживают провод, а вторые- зажимы, делают то же, только не зажимая при этом провод. Они закручивают его. В связи с этим первый вариант подключен проще и служит при эксплуатации дольше. Также в конструкцию выключателя может входить дополнительная диодовая подсветка – диммер, который расположен на каждой клавише.

Если в устройстве нужно подавать ток сразу на несколько ламп, а не на одну, то стоит, конечно же, использовать многожильный провод. Это именно позволяет сделать современная двухклавишная модель нового выключателя.

Принцип действия двухклавишного выключателя:

  • Вы можете включить лишь одну кнопку, для того, чтобы зажглась всего одна лампочка или же определенная группа светильников.
  • У вас имеется возможность включить другую клавишу, после приведение в действие которой освещение появится в другой части комнаты, или включится дополнительная группа лампочек.
  • Можно применить и третий вариант, тот, когда, включив обе клавиши вы освещаете всю комнату целиком.

Следует заметить, что некоторые двухклавишные выключатели имеют в своей конструкции две изолированные друг от друга кнопки. В этом случае вы имеете дело с модульными устройствами.

Как подключить двухклавишный выключатель к двум лампочкам: необходимые инструменты

Двухклавишный выключатель, кроме своей внешней эстетической составляющей, может выполнять функцию экономии электроэнергии, а также создания разнообразной изысканной атмосферы. Кроме этого, двухклавишные выключатели повышают уровень безопасности, ведь их установка уменьшает в помещении число точек присоединения электрического напряжения.

Если вы планируете самостоятельно устанавливать двухклавишный выключатель, то следует знать, что во время работы с электричеством нужно соблюдать правила безопасности и предельную точность и осторожность. Для этого заранее позаботьтесь о том, чтобы все материалы и инструменты, которые нужны будут вам в процессе работы, находились под рукой.

Для подключения выключателя вам пригодятся:

  • Отвертка крестовая и плоская;
  • Плоскогубцы;
  • Изолента;
  • Бокорезы;
  • Строительный нож, имеющий острое лезвие;
  • Обжимник;
  • Выключатель;
  • Провод необходимой длины и сечения.

Перед тем началом работ необходимо сначала зачистить концы провода на сантиметр-полтора, чтобы обеспечить хороший контакт с клеммами. Если провод у вас мощный и многожильный, нужно отпрессовать его концы.

Необходимо знать, что к выключателю, имеющему две клавиши, должно идти три провода. Первый из них фазный- входной, а два других выходные. Они будут подавать напряжение именно на сам светильник. Провод нейтральный и заземление, присоединяют напрямую к контактам.

Схема подсоединения двухклавишного выключателя проходного

Каждый, находящийся в доме прибор, должен гарантировать на только максимальный уровень удобства, но свою функциональность и практичность. В сравнении с обычным проходным выключателем, двойной имеет ряд преимуществ, делающих его более универсальным.

Проходные двухклавишные выключатели по своей сути представляют собой два проходных одинарных выключателя, совмещенных в одном корпусе, и работающих по тому же принципу. У данного выключателя имеется 6 контактов.

Данный выключатель имеет указатель, который всегда совмещает положение клавиши включения света, а также рычаги для выключения освещения. Когда свет выключен, можно нажать на кнопку двойного выключателя и таким образом управлять освещением. В этом случае не имеет значение, положение, в котором находилась клавиша вашего проходного выключателя.

Правила действия схемы управления с двух мест:

  • Грамотно собранная схема подсоединения двойного выключателя дает возможность управлять двумя различными группами освещения, находясь в двух местах, причем действуют они независимо один от другого;
  • Два двухклавишных выключателя проходных могут работать на двух направлениях;
  • Два двухклавишных выключателя должны монтироваться на выбранных местах в установочные коробки;
  • Могут размещаются все группы, освещения: светильники, люстры или бра с несколькими точками света.;
  • Ко всем источникам света должен подходить трехжильный кабель, где имеется фаза (L), заземление, а также рабочий ноль (N).
  • Кабель подбирается нужной длины, и необходимо учитывать, что к выключателям идут два трехжильных кабеля – 6 контактов.
  • В распределительной коробке по схеме соединяются провода.

Произвести монтаж такой схемы вы сможете и используя четыре одинарных проходных выключателя, однако такая замена не будет рациональной. Устанавливать двойные проходные выключатели выгодней, потому, что так вы экономите кабель и распределительные коробки. Из двойного выключателя проходного можно изготовить одинарный перекрестный прибор. Для этого необходимо соединить между собой контакты, и закрепить клавиши вместе, чтобы они могли одновременно совместно работать. Схема расключения такого одинарного проходного выключателя намного проще и поможет помочь организовать более правильное управление электроосвещением с разных точек.

Схема подключения двухклавишного выключателя и розетки (видео)

Сфер применения двойного выключателя насчитывается множество. Их обычно используют в люстрах для получения возможности регулировки интенсивности освещения. С их помощью вы можете включить либо какую-то одну группу ламп, все освещение одновременно или вообще один светильник. Также данные приспособления применяются для освещения раздельных санузлов или при зонировании пространства в помещении.

Как подсоединить выключатель двухклавишный. Как подключить двойной выключатель на две лампочки: схемы и инструкции

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

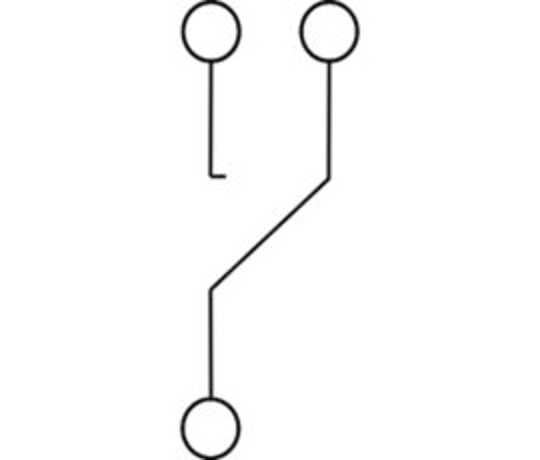

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  • Ноль (и заземление, если есть) заводится сразу на лампу.
  • Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  • Вход второго подается на свободный провод лампы.
  • Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  • Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

    • Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Главная » Проводка » Выключатели » Проходные » Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

    Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

    Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

    Отличительные особенности выключателя проходного двухклавишного

    Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

    На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

    Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

    В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

    С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

    Схема подключения двухклавишного проходного выключателя

    В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

    Как подключить два одноклавишных проходных выключателя

    Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.


    Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

    Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

    Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

    Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

    На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

    Включение освещения с двух мест — схема управления

    А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

    Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.


    Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

    Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

    Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

    • средний выключатель имеет больше проводов и совсем другую схему подключения;
    • конструкция такого выключателя несколько отличается от крайнего.

    Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

    В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

    Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

    Особенности управления освещением с трех мест

    Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

    Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

    Монтаж схем проходного двухклавишного выключателя

    О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

    • сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
    • после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
    • производится подключение в соответствии со схемой.

    Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

    Подключение проходного двухклавишного выключателя на видео
    Как подключить проходной выключатель

    Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

    Назначение проходного выключателя

    Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

    По своему исполнению они бывают:

    Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.


    Устройство проходного двухклавишного выключателя

    Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

    В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

    Монтаж проходного выключателя


    Схема управления проходными выключателями

    Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

    Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

    Устройство, контролирующее две группы светильников


    Схема подключения двухклавишных проходных выключателей

    Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.


    Монтаж двойного проходного выключателя

    Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  • В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  • К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  • В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.


    • Подключение перекрестного выключателя

    Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.


    Провода в распределительной коробке

    Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

    В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

    В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:


    Монтажная схема подключения


    Принцип подключения проходных выключателей


    Схема подключения двухклавишного выключателя с подключением через распредкоробку

    В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

    Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

    Фото монтажа двухклавишного выключателя света

    Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

    После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

    Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

    Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

    Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

    Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

    В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

    Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

    Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.После размещения кабелей на своих местах, приступают к их подключению.

    Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

    Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

    И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

    Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Этот индикатор может представлять собой неоновую лампу или светодиод с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.

    Индикатор подсоединяется параллельно выводам выключателя. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление лампы и загорается. При включении освещения схема индикатора оказывается закороченной и он гаснет.

      Схема подключения выключателя с подсветкой основана на следующей последовательности действий:
    • обесточивается цепь освещения. Для надежности отсутствие напряжения проверяется с помощью пробника или мультиметра;
    • в проем в стене устанавливается и закрепляется коробка для выключателя. При замене старого – сначала производится его демонтаж;
    • с выключателя снимается клавиша и производится подключение силовых проводов. Параллельно кабелям подключаются выводы индикатора подсветки;
    • корпус выключателя устанавливается в коробку и закрепляется с помощью винтов;
    • производится включение сети и проверка работоспособности выключателя, его подсветки и сети освещения.

    Кроме стандартных моделей, выключатель из двух клавиш может дополнительно укомплектовываться подсветкой, индикатором. Подсветка помогает определить его в темноте, а светящийся индикатор даст понять, что электрическая сеть исправна и является замкнутой. Выпускают также модели с ударопрочными и влагозащитными корпусами. Устанавливаться они могут в бане, ванной или на улице.

    Существуют еще и проходные выключатели. Конструкцию они имеют практически ту же, за исключением дополнительной клеммы. Такие устройства подключаются к одному или группе светильников и позволяют управлять освещением с противоположных концов помещения. Например, заходя в спальную, можно включить свет, а ложась спать, выключить его около кровати.

    Галерея изображений


    Самый простой вариант сооружения электроточки с двумя клавишами заключается в установке устройства с двумя механизмами в одном корпусе


    Двойной выключатель можно собрать из двух одноклавишных модулей типа ABB Niessen Zenit, которые соединяются перемычкой из куска провода


    Для подключения устройств необходимо отключить питание и подготовить провода. Длина проводов примерно по 10 см, их края нужно зачистить от изоляции приблизительно на 1 см


    Провода подключаются согласно указаниям изготовителя. Фаза подсоединяется к клемме L, вторые два к клеммам со стрелками, расположенными над клавишами


    Для соединения двух отдельных модулей в двухклавишный выключатель из отрезка провода делают перемычку


    Подготовленной перемычкой соединяют два отдельных модуля. Дальнейшие действия по подключению производятся в общем порядке


    Синий и зеленый провод подключают к каждому из двух модулей через клеммы со стрелками, белый подсоединяется к фазе одного из модулей


    Стандартный двойной выключатель просто заводится в подрозетник, модульный вариант сначала устанавливается в суппорт и закрепляется в подрозетнике шурупами. Затем все закрывают рамкой

    Каких-нибудь стандартов для размещения устройства законодательством не предусмотрено. Их установка подразумевает удобное использование для взрослых и детей.

    И если раньше привычной практикой было размещать устройство на высоте около 2 м, то сейчас выключатель часто располагают на уровне опущенной кисти руки взрослого человека. Таким образом, элемент становится доступным практически для всех жильцов дома.

    Размещать выключатель лучше так, чтобы он был доступен всем, кроме самых маленьких

    Единственным местом, где размещение выключателя может иметь какие-либо ограничения — это ванная комната или баня. Здесь нужно учитывать размещение умывальника и открытого душа. При эксплуатации прибора он не должен попадать под капли воды.

    Какие бы работы по электромонтажу ни приходилось выполнять, первое, что важно сделать — обесточить сеть. Ни на секунду нельзя забывать, что электричество опасно. Кроме воздействия тока, неграмотно проложенная электропроводка может стать причиной поломки электроприборов или возгорания в доме.

    Правила поведения при работе с электросетями:

    • обязательно обесточить сеть;
    • не прикасаться к подключенным приборам мокрыми руками;
    • не использовать металлические скобы для закрепления проводки;
    • не перегружать электрическую сеть;
    • поврежденный провод лучше заменить новым, а не ремонтировать его;
    • выполнять работу можно только инструментом с заизолированными ручками;

    Работая с электричеством, нельзя дотрагиваться к водопроводным или газовым металлическим трубам.

    Приступая к самостоятельному подключению, необходимо:

    • предпринять шаги по соблюдению техники безопасности;
    • ознакомиться с закономерностями маркировки проводов;
    • проверить сеть на соответствие маркировки.

    Любому хозяину дома для замены и подключения выключателя вряд ли захочется приглашать электрика. К тому же, для выполнения этой задачи, нет необходимости в сложных приборах и инструментах.

    Для установки понадобятся:

    • монтажный нож;
    • изоляционная лента;
    • молоток и зубило;
    • пассатижи;
    • индикаторная отвертка, а также фигурная и прямая.

    Если установку приходится проводить в новом месте, а в доме проложена скрытая проводка, может пригодиться дрель с насадкой «коронка» или перфоратор.

    Без отвертки-индикатора не обходятся ни одни электромонтажные работы

    Без знания и соблюдения маркировки приступать к установке категорически нельзя. Она используется для создания безопасных условий и сокращения временных затрат при проведении работ.

    Правильная маркировка от производителя поможет избежать проблем с идентификацией проводников

    Для формирования правильный соединений применяют следующие обозначения:

    • ноль — всегда и без исключений синий;
    • защита также строго одного цвета — желто-зеленого;
    • фаза — имеет преимущественно коричневый или красный цвет.

    Это лишь основные комбинации. Кроме того, чтобы исключить путаницу при идентификации, используют буквенно-цифровую маркировку.

    Если при проведении работ выяснилось отсутствие визуальных обозначений, то необходимо самостоятельно промаркировать проводку с помощью разноцветной термоусадочной трубки или цветной изоляции.

    Слепо доверять маркировке не стоит. Эти обозначения не раз меняли свои стандарты. Поэтому, приступая к делу, необходимо дополнительно проверить характер проводников. Для этого используют индикаторную отвертку и мультиметр.

    Если в строении проведена однофазная электрическая сеть без системы заземления, то определить фазу или ноль поможет индикатор. Отключив электроэнергию, зачищают проводники и отводят их так, чтобы они не касались друг друга.

    Включив подачу электроэнергии, к проводам подносят отвертку. Лампочка в индикаторе вспыхнет, при касании к проводнику фазы, а от прикосновения к нулю не загорится.

    Мультиметр – многофункциональное контрольно-измерительное устройство, выполняющее работу как минимум трех контрольных приборов: вольтметра, омметра и амперметра

    Внутренне устройство выключателя

    Внутреннее устройство двухфазного выключателя отличается от однофазного наличием двух выходных клемм вместо одной.

    Конкретнее, он складывается из таких элементов:

    • механизма и декоративной панели;
    • одной входной клеммы;
    • двух выходных клемм;
    • двух клавиш.

    Клеммы — это специальные зажимные механизмы. Для присоединения провода достаточно лишь зачистить его, вставить в клеммник и зажать с помощью винта. Входная или общая клемма располагается преимущественно отдельно и маркируется как L.

    С противоположной стороны размещаются две выходные клеммы. Они могут обозначаться как L1, L2 или 1,2. У некоторых моделей вместо клеммника могут быть винтовые зажимы. Использовать их нежелательно, так как крепление может постепенно ослабляться и его придется поджимать.

    Основное отличие выключателя с двумя клавишами от одноклавишного собрата заключается в том, что с его помощью производится управление парным количеством осветительных приборов

    Устанавливать устройство нужно так, чтобы при его включении нажимать на верхнюю половину клавиши. Определить верх и низ элемента можно с помощью индикатора — специальной отвертки, которая работает на замыкание.

    Для этого берут гвоздь или кусочек провода и дотрагиваются им до одного контакта, к другому прикладывают индикатор, придерживая большой палец сверху.

    Устройство выключателя с двумя клавишами немногим отличается от одноклавишного. Основные составляющие устройства: механизм, клавиши и декоративный корпус

    Если огонек внутри не горит, значит, контакты выключателя разомкнуты. При включенном положении клавиш он должен светиться. Остается отметить верхнюю часть элемента.

    Занимаясь подборкой электрики к новому или обновленному интерьеру в сети, часто приходится наталкиваться на фото двухклавишного выключателя. Данный прибор выглядит также аккуратно, как и одноклавишный, при этом выполняя сразу две полезные функции. При большей функциональной нагрузке, чем у стандартной разновидности, данный тип переключателей не является сложным в установке.

    Применение

    Применение такого устройства управления, как правило, проходит по двум сценариям. В первом случае к одному выключателю подводятся провода от двух разных приборов. Чаще всего, речь идет о лампах, осуществляющих освещение в смежных комнатах. Однако, управляемым может быть любой электрический прибор, начиная от кухонной вытяжки и заканчивая теплым полом.

    Второй вариант использования переключателя позволяет обеспечить разные режимы работы прибора. Например, регулировать уровень освещения в помещении.

    При использовании ламп, обладающих несколькими источниками света, данным типом выключателей контролируется подключение разного числа лампочек. Потому, нажатие одной из клавиш ведет к соответствующему зажиганию подведенных к ней лампочек.


    Разборка

    Процесс подключения двухклавишного выключателя можно осуществить своими руками. Здесь не потребуется серьезной узкоспециальной базы знаний. Главное: обесточить сеть при работе и соблюдать рекомендации.

    Для того чтобы начать манипуляции, механизм потребуется разобрать. Внешне он выглядит, как целостная конструкция, не предназначенная к разборке, однако без снятия лишних деталей подключение невозможно.

    При помощи тонкой плоской отвертки следует поддеть клавиши со стороны внешних боковин (или сверху) и аккуратно вынуть их из пазов.

    Затем можно приступить к отсоединению рамки. Данный элемент крепится зажимами или винтами. То есть, используя отвертку, достаточно ослабить или отвинтить крепежи. После проделанной работы внутренний механизм выключателя легко вынется.


    Подключение

    Современные модели выключателей ориентированы на самостоятельную установку даже новичками. Помимо инструкции, вложенной в пакет со всеми составляющими, тыльная сторона механизма снабжена обозначениями всех контактов, а в некоторых случаях, еще и схемой подключения.

    Всего в таком устройстве три контакта:

    • входной, для фазового питающего провода;
    • два выходных для управления приборами.

    В процессе работы потребуется соединить входной контакт с проводом питания (фазой), а два выходных – с проводами управления прибором. В случае с люстрой это будут жилы, питающие разные лампочки.

    Стоит отметить, что инструкция для подключения двухклавишной разновидности выключателя несколько меняется в зависимости от того, какой тип контактов используется в механизме. На рынке электротоваров представлено два типа контактных креплений:

    • самозажимный
    • винтовой.

    Чтобы подключить двухклавишное устройство управления электроприбором используется трехжильный провод. При приобретении данного кабеля, особенно новичку, стоит обратить внимание на цвета изоляции проводов. Ускорит и облегчит процесс установки разноцветная изоляция.

    Если речь идет о действующей сети, предварительной процедурой в установке любого выключателя является определение, который из двух проводов, подведенных к механизму, является фазовым. От этого зависит правильность подключения.

    Осуществляется такая проверка при помощи щупа. Если собираемая схема является новой, фазовый провод выбирается на усмотрение монтажника.

    После того, как фаза определена, ее нужно пометить маркером (лучше на поверхности изоляционного слоя). Затем сеть помещения обесточивается и можно приступать к непосредственному монтажу.

    Установка выключателя с самозажимными контактами

    Установка двойного выключателя с самозажимными контактами своими руками проста и безопасна. Преимуществом такого механизма является автоматический процесс фиксации вставляемой в гнездо жилы.

    В случае с самозажимными контактами, их еще называют «втычными», провода купленного кабеля потребуется зачистить от изоляции на 8-10 мм длины. Затем, жила определенная, как фаза, подключается на входной контакт. Он, как правило, расположен в верхней части керамической основы и имеет маркировку 1 или L. Зачищенный провод просто вставляется в проем для фазы, а закрепление происходит при помощи внутреннего пружинного механизма. Две оставшихся зачищенных жилы должны быть вставлены в гнезда для выходных контактов. Процедура проводится аналогично установке входного контакта.

    Перед тем, как приступить к монтажу выключателя на стену, важно проверить качество крепления жил кабеля. Для этого нужно просто потянуть за каждую жилу по очереди. Если провод окажется не зафиксирован или зафиксирован ненадежно, это может привести к его повреждению при эксплуатации, что, в свою очередь спровоцирует поломку или возгорание.

    Потому, при обнаружении ненадежной фиксации, достаточно нажать на кнопку, расположенную над соответствующим контактом и полностью вытянуть жилу. Затем аккуратно повторить процедуру установки до тех пор, пока провод не будет зафиксирован в должной степени.

    Когда с подключением контактов покончено, можно приступить к монтажу. Выключатель устанавливается в подрозетник при помощи специальных распорных лапок, расположенных, обычно, по бокам, которые встают в необходимое положение посредством управления винтов.

    Здесь стоит отметить, что механизмы нового поколения обладают меньшими размерными характеристиками, нежели устройства старого образца. По этой причине не во всех старых подрозетниках новые выключатели станут надежно из-за несоответствия размеров. Потребуется либо замена подрозетника на конструкцию нового образца, либо его уменьшение механическим путем. Также можно рассмотреть «увеличение» распорок посредством замены их на более длинные полоски металла.

    В подрозетниках нового образца выключатель фиксируется быстро, буквально парой поворотов винтов. Затем осуществляется дополнительное закрепление при помощи вмонтированного металлического каркаса. Остается выровнять положение механизма управления в стене согласно вертикальным и горизонтальным плоскостям. После этого рабочий механизм закрывается рамкой и клавишами из пластика.

    Установка механизма с винтовыми контактами

    Схема установки двухклавишного выключателя с винтовым креплением контактов не особенно отличается от самозажимного устройства. Сложность здесь состоит в том, что на таких приборах, как правило, нет обозначений контактов, а потому поиском входного нужно заниматься самостоятельно.

    При этом, по логике расположения гнезд на тыльной стороне выключателя можно предположить, что отдельно стоящий в верхней части керамической панели вход и является контактом, предназначенным для фазы. Чтобы догадку подтвердить на 100%, нужно использовать индикатор.

    Изоляция с проводов в данном случае снимается на 0,7 см. К верхнему контакту подводится фазный провод. Зачищенная часть жилы вставляется в зажим, образовавшийся при откручивании винта. Аккуратно, чтобы туда же не попал слой изоляции, винт фиксируется. Таким же образом подводятся два других контакта. Процесс фиксации в подрозетник и монтажа в стену проводится стандартным путем.

    Теперь вопрос, как правильно подключить выключатель на две лампочки, не будет представлять сложности даже для человека, мало знакомого с электричеством в повседневной жизни. Главное соблюдать технику безопасности и лишний раз проконсультироваться со специалистом.

    Фото двухклавишных выключателей

    Существует значительное количество сфер использования двойных выключателей. Их используют для люстр, когда требуется контроль и регулировка яркости освещения. Актуальны они и для раздельного санузла. Для освещения входа в частных домовладениях. Если нет определенной подготовки, то схема подключения двухклавишного выключателя может вызвать некоторые трудности. Но используя инструкцию к монтажу и полезные рекомендации, с подобной установкой справится даже новичок.

    Двухклавишное устройство является важной составляющей любого современного интерьера

    Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

    Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

    У конструкции есть некоторые достоинства:

    • возможность отключать и включать целые группы ламп;
    • экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
    • позволяет регулировать освещение при большом количестве ламп в люстре;
    • применяется для помещений с повышенным уровнем влажности;
    • не требует особого ухода;
    • простота монтажа.

    Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

    Статья по теме:

    Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

    Подготовка проводов для правильной установки

    Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

    Полезная информация! Если у вас модульный механизм, то важно обеспечить питание каждого его компонента. При этом можно воспользоваться перемычкой.

    Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

    Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

    Процесс подключения производится так.

    В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

    Статья по теме:

    В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект с разумными затратами.

    Вариант схемы подключения двухклавишного выключателя на две лампочки

    Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

    • обесточивание помещения;
    • важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу. Чтобы в них лучше разобраться, следует посмотреть в щиток;
    • проводится установка источников света и проведение проводов к выключателю;
    • выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

    После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

    Особенности схемы подключения двухклавишного проходного выключателя

    Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

    Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

    Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

    • при монтаже проверяйте отдельные кабели;
    • фаза- это один провод, его можно проверить с помощью индикаторной отвертки;
    • перед креплением важно проверить работоспособность конструкции.

    Какие могут быть проблемы

    Неисправности установленного устройства случаются от разных причин. Например, одна из клавиш может пропускать определенную световую группу, или все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.

    Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

    Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

    Cхема подключения двухклавишного выключателя на две лампочки (видео)

    Возможно Вам также будет интересно:

    Проходной выключатель: схема подключения на 2 точки и другие варианты монтажа Схема подключения светодиодной ленты 220в к сети – выполняем правильно Экономим электроэнергию: датчики движения для включения света

    Подключение двухклавишных выключателей к люстре на две лампы несколько сложнее, чем рассматриваемый недавно . Но так как в комментариях эта тема поднимается довольно часто — внесём сюда ясность и выложим подробную инструкцию со схемой. Начнем с того, что у нас есть люстра или настенный светильник с двумя лампочками, и надо чтобы каждая из этих ламп была независимо включена с помощью отдельной кнопки.

    Посмотрим на принципиальную схему

    Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.

    Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (), за исключением автоматического выключателя.

    Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.

    Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.

    Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован — понаблюдайте за ним).

    Помните, что любые работы с электрическим напряжением 220V могут быть опасны. Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Удалите предохранители или отключите токовые предохранители! Несоблюдение этой инструкции может привести к поражению электрическим током, что уже случалось не раз с беспечными людьми.

    Переходим к практическому подключению

    Давайте расширим тему ответив на вопрос: Что, если у люстры больше лампочек?

    Ничего особенного не произойдёт, схема остается прежней. Внутри люстры лампочки делятся на две группы (произвольно), и для переключателя выводится один провод для каждой группы лампочек. Например в люстре с 5 лампочками сделаем 4 вывода на электрическом блоке.

    Нейтральный станет для всех ламп общим, а 2 фазных будут подаваться на 2+3 или 4+1 лампы.

    Подключите защитный провод к последней клемме подключенной к корпусу лампы. Этот зажим может быть размещен отдельно, непосредственно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такого как пластик.

    В результате мы зажжем 2 лампы одной кнопкой, другой — 3 лампочки, а нажимая обе клавиши получаем свет от всех 5 лампочек.

    Как это выглядит со стороны переключателя — смотрите на фото:

    В данном переключателе есть 4 пары контактов.

    • В одно из двух отверстий в верхнем левом углу вставьте провод фазы источника 220 В.
    • Для пары контактов в левом нижнем углу подключаем один из фазных проводников к лампе.
    • К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе.

    Как узнать где тут терминал? Он всегда обозначается на корпусе переключателя.

    Здесь он отмечен стрелками. На рисунке слева вы видите стрелку, указывающую на внутреннюю часть переключателя (верхний левый угол), символизирующую введение потенциала сети или шнура питания. На рисунке справа (левый нижний угол переключателя) стрелка указывает направление отхода тока от переключателя и переход питания к лампе.

    Как управлять двумя независимыми лампами

    Принципиальная схема управления двумя независимыми лампами будет выглядеть так:

    Тут заменяем один 4-х проводный кабель двумя проводами, минимально должны быть 3-х жильные (они могут быть и 4-х проводными для будущих модернизаций, но только 3 из них будут использоваться в данный момент).

    Два независимых выключателя 2-х ламп

    Такое решение довольно редко, хотя двойные переключатели часто имеют 4 терминала. То есть иногда двойной переключатель состоит как бы из двух независимых отдельных переключателей. Или же просто у вас есть 2 одиночных клавишных выключателя. Тогда просто разделяем тот переключатель что в схеме на две половинки, каждая из которых ставится там где нужно в комнате.

    Это позволяет подключать каждую из ламп к своему источнику питания.

    Уверены, что после изучения этой статьи подключение двойного переключателя будет таким же простым делом,

    2-позиционный переключатель (3-проводная система, новые согласованные цвета кабелей)

    Двустороннее переключение  означает наличие двух или более переключателей в разных местах для управления одной лампой. Они подключены так, что работа любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на каждом конце.

    Здесь у нас есть двухсторонняя система переключения, в которой используются два одинарных двухпозиционных переключателя и трехпроводное управление, показанное новыми согласованными цветами кабелей. Аналогичного результата можно добиться, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется. Это предпочтительный подход.

    Здесь у нас есть схема (рис. 1), которая позволяет легко представить, как работает эта схема. В этом состоянии лампа выключена, изменение положения любого из переключателей приведет к включению лампы. Если вы теперь измените положение другого переключателя, цепь снова разорвется.

    Рис. 1: Принципиальная схема двухстороннего переключения (3-проводное управление)

    Схема хороша и проста для визуализации принципа работы двухпозиционного переключателя, но мало помогает, когда дело доходит до фактической проводки в реальной жизни!!

    На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая радиальная цепь с входом и выходом, кабель выключателя от потолочной розетки содержит два провода: постоянный и коммутируемый. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем переключателе.

    Кабель

    D (рис. 2) представляет собой трехжильный кабель с заземлением, это «3-проводное управление», которое соединяет два выключателя вместе. COM на первом коммутаторе соединяется с COM на втором коммутаторе, L1 на первом коммутаторе соединяется с L1 на втором, а L2 на первом коммутаторе соединяется с L2 на втором.

    Все провода заземления должны подключаться к клемме заземления в тыльной части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. примечание A на рис. 2)

    Рис. 2: Двухстороннее включение света (3-проводная система, новые согласованные цвета кабелей)

    ПРИМЕЧАНИЕ. Серый провод в кабеле «D» находится под напряжением, а синий провод в кабеле «C» и черный провод в кабеле «D» являются постоянными и поэтому должны быть отмечены коричневой оболочкой на каждом конце, как показано.

    Метки:  2-позиционная схема освещения, 2-позиционный переключатель, 2-позиционная схема подключения переключателя, электрическая проводка, как подключить свет, как подключить двухпозиционный переключатель, Схема подключения света, схема освещения, схема подключения освещения, двухсторонняя переключатель

    Как подключить сигнальный выключатель? 2- и 3-сторонняя проводка

    Как подключить 2- и 3-позиционные неоновые сигнальные выключатели

    Что такое сигнальный выключатель и как его подключить?

    Выключатель контрольного света содержит выключатель и встроенную неоновую лампочку, которая светится, когда выключатель находится в положении ВКЛ. , и питание проходит через него к точке освещения или любой другой подключенной нагрузке или приборам.

    Пилотные выключатели

    обычно используются и устанавливаются в туннелях, коридорах, подвалах, чердаках и гаражах, где их легко увидеть с места выключателя.

    Для большинства контрольных выключателей требуется нейтральный провод, в то время как однополюсный переключатель особого случая может быть подключен непосредственно через провод питания, а нейтраль подключается через нейтральный провод нагрузки благодаря специальному механизму внутри переключателя.

    Основным типом пилотного выключателя неонового света могут быть провода, такие же, как комбинация выключателя и розетки, как показано на рис. ниже.Имейте в виду, что имеется отрывной язычок ребра (такой же, как в комбинированном переключателе/розетке), который не поврежден со стороны линии (горячей) клеммы, т.е. горячий провод может быть подключен к одной латунной (или золотой) клемме вместо обеих. терминалы.

    Нейтральный провод от выключателя и провод заземления должны быть подключены к серебряной клемме и зеленой клемме соответственно. Клемма переключателя нагрузки может быть подключена к осветительному прибору или любой другой нагрузке, например, вытяжному вентилятору и т. д.

    Таким образом, когда переключатель включен, питание проходит через переключатель к подключенной нагрузке, контрольная лампочка (неоновая лампа в качестве индикатора) начинает светиться.Точно так же, когда переключатель выключен и нагрузка отключена, контрольная лампа также выключается.

    Подключение двухпозиционного неонового сигнального выключателя с лампочкой

    На следующей простой схеме показано, как подключить пилотный выключатель неоновой лампы к точке освещения. На схеме подключения четко видно, что провод под напряжением (линейный или горячий) подключен к черной клемме со стороны линии. Имейте в виду, что выступ между двумя черными клеммами на стороне линии i не поврежден. е. обе черные клеммы соединены между собой, и к горячему проводу можно подключить только один провод.

    Нейтральный провод подключается к серебряной клемме контрольного выключателя, а также к лампочке, а зеленая клемма подключается к земле. Наконец, лампочка подключается к клемме нагрузки переключателя (латунной или золотой). Таким образом, проводное соединение работает следующим образом.

    • Когда переключатель включен = лампочка включена = неоновая контрольная лампа включена
    • Когда переключатель ВЫКЛ. = лампочка ВЫКЛ. = неоновый контрольный световой индикатор ВЫКЛ.

    Полезно знать:

    Выключатели контрольной лампы Cooper и Leviton одинаковы, но клеммы (линейная и нейтральная) находятся на противоположных сторонах, за исключением клеммы заземления, но клемма заземления находится посередине в выключателе контрольной лампы Cooper, а в выключателе контрольной лампы Leviton, это находится в нижней (нижней) стороне. На приведенной выше схеме подключения показан выключатель контрольной лампы Leviton. Пожалуйста, обратитесь к руководству пользователя конкретного неонового света или любого другого выключателя перед установкой или проконсультируйтесь с лицензированным и профессиональным электриком.

    Сопутствующая проводка:

    Подключение 3-позиционного переключателя сигнальной лампы

    На этой схеме показано, как подключить 3-позиционный переключатель контрольной лампы, как показано ниже. Поскольку это трехстороннее подключение проводки, мы использовали два переключателя, один из которых является обычным трехпозиционным переключателем, а второй — трехпозиционным переключателем контрольной лампы.

    Поскольку назначение этой проводки с 3-мя переключателями состоит в том, чтобы управлять лампочкой из двух разных мест (аналогично 3-ходовому переключению в лестничной проводке) при использовании контрольного выключателя. Мы использовали только один 3-позиционный переключатель контрольной лампы (вы можете использовать два или более) с обычным 3-позиционным переключателем. Для управления лампочкой более чем из двух мест используйте промежуточный или четырехпозиционный переключатель между трехпозиционными переключателями.

    В этой проводке две латунных или золотых клеммы соединены между собой с помощью проводов-путешественников, а линейная клемма подключена к проводу под напряжением от автоматического выключателя.Латунная клемма обычного трехпозиционного переключателя подключена к лампочке. Точно так же нейтральный провод подключается к лампочке, а также к серебряной клемме контрольного выключателя неонового света. Наконец, заземляющий провод подключается к выключателям и светильнику.

    Похожие сообщения:

    Таким образом, лампа управляется из двух разных мест с помощью 3-позиционного переключателя контрольной лампы и обычного 3-позиционного переключателя.

    Полезно знать:

    Двухпозиционный переключатель или трехпозиционный переключатель?

    «Трехсторонний» — это североамериканский (США) термин для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания/ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стрэпперы» для британцев и «путешественники» для США.

    Похожие сообщения:

    Проводка контрольной лампы GFCI Розетка с контрольными выключателями

     На следующей схеме подключения показано, как подключить контрольную лампу GFCI к другим защищенным переключателям контрольной лампы. Имейте в виду, что мы использовали два разных переключателя контрольной лампы, т.е.е. Для контрольного выключателя неонового света 1 требуется активный нейтральный провод, в то время как для контрольного выключателя 2 нейтральный провод не требуется. Имейте в виду, что между двумя линейными клеммами GFCI нет разрывного ребра, как в комбинированном устройстве или контрольном выключателе неоновой подсветки.

    Поскольку мы знаем, что любая нагрузка, подключенная к стороне нагрузки GFCI, защищена от замыканий на землю. Здесь применяется то же правило, т. е. оба контрольных выключателя подключены к стороне нагрузки GFCI. Другими словами, лампочки, подключенные к обоим неоновым выключателям контрольной лампы, защищены GFCI.

    важно Примечания:

    • Мы использовали красный для горячего, черный для нейтрального, зеленый для заземления и синий для контактных проводов только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.
      • .
    • Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
    • Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку.
    • Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
    • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    Руководства по монтажу электропроводки

    Однополюсный переключатель Схема 2


    Резюме: Полностью объясненные изображения и схемы подключения выключателей освещения с описанием наиболее распространенных выключателей с фотосхемой 2.

    Узнайте, чем делятся другие, на сайте Ask the Electrician:
    Отличный веб-сайт! Я только сегодня наткнулся на ваш сайт. Жаль, что я не нашел его раньше… много отличной, полезной информации. Джо из Дженесео, Нью-Йорк

    Основные сведения о выключателе света для домашней электропроводки


    На схеме подключения показан обычный электрический выключатель, также известный как выключатель света, настенный выключатель, тумблер, однополюсный выключатель или однополюсный выключатель.

    Если в инструкциях не указано иное, не имеет значения, к какой винтовой клемме подключаются провода, потому что это всего лишь однополюсный переключатель, что означает, что через переключатель проходит одна линия питания, и не имеет значения, в каком направлении электричество проходит через выключатель.

    С этим типом выключателя электричество поступает через одно соединение и уходит через другое.

    стиль = «очистить: слева»>
    Если вы хотите быть логически правильными, вы можете подключить переключатель так, чтобы питание поступало снизу и выходило сверху в соответствии с направлением движения положения переключателя.
    Некоторые электрические устройства подключены таким образом, что питание поступает сверху, проходит вниз и выходит из управляющего устройства через нижние соединения, однако на самом деле это не имеет значения для электрической проводки переключателя этого типа, пока электричество поступает к осветительному прибору. или электрическое устройство, которым вы управляете.

    Инструкции


    Схема подключения однополюсного переключателя №2


    Однополюсное переключение обеспечивает переключение только из одного места.На этой схеме подключения выключателя света показан источник питания, начинающийся с распределительной коробки.

    Однополюсный схема переключателей №2
    На этой схеме подключения переключателя показан источник питания, начинающийся с прибора. коробка.
    Белый провод ромекса, идущий к выключателю, прикреплен к черной линии в корпусе приспособления с помощью проволочной гайки.
    Белый провод становится ногой переключателя под напряжением, на что указывает использование черная или красная изолента.


    На схеме однополюсного выключателя № 2 показан источник питания, начинающийся с коробки крепления.

    Электропроводка освещения и переключателей

    Я проводку дома. Как подключить 4 лампочки в потолке к 1 однополюсному выключателю. Я установил кабель 12-3 в потолке.Источник питания должен быть с потолка?

    Майк — в этом разделе сайта есть множество полностью описанных электрических схем, которые помогут вам.
    Что касается расположения источника питания, поскольку вы прокладываете электропроводку в доме, то это полностью зависит от вас. Источник питания для выключателей света может находиться на потолке или в месте настенного выключателя; Вам просто нужно спланировать свою проводку оттуда.

    Подробнее о проводных переключателях





    Видео по электромонтажу #2


    Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки.

    Смотрите больше видео о проводке дома от Ask The Electrician:


    Узнайте больше из моего видеокурса по домашней электротехнике:

    » Вы можете избежать дорогостоящих ошибок! «
    Вот как это сделать:
    Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
    Отлично подходит для любого проекта домашней электропроводки.



    Посмотрите, как правильно подключить проводку! Узнайте больше о подключении розеток
    Полное руководство по электропроводке дома
    Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству.

    3 включает в себя: включает в себя:
    Методы для дома Электрическая проводка
    Типы световых коммутаторов и контроль над освещением, как они проводятся

    2 проводные схемы для легких коммутаторов
    проводки 3-контактные коммутаторы
    проводки 4 -Way Switches
    Проводка Диммерные выключатели
    Как сделать свои собственные светильники
    . …и многое другое.
    » Нажмите здесь, чтобы узнать больше о домашней электропроводке «




    %PDF-1.4 % 998 0 объект > эндообъект внешняя ссылка 998 55 0000000016 00000 н 0000005122 00000 н 0000005236 00000 н 0000006890 00000 н 0000007303 00000 н 0000007777 00000 н 0000008487 00000 н 0000009224 00000 н 0000009565 00000 н 0000009638 00000 н 0000009951 00000 н 0000010442 00000 н 0000011010 00000 н 0000011493 00000 н 0000011608 00000 н 0000011721 00000 н 0000012300 00000 н 0000012685 00000 н 0000013096 00000 н 0000013343 00000 н 0000013793 00000 н 0000014330 00000 н 0000015844 00000 н 0000018468 00000 н 0000020557 00000 н 0000022273 00000 н 0000024250 00000 н 0000025501 00000 н 0000025678 00000 н 0000025777 00000 н 0000025926 00000 н 0000026025 00000 н 0000026182 00000 н 0000028149 00000 н 0000028436 00000 н 0000030747 00000 н 0000032498 00000 н 0000032745 00000 н 0000032829 00000 н 0000032886 00000 н 0000035151 00000 н 0000038489 00000 н 0000042503 00000 н 0000046113 00000 н 0000047996 00000 н 0000048085 00000 н 0000048173 00000 н 0000048533 00000 н 0000048864 00000 н 0000049258 00000 н 0000049657 00000 н 0000080431 00000 н 0000080472 00000 н 0000127763 00000 н 0000001396 00000 н трейлер ]/предыдущая 12379352>> startxref 0 %%EOF 1052 0 объект >поток hYkXSg;7″$Ka»uDDchVPjEZ9%C! * рс8бк:+ j✪}Y;Nlq~ֻO@ !4nyÂ5xKzk|zHB1y ;KPQwsɧr2VAv˧sZR@» rGDlspokef2(89b(CY)GV >z O0=z5+-‘לMc~y^zs }γxyۚ=GI^O. ~]]Ϻt3hJǞǏ;Y{D+N5]Aq(rk?/{GFWjxAռ¡== O\w˘bכSS\Ijnp~ o;rInǏpnTNX;G

    R؞|NEvZi՘8n\$wm;8љID»5[ &0·TtOꦰ L\&FVT» Rp oҒpa[ |n_RP)(Qab7.O|x55rgW-8SKeZc;RdTN»MA8 ‘̢dEteo/T>R» nEo΃?vD.OQ-b9:?}1vroTʐ/siW_30iד֡=|W0MO)ؠ 4=CD{Vpa75r

    Часто задаваемые вопросы по установке

    HS210 Содержание | TP-Link

    Обзор проводки трехпозиционного коммутатора

    Существует несколько типов выключателей света, с которыми вы столкнетесь при обновлении выключателя до интеллектуального выключателя в вашем доме.

    Стандартный/однополюсный

    При использовании стандартного или однополюсного настенного выключателя только один выключатель управляет светом или серией светильников.Это самый распространенный выключатель света в доме. Этот коммутатор можно модернизировать до интеллектуального коммутатора с помощью интеллектуального коммутатора Wi-Fi TP-Link HS200 (при условии, что в распределительной коробке есть нейтральные провода).

    Как определить стандартный коммутатор?

    Если ваш свет можно включить только из одного места, скорее всего, это стандартный/однополюсный выключатель. Вы можете идентифицировать однополюсный настенный выключатель, вынув его из распределительной коробки. Должно быть 2 провода (обычно черного цвета), подключенных к винтовым клеммам или нажимным разъемам на задней части корпуса переключателя.Также может быть подключен заземляющий провод.

    Если к переключателю подключено более двух проводов, скорее всего, это трехпозиционный переключатель, однако в некоторых случаях к стандартному переключателю подключается более двух проводов. В ситуациях, когда один переключатель управляет несколькими осветительными приборами (например, в туалетном столике или несколькими подвесными светильниками и т. д.), вы можете найти несколько проводов, подключенных к одним и тем же винтовым зажимам/вставным разъемам на переключателе. Если никакие другие переключатели света не управляют этими огнями, скорее всего, у вас есть стандартный переключатель, который используется в качестве соединения для нескольких проводов нагрузки.Вы по-прежнему можете модернизировать эту конфигурацию с помощью интеллектуального коммутатора HS200, но вам потребуется соединить вместе пучок проводов нагрузки, так как HS200 имеет только один провод нагрузки.

    Трехходовой

    С трехпозиционным выключателем два отдельных выключателя света управляют светом или серией светильников. В этой конфигурации вы можете включать и выключать свет из любого места. Эта конфигурация переключателя часто встречается в коридорах, на лестницах или в комнатах, где у вас есть несколько точек входа. Некоторые трехпозиционные выключатели могут быть даже не расположены в одной комнате, но они все равно могут служить для управления освещением в общем пространстве (выключатель может быть расположен как в гараже, так и на кухне, если он управляет освещением внутреннего дворика, доступным из обоих мест). ).

    Существует несколько конфигураций проводки для трехпозиционных переключателей, и не все из них совместимы с HS210. Хотя трудно точно знать, как ваш дом был подключен, когда он был первоначально построен, есть несколько вещей, на которые вы можете обратить внимание, чтобы увидеть, совместим ли ваш сценарий коммутатора с HS210.

    Как определить трехпозиционный переключатель?

    Трехпозиционные переключатели обычно имеют на корпусе три винтовых клеммы, одна из которых будет другого цвета или помечена как «общая».» Также может быть отдельный зеленый винт заземления, прикрепленный к монтажному фланцу коммутатора (провод заземления может быть подключен или не подключен). Если на вашем коммутаторе нет винтовых клемм, на задней части корпуса переключателя, одна из которых должна быть помечена как «общая». Маркировка на задней стороне переключателя может быть затруднена без очистки и использования фонарика.

    Четырехходовой

    С четырехпозиционным переключателем три или более переключателя управляют светом или серией огней.Эта конфигурация встречается нечасто, но ее можно найти в больших домах или комнатах с конфигурациями, позволяющими входить более чем из двух мест. В этой ситуации вы можете включать и выключать свет с любого из выключателей. Конфигурация четырехпозиционного переключателя состоит из двух трехпозиционных переключателей, по одному на каждом «конце» схемы переключения, и специального четырехпозиционного переключателя между двумя трехпозиционными переключателями.

    Этот сценарий подключения является сложным, и HS210 не тестировался для работы с этой конфигурацией.

    Как определить четырехпозиционный переключатель?

    Четырехпозиционные переключатели часто имеют на корпусе четыре винтовых клеммы, две из которых будут помечены как «вход», а две — как «выход». Также может быть отдельный зеленый винт заземления, прикрепленный к монтажному фланцу коммутатора (провод заземления может быть подключен или не подключен). Если на вашем переключателе нет винтовых клемм, на задней стороне корпуса переключателя может быть четыре вставных разъема, два из которых должны быть помечены как «вход», а два — как «выход».»

    Стандартный переключатель

    Трехпозиционный переключатель

    Четырехпозиционный переключатель [CM2]

    Этот стандартный переключатель имеет два провода питания (линейный и нагрузочный) и один медный провод заземления.

    Этот трехпозиционный переключатель имеет один черный общий провод, один черный контактный провод, один красный контактный провод и один медный провод заземления.

    Этот четырехпозиционный переключатель имеет комбинацию красного и черного проводов для входящих соединений и комбинацию красных и черных проводов для исходящих соединений в дополнение к медному проводу заземления.



    Что делают все разные провода на трехпозиционном переключателе?

    На стандартном переключателе переключатель просто разрешает или запрещает передачу энергии от одного провода к другому. Когда выключатель выключен, цепь разорвана, и питание не может поступать к осветительному прибору.Когда выключатель включен, цепь замыкается, и питание поступает на светильник, освещая вашу комнату.

    Этот принцип, по сути, такой же, как и для трехпозиционного переключателя, но требуется дополнительный провод для включения или выключения второго переключателя. В трехходовом переключателе вместо того, чтобы разрешать и запрещать подачу питания, переключатель всегда посылает питание по одному из двух контактных проводов. В зависимости от состояния обоих переключателей «включено» или «выключено», свет будет либо включен, либо выключен.

    Общий/линейный провод

    По этому проводу подается питание в цепь от главного сервисного щита; это источник питания для вашего света, и он всегда будет под напряжением, независимо от того, как настроены выключатели.Этот провод будет подключен к общему винту на одном из трехпозиционных выключателей.

    Тросы для перемещения

    Эти провода соединяют два настенных выключателя вместе и позволяют передавать питание между ними. Один из двух проводов перемещения всегда находится под напряжением, когда питание включено.

    Общий/нагрузочный провод

    Этот провод передает питание от выключателей к светильнику; этот провод будет под напряжением только при включенном светильнике. Этот провод будет подключен к общему винту на одном из трехпозиционных выключателей.

    Схема

    Описание

    В этом случае первый переключатель включен, а второй выключен. Мощность течет от первого выключателя ко второму выключателю через бегунок 1, но не доходит до светильника.

    В этом сценарии оба переключателя включены.» Энергия поступает от первого выключателя ко второму выключателю через бегунок 1, и свет включается.

    В этом сценарии оба переключателя выключены. Энергия поступает от первого переключателя ко второму переключателю через бегунок 2, и свет включается.

    В этом сценарии первый переключатель выключен, а второй переключатель включен. Мощность течет от первого выключателя ко второму выключателю через бегунок 2, но не доходит до светильника.



    Что означают разные цвета проводов?

    Когда вы откроете свою распределительную коробку, чтобы посмотреть на провода, подключенные к вашим настенным выключателям, вы можете найти радугу возможных цветов. В большинстве случаев вы увидите только черные, красные или белые провода, подключенные к коммутатору. Хотя цвет провода может подразумевать что-то о его назначении, нет никакой гарантии, что цвета проводов означают что-то различимое в вашей конфигурации трехпозиционного переключателя.

    Часто цвет ваших проводов может быть даже трудно различим, поскольку они могут быть покрыты краской или покрыты текстурой стены, нанесенной аэрозолем. В этом случае вы, как правило, сможете определить цвет провода, если посмотрите на более уединенный участок провода.

    Селектор цвета в настройках HS210 в основном используется для определения наличия трехпозиционной конфигурации переключателя и возможного необычного сценария подключения. Хотя цвета проводов могут не указывать на то, как они используются в настройке трехпозиционного переключателя, наличие проводов определенных цветов может указывать на более сложный сценарий подключения, в котором приложение Kasa не может вам помочь.Если ваша проводка включает в себя коричневые, оранжевые, фиолетовые, голубые, серые или желтые провода, приложение Kasa не позволит вам завершить настройку. Ваш дом может быть совместим с HS210; однако вам следует обратиться за помощью к лицензированному электрику.

    Цвет провода

    Назначение

    Черный

    Черный — стандартный цвет провода в большинстве домов.Этот провод обычно передает питание к осветительным приборам и от них.

    Красный

    Красные провода часто появляются в трехсторонних конфигурациях. Их можно использовать в качестве проводника или общего/линейного или общего/нагрузочного провода, в зависимости от того, как подключена цепь.

    Белый

    		 Белые провода

    обычно представляют собой нейтральные провода, но они могут иметь трехстороннюю конфигурацию, обмотанную черной лентой.Если это так, то этот провод, скорее всего, является одним из двух ваших проводов-путешественников. При такой ситуации с проводкой у вас также вряд ли будет пучок нейтральных проводов.

    Коричневый

    Коричневые провода часто указывают на электрическое напряжение 277 В. HS210 несовместим с электрическими сетями 277 В.

    Оранжевый

    Оранжевые провода часто указывают на электрическое напряжение 277 В.HS210 несовместим с электрическими сетями 277 В.

    Фиолетовый

    Фиолетовые провода обычно не используются в Северной Америке и могут указывать на необычный сценарий подключения. Фиолетовые провода более распространены в некоторых европейских странах.

    Темно-синий

    Темно-синие провода менее распространены, но могут появиться в вашем доме, проводя питание к вашим розеткам и светильникам.

    Голубой

    Голубые провода обычно не используются в Северной Америке и могут указывать на необычный сценарий подключения. Светло-голубые провода более распространены в Австралии и часто используются в качестве нейтрального провода.

    Серый

    Серые провода часто являются нейтральным проводом при использовании с электропитанием 277 В. HS210 несовместим с электрическими сетями 277 В.

    Желтый

    Желтые провода часто указывают на электрическое напряжение 277 В. HS210 несовместим с электрическими сетями 277 В.

    Зеленый/Желтый

    Зеленые и желтые полосатые провода — это провода заземления.

    Зеленый

    Зеленые полосатые провода — это провода заземления.

    Голая медь

    Неизолированные медные провода являются заземляющими проводами.



    Как определить общий/линейный/нагрузочный и контактный провода?

    Приложение Kasa поможет вам идентифицировать вашего пассажира и общие/линейные/нагрузочные провода.

    Общие провода (линия и нагрузка)

    Чтобы определить общие провода, подключенные к каждому настенному выключателю, вам нужно взглянуть на сам старый трехпозиционный выключатель.Не все трехпозиционные переключатели одинаковы, поэтому вам может потребоваться найти комбинацию из следующих, чтобы определить общий провод. Пока вы будете искать общую этикетку, на винтовых клеммах и этикетках проводов, поставляемых с HS210, используется терминология «Линия/Нагрузка». В целях установки вашей пары HS210 вы можете считать линию/нагрузку синонимом «общей».

    Для обычной установки HS210 нет необходимости определять, какой из общих проводов соответствует линии, а какой нагрузке.

    Черный винт

    Только вставные

    Вставки и винты

    Если ваш коммутатор имеет винтовые клеммы, вы должны найти три винта на корпусе коммутатора (может быть дополнительный зеленый винт заземления). Два винта должны быть латунными, один другого цвета. Чаще всего этот другой винт черного цвета.Это ваш общий провод.

    Если ваш выключатель не имеет винтовых клемм, вам придется искать маркировку, указывающую, какой провод является общим. Часто рядом с одним из трех вставных разъемов будет рельефная надпись, обозначающая общий провод.

    Некоторые трехпозиционные переключатели будут иметь как винтовые клеммы, так и вставные разъемы, и переключатель может быть подключен с комбинацией того и другого при использовании. В этом случае ищите винт разного цвета или рельефную надпись, обозначающую общий провод.



    Тросы для перемещения

    Идентификация проводов бегунов обычно зависит от идентификации общего провода. Если ваш настенный выключатель подключен к винтовым клеммам, два винта одного цвета, обычно из латуни, будут вашими общими проводами. Если в вашем настенном выключателе используются вставные разъемы, вы можете найти два вставных разъема без маркировки или два вставных разъема с маркировкой «путешественник». Это ваши дорожные провода.

    Латунные винты

    Только вставные

    Если у вашего переключателя винтовые клеммы, вы должны найти два латунных винта. Два провода, подключенные к этим винтам, являются вашими путевыми проводами.

    Если у вашего переключателя нет винтовых клемм, ваши контактные провода могут быть не маркированы. Ищите рельефную или печатную маркировку для общего провода, два других вставных соединения будут вашими контактными проводами.



    Как идентифицировать нулевой провод?

    Хотя вы не можете полагаться на цвет провода для обозначения линии, нагрузки, общего провода или проводника, вы можете использовать несколько подсказок, включая цвет провода, чтобы помочь вам идентифицировать нейтральные провода в вашей распределительной коробке.При поиске нейтральных проводов в распределительной коробке ищите два или более белых провода, соединенных вместе с помощью гайки. Возможно, вам придется перемещать провода в распределительной коробке, чтобы найти жгут, поскольку он часто находится в самом конце за любыми другими жгутами проводов.

    За редким исключением, вы не должны видеть нейтральные провода, подключенные к старому настенному выключателю, который вы заменяете. Если вы найдете белый провод, подключенный к настенному выключателю, проверьте, не обмотан ли он черной изолентой. Если да, то это не нейтральный провод, а переделанный белый провод.Если к настенному выключателю подключен белый провод, не обмотанный черной изолентой, и по нему можно проследить соединение с пучком белых проводов, ваш старый настенный выключатель подключен к нейтрали и, вероятно, имеет более сложные функции, такие как таймер или пульт дистанционного управления.

    Если все провода в вашей распределительной коробке кажутся белыми, возможно, они были покрыты краской или текстурой стены, когда ваш дом строился. Посмотрите внимательно, так как фактический цвет провода обычно все еще виден, но менее заметен.

    Обычный комплект

    Переполненная коробка

    Окрашенный или текстурированный

    Перепрофилированный нейтральный

    Это обычная нетронутая распределительная коробка с пучком белых нулевых проводов.

    Эта распределительная коробка забита проводами и есть несколько больших пучков, но пучок нулевого провода все еще можно найти сзади.

    Эта распределительная коробка была покрыта краской или текстурой стены, и все провода выглядят белыми. При внимательном осмотре можно увидеть истинный цвет провода.

    Эта распределительная коробка не имеет нейтрального провода, несмотря на наличие белого провода. Использование черной изоленты указывает на то, что этот белый провод был перепрофилирован для подачи питания.



    Что делать, если мой выключатель не имеет нейтрального провода?

    Поскольку для работы стандартных настенных выключателей не требуется нейтральный провод, а существует несколько способов правильного подключения трехпозиционного выключателя во время строительства, вы можете не найти нейтральный провод в одном или обоих местах.

    • Если только одна из двух распределительных коробок имеет жгут нейтрального провода, вы все равно сможете использовать HS210, следуя приведенным ниже инструкциям.
    • Если ни один из ваших коммутаторов не имеет жгута нейтрального провода, вы не сможете использовать HS210. Электрик может помочь, но установка новой проводки может быть дорогостоящей.

    Что делать, если только один из моих переключателей имеет нейтральный провод?

    После проверки, если вы обнаружите, что один настенный выключатель имеет жгут нейтрального провода, а другой нет, вы все равно сможете использовать HS210. Хотя HS210 предназначен для работы в паре, вы можете заменить настенный выключатель нейтральным проводом, оставив старый настенный выключатель на месте.Если настенный выключатель без нейтрали очень старый, щелкает при нажатии или имеет какие-либо другие признаки старения, вы должны заменить этот выключатель новым стандартным трехпозиционным выключателем, чтобы обеспечить надежную работу. Следует отметить, что это нестандартная конфигурация для HS210, и результаты могут отличаться.

    Что делать, если мои выключатели не имеют провода заземления?

    Не все настенные выключатели подключены к заземляющим проводам, и не все распределительные коробки имеют доступ к заземляющему проводу.

    • Если ваша распределительная коробка изготовлена ​​из пластика и к вашему старому выключателю не был подключен заземляющий провод, в задней части распределительной коробки может быть пучок оголенных медных или зеленых проводов.Вам нужно будет развернуть этот пучок и подсоединить зеленый провод заземления от HS210 с помощью гайки.
    • Если ваша распределительная коробка выполнена из пластика и отсутствует заземляющий провод, вы можете просто заглушить заземляющий провод на HS210 с помощью проволочной гайки.
    • Если ваша распределительная коробка металлическая, может отсутствовать заземляющий провод; в этом случае вы сможете подключить заземляющий провод к самой коробке.

    Переключатель с заземлением

    Выключатель без заземления

    Коробка с заземлением

    Коробка без заземления

    Медный провод, подключенный к этому трехпозиционному переключателю, является проводом заземления.

    Этот трехпозиционный переключатель оснащен заземляющим винтом, но не подключен к заземляющему проводу.

    Эта распределительная коробка имеет доступный пучок заземляющих проводов.

    В этой распределительной коробке нет доступных заземляющих проводов.

    Схема подключения 3-позиционного переключателя

    : полное руководство

    Знание

    Создайте собственную схему подключения трехпозиционного переключателя

    Существует несколько видов выключателей, используемых для управления освещением и другими приборами в вашем доме.Одним из наиболее распространенных выключателей является однополюсный выключатель , который позволяет управлять светом из одного места в доме. Еще одним очень распространенным типом переключателей является трехпозиционный переключатель .

    Трехпозиционный переключатель весьма полезен, если вы хотите управлять светом из нескольких мест по всему дому. Его также можно использовать в сочетании с четырехпозиционными переключателями, чтобы увеличить количество мест, откуда вы можете управлять освещением или бытовой техникой.Прежде чем погрузиться слишком глубоко, давайте посмотрим, что такое трехпозиционные переключатели.

    Что такое трехпозиционный переключатель?

    Трехпозиционный переключатель позволяет включать и выключать свет или приборы из двух разных мест. Трехпозиционные выключатели необходимы, особенно на лестницах или в длинных коридорах, чтобы вы могли включать свет, подходя с одной стороны. Затем вы можете выключить свет, уходя с другой стороны коридора.

    Источник: www.buildmyowncabin.com

    Трехпозиционный переключатель сконструирован иначе, чем обычный переключатель. Во-первых, нет специального переключателя включения или выключения. Если оба переключателя находятся в верхнем положении или оба в нижнем положении, цепь замыкается, и свет включается. Но когда оба переключателя находятся в противоположных направлениях, цепь разомкнута и свет не горит.

    Трехпозиционный переключатель имеет четыре винта. Один зеленый винт заземления, а остальные три являются частью цепи.Два из них — терминалы для путешественников, а один, чуть более темный, называется обычным. Чтобы узнать больше о трехпозиционном переключателе, давайте посмотрим, как работает трехпозиционный переключатель.

    EdrawMax Рабочий стол Создайте более 280 типов диаграмм Windows, Mac, Linux (работает во всех средах) Профессиональные встроенные ресурсы и шаблоны Локальное программное обеспечение для бизнеса Безопасность данных корпоративного уровня EdrawMax Онлайн Создавайте более 280 типов диаграмм онлайн Доступ к диаграммам в любом месте и в любое время Управление командой и сотрудничество Интеграция личного облака и Dropbox

    Как работает трехпозиционный переключатель?

    Чтобы понять, как работает трехпозиционный переключатель, нужно обратить внимание, какой провод к какому винту идет. Зеленый или заземляющий винт крепится к оголенным медным или зеленым проводам. Это заземляющие провода. Заземляющие винты — это новое дополнение к трехпозиционным переключателям. Вот почему вы можете не найти их на старых трехпозиционных переключателях.

    Источник: itectec.com

    Затем идут ходовые винты, которые подключаются к горячему или заряженному проводу. Эти винты обеспечат два разных пути прохождения электричества к светильнику.

    Наконец, есть общий терминал, который темнее по цвету, чем терминалы для путешественников. Он либо подключается к горячему проводу, ведущему к светильнику, либо принимает горячий провод, идущий от источника питания.

    Если питание цепи включено, любой из них может быть горячим в зависимости от того, как переключаются переключатели. Трехпозиционный переключатель предназначен для прерывания горячего провода, когда он выключен. Белый провод, идущий прямо от источника питания, непрерывно входит в светильник, а горячие провода проходят через выключатели.

    Как подключить 3-позиционные переключатели

    Существует три важных способа установки трехпозиционных переключателей в зависимости от положения переключателей и индикаторов и от того, где питание входит в цепь.

    Дело 1

    В первом случае мы видим, входят ли провода от источника питания сначала в одну распределительную коробку, затем идут в сторону светильника, а затем в другую распределительную коробку. Белый провод от источника питания идет сначала в распределительную коробку, а затем в светильник.Там он заканчивается, не переходя ко второму распределительному щитку. На приведенной ниже схеме показано, как мы можем подключить переключатель в таком случае.

    Источник: блестящий.tech

    Случай 2

    В другом случае провода от источника питания могут войти сначала в коробку светильника, потом в одну распределительную коробку, потом в другую. В этом типе проводки входящий белый провод подключается к светильнику без каких-либо разрывов. Затем черный провод соединяется с белым проводом с изоляцией, идущим от первого переключателя, а затем подключается к общей клемме второго переключателя. Затем красные и черные контактные группы подключают парные контактные клеммы к обоим переключателям.

    Источник: mariaelectricals.com

    Случай 3

    В третьем случае провода от источника питания идут от одного выключателя к другому, затем к светильнику. Белый провод, соединенный с помощью гаек, непрерывно движется от источника к светильнику.Горячий черный провод подключается к общему зажиму первого выключателя, а затем парными контактными проводами проводится на контактные зажимы второго выключателя. Наконец, общий вывод второго переключателя посылает черный провод в осветительную арматуру.

    Источник: www.hometips.com

    Схемы подключения 3-позиционного переключателя

    Если вы эксперт по электрике и хотите создать схему подключения трехпозиционного выключателя для помещения, вы можете просмотреть несколько типов схем, которые вы можете сделать. Существует множество шаблонов схем подключения, доступных в Интернете или в EdrawMax , которые можно немного изменить в соответствии с вашими потребностями.

    Схема подключения 3-позиционного переключателя, кабель NM

    Очень распространенный тип трехсторонней электрической схемы — это когда провод питания перемещается от одного переключателя ко второму переключателю и, наконец, заканчивается на светильнике. На этой схеме подключения показаны оба переключателя, выровненные вместе с приспособлением в конце. Вы можете использовать инструменты или цвета для маркировки различных типов используемых проводов и использовать различные стили линий для отображения заряженных или незаряженных проводов.

    Источник: www.electrical101.com

    Схема подключения 3-позиционного переключателя Светильник между переключателями

    Другой способ подключения трехпозиционного переключателя — это когда питание поступает на переключатель, идет к приспособлению и заканчивается на другом переключателе. На этой схеме подключения светильник подключается к выключателям трехжильным кабелем. Вы можете создать подробную диаграмму, подобную этой, или создать простой план макета.

    Источник: www.electrical101.com

    Схема подключения 3-позиционного выключателя Линия к светильнику

    В другой конфигурации источник питания сначала входит в прибор, входит в один переключатель и, наконец, заканчивается на другом переключателе, замыкающем цепь. Эта схема подключения поможет вам понять, какой тип кабелей вам потребуется для этой конфигурации.

    Источник: www.электрик101.com

    Используйте EdrawMax для создания схемы подключения

    Трехпозиционные выключатели чрезвычайно полезны в доме. Вы можете установить выключатели на обоих концах длинного коридора или лестничного пролета, чтобы можно было выключать свет, когда вы находитесь на другом конце. Это избавит вас от необходимости возвращаться, чтобы выключить свет, и уменьшит ваши счета за электроэнергию. Это очень эффективный способ наблюдения за освещением и другими приборами из любой точки дома.Вы также можете комбинировать несколько трехпозиционных переключателей для управления одним прибором через 2 или более мест.

    Если вы планируете подключить трехпозиционный выключатель в своем доме или разрабатываете план электроснабжения своего дома, EdrawMax — отличный инструмент, который поможет вам его спроектировать. Благодаря множеству инструментов и символов для создания диаграммы ее могут легко использовать как новички, так и эксперты. Если у вас нет времени создавать электрическую схему с нуля, вы можете выбрать один из тысяч профессиональных шаблонов, доступных в программном обеспечении.Создайте свою собственную конфигурацию проводки и поэкспериментируйте с идеями, используя EdrawMax.

    Связанные статьи

    Двустороннее переключение света | Светильник

    Здесь приведены пошаговые инструкции о том, как подключить двухстороннюю цепь освещения или заменить существующий односторонний выключатель на двухстороннюю систему, это очень полезно на лестницах и т.

    д., поскольку выключатель можно внизу и вверху лестницы.



    Перед работой с любой электрической цепью необходимо убедиться, что она правильно изолирована и не может быть случайно включена.Пожалуйста, прочтите статью о процедурах безопасной изоляции, прежде чем выполнять какие-либо работы с электричеством. Если вы не уверены на 100% в том, что делаете, обратитесь к квалифицированному электрику. Строительные нормы постоянно меняются, и модификация вашей домашней электрики может противоречить новым правилам и может привести к аннулированию вашей страховки дома, если вы сомневаетесь, сначала проверьте!



    Двухстороннее переключение не так сложно, как кажется на первый взгляд, и должно быть достаточно простым, если вы будете следовать приведенным ниже схемам.

    Провода заземления не показаны на всех фотографиях и схемах для ясности, но должны быть подключены ко всем клеммам заземления. Двусторонние выключатели света необходимы для двустороннего переключения, их можно определить, посмотрев на клеммы на задней стороне переключателя. Будет терминал Com (общий), терминал L1 и терминал L2.

    Двухстороннее переключение со старыми цветами проводки-



    На этой схеме показано двустороннее переключение. Существуют и другие способы подключения двухсторонней цепи освещения, но это, безусловно, самый распространенный и простой способ.Для этой схемы использовались старые цвета проводки, которые присутствуют в большинстве домов в Великобритании. Для установки двух- или трехходового выключателя требуется трехжильный и заземляющий кабель, который должен быть проложен от первого выключателя света ко второму, а затем подключен, как показано на этой схеме. Первый переключатель — это переключатель, который содержит провод под напряжением и переключаемый провод под напряжением. На диаграмме показаны только отдельные цвета. В реальной жизни эти провода были бы покрыты внешней защитной оболочкой и включали бы оголенный провод заземления и назывались бы кабелем. Как показано на рисунке, на провода накладывали красную изоляцию или ленту, чтобы показать, что в какой-то момент они будут под напряжением. Теперь этот рукав будет коричневым. Соединения очень просты, и ниже на этой странице есть еще одно руководство.



    Двустороннее переключение с новыми согласованными цветами-



    Это та же диаграмма, что и выше, но с использованием новых согласованных цветов. Для установки двух- или трехходового выключателя требуется трехжильный и заземляющий кабель, который должен быть проложен от первого выключателя света ко второму, а затем подключен, как показано на этой схеме.Первый переключатель — это переключатель, который содержит провод под напряжением и переключаемый провод под напряжением. На диаграмме показаны только отдельные цвета. В реальной жизни эти провода были бы покрыты внешней защитной оболочкой и включали бы оголенный провод заземления и назывались бы кабелем. Как показано на рисунке, на провода накладывали коричневый рукав или ленту, чтобы показать, что в какой-то момент они будут под напряжением.



    Как преобразовать одинарный выключатель в двустороннюю систему

    Здесь вы можете увидеть заднюю часть выключателя света, в данном случае это двусторонний переключатель, используемый для одностороннего освещения.Односторонний переключатель имеет только общий вывод и клемму L1, а двусторонний переключатель имеет общую клемму L1 и L2, как показано на рисунке.

    Обратите внимание, что используется новый согласованный кабель (коричневый и синий) и обратите внимание, что коричневая изоляция наложена на синий провод. Это означает, что в какой-то момент он будет под напряжением! Заземляющий провод всегда должен быть подключен к клеммам заземления, здесь он удален для ясности, но должен быть подключен даже к пластиковым выключателям освещения, если нет клеммы заземления.Заднюю коробку необходимо заземлить, если только она не пластиковая и на ней нет точки заземления.

    Для двухстороннего переключения вам потребуется трехжильный кабель и кабель заземления, достаточный для того, чтобы протянуть его от существующего выключателя света до места, где вы собираетесь установить второй выключатель света.

    Этот кабель необходимо проложить по наиболее простому маршруту, здесь приведены рекомендации и допустимые зоны, разрешенные зоны проводки

    Это не новый согласованный кабель, поэтому может потребоваться изменение цветов, перед подключением по-прежнему необходимо использовать заземляющую оболочку, как и для всех кабелей.

    В трехстороннем освещении нет установленных правил, какой провод за что отвечает, но я собираюсь использовать наиболее разумный вариант.

    Удалите провод из общей клеммы и подсоедините его к клемме L2.

    Эти два провода представляют собой постоянный и коммутируемый провода под напряжением.

    Не существует фиксированных правил, согласно которым провод должен быть подключен, но если вы будете следовать цветам, которые я использовал здесь, они, кажется, имеют смысл!

    Обратите внимание, все провода имеют коричневую изоляцию! Я сдвинул это немного назад, чтобы вы могли видеть фактические цвета проводов.Коричневый провод и синий провод в коричневой оболочке уже есть на клеммах L1 и L2, это описано выше. Эти два провода постоянно находятся под напряжением и переключаются под напряжением.

    Старые цвета-

    Желтый провод подключается к общей клемме, красный – к клемме L1, а синий – к клемме L2.

    Новые цвета —

    Серый провод подключается к общей клемме, коричневый — к клемме L1, а черный — к клемме L2. Прикрепляя провод к клемме, всегда слегка тяните за него, чтобы убедиться, что он закреплен правильно.Это может сэкономить часы работы позже, когда провод выскочит и перестанет работать!

    Это задняя часть второго переключателя, который сделает цепь двухсторонней, и снова коричневая втулка сдвинута назад для ясности. Провода в этом переключателе должны точно имитировать три провода, которые вы подключили к другому переключателю.

    Старые цвета-

    Желтый провод подключается к общей клемме, красный – к клемме L1, а синий – к клемме L2.

    Новые цвета —

    Серый провод подключается к общей клемме, коричневый — к клемме L1, а черный — к клемме L2.

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
