СХЕМА ПОДКЛЮЧЕНИЯ ДВОЙНОГО ВЫКЛЮЧАТЕЛЯ

Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.

Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.

Схема подключения двойного выключателя

Три варианта схем — все одинаковые по функциям

Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.

Пример подключения пятиламповой люстры через двухклавишный выключатель

Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель. Схема подключения примет другой вид:

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

• Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
• Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.

Процесс подключения пошагово

1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

💡 Как подключить двойной выключатель: схемы, варианты, пошаговая инструкция

Самостоятельная установка выключателей довольно проста. С ней может справиться даже начинающий домашний мастер. Однако неопытные специалисты зачастую опасаются связываться с монтажом двухклавишных размыкателей, особенно, если они объединены блоком с розеткой. Сегодня попробуем разобраться, намного ли больше сложностей в подключении двойного выключателя, что потребуется домашнему мастеру для подобного монтажа, каким образом его лучше всего выполнить.

Читайте в статье

Внешнее и внутреннее устройство двухклавишного выключателя

Как внешне выглядит двойной выключатель, знает каждый. Это 2 клавиши, облачённые в корпус. А вот о внутреннем устройстве догадывается не каждый. Попробуем разобраться в этом вопросе, описывая всё простыми словами. Внутри выключателя находится контактная планка, на которую подаётся напряжение. Она соединена с двумя подвижными язычками. Снизу, по другую сторону язычков, находятся отдельные контакты с клеммами. При нажатии на одну из клавиш, язычок опускается и замыкается на нижний контакт, в результате, на соответствующей клемме появляется напряжение.

ФОТО: mydwg.ruТак выглядит двухклавишный выключатель изнутри

Клеммы выключателя могут быть различными – самозажимными или винтовыми. Первые гораздо более просты в монтаже, однако они не всегда применимы. К примеру, если электропроводка гибкая, то использовать их без лужения кончика жилы не получится.

Статья по теме:

Розетки и выключатели: лучшие бренды и модели разной ценовой категории, достоинства и недостатки, примеры необычных розеток и выключателей, нюансы монтажа электроарматуры своими руками — в нашей публикации.

Нормы и правила техники безопасности при монтаже выключателей

Прежде чем приступить к монтажу выключателя, равно как и перед любой другой работой, связанной с электромонтажом, следует уяснить некоторые правила, которые необходимо соблюдать. Первым делом, перед началом работ необходимо полностью обесточить размыкатель. Для этого нужно всего лишь отключить вводной автомат в щитке.

После того, как автомат отключен, необходимо ещё раз убедиться в отсутствии напряжения на клеммах выключателя при помощи обычной индикаторной отвёртки.

ФОТО: ro.adverto.saleПосле отключения необходимо ещё раз убедиться в отсутствии напряжения на жилах провода

Все работы следует производить аккуратно, пошагово, не перепрыгивая с места на место, чтобы не упустить ни единой мелочи. Ведь, к примеру, один слабо протянутый контакт может привести к пожару. Шутить с электричеством не стоит, оно этого не прощает.

Статья по теме:

Схема подключения двухклавишного выключателя на две лампочки, к люстре и с розеткой. В нашей публикации Вы найдете особенности и пошаговую инструкцию подключения, необходимые инструменты и рекомендации специалистов.

Что потребуется для подключения двухклавишного выключателя

Перед началом работ лучше всего подготовить весь необходимый инструмент, чтобы в процессе не отвлекаться на его поиск. Для установки двойного размыкателя понадобятся:

• отвёртки – крестовая и шлицевая;
• инструмент для снятия изоляции;
• индикаторная отвёртка.

Вот, собственно, и весь нехитрый набор инструмента.

ФОТО: market.sakh.comИнструмент для работы должен быть качественным

Как самостоятельно подключить двухклавишный выключатель

Для того, чтобы самостоятельно выполнить все работы и не вызывать специалиста, оплачивая его услуги, следует выполнить несколько шагов, о которых сейчас и будет рассказано. Для примера можно взять вариант, при котором старый выключатель снят другим человеком и в распоряжении домашнего мастера лишь три провода, торчащие из подрозетника, без какой либо маркировки. В этом случае требуется развести их в разные стороны и, убедившись, что они не замкнутся, на некоторое время включить напряжение в домашней сети. Далее, при помощи индикаторной отвёртки, нужно найти ту жилу, по которой напряжение приходит на выключатель. Промаркировав её, электричество необходимо снова отключить с вводного автомата.

ФОТО: elec.ruДля маркировки можно использовать специальные бирки, хотя подойдёт и цветная изолента

Схема подключения двухклавишного выключателя: примеры

Для того, чтобы читателю было проще разобраться, каким образом подключаются двойные размыкатели, предлагаем ознакомиться со схемами монтажа визуально.

ФОТО: risuusam.ruПростейшая схема подключения двухклавишного выключателя на две лампочки

Если же требуется другой вариант, можем предложить следующее.

ФОТО: brilux.com.uaПодключение двойного выключателя с обозначением распределительной коробки

Как подключить двойной выключатель: пошаговая инструкция

Для начала попробуем разобраться, каким образом подключается сам двухклавишный выключатель. Для этого, в качестве примеров, будет использована компьютерная графика.

Иллюстрация	Описание действия
	Для начала следует промаркировать жилы. К примеру, «L» – входящая фаза, а «L1» и «L2» – отходящие на светильники (сигнальные). Так впоследствии будет удобнее работать
	Теперь жилу «L», по которой напряжение приходит, нужно присоединить к верхней клемме выключателя
	К нижним клеммам присоединяются соответственно жилы «L1» и «L2». Они являются сигнальными, и по ним напряжение будет подаваться на светильники в соответствии с тем, какая клавиша нажата
	В светильниках подключение производится согласно цветовой маркировке. Если она отсутствует, то, скорее всего, и заземляющего провода здесь не будет
	В распределительной коробке имеет смысл также промаркировать жилы, идущие от выключателя. Это позволит упростить последующую коммутацию

Однако мало понять, как подключить сам двойной выключатель. Необходимо разобраться, каким образом выполнить его соединение в распределительной коробке, что сейчас и будет рассмотрено.

Соединение проводов от двухклавишного выключателя в распределительной коробке

Смысл соединения проводов в распределительной коробке таков. Входящий в коробку «ноль» напрямую соединяется со светильником. Фазный провод «отправляется» на выключатель, а обратно возвращается уже 2 провода, которые идут каждый на свою группу осветительных приборов. Конечно, намного удобнее, если весь монтаж производится «с нуля». Рассмотрим на примерах, как он выполняется.

Иллюстрация	Описание действия
	Введённый кабель от первой группы светильников нужно зачистить и промаркировать жилы аналогично тем, по которым питание подаётся в распределительную коробку
	Так же следует поступить и с кабелем, идущим от второй группы осветительных приборов. Это позволит не запутаться при соединении. Концы жил гибкого кабеля лучше опрессовать. Наконечники и кримпер, предназначенные для этих целей, стоят недорого, а надёжность возрастает в разы
	Когда все провода распределены по группам, можно приступать к их соединению. Наиболее удобным и быстрым вариантом здесь будет использование зажимных клеммников WAGO
	В итоге, получается аккуратно разведённая коробка. При этом, соединения всегда можно разобрать и собрать очень быстро, если это необходимо
	А вот если в здании полностью отсутствует контур заземления, разводка в распределительной коробке будет выглядеть так. То же будет и при условии, что все светильники изготовлены из пластика и не требуют заземления

Подробнее мастер-класс по подключению двухклавишных выключателей можно посмотреть в этом видео.

Нюансы подключения двойного выключателя, совмещённого с розеткой

Монтаж блока, включающего в себя помимо двойного выключателя ещё и розетку, для многих начинающих домашних мастеров превращается в ужасный сон. Но на самом деле здесь нет совершенно никаких сложностей. Единственное, что будет отличать подобное подключение – это наличие дополнительного нулевого провода, который пойдёт только на розетку.

В случае подобного монтажа сначала подключается розетка, от которой шлейфом к выключателю идёт фазный провод. А дальше всё по уже описанной схеме. Поэтому не стоит опасаться браться за подобную работу. Если домашний мастер может подключить двухклавишный выключатель, то и с блоком никаких проблем у него не возникнет.

ФОТО: electricadom.comА вот так можно изобразить подключение блока двойного выключателя с розеткой

Монтаж двухклавишных выключателей с неоновой подсветкой

Подключение выключателей с подсветкой совершенно ничем не отличается от описанного выше, однако здесь есть один важный нюанс. Очень часто, после установки подобных выключателей, начинают периодически моргать компактные люминесцентные лампы (КЛЛ), в народе называемые энергосберегающими (при выключенном свете). Многие просто меняют выключатель на обычный и забывают об этом, что является ошибкой.

ФОТО: werkel.ruВыключатели с подсветкой хорошо видны ночью

Подобное «поведение» КЛЛ обусловлено неправильным подключением патронов в люстре или светильнике. Дело в том, что по правилам, фазный провод должен приходить на центральный контакт цоколя, а нулевой на резьбу лампы. Если это правило не соблюдается, минимальный ток, проходящий через неоновую лампу подсветки, постепенно заряжает конденсатор, имеющийся в схеме пускового устройства КЛЛ. И, когда конденсатор заряжается до критического уровня, он попросту импульсно сбрасывает заряд, в результате чего происходит кратковременная вспышка. Поэтому в таком случае лучше менять не выключатель с подсветкой, а расположение проводов на колодке люстры или светильника.

ФОТО: ru.qwertyu.wikiПри неправильном подключении патрона эти лампы могут периодически вспыхивать без включения

Проходной двухклавишный выключатель: что это такое, как его монтировать

Если быть точным, то здесь более уместным будет название «переключатель». Этот элемент схемы электрической сети предназначен для того, чтобы освещением можно было управлять из двух и более точек, независимо от положения остальных выключателей. К примеру: длинный коридор, по обеим сторонам которого имеются проходные переключатели. Человек, подходя к коридору, нажимает на клавишу, включая свет. Пройдя по коридору, он свет выключает. И, несмотря на то, что цепь разомкнута, следующий вошедший за ним человек вполне свободно снова включает освещение.

Если посмотреть на схему подключения проходного переключателя, становится понятно, как такое возможно.

ФОТО: hi-electric.comЭто лишь схематическое изображение, дающее общее представление о проходных переключателяхФОТО: hite-pro.ruА вот из схемы уже всё становится понятнее

Статья по теме:

Схема подключения проходного выключателя с 2х мест: устройство и принцип работы, обзор основных производителей проходных выключателей, нюансы монтажа, советы и рекомендации специалистов.

Как избежать ошибок при монтаже: несколько советов от редакции

Для начала стоит полностью продумать, какие светильники или люстры будут управляться тем или иным двухклавишным выключателем, подготовить инструменты и материалы и лишь после этого приступать к работе.

Очень важно быть предельно внимательным и аккуратным при производстве электромонтажа. При работе с проводами и оборудованием вводной автомат обязательно должен быть отключён. Не стоит испытывать судьбу на прочность.

ФОТО: ipickfashion.ruТакая табличка явно не помешает на электрощите на время работы с выключателем

Выбирая выключатели, лучше всего отдать предпочтение изделиям, оснащённым самозажимными клеммами, нежели винтовыми. Первые намного проще в монтаже и прослужат значительно дольше.

Не стоит пренебрегать маркировкой жил проводов. Потратив на это 5 минут времени сейчас, впоследствии можно сэкономить гораздо больше.

ФОТО: djdiplomat.ruВот такие клеммы – идеальное решение для монтажа соединений в распределительной коробке

После окончания монтажа необходимо оставить выключатель в разомкнутом состоянии и лишь после этого включать вводной автомат. Далее по очереди нужно нажимать клавиши, проверяя, горит ли свет и не сработал ли автомат в распределительном щитке.

Подведём итоги

Не всегда, производя электромонтаж в квартире или частном доме, можно обойтись одноклавишным размыкателем. Порой приходится использовать двух- или даже трёхклавишные выключатели. Если разобраться со схемой их подключения, что совершенно несложно, то монтаж домашней электросети значительно упростится. К тому же, подобные выключатели экономят много места на стене, ведь два одноклавишных выключателя в 2 раза шире, чем один двухклавишный.

ФОТО: beru.ruВ комплекте с диммером двухклавишный выключатель станет ещё более функциональнымФОТО: remontnik.ruВыглядит, как один блок, но это 3 отдельные точки – 2 выключателя и розетка

Очень надеемся, что предоставленная нами сегодня информация была интересна и полезна читателю. При возникновении вопросов по теме, не стесняйтесь их задавать в обсуждениях ниже. HouseChief с удовольствием на них ответит максимально быстро и развёрнуто. Там же вы можете прокомментировать прочитанное, оставить свой отзыв или рассказать о личном опыте в подключении двухклавишных выключателей. Эта информация будет полезна начинающим домашним мастерам.

Если вам понравилась статья, пожалуйста, не забудьте её оценить.

Напоследок, как уже заведено, предлагаем вашему вниманию короткий видеоролик, который поможет более полно раскрыть сегодняшнюю тему.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Схемы Подключения Двойного Выключателя — tokzamer.ru

Подключение двухклавишного выключателя с розеткой, основные моменты Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой.

Обе группы при этом должны непременно быть соединены с нулевым проводом. Чрезвычайно важно особенно для непрофессионалов заранее и правильно изобразить схему для подключения и проложить проводку.

Она обычно указывает откуда и куда будет идти фаза. Если же нет, то провод, идущий из потолка, необходимо изолировать.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

Как говорят, береженого Бог бережет, так что, приобретая розетки и выключатели, требуйте у продавца сертификаты на продукции. Последовательность работ одинаковая: От распределительной коробки вертикально вниз или вверх при нижней разводке опускают штробу.

Концы провода от второй люстры также подготовьте для соединения. Подключение двухклавишного выключателя при наличии в сети заземляющего проводника Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей.

Один из контактов входящий, а два остальных — отходящие. Определитесь заранее и обеспечьте наличие соединительного материала для проводов.

Для того чтобы не произошло ни чего плохого, берем канцелярский нож и медленными, правильными, аккуратными движениями снимаем внешнюю изоляцию.

Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая — вытяжку. При желании потом их можно поменять местами.

Как подключить люстру на двухклавишный выключатель

Особенности конструкции

Техника безопасности — будьте внимательны Самостоятельное подключение двойного выключателя — дело несложное. Ноль и заземлитель в этом случае подсоединяют к розетке. Возможные неисправности и общие рекомендации к их недопущению Часто возникающие неисправности — это срабатывание выключателя не таким образом, как вы от него ожидали.

Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Этого вполне достаточно для комфортного проведения работ.

Предлагаем вам небольшой видеоматериал по подключению переключателя с двумя кнопками: Итоги или почему лучше быть хоть немного электриком Элементарные схемы для подключения розетки или выключателя должен знать каждый уважающий себя домохозяин.

Найти фазу и отметить ее. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом — к другому.

Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка. Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.
Схема подключения двухклавишного проходного выключателя.

Планирование

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля.

Фаза по схеме красного цвета в распределительной коробке соединяется с проводом красного цвета , идущего на общий контакт двухклавишного выключателя. В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей.

Второй провод подключаем по схеме, которая использована для подключения первого проводника, с той лишь разницей, что подключается проводник, питающий вторую группу ламп.

Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя. Заранее подготовьте изоленту или самозажимные соединения.

Если есть автомат, через который запитывается освещение, выключаете его. Для первого понадобятся дополнительные материалы — гофротрубы или штробы, для второго — нужно продолбить канавки в стенах. Сверление отверстия под выключатель 2. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель.

Подготовительные работы

Схема подключения люстры к двойному выключателю: Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов кабеля.

Когда фаза найдена, ее можно подключать ко входу выключателя это первый провод, который идет к выключателю , а два других провода — к двум клеммам-выходам соответственно это — второй и третий провода, которые идут к выключателю. Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда — она будет находиться со стороны нужного помещения Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом.

В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Что из себя представляет двойной выключатель Двойной выключатель — это электротехнический прибор управления, предназначенный для включения и отключения подчиненных сетей лампочки либо их группировки. Они касаются как монтажных работ, так и выбора оборудования. Сечение не может быть меньше, чем полтора квадратных миллиметра. Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали.
Как подключить двухклавишный проходной выключатель

Конструкция и принцип действия двухклавишного выключателя

После этого отключаем напряжение и продолжаем работу.

Двойные выключатели используются для включения: — Двух отдельных ламп, люстр, групп освещения или — Светильника люстры, бра у которого несколько плафонов или ламп, которые разделены на две группы Наглядно, эти системы управления светом показаны на изображении ниже: В первом случае, каждой клавише механизма, соответствует своя люстра. Они имеют общую шину запитки, то есть все шины, сколько бы их ни было, абсолютно в любом выключателе, имеют единую точку подключения питания. Если все сделано правильно, никаких проблем быть не должно.

Если есть автомат, через который запитывается освещение, выключаете его. Установка выключателя Напоследок поговорим о том, как монтировать выключатели. Схема подключения двойного выключателя на две лампочки Если планируется включать два различных источника света — то в такой системе применяются трехжильные кабели для квартиры это ВВГнг-LS 3х1,5.

А теперь непосредственно о схеме. Перед началом работы разберите выключатель, снимите с него внешние клавиши. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Как подключить выключатель двойной

Левая и правая. Возле основания стрелочки у провода-фазы должен быть вход.

После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Устанавливают рамку, затем клавиши. Как узнать где тут терминал? Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. При таком способе прокладки всегда есть возможность заменить испорченную проводку. К выключателю с двумя клавишами должно подходить три провода. Выключатель для открытой проводки Схема подключения двухклавишного выключателя на две лампочки Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей.
Схема подключения двойного выключателя

Схема подключения двухклавишного выключателя

Независимо от того, насколько каждый из нас знаком с электричеством и законами электротехники, простейшее устройство «выключатель» знают все. За целый день мы пользуемся им больше, чем ложкой или вилкой – дома, на работе, в общественных местах. Поэтому так важно познакомиться с этим аппаратом поближе, узнать из чего он состоит, каких бывает разновидностей, на чём основывается принцип работы и как правильно подключить его в электрическую сеть. В данной статье предлагаем подробно поговорить об устройстве, которое находится посередине между самым простым и более сложными. Это – выключатель с двумя клавишами. Тех, кто занимается самостоятельно дома ремонтом электрической сети, наверняка заинтересует схема подключения двухклавишного выключателя.

Назначение

виды выключателей

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

1. Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
2. Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
3. Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.

Виды

Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.

Для внутренней установки

Это наиболее распространённая разновидность выключателя света, его ещё по-другому называют «утопленный», монтируется он в стене, применяется в жилых помещениях и офисных зданиях.

Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.

Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.

Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.

Для наружной установки

Подключение выключателя наружного типа производится при открытой проводке. Это когда электрические провода прокладываются по стенам. Они могут быть уложены в металлические, пластиковые или гибкие гофрированные трубы, в специальные короба или кабельные каналы, которые делаются из пластика. А могут проходить прямо по стенам на фарфоровых изоляторах. Этот метод, можно сказать, уже устаревший, не слишком популярный, но и сейчас бывают ситуации, когда проводку нет возможности скрыть внутри стены.

Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.

Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Конструктивное устройство и принцип действия

Устроен выключатель с 2-мя клавишами несложно.

Основная часть – это рабочий механизм, установленный в подрозетник. Его фиксация в монтажной коробке происходит двумя способами в зависимости от модели выключателя:

• с помощью металлической рамки, в которой для этого есть специально предназначенные отверстия;
• при помощи распорных лапок.

Главной частью рабочего механизма являются три контакта:

• один входящий, который должен соединяться проводом с источником питания;
• два отходящих, от них провода идут на две группы осветительных приборов (либо на две разные комнаты – туалет и ванную).

Все эти контакты неподвижные, а связь между ними осуществляется при помощи подвижных контактов, расположенных также в рабочей части.

Ещё у выключателя имеется защита, состоящая их двух клавиш и рамки, выполнены они из пластика. Каждая клавиша крепится на один приводной механизм, путём нажатия она будет замыкать входящий и отходящий контакты, тем самым подавая напряжение на одну группу светильников. Рамка из диэлектрического материала крепится сверху, чтобы исключить возможность прикосновения рукою к рабочей части выключателя. Она закрепляется защёлками либо двумя винтами.

Теперь немного всё это обобщим. Из распределительной коробки приходит провод на входящий неподвижный контакт выключателя, по нему поступает напряжение от источника питания. Вы нажимаете одну клавишу, при помощи подвижного контакта замкнулись неподвижные (входящий и один отходящий), по полученной замкнутой цепочке напряжение поступает на одну группу светильников и лампочки в ней загораются. Аналогично нажимаете другую клавишу, и приводите в работу вторую группу светильников.

Обратный процесс происходит в точности до наоборот. Нажали клавишу в обратную сторону, подвижный контакт разомкнул цепь между входящим и отходящим неподвижными контактами, напряжение по разорванной цепочке поступать уже не может и лампы на светильниках не горят.

Схема подключения

Схема подключения двухклавишного выключателя на две лампочки предусматривает, что в помещении уже смонтированы:

• Распределительная коробка. Она должна располагаться под потолком (ниже его на 10-30 см). Можно установить новую коробку либо задействовать уже имеющуюся, главное, чтобы вам удобно было в ней работать.
• Выключатель 2-х клавишный. Каких-то особенных требований по его расположению нет, сейчас, как правило, устанавливают аппарат на уровне опущенной руки взрослого человека.
• В двух комнатах (например, ванной и туалете) установлены светильники. Основная работа будет производиться с патронами.

Итак, оборудование установлено, осталось только всё электрически увязать между собой, подать напряжение на двойной выключатель, а с него уже на лампы.

Прежде всего, не забудьте отключить вводной автомат на квартиру, чтобы исключить возможность попадания под напряжение!

К распределительной коробке подходит двухжильный провод, который подаёт из питающей сети «фазу» и «ноль».

К двойному выключателю проложено три провода. Один из распределительной коробки, по которому будет поступать «фаза» на входящий неподвижный контакт, ещё два фазных провода, соединяющих неподвижные отходящие контакты с патронами светильников.

В патроне светильника есть два контакта, к одному подключается «фаза», ко второму крепится нулевая жила, которая в распределительной коробке соединяется с «нулём» питающей сети.

В распределительной коробке провода соединяются путём скрутки либо при помощи специальных зажимов. Если будете пользоваться первым способом, то обязательно место скрутки хорошо заизолируйте и наденьте сверху ПВХ трубки. Очень важно, чтобы все контактные соединения были максимально надёжными. Плохой контакт приводит к нагреву и выходу из строя оборудования.

Самое главное! Подсоединённый провод к входящему контакту выключателя должен быть только «фазой» и никак иначе. Если вы подсоедините «ноль» это будет не то, что неправильно, а опасно. При замене лампочек вы можете попасть под напряжение. Проследите за этим очень внимательно!

Собранная схема двойного выключателя опробуется путём включения вводного автомата на квартиру, потом поочерёдным нажатием клавиш выключателя и проверки рабочего состояния лампочек (они должны загореться).

Для более полного понимания подключения выключателя рекомендуем посмотреть вот это видео:

Теперь вы знаете, как подключить двойной выключатель, знакомы с его характеристиками, параметрами, разновидностями и условиями выбора. Осталось только обеспечить аппарату правильную эксплуатацию. Не бейте по клавишам, что есть силы, и выключатель прослужит вам много лет.

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

Автор Дмитрий Гаврюк На чтение 8 мин. Просмотров 4.4k. Опубликовано 08.12.2018

При выполнении работ по монтажу электрических сетей освещения 220В бытовых и промышленных помещений, часто возникает необходимость управления несколькими приборами освещения из одной точки. Для этих целей используется выключатель с двумя клавишами. Устройства такого исполнения обеспечивают включение и выключение осветительных приборов, имеющих две и больше лампы. Иногда, схема размещения электропроводки сети освещения предусматривает управление несколькими группами светильников или отдельных ламп на одном светильнике. Двухклавишный для этих целей также подходит.

Для правильной работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться определённой последовательности действий для обеспечения личной безопасности и безопасности окружающих. Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Подготовительные работы

Подготовка к монтажу электрических коммутационных аппаратов (в этом случае выключателей) предусматривает понимание их устройства, назначения, исполнения, принципа работы и наличие инструмента для их установки в бытовых и промышленных условиях.

Регулирование количества включённых приборов освещения осуществляется за счёт выключателя, имеющего дополнительный отходящий контакт и отдельную кнопку управления. Размерами он обычно не отличается от одноклавишных. Это сделано для удобства замены их друг на друга. Главное отличие состоит в их коммутационной «начинке».

Устройство на две клавиши имеет рабочую часть, включающую три контакта. Один из контактов входящий, а два остальных — отходящие. Исходящие контакты имеют независимое друг от друга управление включением и выключением.

В процессе установки его располагают таким образом, чтобы отходящие контакты располагались вверху. Это обусловлено общепринятыми стандартом положения вкл./выкл.

Рабочая часть двухклавишного выключателя (слева)

На клемму приходящего контакта подключают фазный провод, приходящий от распределительной коробки. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Нулевой провод (рабочий ноль) к потребителям выводится из распределительной коробки, и не проходит через выключатель.

По своему исполнению двухклавишные модели разделяются на модели для установки непосредственно на стену (для открытой проводки), и модели для внутренней установки в стене (для скрытой проводки).

Выключатель для открытой проводкиВыключатель для скрытой проводки

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

выключатель для открытой проводки:

• Электродрель.
• Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
• Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
• Отвёртка — индикатор для определения наличия напряжения в сети.
• Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
• Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
• Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
• Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Набор отвёрток с изолированными ручками + индикатор напряжения

Выключатель для скрытой проводки.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

Коронка на перфоратор под розетку, выключатель

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4.Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7.Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

Для безопасной работы отключаем напряжение сети, в которую подключаем устройство. Предварительно определяем фазный и нулевой провода с помощью индикатора напряжения. Маркируем провода, чтобы в дальнейшем не запутаться.

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Как установить и подключить выключатель на две клавиши своими руками: видео

Возможные ошибки и пути их решения

При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.

Положение клавиш выключателя стандартно устанавливается следующим образом:

Общепринятое положение клавиш при включённом и отключённом режиме

Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте. Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть). Безопасность прежде всего!

Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!

Схема Подключения Двойного Проходного — tokzamer.ru

На лестничных маршах. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной.

Для бытовых условий обычно применяют токопроводящие жилы 1.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Второй конец светильника соединяется напрямую с нулевым проводом. Спроектировать размещение ДПВ можно самому на листе бумаги.

Похожие материалы:. Промежуточных положений у него нет, поэтому, схема работает так, как необходимо.

Как мультиметром проверить правильность сборки схемы перед подключением к РЩ? Не забывайте!

Переключение первого коммутатора этой схемы приводит к размыканию соединения с нижним проводником, и затем перекидной контакт уже соединен с верхним проводником. Крайние устройства соединяются с центральным четырехжильным кабелем.

Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Как подключить двухклавишный выключатель

Практическая схема подключения проходных двойных выключателей Legrand.

Как производить монтаж в распределительной коробке Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Но если действовать также со вторым коммутатором, появится соединение с первым проводником, и свет снова включится. Первый и последней прибор в цепи — проходные выключатели.

Монтируются две отдельные группы освещения и к ним подводиться кабель с рабочим нулем. Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения.

Основные рекомендации при монтаже двухклавишных проходных выключателей При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется: Высота размещения от уровня пола должна быть 90 см. Очевидно, что управление светильниками такими коммутаторами основано на перебрасывании контактов.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа: Пайка контактов.

Электрическая схема подключения двух проходных выключателей Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры светильника. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест.

Во избежание ошибок, перед тем как подключить проходной переключатель, рекомендуется сделать маркировку проводов и клемм. С появлением новых установочных элементов этот процесс становится намного проще.

К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера.
Перекрёстный выключатель из двуклавишного проходного — Немного по электрике

Назначение и виды проходных выключателей

Одна от коробки к источникам освещения.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям.

То же самое выполняет и двухклавишный выключатель. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Подсоединение проводов выполняется на шесть клемм то есть по три на каждую клавишу. Для подключения данных устройств будет достаточно: двух проходных выключателей на 2 клавиши или два одноклавишных переключателя; распределительной коробки; гибкого кабеля с тремя жилами. Практическая схема подключения проходных двойных выключателей Legrand. Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты.

Основное предназначение проходного выключателя

Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см. Обесточьте помещение, в котором будете производить работы. Правильно произведенный расчет сечения кабеля поможет создать безопасную электросеть в загородном доме или на даче.

А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома. В схеме с трех мест устройство находится в любой точке между двумя остальными. Свободные концы лампы подключаются к нулевому проводнику. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Затем идут присоединения к лампам светильников. Но его подсоединение к осветительной системе сделано с использованием второго перекидного контакта в каждом коммутаторе с двумя проводами между ними.
Подключение двухклавишного проходного выключателя viko

5 комментариев

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий.

Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.

Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.

Статья по теме: Прокладка кабелей связи в земле пуэ

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

Принципиальная схема подключения проходного двухклавишного выключателя.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения

Принципиальная схема электронного автоматического выключателя

Колебания напряжения всегда были проблемой и являются причиной большинства отказов в устройствах переменного тока. Будь то обычный бытовой прибор, такой как тостер, или высокопроизводительный промышленный станок, такой как ЧПУ, все имеет номинальное напряжение, только на котором оно будет работать без каких-либо проблем с максимальной эффективностью. К сожалению, наши бытовые / промышленные линии не могут обеспечить нам это номинальное напряжение по разным причинам, поэтому в этом проекте мы собираемся построить простой электронный автоматический выключатель , который может запускать реле для отключения нагрузки при обнаружении высокого / низкого напряжения. .

Этот проект разработан на базе известного операционного усилителя LM358. Мы собираемся заставить операционный усилитель работать в дифференциальном режиме, чтобы он сравнивал текущее напряжение с заданным напряжением. Весь проект можно построить на макете (кроме линий электропередач) и запустить в работу в кратчайшие сроки. Итак, приступим …

Компоненты, необходимые для автоматического выключателя:

1. LM358 (двухкамерный операционный усилитель)
2. 7805 (регулятор + 5В)
3. Понижающий трансформатор 12 В
4. Реле 5 В
5. BC547 (2 номера)
6. 10K переменный POT
7. 1К, 2К, 2.Резисторы 2K, 10K, 5.1K
8. Конденсаторы 100 мкФ, 10 мкФ, 0,1 мкФ
9. Диодный мост
10. Соединительные провода
11. Хлебная доска

Схема:

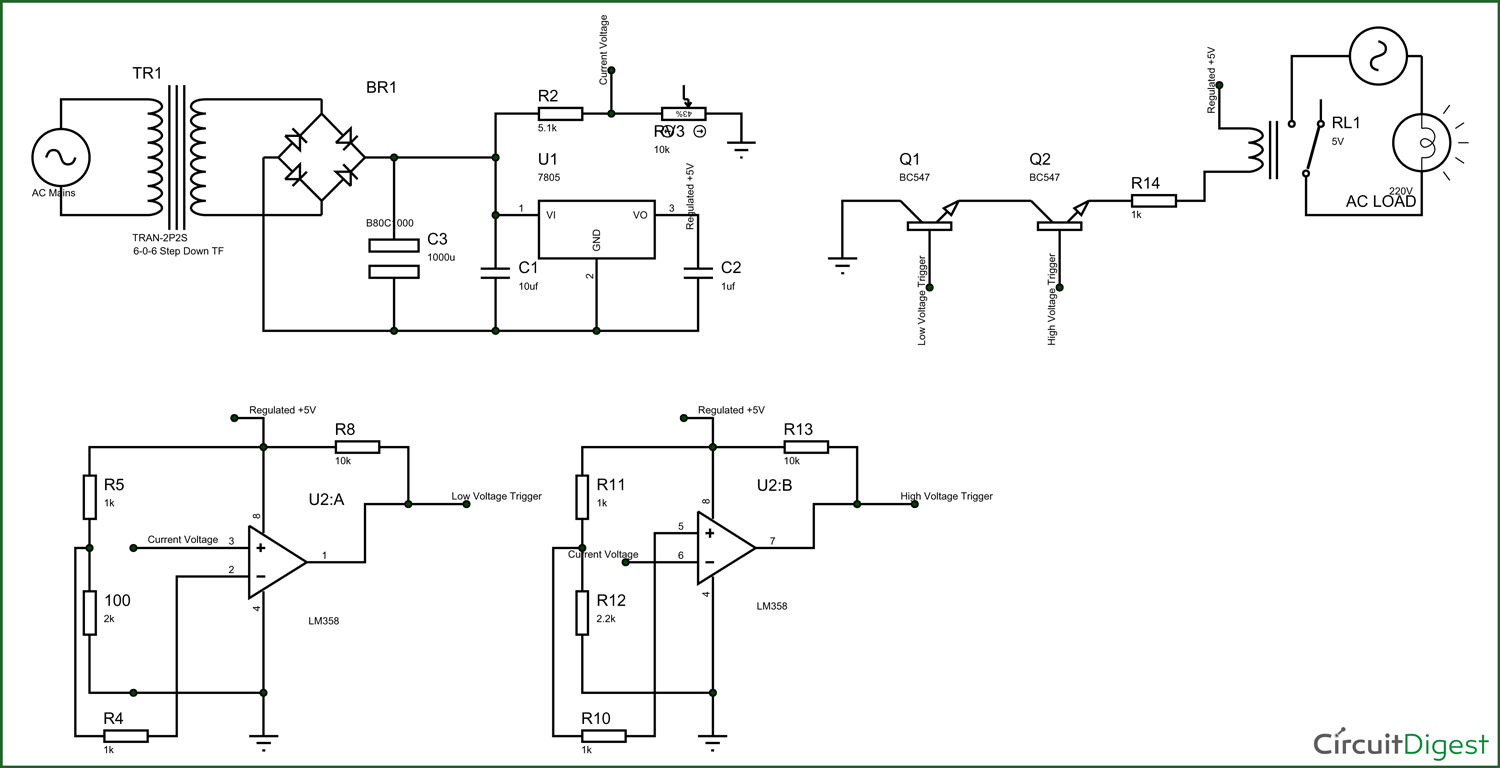

Полная принципиальная схема электронного автоматического выключателя представлена ​​на изображении ниже. Читайте дальше для объяснения того же.

Описание схемы:

Как показано выше на схеме выключателя , это действительно просто и состоит всего лишь из набора резисторов, конденсаторов и прочего.Но что на самом деле происходит за всем этим. Как выбираются значения компонентов и какова их роль здесь?

Я попытался ответить на этот вопрос, разбив их на сегменты и объяснив их ниже.

Силовая часть:

Операционный усилитель является сердцем схемы электронного выключателя . Нам нужен стабилизированный источник питания 5 В для питания этого операционного усилителя. Также нам нужно подать текущее напряжение (напряжение в любой конкретный момент) на операционный усилитель.Операционный усилитель может работать только с напряжением до 5 В, поскольку он питается от 5 В. Следовательно, нам необходимо преобразовать входное переменное напряжение (220 В переменного тока) в 0-5 В постоянного тока.

Итак, приведенная выше схема решает две задачи.

1. Обеспечить постоянное напряжение 5 В для питания схемы
2. Отображает входное напряжение переменного тока до 0-5 В для операционного усилителя

Для этого мы использовали понижающий трансформатор 12 В, который преобразует 220 В переменного тока в 12 В переменного тока, затем мы выпрямляем его с помощью диодного моста до 12 В постоянного тока (приблизительно), а затем регулируем напряжение до 5 В с помощью регулятора напряжения 7805.Любые изменения входного напряжения повлияют на значение напряжения на выходной стороне диодного моста. Следовательно, это напряжение можно рассматривать как «текущее напряжение» сети переменного тока. Используя резистор 5,1 кОм и POT 10 кОм (образующий делитель потенциала), мы отобразили напряжение между 0-5 В.

Секция операционного усилителя:

В этом разделе происходит сравнение. У нас есть два подразделения в секции операционных усилителей. Один используется для сравнения «текущего напряжения» со значением высокого напряжения, а другой — для сравнения со значением низкого напряжения.Оба раздела показаны на изображении ниже.

Схема операционного усилителя, показанная выше, представляет собой дифференциальный режим операционного усилителя. Операционный усилитель действительно является рабочей лошадкой для большинства электронных схем, он имеет множество режимов работы и приложений, таких как суммирование, вычитание, усиление и т. Д. Мы использовали его в качестве компаратора напряжения.

Так что же такое компаратор напряжения и зачем он нам нужен?

Компаратор напряжения в нашем случае сравнивает напряжение между контактами 3 и 2, и если напряжение на контакте 3 больше, чем на контакте 2, то выход на контакте 1 становится высоким (3.6 В), иначе на выходе будет 0 В. Мы сравниваем «текущее напряжение» с предварительно установленным высоким и низким напряжением, чтобы получить триггер высокого / низкого напряжения.

В схеме, показанной выше, порог низкого напряжения установлен на выводе 2 с помощью резисторов 1K и 2K. Порог высокого напряжения устанавливается на выводах 5 с помощью резисторов 1К и 2,2К.

Использование этих резисторов образует делитель потенциала и обеспечивает отсечку низкого напряжения 3,33 В и отсечку высокого напряжения 3,43 В. Это означает, что только если «текущее напряжение» находится в пределах 3.От 33 В до 3,43 В на обоих операционных усилителях будет высокий уровень.

Примечание: я установил пороговые напряжения на уровне 3,33 В и 3,43 В, так как мое верхнее отключение было 230 В, а отключение любовника было 220 В. Вы можете установить их соответствующим образом, а затем откалибровать схему, используя потенциометр 10K для управления «текущим напряжением».

Релейная секция:

Это место, куда мы подключаем нагрузку переменного тока. Реле используется для включения / выключения нагрузки переменного тока.

Как обсуждалось в разделе операционных усилителей.Оба операционных усилителя будут иметь высокий уровень только в том случае, если напряжение находится между пределами отсечки высокого и низкого напряжения. Таким образом, мы должны включать нагрузку переменного тока, только если на обоих выходах операционного усилителя высокий уровень. Здесь « триггер низкого напряжения » и « триггер высокого напряжения » являются выходами контакта 1 и контакта 7 соответственно.

Только если оба высокого уровня, реле получит заземление и сработает. Нагрузка переменного тока (здесь лампа) подключена через реле. Для ограничения тока используется резистор 1 кОм.

Как только вы поймете, как работает схема, заставить ее работать не будет проблемой. Просто подключите цепи и используйте потенциометр 10K, чтобы установить «текущее напряжение» между вашим «триггером высокого напряжения» и «триггером низкого напряжения». Теперь, если есть какое-либо изменение в основном напряжении переменного тока, любой из вашего операционного усилителя станет низким, и ваше реле выключится, тем самым отключив подключенную к нему нагрузку.

Вы также можете использовать прикрепленный здесь файл моделирования, чтобы проверить / изменить вашу схему на основе ваших пороговых значений высокого или низкого напряжения.

В моделировании используется потенциометр для изменения входного напряжения и зеленый светодиод в качестве нагрузки. Вы также можете контролировать значения напряжения на каждой клемме, что поможет вам лучше понять схему.

Надеюсь, вам понравился этот автоматический выключатель проекта и вы поняли, что за ним стоит. Полную работу проекта можно увидеть на видео ниже.

Этот проект страдает следующими недостатками, которые вы, возможно, захотите учесть на всякий случай, если это для вас значит.

1. Измеренное здесь напряжение не является среднеквадратичным напряжением. Значение также подвержено пикам и колебаниям
2. Ваша нагрузка может испытывать эффект переключения, если напряжение падает / возрастает постепенно (в большинстве случаев этого не происходит).
3. Не подключайте нагрузки, потребляющие ток более 5А. Скорее всего, это убьет ваше реле и его драйвер.

Вы также можете проверить этот аналогичный проект, чтобы узнать больше: Обнаружение высокого / низкого напряжения с помощью микроконтроллера PIC

.

MCB (Миниатюрный автоматический выключатель), конструкция, работа, типы и применение

Что такое MCB (миниатюрный автоматический выключатель), его конструкция, работа, типы и как выбрать подходящий MCB для различных номинальных нагрузок?

Введение в миниатюрные автоматические выключатели (MCB)

Все предохранители необходимо заменить на MCB для большей безопасности и контроля, если они уже выполняли свою работу в прошлом. В отличие от предохранителя, MCB работает как автоматический выключатель, который размыкается в случае чрезмерного тока, протекающего по цепи, и как только цепь возвращается в нормальное состояние, его можно повторно включить без какой-либо ручной замены.Автоматические выключатели используются в основном в качестве альтернативы выключателю с предохранителем в большинстве цепей. В настоящее время используется широкий спектр автоматических выключателей с отключающей способностью от 10 кА до 16 кА во всех областях бытового, коммерческого и промышленного применения в качестве надежных средств защиты.

Что такое миниатюрный автоматический выключатель (MCB)?

Автоматический выключатель или миниатюрный автоматический выключатель — это электромагнитное устройство, которое представляет собой законченный корпус из формованного изоляционного материала.Основная функция MCB заключается в переключении цепи, то есть в автоматическом размыкании цепи (которая была подключена к ней), когда ток, проходящий через нее (MCB) превышает значение, для которого он установлен. При необходимости его можно включать и выключать вручную, как и обычный переключатель.

Автоматические выключатели представляют собой устройства отключения с выдержкой времени, время срабатывания которых регулируется величиной перегрузки по току. Это означает, что они срабатывают всякий раз, когда перегрузка существует достаточно долго, чтобы создать опасность для защищаемой цепи.Следовательно, автоматические выключатели не реагируют на переходные нагрузки, такие как скачки переключателей и пусковые токи двигателя. Как правило, они рассчитаны на работу менее 2,5 миллисекунд при коротких замыканиях и от 2 секунд до 2 минут в случае перегрузок (в зависимости от уровня тока).

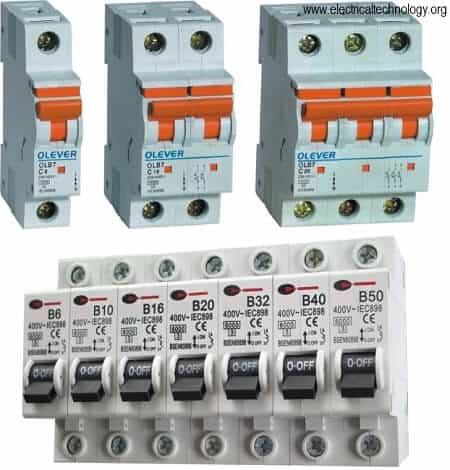

Типичный внешний вид MCB показан на рисунке. Автоматические выключатели производятся в различных версиях полюсов, таких как одно-, двух-, трех- и четырехполюсные конструкции с разными уровнями тока короткого замыкания.В основном автоматические выключатели соединяются для получения двух- и трехполюсных версий, так что отказ в одной линии приведет к разрыву всей цепи и, следовательно, обеспечена полная изоляция цепи. Эта функция будет полезна в случае однофазной защиты трехфазного двигателя.

Они рассчитаны на 220 В для источника постоянного тока и 240/415 для переменного тока (одно- и трехфазного) с различной допустимой нагрузкой на ток короткого замыкания. Обычно однофазные устройства имеют диапазон тока нагрузки до 100 А. Некоторые автоматические выключатели имеют возможность регулировать допустимый ток отключения, в то время как некоторые устройства фиксированы для определенного тока нагрузки и номинального тока короткого замыкания.

MCB используются для выполнения многих функций, таких как переключатели местного управления, изолирующие переключатели от сбоев и устройства защиты от перегрузки для установок или конкретного оборудования или приборов.

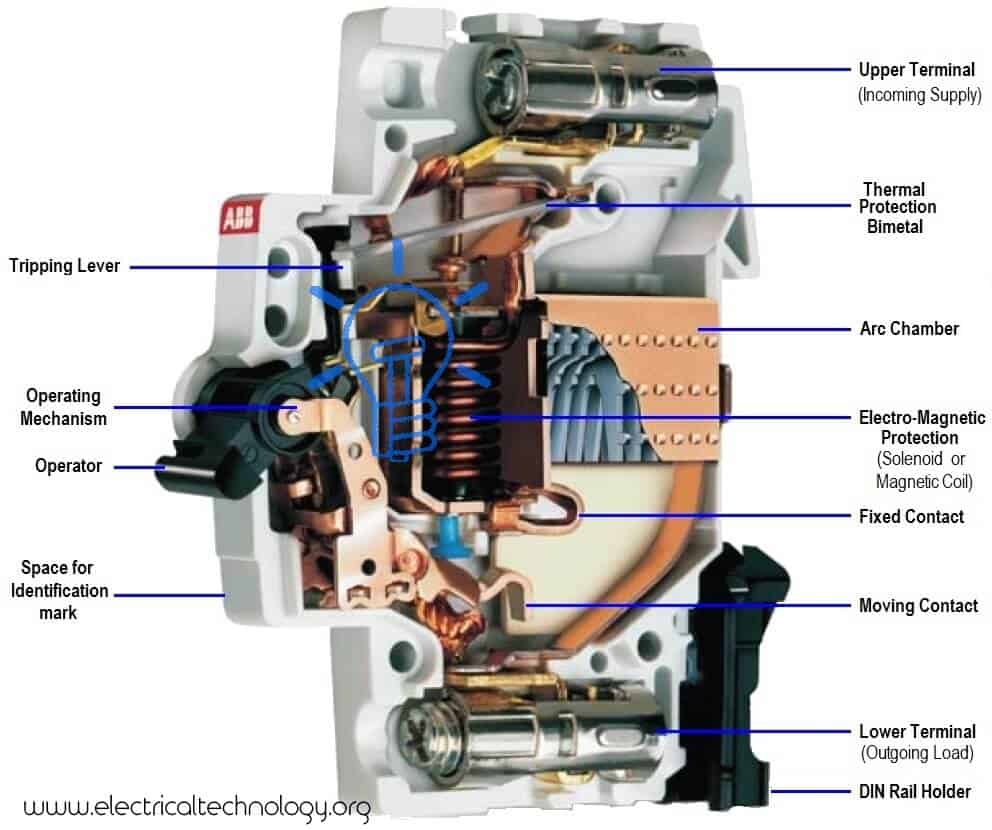

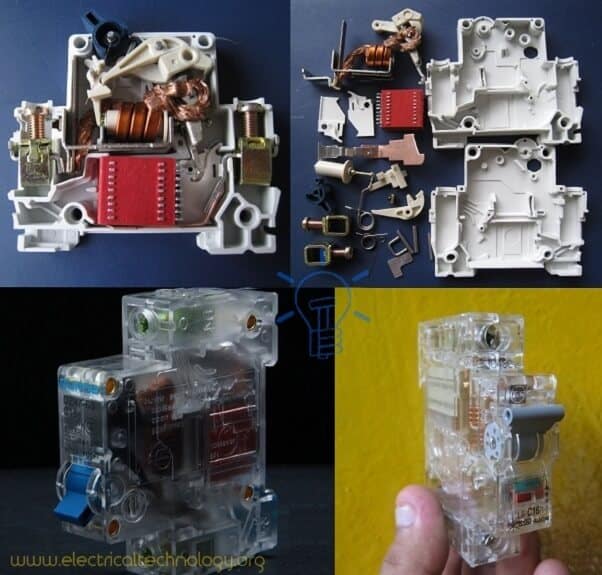

Конструкция MCB

MCB представляет собой законченный корпус из формованного изоляционного материала. Это обеспечивает механически прочный и изолированный корпус. Система коммутации состоит из неподвижного и подвижного контакта, к которому подключаются входящие и исходящие провода.Металлические или токоведущие части изготовлены из электролитической меди или сплава серебра в зависимости от номинала автоматического выключателя.

Поскольку контакты разъединяются в случае перегрузки или короткого замыкания, образуется электрическая дуга. Все современные автоматические выключатели предназначены для обработки процесса прерывания дуги, в котором отвод энергии дуги и ее охлаждение обеспечивается металлическими пластинами дугового делителя. Эти пластины удерживаются в надлежащем положении изолирующим материалом. Кроме того, предусмотрен механизм подачи дуги для создания дуги, возникающей между главными контактами.

Приводной механизм состоит из устройств магнитного и теплового отключения.

Устройство магнитного отключения по существу состоит из композитной магнитной системы, которая имеет подпружиненный демпфер с магнитной пробкой в ​​кремниевой жидкости и обычный магнитный расцепитель. Катушка с током в расцепляющем устройстве перемещает контактный элемент против пружины к неподвижному полюсному наконечнику. Таким образом, магнитное притяжение развивается в путевой печени, когда катушка создает достаточное магнитное поле.В случае коротких замыканий или сильных перегрузок, сильного магнитного поля, создаваемого катушками (соленоидом), достаточно для притягивания якоря триггерной печени независимо от положения пули в демпфере.

Устройство теплового отключения состоит из биметаллической полосы, вокруг которой намотана катушка нагревателя для создания тепла в зависимости от протекания тока. Конструкция нагревателя может быть либо прямой, когда ток проходит через биметаллическую ленту, которая влияет на часть электрической цепи, либо непрямой, когда катушка токонесущего проводника намотана вокруг биметаллической ленты.Отклонение биметаллической планки приводит в действие механизм отключения при определенных условиях перегрузки.

Биметаллические полосы изготавливаются из двух разных металлов, обычно из латуни и стали. Эти металлы склепываются и свариваются по длине. Они сконструированы таким образом, что не нагревают полосу до точки срабатывания для нормальных токов, но если ток превышает номинальное значение, полоса нагревается, изгибается и срабатывает защелка. Биметаллические ленты выбираются для обеспечения определенной выдержки времени при определенных перегрузках.

Работа и работа MCB

В нормальных условиях работы MCB работает как переключатель (ручной) для включения или выключения цепи. В условиях перегрузки или короткого замыкания он автоматически срабатывает или отключается, так что в цепи нагрузки происходит прерывание тока. Визуальную индикацию этого отключения можно наблюдать по автоматическому перемещению ручки управления в положение ВЫКЛ. Этот автоматический рабочий MCB может быть получен двумя способами, как мы видели в конструкции MCB; это магнитное отключение и тепловое отключение.

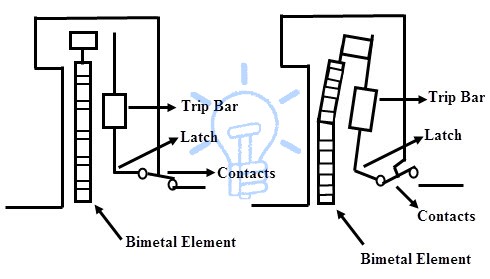

В условиях перегрузки ток через биметалл приводит к повышению его температуры. Тепла, выделяемого внутри самого биметалла, достаточно, чтобы вызвать отклонение из-за теплового расширения металлов. Это отклонение дополнительно освобождает защелку отключения и, следовательно, контакты разъединяются. В некоторых автоматических выключателях магнитное поле, создаваемое катушкой, вызывает растяжение биметалла, так что его отклонение активирует механизм отключения.

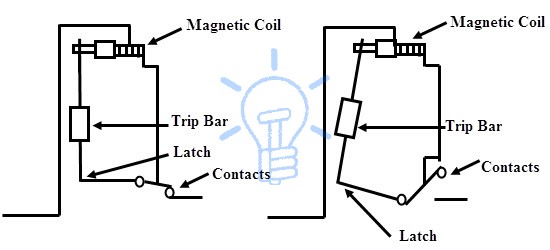

В условиях короткого замыкания или сильной перегрузки особенно важно использовать магнитное устройство отключения.В нормальных рабочих условиях пуля удерживается в нужном положении легкой пружиной, потому что магнитного поля, создаваемого катушкой, недостаточно для притяжения защелки. Когда протекает ток короткого замыкания, магнитного поля, создаваемого катушкой, достаточно, чтобы преодолеть усилие пружины, удерживающее пробку на месте. И, следовательно, пробка перемещается, а затем приводит в действие механизм отключения.

Комбинация как магнитных, так и тепловых механизмов отключения реализована в большинстве MCB. Как при магнитном, так и при тепловом расцеплении дуга образуется, когда контакты начинают разъединяться.Затем эта дуга нагнетается в пластины дугоделителя через дугогенератор. Эти пластины-разделители дуги также называются дугогасительными камерами, где дуга формируется в серию дуг и в то же время отбирается энергия и охлаждается. Следовательно, такое расположение обеспечивает гашение дуги.

Типы миниатюрных автоматических выключателей (MCB)

Автоматические выключатели подразделяются на три основных типа в соответствии с их мгновенными токами отключения. Это

1. MCB типа B
2. MCB типа C
3. MCB типа D

MCB типа B

Этот тип MCB срабатывает мгновенно со скоростью ток в три-пять раз превышает номинальный.Обычно они используются для резистивных или небольших индуктивных нагрузок, когда коммутационные скачки очень малы. Следовательно, они подходят для жилых или легких коммерческих установок.

MCB типа C

Этот тип MCB мгновенно срабатывает со скоростью, в пять-десять раз превышающей номинальный ток. Обычно они используются для высоких индуктивных нагрузок, где большие коммутационные броски, например, для небольших двигателей и флуоресцентного освещения. В таких случаях MCB типа C предпочтительнее выдерживать более высокие значения токов короткого замыкания.Следовательно, они подходят для высокоиндуктивных коммерческих и промышленных установок.

MCB типа D

Этот тип MCB мгновенно срабатывает со скоростью в десять-двадцать пять раз превышающей номинальный ток. Обычно они используются для очень высоких индуктивных нагрузок, где очень часто встречаются высокие пусковые токи. Они подходят для конкретных промышленных и коммерческих применений. Типичные примеры таких приложений включают рентгеновские аппараты, системы ИБП, промышленное сварочное оборудование, двигатели с большой обмоткой и т. Д.

Вышеупомянутые три типа автоматических выключателей обеспечивают защиту в течение одной десятой секунды. Минимальный и максимальный токи отключения этих автоматических выключателей приведены в таблице ниже, где Ir — номинальный ток автоматического выключателя. Автоматические выключатели также можно классифицировать по количеству полюсов, например однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматические выключатели.

Как выбрать правильный MCB для различных нагрузок?

Выбор конкретного MCB для конкретного применения — это тщательная задача, обеспечивающая надежную защиту от перегрузок и коротких замыканий.Если он не выбран в соответствии с требованиями схемы, есть шанс привести к частым нежелательным отключениям. Прежде чем перейти к деталям, мы должны знать разницу между MCB и MCCB, как читать паспортную табличку MCB и различие между автоматическими выключателями ELCB, RCB и RCD

отключение и вызывает прерывание тока нагрузки, к которой он подключен, потому что номинальный ток MCB меньше номинального значения тока нагрузки.Точно так же, если он слишком большой (номинал MCB больше номинального тока нагрузки), нагрузка, к которой он подключен, не будет эффективно защищена. В таком случае автоматический выключатель не сработает, даже если нагрузка потребляет сверхтоки.

Ниже приведены три фактора, которые необходимо учитывать при выборе MCB для конкретного приложения.

1. Номинальная мощность автоматического выключателя

Это номинальный ток автоматического выключателя в амперах. Это значение должно быть ниже допустимой токовой нагрузки системы проводки и выше или равным максимальному току полной нагрузки в системе проводки.Как правило, этот рейтинг должен быть таким, чтобы он мог выдерживать 125 процентов продолжительной нагрузки плюс номинальная непостоянная нагрузка. Обычно это может быть выражено как

Максимальный ток полной нагрузки в системе ≤ Номинальный ток MCB ≤ Номинал кабеля

2. Номинальная или отключающая способность кА

Этот рейтинг относится к способности MCB отключать или прерывать цепь в условиях короткого замыкания.Он выражается в килограммах ампер (KA). Этот рейтинг не должен быть меньше предполагаемого тока короткого замыкания. Ожидаемый ток короткого замыкания — максимальный ток, который существует в цепи в условиях короткого замыкания. В жилых помещениях достаточно 6КА MCB, в то время как MCB 10 кА или выше необходим для коммерческих и легких промышленных приложений.

3. Тип MCB

Тип MCB, необходимый для конкретного применения, определяется рабочими характеристиками, так что для мгновенного управления нагрузками требуются различные номинальные токи.Мы уже упоминали различные типы MCB для различных приложений выше.

Применение MCB (миниатюрный автоматический выключатель)

Поскольку основные функции и приложения уже были описаны в приведенных выше утверждениях, самое основное использование MCB заключается в том, что он используется для защиты цепи (проводка, подключенная нагрузка и оборудования и т. д.) в случае:

• Короткого замыкания
• Перегрузки по току
• Перегрузки

Вы также можете прочитать:

.Воздушный выключатель

— типы автоматических выключателей, работа и применение

Воздушный выключатель Конструкция, работа, типы, преимущества и применение

Что такое автоматический выключатель?

Автоматический выключатель — это устройство, которое может

• замыкать или размыкать цепь вручную или с помощью дистанционного управления при нормальных условиях.
• Автоматическое отключение цепи при возникновении неисправности (например, перегрузка по току, короткое замыкание и т. Д.).
• Замкните цепь вручную или с помощью дистанционного управления при возникновении неисправности.

Автоматический выключатель используется для механизма переключения и защиты системы. Для этой цели также используются другие сопутствующие устройства и компоненты, связанные с автоматическими выключателями, такие как предохранители, реле, переключатели и т. Д. Автоматические выключатели широко используются в промышленности, а также в энергосистемах для управления и защиты различных частей цепи, таких как переключатели, трансформаторы. , Двигатели, Генераторы / Генераторы и т. Д., Что делает систему стабильной и надежной.

На рынке доступны различные типы воздушных выключателей , и мы обсудим их один за другим подробно.

Воздушный выключатель (ACB)

Воздушный выключатель (ACB) — это устройство электрической защиты, используемое для защиты от короткого замыкания и перегрузки по току до 15 кВ с номинальным током от 800 до 10 кА. Он работает на воздухе (где в качестве средства гашения дуги используется воздушная струя) при атмосферном давлении для защиты подключенных электрических цепей. ACB полностью заменен масляным автоматическим выключателем, потому что он по-прежнему является предпочтительным выбором для использования ACB, потому что нет возможности возгорания масла, как в масляном выключателе.

Конструкция воздушного выключателя

На следующем рисунке показаны основная и внешняя части автоматического выключателя . (ABB EMax низковольтный, ограничивающий ток и селективный (не ограничивающий ток) воздушный автоматический выключатель).

1. Кнопка ВЫКЛ (O)
2. Кнопка ВКЛ (I)
3. Индикатор положения главного контакта
4. Индикатор состояния механизма накопления энергии
5. Кнопка сброса
6. Светодиодные индикаторы
7. Контроллер
8. «Подключение», « «Тест» и стопор «изолированного» положения (трехпозиционный фиксатор / блокирующий механизм)
9. Навесной замок, предоставляемый пользователем
10. Подключение «,« Тест »и« разъединение »индикации положения
11. Разъем (CE) Разделение, (CD ) Тест (CT) Контакты индикации положения
12. Паспортная табличка
13. Цифровые дисплеи
14. Ручка накопителя механической энергии
15. Встряхивание (IN / OUT)
16. Репозиторий рычагов
17. Кнопка сброса аварийного отключения

На следующем рисунке показан Внутренняя конструкция воздушного выключателя

• 1.Несущая конструкция из листовой стали
• 2. Трансформатор тока для расцепителя защиты
• 3. Изолирующая коробка группы полюсов
• 4. Горизонтальные редкие клеммы
• 5a. Пластины для фиксированных главных контактов
• 5б. Пластины для фиксированной дуги Контакты
• 6а. Пластины для главных подвижных контактов
• 6б. Пластины для подвижных дугогасительных контактов
• 7. Дугогасительная камера
• 8. Клеммная коробка для стационарной версии — скользящие контакты для выдвижной версии
• 9.Защитный расцепитель
• 10. Управление включением и размыканием автоматического выключателя
• 11. Пружины включения

Соответствующее сообщение: Разница между автоматическим выключателем и автоматическим выключателем в соответствии со стандартами IEC

Принцип действия воздушного выключателя

Принцип работы Воздушный автоматический выключатель существенно отличается от других типов автоматических выключателей. Основная цель автоматического выключателя — предотвратить повторное возникновение дуги после обнуления тока, когда зазор между контактами будет выдерживать восстанавливающееся напряжение системы.Он выполняет ту же работу, но по-другому. Во время прерывания дуги он создает напряжение дуги вместо напряжения питания. Напряжение дуги определяется как минимальное напряжение, необходимое для поддержания дуги. Автоматический выключатель увеличивает напряжение тремя различными способами:

• Напряжение дуги может быть увеличено путем охлаждения плазмы дуги. Как только температура дугового плазменного движения частиц в дуговой плазме снижается, для поддержания дуги потребуется больший градиент напряжения.
• Разделение дуги на несколько серий увеличивает напряжение дуги.
• Напряжение дуги можно увеличить, увеличив длину пути дуги. Как только длина пути дуги увеличивается, путь сопротивления будет увеличиваться, большее напряжение дуги прикладывается к пути дуги, следовательно, напряжение дуги увеличивается.

Эксплуатируется на уровне напряжения до 1 кВ. Он содержит две пары контактов. По основной паре проходит ток, а контакт сделан из меди. Дополнительная пара контактов сделана из карбона. При размыкании выключателя первым размыкается главный контакт. Во время размыкания главного контакта дуговые контакты остаются в контакте друг с другом.Дуга возникает, когда контакты дуги разъединены. Для среднего напряжения автоматический выключатель устарел.

Типы воздушных выключателей

Существует четыре типа автоматических выключателей , используемых в управлении и защите для поддержания и стабильной работы распределительных устройств и среднего напряжения в помещениях.

• Автоматический выключатель прямого прерывания или ACB перекрестного взрыва
• Магнитный противовыбросовый выключатель Воздушный выключатель
• Воздушный желоб Перерыв Автоматический выключатель
• Воздушный выключатель


Связанное сообщение: Как читать номинальные данные паспортной таблички MCB, напечатанные на нем?

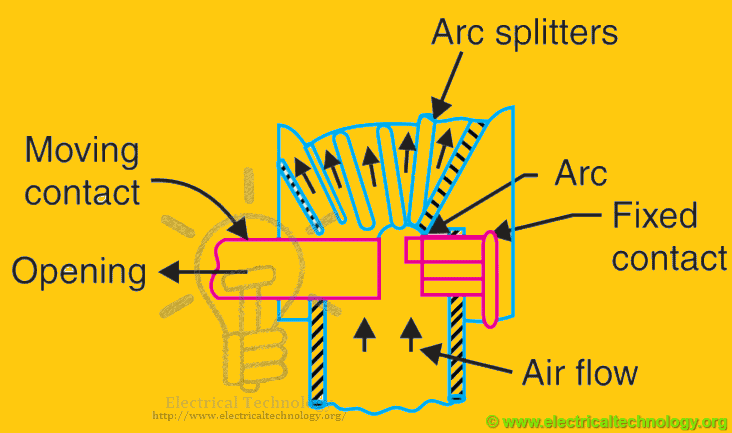

P Воздушный автоматический выключатель или автоматический выключатель с перекрестной струей воздуха:

Автоматический выключатель снабжен камерой, окружающей контакт.Камера известна как «дугогасительная камера». Дуга заставляет его вбивать. Дугогасительная камера поможет добиться охлаждения. Arc Желоб сделан из некоторого огнеупорного материала. Внутренние стенки дугогасительной камеры имеют такую ​​форму, что дуга не только нагнетается в непосредственной близости, но и проникает в змеевидный канал, выступающий на стенке дугогасительной камеры.

Дугогасительная камера разделена на несколько небольших отсеков с помощью металлических разделительных пластин. Металлические разделительные пластины являются дугогасительными разделителями, и каждое из небольших отсеков ведет себя как мини-дугогасительная камера.Первоначальная дуга будет разделена на серию дуг, в результате чего все дуговые напряжения будут выше напряжения системы. Они являются предпочтительным выбором при низком напряжении.

Автоматический выключатель с воздушным желобом

В воздушном автоматическом выключателе с воздушным желобом есть два типа контактов, а именно «главный контакт» и «вспомогательные или дуговые контакты». Основные контакты выполнены из меди, а серебряные пластины имеют низкое сопротивление и проводят ток в замкнутом положении. Вспомогательные или дугогасительные контакты изготовлены из медного сплава, поскольку они жаропрочные и используются для предотвращения повреждения основных контактов из-за дуги и могут быть легко заменены при необходимости в случае износа.Во время срабатывания автоматического выключателя дуговые или вспомогательные контакты замыкаются до и размыкаются после главных контактов автоматического выключателя.

Автоматический выключатель с магнитным обдувом

Автоматический выключатель с магнитным обдувом обеспечивает магнитное управление моментом дуги для гашения дуги в устройствах. Гашение дуги контролируется с помощью магнитного поля, создаваемого током в продувочных катушках, включенных последовательно с прерываемой цепью.Эти катушки известны как «продуть катушку». Магнитное поле не контролирует и не гасит дугу, возникшую в выключателе, но перемещает дугу в желоба, где дуга удлиняется, охлаждается и гаснет соответственно. Такие автоматические выключатели используются до 11кВ.

Воздушный автоматический выключатель:

Этот тип автоматического выключателя используется для системного напряжения 245 кВ, 420 кВ и более.

Пневматический выключатель разделен на три категории:

• Осевой взрывной выключатель
• Осевой взрывной выключатель со скользящим подвижным контактом.

Связанные сообщения:

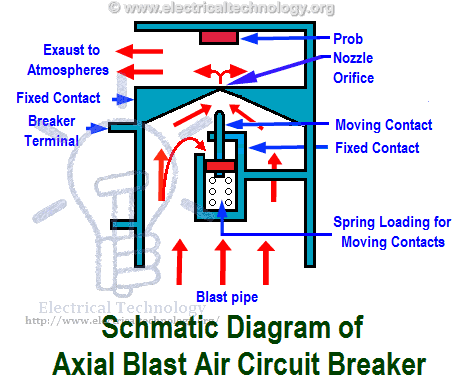

Осевой взрыватель

Подвижный контакт находится в контакте. При нормально замкнутом состоянии выключателя отверстие сопла находится в неподвижном контакте. При возникновении неисправности в камеру вводится высокое давление. Воздух под высоким давлением будет проходить через отверстие сопла, для поддержания которого достаточно напряжения.

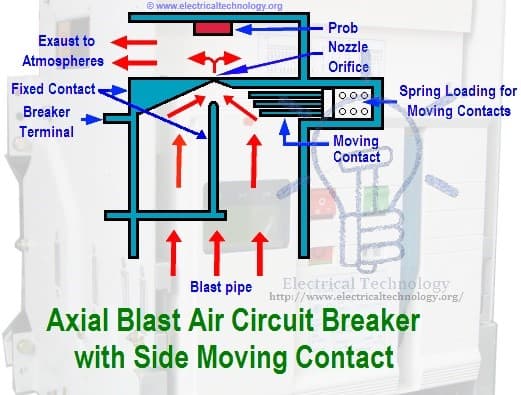

Осевая струя со скользящим подвижным контактом

Подвижный контакт установлен на поршне, поддерживаемом пружиной.Взрыв переносит дугу на дуговый электрод.

Преимущества и недостатки воздушного выключателя

Преимущества

• Воздушный воздушный выключатель является подходящим вариантом для использования там, где требуется частое срабатывание из-за меньшей энергии дуги
• Риск возгорания исключается в процессе эксплуатации выключателя воздушного дутья.
• Пневматический автоматический выключатель имеет небольшие размеры, поскольку рост диэлектрической прочности происходит очень быстро (конечный контактный зазор, необходимый для гашения дуги, очень мал).
• Скорость автоматического выключателя при работе воздушной струи намного выше.
• Гашение дуги происходит намного быстрее
• Продолжительность дуги одинакова для всех значений тока.
• Стабильность работы может сохраняться и зависит от скорости работы выключателей.
• Требует меньше обслуживания.

Соответствующий пост: Предохранитель HRC (предохранитель с высокой разрывной способностью) и его типы

Недостатки

• Завод по производству воздуха требует дополнительного обслуживания.
• Содержит воздушный компрессор большой мощности.
• Есть вероятность утечки воздуха из места соединения воздуховодов.
• Существует вероятность быстрого нарастания напряжения повторного включения и прерывания тока.
• Воздух имеет относительно более низкие свойства гашения дуги.

Применение и применение воздушного выключателя

• Используется для защиты растений.
• Используется для общей защиты электрических машин.
• Применяется для защиты трансформаторов, конденсаторов и генераторов.
• ACB также используется в системе распределения электроэнергии и NGD около 15 кВ.
• Также используется в приложениях с низким и высоким напряжением и током.


Статьи по теме:

.
