Установка электрических розеток своими руками

В этой статье мы рассмотрим основные способы установки и подключения розеток, которые могут пригодиться при ремонте квартиры или частного дома.

По типу монтажа розетки можно разделить на три вида: внутренние, наружные и выдвижные. Первые два типа наиболее популярные, о них мы и поговорим ниже.

Содержание статьи:

1. Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

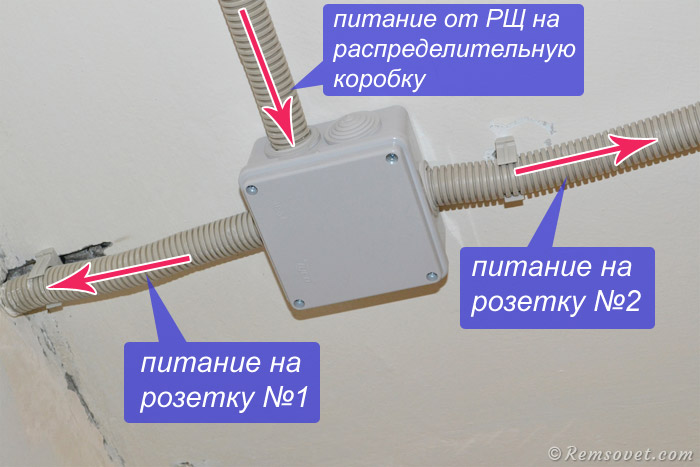

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

2. Установка внутренней розетки

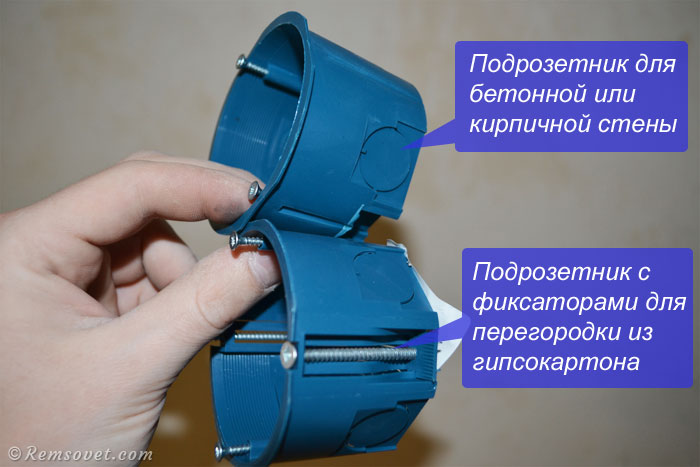

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

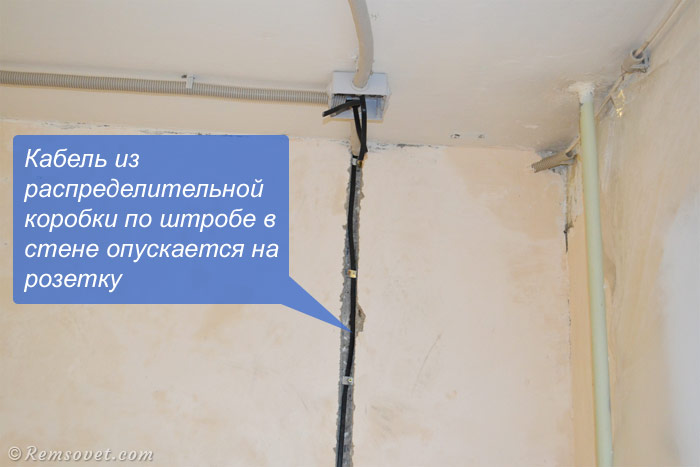

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

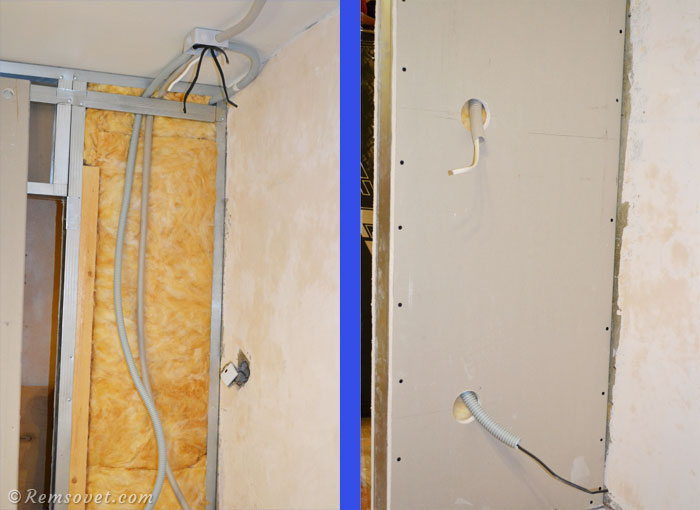

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

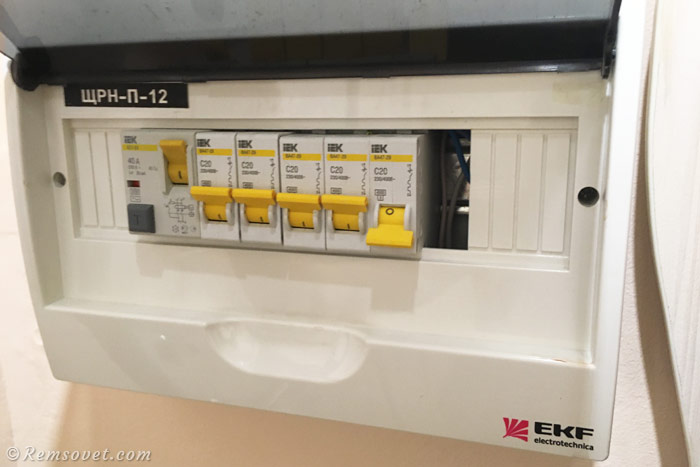

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

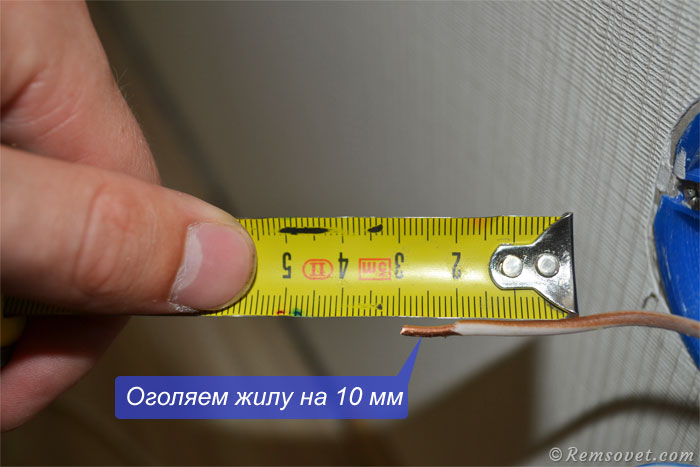

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

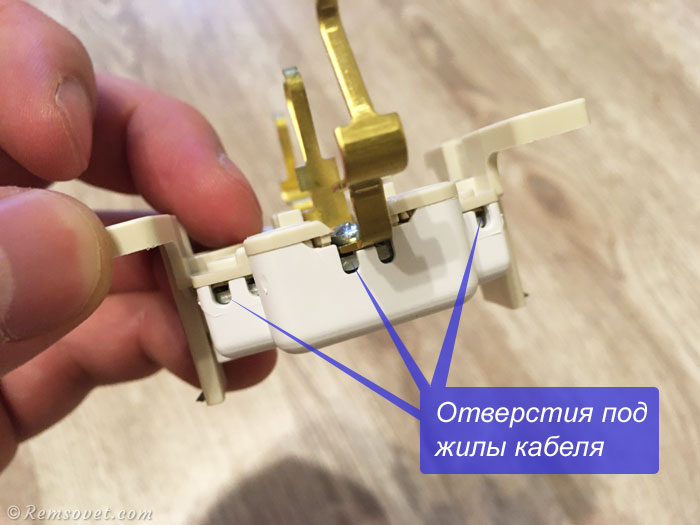

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

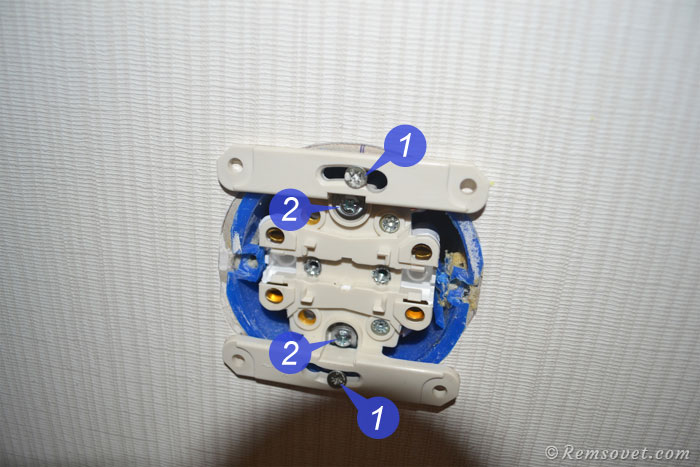

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

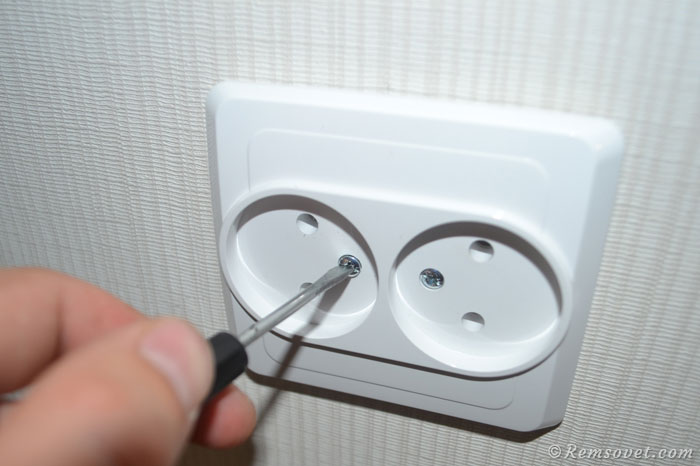

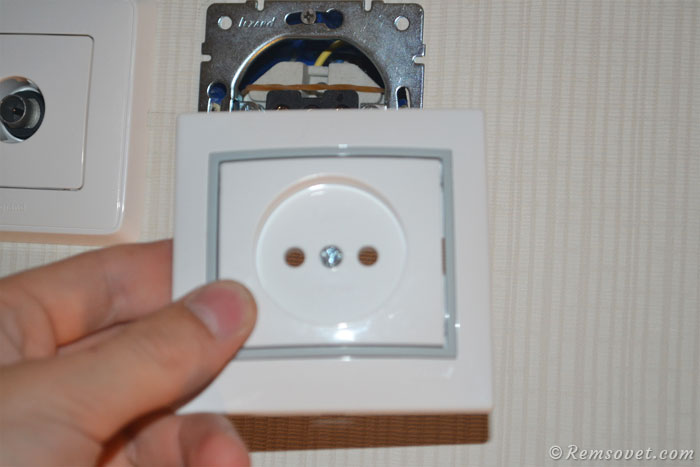

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

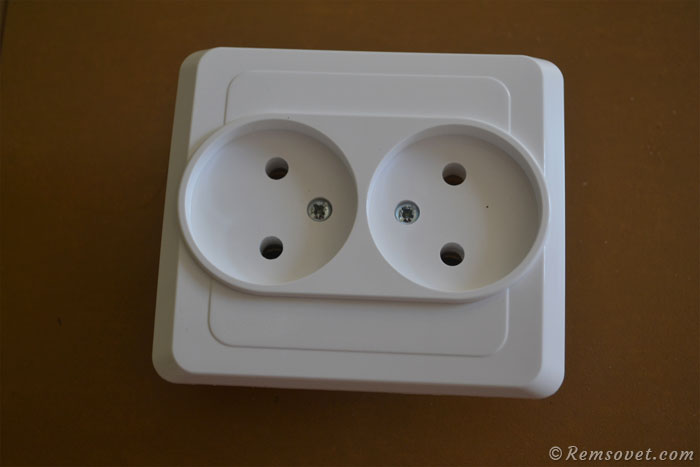

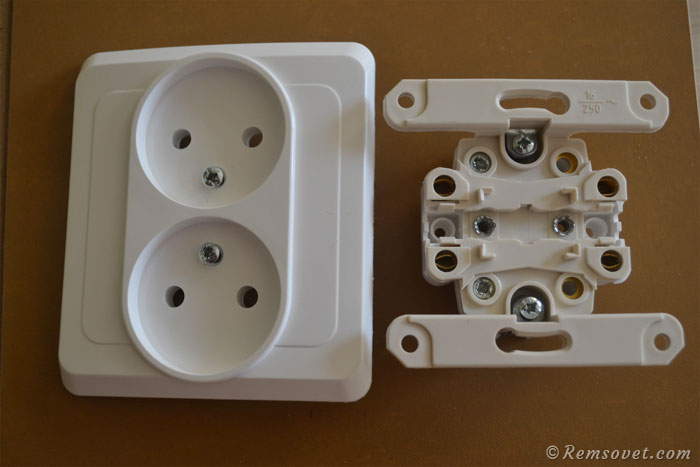

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

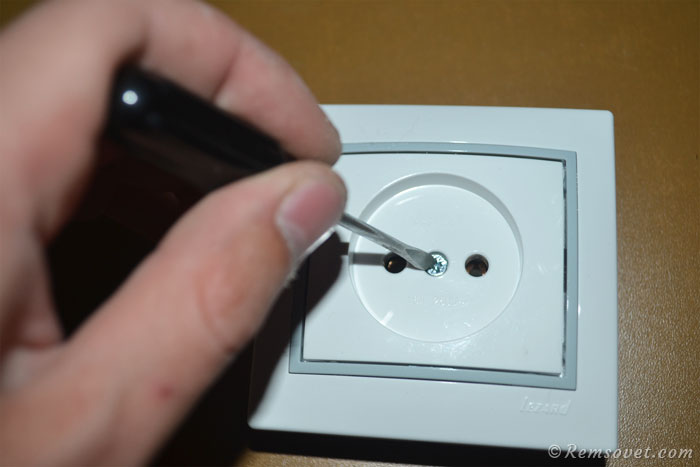

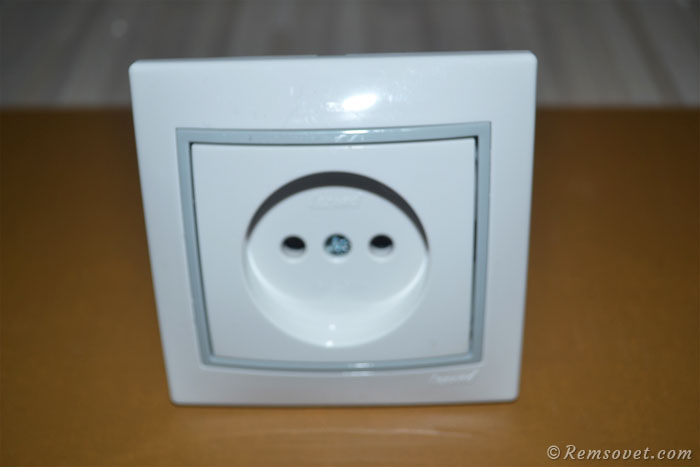

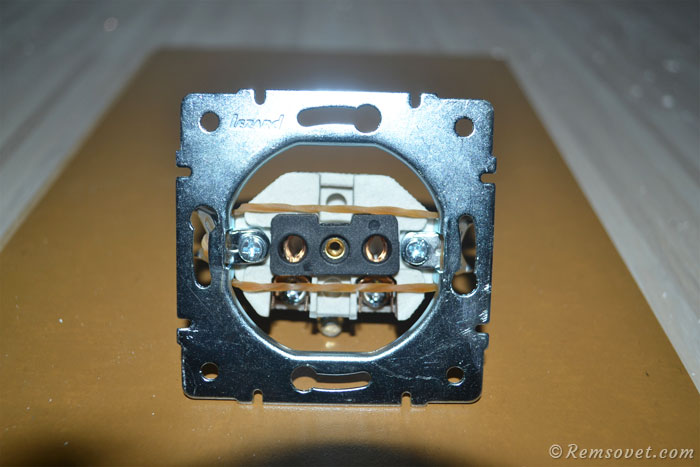

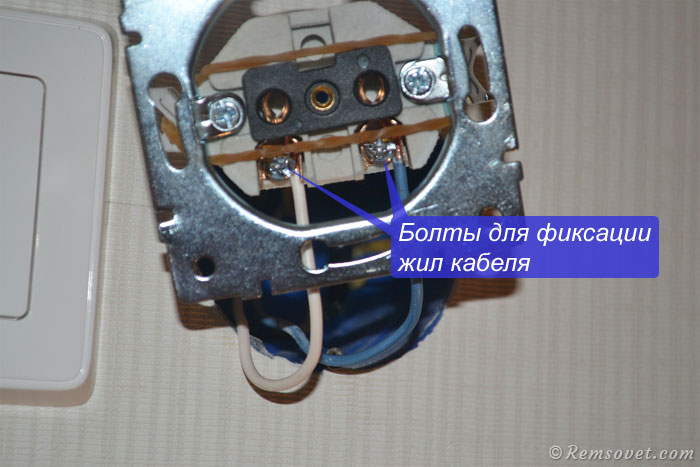

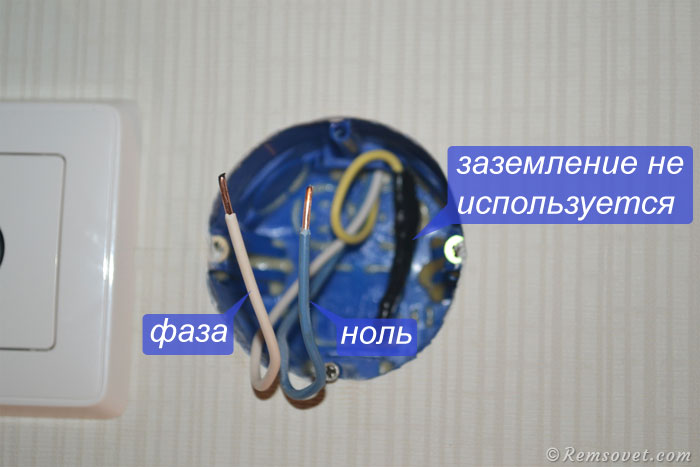

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

3. Установка наружной (внешней) розетки

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

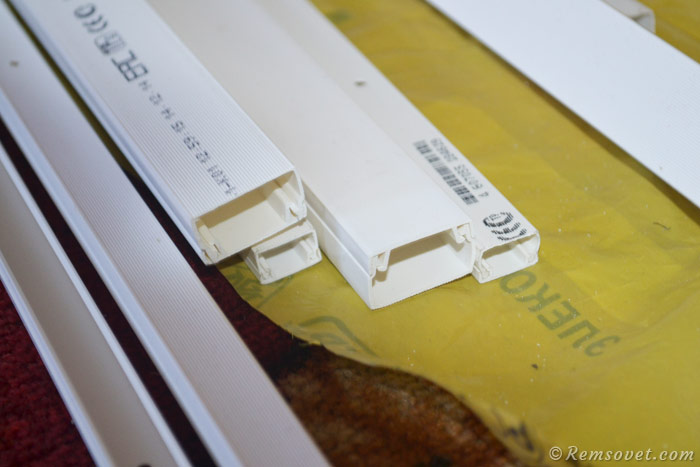

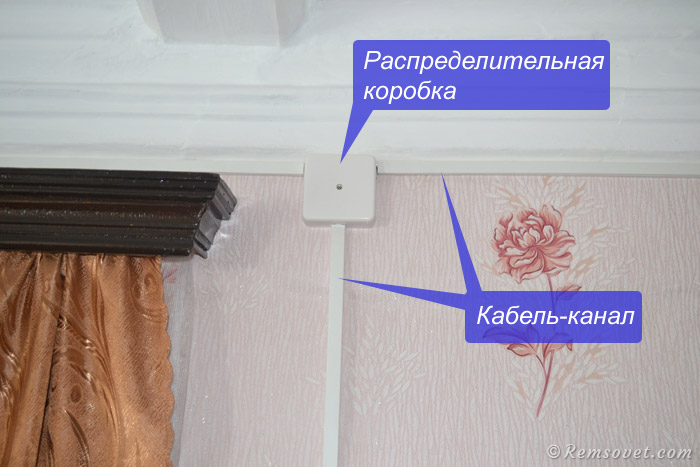

Пример монтажа кабель-канала представлен ниже:

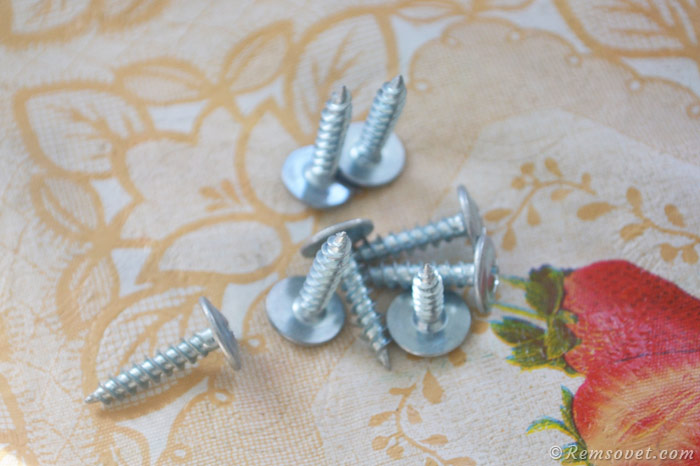

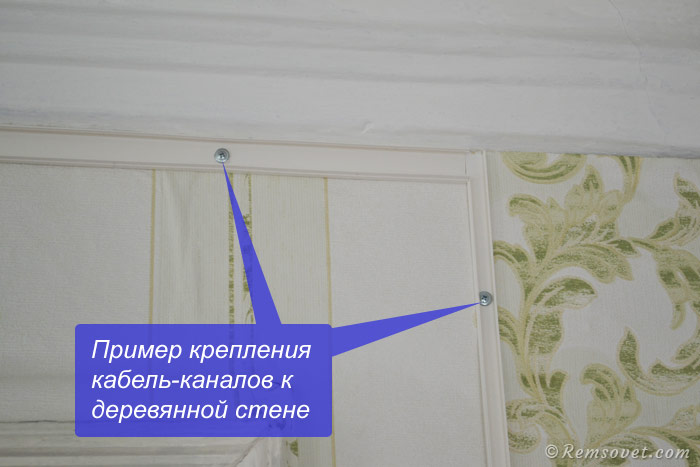

На фото выше кабель-канал открыт Пример саморезов для крепления кабель-канала

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1.

Снимаем переднюю панель розетки.

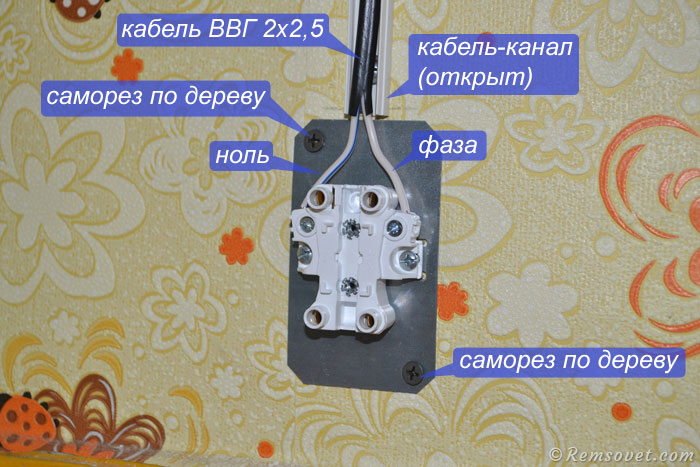

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

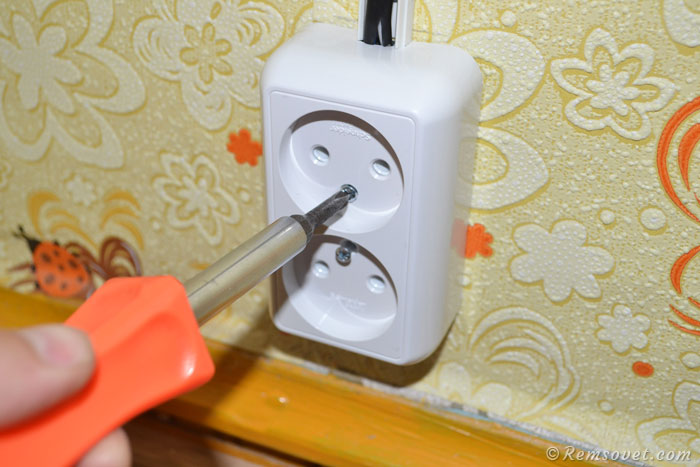

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

4. Установка розетки с заземлением

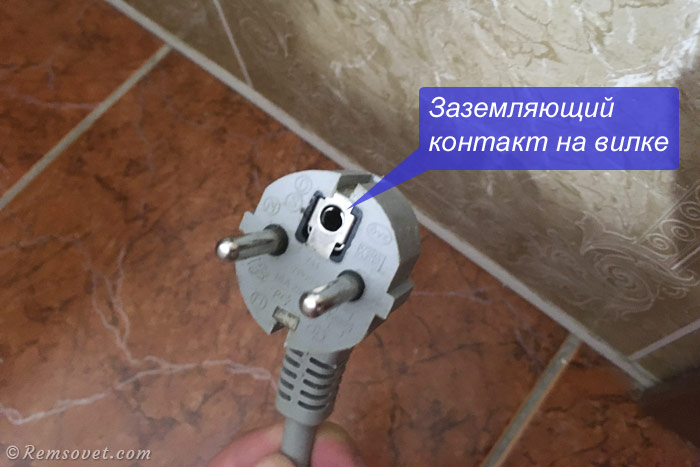

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

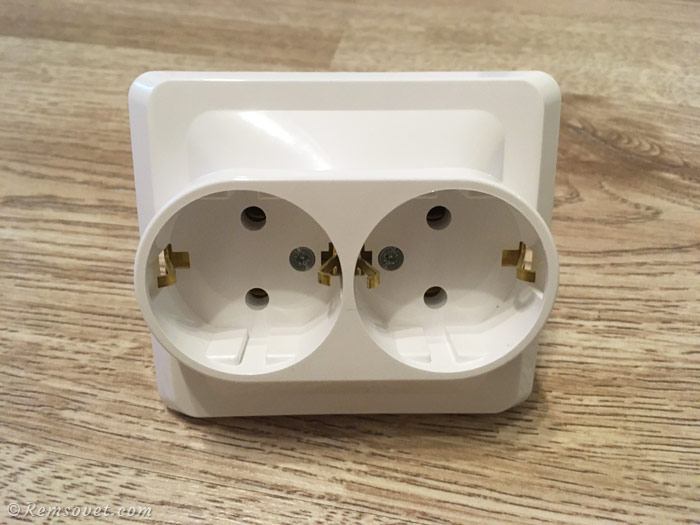

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

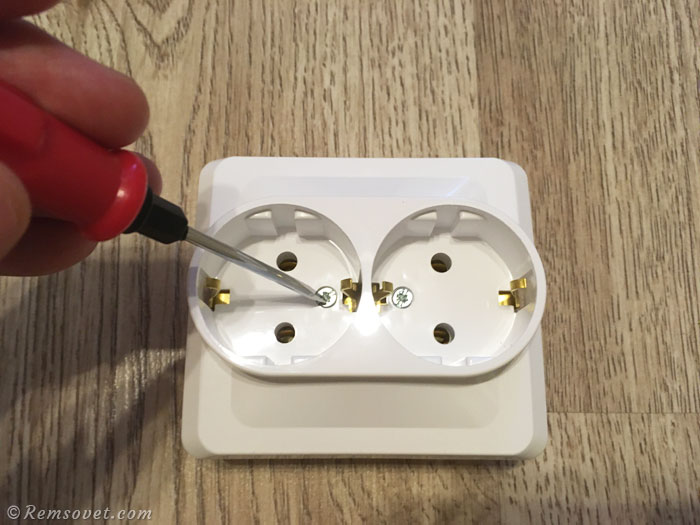

Шаг 1. Снимаем декоративную панель:

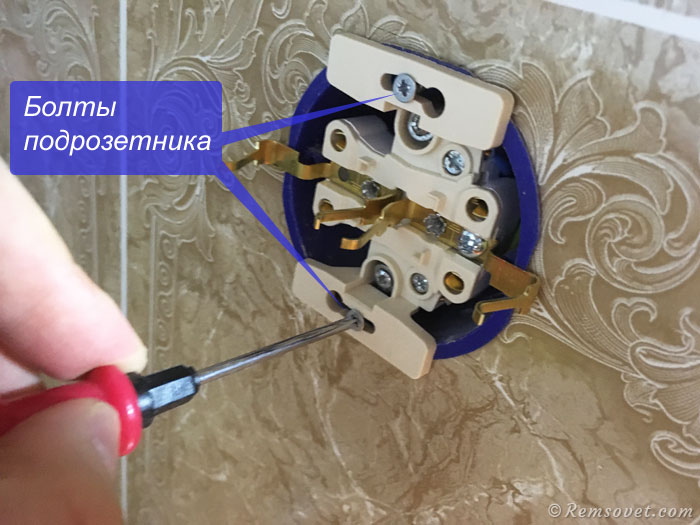

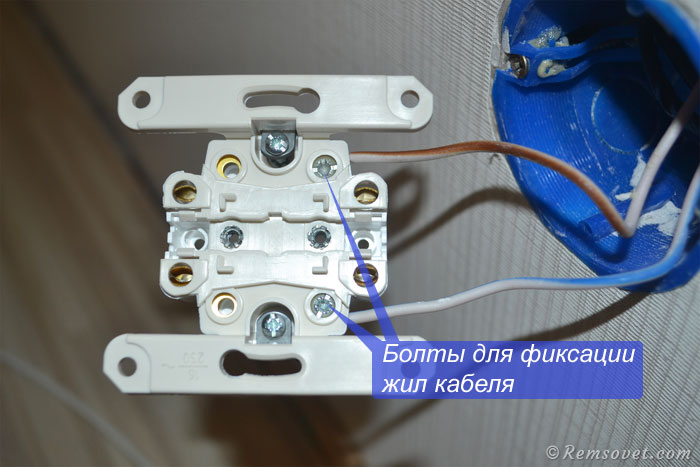

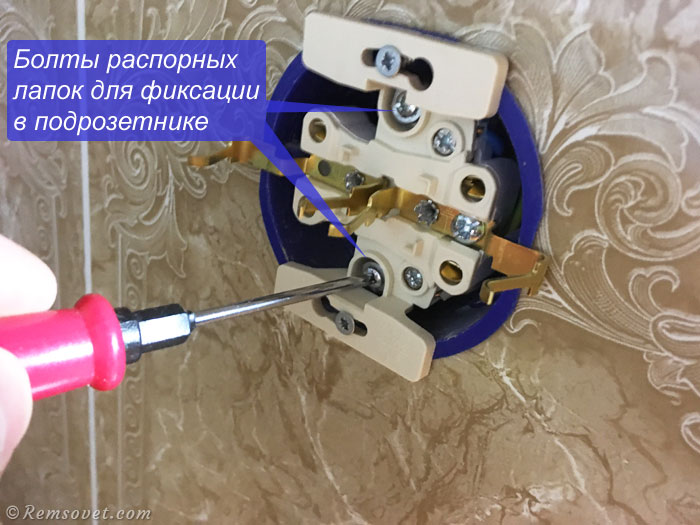

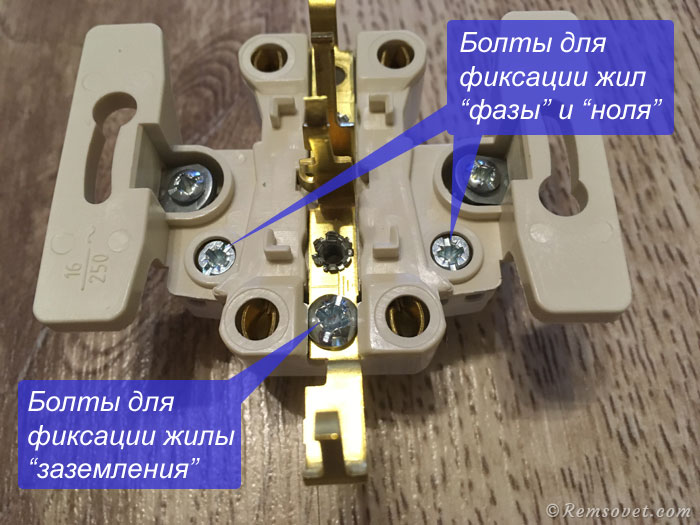

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

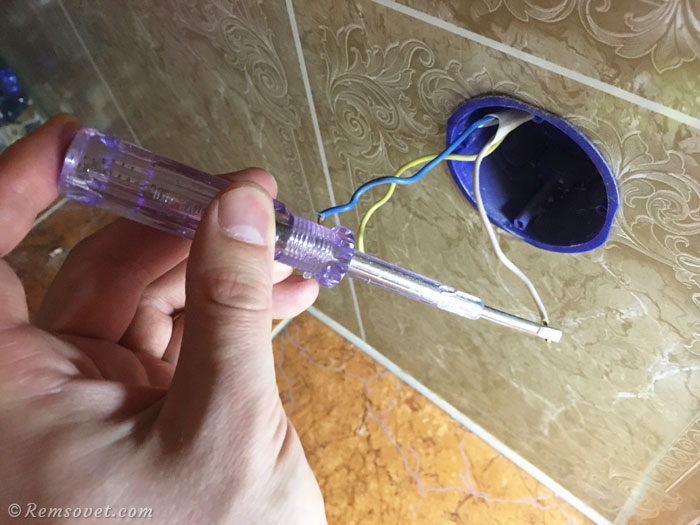

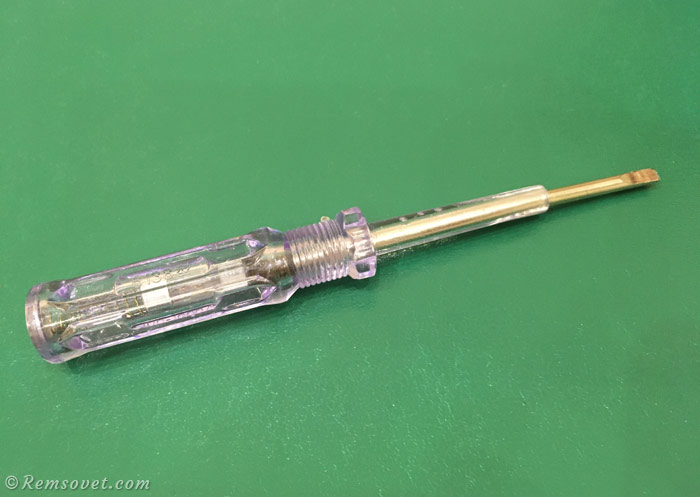

Шаг 2. С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

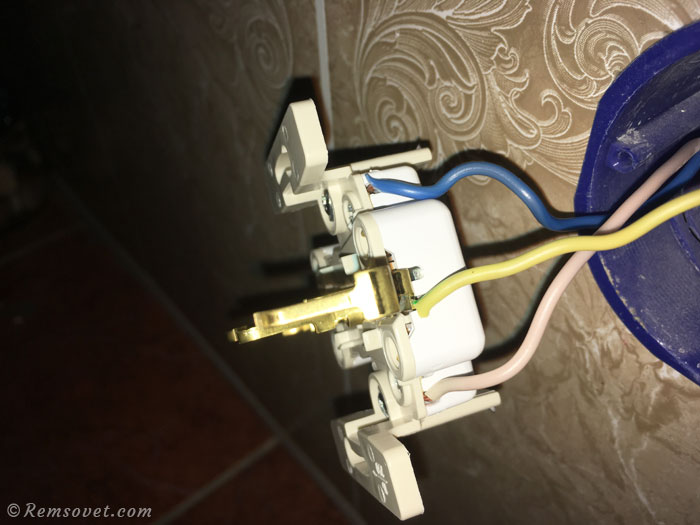

Шаг 3. Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4. Устанавливаем розетку в подрозетник и фиксируем её:

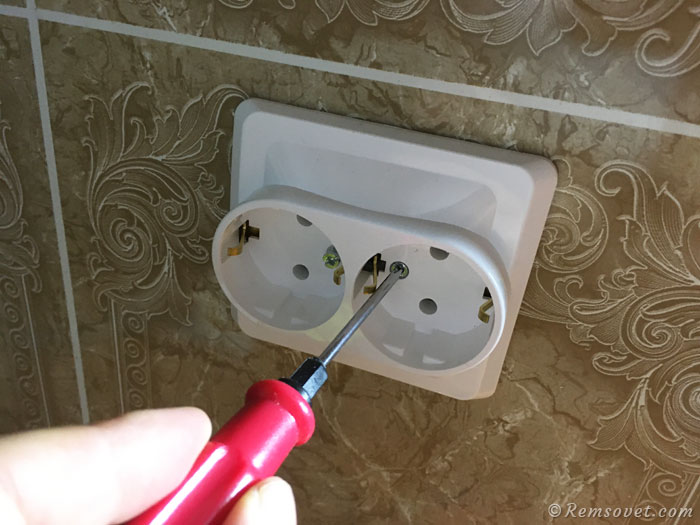

Шаг 5. Устанавливаем декоративную панель розетки обратно:

5. Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

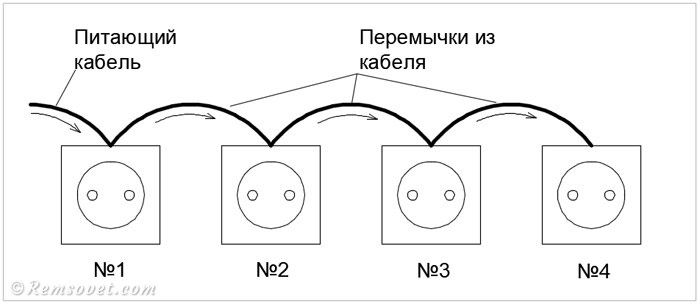

Схема подключения розеточного блока

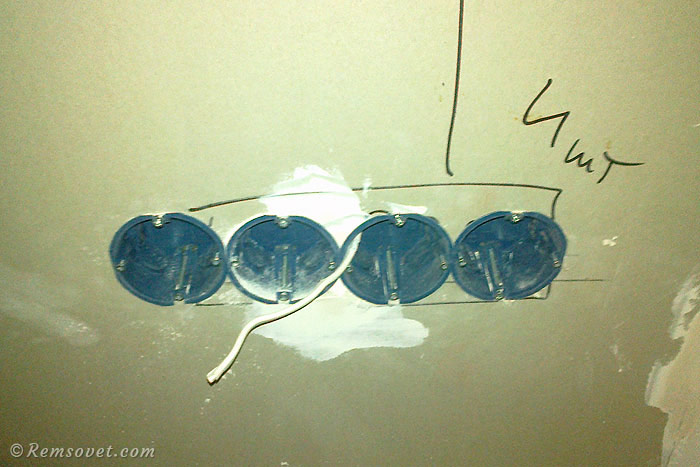

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

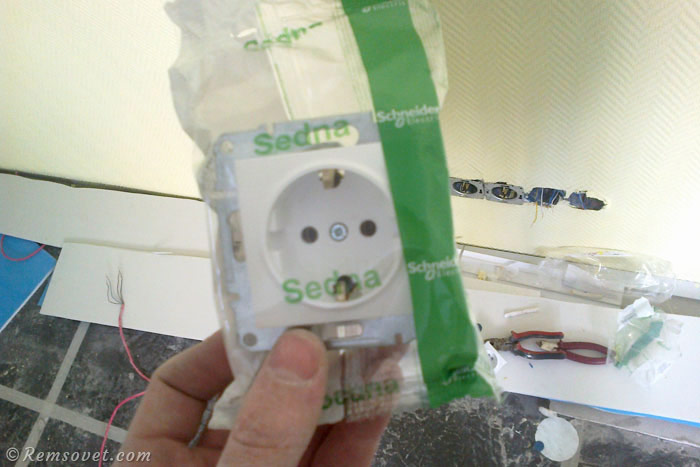

На фото ниже пример розетки фирмы Sedna для розеточного блока:

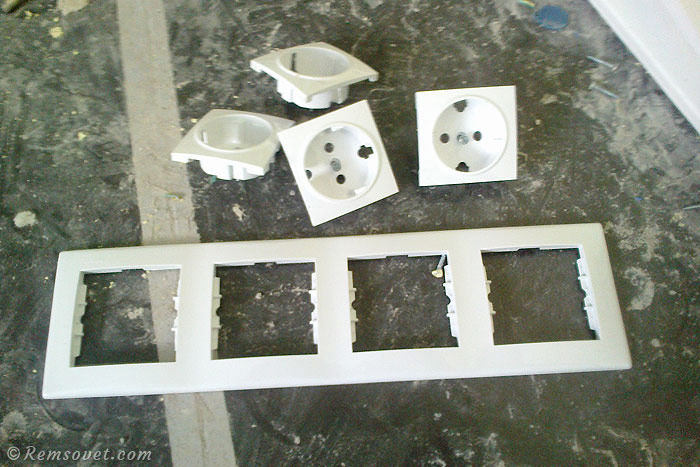

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

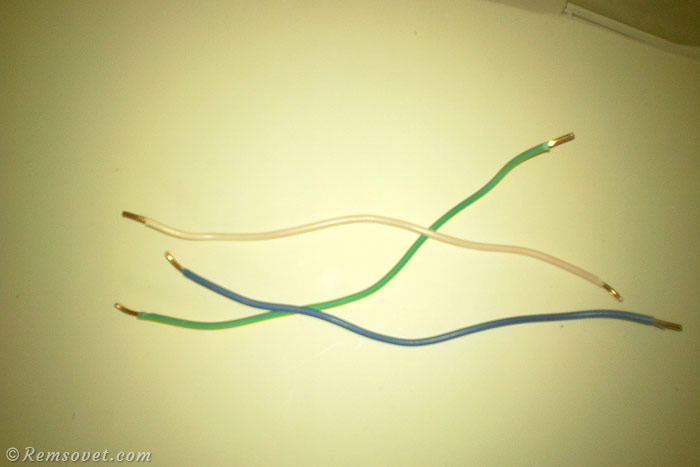

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

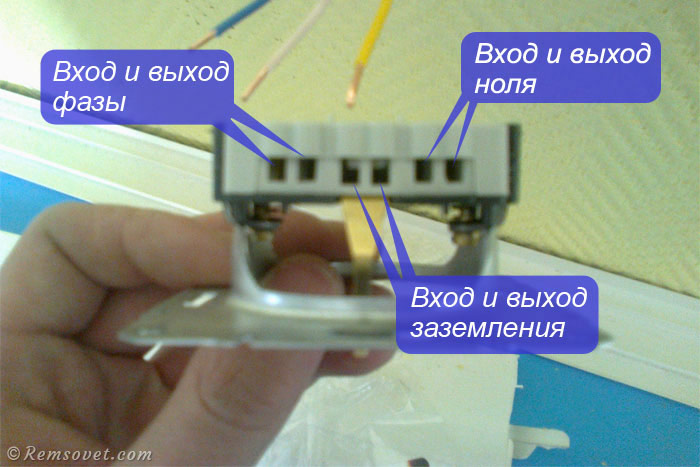

Места подключения жил кабеля в розетке:

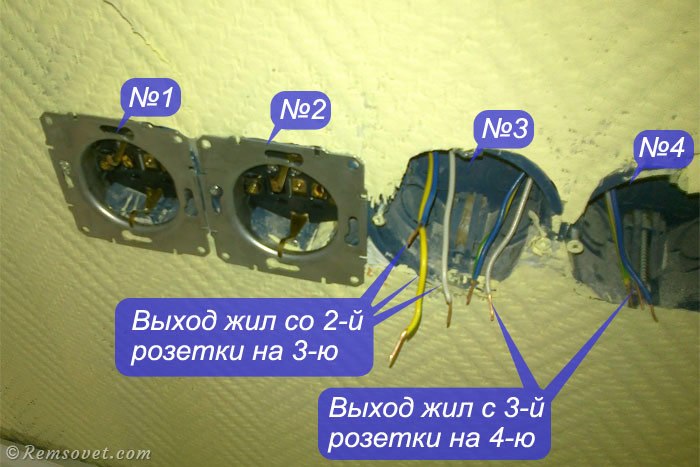

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

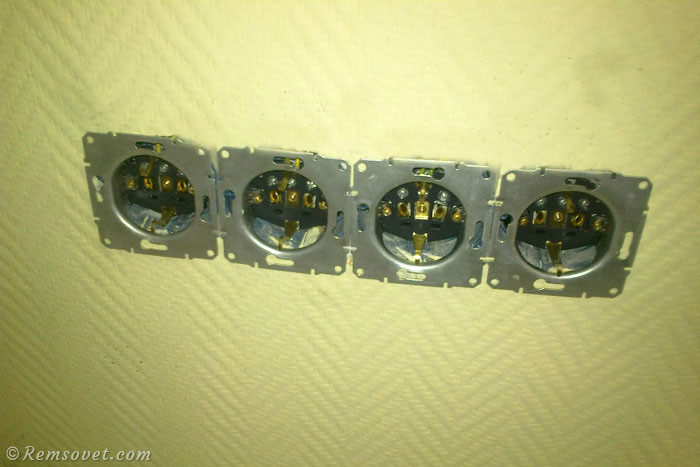

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Детальное видео о подключении блока из пяти розеток:

На этом всё. Надеюсь, статья оказалась для вас полезной.
