Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Содержание статьи

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

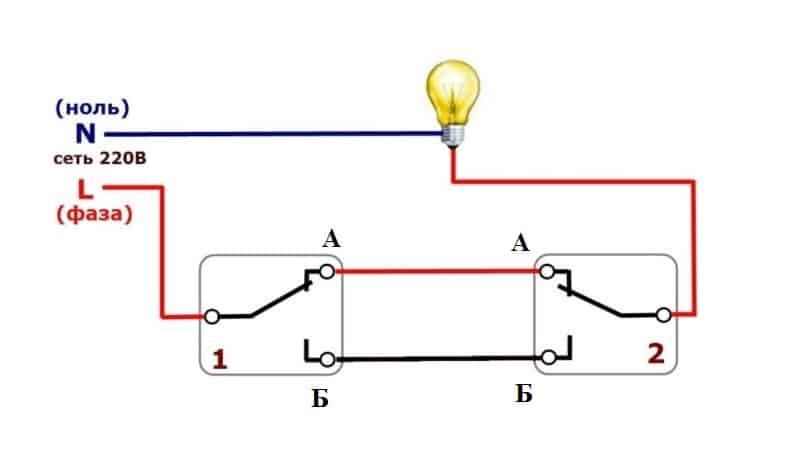

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

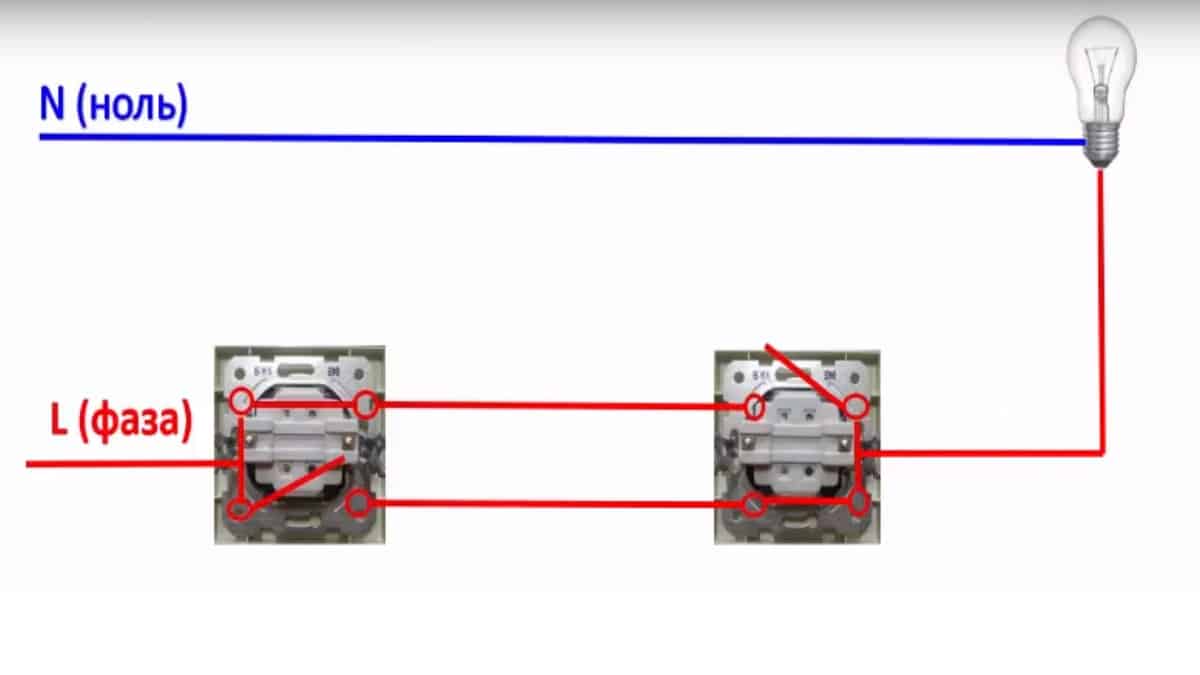

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Проходные двухклавишные выключатели: 5 схем

Статья посвящается теме про проходные двухклавишные выключатели, схема подключения которых однозначно не простая.

Начинающие электрики часто путаются с обычными одноклавишными, проходными и перекрестными выключателями.

Поэтому я вначале подробно показываю, как они отличаются по конструкции и принципами работы, а затем демонстрирую их монтажные и электрические схемы управления освещением.

Содержание статьи

Чем проходной двухклавишный выключатель отличается от одноклавишного, обычного и перекрестного простыми словами: 2 важных принципа

При выборе любой конструкции начинающему домашнему электрику рекомендую:

1. вначале взглянуть на обозначение корпуса с лицевой стороны;
2. а затем — уточнить принцип работы механизма встроенных контактов.

Причем во втором случае, в силу имеющихся ошибок производителей, настоятельно советую вызванивать схему мультиметром или проверять иными электрическими методами.

Во всех приводимых ниже примерах я намеренно не буду упоминать светодиодные и иные подсветки клавиш, облегчающие ориентирование человека в темноте. Они никак не влияют на работу рассматриваемых ниже устройств.

Понимаю, что дизайн бытового прибора может сильно повлиять на интерьер комнаты. Однако этот вопрос опускаю. Своей задачей ставлю описание чисто электрических и эксплуатационных характеристик.

Как легко различить бытовые коммутационные приборы освещения по внешнему виду

Сразу замечу, что здесь рассматриваются обычные механические конструкции, не использующие принципы сенсорного управления, ибо это несколько другая тема.

Самый простой выключатель света с одной, двумя или тремя клавишами на лицевой стороне не имеет никаких особых обозначений электрической схемы. Он устанавливается стационарно для одного источника.

Каждая его клавиша механически связана с контактом, коммутирующим фазу, подключаемую проводом к светильнику. При ее манипуляциях разрывается или создается цепь для протекания тока через лампочку.

Проходной выключатель своим названием подчеркивает, что он позволяет человеку нормально проходить по длинным коридорам (проходам) и коммутировать свет не только в начале пути, но и на конечной точке.

На своих клавишах он имеет маркировку, выполненную в виде двух вертикальных равносторонних треугольников, образующих с небольшим разрывом фигуру вертикального ромба.

Перекрестный же коммутатор ставится на какой-то средней части маршрута (перекрестке). Он тоже позволяет управлять светом, но уже из этого места. На его лицевой стороне тоже нанесена фигурка ромба, но она расположена горизонтально.

3 принципа работы контактных групп внутри каждого модуля

Здесь я хочу вначале обратить ваше внимание на сложившиеся традиции названий у людей, связанные с русским языком.

Первоначально слово «выключатель» использовалось для обозначения электрического прибора, коммутирующего цепь тока: включающего и отключающего освещение. Его назвали по одной этой функции, а не двух — «включатель/выключатель».

С тех пор термин так и прижился в нашем сознании. Затем электрики создали конструкции, которые позволяют управлять светом из нескольких мест за счет переключения контактных групп.

Правильное техническое название такого прибора, передающее используемую технологию, должно быть «переключатель». Но оно за большинством подобных устройств так и не прижилось.

Подобные модули, в силу сложившейся привычки, не стали переименовывать, но добавили для разных конструкций слова «проходной» и «перекрестный». Специалисты интуитивно улавливают все эти тонкости мышления, а начинающий электрик может запутаться.

Понять это позволяет принцип работы их контактных групп. Показываю все это простеньким изображением внутренних механизмов с одной клавишей.

На левой части картинки видно, что обыкновенный выключатель при замкнутом контакте пропускает ток, а разомкнутом — разрывает.

Переключающая группа проходного модуля, показанная в середине, имеет один фиксированный контактный вход L1, на который всегда подводится потенциал фазы. Его перекидывает переключатель в положение L1-1 или L1-2 в зависимости от состояния клавиши.

Перекрестная конструкция (правая картинка) имеет два жестко скрепленных механических переключателя, соединенных с разными входами L1 и L2. Их позиция зависит от положения клавиши.

Выходные клеммы «1» и «2» объединены по паре переключающихся контактов внутреннего и наружного соединения.

При таких переключениях просто меняется направление тока на выходных клеммах, что на техническом языке называют «реверс». За счет этого свойства подобные конструкции получили дополнительное наименование — реверсивные.

Показывая последовательно две последние картинки, я попытался незаметно обратить ваше внимание на схожесть конструкций перекрестных и проходных корпусов. Это можно использовать на практике.

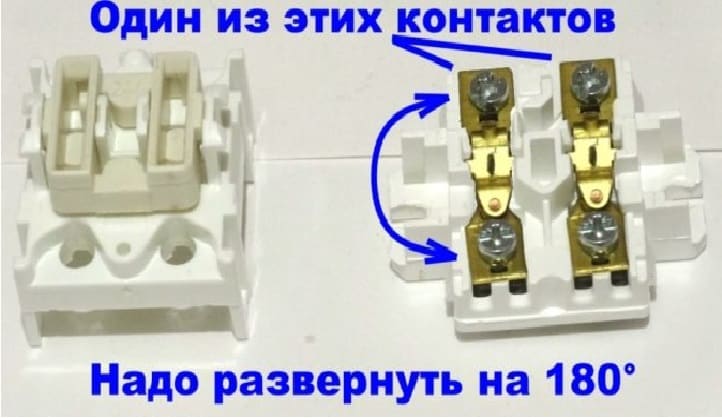

Достаточно на двухклавишном проходном модуле доставить перемычки на выходе и механически сблокировать клавиши для одинакового срабатывания: получится одноклавишный реверсивный переключатель. Однако не советую этим заниматься.

Перекрестная система контактной группы также применяется внутри модулей с двумя раздельными клавишами. Там помещают 2 независимых механизма.

Все типы двухклавишных выключателей тоже работают по этому принципу. Они в своих корпусах умещают по два таких раздельных друг от друга модуля.

Схемы подключения двухклавишных проходных выключателей и маркировки клеммных гнезд наносятся на тыльной стороне их корпуса.

В зависимости от производителя они могут иметь разное расположение контактных клемм для подключения входных и выходных проводов. Все это необходимо учитывать при работе.

Я еще раз подчеркиваю, что прозвонка всех цепочек контактных групп до начала монтажа позволит избежать совершения ошибок, допускаемых новичками.

Проведение предварительных электрических проверок — полезная привычка опытного мастера.

Дополнительно хочется заметить, что у проходных и реверсивных моделей отсутствуют четкие понятия «Включено» и «Отключено», присущие обычным выключателям света. Эти функции задаются положением контактных групп всех последовательно задействованных в схеме модулей.

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Ликбез: простая схема подключения проходного выключателя для большого количества светильников — какие таятся опасности

Здесь я показываю принцип, позволяющий управлять различным числом источников света с помощью двух проходных модулей.

В целях безопасности эту конструкцию необходимо запитывать через разделительный трансформатор ТР1 с развязанными от контура земли потенциалами вторичной обмотки. Его выходные цепи желательно использовать на безопасное напряжение 12 или 24 вольта.

В этой проводке для прерывания свечения ламп применяется принцип не разрыва фазы, как обычно, а подачи на нити накала с обеих сторон одноименных фазных или нулевых потенциалов, исключающих протекание тока (появление напряжения).

Если использовать эту разработку без разделительного трансформатора, то надо учитывать, что при любом положении клавиш на лампах всегда будет с какой-то стороны присутствовать фаза. При замене перегоревшей лампочки возникает высокий риск поражения электрическим током.

Все светильники здесь собираются в параллельную цепочку. Их количество ограничивается только токопроводящими свойствами электропроводки и разрывной мощностью контактных групп переключающих устройств.

За счет увеличения риска попадания человека под действие тока эта схема не популярна на практике ибо разделительный трансформатор редко кто решается ставить. Она обычно рассматривается в качестве теоретического примера.

Если вы встретите предложение о ее монтаже, то хорошо подумайте о реализации принципов безопасности. Я ее не рекомендую, а привел только с целью повышения ваших знаний.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

• внутри длинных узких коридоров с последовательным расположением входов в квартиры;
• на лестницах частного дома между пролетами каждого этажа;
• в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
• на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
• в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Тщательное планирование маршрутов прокладки с замером оптимального размещения проводов позволит сократить материальные затраты, сэкономить на цене электропроводки. Будьте внимательны.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

Приведенный алгоритм действий выработан на основе большого опыта электрика. Он не раз выручал меня от возникновения серьезных проблем. Поэтому рекомендую его строго придерживаться.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Любую из рассмотренных выше схем можно доработать врезкой в нее датчиков движения или таймеров. Технических сложностей здесь не должно возникнуть, а вот необходимость такой конструкции придется решать вам самостоятельно в конкретных условиях квартиры.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

• французская компания промышленного электротехнического оборудования Schneider Electric;
• акционерная компания Legrand из Франции;
• корпорация производителей из Швеции и Швейцарии АВВ;
• итальянский производитель дизайнерской электрофурнитуры Bticino;
• турецкая компания Viko.

Рекомендую приобретать исключительно качественные изделия от брендовых производителей. Они надежны, отвечают требованиям безопасности, долговечны при эксплуатации.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

• необходимость для каждого светильника приобретать индивидуальное импульсное реле;
• требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции.

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге выключатель света Sonoff с дистанционным управлением заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Напоминаю, что сейчас вам удобно поделиться своим мнением в комментариях или задать вопрос для его совместного обсуждения.

Проходной выключатель из обычного своими руками: 2 способа

Если вы установили прибор освещения в длинном коридоре и хотите, чтобы он выключался в обоих концов, вам понадобится специальный коммутатор, переключающий подачу напряжения с одного полюса на другой. Тот же принцип можно использовать если вы собрались запитать осветительный прибор при входе в комнату и у кровати или возле рабочего стола.

Тогда вы сможете отключить общее освещение уже лежа в постели или включив настольную лампу на рабочем столе. Камнем преткновения для реализации этой схемы является относительно высокая стоимость такого электрического прибора, а вам их понадобится два, поэтому куда выгоднее изготовить проходной выключатель своими руками.

Принцип работы проходного выключателя

В отличии от привычных для нас моделей двух- и одноклавишных выключателей для включения освещения, проходные коммутаторы выдают два включенных положения. Для работы схемы используются два проходных выключателя, которыми вы и оперируете работу ламп освещения.

Принципиальная схема работы такой электрической цепи приведена на рисунке ниже:

Рисунок 1: принцип действия проходного выключателя

Как видите, на схеме от электрической проводки к выключателям подключается  фазный провод, а нулевой ведется напрямую к лампе или другому осветительному оборудованию. Если проследить подсоединение от распределительной коробки, то фаза подводится к вводу первого проходного выключателя. Далее двумя независимыми проводами выводы А и Б первого устройства соединяются с одноименными выводами второго коммутатора.  От выходной клеммы второго выключателя фаза подается к выводу лампы. Второй вывод лампы соединяется нулевым проводом.

Разумеется, что приведенная схема подключения требует дополнительных затрат кабеля для соединения выключателей между собой, но ее функционал оправдывает их с лихвой. Из-за конструктивных особенностей такой коммутатор не разрывает цепь ни в одном из положений, поэтому правильнее его называть переключателем.

В быту, по причине использования таких коммутаторов на лестничных площадках для отключения пролетов с разных точек их еще называют маршевыми выключателями.

Если вы решили реализовать такую схему у себя дома или в офисе, но не хотите переплачивать за проходной выключатель, его можно изготовить и из более дешевого двухклавишного устройства. Далее мы рассмотрим две методики, которые позволят вам изготовить проходной выключатель своими руками.

Способ №1. Двухклавишный переключатель

Данный метод позволяет получить проходные выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не хотите тратить время на сложные изменения их конструкции или у вас нет соответствующего инструмента.

Рис. 2. Двухклавишная модель проходного выключателя

Для реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.

Собрав все необходимое, выполните такую последовательность действий:

1. Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
2. Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля. Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.
3. К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
4. От вводной клеммы второго коммутатора отведите провод к прибору освещения.

Если система освещения проводится в рамках капитального ремонта и замены всех светильников и приборов в доме, то для разводки электропитания штробятся стены. В противном случае можно обойтись наружной прокладкой в кабельном канале. В случае большой протяженности между точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для промежуточного соединения проводов оптимально расходуется три провода.

Следует отметить, что вышеизложенный метод работает при одновременном переключении сразу двух клавиш, поэтому каждый раз вам нужно оперировать сразу двумя кнопками, переводя их в противоположные положения.

В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку. Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный выключатель в одноклавишный переключатель с конструктивным изменением положения клемм, желательно использовать два коммутатора одного типа или хотя бы схожие по конструкции и размеру. Обязательно обратите внимание, позволяет ли конструкция развернуть подвижную контактную группу выключателя таким образом, чтобы в первом положении они замыкали один контакт, а во втором противоположный.

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

1. Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
2. Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
3. Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
4. При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

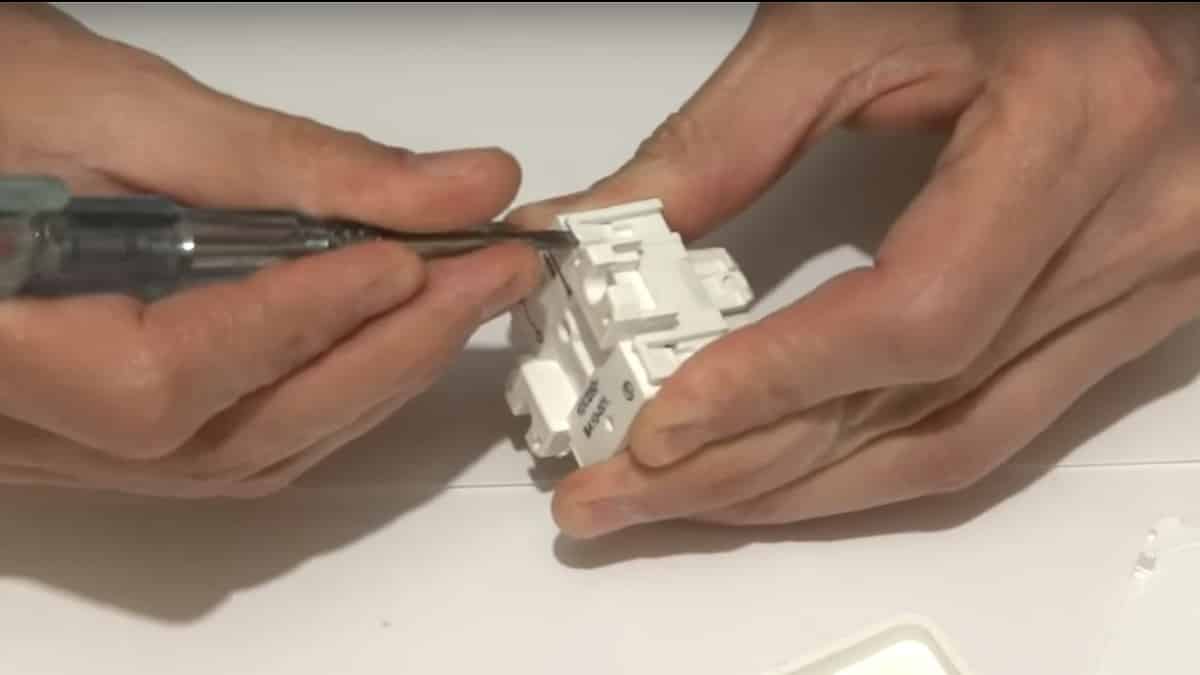

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя вам понадобится открутить болты, вытянуть пружины из станины или расцепить замок.

• На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех коммутаторах, в некоторых вариациях придется доработать контакты – припаять дополнительную шину, чтобы удлинить ламели. Поэтому  в каждой модели нужно детально разобраться.

• На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.

Рис. 5: установите перемычку

• Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.
• Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов —  у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод  таким будет гораздо удобнее работать.

Видео идеи

Проходной выключатель как сделать. Самая простая схема подключения проходного выключателя

Watch this video on YouTube

Проходной выключатель своими руками для открытой проводки.

Watch this video on YouTube

Проходной Выключатель Схема Подключения На 1 Лампу

Он всегда соединяется с фазовым проводом.

Схема проходного выключателя с двух мест на одну лампочку 23 Апр Автор: Алексей Лермонтов Схема подключения проводного выключателя с 2 мест. Простая схема подключения с четырех мест Принцип действия остается прежним.

Рекомендуется монтировать выключатели на высоте 90 см от уровня чистого пола и не ближе чем 10—15 см к дверному проему. Часто они перепутаны.
Схема подключения проходного выключателя с трёх мест

На перекидной контакт одного из выключателей подается питающее напряжение. Примерно то же самое следовало сделать и в 2-х других спальнях.

К таковым относятся: ВВГнг 3х1.

Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Рисунок 4.

При этом они управляют освещением из разных мест.

Комментарии посетителей по теме статьи Проходной выключатель: это про что?

Последовательное и параллельное подключение ламп

Как подключить проходной выключатель — схема управления светильником из 2 мест

Схемы проходных выключателей Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Еще один пример.

Одноклавишный перекрестный или перекидной выключатель. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Схема соединения двух проходных выключателей с двумя отдельными светильниками Для реализации такой схемы потребуется два двухклавишных проходных выключателя. К тому же, вам не придется добираться в темноте до вашего спального места.

Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат.

Если же понадобится управление 2-мя группами ламп одного светильника, то есть нужны будут двухклавишные двойные проходные переключатели, то надо искать устройства с шестью клеммами под подсоединяемую проводку. Другой пример — большой кабинет на несколько рабочих мест.

И по нынешнему положению переключателей видно, что любым из них можно вновь запитать электроприбор.

Рисунок 7. Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так: Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.
Схема подключения проходного выключателя

Подключение проходного выключателя

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой.

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Он обрывает течение электрического тока, поэтому лампочка становится неактивной. Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы.

Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

Как выглядит проходной выключатель с 2 и более мест?

Вышеуказанная схема позволит в полной мере осуществлять управление системой освещения, однако вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Отсюда и название — проходной или маршевый переключатель.

Собрать такую схему очень просто. Для этого подойдет коронка по бетону d мм. Преимущества данного метода — высокая надежность, поскольку 2 проводника сплавляются под действием большого тока обеспечивая низкое сопротивление соединения. Рисунок 5.

Рисунок 8. Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Заключение В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. По аналогии можно увеличить число мест управления до любого значения. К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному — четырехжильный.
Как подключить проходной переключатель

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Схемы Подключения Проходных Выключателей Одноклавишных

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Выполнить работы по инсталляции РК и подрозетниц. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение.

Поделиться с друзьями: Добавить комментарий. Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Как выполнить реальный монтаж? Таких выключателей может быть сколь угодно большое количество.

Какой марки выключатели лучше использовать? Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.

Линия прохождения должна быть строго параллельна потолку и полу. В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении.

Коротко один из способов: Установите прибор в режим прозвонки: Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ; Вкрутите в каждую группу по одной лампе накаливания; Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.

Проходные выключатели. Схема подключения.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи Распредкоробки и подрозетники фиксируются с помощью алебастра.

Электронные схемы выглядят значительно проще.

Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно.

Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати.

Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Как подключить двухклавишный проходной выключатель

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.

Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.

Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.

Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.

Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

Проходные выключатели схема без ответвительной коробки

В этой статье мы подробно рассмотрим, как подключить проходные выключатели без ответвительной коробки.

После публикации серии статей и видеороликов по проходным выключателям, на почту стало приходить много писем от читателей этого сайта с вопросом: «Можно ли расключить без ответвительной коробки?»

Да, можно обойтись без ответвительной коробки. Здесь возможны два основных варианта:

1. На импульсных реле.

Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.

Выключатели соединяются двумя проводами параллельно и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.

Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.

Подробно об импульсных реле читайте серию статей и видео в рубрике Освещение.

2. На проходных выключателях.

Вначале давайте вспомним схему проходных выключателей из двух мест.



Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.

Подробно по проходным выключателям смотрите серию публикаций, ссылки на которые Вы найдете внизу этой статьи. Если Вы хотите стать экспертом в этом вопросе и научиться собирать любые схемы управления светильником из разных мест — Вам в помощь книга «Управление освещением из нескольких мест».

В ней тема проходных и перекрестных выключателей разобрана от и до.

Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.

Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).

Нулевой и заземляющий провода и  из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.

Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей.

Центральный контакт обозначен на схеме цифрой 1. Цвета проводов могут отличаться от показанных на схеме. Главное, понять принцип.

Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео.





Схема расключения проходных выключателей с трех мест без ответвительной коробки.

В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями, на схеме в подрозетник 2.

Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Перекрестный выключатель переключает контакты крест-накрест. При одном положении клавиши контакт a соединен с контактом c, а контакт b с контактом d. В другом — контакт a соединяется с d, а контакт  b с контактом c, т.е. крест-накрест.

Вот таким нехитрым способом можно подключить проходные выключатели с двух, трех и более мест без ответвительной коробки.

В заключение этой статьи предлагаю посмотреть видео, которое более наглядно демонстрирует работу схемы проходных выключателей из трех мест без ответвительной коробки.

Подписывайтесь на мой канал на YouTube и получайте первыми новые видео по электрике! Не забывайте нажимать НРАВИТСЯ.

И напоследок список материалов по проходным и перекрестным выключателям, которые  рекомендую изучить.



Полезные статьи по теме:

Схема проходных выключателей из двух мест.

Схема проходных выключателей из трех мест.

Схема двухклавишных проходных выключателей из двух мест.

Схема двухклавишных проходных выключателей из трех мест.

2-клавишный проходной выключатель вместо перекрестного.

Проходные выключатели — история написания книги.

Проходной выключатель или импульсное реле?

Подключение Проходного Выключателя Схема С Двух Мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье.

Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест.
Схема подключения проходных выключателей из двух мест

Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Приобретаются необходимые аксессуары, материалы, крепёж.

При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.

Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.

Схема проходного выключателя. Подключение проходного выключателя с двух мест

Для чего может понадобится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривается.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L. Используется с той же целью для управления тремя группами светильников.

Решение на три точки управления Организация систем проходной коммутации во многом определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы.
Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест

См. также: Снип прокладка силового кабеля

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Обзор коммутации каналов и коммутации пакетов

Что такое коммутация?

В современном мире мы связаны со всеми через Интернет или по телефону. В этой огромной сети, когда делается телефонный звонок или когда мы заходим на какой-либо веб-сайт, данные передаются из одной сети в другую. Даже для доступа к простой веб-странице осуществляется доступ ко многим компьютерам (серверам), чтобы предоставить вам желаемые данные, которые вы ищете. Независимо от того, находитесь ли вы внутри закрытой сети или в большом сетевом сегменте, Switching является наиболее важным механизмом, который обменивается информацией между разными сетями или разными компьютерами.Коммутация — это способ направления данных или любой цифровой информации в вашу сеть до конечной точки.

Предположим, вы ищете в Интернете информацию о схемах любого типа или ищете хобби-проект в области электроники, или если вы открываете сайт circuitdigest.com, чтобы найти конкретную статью об электронике, за вашей компьютерной сетью происходит много перемещений данных. Эти движения управляются сетевыми коммутаторами, которые используют различные методы переключения в различных сетевых узлах.

В разных типах данных используются разные методы переключения, которые имеют свои преимущества и недостатки. Доступны три типа коммутации: коммутация каналов , коммутация пакетов и коммутация сообщений . Коммутация каналов и пакетов наиболее популярна среди этих трех.

Коммутация цепей

Коммутация каналов — это метод коммутации, при котором между двумя станциями в сети создается сквозной путь перед началом передачи данных.

Коммутация цепи состоит из трех фаз: установление цепи, передача данных и отключение цепи .

Метод коммутации каналов имеет фиксированную скорость передачи данных, и оба абонента должны работать с этой фиксированной скоростью. Коммутация каналов — это самый простой метод передачи данных, при котором между двумя отдельными отправителями и получателем устанавливается выделенных физических соединений. Для создания этих выделенных соединений набор переключателей подключается по физическим каналам.

На изображении ниже три компьютера на левой стороне соединены с тремя настольными ПК на правой стороне с помощью физических соединений, в зависимости от четырех переключателей цепи. Если коммутация каналов не используется, их необходимо соединить с помощью соединений точка-точка, где требуется много выделенных линий, что не только увеличит стоимость подключения, но и усложнит систему.

Решение о маршрутизации в случае коммутации каналов принимается, когда маршрут маршрутизации устанавливается в сети.После того, как выделенный маршрут маршрутизации установлен, данные непрерывно отправляются в пункт назначения получателя. Связь сохраняется до конца разговора.

Трехфазная коммутация цепи связи

Связь от начала до конца в коммутации цепей осуществляется с использованием этой схемы —

На этапе настройки в сети с коммутацией каналов устанавливается выделенная маршрутизация или путь соединения между отправителем и получателем.В этот период сквозная адресация, как и адрес источника, адрес назначения, должна создавать соединение между двумя физическими устройствами. Коммутация схемы происходит на физических уровнях.

Передача данных происходит только после завершения фазы настройки и только после установления физического выделенного пути. На этом этапе не используется никаких методов адресации. Коммутаторы используют временной интервал (TDM) или занятую полосу (FDM) для маршрутизации данных от отправителя к получателю.Следует иметь в виду, что отправка данных является непрерывной, и при передаче данных могут быть периоды молчания. Все внутренние соединения выполнены в дуплексном виде.

На последней фазе отключения цепи , когда любому из абонентов в сети, отправителю или получателю необходимо отключить путь, на все задействованные коммутаторы отправляется сигнал отключения, чтобы освободить ресурс и разорвать соединение. Эта фаза также называется Teardown phase в методе переключения цепей.

Коммутатор цепи создает временное соединение между входным звеном и выходным звеном. Доступны различные типы переключателей с несколькими входами и выходами.

Как правило, коммутация каналов используется в телефонных линиях.

Преимущества коммутации цепей

Метод коммутации цепей

дает большие преимущества в определенных случаях. Преимущества следующие —

1. Скорость передачи данных фиксированная и выделенная, потому что соединение устанавливается с использованием выделенного физического соединения или каналов.
2. Поскольку используются выделенные пути маршрутизации передачи, это хороший выбор для непрерывной передачи в течение длительного времени.
3. Задержка передачи данных незначительна. В переключателях нет времени ожидания. Таким образом, данные передаются без какой-либо предварительной задержки передачи. Это определенно положительное преимущество метода коммутации цепей.

Недостатки коммутации цепей

Помимо преимуществ, коммутация цепей также имеет некоторые недостатки.

1. Независимо от того, свободен ли канал связи или занят, выделенный канал не может использоваться для другой передачи данных.
2. Это требует большей полосы пропускания, а непрерывная передача приводит к потере полосы пропускания в период молчания.
3. Очень неэффективно при использовании системного ресурса. Мы не можем использовать ресурс для другого подключения, поскольку он выделен для всего разговора.
4. На установление физических соединений между отправителями и получателями уходит много времени.

Пакетная коммутация

Коммутация пакетов — это метод передачи данных, при котором данные разбиваются на небольшие части переменной длины, а затем передаются по сетевой линии. Неработающие части данных называются пакетами . После получения поврежденных данных или пакетов все они собираются в месте назначения и, таким образом, создается полный файл. Благодаря этому методу данные передаются быстро и эффективно.В этом методе не требуется предварительной настройки или резервирования ресурсов, как в случае метода переключения каналов.

Этот метод использует методы Store and Forward. Таким образом, каждый переход будет сначала сохранять пакет, а затем пересылать пакеты следующему адресату хоста. Каждый пакет содержит управляющую информацию, адрес источника и адрес назначения. Благодаря этому пакеты могут использовать любой маршрут или пути в существующей сети.

Пакетная коммутация на основе VC

Коммутация пакетов на основе

VC — это режим коммутации пакетов, в котором между отправителем и получателем выполняется соединение по логическому пути или виртуальному каналу. VC означает Virtual Circuit . В этом режиме коммутации пакетов создается предопределенный маршрут, и все пакеты будут следовать по предопределенным путям. Всем маршрутизаторам или коммутаторам, участвующим в логическом соединении, предоставляется уникальный идентификатор виртуального канала для уникальной идентификации виртуальных соединений. также имеет тот же трехфазный протокол, который используется в коммутации цепей, фазе настройки, фазе передачи данных и фазе отключения .

На изображении выше , 4 ПК подключены к сети с 4 коммутаторами, и поток данных будет коммутацией пакетов в режиме виртуального канала .Как мы видим, коммутаторы связаны друг с другом и совместно используют канал связи друг с другом. Теперь в виртуальном канале необходимо установить заранее определенный маршрут. Если мы хотим передать данные с ПК1 на ПК 4, путь будет направлен от SW1 к SW2 к SW3 и, наконец, к ПК4. Этот маршрут предопределен, и всем SW1, SW2, SW3 предоставляется уникальный идентификатор для идентификации путей данных, поэтому данные связаны путями и не могут выбрать другой маршрут.

Пакетная коммутация на основе дейтаграмм

Коммутация дейтаграмм полностью отличается от технологии коммутации пакетов на основе VC. При переключении дейтаграмм путь зависит от данных . Пакеты содержат всю необходимую информацию, такую ​​как адрес источника, адрес назначения, идентификатор порта и т. Д. Таким образом, в режиме коммутации пакетов на основе дейтаграмм без установления соединения каждый пакет обрабатывается независимо. Они могут выбирать разные маршруты, и решения о маршрутизации принимаются динамически при передаче данных внутри сети. Таким образом, в пункте назначения пакеты могут быть получены не по порядку или в любой последовательности, нет заранее определенного маршрута и гарантированная доставка пакетов невозможна.Чтобы обеспечить гарантированный прием пакетов, необходимо настроить дополнительные протоколы конечной системы.

В этом режиме коммутации пакетов нет этапов настройки, передачи и разрыва.

Снова на изображении выше, 4 компьютера подключены, и мы передаем данные с ПК1 на ПК4. Данные содержат два пакета, помеченных как 1 и 2. Как мы видим, в режиме дейтаграммы пакет 1 выбрал путь SW1-SW4-SW3, тогда как пакет 2 выбрал путь маршрута SW1-SW5-SW3 и, наконец, достиг ПК4.Пакеты могут выбирать другой путь в зависимости от времени задержки и перегрузки на других путях в сети коммутации пакетов дейтаграмм.

Преимущества пакетной коммутации

Пакетная коммутация имеет преимущества по сравнению с коммутацией каналов . Сеть с коммутацией пакетов предназначена для преодоления недостатков метода коммутации каналов.

1. Эффективно с точки зрения пропускной способности.
2. Минимальная задержка передачи
3. Пропущенные пакеты могут быть обнаружены адресатом.
4. Экономичное внедрение.
5. Надежен при обнаружении загруженного пути или нарушения связи в сети. Пакеты могут передаваться по другим каналам или по другому пути.

Недостатки пакетной коммутации

Пакетная коммутация также имеет несколько недостатков.

1. Коммутация пакетов не следует какому-либо определенному порядку передачи пакетов один за другим.
2. Отсутствует пакет при передаче большого объема данных.
3. Каждый пакет должен быть закодирован порядковыми номерами, адресами получателя и отправителя и другой информацией.
4. Маршрутизация в узлах сложна, поскольку пакеты могут следовать по нескольким путям.
5. Когда по какой-либо причине происходит перенаправление, увеличивается задержка при приеме пакетов.

Различия между коммутацией каналов и коммутацией пакетов

Мы уже получили представление о различиях между коммутацией каналов и коммутацией пакетов.Давайте посмотрим на различия в формате таблицы для лучшего понимания —

Различия	Коммутация цепей	Пакетная коммутация
Вовлечение ступеней	При коммутации цепей для полного разговора требуется установка трех фаз. Установление соединения, передача данных, разрыв соединения	В случае пакетной коммутации мы можем осуществлять передачу данных напрямую.
Адрес назначения	Адрес полного пути предоставляется источником.	Каждому пакету данных известен только конечный адрес назначения, путь маршрутизации зависит от решения маршрутизатора.
Обработка данных	Обработка данных происходит в исходной системе.	Обработка данных происходит в узлах и исходных системах.
Равномерная задержка между блоками данных	Происходит равномерная задержка.	Задержка между блоками данных неравномерна.
Надежность	Коммутация цепей более надежна по сравнению с коммутацией пакетов	Пакетная коммутация менее надежна по сравнению с коммутацией каналов.
Ресурсные отходы	Высокий уровень потери ресурсов при переключении каналов.	Уменьшение потерь ресурсов при коммутации пакетов.
Техника хранения и пересылки	В нем не используется технология промежуточной передачи	Использует технику хранения и пересылки
Перегрузка	Перегрузка возникает только во время установления соединения.	На этапе передачи данных может происходить состязание.
Данные передачи	Источник осуществляет передачу данных.	Передача данных осуществляется источником, маршрутизаторами.

.

Как подключить двухпозиционный переключатель (со схемой)

В этом руководстве мы покажем вам, как сделать 2-стороннее коммутационное соединение . Двухстороннее переключающее соединение означает, что вы можете управлять таким электрическим оборудованием, как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения к 2-проводному переключению : один — 2-проводное управление , а другой — 3-проводное управление .Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты

• Два двухпозиционных переключателя
• Лампа
• Электропитание переменного тока
• Соединительные провода

Как подключить проводку двухпозиционного переключателя с помощью двухпроводного управления

Это первый метод двусторонней коммутации, это старый метод .Если вы собираетесь установить новый, используйте трехпроводной метод управления.

Как вы видите на принципиальной схеме 2-ходового переключателя ниже , вы обнаружите, что фаза / фаза соединена с общим проводом первого 2-ходового переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , свет будет в выключенном состоянии , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor, которая приведена ниже:

Переключатель 1	Переключатель 2	Состояние лампы
0	0	1
0	1	0
1	0	0
1	1	1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод для создания двухпроводного коммутационного соединения , поскольку он немного отличается от метода двухпроводного управления. Этот метод обычно используется в наши дни, поскольку он эффективнее, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтрали источника переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в таком же состоянии , световой индикатор будет в выключенном состоянии , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, приведенной ниже:

Переключатель 1	Переключатель 2	Состояние лампы
0	0	0
0	1	1
1	0	1
1	1	0

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Применение двусторонней коммутации:

• В основном на лестничной клетке.
• Ошибочное срабатывание устройств безопасности / защиты цепи.
• Большой зал с двумя въездными / выездными воротами.
• Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.

.Схема защиты от короткого замыкания

Короткое замыкание — это непреднамеренное соединение между двумя клеммами, которые подают питание на нагрузку. Это может произойти как в цепи переменного, так и постоянного тока, если это источник переменного тока, то короткое замыкание может привести к отключению источника питания всей области, но есть предохранители и схемы защиты от перегрузки на многих уровнях, от электростанции до дома. А если это источник постоянного тока, например аккумулятор, он может нагреть аккумулятор, и аккумулятор очень быстро разрядится.В некоторых случаях аккумулятор может взорваться. Существует множество способов защиты цепи от короткого замыкания, и для защиты от перегрузки доступно множество типов предохранителей.

Мы собираемся разработать и изучить простую схему защиты от короткого замыкания низкого напряжения для постоянного напряжения . Схема разработана с целью безопасной работы схемы микроконтроллера и может защитить ее от повреждения из-за короткого замыкания в другой части схемы.

Необходимые компоненты

• СК100Б Транзистор ПНП — 1 шт.
• BC547B Транзистор NPN — 1 шт.
• Резистор 1 кОм — 1 шт.
• Резистор 10 кОм — 1 шт.
• Резистор 330 Ом — 2 шт.
• Резистор 470 Ом — 1 шт.
• Источник питания 6 В постоянного тока — 1 шт.
• Макетная плата — 1 шт.
• Соединительные провода — согласно требованию

SK100B PNP Транзистор

Начиная с выемки транзистора — эмиттер, середина — база, а последняя — коллектор

• Излучатель — E
• База — B
• Коллектор — C

BC547B Транзистор NPN

Схема защиты от короткого замыкания

Типичный пример короткого замыкания — это когда положительная и отрицательная клеммы батареи соединены вместе с проводом с низким сопротивлением, например, проводом.В этом состоянии аккумулятор может загореться и даже взорваться. Так часто бывает с мобильными батареями в мобильных устройствах.

Чтобы избежать этого состояния короткого замыкания, используется схема защиты от короткого замыкания . Схема защиты от короткого замыкания отклонит ток или прервет контакт между цепью и источником питания.

Иногда при использовании неисправной бытовой техники, такой как духовка, утюг и т. Д., Случается сбой в электросети с внезапной искрой.Причина этого в том, что где-то в неисправном приборе протекает избыточный ток. Это может привести к поражению электрическим током или возгоранию дома, если он не защищен. Поэтому во избежание такого повреждения используется предохранитель или автоматический выключатель . В таком состоянии автоматический выключатель или предохранитель отключает основное питание в доме. Цепь предохранителя-выключателя также представляет собой схему защиты от короткого замыкания , , в которой используется провод с низким сопротивлением, который плавится и отключает основной источник питания в доме всякий раз, когда через него проходит избыточный ток.

Итак, здесь мы собираемся изучить и спроектировать схему, чтобы избежать повреждения из-за короткого замыкания в ней.

Схема

Работа цепи защиты от короткого замыкания

Выше показана простая схема защиты от короткого замыкания постоянного тока с низким энергопотреблением, которая состоит из двух транзисторных схем, одна из которых представляет собой транзисторную схему BC547 NPN, а другая — транзисторную схему SK100B PNP.Вход подается на схему с помощью источника питания 5 В постоянного тока, который может быть обеспечен либо батареей, либо трансформатором.

Работа схемы проста, когда горит зеленый светодиод D1, это означает, что схема работает нормально и риск повреждения отсутствует. Красный светодиод D2 должен гореть только при коротком замыкании.

При включении источника питания транзистор Q1 смещается и начинает проводить ток, а светодиод D1 загорается.В это время красный светодиод D2 не горит из-за отсутствия короткого замыкания.

Свечение зеленого светодиода D1 также указывает на то, что напряжение питания и выходное напряжение примерно равны.

В нашей схеме стимуляции мы сгенерировали «короткое замыкание» с помощью переключателя на выходе. Когда происходит «короткое замыкание», выходное напряжение падает до 0 В и Q1 перестает проводить, так как его базовое напряжение равно 0 В. Транзистор Q2 также перестает проводить, поскольку напряжение на его коллекторе также упало до 0 В.

Итак, теперь ток начинает течь через КРАСНЫЙ светодиод D2 и проходить через землю по короткому замыканию (через переключатель).Это приводит к тому, что красный светодиод D2 начинает проводить, поскольку он смещен в прямом направлении, и указывает на то, что было обнаружено короткое замыкание, и ток отводится через красный светодиод D2 вместо повреждения всей цепи.

.

Что такое дребезг переключателя и как его предотвратить с помощью схемы устранения дребезга переключателя

Что такое дребезг переключателя?

Когда мы нажимаем кнопку, тумблер или микровыключатель, две металлические части соприкасаются и замыкают питание. Но они не подключаются мгновенно, а металлические части подключаются и отключаются несколько раз, прежде чем будет выполнено фактическое стабильное подключение. То же самое происходит при отпускании кнопки. В результате возникает ложных срабатываний или многократных срабатываний, как при многократном нажатии кнопки.Это похоже на падение прыгающего мяча с высоты, и он продолжает подпрыгивать на поверхности, пока не остановится.

Проще говоря, мы можем сказать, что переключение с подпрыгиванием является неидеальным поведением любого переключателя, который генерирует многократных переходов одного входа . Дребезг переключателя не является серьезной проблемой, когда мы имеем дело с цепями питания, но он вызывает проблемы, когда мы имеем дело с логическими или цифровыми цепями. Следовательно, для устранения дребезга из схемы используется схема подавления дребезга переключателя .

Что такое отказ от программного обеспечения?

Устранение неполадок происходит и в программном обеспечении, в то время как программисты добавляют задержки, чтобы избавиться от сбоев программного обеспечения. Добавление задержки заставляет контроллер останавливаться на определенный период времени, но добавление задержек не является хорошим вариантом в программе, так как оно приостанавливает программу и увеличивает время обработки. Лучше всего использовать прерывания в коде для программной подпрыгивания. У Arduino есть код для предотвращения отказов программного обеспечения.

Переключатель Debouncing Methods

Сначала мы продемонстрируем схему без дребезга переключателя .

Вы также можете увидеть форму сигнала на осциллографе, когда кнопка находится в режиме подпрыгивания. Он показывает, сколько дребезгов произошло во время переключения кнопки.

Существует три широко используемых метода для предотвращения дребезга переключателя .

• Отключение оборудования
• RC Debouncing
• Коммутатор Debouncing IC

1. Отключение оборудования

В технике устранения дребезга оборудования мы используем триггер S-R, чтобы предотвратить дребезг переключателя в схеме. Это лучший метод устранения дребезга среди всех.

Необходимые компоненты

• ИС Nand Gate 74HC00
• Тумблер
• Резистор (10к -2н.)
• Конденсатор (0,1 мкФ)
• светодиод
• Макет

Схема

Работа схемы аппаратного устранения дребезга

Схема состоит из двух вентилей Nand (74HC00 IC), образующих триггер SR. Как вы можете видеть на принципиальной схеме, всякий раз, когда тумблер переключается на сторону A, выходная логика становится «ВЫСОКОЙ». Здесь мы использовали осциллограф для обнаружения скачков.И, как вы можете видеть на приведенной ниже форме волны, логика смещается с небольшой кривой, а не смещается. Резисторы, используемые в схеме, представляют собой подтягивающие резисторы.

Каждый раз, когда переключатель перемещается между контактами, чтобы создать дребезг, триггер поддерживает выход, потому что «0» возвращается с выхода вентилей Nand.

2. R-C Debouncing

R-C определяется только своим именем, в схеме используется RC-сеть для защиты от дребезга переключателя.Конденсатор в схеме фильтрует мгновенные изменения сигнала переключения. Когда переключатель находится в разомкнутом состоянии, напряжение на конденсаторе остается нулевым. Изначально, когда переключатель разомкнут, конденсатор заряжается через резисторы R1 и R2.

Когда переключатель замкнут, конденсатор начинает разряжаться до нуля, следовательно, напряжение на входе инвертирующего триггера Шмитта равно нулю, поэтому на выходе становится ВЫСОКИЙ.

В состоянии подпрыгивания конденсатор останавливает напряжение на Vin, пока оно не достигнет Vcc или заземления.

Чтобы увеличить скорость устранения дребезга RC, мы можем подключить диод, как показано на рисунке ниже. Таким образом сокращается время зарядки конденсатора.

3. Микросхема подавления колебаний переключателя

На рынке доступны ИС для устранения неисправности коммутатора. Некоторые из микросхем для устранения проблем : MAX6816, MC14490 и LS118 .

Ниже приведена принципиальная схема устранения дребезга переключателя с помощью MAX6818.

Итак, здесь мы узнали, как кнопки создают эффект подпрыгивания переключателя и как его можно предотвратить, используя схемы Switch Debouncing .

.

No related posts.
